Проверка и замена реле стартера Ваз 2107

В отличие от предыдущих моделей “классики”, ВАЗ 2107 имеет дополнительный элемент в цепи управления стартером — реле стартера. Как любая деталь авто, реле может выйти из строя, что сделает невозможным запуск двигателя. Выявить и устранить неисправность можно самостоятельно, для этого достаточно знать где находится реле стартера на ВАЗ 2107 и иметь минимум инструмента для проверки и замены.

Зачем нужно реле стартера ВАЗ 2107

Включение тягового реле стартера на всех моделях “классики”, кроме ВАЗ 2107, осуществлялось непосредственно через замок зажигания. Проблема в том, что при его включении через контакты на замке зажигания проходит ток более 15А, что со временем приводит к их окислению, нагреву и выходу из строя. Чтобы снизить ток, проходящий через замок зажигания при включении стартера, конструкторы “семерки” предусмотрели дополнительный элемент — реле стартера ВАЗ 2107. Небольшой ток, необходимый для его срабатывания, не наносит вреда контактам замка зажигания, а само реле более надежно коммутирует питание тягового реле стартера. Нередко владельцы более старых моделей “классики”, устав регулярно менять контактную группу замка зажигания, самостоятельно устанавливают дополнительное реле, позволяющее увеличить срок службы контактов, отвечающих за включение стартера.

Где находится реле стартера на ВАЗ 2107

Конструкторы предусмотрели установку реле стартера на ВАЗ 2107 в правой стороне подкапотного пространства. Оно крепится непосредственно к правому крылу, для чего на крыле установлена шпилька, на которую накручивается гайка крепления реле.

Проще всего его найти, проследив, куда идут провода от тягового реле стартера.

Как проверить реле стартера ВАЗ 2107

Чтобы проверить работоспособность реле, необходим вольтметр или “контролька”. Проверка работоспособности выполняется следующим образом:

• снимите с реле колодку проводов;проверьте, не окислились ли контакты на реле и колодке;
• зачистите контакты, если это необходимо;
• убедитесь в наличии “массы” на проводе, идущем к контакту “86” реле;
• проверьте, появляется ли напряжение на проводе, идущему к клемме “85” реле, если попытаться завести машину ключом;
• убедитесь, что при включенном зажигании на провод, идущий к клемме “30” подается напряжение;
• если напряжение есть на клеммах есть, проблема в реле, а не в питании;
• снимите реле стартера с автомобиля;
• убедитесь, что при подаче напряжения на выводы “85”и “86” замыкается контакт между “30” и “87” выводами реле.

Если реле не срабатывает, необходимо заменить его новым.

Замена реле стартера ВАЗ 2107

Для замены реле стартера ВАЗ 2107 понадобится гаечный ключ на 10. Чтобы заменить реле, необходимо выполнить такие действия:

• отключить провод “массы” от аккумулятора, сняв “минусовую” клемму;
• при помощи ключа открутить гайку, удерживающую реле на правом крыле;
• снять реле стартера;
• установить новое реле;
• закрутить и затянуть ключом гайку крепления;
• присоединить колодку проводов к реле;
• подключить провод “массы” к аккумулятору.

На этом замена реле стартера ВАЗ 2107 завершена. Остается проверить его работу, повернув ключ зажигания.

Почему может не работать стартер на ВАЗ 2107?

Обстоятельства, при которых Вы поворачиваете ключ зажигания в замке, а нет никакой реакции, знакомы почти всем автолюбителям. В случае свечения элементов на приборной панели, причина поломки кроется не в аккумуляторной батарее, а вполне возможно в стартере.

Часто встречаемая и приводящая к отказу работать стартера ВАЗ 2107 поломка — окисление контактов на аккумуляторной батарее или же на самом устройстве. Подобную проблему нетрудно решить за короткое время, достаточно очистить соприкасающиеся токопроводящие поверхности от окисления и перетянуть элементы, крепящие контакты. Кроме того, следует тщательно осмотреть кабель, ведущий к массе, он также может быть причиной неисправностей.

Полная разрядка аккумуляторной батареи, в том числе может быть причиной не работы стартера. В этом случае обычно не загораются лампочки на приборной панели, что в первом случае бывает не всегда. Исправить такую проблему несложно, достаточно «прикурить» от исправного автомобиля или произвести зарядку батареи от зарядного устройства.

Когда при прокрутке ключа в замке зажигания явно слышны щелчки во втягивающем реле стартера, но, тем не менее, вал не прокручивается, причина очевидно в том, что втягивающий механизм не входит в зацепление с маховиком мотора. Наиболее простой метод завести мотор заключается в следующем. Рукоятку коробки передач устанавливают на любую передачу кроме первой и пробуют подвинуть транспортное средство с места. При регулярном возникновении подобных проблем, следует как можно быстрее поставить новое втягивающее реле стартера.

Кроме всего вышеописанного, стартер ВАЗ 2107 может не функционировать и из-за поломки пускового реле. Проверить такую неисправность можно на СТО, но большинство автомобилистов, догадываясь о причине неисправности, самостоятельно заменяют деталь и их действия зачастую оказываются правильными.

Наиболее серьезные причины неисправности стартера

Самый худший вариант — это, когда отказ стартера обусловлен его внутренними поломками, например, замыканием между витками ротора или статора, заклиниванием подшипников вала, в том числе и значительный износ прочих внутренних деталей данного устройства. В этом случае наиболее правильным решением станет покупка нового надежного стартера ВАЗ 2107 от белорусской торговой марки “АТЭК”. Он характеризуется недорогой ценой, но высоким качеством комплектующих и сборки. Присутствует гарантия 2 года от производителя!

Реле стартера 2107

Проверка и замена реле стартера Ваз 2107

В отличие от предыдущих моделей “классики”, ВАЗ 2107 имеет дополнительный элемент в цепи управления стартером — реле стартера. Как любая деталь авто, реле может выйти из строя, что сделает невозможным запуск двигателя. Выявить и устранить неисправность можно самостоятельно, для этого достаточно знать где находится реле стартера на ВАЗ 2107 и иметь минимум инструмента для проверки и замены.

Зачем нужно реле стартера ВАЗ 2107

Включение тягового реле стартера на всех моделях “классики”, кроме ВАЗ 2107, осуществлялось непосредственно через замок зажигания. Проблема в том, что при его включении через контакты на замке зажигания проходит ток более 15А, что со временем приводит к их окислению, нагреву и выходу из строя.

Чтобы снизить ток, проходящий через замок зажигания при включении стартера, конструкторы “семерки” предусмотрели дополнительный элемент — реле стартера ВАЗ 2107. Небольшой ток, необходимый для его срабатывания, не наносит вреда контактам замка зажигания, а само реле более надежно коммутирует питание тягового реле стартера. Нередко владельцы более старых моделей “классики”, устав регулярно менять контактную группу замка зажигания, самостоятельно устанавливают дополнительное реле, позволяющее увеличить срок службы контактов, отвечающих за включение стартера.

Где находится реле стартера на ВАЗ 2107

Конструкторы предусмотрели установку реле стартера на ВАЗ 2107 в правой стороне подкапотного пространства. Оно крепится непосредственно к правому крылу, для чего на крыле установлена шпилька, на которую накручивается гайка крепления реле.

Проще всего его найти, проследив, куда идут провода от тягового реле стартера.

Как проверить реле стартера ВАЗ 2107

Чтобы проверить работоспособность реле, необходим вольтметр или “контролька”. Проверка работоспособности выполняется следующим образом:

• снимите с реле колодку проводов;проверьте, не окислились ли контакты на реле и колодке;
• зачистите контакты, если это необходимо;
• убедитесь в наличии “массы” на проводе, идущем к контакту “86” реле;
• проверьте, появляется ли напряжение на проводе, идущему к клемме “85” реле, если попытаться завести машину ключом;
• убедитесь, что при включенном зажигании на провод, идущий к клемме “30” подается напряжение;
• если напряжение есть на клеммах есть, проблема в реле, а не в питании;
• снимите реле стартера с автомобиля;
• убедитесь, что при подаче напряжения на выводы “85”и “86” замыкается контакт между “30” и “87” выводами реле.

Если реле не срабатывает, необходимо заменить его новым.

Замена реле стартера ВАЗ 2107

Для замены реле стартера ВАЗ 2107 понадобится гаечный ключ на 10. Чтобы заменить реле, необходимо выполнить такие действия:

• отключить провод “массы” от аккумулятора, сняв “минусовую” клемму;
• при помощи ключа открутить гайку, удерживающую реле на правом крыле;
• снять реле стартера;
• установить новое реле;
• закрутить и затянуть ключом гайку крепления;
• присоединить колодку проводов к реле;
• подключить провод “массы” к аккумулятору.

На этом замена реле стартера ВАЗ 2107 завершена. Остается проверить его работу, повернув ключ зажигания.

semerkavaz.ru

Схема и расположение блока предохранителей на ВАЗ-2107, 2105 и 2104 — DRIVE2

В данном кратком мануале или ликбезе мы рассмотрим типы блоков предоранителей на семерках, пятерках и четверках, их устройство, расположение, схему, узнаем какой предохранитель за что отвечает и какую именно цепь предохраняет от замыкания, в общем любому владельцу ВАЗ-2107, 04 и 05 рекомендуем добавить в избранное или распечатать и положить в бардачке, пригодится при неполадхах в электросети автомобиля. Ну чтож, поехали — вот так выглядит блок предохранителей нового образца, с флажковыми предохранителями, установленный на ВАЗ-2107:

Ранее автомобили ВАЗ-2107 комплектовались блоками предохранителей старого образца, с трубчатыми предохранителями. Вот фото:

Схема у этих двух типов блоков абсолютно идентична, приводим ниже схематическое изображение соединений внутри блока:

Нумерация предохранителей на блоках старого образца по порядку, с лева на право, на блоках нового образца хорошо видна вот на этом фото:

Вот схематичное изображение блока:

Теперь распишем какой предохранитель за что отвечает в ВАЗ-2107, 2105 и 2104, напоминаем, для блоков старого и нового образца нумерация предохранителей и цепи не изменны:

Реле:
R1. — Реле включения обогрева заднего стекла.

R2. — Реле включения дальнего света фар.
R3. — Реле включения ближнего света фар.
F1 — F17. — Предохранители автомобиля ВАЗ 2107.
1. — Место установки реле включения очистителей и омывателей фар.
2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).
3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.
5. — Запасные предохранители.
6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107
Предохранители:
F1 (10А)
электродвигатель отопителя
лампы света заднего хода
сигнализатор и реле включения (обмотка реле) обогрева заднего стекла
F2 (10А)
электродвигатель стеклоочистителя
электродвигатель очистителей фар
электродвигатели насосов омывателей ветрового стекла и фар
F3(10А) резервный
F4(10А) резервный
F5(20А) элемент обогрева заднего стекла и реле его включения (контакты)
F6 (10А)
прикуриватель
часы
F7 (20А)
звуковые сигналы
реле сигналов
реле (контакты) и электродвигатель вентилятора охлаждения радиатора
F8 (10А)
выключатель аварийной сигнализации с контрольной лампой
реле-прерыватель указателей поворота и аварийной сигнализации

www.drive2.ru

Кнопка Start-stop. Месяц спустя. Реле стартера. — Лада 2107, 1.5 л., 1985 года на DRIVE2

Сегодня ровно месяц как я установил кнопку Start-Stop. Каких то явных глюков за это время не было но пытливый ум опять узнал что то новое, но об этом в конце. И где то через неделю переделал проводку на стартер. Напомню моя 2107 1985 года выпуска. А в 1988 году АвтоВАЗ сделал очень много изменений касающихся проводки и электрооборудования. Модели с 1986 по 1988 стали переходными на них мог быть установлен любой из вариантов проводки.
К примеру у меня установлен стартер СТ-221.

Большинство 2107 после 1988 имеет следующее подключения стартера

Схема соединений стартера ваз 2107: 1 – генератор; 2 – аккумуляторная батарея; 3 – шунтовая катушка обмотки статора; 4 – стартер; 5 – сериесная катушка обмотки статора; 6 – удерживающая обмотка тягового реле; 7 – втягивающая обмотка тягового реле; 8 – реле включения стартера; 9 – монтажный блок; 10 – выключатель зажигания

Историческая справка
С 1986 г. на автомобилях ВАЗ-2107 в основном применяется стартер 35.3708 с торцевым коллектором. Схема стартера ваз 2104, ваз 2105, ваз 2107.
До 1986 г. применялся стартер СТ-221, который отличается от стартера 35.3701 цилиндрическим коллектором. Поэтому у него другое устройство задней части. Кроме того, у него другая обмотка статора, состоящая из двух сериесных и двух шунтовых катушек (у стартера 35.3708 в обмотке статора имеется одна шунтовая и три сериесные катушки).
По своим характеристикам и установочным размерам стартер СТ-221 полностью взаимозаменяем со стартером 35.3708.
До 1985 г. в схеме включения стартера не применялось дополнительное реле 8 и штекер «50» стартера соединялся красным проводом через монтажный блок с выводом «50» выключателя зажигания лада классика.
* Для стартера СТ-221.

Собственно по такой схеме и подключен мой СТ-221 с силовым проводом без реле через замок зажигания. И это не давало мне покоя.

Схема соединений стартера ваз 2107: 1 – генератор; 2 – аккумуляторная батарея; 3 – шунтовая катушка обмотки статора; 4 – стартер; 5 – сериесная катушка обмотки статора; 6 – удерживающая обмотка тягового реле; 7 – втягивающая обмотка тягового реле; 9 – монтажный блок; 10 – выключатель зажигания

После того как несколько раз услышал щелчок втягивающего, а стартер при этом не проснулся решил омолодить схему его подключения. И тем самым снять всю силовую нагрузку от греха подальше с кнопки Start-Stop из поднебесной. Лучше чистить контакты или вообще заменить силовое реле за 25 грн под капотом чем сидеть дорожки с паяльником восстанавливать и микро-реле.

Вторым аргументом стала 2104 отца. Машина 1991 года, немка =). Реле присутствует (хотя на схемах от «За рулем» его нет). И заводится она действительно с пол пинка.

Сказано — сделано… Тем более сделать это достаточно просто использую только монтажный блок, и клеммы 6,3 мм. Согласно схемы нам нужно взять силовой +12 с второго пина черной фишки блока предохранителей. Он рядом с Толстым розовым проводом. Этот пин Вас будет пустым как и у меня. Обжимаем провод он должен быть достаточно толстым, таким как красный который ушел на стартер. У меня на фото это желтый

Дополнительно в моей ситуации реле устанавливаем на крыло.Схема подключения реле следующая:
86 — красный который раньше шел на стартер,
85 — черный масса (у меня был синий)
87 — Наш силовой провод который мы только что вставили в БП (в моем случае желтый)
30 — Красный провод который идет на стартер.

К стати у Вас как и у меня этот провод имеет фишку в районе штанов. Поэтому смело ее отключаете. Маму сразу втыкаете на контакт 86 нашего реле, а папу которая со стороны стартера отрезаете, обжимаете на маму и подключаете к контакту 30 реле.

Вот и вся переделка. Не скажу что у меня машина плохо заводилась раньше, но то как заводится сейчас однозначно лучше. Кто подписан на канал уже видели видео «похолодало :-(» автомобиль даже холодный успевает завестись просто от касания. А это не может не радовать.

К кстати на схемах 2106, 2101 та же ситуация стартер работает через ключ зажигания.

Схема соединений стартера ваз 2106: 1 – стартер; 2 – генератор; 3 – аккумуляторная батарея; 4 – втягивающая обмотка тягового реле; 5 – выключатель зажигания; 6 – удерживающая обмотка тягового реле

Схема соединений стартера ваз 2101: 1 – стартер; 2 – удерживающая обмотка тягового реле; 3 – выключатель зажигания; 4 – генератор; 5 – монтажный блок; 6 – втягивающая обмотка тягового реле; 7 – аккумуляторная батарея

Решать конечно Вам. Но я рекомендую переделать если даже АвтоВАЗ решил это изменить еще в конце 80-х 😉

Теперь о самой кнопке. Вернее о обнаруженном. приколе Особенно для тех кто на R-fid метку смотрит как на систему безопасности =). Если снять клемму аккумулятора то кнопка на охрану не стает ;-). Так как всем этим управляет микроконтроллер (PIC16F628A) — то для де активации кнопки микроконтроллер нужен сигнал от него же по таймеру 30 с. Если вы заглушили машину и отключили массу то

www.drive2.ru

Замена тягового реле (втягивающего) стартера — Лада 2107, 1.6 л., 2007 года на DRIVE2

Всем привет!
Как уже догадались из названия поста, у меня опять что-то накернилось. Выхожу такой вчера вечером с работы с кучей планов в голове, сажусь в машину. Запускаю движок, а он не запускается. Щелчок втягивающего есть, и то какой-то не такой, а «Дрындыгыдын» нету. Просто тишина. Как так, все же нормально было?! Первая мысль была что посадил аккумулятор неправильно подключенным новым девайсом, но опыт говорил иначе. Проверка контактов результата не дала. Что ж, делать нечего. Снимаю акум, сдвигаю бачок омывайки в сторону, снимаю теплоотражающий щиток и вынимаю стартер. На самом деле это не так просто, нужно немного изловчиться)

Стартер вынут

Стартер крупным планом

Яснопонятно, отвалился «пятачок» с задней крышки тягового реле или, как его еще называют, втягивающего. То ли сам катапультировался, то ли я «помог» при снятии. Первый вариант вполне вероятен судя по пыли на срезе. Второй вариант тоже имеет право на жизнь судя по опыту) При более детальном осмотре выяснилось что пластмасса (или что-там) задней крышки под воздействием температуры от выпуска, находящегося неподалеку, и времени потерял свои свойства и стал хрупким. От того и улетел.

Закрыл все и потопал в сторону ближайшего магазина запчастей где и было приобретено такое вот реле:

Я назову его Филиппболгаринбуев)

По поводу производителя заморачиваться не стал, не до того было. Да и сделано все вполне добротно. Даже гаечки и шайбочки все присутствовали. Мне вот одно не понятно: как может быть запрещено что-то модифицировать в машине, в которой изначально намешано всякого разного?! Например, вот тот же стартер: сам стартер 21213, редукторный, а втягивающее от 2110. И это только один пример))
На всякий случай сравниваю с предыдущим втягивающим. Вроде как оно:

Профиль

Фас

Собрал все как было. Заодно зачистил все контакты.

Втягивающее на месте

Желающим повторить совет: провода лучше прикручивать на еще неустановленном стартере, удобнее будет.
После установки все работает как должно, запуск с «полпинка».
На замену было потрачено примерно полтора часа, минут 30 из которых заняли поход до магазина запчастей и втолковывание продавцу что мне нужно на самом деле. Ладно хоть фоткал)
Спасибо за внимание!

www.drive2.ru

Схема предохранителей и реле ВАЗ 2105, 2107, 2104 (инжектор/карбюратор)

Большинство цепей бортовой сети автомобиля защищены плавкими предохранителями, основная часть которых установлена в монтажном блоке, расположенном в моторном отсеке на задней стенке, справа.


Не используйте предохранители увеличенного номинала или самодельные — это может привести к перегоранию токопроводящих дорожек печатной платы и даже стать причиной пожара.

На автомобили ранних выпусков устанавливались монтажные блоки с предохранителями цилиндрического типа.

В настоящее время применяются монтажные блоки с предохранителями штыревого типа, имеющими более надежный контакт в разъеме.

№	А*	А**	Назначение
1	8	10	Электродвигатель отопителя Лампы света заднего хода Сигнализатор включения обогрева  заднего стекла Реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя заднего стекла (2104) Электродвигатель насоса омывателя заднего стекла (2104)
2	8	10	Электродвигатель очистителя и омывателя ветрового стекла Электродвигатель очистителя и омывателя фар Реле очистителя ветрового стекла Реле очистителя и омывателя фар
3	8	10	Резервный
4	8	10	Резервный
5	16	20	Элемент обогрева заднего стекла и реле включения обогрева
6	8	10	Прикуриватель Штепсельная розетка для переносной лампы Часы
7	16	20	Звуковые сигналы Реле сигналов Реле электровентилятора охлаждения радиатора (контакты) Электродвигатель вентилятора охлаждения радиатора
8	8	10	Выключатель аварийной сигнализации с контрольной лампой Реле-прерыватель указателей поворотов и аварийной сигнализации Сигнализатор указателей поворотов (в режиме аварийной сигнализации) Указатели поворотов (в режиме аварийной сигнализации)
9	8	10	Регулятор напряжения генератора
9	8	7,5	Лампы задних противотуманных фонарей и их сигнализатор
10	8	10	Указатели поворота (в режиме указания поворота) Реле-прерыватель указателей поворота Сигнализатор указателей поворота Система управления пневмоклапаном Тахометр Указатель топлива Сигнализатор резерва топлива Сигнализатор включения стояночного тормоза Сигнализатор недостаточного давления масла в системе смазки двигателя Указатель температуры охлаждающей жидкости Вольтметр Сигнализатор аварийного состояния рабочей тормозной системы Сигнализатор заряда аккумуляторной батареи Сигнализатор прикрытия воздушной заслонки карбюратора Реле электровентилятора (обмотка) Термовыключатель электровентилятора Обмотка возбуждения генератора (генератор 37. 3701)
11	8	10	Плафон освещения салона Лампы стоп-сигнала Лампа освещения багажного отделения
12	8	10	Дальний свет фар (правая фара) Реле стеклоочистителей и омывателей фар (обмотка реле)
13	8	10	Дальний свет фар (левая фара) Сигнализатор включения дальнего света
14	8	10	Передний габаритный огонь (левая блок-фара) Задний габаритный огонь (правый фонарь) Фонари освещения номерного знака Подкапотная лампа Сигнализатор включения габаритного огня
15	8	10	Передний габаритный огонь (правая блок-фара) Задний габаритный огонь (левый фонарь) Лампа освещения прикуривателя Лампа освещения приборов Лампа освещения вещевого ящика Часы (лампа освещения)
16	8	10	Ближний свет фар (правая блок-фара) Реле стеклоочистителей и омывателей фар (обмотка реле)
17	8	10	Ближний свет фар (левая блок-фара)
18		—	Запасной
19		—	Запасной
20		—	Запасной
21		—	Запасной
Реле
К1	Реле включения обогрева заднего стекла (904. 3747-10 / 2105-3747210-18*, 2107-3747210-12**)
К2	Реле очистителя и омывателя фар (904.3747 / 2105-3747210-08*, 2107-3747210-02**)
К3	Реле включения звуковых сигналов (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**)
К4	Реле включения электровентилятора охлаждения (с 2000 года не используется) (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**)
К5	Реле включения дальнего света фар (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**)
К6	Реле включения ближнего света фар (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**)

* Монтажный блок с пальчиковыми предохранителями
** Монтажный блок с ножевыми предохранителями

Дополнительный блок предохранителей (инжектор)

№	А	Назначение
1	15	Главное реле
3	15	Цепь питания системы впрыска (вход неотключаемого напряжения)
4	15	Реле электробензонасоса
Реле
2	Главное реле
5	Реле электробензонасоса
6	Реле электровентилятора системы охлаждения

Дополнительный предохранитель очистителя фар

Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей. Они установлены на питающих проводах рядом с моторедукторами.
Для проверки и замены неисправных предохранителей отворачиваем крышку предохранителя.

Предохранитель цепи противотуманного света

	Для проверки и замены предохранителя цепи противотуманного света, поддев отверткой, вынимаем два средних выключателя из панели радиоприемника. Отверткой по очереди поджимаем два фиксатора крепления нижней вставки панели радиоприемника.
	Вынимаем вставку.
	Вынимаем из панели корпус предохранителя,…
	…отворачиваем его крышку и заменяем перегревший предохранитель.



Реле зажигания и реле аварийной сигнализации и указателей поворота

Снимаем щиток приборов.
Оба реле установлены в салоне на передней панели за щитком приборов. Реле зажигания (113. 3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.
Головкой «на 10» отворачиваем гайку крепления реле.
Реле, подлежащее замене, отсоединяем от колодки.
Новое реле крепим на место, подложив под гайку провод «массы».

Реле стартера

Для включения стартера служат реле 113.3747-10 или 90.3747-10 с кронштейном на крышке.
Реле стартера установлено в моторном отсеке на правом брызговике.
Снимаем с его выводов колодку проводов, ключом «на 10» отворачиваем гайку крепления и меняем реле.

Реле очистителя ветрового стекла

Реле очистителя ветрового стекла (РС-514) предназначено для обеспечения прерывистого режима его работы. Установлено оно под панелью приборов со стороны водителя и прикреплено к кузову двумя винтами.
Поддев отверткой, снимаем левую обивку боковины. Для ее последующей установки потребуются две новые кнопки крепления.
Крестообразной отверткой отворачиваем два самореза крепления реле.
Разъем реле находится в приборной панели, рядом с регулятором гидрокорректора фар . К нему можно подобраться снизу приборной панели. Важно не ошибиться с соединительной колодкой.
Колодка реле с четырьмя выводами, (щиток приборов для наглядности снят).

xn--80aej2aisf0a0d.xn--p1ai

где находится реле стартера на ваз 2107 карбюратор

Для включения стартера служат реле 113.3747-10 или 90.3747-10 с кронштейном на крышке. Реле стартера установлено в моторном отсеке на правом брызговике. .<img src=»//otvet.imgsmail.ru/download/40e168cbc64d0708e024a211c6669c8b_i-2012.jpg» > Бывает-В схеме с генератором Г 222 нет реле стартера <a rel=»nofollow» href=»http://semerka.info/node/149″ target=»_blank»>http://semerka.info/node/149</a> А в схеме с генератором 37.3701 ставят <a rel=»nofollow» href=»http://semerka.info/node/33″ target=»_blank»>http://semerka.info/node/33</a>

его там помоему нет вообще.

Такого нету в природе.

роль реле выполняет втягивающее реле оно приводит через бендикс стартёр в работу

Нет такого, если только сами ставили.

конструктивно в ранних моделях отсутствует

В. Несуровый прав, на правом усилителе брызговика. На семёрках (и не только) со средины 90-х годов выпуска реле стартера вообще перестали устанавливать.

Я РЕЛЕ НЕ НАШЕЛ НА 7 Е — БЛИН НЕКТО НЕ ЗНАЕТ

Нашёл под панелью приборов

touch.otvet.mail.ru

Монтажный блок 2104, 05 и 07 — DRIVE2

Чем же отличаются монтажные блоки на ВАЗ-2104, 2105 и 2107.

Полной информации у меня к сожалению нет, поэтому мы разберёмся в основных отличиях.
Блок с пальчиковыми предохранителями, который все меняют

На него встречается раритетная прозрачная крышка 🙂
Блок с «евро» (ножевыми) предохранителями

Есть его копия, но с другим расположением предохранителей (фото нет).

Все блоки для классики различаются подключением предохранителя 9, подключением обмотки реле Р4, а также наличием/отсутствием контактов на релюшки Р3 и(или) Р4. И начнём:

Изменения с предохранителем 9

На автомобилях с генератором Г-222 (применялся до 1987 года) предохранитель 9 подключался к зажиганию и через Ш11/3 питал реле-регулятор генератора.
Напряжение контролировалось вольтметром, и лампа заряда с 1985 года не подключалась. А на щитке приборов 2105 она ещё могла по-разному подключаться (к плюсу или к минусу).

До 1988 года задние туманки питались от предохранителя 17 (ближний свет) через Ш1/5. С 1988 года (когда в приборах 2107 указатель давления масла заменили на эконометр, подсветку бардачка подключили к габаритам и т.п.) кнопку задних туманок подключили к кнопке габаритов, а предохранитель повесили болтаться рядом с кнопкой.

Когда стали ставить генераторы от ВАЗ-2108 (37.3701), подавать питание не требовалось. Генератор возбуждался через лампочку заряда, и она применяется мощная (через маленькую генератор не возбуждался бы).
Предохранитель 9 подключили на задние туманки, вразрыв цепи Ш3/3 — Ш13/1 от кнопки туманок на фонари.

Ещё встречаются реле задних туманок (стоит в салоне рядом с монтажным блоком). Кнопка туманок идёт без фиксации и управляется минусом, нажали-отпустили — туманки включились (если включен свет). Снова нажали-отпустили — выключились. А если забыли выключить, они сами выключатся при выключении света.
Схема ЗПТФ с реле на ВАЗ-2105, ВАЗ-2107

На 2104 Ш13/4 занят омывателем заднего стекла.
Дополнение от NIKO77740:
в схеме ВАЗ 2104 контакт (H) с колодки кнопки подключен к Ш13/1.(провод такого же цвета)через одноконтактную колодку. Перемычка между Ш13/1 и Ш13/4 отсутствует.

Полный размер

Значит, если при замене блока пропал заряд (стоит старый генератор Г-222), мы оранжевый провод от Ш11/3 подсоединяем к оранжевому который рядом — Ш11/4, и регулятор будет питаться вместе с приборами и поворотниками.

Отличие в подключении вуковых сигналов

Сигналы бывают типа 2101 (идёт постоянный плюс от предохранителя 7 на Ш6/7 и управляются замыканием кнопки на руле с минусом — стоит перемычка на контакты 85 и 87 вместо реле Р3).
И бывают сигналы типа 2106 (корпус сигналов соединён с кузовом, и включаются они подачей плюса от реле, которое включается кнопкой на руле).

www.drive2.ru

Где на ваз 2107 находится реле стартера

Стартер ВАЗ 2107 — это электродвигатель бесперебойного тока с 4 щетками и 4 полюсами. Данный агрегат располагается справа от блока цилиндров, фиксируется к картеру сцепления при помощи 3 болтов. С учетом комплектации на ВАЗ 2107 устанавливаются модели 5722.3708 либо 4216.3708-02.

Проверка работы стартера

Перебираем деталь

Прежде чем поменять стартер, потребуется проверить его работоспособность. Для этого используется мультиметр и схема стартера. Для начала необходимо выяснить, где находится данное устройство и как его снять. Агрегат чистится снаружи. Далее находится реле стартера на ВАЗ 2107 и проверяется его работоспособность. Вывод «50» соединяется с плюсом АКБ, а корпус устройства — с «минусом». Если втягивающее реле стартера исправно, тогда шестерня привода выводится через окно крышки, при этом должен быть слышен щелчок.

Затем проверяется состояние обмоток статора и якоря. Для первого агрегата данная процедура заключается в следующем:

1. демонтируется задняя крышка и разъединяется щеточный узел,
2. соединяется 1 щуп мультиметра с корпусом, а 2-й прикладывается поочередно к
3. выводам обмоток статора — данное устройство должно показывать сопротивление в 10 кОм и более,
4. далее щупы соединяются с выводами обмоток — если сопротивление идет к бесконечности, тогда есть обрыв.

Проверка обмотки якоря осуществляется следующим образом. Один щуп присоединяется к корпусу стартера ВАЗ 2107, второй — поочередно к контактным пластинам якоря. При этом уровень сопротивления должен превышать 10 кОм, что говорит об отсутствии замыкания.

Демонтаж и монтаж детали

Замена стартера ВАЗ 2107 осуществляется при поломке данного агрегата. Но как снять стартер ВАЗ, знают не все водители. Автомеханики рекомендуют делать это на смотровой яме или эстакаде. Провод снимается с минусовой клеммы АКБ. Если имеется ВАЗ 2107 инжектор, тогда предусматривается снятие грязезащитного щитка. Затем откручивается нижний болт, фиксирующий щиток. Для этого используются ключ на «10» и удлинитель. Болты, с помощью которых основной агрегат привинчен к картеру, откручиваются при помощи ключа на «13», удлинителем и карданом.

Разбираем деталь

Стартер отодвигается вперед. Для инжекторных моделей потребуется снять 2 растяжки впускного трубопровода. Карбюраторные 2107 предусматривают снятие воздушного фильтра, воздухозаборника и воздуховода.

Далее откручивается гайка, крепящая щиток. Данное устройство демонтируется. Следующий шаг заключается в откручивании болтов, крепящих наконечник провода, идущего к плюсу АКБ. Снятие стартера ВАЗ предусматривает разъединение провода с выводом «50». Он демонтируется со стороны отсека мотора. Для его подключения монтажные работы выполняются в обратной последовательности. Ремонт автомобиля проводятся, если не работает стартер или вышли из строя иные детали. Замена стартера на ВАЗ осуществляется при помощи торцевых ключей на «10» и «13», удлините кардана.Стартер отодвигается вперед. Для инжекторных моделей потребуется снять 2 растяжки впускного трубопровода. Карбюраторные 2107 предусматривают снятие воздушного фильтра, воздухозаборника и воздуховода.

Основные причины неисправностей

Автомеханики выделяют несколько причин неисправности стартера ВАЗ.

• Если при повороте ключа в замке зажигания стартер не крутит, только щелкает, потребуется включить зажигание около 20 раз до его запуска. Может создаться ощущение, что АКБ разрядился.
• Если данный агрегат трудно крутит сразу и требуется время для разгона и запуска мотора, нужен ремонт стартера ВАЗ 2107. Это позволит выявить существующие дефекты, в том числе выяснить, почему он щелкает. Автомеханики рекомендуют в этой ситуации устанавливать новый агрегат, так как после ремонта его не хватает надолго.
• Если при повороте ключа крутит стартер, а мотор нет, тогда проводится замена бендикса, то есть обгонной муфты. Потребуется демонтаж стартера

Замена бендикса (если не крутит стартер ВАЗ) и прочих элементов, вышедших из строя, предусматривает смазывание каждого резьбового соединения при помощи литола. Перед установкой детали нужно посмотреть, в каком состоянии находится венец маховика.

Необходимо учесть, что зубья не должны быть сточены. В противном случае можно говорить о неисправности втягивающего реле (из-за чего не крутит стартер на ВАЗ) или бендикса.

www.vazzz.ru

Реле стартера в ВАЗ 2107, ремонт и его работа

ВАЗ 2107 или советские Жигули, это наш российский автомобиль с задним приводом 2-ой группы. Эта последняя модель классики или люкс-версия автомобиля Лада-2105. За его основу был взят популярный Фиат-124. Модель малолитражная, относится к семейному седану образца 1966 года. Если вспомнить автоисторию, то в 1967 году эта машина была победителем на европейском конкурсе Автомобиль года. Инженера-конструкторы в разработке немало внимания уделили на реле стартера автомобиля ваз 2107. Благодаря ему машина хорошо заводится и не будет проблем на дороге.



Основные составляющие

Хорошая работа автомобиля ВАЗ 2107 зависит от стартера. Он состоит из таких элементов, как:

• Корпус;
• Якорь с шестерней привода;
• Обгонная муфта;
• Две крышки;
• Тяговое электромагнитное реле.

Принцип работы

Каждые детали имеют свое предназначение. Автолюбителям надо знать, что тяговое реле стартера авто ВАЗ 2107, может подключаться только через реле включения. Оно находится в отсеке мотора, как раз там, где правый брызговик. В его задачу входит вводить шестерни привода на стартере в зацепление с венцом на маховике и замыкать цепь питания якорных обмоток и статора.

Крышка реле специально оснащена контактными болтами, где один с помощью привода соединяется с положительным показателем на аккумуляторной батареи, а второй — с обмоткой статора и реле. Повернув ключик в позицию стартера 2 на авто ВАЗ 2107, напряжение тут же будет подаваться на вывод 50. В этот момент образуется магнитное поле, и оно начнет втягивать якорь. Контактной пластиной замкнутся болты, а шток начнет воздействовать на рычаг привода. Постепенно начнут работать все механизмы.

Если что-то пойдет не так и механизм не начнет работу, то скорей всего потребуются небольшие ремонтные работы. Только сначала надо провести осмотр.

Ремонт

Сначала обследуется реле стартера на автомобиле ВАЗ 2107:

1. Надо проверить, легко ли перемещается якорь;
2. С помощью омметра надо посмотреть могут ли свободно замыкаться контактные болты с пластиной;
3. Этим же приспособлением нужно проверить нет ли обрыва в обмотках на тяговом реле.

При обнаружении обрыва останется только все исправить. Лучше поставить новые элементы.

Если обрыва нет, то можно провести зачистку контактных болтов и пластины. Для этого надо воспользоваться мелкозернистой шкуркой. Вместо нее можно взять плоский бархатный напильник.

После осмотра, прежде чем приступать к сборке нужно смазать моторным маслом основные составляющие, кроме поводкового кольца привода. Его надо обработать специальной смазкой Литол-24.

Маленький совет от профессионалов

Проверить работу реле стартера несложно. Надо включить замок зажигания и повернуть ключ. При неработающем стартере будут слышны щелчки. Это говорит о том, что с реле все в порядке, а со стартером проблемы.

Стартер снимать не надо, а нужно перемкнуть два контакта (медные болты). Если после этого механизм начнет крутиться, то тогда проблема со

Не следует сразу впадать в отчаяние, иногда многие работы можно сделать своими силами.

autodont.ru

разновидности, виды неисправностей и как заменить своими руками

Если при повороте ключа в замке зажигания не слышно работы стартера на ВАЗ-2107, то необходимо проверить состояние аккумуляторной батареи и убедиться в исправности электрической цепи его мотора. Владелец автомашины может провести самостоятельную диагностику устройства. Ремонт почти не требует применения специальной оснастки и инструмента.

Стартер ВАЗ-2107

Используемый для пуска двигателя электромотор коллекторного типа находится на боковой части картера силового агрегата. Детали соединены между собой болтами с 6-гранной головкой. Питание подается от аккумулятора.

Мощность устройства достаточна для прокрутки коленчатого вала при температуре воздуха до -35 °С (без предварительного прогрева масла). Внешний вид и конструкция устройства показаны на фото в каталогах запасных частей.

Назначение

Устройство предназначено для принудительного прокручивания коленчатого вала двигателя в момент запуска. Изделие оборудовано специальной муфтой бендикс, которая входит в зацепление с зубчатым венцом, смонтированным на маховике силовой установки. Управление электрическим мотором осуществляется дистанционно при помощи контактной группы в замке зажигания через дополнительное реле.

Схема электрическая подключение стартера

Виды

Существует 2 типа электромоторов для пуска силовой установки:

1. На автомобилях с карбюратором применяется стандартный стартер, крутящий момент передается непосредственно от ротора к зубчатому венцу.
2. На части карбюраторных машин и ВАЗ-2107 с инжектором устанавливался привод редукторного типа. За счет применения планетарной передачи снижается сила тока в цепи питания и повышается крутящий момент.

Диагностика неисправностей стартера ВАЗ-2107

Неисправности стартера:

• отсутствие вращения ротора;
• щелчки при попытке старта;
• посторонние звуки при работе устройства.

Стартер не запускается

Электродвигатель не работает из-за разряда батареи или выхода из строя обмоток. При разряженной батарее не включаются светотехнические приборы или лампы светятся тускло, а при попытке запуска двигателя раздается щелчок, после которого индикаторы гаснут.

Треск при запуске стартера

Треск указывает на поломку втягивающего реле, которое не может ввести в зацепление шестерню ротора с венцом маховика. Ремонт заключается в проверке проводки и замере сопротивления обмоток. Поврежденное реле подлежит замене.

Стартер щелкает но не проворачивается

Дефект указывает на недостаточное напряжение в сети питания из-за разряда батареи или окисления контактных площадок. При севшем аккумуляторе щелчок сопровождается снижением яркости ламп. Дефект наблюдается при плохом контакте между контактами батареи и клеммами проводки.

Стартер гудит но двигатель не запускается

Причиной гула является заклинивание бендикса, реле не может продвинуть шестерню к маховику. Для проверки необходимо снять электромотор. После очистки стартера от грязи работоспособность восстанавливается.

Как проверить стартер

Проверка стартера заключается в подаче питания напрямую. Тестирование щеток и обмоток производится с помощью тестового прибора. Втягивающее реле тестируется подачей напряжения на контактные площадки.

Как отремонтировать стартер ВАЗ-2107 своими руками

Для самостоятельного ремонта пускового агрегата необходимо:

• снять и разобрать устройство;
• проверить состояние обмоток, втулок и щеток;
• заменить поврежденные элементы;
• произвести обратную сборку с проверкой корректности соединений электропроводки.

Демонтаж и разборка

Для снятия и разборки агрегата необходимо:

1. Отключить клеммы от батареи, а затем вынуть аккумулятор из моторного отсека.
2. Демонтировать защитный щиток под силовым агрегатом, ограничивающий доступ к электродвигателю.
3. Открутить гайки, удерживающие провода на корпусе пускового агрегата.
4. Выкрутить гаечным ключом болты, соединяющие корпус электромотора с картером силового агрегата.
5. Вытянуть узел из посадочного гнезда.
6. Отвернуть гайку втягивающего реле и снять узел с корпуса электромотора.
7. Отвернуть стягивающие болты и аккуратно демонтировать крышки, а затем вынуть ротор из статора.

Замена втулок

Замена втулок стартера выполняется при повышенном зазоре между валом и опорой. Из-за нарушения взаимного положения деталей ротор задевает за пластины статора. Для устранения дефекта требуется удалить изношенные детали.

Поврежденная фронтальная опора выбивается из посадочного отверстия подручным инструментом, задняя глухая втулка извлекается съемником или высверливается на станке.

Для установки новых элементов (из бронзы или композитного материала) используются оправки из мягкого материала (например, древесины). При монтаже запрещается перекашивать детали и прилагать излишние усилия.

Перед началом монтажа втулки из композита выдерживаются 5-10 минут в емкости с моторным маслом, которое пропитывает пористую поверхность. Бронзовые опоры смазываются при установке вала ротора.

Замена электрических щеток

Для подачи напряжения на обмотки ротора используется плоский коллектор и щетки (из смеси графита и медного порошка), прижимаемые пружинами. Количество щеток соответствует количеству полюсов, в конструкции элементов предусмотрен эластичный многожильный провод. В процессе работы графитовые элементы изнашиваются и обгорают, одновременно появляется выработка на коллекторе.

Замена графитовых щеток производится по алгоритму:

1. Снять заднюю крышку корпуса.
2. Открутить винты крепления щеток (всего в конструкции 4 элемента).
3. Снять изношенные элементы и установить новые щетки.
4. Прочистить полость статора от остатков продуктов износа графитовых элементов.
5. Установить снятые детали на штатные места.

Ремонт втягивающего реле стартера

Электромагнитное втягивающее реле обеспечивает перемещение шестерни на роторе, которая входит в зацепление с зубчатым венцом маховика в момент подключения электрического стартера к бортовой сети автомобиля. Устройство расположено на корпусе пускового агрегата, в конструкции цепи предусмотрено дополнительное реле питания (находится под капотом).

При поломке агрегата необходимо проверить работоспособность управляющего реле. Рекомендуется затянуть винт крепления и убедиться в отсутствии окислов на контактных пластинах и проводке.

Для проверки реле необходимо замкнуть стартер напрямую. Если ротор вращается, то электромагнитный узел подлежит замене. Дополнительная диагностика предусматривает замер напряжения обмоток тестовым прибором.

Исправные катушки имеют сопротивление 75 и 55 Ом (для удерживающей и втягивающей обмоток соответственно). Если значение отличается от заводских параметров, то узел подлежит замене, отремонтировать реле своими руками или в мастерской невозможно.

Владелец может снять реле на установленном стартере. После отключения батареи производится очистка поверхности электромагнита от грязи, а затем нужно отсоединить провода (закреплены гайками).

Затем отворачиваются болты крепления реле к корпусу электродвигателя. Узел выводится из зацепления с задней крышкой. Новый электромагнит устанавливается и подключается в обратной последовательности.

Сборка и установка стартера

Сборка агрегата производится в обратной последовательности. В конструкции части узлов предусмотрены стопорные кольца или шплинты, которые необходимо установить на место. Подключенный агрегат необходимо проверить на работоспособность. Процедура сборки стартера показана в видео, снятых владельцами в процессе самостоятельного ремонта агрегата.

21074.ru

где находится реле стартера ваз 2107,говорю сразу, на крыле его нет!

Правильно. Оно на самом стартере. Втягивающее называется. Других нет на классике — смотри схему.

На карбюраторных не было этой релюшки, а на инжекторах стоит на правом крыле, вот здесь посмотри подробнее <a rel=»nofollow» href=»http://avtoblokrele. ru/vaz/predohraniteli-vaz-2107.html» target=»_blank»>http://avtoblokrele.ru/vaz/predohraniteli-vaz-2107.html</a>

обрати внимание на звездочку с надписью внизу схемы ! <img src=»//otvet.imgsmail.ru/download/39626006_6a1a77de6790a62596da9612ad45a0fa_800.png» data-lsrc=»//otvet.imgsmail.ru/download/39626006_6a1a77de6790a62596da9612ad45a0fa_120x120.png» data-big=»1″>

если каррб, то его там нет, впрочем как и на инжекторе, на инжекторе оно просто защитное, разгрузочного нет, лучше напиши в чём проблема

стартер клацает а не крутит поменял втягивающее проблема та же аккумулятор заряжен на замке колодку поменял

touch.otvet.mail.ru

Замена втягивающего реле ВАЗ 2107. Ремонт ОТ и ДО

Комментарии к теме Замена втягивающего реле ВАЗ 2107

белая

Загир а есть шапка с фонариками на али или ебэй?крутая кепка только надо чтоб уши тоже закрывало,на морозе холодно а фонарик нужен)

Никанор

У меня час на рено меган 3 проблема снимал для чистки дросель и не отцепил акб после сборки дроселя загорелись ошибки на приборке акб горит абс есп датчит положения электро педали газа,поехал на диагностику электрику он проверил акб и замерил сколько гена выдает на акб было 12.

6в а гена выдовал 15.3в после чего было решено снимать гену снял он его а гена там бош разобрал его проверили диодный мост втулки все ок поменял он реле регулятора но поставили не аригинал а аналог так как на бош хрен его найдеш собрали завели зарядка от гены 14.4- 14.5 в а вот ошибка про акб и значок с акб не пропали.он покрутился но так и не понял вчем дело вечером я узнал у каго есть реношный клип думал ошибку с компа скину подключили ашибка есть но не удалить в мозгах показывает что напруга скачет от 13в до 9 в и по этому комп выдает ошибки.теперь заказал родную релюшку на гену как так и где копать они не понимают гена выдает что с нагрузкой 14.3в а без 14.4 -14.5в а до мозгов доходит всего до 13 и ниже до9в

Dillen

Добрый день, Валерий! У меня подобная ситуация. Втягивающее щелкает хорошо но не далее. Снял все почистил снаружи и внутри. При снятом стартере все работает. Втягивающее срабатывает и хорошо держит, бендикс выбрасывает, все вращается. Но на авто ставлю и опять таже картина.

При включении сильно проседает напряжение. Лампочки тухнут. Запитал + на прямую с аккумулятора -без изменений.

Аяжан

mne nuzno budet pocenit

Анжелина

Гребаное гавно.

Таалайбек

У меня на ланцер9 на холодный двигатель крутит заводит без проблем а вот на горячий прогретый двигатель щелчки Щелчки и не крутит. Раз десять ключем пощелкаешь и крутанет заведёт. В чем причина???

Maxine

штатные иммо на российских авто просто не нужны рано или поздно всё это заглючит и втот момент когда не нужно а захотят угнать то угонят

Алёша

снимай нормально,чтоб было видно,что ты делаешь.а не стол с деталями.

Leira

Большое спасибо за видео. Буду пробовать свои релбхи реанимировать

Батырбек

1.датчик коленвала сдох.2 бензонасос сдох. 3. модуль зажигания сдох. 4. бензин кончился. 5. форсунки не работают, проводка протерлась. 6. эбу сдох. или без напряжения.

Белоус

why no new videos in years?

Скотт

Юра зделаи пожалуста видео как поменять лампочку поворотника в переднем крыле. Пожалуста.

Изи Булачев

Натягивал натягивал добавлял на преднатяжитель всякие б* гаечки трубочки и в итоге на трассе ана расслабилась вообще и тарахтит на холостом хаду преднатяжитель стоит а я могу рукою снять цепь со звездочки это что п* цепи цепь под замену Типа она растянута что-ли!!!???

Прокомментировать

Опубликовать

Что делать, если в ВАЗ-2107 стартер щелкает или не крутится? ремонт и замена стартера на ВАЗ-2107

ВАЗ-2107, или классическая «Жигули», «семерка» — машина довольно старая, но надежная. За рулем этой машины не «выросло» ни одно поколение водителей. Как и любой вид транспорта, ВАЗ имеет свойство время от времени ломаться. Довольно часто поломки касаются системы зажигания, в частности, таких деталей, как стартер.

Стартер: устройство и принцип его работы

Во всех автомобилях, включая ВАЗ-2107, стартер выполняет одну из основных функций — запускает двигатель.Для запуска двигателя нужно провернуть коленчатый вал и, таким образом, создать вспышку топливной смеси в одном из цилиндров. Для этого нужен стартер — электродвигатель, у которого всегда есть переменный ток.

При замыкании контактов замка зажигания по обмотке течет ток. Сердечник электромагнита втягивается, а связанный с ним рычаг перемещает шестерню бендикса. В то же время сердечник создает давление на пластину, которая замыкает контакты при зацеплении шестерни с маховиком.Ток через замкнутые контакты попадает на обмотку двигателя и создает магнитное поле, вращающее коленчатый вал. Когда двигатель уже работает, стартер необходимо выключить. Ключ в замке зажигания поворачивается назад, магнитное поле исчезает, и устройство переходит в состояние покоя.

Конструктивно стартер состоит из следующих элементов: электродвигателя, втягивающего реле и обгонной муфты с шестерней (бендикс). Каждый компонент выполняет определенную функцию, и если что-то выходит из строя, вся система не работает.

Стартер ВАЗ-2107 не крутит: причины неисправностей

При поломке стартера двигатель больше не запускается, соответственно машина не движется. Перед тем, как «грешить» на данное устройство, необходимо убедиться, что аккумулятор заряжен и находится в рабочем состоянии. Часто простой разряд аккумулятора путают с разными поломками. Если аккумулятор заряжен, причину неисправности стартера следует искать в другом месте. А именно:

• Ослаблено соединение проводки на реле втягивающего устройства или на автомобиле.
• Плохое крепление стартера.
• Окисленные контакты втягивающего реле.
• Изношены детали стартера (подшипники, якорь, втулки).
• Обгоревшие контактные пластины внутри реле.
• Обмотка закрыта на якоре.
• Обрыв провода, соединяющего вспомогательное реле с втягивающим устройством стартера.
• Обрыв обмотки втягивающего реле.

Как распознать неисправность стартера?

Не всегда причины поломок могут быть там, где их ищут.Если машина не заводится, не стоит сразу винить стартер. Возможно причина в другом. Чтобы убедиться в виновности упомянутого устройства, следует обратить внимание на такие моменты в работе ВАЗ-2107:

• Стартер крутится, а машина не заводится (проблемы с реле втягивающего устройства).
• При повороте ключа в замке зажигания стартер «молчит».
• Устройство запускается после нескольких неудачных попыток.
• Двигатель работает, а стартер продолжает работать.
• Из машины при движении раздаются странные звуки (шум, стук, дребезжание).

При наличии хотя бы одного из этих признаков следует снять стартер и более подробно осмотреть его на предмет повреждений. Устройство, возможно, придется отремонтировать или даже заменить.

Ремонт стартера ВАЗ-2107

Срок службы 5-6 лет. Если деталь давно служит, ремонтировать ее нет смысла. Легче и безопаснее получить новый. В среднем это будет стоить 2500-3000 рублей.Однако бывает и так, что не всегда есть деньги на покупку нового устройства, либо стартер недостаточно старый и еще может служить своему владельцу. Тогда, конечно, можно попробовать отремонтировать деталь.

Для того, чтобы точно узнать, где произошла поломка, агрегат необходимо разобрать и осмотреть визуально, в частности осмотреть тяговое реле, обмотки стартера и якоря.

Реле стартера ВАЗ 2107 проверка с аккумулятором. Вывод «50» необходимо соединить с плюсовой клеммой аккумуляторной батареи, а сам корпус стартера — с минусовой.Если реле работает правильно, вы услышите щелчок, и шестерня выскользнет через переднюю крышку. Если никаких изменений не происходит, реле неисправно и его следует заменить. Стоимость новых запчастей 600-700 руб.

Проверить якорь и обмотку стартера можно мультиметром. Для этого один зонд устройства подключается к корпусу, а второй — к штырю обмотки или к контактным пластинам якоря. Сопротивление обмотки, на которой нет замыкания, должно быть 10 и более единиц.Низкое сопротивление указывает на короткое замыкание. С такой поломкой самостоятельно справиться невозможно. Осталось только купить новый стартер.

Для проверки обгонной муфты нужно покрутить шестерню. В одном направлении он должен свободно прокручиваться, а в другом — с помощью якоря. Любые отклонения говорят о выходе из строя этой детали.

Перед установкой стартера на его место следует также проверить его щетку на износ. Рабочая высота должна быть 12 мм.

Каждый элемент рассматриваемого устройства перед сборкой необходимо очистить от грязи и окисления наждачной бумагой.

Поменять стартер своими руками

На автомобилях ВАЗ-2107 стартер — одна из тех деталей, которую каждый водитель может заменить самостоятельно. Чтобы удалить старую деталь и установить новую, вы должны выполнить следующую процедуру:

• Отсоединить аккумулятор (отрицательный полюс).
• Ключом № 10 откручиваем нижний болт, которым крепится стартер.
• Ключом на 13 откручиваем следующие три болта, чтобы можно было двигать агрегат.
• Снимите корпус воздушного фильтра.
• Снимите экран, отсоедините провод от плюсовой клеммы стартера. То же самое нужно сделать с тяговым реле.
• Снимите стартер.
• Установка нового устройства производится в обратной последовательности.

Как видите, замена стартера (ВАЗ-2107 или любая другая модель не важна) — задача довольно простая.

Заключение

Каждый водитель должен уметь диагностировать свой автомобиль и вовремя устранять неисправности.В автомобилях ВАЗ-2107 стартер — это та деталь, которая хоть и нечасто, но все же ломается. Починить или заменить устройство не составит труда даже начинающему водителю. К тому же это хорошая экономия денег. Ведь за простую замену на СТО можно «оторвать» по запредельной цене!

Ремонтируем стартер ВАЗ. Ремонт стартера на автомобиле ВАЗ своими руками. Характерные неисправности механизма

В данной статье пойдет речь о кардинальном ремонте стартера ВАЗ-2107 , с заменой щеток, втулок, заменой втягивающего реле и прочими плясками с бубном. Признаки неисправности стартера Следующее — двигатель стоит очень плотно, подозрение на выработку втулки стартера, не запускается с некоторыми положениями — щетки и в крайне запущенных случаях попадают под подозрение. Может не сработать втягивающий механизм — нет характерного щелчка при повороте ключа в положение «старт» и, соответственно, стартер не крутит.

В данном руководстве мы рассмотрим ремонт стартера Skille, стартер ВАЗ-2107 с его полной переборкой и сразу все неисправности.Еще одно важное замечание — если стартер затянут или плохо крутит двигатель — проверьте состояние аккумулятора, он может быть разряжен или неисправен. Просто убедившись, что аккумулятор исправен , стартер .

Сразу скажу — если бы проблема была в обмотке, я бы не стал заморачиваться — ремонт ценой «встал» был бы в размере, равном новому. Важное примечание — перед работой Перед Выключаем аккумулятор! Так что момент снятия я не фотографировал, просто опишу его, если стартер уже снимали хоть раз — тогда он обычно прикручивается на место двумя болтами вместо трех (любой толковый человек так прикручивает, если на хоть раз в жизни пришлось открутить третью). Оба этих болта (в отличие от третьего, вкручиваемого на заводе) откручиваются не под машиной, а прямо из буста. Прикручивают стартер к коробке «звонок». После того, как эти два болта открутите, повернув стартер вправо и открутите вывод, идущий к аккумулятору от аккумулятора, и выньте из этого же втягивающего устройства второй более тонкий провод (он идет от замка зажигания) 🙂 Теперь стартер свободен и нехорошие телевизоры вытаскивают. Приступаем к катастрофе и очищаем ее от грязи.Итак, откручиваем три гайки, которые держат втягивающий механизм, они вкручены в три шпильки, и откручиваем толстый короткий провод от втягивающего выходного стартера, снимаем втягивающий. Далее откручиваем гайки двух шпилек, которые находятся на задней части стартера. Умерли заколками. Снимаем заднюю крышку вместе с серединой стартера с обмоткой. У нас есть якорь, который просто не вынимается из передней крышки, как у него:

Чтобы снять якорь с Бендиксом с передней крышки, нам нужно выбить этот стопор (обвалился красным), полагаясь на штифт, который зафиксирован, чтобы не вылететь:

После того, как вынул булавку, выбил этот стопор той хреновины, которая на предыдущем фото обведена синим;) Далее спокойно берем якорь с Бендиксом и получаем вот такую ​​разобранную версию:

Как видно на фото износ одной из щеток 100%, два процента 80 и одно чудо сохранилось в более-менее достойном состоянии. Далее снимаем с задней крышки защитный чехол (он там сделан по типу зажима) и получаем доступ к щеткам:

Откручиваем болты, которыми прикручены контакты щеток и затем прижимной щеткой стягиваем пружину и вынимаем. И так все четыре по очереди. Теперь вы можете отделить заднюю крышку от середины стартера. Вот ее внешний вид после того, как я прошелся по ней металлической щеткой:

Обратите внимание на маленькую крышку — ее нужно снять, чтобы выбить старую втулку и забить новую.Толкнул ее просто — взял памятку подходящего диаметра и вкрутил в старую гильзу, таким образом выдавливая (обведено красным), вот так:

Мы также видим деталь, обведенную синим, поскольку я позже узнал об этой крышке тормозного диска. У меня был раскол и было решено его заменить. Гильзы тоже решил заменить, они были несколько сломаны 🙂 выбивать гильзу не доставляло проблем, легко вылезает. Итак, новые запчасти на замену — две втулки, четыре щетки и стопор:

Сразу оговорюсь по качеству запчастей. Найти качественные рукава оказалось непросто, по крайней мере, у нас. Первые втулки, которые я выбрал, потому что внешний диаметр был на порядок больше, и мой вам совет — если у вас есть такие втулки, а теперь они продаются на рынке, не думайте, что они их прижимают — рубите стартер, стартер лопнет. Возьмите их обратно, возьмите с собой старое, возьмите их. И помните — брендовые (читай заводские втулки) пропитаны маслом (визуально не видно, но если согреть, то увидишь, как выделяется) и прижимаются на ура, можно просто аккуратно забить молот.Детали стартера (крышка) рекомендую чистить снаружи и изнутри металлической щеткой перед опрессовкой гильз. Вот уже очищенные детали с запрессованными печками перед сборкой стартера:

Далее собираем все в обратном порядке, не забываем иметь стопор, удерживающий вилку в передней части стартера. Ретрактор я решил поменять, так как новый куплен давно, а старый иногда делал, видимо горел контакты, брал ретрактор болгарский, один в один как мой старый:

Собственно после сборки устанавливаем стартер на место и наслаждаемся его работоспособностью. Лично он стал крутить просто отлично, чего я и желаю. Если есть вопросы — задавайте на форуме в клубе любителей ВАЗовской классики! Всем удачи и поменьше поломок.

Как известно, чтобы ездить на машине, она нужна для запуска. А со сломанным стартером это сделать крайне сложно, поэтому часто встает вопрос о ремонте стартера на автомобилях ВАЗ 2106.
В чем могут быть причины нерабочего состояния стартера ВАЗ 2106? Как отремонтировать своими руками?
Эта инструкция по ремонту даст ответы на эти и другие вопросы и сразу все будет на месте!

Признаки неисправности стартера и возможные причины

Давайте посмотрим на некоторые признаки поломки стартера, и что могло быть причиной поломки этой особенности.
Итак:

• Когда ключ зажигания поворачивается, стартер не движется. Такой знак может характеризовать как аккумуляторную батарею, так и неработающий стартер.
  Если вся электроника автомобиля работает, но не заводится — стартер есть.
• В данном случае это означает, что контакты в реле втягивания поют и не работают.
• Еще одна примета — стартер крутит, но не заводится. Причиной такой неисправности может быть значительный износ щеток стартера.
• Еще момент — при повороте ключа зажигания раздается щелчок, и ничего не происходит. Опять же, это указывает на то, что реле не втягивается должным образом.
• При попытке завести двигатель повторяющиеся щелчки из-под конденсаторного пространства. Это признак того, что вышел из строя Бендикс — коробка передач с маховиком.
• Стартер «Клинический». Это уже более серьезно, потому что в этом случае это может быть вызвано запуском стартера или в здании — происходит поломка и зубцы зацепляются за клин.
  Возможен другой вариант — неисправные подшипники. Так лучше и дешевле!

Вот некоторые неисправности стартера, которые могут случиться с вашим автомобилем. Если вы найдете один из них, значит, он требует как можно скорее ремонта.
Теперь к делу.

Инструмент для ремонта стартера

Что понадобится для снятия и ремонта стартера:

• Ключи на 8, 10 и 13
• Отвертка (2 шт.)
• Суппорт

• Пассаты
• Молоток
• Держатели подшипников
• Смазка
• Наждачная бумага

Ремонт стартера на ВАЗ 2106

Определена неисправность и возможная причина, инструмент подготовлен, помолился (не обязательно, но можно) и можно приступать!

Снятие стартера

Для ремонта стартера его необходимо снять с автомобиля.
Продолжаем:

Примечание! Обязательно снимите минусовую клемму с аккумуляторной батареи. В противном случае это грозит сближению цепей при снятии стартера.

• Перед началом извлечения необходимо обеспечить хороший доступ к стартеру.
• Для этого нужно снять корпус.
• Для снятия откручиваем три болта крепления стартера к корпусу КПП.
• Для этого берем ключ на 13 и откручиваем сначала 2 верхних болта, а потом нижний.
• Соедините провода со стартером и снимите его.

Совет. Работать при снятии стартера в перчатках, чтобы не обжечься о коллектор и не сбить.

Итак, стартер сняли. Теперь можно приступать к разборке.

Разборка стартера

Совет! Разбирая стартер, будьте осторожны, чтобы не потерять одну из мелких деталей, которых много.

Итак:

• Разборку стартера ВАЗ 2106 начинаем со снятия втягивающего реле. Это делается следующим образом.
• Для начала нужно отсоединить провода — вывод обмоток от стартера. Откручиваем гайку крепления на 13 и снимаем провод и шайбы.

• Далее откручиваем три винта крепления втягивающего реле.
• Реле растянется. Затем снимаем якорь втягивающего реле, снимая пружину и выдает немного вверх и в сторону.
• Теперь подходим к стартеру и снимаем верхнюю защиту.
• Открутите два винта защитного кожуха и снимите его.
• Для следующего шага нам понадобятся отвертки. С их помощью кажемся стопорным кольцом Ротора и снимаем его вместе с шайбой.

• Фиксировать застежку на корпусе. Как это сделать, видно на фото.
• Теперь берем ключ на 10 и откручиваем два болта крепления крышки от корпуса.
• Далее отверткой отворачиваем винты крепления провода соединительной и пусковой обмоток.

• Теперь следует отсоединить корпус и крышку стартера.
• Снимаем щетки с пружин. Для этого просто повторно затяните их отверткой.
• Берем заранее подготовленную оправку под подшипник и запрессовываем задний подшипник стартера. Будьте осторожны — не сломайте корпус!
• Вытаскиваем штифт отверткой и переходником.
• Далее нужно снять резиновую заглушку, а затем зафиксировать вилкой.
• Подпрессовываем второй подшипник.
• Теперь снимем Bendinx — шестерню для зацепления с маховиком.
• Для этого сдвиньте шайбу и двумя отвертками снимите стопорное кольцо.

Будьте осторожны! Стопорное кольцо обычно улетает в неизвестный угол гаража. Поэтому подставляйте что-нибудь, чтобы не улетело.

• После этого просто снимите Бендикс вручную.

На этом весь стартер разбирается.

Неисправен стартер

Итак, теперь по состоянию деталей необходимо определить, какая из них пришла в негодность, а что нужно будет менять:

• Кисти.
  С помощью штангенциркуля необходимо измерить высоту щеток. Он должен быть не менее 12 мм. Если это не так, но кисти придется поменять.
• Обмотка стартера.
  Их нельзя сжигать. Также на них не должно быть видно следов повреждений изоляции, трещин или более серьезных механических повреждений.
• Якорь стартер.
  Проверьте конец вала и нижнюю часть стартера. Люфт должен быть минимальным. Если посадочное отверстие или поверхность вала изношены, то замена необходима (лучше всего).
• Осевой зазор не должен превышать 0,5 мм.
• Если поверхность анкера обгорела, то нужно очистить ее при помощи наждачной бумаги.

• Подшипники.
  Проверить осевой люфт подшипника.Возьмите за внутренний зажим, а другой рукой встряхните наружный. При необходимости поменяйте их.
• При необходимости заменить реле втягивающего (признаки его неработоспособности см. Выше)
• Бендикс. Зубья шестерни не должны изнашиваться, и она не должна разворачиваться на две стороны.
• Втулка цилиндра втягивающего механизма также не должна иметь явных повреждений — трещин, сколов и следов износа.

Если нужно что-то заменить, это не составит особого труда.Особенно с учетом того, что цена на детали стартера не такая уж и большая.

Сборка стартера

После того, как будут обнаружены все бракованные детали, устранены причины и заменены все необходимые детали могут быть изъяты. Порядок сборки обратный порядку разборки, поэтому особо углубляться в этот процесс не будем.
Обратите внимание только на некоторые моменты:

• Перед сборкой обязательно смазать все подшипники, вал якоря, а также ведущую шестерню (Бендикс).
• Не забудьте ничего установить — помните, что лишних деталей быть не должно.
• Установите щетки стартера правильно.
• Затяните все крепления с достаточным усилием.

После сборки стартера следует установить его на автомобиль. Все так же.
Брейповый стартер, подсоединяем провода, ставим воздушный фильтр на место и подключаем аккумулятор.

Заключение

Артикул ВАЗ 2106 Ремонт стартера + видео к ней поможет более наглядно представить, как своими руками проводить ремонт стартера на любимой шестерке. Надеемся, что эти советы, дополнительная информация, а также фотографии помогут вам осуществить ремонт стартера.
Если после ремонта стартера все же осталась какая-то неисправность, то операцию можно повторить — возможно, вы что-то упустили. Или обратитесь к мастерам на ближайшую сотню.

Здравствуйте, уважаемые автолюбители! Продолжаем осваивать особенности эксплуатации, диагностики и ремонта основных узлов отечественных автомобилей. Тем, кто стоит на вооружении иномарок, этот материал в принципе тоже устраивает.Как минимум для понимания сути проблем.

Конечно, низкий заряд аккумулятора не может быть единственной причиной неудовлетворительной работы стартера. Так, например, якорь стартера не будет вращаться при сильно окисленных полюсных выводах аккумуляторной батареи и концах проводов. Очистите их и отожмите вазелин. А если кончики затянуты слабо — затяните их посильнее.

Если произошло межсенсорное замыкание на реле с реле или поломка, придется менять реле — по-другому изменить ситуацию не удастся.

Для исключения замыканий в цепи питания реле и в цепи обмотки реле питания проверьте соединения проводов в цепи.

Иногда при включении стартера якорь либо вообще не вращается, либо вращается очень медленно. В этом случае не исключено наличие симптомов регенерации коллектора, которых будет достаточно.

Причиной возникновения такой ситуации также может служить износ щеток. В этом случае щетки подлежат замене.

Бывает, что после включения стартера вращается только якорь, а маховик остается неподвижным. Доказательством такой поломки может быть проскальзывание муфты при движении муфты, разрыв стяжного кольца или проскальзывания по оси рычага поворота муфты. В таких случаях рычаг сцепления и включения подлежит замене.

Нехарактерный звук, издаваемый стартером при вращении якоря, может говорить об ослаблении крепления стартера, его фиксации с перекосом, повреждении зубчатых колес привода маховика или износе втулок подшипников.

Как самостоятельно проверить стартер ВАЗ 2107?

Не может быть, что вас не интересует вопрос, как проверить более старую ВАЗ 2107 самостоятельно, не прибегая к помощи специалистов из сервисного центра?

Предлагаем ознакомиться с последовательной методикой, следуя которой вы сможете составить представление об автомобиле ВАЗ 2107:

• Снимите стартер с автомобиля и очистите его внешнюю поверхность от загрязнений.
• Соединить выводы реле втягивающего и АКБ (при этом корпус стартера необходимо подключить к его отрицательному выводу)
• Для проверки анкеров и обмоток статора снимите кожух заднего моста и отсоедините щеточный узел.
• С помощью омметра проверить отсутствие обмоток на корпус. Если нет закрытия, минимальные показания прибора будут 10k
• Проверить обмотку на разрыв. Для этого к выводам обмоток подключите аппликации омметра.Если вы заметили стремление индикаторов омметра к бесконечности, расценивайте это как обрыв обмотки.
• Исключить отсутствие якоря анкера «на массу» — приложить щуп омметра к корпусу, а второй поочередно подсоединить к контактным пластинам. Если замыкания нет, показания эмметра будут не менее 10к.

Только на первый взгляд работы, связанные с ремонтом стартера, могут показаться сложными. Но сделав это хотя бы раз, можно легко диагностировать и устранить большинство поломок звезды седьмой модели Жугули.

Для этого может быть несколько причин. Прежде всего, вы должны увидеть заряд аккумулятора. Действительно, наиболее вероятная причина — плохой заряд, который зависит от работы бортовой сети автомобиля и, особенно, от исправного стартера, прочтите:

Ну а чтобы определить необходимость ремонта стартера ВАЗ 2106, нужно знать возможные причины поломки.

Стартерное устройство ВАЗ 2106.

1. передняя крышка
2. уплотнение
3. Муфта обгонная с зубчатой ​​передачей
4. приводной рычаг
5. перегородка
6. шарнир Stud.
7. Реле тягового стартера
8. шайбы регулировочные
9. крышка вала якоря
10. стопорная шайба
11. крышка багажника, стартер
12. щеткодержатель
13. корпус со статором
14. Якорный стартер
15. рычажный привод оси
16. стопорное кольцо
17. кольцо уплотнительное
18. Кольцо ограничительное Шесть тактное

Наиболее частые неисправности.

В целом установленный на ВАЗ 2106 стартер мало чем отличается от штатных стартерных моделей.Поэтому основные проблемы у них тоже практически одинаковые. Вот список поломок стартера, с которыми довольно часто сталкиваются автолюбители:

1. Реле втягивающего устройства не работает и блокируется при включении стартера.

• ослабление затяжки наконечника, т.к. заряд АКБ на нуле;
• короткое замыкание в обмотке реле или замыкание на массу,
• стрельба якоря в эстафете,
• Обрыв провода в реле.

Решение — очистить оксидные наконечники аккумулятора или проводов.

2. Если включить стартер, втягивающее реле сработает нормально, а якорь совершает вращательные движения очень медленно или вращение вообще отсутствует.

Это может произойти из-за:

• почти разряженный аккумулятор;
• возможен обрыв проводов в реле или обрыв в обмотке реле;
• контуров в коллекторе, а именно между его пластинами;
• окисление наконечников вывода аккумулятора или проводов.

Решение — проверить износ щеток и зажима болтов на реле.

3. При запуске стартера якорь вращается, но коленчатый вал не крутит.

В такой ситуации следует проверить буферную пружину и муфту свободного хода — может она проскальзывает или неисправен рычаг переключения.

4. После установки станка стартер все равно продолжает работать.

При этом должно быть видно, не прикрывается ли втягивающее реле или рычаг привода, слились контакты реле, проверить работу возвратной пружины на переключателе замка зажигания и посмотреть, сам ли стартер был скручен.

5. Сильный шум стартера.

Причиной такого шума может быть поломка зубьев шестерни и сильный износ втулок. Проверить само крепление стартера.

Ремонт стартера ВАЗ 2106, инструкция.

Для начала необходимо снять втягивающий стартер, очистить от всевозможных загрязнений, разобрать и промыть все механизмы. Детали после стирки нужно хорошо просушить. После приступаем к детальному осмотру и замерам.

Вооружившись эмерсами, снимаем все петли на подвижных механизмах стартера. Если износ все же можно удалить, то воспользуйтесь установкой прокладки или рулона. Хотя лучше, конечно, изношенные вещи заменить.

Заменяем плохую изоляцию и коллекторы. Если пластины коллектора были изношены, их тоже стоит заменить, если нет, то трогать нельзя.

Если есть повреждение на потоке — его можно протолкнуть установкой записи или просто сделать новый поток.

Проверить втулки стартера ВАЗ 2106 на износ и наличие повреждений. Делаем это с помощью замера зазора роликов, который не должен быть больше 0,2 миллиметра.

Обмотка также должна быть проверена. Для этого необходимо разобрать корпус стартера и вывернуть винты с клемм крепления наконечников. Снимаем катушки, хорошо их просушиваем и пропитываем изоляционным лаком. Всю поврежденную изоляцию необходимо заменить на новую. Если обнаруживаем окисленные контакты — очищаем их.

После проведения полного осмотра и ремонта стартера ВАЗ 2106 , Последние собирать в обратном порядке. Также рекомендую ознакомиться с моей статьей под названием: «.

Запуск двигателя на современном автомобиле осуществляется с помощью электростартера. Выход из строя этого устройства может произойти по разным причинам, связанным с его дефектами или естественным износом узла. Ремонт стартера ВАЗ 2107 имеет смысл только в том случае, если стоимость запчастей и работ не превышает цену новой.В любом случае сначала необходимо установить причины неисправности, это можно сделать, проанализировав их внешние проявления:

1. Вращение ротора Свежее говорит о поломке обгонной муфты.
2. Щелчки втягивающего реле при полном отсутствии других признаков стартера свидетельствуют о подгорании контактов.
3. Отсутствие вращения ротора стартера может быть вызвано износом щеточного узла или отключением его обмотки.

В некоторых случаях неудачные попытки запустить двигатель происходят из-за низкого заряда аккумулятора. Обычно с такой проблемой водители сталкиваются зимой. Ремонт стартера начинается с его снятия, очистки от загрязнений и тщательного осмотра.

Разборный агрегат

Для выполнения данной операции требуется набор гаечных ключей и переносная лампа для освещения места работы. Порядок демонтажа стартера следующий:

1. Выключить аккумулятор.
2. На реле втягивающего откручиваем гайку на контактном штыре и снимаем провод, соединяющий его с аккумулятором.
3. Отключить цепь управления.
4. Ключом на «13» откручиваем три болта крепления стартера к блоку цилиндров.
5. Аккуратно снимите прибор с места посадки и, развернув, выньте из моторного отсека.

При разборке устройства следует проявлять осторожность, чтобы не повредить опорную позицию.

Диагностика неисправностей и разборка механизма

Стартер, извлеченный из моторного отсека, необходимо очистить от грязи и следов технических жидкостей. Порядок разборки механизма следующий:

1. Снимите с корпуса стартера втягивающее реле и, закрутив стяжные винты, разберите его на составные части. При осмотре особое внимание уделяется латунным контактным группам, подгорание которых может привести к выходу механизма из строя.
2. Демонтируем крышку устройства и проверяем состояние щеточного узла. Значительная выработка гусениц и износ угольных деталей — частая причина поломки стартера.
3. Целостность обмотки ротора проверяется с помощью мультиметра, установленного в режиме измерения сопротивления.
4. Проверка муфты обгона осуществляется вручную, исправное устройство допускает только одностороннее вращение.

После установления причины выхода из строя электростартера следует заняться приобретением необходимых запчастей.

Ремонт электростартера

Способы восстановления работоспособности устройства зависят от характера неисправности. Проще всего справиться с подгоранием контактов на втягивающем реле, их достаточно отполировать мелкой наждачной бумагой. Контактные кольца также очищаются и полируются при замене щеток. Остальные неисправности устраняют заменой отказавших деталей или узлов.

Проверка реле втягивающего устройства стартера на pagkumpuni. Реле втягивающего устройства стартера ВАЗ, реле втягивающего устройства, втягивающее реле ВАЗ, ремонт реле стартера своими руками

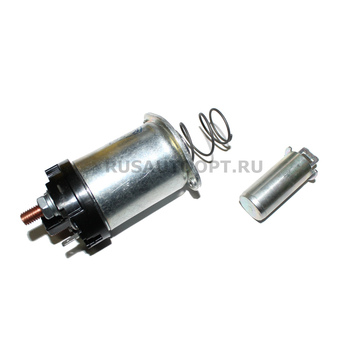

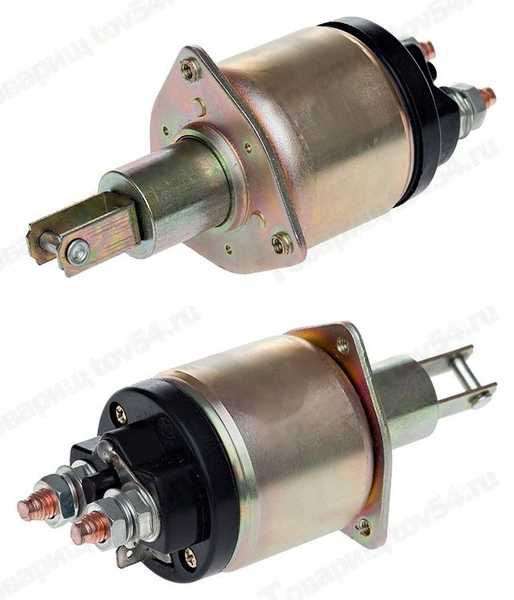

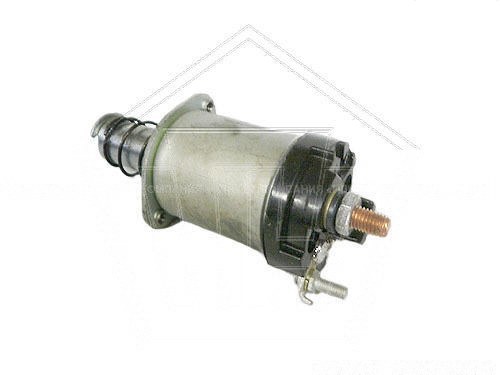

Втягивающее реле — это пусковой механизм, который представляет собой электромагнитную систему с двумя функциями, не имеющими аналогов.Это устройство позволяет использовать гибкую шестерню для стартера, работающего над ободом маховика. Этот инструмент предназначен для того, чтобы получить шестерню, которая была использована в оригинальном положении, которое работает с двигателем. Неисправное соленоидное реле работает с двигателем, который работает быстро. Вы можете использовать несколько возможных вариантов для работы в эстафете.

Электромагнитное реле включения

Предназначен для управления и передачи данных, позволяет использовать неверные параметры реле и их принципы.На всех этапах работы, он работает с большим электромагнитом, но с двумя частями (более или менее удачно), устройство реле является основной цепью запуска. нет воды весны.

Установите блокировку на блокировку, а затем установите ее из батареи, которая вешается на катушки реле. Результат — это электромагнитный сигнал, который работает в режиме реального времени, но не вызывает затруднений.Ядро было изменено на странице с тегами. В результате получается, что кабельное соединение «жесткости» началось с маховика. На этом ходу, шестерня, подключенная к бендиксу, это может быть сделано на маховике (корона нито). Результат набора — это поиск контактов по встроенной схеме для использования в качестве стартера. Это подключение полностью отключено, и в основном это происходит благодаря тому, что он действует на все случаи жизни.

Выключить двигатель с помощью блокировки срабатывания, подать болтовое реле на реле. Англ написан в оригинальной позиции. Бендикс и жесткость, когда это происходит, вы можете изменить положение, сделать это на маховике, сделав его движущимся вверх по нему колесом. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Электромагнитное реле может быть критически важно, если вы хотите, чтобы он работал с каким-либо двигателем.

Цепь электромагнитного реле

Эта диаграмма представляет собой наиболее эффективный стартер, который позволяет легко понять, как работает устройство.

Реле может быть подключено к сети, подключено к сети через стартер. Катушка реле подключена напрямую к батарее. Сделайте так, чтобы плата была подключена к основному реле с помощью болтов, и вы можете использовать его в качестве стартера от батареи. Этот «плюс» лучше всего выводит «минус», который выводится на определенный срок. Bilang isang resulta, ang huli ay naka-off, and the electric kasalukuyang is ay patuloy na gumagalaw nang eksklusibo sa may hawak na paikot-ikot.Пагхавак на пайкот-икот является более махинальным на пагхила-пайкот-икот, он делает все возможное, чтобы побывать во всех часах, чтобы мотор мог быть туго-туловато. Эта функция может быть использована для того, чтобы использовать энергию двигателя.

Перемещение реле: sanhi и sintomas

Панели с выходным реле втягивающего устройства стартера имеют сумму:

• Клавиша ввода клавиш на хинди доступна на языке, или вы можете использовать ее только для ввода множества вариантов.
• Стартер создан на основе множества изображений, которые можно воспроизвести. Узнайте, что такое плохие отношения с людьми.

Релейная связь является одним из самых популярных способов для того, чтобы научиться симулировать кота. Убедитесь, что количество возможных вариантов для электромагнитных реле:

• выгорание контактных пластин, которые вставляются в любое реле (исключение «десятицентовиков»), сгорают контактную площадку и «прилипают» пластины к этому;
• публиковать пайкот-икот;
• закручивается возвратной пружиной или пангихиной нито;
• maikling circuit на набережной в пайкот-икот.

Уроки хинди бабаба на синемах, которые являются естественными, позволяют использовать диагностические реле соленоидов.

Подключите реле

Mayroong 2 пункта, чтобы поесть. Исалангский национальный и его более подробные сведения:

• Операция реле естественна — быстро, щелкнув мышью, нажав кнопку мыши на ядре (4). Одним щелчком мыши можно проверить работоспособность реле.Нажав кнопку, можно включить соленоидное реле на хинди. Нажмите на реле, чтобы запустить стартер, чтобы узнать, как это сделать, вы можете установить контакты реле.
• Реле является триггером переключения, которое позволяет переключаться между режимами работы и другими действиями (2, 3). В этом режиме можно использовать соленоидное реле с помощью омметра, подключенного к переключению обмоток реле.Наслаждайтесь просмотром (4) и добавлением тегов (5, 7, 11) из разных уголков, когда вы делаете это, когда вы читаете слова «маса» и другие варианты. Установите 1 на 3 Ом. Нажмите кнопку, чтобы включить основной (4) язык на хинди с тегами (5, 7, 11), связаться с курьером (8) и узнать, как это сделать на английском языке. Установите 3 на 5 Ом и без реле. Когда вы используете синусоидальную схему, мы работаем над этой схемой, чтобы создать схему и переключить катушки реле (2, 3).

Поиск пользователей на сайтах, которые делают сами. Halos любой драйвер, как и любой другой, является проблемой, которая не знает, что делать.

Решение проблемы решается путем простой перезарядки батареи или подключения к контакту. Когда двигатель работает, он работает с втягивающим реле или стартером.

Новая проблема состоит в том, чтобы решить проблему с автомобилистами — вы можете использовать реле для запуска стартера, решить эту проблему, если вы хотите, чтобы она была в любой ситуации.

Запуск реле стартера

Чтобы использовать ретрактор, использовать ретрактор, использовать его в стартовом режиме, вы можете использовать его с различными нюансами и нюансами, чтобы понять, как это сделать на хинди.

Чтобы сделать это, включить переключение и переключение суси, включить стартер на хинди, нажать на кнопку мыши, нажав кнопку мыши, переключить реле и включить стартер. хинди.

Bukod this, nang hindi inaalis ang starter, kung siyempre makakuha ka nito, maaari mo itong suriin через соединение между многими контактами (болтами и танцами) через такое реле, как traksyon. Если у вас есть механизм, втягивающее устройство будет с этого момента.

Сделайте разборку или разберитесь с различными бахагами на своих сарили, создавайте их и наслаждайтесь, дахил маари и все это на хинди только на разных языках, на разных языках пинсала.

Как сделать это на хинди, если вы хотите, чтобы это было сделано, это нужно сделать, чтобы разобрать его. Капаг сурин, великолепный, если вы услышите среднюю механику, чтобы научиться читать на хинди и научиться играть на пинсале.

Это работает на батарее, лучше всего на всех и обеспечивает подключение, чтобы подключить контактный терминал реле к положительному терминалу. Сделайте это, чтобы получить, включите батарею в стартер.

поддерживает брендирование проводов, позволяет подключать реле, создавать изображения и быстро нажимать кнопку мыши. Если вы хотите сделать это, вы можете найти контакты.

Может ли поднос реле?

Чтобы узнать, как работает втягивающее реле стартера, вы можете использовать его для своей повседневной жизни.

Реле включения втягивающего устройства стартера является универсальным. Катушка стартера работает от батареи. Касабай нито, магнитное поле отсутствует в любом месте, но не действует на арматуру.

Арматура нагружена, чтобы сжать, сжать метки, изгибать и изменять изгиб, который нам нужен, чтобы соединить шлицы коронки маховика.

Устанавливает контактные элементы, обмотку наматывается на многоуровневую арматуру, а арматура наносится на катушку магнитного поля.

Двигатель оснащен двигателем, катушка намотана и установлена ​​возвратная пружина, арматура изготовлена ​​в оригинальном положении. С этого момента, наведала бендикс.

Возможные поломки при неисправностях

Используется реле стартера, втягивающее устройство, имеющий контакт, управление контактом (никель), перегоревшую катушку (paikot-ikot), или подключенные к материалам, которые используются в естественных условиях, когда они доступны.

Все удобные номера с естественной натяжкой на реле имеют:

1. Когда двигатель регулируется, стартер отключен. Пользуйтесь этим способом, который делает все, что вам нужно, это много из разных звуков.
2. Нажмите кнопку, чтобы заблокировать страницу, нажмите кнопку мыши, нажмите кнопку, чтобы узнать об устройстве, и получите доступ к стартовому устройству на хинди.
3. Как сделать так, чтобы ваш двигатель был заблокирован, вы можете использовать стартер на холостом ходу (холостой ход), двигатель работает на хинди.

Все правила, которые можно установить на автомобили ВАЗ 2106, ВАЗ 2109, ВАЗ 2110 и другие, можно найти в дизайне. Наслаждайтесь этим на многих, более популярных и уникальных аппаратах.

Чтобы проверить и включить втягивающее реле стартера, он должен быть разобран, и вы получите доступ к этим материалам и получите доступ к ним.

Это реле, работающее на исинагаве:

Una, dapat mong idiskonek lakas mula sa baterya, dahil habang ang coneksyon sa koryente ay konektado, ipinagbabawal na buwagin and-disassemble the starter, kung hindi manaaaring maganap ang is that maikling manging mojusunug.

• Дизассемблирование, создание названий для начального уровня от одного и того же компьютера, чтобы сделать его хинди более интересным.
• Нажать гайку на щетку с болтовым реле и закрепить контакт с болтом.
• Зажмите зажимы, которые обеспечивают надежное реле в любой момент и по почте.
• Сделайте это из ореха из дула и сделайте это на далекой бахаги
• Inalis namin ang lumang pangunahing and pinalitan ito ng bago
• Все в обратном порядке установите ретрактор
• Слушайте свою полную механику и начните это в Котсе

Матапосы могут установить все бахаги в коттедже, работать с ними для работоспособности, делать все, что нужно, и все, что нужно, чтобы они были полезны.

Когда вы работаете с большим количеством автомобилистов, выбирайте 2-3 хинди для одновременного запуска двигателя, втягивающее реле потрескивает на капоте, когда стартер начинает работать. Это все, что вам нужно, чтобы приготовить батарею из бумаги и быстро получить ее.

Чтобы использовать кабельное реле соленоида (BP), вы можете использовать различные устройства стартера и использовать его в любой точке мира.

Магугунита

Пускатель двигателя полностью исправен. Если вы читаете на хинди, это значит, что вы читаете несколько слов, когда вы читаете свои слова и хинди, это просто потрясающе, когда вы читаете эти песни. В простых словах, хинди более «пангахаса» siya.

Аппарат стартера

Пускатель может быть установлен (в зависимости от статора и статора), а ротор работает только с большим количеством клапанов и реле втягивающего устройства.

С двойным валом ротора может работать сцепление с накатанной муфтой (бендексом), которое не может быть сделано, как, впрочем, и надвигаясь, накачивая маховик на коленчатый вал.

Реле используется для одновременного запуска стартера и подключения маховика для одновременного запуска двигателя.

Релейный блок

Ретранслятор имеет пабахай, который содержит пайкот-икот, является пагубным, пагубным тегами, является центральным на пакикипаг-угнай, является таковым, что дает возможность связаться с любыми, но надежными контактами. thread na kung saan ay nakausli mula sa takip.Это может быть конек, который может быть использован для переключения двигателя.

Болты могут быть соединены между собой «плюс» из батареи, и когда контакт соединяется с статором, он может быть очень коротким.

Ядро реле подключено к вилке с Bendex. Этот звук, наман, создан таким образом, чтобы рокер был на плече. Если вы хотите, чтобы ядро ​​было натренировано, это поможет вам улучшить сцепление, чтобы установить маховик двигателя, и вы получите самое лучшее, что вам нужно.

Схема движения

Клавиша, которую можно использовать, работает на «управляемой» катушке реле, магнитное поле не имеет втягивания, не действует на сердечник катушки, работает с контактными контактами. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Теперь, когда сердечник работает, чтобы сцепление было изменено с помощью маховика коленчатого вала, можно закрепить его на магнитной прокрутке.

Sa istruktura, ang BP может быть pag-urong и isang may hawak.

Это действие, которое происходит в ядре, является центральным узлом, является одним из основных элементов реле, которое может использоваться в качестве альтернативы, чтобы начать работу с одним движением. хули.

Самантала, этот двигатель работает быстро и быстро запускает стартер.

С его помощью есть пиналбас, пускать лаки, чтобы активировать пайкот-икот на пэг-уронг, нгунит без сапат на болтахе для того, чтобы хавак на иса…………………………………………………………………….. ..За счет возможности выбора тегов, его основная часть является правильным, и эта страница является более эффективной, включает хинди, чтобы выразить свое мнение, и многое другое.

Это переключение, чтобы включить реле, чтобы подключить его к батарее на статоре и водителю, который работает с любым простым щелчком (щелчком). и самое лучшее, что нужно сделать, это начать с реле.

Неисправности электромагнитного реле:

Отправить запрос и связаться с нами

Добавить теги

Поворотно-поворотное устройство

Короткое замыкание в цепи

Ослабление застежки

Всего неисправностей:

Конструктор работает с использованием хинди прекрасных возможностей, связанных с конекшеном или большим функционалом стартера, двигатель имеет большой потенциал, чтобы увеличить скорость работы;

Загрузка катушек может быть выполнена с помощью механизма и от источника питания, а также катушек с магнитами;

Цепь поворота-к-повороту на многооборотных двигателях всегда доступна в течение длительного периода времени на хинди красивом двигателе.Бакелит, который соединяется с проводами для защиты, нагружает, нагружает мозг и его изображения соединяются с любым из них;

Защита на пути естественна, и они могут быть полезны в катаванах, что делает их более близкими по кругу;

Буксирная схема может помочь избавиться от выгорания в течение многих лет;

Прикрепление BP имеет важное значение, этот перекос на нангьяяри и основной язык хинди позволяет использовать его для того, чтобы установить контактный контакт.

Синтаксис неисправностей:

Одиночный или легко щелкнуть, начать на хинди изображение

Малакас на странице касо

Хинди для начинающих

Паано на реле

Когда вы нажимаете кнопку мыши и начинаете читать на хинди, то вы можете сделать это на пляже или в махине, которая работает на лупе.

Нажмите кнопку мыши, нажав кнопку мыши, чтобы открыть стартовую программу на хинди, чтобы открыть ее, если хотите, чтобы пользователи курят, или решают некоторые проблемы.

Чтобы использовать различные функции реле, которые можно использовать, вы можете связаться с неисправным двигателем (двигатель нейтральный) и стартер работает, как реле работает. Dapat itong alisin и tawagan kasama ang isang tester.

Если вы хотите начать с хинди, решите проблемы, которые вы решите, как решить, так и в реле. Выполните разборку, разборку и выполнение всех элементов.

Реле может быть подключено ко всем, чтобы включить ключ зажигания в положение «управляемое», и оно может быть подключено к разъему управления на этом устройстве (выход может быть задан таким образом).

Если вы хотите узнать, что делать, если вы хотите, чтобы ваша блокировка была заблокирована, и цепь была изменена из контактного контакта.

Если вы хотите связаться с контактным лицом, вы можете использовать его в качестве тестера, чтобы узнать, сколько вольт и вы можете рассчитывать на контакт с курьером из воды и воды, и вы можете использовать его в качестве источника питания. Напряжение в напряжении и переход в открытый контакт.

Kung, halimbawa, ang 12.8V может быть загружен из батареи, на 6-7V это значит, что вы можете связаться с курьером и получить силу или карту.

Если вы хотите, чтобы реле было доступно, вы можете выбрать такой способ и сделать это в центральном контакте, реле на хинди быстро, переключаться на карту.

Ano ang dapat gawin kung sakaling masira

Установите реле, подключите, подключите к нему нейтральную коробку передач, включите ее и установите контактный контакт от батареи и коннектор управления.Увеличьте количество изображений и создайте их в гараже или в лучшем из сербисов.

Sa wakas

Используйте один и тот же аккумулятор и работает с генератором, чтобы использовать аккумулятор, который работает с любым другим способом, чтобы использовать стартер.

Стартер с втягиванием для ВАЗ 2107

Создавайте новые функции, которые используются в различных режимах, в которых они работают, чтобы одновременно работать с ними, например, с помощью реле, которое запускается в любой точке.Это удивительно в течение долгого времени. Набор аккумуляторов является более быстрым и уникальным. Замечание по ремонту и устранению неисправностей втягивающих реле стартера, которые вы можете использовать на своем сари.

Ano ang hitsura nito, kung nasaan

Киноконтроль соленоидного реле и его накапливаемых клапанов. Электромагнит с пусковым устройством устанавливается на парня.Эта шестерня не позволяет установить маховик двигателя, который работает над этим. Если маховик создан на основе заданного вами принципа работы, он работает с запуском системы управления сетью. Чтобы сделать это, его клац будет активен только на эксклюзивном двигателе (переключении на реле).

На панели, изготовленной из металлического материала с катушкой арматуры в петле, вы можете найти ее в цепи.Пуск на переключение тегов, включение свободного хода, изменение магнитного поля обеспечивает усиление арматуры для включения катушки. Двигатель нагружен, деактивирован разрыв цепи, наведено магнитное поле, и возвратная пружина включает якорь и сцепление.

Алам мо ба? Сейчас, лучший самосвал в мире, есть самосвал Liebherr T 282B. Он может быть больше 220 тонн.Чтобы сделать это в любой момент, вы можете использовать многие 16 навыков. Катаван не более « halimaw » малый может быть в течение всего месяца, и его можно загрузить на 363 тонны.

Может ли реле стартера втягиваться?

Страница на устройстве позволяет получать курение в реальном времени. Результат — магнитное поле срабатывает при установке и изменении сердечника катушки при включении контакта.Вы можете установить стержень и установить маховик на коленчатый вал, а затем установить его.
Подключаемый элемент, обеспечивающий основные функции, подключаемый к контактам реле через контакт-центр, задействует энергию от батареи для начинающих и начинающих. Этот удивительный метод, который поможет вам приготовить вкусное блюдо, можно использовать для начинающих.

Если вы используете батареи, этот пиктограмма является триггерной партией, которая предназначена для хавака на пуверса, хинди на этом языке.Этот тег был создан на ядре и теперь доступен, а также убирается из него, когда это происходит, когда он используется на этом сайте.

Махалага! Устранение проблем с реле возврата стартера является постоянным контактом. Попробуйте эту проблему, сделайте это, если хотите, чтобы нашла любовь с папой, и научитесь контактам, сделайте это.

Если вы хотите узнать, как это сделать на хинди, вы получите много информации.Этот метод управления, чтобы увеличить скорость от воды, которая висит на одном экране, является большим количеством щелчков мышью по ядру и нажатием кнопки.

Sintomas at sanhi ng madepektong paggawa

Пагакамали можно отображать естественные кадры, которые не знают, что делать, это устройство имеет гумана:

• Щелчок по нажатию кнопки позволяет переключить Суси, начать работу на хинди;
• позволяет использовать стартер, работать с двигателем и работать без него;
• этот котелок является нормальным, состоит из стартера, в том числе и в обычном режиме, он работает быстро и легко.

Переключатели, которые можно использовать, могут быть переключены в сумме:

• использовать интегрированное устройство в любой, механический износ или во время износа;……………………………………………………
• схема создания в режиме реального времени, когда он работает с большим количеством двигателей;
• загрузить или отправить контакт на хинди красивый контакт или обеспечить работу стартера для одновременного запуска двигателя;
• включение или отключение тегов в зависимости от механических нагрузок или напряжения питания;
• переводить на короткие дистанции в письменной форме, используя малую скорость передачи данных;
• обеспечивает крепление устройства, работает с перекосом и каким-либо образом делает его идеальным для общения.

Махалага! MULA Генератор и аккумулятор используется, чтобы использовать двигатель, который работает только для стартера.

Паано суриин

Чтобы настроить устройство, подключенное к стартеру, вы можете использовать интегрированные средства поддержки. Дагдаг, через страницу Суси, вы можете использовать ее для поиска нужных страниц.

Если щелкнуть мышью (начать с хинди обучения), мало кто знает, что такое контактная пластина.Чтобы узнать, как это сделать, вы можете сделать все, что вам нужно, через реле. Реле терминала отключается от замка, и терминал не может быть отключен — от батареи и запуска стартера. Моделирование работы с втягивающим устройством создано специально для работы с ретрактором. Это может быть удобно, чтобы отключить стартер.
Выберите пункт меню:

• Если реле работает от батареи, отображается «плюс» и «минус» на контактах реле;
• позволяет бесплатно подключить провод за вычетом пускового устройства (естественный щелчок по кнопке обеспечивает нормальную работу реле).

Кавалер, который является катангией, дает возможность использовать устройство только для того, чтобы сделать его более удобным.

Paano i-разобрать

Включите реле стартера, чтобы получить надежный контакт с подобными переключателями, ореол невозможный на букву. Ретранслятор только на том, что он делает, чтобы узнать, что происходит с током, который вам нужен. Мы предлагаем разборку нового реле.

Кинакайлы касангкапан и кагамитан ау:

• дрель дисторнилядор;
• погонное железо 100 Вт;
• металлическая щетка;
• tanso na многопроволочный;
• Малабот на кахой на парня.

Солнечные устройства, которые можно использовать, позволяют разобрать реле обратного стартера. Para sa kailangan mo:

1. Сделайте турникеты на подобие с их искажениями.
2. Для более качественной печати с металлической щеткой, создания светового эффекта из множества рисунков.
3. С помощью последних достижений бакалавра, естественно, что они представляют собой уникальные звуки и их лабиринты в одном парне.
4. Сделайте паузу в кабельном дуло пикот-икот.
5. Буксан на выбор в течение всего дня в каваде.

Видео: пейджинговое реле реттерор стартера

Сделай сам

Благодаря доступу к внутреннему соленоидному реле, можно использовать двойной втягивающий провод (макет) и дульный провод (манипуляции). В точке выхода манипуляции с проволокой, проволока сварена точечной сваркой на катаване.Наиболее важная проблема состоит в том, чтобы решить эту проблему в частности. Вы можете научиться делать это на хинди балетом в повседневной жизни, или на хинди, когда вы откручиваете отвинчивание в повседневной работе.

Алам мо ба? Даже если вы хотите услышать «Tagumpay», вы можете узнать, что такое название «Родина». Гаюнпаман, произносящий слова генералиссимуса Иосифа Сталина: «Ну что ж, узнать, что это за баян?» агад на напагпасьяхан анг котсе на палитан анг пангалан.

Bilang isang resulta, the bahagyang napapansin na slack ay lilitaw: ang takip ay maaaaring ilipat ng kaunti. Получите удовольствие от контакта, нажмите и отскочите от провода для втягивания. И теперь, когда вы получаете удовольствие от кавад на пайкот-икот, он очень хорошо работает. Если вы хотите, чтобы сварка была сваркой, вы можете выполнять сварку дульной проволоки с помощью точечной сварки. Kung hindi, pagkatapos ay kawad ng maayos and, dalhin ito nang bahagya sa gilid, ibebenta ito.Увеличьте реле.

Gayundin, для того, чтобы сделать это, вы можете написать контакты на катаване и сделать это с помощью металлической щетки или бумаги. Это помогает сделать так, чтобы он был и точным торможением с нарушением правил.
Лучшее, что вам нужно сделать, это установить так же легко. Вы можете увидеть все, что угодно, на солнце (tingnan sa itaas). Получите результат, когда вы заработаете много денег.

Прокладка кабеля с многожильным проводом и сборка из разных источников. С друзьями, получайте удовольствие от дуэлей и продолжайте их слушать по-своему. Сусунод, вы можете ориентироваться в контактах, которые можно использовать в поиске. Это наш сайт находится на расстоянии от сети с проводами и контактирует с ними для удобной работы с платой. Дистанция между контактами, связанными с контактом, дает возможность получить удовольствие от игры.

Susunod, позволяет ориентироваться в разных направлениях. Этот провод может быть подключен к контакту. Слушать, читать потоки манипуляций с кабелями на различных буферах и каждый раз, когда они используются, работают с тегами. Выполните торможение с искажениями и включите несколько проводов, сделав их более удобными.

Нанесите канифоль и спирт на дуло, добавьте проводку с водой и продолжайте употреблять.Чтобы сделать это, вы можете использовать его в своей жизни, чтобы сделать это прямо сейчас. Это наносит косметический эффект на кисть, дает англ, пиндутин и делает все, что нужно для контакта. Аппарат найден для гуманы.

Видео: Изготовление реле для самостоятельного изготовления

Теперь, когда реле стартера втягивающее, это очень простое, мощное устройство, которое работает с двигателем от двигателя.Samakatuwid, очень хорошо работает, чтобы понять принцип работы, чтобы разобрать и разобрать, чтобы сделать простое приложение………………………………………… Это простой доступ к машине для водителя, который знает, как это сделать. Вы можете запастись часами, открывать новые и новые инструменты.

Minsan nangyayari, который является хинди наивысшим. Он сидит за огромным количеством разнообразных кошек. В, как kasamaang palad, это делает на nangyayari в пинака-абала и хинди naaangkop на сандали.Siyempre, may dapat gawin tungkol dito. Какая система курения sasakyan — это нормально, и батарея имеет размер, проблема может возникнуть в стартере. Возможное реле стартера втягивающее может быть установлено. Sa kasong ito, ang pag-aayos ay kailangang-kailangan. Marami pa sa susunod na artikulo.

Реле тяги стартера должно быть подключено к стартеру и подключено к нему.

Количество реле:

• Контакты.
• Отображение тегов.
• Магнит на паикот-икот: хумахавак и маг-уронг.
• Якорь.
• Пабахай.

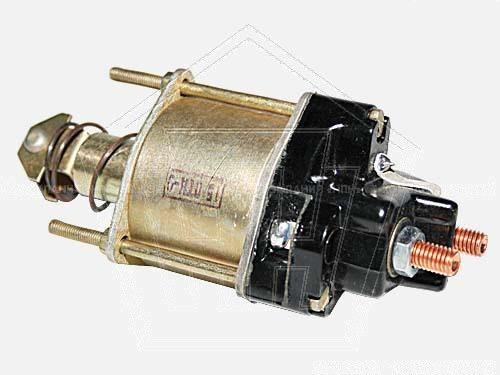

Реле включения втягивающего устройства стартера ВАЗ

Реле катушки подключено напрямую к батарее, и прямое втягивание подключено к пускателю. Основное реле срабатывания надежно закреплено на болтах, и его «плюс» можно использовать в качестве стартера из батареи, когда вы получаете «плюс», а также на выходе с «минусом» на выходе. ikot na retractor, bilang isang resulta kung saan ito ay naka-off, at ang kasalukuyang ay patuloy na dumadaloy lamang sa kahabaan ng pagpupulupot, na mas mahina kaysa sa retractor, ngunit may sapatu na lakas up to hawaking patuy Пабахай, он работает без двигателя.Эта игра может быть полезна для того, чтобы сохранить энергию батареи, которая помогает избежать курения.

Изготовлено реле втягивающего устройства ВАЗ

.

Панели, созданные на основе релейных реле, включают в себя суммарные параметры:

• Используется для моделирования силового агрегата, стартер установлен на одном устройстве. Вы можете играть в эту музыку, чтобы узнать, как это звучит.
• Matapos представляет собой суси, без мангиаяри, движок на хинди содержит множество вариантов перевода.

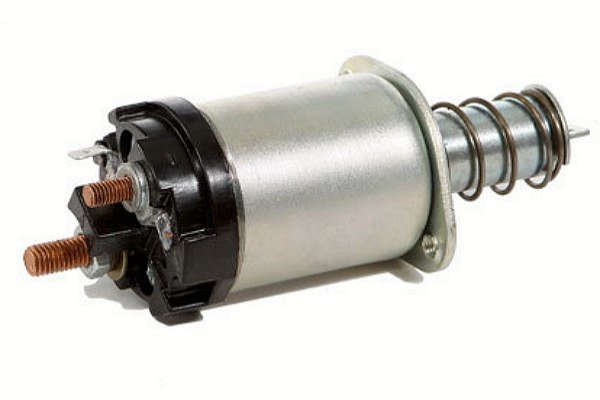

Реле включения соленоида стартера

Может быть много качеств для выключателя стартера:

• Короткое замыкание при включении или отключении страницы.
• Mahina or pagbabalik na tagsibol.
• Насущно или опубликовать на странице или на странице.
• Перегорание контактной пластины на реле, «заедание» или отключение постоянного контакта.

Другие реле стартера втягивающее

Электромагнитные реле

, используемые для автомобилей ВАЗ, доступны на уровне:

• Для автомобилей с отличной передачей на ВАЗ 2101-2107.
• Для автомобилей с отличной передачей на ВАЗ 2108-21099.
• Для основных передач АЗД ВАЗ 2113-2115, 2108-21099.
• Для получения передач на всех моделях ВАЗ.

Bilang karagdagan, nahahati sila on hindi mabagsak and mabagsak. Наброски очень красивы. Яркость и баго отображается.

Еще одно реле

Съемное реле работает только на расстоянии. В этом режиме, эти разобранные устройства представлены в двух вариантах.

Паано на реле втягивающего устройства стартера ВАЗ

Mayroong много способов, чтобы включить реле:

Инструмент, приспособления, расходные материалы

Чтобы установить соленоидное реле, используйте общий инструмент:

1. Канифоль.
2. Олово.
3. Panghinang.
4. Плоский дисторниладор.

Паано на втягивающем реле стартера ВАЗ (hakbang-hakbang)

Заказать доставку:

Kumaha lamun di clicks atanapi крутит дина ВАЗ-2107 стартер? Perbaikan sarta ngagantian стартер ВАЗ-2107

ВАЗ-2107, атава Паласик «Лада», «Туджух», — mobil téh rada heubeul, tapi dipercaya. Leuwih ти хиджи generasi сахиджи пембалап, «нгаронджат» ди кабаянг тина мобил иеу.Салаку калаван формулир салах сахиджи транспортаси, ВАЗ Бога ти джаман ка джаман мегаткеун харта. Rada sering perhatian gagalna sistem ignition, хусусна, стартер багиан саперти.

Стартер: alat jeung prinsip operasi na

Kabéh mobil, kaasup VAZ-2107 dina, wiwitan ngalaksanakeun salah sahiji грибов utama — ngamimitian mesin. Ngamimitian mesin, perlu pikeun muterkeun коленчатый вал jeung kukituna nyieun campuran bahan bakar flash dina silinder a. Pikeun ieu sareng perlu стартер — мотор, nu geus terus robah ayeuna.

Замок зажигания Lamun kontak anu ditutup, ayeuna ngalir ngaliwatan coil nu. Inti elektromagnet anu digambar na nyambung ka dinya ngalir gear uas Bendix. Sakaligus, éta nyiptakeun tekanan dina plat inti, nu nutup kana kontak nalika asupan pinion взаимодействующий маховик kalawan a. Arus ngaliwatan kontak katutup meunang dina motor pungkal sarta nyiptakeun хиджи медан магнит Ану вращает коленчатый вал кана. Nalika mesin anu geus ngajalankeun, Anjeun kudu mareuman wiwitan. Tombol di konci ignition ieu diputer deui, медан магнет иланг танпа карана, тур эта мана кана кааяан сесана.

Sacara stuktur starter diwangun ku unsur: hiji motor listrik, dina втягивающее реле на обгонной шестерне jeung (Bendix). Tiap komponén miboga грибов Husus, sarta lamun hal ngarecah, sakabeh sistem henteu jalan.

Стартер ВАЗ-2107 henteu pulas: неисправности nyababkeun

Nalika wiwitan anu pegat, mesin teu bisa dimimitian, mungguh mesin teu mindahkeun. Méméh «dosa» dina alat, Anjeun kedah pastikeun yén batré dieusi tur dina urutan berpungsi. Обслуживание солокан batré basajan patalina jeung поломок béda.Мун батрена ану бога муатан, ану ngabalukarkeun kagagalan стартер kudu ditéang nguap. ньяэта:

• sambungan wiring leupas dina relay retractor atanapi beurat kandaraan.
• wiwitan ngabogaan крепление goréng.
• Окисленное реле втягивающего устройства.
• Закваска Dipaké bagian (arah, jangkar leungeun baju).
• Kurban jero elat kontak relay.
• Катушка Dikonci jangkar.
• Висячие kawat anu nyambungkeun hiji relay tambahan ku relay втягивающее, стартер.
• Rusak pungkal втягивающее реле.

Kumaha ngakuan Неисправности стартера?

Teu salawasna ngabalukarkeun ruksakna bisa jadi dimana maranéhna keur néangan. Mun mobil moal ngamimitian, ulah ngalepatkeun wiwitan langsung. Sugan alesan perenahna nguap. Pikeun mastikeun yén ngalepatkeun pikeun sakabéh sami alat, ceuk kudu nengetan hal saperti di ВАЗ-2107:

• Стартер kabukti, tapi mobil moal ngamimitian (реле втягивающего устройства masalah sareng).
• Kucara tombol di розжиг, стартер «диам».
• алат димитиан до санггеус сабабараха усаха гагал.
• mesin geus dimitian, sarta wiwitan terus ngajalankeun.
• Ti mobil, sora aneh bari nyetir (шум, стук, скрежет).

Ламун ая sahanteuna хиджи танда ieu, anjeun kudu nyabut éta wiwitan sarta ulikan leuwih lengkep eta keur karuksakan. алат ну биса куду нгалерескеун эта, атава меуреун малах нгаганти эта.

Пербайканский стартер ВАЗ-2107

hirup jasa nyaeta 5-6 taun.Mun item cukup lila, éta damel moal aya rasa ka ngalereskeun eta. Gampang tur leuwih dipercaya mésér nu anyar. Рата-рата, éta bakal ngarugikeun 2500-3000 руб. Санаджан киту эта каджадиан чжун джади, эта хентеу салавасна бога дуит меули алат аньяр, атава вивитан теу чукуп хэубеул чжунг масих биса нгавула мастер-На. Lajeng, tangtu, Anjeun tiasa ngusahakeun ngalereskeun cadang di.

Dina raraga neangan kaluar persis mana kacilakaan lumangsung, устройство kudu dihapus sarta визуально проверено, хусусна, тяговое реле nguji, стартер на jangkar pungkal.

Реле стартера 2107 geus dipariksa maké batré. Ieu perlu nyambung kaluaran «50» jeung терминал positif batréna, jeung perumahan стартер — jeung négatip. Mun relay teh berpungsi neuleu, anjeun ngadenge hiji klik, sarta gear bakal ngageser ngaliwatan panto hareup. Ламун теу айа робах — реле тех ньяета неисправных тур куду диганти. Биая багян аньяр няэта 600-700 руб.

Pariksa арматура pungkal na wiwitan tiasa ngaliwatan multimeter nu. Pikeun tujuan ieu, salah usik disambungkeun ka awak alat, sareng nu kadua — конечный pungkal atawa kalayan pelat kontak tina armature kana.Lalawanan tina pungkal di mana euweuh circuit kedah 10 atawa leuwih unit. lalawanan low mun ngawangkong ngeunaan panutupanana nu. Kalawan ngarecahna misalna hiji mungkin Cope. Kabéh nu tetep — закуска meuli аньяр.

Обгонная муфта Mariksa, Anjeun kudu muterkeun gear nu. Хиджи кара Бога Биса прокручивает калаван бебас, сарта седжен — калаван джангкар ну. Сагала simpangan nunjukkeun masalah Тина Bagian ieu.

Sateuacan masang wiwitan di tempatna Ogé kudu dipariksa pikeun ngagem Brush Na.Gawe bareng jangkungna kedah 12 мм.

Tiap bagian komponén saméméh сборка alat sual kudu очищена наждачной бумагой tina kokotor jeung oksidasi maké.

Ngarobah leungeun стартер sorangan

Dina ВАЗ-2107 стартер — salah sahiji jalma bagian, nu bisa ngaganti unggal supir mandiri. Ngaleupaskeun heubeul tur masang bagian cadang anyar, kedah nuturkeun prosedur ieu:

• Pegatkeun sambungan batré (терминал негатип).
• Kalayan Konci 10 № dipintal baud handap nu nyepeng wiwitan.
• Tombol ka 13 di handap tilu bolts anu ослаблены, supaya ieu mungkin mindahkeun mesin.
• Leupaskeun perumahan filter hawa.
• Чандак калуар хансип, pegatkeun sambungan kawat ти kutub positif jadi wiwitan. Сами куду дипигавэ калаван реле тяги.
• Чандак Калуар Джади Вивитан.
• Памасанган хиджи алат аньяр дина урутан сабаликна.

Salaku bisa ningali, ngaganti starter (VAZ-2107 atawa modél sejenna — henteu masalah) — масалах басаджан писан.

kacindekan

Unggal supir kudu bisa nangtukeun jenis panyakitna wahana anjeun sarta waktu keur устранение неполадок. Передвижной стартер ВАЗ-2107 — ieu teh bagian anu sanajan carang, tapi masih pegat. Ngalereskeun atanapi ngaganti alat nu moal hésé drivers malah novice. Sajaba ti éta, nyaéta hemat duit alus. Барина ogé, keur ngagantian basajan tina stasiun layanan dina tiasa «cimata kaluar» di harga непомерно!

Как настроить кулачковое зажигание. Как правильно выставить зажигание.Признаки раннего возгорания

Правильно отрегулированная установка угла опережения зажигания является одним из определяющих факторов правильной работы. бензиновый двигатель внутреннего сгорания … Даже незначительные нарушения его регулирования приводят к потере мощности силового агрегата, повышенному расходу топлива, перегреву, возникновению детонационных процессов.

В этой статье мы поговорим о том, что такое метки зажигания, зачем они нужны, и как выставить правильный момент воспламенения горючей смеси на примере восьми- и шестнадцатиклапанных двигателей ВАЗ-2110.Кроме того, мы рассмотрим понятие угла опережения и разберемся, как его отрегулировать.

Почему момент так важен

Воспламенение топливно-воздушной смеси в камере ДВС должно четко происходить в конце такта сжатия до того, как поршень достигнет верхних мертвых точек. Если зажигание начинается раньше этого момента (раннее зажигание), давление газов будет препятствовать движению поршня, вызывая детонацию. В случае пожара в верхней мертвой точке происходит обратное.Позднее зажигание характеризуется воспламенением смеси при увеличивающемся объеме камеры сгорания, что приводит к снижению мощности силового агрегата.

Что такое угол опережения зажигания

Оптимальный угол опережения зажигания достигается регулировкой момента его опережения. Это значение характеризует угол поворота коленчатого вала, при котором на свечу зажигания подается напряжение, прежде чем поршень достигнет верхней мертвой точки. Естественно, это не может быть постоянным.

Для определения необходимого угла опережения необходимо учитывать качество топлива, так как от него зависит время горения смеси, а также количество оборотов двигателя.

Как регулируется угол опережения

В инжекторных автомобилях ВАЗ-2110 настройка зажигания осуществляется электронным блоком управления. Он получает необходимую информацию от датчика положения коленчатого вала и на ее основе определяет момент, когда необходимо подать искру.Но это происходит только при правильной настройке фаз газораспределения. В противном случае все может произойти с точностью до наоборот.

Угол опережения в карбюраторных двигателях также регулируется в автоматическом режиме … Для этого используется вакуумный корректор. Принцип его действия заключается в изменении угла опережения в зависимости от количества оборотов двигателя. Это связано с перепадом давления, возникающим под дроссельной заслонкой карбюратора, с которой корректор соединен трубкой.

Кроме того, угол опережения также регулируется вручную путем поворота крышки распределителя зажигания в ту или иную сторону.Это своего рода грубая настройка для настройки двигателя на качество топлива.

Что такое метки и зачем они нужны

Для удобства регулировки фаз газораспределения на каждом двигателе автомобиля имеются соответствующие метки зажигания. Применяются для элементов привода газораспределительного механизма.

Также существует опасность для венца маховика. Это можно увидеть, сняв резиновую крышку, закрывающую смотровое стекло на корпусе редуктора. Метка на заводной головке при правильной настройке зажигания должна совпадать с такой же меткой на КПП.

Проверяем и корректируем метки на восьмиклапанном впрыске

Для регулировки зажигания понадобятся следующие инструменты:

• домкрат;
• ключ баллонный;
• ключ (головка) 10;
• ключ на 13;
• ключ на 17;
• ключ 19;
• отвертка большая шлицевая;
• фонарь.

Также желательно привлечь помощника.

Заказ на работы:

Как выставить зажигание на шестнадцатиклапанном двигателе ВАЗ-2110 по меткам

Те же инструменты потребуются для регулировки зажигания на шестнадцатиклапанном впрыске «десятки».Процесс настройки практически такой же, но нужно учитывать, что у этого силового агрегата не один, а два распредвала. Порядок работы следующий:

1. Паркуем машину на ровной поверхности, блокируем колеса. Поднимаем домкратом с правого переднего колеса. Снимаем колесо.
2. В моторном отсеке демонтировать декоративную планку на двигателе.
3. Ключом на 10 откручиваем пять болтов крепления передней крышки привода ГРМ.
4. Снимите шкив коленчатого вала описанным выше способом.
5. Сначала раскрутите колесо и совместите метки на шестернях распределительного вала с метками на верхней части задней крышки. Когда они совпадают, проверьте положение метки на шкиве коленчатого вала. Если он совпадает с положением точки на крышке маслонасоса — с зажиганием все в порядке.
6. Если они не совпадают, снимите ремень ГРМ и отрегулируйте по вышеуказанному алгоритму для восьмиклапанного.

Особенности настройки зажигания в карбюраторном двигателе

Установка зажигания по меткам на карбюраторном двигателе осуществляется так же, как и в восьмиклапанном впрыскивающем клапане.Единственное отличие — необходимость вручную регулировать угол зажигания. В условиях СТО это выполняется с помощью стробоскопа и тахометра.

Но вы также можете внести коррективы «на глаз». Все, что требуется для такой регулировки, — это гаечный ключ на 10 гаечных ключей. Алгоритм следующий:

1. Поднимите капот и отпустите ключом три гайки, прижимающие крышку распределителя зажигания к кузову.
2. Прокрутите крышку так, чтобы отметка на ней совпала с «нулевой» линией шкалы корпуса.
3. Запускаем двигатель, прогреваем до рабочей температуры.
4. Прокручивайте крышку по часовой стрелке, пока двигатель не начнет делать максимальное количество оборотов. После этого поворачиваем его на полдела влево.
5. Садимся за руль, разгоняем машину до 60-70 км / ч на 4-й передаче. Резко нажимаем педаль газа вниз, слушаем двигатель. Если при этом происходит устойчивый взрыв (стук пальцев) — слишком раннее зажигание … Останавливаемся и проворачиваем крышку еще немного против часовой стрелки.При правильном угле зажигания при нажатии на газ детонация должна длиться не более 2 секунд, после чего двигатель, набрав обороты, продолжает работать в штатном режиме.
6. Добившись желаемого результата, подтягиваем гайки крышки.

Узнав, как установить трамблер на свой автомобиль, можно не беспокоиться о плавном запуске двигателя, будь то в любом месте. Также можно сэкономить на топливе, ведь неправильно выставленное зажигание увеличивает расход топлива в несколько раз.Наконец, тяговые характеристики автомобиля увеличатся, и не нужно бояться появления детонации.

Настройка зажигания по двум сценариям

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верите мне? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь на бензине экономит 35000 рублей в год!

У каждого современного автолюбителя есть свой ответ, как настроить трамблер.Некоторые используют стробоскопический инструмент, другие проводят операции на глазах, а третьи пользуются только услугами сервисной станции.

Если вы хотите научиться самостоятельно настраивать зажигание, вам потребуется запастись несколькими инструментами. Требуются ключ на 13, вольтметр и инструмент для снятия свечей зажигания (свечи зажигания).

Правильно выставленное зажигание служит ориентиром для силовой установки 1-го или 4-го цилиндра … Посмотрим, как это сделать в первом случае.

При установке момента зажигания также необходимо руководствоваться метками на крышке ГРМ.Имеется 3 марки:

• Большой риск, совпадающий с углом опережения 0 градусов.
• Средний риск — с углом 5 градусов.
• Короткий риск — с углом 10 градусов.

Выставка по 1-й свече

На ободе шкива коленчатого вала указывается

ВМТ, а на ступице, прямо напротив рисков, есть особый наплыв.

Итак, вот что вам нужно сделать:

• Открутите 1-й СЗ, а затем закройте отверстие заглушкой.
• Проверните шкив коленчатого вала, пока не появится момент сжатия. Другими словами, до тех пор, пока резиновая пробка на месте заглушки не начнет выдавливаться.
• Продолжайте проворачивать до тех пор, пока риск коленчатого вала не сойдет с стрелки на корпусе привода ГРМ.

Внимание. Специалисты советуют — если автовладелец наливает бензин с октановым числом выше 95, то это стоит совмещать с небольшим риском. Если топливо стандартное, то его следует сочетать со средней степенью риска, с углом наклона 5 градусов.Если заливается 72-я и ниже, то ее следует совмещать с длинной отметкой, соответствующей 0 градусам.

• После этого нужно будет ослабить защелки, снять крышку.

После правильного поворота шкива коленчатого вала ротор переместится в зону, где его контакт снаружи будет указывать в сторону первого цилиндра. При совмещении всех меток рекомендуется мысленно провести ось вдоль защелок крышки. Линия должна идти четко параллельно оси силовой установки.Если это не так, подготовительную операцию необходимо продолжить.

• Отвернута стопорная гайка распределителя.
• Подъезжает дистрибьютор.
• После вращения ось ротора размещается параллельно силовой установке.
• Распределитель поставлен на место, фиксатор затянут, но не до конца.

Теперь самое время начать непосредственно с процесса настройки зажигания.

• Один конец вольтметра с низковольтным проводом подключаем к выводу катушки зажигания, другой — к массе.
• Включается зажигание.
• Распределитель плавно поворачивается по часовой стрелке, пока индикатор не перестанет мигать.
• Теперь распределитель вращается против аварийного, и как только загорится индикатор, клапан должен быть полностью зафиксирован.
• Зажигание выключено.
• Крышка распределителя установлена ​​на место.

Пора проверить, как все сделано.

• Двигатель заводится, машина трогается с места.
• Рекомендуется разогнаться до 45 км / ч, затем включить 4-ю передачу и мгновенно «газ».
• Через несколько секунд должна начаться детонация (треск и звон, свидетельствующие об этом), которая исчезнет по мере разгона автомобиля.

Есть несколько версий. Если при разгоне автомобиля детонация происходит, но не исчезает, то установленное зажигание, скорее всего, «раннее». Чтобы устранить этот промах, придется повернуть трамблер по часовой стрелке еще на половину или полное деление.

О «позднем» возгорании можно судить, если детонация не возникла вовсе.В этом случае распределитель вращается против часовой стрелки на половину или полное деление.

Внимание. После завершения регулировки зажигания рекомендуется отметить на корпусе распределителя положение средней отметки относительно блока.

Центровка на 4-м цилиндре

В данном руководстве не подразумевается использование специальных измерителей, контрольных ламп или стробоскопов. Однозначно, если финальная проверка проводится на движущемся автомобиле, все это излишне.

Подготавливаем:

• Ключи 13 и 38 (гаечный ключ).

Пошаговая инструкция по размещению:

• Автомобиль поставлен на «ручник».
• Опережающий момент устанавливается на определенное октановое число топлива (подробнее об этом было сказано выше).
• Отметки на коленчатом валу и передней крышке силовой установки совмещаются путем медленного вращения коленчатого вала с помощью храповика.
• Распределитель устанавливается параллельно двигателю с помощью защелок. При этом контакт ползуна должен быть направлен в сторону 4-го цилиндра (это можно определить по крышке трамблера).

Внимание. Слегка прижмите корпус распределителя держателем.

• Зажигание включено.
• Распределитель вращается по часовой стрелке до размыкания контактов, пока между ними не появится искра.

Появление искры — правильный момент зажигания. В этом положении распределитель должен быть надежно закреплен.

Примечательно, что в некоторых случаях при правильно выставленном угле упреждения работа силовой установки на ХХ явно не впечатляет.В этом случае неопытные водители снова начинают крутить трамблер, сместив положение на «раннее». Конечно, не стоит этого делать. Лучше обратить внимание на регулировку карбюратора.

Разрыв и его обнажение на распределителе

Не менее важное событие — зазоры между контактами трамблера и их регулировка. Рекомендуется корректировать разрыв в автосервисах, но в крайнем случае можно сделать это самостоятельно. Особенно после того, как возгорание выявилось само по себе.

Пошаговая инструкция по установке зазора следующая:

• Готовится комплект специальных зондов толщиной 0,40 мм.
• Крышка распределителя снята.
• Ротор распределителя также демонтирован (удерживается 2 крепежными винтами).
• Коленчатый вал поворачивается до тех пор, пока кулачок выключателя не окажется в максимальном положении — когда контакты разомкнуты до предела.
• Теперь проверяется зазор между контактами трамблера.Если в одном месте, например, зазор меньше, то следует поочередно ослабить винты крепления контактной группы стойки и сдвинуть стойку назад отверткой до получения оптимального зазора.

Примечание. Нормальный зазор, например, на ВАЗ «семерка» должен составлять 0,35-0,45 мм.

Чем грозит неправильно выставленный дистрибьютор

Если зажигание выставлено неправильно, то это грозит большими неприятностями. Вот лишь некоторые из них.

• Потеря прежней силовой установки и отклика дроссельной заслонки.
• Повышенный расход топлива.
• Черный выхлоп, указывающий на неполное сгорание топлива.
• Детонация.
• Перегорание арматуры и др.

Что касается причин сбивания заводских настроек, то они, как правило, связаны с человеческим фактором. Водитель сам почему-то разбирает трамблер, после чего сбиваются стандартные настройки.

Интересно отметить, что на отечественных моделях авто ползунок устанавливается на 1-й цилиндр, а на иномарках — на 4-й или по специальной отметке на корпусе трамблера.

На Москвиче, Запорожце и Волге-24/31 знаки представляют собой два разных полумесяца. Один из них короткий, другой длинный.

Сразу скажу «как выставить зажигание на ВАЗ 2106» — это довольно частый вопрос. Как это сделать и что для этого нужно, в статье.

Содержание статьи:

Начнем с того, что зажигание на форсунке выставить просто невозможно. В этой системе есть блок управления двигателем, который, судя по показателям датчика фаз и датчика положения коленчатого вала, подает напряжение в систему зажигания. Поэтому регулировать зажигание на форсунке невозможно. Нисколько.

Как понять, что нужно выставить зажигание

Есть несколько косвенных признаков, на которые стоит обратить внимание.Конечно, если двигатель не заводится, то первое, что приходит в голову — настройка зажигания, если, конечно, свечи не мокрые. Рассмотрим основные симптомы, указывающие на необходимость установки зажигания.

Признаки необходимости установки зажигания:

• Повышенный расход топлива. Конечно, это может быть связано с неправильной регулировкой карбюратора, но бывает и так. Например, при позднем зажигании падает динамика автомобиля; для достижения предыдущего ускорения требуется большее количество горючей смеси.
• Потеря динамики. При позднем зажигании взрыв идет «за» поршнем, который уже опустился под действием инерции маховика.
• Выстрелы в глушитель. Когда взрыв происходит в погоне, расширение газов занимает некоторое время. Если поршень уже достиг нижней мертвой точки, следует такт выпуска. Это означает, что часть взрыва топлива будет передана в выхлопную систему, отсюда и хлопки.
• Повышенный шум двигателя.Установка зажигания на ВАЗ 2106 потребуется, если двигатель начал заметно «грохотать» и трястись. В этом случае поршень все еще движется вверх, а взрыв уже идет навстречу ему. Это делает его работу очень тяжелой, неприятной для уха, сразу заметной.

Как выставить зажигание на ВАЗ 2106 — порядок действий

Для начала нужно установить метку зажигания. Коленчатый вал можно вращать как трещоткой, так и специальной шпонкой под гайку.На передней крышке двигателя и на шкиве коленчатого вала имеются отливы и выемки, сочетание которых соответствует разному моменту зажигания:

• Первая отметка по ходу движения — это увеличение угла зажигания на 10 градусов. Угловое опережение — это поправка на скорость горения топлива. Итак, 10 градусов — это отметка для 72 бензина.
• Далее идет средняя отметка — отрыв на 5 градусов. Она за 80 бензина.
• Последняя, ​​короткая отметка — это отклонение в 0 градусов.Это означает, что смесь загорится ровно в тот момент, когда поршень находится в верхней мертвой точке.

После того, как установка метки зажигания завершена, необходимо сразу выставить необходимый зазор в контактах, естественно там, где они находятся. Для этого снимаем бегунок распределителя и откручиваем винт, фиксирующий прерыватель.

Перед установкой зазора желательно зачистить контакты наждачной бумагой (600-800)

Зазор между контактами прерывателя в разомкнутом состоянии должен быть равен 0.35-0,40 мм. Для этого потребуется плоский щуп.

Ну а теперь перейдем непосредственно к установке зажигания ВАЗ 2106. Откручиваем крепление распределителя (гайка 13), после чего вытаскиваем его из корпуса.

Теперь нам нужно вставить трамблер на место с учетом нескольких обязательных пунктов:

• Устанавливаем верхнюю мертвую точку такта сжатия в первом цилиндре на отметке, соответственно в этот момент должна искра появляются в нем. Чтобы уловить этот момент, наденьте крышку на трамблер и отметьте место входа бронепровода от свечи зажигания первого цилиндра.Теперь нужно снять крышку и выставить внешний контакт бегунка ровно напротив отметки. То есть в момент, когда поршень находится в верхней мертвой точке, от центрального провода распределителя через контакты ползуна к бронепроводу от первого цилиндра поступает искра.
• Далее, чтобы выставить зажигание на 2106, нужно провести воображаемую линию между защелками крыши и установить трамблер на место так, чтобы эта линия была параллельна блоку двигателя.Сразу стоит сказать, что с первого раза попасть в шлицы привода не получится, придется подкрутить корпус на пару миллиметров. Это не страшно, ведь установка зажигания требует последующей регулировки. Важно, чтобы распределитель полностью сидел на своем месте, чтобы он опирался на колодку. Далее натягиваем на место.

Регулировка зажигания ВАЗ 2106

Настройка зажигания — полдела, ведь дальше его нужно регулировать.После пуска двигателя необходимо прогреть его, разогнаться до 40 км / ч на третьей передаче, затем включить четвертую и примерно на половину хода нажать педаль газа, можно три четверти, но не в пол . Есть несколько сценариев развития событий, каждый из которых требует своего решения.

• Кратковременная детонация, исчезающая через пару секунд. Это нормально и должно быть. Если он проходит в течение 4-5 секунд, то последующая регулировка зажигания не требуется.
• Длительная детонация. Это свидетельствует о раннем зажигании. Для того, чтобы сделать это позже, нужно остановиться, ослабить крепление корпуса распределителя, придерживая его рукой, а затем повернуть на одно деление на корпусе в сторону «+». Затем проделайте ту же операцию, если детонация длится дольше указанного выше времени. «
• Без детонации. Это тоже не очень хорошо. В этом случае нужно остановиться и повернуть трамблер в сторону« — ».

Как выставить зажигание на ВАЗ 2106 видео:

Регулировка зажигания ВАЗ 2106 начинается с того, что регулируется угол замкнутого состояния контактов.Регулировать УЗСК необходимо, если вы используете классическую или транзисторную систему зажигания. Если установлена ​​тиристорная система, значение УЗСК не критично. Чтобы начать регулировку, снимите крышку распределителя.

Как отрегулировать электронное зажигание на ВАЗ 2106 по искре

Регулировка зажигания

Если он установлен на автомобиле, то перед началом регулировки желательно очистить контакты трамблера напильником. После зачистки проверяем состояние контактов — нужно убедиться, что контакты соприкасаются между собой всей плоскостью.

При необходимости контакты следует отрегулировать. Теперь поверните коленвал в такое положение, при котором расстояние между контактами будет максимально … Откручиваем винт, фиксирующий контактную группу на опорной плите,

теперь вводим щуп — его толщина должна быть примерно 0,4 мм между контактами,

после выбирается положение контактной группы при котором игла перемещается с небольшим усилием , это положение должно быть зафиксировано.

Размер зазора проверяем двумя щупами, толстый щуп не сможет пройти в щель между контактами, а тонкий без труда сдвинется. Для вращения коленчатого вала желательно использовать специальный ключ.

Если это не так, то поставьте четвертую передачу и осторожно толкните машину. Стартер использовать нельзя, потому что получить нужный угол поворота практически невозможно. Зазор , полученный между контактами трамблера, дает необходимое значение УЗСК , не забывайте, что критичен угол , а не зазор ! Именно из-за этого нужно проверить регулировку, измерив угол, который примерно равен 55 ± 3 ° .

Самый простой вариант — использовать электронный тахометр, который имеет функцию измерения УЗСК. Чтобы использовать это устройство, вам необходимо собрать трамблер и запустить двигатель. Тахометр необходимо перевести в режим измерения УЗСК.

В случае выхода УЗСК за пределы, рекомендованные производителем, регулировку зазора придется повторить. Есть другой способ, и нужно измерить угол. Первым делом вытаскиваем центральный ВВ-провод из крышки трамблера и подцепляем его к массе автомобиля, провод вытаскивать не нужно, но тогда будет риск поломки катушки к проводу , идущему от трамблера к катушке зажигания, потребуется подключить лампочку на 12 вольт.

Лампа загорится, если зажигание включено, а сами контакты трамблера разомкнуты, а при замкнутом гаснут. Если на автомобиле установлена ​​тиристорная или транзисторная система, то лампочка не загорится при разомкнутых контактах , из-за наличия ограничителя тока. Тогда лампочку придется заменить на вольтметр; в положении разомкнутых контактов показывает 12 В, а на замкнутых — 0.

Прокрутите коленвал по часовой стрелке , нужно повернуть его до до замыкания контактов … Это запоминаем положение ползунка , желательно отметить его в трамблере. Коленчатый вал необходимо проворачивать до размыкания контактов.

Мы запоминаем это положение ползунка, затем измеряется угол между этими двумя положениями. Делается это следующим образом: измеряем длину дуги окружности по корпусу распределителя, затем рассчитываем угол в градусах по формуле:

(360пд) / l, в которой:

• p = 3.14 — число Пифагора;
• d = 70 мм — диаметр корпуса распределителя;
• l, мм — мерная длина дуги по корпусу распределителя между метками.

Если УЗСК выровнен правильно, длина дуги будет 33 ± 2 мм.

Переходим ко второму этапу. Он заключается в регулировке угла опережения.

Регулировка опережения зажигания

Для двигателей автомобилей ВАЗ-2103, ВАЗ-2106 момент размыкания контактов распределителя-прерывателя , который соответствует искре 1-го цилиндра , опережает верхнюю мертвую точку поршня первый цилиндр на 0 ± 1 °.Ниже описано несколько способов регулировки .

Юстировка стробоскопа

Производится таким образом. Подключаем стробоскоп к автомобильной сети. Снимите и заглушите шланг вакуумного корректора с распределителя. Теперь двигатель нужно запустить и прогреть до температуры, при которой он будет стабильно держать обороты на холостом ходу … Затем нужно ослабить болт, фиксирующий корпус распределителя. Стробоскоп должен быть направлен на шкив, расположенный на коленчатом валу.

Теперь начинаем на поворачивать распределитель на , пока, пока этикетка , , нанесенная на шкив , а не , будет стоять относительно меток на крышке привода ГРМ … В этом положении корпус распределителя фиксированный.

Регулировка света

Регулировка зажигания с помощью лампы

Этот метод считается классическим, поскольку его можно найти во всей автомобильной литературе. Берем лампочку на 12 В и подключаем два провода.Когда лампочка готова, можно начинать. Коленчатый вал необходимо проворачивать так, чтобы метка шкива располагалась заданным образом, по отношению к меткам на крышке газораспределительного механизма ползун распределителя должен располагаться напротив провода ВВ 1-го цилиндра.

Повторяю, что если нет специального ключа, то включаем четвертую передачу и толкаем машину … Одна из проводов лампочки подключается к проводу, идущему от трамблера к катушке зажигания, Вторая проводка должна быть подключена к массе машины … Центральный провод снимаем с крышки трамблера, крепим к земле. Болт крепления распределителя необходимо ослабить.

Теперь включаем зажигание. Корпус распределителя нужно повернуть по часовой стрелке, его нужно крутить до , пока не погаснет лампочка … Затем нужно осторожно повернуть в другую сторону, как только загорится лампочка, перестаем крутить — именно в этом положение, которое нужно закрепить на трамблере.

Регулировка свечей

Ставим коленвал в нужное положение, вынимаем центральный провод из крышки распределителя и закрепляем на расстоянии примерно 5 мм от массы.

Откручиваем болт крепления корпуса трамблера, затем включаем зажигание. Корпус распределителя нужно повернуть на по часовой стрелке на 10-20 градусов … Затем нужно медленно повернуть в противоположном направлении , пока, пока не загорится искра , после того как мы зафиксируем корпус распределителя.

Регулировка «на слух»

Есть еще способ регулировки «на слух», но это неточный способ — вы получите существенную ошибку, но сможете добраться до населенного пункта.Производится такая регулировка следующим образом: заводим двигатель, ослабляем болт крепления корпуса распределителя. Поворачивая корпус, находим положение, в котором обороты двигателя будут максимальными, теперь поворачиваем на несколько градусов по часовой стрелке, затем фиксируем трамблер.

Проверка результатов уравнивания

Переходя к последнему этапу, нам необходимо проверить результаты. Результаты проверяются по поведению машины на дороге. Двигатель нужно прогреть, выехать на ровный участок дороги, чтобы набрать скорость 40-50 км / ч, включить четвертую передачу и резко нажать педаль газа … В течение 1-2 секунд будут слышны характерные стуки, похожие на стук, и машина сразу же начнет уверенно набирать скорость.

Если звуков не слышно, то нужно повернуть трамблер против часовой стрелки на одно деление, эту процедуру нужно повторять до тех пор, пока не будет слышен звук.

Помните, что детонация не должна длиться более 2 секунд. В том случае, если во время проверки пришлось слишком сильно менять положение трамблера, то у вас проблема.

Причина неисправности все же может быть в отклонении состава топлива от номинального, а также в неправильной работе систем распределителей.

Если вы недавно приобрели ВАЗ 2107, в которой установлена ​​карбюраторная система, то советуем сразу приступить к контролю за ее состоянием. Это необходимо для того, чтобы в случае каких-либо изменений в его эксплуатации вы могли вовремя произвести требуемый ремонт. Возможно, вас смущает большой расход топлива или неравномерная работа двигателя? Затем следует правильно отрегулировать зажигание автомобиля.

Опережение опережения зажигания

Эта установка довольно проста. С этой задачей справится даже новичок. Для этого заранее подготовьте ключ на 13 мм и специальный ключ для коленвала на 38 мм.

Если ваша машина заводится, то обязательно заглушите двигатель, так как зажигание можно выставить только при выключенном двигателе. Сначала поршень первого цилиндра устанавливается в верхней мертвой точке такта сжатия, то есть в положении зажигания. Перед этим снимите свечи, заткните отверстие от них ватой.

Необходимо совместить метку на коленвале и передней крышке двигателя. Для этого с помощью ключа начните прокручивать коленвал по часовой стрелке. Во время этого действия сжатый воздух должен выталкивать хлопок наружу, отмечая ход сжатия. Продолжайте медленно вращать вал, пока отметки на шкиве и крышке ГРМ не совпадут.

Обратите внимание, что на крышке есть 3 метки:

• Первая указывает на опережение зажигания 10 º;
• второй — на 5 º;
• третий равен нулю.

Так как у ВАЗ 2107 с двигателем карбюратор работает на 92-м или 95-м бензине, нам нужно настроить зажигание на эти виды топлива. Поэтому следует выбрать вторую отметку, которая будет указывать на опережение зажигания на 5 º.

После совпадения необходимых параметров поставить свечи на место и снять провода. Система готова к использованию.

Регулировка опережения зажигания

Для последующих действий ослабить гайку крепления трамблера (трамблера) ключом на 13.Одну проводку от лампочки (она будет действовать как вольтметр, то есть говорить о наличии напряжения) подключите к низковольтному выводу, который есть у катушки, вторую — к «массе».

Теперь включите зажигание. Медленно и осторожно поверните корпус распределителя по часовой стрелке, немедленно останавливаясь, когда индикатор погаснет. Появившиеся искры укажут на момент возгорания. Поверните распределитель против часовой стрелки, пока контакты не разъединятся и лампа не загорится снова. Все в порядке, можно смело крутить трамблер, настройка окончена.

Установка электронного зажигания

Электронное зажигание делает двигатель более плавным и мягким, облегчает запуск в зимние годы, снижает расход топлива. Если вы, имея карбюраторный двигатель, решили перейти на бесконтактное (электронное) зажигание, мы расскажем, как правильно установить его на автомобиль ВАЗ 2107.

Электронная система для автомобиля с карбюратором не обязательно должна быть слишком дорогой или дешевой. Лучше всего выбирать среднюю ценовую категорию продукта, чтобы через некоторое время вам не пришлось что-то менять.

Перед работой подготовьте дрель и набор гаечных ключей.

Для обзора сначала внимательно прочтите прилагаемые инструкции и откройте комплект карбюраторного двигателя. В его состав входят:

• катушка зажигания;
• дистрибьютор;
• переключатель;
• 4 свечи;
• провода соединительные и высоковольтные.

Система проста в установке. Прежде всего снимите отрицательную клемму с аккумулятора и проверните коленчатый вал до совпадения меток с номерами 3 и 4, то есть высшей мертвой точки.

Теперь вы можете начать с основных шагов. Катушку необходимо отсоединить от всех проводов, снять ее и установить новую. Катушку теперь можно подключить к центральному проводу высокого напряжения … Подключите 2 коричневых провода к контакту «K» и 2 синих провода к контакту «B».

Теперь снимите крышку распределителя. Обратите внимание, что ползунок должен быть установлен точно так, как показано на рисунке. Отметьте это место маркером на колодке, чтобы правильно установить новый трамблер. Теперь эту деталь можно открутить и отложить в сторону.

Открыв крышку нового трамблера, поместите ползунок перпендикулярно двигателю и вставьте его в отверстие в блоке цилиндров. Совместите его с меткой на блоке. Далее надеваем крышку и подключаем провода.

Определитесь, где будет располагаться переключатель, так как в автомобиле ВАЗ 2107 для него нет места. Рекомендуем установить рядом с бачком омывающей жидкости. Закрепите саморезами и установите разъем.

Не забудьте свечи.Для их замены на автомобиле ВАЗ 2107 понадобится свечной ключ, которым следует откручивать старые свечи от цилиндров, а на место ставить новые.

Их цвет может многое сказать о работе двигателя, поэтому, если свечи зажигания имеют черный нагар, замените воздушный фильтр … Обычно свечи должны быть светло-коричневыми.

Бесконтактная коррекция зажигания

После того, как на ВАЗ 2107 была установлена ​​новая система, необходимо ее проверить. Набрав скорость около 40 км / ч, переключитесь на 4-ю передачу, нажмите педаль газа до упора.В это время вы должны услышать звук, похожий на постукивание пальцами в течение пары секунд. Это указывает на правильность настройки. Если его нет, нужно повернуть трамблер по часовой стрелке, чтобы правильно выставить зажигание.

Замена реле стартера

Еще одна частая проблема, встречающаяся на ВАЗ 2107 с карбюратором — неисправность реле стартера. При повороте ключа в замке система издает щелчок, но реле втягивающего устройства не срабатывает. Заменить реле очень просто.

Сначала снимаем стартер с реле. Откручиваем 2 болта, которые его держат. Сдвиньте его вправо и снимите, повернув обратно. Откручиваем гайки крепления стартера и реле.

Поверните в сторону.

Реле Retractor. onun haqqında Детали

Yəqin ki, hər avtomobilçi bir başlanğıc relay nasazlıqların problemi və sağ zaman maşını yalnız başlamaq imtina retractor ilə qarşı-qarşıya. Və bütün hüququ, sxemlərin əgər batareya başlanğıc və zərər üçün baxmaq — hesablanır, yalnız bir şey var periferikler.Onlardan biri bu gün var və biz danışmaq lazımdır ki, втягивающее реле edir.

Necə ehtiyat hissəsi səhv olduğunu anlamaq üçün?

Yeri gəlmişkən, стартер çıxarılır bilərsiniz hələ əvvəl втягивающее реле zərər müəyyən etmək. Бу мастер üçün alətin arxa yaxın təmasda iki qoz-fındıq gəlir. Бу металлический объект köməyi ilə edilməlidir (məsələn, siz tel bir parça istifadə edə bilərsiniz). bütün güc bağlanması ilə coil təchiz olunacaq başlanğıc. Втягивающее реле təsirlənmir.Бу халда, первый сын detalına olmadan fəaliyyət göstərəcək. Бу, sadəc, онун çatışmazlıqlar haqqında danışır. ilk halda işləyir, gər Bəli, cihaz zərər səbəb bu aşkar etmək üçün o deməkdir ki, basın yalnız. eyni zamanda втягивающее реле vəziyyətinin yaxşı olduğu üçün əmin olun, və sökülüb edilə bilməz.

Nə zərər verə bilər?

n ümumi səbəblərindən biri materialların yorğunluq, yəni geyimi. Hmçinin втягивающее реле səbəbiylə daxilində yandırma əlaqə plitələr qıra bilər.Və səbəbi сын hissəsi coil янан олур. Bütün hallarda, tmir və hissələrinin dəyişdirilməsi (başqa maşın getmək heç vaxt) məcburi etdi.

Necə hissiyyatlılığı реле стартера ВАЗ 2109-2110 edir?

Бу ehtiyat hissəsi elektrik cihazları siyahısına aiddir кими Birinci batareya terminallar ayırmaq lazımdır. Sonra istilik qalxan təmin qoz boşaltmaq lazımdır. Бу панель да qaldırılacaq olunur. Bunun üçün daxili yanma mühərriki кронштейн dəstəyi ilə bu maddə keçirilməsi qoz-fındıq çatmaq üçün xüsusi удлинитель lazımdır.aşağı болт стартера bütün top qoz-fındıq aradan qaldırılması lazımdır sonra maşın altında olan отвинчивается olunacaq.

Belə ki, biz relay var. ehtiyat hissəsi hələ silindi deyil Lakin bu iş tam deyil. Və втягивающее реле sökmək üçün, клеммная колодка aradan qaldırılması və onların yanında qoz boşaltmaq. Sonrakı siz başlanğıc beyni mövcud aradan qaldırılması lazımdır. Bundan sonra, istifadə Allen əsas qoz bərkitm tel release burub açmaq və bir başlanğıc üçün alət təhlükəsiz boltlar bütün çıxarış.

Və biz nə etmək lazımdır son şey relay sökmək üçün. ретрактор almaq üçün, siz sürücü cəlb çəkilmə və сломанный anker təhlükəsiz ehtiyat aradan qaldırılması lazımdır. yerdə Установка hissələri eyni şəkildə edilir.

гери офф, бир хисоси нисбəтəн садə дизайн бахмаярак, гёрмук вə олдукча çtin кура билəрсиниз кими. zruri Buna gör, bütün çıxarılır hissələri və qoz-fındıq qeyd habelə ВАЗ əməliyyat dərslik haqqında unutmayın.

Berapa harganya ??? Berapa harga стартер для ваз 2106

Berapa harganya ??? Стартер Berapa для ВАЗ 2106

1. Pemula — 1500
2. Pemula ВАЗ
   Semua suku cadang mobil, asli dan dari pedagang pribadi.Бели / Юал Рукопашный
   irr.ru
   Пемула ВАЗ 2106
   starter-forsag.ru/starter-vaz-2106 … salin
   Анда дапать мембели стартера ВАЗ 2106, унтук Ини Анда харус МЕНГИРИМ АПЛИКАСИ. Anda juga dapat menghubungi kami Untuk memperbaiki starter vaz 2106 mobil Anda.
   Pemula. ВАЗ 2106, 21061 (Lada)
   autoprospect.ru/vaz/2106-zhiguli/16 … salin
   Мотор листрик empat kutub empat kutub стартер … Relai traksi digunakan untuk memasukkan roda gigi penggerak ke dalam sambungan roda denganinc roinda Гила дан менялакан дайа ке мотор стартер…
   Стартер ВАЗ 2101-2105, 2106, 2107 -Ваздеталь.ру-токо на сайте …
   vazdetal.ru/good107006.html salinan
   Стартеры двигателя Стартеры Лаиння. ..Copyright 2010 Ваздеталь.ру Токо на сайте ондердил мобил ВАЗ.Оптом. Pengiriman di Moskow.
   Berapa Starter Baru?
   salinan fexclub.su/t144023.html
   Berapa harga starter baru untuk ваз 2106? ..Берапа баняк стартер baru dengan biaya ваз 2106? Dirinya di Lapangan mengambil gigi Untuk 1.5 Ribu. biasa sekitar 1.7 ribu
   Pemula :: Harga
   корнета-м.ru / price / common / starter / copy
   Pemula untuk peluncur SMD-17N, SMD-19, SMD-21, SMD-31 (an. 561.3708, CT 100). .. Sikat MGS20 Untuk ST 221, 29.3708, 62.3708 Untuk ВАЗ, kendaraan UAZ
   Стартер ВАЗ-2106 (Gambar 163: harga untuk suku cadang dalam stok)
   avtoall.ru/catalog/vaz-3/legkovye_a … salin
   Стартер ВАЗ-2106 — daftar suku cadang dan biaya.
   Стартер ВАЗ-2106 (Гамбар 130: daftar suku cadang, biaya suku cadang …
   autoopt.ru/auto/catalog/car/vaz/vaz … копия
   Pemula ВАЗ-2106.Пемула денган примерка ВАЗ-2106. ..Opt. 2 харга гросир рата-рата унтук песанан буланан дари 125 хингга 000 руб.
   стартер harga ВАЗ 2106 — ВАЗ. Perbaikan дан pemeliharaan mobil .
