Как менять на ваз 2110 радиатор охлаждения. Замена радиатора охлаждения двигателя своими руками

Повреждение радиатора, сопровождающееся нарушением его герметичности, зачастую ведёт к его замене, так как радиатор в большинстве случаев не ремонтопригоден. Так сложилось, что стоимость снятия и/или замены радиатора — довольно недешёвая процедура, поэтому желательно уметь снять радиатор самостоятельно.

Кроме того, алюминий не так хорошо рассеивает тепло, как это делала медь на старых автомобилях, поэтому современный радиатор имеет ячеистую структуру из так называемых слотов или плавников, которые помогают охладить антифриз. В то же время эти слоты могут легко забиться грязью , и не всегда лучшим выходом является прочистка радиатора.

Однако, у нас для Вас хорошие новости: современные лёгкие радиаторы, как правило, также легко и просто снимаются, имея небольшой ряд креплений. А вот как снять радиатор и заменить его, мы рассмотрим подробнее ниже.

Основное устройство радиатора и что будет нужно снимать

Сливаем антифриз

Итак, снимать радиатор необходимо тогда, когда двигатель охладиться, иначе есть большая вероятность ошпариться близким к температуре кипения воды тосолом.

В первую очередь нужно открутить крышку давления на радиаторе — или на отдельном бачке, если он установлен. Это крышка в самой верхней части радиатора — она обычно бросается в глаза, и на ней написано что-то вроде «Не открывать при работающем или горячем двигателе «. Ничего страшного, если оттуда вытечет немного антифриза — он находится в системе под давлением, и потому это нормальное его поведение.

Приготовьте чистую ёмкость, куда Вы будете сливать антифриз.

Большинство автомобилей имеют кран или сливную пробку в нижней части радиатора — открутите (откройте) его, и антифриз из радиатора должен вытечь. Если он не течёт, потыкайте в заглушку мягкой проволокой или выкрутите кран. Если Вы не видите у себя в автомобиле крана или сливной пробки, или если Вы не в состоянии очистить засорение проволокой или выкрутить пробку, отсоедините нижний толстый шланг радиатора.

Сохраните охлаждающую жидкость для повторного использования — её не обязательно заменять после слива, хотя, если ей уже много лет и километров, то лучше всё-таки залить новый антифриз; если у Вас есть специальный прибор для замера плотности антифриза в охлаждающей жидкости — ареометр — то лучше замерить плотность. Слейте её в чистую ёмкость, затем процедите через марлю, чтобы удалить ржавчину и грязь. Отложите пока ёмкость с антифризом в сторону.

Отключаем шланги и провода на радиаторе

Перед тем как снять радиатор, проверьте все шланги и хомуты на них. Заранее купите им замену, если шланги потрескались или износились, или, если хомуты сильно заржавели — они могут легко сломаться, когда Вы будете их снова устанавливать на радиатор. Однако, классические хомуты с винтовыми зажимами лучше сразу купить на замену, так как они ломаются (срываются) почти всегда.

При необходимости, сделайте заметки или рисунки, где и откуда Вы снимали каждый шланг. Кроме того, не перепутайте таковые, ведущие к основному радиатору и радиатору кондиционера . К слову, радиатор кондиционера обычно расположен перед основным (ближе к решётке радиатора), поэтому не перепутайте сами радиаторы! К радиатору кондиционера, скорее всего будут подходить только две трубки — именно трубки, а не шланги, потому как в них достаточно высокое давление.

Именно эти трубки трогать не нужно.

Помимо верхних и нижних шлангов, которые обычно сразу бросаются в глаза, скорее всего, будет один шланг внизу радиатора, а также небольшой шланг к расширительному бачку (расширительного бачка может и не быть в зависимости от марки машины, но он есть, к примеру, почти на всех радиаторах корейцев Kia и Hyundai). Также чаще всего к радиатору подходит пучок электрических проводов к датчику температуры или автоматическому выключателю электрического вентилятора. Эти провода, конечно же, также должны быть отсоединены перед снятием радиатора.

Отсоединяем (или не отсоединяем) вентилятор

Вентилятор может быть прикручен к радиатору. В зависимости от конструкции, Вам нужно либо снять вентилятор, чтобы освободить радиатор, либо Вы снимете радиатор вместе с вентилятором. Проверьте руководство по эксплуатации автомобиля или попросту взгляните и оцените конструкцию на месте в подкапотном пространстве.

Некоторые автомобили имеют брызговик под радиатором, который также должен быть удалён. Автомобили с автоматической коробкой передач могут иметь охладитель масла в коробке передач, установленный в нижней части радиатора.

Отключите аккумуляторную батарею перед тем, как начать снимать радиатор, который имеет электрические соединения.

Снимаем радиатор

Хотя, в большинстве автомобилей Вы сразу найдёте крепления радиатора (хотя, может быть и не все сразу), некоторые автомобили имеют необычные крепления радиатора: посмотрите внимательно по всему радиатору и найдите точки креплений — они не всегда очевидны. Так, на некоторых Опелях есть только один болт, установленный с резиновой втулкой внизу радиатора. Когда болт удаляется, радиатор вытаскивается снизу вверх по пазам. Типичный радиатор в большинстве современных автомобилей имеет четыре боковых крепления, а также верхний (или два верхних) и нижний шланг. Электрический вентилятор может быть прикреплён болтами вместе со своим кожухом.

Перед тем, как Вы открутите какие-либо масляные штуцеры (используемые, как правило, на радиаторах с автоматической коробкой передач), подставьте под место соединения контейнер, готовый поймать в случае чего стекающее масло. В отличие от антифриза, масло вновь использовать будет нельзя — долейте в коробку передач свежее масло после замены радиатора (см. статью о том, как проверить и долить жидкость в АКПП).

Закройте отсоединённые масляные соединения — как на радиаторе, так и на самих шлангах — полиэтиленовыми пакетами или резинками, чтобы не пустить в них грязь.

Отвинтите болты крепления радиатора (мы их должны были уже найти) так, чтобы радиатор можно было легко достать, удаляя всё, что необходимо для этого удалить, но хорошо думая перед удалением, что может находиться внутри этих деталей. Радиатор необходимо вытаскивать очень осторожно, чтобы не раздавить мягкие слоты и сам корпус радиатора, а также чтобы не повредить лопасти вентилятора, если радиатор снимается вместе с последним.

Очень часто, при поломке автомобиля перед его владельцем стоит непростая дилемма: отремонтировать сломавшуюся деталь или заменить её на новую. В случае, когда цены на ремонт превышают стоимость приобретения и установки новой запчасти, особенно рассуждать не приходится.

Выбор тут явно в пользу замены детали. А вот, что можно сделать, когда стоимость новой запчасти ощутимо бьёт по карману?

Система охлаждения двигателя

Система охлаждения двигателя автомобиля относится к одной из жизненно важных систем. Можно осторожно доехать до нужного места с повреждениями в подвеске машины или неработающими фарами, но при неисправной системе охлаждения, двигатель автомобиля в считанные минуты перегреется и закипит. А это чревато серьезными последствиями. Одним из ключевых элементов системы охлаждения является радиатор. Это устройство играет немаловажную роль, поскольку является центральным узлом всей системы охлаждения и предохраняет мотор от критического перегрева.

Известно, что система охлаждения автомобильного мотора работает в условиях повышенного давления и температуры. В таких экстремальных условиях работы элементы системы засоряются и стареют значительно быстрее остальных узлов автомобиля, а потому, выход из строя радиаторов автомобилей – явление весьма частое.

При выходе из строя радиатора охлаждения, его замена радиатора будет самым простым способом решения вопроса неисправности. Это будет наиболее быстрым и надежным вариантом избавиться от проблемы. Но с другой стороны, замена поврежденного радиатора и покупка нового – далеко на самый бюджетный вариант. Нередко, выгоднее радиатор отремонтировать. Чтобы понять, стоит ли менять радиатор или можно обойтись ремонтом, нужно разобраться в причинах и видах повреждения этой детали автомобиля.

Устройство радиатора и основные виды его неисправности

С точки зрения своей конструкции автомобильный радиатор устроен весьма просто. Он составлен из сердцевины, которую пронизывают множество трубочек, кроме того, в конструкцию устройства входят пара бачков или банок, расположенных снизу и сверху от сердцевины, иногда банки установлены по бокам. Циркулирующая в системе охлаждающая жидкость, относит от цилиндров мотора избытки тепла, поступая по ходу циркуляции, в трубочки радиатора, где происходит охлаждение встречным потоком воздуха.

В случае, когда двигатель работает в неподвижном положении машины, поток воздуха к радиатору обеспечивается принудительно – лопастями вентилятора.

Неисправности радиаторов, как правило, бывают вызваны естественными причинами старения и выработкой ресурса или беспечностью владельца автомобиля, который не уделял должного внимания радиатору, в том числе, забывая своевременно добавлять охлаждающую жидкость или очищать поверхность радиатора от пыли и грязи.

Принято различать две главных группы неисправностей, вследствие которых, радиаторы выходят из строя. Это повреждение сердцевины и течь из бачков. В большинстве случаев, радиаторные бачки изготовлены из пластика, который с течением времени получает микротрещины, вызывающие течи. Многие автовладельцы, обнаружив такую неисправность, пытаются самостоятельно решить проблему, используя кустарные виды восстановление бачков. Но, к сожалению, большинство подобных попыток ремонта только на непродолжительное время останавливают течи, с которыми в дальнейшем бывает очень сложно справиться и профессионалам.

В таких случаях, ремонт детали уже бесполезен и необходимо покупать на замену новые детали. Обратившись к специалистам при первом обнаружении потёков бачков радиатора, ремонт можно выполнить совсем недорого, при этом, владелец автомобиля получит гарантию на произведенную работу, поскольку, применяемая технология сварки пластика отработана за многие годы и способна обеспечить исправность детали на долгое время. Более радикальный способ — замена бачков из пластика на металлические, которые стоят заметно дороже, зато навсегда решают проблему течи. Кстати такой способ весьма популярен у многих владельцев японских автомобилей, так как, например, на отдельных моделях Субару пластиковые бачки трескаются часто даже на новых машинах.

Значительно более серьёзного ремонта требует повреждение сердцевины радиатора. Повреждения здесь, обычно также связаны с возникновение течи, которая, в данном случае, является результатом повреждения алюминиевых (или медных) трубочек, из которых формируются так называемые «соты» или центральная часть радиатора.

Причинами повреждения сердцевины могут быть разные обстоятельства. Как правило, это результат механического повреждения сердцевины попавшими в радиатор камнями из-под колёс встречных автомобилей или соприкосновение с радиатором лопастей вентилятора охлаждения. Частой причиной появившейся протечки становится коррозия.

Ремонт поврежденных сот – занятие очень сложной и часто малоэффективное. Для этого необходимо не только наличие специального оборудования, но и высокий профессионализм мастеров. О том, чтобы выполнить подобный ремонт качественно в кустарных условиях гаража, можно сразу забыть. Стоимость ремонта сердцевины радиатора в значительной степени дороже восстановления его пластиковых элементов. Но, если повреждения сердцевины не имеют массовый характер и течь всего одна, а сам автомобиль еще довольно свежий, т.е. радиатор не забит отложениями, есть смысл обратиться в специализированную мастерскую для ремонта радиатора, поскольку покупка и установка нового обойдется дороже, чем ремонт поврежденного.

Менять или ремонтировать? Аргументы «за» и «против»

Применяемые сегодня методы ремонта радиаторов способны в большинстве случаев практически полностью восстановить эту деталь автомобиля. В наиболее типичных случаях повреждений, на ремонт радиатора потребуется почти в два раза меньше денег, чем будет стоить его замена на новый. Особенно, если речь идёт о дорогостоящих моделях автомобилей. Кроме того, стоит учитывать, зачастую решение вопроса неисправности радиатора системы охлаждения автомобиля, посредством замены детали на новую, может вынудить прождать необходимую запчасть месяц и более.

Так, если для отечественных моделей машин и большинства бюджетных иномарок, радиаторы очень часто бывают в наличии специализированных магазинов, то для остальных автомобилей, вот так сразу радиатор можно и не купить. При этом восстановление и ремонт поврежденного радиатора займет не более пары дней.

Однако не стоит думать, что с ремонтом всё так безоблачно и однозначно. К сожалению, нередки случаи, когда и ремонт радиатора не приносит ожидаемый эффект. Скорее стоит говорить о случаях, при которых ремонт не уместен. Ведь не все неисправности этой детали подлежат ремонту. Так, например, если неисправность вызвана засорением трубок радиатора агрессивными химическими веществами, то любая его чистка бесполезна. Трубки не будут пропускать через себя охлаждающую жидкость. В таком случае единственный эффективный способ — замена радиатора на новый.

Случается и так, что после самостоятельного гаражного ремонта, радиатор подлежит только замене. Особенно это часто происходит после использования всевозможных герметиков, неправильное применение которых, закупоривает не только течь, но и весь радиатор в целом. Не стоит забывать, что неправильный ремонт радиатора может навредить всей системе охлаждения автомобиля, а это уже совсем иные масштабы работ и затраты на них.

Как правило большинство автолюбителей на систему охлаждения начинают обращать внимание только тогда, когда она начинает подводить, что согласно статистическим данным случается это довольно часто. А меж тем большинство проблем, которые возникают в процессе эксплуатации автомобиля, вызваны именно неисправностью радиатора охлаждения. И этому есть логическое объяснение: система охлаждения вынуждена функционировать не в самых благоприятных условиях.

Зачастую рабочая температура в ней вплотную приближается к отметке в 120 градусов, что в сочетании с высоким давлением никак не способствует сохранности радиатора и других элементов системы охлаждения.

При этом со счетов также нельзя сбрасывать банальное старение радиатора охлаждения автомобиля, в связи с чем приходиться его менять. Но а как этом можно сделать на разных моделях автомобилей отечественного производства мы поговорим в данной статье.

Содержание статьи:

Как поменять радиатор охлаждения на Ваз 2110, 2111, 2112

Вам понадобиться:

Ключ «на 10»;
Отвертка;

1). Открываем капот, отсоединяем минусовую клемму от аккумулятора, достаем сливную пробку в левой части радиатора и сливаем охлаждающую жидкость.

2). Сливаем антифриз с блока цилиндров (для ускорения данного процесса можно открутить пробку на расширительном бачке).

3) . Отключаем вентилятор радиатора (для удобства можно также снять и воздушный фильтр).

4). Слева у радиатора раскручиваем болты.

5). Еще один снизу радиатора.

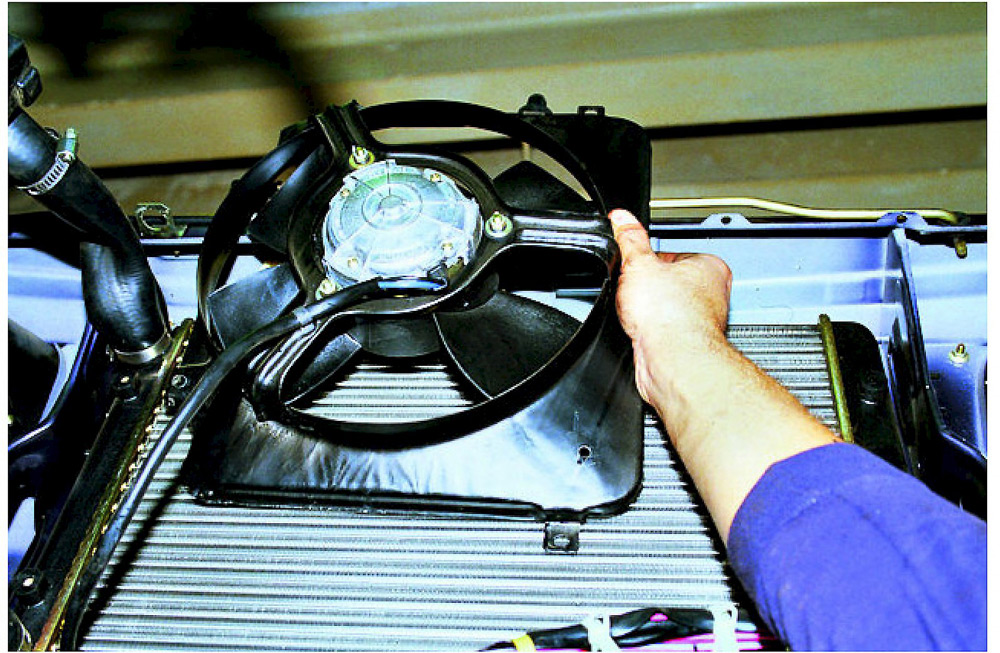

6). Аккуратненько вынимаем вентилятор радиатора.

7). Откручиваем крепления хомутов и отсоединяем патрубки радиатора.

8). Вытаскиваем сам радиатор меняем на новый и устанавливаем в обратной последовательности. Не забываем залить охлаждающую жидкость.

ВИДЕО

Как поменять радиатор охлаждения на Ваз 2113, 2114, 2115

Вам понадобиться:

Ключи и головки «на 8» и «на 10»;
Отвертка;

1). Отсоединяем минусовую клемму от аккумулятора. С расширительного бачка снимаем пробку и сливаем охлаждающую жидкость.

3) . Снимаем радиатор вместе с охлаждающим вентилятором. Чтобы упростить данную задачу рекомендую вначале снять вентилятор, и только после этого радиатор. Для этого нам необходимо снять разъем питания двигателя электровентилятора, снять хомуты и отсоединить все патрубки, подходящий к радиатору.

4) . Отворачиваем пластину, с помощью которого зафиксирован радиатор, наклоняем его в сторону двигателя и извлекаем с места установки.

5) . Установка нового радиатора производиться в обратной последовательности, после чего заливаем в расширительный бочок охлаждающую жидкость и проверяем работу двигателя, вернее срабатывание системы охлаждения.

Как поменять радиатор охлаждения на Ниве Шевроле?

Вам понадобиться:

Головки на «10» и «7»;
Удлинитель для ключа;

1) . Отсоединяем минусовую клемму от аккумулятора и сливаем охлаждающую жидкость.

2) . Снимаем воздушный фильтр и кожух, в связи с чем откручиваем четыре фиксирующих болта и ослабляем хомуты патрубка.

3) . Открываем крышку на бачке гидроусилителя и откручиваем хомуты крепления шлангов, следующих от него к радиатору.

4) . Прежде чем полностью демонтировать первый шланг, готовим емкость и сливаем сюда жидкость, после чего ту же самую операцию повторяем и со вторым шлангом.

5) . Отключаем клеммы с блока запуска вентиляторов.

6) . Отсоединяем хомут от патрубка идущий на термостат.

7) . Для удобства снятия радиатора рекомендуется также демонтировать и «мухоуловитель», который держится на 4 болтах.

9) . После этого можно будет разделить блок с вентилятором и сам радиатор.

10) . Для демонтажа и их рассоединения предусмотрено шесть точек крепления, которые можно выкрутить ключом.

11) . Даже после того, как все болты будут выкручены, радиатор все равно не поддастся, потому, что его будут держать шланг в нижней части и воздухоуловитель.

12) . Отсоединяем эти части при помощи ключа на «10», выкрутив 2 болта, а воздухоуловитель просто загибаем, ведь сделан он из лёгкого металла.

13) . Как только всё детали будут демонтированы, можно вынимать радиатор со своего посадочного места.

Как поменять радиатор охлаждения на Лада Калине?

Вам понадобиться:

Головки на 7, 8, 10, 13 и 17 мм;
Трещоточная рукоятка или вороток;
Удлинители;
Отвертки как с плоским, так и с крестообразным лезвием;
Плоскогубцы;

Хотелось бы сразу отметить, что в данном случаи рассматривается вариант замены радиатора на Лада Калине без климатической системы.

1) . Отсоединяем аккумуляторные клеммы и сливаем охлаждающую жидкость.

2) . Предварительно сняв корпус воздушного фильтра, снимаем вентилятор, открутив болты и гайки его крепления и отсоединив два разъема питания.

3) . Ослабляем нижний стяжной винт крепления хомута патрубка и аккуратно отсоединяем патрубок от радиатора, подставив емкость, так как возможно выплескивание остатков охлаждающей жидкости.

4) . То же самое выполняем и с верхним патрубком радиатора.

5) . Не забываем также и про верхний шланг, который идет от расширительного бачка в самый верх радиатора.

7) . После этого радиатор наклоняем немного назад в сторону двигателя, выводя из зацепления со шпилек крепления.

8) . Аккуратно вынимаем радиатор охлаждения.

9) . Заменяем на новый и устанавливаем на место в обратной последовательности.

Как поменять радиатор охлаждения на Лада Приоре?

2) . Снимаем электровентилятор радиатора.

3) . Снимаем звуковой сигнал.

4) . Ослабляем затяжку хомута крепления к радиатору подводящего шланга.

5) . Снимаем шланг с патрубка радиатора.

6) . Аналогичным образом снимаем от радиатора отводящий шланг.

7) . Отворачиваем две гайки крепления радиатора к кузову.

8) . Вынимаем держатель пароотводящего шланга из отверстия в верхней поперечине моторного отсека.

9) . Наклоняем радиатор к двигателю. Ослабляем затяжку ленточного хомута пароотводящего шланга.

10) . Снимаем шланг со штуцера радиатора.

11) . Вынимаем радиатор вверх.

12) . Снимаем с радиатора две подушки нижнего крепления, если они остались на установочных штифтах радиатора или извлекаем их из отверстий в поперечине, если они остались на кузове. Заменяем порванные или потерявшие упругость подушки.

13) . Извлекаем из кронштейнов радиатора резинометаллические втулки. Заменяем порванные или потерявшие упругость резиновые втулки.

14) . Радиатор на место устанавливаем в обратном порядке, предварительно надев на штифты радиатора подушки нижнего крепления и вставив в кронштейны втулки верхнего крепления.

ВИДЕО

Как поменять радиатор охлаждения на Ваз 2109 2108

1). Отсоединяем аккумулятор и сливаем жидкость.

2) . В случаи если ваш автомобиль с инжекторным двигателем, то снимаем с него корпус воздушного фильтра.

3) . Разрезаем хомут, фиксирующий жгуты проводов.

4) . Разъединяем колодку проводов вентилятора;.

5) . Снимаем хомут тяги дроссельной заслонки, расположенной на кожухе вентилятора.

6) . Отсоединяем отводящий шланг радиатора, который соединен с термостатом.

7) . Отсоединяем также подводящий шланг, соединенный с патрубком рубашки охлаждения.

8) . Снимаем пароотводящий шланг.

9) . Выворачиваем гайку, фиксирующую радиатор к кузову сверху (тем же болтом фиксируется кожух вентилятора).

10) . Наклоняем радиатор в сторону двигателя.

11) . Снимаем его, двигая вверх в сборе с вентилятором.

12) . Ослабляем затяжку хомутов.

13) . Отсоединяем от радиатора все шланги.

14) . Выворачиваем болты и гайки, которые крепят кожух с вентилятором и радиатор.

15) . Отсоединяем кожух с вентилятором.

16) . Снимаем с радиатора две подушки нижнего крепления (если они порваны или потеряли упругость, заменяем на новые).

ВИДЕО

Как поменять радиатор охлаждения на Ваз 2107

Вам понадобиться:

Ключи на «10» и на «8»;
Отвертка;

1) . Отсоединяем клеммы от аккумулятора и сливаем охлаждающую жидкость.

2) . Ослабляем хомут и снимаем нижний и верхний подводящие патрубки.

3) . Отсоединяем разъем датчика электровентилятора.

4) . Отключаем разъем электровентилятора.

5) . Откручиваем три болта, крепящие электровентилятор к радиатору (необходим ключ на 8 мм).

8) . Снимаем радиатор охлаждения (делать это необходимо крайне аккуратно, чтобы не повредить его).

9) . Проверяем состояние резиновых подушек, а в случаи необходимости производим их замену.

10) . Ставим новый радиатор (выполняем те же самые действия в обратной последовательности).

Заключение

По окончании работ по установке заливаем охлаждающую жидкость, заводим автомобиль и ждем пока, пока она не прогреется до рабочих температур и включиться вентилятор. Производим осмотр всех соединений на наличие подтеков.

Демонтаж автомобильного радиатора – задача не из легких. Для ее выполнения вам понадобится набор хорошего инструмента, яма или автомобильный подъемник и знание изложенной ниже инструкции.

Перед тем как приступить к работам по снятию радиатора, установите автомобиль на яму или подъемник, убедитесь, что двигатель остыл и к нему можно прикасаться руками. После снимите пластиковую защиту, расположенную под двигателем. Для этого при помощи отвертки или специального ключа выверните все винты, расположенные по ее периметру, и сдвиньте панель в сторону так, чтобы она не мешала вам в дальнейшем. Если возможности воспользоваться ямой или подъемником у вас нет – поддомкратьте переднюю часть автомобиля с двух сторон до такого уровня, чтобы вы могли получить беспрепятственный доступ к элементам системы охлаждения снизу. Следующий шаг – удаление из системы антифриза. Сперва открутите пробку расширительного бачка – это необходимо сделать для того, чтобы беспрепятственно поступал воздух и в системе не образовывался вакуум, препятствующий вытеканию охлаждающей жидкости. Затем, опустившись под автомобиль, открутите сливную пробку, расположенную в торце радиатора. Если ее нет – отсоедините любой из патрубков, присоединенных к нижней его части. Просто ослабьте хомут и аккуратно стяните резиновый шланг. Заранее позаботьтесь о сосуде для сбора антифриза – это может быть канистра или пластиковое ведро. Когда вся жидкость будет слита, разъедините провода, подключенные к датчику температуры, после чего разожмите хомут, фиксирующий шланг, идущий к расширительному бачку, и отсоедините его. Если шланг не поддается – попробуйте аккуратно прокрутить его на штуцере. Как только он начнет вращаться – начинайте тянуть. Старайтесь делать все это с предельной осторожностью, чтобы не повредить резину, но если шланги в вашем автомобиле потрескавшиеся – можете не церемониться с ними, так как их все равно придется заменить. Аккуратно извлеките из моторного отсека защитный кожух вентилятора. После этого вы получите доступ к креплению самого вентилятора. При помощи отвертки аккуратно открутите эту деталь, затем отсоедините провода, подключенные к его моторчику. Снимите блок реле двигателя. Если ваш автомобиль оборудован автоматической коробкой передач, отсоедините патрубки охладителя, ведущие к ней. Заделайте появившиеся отверстия так, чтобы исключить попадание в них пыли, песка или иной грязи. После того как вы получите полный доступ к радиатору, можно приступать к его непосредственному снятию. Для этого, используя ключ, открутите удерживающие болты, расположенные сверху, и аккуратно потяните радиатор вверх. Если вы все сделали верно, то деталь должна беспрепятственно податься и вы сможете вытащить наружу ее полностью. Старайтесь это делать так, чтобы остатки антифриза не вытекали из не заглушенных отверстий – это ядовитая жидкость, способная испортить лакокрасочное покрытие вашего автомобиля в случае попадания на него.

Когда радиатор окажется у вас в руках – внимательно осмотрите его на наличие повреждений и протечек. Если вы владеете навыками сваркой аргоном – можете попробовать устранить их самостоятельно, если же вы не в состоянии сделать это – доверьте ремонт специалисту.

String(10) «error stat»

Если в результате эксплуатации транспортного средства вышел из строя радиатор системы охлаждения автомобиля , то устранить неисправность, а равное, провести его замену можно двумя способами.

1 способ. Обратиться за помощью к специалистам. В этом случае вам понадобится две вещи: время и деньги. За качество, работу отвечают специалисты СТО, проводящие ремонт.Они (в большинстве случаев) дают гарантию на свою работу и используют оригинальные комплектующие и узлы.

2 способ. Своими руками выполнить работу.Вам понадобится решить ряд вопросов организационного характера и сделать покупки, в том числе:

Потратить своё личное время на поиск и покупку нового радиатора;
время на снятие радиатора и его установку;
деньги;
набор инструментов: ключи, головки № 8,10, 13, 17, отвёртки с острым и крестообразным лезвием, плоскогубцы, удлинители, трещоточная рукоятка и или вороток, герметик;
определиться с местом проведения технического лечения своего автомобиля.

Не помешают знания устройства машины и последовательности выполнения работ.

По какому пути идти, решать вам. Нужно помнить, что экономия не всегда стоит на первом месте, тем более, если речь идёт о средстве передвижения – автомобиле!

Как устроена и по какому принципу работает система охлаждения силового агрегата

Радиатор – это два бака, соединённые между собой патрубками . По ним циркулирует техническая жидкость. Она охлаждается при помощи вентилятора силового агрегата. Процесс охлаждения препятствует повышению t0 режима.

Для жидкости в современных автомобилях используются расширительные бачки, изготовленные из пластмассы. К сожалению, они подвержены деформации в результате механических повреждений, трескаются со временем. В результате жидкость просачивается через трещины бачка.

Недолговечны и трубки, которые со временем приходят в негодность. По ним также вытекает охлаждающая жидкость. Её уменьшение приводит к перегреву мотора, который может получить серьёзные повреждения.

В результате перегрева деформируется вставка предохранителя, изготовленная из пластмассы. Как результат потребуется замена плавкого предохранителя.

Замена радиаторов своими силами

Первоначальные действия предполагают остановку двигателя до его полного остывания. Затем снимается пробка с расширительного бачка, через сливную пробку сливается тосол или антифриз.

Далее, выполняется снятие радиатора с вентилятором охлаждения. Для этого снимаем разъём питания силового агрегата электрического вентилятора. Ослабляем и откручиваем хомуты, соединительные патрубки, контактирующие с радиатором.

После этого можно перейти к снятию пластины, которая удерживает радиатор. Затем наклонить его в сторону силового агрегата и извлечь с установленного места.

Установка радиаторов предполагает обратный порядок действий. После монтажа следует наполнить расширительный бачок новым тосолом. Запустить мотор и проверить его работу. Уделить внимание работе системы охлаждения. Убедиться, что в бачке тосол не закипает.

Замена радиатора охлаждения предполагает соблюдение техники безопасности и соблюдение инструкций производителя.

Основные проблемы выхода из строя радиатора

Радиатор может выйти из строя по разным причинам, но наиболее распространённым считаются:

дорожно-транспортные происшествия;
механические повреждения элемента: камни, песок, гравий, посторонние предметны;
уменьшение внутреннего рабочего объёма трубок радиатора из-за засорения агрессивными химическими соединениями;
механические и иные повреждения патрубка и бочка для охлаждающей жидкости;
ослабление соединений металлических и пластиковых частей;
естественное старение металла.

Кроме этого, но крайне редко, машины поступают в продажу с заводским дефектом радиатора.

Признаки неисправности и возможные решения проблемы

Возьмите на заметку. Сразу не грешите на радиатор. Ведь система охлаждения – это сложная составляющая, в которой много уязвимых мест.

Возвращаясь к проблеме радиатора, отметим, что при его протекании причиной может послужить высокое давление в системе.
Рекомендуем обращаться за помощью к специалистам СТО. Так как самостоятельный ремонт в гараже: заливка эпоксидной смолой без тщательной подготовки (зачистке) и обезжириванию неизбежно приведёт к повторению проблемы протекания.

Недостаточно быстро, или вовсе не остывает антифриз. На проблему указывают горячие патрубки вверху и внизу.
В этом случае потребуется чистка или промывка радиатора . Возможно, что его поверхность запылилась или забита тополиным пухом, листьями.

Внизу и вверху радиатор не греется: холодный. Причина кроется в том, что горячий антифриз не проходит по засорённым трубкам и контуру радиатора. Следовательно, не охлаждает верхнюю и нижнюю часть.

Неисправность крышки радиатора или расширительного бачка. Потребуется замена этих элементов. Можно самостоятельно подрезать пружины.

Ещё одной проблемой может быть выход из строя термостата, помпы или датчиков. Рекомендуется уделить особое внимание именно термостату.

При прогреве двигателя до рабочей t0 стрелка датчика стоит на месте. Советуем обратиться за помощью к специалистам СТО.

К сведению авто/владельцев. Если антифриз вытекает, как песок сквозь пальцы, прекратите движение и вызовите техпомощь.

При небольших отклонениях объёма антифриза можно долить дистиллированную воду и продолжить движение в направлении СТО.

Уменьшить вероятность преждевременного выхода из строя радиатора системы охлаждения двигателя можно, соблюдая график прохождения ТО. Рекомендуемый интервал замены прописан изготовителем.

Охлаждающую жидкость следует менять после пробега 80 тыс. км. Регулярный процесс замены обеспечит удаление накипи и ржавчины, которые блокируют свободную циркуляцию охлаждающей жидкости.

Важно не забывать, что промывка всей системы – это обязательное условие, при котором удаляется вся грязь и остатки старой жидкости.

Используйте при низких t0 антифриз, не пользуйтесь водой. Иначе автомобиль может не завестись, а вода замёрзнуть. При этом некоторые детали выходят из строя или лопаются. В результате ремонт радиаторов неизбежен.

Замена радиатора печки

Эта проблема не распространённая. Но когда выходит из строя радиатор отопителя, проблем не избежать. Он устанавливается в некоторых автомобилях внутри приборной панели («спасибо» конструкторам).

Вопрос можно решить двумя способами:

обратиться на СТО;
своими силами заменить радиатор печки .

Во втором варианте подойдёт замена радиатора печки без снятия панели. Для этого необходимо отсоединить минусовую клемму. Снять кожух руля, открутив 4 болта крепления.

Снять накладки педалей. Затем, утопив педаль газа до упора, открутить крепление тормоза. Далее, заняться патрубками радиатора отопителя: отсоединить их. Отодвинув нижнюю часть панели снять радиатор. При этом придётся изрядно попотеть.

Сборка проводится в обратной последовательности. Чтобы при монтаже ни возникло проблем нужно укоротить патрубки примерно на 20 мм.

Существует и другой способ решения возникшей проблемы. Но это более трудоёмкий способ, связанный с демонтажем панели приборов, радиатора отопления и отводом ЭБУ.

Сборка осуществляется в обратной последовательности. Но самостоятельно с этой задачей вряд ли справиться. Это проблема для мастеров СТО.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Замена радиатора ВАЗ 2108, 2109, 21099

≡ 4 Ноябрь 2015 · Рубрика: Ремонт

Замену радиатора стоит производить при потере его герметичности, т.к. запайка не всегда является эффективной. Замену радиатора стоит начинать со слива охлаждающей жидкости. Лучше это делать на остывшем двигателе. Всю жидкость сливать нет необходимости, сливаем непосредственно из радиатора. Сам радиатор удобнее снять вместе с электровентилятором, а потом разъединить.

Начинаем с того, что ключом «на 8» откручиваем защиту двигателя, если она имеется, со стороны сливной пробки радиатора.

Если нет сливного крана, а стоит вентиль, то для того, что бы слить охлаждающую жидкость без потерь, проливаний и т.п., необходимо выкручивать его при закрытой крышке расширительного бачка. Сначала необходимо выровнять давление в системе охлаждения до атмосферного путем открытия крышки бачка.

ВНИМАНИЕ: НЕ ВЫПОЛНЯТЬ РАБОТЫ НА ГОРЯЧЕМ ДВИГАТЕЛЕ! Существует риск выплёскивания жидкости и получения ожогов!

Подставляем под место слива посуду, куда будет сливаться охлаждающая жидкость. При закрытой крышке …

откручиваем вентиль …

Слегка открывая и закрывая крышку расширительного бачка, регулируем эти самым напор. Далее откручиваем винты крепления корпуса воздушного фильтра:

и хомута воздушного шланга:

Вынимаем разъем датчика массового расхода воздуха и снимаем корпус воздушного фильтра,

открывая при этом доступ к той части радиатора, где находятся патрубки и пароотводящий шланг:

Начинаем снятие радиатора. Головкой «на 8» отворачиваем две гайки крепления прижимной пластины…

… и снимаем ее.

Отклонив радиатор к двигателю ослабляем хомуты на радиаторе подводящего патрубка и пароотводящего шланга.

Обозначения на рисунке следующие:
1. Паровой шланг
2. Подводящий патрубок
3. Хомут подводящего патрубка
4. Хомут пароотводящего шланга

Также ослабляем хомут отводящего патрубка, находящегося внизу радиатора:

Отсоединяем шланги и разъем вентилятора. Вынимаем радиатор вместе с вентилятором и снимаем вентилятор. Для этого ключом «на 8»

откручиваем две гайки и два болта крепления радиатора.

Переставляем вентилятор на новый радиатор:

Собираем всё в обратном порядке. Внизу радиатор опирается на две резиновые подушки,

которые при сборке должны войти в отверстия поперечины. Надеваем патрубки на штуцеры радиатора и затягиваем хомуты. Прикручиваем радиатор и воздушный фильтр. Заливаем охлаждающую жидкость до максимума. При заливке, для уменьшения образования паровых пробок внутри системы охлаждения, необходимо снять шланг со штуцера дроссельного узла:

Заводим двигатель и проверяем, есть ли течи. Через некоторое время проверьте уровень охлаждающей жидкости, он может слегка понизится. Это говорит о том, что ушли все парообразования и воздушные пробки. При необходимости охлаждающую жидкость необходимо долить.

Пожалуйста поставьте оценку статье

Загрузка…

Снятие радиатора ВАЗ 2110 2111 2112

: Просмотров: 8744

В настоящее время наиболее распространенной поломкой пластиковых радиатора является течь по соединениям пластик металл (в местах где боковые банки прилегают к алюминевому радиатору). При этом течь можно ликвидировать путем применения составов для ремонтасистем охлаждения (более подробную информацию можно посмотреть в статье Чем устранить течь системы охлаждения (радиатора) ), если течь слишком большая или данные составы не помогли то необходима замена радиатора. Кроме того замена радиатора часто требуется при дтп, где он является одним из наиболее уязвимых узлов. Радиаторы с пластиковыми банками боятся ударов, изгибов, деформаций любого вида. При замене радиатора необходимо выполнить следующие операции.

Сливаем охлаждающую жидкость из радиатора, при этом двигатель должен быть холодным (см. Замена охлаждающей жидкости ВАЗ 2110 2111 2112). Снимаем электровентилятор радиатора охлаждающей жидкости (см. «Снятие электровентилятора»). Раскручиваем хомуты и снимаем шланг избыточного давления и подводящий шланг радиатора.Раскручиваем хомут и снимаем отводящий шланг радиатора.

Наклонив радиатор к двигателю, снимаем его. Внизу радиатор опирается на две резиновые подушки, которые при сборке должны войти в отверстия поперечины. Установку производим в обратном порядке.
Кроме того перед установкой радиатора рекомендуется проверить состояние патрубков и хомутов.
Хомуты для патрубков должны быть качественного исполнения (на собственном опыте проверены и одобрены хомуты «NORMA») так как при установке китайских хомутов не обеспечивается герметичность соединения, что приводит к течи охлаждающей жидкости.

Как поменять радиатор охлаждения на ваз. Система охлаждения плохо работает, причины и способы устранения

В автомобиле существующая система охлаждения двигателя отводит тепло, которое возникает при его работе и может достигать 2 000 градусов, тогда как оптимальный интервал температуры при эксплуатации авто должен быть в пределах от 80 до 90 градусов. При более высокой температуре открывается термостат, и часть жидкости поступает для охлаждения в радиатор.
Это важный элемент авто, без него нельзя обеспечить нормальную работу двигателя. При обнаружении течи нужно ее устранить, а если это невозможно делается замена радиатора охлаждения в ваз 2110.

Возможные поломки радиатора охлаждения авто ВАЗ 2110

В системе охлаждения жидкости наиболее уязвимой деталью является радиатор.
Существует несколько причин его поломок:

Его корпус выполнен из тонкого латунного листа с большим числом паяных соединений, что служит причиной его механической деформации, которая может произойти даже от ветки дерева или случайно залетевшего камешка.
Большое количество паяных узлов и точек контактной сварки может привести к их разрушению. Объясняется это ослаблением зоны контакта от длительной эксплуатации в химический среде, нарушением режима работы насоса или термостата, что повышает температуру ОЖ, а клапан, который может прикипеть, не способен сбросить давление.
В результате получается большое количество точек протекания.

Совет: Проверить герметичность радиатора, можно опустив его в ванну с водой, предварительно заглушив патрубки. Затем под давлением 2 кгс/см2 подать воздух и задержать в устройстве не менее 30 секунд. В течение этого времени не должны появиться из радиатора пузырьки воздуха.

Ремонт радиатора авто ВАЗ 2110

Течь устройства – самая распространенная причина неполадки.
Охлаждающая жидкость начинает вытекать из мест соединения пластика и металла. По сравнению с , цена ремонта будет значительно ниже.

Пробой можно устранить своими руками, нужно приобрести в автомагазине специальное вещество, залить одновременно с антифризом. Через время дырка забивается.
Но такой ремонт можно сделать при небольших отверстиях, иначе нужна будет замена радиатора охлаждения на ВАЗ 2110 или использовать другой способ ремонта.
Устранить более сложные неисправности можно попытаться пайкой и сваркой. Для латунного радиатора применяется пайка припоями, выполненными из легких сплавов.
Для этого нужно хорошо очистить место повреждения и после этого можно начинать пайку. Для заплаток использовать лист латуни.

Если поверхности треснутых трубок повреждены не более чем на 10 процентов их тоже можно запаять. В трубку засовывается нагретый стержень нужного диаметра.
Когда припой станет мягким, трубка со стержнем вытаскивается, а на его место монтируется новая.
Если решить вопрос паяльником нельзя, используется аргонодуговая сварка. В этом случае специальная сварная проволока из алюминия будет служить присадочным материалом.
Применение аргонодуговой сварки связано с плохой свариваемостью из-за образования налета окиси алюминия. Помимо этого высокая температура в радиаторе при эксплуатации расплавляет элементы, вызывает внутренние деформации, снижает прочность.
Обработка места сварки аргоном защищает металл от окисления.
Восстановить радиатор ВАЗ 2110 можно с помощью газодинамического напыления. Его используют при ремонте тонкостенных элементов из алюминия.
На очень высокой скорости внутри радиатора разгоняется специальный порошок и образуется на поврежденной поверхности покрытие, толщина которого до 1,5 миллиметров.

При невозможности выполнить одну из перечисленных операций нужно будет заменить радиатор охлаждения ВАЗ 2110.

Замена радиатора автомобиля ВАЗ 2110

Прежде всего, необходимо на ВАЗ 2110 снять радиатор охлаждения:

Мешает демонтажу радиатора аккумулятор, он снимается.
Снимается модуль зажигания.
В подставленную заранее емкость, сливается охлаждающая жидкость.
При инжекторной системе в автомобиле снимается .
Отключаются провода, которые ведут к вентилятору. В этом случае отсоединяется клейменая колодка на вентиляторе, а хомут, фиксирующий жгут разрезается.
Освобождается тяга дроссельной заслонки, прикрепленной к кожуху вентилятора.
После ослабления хомутов, как показано на фото, снимаются патрубки системы охлаждения со штуцеров термостата.

Отсоединяется патрубок, через который отводится пар, в месте соединения его к расширительному бачку.
Из фиксирующих хомутов извлекается пароотводящий патрубок. Установлены они в двух точках: на шланге, идущем к расширительному бачку; на трубе водяного насоса.
Освобождается верхняя фиксация радиатора к автомобильной раме.
Вытаскивается радиатор.

Совет: Для того чтобы радиатор «вышел» без проблем его нужно наклонить к двигателю.

От снятого радиатора отсоединяются вентилятор и все шланги. Послабляется затяжка хомутов и отсоединяются шланги: отводящий, подводящий, пароотводящий.
Снимаются посадочные подушки, оценивается их состояние. При обнаружении растрескивания или деформации – меняются на новые.
Проверяется наличие течи в радиаторе.
Замена радиаторов охлаждения на ВАЗ 2110 на новый выполняется в обратном порядке.

Совет: Перед установкой отремонтированного или нового радиатора нужно проверить состояние резиновой втулки, расположенной в верхнем креплении. Если она износилась, устанавливается новая.

На место монтируется вентилятор, фиксируется его кожух.
Радиатор ставится на место. При этом должна соблюдаться инструкция в обратном порядке, но вначале нужно надеть подушки нижнего крепления на штифты радиатора.
Антифриз заливается в систему охлаждения.

Так производится замена радиатора охлаждения ваз 2110, видео покажет подробно все нюансы выполнения работ.Своевременный ремонт или, при необходимости, замена радиатора на автомобиле ВАЗ 2110 продлит его надежную работу.

Производить замену радиатора на автомобиле ВАЗ – 2104 необходимо на полностью остывшем двигателе. Это исключит возможность ожога горячей охлаждающей жидкостью. Перед началом работы нужно подготовить подходящую емкость для слива тосола.

Необходимый инструмент

Для того, чтобы поменять радиатор системы охлаждения двигателя на ВАЗ–2104 понадобятся всего несколько ключей и отвертка:

Гаечные ключи на 10, на 13, на 17 и на 24;
— торцевая головка на 10 и трещотка с удлинителем;
— плоская и крестовая отвертка.

Так как, скорее всего, охлаждающая жидкость уже выработала свой ресурс, то лучше сразу же залить новую жидкость, приобретя для этого 10-ти литровую канистру тосола или антифриза.

Последовательность работы

После полного остывания двигателя слейте охлаждающую жидкость в подходящую емкость. Сливать отработанный тосол или антифриз на землю категорически запрещено. Перед сливом жидкости открутите крышки на заливочных горловинах радиатора и сливного бачка. Откройте полностью кран отопителя, чтобы слить жидкость из .

Далее ключом на 13 выверните сливную пробку на блоке цилиндров двигателя. Если на автомобиле установлен латунный радиатор, то удерживая штуцер на радиаторе ключом на 17, ключом на 13 аккуратно выверните сливную пробку радиатора.

На алюминиевых радиаторах сливная пробка расположена на правом пластмассовом бачке, под датчиком включения вентилятора. Если пробки нет, то для слива жидкости выкручивается датчик вентилятора.

Отсоедините клеммы и снимите с автомобиля аккумулятор. Снимите расширительный бачок. Для этого снимите с бачка прижимную резиновую ленту и, предварительно нагрев, отсоедините пластиковый шланг бачка от радиатора. Нагреть можно облив кипятком или используя обычный бытовой фен для волос.

Затем снимите защитный пластмассовый щиток вентилятора. Если на автомобиле установлен электровентилятор, отсоедините провода от вентилятора и от датчика включения вентилятора. Ключом на 10 отверните 3 болта и снимите вентилятор.

Раскрутите хомуты и отсоедините верхний и нижний патрубки радиатора. Осмотрите патрубки, если на них есть трещины или они потеряли эластичность, то патрубки подлежат замене.

Торцевой головкой на 10 и трещоткой с удлинителем открутите болты крепящие радиатор. Наклоните радиатор в сторону двигателя и выньте его вверх из моторного отсека. На алюминиевом радиаторе выньте из посадочных мест старые резиновые подушки.

Перед установкой нового радиатора заверните на место датчик включения вентилятора, снятый со старого радиатора и вставьте резиновые подушки. Новый радиатор обычно комплектуется новыми подушками и . Перед установкой верхнего и нижнего резиновых патрубков, смажьте патрубки радиатора герметиком.

При установке пластикового шланга расширительного бачка его нужно нагреть, шланг размягчится и легко станет на место. Перед заливкой охлаждающей жидкости не забудьте вкрутить на место сливные пробки.

После завершения всех монтажных работ заведите двигатель и дайте прогреться до включения вентилятора. Указатель температуры на должен показывать нормальную температуру. При необходимости долейте жидкость в расширительный бачок до нормального уровня.

Подставляем под место слива посуду, куда будет сливаться охлаждающая жидкость. При закрытой крышке …

откручиваем вентиль …

и хомута воздушного шланга:

Вынимаем разъем датчика массового расхода воздуха и снимаем корпус воздушного фильтра,

открывая при этом доступ к той части радиатора, где находятся патрубки и пароотводящий шланг:

Начинаем снятие радиатора. Головкой «на 8» отворачиваем две гайки крепления прижимной пластины…

… и снимаем ее.

Отклонив радиатор к двигателю ослабляем хомуты на радиаторе подводящего патрубка и пароотводящего шланга.

Также ослабляем хомут отводящего патрубка, находящегося внизу радиатора:

откручиваем две гайки и два болта крепления радиатора.

Переставляем вентилятор на новый радиатор:

Собираем всё в обратном порядке. Внизу радиатор опирается на две резиновые подушки,

Пожалуйста поставьте оценку статье

К записи «Замена радиатора ВАЗ 2108, 2109, 21099» оставлено 10 коммент.

Подскажите кто сталкивался с такой проблемой отломился вентиль слива радиатора на 15ке, т.е. половина осталась в нем, а половина в руке). Реально как нить вывернуть его от туда?

Как заменит радиатор на ВАЗ-2114? А данный радиатор подходит также для моделей Лады 2108, 2109, 2199, 2113 и 2115.

Начнем с тосола, надо его слить, открутив сливную пробку на нижнем левом углу радиатора…

Радиатор Лада 2108-2115

…, а после — открутим фильтр воздушный (как у нас показано внизу на фото), который крепится на двух болтах,под головку на 13 — в данном случае. Освобождаем фильтр от воздуховода, ослабив хамут (под фигурную отвертку).

Откручиваем гайки верхнего крепления радиатора

Замена радиатора…

После чего, ослабляем хомутик «обратки» расширительного бочка

И переходим к патрубкам. На фото внизу показано, что их можно снять ослабив хомуты с помощью отвертки или ключом на 7 или 8.

Как открутить патрубок от термостата

На фотографии выше мы видим, что нижний патрубок не просто прикручен к термостату, а посажен на герметик, что исключает возможность протекания. так же снимаем и верхний патрубок.

Снимаем верхний патрубок радиатора

Обязательно отсоедините штекер питания вентилятора.

А теперь аккуратно вытащите радиатор и проследите за тем, чтобы не потерять посадочные подушечки. Их две по нижним углам радиатора.

А теперь нужно снять вентилятор с радиатора. Для этого нужно открутить четыре гайки на 10. Где они расположены вы можете увидеть на фотографиях ниже.

После чего, таким же образом, установите вентилятор к новому радиатору и установите на свои места два патрубка. И в обратном порядке установите радиатор на место.

В конце остается лишь залить тосол (лучше антифриз). Его нужно залить в расширительный бачок. Тосола в такой радиатор заливается примерно 8 литров. Но, залив полный радиатор и расширительный бачок заведите машину и пусть она работает. По мере нагревания термостат откроется и тосол в расширительном бочке уйдет в систему. Потом уже доливайте потихоньку до максимальной отметки на расширительном бочке.

String(10) «error stat»

Потратить своё личное время на поиск и покупку нового радиатора;
время на снятие радиатора и его установку;
деньги;
набор инструментов: ключи, головки № 8,10, 13, 17, отвёртки с острым и крестообразным лезвием, плоскогубцы, удлинители, трещоточная рукоятка и или вороток, герметик;
определиться с местом проведения технического лечения своего автомобиля.

Не помешают знания устройства машины и последовательности выполнения работ.

Как устроена и по какому принципу работает система охлаждения силового агрегата

В результате перегрева деформируется вставка предохранителя, изготовленная из пластмассы. Как результат потребуется замена плавкого предохранителя.

Замена радиаторов своими силами

Основные проблемы выхода из строя радиатора

Радиатор может выйти из строя по разным причинам, но наиболее распространённым считаются:

дорожно-транспортные происшествия;
механические повреждения элемента: камни, песок, гравий, посторонние предметны;
уменьшение внутреннего рабочего объёма трубок радиатора из-за засорения агрессивными химическими соединениями;
механические и иные повреждения патрубка и бочка для охлаждающей жидкости;
ослабление соединений металлических и пластиковых частей;
естественное старение металла.

Кроме этого, но крайне редко, машины поступают в продажу с заводским дефектом радиатора.

Признаки неисправности и возможные решения проблемы

Возьмите на заметку. Сразу не грешите на радиатор. Ведь система охлаждения – это сложная составляющая, в которой много уязвимых мест.

К сведению авто/владельцев. Если антифриз вытекает, как песок сквозь пальцы, прекратите движение и вызовите техпомощь.

Замена радиатора печки

Вопрос можно решить двумя способами:

обратиться на СТО;
своими силами заменить радиатор печки .

Сборка проводится в обратной последовательности. Чтобы при монтаже ни возникло проблем нужно укоротить патрубки примерно на 20 мм.

Как снять радиатор охлаждения двигателя самому? Замена радиатора автомобиля без обращения в сервисный центр

Если двигатель Вашей машины стал часто перегреваться, а температурный датчик буквально «кричит», то с радиатором охлаждения движка что-то произошло. Замена радиатора будет более выгодной, нежели его ремонт, к тому же даже одна трещина спровоцирует появление пары-тройки новых, что непременно скажется на двигателе, причем скажется не самым лучшим образом. Для того, чтобы установить новый радиатор, не обязательно ехать в автосервис, Вы сможете все сделать собственноручно в гараже.

Что нужно знать про радиатор

Недооценивать значение радиаторов нельзя, так как именно этот элемент защищает двигатель от перегрева. Радиатор состоит из охлаждающего элемента и бачков с креплениями. Именно к этим бачкам прикрепляются трубки, шланги и патрубки, идут они по верху или низу радиатора. Фактически, радиатор – это теплообменник, отвечающий за отвод тепла. Обычно эта деталь расположена прямо перед двигателем. Необходимо учитывать тот факт, что радиатор находится в условиях, крайне близких к экстремальным, то есть под действием высоких температур и агрессивной внешней среды, посему не удивляйтесь тому, что иногда этот элемент перестает нормально функционировать. Радиатор может перестать работать из-за неисправностей охлаждающего элемента или же из-за сломанного бачка. При появлении такой поломки нужно или быстро все ремонтировать, или менять радиатор. В противно случае двигатель авто попросту перегреется, что очень нежелательно.

Главная функция радиатора охлаждения двигателя – поддерживать нужную для нормальной работы двигателя температуру. Когда двигатель только запущен, то радиатор тепло от него не забирает, благодаря чему движок может быстро прогреться. При достижении нужной температуры, в работу включается термостат, который «включает» . После продолжительной работы движка с высокой частотой оборотов, температура охлаждающей жидкости возрастет. Если это происходит, то начинает работать вентилятор, который гонит воздушный поток через центр радиатора дабы усилить теплообмен.

После того, как Вы запускаете двигатель, происходит нагревание жидкости до температуры в 120°С из-за большого давления в герметичной системе. Как только двигатель глушится, температура жидкости постепенно снижается, понижая и давление в системе. Детали, стенки которых достаточно тонкие, страдают от механических и термических нагрузок, а это приводит к ускорению процесса коррозии. Как известно, сильно ослабляет детали и соединительные элементы, которые через время попросту выходят из строя.

Радиатор может выйти из строя или по причине внушительного «возраста», или из-за механических повреждений, или из-за слишком высокого внутреннего давления. Если слишком долго использовать одну и ту же порцию охлаждающей жидкости, то это станет причиной формирования коррозии, а заржавевшие частицы будут забивать всю систему, а это будет мешать формированию и поддержанию рабочей температуры. По этой причине двигатель может перегреться, а охлаждающая жидкость закипит, в следствии чего будут образовывать паровые пробки, будет формироваться слишком высокое давление в системе, что приводит к разрыву радиаторных сот и патрубков. Если еще и не работает клапан, который нужен для отвода паров, то разрыв произойдет гораздо быстрее. Для того, чтобы не допустить подобный инцидент, радиатор нужно вовремя поменять, а для этого его придется демонтировать.

Что нужно для снятия радиатора

Прежде, чем переходить к выполнению работ, нужно сказать несколько слов о том, какие потребуются для этого инструменты. В принципе, ничего особенного Вам не нужно будет: обычный набор ключей, пара отверток и свободная чистая емкость под антифриз. Если Вы решили не ремонтировать радиатор, а установить новый, то придется купить новое изделие. Лучше приобретать оригинальную деталь, на которую выдается гарантия. Все же выбор за Вами, так как цена оригинала выше, чем цена копии, более, чем в 2 раза.

Процесс снятия радиатора

Современные радиаторы снимаются легко и просто, в низ есть небольшой ряд креплений. Далее Вы узнаете, как именно все сделать правильно.

1) Нужно слить антифриз

Переходить к выполнению работ по снятию радиатора нужно только после того, как двигатель полностью остынет, иначе Вы просто получите ожог от кипящего . Для начала открутите крушу давления, которая может находится или на самом радиаторе, или на отдельном бачке, если он есть. Крышка давления находится в самом верху радиатора. Вы наверняка ее заметите из-за характерной надписи «Не открывать при работающем и горячем двигателе». Нестрашно, если произойдет небольшая утечка антифриза. Охлаждающая жидкость в системе находится под давлением, поэтому небольшая утечка – в порядке вещей.

Заранее заготовьте тару, куда Вы будете сливать находящийся в системе . У большинства машин есть специальный краник или сливная пробка снизу радиатора – просто открутите этот краник или откройте пробку, антифриз сам выйдет из системы. Если он не будет вытекать, то возьмите мягкую проволоку, которой нужно пробить заглушку. В случае отсутствия этого крана или пробки, а также невозможности убрать засорение с помощью проволоки, просто отсоедините нижний толстый шланг радиатора. Можете сохранить этот антифриз, его не обязательно менять после того, как Вы его сольете. Если ему уже много лет и километров, то в любом случае придется залить новую охлаждающую жидкость.

2) Отключите шланги и провода радиатора

Перед снятием радиатора, нужно проверить все шланги и хомуты. Если что-то из них износилось, то обязательно нужно купить им замену. Как показывает практика, хомуты с винтовыми зажимами практически всегда ломаются, поэтому замену им нужно покупать заранее. Если нужно, то можете сделать для себя заметки для того, чтобы можно было подключить все шланги обратно. Не путайте шланги, который идут к основному радиатору и к радиатору кондиционера. Нельзя путать сами радиаторы, устройство для кондиционера расположено ближе к решетке. Скорее всего, к радиатору кондиционера будет идти всего пара трубок (не шлангов), так как в них формируется достаточно внушительное давление. Эти трубки вообще нельзя трогать.

Кроме шлангов сверху и снизу, которые Вы сразу заметите, внизу, скорее всего, будет еще один шланг, а в случае наличия расширительного бачка к нему также будет идти шланг. К радиатору будет подходить электрический пучок проводов, которые соединяют само устройство с датчиком температуры и с автоматическим выключателем вентилятора. Все эти провода нужно обязательно отсоединить перед тем, как снимать радиатор.

3) Демонтируем вентилятор

Между радиатором и вентилятором может быть проводок. Все зависит от конструкции – придется или снимать вентилятор, чтобы получить доступ к радиатору, или же снимать все вместе. В некоторых моделях авто под радиатором может быть расположен брызговик, который тоже нужно убирать. У машин с коробкой-автомат может быть специальный охладитель в КПП, причем этот охладитель находится внизу радиатора. Обязательно отключите батарею от аккумулятора прежде, чем демонтировать радиатор, так как он имеет электрическое соединение.

Зачастую, крепления радиатора легкодоступны и заметны сразу, но к некоторых моделей радиатор может фиксироваться необычными креплениями: внимательно рассмотрите радиатор и найдите точки, где находятся крепежи. У рядового радиатора имеется 4 крепежа по бокам и пара шлангов сверху и снизу. У электрического вентилятора болты держат не только вентилятор, но и кожух.

Прежде, чем откручивать любой маслянистый штуцер, под место соединения подставьте емкость, куда будет стекать масло. Если антифриз можно будет заливать обратно, то масло повторно использовать запрещено. В коробку передач залейте свежее масло, как только будет установлен новый радиатор. Масляные соединения нужно закрыть резинками или полиэтиленом, благодаря чему туда не будет попадаться грязь.

Болты крепления радиатора нужно отвернуть, а если устройство достается с трудом, то уберите все, что мешает. Не забывайте, что удаляемые детали должны остаться целыми. Вытаскивайте радиатор очень осторожно, дабы не повредить мягкие внутренние слоты и корпус радиатора. Постарайтесь не задеть лопасти радиатора, если отдельный демонтаж вентилятора невозможен.

И напоследок, несколько советов по установке нового радиатора. Прежде всего, он должен идеально входить в место крепления. Не помещайте его слишком резко, так как могут повредиться пластины. После установки верните на место все шланги, а зажимы плотно защелкните. В случае возникновения проблем с установкой шлангов, смажьте их теплоносителем. И только после того, как радиатор и шланги установлены, в систему заливается охлаждающая жидкость.

Подписывайтесь на наши ленты в

Подробная процедура по снятию радиатора на автомобиле марки ВАЗ 2110 с видео сопровождением. Данная информация поможет в замене его и на других машинах.

Современный автомобиль — сложная система взаимосвязанных деталей. Нарушение штатного режима работы любой из них в конечном итоге приведёт к поломке нескольких других. Наглядным примером для такого утверждения являются случаи поломки радиатора.

Радиатор системы охлаждения — одна из самых уязвимых деталей автомобиля. Имея тонкий латунный корпус с большим количеством паяных соединений, он более, чем какая либо другая деталь подвержен механической деформации. А говоря простым языком — пробою от удара случайно залетевшего камешка или ветки дерева.

Второй распространённой причиной поломок радиатора есть разрушение точек пайки и контактной сварки. Именно в этом случае, взаимное влияние элементов автомобиля оказывает разрушительное действие: длительная эксплуатация химическим путём ослабляет зону контакта, нарушение режима работы помпы или термостата повышает температуру охлаждающей жидкости, прикипевший клапан крышки не даёт вовремя сбросить давление и в итоге получаем множество точек протекания.

Есть ещё множество причин, из-за которых радиатор может нуждаться в ремонте, но это уже тема для другой весьма объёмной статьи, а в этом обзоре мы кратко расскажем, как правильно снять радиатор системы охлаждения автомобиля ВАЗ 2110, если вдруг обнаружилась течь.

Схема: система охлаждения двигателя ВАЗ 2110

радиатор отопителя;
шланг отвода охлаждающей жидкости от радиатора отопителя;
шланг подвода охлаждающей жидкости к радиатору отопителя;
шланг насоса охлаждающей жидкости;
шланг расширительного бачка;
пароотводящий шланг радиатора отопителя;
расширительный бачок;
датчик уровня жидкости в расширительном бачке [Устанавливается на части автомобилей.];
термостат;
шланг отвода охлаждающей жидкости из радиатора двигателя;
шланг подвода жидкости к дроссельному узлу;
пароотводящий шланг радиатора двигателя;
шланг подвода жидкости к радиатору двигателя;
радиатор двигателя;
пробка сливного отверстия радиатора;
электро двигателя;
насос охлаждающей жидкости;
подводящая труба к насосу охлаждающей жидкости;
шланг отвода охлаждающей жидкости из дроссельного узла.

Снятие и замена радиатора:

1. Аккумулятор будет мешать демонтажу, поэтому его надо снять.

2. Для слива охлаждающей жидкости надо снять модуль зажигания. Теперь, имея доступ к пробкам на блоке цилиндров и на радиаторе, сливаем охлаждающую жидкость в предварительно подставленную ёмкость.

3. Если автомобиль оборудован инжекторной системой, надо снять воздушный фильтр.

4. Отключаем провода, ведущие к вентилятору. Для этого отсоединяем клеймёную колодку на вентиляторе и разрезаем хомут, фиксирующий жгут.

5. Освобождаем тягу дроссельной заслонки, которая крепится к кожуху вентилятора.

6. Предварительно ослабив хомуты, снимаем с посадочных штуцеров термостата патрубки системы охлаждения.

7. Отсоединяем патрубок для отвода пара, ведущий от радиатора к расширительному бачку в точке его крепления к бачку. Снимаем хомут.

8. Извлекаем пароотводящий патрубок из фиксирующих его хомутов. Как правило, эти хомуты есть в двух точках. Первая на шланге расширительного бачка.

9. Вторая – на трубе водяного насоса.

10. Разбираем верхнее крепление радиатора к раме автомобиля (таким образом мы одновременно освобождаем вентилятор).

11. Вынимаем радиатор из автомобиля ВАЗ 2110. Для того чтобы он без проблем «вышел» надо наклонить его к двигателю.

12. Отсоединяем от снятого радиатора все шланги и вентилятор. Для этого послабьте затяжение хомутов и отсоедините от радиатора шланг №1 (отводящий), шланг №2 (подводящий) и под номером 3 (пароотводящий). Далее открутите по два болта с гайкой.

13. Если на нижних штифтах остались посадочные подушки, снимаем их и оцениваем их состояние. В случае деформации или растрескивания — меняем на новые.

После этого, снятие радиатора ВАЗ можно считать завершённым. Теперь определяем, где в радиаторе течь, подав в него воздух с давление не более 0.2 МПа и погрузив его в воду. Но правильным решением будет доверить эту процедуру профессионалам. Хотя сложно тут ничего нет.

14. Замена радиатора 2110 модели машины ВАЗ на новый происходит в обратном порядке. Но, перед установкой нового или отремонтированного радиатора на автомобиль, проверяем состояние резиновой втулки верхнего крепления. В случае износа — меняем на новую. Устанавливаем вентилятор, фиксируя его кожух.

15. Устанавливаем радиатор на рабочее место, выполняя все пункты данной инструкции в обратном порядке, только изначально не забудьте надеть на шрифты радиатора подушки нижнего крепления.

1. Замена радиатора охлаждения на Шевроле Ланос:

2. На Ford Scorpio GFR 2.0:

3. Жигули Самара 2:

Видео: продувка радиатора и замена вентилятора на «Форд»:

Что делать дальше

Чтобы заменить старый радиатор ВАЗ-2110 новым прибором, повторите вышеописанное в обратном порядке, начиная с последнего пункта. Чтобы радиатор работал хорошо, стоит также проверить состояние втулки из резины на верхнем крепеже. Если деталь сильно износилась, замените на только что купленную и ее.

Последующие мероприятие по установке нового изделия выглядят следующим образом:

зафиксируйте устройство для вентиляции воздуха;
хорошо затяните кожух;
определите радиатор на прежнее место в ВАЗ-2110, наденьте на штифты подушки нижнего крепежа;
когда радиатор уже стоит, добавьте антифриз.

Как увеличить срок эксплуатации радиатора охлаждения

Каким бы хорошим ни был радиатор системы охлаждения в ВАЗ-2110, при отсутствии профилактики его работы он все равно даст сбой, что в итоге обернется большими проблемами для автолюбителя – перестанут работать двигатель и печка, обогревающая салон машины. Чтобы этого избежать, специалисты рекомендуют вовремя проводить промывку устройства. 1-2 плановые процедуры за год вполне достаточно для продления эксплуатации системы и двигателя.

Что еще нужно помнить начинающему автолюбителю? Заливка тосола для эффективного использования железного коня – это, конечно, хорошо, но без очищения с помощью специальных моющих средств новый раствор совсем скоро почернеет.

ВАЗ 2114 считается одним из самых ярких примеров успеха отечественного автопрома. Эта модель является доработанной версией ВАЗ 2109 и отличается от неё дизайнерским оформлением передней части кузова, обновленными фарами и капотом, оформлением радиаторной решетки, а также пластиковыми молдингами и спойлерами. Однако, как стало известно, автомобиль подвержен поломкам радиатора, может привести к перегреву, а вследствие — и к поломке двигателя.

Замена радиатора охлаждения

Стоит отметить, что радиатор от 2114 подходит и к другим представителям модельного ряда ВАЗ. Как известно, разработки компании ВАЗ – универсальны, поэтому неудивительно, что не только детали системы охлаждения, но и другие запчасти от более ранних и поздних моделей данной марки идеально подойдут и к 2114.

Являясь одной из основных деталей системы охлаждения, находящейся в постоянной работе, радиатору может потребоваться замена, поскольку он засоряется мусором или подвергается механическим повреждениям. Кроме того, замена охлаждающей жидкости должна производиться своевременно, в противном случае, она будет разъедать его изнутри, что, несомненно, приведет к поломке.

Как снять старый?

Перед тем, как будет произведена замена, вне зависимости от производителя транспортного средства, стоит помнить, что процесс демонтажа старого и монтирования нового радиатора должен производиться на холодный двигатель, и ВАЗ 2114 не является тому исключением. Кроме того, перед заменой данной запчасти необходимо отключить аккумулятор и слить охлаждающую жидкость, открутив пробку, расположенную внизу слева.

Во избежание получения ожогов, обязательно охладите двигатель, перед тем, как сливать охлаждающую жидкость.

data-lazy-type=»image» data-src=»https://vazremont.com/wp-content/uploads/2014/12/Zam-radiat_03.jpeg» alt=»Извлечение радиатора и его крепления» srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2014/12/Zam-radiat_03..jpeg 300w»>

Как закрепить новый

К новой системе охлаждения подключить вентиляторы и закрутить их гайками.
После этого аккуратно вставить его на место, надев на него посадочные подушечки, подключить штекер питания к вентилятору.
Затем нужно закрепить нижний патрубок к термостату, обильно смазав герметиком для исключения возможности протекания, а также закрепить верхний и затянуть хомуты.
Далее необходимо зафиксировать хомут обратки расширительного бачка, прикрепить экран и закрепить железный хомут.
После этого следует установить воздуховод и воздушный фильтр, также закрепив хомутом.

Заправка нового радиатора

В конце, в расширительный бачок нового радиатора следует залить «Тосол» или антифриз. В основном, в новую систему охлаждения заливается приблизительно 5-8 литров жидкости для охлаждения двигателя. Залив антифриз, автомобиль необходимо завести и оставить на несколько минут в работающем состоянии для того, чтобы открылся термостат и антифриз ушел в систему охлаждения двигателя. Замена радиатора 2114, как и любой другой модели ВАЗ, должна проводиться в теплом помещении или в летний сезон.

Радиатор в автомобиле ВАЗ-2110 представляет собой устройство, предназначенное для рассеивания тепла, тем самым, исключая возможность перегрева силового агрегата. Даже при оптимальной эксплуатации рассматриваемый агрегат может прийти в негодность.

Достаточно часто автомобилисты ремонтируют радиатор. Но практика показывает, что ремонтные работы не дают долговременный эффект. Поэтому оптимальный вариант в данном случае — замена радиатора охлаждения.

Радиатор состоит из 2 элементов корпуса и сердцевины. В верхней части агрегата находится пробка для залива жидкости, в нижний — сливной кран.

Также элементами конструкции является патрубки. Кроме этого, важнейшими элементами системы охлаждения являются электрический вентилятор и термостат.

Корпус состоит из двух емкостей. К ним примыкают патрубки для транспортировки антифриза. Непосредственно внутри корпуса находятся ребра охлаждения и латунные трубки, формирующие сердцевину агрегата. Заливная пробка предназначена для перенаправления антифриза непосредственно в радиатор.

Мотор на десятке чаще всего перегревается в результате нарушения функциональности системы охлаждения. Это происходит по следующим причинам:

засорение патрубков. Такая проблема является редким явлением. Обычно автомобилисты сталкиваются с такой ситуацией, когда в систему охлаждения заливается антифриз или тосол плохого качества. Решением проблемы может стать замена патрубков с последующим использованием качественного антифриза;
загрязнение корпуса. Непосредственно на поверхности радиатора со временем скапливается грязь. Это существенно отражается на результативности функционирования агрегата. Поэтому владельцам десятки рекомендуется периодически выполнять наружную чистку;
утечка охладителя. Существует немало причин, из-за которых возникает утечка антифриза и тосола. В такой ситуации необходимо устранить недостатки;
протечки в радиаторе. Для решения проблемы агрегат необходимо демонтировать и на основании оценки принимать соответствующее решение.

Производители предлагают достаточно скромный выбор. Тем не менее, к покупке необходимо отнестись максимально ответственно.

Перед тем как снять радиатор на ВАЗ 2110 , желательно ознакомиться с преимуществами и недостатками охлаждающих устройств, которые представлены алюминиевыми и медными конструкциями.

Остановимся на каждой из них:

медные радиаторы. Известно, что медь отличается высокой устойчивостью к коррозии. Несмотря на то, что агрегат имеет достаточно большой вес, он максимально эффективно выполняет свои функции. Также медь обладает высоким запасом механической прочности. Наибольшую эффективность демонстрирует двухрядные агрегаты с высоким уровнем КПД;
алюминиевые конструкции. Характерной особенностью является небольшой вес и доступная цена. При этом алюминий существенно уступает меди по теплопроводности. Существенным недостатком таких конструкций является быстрое появление коррозии. Зато автомобилисту не понадобится нести значительные финансовые затраты. Стоимость таких агрегатов в несколько раз дешевле, чем медных радиаторов. Наиболее надежными брендами считаются Прамо и Luzar.

Работа по замене агрегата не требует наличия специальных навыков. Предварительно автомобилисту рекомендуется ознакомиться с руководством по эксплуатации транспортного средства. Также выполнять работу помогут видеоматериалы, которые можно найти на YouTube. Замена выполняется в следующей последовательности:

вначале необходимо слить охладитель, воспользовавшись краном;
полный демонтаж аккумулятора. Батарея нужно убрать для того, чтобы она не мешала выполнять работу;
владельцам карбюраторного двигателя можно сразу приступать к замене. Если же на десятке установлен инжекторный силовой агрегат, тогда необходимо демонтировать воздушный фильтр;
затем нужно снять верхние крепежи рамы, а затем демонтировать электрический вентилятор;
на следующем этапе демонтируются два патрубка;
для того чтобы снять радиатор охлаждения, его нужно немного наклонить в сторону двигателя.

Таким образом осуществляется замена радиатора охлаждения ВАЗ 2110 в гаражных условиях, причем без привлечения специалистов и лишних трат.

Если агрегат не имеет следов коррозии, а в конструкции существует незначительная часть течь, можно выполнить ремонтные работы. Но практика и отзывы владельцев десятки говорят о том, что даже качественный ремонт не позволяет эксплуатировать радиатор продолжительное время.

При установке конструкции необходимо обратить внимание на резиновую подкладку. Они должны быть надежно установлены в отверстиях, которые находятся на поперечине. Резиновые прокладки предназначены для установки корпуса радиатора. Если говорить точно, то его нижней части.

На завершающем этапе необходимо залить в систему антифриз или тосол, предварительно подключив патрубки. Затем устанавливаются аккумуляторная батарея и закручиваются все пробки. После выполнения всех работ, нужно завести силовой агрегат и проверить функциональность системы.

Всю работу по демонтажу и установке нового радиатора охлаждения на отечественной десятке можно выполнить собственноручно. В процессе замены существуют некоторые детали. Так, автомобилисту необходимо придерживаться последовательности действий, соблюдать все меры безопасности, выполнять работу тщательно и аккуратно.

Нужно ли владельцу автомобиля ВАЗ-2110 обращаться на станцию технического обслуживания для замены радиатора охлаждения? Вероятнее всего, не стоит. В автосервисах действительно работают специалисты.

Но, к сожалению, многие автосервисы устанавливают отремонтированные агрегаты, которые пришли в негодность. Также не исключено, что автовладельцу предложат дорогостоящий радиатор, который на самом деле окажется дешевой подделкой.

Недобросовестные сотрудники автосервисов используют множество схем по обману доверчивых автовладельцев. В процессе установки радиатора человеку могут заявить о том, что необходимо заменить целый ряд деталей и расходных элементов. То есть, фактически, предложат услуги для решения проблем, которых не существует. В результате, некачественная работа может вылиться в крупную сумму. Именно по этой причине владельцам автомобиля ВАЗ-2110, также как и другим автомобилистам, рекомендуется обращаться в надежные мастерские. Если же владелец десятки обладает хотя бы минимальными навыками по обслуживанию своего автомобиля, то заменить радиатор своими силами не составит труда.

Замена радиатора охлаждения на ВАЗ-2110. Инструкция, причины замены. Устройство и принцип действия радиатора

Любому двигателю внутреннего сгорания нужен хороший радиатор. Для этого в автомобиле предусмотрен радиатор охлаждения. Ими оснащается и ВАЗ-2110. Со временем его работоспособность ухудшается. Поэтому у автомобилистов назревает вопрос о его замене.

Устройство, принцип действия

Конструкция радиатора ВАЗ предполагает наличие следующих элементов:

Оболочка, состоящая из двух половинок.
Патрубки.
Сливной кран.
Варенье.
Клапаны впускные и выпускные.
Ядро.

Что касается материалов, то корпус может быть из меди или алюминия. К нему примыкают резиновые ниппели. По ним циркулирует охлаждающая жидкость. Сердечник — серия латунных трубок. Они припаяны к ребрам охлаждения. В системе антифриз попадает через верхнюю пробку. Внизу имеется сливной кран. Кроме того, в конструкции предусмотрен электровентилятор.Он производит принудительную циркуляцию воздуха.

Причины замены

Радиатор не является расходным материалом, поэтому срок его службы не регламентируется. Причем на одном автомобиле этот показатель может существенно отличаться и составлять от трех до десяти и более лет. Все зависит от качества жидкости, которая была залита в систему, а также периодичности ее замены. Если вовремя не поменять антифриз, он начинает выпадать в осадок. Из-за этого ухудшается пропускная способность трубок.Это может привести к плохой теплоотдаче и, как следствие, к перегреву двигателя. Еще одна причина замены радиатора охлаждения на ВАЗ-2110 — поломка элемента. И это может быть не так очевидно. Например, автомобилист может заменить небольшой забор жидкости из расширительного бачка. Это связано с разгерметизацией корпуса. И если раньше эти радиаторы ремонтировались, то теперь заменить их целиком будет проще и быстрее.

Сколько стоит радиатор ВАЗ-2110?

Стоимость теплообменника напрямую зависит от материала, из которого он изготовлен.Ранее мы уже говорили, что есть медные и алюминиевые радиаторы. Стоимость последнего на порядок меньше. Самым доступным по стоимости считается радиатор «Лузар». Его можно приобрести за тысячу рублей. Продукция компании «Прамо» стоит около полутора тысяч. Алюминиевый радиатор легкий. Однако у него меньше тепловыделения. К тому же алюминиевый радиатор быстрее подвергается коррозии. Что касается изделий из меди, то они тяжелее. Однако они обладают высоким КПД, который на 40 процентов выше, чем у алюминиевых аналогов.Стоимость двухсекционного медного радиатора — пять с половиной тысяч рублей.

Инструменты и аксессуары

Крепится этот элемент достаточно просто. Поэтому радиатор охлаждения ВАЗ-2110 можно заменить с минимальным набором инструментов. Для выполнения этой операции нам понадобится ключ на 13, отвертка Phillips и емкость для слива жидкости. Желательно использовать плоский таз. Можно использовать пластиковую канистру на 10 литров (предварительно вырежьте из нее боковину).

Замена

Перед снятием радиатора на ВАЗ-2110 нужно слить старую охлаждающую жидкость.Открываем капот и ставим под теплообменник емкость. Открутите сливной кран ключом на 13. Во избежание накопления вакуума в системе открутите крышку расширительного бачка. Так жидкость потечет намного быстрее.

Поскольку в системе используется электрический вентилятор принудительного охлаждения, его необходимо отключить. Сначала откручиваем клемму, от которой он запитан. Далее находим по бокам два крепежных болта. Откручиваем их гаечным ключом или гаечным ключом. После этого откручиваем третий болт.Он расположен в нижней части блока вентилятора. После этого вы можете спокойно снимать его с креплений наружу.

Но это еще не конец замены радиатора охлаждения ВАЗ-2110. Поскольку теплообменник подключается к системе с помощью патрубков, необходимо их снять. Эти резиновые элементы расположены по периметру снизу и сверху. С помощью отвертки Phillips открутите фиксирующие зажимы. Как заменить радиатор охлаждения на ВАЗ-2110? Затем осторожно отсоедините соски.Учтите, что их можно плотно зажать в отверстиях. Следовательно, необходимо приложить силу. Старайтесь не повредить расположенные рядом установленные элементы. Затем вы можете снять старый радиатор. Его нужно наклонить (в сторону двигателя), иначе он будет упираться в «телевизор».

Установка

Установка производится в обратном порядке. Обратите внимание на резиновые подушки, на которых стоит теплообменник. Если на них есть трещины, их следует заменить новыми. То же самое и с насадками.Хомуты желательно заменить в комплексе. Сами трубы садятся на «Литол». Итак, мы выяснили, какая цена на радиатор ВАЗ-2110 и как его заменить своими руками.

Замена радиатора отопителя ВАЗ 2110.

Самая частая причина замены радиатора отопителя ВАЗ 2110 — протекание охлаждающей жидкости (тоосол). Конечно, причиной названной ситуации может быть не только пробитый или выпирающий радиатор, но и хрупкое крепление шлангов.

Однако, поскольку без разбора моторного щита определить ни ту, ни вторую проблему не удастся, радиатор отопления лучше поменять в любом случае. Причем это делается для всех, главное не отступать от правильной последовательности действий, достаточно подробно расписанной в руководстве по эксплуатации и ремонту автомобилей ВАЗ 2110, 2111, 2112. Эта последовательность сейчас присутствует. Но сразу хочу обратить ваше внимание на то, что:

в салоне никаких действий проводить не придется, все сделано в пространстве субуправления;
Сами радиаторы отопления могут относиться к старым образцам (выпущенным до сентября 2003 г.) и новым (выпущенным после сентября 2003 г.), которые ремонтируются по-разному, поэтому процесс их замены будет иметь некоторые особенности.

Что вам нужно от деталей и инструментов?

Отвертка крестовая.
Зажимы, 4 шт. или больше.
Пинцет.
Емкость сливная Tosola.
Непосредственно радиатор.

Пошаговая инструкция.

Замена радиатора отопителя ВАЗ 2110 старого образца.

1. Слить в заранее подготовленную емкость часть охлаждающей жидкости, имеющейся в системе. Сделать это можно через расширительный бачок (там где-то около 1 литра) либо через сливное отверстие в блоке двигателя (будет около 4 литров).

2. Снимите уплотнитель ветровой крышки, а после самой накладки (джеба): сначала открутите винт ее крепления под главным тормозным цилиндром, затем 4 верхних фиксатора в его правой части, после отсоедините 2 фиксатора, удерживая шланги и провода, в т.ч. и Минусовой провод вентилятора, идущий от корпуса, а также плюсовой вывод, ну и выкручиваем 2 винта крепления левой части джеба, но так, чтобы последний был только двинулся, но не выстрелил.

3.Снимаем накладку лобового стекла, откручивая 2 гайки и 5 саморезов.

4. Отсоедините клемму датчика уровня Tosol от системы и снимите шланг с расширительного бачка.

5. Отсоедините шланг омывателя ветрового стекла. Откручиваем 4 винта, которые находятся перед вами, и демонтируем дворники, обшивку лобового стекла, фиксаторы (частично) корпуса отопителя, вентилятора.

6. Открутите винты крепления салонного фильтра и передней части вентилятора (обязательно запомните расположение четырех самых длинных).Последнюю снимаем вместе с вентилятором.

9. Снимите корпус фильтра салона, вентилятор (заднюю часть), шланги подачи, снятия и охлаждающей жидкости.

10. Слегка приложив усилие, удалите засохший радиатор отопления. Установите новые на свое место, а затем верните на нужные места все снятые детали только в обратном порядке. При этом обратите особое внимание на правильную установку пластикового корпуса вентилятора — педаль должна быть ударя в желаемую канавку, а также чтобы после сборки у вас не осталось «лишних» болтов, т. К. Если вы не предоставите плотность надстройки всех отопительных узлов Системы, ваша плита просто не заработает (греть).

Видео (старый образец).

Замена радиатора отопителя ВАЗ 2110 нового образца.

1. Снимите 1 винт в середине нижнего конца ветрового стекла, 2 гайки на впускном коллекторе и 1 гайку в левом углу, рядом с воздушным фильтром.

2. Снимаем бачок омывателя заднего стекла (если есть) и воздушный фильтр, предварительно закручивая 4 самопресса, придерживая пластиковую крышку, которая прижимает ее к отопителю.

3.Просмотрите шланг подачи воздуха (он лежит буквой «г»), найдите большой саморез и 2 винта поменьше, соединяющих 2 части (в нагревателях нового образца их столько) радиатора отопления, и открутите их.

4. Разверните правую часть обогревателя вправо, а с левой выполните следующие действия: удерживая его левую часть в левой руке, а правую — в правой, слегка поверните последнюю от себя и вверх. Отключите сначала правую сторону, а потом уже остальное.

5. Снимите правую сторону. Через свободное пространство с правой стороны экрана шумоизоляции снимаем паровой шланг.

6. Снимите железные скобы, которые скрепляли 2 стороны с правой стороны радиатора отопления. Имея доступ к заслонке, также поменяйте ее на новую.

7. Устанавливаем все в обратной последовательности.

Видео (новый образец).

Двигатель ВАЗ 2112 быстро нагревается. Почему двигатель сильно нагревается? Сигнализация перегрева охлаждающей жидкости

Он положил начало целому семейству автомобилей.Некоторые из них все еще производятся. Этот модельный ряд отличается высокой надежностью и относительной простотой исполнения, что является одной из основных причин высокой популярности автомобиля. В то же время условно длительная эксплуатация выявила ряд существенных недостатков. Одна из них — система охлаждения.

Отлично работает на относительно новом автомобиле, однако, как только срок службы превышает 10 лет, он выходит из строя. Так и проявляются они в конце концов.Стрелка прибора, указывающая температуру, неизменно ползет вверх. Причин, по которым нагревается двигатель ВАЗ 2110, может быть несколько, и эта проблема требует детального рассмотрения.

Система охлаждения автомобиля

Система охлаждения выполнена по классической схеме. Циркуляция теплоносителя осуществляется по большим и малым кругам. Его переход с одного круга на другой осуществляется автоматически с помощью термостата. Охлаждение антифриза происходит в радиаторе, который сделан из алюминия для лучшей теплоотдачи.

Для предотвращения перегрева двигателя при длительной работе на низких передачах в автомобиле предусмотрен вентилятор, который автоматически включается при достижении температуры определенного значения. Основные причины неисправности автомобиля ВАЗ 2110:

поломка термостата;
вентилятор не работает;
шлюз;
низкий уровень охлаждающей жидкости;
грязная поверхность двигателя.

Любая из этих причин может привести к сильному нагреву двигателя.В результате автомобиль потеряет значительную часть своей мощности.

Неисправность термостата и вентилятора

Признаком неисправности термостата является резкое повышение температуры без видимой причины. То есть двигатель автомобиля работал в штатном режиме, длительных простоев в пробках и движения на первой передаче не было, а стрелка прибора близка к критической отметке. Почему это происходит? Дело в том, что, как правило, термостат застревает в закрытом положении.

В этом случае жидкость продолжает циркулировать в обход радиатора, чего недостаточно для охлаждения двигателя. Определить, действительно ли виноват термостат, очень просто. Необходимо прогреть двигатель до температуры 90 ° С. Теперь следует оценить температуру патрубка, идущего к радиатору. Если холодно, необходимо заменить термостат.

В отличие от предыдущего случая перегреву двигателя предшествует длительная работа на пониженных передачах.В этом режиме радиатор ВАЗ 2110 не имеет достаточного обдува и при достижении температуры 95 ° С срабатывает датчик, который включает вентилятор. Если этого не произойдет, неизбежен перегрев двигателя. Такое повреждение осложняется тем, что помимо самого вентилятора могут возникать неисправности в его цепи питания.

В качестве особого случая следует упомянуть перегоревший предохранитель. К тому же может выйти из строя сам датчик. Вот почему так важно правильно определить неисправный узел.Это можно сделать следующим образом. Необходимо замкнуть контакты датчика, он установлен на радиаторе. Будьте осторожны при выполнении этой операции. В этом случае необходимо выключить двигатель и включить зажигание.

Если при замыкании контактов мотор вентилятора начинает вращаться, датчик неисправен. Если нет, то причина может быть в предохранителе, и его нужно проверить. Если он исправен, дальнейший ремонт требует навыков и специального приспособления, поэтому лучше обратиться к специалисту.

Если вы давно владеете автомобилем, то, скорее всего, у вас были проблемы, связанные с перегревом двигателя. На ВАЗ 2110-2112 такие проблемы не исключение. Конечно, когда машина достаточно свежая, то такие проблемы редки, но когда годы и большой пробег берут свое, тогда придется решать возникшие проблемы, то есть устранять неисправность.

Система охлаждения автомобилей ВАЗ 2110 и 2112 практически ничем не отличается от большинства моделей отечественного производства, поэтому часто проблемы очень похожи, как и методы их решения.

Недостаточный уровень охлаждающей жидкости

В расширительном бачке вашего автомобиля уровень охлаждающей жидкости должен быть почти вдвое меньше бачка. Если вы посмотрите на отметку, то это верхний риск на корпусе резервуара с отметкой MAX. Если такой отметки нет, то, скорее всего, она будет располагаться на верхнем крае зажима.

При необходимости долить тосол или антифриз до нужной отметки. Стоит отметить еще один факт, что зимой при недостаточном его уровне плита может работать неэффективно, то есть воздух не будет дуть таким горячим, как при нормальной работе каменки.

Отказ термостата

Если клапан термостата застревает в закрытом положении, охлаждающая жидкость будет циркулировать по небольшому кругу, в результате чего двигатель будет очень быстро перегреваться. Чтобы решить эту проблему, необходимо заменить термостат на новый.

Если вдруг в пути выяснится эта проблема, и нужно проехать довольно далеко к месту ремонта, то можно попробовать постучать по корпусу термостата, возможно, это приведет к его нормальному, хоть и временному функционированию.

Неисправность датчика температуры и вентилятора охлаждения радиатора

Еще одна причина, по которой двигатель ВАЗ 2110-2112 может сильно нагреваться, — это выход из строя вентилятора или датчика охлаждения, опять же отвечающего за его работу.

Рассмотрим оба этих случая подробнее.

Если неисправен датчик температуры, то при достижении температурного порога включения вентилятора он просто не будет работать, и в этот момент температура двигателя начнет стремительно подползать.Обычно это происходит в пробках, и быстро сбросить T до нормального значения невозможно. И в этом случае тосол или антифриз может даже закипеть, и мотор перегреется, чего нельзя допускать. Постарайтесь выехать на более или менее чистый участок дороги, чтобы набрать скорость, а затем вам нужно применить торможение двигателем, чтобы быстро снизить температуру.
Что касается неисправности самого вентилятора, то в принципе все описанные симптомы будут здесь, только решение проблемы будет стоить немного дороже, так как стоимость нового моторчика вентилятора не менее 600 рублей без кейс.

Если у вас есть ВАЗ 2110 или аналогичная машина отечественного производства, то вы можете в комментариях ниже отписаться о проблемах, с которыми вы столкнулись, и возможно это поможет более полно ответить на вопрос: «Почему прогревается ВАЗ 2110 вверх?»

Авария перегрева охлаждающей жидкости

Большинство автомобилей оснащено датчиком температуры, измеряющим рабочую температуру двигателя. Если во время движения срабатывает сигнализация о перегреве (или стрелка индикатора температуры переходит в красную опасную зону), это означает, что температура охлаждающей жидкости находится в пределах от 120 ° C до 126 ° C.Эта температура все еще ниже точки кипения охлаждающей жидкости (при условии, что система охлаждения и герметичное уплотнение радиатора находятся в хорошем рабочем состоянии). Если загорается сигнал о перегреве охлаждающей жидкости, выполните следующие действия:

Шаг 1. Выключите кондиционер салона и включите отопитель салона. Это поможет быстрее отвести излишки тепла от двигателя. Установите вентилятор на максимальную скорость.

Шаг 2. По возможности выключите двигатель и дайте ему остыть (это может занять более часа).

Шаг 3. Никогда не пытайтесь снять герметичную крышку радиатора, пока двигатель не остынет.

Шаг 4. Если загорается сигнализация перегрева, нельзя продолжать движение, иначе двигатель может быть серьезно поврежден.

Шаг 5. Если двигатель не горит от тепла и явно не перегревается, то, возможно, проблема связана с неисправностью датчика температуры или индикатора температуры. Затем вы можете продолжить движение, но для уверенности вам нужно время от времени останавливаться, чтобы проверить, есть ли признаки перегрева двигателя и следы утечки охлаждающей жидкости.

ОБЩИЕ ПРИЧИНЫ ПЕРЕГРЕВА ДВИГАТЕЛЯ

Низкий уровень охлаждающей жидкости.

Засорен, грязный или забитый радиатор.

Неисправность муфты вентилятора или неисправный электровентилятор.

Неправильная установка угла опережения зажигания.

Низкий уровень масла в системе смазки двигателя.

Обрыв ремня привода вентилятора.

Неисправное уплотнение радиатора.

Тормоза заклинило.

Замерзание охлаждающей жидкости (в морозную погоду).

Неисправен термостат.

Неисправен насос охлаждающей воды
(проскальзывание крыльчатки на внутреннем валу помпы).

Обмен опытом

Владелец жаловался, что двигатель его автомобиля перегревается, но это происходит только тогда, когда он едет по автостраде на высокой скорости. Автомобиль был оснащен двигателем, который безупречно работал при движении в городском цикле.

Слесарь промыл систему охлаждения и заменил заглушку радиатора и водяной насос, посчитав, что причиной перегрева стало уменьшение потока охлаждающей жидкости в системе охлаждения.При дополнительном осмотре выяснилось, что при проворачивании двигателя стартером с выкрученными свечами зажигания из одного из цилиндров вылетела охлаждающая жидкость. Проблема была решена после замены прокладки ГБЦ. Очевидно, утечка, вызванная дефектной прокладкой, была не настолько велика, чтобы вызвать сбой в работе двигателя — до тех пор, пока скорость и нагрузка на двигатель не увеличиваются настолько, чтобы увеличивать утечку охлаждающей жидкости и вызываемое ими тепловыделение. не приводить к резкому повышению температуры.

Слесарь также заменил датчик кислорода (0 2), так как в составе охлаждающей жидкости присутствуют кремнийорганические соединения и силикаты, которые, попав на этот датчик, обычно его отравляют. Причиной этой проблемы могла быть деградация сенсора.

Рис. 7.42. В середине 1980-х многие производители начали использовать поликлиновые ремни (поликлиновые ремни вместо поперечных зубьев). К двигателю подходят более старые водяные насосы, но они могут вращаться в направлении, противоположном тому, что должны.Это может привести к перегреву двигателя после замены насоса. Если установить вентилятор не того типа, то угол атаки его лопастей не будет соответствовать требуемому для создания необходимого потока воздуха через радиатор.

Состояние и правильная установка приводного ремня важны для правильной работы системы охлаждения. Натяжение приводного ремня оказывает решающее влияние не только на работу водяного насоса, но и на генератор переменного тока, компрессор кондиционера и другие агрегаты с ременным приводом.При замене ремня или регулировке его натяжения обязательно измерить натяжение ремня с помощью измерителя натяжения ремня, чтобы убедиться, что оно точно соответствует требуемому.

Перегрев двигателя — не редкость для такого автомобиля, как ВАЗ 2110. Эта проблема в основном встречается на автомобилях с большим пробегом. Хотя, в относительно новых экземплярах не стоит исключать перегрев мотора.

Часто виноват пробег. По мере эксплуатации автомобиля детали изнашиваются, системы постепенно приходят в негодность.

Общие причины

Как известно, ВАЗ 2110 комплектуется двумя типами двигателей — с 8 и 16 клапанами. Выделяют несколько основных, наиболее частых причин, из-за которых происходит именно такой перегрев силовых агрегатов.

Давайте рассмотрим каждую из причин и решений этих проблем отдельно.

Низкий уровень охлаждающей жидкости

Охлаждающая жидкость играет огромную роль в работе системы охлаждения. В расширительный бачок заливается специальное вещество, а именно тосол или тосол.

Материал по теме:

В нормальной ситуации уровень охлаждающего раствора должен быть на уровне отметки MAX на корпусе резервуара. Это означает, что контейнер заполнен примерно на 50-60 процентов.

Если на баке такой отметки нет, ориентируйтесь на хомут. Жидкость должна доходить до верхнего края.

Если двигатель перегревается, просто попробуйте долить недостающее количество охлаждающей жидкости до оптимального уровня.
Если вы долгое время не меняли охлаждающую жидкость, лучше не добавлять свежую охлаждающую жидкость, а просто полностью заменить ее на новую.
Выбирая между антифризом и антифризом, большинство владельцев ВАЗ 2110 отдают предпочтение первому. И в основном из-за финансовой доступности антифриза. Но на практике лучше антифриз … Одно из важнейших его достоинств — это вещество не замерзает в сильные морозы. Для отдельных регионов нашей страны это ключевой фактор при выборе теплоносителя.

Термостат

Еще одна причина перегрева мотора — заедание клапана термостата. Если он остается в закрытом положении и не открывается, охлаждающая жидкость будет двигаться только по небольшому контуру. В результате это приведет к сильному нагреву силовой установки. Сам по себе перегрев грозит очень и очень серьезными последствиями.

Такая неисправность может проявиться в самый неподходящий момент — в дороге. Вы вряд ли сможете провести качественный ремонт на обочине дороги. … Но можно попробовать один метод — постучать по корпусу термостата. Часто это позволяет устройству на время вернуться в работоспособность. Это поможет вам добраться до собственного гаража или ближайшей СТО. Там уже заменяют термостат на новый. Ремонтировать нет смысла. Если он однажды потерпел неудачу, ситуация наверняка скоро повторится.

Материал по теме:

датчик температуры

Датчик температуры необходим для того, чтобы реагировал на изменения нагрева двигателя … При достижении заданного значения датчик срабатывает и включает охлаждающий вентилятор.

При неисправности данного устройства происходит перегрев силового агрегата, так как вентилятор не включается. Следовательно, температура не опускается ниже критического уровня, а продолжает постепенно повышаться.

Материал по теме:

Если встретите такую неприятность в пути ( чаще всего перегревается мотор в пробках, т. К. Двигатель работает, а потока охлаждающего воздуха нет ), постарайтесь побыстрее выбраться из пробки, найдите свободный участок дороги.

Разгонитесь на свободном участке и затем начните торможение двигателем. Так температура упадет, перегрева не произойдет. Ни при каких обстоятельствах нельзя регулярно эксплуатировать автомобиль таким образом. Но это отличный способ добраться до гаража или автосервиса, определить причину неисправности датчика, а затем заменить его.

Вентилятор охлаждения

Симптоматика неисправности вентилятора аналогична неработающему датчику температуры. То есть двигатель прогреется, указатель на панели приборов будет в красной зоне.

Как снять вентилятор охлаждения на Форд Фьюжн. Не включается вентилятор охлаждения радиатора! Ищите возможные причины и неисправности! Сколько стоит вентилятор охлаждения на Форд Фьюжн

Система охлаждения двигателя представляет собой сложный механизм, от исправности которого часто зависит исправность двигателя, его работоспособность, а также ресурс. Нестабильная работа системы охлаждения или выход из строя одного из ее узлов может привести к печальным последствиям, например, к перегреву двигателя.

Сегодня я хочу рассказать о таком неприятном и во многом непонятном явлении, когда не включается вентилятор охлаждения радиатора, в результате чего повышается температура двигателя и увеличивается риск перегрева мотора.

Теория, куда же без нее?

Для начала несколько слов о том, когда следует включать вентилятор и что считается нормой. Включение вентилятора системы охлаждения происходит автоматически, как только температура охлаждающей жидкости (охлаждающей жидкости) достигает определенной отметки, как правило, это диапазон от 85 ° до 100 °.

Когда двигатель холодный и ему необходим быстрый прогрев охлаждающей жидкости двигателя по малому кругу системы охлаждения в обход радиатора, электровентилятор также находится в выключенном состоянии. Как только мотор прогрелся до рабочей температуры, срабатывает термостат, который открывает большой круг, то есть круг с участием радиатора. Это позволяет воздушным потокам охлаждать антифриз, не позволяя ему нагреться выше допустимой отметки. Но что делать, если воздушного потока не хватает или машина замедлила движение или вообще остановилась? Для этих случаев как раз и предназначен вентилятор охлаждения радиатора.Включается в работу, когда уже не помогает ни большой круг, ни поток воздуха, проходящий через ячейки радиатора. Вентилятор включается автоматически и принудительно охлаждает радиатор, отводя от него лишнее тепло, тем самым снижая температуру охлаждающей жидкости. Если на прогретом двигателе под нагрузкой в жару по какой-то причине внезапно не работает вентилятор, это может означать, что температура охлаждающей жидкости будет расти до тех пор, пока охлаждение не возобновится. Если не включается температура двигателя, то температура двигателя достигает критической отметки, после чего двигатель закипает, точнее закипает, охлаждение не производится и работает силовой агрегат, который называется «Вознос».Даже кратковременный перегрев может негативно сказаться на состоянии мотора и в дальнейшем проявиться в виде неприятной поломки. Длительный перегрев обычно заканчивается тем, что мотор просто «клинит», после чего приходит в полную неработоспособность.

Почему не работает вентилятор? Давайте разбираться!

Электромонтаж и контакты. Любая из этих причин, несмотря на ее безвредность, может стать причиной того, что вентилятор просто не включится в нужный момент. Также часто бывает, когда причина кроется в нарушениях самого электродвигателя вентилятора, который по тем или иным причинам не может быть задействован в работе.В случаях с электросетью я бы порекомендовал найти толкового электрика, который столкнется с неисправностью и ответит на вопрос, почему не включается охлаждающий вентилятор.
Предохранитель. Выпавший предохранитель тоже можно отнести к обычным причинам, которые встречаются довольно часто. Разрыв цепи из-за перегонного предохранителя приведет к тому, что включения электровентилятора не произойдет, в результате температура двигателя вырастет. Можно просто проверить предохранитель, достаточно получить предохранитель, отвечающий за работу вентилятора, а вместо него установить новый предохранитель или просто вставить кусок проволоки, чтобы замкнуть цепь.Если при осмотре заработает электровентилятор, значит причина в предохранителе.
Воздушная пробка или низкий уровень охлаждающей жидкости. Проверьте уровень охлаждающей жидкости, а также шланги системы охлаждения. При рабочей температуре шланги, ведущие к радиатору, должны быть горячими, а уровень охлаждающей жидкости должен быть нормальным как в расширительном бачке, так и в радиаторе. Будьте внимательны, проверка уровня антифриза производится только на холодном двигателе. Также, если вентилятор не работает, следует обратить внимание на циркуляцию антифриза, после нагрева он должен циркулировать по большому кругу.Если это не так, возможно в системе есть воздушная пробка, как ее устранить. Снижение уровня охлаждающей жидкости может указывать на негерметичность системы охлаждения. В лучшем случае речь пойдет о замене прокладки GBC, в худшем — о трещине в блоке или рефлоге …
Датчик температуры. Благодаря этому датчику электронный блок (ЭБУ) решает, включить вентилятор или нет. Нестабильность или неисправность этого датчика приведет к тому, что ЭБУ получит неверную информацию о температуре охлаждающей жидкости, в результате вентилятор не включится.
Последний подозреваемый. Если он неисправен, циркуляция антифриза будет затруднена, в результате работа вентилятора окажется под угрозой. Например, при термостате вентилятор не выключает «Малый круг» вентилятор и работает постоянно, так как двигатель греется, температура растет и вентилятор пытается все это исправить. В том-то и дело, что из-за заклинивания термостата жидкость в радиаторе не циркулирует и не происходит охлаждения. В некоторых случаях бывает наоборот, датчик температуры не работает, так как жидкость не пропускает жидкость по большому кругу, в результате электровентилятор не включается.

У меня все есть, напишите в комментариях о том, какие причины поломки вентилятора вы знаете, поделитесь своим опытом и возможно это ваша история, чтобы помочь кому-то решить свой вопрос. Спасибо за внимание к новым встречам. До!

Отказ от вращения вентилятора с помощью ременной передачи позволил сократить время прогрева двигателя. Электропривод, состоящий из мотора, реле, датчика мощности и аккумулятора, позволяет включать вентилятор только тогда, когда температура двигателя превышает оптимальное значение.Благодаря такому подходу система охлаждения двигателей внутреннего сгорания стала более эффективной. Периодическое включение вентилятора позволило снизить расход топлива, так как уменьшилось время прогрева двигателя и исчезли потери мощности при постоянном вращении лопастей.

Как работает и где расположен датчик мощности вентилятора

Основа датчика — биметаллическая пластина, которая при повышении температуры меняет свою форму. Когда температура охлаждающей жидкости превышает значение, указанное на корпусе датчика, изгиб биметаллической пластины приводит к замыканию контактов датчика.Электрический ток, который проходит через контакты датчика, включает силовое реле, управляющее двигателем вентилятора.

Датчик расположен сбоку от радиатора. На одних моделях он расположен сверху, на других посередине. Признать это легко. Выглядит как большая латунная гайка, к которой подходят два (реже три) электрических провода. Когда вы собираетесь менять датчик мощности вентилятора, примите во внимание следующее. Чем ниже температура срабатывания датчика, тем ниже она устанавливается относительно уровня охлаждающей жидкости.Температура включения датчиков, которые установлены внизу радиатора, не превышает 85 градусов. Температуру датчиков выставили по центру радиатора 90 — 95 градусов.

Как проверить датчик мощности вентилятора

Необходимость проверки датчика возникает при перегреве мотора или подозрении на плохую систему охлаждения. В первую очередь необходимо проверить датчик, а не провода и реле, в том числе вентилятор. Для этого снимите подходящие к датчику провода и замкните их, если проводов не два, а три, то нужно поочередно замкнуть середину и каждую из крайностей.Вентилятор должен включаться на низкой и высокой скорости в зависимости от того, какие контакты замкнуты. Если вентилятор включился, значит провода и реле в порядке и можно переходить к проверке датчика, если нет, нужно найти и устранить неисправность (обрыв проводки, плохой контакт, сгоревший предохранитель, сгоревшее реле или мотор вентилятора).

Убедившись, что реле, двигатель и провода в порядке, переходите к проверке датчика. Для этого вам понадобится охлаждающая жидкость базовая, ключ на 30, градусник на 100 градусов, водяная кастрюля, плита и мультиметр.Снимите клемму с АКБ и подставьте таз под автомобиль таким образом, чтобы охлаждающая жидкость из радиатора вытягивалась не на землю, а в нее. Подождите, пока радиатор остынет до 45-50 градусов, затем открутите сливную пробку (она находится внизу радиатора с левой или правой стороны). После того, как жидкость стечет, вверните пробку на место. Снимаем провода с датчика (если их 3, то пометьте каждый, чтобы при установке нового датчика не перепутать), затем откручиваем датчик на 30 ключом.

Налейте в кастрюлю воду так, чтобы она покрывала рабочую часть датчика (до гайки), и поставьте на плиту. Контролировать температуру воды с помощью термометра.

С помощью мультиметра проверьте срабатывание контактов датчика. Для трехконтактного желательно использовать два мультиметра. Включите мультиметр в режим измерения сопротивления звуковым сигналом и подключите к выходам датчика. Когда биметаллическая пластина замыкает контакты, мультиметр начинает пищать.Выключите плиту и дождитесь появления мультиметров. Сравните показания термометра в момент срабатывания и отключения контактов датчика. Если отклонение от значений датчика, написанных на корпусе, составляет более 5%, его желательно заменить. Если отклонение превышает 10%, или датчик вообще не работал, его необходимо заменить. Установка проходит в следующем порядке — прикручивание датчика, заправка теплоносителя, подключение АКБ.

Видео — замена и диагностика датчика мощности вентилятора

Как выбрать новый датчик

Для правильного выбора датчика необходимо знать оптимальную температуру охлаждающей жидкости, при которой он должен включаться и выключаться.Для автомобиля ВАЗ 2110 это 92 и 87 градусов. Оптимальная температура срабатывания датчика для другого автомобиля указана в инструкции по ремонту и эксплуатации машины. Покупайте датчик только в крупных магазинах и обязательно берите чек. Перед установкой датчика на автомобиль проверьте его, как описано выше. Если разница между температурой, указанной на корпусе датчика, и той, при которой он действительно работает, превышает 5%, замените его. Работа мотора при температуре, отличной от оптимальной, значительно снижает его ресурс.

Для начала нужно проверить соответствующий предохранитель в дополнительном блоке реле слева под панелью приборов. (Глава Электросистема кузова ).
Если он в порядке, отсоедините вилку термовыключателя.
Соедините оба контакта на кончике провода.
При двухступенчатом термостате необходимо соединить все три язычка штекера.
Если вентилятор при включении зажигания начинает работать, это означает, что неисправен термовыключатель от электрической цепи (на образце).
Для дальнейшего движения необходимо хорошо закрепить провод в штекерах и выставить липкой лентой или пластырем во избежание короткого замыкания.
Если отключение термовыключателя не привело к успеху, проверьте реле вентилятора в центральном выключателе (см. Главу Электросистема кузова ): Если обе перемычки термовыключателя «перегружены», то при включении зажигания включены, контакты в реле должны быть явно замкнуты.
Если ничего не слышно, то нужно реле «обойти» вспомогательными средствами.Для этого соедините язычки вилки переключателя клемм 30 и 87 кусками провода (канцелярский зажим) и вставьте реле.
Вентилятор системы охлаждения должен заработать сейчас и при выключении зажигания. Если это произошло, значит реле неисправно.
Проволочная перемычка может оставаться установленной в крайнем случае и при движении. После завершения поездки его необходимо снять.
Если в этом случае нет реакции, проверьте двигатель вентилятора:
Отсоедините кончик провода в двигателе вентилятора и проложите вместо него от контакта красно-черного провода вспомогательного провода к плюсовому выводу аккумуляторной батареи.Штекерное соединение коричневого провода должно быть подключено непосредственно к отрицательному выходу.
Если крыльчатка по-прежнему не вращается, значит, мотор вентилятора неисправен — его необходимо заменить.
Если вентилятор заработал, необходимо проверить реле (см. Главу Электросистема кузова ), наконечники проводов, а также все кабельные соединения от термовыключателя и вентилятора.
Вы можете продолжать движение без вентилятора, работающего напрямую от аккумулятора.Вспомогательную проводку следует проложить так, чтобы не произошло короткого замыкания.
Во второй ступени вентилятора, укомплектованного соответствующими моделями, или устройством для поворота вентилятора после остановки работы двигателя, отключается питание по красно-синему проводу. Чтобы проверить эту ступень вентилятора, соедините провод «+» с красно-синим проводом вилки двигателя.

Автомобили 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 годов выпуска с бензиновыми двигателями 1,3, 1,4, 1,6, 2,0 л.

Предохранитель Ford Fiesta Restyling.

Где предохранители и реле.

Большинство предохранителей и реле устанавливаются в блоке установки предохранителей и реле в салоне автомобиля, расположенном под направлением приборной панели с правой стороны (для широкой коробки). Назначение предохранителей и реле указано в таблице.

Чтобы получить доступ к предохранителям, откройте пуховое одеяло.

Выньте из приборной панели ограничители хода цветного ящика, сдавливая его стенки, и сместите дублирующий ящик вниз.

На задней стенке вещевого ящика нанесено расположение предохранителей и реле.

Назначение предохранителей в монтажном блоке в салоне Форд Фьюжн, Форд Фиеста.

		Цепь защищенная



		Система отопления (кондиционирование) и вентиляция салона

		Антиблокировочная система (ABS)
		Коробка передач Durashift EST
	Коричневый	Электрические наружные зеркала заднего вида
		Фара левая
		Фара правая ближнего света

		Цепь питания системы впрыска, система впрыска
		Система управления двигателем (дизель)

		Топливный насос
	Фиолетовый	Цепь питания Реле системы впрыска, система впрыска

		Автомагнитола
		Освещение при движении днем
	Коричневый	Панель приборов, таймер отключения, лампа освещения номерного знака

	Коричневый	Сторона габаритного света
	Коричневый	Сторона габаритного света
		Центральный замок и звуковой сигнал
		Аварийная световая сигнализация
		Электрообогрев заднего стекла двери
		Звуковой сигнал
	Фиолетовый	Аккумулятор стартер
		Сигарета
		Система зажигания
		Выключатель устройства наружного освещения
	Коричневый	Электрообогрев наружных зеркал заднего вида
	Коричневый	Переключатель устройств

	Коричневый	Подогрев передних сидений
		Электрические стеклоподъемники
	Фиолетовый	Антиблокировочная система (ABS)
	Коричневый	Электронный блок общего назначения
	Коричневый	Подушки безопасности
	Коричневый	АКПП

		Лобовое стекло с подогревом
		Лобовое стекло с подогревом
	Фиолетовый	Автомагнитола
		Стоп-сигналы
		Стеклоочиститель и омыватель лобового стекла
		Стеклоочиститель двери Torque
	Коричневый	Фонарь заднего хода
		Электродвигатель обогревателя
		Противотуманные фары
		предохранитель дополнительный прикуриватель Ford Fusion, Ford Fiesta
		Левая фара передняя
		Правый фонарь Основная фара

Обозначение реле.

	Сила тока	Цепь защищенная
		Электро складывание наружных зеркал
		Лобовое стекло с подогревом
		Система зажигания
		Фары фары
		Фонари дальнего света
		Топливный насос

		Электрический тепловентилятор
		Освещение при движении днем
		Зарядка аккумулятора
		Система впрыска, система впрыска

Предохранители и реле в отсеке насоса.

Рисунок 6 — монтажный блок предохранителей.

Для замены предохранителей в моторном отсеке необходимо снять аккумулятор.

снимите блок предохранителей со стенки аккумуляторной полки.

Затем нажмите стопорную отвертку и снимите крышку блока предохранителей

Отвинтите две крепежные гайки

и снимите предохранитель.

Неисправный вентилятор радиатора может привести к перегреву двигателя, особенно в теплое время года.

Если у вас вышел из строя вентилятор, и вы хотите заменить или разобрать его самостоятельно, действуйте так:

Скинуть провод с минусовой клеммой АКБ.
Выжимаем фиксатор и отключаем колодку с проводами от мотора вентилятора.
Сожмите фиксаторы по бокам вентилятора и потяните его вниз.
Отверните гайку, которой крыльчатка крепится к двигателю.
Снимите крыльчатку.
Откручиваем гайку и снимаем корпус электродвигателя.

Сборка и установка производятся в обратной последовательности.

Как проверить вентилятор охлаждения на Форд Фьюжн?

Замена вентилятора должна производиться, если вы точно установили, что он неисправен.Если двигатель греется, а вентилятор не включается Для начала нужно проверить термостат. Для этого нужно вытащить из него провода и замкнуть их напрямую. Хороший вентилятор в этом случае должен включиться. Если двигатель заблокирован , вентилятор не работает.

Основная причина неисправности вентилятора системы охлаждения — повреждение проводов .

При сломанном вентиляторе стоит также проверить предохранитель электродвигателя.

Сколько стоит вентилятор системы охлаждения на Форд Фьюжн?

Оригинальный вентилятор охлаждения с каталожным номером 1494829 можно купить за 14000 руб.Вентилятор 1495674 это уже будет 28 тысяч рублей.

Если хотите сэкономить, можете купить кусок бывшего в употреблении или его заменитель.

При какой температуре включается вентилятор?

Включается первая скорость вентилятора охлаждения при температуре охлаждающей жидкости 92-97 градусов, при 99-105 градусах вентилятор начинает работать на второй скорости.

Что делать при перегреве двигателя?

Если при работающем вентиляторе ваша машина все еще «закипела», постарайтесь добраться до обочины и остановиться.Если утечки охлаждающей жидкости нет, мотор не должен сразу двигаться — пусть он поработает с включенной духовкой на полную мощность. Через пару минут такой работы заправьте двигатель топливом. Осторожно откройте капот и осмотрите пространство наддува, чтобы найти источник пара. Пробку расширительного бачка в этой ситуации открывать не следует, так как она находится под давлением.

Затем проверьте пространство лобового стекла, а также область в ногах переднего пассажира на предмет протечек; Натяжение приводного ремня повышенное; термостат.Все эти факторы влияют на качество системы охлаждения.

Если перегорел предохранитель Вентилятор или термостат, проблему можно решить на месте, а также устранить некоторые утечки. При более серьезных повреждениях необходимо любым разумным способом добраться до места ремонта.

Как сделать так, чтобы рабочая температура двигателя оставалась в пределах нормы?

Высокая температура двигателя — это большая проблема для каждого автовладельца. Наверное, каждый из нас видел стоящие на обочине дороги «Жигули» и «ГАЗель» с «кипящими» двигателями, особенно летом.Как правило, рабочая температура двигателя не должна превышать 90 градусов Цельсия. Если температура уходит в красную шкалу, это грозит повышенным износом всех деталей и узлов ДВС вплоть до полного выхода из строя. Лучшая защита мотора от перегрева — это, конечно же, профилактика. Поэтому, чтобы в очередной раз покупать новые запчасти после таких происшествий, ниже приведены ключевые правила, чтобы рабочая температура двигателя всегда оставалась в пределах нормы.

Радиатор охлаждения

Этот элемент влияет на нагрев или охлаждение двигателя.Насколько интенсивно охлаждение, будет зависеть от рабочей температуры двигателя. ВАЗ 2112, как и многие другие автомобили зимой, часто комплектуется специальными шторками (бюджетный вариант — взять кусочки картона), которые ставят под решетку радиатора. Они уменьшают поток холодного воздуха, поэтому рабочая температура двигателя значительно повышается. В отличие от зимы, летом эти устройства разбирают, а радиаторы иногда заменяют на более объемные. Например, «Гейтлист» поставил 3-х секционные радиаторы вместо стандартных 2-х секционных.Площадь проникновения холодного воздуха увеличена в 1,5 раза, поэтому риск перегрева значительно снижается. Аналогичные действия можно проделать и с любым другим автомобилем, даже с «десяткой». Тогда с рабочей температурой двигателя ВАЗ 2110 всегда будет нормально.
