Твердая или мягкая педаль тормоза. В чем причина и что делать

Тормозная система — важнейшая составная часть любого транспортного средства. Автоконструкторы уделяют тормозам особое внимание, понимая, что от их безукоризненной работы зависит безопасность на дороге и жизни людей. Тормоза современных автомобилей вполне надежны, тем не менее нужно помнить, что любые детали в процессе эксплуатации подвергаются механическим, термическим, химическим и иным видам нагрузок, а следовательно, изнашиваются и могут выйти из строя. Детали тормозной системы не исключение, только в этом случае цена неисправности может оказаться очень высокой.

Предупредить о том, что с тормозами что-то не так, могут определенные признаки, которые проявляются в процессе торможения — посторонние звуки или сильные вибрации, увод машины в сторону, неравномерность или заметно снизившаяся эффективность торможения и увеличившийся тормозной путь.

Но первое, на что обычно обращают внимание, это поведение педали тормоза. Она может стать чересчур тугой, так что на нее приходится давить с силой, или, напротив, вдруг оказаться излишне мягкой, а то и вовсе провалиться. Всё это осложняет осуществление торможения и может привести к серьезным последствиям. О том, что вызывает подобные симптомы и как поступать в таких ситуациях, и поговорим подробнее.

Педаль стала чересчур жесткой

Иногда относительно тугой ход педали тормоза может быть особенностью машин некоторых моделей. Этот нюанс нужно уточнить, если вы только что приобрели автомобиль или тестируете его перед покупкой.

Если же всё было нормально, но в какой-то момент вы заметили, что педаль вдруг стала «деревянной» и давить на нее приходится со значительным усилием, значит, скорее всего неисправность связана с вакуумным усилителем тормозов. Именно это устройство и предназначено для уменьшения физического усилия, необходимого для осуществления торможения.

Облегчение нажатия педали происходит благодаря разнице давления в атмосферной и вакуумной камере усилителя. Между камерами имеется диафрагма со штоком, который толкает поршень главного тормозного цилиндра (ГТЦ), а тот, в свою очередь, нагнетает тормозную жидкость в магистрали системы и далее к рабочим тормозным механизмам. Разряжение в вакуумной камере создается за счет электронасоса, а в бензиновых двигателях источником вакуума часто является впускной коллектор.

В исходном состоянии камеры соединены одна с другой. Когда же нажата педаль, вакуумная камера через обратный клапан соединяется с источником разряжения, а атмосферная камера через воздушный клапан — с атмосферой. В результате диафрагма со штоком втягивается в вакуумную камеру. Таким образом уменьшается усилие, необходимое для надавливания на поршень ГТЦ. Вакуумный усилитель может быть выполнен в виде отдельного элемента или составлять единый модуль с ГТЦ.

Наиболее уязвимым элементом здесь является резиновый шланг, соединяющий впускной коллектор с вакуумной камерой. Поэтому в первую очередь следует проверить его целостность и при необходимости заменить.

Нарушение герметичности может сопровождаться нестандартным поведением двигателя во время торможения — троением, повышением или понижением оборотов, иногда увеличивается расход горючего. Это связано с подсосом воздуха через поврежденный шланг и поступлением в цилиндры двигателя обедненной смеси.

Если разряжение создает вакуумный насос, нужно проверить его исправность.

В самом вакуумном усилителе может засориться воздушный фильтр, повредиться диафрагма или утратить подвижность один из клапанов.

При необходимости можно приобрести новый вакуумный усилитель тормозов или попытаться отремонтировать имеющийся. Будьте осторожны при разборке — внутри имеется пружина, а также ряд деталей, которые легко потерять. Нужно иметь в виду, что при повторной сборке после ремонта не всегда возможно в достаточной степени обеспечить герметичность, а значит, и нормальную работу устройства.

При замене вакуумного усилителя разбирать ГТЦ не требуется, и следовательно, отпадает необходимость прокачки тормозной системы.

Тормоза могут стать твердыми также из-за повреждения манжет в ГТЦ или рабочих цилиндрах и, как следствие, более тугого хода поршней в них. Лечение — замена поврежденных деталей или самих цилиндров.

Как убедиться в исправности вакуумного усилителя

Для начала следует провести визуальную проверку. Убедитесь в том, что отсутствуют подтеки тормозной жидкости, а корпус усилителя не имеет повреждений. Проверьте целостность шлангов и герметичность их подсоединения к штуцерам. Если необходимо, подтяните хомуты.

О нарушении герметичности может говорить шипение, возникающее при нажатии педали тормоза. Такое шипение часто сохраняется некоторое время после глушения двигателя и тогда его можно услышать вполне отчетливо.

Существует несколько способов проверить работоспособность вакуумного усилителя.

Двигатель должен быть остановлен. Надавите на педаль тормоза 6-7 раз подряд, чтобы выравнять давление в камерах усилителя, а затем выжмите тормоз до упора и в таком положении заведите мотор. Если усилитель исправен, в системе появится вакуум. Из-за давления мембраны шток сместится, потянув за собой толкатель. А так как толкатель механически соединен с педалью, то она слегка опустится, и это легко можно ощутить ногой. Если этого не произошло, значит, вакуум в системе не возник. Если остались сомнения, попробуйте второй способ.
Включите мотор, пусть он поработает несколько минут на холостом ходу, после чего заглушите его. Два-три раза выжмите тормоз до конца и отпустите педаль. Если вакуумный усилитель работает нормально и подсасывания воздуха нет, то одно или два первых нажатия будут мягкими, а последующие заметно более тугим. Если же не заметите никакой разницы в ходе педали, значит, с усилителем имеются проблемы.
При работающем двигателе выжмите педаль тормоза и, удерживая ее нажатой, заглушите мотор. Если теперь убрать ногу с педали, она должна некоторое время оставаться в опущенном состоянии, благодаря сохранившемуся разряжению в вакуумной камере усилителя.

Тормозная педаль нажимается чересчур мягко

Если нажатие педали стало излишне мягким, значит в гидравлике имеются пузырьки воздуха и тогда следует прокачать систему, либо есть потери рабочей жидкости. Первым делом нужно посмотреть уровень тормозной жидкости. Если он ниже допустимого, необходимо тщательно проверить гидравлическую систему на предмет утечки. Нарушение герметичности возможно в местах соединения трубок со штуцерами из-за плохо зажатых хомутов, могут быть повреждены и сами шланги. Теряться рабочая жидкость может и в колесных тормозных цилиндрах при повреждении уплотнений. После устранения утечки также потребуется прокачка гидравлики тормозной системы для удаления из нее воздуха.

Если тормозная жидкость плохого качества, загрязнена или давно не менялась и утратила свои свойства, то нагрев при резком торможении вполне способен привести к ее закипанию, и тогда тормоза станут «ватными», а сам автомобиль плохо управляемым. Старая, грязная или не соответствующая требованиям ТЖ может вызвать заклинивание тормозных цилиндров, повреждение уплотнений и другие проблемы. Вывод очевидный — уделяйте внимание состоянию тормозной жидкости и своевременно ее меняйте.

Еще одна причина мягкости педали тормоза — шланги, которые изготовлены из резины и со временем изнашиваются, становясь рыхлыми. Когда во время торможения возникает давление в гидравлике, они просто надуваются. В результате тормоза становятся чересчур мягкими, а торможение — менее эффективным.

Крайнее и очень опасное проявление мягких тормозов — проваливание педали. Такое происходит из-за значительной утечкой ТЖ или повреждения уплотнительных колец в ГТЦ.

Излишне мягкая педаль тормоза, а тем более ее проваливание требует срочного решения проблемы. Нужно незамедлительно остановиться, тормозя двигателем или ручником, после чего найти и исправить неполадки.

Итоги

Возможны и другие неполадки тормозной системы — износ или замасливание тормозных колодок, дисков и барабанов, заклинивание колесных цилиндров и направляющих суппорта. Но ясно одно — тормозная система требует к себе серьезного отношения. Регулярный осмотр, профилактика и замена ТЖ, немедленное реагирование на появление проблем и своевременное устранение неисправностей позволит увереннее чувствовать себя на дороге и избежать многих неприятных и опасных ситуаций.

Используйте только качественные запчасти, а чтобы не нарваться на подделку, приобретайте их в магазинах, заслуживающих доверия.

Тормозные механизмы ВАЗ в Челябинске

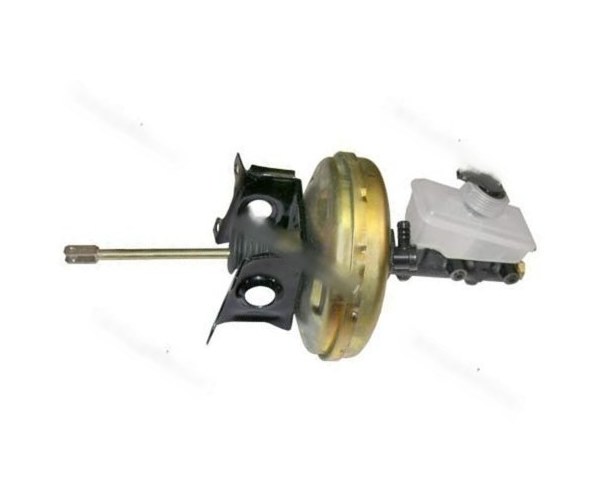

Вакуумные усилители тормозов и тормозные цилиндры на автомобили семейства ВАЗ – в каталоге «Навигатор»

Исправные тормоза являются залогом безопасной эксплуатации автомобиля. Тормоза необходимы для того, чтобы вовремя остановить машину, причём в зависимости от ситуации может потребоваться сделать это как плавно, так и экстренно, резко. Тормозная система снабжена гидравлическим приводом к колесным механизмам, управляется педалью подвесного типа и действует на все колеса транспортного средства. Система стояночного и запасного (аварийного) торможения (ручной тормоз) управляется рычагом и действует только на задние колеса. Эта система имеет механический тросовый привод.

Центральным элементом тормозной системы автомобиля является главный тормозной цилиндр (ГТЦ). Он обеспечивает преобразование усилия с педали тормоза в гидравлическое давление в системе. Главный цилиндр выполняет следующие функции:

передача механического усилия с педали тормоза с помощью тормозной жидкости к рабочим тормозным цилиндрам;
обеспечение эффективного торможения автомобиля.

В процессе эксплуатации главный тормозной цилиндр, как и все механизмы автомобиля, приходит в негодность, что влечет за собой ремонт либо замену деталей тормозной системы. В основном причиной может стать неравномерное распределение тормозной жидкости внутри конструкции. При долгом использовании подвергается износу, а также поражается ржавчиной с внутренней стороны. Возможна также разгерметизация тормозного цилиндра. Такие нарушения требуют обязательного ремонта либо замены.

Вакуумный усилитель тормозов (ВУТ) является одним из неотъемлемых элементов тормозной системы автомобиля. Главное его предназначение — увеличение усилия, передаваемого от педали к главному тормозному цилиндру. За счет этого управление автомобилем становится более легким и комфортным, а торможение эффективным.

Признаки неисправности ВУТ:

Значительные усилия при нажатии на педаль тормоза;
Вакуумный усилитель тормозов шипит;
Двигатель может изменять режим работы;
Стук вакуумных насосов;
Стук при резком торможении.

Такие нарушения требуют обязательного ремонта либо замены.

Купить вакуумные усилители тормозов, тормозные цилиндры и комплектующие тормозной системы для автомобилей ВАЗ с доставкой по России, Вы можете в нашем магазине «Навигатор».

Свяжитесь с менеджером интернет-магазина «Навигатор» по телефону или оставьте заявку онлайн. Сотрудник проконсультирует Вас и поможет подобрать подходящие для Вашего автомобиля товары, согласует сроки и способ доставки из Челябинска в любой город России.

Тормозная жидкость в вакуумном усилителе на ваз 2110 что делать

org/» typeof=»BreadcrumbList»> Главная › Новости

Опубликовано: 29.03.2017

Признаки неисправности вакуумного усилителя и его замена, ВАЗ 2109. Сделай Сам!

HC version: 1.2.0

Лада Калина. Уходит тормозная жидкость, загорается лампочка.

Ремонт вакуумного усилителя тормозов ваз 2110

Замена вакуума на ВАЗ 2110, 2111 и 2112
Разборка вакуумного усилителя тормозов ВАЗ. Сделай Сам!
Лада Калина. Уходит тормозная жидкость, загорается лампочка.
Признаки неисправности вакуумного усилителя и его замена, ВАЗ 2109. Сделай Сам!
Ремонт вакуумного усилителя тормозов ваз 2110
Утечка тормозной жидкости (тормозная жидкость течет)
Неисправность ВУТ (вакуумный усилитель тормозов) ВАЗ 2110
Как проверить вакуумный усилитель тормозов.

Замена вакуумного усилителя тормозов на ваз 2108-2115!!!
замена вакуумника и ГТЦ ваз 2108, 2109,21099, 2113, 2114, 2115
Как проверить вакуумный усилитель
Ремонт вакуумного усилителя тормозов
вакуумный усилитель тормоза травит воздух
Замена главного тормозного цилиндра ВАЗ-2105
КАК СНЯТЬ И ЗАМЕНИТЬ ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ ВАЗ ВАЗ 2110,2111,2112 ВИДЕО
Замена вакуумного усилителя тормозов ВАЗ 2110
главный тормозной цилиндр
Бежит тормозная жидкость из под бачка ГТЦ! Устраняем проблему.
Замена главного тормозного цилиндра ваз 2108 2109 2110
Замена вакуумного усилителя тормозов ВАЗ 2114
Хитрая приспособа, как прокачать одному тормоза в подполевых условиях
ПОЧЕМУ ПЕДАЛЬ ТОРМОЗА ДЕРЕВЯННАЯ? BMW E39
ВАЗ 2110 ЗАМЕНА ТОРМОЗНОЙ ЖИДКОСТИ + ВАЖНЫЕ СОВЕТЫ ПЕРЕД НАЧАЛОМ РАБОТЫ
Шипит вакуумный усилитель тормозов
Клинят тормоза !
Когда проваливается педаль тормоза заменяем главный цилиндр и прокачиваем систему
Замена вакуумного усилителя на ВАЗ 2108, 2109, 21099 | Vetaly Damage
Замена тормозного цилиндра ВАЗ 2113
Нужен или нет регулятор давления задних тормозов( колдун)?
ГАЗЕЛЬ замена вакумного усилителя тормозов

тугая или мягкая педаль — диагностика и ремонт

Тормозная система является неотъемлемой частью безопасности любого автомобиля. Если вдруг педаль тормоза стала твердой или чересчур мягкой, то это уже повод задуматься над необходимостью тщательного техосмотра.

О качестве функционирования тормозной системы чаще всего говорят те ее внешние элементы, с которыми взаимодействует водитель во время езды. Именно свободный ход педали тормоза, достаточно удобный для его ноги, обеспечивает хорошее управление автомобилем. В целом, бывает твердая педаль тормоза, мягкая или средняя. Причин для каждой есть несколько.

Слишком жесткая педаль тормоза не всегда является таковой по ряду стандартных и привычных причин. Проблема может заключаться и в особенностях конкретной модели. Иногда случаются ситуации, когда твердая педаль тормоза является банальной особенностью определенного производителя. Тот же большой ход педали тормоза также свойственный некоторым его типам. Когда не возвращается педаль тормоза это огромная проблема.

Если педаль тормоза дубовая, то есть довольно туго нажимается, то здесь есть два варианта – либо навестить автосервис, либо попытаться решить проблему собственноручно, что представляет собой немалый риск. В общем, здесь нужно немедленное решение, так как езда с ней очень опасна не только для самого водителя, но и для окружающих.

Существует восемь наиболее распространенных причин:

Все вышеперечисленное в первую очередь свидетельствует о том, что только в случае плохого ухода за автомобилем появляются самые разные неприятные ситуации. К примеру, необходимо регулярно проверять, насколько хорошо выполняет свою работу вакуумный усилитель.

Для проведения такой диагностики существует ряд способов:

Первый способ заключается в том, чтобы включить двигатель и дать ему поработать до полной разрядки системы. Если после этого педаль тормоза дубовая, то проблема заключается в шланге или усилителе. Потом следует остановить работу мотора, дать ему постоять несколько минут, а потом вновь проверить работу системы и проследить за этим процессом от “А” до “Я”. Если после такой процедуры системе торможения явно не хватает “легкости” во время ее отклика, то виноват, скорее всего, клапан усилителя;
Второй же способ заключается в нажимании при неработающем двигателе, с целью снять нагнетание и полностью разрядить систему тормозов. Потом нужно включить мотор, не отпуская педаль. Когда усилитель находится в полноценном рабочем состоянии, то все хорошо. В противном случае следует проверить работоспособность его деталей.

Почему педаль мягкая

Из-за определенных неполадок неисправной может оказаться также и лягушка педали тормоза. Такая неприятность может идти «в полном комплекте» вместе с иными сопутствующими. Очень часто мягкая педаль тормоза является прямой причиной значительного ухудшения контроля над автомобилем.

Мягкая педаль тормоза может являться простой особенностью модели. Причиной неисправностей может являться попадание воздуха в соответственную систему. Исправляется все путем прокачивания самого тормоза, чтобы обезопасить его от возможных неполадок.

В свою очередь, воздух может попасть в систему многими путями, и если появляются проблемы с ней, то, скорее всего, виноват именно он. Трубопровод вполне может потерять герметизацию или даже лопнуть в таком случае. Из-за поломки главного цилиндра, в котором начинает закипать тормозная жидкость, также возникают соответственные неполадки. Сопутствующей поломкой нередко является заклинивание поршня. Желательно провести диагностику цилиндров и проверить тормозную жидкость. Довольно неплохо было бы также провести полную проверку работоспособности машины, чтобы определить наличие скрытых проблем, если таковые имеются.

Видео “Признаки и неисправности вакуумного усилителя тормозной системы”

На записи показано, как на автомобиле марки ВАЗ-2109 заменить вакуумный усилитель.

Сегодня разберемся в причине того, что педаль тормоза стала твердая или напротив очень мягкая. Автопроизводители предусматривают такое поведение педали, когда нажимая на нее не возникает не провалов, не вибраций, и для включения в работу тормозной системы не требуется прикладывать к педали больших усилий.

Однако, случаются моменты, когда ее поведение при нажатии вызывает беспокойство. Либо , либо наоборот, становится чрезмерно тугой. Оба эти варианта недопустимы и говорят о технических неполадках тормозной системы.

Прежде чем ремонтировать , необходимо понять, что именно нуждается в ремонте или замене. Ниже разберем наиболее вероятные причины неисправностей и возможные варианты их устранения.

Педаль тормоза стала твердой?

За создание необходимого давления в тормозной системе отвечает вакуумный усилитель, соответственно, при неправильной его работе водитель попросту не может продавить педаль:

Засорен фильтр воздуха вакуумного усилителя. Решение – смена фильтрующего элемента;
Заклинило корпус клапана в «вакуумнике». Придется в сборе;
Повреждение диафрагмы усилителя, здесь так же ничего не поделаешь, придется менять;
Неисправность наконечника. Опять таки замена;
Неправильная работа обратного клапана . Решается его заменой;
Нарушение герметичности системы. Разгерметизация может произойти из-за повреждения шланга, соединяющего впускной коллектор и «вакуумник», ослабевания хомутов. В худшем случае решается заменой шланга, в лучшем – подтяжкой хомутов;
Разбухание уплотнительных колец в одном или нескольких рабочих цилиндрах. Это случается из-за использования низкокачественной тормозной жидкости, либо попадания на кольца горюче-смазочных материалов. Переборкой рабочих цилиндров сейчас уже вряд ли кто себя обременяет, проще их просто заменить вместе с тормозной жидкостью.

{banner_content}

Диагностика вакуумного усилителя Зачастую признаком разгерметизации служит неустойчивая работа двигателя (троение). Это случается из-за воздуха, попадающего во впускной коллектор. Он резко обедняет поступающую в цилиндры воздушно-топливную смесь. Если на заведенном автомобиле педаль не продавливается, в первую очередь следует проверить надежность соединений .

Кроме того при разгерметизации системы на работающем двигателе слышно характерное шипение из вакуумного усилителя.

Для конкретизации неисправности следует выключить мотор и подождать несколько минут, не нажимая на педаль. Если по истечении этого времени педаль осталась жесткой, вероятней всего причина в поломке обратного клапана.

Правильную работу вакуумного усилителя диагностировать очень просто . Для этого, не заводя автомобиль, следует «прокачать» педаль, затем, продолжая ее удерживать, запустить мотор. Если «вакуумник» исправен, педаль уйдет вниз.

Педаль тормоза проваливается

Существует несколько вероятных причин повышенной мягкости педали и самой распространенная — проникновение воздуха в тормозную систему. Воздух может попасть из-за недостаточного уровня тормозной жидкости. Для удаления воздуха необходимо правильно прокачать тормоза.

Мягкость педали также бывает обусловлена неисправностями главного или рабочих тормозных цилиндров, например, вследствие закипания тормозной жидкости или переклинивания поршней.

Независимо от того педаль тормоза стала твердая или мягкая, это должно сразу встревожить любого водителя, продолжать движение на таком автомобиле, означает подвергать опасности не только себя, но и окружающих. И если устранить поломку на месте не представляется возможным, будет правильным обратиться в ближайший автосервис.

Без тормозов, как известно, ни в жизни, ни на автомобиле далеко не уедешь, поскольку, кроме разгона нужно еще и вовремя остановиться, предотвратить столкновение с препятствием и т.д.

Рассмотрим, как устроена тормозная система ВАЗ 2110, какие неисправности наиболее распространены, и какие возможны доработки для того, чтобы улучшить устройство тормозов.

Схема гидропривода тормозов

Устройство

На машине установлены и, в основном, надежно действуют гидравлические тормоза. Они двухконтурные, имеют диагональное распределение. То есть, если вдруг подвела одна часть, то возможно торможение другим контуром. Ради безопасности, тормоза ВАЗ 2110 срабатывают по диагонали, один контур – это правое переднее и левое заднее колеса, другой – также по диагонали.

Такое устройство позволяет качественно (без заноса и других неприятностей) затормозить даже в случае неисправности, если пропали тормоза в одном из контуров.

Рассмотрим устройство тормозной системы. В гидропривод входят вакуумный усилитель, а также двухконтурный регулятор, создающий давление в задних тормозах.

Устройство тормозного суппорта изложено в данной статье:

Кроме того, гидропривод оснащен трубопроводами, разделенными на два контура, шлангами и тормозными механизмами, обеспечивающими торможение передних и задних механизмов.

Приводит в действие гидропривод педаль, находящаяся в салоне (средняя). Вот главные составляющие гидропривода:

Вакуумный усилитель. Он сконструирован таким образом, что создает давление на поршень главного цилиндра, и таким образом вызывает торможение;
Вакумный усилитель тормозов
Привод регулятора давления. Именно через него к задним механизмам тормозов поступает рабочая тормозная жидкость;
Привод регулятора давления тормозов
Сам регулятор давления. Уже по названию понятно, что данное устройство отвечает за силу давления, его уменьшение или усиление. Делает он это в зависимости от того, насколько нагружена задняя ось машины;
Регулятор давления
Главный цилиндр с поршнями, оснащенный бачком. Заливная горловина бачка оснащена датчиком аварийного уровня ТЖ;
Главный тормозной цилиндр
Тормозной механизм для переднего колеса. Его главные детали – диск, колодки и колесные цилиндры. В механизме также предусмотрен сигнализатор для предупреждения полного износа и неисправности накладок;
Тормозной механизм переднего колеса
Тормозной механизм для заднего колеса. В отличие от передних, дисковых тормозных механизмов задние – барабанные. Такова заводская комплектация. Однако многие автовладельцы считают, что их устройство не обеспечивает качественное торможение, и меняют их на дисковые.

Тормоза требуют к себе внимания. Не дожидаясь, когда загорится контрольная лампочка, сигнализирующая о критичном уровне ТЖ или износе накладок, а тем более, не доводя до того, чтобы тормоза вообще пропали, нужно проводить профилактические проверки.

Особое внимание – всем соединениям и шлангам, поскольку «убежавшая» тормозная жидкость не даст возможности произвести торможение, а отсюда и до трагедии недалеко.

Тревожные сигналы

Следующие симптомы, достаточно небезопасны, обратите внимание:

Если тормоза совсем пропали, то однозначно – дальше ехать нельзя, даже до СТО! Если самостоятельный ремонт на месте не по силам, или попросту невозможен, нужно вызывать эвакуатор;
При торможении идет сильная вибрация, особенно ощущаемая в рулевой колонке. Нажимаешь на педаль, и просто тяжело удержать руль в руках. Причин вибрации может быть несколько:
Многие утверждают, что вибрация может возникать из-за того, что стоят невентилируемые диски. Их устройство таково, что они очень не любят, когда торможение происходит в дождь, а то и прямо в луже. Здесь никакой ремонт не поможет – нужна замена дисков на вентилируемые;
Также возможна вибрация при неисправности в задних барабанах. Если при осмотре обнаружите на рабочей поверхности темные пятна, то это свидетельствует о неравномерном износе. При этом вибрация обычно очень сильная. Таким барабанам нужен срочный ремонт, а возможно – и замена на дисковые тормозные механизмы;
Проверьте передние тормозные диски на предмет деформации. При этом тоже наблюдается вибрация.
Педаль тормоза слишком тугая. Причин тому может также быть несколько:
Засор воздушного фильтра для вакуумного усилителя может повлиять на то, что педаль стала тугая;
Проверьте сам вакуумный усилитель. Его возможные неисправности – разрушение диафрагмы, наконечника, заедание обратного клапана, повреждение шланга, соединяющего впускной коллектор с усилителем. Во всех этих случаях может наблюдаться синдром тугой педали, и нужен ремонт любой неисправности из указанных;
Также педаль может становиться более тугой по мере износа накладок, проверьте их тоже.
Шипит при нажатии на тормоз. Если шипит именно в момент нажатия на педаль – нужно срочно проверить вакуумный усилитель, а затем решить что ему нужно – ремонт или замена. А вот если шипит тогда, когда отпускаете тормоз, то это явление из разряда обычных. Если, конечно, шипит не слишком явно.

Поможет с самостоятельной заменой задних тормозных колодок данный материал:

Доработка

Многие, считая, что тормоза плохие, и ремонт им не помогает, решаются на существенные переделки и тюнинг. Например, тюнинг тормозной системы ВАЗ 2110 может включать в себя замену задних барабанных механизмов на дисковые.

Здесь особенно важно знать, что торможение задних колес должно быть более мягким и наступать чуть позже, чем передних для предотвращения заноса.

Еще одна возможная идея для тюнинга – замена вакуумного усилителя а также . Вместо штатных устанавливают от Лады Приоры. Это обычно помогает прежде всего в том, что не ощущается вибрация, а педаль работает с оптимальным усилием.

И не забывайте – после каждого вмешательства в работу тормозов нужна их прокачка.

Подробнее о замене вакуумного усилителя тормозов можно прочитать в данном материале:

Доброго времени суток, уважаемые автолюбители! Продолжим наши исследования наиболее типичных неисправностей тормозной системы автомобиля. Такой элемент управления тормозами, как педаль тормоза, имеет несколько состояний своего положения.

Первое, которое и должно быть – штатное, когда нажатие на педаль осуществляется без ощутимых изменений, без провалов, рывков, без приложения особых усилий и т.д. Следующие два состояния положения педали – неприятные для водителя, и вызывающие определенное беспокойство.

Речь идёт о том, когда у вас становится тугая педаль тормоза или наоборот, слишком мягкие тормоза. При данном положении дел, когда педаль тормоза перестаёт работать в штатном, привычном для нас режиме, беспокойство водителя обосновано. Значит, возникли какие-либо неисправности, и требуется . Не откладывая.

Почему у вас тугая педаль тормоза

Причин того, что педаль тормоза вдруг стала тугой, может быть несколько, и не обязательно они могут быть традиционными и характерными для всех типов и моделей тормозов. Тем не менее, рассмотрим основные, наиболее характерные причины, и методы их устранения.

В большинстве неисправностей, из-за которых становится мягкая педаль тормоза, «виноваты»: либо вакуумный усилитель, либо .

Итак, увеличение усилия при нажатии на педаль тормоза, происходит из-за:

произошло засорение воздушного фильтра вакуумного усилителя. В этом случае необходимо заменить воздушный фильтр;
заедает корпус клапана в вакуумном усилителе. Выход – замена вакуумного усилителя;
разрушена диафрагма вакуумного усилителя. Менять вакуумный усилитель;
неисправен наконечник вакуумного усилителя – необходима замена наконечника;
заедает или не срабатывает обратный клапан в вакуумном усилителе, требуется замена обратного клапана;
обратный клапан вакуумного усилителя неисправен (негерметичен), что позволяет в полость вакуумного усилителя попадать топливу. Нужно менять вакуумный усилитель в сборе с обратным клапаном;
поврежден шланг, соединяющий вакуумный усилитель с впускным коллектором, лидо ослаблено крепление шланга на штуцере. Меняем шланг, или подтягиваем хомут крепления. Подробнее о шланге вакуумного усилителя тормозов. За его состоянием нужно следить систематически. Особенно в холодное время года. Пока шланг не разогрет, он остаётся достаточно жёстким и тормоза работают нормально. После непродолжительной работы двигателя шланг нагревается, становится эластичнее, и если вы не заметили его расслоения, например, то снижается его пропускная способность. Может возникнуть проблема с педалью тормоза.
в рабочих (колесных) цилиндрах разбухли уплотнительные кольца. Это может произойти из-за попадания в них горюче-смазочных материалов, либо использования некачественно тормозной жидкости. Ремонт рабочих тормозных цилиндров, замена тормозной жидкости на рекомендованную производителем.

Пара способов проверки работоспособности вакуумного усилителя

Запустите двигатель. В системе создаётся разряжение. Теперь нажмите на тормоз. Жёсткая педаль тормоза означает неисправность усилителя или шланга. Заглушив двигатель, подождите около 5-ти минут, не нажимая на тормоз.

Конкретизируем неисправность. Нажмите на педаль. Если педаль по-прежнему остаётся жесткой, то, скорее всего, неисправен клапан вакуумного усилителя.

Ещё один тест. При выключенном двигателе, несколько раз нажмите на педаль тормоза для снятия разряжения в тормозной системе. Не отпуская педаль тормоза, запустите двигатель. Если педаль слегка опуститься вниз, то с усилителем всё в порядке.

Почему у меня мягкие тормоза

Мягкая педаль тормоза может свидетельствовать о нескольких неисправностях. Вернее, есть несколько причин того, что педаль тормоза, вдруг стала мягкой. Этот эффект ещё можно назвать: .

Мягкие тормоза имеют традиционные причины:

« » тормозной системы. Естественно, требуется удаление воздуха, т.е. . Причиной «завоздушивания» может быть: разгерметизация системы или низкий в расширительном бачке;
неисправность главного тормозного цилиндра:
неисправность рабочего цилиндра, например, в результате заклинивания поршня или закипания тормозной жидкости. Необходим ремонт тормозных цилиндров, или новой.

Успехов вам при проведении правильной диагностики и своевременного обслуживания тормозной системы автомобиля. Как-никак, а тормоза – это наша с вами безопасность.

Бесперебойное функционирование тормозной системы автомобиля (ТС) — залог безопасности водителя и окружающих его на дороге людей. Любое внештатное поведение тормоза (основного или стояночного) является поводом для немедленного ремонта. Ремонтировать ТС желательно в автосервисе, поскольку только опытные «профи» могут с точностью сказать, что случилось с ней на самом деле. Ведь причины одной и той же неполадки у разных автомобилей бывают абсолютно различными.

Примером является ситуация, когда педаль тормоза стала твердой настолько, что приходится прилагать излишние усилия, чтобы сдвинуть её с места и осуществить торможение.

Такая неисправность является не менее опасной, чем ослабление педали, в результате которого она проваливается. Ведь и то и другое делает автомобиль практически неуправляемым в экстремальной обстановке на трассе. ТС — сложное устройство, и неудовлетворительная её работа может быть вызвана разными причинами, ниже приводятся наиболее распространённые из них:

неисправности вакуумного усилителя;
разбухание колец;
повреждение педали.

Неисправности «вакуумника».

Вакуумный усилитель тормозов (ВУТ), или попросту «вакуумник», создаёт в ТС автомобиля необходимое для их правильной работы давление.

Если усилитель работает плохо, педаль просто-напросто не продавливается. Поскольку вакуумный усилитель — достаточно сложная деталь, состоящая из множества компонентов, неисправность любого из них может привести к данной ситуации. А так как поломка составляющей усилителя, как правило, требует её замены, правильная диагностика поможет сэкономить автовладельцу не только время, но и средства.

Если фильтрующий элемент «вакуумника» засорился, достаточно заменить лишь его, чтобы усилитель вновь стал функционировать нормально. Это касается и повреждённой диафрагмы вакуумного усилителя, и неполадок с наконечником или обратным клапаном. Достаточно заменить один повреждённый компонент, и ТС опять будет действовать как новая. Важно точно диагностировать, что именно следует поменять.

Иногда никаких серьёзных замен и вовсе не требуется. Например в ситуации, когда ТС разгерметизировалась. Герметизация может быть нарушена в двух случаях: либо повреждён шланг между «вакуумником» и впускным коллектором, либо ослабли хомуты. И если в первом случае замена шланга всё же необходима, то во втором хомуты достаточно подтянуть. Это могут сделать и в автосервисе, однако владелец машины вполне способен справиться с такой неполадкой самостоятельно.

Но бывает, что непригодность только одного компонента полностью приводит в негодность ВУТ. С наибольшей вероятностью это происходит в ситуации, когда на неисправности ТС долго не обращают внимания. В результате сильно повреждённый клапан перемещается в такое положение, что выводит из строя «вакуумник» целиком. Примером может служить повреждение, когда клапан заклинивает в усилителе, и последний приходится менять полностью. Это один из наиболее дорогих видов ремонта ТС.

Разбухание колец в цилиндрах.

Состояние тормозов во многом зависит от того, какая тормозная жидкость используется во время работы. Если она является продуктом хорошо зарекомендовавшей себя компании, ТС редко бывает повреждена или выведена из строя. Но если жидкость низкого качества, один или несколько цилиндров могут плохо функционировать из-за того, что на них разбухают уплотнительные кольца. То же самое происходит, когда на кольцо попадает горюче-смазочный материал.

Раньше, особенно в эпоху советского автомобилестроения, автовладельцу рано или поздно приходилось перебирать рабочие цилиндры. Такое занятие было долгим и обременительным даже для профессионалов. Но теперь едва ли кто-то будет делать это при неисправности ТС. С точки зрения экономии времени гораздо легче поменять их, а заодно и тормозную жидкость. Однако можно избежать лишних финансовых затрат, если с самого начала использовать высококачественную, пусть и дорогую жидкость, так как расходы на ремонт всегда выше.

Повреждения педали.

Иногда причиной повреждения ТС является неисправность самой педали тормоза. Дефекты бывают различными, но все они связаны исключительно с механическими поломками. Изредка у тормозных педалей ломаются или разъединяются рычаги. Безошибочный признак такого повреждения — характерный звук, раздающийся с нажатием педали. Иногда поломка педали вызвана совсем уж простой причиной — попавшим под неё инородным телом или загнутым краем коврика.

Методы самостоятельной диагностики.

Определить разгерметизацию ТС можно сразу, если двигатель работает неустойчиво — «троит». Это вызвано проникновением воздуха внутрь впускного коллектора. Попадающая в цилиндр воздушно-топливная смесь при таком сбое резко обедняется. Признаком неисправности вакуумного усилителя также служит издаваемый им шипящий звук. Чтобы конкретизировать поломку, следует нажать на педаль через несколько минут после выключения двигателя. Если жёсткость педали при этом не исчезла, то, скорее всего, сломался обратный клапан.

При исправном вакуумном усилителе «прокачанная» без запуска мотора педаль с началом работы двигателя уходит вниз.

Личный опыт автовладельцев.

Алексей:

«Я водитель с небольшим стажем, поэтому самостоятельно определить причину твердости педали мне было очень трудно. Я даже не мог разобраться, как снять ту или иную деталь, чтобы диагностировать конкретные неполадки. В конце концов, я отогнал свою Ауди А6 на станцию технического обслуживания. Работающие там мастера определили характер повреждения даже не снимая агрегаты. Правильная диагностика помогла мне заметно сэкономить на ремонте».

Иван:

«Когда у моего ВАЗ 2114 сломался усилитель, я удостоверился в его неисправности простым способом. Для этого снимается шланг, а усилитель глушится. Присутствие разряжения при запуске двигателя говорит о том, что «вакуумник» неисправен».

Роман:

«Вакуумный усилитель и цилиндры диагностировать очень сложно. Наилучшую диагностику ТС могут обеспечить лишь те автосервисы, где есть манометры».

Видео.

Почему при торможении слышно шипение?

Змеи шипят. Кошки тоже. Но почему тормоза вашей машины издают шипящий звук? Скорее всего, шипение вызвано механической проблемой. К счастью, в большинстве случаев эту проблему легко исправить!

Что скрывается за шипящим шумом?

Автомобили могут издавать много шума, в том числе шипение при торможении.

Вы можете услышать шипение, если есть отсоединенный или протекающий вакуумный шланг вокруг двигателя или проблема с змеевидным ремнем вашего автомобиля.Но если вы слышите шипящий звук при нажатии или отпускании педали тормоза, это обычно вызвано утечкой воздуха из усилителя тормозов, что может означать утечку в диафрагме усилителя, прокладке главного цилиндра или вакуумном шланге.

Усилитель тормозов выполняет свою работу за счет давления вакуума. Внутри усилителя тормозов находится диафрагма, которая регулирует давление, когда педаль тормоза не нажата. Когда педаль нажата, шток перемещается в усилитель тормозов и главный цилиндр.Этот шаг создает вакуумное давление на одной стороне диафрагмы для поддержки тормозного усилия.

Если с этим процессом что-то пойдет не так, это может привести к шипению. Причина может быть:

Отверстие в вакуумном шланге, который работает вместе с усилителем тормозов.
Проблема с диафрагмой усилителя вызывает отказ усилителя тормозов.
Утечка воздуха из прокладки главного цилиндра в усилитель тормозов.
Пенный глушитель отсутствует или поврежден. Многие автомобили с усилителями тормозов поставляются с пеной, которая блокирует шипение. Если пена отсутствует или повреждена, вы можете услышать шипение.

Что делать с шипящим шумом?

Если кажется, что шипение связано с торможением, не игнорируйте его и надейтесь, что звук просто исчезнет. Тормозная система вашего автомобиля сложна, поэтому лучше всего доставить его в ближайший центр обслуживания автомобилей Firestone Complete Auto Care, где один из наших технических специалистов может провести диагностику, выявить шипящий звук и порекомендовать любой необходимый ремонт.

Наши специалисты могут помочь определить, можно ли связать шипение с чем-то настолько простым, как отсутствующий или неисправный кусок пены, или вы имеете дело с чем-то более серьезным, например, с усилителем тормозов или главным цилиндром, которые необходимо отремонтировать или заменить. .

Не откладывайте решение проблемы с тормозами, поскольку тормоза — одна из самых важных функций безопасности вашего автомобиля. Забота о тормозах может в конечном итоге привести к лучшему уходу за собой и своими пассажирами.

Что касается тормозов вашего автомобиля, вам следует регулярно их обслуживать, прежде чем шипение или что-то еще не станет проблемой. Согласно опросу, проведенному исследовательской компанией IMR, не менее трети автомобилистов ждут, пока не произойдет какая-либо неисправность тормозов, прежде чем обращаться в сервисную службу. В этот момент цена за правильную работу тормозов может быть довольно высокой!

Ваш двигатель может мурлыкать, но если у вас шипят тормоза, значит, ваш автомобиль не так готов к дороге, как мог бы или должен быть! Посетите ближайший к вам сервисный центр Firestone Complete Auto Care, чтобы получить бесплатный осмотр тормозов и качественный уход за автомобилем.

Вакуумный усилитель тормозов работает через раз. Вакуумный усилитель тормозов

Вакуумный усилитель является одной из составных частей тормозной системы автомобиля. Его основная цель — увеличить усилие, передаваемое от педали к главному тормозному цилиндру. Благодаря этому вождение становится проще и комфортнее, а торможение — эффективным. В статье мы разберем, как работает усилитель, узнаем, из каких элементов он состоит, а также выясним, можно ли обойтись без него.

Чертеж вакуумного усилителя в разрезе

Основные функции пылесоса (общепринятое обозначение устройства):

Увеличение усилия, с которым водитель нажимает на педаль тормоза
обеспечивает более эффективную рабочую тормозную систему для экстренного торможения

Вакуумный усилитель создает дополнительную силу за счет образовавшегося вакуума. И именно это усиление при экстренном торможении автомобиля, движущегося с большой скорости, позволяет всей тормозной системе работать с высокой эффективностью.

Вакуумный усилитель тормозов

Конструктивно вакуумный усилитель представляет собой герметичный корпус округлой формы. Он установлен перед педалью тормоза в моторном отсеке … Главный тормозной цилиндр расположен на его корпусе. Есть еще один тип устройства — гидроусилитель вакуумных тормозов, который включен в гидравлическую часть привода.

Схема вакуумного усилителя тормозов

Вакуумный усилитель тормозов состоит из следующих элементов:

рама
диафрагма (для двух камер)
следящий клапан
Толкатель педали тормоза
Шток поршня тормозного цилиндра
возвратная пружина

Корпус устройства разделен диафрагмой на две камеры: вакуумную и атмосферную.Первый расположен сбоку от главного тормозного цилиндра, второй — сбоку от педали тормоза. Через обратный клапан усилителя вакуумная камера подключается к источнику разрежения (разрежения), который используется как впускной коллектор на автомобилях с бензиновым двигателем перед подачей топлива в цилиндры.

Вакуумный насос

В дизельном двигателе источником вакуума является электрический вакуумный насос. Здесь разрежение во впускном коллекторе незначительное, поэтому насос просто необходим.Обратный клапан вакуумного усилителя тормозов отключает его от источника разрежения при остановке двигателя, а также в случае выхода из строя электровакуумного насоса.

Диафрагма соединена со штоком поршня главного тормозного цилиндра со стороны вакуумной камеры. Его движение обеспечивает движение поршня и нагнетание тормозной жидкости в колесные цилиндры.

Атмосферная камера в исходном положении связана с вакуумной камерой, а при нажатии педали тормоза — с атмосферой.Связь с атмосферой обеспечивает следящий клапан, движение которого происходит с помощью толкателя.

Для повышения эффективности торможения в аварийной ситуации в конструкцию пылесоса может быть включена система экстренного торможения в виде дополнительного привода электромагнитной тяги.

Принцип работы вакуумного усилителя тормозов

Вакуумный усилитель тормозов работает из-за разного давления в ячейках. В этом случае в исходном положении давление в обеих камерах будет одинаковым и равным давлению, создаваемому источником вакуума.

Когда педаль тормоза нажата, толкатель передает усилие на следящий клапан, который закрывает канал, соединяющий обе камеры. Дальнейшее движение Клапан облегчает соединение атмосферной камеры через соединительный канал с атмосферой. В результате вакуум в камере уменьшается. Разница давлений в камерах перемещает шток поршня главного тормозного цилиндра. По окончании торможения камеры снова соединяются и давление в них выравнивается.Диафрагма под действием возвратной пружины принимает исходное положение … Пылесос работает пропорционально силе нажатия на педаль тормоза, т.е. чем сильнее водитель нажимает на педаль тормоза, тем эффективнее будет работать устройство. .

Датчики вакуумного усилителя

Вакуумный усилитель с датчиком хода диафрагмы

Эффективная работа вакуумного усилителя с максимальным коэффициентом полезного действия обеспечивает пневматическая система экстренного торможения.Последний включает датчик, измеряющий скорость движения стержня усилителя. Он находится прямо в усилителе.

Также в пылесосе есть датчик, определяющий степень вакуума. Он предназначен для сигнализации отсутствия вакуума в усилителе.

Заключение

Вакуумный усилитель тормозов — незаменимый элемент тормозной системы. Без него, конечно, можно обойтись, но и не нужно. Во-первых, при торможении придется приложить больше усилий, возможно, даже придется нажимать педаль тормоза обеими ногами.А во-вторых, ездить без усилителя небезопасно. В случае экстренного торможения тормозного пути может просто не хватить.

Четырнадцатый вакуумный усилитель тормозов представляет собой кожух с клапаном внутри. Он разделен на две части слоем резины — диафрагмой — одна часть атмосферная, а другая представляет собой вакуумное пространство, которое соединено с впускным патрубком от двигателя.

Бустерный клапан представляет собой пластиковый кожух, в котором находятся основные детали, которые подвержены износу и вызывают проблемы у водителя в виде дребезжания коробки передач.Состав такой: на опорной втулке есть шток, который примыкает к поршню и собственный буфер. Собственно сам клапан стоит на толкателе и возвратных пружинах вместе с фильтром.

Вакуумный усилитель работает следующим образом: вы прижимаете тормоз к полу, в это время поршень и толкатель клапана перемещаются таким образом, что это открывает пространство между двумя отсеками устройства. Затем вакуумный отсек перемещается в это пространство и всасывает воздух.Воздух давит на заслонку между двумя частями усилителя, создавая давление разного уровня в одной и второй частях. Из-за этой разницы перемещается сам клапан и шток соответственно. При опускании педали все детали возвращаются на свои места, система перестает функционировать.

Как и все, что касается деталей системы любого автомобиля, ремонт вакуумного усилителя тормозов неизбежен. Чтобы определиться с ремонтом — гаражный ремонт своими руками или стоит обратиться в сервис — сначала необходимо определить признаки неисправности вакуумного усилителя тормозов ВАЗ 2114.

Проверка усилителя в сборе

Ответ на вопрос, как проверить вакуумный усилитель тормозов, подходит не только для четырнадцатой модели ВАЗ, но также может применяться к тринадцатой и пятнадцатой.

Процесс выглядит следующим образом:

Прижимаем тормоз к полу 4-5 раз при неработающем двигателе. Это создаст равномерное давление в двух частях усилителя. При нажатии на тормоз клапан сразу же покажет себя: если скрипит, значит, нужно серьезно задуматься.
После выравнивания давления включите четырнадцатый. Но при этом нужно держать тормоз к полу. Если с системой усилителя тормозов все в порядке, то после запуска двигателя педаль поднимется. Если этого не произошло, то ремонт однозначно необходим.
В том случае, если вы понимаете, что есть проблема с усилителем, нужно посмотреть, как закреплен шланг, в каком состоянии фланец. Если крепления в какой-то момент не соответствуют норме, это может сказаться на том, что педаль не приподнята, а ведь грешить нужно будет на отдельное неправильное крепление, а не на всю систему в целом.

Причины замены усилителя тормозов

Тормоза — это целая система. Поэтому, как только вы проверили усилитель, не поленитесь и проверьте, течет ли тормозная жидкость, исправна ли сама педаль. Может стоит посмотреть на главный тормозной цилиндр и вообще покататься на диагностике. И если все же проблем в тормозной системе вы не обнаружили, то можете подумать, как поменять вакуум на ВАЗ 2114.

Важно понимать, что замена пылесоса на ВАЗ 2114 или любую другую модель ВАЗ — процесс обязательный.Если неисправен агрегат, то и двигатель соответственно тоже. Мощность, которую будет выдавать двигатель, зависит от правильной работы усилителя. А какой русский не любит быструю езду? Как говорится, любишь кататься, любишь пылесос и менять.

Как заменить?

Для этого вам потребуются следующие инструменты:

Отвертка простая
Плоскогубцы
Гаечные ключи 13, 17
Ключ специальный для откручивания тормозных трубок
Купить новые фитинги и заглушки

Вопрос, как поменять вакуумный усилитель на ВАЗ 2114, очень частый.Если восприятие текста для вас недостаточно точное, вы всегда можете положиться на нашу статью.

Пошаговый процесс:

Тормозной цилиндр будет мешать снятию усилителя. Поэтому можно сначала его снять, либо просто отсоединить от него фитинги труб и отодвинуть в сторону. Это так, как желает твое сердце.
Но главное препятствие — не цилиндр. Откручивать крепления усилителя в принципе непросто, а точнее неудобно.Начинаем с клапана: снимаем крепление шланга, вытаскиваем опорную втулку и вытаскиваем тормозной штифт.
Затем берем ключ на 13 и начинаем откручивать 4 крепления усилителя.
Перенеся хлопоты и неудобства, готовимся к установке нового на прежнее место. Но для начала на купленный усилитель нужно надеть специальную рамку из крепежа. Пробуждаем ключом на 17. и только потом вставляем внутрь тачки.
Последовательность сборки простая, но, что немаловажно с точки зрения удобства, основное действие — соединение тормоза (педали) и усилителя (это все с помощью всего лишь пальца).А потом закрепите весь блок в четырнадцатом.

Стоимость единицы

О том, сколько стоит вакуумный усилитель тормозов на ВАЗ 2114, лучше узнавать прямо в магазинах. Так как регионы разные, ценовые категории разные и ориентироваться проще на местности, локально. примерная стоимость колеблется от 2000 до 3000 рублей. Установка его в сервис обойдется в треть, а то и половину, по сути, стоимости. Несмотря на недоступность агрегата и некоторые неудобства, самостоятельно поменять усилок намного проще.Частота поломок или замен напрямую зависит от качества гусеницы, стиля вождения и общего износа деталей машины, в частности шасси. Поэтому сложно сказать, что есть определенный нормативный период. Единственное, о чем нужно помнить, — это своевременная диагностика: иногда стоит растеряться и взглянуть на свой четырнадцатый глазами неравнодушного хозяина. И, конечно же, не откладывайте ремонт или замену агрегата.

Если вы заметили, что для замедления или остановки автомобиля необходимо приложить значительное усилие, а ход педали тормоза при работающем двигателе уменьшился и стал более жестким, необходимо провести диагностику вакуумного усилителя тормозов (ВУТ).при необходимости это легко можно сделать своими руками.

Перед проверкой вакуумного усилителя тормозов необходимо убедиться, что шланг, соединяющий его клапан с впускным коллектором, герметичен. Это можно сделать с помощью визуального осмотра его целостности или попыток нагнетать воздух с помощью компрессора с манометром в снятый и заглушенный с одной стороны шланг или резиновую грушу.

Вакуумный усилитель тормозов

Вакуумный усилитель тормозов разработан для повышения удобства использования тормозной системы.Автомобиль без ВУТ тормозил бы очень сильно — усилие, передаваемое на педаль, в этом случае было очень значительным, что в худшую сторону сказалось бы на безопасности движения.

ВУТ располагается, как правило, непосредственно за моторным щитом. Конструктивно этот элемент выполнен в виде неразборного металлического блока, соединенного с главным тормозным цилиндром и бачком тормозной жидкости.

В состав пылесоса входят следующие элементы:

Рама.
Изолирующая диафрагма (из гибкого материала).
Толкатель педали тормоза.
Шток гидроцилиндра.
Возвратная пружина.
Следящий клапан.

Принцип работы пылесоса основан на разнице атмосферного давления, в результате чего создается разрежение, обеспечивающее формирование давления (и одновременно передаваемой силы) в тормозной системе.

Внутри ВУТ находится диафрагма в виде перегородки. Каждая из камер (полостей), разделенных диафрагмой, герметична.Причем камеры равны по объему.

Одна из камер свободно сообщается с атмосферой (ее называют атмосферной частью), вторая соединена со шлангом, ведущим от выхлопной трубы двигателя. С этой стороны образуется пониженное давление по сравнению с атмосферным давлением. Эта полость называется вакуумной, она расположена сбоку от ГТЦ.

Атмосферная камера ближе к педали тормоза содержит клапан обратного действия. Он предназначен для предотвращения падения давления во впускном коллекторе двигателя.Из-за этого топливо не может попасть в механизм CWT.

Величина вакуума в этой полости регулируется следящим клапаном. Вакуумная камера благодаря обратному клапану поддерживает давление на одном уровне. Другими словами, мембрана испытывает одинаковые значения давления из обеих камер. Следящий клапан перемещается через толкатель, который соединен с педалью тормоза. Назначение пружины — обеспечить возврат диафрагмы в нормальное состояние после прекращения торможения.

В некоторых ситуациях при оснащении автомобиля механизмом экстренного торможения штанга оснащается специализированным электромагнитным приводом.

Как видите, конструкция пылесоса не так уж и сложна — в некоторых случаях устранение некоторых неисправностей ВУТ может производиться собственными силами.

Проверка мембраны и герметичности камер

Есть несколько способов проверить исправность вакуумного усилителя тормозов (ВУТ), но чтобы убедиться, что он на 100% исправен, лучше использовать все.Прежде всего, несколько раз нажмите педаль тормоза при остановленном двигателе. При первом нажатии педаль будет опускаться с довольно незначительной силы примерно на 1/3 полной скорости, при каждом последующем нажатии она должна становиться все туже, а ход должен уменьшаться. Если этого не произошло, скорее всего, неисправен ВУТ и требуется диагностика вакуумного усилителя тормозов. Далее мы расскажем, как проверить вакуумный усилитель тормозов на Калине.

Спасибо за подписку!

Если диагностика ВУТ показала неоднозначные результаты и сложно определить разницу хода педали и ее жесткости, можно попробовать другой метод.Нажав на педаль тормоза два-три раза, запустите двигатель, не снимая ногу. Есть несколько вариантов развития событий:

Если педаль уходит на несколько сантиметров глубже, вакуумный усилитель тормозов работает нормально. В этом можно окончательно убедиться, выключив двигатель и не отпуская педаль тормоза в течение 30 секунд.
Если педаль начинает подниматься, это свидетельствует о нарушении герметичности вакуумной камеры.

Клапан обратный ВУТ

Причиной плохой работы вакуумного усилителя тормозов может быть неисправный обратный клапан, к которому подсоединен шланг от впускного коллектора… Для диагностики последнего необходимо снять шланг, снять вентиль с корпуса ВУТ и надеть на него снаружи (к которому подсоединяется шланг) резиновую грушу от шприца или ареометра и сдавить ее. Если после отпускания груши она остается сжатой, обратный клапан исправен.

В противном случае его необходимо заменить. Таким же образом можно проверить герметичность наливного шланга при отсутствии компрессора.

Диагностика вакуумного усилителя тормозов может быть легко проведена всего за несколько минут простейшими манипуляциями без использования каких-либо измерительных приборов и инструментов.Для более объективной проверки попробуйте разные способы, предложенные в статье. Перед этим не забудьте проверить состояние шланга, ведущего к ВУТ от впускного коллектора.

Сегодня практически никто не может представить себе работу тормозной системы без вакуумного усилителя тормозов. Далее мы поговорим о неисправностях и способах ремонта рассматриваемого агрегата. С технологической точки зрения отремонтировать вакуумный усилитель тормозов несложно, даже если вы решили провести процедуру самостоятельно.

Рекомендуется учитывать только конструктивные особенности конкретной модели автомобиля, сам основной принцип ремонта одинаков для всех моделей.

Перед непосредственным ремонтом или заменой рекомендуется ознакомиться с устройством данного устройства.

Вакуумный усилитель тормозов

Конструктивно вакуумный усилитель тормозов совмещен с ГТЦ в один блок. Для человека с развитым интеллектом схема действия рассматриваемого элемента не представит никаких затруднений.Корпус разделен на две части: атмосферная часть расположена со стороны педали тормоза, а вакуумная часть — со стороны главного тормозного цилиндра.

С помощью обратного клапана вакуумная камера соединяется с впускным коллектором, который, в свою очередь, является источником вакуума. Электрический вакуумный насос часто используется в дизельных двигателях для обеспечения непрерывной работы вакуумного усилителя.

Когда двигатель останавливается, вакуумный усилитель отсоединяется от коллектора за счет действия обратного клапана, поэтому вакуумный усилитель тормозов может работать только при работающем двигателе.В случае неисправности или выхода из строя рассматриваемого элемента происходит аналогичное отключение.

За счет следящего клапана атмосферная камера в исходном положении связана с вакуумной камерой и с атмосферой при нажатии педали тормоза. К педали тормоза подключен толкатель, за счет которого движется следящий клапан. Со стороны вакуумной камеры к штоку ГТЦ подсоединена диафрагма, она способствует нагнетанию тормозной жидкости за счет поршня в рабочие цилиндры.

Благодаря возвратной пружине диафрагма перемещается в исходное положение в конце торможения. В конструкцию усилителя также может входить приклад электромагнитного привода. Активный усилитель тормозов используется в системе ESP, и его основное назначение — предотвращение опрокидывания.

В общем, работа вакуумного усилителя тормозов основана на разнице давлений в атмосферной и вакуумной камерах. Именно из-за этой разницы толкатель активируется и способствует перемещению штока поршня ГТЦ.

Неисправности вакуумного усилителя тормозов.

Первое, на что стоит обратить внимание, это то, что неисправности рассматриваемого агрегата не могут способствовать полному отключению тормозной системы. В результате управление автомобилем становится более трудным, и водитель вынужден прикладывать больше усилий, нажимая на педаль тормоза. К традиционным неисправностям относятся следующие:

Наличие неисправности внутри самого усилителя вакуума, например, старение резины клапана или разрыв диафрагмы.В этом случае клапан начнет выпускать воздух.
Обрыв или разгерметизация шланга, из-за которого коллектор двигателя подсоединяется к вакуумному усилителю тормозов. В этом случае вы можете услышать шипение рассматриваемого элемента. Обязательно проверьте затяжку хомутов и самого шланга на предмет разрывов и трещин.

Как проверить вакуумный усилитель тормозов?

Если двигатель начинает троить, диагностировать исправность вакуумного усилителя. Сброс давления часто сопровождается утечкой воздуха во впускной коллектор, поэтому топливовоздушная система, попадающая в цилиндр двигателя, резко истощается.
В качестве второго варианта диагностики сделайте около пяти движений педалью тормоза на холостом ходу двигателя … Затем в середине хода зафиксируйте педаль и запустите двигатель. Если педаль падает во время запуска, вакуумный усилитель работает. Если он остается неподвижным, то необходимо заменить или отремонтировать вакуумный усилитель тормозов.
При визуальном осмотре настоятельно рекомендуется обратить внимание на наличие подтеков, которые могут появиться на корпусе вакуумного усилителя.
Усилитель тормозов необходимо периодически регулировать.

Для ремонта или замены необходимо подготовить стандартный набор инструментов или соответствующий набор.

Пошаговая процедура ремонта:

Изучите руководство по эксплуатации автомобиля и определите основные конструктивные нюансы вакуумного усилителя.
Отсоедините тягу привода рассматриваемого элемента от педали тормоза, которая находится под рулевым валом.
Снять ГТЦ в моторном отсеке.
Замените или отремонтируйте этот блок в зависимости от неисправности.

Вакуумный усилитель тормозов обеспечивает лучшую динамику замедления автомобиля и значительно повышает уровень комфорта органов управления. На практике работа ВУТ отражается эффективным торможением с минимальным усилием нажатия на педаль. Применение активных систем помощи при экстренном торможении значительно повышает уровень безопасности дорожного движения.

Устройство ВУТ

Вакуумный усилитель тормозного усилия на большинстве автомобилей расположен возле моторного щита и представляет собой монолитный блок с ГТЦ и бачком с тормозной жидкостью.

Для увеличения тормозного усилия в конструкции ВУТ используются:

металлический корпус;
разделительная диафрагма из пластика;
;
толкатель педали;
;
;
пружина возвратного действия.

Принцип работы

Усилие зажима тормозных колодок в автомобилях, конструкция которых не предполагает установку ВУТ, оно нагнетается силой, создаваемой водителем при нажатии на педаль.Вакуумный усилитель тормозов использует разницу атмосферного давления для создания вакуума, тем самым помогая создать давление в тормозной магистрали.

Начнем с того, что рабочая диафрагма разделяет корпус на атмосферную и вакуумную (находится сбоку от ГТЦ) камеры. Связан через толкатель с педалью. Когда тормоза не задействованы, следящий клапан поддерживает одинаковое давление в двух камерах. Нажатие на педаль тормоза заставляет ведомый клапан «перерезать» звено.Перепускной клапан уравнивает давление атмосферной части корпуса с моторным отсеком … Вакуум, который все это время поддерживался в корпусе ВУТ, теперь притягивает к себе диафрагму. Как только водитель отпускает педаль тормоза, возвратная пружина возвращает эластичную перегородку в исходное положение.

Низкое давление в корпусе, приводящее в действие вакуумный усилитель, создается через шланг, соединяющий вакуумную секцию с впускным коллектором. Это происходит из-за разрежения, создаваемого поршнем, опускающимся в НМТ при всасывании топливно-воздушной смеси… Если вакуумного бензинового двигателя достаточно для нормальной работы ВУТ, то дизельные двигатели в обязательном порядке оснащаются вакуумным насосом, предназначенным для откачки разрежения. В зависимости от конструкции (лепесток, мембрана) приводится в движение такое устройство: ТНВД, генератор или распредвал.

Поломки ВУТ

Неисправности вакуумного усилителя могут повлиять не только на эффективность тормозной системы, но и на работу бензинового двигателя. К основным видам поломок можно отнести:

нарушение герметичности системы, повреждение шланга; обеспечение вакуума;
разрыв диафрагмы;
повреждение рабочих клапанов или связанных с ними деталей (пружин, клапанов).

Неисправный усилитель тормозного давления не лишает автомобиль тормозов, но может существенно затруднить работу автомобиля.

Если вы заметили изменения в работе усилителя, не спешите менять шланг или ремонтировать усилитель тормозов. На некоторых автомобилях заслонка рециркуляции воздуха в салоне напрямую связана с работой усилителя. Симптомы разгерметизации данной системы аналогичны тем, которые появляются при выходе из строя ВУТ.

Самодиагностика

Простой принцип работы позволяет проводить диагностику самостоятельно. Ремонт вакуумного усилителя стоит доверить специалистам. Определить работоспособность системы помогут несколько простых методов:

После непродолжительной работы двигателя остановите автомобиль и несколько раз нажмите педаль тормоза. При исправном усилителе первое нажатие будет легким, а все последующие потребуют усилия. Каждый последующий ход педали будет короче;
Остановите двигатель и подождите несколько минут.Проверить герметичность ВУТ можно, вытащив из впускного коллектора шланг, идущий к нему. Если есть вакуум, вы услышите хлопок выходящего воздуха;
с остановленным двигателем, несколько раз подряд энергично нажмите педаль тормоза. Запустите двигатель, продолжая удерживать педаль. Как только двигатель запустится, исправный вакуумный усилитель тормозов сделает педаль «мягкой» и она выйдет из строя;
Одна из самых частых проблем — утечка воздуха. Проверить вакуумный шланг на предмет механических повреждений, а также герметичность места его соединения с корпусом.В этом случае может потребоваться срочный ремонт ВУТ. Этого «подсоса» воздуха достаточно, чтобы бензиновый двигатель начал троить;
двигатель выключен. При первом нажатии на педаль должен появиться звук попадающего в атмосферную часть корпуса воздуха. Если его нет, то диафрагма порвалась или байпасный клапан неисправен.

Перечисленные симптомы неисправности усилителя тормозного усилия помогут вам как можно скорее диагностировать и устранить неисправность.

Как понять, что тормозной вакуум засасывает воздух.Вакуумный усилитель тормозов

Каждый опытный водитель знает, что от надежной работы тормозной системы зависит очень многое. Особое внимание следует уделить вакуумному усилителю (ВУТ), так как он при работе испытывает значительные нагрузки. Именно поэтому владелец должен постоянно следить за состоянием этого агрегата автомобиля, что во многом предотвратит серьезные неисправности вакуумного усилителя тормозов.

Назначение ВУТ

Современный дизайн тормозной системы включает в себя специальное устройство, позволяющее значительно снизить влияние водителя на педаль тормоза.Такой агрегат представляет собой вакуумный усилитель, который также предназначен для повышения эффективности торможения автомобиля, сокращения тормозного пути до минимума. Также важно учитывать, что без такого механизма остановить практически любую машину было бы невозможно, так как силы водителя просто не хватило бы для передачи прямого усилия на тормозные колодки. Поэтому ВУТ уже много десятилетий применяется на всех автомобилях, независимо от их назначения и типа.

Конструктивные особенности ВУТ

Для понимания причин неисправности вакуумного усилителя тормозов следует, прежде всего, хотя бы в общих чертах представить себе его устройство.Конструктивно этот агрегат имеет не слишком сложную систему и представляет собой единый блок, состоящий из 2-х основных элементов — атмосферной камеры (находится со стороны водителя) и вакуумной части (находится со стороны двигателя). Вакуумная камера соединена со специальным впускным коллектором, который является источником вакуума и взаимодействует с основной камерой через специальный клапан. Для обеспечения более надежной работы ВУТ в дизельных автомобилях применяется электронасос, поэтому вакуумный усилитель очень сильно зависит от работы двигателя.

Принцип работы ВУТ

Когда вы нажимаете педаль тормоза, атмосферная камера соединяется с вакуумной камерой с помощью толкателя, который перемещает следящий клапан. После этого диафрагма соединяется со специальной штангой, в результате чего тормозная жидкость перекачивается поршнем, который перемещается к рабочим цилиндрам. Если вакуумный усилитель тормозов шипит, это свидетельствует о разгерметизации системы, в результате чего КПД механизма снизится.В рабочем состоянии при ослаблении педали тормоза диафрагма за счет действия возвратной пружины возвращается в исходное положение и давление на жидкость ослабевает, тормозные колодки открываются.

Основные неисправности ВУТ и их особенности

Согласно статистическим исследованиям, ВУТ испытывает достаточно большую перегрузку, из-за которой система со временем изнашивается и требует ремонта. Вот почему так важно знать основные неисправности вакуумного усилителя тормозов, так как это предотвратит возникновение аварийной ситуации, а также поможет повысить безопасность дорожного движения.Итак, чаще всего у автомобиля возникают следующие проблемы с вакуумным усилителем:

1. Разрыв диафрагмы

В этом случае происходит сбой внутри самого усилителя, в результате чего прибор отравит воздух. В результате будет слышен характерный свист при нажатии на педаль. Эти же признаки могут указывать на то, что резина клапанов сильно изношена, что требует немедленного ремонта, так как эффективность торможения снизится.

Формирование дополнительного зазора в ВУТ

Иногда из-за ослабления механизма крепления мембрана немного сдвигается вперед, помогая давить на педаль.В результате возникает лишний зазор, из-за которого может образоваться с внезапным тормозным стуком … Чтобы решить эту проблему, необходимо отрегулировать шток, немного сдвинув его вперед. Сделать это можно как самостоятельно, так и на СТО.

Сброс давления ВУТ

К сожалению, нередко происходит разгерметизация вакуумной камеры из-за частичного или полного обрыва шланга, соединяющего усилитель с коллектором двигателя. Основные признаки такой неисправности — шипение вакуумного усилителя тормозов, что также сопровождается неравномерной работой двигателя.Дело в том, что такая разгерметизация часто сопровождается всасыванием воздуха во впускной коллектор, в результате чего топливно-воздушная смесь обедняется, вызывая перебои в работе двигателя.

Варианты ремонта

Важно понимать, что тормозная система хоть и не очень сложна по сравнению с другими устройствами двигателя, тем не менее требует к себе очень пристального внимания. Признаки неисправности вакуумного усилителя тормозов обычно ощущает каждый водитель, так как вне зависимости от поломки это сразу сказывается на ходе педали тормоза, эффективности торможения, появлении посторонних шипящих или свистящих звуков.При этом ремонтировать данный агрегат следует грамотно, поэтому, если человек не уверен в своих знаниях и навыках ремонта, лучше отдать предпочтение специализированному сервисному центру.

Преимущества обращения в специализированную СТО:

Гарантия профессиональной диагностики неисправностей
Высокая эффективность любого ремонта
Сжатые сроки выполнения работ
Надежность и положительные результаты
Предоставление гарантии на выполненные работы

Как видите, отдав свой автомобиль профессиональным мастерам, водитель получит полную уверенность в надежности и безопасности.Так что если при резком торможении слышен скрежет, шипение или свист, слишком большой свободный ход педали тормоза, эффективность системы в целом снизилась, то следует немедленно приступить к ремонту данного агрегата. А поскольку вакуумный усилитель тормозов играет очень значительную роль, откладывать решение этой неисправности не рекомендуется.

Бустерный клапан представляет собой пластиковый кожух, в котором находятся основные детали, которые подвержены износу и вызывают проблемы у водителя в виде дребезжания коробки передач. Состав такой: на опорной втулке есть шток, который примыкает к поршню и собственный буфер. Собственно сам клапан стоит на толкателе и возвратных пружинах вместе с фильтром.

Вакуумный усилитель работает следующим образом: вы прижимаете тормоз к полу, в это время поршень и толкатель клапана перемещаются таким образом, что это открывает пространство между двумя отсеками устройства.Затем вакуумный отсек перемещается в это пространство и всасывает воздух. Воздух давит на заслонку между двумя частями усилителя, создавая разный уровень давления в одной и второй его частях. Из-за этой разницы перемещается сам клапан и шток соответственно. При опускании педали все детали возвращаются на свои места, система перестает функционировать.

Как и все, что касается деталей системы любого автомобиля, ремонт вакуумного усилителя тормозов неизбежен.Для того чтобы определиться с ремонтными работами — будет ли это гаражный ремонт своими руками или вам стоит обратиться в сервис — сначала необходимо определить признаки неисправности вакуумного усилителя тормозов ВАЗ 2114.

Проверка усилителя в сборе

Процесс выглядит следующим образом:

Прижмите тормоз к полу 4-5 раз при неработающем двигателе.Это создаст равномерное давление в двух частях усилителя. При нажатии на тормоз клапан сразу же покажет себя: если скрипит, значит, нужно серьезно задуматься.
После выравнивания давления включите четырнадцатый. Но при этом нужно прижать тормоз к полу. Если с системой усилителя тормозов все в порядке, то после запуска двигателя педаль поднимется. Если этого не произошло, то ремонт однозначно необходим.
В том случае, если вы понимаете, что есть проблема с усилителем, нужно посмотреть, как закреплен шланг, в каком состоянии фланец. Если крепления в какой-то момент не соответствуют норме, это может сказаться на том, что педаль не приподнята, а ведь грешить нужно будет на отдельное неправильное крепление, а не на всю систему в целом.

Причины замены усилителя тормозов

Важно понимать, что замена пылесоса на ВАЗ 2114 или любую другую модель ВАЗ — процесс обязательный.Если неисправен агрегат, то и двигатель соответственно тоже. Мощность, которую будет выдавать двигатель, зависит от правильной работы усилителя. Какой русский не любит быструю езду? Как говорится, любишь кататься, любишь пылесос и менять.

Как заменить?

Для этого вам потребуются следующие инструменты:

Отвертка простая
Плоскогубцы
Гаечные ключи 13, 17
Ключ специальный для откручивания тормозных трубок
Купить новые фитинги и заглушки

Пошаговый процесс:

При снятии усилителя будет мешать тормозной цилиндр. Поэтому можно сначала его снять, либо просто отсоединить от него фитинги труб и отодвинуть в сторону. Это так, как желает твое сердце.
Но главное препятствие — не цилиндр. Откручивать крепления усилителя в принципе непросто, а точнее неудобно.Начинаем с клапана: снимаем крепление шланга, вытаскиваем опорную втулку и вытаскиваем тормозной штифт.
Затем берем ключ на 13 и начинаем откручивать 4 крепления усилителя.
Перенеся хлопоты и неудобства, готовимся к установке нового на прежнее место … Но для начала на приобретенный усилитель нужно поставить специальную рамку из креплений. Пробуждаем ключом на 17. и только потом вставляем внутрь тачки.
Последовательность сборки простая, но, что немаловажно с точки зрения удобства, основное действие — соединение тормоза (педали) и усилителя (это все с помощью всего лишь пальца).А потом закрепите весь блок в четырнадцатом.

Стоимость единицы

О том, сколько стоит вакуумный усилитель тормозов на ВАЗ 2114, лучше узнавать прямо в магазинах. Так как регионы разные, то и ценовые категории разные, и локально ориентироваться проще. Примерная стоимость от 2000 до 3000 рублей. Установка его в сервис обойдется в треть, а то и половину, по сути, стоимости. Несмотря на недоступность агрегата и некоторые неудобства, самостоятельно поменять усилок намного проще.Частота поломок или замен напрямую зависит от качества гусеницы, стиля вождения и общего износа деталей машины, в частности шасси. Поэтому сложно сказать, что есть определенный нормативный период. Единственное, о чем нужно помнить, — это своевременная диагностика: иногда стоит растеряться и взглянуть на свой четырнадцатый глазами неравнодушного хозяина. И, конечно же, не откладывайте ремонт или замену агрегата.

Современный ВУТ, то есть вакуумный усилитель тормозов, он же пылесос — очень важная конструкция в автомобиле.Именно от такого хитрого и интересного устройства будет зависеть общая безопасность автомобиля, особенно если автолюбитель любит ездить на достаточно высоких скоростях … Если требуется ремонт вакуумного усилителя тормозов, то в большинстве случаев его просто заменяют. , что очень практично и удобно, но ремонтируемо.

Зачем нужен усилитель тормозов

Благодаря такому удобному усилителю даже слабая женщина легко сможет управлять многотоннажным транспортным средством. Этот усилитель используется для минимизации общих усилий водителя, который теперь может остановить даже очень тяжелую машину, причем максимально легко и очень быстро.Здесь создается большой тормозной момент с минимальным усилием при нажатии на педаль тормоза, основной аспект работы ВУТ — это вакуумное усиление обычного механического движения. Сегодня без такой конструкции уже сложно представить хоть одну машину, благодаря этому усилителю даже большой многотонный транспорт можно быстро и без проблем остановить. Сегодня ремонт вакуумного усилителя тормозов — это довольно простая операция, которая проводится очень быстро.

Устройство ВУТ:

Главный корпус.
Рабочая диафрагма.
Клапан рабочий специальный.
Толкатель педали.
Шток гидроцилиндра.
Пружина возвратная.

Крупные поломки ВУТ, диагностика усилителя

При выходе из строя ВУТ тормозная система автомобиля не выходит из строя и продолжает работать дальше. Из-за такой поломки управление будет затруднено, то есть водителю уже придется приложить гораздо больше усилий для торможения.Среди основных частых причин поломки ВУТ может быть разрыв рабочего шланга, по которому ВУТ соединяется с самим двигателем. Такой разрыв шланга легко рассчитать по характерному шипению; для ремонта изделия следует также проверить затяжку хомута и качество самого шланга.

Часто бывает ряд поломок внутри самого ВУ, обычно выходит из строя клапан, возможен износ резины или разрыв эластичной перегородки, которую можно довольно быстро заменить своими руками.Также поломка вызвана разрывом общей диафрагмы усилителя тормозов, здесь меняется герметичность этой системы, что приводит к попаданию воздуха в устройство. Иногда при ослаблении крепления рабочая диафрагма может немного уйти вперед, что приводит к зазору, и при торможении будет издаваться определенный стук. Чтобы решить эту проблему, вам следует отрегулировать шток и немного выдвинуть его.

Для проверки правильности работы современного БУ необходимо провести общую диагностику его работы.Желательно перед проверкой вакуумного усилителя тормозов исследовать работу двигателя автомобиля, который может утроиться при этой поломке. Усилитель еще можно проверить таким способом, педаль выжата до упора, теперь двигатель заводится, если потом педаль опускается, то все в порядке, а если ее положение не меняется, то уже требуется ремонт. Так же можно проверить ВУТ таким способом, запускается двигатель и сразу нажимается тормоз, затем двигатель глушится, а педаль нажимается еще 30 секунд, если педаль немного поднимается, значит ВУТ неисправен точно .Диагностика и общая настройка ВУТ должны быть четкими, постоянными и функциональными, так как это важный аспект безопасности всего автомобиля.

Подробнее о проверке ВУТ:

Ремонт, снятие ВУТ и его разборка

Чтобы отремонтировать и наладить работу пылесоса, сначала нужно правильно и правильно снять сам усилитель. Перед такой операцией следует проверить все признаки неисправности данного агрегата. Здесь требуется соблюдать четкий порядок всех работ при снятии усилителя; Сначала следует очистить главный цилиндр, сам усилитель и трубопровод от грязи.Теперь нужно отсоединить трубопроводы от баллона, а также резиновый шланг от клапана. Ось откручивается, после чего вилка отсоединяется от самой педали тормоза. Теперь нужно открутить гайки крепления тормозного кронштейна, но лучше делать это вместе, чтобы главный цилиндр не упал.

Теперь сразу после проведенных операций можно снять сам усилитель, после чего откручиваем 2 гайки и отсоединяем изделие от баллона.Далее затягиваются болты, поворачивается кольцо, причем делается это так, чтобы выступы оказались напротив пазов, теперь болты отпускаются, после чего основание и крышка будут разъединены. Ослабляется контргайка и откручивается вилка, снимается защитный кожух и снимается сам воздушный рабочий фильтр. Теперь втулка толкателя вывернута и корпус с диафрагмой снят, клапан и другие детали усилителя разобраны. Разборка и ремонт такого усилителя в автомобиле ВАЗ 2110 и в других отечественных марках будут точно такими же.

Затем снимается стопорная шайба, манжета сальника и кольцо, только теперь можно осмотреть все детали и при необходимости заменить их. Обратный клапан здесь является неразборным элементом, поэтому если он работает слабо, то его просто заменяют без ремонта. Такая разборка обычно выполняется только частично, а полная генеральная разборка требуется только в сложных ситуациях … Рекомендуется для такого снятия предварительно изучить рекомендации в инструкции по ремонту и обслуживанию автомобиля.

Инструкции по разборке:

Сборка и транспортировка изделия

Перед обработкой и сборкой требуется тщательно очистить все детали ВУТ, а при необходимости заменить их.Рабочие части еще можно промыть в обычном бензине, это делается со всеми элементами усилителя, кроме общего уплотнительного кольца, а затем детали можно просушить струей воздуха. Далее производится регулировка и сборка усилителя, сначала в основание вставляются кольцо и манжета, а затем фиксируется их расположение. К устройству крепят корпус, после чего желательно смазать диафрагму тальком и установить на фланец корпуса. Теперь опорное кольцо вставляется в диафрагму, а само изделие вставляется в оболочку опорного диска.Эта операция будет общей и для Москвича, и для ВАЗ 2109, поскольку конструкция усилителя везде одинакова.

Центральный клапан желательно покрыть дисульфидом молибдена, а после этого требуется удалить с детали излишки этого порошка. Теперь опорную шайбу можно надеть на клапан, а затем клапан можно установить на шайбу, чтобы закрепить его. Затем вставьте диафрагму в собранный блок, установите пружину и пластину, а затем вставьте сам шток через отверстия.Шток и корпус соединяет специальный технологический винт, при этом всю поверхность корпуса необходимо обработать смазкой. Собирается крышка с клапаном, устанавливается пружина и кольцо, затем собирается крышка с корпусом.

Крышка соединяется с основанием корпуса, усилитель снимается и устанавливается на подставку для регулировки. Резьба общего регулировочного винта смазывается для защиты продукта от саморазвязки, при этом винт должен входить в шток до тех пор, пока поршень не переместится внутрь усилителя.Регулировочный болт смазывается для предотвращения саморазвития, а затем ввинчивается в шток. Толкатель вставляется в корпус обычного поршня и гильза ввинчивается до упора. Теперь фильтр и крышка установлены, стопорная гайка и вилка навинчены на резьбу толкателя. Далее, усилитель еще проходит серию проверок на специальном стенде, необходимом для контроля работы.

Итоги, работа усилителя

Сегодня будет сложно найти хоть одного автомобилиста, который умел бы ездить на автомобилях с обычными простыми тормозами… Именно на этих старых машинах приходилось сильно нажимать на педали тормоза, когда нужно было быстро остановить машину. Надо было со всей силы нажать на тормоз и приложить к нему вес всего тела, а эта операция требовала больших физических усилий. Те времена давно прошли, и механические тормоза заменили упрямую жесткую педаль. В каждом автомобиле общий принцип работы усилителей ВУТ будет идентичным, то есть конструкция изделия везде будет одинаковой.

Видео

В этом видео показано, как разобрать ВУТ:

Сегодня автомобильные продукты являются высокотехнологичными и быстрыми.Поэтому для лучшего торможения на всех современных автомобилях, как российских, так и импортных, используется вакуумный усилитель тормозов. Высокая производительность и продуктивность объясняется тем, что улучшенная тормозная система упрощает управление транспортным средством, позволяя остановить транспортное средство легким нажатием на педаль. Без этого узла непросто развить всю мощность для хорошего торможения одной физической силой, потому что через некоторое время появится усталость. Таким образом, ВУТ призван минимизировать усилия при нажатии на педаль тормоза при любом типе торможения.

Вакуумный усилитель тормозов

Принцип действия вакуумного усилителя тормозов основан на воздействии внешнего атмосферного давления на разряженную зону. Хотя стандартной схемы устройства и конструкции усилителя нет, принцип работы остается неизменным. Существует множество дизайнерских решений и модификаций, отличающихся друг от друга деталями и конфигурацией. Так, в ряде автомобилей может быть установлен дополнительный вакуумный электродвигатель, отвечающий за слаженную работу агрегата при различных режимах работы двигателя.Если говорить о дизельных силовых агрегатах, то адаптация в них обязательна.

Этот узел состоит из пяти неизмененных компонентов:

разделительная диафрагма из пластика;
возвратная пружина ;
толкатель педали ;
сток ;
клапанный механизм .

На первый взгляд пылесос в моторном отсеке незаметен, так как он расположен в монолитном блоке с STC между педальным механизмом и главным тормозным цилиндром.Это камера, ограниченная перегородкой диафрагменного типа. Разделенные полости герметичны и равны.
Одна сторона полости соединена с атмосферой, а другая с патрубком выпускного коллектора двигателя, где во время работы наблюдается более низкое давление, чем в атмосфере.

Расположение ВУТ

Атмосферная часть расположена ближе к педали, а вакуумная — около цилиндра. В заднем атмосферном отсеке на корпусе установлен обратный клапан, который удерживает разрежение во впускном патрубке двигателя и предотвращает попадание бензиновой смеси в агрегат.Степень вакуума в этой камере точно регулируется толкательным механизмом клапана. А в передней полости обратный клапан держит постоянное напряжение. Итак, одинаковое давление давит на перегородку с обеих сторон. Сам клапан перемещается с помощью толкателя, соединенного с педалью тормоза. Возвратная пружина отвечает за возврат диафрагмы в исходное состояние после торможения. Когда на машине требуется система экстренного торможения, на шток накладывается специальный электромагнитный привод.

Устройство вакуумного усилителя тормозов не сложное, что дает возможность проводить ремонтные работы своими руками.

Как работает ВУТ?

Работа устройства осуществляется за счет разницы давлений, создаваемой в вакуумном и атмосферном отсеках. Из-за этой разницы срабатывает толкатель, который перемещает шток поршня ГТЦ. Рассмотрим подробнее, как работает вакуумный усилитель тормозов. Изначально давление в обеих камерах одинаковое.

Устройство ВУТ в разрезе

Передача усилия на толкатель и последующие элементы происходит, когда водитель нажимает на педаль тормоза. После того, как сила достигает клапана, он закрывает проход между обоими отсеками. Затем клапан снова соединяет обе камеры и уже в атмосферном отсеке происходит снижение давления. Возникающая разница отражается на перегородке, поэтому она изгибается и приводит к перемещению штока поршня в ГТЦ.Когда автомобиль перестает тормозить, давление в обоих отсеках выравнивается, и эластичная перегородка возвращается в исходное положение.

Выход из строя ВУТ — серьезная проблема, которая может привести к фатальным последствиям. Чтобы этого не произошло, нужно внимательно следить за тормозной системой. Малейшее отклонение в работе требует диагностики. Отрегулировать вакуумный усилитель тормозов несложно, некоторые отклонения можно исправить самостоятельно.

Детали вакуумного усилителя тормозов

Признаки неисправности ВУТ

Вакуумный усилитель тормозов способен как частично не создавать разрежения, так и полностью.Основной причиной этого может быть обрыв или разгерметизация соединительных патрубков моторного коллектора и усилителя. Кроме того, неисправности также могут быть вызваны нарушением целостности или потерей эластичности диафрагмы. Если в механизме случился сбой, это заметит даже новичок. Перечислим основные симптомы неисправности вакуумного усилителя тормозов:

Методы поиска и устранения неисправностей

Для тех, кто задается вопросом, как проверить вакуумный усилитель тормозов, мы предоставили несколько вариантов первоначальной проверки системы.Работоспособность ВУТ проверяется следующими способами:

Педаль тормоза нажата, и двигатель запускается. Сильное нажатие на педаль, если она не вернулась в прежнее положение, значит, в агрегате точно есть проблемы.
Двигатель заводится, проходит несколько минут, он заглушен. Затем несколько раз, не напрягаясь, нажмите педаль тормоза. Если все в порядке, то после первого натиска педаль по мере необходимости выжимается до упора.Это говорит о том, что образовавшийся вакуум притягивал перегородку, и шток, как и ожидалось, начал толкать поршень ГТЦ. Но если при втором нажатии на педаль ход уменьшится, значит, взять разряд негде. Когда после первого нажатия не ощущается никаких дальнейших действий, это означает, что система неисправна.
Этот тест позволяет обнаружить утечки воздуха в системе. При работающем двигателе педаль нажимается с задержкой. Не отпуская тормоз, заглушают двигатель, в этом положении педаль нужно удерживать тридцать секунд.Если педаль двигается, значит, где-то нарушена герметичность. Давление в камере начнет увеличиваться, и диафрагма будет воздействовать на толкатель под давлением возвратной пружины. Когда при такой проверке педаль не остается ненадежной, значит, ВУТ исправно работает.
Также таким же образом можно проверить утечку воздуха: при выключенном двигателе нажмите педаль до упора, а затем, удерживая педаль, запустите двигатель. Из-за разницы температур в камерах педаль должна немного опускаться вперед.Когда этого не произошло, значит, нужно переходить к проверке самих шлангов на целостность. В том случае, если после устранения «утечек воздуха» система продолжала «троить», значит, пора заменить усилитель на новый.

Если после первичной проверки проблемы были замечены, то нужно переходить к более трудоемкому процессу — проверке целостности деталей.

Диагностика ВУТ

Проверка на герметичность

Этапы проверки:

Откройте капот автомобиля и дайте двигателю поработать две минуты.
После того, как погаснет, подождите полминуты.
Несколько раз нажмите на педаль тормоза, при этом вы должны услышать, как воздух поступает в систему.
При этом обратите внимание на обратный клапан ВУТ. Для этого снимите проверяемую деталь с резинового уплотнителя фланца.
Наденьте на небольшой штуцер соответствующую резиновую грушу, вы можете снять ее с ареометра.
Затем сожмите, когда клапан в порядке, резиновая груша не расширится. Если это произошло, то следует заменить сам клапан и еще раз проверить вакуумный усилитель тормозов.Если ничего не изменилось и проблемы тоже ощутимы, то дело в самой системе, которую легче поменять, чем отремонтировать самостоятельно. Без соответствующих знаний и инструментов самостоятельный ремонт невозможен.

Если у вас есть счетчики, вы можете проверить герметичность под нагрузкой. Для этого следует запустить двигатель, а затем нажать на педаль тормоза с усилием 20 кгс. Удерживайте педаль до тех пор, пока разрежение в ВУТ не достигнет отметки B = 66,7 кПа (500 мм рт. 3.3 кПа в течение 15 с. Если ваши показания различаются, усилитель требует ремонта или замены.

Испытание на герметичность

А еще можно проверить систему счетчиком и без нагрузки. Для этого запустите двигатель, не нажимайте педаль тормоза в это время и подождите, пока глубина разгрузки не станет равной A = 66,7 кПа (500 мм рт. Ст.). После выключения двигателя проверьте данные вакуумметра. Скорость уменьшения глубины разряда не должна быть выше 3.3 кПа в течение 15 секунд … При обнаружении несоответствия найдите и устраните причину утечки.

Регулировка свободного хода

После проверки на герметичность стоит отрегулировать свободный ход педали тормоза. Регулировка длины штока создает зазор, определяющий степень давления на тормозной цилиндр. Важно правильно отрегулировать длину штока и установить подходящий зазор. Когда мотор не работает, свободный ход педали должен составлять 5-14 мм.Этот зазор регулируется болтом, расположенным над плоскостью ВУТ. При небольшом зазоре рабочий цилиндр заклинивает, что приводит к ускоренному износу колодок и повышенному расходу топлива. А еще машина начнет как угодно тормозить, и напоминать езду на ручном тормозе … Напротив, превышение допустимой нормы зазор говорит о нарушении герметичности в сборе и ход на педали станет увеличенным.

Регулировка усилия рычага регулятора давления

Гидравлическое давление также можно проверить с помощью счетчиков.Когда двигатель не работает, глубина разрежения будет 0 мм рт. Изобразительное искусство. А если нажать на педаль с усилием 20 кгс, то давление должно вырасти до 1177 кПа (12 кгс / см2) … Теперь запускаем двигатель и ждем, пока глубина разряда упадет до 66,7 кПа ( 500 мм рт. Ст. ), затем смотрим параметры манометра. Его нормальное значение должно быть 6867 кПа (70 кгс / см2) .

Простая регулировка хода

Если под рукой нет средств измерений, то проверка проводится следующим образом:

Проверить состояние деталей привода и регулятора; на них не должно быть люфтов и протечек масла.
Затяните тормоз и проверьте, насколько далеко выдвигается поршень регулятора. Норма 1,7–2,3 мм. Если ход слишком большой или, наоборот, отсутствует, то в регуляторе есть проблемы.
Проверить контрольную пробку, она должна быть утоплена в щель корпуса до упора и на ней не должно быть протечек тормозной жидкости. Если все иначе, значит, нарушена герметичность уплотнительных манжет. В такой ситуации требуется полная замена регулятора.

Часто диагностируйте и регулируйте рычаг.Когда проблема очевидна, настройки производятся следующим образом:

Снятие ВУТ, если требуется ремонт

Когда после диагностики вы обнаружите, что усилитель нуждается в ремонте, и четко знаете его устройство, а также всю механику работы с ним, можно приступать к снятию устройства:

Для начала нужно обзавестись ремкомплектом.
Ознакомьтесь с инструкцией по эксплуатации вашего автомобиля, чтобы точно знать устройство ВУТ.
Если в моторном отсеке есть обивка и пластиковая накладка, защищающая пылесос, снимите их.
Отсоедините тягу привода усилителя от педали тормоза под рулевым валом.
Ключом на 17 откручиваем приспособление от тормозного цилиндра … Далее снимаем трубку с штуцера, чтобы шланг не загибался, немного наклоняем тормозной цилиндр вперед.
Снимаем провод стоп-сигнала, после чего снимаем болты ключом на 13 для освобождения ВУТ. Для успешного снятия вытащите палец, соединяющий усилитель и педаль. Затем снимаем две гайки крепления кронштейна.
Теперь приступаем к ремонту пылесоса.

Следует понимать, что если у вас нет возможности провести ремонт самостоятельно, лучше доверить это дело опытному механику или просто заменить его новым устройством.

Установлен новый ВУТ

Инструкция по замене вакуумного усилителя тормозов

Процесс замены пылесоса прост. Демонтаж происходит так же, как и при снятии системы в ремонт:

Сначала отсоедините шток от педали тормоза.То есть снимаем пластину, удерживающую палец, зацепив ее чем-нибудь острым. Теперь вынимаем палец и идем под капот.
Отсоедините все провода колодки от датчика уровня тормозной жидкости.
Отсоедините усилитель от цилиндра.
Откручиваем гайки кронштейна и снимаем усилитель прямо с ним. Если гайки снимаются с трудом, можно использовать жидкость WD-40.
Отсоединить, открутив две гайки.
Теперь прикрепляем новый усилитель к кронштейну и собираем в обратном порядке.

Современная продукция современного автомобилестроения высокотехнологична и высокоскоростна. Отдельно стоит отметить мощность автомобилей, которые после разгона не так-то просто остановить. Поэтому все они оснащены современной тормозной системой, а для упрощения управления ею со стороны водителя в большинстве автомобилей есть такой блок, как вакуумный усилитель тормозов.
Это важнейший элемент для автомобиля, который призван не только повысить комфорт при управлении транспортным средством, но и сделать работу самой тормозной системы более эффективной, позволяя ей развиваться при небольшом нажатии на педаль тормоза.полная мощность, необходимая для эффективной остановки даже самого мощного транспортного средства. Одними физическими силами водителя сделать это непросто, и через несколько километров водитель транспортного средства без ВУТ почувствует сильную усталость, которая непременно станет препятствием для безаварийной езды.
Как работает усилитель тормозов
Устройство вакуумного усилителя тормозов несложное, что позволяет при необходимости проводить ремонтные работы самостоятельно. Его компоненты расположены в корпусе данного агрегата:
диафрагма;
возвратная пружина;
толкатель;
Следящий клапан
;
сток.
В моторном отсеке он незаметен, так как находится в одном корпусе с тормозным цилиндром. Диафрагма разделяет корпус этого устройства на две равные половины. Обе половины герметичны, а та, которая обращена к тормозному цилиндру, безвоздушная, то есть вакуумная. Второй имеет сообщение с окружением и носит соответствующее название — атмосферный. Вакуумная камера имеет специальный клапан, благодаря которому она сопрягается с источником вакуума. Его роль играет участок, расположенный во впускном коллекторе.

В ряде автомобилей может быть дополнительно установлен вакуумный электродвигатель, что обеспечит гарантированную работу устройства при различных режимах работы двигателя. Также в обязательном порядке устанавливается на все дизельные силовые агрегаты. Атмосферная камера включает в себя следящий клапан, с помощью которого она может сообщаться либо с атмосферой, либо с вакуумной камерой. Возвратная пружина позволяет диафрагме вернуться в исходное положение после завершения торможения.Если в автомобиле предусмотрена система экстренного торможения, на штанге устанавливается специальный привод.
Как работает этот узел
Принцип действия вакуумного усилителя тормозов заключается в создании и поддержании различных давлений между вакуумной и атмосферной частями этого устройства. В штатном положении педали тормоза давление в камерах идентично, но при нажатии на нее срабатывает следящий клапан — он перекрывает сообщение между обеими частями агрегата, и разрежение в вакуумной камере увеличивается, а в соседнем падает.
Несмотря на давление пружины, диафрагма движется вперед, заставляя перемещаться шток главного цилиндра. Работа вакуумного усилителя тормозов гарантирует передачу значительного усилия на шток главного цилиндра. Однако оно всегда соответствует силе нажатия на педаль, то есть, если педаль нажимается незначительно, устройство не развивает свою полную мощность, давая тормозной системе большую мощность.

С какими проблемами может столкнуться при эксплуатации
Как и любой другой агрегат в автомобиле, вакуумный усилитель требует периодического внимания со стороны автомобилиста.Усилитель следует периодически проверять, чтобы своевременно выявить неисправность и принять меры по ее устранению. Тест начинается при выключенном двигателе. Несколько раз подряд нажмите на тормоз, а затем на время зафиксируйте в нажатом положении. Затем педаль отпускается, и двигатель запускается. Подробнее о видео-проверке:
В том случае, если при нажатии на педаль особых усилий от водителя не требуется, все в порядке. Сложность этого действия свидетельствует о неисправности вакуумного усилителя тормозов.Наиболее распространены следующие:
нарушение целостности самой диафрагмы;
проблемы со шлангами, ведущими к этому узлу;
Выход из строя пружины, возвращающей диафрагму в исходное положение.
Ремонт целесообразнее проводить в техцентрах, где у специалистов есть под рукой комплекс профессионального оборудования. В противном случае его лучше снять и заменить новым блоком.

Самопроверка усилителя
В случае неисправности вакуумного агрегата водителю необходимо приложить слишком много усилий для нормального торможения, что быстро утомляет его.Поэтому важно своевременно обращать внимание на грозящую поломку. Симптомы неисправности устройства могут быть самыми разнообразными.
Снятие вакуумного усилителя
Процедура демонтажа и установки нового агрегата не так уж и сложна, поэтому при наличии свободного времени и желания это можно сделать самостоятельно — это позволит сэкономить приличную сумму. Все работы ведутся на остывшем двигателе.
Чтобы не привести к необходимости замены этого важного узла в автомобиле, рекомендуется периодически проверять состояние всех соединительных шлангов и проводить элементарную самодиагностику тормозной системы.
Все, что вам нужно знать о усилителях тормозов (2021)
Представьте себе количество тормозного давления, необходимое для остановки автомобиля весом 4000 фунтов.
Наверное, много, правда?
А теперь представьте, что вы пытаетесь самостоятельно остановить автомобиль .
Звучит невозможно?
Ну, именно так устроена каждая машина!
Все, что вам нужно сделать, это нажать на педаль тормоза — и ваш автомобиль замедлится.
Но вот вопрос —
Как вы можете создать все эту останавливающую силу с только вашей ногой?
Здесь вступает в игру усилитель тормозов.
А что такое усилитель тормозов ?
В этой статье мы рассмотрим все, что вам нужно знать о усилителях тормозов.
Мы расскажем, что это такое, как они работают, проблемы и симптомы усилителя тормозов, и даже покажем вам самый простой способ решения этих проблем!
Эта статья содержит
(Щелкните ссылку ниже, чтобы перейти к определенному разделу)
Что такое усилитель тормозов и для чего он нужен?
Усилитель тормозов — это устройство, используемое для усиления усилия, прикладываемого к педали тормоза, при передаче этого усилия на главный тормозной цилиндр.Тормозные системы, в которых они есть, часто называют «механическими тормозами».
Усилитель тормозов используется почти на всех автомобилях с гидравлическими тормозами — вы не увидите их на автомобилях, которые используют пневматические системы под давлением в качестве основных тормозных контуров.
Усилитель тормозов является важной частью вашей тормозной системы:
Когда вы нажимаете на педаль тормоза , ваша ступня прилагает усилие около 70 фунтов.
Эта сила проходит через усилитель тормозов , который усиливает ее (часто добавляя 200-300 фунтов силы) на главный цилиндр
Главный цилиндр затем преобразует эту силу в гидравлическое давление
Гидравлическая тормозная жидкость передает это давление через тормозные магистрали
Передаваемое гидравлическое давление воздействует на тормозной суппорт (в дисковом тормозе) или на колесный цилиндр (в барабанном тормозе)
Тормозные колодки (на тормозной суппорт) или тормозные колодки (на колесном цилиндре), затем используйте это давление для создания трения и замедления колес до остановки
Совет: Если вы хотите узнать больше о тормозных колодках, откройте для себя Какова длина последних тормозных колодок и Типы тормозных колодок , которые вы можете использовать.
Что, если бы в современных автомобилях не было бустера?
Без усилителя тормозов нам пришлось бы нажимать намного сильнее, чем обычно, чтобы тормозная система сработала. Тормозной путь увеличится, а экстренное торможение, вероятно, будет не таким эффективным!
Что еще называют усилителями тормозов?
Поскольку усилители тормозов существуют уже некоторое время, у них есть другие названия, например:
Усилитель тормозов
Тормозная система
Усилитель вакуума
Усилитель тормозного усилия
Вакуумный усилитель
Три типа Усилители тормозов
Есть три типа усилителя тормозов.
Каждый усилитель тормозов обычно устанавливается на противопожарной перегородке в моторном отсеке. Вы найдете его между педалью тормоза и главным цилиндром:
1. Вакуумный усилитель тормозов
Вакуумный усилитель тормозов является наиболее часто используемым типом.
В бензиновых двигателях без наддува используется вакуум для усиления давления на педаль тормоза.
2. Вакуумный насос
В некоторых дорожных транспортных средствах вместо впускного коллектора двигателя используется вакуумный насос.
Сюда входят:
Автомобили с двигателями с турбонаддувом
Автомобили с дизельными двигателями
Электромобили
Гибридные автомобили
Вакуумные насосы могут приводиться в действие механически (от двигателя) или с помощью электродвигателя (электрический усилитель тормозов). Вакуумный насос также используется в высокогорных районах, где безнаддувные автомобили не могут создать достаточно вакуума для усилителя тормозов.
3. Гидравлические Усилители тормозов
В усилителе тормозов этого типа используется прямое гидравлическое давление, создаваемое насосом гидроусилителя рулевого управления, а не вакуумное давление.
Как работает обычный вакуумный усилитель тормозов
Хотя существует трех типов усилителей тормозов , вакуумные усилители являются наиболее распространенными. Так что, скорее всего, автомобиль, который вы ведете, использует его!
Давайте рассмотрим, как работает этот тип бустера и как им удается так быстро усиливать все это давление:
Механика вакуумного усилителя тормозов
Усилитель тормозов имеет две камеры, разделенные диафрагмой.
Некоторые усилители тормозов поставляются с одинарной диафрагмой, а другие — с тандемной диафрагмой — обычно используются для более крупных автомобилей и грузовиков.
Одна из камер связана с педалью тормоза, а другая — с главным цилиндром.
Шток, соединенный с узлом педали тормоза, проходит через центр диафрагмы на своем пути к поршню главного цилиндра.
Вот что происходит, когда ваш двигатель работает и вы нажимаете на педаль тормоза:
Когда воздух проходит через двигатель через впускной клапан, в каждой камере происходит одинаковое падение давления, создавая вакуум (через вакуумный шланг).
При нажатии на педаль тормоза шток перемещается вперед и открывается воздушный клапан.
Воздух втягивается в педаль тормоза сторона усилителя, создавая атмосферное давление. Односторонний обратный клапан усилителя (подсоединенный к вакуумному шлангу) предотвращает попадание воздуха в отверстие для всасывания вакуума.
Разница давлений позволяет вакууму на впуске, присутствующему в главном цилиндре , стороне тянуть за диафрагму.
Поскольку шток передает усилие, прилагаемое педалью тормоза, диафрагма также тянет шток, увеличивая силу, действующую на поршень главного цилиндра.
Это усиление сил помогает быстро и легко затормозить автомобиль.
Отпускание педали тормоза закрывает воздушный клапан, останавливая процесс.
9 признаков неисправности усилителя тормозов
Теперь вы знаете, как работают усилители тормозов.
Но что происходит , когда что-то пойдет не так ?
Вот некоторые симптомы неисправности усилителя тормозов.
Если вы заметили кого-либо из них, немедленно отнесите машину к механику:
1. Жесткий тормоз Педаль Действие
Педаль жесткого тормоза часто является сильным признаком неисправности усилителя тормозов. Неисправный усилитель тормозов теряет способность усиливать силу вашей стопы, что приводит к тому, что вам приходится прилагать больше усилий при нажатии на педаль тормоза.
Это пониженное усилие на главном цилиндре снижает гидравлическое давление в тормозной жидкости, что затрудняет торможение.
2. Увеличение Торможение Расстояние
Если вы заметили, что ваша машина больше не останавливается так быстро, как раньше, у вас могут быть проблемы с усилителем тормозов.
3. Тормоз высокого давления Педаль Положение
Здесь педаль тормоза может двигаться меньше обычного (что означает «высокий»), или может потребоваться дополнительное время, чтобы вернуться в исходное положение после того, как вы отпустите педаль.
Любое из этих условий может произойти из-за дисбаланса в вакуумных камерах неисправного вакуумного усилителя тормозов.
4. Шипение
Заметили шипение при включении тормозов ?
Это может быть утечка из вакуумного усилителя через диафрагму или корпус, или это может быть
, возможно, негерметичный вакуумный шланг.
5. Нарушение работы двигателя
Вот еще один потенциальный симптом, вызванный утечкой вакуума.
Допустим, есть отверстие в диафрагме или неисправный вакуумный обратный клапан, который втягивает воздух в вашу систему.
Этот воздух может повлиять на топливную смесь в двигателе.
Неправильная топливная смесь влияет на правильное количество газа, уменьшая его охлаждающее действие и увеличивая трение и температуру деталей двигателя. Это может привести к преждевременному воспламенению, когда топливо воспламеняется до того, как загорится свеча зажигания.
Предварительное зажигание также может привести к повреждению поршня или сгоревшему клапану, что потребует дорогостоящего ремонта.
6. Загораются сигнальные лампы
Если ваш автомобиль оснащен электронным усилителем тормозов, неисправность сборки может повлиять на антиблокировочную тормозную систему (ABS).В результате загораются сигнальные лампы тормозной системы, такие как ABS, система стабилизации или тяги.
7. Утечка жидкости
Утечки жидкости могут указывать на целый ряд различных проблем в вашем автомобиле.
Если в вашем автомобиле используются гидроусилители и течет жидкость для гидроусилителя руля, есть большая вероятность, что ваш гидроусилитель скоро выйдет из строя.
Электронные усилители тормозов, расположенные вместе с главным цилиндром, также могут иметь утечки, которые могут снизить их эффективность.
8. перегретый гидроусилитель
Иногда температура жидкости в гидроусилителе может резко возрасти из-за условий окружающей среды. Такой скачок температуры может привести к повреждению уплотнений и золотникового клапана гидроусилителя, что снизит эффективность тормозов.
9. Отказ гидроусилителя руля
Гидравлические усилители приводятся в действие насосом гидроусилителя рулевого управления.
Если гидроусилитель руля выходит из строя, обычно одновременно выходит из строя и усилитель.
Простой способ проверить усилитель тормозов
Многие из этих симптомов трудно обнаружить, поскольку они связаны с различными внутренними компонентами вашего автомобиля. Но есть более простой способ проверить усилитель тормозов, особенно если в вашем автомобиле используется обычный вакуумный усилитель.
Конструкция усилителя тормозов позволяет ему удерживать достаточно вакуума, чтобы позволить вам задействовать тормоза один или два раза без работающего двигателя. Это поможет вам остановить автомобиль в случае отказа двигателя.
Вот как вы можете проверить свой вакуумный усилитель:
При выключенном двигателе накачать тормоза несколько раз.
Затем слегка нажмите педаль тормоза при включении зажигания.
Педаль тормоза должна немного прогнуться, затем стать твердой.
Если он становится жестким или нет заметных изменений, скорее всего, вышел из строя усилитель тормозов.
Если вы подозреваете проблему с усилителем тормозов, вам следует обратиться к мобильному механику с по , который поможет вам .Просто слишком опасно ехать в ремонтную мастерскую без полноценного тормоза.
Самое простое решение проблем с усилителем тормозов
Проблемы с усилителем тормозов могут проявляться по-разному, и важно, чтобы ваш механик выяснил, что вызывает проблему.
Итак, когда вам нужна помощь в решении проблем с усилителем тормозов, убедитесь, что механик:
Сертифицирован ASE
Использует только высококачественные запасные части и инструменты
Предлагает гарантийное обслуживание
Кроме того, как мы уже упоминали, ищите механика, который может прийти к вам — так как вы не должны вождение автомобиля в ремонтную мастерскую с неисправными тормозами.
И если вы ищете механика, который отметит все эти флажки, не ищите больше, чем RepairSmith , чтобы помочь вам.
RepairSmith — это удобное мобильное решение для ремонта и обслуживания автомобилей .
Вот почему RepairSmith должен быть на вершине вашего списка ремонтных решений:
Ремонт усилителя тормозов может быть выполнен прямо у вас на подъездной дорожке
Удобное и простое онлайн-бронирование
Конкурентоспособная предварительная цена
Ремонтные работы выполнят специалисты, сертифицированные ASE
Все ремонтные работы и техническое обслуживание выполняются с использованием высококачественного оборудования и запасные части
RepairSmith предоставляет 12-месячную гарантию на 12 000 миль на весь ремонт.
И сколько будет стоить замена усилителя тормозов?
В среднем это будет стоить от 325 до 1250 долларов, в зависимости от марки и модели вашего автомобиля.Чтобы получить более точную оценку, все, что вам нужно сделать, это заполнить эту онлайн-форму.
Последние мысли
Усилитель тормозов — один из важнейших компонентов тормозной системы вашего автомобиля.
Вот почему всегда полезно следить за тем, чтобы усилитель тормозов был в хорошем состоянии. Соблюдайте график регулярного технического обслуживания, чтобы оставаться в безопасности в дороге.
И если вы заметили какой-либо из упомянутых нами симптомов, обратитесь в ремонтную мастерскую, чтобы назначить встречу для решения любых проблем с усилителем тормозов!
Шипение от педали тормоза
Вы слышите шипение от педали тормоза? Шум может присутствовать постоянно, или вы можете слышать его только при нажатии на педаль газа .
Если вы слышите шипящий звук из-под приборной панели, который меняется, когда вы нажимаете или отпускаете педаль тормоза, скорее всего, неисправен усилитель тормозов.
Симптомы
Воздух Шум от педали тормоза
Шипение при нажатии на тормоз
Тормоза звучат так, будто выходит воздух.
Проблема с усилителем тормозов, шипящий звук
Свист при нажатии на тормоза
Общая причина
Усилитель тормозов
Вы слышите шипение, когда вы нажимаете и отпускаете педаль тормоза, даже когда автомобиль полностью остановлен? Шипение звучит так?

Может показаться, что при нажатии на тормоз выходит воздух, но на самом деле воздух втягивается.Обычно шум возникает из-за протекающего усилителя тормозов. Усилитель тормозов имеет внутри диафрагму с одной стороны, вакуум, создаваемый двигателем.
Усилитель тормозов имеет шланг, который подсоединяется к впускному коллектору двигателя. Вакуум, создаваемый двигателем, облегчает нажатие на педаль тормоза и помогает вам не нажимать на тормоза так сильно, чтобы остановить его.
Обычно, когда вы слышите шипение педали тормоза, вам следует проверить тормозную жидкость, чтобы убедиться, что вы не теряете ее.В большинстве случаев вы не теряете тормозную жидкость.
Шум возникает из-за всасывания воздуха через треснувшее уплотнительное кольцо усилителя тормозов, глушитель из пеноматериала или диафрагмы. В некоторых случаях вы можете заметить, что шум уходит при нажатии на педаль тормоза или газа.
Замена усилителя тормозов решит эту проблему. Замена усилителя тормозов требует определенных навыков, поэтому, если вы не планируете самостоятельно устранять шипение, отнесите машину к механику.
Усилитель тормозов расположен сразу за главным цилиндром.Это черный круглый бак между главным цилиндром и брандмауэром.
Не пренебрегайте шипящим звуком, исходящим из-за педали приборной панели / тормоза. Если вы продолжите пренебрегать этим, вы можете потерять тормоза во время движения, что может иметь катастрофические последствия.
Колодки тормозные
Тормозные колодки имеют датчик износа. По мере износа тормозных колодок датчик износа соприкасается с ротором, что приводит к усилению скрежета при торможении. Вы должны слышать этот шум только при торможении, а не при остановке автомобиля.
.

Шипит вакуумный усилитель тормозов ВАЗ 2110

Твердая или мягкая педаль тормоза. В чем причина и что делать

Тормозные механизмы ВАЗ в Челябинске

Тормозная жидкость в вакуумном усилителе на ваз 2110 что делать

тугая или мягкая педаль — диагностика и ремонт

Почему педаль мягкая

Видео “Признаки и неисправности вакуумного усилителя тормозной системы”

Устройство

Тревожные сигналы

Доработка

Почему у вас тугая педаль тормоза

Почему у меня мягкие тормоза

Неисправности «вакуумника».

Разбухание колец в цилиндрах.

Повреждения педали.

Методы самостоятельной диагностики.

Личный опыт автовладельцев.

Видео.

Почему при торможении слышно шипение?

Что скрывается за шипящим шумом?

Что делать с шипящим шумом?

Вакуумный усилитель тормозов работает через раз. Вакуумный усилитель тормозов

Вакуумный усилитель тормозов

Принцип работы вакуумного усилителя тормозов

Датчики вакуумного усилителя

Заключение

Проверка усилителя в сборе

Причины замены усилителя тормозов

Как заменить?

Стоимость единицы

Вакуумный усилитель тормозов

Проверка мембраны и герметичности камер

Клапан обратный ВУТ

Вакуумный усилитель тормозов

Неисправности вакуумного усилителя тормозов.

Как проверить вакуумный усилитель тормозов?

Пошаговая процедура ремонта:

Устройство ВУТ

Принцип работы

Поломки ВУТ

Самодиагностика

Как понять, что тормозной вакуум засасывает воздух.Вакуумный усилитель тормозов

Назначение ВУТ

Конструктивные особенности ВУТ

Принцип работы ВУТ

Основные неисправности ВУТ и их особенности

Варианты ремонта

Преимущества обращения в специализированную СТО:

Проверка усилителя в сборе

Причины замены усилителя тормозов

Как заменить?

Стоимость единицы

Зачем нужен усилитель тормозов

Крупные поломки ВУТ, диагностика усилителя

Ремонт, снятие ВУТ и его разборка

Сборка и транспортировка изделия

Итоги, работа усилителя

Видео

Как работает ВУТ?

Признаки неисправности ВУТ

Методы поиска и устранения неисправностей

Проверка на герметичность

Регулировка свободного хода

Регулировка усилия рычага регулятора давления

Снятие ВУТ, если требуется ремонт

Инструкция по замене вакуумного усилителя тормозов

Как работает усилитель тормозов

Как работает этот узел

С какими проблемами может столкнуться при эксплуатации

Самопроверка усилителя

Снятие вакуумного усилителя

Все, что вам нужно знать о усилителях тормозов (2021)

Шипение от педали тормоза

Симптомы

Общая причина

Усилитель тормозов

Колодки тормозные

Автор: alexxlab

Добавить комментарий Отменить ответ

Рубрики
