Тиристорные стабилизаторы напряжения

Для отопления загородных коттеджей и жилых домов очень часто используются автономные системы отопления. Для их обустройства многие выбираются газовые котлы, вырабатывающие тепловую энергию для отопления всего здания. Такие устройства очень удобны в эксплуатации, они занимают мало места и лишены всех недостатков традиционных каминов и печей. Однако для того, чтобы сложный прибор служил долго и не ломался, нужно точно соблюдать все рекомендации по его эксплуатации. В частности, следить за подаваемым на него напряжением. Именно для этого предназначено специальное устройство — стабилизатор напряжения для газового котла. Срок службы практически любого прибора, который работает от электричества, в том числе и стандартного газового котла, зависит от стабильности напряжения в сети.

Прикрепление водорастворимого стабилизатора. . При создании аппликации на основе рисунка вышивания элемент аппликации можно .. чтобы расположить несколько копий одного рисунка выполняется правильно. Кроме.

Как выбрать стабилизатор напряжения для дома?

Для выстрела стрелок натягивает тетиву, запасая тем самым энергию в согнутой дуге лука, после чего отпускает тетиву, и дуга, быстро разгибаясь, преобразует запасённую потенциальную энергию в кинетическую энергию быстро летящей стрелы. Дальность полёта стрелы зависит от конструкции лука, силы натяжения тетивы и погоды ; в среднем составляет до метров [2] [ неавторитетный источник? В Позднем Средневековье он был постепенно вытеснен огнестрельным оружием , хотя длительное время лук и арбалет использовались наряду с ним. Луки разделяются на простые и составные, но все они представляют собой дугу с тетивой для метания стрел. Составные иначе композитные луки были короче, изготовляются из разных материалов: рога внутренняя часть , древесины средняя часть и приклеенных сухожилий животных наружная сторона. Благодаря этому при сокращении длины самого лука достигается необходимая гибкость, упругость и мощь. Тетиву изготовляли из жил животных, кишок, сыромятной кожи или растительных волокон. Возможно, что древнейшие каменные наконечники стрел , возрастом около 64 лет, были найдены в пещере Сибуду по сообщению южноафриканских учёных в августе года. Их анализ, проведённый командой исследователей из университета Йоханнесбурга , установил наличие следов клея на растительной основе для закрепления наконечника на деревянном древке. К XIX веку единственными регионами, где люди ещё не были бы знакомы с таким оружием, остались Австралия и Океания.

Стабилизатор переменного напряжения «Штиль» R 1200, 1200 ВА

Стабилизаторы напряжения приобретают не от хорошей жизни, и раз вы это сделали, то у вас, скорее всего уже есть или были проблемы с напряжением. Стандартный уровень напряжения согласно норм, должен быть вольт не , как многие до сих пор считают. Когда приобретается маленький аппарат для защиты одного конкретного прибора — компьютер, холодильник, телевизор, котел, то с подключением проблем не возникает. А вот если вы хотите установить мощный аппарат, для защиты электроприборов всего дома одновременно, тогда придется повозиться со схемой подключения.

Модератор: Stas.

Стабилизатор напряжения как установить

В этой статье пойдёт речь о стабилизаторах постоянного напряжения на полупроводниковых приборах. Рассмотрены наиболее простые схемы стабилизаторов напряжения, принципы их работы и правила расчёта. Изложенный в статье материал полезен для конструирования источников вторичного стабилизированного питания. Начнём с того, что для стабилизации любого электрического параметра должна быть схема слежения за этим параметром и схема управления этим параметром. На этом принципе работают все схемы автоматического управления всех устройств и систем, которые нас окружают, от утюга, до космического аппарата, разница лишь в способе контроля и управления параметром. Точно так же работает стабилизатор напряжения.

Модификации Deus Ex: Human Revolution

Основные эксплуатационные характеристики, по которым рекомендуется выбирать стабилизатор напряжения:. Первоначально необходимо выяснить тип Вашей электросети — однофазная или трехфазная и исходя из этого подобрать необходимый вид прибора. Также стоит уточнить основные проблемы электропитания — постоянно пониженное или постоянно повышенное напряжение в сети либо частые скачки. Многие модели стабилизаторов не рассчитаны на широкий диапазон входного напряжения и могут качественно отрабатывать только один вид отклонений — понижение либо скачки. Также для выбора и подключения стабилизатора необходимо рассчитать примерную потребляемую суммарную мощность всех подключаемых к стабилизатору электроприборов. Основное условие выбора мощности стабилизатора напряжения — суммарная мощность подключаемой к нему нагрузки не должна превышать мощности самого стабилизатора в противном случае автоматика современных стабилизаторов будет их просто отключать.

Элементы работают как электронные ключи, что дает стабилизатору для установки стабилизатора напряжения должно быть выбрано правильно.

В Deus Ex: Human Revolution в тело Адама Дженсена уже имплантированы нижеперечисленные модификации, но из-за отёка мозга они не активированы. Активировать имплантаты можно используя Пакеты Праксис или ждать, пока мозг разберётся сам с получением нового уровня. Основная статья Социальный корректор.

Добро пожаловать! Стабилизатор поперечной устойчивости — предназначен для гашения колебаний, он устанавливается во многих автомобилях, такие машины как ВАЗ , приоры и т. Чтобы осуществить замену стабилизатора в передний части, снять колёса нужно будет, вывесить полностью всю переднюю часть Потому что если только одну сторону поднимите и начнёте отворачивать стабилизатор, он будет скручен и может выстрелить, тем самым повредив Вас, поэтому добейтесь того, чтобы передняя часть автомобиля во время замены стабилизатора была как можно ровнее ну и отвернуть гайки которые стабилизатор крепят, кстати в нижней части снимать защиту ещё придётся, это тоже учитывайте и сразу думайте о том, как инструменты Вам будут нужны для осуществления замены! Где находится стабилизатор поперечной устойчивости? Когда нужно менять стабилизатор поперечной устойчивости?

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок.

Проблема перепада напряжения всем знакома не понаслышке. Из-за некачественной электроэнергии могут перегореть не только лампочки, но выйти из строя даже дорогостоящая техника. Стабилизатор напряжения решает эту задачу, обеспечивая работоспособность подсоединенного к нему оборудования, предотвращая негативное влияние резких скачков напряжения и КЗ. Теперь важная задача — правильно подобрать стабилизатор напряжения для дома. В основе лежит явление электромагнитной индукции образование тока в замкнутом контуре под воздействием магнитного поля.

Стабилизаторы тока предназначены для стабилизации тока на нагрузке. Напряжение на нагрузке зависит от его сопротивления. Стабилизаторы необходимы для функционирования различных электронных приборов, например газоразрядные лампы.

Стабилизаторы напряжения: классификация, схемы, параметры, достоинства

Пример HTML-страницы

Содержание

1. Параметры стабилизаторов напряжения
2. Параметрические стабилизаторы
3. Компенсационные стабилизаторы

Параметры стабилизаторов напряжения

Важнейшими параметрами стабилизатора напряжения являются коэффициент стабилизации K_ст, выходное сопротивление R_вых и коэффициент полезного действия η.

Коэффициент стабилизации определяют из выражения K_ст= [ ∆u_вх/ u_вх] / [ ∆u_вых/ u_вых]

где u_вх, u_вых — постоянные напряжения соответственно на входе и выходе стабилизатора; ∆u_вх — изменение напряжения u_вх; ∆u_вых — изменение напряжения u_вых, соответствующее изменению напряжения ∆u_вх.

Чем больше коэффициент стабилизации, тем меньше изменяется выходное напряжение при изменении входного. У простейших стабилизаторов величина K_ст составляет единицы, а у более сложных — сотни и тысячи.

Васильев Дмитрий Петрович

Профессор электротехники СПбГПУ

Задать вопрос

Таким образом, коэффициент стабилизации — это отношение относительного изменения напряжения на входе к соответствующему относительному изменению напряжения на выходе стабилизатора.

Выходное сопротивление стабилизатора определяется выражением R_вых= | ∆u_вых/ ∆i_вых|

где ∆u_вых— изменение постоянного напряжения на выходе стабилизатора; ∆i_вых— изменение постоянного выходного тока стабилизатора, которое вызвало изменение выходного напряжения.

Выходное сопротивление стабилизатора является величиной, аналогичной выходному сопротивлению выпрямителя с фильтром. Чем меньше выходное сопротивление, тем меньше изменяется выходное напряжение при изменении тока нагрузки. У простейших стабилизаторов величина R_вых составляет единицы Ом, а у более совершенных — сотые и тысячные доли Ома. Необходимо отметить, что стабилизатор напряжения обычно резко уменьшает пульсации напряжения.

Коэффициент полезного действия стабилизатора η_ст — это отношение мощности, отдаваемой в нагрузку Р_н, к мощности, потребляемой от входного источника напряжения Р_вх: η_ст = Р_н / Р_вх

Традиционно стабилизаторы разделяют на параметрические и компенсационные.

Интересное видео о стабилизаторах напряжения:

Параметрические стабилизаторы

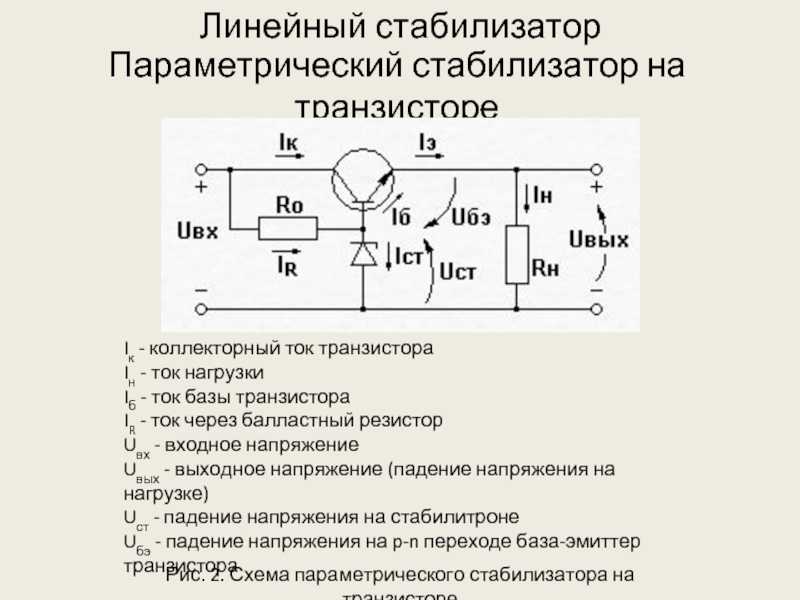

Являются простейшими устройствами, в которых малые изменения выходного напряжения достигаются за счет применения электронных приборов с двумя выводами, характеризующихся ярко выраженной нелинейностью вольт-амперной характеристики. Рассмотрим схему параметрического стабилизатора на основе стабилитрона (рис. 2.82).
Проанализируем данную схему (рис. 2.82, а), для чего вначале ее преобразуем, используя теорему об эквивалентном генераторе (рис. 2.82, б). Проанализируем графически работу схемы, построив на вольт-амперной характеристике стабилитрона линии нагрузки для различных значений эквивалентного напряжения, соответствующих различным значениям входного напряжения (рис. 2.82, в).
Из графических построений очевидно, что при значительном изменении эквивалентного напряжения u_э (на ∆u_э), а значит, и входного напряжения u_вх, выходное напряжение изменяется на незначительную величину ∆u_вых.

Абрамян Евгений Павлович

Доцент кафедры электротехники СПбГПУ

Задать вопрос

Причем, чем меньше дифференциальное сопротивление стабилитрона (т. е. чем более горизонтально идет характеристика стабилитрона), тем меньше ∆uвых.

Определим основные параметры такого стабилизатора, для чего в исходной схеме стабилитрон заменим его эквивалентной схемой и введем во входную цепь (рис. 2.82, г) источник напряжения, соответствующий изменению входного напряжения ∆u_вх (на схеме пунктир):

R_вых= r_д|| R₀≈ r_д, т.к. R₀>> r_д η_ст = ( u_вых· I_н) / ( u_вх· I_вх) = ( u_вых· I_н) / [ u_вх( I_н + I_вх) ].

K_ст= ( ∆u_вх/ u_вх) : ( ∆u_вых/ u_вых) Так как обычно R_н>> r_д Следовательно, K_ст≈ u_вых / u_вх· [ ( r_д+ R₀) / r_д]

Обычно параметрические стабилизаторы используют для нагрузок от нескольких единиц до десятков миллиампер. Наиболее часто они используются как источники опорного напряжения в компенсационных стабилизаторах напряжения.

Компенсационные стабилизаторы

Представляют собой замкнутые системы автоматического регулирования. Характерными элементами компенсационного стабилизатора являются источник опорного (эталонного) напряжения (ИОН), сравнивающий и усиливающий элемент (СУЭ) и регулирующий элемент (РЭ).

Напряжение на выходе стабилизатора или некоторая часть этого напряжения постоянно сравнивается с эталонным напряжением.

В зависимости от их соотношения сравнивающим и усиливающим элементом вырабатывается управляющий сигнал для регулирующего элемента, изменяющий его режим работы таким образом, чтобы напряжение на выходе стабилизатора оставалось практически постоянным.

В качестве ИОН обычно используют ту или иную электронную цепь на основе стабилитрона, в качестве СУЭ часто используют операционный усилитель, а в качестве РЭ — биполярный или полевой транзистор.

Чаще всего регулирующий элемент включают последовательно с нагрузкой. В этом случае стабилизатор называют последовательным (рис. 2.83, а).

Иногда регулирующий элемент включают параллельно нагрузке, и тогда стабилизатор называют параллельным (рис. 2.83, б. Здесь СУЭ и ИОН с целью упрощения не показаны). В параллельном стабилизаторе используется балластное сопротивление R_б, включаемое последовательно с нагрузкой.

В зависимости от режима работы регулирующего элемента стабилизаторы разделяют на непрерывные и импульсные (ключевые, релейные).

В непрерывных стабилизаторах регулирующий элемент (транзистор) работает в активном режиме, а в импульсных — в импульсном.

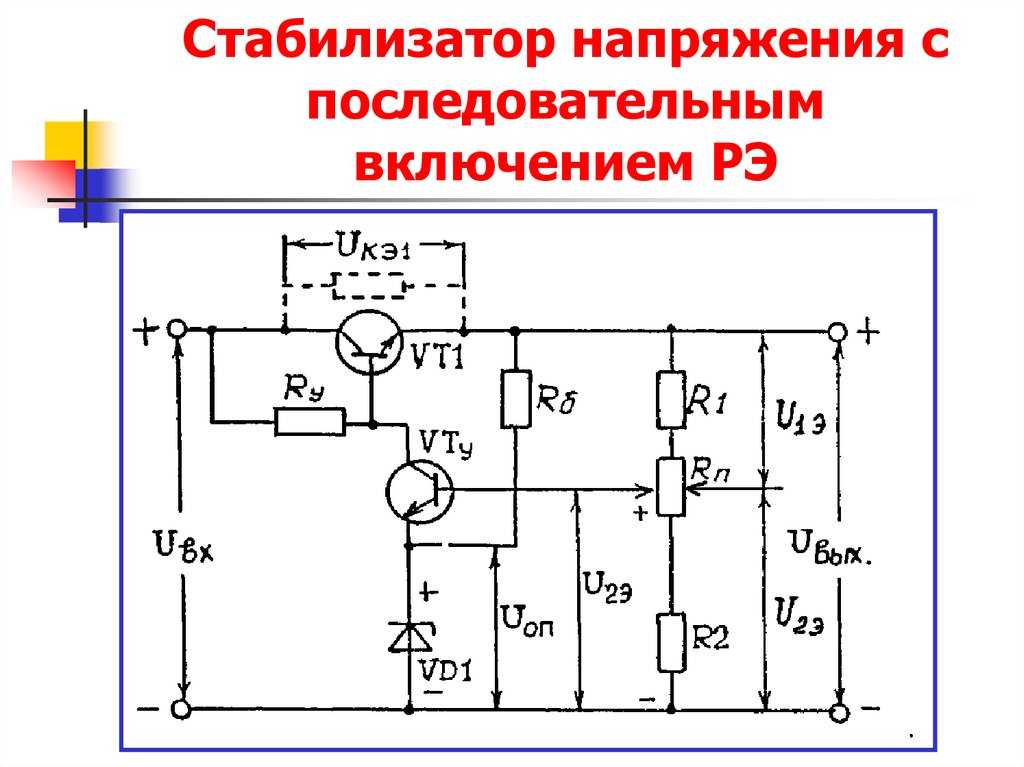

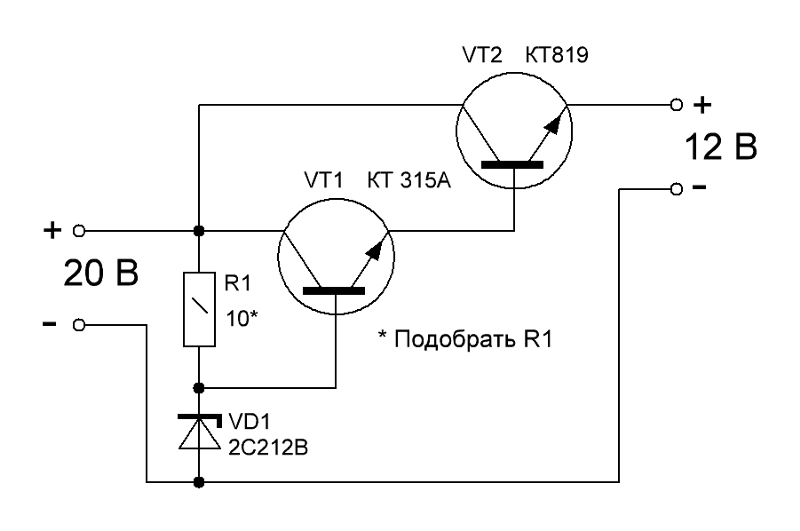

Рассмотрим типичную принципиальную схему непрерывного стабилизатора (рис. 2.84, а).
Эта схема соответствует приведенной выше структурной схеме последовательного стабилизатора. Для того чтобы выполнить наиболее просто анализ этой схемы на основе тех допущений, которые были рассмотрены при изучении операционного усилителя,изобразим эту схему по-другому. При этом цепи питания операционного усилителя для упрощения рисунка изображать не будем.
Из схемы (рис. 2.84, б) очевидно, что на элементах R2, R3, DA и VT построен неинвертирующий усилитель на основе ОУ с выходным каскадом в виде эмиттерного повторителя на транзисторе VT, а входным напряжением для него является выходное напряжение параметрического стабилизатора напряжения на элементах R1 и VD. В соответствии с указанными выше допущениями получаем:

u_R3= u_ст, т.е. i_R3· R₃= u_ст

u_R2 = u_R3 – u_вых

i_R2 = − i_R3 = − u_ст/ R₃

Подставляя выражение для i_R2 в предыдущее уравнение, получим − u_ст/ R₃· R₂= u_ст – u_вых. Следовательно, u_вых = u_ст· ( 1 + R₂/ R₃)

Последнее выражение в точности повторяет соответствующие выражения для неинвертирующего усилителя (входным напряжением является напряжение u_ст).

Полезно отметить, что ООС охватывает два каскада — на операционном усилителе и на транзисторе. Рассматриваемая схема является убедительным примером, демонстрирующим преимущество общей отрицательной обратной связи по сравнению с местной.

Васильев Дмитрий Петрович

Профессор электротехники СПбГПУ

Задать вопрос

Основным недостатком стабилизаторов с непрерывным регулированием является невысокий КПД, поскольку значительный расход мощности имеет место в регулирующем элементе, так как через него проходит весь ток нагрузки, а падение напряжения на нем равно разности между входным и выходным напряжениями стабилизатора.

В конце 60-х годов стали выпускать интегральные микросхемы компенсационных стабилизаторов напряжения с непрерывным регулированием (серия К142ЕН). В эту серию входят стабилизаторы с фиксированным выходным напряжением, с регулируемым выходным напряжением и двухполярным и входным и выходным напряжениями. В тех случаях, когда через нагрузку необходимо пропускать ток, превышающий предельно допустимые значения интегральных стабилизаторов, микросхему дополняют внешними регулирующими транзисторами.

Некоторые параметры интегральных стабилизаторов приведены в табл. 2.1, а вариант подключения к стабилизатору К142ЕН1 внешних элементов — на рис. 2.85.
Резистор R предназначен для срабатывания защиты по току, а R₁ — для регулирования выходного напряжения. Микросхемы К142УН5, ЕН6, ЕН8 являются функционально законченными стабилизаторами с фиксированным выходным напряжением, но не требуют подключения внешних элементов.

Импульсные стабилизаторы напряжения в настоящее время получили распространение не меньшее, чем непрерывные стабилизаторы.

Благодаря применению ключевого режима работы силовых элементов таких стабилизаторов, даже при значительной разнице в уровнях входных и выходных напряжений можно получить КПД, равный 70 − 80 %, в то время как у непрерывных стабилизаторов он составляет 30 − 50%.

Васильев Дмитрий Петрович

Профессор электротехники СПбГПУ

Задать вопрос

В силовом элементе, работающем в ключевом режиме, средняя за период коммутации мощность, рассеиваемая в нем, значительно меньше, чем в непрерывном стабилизаторе, так как хотя в замкнутом состоянии ток, протекающий через силовой элемент, максимален, однако падение напряжения на нем близко к нулю, а в разомкнутом состоянии ток, протекающий через него, равен нулю, хотя напряжение максимально. Таким образом, в обоих случаях рассеиваемая мощность незначительна и близка к нулю.

Малые потери в силовых элементах приводят к уменьшению или даже исключению охлаждающих радиаторов, что значительно уменьшает массогабаритные показатели. Кроме того, использование импульсного стабилизатора позволяет в ряде случаев исключить из схемы силовой трансформатор, работающий на частоте 50 Гц, что также улучшает показатели стабилизаторов.

К недостаткам импульсных источников питания относят наличие пульсаций выходного напряжения.

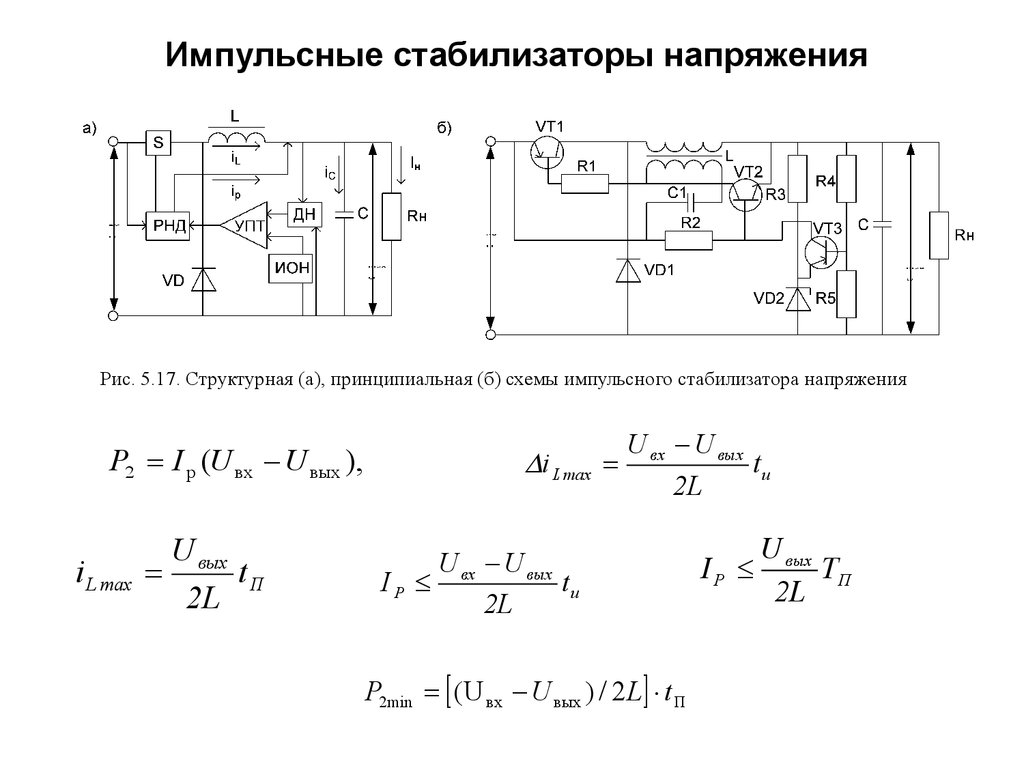

Рассмотрим импульсный последовательный стабилизатор напряжения (рис. 2.86).
Ключ S периодически включается и выключается схемой управления (СУ) в зависимости от значения напряжения на нагрузке. Напряжение на выходе регулируют, изменяя отношение t_вкл / t_выкл, где t_вкл, t_выкл — длительности отрезков времени, на которых ключ находится соответственно во включенном и выключенном состояниях. Чем больше это отношение, тем больше напряжение на выходе.

В качестве ключа S часто используют биполярный или полевой транзистор.

Диод обеспечивает протекание тока катушки индуктивности тогда, когда ключ выключен и, следовательно, исключает появление опасных выбросов напряжения на ключе в момент коммутации. LC-фильтр снижает пульсации напряжения на выходе.

Ещё одно интересное видео о стабилизаторах:
