Почему не работает панель приборов ВАЗ-2112 16 клапанов: причины

Та ситуация, когда не работает панель приборов на ВАЗ-2112 – не редкость для отечественного автопрома. Любой транспорт имеет свои недоработки и минусы. По этой причине владельцу ВАЗ-2112 не остается ничего другого, как самостоятельно выявлять и устранять неисправность, или обратиться за поддержкой и помощью на СТО.

Содержание

  • 1 Устройство панели приборов
    • 1.1 Распиновка и схема панели приборов
    • 1.2 Диагностика панели приборов на ВАЗ-2112
    • 1.3 Устранение проблем
  • 2 Выводы

Устройство панели приборов

На панели приборов ВАЗ-2112 есть:

  1. Спидометр.
  2. Тахометр.
  3. Указатель уровня топлива.
  4. Указатель поворотов.
  5. Указатель температуры жидкости в охладительной системе.
  6. Контрольные лампочки.
  7. Колодки для подключения проводов.

Перед тем, как начать производить какие-то работы с приборной панелью, рекомендуется ознакомиться с ее распиновкой.

Говоря другими словами, изначально надо понять, куда какой провод идёт и для чего он предназначается.

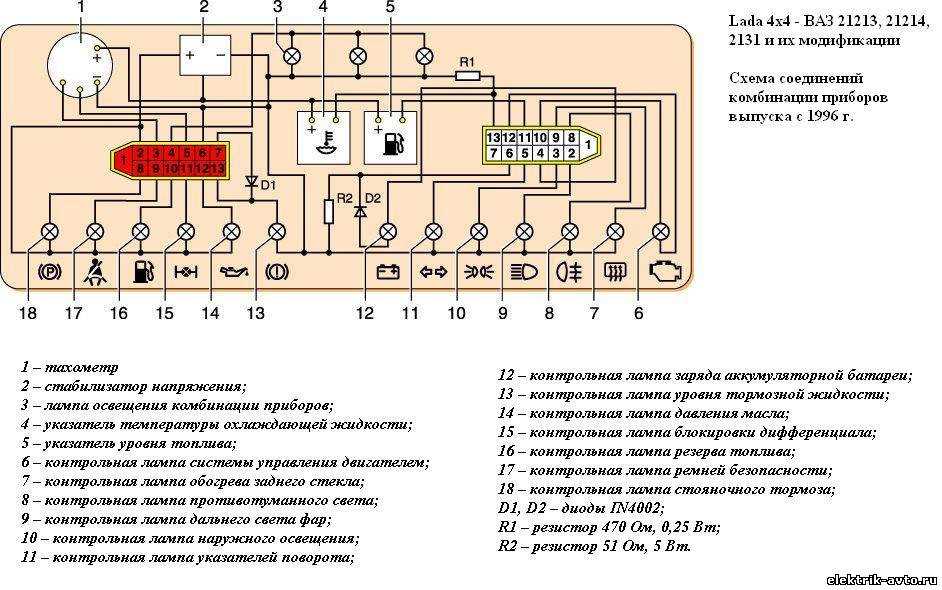

Распиновка и схема панели приборов

Распиновка панели приборов

1 — контрольная лампа резерва топлива; 2 — лампы освещения комбинации приборов; 3 — контрольная лампа правого поворота; 4 — контрольная лампа левого поворота; 5 — резервная контрольная лампа; 6 — указатель температуры охлаждающей жидкости; 7 — контрольная лампа наружного освещения; 8 — контрольная лампа воздушной заслонки карбюратора; 9 — контрольная лампа давления масла; 10 — контрольная лампа стояночного тормоза; 11 — контрольная лампа заряда аккумуляторной батареи; 12 — тахометр; 13 — контрольная лампа «CHECK ENGINE»; 14 — спидометр; 15 — контрольная лампа уровня тормозной жидкости; 16 — контрольная лампа аварийной сигнализации; 17 — контрольная лампа дальнего света фар; 18 — указатель уровня топлива.

Полная электросхема лежит ВАЗ-2112 лежит здесь.

Диагностика панели приборов на ВАЗ-2112

На видео показан процесс самодиагностики панели приборов на ВАЗ-2112. Можно посмотреть работу всех стрелок и сигнализаторов. Например, лампочку «проверьте двигатель» (Check Engine) недобросовестный продавец может вынуть.

Устранение проблем

Есть несколько самых распространенных проблем, по которым может не работать панель приборов на ВАЗ-2112. Это такие:

  1. Не горит подсветка. Тут потребуется проверить все контакты, проводку и её состояние. Могут также просто перегореть предохранители или лампочки. Тут причин может быть много, а потому быстро решить проблему не получится. Надо детально во всем разбираться. У нас был случай, когда перегорали сразу все диоды подсветки панели приборов.
    Пришлось менять все лампочки.

    Проверка и замена лампочек подсветки

  2. Отказ узла. Это проблема самая серьезная из всех. В данной ситуации перестают функционировать все приборы. Для того чтобы устранить проблему изначально надо проверить предохранитель №1 (5 ампер изначально, но у нас стоит 7.5, 5 амперный выбивало).

    Расположение предохранителя подсветки панели приборов на редакционной машине. У нас лёгкий тюнинг, стоит предохранитель 7.5 Ампер, 5 Ампер выбивало. Это не есть хорошо.

    Найти его можно на монтажном блоке. Если он перегорел, потребуется просто его поменять. Также надо обнаружить и причину, по которой он вышел из строя. Обычно к таким последствиям приводит короткое замыкание в проводке.

  3. Прыгают стрелки. Тут в основном причина заключается в том, что плохая масса на щитке. Чтобы добраться до массового провода потребуется вытянуть автомагнитолу. Может такой провод быть смещен в сторону при установке, например, сигнализации.
    Поэтому, если в машине есть сигнализация, а провода под магнитолой не окажется, искать его надо в другом месте. Он может быть за обивкой салона в районе левой ноги водителя. Также провод массы может быть испорчен в процессе установки новой магнитолы. Такой провод надо не полениться и качественно прикрутить к кузову авто.
  4. Проблемы с щитком приборов. Тут потребуется проверить, всё ли с ним хорошо. Для этого его надо вытянуть с посадочного места, но не отсоединять провода. В проводке надо проверить напряжение. Обязательно также следует посмотреть на обратную сторону прибора, чтобы удостовериться, что токопроводящие дорожки не повреждены.
  5. Прикуриватель. Часто панель приборов может выйти из строя по причине прикуривателя (о замене прикуривателя см. «выполняем замену прикуривателя на ВАЗ-2112 своими руками«). Водители через такой разъем могут использовать разные дополнительные устройства, например, зарядки для телефона. В результате потребляется большое количество энергии, что и вызывает перегорание предохранителей.
    По этой причине может также некорректно работать и панель приборов. В данном случае надо проверить предохранитель F18 и заменить его при необходимости.

    Предохранитель прикуривателя — F18

Выводы

На практике видно, что основную часть причин, по которым выходит из строя панель приборов, можно выявить самостоятельно.  Но тут надо иметь определенный опыт и навыки. Если их нет, то следует обратиться на СТО.

Причины почему не работает панель приборов ваз 2110

Если на ВАЗ 2110 не работает панель приборов необходимо разобраться в причине неисправности. Она, может быть, серьезной или незначительной. Часто для устранения поломки панель приходится демонтировать, иногда же достаточно проведения замены предохранителя или закрепление массового провода.

Характеристика видов панелей

Содержание

Щиток, находящийся перед водителем, содержащий набор контрольных ламп, называется панелью.

Он имеет и другое название – торпедо и состоит из следующих составляющих:

  1. Узла, которые фиксирует величину скорости движения автомобиля– спидометра.
  2. Прибора, которые ведет учет числа оборотов – тахометра.
  3. Двух индикаторов: температуры охлаждающей жидкости и уровня топлива.
  4. Разного цвета индикаторных ламп.
  5. Шести отдельных ламп отвечающих за подсветку.
  6. Ряда резервных гнезд, куда могут включаться лампы.
  7. Одну колодку красного цвета. На электрической схеме она имеет X
  8. Другую колодку белого цвета, имеющая обозначение X
Европанель для ваз 2110Панель для ваз 2110 старого образца

На ВАЗ 2110 существует 2 вида приборных панелей: старого образца и европанель.

Отличия между ними следующие:

  • старые щитки имеют симметричное расположение приборов;
  • в евро устройстве датчики показаний топлива и величину нагрева охлаждающей жидкости смещены вправо.

Причины и устранение неисправностей панели управления

Когда на ВАЗ 2110 не работает панель приборов, то заключаться это может в полном ее отказе или неполадке отдельных индикаторов. В особых случаях вместе с осветительными приборами перестают работать габаритные огни левой стороны и подсветка заднего номерного знака. Причина заключается в выходе из строя плавкого элемента.

Проблемы с предохранителем

Отказ в работе приборной панели  бывает в том случае, если перегорел амперный предохранитель. Он занимает 15 место в монтажном блоке и имеет маркировку F6. Если такое произошло необходимо искать причину выхода его из строя. Простая замена элемента на новый  проблему не решит. Можно сказать с уверенностью, что он тоже сразу же перегорит. Причиной является короткое замыкание в цепи. Необходимо заняться его поиском и устранением.

Хаотичное движение стрелок на панели приборов

Бывает на ВАЗ 2110 не работает приборная панель, стрелки на приборке прыгают и ведут себя непредсказуемо. В течение нескольких секунд они показывают то максимальное, то минимальное значение. Значит, необходимо проверить контакт с массой. Это касается тахометра и указателя уровня топлива. Крепление массового провода соединяет щиток приборки с перегородкой, которая отделяет двигательный отсек от пространства салона. Чтобы найти это место вынимается магнитола.

В случае установки сигнализации такой крепеж переносится за обшивку салона, место, где находится левая нога водителя. При покупке автомобиля такая информация водителю сообщается.

Иногда стрелки начинают прыгать после монтажа магнитолы. Происходит это от того, что провод приборки был закреплен ненадежно. Во время движения автомобиля контакт утрачивается. Для устранения такой поломки необходимо просто его надежнее закрепить. После этого стрелки будут выдавать правильную информацию и перестанут прыгать.

Отказ прикуривателя

Случается, что не работает панель приборов ВАЗ 2110 из-за прикуривателя. Часто его гнездо используется для подключения разных устройств большей мощности. Здесь совершается зарядка телефонов, включение планшетов или другого оборудования. Идет значительно потребление количества тока. В результате перегорает предохранитель f6.

В случае исправного предохранителя следует искать другую причину. Для этого требуется открутить крепление щитка, вытянуть его. Ведущие к нему провода оставляются на месте. Проверяется напряжение на контактах, которые идут под номерами на схеме: 6,9,10. Величина напряжения везде должна равняться 12 вольтам. Проверяется провод, ведущий к массе, который находится на колодке X1. Его цвет белый.

Неполадки со спидометром

Если на ВАЗ 2110 не работает панель приборов это может быть связано с поломкой спидометра.

Выражается такое в следующих проявлениях:

  • стрелка полностью неподвижна;
  • дрожание стрелки с последующей ее остановкой;
  • работа спидометра проходит только до момента полного прогрева двигателя.

На ВАЗ 2110 с инжекторными форсунками, размещается электронный спидометр. Если прибор отказывает, то, просто, требуется его замена.

Однако чаще причина заключается в другом:

  1. Сигнал на спидометр поступает от датчика. Возможной причиной его отсутствия бывает загрязнение прибора. Тогда он снимается, промывается и просушивается.
  2. Отсутствие хорошего контакта. Просматривается проводка на всем протяжении.
  3. Когда отказывает сам датчик, ведется его замена.

Порядок диагностики и устранения проблем

Когда на ВАЗ 2110 не работает панель приборов, следует, на первом этапе, провести диагностику.

Заключается она в следующем:

  • осматриваются все лампы и перегоревшие заменяются новыми элементами;
  • используя прибор мультиметр, проверяется вся проводка на наличие обрывов или плохих контактов;
  • в случае нахождения окисленных участков они зачищаются;
  • просматриваются все предохранители и перегоревшие детали заменяются новыми изделиями;
  • все существующие приборы тестируются.

Проверка указателей уровня топлива и температуры

Чтобы проверить правильность показания уровня топлива и температуры, необходимо провести следующие действия:

  1. Включается зажигание.
  2. Отдельным отрезком провода соединяется плюсовая клемма прибора с массой. Если стрелка приходит в движение, следует осмотреть проводку на участке датчик-индикатор.
  3. Если температурный индикатор фиксирует перегрев, он отсоединяется от датчика. Падение стрелки указывает на необходимость замены датчика. Если прибор продолжает зашкаливать, значит, неисправна проводка или сам индикатор.
  4. Для проверки прибора он снимается. Его положительная клемма соединяется с плюсом аккумуляторной батареи, а отрицательная с минусом. Стрелка должна показать ноль. При любом ее отклонении индикатор требует замены.

Следует знать, что процесс тестирования ведется на специально оборудованном стенде. Затем идет сравнение результатов с эталоном. Затем осматриваются дорожки. В случае разрывов контакт восстанавливается припоем. Если такой процесс невозможен, устройство подлежит замене.

Предосторожности при работе

Во время выполнения работы следует придерживаться следующих рекомендаций:

  • если идет замена предохранителя, то зажигание выключается;
  • аккуратность при тестировании, чтобы не произошло закорачивания проводов;
  • если проводится пайка, то применяется паяльник малой мощности с тонким наконечником;
  • при работе с разъемами не прилагаются большие усилия.

Снятие старой и установка новой панели



Процесс замены на европанель не требует приглашения мастеров высокой квалификации.

Сопровождается предварительной подготовкой:

  • отключается питание от аккумулятора;
  • убирается руль и облицовочная часть колонки;
  • иногда вынимаются сиденья.

Демонтаж старой панели

Инструкция по демонтажу:

  1. Демонтируются щитки, расположенные у ног, сидящих впереди людей.
  2. Из-под ручного тормоза убирается криволинейная заглушка;
  3. Снимается крышка стеклоподъемника и вынимается разъем прикуривателя.
  4. С рычага коробки скоростей снимается чехол. Убираются воздуховоды, идущие на задние сиденья.
  5. Снимаются накладки из пластика стоек крыши. Вытаскивается магнитола.
  6. С верхней части панели снимаются заглушки. Появившиеся гайки выкручиваются.
  7. Затем отворачиваются болты, размещенные по контуру нижней кромки, а также у ног водителя и пассажира;
  8. Демонтируется монтажный блок и вынимается пластиковый кожух.

Монтаж нового образца панели

Обе панели имеют разные габариты, поэтому, установка ведется 3 методами:

  • подгоняется новая комбинация приборов под имеющиеся размеры панели;
  • идет полная замена панели на новый образец;
  • ведется монтаж евронакладки.

Последний способ применяется редко. Связано это с тем, что монтаж требует совмещения проводок. Работы ведутся на снятой с автомобиля панели.

Если панель на ВАЗ 2110 не работает, необходимо проверить состояние каждого индикатора. Удостовериться в надежности предохранительных элементов. Дальше переходить к проверке датчиков. При обнаружении поломки устранять ее. Если ремонт узла невозможен, проводить его замену.

4 причины, по которым не работает подсветка приборной панели автомобиля

Перейти к основному содержанию

Скрыть Показать

Вы полагаетесь на приборную панель вашего автомобиля для получения большого количества ценной информации, в том числе о том, как быстро вы едете, сколько у вас бензина, насколько горячий ваш двигатель, давление масла в двигателе и любые важные уведомления или предупреждения. Если индикаторы на приборной панели вашего Chevy не работают, тускнеют или мигают , вы упустите важную информацию и можете подвергнуть себя опасности. Хорошей новостью является то, что разные проблемы с приборной панелью часто вызывают разные симптомы. Взгляните на список ниже, чтобы найти симптом, который соответствует вашему собственному.

4. Тусклое освещение

Если освещение на приборной панели вашего Chevy тусклое, скорее всего, вы сможете исправить это самостоятельно. Если света нет, убедитесь, что фары не включены . Многие фары часто автоматически затемняют приборную панель при включении, так что это может быть причиной проблемы.

Если это не так, ищите диммер . Этот переключатель регулирует яркость подсветки приборной панели. Если вы случайно наткнулись на него, вы, возможно, уменьшили уровень освещенности, не заметив этого. Просто отрегулируйте его, и вы должны быть готовы к работе!



3.

Приборная панель полностью темная

Если приборная панель вообще не загорается, возможно, в вашем автомобиле перегорел предохранитель. Удаление старого предохранителя и его замена должны снова заставить свет работать. Хотя новый предохранитель может помочь , он также может указывать на более глубокую электрическую проблему. Если новый предохранитель не работает долго, проверьте его в авторизованном сервисном центре Chevrolet, так как у вас может быть более глубокая проблема в электрической системе.

2. Темная только часть приборной панели

Если у вас новый автомобиль с приборной панелью, которая подсвечивается отдельными светодиодами, это, скорее всего, не будет проблемой. Однако автомобили, которым всего несколько лет, часто подсвечивались лампами накаливания. Если одна из этих ламп перегорит, часть приборной панели будет темной. Остальные останутся гореть. Замена этих ламп может быть сложной задачей , поэтому вам, вероятно, лучше доверить это уполномоченному заводом эксперту, например, тому, кого вы найдете в Capitol Chevrolet в Салеме, штат Орегон.

1. Мигают лампочки

Если приборная панель мерцает, скорее всего, проблема вовсе не в лампочках приборной панели. Автомобильный аккумулятор

может разрядиться , или генератор переменного тока (который заряжает аккумулятор и управляет электрическими системами, когда ваш автомобиль работает) может выйти из строя. Мы можем диагностировать эту проблему и заменить неисправную деталь.
