Как выбить сайлентблок с рычага передней подвески

Решил заменить сайлентблоки передних рычагов самостоятельно, а так же сразу поменять шаровые опоры.
До этого были куплены запчасти (см. прошлые записи).
Машина плавала по дороге и при проезде неровностей к примеру рельс трамвайных был сильный стук. При резком нажатии на тормоз (прижал, отпустил) так же слышен был стук, причем по ощущениям было понятно, что там смещается рычаг. По-этому было принято решение о замене.
Сразу скажу, что для замены требуется специфический инструмент в виде ключей на 15, 18, 21
Ну, начнем…
1) Ставим автомобиль на домкрат и снимаем колесо, страхуем от падения с домкрата, либо колесо подсовываем, либо ставим на мостики (которых у меня нет).
2) Проливаем места крепежей WD-40

Немного ждем и затем проливаем еще)) чтобы наверняка.

Ключом на 21откручиваем гайку шаровой опоры (именно ключом т.к. головкой туда не подлезть)
Затем берем молоток и начинаем постукивать по уху в которое вставляется палец шаровой опоры (это если нет сьемника), от создаваемой вибрации шаровая просто вывалится оттуда)) Но бить нужно с двух сторон.

Головкой на 18 с хорошим рычагом откручиваем болт переднего сайлентблока. Главное сорвать, потом идет как по маслу.

Головкой на 15 или ключом откручиваем два болта заднего сайлентблока, здесь тоже необходим рычаг. Я с первым рычагом намудрил, надевал трубку на ключ (травмоопасно), со вторым нашел второй вороток и надел их друг на друга и получился хороший рычаг. Откручиваются на Ура))

Вынимаем все болты и вытаскиваем рычаг.
Первый рычаг снимал около часа. Пока подобрал ключи, головки, удлинители))) Второй рычаг снял за 15 минут, не спеша))

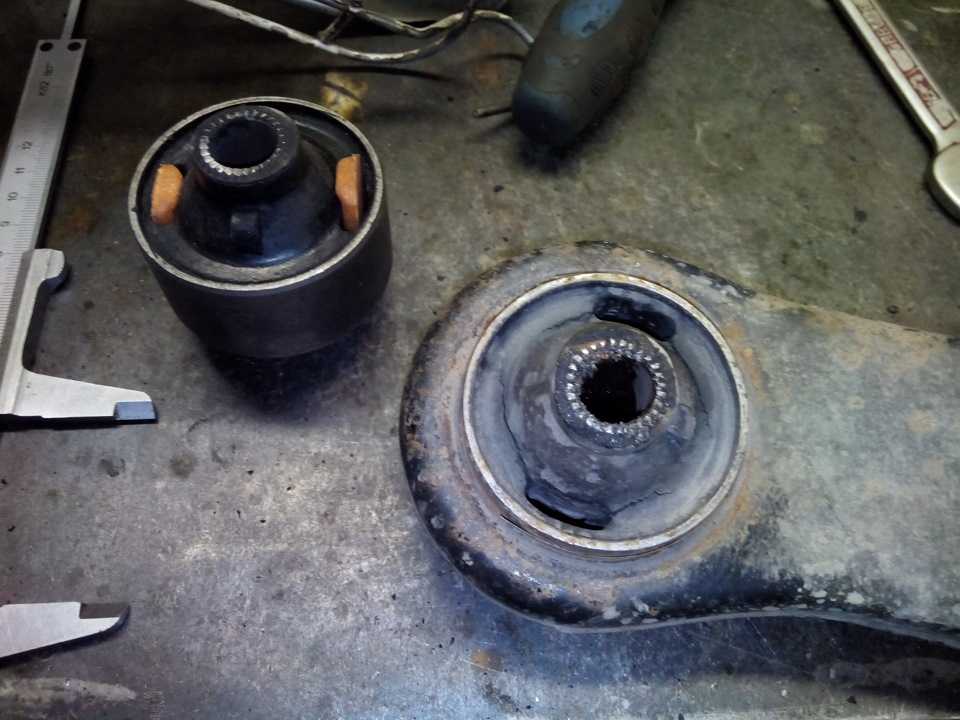

Ну вот, рычаг у нас в руках. По фото видно как расслоилась резина и отделилась от металлической обоймы, отсюда стук в подвеске и виляния автомобиля. Передний сайлентблок оказался в довольно хорошем состоянии, шаровая опора тоже в хорошем состоянии. Но раз уж снял, то менять буду все.

Зажимаем рычаг в тисах. Предварительно размечаем глубину посадки сайлентблока на рычаге, чтобы не передавить когда будем устанавливать новый (недодавить можно, передавить НЕЛЬЗЯ! т. к. снять его уже будет невозможно). Я не стал резать обойму сайлентблока т.к. резина на нем отделилась и она вращалась вокруг своей оси. Выбил молотком. (если у вас не отделилась, то нужно будет разрезать корпус)

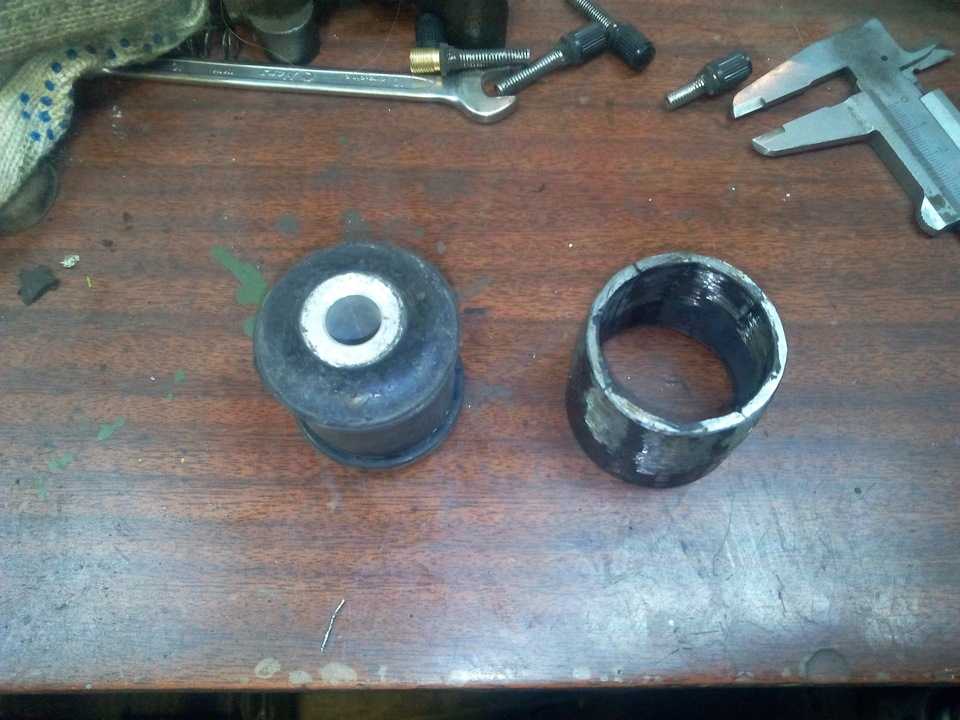

Затем ножом очищаем край кольца, чтобы можно было сделать пропил болгаркой. Сделали пропил и зубилом сбиваем его. Повторяем с другой стороны. Затем осталось снять внутреннюю обойму. Я отпилил ножовкой остатки резины и зачистил ножом. Болгаркой делаем неглубокий пропил, а затем зубилом начинаем какбы заворачивать края, достаточно завернуть 4-5 мм и обойма сама лопнет по всей длине т.к. находится по давлением из-за растяжения металла. Когда лопнула, она легко сбивается молотком.

Затем демонтируем передний сайлентблок.
Способов много, кто-то выжигает, кто-то сверлит резину тем самым ослабляет сайлентблок, я пошел методом выдавливания. Взял головку для ступицы грузового автомобиля, чтобы сайлентблок при выпрессовывании вошел в нее. С другой стороны положил головку по размеру втулки. И тисами выдавил сайлентблок, выходит он достаточно легко.

—Устанавливаем задний сайлентблок—

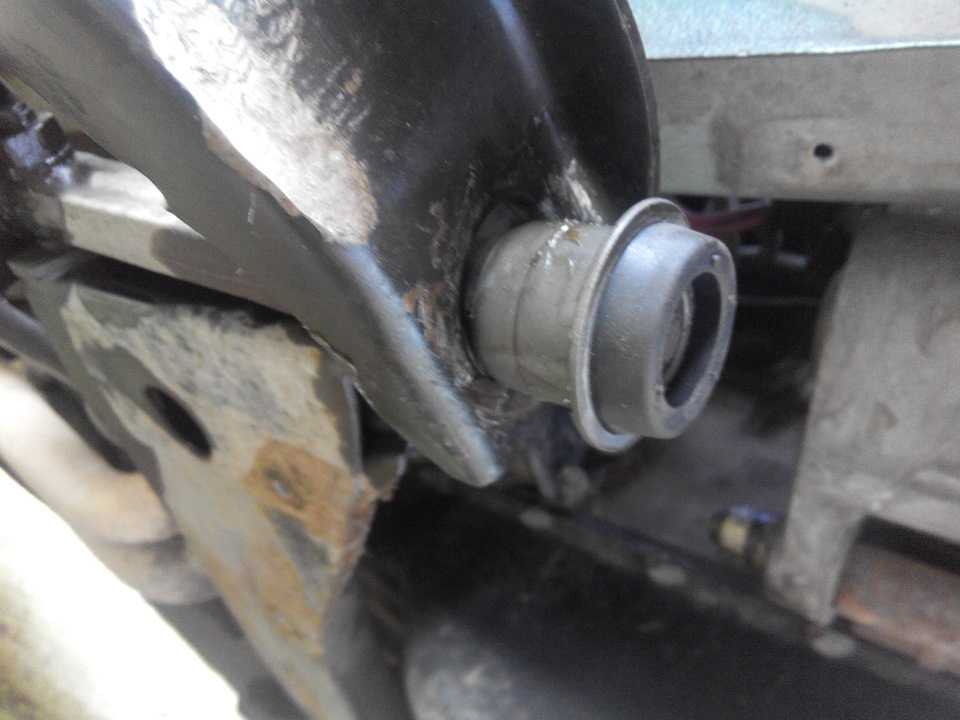

Самое главное начать ровно. Середина проушин должна быть примерно по шву рычага. Один рычаг я запрессовывал гидравликой, другой забивал головкой на 21. Идет он очень плотно. Прессуем до отметки которую мы сделали ранее. Сайлентблок снять или оттянуть назад будет невозможно!
—Устанавливаем передний сайлентблок—
Смазываем сайлентблок мыльным раствором, чтобы резина не зацепилась за металл и не он не лопнул. Впрессовывал его той же методикой, головка от ступицы и маленькая головка по размеру втулки. Так же главное начать ровно, а затем он сам заскочит. Следим за тем чтобы с двухсторон сайлентблок расправился и
занял правильное положение.
—Демонтаж шаровой опоры—
Перед тем как начать высверливать заклепки шаровой опоры, померил новые и посадочное место под палец шаровой и понял, что я Лоханулся))) У меня посадочное на 18 мм, а новые шаровые на 21мм. Хотя в каталоге пробивал по VIN выдало 21 мм. Вернуть уже поздновато т.к. они у меня лежали около 2 недель, сроки вышли короче. Так что если кому нужны новые, смазанные шаровые опоры милости прошу в личку)))
Ну раз уж такая песня, менять то когда-то придется все равно)) Решил высверлить заклепки и заменить их на болты с гроверами. Так что замена не займет много времени) На днях куплю шаровые необходимого диаметра.

Передняя подвеска подтвердила приближенность пробега к оригинальному. Рычаги, сайлентблоки, шаровые стояли оригинальные Fomoco. Рулевые наконечники так же не менялись и находятся в хорошем состоянии. Это радует))

Устанавливаем все в обратном порядке)) Есть небольшой нюанс, для того чтобы болты заднего сайлентблока встали в свои места, необходимо поддомкратить поворотный кулак, я устанавливал бутылочный домкрат, там местечко как раз есть прямо рядом с проушиной рулевого наконечника. Поднимаем примерно на тот уровень в котором он находится в обычном состоянии, делается это еще для того, чтобы затянуть сайлетблоки в таком положении, если этого не сделать, то задний сайлентблок будет в обычном состоянии находится под нагрузкой на кручение и быстро выйдет из строя.

Все затягиваем, проверяем еще раз что ничего не забыли, возвращаем колесо на место, Готово!

«Сайлент» в переводе значит «тихий». Эта деталь представляет собой «комплект», состоящий из втулки и цилиндра, между которыми залит полиуретан или резина. Изделие широко применяется, как «посредник» между частями автомобильного кузова и элементами подвески. Еще одно предназначение сайлентблоков – крепление двигателей и коробок передач. Задача резино-металлических втулок – гашение вибраций, колебаний, ударов, которые неизбежны при перемещении по дорогам, особенно российским. Изделия помогают сберечь дорогие узлы автомобиля и продлить их эксплуатационный ресурс. Детали эти, при условии, если они оригинальные служат довольно долго: 100 тыс. км и более. Но проверять их рекомендуется каждые 50 тыс. км пробега. Как поменять сайлентблоки? Сделать это можно самостоятельно или в автосервисе в Москве. Восстановление нормальных ходовых качеств машины лучше не затягивать.

Что будет, если сайлентблоки не поменять вовремя?

При износе детали появляется постепенно увеличивающийся люфт (в гнезде блока). В результате отверстие втулки тоже разрабатывается. Это чревато:

  • уводом автомобиля в сторону при большой скорости;
  • усиленным и неравномерным износом покрышек;
  • плохой управляемостью, особенно заметной на поворотах;
  • появлением чувства дискомфорта при передвижении, т. к. наезд даже на небольшие препятствия будет приносить неприятные ощущения.

Что используют для изготовления сайлентблоков?

Чаще всего это резина, но в последнее время все чаще стали применять полиуретан. Если у вас есть возможность выбора, предпочтение стоит отдать именно ему. Основное преимущество полиуретановых сайлентблоков – более длительный эксплуатационный ресурс. Еще такие изделия гораздо эффективнее гасят вибрации, активно «сопротивляются» выжиманию из своих гнезд.

Как выбрать инструмент, чтобы заменить сайлентблоки

Помимо традиционного набора – монтировки, ключей, молотка понадобится специальный инструмент. Лучший вариант – приобрести профессиональный съемник. Это гидравлическое устройство, позволяющее заменять деталь максимально щадящим способом, не нанося ей повреждений. Такие инструменты используют во всех технических центрах. Съемники помогают вкручивать (выкручивать) особый механизм во внутреннюю часть детали, поднимая либо опуская ее. В результате замена запчасти происходит равномерно, без перекосов и восстановить работоспособность всего рычага гораздо легче.

Как изготовить приспособление своими руками

Наиболее простой вариант – использование головки на «27», которая будет служить оправкой для запрессовки. Еще подойдет гидравлический домкрат небольшого размера или тиски. В первом случае можно попытаться выдавить или запрессовать сайлентблок прямо на месте. При использовании тисков деталь придется снять. Другие варианты самодельных «съемников»:

  • болт М20;
  • пара стягивающих чашек с шайбами;
  • прут с резьбой;
  • отрезок трубы, диаметр которой превышает диаметр сайлентблоков.

Работают такие «инструменты» просто. Берется втулка и ставится с о стороны, куда будет выдавливаться сайлентблок. В отверстие устанавливается болт с резьбой. Далее начинают затягивать гайки и шайбы постепенно сводятся: одна из них выпрессовывает изделие из посадочного гнезда. Все же стоит заметить: замененная запчасть прослужит дольше, если операция проводилась в автосервисе.

Замена сайлентблоков передних рычагов

Если есть съемник, неважно, профессиональный или самодельный, замена происходит сравнительно быстро. Ход операции можно посмотреть по видео, которое несложно разыскать в Интернете. Гораздо интереснее рассмотреть способ демонтажа и установки деталей без специнструмента на переднеприводной машине. Как заменить сайлентблоки? Для этого нужно:

  1. Загнать автомобиль на эстакаду либо смотровую яму (можно воспользоваться и домкратом). Защиту картера мотора придется снять.
  2. Раскрутите болты, крепящие рычаги.
  3. Ключом на «17» выверните гайку, фиксирующую стабилизатор (стойку) к рычагу;
  4. Из стабилизатора болт придется выбивать.
  5. Снимите колесо.
  6. Чтобы открутить гайку растяжки, понадобится ключ на «24». Если дело идет туго, используйте металлическую щетку, WD
  7. Для съема рычага выверните болты шаровой опоры. При возникновении проблем демонтируйте рычаг прямо с крабом, отвернув 3 болта, крепящие его к кузову. Далее гайку можно отвернуть при помощи зубила или посредством нагревания.
  8. Теперь можно сменить сайлентблок растяжки, для чего подойдет старое доброе зубило.
  9. Запрессовывать сайлентблоки можно в тисках. Если они не входят полностью, поставьте рычаг на ровное место и молотком довершите начатое дело.
  10. Когда с растяжкой дело закончено, можно заняться рычагом. Здесь подойдет съемник (процесс описан выше).
  11. Новая деталь устанавливается при помощи приспособления для запрессовки. Предварительно смажьте сайлентблок жидким мылом.

Приемы замены сайлентблоков задней подвески на примере ВАЗ2109

При отсутствии подъемника поддомкратьте колесо, предварительно ослабив болты его крепления. Но сначала поставьте под балку страховочные опоры. Подготовьте ключи на «19», съемник, молоток, WD40, новые детали. На следующих этапах:

  1. Отсоедините тормозные трубки, отверните гайку, благодаря которой ослабнет болт, соединяющий кузов и балку.
  2. Болт извлеките посредством металлического прутка меньшего диаметра и молотка.
  3. Опустите балку вниз.
  4. Чтобы извлечь старую деталь, используйте специнструмент или просто выкрошите резину.
  5. Освобожденное место очистите, и смажьте его жидким мылом или иным подобным бытовым средством.
  6. Для монтажа нового изделия используйте самодельное приспособление, если нет специнструмента. Длинный болт просуньте в отверстие втулки и проушину балки. Теперь поставьте шайбы и постепенно затягивайте гайку до тех пор, пока она не займет своё место.
  7. Теперь можно установить балку, затянув крепежные элементы в обратном порядке.

Особенности замены передних сайлентблоков на вазовской «классике»

Сначала меняются сайлентблоки верхнего рычага. Все операции лучше делать на смотровой яме. Для этого поддомкратьте автомобиль и снимите колесо, заранее ослабив гайки его крепления. Затем:

  • выверните руль в удобную сторону, чтобы отвернуть гайку крепления шаровой опоры при помощи рожкового ключа на «22»;
  • опору нужно демонтировать съемником;
  • выверните длинный болт, крепящий рычаг к кузову;
  • вытащите рычаг и извлеките из него старые втулки: сделать это можно при помощи специнструмента или просто разбив изношенные детали;
  • установить новые сайлентблоки можно при помощи торцовой головки подходящего размера и молотка.

Что касается нижнего рычага, тут все сложнее. Сначала придется снять аморизатор. Затем нужно стянуть специальным приспособлением пружину. Затем:

  • снимите амортизатор;
  • отверните гайку крепления шаровой опоры и вытащите ее при помощи съемника;
  • открутите крепление (пару гаек) стабилизатора поперечной устойчивости: будьте осторожны, чтобы не сломать шпильки;
  • извлеките пружину;
  • теперь важный момент: нужно открутить две гайки крепления рычага к кузову: здесь самое главное не перепутать и не потерять прокладки, посредством которых регулируется развал передних колес;
  • вытащите нижний рычаг.

Если для выпрессовки старых сайлентблоков у вас нет специального съемника, старые детали лучше выжечь с помощью баллончика газа (они стоят недорого и продаются в хозяйственных магазинах). Вставлять новые детали лучше специнструментом или при помощи опрессовки в виде той же головки нужного диаметра и молотка.

Очередь просмотра

Очередь

  • Удалить все
  • Отключить

YouTube Premium

Хотите сохраните это видео?

  • Пожаловаться

Пожаловаться на видео?

Понравилось?

Не понравилось?

Текст видео

Простой способ замены сайлентблоков в автомобиле. Не требующий специального оборудования и доступный каждому авто владельцу. Как заменить сайлентблоки нижних рычагов .Для замены сайленблоков нам всего лишь понадобится болт две толстые шайбы по диаметру сайлентблока ну и конечно прямые руки)))

Весь процес изготовления ПЕСКОСТРУЯ от от А до Я — https://www. youtube.com/watch?v=Xn5sl.

МОЯ партнёрская программа на YouTube регистрируйтесь http://join.air.io/TEXaSTV

Для желающих помочь развитию канала- Yandex деньги — 41001718970079

Как выбить сайлентблок из рычага

Демонтаж и монтаж сайлентблока без наружной металлической обоймы

Внимание! Перед началом работ по демонтажу и монтажу, сайлентблока без наружной металлической обоймы, подберите оправку и подставку. Диаметр оправки должен быть равен диаметру внутренней втулки. Внутренний диаметр подставки на 1-2 мм больше диаметра бурта сайлентблока (рис.1), чтобы не препятствовать выходу сайлентблока из посадочного места при демонтаже и монтаже. Усилие при демонтаже и монтаже сайлентблока прилагать на внутреннюю втулку. Чертежи оправок, для изготавливаемых деталей, можно найти на сайте www crt.ru.

Демонтаж

  1. Установить рычаг на пресс на подставку (рис.1).
  2. Установить на сайлентблок оправку (рис.1).

3. Начать выпрессовку. Усилие на сайлентблок увеличивать постепенно, чтобы исключить перекос, деформацию оправки и посадочного места. Старайтесь не повредить посадочное место.

4.После выпрессовки, осмотреть и очистить посадочное место от ржавчины, задиров и заусенцев.

Монтаж

Внимание! Сайлентблоки без наружной металлической обоймы, рекомендуется запрессовывать через конусную оправку. Усилие при монтаже сайлентблока прилагать на внутреннюю втулку. Чертежи оправок, для изготавливаемых деталей, можно найти на сайте www crt.ru

  1. Смазать конусную оправку, посадочное место в рычаге и поверхность сайлентблока, контактирующую с посадочным местом, поставляемой в комплекте смазкой, или любой другой консистентной смазкой.
  2. Установить рычаг на пресс, на подставку (рис.2).
  3. Установить конусную оправку на посадочное место (рис.2).
  4. Установить в конусную оправку сайлентблок (рис.2).
  5. Установить на внутреннюю втулку сайлентблока оправку (рис. 2).
  6. Начать запрессовку. Усилие на сайлентблок необходимо увеличивать постепенно, чтобы сайлентблок расправился и равномерно заполнил посадочное место.
  7. Первоначально сайлентблок может заходить в посадочное место с небольшим перекосом, это объясняется разницей диаметров оправки, посадочного места и сайлентблока. Больший диаметр сайлентблока, благодаря упругой деформации тела сайлентблока, позволяет заполнить посадочное место и зафиксировать сайлентблок.

8.После запрессовки удалить излишки смазки. Проверить симметричность расположения сайлентблока и плотность прилегания буртов к посадочному месту. Если необходимо выровняйте сайлентблок в посадочном месте.

Внимание! Затяжку крепёжных болтов сайлентблоков, производить только на нагруженной подвеске, когда автомобиль стоит на колёсах на ровной поверхности. Усилие затяжки согласно документации производителя автомобиля.

Внимание! После замены сайлентблоков обязательно проведите регулировку углов установки колёс (развал/схождение).

Источник: crt.ru

Пошаговая инструкция запрессовки сайлентблоков

  • 1 Необходимый инструмент
  • 2 Как проверить сайлентблоки
  • 3 Инструкция запрессовки
  • 4 Видео «Запрессовка сайлентблоков»

Необходимый инструмент

Для запрессовки сайлентблоков в домашних условиях, вам понадобится такие инструменты: набор гаечных ключей, домкрат, новые шарниры, монтировка. Для смазки нужно будет применять машинное масло или другие виды смазки.

Также вам будут нужны специальные оправки для запрессовки сайлентблоков, как альтернатива – куски трубы с требуемым диаметром, а также пресс для запрессовки нового резиново-металлического шарнира. В домашних условиях этим прессом могут послужить обычные тиски. Ещё можно подготовить и набор кувалд, но при этом нужно соблюдать высокую точность выполнения работы.

Как проверить сайлентблоки

Чтобы запрессовать шарниры, необходимо их хорошо осмотреть, убеждаясь в том, что их замена точно необходима. Для этого нужно визуально осмотреть сайлентблок и проверить его целостность. Нужно убедиться, что резина на шарнире не вспучилась и не потрескалась. Проверить люфты в деталях, если они превышают размер, то замена необходима. Затягивать эту работу не нужно, если провести ее не своевременно, могут возникнуть проблемы, которые приведут к полной замене рычага подвески.

Стандартными причинами, которые говорят об их неисправности:

  • плохая управляемость;
  • во время движения по неровностям появляются стуки в подвеске;
  • износ шин происходит неравномерно;
  • проблемы с регулировкой развал схождения.

Инструкция запрессовки

На начальном этапе необходимо визуально оценить, подходит ли новый сайлентблок для конкретного случая. Нельзя пренебрегать этим условием, чтобы потом не было поздно. Часто встречаются случаи, когда внешняя часть идеально подходит, а внутренняя – нет, и наоборот. Когда вы определите, что детали точно подойдут, можно приступать к следующему этапу. Для этого следует применить тиски, которые помогут запрессовать правильно. Такой способ более безопасный и аккуратный.

Можно использовать и молотки с кувалдами, при этом необходимо быть более осторожным и внимательно следить за точностью процесса.

Таким образом, нужно будет нанести несколько ударов. Если после этого поломанный сайлентблок прочно держится в отверстии, необходимо выбить его наружу. Для этой работы используются специальные оправки для запрессовки сайлентблоков или два куска трубы. Диаметр одной из этих частей должен соответствовать параметрам внешней втулки шарнира. Выбивая деталь, не стоит беспокоиться о её повреждении, так как она неисправная. Этот процесс производится обычным молотком.

Облегчить и ускорить выбивание старого шарнира можно при помощи нагревания его специальной горелкой. Стоит помнить, что вследствие этой процедуры, деталь полностью ломается.

После завершения выбивания, проушину, в которой находился шарнир, нужно очистить от пыли, грязи и так далее. Посадочное место для новой детали должно быть идеально гладким, ровным. На нём не должно быть никаких механических повреждений и разнообразных царапин. Помимо этого, острые кромки тоже должны отсутствовать.

После очищения посадочного места, его поверхность нужно обработать смазкой. При отсутствии таковой можно применить обычный мыльный раствор. Такое приспособление, как металлическая втулка из полиуретана, тоже должна быть смазана. Завершив смазывание посадочного места, можно приступать к зажатию рычага в тисках. При этом перпендикулярно к нему необходимо будет установить сайлентблок. Выполняется эта работа максимально ровно. Именно от этого зависит дальнейшее нормальное функционирование вашей машины.

Далее, нужно будет выбрать, как запрессовать сайлентблок – впрессовать его или вбить кувалдой. Чтобы воспроизвести этот процесс, вам нужны будут металлические трубки или оправки для запрессовки сайлентблоков, одной из которых нужно будет удерживать рычаг. А другую трубку необходимо прислонить к боку, чтобы избежать повреждения шарнира при работе с тисками или молотка.

Главной сложностью при этой работе могут быть трудности запрессовки шарниров на прежнее место. Для выполнения этой процедуры я рекомендую применять специальный пресс, чтобы запрессовать и выпрессовать их с рычагами, а также оправку для запрессовки сайлентблоков. Можно применить и подручные средства, такие как куски трубы и кувалда, но при этом следует быть очень бдительным и внимательным, так как этот процесс требует высокой точности и сноровки, чтобы в результате осталась целая полиуретановая вставка.

Запрессовать сайлентблоки можно своими руками только на передней и задней частях подвески. Если вам нужно заменить резинометаллические шарниры в узлах коробки двигателя или передач, стоит обратиться к мастерам. Это нужно именно потому, что замена деталей в таких узлах представляет собой трудоёмкий процесс. Чтобы его правильно реализовать, необходимо обладать опытом ремонта и хорошо знать основные узлы конструкции автомобиля. Если же у вас отсутствует опыт и знания, лучше не проверять свою удачу и доверить свой автомобиль специалистам. Поскольку, помимо затраченного времени, вы очень сильно потратитесь на замену сайлентблоков.

Видео «Запрессовка сайлентблоков»

На записи показан один из способов замены сайлентблоков, когда под руками нет пресса.

Источник: yes-cars.ru

Полезные советы автолюбителям

Сайлентблок или резиномеханический шарнир – две втулки (наружная и внутренняя) между которыми располагается резиновая или полиуретановая вставка. Используются эти шарниры для соединения деталей в подвеске, а также в системе креплений двигателя, КПП и амортизаторов.

За счет упругой силы резины или полиуретана происходит «гашение» пиковых нагрузок, которые возникают при наезде на препятствие, в яму и т.п. При нормальном режиме эксплуатации рабочий ресурс салйнтблоков составляет 100 тыс.км. Но учитывая состояние наших дорог многие из них на доживают и до половины срока. На скорость разрушения и износа полиуратана/резины влияет также манера езды: частый наезд на препятствие или преодоление их при нажатом тормозе способствуют их быстрому разрушению.

Как определить, что сайлентблоки разрушились и нужна замена? Обратите внимание на поведение машины во время движения и торможения. Если она не очень хорошо стала держать дорогу, если ее ведет в одну сторону или она «рыскает», а раньше таких проблем не наблюдалось, скорее всего, вам пора менять сайлентблоки. Если машина при раскачивании издает неприятный скрип – также предстоит замена. И еще один симптом – преждевременный износ шин. Часто разрушение резины/полиуретана видно невооруженным глазом: видны трещины, вспучивания и другие деформации.

Как запрессовать сайлентблок

Сайлентблок входит в рычаг с усилием. Потому просто вставить его на место не получится. Необходим или специальный пресс, который используют на СТО, или некоторые нехитрые инструменты, которые используют умельцы для запрессовки сайлентблоков (см. видео).

«Народных» методов есть несколько. Но смысл их один: сначала нужно удалить старый сайлентблок, зачистить посадочное место на рычаге, и запрессовать новый. С удалением резины обычно проблем не бывает, а удалить наружную обойму (оболочку) бывает сложно.

Перед тем как запрессовать сайлентблок, нужно удалить старый

Как вариант – сделать аккуратный пропил лобзиком (не заденьте сам рычаг), а затем при помощи молотка и какого-то металлического предметы выбить распиленную обойму. Выбрасывать ее не спешите – она может понадобиться при запрессовке.

Затем посадочное место нужно тщательно очистить, удалить все заусенцы и острые кромки. Поверхность должна быть ровная и гладкая. Затем, если сайлентблок не имеет наружно металлической обоймы, его и посадочное место для облегчения процесса смазать. Тут есть два варианта: использовать мыло (мыльный раствор), силиконовую смазку (подойдет для сайлентблоков из полиуретана) или смазку на литиевой основе (с железной обоймой).

Как запрессовать сайлентблок

Далее идет сам процесс. Кто-то использует тиски и кувалду, кто-то только тиски. Самый простой вариант: отцентровать втулку относительно посадочного места и кувалдой вогнать ее на место. Но такой способ требует определенной сноровки. При отсутствии опыта легко повредить не только сайлентблок, но и деталь, в которую он должен быть вставлен.

Чуть более сложный вариант: закрепить рычаг в тиски, отцентровать новую втулку, наставить сверху на нее старую металлическую обойму, сверху какое-нибудь приспособление по которому можно будет бить кувалдой или молотком. Все это отцентровываем и начинаем кувалдой вгонять втулку на место.

Вместо ударов кувалды можно использовать усилие тисков. Тогда вся конструкцию располагаете в горизонтальной плоскости, поджимаете тисками. Крепко прирерживая рычаг или другую деталь, куда запрессовываете сайлентблок, зажимаете тиски до тех пор, пока втулка не станет на место.

Как запрессовать сайлентблок в рычаг

Вот несколько способов того, как можно запрессовать сайлентблок. Какой из них вам больше нравится, тот и используйте.

Отдельно нужно сказать о том, как запрессовать сайлентблок в амортизатор.

Перед тем как, запрессовать сайлентблок в амортизатор, нужно удалить (выбить или выдавить) старый сайлентблок

Снимать старый придется скорее всего по частям – сначала высверлить резину или выдавить (если есть чем). Затем аккуратно ножовочным полотном подпилив наружную обойму, выбить ее молотком (аккуратно, не повредите края посадочного места).

Как запрессовать сайлентблок в амортизатор

Затем вставив подходящий блок и найдя подходящую головку, молотком загоните втулку на место.

Как запрессовать сайлентблок в амортизатор

При всей кажущейся простоте замена сайлентблока требует сноровки и опыта. Если экспериментировать с рычагами еще можно, то запрессовывать сайлентблок крепления двигателя или коробки передач лучше на СТО.

Источник: avtofirst.ru

Ремонт ходовой части: как выпрессовать и запрессовать сайлентблоки в домашних условиях? Проверенные способы, которые облегчат вашу жизнь!

Что такое сайлентблок?

Слово «сайлентблок» имеет иностранное происхождение, в переводе с английского «silent» — тишина и «block» — деталь. Сайлентблок или «сайлент» представляет собой резинометаллическую деталь, проще говоря — это две втулки, соединенные между собой толстым слоем прочной резины. Это изобретение кроме того, что обеспечивает комфортное и беззвучное передвижение на авто, имеет ряд плюсов, которые не могу перечислить.

Для чего нужны сайлентблоки?

  • Сайлентблоки предотвращают биения и вибрации, которые возникают во время движения автомобиля между различными деталями ходовой части и моторного отсека.
  • Защищают детали от выработки и разрушения посредством гашения колебаний.
  • Гасят колебания, поступающие от колес и ходовой части, обеспечивая тем самым мягкую и комфортную езду.

И это лишь основные плюсы сайлентблоков, на самом деле их намного больше. Однако мы сегодня поговорим немного о другом, а именно о том, как выполняя ремонт авто своими руками, выпрессовать и запрессовать сайлентблоки, не повредив при этом деталь и свой автомобиль.

Когда и зачем менять сайлентблоки?

Замена сайлентблоков производится чаще всего после того, как водитель начинает замечать ухудшение ходовых характеристик своего авто или после появления посторонних звуков (стуков, скрипов, скрежета), свидетельствующих о необходимости замены «сайлентов». Также нередко поврежденные сайлентблоки обнаруживаются во время диагностики ходовой части на вибростенде.

Если замена сайлентблоков не будет произведена вовремя, владелец рискует получить еще больше поломок, которые так или иначе возникнут при неисправных «сайлентах». Например, из-за одного поврежденного сайлентблока, нагрузка начинает распределяться неравномерно, в итоге происходит выработка в других соединениях и узлах. В результате, вместо одной втулки придется раскошелиться на замену всех сайлентблоков задней или передней подвески.

Более того, следует учитывать тот факт, что неисправная подвеска влияет на: ухудшение уровня комфорта, увеличение расхода топлива, повышенный износ резины, а также увеличивает тормозной путь, в результате риск возникновения ДТП серьезно возрастает.

Как выпрессовать сайлентблок в домашних условиях?

Замена сайлентблоков не представляет собой ничего сложного, например, я, лично в этом убедился, когда производил замену сайлентблоков и амортизаторов на задней подвеске своими руками. Именно по этой причине довольно часто можно встретить тех, кто решил самостоятельно выполнить замену сайлентблоков в домашних условиях.

Для начала о том, как это должно происходить в идеале. Берется рычаг, в котором необходимо произвести замену сайлентблока, устанавливается под пресс на специальную подставку, в которую будет выдавливаться старый сайлент, после чего сверху устанавливается специальная проставка, которая будет выдавливать старую втулку. Такой способ используют СТО, на которых имеется необходимый набор проставок и мощный пресс 10-20 тонн.

У большинства автомобилистов мощного пресса, конечно же, нет, однако у многих есть в гараже хорошие тиски или домкрат. Используя мощные тиски, можно успешно выдавить старые втулки по аналогичному принципу — проставка, в которую будет выходить втулка и проставка, которая будет давить на втулку.

Домкрат. Казалось бы, как домкратом можно выдавить сайлентблок? Все очень просто, необходимо сварить прямоугольную рамку из какого-нибудь швеллера или уголка по высоте чуть выше вашего домкрата и рычага. Принцип следующий — устанавливаем домкрат в рамку, после чего поверх штока устанавливаем проушину рычага и две проставки, о которых говорилось выше. Создаем необходимое давление, и втулка выдавливается из посадочного места. Следует отметить, что в большинстве случаев домкрат мощностью 3-5 тонн просто не в силах справиться с такой работой, поэтому лучше использовать 10-15-тонные домкраты.

Если у вас нет ни домкрата, ни пресса, при этом есть неутолимое желание заменить сайлентблоки самостоятельно, можно воспользоваться третьим способом — использование простейшего пресс-съемника (шпилька или болт с гайкой). Принцип заключается в том, чтобы создать давление посредством постепенного закручивания гайки на шпильке, данный способ можно считать аналогом тисков. Шпилька с шайбой необходимого диаметра просовывается в проушину сквозь сайлентблок, затем с другой стороны одевается проставка с шайбой и закручивается гайка. Вращаясь по резьбе, гайка создает необходимое давление и заставляет сайлентблок выдавливаться в «приемную» проставку. Данная «метода» требует наличия прочной, каленной шпильки с такой же гайкой. Если гайка или шпилька будут мягкими, у вас ничего не получится. Например, у меня от давления начала кривиться шпилька, после чего была сорвана резьба на гайке. Однако есть тысячи тех, кому удалось заменить сайлентблоки, используя именно этот способ. Плюсом данного способа является его бюджетность и удобство с точки зрения «мобильности», то есть вам не нужно, например, полностью снимать всю ступицу или рычаг, достаточно просто иметь такой вот примитивный пресс-съемник.

Как выпрессовать/запрессовать сайлентблок, используя пресс-съемник видео

Данный способ можно отнести к кардинальным или крайним мерам. Заключается он в том, чтобы всеми известными способами и приспособлениями добыть сайлентблок из посадочного гнезда. Принцип заключается в том, чтобы выбить старый сайлентблок используя для этого мощную отвертку или толстый клинообразный кусок арматуры. Задача заключается в том, чтобы забить отвертку или что-то аналогичное между втулкой и сайлетблоком тем самым деформируя стенку втулки вовнутрь. После того как втулка сминается и подается вовнутрь выбить ее не составляет никакого труда. Перед тем как начать выбивать сайлентблок необходимо выжечь или выдавить внутреннюю втулку сайлентблока и по возможности остатки резины.

Как выбить сайлентблок используя отвертку и дрель

Следующий метод извлечения сайлентблока нельзя назвать выпрессовкой, поскольку он, как и предыдущий, не предусматривает наличия пресса, все, что необходимо — полотно по металлу, отвертка и молоток. Принцип простой, но не безопасный. Удаляем внутреннюю втулку, затем берем полотно и начинаем резать внешнюю втулку. Пытаемся максимально прорезать старый сайлентблок, при этом не повредив сам рычаг или проушину. Желательно сделать два надреза, после чего используя плоскую отвертку, сайлентблок легко деформируется и выбивается.

Если ни один из вышеперечисленных способов не помог вам выпрессовать сайлентблоки, остается один выход — доверить эту процедуру специалистам, для этого берем деталь и везем ее на СТО, где специалисты, используя специнструмент, выпрессуют и запрессуют ваши сайленты «в мгновение ока».

Как запрессовать сайлентблоки своими руками?

О том, как извлечь «сайленты» мы уже поговорили, теперь возникает другая проблема, как запрессовать сайлентблоки? Данная процедура сложна тем, что требует определенных навыков и умений. Неправильно или «наперекос» установленный сайлентблок либо не будет ходить, либо выйдет из строя раньше времени.

Как и в вопросе выпрессовывания, запрессовка в идеале должна производиться при помощи тисков. Принцип аналогичный, но с точностью наоборот. Перед тем как запрессовать сайлентблок необходимо наждачкой очистить посадочное гнездо от ржавчины и остатков предыдущего сайлента. Затем проушина обильно смазывается мыльным раствором или смазкой типа «Литол». Устанавливается рычаг, сверху ставится сайлентблок, после чего через специальную оправку выполняется давление пресса на проставку, которая будет вдавливать сайлентблок в посадочное место.

Когда нет пресса, запрессовать сайлентблоки можно, используя вышеупомянутые тиски или домкрат. Принцип такой же как и у пресса. Ставится рычаг, втулка, проставка и под воздействием силы тисков или домкрата выполняется запрессовка сайлента в посадочное гнездо.

Как запрессовать сайлентблок имея тиски — видео

Пресс-съемник. Если сайлентблок небольшой, то «посадить его на место» можно, используя тот же пресс-съемник, который использовался для выпрессовки сайлента из гнезда. Опять же принцип одинаковый, только в качестве пресса используется шпилька и толстая шайба.

Кувалда и грубая сила. Данный способ крайне не рекомендую по той причине, что он вообще рассматривается как чисто теоретический, то есть он позволяет запрессовать сайлентблоки, однако каким будут последствия и качество сказать довольно сложно. Принцип довольно простой, берем рычаг, ставим на него сайлентблок, после чего резко и сильно ударяем по сайлентблоку, от чего он должен зайти в ухо рычага. Недостаток в том, что спрогнозировать правильность движения сайлентблока довольно сложно, он может зайти в посадочное место наперекосяк. Также возможно «закусывание» резиновых частей и повреждение самого сайлентблока или рычага. Короче говоря, удар очень сложно контролировать, и нередко после таких «экспериментов» приходится ехать к специалистам и все переделывать. Поэтому прежде чем использовать этот метод подумайте, как следует.

Последний известный мне способ запрессовки сайлентблока — использование веса автомобиля. Принцип заключается в том, чтобы использовать вес машины, так сказать в корыстных целях. Выглядит это все следующим образом: под машину устанавливается гидравлический или винтовой домкрат, снимается колесо, хотя, думаю, оно и так снято, если вы меняете сайлентблоки, затем под ступицу устанавливается рычаг с сайлетблоком, который необходимо запрессовать. Далее все как следует выравниваем и начинаем медленно опускать домкрат, лучше, чтобы вам помогал друг или помощник. Веса машины, думаю, будет достаточно для того, чтобы вдавить сайлентблок в посадочное место. Недостаток данного способа в том, что он неудобен и в некоторой мере опасен, кроме того довольно сложно контролировать правильность посадки сайлентблока в посадочное место. Однако если у вас нет другого варианта, то способ вполне достоин вашего внимания.

В принципе все, других способов как выпрессовать или запрессовать сайлентблоки я не знаю, а вы? Если вы знаете еще какие-нибудь варианты достойные внимания, я с удовольствием их выслушаю и опубликую. Делитесь своими мнениями от прочтенного и комментируйте, буду рад любой конструктивной критике. Также напоминаю, что лучший способ сказать автору статьи спасибо — это поделиться данной статьей с друзьями в социальных сетях, используя специальные кнопки соц. сетей расположенные чуть ниже. Всем мира и добра, до новых встреч на ВАЗ Ремонт.

Источник: vaz-remont.ru

Как запрессовать сайлентблок – самые эффективные способы

Многие автолюбители знают, что запрессовать сайлентблок в рычаг или другую деталь подвески – самое сложное во время замены своими руками. Сайлентблок – это резинометаллический шарнир, который представляет собой две соединенные между собой резиной или другим материалом две втулки. Такие детали используются для креплений различных узлов подвески, двигателя и трансмиссии. За счет упругости сайлентблоки гасят пиковые нагрузки на кузов во время движения по неровной дороге и т. д.

1 Как определить необходимость замены сайлентблока?

Ресурс резинометаллического шарнира в среднем составляет 120 тысяч километров. На практике все зависит от конкретной модели автомобиля, качества сайлентблоков и частоты движения по неровной дороге. На необходимость замены указывают такие изменения в поведении автомобиля как:

  • стуки подвески во время наезда на препятствие,
  • потеря управляемости при входе в повороты,
  • раскачка автомобиля во время движения,
  • неравномерный износ резины и др.

Если вы обнаружили одну из представленных выше причин на вашем авто, необходимо провести замену сайлентблоков.

Так как эта деталь входит в рычаг или другую конструкцию с усилием, для ее установки необходим специальный механический пресс, который имеется в автосервисах по ремонту ходовой. Однако существуют способы как запрессовать сайлентблок с помощью различных инструментов и определенной техники.

2 Правильно запрессовываем сайлентблок своими руками

Замену сайлентблоков необходимо проводить на смотровой яме или подъемнике. Деталь, на которой необходимо заменить сайлентблок, рекомендуется снять. Процедура снятия рычагов и других элементов подвески с резинометаллическими шарнирами может отличаться на разных моделях. При этом выпрессовать старый и запрессовать новый сайлентблок в рычаг без снятия последнего практически невозможно. Для замены сайлентблоков вам потребуются новые детали, которые подходят по диаметру (внешнему и внутреннему, на это стоит обращать внимание в первую очередь при выборе новых сайлентблоков). Чтобы запрессовать новый сайлентблок, вам потребуются следующие детали и инструменты:

  • набор ключей и отверток,
  • молоток,
  • кувалда,
  • тиски,
  • нож,
  • наждачная бумага,
  • смазка типа WD40,
  • мыльный раствор.

Снятую деталь необходимо зажать в тиски. Выпрессовывать сайлетблок можно несколькими способами, приведем наиболее популярные и эффективные.

Выбить сайлентблок с помощью кувалды. Для этого необходимо использовать специальную конструкцию на основе прочного металлического стержня (например, болт М120), шайбу и металлическую трубку с диаметром, который подходит под диаметр сайлентблока. По этой конструкции нужно наносить удары кувалдой до тех пор, пока втулка не выйдет из отверстия. Для стандартного рычага подвески на легковом автомобиле достаточно 5-10 точных ударов.

Распил внутренней втулки. Для этого потребуется качественная ножовка по металлу, с помощью которой необходимо осуществить распил металлического кольца с двух сторон. После надреза резину можно будет вынуть с помощью простой отвертки и молотка. На этапе распила очень важно соблюдать осторожность, так как есть риск задеть ножовкой часть рычага.

Более простой способ как запрессовать сайлентблок заключается в использовании паяльной лампы или газовой горелки. В таком случае старая деталь попросту выжигается. После того как резина прогорит 10-20 минут, сайлентблок можно вытащить с помощью зубила и простого молотка. Как в первом, так и во втором случае после снятия старой детали необходимо тщательно зачистить отверстие при помощи наждачной бумаги и смазать его мыльным раствором (чем больше, тем лучше).

Теперь необходимо приступать к запрессовке новых сайлентблоков. Для этого рычаг или иную деталь снова необходимо правильно установить на тиски и постепенно сжимать их, контролируя равномерность вхождения детали. Как правило, в тисках до конца сайлентблок не войдет, поэтому необходимо вытащить рычаг и установить его на ровную поверхность, а далее досадить молотком или кувалдой (с максимальной осторожностью, так как можно повредить резину при неточных ударах). Если на этом этапе возникает проблема, следует использовать приспособление, конструкция которого описана в первом способе выпрессовки шарниров.

Источник: tuningkod.ru

Замена сайлентблоков верхних и нижних рычагов передней подвески ваз 2107, как правильно поменять, пользоваться съемником, инструкции с фото

Замена сайлентблоков подвески ВАЗ 2107 — процедура не из лёгких. Насколько часто приходится её выполнять, напрямую зависит от условий эксплуатации автомобиля, качества деталей и правильности их монтажа. Облегчает работу специальный съёмник, посредством которого большинство автолюбителей сможет провести ремонт самостоятельно.

Содержание

  • Сайлентблоки ВАЗ 2107

    • Что такое сайлентблоки

    • Где они установлены

    • Какие бывают сайлентблоки

    • Причины выхода из строя

    • Проверка состояния

      • Видео: диагностика сайлентблоков

  • Замена сайлентблоков нижнего рычага

    • Видео: как заменить сайлентблоки нижних рычагов ВАЗ 2101–07

  • Замена шарниров верхнего рычага

  • Замена сайлентблоков реактивных тяг

    • Видео: замена втулок реактивных тяг ВАЗ 2101–07

  • Съёмник для сайлентблоков своими руками

    • Последовательность действий

Сайлентблоки ВАЗ 2107

На просторах интернета довольно часто обсуждаются особенности замены сайлентблоков подвески ВАЗ 2107 и других автомобилей отечественного и зарубежного автопрома. Проблема на самом деле является актуальной и обусловлена низким качеством наших дорог. Поскольку сайлентблок — один из важных элементов конструкции подвески транспортного средства, его выбору и замене нужно уделять особое внимание.

Сайлентблоки предназначены для гашения колебаний, которые передаются от одного узла подвески к другому

Что такое сайлентблоки

Сайлентблок (шарнир) конструктивно состоит из двух металлических втулок, связанных между собой резиновой вставкой. Деталь предназначена для соединения элементов подвески, а наличие резины позволяет гасить колебания, которые передаются от одного узла к другому. Сайлентблок должен воспринимать и переносить все деформации, которым подвергается автомобильная подвеска.

Где они установлены

На ВАЗовской «семёрке» сайлентблоки установлены в передней и задней подвеске. Спереди посредством этой детали крепятся рычаги, а сзади реактивные тяги (продольные и поперечная) соединяют мост с кузовом. Чтобы подвеска автомобиля всегда находилась в исправном состоянии, а управляемость не ухудшалась, нужно следить за состоянием сайлентблоков и своевременно производить их замену.

Передняя подвеска классических «Жигулей» состоит из следующих деталей: 1. Лонжерон. 2. Кронштейн стабилизатора. 3. Резиновая подушка. 4. Штанга стабилизатора. 5. Ось нижнего рычага. 6. Нижний рычаг подвески. 7. Шпилька. 8. Усилитель нижнего рычага. 9. Кронштейн стабилизатора. 10. Хомут стабилизатора. 11. Амортизатор. 12. Болт кронштейна. 13. Болт амортизатора. 14. Кронштейн амортизатора. 15. Пружина подвески. 16. Поворотный кулак. 17. Болт шаровой опоры. 18. Упругий вкладыш. 19. Пробка. 20. Обойма вкладыша. 21. Корпус подшипника. 22. Подшипник шаровых опор. 23. Защитный чехол. 24. Нижний шаровой палец. 25. Самоконтрящаяся гайка. 26. Палец. 27. Сферическая шайба. 28. Упругий вкладыш. 29. Прижимное кольцо. 30. Обойма вкладыша. 31. Корпус подшипника. 32. Подшипник. 33. Верхний рычаг подвески. 34. Усилитель верхнего рычага. 35. Буфер хода сжатия. 36. Кронштейн буфера. 37. Колпак опоры. 38. Резиновая подушка. 39. Гайка. 40. Тарельчатая шайба. 41. Резиновая прокладка. 42. Опорная чашка пружины. 43. Ось верхнего рычага. 44. Внутренняя втулка шарнира. 45. Наружная втулка шарнира. 46. Резиновая втулка шарнира. 47. Упорная шайба. 48. Самоконтрящаяся гайка. 49. Регулировочная шайба 0,5 мм 50. Дистанционная шайба 3 мм. 51. Поперечина. 52. Внутренняя шайба. 53. Внутренняя втулка. 54. Резиновая втулка. 55. Наружная упорная шайба

Какие бывают сайлентблоки

Помимо назначения сайлентблоков нужно знать, что эти изделия могут быть выполнены из резины или полиуретана. Принято считать, что замена резиновых элементов подвески на полиуретановые, где это возможно, только улучшит характеристики и работу подвески.

Сайлентблоки из полиуретана характеризуются более длительным сроком службы в отличие от резиновых.

Недостатком элементов из полиуретана является высокая стоимость — они примерно в 5 раз дороже резиновых. При установке полиуретановых изделий на ВАЗ 2107 можно улучшить поведение автомобиля на дороге, снизить деформации в подвеске, а также устранить так называемое выжимание, которое свойственно элементам из резины. Это говорит о том, что подвеска будет работать в том состоянии, которое предусмотрено конструкторами на заводе. При правильном подборе и установке деталей из полиуретана снижается шум, вибрация, поглощаются удары, что говорит о лучшей работе таких шарниров по сравнению с резиновыми.

Сайлентблоки из полиуретана считаются более надёжными, чем резиновые, но стоят намного дороже

Причины выхода из строя

Впервые сталкиваясь с поломками сайлентблоков, довольно сложно представить, что может произойти с этими изделиями после длительной эксплуатации. Со временем резина начинает рваться, в результате чего требуется замена шарнира. Причин того, что изделие приходит в негодность, может быть несколько:

  1. Большой пробег автомобиля, следствием которого стало высыхание резины, потеря её эластичности и появление трещин и разрывов.
  2. Попадание на резину сайлентблока химических веществ. Поскольку рассматриваемый элемент подвески находится вблизи двигателя, вполне вероятно воздействие на него масла, которое приводит к разрушению резины.
  3. Неправильный монтаж. Закрепление болтов рычагов нужно выполнять только после того, как автомобиль установлен на колёса, а не вывешен на подъёмнике. При неправильной затяжке резина сайлентблока сильно скручивается, что приводит к быстрому выходу изделия из строя.

Проверка состояния

Владельцам «семёрки» совсем не лишним будет знать, как же определить, что сайлентблоки нуждаются в замене. Качественные изделия ходят довольно долго — до 100 тыс. км. Однако из-за состояния наших дорог необходимость в их замене обычно возникает через 50 тыс. км. Определить, что резиновые шарниры пришли в негодность, можно по ощущениям в управлении автомобилем. Если машина стала управляться хуже, руль перестал быть таким же отзывчивым, как прежде, то это указывает на явный износ сайлентблоков. Для большей уверенности рекомендуется посетить СТО, чтобы специалисты выполнили диагностику подвески.

При появлении видимых следов износа деталь нуждается в замене

Состояние сайлентблоков можно определить и самостоятельно при визуальном осмотре. Для этого потребуется загнать автомобиль на эстакаду или смотровую яму, после чего осмотреть каждый из шарниров. Резиновая часть не должна иметь трещин и разрывов. Одним из признаков выхода из строя сайлентблоков является нарушение развала-схождения колёс. Кроме этого, признаком износа рассматриваемой детали является неравномерный износ протектора шин. Это явление указывает на неправильно отрегулированный сход-развал, что может быть причиной неисправности подвески транспортного средства.

Затягивать с заменой сайлентблоков не стоит, поскольку со временем посадочные места в рычагах разбиваются, так что может потребоваться замена рычага в сборе.

Видео: диагностика сайлентблоков

Замена сайлентблоков нижнего рычага

Сайлентблоки при выходе из строя, как правило, восстановлению не подлежат, это обусловлено их конструкцией. Для проведения работ по замене резинометаллических шарниров нижнего рычага на ВАЗ 2107 потребуются следующие инструменты:

  • съёмник сайлентблоков;
  • съёмник шаровой опоры;
  • ключи на 13, 22, 24;
  • молоток;
  • зубило;
  • монтировка;
  • смазка (например, WD-40).

Порядок действий по демонтажу нижнего рычага следующий:

  1. Поднимают машину при помощи подъёмника либо домкрата.
  2. Снимают колесо.
  3. Ослабляют затяжку гаек оси нижнего рычага.

    Ключом на 22 отворачиваем две самоконтрящиеся гайки на оси нижнего рычага и снимаем упорные шайбы

  4. Отворачивают крепёж подушки стабилизатора поперечной устойчивости.

    Крепёж подушки стабилизатора поперечной устойчивости отворачиваем ключом на 13

  5. Опускают подъёмник или домкрат.
  6. Отворачивают гайку крепления пальца нижней шаровой опоры, после чего выпрессовывают его путём нанесение ударов молотком через деревянный брусок или с помощью съёмника.

    Устанавливаем приспособление и выпрессовываем шаровый палец из поворотного кулака

  7. Поднимают автомобиль и переводят стабилизатор через шпильку крепления.
  8. Поддевают пружину и демонтируют её с опорной чаши.

    Поддеваем пружину задней подвески и демонтируем её с опорной чаши

  9. Откручивают крепёж оси нижнего рычага.

    Ось рычага крепится к лонжерону двумя гайками

  10. Снимают упорные шайбы и демонтируют рычаг.

    После снятия упорных шайб демонтируем рычаг

  11. Если предполагается замена нижнего рычага, потребуется снять нижнюю шаровую опору, для чего откручивают три болта её крепления. Чтобы заменить только сайлентблоки, опору снимать не нужно.
  12. Зажимают рычаг в тиски. Съёмником выдавливают шарниры. Если рычаг не имеет повреждений, сразу же можно приступать к запрессовке новых деталей и к сборке узла.

    Чтобы выпрессовать старый шарнир, рычаг зажимаем в тиски и используем съёмник

В процессе сборки следует использовать новые гайки для затяжки оси рычага и шарового пальца.

Видео: как заменить сайлентблоки нижних рычагов ВАЗ 2101–07

Для снятия и установки сайлентблоков используется один и тот же съёмник. Потребуется лишь изменить положение деталей в зависимости от того, какая операция предполагается (запрессовать или выпрессовать).

Замена шарниров верхнего рычага

Для замены сайлентблоков верхнего рычага потребуются такие же инструменты, как и при ремонте нижних элементов. Автомобиль поднимают аналогичным образом и снимают колесо. После чего проводят следующие действия:

  1. Отворачивают крепёж кронштейна переднего бампера.

    Снятие верхнего рычага начинаем с отворачивания кронштейна переднего бампера

  2. Откручивают крепление верхней шаровой опоры.

    Откручиваем крепление верхней шаровой опоры

  3. Отворачивают гайку оси верхнего рычага, для чего саму ось удерживают от проворачивания ключом.

    Отворачиваем гайку оси верхнего рычага, саму ось фиксируем ключом

  4. Вынимают ось.

    После отврачивания гайки вынимаем болт и снимаем ось

  5. Демонтируют верхний рычаг с автомобиля.
  6. Съёмником выпрессовывают старые сайлентблоки, а затем запрессовывают новые.

    Выпрессовываем старые сайлентблоки и устанавливаем новые при помощи специального съёмника

Замена сайлентблоков реактивных тяг

Реактивные тяги являются неотъемлемой частью задней подвески классических «Жигулей». Они закреплены посредством болтового соединения, а для снижения нагрузок и компенсации ударов от неровностей дорожного полотна используются резиновые втулки. Со временем эти изделия также приходят в негодность и требуют замены. Лучше всего менять их комплексно, а не по отдельности.

Из инструментов и материалов потребуются:

  • ключи на 19;
  • новые сайлентблоки;
  • проникающая смазка;
  • щётка по металлу;
  • монтажная лопатка.

Рассмотрим замену втулок реактивных тяг на примере длинной продольной тяги. Процедура с другими элементами подвески проводится аналогичным образом. Разница заключается лишь в том, что для демонтажа длинной тяги необходимо снять нижнее крепление амортизатора. Работа состоит из следующих шагов:

  1. Очищают крепёж от загрязнений при помощи щётки, обрабатывают проникающей жидкостью и ожидают некоторое время.

    Резьбовое соединение обрабатываем проникающей смазкой

  2. Откручивают гайку ключом на 19 и вынимают болт.

    Откручиваем гайку крепления втулки и вынимаем болт

  3. Переходят к другой стороне тяги и отворачивают крепление нижней части амортизатора, извлекая болты и распорную втулку.

    Чтобы открутить крепление тяги к заднему мосту, снимаем нижний крепёж амортизатора

  4. Смещают амортизатор в сторону.
  5. Очищают крепёж реактивной тяги с обратной стороны, смачивают жидкостью, откручивают и вытаскивают болт.
  6. При помощи монтажной лопатки демонтируют реактивную тягу.
  7. Для снятия резиновых втулок нужно выбить внутреннюю обойму из металла, для чего используют подходящую наставку.

    Для выбивания втулки используем подходящую наставку

  8. Оставшуюся в тяге резину можно выбить с помощью молотка либо выдавить в тисках.

    Оставшуюся в тяге резину выбиваем молотком либо выдавливаем в тисках

  9. Перед установкой новой резинки очищают обойму реактивной тяги от ржавчины и загрязнений.

    Очищаем посадочное место втулки от ржавчины и загрязнений

  10. Новую втулку смачивают мыльной водой и забивают при помощи молотка или запрессовывают в тисках.

    Новую втулку перед установкой смачиваем мыльной водой

  11. Для установки металлической втулки изготавливают приспособление в виде конуса (берут болт и стачивают головку).

    Для установки металлической втулки изготавливаем болт с конусной шляпкой

  12. Втулку и приспособление смачивают мыльной водой и выполняют запрессовку в тисках.

    Смоченную в мыльной воде втулку запрессовываем при помощи тисков

  13. Чтобы болт полностью вышел, используют подходящую по размеру муфту и дожимают втулку.

    Для установки болта на место используем подходящую по размеру муфту

Если внутренняя обойма будет с одной из сторон слегка выступать, её нужно подровнять молотком.

После замены сайлентблока тягу устанавливают в обратной последовательности, не забывая смазывать болты, например, «Литолом-24», что в будущем облегчит демонтаж крепежа.

Видео: замена втулок реактивных тяг ВАЗ 2101–07

Съёмник для сайлентблоков своими руками

Съёмник шарниров ВАЗ 2107 можно приобрести готовый или сделать своими руками. Если есть подходящее оборудование и материалы, изготовить инструмент вполне по силам каждому автолюбителю. Стоит также учесть, что качество покупных приспособлений на сегодняшний день оставляет желать лучшего. Заменить резинометаллический шарнир можно и без специальных инструментов, но это потребует гораздо больше времени и сил.

Последовательность действий

Для изготовления самодельного съёмника понадобится следующее:

Процесс изготовления съёмника состоит из нескольких этапов.

  1. Ударами молотка добиваются того, чтобы отрезок трубы 40 мм получил внутренний диаметр 45 мм, т. е. пытаются его расклепать. Таким образом шарнир нижнего рычага будет свободно проходить через трубу.

    Отрезок трубы диаметром 40 мм расклёпываем до 45 мм

  2. Из трубы 40 мм изготавливают ещё два отрезка — они будут использоваться для монтажа новых деталей.

    Из трубы 40 мм изготавливаем две небольшие заготовки

  3. Для выпрессовки старых шарниров берут болт и надевают на него шайбу, диаметр которой находится в пределах между диаметрами внутренней и наружной обоймы.
  4. Болт вставляют изнутри рычага, а снаружи надевают оправку большого диаметра. Таким образом, она упрётся в стенку рычага. Затем надевают шайбу и закручивают гайку.

    Болт вставляем изнутри рычага, а снаружи надеваем оправку большого диаметра

  5. По мере затяжки оправка упрётся в рычаг, а посредством болта и шайб шарнир начнёт выдавливаться.
  6. Для монтажа нового изделия понадобятся оправки диаметром 40 миллиметров. По центру проушины в рычаг помещают сайлентблок и наставляют на него оправку.
  7. С обратной стороны проушины ставят оправку большего диаметра и упирают в наковальню.
  8. Запрессовывают изделие молотком, путём нанесения ударов по оправке.

    Запрессовываем сайлентблок, ударяя молотком по оправке

  9. Для снятия сайлентблоков с нижних рычагов устанавливают большую наставку, затем помещают шайбу и затягивают гайку. В качестве болта используется сама ось рычага.

    Для снятия сайлентблоков с нижних рычагов устанавливаем большую наставку и затягиваем её гайкой, проложив внутрь шайбу

  10. Если шарнир не удаётся сорвать, ударяют молотком по боковой части рычага и пытаются сдёрнуть резинометаллическое изделие с места, после чего подтягивают гайку.
  11. Перед установкой новых деталей место посадки рычага и оси зачищают наждачной бумагой и слегка наносят смазку. Через проушины заводят ось рычага и вставляют новые шарниры, после чего наставляют с обеих сторон оправки малого диаметра и молотком запрессовывают сперва одну, а затем другую деталь.

    Через проушины заводим ось рычага и вставляем новые шарниры

Для того чтобы уверенно и безаварийно управлять автомобилем, нужно проводить периодический осмотр и ремонт ходовой части. Износ сайлентблоков влияет на безопасность вождения, а также на износ шин. Чтобы заменить повреждённые шарниры, потребуется подготовить необходимый инструмент и выполнить ремонт в соответствии с пошаговыми инструкциями.

  • Автор: Владимир Долженков
