Как называется шаровая опора по другому


Что такое шаровая опора. Особенности, принцип работы, устройство и ресурс

Сегодня мы узнаем, что называется шаровой опорой передней подвески автомобиля, каков принцип работы и устройство механизма, какие разновидности элемента существуют и как определить износ детали

ЧТО ТАКОЕ ШАРОВАЯ ОПОРА. ОСОБЕННОСТИ, ПРИНЦИП РАБОТЫ, УСТРОЙСТВО И РЕСУРС


Добрый день, сегодня мы узнаем, что называется шаровой опорой передней подвески автомобиля, каков принцип работы и устройство механизма, какие разновидности элемента существуют и как определить износ детали. Кроме того, расскажем про то, сколько по времени и пробегу составляет ресурс элемента подвески при правильной эксплуатации автомобиля, из каких компонентов состоит шаровая опора, а также, какую конструкцию со строением имеет типовой механизм того или иного транспортного средства. В заключении поговорим о том, как нужно обслуживать шаровую опору, чтобы она

прослужила не только гарантийный срокчто влияет на ускоренный износ деталей подвески на примере шаровых опор, а также можно ли ремонтировать и восстанавливать узел.


Шаровая опора является одним из ключевых узлов передней подвески любого транспортного средства. Хотя еще буквально лет 10 назад эти механизмы также использовали в задней подвески наравне с передними элементами. Как правило, шаровые опоры крепили на задней оси машины, однако массового характера такое производство не получило, из-за не целесообразности в плане затрат. Дело в том, что в былые годы некоторые автопроизводители ограниченными партиями создавали автомобили, которые могли подруливать задними колесами в такт передним, поэтому без шаровых опор в задней подвески, было просто не обойтись. Сама по себе опора говоря простым языком, представляет из себя специальный опорный подшипник, который дает возможность колесам

нашей машины отклоняться, то есть поворачивать в нужную сторону. На сегодняшний день инженеры пока ничего лучше не придумали, чем шаровый механизм.



ЧТО ТАКОЕ АВТОМОБИЛЬНАЯ ПОДВЕСКА. ОСОБЕННОСТИ И СТРОЕНИЕ






Итак, что же называется шаровой опорой автомобиля? Шаровое крепление или опора представляет из себя соединительную часть, которая обеспечивает закрепленным на ней механизмам вращаться в нескольких плоскостях. Зачастую шаровая, как сокращенно называют ее автомеханики, жестко крепится одной частью к деталям подвески, а второй частью фиксируется таким образом, что находится в подвижном состоянии. Как мы сказали ранее, шаровая опора в большинстве случаев устанавливается в передней подвески и общее количество элементов может составлять до 4 единиц

Таким образом, шаровое крепление или опора выполняет важнейшую функцию по изменению наклона колес автомобиля в процессе стоянки и во время движения. Кроме того, данный механизм выполняет сложные работы и постоянно функционирует под сильной нагрузкой. На сегодняшний день, благодаря технологиям в автомобилестроении, шаровые опорые продвинулись далеко вперед, поэтому срок службы таких деталей порой может достигать сотен тысяч километров пробега.

1. ОСОБЕННОСТИ, УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ШАРОВОЙ ОПОРЫ

Само по себе устройство шаровой опоры считается до боли простым и благодаря этому достаточно надежным. Как правило, типовая конструкция шаровой опоры состоит из следующих элементов:


Металлический стержень, который еще называется “пальцемшаровой опоры и идет вместе с шарообразным наконечником с одной стороны и резьбой с другой;

Резиновый чехол или пыльник, который представляет из себя эластичный защитный механизм обеспечивающий

герметизацию стержня шаровой опоры. Справочно заметим, что зачастую внутри пыльника идет специальная смазка, которая обеспечивает оптимальное трение деталей;

Цилиндрический корпус, как правило, изготавливается из металла. С одной стороны корпус имеет узкое отверстие, а с другой идет расширение детали;

Вкладыш, изготовленный из полимерного материала. Зачастую вкладыш состоит из 2-ух частей: нижней, ее еще называют чашкой и верхней, которая именуется, как упор;

Шайба прижимного типа, которая закрепляет полимерный вкладыш;

Прижим шайбы или завальцовка, которая является своеобразным дном шаровой опоры.


Как видим устройство механизма действительно, что ни есть простое. Строение шаровой опоры основано на металлическом корпусе, в который устанавливается вкладыш, после чего в него вставляется стержень, он же “палец“, а шарообразный упор остается в полимерной оболочке.
Еще один элемент полимера, как бы закрывает вторую часть металлического шара таким образом, что он получается плотно прижатым с двух сторон. Дно шаровой закрывается прижимной шайбой и запечатывается.

Справочно заметим, что шар наконечника очень плотно закрыт в полимерных корпусах, причем настолько сильно он запечатан, что в новом механизме нет даже минимального люфта. Кроме того, шаровая снабжена еще одним специальным внешним резиновым пыльником, который играет защитную функцию и продлевает ресурс всего механизма, причем значительно.


А теперь, когда мы знаем, из каких компонентов состоит шаровая опора, стоит разобраться, как же работает механизм? Как мы знаем плотно закрытый шаровый элемент наконечника способен вращаться и крутиться в разные стороны. Что касается цилиндрического корпуса механизма, то он крепится к неподвижному креплению, которое устанавливается в определенные элементы подвески, как правило, не подвижные

. Верхний же наконечник механизма, который оснащен резьбой крепится к движущейся части подвески, что обеспечивает такое крепление поворачивание и вращение элемента .

Если погрузиться в историю и вспомнить старые машины марки Жигули, которые в основном все были заднеприводные, то шаровых опор у них было 3 единицы, причем 2 элемента находились в лопухах, что позволяло вращаться суппорту вместе с колесом. Третья опора устанавливалась в рулевой тяге и производила толкание колеса. Если рассматривать подвеску по типу действия McPherson, то конструкцию и расположение шаровых в них намного упростили. Кстати такие подвески сегодня устанавливаются на большинство современных автомобилей и они оснащаются одним верхним опорным подшипником, который позволяет вращаться стойке и суппорту, а снизу осталась опора шарового типа. Кроме того, такая подвеска еще имеет

рулевые наконечники, которые обеспечивают толкание суппорта и производят поворачивание колеса в нужном направлении. Справочно заметим, что в такой подвески, шаровых креплений только две единицы.


Однако не все современные подвески оснащаются 2-мя шаровыми, также довольно часто можно встретить системы и с 4-мя опорами. Такие подвески правда считаются достаточно редкими, а также сложными в ремонте и в последнее время их на дорогах становится все меньше. Справочно заметим, что некоторые автолюбители зачастую путают между собой такие механизмы, как рулевые наконечники и шаровые опоры, считая их одними и теми же элементами. Дело в том, что эти механизмы не одно и тоже, так как у них разные крепления корпуса, однако действительно, назначение в плане функционирования одинаковое.


Таким образом, когда водитель находясь в салоне автомобиля поворачивает рулевое колесо в ту или иную сторону, то при помощи рулевой рейки усилие
переходит
на суппорт и чтобы он повернулся вместе с колесами, необходимы шарнирные соединения, работу которых выполняют шаровые опоры, рулевые наконечники с опорным подшипником.




2. РЕСУРС, ОСНОВНЫЕ НЕИСПРАВНОСТИ И РЕМОНТ ШАРОВЫХ ОПОР

Что касается срока службы шаровых опор, то этот показатель полностью зависит от полимерного вкладыша, который находится внутри механизма. Как правило, вкладыш со временем разбивается и металлический стержень начинает люфтить, тем самым уничтожая пластик. Когда это происходит, то появляются посторонние щелчки и стуки, особенно на неровной дороге. Справочно заметим, что благодаря развитию технологий в области автомобилестроения, срок службы внутренних и внешних элементов шаровых опор значительно увеличился, причем в разы.



Если вспомнить отечественные машины, например все те же “Жигули“, то ресурс шаровых опор был не более 25-30 тысяч километров пробега

. Если мы будем рассматривать современную переднеприводную иномарку, в которой опоры устанавливаются в передней подвески, то в среднем их ресурс составляет от 150 до 180 тысяч километров пробега. Как видим, технологии действительно помогли значительно увеличить срок службы элементов подвески, на примере шаровых опор.


Справочно заметим, что автомеханики рекомендуют осматривать и проверять такие элементы подвески, как рулевые опоры и шаровые в машинах с пробегами более 100 тысяч хотя бы 1 раз в 2 года или каждые 30-40 тысяч километров. Если автомобиль покупался новым у дилера, то плановый осмотр шаровых опор должен осуществляться на 5-ом по счету техобслуживании. Главной же причиной преждевременного выхода из строя шаровой опоры считается прорыв резинового защитного пыльника. После того, как пыльник приходит в негодность, то в шарнирное соединение почти сразу проникает грязь с дорог, которая крайне
 пагубно влияет
на полимерный элемент. Когда грязь вступает в контакт с полимером, то происходит трение песка о деталь на подобии наждачной бумаги.
Как видим, самым слабым звеном в шаровой опоре после того, как прорывается пыльник становится полимерная вставка, которая начинает ускоренно изнашиваться. После износа полимера, стержень начинает свое неконтролируемое движение сверху-вниз и обратно, то есть образуется люфт в механизме, что добивает узел изнутри. Таким образом, косвенным признаком, который свидетельствуют о начале ускоренного износа шаровой опоры являются скрипы и стуки. Когда появляются звуки со стороны шаровой, то рекомендуется производить замену или ремонт механизма, причем без отлагательств.


Итак, стоит ли ремонтировать шаровые опоры, которые вышли из строя? Как видим диагностировать механизм на неисправность довольно просто

, нам в этом помогают появившиеся стуки со скрипами при поворотах рулевого колеса во время стоянки или движения со стороны передней подвески. Кроме того, выявить проблемы с шаровой можно при помощи обычного лома, который вставляют между опорой и рычагом в районе корпуса суппорта и начинают слегка покачивать инструмент. Если шаровая опора находится в исправном состоянии, то стуков во время ее проверки возникать не должно, а если узел неисправен, то обнаружится люфт, который свидетельствует о замене или ремонте механизма.


Самым простым способ в ремонте шаровой опоры является замена механизма на новый и как считают многие специалисты по ремонту автомобилей, такой вариант является самым верным, с точки зрения безопасности. Шаровая опора стоит совсем небольших денег и 1 раз 100 тысяч километров пробега ее вполне можно заменить на новую. Справочно заметим, что шаровые лучше всего менять парами, даже если застучала только одна. После замены механизмов, рекомендуется производить регулировку развала и схождения колес автомобиля.


Что касается ремонта шаровой опоры, то он сводится к замене изношенных деталей механизма на новые. Как правило, первой деталью, которая выходит из строя считается полимерная вставка и защитный резиновый пыльник. Также сегодня в автомагазинах можно найти специальные ремонтные комплекты к шаровым опорам, которые стоят совсем недорого и при этом в комплекте будут идти все необходимые запчасти для приведения опоры в порядок. Но опять же, порой лучше не экономить на таких узлах, как шаровая, все таки безопасность стоит дороже.


Однако, что касается современных автомобилей, то зачастую шаровые опоры у них идут не разборные и ремкомплект нам в ремонте не поможет, так как механизм необходимо будет менять в сборе. Хотя конечно земля русская славится народными умельцами, которые и блоху подковать смогут. Гаражные специалисты придерживаются такой версии, что сама по себе шаровая – вечная, в ней только время от времени нужно менять полимерную вставку, однако качественно сделать данный элемент получается не у всех мастеров. Справочно заметим, что неправильно восстановленная шаровая опора гораздо страшней, чем даже неисправная, так как неизвестно, как она поведет себя на дороге. Лучше всего покупать оригинальные опоры и быть уверенным в своей безопасности на дороге.



Видео обзор: “Что такое шаровая опора. Особенности, принцип работы, устройство и ресурс”


В заключении отметим, что шаровая опора автомобиля независимо от ее вида играет одну из ключевых ролей в системе подвески того или иного транспортного средства. Кроме того, стоит помнить, что шаровую опору и ее элементы, необходимо систематически осматривать на наличие повреждений и течи смазки. Особое внимание нужно уделять резиновым пыльникам механизма, так как зачастую из-за во время недосмотренных повреждений на защитных элементов, шаровая способна очень быстро выходить из строя. Напомним, что при замене изношенной шаровой на новую, не стоит забывать про развал-схождение колес.

БОЛЬШОЕ СПАСИБО ЗА ВНИМАНИЕ. ОСТАВЛЯЙТЕ СВОИ КОММЕНТАРИИ, ДЕЛИТЕСЬ С ДРУЗЬЯМИ.
ЖДЕМ ВАШИХ ОТЗЫВОВ И ПРЕДЛОЖЕНИЙ.

Как по другому называется шаровая. Шаровая опора – диагностика и ремонт

  • Сцепление и муфты
  • Рулевое управление
  • Топливная система
  • Трансмиссия
  • Подвеска
  • Выпускная система
  • Тормозная система
  • Сцепление и муфты
  • Рулевое управление
  • Топливная система
  • Трансмиссия
  • Подвеска

Что такое шаровая опора и зачем она нужна в автомобиле

Механические узлы современного автомобиля насыщены всевозможными узлами, обеспечивающими комфортную и безопасную езду. От старых к новым моделям машин большинство деталей модернизируется, подвергается усовершенствованию. Используются прогрессивные материалы и технологии изготовления. Одним из важных элементов в подвеске, которым конструкторы и инженеры уделяют значительное внимание при проектировании автомобиля, является шаровая опора. От качества её изготовления, особенностей конструкции и возможных неисправностей зависит безопасность водителя с пассажирами и окружающих участников дорожного движения.

Предназначение шаровой опоры в автомобиле.

Зачем нужна шаровая опора

Обычно, что такое шаровая опора в машине,

Шаровая опора и признаки ее неисправностиAutoZona54

Насколько важна шаровая опора

Шаровая опора требует к себе особого внимания, это одна из многих причин которая раз и навсегда заставит человека, который считает что контролирует все, соблюдать скоростной режим и уделять своему автомобилю должное внимание.

На смену шкворневому устройству пришел один основной элемент подвески, который называется шаровая опора. Когда она изнашивается до критичной черты, то возникают серьезные проблемы в некоторых моделях автомобилей. Как определить неисправность шаровой опоры, читайте далее.

Шаровой опорой является узел, который соединяет ступицу на управляемом колесе и рычаг подвески. Ее задача заключается в обеспечении возможности поворота ступицы с исходным положением колеса по горизонтали при вертикальном перемещении.

Конструкция шаровой опоры очень проста. Она являет собой палец конусообразной формы с грибообразным или сферическим наконечником, который способен вращаться и, в то же время, раскачиваться на углы в корпусе опоры. Корпус запрессовывается к рычагу или крепится болтами. В данном случае шаровая опора, как правило, изменяется вместе с рычагом подвески.

В современных ново-введенных узлах в основном используется конструкция не разборная. В ней после установки пальца корпус имеет свойство завальцовываться. Пластиковые или другого рода вкладыши помещаются между корпусом и пальцем. Они работают наподобие подшипника скольжения и обеспечивают вращение с небольшим усилием. Для отечественных, старых моделей машин поставляются и другие шаровые опоры, которые называются разборными. Люфты в них устраняются с помощью подтяжки крышки.

Причины поломки шаровой опоры

В процессе эксплуатации эти опоры испытывают серьезнейшие нагрузки. В зависимости от места их установки и от конструкции подвески, опоры несут на себе большую часть всей массы автомобиля, а также выдерживают постоянные систематические удары при езде на неровной дороге.

Основной из причин в нарушении правильной работы шаровой опоры выступает износ соприкасающихся поверхностей, он приводит к увеличенному зазору в промежутке от корпуса до пальца. В результате чего, палец начинает не только вращаться, но и болтаться в корпусе.

Если износ чересчур сильный, то нагрузки на опору могут привести к тому, что палец вырвется из корпуса. Как следствие всего этого получается, что опора не в состоянии удержать колесо, и автомобиль рушится на асфальт.

Увеличение зазора возникает в связи со следующими факторами:

  • естественный износ в совокупности с устаревшими материалами,
  • увеличиваются динамические нагрузки во время езды на немаленькой скорости по неровным дорогам,
  • разрывается защитный чехол или пыльник, в результате этого, в зазор попадает вода и всякая грязь, а они в своё время усиливают коррозию, да еще и абразивный износ,
  • отсутствие в шарнире смазки (при необходимости ее наличия).

Приведем несколько главных признаков износа шаровых опор:

  • Когда проезжаете по неровной дороге с небольшой скоростью и слышится стук.
  • Если усилие на руль увеличено, и при его повороте слышится скрип спереди машины.
  • Из-за того, что передние колеса виляют, ваша машина движется по прямой траектории неустойчиво.
  • Шины на колесах изношены неравномерно.
Симптомы неисправности
Симптомы неисправности шаровой Описание симптомов и причины возникновения
Стук от колеса во время движения Посторонние звуки будут проявляться на любой скорости, отчетливо заметны при наезде на неровность, яму и тд. Носит как разовый так и повторяющийся характер.
Изменение развал-схождения Колесо у которого неисправна шаровая страдает сильнее всего. Возможен повышенный износ шины по краям.
Авто виляет по дороге В шаровой опоре появляется люфт, следовательно колесо шатается при езде.
Скрипы во время маневров Скрипы могут быть от рулевой, задних колес, следует прислушиваться именно к передним и во время маневров.
Изменение траектории торможения Машину будет сносить в ту сторону, с которой имеется неисправная шаровая.

Как определить неисправность шаровой

Состояние опор, к сожалению, не всегда могут определить стенды, предназначенные для диагностики узлов подвески. Оценить их состояние можно обычными старыми методами — на ощупь и слух.

Способ №1 Когда происходит проверка на слух, необходимо раскачать машину и прислушаться, что именно в ней стучит.

Способ №2 Для того чтобы избежать ошибки в результате диагностики, при выжатой тормозной педали до самого упора (для исключения  люфта подшипников) колесо необходимо покачивать руками. Для этого надо взяться за него в самой верхней и наиболее нижней точках. Если люфт все же ощущается, то знайте, что в опоре присутствует зазор, и ее необходимо заменить.  А вот для определения величины износа лучше будет использовать наиболее точные приспособления, а также инструменты.

В классической модели автомобиля ВАЗ есть контрольное специальное отверстие, находящееся в конструкции нижней шаровой опоры. Для ее диагностики следует штангенциркулем или глубиномером через это контрольное отверстие под нагрузкой измерить расстояние между торцом шарового пальца и внешней поверхностью корпуса. У автомобилей ВАЗ показатель будет не больше 11,8 миллиметров (для оригинальных опор).

В верхней опоре люфт можно замерить специализированным устройством с индикатором. Люфт не должен быть выше 0,8 миллиметров.

В том случае, если у вас под рукой не имеются специализированные инструменты или приборы, вы можете положить свою ладонь на корпус шаровой опоры так, чтобы одновременно касаться корпуса и пальца. Попросите напарника раскачать колесо. Если люфт имеется, то, как правило, он чувствуется.

Ремонт шаровой опоры

Существует несколько способов ремонта. Зачастую, шаровую опору заменяют новой. Замена опоры вместе с рычагом у большинства иномарок является очень даже недешевым удовольствием, так как цена одного рычага составляет не маленькую сумму, а есть и такие автомобили, у которых сложные много-рычажные подвески (до 5-ти только с одной стороны). Стоимость выполненных работ тоже будет достаточно высокая для нижнего рычага, и вдвое больше — для верхнего. Поэтому услуги реставраторов, которые занимаются ремонтом даже тех опор, которые меняют в сборке с рычагом, значительно востребованы.

Реставрация обходится намного дешевле, чем приобретение новой детали. Это особенно заметнее для опор, которые поставляются в сборе с рычагами. Для их восстановления могут использоваться различные технологии.

  • Самая легкая – это переделка шаровой опоры в разборную, смена вкладышей из пластика и полирование пальца.
  • Несколько трудоемкая технология – жидким полимером под давлением заполняется корпус. Далее этот полимер в зазорах застывает. Запрессованные опоры в рычаги сначала извлекают, а затем производят замену не оригинальными опорами.

Бывают случаи когда шаровая опора просто проваливается в рычаг т.е. впрессовывать ее не требуется, если решите оставить шаровую так то она будит биться в рычаге и ресурс ее будет многократно понижен, решается это сваркой т.е. шаровую цепляют к рычагу точечно на 6-8 точек сварки.

Помните, что подобная экономия, быть может, станет причиной неприятностей на дороге, во избежание этого, рекомендуется использование все-таки новых узлов.

Какой ресурс у шаровой опоры

Служебный срок шаровой опоры в основном зависит от нескольких факторов, он может колебаться от 15 до 120 тысяч километров.

Резко сокращает «жизнь» шаровой опоры даже небольшая трещинка в пыльнике. Она может привести к проникновению воды, грязи и песка в шарнир. Для предотвращения поломки шаровой опоры необходимо наблюдать состояние защитного резинового чехла. Лучше всего это делать на эстакаде.

Чтобы шаровые опоры прослужили дольше, следует аккуратнее ездить по разбитым дорогам, а также своевременно заменять поврежденные пыльники.

Шаровые опоры: как они устроены и как их менять

Зачем нужна шаровая опора

Шаровая опора – это, конструктивно, не что иное, как шарнир, которым ступица колеса крепится к рычагу подвески. Главная ее задача – давать колесам свободу перемещения в горизонтальной плоскости и исключать – в вертикальной. Вообще, шаровые шарниры используются далеко не только в опорах ступиц – их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.

Но до определенного времени вместо подвижных шаровых шарниров на поворотных колесах использовали шкворневый шарнир – тяжелый, требующий периодической смазки, а главное – обеспечивающий колесу только свободу поворота по одной оси, что негативно сказывалось на управляемости.

Конструкторы понимали, что шаровая опора будет принимать каждый удар от дороги, потому работа на износ станет колоссальной. Делать деталь с особо прочным алмазным напылением смысла не было, потому ее сознательно превратили почти в расходник. С тем, чтобы в случае чего, можно было без проблем, отвернув пару болтов и гайку, заменить новой.

Конструкция шаровых

Изначально опора представляла из себя корпус, в который установили шаровый палец и поджали через металлическую пластину пружиной, а сверху накрыли пыльником. Дабы палец не износился через два дня, заложили смазочный материал и дали указание всем, кто занимается обслуживанием, регулярно проверять и заменять смазочный материал в корпусе, запрессовывая его через масленку.

Затем наступила эра пластика, и из конструкции ушла пружина. Шаровая часть пальца была помещена в полусферу, образованную вкладышами из вышеупомянутого материала. С тех пор, по сути, конструкция не изменилась, единственно, пластик был заменен на более износостойкий нейлон.

Шаровые опоры разделились на обслуживаемые и необслуживаемые, то есть с масленками и возможностью разборки и без, соответственно. Но чем ближе к настоящему десятилетию, тем меньше использовались разборные опоры. Отголоском эпохи остаются шаровые опоры с масленками, для закладки смазочного материала, но почти на всех машинах давно ставят необслуживаемые опоры.

Сколько в подвеске шаровых опор?

Все сводится к типу подвески. В самых простых МакФерсонах шаровых две – они находятся снизу. Чем больше рычагов, тем больше шаровых. На двухрычажках шаровые есть верхние и нижние, а на самых сложных подвесках, в основном это касается Volkswagen и Audi, шаровых может быть и по пять штук на одну сторону.

Крепеж к рычагу

Сейчас вся классификация сводится не к типу конструкции самой шаровой, а к способу ее установки – от этого очень сильно зависят затраты на замену. Самая простая и миролюбиво настроенная к хозяину автомобиля конструкция – с креплением корпуса опоры к рычагу подвески с помощью болтов, гаек или заклепок. В таком случае отсоединить изношенную шаровую от рычага не составит труда. Казалось бы, конструкция доведена до совершенства, но с конца 1990-х годов инженеры постепенно стали отказываться от нее в пользу опоры, интегрированной в рычаг подвески.

Есть мнение, что такую конструкцию пролоббировали маркетологи, которым хотелось увеличить прибыльность продажи запчастей, ведь теперь при износе шаровой нужно менять рычаг в сборе, даже если сам рычаг в порядке. Но на самом деле у всего этого есть сугубо инженерный смысл: подвеска с интегрированными в рычаги шаровыми опорами попросту легче разборной.

Есть компромиссная конструкция, в которой нет элементов крепления к рычагу, но есть элемент фиксации – стопорное кольцо. В таком случае опора просто запрессована в рычаг (например – Zafira C и Jeep Patriot). Чтобы ее заменить, придется использовать пресс или иной силовой способ (подробнее об этом – ниже).

Крепеж к поворотному кулаку

Основные типы крепления к рычагу рассмотрели, теперь обратим взоры к фиксации шаровой опоры к поворотному кулаку, при условии, что опора на рычаге. Здесь только два варианта: палец опоры может подсоединяться и крепиться гайкой, которая или шплинтуется, или применяется самоконтрящаяся гайка с внутренним стопорным кольцом. Альтернативный вариант крепежа – стяжным болтом, как, например, у Hyundai Santa Fe с 2006 года. Последний вариант более хлопотный, так как болт, на практике, склонен к закисанию.

Также часто бывает, что для того, чтобы разжать концы кронштейна кулака, в котором фиксируется палец опоры, необходимо применить специальный клин, которого часто просто нет в наличии. Проблема может возникнуть там, где ее не ждешь.

Взять хотя бы Audi A6 С7: тут замечательная конструкция передней многорычажной подвески, в которой шаровые опоры верхних рычагов подсоединены к поворотному кулаку и зафиксированы одним длинным стяжным болтом, который очень часто прикипает настолько, что извлечь его невозможно. Ни нагрев кулака (он из алюминиевого сплава), ни охлаждение болта, ни даже прикладывание пяти, а то и десяти тонн на гидравлическом прессе не сдвигают с места этот злополучный болт и на миллиметр. И, как часто бывает в таком случае, хозяин узнает, что его кошелек опустел еще на 400–500 долларов – такова средняя цена на новый поворотный кулак для A6 C7.

В стремлении оптимизировать конструкцию подвески (не всегда в угоду ремонтопригодности) шаровую опору перенесли с рычага на поворотный кулак. В него опора может запрессовываться (SsangYong Rexton, Mercedes-Benz CLS W219), крепиться болтами (ВАЗ 2110) или фиксироваться стяжным болтом в кронштейне кулака (Subaru Forester SG). У каждого способа свои преимущества и недостатки.

В первом варианте для замены шаровой придется снять весь поворотный кулак, а это само собой разумеющийся демонтаж суппорта и диска с отсоединением от верхнего (или верхних, если их два) и нижнего рычагов. Второй и третий вариант намного проще, потому как для замены достаточно будет отсоединить нижний рычаг от шаровой опоры.

Пыльники

Они у шаровой опоры есть всегда, вне зависимости от того, снимаемая или интегрированная в рычаг опора. И они заменяемы! Небольшая поблажка от конструкторов и маркетологов. Но после радостной вести вынужден огорчить: как часто вы заглядываете под автомобиль и смотрите на пыльники? Самые ответственные – раз в 10-15 тысяч километров при периодическом ТО, а в большинстве своем автовладельцы видели свою машину снизу пару раз (когда мастер показывал износ подвески) или не видели вовсе.

Как бы то ни было, но вовремя выявить потрескавшийся, но не поврежденный пыльник вероятность мала, значит вы обратите на него внимание, только если ему придет конец, а это автоматически замена шаровой опоры. Круг замкнулся. Ниже приведено описание того, как может разрушиться пыльник и как заменить шаровую опору почти в полевых условиях на примере Jeep Patriot. Отчего решили заменить? На себя обратил внимание жуткий скрип со стороны подвески при повороте рулевого колеса.

Причины и следствия выхода из строя шаровых опор

Как говорилось выше, опору придумали, как замену шкворню, но избавившись от него, не избавились от сил, действующих на шарнир. Если задать почти философский вопрос: «Так почему же изнашиваются шаровые?», то ответ будет состоять из трех основных пунктов (есть и четвертый – время – но он не интересен, так как понятен). Первый: повышенные ударные нагрузки на подвеску при проезде, например, по трамвайным путям на неприличной скорости или обычная эксплуатация автомобиля в необычных дорожных условиях, которыми нас не удивишь. Второй: отсутствие смазочного материала там, где он должен быть (помните о масленках?). И, наконец, третий: разрушение пыльника опоры.

Что касается конструктивных особенностей подвесок и влияния этого на износ, то можно сказать следующее: любая шаровая опора, как бы она ни была установлена – на рычаге или на поворотном кулаке – будет изнашиваться благодаря ударам и трению. И если вам хочется сберечь средства и нервы, то нужно чаще заглядывать за колесо, а также не кричать про себя «Банзай» при виде приближающихся недоразумений в виде выбоин.

Пример замены шаровой опоры

Специнструмента не было, но было огромное желание побыстрее решить проблему, чтобы выдвинуться в путь и приехать в срок. Потому машину на подъемник, ключи в руки, рукава до локтей. Первым делом шаровые опоры. В данном случае «умерли» обе, но даже если бы почила только одна, заменять пришлось бы все равно с обеих сторон. Это писанное правило для всех без исключения автомобилей, которое относится к ремонту элементов ходовой части и тормозной системы. Поломалось справа, значит, и левая часть под раздачу (конечно же, с определением причины асимметрии в поломке).

Приступаем. Выкручиваем болты крепления нижнего рычага передней подвески к подрамнику. Дается нелегко – болты немного прикипели. Однако выкручиваем их не полностью, так как рычаг подсоединен еще и к поворотному кулаку.

Поэтому следующим шагом мы выкрутили болт крепления шаровой опоры рычага. К слову, это не самый удачный вариант подсоединения из тех способов, что существуют. Я уже писал выше, что для выпрессовки опоры в этом случае нужно специальным клином разжимать концы кронштейна кулака. В нашем случае никакого спецприспособления не было, его роль с достоинством выполнили зубило и молоток.

Когда рычаг отсоединен, выкручиваем окончательно болты крепления к подрамнику, и вуаля – рычаг в изрядно замасленных руках профессионала. Для взора открылась ужасная картина – палец в опоре просто болтался и был поржавевший настолько, насколько вообще позволял материал, из которого он был сделан. Пыльника не было. У хозяина машины появилось несколько седых волос, так как он осознал, что в любой момент рычаг могло просто вырвать, и тогда…

Отправив хозяина пить настойку валерианы, продолжили борьбу. Механик после осмотра рычага отметил, что сайлентблокам тоже осталось недолго. Хотя по заверению вернувшегося уже спокойным хозяина, эти детали заменялись относительно недавно и вообще «быть такого не может!»

Причину разъяснил профи: чтобы скоротать время на ремонт, отдельные представители рабочего класса затягивают болты крепления рычага к подрамнику на ненагруженной подвеске. Автомобиль висит на подъемнике, а механик с динамометрическим ключом тянет болты крепления с моментом затяжки, указанном, например, в руководстве по ремонту. Все вроде бы правильно, но не совсем. Редко кто читает инструкцию, в которой черным по белому: «Окончательная затяжка элементов крепления рычага к подрамнику выполняется на нагруженной массой автомобиля подвеске». Значит, момент, который указан заводом-изготовителем, необходимо приложить после установки автомобиля на поверхность – таким образом сайлентблоки «усядутся», уберутся необходимые для нормальной работы зазоры. В противном случае получится так, как получилось на нашей машине. И хоть немедленной замены сайлентблоки не требовали, но в семейном бюджете владельца в ближайшем будущем должна была образоваться прореха.

Вернемся к нашим «баранам». Шаровая опора фиксируется в рычаге посредством трения и одного стопорного кольца. Следовательно, снимаем стопорное кольцо, если бы был пыльник, то и его, и безжалостно выбиваем опору из рычага. По идее, для этой операции нужен пресс, но дело сделано, и вопросов не возникло.

В комплект новой шаровой опоры входит: собственно, сама опора, пыльник и стопорное кольцо, а также специальный смазочный материал. Устанавливаем опору в рычаг, подбираем по размеру оправку и вбиваем ее в рычаг до появления выборки под стопорное кольцо над верхней поверхностью рычага. И для этой операции очень был нужен пресс (по крайней мере, так писали в руководстве по ремонту), однако пресса нет, а необходимость в срочном ремонте – есть.

Изрядно намучившись, устанавливаем стопорное кольцо. Наносим смазочный материал из комплекта на палец шаровой опоры и закладываем смазку в пыльник. Как оказалось, никакого стопорного кольца для пыльника нет (в данном варианте), он просто надевается на корпус опоры, и все. Впоследствии выяснилось, что пыльник выполнен как уплотнительная манжета – с упругим пояском, может, даже с пружиной внутри. Сел на опору довольно плотно.

Монтируем рычаг на место. Подсоединяем рычаг к подрамнику, вкручиваем, но не затягиваем окончательно болты его крепления. По совету бывалого, на резьбовую часть болтов желательно нанести немного нигрола, чтобы впоследствии облегчить их выкручивание. В новой шаровой опоре палец не болтается, потому для того, чтобы направить его в кронштейн крепления на поворотном кулаке, придется немного попотеть. Наш механик, чтобы увеличить плечо воздействия, установил на палец опоры накидной ключ и подвинул его в нужное положение. Шаровую опору подсоединили, установили и затянули стяжной болт. Опустили автомобиль на поверхность и затянули болты крепления рычага к подрамнику окончательно. Вернулись на десяток – другой строк выше и повторили все действия для второго рычага.

Опрос

Вам доводилось менять шаровые опоры на своем автомобиле?

Всего голосов:

Шаровая опора как называется по другому

Металлический стержень, который еще называется "пальцем" шаровой опоры и идет вместе с шарообразным наконечником с одной стороны и резьбой с другой;

Резиновый чехол или пыльник, который представляет из себя эластичный защитный механизм обеспечивающий герметизацию стержня шаровой опоры. Справочно заметим, что зачастую внутри пыльника идет специальная смазка, которая обеспечивает оптимальное трение деталей;

Цилиндрический корпус, как правило, изготавливается из металла. С одной стороны корпус имеет узкое отверстие, а с другой идет расширение детали;

Вкладыш, изготовленный из полимерного материала. Зачастую вкладыш состоит из 2-ух частей: нижней, ее еще называют чашкой и верхней, которая именуется, как упор;

Шайба прижимного типа, которая закрепляет полимерный вкладыш;

Прижим шайбы или завальцовка, которая является своеобразным дном шаровой опоры.


Видео обзор: "Что такое шаровая опора. Особенности, принцип работы, устройство и ресурс"

ПЛАТЕЖНЫЕ РЕКВИЗИТЫ ДЛЯ ПОДДЕРЖКИ САЙТА (БЛАГОДАРИМ ВАС ЗА ПОМОЩЬ)
Webmoney: Z397146189637 (доллары), R206902974545 (рубли), E142336847766 (евро), U115329023466 (гривны)

Payeer (в рублях, долларах, евро): P30960360

Perfect Money: U12834290 (доллары), E12875044 (евро)

Вопрос как проверить шаровую опору может волновать как при появлении симптомов ее неисправности, так и элементарно при покупке новой. Существует три основных метода проверки исправности — без вывешивания колес, с поддомкрачиванием машины и при помощи подъемника, на котором поднимают автомобиль (обычно используют в автосервисе). Также проверка зависит от типа шаровой опоры — однорычажная (другое название подвеска Макферсона) и многорычажная. Кроме того выделяют нижнюю и верхнюю опоры. Несмотря на разнообразие, методы проверки во многом схожи, и доступны практически любому автовладельцу, имеющему элементарные навыки выполнения ремонтных работ в автомобиле.

Как понять что шаровая разбита

Понять что нужна проверка шаровой опоры можно по одному из четырех главных признаков:

  • появление стука, исходящего от передних колес, во время езды по неровностям, особенно на большой скорости;
  • виляние авто со стороны в сторону при прямолинейном движении по дороге;
  • шаровая скрипит при повороте руля в одну или другую сторону;
  • передние покрышки имеют неравномерный износ, в частности, больше изнашивается то колесо, где установлена проблемная шаровая, а сам износ больше на внутренней поверхности покрышки.

При появлении хотя бы одного из перечисленных признаков рекомендуется выполнить проверку элементов подвески автомобиля, в том числе шаровых опор. И желательно сделать это как можно раньше, чтобы, во-первых, сэкономить на ремонте, а во-вторых, обезопасить себя и пассажиров во время движения, поскольку неисправная шаровая опора несет в себе потенциальную угрозу.

Методы проверки шаровой опоры

Существует 3 основных метода, позволяющих автовладельцу самому проверить состояние шаровой автомобиля. Первый и самый простой — не снимая колеса и даже не поддомкрачивая машину. Второй — с использованием домкрата (нужно вывешивать колеса поочередно). Третий — с использованием подъемника. Такой метод доступен правда лишь в условиях СТО, но подобный метод диагностики дает самый точный ответ на вопрос о состоянии шаровой опоры автомобиля. Также методы проверки отличаются в зависимости от того, к какому типу относится шаровая — однорычажному или многорычажному. Так что рассмотрим более детально исправность шаровой без подъемника ориентируясь лишь стук, люфт и степень износа по тому как шар болтается в корпусе.

Типы шаровых опор

Выбор метода проверки зависит от типа используемых в автомобиле шаровых опор. Как указывалось выше, они бывают двух типов, в частности:

  • Однорычажная или типа Макферсон. Конструкция выполнена таким образом, что в верхней части колесо и его ступица держится на стойке, и вместе с этим снизу опирается на рычаг, с которым контактирует шаровая опора. Такая конструкция используется в большинстве обычных бюджетных автомобилей и чаще всего описывается проверка именно такого типа устройства.
  • Многорычажная. Здесь конструкция предполагает наличие двух рычагов — верхнего и нижнего, к которым прикреплен поворотный кулак. В соответствии с тем, что рычагов два, то и шарниров имеется два, по одному с каждой стороны.

Как проверить шаровую опору без подъемника

Далее рассмотрим по порядку алгоритм поиска износа шаровых различных типов, что правда зачастую методы их проверки во многом схожи, соответственно, их можно использовать для разных типов шаровых шарниров.

Как проверить верхнюю шаровую на машине

Для проверки исправности верхней многорычажной шаровой опоры необходимо следовать по следующему алгоритму (он даст возможность проверить люфт):

  • Машину необходимо установить на ровную площадку и установить на ручной тормоз.
  • Попросите помощника сесть на место водителя и нажать на педаль тормоза. Вместо помощника можно зафиксировать педаль тормоза с помощью подручных средств (тяжелого предмета, упертой в педаль монтировки). Фиксация тормоза исключает возможное появление люфта ступичного подшипника при его наличии.
  • Возьмитесь руками за верхнюю часть колеса и раскачивайте его в направлении, перпендикулярном движению машины, то есть, от себе/к себе.

Проверка верхней шаровой

Если в верхнем шарнире на опоре имеется люфт, то в процессе описанной проверки он будет четко ощущаться. Также при этом возможно будут слышны щелчки или скрипы, исходящие из шаровой опоры. Однако зачастую такая проверка подходит лишь в случае значительного износа, на начальном этапе подобный алгоритм может не дать результата.

Поэтому для проверки лучше воспользоваться домкратом. Алгоритм будет тот же самый, однако отличие будет состоять в том, что раскачивать нужно не только верхнюю часть колеса, но и нижнюю, и боковые. В частности, можно взяться одной рукой за верхнюю часть колеса, а другой — за нижнюю. Далее раскачивать колесо в вертикальной плоскости. Аналогичную проверку можно выполнить, если одной рукой взяться за левую часть колеса, а другой за правую. Раскачивать колесо в этом случае надо в горизонтальной плоскости. Если имеют место люфт и «нездоровые» скрипящие звуки, то необходимо заменить опору на новую. Кот такие простые действия помогут проверить шаровые не снимая и без подъемника.

Как проверить исправность нижней шаровой

Проверить нижние шаровые можно так само как и в случае с верхними, но результат будет намного эффективнее если задействовать монтировку и установить машину на эстакаде или подъемнике. Нужно просовывать монтажку между цапфой и рычагом, чтобы разгрузить шаровую опору и проверить возможность ее движения. Приведенные ниже методы проверки подходят для проверки однорычажной системы.

Проверка нижних шаровых на подъемнике

Проверка шаровой видео инструкция

Так, для проверки нижней шаровой в однорычажной системе подвески необходимо использовать домкрат и монтировку. Машину желательно загнать на эстакаду (смотровую яму) либо на подъемник с тем, чтобы было удобнее выполнять диагностику. Алгоритм проверки в данном случае будет следующим:

  • Установить машину на эстакаду (с установкой на ручной тормоз) либо на подъемник.
  • Если используется смотровая яма или эстакада, то необходимо воспользоваться домкратом, в частности, вывесить то колесо, опора которого проверяется. Подъемник с машиной, естественно, нужно поднять до удобной высоты.
  • Аккуратно, таким образом, чтобы не порвать пыльник (его тоже нужно будет проверить) заложить плоский конец монтировки между проушиной поворотного кулака (цапфа) и рычагом опоры.
  • Далее нужно аккуратно покачать монтировкой вверх и вниз таким образом, чтобы разгрузить и вновь загрузить проверяемый шарнир. То есть, шаровой палец будет двигаться в вертикальном направлении.
  • Если шарнир исправен — люфта под монтировкой быть не должно. Если он есть — его сразу будет видно на глаз и даже ощущаться на ощупь. Наличие люфта — прямое указание на то, что шаровая опора пришла в негодность и требует замены.
Проверка нижней шаровой опоры на машине без подъемника

Метод проверки шаровой без подъемника можно осуществить с помощью дополнительного упора, наподобие пенька, способного выдержать массу автомобиля либо подобной конструкции.

Так, вначале надо поддомкратить испытуемое колесо, после чего под шаровую поместить упор таким образом, чтобы нагрузить шаровую опору. Если она находится в относительном порядке, то колесо автомобиля останется в подвешенном состоянии и будет беспрепятственно вращаться, не издавая посторонних стучащих звуков. Если при вращении колеса в нем чувствуется биение и стук — значит, шаровая опора вышла из строя и подлежит замене.

Конструкция подвески некоторых автомобилей еще предусматривает и наличие диагностического отверстия, специально сделанного для измерения расстояния от поверхности шаровой опоры до основания пальца. Однако при этом необходимо знать допустимые значения соответствующих расстояний. Их можно узнать из технической документации. Расстояние проверяется измерительными приборами. Наличие указанного отверстия значительно упрощает процесс диагностики шаровой опоры на износ своими руками без каких либо приспособлений.

Проверка пыльника шарового шарнира

В процессе проверки состояния шаровой опоры обязательно нужно обратить внимание на ее пыльник. Он выполнен из резины и его задача состоит в том, чтобы не допустить попадания внутрь шарнира влаги, пыли и различного мусора с дороги в процессе эксплуатации машины. Пыльник, по большому счету, является расходным материалом и подлежит периодической замене. В результате перепада температур (в том числе зимой), механических воздействий, повреждений и просто в процессе старения на его резиновом корпусе могут появиться сначала мелкие, а потом все более укрупняющиеся трещины, через которые пыль, песок и прочий мелкий мусор будет попадать внутрь шаровой опоры. Эта смесь будет работать в качестве абразива, постепенно разрушая металлические поверхности и вымывая смазку.

Поэтому при выполнении ревизии всегда нужно обращать внимание на состояние пыльника, наличие в нем мусора и смазки. Если он поврежден — его нужно обязательно заменить на новый, поскольку использование порванного пыльника ведет к резкому снижению общего ресурса шаровой. А при замене пыльника на новый нужно не забыть набить его смазкой («Литолом», ШРБ-4 или их аналогами).

Существует еще один нестандартный метод проверки шаровой, в частности, из-за повреждения пыльника. В частности, метод подойдет для проверки на машинах, у которых шаровая стоит вертикально пальцем вверх, то есть, вода если попадает внутрь, то остается внутри как в сосуде, а попадает она сверху через уплотнение сальника. Так, на машинах, где сложно демонтировать и вообще добраться до опоры, можно взять обычный медицинский шприц с иголкой и налить в него немного жидкого масла (2…3 кубика). Далее нужно в верхней части иголкой шприца проткнуть пыльник и залить внутрь имеющееся масло. После этого сравнить характер старого стука и стука после заливки масла. Если появилась разница — значит, шаровая вышла из строя и ее желательно заменить. Что касается дырки от иглы, то через нее вода не попадет внутрь, поэтому автовладелец может быть спокоен на счет этого.

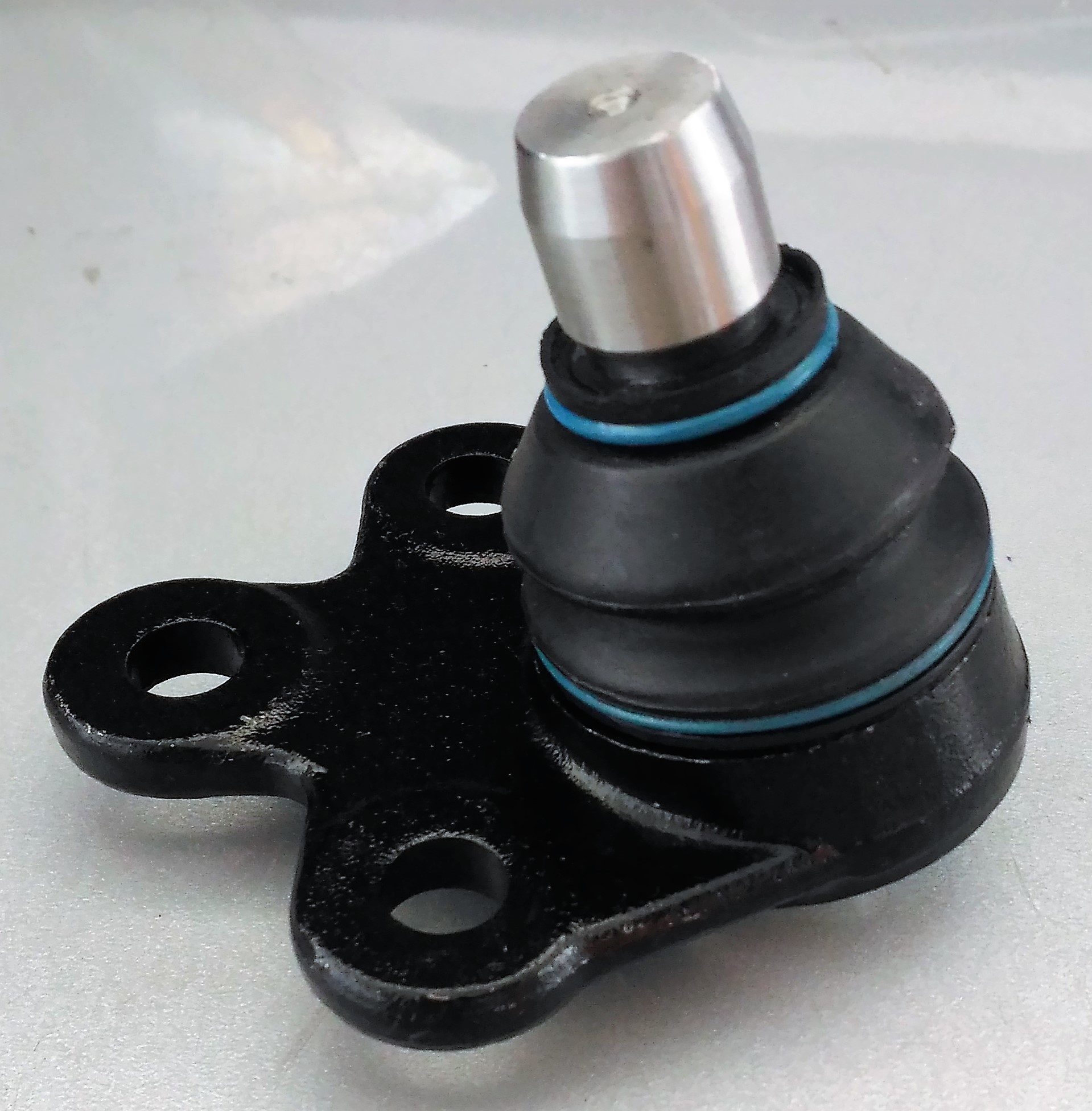

Проверка новой шаровой опоры

Многие новые автомобильные детали даже с завода имеют не такое высокое качество, как того хотелось бы автолюбителю. Особенно это касается бюджетных запчастей от малоизвестных китайских и прочих брендов. Актуально это и для новых шаровых. Поэтому перед покупкой запчасти имеет смысл проверить ее состояние путем визуального осмотра. К слову, подобную проверку можно выполнять и в случае, если по каким-либо причинам автовладелец демонтировал проблемную шаровую. Что касается ремонта, то современные шаровые являются неремонтопригодными, а вот старые детали для «Москвичей» или ВАЗа-классики зачастую выполнялись с возможностью замены полимерного вкладыша, то есть, с возможностью восстановления.

Самый простой метод проверки снятой или новой шаровой является процедура с переворачиванием их шаровым пальцем вниз. Если при этом верхний (при переворачивании соответственно нижний) конец пальца под собственным весом опустился вниз (а тем более если попросту выпал из посадочного места), то такая шаровая заведомо неисправна и подлежит замене. Даже если большого люфта в ней еще нет, это лишь дело времени. Аналогично имеет смысл подергать шаровой палец из стороны в сторону на его посадочном месте. Мало того что люфт должен отсутствовать, так и само перемещение должно быть с небольшим усилием!

Другой признак некачественных (в основном, китайских) шаровых опор — наличие у них тавотницы, либо места под нее. У оригинальных качественных опор тавотницы быть не должно (грубо говоря, считается, что тавотница — это прошлый век). Для справки — тавотница это старое название пресс-масленки. Название происходит от слова тавот, как раньше назывались смазочные масла. Соответственно, тавотница — это приспособление для подачи смазочного материала.

Также у новой шаровой необходимо обязательно осмотреть целостность пыльника. Он не только не должен иметь повреждений (даже мелких трещин), но и под ним должно быть обильное количество смазки. В противном случае автовладельцу лучше набить смазочный материал в пыльник самостоятельно перед установкой его на машину.

Заключение

Лучше всего проверять работоспособность шаровой опоры на подъемнике, однако и своими руками вполне можно обойтись, воспользовавшись домкратом и монтировкой. Также не забудьте проверить пыльник. Главное, выполнить проверку своевременно с тем, чтобы заменить шаровую на той стадии, когда она еще не угрожает безопасности водителя и пассажиров при движении автомобиля!

Как правильно называется шаровая опора

Автор Andrey kosenkov задал вопрос в разделе Сервис, Обслуживание, Тюнинг

как правильно называется шаровая опора? и получил лучший ответ

Ответ от Алекс[гуру]
так и называется

Шаровидный шарнир - Simple English Wikipedia, бесплатная энциклопедия

Шаровидный шарнир ( enarthrosis , сфероидальный шарнир ) - это шарнир, в котором шарообразная поверхность кости входит в чашку. как вдавливание другой кости. Этот тип сустава позволяет кости перемещаться под углом 360 ° с большей свободой, чем другие суставы. [1]

Встречаются примеры соединений этого типа:

.

Ответов на тесты Persona 5 - Как сдать школьные экзамены и вопросы викторины класса • Eurogamer.net

Ответы на Ответы на тесты Persona 5 , пожалуй, самая реалистичная часть игры, где учителя поставят вас на место в классе с быстрая академическая головоломка, или вы можете сдавать экзамены каждые несколько месяцев.

Некоторые вопросы, которые вам задают в школе, довольно простые, но некоторые из них требуют знания японской истории или культуры, которые могут быть неочевидными, поэтому, чтобы сделать ваши школьные дни менее травматичными, мы составили список вопросов. и ответы для вас:

Persona 5 Test Answers

12 апреля:
Душа состоит из аппетита, духа и чего еще? Логика.

19 апреля:
Линия, идущая от A, соединена с B или C? Что это? C. (Осторожно! Он соединен с линией C, это вариант вопроса B.)

23 апреля:
Какое событие император Нерон добавил к Олимпийским играм, чтобы он мог участвовать? Пение.

25 апреля:
Как часто снова используется kakushinhan в отношении вашего действия? Зная, что ваши действия ошибочны.
Но настоящий какушинхан все наоборот, не так ли? Значит обратное... Убеждение, что ты прав.

27 апреля:
Сколько цветов нужно, чтобы закрасить каждую область без двух соседних областей одного цвета? Четыре.

30 апреля:
Во-первых, часть "чудо", вероятно, означает ... Чудо.
Далее «добрая» часть. Наверное ... Дитя.
Значит, "вундеркинд" будет ... вундеркиндом.

7 мая:
Как обычно называют женщину, обладающую обаянием, которое иногда приводит мужчин к гибели? Роковая женщина.

10 мая:
Как вы думаете, откуда происходит термин «покровительство магистрата»? Минамото-но Ёсицунэ.

Экзамены с 11 по 13 мая:

  • Хотя линия соединяет А с С, похоже, что вместо этого она ведет к В. Как называется это явление? Оптическая иллюзия.
  • Если то, как они видят вещи, отличается, вероятно, это связано с такого рода информацией ... Визуальная информация.
  • То, что берет визуальную информацию из ваших глаз и обрабатывает ее, это, ммм... Мозг.
  • Мозг обрабатывает визуальную информацию. Итак, причина, по которой люди видят вещи по-другому, в том, что ... У них разные познания.
  • Какое из следующих выражений произошло от названия должности, которую занимал Минамото-но Ёсицунэ? Патронаж магистрата.
  • Каково происхождение английского слова «талант»? Название денежной суммы.
  • Откуда греческий философ Сократ сказал, что зло рождается? Невежество.
  • Какое наименьшее количество цветов нужно для раскраски Японии, чтобы не было двух соседних областей одного цвета? Четыре.

16 мая:
Знаете ли вы, кто создал изделие, продававшееся по самой высокой цене в 20 веке? Ван Гог.

21 мая:
Как называется это соотношение, которое любили использовать японские архитекторы и художники? Соотношение серебра.

23 мая:
Что ж, ваш номер в порядке. Корневые слова синестезии - «син» и «аистезис». Что они имеют в виду? «Вместе» и «чувства».

26 мая:
Как назывался другой известный роман, в котором появился Шерлок Холмс? "Арсен Люпен, джентльмен грабитель."

30 мая:
Кто был пират, который сказал, что спрятал свое сокровище в определенном месте непосредственно перед казнью? Уильям Кидд.

4 июня:
Оригинальные блейзеры были названы так благодаря у них было определенное качество. Есть идеи, что это было? Они были ярко окрашены.

7 июня:
С чем больше всего связаны красные королевские крабы? Раки-отшельники.

8 июня:
С появлением цветной телевизор, еще что-то стало появляться в цвете.Вы знаете, что это такое? Мечты.

Этот контент размещен на внешней платформе, которая будет отображать его только в том случае, если вы примете целевые файлы cookie. Пожалуйста, включите файлы cookie для просмотра. Управление настройками файлов cookie

11 июня:
Можете ли вы представить, сколько золота было добыто человечеством на протяжении истории? Три бассейна олимпийских размеров.

13 июня:
Бумажные деньги выпускаются Банком Японии, но кто выпускает монеты? Правительство.

15 июня:
Что произойдет, если вы продолжите мыть волосы водой, загрязненной металлами? Он изменит цвет.

23 июня:
Кто эта женщина, изображенная как Верховная Жрица в большинстве колод Таро? Папа Иоанна.

27 июня:
Что означает в английском языке термин «погода для кошек и собак»? Ливень.

29 июня:
Этот символ представляет собой курсивную форму определенного иероглифа. Вы знаете, какой это? Золото.

1 июля:
... Но знаете ли вы, какое китайское блюдо Чжугэ Ляну приписывают изобретение? Баози.

4 июля:
Знаете ли вы, почему в июле и августе по 31 день? Так сказал кто-то претенциозный.

7 июля:
Какая традиционная еда в Танабате? Сумен.

8 июля:
Что общего у почти всех сиропов для ледяной стружки, представленных на рынке? У них одинаковый вкус.

9 июля:
Какова сумма углов от a до e? 180 градусов.

11 июля:
Как называется световое вещество у светлячков? Люциферин.

12 июля:
Как звали джентльмена-вора, чью семью сварили заживо в период Сэнгоку? Исикава Гоэмон.

Экзамены с 13 по 15 июля:

  • Какая из этих фраз берет свое начало в этой пьесе сёги? Нувориши.
  • Гоэмон был популярен, потому что он был не просто вором, он был ... Джентльмен-вором.
  • И человеком у власти, который занимался этим для Гоэмона, был ... Тоётоми Хидэёси.
  • И смерть Гомеона после того, как его схватил Хидэёси, тоже известна ... Его сварили заживо.
  • Какие из следующих утверждений верны об этом организме? Это не связано с крабами.
  • Что считается причиной, по которой люди начали мечтать о цвете? Телевидение.
  • Какие из них были сделаны с использованием пропорции серебра? Бумага формата B4.
  • Определите «син» и «аистезис», греческие корневые слова «синестезия». «Вместе» и «чувства».

3 сентября: В этой знаменитой статуе он держит копье в левой руке, но что у него в правой? Ничего.

6 сентября:
Как называется феномен, при котором секундная стрелка выглядит так, как будто она перестает двигаться? Хроностаз.

14 сентября:
Подержанные магазины также известны как комиссионные. Вы знаете, когда появились самые ранние? XIX век.

17 сентября:
У нас есть поговорка по-японски: умелый ястреб прячет когти. Что скрывает свои когти по-английски? Кошка.

21 сентября:
Слово «робот» пришло не из английского. Итак, из какой страны он пришел? Чехословакия.

24 сентября:
Вы знаете, почему они выбрали черное и белое? Так что это хорошо видно по телевизору.

28 сентября:
Итак, "PVS", когда вы ошибочно думаете, что ваш телефон отключается... Что за P? Фантом.
Следующая часть - V-часть. Значит, это будет "фантом ..." что? Вибрация.
Последний - S. Итак, если у нас есть "фантомная вибрация" ... Синдром.

29 сентября:
Не все государственные служащие работают в государственных учреждениях. Какая из этих профессий гражданская? Рыбаки Нагарагавы.

3 октября:
... но какая из них во всей Вселенной ближе всего к плотности звезд? Три арбуза на солнце.

6 октября:
Это устройство сделало возможным массовые казни. Вы знаете, как это называется, да? Гильотина.

11 октября:
Как вы думаете, какое имя большинство людей предпочитают называть «кики»? А.

Нужна дополнительная помощь? В нашем руководстве и пошаговом руководстве по Persona 5 есть полный ежемесячный обзор с важными датами и стратегиями дворца, а также о том, как получить истинную концовку. В другом месте вы узнаете, как максимально использовать свое свободное время со всеми вариантами Confidant, Social Link и романтики, лучшими способами повысить социальную статистику, такую ​​как знания, мужество, мастерство, доброту и обаяние, создавать лучшие личности с помощью слияния, как читы на экзаменах с нашими тестовыми ответами, как получать запросы на сувениры, разблокировать весь список трофеев и узнать о предстоящем расписании DLC.

Экзамены с 17 по 19 октября:

  • Откуда происходит слово «гильотина»? Имя того, кто это предложил.
  • Прежде всего, кто предложил идею гильотины? Врач.
  • Итак, с его точки зрения, в чем было преимущество гильотины? Он мог быстро казнить людей.
  • Какое из следующих утверждений об этом шаре верно? У него тридцать два лица.
  • Что означает слово «робот», чешское слово, являющееся корнем слова «робот»? Рабский труд.
  • Как называется по-английски явление, при котором кажется, что ваш мобильный телефон вибрирует? Синдром фантомной вибрации.
  • К какой из следующих государственных организаций принадлежат бакланы-рыбаки Нагарагавы? Агентство Императорского двора.

22 октября:
Какое число должно быть в середине этого квадрата, чтобы он стал магическим? Пять.

24 октября:
Можете ли вы сказать мне, что означает S в SOS? Бессмысленно.

2 ноября:
Слово «wack» также использовалось в истории кодированных языковых форм. Что это был за язык? Воровской песнь.

4 ноября:
Трефы - это дубина, бубны - драгоценный камень, пики - меч ... Итак, что такое червы? Святой Грааль.

8 ноября:
Знаете ли вы, в каком возрасте вам нужно быть, чтобы присутствовать на суде? Нуль.

10 ноября:
Знаете ли вы, что означает линия в слове «птица», но не в «вороне»? Глаз.

12 ноября:
Знаете ли вы, почему чей-то голос по телефону звучит иначе, чем его настоящий голос? Это сильно переработано.

15 ноября:
Когда он был казнен, что-то было сделано с его внешностью. Вы знаете, что это было? Они накрасили его.

17 ноября:
Что из этого называется кохлеидом из-за его сходства с улиткой? B.

18 ноября:
В каком из этих мест вы видите восход солнца раньше всех? Вершина горы.Fuji.

Экзамены с 20 по 22 декабря:

  • Что из следующего называется кривой Дьявола? D.
  • Я думаю, они сказали, что голос, который вы слышите по телефону ... Не их настоящий голос.
  • Но почему слушатель думает, что синтетический голос - реальный человек? Они говорят так же.
  • Даже если голос другой, пока они говорят одинаково, слушатель подсознательно ... дополнит голос.
  • Какая масть карт представляет собой Святой Грааль.Сердечки.
  • Что из следующего неверно относительно иероглифа «ворона»? Он включает номер.
  • В какой стране человека, который закулисно контролирует политику, называют «премьер-министром в черном»? Япония.
  • От какого английского слова произошло начальное «do» в японском «dokyuu», или «массивный»? Дредноут.
.

BBC SPORT | Союз регби | Законы и оборудование

В регби играют две команды по 15 игроков.

Хотя цель игры проста, существует множество законов, из-за которых новому зрителю будет сложно отслеживать, что происходит.

Здесь BBC Sport рассматривает самые основы игры, а справа вы можете щелкнуть ссылки, чтобы узнать больше о различных правилах союза регби.

ЦЕЛЬ ИГРЫ

Джонни Уилкинсон набирает победные очки в финале чемпионата мира 2003 года

Цель игры очень проста - использовать мяч, чтобы набрать больше очков, чем другая команда.

Вы можете бегать с мячом, пинать его и передавать, но передача вперед не разрешена.

Регби-союз - это контактный вид спорта, поэтому вы можете схватить соперника, чтобы получить мяч, если вы соблюдаете правила.

Есть судья, которому помогают два боковых судьи (по одному с каждой стороны поля), чтобы решить, как правила должны применяться во время игры.

Есть несколько способов набрать очки.

  • Попытка - пять очков начисляются за касание мяча в площади ворот соперника.
  • Конверсия - за успешный удар по стойке ворот после попытки добавляются два очка
  • Удар от ворот - три очка начисляются за пенальти или бросок через стойки

Если обе команды набирают одинаковое количество очков или не набираются никакие очки, то матч считается ничьей. В некоторых случаях играется дополнительное время, чтобы решить, кто победит.

ПРОДОЛЖИТЕЛЬНОСТЬ

Игра в регби состоит из двух периодов по 40 минут каждый.В международных матчах судья останавливает часы для остановки.

Между двумя таймами есть максимум 10-минутный перерыв, после которого обе команды меняются сторонами.

Свисток судьи указывает начало и конец тайма.

Дополнительное время будет сыграно, только если это соревнование на выбывание.

ПЕРВЫЙ ВЫПУСК

Перед началом матча судья подбрасывает монету, чтобы решить, какая команда начнет матч.

Капитан команды, выигравшей жеребьевку, должен решить, с какого конца он хочет атаковать первым, или его сторона или соперник начнет удар.

Игра начинается ударом с места или ударом с земли с середины средней линии.

Мяч должен лететь вперед на расстояние не менее 10 метров от точки начального удара. В противном случае соперник получает право выбора схватки или коридора на средней линии с преимуществом подачи или броска.

Если во время игры забит пенальти или дроп-гол, игра возобновляется ударом вниз с средней линии. Команда, которая уступила по очкам, выполняет удар.

ШАР

В регби-юнион играют мячом овальной формы.

Все мячи должны быть от 28 до 30 см в длину (примерно 11-13 дюймов).

Большинство полноразмерных мячей весят от 383 до 440 граммов (примерно 13.5-15,5 унций)

.

Simple English Wikipedia, бесплатная энциклопедия

Бейсбол - это игра с битой и мячом, в которую на поле играют две команды друг против друга. В бейсболе игрок одной команды бросает маленький круглый мяч в игрока другой команды, который пытается ударить его битой. Затем игрок, который отбивает мяч, должен бегать по полю. Игроки получают очки, бегая по полному кругу вокруг трех точек на земле, называемых базами, к тому месту, где они начали, что называется домашней тарелкой.Они должны сделать это, чтобы их не поймали игроки другой команды.

Бейсбол появился в Соединенных Штатах в 1700-х и 1800-х годах. Игра была создана Эбнером Даблдеем. Многие люди в Северной Америке, Южной Америке и Восточной Азии играют в бейсбол, но этот вид спорта наиболее известен в Соединенных Штатах и ​​Японии. В США бейсбол называется национальным развлечением , [1] , потому что очень многие люди в Соединенных Штатах раньше проводили много времени, играя или просматривая бейсбольные матчи.Однако сегодня большинство американцев следят за футболом больше, чем за бейсболом, особенно когда приходит время Суперкубка.

Игра в бейсбол проводится двумя командами на бейсбольном поле. В каждой команде по 9 игроков. Также есть 4 судьи. Есть тот, где играют молодые игроки. Судьи внимательно следят за всем, чтобы решить, что произошло, сделать объявление об игре и убедиться, что все соблюдают правила.

На бейсбольном поле четыре базы. Основания образуют ромб, огибающий поле справа от стартовой базы.Стартовая база называется домашняя плита . Домашняя пластина - это пятиугольник, имеющий пять сторон. Первая база находится на правой стороне поля, вторая база находится наверху приусадебного участка, третья база находится на левой стороне поля, а домашняя пластина находится в задней части поля, где играет ловец.

Игра проводится в иннингов . Профессиональные бейсбольные игры состоят из 9 иннингов. В иннинге у каждой команды есть один ход, чтобы попытаться набрать пробежек , добавив одно очко.Когда одна команда бьет по мячу, другая команда защищается и пытается вывести трех игроков другой команды из . Команда, играющая в защите, всегда имеет мяч. Это отличается от других командных видов спорта. Когда команда защиты выводит из игры трех игроков, наступает их очередь пробовать забивать. Затем команда, которая отбивала удар, начинает играть в защите, а команда, которая играла в защите, начинает отбивать. После девяти иннингов побеждает команда, у которой больше всего пробежек. Если у команд одинаковое количество ранов, они играют больше иннингов, пока одна из команд не выиграет.В начале игры команда хозяев подает мяч, а игроки команды гостей бьют. Только один игрок может бить одновременно.

Бейсбольное поле, или diamond , состоит из двух основных частей: приусадебного участка и внешнего поля. Приусадебный участок - это место, где находятся четыре базы. дальняя часть находится за базами, с точки зрения родной плиты. Линии от домашней пластины к первой базе и домашней площадки к третьей базе - это линии фола , а площадка за пределами этих линий называется зоной фола .Мяч, по которому бьют битой и который летит между линиями фола, называется фэйр-шар , и отбивающий и бегуны могут попытаться пробежать по базам и забить. Мяч, который находится за пределами линий фола, является мячом . Если мяч падает на землю в зоне фола, а не в воздухе, отбивающий продолжает бить, и все бегуны должны вернуться на базу, на которой они находились до удара по мячу. Если у бьющего меньше двух ударов, мяч с фолом считается ударом.Если у бьющего уже есть два удара, а мяч для фола не пойман в воздухе, то бьющий продолжает бить. Если мяч пойман полевым игроком на справедливой или грязной площадке, отбивающий выбывает.

Бэттер размахивает поднятым мячом.

Самая важная часть игры проходит между питчером и тестом . Питчер бросает, или подает , мяч в сторону своей пластины. Питчер обычно подбрасывает мяч достаточно близко, чтобы отбивающий ударил его.Если питчер бросает мяч в зону удара, то есть область над своей тарелкой и между коленом и грудью нападающего, подача считается «ударом», если только отбивающий не ударяет по мячу. Поле всегда является ударом, независимо от того, где оно находится, если отбивающий размахивает битой и промахивается, поэтому у него должно быть хорошее прицеливание битой. Три удара - это «аут», и это один из способов сделать «аут». Подача, на которой отбивающий не совершает ударов и которая не называется ударом, называется «мячом». После четвертого «мяча», брошенного питчером, отбивающий «уходит» на первую базу, поэтому важно правильно подать мяч.

ловушка для команды питчера ждет позади бьющего и ловит любой шар, в который бьющий не попадает. Кэтчер использует сигналы, чтобы сообщить питчеру, куда бросить мяч. Если питчеру не нравится то, что говорит кэтчер, он качает головой, что означает «нет». Если он соглашается с сигналом ловца, он кивает головой, что означает «да».

Есть много способов избавиться от отбивающего, а также бегунов. Некоторые распространенные способы вытащить отбивающего - это поймать мяч, по которому отбили битву, в воздухе, будь то на справедливой или грязной территории, бросить мяч защищающемуся игроку на первой базе (аут, если он попадает туда раньше, чем отбивающий), и аут.Бегуна можно вывести из игры, пометив бегуна, пока бегун не находится на базе, и «вытеснив его» (когда к базе прикасаются прежде, чем игрок может туда добраться, без базы, на которую бегун может вернуться) . Когда выставляющая команда вытащила трех игроков отбивающей команды, полуиннинг окончен, и команда на поле и команда на битой меняются местами.

Команда ватина хочет получить пробежки. Чтобы совершить пробежку, игрок должен бить, затем стать бегуном по базам, коснуться всех баз по порядку, а затем коснуться домашней пластины безо всякого вызова.Итак, сначала тестирующий хочет заставить других игроков добраться до домашней тарелки или сам запустить базы. Бегуны не могут обгонять друг друга во время бега по базам.

Базовый бегун, который касается домашней пластины после касания всех предыдущих баз по порядку и не выходя из нее, получает пробега . Если отбивающий отбивает мяч через забор (между линиями фола), не касаясь земли, это считается хоумраном. Бэттер и все бегуны на бейсболе могут перейти на домашнюю площадку и засчитать пробег.Команда полевых игроков ничего не может сделать, чтобы их остановить.

Филдинговая команда [изменить | изменить источник]

Команда на поле старается не допустить, чтобы команда, отбивающая удары, пробежалась. У полевой команды есть питчер и кетчер. Остальные семь полевых игроков могут стоять где угодно на поле. Тем не менее, обычно есть четыре человека, которые стоят вокруг приусадебного участка рядом с базами, и три аутфилдера , которые стоят вокруг дальнего поля.

Четыре полевых игрока - это человек с первой базы , игрок с нижней базы , шорт-стоп и игрок с третьей базы .Первый человек с низов и третий человек с низов стоят рядом с первой базой и третьей базой. Второй игрок с низов и шорт-стоп стоят по обе стороны от второй базы.

Задача первого игрока с низов - сделать силовых приемов на первой базе. В форсированной игре другой полевой игрок ловит мяч, который коснулся земли, и бросает его первому игроку с низов. Первый игрок с низов должен затем коснуться мячом бэттера или базы, прежде чем бэттер коснется первой базы. Тогда тесто закончилось. Сначала нужно быть быстрым, хорошо растягиваться, быть быстрым и уметь ловить дикие броски.Первая база - одна из самых важных позиций, так как именно там происходит значительное количество игр.

Задача второго человека с низов - покрыть область справа от второй базы и поддержать первого человека с низов. Задача шортстопа - покрыть зону между второй и третьей базами. Именно здесь правши обычно бьют наземные шары. Шортстоп также покрывает вторую или третью базу и ближнюю часть левого поля. Шортстоп обычно является лучшим полевым игроком в команде. Третий игрок с низов должен иметь сильную метательную руку.Это потому, что отбивающий много раз ударяет мячом по третьей базе. Третий игрок с низов должен очень быстро бросить мяч первому игроку с низов, чтобы вывести бегуна. Поскольку мячи, которые попадают на третью базу, обычно бьют очень сильно, третий игрок с низов также должен быть очень быстрым.

Три аутфилдера называются левым полевым игроком , центральным полевым игроком и правым полевым игроком , потому что они стоят в левом поле, центре поля и правом поле. Левое поле и правое поле находятся слева и справа, если смотреть с домашней пластины.Центральное поле находится прямо перед домашней площадкой. Центральное поле очень велико, поэтому центральный полевой игрок обычно самый быстрый.

Команда может решить, где разместить инфилдеров и аутфилдеров. Часто между играми игроки стоят на немного разных местах поля. Эти изменения называются «сменами». Полевые игроки могут сменить поле в любое время. Игроки могут переключаться по многим причинам. Один из наиболее популярных - это оборонительный сдвиг , когда игроки перемещаются в приусадебном участке. Они делают это, потому что знают, что некоторые отбивающие могут отбивать мяч только в определенном направлении.Также может быть проще сделать двойную игру, когда полевые игроки перемещаются определенным образом.

Питчинг [изменить | изменить источник]

Команды могут менять питчеров во время игры. Команды часто меняют своих питчеров, потому что питчеру сложно провести полную игру из девяти подач. Иногда питчер может бросить без нападающего, когда никто из противоположной команды не получает заслуженного попадания. Команда может использовать столько питчеров, сколько хочет, но редко используется больше восьми в игре. Способы, которыми питчер бросает мяч, называются передач .Многие профессиональные кувшины используют две или более разных высоты. Питчеры меняют поле, которое они бросают, чтобы отбивающий был обманут и не знал, какой подачи ожидать. Это затрудняет отбивание мяча тестирующим. Питчеры могут заставить мяч двигаться по-разному: быстрее или медленнее, ближе или дальше от бьющего, выше или ниже. Есть также много типов шагов, таких как наклон, кривая, ползунок, разделитель, грузило, винт, 2-х шовный разрез, 2-х шовный винт, кулак, изгиб кулака, смена вверх, смена круга, шарик для ладони, и другие.

При броске мяча питчер должен коснуться насыпи питчера ногой. Накладка питчера находится на насыпи. Питчер не может сделать более одного шага вперед, когда бросает мяч. Это заставляет питчера бросать мяч медленнее. Многие питчеры высшей лиги могут бросать мяч со скоростью до 100 миль в час (145 км / ч). Такой быстрый бросок бейсбольного мяча вреден для тела. Питчеры могут получить много травм. Врачи часто проводят операцию Томми Джона на питчере с травмой локтя.Операция названа в честь Томми Джона, первого кувшина, перенесшего операцию. Сегодня кувшины могут восстанавливаться после травм гораздо чаще, чем до операции Томми Джона.

Команда ватина [изменить | изменить источник]

Команда ватина хочет получить пробежки. Команда ватина отправляет своих игроков на домашнюю тарелку в особом порядке. Этот заказ называется модельный ряд . Каждая команда выбирает свой состав в начале игры. После начала игры команда не может изменить порядок.Но команда может использовать игрока, которого не было в составе. Новый игрок должен заменить оригинального игрока. Имя нового игрока записывается в составе там, где было имя исходного игрока. После того, как девятый игрок ударил, первый игрок в составе стартует заново. Если бегун подходит к своей тарелке, он засчитывает пробежку. Тогда он не базовый бегун. После забега игрок должен покинуть поле, пока снова не наступит его очередь. Таким образом, игрок может забивать только один заезд за каждый раз, когда он бьет.

С тех пор, как у людей появилось больше свободного времени, бейсбол стал национальным развлечением Америки.В США в бейсбол играют около 12 миллионов человек.

Поле [изменение | изменить источник]
Схему игрового поля см. На изображении выше.
  • База : четыре точки на поле, к которым должны бежать игроки. Игрок начинает с Домашняя пластина и должен перейти к каждой из других баз по порядку и вернуться на Домашнюю пластину, чтобы набрать пробега . Остальные базы называются Первая база , Вторая база и Третья база .Домашняя пластина - это кусок твердой резины, а остальные основания - из ткани. В профессиональном бейсболе базы находятся на расстоянии 90 футов друг от друга. Основания на поле имеют форму ромба.
  • Базовая линия : линия между каждой из баз по порядку. Например, от домашней плиты к первой базе, от первой базы ко второй и так далее.
  • Базовый путь : Область вдоль базовой линии, где игроки бегут от базы к базе.
  • Мяч : площадка, которая была выброшена за пределы зоны удара и по которой отбивающий не совершил удара.
  • Страйк : Поле, которое было брошено в зону удара, и на котором отбивающий не замахнулся, площадка, по которой отбивающий замахнулся и промахнулся, или мяч, который отбивающий ударил в зону нарушения.
  • Землянка : место, где сидят игроки и тренеры, не находящиеся на поле.
  • Bullpen : место, где питчеры наблюдают за игрой и разминаются перед тем, как они начнут играть, или когда они не играют.
  • Outfield : где играют три игрока, обычно лучшая рука, самая быстрая и вторая лучшая рука
  • Grounder : мяч, который отскакивает и катится по земле после удара.
  • Pop Fly : мяч, который после удара поднимается высоко в воздух. Его можно поймать за аут, а может упасть за хит
  • Двойная игра : Когда защита получает два аута за одну игру. Часто случается, когда наземный мяч попадает в инфилдера с бегуном на базе.
  • Бунт : когда отбивающий держит биту, чтобы попытаться ударить по мячу, а не размахивает им. Забитый мяч обычно не уходит далеко. Питчеры часто бьют, потому что они не так хорошо бьют.Голова также часто используется при попытке продвинуть другого бегуна уже на одной из баз. Это называется «жертвоприношение» или «жертвенная головня».
  • Попадание: Когда отбивающий отбивает мяч (брошенный питчером) на справедливой территории.
  • Хоум-ран: Когда отбивающий ударяет по мячу за пределами бейсбольного поля, он (и все бегуны на базе) получает возможность запустить все базы и забивает на своей тарелке.
Викискладе есть медиафайлы, связанные с Baseball .
  • Диксон, Пол. Бейсбольный словарь Диксона , 3-е изд. (У. В. Нортон, 2009). ISBN 0-393-06681-9
  • Фиттс, Роберт К. Вспоминая японский бейсбол: устная история игры (издательство Южного Иллинойсского университета, 2005). ISBN 0-8093-2629-9
  • Gillette, Gary, and Palmer. Пит (ред.). Энциклопедия бейсбола ESPN , 5-е изд. (Стерлинг, 2008 г.). ISBN 1-4027-6051-5
  • Петерсон, Роберт. Белым был только мяч: история легендарных чернокожих игроков и профессиональных команд чернокожих (Oxford University Press, 1992 [1970]).ISBN 0-19-507637-0
  • Ривз, Джозеф А. Игра в игру: история бейсбола в Азии (Bison, 2004). ISBN 0-8032-3943-2
  • Уорд, Джеффри К. и Кен Бернс. Бейсбол: иллюстрированная история (Альфред А. Кнопф, 1996). ISBN 0-679-40459-7
.

Шаровая в машине что это


Шаровая опора: для чего нужен этот узел в подвеске автомобиля?

Друзья, благодаря чему колёса наших автомобилей могут поворачивать и при этом остаются хорошо закреплёнными на элементах подвески? За это мы должны благодарить интересный узел, под названием шаровая опора.

И хоть у многих это название на слуху, не все знают что это такое. Поэтому давайте рассмотрим данную деталь со всех сторон, изучим её внутренности и выясним, может ли она сломаться. А если и сломается, как быть в таком случае.

Шаровая опора против шкворня: неравная борьба

Шаровая опора это неотъемлемая часть подвески современного авто. Именно она связывает ступицу колеса и рычаги, обеспечивая возможность его нормального вращения и одновременно поворотов влево и вправо.

В основном данная деталь применяется в передней подвеске машин, но аналогичные по своему функционалу можно встретить и в других узлах.

К примеру, в рулевом механизме или даже в креплениях газовых упоров капота.

На самом деле, шаровая опора далеко не всегда была неотъемлемым атрибутом ходовой системы.

На заре автомобилестроения, да и, откровенно говоря, вплоть до 60-х годов минувшего столетия её функции выполнял так называемый шкворневый механизм.

По сути, он представлял собой стержень, к которому крепилась поворотная ось колёс. Это был элементарный и незамысловатый механизм, но он не выдержал конкуренции с появившимися шаровыми собратьями, имеющими ряд немаловажных преимуществ, а именно:

  • долговечность;
  • лёгкость;
  • отсутствие необходимости в постоянной смазке и обслуживании;
  • наличие большего числа степеней свободы, ведь в их основе лежит шаровидный шарнир, который может не только поворачиваться в горизонтальной плоскости, как шкворень, но и без проблем отрабатывать другие степени свобод.

Одним словом, своим появлением в автомобильном мире наш сегодняшний герой сделал небольшую революцию, развязал руки инженерам-механикам и, позволил им реализовывать новые решения в подвесках, улучшающие ходовые характеристики машин и наш с вами комфорт.

Итак, пора выяснить, в чём же секрет шаровой опоры, а для этого рассмотрим её конструкцию. Скажем прямо — ничего сверхъестественного в ней нет, а даже наоборот — на редкость простой механизм.

Среднестатистическая шаровая опора современного авто состоит из таких элементов:

  • стержень с шарообразным наконечником с одной стороны и элементом крепления к рычагу подвески с другой;
  • металлический корпус цилиндрической формы;
  • полимерный вкладыш;
  • прижимная шайба, которая закрепляет предыдущую деталь в корпусе;
  • пыльник — резиновая оболочка, обеспечивающая её герметичность.

Как мы видим, ничего сложного, и прилагаемая иллюстрация вполне доходчиво даёт нам понять, как всё устроено.

Современные шаровые опоры это расходники, то есть необслуживаемые и в случае выхода из строя подлежат только замене.

Ранее конструкторы более рационально подходили к этим деталям, и снабжали их специальными отверстиями, через которые можно было запрессовать смазку внутрь, но в наше время это неактуально, ведь благодаря высокопрочным пластикам, используемым для вкладышей, эти элементы подвески без проблем могут отъездить до 150 тысяч километров.

Неисправности и их симптомы

Конечно же, не всегда шаровые опоры радуют своих владельцев безупречной работой на протяжении сотен тысяч километров. Иногда им становится плохо гораздо раньше. В чём же может быть причина? Как правило, их три:

  • повышенные ударные нагрузки — вполне логично, шаровым, да и многим другим деталям ходовой станет не по себе, если отчаянно прыгать на автомобиле по кочкам, нырять в ямы или ещё каким-либо образом проверять её на прочность;
  • высыхание смазки — именно поэтому раньше данные детали делали обслуживаемыми, но в настоящее время эта причина не сильно распространена;
  • разрушение пыльника и, как следствие, потеря герметичности. В свою очередь пыль и грязь попадает внутрь узла, разрушая его.

О том, что вас ждёт замена шаровой опоры, могут говорить определённые симптомы, игнорировать которые просто нельзя. Среди них такие:

  • стук при проезде по неровностям на небольшой скорости;
  • скрипы при повороте руля;
  • неустойчивое поведение автомобиля при движении прямо;
  • увеличившийся износ покрышек.

Конечно же, не всегда эти признаки говорят именно о проблемных шаровых опорах, но, в любом случае, при их появлении нужно незамедлительно ехать в сервис (СТО), там опытные мастера смогут поставить окончательный и правильный диагноз.

На этом всё, друзья. Приятных вам поездок, исправных и послушных автомобилей! Не пропускайте новые публикации!

Что такое Шаровая опора и для чего она нужна. — DRIVE2

Продолжаем познавательную страничку.

Шаровая опора

Шаровая опора является одним из ключевых элементов подвески автомобиля, критический износ которого может привести к весьма плачевным последствиям.

Шаровая опора пришла на смену шкворневой конструкции соединения рычага подвески и ступицы управляемого колеса. Этот узел обеспечивает сохранение горизонтального положения колеса при его вертикальном перемещении во время поворота ступицы. Конструкция шаровой опоры предполагает вращение и раскачивание конусообразного пальца на небольшие углы в корпусе опоры благодаря грибообразномому или сферическому наконечнику. Шаровая опора, как правило, имеет неразборную конструкцию.

В процессе эксплуатации автомашины опора подвергается серьезным нагрузкам. Это связано в том числе и с тем, что на этот элемент может приходиться значительная часть массы автомобиля. Постоянное трение приводит к износу опоры – т.е. увеличивается зазор между наконечником и корпусом, и палец начинает в нем попросту болтаться.

Происходит это по нескольким причинам.Во-первых, в результате естественного процесс старения и износа.Во-вторых, на износ серьезно влияет быстрая езда по неровным дорогам, увеличивающая динамические нагрузки на опору.

Наконец, в-третьих, при разрыве резинового пыльника в зазор попадает грязь, усиливающая абразивный износ и коррозию.

Чрезмерный износ опоры может привести к тому, что шарообразный наконечник пальца вырывается из корпуса и колесо в буквальном смысле падает на асфальт.

В случае обнаружения износа шаровой опоры она подлежит немедленной замене. Однако, в некоторых моделях автомобилей, где шаровая меняется вместе с рычагом, целесообразнее с финансовой точки зрения воспользоваться услугами реставраторов.

Благодарю за внимание!

источник: vk.com/drivingacar

жмём кнопочки

Шаровая опора: устройство, неисправности и проверка

В любом автомобиле, шаровая опора является важнейшим элементом подвески, выход, из строя которого сопровождается, как правило, серьезным ремонтом, особенно если поломка произошла на дороге. Начинающим, да и не только водителям, следует помнить, что любая неисправность, связанная с шарниром, ведет за собой массу неприятностей, хорошо, если вы заметите проблему еще перед поездкой. Ведь на скорости, «облом» шаровой, может легко привести к опрокидыванию машины, с более серьезными последствиями.

Шаровая опора на фото

Помните, что с учетом расположения шаровой, её обрыв приводит к развороту колеса наружу, то есть автомобиль попросту сядет «на брюхо».

Простой пример, к чему может привести поломка шаровой.
Устройство шаровой опоры

У большинства автомобилей шарниры имеют некоторые отличия, у кого-то визуальные или даже конструктивные различия. Приведем только наиболее встречающийся тип, из чего они состоят:

1. Корпус, внешняя овальная часть «чаши», которая, как правило, изготавливается из дешевых, но прочных сортов стали.

2. Вставка, та часть, которая содержится внутри основной «чаши», она выполнена уже из более качественной и износостойкой стали, способна переносить удары.

3. «Яблоко», элемент, который принимает на себя большую часть нагрузки. Для понимания – это металлический (цельный) шар, к которому приваривается «палец».

4. «Стопорник», своеобразное кольцо, которое обеспечивает надежную фиксацию «яблока» в «чаше».

Устройство

5. Наконечник, он же «палец», элемент соединяющий опору с колесом.

6. Пыльник, его предназначение, как понимаете, это защита от грязи, песка, влаги и т.д.

7. Резьба пальца. Благодаря ей, опора и «цапфа» колеса надежно скреплены.

8. Пластина с отверстиями – фланец. Деталь, которая обеспечивает крепление опоры на рычаг.

Раньше, когда детали были в дефиците, умельцы восстанавливали опоры собственноручно. Однако сейчас такая практика уходит в небытие, ведь стоимость и надежность нового шарнира куда выше, чем восстановленных деталей.

Признаки неисправностей

С учетом такой серьезной роли этого элемента на подвеску автомобиля, каждый водитель должен следить за состоянием агрегата и регулярно проводить профилактику. Желательно это делать в специализированных сервисах, а не в кустарных условиях. Чтобы определить реальную проблему, необходимо серьезно повозится и снять массу комплектующих, которые связаны с шаровой. Конечно, есть определенные признаки неисправностей, которые могут только свидетельствовать о какой-то проблеме, но не стоит полагаться только на них.

Осмотр агрегатов – это обязательное «занятие» водителя перед поездками, особенно на длительное расстояние.

Сейчас приведем только небольшой перечень признаков, которые могут указать на направление поиска неисправности. Итак:

• При наездах на небольшие препятствия, к примеру, «лежачие полицейские», ямы, «горбы», отчетливо слышится стук подвески. О чем это свидетельствует? Вполне возможно, что причина скрывается в расшатавшемся «пальце» либо слишком малом количестве смазки. Вариантов по большему счету масса.

Кстати, по поводу возникающего стука, но уже в зимнее время, есть небольшая оговорка. С учетом холодных температур, смазка в самой шаровой может застыть и соответственно первое время после поездки, может доноситься этот звук. Если спустя 5-8 минут, звук так и не прошел, значит, проблема не в холоде.

Проверка

• Второй «симптом» заключается в появившемся люфте, когда при движении колесо словно заваливается на бок. Это очень опасно и почти всегда свидетельствует о появлении люфта наконечника. Лучше не откладывать с заменой в таком случае, потому что машина может просто завалиться.

• Следующий признак со стопроцентной вероятностью не может свидетельствовать о проблемах с шаровой, однако должен насторожить водителя. Речь идет о неравномерном стирании шины.

• Менее встречающийся «симптом» — это когда при повороте руля, особенно на маленьких скоростях, появляется скрежет или даже скрип.

Обратите внимание, если вы заметили даже один из таких признаков, немедленно отправляйтесь на сервис, потому что игнорирование проблемы, окажется еще плачевней.

Причины выхода из строя?

О том, какие признаки помогут определить неисправность, уже разобрались, теперь стоит выяснить, а что в принципе может повлиять на сокращение срока эксплуатации шаровой или вовсе выходу её из строя? Итак, факторы, которые приблизят «смерть» шарнира:

1. Повреждение пыльника. Что это в принципе такое? По-простому – это обычная резинка, конусовидной формы, которая защищает металлические и не только детали, от попадания грязи и тому подобного. Проверяйте периодически состояние пыльника, ведь если образовалась даже небольшое отверстие, через него с легкостью попадет грязь, песок, реагенты, что сократит жизнь опоры.

Особое внимание уделяйте состоянию пыльников в жаркое время и в холода, когда резина подвергается большему воздействию.

Порванный пыльник шаровой Лада Ларгус

2. Неаккуратная езда или же езда по плохим дорогам, бездорожью. Вообще ямы, «горбы», прочие неровности они только приближают конец. У нас в стране эта проблема актуально, как нигде. Поэтому не стоит доверять производителям, что шаровая опора проходит 50 000 – 80 000 км, зачастую, этот срок вдовое, а то и трое меньше.

3. После выработки смазки, металлические детали взаимодействуют напрямую, что соответственно сокращает срок жизни. Поэтому следите за уровнем смазывающей жидкости и по возможности добавляйте её.

Смазка на шаровой

4. Классическое и банальное стачивание «пальца». Редко, но детали, купленные у проверенных производителей, после длительной работы изнашиваются, наконечник стачивается и в определенный момент, может просто «выскочить из гнезда».

Лопнул палец шаровой опоры
Проверка. Способы.

Способов проверки опоры достаточное количество, однако, не все они предназначены для самостоятельной проверки, зачастую требуется специализированное оборудование, подъемники и тому подобное. Но, есть пару методов, которые обычно используют «гаражные мастера». Итак, как правило, «затестить» подвеску куда проще:

1. Первый способ:

- ищем эстакаду или смотровую площадку, потому что понадобится доступ к днищу;

- зажимаем «ручник», включаем «нейтраль» и «клиним» задние колеса. Подойдут даже кирпичи.

- поочередно поднимаем то правую, то левую переднюю сторону автомобиля. Беремся за две точки на колесе – вверх и низ шины. Затем пробуем раскачать колесо в вертикальной плоскости. Если слышится даже небольшой люфт, срочно меняйте опоры, выезды на дорогу в таком случае опасны.

2. Второй способ менее трудоемкий, однако, необходимо иметь специальное приспособление, такое как штангенциркуль или глубиномер. Вам необходимо забраться под машину и измерять глубину между торцом «яблока» и контрольным отверстием. Какие именно размеры должны быть, обычно указывается в руководстве к машине. Но, всегда можно найти данные по модели в интернете.

К примеру, для отечественных ВАЗ, расстояние (глубина) не должна быть более 12 мм. В противном случае, необходимо заменить деталь.

Что такое шаровая в автомобиле

Главная > Устройство автомобиля > Ходовая >

Добрый день, дорогие друзья. Сегодня поговорим о важном элементе подвески – шаровой опоре автомобиля, узнаем, что это такое и где она находится. Я расскажу, для чего она предназначена, как проявляются признаки ее неисправности, что значит, стучит шаровая опора. Ответим на частые вопросы автовладельцев.

Назначение и конструкция

Шаровая опора автомобиля – это шарнир, в основании которого находится шар. Он помещен в специальный вкладыш, как сустав человеческой рукой. Так же как с рукой, сустав позволяет двигать в разных плоскостях, шаровый шарнир дает возможность колесу поворачивать, сохраняя его положения в горизонтальной плоскости.

Он находится в месте крепления рычага подвески к ступице колеса. По сути, шаровая опора и есть тем крепежным элементом, который соединяет эти подвижные детали. В некоторых моделях, это больше относится к отечественному автопрому, их две на одно колесо. В иномарках – по одной.

Рассмотрим конструкцию автомобильной шаровой опоры:
  1. Пыльник – он защищает механизм от попадания в него пыли, грязи, воды и других дорожных предметов
  2. Палец – металлический стержень, фиксирующий ступицу колеса к шарниру
  3. Шар – он и палец единое целое. Позволяет колесу беспрепятственно перемещаться в нужном направлении. Шар свободно вращается в обойме вкладыша
  4. Пластиковый вкладыш. Он «обволакивает» шар шарнира, фиксирует его, исключая люфт и свободное перемещение в корпусе опоры.
  5. Корпус. В нем находится внутренняя часть конструкции: обойма с шаром. Эта часть шарнира крепится болтами к рычагу подвески.

Таким образом, шаровая опора закрепляется, «впрессовывается» пальцем (металлическим стержнем) в посадочное место поворотного кулака, фиксируется на нем шайбой или шплинтом, корпусом крепится к рычагу. Только благодаря ней держится колесо на подвеске в определенном положении, автомобиль может беспрепятственно преодолевать неровности дороги и одновременно поворачивать. Наглядно посмотреть, из чего устроен шаровой шарнир автомобиля и как он работает можно на видео.

Видео, что внутри шарового шарнира – разборка корпуса и обзор ее внутренних компонентов

Признаки неисправности и причины выхода из строя

Основной причиной поломки шаровой опоры авто – разрыв и деформация резинового пыльника. Как говорилось выше, он служит защитой от внешних воздействий агрессивной среды на внутренние компоненты шарнира. Через него во вкладыш попадает грязь, песок от дороги, влага.

Так как шар опоры и полиуретановый вкладыш прижаты плотно друг к другу, и шарик находится в постоянном движении, песок, попавший в это пространство, служит абразивом, разрушающим поверхность вкладыша. Вода, которая тоже может туда попасть, вымывает смазку, что усугубляет ситуацию – трущиеся детали взаимодействуют на «сухую», это ускоряет выход из строя шаровой опоры машины.

После этого появляется люфт в корпусе шарнира и как следствие стуки и скрипы во время движения автомобиля.

Явным признаком неисправности – это скрип при езде, даже по ровной дороге. Этот признак является начальной стадией разрушения внутренней части шаровой опоры. Дальше будет хуже. С увеличением люфта между шаром и вкладышем, появляются металлические стуки при проезде неровностей. Если их проигнорировать, то шарнир разобьется полностью и можно потерять колесо – из-за больших нагрузок, рычаг «вырвет» шар из корпуса и колесо отпадет.

Другие признаки:

1. Большие усилия на руль при попытке повернуть колеса и сильный скрип при этом, доносящийся от одного из передних колес.

2. Трудно удержать автомобиль по прямой траектории во время езды, так как появился значительный люфт между шаром и корпусом шарнира

3. Неравномерный износ покрышек. Такой же признак проявляется при неправильной регулировке развала-схождения, поэтому его можно попутать с неисправностью шаровой опоры авто.

Причины поломки:
  1. Как говорилось выше – повреждение пыльника
  2. Механический износ внутренних компонентов опоры. Срок службы шаровых опор сильно разница от модели автомобиля. Например, на отечественных ВАЗах – 20 000-40 000 км, на современных иномарках – 100 000-150 000 км.
  3. Наши «великолепные» дороги. Ямы дорожного покрытия способствуют выходу из строя этого узла. При езде он испытываем большие нагрузку, если колесо попадает в яму, то шаровой шарнир получает сильный удар, что сокращает срок его эксплуатации.
  4. Малое количество смазки в корпусе шаровой. Заводы изготовители этих узлов мало закладывают ее при изготовлении шаровых шарниров, поэтому рекомендуется дополнительно смазывать их пи установке на авто. Это продлит срок службы, как это сделать – поговорим ниже.

Способы диагностики шаровых опор

Для этого нужна яма или подъемник. Вывесив колеса, вставляем между рычагом подвески и поворотным кулаком монтировку. Пытаемся расшевелить эти две части подвески и ходовой. Как правильно самостоятельно провести диагностику всех элементов передней подвески, я рассказывал в прошлой статье. Если виден люфт, даже не большой – это признак износа вкладыша шаровой опоры. На видео показано как это сделать.

Вторым способом – измерение зазора между шаром и внутренним вкладышем шарнира. Этот способ допускает, если у конструкции предусмотрено отверстие в нижней части корпуса.

Например, на ВАЗовской классике в нижних шаровых опорах есть отверстие с заглушкой с резьбой. Для диагностики следует ее выкрутить и штангенциркулем с нутромером измерить расстояние от кромки корпуса до шара. Он должен составлять не более 11,8 миллиметра.

Важно! При таком способе проверки, нужно чтобы авто стояло не земле. Замеры проводятся под нагрузкой.

Не всегда, производители опор закладывают достаточно смазки в корпус шаровой. Со временем эта смазка вымывается, если есть повреждения пыльника или происходит обычный износ во время эксплуатации, из-за нехватки смазывающего материала.

Чтобы продлить срок эксплуатации шарового шарнира, это касается и рулевых наконечников, нужно добавить небольшую порцию свежей смазки. В некоторых конструкциях шаровых предусмотрено отверстие, внизу корпуса. Оно обычно закрыто болтом-заглушкой. Оно нужно не только для диагностики состояния износа вкладыша и шара шарнира, а также для ее обслуживания.

Отворачиваем болт-заглушку. Вместо него вкручиваем масленку диаметром 6 мм. В разных моделях автомобилей, в силу конструктивных особенностей шарниров, диаметр масленок может быть разным, а в некоторых их нет.

Важно! Так как наибольшую нагрузку испытывают нижние шаровые, то именно в их корпусе предусмотрены отверстия для масленок (тавотниц), в верхних опорах их не найдете.

Берем шприц пресс-масленку, закладывает в него смазку, рекомендуется использовать смазку «Шрус», она более термостойкая и водоотталкивающая. Наставляем шприц на тавотницу и «набиваем» смазывающий материал в корпус шарового шарнира. Как это правильно сделать, на примере ВАЗ 2106, показано в видео ниже. Добавлять смазки нужно не много, чтобы пыльник опоры «не надулся» сильно, рукой прощупываете его, что в нем было свободное место для его рабочего хода. В противном случае при езде он разорвется.

Как смазать шприцом-прессом нижнюю шаровую опору:

Если уже появились скрипы, а под рукой нет специального пресс-шприца с масленкой, то продлить срок службы можно, сделав «укол» в шаровую. Берется пяти кубовый медицинский шприц, главное, чтобы игла была тонкой, набирается в него моторное масло, и прокалывается пыльник опоры. В него через шприц заливается небольшое количество моторного масла, как и ранее, прощупываем его рукой на предмет наполнения. Два кубика вполне достаточно, чтобы оживить шаровую опору. После этого, следует несколько раз покачать машину за крыло, с той стороны, где делали укол, чтобы смазка проникла в объем шара и вкладыша.

Важно! Последний способ – это лишь экстренная мера, чтобы доехать до СТО или купить новую деталь, чтобы самостоятельно заменить шаровую. Долго на неисправном узле ездит не нужно, могут быть серьезные последствия. Поэтому покупаем новую опору и меняем ее.

Ответы на частые вопросы

Можно ли ездить на разбитой шаровой опоре? Можно, но недолго. Как говорилось выше, если она стучит, значит, появился люфт между «сухарем» и вкладышем. Со временем он будет увеличиваться. Как результат – поворотный кулак колеса «вырвет» шар из корпуса опоры, колесо «ляжет» набок, а машина на «пузо». Не стоит затягивать с заменой неисправных узлов, появились первые признаки неисправности шаровой опоры – едим на ее замену.

Что будет, если вылетит шаровая? Это происходит в движении, чаще всего при повороте. Колесо вылетает в сторону, машина теряет управляемость, ложится на «пузо» со всеми вытекающими последствиями. Можно попасть в ДТП или на серьезный ремонт, если повредятся другие элементы подвески, кузова или картер двигателя.

Видео по теме:
Как правильно выбрать новую шаровую опору:

Для чего нужна шаровая опора в автомобиле

Главная › Ремонт автомобилей

30.08.2018

Любой автомобиль – это сочетание достаточно большого количества различных узлов и систем. При этом если о самых основных узлах, таких как мотор или трансмиссия, знают все, то более мелкие элементы, наподобие шаровой опоры, остаются незамеченными многими автовладельцами. С другой стороны, это совершенно не значит, что данный узел менее важен для функционирования транспортного средства.

Наоборот, при выходе элемента из строя, езда на машине станет затрудненной и небезопасной. Как результат, возникает необходимость узнать о том, что такое шаровая в автомобиле, для чего она нужна, а также как понять, что она вышла из строя. Все это мы и обсудим в статье.

Что такое шаровые в машине

Прежде чем решать, для чего нужны шаровые опоры на автомобиле, необходимо разобраться, что же собой данный элемент представляет вообще. Сразу стоит сказать, что шаровые опоры – это один из наиболее важных составляющих элементов подвески транспортного средства. Более древним аналогом этого узла выступает шкворневая конструкция, которая соединяла подвеску и ступицу.

В ходе своего функционирования, устройство отталкивается от принципа вращения и раскачивания пальца в форме конуса по корпусу. Это позволяет поглощать основную нагрузку, которой подвержено транспортное средство. При этом именно данный элемент отвечает за то, чтобы подвеска функционировала должным образом, то есть обеспечивала нормальное управление машиной, ровность колес, а также комфорт пассажиров и водителя.

Как и любой другой элемент трансмиссии, со временем шаровая опора выйдет из строя. К этому может привести естественный износ, механические повреждения и, что самое важное, неправильная эксплуатация транспортного средства.

Видео-обзор для чего нужна шаровая опора в автомобиле:

Признаки поломки элемента

Итак, мы ответили на вопрос о том: «Шаровая автомобиля: что это такое?». Теперь же необходимо определить, когда этот элемент приходит в непригодность. Среди основных симптомов тут следует выделить:

  • шум из подвески на низкой скорости во время преодоления различных дорожных препятствий (углубления, лежачие полицейские и пр.). При этом звуки доносятся именно из передней части машины. Как правило, к этому приводят механические поломки и сниженный уровень смазки. Кроме того, часто звук проявляется в зимнее время даже при нормальном рабочем режиме узла;
  • колеса раскачиваются по сторонам во время прямолинейного движения. Это говорит о наличии в опоре люфта. Подобная неполадка является очень серьезной, поскольку сильный наклон может привести к полному выворачиванию колеса;

Обнаружив подобную неисправность, следует максимально быстро приступить к ремонтным работам.

Методы диагностики

Есть также два способа, которые помогут более точно определить наличие или отсутствие поломки:

  • на слух. Попросите товарища раскачать ваше авто при выключенном моторе. Если опоры начнут стучать, требуется их снятие и ремонт;
  • с помощью раскачивания колес. Машину поднимаем на домкрате, после чего просим помощника до упора выжать тормоз. Немножко раскачиваем колеса руками. В случае наличия люфта, необходима замена опор.

Что приводит к поломке системе

Как правило, замена системы требуется в случае:

В среднем, срок службы опоры достигает 30-100 тыс. км пробега, так что долговечным элемент назвать трудно.

Что нужно знать о замене элемента

Итак, шаровая в машине – это важная деталь, которая требует немедленного ремонта при определении неполадки.

Стоит отметить, что в ряде случаев менять опору придется вместе с рычагом, а это существенно увеличивает стоимость ремонта. Немножко сэкономить можно, занявшись ремонтом самостоятельно.

В то же время, если вы не знаете, что такое шаровая опора автомобиля, то, возможно, есть смысл доверить ремонтные работы в руки профессиональных мастеров.

Как продлить срок службы элемента

Мало знать, за что отвечает шаровая опора в машине. Для автолюбителей более важно помнить правила, которые позволят продлить срок службы данного приспособления:

  • если возникла необходимость заменить неисправную опору, следует выбирать модели от проверенных производителей;
  • не следует ездить по неровным дорогам, а если возникла такая необходимость, избегайте езды на высоких скоростях;
  • контролируйте состояние пыльника шаровой опоры. В случае наличие на нем трещин, грязи и пыли, это приведет к ускоренному износу узла.

Таким образом, придерживаясь этих простых советов, вопрос о том, что такое шаровая опора в машине, а также как ее отремонтировать, не будет возникать вообще.

Итог

Мы узнали, ответ на вопрос: «Что это – шаровая в машине?». Подобный элемент является одним из важнейших для функционирования подвески современных автомобилей. Таким образом, при обнаружении определенной неисправности, следует как можно быстрее заняться ремонтом узла.

В то же время, если у вас отсутствуют необходимые знания и умения, есть смысл доверить все в руки профессионалов – они станут гарантией того, что работа системы будет выполняться надлежащим образом.

Видеосовет шаровая опора для чего нужна и как отремонтировать:

Для чего нужна шаровая опора в автомобиле Ссылка на основную публикацию

Что такое шаровая опора и зачем она нужна. Автолюбителю на заметку

В подвеске современного автомобиля одним из важных элементов является шаровая опора, которая пришла на смену конструкции соединяющую ступицу колеса и рычаг подвески под названием шкворень. Назначением шаровой опоры является сохранение колеса в горизонтальном положении во время вертикального перемещения, т.е. когда происходит его поворот.

Как работает шаровая опора

Благодаря конструкции шаровой опоры, которая состоит из конусообразного вращающегося и перемещающегося на небольшие углы пальца, вставленного в корпус с сферическим или грибообразным наконечником. Важно помнить, что на эту деталь приходится основная масса автомобиля, поэтому необходимо уделять особое внимание шаровой опоре во время проведения очередного технического осмотра вашего автомобиля. Также стоит знать, если на мелких неровностях дорого вы слышите слабое постукивание подвески в районе передних колес, скорей всего причиной этого стука является увеличившийся зазор между наконечником и внутренней части корпуса шаровой опоры, что свидетельствует о недопустимом ее износе. Эксплуатация автомобиля с разбитой шаровой опорой недопустима, так как при определенных положениях пальца и существующих нагрузках рычаг может отсоединиться от ступицы, с последующим отрывом колеса.

Чтобы шаровая опора прослужила дольше владельцу автомобиля, следует придерживаться следующих правил:

  1. При замене, покупайте шаровые опоры известных производителей
  2. Избегайте быстрой езды по неровной дороге
  3. Следите чтобы на пыльнике шаровой опоры не было трещин и повреждений в противном случае попадание на внутренние рабочие поверхности песка и грязи приведет к быстрому их износу.

Если стучит шаровая опора

Шаровые опоры в процессе эксплуатации испытывают серьезные нагрузки, так как в зависимости от места установки и конструкции подвески они могут нести на себе значительную часть массы автомобиля и выдерживают систематические удары при проезде неровностей. Основной причиной нарушения нормальной работы шаровой опоры является износ трущихся поверхностей, приводящий к увеличению зазора между корпусом и пальцем. В результате этого палец не только вращается, но и начинает перемещаться поступательно (по-простому – «болтаться» в корпусе). При чрезмерном износе шаровой ударные нагрузки способны привести к вырыванию пальца из корпуса. Как следствие – опора не удерживает колесо, и автомобиль «падает» на асфальт.

У вопроса, что делать с застучавшей шаровой опорой, мог бы быть однозначный ответ — менять на новую. Однако не всякую опору заменишь отдельно от рычага. Есть опоры, которые крепятся к рычагам болтами или заклепками, есть опоры, которые «вживлены» в рычаг, что при выходе опоры из строя предполагает замену рычага вместе с ней. Если стоимость отдельно меняющихся шаровых опор в зависимости от марки производителя, подразумевающей качество изделия, для распространенных у нас легковых автомобилей укладывается в среднем в ценовой диапазон от 10 до 50 у.е., то стоимость рычага в не самом лучшем с точки зрения качества с 50 у.е. только начинается. Это наряду с тем, что по прогнозному сроку службы 30-100 тыс. км шаровая опора не относится к самым долговечным узлам, делает востребованной услугу восстановления опор и реставрации рычагов, практикуемую некоторыми СТО, специализирующимися на ремонте подвески.

Чем является шаровая опора и зачем она нужна в подвеске авто

Механические узлы современного автомобиля насыщены всевозможными узлами, обеспечивающими комфортную и безопасную езду. От старых к новым моделям машин большинство деталей модернизируется, подвергается усовершенствованию. Используются прогрессивные материалы и технологии изготовления. Одним из важных элементов в подвеске, которым конструкторы и инженеры уделяют значительное внимание при проектировании автомобиля, является шаровая опора. От качества её изготовления, особенностей конструкции и возможных неисправностей зависит безопасность водителя с пассажирами и окружающих участников дорожного движения.

Предназначение шаровой опоры в автомобиле.

Зачем нужна шаровая опора

Обычно, что такое шаровая опора в машине, начинающие автомобилисты узнают у более опытных коллег, когда проявляются косвенные признаки неисправности подвески. Могут в области колеса возникать посторонние шумы или имеются другие факторы. У автомобиля такой элемент как шаровая опора располагается не только ближе к колесу. Аналогичные соединения могут встречаться в разных частях легковушки:

  • в рулевой трапеции;
  • на рычагах развала;
  • в области крепления газовых упоров капота и пр.

Фактически по смыслу более правильное название блока – шаровый шарнир. Когда узел так называется, то понятна его суть.

Важно! Основной задачей шаровых опор является обеспечение свободы перемещения каждому из колес в горизонтальной плоскости, блокируя одновременно свободы в вертикальной плоскости.

Чтобы понять, какое количество опор установлено, необходимо учитывать тип подвески. Фактор влияет на то, сколько шаровых инженеры внедрили в свое детище. Наиболее простые MacPherson подвески обходятся двумя штуками, которые расположены снизу. Увеличение количества рычагов влечет за собой рост числа шарниров. В двухрычажных системах предусмотрена установка узла как снизу, так и сверху. В таких немецких марках как Audi или Volkswagen с одной стороны на колесо может приходиться до пяти шаровых опор. Ещё несколько десятилетий назад предшественниками сферических элементов являлись шкворневые аналоги. Это были более тяжёлые изделия, нуждающиеся в регулярной смазке. Принцип работы их предполагал возможность поворота лишь в одной оси, что отрицательно было для управляемости. Работают в процессе эксплуатации шаровые опоры таким образом, что принимают на себя воздействие от ударов неровностей дороги. Это создаёт огромную нагрузку на металлическое изделие. Однако инженеры не стремятся делать шаровую с максимальной прочностью, придав ей такую форму, чтобы при необходимости её было легко заменить, отвинтив несколько болтов. Узел превратился в расходник.

Классическая конструкция шаровых

Стандартное устройство шаровой опоры предполагает наличие основных составных частей:

  • металлический корпус;
  • палец с шаровой головкой;
  • поджимная пружина;
  • гофрированный прорезиненный пыльник.

Внутрь на заводе-изготовителе набивали достаточное количество смазочного материала. Качественной смазки хватало на длительный пробег. При каждом ТО механики должны проверять сохранность пыльника и качество/объем смазочного материала, а по необходимости с помощью масленки нужное количество допрессовывается. В поздних моделях часть металлических изделий заменена была на пластиковые аналоги. Также внутри теперь не находятся пружины (от них избавились за ненадобностью). Сферическая головка пальца теперь обкатывается в полусфере из вкладышей. В современных моделях последние изготавливают уже не из пластика, а более выносливого и прочного нейлона. Производители стали выпускать два типа шаровых, поэтому опоры бывают обслуживаемые и необслуживаемые. На большинстве новых машин находится второй тип узла. В нем отсутствует возможность разборки и встроена масленка для добавки смазки. Иногда встречаются промежуточные типы, относящиеся к неразборным вариантам конструкции, но обладающие масленкой.

Способы крепления

Основные отличия между современными сферическими шарнирами заключаются не столько в конструкции, сколько в способах крепления. Это связано с затратами трудоемкости при обслуживании, замене. Наиболее оптимальным вариантом, приемлемым для автовладельца, принято считать фиксацию корпуса шарнира к рычагу подвески за счет резьбового или заклепочного соединения. Способ позволяет при необходимости быстро демонтировать изношенный узел.

Позже от подобного способа производители стали отказываться в пользу интеграции рычага в подвеску. Данная конструкция имела недостаток, так как приходилось менять рычаг в сборе, даже если он не изношен. Преимущество заключалось в облегчении конструкции. Хотя есть мнение, что подобную систему пролоббировали маркетологи в угоду увеличения прибыли от продажи запчастей, ведь требуется менять рычаг в сборе. Некоторые автопроизводители пошли на компромисс и отказались от жесткой фиксации к рычагу. Альтернативой выступило стопорное кольцо. Опору лишь впрессовывали в рычаг. Примерами служат автомобили Jeep Patriot либо Opel Zafira C. В таком случае для замены потребуется пресс или иной тип силового воздействия.

Фиксация на поворотном кулаке

Если опора располагается на рычаге, то ее могут крепить к поворотному кулаку. Такие особенности характерны для шаровой на рычаге. Конструкция может иметь три варианта:

  • резьбовой палец соединяется и крепится гайкой, которую необходимо шплинтовать;
  • для крепежа используется самоконтрящаяся гайка, в которой имеется внутреннее стопорное кольцо;
  • установлен стяжной болт, который встречается редко, например, на Hyundai Santa Fe с 2006 г.

Последний пункт является менее приемлемым, так как при поломке и необходимости в замене, может оказаться, что резьбы закисли. Негативным фактором служит необходимость в специальном клине, применяемом для разжатия концов кронштейна кулака, где зафиксирован палец шаровой. Порой даже в замечательных конструкциях подвески немецких машин прикипевшие болты создают много трудностей во время разборки. Спасти ситуацию не удается нагревом кулака или заморозкой болта. Даже десятитонное усилие от гидравлического пресса не позволяет выпрессовать болт. Приходится расставаться, например, владельцам Audi A6 с суммами эквивалентными 400-500 долларам. В отдельных случаях инженеры переносят шарнир на поворотный кулак от рычага. Хотя подобное решение не добавляет ремонтопригодности. Тогда есть несколько способов фиксации:

  • крепеж болтами;
  • запрессовывание;
  • в кронштейне кулака применение стяжного болта.

В каждом случае имеются как достоинства, так и недостатки.

Пыльник

Обязательным атрибутом главного шарнира подвески является пыльник. Используется он как на съемных, так и на несъемных конструкциях. Деталь относится к заменяемым. Контролировать его состояние специалисты рекомендуют не реже, чем через 10-15 тыс. км. пробега. Своевременная замена износившегося пыльника поможет сэкономить на ремонте/замене всей шаровой. В его задачу входит блокирование проникновения к трущимся поверхностям влаги, пыли и грязи, способствующим быстрому износу металлических деталей.

Возможные неисправности шаровой опоры

Выявить самостоятельно признаки износа шаровой опоры сможет даже начинающий автомобилист по косвенным признакам. Необходимо обращать внимание ан поведение автомобиля во время поворота. Когда водителю приходится прилагать особые усилия либо проявляется характерный звук (скрип), то высока вероятность поломки шаровой. Дополнительным негативным признаком служит проявление стука во время езды машины с небольшой скоростью по неровной поверхности. Рекомендуем провести диагностику, когда заметны такие симптомы износа, как неустойчивость передних колес и их виляние в стороны в процессе прямолинейного перемещения. К признакам выработки шаровой опоры многие специалисты относят неравномерность износа шин автомобиля.

Как самому на автомобиле проверить шаровую опору

Продлить рабочий ресурс для шаровых опор помогает правильная их эксплуатация и своевременный уход. Обычно ресурс современных сферических шарниров у машин в зависимости от марки достигает 30-100 тыс. км. пробега. В зону риска с преждевременными поломками могут попадать автомобили, обладающие критериями:

  • на шаровой разорван пыльник;
  • машина часто ездить по некачественной дороге;
  • узел имеет недостаточный объем смазки;
  • пальцы шарнира стерлись, появился зазор, приводящий к разбалтыванию.

Для проверки состояния шаровых опор потребуется подъемник либо домкрат. После поднятия авто тестируемое колесо должно иметь возможность свободно вращаться. Автомобилист берется за верхний и нижний край колеса и слегка покачивает в вертикальной плоскости. Можно просить помощника, чтобы он слегка проворачивал руль. Выработку удастся услышать при определенном положении колеса. Однако люфт в некоторых случаях является следствием недостаточного затягивания либо поломки подшипника ступицы. Также зазор возникает и из-за повреждения сайлентблоков рычага. Потребуется провести дополнительный тест. Используя плоскую часть монтировки, выявляем, необходимо ли менять шаровые. Вставляем ее в просвет между рычагом и поворотной цапфой. Создаем небольшое усилие на рукоятку и следим за узлом. При наличии исправного шарнира люфт будет отсутствовать. Негативными факторами окажутся постукивание и щелчки, возникающие в процессе нажатия на ручку.

Вывод

Научившись самостоятельно диагностировать неисправности шаровой опоры, автовладелец обезопасит себя в пути. Также по возможности требуется своевременно добавлять смазку под пыльник или проводить полную замену узла.

Что такое шаровая в автомобиле

Содержание

  • Шаровая опора и признаки ее неисправности
    • Назначение и конструкция
    • Признаки неисправности и причины выхода из строя
    • Способы диагностики шаровых опор
    • Как продлить срок службы шаровым опорам
    • Ответы на частые вопросы
    • Насколько важна шаровая опора
    • Причины поломки шаровой опоры
    • Как определить неисправность шаровой
    • Ремонт шаровой опоры
    • Какой ресурс у шаровой опоры
    • Что такое шаровая опора в машине
    • Устройство шаровой опоры автомобиля
    • Признаки неисправности шаровой опоры
    • Как проверить шаровую опору
    • Видео на тему
    • Зачем нужна шаровая опора
    • История создания
    • Устройство
    • Диагностика и замена
    • Как работает?
    • Причины и следствия выхода из строя шаровых опор
    • Ремонт шаровой опоры
    • Ресурс шаровой опоры
        • Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото
        • Датчик холостого хода: принцип действия,устройство,виды,фото,назначение
        • Датчик расхода воздуха: принцип работы,виды,неисправности,фото
        • Обратный клапан топливной системы:функции,виды,устройство и принцип действия

Добрый день, дорогие друзья. Сегодня поговорим о важном элементе подвески – шаровой опоре автомобиля. Узнаем, что это такое и где она находится. Я расскажу, для чего она предназначена, как проявляются признаки ее неисправности, что значит, стучит шаровая опора. Ответим на частые вопросы автовладельцев.

Назначение и конструкция

Шаровая опора автомобиля – это шарнир, в основании которого находится шар. Он помещен в специальный вкладыш, как сустав человеческой рукой. Так же как с рукой, сустав позволяет двигать в разных плоскостях, шаровый шарнир дает возможность колесу поворачивать, сохраняя его положения в горизонтальной плоскости.

Он находится в месте крепления рычага подвески к ступице колеса. По сути, шаровая опора и есть тем крепежным элементом, который соединяет эти подвижные детали. В некоторых моделях, это больше относится к отечественному автопрому, их две на одно колесо. В иномарках – по одной.

Рассмотрим конструкцию автомобильной шаровой опоры:

  1. Пыльник – он защищает механизм от попадания в него пыли, грязи, воды и других дорожных предметов
  2. Палец – металлический стержень, фиксирующий ступицу колеса к шарниру
  3. Шар – он и палец единое целое. Позволяет колесу беспрепятственно перемещаться в нужном направлении. Шар свободно вращается в обойме вкладыша
  4. Пластиковый вкладыш . Он «обволакивает» шар шарнира, фиксирует его, исключая люфт и свободное перемещение в корпусе опоры.
  5. Корпус . В нем находится внутренняя часть конструкции: обойма с шаром. Эта часть шарнира крепится болтами к рычагу подвески.

Таким образом, шаровая опора закрепляется, «впрессовывается» пальцем (металлическим стержнем) в посадочное место поворотного кулака, фиксируется на нем шайбой или шплинтом, корпусом крепится к рычагу. Только благодаря ней держится колесо на подвеске в определенном положении, автомобиль может беспрепятственно преодолевать неровности дороги и одновременно поворачивать. Наглядно посмотреть, из чего устроен шаровой шарнир автомобиля и как он работает можно на видео.

Видео, что внутри шарового шарнира – разборка корпуса и обзор ее внутренних компонентов:

Признаки неисправности и причины выхода из строя

Основной причиной поломки шаровой опоры авто – разрыв и деформация резинового пыльника. Как говорилось выше, он служит защитой от внешних воздействий агрессивной среды на внутренние компоненты шарнира. Через него во вкладыш попадает грязь, песок от дороги, влага.

Так как шар опоры и полиуретановый вкладыш прижаты плотно друг к другу, и шарик находится в постоянном движении, песок, попавший в это пространство, служит абразивом, разрушающим поверхность вкладыша. Вода, которая тоже может туда попасть, вымывает смазку, что усугубляет ситуацию – трущиеся детали взаимодействуют на «сухую», это ускоряет выход из строя шаровой опоры машины.

После этого появляется люфт в корпусе шарнира и как следствие стуки и скрипы во время движения автомобиля.

Явным признаком неисправности – это скрип при езде, даже по ровной дороге. Этот признак является начальной стадией разрушения внутренней части шаровой опоры. Дальше будет хуже. С увеличением люфта между шаром и вкладышем, появляются металлические стуки при проезде неровностей. Если их проигнорировать, то шарнир разобьется полностью и можно потерять колесо – из-за больших нагрузок, рычаг «вырвет» шар из корпуса и колесо отпадет.

Другие признаки:

  1. Большие усилия на руль при попытке повернуть колеса и сильный скрип при этом, доносящийся от одного из передних колес.
  2. Трудно удержать автомобиль по прямой траектории во время езды, так как появился значительный люфт между шаром и корпусом шарнира
  3. Неравномерный износ покрышек. Такой же признак проявляется при неправильной регулировке развала-схождения, поэтому его можно попутать с неисправностью шаровой опоры авто.

Причины поломки:

  1. Как говорилось выше – повреждение пыльника
  2. Механический износ внутренних компонентов опоры . Срок службы шаровых опор сильно разница от модели автомобиля. Например, на отечественных ВАЗах – 20 000-40 000 км, на современных иномарках – 100 000-150 000 км.
  3. Наши «великолепные» дороги . Ямы дорожного покрытия способствуют выходу из строя этого узла. При езде он испытываем большие нагрузку, если колесо попадает в яму, то шаровой шарнир получает сильный удар, что сокращает срок его эксплуатации.
  4. Малое количество смазки в корпусе шаровой . Заводы изготовители этих узлов мало закладывают ее при изготовлении шаровых шарниров, поэтому рекомендуется дополнительно смазывать их пи установке на авто. Это продлит срок службы, как это сделать – поговорим ниже.

Способы диагностики шаровых опор

Для этого нужна яма или подъемник. Вывесив колеса, вставляем между рычагом подвески и поворотным кулаком монтировку. Пытаемся расшевелить эти две части подвески и ходовой. Как правильно самостоятельно провести диагностику всех элементов передней подвески, я рассказывал в прошлой статье. Если виден люфт, даже не большой – это признак износа вкладыша шаровой опоры. На видео показано как это сделать.

Второй способ – измерение зазора между шаром и внутренним вкладышем шарнира. Этот способ допускает, если у конструкции предусмотрено отверстие в нижней части корпуса.

Например, на ВАЗовской классике в нижних шаровых опорах есть отверстие с заглушкой с резьбой. Для диагностики следует ее выкрутить и штангенциркулем с нутромером измерить расстояние от кромки корпуса до шара. Он должен составлять не более 11,8 миллиметра.

Важно! При таком способе проверки, нужно чтобы авто стояло не земле. Замеры проводятся под нагрузкой.

Как продлить срок службы шаровым опорам

Не всегда, производители опор закладывают достаточно смазки в корпус шаровой. Со временем эта смазка вымывается, если есть повреждения пыльника или происходит обычный износ во время эксплуатации, из-за нехватки смазывающего материала.

Чтобы продлить срок эксплуатации шарового шарнира, это касается и рулевых наконечников, нужно добавить небольшую порцию свежей смазки. В некоторых конструкциях шаровых предусмотрено отверстие, внизу корпуса. Оно обычно закрыто болтом-заглушкой. Оно нужно не только для диагностики состояния износа вкладыша и шара шарнира, а также для ее обслуживания.

Отворачиваем болт-заглушку. Вместо него вкручиваем масленку диаметром 6 мм. В разных моделях автомобилей, в силу конструктивных особенностей шарниров, диаметр масленок может быть разным, а в некоторых их нет.

Важно! Так как наибольшую нагрузку испытывают нижние шаровые, то именно в их корпусе предусмотрены отверстия для масленок (тавотниц), в верхних опорах их не найдете.

Берем шприц пресс-масленку, закладывает в него смазку, рекомендуется использовать смазку «Шрус», она более термостойкая и водоотталкивающая. Наставляем шприц на тавотницу и «набиваем» смазывающий материал в корпус шарового шарнира. Как это правильно сделать, на примере ВАЗ 2106, показано в видео ниже. Добавлять смазки нужно не много, чтобы пыльник опоры «не надулся» сильно, рукой прощупываете его, что в нем было свободное место для его рабочего хода. В противном случае при езде он разорвется.

Как смазать шприцом-прессом нижнюю шаровую опору:

Если уже появились скрипы, а под рукой нет специального пресс-шприца с масленкой, то продлить срок службы можно, сделав «укол» в шаровую. Берется пяти кубовый медицинский шприц, главное, чтобы игла была тонкой, набирается в него моторное масло, и прокалывается пыльник опоры. В него через шприц заливается небольшое количество моторного масла, как и ранее, прощупываем его рукой на предмет наполнения. Два кубика вполне достаточно, чтобы оживить шаровую опору. После этого, следует несколько раз покачать машину за крыло, с той стороны, где делали укол, чтобы смазка проникла в объем шара и вкладыша.

Важно! Последний способ – это лишь экстренная мера, чтобы доехать до СТО или купить новую деталь, чтобы самостоятельно заменить шаровую. Долго на неисправном узле ездит не нужно, могут быть серьезные последствия. Поэтому покупаем новую опору и меняем ее.

Ответы на частые вопросы

Можно ли ездить на разбитой шаровой опоре? Можно, но недолго. Как говорилось выше, если она стучит, значит, появился люфт между «сухарем» и вкладышем. Со временем он будет увеличиваться. Как результат – поворотный кулак колеса «вырвет» шар из корпуса опоры, колесо «ляжет» набок, а машина на «пузо». Не стоит затягивать с заменой неисправных узлов, появились первые признаки неисправности шаровой опоры – едим на ее замену.

Что будет, если вылетит шаровая? Это происходит в движении, чаще всего при повороте. Колесо вылетает в сторону, машина теряет управляемость, ложится на «пузо» со всеми вытекающими последствиями. Можно попасть в ДТП или на серьезный ремонт, если повредятся другие элементы подвески, кузова или картер двигателя.

Видео по теме:

Как правильно выбрать новую шаровую опору:

Насколько важна шаровая опора

Шаровая опора требует к себе особого внимания, это одна из многих причин которая раз и навсегда заставит человека, который считает что контролирует все, соблюдать скоростной режим и уделять своему автомобилю должное внимание.

На смену шкворневому устройству пришел один основной элемент подвески, который называется шаровая опора. Когда она изнашивается до критичной черты, то возникают серьезные проблемы в некоторых моделях автомобилей. Как определить неисправность шаровой опоры, читайте далее.

Шаровой опорой является узел, который соединяет ступицу на управляемом колесе и рычаг подвески. Ее задача заключается в обеспечении возможности поворота ступицы с исходным положением колеса по горизонтали при вертикальном перемещении.

Конструкция шаровой опоры очень проста. Она являет собой палец конусообразной формы с грибообразным или сферическим наконечником, который способен вращаться и, в то же время, раскачиваться на углы в корпусе опоры. Корпус запрессовывается к рычагу или крепится болтами. В данном случае шаровая опора, как правило, изменяется вместе с рычагом подвески.

В современных ново-введенных узлах в основном используется конструкция не разборная. В ней после установки пальца корпус имеет свойство завальцовываться. Пластиковые или другого рода вкладыши помещаются между корпусом и пальцем. Они работают наподобие подшипника скольжения и обеспечивают вращение с небольшим усилием. Для отечественных, старых моделей машин поставляются и другие шаровые опоры, которые называются разборными. Люфты в них устраняются с помощью подтяжки крышки.

Причины поломки шаровой опоры

В процессе эксплуатации эти опоры испытывают серьезнейшие нагрузки. В зависимости от места их установки и от конструкции подвески, опоры несут на себе большую часть всей массы автомобиля, а также выдерживают постоянные систематические удары при езде на неровной дороге.

Основной из причин в нарушении правильной работы шаровой опоры выступает износ соприкасающихся поверхностей, он приводит к увеличенному зазору в промежутке от корпуса до пальца. В результате чего, палец начинает не только вращаться, но и болтаться в корпусе.

Если износ чересчур сильный, то нагрузки на опору могут привести к тому, что палец вырвется из корпуса. Как следствие всего этого получается, что опора не в состоянии удержать колесо, и автомобиль рушится на асфальт.

Увеличение зазора возникает в связи со следующими факторами:

  • естественный износ в совокупности с устаревшими материалами,
  • увеличиваются динамические нагрузки во время езды на немаленькой скорости по неровным дорогам,
  • разрывается защитный чехол или пыльник, в результате этого, в зазор попадает вода и всякая грязь, а они в своё время усиливают коррозию, да еще и абразивный износ,
  • отсутствие в шарнире смазки (при необходимости ее наличия).

Приведем несколько главных признаков износа шаровых опор:

  • Когда проезжаете по неровной дороге с небольшой скоростью и слышится стук.
  • Если усилие на руль увеличено, и при его повороте слышится скрип спереди машины.
  • Из-за того, что передние колеса виляют, ваша машина движется по прямой траектории неустойчиво.
  • Шины на колесах изношены неравномерно.

Симптомы неисправности

Симптомы неисправности шаровой Описание симптомов и причины возникновения
Стук от колеса во время движения Посторонние звуки будут проявляться на любой скорости, отчетливо заметны при наезде на неровность, яму и тд. Носит как разовый так и повторяющийся характер.
Изменение развал-схождения Колесо у которого неисправна шаровая страдает сильнее всего. Возможен повышенный износ шины по краям.
Авто виляет по дороге В шаровой опоре появляется люфт, следовательно колесо шатается при езде.
Скрипы во время маневров Скрипы могут быть от рулевой, задних колес, следует прислушиваться именно к передним и во время маневров.
Изменение траектории торможения Машину будет сносить в ту сторону, с которой имеется неисправная шаровая.

Как определить неисправность шаровой

Состояние опор, к сожалению, не всегда могут определить стенды, предназначенные для диагностики узлов подвески. Оценить их состояние можно обычными старыми методами — на ощупь и слух.

Способ №1 Когда происходит проверка на слух, необходимо раскачать машину и прислушаться, что именно в ней стучит.

Способ №2 Для того чтобы избежать ошибки в результате диагностики, при выжатой тормозной педали до самого упора (для исключения люфта подшипников) колесо необходимо покачивать руками. Для этого надо взяться за него в самой верхней и наиболее нижней точках. Если люфт все же ощущается, то знайте, что в опоре присутствует зазор, и ее необходимо заменить. А вот для определения величины износа лучше будет использовать наиболее точные приспособления, а также инструменты.

В классической модели автомобиля ВАЗ есть контрольное специальное отверстие, находящееся в конструкции нижней шаровой опоры. Для ее диагностики следует штангенциркулем или глубиномером через это контрольное отверстие под нагрузкой измерить расстояние между торцом шарового пальца и внешней поверхностью корпуса. У автомобилей ВАЗ показатель будет не больше 11,8 миллиметров (для оригинальных опор).

В верхней опоре люфт можно замерить специализированным устройством с индикатором. Люфт не должен быть выше 0,8 миллиметров.

В том случае, если у вас под рукой не имеются специализированные инструменты или приборы, вы можете положить свою ладонь на корпус шаровой опоры так, чтобы одновременно касаться корпуса и пальца. Попросите напарника раскачать колесо. Если люфт имеется, то, как правило, он чувствуется.

Ремонт шаровой опоры

Существует несколько способов ремонта. Зачастую, шаровую опору заменяют новой. Замена опоры вместе с рычагом у большинства иномарок является очень даже недешевым удовольствием, так как цена одного рычага составляет не маленькую сумму, а есть и такие автомобили, у которых сложные много-рычажные подвески (до 5-ти только с одной стороны). Стоимость выполненных работ тоже будет достаточно высокая для нижнего рычага, и вдвое больше — для верхнего. Поэтому услуги реставраторов, которые занимаются ремонтом даже тех опор, которые меняют в сборке с рычагом, значительно востребованы.

Реставрация обходится намного дешевле, чем приобретение новой детали. Это особенно заметнее для опор, которые поставляются в сборе с рычагами. Для их восстановления могут использоваться различные технологии.

  • Самая легкая – это переделка шаровой опоры в разборную, смена вкладышей из пластика и полирование пальца.
  • Несколько трудоемкая технология – жидким полимером под давлением заполняется корпус. Далее этот полимер в зазорах застывает. Запрессованные опоры в рычаги сначала извлекают, а затем производят замену не оригинальными опорами.

Бывают случаи когда шаровая опора просто проваливается в рычаг т.е. впрессовывать ее не требуется, если решите оставить шаровую так то она будит биться в рычаге и ресурс ее будет многократно понижен, решается это сваркой т.е. шаровую цепляют к рычагу точечно на 6-8 точек сварки.

Помните, что подобная экономия, быть может, станет причиной неприятностей на дороге, во избежание этого, рекомендуется использование все-таки новых узлов.

Какой ресурс у шаровой опоры

Служебный срок шаровой опоры в основном зависит от нескольких факторов, он может колебаться от 15 до 120 тысяч километров.

Резко сокращает «жизнь» шаровой опоры даже небольшая трещинка в пыльнике. Она может привести к проникновению воды, грязи и песка в шарнир. Для предотвращения поломки шаровой опоры необходимо наблюдать состояние защитного резинового чехла. Лучше всего это делать на эстакаде.

Чтобы шаровые опоры прослужили дольше, следует аккуратнее ездить по разбитым дорогам, а также своевременно заменять поврежденные пыльники.

Шаровая опора — один из основных компонентов подвески автомобиля. Несмотря на то, что данный элемент разрабатывался не одно десятилетие назад, он фактически не изменился и по-прежнему применяется, причем не только в подвеске, но и в других узлах вроде газового упора капота, развального рычага или рулевого механизма. Несмотря на то, что деталь, по сути, является расходной, она стала отличной альтернативой устаревшего шкворневого шарнира, отличающегося большим весом и ограничивающего управляемость.

Что такое шаровая опора в машине

Как отмечалось, шаровая опора это деталь, соединяющая ступицу колеса с рычагом подвески. Зачастую, речь об управляемых колесах, т.е. узел повсеместно применяется в передней подвеске. Использование шаровых опор позволило исключить перемещение колес в вертикальной плоскости и сохранить подвижность в горизонтальной.

К наиболее распространенным вариантам подвески можно отнести конструкцию, где колеса имеют по одной опоре, т.е. всего их две. Но в некоторых авто, в частности во внедорожниках, целесообразнее применять по две на колесо: верхнюю и нижнюю.

Нельзя не сказать о том, что некоторые машины оснащают не только передней, но и задней независимой подвеской, включающей многорычажную систему. Но такие варианты встречаются нечасто. Стоит отметить, что увеличение количества шаровых опор, несомненно, усложняет диагностику и конечную стоимость ремонта, но вместе с тем обеспечивает более длительную эксплуатацию, увеличивая надежность и снижая вероятность поломки.

Устройство шаровой опоры автомобиля

Упрощенно деталь можно представить в виде металлического пальца со сферическим элементом, обеспечивающим подвижность в корпусе опоры. Если же разобрать конструкцию подробнее, можно выделить несколько важных элементов:

  • Сам палец в виде стержня с шарообразной частью на одном конце и резьбой крепления в противоположном.
  • Цилиндрический корпус из металла с полостью под шарик, отверстием под стержень и креплениями.
  • Дно опоры содержит завальцовку под прижимную шайбу, на которой крепится вкладыш, выполненный из полимера.
  • Пыльник – эластичное приспособление из резины, герметизирующее корпус устройства для предотвращения попадания дорожной грязи.

В первоначальном варианте шар опоры поджимался подпружиненной пластиной, и конструкция требовала постоянной смазки. Нынешний вариант проще, так как содержит альтернативу в виде вкладыша, который сначала выполнялся из пластика, а позже из более износостойкого материала вроде нейлона.

К досадным для многих автолюбителей фактам можно отнести повсеместное использование необслуживаемых опор. В старых моделях авто шариковая опора являлась не просто сменным элементом: она была разборной и предусматривала масленку. В настоящее время опоры стараются интегрировать. Это увеличило расходы на комплектующие, ведь в случае поломки приходится менять весь рычаг. К плюсам подобного решения можно отнести упрощение конструкции и снижение веса, так как удалось избавиться от крепежных болтов.

Признаки неисправности шаровой опоры

Можно догадаться, что во время езды на данный элемент ложится каждый удар дорожной поверхности, а значит, в отечественных реалиях он испытывает огромные нагрузки. Вот почему так важно, чтобы шаровые опоры было легко менять. К причинам поломки данного узла можно отнести:

  • Повреждение пыльника. Игнорируя проверку этого важного элемента, можно незаметить, как в трещину начнет просачиваться песок и различный дорожный мусор в виде частиц абразива. Так, как пыльники делаются из резины, они особенно подвержены износу при низких, или наоборот, высоких температурах.
  • Бездорожье. К сожалению, данный фактор является критичным в наших реалиях из-за чего приходится менять не только опоры, но и другие элементы в разы чаще.
  • Выработка смазки. Логично, что при возникновении трения стоит добавить смазку, в противном случае узел будет изнашиваться сильнее.
  • Разбалтывание. При эксплуатации вкладыш и палец будут неизбежно стачиваться, это увеличит зазор вплоть до того, что опорный стержень выскочит из гнезда.

Учитывая дороги на просторах СНГ, сложно ориентироваться на ресурс, указанный производителем. Он в свою очередь, зависит от вкладыша: как правило, такие запчасти могут прослужить и 150 тысяч пробега и 15. К примеру, ранее в ВАЗ ресурс составлял порядка 20 тысяч. Радует, что узел не выходит из строя внезапно, позволяя заранее распознать изношенные опоры.

Первые признаки неисправности проявятся при:

  • Шум из подвески. Звуки из передней части авто могут доноситься уже при преодолении лежащих полицейских или ям на 30км/ч. Это может свидетельствовать как о полном износе вкладыша, так и о недостатке смазки.
  • Раскачивание колеса. При возникновении люфта в узле можно заметить раскачивание, что очень опасно, так как во время наклона есть вероятность того что колесо вывернет.
  • Неравномерный износ шин. Возникает при нарушении развала-схождения. Фактор может свидетельствовать и о других проблемах подвески, но при его возникновении стоит начать проверку с шаровых опор.
  • Машину уводит во время торможения. Как и в предыдущем случае, симптом может говорить о разных неполадках подвески.
  • Скрипы. Которые могут возникать при повороте руля.

Примечательно, что в зимний период шум шаровой опоры – допустимое явление, возникающее вследствие того, что смазка еще не успела разогреться. Но если спустя некоторое время шум так и не исчезает, это говорит о неполадках.

Читайте также: Что такое подвеска MacPherson и как она работает.

Как проверить шаровую опору

При возникновении симптомов неисправности шаровой опоры, стоит воспользоваться услугами сервиса или же провести самостоятельную проверку. Правда, без подъемника или домкрата не обойтись.

  1. Осмотр. Визуальное состояние может многое сказать о положении запчасти: трещины в пыльнике – явный признак засоренности узла.
  2. Покачивание. Если визуальных дефектов не найдено, стоит взяться за края колеса и качать его вертикально. Нужно отметить, что поломка будет проявлена только в определенном положении, поэтому лучше, если кто-то будет поворачивать руль. Опять же, люфты могут говорить и о других проблемах.
  3. Проверка монтировкой. Плоский конец монтировки заносится в щель между рычагом и поворотной цапфой: если давить на рукоять можно проверить наличие люфта или щелчков, которые легко передаются в рукоять.

В некоторых моделях для этого предусмотрены диагностические отверстия, через которые легко измерить износ. И все же стоит отметить, что окончательный диагноз может осуществляться при извлечении опоры. Достаточно пошевелить наконечник в стороны и убедиться в наличии люфта. Своевременное диагностирование опор очень важно, так как это может обезопасить от происшествий в дороге.

Читайте также: Устройство и предназначение опорного подшипника передней подвески.

Видео на тему




Одним из самых важных элементов передней подвески, является — шаровая опора. Правда раньше применяли и на задней оси, но это были единичные случаи, когда задние колеса умели подруливать в такт передним (сейчас такая конструкция практически не применяется). Опора как собственно и опорный подшипник позволяет вашим колесам отклоняться (попросту поворачивать), без этой конструкции это сделать бы было не возможно. В этой статье я поговорю об устройстве, как она работает и можно ли ее отремонтировать сделать вечной. В общем как обычно будет много полезной информации, так что продолжаем читать …

Зачем нужна шаровая опора

Ш аровая опора – это, конструктивно, не что иное, как шарнир, которым ступица колеса крепится к рычагу подвески. Главная ее задача – давать колесам свободу перемещения в горизонтальной плоскости и исключать – в вертикальной. Вообще, шаровые шарниры используются далеко не только в опорах ступиц – их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.

Но до определенного времени вместо подвижных шаровых шарниров на поворотных колесах использовали шкворневый шарнир – тяжелый, требующий периодической смазки, а главное – обеспечивающий колесу только свободу поворота по одной оси, что негативно сказывалось на управляемости.

Конструкторы понимали, что шаровая опора будет принимать каждый удар от дороги, потому работа на износ станет колоссальной. Делать деталь с особо прочным алмазным напылением смысла не было, потому ее сознательно превратили почти в расходник. С тем, чтобы в случае чего, можно было без проблем, отвернув пару болтов и гайку, заменить новой.

История создания

Шаровые опоры были изобретены и использованы в качестве альтернативы шкворневому механизму. Первоначально шаровые опоры использовались только в конструкции передней подвески и обеспечивали возможность поворота колес автомобиля вокруг вертикальной оси. Стандартная конструкция шаровой опоры, остающаяся практически неизменной и в наши дни, была разработана итальянскими инженерами для Fiat более 40 лет назад.

Устройство

Технический прогресс привел к появлению изменений в первоначальном устройстве шаровых опор, хотя они не носили принципиального характера. На смену штампованным половинкам корпуса, соединенным точечной сваркой, пришли опоры литые и разборные — с резьбовой крышкой, необслуживаемые и обслуживаемые — с пресс-масленками. Эти усовершенствования были оправданы и полезны. Сегодня конструкция самой распространенной необслуживаемой шаровой опоры состоит из: корпуса со сферической выемкой и пальца с шаром на одном конце и резьбой на другом. Пыльник, надетый на палец, предотвращает попадание влаги и грязи в заполненный специальной густой смазкой корпус.

Главная функция шаровой опоры: обеспечить во время вертикального перемещения колеса его фиксированное положение в горизонтальной плоскости. Шаровой палец может вращаться в корпусе, раскачиваясь при этом на небольшие углы. То есть, в плоскости своего крепления шаровая опора обеспечивает одновременные вращательные и линейные (ограниченные) перемещения пальца.

Все детали шаровой опоры изготавливаются, как правило, из стали. Для снижения трения соприкасающихся рабочих поверхностей, сферическое углубление корпуса покрывают пластмассой или другим полимерным материалом. Однако, существуют шаровые опоры, в конструкцию которых не входит полимерное покрытие между корпусом и пальцем. Это касается, прежде всего, устаревших отечественных автомобилей. Это модели комплектовались разборными шаровыми опорами, в которых люфты устранялись подтяжкой крышки.

Существует два способа крепления шаровой опоры. В первом случае, она крепится болтами к рычагу. Во втором – запрессовывается в него. При выходе закрепленной болтами шаровой опоры из строя, ее можно заменить отдельным узлом. Для этого достаточно просто купить и установить его, привернув болтами к рычагу. Во втором случае – придется менять рычаг подвески с уже предустановленной, запрессованной шаровой опорой. Стоимость такого ремонта значительно выше, поскольку включает и стоимость рычага.

Запрессованные шаровые опоры, как правило, устанавливаются на автомобилях японского производства. Азиатские производители автозапчастей предлагают потребителю шаровые опоры на такие автомобили в виде отдельных узлов. Это гораздо дешевле, но следует отдавать себе отчет в том, что их качество значительно уступает оригиналу, и рычаг придется переделывать «кустарным способом», превращая его в деталь, не подлежащую гарантийному ремонту

Диагностика и замена

Если при непосредственном повороте руля транспортного средства автомобилисту нужно прилагать особые усилия или возникает характерный скрип, то скорее всего возникли проблемы с опорой шаровой. Кроме того об этом же будет свидетельствовать и возникновение стука при передвижении автомобиля на небольших скоростях при неровных поверхностях. Еще один признак выхода из строя опор шаровых – это виляние и неустойчивость передних колес при непосредственном передвижении по прямой. Иным признаком данной проблемы является неравномерный износ шин транспортного средства.

Вполне является ясным, что быстрая и качественная замена всего устройства шаровой опоры будет возможной лишь при помощи и эксплуатации профессионалов. Тем не менее, многие автолюбители отдают предпочтение собственному труду и работе. В современном мире вопрос о производстве шаровых опор черпает ответ в тезисе о том, что это высокотехнологический процесс, который позволяет добиваться высокой степени надежности и стойкости. Тем не менее, замена данного устройства является одним из самых распространенных видов ремонта автомобиля. Ситуация, конечно же, никоим образом не сможет измениться, пока не изменится качество наших отечественных дорог.

Как работает?

Как вы поняли закрытый «шар» может вращаться в любую сторону, хоть крутиться. К цилиндрическому корпусу крепится неподвижное крепление, которое устанавливается в нужные элементы подвески – эта часть не подвижна. А вот верхний палец с резьбой закрепляется в движущиеся части, благодаря чему они могут поворачивать или вообще вращаться.

В старых заднеприводных машинах, например наших ВАЗ, шаровых было около 3 штук. Две располагались в лопухах и позволяли вращаться суппорту вместе с колесом. Одна располагалась в рулевой тяге и толкала колеса.

В подвески Макферсон, намного упростили схему. Тут как мы знаем сверху стоит опорный подшипник и он позволяет вращаться стойке и суппорту, а вот снизу осталась шаровая опора. Также есть и рулевые наконечники, которые толкают суппорта, заставляя колеса поворачивать. Здесь шаровых опор всего две штуки.

Также стоит упомянуть, что есть варианты и с четырьмя опорами, но они достаточно редкие, их не стоит рассматривать.

Сейчас могут пойти возражения – что шаровая опора и рулевой наконечник не одно и тоже. Ребята различия только в креплении корпуса, суть работы одинакова.

Если подвести итог по работе, то выходит следующее – вы поворачиваете руль, через рулевую рейку усилие переходит на суппорт, а для того чтобы он повернулся как раз и нужны шарнирные соединения, именно эту работу и выполняют опоры, рулевые наконечники и конечно же опорный подшипник.

Причины и следствия выхода из строя шаровых опор

Как говорилось выше, опору придумали, как замену шкворню, но избавившись от него, не избавились от сил, действующих на шарнир. Если задать почти философский вопрос: «Так почему же изнашиваются шаровые?», то ответ будет состоять из трех основных пунктов (есть и четвертый – время – но он не интересен, так как понятен). Первый: повышенные ударные нагрузки на подвеску при проезде, например, по трамвайным путям на неприличной скорости или обычная эксплуатация автомобиля в необычных дорожных условиях, которыми нас не удивишь. Второй: отсутствие смазочного материала там, где он должен быть (помните о масленках?). И, наконец, третий: разрушение п
ыльника опоры.

Что касается конструктивных особенностей подвесок и влияния этого на износ, то можно сказать следующее: любая шаровая опора, как бы она ни была установлена – на рычаге или на поворотном кулаке – будет изнашиваться благодаря ударам и трению. И если вам хочется сберечь средства и нервы, то нужно чаще заглядывать за колесо, а также не кричать про себя «Банзай» при виде приближающихся недоразумений в виде выбоин.

Ремонт шаровой опоры

Существует несколько способов ремонта. Зачастую, шаровую опору заменяют новой. Замена опоры вместе с рычагом у большинства иномарок является очень даже недешевым удовольствием, так как цена одного рычага составляет не маленькую сумму, а есть и такие автомобили, у которых сложные много-рычажные подвески (до 5-ти только с одной стороны). Стоимость выполненных работ тоже будет достаточно высокая для нижнего рычага, и вдвое больше — для верхнего. Поэтому услуги реставраторов, которые занимаются ремонтом даже тех опор, которые меняют в сборке с рычагом, значительно востребованы.

Реставрация обходится намного дешевле, чем приобретение новой детали. Это особенно заметнее для опор, которые поставляются в сборе с рычагами. Для их восстановления могут использоваться различные технологии.

  • Самая легкая – это переделка шаровой опоры в разборную, смена вкладышей из пластика и полирование пальца.
  • Несколько трудоемкая технология – жидким полимером под давлением заполняется корпус. Далее этот полимер в зазорах застывает. Запрессованные опоры в рычаги сначала извлекают, а затем производят замену не оригинальными опорами.

Помните, что подобная экономия, быть может, станет причиной неприятностей на дороге, во избежание этого, рекомендуется использование все-таки новых узлов.

Ресурс шаровой опоры

Служебный срок шаровой опоры в основном зависит от нескольких факторов, он может колебаться от 15 до 120 тысяч километров.

Резко сокращает «жизнь» шаровой опоры даже небольшая трещинка в пыльнике. Она может привести к проникновению воды, грязи и песка в шарнир. Для предотвращения поломки шаровой опоры необходимо наблюдать состояние защитного резинового чехла. Лучше всего это делать на эстакаде.

Чтобы шаровые опоры прослужили дольше, следует аккуратнее ездить по разбитым дорогам, а также своевременно заменять поврежденные пыльники.

Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото
Датчик холостого хода: принцип действия,устройство,виды,фото,назначение
Датчик расхода воздуха: принцип работы,виды,неисправности,фото
Обратный клапан топливной системы:функции,виды,устройство и принцип действия

признаки неисправности и ее замена

За сто с лишним лет, прошедших с момента появления первых автомобилей, в их конструкцию было внесено тысячи изменений. В стремлении к совершенству, разработчики отвергали одни технические решения и заменяли их другими.

Постепенно, шаг за шагом, сформировался современный автомобиль, состоящий из множества узлов и агрегатов, надёжность устройства которых проверена годами. Одним из таких узлов является шаровая опора.

Эта деталь прижилась в конструкции шасси многих машин. Технологически простая и надёжная, она обеспечивает автомобильному колесу высокую степень подвижности. Её исправность одинаково важна для работы и подвески, и рулевого управления.

Что такое шаровая опора в машине

Устройство шаровой опоры легко понять, если посмотреть на размещённый для наглядности рисунок:

В наиболее часто встречающемся варианте исполнения шаровая опора состоит из следующих важных для её работы частей:

  1. Корпус шаровой опоры. Он выполняется из не слишком дорогостоящего металла, обладающего достаточной прочностью и вязкостью.
  2. Вставка из материала, обладающего высокой прочностью, способного выдерживать как ударные нагрузки и стойко противостоящего истиранию.
  3. Яблоко шаровой опоры. Именно эта деталь принимает на себя основные нагрузки.
  4. Стопорное кольцо, фиксирующее яблоко и прочную вставку внутри корпуса.
  5. Конической формы наконечник, через который опора соединяется с поворотной цапфой колеса. Он изготавливается заодно с яблоком.
  6. Пыльник, обеспечивающий защиту важных компонентов узла от попадания пыли и грязи. Внутрь пыльника помещается тугоплавкая смазка.
  7. Резьбовая часть конического наконечника, благодаря которой опора и поворотная цапфа надёжно соединяются.
  8. Фланец с отверстиями под болты. Он изготовлен заодно с корпусом и служит для фиксации всего узла на рычаге подвески.

В результате получается подвижный в трёх плоскостях шарнир. Он не требует обслуживания в процессе эксплуатации, в отличие от применявшихся ранее элементов шкворневой подвески, которые было необходимо регулярно смазывать.

Видео — что такое шаровая опора и для чего она нужна:

Изготовители крепят такой узел к рычагу с помощью специальных заклёпок. Технология ремонта предусматривает их высверливание, чтобы новую деталь можно было установить на болты.

Особенности отдельных конструкций

Как уже было сказано выше, это лишь самый распространённый вариант исполнения шаровой опоры. Но могут быть и, что называется, варианты.

  • разборная шаровая опора.
  • шаровая опора, изготовленная заодно с рычагом.

Для всех вариантов исполнения применяется одинаковая методика обнаружения неисправности.

Видео — как работает шаровая опора при движении автомобиля:

Важно: несмотря на свою простоту и надёжность, шаровая опора имеет ограниченный срок службы. Чем хуже качество покрытия дорог, на которых эксплуатируется автомобиль, тем больше шансов, что деталь раньше времени выйдет из строя. Выход этого важного узла из строя может стать причиной серьёзной аварии. Следует выявлять неисправность на ранней стадии её появления.

Признаки неисправности шаровой опоры

Основными признаками неисправности шаровой опоры принято считать:

  • характерный стук, появляющийся при прохождении поворотов. В некоторых случаях может даже возникать ощутимое биение рулевого колеса;
  • боковое биение колеса, приводящее к износу протектора. В этом случае шина изнашивается неравномерно, как бы клоками;
  • нарушение параметров развала и схождения. Это приводит к равномерному одностороннему износу протектора;
  • возрастание усилия на рулевом колесе;
  • щелчки в подвеске и увод машины в сторону при торможении.

Но проблема в том, что аналогичные симптомы появляются при неисправности и других деталей подвески.

Видео — проверка шаровой опоры на Матизе:

Прежде чем приступать к ремонту, следует убедиться в необходимости замены именно шаровой опоры. Это поможет сберечь немало времени и средств.

Что потребуется для самостоятельной проверки

В ситуациях, когда специализированный сервисный центр по каким-то причинам недоступен, желательно знать, как можно самостоятельно проверить шаровые опоры на своём автомобиле.

Для этого понадобится следующее:

  • подъёмник или смотровая яма. На худой конец можно обойтись и без них, но это серьёзно затруднит проведение обследования;
  • домкрат. Он необходим в том случае, когда нет возможности воспользоваться подъёмником;
  • монтировка. Плоский конец такого инструмента должен легко входить в пространство между поворотной цапфой и шаровой опорой;
  • надёжный подпор. Его размер должен быть таким, чтобы подпор легко устанавливался в пространство между нижней точкой корпуса опоры и полом;
  • комплект гаечных ключей. Их тип и размер выбирается с учётом варианта исполнения узла;
  • съёмник шаровых опор. Его тип зависит от модели автомобиля.

В интернете можно найти информацию с прямыми указаниями на то, какого размера должны быть гаечные ключи и типы съёмников. Иногда такая информация вводит людей в заблуждение. Размер и характер крепежа может отличаться даже для деталей, устанавливаемых на автомобили одной модели. Всё зависит от конкретного производителя запасной части.

Осторожно! Производить работы, если автомобиль стоит на мягком грунте, бесполезно и небезопасно. Диагностика проводится на твёрдом покрытии.

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу.  После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости. Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса. Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:

  • машина устанавливается на подъёмник или домкрат и поднимается;
  • снимается колесо, чтобы обеспечить свободный доступ к узлу;
  • отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;
  • с помощью специального съёмника конус извлекается из посадочного места на цапфе.

Внимание! Не стоит пытаться извлекать посадочный конус при помощи молотка. Результатом подобного ремонта может стать повреждение исправной детали.

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Анализируя причины стука в передней подвеске, можно сказать, что они могут могут возникать из-за неисправности различных деталей и все их нужно будет проверять.

Смотрите для чего нужна катушка зажигания и как ее проверить.

Как проверить датчик ABS https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/kak-proverit-datchik-abs.html тестером

Видео — замена шаровой опоры на Форд Фокус 2:


Шаровая как выглядит


Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам

Одним из самых важных элементов передней подвески, является — шаровая опора. Правда раньше применяли и на задней оси, но это были единичные случаи, когда задние колеса умели подруливать в такт передним (сейчас такая конструкция практически не применяется). Опора как собственно и опорный подшипник позволяет вашим колесам отклоняться (попросту поворачивать), без этой конструкции это сделать бы было не возможно. В этой статье я поговорю об устройстве, как она работает и можно ли ее отремонтировать сделать вечной. В общем как обычно будет много полезной информации, так что продолжаем читать …

СОДЕРЖАНИЕ СТАТЬИ

Начнем с определения

Шаровая опора (или шаровое крепление) – соединительная часть, которая позволяет закрепленным на ней элементам вращаться в нескольких плоскостях. Обычно одна часть крепится жестко, а вот вторая часть крепится подвижно. Обычно применяется в передней подвески, их может быть как одна, так и до 4 штук.

Ребята это неотъемлемая часть, которая просто обязана выполнять сложные, нагруженные работы, сейчас шаровые в своей технологии шагнули далеко вперед, поэтому могут ходить долгие сотни тысяч километров без замены.

Устройство шаровой опоры

Устройство достаточно простое. Есть несколько конструктивных элементов:

  • Металлический стержень или «палец» с шарообразным наконечником с одной стороны и резьбой с другой.
  • Пыльник. Резиновый эластичный элемент, который делает работу стержня герметичной.
  • Металлический цилиндрический корпус, с одной стороны узкое отверстие, с другой широкое
  • Полимерный вкладыш, обычно состоящий из двух частей – нижнюю (чашка) и верхнюю (упор).
  • Прижимная шайба. Закрепляет полимерный вкладыш.
  • Завальцовка прижим шайбы. По сути, это дно шаровой опоры.

Вот такое вот простое устройство. В корпус устанавливается полимерный вкладыш, после чего в него погружается палец, шарообразный упор остается в полимере. Дальше закрываем второй частью полимера металлический шар – он оказывается, прижат с двух сторон. Затем закрываем прижимной шайбой и запечатываем дно. Нужно отметить что шар «пальца» находится очень плотно закрытым в пластиковых (полимерных) корпусах, настолько плотно – что нет даже малейшего люфта (он отсутствует как класс). Также обязателен пыльник сверху, он значительно продлевает срок службы опоры.

Как работает?

Как вы поняли закрытый «шар» может вращаться в любую сторону, хоть крутиться. К цилиндрическому корпусу крепится неподвижное крепление, которое устанавливается в нужные элементы подвески – эта часть не подвижна. А вот верхний палец с резьбой закрепляется в движущиеся части, благодаря чему они могут поворачивать или вообще вращаться.

В старых заднеприводных машинах, например наших ВАЗ, шаровых было около 3 штук. Две располагались в лопухах и позволяли вращаться суппорту вместе с колесом. Одна располагалась в рулевой тяге и толкала колеса.

В подвески Макферсон, намного упростили схему. Тут как мы знаем сверху стоит опорный подшипник и он позволяет вращаться стойке и суппорту, а вот снизу осталась шаровая опора. Также есть и рулевые наконечники, которые толкают суппорта, заставляя колеса поворачивать. Здесь шаровых опор всего две штуки.

Также стоит упомянуть, что есть варианты и с четырьмя опорами, но они достаточно редкие, их не стоит рассматривать.

Сейчас могут пойти возражения – что шаровая опора и рулевой наконечник не одно и тоже. Ребята различия только в креплении корпуса, суть работы одинакова.

Если подвести итог по работе, то выходит следующее – вы поворачиваете руль, через рулевую рейку усилие переходит на суппорт, а для того чтобы он повернулся как раз и нужны шарнирные соединения, именно эту работу и выполняют опоры, рулевые наконечники и конечно же опорный подшипник.

Выход из строя и ресурс

Ресурс напрямую зависит от полимерного вкладыша внутри, если он разбивается, то металлический палец начинает ходить и добивает пластик. Появляются стуки и щелчки на кочках и поворотах. Однако с развитием полимерных технологий ресурс этой детали возрос в разы, помню на наших заднепривоных ВАЗ, это было одно из слабых место, «шаровые» меняли через 20 – 30 000 километров. НА переднем приводе, на среднестатистической иномарке, эти элементы могут ходить и по 150 000 километров, конечно, все зависит от дорожного покрытия и манеры езды водителя. Но прогресс что говориться на лицо, ресурс намного повысили. Рекомендуется проверять шаровую и рулевые опоры в 75000 километров или на пятом ТО.

Основной причиной выхода из строя является прорыв пыльника, как только он выходит из строя (банально рвется), то сразу же в шарнирное соединение попадает песок, грязь и прочие «прелести» наших дорог – они действуют на полимер внутри, как абразив, а металлическая шаровая часть только усугубляет ситуацию, растирая частички песка и грязи с усилием.

Таким образом, полимерная вставка изнашивается, «палец» начинает ходить вверх-вниз и в другие стороны, то есть появляется люфт, что просто «убивает» опору изнутри. Как раз стуки и скрипы – характеризуют износ внутренней полимерной части.

Нужна замена или ремонт – кстати, он также возможет.

Замена или ремонт

Диагностировать выход из строя достаточно легко – во-первых, появляются стуки и скрипы при поворотах руля и передвижении по плохому дорожному покрытию. Во-вторых, заезжаем на СТО, где мастер берет «монтажку» или лом, вставляет между опорой или «рулевой», и рычагом (корпусом суппорта) начинает легкие движения. Если «шаровая» рабочая то она стучать не будет, если разбита, проявится люфт – нужна замена.

Конечно, можно просто заменить опору, это самый легкий способ и как я считаю – правильный. Стоит она не такие великие деньги, так что один раз в 100000 можно разориться. Менять лучше сразу парами, то есть ели застучала одна «шаровая», то стоит заменить сразу две, так правильно. Причем после их замены желательно сделать развал-схождение.

Однако самые экономные ищут решения по ремонту — и находят. Помню во времена СССР, когда был дефицит на запчасти, шаровые благополучно ремонтировались. Причем они уже продавались с возможностью ремонта.

Ремонтные работы сводятся к замене полимерной вставки и установки новой на ее место.

Еще раз подчеркну — старые опоры ремонтировались, однако новые зачастую не разборные! Хотя «народные умельцы», вырезают дно, нарезают резьбу – ставят новые полимерные прокладки, собирают все обратно в корпус и используют дальше. Нужно отметить что смысл вроде как есть, получается такая опора чуть ли не вечная, меняй через определенный пробег полимерный наполнитель – и ВСЕ! Однако сделать качественно получается далеко не у всех. А вот опасность от неправильно восстановленной шаровой опоры куда более реальна – поэтому покупайте лучше оригинальные новые и «не парьтесь»! Все же от их исправной работы зависит ваша безопасность и жизни ваших близких.

Сейчас видео версия, смотрим.

На этом заканчиваю, думаю было полезно, читайте наш АВТОБЛОГ.

(8 голосов, средний: 5,00 из 5)

Что такое Шаровая опора и для чего она нужна. — DRIVE2

Продолжаем познавательную страничку.

Шаровая опора

Шаровая опора является одним из ключевых элементов подвески автомобиля, критический износ которого может привести к весьма плачевным последствиям.

Шаровая опора пришла на смену шкворневой конструкции соединения рычага подвески и ступицы управляемого колеса. Этот узел обеспечивает сохранение горизонтального положения колеса при его вертикальном перемещении во время поворота ступицы. Конструкция шаровой опоры предполагает вращение и раскачивание конусообразного пальца на небольшие углы в корпусе опоры благодаря грибообразномому или сферическому наконечнику. Шаровая опора, как правило, имеет неразборную конструкцию.

В процессе эксплуатации автомашины опора подвергается серьезным нагрузкам. Это связано в том числе и с тем, что на этот элемент может приходиться значительная часть массы автомобиля. Постоянное трение приводит к износу опоры – т.е. увеличивается зазор между наконечником и корпусом, и палец начинает в нем попросту болтаться.

Происходит это по нескольким причинам.Во-первых, в результате естественного процесс старения и износа.Во-вторых, на износ серьезно влияет быстрая езда по неровным дорогам, увеличивающая динамические нагрузки на опору.

Наконец, в-третьих, при разрыве резинового пыльника в зазор попадает грязь, усиливающая абразивный износ и коррозию.

Чрезмерный износ опоры может привести к тому, что шарообразный наконечник пальца вырывается из корпуса и колесо в буквальном смысле падает на асфальт.

В случае обнаружения износа шаровой опоры она подлежит немедленной замене. Однако, в некоторых моделях автомобилей, где шаровая меняется вместе с рычагом, целесообразнее с финансовой точки зрения воспользоваться услугами реставраторов.

Благодарю за внимание!

источник: vk.com/drivingacar

жмём кнопочки

Шаровые опоры: как они устроены и как их менять - КОЛЕСА.ру – автомобильный журнал

Шаровая опора – это, конструктивно, не что иное, как шарнир, которым ступица колеса крепится к рычагу подвески. Главная ее задача – давать колесам свободу перемещения в горизонтальной плоскости и исключать – в вертикальной. Вообще, шаровые шарниры используются далеко не только в опорах ступиц – их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.

Но до определенного времени вместо подвижных шаровых шарниров на поворотных колесах использовали шкворневый шарнир – тяжелый, требующий периодической смазки, а главное – обеспечивающий колесу только свободу поворота по одной оси, что негативно сказывалось на управляемости.

Конструкторы понимали, что шаровая опора будет принимать каждый удар от дороги, потому работа на износ станет колоссальной. Делать деталь с особо прочным алмазным напылением смысла не было, потому ее сознательно превратили почти в расходник. С тем, чтобы в случае чего, можно было без проблем, отвернув пару болтов и гайку, заменить новой.

Конструкция шаровых

Изначально опора представляла из себя корпус, в который установили шаровый палец и поджали через металлическую пластину пружиной, а сверху накрыли пыльником. Дабы палец не износился через два дня, заложили смазочный материал и дали указание всем, кто занимается обслуживанием, регулярно проверять и заменять смазочный материал в корпусе, запрессовывая его через масленку.

Затем наступила эра пластика, и из конструкции ушла пружина. Шаровая часть пальца была помещена в полусферу, образованную вкладышами из вышеупомянутого материала. С тех пор, по сути, конструкция не изменилась, единственно, пластик был заменен на более износостойкий нейлон.

Шаровые опоры разделились на обслуживаемые и необслуживаемые, то есть с масленками и возможностью разборки и без, соответственно. Но чем ближе к настоящему десятилетию, тем меньше использовались разборные опоры. Отголоском эпохи остаются шаровые опоры с масленками, для закладки смазочного материала, но почти на всех машинах давно ставят необслуживаемые опоры.

Сколько в подвеске шаровых опор?

Все сводится к типу подвески. В самых простых МакФерсонах шаровых две – они находятся снизу. Чем больше рычагов, тем больше шаровых. На двухрычажках шаровые есть верхние и нижние, а на самых сложных подвесках, в основном это касается Volkswagen и Audi, шаровых может быть и по пять штук на одну сторону.

Крепеж к рычагу

Сейчас вся классификация сводится не к типу конструкции самой шаровой, а к способу ее установки – от этого очень сильно зависят затраты на замену. Самая простая и миролюбиво настроенная к хозяину автомобиля конструкция – с креплением корпуса опоры к рычагу подвески с помощью болтов, гаек или заклепок. В таком случае отсоединить изношенную шаровую от рычага не составит труда. Казалось бы, конструкция доведена до совершенства, но с конца 1990-х годов инженеры постепенно стали отказываться от нее в пользу опоры, интегрированной в рычаг подвески.

Есть мнение, что такую конструкцию пролоббировали маркетологи, которым хотелось увеличить прибыльность продажи запчастей, ведь теперь при износе шаровой нужно менять рычаг в сборе, даже если сам рычаг в порядке. Но на самом деле у всего этого есть сугубо инженерный смысл: подвеска с интегрированными в рычаги шаровыми опорами попросту легче разборной.

Есть компромиссная конструкция, в которой нет элементов крепления к рычагу, но есть элемент фиксации – стопорное кольцо. В таком случае опора просто запрессована в рычаг (например – Zafira C и Jeep Patriot). Чтобы ее заменить, придется использовать пресс или иной силовой способ (подробнее об этом – ниже).

Крепеж к поворотному кулаку

Основные типы крепления к рычагу рассмотрели, теперь обратим взоры к фиксации шаровой опоры к поворотному кулаку, при условии, что опора на рычаге. Здесь только два варианта: палец опоры может подсоединяться и крепиться гайкой, которая или шплинтуется, или применяется самоконтрящаяся гайка с внутренним стопорным кольцом. Альтернативный вариант крепежа – стяжным болтом, как, например, у Hyundai Santa Fe с 2006 года. Последний вариант более хлопотный, так как болт, на практике, склонен к закисанию.

Также часто бывает, что для того, чтобы разжать концы кронштейна кулака, в котором фиксируется палец опоры, необходимо применить специальный клин, которого часто просто нет в наличии. Проблема может возникнуть там, где ее не ждешь.

Взять хотя бы Audi A6 С7: тут замечательная конструкция передней многорычажной подвески, в которой шаровые опоры верхних рычагов подсоединены к поворотному кулаку и зафиксированы одним длинным стяжным болтом, который очень часто прикипает настолько, что извлечь его невозможно. Ни нагрев кулака (он из алюминиевого сплава), ни охлаждение болта, ни даже прикладывание пяти, а то и десяти тонн на гидравлическом прессе не сдвигают с места этот злополучный болт и на миллиметр. И, как часто бывает в таком случае, хозяин узнает, что его кошелек опустел еще на 400–500 долларов – такова средняя цена на новый поворотный кулак для A6 C7.

В стремлении оптимизировать конструкцию подвески (не всегда в угоду ремонтопригодности) шаровую опору перенесли с рычага на поворотный кулак. В него опора может запрессовываться (SsangYong Rexton, Mercedes-Benz CLS W219), крепиться болтами (ВАЗ 2110) или фиксироваться стяжным болтом в кронштейне кулака (Subaru Forester SG). У каждого способа свои преимущества и недостатки.

В первом варианте для замены шаровой придется снять весь поворотный кулак, а это само собой разумеющийся демонтаж суппорта и диска с отсоединением от верхнего (или верхних, если их два) и нижнего рычагов. Второй и третий вариант намного проще, потому как для замены достаточно будет отсоединить нижний рычаг от шаровой опоры.

Пыльники

Они у шаровой опоры есть всегда, вне зависимости от того, снимаемая или интегрированная в рычаг опора. И они заменяемы! Небольшая поблажка от конструкторов и маркетологов. Но после радостной вести вынужден огорчить: как часто вы заглядываете под автомобиль и смотрите на пыльники? Самые ответственные – раз в 10-15 тысяч километров при периодическом ТО, а в большинстве своем автовладельцы видели свою машину снизу пару раз (когда мастер показывал износ подвески) или не видели вовсе.

Как бы то ни было, но вовремя выявить потрескавшийся, но не поврежденный пыльник вероятность мала, значит вы обратите на него внимание, только если ему придет конец, а это автоматически замена шаровой опоры. Круг замкнулся. Ниже приведено описание того, как может разрушиться пыльник и как заменить шаровую опору почти в полевых условиях на примере Jeep Patriot. Отчего решили заменить? На себя обратил внимание жуткий скрип со стороны подвески при повороте рулевого колеса.

Причины и следствия выхода из строя шаровых опор

Как говорилось выше, опору придумали, как замену шкворню, но избавившись от него, не избавились от сил, действующих на шарнир. Если задать почти философский вопрос: «Так почему же изнашиваются шаровые?», то ответ будет состоять из трех основных пунктов (есть и четвертый – время – но он не интересен, так как понятен). Первый: повышенные ударные нагрузки на подвеску при проезде, например, по трамвайным путям на неприличной скорости или обычная эксплуатация автомобиля в необычных дорожных условиях, которыми нас не удивишь. Второй: отсутствие смазочного материала там, где он должен быть (помните о масленках?). И, наконец, третий: разрушение пыльника опоры.

Что касается конструктивных особенностей подвесок и влияния этого на износ, то можно сказать следующее: любая шаровая опора, как бы она ни была установлена – на рычаге или на поворотном кулаке – будет изнашиваться благодаря ударам и трению. И если вам хочется сберечь средства и нервы, то нужно чаще заглядывать за колесо, а также не кричать про себя «Банзай» при виде приближающихся недоразумений в виде выбоин.

Пример замены шаровой опоры

Специнструмента не было, но было огромное желание побыстрее решить проблему, чтобы выдвинуться в путь и приехать в срок. Потому машину на подъемник, ключи в руки, рукава до локтей. Первым делом шаровые опоры. В данном случае «умерли» обе, но даже если бы почила только одна, заменять пришлось бы все равно с обеих сторон. Это писанное правило для всех без исключения автомобилей, которое относится к ремонту элементов ходовой части и тормозной системы. Поломалось справа, значит, и левая часть под раздачу (конечно же, с определением причины асимметрии в поломке).

Приступаем. Выкручиваем болты крепления нижнего рычага передней подвески к подрамнику. Дается нелегко – болты немного прикипели. Однако выкручиваем их не полностью, так как рычаг подсоединен еще и к поворотному кулаку.

Поэтому следующим шагом мы выкрутили болт крепления шаровой опоры рычага. К слову, это не самый удачный вариант подсоединения из тех способов, что существуют. Я уже писал выше, что для выпрессовки опоры в этом случае нужно специальным клином разжимать концы кронштейна кулака. В нашем случае никакого спецприспособления не было, его роль с достоинством выполнили зубило и молоток.

Когда рычаг отсоединен, выкручиваем окончательно болты крепления к подрамнику, и вуаля – рычаг в изрядно замасленных руках профессионала. Для взора открылась ужасная картина – палец в опоре просто болтался и был поржавевший настолько, насколько вообще позволял материал, из которого он был сделан. Пыльника не было. У хозяина машины появилось несколько седых волос, так как он осознал, что в любой момент рычаг могло просто вырвать, и тогда…

Отправив хозяина пить настойку валерианы, продолжили борьбу. Механик после осмотра рычага отметил, что сайлентблокам тоже осталось недолго. Хотя по заверению вернувшегося уже спокойным хозяина, эти детали заменялись относительно недавно и вообще «быть такого не может!»

Причину разъяснил профи: чтобы скоротать время на ремонт, отдельные представители рабочего класса затягивают болты крепления рычага к подрамнику на ненагруженной подвеске. Автомобиль висит на подъемнике, а механик с динамометрическим ключом тянет болты крепления с моментом затяжки, указанном, например, в руководстве по ремонту. Все вроде бы правильно, но не совсем. Редко кто читает инструкцию, в которой черным по белому: «Окончательная затяжка элементов крепления рычага к подрамнику выполняется на нагруженной массой автомобиля подвеске». Значит, момент, который указан заводом-изготовителем, необходимо приложить после установки автомобиля на поверхность – таким образом сайлентблоки «усядутся», уберутся необходимые для нормальной работы зазоры. В противном случае получится так, как получилось на нашей машине. И хоть немедленной замены сайлентблоки не требовали, но в семейном бюджете владельца в ближайшем будущем должна была образоваться прореха.

Вернемся к нашим «баранам». Шаровая опора фиксируется в рычаге посредством трения и одного стопорного кольца. Следовательно, снимаем стопорное кольцо, если бы был пыльник, то и его, и безжалостно выбиваем опору из рычага. По идее, для этой операции нужен пресс, но дело сделано, и вопросов не возникло.

В комплект новой шаровой опоры входит: собственно, сама опора, пыльник и стопорное кольцо, а также специальный смазочный материал. Устанавливаем опору в рычаг, подбираем по размеру оправку и вбиваем ее в рычаг до появления выборки под стопорное кольцо над верхней поверхностью рычага. И для этой операции очень был нужен пресс (по крайней мере, так писали в руководстве по ремонту), однако пресса нет, а необходимость в срочном ремонте – есть.

Изрядно намучившись, устанавливаем стопорное кольцо. Наносим смазочный материал из комплекта на палец шаровой опоры и закладываем смазку в пыльник. Как оказалось, никакого стопорного кольца для пыльника нет (в данном варианте), он просто надевается на корпус опоры, и все. Впоследствии выяснилось, что пыльник выполнен как уплотнительная манжета – с упругим пояском, может, даже с пружиной внутри. Сел на опору довольно плотно.

Монтируем рычаг на место. Подсоединяем рычаг к подрамнику, вкручиваем, но не затягиваем окончательно болты его крепления. По совету бывалого, на резьбовую часть болтов желательно нанести немного нигрола, чтобы впоследствии облегчить их выкручивание. В новой шаровой опоре палец не болтается, потому для того, чтобы направить его в кронштейн крепления на поворотном кулаке, придется немного попотеть. Наш механик, чтобы увеличить плечо воздействия, установил на палец опоры накидной ключ и подвинул его в нужное положение. Шаровую опору подсоединили, установили и затянули стяжной болт. Опустили автомобиль на поверхность и затянули болты крепления рычага к подрамнику окончательно. Вернулись на десяток – другой строк выше и повторили все действия для второго рычага.

Опрос

Вам доводилось менять шаровые опоры на своем автомобиле?

Шаровая опора автомобиля, замена шаровой на ВАЗ. Замена шаровой опоры. Как заменить шаровую опору на ВАЗ.

Подвеска является одним из самых важных узлов транспортного средства. За ее состоянием необходимо постоянно следить, потому что поломка даже самого маленького элемента подвески способна стать огромной проблемой. Именно шаровая опора является одной из небольших, но крайне необходимых деталей подвески. Как и все элементы транспортного средства, иногда она нуждается в замене. Несомненно, вы можете прибегнуть к помощи профессионалов и произвести замену шаровых опор на СТО. Однако, данное мероприятие вполне выполнимо и в условиях гаража, для чего автовладельцу понадобится немного времени, терпения и специальный съемник для шаровых опор.

Шаровые опоры где находятся в автомобиле

Шаровой опорой называют очень важный элемент транспортного средства, который входит в конструкцию подвески. Он соединяет рычаг подвески и ступицу управляемого колеса.

Главной задачей шаровой опоры является обеспечение возможности поворота ступицы с первичным горизонтальным положением колеса при вертикальном перемещении.

Изначально шаровые опоры монтировали лишь на переднеприводные автомобили, благодаря чему колеса поворачивались вокруг вертикали. Однако с момента создания шаровой опоры многое в ее конструкции изменилось.

Шаровая опора сделана в виде конусовидной формы со сферическим либо грибообразным наконечником, который может вращаться и сразу раскачиваться в корпусе опоры на углы. Корпус крепится болтами или запрессовывается к рычагу.

В современных узлах, как правило, применяется неразборная конструкция, где корпус завальцовывается после установки пальца. Пластиковые либо другие вкладыши помещаются между пальцем и корпусом. Работают они подобно подшипнику скольжения и способны обеспечить вращение с незначительным усилием. Для отечественных автомобилей используются другие шаровые опоры, которые называют разборными. Люфты в них устраняют при помощи подтяжки крышки.

Как правило, все компоненты шаровой опоры созданы из стали. Для снижения трения между соприкасаемыми поверхностями, поверхность сферического углубления покрывают полимерами, к примеру, пластмассой. Однако существуют шаровые опоры, в которых полимерное покрытие отсутствует (как правило в отечественном транспорте).

назначение шаровой опоры автомобиля

Шаровая опора обеспечивает надежное и жесткое крепление, сохраняя, при этом, ограниченную подвижность рычагов касательно колесной ступицы. Когда водитель двигается на автомобиле, у передних колес две функции — обеспечивать движение транспортного средства по дороге и обеспечивать возможность маневрирования (повороты вправо, влево). Чтобы правильно двигаться и маневрировать, колеса должны правильно располагаться относительно дороги, то есть, свободно катиться вперед и назад, ровно стоять, легко управляться при помощи руля, а также, прочно крепится к оси. Для удовлетворения данных требований была разработана подвеска, в которой ступицу управляемого колеса и рычаги подвески соединяют шаровые опоры.

В конструкцию многорычажной передней подвески входит две шаровые опоры — нижняя и верхняя — с каждой стороны транспортного средства ( всего четыре, однако бывает еще шесть и восемь).

Причины поломки шаровых опор

В процессе эксплуатации шаровые опоры подвержены очень серьезным нагрузкам. Зависимо от конструкции подвески и места их установки, опоры выдерживают постоянные удары при движении по неровной дороге, а также, несут на себе огромную часть всей массы транспортного средства. Основной причиной в нарушении корректной работы шаровой опоры является износ соприкасающихся поверхностей, который способен привести к увеличенному зазору в расстоянии от корпуса к пальцу. Как итог — палец и вращается, и болтается в корпусе.

Если износ чрезмерно сильный, даже не большие нагрузки на опору способны привести к выходу пальца из корпуса. Как результат — опора может не удержать колесо, и транспортное средство попросту рушится на асфальт.

Основными признаками износа шаровых опор являются:

  1. Неравномерный износ шин на колесах.
  2. В результате того, что виляют передние колеса, транспортное средство неустойчиво перемещается по прямой траектории.

  3. Если увеличено усилие на руль, а при его повороте слышно скрип спереди автомобиля.
  4. При езде на малой скорости по неровной дорожной поверхности слышно стук.

Увеличение зазора появляется в результате следующих факторов:

  1. В шарнире отсутствует смазка (если ее наличие необходимо).
  2. Если разрывается пыльник или защитный чехол, из-за чего вода и грязь попадает в зазор, что существенно усиливает коррозию, а также абразивный износ.
  3. При увеличении динамических нагрузок при быстром движении по неровному дорожному покрытию.
  4. Естественный износ с устаревшими материалами.

Самостоятельная диагностика шаровой опоры

Чтобы узнать, в каком состоянии находится шаровая опора необходимо:

  1. Вариант первый. Поднимите колесо с помощью домкрата. Далее схватите его обеими руками за низ и верх, а затем как можно сильнее пошатайте его, чтобы почувствовать, есть ли люфт либо выработка в соединениях.
  2. Вариант второй. Данный метод является более точным. Возьмите монтировку или кусок толстой проволоки и залезьте под транспортное средство. Затем установите прут посередине нижнего рычага и края опоры, после чего оттяните вверх. Существенный ход монтировки либо прута будет свидетельствовать о наличии люфта.
  3. Вариант третий. Если предыдущие варианты вам не помогли либо не подошли, сделайте следующее. Полностью снимите шаровую опору и внимательно осмотрите, нет ли на ней повреждений и дефектов. Далее зажмите опору в тисках, а затем проверьте ридиальный и осевой люфт шарового пальца. Если он (палец) перемещается без усилий, это явный признак неисправности, при котором необходимо заменить шаровую опору. Этот метод наиболее точный из всех описанных, однако и наиболее трудоемкий. Специалисты рекомендуют использовать именно его.

Ремонт шаровых опор автомобиля

Существует ряд способов ремонта шаровой опоры. Для большинства иномарок замена опоры с рычагом является недешевым удовольствием, потому что стоит этот рычаг немало. Также существуют автомобили с многорычажными подвесками. Стоимость работ для нижнего рычага довольно высокая, а для верхнего — вдвое больше. Поэтому большинство автовладельцев предпочитает ремонт шаровой опоры, нежели замену, так как стоит он в два раза дешевле. Помимо этого, отремонтированная шаровая опора становится более износоустойчивой и, как правило, имеет больший ресурс выработки, нежели новая опора.

Для восстановления шаровых опор используют следующие технологии:

  1. Наиболее простая — переделка шаровой опоры в разборную, полирование пальца и смена пластиковых вкладышей.
  2. Более трудоемкая — под давлением корпус заполняется жидким полимером. Затем данный полимер застывает в зазорах. Запрессованные опоры извлекают и меняют новыми, не оригинальными шаровыми опорами.
замена нижней и верхней шаровой опоры

Процесс замены нижней и верхней опоры не имеет никаких отличий. Из инструмента вам будут нужны:

  1. Лом или монтировка.
  2. Домкрат.
  3. Балонный ключ.
  4. Специальный съемник шаровых опор.
  5. Накидные ключи «17» и «19».

При замене шаровой опоры сначала необходимо смазать новую опору литолом, для чего следует снять пыльник и нанести на палец оптимальное количество смазки. После этого одеваем пыльник обратно.

  1. Срываем крепежные болты еще до того, как автомашина будет поддомкрачена, однако не нужно откручивать их полностью.
  2. Поднимаем при помощи домкрата транспортное средство и снимаем колесо.
  3. Далее откручиваем гайку шарового пальца и болты крепления поворотного кулака, которые крепят его к опоре.
  4. Затем с помощью съемника распрессовываем палец.
  5. Для проведения последующих работ вам понадобится помощник. Ему необходимо отжать нижний рычаг при помощи лома либо монтировки, после чего вынуть старую опору.
  6. Далее прикручиваем новую шаровую опору к поворотному кулаку. Задача помощника — аккуратно и медленно отпустить рычаг, направляя в проушину палец.
  7. Затем осталось закрутить гайку шарового пальца и замену шаровой опоры можно считать завершенной.

Полезные советы

Срок службы опоры, зачастую, зависит от массы факторов и в среднем составляет от 15 до 120 тыс. километров. Жизнь шаровой опоры способна сократить даже минимальная трещинка в пыльнике. Сквозь нее в шарнир может проникать вода, песок и грязь. Чтобы предотвратить поломку шаровой опоры, следует контролировать состояние резинового защитного чехла. Желательно делать это на эстакаде либо смотровой яме.

Чтобы шаровые опоры дольше прослужили, нужно осторожно ездить по разбитому дорожному покрытию и вовремя менять поврежденные пыльники. Не забывайте, что любые механизмы и узлы транспортного средства требуют регулярного ухода и ремонта. Больше информации о замене шаровых опорах вы можете узнать из данного видео.

  • Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
  • ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
  • Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
  • Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
  • Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
  • Задняя балка Пежо 206, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
  • Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
  • Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
  • Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить
  • Вискомуфта вентилятора, работа вискомуфты вентилятора, неисправности вискомуфты вентилятора, ремонт вискомуфты вентилятора
  • Коррозия порогов автомобиля, пленка на пороги автомобиля, как наклеить пленку на пороги автомобиля
  • Газовые или масляные амортизаторы, какие амортизаторы выбрать, топ 10 лучших производителей амортизаторов
  • Спидометр машины, почему не работает спидометр, ремонт спидометра
  • Электропроводка прицепа. Электропроводка прицепа легкового автомобиля. Подключение электропроводки прицепа
  • Электронная педаль газа, работа электронной педали газа, неисправности электронной педали газа, ремонт электронной педали газа
  • Тахометр на авто, не работает тахометр, причины поломок тахометра, делаем ремонт своими руками
  • Женские автомобили. Женские автомобили недорогие, престижные марки авто для женщин
  • Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
  • Забит катализатор, признаки забитого катализатора, как проверить катализатор, к чему может привести эксплуатация неисправного катализатора
  • Правильная шпаклевка авто, жидкая шпаклевка для авто, как выбрать шпаклевку для авто, шпаклевка авто своими руками
  • Трещина на лобовом стекле на машине. Скол на лобовом стекле автомобиля. Ремонт сколов на лобовом стекле своими руками
  • Сайлентблоки передней подвески ваз, сайлентблоки передней балки, как поменять передние сайлентблоки
  • Датчики ВАЗ 2115 инжектор, предназначение датчиков, датчик холостого хода ваз 2115 инжектор, датчик температуры ваз 2115 инжектор, датчик скорости ваз 2115 инжектор, датчик топлива ваз 2115 инжектор, где установлены датчики, неисправности датчиков, к чему приводит работа неисправных датчиков
  • Виды пыльников, пыльник ШРУСА. Пыльник ШРУСА наружний. Пыльник ШРУСА внутренний. Как выбрать наружный пыльник и пыльник внутренний
  • Авто ремень ГРМ, натяжение ремня ГРМ, замена ремня грм ролика помпы
  • Лучшая тормозная жидкость, принцип выбора
  • Машина не заводится в мороз, причины, как устранить, полезные советы
  • Медкомиссия на водительское удостоверение 2019
  • Разрядка аккумулятора, как предотвратить разрядку аккумуляторной батареи автомобиля
  • Потеет фара изнутри, что делать
  • Отопитель ваз 2107. Плохо греет печка ваз 2107: как отремонтировать печку на ВАЗ 2107
  • Незамерзайка, что это такое и как правильно её выбрать
  • Замена тормозной жидкости, как правильно произвести замену тормозной жидкости своими руками
  • Подогрев сидений автомобиля, накидки с подогревом на сиденье автомобиля, отзывы пользователей
  • Как заменить лампочку в автомобиле
  • Масло в коробке передач, почему пенится масло
  • Как правильно произвести полировку кузова автомобиля своими руками
  • Выбираем легкосплавные диски, положительные стороны легкосплавных и кованых колесных дисков.
  • Как поменять фильтр на автомобиле своими руками
  • Атермальная тонировка пленкой «Хамелеон», что это такое, как правильно выбрать пленку

Как проверить шаровую опору на своем автомобиле

За сто с лишним лет, прошедших с момента появления первых автомобилей, в их конструкцию было внесено тысячи изменений. В стремлении к совершенству, разработчики отвергали одни технические решения и заменяли их другими.

Постепенно, шаг за шагом, сформировался современный автомобиль, состоящий из множества узлов и агрегатов, надёжность устройства которых проверена годами. Одним из таких узлов является шаровая опора.

Эта деталь прижилась в конструкции шасси многих машин. Технологически простая и надёжная, она обеспечивает автомобильному колесу высокую степень подвижности. Её исправность одинаково важна для работы и подвески, и рулевого управления.

Что такое шаровая опора в машине

Устройство шаровой опоры легко понять, если посмотреть на размещённый для наглядности рисунок:

В наиболее часто встречающемся варианте исполнения шаровая опора состоит из следующих важных для её работы частей:

  1. Корпус шаровой опоры. Он выполняется из не слишком дорогостоящего металла, обладающего достаточной прочностью и вязкостью.
  2. Вставка из материала, обладающего высокой прочностью, способного выдерживать как ударные нагрузки и стойко противостоящего истиранию.
  3. Яблоко шаровой опоры. Именно эта деталь принимает на себя основные нагрузки.
  4. Стопорное кольцо, фиксирующее яблоко и прочную вставку внутри корпуса.
  5. Конической формы наконечник, через который опора соединяется с поворотной цапфой колеса. Он изготавливается заодно с яблоком.
  6. Пыльник, обеспечивающий защиту важных компонентов узла от попадания пыли и грязи. Внутрь пыльника помещается тугоплавкая смазка.
  7. Резьбовая часть конического наконечника, благодаря которой опора и поворотная цапфа надёжно соединяются.
  8. Фланец с отверстиями под болты. Он изготовлен заодно с корпусом и служит для фиксации всего узла на рычаге подвески.

В результате получается подвижный в трёх плоскостях шарнир. Он не требует обслуживания в процессе эксплуатации, в отличие от применявшихся ранее элементов шкворневой подвески, которые было необходимо регулярно смазывать.

Видео — что такое шаровая опора и для чего она нужна:

Изготовители крепят такой узел к рычагу с помощью специальных заклёпок. Технология ремонта предусматривает их высверливание, чтобы новую деталь можно было установить на болты.

Особенности отдельных конструкций

Как уже было сказано выше, это лишь самый распространённый вариант исполнения шаровой опоры. Но могут быть и, что называется, варианты.

  • разборная шаровая опора.
  • шаровая опора, изготовленная заодно с рычагом.

Для всех вариантов исполнения применяется одинаковая методика обнаружения неисправности.

Видео — как работает шаровая опора при движении автомобиля:

Важно: несмотря на свою простоту и надёжность, шаровая опора имеет ограниченный срок службы. Чем хуже качество покрытия дорог, на которых эксплуатируется автомобиль, тем больше шансов, что деталь раньше времени выйдет из строя. Выход этого важного узла из строя может стать причиной серьёзной аварии. Следует выявлять неисправность на ранней стадии её появления.

Признаки неисправности шаровой опоры

Основными признаками неисправности шаровой опоры принято считать:

  • характерный стук, появляющийся при прохождении поворотов. В некоторых случаях может даже возникать ощутимое биение рулевого колеса;
  • боковое биение колеса, приводящее к износу протектора. В этом случае шина изнашивается неравномерно, как бы клоками;
  • нарушение параметров развала и схождения. Это приводит к равномерному одностороннему износу протектора;
  • возрастание усилия на рулевом колесе;
  • щелчки в подвеске и увод машины в сторону при торможении.

Но проблема в том, что аналогичные симптомы появляются при неисправности и других деталей подвески.

Видео — проверка шаровой опоры на Матизе:

Прежде чем приступать к ремонту, следует убедиться в необходимости замены именно шаровой опоры. Это поможет сберечь немало времени и средств.

Что потребуется для самостоятельной проверки

В ситуациях, когда специализированный сервисный центр по каким-то причинам недоступен, желательно знать, как можно самостоятельно проверить шаровые опоры на своём автомобиле.

Для этого понадобится следующее:

  • подъёмник или смотровая яма. На худой конец можно обойтись и без них, но это серьёзно затруднит проведение обследования;
  • домкрат. Он необходим в том случае, когда нет возможности воспользоваться подъёмником;
  • монтировка. Плоский конец такого инструмента должен легко входить в пространство между поворотной цапфой и шаровой опорой;
  • надёжный подпор. Его размер должен быть таким, чтобы подпор легко устанавливался в пространство между нижней точкой корпуса опоры и полом;
  • комплект гаечных ключей. Их тип и размер выбирается с учётом варианта исполнения узла;
  • съёмник шаровых опор. Его тип зависит от модели автомобиля.

В интернете можно найти информацию с прямыми указаниями на то, какого размера должны быть гаечные ключи и типы съёмников. Иногда такая информация вводит людей в заблуждение. Размер и характер крепежа может отличаться даже для деталей, устанавливаемых на автомобили одной модели. Всё зависит от конкретного производителя запасной части.

Осторожно! Производить работы, если автомобиль стоит на мягком грунте, бесполезно и небезопасно. Диагностика проводится на твёрдом покрытии.

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу.  После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости. Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса. Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:

  • машина устанавливается на подъёмник или домкрат и поднимается;
  • снимается колесо, чтобы обеспечить свободный доступ к узлу;
  • отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;
  • с помощью специального съёмника конус извлекается из посадочного места на цапфе.

Внимание! Не стоит пытаться извлекать посадочный конус при помощи молотка. Результатом подобного ремонта может стать повреждение исправной детали.

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Анализируя причины стука в передней подвеске, можно сказать, что они могут могут возникать из-за неисправности различных деталей и все их нужно будет проверять.

Смотрите для чего нужна катушка зажигания и как ее проверить.

Как проверить датчик ABS https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/kak-proverit-datchik-abs.html тестером

Видео — замена шаровой опоры на Форд Фокус 2:

Может заинтересовать:

Основные симпмтомы неисправности шаровой опоры

Диагностика и ремонт18 февраля 2017

Износ элементов подвески обычно характеризуется появлением стука в передней части авто при езде по мелким неровностям. Неопытному автомобилисту сложно определить по звуку, какая деталь «подгуляла» и требует замены. Но вы можете сами диагностировать неисправность, если разберетесь, как проверить шаровую опору. Ведь именно ее поломка приводит к отрыву колеса и неизбежной аварии. Износ прочих элементов – уплотнителей стабилизатора, сайлентблоков и подшипников не столь критичен и позволяет еще какое-то время эксплуатировать автомобиль.

Роль опоры в подвеске и последствия поломки

Деталь представляет собой шаровой палец с резьбой на конце, заключенный внутрь металлического корпуса. Чтобы он мог вращаться, между шаром и корпусом установлена втулка, изготавливаемая из твердых видов пластика (как правило, фторопласта). Палец прикручивается гайкой к поворотному кулаку ступицы колеса, а сама деталь крепится болтами к рычагу подвески. Чтобы внутрь шарнира не попадала грязь, он защищен с открытой стороны резиновым либо силиконовым пыльником.

Примечание: в некоторых моделях авто шаровые опоры составляют единое целое с рычагами и меняются тоже вместе.

Задача элемента – обеспечить шарнирное крепление ступицы к рычагу, чтобы она могла поворачиваться. То есть, опора несет нагрузку от веса машины, ударов со стороны колеса и воздействие силы трения при повороте. Теперь становится понятно, чем грозит неисправность этой важной детали. В первую очередь истирается пластмассовая втулка, отчего шар начинает болтаться внутри корпуса. Если не принять меры, то на сильном ухабе шаровой палец выскакивает из корпуса, а колесо отрывается вместе со ступицей.

Несмотря на то что после отрыва шаровой ступица держится на стойке либо на втором рычаге, колесо становится неуправляемым. Последствия – непредсказуемы и зависят от скорости движения в момент поломки. Вот почему важно следить за состоянием этих элементов и вовремя реагировать на посторонние звуки, доносящиеся от ходовой части. Если проявились первые признаки неисправности шаровой опоры, желательно проверить ее и уточнить диагноз, чтобы вовремя заменить на новую.

Симптомы и причины износа элементов

Во время езды изношенная шаровая опора проявляет себя следующим образом:

  • преодолевая мелкие ухабы на средней или большой скорости, вы услышите глухое постукивание, идущее от передней подвески;
  • при среднем износе стук может отдаваться на рулевом колесе;
  • в сильно изношенных опорах шар начинает подклинивать, отчего при повороте руля возникает скрип.

Если вы обнаружили один из этих признаков, следует обратиться на станцию технического обслуживания для диагностики либо проверить работоспособность деталей самостоятельно и без подъемника. Срок службы шаровых опор на автомобилях российского, китайского и корейского производства лежит в пределах 20-50 тыс. км. Более качественные детали европейских и японских иномарок способны прослужить до 150 тыс. км пробега. На эти интервалы необходимо ориентироваться при поиске неисправности.

Вопреки распространенным утверждениям, поведение машины с изношенными шарнирами при движении по ровной дороге мало меняется. Отклонение от прямой линии и боковая потертость резины настолько мала, что неопытный водитель не заметит изменений, разве что шаровая разболтается окончательно. Явный признак – это отчетливый стук.

Ускоренный износ шарниров происходит по таким причинам:

  1. Быстрая езда по плохим дорогам. От постоянных ударных нагрузок и вибрации пластмассовые втулки элементов разбиваются и шаровой палец начинает болтаться.
  2. Трещины и прорывы пыльников. Через них дорожная грязь попадает между трущимися деталями – шаром и пластиковой втулкой. Последняя уступает по твердости металлу, поэтому истирается быстрее.
  3. Постоянный перегруз автомобиля, заставляющий испытывать опоры повышенную нагрузку.

Порванные пыльники – одна из основных причин преждевременного выхода из строя шаровых. Вы максимально продлите им срок службы, если вовремя заметите дефекты защитных чехлов и поменяете их.

Самостоятельная диагностика опор

Способы проверки этих элементов различаются в зависимости от конструкции подвески. На большинстве современных машин она бывает 2 разновидностей:

  1. Однорычажная (типа Макферсон). Сверху колесо и ступица держится на стойке, а снизу опирается на рычаг, где установлена шаровая.
  2. Многорычажная. Здесь поворотный кулак прикреплен к двум рычагам – верхнему и нижнему. Соответственно, шарниров тоже два с каждой стороны.

В зарубежных автомобилях средней и высшей ценовой категории многорычажная подвеска устанавливается не только спереди, но и сзади, вместо неразрезной балки.

Сначала стоит разобраться, как определить неисправность верхней шаровой опоры многорычажной подвески, поскольку выявить ее проще.

Порядок действий такой:

  1. Выберите ровную площадку, поставьте на нее машину и затормозите «ручником».
  2. На место водителя посадите помощника. По вашей команде он должен нажать на педаль тормоза. Цель – исключить при диагностике люфт ступичного подшипника, если он есть.
  3. Возьмитесь руками за верхнюю часть колеса с обеих сторон и сильными толчками раскачивайте его перпендикулярно направлению движения машины (от себя – к себе).

При неисправном верхнем шарнире вы сразу ощутите люфт, после чего можете приступать к замене элемента. Если вам недостает сил на раскачку колеса, то воспользуйтесь другим способом: поднимите его домкратом и шатайте за нижнюю и верхнюю часть. Эта же методика позволяет выявить люфт нижней опоры в подвеске типа Макферсон при условии, что она прилично изношена.

Лучший способ проверить работоспособность нижней шаровой опоры на любой подвеске – определить величину люфта. Раскачивание колеса ничего не покажет, потому что шарнир даже в подвешенном состоянии находится под нагрузкой. Для работы вам потребуется монтировка и смотровая канава, услуги помощника здесь не нужны.

Алгоритм следующий:

  1. Поставьте машину на смотровую яму и затормозите.
  2. Поднимите проверяемую сторону домкратом.
  3. Аккуратно, чтобы не порвать пыльник, заложите монтировку между проушиной поворотного кулака и рычагом.
  4. Покачайте монтировку вверх-вниз, разгружая шарнир и заставляя шаровой палец двигаться в том же направлении. Если люфт во втулке присутствует, вы сразу его заметите.
  5. Повторите действие на колесе с другой стороны.

Находясь в смотровой канаве, внимательно изучите состояние пыльников. Порванная резина и выступившая из трещин смазка послужит косвенным свидетельством неисправности шаровых опор.

С помощью описанного метода вы обнаружите малейший люфт в шарнире. Отсюда возникает проблема, ведь некоторая величина просвета между пластиком и металлом заложена в деталь с завода. Ориентируйтесь на амплитуду движения 3 мм, если люфт заметно больше, то шаровую лучше поменять.

Замена детали в подвеске Макферсон не представляет большой сложности. Нужно купить съемник для выдавливания шаровых пальцев, и приготовить обычный набор ключей. Подняв авто домкратом, снимите колесо, открутите гайку крепления шаровой и выдавите палец из поворотного кулака съемником. От рычага элемент откручивается без проблем. В многорычажной подвеске понадобится открутить нижнее крепление амортизатора и стабилизатор поперечной устойчивости, а под рычаг подложить колодку, чтобы не дать распрямиться пружине. Дальнейшие действия выполняйте в том же порядке, что и с однорычажной версией подвески.

Все будет Buddy Club P1 Racing или взгляд на ништяки Бадди Клаб из вне

Всем привет. В прошлом посте я писал про то, что у меня умерли верхние и нижние шаровые опоры, и я в ожидании запчастей. Ожидание было не долгим, но не менее волнительным. Благо доставка заняла менее недели, и теперь я с радостью могу похвастаться своим приобретением ...

Сразу хочу поблагодарить Рому из баддиклаб.рф за быструю отправку и ответы на все мои, порой даже глупые вопросы. Быстро сориентировал меня по наличию, подсказал, что мне надо (я то пока и железках плохо еще разбираюсь), ответил на мои вопросы. Всем советую.

Теперь обосную свой выбор. Изначально у меня стояли верхние рычаги и шаровые Skunk2, думал брать именно их. Обзвонил всех. Там ждать 4 недели, тут не известно когда поставка и т.д., а машина стоит колом в сервисе. Начал рыскать и вспомнил о Buddy Club. Честно признаюсь, что подкупила вот эта картинка с нижними шаровыми Buddy Club P-1 Racing Extended Ball Joint:

С понтом дела, они восстанавливают геометрию подвески у заниженных автомобилей, каким и является моя Honda Civic. На сколько это работает - время покажет, но вот, что пишет производитель:

Buddy Club P-1 Racing Extended Ball Joint. Данный набор шаровых опор разработан для McPherson и много рычажной подвески. Смещенное шаровое шарнирное соединение, нижнего рычага передней подвески, приближает его к центру тяжести, таким образом увеличивая боковую жёсткость подвески автомобиля и устраняя любые нежелательные побочные эффекты в геометрии подвески. Точная и надежная конструкция делает регулировку более точной. С этим набором, автомобиль будет более стабильным на прямой и с лучшим контролем в поворотах. Собственный многолетний гоночный опыт и многочисленные тестирования, позволили нам выпускать детали высокой производительности и качества. Только для автомобилей с заниженной геометрией подвески.

Позвонил в сервис, говорю так и так, сканка нет, но нашел бадди клаб в наличии. Выбор мой одобрили, ну по крайней мере мне так показалось, но сказали, что верхние шаровые могут не встать в старые рычаги. Решил не экспериментировать и взять рычаги и верхние шаровые в сборе. Судя по наклейке, рычаг в сборе правильно называется Buddy Club P-1 Racing High Perfomance Camber Kit.

А за место нижних стоковых опор, которые до этого стояли, так же взять Buddy Club P-1 Racing Extended Ball Joint (вспоминаем картинку). Логика была такова, что если они заявляют, что геометрия подвески восстанавливается, то чтобы это проверить, они 100% использовали свою продукцию (верхние рычаги и шаровые). Как бы скрытый маркетинговый ход и все такое

Если с нижними шаровыми Buddy Club P-1 Racing вроди как все ясно, они сделаны как цельная конструкция и ковырять их боязно, то верхние развальные рычаги так и чесались руки разобрать, что я и сделал.

Для начала немного информации с сайта американского представительства Buddy Club о конструктивных отличиях данных рычагов, а потом пойдет моя теория вперемешку с паранойей

Первая конструктивная особенность по сравнению с конкурентами - это более низкая высота шляпки болта. Она составляет 5 мм, а у конкурентов, судя по заявлению производителя, должна быть 10 мм.

Я так и не разобрался, что это дает, т.к. в английском не селен. Поэтому просто вставлю цитату:

By using low profile joint, the P1-racing camber kit provides 5mm more clearance between the top of the camber kit and bottom of the strut tower. The low profile joint also featires cadmium plating for additional corrosion resistance.

Второй конструктивной особенностью является то, что по сравнению с конкурентами, в развальных рычагах Buddy Club P-1 Racing, усилена верхняя часть, где крепиться шаровая. Деталь в этом месте цельнолитая, что должно противостоять деформации. Вот, что происходит с конкурентами (ДО и ПОСЛЕ):

Standard camber kit does not have the reinforcement in the center area which can cause distortion when tightening the locking screw too hard or under severe stress. This may lead to accident or damage to other components on the vehicle.

Ну, а теперь, переходим к самому интересному, а точнее разбору верхних рычагов:

Насмотревшись на картинки с кривыми верхними полостями, начитавшись отзывов о разных производителях (кстати про бадди клаб не нашел ничего), все-таки, от греха подальше, решил усилить свои рычаги. Но об этом чуть позже ...

Первым делом начал с общего изучения болтового крепления. Ведь именно в этих местах будут фокусироваться 4 точки нагрузки.

В разборе он выглядит следующим образом: сам рычаг, верхняя шаровая, 4 болта крепления. Ну и гайка на шаровой, которую снимать не стал. Возможно, кто-то сможет и глубже расковырять рычаг, но мне и этого хватило для первого раза ...

Сразу же обращаю Ваше внимание на толщину шаровой опоры и длину болтов. Толщина крепления шаровой опоры составляет 9 мм.

Что на 1 мм короче длины болта. Резьба на болте занимает 10 мм. Высота шляпки, как я писал уже выше - 5 мм, а ее ширина 12 мм.

Пока вроде как все получается ровно и у нас в запасе остается 1 мм резьбы, но толщина рычага в верхней части составляет 3 мм. А следовательно болт не докручивает верхнюю шаровою опору на 2 мм. Возможно в Японии, на заводе Buddy Club это все просчитали и решили, что так и надо делать. Но я так не привык. Если закручивать, то до конца

А раз пошла такая пьянка, что надо искать более длинные болты, решил еще и усилить рычаг. Заказал у токаря нашлепку на верхнюю часть рычага, чтобы снизить нагрузку на эти 4 точки соприкосновения. Изначально думал делать ее из стали, но после небольшой дискуссии понял, что сталь - не лучший вариант, т.к. она подвержена коррозии. В итоге сошлись на дюрали, правда толщина пластинки будет несколько толще, примерно 3.5 мм. Что из этого получиться - обязательно напишу, расскажу и поделюсь фотографиями конструкции в сборе.

На повестке дня остается дождаться нашлепку, найти 8 более длинных болтов ≥ 15 мм (возможно и гайки к ним), а так же дождаться тяг и рулевых наконечников.

На сегодня это все. Если остались вопросы, советы, дополнения - комментарии по старинке открыты. Пишите, не стесняйтесь.

P.S. Не забывайте подписываться на обновления блога и публичной страницы ВКонтакте, рассказывать о проекте друзьям, оставлять развернутые комментарии по теме, делать ретвиты, ставить лайки, нажимать на "мне нравится", добавлять посты в гугл плюс и ... А самое главное - заходите на форум проекта, общайтесь, задавайте вопросы, рассказывайте о своих машинах и проектах, делитесь мнениями и впечатлениями.

Продолжение следует ...

Понравился пост ? Вот подписка:| Помоги проекту

Шаровая опора автомобиля. Кратко о главном.

В этой статье мы расскажем о важной детали на автомобиле.  Для этого нужен подъемник, яма или эстакада. Цель этого получить возможность осмотреть автомобиль снизу. Сегодня нас интересует шаровая опора. Шаровые опоры используются в точках подвижных Т-образных соединениях.





Рассмотрим шаровую опору в разрезе. Состоит из нескольких составных элементов. Первый основной элемент называется пальцем, у которого на конце шарик металлический, как соединительный элемент. Второй, пыльник, защищает всю конструкцию от попадания грязи, и сам корпус, который может быть цилиндрической и сферической формы. И еще один элемент, полимерные пластиковые вставки.

Перечисленные элементы являются основными шаровой опоры, и является самым элементарным механизмом в передней подвеске. Но роль его важна, без этого механизма автомобиль не сможет поворачивать передними колесами. Иначе, это подвижный механизм, который может работать в нескольких плоскостях.

При эксплуатации авто большая часть нагрузки приходится на шаровые опоры. После поломки этой детали машина становится неуправляемой. Чтобы такая поломка вас не застала на дороге, необходимо своевременно менять шаровые опоры.

Шаровые разрушаются из-за изношенности пыльника, когда нет хорошей защиты от пыли и грязи. Незамысловатое с внешнего виду изделие, призвано обеспечить безопасность движения.

Как провести диагностику шаровой опоры?

Самая простая диагностика и можно сказать первая это проверка на слух. Это происходит в движении, когда на кочках вы ловите слухом стук. Если Вы в движении слышите стук в районе колеса, есть вероятность, что это уже проблема с шаровой опорой.

Чтобы убедиться в изношенности шаровой опоры первым делом снимается колесо, и отворачиваются болты, которые держат ее. Освободив ее от крепления немного повращать шаровую и если она изношена, вы увидите как она болтается и издает стук. Нормальная шаровая опора не дает никаких свободных качений и ходит в натяжке. Если же вы при просмотре наблюдаете обратное, то следует заменить ее.

Что нужно знать при покупке новой детали.

Хотим предостеречь от покупки неоригинальной шаровой опоры. (см. рис. стрелкой указана подделка) На что смотрим?





Первое, на упаковку, страна производителя должна соответствовать последним двум цифрам каталожного номера. Например, номер 27219 02 или..00..01. Германия это 00..01, цифры 02..03 относятся к запчастям второсортным и могут представлять страны, такие как Словакия или Китай.





Конечно, на упаковку можно наклеить любую бумажку и написать все что угодно, поэтому обращаем свое внимание на саму деталь. Нужно учитывать и стоимость детали. Когда покупаете деталь и она по Вашим меркам достаточно дешевая, то стоит задуматься в ее оригинальности. Помним, что за качество нужно платить. Рассмотрим шаровую опору. Обращаем внимание на литье металла, на подделанной детали металл вылит не качественно, он может иметь некую шероховатость. Шляпа шаровой опоры. На ней выгравирована эмблема, смотрим на соответствие производителя.





Пыльник.

Обращаем на запрессовку резины, как она обрезана, нет ли свисающих кусков, сама деталь не должна быть разболтана. Одним словом смотрим кривизну в чистом ее проявлении. Подытожим выше сказанному. Если платите определенную сумму за запчасть, то она абсолютно точно должна соответствовать цене и Вашим ожиданиям.

Если же есть, какие-то сомнения, то не стесняйтесь задавать вопросы продавцам или поставщикам, так как деньги платите Вы. Для большей продолжительности работы шаровой опоры, делаете во время диагностику, при правильном подходе к этому вопросу, Вы сэкономите свои средства и главное, неприятности на дорогах Вас обойдут. Будьте внимательны к ходовой части Вашего автомобиля.

терминов и определений тенниса | USTA

РЕКЛАМНОЕ ОБЪЯВЛЕНИЕ

Теннис - это вид спорта, в котором «Любовь» означает ноль, а система подсчета очков в играх, сетах и ​​матчах различна. То есть это может сбивать с толку.

Здесь мы рассмотрим модные словечки, которые вы, возможно, захотите узнать, прежде чем обращаться в суд. Знание правильной терминологии может не помочь вашему удару справа или подаче, но, по крайней мере, в разговоре вы можете общаться с кем угодно.

Теннисные термины, которые необходимо знать


ACE - Мяч, поданный настолько хорошо, что противник не может коснуться его ракеткой.

AD - Сокращение от преимущества. Это очко, набранное после двойки. Если забивает подающая сторона, это Ad-in. Если забивает принимающая сторона, это Ad-out.

ALL - Четный счет. 30-30 - это, например, 30-все. 3-3 будет 3-все.

АЛЛЕЯ - Зона между боковой линией одиночного и парного разряда с каждой стороны площадки. (Площадка для одиночной игры стала шире для парной игры за счет добавления переулка.)

ПОДХОД - Выстрел, нанесенный игроком непосредственно перед попаданием в сетку.

НАЗАД - Область вокруг базовой линии.

BACKHAND - Удар, используемый для возврата мячей, попавших в левую сторону игрока-правши (или в правую сторону игрока-левши). РЕКЛАМНОЕ ОБЪЯВЛЕНИЕ Бэкхенды наносятся либо одной, либо двумя руками.

ОСНОВНАЯ ЛИНИЯ - Задняя линия корта, которая проходит параллельно сетке и перпендикулярно боковым линиям.

DEUCE - Оценка 40-все или 40-40. (Это означает, что счет ничейный и каждая из сторон набрала не менее трех очков.)

DEUCE COURT - Правая сторона площадки, названная так потому, что при счете двойки мяч подается там.

DOUBLE FAULT - Сбой обеих попыток обслуживания. При двойной ошибке сервер теряет точку.

DOUBLES - Матч с четырьмя игроками, по два в каждой команде.

DROP SHOT - Мяч с мягким ударом и большим количеством обратного вращения, который приземляется возле сетки после того, как пересечет ее.

ОШИБКА - Подача мяча не попадает в соответствующую ячейку подачи.

ОШИБКА НОГИ - Ошибка подающего за наступление на базовую линию или за нее любой ногой во время подачи подачи.

FOREHAND - Удар, используемый для возврата мячей в правую сторону от правши (или в левую сторону от левши). Как правило, форхенды наносятся одной рукой.

ИГРА - Часть сета, которая завершается, когда один игрок или сторона либо выигрывают четыре очка и опережают своего оппонента как минимум на два очка, либо выигрывают два очка подряд после двойки.

УДАР ЗАЗЕМЛЕНИЕМ - Удар, сделанный после отскока мяча; либо удар справа, либо слева.

HALF-VOLLEY - Удар, выполняемый ударом по мячу сразу после того, как он коснулся земли, обычно подразумевает удар по мячу низко на коротком прыжке.

LET - Точка проиграна из-за помех. Кроме того, подача попадает в верхнюю часть сетки, но в остальном хороша, и в этом случае подача принимается снова.

LOB - Удар, при котором мяч поднимается высоко в воздух, обычно над головой соперника у сетки.

МАТЧ - Общее соревнование, обычно определяемое лучшими двумя сетами из трех.

NO-AD - Система подсчета очков в игре, в которой игрок, первым набравший четыре очка, побеждает в игре. Если счет достигает 3-все, следующий балл решает игру.

НЕТ МУЖСКОЙ ЗЕМЛИ - жаргонный термин для обозначения области между линией обслуживания и базовой линией.

АУТ - Мяч приземляется за пределами границ корта.

OVERHEAD - Во время игры удар, выполняемый ракеткой над головой в движении, аналогичном движению при подаче сверху.

POACH - Удар парным мячом по сетке, который обычно играл бы партнер.

POINT - Наименьшая единица подсчета очков.


РАЛЛИ - серия удачных ударов, сделанных игроками. Кроме того, тренировочная процедура, при которой игроки отбивают мяч вперед и назад друг к другу.

ПРИЕМНИК - Игрок, принимающий подачу. Также известен как Возвращающий.

SERVE - сокращение от Service. Это действие по вводу мяча в игру за каждое очко.

СЕРВЕР - Игрок, который обслуживает.

ПЕРЕРЫВ ОБСЛУЖИВАНИЯ - Игра, выигранная игроком / командой, принимающей подачу.

SET - Очковая единица, присуждаемая игроку или команде, которая выиграла: (a) 6 или более игр и имеет преимущество в две игры; или (b) 6 игр и тай-брейк при игре с 6-all.

SLICE - Удар, при котором мяч вызывает обратное вращение за счет удара по мячу движением от высокого к низкому.

SMASH - Жесткий удар сверху.

SPIN - Вращение мяча.(т.е. «топсин» или «обратное вращение»)

УДАР - Удар по мячу ракеткой.

TIEBREAK - Система в традиционном теннисе, используемая для определения партии при равном счете, 6-all.

TOPSPIN - Вращение мяча вперед, вызванное ударами снизу вверх.

ВОЛЕЙ - Во время игры удар, выполняемый ударом по мячу до того, как он коснется земли.

предпочтительных имен - Офис регистратора

Государственный университет Болла признает, что многие члены нашего сообщества предпочитают использовать имена, отличные от своих официальных имен, для идентификации.Университет стремится по возможности использовать предпочтительное имя для отдельных лиц в нашем сообществе. Однако существуют определенные юридические документы и сообщения, в которых требуется или было установлено использование юридического имени человека.

Университет разрешает любым студентам использовать имя, отличное от своего официального имени (как указано в их водительских правах, карточке социального страхования, карточке с идентификационным номером налогоплательщика или паспорте) в некоторых записях об университетском образовании.Ball State будет отображать предпочтительное имя для университетского сообщества, где это возможно и целесообразно, и приложит все усилия для соответствующего обновления отчетов, документов и систем.

Как обновить предпочитаемое имя

Студенты могут указать предпочтительное имя, используя свои учетные данные электронной почты, выданные BSU, на баннере самообслуживания (SSB). Предпочтительное имя обновляется на вкладке «Личная информация» и выбирается «Обновить предпочтительное имя».

Официальная фамилия (фамилия) останется без изменений и будет включена в предпочтительное имя.Предпочтительные имена ограничиваются алфавитными символами, дефисом (-) и пробелом. Университет оставляет за собой право отказать в предоставлении предпочтительного имени, если оно неуместно по своему характеру. Использование предпочтительного имени для введения в заблуждение или мошенничества может привести к дисциплинарным взысканиям в соответствии с политикой университета.

Юридическое имя по сравнению с предпочтительным именем

Предпочтительное имя студента может использоваться в системах и документах, связанных с университетом, за исключением случаев, когда использование официального имени требуется по закону.

Ниже приведен частичный список областей, в которых будут отображаться предпочтительные и официальные названия:

Будет отображаться предпочтительное имя:
  • Списки классов
  • Программа поступления
  • Список декана
  • Сайт Ebill
  • Отображение электронной почты и имя пользователя
  • ID Card
  • Интернет-справочник студентов
  • Списки жилищного фонда и общежития
Появится официальное имя:
  • Выписки по счетам
  • Проверка регистрации
  • Документы о финансовой помощи
  • Иммиграционные документы
  • Медицинские документы
  • Официальная переписка с внешними организациями
  • Официальные и неофициальные академические справки
  • Зарплата / W9S / 1098T / Налоговые формы

Часто задаваемые вопросы

Ball State предлагает этот предпочтительный вариант имени для членов нашего сообщества, потому что мы признаем, что имя - это личная идентификация, которая означает уникальность каждого человека.Мы хотим, чтобы члены нашего сообщества чувствовали себя желанными и включенными, когда к нам обращались по их предпочтительному имени.

Это имя, которым человек хотел бы называться, работая с Государственным университетом Болла. Предпочтительное имя не требует каких-либо юридических документов и может быть сообщено через Баннер самообслуживания через my.bsu.edu. Предпочитаемое имя человека - это то, как ему хотелось бы, чтобы к нему обращались преподаватели, сотрудники и студенты.

Многие члены сообщества BSU используют имя, которое отличается от их официального имени, и предпочитают, чтобы их называли именно этим именем.Причины часто личные и могут включать людей, которые предпочитают использовать:

  • отчество вместо имени
  • название на английском языке
  • имя, на которое физическое лицо официально меняет
  • имя, которое лучше отражает гендерную идентичность человека.

Физическое лицо не обязано сообщать в университет предпочитаемое имя. Если физическое лицо не сообщает предпочтительное имя, будет использоваться его официальное имя.

Студент может сообщить предпочтительное имя после того, как он подал заявку в университет и получит имя пользователя / пароль электронной почты BSU.

Преподаватели и сотрудники могут сообщить предпочтительное имя через баннер самообслуживания my.bsu.edu.

Предпочтительное имя будет использоваться вместо официального имени человека, когда официальное имя не требуется. Например, предпочтительное имя студента будет использоваться в Canvas, в списках классов преподавателей, в дипломных работах, в списках преподавателей / классов, в списках проживания и проживания, в удостоверении личности и в онлайн-справочнике.Юридическое название используется для финансовой помощи студентам на федеральном уровне, уровне штата или штата, а также для выписки по заработной плате и академических справок. Полученный диплом будет напечатан с юридическим именем, если кандидат на ученую степень не уведомит сотрудников Регистратора о предпочтительном имени до дня начала срока действия полученной степени.

Чтобы уведомить Регистратора, отправьте электронное письмо с полным юридическим именем студента, предпочтительным именем и идентификационным номером.

Местоимения используются вместо имен людей. Предпочтительное местоимение - это местоимение, которое человек хотел бы, чтобы другие использовали при разговоре с ним или о нем.Некоторые люди предпочитают, чтобы другие использовали гендерно-нейтральные или гендерно-нейтральные местоимения, когда разговаривали с ними или о них. В настоящее время человек не может сообщить и обновить предпочтительное местоимение.

В любое время, до или после официальной регистрации, студенты могут обработать официальные изменения или исправления имен в Офисе Регистратора. Для изменения юридического названия требуется официальный документ или постановление суда, подтверждающее правильность информации на момент подачи запроса. Учить больше.

№Выбор и обновление предпочтительного имени доступны в качестве опции, но нет необходимости иметь предпочтительное имя. Если физическое лицо не предоставит предпочтительное имя, будет использоваться его официальное имя.

Да. Свяжитесь с персоналом по ID-картам для получения дополнительной информации или обратитесь к разделу ID-карты в разделе «Предпочтительное имя», указанном выше.

Напишите нам

Студенты могут предоставить сокращенные варианты своего официального имени при подаче заявления о выпуске.Имя, указанное в дипломе студента, может отличаться от официального имени. Примеры включают вариант полного имени или инициала, вариант включения или исключения второго имени или инициала или правильного использования заглавных букв в имени.

Да. Студенту будет начислена плата за замену диплома, и он должен следовать инструкциям по подаче заявки на изменение имени.

Университет поддерживает предпочтительные имена как для студентов, так и для сотрудников и признает, что человек может выполнять несколько ролей.Любой человек может обновить свое предпочтительное имя, выбрав вкладку «Личные» в баннере самообслуживания на my.bsu.edu.

Есть несколько причин, по которым офис или система могут не использовать предпочтительное имя человека в некоторых или во всех сообщениях. Некоторые офисы или процессы требуют использования юридического имени физического лица. Например, федеральная финансовая помощь или помощь штата (или отчеты о зачислении для поддержки федеральной / государственной помощи), платежная ведомость и информация, связанная с налогами. Несмотря на то, что некоторые процессы требуют использования официального имени, все офисы университета стремятся использовать предпочтительное имя как можно чаще в общих коммуникациях.

Если вы зачисленный студент и помогаете вести класс (например, GA или TA), вы можете обновить свое юридическое и / или предпочтительное имя (имена), как описано выше. Как только Banner отразит изменение имени, Canvas извлечет и отобразит ревизию в течение 24 часов.

По дополнительным вопросам обращайтесь в офис Регистратора.

Напишите нам

Дополнительная информация

Студенты, чьи юридические имена были изменены соответствующим государственным органом, агентством или судом, должны проинформировать университет об этом изменении, заполнив и отправив форму изменения имени в Офис Регистратора.Требуется официальная документация, подтверждающая, что название было изменено на законных основаниях.

Если вы хотите, чтобы на вашей ID-карте было предпочтительное имя, вам нужно будет добавить желаемое имя в Баннер самообслуживания (SSB). Если вы обновите предпочитаемое имя в SSB в 15:00 или позже, оно не будет отображаться до следующего рабочего дня. Если вы не укажете желаемое имя в SSB, ваше официальное имя будет напечатано на вашей ID-карте. Если вы решите использовать предпочтительное имя на своей идентификационной карте, его использование в качестве удостоверения личности с фотографией может быть ограничено, поскольку оно не отражает ваше официальное имя.

Чтобы получить удостоверение личности с предпочитаемым именем, посетите офис по выдаче удостоверений личности в BL001. Часы работы: с понедельника по пятницу с 8 до 19 часов и с 8 до 17 часов в пятницу.

[Обратите внимание: сменные удостоверения личности с предпочтительным именем можно получить в отделении удостоверений личности, и стандартная плата за замену может составлять .]

В соответствии с Законом о правах семьи на образование и неприкосновенность частной жизни (FERPA) Государственный университет Болла разрешает выпуск Справочной информации, как это определено в FERPA.

терминов по волейболу | Волейбол для начинающих

Общие правила волейбола

Мы составили эти термины и описания волейбола для тех из вас, кто интересуется обучением волейболу. Если вы новый тренер по волейболу и хотите расширить свои знания, это одно из лучших мест для начала. Мы организовали эти термины и описания волейбола для тех из вас, кто интересуется тренерской работой по волейболу.Если вы новый тренер по волейболу и хотите расширить свои знания, это одно из лучших мест для начала.

Пройд

Первый контакт после подачи считается «передачей». Игрок, который передает мяч, называется «распасовщиком». Обычно пас выполняется предплечьями игрока, но также можно сделать пас над головой двумя открытыми руками.

Набор

Второй контакт (после паса или раскопок) считается «набором».Игрок, который делает ставку, называется «сеттером». Обычно сет делается двумя руками над головой. Удар выполняется предплечьями игрока. Игрок также может перебросить мяч через сетку на первый, второй или третий контакт одним движением.

Удар / атака / шип

Обычно третий контакт, когда игрок использует одну открытую руку и замахивается на мяч, чтобы отправить его через сетку, называется «удар / атака / шип».Игрок, который отбивает мяч, называется «нападающий / нападающий / нападающий». Эти три термина используются взаимозаменяемые. Вся рука имеет форму шара, и вся рука (ладонь и пальцы) должна касаться мяча. В некоторых ситуациях игрок может выбрать атаку при втором контакте вместо третьего.

Подавать

Первый контакт, который начинается в каждом розыгрыше, называется «подачей».Игрок, который подает, называется «сервером». Обычно подающий использует одну открытую руку, чтобы замахнуться над головой и отправить мяч через сетку из-за лицевой линии. Менее опытный игроки могут подавать сзади одним сжатым кулаком. Иногда младшим возрастным группам разрешается подавать на корте, поэтому обязательно ознакомьтесь с правилами местной лиги. Ниже описаны 3 основных типа подачи.

Копать

Первый контакт, произведенный после того, как нападающий другой команды отправил мяч защищающейся команде, называется «копанием».Копать можно предплечьями, открытыми или закрытыми руками или любой другой частью тела. Первый контакт установлен после того, как нападающий другой команды отправил мяч команде защиты, это называется «копанием». Копать можно предплечьями, открытыми или закрытыми руками или любой другой частью тела.

Блок

Этот ход / контакт выполняется игроком у сетки, чтобы предотвратить переброску мяча, когда игрок соперника перебрасывает мяч через сетку.Это движение выполняется двумя вытянутыми руками с открытыми ладонями над головой. Этот контакт делает не считается одним из трех контактов, которые команда может установить. Тот же игрок, который блокирует мяч, может снова коснуться мяча в качестве первого из трех касаний своей команды. Когда два игрока блокируют одновременно, это называется «дабл. блокировать". Когда три игрока блокируют одновременно, это называется «тройным блоком».

Набивной блок

Когда защищающаяся команда не дает мячу пересечь сетку, когда игрок соперника пытается его перебросить.Затем мяч падает обратно на пол в стороне от площадки со стороны команды, которая пыталась его отбить.

Инструмент

Мяч отклоняется блокирующим, но падает на пол либо за пределами площадки с любой стороны, либо на площадку с той же стороны, что и блокирующий. Это приносит очко команде нападающего.

Рыцарский турнир

Когда игроки противоположных команд играют в мяч одновременно, это называется «рыцарским поединком».

Крышка

Атака блокируется обратно на сторону нападающего, но член той же команды копает мяч, и розыгрыш продолжается. Митинг по учебнику будет следовать этой схеме контактов: служить, передать, установить, ударить, раскопать, установить, ударить, копать и т. Д. С помощью возможность наличия блока наполнения, закрытого блока или отклонения.

Платформа

Относится к предплечьям, когда они соединяются вместе, когда обе руки соединяются вместе, чтобы создать одну большую поверхность, от которой мяч отскакивает.

Разрастание / Пикирование

Когда игрок приземляется на пол своим телом в попытке спасти мяч рукой или руками до того, как он упадет на пол, это называется «растягиванием» или «нырком». Это считается экстренным переездом.

Блины

Когда игрок приземляется на пол своим телом в попытке спасти мяч одной открытой рукой на полу, чтобы мяч отскочил от него, это называется «блин».Это считается экстренным переездом.

Свободный мяч

Когда команда посылает мяч через сетку своим противникам предплечьями, считается, что она дает «свободный мяч». Считается более легкой игрой для защитников.

Мяч вниз

Когда игрок стоит на полу и размахивает открытой рукой, чтобы отбить мяч через сетку, это обычно называется «опущенным мячом».Традиционно «опущенный мяч» означает, что блокирующие у сетки не должны прыгать, а вместо этого остаются внизу. на полу, когда противник перебрасывает мяч через сетку.

Roll Shot

Когда игрок снижает скорость взмаха руки во время атаки, чтобы послать мяч короче на площадке и перед защитниками, это называется «бросок по перекату». Рука по-прежнему делает то же движение, что и атака на полной скорости, и вся рука соприкасается с мячом.

Отвал

Когда сеттер посылает мяч через сетку при втором контакте своей команды, вместо того, чтобы дать игроку своей команды отбить мяч через сетку, это называется «сбросом» или «атакой сеттера». Сеттер может так опрокинуть или отбить мяч одной открытой рукой или накрыть двумя открытыми руками. Они могут делать это, стоя на полу или прыгая в воздухе.

Наконечник

Когда игрок использует одну открытую руку, чтобы послать мяч через сетку, это называется «подсказкой».Игрок подушечками пальцев контактирует с мячом и контролирует направление его отправки. Чаевые в суде обычно отправляются коротко, но могут также быть посланным глубоко. Наконечник отличается от взмаха руки для удара по мячу через сетку.

Плавающая подача

Подача, при которой мяч не вращается, считается «плавающей». Эта подача часто меняет направление и плывет по неожиданным траекториям.

Прыжковая подача

Подача, при которой подающий приближается и прыгает, чтобы отбить мяч, находясь в воздухе, чтобы отправить мяч через сетку с вращением, при этом верхняя часть мяча поворачивается вниз к полу с точки зрения прохожих. Эта подача также упоминается как «подача шипа».

Обслуживание с плавающей запятой

Подача, в которой подающий приближается и прыгает, чтобы ударить по мячу, находясь в воздухе, чтобы отправить мяч через сетку без вращения, называется «подача с плавающей запятой в прыжке».

Ace

Подача, которая не подлежит возврату, при которой она либо ударяется об пол, либо второй контролируемый контакт не может быть выполнен вне паса. Этот тип прохода часто называют «хвостовиком». Туз приносит очко подающей команде.

Подача из-под руки

Подача, выполняемая удерживанием подающей руки вниз и ударом кулака по неподвижному мячу в противоположной руке.Этой подаче часто учат начинающих игроков.

Обгонная передача

Пас команды, принимающей подачу, которая случайно отправляется обратно через сетку подающей команде, называется «перелетом».

Ралли

Когда мяч находится в игре, это называется «розыгрышем».

наружу

Когда команда находится на приеме на подаче и выигрывает розыгрыш, это называется «боковой аут».

Подход

Работа ног, которую атакующий использует для определения времени партии, набора инерции и прыжка перед тем, как коснуться мяча и отбить его через сетку, называется «подходом».

Качели рычага

Движение руки нападающего или подающего для создания силы перед контактом с мячом.

Ошибка при нажатии

Когда игрок попадает мячом либо в сетку, либо в антенну, либо за пределы корта или антенны, это называется «ошибкой атаки / попадания».

Убить

Атака, которая не подлежит возврату, при которой она либо ударяется об пол, либо второй контролируемый контакт не может быть осуществлен за пределами раскопа. Этот тип копания часто называют «хвостовиком». За убийство атакующая команда получает очко.

Боковая линия

Две линии, проходящие по всей длине площадки, называются «боковыми линиями».Их общая длина составляет 60 футов, и они совпадают с антеннами, обозначающими боковые границы корта. Сервер должен обслуживать между этими линиями.

Конец строки

Две линии, проходящие по всей ширине площадки, называются «конечными линиями». Каждая из них имеет длину 30 футов и обозначает конечную границу площадки. На большинстве уровней подающий должен касаться мяча, не наступая на эту линию для подачи.

Центральная линия

Линия, проходящая под сеткой по всей ширине корта, называется «центральной линией».Эта линия также имеет длину 30 футов и обозначает границу пола между двумя командами. Обязательно узнайте на месте об этой строке как о правилах, касающихся пересечение или наступление на эту линию может быть разным.

Линия 10 футов (3 м)

Линия, проходящая по ширине площадки на расстоянии 10 футов от сетки, называется «линией 10 футов». Эта линия обозначает границу для прыжков в атаку для игроков задней линии, а также границу для Либеро, устанавливающую накладные расходы для атакующего.

Антенна / штырь

Тонкие стойки с красными и белыми полосами, прикрепленные к обеим сторонам сетки по бокам, называются «антеннами». Они обозначают вертикальную границу игры, которая простирается до потолка спортзала. Мяч считается в случае, если он касается антенны или сетки между антенной и штангой, а также если мяч проходит через сетку над антенной или за ее пределами.

Поляки

Металлические конструкции, используемые для удержания и натяжения сетки, называются «столбами». Есть много разных компаний, которые производят сетевые системы и разные типы опор. Вокруг шестов всегда должна быть прокладка для безопасности игроков. В большинстве лиг игрокам разрешено пробегать мимо шеста, чтобы сыграть в мяч, но мяч должен вернуться на их сторону за пределами антенны, а затем последовательно передан противоположной команде между антеннами.

Плотный

Когда мяч направляется близко к сетке (приблизительно 0–2 фута), он считается «плотным».

выкл.

Когда мяч отбрасывается от сетки (более чем на 5 футов или около того), он считается «отбитым».

Внутри

Когда мяч отправляется более чем на 5 футов внутрь боковой линии, считается, что он находится «внутри».

снаружи

Когда мяч отправляется за пределы боковой линии, считается, что он находится «за пределами поля».

Короткий

Когда мяч перебрасывается через сетку перед игроком, он считается «коротким».

глубокий

Когда мяч перебрасывается через сетку за игроком, он считается «глубоким».

Строка

Когда мяч проходит по одной боковой линии от одной команды к другой, считается, что он попадает по «линии». Этот термин также может использоваться для обозначения защитника, который находится рядом с той же линией, к которой ближе всего атакующий. Говорят, что они быть «линейным защитником».

Crosscourt / Angle

Когда мяч перемещается от одной боковой линии к другой от одной команды к противоположной команде, считается, что мяч попадает в «перекрестную зону / угол».Этот термин также может использоваться для обозначения защитника, который находится рядом с противоположной линией, к которой ближе всего нападающий. к. Их называют «защитниками кросс-корта / угла».

Пусть служить

Когда подача попадает в сетку и переходит к принимающей команде, это живой мяч и называется «разрешить подачу».

Давление / проникновение

Движение, которое блокирующий должен сделать руками, чтобы они оказались на стороне соперника от сетки.Это создает угол, от которого атака будет отражаться и приземляться обратно на сторону площадки атакующего.

Позови мяч

Общение - ключ к успеху в этом командном виде спорта. Игроки должны сделать раннее объявление, чтобы указать, что они будут играть. Часто используются фразы «я иду» или «мое». Игроки также должны называть имена игроков и наборы во время игры, а также другие полезные информация типа «краткая», «глубокая», «внутренняя» и т. д.

Замена

Когда один игрок заменяется другим во время игры, это называется «заменой». В зависимости от лиги количество замен ограничено за игру. Как только игрок на скамейке пересекает линию 10 футов, он вошли в зону замены и должны быть заменены. Игроки должны ждать, один внутри корта и один за пределами корта, перед 10-футовой линией, пока бухгалтер не получит сигнала о переключении.

Rotation Home

По мере того, как команда меняется так, что каждый игрок подает один раз в том же порядке, что и исходный состав, «ротация домой» игрока меняется. Каждый игрок будет последовательно играть во всех 6 позициях «ротационного дома». Если игрок начинает игру как справа назад, там вращающийся дом будет "правый-задний", пока они не повернутся, а затем их "вращающийся дом" будет "средний-задний", затем "левый-задний", затем "левый-передний", затем "средний-задний". спереди », затем« справа-спереди », затем снова« справа-сзади » и так далее и тому подобное.

Защита базы

Защитная точка на полу, в которой игрок стоит, а затем, возможно, переходит из нее, в зависимости от того, кто стоит в команде соперника, называется «базовой защитой». Тренеры определяют «базовую защиту», которую они хотят, чтобы их игроки использовали, исходя из защитную стратегию, которую они хотят использовать. Это решение должно основываться на склонностях соперника и способностях защищающейся команды.

Подать Получить

Когда команда обслуживается, говорят, что они находятся на «приеме подачи». Перед подачей игроки должны оставаться дома в порядке ротации до тех пор, пока подающий не коснется мяча. Это требует от команд создания групп приема подачи. учитывать это правило и при этом размещать игроков в наилучшем возможном месте для игры на подаче и выполнения нарушения. Конкретные детали для формирований приема подачи описаны в следующем разделе.

Игра / набор

В зависимости от лиги или турнира «игра» или «сет» предполагает заранее определенное количество очков. Игры должны быть выиграны с преимуществом в два очка, если не установлено заранее установленное ограничение количества очков. Обычно в играх до 25 очков, если команды не равны. количество выигранных игр и разрывает ничью в финальной игре. Этот тай-брейк обычно рассчитан на 15 очков.

Матч

Матч - это заранее определенное количество игр, часто лучшие или 3 или 5 игр.

Тайм-аут

Тренер, игрок или судья могут объявить остановку игры по разным причинам. Остановка называется «тайм-аут». Часто они длятся 60 секунд, если это не тайм-аут травмы.

Вход Либеро

Либеро не входит как саб. Вместо этого, игрок может войти за любого игрока задней линии в любое время, пересекая площадку через боковую линию за линией 10 футов, в то время как другой игрок покидает площадку таким же образом, но не обязательно в одно и то же время.

Состав участников

официальный лист, используемый тренером для записи своего состава на каждую игру. Обычно это прямоугольник с 6 полями для ввода 6 стартовых игроков и дополнительный, отдельно стоящий прямоугольник для номера либеро. Римские цифры в каждой В рамке обозначьте позицию, с которой будет начинать каждый игрок, и порядок, в котором они будут подавать.

Закон 2 - Мяч

Качества и измерения

Всего мячей должно быть:

  • сферический
  • из подходящего материала
  • с окружностью от 68 см (27 дюймов) до 70 см (28 дюймов)
  • от 410 г (14 унций) до 450 г (16 унций) в начале матча
  • давления, равного 0.6 - 1,1 атмосферы (600 - 1100 г / см2) на уровне моря (8,5 фунтов / кв. Дюйм - 15,6 фунтов / кв. Дюйм)

Все мячи, используемые в матчах официальных соревнований, организованных под эгидой ФИФА или конфедераций, должны соответствовать требованиям и иметь один знак
из Программы качества ФИФА для футбола.

Каждый знак указывает на то, что он был официально протестирован и соответствует особым техническим требованиям для этого знака, которые являются дополнительными к минимальным спецификациям, предусмотренным Законом 2, и должны быть одобрены IFAB.

Национальные соревнования FA могут потребовать использования мячей с одним из этих знаков.

В матчах, проводимых в рамках официальных соревнований, организованных под эгидой ФИФА, конфедераций или национальных футбольных ассоциаций, запрещается использовать какую-либо коммерческую рекламу на мяче, за исключением логотипа / эмблемы соревнования, организатора соревнования и авторизованного производителя. торговая марка. Регламент конкурса может ограничивать размер и количество таких знаков.

Замена вышедшего из строя шара

Если мяч выходит из строя:

  • воспроизведение остановлено и
  • перезапущен выпавшим мячом

Если мяч становится неисправным при начальном ударе, ударе от ворот, угловом ударе, свободном ударе, 11-метровом ударе или вбрасывании, перезапуск повторяется.

Если мяч выходит из строя во время выполнения 11-метрового удара или ударов с 11-метровой отметки, когда он движется вперед и до того, как он коснется игрока, перекладины или стоек ворот, 11-метровый удар повторяется.

Мяч не может быть заменен во время матча без разрешения судьи.

Дополнительные шары

Дополнительные мячи, отвечающие требованиям Правила 2, могут быть размещены вокруг игрового поля, и их использование находится под контролем судьи.

Пинг-понг: разгадка тайны | Роджер Эберт

Не так торопитесь, мистер Лорд.Аукстуолис !. 21 сентября The Answer Man опубликовал письмо от Ника Хаутамаки, Харбин, Китай, который, в частности, написал: «Пинг-понг, безусловно, не является оскорбительным термином для этого вида спорта. Он происходит от слова« пинг-пан-цю »на мандаринском диалекте китайского языка ( такое же произношение), что буквально переводится как «мяч для пинг-понга». Другими словами, «пинг-понг» - правильное название этого вида спорта на китайском языке. Если какой-либо термин следует считать оскорбительным или пренебрежительным, так это настольный теннис! "

Не так быстро, мистер Хаутамаки! Теперь Человеку-Ответчику предстоит еще несколько попыток разрешить вопрос.

Кеннет Матис, Пекин, Китай: «Как человек, живущий в Китае и испытывающий навязчивую потребность исправлять факты, я должен не согласиться с утверждением Ника Хаутамаки о том, что пинг-понг происходит от мандаринского языка. по звуку, который издает мяч, когда он ударяется о ракетку (см. http://www.etymonline.com/index.php?term=ping-pong.) Мандаринское слово, вероятно, происходит от английского ".

Брэдфорд Такфилд, Остин, Техас: «Ваш читатель Ник Хаутамаки пишет, что« пинг-понг »не является оскорбительным термином, потому что оно« происходит от слова «пинг пан циу» на китайском языке.Фактически китайский эквивалент - это просто точная транслитерация английского разговорного термина (имитирующего звук столкновения мяча), использовавшегося более чем за 100 лет до того, как пинг-понг был экспортирован в Азию примерно в 1926 году. Я лично не думаю, что это термин оскорбительный, хотя он всегда был неофициальным (по сравнению с «настольным теннисом», который этимологически предшествует вовлечению Китая в этот вид спорта). Однако любой, кто знаком с историей этого вида спорта, поймет, что китайцам посчастливилось опоздать, потому что у них уже были персонажи, которые могли написать английские звукоподражательные родственные слова.Таким образом, о его агрессивности можно судить только по другим критериям, таким как разговорная речь ».

Арсен Азизян, Нью-Хейвен, Коннектикут:« Я учусь в колледже, специализируясь на китайском языке, который провел два года в Пекине, поэтому я вынужден исправить лингвистические особенности Ника Хаутамаки. Примечание. Термин «пинг-понг» на самом деле является ономатопом, который возник в Англии, где был изобретен этот вид спорта (более анемичная альтернатива, теперь, к счастью, утраченная, была «ваф-ваф»). Китайское слово «ping-pang» было заимствовано из английского, а не наоборот - хотя г.Путаница Хаутамаки понятна, учитывая, что китайцы изобрели два новых иероглифа для термина, обе преднамеренные мутации ранее существовавшего, фонетически похожего символа (произносимого «bing»). Если кто-то из ваших читателей сомневался в практической полезности высшего образования, мое письмо, несомненно, помогло их укрепить ».

Топ-10 часто задаваемых вопросов по балансировочному мячу, мячу для упражнений и мячу для стабилизации

Получите здесь ответы о том, какого размера вам следует купить мяч для упражнений, как надуть мяч до нужной высоты, где найти запасные части, как правильно использовать мяч в качестве стула, информацию о противовзрывных шарах, ограничениях по весу и т. Д. и больше.

1. Мяч для упражнений какого размера мне купить?

Мячи для упражнений бывают стандартных размеров: 55 см, 65 см и 75 см. Эти размеры указывают высоту или диаметр мяча в полностью надутом состоянии. Высоту мяча лучше всего измерять с помощью метода карандашной отметки на стене, который описан в ответе на вопрос 2 ниже.

Размеры мячей для упражнений

предназначены для обеспечения идеальной эргономики и выравнивания тела при определенном росте. Пожалуйста, используйте эту таблицу размеров мячей для упражнений Balance Ball в качестве руководства для выбора мяча правильного размера для вашего роста:

Таблица размеров Balance Ball®
ВЫБЕРИТЕ РАЗМЕР МЯЧА
Высота Размер мяча
от 5'0 дюймов до 5'5 дюймов Маленький: 55 см / 22 дюйма
от 5'6 дюймов до 5'11 дюймов Средний: 65 см / 26 дюймов
от 6'0 дюймов до 6'3 дюймов Большой: 75 см / 30 дюймов

Таблица размеров выше является ориентировочной; когда вы станете опытным пользователем Balance Ball, вы можете обнаружить, что можете использовать мяч большего или меньшего размера с успешными результатами.

2. Насколько сильно я наполняю мяч, когда надуваю его?

Лучший способ узнать, надут ли мяч для упражнений должным образом, - это измерить высоту мяча, когда он полностью надут. Вот самый простой способ сделать это:

  • Сделайте карандашную отметку на стене на высоте 55, 65 или 75 сантиметров, в зависимости от того, какой размер мяча вы приобрели. Вы найдете оптимальный диаметр (высоту), четко указанный на коробке, поставляемой с мячом. Диаметр мяча для упражнений равен его высоте в полностью надутом состоянии.
  • Надуйте мяч до тех пор, пока его верхняя часть не окажется на уровне вашей карандашной отметки.

При надувании мяча его размер не должен превышать размер, указанный на коробке, иначе он может лопнуть.

3. Достаточно ли велик Балансир, чтобы использовать его за столом вместо стула?

В общем, Вы можете использовать Балансир в качестве сиденья. Достаточно ли большой мяч, чтобы вы могли сидеть за столом на удобной и эргономичной высоте, зависит как от вашего роста, так и от высоты стола.

4. Балансирный мяч - это то же самое, что и стабилизирующий мяч?

Оба эти термина относятся к одному и тому же типу мяча, также известного как мяч для упражнений, мяч для фитнеса, мяч для тренировок или швейцарский мяч. Все эти названия обозначают большой надувной мяч высотой примерно до колена, который обычно кладут на пол и используют для поддержки тела в упражнениях, выполняемых с мячом сидя, лежа поперек мяча или сжимая мяч руками, ногами или ноги.

5. Каков предел веса балансировочных шаров?

Мячи для обеспечения устойчивости

Gaiam Balance Balls подходят для веса тела до 300 фунтов.

6. Моя собака прогрызла дыру в моем Балансировочном Шаре. Можно ли его отремонтировать?

Проколотый, порванный или поврежденный шар необходимо заменить. Поскольку мяч предназначен для безопасного использования только по назначению, мы не рекомендуем пытаться отремонтировать мяч, если он был поврежден, и мы не предлагаем ремонтный комплект.

7. Какой DVD-диск с упражнениями с мячом для стабилизации лучше всего подходит для моих конкретных проблем со здоровьем, травм или проблем?

Для получения конкретных медицинских рекомендаций, диагностики и лечения проконсультируйтесь с врачом или физиотерапевтом.DVD-диски Gaiam можно вернуть даже после просмотра, поэтому лучшим вариантом может быть поручение вашему врачу просмотреть DVD-диск с учетом вашего конкретного состояния.

8. Из чего сделан мяч для упражнений?

Мячи для упражнений изготовлены из противовзрывного ПВХ-пластика, который обеспечивает гибкость и обеспечивает наиболее безопасное и функциональное использование в нормальных условиях сидения и тренировок. ПВХ является неотъемлемым ингредиентом пластика - он помогает сделать мяч расширяемым, упругим и достаточно упругим, чтобы он работал так, как вы ожидаете и хотите.В Gaiam мы стремимся разрабатывать и разрабатывать продукты, изготовленные из экологически чистых материалов, когда это возможно, таким образом, чтобы они были функциональными и безопасными для наших клиентов. Мы усердно работаем над поиском более экологически чистых материалов для мячей для упражнений.

Балансирный мяч Gaiam не содержит латекса. Мячи для упражнений некоторых других марок могут содержать латекс, поэтому, если у вас аллергия или чувствительность к латексу, обязательно спросите.

9. Могу ли я заменить мяч креслу?


Да, мы предлагаем запасные мячи для наших стульев.Вы можете приобрести только дополнительный мяч индивидуально или позвонить в службу поддержки Gaiam по телефону 877-989-6321.

10. Могу ли я заказать балансировочный шаровой насос или запасную заглушку? Я потерял тот, который был в комплекте с балансиром.

Может ли напиток Starbucks «Medicine Ball» вылечить простуду?

Когда дело доходит до насморка или першения в горле, некоторые фанаты кофейни обращаются к напитку, созданному потребителями в Starbucks: Medicine Ball. Первоначально «секретный» напиток вне меню, он был официально добавлен в меню Starbucks в 2017 году.И его популярность продолжает расти. Если вы закажете его сейчас, вам нужно будет попросить «чай с медом, цитрусом и мятой», но большинство бариста все еще знают его как «Медицинский мяч».

Я зашел в Starbucks, чтобы попробовать один на себе. Бариста, который обслужил меня, был хорошо знаком с напитком под обоими именами и сначала спросил меня, чувствую ли я себя плохо. Она сказала, что большинство людей просят медицинский мяч по имени, и что горячий напиток без кофеина популярен всю зиму.

Доктор Мэделин Фернстром, редактор отдела здоровья NBC News с напитком «Medicine Ball» от Starbucks.Предоставлено доктором Мэделин Фернстром

Итак, что в нем? Бариста охотно поделился официальным рецептом Starbucks, и его легко повторить дома.

Вот базовый рецепт напитка на 16 унций, 130 калорий:

1 пакетик чая Teavana Jade с цитрусовым мятой

1 пакет персикового чая Tranquility

2 пакета меда

горячая вода

8 унций вареного лимонада

(ДОПОЛНИТЕЛЬНО: насос мятного сиропа)

Я пропустил дополнительный насос мятного сиропа по совету бариста.Она сказала, что сироп сделал напиток намного более сладким с действительно сильным мятным вкусом, добавив, что «чай уже имеет приятный мятный аромат».

Вкус был отличный! Это напомнило мне горячий «Арнольд Палмер» (смесь холодного чая и лимонада). Но действительно ли это помогает вылечить простуду?

Хотя это не совсем то, что прописал врач, Medicine Ball дает несколько рекомендаций, которые могут помочь при простуде, особенно если у вас легкая боль в горле. Это включает жидкость, немного витамина С и немного меда.

Таким образом, хотя он не предотвращает или не лечит простуду, это вкусный горячий напиток (не на основе кофе!) И дает некоторое краткосрочное облегчение симптомов, которое вы можете купить или даже приготовить дома с меньшими затратами.

Если вам нравится идея этого напитка, но вы не хотите лишних калорий, откажитесь от меда (или добавьте низкокалорийный подсластитель) и попробуйте лимонад без сахара, чтобы снизить количество калорий почти до нуля.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
