Как одеть щетку на дворник: Как одеть дворник на крючок

Содержание

Как одеть дворник на крючок

Инструкция для крепления щеток стеклоочистителя

Назначение адаптеров (клипс) для крепления каркасных и бескаркасных щеток стеклоочистителей

Назначение адаптеров (клипс) для крепления гибридных щеток стеклоочистителей

Порядок установки щетки стеклоочистителя с поводком типа «крючок»

1 — Открыть защелку

2 — Поднять клипсу вверх до положения 90 градусов

3 — Вставить поводок в клипсу

Опустить клипсу ( 4 ) и защелку ( 5 )

Вид установленного стеклоочистителя на поводке типа «крючок»

Правильная установка щеток стеклоочистителя

Главная функция щеток стеклоочистителя это, конечно, систематическая и правильная чистка стекол автомобиля от различных видов загрязнений и атмосферных осадков. Со временем они изнашиваются и перестают выполнять свою функцию на сто процентов. Некоторые эксперты рекомендуют менять дворники на автомобиле не реже чем один раз в год. С чего же начать?

1 Разбираемся, с каким видом щеток имеем дело

На сегодняшний день различают два вида автомобильных щеток стеклоочистителя. Первый вид – обычные щетки, которые устанавливают на большинство автомобилей. Речь идет о железном каркасе, в который закрепляется специальный резиновый элемент. Такие щетки очень часто подвергаются коррозии, что со временем приведет к неприятному шуму, скрипу и плохому качеству очистки стекла. Однако такие щетки менее затратные и лучше прилегают к стеклу. Второй вид – бескаркасные щетки стеклоочистителя, которые встречаются на более современных моделях автомобилей.

Что касается бескаркасного варианта дворников, то они более удобны и просты в эксплуатации, состоят из специального бескаркасного держателя и каучуко-графитового чистящего элемента. Надежность бескаркасных щеток, как правило, зависит от упругости, которой обладает держатель. На более дорогостоящих версиях автомобилей, в конструкции дворников можно также встретить дополнительный спойлер, который служит прижимной силой на высоких скоростях, например, свыше 120-ти километров в час. Замена щеток стеклоочистителя несложная процедура, однако требует некоторых начальных знаний и тренировки.

Как правило, современные автопроизводители дают указание конкретного изготовителя щеток и даже номер запчасти. Кроме того, в некоторых новых комплектах дворников можно найти подробную инструкцию по снятию и установке. Но бывает, что приходится разбираться самому. Тогда главное, правильно определить тип крепления дворника, который может различаться на разных моделях автомобилей.

2 Некоторые распространенные типы креплений

На данный момент, большинство иномарок комплектуются щетками стеклоочистителя с креплением типа «крючок» или по-английски Hook. Такой вид крепления встречается и на отечественных автомобилях. Как правило, размеры крючка стандартные (9х4), однако на некоторых моделях они могут быть больше или меньше, например, у некоторых моделей Audi встречаются крючки меньшего, чем стандартный, размера. А на модели Honda Civic 4D данное крепление дополняется специальным колпачком и декоративной лентой.

На некоторых моделях иномарок, выпущенных после 2005 года, также можно встретить крепление Pin in Arm. Например, BMW e56, Х5 и другие. Кроме того крепления Pin in Arm встречаются и на моделях Mercedes-Benz, Volkswagen и других. Такие производители как Volvo, Volkswagen, Renault и Ford иногда устанавливают на некоторые модели дворники с креплением Push Button. Снятие таких дворников не требует никаких усилий и считается самым удобным. Достаточно просто нажать на специальную кнопку, потянуть дворник вверх для снятия, а для того, чтобы поставить новые дворники, произвести те же действия в обратном порядке.

Pin Lock – это крепление, которое используется на щетках таких производителей как Seat, Audi и Renault после 2008 года выпуска. На таких дворниках установлен специальный замок, однако процедура их снятия практически идентична способу, описанному для дворников с креплением Push Button. На некоторых автомобилях французского производства, например, таких моделях как Renault Logan, Fluence или Megan используется крепление под названием Bayonet. Чтобы снять и поставить щетки с таким типом крепления, необходимо поднять дворник в вертикальное положение, затем отворить две защелки, установленные параллельно, и, прилагая усилие, снять щетку с направляющей движением вверх.

3 Рекомендации при замене щеток стеклоочистителя

Какие бы щетки не стояли на стеклах вашего автомобиля, процедура их замены, как вы уже могли убедиться, не занимает много времени и не требует много усилий. Менять щетки стеклоочистителя рекомендуется не реже чем каждые 30 тысяч километров пробега, однако, если вас устраивает работа дворников, они не скрипят, не ржавеют и не деформируются, то не обязательно прибегать к замене, как этого требуют нормы. Кроме того, рекомендуется покупать фирменные дворники для своего автомобиля, так как в этом случае, их работа будет более надежной, да и менять их придется гораздо реже.

Еще один важный совет. При замене дворников обязательно накройте лобовое стекло плотным покрывалом. В случае непредвиденного падения дворника под действием пружины, это поможет сохранить стекло. И помните, что щетки стеклоочистителя – это важный механизм, от которого зависит безопасность водителя и пассажиров, поэтому ездить с неисправными дворниками запрещено законодательством. Если исходить из правил ГОСТа, то исправные щетки стеклоочистителя на автомобиле должны полностью очищать поверхность стекла за 5 ровных «взмахов», если для этого им требуется больше времени, значит, скоро дворники придется менять.

0 0 голос

Рейтинг статьи

Как надеть дворник на крючок

Стеклоочистители в машине (в народе их называют «дворники») являются расходным материалом, который со временем потребует обязательной замены. Невзирая на то, что эта деталь малозаметна и особых внешних данных не имеет, она выполняет одну из главных функций при плохих погодных условиях.

Наличие хороших стеклоочистителей в автомобиле даёт уверенность за рулем даже при поездке в снегопад или ливень. Если этой детали необходима замена, то выполнить её можно самостоятельно, не обращаясь в автоцентр. Необходимо лишь чётко придерживаться некоторых правил…

Инструкция по замене

Процесс и способ замены дворников идентичен на всех автомобилях и совсем не сложен. Инструкция по замене стеклоочистителей:

Нужно определить уровень износа стеклоочистителей. Тщательно осмотрите три элемента детали: рычаг снизу, лезвие из металла около рычага и саму щётку из резины. Чаще всего меняют именно щётки, так как они более всего изнашиваются из-за трения резины о стекло. Если резина износилась, это легко увидеть при работе, щётка плохо очищает стекло от снега и загрязнений.

Нужно приобрести лезвия для замены. Рулеткой необходимо замерить длину уплотнителей из резины, и при выборе новеньких щёток придерживайтесь старых величин. При покупке нужно знать, что длина резиновых щёток между собой может отличаться.
Приподнимите стальной рычаг, держа его вертикально по отношению к ветровому окну. Нужно учесть, что эта система на пружине, и в любой момент щётка может ударить по окну и разбить его. Снимите изношенную резину и внимательно осмотрите стык его и стальной ручки. В соединении должен быть фиксатор из пластика, с помощью него присоединяется резиновая основа. Аккуратно нажмите на прижим и удалите изношенную щётку с основания. Есть «дворники», крепящиеся на крючке.
Выполняя смену резины, нужно смотреть, чтобы сам рычаг был на наибольшей дистанции от окна. Чтобы защитить его, можно положить на него мягкую ткань. Крепим купленный стеклоочиститель: вставьте новенькую резиновую щётку на место изношенной, и закрепите её до характерного щелчка.

То же самое нужно сделать и с другим стеклоочистителем. Проконтролируйте величину щёток. Если один был длиннее, а другой короче, то новый комплект монтируйте, поэтому же принципу.
Если стеклоочистители не функционируют, а сменить их нужно, то приподнимите капот и отыщите чёрный колпачок на передней оси рычага, слегка подденьте его и уберите. Рычаг снимается сильным движением, как бы стягивается с небольшого шлицевого соединения. Монтируя старую систему назад, установите рычаги так, чтобы элемент слева был на шесть сантиметров ниже ветрового стекла.
«Дворник» справа устанавливаем идентично, ориентируясь на маркировку, которая находится под ветровым окном. Приступая к монтажу «дворников», установите на прежнее место движок системы.

Виды крепления щёток стеклоочистителя

Типы крепления щёток стеклоочистителя:

«Крючок» или «Hook», «J-hook». Это крепление выпускается давно, это многофункциональное крепление, обозначающееся «U». Величины его разные, но очень востребованные — 9Х3, 9Х4.
«Боковой штырь» или «S >

Изготовители щёток автомобильных «дворников» без каркаса пошли различными путями. Выпуск «дворников» со специальным крепежом для определённых марок авто. Так делают компании «BOSCH» и «Valeo».

Достоинствами такого метода является сомкнутость крепежей, также можно учитывать кривизну ветрового стекла определённых марок авто. К недостаткам относится широкий выбор модификаций, что делает выбор их сложнее, а стоимость выше.

Выпуск стеклоочистителей с универсальным крепежом. Достоинством является большая универсальность «дворников» и лёгкость выбора под любую машину. Недостатком считается плохая аэродинамика, в сравнении со специальным крепежом и трудность монтажа.

Как снять бескаркасные дворники

На множестве нынешних авто установлены бескаркасные стеклоочистители, состоящие из пластины для прижима, ленты для чистки и рычага.

Качество чистки ветрового окна будет зависеть от того, как плотно и равномерно прижаты «дворники» по всей протяжённости ленты для чистки.

На различных марках автомобилей крепления «дворников» отличаются. Один из лёгких приёмов демонтажа щёток: направляющую одновременно со стеклоочистителем поставить перпендикулярно стеклу, развернуть на 90° и удалить резиновую щётку с основы, которая удерживает её при помощи штырька.

Есть модификации стеклоочистителей, снять которые непросто.

Нужно поставить «дворник» перпендикулярно, отогнуть два язычка, которые находятся внутри стеклоочистителя, и одновременно удалить резину по направлению коромысла.

Если автовладелец выполняет смену стеклоочистителей сам, без лишней помощи, то для проверки правильности монтажа советуем несколько раз провести монтаж-демонтаж «дворников».

Если самостоятельно не получается заменить стеклоочистители, то лучше всего обратиться за помощью в специализированный центр, к профессионалам.

Зимой, когда ветровое стекло покрыто льдом или снегом, то прежде чем производить замену «дворников» нужно очистить его скребком. В противном случае можно повредить резину на щётке и механизм стеклоочистителей при их включении. Включите обогреватель ветрового окна и направьте струю тёплого воздуха на резиновые щётки, чтобы они отмёрзли.

Единственным прямым назначением автомобильных дворников является обеспечение хорошей видимости и обзора в сложных метеорологических условиях.

Еще недавно конструкция их была достаточно сложной. В ней использовались специальные шарнирные коромысла, которые достаточно часто и быстро выходили из строя. К серьезным повреждениям традиционных дворников зачастую приводило не только незначительное механическое воздействие, но даже сильный ветер или их работа при движении автомобиля на высокой скорости. Сегодня существует вполне достойная альтернатива громоздкой, хрупкой и достаточно капризной традиционной конструкции – бескаркасные элементы.

Плюсы бескаркасных механизмов

По сравнению с автомобильными дворниками традиционной конструкции, такие модели обладают целым рядом преимуществ.

высокие показатели износостойкости и долговечности;
более плотное прилегание к лобовому стеклу автомобиля и большая площадь обработки поверхности;
эффективная работа при движении на высокой скорости.

Кроме того, благодаря своим конструктивным особенностям дворники автомобильные бескаркасные не боятся сильных морозов, вызывающих обледенение. Каждый автовладелец хотя бы раз в жизни сталкивался с ситуацией, когда зимним утром приходится в буквальном смысле отдирать замерзшие дворники от лобового стекла, а потом еще долго соскабливать с них образовавшуюся за ночь наледь. С бескаркасными конструкциями таких проблем не возникает. Тем более что немецкие бескаркасные дворники (Bosch, например) имеют встроенную систему подогрева.

Впрочем, встроенный провод обогрева присущ отнюдь не только продукции этой фирмы, но и многим маркам дворников других производителей. Помимо этого, некоторые бескаркасные устройства для очистки лобового стекла обладают еще и дополнительной функцией распрыскивания воды, вдобавок к штатному автомобильному омывателю. Но, опять же, все эти функции делают стоимость устройства на порядок выше, чем у аналогов (порядка 50-100 долларов США за пару).

Основные особенности конструкции

Современные автомобильные дворники бескаркасные представляют собой спойлерную конструкцию, в пластиковый кожух которой помещены две металлические направляющие, удерживающие специальную резиновую щетку.

Удобство рассматриваемых нами элементов заключается еще и в том, что чистящую резинку можно без труда заменить новой. И хотя стоят дворники бескаркасные заметно дороже своих традиционных «собратьев», они достаточно быстро окупаются за счет своей прочности и долговечности.

К какому автомобилю подходят бескаркасные дворники

Бытует мнение, что такие механизмы обладают недостаточной универсальностью. В какой-то мере это действительно так. Однако сегодня производители предлагают потребителям столь широкий ассортимент автомобильных аксессуаров данного типа, что их можно без труда подобрать абсолютно для любой марки и модели автомобиля. Ответить на вопрос: «Бескаркасные дворники: какие лучше?» однозначно невозможно. Кто-то предпочитает самые лаконичные конструкции, а кому-то нравятся «панорамные», да еще и оборудованные системой подогрева или разбрызгивания. Но главное, что нужно принимать во внимание, выбирая такой тип автомобильных дворников – их совместимость с конкретной моделью машины.

Поскольку устройства эти достаточно дорогие, при их покупке будет отнюдь не лишним поинтересоваться у продавца, какие именно изделия подходят к той или иной марке.

Установка

Зачастую наряду с вопросом про бескаркасные дворники (какие лучше выбрать) у автовладельца возникает другая проблема: можно ли установить такие конструкции собственными силами?

во-первых, многие детали и элементы бескаркасных дворников, включая крепеж, обладают небольшими размерами и достаточно высокой степенью хрупкости;
во-вторых, если устройства снабжены системой подогрева, необходимо не только обладать хотя бы элементарными познаниями в области электротехники, но и знать тонкости устройства автомобилей.

Правда, обращение в сервисный центр или на станцию технического обслуживания практически всегда означает потерю определенного количества времени, нервов и, разумеется, денег. Так что решать вам.

Монтаж бескаркасных механизмов своими руками

В большинстве случаев установить такие дворники может и сам автовладелец. Это позволяет сэкономить определенную сумму денег и достаточно большое количество времени. Как правильно это сделать, расскажет нижеизложенная пошаговая инструкция.

Определяемся с местом

Устанавливать дворники бескаркасные, разумеется, лучше всего в гараже или в другом крытом помещении. Рядом с собой следует разместить необходимый инструмент, которого потребуется не так уж и много, – всего пара отверток.

Чистим

Перед тем как поменять бескаркасные дворники или установить новые, необходимо тщательно очистить от грязи и пыли их крепления и лобовое стекло автомобиля. Для этого можно взять обычную тряпку, смоченную в теплом мыльном растворе, но лучше использовать струю воды или сжатого воздуха. Правда, для такой очистки может понадобиться гораздо больше места для размещения необходимого оборудования. Впрочем, для прочистки (а вернее – продувки) креплений дворников вполне можно использовать баллончики со сжатым воздухом, которые применяются для удаления пыли из корпусов компьютеров и ноутбуков.

Снимаем старые щетки

После того как крепления дворников будут очищены, можно приступать к демонтажу старых. Для этого необходимо предпринять следующие действия:

отвинтить крепежные шпильки;
аккуратно вынуть корпус щетки;
снять резиновые заглушки болтов;
отвинтить болты.

При этом откручивать болты следует с максимальной осторожностью, поскольку в подавляющем большинстве случаев они соединяются непосредственно с моторчиком, приводящим конструкцию в движение. Стоит повредить этот механизм – и самые лучшие бескаркасные дворники просто не будут работать! Необходимо позаботиться и о сохранности уплотнительных шайбочек. Без них установка может оказаться весьма проблематичной.

Устанавливаем новые

Теперь можно приступать к монтажу новых дворников. Если они оборудованы системой обогрева, то необходимо будет открыть капот и провести электрические шнуры сквозь крепления в моторный отсек.

Сами провода системы подогрева дворников подключаются к клемме системы подогрева стекол. Важно после подключения вернуть на место специальный защитный резиновый кожух или колпачок.

Затем можно приступать непосредственно к монтажу самих дворников. Алгоритм действий будет таким:

укладка новой резиновой прокладки под основание дворника;
насадка основания нового элемента на четырехгранный штырь;
уплотнение соединения при помощи шайбочки, снятой ранее, при демонтаже старого дворника;
завинчивание крепежного болта корпуса.

Те же операции следует произвести и со вторым дворником. После чего необходимо проверить работоспособность установленных щеток.

Замена резинок на бескаркасных дворниках

Среди автомобилистов бытует мнение, что бескаркасные автомобильные щетки являются одноразовыми.

определяем нижний конец механизма;
отверткой очень аккуратно поддеваем и снимаем колпачок-фиксатор;
вытягиваем резиновую щетку на себя;
вставляем новую резинку;
возвращаем на место заглушку-фиксатор.

Таким образом, щетки дворников (бескаркасные конструкции) можно менять неограниченное количество раз.

Какие щетки лучше выбрать для своего автомобиля

Выбирая эти элементы для машины, любой автовладелец стремится получить наиболее оптимальное сочетание параметров цена/качество. Традиционные шарнирные дворники стоят дешевле, нежели бескаркасные аналоги, но взамен последние обеспечивают куда более высокую надежность и долговечность.

Итак, мы выяснили, что собой представляют автомобильные дворники бескаркасного типа, обсудили их преимущества и недостатки, поделились с вами рекомендациями относительно особенностей установки такого рода конструкций и замены их в случае неисправности. Успехов!

Посмотрев нашу краткую инструкцию, вы поймете, как правильно установить дворники с креплением «крючок». Сначала избавляемся от старых дворников. Оттяните одной рукой держатель от стекла автомобиля, а другой откройте защелку на тыльной стороне стеклоочистителя, поднимите клипсу вверх на 90 градусов и тяните дворник в сторону от держателя.

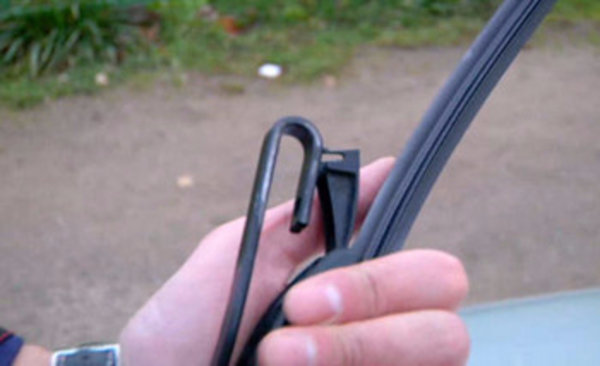

Одной рукой удерживайте держатель, а второй тяните дворник вниз, пока клипса не освободится от крючка держателя. Помните, что стеклоочистители и держатели для них достаточно нежные запчасти автомобиля, поэтому не следует делать резких движений.

Теперь тяните дворник вверх, пока он полностью не освободится от крючка. Будьте аккуратны и не зацепитесь за крючок держателя.

Придерживая одной рукой держатель, второй снимите старый дворник. После снятия дворников, не забудьте внимательно осмотреть держатель на предмет появления ржавчины или иных повреждений. В случае если держатель сильно поврежден, его необходимо заменить перед установкой новых дворников.

Подготовительные работы завершены, и мы теперь расскажем, как поменять дворники на машине. Для начала необходимо подготовить дворник для установки. Следует открыть защелку на тыльной стороне и поднять клипсу вверх на 90 градусов.

Придерживая одной рукой держатель, второй рукой аккуратно оденьте дворник так, чтобы крючок держателя прошел через открытую клипсу. Напоминаем, что не следует делать резких движений. Будьте аккуратны, чтобы не повредить клипсу.

После того, как вы продели крючок держателя в клипсу, необходимо установить на него дворник, затянув до упора крючок в крепление, и опустить собачку клипсы вниз. Если вы все сделали правильно, то стеклоочиститель будет плотно сидеть на крючке держателя и не ездить со стороны в сторону или вверх-вниз.

И последнее действие – закройте клипсу, окончательно зафиксировав стеклоочиститель на держателе. При закрывании должен прозвучать щелчок. Если он есть, значит, вы успешно справились с этой задачей и теперь знаете, как правильно установить дворники. После этого опустите держатель в его штатное положение так, чтобы дворник плотно прилегал к стеклу автомобиля.

Крепление “боковой штырек”

Предлагаем вашему вниманию инструкцию: как установить автомобильные дворники с креплением «боковой штырек». Сначала снимаем старые стеклоочистители. Для этого одной рукой отодвигаем держатель от стекла, а второй поворачиваем дворник по часовой стрелке в горизонтальное положение.

Крепление “боковой штырек”

Придерживая держатель, свободной рукой аккуратно тянем дворник на себя. Если дворники долго не менялись, возможно понадобится некоторое усилие из-за забившейся грязи. Не переусердствуйте, чтобы не повредить составные части конструкции.

Крепление “боковой штырек”

Когда дворник полностью освободился от штырька, снимаем его. Эту же операцию проводим и со вторым дворником.

Крепление “боковой штырек”

Перед тем, как одеть новый дворник, очищаем держатель от грязи и внимательно осматриваем. Если присутствует ржавчина или повреждения, держатель необходимо заменить на новый. Если же держатель невредим, значит подготовительные работы завершены и можно переходить к установке новых стеклоочистителей.

Крепление “боковой штырек”

Все готово и теперь давайте посмотрим, как заменить дворники на авто. Придерживая одной рукой держатель, второй возьмите новый дворник и поднесите его к держателю так, чтобы отверстие в клипсе дворника совпадало со штырьком держателя.

Крепление “боковой штырек”

Аккуратно одевайте дворник на штырек держателя. Дворник должен находится в горизонтальном положении. Обратите внимание, что дворник должен одеваться с некоторым усилием, но не переусердствуйте. Иначе есть риск сломать дворник или даже держатель.

Крепление “боковой штырек”

Поверните дворник, одетый на штырек держателя в вертикальное положение до упора. Поворот должен быть легким, силу применять не нужно, чтобы не сломать крепление стеклоочистителя.

Крепление “боковой штырек”

Поздравляем, вы справились с задачей и знаете, как установить автомобильные дворники с креплением штырек. Теперь просто прислоните держатель с одетым на него дворником к стеклу автомобиля так, чтобы стеклоочиститель прилегал плотно.

Просмотрев слайды, вы узнаете, как поменять дворники на машине с креплением типа «кнопка». Перед установкой новых дворников необходимо снять старые. Для этого отодвигаем держатель стеклоочистителя и большим пальцем руки, в которой у вас держатель нажимаем на фиксирующую кнопку на тыльной стороне дворника.

После нажатия кнопки дворник освобождается от фиксатора держателя. Теперь аккуратно тянем дворник вверх от основания держателя так, чтобы он освободился от клипсы. Обратите внимание, что дворник должен легко выниматься, здесь не потребуются усилия.

Снимите полностью дворник с держателя. Обратите внимание, в каком состоянии находится держатель. Нет ли ржавчины или механических повреждений. Если они присутствуют, держатель необходимо заменить.

После проведения подготовительных работ, можно переходить напрямую к вопросу, как установить автомобильные дворники. Одной рукой придерживайте держатель, второй возьмите дворник и поднесите его к держателю под углом в 45 градусов.

Аккуратно вставьте крепление дворника на тыльной стороне в паз держателя. Вставлять крепление необходимо так, чтобы избежать перекосов в стороны. Тогда дворник войдет в паз свободно, и вы ничего не повредите.

Надавите с небольшим усилием на дворник сверху вниз так, чтобы крепление дворника полностью вошло в паз держателя. Не переусердствуйте, усилие должно быть минимальным.

Продолжайте надавливать до тех пор, пока крепление дворника полностью не войдет в паз держателя, и вы не услышите щелчок кнопки. Это будет сигналом, что вы успешно справились с задачей. Поздравляем, теперь вы знаете, как заменить дворники на авто с креплением типа «кнопка».

Крепление “боковой зажим”

Как заменить дворники на авто с креплением «боковой зажим»? Для этого отодвиньте дворник от держателя и большим, и указательным пальцем нажмите на усики зажима. После этого потяните нижнюю часть дворника вверх, так, чтобы он встал в горизонтальное положение к держателю. Далее просто потяните вверх и снимите дворник с держателя.

Крепление “боковой зажим”

Старый дворник мы сняли и теперь давайте узнаем, как поменять щетки на авто с креплением «боковой зажим». Возьмите новый дворник и поднесите его к держателю так, чтобы выступ на конце держателя совпал с соответствующим отверстием в креплении дворника.

Крепление “боковой зажим”

Наденьте дворник на выступ держателя и опускайте его параллельно держателю до того момента, пока не окажется под углом 45 градусов к держателю. Теперь нажимайте большим и указательным пальцем на усики зажима дворника и вставляйте его в пазы держателя. Поздравляем, вы справились с задачей и теперь знаете, как заменить дворники на авто.

Чтобы ответить на вопрос, как поставить дворники на машину с креплением байонет, нужно избавиться от старых стеклоочистителей. Для этого отводим держатель от окна и нажимаем на кнопки-фиксаторы, которые находятся с двух сторон крепления дворника, как показано на слайде.

Придерживая кнопки-фиксаторы, начинаем тянуть стеклоочиститель вверх так, чтобы освободить его крепление от держателя. Не нужно делать резких движений, иначе вы рискуете сломать дворник или держатель.

Полностью снимите дворник с держателя. После этого осмотрите держатель на предмет ржавчины или повреждений. Если они есть, держатель следует заменить. Если с держателем все в порядке, просто протрите его от загрязнений.

После того, как старые дворники сняты, а держатель осмотрен и очищен от грязи (или поставлен новый), можно переходить к вопросу, как поменять щетки на авто с креплением байонет. Для этого возьмите дворник и поднесите его горизонтально к держателю.

Перед тем, как одеть дворник на держатель, зажмите указательным и большим пальцами руки кнопки-фиксаторы по бокам крепления стеклоочистителя.

Начинайте с небольшим усилием одевать дворник на держатель движением руки вниз. Узкая часть держателя должна пройти в крепление стеклоочистителя так, как показано на слайде. При этом не применяйте большое усилие и не одевайте дворник слишком резко, чтобы не сломать крепление.

Продолжайте одевать дворник на держатель, придерживая кнопки-фиксаторы, пока не услышите щелчок. Это сигнал, что стеклоочиститель надежно зафиксировался и теперь вы знаете, как поставить дворники на машину с креплением байонет.

Крепление “боковое крепление”

Инструкция: «как поменять щетки на авто с боковым креплением». Снимем старые дворники. Для этого оттяните держатель от ветрового окна и подымите дворник в горизонтальное положение. После этого снизу крепления стеклоочистителя отодвиньте собачку-зажим, как видно на слайде.

Крепление “боковое крепление”

После того, как собачка-зажим отодвинута, дворник уже ничто не удерживает, и вы просто тянете его вверх, снимая с держателя.

Крепление “боковое крепление”

Осмотрите держатель, протрите его от загрязнения. Если есть ржавчина или повреждения, замените его. Подготовительные работы окончены. А теперь выясним как поставить дворники на машину с боковым креплением? Удерживая держатель, возьмите новый дворник.

Крепление “боковое крепление”

Подымите собачку-зажим в вертикальное положение по отношению к дворнику.

Крепление “боковое крепление”

Переверните дворник чистящей стороной вверх и поднесите его к держателю так, чтобы он оказался напротив отверстия в креплении стеклоочистителя.

Крепление “боковое крепление”

Оденьте дворник на держатель. Окончание держателя должно войти в отверстие крепления дворника. Не применяйте силу во избежание поломки дворника.

Крепление “боковое крепление”

Защелкните собачку-зажим. Все, дворник установлен и надежно закреплен на держателе и теперь вы знаете, как поменять дворники на машине с боковым креплением.

На все щетки стеклоочистителя распространятеся гарантия 1 месяц. Подобранные по авто дворники обязательно подходят для выбранного автомобиля по длине и типу крепления. Если у вас будут сложности с установкой — обращайтесь, мы проконсультируем!

Как одеть дворники на крючок?

Как снять дворники с крючка?

Как правильно снять дворники

Он должен принять устойчивое положение, чтобы пружина не вернула дворник в исходное положение. Снять старую щетку стеклоочистителя. Для этого нажимают на пластиковый зажим, крючок или защелку, который крепит щетку, при этом раздвинется стык, который освободит изношенную деталь.

Как называется куда крепятся дворники?

Лента бескаркасных крепежей устанавливается и крепится в зажимах ровной упругой пружины в форме дуги. Данная пружина придавливает резинку к поверхности стекла, а для установки на рычаг в упругой пружине применяется адаптер. Что касается гибридных дворников, то они имеют каркас, упрятанный в корпус из пластика.

Как поставить дворники в сервисное положение Фольксваген?

Для этого необходимо сначала включить, а затем выключить зажигание. После этого нужно нажать на рычаг «разовое включение дворников». В результате дворники поднимутся.

Как заменить щетки стеклоочистителя каркасные?

Снимаются они довольно просто: на каждой конструкции есть небольшой пластиковый рычаг. Достаточно потянуть его, «отворив» дворник, и затем стягивать резинку на себя. Перед этим, конечно же, как и в случае с бескаркасными щетками, их нужно отогнуть от стекла, поставив перпендикулярно.

Как восстановить старые дворники?

Способы восстановления

Самый простой способ заключается в применении горячей воды. …
Воспользуйтесь бензином. …
Хорошим выбором станет уайт-спирит. …
Чтобы размягчить затвердевшую резину, используйте глицерин. …
Механическая обработка подойдёт в том случае, если резина повреждена или имеет неровности.

Как снять поводки дворников без съемника?

Как снять держатель дворника без съемника

надфилем зачищаем грани гайки и пробуем открутить накидным или рожковым ключами. …
ржавчина снимается слабым раствором ортофосфорной кислоты или WD-40. …
пробуем расшатать гайку, поддев её и расшатав с помощью рычага.

18.04.2017

Как снять гибридные дворники?

Никаких премудростей нет, всё быстро и просто:

Открываем замок и заводим крючок водительского поводка в зацепление с щеткой
Защелкиваем замок и аккуратно опускаем дворник на стекло
Повторяем ту же процедуру с пассажирским дворником
Повторяем пункт 2 для пассажирского дворника

13. 03.2015

На чем держаться дворники?

Поводок — эта железка с пружинкой называется,на которой дворник держится.

Какие бывают крепления для дворников?

Типы креплений стеклоочистителей

Крепление щеток стеклоочистителя -«Крючок» или «Hook» или «J-hook» …
Крепление «Push button» или «Кнопка» 19мм …
Крепление «Pin lock» …
Крепление «Side mounting» или «Боковое крепление» …
Крепление «Верхний замок» или «Top lock» …
Крепление «Штыковой замок» или «Bayonet arm»

10.06.2020

Как устроены дворники?

Стеклоочиститель состоит из рычажного механизма, щеток, рычагов и электродвигателя с редуктором. Включается механизм с помощью переключателя на рулевой колонке, он же включает моторчик омывателя. Благодаря мотору и редуктору создается вращательное движение, которое приводит в движение трапецию.

Обзор типов креплений автомобильных дворников. Чем они отличаются? • Автосеть

Существует масса разнообразных типов креплений для щеток стеклоочистителя и дворников и с каждым годом производители автомобилей продолжают придумывать новые. Причиной этого является желание автопроизводителей заработать на продаже оригинальных запчастей и снизить количество подделок.

Как же узнать какой тип крепления установлен на вашем автомобиле?

Почему крепления дворников стали разными?

До 1999 года почти все производители автомобилей использовали в своих машинах стандартные крепления дворников, которые называли «крючками», hook, small hook или j-hook. Спустя много лет этот вид крепежа не утратил своей популярности и занимают одно из первых мест. А в начале 2000-х сначала Форд оснастил Таурус совершенно новым типом крепления, а вслед за этим и остальные игроки на рынке стали использовать различные интересные крепления для дворников в своих автомобилях. Дольше всех продержались консервативные японские автопроизводители, но теперь и они стали использовать такие же хитрости, например на моделях Ниссан Кашкай, Мазда 3 или Хонда Сивик

Известные вендоры и производители автокомпонентов, такие как Бош, Валео или Чемпион, выбрали 2 пути решения проблемы дворников.

Использовались своеобразные комплекты щеток для определенных моделей машин. Этим занимаются Бош, Бремакс и Валео. Преимуществами такого выбора являются такие параметры, как: небольшие размеры крепления, а также берутся во внимание все неровности лобового стекла определенных моделей автомобилей. Также существуют и свои недостатки: возникает сложность подбора нужной щетки из-за очень большого выбора, что в свою очередь увеличивает стоимость «дворников».
Изготовление щеток, оснащенных специальными сменными блоками. Этот вид взяли СВФ и Чемпион. Преимущество заключается в том, что щетки универсальны и оснащены сразу большим количеством сменных адаптеров. Недостатки: аэродинамика не такая хорошая, как в ситуации со специальными креплениями, также усложняется установка.

Крепление дворников «крючок», hook, small hook или j-hook

Это самое известное и распространенное крепление. Иногда, его обозначают латинской буквой «U». Размеры этого вида крепежа могут различаться, но самые распространенные 9х3 мм и 9х4 мм. У всех известных производителей щеток стеклоочистителя, например Bosch, Denso, Valeo, SWF, Champion или Bremax есть модели щеток с таким видом крепления.

На некоторых автомобилях, например Toyota Prado, толщина поводка стеклоочистителя увеличена и для установки неоригинальной щетки с креплением «крючок»требуется демонтировать из крепежа часть элемента.

Купить дворники с креплением Крючок (Hook)

Как снять щетки стеклоочистителя «крючок» с автомобиля?

Снятие

Установка щетки стеклоочистителя «крючок» на автомобиль. Замена дворников

Крепление «Боковой штырь» или «Side pin»

Этот крепеж начали выпускать с 2005 года. Автомобили на которых он устанавливался — Ford Focus, Opel Astra, BMW 3 серии, Volvo S/V40, Skoda Octavia, VW/Audi/Porsche, а так же на некоторых моделях Мерседес и Peugeot.

Распродажа

Купить дворники с креплением Side Pin

Снятие дворников с креплением Side-pin с автомобиля

Установка щеток с креплением «боковой штырь»

Крепление «Кнопка», «Большая кнопка» или «Push button»

Этот вид крепления автомобильных дворников появился в 2007 году. В качестве заводского крепежа используется на автомобилях Audi, VW, Skoda, Peugeot. Иногда этот тип крепления дворников путают с креплением Slim-Top (маленькая кнопка). Они отличаются шириной посадочной части: Push Bottom — 19 мм, а Slim-Top — 16 мм

Купить дворники с креплением Push Button

Чем отличается Push button от Slim Top?

Как снять дворники с креплением «Push-button» с автомобиля?

Установка щеток стеклоочистителя с креплением «Кнопка» на автомобиль

Крепление «Pin lock»

Щетки стеклоочистителя с крепежом «Pin lock» используют концерны Audi, Mercedes-Benz и Seat.

Снятие щеток стеклоочистителя с креплением Pin lock с автомобиля

Установка дворников с креплением Pin lock на автомобиль

Крепеж «Боковое крепление» или «Side mounting»

Этот тип крепежа встречается очень редки и используется только компанией Renault.

Как снять щетки с боковым креплением с автомобиля?

Установка дворников Side mounting на автомобиль.

Замена на новый комплект

Крепеж «Усики, «Боковой зажим» или «Pinch tab»

Крепеж «Усики» появился в 2008 году сначала на французских автомобилях, а со временем стал использоваться всеми производителями. Устанавливается на Volvo XC90, Nissan Qashqai, Citroen, Peugeot, Mercedes

Купить дворники с креплением Pinch Tab

Снятие и установка дворников с креплением «Усики» на автомобиль

Крепление «Штыковой замок» или «Bayonet arm»

Как правило, этот тип крепежа используют французские автопроизводители. Например, Renault Megane, Clio, Fluence.

Купить дворники с креплением Bayonet arm

Снятие дворников с креплением Bayonet с автомобиля

Установка щеток с креплением Bayonet на автомобиль. Замена на новый комплект

Крепление «Верхний замок» или «Top lock»

Эти щетки используются только в автомобилях BMW 5 и 6 серии.

Как снять дворники с креплением Top-lock?

Замена дворника с креплением Top-lock

Крепление «Slim Top» или маленькая кнопка

Этот тип крепления появился в 2012 году и в начале все путали его с крепежом Push-Bottom из-за их внешнего сходства.

Отличаются эти два крепежа шириной щетки в месте крепления: Push Bottom — 19 мм, а Slim-Top — 16 мм. Крепеж используется на автомобилях Audi и VW с 2012 года.

Снятие щеток Slim Top с автомобиля

Крепление Claw

Крепление GWB044 (DNTL1.1)

Крепление GWB045 (MBTL1.1)

Крепление GWB046 (VATL5.1)

Возможно вас заинтересует:

Щетки стеклоочистителя ⋆ JUST DRIVE

Все щетки стеклоочистителей JUST DRIVE производятся на предприятиях группы компаний JUST DRIVE в Южной Корее. С 1995 года все производство сертифицировано по международному менеджменту качества ISO/TS 16949.

В линейку JUST DRIVE входят каркасные, бескаркасные, зимние, гибридные и задние щетки стеклоочистителя.

Каждый из типов щеток JUST DRIVE представлен во всех стандартных размерах от 12 до 28 дюймов (300-700 мм).

Номенклатурный номер щеток имеет вид JDWBXXX(код), где:

ХХХ – размер щетки в сантиметрах;
Код – тип щетки ( С-каркасная; F – бескаркасная; H –гибридная; W – зимняя; R – задняя ).

Преимущества и особенности щеток стеклоочистителей JUST DRIVE:

Яркий привлекательный и современный дизайн, бросающийся в глаза покупателям, с картонным крючком для подвеса;
Эффективное отведение воды и предотвращение намерзания льда за счет оригинального профиля чистящей ленты. Лента стеклоочистителя изготовлена из высококачественного каучука. Во всех щетках, за исключением каркасных и задних, имеется графитовое напыление, улучшающее трущие свойства и увеличивающее срок службы;
Технология многоэтапной окраски и применение шарнирных соединений с независимыми точками опоры сводит на нет случайные поломки или возможность коррозии;
Высококачественный и морозоустойчивый резиновый чехол в зимних щетках и пластик, выдерживающий низкие температуры – прекрасно чувствует себя даже в сибирских холодах;
Полные комплекты всех распространенных видов крепления в каждой щетке;

Гибридные щетки стеклоочистителя
Гибридная конструкция щетки сочетает в себе несколько важных преимуществ при равном уровне цены, качества и срока службы:

Простота, механическая крепость и долгий срок службы классической каркасной щетки + аэродинамические качества с высокими прижимными способностями бескаркасных щеток;
Закрытый кожухом жесткий каркас с шарнирами обеспечивает многоточечный и высококачественный прижим щетки к лобовому стеклу с повторением геометрии;
Состав резины, рассчитанный на длительную всесезонную работу, имеет графитовое напыление и сохраняет свои свойствах при температурах от -30С до +50С.

Программа товарных групп щеток стеклоочистителей JUST DRIVE включает в себя 14 видов зимних, каркасных и бескаркасных щеток (от 300 до 700 мм.), 14 видов гибридных (от 300 до 700 мм.) и 6 видов задних щеток с 11 до 16”.

________________________________________________________________________________________________________

В комплекте к ГИБРИДНЫМ и БЕСКАРКАСНЫМ щеткам JUST DRIVE поставляются разного вида адаптеры, позволяющие поставить щетки практически на любой автомобиль!

КАТАЛОГ ЩЁТОК СТЕКЛООЧИСТИТЕЛЕЙ «

JUST DRIVE«

Ссылка на видео по установке адаптеров: Установка адаптеров JUST DRIVE

Как поменять резинки на дворниках своими руками, замена резинок на бескаркасных дворниках

Автор admin Просмотров 4.5к. Опубликовано 11.11.2015 Обновлено

Как заменить резинки на дворниках своими руками. Простые способы замены резинок стеклоочистителей. Видео.

У автовладельцев очень часто возникают различные проблемы, связанные с мелкими неполадками работы самых обычных элементов. Взять, например, дворники. Эта маленькая деталь очень сильно влияет на безопасность движения. Более того, с плохо работающими дворниками не рекомендуется начинать движение. При плохой погоде, летящих навстречу насекомых на трассе и других подобных ситуациях без дворников не обойтись. Если лобовое стекло залито водой или грязью, то видимость резко снижается. А это в свою очередь может привести к аварии. Если вы хотите избежать этой тяжелой ситуации, то следите за состоянием дворников. Многие автомобилисты меняют резиновые щетки, когда те начинают «мазать». Одни предпочитают покупать оригинальные запасные части, других устраивают более дешевые аналоги. Но вопрос сводится в первую очередь к качеству самих резинок на дворниках. И заменить их намного дешевле, чем покупать новую деталь.

С чего начать замену резинок на дворниках?

Если вы решили поменять резинки на дворниках, то для начала определитесь с производителем. Лучше всего приобретать модели известных марок, которые хорошо себя зарекомендовали. Но многие автолюбители рекомендуют определенные фирмы, которые отличаются высоким качеством при сравнительно низкой цене. Стоимость этих запасных частей невелика в любом случае. Так, например, известные Denso будут стоить заметно дороже моделей фирмы Masuma, хотя качество у них приблизительно одинаковое.

Все, кто не знает, как заменить резинку на дворниках, должны начинать с малого — демонтажа самой щетки. Для этого необходимо включить стеклоочистители и дождаться середины цикла, когда сами дворники достигают максимально высокого положения. В этот момент (его нужно успеть поймать) выключите зажигание. И тогда ваши дворники остановятся в выбранном положении.

После этого стеклоочиститель нужно аккуратно отделить от лобового стекла. Не прикладывайте силу, он может погнуться или сломаться.

Станьте на сторону водителя и возьмитесь за щетку. Ее нужно несколько раз повернуть против часовой стрелки, после этого она снимется со стеклоочистителя. На некоторых моделях достаточно повернуть щетку на 90 градусов и потянуть вверх. Существуют модели, где резиновая щетка крепится с помощью пластикового фиксатора, который нужно аккуратно отжать. Аналогичную процедуру нужно провести и со второй щеткой, встав со стороны переднего пассажира.

Демонтаж щетки дворника с креплением типа Крючок

Демонтаж щетки дворника с креплением типа Кнопка

Демонтаж щетки стеклоочистителя с креплением Боковой штырь

Демонтаж щетки дворника с типом крепления типа Боковой зажим

Демонтаж щетки дворника с креплением типа Байонет

Демонтаж щетки дворника с креплением типа Штырь

Демонтаж щетки дворника с креплением типа Клешня

Демонтаж щетки дворника с боковым креплением

Демонтаж щетки дворника с креплением типа Верхний замок

Замена самих резинок с полным разбором щетки может показаться длительной процедурой, но на деле у вас уйдет на неё не более двадцати минут. Зато экономия окажется заметной.

Как заменить резинку на дворниках

Что нужно сделать:

снять обе боковые заглушки со щетки;
снять резиновые накладки-спойлеры;
удалить (стянуть) старую резинку.

После этого возникает проблема с установкой новой резинки. Кому-то удается аккуратно вставить её на место старой. Но сделать это очень непросто, поскольку резина цепляется за направляющие и не особо хорошо скользит. Можно попробовать намазать мылом, чтобы увеличить скольжение, но данный способ помогает не всем. Если вы не хотите утомлять себя медленным натягиванием резинки на щетку, то просто разберите её.

Достаточно снять одну (любую) металлическую направляющую. После этого новую резинку нужно одеть на ту направляющую, которая осталась в щетке. Сделать это несложно, но следите за тем, чтобы резинка не порвалась. Затем вставьте в неё вторую направляющую и тщательно расправьте резинку. Работа сделана. Нужно лишь вернуть на место спойлеры и закрепить конструкцию боковыми заглушками. Обязательно проверяйте надежность фиксации всех элементов, поскольку на дворники приходится значительная нагрузка во время непогоды: дождей, снегопада и даже сильного ветра. Приобрести отдельно одну заглушку на щетку будет очень проблематично.

Как поменять резинки на бескаркасных дворниках

Начинать нужно с длинной щетки. Возьмите её в руки и внимательно рассмотрите. Вы заметите две заглушки по краям. И снять вам нужно именно ту, которая держит резинку. Узнать верную заглушку несложно: достаточно подвинуть резинку влево/вправо. Если вы видите, что одна из сторон неподвижна, то снимать нужно именно эту заглушку. Для этого вам понадобится простая плоская отвертка, которой можно поддеть заглушку, не повредив её. Если вы не ошиблись, то под заглушкой находится фиксатор резинки.

Теперь нужно отогнуть его на три-четыре миллиметра, чтобы он отпустил старую резинку. Избавляемся от отработавшей свой срок детали и вставляем на её место новую. Если будет слишком туго, то вы можете смазать резинку мылом, что заметно облегчит работу и увеличит скольжение. Размер резинки должен совпадать с основой, резать ничего не придется. Не забудьте зажать фиксатор обратно, чтобы зафиксировать новую деталь резиновой щетки. После этого верните на место заглушку. Первая часть работы окончена.

Замена резинок на бескаркасных дворниках предполагает также работу и с короткой щеткой. Начало действий совпадает с уже описанными. Вам нужно будет понять, на какой из сторон находится фиксатор. Затем снимите заглушку, отогните фиксатор и удалите старую резинку.

Но далее вас ждут небольшие трудности. Дело в том, что новая резинка окажется длиннее, чем та, что была раньше. Что делать в этой ситуации? Вставить резинку на всю возможную длину, затем зажать фиксатор обратно. После этого острым ножом обрежьте резинку под самый торец щетки.

Проблема решена. Осталось только вернуть на место заглушку.

Многие люди лучше воспринимают информацию из видео мастер-классов. Если вы хотите узнать, как заменить резинки на дворниках видео, то внимательно следите за действиями экспертов. Они используют самые обычные инструменты, которые найдутся в каждом гараже и даже в каждом доме. К тому же вам не потребуется особых навыков для замены щеток на своем автомобиле. Сделать это сможет даже человек, не очень хорошо знакомый с его устройством.

Но все же специалисты советуют менять резинки не больше двух-трех раз на одних дворниках. Ведь основная конструкция также изнашивается и требует замены.

Как заменить резинки на дворниках: видео

Как правильно одеть гибридный дворник на крючок

Приветствую, драйвовчане. Щетки стеклоочистителя, идущие с завода, зачастую меняются сразу же или со временем всеми водителями. Такая учесть не обошла и Datsun. Щетки со временем начинают скрипеть (причём очень так я бы сказал смачно скрипеть), оставлять разводы полоски, островки посередине лобовухи да и вообще перестают справляться со своей задачей…
Статейка будет полезна для владельцев Datsun да и всего семейства родного ВАЗ-а)))
Выбор мой пал на гибридные щетки Denso Wiper Blade. Больше инфы в моём БЖ www.drive2.ru/l/8662124/ .
Что касается установки. Многие кто их брал расстраивались. Приходилось подпиливать крючок удочки (плеча стеклоочистителя), что приводило к бесконечному использованию только этих дворников, так как другие увы уже не могли встать из-за шаловливой болгарки)

Купив щетки был рад как слон, хотел ставить когда придут морозы. С момента покупки прошло уже больше 3 месяцев.
Распоковав дворники начал одевать пассажирскую щетку… О май гарбл… Не подходит… Етит мадрид как так, неужели пилить?!
Ладно думаю, перейду к водительской… Собака… Тоже самое…
НО на дне коробочки лежит такой вот переходничок на отечественный крючок!) А в водительской щетки нет!

Тут конечно как всегда мою жопу спас мой друг DokBrown
Который заханырил в своих закромах такой же переходник!) Ему ОГРОМНОЕ СПАСИБО!

Теперь уважаемые читатели БУДЬТЕ ВНИМАТЕЛЬНЕЕ!
При покупке данных щеток проверяйте имеются ли в комплекте данные переходники! В магазинах вас пошлют, если спустя несколько дней вы приедете просить только переходник.
На упаковке обращайте внимание на букву R.

Если она есть, то есть и переходник в коробочке! Только внимание ДОВЕРЯЙ, НО ПРОВЕРЯЙ. Открывайте коробочку и смотрите, переходник есть, поздравляю — покупайте; переходника нет, кладём обратно и идём в другой магаз.

» Как правильно одеть

Позитивное автомобильное комьюнити

Как правильно выбрать щетки стеклоочистителя?

С недавнего времени практически все мои знакомые автомобилисты начали жаловаться на то, что щётки стеклоочистителя стали плохо убирать влагу со стекла. Вполне закономерно, ведь нынешняя зима богата обильными осадками в виде ледяного дождя. А это самое серьезное испытание для резиновых элементов конструкции. Может быть, я пропустил бы эти жалобы мимо ушей, если бы с моими щетками не произошло то же самое. В принципе, я давно этого ждал – мои текущие щетки оснащены специальными маячками, которые уже несколько месяцев показывают мне, что щетки необходимо сменить.
Именно по этой причине я решил написать данный материал, тем самым освежив свои знания по выбору щеток стеклоочистителя, а заодно поделившись полезной информацией с вами. Многие автолюбители (даже с большим стажем) не воспринимают «дворники», как что-то очень важное. А это неправильно. Ведь именно чистота стекла, особенно в сумерках или тумане, может сыграть решающею роль в избежание неприятной ситуации.

Как обычно, для начала немного теории. Стеклоочиститель – это устройство, которое удаляет воду и грязь со стекла автомобиля. Основных элементов в конструкции всего два, это рычаг и сама резиновая щетка, которая соприкасается с поверхностью стекла.

На сегодняшний день существуют три вида щеток стеклоочистителя:
#8211; Каркасные.
#8211; Бескаркасные.
#8211; Гибридные.

По традиции, разберем плюсы и минусы каждой конструкции.

Данный вид щеток стеклоочистителя самый распространенный. Принцип его работы довольно прост. Подобный #8220;дворник#8221; состоит из нескольких небольших #8220;коромысел#8221;, которые соединены между собой специальными шарнирами. Эта система прижимает резиновую основу к стеклу. До последнего времени оси шарниров у данного типа стеклоочистителя были полностью металлическими, что приводило к их расшатыванию и коррозии, а соответственно – и к быстрому выходу из строя.

В современных стеклоочистителях данного типа подобной проблемы практически нет. Втулки и сами оси изготовлены из пластика, благодаря чему меньше подвержены обледенению и коррозии. При плюсовой температуре воздуха подобный тип щеток также лучше справляется с осадками, такая конструкция более прочная из-за применения металлических коромысел. Именно благодаря им и достигается поперечная прочность всей конструкции.
Справедливости ради нужно отметить, что если #8220;дворники#8221; стоят дешево, то и рассчитывать на их долгосрочную службу явно не стоит. А главным минусом данного типа #8220;дворников#8221; является склонность к обледенению.

Сравнительно современный тип стеклоочистителей. Они представляют собой корпус из сочетания резины и пластика и обычно делаются в виде спойлера. Кстати, это не совпадение. Данная форма разработана специально #8211; она способствует лучшему прижиму щетки к поверхности стекла. Для жесткости конструкции внутри данного типа щеток предусмотрены две металлические пластины. Обычно на концах бескаркасных стеклоочистителей расположены пластиковые заглушки, которые без проблем позволяют сменить резиновое полотно, что способно значительно удешевить процесс эксплуатации данного типа #8220;дворников#8221;.

В целом конструкция данного типа стеклоочистителей менее чувствительна к обледенению и, само собой, не имеет изнашиваемых шарниров. Еще одним плюсом является менее громоздкая конструкция, которая занимает меньше места и, соответственно, менее заметна водителю. Еще одним достоинством данной конструкции можно назвать отсутствие шума во время работы.

Самым большим минусом данного типа «дворников», является его неуниверсальность. Эффективность работы бескаркасных #8220;дворников#8221; напрямую зависит от формы стекла: если ваше лобовое стекло имеет очень выпуклую форму, эти щетки не для вас. Вы можете столкнуться с тем, что концы стеклоочистителей будут просто висеть в воздухе, не прикасаясь к поверхности самого стекла. Еще одним минусом, правда, менее существенным, является то, что крепления не унифицированы между различными производителями. Это делает выбор щеток этого типа более затруднительным.

Как не сложно догадаться по названию, данный тип стеклоочистителя призван объединить в себе достоинства предыдущих двух. «Дворники» подобного типа появились совсем недавно, из-за чего стоят они значительно дороже предыдущих двух типов.

Конструкция гибридных стеклоочистителей представляет собой уменьшенную систему каркасных #8220;коромысел#8221; с шарнирами, закрытую компактным пластиковым кожухом в виде спойлера. Стеклоочистители данного типа имеют главное достоинство бескаркасных моделей – эффект аэродинамического крыла. Именно это способствует лучшему прилеганию резинового лезвия к поверхности стекла.

Наличие в гибридных «дворниках» систем с #8220;коромыслами#8221; и шарнирами позволяет лучше прижимать щетку к поверхности стекла на малых скоростях. Не менее важным является лучшее соприкосновение со стеклом на автомобилях с выпуклыми лобовыми стеклами. Кстати, подобные щетки чаще всего можно встретить на задних стеклах в современных хетчбэках.

В виду того, что данный тип стеклоочистителей сочетает в себе достоинства двух типов щеток, стоит подобное решение намного дороже. Кстати, высокая цена – это главный минус данного типа стеклоочистителей. С другой стороны, она компенсируется большим сроком службы. Высокий ценовой фактор обусловлен тем, что подобный тип щеток выпускают пока исключительно именитые бренды, которые в производстве используют намного более качественные материалы, лучше противостоящие различным погодным условиям. Благодаря использованию качественных материалов данный вид стеклоочистителей способен без особого труда прослужить вам на протяжении 12 месяцев, тогда как обычные «дворники» прослужат в среднем 4-5 месяцев.

Так какие щетки выбрать? Ответ прост: если стекло вашего автомобиля выпуклое, можете смело покупать классические каркасные #8220;дворники.#8221; На данный момент есть модели, которые оснащены небольшим спойлером, именно эти щетки я рекомендую брать. Если стекло у вас сравнительно прямое, смело смотрите в сторону бескаркасных решений. Гибридные же #8220;дворники#8221; на данный момент стоят неоправданно дорого. А если ваша машина просто стоит во дворе, вы рискуете в один прекрасный день просто не обнаружить их.

Щетки на Ладу Гранта

Давайте выберем оптимальные стеклоочистители для Гранты: бескаркасные, гибридные и каркасные, из премиум-сегмента и более доступные варианты!

Этому автомобилю повезло получить типовые размеры и самое распространённое крепление, поэтому на рынке доступно много вариантов дворников.

Оригинальные размеры щёток на Гранте

Длина водительского стеклоочистителя — 600 мм.
Длина пассажирского дворника — 410 мм.
Тип крепления — «крючок» (по-английски hook).

Длину стеклоочистителя иностранные производители указывают в дюймах, потому подходящая длина для пассажирской щетки — 16″. Шестнадцать дюймов — 406 мм, вероятно, из-за этого на правую сторону Гранты можно ставить щетки длиной и 40, и 41 см. При желании можно установить пассажирский стеклоочиститель до 45 см, но я бы рекомендовал оставаться в диапазоне 400…410 мм.

В подборку я добавил артикулы щёток: они помогут вам найти конкретные товары в магазинах, которые продают именно автозапчасти (это быстрее и, скорее всего, дешевле). Ещё артикулы позволят избежать компромиссов в виде нескольких сантиметров длины щёток — выбирайте только то, что сделано специально для вашего автомобиля.

В конце — сравнение цен на стеклоочистители.

Бескаркасные дворники на Гранту

Отличный вариант — комплект Bosch Aerotwin (код — AR601S, артикул — 3397118907 ). Это набор щёток длиной 600 и 400 мм, которые производят в Бельгии, с «родным» и единственным креплением. Чистят отлично, не скрипят, долговечные, аэродинамичные. Подробнее о линейке Бош Аэротвин .

Хороший вариант — две щетки SWF VisioNext: 600 мм (код — 860, артикул — 119860 ) и 400 мм (код — 840, артикул — 119840 ). Эти дворники тоже предназначены для установки на «крючок». СВФ входит в группу Валео, производство стеклоочистителей — в Польше и Франции. Подробнее о дворниках SWF .

Доступный вариант — две щетки петербургской компании Хорс Ballistik, 60 и 41 см. При установке придётся воспользоваться адаптером для крепления «крючок». Если при покупке предложат выбор, берите вариант с каучуковой лентой — она меньше скрипит.

Гибридные дворники на Гранту

Отличный вариант — пара гибридных щеток Denso Hybrid: 600 мм (артикул — DU-060L ) и 400 мм (артикул — DU-040L ). Дворники Денсо — модификация каркасных стеклоочистителей, закрытых сверху аэродинамическим кожухом. Поэтому они доступнее по цене большинства бескаркасных конкурентов, но эффектно выглядят, отлично чистят, а производят их в Корее. Подробнее о линейке гибридных дворников Денсо .

Каркасные стеклоочистители для Гранты

Обратите внимание на пару одиночных дворников Champion Aerovantage: 600 мм (артикул — A60/B01 ) и 400 мм (артикул — A41/B01 ). Чемпион Аэровантаж — щетки премиум-качества с полностью металлическим каркасом.

Хороший вариант — комплект каркасных дворников Bosch Twin Spoiler 601 S (артикул — 3397010297 ), в котором поместилась пара 600+400 мм. Надёжные каркасные дворники со спойлером, производство — Бельгия.

Напоследок посоветую, возможно, самые недорогие каркасные стеклоочистители с именитым Брендом — пара каркасных щеток Bosch Eco. 60C (3397004673 ) и 40C (3397004667 ).

Сравнение цен

Как устанавливать щетки на Гранту

Посмотрите видео, как правильно поставить дворники Бош:

А вот — ролик по установке дворников Чемпион:

P.S. Понравилась или пригодилась статья? Расскажите о ней друзьям!
P.P.S. Вы проездили уже три месяца со щётками, которых нет в этой подборке? Рекомендуйте их в комментарии!

Хотите ехать хорошо в непогоду, научитесь правильно подбирать дворники для автомобиля

Здравствуйте, уважаемые автолюбители! Вы не станете утверждать обратное, если вам скажут о том, что дворники для автомобиля – это, по сути, 50% вашей безопасности при движении в непогоду.

Поэтому, как совет для начинающих автолюбителей: не пренебрегайте состоянием дворников автомобиля, систематически меняйте их либо лезвия (щетки). Специалисты рекомендуют проводить замену дворников или их съемных составляющих (лезвия) один раз в год.

Казалось бы, в чём проблема, пошел в автомагазин или на авторынок и купил себе дворники. Не скажите, купить дворники для автомобиля – легко. Но, то ли вы купите, что нужно? Подбор дворников для вашего авто – дело серьезное и ответственное.

А посему, позволим дать вам пару – тройку рекомендаций о том, по каким параметрам проводить подбор дворников для автомобиля. Они не будут лишними для тех, кто знает, и совершенно не помешают тем водителям, кто услышит информацию о дворниках впервые.

Что нужно учитывать при подборе дворников на авто

Естественно, прежде чем вы пойдете в автомагазин для того, чтобы купить дворники на авто, посмотрите, какой тип дворников на вашей машине.

В принципе, дочитав материал до конца, вы сможете понять при подборе дворников для авто, что может быть вашей модели или форме (выпуклости) вашего стекла подойдет какой-то иной тип дворников. В любом случае: выбор остается за вами.

Типы автомобильных дворников. каркасные, бескаркасные, гибридные

Каркасные дворники, судя по названию, имеют металлический каркас. Поэтому рекомендуются к использованию только в теплое время года, во избежание замерзаний. А замерзание ведет к неплотному прилеганию щеток дворника, соответственно некачественной очистке стекла.
Бескаркасные дворники. Это прижимная пластина и резинка. Как недостаток отмечается их не универсальность. То есть бескаркасные дворники применяется для конкретной модели авто – конкретные дворники. Бескаркасные дворники всесезонны – это плюс.
Гибридный тип дворников объединяет в себе каркасную конструкцию и пластиковый кожух – спойлер. Благодаря материалам и конструктивным особенностям гибридные дворники обладают только положительными характеристиками. Но, имеют достаточно высокую стоимость. Хотя, они того заслуживают. Срок службы гибридных дворников в несколько раз выше каркасных и бескаркасных.

Длина щетки дворника. В этом пункте хочется сказать, что осуществляя подбор дворников на авто не слушаёте никого. Слушайте завод-изготовитель. Вам может показаться, что выбирая щетку длиннее заводского параметра, вы увеличиваете площадь очистки стекла. Но здесь вам придется решить несколько задач, а именно: корректировка форсунок омывателя, нужно избежать зацепления более длинных щеток друг за друга. И, самое главное, у более длинной, чем ей положено быть по расчетам, щетки, уменьшается давление на стекло, а значит снижается качество очистки.

Материал щетки дворника. Раньше это была обычная резинка. Но, прогресс не оставляет в стороне и автомобилистов. Посему, сегодня купить дворники для автомобиля со щетками из силикона покрытыми полимером – не проблема. Лишь бы позволял ваш бюджет. Силиконовые щетки – наиболее оптимальный и качественный выбор.

Типы крепления ваших дворников. Это важно и нужно знать до того, как вы купите дворники. Но, мы же прекрасно понимаем, что подбор дворников для авто вы поедете проводить на своем автомобиле, поэтому старый дворник можно снять для образца.

Следует отметить, что производители бескаркасных дворников развивают два направления креплений: специфические крепления, которые подходят только к определенным моделям авто и типам стекол. И универсальные адаптированные крепления дворников. Это во многом упрощает подбор дворников на авто.

Тем не менее, рассмотрим типы креплений дворников:

Крючок (hook или J-hook) – универсальный вид крепления с различными размерами.
Боковой штырь (side pin)/ Применяются на таких марках, как: Volvo, BMW, VW Jetta и VW Passat, на некоторых моделях Peugeot.
Push button – широко распространено у моделей: Citroen, VW, Renault, Ford, Volvo.
Pin lock – тип крепления дворников, применяемый на Mercedes-Benz, Audi, Seat.
Боковое крепление дворников или Side mounting – используется в основном на моделях марки Renault.
Особо стоит отметить BOSCH Aerotwin Multi-Clip – это универсальный адаптер крепления дворников, который был разработан в 2009 году. Отлично подходит для креплений: Push button, Side pin, Pinch tab, Top lock. Делайте выводы. Расстроим владельцев крепления типа крючок – адаптер не подходит к этому типу крепления.

Вот видите, оказывается подбор дворников для вашего автомобиля – это целая наука. Поэтому, отнеситесь к этому мероприятию с полной ответственностью, ведь качественные дворники – безопасность ваша и окружающих.

1 Разбираемся, с каким видом щеток имеем дело

Как правило, современные автопроизводители дают указание конкретного изготовителя щеток и даже номер запчасти. Кроме того, в некоторых новых комплектах дворников можно найти подробную инструкцию по снятию и установке. Но бывает, что приходится разбираться самому. Тогда главное, правильно определить тип крепления дворника, который может различаться на разных моделях автомобилей.

2 Некоторые распространенные типы креплений

https://youtube.com/watch?v=Rh2v75J3a_o

3 Рекомендации при замене щеток стеклоочистителя

Источники: http://www.drive2.ru/l/9029893/, http://www.kak-sdelatpravilno.ru/kak-pravilno-odet/kak-pravilno-odet-gibridnyj-dvornik-na-krjuchok.html, http://tuningkod.ru/stajling/vneshnij-tyuning/shhetki-stekloochistitelya/postavit-ustanovit-shhetki-stekloochistitelja.html

Признаки неисправного или неисправного электродвигателя стеклоочистителя

Если вы не видите дорогу, безопасно управлять транспортным средством практически невозможно. Стеклоочистители специально разработаны для очистки лобового стекла от дождя, снега, грязи и другого мусора. Каждая система стеклоочистителей уникальна для каждого автомобиля, изготовлена для максимальной эффективности и во многих случаях для улучшения внешнего вида автомобиля. Если щетки стеклоочистителя являются руками системы стеклоочистителей вашего автомобиля, двигатель стеклоочистителя определенно станет сердцем.

Чтобы перемещаться вперед и назад по лобовому стеклу, дворники управляются электродвигателем ветрового стекла. Когда вы активируете переключатель ветрового стекла на указателе поворота или другом рычаге управления рядом с рулевым колесом, он посылает сигнал на двигатель и включает дворники с разной скоростью и продолжительностью. Когда щетки стеклоочистителя не двигаются после включения переключателя, это часто вызвано неисправностью электродвигателя стеклоочистителя.

Хотя вероятность возникновения проблемы с электродвигателем стеклоочистителя редка, есть несколько предупреждающих знаков, которые будут предупреждать вас о том, что электродвигатель стеклоочистителя поврежден или нуждается в замене.

1. Щетки стеклоочистителя движутся медленнее, чем запрограммировано

Современные автомобили, грузовики и внедорожники имеют программируемые щетки стеклоочистителя, которые могут работать на разных скоростях и с разными задержками. Если вы активируете переключатель стеклоочистителя на высокую скорость или высокую скорость, а щетки стеклоочистителя движутся медленнее, чем должны, это может быть вызвано проблемой с электродвигателем стеклоочистителя. Иногда механические компоненты внутри двигателя забиваются мусором, сажей или другими частицами. Если это произойдет, это может повлиять на скорость двигателя.Если у вас возникли проблемы такого типа с щетками стеклоочистителей, рекомендуется как можно скорее связаться с местным сертифицированным механиком ASE, чтобы они могли осмотреть электродвигатель стеклоочистителя и другие компоненты, которые могут вызывать эту проблему.

2. Щетки стеклоочистителя имеют только одну скорость

На противоположной стороне уравнения, если вы активируете переключатель стеклоочистителя и пытаетесь изменить скорость или настройки, но дворники все время двигаются одинаково, это также может быть проблемой с электродвигателем стеклоочистителя. Электродвигатель стеклоочистителя получает сигнал от модуля стеклоочистителя, поэтому проблема также может быть связана с модулем.Когда вы заметите этот симптом, прежде чем вы решите заменить электродвигатель стеклоочистителя, убедитесь, что вы работаете с местным сертифицированным механиком ASE, чтобы он мог определить, связана ли проблема с электродвигателем или модулем. Вы сэкономите много денег, времени и проблем, если сначала обратитесь к механику.

3. Щетки стеклоочистителя не двигаются

Если вы включили выключатель стеклоочистителя, и лезвия совсем не двигаются или вы не слышите, как двигатель работает, весьма вероятно, что двигатель поврежден или возникла проблема с электричеством.Иногда это может быть вызвано перегоревшим предохранителем, приводящим в действие электродвигатель стеклоочистителя. Однако предохранитель сгорит только в том случае, если произойдет электрическая перегрузка мощности в этой конкретной цепи. В любом случае существует более серьезная проблема, которая должна побудить вас связаться с механиком, чтобы диагностировать причину электрической проблемы и отремонтировать ее, чтобы не повредить другие компоненты вашего автомобиля.

4. Щетки стеклоочистителя не паркуются в правильном положении

Когда вы выключаете щетки стеклоочистителя, они должны переместиться в «припаркованное» положение.Обычно это означает, что щетки стеклоочистителя возвращаются к нижней части лобового стекла и фиксируются на месте. Это не всегда так, поэтому вам следует проверить руководство по эксплуатации, чтобы убедиться, что у вашего автомобиля, грузовика или внедорожника есть эта опция. Однако, если вы выключаете щетки стеклоочистителя, а они остаются в том же положении на лобовом стекле, закрывая вам обзор, обычно это проблема с двигателем и часто приводит к необходимости замены двигателя омывателя ветрового стекла.

Электродвигатель очистителя ветрового стекла обычно не подлежит ремонту.Из-за сложности устройства большинство двигателей стеклоочистителей заменяется сертифицированными механиками ASE. Новый электродвигатель стеклоочистителя может прослужить очень долго, и при регулярном обслуживании у вас никогда не возникнет проблем с щетками стеклоочистителя. Если вы заметили какой-либо из вышеперечисленных предупреждающих знаков, обратитесь к местному сертифицированному механику ASE, чтобы он точно диагностировал механическую неисправность и как можно скорее отремонтировал ее.

5 основных причин, по которым не работают дворники

Сохранение чистоты лобового стекла имеет первостепенное значение для безопасного вождения.Если дорога впереди не видна, труднее избежать аварии, объекта на дороге или дефекта дорожного покрытия, например выбоины.

Чтобы ветровое стекло оставалось чистым, дворники должны работать должным образом. Иногда может казаться, что дворники не работают должным образом, или они могут вообще перестать работать. Есть несколько причин, по которым дворники не работают.

Вот 5 основных причин, по которым ваши дворники не работают:

Ваши щетки стеклоочистителя порваны .Состояние щеток стеклоочистителей напрямую зависит от того, насколько хорошо работают дворники. Если резиновые кромки на ваших щетках стеклоочистителя порваны, стеклоочиститель не будет должным образом контактировать с ветровым стеклом, чтобы удалить влагу или мусор. Небольшой зазор, оставленный отсутствующей резиной, может фактически улавливать дополнительную грязь, которая может поцарапать или выдолбить лобовое стекло. Немедленно замените порванные щетки стеклоочистителя, чтобы не ухудшить обзор.
На дворниках есть лед или снег .Дворники могут удалять небольшое количество снега с лобового стекла, но тяжелый мокрый снег необходимо очистить щеткой для снега перед включением дворников. Мокрый снег может быть настолько тяжелым для дворников, что лезвия могут погнуться, рычаги стеклоочистителя могут проскальзывать или задирать шарниры, а двигатель или трансмиссия стеклоочистителя могут быть повреждены. Удалите сильный снег с лобового стекла перед использованием щеток стеклоочистителя. Если вы живете в районе с сильным снегопадом, например в Спокане, штат Вашингтон, или Солт-Лейк-Сити, штат Юта, вы можете приобрести зимние дворники.
Неисправен электродвигатель стеклоочистителя . Электродвигатель стеклоочистителя — это электродвигатель. Как электрический компонент, он может неожиданно выйти из строя или выйти из строя и потребовать замены. В этом случае дворники вообще не будут работать, и вы не сможете очистить воду, грязь или снег, попавшие на лобовое стекло. Немедленно замените электродвигатель стеклоочистителя.
Перегорел предохранитель стеклоочистителя . При перегрузке электродвигателя стеклоочистителя перегорает соответствующий предохранитель.Предохранитель сконструирован как слабое место в цепи стеклоочистителя. Таким образом, если двигатель по какой-либо причине будет перегружен, сначала перегорит предохранитель, а не более дорогой двигатель стеклоочистителя. Если перегорел предохранитель электродвигателя стеклоочистителя, проверьте, нет ли препятствий, которые могут вызвать перегрузку электродвигателя. Сильный снегопад на щетках стеклоочистителя, щетке или рычаге стеклоочистителя, зацепленном за что-либо или зацепленном вместе, может привести к срабатыванию предохранителя. Устраните препятствие и замените предохранитель. Если это по-прежнему не работает, обратитесь к профессионалу из YourMechanic.
Ослабление шарнирных гаек стеклоочистителя . Рычаги стеклоочистителя соединены с трансмиссией стеклоочистителя гайкой на шарнире. Шарниры обычно имеют шлицевую часть с выступающей шпилькой. Рычаги стеклоочистителя также имеют шлицевую часть и имеют отверстие в основании. Гайка затягивается на ось шарнира, чтобы плотно удерживать рычаг стеклоочистителя на шарнире. Если гайка немного ослаблена, что является обычным явлением, электродвигатель стеклоочистителя поворачивает шарнир, но рычаг стеклоочистителя не перемещается. Вы можете увидеть, как он слегка двигается при изменении направления движения стеклоочистителя, но он не протирает лобовое стекло.Вы можете заметить, что работает только один стеклоочиститель, а другой остается внизу. Если у вас возникла эта проблема, убедитесь, что гайки шарнира стеклоочистителя затянуты. В противном случае обратитесь к профессиональному механику из YourMechanic для проверки и ремонта дворников.

Как поменять дворники на машине. Как снять заднюю щетку дворника как снять дворники с автомобиля ВАЗ

Основная функция щеток стеклоочистителей — это, конечно же, систематическая и правильная очистка автомобиля от различных видов загрязнений и атмосферных осадков.Со временем они изнашиваются и перестают полностью выполнять свою функцию. Некоторые специалисты рекомендуют менять дворники на машине не реже одного раза в год. Зачем начинать?

1 Разбираемся, с какими щетками имеют дело

На сегодняшний день различают два типа автомобильных щеток дворников. Первый вид — обычные щетки, которые устанавливаются на большинство автомобилей. Речь идет о железном каркасе, в котором закреплен специальный резиновый элемент. Такие щетки очень часто подвергаются коррозии, что со временем приведет к неприятному шуму, экрану и некачественной очистке стекла.Однако такие щетки дешевле и лучше прилегают к стеклу. Второй тип — это бескаркасные щетки стеклоочистителя, которые встречаются на более современных моделях автомобилей.

Что касается безрамного варианта дворников, то они более удобны и просты в эксплуатации, состоят из специального безрамного держателя и резино-графитового очистительного элемента. Надежность безрамных щеток, как правило, зависит от упругости, которой обладает держатель. На более дорогих версиях автомобилей в конструкции дворников также можно встретить дополнительный спойлер, выполняющий роль прижима на высоких скоростях, например, более 120 километров в час.Замена щеток стеклоочистителя — простая процедура, однако требует некоторых начальных знаний и обучения.

Как правило, современные автопроизводители дают указание на конкретного производителя щеток и даже номер запчасти. Кроме того, в некоторых новых наборах дворников можно найти подробные инструкции по снятию и установке. Но бывает, что приходится заниматься собой. Тогда главное правильно определить тип крепления дворника, который может отличаться на разных моделях автомобилей.

2 Некоторые распространенные типы креплений

На данный момент большинство автомобилей оснащаются щетками дворников с креплением крючкового типа или крючком английским. Такой вид крепления встречается на отечественных автомобилях. Как правило, размер крючка стандартный (9х4), но на некоторых моделях они могут быть больше или меньше, например в некоторых моделях audi есть крючки меньшего размера, чем стандартные, размера. A. модели Honda. Civic 4D Это крепление дополнено специальным колпачком и декоративной лентой.

На некоторых моделях иномарок, выпущенных после 2005 года, также можно встретить PIN в креплении ARM.Например, BMW E56, X5 и другие. Кроме того, PIN-код в приложениях ARM есть также на моделях Mercedes-Benz, Volkswagen и других. Такие производители, как Volvo, Volkswagen, Renault и Ford, иногда устанавливают на некоторые модели дворников с кнопочным креплением. Удаление таких дворников не требует никаких усилий и считается наиболее удобным. Достаточно просто нажать на специальную кнопку, поднять дворник для снятия, а для того, чтобы поставить новые дворники, проделать те же действия в обратном порядке.

Pin Lock — это крепление, которое используется на щетках таких производителей, как Seat, Audi и Renault после выпуска 2008 года. На таких дворниках устанавливается специальный замок, однако процедура их снятия практически идентична методу, описанному для дворников с кнопочным креплением. На некоторых автомобилях французского производства, таких как модели вроде Fluence или Megan, используется крепление под названием Bayonet. Чтобы снять и поставить щетки с таким типом крепления, нужно поднять дворник в вертикальное положение, затем повернуть две установленные параллельно защелки и, прилагая усилие, убрать щетку движением направляющей вверх.

Какие бы щетки ни стояли на стеклах вашего авто, процедура их замены, как вы могли убедиться, не занимает много времени и не требует больших усилий. Менять рекомендуется не реже, чем каждые 30 000 км пробега, однако, если вас устраивает работа дворников, они не скрипят, не ржавеют и не деформируются, к замене прибегать не нужно, как этого требуют нормы . Кроме того, рекомендуется покупать на свой автомобиль брендовые дворники, так как в этом случае их работа будет более надежной, а менять их придется гораздо реже.

Еще один важный совет. При замене дворников обязательно накрывайте лобовое стекло плотным покрывалом. В случае неожиданного падения дворника под действием пружины поможет сохранить стекло. И помните, что щетки стеклоочистителя — важный механизм, от которого зависит безопасность водителя и пассажиров, поэтому законом запрещено ездить с неисправными дворниками. Если исходить из правил ГОСТа, то хорошие щетки стеклоочистителей на автомобиле должны полностью очищать поверхность стекла на 5 плавных «потрескиваний», если для этого нужно больше времени, значит, скоро дворники придется менять.

Каждый водитель транспортного средства знает, что хорошая видимость — залог безопасности на дороге. Именно благодаря так называемым дворникам чистота заднего и лобового стекла сохраняется в неблагоприятных погодных условиях. Но все постоянно мигает и подлежит замене. Так происходит с автомобильными ветровыми двигателями, когда они перестают выполнять свою функцию в полном объеме. Опытный автовладелец знает, что дворники заднего стекла изнашиваются в разы быстрее, соответственно и их замена требуется чаще.Сделать самому легко. При этом нужно следить за тем, чтобы купленная модель товара подошла к вашему автомобилю …

Виды дворников заднего стекла

Стеклоочиститель Это металлический рычаг, соединенный с резиновой поверхностью. Щетка фиксируется на рычаге с помощью специального держателя с заглушкой.

Варианты замены дворников задних

Если у вашего автомобиля задняя щетка изношена или пришла в неисправное состояние , Вы можете:

заменить на новый оригинал
заменить аналог оригинального
только замена чистящей ленты.

Чтобы заменить заднюю щетку на оригинальную , достаточно получить ее в любом автомагазине или сделать там заказ и произвести ее установку. Что касается выбора неоригинальных — многие производители могут предложить альтернативные модели. При этом, скорее всего, немного уйдет на доработку дизайна, чтобы установка прошла должным образом. Бывает, изнашивается только резиновая часть щетки. Затем вы можете просто заменить эту чистящую ленту на новую.

На автомобилях разных моделей Стеклоочистители задние устанавливаются по-разному.Поэтому единого метода установки не существует. Но все идентично.

Вот один из способов Как убрать задворки дворника и заменить дворник. Снимаем крышку с оси крепления поводка дворника, который крепится к бирке. Затем поднимаем поводок со стакана. При этом делаем поворот самого дворника перпендикулярно стеклу, при этом фиксатор не доходит до упора. Теперь берем кисть осторожно из фиксатора.Для установки нового делаем то же самое, только с точностью до наоборот. Резинка просто меняется, не снимая конструкцию с поводка. Для этого просто нужно вместе со спицами натянуть резиновую ленту за центральную часть дворника. В обратном порядке прикрепляется новая резинка.

В принципе это вся установка. Если дворники работают качественно, значит, вы справились с задачей.

На первый взгляд, снятие автомобильных щеток — не такая уж и сложная задача, но, как показывает практика, у многих водителей эти манипуляции вызывают определенные трудности.Основным источником проблем в этом случае являются разные типы крепления щеток стеклоочистителей, с которыми порой бывает непросто разобраться. Возможность снимать и обратно устанавливать автомобильные дворники нужна любому автомобилисту, ведь в жизни бывают ситуации, требующие замены указанного элемента. Поэтому его стоит посеять более подробно в этой теме.

1. Типы креплений щеток дворников

Современные производители автозапчастей используют самые разные типы крепления. Стандартный и наиболее распространенный вид — это «крючок» (крючок / j-образный крюк / U-образный крюк), который разработан и используется в основном для крепления рамных дворников. Это наиболее универсальный вариант таких креплений, как правило, с обозначением букв «U» или «J». Что касается размеров «крючка», то они могут быть самые разные, однако наиболее часто используются 9×3 (Small Hook) и 9×4 (Large Hook) . Этот тип был установлен для многих автомобилей до 2000-х годов выпуска, однако, и в наше время автопроизводители остались верны этому типу.

Еще один известный вид крепления щеток — «Side Pin» . Это крепление получило широкую известность у автопроизводителей, начиная с 2004 года, и на сегодняшний день считается одним из самых популярных и надежных креплений.

Застежка Кнопка Появилась в 2007 году и по сей день используется как заводская застежка в ряде моделей (Audi, Peugeot, Skoda, VW). Иногда указанный тип крепления путают с другим — «SLIM-TOP» Но основным отличием этих двух изделий является ширина посадочной части: «Slim-Top» составляет 16 мм, а «PushButton» — 19 мм.

Тип «Pinch Tab» — еще одна из возможных опций Крепление щеток стеклоочистителя. Часто его можно встретить на современных автомобилях европейского происхождения. Для сравнения, Bayonet ARM используется в основном на французских автомобилях марки Renault, а после 2004 года их начали устанавливать на шведские модели «Saab».

В ряде автомобилей марки bMW 5 и 6 серий представлено крепление «TOP LOCK» , а на машинах Mercedes-Benz C и CLS-Class, а также на некоторых Audi можно встретить штифт-штифт — » PIN LOCK », который часто называют« штифтом »или« замком ».Также есть застежка «Коготь» В большинстве случаев она устанавливается на ряд автомобилей марки Audi и Seat.

2. Процесс снятия щеток стеклоочистителей

Для демонтажа щетки дворника для начала ее следует немного сместить по конструкции, то есть снять нижний рычаг элемента с лобового стекла автомобиля, минуя крепление металлической составляющей дворника. . После того, как рычаг приобрел устойчивое положение, необходимо снять резиновую щетку.

Выполняя эту задачу, обратите внимание на шарнир, в котором щетка фиксируется в держателе. На этом стыке есть пластиковая заглушка, удерживающая «лезвие» щеток. Чтобы быстро снять резиновую часть дворника, нажмите на эту заглушку, она толкнет шарнир, и вы сможете вынуть изношенный предмет. В некоторых случаях автомобили оснащаются дворником с установленными в корпусе специальными флажками, предназначенными для демонтажа щеток.

Как только эти флажки меняют свое положение, старая резинка исчезает с держателя.Правда, в процессе разгрузки резины постоянно следит за положением рычага дворника Так как он удерживается небольшой пружиной, которая может слишком сильно растянуться или прорваться. Поэтому при плохой фиксации пружины предмет легко сместится и повредит переднее стекло.

После снятия старых щеток сразу устанавливают новые. Как и снятие, этот процесс не должен отнимать у вас много времени, потому что все, что требуется, — это вставить новую деталь в держатель и повернуть ее, пока она не займет окончательное положение.То, что предмет закреплен, будет свидетельствовать о характерном щелчке. Услышав его, вы можете обратно сместить дворника к лобовому стеклу и продолжить дальнейшую эксплуатацию своего транспортного средства.

Возможен другой вариант демонтажа щеток стеклоочистителей. В этом случае для снятия резиновой ленты необходимо опустить рычаг стеклоочистителя вверх и сжать пластиковый фиксатор, расположенный на оси посередине щетки. Нажав на фиксатор, легким движением руки снимите щетку с рычага и выполните необходимое действие: замените ее на новую деталь или замените только резиновую ленту в старой детали.

Для замены резиновой ленты необходимо сломать скобы крепления, расположенные с одной из сторон щетки, после чего можно удалить изношенную резиновую ленту и установить металлические замки на новый элемент. Просто следите за изгибом, чтобы он был направлен строго вниз (к стеклу). Установив в щетку новую резиновую ленту, закрепите ее ранее отобранными застежками.

В случае неисправности механизма очистки двигателя одна замена щетки больше не производится. Придется поменять рычаг, а для этого следует полностью разобрать дворники. Для выполнения задания откройте капот машины и найдите там черный защитный колпачок (должен располагаться перед осью рычага). Чтобы его снять, нужно легко поддеть. Под ним находится шестигранная гайка, удерживающая шайбу. Перезарядив его, вы можете снять рычаг, установленный в маслосборнике на оси очистителя стеклоочистителя.

Примечание! При реверсивной сборке рычаги дворника следует прикрутить так, чтобы левый элемент находился примерно в шести сантиметрах от нижней части лобового стекла, а правая деталь доходила до нижней отметки, нанесенной на его поверхность. Кроме того, важно, чтобы все работы по установке дворника проводились только после того, как дворники двигателя примут исходное положение.

3. Особенности демонтажа щеток стеклоочистителей

Любые ремонтные работы У них есть свои особенности, зная о которых, можно избежать серьезных проблем в будущем. Что касается снятия щеток дворников автомобиля, то, наверное, самый важный момент. Весь процесс заключается в защите лобового стекла от удара плохо закрепленного рычага.Может, он и не разобьет окно полностью, но нанесение серьезных повреждений вполне возможно. Чтобы избежать таких нежелательных последствий, демонтаж щеток следует производить с предельной осторожностью, а стекло желательно защитить толстым покрывалом.

Если вы не знаете, какой тип крепления щеток дворников установлен на вашей машине, вы всегда можете применить запах. Некоторые автопроизводители оснастили свои творения хитромовыми застежками типа Top Lock, «Side Pin», «Pushbutton» или «Pinch Tab».Соблюдая осторожность, бороться с ними несложно, тем чаще к набору новых щеток прилагается инструкция по снятию и обратной установке. Поможет разобраться в тонкостях замены щеток на дворниках с необычным креплением.

Дворники автомобиля служат для очистки лобового стекла от грязи и влаги. При интенсивной эксплуатации через несколько месяцев возникает необходимость в замене. Подобные мероприятия проводятся в любом сервисном центре. Обращаться к специалистам и платить деньги не обязательно, так как задание можно выполнить самостоятельно.Стеклоочистители на большинстве автомобилей имеют одинаковую конструкцию, и их замена не имеет серьезных отличий.

Если нужно заменить дворники.

Установка новых дворников должна происходить при наличии проблем нескольких типов:

Проверка резинового элемента показала, что он затвердел и покрылся трещинами. Это говорит о его износе.
При объезде лобового стекла возникает скрип или другие посторонние звуки.
Сильно упало качество очистки стекол.Появление на поверхности разводов или каких-то других характерных проблем напрямую говорит о необходимости установки новых щеток.
Во время дождя эффективность дворников минимальная и вода практически не сливается.

Работу следует разделить на несколько частей. На первом этапе следует установить, какие элементы следует заменить. Для этого рассматривается конструкция дворника. Он состоит из трех основных элементов: нижнего рычага, металлического лезвия и резиновой щетки.Первые два типа изделий выходят из строя довольно редко и основной причиной их неисправностей можно назвать механическое воздействие. Резиновые щетки постепенно изнашиваются и должна происходить их замена.

Приобретены сменные элементы аналогичного типа. Для этого нужно удалить старые изделия и измерить их размер. Необязательно, чтобы левый и правый дворник совпадали по размерам отдельных деталей. Нередко нужно учитывать один из дворников и один и тот же момент.

Порядок работы при установке нового дворника.

Требуется отодвинуть металлический рычаг на определенное расстояние от стекла и зафиксировать его в аналогичном положении. Изделие в обычном состоянии плотно прилегает к поверхности за счет натяжения специальных пружин. Когда дворник снимается перпендикулярно ветровому стеклу, он может вернуть его в исходное положение. Если резиновый элемент уже снят, то удар произойдет металлической деталью. С большой долей вероятности разбивает стекло.Надо действовать аккуратно и такой проблемы не возникает. Рекомендуется прикрывать лобовое стекло во время работы Полотенцем. Даже если дворник упадет, удар будет амортизирован.

На большинстве моделей резиновая щетка соединяется с металлической ножкой за счет использования специального пластикового зажима. В некоторых случаях применяется защелка. Когда щетка снята с места, нужно установить новое изделие. Он вставляется на свое место и двигается до характерного щелчка.Подобный звук означает окончание замены. Требуется пойти ко второму дворнику и в точности повторить процедуры.

как заменить салфетки на — это не единственный вопрос автовладельцев, так как они часто спрашивают, какую щетку купить для установки. На современном рынке представлены многочисленные варианты. Они могут быть оригинальными или универсальными. В первом случае кисти будут идеальными, но будут иметь более высокую стоимость. Требуется универсальная модель исходя из имеющихся габаритов.

Видео о замене дворников в машине

Многие новоиспеченные автовладельцы задаются вопросом, как снять щетки стеклоочистителя. Стоит отметить, что такую работу должен уметь выполнять каждый водитель транспортного средства. Ведь материалом для изготовления деталей является резина, которая очень сильно изнашивается. Рассмотрим решение по демонтажу дворников подробнее.

1 Виды крепления дворников

На отечественном рынке существует огромный ассортимент дворников.Все они поддаются определенной классификации. Это необходимо для того, чтобы даже неопытный водитель выбрал подходящий для своей машины элемент. Основным фактором, от которого зависит тип дворника, считается крепление щеток дворников. До 1999 года все дворники производились на стандартном креплении или, как называли его народные умельцы, крючком. Эта конструкция и сегодня входит в самые распространенные виды крепления дворников.

Однако в 2000 году появилась модель Ford Taurus Оснащенная щетками с новыми застежками.С этого момента все больше и больше машин стали снабжать всевозможными защелками, застежками и кнопками. различные виды. После выхода Taurus На мировом рынке крупные производители дворников разделились на 2 команды. Некоторые придерживались создания наборов щеток с различными типами приспособлений для конкретных автомобилей. Этим путем пошла известная компания Valeo. и Bosch. . Их продукция оснащена компактными застежками и дает возможность выбрать элемент с учетом кривизны передних окон определенных моделей авто.

Минусом таких щеток стеклоочистителей считается слишком большой их ассортимент на рынке. Этот фактор значительно усложняет выбор детали и увеличивает ее стоимость. Вторая половина производителей выпускает дворники с универсальным креплением. Комплектные детали поставляются с различными переходниками для всех типов креплений. Сторонниками таких элементов стали компании Champion и SWF . Основные преимущества их продукции — небольшая стоимость и универсальность. К минусам стоит отнести сложность снятия и установки, а также плохую аэродинамику.

Чтобы разобраться во всем многообразии способов крепления дворников, рассмотрим их основные виды и названия:

крючок — самый популярный способ крепления щеток. Маркировка очень часто обозначается буквой U;
боковой штифт — распространен среди автомобилей Peugeot. и Mercedes-Benz. . Такие же детали поставляются и с Aveo. ; Кнопка
— довольно надежный способ крепления щеток, применяемый на автомобилях марки Renault., Ситроен , Форд. и Volvo. ; Боковое крепление
— очень редкий способ крепления, который используется в ряде машин американского производства и некоторых моделях Renault. ;
Боковой фиксатор — Общие линейки автомобилей Audi. , Fiat. , Opel и Saab. ;
Байонетный замок очень часто используется для изготовления ответвлений грузовых автомобилей.

Конечно, человеку, который вынужден впервые менять дворники, очень сложно выбрать подходящие запчасти.Поэтому специалисты советуют в первую очередь обращать внимание на универсальные детали, а уже потом искать дворников именно под свою модель автомобиля.

2 Когда нужно менять дворники?

Понятно, что щетки дворников нужно менять. Для этого нужно внимательно осмотреть их на предмет повреждений. Под воздействием внешних факторов и различных механических повреждений покрышки дворника очень быстро теряют целостность. Если в процессе эксплуатации автомобиля вы это заметили, значит, пора задуматься о замене старых деталей.

Замена щетки подразумевает лишь небольшую ее часть. Остальной дизайн остается на месте.

Стеклоочиститель состоит из таких элементов, как нижний рычаг, металлический держатель и резиновая щетка. Мне просто нужно поменять для эффективной работы системы очистки лобового стекла. Чтобы правильно подобрать дворники для замены, стоит измерить длину самых старых деталей. Некоторые водители снимают щетки и отправляются с ними в автомагазин. Оба варианта хороши, если вы хотите купить те же предметы, которые раньше были в вашей машине.

3 Замена щеток — пошаговое выполнение своими руками

Для снятия щетки нужно немного сместить конструкцию дворника. Для этого вам нужно будет снять нижний рычаг с лобового стекла машины и поднять фиксатор в сторону металлической части дворника. После того, как рычаг принял устойчивое положение, нужно снять резиновую щетку. При этом обратите внимание на место соединения щетки с держателем. В месте соединения пластиковая заглушка, удерживающая лезвие щетки.

Чтобы быстро снять резиновую часть дворника, нужно нажать на заглушку, которая будет продавливать стык и выдвигать изношенный элемент. Иногда автомобили оборудуют дворником, в случае чего устанавливают специальные флажки. Они также предназначены для удаления кисти. При изменении положения флажков изношенная резина сама исчезнет с рывков. В процессе демонтажа резины нужно постоянно следить за положением рычага дворника. Держится на небольшой пружине.

Поэтому, если не закрепить до конца, элемент может сместиться и повредить лобовое стекло. Чтобы защитить окно автомобиля, лучше всего приложить полотенце к лобовому стеклу. После удаления старых щеток нужно установить новые. Для этого вставляем купленную деталь в держатель и поворачиваем, пока крючок не займет конечное положение. При этом издаст характерный щелчок. После этого мы перекладываем дворника на лобовое стекло и можем продолжить эксплуатацию вашего авто.

Стеклоочиститель | Encyclopedia.com

Справочная информация

Дворники лобового стекла используются для очистки лобового стекла автомобиля, так что водитель имеет беспрепятственный обзор дороги. Типичный угол очистки легкового автомобиля составляет около 67 градусов. Лезвия имеют длину 12–30 дюймов (30–76 см) и увеличивают длину с шагом 2 дюйма (5 см).

История

История стеклоочистителей началась с изобретения автомобиля. Большинство транспортных средств не имели дворников.Конные экипажи и грузовики двигались с небольшой скоростью, и стекло не требовалось для защиты водителя или пассажиров или для защиты от ветра.

Первыми дворниками были щеточные. Изобретатель Дж. Х. Апджон придумал метод перемещения двух щеток вверх и вниз по вертикальному стеклянному ветровому стеклу в 1903 году. В том же году Мэри Андерсон изобрела качающуюся руку, которая смывала дождь с лобового стекла, когда водитель перемещал рычаг, расположенный внутри автомобиль. Андерсон запатентовала свое изобретение механического стеклоочистителя в 1905 году, и к 1913 году он стал стандартным оборудованием.Электродвигатели еще не использовались для питания автомобильного оборудования или аксессуаров, и у устройства Андерсона был недостаток. Без другого источника питания водителю приходилось перемещать рычаг одной рукой. Другой рукой водитель управлял автомобилем (с помощью рулевого колеса или румпеля) и работал с рычагом переключения передач и тормозными рукоятками, стоя на полу автомобиля или за пределами водителя на подножке.

Резиновые полоски заменили щетки в качестве инструментов для очистки дворников в 1905 году.К сожалению, опасная необходимость для водителей протирать ветровые стекла во время вождения не была устранена до 1917 года. Решением было использование электродвигателя для перемещения одного стеклоочистителя с длинной резиновой щеткой вперед и назад. Гавайский дантист доктор Орманд Уолл изобрел автоматический дворник, разместив электродвигатель в центре верхней части лобового стекла, так что стеклоочиститель спускался по дуге над капотом автомобиля в форме полукруга или радуги. Стеклоочистители были одними из первых электрических устройств в автомобилях после того, как в 1912 году был разработан электрический стартер.Большинство дворников на автомобилях до 1930 года были спаренными и свешивались с верхней части лобового стекла. Они были перемещены к основанию лобового стекла, поскольку электрические системы стали более сложными.

Омыватели ветрового стекла были добавлены к рычагам включения / выключения стеклоочистителя, и для этого потребовались распылительные форсунки перед лобовым стеклом, бак для омывающей жидкости в моторном отсеке и электрические соединения для координации этих операций. В 1962 году Боб Кернс изобрел стеклоочиститель прерывистого действия с интервалом и скоростью, которые водитель мог изменять.Появление электронных систем с предохранителями и автоматическими выключателями для управления, регулирования и координации электрических компонентов расширило возможности для более разнообразных дворников. Стеклоочистители были добавлены к фарам в 1980-х годах, что потребовало соединения между системами освещения и дворниками. В 1990-х годах в лобовые стекла были встроены микросенсоры для обнаружения дождя на лобовом стекле, активации дворников и регулировки скорости и периодического использования в зависимости от количества дождя.

Сырье

Производитель закупает все детали у компаний, специализирующихся на производстве детали из алюминия и стали, резиновые лопасти, пластмассовые втулки для рычагов и двигателей.Дворники и системы стеклоочистителей (с моторами) — разные узлы; одни производители производят и то, и другое, а другие выпускают только дворники.

Соединительные и приводные звенья, а также шарниры, приводящие в движение дворники, изготовлены из оцинкованной стали. Гальванизация — это процесс нанесения цинкового покрытия на сталь для защиты от коррозии. Рычаги привода лодок и транспортных средств, используемых в морской промышленности, изготовлены из нержавеющей стали, устойчивой к повреждениям соленой водой. Подвеска стеклоочистителя и клешни также изготовлены из оцинкованной стали.Оцинкованное цинковое покрытие легче красить, чем сталь без покрытия. Сталь также используется для изготовления мелких деталей дворников, таких как шайбы, винты, гайки, пружины и кронштейны.

Рама лезвия изготовлена из алюминия. Лезвия изготавливаются из натурального каучука или синтетических смесей. Некоторые резиновые лезвия представляют собой композит из мягкой резины на протирочной кромке (поверхность ракеля) и твердой резины, которая поддерживает протирочную кромку в остальной части лезвия.

Другие материалы, из которых состоят части дворников, — это резина для шайб в шарнирах и пластмассовые втулки, которые выравнивают отверстия для соединительных частей рычажного механизма.Подвеска стеклоочистителя обычно окрашивается в черный цвет. Если производитель стеклоочистителей также производит системы стеклоочистителей, двигатели приобретаются у субподрядчиков. Двигатели заключены в стальные корпуса и включают двигатели с постоянными магнитами, обмотанные медной проволокой. Каждый корпус имеет разъемы для электрических проводов, которые являются частью автомобиля, а жгуты проводов предназначены для работы с дворниками. Каждый двигатель также содержит одну или несколько электронных схем в зависимости от сложности системы, которой управляет двигатель.

Конструкция

Стеклоочистители предназначены для очистки лобового стекла от воды. У большинства автомобилей есть два дворника на лобовом стекле, и у них может быть один на заднем стекле и по одному на каждую фару. Части стеклоочистителя, видимые снаружи автомобиля, — это резиновое лезвие, рычаг стеклоочистителя, удерживающий лезвие, пружинный рычаг и части шарниров стеклоочистителя. Сам стеклоочиститель состоит из шести частей, называемых точками давления или когтями, которые являются стрелками под дворником. Зубцы распределяют давление дворника по задней части лезвия.Это описывается как балансир с системой подвески, где стеклоочиститель — это балка, а клешни — компоненты подвески. Когти удерживают лезвие изогнутым относительно лобового стекла, чтобы равномерно распределять давление для очистки стекла по всей длине лезвия. Больше когтей обычно лучше распределяют давление и подходят для больших или сильно изогнутых ветровых стекол.

Хотя резина является привычной частью лезвия, на самом деле лезвие включает в себя металлическую полосу, называемую рамой лезвия, с прорезью по длине рамы и сменными отверстиями в раме.Отверстия для замены обеспечивают доступ для замены резинового лезвия на сменную насадку. Лезвие на алюминиевой раме также можно менять как единое целое.

Стандартные два дворника обычно работают по тандемной схеме с одним двигателем, при этом один стеклоочиститель находится на стороне водителя, а другой расположен рядом с серединой лобового стекла, которое перемещается в поле зрения пассажира. Дворники закреплены на шарнирах. Стеклоочиститель и шарнир установлены на кронштейнах на обоих концах длинного стержня, называемого соединительным звеном, и, когда сила от двигателя воздействует на приводной конец соединительного звена, он, в свою очередь, перемещает другой дворник.Соединительное звено прикреплено к другому длинному стержню, называемому приводным звеном, рядом с электродвигателем стеклоочистителя. Тонкая пружинная связь связывает шарнир с приводным звеном, чтобы вернуть дворник в его исходное или парковочное положение, прижать дворник к лобовому стеклу и удерживать его прикрепленным к автомобилю, если звенья повреждены.

Между двигателем и приводным звеном система связи, состоящая из кулачка (другой короткий стержень) и оси, выходного вала шестерни и червячной передачи, регулирует силу двигателя, передаваемую на приводной рычаг.Червячная передача снижает скорость двигателя, увеличивая его крутящий момент (силу). Зубчатая передача позволяет небольшому двигателю создавать достаточную силу для перемещения лезвий по стеклу. Это описание основано на использовании одного двигателя для привода обоих дворников. Если один двигатель приводит в действие каждый стеклоочиститель, требуется больше звеньев для перемещения двух дворников вместе в так называемой унифицированной системе двигателей.

Эта увеличенная сила требуется для ускорения лопастей от остановки на обоих концы их движения, чтобы противостоять трению резины о стекло, противостоять трению резины о грязь на стекле и противостоять давлению ветра на лобовое стекло.

Тандемная схема является наиболее распространенной, поскольку лезвия создают перекрывающиеся очищенные участки на лобовом стекле с наибольшим перекрытием перед водителем. Противоположная схема с двумя лезвиями начинается с того, что оба лезвия находятся на лобовом стекле по направлению к сторонам автомобиля, и лезвия перекрываются, когда они оба поворачиваются к центру ветрового стекла. Также используется единственный дворник, который вращается по дуге от центра лобового стекла. Стеклоочиститель, управляемый одной рукой, является наиболее сложным; когда он скользит по стеклу, рычаг стеклоочистителя удлиняется по направлению к сторонам автомобиля и снова убирается, так как он указывает прямо вверх на середину лобового стекла.Каждый из двух дворников в тандемной и противоположной схемах работы и один стеклоочиститель в схеме с одним стеклоочистителем образуют дугу с одним радиусом и поэтому называются дворниками с радиальным рычагом. Стеклоочиститель, управляемый одной рукой, создает дугу с несколькими радиусами.

Электродвигатель, червячная передача, вал шестерни, кулачок, приводное звено и шарниры встроены в нижнюю часть приборной панели. Соединительное звено и шарниры стеклоочистителя расположены под лобовым стеклом и за молдингом. Стеклоочистители, называемые «вдавленными» дворниками, также находятся за молдингом, когда они не используются.Стеклоочистители без нажатия находятся над молдингом лобового стекла даже в состоянии покоя и видны снаружи автомобиля и из салона. В салоне автомобиля рычаг включения / выключения дворников обычно крепится к рулевой колонке. Когда дворники включены, электронная цепь внутри электродвигателя стеклоочистителей запускает их. Когда дворники выключены, цепь прекращает подачу питания на электродвигатель стеклоочистителя. Прерывистая работа дворников — это, по сути, короткие периоды включения и выключения двигателя стеклоочистителя, которые также регулируются цепью.

Производство

Процесс

Производители стеклоочистителей имеют большие запасы материалов, предоставляемых субподрядчиками. По мере получения материалов принимающие инспекторы подтверждают правильность типов и количества деталей, составляют инвентарный список и хранят детали.
Рабочий начинает со сборки поворотного вала для каждого дворника. Вал шарнира состоит из набора крепежа и проставок. которые надежно удерживают рычаг стеклоочистителя, позволяя ему поворачиваться и смещать заданный угол очистки.Узел вала включает в себя сам поворотный вал и (от конца возле небольшого соединительного звена до конца вала) резиновую шайбу, металлическую шайбу, гайку, колпачок гайки, отвертку с накаткой, шайбу и гайку с гайкой. Отвертка с накаткой — это тип гайки с выступами по бокам, которые удерживают любую насадку. Рычаг стеклоочистителя будет сидеть на отвертке с накаткой, что предотвращает его смещение на валу, а шайба и гайка желудя удерживают рычаг на валу. Затем ось шарнира прикрепляется к небольшому соединительному звену с помощью шайбы и пружинного зажима.Штифт на оси шарнира может быть вставлен в любое из трех положений штифта, когда вал прикреплен к звену, в зависимости от конструкции шарнира и звена.
Для схемы стеклоочистителя с одним рычагом, U-образный кронштейн из оцинкованной стали крепится к небольшому соединительному звену на единственном поворотном валу с помощью двух винтов вала. Другой конец кронштейна будет прикреплен к приводному звену позже. Для схемы с двумя дворниками малое соединительное звено стеклоочистителя со стороны пассажира соединяется с помощью кронштейна с концом более длинного соединительного звена с помощью винтов вала.Аналогичным образом на малое соединительное звено стеклоочистителя со стороны водителя надевается скоба, которая крепится к противоположному концу более длинного соединительного звена. Позже этот конец также будет прикреплен к звену привода.
Приводное звено будет прикреплено к двигателю на следующем этапе. Двигатель с червячным редуктором и другим рычажным механизмом входит в комплект поставки поставщика, и производитель стеклоочистителя не вносит в него никаких изменений. Приводное звено должно быть закреплено точно на кулачке (приводном рычаге) на конце вала шестерни, чтобы дворник работал правильно, а также чтобы его можно было припарковать в правильном положении под молдингом автомобиля.Соединение между кулачком и приводным звеном будет зафиксировано с помощью другого кронштейна, называемого кронштейном зеркала.
Чтобы установить угол между приводным звеном и кулачком и двигателем, двигатель, кулачок, кронштейн зеркала и приводное звено помещаются в набор штампов. Набор штампов представляет собой контурный узор из стали с площадками, подходящими для четырех частей. Производители систем стеклоочистителей имеют набор штампов с различными углами для монтажа. приводное звено к двигателю. Кронштейн надевается на приводное звено с помощью набора саморезов.Затем кронштейн прикрепляется к кулачку.
При установленном угле проверяется совместимость кулачка с приводным валом. Между кулачком и приводным валом добавляются проставочные шайбы (при необходимости), и они соединяются с помощью набора гаек и винтов двигателя. Для схемы с одним дворником на ведущее звено прикручивается кронштейн с одним малым звеном и шкворнем. Для схемы с двумя дворниками скоба на конце длинного соединительного звена, который также поддерживает шарнир со стороны водителя и малое соединительное звено, крепится к тяговому звену.
На заключительных этапах сборки системы стеклоочистителей добавляются рычаги, состоящие из пружин, для соединения каждого поворотного вала с приводным звеном. Рычаги и щетки стеклоочистителя соединены с шарнирами. Стартер на двигателе также переводится в парковочное положение, а дворники устанавливаются в исходное положение.
Если клиент покупает системы стеклоочистителей, аксессуары могут быть включены. Система омывателей с бутылками для воды, трубками и элементами управления приборной панелью является наиболее распространенным набором принадлежностей.Жгут проводов с органами управления омывателями и другими электрическими соединениями дворников поставляется вместе с двигателем.
Готовые дворники проходят окончательную проверку качества, как описано ниже, и отправляются в зону упаковки. В зависимости от заказанных позиций каждый комплект, состоящий из дворников, системы двигателя и аксессуаров, упаковывается в коробку с информацией по эксплуатации, техническому обслуживанию и возврату.

Отдельные коробки собираются вместе и упаковываются в картонные коробки, если клиент заказал несколько позиций.

Контроль качества

Во время сборки рабочие наблюдают за состоянием деталей во время своей работы, но их единственная конкретная деятельность по контролю качества — это проверка работы двигателей путем их включения, чтобы убедиться, что они запускаются, и путем прослушивания звуки, которые они издают как признаки производительности.

Последняя проверка выполняется после завершения сборки и перед упаковкой дворников и систем. Директор по производству или окончательные инспекторы по контролю качества смотрят на общий вид узлов, подтверждают, что дворники имеют правильный размер и угол наклона для их протяжки, и проверяют, находятся ли узлы в исходном положении.Директор или инспекторы также проверяют, готовы ли подходящие аксессуары к упаковке со сборками.

Побочные продукты / отходы

Небольшие количества стального и алюминиевого лома от обрезков или бракованных или поврежденных деталей собираются в мусорные ведра и продаются дилерам, которые, в свою очередь, продают их производителям металла, которые плавят лом для вторичной переработки. Упаковка из полученных деталей также собирается и перерабатывается.

Будущее

Начиная с 2002 года, дворники и системы стеклоочистителей развиваются из-за изменений в автомобилях и других транспортных средствах, технических усовершенствований и потребительского спроса.Щетки стеклоочистителя имеют длину до 30 дюймов (76 см), что создает большее сопротивление при очистке лобового стекла. Экраны ночного видения для лобовых стекол находятся в стадии разработки, и они также увеличивают сопротивление и изменяют размеры, необходимые для дворников. Лезвия совершенствуются за счет все более гибкой резины, так называемых «башмаков», которые надеваются на лезвия, чтобы защитить лезвие от льда и снега, и антипригарного покрытия на краях ракеля, чтобы масло и воск не прилипали к ним и не старели.

В системах двигателей также повышается напряжение для питания более длинных дворников и дополнительных принадлежностей.Инженеры исследуют полностью автоматизированные системы, которые не требуют каких-либо действий со стороны водителей для запуска и остановки систем стеклоочистителей. Изобретатели ожидают, что возможности датчиков дождя, доступных в конце 1990-х годов, будут расширяться, чтобы, например, дворники могли очищать грязные лобовые стекла без дождя. Стеклоочистители являются одними из самых надежных автомобильных устройств — расчетный срок службы стеклоочистителя составляет 1,5 миллиона салфеток.

Где узнать больше

Книги

Биллиет, Уолтер Э., и Лесли Ф. Гоингс. Автомобильные электрические системы. Alsip, Illinois: American Technical Publishers, Inc., 1970.

Clymer, Floyd. Те замечательные старые автомобили. Нью-Йорк: Bonanza Books, 1953.

День, Джон. Книга об автомобилях Bosch. Нью-Йорк: Издательство Св. Мартина, 1976.

Халдерман, Джеймс Д. Автомобильные электрические и электронные системы. Englewood Cliffs, NJ: Prentice Hall, 1988.

Setright, L.Дж. К. и Ян Уорд, изд. Анатомия автомобиля. Нью-Йорк: Crescent Books, 1977.

Мир автомобилей: иллюстрированная энциклопедия автомобилей. об. 22. Нью-Йорк: Columbia House, 1974.

Другое

Веб-страница Anco. , декабрь 2001 г. .

Веб-страница Cleveland Ignition Co. , декабрь 2001 г. .

Джиллиан С. Holmes

Как заменить или заменить щетку стеклоочистителя | Сервисный центр Mercedes-Benz

Когда заменять щетки стеклоочистителя на вашем Mercedes-Benz

Несмотря на дешевизну и простоту замены, щетки стеклоочистителя часто упускаются из виду, когда дело доходит до регулярного технического обслуживания автомобиля. Изношенные щетки стеклоочистителя могут отрицательно сказаться на ваших способностях вождения и общей безопасности в неблагоприятных погодных условиях. Поскольку ваши щетки стеклоочистителя со временем постепенно тускнеют, вы можете не осознавать, насколько они изношены.Имея это в виду, как узнать, когда нужно заменить щетки стеклоочистителя?

Хорошее практическое правило — заменять щетки стеклоочистителя каждые 6 месяцев, особенно во влажном климате. Если ваши щетки стеклоочистителя оставляют воду, грязь или остатки на лобовом стекле во время движения, они работают не так эффективно, как следовало бы. Вдобавок, если они шатаются или издают скрежет, вместо того, чтобы спокойно скользить по лобовому стеклу, пришло время для нового набора.

Как заменить щетки стеклоочистителя «Мерседес-Бенц»

Замена щеток стеклоочистителя на автомобиле «Мерседес-Бенц» — простая задача, которую можно выполнить где угодно. В большинстве случаев основание рычага стеклоочистителя будет заправлено под край капота, чтобы вы не могли вытащить его вверх и от автомобиля, что затрудняет замену лезвия. Чтобы упростить процесс замены щеток стеклоочистителя , мы предлагаем включить зажигание автомобиля и ненадолго поработать дворниками.Когда лезвия коснутся вашего лобового стекла, быстро выключите зажигание, остановив их на полпути. Теперь вы сможете отвести рычаги стеклоочистителя вертикально от лобового стекла, что позволит вам легко получить доступ к щеткам.
Найдите защелку или кнопку там, где рука встречается с лезвием, и нажмите или отпустите ее. Теперь вы сможете аккуратно потянуть за щетку стеклоочистителя, отодвигая ее от руки. В большинстве рычагов стеклоочистителя используется механизм в форме крюка, чтобы удерживать щетки стеклоочистителя прикрепленными, в то время как на многих новых автомобилях вы найдете простую систему адаптеров.
Снимите старую щетку стеклоочистителя с рычага, просто наденьте новую щетку и прислушайтесь к звуку щелчка или, при необходимости, закройте поставляемый фиксатор. Теперь вы можете положить щетку стеклоочистителя обратно на лобовое стекло и снова включить зажигание, чтобы она вернулась в выключенное положение.

Продажа щеток стеклоочистителей «Мерседес-Бенц» в Сэнфорде

Самым важным аспектом при замене щеток стеклоочистителей «Мерседес-Бенц» является обеспечение правильного размера.Щетка стеклоочистителя со стороны водителя часто длиннее, чем со стороны пассажира, и размеры щеток стеклоочистителя могут сильно различаться в зависимости от автомобиля. Вот почему Mercedes-Benz North Orlando предлагает широкий выбор щеток стеклоочистителей, подходящих для любой имеющейся на складе модели Mercedes-Benz и готовых к установке . Мы предоставим вам полную линейку новых щеток стеклоочистителей, аккумуляторов и других деталей для вашего автомобиля. Не забывайте регулярно проверять наши специальные предложения на запчасти Mercedes-Benz, так как могут быть эксклюзивные предложения на щетки стеклоочистителя или сопутствующие услуги.

Если вы чувствуете, что вам нужна помощь в замене щеток стеклоочистителя, наши отделы обслуживания и запасные части будут рады помочь. Если пришло время для новых щеток стеклоочистителя, вероятно, пришло время для замены масла и общей проверки нашими сертифицированными специалистами по обслуживанию. Регулярное техническое обслуживание может иметь большое значение для срока службы вашего Mercedes-Benz, поэтому запишитесь на прием сегодня!

Не могу поверить, что я должен это сказать, но в снегопад ставить дворники вверх — это нормально

Фото: Getty Images (Getty Images)

Это была самая холодная и самая снежная зима за многие годы большая часть U.С., возможно, именно поэтому в последние дни я подвергался различным мнениям о том, можно ли ставить дворники поднятыми после парковки в ожидании снега или льда. Друзья, все в порядке.

Теперь я подумал, что этот вопрос был решен некоторое время назад. Фактически, много лет назад, когда я впервые начал видеть, как люди делают это, я вырос на северо-востоке Огайо. И последнее десятилетие я провел в Нью-Йорке.

Идея довольно проста: вам все равно придется поднять дворники, чтобы очистить лобовое стекло от снега и льда, так почему бы не сделать это заранее, пока дворники не закопались.

У этого есть несколько преимуществ, а именно: вы избежите повреждения резины на дворнике, когда будете отрывать ее от замерзшего лобового стекла, поскольку вы, возможно, заметили, что дворники важны зимой. Вам также не нужно, чтобы ваши руки покрылись снегом и замерзли, пока копались в поисках указанного дворника, чтобы подъехать, прежде чем царапать; вместо этого вы можете сразу приступить к чистке щеткой и соскабливанием.

Все это может показаться вам очевидным, но последние дни сосредоточены на бедствии, которое, я не сомневаюсь, случалось и раньше, но которое должно быть в числе наименьших из ваших забот: идея, что ветер обрушится на вашу щетку стеклоочистителя, ударит ее о лобовое стекло и нанесет на него трещину.

G / O Media может получить комиссию

Спросите себя: Вы когда-нибудь слышали об этом? Опять же, я не говорю, что этого никогда не было, просто это происходило достаточно редко, чтобы это не беспокоило. Мне кажется, что в этом случае больше риск повреждения дворника, чем лобового стекла.

Интересно, что малоизвестные организации, такие как AAA, похоже, согласны с «дворниками»:

Роберт Синклер-младший, менеджер по связям со СМИ в AAA Northeast, считает, что оставить дворники включенными — это безопасный вариант.
«Я не вижу в этом никакого вреда, хотя вы все равно должны очистить стекло от снега», — сказал Синклер.
В случае, если дворники случайно остались включенными, оставив их включенными, также исключается вероятность выгорания двигателя стеклоочистителя, когда вы заводите машину и лезвия пытаются протиснуться сквозь сильный снегопад.

Еще один аргумент против включения дворников: это как-то изнашивает пружину, прижимающую стеклоочиститель к лобовому стеклу, что, давайте будем серьезными.Возможно, мне и всем остальным, кого я знаю, повезло с автомобилями с вечными пружинами, или, возможно, это просто не проблема.

Я признаю, что поднимать дворники выглядит совершенно нелепо. И это нормально, если вы относитесь к тому типу людей, для которых форма важнее функции; ты делаешь ты. Остальные из нас пойдут по пути меньшего сопротивления.

От простых щеток к щеткам с подогревом — история дворников

Знаете ли вы, что дворники являются полезным средством защиты? особенность автомобилей еще в 1903 году? Конечно, начальные версии дворники совсем не то, что есть сегодня — это элемент вашего автомобиля прошел долгий путь! И мы уверены, что изобретательница Мэри Андерсон никогда не смогла Представили себе обогреваемые щетки стеклоочистителя, такие как Everblades!

Стеклоочистители в 1903 году

Мэри Андерсон из Алабамы приписывают изобретение дворники в США.В ее патенте ее изобретение описывалось как «Устройство для мытья окон электромобилей и других транспортных средств для удаления снега, лед и мокрый снег из окна ». К несчастью для Мэри, она так и не смогла прибыль от ее изобретения.

В том же году J.H. Апджон подал заявку на патент Великобритании на аналогичный продукт, в котором использовались 2 щетки, которые двигались вверх и вниз, чтобы удерживать лобовое стекло Чисто. В 1905 году дворники были модернизированы с резиновыми полосками. замена роликов лобового стекла.Независимо от точной специфики лобового стекла дворники, они были большим преимуществом для водителей повсюду, устраняя необходимость водить с головой в окно в непогоду!

Стеклоочистители с электроприводом в 1917 году

Стеклоочистители сделали большой шаг вперед в 1917 году. Раньше эта функция автомобиля должна была управляться вручную, что требовало от водителя управлять рулевым управлением, переключением передач и одновременно управлять автомобилем! Звуки сложно, не так ли? Отсюда необходимость в автоматизированной электрической системе для сделать дворники более практичными.

Шарлотта Бриджвуд изобрела «Грозовой очиститель ветрового стекла» в 1917 году. Новое изобретение использовало ролики вместо лезвий и приводилось в движение двигатель, чтобы обеспечить автоматическое очищающее действие. Еще одна модификация дворников 1917 года использовал единственный стеклоочиститель с резиновым лезвием, которое тянулось поперек лобового стекла, чтобы улучшить видимость.

В 1921 году автоматические дворники Brigwood начали получать популярность, хотя ей не дали должного признания за изобретение. И потребовалось за несколько лет до того, как автоматические щетки стеклоочистителя стали стандартной функцией в транспортных средств.Независимо от того, кто придумал блестящие достижения в области безопасности и Практичная езда, дворники — важный элемент каждого автомобиля. Стеклоочистители разработаны на основе инновационной идеи по улучшению вождения. условия для небольшого размышления об особенностях автомобиля, которые мы все принимаем как должное.

Самый большой шаг для дворников — стеклоочистители с подогревом!

Движение под дождем и снегом стало значительно проще изобретением дворников, но Everblades выводит его на совершенно новый уровень уровень! В 1903 году никому не нравилось высовывать голову из бокового окна своего дома. автомобиль, чтобы получить четкий обзор, и сегодня никому не нравится выходить на Обжигающий холод, чтобы стряхнуть снег со щеток стеклоочистителя.Эверблейдс, похожий на Мэри Андерсон и Шарлотта Бриджвуд признали неудобства при вождении и приступил к поиску более практичного решения.

Сегодня дворники с подогревом Everblades доступны для практически любые марки и модели автомобилей, в том числе полуприцепы, школьные автобусы, плуги и различные автомобили. Пара дворников Everblades Superior материалы и система подогрева швабры и рычага стеклоочистителя для повышения безопасности и повысить производительность вождения.Готовы попробовать этот инновационный продукт для сам? Закажите свой Everblades Обогрев стеклоочистителя в сборе сегодня!
