Автономный отопитель Webasto AirTop 3900 код модели: 6033
| WEBASTO | Air Top 2000ST | Air Top Evo 3900 | Air Top Evo 5500 | HL 90 | |||
| B | D | B | D | B | D | ||
| Отопительная мощность, кВт* | 1,0 — 2,0 | 0,9 — 2,0 | 1,8- 3,5 (3,9) | 1,5- 3,5 (3,9) | 1,8- 5,0 (5,5) | 1,5- 5,0 (5,5) | 9,0** |
| Номинальное напряжение, В | 12 | 12 или 24 | 12 | 12 или 24 | 12 | 12 или 24 | |
| Топливо | Бензин | Дизельное | Бензин | Дизельное | Бензин | Дизельное | |
| Расход топлива*, л/ч | 0,14 — 0,27 | 0,12 — 0,24 | 0,19 — 0,46 (0,55) | 0,18-0,42 (0,49) | 0,19-0,66 (0,77) | 0,18-0,60 (0,69) | 1,20** |
| Потребляемая мощность, Вт* *** | 14 — 29 | 15 – 33 | 15 – 95 | 110/160**** | |||
| Объём подаваемого воздуха, м3/ч ** | 78 | 132 | 132 | 200 | 200 | 280/310**** | |
Габариты основного блока (дл. х шир. х выс.), мм | 311 х 120 х 121 | 423 х 148 х 162 | 650 х 235 х 260 | ||||
| Вес основного блока, кг | 2,6 | 5,9 | 13,3 | ||||
Технические характеристики автотехники, приведенные на данной странице, носят справочный характер, т.к. параметры и иные эксплуатационные показатели зависят от желаемой покупателем комплектации транспортного средства.
При этом завод-изготовитель оставляет за собой право изменять технические характеристики автотехники, а также состав и перечень применяемых для ее изготовления комплектующих, если указанные мероприятия направлены на улучшение параметров конструкции, работоспособности автотехники и не изменяют ее назначение.
Автономный подогреватель двигателя, подогреватель webasto, технические характеристики, принцип работы.
Предпусковой подогреватель двигателя Вебасто. Принцип работы и технические характеристики автономного подогревателя двигателя.В условиях низких температур запуск мотора становится затрудненным, что приводит к его существенному износу. Установка предпускового подогревателя двигателя не только дает возможность решить данную проблему, а и гарантирует старт мотора в любых условиях. В первую очередь, предпусковые подогреватели нужны на дизельных силовых агрегатах, которые не редко отказывают в зимнее время в результате увеличения вязкости топлива. Дополнительное удобство автономного подогревателя заключается в возможности создания в салоне комфортного микроклимата за счет его прогрева. Об этом далее в статье.
Содержание
- Автономный подогреватель двигателя
- подогреватель дизельный двигатель
- Подогреватель webasto
- установка webasto
- устройство подогревателя webasto
- принцип работы webasto
- Предпусковой подогреватель бинар
- Полезные советы
Автономный подогреватель двигателя
Автономный предпусковой подогреватель мотора может быть установлен в систему электропитания транспортного средства либо в систему его охлаждения.
Такой подогреватель с легкостью монтируется как на бензиновые, так и на дизельные типы моторов. Состоит он из некрупной камеры с воздушно-топливной смесью и специального капильного штыря, поджигающего данную смесь. В стенках данной камеры расположена все время циркулирующая охлаждающая жидкость. Она подогревается и с помощью насоса попадает в маленький контур системы охлаждения, что обеспечивает прогревание силового агрегата, а также подогрев салона и оттаивание стекол.
Поскольку в конструкцию самого транспортного средства данный подогреватель не встраивается, вы можете установить его в любое место, которое покажется вам наиболее удобным. Стоит отметить, что источником энергии для работы автономного отопителя является топливный бак автомобиля. Продукция может комплектоваться пультами дистанционного управления либо таймерами. Некоторые модели управляются при помощи мобильного телефона.
подогреватель дизельный двигатель
Отдельно хочется рассмотреть подогреватели для дизельных моторов.
Ведь дизельное топливо гораздо хуже переносит снижение температуры, чем бензин. Поэтому в условиях отрицательных температур резко ухудшаются качества такого силового агрегата при запуске и эксплуатации. Проблема в том, что действие дизельного мотора заключается в том, что топливо-воздушная смесь загорается под влиянием тепла, которое образуется при сжатии. Если за окном стоят плюсовые температуры, а поршни мотора достаточно новые, то проблемы с запуском не возникают. Однако, чем ниже температура на улице, тем сложнее запустить дизельный двигатель, в особенности, если он, слабо говоря, не новый.
Для решения данной проблемы конструкторам дизельных силовых агрегатов приходится идти на различные ухищрения — применять неразделенную камеру, добавлять в систему смазки бензин, устанавливать специальные свечи накалывания и прочие. Поэтому предпусковой подогреватель дизельного мотора дает возможность одновременно решить массу проблем, которые связаны с запуском такого мотора на морозе.

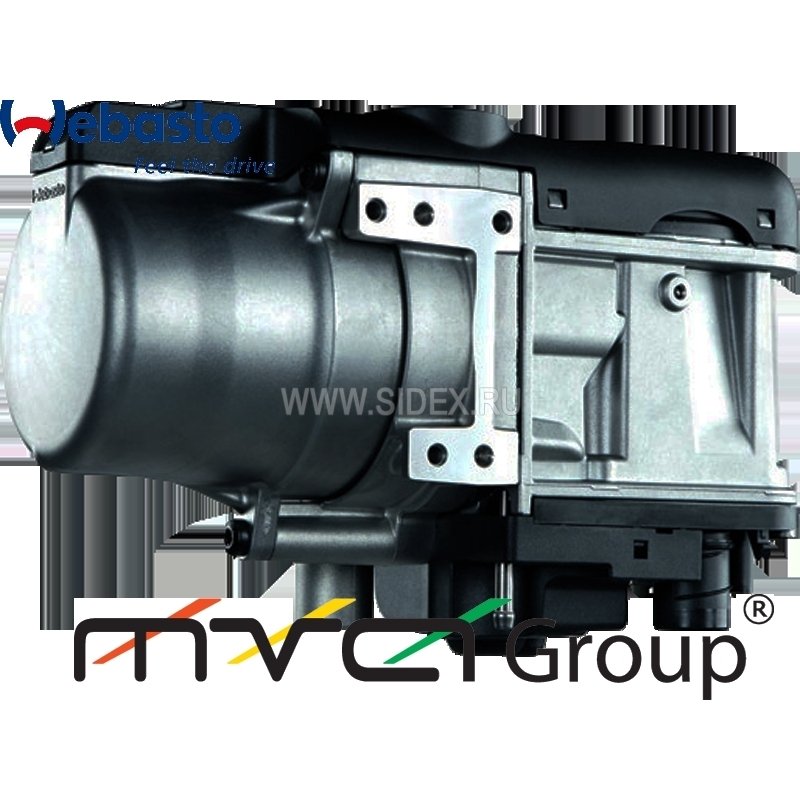

Подогреватель webasto
Вебасто является небольшим цифровым устройством, которое осуществляет предпусковой обогрев двигателя. Изначально оно применялось в транспорте немецкого производства. Основной его функцией, как ни странно, было создание комфортного микроклимата в салоне автомобиля. Портативное устройство устанавливается в любом доступном месте подкапотного пространства транспортного средства. После монтажа он не требует последующего ухода. В комплект к обогревателю входит дистанционный пульт управления, который дает возможность запустить мотор на большом расстоянии (при этом дальность зависит от приобретенной модели, а также ее комплектации).
установка webasto
Производителями подогревателей предлагаются специальные инструкции, нарушение которых влечет за собой порчу конструкций. Монтаж webasto (дизельные разновидности) на автомобили, предназначенные для транспортировки опасных грузов, осуществляется специалистами.
- Все элементы автомобиля, которые расположены непосредственно возле предпускового подогревателя webasto, необходимо защитить от отрицательных последствий — перегрева, попадания топлива, масла.
- Очень важно исключить возгорание в случае перегрева подогревателя webasto, для чего следует:
1. Пользоваться трудно-воспламеняемыми веществами.
2. Применять теплозащитные экраны.
3. Присматривать за полноценной вентиляцией.
4. Установить webasto на значительном расстоянии от элементов автомобиля. - Нельзя устанавливать подогреватель там, где есть люди (в кабине, в салоне). Лишь в экстренных ситуациях допускается монтаж данных компонентов в полностью герметичном ящике.
- Если расположить webasto в двигательном отсеке, можно обеспечить значительное экранирование. При эксплуатации подогревателя webasto могут возникать радиопомехи, для устранения которых потребуется дополнительное экранирование.
- Для крепления подогревателя нужно не менее трех винтов. Выхлопную трубу необходимо прокладывать таким образом, чтобы газы выхлопа не смогли проникнуть в салон. Ее конец направляют вниз либо в сторону, при нахождении выхлопа под автомобильным днищем, трубу доводят до задней границы автомобиля или до водительской кабины.
- Блок управления и электрическую проводку располагают таким образом, чтобы не нарушать ее целостность в ходе эксплуатации.
- Топливный провод необходимо защитить от механических повреждений. Следует предусмотреть защиту от значительного теплового воздействия для всех элементов подогревателя.
- Важно, чтобы прокладка топливных проводов гарантировала отсутствие утечки топлива. При появлении утечки необходимо, чтобы пары топлива не накапливались на электрических элементах подогревателя.

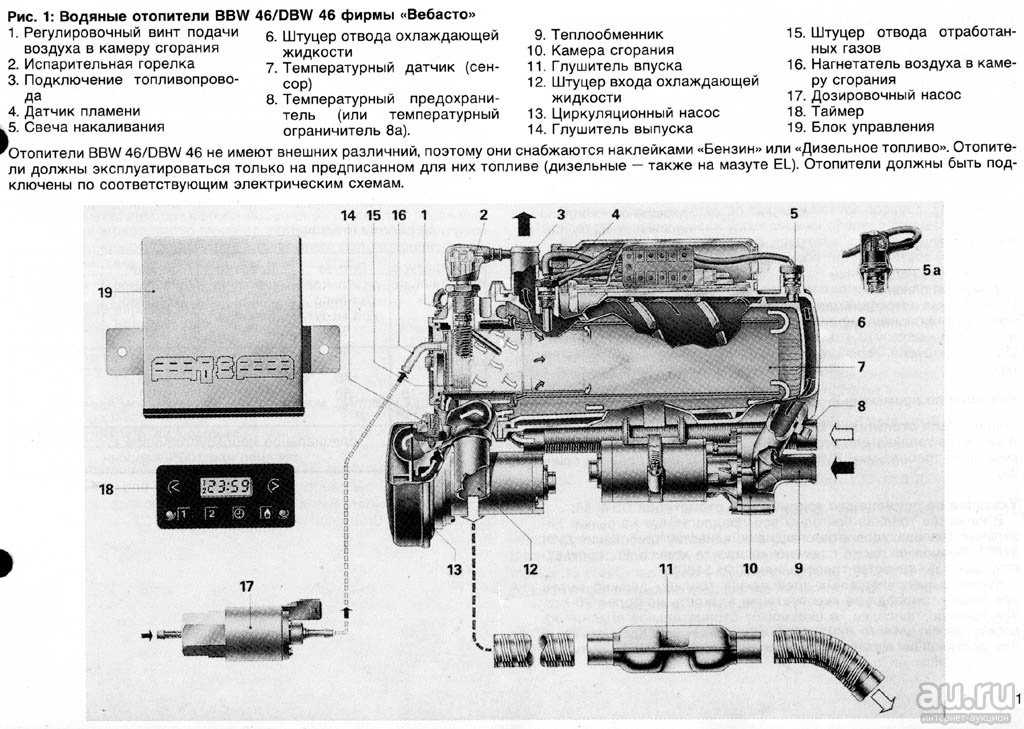

устройство подогревателя webasto
Забор воздуха (1), нагнетатель воздуха (2), выпускной жидкостный патрубок (3), датчик пламени/штифт накалывания (4), испарительная прокладка (5), штекеры (6), блок управления с температурными датчиками (7), теплообменник (10), камера сгорания (11), выход выхлопных газов (12), забор топлива (13), циркуляционный насос (14), заборный жидкостный патрубок (15), топливный дозирующий насос (16).
принцип работы webasto
После включения подогревателя начинает действовать нагнетатель воздуха.
Он продувает камеру сгорания, а также выхлопную систему. В то же время блок управления производит тестирование всех электрических элементов и датчиков. Далее, при отсутствии ошибок, горючее из бака пребывает в камеру сгорания с помощью топливного насоса, где воспламеняется при помощи штифта накала. После сгорания топливо-воздушной смеси газы выходят посредством выхлопной системы с пламегасителем. Циркуляционный насос при этом прогоняет охлаждающую жидкость через теплообменник подогревателя, разогревая ее. Оптимальное время цикла работы подогревателя — 40 минут (при -20 градусов).
Предпусковой подогреватель бинар
Бинар — это предпусковой подогреватель мотора, разработанный специально для легкового транспорта и предназначенный для:
- Подогрева автомобильного салона и лобового стекла на выключенном моторе.
- Безопасного запуска и подогрева силового агрегата при низких температурах.
- Дополнительного прогрева автомобильного салона и двигателя на включенном моторе при сильных морозах.
Данный отопитель функционирует независимо от силового агрегата. Он подсоединяется к топливной системе и аккумуляторной батарее автомобиля. Принцип работы данного устройства заключается в разогреве жидкости в системе охлаждения, которая принудительно прокачивается посредством системы теплообмена отопителя. Продолжительность полного цикла действия устройства составляет 45 минут.
Полезные советы
Предпусковой подогреватель — незаменимая вещь в зимний период. Ведь в условиях сильных морозов, запустить силовой агрегат очень сложно. Современный рынок предлагает огромнейший ассортимент данных устройств на любой вкус и кошелек, поэтому с выбором предпускового отопителя проблем не должно возникнуть.
