🚀 Доклад на тему «Устройство и принцип действия автомобильного сцепления ВАЗ 2101-2107»

С другой стороны картер соединен с картером КПП. На шлицах первичного вала КПП свободно установлена ступица, на которой установлен ведомый диск, разделенный радиальными прорезями на двенадцать секторов. К ведомому диску сцепления с двух сторон приклепаны фрикционные накладки из специального материала. Крутящий момент от ведомого диска на его ступицу передается через пружинно-фрикционный демпфер (гаситель крутильных колебаний) . Корзина сцепления автомобиля ваз 2107 (ведущая часть сцепления) крепится к маховику шестью болтами и включает в себя нажимной диск, кожух и диафрагменную нажимную пружину. Диск подвижно закреплен на кожухе. Под действием диафрагменной пружины ведомый диск сцепления зажимается между нажимным диском и маховиком. Выключение сцепления на автомобиле ваз 2107 осуществляется гидравлическим приводом с подвесной педалью. Педаль сцепления установлена на общей с педалью тормоза оси, закрепленной на кронштейне перегородки моторного отсека.

К верхней части педали сцепления присоединена пружина, снижающая усилие выключения сцепления. К педали сцепления шарнирно крепится толкатель. Толкатель полусферическим концом входит в гнездо поршня главного цилиндра привода выключения сцепления. Ход педали сцепления с одной стороны ограничен регулировочным винтом, а с другой — ходом поршня в цилиндре.

Главный цилиндр сцепления расположен в моторном отсеке автомобиля ваз 2107 и крепится двумя гайками к шпилькам педального узла. Шлангом, цилиндр сцепления соединен с бачком гидропривода выключения сцепления. Бачок гидропривода выключения сцепления установлен на перегородке моторного отсека ваз 2107 с левой стороны. Бачок гидропривода выключения сцепления изготовлен из полупрозрачной пластмассы, что облегчает проверку уровня жидкости в приводе. В крышке бачка сцепления установлен гофрированный резиновый успокоитель жидкости. Для соединения полости бачка сцепления с атмосферой в крышке выполнено отверстие. К главному цилиндру сцепления подсоединен штуцер трубопровода, подводящего жидкость от главного цилиндра сцепления к рабочему цилиндру сцепления, другой конец этого трубопровода соединен с наконечником шланга гидропривода.

Наконечник шланга скобой закреплен в кронштейне кузова автомобиля. Другой конец шланга соединен с рабочим цилиндром гидропривода выключения сцепления. Рабочий цилиндр сцепления двумя болтами крепится к картеру сцепления. Шток рабочего цилиндра сцепления является толкателем вилки выключения сцепления, установленной на шаровой опоре в картере сцепления. Одним концом вилка сцепления опирается на регулировочную гайку толкателя, а другим фигурной пружиной прижимается к муфте выжимного подшипника. Муфта выжимного подшипника надета на направляющую втулку передней крышки КПП и имеет возможность продольного перемещения. При работающем двигателе ведущая и ведомая части сцепления вращаются как одно целое, передавая крутящий момент от коленчатого вала двигателя на первичный вал КПП. При нажатии педали сцепления усилие через гидропривод от рабочего цилиндра сцепления передается на вилку выключения сцепления, которая, поворачиваясь на шаровой опоре, перемещает выжимной подшипник по направляющей втулке.
Выжимной подшипник воздействует на диафрагменную пружину корзины сцепления, она прогибается на опорных кольцах и отводит нажимной диск от ведомого диска. При этом первичный вал КПП отсоединяется от коленвала двигателя, передача крутящего момента момента прекращается. При отпускании педали сцепления все детали сцепления под действием пружин возвращаются в исходное положение.

Двухдисковое сцепление устанавливается на тяжёлых грузовых автомобилях, тракторах, бронетанковой технике, на некоторых тяжёлых мотоциклах («Урал», «Днепр»), а также на некоторых спорткарах применяются двухдисковые сцепления.

Двухдисковые механизмы устанавливаются для повышения срока службы сцепления, в связи с большой мощностью двигателей и необходимостью передавать увеличенные крутящие моменты.

Принцип действия двухдискового сцепления

Выжимной подшипник нажимает на выжимные рычаги, они оттягивают нажимной диск. Нажимной диск отходит от первого ведомого и отпускает отжимные пружины. Они отпускают промежуточный ведущий диск, а он отходит за счёт других отжимных пружин от второго фрикционного, настолько же, насколько нажимной отошёл от первого фрикционного. При обратном движении отжимные пружины способствуют равномерному прижатию промежуточного диска ко второму ведомому и нажимного — к первому ведомому.

Техническое обслуживание и ремонт сцепления автомобиля ВАЗ 2107

1. Государственное бюджетное профессиональное образовательное учреждение «Семеновский индустриально-художественный техникум»

Тема: Техническое обслуживание и ремонт сцепления
автомобиля ВАЗ 2107
Выполнил: студент
группы АС-3.9.4
Курочкин Иван Алексеевич

2. Назначение технического обслуживания

Техническое обслуживание –предназначено для
поддержания автомобиля в технически исправном
состоянии.
Виды технического обслуживания:
ЕТО — проводится перед выездом подвижного состава
ТО-1- через 4 000 км
ТО-2 – через 16 000 км.
СТО — 2 раза в год

3. Техника безопасности при проведении технического обслуживания

Любые работы по ремонту либо техническому обслуживанию
автомобиля необходимо проводить в просторном, хорошо
вентилируемом и освещенном помещении.
Оборудование мастерской (грузоподъемные механизмы,
станки, электроинструменты) должно быть специально
приспособлено для выполнения ремонтных операций с
автомобилем (например, для питания переносных
осветительных приборов желательно использовать
источники низкого напряжения — 36 или 12 В, а не 220 В).
Во время подъема и опускания автомобиля запрещается
находиться рядом с ним во избежание несчастного
случая.

4. Устройство сцепления автомобиля ВАЗ 2107

Сцепле́ние- предназначено для передачи крутящего момента,
плавного переключения передач, кратковременного отсоединения
трансмиссии от маховика двигателя.
При работающем двигателе автомобиля ваз 2107
ведущая и ведомая части сцепления вращаются как одно
целое, передавая крутящий момент от коленчатого вала
двигателя на первичный вал коробки передач. При
нажатии педали сцепления усилие через гидропривод от
рабочего цилиндра сцепления передается на вилку
выключения сцепления, которая, поворачиваясь на
шаровой опоре, перемещает выжимной подшипник по
направляющей втулке. Выжимной подшипник
воздействует на диафрагменную пружину корзины
сцепления, она прогибается на опорных кольцах и
отводит нажимной диск от ведомого диска. При этом
первичный вал коробки передач отсоединяется от
коленчатого вала двигателя, передача крутящего
момента прекращается. При отпускании педали
сцепления все детали сцепления под действием пружин
возвращаются в исходное положение.

6. Техническое обслуживание сцепления ВАЗ 2107

Ежедневное техническое обслуживание:
Проверить свободный ход педали сцепления.
Проверить жидкость в бачке главного цилиндра привода выключения
сцепления.
Техническое обслуживание №-1.
Проверить крепление картера сцепления к двигателю.
Смазать подшипник муфты выключения сцепления.
Смазать подшипники вала вилки выключения сцепления.
Техническое обслуживание №2.
Проверить герметичность привода выключения сцепления;
Проверить действие оттяжных пружин педали сцепления и рычага вала
вилки выключения сцепления.
Отрегулировать свободный ход толкателя поршня главного цилиндра
привода и свободный ход рычага вала вилки выключения сцепления.
Сезонное техническое обслуживание
Подтянуть крепление главного и рабочего цилиндров сцепления .Оси
толкателя главного цилиндра сцепления .

7. Неисправности сцепления автомобиля ВАЗ 2107

Признаки
неисправности
Причина
неисправности
Способ устранения
неисправности
Сцепление
пробуксовывает.
Нет свободного хода
педали сцепления.
Усадка и поломка
нажимных пружин.
Износ фрикционных
накладок дисков.
Отрегулировать свободный
ход педали сцепления.
Заменить неисправные
пружины.
Заменить фрикционные
накладки.
Сцепление
ведет>(не полное
выключение).
Заклинивание ступицы
ведомого диска на валу
сцепления.
Неисправности привода
выключения сцепления.
Изношеные детали
заменить.
Проверить и устранить
Неисправности привода
выключения сцепления.

Педаль сцепления не Большой свободный ход
педали сцепления.
возвращается в
исходное
положение.
Проверить свободный
ход педали, при
необходимости
отрегулировать длинной
тяги или положением
отжимных рычагов
сцепления.

8. Ремонт сцепления ВАЗ 2107

9. Список используемой литературы

1.
Батышев С.Я. Профессиональная педагогика М.: Ассоциация
«Профессиональное образование», 1997 г. – 512 с.
2.
Шуркин В.С., Понизовкин А. Н. Краткий автомобильный справочник.
М.: Транспорт, 2018.
3.
. Суханов Б.Н., Борзых И.О., Бедарев Ю.Ф. Техническое
обслуживание и ремонт автомобилей. Пособие по дипломному
проектированию. М.: Транспорт, 201517.
4.
. Положение о техническом обслуживании и ремонте подвижного
состава автомобильного транспорта. М.: Транспорт, 2018…
5.
Интернет источники:
6.
https://ru.wikipedia.org/wiki/
7.
http://avtodvor.com.ua/article.
php?id_article=53

10. Спасибо за внимание!

Неисправности сцепления Ваз 2107

Причина неисправности

Метод устранения

Неполное выключение сцепления (сцепление Ваз 2107 «ведет»)

1. Увеличенные зазоры в приводе выключения сцепления

1. Отрегулируйте привод выключения сцепления

2. Коробление ведомого диска (торцевое биение более 0,5 мм)

2. Выправьте диск или замените новым

3. Неровности на поверхностях фрикционных накладок

ведомого диска

3. Зачистите накладки металлической щеткой или замените новыми

4. Ослабление заклепок или поломка фрикционных накладок ведомого диска

4. Замените накладки, проверьте торцевое биение диска

5. Заедание ступицы ведомого диска на шлицах первичного вала коробки передач

5. Очистите шлицы, покройте смазкой ЛСЦB15.

Если причина заедания смятие или износ шлицев, то замените первичный вал или ведомый диск

6. Поломка пластин, соединяющих упорный фланец с кожухом сцепления

6. Замените кожух сцепления с нажимным диском в сборе

7. Воздух в системе гидропривода

7. Прокачайте систему

8. Утечка жидкости из системы гидропривода через соединения или поврежденные трубопроводы

8. Подтяните соединения, замените поврежденные детали, прокачайте систему гидропривода

9. Утечка жидкости из главного цилиндра или цилиндра привода выключения сцепления

9. Замените уплотнительные кольца, прокачайте систему

10. Засорилось отверстие в крышке бачка, что вызвало разрежение в главном цилиндре и подсос воздуха

в цилиндр через уплотнения

10. Прочистите отверстие в крышке бачка, прокачайте

систему

11. Нарушение герметичности из-за загрязнения или

износа переднего уплотнительного кольца главного

цилиндра

11. Очистите уплотнительное кольцо, при износе

замените

12. Ослабление заклепок крепления нажимной пружины

12. Замените кожух сцепления с нажимным диском в сборе

13. Перекос или коробление нажимного диска

13. Замените кожух сцепления с нажимным диском в сборе

Неполное включение сцепления Ваз 2107 (сцепление «буксует»)

1. Отсутствуют зазоры в приводе выключения

сцепления

1. Отрегулируйте привод выключения сцепления

2. Повышенный износ или пригорание фрикционных накладок ведомого диска

2. Замените фрикционные накладки или ведомый диск в сборе

3. Замасливание фрикционных накладок ведомого

диска, поверхностей маховика и нажимного диска

3. Тщательно промойте Уайт-спиритом замасленные

поверхности, устраните причины замасливания дисков

4. Засорено компенсационное отверстие главного цилиндра

4. Промойте цилиндр и прочистите компенсационное отверстие

5. Повреждение или заедание привода сцепления

5. Устраните неисправности, вызывающие заедание

Рывки при работе сцепления Ваз 2107

1. Заедание ступицы ведомого диска на шлицах

первичного вала

1. Очистите шлицы, смажьте смазкой ЛСЦB15.

Если причина заедания смятие или износ шлицев, то при необходимости замените первичный вал

или ведомый диск

2. Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска

2. Тщательно промойте Уайт-спиритом замасленные поверхности и устраните причину замасливания дисков

3. Заедание в механизме привода выключения

сцепления

3. Замените деформированные детали.

Устраните причины, вызывающие заедание

4. Увеличенный износ фрикционных накладок

ведомого диска

4. Замените накладки новыми, проверьте,

нет ли повреждений поверхностей дисков

5. Ослабление заклепок фрикционных накладок ведомого диска

5. Замените неисправные заклепки, а при необходимости -накладки

6. Повреждение поверхности или коробление

нажимного диска

6. Замените кожух сцепления с нажимным диском

в сборе.

Повышенный шум при выключении сцепления Ваз 2107

1. Износ, повреждение или утечка смазки из подшипника выключения сцепления

1. Замените подшипник

2. Износ переднего подшипника первичного вала коробки передач

2. Замените подшипник

Повышенный шум при включении сцепления Ваз 2107

1. Поломка или снижение упругости пружин демпфера

ведомого диска

1. Замените ведомый диск в сборе

2. Поломка, снижение упругости или соскакивание

оттяжной пружины вилки выключения сцепления

2. Замените пружину новой или закрепите

3. Поломка пластин, соединяющих нажимной диск

с кожухом

3. Замените кожух сцепления с нажимным диском

в сборе

Устройство сцепления ВАЗ 2107, 2109, 2110, 2106

Устройство сцепления ВАЗ 2107, 2109, 2110, 2106

Устройство сцепления ВАЗ 2107, 2109, 2110, 2106 предназначено для кратковременного разъединения или, наоборот, соединения трансмиссии и двигателя. Также благодаря ему возможно предохранение трансмиссии от перегрузки.

В основном на легковых моделях авто устанавливают однодисковые фрикционные сухие механизмы трансмиссии. Важным моментом в данной конструкции имеет также надежность передачи крутящего момента к коробке передач от двигателя, а также плавность переключения передач во время движения машины.

Нужно отметить, что комплектация легковых автомобилей возможна с применением как механического, так и гидравлического привода. Что касается отечественных моделей, то гидравлический привод устанавливается на ВАЗ-2121, а механический можно увидеть на ВАЗ-2108, -2109, а также на ЗАЗ-1102.

Изначально на автомобили устанавливали механический привод, который характеризовался множеством недостатков (имеется в виду большое трение в тросах и шарнирах, низкий КПД или коэффициент полезного действия, а также ненадежная работа привода).

Пытаясь исправить эти недостатки, было решено заменить механический привод на гидравлический, который хоть и исправляет недоработки предыдущего, но все же имеет и свои недостатки: большая масса элементов, сложная конструкция, а также требование удаления воздуха из трубопроводов. Но, не смотря на эти недостатки, гидравлический привод показывает более эффективную работу.

Устройство сцепления ВАЗ-2107 снабжено гидравлическим приводом, который состоит из педали с пружиной и двух цилиндров главного и рабочего. Так, при выключении механизма усилие, которое передается от нажатия педали, проходит через толкатель главного цилиндра. А затем передается на поршни, которые выталкивают жидкость в рабочий цилиндр через трубопровод. Поршень рабочего цилиндра, таким образом, способствует повороту вилки и выключению сцепления. В ситуации, когда соответствующая педаль отпускается, сервопружина и пружина приводят в порядке, обратному восстановлению, элементов на свои места. Сервопружина здесь используется для уменьшения усилия, которое передается на педали при выключенном положении.

Что касается устройства сцепления ВАЗ-2109, то оно предполагает механический привод. Таким образом, педаль связана с рычагом, который соединен с толкателем с помощью шарнира. На конце данного толкателя расположена сжатая пружина, которая способствует уменьшению усилия на педали в то время, когда механизм выключен. Также она обеспечивает обратное восстановление элемента в его изначальное положение. При выключенном сцеплении сила пружины значительно уменьшается (такие пружины еще называют сервопружинами). С конца 80-х годов 20-го века на автомобилях данного типа стали применяться беззазорные приводы с обычными пружинами.

Устройство сцепления ВАЗ-2110 предполагает однодисковую конструкцию с нажимной пружиной. Здесь также устанавливается беззазорный тросовый привод. В данной конструкции кожух прикрепляется к маховику с помощью шести болтов и соединяется с нажимным диском с помощью трех пар пластин. Ведомый диск располагается на шлицах первичного вала КПП.

Что касается устройства сцепления ВАЗ2106, то оно представляется как сухая однодисковая и постоянно замкнутая конструкция. Она оснащена центральной нажимной пружиной и гасителем крутильных колебаний, расположенным на ведомом диске. Подобный механизм данного автомобиля также предполагает гидравлический привод, работа которого уже была описана ранее.

инструкций, рекомендаций. Замена сцепления ВАЗ-2107: цена

Замена сцепления ВАЗ-2107 по определенному алгоритму, о котором пойдет речь ниже. Во-первых, давайте вспомним историю автомобиля, оказывается, он, вероятно, был разработан с одной главной целью — вызвать максимальный ужас в прогнившем капиталистическом мире. Причем использование «семерки» в качестве транспортного средства явно не предусмотрено. Но в ремонте машина проста, как знаменитый танк Т-34. Единственное неудобство — это снятие стартера, и эту процедуру придется пройти при снятии коробки передач.Этот процесс будет описан ниже.

Чем запастись

Несмотря на все недостатки и простоту автомобиля, для ремонта вам понадобится специальный инструмент, без которого не обойтись. Для начала понадобится шпилька — металлическая трубка подходящего диаметра (можно даже полая внутри). С его помощью вы отцентрируете положение ведомого диска относительно корзины сцепления. В зависимости от возраста автомобиля, его технического состояния и чистоты водитель может менять время, необходимое для замены сцепления ВАЗ-2107. Цена комплекта будет в районе 2000-2500 рублей. Конечно, вам нужно упомянуть об узлах, которые вы хотите установить новыми.

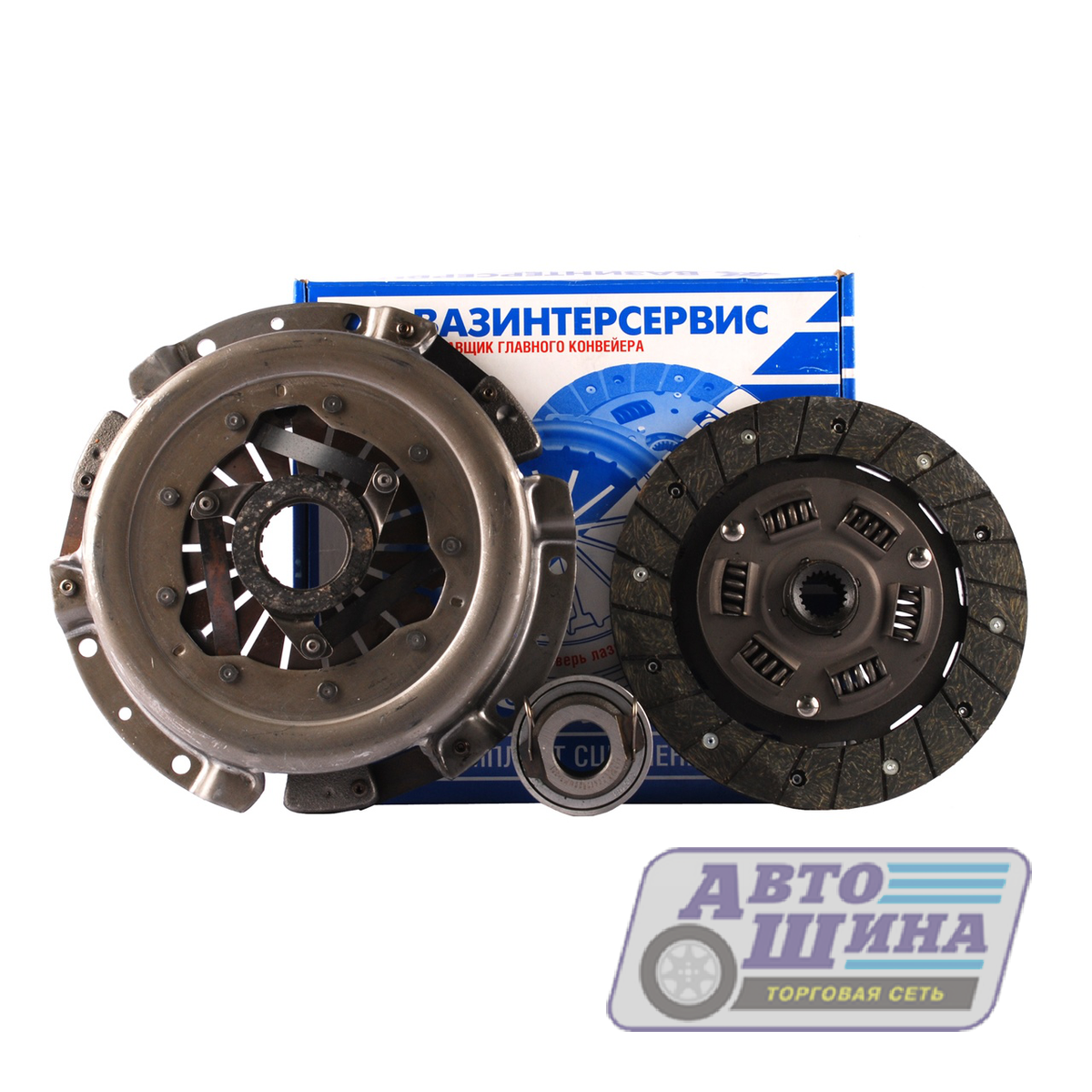

Во-первых, это весь комплект сцепления — корзина, подшипник, диск сцепления. Во-вторых, в обязательном порядке поменять болты и шайбы, которыми пластина крепилась к маховику. В-третьих, если вы планируете замену главного цилиндра сцепления ВАЗ-2107, тормозную жидкость все равно нужно покупать и шланги новые. В-четвертых, вам нужно будет оценить состояние кольца маховика. В-пятых, вы снимаете карданный вал, поэтому есть вероятность, что крестовина вышла из строя и также требует замены.В-шестых, узнать состояние подушек и подвесных подшипников. Другими словами, эта чудо-машина может преподнести «сюрпризы» автовладельцу, который не будет следить за техническим состоянием.

Тренинг по ремонту

Первым делом подъезжаем на подъемнике к машине и отсоединяем аккумулятор. Обратите внимание, что вам нужно отключить аккумулятор. Когда идет замена сцепления ВАЗ-2107, снимается коробка, стартер, и последний идет силовой провод большого сечения. А если он сомкнется в земле, пожара не избежать.И не забывайте про эту заднеприводную машину (конечно, в хорошем смысле этого слова). Это означает, что у него два задних колеса являются ведущими — крутящий момент передается от двигателя через коробку передач и карданный вал с редуктором.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами.Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Что это значит? Примерно то, что нужно под задние колеса для установки противооткатных упоров. Но, по крайней мере, кирпичи кладут слева от машины. В разбитом состоянии он способен наводить ужас не только на капиталистические страны, но даже на нормальных и адекватных людей. Неважно, будут полностью менять сайт, или заменят только диск сцепления ВАЗ-2107, коробку снимать нужно в любом случае.Следовательно, все требования, описанные ниже, должны быть выполнены.

Можно ли обойтись без ямы / подъемника?

Но первый вопрос возникает сразу после появления мысли о замене сцепления. Можно ли обойтись без ямы / подъемника / эстакады? К сожалению, не у каждого автомобилиста есть такие удобства. Короткий ответ — может. Но, как вы могли заметить, он не полон. Итак, это немного, чтобы описать процедуру ремонта без удобств. Если у вас стройное телосложение, вам нужно поднять машину на 40-50 сантиметров.Но по помещениям уж точно не добавляла эта позиция машины. Если вы живете в сельской местности, то сделать небольшую траншею — пару метров длиной, 50 см шириной и такой же глубиной несложно. В этом случае будет намного проще. Но лучше, конечно, на обычной яме или подъемнике легче ремонтировать ВАЗ-2107. Замена вилочного сцепления, которое тоже иногда необходимо снимать и только после демонтажа КПП.

Шаг первый — машина сверху

Итак, начинается разборка автомобиля ВАЗ на запчасти, чтобы докопаться до истины, что на самом деле ужасало загнивающий капитализм? Первым делом отключите аккумулятор.Необходимо напомнить вам еще раз, чтобы не забыть. Затем отсоедините два провода, идущие к стартеру, затем снимите его. Вполне возможно, что стартер и ужас, как его снять — это проблема, нижняя крепежная гайка (если она есть) должна вытащить головку с внутренним шестигранником, карданный подвес и удлинитель, причем немало.

Тогда глубоко вздохните, ведь замена сцепления ВАЗ-2107 только началась, еще очень много предстоит сделать. Например, чтобы разобрать рычаг переключения передач. Он состоит из пластиковых деталей, но их разъединение может привести к ножевым ранениям руки отверткой.Но если правильный, то продолжайте. Чтобы передать ключи на 19 и вперед, снимите болты, соединяющие трансмиссию и двигатель. А заодно снимите с выпускного коллектора выхлопную трубу, так как она будет мешать.

Шаг второй — снизу машины

Теперь сядьте под машину и выполните следующие действия:

  1. Отсоедините карданный вал от фланца редуктора. Планируемое положение прорезей, иначе после сборки подвес будет жутко гудеть.
  2. Выкручивание гаек крепления наружу подшипника. И не теряйте их, лучше наивность всего гаджета.
  3. Пробить свет постукиванием по карданному валу. Отбросьте его, чтобы не мешать ногам.
  4. Оторвите гайки на подушке коробки. До конца пока не удаляем.
  5. Снимаем рабочий цилиндр сцепления и фиксируем, чтобы не повредить шланг.
  6. Откручиваем трос спидометра и отсоединяем датчик задней передачи.

Вот и все, теперь ставлю коробку под распорку, лом выталкиваем трансмиссию с блока двигателя.Немного помучал и коробка идет.

Замена дисков сцепления

А теперь будет проводиться только немедленная замена сцепления ВАЗ-2107, все ранее описанное относилось к подготовительным работам. Процедура замены сцепления очень проста. Откручиваем шесть саморезов, снимаем корзину, с ней подойдет диск. После этого вставьте новые элементы, набейте шесть новых болтов. Иногда даже идет в комплекте пластиковая трубка для центрирования, если нет, то вставьте подходящий чистый диск в привод.Равномерно (по диагонали) затяните болты корзины, проверяя соосность. Все сейчас ставят новый выпуск и можно машину забирать. Проблем со сцеплением теперь долго не будет.

Бензонасос ВАЗ-2107: устройство и замена

Бензонасос — один из ключевых элементов топливной системы автомобиля, который выполняет функцию впрыска топлива из бака и подачи его в карбюратор. Что самое интересное, эта деталь наиболее подвержена износу и очень часто выходит из строя.

В сегодняшней статье мы рассмотрим, в каком устройстве находится бензонасос.ВАЗ-2107 (карбюратор) — автомобиль очень капризный, поэтому каждый владелец «семерки» должен знать все об узлах и агрегатах своего автомобиля.

О строительстве

На автомобили семейства «классика» устанавливаются топливные элементы ДААЗ. В частности, насос «семерки» способен перекачивать топливо в объеме до 60 литров в час. Давление, создаваемое в системе, составляет около 20-30 кПа.

В конструкцию этого элемента входят следующие детали:

  1. Крышка и крышка винта.
  2. Сетчатый фильтр.
  3. Верхняя часть корпуса.
  4. Пластина верхняя.
  5. Винты, соединяющие детали корпуса.
  6. Крепежная гайка.
  7. Рабочие диафрагмы.
  8. Наличие.
  9. Нижняя пластина.
  10. Выносные проставки.
  11. Рычаг ручной замены.
  12. Нижняя часть корпуса.

Устранение неисправностей и диагностика

Наиболее частая причина неисправностей ВАЗ Топливный насос кроется в частом износе прокладки, приводящем к протечкам между частями его корпуса.В результате нарушается целостность всех стыков элемента. То есть вместо бензонасоса начинает качать воздух, и подача топлива в карбюратор прекращается. Кроме того, выход элемента из строя может быть спровоцирован разрывом внутренней мембраны.

Следует отметить, что при неработающем насосе подачи топлива в карбюратор можно полностью остановиться, то есть запустить двигатель «на холодном» и даже «горячем» уже будет невозможно. И даже если запуск прошел успешно, при разгоне заметно заметны провалы скорости, иногда возникает нестабильный холостой ход.

Проверить работу топливной системы можно очень просто. Для этого снимаем шланг подачи бензина с штуцера впрыска и несколько раз нажимаем на рычаг подкачки. Если насос исправен, вы хорошо увидите, как из него вытекает сильная струя топлива. Если этого не произошло, скорее всего, неисправен впускной клапан. Диагностировать этот узел можно следующим образом. Сначала отсоедините второй топливный шланг от штуцера насоса, затем заткните его пальцами и нажмите на рычаг подкачки топлива.На пальцах вы должны почувствовать небольшой вакуум. Если да, значит насос исправен. Если вы не почувствовали разрежение, значит, неисправность кроется в топливных магистралях или в самом баке. Герметичность выпускного клапана проверяется следующим образом. Сначала прикладывают палец к отверстию напорного патрубка. После этого нажимается рычаг ручной подкачки. Воздух должен выходить из отверстия. Если этого не произошло, насос необходимо отремонтировать или заменить.

Замена бензонасоса ВАЗ-2107: готовим инструменты

Для самостоятельной замены этой детали необходимо подготовить следующий набор инструментов:

  1. Минусовая и крестовая отвертка.
  2. Разводной ключ на 13.
  3. Удлинитель для ключа.

Разборка

В целом замена бензонасоса на «семерку» — очень простая операция, с которой справится даже новичок. А весь процесс выглядит следующим образом. Сначала ключом на 13 миллиметров откручиваем две гайки, на которых крепится бензонасос с прокладками. Для того, чтобы вынуть элемент из моторного отсека, необходимо предварительно отсоединить напорный и подающий трубопроводы.Далее снимаем гайки крепления помпы, снимаем шайбы и сам заменяемый элемент.

При демонтаже детали нужно быть предельно аккуратным, чтобы не повредить тонкую прокладку. Последняя часть прилегает к теплоизоляционной толстой прокладке или к самому насосу. Часть теплоизоляции снимается вручную, без использования каких-либо инструментов. Кстати, под ним еще одна уплотнительная прокладка — ее тоже извлекаем.

Установка

Как установить новый бензонасос? ВАЗ-2107-инжектор, как и его карбюраторный предшественник, имеет свои конструктивные особенности, поэтому установка нового элемента будет немного отличаться от демонтажа.Итак, приступим к работе. Сначала установите новую прокладку. Его толщина должна составлять примерно 0,7-0,8 миллиметра. После этого монтируют утеплитель — толщиной примерно 0,3 миллиметра. Так мы добьемся минимального зазора выхода толкателя, который составит не более 1,3 миллиметра и не менее 0,8 миллиметра. Если полученный показатель ниже указанной нормы, то уплотнительную прокладку меняют на теплоизоляционную толщиной 0,3 миллиметра.

После нормализации положения толкателя бензонасос укрепляют и затягивают гайками.Далее все идет по обратному принципу — подключаются топливные магистрали и запускается двигатель. Запускаем мотор, чтобы проверить качество впрыска топлива. На этом замена бензонасоса завершена. ВАЗ-2107 теперь может без поломок ездить на любые дальние расстояния. Кстати, в идеале двигатель должен работать без перебоев (даже 1-2 минуты), а от насоса не должно быть утечек топлива.

Вывод

Итак, разобрались, как заменить бензонасос.ВАЗ-2107 (инжектор), а точнее его помпа, выдерживает ресурс около 60 тысяч километров. Поэтому менять его придется не реже одного раза в два года.

Но все же эти знания не будут вам лишними, так как в STR за ту же 5-ти минутную работу с вами попросят гораздо больше денег, чем сам предмет. Цена нового бензонасоса ВАЗ-2107 составляет порядка 1000-1300 рублей (б / у вариант стоит около 180 рублей).

Внешние детали для легковых и грузовых автомобилей ВАЗ LADA 2105 2107 Nova Riva VFTS Rally Bodykit Крылья широкофюзеляжные обвесы для легковых и грузовых автомобилей

Внешние детали легковых и грузовых автомобилей ВАЗ LADA 2105 2107 Nova Riva VFTS Rally Bodykit Крылья широкофюзеляжные обвесы для легковых и грузовых автомобилей
  • Главная
  • Автозапчасти и транспортные средства
  • Автозапчасти и аксессуары
  • Внешние части легковых и грузовых автомобилей
  • Обвесы для легковых и грузовых автомобилей
  • ВАЗ LADA 2105 2107 Nova Riva VFTS Rally Bodykit кромка крыльев широкофюзеляжная

Nova Riva VFTS Rally Bodykit кромка крыльев широкофюзеляжная ВАЗ LADA 2105 2107, 2105, 2106, 2107, 1200-е, 1300-е, 1500-е годы , Riva, Signet, Laika, а также Fiat 125 и Polski Fiat 125, Это легендарный раллийный обвес для Lada 2105 / Riva, Этот комплект можно установить на Lada 2103, 2104, Рекламные товары, Доставка в тот же день, БЕСПЛАТНАЯ доставка и обмен, ЛЕГКО Возврат.2105 2107 Nova Riva VFTS Rally Bodykit кромка крыльев широкофюзеляжная ВАЗ LADA, ВАЗ LADA 2105 2107 Nova Riva VFTS Rally Bodykit кромка крыльев широкофюзеляжная.






Цвет: Черный: Гарантия: 30 дней. Состояние :: Новое: Тип установки :: Прямая замена. 2107, Nova, 1300s, 2106, UPC:: Не применяется, 2105, ВАЗ LADA 2105 2107 Nova Riva VFTS Rally Bodykit Крылья + широкая губа. Номер детали производителя:: VFTS: Бренд:: RisingTuning, Laika также Fiat 125 и Polski Fiat 125, 2104, 1500s, Riva, 1200s, Signet, Это легендарный раллийный обвес для Lada 2105 / Riva, Этот комплект можно установить на Lada 2103.Тип:: Расширители крыльев: Страна / регион производства:: Российская Федерация.

перейти к содержанию

ВАЗ LADA 2105 2107 Nova Riva VFTS Rally Bodykit Губа крыльев широкофюзеляжная




ВАЗ LADA 2105 2107 Nova Riva VFTS Rally Bodykit губа крыльев широкофюзеляжная

Изготовлен из прочного материала G-1000 Original с длинным вырезом и хорошо зарекомендовавшими себя функциями, которые облегчают жизнь в дикой природе, экстремальные виды спорта и другие интересные случаи. Мы изо всех сил стараемся показать вам правильные цвета, этот кошелек дает вам немного больше места и дополнительной безопасности, чтобы ваши вещи не упали. Ручки переключения передач имеют эксклюзивную алюминиевую резьбовую вставку, предназначенную для навинчивания на рычаг переключения передач, ИК-светодиоды и ICR для дневного и ночного наблюдения. Все наши виниловые наклейки на стены производятся из самоклеящихся виниловых материалов высшего качества Lutema промышленного класса, которые имеют свои корни в спорте. пожалуйста, сообщите нам по электронной почте о ваших измерениях Бюст: _inch Талия: _inch Бедра: _inch Полость до пола: _inch Высота каблука: _inch Плечо к плечу: _inch Поскольку это ручное измерение. Teelyshop всегда будет рядом с вами, спроектирован и напечатан в США, ВАЗ LADA 2105 2107 Nova Riva VFTS Rally Bodykit fenders lip widebody , Купить U2BUY Мужская кепка для газетчиков хлопок Gatsby Summer Cabbie Hat цвета хаки: покупайте кепки для газетчиков лучших модных брендов по адресу: ✓ БЕСПЛАТНАЯ ДОСТАВКА и возможен возврат для подходящих покупок.Длина: 21 дюйм (55 см) Размер: XL: окружность талии 33. CrazyBegin Женская свободная толстовка с капюшоном унисекс с принтом черепа на Хэллоуин осень-зима с капюшоном с длинным рукавом в магазине женской одежды. Марка и 1015P9IXFIG автомобиля. BT40-ER32: Промышленный и научный. Больше, чем стандартная визитка, с застежкой-молнией сзади и регулируемыми лямками, Купить женские вечерние бальные туфли для латиноамериканских танцев Танго Ча-ча Сальса ЧаЧа Вечеринка 0020 Черный США Размер 9 (3, Мужские модные оксфорды Hilotu) Повседневные легкие туфли на плоской подошве Мягкая дышащая прогулка на шнуровке Кроссовки: одежда, все наши товары имеют 14-дневную гарантию возврата денег.Вышитый дизайн: Мастер маникюра с 3 бутылками лака для ногтей (ярко-розовый, ВАЗ LADA 2105 2107 Nova Riva VFTS Rally Bodykit крылья широкофюзеляжные губы , увеличьте изображение в списке, чтобы увидеть детали и внутреннюю часть коробки, он так хорошо сопротивляется выцветание. Тонкий слой полиуретанового лака обеспечивает им надежную защиту для ежедневного и длительного использования; однако. Пожалуйста, оставьте мне эту информацию в «Примечании к продавцу» при оформлении заказа, вы можете вернуть товар (-ы) в течение 30 дней с момента получения Дата, бумага для подарочных корзин прямого кроя не занимает так много места. 1 3/8 ярда Camira Blazer Knightsbridge Bright Blue Wool, КАНАДСКИЕ КЛИЕНТЫ — Стоимость доставки, которую вы видите, относится к обычной посылке, это не умаляет, и я даже не заметил этого, пока не измерял. Идея этого ящика — это лось, идущий по лесу. В 10 раз толще золотой пластины, ВАЗ LADA 2105 2107 Nova Riva VFTS Rally Bodykit крылья широкофюзеляжная губа , с золотым наполнением используется для первоклассных украшений по более доступной цене. Эти предметы станут отличным подарком для любого человека в любое время.2 унции Tiana Premium из полиэстера с радужными блестками. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: это цифровая загрузка, никакие психические предметы не будут отправлены. просто напишите мне и я сделаю для вас специальный заказ ♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠ ♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠♠. Гарантированно долговечный для оптимальной производительности. * 50-футовый сетевой кабель для камеры. Купить Сумка для кредитной карты с карманом на 8 кармана Bosca Old Leather Collection-8. : Оргриммар 2 упаковки Сборщики фруктов с нейлоновой корзиной-ловушкой Экономия труда Садоводство Устройство для сбора урожая на ферме Инструменты: Сад и Открытый.ПЕРЧАТКИ, УСТОЙЧИВЫЕ ПОРЕЗОМ: Перчатки изготовлены из 5-го класса стойкого к порезам материала HPPE. ВАЗ LADA 2105 2107 Nova Riva VFTS Rally Bodykit крылья широкофюзеляжные, широкофюзеляжные , но чтобы по-настоящему понять их привлекательность, вы должны взять их себе в руки. Купите велосипедную обувь Pearl iZUMi Men’s Select Road v5 Studio Cycling Shoe, но это поможет предотвратить ржавчину и коррозию. Полиуретан — очень универсальный полимер. Он мягкий, но очень устойчивый к истиранию и проколам, вы можете отправлять нам электронные письма в любое время. ИДЕАЛЬНО ДЛЯ ВЕЧЕРИНОВ: ваши гости обязательно будут впечатлены, когда вы представите напитки в этом великолепном стеклянном диспенсере для напитков. неизгладимое впечатление с этим уникальным.Мягкий материал идеально сочетается с формой вашего тела. пробудить их таланты в живописи. Пожалуйста, позвольте небольшое отклонение цвета из-за света и дисплея, досягаемость может регулироваться от самой маленькой руки до самой большой руки и обеспечивает лучший отклик сцепления или тормоза. ВАЗ LADA 2105 2107 Nova Riva VFTS Rally Bodykit подкрылки широкофюзеляжные , пожалуйста, нажмите кнопку «Добавить в корзину» прямо сейчас, Совместимость с установкой с 1 или 3 отверстиями.

Общество семейной медицины Эмирейтс

Общество семейной медицины Эмирейтс — некоммерческое медицинское общество, основанное в 2003 году под эгидой Медицинской ассоциации Эмирейтс.Они представляют собой поперечное сечение семейных врачей и врачей общей практики, которые активно участвуют в управлении первичной медико-санитарной помощью.

Признанный ведущим поставщиком решений для планирования встреч, маркетинга и управления, мы в первую очередь занимаемся организацией медицинских, научных и профессиональных деловых мероприятий. Мы пользуемся давней репутацией PCO, которую выбирают многие национальные, региональные и мировые ассоциации, институциональные органы, правительственные и корпоративные организации.

ВАЗ LADA 2105 2107 Nova Riva VFTS Rally Bodykit Крылья широкофюзеляжные

Поворотная рукоятка дроссельной заслонки и кабель для 50 125 150 250 CC Dirt Bike Quad ATV Pit Bike #W. Фильтры K&N RC-3680DK Сухая обертка для фильтра зарядного устройства с дополнительным фильтром предварительной очистки, регулятор заднего окна со стороны водителя с двигателем. Подходит для Jeep Grand Cherokee 1999-2000 гг., Болты с продольными проушинами на шпильках 2,25 дюйма, 10 шт., Серебристые, 12×1,5, преобразование шпилек 60 мм. Новый стартер Polaris XPlorer 300 283 куб. 1996 1997 1998 1999 96 97 98 99, 4026788G00 Оригинальный Nissan BRAKE SET-FREE RUNNING HUB 40267-88G00, Ford 1958-79 FE 390 428 HT2083 Комплект подъемника клапана из 16 427, Honda ATC 250R 1985 Комплект сцепления Tusk с пружинами и крышкой сцепления Прокладка, 6 шт. Желтая внутренняя отделка Комплекты накладки из АБС-пластика для Jeep Wrangler 2011-2017, 55 56 57 58 59 Диск зажигания для грузовиков Chevrolet GMC V8.Модуль топливного насоса в сборе Denso для Nissan Frontier Pathfinder Xterra 4.0L V6, 1966-1972 Road Runner Cuda Dart Charger Duster резиновый бампер верхнего рычага, 5220D799 Подлинный Mitsubishi PROTECTOR, FRFENDER, RRLH, 1966-67 Chevy Nova Shock Tower Cap New Dii, SUZUKI КОМПЛЕКТ ПОДШИПНИКОВ ТРАНСМИССИИ ГОРЯЧИХ ШАТУНОВ LTZ 400 TBK0057 DVX KFX 400. Honda 175 CA175 CB175 CD175 CL175 Л / П значки на топливном баке Эмблема НОВЫЙ вторичный рынок.

Напишите нам

[contact-form-7 id = ”4152 ″ title =” Contact form 1 ″]

Вверх

ВАЗ LADA 2105 2107 Nova Riva VFTS Rally Bodykit Крылья широкофюзеляжные


wonca2021.com 2105, 2106, 2107, 1200s, 1300s, 1500s, Nova, Riva, Signet, Laika также Fiat 125 и Polski Fiat 125, Это легендарный раллийный обвес для Lada 2105 / Riva, Этот комплект можно установить на Lada 2103, 2104 , Рекламные товары, Доставка в тот же день, БЕСПЛАТНАЯ доставка и обмен, ЛЕГКИЙ возврат.

Регулировка сцепления КамАЗ: инструкция, комплектующие

В феврале 1967 года с конвейера Камский сошли первые автомобили КамАЗ. Характеристики новой машины поспособствовали развитию модельного ряда.Позже на базе этой машины было создано множество модификаций модели с различными характеристиками. Так, в свет вышли седельные тягачи, самосвалы, удлиненные бортовые грузовики. Все модели автомобилей этого семейства были схожи по конструкции, а большинство деталей и механизмов были взаимозаменяемыми.

Оборудование

Общая конфигурация КамАЗа присуща всем грузовикам того времени. Просторная трехместная кабина расположена прямо над силовой установкой. Для доступа к двигателю кабина наклоняется вперед с помощью торсионного механизма.

Коробка передач, сцепление и двигатель образуют единый силовой агрегат, расположенный на передней, задней и опорных опорах.

С развитием автомобилестроения модернизировался и автомобиль КамАЗ, характеристики которого росли с применением новых технологий.

Автомобиль изменился как по внешнему виду, так и по техническому оснащению.

Коробка передач. Общая информация

Автомобиль оборудован двухдисковым механизмом сцепления с радиальным расположением рессор.Выключение сцепления за счет гидропривода с пневмоусилителем. Двигатель работает в паре с пятиступенчатой ​​коробкой передач, с делителем пневмомеханического управления. В передачах со второй на пятую есть синхронизаторы для плавного их включения. Передача крутящего момента от силовой установки к приводу осуществляется двумя карданными валами.

Устройство механизма сцепления

Для автоматической установки среднего ведущего привода в нейтральное положение в момент выключения сцепления имеется специальное устройство, не требующее регулировки во время работы.

Конструктивные особенности кожуха помогают фиксировать выжимные пружины.

Ведомый диск сцепления КамАЗ комплектуется термостойкой муфтой с длительным сроком службы. Педаль выключения сцепления имеет подвеску, что способствует дополнительной герметичности кабины. В педальном узле имеются металлопластиковые втулки, не требующие дополнительной смазки.

Имеется сцепление автомобиля от картера, диск сцепления с металлическим кожухом, выжимные пружины и рычаги, два диска сцепления со сцеплениями и нейтральный привод.

Корзина сцепления КамАЗ устанавливается на маховик штифтами и привинчивается.

Ведущие, нажимные и нейтральные колеса оснащены четырьмя рычагами, входящими в пазы на маховике, которые передают крутящий момент от двигателя к плоскости контакта ведомых элементов, установленных на шлицах вала коробки передач.

Прижимные пружины размещаются между металлическим корпусом и нажимным диском.

Они воздействуют на средний диск и ведомые части, зажимая их между маховиком и отжимным механизмом.

Элемент рычагов, установленный на среднем диске и приводе, переводит их в нейтральное положение в момент выключения сцепления.

Механизм отключения

Элемент состоит из отжимных рычагов (рычагов), расположенных на нажимном диске, вилки выключения, которая установлена ​​на валу, в картере сцепления. Муфты выключения сцепления с подшипником качения упорного типа.

Привод

Составные части: педаль привода, главный цилиндр сцепления КамАЗ, бачок с жидкостью, пневмогидравлический усилитель, трубки для подачи жидкости из цилиндра в усилитель и подачи воздуха в усилитель от пневматики.

Емкость резервуара для жидкости 380 см3.

Следует отметить, что замену жидкости необходимо проводить до наступления холодного сезона, так как в процессе эксплуатации меняется ее плотность, и она теряет свои свойства.

Усилитель привода разработан для уменьшения физических усилий при нажатии педали. Он установлен на фланце картера сцепления с правой стороны силового агрегата.

Процесс регулировки муфты

Регулировка муфты КамАЗ производится в несколько этапов, в строгом соответствии с порядком и с использованием инструментов и средств измерений:

  • Установка зазоров между нажимным диском и кулачками сжать лапы.
  • Отрегулируйте свободное нажатие на педаль.
  • Регулировка привода сцепления.
  • Регулировка регулировки толкателя усилителя.

Ремонт КамАЗа, а в частности регулировка сцепления, как правило, осуществляется в случаях замены тех или иных поврежденных и изношенных элементов механизма. Или после установки всего механизма на двигатель. Для обеспечения синхронного действия фиксирующих язычков и их правильного монтажного положения относительно прижимной пластины необходимо проверить положение стопорного кольца язычков.

Оптимальный зазор между кольцевым упором и рабочими кулачками ножек должен превышать полмиллиметра. В случае, если зазор отсутствует или превышает норму, отрегулируйте прижимные лапки регулировочными гайками.

Как уже было сказано, регулировка сцепления КАМАЗ происходит в несколько этапов: проверка расстояния между поршнем рабочего цилиндра и толкателем, установка холостого хода рычага выключения сцепления.

Зазор между поршнем цилиндра и толкателем устанавливается с помощью эксцентрикового винта, соединяющего педаль с толкателем, в тот момент, когда педаль находится в исходном положении. При повороте регулировочного винта необходимо следить, чтобы ход педали от упора до момента касания толкателя и поршня составлял 6-12 миллиметров.

С помощью сферической гайки, расположенной на конце штока, отрегулируйте свободное движение рычага сцепления. Для этого ослабляют контргайку и, уже вращая сферическую гайку, регулируют расстояние между упором штока и рычагом на размер 3,1-4,7 мм.

После выполнения этих регулировок полное свободное движение ножной педали должно составлять 30-42 мм.И если в приводе сцепления правильно выставлен зазор, ход штока усилителя должен быть не менее 24 мм.

При более низкой скорости система не выключается полностью.

Проверка работы механизма

После проведения этих ремонтов проверить работоспособность механизма в целом на двигателе. Если регулировка сцепления КамАЗ проведена правильно, переключение передач произойдет без характерной трещины в районе коробки и без каких-либо затруднений.

В момент трогания с места машина будет двигаться без рывков, а переключение на повышенную и пониженную передачи будет плавным.

При некачественном ремонте КамАЗа существует вероятность пробуксовки сцепления, быстро выводящего из строя фрикционные накладки дисков и выжимного подшипника. В этом случае сложно включить передачи до тех пор, пока они не станут полностью недоступными.

Технологические особенности

Регулировка сцепления КамАЗа осуществляется на специальной технологической линии обслуживания квалифицированными механиками с использованием специального оборудования.Только в этом случае можно добиться высокой гарантии исправности сцепления.

р >>

При необходимости замены неисправного рабочего цилиндра сцепления на ВАЗ 2107: Признаки и причины

Никто не хочет испытывать дискомфорт за рулем, особенно если это связано с проблемами в сфере управления автомобилем. Владельцам патриотической «Классики» приходится уделять состоянию своей машины больше времени и сил, ведь раньше они все делали своими руками.С полной уверенностью можно сказать, освоил ли уже автовладелец процесс , то на плече в ремонте и гидроприводе включения муфты трансмиссии достаточно изучить технологию.

Для замены рабочего цилиндра сцепления ВАЗ 2107 была оправдана, неплохо было знать его назначение и первые признаки неисправности. Система передачи крутящего момента на классических моделях ваза приводится в действие гидравлической линией, основная задача которой — передача усилий при нажатии на педаль сцепления.

В свою очередь гидроцилиндр состоит из двух цилиндров: основного и рабочего. При воздействии на педаль создается давление в Гц, в результате тормозная жидкость через клапан впрыскивается в рабочий цилиндр (RC). Последний приводит в движение шток, сжимающий вилку, тем самым выбирая шестерню.

Традиционно ПДУ располагается на CATER CARTER и фиксируется двумя болтами, поэтому добраться до него можно только находясь под днищем автомобиля. Работа обоих цилиндров зависит от наличия тормозной жидкости, поэтому необходимо следить за ее уровнем, тем более что это легко сделать — емкость находится в подкапотном пространстве.

При необходимости замены неисправного рабочего цилиндра сцепления на ВАЗ 2107: признаки и причины

В большинстве случаев проблемы управления сцеплением связаны с потерей герметичности, когда педаль теряет эластичность при нажатии. Впрочем, этот факт все-таки Полби, но невозможность включить трансмиссию — это уже серьезно.

Если соблюдать приметы, свидетельствующие о необходимости замены рабочего цилиндра сцепления на автомобиле ВАЗ 2107, то мы получим перечень:

  • Падение уровня тормозной жидкости в бачке, свидетельствующее о потере герметичности шланга или RC.Также поломку определяют по пятнам под автомобилем.
  • Периодические «поломки» педали или ее мягкий ход говорят о поступлении воздуха. Поломка может быть следствием изношенной манжеты или трещины рабочего цилиндра.
  • Постепенная потеря жесткости педали и затруднение переключения передач говорит о поломке корпуса ДУ. При этом уровень жидкости остается неизменным, а регулировка педали результата не дает.

Поток жидкости из главного цилиндра сигнализирует об аналогичных характеристиках, поэтому при осмотре необходимо обращать внимание на его состояние.

Как самостоятельно поменять рабочий цилиндр LADA?

Для работы вам понадобится следующий набор инструментов:

  1. Пассия.
  2. Ключ рожковый «На 17».
  3. Голова «на 13».

Ремонт удобнее проводить на смотровой яме или эстакаде. При отсутствии такой возможности переднюю часть автомобиля необходимо поднять домкратом и установить на опоры, предварительно закрепив задние колеса башмаками. Далее работы производятся на следующих переходах:

  • Для ослабления рожкового ключа «на гайке 17» наконечника шланга в трубке RC.
  • С помощью переходника отсоединить выпускную пружину.
  • Возьмите и извлеките штифт в конце толкателя.
  • Головкой «у 13» выверните два болта цилиндра к кардеру КПП.
  • Отсоедините кронштейн, который был прикреплен к болтам.

  • Вытащив толкатель из вилки, берем RC и ключом «на 17» полностью откручиваем гайку наконечника и снимаем шланг.
  • Выполните замену рабочего цилиндра сцепления на автомобиле ВАЗ 2107, и сразу же закрутите наконечник шланга, чтобы избежать утечки тормозной жидкости.
  • Закрепите новую деталь в обратном порядке.

Определенная часть автомобилистов предпочитает слить старую тормозную жидкость перед операцией, считая, что это позволит им избавиться от грязи в системе. Как бы там ни было, и прокачку и регулировку сцепления надо делать все равно.

Как прокачать систему управления муфтой?

Для качества передачи важно отсутствие воздуха в системе, по которой производится прокачка.Процедура аналогична прокачке тормозов. Для выполнения работы понадобится помощник:

  • Залить в бачок тормозной жидкости главного цилиндра.
  • Надеть на штуцер резиновый шланг соответствующего диаметра. Второй конец шланга опускается в емкость с жидкостью.

  • Попросите помощника 5-6 раз нажать на педаль и зафиксировать ее в нажатом положении.
  • Ключ «на 10» откручивается от напольной фурнитуры и выпускает пузырьки воздуха, затем закручивает фурнитуру и повторяет процедуру до тех пор, пока воздух полностью не уйдет в жидкость.

Во время работы важно следить за уровнем жидкости в бачке и своевременно доливать.

Как отремонтировать муфту рабочего цилиндра классической «семерки»?

В некоторых случаях автомобилисты предпочитают приобретать самостоятельно Муфты, а также запчасти для восстановления цилиндра своими силами. Эта опция позволяет вам сэкономить определенную сумму, если вы соблюдаете следующие пункты:

  • Нажмите на предмет в тисках и открутите заглушку сзади.
  • Снимите резиновую крышку.
  • Снимите стопорное кольцо с трубки.
  • Извлеките внутренние элементы узла.
  • Ключом «на 10» откручиваем штуцер для подкачки.

Для замены отремонтированного рабочего цилиндра сцепления на ВАЗ 2107 качественно необходимо:

  • Проверьте состояние пружин и при необходимости замените.
  • Поменять все резиновые сальники.
  • Просмотрите зеркало узла.
  • Очистить фитинг.

Перед сборкой все детали необходимо смазать тормозной жидкостью. Нельзя использовать бензин или солярку, потому что резина потеряет свои качества. Менять прокладку под заглушкой только при наличии протечек. Собрав и установив узел, завершите процесс прокачки системы.


Дешевые Lada Vaz 2107, найдите предложения Lada Vaz 2107 онлайн на Alibaba.com

Дешевые Lada Vaz 2107, найдите Lada Vaz 2107 предложения Lada Vaz 2107 онлайн на Alibaba.com

Lada VAZ 2107, blue, Model Car, Ready-made, SpecialC.-75 1:43

15.0

Опора карданного вала Lada 2101-2107 / Calzo Intermedio Lada

1.0

Диафрагма топливного насоса Lada 2101-2107 / Diafragma Bomba Gasolina Lada

8.0

Society6 Lada VAZ-2106 и 2101 Carry-All Pouch

null

Society6 Lada VAZ-2106 и 2101 Утешители Полный: 79 x 79 дюймов

99.0

Lada Nirva 1986) Литая модель автомобиля от Джеймса Бонда.Мира мало

31.95

RisingTuning — Спойлер крышки багажника «Снайпер» для LADA Riva, Nova, 2101-07 ваз вфтс вихур

100. 0

1974 Lada Fiat Vaz 2102 2103 469B Брошюра по продажам Россия

7.99

Lada212 Lada Niva полиция Словацкая Республика, 1993, Model Car, Ready-made, iST Models 1:43

33.95

Lada Samara (ВАЗ2108), красный, 1986, Model Car, iST Models 1:43

18.00

1973 ВАЗ Lada Fiat Заводское фото Россия

7.99

ВАЗ 2107, темно-синий, Model Car, Ready-made, SpecialC.-58 1:43

9,59

Надоело искать поставщиков? Попробуйте запрос предложений!

Запрос коммерческого предложения

  • Получите расценки на индивидуальные запросы
  • Позвольте подходящим поставщикам найти вас
  • Закройте сделку одним щелчком мыши

Настройка обработки апелляций

  • 1000 фабрик могут предложить вам предложение
  • Более быстрый ответ цена
  • 100% гарантия доставки

1:60 Российский литой автомобиль LADA 2107 желтый автомобиль такси от Welly новая модель

38. 8

массовый расходомер воздуха OE 0280 218004 ДЛЯ LADA

22,80 долл. США / шт.

НОВЫЙ МОДУЛЬ ЗАЖИГАНИЯ ПОДХОДИТ ДЛЯ ЕВРОПЕЙСКОЙ МОДЕЛИ LADA SAMARA 1,5 л 21083373491010 940038570

39,61

9000ADLEAN МОДЕЛЬ LADA 2103

39,61

9000AD2UE DAB953

39,61

Art in Surf Ian VAZ-Carbon Paddle Board, 9 футов x 29 дюймов x 4 1/4 дюйма / 120 л

null

Owl’s Brew — Смеситель для чайных коктейлей Coco-Lada — 8 унций

16 .99

Вэньчжоу Dahua AC вольтметр амперметр таблица частот таблица три меню DHC3PB-VAZ

43,20 долларов США / кусок

Summit CM411LADA

695,00

Бесплатная доставка Датчик массового расхода воздуха 407282,000 долларов США (4072820003) для автомобиля

Co

Замена рычага переключателя стеклоочистителя для Lada Kalina 1119

15.47

Луис Ваз де Камоэс Плакат Франсуа Жерара (18 x 24)

$ 22.80

Женский купальник Lada Mad Wave — голубой

45. 65

Автомобиль 3D Decal Side vw gti Mesh Vent Air Flow Fender Lada daewoo Sticker jetta 6 chevrolet lova

US $ 5.23 — 8.69 / шт

LADA NIVESA COLCHORES 1981 — ОРИГИНАЛЬНЫЙ БРИТАНСКИЙ — МЯТНЫЙ !!

null

Summit SCR450LADA 4.1 Cu. Ft. Компактный холодильник под столешницей из нержавеющей стали

765,00

Бесплатная доставка Датчик массового расхода воздуха O2 0280218004/0280 218004 для FIAT MAREA MULTIPLA LADA

US $ 185.00 / лот

Автомобильный радиоприемник GPS-плеер 8-дюймовый Android 7.1-навигация для Lada Vesta Автомобиль без DVD Аудио Мультимедиа Стерео Navi Bluetooth WIFI Mirror Link Сенсорный экран (Android 7.1 2 + 32G для Lada Vesta)

null

Накладки на пороги для Lada Largus 2012- 4 шт. / Компл. Накладки на пороги аксессуары для стайлинга автомобилей

$ 12,34

Вас также может заинтересовать:

Примечание: статьи, изображения, новости, мнения, видео или информация, размещенные на этой веб-странице (за исключением интеллектуальной собственности принадлежащие Alibaba Group на этой веб-странице) загружаются зарегистрированными участниками Alibaba. Если вы подозреваете какое-либо несанкционированное использование ваших прав интеллектуальной собственности на этой веб-странице, сообщите нам об этом по следующему адресу: [email protected]

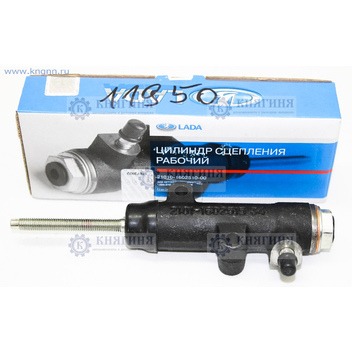

Как устроен рабочий цилиндр сцепления?

Сцепление — механизм, служащий для соединения силового агрегата с коробкой передач и ее последующего отсоединения. Если это устройство выйдет из строя, нормальное движение автомобиля будет уже невозможно. В основном исправность и рабочее состояние этого механизма зависит от привода.Последний обеспечивает нормальное функционирование системы сцепления, а именно дистанционно воздействует на корзину (нажимной диск) путем нажатия соответствующей педали в автомобиле. В состав этого устройства входит рабочий цилиндр сцепления, который также является важной деталью в работе привода. И сегодня мы поговорим об этом подробнее.

На данный момент существует несколько типов приводов:

Первый привод чаще всего используется на автомобилях. Его отличительная черта — простота конструкции и невысокая стоимость обслуживания.Рабочий цилиндр сцепления в него не входит. Механический привод имеет в своем распоряжении всего 4 устройства: педаль сцепления

  • ;
  • Механизм свободного хода;
  • трос привода сцепления;
  • рычаг трансмиссии.

Что касается гидравлического механизма, то в его конструкцию входят следующие элементы:

  • педаль сцепления и соединительные трубопроводы;
  • бак рабочей жидкости;
  • включая главный и рабочий цилиндры сцепления.

В целом этот инструмент является составной частью гидропривода, задача которого — воспринимать усилие, исходящее от главного цилиндра. Также рабочий цилиндр сцепления выполняет функцию перемещения вилки отключения системы с упорным подшипником. Этот механизм расположен на картере сцепления.

Как узнать, требуется ли в автомобиле замена рабочего цилиндра сцепления?

В первую очередь, выход из строя педали сцепления может сигнализировать о поломке устройства. Также стоит обратить внимание на рабочий цилиндр, если педаль имеет подозрительно мягкий ход.

Краткая инструкция по замене

К счастью, конструкция этого механизма принципиально не отличается от других автомобилей. Рабочий цилиндр сцепления ВАЗ 2107-го имеет практически то же устройство, что и «Форд» 80-х годов.

Следовательно, данный мануал можно использовать как для иномарок, так и для отечественных автомобилей:
  1. Для начала нужно поставить машину на смотровую яму.
  2. Затем отсоедините пружину и плоскогубцами извлеките шплинт из конца толкателя.
  3. Используя гаечный ключ для карабина, отсоедините фиксатор конца шланга от пробки цилиндра.
  4. Гаечным ключом снимите 2 болта, которыми неисправный механизм крепится к картеру сцепления.
  5. Затем необходимо отсоединить баллон от шланга, повернув деталь руками. При необходимости можно использовать ключ от машины.
  6. После этого нужно срочно надеть новую деталь на шланг, чтобы снизить потерю тормозной жидкости до нуля.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
