Замена трамблера и его частей на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Местонахождение трамблера
Располагается рядом с аккумуляторной батареей, на конце крышки головки блока цилиндров. Подробнее смотрите на фото ниже:

Когда менять трамблер?
Он выходит из строя довольно редко, чаще всего замене подлежат детали трамблера, такие как бегунок, крышка трамблера и другие. Ниже представлен список неисправностей, возникающих у двигателя при выходе из строя трамблера либо его составных частей:

автомобиль начинает дергаться;
машина попросту не заводится;
потеря мощности у двигателя автомобиля, машина хуже едет;
увеличение расхода топлива у автомобиля.

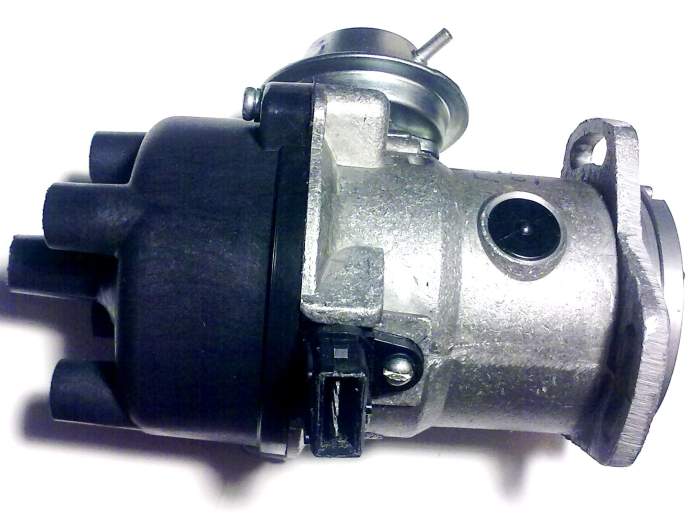

Замена трамблера (распределителя зажигания) на ВАЗ 2108-ВАЗ 21099

Непосредственно замена

Снятие

1) В начале обесточьте систему двигателя, отсоединив клему «минус» с аккумулятора. (Инструкция и порядок действий описаны в статье: «Замена аккумулятора» в первом пункте).

2) Далее отсоедините от трамблерной крышки провода высокого напряжения.

3) Снимите вакуумный шланг со штуцера вакуумного регулятора.

4) Затем полностью отверните верхнюю гайку, крепящую трамблер и держатель проводов.

5) Снимите держатель с двигателя автомобиля.

6) Руками либо отверткой отсоедините от трамблера проводную колодку.

7) Теперь отверните две оставшиеся гайки, которые в нижней части крепят трамблер: гаечным ключом открутите левую гайку трамблера.

Затем отверните правую гайку.

8) Снимите непосредственно трамблер с мотра автомобиля.

Установка:
1) В начале выверните два винта у крышки и снимите её.

2) Затем поверните бегунок строго наружным контактом напротив клемы «первого цилиндра», расположенной на крышке.

3) Установите трамблер в обратном снятию порядке.

4) Накиньте «минусовую» клемму на аккумулятор и установите начальный момент зажигания. ( Ознакомиться с процессом рекомендуем в статье: «Установка зажигания»).

Меняем крышку

1) Для начала отсоедините все высоковольтные провода от крышки.

2) Затем с помощью крестовой отвертки отверните винты, удерживающие пластмассовую крышку на распределителе.

3) Снимите крышку и замените её на новую.

Примечание!
Крышка на трамблер устанавливается лишь в одном положении. А провода высокого напряжения одеваются на крышку с порядком: 1-3-4-2. На самой крышки трамблера присутствует маркировка «1» , начинайте отсчет с нее по порядку, против часовой стрелки.

Замена бегунка:

1) Сначала снимаем крышку по инструкции, описанной выше.

2) Далее с вала снимите бегунок, потянув за него рукой.

Примечание!
Бегунок на своё место устанавливается только в одно положение, когда прорезь на валу направлена в противоположную сторону от контакта!

Дополнительные материалы
Ниже прикреплена ссылка на видеоролик с информацией по сегодняшней теме:

Неисправности трамблера автомобилей ВАЗ 2108, 2109, 21099

Неисправный распределитель зажигания (трамблер) на автомобилях ВАЗ 2108, 2109, 21099 может стать причиной целого ряда проблем в работе двигателя.

Это: невозможность запуска двигателя или его затрудненный запуск, неустойчивая работа и стремление заглохнуть на холостом ходу, заметное снижение мощности и приемистости (например, при движении на подъем), увеличение расхода топлива и пр.

Неисправности трамблера системы зажигания ВАЗ 2108, 2109, 21099

— Ослабло крепление трамблера

Из-за чего в ту или иную сторону сбился угол опережения зажигания.
Сбитый угол грозит затрудненным запуском, потерей мощности, неустойчивым холостым ходом, топливной прожорливостью. Подтяните крепление трамблера рожковым или накидным ключом на 10 мм — две гайки и один болт.

— Неправильно присоединены провода к крышке

Двигатель или вовсе не запускается, или запускается, но при этом «чихает» и стреляет в карбюратор.

«Порядок присоединения проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099».

Порядок присоединения проводов к крышке трамблера на ВАЗ 2108, 2109, 21099

— «Пробита» крышка трамблера

Места «пробоя» крышки обычно хорошо заметны в ходе визуального осмотра детали. Неисправная крышка дает возможность утечь части тока, что вызывает перебои в работе двигателя на разных режимах его работы от холостого хода до мощностных режимов, приемистость падает.

— Окислились или разрушились контакты в крышке

Окислившиеся контакты можно зачистить и протереть уайт-спиритом. Крышку с разрушенными контактами стоит заменить. Одна из распространенных причин «троения» двигателя автомобилей ВАЗ 2108, 2109, 21099.

— Разрушился или стерся контактный уголек в крышке трамблера

Двигатель не запускается или пускается с трудом. Необходимо заменить уголек или крышку целиком.

Контактный подпружиненный уголек в крышке трамблера

— «Пробит» бегунок

Очень часто, из-за «пробитого» бегунка, становится невозможно запустить двигатель или он пускается и глохнет.

— Вышел из строя помехоподавительный резистор в бегунке

Те же последствия. Заменяем резистор.

«Бегунок» — распределитель зажигания с помехоподавительным резистором

— Неисправен датчик Холла

В этом случае двигатель не запускается. См. «Признаки неисправности датчика Холла».

— Обломаны провода от датчика Холла к соединительной колодке

Следует провести проверку датчика Холла.

— Изношен верхний подшипник трамблера

В этом случае при установке момента зажигания на автомобилях ВАЗ 2108, 2109, 21099 в луче стробоскопа метка на маховике не стоит на месте, а непрерывно скачет (причиной скачков также может быть также утечка тока через «пробитые» крышку и бегунок). Холостой ход не стабилен. Необходимо заменить валик с центробежным регулятором и подшипником или трамблер целиком.

Верхний подшипник трамблера

— Неисправен вакуумный регулятор опережения зажигания

Двигатель не тянет на подъем, снижается его мощность и приемистость, так как вакуумный регулятор не работает и не делает угол опережения зажигания чуть пораньше на режимах нагрузки. Возможно, не герметичен корпус вакуумного регулятора, либо идущий к нему шланг от карбюратора, заедает его поворотная пластина. Необходимо устранить не герметичность и заедание пластины либо заменой неисправных деталей, либо заменить регулятор опережения зажигания (трамблер) в сборе.

См. «Проверка вакуумного регулятора опережения зажигания», «Вакуумный регулятор опережения зажигания автомобилей ВАЗ 2108, 2109, 21099».

— Неисправен центробежный регулятор опережения зажигания

Падает мощность и приемистость двигателя. Может быть: ослабление или поломка пружин грузиков, потеряны демпферные колечки грузиков, заедание грузиков. Необходимо снять трамблер и устранить причины.

См. «Центробежный регулятор опережения зажигания автомобилей ВАЗ 2108, 2109, 21099».

Примечания и дополнения

— Помимо всего следует проверить осевой люфт валика трамблера. Он должен составлять не более 0, 35 мм. Его величина регулируется подбором шайб под центробежным регулятором. Для этого будет необходимо снять и разобрать трамблер.

— При наличии сильного замасливания в корпусе трамблера следует заменить его сальник.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

— Неисправности бесконтактной системы зажигания автомобилей ВАЗ

— Установка момента опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099

— Проверка высоковольтных проводов автомобилей ВАЗ 2108, 2109, 21099

— Проверка катушки зажигания автомобилей ВАЗ 2108, 2109, 21099

— Применяемость свечей зажигания для автомобилей ВАЗ

Крышка трамблера ВАЗ

модели	группы
ВАЗ-2101	Распределитель зажигания	посмотреть
ВАЗ-2101	Распределитель зажигания	посмотреть
ВАЗ-2102	Распределитель зажигания	посмотреть
ВАЗ-2102	Распределитель зажигания	посмотреть
ВАЗ-2103	Распределитель зажигания	посмотреть
ВАЗ-2103	Распределитель зажигания	посмотреть
ВАЗ-2104	Распределитель зажигания	посмотреть
ВАЗ-2105	Распределитель зажигания	посмотреть
ВАЗ-2106	Распределитель зажигания	посмотреть
ВАЗ-2107	Распределитель зажигания	посмотреть
ВАЗ-2107	Распределитель зажигания	посмотреть
ВАЗ-2121	Распределитель зажигания	посмотреть
ВАЗ-2121	Распределитель зажигания	посмотреть
ВАЗ-2131	Распределитель зажигания	посмотреть
Москвич-2141	Распределитель зажигания и его провода	посмотреть
ИЖ 2126 с двигателем ВАЗ	Распределитель зажигания	посмотреть
ВАЗ-2104, 2105	Распределитель зажигания	посмотреть
ВАЗ-2131	Распределитель зажигания	посмотреть
ВАЗ-2105	Распределитель зажигания	посмотреть
ВАЗ-2106	Распределитель зажигания	посмотреть
ВАЗ-2107	Распределитель зажигания	посмотреть
ВАЗ-2107	Распределитель зажигания	посмотреть
ИЖ 2126	Распределитель зажигания	посмотреть
ИЖ 2717	Распределитель зажигания	посмотреть
Москвич-2335	Распределитель зажигания и его привод	посмотреть
ВАЗ-21213	Распределитель зажигания	посмотреть
ВАЗ-21213-214i	Распределитель зажигания	посмотреть

Трамблер на ВАЗ 2114 (оригинальные запчасти и аналоги)

В интернет-магазине Автодок Вы сможете найти Трамблер для LADA 2114 таких модификаций: 110 (2110) / 111 (2111) / 112 (2112) / 1200-1500 универсал / 1200-1600 / GRANTA (2190) / GRANTA LIFTBACK (2191) / GRANTA НАКЛОННАЯ ЗАДНЯЯ ЧАСТЬ (2191_) / GRANTA УНИВЕРСАЛ / KALINA Наклонная задняя часть (1119) / KALINA Наклонная задняя часть (2192) / KALINA седан (1118) / KALINA универсал (1117) / KALINA универсал (2194) / LARGUS УНИВЕРСАЛ (R90) / LARGUS ФУРГОН (F90) / NADESCHDA (2120) / NIVA ВЕЗДЕХОД ЗАКРЫТЫЙ (2121, 2131) / NOVA (2105) / NOVA универсал (2104) / OKA (1111_) / PRIORA Наклонная задняя часть (2172) / PRIORA седан (2170) / PRIORA универсал (2171) / SAMARA (2108, 2109, 2115, 2113, 2114) / SAMARA КАБРИОЛЕТ (2108_) / SAMARA НАКЛОННАЯ ЗАДНЯЯ ЧАСТЬ (2113, 211 / SAMARA СЕДАН (21099, 2115) / TOSCANA (2107) / VESTA (GFL_) / VESTA SW УНИВЕРСАЛ (GFL_) / XRAY 1970, 1971, 1972, 1973, 1974, 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска с такими двигателями: 1. 5, 1.5 16V, 1.6, 1.6 16V, 1.6 LPG, 2.0 I (21106), Wankel, 1.3 1300, 1200 (VAZ, WAS2102), 1300 (VAZ-21021), 1500 (VAZ2102), 1.3 2106, 1.5 (2103), 1200 L/S (VAZ, WAS2101), 1300 (VAZ2101), 1300 (WAS21011), 1500 (WAS2103, WAS2106), 1500 N/S (VAZ2103), 1600 (2106), 1600 N/L (VAZ2106, VAZ2103), 1.6 SPORT, 1.6 SPORT (219059), 1.4 16V, 1.4 16V LPG, 1.6 NFR, 1.6 CNG, 1.7, 1.7 i, 1.8, 1.8 i, 1.5 4X4, 1.8 21213, 1600, 1600 4X4, 1700 i, 1700 i 4×4, 1900 Diesel, 1200 Junior/L (VAZ, WAS2105), 1300, 1300 Spezial/L (VAZ, WAS2105), 1500, 1500 S (WAS21093), 1500 Special (VAZ2105, WAS21053), 1600 (WAS21074), 1700 i Classic (VAZ2107), 1.5 1500, 1200 JUNIOR/L, 1700 (21044), 0.6, 0.8, 1.0, 1.1 ASTRO (11301), 1.1 ASTRO (113011), 1100, 1.8 SPORT, CROSS 1.6.

Трамблер ваз 2109 инжектор – АвтоТоп

Особенности модуля зажигания

Модуль зажигания на инжекторных ВАЗ 2109 заслужено считается одним из наиболее сложных электрических узлов. Если на инжекторах стоит именно модуль, то на карбюраторах предусмотрена самая простая катушка.

Фактическая, но невероятно важная задача модуля — это генерация тока высокого напряжения, который может достигать 30 тысяч Ватт. Ток следует по высоковольтным проводам на свечи, которые создают искру для воспламенения топливовоздушной смеси.

Классическая катушка зажигания — это один из компонентов модуля, потому система работает по куда более сложному принципу, нежели на карбюраторах.

Высоковольтные провода

Не редко основная сложность при ремонте карбюраторного ВАЗ 2109 заключается в обратном подключении высоковольтных проводов, которые ранее были отключены от крышки трамблера. Он же распределитель зажигания.

Сложность заключается в том, что порядок подключения многие забывают или попросту не знают. Но на практике вернуть высоковольтные провода намного проще, чем разобраться в модуле зажигания, применяемом на инжекторном ВАЗ 2109.

Следуя нескольким простым правилам, вы легко вернете провода на свои законные места.

Крышка распределителя зажигания устанавливается на свое место, то есть на трамблер, только в единственном положении. Потому тут вы даже при желании перепутать ничего не сможете. Иначе крышка попросту не сядет.
На крышке находится установочная метка, которая сигнализирует о расположении гнезда провода от первого цилиндра.
Провода нужно подключать в следующей последовательности — 1, 3, 4, 2. Двигайтесь при этом против часовой стрелки, если смотрите на крышку трамблера со стороны расширительного бака.

Если на каким-то причинам на крышке трамблера карбюраторного ВАЗ 2109 установочные метки отсутствуют, просто придерживайтесь принципа подключения, указанного на изображении.

Особенности модуля зажигания

Теперь поговорим о более сложном вопросе — модуль зажигания и его конструктивные особенности.

Конструкция включает в себя несколько компонентов, каждый из которых имеет свои нюансы.

Компонент

Особенности

Катушек на ВАЗ 2109 всегда две. Этот механизм отвечает за генерацию тока

Ключи коммутаторы также работают вдвоем. Через них ток идет на свечи, плюс контроллер регулирует время включения тока, которое рассчитывается путем получения информации от датчика коленвала

Электронный блок управления

Отвечает за распределение информации в виде электронных импульсов

Для его изготовления используют высокопрочный пластик, что во многом обеспечивает долговечность, надежность работы устройства

Катушка зажигания

Расположение

Любые работы, связанные с ремонтом, проверкой, профилактикой модуля зажигания будет невозможно выполнить, если не знать элементарные вещи — расположение устройства.

Отыскать МЗ (модуль зажигания) можно в подкапотном пространстве. Отыщите высоковольтники, которые идут к свечам зажигания. Один конец подключен к ним, а второй идет к модулю. МЗ имеет небольшие размеры и заключен в корпус из пластика.

Расположение устройства

Принцип работы

Изначально на карбюраторных автомобилях система работала за счет наличия катушки зажигания. В инжекторах все несколько иначе.

Изначально в работу включается катушка зажигания, генерирующая ток высокого напряжения. Работает катушка по принципу магнитной индукции;
Потом к работе подключается электронный блок управления МЗ, выполняющий функции контроля, передачи команд, обеспечивает поступление необходимого по характеристикам тока на свечи зажигания;
Далее уже свечи активируют искру, происходит воспламенение и так далее.

Неисправности МЗ

Модуль зажигания зачастую демонстрирует самый основной признак поломки — отсутствие искры. Но это не единственный показатель неисправности. К ним также относят:

Отсутствие динамики при ускорении автомобиля. Пытаясь резко набрать скорость, отчетливо ощущаются провалы в работе двигателя;
Движок не выдает привычную мощность, в некоторых случаях мотор не способен вытянуть автомобиль в гору;
Плавают обороты на холостом ходу;
Одна из пар цилиндров двигателя отказываются работать. Тут, вероятнее всего, отсутствует ток, который должен идти от катушки зажигания.

Чтобы устранить возникшие проблемы с МЗ, первым делом нужно проверить свечи зажигания, а затем убедиться в работоспособности остальных элементов.

Отключение и проверка

Проверка свечей

Чтобы проверить состояние свечей зажигания, которые могут стать причиной нарушенной работы модуля, вам необходимо:

Выкрутить свечи со своих посадочных мест, предварительно сняв высоковольтные провода. Снимаются элементы специальным ключом.
Осмотреть свечи на предмет наличия нагара, механических дефектов, нарушенного зазора.
Дефектные свечи отправить на свалку, на их место установить новые.

Если замена или зачистка свечей не дали результат, тогда причина кроется в других элементах модуля зажигания.

Проверка МЗ

Чтобы проверить узел, выполните следующие действия:

Проверьте состояние колодки высоковольтников, идущих на МЗ. При наличии обрывов, нарушении изоляции искра не будет образовываться. Проверку выполняйте тестером;
Нормальный показатель напряжения на высоковольтных проводах — 12 Вольт с небольшим допустимым отклонением;
Если провода в норме, проверьте модуль. Есть несколько способов сделать эту работу;
Первый способ самый простой — замена старого модуля зажигания на новый, в работоспособности которого вы уверены. Но это не экономичный вариант, поскольку МЗ — не самое дешевое удовольствие. Покупать его для простой проверки не особо разумно;
Второй способ предусматривает необходимость пошевелить МЗ. При работе двигателя пошевелите модуль, постучите по нему. Если при этом мотор начнет работать иначе, тогда попросту отсутствует контакт. Проблема не серьезная, поскольку модуль можно разобрать и закрепить все контакты, после чего МЗ заработает как новеньких;
Третий способ наиболее точный, но и сложный. Вам потребуется тестер или омметр. Замерьте сопротивление на высоковольтных проводах. Особое внимание уделите данным по выводам модуля зажигания между 2 и 3 цилиндрами и между 1 и 2. Нормальным считается сопротивление около 5,4 кОм. Если есть отклонения, МЗ подлежит обязательной замене.

На практике модуль зажигания на ВАЗ 2109 редко полноценно выходит из строя. Чаще всего проблема заключается в нарушении целостности высоковольтных проводов или потерях контактов. Но если пришлось столкнуться с поломкой именно МЗ, ремонтировать его не стоит. Лучше сразу заменить.

Следите за состоянием проводов и зазором на свечах зажигания. Зазор выше нормы приводит к преждевременному износу МЗ.

Отличия между системами зажигания с инжекторным и карбюраторным двигателем на ВАЗ 2109 достаточно существенные.

На карбюраторных версиях за распределение зажигания отвечает катушка и распределитель. На инжекторах эта роль отводится специальному модулю зажигания. Он включает в себя пару катушек и управляющую электронику.

Как устроена СЗ

Еще одно важное отличие между карбюраторной и инжекторной системой зажигания (СЗ) — это отсутствие необходимости настроек на электронном типе, установки опережения зажигания, регулировки зазоров. Датчики отвечают за распределение зажигания по цилиндрам.

Виды СЗ

Система зажигания служит для воспламенения в необходимый момент топливовоздушной смеси, находящейся в цилиндрах двигателя.

Применяемые СЗ можно разделить на три основных типа:

Контактные;
Бесконтактные;
Контактно-транзисторные.

Первый и третий тип особого интереса для нас не представляют, поскольку на ВАЗ 2109 используется бесконтактная или бесконтактно-транзисторная система.

Применять такие схемы начали еще в середине 80-х годов прошлого века. С течением времени инженерам удалось повысить эффективность, работоспособность и надежность.

Принцип действия

Принцип действия системы зажигания, установленной на ВАЗ 2109, выглядит следующим образом:

Датчик положения коленвала выполняет свои основные задачи, посылает сигнал на контроллеры;
Контроллер обрабатывает полученную информацию и проводит расчет последовательности включения в работу катушек зажигания;
Катушка создает две искры — воспламеняющую и холостую.

Метод холостой искры подразумевает создание искр одновременно в двух свечах зажигания. Одна воспламеняющая, а вторая холостая, поскольку бьет в такт выпуска отработанных газов на другой свечке. Таким образом, цилиндры, где одновременно образуются искры, создают пары — 1 и 4 цилиндры и 2 и 3 цилиндры.

Катушка

Основные преимущества

Используемая система зажигания для девяток отличается неплохими показателями надежности, хотя вырабатывает энергию до 50 кДж, а напряжение пробоя порой может достигать отметки 30 кВ и больше. БСЗ ценят за высокий КПД.

Можно выделить несколько главных преимуществ, которыми характеризуются бесконтактные системы зажигания.

Преимущества

Особенности

СЗ работает с датчиком Холла

Из-за этого на параметры энергии искры не влияют напряжение в электросети, частота работы двигателя. Это обусловлено тем, что период времени концентрации энергии в катушке зажигания всегда неизменный. Так обеспечивается высокий КПД схемы

Отсутствует механическое взаимодействие между контактами

Это способствует отсутствию загрязненности, обгорания контактов, потому чистить их не приходится

Не нужно регулировать положение контактов

Это объясняется просто — их нет в СЗ ВАЗ 2109

Минимальные механические взаимодействия деталей

Такой фактор способствует отсутствию вибраций ротора, резонанса, неравномерного распределения искры по свечам зажигания

Энергия в свечи постоянно повышенная

Она может достигать 50 Дж, что позволяет избегать сбоев при воспламенении топливовоздушной смеси в цилиндрах. Особенно хорошо это видно при разгоне автомобиля

Экономичность и экологичность

Применение новой СЗ позволило улучшить экономию топлива примерно на 5 процентов, а также на 20 процентов снизить количество выбросов СО

Стабильный запуск холодного двигателя

Даже если АКБ разрядится до 6В, запустить мотор все равно можно будет без проблем. Этим БСЗ существенно отличается от других систем зажигания, которые не могут похвастаться такой стабильностью.

Схема

Схема СЗ

Используемая на ВАЗ 2109 система зажигания включает в себя следующие компоненты:

Коммутатор;
Свечи;
Датчик распределителя;
Катушки зажигания;
Выключатель;
Блокирующее устройство. Оно не позволяет включаться стартеру до тех пор, пока полностью не выключится зажигание;
Запорно-противоугонное устройство;
Датчик Холла;
Валик датчика-распределителя, который располагается горизонтально и получает вращательный момент от распределительного вала;
Система самопроизвольного отключения зажигания, которая срабатывает через 2-8 секунд;
Система выравнивания коммутируемого тока, которая требуется при изменении напряжения в сети в пределах 6-18В;
Встроенная в коммутатор система, которая регулирует время накопления энергии в катушке, ограничивает силу тока при небольшой частоте работы мотора.

Система зажигания работает с напряжением до 26 кВольт, искровой заряд имеет длительность 1,6-2,0 миллисекунд, а выделяемая за это время энергия составляет 35-50 МДж.

Обслуживание

Если не следить за состоянием системы и упускать из виду наличие неисправностей, нарушений в работе, это может привести к определенным последствиям. А именно:

Снижение надежности работы СЗ, появление сбоев;
Снижение технических характеристик двигателя, таких как динамика разгона, максимальная скорость;
Резкое увеличение количества потребляемого топлива;
Поломка элементов СЗ или всей системы.

Прежде чем самостоятельно проводить техническое обслуживание СЗ, примите во внимание несколько важных рекомендаций.

Не прикасайтесь руками к катушке зажигания при работающем двигателе. Это касается проводов, коммутатора и прочих компонентов.
Не проверяйте СЗ на работоспособность методом «на искру», поскольку это может привести к травмам и дорогостоящему ремонту всего автомобиля;
Ни в коем случае не заводите двигатель искровым зазором между центральной клеммой датчика-распределителя и высоковольтником.

Техобслуживание

Обслуживание данной системы включает в себя следующие операции:

Зачистка свечей от образовавшегося нагара или замена элементов;
Проверка проводов на предмет изоляции, качества контактов и крепления;
Контроль момента зажигания, установка момента;
Очистка крышки ротора и датчика распределителя при образовании загрязнений;
Зачистка пластины ротора, электродов боковых клемм СЗ;
Проверка качества фиксации на посадочных местах всех элементов системы;
Проверка креплений проводов.

Ремонт распределителя

Система зажигания на отечественном автомобиле ВАЗ 2109 устроена достаточно сложно, хотя принцип ее работы даже у новичков не вызывает серьезных сложностей.

Профилактика, ремонт СЗ подразумевает работы с электрической составляющей автомобиля, потому обязательно соблюдайте все установленные правила безопасности, опирайтесь на рекомендации, указанные в руководстве по эксплуатации авто.

Инжекторные Ваз 2109 имеют отличную от Ваз 2109 карбюратор систему зажигания. Система зажигания предназначена для формирования искры на свече в нужный момент времени. На карбюраторных Ваз 2109 система зажигания работала следующим образом(смотри рисунок):

Система зажигания Ваз 2109 карбюратор

катушка зажигания формировала искру на свечу в момент, управляемый коммутатором. Коммутатор в свою очередь знал момент, когда нужно подавать искру по сигналу от датчика Холла. Последовательность работы выглядит следующим образом:при вращении распределительного вала двигателя сигнал поступает на коммутатор, он его обрабатывает и подает массу на катушку зажигания, формируя искру, искра через распределитель зажигания подводится к нужной свече в двигателе.
На инжекторной Ваз 2108,Ваз 2109 следующие отличия:
1) Отсутствует распределитель зажигания.
2) Отсутствует датчик Холла.
3) Две катушки зажигания и два коммутатора смонтированы в один корпус модуля зажигания.
Принципиальное отличие зажигания инжекторной Ваз 2109 в том, что управляющие импульсы на модуль зажигания идут от ЭБУ. ЭБУ по сигналам от ДПКВ и датчика распределительного вала формирует управляющие импульсы на модуль.

Модуль зажигания инжекторной Ваз 2109

Распределитель зажигания уже не нужен. ЭБУ рассчитывает на свечу какого цилиндра двигателя нужно подать искру в данный момент времени. Управляющие импульсы от ЭБУ Ваз 2109 поступают на модуль зажигания и поступают на вход коммутатора,установленного внутри модуля. Как уже было указано, внутри модуля зажигания находятся два коммутатора. Один для формирования искры на 1 и 3 цилиндре. Второй коммутатор для формирования искры на 2 и 4 цилиндрах. Также внутрь модуля зажигания встроены две катушки зажигания. Управляющие импульсы от ЭБУ коммутируют силовые транзисторы внутри коммутаторов, которые в свою очередь коммутируют катушки зажигания для формирования искры.
Повторяем еще раз: У ИНЖЕКТОРНОЙ ВАЗ 2109 КАТУШКИ ЗАЖИГАНИЯ РАСПОЛОЖЕНЫ ВНУТРИ МОДУЛЯ ЗАЖИГАНИЯ.
Неисправности модуля зажигания Ваз 2108,Ваз 2109:
1) Двигатель двоит, то есть работает на двух цилиндрах. Такая ситуация может быть, если не работает одна катушка или один
коммутатор внутри модуля. При этом вторая часть модуля зажигания работает исправно.
2) Нестабильный холостой ход
3) Плохая динамика у Ваз 2109. Плохой разгон из-за пропадания искры на какой-нибудь цилиндр.
Модуль зажигания Ваз 2108 2109 21099 зарекомендовал себя как ненадежный элемент. Очень часто происходит
выход из строя модуля зажиганияи необходимость его замены. Перегорают микросхемы коммутаторов внутри модуля, либо трескаются
дорожки внутри самого модуля.
Основные причины неисправности модуля зажигания:
1) Плохой контакт в разъеме на модуль от ЭБУ.
2) Плохой контакт высоковольтных проводов на модуле.
3) Частичный или полный выход из строя модуля.

Порядок подключения высоковольтных проводов ВАЗ — A116.RU — Казань

Схема, порядок подключения высоковольтных проводов ВАЗ.

Для начала определимся, какой из четырех цилиндров первый?

Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди — первый цилиндр самый левый). А дальше все просто — слева направо — 1, 2, 3, 4.

У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны!!!

Ремонт трамблера на ВАЗ 2109 своими руками: диагностика поломки, регулировка, замена сальника

Содержание:

Причины поломки
Демонтаж

Система зажигания ВАЗ 2109 состоит из ряда приборов, задача которых — создать электрический разряд, воспламеняющий топливовоздушную смесь в двигателе. Среди этих приборов присутствует трамблер.

Трамблер и распределитель зажигания — это синонимы. Запомните это, чтобы в будущем не возникало проблем с недопониманием инструкций по ремонту системы зажигания.

Причины поломки

Есть несколько основных причин, из-за которых трамблер может сломаться и нуждаться исключительно в замене:

Появление трещин на крышке;
Сломанный датчик Холла;
Прогоревший бегунок;
Прогоревшие контакты на крышке;
Разболтанный подшипник, удерживающий датчик Холла;
Плохой контакт в штекере датчика Холла.

Все эти ситуации, помимо плохого контакта датчика, являются сигналом к замене трамблера.

Расположение агрегата

Регулировка

В некоторых случаях достаточно отрегулировать систему зажигания, чтобы вернуть двигателю прежнюю работоспособность

Есть несколько симптомов, которые на это указывают.

Симптом	Причины
Чрезмерная детонация поршневой системы	Характерная черта такой неполадки — звенящий звук при нажатии педали газа. Причина — раннее зажигание, из-за которого могут деформироваться поршневые кольца
Черный дым из трубы при запуске двигателя	Это говорит о том, что зажигание слишком раннее
Упала мощность двигателя, растет расход топлива	Тут зажигание уже позднее, потому смесь не может полностью сгорать
Двигатель начинает неравномерно работать на холостом ходу	Вызвано как ранним, так и поздним зажиганием.

Чтобы отрегулировать трамблер, вам потребуется:

Тахометр;
Шлицевая отвертка;
Стробоскопы;
Гаечный ключ.

Приступаем к работе.

Запустите двигатель, увеличьте холостые обороты до 800 единиц. Убедитесь, что температура двигателя при этом не меньше 90 градусов.
Выставьте коленвал по меткам в соответствии с указаниями на крышке блока цилиндров.
На выходящий провод из трамблера подключите лампочку на 12 Вольт. Второй контакт идет на массу.
Включите зажигание, следите за лампой. Если она не загорелась, ослабьте гайку, которая удерживает пластину трамблера, и начинайте аккуратно, медленно проворачивать корпус распределителя против часовой стрелки, пока не загорится лампа.
Проедьте несколько километров на скорости до 50 км/час. Если признаки неполадки исчезли, вы сделали верную настройку.
Если звуки равномерной детонации отсутствуют, вы сделали зажигание слишком поздним. Тут трамблер нужно прокрутить уже по часовой стрелке.
При отсутствии положительного результата, распределитель придется отремонтировать или заменить.

Демонтаж

Выполнив демонтаж трамблера, вы сможете разобрать устройство с целью ремонта его составляющих, либо полностью заменить распределитель на новый агрегат.

Обесточьте автомобиль, сняв минус с АКБ;
Отключите от трамблера высоковольтники, шланг вакуумного корректора зажигания;
Снимите с кронштейна трос привода, отвечающего за дроссельные заслонки. Далее откручиваются крепежные гайки и демонтируется кронштейн;
Перед снятием распределителя зажигания нанесите на корпусе трамблера и привода вспомогательных элементов метку. Так вы сможете упростить себе задачу по установке опережения зажигания для его точного выставления. Метка наносится на металл царапиной;
Отожмите фиксатор, удерживающий колодку с проводами питания, отсоедините его от трамблера;
Поставьте поршень от первого цилиндра в положение верхней мертвой точки, двигая маховик мотора по часовой стрелке;
Открутите остальные винты распределителя зажигания. Первый крепеж был извлечен при снятии кронштейна оболочки троса привода заслонками;
Снимите ваш поврежденный трамблер.

Разборка и ремонт

Достаточно часто ремонтные мероприятия с трамблером связаны с износом и необходимостью поменять сальники (муфта). Чтобы поменять сальник, а также остальные вышедшие из строя компоненты трамблера, предлагаем вашему вниманию соответствующую инструкцию, а также видео подсказки.

Планируя ремонт, желательно заранее приобрести специальный ремкомплект и новый трамблер. Ремонт даст результат, но на определенное время. Вскоре вам все равно придется его заменить.

Снимите крышку распределителя зажигания путем отщелкивания фиксатора.
Снимите бегунок. Он протирается чистой ветошью и проверяется на предмет наличия механических повреждений. Если имеются сколы, трещины, элемент идет под замену.
Бегунок должен плотно садиться на вал, что достигается за счет наличия пластинчатой пружины прижимного действия. Если она вытянулась или сломалась, замените.
В корпусе бегунка находится резистор. Нормальное показание его сопротивления — 1 кОм. Замерив данные омметром, можно сделать выводы относительно работоспособности компонента.
Снимите клемму низковольтной проводки. Для этого откручивается крепежный винт от корпуса.
Снимите пластиковый экран, выполняющий функции пылезащиты.
От датчика Холла идет питающий провод, удерживающийся лапками держателя. Отверткой лапки разжимаются, и провод извлекается. Далее нужно открутить пару крепежных винтов фиксации опорной пластины датчика Холла.
Снимите вакуумный корректор. Только перед этим обязательно разъедините его с рычагом опорной пластины. Чтобы сделать такую операцию, аккуратно снимите стопорное кольцо со штифта.
Следующий шаг — демонтаж пары винтов, которые держат корректор на корпусе трамблера.

Разборка агрегата

Поднимите немного рычаг корректора, что позволит вам снять его со штифта пластины датчика и снять сам корректор.
Эти действия позволят вам легко снять опорную пластину путем ее приподнимания плоской отверткой. Демонтируйте элемент. Пластина подлежит обязательной замене, если втулки износились или на агрегате имеются механические повреждения.
Открутите два крепежа, чтобы рассоединить пластину и датчик Холла.

Вам нужно снять сальник, то есть муфту. Она располагается на валике трамблера. Муфта закрывается упорной шайбой. Та, уже в свою очередь, фиксируется стопорным кольцом. Вам нужно для начала снять кольцо, что даст возможность демонтировать упорную шайбу.
Снимите сальник, выбив для этого штифт боровком небольшого диаметра. Размеры боровка определите уже по ходу ремонта.

Проверка наличия повреждений

Под сальником находятся регулировочные шайбы.
Из корпуса трамблера извлеките валик вместе с центробежным регулятором.
Очистите корпус, используя керосин и сухую ветошь. Убедитесь, что на корпусе нет механических повреждений, сколов, трещин.
Изучите состояние втулок. На них вращается валик, а при сильном износе валик начинает разбалтываться. Также устройство меняется вместе с втулками, если есть следы выработки, дефекты, повреждения.
Для разборки и замены поврежденных элементов центробежного регулятора вам нужно первым делом с помощью отвертки снять пружины грузиков.
Если пружины целы и невредимы, не деформированы, сделайте пометки по их посадочным местам. Перепутав их местами при сборке, могут возникнуть проблемы.
С вала снимите ведомую пластину вместе с экраном.
Убедитесь, насколько эффективно перемещаются грузики по своим осям. Движения должны быть свободными, без каких-либо заеданий. Если проблемы есть, грузики меняются.
Ошибочно проверять перемещение грузов, не сняв и не прочистив их предварительно.

По ходу разборки трамблера вы сможете выявить поврежденные компоненты, заменить их на новые, воспользовавшись ремкомплектом. Если повреждения серьезные, лучше заменить весь распределитель зажигания полностью.

Трамблер — важный и местами капризный элемент. Но с его заменой, ремонтом особых проблем возникать не должно.

Загрузка …

Ротор распределителя на Лада САМАРА (2109) 01.1990-12.2004 — Уточняйте модель автомобиля, чтобы найти подходящую запчасть

+372 Эстония + 358 Финляндия + 371 Латвия + 370 Литва + 7 Россия + 45 Дания + 47 Норвегия + 46 Швеция + 380 Украина + 48 Польша + 375 Беларусь + 93 Афганистан + 355 Албания + 213 Алжир + 1 Американское Самоа + 376 Андорра + 244 Ангола + 1 Ангилья + 1 Антигуа и Барбуда + 54 Аргентина + 374 Армения + 297 Аруба + 61 Австралия + 43 Австрия + 994 Азербайджан + 1 Багамы + 973 Бахрейн + 880 Бангладеш + 1 Барбадос + 375 Беларусь + 32 Бельгия + 501 Белиз + 229 Бенин + 1 Бермудские острова + 975 Бутан + 591 Боливия + 387 Босния и Герцеговина + 267 Ботсвана + 55 Бразилия + 246 Британская территория в Индийском океане + 673 Бруней-Даруссалам + 359 Болгария + 226 Буркина-Фасо + 257 Бурунди + 855 Камбоджа + 237 Камерун + 1 Канада + 238 Кабо-Верде + 1 Каймановы острова + 236 Центральноафриканская Республика + 235 Чад + 56 Чили + 86 Китай + 57 Колумбия + 269 Коморские Острова + 242 Конго + 243 Конго, Демократическая Республика + 682 Острова Кука + 506 Коста-Рика + 225 Кот-д’Ивуар + 385 Хорватия + 53 Куба + 357 Кипр + 420 Чехия + 45 Дания + 253 Джибути + 1 Доминика + 1 Доминиканская Республика + 593 Эквадор + 20 Египет + 503 Сальвадор + 240 Экваториальная Гвинея + 29 1 Эритрея + 372 Эстония + 251 Эфиопия + 500 Фолклендских (Мальвинских) островов +298 Фарерских островов + 691 Федеративные Штаты Микронезии + 679 Фиджи + 358 Финляндия + 33 Франция + 594 Французская Гвиана + 689 Французская Полинезия + 241 Габон + 220 Гамбия + 995 Грузия + 49 Германия + 233 Гана + 350 Гибралтар + 30 Греция + 299 Гренландия + 1 Гренада + 590 Гваделупа + 1 Гуам + 502 Гватемала + 224 Гвинея + 245 Гвинея-Бисау + 592 Гайана + 509 Гаити + 39 Святой Престол (Государство Ватикан) ) +504 Гондурас + 852 Гонконг + 36 Венгрия + 354 Исландия + 91 Индия + 62 Индонезия + 98 Иран + 964 Ирак + 353 Ирландия + 972 Израиль + 39 Италия + 1 Ямайка + 81 Япония + 962 Иордания + 7 Казахстан + 254 Кения +686 Кирибати + 850 Корея, Народно-Демократическая Республика + 82 Корея, Республика + 965 Кувейт + 996 Кыргызстан + 856 Лаос + 371 Латвия + 961 Ливан + 266 Лесото + 231 Либерия + 218 Ливийская Арабская Джамахирия + 423 Лихтенштейн + 370 Литва + 352 Люксембург + 853 Макао + 389 Македония + 261 Мадагаскар + 265 Малави + 60 Малайзия + 960 Мальдивы + 223 Мали + 356 Мальта + 692 Маршалловы острова + 596 Мартиника + 222 Мавритания + 230 Маврикий + 262 Майотта + 52 Мексика + 373 Молдова + 377 Монако + 976 Монголия + 382 Черногория + 1 Монтсеррат + 212 Марокко + 258 Мозамбик + 95 Мьянма + 264 Намибия + 674 Науру + 977 Непал + 31 Нидерланды + 599 Нидерландские Антильские острова + 687 Новая Каледония + 64 Новая Зеландия + 505 Никарагуа +227 Нигер + 234 Нигерия + 683 Ниуэ + 672 Остров Норфолк + 1 Северные Марианские острова + 47 Норвегия + 968 Оман + 92 Пакистан + 680 Палау + 970 Палестинская территория + 507 Панама + 675 Папуа-Новая Гвинея + 595 Парагвай + 51 Перу + 63 Филиппины + 48 Польша + 351 Португалия + 1 Пуэрто-Рико + 974 Катар + 262 Реюньон + 40 Румыния + 7 Россия + 250 Руанда + 590 Сент-Бартелемей + 290 Остров Святой Елены + 1 Сент-Китс и Невис + 1 Сент-Люсия + 590 Сен-Мартен + 508 Сен-Пьер и Микелон + 1 Сент-Винсент и Гренадины + 685 Самоа + 378 Сан-Марино + 239 Сан-Томе и Принсипи + 966 Саудовская Аравия + 221 Сенегал + 381 Сербия + 248 Сейшельские острова + 232 Сьерра-Леоне + 65 Сингапур + 421 Словакия + 386 Словения +677 Соломоновы Острова + 252 Сомали + 27 Южная Африка + 34 Испания + 94 Шри-Ланка + 249 Судан + 597 Суринам + 268 Свазиленд + 46 Швеция + 41 Швейцария + 963 Сирийская Арабская Республика + 886 Тайвань + 992 Таджикистан + 66 Таиланд + 670 Тимор-Лешти + 228 Того + 690 Токелау + 676 Тонга + 1 Тринидад и Тобаго + 216 Тунис + 90 Турция + 993 Туркменистан + 1 острова Теркс и Кайкос + 688 Тувалу + 256 Уганда + 380 Украина + 971 Объединенные Арабские Эмираты + 44 Соединенное Королевство + 255 Объединенная Республика Танзания + 1 Соединенные Штаты + 598 Уругвай + 1 Виргинские острова США + 998 Узбекистан + 678 Вануату + 58 Венесуэла + 84 Вьетнам + 1 Виргинские острова, Британия + 681 Уоллис и Футуна + 967 Йемен + 260 Замбия + 263 Зимбабве

Регулировка зажигания на ВАЗ 21043.Выставляю зажигание на «шестерку». Выполняю процедуру регулировки меток

На моделях автомобиля ВАЗ 2106 система зажигания оставалась неизменной до 1980 года. Тогда в конструкции ВАЗ 21065 впервые применен бесконтактный транзистор. Реализована схема прерывателя зажигания. Однако практически в большинстве модельных исполнений на «шестерке» была установлена контактная система зажигания (КСЗ). Электромеханическая система зажигания с размыканием штыревых контактов считается традиционной для классики ВАЗ. 2106.Предусмотрено размыкание контактной группы с помощью распределителя зажигания П-125Б.

Неизменность системы зажигания дает большой опыт ее правильной установки и регулировки. Фото: EL-AB.RU.

Как устроена система зажигания на ВАЗ 2106

В состав системы входят:

замок зажигания;
дистрибьютор;
катушек;
провода высокого / низкого напряжения;
4 свечи.

Замок зажигания VK347 Положение «I» подключает аккумулятор к системе зажигания, в положении ключа «II» запускает двигатель от стартера.

Распределитель прерывателя (резина) — Подключает в порядке следования цилиндров 1-3-4-2 свечи зажигания к катушке. Создает опережающий момент воспламенения (в стадии сжатия) топливной смеси в камере сгорания. Изначально модель ВАЗ устанавливалась Р-125Б с механическим октан-корректором, но у него был небольшой диапазон регулировок.

С 1986 года начата установка прерывателя, оснащенного вакуумным регулятором опережения зажигания модели 30.3706.

Катушка Представляет собой двухобмоточный трансформатор, создающий импульсы высокого напряжения с напряжением более 10 квадратных метров.Обычно используется Bobin B 117-A, оснащенный магнитопроводом незаблокированного обзора.

Провода передают высокое / низковольтное напряжение на исполнительные механизмы и свечные элементы системы.

Свечи А17 ДВ или аналоги создают искру (зазор между электродами 0,5-0,6 мм) от заполненного импульсного напряжения в камере сгорания.

Электрический ток течет по цепи системы зажигания: плюс (+) аккумулятор → Замок зажигания → Катушка → Drabler → Свечи зажигания.

Когда требуется регулировка зажигания

Правильная настройка зажигания ВАЗ 2106 улучшает удобство запуска двигателя автомобиля, динамику и ресурс силового агрегата. В обязательном порядке проводится после:

капитального ремонта двигателя или операций, связанных с частичной разборкой двигателя;
переустановка распредвала;
клапан протекает;
замена колодок блока цилиндров, цепи / цепи ГРМ.

Что будет при отсутствии регулировки

Бесконтактное зажигание — один из самых популярных способов тюнинга отечественных автомобилей.Фото: Vaz-remzona.ru.

Если зажигание продвинуто вперед, то при работающем двигателе, нестабильном двигателе, «плавающих» оборотах холостого хода, упадет тяговое усилие, перерасход топлива появится металлическое деление.

При позднем зажигании опускается подборщик двигателя, мотор находится в нагаре, в результате чего быстро нагревается. Чтобы разогнать машину, необходимо прогреть педаль газа.

Следствием неправильного зажигания становится преждевременный износ цилиндропорозной группы, заклинивание двигателя от перегрева и выход из строя узлов автомобиля.

Как отрегулировать зажигание самостоятельно

Регулировку зажигания можно провести в ремонтной мастерской стробоскопом или самостоятельно. Из инструментов и защелок вам понадобится ключ коленвала, ключ на «13», контрольная лампочка на 12 В, которую можно заменить вольтметром. Вначале снимаем защелку и снимаем крышку распределителя. На первом этапе работы:

Выключить (-) клемму АКБ.
На нерабочем силовом агрегате выставляем поршень первого цилиндра в положение, соответствующее фазе сжатия (искрообразования) перед верхней мертвой точкой.
Для этого поверните свечу первого цилиндра и заглушите отверстие головки блока цилиндров.
Поворачивая коленчатый вал ключом, выберите положение, при котором воздух вытолкнет палец из отверстия.
Совмещаем две метки: на шкиве ГРМ и крышке ГРМ. На последнем есть большой (0 °), средний (5 °) и короткий (10 °) риски, обозначающие разный угол опережения зажигания. Необходимо совместить риск со средней меткой времени, что означает установку угла опережения зажигания на 5 °.
Оберните свечу и подсоедините высоковольтный кабель.

На втором этапе работ производим определение момента зажигания:

Подключаем (-) клемму АКБ.
Ослабляем гайку крепления траверсы «13».
Соединяем зажимами «Крокодил» один конец выходящей лампочки подключаем к массе, второй подключаем к низковольтному проводу катушки.
Соединить центральный провод прерывателя с «массой».
Поверните ключ зажигания в положение «I», контрольная лампа загорится.
Очень медленно поверните шасси траверсы по часовой стрелке, пока лампочка не погаснет.
Поверните отбойник гусеницы против часовой стрелки, пока не загорится лампа.
Зафиксировав положение механизма, одной рукой затянуть гайку крепления распределителя.

Если вам удобнее наглядная инструкция, посмотрите это видео:

Быстрый способ регулировки зажигания «на слух» в экстренных случаях

В непредвиденных обстоятельствах может потребоваться регулировка зажигания в пути .Для этого установите на работающую систему внутреннего сгорания (воздушную заслонку) примерно 2000 об / мин. Двигатель. Ослабьте крепление распределителя и поверните корпус попеременно в обоих направлениях. Прислушиваясь к звуку мотора, выбирайте оптимальное положение траверса. Силовой агрегат должен развивать максимальное количество оборотов и работать без «сбоев». В найденном месте фиксируем резину.

Проверка правильности регулировки зажигания

Проверка в пути поможет выявить недостатки регулировки, для этого следует:

в поездке развивать в дороге автомобиль до 40-50 км / ч и, переключившись на 4-ю скорость, резко вдавить педаль газа в пол;
будет звенеть «пальцы» и возникнет детонация, которая должна появиться в течение 2-3 секунд ;
если детонация длится дольше (иногда она не прекращается через некоторое время после выключения двигателя), нужно произвести более позднее зажигание, ослабить крепление и выставить резину на 1 ° по часовой стрелке;
при отсутствии детонации и резервуара пальцев необходимо произвести более ранние зажигания, необходимо повернуть корпус прерывателя на 1 ° против часовой стрелки;
После приведения корпуса выключателя в оптимальное положение следует затянуть гайку крепления.

Заключение

Если диапазона регулировки недостаточно для установки требуемых параметров системы зажигания, следует обратить внимание на исправность компонентов системы. КСЗ сохраняет работоспособность, но есть перебои или работает некорректно? Необходимо проверить исправность следующих пунктов функционала:

контакты прерывателя, которые часто сгорают или платят;
подшипник подвижной пластины траверсы;
текстолитовый блок или гильза рычага брони, изнашиваются с течением времени;
катушечные обмотки для межконтактного замыкания, пробоя или прошивки на массу;
Барбарис / наконечники свечей зажигания.

Отечественные модели Лады из классической серии — это простой и надежный автомобиль, в котором важную роль играет правильная установка зажигания на ВАЗ 2106 и аналогичных ему сериях. Любой автовладелец такой машины способен выполнить эту работу, для которой необходимо приобрести специализированный инструмент, а некоторые опытные профессионалы справятся и без них.

Список специализированных инструментов и признаки неисправности

Установить зажигание на ВАЗ 2106 своими руками с помощью следующих инструментов:

рожково — накидный ключ диаметром 13 мм;
специализированный ключ для снятия свечей зажигания;
вольтметр или контрольная лампа на 12 вольт;
автомобильный стробоскоп.

Характерным признаком того, что на ВАЗ 2106 необходимо устанавливать зажигание по меткам для шкива коленвала, является резкая детонация мотора и пропадание мощности. Проблемы очевидны при движении со скоростью сорок километров в час (на 3 передаче) и резкой попытке увеличить оборот педали газа. Проявление такой неисправности, а также посторонний металлический звук от двигателя на резком проезде и укажут на необходимость регулировки угла зажигания, и провести этот ремонт своими руками сможет любой автовладелец.

Этапы работы со стробоскопом

За установку на зажигания ВАЗ 2106 с помощью стробоскопа в официальных дилерских центрах необходимо будет заплатить от 1000 до 1500 руб. При желании сэкономить эту сумму, все работы можно провести самостоятельно, для чего необходимо выполнить следующие действия:

Важно! Следует учитывать, что угол опережения сделан исходя из того, как доливается бензин, в случае 92-го он выставляется по самой большой отметке, в случае 76-го выбирается между двумя маленькими , обозначающие 5 и 10 градусов.

Продемонстрируйте правильное зажигание. Это возможно без использования стробоскопа, для чего потребуется контрольная лампа 12 лайнер.

Самонастройка без стробоскопа

При отсутствии специального инструмента выставляем правильное зажигание на ВАЗ 2106 по меткам, выполняя следующий алгоритм действий:

Прогреваем машину в комнату, даем мотору остыть, и Свечой зажигания открутите первый цилиндр от цилиндра цилиндра, заткните отверстие пальцем, проверните коленвал до степени сжатия (когда палец начнет давить).
Продолжаем вращать коленчатый вал до совмещения метки на его шкиве перед кулаком передней крышки, ориентируясь на тип бензина, на котором эксплуатируется автомобиль.
Переворачивая метки, нужно снять крышку с траверса и отметить риск попадания бегунка на ротор (напротив контакта высоковольтного провода первого цилиндра), после чего необходимо отвернуть гайку крепления ключом 13 мм.
Подключить контрольную лампочку на 12 В (к траверсу и внутри низковольтного кабеля).Включаем зажигание двигателя, не проворачивая двигатель стартером, и при правильном выставлении контрольная лампа не должна гореть. Если он горит, надо будет повернуть корпус ротора травера до тех пор, пока он не будет смотреться и тогда уже затягиваем гайку крепления.
Затем выключите зажигание двигателя, вверните свечу зажигания обратно, наденьте крышку траверса и запустите мотор, проверяя его.

Важно! Если угол выступа зажигания выставлен правильно, двигатель двигателя должен работать плавно, без сбоев в оборотах при нажатии на педаль газа, и уверенно держать свой холостой ход, что вполне возможно, потребуется регулировка на карбюраторе машины. , после правильной настройки зажигания.

Проблемы с зажиганием в автомобилях ВАЗ 2106 также могут возникать из-за маркировки мотор-распределительной системы мотора. Предлагаем посмотреть зажигание и выполнить сопутствующие настройки для ВАЗ 2106:

Рассмотрим установку момента зажигания (Угол зажигания) на «Классические» автомобили ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121 с контактной системой зажигания и модификации. Необходимость выставления угла опережения зажигания может возникнуть после снятия распределителя зажигания (траверса) или при попытке более оптимально настроить работу двигателя.Неправильно выставленная точка воспламенения грозит возникновением ряда проблем в двигателе. Вот некоторые из них: падение мощности и пикапа, повышенный расход топлива, нестабильная работа на холостом ходу, проблемы с запуском двигателя, выстрелы и хлопок в глушителе, черная улыбка из глушителя, клапаны пожаротушения и т. Д.

Необходимые инструменты

Все работы по установке угла опережения зажигания на ВАЗ 2101-2107 могут проводиться без применения каких-либо специальных приспособлений и приспособлений.Использование стробоскопа, контрольной лампы особого пункта не имеет, так как по окончании установки момента зажигания необходимо будет проверить его правильность на движущемся автомобиле. Из инструментов потребуется всего:

— Рупорный или накидный ключ 13 мм.

— Рупор или специальный ключ 38 мм.

Подготовительные работы

— поставить машину на ручник;

Установка момента опережения зажигания на автомобилях ВАЗ 2101-2107

Ставим момент опережения зажигания под 92-й бензин.

1. Совмещаем метку на шкиве коленвала и метку на передней крышке двигателя (в среднем из трех существующих).

Для этого специальным ключом (или рожковым ключом на 38 мм) медленно провернуть коленчатый вал для храповика вниз до их совпадения.

2. Установите резиновую защелку параллельно двигателю, контактный бегунок должен смотреть на 4-й цилиндр (определить крышку траверса).

Контакты прерывателя должны быть замкнуты. Слегка нажмите на корпус держателя трамблера.

3. Включите зажигание и медленно поверните корпус триммера, прежде чем размыкать контакты прерывателя. Между контактами есть искра.

Это будет желаемая точка воспламенения. Ключ на 13 мм затягивает гайку траверса.

Проверка правильности установки точки установки

Двигаясь на машине со скоростью 45-50 км / ч по ровной дороге на 4-й передаче, резко, на короткое время нажать на «Педаль газа». При этом послушайте работу двигателя.Кратковременно возникшая детонация — 1-3 секунды (стук «пальцами») свидетельствует о правильной установке Угол опережения зажигания, длительное примерно тоже, отсутствие детонации примерно. Необходимо отрегулировать угол опережения поворота траверсы (против часовой стрелки — зажигание делаем раньше, по часовой — позже). После этого проверьте еще раз.

Примечания и дополнения

— Бывают ситуации, когда при правильно установленном угле опережения зажигания (короткая детонация при движении) на автомобилях ВАЗ 2101-2107 работа двигателя на холостом ходу оставляет желать лучшего.В этих случаях многие просто поворачивают резину, открывая зажигание немного раньше, чтобы стабилизировать холостой ход. Эту неисправность желательно устранять регулировкой карбюратора, а не поворотом траверсы, так как ранее установленный правый момент зажигания сбивается.

Рассмотрим установку момента зажигания (зажигание впереди) на «классических» автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121 с контактной системой зажигания и их модификациях.Необходимость выставления угла опережения зажигания может возникнуть после снятия распределителя зажигания (траверса) или при попытке более оптимально настроить работу двигателя. Неправильно выставленная точка воспламенения грозит возникновением ряда проблем в двигателе. Вот некоторые из них: падение мощности и пикапа, повышенный расход топлива, нестабильная работа на холостом ходу, проблемы с запуском двигателя, выстрелы и хлопок в глушителе, черный дым из глушителя, выставление клапанов и т. Д.

Необходимые инструменты

— Рупорный или накидный ключ 13 мм.

— Рупор или специальный ключ 38 мм.

Подготовительные работы

— поставить машину на ручник;

Установка момента опережения зажигания на автомобилях ВАЗ 2101-2107

Ставим момент опережения зажигания под 92-й бензин.

1. Совмещаем метку на шкиве коленвала и метку на передней крышке двигателя (в среднем из трех существующих).

Контакты прерывателя должны быть замкнуты. Слегка нажмите на корпус держателя трамблера.

Это будет желаемая точка воспламенения. Ключ на 13 мм затягивает гайку траверса.

Проверка правильности установки точки установки

Двигаясь на автомобиле со скоростью 45-50 км / ч на 4-й передаче по ровной дороге, резко, на короткое время нажать на педаль газа.При этом послушайте работу двигателя. Кратковременно возникшая детонация — 1-3 секунды (стук «пальцами») свидетельствует о правильной установке угла опережения зажигания, длительное о тоже, об отсутствии детонации. Необходимо отрегулировать угол опережения поворота траверсы (против часовой стрелки — зажигание делаем раньше, по часовой — позже). После этого проверьте еще раз.

Примечания и дополнения

На автомобилях семейства ВАЗ, подпадающих под категорию «Классика», в том числе на «шестерку», устанавливается электрическая система зажигания. Исключение составляют его модифицированные версии, в которых установлена бесконтактная система.В первом случае в качестве катушки использовался инструмент марки В117А, тогда как модифицированный комплектовался серией катушек 27 3705. Домашняя отличительная черта обоих устройств заключалась в различии некоторых элементов намотки. Единственное, что осталось прежним, это «привычка» к частым выходам из строя (кстати, по такому же принципу зажигание ВАЗ 2107, «семерка») было построено и зажигание.

О на ВАЗ семейства «Классик»

На «Классике» была установлена штатная блокировка запуска двигателя, принципиально не отличавшаяся от предыдущих представителей семейства ВАЗ.В его конструкции три основных детали:

Контурная часть.
Противоугонное устройство.
Замок.

При этом при выходе из строя противоугонного устройства автолюбителям приходилось менять всю систему в комплекте. Контактная часть, которая размещается в корпусе зажигания, может быть заменена в отдельном порядке. Установка пускового устройства (зажигания) автомобиля на ваз производится под передней панелью, а именно под панелью приборов (слева от водителя), на болтах крепления рулевого вала.

Все эти три компонента должны обеспечивать скоординированную и бесперебойную работу двигателя, потому что именно от их состояния будет зависеть работа всего транспортного средства. Как правило, вопрос «Как выставить зажигание на ВАЗе» (21213 включительно) автовладельцам задают не ранее 100 000 км пробега, так как настройку блокировки сам производитель на конвейере выполняет. Но если этот вопрос все же возник, нужно принять определенные меры. Если вовремя не отрегулировать замок зажигания, то ваша машина как минимум переточит топливо, а то и вовсе перестанет нормально заводиться, пусть даже «горячая».»

Симптомы, говорящие о поломке системы замка зажигания на автомобилях ВАЗ

Перед тем, как выставить зажигание на ВАЗ 2105 (впрочем, как и на любой модели), необходимо убедиться, действительно ли поломка кроется в ключе Наиболее вероятным признаком этого при неисправности в замке зажигания может служить перегретый двигатель и плохой разгон динамиков. Кроме того, бывает, что при малых и средних оборотах в салоне слышен характерный звон в моторе. отсек.Еще о оборотах хочу сказать, что автомобиль может слегка трясти, если неправильно выставить или отрегулировать замок зажигания.

Это замок зажигания?

Каждый опытный автовладелец знает, что такие признаки, как перегрев мотора, потеря динамики автомобиля и повышенный расход топлива могут возникнуть вовсе не из-за блокировки, а из-за ряда других технических проблем. Это может быть неисправность в топливной системе, плохо отрегулированный карбюратор или просто некачественный бензин.Поэтому, чтобы убедиться, не является ли это признаком неисправности замка зажигания, нужно обратить внимание на свечи. По их состоянию можно определить, что это поломка, и чем она вызвана.

Перед тем, как выставить зажигание на ВАЗ 2106, автомобилисты обращают внимание на количество отложений в рабочей части свечи. Если на ее поверхности скопилось столько грязи, как на этом фото …

… Причина однозначно кроется в замке зажигания.Пластин столько, что восстанавливать рабочую поверхность этого зажигательного элемента просто нет смысла. Иначе через несколько часов долгой и мучительной работы вы все равно ничего не добьетесь, и электрод снова не будет служить искрой в нормальных количествах. Как правило, рабочая поверхность свечи с черным маслянистым осадком уже не подлежит восстановлению. То же касается деталей с толстым слоем налета на рабочей поверхности. Такие детали только заменяются. Но если все же хочется попробовать восстановить характеристики и очистить свечу от загрязнений, можно произвести следующие манипуляции:

Поставить свечу в 2 или 3 цилиндра с подогревом и исправным двигателем внутреннего сгорания.Здесь температура нагрева несколько выше, так как горючая топливно-воздушная смесь обеднена сильнее, чем в 1 и 4 цилиндрах.
Обработать деталь пескоструйной очисткой.

По-другому зажигание просто невозможно. Другие способы, такие как очистка металлической кареткой или прокаливание поверхности, — это пустая трата времени, и вы точно не добьетесь желаемого результата. Поэтому в целях экономии личного времени поменяйте свечу в комплекте.

При этом необходимо обратить внимание на то, сколько километров ваши свечи уже прошли «задира».«Если они эксплуатируются более 30 тысяч километров, значит, при условии накопления нагара и загрязнения — такой элемент необходимо менять. Специалисты рекомендуют заменять свечи не реже одного раза в год, даже если 30 тысяч не увеличились на спидометр в этот период. Но ни в коем случае не стоит ждать момента, пока они выйдут из строя. Это может существенно повлиять на техническое состояние автомобиля, причем не в лучшую сторону.

Свеча изнашивается в процессе снижения высота центрального электрода и поперечное сечение внешнего.Во время работы двигателя тонкий конец внешнего электрода нагревается до такой температуры, которая достаточна для воспламенения рабочей смеси в камере сгорания. Если жидкость воспламеняется независимо от искры (этот процесс известен как беспорядочное зажигание), то в этом случае водитель может почувствовать заметную потерю мощности двигателя. Иногда бывает, что даже при выключении зажигания мотор не перестает работать. Это говорит о том, что в неисправность пришли свечи, а вместе с ними — что вполне возможно — и замок зажигания.

А как выставить зажигание на ВАЗ 2106 в этом случае?

В этом случае лучше всего просто заменить свечу на новую деталь. Но если вы решили его восстановить, попробуйте отрезать забитую часть внешнего электрода подходящим инструментом. При этом не стоит пренебрегать зазором свечи, который должен составлять 0,55 мм. Если ваш ВАЗ работает на 76-м бензине, это значение допустимо увеличить до 0,6 миллиметра. Но если зазор будет очень большим, это существенно затруднит запуск мотора в холодное время года, а кроме того, приведет к значительному перерасходу топлива.И это происходит потому, что искра, образовавшаяся в электроде, иногда может исчезнуть, не достигнув конечной точки назначения. На будущее полезный совет: Чтобы таких ситуаций не возникало, лучше всегда иметь при себе новый комплект свечей зажигания (а желательно подвижную крышку и бегунок). Все-таки ВАЗ — это не «Мерседес», и он может сломаться в любой момент. Ну с «шестеркой» более-менее разобрались. А узнать, как установить зажигание ВАЗ 2107-21099, можно чуть ниже.

Дистрибьютор во всем?

Как показывает практика, чаще всего выходит из строя именно этот продукт. Также стоит отметить, что сломать может не сам трамблер, а любой небольшой элемент его конструкции. Итак, одна из самых маленьких и ненадежных деталей — это шарикоподшипник

6U, который комплектуется диафрагмой вакуумного корректора. Кроме того, крышка трамблера может сломаться. Чаще всего это либо деформация в виде трещины, возникшая в результате механического повреждения, либо слой отложений в виде масла с графитом.Другая крышка распределителя не очень любит воду и при намокании тоже выходит из строя.

Если у вас сломался шарикоподшипник, вы заметите, что мотор перестал «тянуть», и почувствуете, как он плохо работает на холостом ходу. Часто что-то отрегулировать в этом случае просто невозможно. Однако, если вы хотите установить зажигание (например, на ВАЗ 2114) при сломанной крышке трамблера, вы можете попытаться исправить положение, выполнив следующую серию работ:

Таким образом, зажигание можно выставить на ВАЗ 2105-2110 и вернуть блокировку в штатный режим.Однако часто в таких случаях увеличивается расход топлива (на 3-5 процентов), а уровень концентрации CO 2 увеличивает выхлопные газы автомобиля.

Кстати, при схожих «симптомах» на автомобилях Нива, Ваз «Копейка» и «шестерка» сильно ходит стрелка тахометра по всей шкале вне зависимости от того, какой реальный оборот двигателя.

Итак, давайте разберемся, как выставить зажигание на ВАЗ 2106.

Поскольку конструкция «классики» и ваз «девятого» семейства практически не отличается, то предлагаемую нами инструкцию можно применить к практически все модели автомобилей Волжского завода производителя.

Перед настройкой зажигания на ВАЗ 2106-2110 нам необходимо подготовить несколько ключей под ключ (на 13, 14 и 36 миллиметров), а также отрицательную отвертку и набор щупов для замера зазоров. Гаечным ключом на 13 и 14 миллиметров откручиваем крепежные элементы горловины. С помощью 36-миллиметрового инструмента мы должны повернуть трещотку коленчатого вала.

Так как выставить зажигание на ВАЗ 2110? Для начала берем ключ на 36 и откручиваем коленвал по часовой стрелке. Вам нужно включить себя.На этом этапе нужно внимательно осмотреть контакт в завале. Я выставляю очень большой контакт зазора. Для этого нужно взять щуп на 0,40 миллиметра. Если полученное значение не соответствует выставленному, значит зазор необходимо отрегулировать. В этом случае берем плоскую отвертку и ослабляем винт крепления винта. Теперь с помощью эксцентрика следует установить (увеличить или уменьшить) зазор. При этом сам диплом должен находиться между подвижной и неподвижной частями контакта трамблера.

Как дальше регулировка зажигания?

ВАЗ 2106 и все остальные «аналоги» ремонтируются аналогично: после выставления зазора контактов переходят к регулировке следующего важного параметра. Теперь нам нужно отрегулировать зазор зажигания. Как выставить зажигание на ВАЗ 2110? Для этого с помощью ключа на 36 поверните шкив коленвала по часовой стрелке, пока метка не совпадет с нужной нам насечкой на ГРМ (газораспределительный механизм). Их всего три.Первый обозначает угол 10 градусов, второй — 5 градусов вперед, а третий (он самый длинный) нам не понадобится, так как это верхняя мертвая точка. Нам нужен только второй ярлык.

После установки этих значений проверьте поршень первого цилиндра, который должен находиться в верхней мертвой точке. Это можно сделать следующим образом: Снимите цилиндрическую свечу, которая находится рядом с резиной, и вставьте отвертку в отверстие для свечи. Если поршень расположен вверху, отвертка сразу влетает в него.Если нет, то шкив коленвала нужно провернуть на 360 0 и снова выставить его по меткам.

Примечание! Чтобы правильно выставить зажигание, ВАЗ 21213 (в принципе, как и любой другой автомобиль) должен быть холодным, так как температура способствует появлению ошибок. При выполнении этих работ необходимо учитывать, что коленчатый вал может вращаться на 360 градусов, а распредвал — всего на 180. Именно благодаря этой характеристике поршень окажется верхней точкой.

На следующем этапе нам понадобится лампочка на 12 вольт с 2 припаянными проводами. Один из них мы подключаем к «массе» автомобиля (к кузову или двигателю), а второй подключаем к контакту траверса.

Заключительные ступени

Далее у вас не возникнет проблем с настройкой зажигания (ВАЗ 21099, 2114, 2115 или 21213 — не суть, принцип работы все тот же). С помощью ключа от тачки на 13 мм открутите соединительные элементы последней вышеперечисленной детали и поверните их до тех пор, пока не загорится лампа.Последний не должен полностью светиться, а только достаточно правильно. Если при подключении сразу загорелась, значит резину нужно крутить по часовой стрелке, пока она не погаснет. Как только это произошло, нужно поймать момент, когда лампочка плавно поползет. Потом зажигание впереди, а мы останемся затягивать крепление обратно, закрывать крышку и запускать двигатель. Все, задача «Как выставить зажигание ВАЗ 2103-2110» решена.

Ремонтируем ВАЗ 2106. Как выставить зажигание? Способ номер два: Используем стробоскоп

Можно пойти другим путем.В этом случае нам необходимо установить небольшой зазор между контактами прерывателя. После снятия крышки траверсы коленчатый вал следует установить в такое положение, при котором зазор будет иметь максимальное значение. Теперь откручиваем болт-фиксатор на опорной плите и с помощью щупа выбираем соответствующее положение, равное его легкому перемещению. Далее нужно закрутить винт и найти метки на двигателе. Это 0, 5 и 10 градусов. Аналогичная разметка присутствует на ободе шкива коленчатого вала.Выставляю сейчас зажигание.

После всех этих операций берем специальный прибор — стробоскоп. Когда вы предполагаете, что это отрегулировано. Но поскольку этот инструмент работает от электросети, его следует подключать к проводу аккумулятора. Шланг вакуумного корректора в этом случае следует усилить. Теперь запускаем двигатель и ждем, пока обороты на холостом ходу не станут стабильными. После этого немного ослабляем крепление траверса (чтобы в дальнейшем вывернуть). Далее наводим строб на разметку, которая есть на двигателе и при делении на 5 градусов выставляем значение зажигания для 92-го бензина.Если у вас ВАЗ «Десятое семейство», значит выставить зазор в 0 градусов. Он предназначен для потребления бензина с октановым числом 95 и более. Выполнив все эти манипуляции, не забудьте закрутить фиксатор обратно. Ну а на данном этапе вопрос «как выставить зажигание (на ВАЗ 2104 в этом спасибо) с помощью стробоскопа» можно считать закрытым.

На фото справа вы видите стробоскоп в действии. Ниже мы рассмотрим, как установить зажигание ВАЗ 2111-2106 без стробоскопа.

Если у вас под рукой нет указанного светильника, вы можете заменить его лампой на 12 вольт. Еще нужно несколько проводов. Таким же образом, как описано выше, вам нужно будет прокрутить коленчатый вал, чтобы выставить необходимые метки. После этого один провод от лампы нужно подключить к катушке бака. Второй провод будет «массовым».

Нам нужно включить зажигание. Для этого снова ослабляем проволоку. Далее следует найти положение, в котором вольтметр будет показывать усредненные значения.В этом случае недопустимо, чтобы лампа погасла или светил слишком ярко. Затем обратно закрепить болтом и поставить на место резину. Помните, что для ослабления винта нужно не более 2 оборотов.

В принципе, все вышеперечисленные методы приводят к одному и тому же результату. И чем бы вы ни воспользовались, все равно на выходе у вас отрегулировано зажигание. Различия между процедурами не так уж и значительны, как дизайн ваз «десятого» семейства или такой же «классики».Поэтому использовать все способы регулировки ключа зажигания можно практически в любой модели, начиная с легендарной «копейки» и заканчивая «предшествующим светом».

Вперед. Как поставить зажигание — не исключение) мы уже выяснили. Но действительно ли это повлияло на работу в экономике? Насколько правильно были заделаны зазоры, узнаем на ходу машины. Для этого прогрейте двигатель вазы до рабочей температуры В 85 градусов Цельсия (когда другая стрелка стоит на зеленой шкале) и найдите ровную и прямую линию дороги.

Своеобразный тест-драйв

После того, как двигатель внутреннего сгорания прогрелся до необходимой температуры, выезжаем на трассу и разгоняемся до 50 километров в час. В этом случае необходимо переключиться на четвертую передачу и резко вдавить педаль газа в пол. Если в это время вы услышали тихие и короткие переезды, можно порадоваться: это говорит о том, что зажигание вы потушили правильно. В этом случае поверните крышку траверса по часовой стрелке и смело идите, куда душе угодно, на любые расстояния.Кстати, для ваз семейства классических достаточно разогнаться до 40 километров в час и переключиться на четвертую передачу.

В продолжение стуков … в случае, если при резком касании газа к полу слышны громкие и характерные звуки, знайте, это говорит о том, что все регулировки неверны. Об этом также свидетельствуют такие признаки, как перегрев двигателя, падение мощности или повышенная, поэтому возвращаемся к вопросу, как выставить зажигание ВАЗ 2108-21099.

К сожалению, все возможные варианты Мы уже рассмотрели варианты решения проблемы.Но расстраиваться не стоит, ведь даже из безвыходной ситуации всегда можно найти. Так что, если работа была сделана неправильно? В принципе, единственно правильным решением будет обращение в СТО. Квалифицированные и опытные мастера быстро и качественно установят зажигание (на ВАЗ 2104 и на любую другую модель). Кстати, обойдется такая услуга совсем недорого, порядка нескольких сотен рублей.

Вывод

Теперь вы точно знаете, как выставить зажигание ВАЗ 2108-21099 (своими руками, кстати).Что касается способов и способов указанной корректировки, отметим одно: конечный результат Все произведенные работы будут одинаковыми. Поэтому принципиальных отличий между точно так же будет выбран вариант регулировки зажигания автомобиля, его просто нет. Единственное, на что стоит обратить внимание, это то, что с помощью стробоскопа установить необходимый зазор намного проще. Ну конечно без щупа тут ничего не сделаешь.

Регулятор давления тормозной колдун ваз. Регулятор давления в задних тормозах.Регулировка регулятора тормозных сил

Как отремонтировать регулятор давления тормозной системы лад 2113, этапы разборки, подробная инструкция по замене деталей регулятора ВАЗ 2113, ВАЗ 2115, ВАЗ 2114.

Устройство регулятора тормозного давления Устройство регулятора тормозного давления ВАЗ ВАЗ 2114, ВАЗ 2115, ВАЗ 2113 ремонт регулятора тормозного давления тормозной системы, прибор

Регулирует давление в гидравлическом приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля ВАЗ 2113, ВАЗ 2114, ВАЗ 2115.Он включен в оба контура тормозной системы и по нему тормозная жидкость подается в оба задних тормозных механизма.

На следующем этапе поршень прижимается к тормозной жидкости, заполняющей систему. Тормозная жидкость перераспределяет усилие на колесные тормозные цилиндры через линейный контур, в то время как поршни колесных цилиндров активируются и оказывают давление на тормозные колодки. В этом случае подушки прижимаются к дискам или барабанным тормозам, при этом движение колеса постепенно замедляется до полной остановки.транспортное средство … Современные органы управления гидравлическим тормозом включают в себя два независимых контура, предусмотренных для каждой пары колес.

Привод регулятора давления: 1 — регулятор давления; 2, 16 — болты крепления регулятора давления; 3 — плечо рычага привода регулятора давления; 4 — штифт; 5 — рычаг привода регулятора давления; 6 — ось рычага привода регулятора давления; 7 — рычажная пружина; 8 — кронштейн кузова; 9 — кронштейн крепления регулятора давления; 10 — упругий рычаг привода регулятора давления; 11 — серьга; 12 — скоба серьги; 13 — шайба; 14 — стопорное кольцо; 15 — штифт кронштейна; A, B, C — отверстия

Следует особо отметить, что эти контуры не обязательно соединяют колеса одной оси.Что касается такой детали, как вакуумный усилитель, необходимо улучшить работу всей тормозной системы и уменьшить усилия водителя при торможении. Этот усилитель поставляется с главным цилиндром. Основной корпус усилителя состоит из камеры, разделенной на две части резиновой диафрагмой. Изменяя давление и достаточную площадь диафрагмы, можно значительно уменьшить опорную силу педали. Вы можете заменить сломанную часть самостоятельно, либо сделать это в гараже.

Регулятор давления ВАЗ 2114, ВАЗ 2115, ВАЗ 2113 крепится к кронштейну 9 двумя болтами 2 и 16.При этом передним болтом 2 одновременно крепится вилочный кронштейн 3 рычага 5 привода регулятора давления. Двуплечий рычаг 5 шарнирно прикреплен к пальцу этого кронштейна штифтом 4. Его верхнее плечо соединено с упругим рычагом 10, другой конец которого через скобу 11 шарнирно соединен с кронштейном рычага задней подвески.
Кронштейн 3 вместе с рычагом 5 за счет овальных отверстий под крепежный болт может перемещаться относительно регулятора давления.Тем самым регулируется сила, с которой рычаг 5 воздействует на поршень регулятора (см. Главу «Регулировка привода регулятора давления ВАЗ 2113»).

Распределение тормозов для. Механическое повреждение Коррозия металла Неисправные поршни Неисправность трансмиссии. Треск или колебание автомобиля во время торможения. Повышенная жесткость педали тормоза. Задние колеса не полностью захватываются при торможении. Увеличенный тормозной путь. Масляные пятна или тормозная жидкость на резиновых башмаках задней цепи. Отображаются предупреждающие сигналы.Превышен рекомендуемый срок службы деталей Недостаточное количество тормозной жидкости Окисление поршней Попадание воздуха в цепь Нажатие или деформация рычага управления Повреждение колодок Попадание пыли или посторонних предметов. Неисправный регулирующий клапан может быть очень сложно определить самостоятельно, поскольку признаки аналогичны признакам отказа тормозной системы.

Регулятор давления: 1 — корпус регулятора давления; 2 — поршень; 3 — защитный колпак; 4, 8 — стопорные кольца; 5 — гильза поршня; 6 — поршневая пружина; 7 — втулка корпуса; 9, 22 — шайбы опорные; 10 — толкатель уплотнительных колец; 11 — опорная плита; 12 — толкатель гильзы пружины; 13 — уплотнительное кольцо седла клапана; 14 — седло клапана; 15 — уплотнительная прокладка; 16 — заглушка; 17 — пружина клапана; 18 — клапан; 19 — втулка толкателя; 20 — толкатель; 21 — уплотнитель головки поршня; 23 — уплотнитель штока поршня; 24 — заглушка; A, D — камеры, подключенные к главному цилиндру; Б, В — камеры, подключенные к колесным цилиндрам задних тормозов; K, M, N — зазоры

Эту деталь следует проверять каждый раз при замене тормозной жидкости — каждые 1 или 5 лет.Средний срок службы этого клапана составляет около 2 лет. Компенсационный клапан не ремонтируется сам. В случае выхода из строя его необходимо заменить. В случае серьезной проблемы или сбоя системы вы можете временно отключить клапан. Для этого подключите главный цилиндр непосредственно к заднему контуру.

Для замены клапана открутите кронштейн от двух выхлопных труб в помещении. Деталь должен быть заменен механиком. После долгого периода взлетов и падений Magura вернулась на несколько лет с убеждением в области дисковых тормозов на горных велосипедах с очень интересными системами.

В регуляторе Lada Samara 2 четыре камеры: A и D связаны с главным цилиндром, B — с правым, C — с левыми колесными цилиндрами задних тормозов Lada Samara 2.
В исходном положении тормозной педали поршень 2 прижимается рычагом 5 через пластинчатую пружину 7 к толкателю 20, который под этой силой прижимается к седлу 14 клапана 18. В этом случае клапан 18 отталкивается от образуется седло и зазор H, а также зазор K между головкой поршня и уплотнением 21.Через эти зазоры камеры A и D сообщаются с камерами B и C.
При нажатии на педаль тормоза жидкость через зазоры K и H и камеры B и C поступает в колесные цилиндры тормозных механизмов ВАЗ 2115. С увеличением давления жидкости усилие на поршень увеличивается, стремясь вытолкнуть его из корпуса. Когда сила давления жидкости превышает силу упругого рычага, поршень начинает выдвигаться из корпуса, а после этого толкатель 20 перемещается под действием пружин 12 и 17 вместе с втулкой 19 и кольцами 10.При этом зазор M увеличивается, а зазоры H и K уменьшаются … Когда зазор H полностью выбран и клапан 18 изолирует камеру D от камеры C, толкатель 20 вместе с расположенными на нем деталями останавливается. движется за поршнем. Теперь давление в камере C будет меняться в зависимости от давления в камере B. При дальнейшем увеличении усилия на педали тормоза давление в камерах D, B и A увеличивается, поршень 2 продолжает выходить из корпуса, и Втулка 19 вместе с кольцами круглого сечения 10 и пластиной 11 при повышении давления в камере В смещается в сторону заглушки 16.В этом случае зазор M начинает уменьшаться. Из-за уменьшения объема камеры C давление в ней, а следовательно, и в тормозном приводе, увеличивается и будет практически равным давлению в камере B. Когда зазор K станет равным нулю, давление в камере B , и, следовательно, в камере C, будет увеличиваться в меньшей степени, чем давление в камере A из-за дросселирования жидкости между головкой поршня и уплотнением 21. Соотношение между давлением в камерах B и A определяется соотношением разница площадей головки и штока поршня с площадью головки.
С увеличением нагрузки автомобиля эластичный рычаг 10 нагружается больше и усилие от рычага 5 к поршню увеличивается, то есть момент контакта головки поршня с уплотнением 21 (см. Рис. 6.4 ) достигается при более высоком давлении в главном тормозном цилиндре. Таким образом, эффективность задних тормозов увеличивается с увеличением нагрузки.
В случае выхода из строя тормозного контура «правый передний — левый задний тормоза ВАЗ 2114» уплотнительные кольца 10, втулка 19 под давлением жидкости в камере В будут перемещаться в сторону пробки 16 до тех пор, пока пластина 11 не остановится в седле 14.Давление в заднем тормозе будет регулироваться той частью регулятора, которая включает в себя поршень 2 с уплотнением 21 и втулку 7. Работа этой части регулятора в случае выхода из строя названной цепи, аналогична работе в рабочей системе … Характер изменения давления на выходе из регулятора такой же, как и в рабочей системе.
При выходе из строя тормозного контура «левый передний — правый задний тормоз» давлением тормозной жидкости толкатель 20 с втулкой 19, уплотнительные кольца 10 смещается в сторону поршня, выталкивая его из корпуса .Зазор M увеличивается, а зазор H уменьшается. Когда клапан 18 касается седла 14, рост давления в камере C прекращается, то есть регулятор в этом случае работает как ограничитель давления. Однако достигнутого давления достаточно для надежной работы заднего тормоза.
В корпусе 1 проделано отверстие, закрытое заглушкой 24. Утечка жидкости из-под заглушки при ее выдавливании свидетельствует о негерметичности колец 10.

Замена регулятора тормозного давления

И вилка, и рама имеет рэковое крепление для дисков 180мм, поэтому нет необходимости устанавливать какой-либо переходник.Первый был обнаружен только на двухкомпонентных подушках, второй — на подушках обоих типов, а третий — только на однопластинчатых подушках. В то время как в двухкомпонентных колодках используются классические крепежные болты, цельные прокладки не требуют этого и опираются на два «крючка», которые опираются на корпус суппорта. Очень практичная система удержания магнитных подушек, благодаря которой подушки крепятся к поршням без использования классических прищепок.

При торможении вертикальные реакции на передних и задних колесах перераспределяются таким образом, что они увеличиваются на передних колесах и уменьшаются на задних, так как автомобиль «кусается» под действием сил инерции.
При одинаковом давлении в тормозных приводах всех колес их тормозные механизмы создают одинаковое тормозное усилие, что может привести к блокировке (движению без качения — скольжению) колес задней оси и, как следствие, к заносу машина.

Как работает регулятор тормозного давления при торможении автомобиля?

Регистратор точки торможения находится в удобном положении, но работать в изношенных перчатках непросто. Более чем сомнения также в эффективности, поскольку при переходах из одной крайности в другую нет больших различий.По мере износа регулировочных шайб необходимо компенсировать расстояние до рычага, чтобы поддерживать постоянную точку торможения. Если у вас достаточно большие руки, раздражение относительное, иначе могут возникнуть проблемы. Счетчик расстояния между рычагами, расположенный на головке самого рычага, вместо этого легко управляется даже в перчатках и обеспечивает широкий диапазон регулировки.

Этот негативный фактор может быть устранен путем дифференцирования тормозных сил между колесами в зависимости от степени их силового контакта с дорогой — чем сильнее колесо прижимается к дорожному полотну, тем большее тормозное усилие необходимо приложить к нему.Если колесо практически не контактирует с дорогой (не давит на нее), то тормозить таким колесом нет смысла — оно просто перестанет вращаться и будет скользить по поверхности дорожного покрытия (заблокироваться). На современных автомобилях для разграничения тормозного усилия между колесами используются регуляторы тормозного усилия в сочетании с антиблокировочной тормозной системой.

Проверка и регулировка «чародея»

При измерении расстояния от верха рычага до рукоятки, оно фактически идет от ближайшего положения 55 мм до самого дальнего 90 мм, два значения, которые подходят как для лопат для рук, так и для рука феи.Тем не менее, у меня лично нет проблем с их использованием одним пальцем, хотя очевидный недостаток увеличения выдержки в случае падения по сравнению с более компактным рычагом остается. Помимо личных предпочтений, двухпальцевый рычаг на заводе, разработанный специально для гравитационных дисциплин, не имеет большого смысла.

Регуляторы тормозного усилия ограничивают тормозное усилие на задней оси автомобиля в зависимости от давления в тормозном приводе. Пропорционально силе нажатия на педаль тормоза и изменению нагрузки на заднюю ось.Их можно устанавливать как в гидравлические, так и в пневматические тормозные приводы. Конструктивно и по принципу действия такие регуляторы могут существенно различаться, но назначение у них одинаковое — перераспределять тормозное усилие между осями в зависимости от степени контакта (прижатия) колес той или иной оси с колесом. Дорога.
Наиболее распространенные регуляторы тормозного усилия с пропорциональным клапаном и регуляторами тормозного усилия рычага.

Возможные неисправности регулятора

Чтобы учесть детали, Magura позже представила как сложные, так и плюриреголабильные, но по необъяснимым причинам тормоза по-прежнему предлагаются с двухпальцевыми рычагами.Задний тормозной путь дяди Джимбо находится внутри рамы, поэтому гидравлический шланг необходимо отрезать и повторно затянуть. В конце операции ход ручки немного увеличился, и ощущение стало слегка губчатым. Для восстановления идеальной функциональности не было необходимости в продувке, но достаточно было подсоединить шприц с небольшим количеством масла на стороне нагнетания и всосать часть воздуха, попавшего в установку.

Регулятор тормозных сил с пропорциональным клапаном

Регулятор с пропорциональным клапаном ( рис.1 ) применяется в легковых автомобилях с гидравлическим приводом с диагональным действием контуров. По нему тормозная жидкость подается в цилиндры обоих задних колес.

Рама 1 регулятор жестко закреплен на кронштейне, установленном на нижней части кузова автомобиля. На поршне 7 кредитное плечо 8 соединен с балкой через эластичный металлический рычаг или пружину.

Второй шприц без плунжера, подключенного к отверстию насоса, действует как «расширительный бак».Сборка не требовала каких-либо других специальных операций, а соединитель типа «банджо» позволяет ориентировать трубку в соответствии с формой рамы.

Мощность торможения необходимо продавать и, что более важно, не доставлять грубо. Ощущение «когерентности», обеспечиваемое рычагом в тот момент, когда колодки из комиксов обеспечивают высокоточную передачу тормоза на рулевое колесо, избегая как цифрового эффекта некоторых очень мощных систем, так и упругости других особенно модулированных рычагов. Термостойкость очень хорошая, а тормозное пространство не расширяется даже после долгих и непрерывных спусков.Постоянный ход рычага и ощущение руки позволяют отключать последний, не опасаясь неприятных сюрпризов.

Исходное положение педали тормоза камеры B и D , относящиеся к главному тормозному цилиндру, подключаются к камерам V и G … При нажатии на педаль тормоза с увеличением давления тормозная жидкость в камерах V и G , поршневой 7 и толкатель 4 начнет выдвигаться из корпуса, что приведет к посадке клапана 2 в седле 3 и перекрытие линий задних колес.

Для более интенсивного использования или если вы предпочитаете более резкий отклик, идеальным выбором будет 203-миллиметровый диск. После нескольких месяцев использования с минимальным обслуживанием или без него и без очистки поршни по-прежнему идеально подходят, поэтому устраните эффект слайсера и нервную систему. Уже более 25 лет российский внедорожник находит радушный прием как в третьем мире, так и на «мертвом Западе». Более тревожной для здравого смысла является цена используемых образцов — особенно на фоне обилия внедорожников — любых подержанных.

При увеличении нагрузки кузов автомобиля смещается относительно балки моста и усилие рычага 8 на поршне 7 увеличивается, т.е. удлинение поршня 7 и дальнейшая работа механизма регулятора будет происходить при более высоком давлении в главном тормозном цилиндре, что повысит эффективность задних тормозов.

Регулировка положения регулятора тормоза

Как и почти все, что производилось в России, объяснение этого явления кроется в недорогой и дешевой опоре, которая требуется Лада-Ниве.Благодаря имиджу он также обладает отличными ходовыми качествами и неприхотливой механикой, сходство которой с другими автомобилями ВАЗ облегчает обслуживание. Поэтому неудивительно, что в нашей стране продолжают поиски джипа с сельскохозяйственным названием, а цены практически не связаны с возрастом машины.

Некоторые владельцы нередко зарабатывают на своих уровнях больше денег, чем когда они покупали. Через год модернизируют и кузов. Изменения включают новые задние фонари, форма которых позволяет багажному отделению доходить до бампера и, таким образом, значительно облегчает доступ в грузовое пространство.

При выходе из строя одной из диагоналей гидропривода регулятор обеспечивает работу исправной магистрали в штатном режиме.

Регуляторы, установленные в гидроприводе с распределением контуров по осям, имеют более простую конструкцию, так как имеют только одну камеру, соединенную с главным тормозным цилиндром и одну с колесными цилиндрами.

Постоянный полный привод и максимальная комбинация агрегатов с другими моделями ВАЗ до сих пор используется любителями дешевых внедорожников, а для многих более скромных водителей в регионах с плохо развитой и обслуживаемой дорожной сетью российский джип остается Оптимальным решением.После стольких лет на отечественных дорогах слабые места Лада-Нива перестали быть секретом. То же самое и с положительными качествами … Впрочем, к ВАЗу применима и энциклопедия истины, которую всегда можно удивить российской техникой.

Качество машин, например, не зависит от года выпуска. Бедняки даже советуют отдавать предпочтение более старым машинам, чем те, что были в начале 90-х. Ведь по давней социалистической традиции покупатель должен делать ставку на «партию».Однако владелец кандидата может поставить некоторые изюминки под видом выбранного экземпляра и тем самым избавить от головной боли.

Балка регулятора тормозного усилия

В пневмоприводе тормозов автомобиля КамАЗ-5320 используется регулятор тормозных сил, позволяющий изменять давление воздуха в тормозных камерах колес задней тележки в зависимости от вертикальной нагрузки на оси при время торможения. Взаимозависимость давлений воздуха в контурах передних колес и задней тележки, обеспечиваемая действием регулятора, представляет собой наклонную прямую (балку), поэтому такие регуляторы еще называют радиальными.Он установлен на поперечине рамы в вертикальном положении и имеет гибкое механическое соединение с балками моста (рис. , 2, ).

Нейтральная точка в российском внедорожнике — трансмиссия. Постоянный полный привод упрощает конструкцию, но также значительно увеличивает демпфирование при использовании обычных полов. Делитель и редуктор «разделены», и крутящий момент между ними передается от короткого вала вала. Ему принадлежит характерное перетягивание всех «Уровней».Почти симфонический шум, который российский джип использует для бомбардировки ушей, часто предотвращает проблемы с некоторыми частями шасси.

Проверка регулятора давления

Однако, по заключению, нужно делать все, чтобы улавливать неестественные звуки. Причинами их досрочного вывода из эксплуатации может быть скачок напряжения на станции. Шарниры переднего моста тоже слабые. Обычно большинство узлов страдает от преждевременного износа материала и достаточной амортизации. Только поле разделителя можно использовать как относительно бесшовное.

Регулятор луча ( рис. 3, ) имеет корпус из двух частей 2 и 9 , между которыми зажата мембрана 16 … Большой ступенчатый поршень 14 мембраносвязанная 16 с помощью кольцевой пружины 5 , внутри ступенчатого поршня находится клапан 13 с пружиной 12 прижимает его к седлу.
На поршне по периметру выполнены наклонные ребра 7 .
В верхнем регистре 9 вставлена неподвижная вставка с аналогичными наклонными ребрами 6 , нижние края которого проходят по границе с мембраной. Ребра 7 поршень между ребрами 6 фиксированная вставка. Если поршневой 14 находится в верхнем положении, то его ребра не касаются мембраны 16 , и упирается в поршень только в средней части, а остальная часть мембраны прилегает к неподвижным ребрам 6 вставок.Нижняя активная площадь мембраны в этом случае минимальна.

Перемещение двигателя газораспределения из контура не должно успокаивать кандидата-покупателя. Практика показывает, что после 50 тысяч километров, как правило, необходимо растягивать. Владелец должен снова усилить слух, чтобы избежать более серьезных вложений. Тогда еще и понятно, что «партия» хороша — если не чувствуется переутомления двигателя, покупателю повезло.

Среди прочих возможных ремонтов, составляющих семейный бюджет, наиболее проблемным является проблемный стартер, водяной и топливный насос… Карбюратор с 6-литровым двигателем постоянно нуждается в регулировках, иначе стоимость становится астрономической. Иногда уровень топлива в его камере резко падает. Пластиковые детали распределительной крышки сломаны, искрение становится хаотичным. 7-литровый двигатель страдает недостатками. Неуверенное ускорение и тяга устраняются только после правильной регулировки системы опрыскивания.

При опускании поршня 14 ребра 7 начать полагаться на мембрану 16 , и при этом отходит от неподвижных ребер 6 вставок.Нижняя активная площадь мембраны увеличивается. Таким образом, соотношение давлений на мембране 16 снизу и к ступенчатому поршню 14 сверху равно соотношению их активных площадей.

Активная площадь верхней стороны поршня постоянна, а активная площадь диафрагмы изменяется в зависимости от положения поршня.

В средней части корпуса регулятора находится подвижный толкатель 15 с опорой на пятку 18 соединен системой тяг с балками моста, поэтому положение толкателя 15 зависит от прогиба пружин задней тележки, т.е.е. Загрузка.
Поршень расположен внизу толкателя 19 , полость под которой соединена трубкой 1 с выводом I Подача воздуха для обеспечения постоянного сжатия шарового шарнира 18 к толкателю 15 … Через этот выход регулятор соединен с верхней частью тормозного клапана рабочей тормозной системы, через выход II с тормозными камерами для колес задней тележки.Выход III через клапан 3 соединяет внутреннюю полость регулятора с атмосферой.

При отсутствии торможения ( рис. 3, б ) поршень находится в верхнем положении, клапан 13 закрыт и не упирается в седло толкателя. В этом случае тормозные камеры через выходное отверстие II , внутренний канал в толкателе и выходе III связаны с атмосферой.

При торможении ( рис. 3, в ) воздух подается в регулятор через выходное отверстие I и поршневой 14 движется вниз. В определенный момент клапан 13 упирается в седло толкателя 15 и закроет свой внутренний канал, следовательно, тормозные камеры будут отключены от окружающей среды (атмосферы). Вслед за этим клапан 13 покидает седло в поршне, и сжатый воздух проходит через клапан и кольцевой зазор между толкателем и поршнем к выпускному отверстию II и далее в тормозные камеры.

Следующее действие регулятора осуществляется следующим образом. Воздух, подаваемый в тормозные камеры, одновременно поступает в полость А, и с таким же давлением давит на мембрану 16. снизу. При достижении определенного давления сжатого воздуха поршень 14 с мембраной 16 идти вверх.
После клапана 13 сидит в седле поршня, подача сжатого воздуха от выхода I в заключении II остановится.

Работа регулятора при изменении нагрузки на заднюю тележку будет осуществляться следующим образом. При максимальной нагрузке навеска, действующая на шаровую пятку 18 , будет перемещать толкатель 15 в верхнюю позицию. Для открытия клапана 13 Требуется небольшое движение поршня 14 , у которого ребра 7 не опускаются ниже ребер 6 фиксированная вставка. Активная площадь мембраны 16 в этом случае будет незначительным, а подъем поршня 14 вверх будет происходить при большем давлении в полости A, от нижней части мембраны, а это значит, что сжатый воздух будет подаваться в тормозные камеры задней тележки под высоким давлением.

При минимальной осевой нагрузке расстояние между задними осями и регулятором будет наибольшим ( рис. 3d, ). Толкатель 15 одновременно опустится в крайнее нижнее положение и откроет клапан 13 для подачи сжатого воздуха на выпуск II поршень 14 должен максимально опуститься.
В данном случае его ребра 7 опускаются ниже ребер 6 фиксированная вставка, что приведет к максимальному увеличению активной площади диафрагмы 16 … Следовательно, положение равновесия наступит при гораздо более низком давлении в полости A, , а это означает, что давление сжатого воздуха в тормозных камерах в этом случае будет намного ниже.

Таким образом, регулятор в автоматическом режиме дифференцирует тормозные силы между колесами передней оси и задней тележкой пропорционально распределению общей нагрузки на транспортное средство между его передней осью и задней тележкой. В этом случае регулятор учитывает не только статические нагрузки (вес транспортного средства), но и инерционные нагрузки, возникающие при изменении скорости транспортного средства.

Датчик характеристик фаз ВАЗ-2114 и заменить своими руками

Применяется датчик фаз для автомобиля ВАЗ-2114 для регулировки угла опережения зажигания и момента впрыска топлива. С его помощью электронный блок управления двигателем записывает информацию о частоте вращения распределительного вала. Второе название устройства — датчик CMP. Сначала ВАЗ-2114 начали использовать в 2007 году, до этого система управления работала с одним датчиком коленвала. Но использование дополнительных устройств позволяет добиться максимальной мощности и минимального расхода топлива.

Датчик

Характеристики фаз

Устанавливает устройство напротив шестерни распредвала. Это один из зубцов — им по таким простым функциям невозможно уловить скорость. Датчик фазы работает за счет эффекта Холла, как и аналогичные устройства распределителей зажигания бесконтактного типа. С датчика сигнал поступает на вход электронного блока управления — происходит преобразование и выбор рабочих параметров.

Все исполнительные механизмы начинают работать строго по топливной карте, заложенной в памяти блока управления.При обрыве датчика фаз на ВАЗ-2114 происходит переход в работу в аварийный режим — использовать только сигналы от устройства, установленного на коленчатом валу. Падение КПД и мощности двигателя, повышенный расход топлива.

Почему сломался датчик

При обнаружении ошибок датчика фаз ВАЗ-2114 (Р0343 или P0340) необходимо проверить его работоспособность. Сначала — визуальный осмотр на наличие механических повреждений. Второе — проверить всю мощность и контроль. Датчик фаз на четырнадцатом выходит из строя по следующим причинам:

Во внутренней части схемы прибора короткое замыкание.
Произошло разрушение зубчатого колеса, расположенного на распредвале двигателя.
Произошло механическое повреждение проушин для крепления датчика, при этом смещается и выходит за пределы допустимого диапазона.
Повреждение из-за перегрева двигателя.

Чтобы определить большую часть повреждений, просто осмотрите устройство визуально. Но в некоторых случаях понадобится мультиметр — этого достаточно для диагностики системы.

Признаков повреждения

Чтобы поставить четкий диагноз, если диагноз поставлен. Признак неисправности фазового датчика ВАЗ-2114, характерный для других узлов. Вот основные:

Увеличение расхода бензина.
Ухудшение динамики, разгон автомобиля становится «вялым».
Работа двигателя на холостом ходу при наличии отказов.
Неустойчивый холостой ход — «делающий» мотор.
На мониторе бортового компьютера появляются ошибки, свидетельствующие о наличии поломки датчика в фазе и переходе электронного блока управления в аварийный режим.

Как было сказано ранее, аварийный режим, отличающийся тем, что вся система работает исключительно на данных, поступающих с датчика на коленчатом валу.

В этом режиме можно реализовать поэтапный впрыск топливной смеси, реализовать это удается только парам.Результат — резкое увеличение расхода топлива и снижение динамических характеристик автомобиля. Ремонтировать датчик невозможно, будет только полная замена. Стоимость нового устройства в магазинах около 500 рублей.

Диагностика датчика

Перед заменой датчика фаз на ВАЗ-2114 необходимо провести диагностику старого. Не исключено, что причина выхода из строя кроется в проводах, соединяющих его с электронным блоком управления. На автомобиль ВАЗ-2114 устанавливаются двигатели с 8 или 16 клапанами.Датчики используются тоже разные.

Для диагностики нужен только мультиметр. Процедура проверки датчика на двигателе V8 выглядит так:

Проведите измерение напряжения на сигнальном выходе датчика. Это подает ему еду — подключен к выходу «Е». На выводе «В» должно быть напряжение 0,9 В.
Переместите активный элемент прибора металлическим предметом. В этом случае, если датчик в порядке, напряжение упадет до 0.4 В. в противном случае — внутренний сбой.

По двигателям V16 диагностика немного другая — в выводе «В» изначально напряжение должно быть 0,4 В, а под воздействием металлического предмета оно повышается до 0,9 В.

Замена

Включен ли прибор с правой стороны двигателя, рядом с корпусом воздушного фильтра. Крепление выполнено на одинарном болте. Для замены датчика фаз на ВАЗ-2114 необходимо отсоединить аккумулятор и отсоединить разъем.

Ключом на 10 нужно открутить болты крепления датчика, затем снять его.Новое — в обратном порядке. Обязательно очистите все поверхности, прилегающие к устройству — попадание металлической стружки или пыли может привести к прекращению работы датчика. После замены запустите двигатель и проверьте его — ошибки должны исчезнуть.

мудзиё, kuvhiyiwa uye zvikanganiso zvinobvira

Мотокари Ваз-2114 Переключатель распредвала иноита баса ринокоша. Nokuti jekiseni yakarurama uye kuvesa paanoonanazve muzvizhinji mano ayo chokuita wemagetsi kudzora chikwata.Сенсоры звакаванда инджини ино, нани звичаита кушанда, ачава шома кудйива петуру уе симба ракаквирира. Kokutanga ari muenzaniso Vaz-2114 Распредвал Switch vakatanga mukudenga 2007. Vasati kuti, takaita pasina izvozvo. Аси чии кунобацирей куришандиса? мубвунзо ую звинофанира кудзидзва звизере.

Chii переключатель распределительного вала?

Chinzvimbo Выключатель распредвала Ваз-2114 ине — зано кути мониторит мамириро мавхарувху (раказарука кана кути кувхарва вари). Это rinonziwo детектор Pasika.уку кури квечоквади. Сака, уногона кусандисва. Звоняцоэндерана мудзиё сэзво восьмиклапанные моторы (распредвал куроора) уе вхарувху 16 (распредвалы памвэ мавири). basa rake riri inobva mugumisiro Hall — дистрибьютор sezvakanga ari contactless kuvesa. Chete mamwe mabasa ndicho Выключатель распредвала (ВАЗ-2114). Zviratidzo zvinokurukurwa pazasi.

Панель распредвала meno ari. Даро пакати паво звакаензана. Аси панели имве нгува мазино мавири асипо. Uye panguva apo vanopfuura iri chakatarisana Pasika детектор, кути pisitoni rokutanga humburumbira iri kana nechepasi kana iri pamusoro akafa center.Panguva ino, wedzerai electronic kudzora chikwata chiratidzo umo imwe алгоритм dzateyiwa. Nokuda kwaizvozvo микроконтроллер anoziva kuti pisitoni rokutanga humburumbira muna rimwe yokunyanyisa nzvimbo.

kuverenga chiratidzo

Signal — iri kupomba kuitika, riri pachena kudzorwa chikwata. Звисиней, комбиюта ринотаура мбири иноти назво кана кути квете. Zviri kuti vaunze mumwe kupomba musi Vaz-2114 Распредвал Switch uye yakaiswa. Микроконтроллер kurongedza kurova kwemwoyo uye anoenzanisa nomoyo humboo dzakanga vakawana nezvimwe zvakafanana namano.Следующая anouya rokuvaka рудзи-мерная графика matatu, iyo rinorambidzwa pamusoro mafuta kadhi. Кана мамве не соответствует параметрам куноитика кучинджа кубва сияна памусоро кувеса кана джекисени нгува.

Chokwadi, mumwe girafu inovakwa mukati controller, uye rinogona kuona chete kana kudzora chikwata zvakabatana chirwere michina. Кучинджа куноитика нгува дзосе мунгува инджини опарешени. Zvinokosha kuteerera chokwadi kuti Отто инджини асина вакапаката акадаро намано. Pazuva rokutanga Ваз-2114, переключатель распредвала haina akagadzwa, uyewo eva vamutangira — ВАЗ-2109.

Sei kuona kuvadza db?

Asi sei kunzwisisa zvinhu vainyeperwa camshaft Switch? Hadzina kufambiswa zvakanaka Vaz-2114 vakasangana chokuita kuverenga namano vane zviratidzo zvakafanana chaizvo. Кана сечисина мусоро аноита инджини, ие анотанга «троит» уйе памусоро-бходхи комбиюта аноратидза звакаведзера кудйива петуру. Zviratidzo izvi ndezvemamiriro поломок zhinji. Кана Ису Кутаура звакананга Памусоро Майтикиро Ари Переключатель, Нечоквади Вавана Куканганиса Ремитемо 0340 Кана 0343.Nhamba dzinoratidza kuti vainyeperwa camshaft nzvimbo Switch kana pane yokumbozorora redunhu kwayo.

Injini kuzvidzora chikwata anogamuchira chiratidzo chisina FS. Сомугумисиро, хапана кучинджа кути кувеса нгува. Вождение Инджини Кушанда Памве Звакачинджва. Кузвидзора чиквата анотанга кушанда нзира, «нечимбичимби» мафута мепу. Это инозия анононгедзера анэ Switch. Saizvozvowo, электронный кузвидзора chikwata haazvibati pakuparwa kukundikana lambda vachiongorora (yakachena Switch).

chinooneka rokuongorora

Kazhinji, kakawanda havana kutarisana rokuongorora of Vaz-2114 motokari. Переключатель распредвала сака уногона кунянге кутариса. Ватьяири вакаванда усатарисе паси худ, сака какаванда вакагурва тамбо, кабинет акапарадза, уе цвичингодаро. Д. Асати куита кугадзиридза, iva nechokwadi chokuti mutsaona yakaipisisa uye chete aida yokutsiva. баса ири куноитика муматанхо акаванда:

Детектор Chekutanga kuzoongorora Pasika. Цвака звокуимба кукувара пара.Кана пайне макацемука, мачиписи, пакарепо кусандура мудзиё.
Kuongorora vokukurukura kuti ndakagarisa papi. Кана Ване Унйоро Кана Нгура, Бвиса Найо. Онгорора опарешени. Какаванда мхака дзаваромбо куита ндико кушая кубатана кана мвандо ари чивхарисо. Известия звиношандао окисления.
Онгорора проводка nokuti akazaruka uye pfupi matunhu.

Kuitisa yokutsiva: mukuru pfungwa

Zvinosuruvarisa kuti kutarisana vaongo- haagoni kupa mhinduro chaiyo yomubvunzo wokuti nei asingadi kushanda danho Switch.Нокуда квечиконзеро ичи, унофанира некукатанура инджини куенда квегуйо куедза найо (уе йокуцива). мхандо дзосе инджини дзинованиква чиито. Asi sei kuona Выключатель распредвала (ВАЗ-2114)? Hezvi zvaunofanira kuita:

Bvisa kubvisa chinouraya yacho bhatiri. Изви звичаита нечоквади кученгтека кубаса.
Гадзирира звукушандиса: звипанера, отвертки, мусоро уйе рира.

Ндизвозво, уногона кутанга кугадзира.

Куцива 8-варувху Инджини

Нзира ири Сезвинотевера:

Кувана нзвимбо ири мудзиё: Памусоро чикаму инджини, курудьи дзеденга фирита редзимба.
Это переключатель распредвала akashuma rimwe bhaudhi. Откручивает аке анокоша 10.
Bvisa DF.
Коммутатор gomba plugging jira yakachena, kudzivirira huruva uye tsvina urege kuwa.
Kuita chinooneka vaongo- ари мудзиё.
В памбери якаванда цвина ачибвиса пангува Переключатель памусоро. Эдза куона найо мубаса акагара панзвимбо. Кана мусингади кубацира — vanoda Switch kutsiviwa.
Kunyange kana kugadzwa mudziyo mutsva haapi zvazviri, uye kukanganisa achiri kunoitika, chikonzero iri ndechokuti giya iri zvava kusvika camshaft.Уе тинофанира муцва чинху чакафанана, панзвимбо кулачок Switch (ВАЗ-2114). mutengo wayo, nenzira, inenge 300 р.
Кана мхосва куноитика мушуре йокуцива (ротонхорера) нгува бханди, звингангоита, кана иве гадза найо панга панэ мазино шома. Игровые автоматы Nekukatanura nguva uye tarisa chaiyo.

Детектор Данхо 16-вхарафу инджини

Йосэ нзира кажинджи звакафанана, аси пане кусавирирана:

Ири мотокари ВАЗ-2114 данхо детектор паси муцинга дзинофамба немукака, распредвал педио вокутанга.
Решетка Bvisa.
Две застежки немипанде DF сунунгура ачишандиса мусоро 10 uye kuwedzerwa mazuva okubhadhara netambo.
Ива nechokwadi chokuti zviteshi zvakachena uye kwete sousingabatsiri.
Кана пане урема, iwe hwokugadza mudziyo mutsva.
Герметик Haugoni kushandisa kana chisimbiso. Установка Nzvimbo iri hasha zvikuru mamiriro ezvinhu. Панэ нгува дзосе кучинджа тембирича куитика.

Zvakagadzirwa ichi zvapera.Mushure kugadzwa zviri Переключить itsva injini anotanga kushanda nenzira yakanaka nzira, Ари kudyiwa peturu unodzokera yapfuura vanochiva tichigogodza haazombotaurwi uye «KUITA». Звакакодзера ачитерера ндечокути яитсива инджини восьмиклапанных акаита курерукира — хапана чиконзеро гуджунура кути решетка. Mushure kugadziriswa, iva nechokwadi kuti kuongorora kushanda ingini achishandisa kuti chirwere сканеры.

Что лучше — ВАЗ-2112 или ВАЗ-2114? Характеристики и отзывы

При покупке первой машины начинающие автолюбители приходят к выбору отечественного авто.Многие опасаются стоимости иномарок. А по конструкции они намного сложнее. Часто выбор падает на продукцию от АвтоВАЗа. Молодые парни часто выбирают «Ладу Самара» или что-то из «десятого» семейства. Эти машины очень похожи по характеристикам. Но что лучше — ВАЗ-2112 или ВАЗ-2114? Смотрите сравнение в нашей сегодняшней статье.

Общие характеристики

Итак, начнем с «двенашки». Эта машина является производной от «десятки», разработка которой началась еще во времена СССР.Первый хэтчбек родился в 99-м году. Машина выпускалась серийно к 2008 году и претерпела незначительные технические изменения (в частности, это двигатели, о которых мы поговорим позже). На базе этой машины тогда была создана «Приора».

Что касается «четырнадцатой», то она прямая наследница «девятки». Машина серийно выпускалась с 97-го по 2013-й год. Сборка проходила в Тольятти и в Запорожье. По словам самого производителя, «четырнадцатая» — это улучшенная версия «Самары» первого поколения.В первую очередь изменения коснулись ходовых качеств, тормозной системы и внешнего вида.

Дизайн

«Двенашка» — пятидверный хэтчбек. Внешне он ничем не отличается от «десятки», выпускаемой с 95-го года. Автомобиль имеет прямоугольные фары, очень похожие на Opel Caliber, а также плоский капот, выступающий за линию крыла. Кстати, Лада десятого семейства были единственными на АвтоВАЗе, у которых была такая разница в зазорах кузова.Об этом также отмечают отзывы владельцев. Что лучше выбрать — ВАЗ-2112 или ВАЗ-2114? По кузовным просветам «четырнадцатый» сделан на порядок качественнее, утверждают автомобилисты. Что касается Самары-2, то она создана на базе ВАЗ-2109.

Автомобиль имеет похожие очертания кузова. Но передняя и боковые части были немного изменены. Итак, автомобиль получил новые, более округлые фары и узкую решетку радиатора. Бампер теперь окрашен в цвет кузова. Также на машине появились широкие молдинги и небольшой аэродинамический порог.Сзади есть компактный спойлер. В остальном модель не изменилась. Несмотря на обновление, многие ругали 14-ю за бампер. Они легко царапались и были менее прочными, чем на «стамеске».

Габаритные размеры, клиренс

По габаритам эти автомобили практически не отличаются. Итак, длина ВАЗ-2114 составляет 4,12 метра, ширина — 1,65 метра, высота — 1,4 метра. Дорожный просвет составляет 16,5 сантиметра. «Двенашка» еще немного. Длина его корпуса составляет 4,17 метра, ширина — 1 метр.68 метров, высота — 1,42 метра. Но эти параметры настолько малы, что в повседневной эксплуатации их не замечают. То же самое и с оформлением. На стандартных 14-дюймовых колесах этот автомобиль имеет 17-сантиметровый дорожный просвет. Оба хэтчбека относятся к B-классу и очень компактны.

Салон

В «двенашке» использован тот же архаичный интерьер, который ставился на «десятки» с 95-го года. Кстати, руль и панель приборов на 12-й и 14-й моделях были очень похожи.Также на «двенашке» немного повернута центральная консоль. Есть блок управления печкой, пара дефлекторов, часы и индикатор открытия двери. Что лучше — ВАЗ-2112 или ВАЗ-2114?

Отзывы говорят, что салон у Двенашки очень тесный, особенно сзади. В машине используется жесткий пластик, регулировок рулевого управления нет. Большинство моделей не имеют никаких удобств — кондиционера и электростеклоподъемников. Багажник хэтчбека рассчитан на 400 литров поклажи.Спинка заднего ряда складывается в пропорции два к одному, что позволяет перевозить более крупные предметы (полезный объем увеличивается до 730 литров). Хотя большинству покупателей (а это молодые ребята) это не нужно — главное, чтобы в багажник поместили мощный сабвуфер и запасной. Двенашка отлично справляется с этой задачей. Кстати, сам заповедник спрятан под полом. Также есть отсек для инструментов, что очень удобно.

А теперь перейдем к Самаре второго поколения.От «девяток» он отличается в первую очередь новым панно в европейском стиле. Как известно, «девятки» и «восьмерки» славились своим скрипом и урчанием панели даже на ровных дорогах. С выпуском «четырнадцатого» эта проблема была устранена. Хотя сам пластик тоже жесткий и требует доработки. Как отмечается в обзорах, 3-миллилитровый лист виброизоляции решает проблему с плохой «шумностью». И это далеко не самое лучшее качество (если говорить о растении).

Интерьер 14-го выглядит более удачным и современным.Что касается багажника, то его объем составляет 330 литров. Также есть функция трансформации спинки задних сидений. Что лучше взять — ВАЗ-2112 или 2114? В салоне последнего тоже очень тесновато. Но удобнее, чем «двенашки».

Технические характеристики

Изначально «двенашка» оснащалась полуторалитровым двигателем с карбюраторной системой питания. Этот двигатель развивал в общей сложности 73 лошадиные силы. Но его быстро заменили новым инжекторным двигателем того же объема.Благодаря распределенному впрыску инженерам удалось без каких-либо доработок КШМ увеличить мощность до 79 лошадиных сил. В середине 2000-х стали появляться 16-клапанные моторы (или в простонародье «шнеснар»). Эти двигатели очень полюбились владельцам за их технологичность и относительно высокие технические данные. Итак, мощность 1,6-литровой «шестнаря» составила 90 лошадиных сил. Агрегат развивал 131 Нм крутящего момента. Для сравнения: первый полуторалитровый двигатель развивал тягу всего 109 Нм.

Что лучше — ВАЗ-2112 или ВАЗ-2114? Решить этот вопрос помогут характеристики динамиков. Итак, разгон до сотни «двенашки» занимает от 12 до 14 секунд в зависимости от мотора. По отзывам, «чеснар» очень резвая и неприхотливая в плане расхода топлива.

Итак, на сотню машина расходует от 7,3 до 8 литров в смешанном цикле. Максимальная скорость — 185 километров в час (170 на карбюраторе с 8 клапанами). Коробка стандартная, пятиступенчатая, с механическим переключением передач.

Что касается Samara второго поколения, то он оснащался бензиновым двигателем объемом 1,6 л и мощностью 80 лошадиных сил. В паре с этим двигателем работала пятиступенчатая коробка передач. Какая коробка передач лучше — на ВАЗ-2112 или 2114? Как известно, у «девяток» всегда были проблемы с крыльями, которые звенели и летели. 14 числа эта проблема была частично решена. Но у Двенашки более надежная коробка передач, которая не доставляет хозяину таких проблем.

Кстати, с 2007 года машина стала соответствовать Евро-4.Установлены катализатор и электронная педаль газа. Кстати, катализатор был не под днищем, а возле двигателя. Сам ресивер стал пластиковым (раньше впуск был алюминиевым).

Что лучше — ВАЗ-2112 или ВАЗ-2114? Перейдем к динамическим характеристикам. Разгон до сотни за секунду занял 13 с половиной секунд. Максимальная скорость 160 километров в час. По расходу топлива машина мало чем отличается от «двенашки» — 7,6 литра на сотню в смешанном режиме.

Подвеска

Что лучше — ВАЗ-2112 или ВАЗ-2114? Технически эти машины очень похожи друг на друга. Итак, спереди установлена независимая подвеска на стойках «Макферсон». Сзади — полунезависимая балка. Рулевое — реечное. В комплектациях люкс может быть дополнен усилителем. Если рассматривать, что лучше — ВАЗ-2112 или ВАЗ-2114, то плавность хода у обеих машин одинаковая. По субъективным ощущениям «двенашка» чуть мягче «Самары». Но во многом это зависит от типа амортизаторов и высоты профиля шины.

Тормоза

Тормоза на ВАЗ-2112 и 2114 смешанные. Диски впереди, барабаны сзади. Также продаются готовые комплекты вентилируемых дисков с перфорацией для установки как на переднюю, так и на заднюю ось.

Стоимость нового комплекта с колодками, суппортом, ладонью и кронштейном около трех с половиной тысяч рублей на одну сторону.

Подводя итог

Итак, что лучше — ВАЗ-2112 или ВАЗ-2114? Как видите, это очень похожие машины.Единственное существенное отличие — в динамике. «Двенашка» (особенно на 16-клапанном двигателе) резвее в потоке. Старый 8-клапанный двигатель, который был разработан еще в советское время, перекочевал в Самару-2. Следовательно, нужно отталкиваться от стоимости. Цена обеих машин от 80 до 180 тысяч рублей. При покупке предпочтительнее выбирать современный двигатель объемом 1,6 л. Отзывы не рекомендуют брать карб, так как с ним будет много проблем.

Lada Motorpedia ВСЕ модели, история и характеристики

Lada — марка автомобилей, производимая российским автопроизводителем АвтоВАЗ, базирующимся в Тольятти Самарской области.Изначально «Лада» была экспортным брендом для моделей, продаваемых под маркой «Жигули» на внутреннем советском рынке после июня 1970 года.

Материнская компания Lada

, АвтоВАЗ, производит около миллиона автомобилей в год в Тольятти и Ижевске в Удмуртской Республике, включая Lada Kalina, Lada Granta, Lada Largus, Lada Priora, Lada Vesta, Lada XRAY и Lada 4×4.

автомобилей Lada стали популярными в России и Восточной Европе в 1970-х и 1980-х годах, особенно в странах бывшего Восточного блока.

АвтоВАЗ экспортировал оригинальную Lada в версиях седан и универсал на многие рынки, и, когда до окончания производства в середине 2012 года было продано более 20 миллионов единиц, он стал самым продаваемым автомобилем, произведенным без серьезных изменений дизайна.

На логотипе «Лада» изображен мелкосидящий речной парусник (разновидность драккара викингов) — ладья (ru).

Год основания	июнь 1966
Главный офис	АвтоВАЗ, Тольятти, Самарская область, Россия
Родительский	АвтоВАЗ
Сайт	Лада

Обзор

Lada сделала себе имя в Западной Европе, продавая большие объемы ВАЗ-2101 на базе Fiat 124 и его многих производных в качестве автомобиля эконом-класса в течение 1980-х годов, но более поздние модели были менее успешными.

Обычный седан и универсал Lada, иногда известный на Западе как «Классик» (ВАЗ 2104/2105/2107 назывался Signet в Канаде, Riva в Великобритании и Nova в Германии), был основан на Fiat 124 1966 года выпуска. седан и стал успешным экспортным автомобилем. Ключом к успеху были: конкурентоспособная цена, надежность, простая механика, удобная для самостоятельного использования, и неприхотливая функциональность. После 1980 года более 15 миллионов Ladas под марками Rivas (Великобритания), Signets (Канада) и Novas (Германия) добавились к примерно пяти миллионам, произведенным с 1970 по 1979 год под марками 2101 (седан Lada 1200), 2102 (Lada 1200). универсал), Lada 2103 (фары с четырьмя фарами, более роскошный интерьер, чем у Lada 1200, известной в Канаде как Lada 1500), Lada 2106 (улучшенная Lada 2103, известная как Lada 1600 в Канаде) на общую сумму более 20 миллионов.Автомобиль строился по лицензии еще в нескольких странах.

В 1974 году ВАЗ получил разрешение на производство двигателей Ванкеля по лицензии NSU. Работы начались в 1976 году, а в 1978 году появилась монороторная Lada; первые 250 из них поступили в продажу летом 1980 года. Модельный ряд расширился в 1984 году с появлением переднеприводного поколения Lada Samara (Lada 2108 — 3-дверный хэтчбек, Lada 2109 — 5-дверный хэтчбек и Lada. 21099 стандартный седан).

Экспортировавшаяся по всему миру в 1980-х и 1990-х годах, Lada была крупным источником иностранной валюты для переживающего тяжелый кризис Советского Союза и использовалась в бартерных соглашениях в некоторых странах.Например, Coca-Cola обменивала свои напитки на автомобили Lada, которые затем отправлялись в Соединенное Королевство и продавались. Более 60% продукции было экспортировано, в основном в западные страны (США были единственным крупным рынком, не импортировавшим «Лады»). Прочная конструкция Lada Classic, построенная с более толстым стальным кузовом для работы в суровом сибирском климате, плохих дорогах и небольшом количестве сервисных центров во многих частях России, сделала возможной интенсивную эксплуатацию, например, пробег 300 000 миль (480 000 км).Конкурентоспособные цены и простота обслуживания сделали Ladas обычным явлением в качестве полицейских машин, такси, а также ряда транспортных средств государственной службы и гражданской обороны во многих частях Европы, Африки и Карибского бассейна.

В марте 2008 года Renault приобрела 25% акций АвтоВАЗа за 1 миллиард долларов США. Ожидалось, что это приведет к появлению новых моделей Lada на существующих российских сборочных линиях. Остальные 75% АвтоВАЗа по-прежнему принадлежали российской государственной корпорации «Ростехнологии». 12 декабря 2012 года Альянс Renault – Nissan создал совместное предприятие с Ростехнологиями (Alliance Rostec Auto BV) с целью стать долгосрочным контролирующим акционером АвтоВАЗа.Приобретение было завершено в июне 2014 года, и две компании альянса Renault-Nissan получили в совокупности 67,1% акций Альянса Ростех, который, в свою очередь, приобрел 74,5% АвтоВАЗа, тем самым предоставив Renault и Nissan косвенный контроль над российским производителем. Lada теперь является частью альянса Renault-Nissan, четвертого в мире производителя автомобилей по выручке от продаж (после Toyota, Volkswagen Group и General Motors). Несмотря на приток западных моделей на российский рынок в последние годы, Lada сохранила доминирующую долю рынка.

2011 год стал переломным для бренда: производство классических моделей 2105 и 2107 на базе Fiat 124 было полностью перенесено с завода в Тольятти на завод «ИжАвто» под Ижевском, чтобы освободить место для будущей модели компании 2016 года.

В апреле 2012 года АвтоВАЗ подтвердил окончание выпуска модели 2107 (Lada Riva или Lada Nova) спустя более сорока лет. Продолжалось производство остальной части модельного ряда Lada, в которую вошли Kalina, Priora и Granta.

В августе 2012 года на Московском международном автомобильном салоне была представлена презентация концепт-кара Lada XRAY. XRAY был разработан главным дизайнером Стивом Маттином, ранее работавшим в Volvo и Mercedes-Benz.

Прототип LADA Vesta и концепт пятидверного кроссовера LADA XRAY стали ключевыми моментами стенда АВТОВАЗа на Московском международном автосалоне 2014. Автомобили представил главный дизайнер LADA Стив Маттин.

LADA Vesta базируется на новой платформе b \ C, разработанной инженерами АВТОВАЗа совместно со специалистами Альянса Renault-Nissan.Производство LADA Vesta стартовало 25 сентября 2015 года на производственной площадке LADA в Ижевске. Впервые в истории LADA между концепт-каром и СОП прошел год. Первой серийной LADA Vesta была машина в комплектации Comfort темно-синего цвета Pluton (Плутон), оснащенная двигателем LADA 1.6 L (106 л.с.) и механической коробкой передач Renault. Старт продаж состоится в ночь с 24 на 25 ноября. На данный момент автомобиль является одной из флагманских моделей автопроизводителя.

LADA XRAY — первый в истории компании компактный городской кроссовер.Оригинальный стиль автомобиля разработан специалистами АВТОВАЗа. Дизайн автомобиля основан на платформе B0 и является результатом совместной работы специалистов Renault и АВТОВАЗа. Производство стартовало 15 декабря в полном соответствии с ранее объявленным компанией графиком. Автомобиль производится на производственной площадке Тольятти. Старт продаж состоялся 14 февраля 2016 года. LADA XRAY доступен в 7 комплектациях

Lada занимала 20% рынка в России за первые шесть месяцев 2015 года, когда было продано 140 646 автомобилей, что на 16% больше, чем за аналогичный период прошлого года.

Модели

Текущий

Лада Нива 4х4 (ВАЗ-2121/2123) — внедорожник
- Лада Нива 4х4 3-дверный
- Лада Нива 4х4 5-дверный
- Лада Нива Урбан 4х4 3-дверный
- Лада Нива Урбан 4х4 5-дверный
Лада Приора (ВАЗ-2170/2171/2172) — малолитражка
- Лада Приора седан
- Лада Приора хэтчбек
- Лада Приора универсал
- Лада Приора купе
Лада Калина 2 — малолитражка
- Лада Калина универсал
- Лада Калина хэтчбек
- Лада Калина Спорт
- Лада Калина NFR
Lada Granta — малолитражка, разработанная в сотрудничестве с Renault на базе Lada Kalina.
- Лада Гранта седан
- Лада Гранта лифтбэк
- Лада Гранта Спорт
Lada Largus — семейный автомобиль на базе Dacia Logan MCV
- Лада Ларгус 5 мест
- Лада Ларгус 7 мест
- Лада Ларгус Кросс 5 местный
- Лада Ларгус Кросс 7 местный
- Лада Ларгус Коммерческий
Lada Vesta — компактный автомобиль, разработанный в сотрудничестве с Renault и спроектированный Стивом Маттином.
Lada XRAY — Кросс-внедорожник

Исторический

Lada 1200/1300 — ВАЗ-2101 продавалась на Западе с 1970-х (эл.грамм. 1974 для Великобритании)
Lada 1500 — ВАЗ-2103 продается на западных рынках с середины 1970-х годов
Лада Самара (ВАЗ-2108/2109/21099)
- Лада Самара хэтчбек 3-дверный (ВАЗ-2108)
- Лада Самара Хэтчбек 5-дверный (ВАЗ-2109)
- Лада Самара седан (ВАЗ-2115) (ВАЗ-21099)
Лада 110 (ВАЗ-2110/2111/2112) — компактный автомобиль (Богдан продолжает выпускать этот автомобиль как Богдан 2110/2111/2112 для украинского рынка)
- Лада 110 седан
- Лада 111 универсал
- Лада 112 хэтчбек
- Лада 124 универсал
Лада Калина — супермини автомобиль
- Лада Калина седан
- Лада Калина универсал
- Лада Калина хэтчбек
- Лада Калина спорт
Лада Самара 2 (ВАЗ-2113/2114) — автомобиль эконом-класса
- Лада Самара хэтчбек 3-х дверный
- Лада Самара Хэтчбек 5-дверный
- Лада Самара седан (ВАЗ-2115)
Lada Riva (она же Lada Classic) (ВАЗ-2105/2104/2107) — средний семейный автомобиль на базе оригинального Fiat 124.
- Лада Классик 2105 — базовый седан
- Лада Классик 2104 — универсальная версия 2105
- Lada Classic 2107 — версия deluxe, узнаваемая по большой хромированной решетке радиатора

Страны

Помимо стран СНГ, таких как Украина, Молдова, Беларусь, Армения, Азербайджан, Казахстан, Узбекистан или Туркменистан, Lada в настоящее время представлена в Эстонии, Латвии, Турции, Румынии, Болгарии, Сербии, Македонии, Греции, Боснии и Герцеговине, Чехии. Республика, Словакия, Венгрия, Австрия, Германия, Франция, Бельгия, Италия, Швейцария и Ливан.В большинстве из них продаются модели, в основном Нива, Калина и Приора, а некоторые также получают Гранта и Ларгус.

Австралия

Ladas впервые были импортированы в Австралию в 1984 году с компактной полноприводной Niva, а в 1988 году был представлен трехдверный хэтчбек Samara. Позже к самарскому трехдверному хэтчбеку присоединились самарский пятидверный хэтчбек и четырехдверный седан, но под другими названиями — пятидверный хэтчбек назывался «Чеваро», а четырехдверный седан продавался как «Соболь».Lada Niva 4WD предлагалась как пикап на удлиненной колесной базе и с двухдверным откидным верхом.

В 1988 году около 6000 автомобилей Lada Samara были модифицированы спецтехникой Питера Брока, которая ранее производила высокопроизводительные автомобили Holden Commodores. Автомобили будут называться «Lada Samara Sedan Brock Delux» и включают в себя несколько тонких настроек подвески, разработанных Броком для улучшения езды на низких скоростях. Он стоил примерно на 3000 долларов дороже базовой модели Samara.

В то время как первоначальные продажи были многообещающими, сообщения о низком качестве и надежности самарских автомобилей вскоре начали сказываться, и к 1996 году продажи упали до менее 100 единиц.Ladas были импортированы в Австралию после 1994 года, но потребовалось два года, чтобы продать оставшиеся запасы.

Lada Niva пользуется в Австралии небольшим количеством поклонников; это модель Lada, которую чаще всего можно увидеть на австралийских дорогах.

Бразилия

Ladas прибыли в Бразилию в 1990 году, когда президент Бразилии Фернандо Коллор снял запрет на ввоз автомобилей. Lada была первым производителем автомобилей, вышедшим на бразильский автомобильный рынок в качестве официального импортера, серые импортеры уже ввели другие марки вскоре после возобновления импорта.Первоначально модели Lada 2105 (седан) и 2104 (универсал) (под маркой «Lada Laika») и «Lada Niva» пользовались успехом, в основном среди таксистов, из-за их низкой цены и функциональности. Между 1990 и 1992 годами Lada продала в Бразилию больше автомобилей, чем любой другой импортер. После прибытия автомобили Lada были расценены потребителями и местными специализированными СМИ как устаревшие и неэффективные, но их коммерческий успех был обусловлен рекламной кампанией Lada, которая придавала их автомобилям имидж импортного автомобиля, доступного почти для всех, в сочетании с любопытством потребителей к импортным автомобилям. продукты, новинка того времени.

Вскоре после этого была представлена Самара, но не имела такого успеха. Через несколько лет популярность модели «Лайка» пошла на убыль. Автомобили широко критиковали за плохой дизайн, управляемость и характеристики. Однако «Нива» продолжала оставаться сильной стороной на рынке внедорожников, даже выпустив ограниченную серию исключительно для Бразилии («Нива Пантанал»). Он продолжал продаваться до 1997 года. Многие из последних Lada Nivas, проданных в Бразилии, имели дизельные двигатели. Большинство проданных в Бразилии Nivas остаются в рабочем состоянии, а подержанные автомобили стоят дорого.«Нива» 1991 года выпуска в очень хорошем состоянии может стоить от 11 000 реалов или 5 500 долларов США, что намного больше, чем средняя цена автомобиля того года. Обычная цена на Lada Niva 1991 или 1992 года выпуска на бразильском рынке подержанных автомобилей составляет около 6000 бразильских реалов или 3000 долларов США. С 1990 по 1997 год в Бразилии было продано 30 000 автомобилей Lada.

Несмотря на то, что у Lada Niva есть значительная база поклонников среди бразильских энтузиастов бездорожья, Lada Laika и Lada Samara никогда не были хорошо приняты на бразильском рынке подержанных автомобилей с момента прекращения импорта Lada в 1997 году, в основном из-за проблем, о которых сообщалось выше. но еще и из-за отсутствия запчастей и дилерской поддержки.Большинство Самар уже разобраны или заброшены, больше не эксплуатируются. Нет ничего необычного в том, что оставшиеся экземпляры выдаются бесплатно или продаются по очень низким ценам. Несколько оставшихся в Бразилии Laikas, Nivas и Samaras используют адаптированные запасные части от других моделей и производителей.

Канада

LadaCanada начали импортировать в 1979 году. Первой моделью была Lada 2106 с двигателем объемом 1500 куб. Позже Lada Niva, 1,6-литровая 4×4 Lada, показала себя очень хорошо: за первый год было продано более 12 000 автомобилей.В середине 1990-х годов Lada продавала в Канаде около 12 000 автомобилей в год. Lada исчезла из Канады после 1998 модельного года, ее заменили недорогие южнокорейские автопроизводители. К концу 2000-х годов многие автосалоны Lada исчезли. Несколько Лад все еще циркулируют.

Чили

Ladas продавались в Чили в течение некоторого времени, когда с 1987 года там постепенно вводились требования к каталитическим нейтрализаторам. Lada использовала швейцарского производителя выхлопного оборудования и продавала автомобили с таким оборудованием в течение нескольких лет.Позже было показано, что оборудование не отвечает требованиям, но в Чили не было необходимой технологии для самостоятельной проверки заявлений производителя. Lada ушла с чилийского рынка до конца девяностых годов.

Коста-Рика

автомобилей Lada прибыли в Коста-Рику в конце семидесятых и стали популярными в восьмидесятых как один из немногих новых автомобилей, которые мог себе позволить средний класс. Среди моделей были Нива, 2104 и Самара. Несколько Лад все еще циркулируют.

Куба

автомобилей Lada появилось на Кубе в середине 1970-х годов. Они стали популярными в 80-х годах и к концу этого десятилетия составляли более 30% автомобилей, используемых в стране. TheLada 2101 используется в полиции и в качестве такси.

Эквадор

Lada прибыла в Эквадор в 1970-х годах. Импорт остановился в середине 1990-х годов. В 1999 году АвтоВАЗ объединился с местным заводом AYMESA для выпуска Lada Niva 4×4 1.7i. В 2000 году на рынке появились первые агрегаты.Это соглашение закончилось в 2004 году, когда импорт возобновился.

К 2007 году импортировались и другие модели автомобилей: Lada 110, Lada 111, Lada 112, Lada Kalina (седан), Lada Niva 2121 (3-дверный), Lada Niva 2131 (5-дверный) и Lada 2107 с прозвищем «». Clasico «(Классика).

В течение 2008 г. импорт большинства моделей уменьшился или, в некоторых случаях, прекратился. В 2009 году продолжали ввозиться только Нива 2121 и Нива 2131.

В 2010 г. импорт снова остановился. Однако ввоз запчастей продолжался.

Несколько старых моделей, таких как Lada 2101, до сих пор работают.

Финляндия

В 1971 году в Финляндию поступило

автомобилей Lada. Lada стала машиной для обывателя в Финляндии. Он был дешевым, достаточно надежным, простым в ремонте, настройке и установке. Лады были среди популярных автомобилей в течение многих лет в 1970-х, но их доля уменьшилась. В 2004 году Lada занимала 26 позицию. Автомобили Lada больше не продаются в Финляндии.

Samara были собраны на Valmet в 1990-е годы специально для европейского рынка, известного как «Евро-Самара».

Италия

Продажа в Италию была запрещена соглашением между Советским правительством и Fiat, чтобы защитить Fiat от дешевого импорта на внутреннем рынке.

Ямайка

Соглашение между Ямайкой и СССР в начале 1980-х привело к тому, что «Лада» вступила в бартерную сделку в обмен на бокситовую руду. Ladas стали популярными как такси, заменив устаревший Morris Oxford.

Новая Зеландия

Ladas недолго пользовались популярностью в Новой Зеландии в 1980-х годах.Экспорт мяса, молочных продуктов и удобрений в Россию полностью или частично оплачивался тракторами «Беларусь», водкой «Столичная» и автомобилями «Лада». Новозеландский молочный совет был дистрибьютором автомобилей Lada. Некоторые Лады, даже те, что были в 1970-х годах, все еще можно увидеть на дорогах Новой Зеландии (особенно в сельской местности и на прибрежных островах), но они все реже встречаются.

Португалия

АвтоВАЗ начал экспорт автомобилей в Португалию в 1986 году. В апреле 2002 года Lada покинула авторынок.

Сингапур

Самара, Рива и Нива были представлены в Сингапуре на короткий период в начале 1990-х годов.Они оказались непрактичными в стране, где автомобили старше трех лет должны проверяться ежегодно. Система свидетельств о правах требовала, чтобы водители платили огромную сумму через 10 лет, чтобы продолжать управлять своими автомобилями. Лада быстро ушла. На дорогах Сингапура осталось немного автомобилей Lada, если таковые вообще имеются.

Швеция

«Лада» на шведском означает сарай и была импортирована в Швецию в 1970-х и 1980-х годах для СССР (Советского Союза) для заработка в иностранной валюте. Ранняя классическая версия Lada Fiat 124 была оснащена русской приборной панелью.Внедорожник Niva стал культовым благодаря своим прочным и недорогим функциям «сделай сам». Лада Самара продавалась меньше. После распада СССР азиатские бренды вынудили Lada уйти с рынка в конце 1990-х годов. Продолжался импорт на серый рынок в основном Нивы. Lada Sweden была официально открыта в 2010 году одним из импортеров серого рынка. В 90-е годы на Центральном вокзале Стокгольма в течение нескольких лет была видна реклама Самары.

Тринидад и Тобаго

С 1995 по 2001 годы салоны, поместья Лада Рива, Нива и Самара нашли рынок в Тринидаде и Тобаго.Используя комплекты с правым рулем от несуществующей Lada UK, они были проданы как бюджетный транспорт. Когда-то седан Riva 1.5 SE был самым дешевым из доступных автомобилей. Тринидадский дилер Petrogas Ltd. продвигал Riva как семейный малолитражный автомобиль, а Niva как полноприводный внедорожник. Они продавались по цене от 8000 до 15000 долларов США. Растущая конкуренция со стороны серого рынка японских моделей вскоре вытеснила Ladas. Самара была представлена в 2000 году как последняя попытка спасти бренд. Это не удалось, и последние Самары были проданы в виде незавершенных комплектов в 2003 году.

Турция

Lada вышла на турецкий рынок в конце 1980-х годов. Больше всего было продано в Самарах (100 000 шт.). «Нива» произвела большое впечатление на рынке полноприводных автомобилей. Новые модели, такие как Lada 2110, по-прежнему продаются в Турции, но с меньшим успехом.

Египет

И «Рива», и «Нива» популярны среди египетского рабочего класса. Седан Riva является одним из самых популярных такси Египта и является неотъемлемой частью практически каждого города.

Соединенное Королевство и Ирландия

АвтоВАЗ начал экспорт в Великобританию и Ирландию в 1974 году как Lada.Автомобили на базе Fiat 124 отличались устаревшими технологиями, плохой топливной экономичностью и управляемостью как бак, но приобрели популярность благодаря своей прочности, просторному салону, массивному багажнику и цене. Более поздняя версия Riva имела практичные подпружиненные бамперы из нержавеющей стали. Lada особенно понравилась водителям, которые мало водили, благодаря чему низкая экономия топлива стала менее серьезной проблемой.

После появления линейки Riva в Великобритании в 1983 году, когда продажи в Великобритании и Ирландии достигли пика в 1988 году и составили 33 000 единиц (почти 2% продаж автомобилей в Великобритании).Была выпущена запоминающаяся реклама Riva с участием комедийного дуэта Cannon & Ball. АвтоВАЗ создал сеть дилеров Lada в Великобритании и Ирландии через своего маркетингового партнера Satra Motors. Все дилерские центры Satra были распроданы в 1987 и 1988 годах.

Lada стала жертвой политических и экономических проблем России в конце 1980-х — начале 1990-х годов. Достаточно вложить не удалось. К 1990-м годам дизайн Riva был архаичным, восходящим к 1966 году. Даже цены, начинающейся ниже 5000 фунтов стерлингов, не хватало, чтобы замаскировать его винтажный дизайн.К 1994 году годовые продажи модельного ряда Lada упали до немногим более 9000 — менее трети пикового показателя, достигнутого шестью годами ранее.

Продажи в Великобритании и Ирландии упали до 8000 единиц в 1996 году, последнем полном году продаж автомобилей Lada. К этому моменту многие дилеры Lada либо прекратили свою деятельность, либо сменили торговую марку. Столкнувшись с необходимостью соответствовать требованиям ЕС по контролю за выбросами 1992 года, Lada попыталась продолжить использование карбюратора с катализатором выхлопных газов вместо электронного впрыска топлива.Три года спустя на их первом тесте MOT на выбросы они очень плохо провалились: заправка топливом разрушила катализаторы. Эта неудача, наряду с нехваткой некоторых импортных компонентов и усилением конкуренции со стороны Daewoo и Proton в 1990-х годах, вынудила АвтоВАЗ уйти с большинства западноевропейских рынков.

В 1979 году Лада выпустила полноприводную Ниву. Он имел монококовую конструкцию, что было новинкой на рынке полноприводных автомобилей, где тяжелое отдельное шасси было нормой. Он успешно конкурировал с японскими конкурентами, такими как Suzuki SJ / Samurai и Daihatsu Fourtrak, по практичности, устойчивости и внедорожным качествам.«Нива» была значительно дешевле конкурентов. Это была одна из областей, где Lada добилась определенного успеха на рынке в 1990-х годах. Niva была принята на вооружение несколькими британскими полицейскими силами и привлекла к себе внимание поклонников внедорожников. На «Ниве» можно было бы получить дизельный вариант, но он никогда не предлагался.

Самара спущена на воду в Великобритании в ноябре 1987 года.

Решение о выходе из Великобритании было объявлено 4 июля 1997 года. Более 100 000 из 350 000 или около того автомобилей Lada, проданных в Великобритании, все еще находились в пути, а более 1000 все еще были в наличии.В течение 1997 года в Великобритании было продано чуть более 5000 автомобилей Lada. После ухода Lada в 1997 году несколько дилеров продолжили импортировать Nivas. Это потребовало некоторой местной модификации новых двигателей, поставляемых General Motors, для соответствия стандартам контроля выбросов. 2110 никогда не продавался в Великобритании или Ирландии.

После прекращения деятельности Lada (Великобритания) в 1997 году остатки британской сети дилеров Lada обслуживала Lada (Франция). Лады стремительно исчезли с британских дорог. У них была минимальная подержанная стоимость в Великобритании, а реэкспортный рынок для России переместил многие зарегистрированные в Великобритании и Ирландии Ladas обратно в Россию (особенно российскими траулерами) для разборки на запчасти или для продажи российским покупателям. .Они оценили экспортные автомобили, построенные по лучшим техническим характеристикам, чем местные версии. Многие «Лады» вернулись в Россию на корабле через Латвию и Литву, где предприимчивые механики переключили правый руль на левый примерно за 500-600 долларов США, а затем отправили их обратно в Россию для перепродажи подержанных автомобилей.

Было предпринято несколько попыток вернуть Лады в Великобританию. В мае 2010 года «Нива» (конструкции которой уже более 30 лет) снова стала доступна через независимого импортера.Направленные на сельскохозяйственный рынок, доступны три модели (все с левым рулем), трехдверный четырехместный хэтчбек за 10 000 фунтов стерлингов, двухместный коммерческий фургон за 8 000 фунтов стерлингов и двухдверный четырехместный пикап за 12 000 фунтов стерлингов. Все они соответствуют стандартам британского агентства по сертификации автомобилей. Варианты двигателей ограничены 1,7-литровым бензиновым двигателем с или без преобразования сжиженного нефтяного газа.

Автоспорт

В 2008 году Lada участвовала в чемпионате мира среди гоночных автомобилей, разработанном компанией Russian Bears Motorsport, хотя и под маркой заводской команды.В сезоне 2008 года команда участвовала в гонках на Lada 110, а в 2009 году на WTCC выступила на трех Lada Prioras. Свои первые чемпионские очки команда набрала в Имоле с известным двукратным чемпионом BTCC Джеймсом Томпсоном. Lada вышла из WTCC на сезон 2010 года, но вернулась в 2012 году, когда TMS Sport участвовала в Lada Granta WTCC для Томпсона в двух раундах. Команда добавила вторую машину в сезоне 2013 года под управлением Алексея Дудукало и достигла своего лучшего результата на сегодняшний день, заняв пятое место в своей домашней гонке в России.

Команда вернулась к сезону чемпионата мира по кузовным гонкам 2014 года, снова выставив Granta. Начиная с сезона 2015 года Lada Sport использует Lada Vesta.

В 1981 году Guy Moerenhout Racing изготовила две специальные модели для Lada Belgium:

Лада 21011 RS Sport, модель с двумя карбюраторами Weber и специальным спортивным оборудованием
Lada Niva Dream, большое расширение крыла, особые цвета и диски большего размера

В конце 1990-х Lada Canada участвовала в раллийном чемпионате Канады, неоднократно побеждая в классе «Производство 1750».

Спонсорство

ХК Лада Тольятти, хоккейная команда, которая в настоящее время играет в Континентальной хоккейной лиге, получила свое название от марки. Они выиграли два чемпионских титула, а также Кубок европейских чемпионов 1996-97 годов.

«Лада» спонсировала футбольный клуб «Олдершот» Английской футбольной лиги в течение двух сезонов до их банкротства в 1992 году. Лада также спонсировала Коло Коло (Чили) во время сезона чемпионата Англии в 1991 году.

Lada спонсировала команду Renault F1 в 2010 году после того, как они подписали первого российского гонщика Формулы-1 Виталия Петрова, команда позже стала Lotus Renault GP в 2011 году после связи с Lotus Cars.
