В феврале прошлого года я написал статью о выравнивании своими руками. Я рассказал о нескольких методах, в том числе об использовании веревок, натянутых по бокам автомобиля, и использовании двух рулеток для измерения расстояния между передней и задней частями металлических пластин, прислоненных к обоим колесам. Я восхвалял полезность метода, на котором остановился, — покупки недорогого измерителя схождения, представляющего собой металлический стержень с подпружиненной стрелкой.

Однако, как я обнаружил, когда пытался использовать датчик схождения на своем Lotus Europa, недостатком является то, что на маленькой низкой машине, такой как Lotus, вы не можете поместить жесткую металлическую планку между средней точкой задней части. края передних шин. Сам кузов машины мешает. Таким образом, тарелки и рулетки тоже не подойдут.

Теперь разумно спросить: «Так почему бы просто не отвезти машину в ремонтную мастерскую, как это сделал бы любой нормальный человек, и не заплатить им за выверку, прикрепив датчики к ступицам и колесам? Это не , что дороже». Истинный. Но причина, по которой я пересматривал это, заключалась не в том, чтобы выровнять передние колеса. Это произошло из-за того, что я заменил втулки между рамой и задними продольными рычагами в задней части Lotus, поэтому ему также потребовалось выравнивание заднего колеса

В статье, которую я написал в феврале прошлого года, я показал еще один вариант — указательную планку для носка, также иногда называемую трамвайной планкой. Вместо того, чтобы измерять расстояние между внешними краями шин, как с помощью измерителя сходимости, который я купил, вам нужно сначала прокрутить колеса, а затем провести линию на шинах. Затем указательная планка используется как гигантская пара штангенциркулей для точного измерения расстояния между двумя размеченными линиями с помощью пары указателей, торчащих из скользящих скобок, одна из которых находится на градуированной линейке с отметками 16 дюймов. На самом деле, он не точно измеряет расстояния; как и датчик схождения, который я купил, он точно измеряет разницу между расстояниями между передним и задним краями. Основное рекламируемое преимущество заключается в том, что, вращая колеса и проводя линию на шинах, вы гарантируете, что измеряете что-то, что на самом деле параллельно ступицам колес и не отбрасывается буквами или выпуклостями на боковинах шин.

Но есть еще одно преимущество, и оно состоит в том, что, в отличие от моего носкомера или тарелок и рулеток, сам стрелочный стержень лежит плоско на земле, а два его указателя торчат вверх, чтобы целиться в намеченные линии и измерять. расстояние между ними. Для моего Lotus это означало, что я думал, что есть возможность повернуть руль так, чтобы указатели лежали ровно, просунуть руль под машину, а затем осторожно повернуть его вверх, перемещая указатели в ту часть колесных арок, где кузов машины блокирует мой схождение. Я подумал, что закажу один на Amazon и попробую сделать это, и если я не смогу использовать его таким образом, верну его. Есть несколько таких указателей схождения, сделанных Longacre, самый дешевый из которых стоит около 120 долларов, но я купил «инструмент для выравнивания схождения Speedway 3008000» (доступен на Speedway, Amazon и eBay) примерно за 80 долларов.

Как оказалось, его полезность на низкой машине даже лучше, чем я ожидал. Как только я начал использовать его, я обнаружил кое-что очень классное: я обнаружил, что, хотя я мог поворачивать указатели вверх и едва двигать их в нужное положение в нишах колеса, есть еще лучший способ использовать его, которого я не знал. где-либо описано, что делает его идеальным для такого рода приложений, когда датчик схождения или пластины и рулетки блокируются кузовом автомобиля: вы можете снять один конец, просунуть планку под автомобиль, а затем положить конец обратно. Какой конец вы выберете, зависит от того, на какой стадии процесса вы находитесь.

Во-первых, если вы еще не собрали указатель, сделайте это. Убедитесь, что указатели в форме собачьих ножек, которые торчат из кронштейнов, направлены в сторону от стопорных гаек кронштейнов, действительно затянуты и не могут быть случайно повернуты в случае удара.

Далее вам нужны линии на шинах, которые идеально параллельны оси вращения колеса. Вы можете прокрутить каждое колесо и использовать шило или угол острой отвертки, крепко удерживая ее на подставке домкрата, чтобы процарапать их в протекторе. Некоторые форумы советуют крутить колеса и распылять дешевый грунт на поверхность шин, а вместо этого царапать ее. В моем случае я убедился, что края одной из тонких канавок протектора моих только что установленных шин не отклонялись от отвертки, пока я их крутил, и использовал их, но царапать линии безопаснее.

У указателя есть короткая линейка с примерно шестью дюймами 16-дюймовых измерительных меток на одном конце. Наденьте скобу на конец линейки, отрегулируйте ее так, чтобы она показывала ноль, и зафиксируйте ее. Если у вас есть автомобиль, в котором планку можно легко вставить в положение как под передней, так и под задней стороной колес, вы делаете это и регулируете скобу на конце без линейки, чтобы оба указателя находились на размеченных линиях. Затем выворачиваете планку, кладете ее на переднюю сторону шин, ставите стрелку без линейки на ее метке, а затем отрегулируйте указатель с линейкой, пока он не окажется на своей метке. При измерении как задней, так и передней части шин вам необходимо многократно проверять из стороны в сторону, чтобы убедиться, что оба указателя находятся точно на своих отметках, компенсировать отклонение от угла обзора, где находится конец указателя. относительно начерченной линии, и настраивайте все до тех пор, пока оба указателя не станут мертвыми на своих линиях.

А вот и красота указателя. Если у вас такой автомобиль, как мой, в котором руль нельзя задвинуть с прикрепленными указателями, либо потому, что автомобиль слишком низкий, либо потому, что в колесных арках недостаточно места для поворота руля и указателей. встал, вот что ты делаешь:

1) Отрегулируйте кронштейн и указатель на конце с помощью линейки, чтобы считать ноль, и зафиксируйте его.

2) Снимите другой кронштейн (тот, что без линейки) с стержня, и вставьте этот конец стержня под автомобиль. Без кронштейна и указателя на нем этот конец планки ни на чем не висит.

3) Совместите указатель на конце линейки шины с меткой на шине.

4) Обойдите машину с другой стороны, поместите другой кронштейн и указатель обратно на стержень и выровняйте его так, чтобы его указатель находился на разметочной линии. Повторяйте до тех пор, пока оба указателя не будут стоять на своих линиях, регулировка только кронштейна без линейки.

5) Теперь, когда вы эффективно обнулили гигантский набор штангенциркулей по измерению схождения задней части шины, зафиксируйте скобу без линейки, затем снимите скобу и указатель на конце линейки с . Не прикасайтесь к кронштейну на конце без линейки.

6) Вытащите руль из-за колес, затем вставьте конец руля с линейкой под автомобиль перед колесами. Опять же, без скобы и указателя на ней этот конец планки ни на чем не висит.

7) Совместите указатель на конце стержня без линейки с отметкой на шине.

8) Теперь сдвиньте скобу и указатель на конец стержня с помощью линейки.

9) Итеративно отрегулируйте линейку так, чтобы оба указателя находились на своей отметке, , но перемещайте только скобку на конце линейки.

10) Если вы все сделали правильно, показание на линейке теперь соответствует измерению схождения.

Несмотря на то, что было достаточно места для перемещения указателей руля в положение за задними колесами Lotus, не сдвигая один кронштейн и указатель с руля, я все равно привык делать это, так как обнаружил, что оставляя оба указателя включенными. рискнул поцарапать краску на машине. (Значение: я поцарапал краску на машине. Дважды.)

Должен добавить, что при любом из этих самостоятельных измерений, основанных на диаметре шины, вам, возможно, придется масштабировать их, чтобы скорректировать их, если вместо этого схождение указано для диаметра колеса. Другими словами, поскольку диаметр шины больше диаметра колеса, измерение схождения по краям шины больше, чем если бы оно измерялось по краям колеса. Чтобы исправить измерение, вам нужно сделать его меньше, умножив его на отношение диаметра колеса к диаметру шины.

Например, у моего Lotus диаметр колеса 13 дюймов, а диаметр шины 23,2 дюйма. На фотографии выше я измерил схождение шин на 0,25 дюйма. С поправкой на диаметр колеса:

Скорректированное схождение на колесе = Измеренное схождение на шине * (диаметр колеса / диаметр шины)

= 0,25 * (13 / 23,2)

= 0,14 дюйма

Характеристики заднего схождения Lotus, указанный на колесах, удивительно большой 0,25 дюйма на 0,5 дюйма, поэтому, хотя я думал, что правильно установил его на 0,25 дюйма, на самом деле я прошел мимо него и должен был снова добавить прокладки.

На мой взгляд, имеет больше смысла выполнять этот расчет наоборот — преобразовать характеристику схождения на основе колес в характеристику на основе шин, которую затем можно использовать, не выполняя вычисления для каждого измерения. Чтобы сделать это, вы инвертируете отношение, чтобы увеличить номер спецификации:

Спец. схождение шин = Спец. схождение колеса * (диаметр шины / диаметр колеса)

Проделывая это с Lotus, получается:

Спец. схождение верхней шины = 0,5 * (23,2/13) = 0,89 дюйма

Спецификация схождения нижней шины = 0,25 * (23,2/13) = 0,45 дюйма

Таким образом, я знал, что снимаю на 0,45 дюйма.

Стрелка указателя схождения была достаточно точной, чтобы я обнаружил, что изначально мои задние колеса были существенно скошены , , что создавало ощущение, что на шоссе скоростная смена полосы движения происходит пугающе быстро. Основная причина оказалась в том, что я неверно истолковал старый сервисный бюллетень Lotus и установил втулки продольного рычага задом наперед. Я исправил это и подогнал их к нижнему концу спецификации. Гипердерзость теперь ушла. Я могу настроить его больше в сторону нейтрального схождения, так как теперь мне кажется, что во время смены полосы движения на шоссе задняя часть немного отстает от передней. Но, черт возьми, я сэкономил много денег по сравнению с тем, во что мне обошлась бы такая же итеративная работа по измерению-правильному-тестированию-повторению в специализированном магазине.

Единственным другим недостатком стрелочной линейки является то, что, как и измеритель схождения и метод пластин и лент, он не обеспечивает независимого измерения левого и правого схождения относительно центральной линии автомобиля. На переднем конце вам все равно, потому что и левый, и правый схождение меняются, когда вы управляете автомобилем, и пока их центральное положение близко, худшим побочным эффектом является то, что рулевое колесо не находится по центру, и вы можете исправить это, сняв его, повернув на один шлиец и отцентрировав. Но сзади неравномерное схождение может привести к тому, что автомобиль начнет дергаться, или задняя часть захочет выйти из строя при резком ускорении или торможении. На данный момент я не испытываю ни одного из этих симптомов, поэтому я не слишком беспокоюсь об этом. Но зимой я могу посмотреть, смогу ли я снять несколько отвесов с углов рамы и посмотреть, смогу ли я получить точные независимые измерения заднего схождения.

Подводя итог, можно сказать, что стрелочный указатель схождения является хорошим экономичным дополнением к моему домашнему арсеналу выравнивания.

***

Роб Сигел в течение 34 лет ведет колонку ( The Hack Mechanic ™) в журнале BMW CCA Roundel и является автором семи автомобильных книг. Его новая книга «Хроники лотоса: грязная история одного человека о страсти и безумии, воскресившем 40-летний мертвый Lotus Europa Twin Cam Special » теперь доступна на Amazon (как и другие его книги), или вы можете заказать лично. подписанные копии с веб-сайта Роба, robsiegel. com.

Недорогие трюки для сборки своими руками

После нескольких месяцев понемногу каждую ночь я застегивал переднюю часть своего Lotus Europa Twin-Cam Special 1974 года выпуска. Следующим этапом была развал-схождение передних колес.

Есть несколько способов взглянуть на это. Во-первых, вам нужно только отрегулировать схождение достаточно хорошо, чтобы автомобиль не врезался в телефонный столб, пока вы едете на нем в магазин для реального выравнивания. Если вы используете новые рулевые тяги, которые выглядят так же, как и старые, и имеют ту же длину, что и хвостовик, который вкручивается в них, вы добьетесь довольно близкого результата, если просто навинтите новые на то же количество витков, что и ты снимаешь старые. Вы подсчитал и записал количество оборотов, которое потребовалось, чтобы снять старые, верно? Нет? Да ну… вот почему делать работу во второй раз всегда легче.

А вот на примитивной машине типа европы что только имеет регулировку схождения (передок не имеет регулировки развала и кастера) там правда очень мало сход-развала, а разница между получением так что не опасно чтобы проехать и получить его чертовски близко, может потребоваться всего час настройки. Конечно, вы вряд ли добьетесь такой же точности, как в магазине, который поставит камеры выравнивания на все четыре колеса, но если вы выполняете итеративную работу, которая может потребовать разъединения, выполнение этого таким образом может принести много хлопот. смысл. В моем случае, я хочу снова заставить Europa ездить и посмотреть, доволен ли я своими передними занижающими пружинами и регулируемыми амортизаторами, и как только я это сделаю, я займусь правильным выравниванием четырех колес, где могут потребоваться упорные шайбы. вставить, чтобы настроить схождение задних колес.

Вы можете провести много счастливых вечерних часов на YouTube, читая о выравнивании своими руками. Метод «ноль инструментов — ноль затрат» заключается в том, чтобы взять пару нитей, протянуть их от боковин задних колес до передней части автомобиля и выровнять боковины передних шин с помощью нитей. Я попробовал это несколько лет назад с моим BMW 72 года 2002tii, и результат был очень плохим — даже близко не подошёл. Однако вместо того, чтобы везти его в мастерскую, я решил попытаться сэкономить сотню или около того баксов, настроив его самостоятельно, повернув трубки поперечной рулевой тяги, чтобы отрегулировать схождение. Через несколько часов и дюжину или около того поездок я освоился и смог найти золотую середину, где, если я еще немного поверну его внутрь, я мог почувствовать, как шины царапают, и если я дал задний ход еще дальше, он казался слишком резким и дерганым. С тех пор я проехал на машине несколько 2000-мильных поездок, и сход-развал все еще кажется правильным. Для меня это успех.

Если вы готовы потратить немного денег, есть несколько недорогих инструментов, которые помогут приблизиться к выравниванию.

Первые представляют собой набор металлических «выравнивающих пластин» или «пластин схождения». Обычно они имеют наклонный изгиб внизу, чтобы помочь им прислоняться к шинам, не падая, и прорези для рулетки, которые нужно натянуть между концами пластин. У лучших есть маленькие магниты, которые удерживают металлические зажимы рулетки на месте. Ставишь машину на землю, регулируешь подвеску, прислоняешь пластины к левому и правому колесам, вставляешь рулетки в прорези вперед и назад на одной пластине, протягиваешь ленты под машину, вставляешь в прорези на другой табличке прочтите измерения как спереди, так и сзади, вычтите их и сравните результат со спецификацией схождения автомобиля, которая обычно составляет от 1/32 до 1/8 дюйма. Это не ракетостроение. Но что интересно, существует длинная и гордая история того, как делать это таким образом, либо потому, что нет под рукой приспособления для выравнивания, когда автомобиль находится на гоночной трассе, либо потому, что ни в одной мастерской по выравниванию нет спецификаций для вашего самодельного хот-рода.

Как вы понимаете, у этого метода есть пределы точности. Во-первых, с любым методом «сделай сам», после любой регулировки схождения, автомобиль в идеале должен катиться вперед и назад, чтобы избежать любого скручивания шин (магазины обходят это, устанавливая передние колеса на вертушки, но немногие DIY- такие есть). И при любом измерении, подобном этому, которое использует боковины шин вместо инспекционных камер, прикрепленных болтами к колесам, как при реальном сход-развале, любые выпуклости или выпуклые надписи на боковинах будут сбивать его. Тогда есть некоторые проблемы, характерные для пластин. Существует возможность провисания рулетки, вероятность смещения пластины при сильном натяжении ленты, чтобы избавиться от провисания, и тот факт, что люфт в маленьком металлическом прямоугольном элементе на конце рулетки может быть хорошим для приблизительно 1/16-дюймовой неточности сам по себе. Вот почему, если вы собираетесь делать это таким образом, хорошей идеей будет купить набор тарелок с двумя новыми рулетками или, если вы собираетесь сворачивать свои собственные, по крайней мере, купить две новые рулетки. рулетка сама. Кроме того, в моем гараже ремонтные автомобили часто стоят на подъемнике средней высоты, который окружен двумя тонкими деревянными пандусами, помогающими ходовой части автомобиля преодолевать подъем. Я был обеспокоен тем, что выравнивающие пластины не будут сидеть на этих деревянных пандусах так же хорошо, как на бетонном полу.

Есть старинное устройство, которое иногда называют измерителем схождения или линейкой для измерения схождения, которое позволяет избежать некоторых проблем с пластинами и лентами. По сути, это длинная жесткая линейка с прямым углом на одном конце, небольшой складной подставкой, которая удерживает прямой конец от земли, и откалиброванной стрелкой на другом конце. Указатель подпружинен, поэтому он мягко прислоняется к шине. Вы достигаете его под автомобилем, зацепляете конец под прямым углом вокруг одной шины, перемещаете приспособление, на котором находится указатель, к другой шине и настраиваете его так, чтобы указатель был на нуле. Затем вы вытаскиваете стержень и переворачиваете его в другую сторону, чтобы измерить другую сторону шины и прочитать показания указателя. Обходит проблему провисания рулетки и люфта в конце, и никаких металлических пластин ставить не нужно. Раньше они производились Manco, продавались Eastwood и были популярны в британском автомобильном мире, но они давно сняты с производства. Видео одного из них можно посмотреть здесь.

Harbour Freight раньше продавала палки для носков марки Cen Tech, но они также сняты с производства. Еще одна подделка китайского производства недавно была доступна здесь, на Amazon, а также на eBay примерно за 45 долларов плюс доставка, но, похоже, их нет в наличии.

Если вас беспокоит, что выпуклость на боковой стенке испортит измерения, следующий уровень точности — это использование того, что иногда называют линейкой схождения или выравнивающей линейкой, но по ошибке также называют измерителем схождения, поэтому, когда вы поищите «датчик схождения» или «датчик выравнивания», вы увидите оба типа. Когда вы впервые видите фотографию одного из них, то, на что вы смотрите, не будет иметь смысла, пока вы не поймете, что для того, чтобы его использовать, вам сначала нужно провести тонкую линию на обеих передних шинах, а затем использовать линейку для измерения этих прочерченные линии. Вы рисуете линии, нанося тонкий слой мела или белой краски на протектор, вращая колеса и осторожно касаясь поверхности шилом или другим чертилом. После того, как у вас есть эти отметки, вы используете линейку схождения, чтобы измерить расстояние между ними на передней и задней частях шин. Штанга обычно представляет собой кусок квадратной алюминиевой трубки с двумя указателями, которые крепятся к ней и торчат вверх, немного напоминая миниатюрные атакующие космические корабли в Война миров крепится болтами к части багажника на крыше . Там, где указатели скользят по трубкам, есть отметки линейки, так что вы можете настроить их для измерения меток на передней части шин, снять показания, а затем повернуть его, чтобы указать на отметки на задней части шин. Вы можете найти стержни схождения по цене от 110 долларов.

Для выравнивания моего Lotus я использовал датчик схождения со слегка подпружиненным рычагом указателя; Я купил один из них на Amazon до того, как они закончились. Основная причина, по которой я выбрал его, заключалась в том, что, хотя точное выравнивание необходимо выполнять, когда передние колеса находятся на земле, Lotus настолько низок, что, пропустив что-нибудь вроде рулетки под автомобилем, залезть под него и повернуть резьбовые стержни, чтобы отрегулировать схождение — сложно. Я полагал, что, пока машина все еще на подъемнике, я мог бы использовать датчик схождения, чтобы отрегулировать схождение и, по крайней мере, получить его на приблизительном уровне, а затем настроить его на ощупь, как я успешно сделал с моим BMW 2002tii.

Частично удалось. Датчик схождения — это то, что вы ожидаете от недорогой копии китайского производства. Он состоит из двух половинок, которые нужно скрутить. Собранный блок имеет длину 6,5 футов, поэтому преимущество возможности быстро зацепить его за одну шину и сравнить с другой шиной сводится к тому, чтобы раскачивать что-то длинное металлическое в гараже, не задев обо что-то.

Кроме того, когда я начал его использовать, я был озадачен тем, что слегка подпружиненный указатель оттягивает рычаг от шины, а не к ней, что требует от вас вручную наклонять рычаг в шину. Я разобрал его, просверлил еще одно маленькое отверстие для пружины и заставил его работать так, как я думал. С этим исправлением я смог быстро и эффективно получить схождение с точностью до одной восьмой дюйма, по крайней мере, при измерении, когда автомобиль все еще находился на подъемнике.

Я хотел бы сказать вам, что я просто спустил машину с подъемника, проехался на ней и отрегулировал выравнивание, пока оно не стало идеальным, но, к сожалению, холод и снег вернулись в Новую Англию, так что фаза испытаний будет должен подождать. По крайней мере, я уверен, что, когда я сделаю водить машину, выравнивание не будет настолько далеко, что она врежется в телефонный столб.

***

Роб Сигел ведет колонку The Hack Mechanic ™ для журнала BMW CCA Roundel на протяжении 33 лет и является автором пяти автомобильных книг. Его новая книга « Воскрешение Берты: выкупаем нашу свадебную машину после 26 лет хранения под номером » доступна на Amazon, как и другие его книги, такие как « Ran When Parked ». Вы можете заказать собственноручно подписанные копии здесь.

Инструменты для самостоятельного выравнивания

Обычно говорят, что если вы выполняете какие-либо работы с передней частью автомобиля, его необходимо будет заново отрегулировать. В книге это в основном верно, но по моему опыту, замена компонентов передней подвески, таких как стойки и рычаги управления, на идентичные запасные части существенно не влияет на выравнивание. Он заменяет компоненты рулевого управления , особенно рулевые тяги, в которые встроена возможность регулировки с помощью резьбовых стержней, что обязательно требует последующей центровки.

После такой работы я покорно отвозил свои машины в любую сеть автосервисов, где был купон на скидку на регулировку. Тем не менее, несколько лет назад я сам начал заниматься передним выравниванием.

Сначала я попробовал струнный метод: протянул пару струн от задних колес к передним. Вы можете найти множество видео об этом на YouTube. Но по какой-то причине — отсутствие концентрации внимания, сильный ветер, гравитация в моем гараже, кто знает? — струнный метод у меня не работал; когда я попробовал это на Луи, tii 72 года, несколько лет назад, когда я потом вел машину, мне казалось, что две фары пытаются двигаться в разных направлениях.

Я попробовал «метод веревки» с Луи, но безуспешно.

Существует еще один популярный самодельный метод, при котором вы берете пару плоских жестких металлических пластин, прислоняете одну из них к каждой передней шине и используете пару рулеток на передней и задней кромках. Предварительно упакованные «пластины для схождения» с вырезанными в них прорезями для прилагаемых рулеток можно купить в Интернете примерно за 60 долларов. Хотя некоторые верят в это, я был настроен скептически, поскольку даже с парой идентичных новых рулеток моя способность надежно измерять с точностью до шестнадцатой доли дюйма на пролете в пять футов с помощью устройства, которое прогибается посередине, сомнительна.

Итак, я рассмотрел другие методы, которые не предоставляют фактических измерений от края до края для вычитания, а вместо этого сообщают вам разницу между двумя измерениями. Я купил то, что иногда называют датчиком схождения: жесткий металлический стержень с прямым углом на одном конце и индикатором со скользящей подпружиненной стрелкой на другом. Вы двигаете его за колесами, поднимаете вверх, тянете так, чтобы прямой угол был на одном уровне с одним колесом, двигаете индикатор к другому колесу и настраиваете его так, чтобы он показывал ноль, затем переворачиваете его к передним краям колес. . На индикаторе отображается схождение внутрь или наружу. Раньше их производила Manco; они были доступны через Eastman и были популярны в британских автомобильных кругах. Аналогичный товар некоторое время продавала компания Harbour Freight. Я нашел один от Slugbus, доступный здесь, на eBay, примерно за 60 долларов с доставкой.

Мой датчик схождения, купленный в прошлом году на eBay.

Прошлой весной я использовал датчик схождения на 2002tii, и, хотя он немного дрянной, он работает достаточно хорошо, чтобы быть полезным. Его главное преимущество в том, что он быстрый; пока вы можете поднять его за передние колеса, чтобы добраться до задних краев обоих колес, не задев ничего, вы можете быстро установить его на ноль сзади, а затем перевернуть его, чтобы измерить передние. У него есть небольшая откидная подставка на правом конце, чтобы удерживать этот конец на постоянной высоте от земли.

Хотя любое из этих измерений на основе шин может быть искажено выпуклостью шины или надписью на боковине, и, таким образом, никогда не будет столь же точным, как что-либо с использованием ступиц или колес, датчик схождения, безусловно, был хорош. достаточно, чтобы приблизиться к нулевому схождению. Оттуда я обычно просто настраивал его на ощупь, регулируя рулевые тяги так, чтобы схождение было сведено до тех пор, пока я не чувствовал, что передние шины царапают, затем отбрасывал его, пока не чувствовал, что передняя часть блуждает, а затем устанавливал его на полпути между двумя.

Основным недостатком является то, что измерение лучше всего проводить в средней точке диаметра шины, где на него не должен влиять развал. Нет никакой гарантии, что маленькая откидная подставка поместит этот конец в среднюю точку, а вариации высоты двух концов из стороны в сторону могут значительно отклонить измерения выравнивания.

Датчик схождения передних шин одного из 2002-х годов.

И когда я попытался использовать датчик схождения на Lotus после того, как переделал его переднюю часть, я обнаружил, что он работает не так хорошо, как на модели 2002 года, потому что на заднем крае Lotus передние колеса, сам кузов машины мешал, не давая мне поднять датчик схождения за колеса. Когда я поднял машину, она позволила передней подвеске провиснуть, что позволило мне приблизить датчик к середине шин, но ценой большого положительного развала, который может повлиять на измерение. Этого было достаточно, чтобы получить сход-развал передних колес на приблизительном уровне, но мне также нужно было сделать сход-развал задних колес на Lotus, поэтому я начал искать другой метод.

Любое прямое измерение средней точки от края до края на задней части шин Lotus блокируется кузовом автомобиля.

Есть еще одно устройство, называемое указателем пальцев ног , иногда называемое в кругах старых энтузиастов трамплином . Я наткнулся на них в Интернете, когда купил датчик схождения, но в то время я не полностью понимал их полезность. Они похожи на гигантский набор штангенциркулей, стержень со скользящими скобами на обоих концах и изогнутый указатель, который торчит из каждого стержня. Одна из скользящих скобок перемещается по лицевой стороне шестидюймовой линейки с отметками шестнадцатого дюйма. Как и датчик схождения, он не предназначен для измерения фактического расстояния между краями шин, а вместо этого дает вам разница между расстояниями на переднем и заднем краях.

Рекламируемая полезность указателя заключается в том, что, в отличие от пластин схождения или измерителя, указатель не отбрасывается боковиной шины, потому что вы сначала поднимаете автомобиль, вращаете каждое колесо и используете шило или отверткой, чтобы процарапать тонкую линию в каждой шине. Из-за вращения эта линия гарантированно параллельна фактической плоскости вращения колеса и ступицы. (Я смошенничал, вращая колеса и проверяя, что узкие внешние канавки уже были прямыми менее чем на шестнадцатую часть дюйма. ) Вы устанавливаете оба конца указателя на намеченные линии и выполняете измерение так же, как с планка схождения: обнулите ее на задней кромке шин, переместите ее вперед и прочтите разницу.

Указатель носка My Speedway.

Поскольку сама планка плоская с торчащими вверх указателями, я подумал, что, может быть, я мог бы использовать ее на Lotus, повернув ее на 90 градусов, чтобы указатели были горизонтальны, подсунув ее под машину, а затем осторожно повернув вверх таким образом, чтобы указатели поднимались вверх в небольшой части колеса далеко за шинами. Конечно, вы могли бы сделать себе указатель пальца ноги, но когда я обнаружил, что указатель Speedway модели 3008000 доступен примерно за 80 долларов с доставкой с Amazon, я подумал, что попробую его и верну, если он не будет более полезен для меня. чем датчик схождения.

В то время как маневр «поверни-это-сдвинь-плоско-поверни-это-задним ходом» сработал, как оказалось, есть гораздо лучший способ его использования, который я не предвидел и не предвидел. нигде не читал, что делает его невероятно полезным для любого автомобиля с низкой посадкой, где кузов не позволяет использовать рулетку или датчик схождения.

Обнуление конца линейки указателя перед поворотом.

Вы удаляете по одной скобке и указателю за раз. То есть, чтобы попасть за передние колеса, вы устанавливаете скобу и указатель на конце линейки на ноль, затем снимаете скобу и указатель с другого конца. Теперь, когда на этом конце ничего нет, вы можете просунуть его под машину, ничего не задев. Затем вы совмещаете указатель на конце линейки с меткой на шине, перемещаете скобу и указатель на другой конец и совмещаете , что до его отметки. После того, как вы отрегулируете его так, чтобы обе метки совпали, вы затяните скобу на конце без линейки, снимите скобу на конце линейки, и выдвиньте планку. Затем вы переворачиваете его к переднему краю шин, снова устанавливаете скобу на конце линейки, , и регулируете только эту скобу, , совмещая указатели.

Продвижение одного конца указателя под автомобилем при снятых кронштейне и указателе.

Недостатком указателя является то, что его использование медленнее, чем датчик схождения, вам может потребоваться поставить его на блоки, чтобы достичь середины шин, и качание вокруг чего-либо с помощью этих указателей рискует поцарапать краску на шине. автомобиль, но я обнаружил, что показания были гораздо более последовательными, чем с датчиком схождения. Я все еще, вероятно, буду использовать датчик схождения для старинных автомобилей с большим зазором за колесными арками, но если мне нужно выполнить переднюю часть на низкой машине, такой как купе Z3 M, этот стрелочный указатель будет отличный инструмент в арсенале.— Роб Сигел

Последняя книга Роба, Хроники Лотоса: грязная история одного человека о страсти и безумии, воскресившем 40-летний мертвый Lotus Europa Twin Cam Special, , теперь доступна здесь, на Amazon. Подписанные экземпляры этой и других его книг можно заказать прямо у Роба здесь.

Как выполнить развал-схождение

Подвеска вашего автомобиля может со временем выйти из строя из-за наезда на неровности дороги или удара, например, при наезде на выбоину. Когда это происходит, ваш автомобиль будет уводить в сторону на проезжей части или один или несколько протекторов шин могут изнашиваться неравномерно. Если вы проигнорируете проблему, развал-схождение может ухудшиться, что повлияет на безопасность и динамику вашего автомобиля.

Как работает развал-схождение

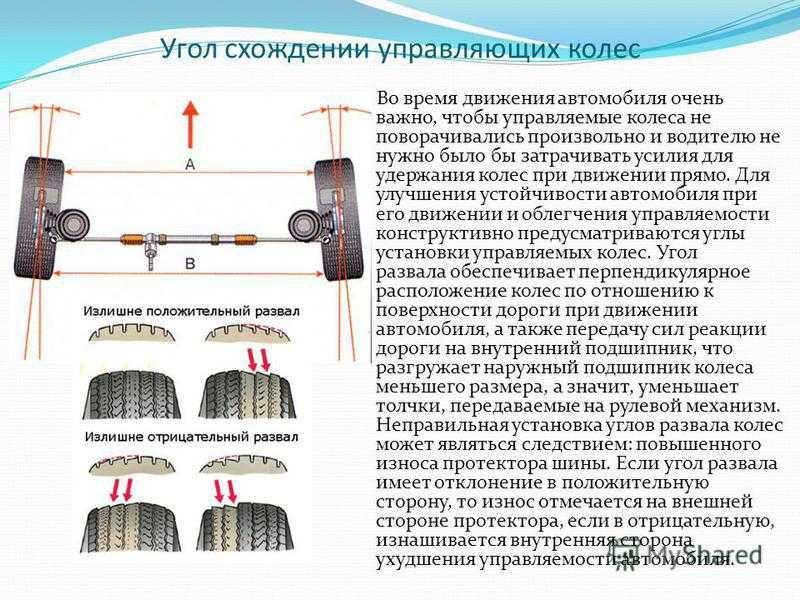

Развал-схождение — это когда вы регулируете углы установки колес так, чтобы они были одинаково параллельны друг другу и перпендикулярны земле. Цель развал-схождения — продлить срок службы шин вашего автомобиля и обеспечить максимально прямолинейное движение. Типичные проблемы выравнивания, которые необходимо предотвратить, и типичный способ выравнивания колес зависят от того, имеет ли ваш автомобиль переднеприводную или заднеприводную систему.

Если передние колеса не выровнены, ваш автомобиль может отклониться вправо. Развал-схождение передних колес включает в себя регулировку подвески кастера, развала и схождения. Этот процесс обеспечивает правильный угол контакта шин и дороги. В результате ваш автомобиль становится более устойчивым на дороге, а шины менее подвержены износу.

Как выполнить развал-схождение с помощью рулетки

Вы можете использовать рулетку и булавки, чтобы измерить схождение во время развал-схождения. Вот как это сделать.

1. Сядьте в машину и убедитесь, что рулевое колесо установлено прямо. Выберите место на шине.
2. Подведите машину к ровной парковочной площадке и убедитесь, что рулевое колесо установлено прямо.
3. Убедитесь, что машина загружена или кто-то сидит за рулем.
4. Возьмите две булавки и прикрепите их к каждой из передних шин на постоянной высоте над землей.
5. Попросите вашего друга приложить один конец крана к шине, начиная с одного штифта, когда вы стоите на другой стороне карты.
6. Натяните ленту, чтобы она не провисала, и измерьте до другого штифта. Катите автомобиль вперед, пока штифты не будут торчать в передней части шин на высоте H. Снова измерьте расстояние между штифтами. Разница, которую вы получите между измерениями, и есть носок.

Как выполнить развал-схождение с помощью веревки

Использование простой веревки для выполнения регулировки колес вашего автомобиля может показаться элементарным, но это действительно работает. Даже элитные специалисты по автоспорту до сих пор регулярно используют этот метод. Убедитесь, что ваш автомобиль стоит на ровной поверхности, чтобы подвески ваших колес были одинаковыми. Попросите кого-нибудь держать руль прямо и по центру.

Установите автомобиль на ровной поверхности и возьмите два длинных стержня, один из которых длиннее ширины вашего автомобиля. Один сидит в передней части автомобиля, а другой позади него. Установите стержни на уровне оси. Для этой работы вам понадобится несколько подставок и зажим.

Затем протяните трос по обеим сторонам автомобиля между этими стержнями. Чтобы они оставались параллельными вашему автомобилю, вы будете делать некоторые измерения, регулировки и повторные измерения, пока они не установятся в правильном положении.

Измерьте расстояние от центра ступицы оси до струны, а затем отрегулируйте струну так, чтобы расстояние между линией струны и ступицей было одинаковым как для переднего, так и для заднего колеса.

Когда струна параллельна вашему автомобилю, пришло время измерить и отрегулировать схождение по мере необходимости. Чтобы измерить палец, снимите мерки от передней части обода до линии струны, а затем запишите число. Вам также придется измерить расстояние от задней части обода до струны.

Чтобы определить схождение внутрь или наружу, вычтите переднее измерение из заднего измерения. Например, если передний размер составляет 55 мм, а задний — 50 мм, у вас будет +10 мм или -10 мм схождения.

Как проверить развал-схождение в домашних условиях

Используя рулетку или веревку, вы можете выполнить полную развал-схождение в домашних условиях. Сюда входят:

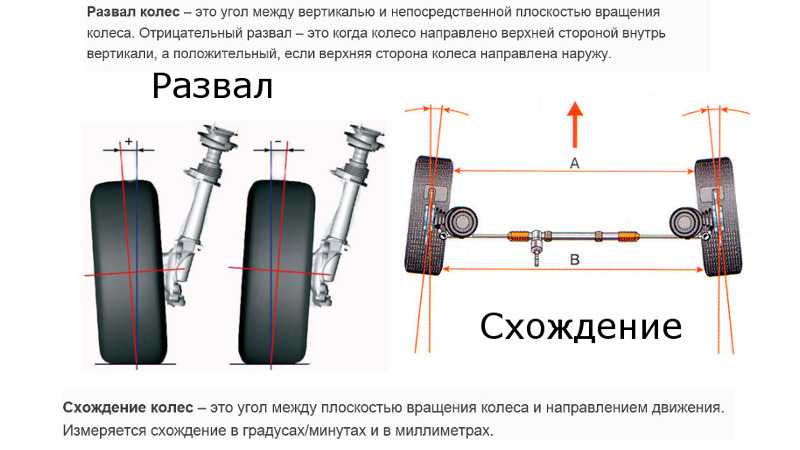

• Кастор:  наклон оси рулевого управления, который можно определить, проведя вертикальную линию через верхний и нижний шаровой шарнир.
• Развал: вертикальный угол наклона шин внутрь или наружу.
• Схождение: Степень, в которой колеса направлены внутрь к центральной линии вашего автомобиля или наружу и в сторону от нее.

Во время сход-развала крайне важно, чтобы кастер и развал были отрегулированы до желаемых значений. Эта регулировка повлияет на носок.

Есть ли разница между развал-схождением передних и четырех колес?

Передний развал-схождение выполняется только для передней оси и не считается комплексной услугой, поскольку не гарантирует точное выравнивание передних и задних шин. С другой стороны, выравнивание четырех колес сочетает в себе выравнивание переднего конца и угла тяги, а также регулировку угла наклона задних осей. Обычно этому типу сход-развала подвергаются полноприводные автомобили и автомобили с передним приводом и независимой задней подвеской.

Тип автомобиля, которым вы владеете, и ваши привычки вождения определяют, как часто вам следует проводить регулировку сход-развала. Механики обычно рекомендуют выравнивать колеса вашего автомобиля каждые два-три года. На всякий случай откройте руководство пользователя. Если нет упоминания о конкретном графике, отвозите свой автомобиль в сервисный центр для проверки сход-развала не реже одного раза в год.

В некоторых ситуациях может потребоваться частая развал-схождение. Автомобили, ориентированные на производительность, и автомобили с более широкими шинами нуждаются в регулярной регулировке сход-развала. Кроме того, подумайте о том, чтобы сделать развал-схождение всякий раз, когда вы покупаете новый комплект шин.

Проверка развал-схождения Kia продлит срок службы шин и улучшит рулевое управление. Хотя развал-схождение можно выполнить дома своими руками, лучше всего, чтобы механик сделал это за вас в ближайшем сервисном центре. Вы можете сделать развал-схождение отдельно или в рамках ежегодного обслуживания шин и технического обслуживания автомобиля в Tom Kadlec Kia.

Опубликовано в Киа Информация | Комментариев нет »

Как самостоятельно выполнить развал-схождение

Привет. Я Майк из 1A Auto. Мы занимаемся продажей автозапчастей более 30 лет.

Как дела, ребята? Я Энди из 1А Авто. Сегодня я собираюсь показать вам пару различных приемов и техник, как временно отрегулировать выравнивание, прежде чем вы сможете добраться до ремонтной мастерской. Если вы делали какой-либо ремонт передней части, это поможет вам ненадолго. Как всегда, если вам нужны запчасти для вашего автомобиля, нажмите на ссылку в описании и перейдите на 1AAuto.com.

Итак, мы проверяем этот автомобиль, и мы обнаружили, что внешний край водительской шины сильно изношен. Выравнивание на этом транспортном средстве немного нарушено, поэтому мы посмотрим, сможем ли мы изменить его, чтобы улучшить.

Хорошо. Прежде чем мы начнем, убедитесь, что вы стоите на плоской ровной поверхности. Вы захотите убедиться, что давление во всех шинах точное. Я возьму по два куска картона с каждой стороны, чтобы установить передние колеса, и они смогут немного легче поворачиваться вперед и назад. Я поставлю их прямо там, и мы сделаем то же самое для другой стороны.

Хорошо. Просто собираюсь немного приподнять машину, чтобы она оказалась по центру картона, затем я возьму руль, я просто буду водить его туда-сюда. Попробуйте получить центр с помощью руля. Поднесите его как можно ближе к центру. Это должно быть хорошо прямо там. Заглушите автомобиль.

Итак, мы взяли веревку и обернули ее между двумя табуретками. Можно использовать ящик для молока. Вы могли бы использовать подставку домкрата. Мы хотим, чтобы это было довольно далеко друг от друга. Что я предпочитаю, так это когда я рядом с шиной, чтобы иметь возможность перемещать струну внутрь или наружу, поэтому полезно находиться на расстоянии вытянутой руки от места, где находится шина.

Я хочу, чтобы струна была примерно на высоте центра шины. На этом транспортном средстве это чуть больше фута, поэтому мы собираемся сделать это. Мы собираемся сделать это для обеих сторон. Чтобы настроить это, вы собираетесь получить это довольно близко к шине. Я хочу попытаться снять его с помощью рулетки примерно в дюйме от центральной крышки или чего-то общего на колесе. Подвиньте его немного ближе. Хорошо, так что около дюйма прямо здесь. Я собираюсь сделать то же самое для задней части.

Убедитесь, что веревка натянута и ни к чему не прикасается. Вы можете получить его как можно ближе к машине, но только убедитесь, что он не касается. Это выглядит довольно хорошо прямо там.

Затем мы собираемся сделать то же самое с другой стороны, но для этой стороны мы хотим получить примерно дюйм от центра, и то же самое для этой стороны, примерно дюйм. Это примерно 1 1/4, так что мы немного отодвинем это назад. Попробуй подойти поближе. Это выглядит довольно хорошо.

И затем, прежде чем делать какие-либо корректировки или что-то еще, мы измерим расстояние между этими двумя строками. Поместите туда рулетку, и мы получим около 66 дюймов прямо здесь. Потом проверим переднюю. Спереди около 67, так что мы просто немного сдвинем заднюю часть, чтобы немного выровнять ее. Упс. Это около 67, так что это хорошо.

Теперь мы можем подойти к передней части машины. Я собираюсь измерить заднюю сторону обода. Это примерно 1 1/8. Итак, это 1 1/8 дюйма, а передняя часть немного больше. Это примерно 1 3/16 дюйма спереди. И тогда мы можем сделать то же самое для другой стороны.

Мы хотим, чтобы передняя часть шины заходила примерно на 1/16 от задней, поэтому в этот момент мы хотели бы отрегулировать заднюю рулевую тягу. Мы хотели бы, чтобы он был ослаблен, чтобы он выталкивал переднюю часть шины на этом автомобиле. У разных транспортных средств будут разные настройки, но, по крайней мере, это сблизит нас. Это около 1 1/4, и это 1 1/4. Да, 1 1/4, а передняя скошена примерно на 1 3/4, что составляет почти 1/2 дюйма, что слишком далеко, так что это нужно отрегулировать.

Чтобы отрегулировать правое переднее колесо, мне нужно повернуть руль до упора влево. Итак, я просто включаю ключ, поворачиваю руль до упора влево, тогда я могу получить доступ к рулевым тягам.

Итак, мы собираемся отрегулировать правую переднюю рулевую тягу. Если вы подойдете сюда, я просто возьму маркер, чтобы отметить, где это, прежде чем мы начнем, на случай, если мы решим вернуться. царапать. Теперь я собираюсь ослабить эту гайку прямо здесь. Я буду использовать ключ на 21 мм. Очевидно, что для разных автомобилей это будет отличаться.

Ослабьте это. Теперь, поскольку это было загнуто примерно на 1/2 дюйма, я собираюсь затянуть эту рулевую тягу, поэтому я возьму плоскогубцы и поверну вот так. . Мне нравится начинать примерно с четверти оборота, так что получается около четверти оборота. Хотя до этого было довольно далеко, так что я поеду еще немного. Тогда мы просто закроем это. Вы можете оставить это свободным и проверить, но это не будет так близко. Будет немного проще, если вы просто прижмете его. Вы можете затянуть его позже. Хорошо.

Сейчас я поверну руль обратно в прямое положение, а затем просто покачу рулем туда-сюда. Просто убедитесь, что он даже посередине. Можно даже запустить. Просто убедитесь, что это довольно точно, и это хорошо.

Итак, перепроверив это, оказалось, что это около дюйма на задней стороне колеса и около 1 3/8 на передней стороне колеса, так что мы немного сдвинули его. Мы хотели бы сдвинуть его немного больше, поэтому я думаю, что собираюсь ослабить его, а затем повернуть на полный оборот и посмотреть, где мы находимся после этого. Ладно, это примерно полный оборот.

Хорошо. Итак, после затягивания рулевой тяги, полный оборот, мы примерно на дюйм, чуть-чуть, примерно на 1 1/8 на задней стороне колеса и примерно на 1 1/4 на передней стороне колеса. колесо, что на самом деле не так уж и плохо. Вы могли бы получить его немного ближе.

Это один из способов отрегулировать сход-развал и приблизить его, чтобы вы могли ехать по дороге, не сжигая шины так сильно, но вы все равно хотите пойти в магазин и отрегулировать его.

Я покажу вам еще один способ проверки переднего сход-развала, чтобы приблизить его. Используйте рулетку. У тебя будет напарник с другой стороны под машиной. Он проведет линию на самой покрышке, где-то рядом с центром, например, прямо там, и положит туда эту часть рулетки, пока у меня есть другая сторона рулетки, и я собираюсь измерьте с другой стороны.

Сначала я поверну колеса прямо. Итак, мой друг там, на другой стороне, и он выбрал одну из линий. Он близко к центру, и я собираюсь посмотреть на эту линию прямо здесь. Итак, мы примерно на 59 1/8. Это на обратной стороне шины. Вы хотите убедиться, что рулетка не изогнута или что-то в середине. Это прямой взгляд.

Сейчас мы проверим переднюю сторону шины, так что давайте. Извини, Майк. Теперь, когда я нахожусь на передней стороне шины, а мой напарник находится в той же канавке с передней стороны, и такая же канавка на этой стороне составляет около 1 1/16, что на самом деле довольно хорошо. Итак, разница между задними и передними частями примерно 1/16. Это может быть немного плотнее, но это, по крайней мере, поможет нам пройти.

До того, как мы выполнили это выравнивание, руль должен был быть таким, когда он движется по дороге, чтобы двигаться прямо, так что мы собираемся объехать его и посмотреть, как он будет вести себя сейчас. Итак, теперь мы едем по дороге прямо, и, как вы видите, руль стоит прямо, поэтому мы значительно улучшили сход-развал этого автомобиля. Нам нужно еще немного времени, прежде чем мы доберемся до ремонтной мастерской.

Мы настроили этот автомобиль так же, как и Ford Focus. Мы поставили струну, и мы выполнили небольшой ремонт передней части. На этом автомобиле была заменена подвеска, поэтому мы собирались просто проверить ее и посмотреть, насколько точен этот автомобиль. Возьми мою рулетку. Итак, этот автомобиль уже настроен.

У меня около 1 1/2 на задней стороне, а затем около 1 1/2 на передней стороне колеса, что хорошо. Чем ближе вы к тому же спереди назад, тем лучше. Мы все еще должны выровнять это после. Здесь у нас 1 1/4 спереди и 1 1/4 сзади, так что эти колеса едут прямо по дороге. Мы знаем, по крайней мере, что мы не собираемся сжигать шины, ведя это по дороге.

Спасибо за просмотр. Посетите нас на 1AAuto.com, чтобы получить качественные автозапчасти, быструю и бесплатную доставку и лучшее обслуживание клиентов в отрасли.

Проверьте собственное выравнивание

Есть много книг, в которых обсуждаются простые домашние методы проверки выравнивание. Если вас вообще интересуют такие вещи, вам следует получить копию книги Фреда Пуна «Как сделать ручку для машины». Это отличная книга и охватывает много полезных методов, а также теории конструкция подвески.

Техника быстрой проверки пальцев ног

1. Подгоните автомобиль к ровной парковочной площадке. В идеале вы хотите машину нагружен, как это будет, когда он движется (например, для гоночного автомобиля положите балласт эквивалентно вашему весу на водительском сиденье, используйте только количество газа вы участвуете в гонках и т. д.). На практике выравнивание не сильно меняется с загрузкой, так что вам не нужно быть таким анальным по этому поводу, если вы не хочу (я обычно спешу, поэтому не беспокоюсь). Это важно что вы ведете машину прямо туда, где она будет выровнены. Как только вы повернете руль или поддомкратите машину, а затем поставите ее опять же, вы изменили статическое выравнивание и измеряемые числа будет неправильно.

2. (Эту часть я получил от Брэда Мартинсона, и это действительно классный лайфхак.) Возьмите две прямые булавки и воткните по одной в каждую переднюю часть (или заднюю, если хотите). проверка заднего сход-развала) шина на задней части шины на какой-то постоянной высота Н над землей. H должен быть ниже дорожного просвета Ваш автомобиль по соседству с колесами.

2(б). Жан-Ив Менье усовершенствовал метод Брэда. что позволяет пропустить шаг 3:
В рулетке, которую я использую, я проделал отверстие немного больше, чем головки булавок примерно на отметке 6 дюймов (в середине кривизны кассета).
Теперь вы можете повесить отверстие на ленте на головке булавки, это позволит вам измерять расстояние без помощника (менее придирчиво, если помощник твоя жена, тебе еще пива, если это твоя соседка)

3. Попросите друга приложить один конец рулетки к стартовой шине. на один штифт. Ты стоишь с другой стороны машины, тянешь рулетку так что нет провисания и измерения на другой штифт.

4. Катите автомобиль вперед (не назад, вы перевернете пальцы!) до тех пор, пока штифты теперь выступают из переднего конца шин и снова находятся на высоте H.

5. С другом снова измерьте между штифтами.

6. Разница между этими измерениями и есть ваш палец на ноге.

Примечания: вам не нужны булавки (на самом деле, я редко ими пользуюсь), пока вы можете выберите повторяющееся место на протекторе, от которого можно измерить (легко с A008, сложнее с Comp HR, зависит от рисунка протектора). Простой способ Чтобы убедиться, что высота H постоянна, используйте кусок 2×4 в качестве маркера. (4 дюйма кажется быть хорошей высоты на заниженном X1/9; на большинстве автомобилей вы могли бы, вероятно, показатель несколько выше). Измеряйте как можно выше, потому что вы получаете таким образом точность будет выше (шина выступает выше, так что вы измеряя большие числа, и ваша ошибка составляет меньший процент).

Еще одно замечание: прочитав эту страницу, Джерард указал что если вы перекатываете машину в процессе проверки или замены палец, вы должны в конечном итоге катить его вперед, а не назад, потому что если есть любой люфт в рычагах подвески, вы хотите, чтобы схождение было оптимизировано для пути подвеска наклоняется вперед.

На практике 1/32 дюйма достаточно для измерения схождения (вы не действительно точно знать, что ваш передний палец должен измеряться лучше, чем 1/32 дюйма, а вы? Я точно нет, и я экспериментировал с обращение довольно долгое время. Оптимальные настройки меняются в зависимости от шины состав, мое настроение, износ втулок подвески, как холодно и мокро погода и др. ).

Если хотите большей точности, то ставьте машину на выравнивающие пластины. Возьмите четыре тонких квадрата (скажем, 6 x 6 x 3/16 дюймов) из гладкого металла. Используйте их, чтобы сделать два бутерброда из металла снаружи, масла или жира. внутри. Теперь положите по одному бутерброду под каждую шину. Если ваши металлические пластины толстые, то подложите под другой конец что-то равной высоты. машина, поэтому она все еще сидит ровно. Теперь у вас есть выравнивающая пластина, которую используют профессионалы (только намного дешевле) и можно крутить руль, двигать машину и т.д. без испортил статическое измерение пальца ноги. Однако вы больше не можете использовать штифты или откатывать машину назад. [ Джордж Тайлински предлагает использовать вощеную бумагу, которая также позволяет избежать риска попадания масла или жира контакт с шинами. Я еще не пробовал, но похоже забавная идея. ]

Другие методы проверки пальцев ног (один человек)

Метод, который мне нравится больше, — это бросить вертикаль (используя отвес) из средней линии передней и задней части каждой шины. Сделать все четыре шины в то время как вы на нем. Даже если задняя часть не регулируется, вы можете хорошо проверьте это, потому что это скажет вам, является ли ваша рамка прямо, так что это хорошая вещь, чтобы сделать на недавно купленной машине. Сделать отметка на полу гаража под осевой линией каждой шины. Теперь езжай убери машину и нарисуй линии повсюду и измерь их все: вы можете получить переднюю гусеницу, заднюю гусеницу, правую и левую колесную базу, переднюю и заднее схождение, а также диагонали между центральными точками шин. Сравнение такие вещи, как диагонали и правая/левая дорожка, расскажут вам, как прямо ваш кадр.

Дешевое и простое измерение развала

Если вы измеряете развал с намерением изменить его, если он неправильно, сделайте это ДО того, как вы измерите схождение. На большинстве автомобилей изменение развала также изменить схождение (но не наоборот), потому что угол наклона стоек или другие детали подвески, которые влияют на развал, не совсем вертикальный.

Получите уровень плотника. Вы хотите тот, который немного короче, чем ваш размер колеса (например, на моих 13-дюймовых дисках 12-дюймовый уровень работает нормально). Отдых внизу уровня относительно какой-либо повторяемой части колеса (например, низа внешний край обода, но вам понадобятся другие методы с несколько колес). Теперь качаем уровень (не теряя контакта с колесом) пока он не станет строго вертикальным. С помощью штангенциркуля (можно использовать линейку, но штангенциркулем намного проще) измерьте расстояние от уровня до колеса. Теперь у вас есть развал в дюймах. Некоторая тригонометрия может дать вам развал в градусах, если это то, что вы хотите.

Есть много вариаций на этот счет. Можно использовать винт с крупной резьбой. вместо штангенциркуля, и считай обороты. Вы можете использовать циферблатный индикатор вместо штангенциркуля. Вы можете сделать штуковину со скользящими пальцами, которая высовываться из уровня и касаться колеса только в нужных точках для вашего размера колеса. Вы можете просто прижать уровень к колесу и сделайте калибровочные метки на окне, где появляется пузырек. Вы можете используйте вертикаль от пола и измерьте оттуда до низа и верха колес, затем вычтите. Все, что кажется вам самым легким.

Отрицательный развал может помочь шинам не подворачиваться (SCCA требует, чтобы автомобили с качающимися осями, такие как «Спитфайры», имеют значительный отрицательный развал. чтобы колеса не загибались и, возможно, не отрывались от обода и из-за чего машина переворачивается). Но главная причина, по которой большинство гоночных автомобилей отрицательный развал предназначен для компенсации развала под нагрузкой.

Чего вы действительно хотите, так это всегда иметь нулевой развал. Когда развал равен нулю, вся часть протектора шины соприкасается с грунт, и чем больше у вас резины на земле, тем больше сцепления вы имеют. Звучит просто, правда? Но когда вы добавляете нагрузку на поворотах, вы получаете более положительный развал на внешних колесах (представьте, что вся машина наклоняется чтобы внутренние колеса оторвались от земли. Обратите внимание, что происходит с теперь внешние колеса.) и с большинством подвесок (например, MacPherson стойки) этот эффект усугубляется тем, что крен кузова влияет на геометрия подвески, делающая внешний развал еще хуже. Вот почему гоночные автомобили, как правило, очень жесткие. Вы хотите свести к минимуму крен кузова, чтобы свести к минимуму эффект декамберинга.

Если вы настроили машину с большим количеством статики (т.е. когда машина стоит все равно нагрузки на поворотах нет) развал отрицательный, то когда попадаешь в хард поворот, подвеска разваливается и вуаля!, у вас нулевой развал на внешние колеса, что означает, что вы максимизируете сцепление на поворотах. Только одна проблема здесь: когда вы идете прямо, например. когда ты тормозишь по прямой линии, на автомобиль не действует боковая сила, а поскольку вы настроил машину на такой-то статический отрицательный развал, только внутренности по краям шин касаются земли, поэтому эффективность торможения снижается. Это касается и разгона, если у вас машина с достаточной мощностью что с тягой проблемы на разгоне. С моим X1/9, я бы не знал об этом. 🙂

Когда вы настраиваете машину, вам приходится искать компромисс между прямолинейностью тяга и сцепление на поворотах. Если сделать автомобиль сверхжестким, чтобы уменьшить крен кузова, тогда вам нужен относительно меньший отрицательный развал, чтобы вы не нужно идти на компромисс так много, но тогда у вас будут проблемы, если вы хотите сцепление на ухабистых дорогах. Используя стабилизаторы поперечной устойчивости, вы можете получить дополнительную защиту от качения. с меньшей жесткостью, так что вы лучше на ухабистых дорогах, но тогда вы поставили под угрозу независимость подвески, и вы можете получить слишком сильная пробуксовка при ускорении вне поворотов. Вы также должны принять во внимание учитывайте шины: шины с мягкими боковинами склонны закатываться во время движения. в поворотах, поэтому им нужен более отрицательный развал. Диагональные шины, например Hoosiers с их жесткими боковинами работают с гораздо меньшим изгибом, чем радиальные. На Х1/9, Hoosiers хотят менее 1 градуса статического электричества развал, тогда как радиальные A008R требуют около 3,5 градусов! Вы можете сказать по глядя на закономерности износа. Чулки сначала надевают изнутри края, A008R всегда сначала изнашиваются снаружи.

Настройка любого гоночного автомобиля — это компромисс, и вы должны решить, какие факторы наиболее важны для вас. Мой личный выбор — использовать радиальные как то, как кренится Hoosiers), столько прогиба, сколько я могу получить (в настоящее время около 3,5 градуса, пока у меня не будет времени изготовить пластины развала), сверхжесткий пружины (мне все равно, что на кочках машина валит.
