Втягивающее реле стартера — как проверить, заменить или отремонтировать
Для чего необходимо втягивающее реле стартера?
На всех автомобилях отечественного производителя втягивающее реле выполнено в одном блоке со стартером двигателя. Втягивающее реле имеет вид цилиндра и размеры, которые меньше стартера в два раза.
Втягивающее реле предназначено для управления муфтой свободного хода. Дело в том, что на конце муфты установлена шестерня, которая и воздействует на маховик двигателя. Эта шестерня нужна лишь для запуска двигателя и ее вращение, на протяжении всей работы двигателя недопустимо. Это может привести к различным поломкам стартера и даже бортовой сети автомобиля (так как стартер начнет работу в генераторном режиме). Чтобы этого не произошло, втягивающее реле выдвигает муфту лишь на тот момент, когда необходим запуск двигателя. После запуск двигателя и возврата ключа в исходное при включенном зажигании положении, втягивающее реле прекращает свою работу и муфта, под действием пружины возвращается в исходное положение, убирая шестерню от воздействия маховика двигателя.
Втягивающее реле имеют следующую особенность работы: ее электрическое соединение построено таким образом, что запуск электродвигателя стартера может быть произведен только после срабатывания этого реле. Это нужно, чтобы исключить перелом зубьев шестерни маховика или муфты при встрече с вращающейся шестерней муфты.
Принцип работы реле стартера
Чтобы понять, как производится ремонт втягивающего реле, необходимо знать его устройство и принцип действия. Реле, в свою очередь, представляет собой катушку с якорем.
Катушка реле встает под ток, возникший при замыкании цепи. Вокруг катушки возникает магнитное поле, которое воздействует на якорь реле. Якорь начинает двигаться в сторону катушки, сжимая возвратную пружину, и воздействует на рычаг, который выталкивает муфту свободного хода. После запуска двигателя, цепь катушки реле размыкается и магнитное поле, которое удерживало якорь, исчезло и якорь, под действием возвратной пружины, возвращается в исходное положение и устанавливает муфту свободного хода обратно.
Как проверить втягивающее реле
Часто случается такое, что двигатель автомобиля отказывается запускаться. Никакого вращения не происходит, а стартер отказывается реагировать на любой поворот ключа в замке зажигания. Чтобы убедиться, что втягивающее реле не работает, вначале необходимо провести проверку стартера целиком.
Вначале, попробуйте завести автомобиль обычным способом с помощью поворота ключа в замке зажигания. Если при этом слышны характерные щелчки, значит, втягивающее реле исправно и неисправность кроется только в самом стартере.
Если щелчки не происходят, возьмите любой провод и замкните два контакта на концах втягивающего реле (зажигание должно быть включено, а автомобиль должен стоять на нейтральной передаче). Если стартер начнет свое вращение, то он исправен, а проблема коснулась только втягивающего реле.
Если проверка реле непосредственно на автомобиле затруднена, то его можно проверить и при снятии стартера. Для этого его несильно зажимают в тисках.
К контактному выводу реле присоединяют плюс аккумулятора, а к корпусу стартера минусовую клемму.
При замыкании контактов должен происходить резкий характерный щелчок, а шестерня должна выдвигаться наружу. Если этого не происходит, то реле неисправно. А в случаях, когда реле срабатывает достаточно медленно, неисправность кроется в подгорании его контактов.
Неисправности реле
После проведения проверки тягового реле, возможно обнаружение следующих неисправностей: залипание и подгорания контактов, различные перегорания катушки и прочие дефекты деталей из-за обычного износа деталей.
Признаки неисправного реле:
1. При повороте ключа слышен звук вращающегося стартера, но двигатель при этом не раскручивается.
2. Как только двигатель запустился, стартер продолжает свое вращение. Об этом свидетельствует характерный звук.
В основном, все реле, применяемые в стартерах, имеют схожую конструкцию.
Их различие заключается только в размерах, способах крепления и конструктивных особенностях сердечника.
Видео — Ремонт (замена) втягивающего реле своими руками
В большинстве случаев, втягивающее реле является неремонтопригодным и подлежит замене. Дело в том, что этот узел неразборный и является расходным материалом. Однако, в некоторых случаях можно провести чистку подгоревших или загрязненных контактов. В случае, если прогорела сама катушка, то втягивающее реле подлежит только замене. Проводить ремонт катушки реле может только профессиональный электрик. Если сделать это самостоятельно, то есть риск вызвать короткое замыкание в электрической проводке автомобиля.
Порядок выполнения замены:
1. Перед разбором необходимо выполнить очистку узла от пыли и грязи. Это нужно для того, чтобы в внутрь не попали частицы, которые могут нарушить работу стартера.
2. Открутите гайку, которая расположенная на болте реле. После этого, снимите с болта специальный контакт.
3. Выкрутите винты, которые осуществляют крепеж тягового реле к массе, затем демонтируйте старый узел.
4. Установите новое втягивающее реле и проведите все операции в обратной последовательности. После монтажа реле проверяется перечисленными выше способами, и стартер монтируется на автомобиль.
На этом, проверка и ремонт втягивающего реле завершено. Стоит еще раз напомнить, в случае, если вы собираетесь провести именно ремонт втягивающего реле, то доверьте эту работу грамотному автомобильному электрику. В случае замены можно обойтись и собственными силами.
Устройство втягивающего реле
Назначение втягивающего реле стартера: втягивающее реле (его еще называют тяговое реле) предназначено для подачи тока управления на мотор стартера для осуществления выталкивания бендикса стартера в зацепление с маховиком.
Реле стартера достаточно прост в конструкции, но его неисправность приведет к проблемам с запуском двигателя.
Устройство втягивающего реле
Итак, с назначением мы разобрались, тяговое реле служит для введения бендикса в зацепление с маховиком. Работа втягивающего реле основана на принципах электромагнетизма.
Устройство втягивающего реле.
Втягивающее реле состоит из: 1) корпуса;2) якоря, 3) магнита с двумя обмотками, 4) возвращающей пружины 5) контактов.
Магнит выполнен в виде двух катушек: одна катушка является удерживающей, вторая — втягивающей. Удерживающая катушка соединяется с выводом управления и соединена с корпусом. Втягивающая катушка соединена с клеммой управления и электродвигателем.
Когда к контакту управления стартера поступает ток, в катушке образуется магнитная индукция, которая приводит к образованию магнитного поля.
Магнитное поле воздействует на якорь, который сжимает возвратную пружину. При этом якорь вращает бендикс, соединяющий стартер с аккумулятором.
Во время замыкания контактов втягивающая обмотка питается от плюсовой клеммы, на катушке перестает генерироваться ток, а якорь удерживается полем катушки. После запуска двигателя питание не подается и возвратная пружина выталкивает якорь обратно в первоначальную позицию. Контакты размыкаются и бендикс выходит из зацепления.
Неисправности втягивающего реле стартераОдними из самых распространенных неисправностей реле стартера является выгорание контактных пластин реле, сгорание обмотки, разрушение материалов реле стартера.
Как определить неисправности тягового реле?- После запуска двигателя стартер продолжает работать, издавая характерные звуки.
- Поворот ключа зажигания в положение запуска стартера не сопровождает его включения.
- При повороте ключа зажигания стартер вращается, но двигатель не запускается.
Втягивающее реле стартера
Втягивающее реле стартера – электромагнит, подводящий шестерню бендикса к зубчатому венцу маховика
ДвигательВтягивающее реле стартера выполняет две основные функции. В момент запуска двигателя подводит соединенную с валом стартера шестерню к зубчатому венцу маховика, а когда мотор заведется – возвращает в исходное положение.
История создания втягивающего реле стартера
Втягивающее реле – ровесник стартера. Идея использования электромотора, впервые появилась у американского инженера Чарльза Франклина Кеттеринга, одного из основателей продолжающей процветать и в наши дни фирмы Delco. Первый автомобиль с электрическим зажиганием, стартером и втягивающим реле появился в 1912 году.
Изобретение системы зажигания Delco открыло женщинам дорогу в автомобилисты. Заводить двигатель с помощью «кривого стартера», то есть ручкой, вставляемой в шкив коленвала, им было не под силу.
Устройство и принцип работы втягивающего реле стартера
Втягивающее реле стартера устроено по принципу стандартного электромагнита. Состоит из двух обмоток (втягивающей и удерживающей), схемы включения стартера и сердечника с возвратной пружиной. Внешний конец якоря сопряжен с вилкой, работающей по принципу рычага. Зафиксированная на оси в центральной части вилка противоположным от втягивающего реле концом перемещает бендикс при срабатывании электромагнита, втягивающего сердечник.
В доме изобретателя электрического стартера и втягивающего реле Чарльза Кеттеринга был установлен первый в США домашний кондиционер
При повороте ключа зажигания (или нажатия соответствующей кнопки) на обмотки втягивающего реле подается напряжение. Возникает магнитное поле, перемещающее якорь. Якорь сжимает возвратную пружину.
Противоположный от корпуса втягивающего реле конец вилки двигается по направлению к маховику, выталкивая шестерню, соединенную с бендиксом, до зацепления с зубчатым венцом маховика. В момент зацепления замыкаются контакты также интегрированной в конструкцию втягивающего реле схемы включения стартера. При этом более мощная, предназначенная для преодоления сопротивления возвратной пружины, втягивающая обмотка отключается, а якорь фиксируется в заданном положении с помощью удерживающей обмотки. После возвращения ключа зажигания (а автомашинах с «кнопочным» пуском – автоматически после старта двигателя) контакты, подающие напряжение на втягивающее реле, размыкаются, ток перестает поступать на обмотки и пружина возвращает якорь стартера в исходное положение, благодаря чему соединенный с ним вилкой бендикс выходит из зацепления с маховиком.
Особенности эксплуатации втягивающего реле стартера
Из-за того, что при каждом цикле работы втягивающее реле испытывает максимальную нагрузку большинство повреждений этого узла связано с выгоранием фрагментов электромагнитной схемы – обмоток и контактов – а также усталостью металла, приводящей к поломке вилки.
При этом неисправности втягивающего реле стартера относятся к числу критических – завести двигатель в случае поломки невозможно.
Чтобы приобрести втягивающее реле для Ferrari самостоятельно, лучше всего отправиться в Дубаи — мировой центр поставок автомобильных запчастей
Впрочем, прежде чем выносить приговор самому реле, необходимо сначала проверить состояние цепи подачи напряжения на стартер. Характерные щелчки (якорь не попадает под действие удерживающей обмотки и возвращается пружиной в исходное положение до завершения цикла пуска) или «моргание» контрольных ламп на панели означают либо малый заряд аккумулятора либо плохой контакт на каком-то из участков цепи.
Втягивающее реле стартера не втягивает
Порой транспортное средство не хочет заводиться. И, что самое ужасное, очень часто случается это в самый неподходящий и неудобный момент. Такая ситуация знакома очень многим автомобилистам. Конечно, приходиться что-то с этим делать.
И, если автомобильная электросеть в полном порядке, а аккумулятор заряжен, значит проблема может крыться в стартере, а именно в его периферийных устройствах. Вполне вероятно, что неисправно тяговое (втягивающее) реле стартера. Здесь не обойтись без ремонта, так что придётся к нему подготовиться. Ведь подготовленному человеку будет намного легче преодолеть любые трудности, в том числе и отремонтировать втягивающее реле стартера.
1. Как проверить втягивающее реле стартера?
Стартер, по своей сути, очень прост в своём устройстве. И, если есть инструкция к этому автомобильному компоненту, то разобраться с его ремонтом способен даже самый неопытный автомобилист. Важно помнить, что самое сложное – это демонтировать стартер, а потом смонтировать его обратно. Другие работы выполняются на раз-два.
Но перед тем как приступать к ремонту стартера, необходимо разобраться, в чём же кроется поломка и какое место потребуется отремонтировать. Первое, что нужно сделать – это проверить заряд аккумуляторной батареи, так как проблемы могут возникнуть и из-за неё.
Если же вы поменяли аккумулятор и это не дало никаких результатов, то придётся провести ремонт стартера.
Вероятно, что неисправен замок зажигания или реле включения стартера, находящееся под автомобильным капотом на брызговике. Определить их неисправность можно по характерным звукам. Если стартер не издаёт абсолютно никаких звуков, значит, скорее всего, замок зажигания и реле включения стартера в порядке, а причины неисправностей кроются в совершенно другом месте. Для начала разберёмся с принципом работы стартера.
Итак, стартер, как и его втягивающее реле, работает, опираясь на принципы электромагнетизма. Когда на обмотки поступает напряжение, втягивающее реле притягивает к себе якорь. Этот якорь двигает шестерню бендикса до того момента, пока она не зацепиться со шлицами на венце от маховика. Параллельно с этим происходит замыкание контактов, сквозь которые передаётся напряжения на обмотку стартера. После того, как все контакты замкнулись, обмотка втягивающего реле перестаёт получать питание, хотя якорь продолжит удерживаться внутри благодаря созданному магнитному полю.
Все описанные процессы полностью взаимозависимы и происходят почти одновременно. Если нарушиться хотя бы одно соединение, то автомобиль завести не получиться. А значит – придётся искать поломку и пытаться всеми силами её устранить. Часто поломки стартера обусловлены поломками его втягивающего реле.
Самые распространённые причины поломок втягивающего реле автомобильного стартера:
1. Обгорание обмотки стартера или реле.
2. Сгорание внутри реле контактных пластин (именуемых в народе, пятаками).
3. Постепенные разрушения материалов, из которых изготовлен прибор (в том числе и от старости).
Перед тем, как приступать к проверке работоспособности втягивающего реле стартера, следует проверить сам стартер. Для это просто следует повернуть ключ зажигания и прислушаться. Если стартер не сработал, но слышны какие-то щелчки, это значит, что стартер не работает, но его втягивающее реле в порядке и причина поломки кроется в чём-то другом.
Признаки неисправностей втягивающего реле автомобильного стартера:
1. Стартер после пуска двигателя не отключается и продолжает вращаться с очень большой скоростью, о чём свидетельствует звук жужжания.
2. После поворота ключа в замке вы слышите щелчок, который означает включение устройства, но вот стартер не запускается.
3. Во время поворота ключа в замке, вы слышите, что стартер вращается вхолостую, но вот сам двигатель не начинает работать.
Как же наверняка узнать, что причина неисправности кроется именно во втягивающем реле?
На самом деле, точно проверить исправность втягивающего реле можно ещё до момента снятия стартера из автомобиля. Это очень удобно, так как экономит уйму времени и ресурсов.
Для проверки втягивающего реле необходимо произвести такие действия:
1. При помощи металлического предмета или куска провода замкнуть контактные болты, расположены на тыльной части стартера.
Так напряжение будет переходить непосредственно на обмотки стартера, не проходя через обмотки втягивающего реле.
2. Если после поворачивания ключа зажигания стартер начинает вращаться, значит он исправен, а поломка действительно кроется во втягивающем реле.
3. Если после поворачивания ключа зажигания вы слышите щёлканье втягивающего реле, но сам стартер не работает, значит реле исправно, а причины неисправностей нужно будет искать в другом месте.
Если у вас не получилось добраться до контактов втягивающего реле, то нужно будет его демонтировать. Когда вы проверяете собственноручно или ремонтируете любые детали стартера, будьте предельно осторожны и внимательны, так как любые неверные движения могут привести не только к поломкам автомобильных узлов, но и травмам. Особенную осторожность стоит соблюдать во время проверки демонтированного реле (вращение механизмов очень сильное и они попросту могут вырваться и нанести травмы автомобилисту)
2.
Ремонт втягивающего реле стартера.Если вы определили, что причины неисправностей стартера кроются в его втягивающем реле, значит придётся провести ремонт втягивающего реле стартера.
Как показывает практика, подобный ремонт зачастую заканчивается полной заменой втягивающего реле. С чем же это связано?
Дело в том, что некоторые производители автомобильных комплектующих производят втягивающие реле полностью неразборными, пытаясь таким образом достичь большей надёжности этого элемента.
Но бывает и так, что втягивающее реле разбирается. В таком случае, можно попытаться восстановить его работоспособность. Как уже отмечалось, причинами неисправности втягивающего реле состоят в сгорании его контактов, коротких замыканиях в его обмотке или в элементарном износе его составляющих компонентов. После разборки втягивающего реле, проблем с диагностикой причин выхода из строя не должно возникнуть, так как любая поломка будет заметна невооружённым глазом.
Но для проверки исправности обмотки, потребуется омметр, который подключается к реле стартера.
Если значение сопротивление составляет не менее, чем 10 Ом, значит с обмоткой всё в порядке. А, если данный показатель ниже, это свидетельствует о замыкании в обмотках и вам придётся покупать и устанавливать полностью новое реле, так как заменить обмотку крайне сложно. Но для ремонта втягивающего реле стартера, его необходимо сначала полностью демонтировать с автомобиля.
Процесс демонтажа втягивающего реле стартера состоит из следующих этапов:
1. Полностью отключить аккумуляторную батарею от сети электропитания (иначе, это чревато замыканием и возгоранием всей проводки транспортного средства).
2. Снять стартер с автомобиля.
3. Очистить стартер от грязи и пыли. Проделать это необходимо тщательно, чтобы не допустить попадания грязи внутрь агрегата.
4. Открутить соответствующие гайки от щёточного узла и снять контакт с болта втягивающего реле.
5. Открутить винты, которые крепят реле к массе.
6. Изъять втягивающее реле из стартера.
После того, как реле было демонтировано, его или заменяют на новое, или ремонтируют. Если у вас разборный механизм, и вы решили его отремонтировать, значит следует произвести такие действия:
1. Открутить гайки на торцах втягивающего реле и разделить его на части.
2. Изъять старый сердечник и заменить его на новый.
3. Произвести сборку всех элементов в обратном порядке.
Обратно в стартер втягивающее реле устанавливается в порядке, противоположном к снятию этого компонента. Чтобы не запутаться, рекомендуем во время снятия реле пометить клеммы. Так вопросов при обратном монтаже не возникнет. Также важно помнить, что перед обратной установкой, все контакты следует зачистить и тщательно обезжирить. После установки обязательно проверьте все детали на работоспособность и удостоверьтесь в правильности проделанных работ.
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
Втягивающее реле стартера
Втягивающее реле стартера – важный элемент его конструкции, если этот маленький компонент автомобиля выйдет из строя, машина не сможет завестись.
Функции втягивающего реле стартера
1. Синхронизация действий всех цепей стартера;
2. Перераспределение вырабатываемой электрической энергии между двигателем стартера и электромагнитом;
3. Благодаря тяговому реле шестерни бендикса подходят к зубцам маховика, после запуска они возвращаются назад.
Рис. №1. Стартер в разборе со втягивающим реле
Принцип действия втягивающего реле
Реле состоит из двух обмоток. Тяговая обмотка или, как еще она называется, втягивающая катушка представляет собой электромагнит с расположенным в ней якорем. Поверх этой обмотки расположена удерживающая катушка.
Втягивающая катушка намотана толстым проводом и состоит из числа витков, равных по количеству числу витков удерживающей обмотки, она потребляет ток величиной до 30А. Удерживающая катушка наматывается тонким проводом и рассчитана на ток 12А.
Благодаря наличию двух обмоток достигается экономия потребления электрической энергии, как правило они работают по очереди, после замыкания контактов и втягивания сердечника работает только удерживающая обмотка.
При повороте ключа в замке зажигания, реле замыкает контакты, приводя в движение электродвигатель стартера. Рабочая шестерня бендикса входит в зацепление с маховиком с помощью якоря, притягиваемого к сердечнику.
Сердечник замыкает «пятаки» контакты, во время чего происходит включение удерживающей обмотки, посредством чего вращается вал и маховик.
Двигатель запускается, контакты возвращаются в исходное состояние и размыкаются, ток на стартер больше не идет, пружина возвратного механизма возвращает якорь и шестерню обгонной муфты в стартовое состояние.
Подключение тягового реле стартера
Рис. №2. Схема присоединения обмоток тягового реле стартера
Один вывод втягивающей обмотки подключается к клемме управления, обычно она выполнена изолированной. Второй вывод присоединяется к силовому выходу реле и соединяется с электродвигателем. Удерживающая обмотка присоединяется к клемме управления, что и первый вывод втягивающей обмотки, второй присоединяется на корпус электромагнита (на массу).
Устройство втягивающего реле
- Медная контактная пластина крепится на ввернутую в сердечник реле шпильку, через пластину протекает ток большой величины.
- Изоляция пластины от шпильки осуществляется специальными шайбами из текстолита, она выдвигается в крайнее правое положение с помощью электромагнита.
- Мощные пружины, расположенные между пластиной и шайбами из текстолита, создают ровное и плотное прилегание пластины к контактам.
- Тяговое реле закрыто крышкой, закрепленной винтами. В специальных отверстиях находятся два медных неподвижных контакта, через них электрический ток идет на электродвигатель. Контакты представляют собой одно целое с контактным болтом, они зафиксированы медными гайками. От одного контакта провод присоединяется к аккумулятору, второй – к электродвигателю.
Главная неисправность кроется в ослаблении контактного соединения в результате прохождения тока большой величины, при его прохождении на ослабленных контактах наблюдается нагрев и как следствие, появляется окисление контактов. Для увеличения сопротивлению появления окисления, контактное соединение герметизируется специальными прокладками и фигурными уплотнителями.
Существующие неисправности втягивающего реле
Ремонт реле выполняется только в том случае если оно разборное. Например, можно заменить выгоревшие «пятаки» на новые контакты. К симптомам неисправности втягивающего реле относятся:
1. Молчание или щелканье стартера при попытке запуска. Эти же признаки соответствуют износу щеток, или замыканию на корпус якоря или стартера.
2. Медленное вращение стартера «берет на себя» соответствует износу втулок или втягивающему реле.
3. Стартер крутит после запуска двигателя, эта неисправность бывает достаточно нечасто и связана со втягивающим реле.
Замена втягивающего реле стартера производится за 15 – 20 минут. Для замены подходит только соответствующее определенному типу стартера, марка тягового реле.
Нестандартная диагностика тягового реле с помощью токоизмерительных клещей
Для определения неисправности стартера и его втягивающего реле достаточно обычных токоизмерительных клещей.
Понять причину неисправности можно, подключившись к проводу, к клемме или проводу «50», что находится рядом с замком зажигания. См. рис№2.
1. При любой неисправности стартера, исключая обрыв обмоток втягивающего реле и при отсутствии массы на стартере по проводу «50», будет проходить электрический ток. При этом подается напряжение «старт» с замка зажигания. Если тока на этом проводе в момент «старта» нет, значит в проводке – обрыв или произошло срабатывание системы блокировки запуска.
2. Если величина тока равна 5 или 10А, мы видим ток удерживающей обмотки тягового реле, что означает износ коллекторных щеток, по цепи которых идет включение пусковой обмотки. Для этой неисправности характерно отсутствие звука срабатывания втягивающего реле и вращения стартера, но ток в цепи будет.
Рис. №3. Показан ток удерживающей обмотки реле, имитируется износ щеток, провод после втягивающего реле присоединяющийся к двигателю стартера отсоединен
3.
Если ток на проводе «50» равен величине 20-30 А, это означает наличие общего тока обмоток «пусковой» и «удерживающей» во втягивающем реле. Наличествует звук срабатывания реле, но стартер не вращается. Это свидетельствует об отсутствии напряжения на проводе «30» и говорит о том, что нет подачи напряжения на электродвигатель стартера – отсутствие замыкания цепи силовых контактов втягивающего реле.
Рис. №4. Показан ток пусковой и удерживающей обмоток втягивающего реле, имитируя подгоревшие контакты реле силовое питание на провод «30» не подается
4. Исправный стартер на проводе «50» имеет ток 5 – 10А, есть звук срабатывания втягивающего реле и звук вращения стартера. Общий ток в 20 или 30А проходит всего 2 или 3 сек, клещи не успевают его зафиксировать.
Некоторые марки автомобилей отличаются тем, что включение стартера происходит через дополнительное реле, оно уменьшает величину тока в замке зажигания. Это означает, что рабочий ток на проводе «50» будет равен 0,1 – 03А.
Поэтому, если надо найти причину отказа стартера, замеры надо производить на выводах дополнительного реле.
Почему с нами удобно работать
Специалисты автомастерской компании «Start-Motors» обладают необходимыми знаниями и огромным опытом в ремонте электрооборудования автомобилей.
Мастера «Start-Motors» выполнят ремонт генератора или стартера иномарки быстро и качественно. В течение 15 – 20 минут заменят втягивающее реле или бендикс.
Вы проживаете в Московской области в городе Люберцы или в близлежащих городах Салтыковка, Новокосино, Томилино или Красково смело обращайтесь к нам – мы поможем. В автомастерской компании готовы оказать помощь автомобилистам городов Котельники, Дзержинский или Лытарино.
Обратившись за помощью в «Start-Motors», заказчик получает скидку, возможность расчета по пластиковым картам, быстрый и качественный ремонт генератора и стартера любой иномарки.
Втягивающее реле стартера на ВАЗ 2109: проверка состояния, замена и ремонт своими руками
Содержание:
- Поиск проблемы
- Роль элемента
- Проверка состояния
- Демонтаж
Если ваш автомобиль в какой-то момент перестал заводиться, причина может заключаться во втягивающем реле стартера. Но лучше всего для начала это проверить.

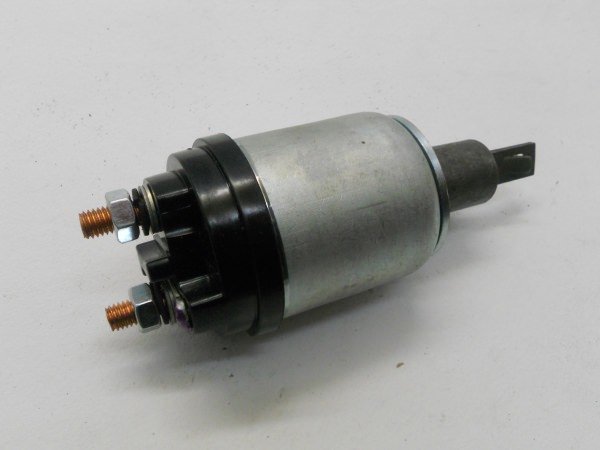

Внешний вид устройства
Поиск проблемы
Если аккумуляторная батарея заряжена, в электроцепи нет нарушений, тогда причина кроется в самом стартере или его компонентах — пусковое и втягивающее реле.
На автомобилях ВАЗ 2109 реле включения стартера служит для активации обмоток и передачи момента вращения от ротора к маховику. Когда двигатель запустился, релюшка рассоединяет привод, отключает питание.
Роль элемента
Все автомобили ВАЗ, включая модель 2109, имеют стандартную систему запуска мотора, которая основана на электрическом стартере. Вот что вам нужно о нем знать.
- Стартер — это небольшой электромотор, который по средствам муфты (бендикса) подключается к маховику мотора на небольшой промежуток времени, чтобы запустить вращение маховика.
- При своих небольших габаритах, стартер пропускает через себя огромные по силе токи.
- Если бы цепь стартера замыкалась непосредственно в замке зажигания, то ни один компонент системы не сумел бы выдержать таких токовых нагрузок. Как результат, они б сгорели.
- Потому для этих целей стартер подключается дистанционно к АКБ через реле. Его контакты рассчитаны на большие токи.
- Стартер работает кратковременно и должен выключаться после запуска двигателя. В противном случае начнется его активное разрушение из-за воздействия мощности мотора.
- Эти задачи великолепно выполняет релюшка. Собственно, именно для обеспечения функционирования системы и защиты от тока, своевременного выключения стартера в конструкцию включена втягивающая релюшка.
Схема элемента
Проверка состояния
Прежде чем менять релюху, удостоверьтесь, что проблема с запуском мотора связана именно с этим компонентом.
Для этого рассмотрим две ситуации, указывающие на его неисправность.
Ситуация | Ваши действия |
Реле издает щелчки, но якорь не крутится | Если имеются щелчки от реле, проверьте состояние якоря. Для этого клеммы втягивающей релюшки перемыкаются большой отверткой или куском сварочного кабеля к клеммам на концах. Взяв тонкий провод или отвертку, вы легко можете сжечь клеммы. При работающем якоре после замыкания клемм якорь закрутится, что можно определить по звуку. Следовательно, само втягивающее реле вышло из строя и требует ремонта
|
Реле полностью молчит | Даже если после замыкания клемм тишина, проблему следует искать в стартере. Реле тут уже не играет никакой роли |
Обнаружив, что релюшка отработала свое, ее обязательно требуется заменить или отремонтировать, если имеется такая возможность.
Демонтаж
С процессом демонтажа не должно возникать никаких проблем. Здесь главное снять стартер, поскольку на нем удерживается искомая релюшка. Следовательно, демонтаж проводится в сборе.
- Включите ручник, отключите аккумулятор, сняв с него минусовую клемму.
- От АКБ на контакт релюшки идет провод с крупным сечением. Его можно отключить путем откручивания с помощью ключа на 13.
- Из втягивающего реле извлеките тонкий провод питания обмотки.
- С помощью того же ключа на 13 открутите три крепежные гайки, удерживающие стартер на блоке сцепления.
- Извлекать устройство можно через низ или верх. Если выбрали верх, тогда нужно немного покрутить стартер вокруг своей оси и достать.
- Нижний вывод сложнее, поскольку здесь нужно снимать защиту картера. Но если проводятся параллельные работы, требующие подобных манипуляций, проблем не возникнет.
Ремонт
Далее перед вами стоит выбора — заменить полностью релюшку или же попробовать ее отремонтировать.
Полноценному ремонту поддается только реле, имеющее разборную конструкцию. Не редко на автомобилях стоит релюшка с неразборным корпусом. Там ремонт также возможен, но только частичный.
- Открутите пару болтов, которые удерживают релюху на стартере, отсоедините серьгу сердечника от верхнего конца приводного рычажка;
- На его место установите новое втягивающее реле, завершив тем самым замену.
Но если вы хотите сэкономить или просто любите повозиться с автомобилем, вполне можно попробовать вернуть к жизни поврежденную релюшку. Для этого мы предлагаем вам подробную инструкцию.
Наиболее уязвимое место этого агрегата — это контакты в месте припайки проводок к клемме. Она может окислиться или просто изначально была некачественной. Потому перед разборкой реле припаяйте контакты паяльником. В большинстве случаев работоспособность релюшки возвращается и не приходится разбирать корпус.
Разобранный элемент
Если такая мера не помогла, будем разбирать корпус и ремонтировать.
- Релюха состоит из корпуса с обмоткой внутри, сердечника с возвратной пружиной и контактов.
- Пружина отсоединяет шестерни ротора стартера от венца бендикса при отключении питания обмотки релюхи.
- Задняя крышка релюшки зафиксирована винтами к корпусу. Потому первым делом снимаем эта крышку, открутив соответствующие крепежные элементы.
- У обоих контактных болтов есть по гайке, которые также открутите.
- Под гайками вы увидите шайбы. Не потеряйте их, чтобы при обратной сборке вернуть на место.
- Отпаяйте оба вывода обмотки, вооружившись паяльником. После чего снимите крышку.
- Если на контактах вы обнаружили следы нагара, их можно удалить мелким надфилем.
- Под крышкой располагается резиновое уплотнительное кольцо. Проверьте его на предмет эластичности, целостности. Если кольцо повреждено, износилось, замените новым.
- Демонтируйте контактную пластину вместе со штоком.
- Плоской отверткой снимите возвратную пружину.
- Если пружинка деформировалась, сильно растянулась, ей потребуется обязательная замена. В противном случае изношенная пружина не сможет гарантировать нужный контакт. Как результат, релюшка не отрабатывает должным образом.
- Разберите контактную пластину. Чтобы это сделать, нужно снять стопорное кольцо, изолирующую шайбу. После этого пластина сама выпадет из-за давления, создаваемого пружиной.
- Извлеките из крышки контактные болты. Зачистите поверхности их контактов. Не редко из-за подгорания контактных поверхностей перестает работать нормально втягивающее реле.
Контактные болты
- Если нагар слишком сильным и простой наждачной бумагой удалить его не получается, не спешите покупать новые болты. Просто поверните их на 180 градусов. Так соприкасаться они будут уже другой стороной, где нагар отсутствует.
- Обмотки реле располагаются в неразборном корпусе. Если они повреждены, вам не останется ничего другого, кроме как целиком поменять релюшку.
- Замените все поврежденные и изношенные элементы реле включения, после чего соберите все в корпус обратно. Установите втягивающее реле на место и проверьте, вернулось ли зажигание в норму.
Если реле имеет неразборный корпус, многие рекомендуют его менять. Но при желании можете даже такой агрегат отремонтировать. Для этого нужно развальцевать корпус плоскогубцами, затем отпаять контакты и извлечь крышку. Далее следуйте инструкции, приведенной выше.
Последний этап замены или ремонта — это проверка сопротивлений обмоток.
Если узел работает исправно, вам мультиметр в режиме омметра покажет следующие данные.
Участок замера | Показатель в норме |
Между лепестковым контактом и нижним болтом реле | Сопротивление на данном участке должно быть около 0,5 Ом |
Между лепестковым контактом и корпусом | При проверке этого участка требуется получить 0,7 Ом с допустимой небольшой погрешностью |
Проверка состояния
При существенном отклонении от нормы замените отремонтированное реле, либо проверьте новое. Оно могло оказаться дефектным или поддельным.
Загрузка …Срабатывает втягивающее реле стартера, но он не крутит
Срабатывает втягивающее (тяговое) реле стартера, но он не крутит — часто встречающаяся неисправность. Разберем причины, диагностику, методы устранения этой неисправности.
На примере стартера автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.
Диагностика неисправности «срабатывает втягивающее (тяговое) реле стартера, но он не крутит»
При повороте ключа в замке зажигания в положение «стартер» происходит срабатывание втягивающего реле стартера, но стартер не крутит двигатель. Срабатывания могут быть частыми или, наоборот не частыми.
Причины неисправности «срабатывает втягивающее (тяговое) реле стартера, но он не крутит»
— Села аккумуляторная батарея, либо окислились ее выводы
— Плохая «масса» между кузовом и двигателем
— Неисправно втягивающее (тяговое) реле
Не замыкаются контакты внутри реле («пятаки»).
— Неисправен токоведущий провод к реле («обрыв», окислился наконечник)
— Неисправны щетки стартера (стерлись, зависли)
— Заклинил стартер
Методы устранения неисправности
В первую очередь проверяем провода идущие к тяговому реле (от АКБ и от монтажного блока). Можно использовать схему подключения стартера.
Схема подключения стартера 5712.3708 автомобилей ВАЗ 21083, 21093, 21099Проверяем аккумуляторную батарею (степень заряда, окисление выводов).
Проверяем, что вышло из строя реле или стартер. Замыкаем отрезком провода или отверткой два контактных болта втягивающего реле и включаем стартер ключом зажигания. Если стартер сработал — неисправно втягивающее, если не сработал, неисправен сам стартер. Полностью установить причину можно после снятия стартера с двигателя.
Примечания и дополнения
— Помимо перечисленных выше проблем с электрикой по причине которых реле срабатывает, а стартер не крутит, возможно еще заклинивание помпы двигателя или самого двигателя. Нужно попытаться провернуть коленчатый вал (на ВАЗ 2108, 2109, 21099 отверткой за зубцы маховика в лючке картера сцепления).
Еще статьи по автомобильному стартеру
— «Башмачит» стартер
— Стартер не выключается после пуска двигателя
— Принцип действия автомобильного стартера
— Неисправность: стартер крутит, но коленчатый вал не вращается
— Реле включения стартера ВАЗ 2108, 2109, 21099
— Проверка обмоток стартера на короткое замыкание и обрыв
Ремонт втягивающего стартера своими руками
Каждый водитель хочет водить машину, которая ведет себя предсказуемо с момента поворота ключа в замке зажигания. Но иногда именно в этот момент с машиной возникают проблемы. Одним из виновников этого события может быть реле в стартере.
Перед проверкой реле стартера желательно убедиться в однозначности диагностики. Для этого проводится поверхностная проверка компонентов, участвующих в системе запуска автомобиля
Содержание
- 1 Диагностика проблем с запуском двигателя
- 2 Как работает реле
- 3 Наиболее вероятные неисправности
- 4 Работа по замене реле
Диагностика проблемы с запуском двигателя
Водитель должен убедиться, что проблема связана исключительно с неисправностью реле.Для этого можно провести визуальный осмотр электропроводки на разряд аккумулятора. Если эта схема и все параметры в норме, то с большой долей вероятности поломка кроется в реле стартера.
Отсутствие щелчков стартера свидетельствует о неработающем реле втягивающего устройства. Если включение / выключение слышно, значит неисправность вне реле.
Для начала нужно попробовать еще раз с поворотом ключа в замке зажигания.Молчание мотора в ответ на эти действия приведет к анализу стартера. Но, прежде чем разбирать реле стартера, его необходимо вынуть из моторного отсека.
Смотрите также: как проверить стартер на АКБ.
Как работает реле
Знание устройства всегда помогает разобраться в неисправностях механизма, поэтому уточним принцип работы втягивающего устройства стартера. Катушка получает напряжение от автомобильного аккумулятора.За счет этого образуется магнитное поле, взаимодействующее с якорем, который, вращаясь, натягивает пружину. Благодаря взаимодействию с Bendex, последний входит в зацепление с маховиком коленчатого вала.
Релейная цепь
Замкнутые контактные элементы блокируют подачу напряжения на обмотку, однако якорь из-за магнитного поля не выходит из зацепления. Он возвращается только за счет удерживающей пружины после прекращения работы электрической катушки. Bendex на этот раз вышел из зацепления с маховиком.
См. Также: Как заменить опору двигателяНаиболее вероятные неисправности
Визуальный осмотр неисправного реле обычно выявляет перегоревшую проводку на контактах. Так же проседают сами контакты (залипают), есть возможность изолировать и сжечь обмотки катушки.
Часто можно акцентировать внимание на таких симптомах, после которых может потребоваться самостоятельный ремонт втягивающего реле стартера:
- не выключение стартера после запуска двигателя;
- может произойти щелчок после поворота ключа на стартере, но двигатель дальше не запускается;
- Я слышу холостой ход стартера после поворота ключа, но двигатель молчит.
Для ремонта реле потребуется разобрать данный элемент. Однако есть модели, у которых есть раскладывающееся устройство; их нужно только заменить. Этот вид ремонта самый распространенный.
Работы по замене реле
Любые действия, включая демонтаж или, по крайней мере, проверку реле стартера, должны начинаться с отключения источника питания от аккумуляторной батареи автомобиля. Несоблюдение этого может привести к короткому замыканию и повреждению всей проводки. Такая замена может стоить очень дорого.
Ремкомплект
Перед тем, как открыть корпус, необходимо очистить поверхность от копоти и грязи, чтобы они не попали внутрь электрооборудования. Затем нужно ослабить гайку на щеточном узле и отсоединить контакт от болта. Теперь можно ослабить стяжку и ее болты, прижимающие блок к массе. Достаем реле из подкапотного пространства.
Отверните гайку на конце и откройте внутреннее содержимое. Вытаскиваем сгоревший или нерабочий сердечник, а на его место монтируем новый.Сборку проводят в обратной последовательности и монтируют деталь в подкапотном пространстве. Если все было собрано правильно, мотор должен запуститься с первого раза.
Amazon.com: Premier Dental
93 Traxodent Starter Pack 7 / Упаковка: Industrial & Scientific
В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
- Убедитесь, что это подходит введя номер вашей модели.
- Обычный гемостаз
- CAD-CAM и лазерные ассистирующие процедуры десневых тканей
- Корона и мостовидный протез с ретракционным шнуром
- В комплекте: 7 шприцев и 15 наконечников.
Характеристики данного продукта
| Фирменное наименование | Премьер Дентал |
|---|---|
| Вес изделия | 3.20 унций |
| Количество позиций | 1 |
| Номер детали | 93 |
| Код UNSPSC | 41000000 |
% PDF-1.5 % 6 0 obj > эндобдж xref 6 217 0000000016 00000 н. 0000005153 00000 н. 0000005317 00000 п. 0000005357 00000 п. 0000006825 00000 н. 0000007383 00000 п. 0000007956 00000 н. 0000008016 00000 н. 0000008089 00000 н. 0000008124 00000 н. 0000009185 00000 н. 0000010933 00000 п. 0000011457 00000 п. 0000011859 00000 п. 0000012293 00000 п. 0000013585 00000 п. 0000014663 00000 п. 0000015692 00000 п. 0000016940 00000 п. 0000017264 00000 п. 0000017670 00000 п. 0000018081 00000 п. 0000019466 00000 п. 0000021192 00000 п. 0000021447 00000 п. 0000021529 00000 п. 0000021582 00000 п. 0000021811 00000 п. 0000021893 00000 п. 0000021946 00000 п. 0000022300 00000 п. 0000022413 00000 п. 0000022536 00000 п. 0000022651 00000 п. 0000022762 00000 п. 0000022885 00000 п. 0000022997 00000 п. 0000023074 00000 п. 0000023148 00000 п. 0000023243 00000 п. 0000023390 00000 п. 0000023698 00000 п. 0000023751 00000 п. 0000023865 00000 п. 0000023942 00000 п. 0000024250 00000 п. 0000024303 00000 п. 0000024417 00000 п. 0000029799 00000 н. 0000030217 00000 п. 0000030734 00000 п. 0000035574 00000 п. 0000036083 00000 п. 0000036620 00000 н. 0000037666 00000 п. 0000037994 00000 п. 0000038352 00000 п. 0000039864 00000 н. 0000040207 00000 п. 0000040591 00000 п. 0000040675 00000 п. 0000044963 00000 п. 0000045458 00000 п. 0000046012 00000 п. 0000047891 00000 п. 0000048267 00000 н. 0000048681 00000 п. 0000049912 00000 н. 0000050245 00000 п. 0000050604 00000 п. 0000052414 00000 п. 0000052755 00000 п. 0000053147 00000 п. 0000088890 00000 н. 0000088927 00000 н. 0000124670 00000 н. 0000124707 00000 н. 0000124807 00000 н. 0000124902 00000 н. 0000125045 00000 н. 0000125122 00000 н. 0000125407 00000 н. 0000125810 00000 н. 0000125887 00000 н. 0000126172 00000 н. 0000126249 00000 н. 0000126514 00000 н. 0000126591 00000 н. 0000126851 00000 н. 0000126928 00000 н. 0000126962 00000 н. 0000127039 00000 н. 0000130225 00000 н. 0000139212 00000 н. 0000139538 00000 п. 0000139602 00000 н. 0000139719 00000 п. 0000142906 00000 н. 0000146093 00000 н. 0000155082 00000 н. 0000173516 00000 н. 0000173867 00000 н. 0000173945 00000 н. 0000174208 00000 н. 0000174656 00000 н. 0000174707 00000 н. 0000174960 00000 н. 0000175043 00000 н. 0000175098 00000 н. 0000175173 00000 н. 0000176661 00000 н. 0000176998 00000 н. 0000177397 00000 н. 0000177719 00000 н. 0000178221 00000 н. 0000178818 00000 н. 0000179908 00000 н. 0000180230 00000 н. 0000180586 00000 н. 0000180964 00000 н. 0000183564 00000 н. 0000183603 00000 н. 0000237484 00000 н. 0000237523 00000 н. 0000237621 00000 н. 0000237729 00000 н. 0000237833 00000 п. 0000237979 00000 н. 0000238124 00000 н. 0000238230 00000 н. 0000238351 00000 п. 0000238474 00000 н. 0000238620 00000 н. 0000238769 00000 н. 0000238888 00000 н. 0000239005 00000 н. 0000239124 00000 н. 0000239315 00000 н. 0000239464 00000 н. 0000239584 00000 н. 0000239705 00000 н. 0000239946 00000 н. 0000240095 00000 н. 0000240204 00000 н. 0000240320 00000 н. 0000240441 00000 п. 0000240564 00000 н. 0000240735 00000 н. 0000240884 00000 н. 0000240990 00000 н. 0000241111 00000 н. 0000241257 00000 н. 0000241406 00000 н. 0000241552 00000 н. 0000241701 00000 н. 0000241821 00000 н. 0000241941 00000 н. 0000242087 00000 н. 0000242236 00000 н. 0000242329 00000 н. 0000242426 00000 н. 0000242580 00000 н. 0000242972 00000 н. 0000258950 00000 н. 0000259305 00000 н. 0000259904 00000 н. 0000260309 00000 н. 0000260387 00000 п. 0000260422 00000 н. 0000260500 00000 н. 0000263687 00000 н. 0000273192 00000 н. 0000273521 00000 н. 0000273587 00000 н. 0000273704 00000 н. 0000276891 00000 н. 0000280078 00000 н. 0000289583 00000 н. 0000309439 00000 н. 0000309793 00000 н. 0000318324 00000 н. 0000326855 00000 н. 0000331864 00000 н. 0000340002 00000 н. 0000348534 00000 п. 0000357066 00000 н. 0000360420 00000 н. 0000364973 00000 п. 0000373501 00000 н. 0000382029 00000 н. 0000384201 00000 н. 0000387801 00000 н. 0000396332 00000 н. 0000404863 00000 н. 0000407657 00000 н. 0000412399 00000 н. 0000420931 00000 н. 0000429463 00000 н. 0000433643 00000 п. 0000439974 00000 н. 0000448506 00000 н. 0000457038 00000 п. 0000460831 00000 н. 0000466557 00000 н. 0000475925 00000 н. 0000485293 00000 н. 0000486408 00000 н. 0000489104 00000 н. 0000497637 00000 н. 0000506170 00000 н. 0000508684 00000 н. 0000512563 00000 н. 0000521401 00000 н. 0000530239 00000 н. 0000532004 00000 н. 0000535128 00000 п. 0000004636 00000 н. трейлер ] / Назад 538066 >> startxref 0 %% EOF 222 0 объект > поток h | OHƿovfQC * tg \ eE ПВХ ; *: Tt «» O (
== x
Стартовый пакет для отбеливания зубов в спа / салоне
Начни свой бизнес по отбеливанию зубов и увеличивай свой доход! Будьте сами себе БОССОМ, устанавливайте свой собственный график и наслаждайтесь высокой прибылью.Отбеливание зубов — это просто! Никакого формального обучения не требуется. Предоставляется подробное руководство по обучению, и клиент самостоятельно управляет продуктом. Целевая аудитория — это практически все: мужчины, женщины, молодые и старые. Отбеливание зубов — это идеальное дополнение или услуга по продаже, чтобы все ваши клиенты уходили с улыбкой!
Стартовый пакет для салонного отбеливания зубов идеально подходит для спа, салонов, студий загара и клиник косметической хирургии. Отбеливание зубов — идеальный вариант для клиентов, которые хотят улучшить свой внешний вид! Это дополнение к услуге гарантирует, что ваши клиенты уходят с улыбкой!
Отбеливание зубов — одна из ЛУЧШИХ услуг для рекламных акций в вашем бизнесе! Некоторые из наших клиентов продали более 650 процедур за ОДИН ДЕНЬ, используя сайты групповых покупок!
В каждом комплекте используется наша универсальная профессиональная линия, готовые к использованию продукты и маркетинговые материалы.
Возможна настройка! Добавьте СВОЙ БРЕНД почти во ВСЕ на нашем сайте *.
Свяжитесь с нами сегодня и поговорите с одним из наших специалистов по печати на заказ.
Основные моменты:
- Идеально для спа, салонов, студий загара, клиник косметической хирургии и т. Д.
- Недорогое открытие бизнеса с ОГРОМНОЙ маржой прибыли!
- Увеличьте свой доход и сделайте так, чтобы ваши клиенты уходили с улыбкой!
- Получите двойной доход от одного посещения.Клиенты экономят время и получают сразу две процедуры.
- Отбеливание зубов — идеальный вариант для клиентов, желающих подчеркнуть свою красоту.
- Стоячий светодиодный светильник с дистанционным управлением и таймером — портативный, профессиональный и надежный
- Включает в себя продукты, достаточные для первых 50 процедур по отбеливанию зубов. При продаже по 80 долларов за лечение = вы можете заработать до 4000 долларов! Высокодоходный сервис, возвращающий вам более чем в 4 раза больше денег!
- В каждом комплекте используется наша универсальная профессиональная линия, готовые к использованию продукты и маркетинговые материалы.
- Доступна частная торговая марка! Добавьте СВОЙ БРЕНД, чтобы придать индивидуальный вид.
- Свяжитесь с нами сегодня и поговорите с одним из наших специалистов по печати на заказ.
В коплект входит:
- 1 x стоячий светодиодный светильник с дистанционным управлением и таймером
- 1 x Руководство по отбеливанию
- 1 шаблон формы отказа клиента
- 1 x Профессиональная расцветка зубов
- Защитные очки со светодиодной подсветкой, 1 шт.
- 200 x кистей для полости рта
- Восстанавливающий тампон с витамином Е 200 x
- 50 x Гибридные отбеливающие ручки WHITE | Обычная, 2 мл
- Ретрактор для щек, 50 шт.
БОНУС! Получите кредит магазина на 50 долларов при покупке.
Действительно для ВСЕГО в магазине. Кредит будет автоматически зачислен на ваш счет для использования в будущем заказе.
Комплект ретракторадля L-образной направляющей с пряжкой и выступом
Система ретрактора FF600, в которую входит FF612-4C, является наиболее удобной и проверенной системой крепления инвалидной коляски, которую вы можете купить сегодня. В комплект крепления кресла-коляски FF612-4C входят 4 ретрактора для серии L-track. По 2 каждого узла втягивающего устройства правого кривошипа FE200855 с пряжкой и выступом и по 2 каждого узла втягивающего устройства левого кривошипа FE200907 с пряжкой и выступом.Соединение пряжкой и язычком используется для крепления к инвалидной коляске. Эта конструкция обеспечивает легкое крепление к различным конструкциям инвалидных колясок, позволяя ремням соответствовать структурной раме инвалидной коляски, сводя к минимуму царапины и вмятины. В комплект FF612-4C также входит удерживающее устройство для пассажиров, использующее интегрированный комбинированный поясной и плечевой ремень FE200727HA с регулятором высоты. Эта комбинация легко крепится к задним ремням с помощью карабина, пристегивающегося к d-образному кольцу на ремне.
С креплениями для инвалидных колясок Sure-Lok каждая функция была продумана для ваших пассажиров с особыми потребностями и проста в эксплуатации для ваших водителей. Системы Retraktor обеспечивают максимальную эффективность, экономию времени и удобство. Эргономичная рукоятка легко и быстро захватывается, механизм двойной звездочки с 24 зубьями позволяет пользователю более легко увеличивать натяжение ремня, а фитинги гусеницы специально разработаны для обеспечения свободного поворота для оптимального выравнивания ремня.Крепления для инвалидных колясок Sure-Lok производятся в соответствии с высочайшими стандартами качества и производительности. В Sure-Lok FF612-4C ничего не было принесено в жертву. Эти крепления для инвалидных колясок созданы для обеспечения качественной системы крепления инвалидных колясок по конкурентоспособной цене.
Существует множество комплектов для крепления инвалидных колясок, отвечающих вашим конкретным потребностям. Пожалуйста, свяжитесь с нами, если у вас возникнут какие-либо вопросы, и наши обученные сотрудники по продажам будут более чем рады помочь вам выбрать лучшее крепление для инвалидных колясок.
Комплект FF612-4C включает:
Кол-во 2 — FE200855 Узел втягивающего механизма правого кривошипа с пряжкой и выступом
Кол-во 2 — Узел втягивающего механизма левого шатуна FE200907 с пряжкой и выступом
Комплект втягивающего механизма 1 — FE200727HA Регулятор высоты
GingiTrac и GingiTrac MiniMix — умнее. Быстрее. Нет шнура для очистки или упаковки
Как GingiTrac втягивает десну?
Используя давление пациента при укусе, GingiTrac надавливает на десневую впадину.Подобно ретракционной нити, это постоянное давление с течением времени растягивает ткань от препарированного зуба. В отличие от ретракционного шнура, который необходимо вдавить с помощью упаковочного инструмента, GingiTrac использует комбинацию давления прикуса и терпкости с течением времени.
Не возобновит ли удаление GingiTrac кровотечение?
No. В отличие от шнура, который содержит волокна, к которым может прикрепляться сгусток, GingiTrac изготовлен из силикона и не имеет поверхности для прикрепления.
Какие черные волокна имеют ретракционный материал?
Черные волокна в GingiTrac предназначены только для визуального контроля, чтобы отличать материал от слепочного материала.Это волокна вырезки из вискозы. Волокна не металлические.
Каков вкус и запах GingiTrac?
GingiTrac имеет легкий мятный вкус и запах.
Почему материалы не застывают?
Силиконовые материалы, такие как Matrix и GingiTrac, чувствительны к латексу и резине. Мы рекомендуем использовать виниловые перчатки при работе с этими двумя материалами.
Кроме того, материал GingiTrac может неправильно смешиваться при первом отжиме из картриджа.Базовый [зеленый] материал намного более вискозный, чем катализатор [белый] материал. Мы рекомендуем отвести количество «размером с горошину» из картриджа с соплом в сторону, прежде чем дозировать материал вокруг препарирования или в матрицу.
Могу ли я использовать набор GingiTrac в качестве последнего впечатления?
Нет. Эффект отскока гибких силиконовых материалов приведет к тому, что любой штамп, отлитый из этого слепка, станет слишком маленьким. Получившаяся корона не подойдет. Единственный способ компенсировать это — нанести несколько слоев прокладки на лабораторную матрицу.Мы не рекомендуем использовать оттиск GingiTrac в качестве окончательного оттиска. Вашей лаборатории это не понравится.
Как происходит гемостаз на клеточном уровне?
Известно, что квасцы обладают вяжущим и укрепляющим действием на белки. Соединение вызывает объединение и выпадение поверхностно поврежденных и мертвых клеток. Это приводит к снижению местной циркуляции крови и жидкости.
Повлияет ли это на настройку / точность моего окончательного оттиска?
№Когда полимеризованный GingiTrac удаляется изо рта, ничего не остается. Незначительное ополаскивание и сушка места оттиска обеспечат стабильные результаты.
Могу ли я использовать свой собственный VPS-материал Fast Bite в качестве матрицы?
Да. Компания Centrix не тестировала какие-либо другие быстроразъемные материалы с GingiTrac, поэтому мы не гарантируем такие же результаты. Но самые быстрые VPS клюют такие же.
Как следует хранить этот материал?
Мы рекомендуем хранить в прохладном сухом месте (5-25 ° C / 41-77 ° F).И мы рекомендуем оставить смесительные форсунки на картриджах до следующего использования для картриджей на 50 мл.
Искажет ли GingiTrac окончательное впечатление?
Нет, в формуле GingiTrac есть сульфаты. Сульфаты не деформируют оттискные материалы. Сера или свободная сера [которые содержатся в некоторых перчатках] искажают оттискные материалы. Эти два материала не имеют одного и того же химического состава.
Что такое Zinger для рыбалки нахлыстом и как их использовать
Я стою посреди свободной каменной реки, привязывая к себе зебра-мошку восемнадцатого размера, и в мгновение ока маслянистых пальцев мой любимый кровоостанавливающий зажим выскальзывает из моей хватки и исчезает в потоке бурлящего ручья.Мой приятель по рыбалке замечает мою неуклюжесть, улыбается и говорит: «Тебе нужен зингер, друг мой». Я смотрю на него в ступоре,
Что такое зингер нахлыстовой рыбалки?
Зингер (иногда называемый ретрактором) — это выдвижной шнур, который крепится к жилету рыболова или сумке для снастей и используется для обеспечения доступа к инструментам для ловли нахлыстом. Выдвижной шнур Zinger обычно прикрепляют к кровоостанавливающим зажимам, кусачкам или другим аксессуарам.
Качества, которые следует искать в нахлыстовой рыбалке Zinger
Мой первый ретрактор стал частью стартового комплекта для ловли нахлыстом, что стало отличным способом познакомить меня с миром ловли нахлыстом.К сожалению, этот зингер продлился недолго. Втягивающее устройство было изготовлено из дешевых металлических компонентов, и в конечном итоге пружина втягивающего устройства вышла из строя, что сделало зингер непригодным для использования.
Как и многие другие принадлежности для ловли рыбы нахлыстом, зингеры бывают разных форм, размеров и цен. Итак, я предпринял поиски в Google, чтобы узнать, что мне следует искать в хорошем качестве. Не потребовалось много времени, чтобы определить, что ретрактор Fishpond Arrowhead является отличным соотношением цены и качества. Я считаю важными следующие качества:
Лучшие материалы Zinger
Корпус моего первого зингера был сделан из тонкого металла.Кожух Arrowhead Retractor изготовлен из высококачественного алюминия — Aerospace 6060. Этот материал одновременно легкий (менее одной унции) и прочен в своей конструкции. Если я случайно уроню свой слинг на камень, я уверен, что этот зингер выдержит удар, без проблем.
Точки крепления — это еще одна область, в которой материалы имеют решающее значение для качественного звука. Вернемся к моему первому ретрактору. Еще одним недостатком этого продукта был пружинный зажим (похожий на зажим, используемый для закрытия пакета с чипсами), который заржавел и больше не подходил, чтобы закрепить его на моей стропе.
Материалы также хороши настолько, насколько хорош дизайн, примененный к ним, поскольку плохой дизайн неизбежно может привести к выходу продукта из строя. Мне очень нравится карабинный дизайн ретрактора Arrowhead — похоже, он был разработан для прочности и долговечности, и я верю, что он удерживает мою сеть прикрепленной к моим нагрудным куликам.
Разрывная нагрузка ретрактора аксессуаров для нахлыстовой рыбалки
ретрактор для рыбалки нахлыстом Зингеры самого низкого качества не включают рейтинг прочности на разрыв для втягивающегося кабеля.Почему так важна прочность на разрыв? Это означает, что ретрактор полезен для множества применений. Например, не каждый ретрактор предназначен для удержания сетки. Некоторые из них, такие как зингер в моем стартовом наборе, предназначены только для легкого применения, например, кусачки и кровоостанавливающий зажим.
Что касается прочности оборудования, то чем больше, тем лучше. Ретрактор Arrowhead включает в себя плетеную леску весом 130 фунтов с пределом прочности на разрыв 147 фунтов. В условиях нормального использования этот шнур втягивающего средства может прослужить рыболову долгие годы.
Важна ли длина шнура Zinger?
Длина шнура — важная характеристика ретрактора. Подобно прочности шнура на разрыв, более длинная длина шнура означает универсальность использования зингера. Хороший пример — когда зингер используется для удержания сети.
Двадцатичетырехдюймовый шнур, вероятно, недостаточно длинный для большинства рыболовов, чтобы с комфортом дотянуться до своей сети через петлю D на задней части куликов. Ретрактор Arrowhead составляет тридцать три дюйма и идеально подходит для такого использования.
Я написал больше о ретракторе FISHPOND Arrowhead в моей статье FLY FISHING ACCESSORIES . У меня есть свой уже пару лет, и я очень им доволен. Если вы хотите узнать, сколько они стоят, AMAZON носит их ССЫЛКА — Retractor Fishpond Arrowhead
Хорошие отзывы о продуктах помогут найти Зингера
Чтение обзоров может быть действительно полезным для поиска качественного продукта. Я рекомендую провести небольшое исследование в Интернете, чтобы узнать об опыте других рыболовов с интересующим вас ретрактором.Это хороший способ избежать продуктов, которые могут иметь недостатки дизайна или использовать некачественные материалы.
Предметы, которые можно удерживать с помощью ретрактора Zinger
зингер для ловли рыбы нахлыстомЭлементы, которые можно прикрепить к ретрактору, ограничены только воображением. Вот лишь несколько моих резервных копий:
Кусачки — удобны, когда вам нужно поменять мушку или добавить новый палочка. Этот инструмент очень удобно носить с ретрактором, и им придется часто пользоваться.
Кровоостанавливающий зажим / щипцы — Еще один отличный инструмент, который нужно иметь наготове, — кровоостанавливающий зажим или щипцы.Этот инструмент отлично подходит для снятия крючков с выловленной рыбы и даже для завязывания узлов для прикрепления мух.
Переноска для палантина — Приятно иметь под рукой хороший запас паланки на любом предприятии по ловле рыбы нахлыстом. Прикрепите держатель к ретрактору для быстрого и легкого доступа.
Держатель поплавка — Если вы ловите сухую муху на ручей в прохладном горном ручье, приготовьте держатель для поплавка, чтобы упростить удержание мух на поверхности воды.
Нашивка для мух — прикрепите нашивку для мух к ретрактору, чтобы ваши любимые мушки всегда были под рукой.
Сеть — Во время ловли окуня вброд на реке Ллано в Техасе я поставил свою сеть на большой камень. Только когда я добрался до своего грузовика (в двух милях отсюда), я понял, что забыл снова поднять сеть. Если бы я прикрепил ее к своим куликам с помощью прочного втягивающего устройства, я бы, вероятно, сохранил эту сеть.
Альтернативное снаряжение для хранения приспособлений для ловли нахлыстом
Поворотный ретрактор FishPond 360
Поворотный ретрактор Fishpond 360 — это инновационное решение для зингера.Он предназначен для вращения на 360 градусов (как следует из названия), чтобы вы могли получить доступ к прикрепленному предмету, не запутывая шнур ретрактора. Это качественный ретрактор, и его цена делает его отличным соотношением цены и качества.
Сделать шнурок
После кончины моего первого втягивающего устройства я сделал импровизированный шнурок из паракорда (другой вариант — старая леска). Это очень рентабельный и прочный материал, который прослужит долгие годы. Недостатком этого варианта является то, что его надежность полностью зависит от прочности используемых узлов.
Если вы решите пойти по этому маршруту, я рекомендую посмотреть несколько видеороликов на Youtube, чтобы убедиться, что шнур сформирован с помощью надежного узла. Раньше я пробовал использовать простые узлы сверху, но несколько раз они распадались.
Крутые аксессуары для удобства на воде
Я написал огромную статью с советами для начинающих рыболовов-нахлыстовиков, включая БЕСПЛАТНЫЙ загружаемый контрольный список. Перейти к моему контрольному списку НАЧИНАЮЩИЙ НА ЛЕТУШКЕ
У всех инструментов есть функция и предназначение.Зингер для нахлыстовой рыбалки предназначен для улучшения опыта рыболова на воде за счет повышения удобства и доступности аксессуаров для нахлыстовой рыбалки.
Выбирая качественный зингер для ловли нахлыстом, рыболов должен искать продукт, который изготовлен из надежных материалов и хорошо разработан для своей цели.
