Рхх принцип работы: Регулятор холостого хода: назначение и ремонт РХХ

Регулятор холостого хода (РХХ) ВАЗ

Регулятор холостого хода обеспечивает равное число оборотов двигателя на холостом ходу с минимальной нагрузкой на двигатель и самым оптимальным расходом топлива. Помимо этого правильно выставленный холостой ход продлевает срок службы двигателя.

РХХ устанавливается с левой стороны в дроссельном блоке и включает в себя три важных элемента:

1. Шаговый электрический двигатель.

2. Пружина.

3. Шток с конусообразной иглой на самом конце.

Принцип работы РХХ

Принцип действия регулятора холостого хода заключается в том, чтобы при определенных случаях открывать или закрывать клапан, положение которого абсолютно не зависит от дроссельной заслонки.

При вращении коленчатого вала, датчик положение вала принимает информацию об его угловом расположении и передает информацию на регулятор холостого хода. Регулятор, в свою очередь, путем арифметических вычислений решает открыть или закрыть клапан и передает нужное действие на исполнительный орган, который открывает или закрывает клапан, в зависимости от числа оборотов коленчатого вала. Исполнительный орган представляет собой шаговый двигатель, который выдвигает или задвигает шток со специальной иглой.

Видео — Обзор регуляторов холостого хода ВАЗ

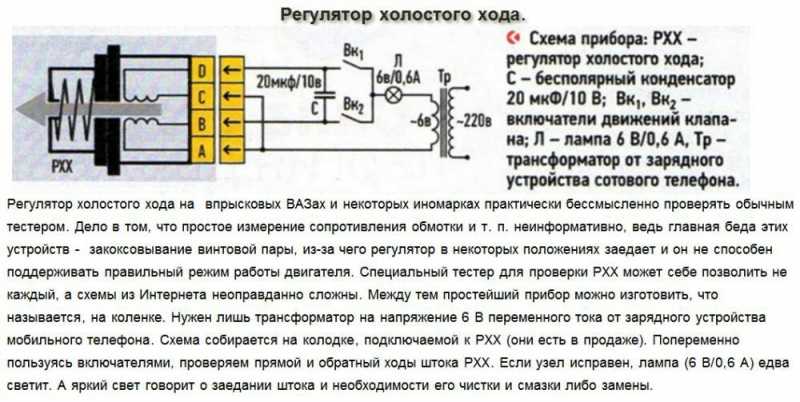

Неисправности регулятора холостого хода

• неустойчивая работа двигателя или неравномерные обороты коленчатого вала ;
• двигатель часто глохнет на холостом ходу;
• после прогрева двигателя обороты повышаются или понижаются;
• затруднен запуск двигателя, даже при нажатой педали газа;
• снижение оборотов коленчатого вала при использовании фар, стеклоочистителей и прочих электрических потребителей;

Следует отметить, что данные признаки могут указывать не только на неисправный регулятор холостого хода, но и другие элементы автомобиля: бензонасос, свечи зажигания или топливный фильтр. Кроме того, влияние на работу двигателя в пределах этих симптомов может указывать и на неисправность катушки зажигания. Поэтому, прежде чем менять РХХ, проверьте все вышеперечисленные узлы.

Замена регулятора холостого хода ВАЗ

После обнаружения вышеперечисленных симптомов и проверки остальных узлов, можно смело приступать к замене РХХ. Данная процедура несложная и может выполняться в пределах гаража со стандартным набором инструментов.

Порядок действий

1. В первую очередь, отсоедините минусовую клемму аккумулятора. Рекомендуется делать это всегда, когда работа связана с заменой или ремонтом электрической части автомобиля. Эта мера безопасности позволит избежать случайных коротких замыканий и порчи электроприборов.

2. Найдите штекер с проводами, который подсоединяется к регулятору холостого хода. Эти провода выходят из дроссельного патрубка, так что обнаружить их не составит особого труда. Данный штекер нужно отсоединить, нажав на пластиковую защелку.

3. Открутите небольшие болты, предназначенные для крепления РХХ, и вытащите его. Будьте осторожны и работайте магнитной отверткой, так как бывают случаи, когда один из болтов падает вниз и найти его потом становится весьма проблематичным занятием.

4. Установите новый датчик и закрутите болты крепления. Подсоедините штекер с проводами и подключите минусовую клемму аккумулятора снова. После этого включите зажигание и дождитесь калибровки прибора (достаточно будет подождать 10 секунд).

Как только новый регулятор будет установлен, проведите его проверку. Запустите двигатель на холостом ходу и дайте поработать, примерно, минут 5. Если признаки неисправностей отсутствуют, это означает что замена регулятора холостого хода прошла успешно, и вы все сделали правильно. Удачи на дорогах!

Методичка РХХ принцип работы

Министерство сельского хозяйства РФ

ФГОУ ВПО «Орел ГАУ»

Факультет Агротехники и энергообеспечения

Кафедра «ЭМТП и тракторы»

Жосан А.А. Головин С.И.

Принцип работы, диагностика и тестирование регулятора холостого хода

Методические указания к выполнению лабораторной работы

по дисциплине «Техническая эксплуатация машин» и «Электроника на тракторах и автомобилях»

для студентов специальностей: 110301 – «Механизация сельско-

го хозяйства», 110304 – «Технология обслуживания и ремонта машин в АПК»

Орел 2007

Методические указания разработаны на кафедре «ЭМТП и тракторы» к. т. н., доцент А.А. Жосан и ст. преподаватель С.И. Головин.

Рекомендовано:

Методической комиссией факультета «Агротехники и энергообеспечения»

протокол №___от «___» _______2007 г

Методическим советом ОрелГАУ, протокол №___от «___»

_______2007 г.

Рецензенты: к. т. н., доцент кафедры «Надежность и ремонт машин» ОрелГАУ А.Л. Семешин;

к. т. н., доцент кафедры СиРМ ОрелГТУ М.П. Стратулат.

2

СОДЕРЖАНИЕ

Введение……………….…………………………….…………………..….. 4

1 Общие сведения…………………………………………………………… 6

1.1Назначение РХХ………………………………………………………… 6

1.2Виды РХХ, применяемых на автомобилях ВАЗ…………………………… 7

1.3 Устройство РХХ ВАЗ…………………………………………………………………….	10
2 Физические основы шаговых двигателей……………………………………..	12

2. 1Общие сведения………………………………………………………… 12

2.2Способы управления.…………………………………………………… 16

2.3Принцип работы шагового двигателя РХХ ВАЗ……………………… 18

3 Стенд для проверки РХХ автомобилей ваз……………….……………..	23
3.1 Технические требования к стенду……………………………………..	23
3.2. Описание стенда………………………………………………………………….	23

3.3Разработка функциональной схемы тестера РХХ……………………. 24

3.4Выбор элементной базы. Расчет основных узлов тестера…………… 25

3.5Разработка принципиальной схемы тестера РХХ……………………. 28

3.6 Методика проведения испытаний РХХ на стенде…………………… 33

3

ВВЕДЕНИЕ

Впускная система современных бензиновых двигателей состоит из нескольких элементов, наиболее сложным из которых является дроссель-

ный узел (рисунок 1.1).

1 – патрубок подвода охлаждающей жидкости; 2 – патрубок системы вентиляции картера на холостом ходу; 3 – патрубок для отвода охлаждаю-

щей жидкости; 4 – датчик положения дроссельной заслонки; 5 – регулятор холостого хода; 6 – штуцер для продувки адсорбера.

Рисунок 1.1 – Дроссельный патрубок в сборе.

Конструкция дроссельного узла должна удовлетворять нескольким противоречивым требованиям. Это, прежде всего, наличие достаточного проходного сечения, выбираемого из условия получения максимально до-

пустимых газодинамических потерь при максимальном расходе воздуха двигателем. Выполнение этого требования приводит к тому, что при нали-

чии проходного сечения, достаточного для максимальных расходов возду-

ха, угол открытия дроссельной заслонки, обеспечивающий получение мак-

симального наполнения при минимальной рабочей частоте вращения ко-

ленчатого вала двигателя, составляет порядка 200. С точки зрения характе-

ристик управляемости автомобиля, это неприемлемо, поскольку не позво-

ляет водителю достаточно уверенно управлять автомобилем в случае рабо-

4

ты двигателя в области низких частот вращения коленчатого вала, где аб-

солютные значения расхода воздуха относительно невелики. Отсюда выте-

кает требование к линейности передаточной характеристики дроссельного узла, то есть требование обеспечения пропорциональности между положе-

нием педали акселератора и мощностью развиваемой двигателем, выпол-

няемое во всем диапазоне изменения положения дроссельной заслонки.

Обеспечить приемлемую линейность передаточной характеристики дроссельного узла помогают различного рода нелинейные механические звенья, связывающие педаль акселератора и дроссельную заслонку двига-

теля. Но более перспективным путем является применение электрически управляемых исполнительных устройств при полностью или частично от-

сутствующей кинематической связи между педалью акселератора и дрос-

сельной заслонкой. Это решение позволяет не только получить нужную передаточную характеристику, связывающую положение педали акселера-

тора и дроссельной заслонки, но и применить более эффективные способы управления рабочим процессом двигателя. Применение электрически управляемой дроссельной заслонки в настоящее время ограничено из за ее высокой стоимости, но применение более простого исполнительного уст-

ройства – регулятора дополнительного воздуха, в частности регулятора холостого хода (РХХ), является обязательным.

5

1 ОБЩИЕ СВЕДЕНИЯ

1.1 Назначение РХХ

Регулятор холостого хода служит для поддержания установленных оборотов двигателя на холостом ходу за счет изменения количества возду-

ха, подаваемого в двигатель в обход закрытой дроссельной заслонки (ри-

сунок 1.2). В полностью выдвинутом положении (выдвинутое до упора по-

ложение соответствует «0» шагов), конусная часть штока перекрывает по-

дачу воздуха в обход дроссельной заслонки. При открывании (обороты хо-

лостого хода увеличиваются) клапан обеспечивает расход воздуха, про-

порциональный перемещению штока (количеству шагов) от своего седла.

Полностью открытое положение клапана соответствует перемещению штока на 255 шагов.

1 – шаговый двигатель регулятора холостого хода; 2 – дроссельный патрубок; 3 – дроссельная заслонка; 4 – запорная игла клапана РХХ; 5 –

электрический разъем; А – поступающий воздух.

Рисунок 1.2 – Схема регулировки подачи воздуха РХХ.

На прогретом двигателе ЭБУ, управляя перемещением штока, под-

держивает постоянную частоту вращения коленчатого вала на холостом ходу независимо от состояния двигателя и от изменения нагрузки (вклю-

чение электровентилятора, компрессора кондиционера и т.

д.).

Помимо управления частотой вращения коленчатого вала на режиме холостого хода, производится управление РХХ, способствующее сниже-

6

нию токсичности отработавших газов. Когда дроссельная заслонка резко закрывается при торможении двигателем, РХХ увеличивает количество воздуха, подаваемого в обход дроссельной заслонки, обеспечивая обедне-

ние топливовоздушной смеси. Это снижает выбросы углеводородов и оки-

си углерода, происходящие при быстром закрытии дроссельной заслонки.

1.2 Виды РХХ, применяемых на автомобилях ВАЗ

На отечественных легковых автомобилях: ВАЗ 2110, 21083, 21093, 21099 и их модификациях с двигателями ВАЗ-2111 и ВАЗ-2112 с системой распределенного впрыска топлива устанавливаются РХХ двух фирм про-

изводителей:

1.Калужского завода телеграфной аппаратуры (КЗТА) РХХ 2112- 1148300-02 (рисунок 1.3)

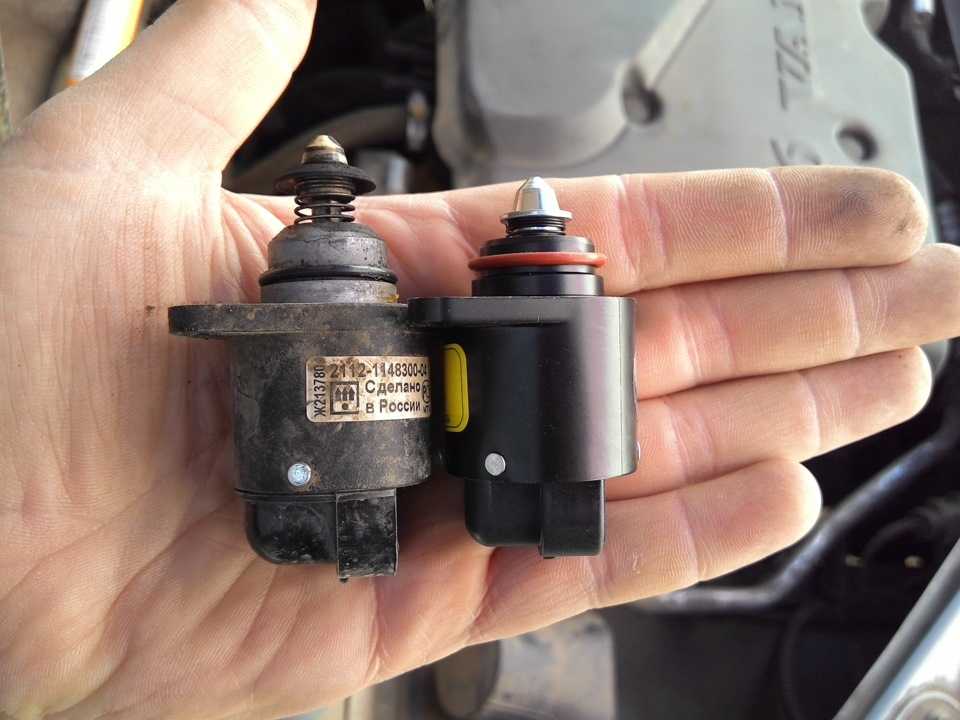

2.Электромеханического завода ОАО Пегас (г. Кострома) РХХ 2112- 1148300-01 (рисунок 1.4)

Рисунок 1.3 – РХХ 2112-1148300-02

7

Рисунок 1. 4 – РХХ 2112-1148300-01

Рисунок 1.5 – Габаритные размеры РХХ

8

Таблица 1 – Технические характеристики и условия эксплуатации

РХХ

				РХХ 2112-1148300-02	РХХ 2112-1148300-01
Сопротивление обмоток, Ом				51± 2	53± 5,3
Диапазон напряжения пита-				7,5..14,,2	7,5..14,2
ния, В
Рабочий ход штока при пе-
ремещении на 250 шагов,				—	10,4
мм
Развиваемое усилие выдви-
жения штока со скоростью				—	6
333 шагов/с не менее, Н
Эффективный		диаметр	за-	7,5	7,5
порного клапана, мм
Габаритные размеры, мм				66x54x32	66x54x32
Масса, кг не более				—	0,15
Диапазон	рабочей темпера-			-40. .+130	-45..+130
туры, °С
Относительная		влажность
воздуха	при	температуре		—	95
+40?С, % не более
Атмосферное давление,			мм	—	630..800
рт. ст.
Диапазон	рабочей темпера-			-40..+130	-45..+130
туры, °С

9

1.3 Устройство РХХ ВАЗ

РХХ состоит из биполярного шагового двигателя (ШД) с двумя не-

зависимыми обмотками и соединенного с ним подпружиненного конусно-

го штока с клапаном (рисунок 1.6).

Вращательное движение ШД преобразуется в поступательное пере-

мещение конусного штока с клапаном с помощью червячно-анкерного ме-

ханизма. Червячно-анкерный механизма состоит из запрессованной в ро-

тор втулки с внутренней резьбой, непосредственно конусного штока с резьбой и проточками (рисунок 1.7) и направляющих втулок (рисунок 1.8)

выполненных в передней опоре ротора.

1 – шток с клапаном; 2 – пружина; 3 – корпус; 4 – передняя опора ро-

тора; 5 – статор с катушками; 6 — ротор и задняя опора ротора; 7 — крышка с разъемом.

Рисунок 1.6 – Устройство регулятора холостого хода.

Рисунок 1.7 – Конусный шток с резьбой и проточками.

10
