Предохранитель на печку ваз 2107 инжектор: Блок предохранителей и реле ВАЗ 2107

Содержание

Расшифровка блоков предохранителей ВАЗ / Lada 2104/2105/2107 (v.2)

Номер Номинальный ток, A Назначение предохранителя

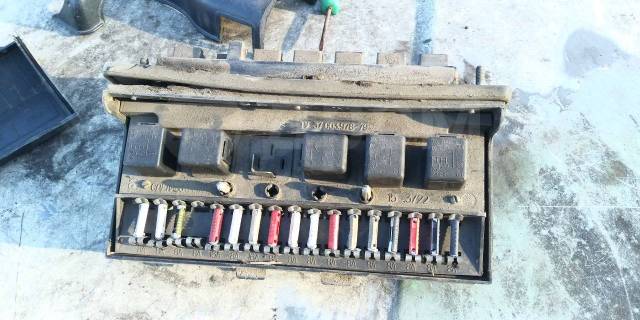

Блок предохранителей размещенный в моторном отсеке
1 10 Электродвигатель отопителя
Задний ход
Сигнализатор и реле включения обогрева заднего стекла
Стеклоочиститель и стеклоомыватель заднего стекла
Реле управления топливного насоса в топливном фильтре - ВАЗ 21045
2 10 Передние стеклоочистители и насос омывателя
Очиститель и омыватель фар
3 10 Резерв
4 10 Резерв
5 20 Обогрев заднего стекла
6 10 Прикуриватель
Часы
7 20 Звуковые сигналы
Вентилятор охлаждения радиатора
8 10 Аварийная сигнализация
Указатели поворотов (в режиме аварийной сигнализации)
9 7,5 Задние противотуманные
10 10 Указатели поворотов
Система управления пневмоклапоном
Тахометр
Указатель топлива
Сигнализатор: резерв топлива, стояночный тормоз (ручник), давление масла, температуры, аварии тормозной системы, заряда АКБ, прикрытия воздушной заслонки карбюратора.
Электровентилятор
Генератор - обмотка возбуждения
11 10 Освещение салона
Стоп-сигнал
Освещение багажного отделения
Сигнализатор использования ремней безопасности водителя
12 10 Правая фара - дальний свет фар
Реле стеклоочистителя и омывателя фар
13 10
Левая фара - дальний свет
Сигнализатор включения дальнего света фар
14 10 Габаритный огонь - передний левый
Задний габаритный огонь
Освещение номерного знака
Освещение под капотом
Сигнализатор включения габаритного огня
15 10 Габаритный огонь - передний правый - задний левый
Освещение прикуривателя
Освещение панели приборов и вещевого ящика
Часы
16 10 Ближний свет фар - правая фара
17 10 Ближний свет фар - левая фара

Прикуриватель ВАЗ 2107 (2105, 2104) схема подключения

На центральной консоли передней панели автомобиля ВАЗ 2107 (2105, 2104) установлен прикуриватель.

Вот схема его подключения с описанием элементов и порядка работы (что происходит при включении и выключении).

Прикуриватель автомобиля ВАЗ 2107 (2105, 2104) схема подключения

Схема подключения прикуривателя на автомобиле ВАЗ 2107 (2105, 2104)
Описание схемы подключения прикуривателя

— Корпус прикуривателя — это его «масса» (к нему присоединен черный «минусовой» провод).

— Металлический стержень на дне корпуса прикуривателя — его положительный контакт.

— В бортовой сети автомобиля ВАЗ 2107 (2105, 2104) напряжение на прикуриватель подается напрямую с плюсовой клеммы аккумулятора через вывод «30» генератора и монтажный блок. Вне зависимости от поворота ключа в замке зажигания.

— Электрическая цепь защищена предохранителем F6 10А (№6 10А) в монтажном блоке.

— Внутри прикуривателя установлен нагревательный элемент спираль из нихромовой нити, обладающей определенным сопротивлением.

— Включается прикуриватель нажатием на его кнопку. В результате он утапливается во внутрь корпуса. При этом через спираль замыкается плюс с минусом его электрической цепи. Через нее начинает протекать электрический ток, вызывая нагрев. Через 15-20 секунд температура спирали достигает нужного значения, удерживающие прикуриватель биметаллические лапки от нагрева разжимаются и возвратная пружина выталкивает его из гнезда. Электрическая цепь разрывается. Все, можно смело прикуривать.

— На одном предохранителе с прикуривателем «висят» часы и магнитола.

Примечания и дополнения

— Положительный контакт прикуривателя постоянно находится под напряжением, вне зависимости от того включено зажигание или нет. Это следует учитывать при проведение ремонтных работ с электрооборудованием автомобиля.

— Довольно часто плюсовой провод прикуривателя используется водителем для подключения дополнительных нужных ему приборов или просто для подачи напряжения в электрическую цепь разных потребителей бортовой сети где свой плюс куда-то пропал. При таких переделках следует учитывать. что предохранитель прикуривателя всего 10 А и может не выдержать большой нагрузки.

Еще статьи по электрооборудованию автомобиля ВАЗ 2107 (2105, 2104)

— Противотуманные фары (ПТФ) ВАЗ 2107 схема подключения

— Электродвигатель печки ВАЗ 2107 схема подключения

— Схема подключения ламп противотуманного света в задних фонарях ВАЗ 2107

— Схема подключения ближнего и дальнего света фар ВАЗ 2107

— Выключатель наружного освещения ВАЗ 2107

— Провода замка зажигания ВАЗ 2107

Перегорает предохранитель печки ваз 2107 инжектор

Здравствуйте. На этот раз напишу про возможные причины из-за, которых может не работать моторчик печки на ВАЗ 2107. Эти причины можно отнести и к другим моделям классики таким, как ВАЗ 2105, 2106, 2101, 2103, 2104.

Для проверки всех вариантов неисправности нужно иметь хотя бы тестовую лампу, а лучше мультиметр.

Если Вы выясните, что сломался именно моторчик печки, то прочитайте статью «Замена моторчика печки ВАЗ 2107«.

Чтобы понимать, что же может сломаться и из-за чего вентилятор печки ВАЗ 2107 может не крутиться, необходимо рассмотреть электрическую схему питания этого моторчика.

Схема подключения вентилятора отопителя ВАЗ 2107.

На схеме ниже, показано как запитан вентилятор печки(4). Питание от аккумулятора, через монтажный блок(1), идёт на замок зажигания(5) и снова уходит в монтажный блок(1). В монтажном блоке

(1) проходит через предохранитель F1 (10 ампер) и идёт на кнопку переключения скоростей печки(2). Далее питание с кнопки идет или через сопротивление(3) на мотор(4), или сразу на мотор печки(4).

Вентилятор печки ВАЗ не будет работать, если неисправен какой — то из составляющих его схемы. Можно определить причину по которой не работает вентилятор печки ВАЗ 2107:

  1. Неисправность в монтажном блоке.
  2. Выгорели контакты переключателя скоростей вентилятора печки.
  3. Сгорело сопротивление для регулировки скорости.
  4. Неисправность в самом моторчике печки.

Давайте остановимся подробней на каждой из неисправностей.

Неисправность в монтажном блоке ВАЗ 2107.

Если печка перестала дуть воздухом, то первым делом посмотрите цел ли предохранитель F1 в монтажном блоке. Обычно, если перегорел этот предохранитель, то вместе с печкой перестоёт работать обогрев заднего стекла и фонари заднего хода. Этот предохранитель должен иметь номинал

10 ампер. Ни больше и ни меньше. Если поставить предохранитель меньше номинала, то он постоянно будет перегорать, а если поставить предохранитель большего номинала, есть возможность спалить монтажный блок. Если у вас стоит предохранитель большего номинала (как на фото ниже), то повышается вероятность того, что вышел из строя монтажный блок и плюс не поступает на кнопку переключения скоростей. Как это выяснить, читайте в следующем абзаце.

Выгорели контакты переключателя скоростей вентилятора печки.

Вы проверили предохранитель и увидели, что он цел. Копаем дальше. Теперь берём и достаём кнопку переключения скоростей из панели и отсоединяем от неё провода. После, подключаем надёжно к массе один конец лампочки индикатора, а второй конец поочерёдно засовываем в снятые колодки проводов отключённых от кнопки. При этом должно быть включённым зажигание!

Если лампочка не загорается, значит питание на переключатель скорости не приходит и неисправен скорее всего монтажный блок.

Если лампочка, при тесте одного из контактов, загорелась, значит или неисправна кнопка или что-то другое. Как это выяснить? Очень просто! Для этого делаем перемычку из обычного провода, от контакта, при тесте которого загорелась лампочка-индикатор, к одному из двух других контактов. Моторчик печки заработает если кнопка неисправна. Если моторчик не работает, то именно он и неисправен.

Печка работает только на одной скорости ВАЗ 2107.

Когда печка работает только на самой высокой скорости — это значит, что сгорело балластное сопротивление.

В таком случае просто поменяйте его. Оно находится под торпедой примерно по середине, ближе к водительской стороне.

Неисправность в самом моторчике печки.

Перед тем, как разбирать панель и ворошить салон, проверьте хорошо ли сидит масса идущая от моторчика печки к кузову. Частенько случается, что этот провод просто сгнивает.

При наличии мультиметра можно его прозвонить. Для этого достаньте кнопку переключения скоростей, отсоедините от неё контакты. Теперь в режиме прозвонки один щуп мультиметра подсоедините к массе, а другим поочерёдно проверяйте провода. При исправном моторчике и балластном сопротивлении мултиметр запищит при проверке двух из трёх проводов. Если балластное сопротивление неисправно, то мультиметр запищит при проверке одного из трёх проводов, а уж если моторчик печки не работает или у него нет контакта с массой, то мультиметр будет молчать.

Если хотите узнать как заменить моторчик печки, читайте эту статью!

Надеюсь Вам была полезна данная статья. Если остались вопросы или замечания — оставляйте их в комментариях.

Привет всем!! Машина ваз 2131. Инжектор, сгорает предохранитель на печку, из за чего?! Что может быть. Перегорает предохранитель на печку ваз 2107.

Похожие статьи

16 comments on “ Перегорает предохранитель на печку ваз 2107. Сгорает предохранитель на печку ”

ваз 2114 сгорает предох.на прикуриватель?кто чего скажет?

Илья, коротыш, скорее всего, прозванивать нужно

Этот предохранитель идет еще вроде на задний ход и обогрев стекла?
Если да то проверь провода которые идут от коробки передач на включение фонарей заднего хода

Илья, по поводу четырки ни чего сказать не могу

Александр, ищи коротыш в жгуте проводов 5й двери(желтый провод с синей полосой), скорее всего там собака зарыта

А подскажите тоже печка вообще не дует ни в каких положениях моторчик новый,реле,предохранители,регулятор все рабочее

Илья, отсоедини штекер от прикуривателя и вставь новый пред, если не сгорает то прикуриватель под замену

Никита, во тебя дубасит. да!?)

Евгений у меня тоже была проблема такая изоляция проводки лопнула на латчике заднего хода в сухую погоду норм было как чуть дождь сгорал

ЕСТЬ ВСЕ КУЗОВНЫЕ ЗАПЧАСТИ НА ВСЕ ИНОМАРКИ. ПИШИТЕ НА СТЕНЕ ИЛИ С РАЗА ему В ЛС, ЧТО НУЖНО И НА КАКОЙ АВТОМОБИЛЬ.
Группа

Найди в торпеде печки резистор может там что то замыкает

У меня была такая фигня предохранитель один стоит на печку на задний ход у меня провод с датчика заднего хода оторвался и о кузов коратил все зделал и все и печка работает и задний ход не обящательно что с печкой что то нужно смотреть по схеме что ещё приходит к этому преду

Если постоянно перегорает предохранитель в автомобиле — это повод начать поиски короткого замыкания или причины перегрузки в электрической цепи. Проверять стоит режимы работы двигателей: печки, омывателя, дворников. Часто токи становятся большими при включении света фар, габаритов.

Возможные причины

Перегорает предохранитель — это значит срабатывает защита от перегрузки. Хуже, если он целый и при этом греются проводники. Причинами такого отклонения в работе плавких вставок может быть только одна — поставили больший номинал, чем указано в электрической схеме.

Перегорает предохранитель по причине более низкого номинала. Следует проверить все защитные элементы. Часто производители автомобилей указывают эти значения рядом с местом установки или на пластиковой крышке блока электрики.

В автомобилях последних версий, если перегорает предохранитель, на мониторе бортового компьютера высвечивается номер ошибки. По мануалу можно быстро определить место установки неисправного элемента. Блок устанавливают в салоне для удобства замены вышедших из строя предохранителей.

Часто достаточно заменить сгоревший элемент, но если постоянно перегорает предохранитель — это требует поиска и устранения причины. Утечка токов — основная проблема в подержанных авто. Такая ситуация складывается при сильном износе проводки.

Отечественные авто

«Классика» автомобильной промышленности серий 2106, 2107, 2103 имела много слабых мест в электрическом оборудовании. Соединения от долгих лет эксплуатации ослабевают, а двигатели меняют проводимость. От вибраций и влаги появляются токи утечки на корпус, меняется распределение потенциалов.

Частой проблемой на «классике» является образование окислов на контактах. Однако такая ситуация приводит к дополнительному падению напряжения, предохранитель вряд ли перегорит. Более вероятнее, он выйдет из строя из-за слабого контакта.

Негативные режимы работы предохранителей создают проблемы при поиске неисправностей. Это возможно, когда токи превышают номинальные незначительно. Плавкий элемент постоянно греется до температуры, которой недостаточно для его сгорания.

Проблема в системе обогрева

Если перегорает предохранитель вентилятора печки ВАЗ-2107, то искать причины следует сначала в самом двигателе. Крыльчатка часто засоряется пылью, кусочками сухих листьев. Ревизия вращающихся элементов не помешает.

Проверяют контакты подвода напряжения. Они должны быть заизолированы и надежно закреплены. Двигатель не может работать, если внутрь попала влага. Между вращающимися элементами имеется зазор, в котором не должно быть посторонних включений. Хотя он и герметичен, при некоторых условиях туда может попадать влага.

Перегорать предохранитель может из-за неисправной цепи управления. Стоит проверить реле двигателя печки, подключения к нему, целостность дорожек на монтажной плате. При подозрениях на неисправность следует заменить элемент, стоимость его невысока по сравнению с ценой двигателя.

Проблемы в системе охлаждения

Вентилятор охлаждения радиатора потребляет высокие токи, малейшее его загрязнение повышает значения более 20% от номинальных. Этого хватает, чтобы грелся и впоследствии перегорел предохранитель. Но чаще это происходит в момент пуска.

Одновременное включение нескольких мощных потребителей на подержанных авто часто приводит к тому, что перегорает предохранитель вентилятора охлаждения. ВАЗ 2107 оборудуется генератором ограниченной мощности со стабилизацией напряжения с помощью одного стабилизатора. Если последний выйдет из строя и будет выдавать завышенные значения, пойдет перегрузка по системе и перегорит первый нагруженный плавкий элемент.

Неисправность подшипника вентилятора также приведет к повышенным значениям тока. Искрящий контакт в реле включения приводит к импульсам в обмотках двигателя. Как следствие этого, происходит нагрев плавкого элемента. Чистка замыкающихся контактов или замена самого реле необходима.

Освещение

Если перегорает предохранитель габаритов, то это свидетельствует о коротком замыкании в цепи освещения. Лампы могут не соответствовать по мощности после замены. Редко, но имеют место случаи, когда КЗ происходит внутри стеклянной колбы. Хотя при внешней проверке видно, что электроды соединены.

Такая лампа подлежит замене и проверке работы цепи без нее. Предохранители могут быть бракованными, рассчитанными на другой ток. Покупать стоит в отделах автомагазинов элементы проверенных марок.

Нарушение герметичности фары приводит к тому, что влага скапливается в патроне, куда установлена лампа. Это можно определить по запотеванию стекла изнутри утром или поздним вечером. Такая фара подлежит замене, на новых авто это можно сделать по гарантии.

Проверка

Первым делом «звонится» электрическая цепь на корпус. При этом клеммы аккумулятора отсоединены. Необходимо помнить, что второй провод от двигателя идет на корпус, он должен иметь нулевое сопротивление контакта. Проверке на КЗ подвергается питающий проводник.

Если проводка цела, переходят к проверке напряжений электрической цепи в сборе. Точки замера определяются, согласно схеме в руководстве автомобиля. Также питание на клеммах аккумулятора должно быть не менее 12 В при заглушенном двигателе. При работающем замеряется значение выше 13,6 В.

Мультиметром можно замерить сопротивление, целостность контактов, проверить напряжение. Наличие окислов или механических повреждений определяется визуально.

Подключение вентилятора охлаждения форсунки ВАЗ 2107. Схема подключения вентилятора охлаждения ВАЗ.

Особенности системы охлаждения в разных модификациях

На автомобили ВАЗ-2107 за годы выпуска устанавливались как карбюраторные, так и впоследствии инжекторные двигатели. Таким образом, электрические схемы, подающие напряжение на двигатель вентилятора охлаждения двигателя, отличаются друг от друга.

На впрыске Двигатели ВАЗ-2107, датчик контакта двух вентиляторов, который стоит в верхнем сопле, при повышении температуры охлаждающей жидкости выше той, на которую она рассчитана, должен подать сигнал на ЭБУ.Электронный блок управления, анализируя сигнал, через реле включает вентилятор.

Поэтому поиск причин не включается вентилятор, начнем со снятия разъема с датчика, при включении зажигания. Если вентилятор сам по себе хороший, значит, он должен заработать. Вставив нагрузку в клемму разъема в виде лампочки, вентилятор должен остановиться. Таким образом, вы проверяете электрическую схему двигателя вентилятора. В этом случае все будет нормально, и датчик вентилятора придется заменить. Правда, следует отметить, что в продаже нет некачественных датчиков, которые при установке на двигатель тоже не подойдут.

Если после снятия разъема с датчика вентилятор не заработал, то его работоспособность необходимо проверить, подключив его напрямую к аккумулятору. Экспериментальных вариантов всего два. Если вентилятор работает, вам придется проверить исправность предохранителя, защищающего эту цепь, реле вентилятора и компьютера. А если вентилятор не работает, придется проверить состояние его щеток, на предмет их износа.

На карбюраторных двигателях автомобиля ВАЗ-2107, в электрической цепи вентилятора, включающего вентилятор, не будет ЭБУ, а некоторые «семерки» даже не ставят реле мощности вентилятора. Поэтому найти причину, по которой вентилятор не включается в работу, намного проще и многие автомобили ВАЗ-2107 с этим справятся.

ВАЗ 2107 комплектуется электровентилятором охлаждения радиатора. Он автоматически включается при нагреве охлаждающей жидкости до 90 градусов и в нормальных условиях обеспечивает стабильную температуру двигателя независимо от температуры воздуха и режима движения.

Но есть одна проблема. Иногда выходит из строя реле (датчик) вентилятора и вентилятор радиатора ВАЗ 2107 не запускается. В результате двигатель перегревается и дело в лучшем случае ограничивается закипанием и утечкой охлаждающей жидкости, а в худшем - капитальным ремонтом двигателя. Во избежание проблем можно улучшить конструкцию, организовав принудительный обдув радиатора. Это можно сделать двумя способами: механическим и электрическим.

Механическое принудительное охлаждение радиатора ВАЗ 2107

На старых моделях ВАЗ охлаждение радиатора производилось за счет удара крыльчатки о ротор водяного насоса.Такое решение обеспечивало постоянный продув радиатора при снятии двигателя. Учитывая, что конструкция ВАЗ 2107 мало чем отличается от «предшественников», установить такую ​​крыльчатку не составит труда.

Преимущество такого решения - надежность. Принудительный механический обдув радиатора гарантирует, что машина не закипит, стоя в пробке в жаркий день. Но при этом эффективность обдува на малых оборотах снижается по сравнению с электрическим обдувом.Зимой проявляется еще один недостаток принудительного охлаждения - двигатель холодный, дополнительно обдувается вентилятором, что замедляет его нагрев. То, что вентилятор обдувает радиатор на холодном двигателе, не влияет на скорость нагрева при условии рабочего термостата. Дело в том, что до прогрева двигателя охлаждающая жидкость циркулирует по небольшому контуру, минуя радиатор.

Механический привод вентилятора охлаждения ВАЗ 2107 можно доработать :

  • Установить диффузор, направляющий воздушный поток через ячейки радиатора.Это повысит эффективность охлаждения.
  • Снимите радиатор немного назад, ближе к крыльчатке. Для этого можно наклонить его верхнюю часть, используя для крепления жесткие стальные планки. Доски следует рассчитывать так, чтобы расстояние между радиатором и крыльчаткой было около 2040 мм.

Таким образом можно защитить автомобиль от перегрева.

Электровентилятор охлаждения радиатора (форсированный)

Разбить датчик вентилятора ВАЗ 2107 не удается, можно организовать принудительное охлаждение Без замены штатного электровентилятора с крыльчаткой, изношенной на шкиве помпы.Для этого достаточно обеспечить резервное питание вентилятора кнопкой. Поддерживаются такие детали и материалы:

Вам также понадобится новый датчик вентилятора, если старый неисправен. Контроль можно проверить с помощью омема или кольца. Если при нагревании днища радиатора вентилятор не включается, его необходимо заменить.

Для начала нужно уменьшить ток, проходящий через контакты теплового реле, контролирующего включение вентилятора. Для этого схему вентилятора ВАЗ 2107 нужно изменить так, чтобы она использовалась не напрямую с датчика, а через дополнительное реле.В этом случае контакты датчика вентилятора (термостара) не сгорят, а в случае выхода из строя дополнительного реле заменить последнее будет намного проще.

Также надо подключить кнопку включения вентилятора, чтобы при включении дублировал датчик, подавая напряжение на катушку реле при включении. В этом случае при поломке датчика можно вручную включить вентилятор охлаждения ВАЗ и защитить двигатель от перегрева.

Улучшение системы охлаждения электровентилятором

Для улучшения охлаждения можно заменить штатный вентилятор охлаждения ВАЗ 2107 на более мощный и совершенный.В этом качестве подойдут любители от «Калины» или «Приоры». Особенно эффективен вентилятор с восемью лопастями, обеспечивающий особенно сильный воздушный поток.

Стоит учесть, что система охлаждения ВАЗ 2107 изначально рассчитана на эффективную работу. Если не справляется, причина кроется не в неэффективном штатном аккумуляторе, а в приподнятом охлаждении радиатора или отсутствии охлаждающей жидкости в системе. Поэтому в случае перегрева двигателя при работающем вентиляторе стоит проверить уровень охлаждающей жидкости и очистить охлаждающую жидкость радиатора (или заменить ее).

В данной статье будет подробно рассказано о нагнетательном вентиляторе ВАЗ 2107. Можно выделить два типа такой конструкции - электрическую и механическую. Любой владелец семерки начинает жалеть, что летом в пробке у него внезапно выходит из строя датчик включения вентилятора. После такого случая, как правило, начинают задумываться об улучшении конструкции. И сделать обновления можно несколькими способами.

Первый способ - принудительное охлаждение механического типа


Пожалуй, это можно так назвать.Напомним первые автомобили ВАЗ 2101-2107, в которых не использовались электровентиляторы. В них обдув радиатора происходил за счет крыльчатки, прикрученной к ротору помпы. Так же вентилятор можно установить на инжектор ВАЗ 2107. Конструкция системы охлаждения не сильно отличается.

Но нужно сразу сказать о некоторых особенностях этой конструкции. Дело в том, что даже зимой радиатор будет продувать потоком воздуха. Это снижает температуру двигателя, поэтому в салоне может быть довольно прохладно.Лето хорошее - мотор всегда остывает, вентилятор постоянно работает, Тосол не кипит.


Но возьмите еще две небольшие доработки и летняя эксплуатация будет просто сказкой:

  1. Поставьте пластиковый диффузор, который будет направлять воздушный пучок в ячейки радиатора.
  2. Верхнюю часть радиатора нужно установить чуть ближе к лопастям крыльчатки. Застежки составляют небольшие жесткие металлические ремешки. Постарайтесь, чтобы расстояние от поверхности радиатора до крыльчатки оказалось в пределах 2-4 см.

Эти небольшие хитрости помогут улучшить охлаждение двигателя ВАЗ 2107. Цена вопроса буквально мизерная - не более 80 рублей (столько стоит крыльчатка).

Способ второй - электрический


Если у вас новая машина, установлены Инжектор и электровентилятор, стоит ли его портить форсированной крыльчаткой? Несколько с умом оставлю электровентилятор, но сделать запасной способ включения с помощью кнопки. В магазине приобретите несколько элементов и материалов:

  1. Новый датчик (если старый пришел в негодность).
  2. Реле электромагнитное с нормально разомкнутыми контактами.
  3. Красный провод сечением 0,75 кв. мм.
  4. Кнопка установки в приборную панель ВАЗ 2107 (желательно с подсветкой).
  5. Термоусадочная изоляция.
  6. Мама разъемов и колодка для реле.

Схема подключений представлена ​​на фото. Первым делом отключаем вентилятор и меняем датчик его включения. Затем соберите схему.


Обратите внимание, что в новых автомобилях используются датчики, способные коммутировать очень большие токи.Но, несмотря на это, они все равно горят. Медленные нагрузки все равно быстро выводят его из строя. Что делать? Выходной предназначен для уменьшения тока на выходах датчиков. Для этого введите в схему электромагнитное реле. Теперь шанс неудачи снижен. Но это становится выше, чем шанс выхода реле из строя. Правда, поменять будет проще.

Установить принудительное включение вентилятора в приборной панели и протянуть от него два провода - один можно сразу подключать к «массе», а второй выводить датчик.Получается, что у вас контакты и контакты датчика соединены параллельно. Поэтому при выходе из строя датчика можно включить электромагнитное реле кнопкой.

Третий метод - идеальные поклонники


Для улучшения охлаждения ВАЗ 2107 можно вместо штатного электровентилятора использовать более современный. Тем, кто ставит на автомобили модели «Калина», как нельзя лучше подходят Приора. Восемь хорошо, электрический вентилятор с восемью лопастями будет работать.Поток воздуха от него будет намного сильнее, поэтому ячейки радиатора остывают быстрее.


Можно даже заняться улучшением охлаждения и поставить два таких вентилятора. Но есть ли в этом смысл. Лучше полностью очистить систему охлаждения изнутри, заменить все форсунки, поставить помпу с улучшенной крыльчаткой. И в завершение поменять радиатор. Это будет намного эффективнее, чем делать огромный «колхоз» вокруг радиатора.

Приведены все основные электрические сети и модификации подключения охлаждающей жидкости вентилятора (С) автомобилей ВАЗ различных моделей. В чем суть работы? Электродвигатель С крыльчаткой на валу, установлен внутри прямоугольной металлической рамы, с помощью которой она крепится к задней части радиатора. Когда на контакты привода подается напряжение (12 В), он начинает работать, вращая лопасть и создавая направленную воздушную струю, которая, по сути, охлаждает тосол или антифриз.

Если не работает охлаждающий вентилятор, не спешите обращаться в автосервис. Установить причину неисправности также можно самостоятельно. Тем более, что для этого необязательно иметь специальные навыки - достаточно изучить справочный материал с сайта и следовать инструкциям по проверке / замене.

Схема включения радиатора ВАЗ 2104, 2105 и 2107

  1. вентилятор радиатора
  2. датчик температуры (находится на радиаторе снизу)
  3. монтажный блок
  4. реле зажигания
  5. Замок зажигания

А - на контакт «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

  1. датчик мощности мотора;
  2. электродвигатель вентилятора;
  3. реле переключения электродвигателя;
  4. блок главных предохранителей;
  5. выключатель зажигания;
  6. дополнительный блок предохранителей;
  7. Генератор
  8. ;
  9. аккумуляторная батарея.

Присоединительный вентилятор 2108, 2109, 21099

До 1998 года на автомобилях со старым монтажным блоком предохранителей 17 стояло реле 113.3747.3722 (пальцевые предохранители) в цепи вентилятора 113.3747. После 1998 года реле нет.

Также до 1998 года использовался датчик переключения ТМ-108 (температура его контактов 99 ± 3ºС, размыкание 94 ± 3ºС), после 1998 года ТМ-108-10 с аналогичными диапазонами температур или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под сильным током ТМ-108-10 может работать как с реле, так и без него.

Цепь включения вентилятора охлаждения двигателя на ВАЗ 2109 с узлом крепления 17.3722

  1. Электродвигатель вентилятора
  2. Датчик мощности двигателя
  3. Монтажный блок
  4. Замок зажигания

К9 - включение электродвигателя вентилятора. А - к выводу генератора «30»

Цепь включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

  1. Электродвигатель вентилятора
  2. Датчик включения двигателя 66. 3710
  3. Монтажный блок

А - к выводу генератора «30»

Схема включения в ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях разная.На автомобилях S. carburetor Engine используется термобиметаллический датчик TM-108, а на автомобилях с инжектором Engine Management выполняет контроллер.

Схема на 2113, 2114, 2115 Форсунка и карбюратор

Где находится реле вентилятора

4 - реле электровентилятора;
5 - электрические буровые установки;
6 - Главное реле (реле зажигания).

Внимание: порядок реле и предохранителей может быть произвольным, ориентируйтесь на цвет проводов.Поэтому находим реле, от которого идет тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85 *) (не путать с тонкой, красной с черной полосой с проводом, идущим от контроллера. ) и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый провод вам нужен), это реле вентилятора.

Если вентилятор охлаждения не работает

Электродвигатель для привода вентилятора постоянного тока с возбуждением постоянными магнитами ОТ МЭ-272 или аналогичный ему.Технические данные электровентилятора и датчика мощности вентилятора:

  • Номинальная частота вращения вала электродвигателя с рабочим колесом 2500 - 2800 об / мин.
  • Потребляемый ток электродвигателя, 14 А
  • Ставка температуры контактов датчика, 82 ± 2 градуса.
  • Рабочая температура контактов датчика 87 ± 2 градуса.

Вентилятор системы охлаждения может не входить в комплект из-за:

  • неисправность электропривода;
  • Предохранитель
  • дистиллированный;
  • неисправен термостат;
  • вышел из строя термодатчик, включивший кулер;
  • неисправное реле в;
  • обрыв электропроводки;
  • Неисправные свечи расширительного бачка.

Для проверки самого электродвигателя к его выводам прикладывают вентилятор ВАЗ аккумулятор 12В - Конкурсный мотор заработает. Если причина проблемы в вентиляторе, можно попробовать его отремонтировать. Проблема обычно заключается в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за замыкания или обрыва обмоток. В таких случаях лучше заменить весь привод.

Предохранитель находится в монтажном блоке моторного отсека вагона и имеет обозначение F7 (20 А).Проверка производится автомобильным тестером, включенным в режим пробника.

  1. В машине с карбюраторным мотором Проверить датчик нужно - включить зажигание и замкнуть два провода на датчик. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
  2. Для инжекторных автомобилей Необходимо прогреть мотор до рабочей температуры, и отсоединить разъем датчика, отключив его от бортовой сети машины.В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и приводит в постоянный режим работы вентилятора. Если привод завелся - неисправен датчик.

Замена электровентилятора в авто

  1. Ставим машину на ровную поверхность, обездвиживаем ее стояночный тормоз.
  2. Открыть капот, выключить минусовую клемму.
  3. Ключ на 10 откручивая крепление кожуха воздушного фильтра.
  4. Отверткой ослабляем зажим воздуховода на датчике расхода воздуха и снимаем гофру.
  5. Откручиваем винты, фиксирующие крышку корпуса воздушного фильтра, снимаем фильтрующий элемент.
  6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
  7. Ключ на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
  8. Отключаем колодку проводов на разъеме вентилятора.
  9. Осторожно снять кожух вентилятора вместе с приводом.
  10. Ключом на 10 откручиваем 3 болта, держащих электродвигатель на корпусе.
  11. Ставим на его место новую.
  12. Установить конструкцию на место, закрепить, подключить разъем.
  13. Дальнейший монтаж производим в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при теплоносителе 100-105 ° С, при нормальном рабочем
Температура двигателя 85-90 ° С, вентилятор включается при перегреве двигателя, что естественно сказывается негативно .

Эту проблему можно решить двумя способами: выставить температуру включения в "мозгах" или сделать кнопкой.Остановимся на втором. Включение вентилятора с кнопки очень удобно: в сюжет попал - включил, оставил - выключил, а никто не перегревает.

В салоне установлена ​​кнопка выбора режима вентилятора (постоянно отключен, постоянно включен, включение автоматически по датчику) - эта "тюнинг" не является обязательной, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от АКБ до предохранителя и массе вентилятора будет большой ток и поэтому необходимо использовать провода сечением не менее 2 мм. иначе он не выдержит и не сгорит.

Видео - Подключение и проверка в

На старых моделях автомобилей ВАЗ «Классик» охлаждение радиатора было принудительным. То есть охлаждающий вентилятор работал непосредственно от водяного насоса, и приводил его в движение ремнем генератора. Но на более поздних выпусках, таких как ВАЗ 2107, стали устанавливать электровентилятор, который срабатывал от датчика температуры, если она доходила до 100 градусов.

Бывает не часто, но вполне возможно, что мотор вентилятора перегорит.В этом случае ремонтировать его довольно проблематично и дорого, поэтому большинство автовладельцев предпочитают заменять вентилятор охлаждения радиатора целиком. Как сделать с наименьшими затратами, вы можете прочитать в статье, которую я написал специально на примере своей машины.

Для этого ремонта вам понадобится какой-нибудь инструмент, список которых я привел ниже:

  1. головка для 10 мм
  2. малый надставка, заказ 10 см
  3. рукоятка с храповым механизмом (для удобства работы)

Обращаем ваше внимание, что при любых работах с электрооборудованием необходимо отключить хотя бы минусовую клемму от АКБ.

После этого отключаем шнур питания от вентилятора, как показано на фото ниже:

Отсоедините провода, идущие к датчику температуры:

С помощью храповика и головки с удлинителем необходимо открутить верхний болт конструкции конструкции, см. Фото ниже:

И еще один с нижней стороны корпуса вентилятора:

Также мотор крепится с другой стороны одним болтом.Удлинитель использовать больше нет необходимости, как откручивать будет не очень удобно:

Также отключаем провода от датчика температуры, который ввинчивается в радиатор охлаждения двигателя правой стороной снизу:

После этого аккуратно, без перекосов и резких движений вынимаем корпус вместе с электровентилятором, чтобы не повредить радиатор:

Но на фото ниже показан финальный этап моего ремонта:

Если вы собираетесь покупать новый вентилятор с корпусом в сборе, то на ВАЗ 2107 его цена будет порядка 1000-1200 рублей. В большей степени эта разница зависит от производителя.

Вентилятор на инжекторный ВАЗ 2107. Схема подключения вентилятора охлаждения ВАЗ

.

Большинство владельцев автомобилей ВАЗ-2107 сталкивались с проблемой перегрева двигателя из-за несвоевременного включения вентилятора радиатора. Такая неисправность представляет серьезную угрозу не только для системы охлаждения, но и для всего силового агрегата. Повышение температуры охлаждающей жидкости до критических значений может повредить клапанную крышку, а также вызвать заклинивание движущихся частей мотора.

Чаще всего не работает вентилятор радиатора из-за проблем с датчиком его включения. Это может быть как банальное отсутствие контакта на разъемах, так и выход из строя устройства в целом. В этой статье мы расскажем о том, какие меры можно предпринять, если датчик включения вентилятора на ВАЗ-2107 потерял работоспособность, а также рассмотрим процесс его проверки и замены.

Признаки перегрева двигателя и меры предосторожности

Если вы, управляя автомобилем, обнаружите, что стрелка на устройстве, указывающем температуру охлаждающей жидкости, переместилась в красный сектор и продолжает отклоняться в сторону ее увеличения, было бы лучше остановитесь на обочине дороги и немедленно выключите двигатель. Если этого не сделать, тосол или тосол просто закипит и попытается вырваться наружу, нарушив герметичность системы. Продолжать движение в такой ситуации довольно опасно. Остановившись, необходимо проверить работоспособность всех элементов и установить причину перегрева. Далее по возможности его нужно устранить. А если такой возможности нет, отбуксируйте машину до ближайшей СТО.

Что не так с вентилятором?

При подозрении на перегрев неисправного вентилятора радиатора охлаждения в первую очередь проверьте его на работоспособность.Сделать это несложно. Отсоедините электрический разъем от электродвигателя и подайте электричество от аккумулятора к его контактам. Не перепутайте полярность!

Если вентилятор не работает при прямом подключении, причину нужно искать в электроприводе. Если электродвигатель заработал, проблема, скорее всего, кроется в элементах, обеспечивающих его активацию. Это может быть предохранитель, реле, проводка и датчик.

Дальнейшая проверка

Дальнейшая проверка проводится по схеме «от простого к сложному». Диагностировать проводку без соответствующих инструментов и навыков практически невозможно. Аналогичная ситуация и с реле. Самостоятельно проверить вряд ли получится, особенно в полевых условиях. Единственное, что можно сделать, это вытащить подобное устройство из ближайшей розетки или другой машины и вставить в соответствующую розетку. Если работает - причина установлена, вентилятор не работает - идем дальше.

Нет проблем с проверкой предохранителя. Находим в монтажном блоке нужную вставку, проверяем обычным тестером или самодельным щупом из двух проводов и лампы, и результат налицо.При необходимости замените предохранитель и продолжайте движение. Но если на этот раз мы ошиблись, проблему следует искать в переключателе вентилятора.

Особенности системы охлаждения в разных модификациях

Прежде чем приступить к диагностике датчика, необходимо его найти. Дело в том, что в карбюраторных «семерках» и в автомобилях с регулируемым впрыском топлива он расположен в разных местах. Более того, в литьевых машинах ВАЗ-2107 отсутствует датчик включения вентилятора как таковой. Его функции выполняются. Рассмотрим подробнее расположение этих устройств в карбюраторе и инжекторной «семерке».

Во всех устаревших версиях «классики» датчик расположен на корпусе радиатора охлаждения. Если быть точным, то внизу справа. Снаружи это похоже на латунную гайку на «30» с двумя выведенными контактами. Поднимите капот, посмотрите на заднюю часть радиатора - вы обязательно это увидите. Принцип работы датчика очень прост. Термопара реагирует на повышение температуры, замыкает контакт и включает вентилятор. На автомобилях с управляемым впрыском топлива вентилятор включается по команде электронного блока на основании данных, полученных с датчика.Другими словами, сам ЭБУ контролирует все процессы. Но где же датчик включения вентилятора при впрыске "семерки"?

Как уже было сказано, у них вообще нет такого устройства. Не ищите его на радиаторе или где-либо еще! Но обратите внимание на термостат. На его корпусе установлен датчик температуры охлаждающей жидкости. Затем он передает на электронный блок управления всю необходимую информацию о температуре охлаждающей жидкости.

Проверка датчика

А теперь поговорим о включении вентилятора (ВАЗ-2107).И начнем с карбюраторного двигателя. Здесь все очень просто. Все, что вам нужно сделать, это отсоединить провода от датчика. Для этого снимите электрический разъем с его выводов. Чтобы определить, исправно ли работает устройство, включите зажигание и закоротите контакты на разъеме. Если все дело в датчике, вентилятор обязательно включится.

Также может случиться так, что переключатель вентилятора неправильно реагирует на температуру. Другими словами, механизм замыкания контактов работает, но на большее значение.Так, у карбюраторных машин ВАЗ-2107 выключатель вентилятора должен замыкать цепь при достижении температуры охлаждающей жидкости 92 градуса, а размыкаться при 87 ºС.

Для двигателей с регулируемым впрыском топлива процесс проверки немного отличается. Поскольку на инжекторных автомобилях ВАЗ-2107 нет датчика включения вентилятора, необходимо проверить, но сначала следует проверить наличие напряжения на контактах разъема. Берем тестер и включаем в режиме вольтметра. Замкните отрицательный провод устройства на массу, а положительный провод подключите к контакту «А» разъема.Включите зажигание. Тестер должен показывать напряжение не менее 12 В. Если его значение уменьшено, проблему нужно искать в блоке управления. Но если с напряжением все в порядке, откручиваем терморегулятор от патрубка для дальнейшей проверки.

Проверка датчика заключается в измерении его электрического сопротивления при различных температурах. Переведите тестер в режим омметра и измерьте сопротивление на его контактах. Примечательно, что она растет и падает обратно пропорционально температуре теплоносителя (20 ºС - 3.5 кОм; 40 ºС - 1,5 кОм; 80 ºС - 340 Ом; 90 ºС - 250 Ом). При измерении сопротивления контроллер можно нагреть, поместив его в емкость с горячей водой. Температура датчика включения вентилятора (ВАЗ-2107, форсунка) для разных версий прошивки ЭБУ может составлять 92-95 ºС. При этом его сопротивление близко к нулю.

Следует отметить, что выключатель вентилятора и датчики температуры охлаждающей жидкости не подлежат ремонту. Поэтому при обнаружении малейшей неисправности их необходимо заменить.Рассмотрим процесс замены для каждого из двигателей отдельно.

Процесс замены датчика на карбюраторном двигателе

Здесь процесс может показаться более сложным. Ведь с учетом того, что датчик расположен внизу, придется слить охлаждающую жидкость. А для этого нужно поискать смотровую яму, снять защиту двигателя и т. Д. Но нельзя этого делать. Достаточно просто быстро завернуть новый датчик вместо старого. Естественно, какая-то охлаждающая жидкость выльется, но ее количество ограничится 20-30 мл.Кроме того, под стык всегда можно поместить правильно вырезанную пластиковую бутылку.

Итак, приготовим новый датчик и гаечный ключ на "30". Отсоедините провода от устройства. Осторожно открутите датчик ключом. Продолжайте откручивать его вручную, прижимая к корпусу радиатора. Когда датчик оторвется от резьбы, отверстие можно зажать пальцем, а другой рукой начать вкручивать новый элемент. Не успевайте потерять уплотнительное кольцо, которое надевается на резьбовую часть устройства.Вот собственно и весь процесс. Осталось подключить к нему провода, запустить блок питания и проверить, все ли работает.

Замена датчика включения вентилятора: ВАЗ-2107 (форсунка)

В инжекторном двигателе слива охлаждающей жидкости для замены датчика не требуется. Он расположен достаточно высоко, поэтому его утечка будет минимальной. Для замены понадобится новый датчик температуры и ключ на «19». Сначала отсоединяем разъем, затем откручиваем старый контроллер и прикручиваем на его место заведомо исправный.Подключаем питание и заводим двигатель. Если все сделано правильно, производительность вентилятора гарантирована.

Перед отключением питания датчиков, особенно на «семерках» с инжекторными моторами, рекомендуется снять минусовую клемму с АКБ. Выбирая датчики включения вентилятора или температуры охлаждающей жидкости, лучше отдать предпочтение фирменной заводской продукции. Не забудьте после замены проверить герметичность резьбового соединения. При необходимости используйте термостойкий автомобильный герметик.

Вентилятор радиатора - он нужен только радиатору, потому что он его охлаждает, охлаждающая жидкость течет внутри радиатора при работающем двигателе и очень сильно нагревается, благодаря вентилятору эта жидкость нагревается дольше и, следовательно, температура двигателя не так быстро повышается, из-за чего при выходе из строя вентилятора машина начинает сильно нагреваться и перегреваться, особенно это заметно, когда стоишь в длительной пробке в летнюю жару.

Не работает

На инжекторных двигателях ВАЗ-2107 двухконтактный датчик вентилятора, который находится в верхнем патрубке, при повышении температуры охлаждающей жидкости выше той, на которую он рассчитан, должен подать сигнал на ЭБУ. Электронный блок управления, проанализировав сигнал, включает вентилятор через реле.

Поэтому поиск причин не включения вентилятора начинается со снятия разъема с датчика, при включенном зажигании. Если сам вентилятор исправен, значит, он должен работать. Вставив в клеммы разъема нагрузку в виде лампочки, вентилятор должен остановиться. Таким образом, вы проверяете электрическую схему двигателя вентилятора. В этом случае он будет исправен, и датчик вентилятора придется заменить.Правда, следует отметить, что в продаже есть некачественные датчики, которые при установке на двигатель тоже работать не будут.

Если после снятия разъема с датчика вентилятор не работает, то его работоспособность необходимо проверить, подключив его напрямую к аккумулятору. Вариантов эксперимента всего два. Если вентилятор работает, то вам нужно будет проверить исправность предохранителя, который защищает эту цепь, реле вентилятора и компьютера. А если вентилятор не работает, то придется проверить состояние его щеток, на предмет износа.

На карбюраторных двигателях автомобиля ВАЗ-2107 в электрической цепи включения вентилятора не будет ЭБУ, а некоторые «семерки» даже не ставят вентилятор на реле. Поэтому найти причину, по которой не включается вентилятор в работе, намного проще, и с этим справляются многие водители автомобилей ВАЗ-2107.

Схема

Представляем вашему вниманию схему включения вентилятора охлаждения радиатора на ВАЗ-2107, ВАЗ-2105 и ВАЗ-2104. В этой схеме присутствует реле в блоке предохранителей, соответственно может быть установлен слаботочный датчик.

Не выключается

Слетел датчик включения вентилятора, который следит за температурой.

Находится на правой стороне радиатора (вкручивается в сам радиатор). Здесь его нужно заменить.

На старых моделях автомобилей ВАЗ «Классика» охлаждение радиатора было принудительным. То есть охлаждающий вентилятор работал прямо от водяного насоса, а приводил его ремень генератора. Но на более поздних выпусках, таких как ВАЗ 2107, стали устанавливать электровентилятор, который срабатывал по датчику температуры при достижении 100 градусов.

Такое случается не часто, но вполне возможно, что мотор вентилятора перегорит. В этом случае его ремонт достаточно проблематичный и затратный, поэтому большинство автовладельцев предпочитают заменять вентилятор охлаждения радиатора целиком. Как это сделать с наименьшими затратами, вы можете прочитать в статье, которую я написал специально на примере своей машины.

Для этого ремонта вам понадобится инструмент, список которого я привел ниже:

  1. маленькая головка 10 мм
  2. малый удлинитель, примерно 10 см
  3. рукоятка с храповым механизмом (для удобства работы)

Обращаем ваше внимание, что для любых работ с электрооборудованием необходимо отсоединить хотя бы отрицательную клемму от аккумуляторной батареи.

После этого отсоедините шнур питания от вентилятора, как показано на фото ниже:

Теперь отключаем провода идущие к датчику температуры:

Используя храповик и головку с насадкой, необходимо открутить верхний болт крепления конструкции, см. Фото ниже:

И еще один на нижней стороне корпуса вентилятора:

Также мотор крепится с другой стороны одним болтом.Там удлинитель использовать уже не нужно, так как откручивать с ним будет не очень удобно:

Также отсоединяем провода от датчика температуры, который ввинчивается в радиатор охлаждения двигателя с правой нижней стороны:

После этого аккуратно, без перекосов и резких движений вынимаем корпус вместе с электровентилятором, чтобы не повредить радиатор:

А вот фото ниже показывает финальный этап моего ремонта:

Если вы собираетесь покупать новый вентилятор в собранном корпусе, то для ВАЗ 2107 его цена будет порядка 1000-1200 рублей.В большей степени эта разница зависит от производителя.

На автомобиле ВАЗ 2107, как и на представителе ВАЗовской "классики", стоит достаточно громкий вентилятор охлаждения. Вы не можете пропустить момент его подключения. Усиливается вибрация кузова, из-под капота слышен рокот, если время включения совпало с повышенной нагрузкой на электросеть (мигание поворотников при включенном ближнем свете, обогрев заднего стекла) - значит стрелка нагрузки на блоке питания начинает скользить в красную зону.

И даже, (при плохой настройке карбюратора) может загореться лампа аварийного давления масла.
Схема охлаждения ВАЗ 2107 такова, что вентилятор в нормальных условиях включается не сразу, а только при достижении определенной температуры в системе. Для определения этого «удобного температурного момента» есть датчик, или контроллер включения / выключения вентилятора.


Расположение контроллера на радиаторе не случайно: ведь сначала греется «кружочек» антифриза, затем схема охлаждения предусматривает прохождение жидкости через радиатор, работа которого заключается в интенсивном теплообмене.И только при повышении температуры выше 92 ° C срабатывает выключатель вентилятора.

Принудительное включение вентилятора

В охлаждающем контуре не предусмотрена постоянная работа вентилятора. Но в некоторых случаях может быть реализован принцип «принудительного подключения вентилятора».

Это делается в том случае, если датчик вышел из строя, и замена в пути невозможна. Проверить это можно так: регулятор температуры двигателя уже показал вертикальное положение стрелки на циферблате, она упорно «лезет» в красную зону, а вентилятор молчит, не включается.Если так, то причин скорее всего две:

  • Неисправен сам датчик, включающий вентилятор автомобиля ВАЗ 2107. Эта ситуация более благоприятна, чем описанная ниже. Во-первых, контур охлаждения готов и радиатор исправен. Это означает, что большая часть тепла отводится. Из этой ситуации есть два выхода, предлагается следующая схема действий:
  1. Если впереди прямая дорога и машина будет двигаться без остановок, вы можете следить за температурной шкалой.В случае пробок, светофора можно - включить печку на полную мощность с удвоенной скоростью обдува.
  2. Вы можете установить принудительную активацию вентилятора. Для этого вытащите два контакта из контроллера и замкните их вместе. Внимание! Перед этим надо предварительно снять с АКБ "минус, вес". После короткого замыкания проводов отрицательная клемма снова перекидывается, и «Карлсон» начинает работать постоянно, вне зависимости от температуры двигателя и режима движения автомобиля. После остановки ВАЗ 2107 вентилятор будет работать до разряда аккумулятора, поэтому после остановки нужно открыть капот и снять минусовую клемму.

Это очень напрягает владельцев ВАЗ 2107 с центральным замком и сигнализацией, поэтому можно отсоединить провода вентилятора, правда, тогда их нужно снова подключить и заизолировать. Также нужно найти для них место в подкапотном пространстве, чтобы они не попадали под рабочие лопатки крыльчатки, ведь разводка всех проводов в моторном отсеке предполагается жгутом.Конечно, так долго ездить неудобно, ведь постоянно открывать - закрывать капот для подключения - отключать будет скучно. К тому же постоянный шум, вибрация и повышенный износ подшипников оси вентилятора тоже никому не понравится. Принудительная активация - это экстренный метод.

Датчик включения вентилятора - штука такая капризная, стоит копейки, а самостоятельная замена по ходу дела проблематична, так как антифриз нужно сливать.

  • Вторая причина более опасная: вышел из строя термостат, и контур охлаждения двигателя стал неполным - не включился радиатор. Естественно при пустом радиаторе датчик не реагирует, и вентилятор на ВАЗ 2107 не включается. Его опасность в том, что теплообмен в несколько раз хуже, так как теплообменник огромной общей поверхности - радиатор - не работает. Единственное спасение - включение печки на полную мощность, и периодические остановки ВАЗ 2107, не позволяющие стрелке перейти в красную зону.

Как проверить, правильно ли работает новый контроллер

Необходимо взять точно откалиброванный термометр, способный работать при температуре кипения воды;

  • Опустите часть контроллера, обращенную внутрь радиатора, в воду;
  • Подключите щупы тестера к контактам и отрегулируйте их на исчезновение сопротивления;
  • При нагревании воды сопротивление пропадает в диапазоне температур от 87 до 92 градусов Цельсия.Все, датчик исправен, замена и активация пройдут успешно.

Как снять / установить новый датчик

После покупки и проверки контроллера необходимо сделать следующее.

За годы производства на автомобили ВАЗ-2107 устанавливались как карбюраторные, так и впоследствии инжекторные двигатели. Поэтому электрические схемы подачи напряжения на электродвигатель охлаждающего вентилятора отличаются друг от друга.

На инжекторных двигателях ВАЗ-2107 двухконтактный датчик вентилятора, который находится в верхнем патрубке, при повышении температуры охлаждающей жидкости выше той, на которую он рассчитан, должен подать сигнал на ЭБУ.Электронный блок управления, проанализировав сигнал, включает вентилятор через реле.

Поэтому поиск причин не включения вентилятора начинается со снятия разъема с датчика, при включенном зажигании. Если сам вентилятор исправен, значит, он должен работать. Вставив в клеммы разъема нагрузку в виде лампочки, вентилятор должен остановиться. Таким образом, вы проверяете электрическую схему двигателя вентилятора. В этом случае он будет исправен, и датчик вентилятора придется заменить.Правда, следует отметить, что в продаже есть некачественные датчики, которые при установке на двигатель тоже работать не будут.

Если после снятия разъема с датчика вентилятор не работает, то его работоспособность необходимо проверить, подключив его напрямую к аккумулятору. Вариантов эксперимента всего два. Если вентилятор работает, то вам нужно будет проверить исправность предохранителя, который защищает эту цепь, реле вентилятора и компьютера. А если вентилятор не работает, то придется проверить состояние его щеток, на предмет износа.

На карбюраторных двигателях автомобиля ВАЗ-2107 в электрической цепи не будет ЭБУ включения вентилятора, а некоторые «семерки» даже не ставят вентилятор на реле. Поэтому найти причину, по которой не включается вентилятор в работе, намного проще, и с этим справляются многие водители автомобилей ВАЗ-2107.

Почему не заряжается генератор от аккумулятора автомобиля

О том, что такое заряд зарядки ВАЗ 2107, знает далеко не каждый водитель, к тому же это устройство встречается крайне редко.Зарядное реле представляет собой регулятор напряжения или «шоколадку», которые расположены в генераторе. Эту деталь платят владельцам «Севенки» только после того, как начинаются проблемы с отсутствием зарядки аккумулятора. Для того, чтобы в какой-то момент не удалось завести машину «от Толкуча», что негативно сказывается на двигателе, необходимо периодически контролировать работу реле зарядки.

Выносной блок регулятора

Основное назначение реле регулятора напряжения на ВАЗ 2107 и любом другом автомобиле - поддерживать стабильный и достаточный ток заряда бортовой сети и автомобильного аккумулятора, а также выравнивать скачки напряжения в генераторе.Клапаны генерируемого напряжения возникли бы, так как генератор вращается с разными частотами. Когда мощность падает ниже 12 В, аккумулятор перестает заряжаться, и вся функция бот-сети перестает работать на 100%. Если напряжение превышает 16 вольт, то это может привести к разряду аккумулятора, а также выходу из строя бортовых устройств.

На автомобилях ВАЗ раннего выпуска карбюраторного типа Регулятор напряжения стоит на левой арке открытого пространства. Такие устройства еще называют внешними, так как они были установлены вне конструкции генератора.Если быть точнее, то в генераторе установлен щеточный механизм, а управление осуществляется с помощью печатной платы, которая установлена ​​снаружи изделия.

Большинство автомобилей ВАЗ 2107 карбюраторного и инжекторного типа оснащаются генераторами со встроенными реле зарядки. Реле заряда на таких автомобилях ВАЗ 2107 расположено прямо с противоположной стороны от генератора.

Расположение на генераторе

Для поддержания приемлемого заряда батареи требуется, чтобы генератор выдавал энергию от 13.От 6 до 14,6 вольт. Схема регулировки напряжения осуществляется за счет электрической схемы, которая расположена на печатной плате (шоколад) или в виде единого полупроводникового модуля (таблетки) со щетками. Релюшка, находящаяся внутри генератора, обычно не способна адекватно реагировать на температуру окружающей среды из-за своего расположения близко к двигателю. Встроенное реле иногда заменяют трехуровневым регулятором напряжения, что связано с большей эффективностью продукта за счет ручной регулировки выходного напряжения.

Как проверить реле зарядки на ВАЗ 2107

При подозрении на неправильную работу реле регулятора напряжения изначально необходимо проверить напряжение на выводах АКБ при запуске авто. Напряжение должно быть не ниже 13 и не выше 14,6 вольт. Причины такого повышенного или пониженного напряжения могут быть вызваны следующими факторами: неисправность контроллера заряда

  • ;
  • выход из строя самого генератора;
  • нет контакта в электрических соединениях аккумулятора или генератора.

Чтобы убедиться в исправности шоколада, необходимо демонтировать его с генератора. Сделать это необходимо, открутив два болта.

Важно знать! Перед тем, как приступить к извлечению устройства, не забудьте выучить «минусовую» клемму от аккумулятора.

Для проверки исправности изделия необходимо подключить вольтметр или контрольную лампу, а также регулируемый блок питания на 12-22 вольт. Можно использовать блок питания с переменным резистором. Контрольная проверка реле регулятора осуществляется подключением к массе или выводу минуса провода «W» от регулируемого источника. К выводу «Б» нужно подключить плюсовой провод блока питания. Вольтметр или лампа подключаются к щеткам или релейному выходу. Если изделие исправное, то при подаче на него напряжения от 12 до 14 вольт загорится лампочка или вольтметр покажет аналогичные значения. Если подать питание выше 16 вольт, свет должен погаснуть. В случае постоянного светильника по свету можно судить, что изделие разбито.Отсутствие лампочки указывает на обрыв реле. Регулятор в обоих случаях ремонту не подлежит, поэтому требуется его замена.

Как можно проверить товар на предмет качества, не снимая его с машины? Для этого необходимо подключить вольтметр к клеммам аккумуляторной батареи, после чего запустить двигатель. Если показания вольтметра ниже 12,7 В или выше 14,6 В, то вероятность поломки шоколада составляет 95%. Замените изделие на новый, затем проверьте напряжение.

Важно обратить внимание на кисти изделия, которые следует выполнять от щеточного узла на расстоянии не менее 5 мм. Если кисти стерлись, узел кисти необходимо заменить.

Замена изделия

Замена регулятора напряжения на ВАЗ 2107 очень проста. Для этого нужно отверткой или ключом открутить два болта, что зависит от модели генератора, после чего отсоединить клемму, а затем снять сам элемент, имеющий вид, представленный на фото ниже.

Заменить регулятор напряжения достаточно просто, при этом даже генератор снимать не нужно.Перед работой необходимо выучить «минусовую» клемму у АКБ, чтобы избежать возникновения короткого замыкания.

Возможна замена изделия на аналог, но рекомендуется использовать трехступенчатый регулятор. Это позволяет обеспечить более надежную стабилизацию и три уровня регулируемого выходного напряжения.

Щеточный механизм устанавливается на место штатного реле, а коробка с платой и переключателем на три положения фиксируется в любом месте пространства грудного пространства, но обязательно с наличием массы на потребляющем болте.После замены следует установить переключатель в соответствующее положение в зависимости от температурного режима.

Электрооборудование ВАЗ 2107 (инжектор) обеспечивает работу зажигания и многих потребителей, таких как фары, отопитель, приборная панель и т. Д. Потребительское питание осуществляется от аккумуляторной батареи, которую необходимо постоянно обеспечивать подзарядкой. Но что делать, когда на инжекторе ВАЗ 2107 нет зарядки. Рассмотрим основные причины этого явления.

Плохой контакт на выводах АКБ

Основная и наиболее частая причина - плохой контакт электрических соединений.Как правило, это происходит при слабой затяжке клемм. При небольшом квадрате контакта клеммы начинают сплетаться и окисляться, уменьшая количество тока, проходящего за единицу времени. В конце концов, ток перестает идти. Но проблема может вообще не позволять двигатель.

Прежде всего, нужно проверить состояние терминалов. Если они окислились, их нужно очистить и обработать солидолом. Второй момент - это правильная затяжка, которую необходимо выполнить до выхода из строя.Кроме того, нужно проверить контактные соединения с корпусом и на самом генераторе. В большинстве случаев проблема уходит.


Аккумулятор не заряжается

Неисправность аккумулятора на ВАЗ 2107

Вторая проблема - это сам аккумулятор. Дело в том, что его работа не вечна, и у нее есть определенный срок годности. При правильной эксплуатации способен прослужить до 10 лет. Его обслуживание определяется его платежеспособностью. Для этого нужно подключить его к выпрямителю и замерить время, за которое он полностью заряжен.Нормальный аккумулятор Заряжается не менее 20 часов и устанавливается на автомобиль при движении на 60 километров пробега.

Если зарядка произошла очень быстро или после зарядки напряжение не превышает предела 12-13 вольт, то такой анкб считается неисправным.


Генератор на ВАЗ-2107

Перестал работать генератор на ВАЗ 2107

Чаще всего сопровождается появлением индикатора на приборной панели. Похоже на красный аккумулятор. Нет зарядки может быть по нескольким причинам:

  1. Неисправность генератора
  2. Обрыв ремня генератора
  3. Неисправен регулятор напряжения
  4. Генератор изношенных щеток

Раньше работу генератора проверяли одним простым способом - просто снимали терминал во время работы двигателя. Если он продолжал работать, работа генератора считалась нормальной. Если машина заглохла - зарядки нет. В настоящее время сделать это невозможно, так как может выйти из строя ЭБУ (электронный блок управления).

Для проверки генератора воспользуйтесь простым методом. К АКБ нужно подключить вольтметр во время работы двигателя и замерить напряжение при включенной печке и ближайших фарах. Если 12 и ниже - заряда недостаточно. Попросите партнера долить бензин, если ситуация не изменилась, неисправен генератор.Если напряжение увеличивается, неисправен релейный контроллер.

В случае неисправности генератора можно снять диодный мост и проверить его. Для этого каждый диод осматривают на предмет внешних повреждений, а его контакты получают прозвище. Если он звонит в обе стороны, это считается неисправным. Его можно заменить отдельно или поменять весь мост.


Реле регулятора напряжения

Реле регулятора напряжения - отдельный блок, который раньше устанавливался на лонжероне. Он отвечает за ограничение напряжения, если оно превышает 14 вольт.Дело в том, что частота вращения генератора может быть разной, но напряжение от 13,5 до 14,5 вольт должно поддерживаться. Именно для этого он и предназначен. Теперь он устанавливается прямо на кисти. Если реле неисправно, напряжение будет низким, но при увеличении оборотов оно начнет повышаться до номинального. Таким образом определяется его неисправность.


Изношены щетки генератора

Если зарядка появляется, то исчезает, значит, изношены щетки генератора.Поэтому их нужно менять вместе с реле-регулятором. Износ хороших щеток должен быть равномерным. В случае, если одна короче другая, они считаются изношенными.

Если обнаружено, что на вашем ВАЗ 2107 отсутствует зарядка аккумулятора, необходимо немедленно принять меры. Дальнейшая эксплуатация автомобиля может привести к разрядке аккумулятора. Придется либо искать попутчика, согласен взять машину на буксир, либо вызывать службу эвакуации.

Теория «на пальцах»: как все работает

На ВАЗ 2107 устройства могут питаться от 2х источников. Первый - аккумулятор, второй - генератор. Аккумулятор выдает энергию, когда двигатель заглушен. У него определенная зарядка расходуется по мере необходимости. Генератор вырабатывает электричество, но только при условии вращения ротора. То есть - при работающем двигателе.

Схема работы АКБ: 1. АКБ, 2. Диод минус, 3. Диод дополнительный, 4. Генератор, 5.Диод плюс, 6. Обмотка статора, 7. Регулятор, 8. Обмотка вращения, 9. Конденсатор, 10. Монтажный блок, 11. Контрольная лампочка, 12. Вольтметр, 13. Реле зажигания, 14. Замок.

Контрольная лампа

Как видно из схемы, в системе зарядки срабатывает большое количество составных элементов и каждый из них может вызвать плохой заряд или его отсутствие. Для отслеживания процесса зарядки аккумулятора приборная панель автомобиля оборудована контрольной лампой.

Если система находится в хорошем состоянии, после завода-изготовителя включается управляющий сигнал.Но при выходе мотора в работу лампочка зарядки аккумулятора ВАЗ 2107 не горит. Это означает, что питание батареи пополняется от генератора. Параллельно стрелка на вольтметре перемещается в зеленый сектор.

Признаки отсутствия зарядки АКБ:

    • Витая стрелка заряда АКБ ВАЗ 2107.
    • Управляющий сигнал не гаснет. В некоторых случаях мигает лампочка аккумулятора ВАЗ 2107.
    • Стрелка вольтметра после запуска двигателя не уходит в зеленую зону.
    • При работающем двигателе напряжение на аккумуляторной батарее должно поддерживаться в пределах 13,9.
    • Допустимое отклонение в любую сторону не превышает 0,3 В. Нижнее белье аккумулятора ВАЗ 2107 в этих пределах пока не страшно.

Падение напряжения До 12 В говорит: С генератором заряд не идет!
Лампа тусклого горения Зарядка АКБ ВАЗ 2107 - Раздача АКБ.

С чего начать проверку

Если значок аккумулятора ВАЗ 2107 не горит, вольтметр выдает нормальные показания, но аккумулятор вообще не заряжен, значит на выводах отсутствует (или недостаточен) контакт.Их сила их окисления может привести к тому, что напряжение от генератора к батарее просто не будет приходить. Поэтому необходимо снять клеммы, тщательно очистить их, а также выводы АКБ, после чего снова подключают АКБ к бортовой сети и проверяют работоспособность системы подзарядки.

В случае, когда напряжение на АКБ ВАЗ 2107 все еще ниже нормы, нужно замерить его на выходе из генератора при работающем моторе.Большая разница между показаниями на выходе и на батарее? Попробуйте почистить контакты и проверить провод, соединяющий аккумулятор с генератором. Прервано - требует замены.

Следующим проверяемым элементом является ремень привода генератора. В случае расслабления он проскользнет через шкив, из-за чего генератор не сможет выработать необходимое количество электричества. И хоть зарядка и будет проводиться (при условии состояния цепи), но этого будет мало.В этом случае двигатель работает, вольтметр выдает норму. Однако если система нагружена немного больше - например, включить фары - то напряжение резко упадет. Потом, если на ВАЗ 2107 пропадает заряд аккумулятора, это говорит о том, что натяжной ремень немного растянут, проседает. Ремень следует затянуть; Если в процессе эксплуатации износился - замените. Но тащить нельзя: чрезмерное напряжение планки дает перегрузку на насосах, подшипниках генератора.

Третий компонент цепи, который проверяется при первичной диагностике - предохранитель № 10 (в блоке предохранителей).Именно он отвечает за подачу напряжения на АКБ: заблокировал предохранитель зарядки АКБ ВАЗ 2107 - система не заработает.

Если с клеммами, ремнем, предохранителем все в порядке, то причины плохой зарядки АКБ ВАЗ 2107 нужно искать дальше.

Что еще проверить

    1. Регулятор напряжения;
    2. Выпрямительный генераторный агрегат;
    3. диоды;
    4. Генератор для размыкания обмотки;
    5. Узел генератора щеток;
    6. Контакты на выходах генератора, монтажного блока.

Неисправность любого из этих элементов приводит к тому, что не работает система подзарядки, а аккумулятор ВАЗ 2107 не заряжается.

Продолжаем ...
Проверяем диоды контрольной лампочкой или мультиметром. Если один из них выйдет из строя, придется менять весь выпрямитель.

Для проверки обмотки статора понадобится такой же прибор. Измеряется сопротивление между крепежами выпрямительного блока. Если между ними нет контактов, нужно заменить либо обмотку, либо весь генератор.

Сам генератор часто выходит из строя в связи с износом щеток. Чтобы их проверить, нужно удалить узел кисти и измерить длину элементов. Если он составляет 5 мм и менее, щетки подлежат замене.

Практически все вышеперечисленные узлы системы при выходе из строя заменяются, так как ремонту ремонту не подлежат. Устранить можно только некоторые неисправности генератора, но это может сделать только квалифицированный автоэлектрик.

Хуже всего, если по дороге возникли проблемы с подзарядкой.Из-за отсутствия подзарядки он со временем полностью разрядится. И даже если вам удастся найти причину поломки и устранить ее, то запустить стартер мотора не получится. Завести ВАЗ-2017 с отработанной батареей можно будет только с буксира или «Толкача».

Что нужно учитывать при выборе нового аккумулятора

По паспорту АКБ рассчитан на 3-5 лет активной эксплуатации (фактически ходит меньше). Поэтому со временем необходимо покупать и подключать аккумулятор ВАЗ 2107 взамен вышедшего из строя.

Приобретая новый Акб, следует учитывать ряд параметров и характеристик.
Тип аккумулятора: обслуживаемый и ремонтопригодный. Первый вариант позволяет проверить и пополнить уровень электролита. Это позволяет использовать аккумулятор дольше.

Следующий вопрос: Какая мощность АКБ на ВАЗ 2107 будет наиболее эффективной. Для этой модели подходит аккумулятор емкостью 50-60 а * ч. Однако, учитывая, что современные автомобили оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах.Тем более что карбюраторные модели Ваз требуют более мощных аккумуляторов - больше энергии потребляют при запуске.
По габаритам на ВАЗ 2107 требуются источники питания с габаритами 242 * 175 * 190 мм. Подавляющее большинство подходят для пробного рынка.

При выборе аккумулятора следует учитывать и место жительства держателя «семерки». Тем, кто живет на юге, можно приобрести менее мощный аккумулятор. Северянам рекомендуется отдавать предпочтение акб повышенной мощности: на морозе машина заводится с большим энергопотреблением.

Противодействие злобе

В связи с тем, что аккумулятор не обслуживается, достаточно остро стоит вопрос защиты аккумулятора ВАЗ 2107 от кражи. Открыть капот на «классике» несложно, поэтому воры пристально смотрят на «семерку».

Знатоки предлагают несколько вариантов предотвращения воровства.

  • Охраняемая Парковка или надежный гараж.
  • Установка Тревога.
  • Установка Замок на капоте.Сразу уточню: мало кто шел на этот шаг. Нужны сварные работы, внешний вид летает, а вот взломать замок профессионально довольно просто.
  • Забери Аккумулятор с собой. Трудно, неудобно, но эффективно. С другой стороны, если машину оставить на время, она беззащитна: снять аккумулятор можно как на парковке в супермаркете.
  • Но все специалисты сходятся на том, что самая надежная защита АКБ от угона ВАЗ 2107 - комплексная.Сочетание разнонаправленных мер даст наилучшие результаты!

    Видео - Защита аккумулятора от кражи

На зиму было 3 случая. Мороз. Клиент звонит утром и зарядки нет. Звоните, чтобы подъехать. Приходит и говорит, что появилась половина заряда. Все проверил: сдал и перегнал проводку, вытащил все, что могло случиться, выдавил напряжение. Ничего не нашел, все нормально. Отправил клиента с Богом, каждый остался в своих интересах.На 2-й машине тоже самое, не считая того, что я снял и разбил (стоя на стенде) генератор для успокоения совести. С 3-ей машиной я решил разобраться до конца и в итоге хоть что-то заработать. Машинка на морозе - отдыхай! Через два часа выхожу на улицу - зарядки нет! Там стали смотреть на улицу на улицу. Я не возлагаю на Бога, что вина снова исчезнет. Лампа заряда не горит, начального возбуждения нет. От управления (от плюсовой АКБ) возбуждается генератор, прозвана проводка к панели приборов.Нашел то, что искал! На панели приборов контакты разъемов прикреплены к плате (Америка не вскрыта, об этом все знают). Не было контакта от лампы заряда в разъеме. Переблокировал все контакты в разъёмах, т.к. пока щиток приборов крутил другие глюки из-за этих заклепок. Оказывается при прогреве салона контакт в клепаных разъемах восстановился. Кстати в карбюраторной семерке я за 4 года такого не наблюдал, клеуя до этого умел! Первые две машины вызвали, сделали то же самое, больше не появлялись.

Типичная проблемная задача для классики. Проблема чаще всего в приборке, надо пропадать.

Еще одно решение проблемы :

У меня на новой 2107 (2010 года выпуска) при запуске на морозе не было зарядки (генератор стоит на «восьмерке»). Если прибавить обороты двигателя до 2000 - аккумулятор начал заряжаться. Ничего, но иногда лампочка зарядки АКБ при включении зажигания вообще не загорается и пришлось прогреть двигатель без зарядки АКБ, а потом при повторном запуске двигателя начинается зарядка.Что было сделано по совету Друзей-Автоэлектриков: поменял щеточный узел планшетом, натянул ремень генератора, вытянул + клемму на генераторе. Снять генератор для полной доработки было архитектурно. Но это не помогло. Подсказал, что на морозе не хватает тока в обмотке азарта (опять ваз инженеры что-то не взяли). А для увеличения тока подключили контакт +15 (зажигание) к контакту 61 (обмотка возбуждения) через последовательно включенные диод и резистор 10 Ом, 20 Вт.Езжу год - полет нормальный, симптомов старых проблем нет. Диод нужен, чтобы при выключении двигателя ток, предназначенный для обмотки возбуждения, не возвращался в цепь зажигания. Однако явление обратного тока через лампочку зарядки можно легко заметить: когда двигатель выключен, лампочка загорается на короткое время. Подключение резистора сделал под бардачком, в жгуте, проходящем через моторный щит. Провод зажигания (+15) - толстый синий с черной полосой, провод возбуждения (61) - тонкий коричневый с белой полосой.Вместо резистора можно применить лампочку на 10 Вт, но ИМХО резистор надежнее.


Недавно возникла такая ситуация: при езде контрольная лампа АКБ внезапно загорелась и сразу погасла, стрелка вольтметра перестала показывать зарядку. Пи поедая в интернете, решил самостоятельно найти причину поломки.

Для начала немного теории: при работающем двигателе аккумулятор капота заряжается постоянным напряжением 13.6-14,2 В от бортовой сети автомобиля через генератор. Из-за разной частоты оборотов коленчатого вала двигателя для поддержания заданного напряжения в цепи возбуждения генератора включается регулятор напряжения (ПП, «Таблетка», «Шоколад»), который при повышении напряжения в сети, выше номинального снижает ток, идущий в обмотке возбуждения генератора. Намагниченность полюсов ротора уменьшается, что приводит к уменьшению его выходного напряжения.Поэтому причины того, что генератор не заряжает аккумулятор, связаны с элементами «цепи возбуждения» или цепи выходного напряжения «аккумуляторного генератора», включая сам генератор.
При включении зажигания замок (14) включает реле зажигания (13). При этом + 12В от аккумуляторной батареи (1) пропустить через контакты реле и предохранитель № 10 монтажного блока, затем подать в бортовую сеть и отобразить лампочку заряда (11) АКБ и датчик зарядки на панели приборов (12).После этого они проходят через диод (на схеме не обозначен), монтажный блок (10) (вилки ш5-ш20) подаются на вилку генератора 61 и попадают на вывод встроенного РР (7) а через щетку и контактное кольцо на обмотке возбуждения (8) - пусковое возбуждение генератора (4). С увеличением частоты оборотов двигателя, а вместе с ним и ротора генератора, фазное напряжение увеличивается, и оно увеличивает напряжение на обмотке возбуждения и на выходном диоде лампы зарядки аккумулятора на выходном диоде.При достижении выходного фазного напряжения + 12В на обоих выводах выравнивается напряжение лампы аккумуляторной батареи, и из-за отсутствия разности напряжений гаснет (как на автозаводе). При этом генератор вырабатывает напряжение более 12В, которое заряжает аккумулятор через вывод «30».

Так как причина отсутствия заряда - потухшая контрольная лампа, первым делом решил проверить работоспособность "цепочки возбуждения" генератора.

В любом случае сначала осмотрите клеммы АКБ и целостность проводов от нее к генератору, к монтажному блоку и на «Масса» . Но, поскольку вольтметр у нас работает (Схема 1) и показывает уровень заряда АКБ, то делаем вывод, что цепочка от АКБ до замка зажигания через реле зажигания, предохранитель и вывод на вилке ш5 на вольтметр - это рабочий.

1. Теперь, чтобы определить работоспособность контрольной лампы и контактов в панели приборов, нам необходимо определить, проходит ли ток через панель к генератору .Для этого: включите зажигание и возьмите индикаторную отвертку на 12 В (контрольную лампу) или провод небольшой длины, подключив один конец к фильтру со стороны входа "61" Генератор , а другой конец замкнут на «Масса» или отрицательно «-» клемма аккумулятора.

При замыкании обычным проводом на "Масса" должна повернуться лампа в приборной панели, а при проверке индикатора отверткой - либо лампа в отвертке, либо лампа в панели, в зависимости от того, какое у них сопротивление ниже.В любом случае мы видим, что цепь не разорвана и ток возбуждения приходит к значению "61" Генератор .

Таким образом, делаем вывод, что лампочка и вся «цепочка возбуждения» генератора исправна, а проблема в цепочке «аккумулятор-генератор».

2. Не снимая генератор, можно найти оставить регулятор напряжения на щеточном узле . Для этого берем индикаторную отвертку или мультиметр в «Проблемном режиме» и положительный «+» Зонд цепляется за клемму "61" Генератор , отрицательный «-» От до "Масса" .

Если лампа не загорается, значит имеется блок размыкания с регулятором или обмоткой ротора, на обмотку ротора ток не приходит - «возбуждения» генератора не происходит.

Наш свет не загорелся, для полной диагностики снимем генератор с машины, хотя, в некоторых случаях в этом нет необходимости - главное иметь доступ к задней крышке генератора.
Ключом на 10 откручиваем винты с правой стороны брызговика двигателя и отбрасываем его в сторону.

Затем берем ключ на 13 и откручиваем нижний болт крепления генератора, а также снимаем клеммы с вывода "тридцатьчетверка" . Откручиваем сверху болт контроля натяжения ремня, и снимаем ремень со шкивом генератора. Вытаскиваем посадочную площадку генератора С. Через проем снизу.

Вводим генератор в теплое место, вооружив мультиметр или индикаторную отвертку (лампу) аккумулятором, и снимаем заднюю крышку генератора (Схема 3).

3. Еще раз убеждаемся в неисправности регулятора напряжения (Схема 3), применив «+» Недвижимость Мультиметр до подъезда "61" , и минус на «массу» генератора в «транск-режиме».

Как и ожидалось, цепочка не имеет прозвища.

Не снимая регулятора, можно также проверить диодный мост I. обмотка статора.

Сначала проверяем диодный мост, для этого нам понадобится мультиметр или индикаторная отвертка (лампочка) с источником тока (АКБ).

Немного теории:
На диодном мосту было три положительных диода на верхней пластине, три отрицательных на нижней пластине и три дополнительных, через которые питается обмотка возбуждения после запуска двигателя (Схема 4).
Хороший диод проводит ток только в одном направлении и в любом другом. Если он пропускает ток в обе стороны, возникает неисправность - короткое замыкание («пробивает» диод). Если он вообще не пропускает ток ни в одном направлении, возникает еще одна неисправность - «размыкание».От этого и будет отбиваться при проверке.
Три положительных диода (с красной меткой) созданы на «плюсовом» корпусе выпрямленного напряжения. Они запрессованы в верхнюю пластину диодного моста, подключенного к выходу генератора «30».
Остальные три отрицательных диода (с черной или желтой меткой) созданы на «минусовом» корпусе выпрямленного напряжения. Они запрессованы в нижнюю пластину выпрямительного блока, подключенного к «массе». ( Схема 3)

4. Сначала проверьте весь диодный мост на наличие короткого замыкания на «Масса» .
Клик положительный «+» Вывод мультиметра к выводу "тридцатьчетверка" Генератор и отрицательный вывод на его корпус. В хорошем состоянии, диодный мост не зазубрен, гудок отсутствует, лампочка не горит.

В закрытом - наоборот. Следует отметить, что аналогичные симптомы есть и при замкнутой обмотке статора на «массе». .

5. Затем проверить плюсовые диоды на «пробой».

Положительный «+» Зонд мультиметра лазить по выводу "тридцатьчетверка" Генератор отрицательный «-» К выводам обмотки и диодов (генераторы типа 9412.3701, где болты изолированы от выводов паронитовыми шайбами ​​и замкнуты на «Масса» ) или одним из болтов крепления моста (типа генераторы 37.3701, г. где болты присоединены к выводам, но изолированы от "масс" - рис.5).

Если все диоды исправны, значит сопротивление стремится к бесконечности, а лампочка не загорается. Если хоть одна замкнется, загорится лампочка, мультиметр гудит, при смене полярности диоды должны пропускать ток.
6. Проверить отрицательные диоды на «пробой».

Для этого нажимаем положительный «+» Щуп мультиметра к выводам обмотки и диодов 37.3701 - рис.5). Отрицательный «-» Щелкните на корпусе генератора. Сопротивление стремится к бесконечности - диодный мост исправен.

Загорелась лампочка - неисправны отрицательные диоды, при смене полярности они должны пропускать ток.

7. Проверяем доп диоды на "пробой".

Клик положительный «+» Мультиметр зонд на вход "61" Генератор.Отрицательный «-» Свойство к выводам обмотки и диодов (генераторы типа 9412.3701) или к болтам крепления моста (генераторы типа 37.3701 - рис.5). Если сопротивление стремится к бесконечности и гудка нет, лампа не горит - подойдут дополнительные диоды. При смене полярности они должны пропускать ток.


Для определения обрыва в диоде придется .
Если диодный мост исправен, то приступаем к проверке обмотки статора.
8. Проверить обмотку статора на разрыв.

Попеременно соедините щуп мультиметра между всеми тремя выводами обмотки статора.

Как видим по показаниям мультиметра, а также по его звуковому сигналу - обмотка статора не порвана. Лампа должна гореть.

9. Дополнительно проверьте замыкание обмотки статора на «Масса» .

Подключите один зонд к любому выходу обмотки, а другой - к корпусу генератора.

Как видим, обмотка статора в рабочем состоянии.

Топливный насос ВАЗ 2110 описание. Ищу причину выхода из строя ТНВД по проверке предохранителя, который на

Топливный насос ВАЗ 2110 , выполняющий роль нагнетателя бензина, вряд ли сможет самостоятельно передвигаться без этого небольшого, но очень важного агрегата. Сразу скажем, что топливный насос карбюраторной «десятки» - механический, а у инжектора ВАЗ 2110 - электрический топливный насос.Сегодня мы подробно поговорим о обоих.

Так, механический топливный насос для карбюраторного двигателя ВАЗ 2110 установлен между клапанной крышкой и распределителем зажигания, в подкапотном пространстве. Фактически такое устройство позволяет получать возвратно-поступательный момент от вала, идущего от распределительного вала к распределителю зажигания. Благодаря эксцентрику на этом валу движения через шток передаются на рычаг впрыска топлива. Сам рычаг совершает возвратно-поступательное движение за счет всасывания топлива через мембрану.Кстати, у этого насоса, как и у всех насосов от модели ВАЗ-2101, есть рычаг ручной подкачки топлива. Это довольно удобно, поскольку позволяет быстро проверить работу механизма буквально голыми руками. Фото механического насоса ВАЗ 2110 Далее.

Так выглядит механический насос в разрезе, смотрим схематический чертеж.


Топливный насос механический ВАЗ-2110 состоит из следующих элементов -

  • 1 - напорный патрубок
  • 2 - фильтр
  • 3 - корпус
  • 4 - всасывающий патрубок
  • 5 - крышка топливного насоса
  • 6 - всасывающий клапан
  • 7 - складской
  • 8 - рычаг ручного впрыска топлива
  • 9 - пружина
  • 10 - кулачок
  • 11 - балансир
  • 12 - рычаг механической подкачки топлива
  • 13 - нижняя крышка топливного насоса
  • 14 - внутренняя выносная прокладка
  • 15 - распорка внешняя
  • 16 - нагнетательный клапан

Снятие и установка механического насоса ВАЗ 2110 не вызывает особых затруднений.Достаточно снять воздушный фильтр, ослабить хомуты входящего и выходящего шлангов топливопровода, снять эти шланги, затем открутить две гайки крепления самого насоса и можно будет снять механизм с двух шпилек, на которых висит топливный насос. . При установке желательно заменить прокладки, которые находятся на изоляционной вставке.

Бензонасос ВАЗ 2110 форсунка

ТНВД электрический «Десятка» устанавливается непосредственно в бензобак. Снятие и замена этого агрегата также не доставляет проблем владельцам ВАЗ 2110.Достаточно поднять диван заднего сиденья, открутить люк и топливопроводы ... главное не забыть сбросить давление в системе.

Сама система впрыска топлива отличается от карбюраторной версии способом подачи топлива. Если карбюраторный двигатель всасывает топливо независимо от карбюратора, то топливо впрыскивается в инжекторный двигатель под давлением через форсунки. Поэтому задача электронасоса в баке - постоянно поддерживать высокое давление во всей системе.Насос включается и выключается автоматически (с помощью реле), отвечая на команды с датчиков давления. Собственно сама помпа выглядит примерно так, как на фото ниже.


Определите , правильный ли электрический насос? в вашем автомобиле может быть довольно простым. Включите зажигание (но не запускайте двигатель), и вы услышите характерное жужжание электронасоса в баке, поэтому он нагнетает необходимое давление. Если этого гудения нет и двигатель не запускается, то, скорее всего, неисправна помпа.Либо неисправно реле включения помпы, которое находится в салоне под центральной консолью панели, обычно у ног пассажира.

Часто бывает, что помпа не в состоянии создать необходимое давление, хотя гудит, то и его нужно менять. Насос-форсунка ВАЗ 2110 очень чувствителен к разному мусору, поэтому обязательно периодически меняйте топливный фильтр.

Замена ТНВД на ВАЗ 2110 форсунка

Очень полезное видео снятия бензонасоса на «десятку».

Для снятия электрического топливного насоса выполните следующие действия -

  • 1 - снизить давление в топливной системе
  • 2 - снимаем крышку люка под задним сиденьем
  • 3 - отсоединить по очереди 2 шланга подачи топлива
  • 4 - открутить 8 гаек по окружности кольца и снять
  • 5 - достать насосный агрегат из топливного бака, не повредив рычаг датчика указателя уровня топлива
  • 6 - снять резиновое уплотнительное кольцо

Не забывайте, что при установке нового инжектора ТНВД ВАЗ 2110 стрелка на крышке электронасоса должна указывать направление на заднюю часть машины.Кроме того, при установке топливных шлангов учитывайте направление стрелок.

Ситуация, когда глохнет двигатель и не качает топливный насос на ВАЗ 2110, может поставить начинающего автомобилиста в затруднительное положение. Особенно, если он новенький на с системой подачи топлива и ее комплектацией, а также с перечнем оборудования, обеспечивающего нормальную работу этой системы.

Отсутствие топлива на выходном патрубке насоса еще не является фактом его выхода из строя.

Не качает бензонасос на ВАЗ 2110 не только из-за его поломки, так как причин такого поведения может быть несколько.

Теперь главное не паниковать, в первую очередь вспомнить, когда заправляли машину прошлой . Индикатор-индикатор на панели приборов по-прежнему ничего не говорит. Датчик уровня в баке может «залипнуть», как указывает стрелка на индикаторе (см.).

Если автомобилю уже больше 3-х лет и он на своих шинах отмерил более 100 тысяч пробега, то от его систем и оборудования можно ожидать каких-либо сюрпризов в плане отказов.



Порядок проверки причин отказа


Следующее подозрение - это электропроводка помпы. В цепи питания от бортовой системы автомобиля до электродвигателя насоса имеется предохранитель и реле. Устанавливаются они не на главном щитке предохранителей, а на дополнительном, который находится на десятке под передней панелью справа от блока рулевого управления.

Если посмотреть на этот дополнительный блок, то реле и предохранительная вставка мотора насоса будут слева (там всего три комплекта реле и предохранителей).

Проверка проводки не требует специальных знаний и не занимает много времени. Но если с блоком питания все в порядке, то при дальнейшем осмотре необходимо демонтировать кожух помпы.


Причины помпы


Насос не может полностью подавать топливо только по двум причинам:
  • прогорание обмоток двигателя;
  • до такой степени, что оставшегося диаметра сечения их отверстий недостаточно для откачки топлива из бака.



И первая, и вторая причины равновероятны , хотя они взаимосвязаны . При загрязнении фильтров, когда они долгое время не только не менялись, но и не чистились, их пропускная способность резко снижается.

К этому можно добавить процессы осаждения на стенках топливопровода различных примесей и присадок, которые в большом количестве присутствуют в нашем бензине. В результате увеличивается нагрузка на топливный насос, он работает на полную мощность и начинает перегреваться.

Охлаждает топливный насос, циркулирующий в нем, топливо, так как оно имеет более низкую температуру, чем вода, и является отличным охладителем. Но это определение верно только для качественного бензина (большая редкость в наше время). Следовательно, некондиционный бензин не может достаточно охладить насос, работающий с перегрузками, и обмотки его электродвигателя прожигаются.


Чтобы не переходить сразу к разбору ТНВД, нужно убедиться, что достаточно сечения топливопровода , проложенного от входа до бензобака.


Перед тем, как начать какие-либо работы, связанные с проверкой или ремонтом топливной аппаратуры, необходимо сначала сбросить давление в магистрали. Для этого из цепи питания помпы снимается предохранитель, а двигателю дается время на выработку остатков бензина, после чего он глохнет.

Вечером заехал в гараж, а утром завести не удалось. Я обычно включаю зажигание и слышу щелчок реле и жужжание помпы, а где-то через 3-5 секунд снова слышен щелчок реле и насос останавливается и поворачивает ключ до конца, стартер работает, но двигатель не запускается из-за отсутствия давления в системе питания, помпа не качает.

Ищу причину выхода из строя ТНВД по проверке предохранителя то есть


Под боковиной в недрах находятся блок предохранителей , реле и ЭБУ .

Блок реле и предохранителей, увеличенный

Сначала проверил предохранитель №3 и вынул из розетки осмотрел состояние контактов и проверил целостность прибора, предохранитель оказался цел (кстати 15 ампер )

не помогло, потом проверил реле под номером 4 .Для этого откручиваем указанные стрелками гайки, снимаем реле и ставим заведомо исправное. Где взять хорошее реле? Можно на время проверки снять реле в блоке крепления дальнего света "он точно такой же, как и реле бензонасоса. Не помогло, снял заднее сиденье под, под которым находится бензобак с погружным насосом.



Перед выполнением вышеуказанных действий проверил цепь питания (+) (-) тех.масса ТНВД на разъеме под номер 5 прибор может и контрольная лампа результат положительный, проверить целостность цепи на пигтейле на разъемах под номера 4,6


Может случиться так, что отсутствует силовая цепь ( + ) или ( - ) на разъеме под номером 5 . Если ( - ) т.е. вес не доходит до разъема; нужно проверить стык с телом Мои пищевые цепи зазвонили.


Место подключения массы труднодоступное, для его получения необходимо разобрать верхнюю и нижнюю облицовку пола туннеля.

Проверил силовые цепи до разъема под номером 4 , а топливный насос не работает, затем произвел вышеуказанные действия как показано на рисунке, вытащил топливный модуль с топливным насосом из топливного бака. Снял зажимное кольцо и прокладку

.


Осторожно вытащил топливный модуль из бака, наклонив его в сторону правой внутренней двери, чтобы не погнуть поводок поплавка датчика уровня топлива

Топливный модуль в разобранном виде.Отдельно проверил помпу прямо от АКБ. Насос работает. Проверил разъемы и обнаружил причину выхода из строя плюсовой контакт разъема (в виде штыря) снизу под кожухом слегка подгорел. Контакт (в виде штыря) разъема почистил, а другую сторону разъема не смог.

Штатный топливный насос ВАЗ 2110 относится к основным узлам топливной системы автомобиля. Его основное предназначение - обеспечить правильную транспортировку бензина к распределительной или впрыскивающей установке (то есть к форсунке или карбюратору) под создаваемым давлением.В топливной системе «десятки» различают топливные насосы механического типа и электронасосы.


Топливный насос по механическому принципу действия, его параметрам и конструктивным особенностям

ТНВД механический устанавливается на «десятки» с двигателями карбюраторного типа. Он приводится в движение распредвалом силовой установки, на блоке которого он установлен. Конструктивно он причислен к изделиям поршневого типа и в его состав входят:

  • элемент шкафа, включающий 2 смежных отсека и верхние монтажные крышки;
  • Диафрагма
  • , расположенная между частями корпуса;
  • пружины обратного действия;
  • амортизатор, связанный с диафрагмой на жестком основании;
  • клапан впрыска и всасывания топлива, расположенный в верхнем сегменте топливного насоса;
  • механический привод;
  • сетка фильтра.

Ранее было установлено, что бензонасос ВАЗ десятой модели, цена которого относительно приемлемая, приводится в движение эксцентриком распределительного вала двигателя. При круговом перемещении эксцентрика наблюдается нижнее движение диафрагмы и штока с преодолением действия силы сжатия пружины.

В этом случае освободившееся пространство расширяется, и топливо заполняет разряженную плоскость, попадая через пусковой клапан, а нагнетательный элемент находится в закрытом состоянии.Мембрана, состоящая из 2-х мембранных компонентов с прокладками, является основным функциональным элементом насоса. Он соединен со штоком, который напрямую связан с элементами механического механизма приводного механизма.

Различия в параметрах ТНВД связаны с величиной давления и размерами кузовной части. Следует обратить внимание на топливный насос Bosch, у которого давление топлива находится в диапазоне 2,8–3,8 бар. Параметры изделия не всегда зависят от радиуса корпуса; здесь, как правило, определяющим фактором является длина.Эти размеры разные, среди копий есть запчасти 65, 90 или 105 мм. Кроме того, эти компоненты системы подачи топлива отличаются расположением съемной стружки.


Длина топливного насоса зависит от способности элемента выполнять свои функции при малом содержании топлива в бензобаке.


Электрический топливный насос

Бензонасос для форсунок ВАЗ 2110 электротехнический устанавливается на автомобили с регулируемой системой впрыска.Электрический топливный насос «Десятка» расположен в топливопроводе системы в топливном баке автомобиля. Такое смещение элемента значительно снижает возможность потерь топлива из-за использования схемы без участия трубопроводов, работающих на всасывание топлива.


В состав данного элемента системы подачи топлива входят:

  • насос, корпус которого выполнен из металла;
  • датчик уровня топлива;
  • топливозаборник;
  • Сетка фильтровальная
  • ;
  • клапаны обратные и редукционные.

Клапан обратного принципа действия останавливает топливораспределительный комплекс при остановке силовой установки. Элемент понижения давления контролирует давление, выполняя функцию предохранительного клапана.


Конструкции электрических бензонасосов:

  • роликового типа;
  • зубчатого типа;
  • центробежного типа.

Электрический роликовый насос всасывает топливо и приводит его в движение за счет функций роторного элемента и движения специальных роликов.Шестеренчатый насос всасывает топливо и приводит его в движение за счет и перекачивает за счет перемещения внутренних шестерен относительно элемента статора, играющего роль внешней шестерни. При движении ротора роторного типа боковые элементы зуба создают в своих сегментах камеру, которая изменяет степень разреженности, с которой создается эффект всасывания и приема топлива.

При этом центробежный топливный насос монтируется непосредственно в топливопроводе. Такие элементы позволяют обеспечить равномерную подачу топлива и работать практически бесшумно.У них есть одна важная особенность - ограничение по параметрам давления и функциональности.


Выбор насоса подачи топлива на ВАЗ 2110

Несмотря на надежность элемента, топливный насос иногда выходит из строя. Как правило, неисправность заключается в выходе из строя щеток электронасоса. Выбор топливного насоса осуществляется по следующим критериям: надежность и бесшумная работа, ведь чем тише работает насос, тем удобнее его использовать.

При выборе ТНВД требуется покупка такого же товара с таким же артикульным номером. Часто автолюбители среди множества аналогов выделяют бензонасос Bosch, который используется на автомобилях объемом 1,6 литра и оборудован регулятором давления уровня топлива.

Сигнальное реле ВАЗ 2107, форсунка. Хриплый или слабый звук сигнала. Возможные неисправности: признаки и причины

Звуковой сигнал автомобиля - очень важная деталь, обеспечивающая безопасность движения, помогает предотвратить столкновение и столкновение с другими автомобилями, а также наезд пешехода, неожиданно выбежавшего на дорогу.В разных моделях автомобилей используется разная конструкция клаксона, но в этой статье мы поговорим о родном ВАЗ-2107. Из него вы узнаете, по какому принципу работает сигнал, какие модификации он может использовать в этих машинах и что делать в случае поломки.

Где сигнал на автомобиле ВАЗ-2107

Отечественный автопроизводитель выпускает на рынок несколько модификаций модели ВАЗ-2107, ставшей популярной у потребителей. Дизайн и компоновка в каждом из них имеют ряд своих особенностей:

  • В некоторых случаях в автомобиле используется только один звуковой сигнал, который монтируется сразу после передней крышки радиатора охлаждения.В этом случае вы легко сможете добраться до детали и при необходимости заменить ее;
  • Модификация «
  • ryaz» оснащена двумя аудиосигналами. Они устанавливаются непосредственно за радиатором и имеют разную тональность, что позволяет достаточно громко предупреждать пешеходов и водителей других автомобилей о возможной опасности столкновения.

В монтажном блоке обеих машин монтируется реле звукового сигнала РС-528, что часто является одной из основных причин поломки этой детали.

Кроме того, в схему может входить предохранитель F7, исключающий подачу избыточного напряжения и его перепады, а также кнопку, расположенную непосредственно на рулевом колесе.

Проверить исправность реле и предохранителя

Что делать, если на ВАЗ-2107 не работает сигнал, и по каким причинам он вообще не работает? Самая частая из них - перегорание предохранителей. При повышенной нагрузке он выходит из строя и прерывает электрическую цепь, тем самым устраняя более серьезные аварийные ситуации.

Если вы столкнулись с проблемой перегоревшего предохранителя, вы должны немедленно заменить его. Кроме того, потребуется внимательно осмотреть контакты этой детали, тщательно очистить их от отложений и мусора или произвести ремонт.

Следующим этапом диагностики является проверка исправности аудиореле. Если он щелкает при нажатии кнопки, причину сбоя следует искать в другом месте. В противном случае потребуется замена реле, выполненная за несколько минут даже без соответствующего опыта.

Выполняем диагностику сигнала и его кнопки включения


Чтобы узнать, правильно ли используется сигнал в вашем автомобиле, следует отсоединить его провода от реле и подключить их напрямую к аккумулятору.Если звук не появляется и в этом случае причина поломки может быть следующая:

  • обгоревшие или сильно загрязненные контакты, расположенные непосредственно в корпусе прибора;
  • сигнал настроен неправильно, из-за чего звуковой сигнал звучит очень тихо или вообще не слышен.

Устранение неисправностей производится регулировкой сигнала (достаточно повернуть специальный винт, установленный на задней части корпуса) и очистить контакты.

Еще одна причина, по которой может не работать сигнал - сломанная или изношенная кнопка.Чтобы восстановить его нормальную работу, можно либо заменить деталь полностью, либо снова привести в безупречный порядок контакты, к которым подключаются провода.

Автомобиль ВАЗ 2107 оборудован звуковым сигналом, состоящим из двух разных тональных сигналов, расположенных на кронштейне с левой стороны радиатора. В вариантном исполнении на автомобиле ВАЗ-2107 может быть установлен один звуковой сигнал, закрепленный на кронштейне за облицовкой радиатора.
Звуковые сигналы активируются путем замыкания реле их отрицательных выводов на "массу".
Для работы вам нужен помощник.

Регулировка звукового сигнала на автомобиле ВАЗ 2107
1. Чтобы отключить один из аудиосигналов, отсоедините кончик серо-черного провода от выхода аудиосигнала.
2. Помощник нажимает переключатель звукового сигнала и удерживает его. Отвертка с шлицем, аккуратно вращая винт по или против часовой стрелки, отрегулируйте звуковой сигнал, добиваясь чистого, самого громкого звука.
3. Таким же образом регулируем, отсоединив соответствующий провод, другой звуковой сигнал.Если плохой звук устранить не удается, замените звуковой сигнал.

Примечание
Для регулировки одиночного звукового сигнала снимите облицовку радиатора (см. «Решетка радиатора ВАЗ 2107 - снятие и установка»). Снимаем с автомобиля ВАЗ 2107 звуковой сигнал вместе с кронштейном (см. «Снятие одиночного звукового сигнала»). Подключив провода к аудиосигналу и удерживая плоскогубцы за скобу, отрегулируйте звуковой сигнал, вращая винт.

Снятие с автомобиля ВАЗ 2107 двойной звуковой сигнал
1.Для замены звукового сигнала отсоедините минусовой провод аккумуляторной батареи (см. «Автомобильный аккумулятор ВАЗ 2107 - снятие и установка»).
2. Отсоединяем от вывода аудиосигнала наконечники проводов.
3. Отвинтите гайку звукового сигнала торцевым ключом на 13 мм.

Звуковой сигнал, называемый гудком, играет важную роль в обеспечении безопасности на дороге, так как дает возможность привлечь внимание других участников дорожного движения. В статье рассматривается ситуация, когда на ВАЗ 2107 не срабатывает сигнал: причины неисправностей, способы устранения, возможности его ремонта и замены.

Возможные неисправности: признаки и причины

Для того, чтобы разобраться в причинах, по которым не работает звуковой сигнал, необходимо разобраться:


Схема состоит из следующих компонентов:

  • звуковые устройства;
  • Монтажный блок
  • ;
  • перемычка для контактов, устанавливаемая на место реле;
  • выключатель сигнала.

Звуковой сигнал активируется кнопкой, расположенной в центре руля направления.


На руле имеется контактное кольцо, подпружиненный контакт в зоне подрулевых переключателей. Современные оснащены регулировочным винтом для регулировки громкости, встроенным реле (в монтажном блоке релейные выходы аудиосигнала закорочены перемычкой).

Симптомы:

  • нет звука при нажатии кнопки;
  • не отключает звук и не включается случайным образом;
  • хриплый, тихий или прерывистый звук.

В аудиосистеме протекает ток низкого напряжения, поэтому важно качество соединений. Если на контактах много оксидов и ржавчины, то протекание тока затруднено. Для рожков нужен мощный ток не менее 4-5 А.

Необходимо следить за чистотой соединений и клемм, в противном случае ремонт будет требоваться постоянно. Так как корпус автомобиля служит минусом, а окисление оседает на плюсовой стороне, особое внимание следует уделить зачистке клемм на плюсовом красном проводе.

Минусовая ветвь цепи самая длинная, поэтому в ней чаще всего может быть обрыв. Для определения причины неисправности понадобится серо-черный провод, идущий от сигнализатора, для прикрепления к корпусу, а положительный - непосредственно к аккумулятору. Потом. Если звук появился, значит обрыв в отрицательном значении. Если звука нет, а плюсовые клеммы почищены, прибор вышел из строя.

Если не работает звуковой сигнал на ВАЗ 2107, то возможны следующие неисправности:

  • перегорел предохранитель;
  • Окислились контакты
  • , клеммы;
  • реле вышло из строя;
  • соединения на паутине были окислены, если таковые были;
  • сломанный лепесток на рулевой колонке;
  • разработка контактного кольца.

После диагностики необходимо устранить обнаруженные неисправности (автор видео - Alex Life).

Способы устранения поломки

Если предохранитель или реле вышли из строя, замените их новыми деталями. При износе контактного кольца ремонт руля маловероятен, так как контактное кольцо сложно найти в продаже. В этом случае разумнее всего заменить руль.

Если зуммер издает хриплые звуки или периодически включается, проверьте с помощью мультиметра, что аккумулятор заряжается и на клеммы подается напряжение.Если с питанием все в порядке, причина может быть в самом звуковом устройстве. На рожке есть винт регулировки громкости. Его следует вращать до тех пор, пока хрипы не исчезнут и звук не станет громким.

Если регулировка звука не помогла убрать дребезжание, придется разбирать прибор для очистки контактов. Также можно заменить мембрану. Иногда при запуске двигателя появляются хриплые звуки. В этом случае необходимо проверить состояние контактов выключателя и верхней пластины.Контакты следует тщательно очистить и при необходимости заменить.

Взаимозаменяемость сигнала

Если сигнализатор не подлежит ремонту, его необходимо заменить на другое.

Все современные рупоры можно разделить на два типа: пневматические и электромагнитные (автор видео - Россия 24).

В первом типе аудиосигналов воздушный поток движется от компрессора через трубку, которая начинает издавать звуки под действием вибрации.Пневматические устройства различаются формой трубки и мощностью звука. Частотный диапазон звукового сигнала перекрывает несколько звуковых зон. Можно установить несколько труб, но для этого потребуется мощный компрессор.

В основе электромагнитного устройства лежит электромагнит, который соединен с основным элементом рупора данного типа - мембраной. Обмотка сердечника подключается к источнику питания (аккумулятору) с помощью прерывателя. Кнопка тона соединена с землей.Когда вы нажимаете на нее, ядро ​​сердечника начинает двигаться, так что действие на мембрану включается. В результате слышен мощный звук.

Рупоры электромагнитные различаются конструкцией излучателя звука:

  1. Гудки дисковые ("блины"). Выпускаются в двух вариантах: неразборно и разборно. Кроме того, он может быть закрытым и открытым.
  2. Звуковые сигналы «улитки». Они имеют изогнутую форму, поэтому их сложно установить. Открытый конец раструба должен быть направлен вперед.«Улитки» позволяют получить очень громкий звук.
  3. Рога «рожки» имеют трубку, имеющую вид выпрямленной «улитки». Внешне они похожи на печь или трубу. Их удобно устанавливать под капотом, но звуковая мощность у них слабая.

Пневматический тип Klaxon

Дисковый сигнал

Рупоры Cluxons

При выборе звукового устройства следует обратить внимание на несколько нюансов:

  1. Перед покупкой следует оценить емкость аккумулятора.Важно, чтобы его заряда хватало для подачи свистка a, так как он потребляет большое количество энергии.
  2. Продавцу следует уточнить: нужно ли в клаксоне дополнительное питание или компрессор.
  3. Высокие частоты производят нежный звук. Низкие частоты подходят любителям басов.
  4. Следует помнить, что грузовые автомобили имеют бортовую сеть 24 В, а легковые автомобили - 12 В.
    Следует учитывать, что использование «шкворней» и спецсигналов запрещено.

Возможность самостоятельного ремонта

Самостоятельный ремонт возможен, если водитель хорошо разбирается в электротехнике. Для автомобилистов, не обладающих такими навыками, есть возможность заменить предохранитель, реле или почистить клеммы.


Если контакты не окислились, а сгорели, проще установить новый сигнализатор. Если вы знаете, как подать сигнал на ВАЗ 2107, вы можете выполнить ремонт самостоятельно - это даст вам возможность получить опыт электромонтажных работ и сэкономить на СТО.

При потере сигнала на ВАЗ 2107 необходимо как можно скорее отремонтировать, так как его неисправность увеличивает риск аварии.

Кроме того, согласно правилам дорожного движения, эксплуатация автомобиля без звукового сигнала запрещена. Следовательно, при неисправном звуковом сигнале невозможно пройти техосмотр.

Регулировка и замена звукового сигнала

& nbsp Звуковые сигналы устанавливаются в моторном отсеке и крепятся к кузову кронштейном.В вариантном исполнении автомобиля может быть установлен один звуковой сигнал, закрепленный на кронштейне под облицовкой радиатора.

Фиг.1

Рис. 1 Схема включения звуковых сигналов с помощью перемычки в монтажном блоке:
& nbsp 1 - звуковые сигналы; 2 - монтажный блок; 3 - контактная перемычка в гнезде для установки реле R3 на включение звуковых сигналов; 4 A - к клемме «30» генератора

Рис.2

Рис.2. Схема включения звуковых сигналов от реле в монтажном блоке:
& nbsp 1 - звуковые сигналы; 2 - монтажный блок; 3 - переключатель звуковых сигналов на рулевом колесе; RZ - реле включения звуковых сигналов; A - к клемме «30» генератора

& nbsp В зависимости от типа звуковых сигналов в монтажном блоке может быть установлено реле активации звука или перемычка.
& nbsp Схемы включения аудиосигналов показаны на рисунках 1 и 2.
& nbsp Возможны следующие причины неисправности аудиосигналов: выключатель не работает или заклинивает или звуковой сигнал неисправен. Для диагностики проверьте надежность подключения проводов, состояние контактов прерывателя. При необходимости очистите контакты. Неисправный звуковой сигнал и выключатель заменить на новые.

Фиг.3

& nbsp Если сила звука сигнала уменьшается или появляется хрип, убедитесь, что напряжение аккумулятора не снижено.
& nbsp Если все в порядке, отрегулируйте сигнал, повернув винт a на корпусе в ту или иную сторону, пока не услышите громкий и чистый звук. Проверить подключение сигнала к земле.
Вам понадобятся: ключ "на 13", отвертка.
1. Снимите нижнюю облицовку радиатора (см. «Замена облицовки радиатора»).

Фиг.8

& nbsp 7. Медленно поворачивайте регулировочный винт в любом направлении, пока не получите самый громкий и чистый звук.
8. Установите звуковой сигнал и снятые детали в порядке, обратном снятию.

Думаю, у многих вроде меня есть контактный сигнал, у которого свойства обрываются. Первый раз спаял, но через некоторое время понял, что опять без гудка. И решил заняться кардинальным ремонтом. Припаянная пластина издала неприятный скрежет при повороте руля, так что этот путь исчез. Потом пришла идея припаять пружину, которая бы упиралась, но все же, думаю, притирка была бы.Но потом пришла идея использовать щетку в качестве электродвигателя. Вспомнил, что где-то валялось неработающее реле-регулятор и решил попробовать.

Первым делом снимаем руль. Чтобы потом не гадать, как он встал на отметку слота.


На обратной стороне переходника мы видим лицевую панель, на которую должен идти контакт.
Эксперимента не боюсь - сигнал работает через реле. так не будет переключаем контакты через обмотку реле.И у сигнала есть свой предохранитель в блоке, что тоже нам на руку.





Щетка заточена так, чтобы оставался только контакт с пружиной и как можно меньше корпуса, но не переусердствуйте с толщиной пластика вокруг щетки примерно 1 мм нормально.



И выбираем место для его установки


Для лучшей фиксации сделал еще паз в посадочной площадке.На мгновение приклеил, но для большей надежности посадил еще и на эпоксидное полотно (двухкомпонентная смесь в виде пластилина при смешивании застывает и становится достаточно твердой, напоминает эпоксидную, но в виде пластичной массы ).


И дал высохнуть - день где-нибудь.
Сегодня установил руль, немного покатился, сделал несколько маневров, чтобы на крутых поворотах-поворотах все работало надежно. Тогда время покажет. Сверчок исчез, что меня радует.По поводу надежности и стирания. Я думаю, но назначение этих щеток, очевидно, работает в худших условиях и на худших скоростях, и трение в генераторе намного более агрессивное, чем в рулевом колесе, когда чистил там в течение многих лет.

ВАЗ-2107. Форсунка не запускается: возможные причины и способы устранения

Несмотря на развитие автопрома, классические модели ВАЗ по-прежнему пользуются большим спросом в странах СНГ. Последние модели «Классика», а именно ВАЗ-2107, оснащались инжекторной системой впуска.Он надежнее карбюратора. Но что делать, если ВАЗ-2107 заводится и глохнет? Инжектор - система посложнее. Но проблему можно решить самостоятельно. Давайте посмотрим, как это сделать.

Стартер крутится?

Для начала нужно проверить напряжение в сети коляски. Для нормального пуска машины этот показатель не должен быть ниже 12,5 В. Для точного измерения напряжения необходимо использовать вольтметр.

Пускатель - это механизм, требующий большого пускового тока.Именно этот узел проворачивает коленчатый вал для запуска. Поэтому если не запускается ВАЗ-2107 (инжектор), причины могут быть банальными - низкое напряжение аккумулятора. Метод устранения - зарядка аккумулятора. Следует придерживаться показателей в 12,5-14 вольт.

Неисправность стартера

При коротком замыкании в корпусе или проводке поврежденную деталь следует заменить. Как мне проверить товар? Для этого нужно использовать мультиметр. Один провод подключается к месту трения щеток, а второй - к оси якоря.Если стрелка прибора отклоняется от значений, это может быть неисправность якоря или обмотки. Проверьте кисти. Они должны легко двигаться, а их пружины - упругими и хорошо давить на якорь. После замены поврежденных компонентов перезапустите двигатель.

Система зажигания

Что делать, если при хорошо заряженном аккумуляторе и исправном стартере не заводится ВАЗ-2107 (инжектор)? Причины могут быть скрыты в системе зажигания. Здесь он бесконтактного типа.Первое, что нужно проверить - это состояние свечей. Их можно просто «налить». Выкрутите элементы наружу и проверьте состояние электрода. При наличии налета следует очистить деталь в щелочном растворе и завинтить. Также проверьте зазор между электродами. Для этого используйте специальный зонд. Нормальное показание должно быть от 0,7 до 1 миллиметра.

Что делать, если индикатор неправильный? Электрод можно гнуть. Но делайте это осторожно. Если цифра меньше нормы, воспользуйтесь отрицательной отверткой.Если больше, постучите электродом по металлической части (например, по капоту двигателя). Проверять свечи на искру было бы излишне. Для этого используется специальный пистолет. Сама искра должна быть синей. Если детали прошли более 60 тысяч километров, их следует заменить. Также при достижении этого периода меняются провода высокого напряжения, идущие к ним от распределителя зажигания.

При заправке свечей

При плохом запуске форсунки ВАЗ-2107 (схватывается, но не заводится), то камера сгорания заполнена бензином.Нормальное соотношение топлива и воздуха должно быть 1:14. На таких автомобилях часто бывает такая проблема. При запуске топливный насос перекачивает много бензина. Кстати, на инжекторных моторах он электрический, погружного типа. Устанавливается прямо в бак.

Как просушить свечи, не снимая их? Для этого при запуске откройте дроссельную заслонку. Здесь он механический и активируется путем нажатия дроссельной заслонки акселератора через тросовый привод. Так в камеру сгорания будет поступать больше воздуха, и двигатель сразу запустится.

Автор песен

В автомобиле ВАЗ-2107 используется зажигание. Если машина не запускается, проверьте состояние контактов на высоковольтных проводах. При смене сезона на них образуется конденсат. Тремблер имеет пять выходов.

Четыре из них идут на свечи цилиндров, а один (центральный) - на катушку зажигания. На металлических концах часто образуется белый налет. Из-за этого ползунок не может передавать импульсы на катушку. Кстати, проверка самого распределителя зажигания будет лишней.Деталь выглядит так.

Если он сгорел, деталь следует заменить. Цена новинки - 150 рублей. Если при запуске двигателя на катушке зажигания образуется искра, высоковольтный провод необходимо заменить. Еще он «пробивает» свечи. Вы можете увидеть это ночью. Рядом с ними маленькие блестки голубого цвета. В этом случае провода меняются комплектом. Стоят они недорого. Есть новые элементы порядка 700 руб.

Проблема с электронасосом

Раньше одна из основных проблем на отечественном «Классике» касалась топливного насоса, который постоянно перегревался.Но в инжекторной «семерке» он электрический и охлаждается самим бензином, который находится в баке. Если на элемент не подается электричество, автомат просто не запускается. Первое, на что стоит обратить внимание, это блок предохранителей.

На крышке написано, какой из них отвечает за топливный насос. Если предохранитель перегорел, замените его. Можно использовать элемент на 15 или 20 ампер.

Определить исправность визуально

Можно ли без мультиметра проверить, подается ли напряжение на топливный насос? Для этого при включении зажигания следует внимательно прислушиваться к его работе.Когда ключ повернут в третье положение, он должен издавать характерное гудение. Его можно услышать в задней части салона. Если его нет и ВАЗ-2107 (инжектор) не запускается, проблема в блоке питания. Стоит проверить реле помпы. Он должен давать характерные щелчки. Опытные автомобилисты носят с собой аварийные реле и предохранители на случай внезапной поломки. Это реле находится на полке под перчаточным ящиком.

Низкое давление

Почему не заводится ВАЗ-2107 (инжектор)? Проблемы могут скрываться в низком уровне давления в топливной рампе.Для нормального запуска инжекторного двигателя требуется не менее 2,8 атмосферы. Проверьте это, отсоединив подающую трубку от рампы. Для этого используйте манометр. Сбои в работе насоса могут возникнуть из-за частого перегрева. Но как это происходит, если он подводный? Топливный насос убивает езду на пустом баке. Если загорелась лампочка, не затягивайте при заправке. Стоимость помпы для инжекторной «семерки» в 3 раза выше, чем для карбюратора.

Состояние фильтра

Возможна и следующая ситуация.Вы прибыли в пункт назначения, заглушили двигатель на две минуты, сели в машину и не смогли завести ее снова. Что делать, если на горячем не заводится ВАЗ-2107 (инжектор)? Неисправность может заключаться в забитом топливном фильтре. Срок его замены составляет около 50 тысяч километров. Также виной жесткому запуску является грязный воздушный фильтр.

Если он проехал более десяти тысяч километров, то его необходимо заменить. В противном случае вы столкнетесь с проблемами при запуске.

ВАЗ-2107: форсунка запускается и сразу глохнет

В этом случае проверьте датчик массового расхода воздуха.Он расположен сразу за пластиковым корпусом фильтра.

Этот элемент получает информацию о потоке и передает ее блоку управления. В результате электроника принимает решение о составе горючей смеси. Агрегат может намеренно регулировать концентрацию топлива и воздуха. Ресурс датчика ДМРВ составляет 150 тысяч километров. В случае загрязнения прибор может давать ложные показания. Из-за плохой смеси ВАЗ-2107 форсунка не запускается или работает и сразу глохнет.Также проверьте состояние воздушных форсунок на герметичность. При необходимости замените.

LCPD

Если на автомобиле исправная топливная система ВАЗ-2107 (форсунка) не заводится, проверьте датчик положения коленчатого вала. Если он неисправен, блок управления перестанет подавать топливо из-за отсутствия информации о его положении. Стоимость этого элемента от одной до полутора тысяч рублей.

Заключение

Итак, мы выяснили, по каким причинам автомобиль ВАЗ-2107 не заводится.Как видите, неисправность можно найти и устранить самостоятельно, за небольшую плату.

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
