Правильная регулировка карбюратора ваз 2107: РЕГУЛИРОВКА КАРБЮРАТОРА ВАЗ 2107. РЕГУЛИРОВКА ХОЛОСТОГО ХОДА

Настройка и регулировка карбюратора ВАЗ 2107

Автомобиль ВАЗ 2107 является одним из наиболее распространенных представителей отечественной «классики». Хотя данные седаны уже не выпускаются, они активно эксплуатируются большим количеством автолюбителей. Настройка карбюратора ВАЗ 2107 – один из самых актуальных вопросов для каждого владельца такой машины.

Стоит отметить, что в автомобилях используются мембранно-игольчатые, поплавковые и барботажные карбюраторы. В нашей статье будет идти речь о регулировке поплавкового карбюратора ВАЗ 2107 от производителя «ОЗОН».

Устройство карбюратора ВАЗ 2107 (схема)

Сначала хочется подчеркнуть, что отдельные версии карбюраторов могут существенно отличаться друг от друга, так как они используются лишь на определенных автомобилях. В нашем случае ситуация выглядит следующим образом:

• Версия ДААЗ 2107-1107010 используется исключительно на моделях ВАЗ 2105-2107.
• Версия ДААЗ 2107-1107010-10 устанавливается на моторы ВАЗ 2103 и ВАЗ 2106 с распределителем зажигания, у которых нет вакуум-корректора.
• Версия ДААЗ 2107-1107010-20 применяется исключительно на моторах наиболее свежих ВАЗ 2103 и ВАЗ 2106.

Устройство карбюратора ВАЗ 2107 выглядит так:

• поплавковая камера;
• автономная система холостого хода;
• система дозирования;
• переходная система двух камер;
• запорный клапан холостого хода;
• дроссельная заслонка;
• отделение отвода картерных газов;
• эконостат.

Более подробная информация вам просто не нужна, так как для регулировки карбюратора ВАЗ 2107 она не пригодится. В состав карбюратора данного автомобиля входят следующие устройства, которые обеспечивают, а также распределяют горючую смесь:

1. Поддержка старта и прогрева мотора.
2. Система эконостата.
3. Поддержка стабильного уровня бензина.
4. Ускорительный насос.
5. Поддержка холостого хода двигателя.
6. Главная дозирующая камера, в которой расположены жиклеры топлива и воздуха, эмульсионная трубка, распылитель ВТС, колодец и диффузор.

Прежде чем выполнять чистку карбюратора ВАЗ 2107 и его дальнейшую настройку, необходимо четко понимать, что не стоит разбирать те элементы, которые нормально выполняют свои функции. В особенности нужно быть очень осторожным с дозирующей системой.

Настройка карбюратора ВАЗ 2107

Регулировка карбюратора осуществляется в такой последовательности:

1. Сначала моем и очищаем наружную часть элементов карбюратора.
2. Далее нужно проверить все элементы на предмет наличия видимых дефектов.
3. Очень важно также удалить различные загрязнения фильтра.
4. Затем моем поплавковую камеру.
5. Обязательно надо почистить воздушные жиклеры.
6. В конце проводится настройка поплавковой камеры карбюратора ВАЗ 2107, а также пускового механизма и холостого хода.

Хотим подчеркнуть, что для проведения такого рода работ вовсе не нужно осуществлять демонтаж карбюратора. Кроме этого, нужно понимать, что все элементы обладают функцией самоочистки, а пыль и грязь не проникают вовнутрь.

Проверку сетчатого фильтра рекомендуется проводить через каждые 60 тыс. пройденных километров. Он расположен возле входа в поплавковую камеру.

Проверка состояния сетчатого фильтра

Необходимо заполнить поплавковую камеру топливом, с помощью прокачки. Это приведет к закрытию запорного клапана, после чего надо отодвинуть верхнюю часть сетчатого фильтра, демонтировать клапан и очистить его с помощью растворителя. Для получения оптимального результата также рекомендуется применить сжатый воздух для того, чтобы продуть клапан.

Если вы решили отрегулировать карбюратор ВАЗ 2107 по той причине, что двигатель начал работать нестабильно, прежде всего, рекомендуем выполнить проверку сетчатого фильтра. Проблемы часто возникают из-за проблем в подаче горючего, которые могут быть вызваны засорением фильтра.

Для очистки дна поплавковой камеры запрещено применять тряпку. Это приведет к появлению волокон на дне, из-за чего жиклеры карбюратора засорятся. Для выполнения чистки применяют резиновую грушу, а также сжатый воздух.

Для проверки герметичности запорной иглы также используется груша, поскольку давление, которое появляется в результате сжатия данного предмета с помощью рук, приблизительно соответствует давлению бензонасоса. Во время установки крышки карбюратора необходимо проверить, установлены ли поплавки вверх. В процессе монтажа почувствуется значительное давление. В этот момент карбюратор ВАЗ 2107 необходимо прослушать, так как протечки воздуха недопустимы. Если вы заметили даже минимальную утечку, придется менять корпус клапана, а также иглу.

Настройка карбюратора ВАЗ 2107 – поплавковая камера

Для регулировки поплавковой камеры необходимо выполнить следующие действия:

1. Проверить позицию поплавка и убедиться в том, что его крепежный кронштейн не деформировался (если форма изменилась, кронштейн придется выровнять). Это очень важно, поскольку в противном случае поплавок карбюратора не сможет нормально погружаться в камеру.
2. Настройка при закрытом игольчатом клапане. Открываем крышку поплавковой камеры и отодвигаем его в сторону. Затем надо осторожно дернуть язык кронштейна. Вам нужно сделать так, чтобы между прокладкой крышки и поплавком было расстояние в 6-7 мм. После погружения оно должно составлять от 1 до 2 мм. Если расстояние заметно больше, нужно менять иглу.
3. При открытом игольчатом клапане между иглой и поплавком должно быть примерно 15 миллиметров.

Для выполнения данных действий также необязательно снимать карбюратор с двигателя.

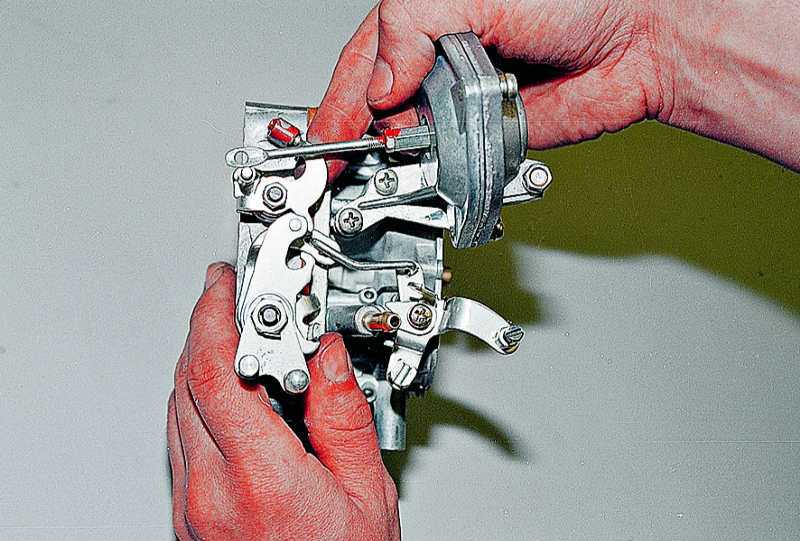

Настройка пусковой системы

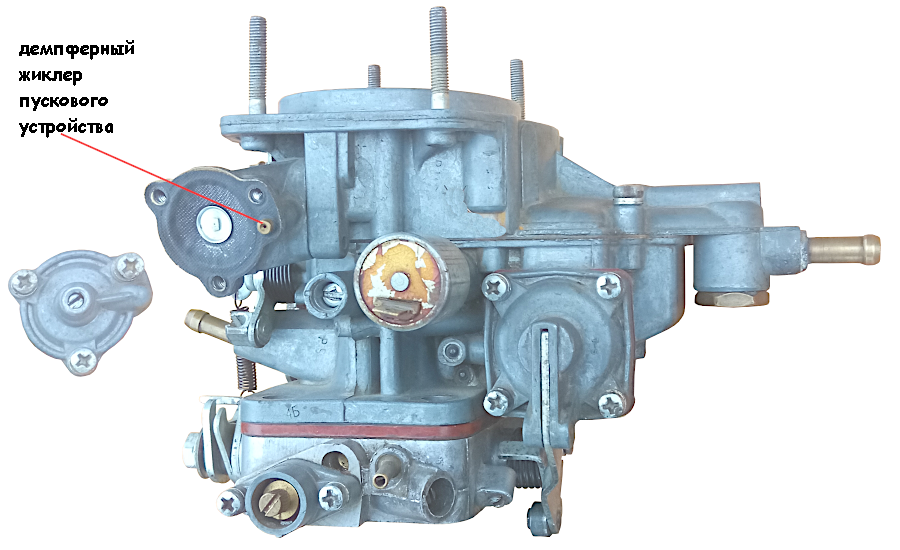

Для регулировки пусковой системы карбюратора ВАЗ 2107 надо демонтировать воздушный фильтр, запустить двигатель и вытянуть подсос. Воздушную заслонку следует открыть примерно на треть и добиться уровня оборотов в пределах 3,2-3,6 тыс. об/мин.

После этого опускаем воздушную заслонку и настраиваем частоту вращения на 300 меньше от исходной.

Настройка холостого хода на ВАЗ 2107

Регулировка холостого хода проводится после предварительного прогрева машины. С помощью винта качества необходимо настроить максимальный показатель оборотов, причем винт количества крутить не нужно.

Затем с помощью винта количества надо добиться установки уровня оборотов на 100 оборотов в минуту больше от требуемого. После этого запускаем мотор и настраиваем обороты с использованием винта качества до требуемого значения.

Теперь вы будете знать, как отрегулировать карбюратор ваз 2107 своими руками, что поможет вам сэкономить время и деньги. Рекомендуем также посмотреть полезное видео о настройке карбюратора ВАЗ 2107.

Предыдущая запись

Следующая запись

Правильная регулировка карбюратора ВАЗ-2107

Опубликовано:

22.11.2016

Введение

Сегодня значительный перевес по численности на отечественных дорогах имеют иномарки, пусть даже некоторые из них собраны или произведены в России. Но есть и ярые приверженцы отечественного автопрома, которые предпочитают старый добрый ВАЗ всякой европейской машине. Благо, в ремонте ВАЗа нет ничего архисложного и большинство ремонтов можно выполнить самостоятельно.

Многие владельцы ВАЗ 2107 хотели бы научиться регулировать карбюратор самостоятельно

ВАЗ 2107 имеет хороший спрос, ведь этот авто сочетает в себе и экономичность, и компактность и даже надёжность, хотя некоторые до сих пор так не считают. В ремонте и качестве топлива она не прихотлива, многое из ремонтных работ можно выполнить самостоятельно. Подобное касается и карбюраторов, хотя некоторых малоопытных водителей может напугать и смутить такое понятие, как регулировка карбюратора ВАЗ 2107, тем более если выполнять это самому.

На старые автомобили ВАЗа устанавливались карбюраторы фирм Вебер, Озон и Солекс. Правильно настроенный карбюратор одной из этих фирм служил довольно и с течением времени, с далёких союзных времён, популярность данных агрегатов не только не снизилась, она наоборот, увеличилась. Однако, ничего не вечно и карбюраторы также выходят из строя, загрязняются, требуют ремонта. Для автолюбителя это дополнительные затраты. Поэтому рассмотрим процесс самостоятельного ремонта карбюратора ВАЗ 2107, а также последующую его настройку.

Что такое карбюратор

Перед началом каких-либо работ нужно разобраться, что представляет собой такое устройство, как карбюратор и для чего оно, вообще, нужно.

По своей работе агрегаты всех фирм одинаковы, их основная задача — создавать топливно-воздушную смесь, производя смешивание в определённых пропорциях топливо и воздух. После смешения воздушно-топливная смесь отправляется в камеру сгорания, где впоследствии происходит детонация.

Сами же карбюраторы могут быть нескольких видов:

• Поплавковый — один из самых популярных и распространённых в автомобилях марки ВАЗ;
• Игольчатый;
• Барботажный — встречается очень редко и не шибко поддаётся ремонту.

В частности, на ВАЗ 2107 устанавливаются карбюраторы марки Озон. Однако, одной марки знать мало, нужно ещё знать модификацию устройства, дабы грамотно выполнить настройку карбюратора на ВАЗ 2107.

На различные модели ВАЗа устанавливалось несколько модификаций карбюратора Озон. Это ДААЗ 2107-1107010, ДААЗ 2107-1107010-10, ДААЗ 2107-1107010-20. На ВАЗ 2107 устанавливалась первая модификация.

Правильная регулировка карбюратора ВАЗ 2107

• На первом этапе производится полный осмотр всех деталей, далее они отмываются и очищаются от грязи и прочих элементов;
• Сетчатый фильтр снимается и моется поплавковая камера;
• Затем очищаются воздушные жиклёры;
• На последнем этапе регулируются такие элементы, как поплавковая камера, пусковой механизм и система холостого хода.

Необходимо сделать замечание, что все эти операции выполняются без снятия самого карбюратора.

После настройки элементов нужно проверить сетчатый фильтр. Он находится перед входом в поплавковую камеру. Проверяется сетчатый фильтр не реже, чем 60 тысяч километров пробега.

Проверка сетчатого фильтра

Для его проверки нужно с помощью рукоятки подкачки топлива заполнить поплавковую камеру топливом. После этого станет визуально доступно, как запорный клапан запирается. Далее нужно отодвинуть крышку фильтра и снять сам клапан. Он должен быть тщательнейшим образом вымыт в растворителе, а затем идеально высушен.

Если в период нагрузок двигатель начинает вести себя некорректно, неожиданно появляются потери мощности либо провалы, а также машина не вовремя реагирует на педаль газа — скорее всего0 здесь проблема в системе подачи топлива. Проблема также может быть в неисправности сетчатого фильтра.

Во время очистки поплавковой камеры протирать дно не следует ворсистой мягкой тряпкой, дабы никакие частицы ткани не оставались. Если что-то останется — могут засориться жиклёры будут дополнительные проблемы.

Продувку камеры лучше производить с резиновой шприцовкой, а окончательную просушку — сжатым воздухом.

С помощью резиновой груши нужно ещё проверить герметичность запорной иглы. Сила давления груши сопоставима по показателям с давлением в топливном насосе во время работы всех агрегатов. При установке карбюраторной крышки нужно проверить положение поплавков, чтобы они находились в верхнем положении. При закрытии крышки может ощущаться сопротивление — это нормальное явление, но после закрытия коробки нужно внимательно прослушать карбюратор при работающем двигателе на предмет утечки воздуха. При обнаружении утечки крайне рекомендуется произвести замену иглы и корпуса запорного клапана.

Регулировка поплавковой системы на карбюраторах ВАЗ 2107

Для регулировки поплавковой системы карбюратора нужно выполнить некоторые манипуляции:

Проверить в каком положении находится поплавок. Если есть необходимость, нужно произвести выравнивание кронштейна-держателя. Он отвечает за корректное и плавное опускание поплавка в камеру сгорания;

Дальнейшую регулировку нужно производить с закрытым игольчатым клапаном. Для этого открывается крышка камеры, отодвигается поплавок и с небольшим усилием натягивается язычок кронштейна. Основная цель — добиться необходимого расстояния между прокладкой карбюраторной крышки и поплавком. Оно должно составлять около 6-7 миллиметров.

При открытом игольчатом клапане зазор между поплавком и иголкой не должен превышать пятнадцать миллиметров.

Подобные манипуляции с поплавковой системой можно проводить как на разобранном карбюраторе, так и без разбора автомобиля.

Регулировка пусковой системы карбюратора ВАЗ 2107

Для регулировки пусковой системы необходимо демонтировать воздушный фильтр, завести автомобиль и подтянуть на себя рычаг подсоса.

Затем открыть воздушную заслонку на треть и на полторы-две минуты установить обороты в пределах от 3200 до 3600.

После данных манипуляций заслонка закрывается, и частота вращения устанавливается на 300 меньше, по сравнению с начальной.

Регулировка системы холостого хода на карбюраторе ВАЗ 2107

Для регулировки холостых оборотов нужно хорошо прогреть двигатель, затем с помощью винта качества выставить предельное число оборотов, а затем выставить значение на сто оборотов в минуту выше нормы. После этого с помощью того же винта качества производится при запущенном двигателе регулируется значение оборотов. Такое своеобразное программирование может сработать не с первого раза, но, как показывает практика, все работает.

Подведём итоги

Ремонт любого автомобиля собственноручно экономит не только финансовые ресурсы, но и позволяет более качественно произвести любую настройку, ведь редкий водитель сделает что-то некачественно для своей ласточки. Даже вопрос о том, как отрегулировать карбюратор на ВАЗ 2107, решается самостоятельно, не то что более простые и незначительные ремонты. Любите свою «ласточку», и она будет вам служить верой и правдой долгое время.
