Подвеска на машину: Типы подвесок и что о них нужно знать

Типичные признаки проблем в подвеске

Подвеска работает с высокой нагрузкой. Она сглаживает неровности дороги и обеспечивает максимальное сцепление колес с дорожным покрытием для комфортного вождения.

Но как узнать о возникновении неисправности в подвеске? Вот некоторые часто встречающиеся признаки проблем в подвеске.

Боковой увод при движении

Если вы замечаете, что при движении автомобиль смещается в сторону, значит возникла проблема с колесами, амортизаторами или тормозами.

Для плавного движения должны быть отрегулированы параметры установки колес. Проверьте: равномерный ли износ протектора шин и давление в шинах (чрезмерное или недостаточное давление могут отрицательно влиять на стабильность движения автомобиля).

Если проблема остается, проверьте систему подвески. Есть ли признаки износа или повреждений на амортизаторах, шаровых шарнирах и рулевых тягах? Если вы не уверены, какие признаки нужно искать, лучше обратиться к квалифицированному специалисту, так как неисправность подвески может серьезно повлиять на безопасность.



Чувствуется любая неровность

Одна из основных функций системы подвески – сглаживание неровностей дорожного покрытия. Если чувствуется любая неровность, это очевидный признак неисправности амортизаторов или стоек – именно их следует проверить.

Это можно проверить, качнув автомобиль. Просто надавите всем весом своего тела на переднюю часть автомобиля. Посчитайте, сколько раз автомобиль качнется. Если он качнется более трех раз, значит, проблема в амортизаторах или стойках.

Другой вариант проверки зависит от того, предусмотрены ли конструкцией амортизаторы или стойки подвески. Если конструкцией предусмотрены амортизаторы, посмотрите, нет ли протечек жидкости, помогающей гасить колебания. Если конструкцией предусмотрены стойки, прислушайтесь, нет ли стука при наезде на неровности.

Один угол ниже других

Если вы заметили, что один угол автомобиля существенно ниже других, скорее всего, изношена или повреждена пружина. Также при наезде на кочки и ямы можно услышать глухие удары.

Чтобы проверить это, сначала убедитесь в том, что давление соответствует паспортным данным. Если один угол все равно проседает, всем весом надавите на заднюю часть автомобиля и послушайте подвеску. Если вы услышите скрип или визг – это значит, что подвеску должен проверить специалист.

Подскакивание и/или раскачивание

Ваш автомобиль:

• клюет носом (наклоняется вперед) при торможении?
• кренится в повороте?
• приседает на задние колеса при ускорении?

Если вы ответили утвердительно хотя бы на один из этих вопросов, вероятно, проблема в амортизаторах или стойках. Вы легко можете это проверить, качнув автомобиль (см. выше). Если проблема в амортизаторах или стойках, рекомендуется как можно быстрее отдать автомобиль специалисту, поскольку двигаться с изношенными или неисправными амортизаторами или стойками опасно.

Трудности при рулении

Если управлять автомобилем стало сложно, особенно при движении с малой скоростью, вероятно, возникла проблема в системе рулевого управления или подвески. Причиной может быть низкий уровень жидкости в системе рулевого управления, неисправность насоса гидроусилителя, утечка в рейке усилителя или износ втулок рулевых тяг.

Двигаться с неисправным рулевым управлением опасно, поэтому рекомендуется, чтобы специалист проверил автомобиль как можно скорее.

Потеки масла на амортизаторах

Специалисты рекомендует регулярно осматривать систему подвески. Если вы замечаете потеки масла или смазку на амортизаторах или стойках, вероятно, это протечки жидкости. Это означает, что они будут работать не оптимально, поэтому лучше, чтобы их осмотрел специалист.

Представляем MOOG TV

Если вы собираетесь проверять систему подвески, выполнять техническое обслуживание или менять детали, посмотрите MOOG TV. Множество полезной информации, советов и четких видеоинструкций. MOOG TV – отличный способ узнать больше о своем автомобиле.

Посетите MOOG TV

Типы подвесок автомобиля – что это такое, особенности устройства, виды и применение

Зачастую наши дороги настолько не могут похвастаться ровным покрытием. Чтобы немного сгладить ощущения от неожиданных кочек и ям, были придуманы подвески. Они осуществляют связь между кузовом, передними и задними колёсами, уменьшают вибрацию.

Разные подвески выполняют одну и ту же функцию, но отличаются своей конструкцией. Существует мнение, что одни подвески лучше использовать в спортивных машинах, другие — в компактных авто. Так как же устроена автомобильная подвеска, и какие ее виды существуют?

Устройство подвески

Элементы конструкции подвески:

• гасящее устройство;
• направляющий элемент;
• опора колеса;
• упругий элемент;
• детали крепления;
• стабилизатор поперечной устойчивости.

Один элемент может выполнять несколько функций, к примеру, многолистовая рессора служит и упругим элементом, и направляющим, и амортизатором. В современных автомобилях функции составляющих распределены, а сами составляющие имеют сложную конструкцию.

Элемент обеспечения упругости выравнивает связь между кузовом и дорогой. В этом участвуют рессоры, пружины и торсионы. >Пружины могут быть одинакового диаметра с обеих сторон, и иметь одинаковый диаметр прутка. Пружины, у которых диаметр разный, называют пружинами с переменной жесткостью. В центр пружины помещают резиновый отбойник, который помогает сгладить неровности в случае полного сжатия пружины.

Что можно сказать о рессорах? Рессоры — это стянутые между собой металлические полосы разной длины. Рессоры бывают:

• листовые (эллиптические, полуэллиптические, 3/4-эллиптические, четверть-эллиптические, поперечные),
• торсионные,
• пружинные.

Торсионы представляют собой металлическую трубу, в которой находятся скручивающиеся стержни. Они ограничены амортизаторами, поэтому действуют усилием на раскручивание.

Сюда же можно добавить пневматический и гидропневматический элементы. В основе первого лежит применение особенностей воздуха. Второй представляет собой герметичный баллон, в котором содержится газ и рабочая жидкость. В дороге он поднимает либо опускает кузов.

Элементы распределения направления силы выполняют функции равномерного распределения колёс относительно кузова, прикрепляют подвеску и передают кузову усилие. Представляют собой сдвоенные рычаги, а также рычаги поперечной и продольной установки.

Амортизатор (гасящий элемент) служит для снижения вибраций и имеет конструкцию металлической трубки. Амортизаторы делятся на однотрубные и двухтрубные. По действию различают газомасляный, масляный и пневматический амортизаторы.

Подвеска автомобиля

При помощи резинометаллических втулок, болтовых соединений и шаровых опор происходит крепление элементов. Для распределения нагрузки по бокам на поворотах применяется штанга, которая присоединяет рычаги колёс, что и представляет собой элемент стабилизации поперечной устойчивости.

Типы подвески

В первую очередь все подвески можно поделить на зависимые и независимые.

Видео о типах подвески автомобиля:

Зависимая подвеска

Представляет собой плотное совмещение противоположных колёс при помощи жёсткой балки. В случае перемены положения одного колеса происходит смещение и второго. Широко используется на протяжении многих лет. Упругими элементами и направляющими сначала выступали рессоры, но на современных моделях их функцию заменяют два продольных рычага, а боковые силы приходятся на поперечную тягу Панара.

Стоит обратить внимание на ряд преимуществ такой конструкции, которые не сразу бросаются в глаза. К ним можно отнести:

• малый вес;
• постоянство колеи и развала;
• высокий центр поперечного крыла.

Такая подвеска выгодно отличается тем, что имеет хорошее сцепление с дорогой на прямой поверхности при любых условиях. К минусам можно отнести вероятность заносов на поворотах. Также сцепление падает, если возникает яма на пути одного колеса.

Управлять автомобилем сложно из-за тяги Панара. Так как скрещиваются продольные рычаги, осуществлять поворот тяжело.

Зависимая подвеска применяется чаще всего в качестве задней подвески во внедорожниках и в грузовых моделях.

Независимая подвеска

Имеет независимую связь между колёсами и более сложную конструкцию. Примером служит подвеска на продольных рычагах.

Колесо присоединяется к рычагу и крепится шарнирами к кузову. При этом довольно прочный продольный рычаг с широкой опорной базой обуславливает чёткую параллельность колёс. Втулки уменьшают удары, наклоны на поворотах происходят одновременно с кузовом, центр крена располагается вровень с дорогой. Автомобиль стабильно управляем на прямой дороге, но при повороте скорость надо занижать.

Независимая подвеска

Торсионно-рычажная

Такая полузависимая подвеска объединяет предыдущие две. Торсион применяется в такой подвеске в качестве элемента упругости. С одной стороны торсион закреплён на раме, с другой — на движущем элементе.

Торсионная балка работает под давлением от скручивания. Сечение торсиона может быть квадратным или круглым.

Такая подвеска привлекает компактностью и удачно используется в небольших автомобилях, хотя в этом случае центр крена находится ниже, чем при использовании зависимой подвески. При такой подвеске колесо более наклоняется к внешнему повороту.

Макферсон

Распространенный тип ходовой. Другие названия — «подвеска Чемпена» и «качающаяся свеча». Так как моторные отсеки относительно небольшие, небольшие размеры дают макферсону преимущество.

Макферсон применяется и на передних, и на задних колёсах. Изготовление его дешево, он компактен, обладает большим расстоянием между опорными узлами (это снижает силы там, где крепится кузов).

Минусы этого устройства. Развал меняется, если большой ход, присутствуют дорожные шумы, возникает трение между штоком и направляющей. Конструкция больше подходит для хороших дорог, потому что на брызговик крыла и кузов происходит передача усилия, и это особенно заметно на кочках.

Двухрычажная

Еще в 30-е годы такая подвеска применялась на спортивных автомобилях. Два поперечных рычага крепятся к кузову или подрамнику. При такой конструкции комфортно регулировать угол наклона рычага, определяя высоту крена, менять развал и колею. Колёса имеют возможность быть независимо вертикальными при преодолении неровностей.

Недостатком является, пожалуй, большое количество элементов.

Двухрычажная подвеска

Многорычажная

Эта подвеска унаследовала лучшие качества двухрычажной предшественницы: плавность автомобиля и лёгкость в управлении. В легковой машине многорычажная подвеска располагается на задней оси. Модели Audi используют многорычажный механизм на передней оси. Чаще всего такая технология применяется в дорогих моделях.

Дороговизна изготовления перекрывается отсутствием шума и удобством управления. Являясь следующей ступенькой развития после двухрычажной, такая подвеска имеет в устройстве не менее четырёх рычагов, что обеспечивает независимость продольной и поперечной регулировки. Механизм состоит из подрамника, поперечного, продольного рычага, ступичной опоры, амортизатора, пружины и стабилизатора поперечной устойчивости.

Недостатком считается не самая лучшая фильтрация неровностей и сложность конструкции.

Ваш выбор

В заключение хотелось бы выбрать самую надежную подвеску. Однако однозначно выделить какую-то конструкцию нельзя, каждая обладает рядом положительных и отрицательных качеств. Двухрычажные и многорычажные подвески более универсальны. Макферсон лидирует по кинематике. Зависимая подвеска требует специфических условий и подойдет не всегда. Внедорожники с зависимой подвеской будут чувствовать себя увереннее на небольшой скорости на асфальтированной дороге. Выбор зависит от модели, целей, для которых выбран автомобиль, предпочтений и навыков водителя и финансовых возможностей.

5 автомобилей с «мягкой» подвеской

Российские дороги – испытание не для слабонервных, а ежедневное передвижение по такому покрытию вредит не только человеческим нервам, но и автомобилю. В первую очередь, страдает подвеска, ремонт которой стоит по нынешним меркам существенных денег. Именно поэтому эксперты рекомендуют выбирать проверенные модели, которые способны выдержать даже самые суровые условия эксплуатации. Благо, такие автомобили на рынке встречаются в достаточном количестве, да и стоят не слишком дорого.

Самая неприхотливая машина для просторов России

Более чем двадцатилетний опыт борьбы с иномарками позволил расположить производителей примерно в такой последовательности:

Mercedes-Benz С и Е класса, Audi А8, А4, А3. Техническое совершенство и немецкое качество даже в современных условиях поголовного использования китайских комплектующих в массовых моделях, позволяют держать пальму первенства надежности и способности противостоять плохим дорогам, грязному топливу и скверному обслуживанию. Стоит отметить неприхотливую и неубиваемую подвеску Mercedes С124 и С200, так полюбившуюся таксистам.

Hyundai Elantra XD

Корейский автомобиль тоже попал в этот рейтинг. Примечательно то, что подвеску Hyundai Elantra XD нельзя назвать уж очень надежной, так как стуки при неаккуратном обращении появляются достаточно быстро, но они никак не влияют на эксплуатацию машины в дальнейшем. С ремонтом можно повременить, что очень ценится нашими соотечественниками.

Вам помягче?

Какую подвеску предпочесть? Мягкую или жесткую? Ответим очень просто — ту, которая нравится вам, но при этом ту, которой оснастили данную модель автомобиля разработчики. Выбирайте себе автомобиль при покупке по шкале «Жестко — Мягко», а не пытайтесь усовершенствовать конструкцию после покупки. Амортизаторы разных производителей имеют разную славу на рынке: одни жестче, другие помягче. Но производитель впрямую никогда вам об этом не скажет. На коробке будет указано, применим данный амортизатор к вашему автомобилю, или нет.

Еще один способ которым допустимо немного менять жесткость подвески автомобиля, это установка шин более высокого или более низкого профиля из диапазона допускаемых заводом изготовителем. Об этом читайте здесь.

Представители российского автопрома

Еще каких-нибудь 10лет назад среди претендентов на призовое место в российском рейтинге неубиваемых и неприхотливых автомобилей можно было бы увидеть ГАЗ-3110 и УАЗ 3163, ВАЗ-2107. Народная любовь, простота конструкции, относительно дешевые и доступные запчасти поднимали авторитет российского автомобиля в глазах автолюбителя. Минимальные деньги за неприхотливую в обслуживании технику позволили еще минимум десятилетие пользоваться спросом среди самых недорогих машин.

На сегодняшний день нишу народного автомобиля практически покинули и «Патриот», и «Волга», и большинство классических моделей АвтоВАЗа. Остались в небольшом количестве 07 и 05 модели. Новые «Самары», «Калины», «Приоры», «Весты» и «Гранды» даже не вошли в список претендентов на звание неприхотливого и неубиваемого автомобиля. Современный автолюбитель стал более требовательным к надежности, правильнее сказать, к недорогой надежности автомобиля.

Справедливости ради стоит отметить, что в российском автопроме есть рабочие лошадки, на которых можно ездить много при относительной выносливости и недорогом обслуживании. Это ВАЗ-2110 и ВАЗ-2111. Их можно отнести к самым востребованным, неприхотливым и неубиваемым среди российского модельного ряда.

Отдельно стоит упомянуть двух претендентов – Шевроле Нива и Renault Duster. Обе модели были задуманы, как бюджетный вариант неприхотливого и неубиваемого автомобиля-вездехода. И обе машины повторяют судьба «Патриота». При средней цене невысокое качество отдельных узлов подвески и трансмиссии делают покупку автомобиля лотереей.

Торсионы

А вы знаете, что почти в любом автомобиле с пружинной подвеской все равно есть торсионы? Ведь стабилизатор поперечной устойчивости, который сейчас ставят почти повсеместно, это и есть торсион. Вообще любой относительно прямой и длинный рычаг, работающий на кручение, представляет собой торсион. Как основные упругие элементы подвески торсионы стали применятся наряду с пружинами в самом начале автомобильной эры. Торсионы ставили вдоль и поперек автомобиля, использовали в самых разных типах подвесок. На отечественных автомобилях торсион использовался в передней подвеске Запорожцев нескольких поколений. Тогда торсионная подвеска пришлась кстати вследствие своей компактности. Сейчас торсионы чаще используют в передней подвеске рамных внедорожников.

Упругим элементом подвески является торсион — стальной стержень, работающий на кручение. Один из концов торсиона закреплен на раме или несущем кузове автомобиля с возможностью регулировки углового положения. На другом конце торсиона установлен нижний рычаг передней подвески. Усилие на рычаге создает момент, закручивающий торсион. Ни продольная, ни боковая силы на торсион не действуют, он работает на чистое кручение. Подтяжкой торсионов можно регулировать высоту передней части автомобиля, но при этом полный ход подвески остается прежним, мы только меняем соотношение ходов сжатия и отбоя.

Плюсы торсионной подвески

Минусы торсионной подвески

• Очень компактны и легки
• Возможно регулирование преднатяга торсиона, что позволяет перенастраивать подвеску под конкретные требования
• При поломке, что бывает крайне редко, легко заменить своими силами. Также упрощается ремонт передней подвески, которую всегда можно разгрузить просто ослабив торсионы.

• Очень высокие требования к качеству изготовления, поскольку торсион представляет собой не просто пруток, а требует прочной заделки концов, обычно с помощью шлицевых соединений.
• Относительно дороги в производстве

Audi Q7 — самый комфортный внедорожник в Европе

Удивительный автомобиль по всем параметрам — Audi Q7. Сборка в Германии, отличные технические характеристики, удивительная работа с мягкой подвеской. Такие факторы заставляют задуматься о наличии у внедорожника настоящих конкурентов. На самом деле, как таковой, конкуренции у машины нет, поскольку потенциальные покупатели КУ 7 будут отдавать предпочтение именно этой машине по многим причинам:

• фирменная мягкость поездки, усовершенствованная в каждом новом поколении автомобиля;
• удивительная комплектация на борту, очень простые интуитивно понятные функции техники;
• прекрасные технологии безопасности и комфорта поездки, которые удивляют все больше;
• отличные турбированные силовые агрегаты до 370 лошадиных сил мощности в активе;
• шикарный салон, в котором поездка по любой дороге окажется очень комфортной.

Конечно, стоить такая машина не может слишком дешево. Это настоящий внедорожник, которые предлагает отличные возможности поездки по любой дороге. Стоит заметить качество и уровень оснащения, удивительные черты автомобиля в самых неожиданных исполнениях. При всех технических и визуальных преимуществах, цена Audi Q7 не поднялась выше 3.5 миллиона за базовую модель, что радует потенциальных покупателей. Предлагаем посмотреть видео тест-драйва этой необычной машинки:

Вначале была рессора

У первых колесных не было никаких подвесок — упругие элементы попросту отсутствовали. А затем наши предки, вероятно, вдохновившись конструкцией стрелкового лука, стали применять рессоры. С развитием металлургии стальным полосам научились придавать упругость. Такие полосы, собранные в пакет, и образовали первую рессорную подвеску. Тогда чаще всего использовалась так называемая эллиптическая подвеска, когда концы двух рессор были соединены, а их середины крепились к кузову с одной стороны и к оси колес с другой.

Затем рессоры стали применять на автомобилях, причем как в виде полуэллиптической конструкции для зависимых подвесок, так и установив одну, а то и две рессоры поперек. При этом получали независимую подвеску. Отечественный автопром долго использовал рессоры — на Москвичах до появления переднеприводных моделей, на Волгах (за исключением Волги Сайбер), а на УАЗах рессоры применяются до сих пор.

Subaru Forester

Подвеска у этого «японца» отличается выраженной жесткостью, поэтому при езде по городу и водитель, и пассажиры могут прочувствовать буквально «спинным мозгом» все кочки, ямки и выбоины. С другой стороны, машина отлично подходит для преодоления бездорожья.

Как показывает практика, ходовая часть данной модели настолько прочная, что узлы и детали подвески хорошо переносят даже прямые механические воздействия. Нередко после ДТП подвеска остается практически неповрежденной.

Лучшая подвеска легкового автомобиля

В условиях не всегда хороших дорог как отечественных, так и у ближайших соседей, наших автолюбителей всегда интересует вопрос выбора автомобиля с удобной и надежной подвеской, которая сможет выдержать наши ухабы, колдобины и которая сможет продержаться максимум без замены комплектующих. Так какая же она: лучшая подвеска автомобиля для наших условий? На этот поставленный вопрос мы и постараемся ответить в этой статье.

Для начала что же такое подвеска и для чего она служит?

Подвеска автомобиля — это связующий элемент между дорогой и собственно кузовом автомобиля. Причем у полноценных «чистокровных» внедорожников подвеска связана с рамой (т.н. рамные внедорожники), а не с кузовом. Первые подвески появились еще у карет и повозок, так что первые автомобили получили уже запатентованные и проверенные временем системы амортизации нагрузок при езде по дорогам.

Рамные внедорожники, как следует из названия, основаны на сварной или сборной раме — своеобразном «скелете», к которому прикручиваются все узлы и агрегаты будущего автомобиля. При этом кузов, как кожу со змеи, можно снять без особых сложностей, оставив перед собой суть автомобиля.

Как видно, все амортизирующие элементы прикручены к раме, а не к кузову, который выполняет роль крепежа прочих декоративных и конструктивных элементов.

Все современные легковые автомобили оснащаются различными типами подвесок. Чаще всего спереди устанавливается подвеска МакФерсон (McPherson) или двухрычажная подвеска. Сзади может быть установлена зависимая, полузависимая и независимая подвеска с различным количеством рычагов.

Подвеска типа McPherson:

Данный тип подвески был разработан еще в 1960 году инженером Эрлом Макферсоном, в честь которого и получила свое название. Она имеет несколько основных частей:

‪1.‬Стабилизатор поперечной устойчивости; ‪2.‬Рычаг; ‪3.‬Блок (состоит из телескопического амортизатора и пружинного элемента).

Телескопический амортизатор называют еще «качающаяся свеча», потому как к кузову он крепится посредством шарнира и может качаться, когда колесо двигается вниз и вверх. Если интересно, можете почитать, как проверить амортизаторы.

Данный тип подвески имеет свои недостатки (значительное изменение угла развала колес), но он чрезвычайно популярен благодаря демократичной цене, невысокой сложности и надежности.

Двухрычажная подвеска:

Это одна из самых совершенных схем. Она представляет собой подвеску с 2-мя рычагами разной длины длинный нижний и короткий верхний), что гарантирует автомобилю прекрасную поперечную устойчивость на дороге и минимальный износ покрышек (поперечные перемещения всего колеса незначительны).

Это значит, что каждое отдельное колесо воспринимает ямы и бугры независимо от остальных, что позволяет сохранять максимально вертикальное отношение к дорожному покрытию и оптимальное сцепление покрышки с поверхностью дороги.

Многорычажная подвеска:

Данный тип подвески немного похож на двухрычажную схему, но он гораздо сложнее и совершеннее. Неудивительно, что к ней перекочевали и все достоинства предыдущего вида. Это набор из рычагов, сайлент-блоков и шарниров, которые крепятся на специальный подрамник. Большое количество шаровых опор и «сайлентов» обеспечивают не только завидную плавность хода, но и отлично гасят удары в случае резкого наезда на какое-либо препятствие, а еще они уменьшают уровень шума в салоне от колес.

При такой схеме достигается наилучшее сцепление покрышки с дорогой (любой тип покрытия), отточенная управляемость и плавность хода.

Достоинства «многорычажки»:

• малые неподрессоренные массы;
• оптимальная поворачиваемость колес;
• независимость каждого отдельного колеса от остальных;
• отдельные поперечные и продольные регулировки;
• хороший потенциал при условии полного привода.

Однако у многорычажной подвески есть один существенный недостаток – высокая стоимость. Хотя в последнее время наметился перелом: если раньше данный тип подвески применяли только на представительских авто, то сейчас ею оснащают даже машины гольф-класса.

Зависимые и независимые подвески:

Если коротко, то главное отличие зависимой подвески от независимой — это способность (у зависимой) подвески передавать перемещения от одного колеса оси на другое. Как видно на рисунке (а), наезд на неровность одним колесом приведет к изменению положения другого.

Задняя зависимая подвеска:

Типичным представителем такой конструкции может служить задняя подвеска с цилиндрическими винтовыми пружинами в качестве упругих элементов. Как пример можно привести конструкцию задних подвесок классических «Жигулей». В этом случае балка заднего моста «подвешивается» на двух винтовых пружинах и дополнительно крепится к кузову при помощи четырех продольных рычагов. Кроме этого, для улучшения управляемости, уменьшения крена кузова в поворотах и улучшения плавности хода устанавливается поперечная реактивная штанга.

Основным недостатком этого типа подвески является значительная масса балки заднего моста. Этот показатель особенно возрастает, когда мост выполняется ведущим: приходится «нагружать» балку весом картера главной передачи, редуктора и т.п. А приводит все это к возрастанию так называемых неподрессоренных масс, из-за чего значительно ухудшается плавность хода и появляются вибрации.

Полузависимая подвеска:

Данная схема получила широкое распространение и используется в конструкции большинства современных полноприводных машин. Она представляет из себя два продольных рычага, которые в центре крепятся к поперечине. У такого типа подвески много преимуществ:

• Небольшие размеры;
• Малый вес;
• Простота в обслуживании и ремонте;
• Наилучшая кинематика колес;
• Значительное уменьшение неподрессоренных масс.

Минус этой конструкции только один – невозможность применения на заднеприводных автомобилях.

Передняя подвеска автомобиля на двойных поперечных рычагах обладает витыми пружинами, которые придают упругость, и двумя рычагами, которые крепятся к подрамнику или к раме. Подобная подвеску можно встретить и у крупно размерных седанов (бизнес- и представительского класса), а также у кроссоверов и внедорожников. Подобный тип подвески характеризуется низким износом, кроме алюминиевых составляющих. Так алюминиевые рычаги в таком типе подвесок устанавливают такие марки, как Audi и BMW. С одной стороны это дает низкий вес неподрессоренных масс и увеличивает комфорт, но износ таких деталей слишком велик в условиях наших плохих дорог.

Также переднюю подвеску на двойных рычагах зачастую в дорогих автомобилях оснащают пневматическими или гидропневматическими элементами, которые делают подвеску наиболее комфортной, но стоят такие комплектующие весьма дорога. По российским дорогам пневмобаллоны могут выходить не более 50 000 километров.

Передняя подвеска типа МакФерсон построена на основе амортизационной стойки и витой пружины вокруг нее. В итоге мы получаем довольно компактную подвеску, которая легко помещается под капотом маленьких автомобилей. Собственно и популярен данный тип подвески у автомобилей А, В и С классов.

Большие седаны и кроссоверы оснащаются независимой многорычажной задней подвеской. Такой тип может гарантировать отличный комфорт и плавность езды. Но данная подвеска легко «убивается» по ямам и ухабам, которых много на наших дорогах. При таком типе подвески также часто устанавливаются пневмоэлементы в дорогих моделях автомобилей.

В качестве задней подвески на легковых автомобилях чаще всего используется простая торсионно-рычажная полузависимая подвеска. Ее вы можете встретить под днищем большинства современных моделей небольших хэтчбеков и седанов. Она весьма проста, дешева и вынослива. Среди недостатков можно отметить высокую жесткость подвески, но с другой стороны это означает, что ее сложно будет «пробить». Такой подвеской оснащаются, Lada Granta, Renault Logan, Peugeot 301, Volkswagen Polo Sedan и другие их одноклассники.

В итоге, можно сделать вывод, что самая лучшая подвеска автомобиля для наших дорог – это типа МакФерсон спереди и торсионно-рычажная полузависимая подвеска сзади.

Подводим итоги

Существует множество автомобилей, которые могут оказаться прекрасной покупкой для вас, если вы хотите получить ощущение комфорта. Важна в таком случае будет и мощность силового агрегата. Сложно представить себе комфортный автомобиль, который не может как следует разогнаться и вырваться вперед на зеленый цвет светофора. Очень важно подобрать машину индивидуально, приобрести такой автомобиль, которые обладает всеми необходимыми функциями. Только так вы сможете на самом деле получить необходимые черты комфорта поездки.

Пневматические

Наиболее прогрессивный и самый мягкий вид подвески автомобиля: её рейтинг надёжности очень высок в последние годы. Она представляет собой капсулы со сжатым азотом, изменение давления в них позволяет добиться амортизационного эффекта и не использовать дополнительные амортизаторы.

Подвеску очень легко отрегулировать таким образом, чтобы скорректировать величину дорожного просвета: например, на трассе его можно сделать поменьше и увеличить скорость, а на бездорожье – побольше.

Если на заводе вашей машине установили подвеску другого типа, но вы хотите, чтобы её переделали в пневматическую, то амортизаторы нужно оставить.

Пневматическая подвеска

Плюсы пневматической подвески:

• она берёт на себя функции всех трёх элементов подвески: упругость, постановку нужного направления и амортизацию;
• мягкость можно менять по собственному усмотрению;
• можно увеличивать/уменьшать величину дорожного просвета без особых усилий.

Минусы:

• цена;
• на высокоскоростных машинах и внедорожниках подвеска быстро изнашивается;
• заменить подвеску может только специалист.

KONI | Избыточная и недостаточная поворачиваемость

Избыточная и недостаточная поворачиваемость — это связанные с управлением автомобилем понятия, которые часто понимают неверно. Следующие объяснения и изображения помогут устранить путаницу в понятиях.


Избыточная поворачиваемость

Избыточная поворачиваемость — ситуация, когда задние колеса описывают большую дугу, чем передние колеса или намеченная траектория поворота. Углы увода задних колес превышают углы увода передних колес. Эту ситуацию часто описывают как нестабильное состояние, когда машину может начать водить из стороны в сторону и даже развернуть.» Это состояние может быть вызвано резким добавлением мощности, и для того, чтобы скорректировать траекторию, необходимо уменьшить мощность.


Недостаточная поворачиваемость

Недостаточная поворачиваемость — это ситуация, когда передние колеса описывают большую дугу, чем задние. Эту ситуацию часто описывают как «выталкивание» машины наружу поворота, когда передние колеса теряют сцепление с дорогой при прохождении поворота. Дальнейшее ускорение только усугубляет ситуацию, так как вес машины смещается от передних поворачивающих колес к задним, что приводит к дальнейшему уменьшению способности автомобиля поворачивать. Недостаточную поворачиваемость можно устранить путем снижения мощности двигателя для переноса веса на передние колеса, что увеличит их сцепление с дорогой и позволит вписаться в поворот. Многие автомобили изначально созданы с недостаточной поворачиваемостью. В случае затруднений водитель сбрасывает газ, что уменьшает радиус дуги передних колес — относительно более безопасное и предсказуемое состояние.  Когда корпус автомобиля наклоняется при повороте, подвеска с внешней стороны поворота сжимается, а с внутренней — растягивается. Другими словами, подвеска с внешней стороны поворота перемещается в направлении вверх, а подвеска с внутренней стороны поворота — вниз.


Советы по настройке подвески автомобиля

Если автомобиль кренится на заднюю наружную подвеску во время выхода из поворота, увеличьте силу амортизации отбоя передней внутренней подвески. Передняя внутренняя подвеска влияет на автомобиль, в основном, на выходе из поворота. Увеличив силу амортизацию отбоя, вы ослабите поворачиваемость автомобиля на выходе из поворота.

Если автомобиль кренится на переднюю наружную подвеску во время входа в поворот, увеличьте амортизацию отбоя задней внутренней подвески.

Равномерное увеличение силы амортизации отбоя по обеим сторонам передней подвески усилит поворачиваемость автомобиля. Равномерное увеличение силы амортизации отбоя по обеим сторонам задней подвески ослабит поворачиваемость машины.

Обратите внимание, что амортизаторы изменяют не величину переносимого веса, а лишь время, необходимое для переноса этого веса.

Регулировка отбоя каждого амортизатора выполняется лишь на столько, сколько необходимо для устранения нежелательной характеристики. Чрезмерная регулировка отбоя может маскировать другие проблемы управляемости, ухудшить ситуацию и даже привести к опасности.

Из чего состоит подвеска автомобиля

Подвеска любого современного автомобиля – это особый элемент, служащий переходным звеном между дорогой и кузовом. И сюда входят не только передние и задние мосты и колёса, но и целая совокупность механизмов, деталей, пружин и различных узлов.

Чтобы провести профессиональный ремонт, автомобилисту необходимо знать, из чего состоит подвеска автомобиля. В этом случае он сможет быстро обнаружить неисправность, провести замену детали или провести отладку.

Основные функции подвески

Устройство подвески

Подвеска любого современного автомобиля призвана выполнять несколько основных функций:

1. Соединение мостов и колёс с основной несущей системой – рамой и кузовом.
2. Передача крутящего момента от двигателя и основной несущей силы.
3. Обеспечение необходимой плавности хода.
4. Сглаживание дорожных неровностей.

Все производители работают над повышением эффективности, надёжности и прочности подвески, внедряя более продвинутые решения.

Разновидности подвесок

Зависимая

Классические автомобильные подвески уже давно ушли в прошлое. Сейчас такие системы стали более сложными. Выделяют две основных разновидности:

1. Зависимая.
2. Независимая.

Независимая

Подавляющее большинство легковушек оснащается независимой подвеской. Она позволяет добиться большего комфорта и безопасности. Суть такой конструкции заключается в том, что колеса, располагающиеся на одной оси, никак жестко не связаны друг с другом. Благодаря этому, когда одно колесо наезжает на какую-то неровность, другое не меняет своего положения.

В случае с зависимой подвеской колёса соединяются жёсткой балкой и представляют собой фактически монолитную конструкцию. В результате этого пара движется синхронно, что не очень удобно.

Основные группы элементов

Расположение элементов подвески

Как уже было сказано, современная подвеска – это сложная система, где каждый элемент выполняет свою задачу, причем функций у каждой детали, узла или агрегата может быть сразу несколько. Все элементы перечислить очень трудно, поэтому специалисты обычно выделяют некие группы:

1. Элементы, обеспечивающие упругость.
2. Направляющие элементы.
3. Амортизирующие элементы.

Для чего предназначается каждая из групп

Амортизатор

Упругие элементы предназначаются для сглаживания вертикальных сил, возникающих из-за неровностей дороги. Направляющие элементы отвечают непосредственно за связь с несущей системой. Амортизаторы гасят любые колебания и обеспечивают комфортность езды.

Основным упругим элементом являются рессоры. Они смягчают удары, колебания и негативные вибрации. Рессора – это большая и мощная пружина, отличающаяся высокой сопротивляемостью.

Устройство амортизатора

Одним из основных элементов подвески являются амортизаторы, выполняющие гасящие функции. Они состоят из:

• верхней и нижней проушин, предназначенных для крепления всего амортизатора;
• защитного кожуха;
• цилиндра;
• штока;
• поршня с клапанами.

Гашение колебаний происходит в результате воздействия силы сопротивления, возникающих при перетекании жидкости или газа из одной ёмкости в другую.

Стабилизатор поперечной устойчивости

Ещё одной важной составляющей является стабилизатор поперечной устойчивости. Он необходим для повышения безопасности. Благодаря ему автомобиль во время движения на больших скоростях не так сильно отклоняется в стороны.

Подвеска играет ключевую роль в определении ходовых качеств легкового автомобиля. Многие производители стараются подобрать качественные детали и серьёзно подходят к вопросам оснащения. Нередко производители используют подвески той или иной компании, которая уже давно заявила о себе и доказала свою надёжность.

Видео

Посмотрите видео, в котором проводится обзор подвески на примере Nissan Almera G15:

Читайте другие наши статьи:

Как провести диагностику подвески

Какие подвески бывают

Тюнингуем подвеску самостоятельно

Как перебрать подвеску: 5 шагов которые необходимо знать — Статьи

Подвеской автомобиля называют совокупность деталей и узлов, которые обеспечивают подвижную связь кузова с дорогой. На эту систему приходятся все механические и динамические нагрузки, передаваемые от неровностей дороги во время движения, поэтому износ ее узлов происходит довольно быстро. В результате появилось такое понятие, как перебрать подвеску, что подразумевает проведение полной ее диагностики с последующей заменой всех вышедших из строя деталей.

Необходимость обслуживания и ремонта

Неисправности элементов подвески могут привести к возникновению вибрации, ухудшению управления автомобилем, повышенному шуму во время движения и даже серьезной аварии. Своевременная диагностика состояния и ремонт подвески являются залогом безопасной эксплуатации машины. В то же время необходимо заметить, что многие детали этой системы ремонту не подлежат. Их необходимо заменять на новые.

Подвеска это одна из активно работающих систем и поэтому требует проведения ремонта чаще, чем другие. Даже лучшие детали известных производителей не способны долго работать в условиях наших дорог и периодически выходят из строя. Наиболее часто требуется ремонтировать переднюю подвеску, из-за того, что именно на нее в первую очередь приходятся все удары, идущие со стороны дороги.

На большинстве машин сегодня устанавливается система МакФерсон (MacPherson), поскольку она удобна тем, что в ее конструкции амортизатор и пружина работают единым блоком, образуя стойку. На этой усиленной стойке гасятся все удары, передаваемые от колес, и позволяют нам комфортное передвижение. Но столь жесткая работа приводит к быстрому износу этого узла.

Кроме этого при выполнении ремонтных работ практически всегда приходится разбирать и менять сайлентблоки вместе с рычагами, шаровые опоры или ШРУС. Износ опоры может привести к серьезной ситуации во время движения, когда ее вырывает из седла. Колесо при этом может встать вообще поперек направления движения.

С чего начинают перебирать

Работа с системой подвески, как и любой другой ремонт узлов автомобиля должен начинаться с проведения подробной диагностики. Сигналом к этому может послужить появление стука или скрипов в элементах системы, а также большой пробег, даже без внешних признаков поломки.

Стоимость ремонта может оказаться для вас очень высокой, так как серьезные поломки с заменой рычагов, лопнувших пружин или сломанных амортизаторов влекут за собой серьезные затраты. И довольно часто узнав цену ремонта, владельцы автомобилей начинают задумываться о ремонте подвески своими руками, даже если раньше никогда ее не перебирал. Однако не все работы можно выполнить самостоятельно. Так текущий ремонт и обслуживание каждый выполнит без приложения большого труда, а вот определить и выставить точную геометрию передних колес смогут сделать только на станции технического обслуживания. Еще все зависит от марки вашей машины. Так большинство разработок, внедренных компанией Ауди, можно отремонтировать только в условиях авторемонтной мастерской.   Во время проведения диагностики в первую очередь обратите свое внимание на состояние сайлентблоков и других установленных втулок. Очень часто они первые выходят из строя. Если вовремя обнаружить их повреждения, то можно без больших затрат продлить срок нормальной работы остальных узлов и деталей. Наиболее характерные работы, которые нужно выполнить, перебирая подвеску.

Проверка и ремонт амортизаторов

Об исправности амортизаторов может много сказать их внешний вид. Если вы обнаружили потеки масла, следует подумать о замене, поскольку ремонт этого устройства просто займет ваше время, а в результате только немного отсрочит эту процедуру. Быстрая отдача и малое сопротивление при нажатии сигнализирует о разрушении таких внутренних деталей, как втулка или клапана. В этом случае имеет смысл заняться ремонтом этого узла.

Стук и скрипы в районе амортизатора могут говорить о необходимости замены резиновых опорных втулок или срочной подтяжке крепежа. Если в этих местах все нормально, то нужны новые амортизаторы, поскольку их придется заменить. Но замена этих деталей производится только попарно.

При осмотре амортизатора обратите внимание на состояние пружины. Типичная поломка — это ее лопнувший первый виток снизу. Замена пружины особо сложной работой не является и ее выполнение можно сделать самостоятельно.

Рычаги подвески

Эти детали ломаются редко, но осмотра все равно требуют. Здесь, прежде всего, необходимо проверить возможную деформацию полки усилителя верхнего рычага. Если вы обнаружили, что в результате изменения формы оси нижнего рычага невозможно отрегулировать угол установки колеса, то потребуется полная замена этой детали. Ремонту рычаги не подлежат.

Эта операция не является парной, как в случае с тормозными дисками или амортизаторами. Можно заменить только один рычаг.

Шаровые опоры, ШРУС и рулевые наконечники

Для их проверки автомобиль необходимо поддомкратить, а еще лучше установить на устойчивые опоры, чтобы разгрузить подвеску от воздействия массы машины. После этого монтировкой и просто руками проверьте наличие люфта у каждого узла по очереди. Внимательно осмотрите резиновые защитные чехлы и пыльники на предмет их целостности. Если обнаружен люфт, то рекомендуется сразу принять решение о замене детали. Не дожидайтесь, когда она сломается в дороге. Последствия этого могут быть самыми непредсказуемыми.

Резинометаллические втулки, шарниры и прокладки

В случае обнаружения при осмотре дефектов в этих деталях их необходимо менять сразу. Стоимость таких изделий невысока, а вот неправильная работа может привести к повреждению более серьезных узлов. К видимым дефектам относят ослабление посадки в гнездах, разрывы и трещины.

Подшипники ступиц

При наличии увеличенного зазора возможна его регулировка. Если эти действия не принесут результата, то подшипник необходимо заменить.

Работу можно разделить на два этапа:

1. Вы сможете сэкономить достаточно много времени и потратить не так много денег, если по вопросу диагностики ходовой обратитесь на станцию технического обслуживания. Такая услуга к ремонту автомобиля не относится и стоит относительно не дорого. Зато специалисты быстро и точно определят техническое состояние всех узлов с указанием объемов необходимого ремонта, и скажут сколько стоит.
2. После этого вы сами решите, какие работы в силах выполнить самостоятельно, а какие придется делать на СТО.

У нас вы можете узнать, где найти хороших специалистов

На сайте Uremont.com вы имеете возможность просмотреть базу данных о работе более чем трех тысяч автосервисных предприятий, сравнить цены и сделать вывод  какая станция технического обслуживания лучше подойдет. После этого оставьте свою заявку с указанием необходимой услуги на сайте или свяжитесь с нами онлайн. Мы всегда рады помочь каждому автолюбителю в решении возникших вопросов.

Виды автомобильных подвесок и сравнение | Халва

В данной статье мы расскажем о различных видах подвески применяемых на автомобилях, расскажем о их конструктивных особенностях, плюсах и минусах эксплуатации в каждом конкретном случае. Конструирование подвески заключается в удалении четырех из шести возможных «степеней свободы» и оставлении двух оставшихся — вращения колеса, для передвижения и вертикального его перемещения для нашего комфорта на кочках.

 На практике это невозможно, и связано прежде всего с отсутствием абсолютно жестких материалов. Очень трудно полностью устранить возможность поворота относительно поперечной и продольной оси. Конструкторы независимых подвесок на практике поняли, что лучше позволить изменяться развалу, но сделать его равным и направленным противоположно крену кузова, поскольку это сохраняет вертикальное положение колес при поворотах. Из всех типов подвесок, использовавшихся в 20 веке в конструкциях автомобилей, сейчас завоевали популярность и практичность только шесть основных решений.
 Это многорычажная, двойные рычаги, MacPherson, продольный рычаг, продольные рычаги связанные поперечной балкой, торсионная балка. Из этих элементов только три последних (продольные рычаги связанные поперечной балкой, продольные рычаги и торсионные балки) применяются только для задних подвесок переднеприводных автомобилей, а остальные могут использоваться как впереди так и сзади, для любого из колес автомобиля.
 В отличие от остальных «продольные рычаги, связанные поперечной балкой» и «торсионная балка» не совсем подходит для независимой подвески, их еще называют «полузависимыми» (вертикальное перемещение одного из колес влияет на перемещение противоположного).
 Из редко применяющихся подвесок, без сомнения старейшей является осевая балка, с каждой стороны которой установлено по колесу. Сейчас применяются, как подвеска автомобилей на лонжеронных рамах (иначе говоря, в каталогах пишут, что это «жесткий мост» или «зависимая подвеска»). Такие подвески используют не для комфорта, а для того, чтобы они долго служили при эксплуатации автомобиля на пересеченной местности (или откровенного бездорожья).

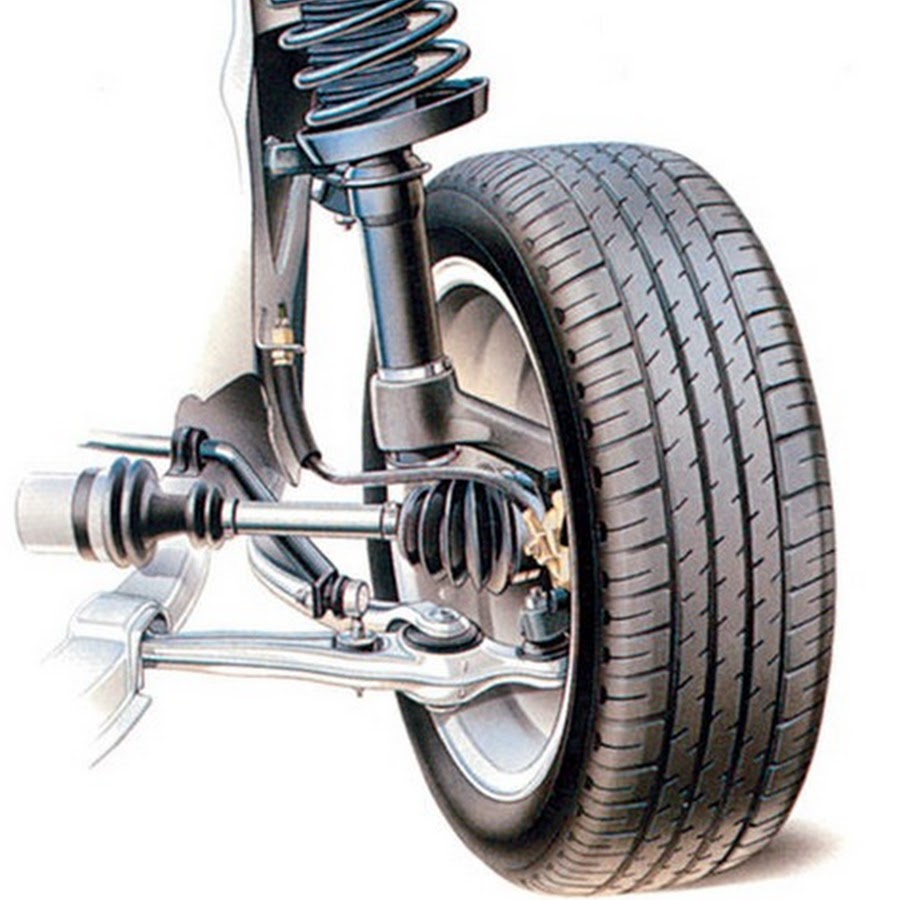

Подвеска MacPherson

 — более пространственная и структурно эффективная конструкция, чем подвеска на двойных поперечных рычагах (иными словами, появилась возможность устанавливать поперечные двигатели большей мощности и новыми коробками на автомобили с небольшими габаритами). Система передает нагрузки на каркас кузова через три отдельных и удобно расположенных точки (верхнюю поворотную «турель» самой стойки и две точки присоединения рычагов). Это дает возможность размещения двигателя без помех верхним опорам стоек.
 Подвеска получается при соединении нижней части телескопической амортизаторной стойки к поворотному кулаку ступицы колеса. Нижняя часть стойки располагается поперечно выступающей части нижнего рычага или паре отдельных рычагов.
Стойка МакФерсон обеспечивает высокое расположение центра крена — обычно желательное — и поскольку стойка имеет большую длину, изменение развала колеса во время его вертикального перемещения или крена кузова незначительно.

У MacPeherson есть два недостатка.
1. центр крена может перемещаться на большое расстояние от своего статического положения во время поворота, что может привести к проблемам с управляемостью.
2. управление присоединенными к стойкам колесами вызывает поворот стоек, а это увеличивает усилие, прикладываемое к рулевому управлению, и требует использования верхнего поворотного устройства с низким трением. Подвеска типа MacPeherson используется на автомобилях ВАЗ с передним приводом  начиная с восьмерок и по настоящее время.
 Взади данную систему используют редко, спереди ее используют в подавляющем большинстве, на нее перешли даже такие брэнды, как  Jaguar.

Задняя подвеска — стойка MacPherson с многорычажным механизмом. Стойка удерживает колесо вертикально, большой продольный рычаг обеспечивает продольную фиксацию, а два поперечных рычага фиксируют поперечные перемещения колеса и обеспечивают схождение колес.

Обычно в подвеске Макферсон используются винтовые пружины, установленные вокруг амортизаторной стойки, но это не единственный способ. В прошлом, например, Fiat использовал стойки MacPherson для задней подвески, в которой в качестве упругого элемента использовалась установленная снизу одна широкая листовая рессора. Было выяснено, что установка пружин с небольшим смещением относительно амортизатора уменьшает проблему «жесткости», когда вертикальные силы, действующие на колесо, невелики. «Жесткость» — тенденция стойки не двигаться, пока не будет превышена пороговая сила, а затем начинать двигаться неожиданно – может приводить к неприятному чувству жесткости подвески на ровных дорогах.

Передняя подвеска. с широко расставленными нижними рычагами и рулевое управление в обычном положении, хорошо спрятанном с целью безопасности за поперечно расположенным двигателем.

Двойные рычаги

Передняя подвеска с широко расставленные двойные рычаги с вытянутым вверх рычагом поворотного кулака. Винтовая пружина и телескопический амортизатор установлены раздельно (дает дополнительные возможности в настройке).

Подвеска состоит из двух раздвоенных рычагов, расположенных друг над другом, раздвоенные стороны которых крепятся к кузову, а противоположные концы с помощью шарниров к верхней и нижней частям поворотной цапфы. Ступица переднего колеса может поворачиваться вокруг двух шарниров при повороте.

Обычно только один из рычагов может иметь раздвоенную форму, другой может быть простым рычагом. Если рычаги одинаковой длины, то когда кузов кренится на повороте, угол развала такой же, как угол крена и устойчивость может сильно пострадать. Поэтому рычаги, обычно, делают различной длины, верхний рычаг короче. Это вызывает небольшое изменение развала при вертикальном перемещениях колеса, но при крене кузова на поворотах изменение развала фактически можно ликвидировать, по крайней мере, у сильно нагруженного наружного колеса относительно центра поворота.

Геометрия подвески на двойных рычагах может быть изменена не только изменением длины рычагов, но и углом наклона рычагов относительно горизонтальной плоскости, если смотреть спереди на неподвижный автомобиль. Оси, относительно которых вращаются рычаги и которые проходят через крепления рычагов к кузову, могут быть слегка наклонены относительно горизонтальной плоскости, а иногда также могут быль смещены крепления рычагов вперед или назад для того, чтобы создать вертикальные силы (против кивков и рысканья), действующие на кузов при торможении и ускорении, или «подправляют» геометрию для получения предпочтительного изменения развала при критическом маневре.

Для точного понимания, как будет вести себя подвеска в тех или иных ситуациях и какая нужна длина рычагов, помогают компьютеры и программы автоматизированного проектирования. Одно из преимуществ данной подвески более высокая устойчивость и управляемость на поворотах (мы говорим про переднюю подвеску), чем у подвески МакФерсон, но требует большего количества «человекочасов» и затрат на разработку и испытания, что удорожает автомобиль. Поэтому данный вид подвески используют на автомобилях Д-класса и выше и дорогих «имиджевых» автомобилях.

Взади такую подвеску сейчас применяют редко: либо амортизатор и пружина идут в одном комплекте (МакФерсон), либо используют дополнительные рычаги (многорычажная система).

Низкий рычаг с широко расставленными точками крепления, намного меньший верхний рычаг, ось которого составляет большой угол с продольной осью автомобиля, «лебединая шея» рычага поворотной цапфы, для более высокого размещения верхнего рычага, компактная пружина вокруг верхней секции амортизатора, стабилизатор поперечной устойчивости, соединяемый с нижней частью амортизатора, шарнирными звеньями, и вентилируемый дисковый тормоз с присоединенными к его концам шарнирными звеньями. Такая конструкция оставляет пространство для привода к передним колесам и является наиболее типичной подвеской на двойных рычагах.

Многозвенная подвеска

похоже на независимую подвеску на двойных поперечных рычагах, в которой каждый рычаг разрезан на два отдельных звена, иногда с добавлением пятого звена. Сейчас применяется для задних подвесок автомобилей «представительского» класса и некоторых автомобилей «С» класса.

Каждый рычаг и звено контролирует конкретный аспект поведения колеса, например изменение его развала или поперечного перемещения. Звенья могут быть сконструированы так, чтобы они могли работать совместно и все же не влияя друг на друга, а также им может быль придана определенная форма, чтобы освободить пространство, необходимое конструктору для интерьера кузова или других особенностей конструкции.

Процесс проектирования очень сложен, он может осуществляться только с помощью компьютера. Многорычажная подвеска очень дорога в производстве и обслуживании, но она самая «комфортная» для всех пассажиров. Большое количество звеньев, сайлент-блоков и  шарниров отлично гасят удары при резком наезде на препятствия. Все элементы крепятся на подрамнике через мощные сайлент-блоки, что сильно увеличивает шумоизоляцию автомобиля от колес.  Тем не менее езда по пересеченной местности (по неровностям и колдобинам) данной подвеске нежелательны, т. к. легко могут вывести ее из строя, а обслуживание данного вида подвесок относительно дорого.

Задняя независимая многорычажная подвеска Jaguar Х-Type

Задняя независимая многорычажная подвеска Jaguar Х-Type

Продольные рычаги

Самый простой способ создания независимой подвески — присоединение колеса к концу продольного рычага, который шарнирно прикрепляется к балке, прикрепленной поперек кузова автомобиля, фактически это конструкция подвески продольных рычагов.
 Эта балка часто принимает форму поперечной трубы, которая действует как подрамник и воспринимает все боковые силы. Конструкция на продольных рычагах обеспечивает параллельность колес продольной линии автомобиля все время, не считая некоторого изгиба рычагов и деформации присоединительных втулок. Колеса наклоняются с углом развала, идентичным крену кузова на поворотах.

Некоторые конструкторы шасси приветствуют появляющееся при этом некоторое уменьшение силы сцепления задних шин, потому что появляется возможность уменьшения чрезмерной недостаточной поворачиваемости, хотя это и приводит к уменьшению общей силы сцепления на поворотах.

Втулки, которыми рычаги крепятся к балке сглаживают удары и вибрацию, передаваемую от колеса на кузов, ранее данный вид подвески использовался на автомобилях B-класса, что давало дополнительный объем под багажник и места пассажиров. Сейчас данная подвеска используется редко, вместо нее используют торсионную балку.

Задняя подвеска с продольными рычагами, вертикальными амортизаторными пружинными стойками.

Торсионная балка

Одна из наиболее широко распространенных в качестве задней подвески маленьких и среднеразмерных переднеприводных автомобилей, впервые появилась  в середине 70-х.
 Она состоит из двух продольных рычагов, соединенных с поперечной балкой, часть длины которой выполнена в виде небольшой буквы Н, которая сверху шарнирно прикрепляется к кузову, а колеса прикрепляются снизу. Сама поперечная балка полая внутри и может легко скручиваться, позволяя рычагам двигаться вверх и вниз независимо, в то время как остающаяся жесткость достаточна, чтобы удерживать рычаги на постоянном расстоянии.

Торсионная балка хороша с точки зрения пространственной эффективности, даже на небольших автомобилях можно сконструировать большой багажник и кузов для удобства пассажиров задних сидений. Она также дешева в производстве и обслуживании, легко устанавливается на автомобиль на сборочных линиях.
 Один из самых больших недостатков: низкий комфорт пассажиров задних сидений из-за дополнительных вибраций, передаваемых на кузов от колеса и невозможность сделать «приличную» шумоизоляцию, что отрицательно сказывается на комфорт при езде на дальные расстояния.
 Подвеска применяется на переднеприводных автомобилях ВАЗ начиная с 2108 и заканчивая Приорами.

Продольные связанные рычаги

Продольные рычаги, связанные поперечной балкой — одно из эволюционных направлений конструкторов, направленное на удешевление производства автомобилей (точно также, как и торсионная балка).
Как и с торсионной балкой, данная подвеска позволяет сделать большой кузов для пассажиров и багажник, она недорога в производстве и обслуживании, легко устанавливается на автомобиль.

Недостатки теже: тяжело сделать комфортной езду для пассажиров задних сидений на неровных дорогах. И вибрация, передаваемая от колеса через данную подвеску на кузов, что отрицательно сказывается на шумоизоляции.

Задняя подвеска Ford Fiesta

Задняя подвеска Ford Fiesta

Осевая балка

Из редко применяющихся подвесок, без сомнения старейшей является осевая балка, с каждой стороны которой установлено по колесу. (жесткий мост или зависимая подвеска)

Для улучшения управляемости, уменьшения крена кузова в поворотах и улучшения плавности хода часто вместе с осевой балкой устанавливается поперечная реактивная штанга (тяга Панара).

Основная задача данной подвески выдержать тяжелое бездорожье и большие нагрузки, также ее применяют для перевозки грузов и монтируют ее уже вместе с листовыми рессорами. Автомобили, на которые устанавливают данную подвеску, как правило не обладают скоростными качествами и комфортом, но обладают повышенной проходимостью.
Часто можно встретить на автомобилях с лонжеронной рамой, как задняя подвеска, применяется на автомобилях ВАЗ 2101 2102 2103 2104 2105 2106 2107.
На вездеходах, обычно, устанавливается спереди и сзади.

Что такое подвеска в автомобиле?

Современные автомобили — это настоящие чудеса инженерной мысли. Они полагаются на совместную работу нескольких компонентов и механических систем, чтобы гарантировать бесперебойную и безопасную работу.

Однако, хотя большинство людей немного знают о колесах, системах рулевого управления и тормозах своих автомобилей, многие не понимают, что такое подвески и как они работают.

Хотите узнать, что такое подвеска в вашем автомобиле и для чего она предназначена? Давайте вместе разберемся.

Что такое подвеска автомобиля?

Короче говоря, система подвески вашего автомобиля представляет собой защитную решетку из амортизирующих компонентов, таких как пружины и амортизаторы. Подвеска вашего автомобиля помогает обеспечить безопасное и плавное вождение, поглощая энергию от различных дорожных неровностей и других кинетических ударов. Кроме того, он помогает вашим шинам оставаться в контакте с дорогой за счет увеличения трения шин.

Думайте о подвеске вашего автомобиля как о тележке, на которой находится основная кабина автомобиля.Ваша кабина сделана более комфортной, потому что она установлена ​​на подвеске, которая соединена с колесами автомобиля. Автомобиль и его кабина изолированы от ударов, которые обычны при движении, даже по дорогам с хорошим покрытием.

К основным частям подвески автомобиля относятся:

• Пружины, которые помогают контролировать высоту и нагрузку подвески и кабины.
• Амортизаторы (также называемые амортизаторами), которые поглощают и демпфируют различные импульсы кинетической энергии, которые ваши шины передают при контакте с дорогой.

Система подвески вашего автомобиля, вероятно, также имеет стабилизатор поперечной устойчивости. Бар стабилизатора поперечной устойчивости может помочь смещать движение ваших колес относительно рулевого колеса. Он эффективно стабилизирует направление вашего автомобиля при движении по дороге.

Вероятно, у вашего автомобиля есть система подвески как для передних, так и для задних колес. Системы подвески могут быть независимыми или зависимыми:

• Независимые системы подвески используются, когда ваши задние или передние колеса движутся независимо от передней или задней оси соответственно.
• С другой стороны, используются системы зависимой подвески, когда направление колеса ограничено движением оси.

Для чего нужна подвеска?

Чтобы полностью понять, что делает ваша подвеска, вы должны понять, что произошло бы, если бы в вашем автомобиле ее не было.

Когда вы едете по дороге, шины вашего автомобиля естественным образом перекатываются на различные неровности и неровности. Эти неровности взаимодействуют с колесами вашего автомобиля, каждый раз прикладывая силу. Законы физики гласят, что каждая сила, действующая на объект, имеет величину и направление.

Когда вы натыкаетесь на неровность дороги, ваше колесо начинает двигаться вверх и вниз под перпендикулярным углом (вертикально по отношению к поверхности дороги). Конечно, небольшие неровности не передадут вашему автомобилю много вертикальной кинетической энергии. Но более крупные неровности дороги или неровности поверхности могут передавать довольно много энергии.

Это здравый смысл; когда колеса вашего автомобиля ударяются о неровность, он получает энергию и трясется вверх или вниз.

Если бы у вас не было подвески, вся эта энергия передавалась бы в раму вашего автомобиля.Такая передача энергии может в лучшем случае сделать поездку в машине неудобной. Кроме того, ваша машина может гипотетически потерять сцепление с дорогой, из-за чего колеса подпрыгнут, а затем снова упадут на поверхность дороги.

Подвеска вашего автомобиля:

• поглощает энергию, передаваемую через колеса вашего автомобиля
• помогает кабине вашего автомобиля относительно плавно перемещаться по подвеске, даже при движении по несовершенным дорогам

Два основных компонента, упомянутых выше, играют жизненно важную роль. роль в этом процессе.Амортизаторы или амортизаторы поглощают импульсы, а кинетическая энергия проходит по амортизаторам, а не передается в кабину вашего автомобиля (по крайней мере, в той же степени).

Тем временем пружины, прикрепленные к вашей подвеске, сгибаются и расширяются, чтобы контролировать рассеивание этой кинетической энергии. Они также предохраняют подвеску вашего автомобиля от слишком сильного раскачивания вверх и вниз.

В сочетании оба этих компонента обеспечивают относительно ровную и ровную езду вашего автомобиля.

Почему подвеска так важна?

Каждый современный автомобиль оснащен подвеской, благодаря ее преимуществам.Например:

• Системы подвески увеличивают трение между шинами вашего автомобиля и дорогой. Увеличивая трение, вы можете управлять автомобилем с большей устойчивостью и чувствовать себя более комфортно. Чем больше шины контактируют с дорогой, тем безопаснее и надежнее вы сможете управлять автомобилем.
• Подвеска вашего автомобиля также обеспечивает дополнительный комфорт. Ограничивая кинетическую энергию, передаваемую от неровностей дороги, таких как неровности, в вашу кабину, вы будете намного меньше подпрыгивать вверх и вниз, а ваши пассажиры также будут наслаждаться более плавной поездкой.
• Кроме того, системы подвески могут помочь продлить срок службы и долговечность вашего автомобиля. Компоненты вашего автомобиля со временем будут облагаться гораздо меньшими налогами за счет ограничения передачи энергии от неровностей и выбоин на дороге. Таким образом, другие компоненты вашего автомобиля прослужат дольше.

Резюме

В конечном счете, система подвески вашего автомобиля — лишь один из многих важных компонентов, необходимых для обеспечения безопасной езды, когда вы садитесь в автомобиль.Без подвески автомобили были бы в лучшем случае ухабистыми, а в худшем — опасными.

Убедитесь, что ваша система подвески находится в хорошем состоянии, периодически сдавая автомобиль на осмотр у сертифицированного механика. Мы настоятельно рекомендуем сдать ваш автомобиль в ремонт, если ваша поездка станет слишком ухабистой или вы подозреваете, что ваша подвеска, возможно, изнашивается.

Каковы общие проблемы с подвеской?

Работа системы подвески автомобиля важна — она ​​помогает сделать ваше рулевое управление и управление надежным и точным, а также помогает создать трение между дорогой и вашим автомобилем.Система подвески также отвечает за поглощение и уменьшение ударов от дороги, чтобы вы не чувствовали каждую неровность дороги во время движения.

Хотя компоненты подвески, как правило, устойчивы, они не лишены недостатков, и со временем могут возникнуть проблемы. Основные компоненты системы подвески включают пружины, амортизаторы, стойки, рычаги управления и многое другое. Находясь на днище вашего автомобиля, эти детали постоянно подвергаются воздействию мусора, камней, лежачих полицейских, выбоин и других дорожных происшествий, которые потенциально могут повредить компоненты.

Вот наиболее распространенные проблемы с подвеской и симптомы, на которые следует обратить внимание, которые могут указывать на то, что вам может потребоваться ремонт системы подвески:

• Неправильная регулировка углов установки колес — это может привести к повреждению ваших шин и системы подвески и усложнить задачу. для управления вашим автомобилем. Симптомом этого является то, что ваш автомобиль тянет в сторону во время движения.

• Плохие амортизаторы или стойки — амортизаторы и стойки со временем могут выйти из строя и протечь, что может снизить их эффективность.Если вам понадобится замена амортизаторов или стоек, вы заметите, что поездка вашего автомобиля будет намного более неровной, чем обычно.

• Поврежденные пружины — пружины удерживают ваш автомобиль правильно, но со временем могут сломаться или выйти из строя. Если ваша машина стоит на ровной поверхности и одна сторона кажется ниже другой, это предупреждающий знак о повреждении пружины.

• Отказ шаровых шарниров — шаровые шарниры важны для поглощения ударов и обеспечения плавности рулевого управления. Если при повороте вы слышите скрип или скрип, это признак неисправности шаровых опор.

• Плохие рычаги управления — рычаги управления — это шарниры, которые удерживают колеса на раме вашего автомобиля. Втулки нижнего рычага подвески в автомобилях с передним приводом подвержены повреждению и со временем изгибаются. Если вы слышите лязг или грохот при повороте, возможно, это так. погнутый рычаг управления.

Это некоторые из наиболее распространенных проблем с подвеской, которые могут возникнуть. Если вы подозреваете, что проблема в системе подвески вашего автомобиля, мы приглашаем вас в наш магазин на West Coast Tire & Service для дружелюбной помощи.Вождение с плохой подвеской может затруднить управление автомобилем и поставить под угрозу вашу безопасность. Мы позаботимся о том, чтобы ваша система подвески была в надлежащем рабочем состоянии, и поможем вам отслеживать заводские рекомендации по обслуживанию и замене компонентов подвески с течением времени. Позвоните нам или зайдите сегодня!

Важность подвески вашего автомобиля

Одним из важных аспектов вашего автомобиля является система подвески. Система подвески вашего автомобиля надежно удерживает ваши колеса на дороге, помогая автомобилю поглощать удары неровностей.То, как ваш автомобиль ускоряется, тормозит и справляется с проблемами сцепления, такими как дождь, выбоины, повороты и повороты, определяется состоянием системы подвески.

Детали системы подвески автомобиля

Система подвески является частью шасси вашего автомобиля и включает в себя ваши шины, стойки, амортизаторы, пневматические рессоры, рулевое управление, стабилизаторы поперечной устойчивости и оси. Есть передняя подвеска и задняя подвеска. Передняя подвеска обеспечивает рулевое управление и сцепление с дорогой, а задняя подвеска помогает предотвратить падение автомобиля и столкновение с землей.Короче говоря, ваша система подвески работает вместе, чтобы поддерживать расстояние между рамой вашего автомобиля и дорогой для оптимального управления.

Почему система подвески важна?

Система подвески вашего автомобиля важна, поскольку она помогает облегчить управление, обеспечивает безопасность и контроль над автомобилем, а также обеспечивает комфорт. Например, амортизаторы не дают вам почувствовать все неровности и толчки, возникающие при движении по дороге.

Когда заменять изношенные амортизаторы и стойки

Стойки являются структурной частью вашего шасси и помогают удерживать ваш автомобиль в равновесии и отрывать от земли.Вот некоторые признаки того, что они могут нуждаться в замене:

• Когда ваши стойки изношены, из них, вероятно, будет течь гидравлическая жидкость.
• Ваши шины могут изнашиваться неравномерно. Неровные шины означают меньший расход топлива и меньшее тяговое усилие.
• Если вы надавили на капот автомобиля, и он не отскакивает, или вы слышите глухой звук, это признак того, что ваши стойки и амортизаторы не выполняют свою работу.

Замена изношенных амортизаторов и стоек является неотъемлемой частью безопасности вас и вашей семьи во время вождения. В Custom Complete Automotive мы можем помочь вам избежать дорогостоящего ремонта, который может сопровождать изношенные амортизаторы, стойки и проблемы с подвеской. Свяжитесь с нами сегодня в одном из наших офисов для полной оценки и душевного спокойствия!

3 технологии, которые делают автомобильные подвески умнее, чем когда-либо

Системы подвески

обычно не получают особой огласки, но они, вероятно, являются наиболее важным фактором в повседневной жизни вашего автомобиля. Автопроизводители постоянно совершенствуют и совершенствуют свои конструкции в поисках этого неуловимого идеала: идеальной езды в сочетании с управляемостью, достойной гонок.Мы еще не совсем достигли этого, но новейшие системы лучше, чем когда-либо, согласовывают конкурирующие цели комфорта и производительности. Вот три последних нововведения, которые заставят нас задуматься, пока Bose полностью не изобретет подвеску.

Магнитные амортизаторы

Если вам нравятся магнитные амортизаторы на вашем Ferrari FF или Audi R8, вы можете поблагодарить General Motors за разработку этой технологии. Изменяя электрический ток через двухвалентную жидкость, амортизаторы Magnetic Ride Control могут регулировать свою жесткость в зависимости от условий движения.И хотя система лицензирована для других компаний, GM, как создатель, все еще находится в стороне. Его магнитная система управления ходом третьего поколения (как видно на некоторых модельных автомобилях, таких как Chevrolet Corvette Stingray, показанном выше) улучшена по сравнению с предыдущими моделями за счет добавления второго провода. Теперь жидкость можно активно переключать с твердой на податливую, тогда как раньше была задержка, так как частицы естественным образом возвращались в свое расслабленное состояние. Следствие? На скорости шестьдесят миль в час Stingray может приспособиться к каждому дюйму дороги.

Активный наклон кривой

Мерседес

Мотоциклисты могут сказать вам, что наклониться в угол кажется естественным — слишком уж плохие автомобили не могут этого сделать. Что ж, теперь это возможно: купе Mercedes-Benz S65 AMG 2015 года выпуска. Используя датчик бокового ускорения в паре с камерой, смотрящей вперед, S65 распознает углы, а затем использует свою пневматическую подвеску, чтобы наклонить кузов к вершине. Целью является не повышение производительности, а, скорее, повышение комфорта, поскольку пассажиры испытывают меньшие боковые нагрузки на заданной скорости.По сути, если у дороги нет крутого поворота, машина имитирует его для пассажиров. Еще раз доказывая, что быть богатым приятно.

Гидравлический регулятор крена

Audi

Audi RS 7 2015 года — это последний автомобиль с гидравлической поперечно-связанной подвеской, которую Audi называет Dynamic Ride Control. В то время как в обычных подвесках используются стальные стабилизаторы поперечной устойчивости для противодействия крену кузова, гидравлические системы направляют жидкость на противоположную сторону автомобиля.Когда вы не тянете большие перегрузки, система не мешает, обеспечивая беспрепятственный ход колеса и плавную езду. Это как иметь огромные стабилизаторы поперечной устойчивости и совсем не иметь стабилизаторов поперечной устойчивости, в зависимости от ситуации. Все автомобили с наилучшим компромиссом между характеристиками и управляемостью используют ту или иную версию этого подхода. Гидравлическое сшивание не идеально, но на данный момент это больше всего похоже на полноценную активную подвеску.

Что случилось с подвеской Bose?

Еще в 2004 году компания Bose сообщила, что с 1980 года тайно работает над системой активной подвески.Используя мощные электромагнитные стойки, система Bose могла мгновенно выдвигать или убирать любое колесо, при этом все четыре угла работали согласованно, чтобы поддерживать уровень кузова автомобиля. Компания Bose продемонстрировала систему на Lexus LS400 возле своей штаб-квартиры в Фрамингеме, штат Массачусетс, преодолевая всевозможные препятствия, в то время как кузов оставался совершенно безмятежным — в финале Lexus изящно перепрыгнул через кусок древесины на своем пути. Это казалось началом новой эры, и компания предсказывала, что через несколько лет система будет доступна в серийных автомобилях.Где наша активная приостановка более десяти лет спустя?

Пока что только в сиденьях крупногабаритных грузовиков, где система крепления Bose Ride активно нейтрализует удары и вибрацию до того, как они достигнут водителя. Но автомобили по-прежнему являются главным призом, поэтому мы спросили, может ли система быть готова через пять лет, если производитель автомобилей сделает это сегодня. Представитель компании ответил: «Да. Конечно, нам придется работать с производителем автомобилей над разработкой и настройкой, но это технически осуществимо. И когда будет готов нужный клиент, мы будем готовы.»Итак, вот ваш ответ. Кто хочет революцию в подвеске?

Эзра Дайер Главный редактор Эзра Дайер — старший редактор и обозреватель журнала «Автомобиль и водитель».

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

причин проблем с подвеской в ​​вашем автомобиле

Причины проблем с подвеской в ​​вашем автомобиле

by schearerswpadmin 8 января, 2019

Подвеска вашего автомобиля играет большую роль в обеспечении легкости и удовольствия от вождения.Он обеспечивает стабильность рулевого управления, улучшает управляемость, обеспечивает контакт шин с дорогой и обеспечивает плавную езду даже по ухабистой дороге. Без него ваша машина не справилась бы с повседневной ездой. Вот почему так важно убедиться, что ваша подвеска работает правильно.

Вот руководство по проблемам подвески, включая наиболее распространенные симптомы, вероятные причины и способы ремонта системы подвески.

Общие симптомы проблемы с подвеской
Если вы испытываете какие-либо из этих симптомов во время вождения, это может означать, что ваша система подвески не соответствует требованиям.

Неровный привод
Это один из самых простых способов обнаружить проблемы с подвеской. Если вы внезапно почувствуете каждую выбоину или неровную поверхность в своей машине, или если ваша машина несколько раз подпрыгивает после наезда на кочку, это явный признак того, что с вашей подвеской что-то не так.

Неравномерный износ шин
В идеале все шины должны изнашиваться с одинаковой скоростью. Если вы посмотрите на свои шины и заметите неравномерный износ, это признак того, что ваша подвеска работает неравномерно и оказывает дополнительное давление только на несколько колес.

Автомобиль тянет или заносит на поворотах
Когда вы поворачиваете, подвеска вашего автомобиля удерживает его корпус в устойчивом состоянии, что делает ваши повороты плавными и безопасными. Если ваш автомобиль тянет в сторону или даже заносит при повороте, это может быть признаком того, что ваша система подвески не работает должным образом.

Амортизаторы жирные
Взгляните на свои амортизаторы под автомобилем. Если они кажутся жирными или маслянистыми, это может быть признаком утечки жидкости, что может привести к дальнейшим проблемам в будущем.

Передняя часть «проваливается» при остановке
Когда вы тормозите, ваша машина должна останавливаться довольно плавно, в зависимости от того, насколько сильно вы нажимаете на педаль. Однако, если ваша машина «кувыркается» или наклоняется вперед при остановке, это может означать, что ваши амортизаторы или стойки необходимо заменить.

Один угол расположен ниже остальных
При парковке все четыре угла вашего автомобиля должны находиться на одном уровне. Если один из них опускается ниже, чем другие, значит, у вас сломалась пружина.

Автомобиль не прошел тест на отскок
Тест на отскок — отличный способ проверить, правильно ли работает ваша система подвески. Вот как вы это делаете: поставьте машину на стоянку и перенесите весь свой вес на переднюю часть машины, чтобы она подпрыгнула. Когда вы отпускаете, он должен довольно быстро стать неподвижным. Однако, если ваша машина продолжает подпрыгивать несколько раз после того, как вы отпустили ее, это признак износа подвески. Вы можете повторить тест на задней части автомобиля, чтобы проверить заднюю подвеску.

Наиболее вероятные причины
Существует ряд причин, по которым ваш автомобиль может испытывать проблемы с подвеской. Вот список наиболее распространенных причин, чтобы вы были лучше подготовлены, когда отправляете свой автомобиль в ремонт.

Несоосные колеса
Плохо выровненные колеса могут быть вызваны ударами выбоин или бордюров, но это также может быть признаком проблем с подвеской. Все, от пружин до рычагов управления, влияет на центровку. Когда одна из этих частей не работает должным образом, это может изменить выравнивание вашего автомобиля.

Изношенные амортизаторы
Когда амортизаторы износятся, вы начнете ощущать каждую неровность дороги. Это потому, что ваши амортизаторы не могут удерживать шины на асфальте. Вместо того, чтобы разбираться с трясущейся машиной, попросите сертифицированного специалиста отремонтировать ее за вас.

Сломанные пружины
Пружины — одна из важнейших частей вашей подвески. По мере износа они могут сломаться. Вы сможете определить, сломалась ли у вас пружина, если один из углов вашей машины провисает.

Поврежденные рычаги управления
Рычаги управления являются жизненно важной частью вашей системы подвески. Они удерживают колеса на раме автомобиля и являются связующим звеном между рулевым управлением и колесами. Если вы слышите дребезжание во время движения или у вас проблемы с рулевым управлением, это может быть связано с повреждением рычагов управления.

Как Schearer’s Sales And Service, Inc. может помочь
Schearer’s Sales and Service, Inc. имеет многолетний опыт ремонта автомобильных амортизаторов и пружинного обслуживания европейских автомобилей.В нашем месте, удобном для Аллентауна, Вифлеема и Макунги, штат Пенсильвания, наша квалифицированная команда готова помочь вам с диагностикой проблем с подвеской и предоставлением доступных решений. Если у вас возникли проблемы с подвеской вашего автомобиля, позвоните в Schearer’s Sales and Service, Inc. сегодня.

Как работают системы подвески автомобилей

На первый взгляд кажется, что подвеска автомобиля выполняет довольно простую задачу. Если неровности в конечном итоге станут менее неровными, все в порядке, правда?

На самом деле системе подвески предстоит много работы, и ее компоненты должны выдерживать огромное количество нагрузок по сравнению с другими основными системами в автомобиле.Система подвески расположена между рамой и колесами и служит нескольким важным целям. В идеале, хорошо настроенная подвеска будет поглощать неровности и другие неровности дороги, чтобы люди в машине могли путешествовать с комфортом. Хотя это очень важно с точки зрения пассажира, водитель заметит некоторые другие атрибуты системы подвески. Эта система также отвечает за максимально возможное удержание колес на земле.

Колеса чрезвычайно важны для производительности и безопасности автомобиля.Колеса — единственная часть автомобиля, которая касается дороги. Это означает, что они должны одновременно подавать питание на землю и управлять рулем, а также нести ответственность за остановку транспортного средства. Без системы, поглощающей неровности и выбоины на дорогах, автомобиль будет трястись и раскачиваться по неровной поверхности, что сделает его практически непригодным для использования из-за недостаточного сцепления с дорогой. Хотя система подвески — отличное решение для неровных дорог, она добавляет много сложности, если учесть, что колеса теперь отвечают за все свои стандартные обязанности и теперь должны перемещаться вверх и вниз, чтобы поглощать удары от ударов во время движения. ручка транспортного средства, как будто она не на пружинах и ее подбрасывает при каждом повороте.

Вот почему система подвески очень сложная. Здесь задействовано много деталей, и одна сломанная или погнутая деталь может вывести из строя всю установку.

Как работает система подвески?

По большей части современные автомобили имеют независимую переднюю и заднюю подвески, что позволяет каждому колесу двигаться независимо от других. Однако в некоторых автомобилях используется более простая балка из-за более низкой стоимости и более простой конструкции. Единственные оси с балкой, которые все еще используются в новых автомобилях, — это ведущие оси.Ведущие оси имеют приводные колеса на каждом конце, а мертвые оси имеют свободно вращающиеся шины на каждом конце. Проблема с задними шинами, которые не двигаются независимо, заключается в том, что они всегда сохраняют один и тот же угол относительно друг друга, а не относительно поверхности дороги. Это означает меньшее сцепление с дорогой и меньшую предсказуемость в управлении. Вплоть до последней версии Ford Mustang использовал ведущую ось и подвергался резкой критике за то, что жертвовали производительностью ради ностальгической управляемости.

Балочные оси также создают ненужную неподрессоренную массу.Неподрессоренный вес — это вес, не опирающийся на подвеску. Вес, опирающийся на подвеску, называется подрессоренным весом. Низкая неподрессоренная масса по сравнению с подрессоренной массой делает автомобиль легче и живее. Противоположный вариант обеспечивает жесткую езду и ощущение потери контроля над автомобилем. Если дифференциал, передающий мощность на колеса через оси, прикреплен к раме или кузову автомобиля, а не к самой оси, то неподрессоренная масса значительно меньше.Это одна из основных причин, помимо множества других преимуществ наличия возможности движения одного колеса без значительного влияния на другие колеса, независимая подвеска почти повсеместно применяется производителями автомобилей для передних и задних колес своих автомобилей.

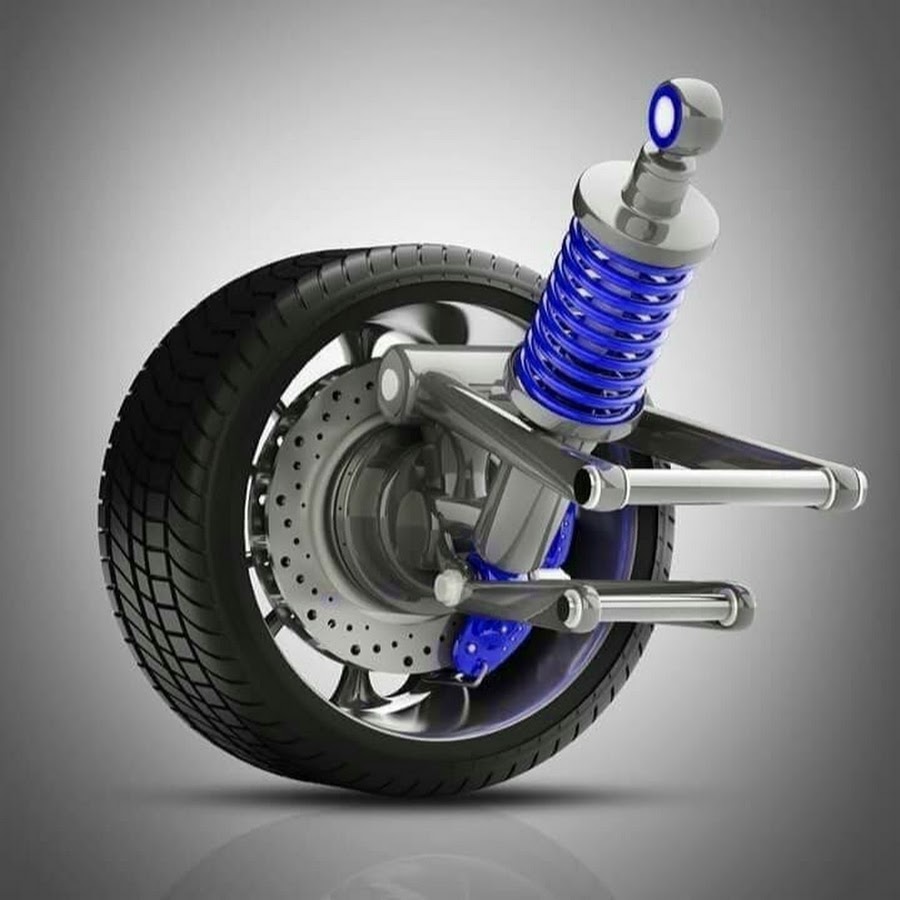

Независимая передняя подвеска позволяет каждому переднему колесу двигаться вверх и вниз с пружиной и амортизатором, прикрепленными болтами к раме на одном конце и рычагом управления или поперечным рычагом на другом конце. Рычаг управления прикреплен к передней части автомобиля рядом с центром на одном конце рычага и поворотным кулаком на другом.Поперечный рычаг делает то же самое, за исключением того, что он прикрепляется к раме в двух точках, в результате чего деталь напоминает поперечный рычаг. Расположение каждого компонента в независимой системе передней подвески очень важно, поскольку передние колеса должны поворачиваться и поддерживать постоянное выравнивание для обеспечения безопасной эксплуатации автомобиля.

Независимая задняя подвеска использует ту же технологию, что и передняя, ​​без учета динамики рулевого управления, поскольку задние колеса обычно не управляются. В заднеприводных и полноприводных автомобилях дифференциал установлен на раме в середине рычагов управления или поперечных рычагов, в то время как автомобили с передним приводом имеют очень простую заднюю подвеску, требующую только пружин и амортизаторов.

Амортизаторы и пружины обеспечивают полную амортизацию и сжатие при движении подвески. Пружины обеспечивают силу, чтобы удерживать подрессоренный вес на колесах и противостоять сжатию. Амортизаторы представляют собой маслонаполненные цилиндры, которые заставляют подвеску сжиматься и декомпрессироваться с постоянной скоростью, чтобы пружины не подпрыгивали вверх и вниз. Современные амортизаторы (или амортизаторы) чувствительны к скорости, что означает, что они более плавные при работе с легкими ударами и более устойчивы к большим ударам.Подумайте о рессорах как о сторожевых собаках, готовых яростно защищать машину от ударов. Амортизаторы будут держаться за поводки сторожевых собак, следя за тем, чтобы они не заходили слишком далеко и не приносили больше вреда, чем пользы.

Многие автомобили, особенно маленькие, используют стойки Макферсон, которые находятся в центре винтовой пружины и действуют как амортизаторы. Это экономит место и к тому же легче.

Как система подвески повышает комфорт пассажиров?

Хорошая маневренность или комфорт езды на автомобиле означает, что подвеска имеет хорошую дорожную изоляцию.Подвеска может перемещаться вверх и вниз при необходимости, не вызывая сотрясения автомобиля. Водитель получает достаточно ощущений от дороги, поэтому он будет знать о любых тревожных дорожных условиях и почувствовать гулкую полосу, если попадет на обочину высокоскоростной дороги.

Старые роскошные автомобили, а точнее американские роскошные автомобили, имеют такую ​​мягкую подвеску, что водителю может показаться, что он управляет лодкой. Это не оптимально, так как ощущение дороги (хотя бы немного) необходимо для сохранения ситуационной осведомленности во время вождения. Спортивные автомобили и компакты заводской настройки часто критикуют за плохую дорожную изоляцию. Производители этих автомобилей исходят из того, что их демографические группы стремятся к быстрому кругу на трассе, а не к комфорту на дороге. Кроме того, автомобили, движущиеся со скоростью гоночного трека, получают гораздо большую прижимную силу от воздуха, что может привести к непредсказуемой работе удобной подвески, ориентированной на шоссе, особенно на поворотах.

Некоторые возможные проблемы с кузовом или ездой, на которые следует обратить внимание, включают:

• Крен кузова: Когда кузов автомобиля наклоняется наружу при прохождении поворота.Все автомобили в той или иной степени поступают так при повороте, но если кузов автомобиля слишком сильно перекатывается, изменение веса может привести к тому, что автомобиль будет вращаться, преждевременно выходить из поворота или терять сцепление с одним или несколькими колесами. .

• Bottom Out: Когда шины ударяются о кузов автомобиля при сжатии подвески. Это происходит, когда у автомобиля недостаточно подвески, чтобы поглотить силу удара, по которой он едет. Отбойники могут предотвратить это, обеспечивая подушку между подвеской и рамой, которая не позволяет шине подниматься достаточно высоко, чтобы ударить по кузову автомобиля, но если они не соответствуют требованиям или отсутствуют, эта проблема может возникнуть.Опускание вниз может легко повредить кузов, колеса или систему подвески.

Как система подвески помогает автомобилю оставаться на дороге?

Способность автомобиля удерживать дорогу измеряется тем, насколько хорошо автомобиль может поддерживать хорошее сцепление с дорогой и равномерное распределение веса при воздействии различных сил. Чтобы чувствовать себя устойчиво при остановке, автомобилю нужна подвеска, которая не позволяет передней части опускаться вниз при нажатии на тормоза. Для плавного ускорения требуется подвеска, которая не дает автомобилю сесть на корточки при открытии дроссельной заслонки. Сдвиг веса дает половине колес большую часть тяги, теряя мощность и вызывая непостоянные характеристики управляемости.

Как было сказано выше, слишком сильное качение кузова в поворотах плохо для управляемости. Крен кузова также плох, потому что он смещает сцепление с одной стороной автомобиля больше, чем с другой, при прохождении поворота. Это приводит к потере сцепления внутренних шин с дорогой. Подвеска, обеспечивающая хорошее сцепление с дорогой, по большей части предотвратит это.

Некоторые проблемы с тягой, которые могут быть связаны с неидеальной компоновкой системы подвески, включают:

• Bump Steer: При наезде на кочку автомобиль поворачивает налево или направо, а водитель не поворачивает колесо. Плохая регулировка подвески может привести к перекосу колес и возникновению этой проблемы.

• Избыточная поворачиваемость: Когда задняя часть автомобиля теряет сцепление с дорогой и теряет сцепление с дорогой при повороте. Если кузов слишком сильно катится на поворотах, это может привести к потере сцепления задних колес с дорогой.Угол наклона задних колес, который не позволяет шине прилипать к дороге при прохождении поворотов, также может вызвать эту проблему.

• Недостаточная поворачиваемость: Когда передние колеса теряют сцепление с дорогой при прохождении поворота и вызывают снос автомобиля к внешней стороне поворота. Как и избыточная поворачиваемость, чрезмерный крен кузова или неправильный угол наклона колес могут привести к ухудшению сцепления передних колес при прохождении поворотов. Недостаточная поворачиваемость особенно опасна, потому что автомобили с передним приводом управляют и передают мощность на передние колеса.чем меньше тяга передних колес, тем меньше управляемость автомобиля.

• И избыточная, и недостаточная поворачиваемость усугубляются скользкой дорогой.

Ремонт подвески

Поскольку основная задача системы подвески — поглощать удары, чтобы защитить автомобиль и находящихся в нем людей, детали сконструированы таким образом, чтобы быть достаточно прочными. На современных автомобилях есть несколько других компонентов, которые так же перегружены, как и компоненты системы подвески.

Тем не менее, при таком большом движении и усилии, возникающем в подвеске, детали неизбежно изнашиваются или повреждаются. Серьезные выбоины могут даже привести к тому, что автомобиль настолько сильно выйдет из строя, что башни, удерживающие пружины на месте, прогнутся или сломаются.

Скрип обычно сопровождает выход из строя втулок и других соединений. Если один из углов транспортного средства становится слишком упругим при наезде на неровности, немедленно проверьте амортизаторы или стойки. Проблемы с подвеской следует решать немедленно, поэтому в случае изменения управляемости или амортизации в транспортном средстве необходимо как можно скорее проверить.

Как работает подвеска автомобиля?

Сильно надавите на переднее крыло автомобиля. Автомобиль может немного утонуть, прежде чем снова подняться, но не подпрыгивает. Подвеска работает.

Создание эффективной системы подвески — это не только наука, но и искусство. Необходимо найти множество компромиссов между качеством езды и управляемостью: первое — это то, насколько автомобиль удобен, а второй — насколько хорошо он остается устойчивым и управляемым на скорости.

Что находится в системе подвески автомобиля?

Пружины

В большинстве современных систем подвески автомобилей используются стальные винтовые пружины — по одной на каждое колесо.Однако, если вы заглянете под старую машину или пикап, вместо пружин вы увидите узкие полосы металла, уложенные одна на другую. Это листовые рессоры.

Другой тип пружины вообще не похож на пружину. Это называется торсион. Это длинный кусок металла, прикрепленный к автомобилю одним концом и остальной частью подвески на конце колеса.

Когда автомобиль наезжает на неровность, подвеска перемещается, заставляя штангу поворачиваться и поглощать энергию.Он помогает сдерживать все те центробежные силы, которые действуют на кузов автомобиля в углу, заставляя его наклоняться, поэтому его часто называют стабилизатором поперечной устойчивости.

Амортизаторы

Пружина хороша для сжатия и поглощения энергии, но не так хороша для ее высвобождения, когда она имеет тенденцию бесконтрольно отскакивать. В автомобиле это неконтролируемое действие может испортить его ходовые качества и управляемость.

Вот здесь-то и вступает в действие амортизатор или демпфер. Он выглядит как толстый, короткий велосипедный насос.В зависимости от типа подвески он либо находится рядом со спиральной пружиной, либо внутри нее, когда ее еще называют стойкой.

Независимо от типа демпфера, его работа заключается в контролируемом высвобождении энергии пружины. Большинство из них состоит из двух разделов. Верхняя часть называется внешней трубкой. Он соединен с рамой автомобиля и содержит поршень (выглядит как плунжер).

Нижняя половина, называемая резервной трубкой, прикреплена болтами к оси или к конструкции, несущей систему подвески.Он заполнен гидравлической жидкостью.

Когда автомобиль проезжает неровность, ось поднимается, сжимая пружину и заставляя поршень опускаться в жидкость. Это движение заставляет жидкость подниматься вверх и проходить через небольшие отверстия в поршне.

Однако в следующий момент поршень снова поднимается вверх, поскольку пружина отскакивает, и в этот момент жидкость меняет направление и возвращается в резервную трубку. Весь этот поток жидкости создает большое давление в демпфере, замедляя поршень и, в свою очередь, замедляя сжатие и отскок пружины.

Когда демпфер начинает изнашиваться, из него может вытекать жидкость, что снижает его эффективность. Это влияет на плавность хода и управляемость автомобиля, а также ускоряет износ шин.

Подвеска независимая

В автомобиле с независимой подвеской каждое колесо — обычно передняя пара — крепится отдельно к кузову, что позволяет ему двигаться независимо от другого. Это важно, учитывая, что на автомобиль действует так много разных сил.

В несамостоятельной системе, обычно применяемой на грузовиках и фургонах, системы подвески соединены друг с другом осью, снабженной листовыми рессорами и амортизаторами на каждом конце.
