Регулятор давления топлива: симптомы неисправности, проверка, ремонт

Регулятор давления топлива представляет собой мембранный клапан. С одного конца на него давит топливо, а с другого - пружина впускного коллектора. На пониженных оборотах происходит открытие клапана, сопровождающееся сливом остаточного горючего из мотора в бак. При очередной подаче топлива происходит запуск насоса, проводящего жидкость сквозь фильтр. На топливной рампе стоит специальный стабилизатор, задача которого – сохранять оптимальное давление в системе.

При поломке данного компонента мощность двигателя машины падает, ощущается неравномерность работы двигателя. Чтобы уберечься от этого, нужно систематично проводить проверку регулятора и своевременно реагировать на наличие симптомов повреждения устройства.

Признаки неисправности регулятора давления топлива

Если у машины заглох двигатель на холостом ходу или падает мощность мотора при движении, это могут быть симптомы неисправности регулятора давления топлива.

Чаще всего сигналом поломки РДТ выступает внезапное увеличение расхода горючего.

Выделяют и другие признаки поломок:

  • двигатель работает неравномерно;
  • на холостом ходу останавливается работа мотора;
  • внезапно повышается или понижается частота вращения коленвала;
  • плохо работает система охлаждения;
  • мотор ощутимо теряет мощность;
  • при нажатии на педаль газа частично или полностью отсутствует отклик;
  • двигатель будто захлебываться;
  • слабое ускорение машины при переключении передач;
  • автотранспорт начинает часто двигаться рывками;
  • происходит стремительный расход топлива.

Наличие даже одного из таких признаков требует проверки состояния данного прибора.

Как проверить регулятор давления топлива?

Есть несколько несложных способов определить причины неполадок и дефективные компоненты:

  1. Визуальный метод. Обычный осмотр без применения каких-либо сложных инструментов прекрасно подойдет для карбюраторных двигателей. Пережмите или отсоедините клапан и пронаблюдайте за струей горючего. Интенсивность потока топлива позволит выявить неисправность. Такой способ проверки по-своему эффективен, но на абсолютную точность рассчитывать не приходится.

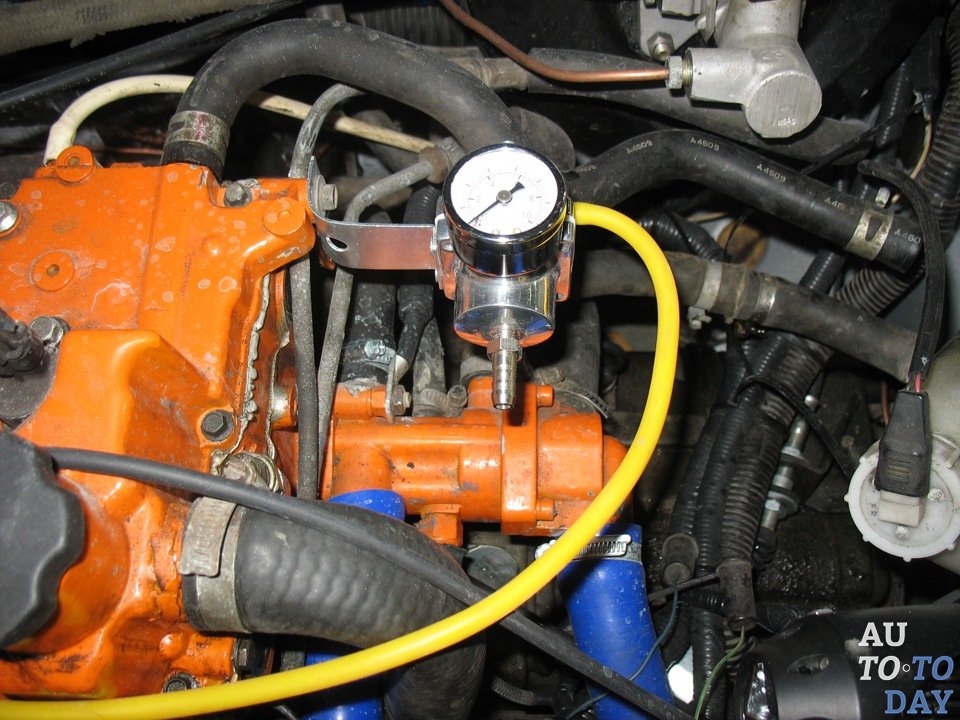

  2. Метод с использованием манометра. Поставьте манометр между топливным шлангом и штуцером. Для этого на время отсоединяется вакуумный шланг. Уровень давления должен измениться с 0,3 до 0,7 Бар. Если показатель давления не поменялся, повторите операцию с другим шлангом.
  3. Метод пережатия шланга. Проверка регулятора давления проводится путем пережатия обратного шланга. Подсоединенный к топливной системе манометр должен выдать немедленную реакцию. Если мотор не развивает нормальные обороты, можно определить неработоспособность РДТ и без прибора. Запустите двигатель и пережмите обратный шланг. Затем отследите обороты и послушайте мотор. Если двигатель начал работать равномерно, то проблема кроется в неисправности регуляторного клапана, который необходимо заменить.


Как отремонтировать РДТ?

В рамках ремонта компонента нужно выполнить такие работы:

  1. Посмотрите под капотом машины, где находится пробка штуцера, предназначенная для контролирования давление топлива. Открутите ее, затем посредством специального защитного металлического колпака аккуратно выкручивайте золотник внутри штуцера.
  2. Подсоедините шланг с манометром и закрепите его на штуцере посредством хомута. После запуска мотора проверьте, чтобы показатель давления на измерительном аппарате не превышал 3,25 Бар.
  3. Отсоедините вакуумный шланг от РДТ. Эта операция должна сопровождаться увеличением давления. Если ничего не происходит, ремонт регулятора давления топлива бесполезен, придется поменять элемент на новый.

Если отремонтировать деталь не удастся, приступаем к установке нового устройства.

  1. Отсоедините вакуумный шланг. Давление начнет усиливаться. Понизив давление в системе питания, приступайте к извлечению вакуумного шланга. Потребуется раскрутить закрепляющую гайку на трубке топливного слива, где дизель или бензин сквозь топливный фильтр поступает к РДТ.
  2. После выкрутки двух болтов, прикрепляющих устройство к топливной рампе, можно смело снимать регулятор с самой трубки сброса горючего. Оставшееся в рампе кольцо легко извлекается вручную и насаживается на регулятор перед монтажом.
  3. Установите новый регулятор и произведите все предыдущие действия в обратной последовательности. Убедитесь в исправность нового прибора, только потом приступайте к полной сборке. По окончании установки произведите контрольную проверку функционирования и исправности устройства.


Заключение

Регулятор давления топлива – это мелкая, но весьма значимая деталь топливной системы автотранспорта. Если проводить осмотр регулятора давления топлива достаточно часто и вовремя его менять, можно избежать большого количества проблем.

Заменить прибор на новый – несложно и недорого. Большие финансовые потери станут следствием ремонта топливной системы, которая может полностью выйти из строя из-за нефункционирующего РДТ.

Признаки неисправности регулятора давления топлива

Регулятор давления топлива является элементом системы питания инжекторного двигателя, который позволяет поддерживать необходимое давление горючего в топливных форсунках на разных режимах работы ДВС. Другими словами, от исправности регулятора давления топлива (РДТ) зависит общая производительность форсунок и стабильность работы мотора.

С учетом того, что регулятор давления фактически является мембранным клапаном, выход данного элемента из строя может сильно влиять на работу двигателя. В этой статье мы рассмотрим принцип работы регулятора, выделим основные признаки его неисправностей, а также поговорим о том, как проверить регулятор давления топлива.

Содержание статьи

Для чего нужен регулятор давления топлива

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.

  • Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
  • В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.

Еще одним вариантом регулировки давления является электронная схема, которая конструктивно не имеет механического регулятора. Давление топлива в таких системах контролируется электробензонасосом, на котором электронная система управления определяет напряжение, регулирует количество подаваемого горючего и т.д. Данное решение (датчик регулятора давления топлива) позволяет уменьшить степень нагрева топлива, обеспечивает максимальную экономичность.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.

Неисправности регулятора давления топлива

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива.  Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы.  В списке основных признаков специалисты отмечают:

  • неустойчивую работу на ХХ, агрегат глохнет на холостых;
  • потерю мощности, заметное повышение расхода топлива;
  • замедленные реакции на нажатие педали газа;
  • рывки и провалы во время разгона, в момент перегазовки;
  • автомобиль не разгоняется, не набирает обороты;

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

Также стоит отметить, что возможно и снижение пропускной способности, а также закупорка РДТ. При такой неисправности двигатель глохнет независимо от режима работы ДВС. Если регулятор сильно забит, тогда давление в системе растет и горючее начинает выливаться через уплотнительные элементы в местах соединений. Дело в том, что производители автомобилей всегда учитывают вероятность снижения производительности насоса и форсунок. Для решения задачи бензонасос всегда качает топливо «с запасом». Если слив в возвратную магистраль по каким-либо причинам затруднен, тогда избытку горючего не удается вернуться в топливный бак, давление в результате растет.

Еще возможны сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться. Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс. На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями  бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Для самостоятельной проверки регулятора своими руками можно воспользоваться одним из доступных способов. Наиболее простым и достаточно эффективным считается решение проверить давление в топливной системе при помощи манометра (подойдет шинный манометр). Чтобы замерить давления регулятора на холостом ходу, манометр подключается между топливным шлангом и штуцером, параллельно отсоединяется вакуумный шланг.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

  1. После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
  2. В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в  системе питания двигателя.  Для решения задачи необходимо открутить гайку, при помощи которой  крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
  3. Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Читайте также

  • Двигатель не тянет: возможные причины

    Что делать, если машина стала хуже разгоняться, не набирает скорость, есть провалы при разгоне. Почему мотор не тянет, как найти причину снижения мощности.

Признаки неисправности регулятора давления топлива

В любой топливной системе двигателя присутствует топливный насос. В бензиновых моторах последнее время устанавливают топливные насосы электрического типа, механические образцы уже устарели и больше не используются на современных транспортных средствах. Механические бензонасосы доживают свой век на автомобилях выпуска прошлого столетия.

Производительность электро бензонасоса должна быть такой, чтобы обеспечить бесперебойную подачу топлива на любых оборотах двигателя и под любой нагрузкой. А как быть, когда мотор работает на холостых или малых оборотах, и порция горючего требуется небольшая? Ведь то давление, которое создается в системе питания двигателя для больших нагрузок, будет избыточным для холостых оборотов. А избыток давления может привести к плачевному результату - к обрыву топливных шлангов или другим поломкам. Для нормальной работы топливной системы и существует регулятор давления топлива.

Что из себя представляет регулятор давления топлива

Регулятор давления топлива (РДТ) - это вакуумный клапан, он перепускает излишки топлива через обратный шланг в топливный бак. РДТ представляет собой корпус, в котором находится клапан, мембрана и пружина. Также в корпусе есть три вывода: два вывода для прохождения топлива через регулятор, третий связан с впускным коллектором. При увеличении оборотов двигателя создавшееся в коллекторе разряжение (на третьем выводе) преодолевает силу пружины и двигает мембрану, тем самым приоткрывая клапан. Лишнее топливо получает доступ ко второму выводу и уходит обратно в бензобак. Нередко РДТ еще называют обратным клапаном.

Как правило, обратный клапан располагается на топливной рампе, также он может врезан топливный шланг обратной подачи системы питания.

Причины неисправностей регулятора давления топлива

Выйти РДТ может по нескольким причинам. Например, на автомобилях российского производства попадаются бракованные детали. На заграничных моделях брака значительно меньше, но можно приобрести дефектный РДТ, покупая неоригинальную запасную часть.

В основном обратный клапан ломается по причине естественного старения. Допустим, это может случиться после ста тысяч пробега или больше. Следует заметить, что отказы обратных клапанов встречаются не часто. Чаще всего в РДТ рассыхается от времени мембрана, реже подклинивает клапан, и еще реже ломается или ослабевает пружина.

Выход датчика из строя может происходить из-за некачественного бензина. К примеру, зимой топливо было залито с водой, и вода попала в регулятор. В случае, если топливный фильтр не заменили вовремя, грязь попадает в детали системы питания, в том числе и в регулятор. В таком случае чаще всего подклинивает клапан РДТ. Что может быть с пружиной, трудно представить, но видимо, ее поломки все же иногда происходят.

Характерные признаки неисправностей регулятора давления топлива

По каким признакам можно определить, что РДТ не работает:

  • двигатель очень трудно запускается, нужно долго крутить стартером и при этом держать нажатой педаль газа, для того, чтобы мотор завелся;
  • двигатель неустойчиво работает на холостых оборотах или обороты очень низкие, мотор часто глохнет. При этом он совсем не набирает мощность, при попытке газовать получается глубокий провал;
  • двигатель спам резко меняет обороты, особенно это заметно на холостом ходу:
  • с топливных шлангов подтекает топливо. Попытки подтянуть и заменить хомуты, заменить шланги не помогают.

Как проверить регулятор давления топлива на исправность

Регулятор давления топлива не относится к электрическим датчикам, и проверить его с помощью приборов нельзя. Следует учесть и то, что РДТ не разбирается и не ремонтируется. Кто-то пишет, что можно отремонтировать обратный клапан топлива. Хотелось бы посмотреть, как это выглядит, и где можно купить ремкомплект. Как правило, РДТ стоит недорого, и даже по этой причине его не стоит чинить, если бы он был пригоден для ремонта.

Убедиться в исправности регулятора можно, проверив давление в топливной системе. Обычно это делают механическим манометром, который подключают к системе питания двигателя.

Замер производят следующим образом:

  1. подсоединяют манометр к топливной системе;
  2. запускают двигатель и смотрят на показания манометра.

Стандартное давление в системе для легкового автомобиля обычно находится в пределах 3 кг/см2. При остановке двигателя давление не должно сразу падать - регулятор перекрывает обратку. Если стрелка манометра быстро уходит к нулю, скорее всего РДТ неисправен.

Еще один способ проверки: если во время работы двигателя удастся пережать шланг обратной подачи топлива, то при исправном регуляторе давление в топливной системе должно увеличиться. Показание стрелки прибора зависит от степени пережатия. Но есть такие иномарки, где пережать обратку не получится - вместо резиновых шлангов стоят металлические трубки, или шланги очень короткие.

В некоторых случаях, пережав обратный шланг, убедиться в неисправности РДТ можно и без манометра. Но это только при одном признаке - когда двигатель троит и совсем не развивает обороты. Если при пережатии обратки начинают работать все цилиндры и мотор приобретает нужную мощность - точно, неисправен РДТ, его необходимо заменить.


Признаки неисправности регулятора давления топлива

Возможные неисправности

Сбои в системе питания могут происходить по различным причинам

Поэтому при диагностике нужно принимать во внимание некоторые особенности поломки регулятора и симптомы низкого давления топлива. К основным признакам можно отнести:

  • снижение мощности, высокие затраты горючего;
  • провалы и рывки при разгоне и перегазовке;
  • нестабильная работа и отключение двигателя на холостом ходу;
  • медленная реакция авто при добавлении газа;
  • машина не набирает обороты и не разгоняется.

Признаки низкого давления в РДТ на бензиновых автомобилях похожи на симптомы неисправности в топливном насосе или поломки его фильтра. Система перестает правильно работать из-за потери усилия пружиной. При этом топливо не достигает необходимого уровня и уходит в обратный клапан. В результате двигателю недостаточно горючего для разгона и увеличения оборотов. Низкое давление в датчике уменьшает мощность мотора. Система электронного управления не может оптимально корректировать топливо для разных режимов.

В этом случае мотор глохнет при любом режиме работы. Забитый регулятор может привести к чрезмерному росту давления и переливу горючего через соединения уплотнительных элементов.

Бензонасос всегда набирает горючее с некоторым запасом, чтобы предотвратить возможное уменьшение работоспособности форсунок и датчика. Поэтому при затруднении слива горючего в возвратный клапан возрастает давление в системе.

Авто начинает двигаться рывками, в датчике происходят перепады давления. Причиной поломки может служить и износ клапана внутри устройства. Сократить срок его работы может некачественное топливо с примесями, долгий простой машины без запуска мотора.

Проверка и замена регулятора давления топлива ВАЗ 2110 РДТ

РДТ состоит из двух половин, одна из которых топливная, а другая вакуумная. Во второй имеется мембрана, реагирующая на давление воздушного потока. В первой, с другой стороны мембраны имеется топливо под давлением. Клапан сопротивляется давлению, и при слишком большом увеличении давления бензина, его излишки идут обратно путем сброса.

По какому принципу функционирует РДТ

Если регулятор работает правильно и агрегат вращается спокойно происходит понижение разрежения во всасывающем коллекторе, одновременно с этим, происходит рост давления топлива в рампе, а также его количество, подаваемое на форсунки.

Симптомы неисправностей

☛ неустойчивость двигателя при работе;

☛ неспособность к работе в «холостом» режиме;

☛ недостаток мощности;

☛ непродолжительное снижение оборотов при езде;

☛ чрезмерный расход топлива;

☛ увеличение содержания СО и СН в выхлопных газах.

Помимо этого реле давления способствует поддержанию рабочего давления топлива в системе, после остановки автомобиля. Если после непродолжительной остановки, машина запускается не сразу, причина этого заключается в низком давлении. Если есть подобные признаки надо проверить прибор.

Чтобы выполнить проверку регулятора давления, необходимо выполнить следующие действия:

1. На торцовой части рампы находится штуцер, который предназначен для контроля за показателем давления. Его закрывает специальная пробка, которую необходимо открутить. В нижней части пробки имеется компенсационное кольцо, которое надо заменить при наличии повреждений.

2. Используя обратную сторону металлического колпачка шины, из штуцера надо открутить золотник, расположенный в центре. От прибора контроля давления непосредственно к штуцеру подсоединяется гибкий шланг. Также для проверки можно воспользоваться простым манометром для шин. Для фиксации шланга, нужно обжать его хомутом.

3. Холостой режим оборотов является основным режимом, в котором необходимо делать проверку. Показатель разряжения в нем, будет иметь минимальный уровень, а давление топлива идущего к форсункам, будет иметь максимум.

4. Теперь необходимо запустить силовой агрегат. Значения на приборе должно быть в пределах 2,9 — 3,3 килограмм на кубический сантиметр. После этого следует провести диагностику сняв вакуумный шланг. При этом давление на приборе, должно увеличиться от 0,2 до 0,8 килограмм на кубический сантиметр. Если не происходят никакие изменения это означает, что регулятор давления вышел из строя.

Чтобы заменить регулятор давления необходимо выполнить следующие действия:

заглушить двигатель;

открутить крепеж трубки идущей от датчика и демонтировать ее;

открутить 2 болта крепления;

вынуть штуцер;

снять бензиновый шланг с РДТ;

вынуть неисправный датчик и выполнить установку нового;

заменить новыми манжеты, которые утратили свои характеристики.

диагностика и замена Ремзона ВАЗ

Датчик давления топлива ВАЗ 2114 – сегодняшняя тема разговора. Случайно попался вопрос человека, который испытывает затруднение с пуском двигателя. И менял несколько бензонасосов, вот только толку от этого не очень много.

Электронасос работает, но такое чувство, будто не качает совсем. Вот давайте попробуем разобраться, в чем может быть причина? И стоит ли сразу грешить на насос? Да, если «памперс» забит, никогда не менялся, то стоит снять и поглядеть, что же там происходит?

Комлектующие и сиденья для автобусов и микроавтобусов купить можно здесь: www.evrosid.ru

Но если тут все хорошо, стоит обратить внимание на небольшой элемент, который оказывает огромное влияние на топливоподачу – обратный клапан, он же датчик давления. О нем сейчас и поговорим

Датчик давления топлива ВАЗ 2114: основные функции

Как и большинство датчиков давления, этот тоже мембранного типа. Устанавливается в топливной рампе, рядом с форсунками. Его функция – это поддержание давления в рампе в определенном рабочем диапазоне. Особенно это актуально не для установившегося, а для изменяющегося режима работы. При помощи регулятора производится корректировка нагрузки на двигатель. Допустим, при снижении давлении во впускном тракте происходит повышение давления топливовоздушной смеси. И наоборот – при повышении понижает. Можно выделить три важных момента:

  1. Изменяет давление в том случае, когда во впускном тракте оно тоже меняется в большую или меньшую сторону.
  2. Позволяет удержать давление в рампе ВАЗ 2114 в определенном интервале.
  3. При различных режимах работы ДВС способствует компенсированию нагрузок.

Наиболее частые неисправности устройства

Выше были рассмотрен один из возможных симптомов – постоянная «холостая» работа электронасоса. В этом случае датчик давления топлива ВАЗ 2114, конечно же, полностью неисправен, дальнейшая эксплуатация автомобиля не представляется возможной. Но в случае незначительных дефектов проявятся следующие симптомы:

  1. Увеличение расхода бензина.
  2. Остановка мотора, нестабильный холостой ход.
  3. Заметное уменьшение тяговых характеристик автомобиля.
  4. Затрудненный запуск двигателя.

Как правило, при выходе из строя датчика давления топлива на автомобиле ВАЗ 2114 в обратку бензин не поступает. Следовательно, излишки топлива остаются в рампе и давление нагнетается до максимальной величины. Но может произойти и обратная поломка – когда пропадает фиксация и насос постоянно качает бензин по кругу, при этом давление снижается в рампе. И на холостых оборотах работа двигателя может быть более-менее удовлетворительной, но при повышении он начинает задыхаться, ему не хватает «пищи».

Диагностика своими руками

Без проверки точный диагноз не поставить. Поэтому давайте рассмотрим, как это правильно сделать. В случае с автомобилями ВАЗ 2114 и аналогичными моделями, разумнее воспользоваться самой простой диагностикой – при помощи механического манометра. Порядок следующий:

Выкрутить пробку, которая находится на штуцере

Обратите внимание на упругость уплотнительного кольца. Выкрутите золотник таким же образом, как из камер колесных

Закрепите манометр при помощи подходящего хомута на штуцере топливной рампы и проведите замеры в различных режимах работы двигателя.

Непосредственно перед проверкой механизма регулировки давления внимательно осмотрите его. На нем имеются отметки, показывающие нормальные значения давления для нескольких режимов работы ДВС ВАЗ 2114. При сильном отличии измеренных значений от эталонных регулятор давления обязательно заменяется новым.

Установка нового датчика

Перед снятием обязательно стравите давление топлива в рампе. Для этого отключите питание бензонасоса и запустите мотор. Или же аккуратно выкрутите золотник из штуцера в рампе (этот вариант будет более подходящим, если ДВС не запускается совсем). Далее работаете по такой схеме:

Отключаете минусовую клемму от аккумулятора. Отключаете шланг от вакуумника ВАЗ 2114. Выкрутите гайки и слейте бензин
Обратите внимание, что в топливной системе еще может оставаться бензин под давлением

Поэтому примите меры предосторожности
Проведите фиксацию трубки и шайбы. Выкрутите болт, вкрученный в прижимном элементе

Снимите прижимной элемент. Выкручиваете гайку, которая удерживает шланг слива и датчик давления. Выкрутите болта, соединяющие топливную рампу с датчиком давления. Проводите демонтаж регулятора давления в системе.

Монтаж нового устройства в обратном порядке. Как видите, нет ничего сложного. Главное в ремонте – это представлять, за что отвечает тот или иной элемент системы. И тогда вы сможете быстро дать по признакам точный диагноз.

Регулятор давления топлива — признаки неисправности, проверка и замена

Регулятор давления топлива (он же РДТ) предназначен для поддержания постоянного давления в топливной форсунке. С одной стороны на него оказывает давление пружина со специальным клапаном, а с другой – бензин. Суть в том, что он сохраняет одинаковое давление при разных режимах работы двигателя, и при снятии нагрузки отправляет избыточное количество бензина обратно в бак, тем самым, экономит топливо и поддерживает напор в системе подачи топлива.

Самые распространенные неисправности регулятора топлива

  • Пропало давление. Именно поэтому бензин закачивается обратно в бензобак и автомобиль не заводится.
  • Клапан забивается, и бензин проходит туго. В связи с чем, бензин начинает протекать практически отовсюду. Эта самая главная неисправность регулятора давления. Как только расход бензина резко возрастает, можно сразу менять регулятор.
  • Эта причина является развитием второй. Клапан полностью забивается и бензин не поступает в систему подачи топлива.
  • Неравномерное давление. Обычно вызвано заклиниванием клапана. Из-за этого автомобиль двигается неравномерно: дергается или вовсе глохнет.

Однако, не все неисправности указывают на клапан, поэтому, необходимо, в первую очередь, научиться проверять регулятор давления, после чего, делать соответствующие выводы.

Причины возникновения неисправностей РДП

Чаще всего клапан выходит из строя из-за проседания пружины, которая начинает подклинивать. Это вызвано естественным износом металла и, к сожалению, от этого никуда не деться. Также это может быть вызвано длительным сроком простоя автомобиля. Чтобы этого не случилось автомобиль нужно чаще эксплуатировать.

Вторая причина, по которой регулятор выходит из строя – это некачественное топливо. Многие заправочные станции разбавляют топливо водой, чтобы увеличить его объемы и заработать больше денег. Поэтому заправляйтесь только на проверенных заправках.

Как проверить регулятор давления топлива ВАЗ 2110

Во времена появления на конвейере ВАЗ первых автомобилей, снабженных карбюраторами, давление в системе замерялось с помощью плотности струи, создаваемой отсоединением клапана или пережимом. Однако после того как рынок начал заполняться инжекторными автомобилями данный метод сильно устарел.

В настоящее время давление замеряют с помощью манометра, который подключается между шлангом и штуцером. Вакуумный шланг, при этом, необходимо снять. Замер производится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Обычно, норму давления можно найти на корпусе изделия.

В процессе измерения, после отсоединения вакуумного шланга, давление должно вырасти на 0,5 бар и если этого не происходит, значит, необходимо заменить вакуумный шланг.

Замена регулятора давления топлива ВАЗ 2110

Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление нормализуется, и бензин станет поступать в систему подачи топлива, как и прежде. Расход топлива, при этом, быстро сократится.

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора. Это нужно для того, чтобы избежать случайных коротких замыканий, которые могут испортить приборы или вызвать возгорание топлива. Затем, необходимо отсоединить специальную пробку штуцера, чтобы контролировать давление на торце рампы. После ее снятия, внутри будет видно резиновое уплотнительное кольцо. Если оно находится в очень неудовлетворительном состоянии, сразу же замените его.

2. Применяя металлический защитный колпак, выверните из штуцера золотник.

3. После выполнения замеров манометров, описанных выше, уменьшите давление в системе. Выкрутите две гайки, предназначенные для крепления к регулятору давления топливной трубки.

4. Выкрутите, также, два болта, на которых регулятор крепится к топливной рампе.

5. Медленными движениями выводите штуцер регулятора топливного давления из рампы и демонтируйте его с топливной трубки.

6. Монтируйте новый регулятор и проведите сборку узлов в обратной последовательности. Все уплотнительные кольца рекомендуется смазать бензином. Замене можно подвернуть даже те кольца, которые утратили свою эластичность в процессе эксплуатации.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 закончена. Эта операция является достаточно сложной и предполагает работу с бензиносодержащими узлами. Не рекомендуется производить данные работы при плохом самочувствии: головная боль, головокружение, так как это может поставить под угрозу ваше здоровье. Лучше всего, выполнить работы в другой день или доверить все это специалистам из станции технического обслуживания автомобилей.

Назначение регулятора

Датчик поддерживает оптимальное давление в топливной рампе, нужное для правильной работы форсунок в разных режимах действия агрегата. РДТ определяет интенсивность подачи топлива и его количество. Горючее проникает в моторные цилиндры через форсунки.

Точность дозирования и поддержание нужного напора обеспечивается мембранным регулирующим клапаном, на который с одного конца давят пружины, а с другого — горючее. Существует два варианта размещения элемента:

  • РДТ применяется в системах питания с обратным клапаном и монтируется на топливной рампе.
  • В конструкциях без «обратки» датчик устанавливается на баке с горючим.

В первом случае происходит нагнетание топливным насосом горючего по магистрали из бака. Возникшее давление оказывает воздействие на регулятор. Устройство содержит две камеры: топливную и пружинную, которые разграничены мембраной.

Через отверстие впуска проникает топливо и давит на перемычку. С другой стороны она прижимается пружиной и силой давления коллектора. Если напор горючего сильнее сжатия пружины, то датчик приоткрывается и сбрасывает лишнее топливо в обратный клапан.

При расположении регулятора в баке дополнительная установка трубопровода не требуется. Излишки горючего не переходят в пространство под капотом, и их не нужно возвращать в топливный отсек. Оно также слабее нагревается и меньше испаряется.

Есть еще один способ регулирования напора — при помощи электронной схемы, не имеющей механического датчика. Контроль в этом случае обеспечивается электробензонасосом. Электронные датчики фиксируют показатели напряжения, регулируют поступление горючего. Такое решение позволяет экономить топливо и снизить его нагрев.

Топливный насосfuel pump

Топливный насос подает топливо в систему впрыска и поддерживает рабочее давление в топливной системе.
Топливный насос может иметь электрический привод или же механический привод. Механический привод бензонасосов устарел и применялся на двигателях, оснащённых карбюратором. В современных, инжекторных двигателях(с впрыском топлива) применяется электро бензонасосы.
Все электронасосы представляют собой цилиндрический корпус, в котором находятся: электродвигатель, насосная секция, шариковые обратный и предохранительный клапаны и, как правило, сетчатый фильтр.
Электробензонасосы делятся на погружные(установленные в бензобаке) и навесные(установленные снаружи).
Электробензонасос подвесного типа:

1- нагнетательный патрубок, 2- обратный клапан, 3- корпус, 4- сетчатый фильтр, 5- всасывающий патрубок, 6- клеммы, 7- коллектор, 8- электродвигатель, 9- насосная секция, 10- предохранительный клапан.

Подвесные электробензонасосы крепятся под кузовом или в нижней части моторного отсека, как правило, таким образом, чтобы бензин мог поступать в них самотёком. Подвесные насосы имеют герметичное исполнение.

Электробензонасос погружного типа:

а — топливозаборник с насосом; б — внешний вид насоса.

Погружные находятся внутри бензобака и встроены в топливозаборник.

Для чего нужен регулятор давления топлива

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.

  • Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
  • В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.

Еще одним вариантом регулировки давления является электронная схема, которая конструктивно не имеет механического регулятора. Давление топлива в таких системах контролируется электробензонасосом, на котором электронная система управления определяет напряжение, регулирует количество подаваемого горючего и т.д. Данное решение (датчик регулятора давления топлива) позволяет уменьшить степень нагрева топлива, обеспечивает максимальную экономичность.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями  бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в  системе питания двигателя.  Для решения задачи необходимо открутить гайку, при помощи которой  крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

признаки на приоре, симптомы на дизеле и прочих типах

Автор Дмитрий Буймистров На чтение 4 мин. Просмотров 7.5k. Опубликовано

В современных автомобилях устанавливаются электронные топливные насосы — механические встречаются только в выпущенных до 2000 года машинах. Задача этого компонента — обеспечение бесперебойной подачи горючего. Всё функционирует хорошо при высоких оборотах двигателя, но проблемы возникают при переходе на малые и холостые. Повышенное давление повреждает топливные шланги подачи горючего и другие компоненты системы. Регулятор давления топлива защищает от таких последствий. Если в нём существуют неисправности, это можно определить по нескольким признакам.

Конструкция и принцип работы

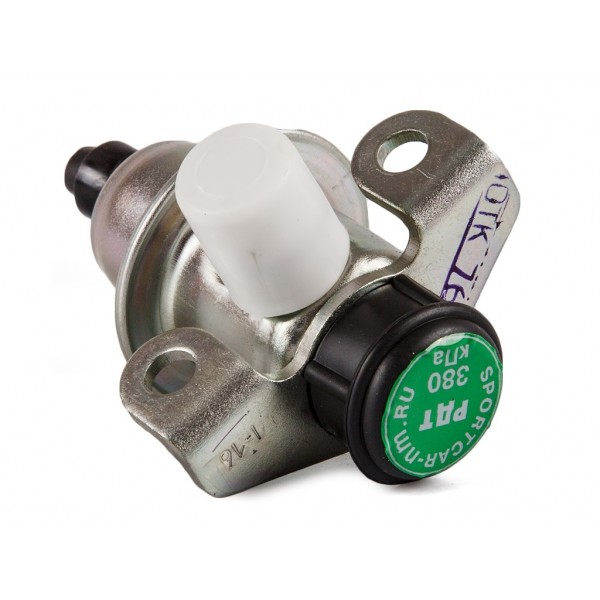

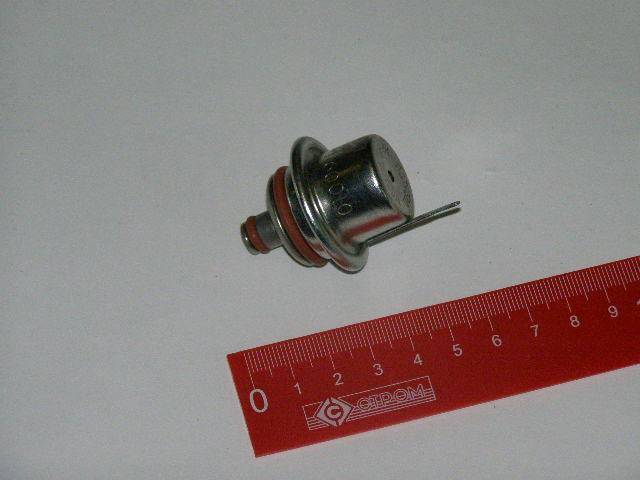

Внешний вид регулятора давления топлива

Регулятор (РТД) состоит из корпуса, клапана, мембраны и пружины, которые находятся на топливной рампе, в топливном шланге обратной передачи системы питания или прямо в баке (если в машине нет системы рециркуляции). Назначение изделия — отправка лишнего горючего обратно в бак. Когда обороты двигателя растут, создающееся разряжение приоткрывает клапан, и излишки возвращаются в бак.

Местонахождение регулятора топливного давления в системе подачи горючего

Признаки и симптомы неисправности регулятора давления топлива

  • мотор глохнет на холостом ходу;
  • мощность двигателя сильно снижается;
  • при ускорении не удаётся добиться нормальной динамики;
  • машина слабо реагирует на нажатие педали газа;
  • потребление горючего внезапно сильно увеличивается;
  • возрастает количество выбросов углекислого газа;
  • меняется частота вращения коленвала.

Все эти неполадки возникают из-за того, что регулятор со временем засоряется или полностью закупоривается. Ещё одна распространённая причина поломки — ослабевание пружины, приводящее к сильному снижению давления. При отсутствии нормального давления уменьшается подача топлива, снижается мощность и ухудшается управляемость. Особенно часто такие проблемы встречаются на «Ладах» – «Калине» и «Приоре», а также на машинах серий 2110, 2112, 2114, 2115.

Для проверки детали нужно тщательно осмотреть её саму, вакуумный шланг и все соединения. Найденные нарушения герметичности необходимо устранить. Также рекомендуется проверить мембрану. Отсоедините трубку, которая идёт от РТД к ресиверу, и потрясите её. Если изнутри не выходит бензин и не доносится сильный запах, значит, мембрана в порядке.

РДТ в дизельных двигателях

Автомобили с дизелем, работающие по системе Common Rail, также оснащаются регулятором давления. Он входит в топливную рампу или располагается на корпусе топливного насоса высокого давления. Принцип действия примерно тот же. Специальный клапан отводит неиспользуемую часть топлива в обратную линию, предотвращая чрезмерную нагрузку.

В дизельных двигателях регулятор имеет несколько иную структуру, чем в бензиновых. Он состоит из соленоида и штока, который упирается в шарик для перекрытия обратной линии. Конструкция защищает двигатель от гидравлических колебаний и как следствие — от быстрого износа.

Как проверить на ВАЗ и иномарках

Для определения поломки выполняются следующие процедуры:

  1. Выкручивается пробка штуцера — элемент, управляющий давлением горючего.
  2. Выполняется осмотр уплотнительного кольца — если оно повреждено, надо заменить этот компонент.
  3. Из штуцера вынимается золотник.
  4. Двигатель заводится, манометром измеряется давление в регуляторе.
  5. Полученная информация сопоставляется с той, что указана производителем.

Проверить работоспособность РТД можно и самостоятельно, причём даже без инструментов. Для этого достаточно пережать или отсоединить клапан и изучить интенсивность струи. Манометр даст более точный результат. Подключать его следует между штуцером и шлангом для топлива, предварительно отключив вакуумный шланг. Измерение производится на холостых оборотах. Полученная информация зависит от модели машины — например, в ВАЗ 2110 показатель давления должен начинаться с 0,3 и постепенно увеличиться до 0,7 Бар.

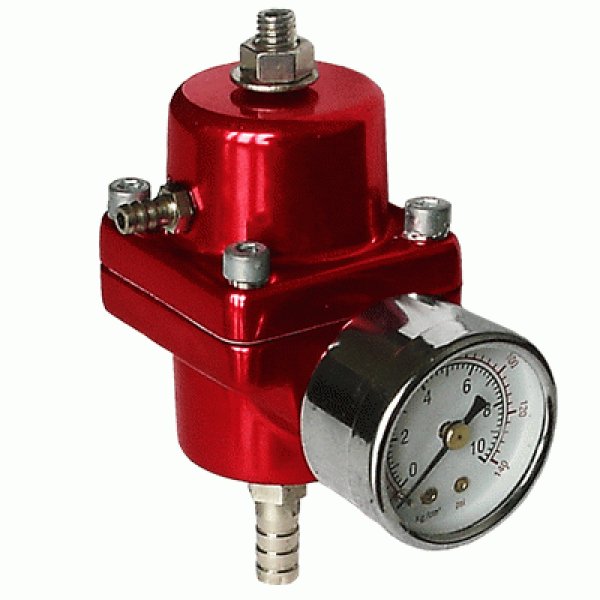

Регулятор топливного давления с подключенным манометром

Давление не изменилось? Возможно, вы неправильно подключили манометр. Проверьте соединение. Если всё верно, значит, регулятор пришёл в негодность.

Где стоит и как работает регулятор давления топлива (видео)

Чем грозят неполадки в работе РДТ

Со временем двигатель заводится всё хуже. Топливо начинает выходить из щелей, что приводит к сильному повышению его расхода. При неравномерной смене давления нарушается динамика движения, возникают всплески, машина дёргается при разгоне.

Можно ли отремонтировать вышедшую из строя деталь? В большинстве случаев нет, приходится полностью её менять. Ремонтные узлы почти всегда неразборные. Некоторые специалисты предлагают отремонтировать компонент, но делать это опасно. Лучше купить новый регулятор — благо, он стоит недорого.

Определение нарушений в работе РТД — не слишком сложная задача, с которой вполне можно справиться самостоятельно. Помните, что эту часть машины нужно периодически проверять. Вовремя обнаружив проблему, вы защитите важные компоненты авто от быстрого износа.

Здравствуйте! Мое имя Дмитрий, по образованию - журналист. Специализируюсь на автомобильной тематике - карьеру начинал в интернет-магазине автомобильных комплектующих, да и сам являюсь автолюбителем. Оцените статью: Поделитесь с друзьями!

Регулятор давления топлива - признаки неисправности, проверка и замена

Регулятор давления топлива (он же РДТ) предназначен для поддержания постоянного давления в топливной форсунке. С одной стороны на него оказывает давление пружина со специальным клапаном, а с другой – бензин. Суть в том, что он сохраняет одинаковое давление при разных режимах работы двигателя, и при снятии нагрузки отправляет избыточное количество бензина обратно в бак, тем самым, экономит топливо и поддерживает напор в системе подачи топлива.

Самые распространенные неисправности регулятора топлива

  • Пропало давление. Именно поэтому бензин закачивается обратно в бензобак и автомобиль не заводится.
  • Клапан забивается, и бензин проходит туго. В связи с чем, бензин начинает протекать практически отовсюду. Эта самая главная неисправность регулятора давления. Как только расход бензина резко возрастает, можно сразу менять регулятор.
  • Эта причина является развитием второй. Клапан полностью забивается и бензин не поступает в систему подачи топлива.
  • Неравномерное давление. Обычно вызвано заклиниванием клапана. Из-за этого автомобиль двигается неравномерно: дергается или вовсе глохнет.

Однако, не все неисправности указывают на клапан, поэтому, необходимо, в первую очередь, научиться проверять регулятор давления, после чего, делать соответствующие выводы.

Причины возникновения неисправностей РДП



Чаще всего клапан выходит из строя из-за проседания пружины, которая начинает подклинивать. Это вызвано естественным износом металла и, к сожалению, от этого никуда не деться. Также это может быть вызвано длительным сроком простоя автомобиля. Чтобы этого не случилось автомобиль нужно чаще эксплуатировать.

Вторая причина, по которой регулятор выходит из строя – это некачественное топливо. Многие заправочные станции разбавляют топливо водой, чтобы увеличить его объемы и заработать больше денег. Поэтому заправляйтесь только на проверенных заправках.

Как проверить регулятор давления топлива ВАЗ 2110

Во времена появления на конвейере ВАЗ первых автомобилей, снабженных карбюраторами, давление в системе замерялось с помощью плотности струи, создаваемой отсоединением клапана или пережимом. Однако после того как рынок начал заполняться инжекторными автомобилями данный метод сильно устарел.

В настоящее время давление замеряют с помощью манометра, который подключается между шлангом и штуцером. Вакуумный шланг, при этом, необходимо снять. Замер производится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Обычно, норму давления можно найти на корпусе изделия.

В процессе измерения, после отсоединения вакуумного шланга, давление должно вырасти на 0,5 бар и если этого не происходит, значит, необходимо заменить вакуумный шланг.

Замена регулятора давления топлива ВАЗ 2110

Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление нормализуется, и бензин станет поступать в систему подачи топлива, как и прежде. Расход топлива, при этом, быстро сократится.

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора. Это нужно для того, чтобы избежать случайных коротких замыканий, которые могут испортить приборы или вызвать возгорание топлива. Затем, необходимо отсоединить специальную пробку штуцера, чтобы контролировать давление на торце рампы. После ее снятия, внутри будет видно резиновое уплотнительное кольцо. Если оно находится в очень неудовлетворительном состоянии, сразу же замените его.



2. Применяя металлический защитный колпак, выверните из штуцера золотник.

3. После выполнения замеров манометров, описанных выше, уменьшите давление в системе. Выкрутите две гайки, предназначенные для крепления к регулятору давления топливной трубки.

4. Выкрутите, также, два болта, на которых регулятор крепится к топливной рампе.

5. Медленными движениями выводите штуцер регулятора топливного давления из рампы и демонтируйте его с топливной трубки.



6. Монтируйте новый регулятор и проведите сборку узлов в обратной последовательности. Все уплотнительные кольца рекомендуется смазать бензином. Замене можно подвернуть даже те кольца, которые утратили свою эластичность в процессе эксплуатации.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 закончена. Эта операция является достаточно сложной и предполагает работу с бензиносодержащими узлами. Не рекомендуется производить данные работы при плохом самочувствии: головная боль, головокружение, так как это может поставить под угрозу ваше здоровье. Лучше всего, выполнить работы в другой день или доверить все это специалистам из станции технического обслуживания автомобилей.

Регулятор давления топлива (устройство, неисправности, проверка)

Автор Master OffRoad На чтение 12 мин. Просмотров 324 Опубликовано

Роль топливного регулятора в системе автомобиля

На разных режимах работы двигателя в топливной системе требуется создать соответствующее давление горючего. Чтобы реализовать эту задачу на практике применяется специальный регулятор давления. Он используется в инжекторных двигателях, где от точности параметров впрыска зависит корректность работы мотора.

Когда регулятор неисправен, двигатель работает неравномерно, увеличивается время разгона, а в некоторых случаях может существенно снизиться мощность. Так, например, если количество поступающего из коллектора воздуха останется неизменным, а топлива будет больше необходимого, топливовоздушная смесь не воспламениться или же сгорит не полностью.

Даже если в таком режиме электронный блок управления сократит интервал открытия форсунок, полностью компенсировать избыточное давление топлива не получится. Это приведет к перебоям в работе мотора и увеличению количества несгоревшего топлива в выхлопе, что способно преждевременно вывести из строя каталитический нейтрализатор или же сажевый фильтр.

Места установки

На автомобилях система впрыска оснащена отдельной магистралью слива излишков бензина, которая идет от топливной рампы к бензобаку ( рециркуляция топлива). В таких инжекторах регулятор устанавливается непосредственно на топливной рампе (или подсоединяется к ней), поэтому узел быстро «реагирует» на изменение условий функционирования двигателя и корректирует давление в рампе. В такой конструкции системы питания используется РДТ механического типа.


Существует еще один вариант инжектора – без рециркуляции бензина. В этой системе «обратка» вовсе отсутствует, а регулирование осуществляется на выходе их бензонасоса. Особенность такой системы — расположение регулятора – в баке или возле него. Здесь уже используется РДТ, работа которого управляется ЭБУ – блок управления посредством датчика, установленного в рампе, отслеживает нужные параметры и корректирует путем подачи сигналов на регулятор.

Системы питания с электронными регуляторами используются реже механических из-за сложной конструкции, а соответственно, и меньшей надежности.

Принцип работы РДТ

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

  1. Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
  2. Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
  3. Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.


Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

  • цилиндрический корпус с патрубками для подключения подающей и обратной линии;
  • мембрана, соединенная с запирающим штоком;
  • седло клапана;
  • пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.

Конструкция регулятора

Устройство механического регулятора давления топлива простое. Он состоит из корпуса, который внутри поделен мембраной на две камеры. Одна из них называется топливной, вторая – камерой разрежения (или просто вакуумной). Каждая из камер штуцерами и каналами соединяется с компонентами системы. Топливная камера каналами соединяется с топливной рампой, также от нее отходит штуцер магистрали слива излишков бензина («обратки»). В камере разрежения тоже есть штуцер, который предназначен для соединения с впускным коллектором.

На мембране закреплен игольчатый клапан, седлом для которого выступает канал штуцера сливной магистрали. Этот клапан постоянно в закрытом положении, и к седлу его прижимает пружина, установленная в вакуумной камере.

Симптомы неисправности элемента

В процессе эксплуатации машины автолюбитель может столкнуться с двумя видами поломки РДТ:

  1. Падение давления в рампе ниже допустимого – регулятор направляет большую часть топлива по обратной линии в бензобак.
  2. Рост напора до максимума – элемент не пропускает горючее в обратку.

Примечание. Как правило, первая неполадка сопровождается быстрым падением давления в системе после отключения электробензонасоса.

Отследить признаки первой неисправности довольно просто – силовому агрегату катастрофически не хватает топлива для нормальной работы на всех режимах. Симптомы проявляются следующим образом:

  • холодный пуск затруднен, двигатель работает крайне нестабильно, пока не прогреется;
  • «провалы» в процессе разгона и рывки при движении в гору;
  • автомобиль часто глохнет на холостом ходу;
  • расход бензина на 100 км увеличивается.

Повышенный расход топлива объясняется действиями водителя, пытающегося компенсировать недостаток горючей смеси нажатием педали акселератора. Ездить в подобном режиме довольно сложно – лучше не откладывая проверить регулятор давления топлива на работоспособность.

Когда клапан не перепускает излишки горючего в бак, наблюдаются такие последствия:

  1. Из-за слишком высокого напора со стороны рампы форсунки начинают протекать и заливать цилиндры чистым бензином, а не рабочей топливовоздушной смесью.
  2. Мотор плохо заводится «на горячую», выбрасывает черный дым из выхлопной, иногда слышатся хлопки в выпускном коллекторе. Причина – вспышки несгоревшего топлива.
  3. Заметно увеличивается расход.
  4. На стыках топливных патрубков могут наблюдаться протечки, ощущается резкий бензиновый запах.

Практический опыт показывает, что недостаток топливной смеси проявляется чаще, нежели переизбыток. То есть, наиболее распространенная неполадка РДТ – слив бензина в обратный патрубок и бак.

Видео

Неполадки РДТ: плохо едет, не разгоняется, дергается.

Как проверить регулятор давления топлива. Пример на Bmw E34 (БМВ Е34).

Как замерить давление в топливной системе на автомобиле ВАЗ 2110.

Нарушение целостности корпуса

Плохое качество топлива, наличие в нем посторонних примесей и другие негативные факторы способствуют разрушению корпуса. Устройство перестает нормально работать. Выявить небольшую утечку жидкости достаточно сложно. Это обусловлено тем, что бензин быстро испаряется. В месте установки образуются подтеки и пятна.


При выявлении нарушения целостности корпуса следует незамедлительно заменить изделие. Утечка может спровоцировать возгорание.

Варианты поломок

Регулятор – несложное с технической точки зрения устройство, поэтому поломок, которые могут с ним случиться немного. Почти во всех случаях рекомендуется заменить РДТ.

Что может сломаться:

  1. Пружина. Это главная поломка в РДТ. Из-за ослабления пружины развивается «голодание» мотора, не хватает топлива на повышенных оборотах, при нажатии сцепления и во время переходных режимов.
  2. Загрязнение. При засорении теряется способность пропускать горючее. Двигатель останавливается на любых режимах работы. Если РДТ сильно загрязнен, давление в ТС резко подскакивает, и через уплотнительные материал вытекает топливо. Проблему решают путем закачки большого количества топлива бензонасосом.
  3. Заклинило. РДТ в рампе может периодически заклинивать. Автомобиль подергивается.

Подготовительные работы

  1. Возьмите шинный манометр, намотайте на наконечник лён или ленту фум, это позволит предотвратить разлив топлива и пропуск воздуха.
  2. Подготовьте шланг с максимальный внутренним диаметром 9 миллиметров, также вам потребуются хомуты для крепления. Необходимо зафиксировать шланг на манометре и затянуть все хомутами.
  3. Приготовленную инструмент складываете на двигатель так, чтобы зафиксированный на ней шланг с манометром не скатились с поверхности. Это позволит избежать разлива топлива на мотор.
  4. Откручиваем золотник ниппеля на рампе (возможно разбрызгивание топлива из-за остаточного давления).
  5. Одеваем шланг с манометром на соединения рампы и фиксируем всё хомутом.

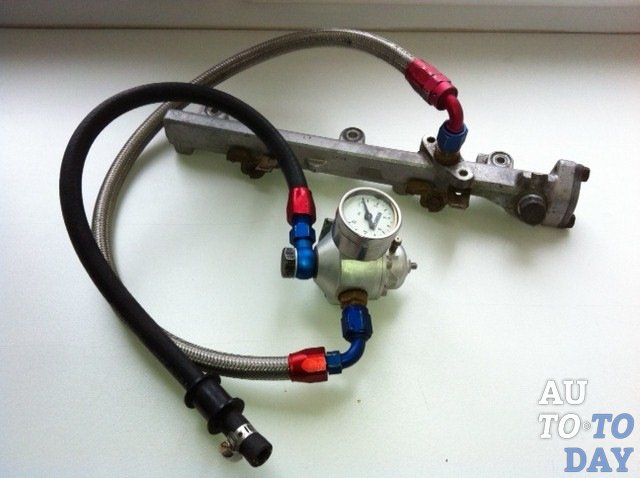

  6. Самодельный манометр для замерения давления в рампе в сборе.

Диагностика

Есть ряд методов диагностики состояния. Все они несложные, с ними может справиться даже начинающий автолюбитель.

Методы проверки:

  1. Визуально. Это вариант для карбюраторных моторов. Пережмите клапан или отсоедините его. От того, насколько интенсивен поток топлива, можно судить о неисправности. Способ прост, но неточен.
  2. Манометром. Установите прибор между штуцером и шлангом, временно отсоединив вакуумный шланг. На манометре показатель должен подняться до 0,7 Бар.
  3. Пережатием шланга. Проверьте РДТ пережатием обратной магистрали. Манометр должен сразу прореагировать. Если двигатель не набирает обороты, регулятор неисправен. Запустите мотор, пережав обратную магистраль. Следите за оборотами и прислушайтесь к его работе. Если его работа равномерная, неисправен клапан регулировки – его надо заменить.

Порядок проверки работоспособности РДТ зависит от его вида – механические и электрические узлы проверяют по-разному.

Как проверить механический регулятор:

  • найдите под капотом шланг возвратной подачи топлива;
  • запустите мотор – пусть поработает минуту, чтобы немного нагрелся;
  • плоскогубцами – очень аккуратно, пережмите шланг обратного хода;
  • если после пережатия двигатель стал хорошо работать, значит, проблема в поломке РДТ.

Шланги пережимать на долгое время запрещается – это создает дополнительную нагрузку на насос, что приводит в будущем к его поломке.

В инжекторных моторах топливные шланги сделаны из металла, а не из резины – для повышения надежности. Электрические датчики в таких системах сделаны на базе тензорезисторов. Для определения неисправности РДТ на инжекторе, проверяют напряжение на выходе датчика.

В дизелях РДТ проверяют, измеряя сопротивление катушки индуктивности датчика. Обычно нормальное значение составляет около 8 Ом. Если сопротивление заметно превышает, или наоборот гораздо ниже заявленного, регулятор поломался. Подробную диагностику проводят только в сервисе – на специальных стендах, где проверяют датчики и всю систему топливного обеспечения.

Ремонт и замена РДТ

Если в работе транспортного средства наблюдается ряд признаков неисправности регулятора топлива, его диагностика — единственный шаг на пути к возвращению надлежащих эксплуатационных параметров. В том случае когда проверка свидетельствует о том, что прибор вышел из строя, необходимо осуществить следующее.

Шаг 1. Извлечь пробку штуцера, чтобы иметь возможность проконтролировать давление горючей жидкости на его торце.

Шаг 2. Используя специальный металлический защитный колпачок, аккуратно достать из внутренней полости штуцера золотник.

Шаг 3. Снизить давление в системе питания, после чего осторожно снять вакуумный шланг с устройства.

Шаг 4. Снять гайку, с помощью которой осуществлялось крепление трубки, подающей горючее.

Шаг 5. После того как будут откручены два болта, служащие для крепления модуля к топливной раме, нужно плавно выводить штуцер их отверстия.

Шаг 6. Осторожно достаем РДТ.

Как правило, извлеченное устройство не подлежит ремонту, и его меняют на новое, более функциональное. Приобрести модуль с доставкой можно как в любом специализированном магазине, так и через Интернет.

Как заменить регулятор давления топлива в многопортовой системе впрыска топлива

В многопортовых системах впрыска топлива вы найдете регулятор давления топлива, подключенный к топливной трубе, которая идет к топливной рампе с топливными форсунками. Это руководство поможет вам заменить ту деталь самостоятельно.

Однако ваша конкретная конфигурация этого узла может отличаться от описанной здесь. Если это так, при необходимости обратитесь к руководству по обслуживанию для конкретной марки и модели автомобиля. Вы можете купить недорогое руководство послепродажного обслуживания онлайн или в большинстве магазинов автозапчастей.

1. После сброса давления топлива из системы снимите все крышки, чтобы получить доступ к регулятору давления топлива. ПРИМЕЧАНИЕ. На некоторых моделях автомобилей необходимо снять впускную камеру, чтобы добраться до него. При необходимости обратитесь к руководству по обслуживанию вашего автомобиля.

2. Осторожно отсоедините вакуумный шланг от регулятора.

3. Ослабьте фитинг возвратного топливопровода на регуляторе. Возможно, вам придется удерживать отливную гайку с помощью гаечного ключа, а ослабить линейную гайку с помощью другого гаечного ключа. На некоторых моделях в возвратной линии используется быстроразъемное соединение, которое можно снять с помощью недорогого инструмента, который можно купить в большинстве магазинов автозапчастей.

4. Отключите обратную линию.

5. На некоторых моделях вам не нужно отсоединять обратную линию, но открутите крепежные (два или три) болты регулятора с помощью шестигранного гаечного ключа.  На других моделях может потребоваться отвинчивать топливопроводы и регулятор от топливного коллектора плюс монтажные кронштейны. При необходимости обратитесь к руководству по ремонту.

6. Снимите его монтажного основания.

7. Тщательно очистите сопрягаемую поверхность прокладки на монтажном основании регулятора.

8. Слегка смажьте новое уплотнительное кольцо чистым моторным маслом перед установкой.

9. Установите уплотнительное кольцо и новую прокладку.

10. Установите новый регулятор.

11. Подсоедините топливопровод, если вам пришлось его отсоединить.

12. Подсоедините вакуумные шланги.

13. После переустановки любых щитков или крышек двигателя и замените предохранитель топливного насоса, если вам пришлось его снять.

14. Восстановите давление в системе, повернув ключ зажигания в течение пяти секунд, а затем в положение ВЫКЛ.  Повторите эту последовательность по крайней мере еще четыре раза.

15. Проверьте на утечки топлива вокруг регулятора давления топлива.

16. Установите на место любые другие компоненты, которые вам пришлось снять.

На следующем видео показано, как заменить регулятор давления топлива в ранней системе EFI.

После замены регулятора давления топлива рекомендуется поддерживать и обслуживать систему вовремя во избежание проблем с работой двигателя. Добавляйте качественную топливную добавку в топливный бак, по крайней мере, два раза в год, чтобы очистить топливные форсунки и устранить накопление. Кроме того, заменяйте топливный фильтр каждый год, чтобы предотвратить ограничение расхода топлива и продлить срок службы топливного насоса. В конечном итоге вы сэкономите на ремонте.

Источники

  • https://TechAutoPort. ru/dvigatel/toplivnaya-sistema/regulyator-davleniya-topliva.html
  • https://topmekhanik.ru/regulyator-davleniya-topliva/
  • https://autochainik.ru/priznaki-neispravnosti-rdt.html
  • https://avto-idea.ru/remont/neispravnosti-regulyatora-davleniya-topliva-priznaki/
  • https://autostuk.ru/regulyator-davleniya-topliva.html
  • https://bibiauto.club/systems/toplivnaya/priznaki-neispravnosti-regulyatora-davleniya-topliva.html
  • https://moyidorogi.ru/regulyator-davleniya-topliva/
  • https://sto-tolyatti.ru/drugoe/regulyator-davleniya-topliva-vaz-2115.html
  • https://auto-gl.ru/kak-snyat-i-proverit-neispravnyy-regulyator-davleniya-topliva-rdt-6-prostyh-shagov/
  • https://santavod.ru/zamena-regulyatora-davleniya-topliva/

Признаки неисправного или неисправного регулятора давления топлива

Регулятор давления топлива - это компонент системы управления двигателем, который в той или иной форме присутствует практически во всех двигателях внутреннего сгорания. Это компонент топливной системы автомобиля и, как следует из названия, отвечает за регулирование давления топлива, протекающего через систему. Для разных условий работы двигателя потребуется разное количество топлива, которое можно дозировать, изменяя давление топлива.Многие регуляторы давления топлива используют механические мембраны с вакуумным приводом для изменения давления, хотя есть автомобили, которые оснащены электронными регуляторами давления топлива. Поскольку регулятор давления топлива играет непосредственную роль в распределении топлива по двигателю, любые проблемы с компонентом могут потенциально вызвать проблемы с производительностью и другие проблемы для транспортного средства. Обычно неисправный регулятор давления топлива вызывает несколько симптомов, которые предупреждают водителя о потенциальной проблеме.

1. Пропуски зажигания и снижение мощности, ускорения и топливной экономичности

Одним из первых симптомов возможной проблемы с регулятором давления топлива являются проблемы с производительностью двигателя. Если регулятор давления топлива в автомобиле выходит из строя или имеет какие-либо проблемы, он нарушит давление топлива в автомобиле. Это, в свою очередь, изменит соотношение воздух-топливо в двигателе и настройку, что может оказать сильное влияние на характеристики автомобиля. Неисправный регулятор давления топлива может вызвать пропуски зажигания в автомобиле, снижение мощности и ускорения, а также снижение топливной экономичности.Эти симптомы также могут быть вызваны множеством других проблем, поэтому настоятельно рекомендуется правильно диагностировать автомобиль.

2. Утечки топлива

Еще одним признаком неисправности регулятора давления топлива в автомобиле является утечка топлива. В случае выхода из строя диафрагмы регулятора давления топлива или любого из уплотнений может произойти утечка топлива. Неисправный регулятор может не только вызвать утечку бензина, что является потенциальной угрозой безопасности, но также может вызвать проблемы с производительностью. Утечка топлива обычно вызывает заметный запах топлива, а также может вызвать проблемы с производительностью двигателя.

3. Черный дым из выхлопа

Черный дым из выхлопной трубы - еще один симптом потенциальной проблемы с регулятором давления топлива автомобиля. Если регулятор давления топлива протекает или выходит из строя изнутри, это может привести к выбросу черного дыма из выхлопной трубы автомобиля. Неисправный регулятор давления топлива может привести к тому, что автомобиль будет работать на чрезмерно богатой смеси, что, помимо снижения миль на галлон и производительности, может привести к выделению черного дыма из выхлопной трубы. Черный дым также может быть вызван множеством других проблем, поэтому настоятельно рекомендуется правильно диагностировать автомобиль.

Хотя некоторые регуляторы давления топлива встроены в узел топливного насоса, большинство регуляторов давления топлива установлено в топливной рампе и может обслуживаться независимо от остальной системы. Если вы подозреваете, что у вашего автомобиля может быть проблема с регулятором давления топлива, обратитесь к профессиональному технику, чтобы проверить его на предмет необходимости замены.

3 Общие проблемы, с которыми сталкиваются клапаны регулятора давления

Превышение давление воды - все, что выше 80 фунтов на квадратный дюйм - может вызвать серьезные проблемы для жилого водопровода.В конечном итоге такое давление может повредить приборы, использующие воду, и даже привести к утечкам и проблема известна как гидравлический удар. К счастью, вы можете сохранить свою воду давление в безопасном диапазоне за счет установки клапана регулятора давления на вашей основной водопроводной линии.

Как его название подразумевает, что клапан регулятора давления ограничивает давление воды на безопасный предел, установленный вашим сантехником. Хотя эта сантехника эффективна со временем могут возникнуть проблемы. Если в вашем доме есть регулирующий клапан, продолжайте читать. В этой статье более подробно рассматривается три распространенные проблемы, с которыми сталкиваются клапаны регулятора давления воды.

1. Завалы

А клапан регулятора давления воды работает почти так же, как и кран для шланга для улицы. Винт вверху позволяет увеличить или уменьшите поток воды через клапан. Затягивание винта ограничивает поток воды и, следовательно, устанавливает более жесткие ограничения на максимальную водяное давление.

К сожалению, со временем в регулирующем клапане могут возникать засоры, ограничивающие поток. сверх запланированной суммы.Такие блокировки часто возникают из-за высокого содержание минералов в вашем городском водопроводе. Эти минералы отложения накапливаются внутри корпуса клапана, что приводит к давление воды в доме ниже запланированного.

В в большинстве случаев сантехник может решить эту проблему, разобрав и очистите ваш регулирующий клапан. Погрузка клапана в кальций и средство для удаления извести разрыхляет и растворяет нежелательные минеральные отложения. После ополаскивания компонентов сантехник снова собирает клапан, который теперь должен работать без чрезмерных ограничений.

2. Поврежденные внутренние компоненты

Давление регулирующие клапаны бывают двух основных типов: прямого действия и пилотные. эксплуатируется. В большинстве бытовых систем водоснабжения используются системы прямого действия. клапаны. Эти клапаны содержат термостойкую диафрагму, прикрепленную к весна. Когда вода давит на диафрагму с достаточной силой, давление заставляет клапан закрываться более плотно.

Альтернативно, низкое давление воды приводит к тому, что диафрагма остается расслабленной, поэтому держать клапан открытым более широко.Со временем движущиеся части этот механизм испытывает значительную силу. В конце концов эти компоненты могут подвергнуться деградации, что сделает их менее отзывчивы, чем должны быть.

В другими словами, чем старше становится клапан регулятора давления, тем больше склонен к неудачам. Вообще говоря, большинство регуляторов Срок службы клапанов составляет от 7 до 12 лет. Если у тебя есть недавно заметил резкие перепады давления воды в вашем дома, внутренний компонент регулятора давления может иметь не смогли.

Теоретически, сантехник может демонтировать регулирующий клапан и заменить любой неисправный составные части. Тем не менее, эта стратегия часто занимает больше времени - и стоит дороже, чем простая замена клапана целиком. Замена ваш клапан также гарантирует, что проблемы останутся в страхе до тех пор, пока возможный.

3. Неправильная установка давления

в в верхней части клапана регулятора воды находится выступающий винт. Этот винт позволяет сантехнику изменить натяжение пружины внутри корпус клапана.Затягивание винта затрудняет давление воды для перемещения диафрагмы, тем самым увеличивая максимальное давление. Ослабление винта дает обратный эффект.

Когда столкнувшись с недостаточным давлением, не сразу переходите к вывод, что ваш регулирующий клапан вышел из строя. Вам может просто понадобиться чтобы отрегулировать ваш клапан. Практически все клапаны регулятора давления иметь предварительно установленный предел давления 50 фунтов на квадратный дюйм. Большинство домовладельцев считают это слишком маленькое давление.

К счастью, профессиональный сантехник может измерить вашу точную настройку давления и отрегулируйте регулирующий клапан для оптимизации давления.Для больше информации о том, как добиться наилучших результатов от вашего давления регулирующий клапан, пожалуйста, свяжитесь с нами Плюсы сантехники в Сиэтле в Аврора Сантехника.


4 признака, что пришло время заменить регулятор давления | Водопроводчики Guardian

Вы когда-нибудь замечали, как, когда вы включаете водопроводный кран, вода имеет тенденцию выходить с довольно постоянным уровнем давления? Во многом это произошло благодаря небольшому устройству на вашей основной водопроводной линии, известному как «редукционный клапан», или сокращенно PRV. Давление воды в основной водопроводной сети города обычно слишком велико для эффективного использования в большинстве домов, а также подвержено колебаниям по мере того, как дома увеличиваются и уменьшаются потребности в воде. PRV снижает высокое давление и выравнивает приливы и отливы, поэтому вода, поступающая в ваш дом, находится на управляемом и равномерном уровне давления.

Но, как и любая часть вашей водопроводной системы, ваш PRV может изнашиваться через некоторое время, а сломанный или изношенный PRV может вызвать серьезные потенциальные проблемы для вашего дома.Если вы хотите избежать этих проблем и их последствий для вашей сантехнической системы, вам необходимо, чтобы к вам домой приехал профессиональный сантехник округа Риверсайд и как можно скорее заменил PRV. Вот некоторые из вещей, которые могут произойти, если вы не замените клапан регулирования давления в случае его поломки.

Утечки в водопроводе

Когда давление в ваших трубах слишком высокое, это создает большую нагрузку на сами трубы, а также на все соединения и фитинги, где они соединяются вместе. Все это дополнительное давление особенно плохо сказывается на слабых местах вашей сантехники, и да, у каждого дома есть слабые места.

Когда давление становится слишком большим, слабое место выходит из строя, и внезапно возникает утечка в водопроводе.

Большинство протечек в водопроводе небольшие, что затрудняет их обнаружение и может нанести серьезный ущерб вашему дому. Однако большие протечки в водопроводе могут привести к невероятному ущербу за короткий период времени.

Утечка воды из крана

Утечка воды через ручки крана, даже когда кран выключен?

Это можно исправить, но это приведет к потере большого количества воды, и со временем кран только снова изнашивается.Не говоря уже о том, что когда вы включаете воду, вода просто извергается с угрожающей скоростью, а не с гораздо более легким и контролируемым потоком.

Высокое давление воды повреждает ваш водонагреватель и бытовую технику

Вся бытовая техника вашего дома похожа на смесители в том, что она должна иметь возможность включать и выключать воду. Поэтому, когда давление становится слишком высоким, это может создать всевозможные проблемы для вашего водонагревателя, стиральной машины, обратного осмоса или другого типа системы фильтрации воды, посудомоечной машины и многого другого.

Фактически, высокое давление воды и жесткая вода - две наиболее распространенные причины выхода из строя прибора, подключенного к воде.

Хотя это может произойти не сразу, высокое давление воды может быстро привести к износу, поэтому важно быстро отремонтировать PRV, если вы не хотите платить за еще более дорогостоящий ремонт или замену прибора.

Удары по водопроводным трубам

Когда вы выключаете воду, вы замечаете внезапный громкий стук или стук изнутри ваших стен? Это ранее смягченное дополнительное давление, внезапно увеличивающееся и снова оказывающее нагрузку на ваши трубы.Это создает вибрацию в трубе, которая может привести к ее смещению и шуму от ударов. Иногда молоток мягкий и едва заметный, а в других случаях он намного громче и его трудно игнорировать. В любом случае это сигнализирует о том, что потенциально серьезная проблема может быть не за горами.

Когда пришло время профессиональных сантехнических услуг

Вам нужен ремонт клапана регулятора давления? Опытная и высококвалифицированная команда профессиональных сантехников Guardian Plumbers может вам помочь! Позвоните нам сегодня по телефону 951-463-5861, чтобы узнать, чем мы можем вам помочь!

10 признаков неисправности регулятора давления топлива

Топливо - это кровь двигателя транспортного средства.Он смешивается с воздухом для производства энергии, приводящей в движение автомобиль. В системе подачи топлива много компонентов. Неисправность любого из этих компонентов может привести к проблемам с подачей топлива. Один из важнейших компонентов - регулятор давления топлива. Это гарантирует, что двигатель получает правильное количество топлива для сгорания. Когда этот компонент выйдет из строя, вы заметите несколько признаков. Вот десять симптомов плохого регулятора давления топлива.

Пониженная топливная эффективность

Основная функция регулятора давления топлива - регулировать давление топлива, подаваемого в двигатель.Если давление очень низкое, топливо будет двигаться очень медленно. В цилиндры не поступает необходимое количество топлива, которое смешивается с воздухом. В смеси может быть больше воздуха, чем топлива. Двигатель попытается компенсировать это усилением работы. Он будет пытаться втянуть больше топлива. Это приводит к тому, что автомобиль потребляет больше газа, чем обычно.

Такой же эффект возможен при слишком высоком давлении топлива. Это может привести к «затоплению» камеры сгорания. В двигателе больше топлива, чем воздуха.Это также может привести к снижению топливной экономичности.

Есть и другие факторы, которые могут способствовать снижению экономии топлива. Например, утечки в системе подачи топлива также могут быть причиной плохой экономии топлива. В любом случае снижение топливной экономичности всегда является признаком плохого регулятора давления топлива. Это поможет механику диагностировать проблему и выявить причину проблемы.

Черный дым из выхлопной трубы

Двигатель, который работает нормально, никогда не будет показывать дым из выхлопной трубы.Это один из верных признаков того, что двигатель использует правильную топливовоздушную смесь. В некоторых случаях дым может быть белым или серым. Это все еще нормально. Есть и другие факторы, которые могут помочь обеспечить «правильные» характеристики дыма, выходящего из выхлопной трубы. Однако, если вы заметили черный дым, идущий из выхлопной трубы вашего автомобиля, одно из возможных объяснений - неисправный регулятор давления топлива.

Может быть много причин, по которым из выхлопной трубы идет черный дым.Это может быть из-за проблемы с настройкой карбюратора. Черный дым из выхлопной трубы также может быть признаком засорения воздушного фильтра. В худшем случае поврежденные топливные форсунки также могут выделять черный дым.

Также нельзя сбрасывать со счетов возможность неисправности регулятора давления топлива. Как упоминалось выше, проблема в этом компоненте может привести к проблемам в топливовоздушной смеси. Двигатель может сжигать больше топлива, чем обычно. Чем больше топлива сгорает, тем более густой газ проходит через выхлопную систему.

Утечка топлива

Один из проблемных симптомов регулятора давления топлива, который вы можете увидеть в своем автомобиле, - это утечка топлива. Это устройство имеет уплотнения с обеих сторон. Повреждение этих уплотнений может создать отверстие для прохождения топлива. Проблема с уплотнениями в том, что они не служат в течение всего срока службы автомобиля. Они также подвержены износу из-за длительного использования. При растрескивании уплотнений топливо имеет тенденцию течь.

Проблемы с регулятором давления топлива - не единственная причина, по которой у вас может быть течь в системе подачи топлива.Это может быть из-за коррозии, наличия загрязнений и проблем с топливным фильтром. Иногда неисправные электрические соединения также могут привести к утечке топлива.

Утечка топлива всегда приводит к снижению расхода топлива. Двигатель не получает необходимое количество топлива для выработки энергии. Таким образом, двигатель компенсирует это. Ему будет труднее всасывать больше топлива в камеры сгорания. Если вы заметили утечку топлива, лучше всего определить ее местонахождение. Если вы не знаете, как проводить диагностику, вам может помочь механик.

Плохое ускорение

Плохой регулятор давления топлива также может привести к плохому ускорению. Это один из тех симптомов, которые многие владельцы транспортных средств впервые замечают на своем автомобиле. Когда они нажимают на педаль газа, автомобиль не ускоряется более обычным образом. Это вялый. Независимо от того, как сильно вы нажимаете на педаль газа, машина не едет достаточно быстро.

Проблемы с регулятором давления топлива - не единственная причина медленного разгона автомобиля.Также это может быть признаком неисправной топливной форсунки. Грязь и мусор могут скапливаться на концах топливных форсунок. Это может засорить очень маленькие отверстия, через которые топливо попадает в камеру сгорания. Однако такую ​​проблему легко решить. Вы можете использовать очистители топливных форсунок, чтобы удалить мусор, который мог скопиться на наконечниках.

Будь то проблема с регулятором давления топлива или топливными форсунками, медленное ускорение никогда не является хорошим признаком. Это всегда указывает на то, что двигатель не получает правильную комбинацию воздуха и топлива в камерах сгорания.

Пропуски зажигания двигателя

Есть много причин, по которым двигатель может пропускать зажигание. Симптомы тоже очень заметны. Вы можете заметить очень резкий холостой ход, резкое ускорение, медленное ускорение и вибрацию двигателя. Также есть много причин пропусков зажигания в двигателе. Это может быть проблема в свече зажигания или катушке зажигания. Проблема с топливной форсункой также может вызвать пропуски зажигания в двигателе. Это также один из симптомов плохого регулятора давления топлива.

Проблема с этим устройством может привести к низкому давлению топлива.Не хватает топлива в камеры сгорания. Вы можете услышать странные звуки, исходящие от двигателя. Если вы на холостом ходу, вы также можете почувствовать вибрацию из-под капота. Если вы продолжите игнорировать этот знак, есть вероятность, что двигатель выйдет из строя.

Механик может помочь вам определить точную причину пропусков зажигания в двигателе. Если это неисправный регулятор давления топлива, механик может порекомендовать его замену. Он также может порекомендовать другие исправления, если причина связана с другими причинами.

Ознакомьтесь с нашим обзором топливных насосов

Двигатель не запускается

Двигатель, который не запускается, может быть вызван целым рядом проблем. Это может быть из-за разряженного аккумулятора. У вас недостаточно мощности для запуска электрической системы двигателя, включая стартер. Было бы разумно проверить батареи, прежде чем рассматривать неисправность регулятора давления топлива.

Также возможно, что двигатель не запустится из-за неисправности генератора.Есть и другие возможные причины, по которым двигатель не запускается. Одно из них - неисправный регулятор давления топлива. Мы уже говорили, что это устройство выталкивает топливо в камеры сгорания. Если он не может выполнять эту функцию, ваш двигатель будет испытывать трудности с запуском.

В большинстве случаев владельцам транспортных средств приходится пробовать запускать двигатели до 5 раз. К тому времени в камере сгорания должно быть достаточно топлива. Это поможет запустить двигатель. Однако, если вы заметили этот симптом, лучше установить более точный диагноз.Если вам нужен механик, который проведет диагностику, это должно помочь.

Свечи зажигания выглядят черными

Для выработки мощности двигателю требуется правильная комбинация воздуха и топлива. Эта мощность исходит от управляемого взрыва в камере сгорания. Таким образом, топливовоздушная смесь должна загореться в нужный момент. Вот тут-то и появляется свеча зажигания. Она обеспечивает необходимый нагревательный элемент для воспламенения топливно-воздушной смеси.

Дизельные двигатели не требуют свечи зажигания.Это из-за самовозгорания. Смесь воздуха и топлива сжимается под очень высоким давлением. Это приводит к воспламенению газовой смеси. Итак, если у вашего автомобиля дизельный двигатель, то это симптом, который вы никогда не увидите из-за неисправного регулятора давления топлива.

Обогащенная топливно-воздушная смесь может привести к накоплению черных отложений на концах свечей зажигания. При воспламенении смеси образуется нагар, который прилипает к поверхности свечей зажигания. Однако проблемы с регулятором давления топлива - не единственная причина.Это также может быть негерметичная топливная форсунка или более тяжелый, чем обычно, поплавок карбюратора.

Проблемы при замедлении

Вы можете подумать, что проблема с замедлением не является одним из признаков неисправного регулятора давления топлива. Это. Как и проблемы с ускорением, неисправный регулятор давления топлива также может вызывать проблемы при замедлении.

Проблема связана с чрезмерным скоплением бензина. Поскольку топлива больше, чем может выдержать двигатель, он может иметь неприятные последствия.Непрерывное сгорание двигателя позволяет автомобилю продолжать движение с той же скоростью. Когда вы снимаете ногу с педали, может пройти некоторое время, прежде чем вы заметите, что автомобиль замедляется.

Это может иметь серьезные последствия для безопасности. Если вы едете на высокой скорости, есть вероятность, что вы попадете в аварию. При необходимости замедлить скорость будет довольно сложно отрегулировать. Именно по этой причине нельзя игнорировать этот знак. Немедленно попросите механика проверить вашу топливную систему, чтобы принять правильные меры.

Громкий шум в топливном насосе

Все устройства в автомобиле издают звук. Некоторые из них тише других. Большинство владельцев транспортных средств могут даже не слышать звук работающего топливного насоса. Чтобы диагностировать проблему в топливном насосе, целесообразно прислушаться к тихому гудению или вою, когда вы включаете ключ в замке зажигания. Это приводит в действие насос и создает в нем давление. Вы также можете услышать, как работает насос во время разгона. В Интернете есть аудиофайлы, которые помогут вам понять, как звучит нормально работающий топливный насос.

Громкий шум в топливном насосе может указывать на несколько вещей. Одна из них - неисправный регулятор давления топлива. Проблемы в регуляторе могут повлиять на работу насоса. Если устройство не обеспечивает нормальный поток топлива через топливную рампу, это может привести к проблемам в топливном насосе. Слышен громкий воющий звук, особенно при разгоне.

Если вы не уверены, что вызывает раздражающий шум, позвольте механику диагностировать его за вас. Более тщательный осмотр всей топливной системы может помочь выявить возможного виновника.

Наличие топлива в вакуумном шланге автомобиля

Одним из симптомов регулятора давления топлива, который никогда не следует игнорировать, является наличие топлива в вакуумном шланге автомобиля. Это автомобильный компонент, который подключается к одной стороне регулятора давления топлива. Если есть проблема с регулятором, топливо может вытечь в вакуумный шланг. Единственный способ диагностировать это - отсоединить вакуумный шланг от крепления к регулятору.Только тогда вы сможете увидеть, есть ли в вакуумном шланге бензин или топливо.

Автовладельцы, которым неудобно отключать что-либо от автомобиля, должны будут попросить механика сделать это за них. Это также даст им возможность определить другие проблемы, которые могут привести к некоторым или всем перечисленным здесь симптомам.

Также следует проверить наличие каких-либо следов топлива на внешней стороне вакуумного шланга. Часто это происходит сразу после включения двигателя.

Регулятор давления топлива - очень важный компонент системы подачи топлива.Проблемы с этим компонентом могут привести к снижению расхода топлива. Это может снизить производительность автомобиля. Лучше всего ознакомиться с 10 признаками плохого регулятора давления топлива. Таким образом, вы сможете произвести необходимый ремонт до того, как он выйдет из-под контроля.

Источник:
  1. 7 симптомов неисправного регулятора давления топлива - сделай сам

Замена регулятора давления топлива Обслуживание и стоимость

Что такое регулятор давления топлива?

Автомобили должны работать при определенном давлении топлива.Регулятор контролирует давление топлива и возвращает излишки топлива в бак. Регулятор важен для обеспечения правильной работы форсунок. Если регулятор неисправен, это может вызвать затопление двигателя. В крайнем случае, затопленный двигатель может стать причиной пожара.

Вы можете увидеть жидкость на полу возле выхлопной трубы (неочищенный газ капает из выхлопной трубы). Вы также можете заметить черный дым при работающем двигателе (частично сгоревший газ дает черный дым). Мало того, что у автомобиля плохой расход топлива, он также может не пройти тест на выбросы выхлопных газов.

Регулятор давления топлива-MATROX-1

Учитывать:

Некоторые регуляторы подачи топлива расположены в баке как часть топливного насоса. Если регулятор давления топлива вышел из строя, это может привести к утечке топлива в двигателе и загрязнению моторного масла.

Как это делается:

  • Просканируйте компьютерную систему в автомобиле на наличие кодов неисправностей.
  • Осмотрите регулятор давления топлива на предмет утечек и правильной работы.
  • Проверьте, нет ли сломанных вакуумных линий.
  • Снимите и замените регулятор давления топлива, если он неисправен.
  • Замените моторное масло и фильтр, если обнаружено загрязнение масла.
  • Удалите все диагностические коды неисправностей.
  • Сделайте пробную поездку на автомобиле.

Наша рекомендация:

Каждый раз, когда вы замечаете, что с вашей топливной системой что-то потенциально не так, вам следует запланировать осмотр. Есть много признаков того, что регулятор давления топлива неисправен, и ко всем следует отнестись серьезно.Если вы заметили, что у вашего автомобиля плохой пробег, утечка бензина, из выхлопной трубы выходит черный смог или он не работает плавно, обратитесь к механику. Неисправный регулятор давления топлива часто включает контрольную лампу Check Engine, что всегда является признаком запланированной проверки.

Какие общие симптомы указывают на необходимость замены регулятора давления топлива?

  • Плохой расход бензина.
  • Запах газа в моторном отсеке.
  • Утечка топлива.
  • Из выхлопной трубы выходит черный дым.
  • Неудачный тест на выбросы.
  • Проверьте, горит ли индикатор двигателя.

Насколько важна эта услуга?

Когда газ подается из вашего бензобака в двигатель, регулятор давления топлива обеспечивает оптимальное давление топлива. Регулятор давления топлива отвечает за возврат излишков топлива в бензобак и обеспечение идеального давления топлива в топливных форсунках. При выходе из строя регулятора давление топлива не будет контролироваться, и ваш двигатель не будет работать оптимально.Ваш двигатель также будет подвержен риску переливания топлива, что может привести к серьезным повреждениям и даже возгоранию.

Сначала думайте, а потом устраняйте неисправности - Глава 11: Редукционные клапаны

Webtec, производитель изделий для гидравлических измерений и управления, недавно представил Введение в практическое обслуживание гидравлических систем , руководство для специалистов по гидравлическому оборудованию. Этот учебник, составленный в соавторстве с отраслевыми экспертами Стивом Скиннером и управляющим директором Webtec Мартином Катбертом, призван помочь обучить техников по обслуживанию и инженеров, плохо знакомых с гидравлической отраслью.

Книга по цене 45,99 долларов США уже доступна на Amazon.com . Вводное руководство, состоящее из более 240 страниц и более 200 цветных иллюстраций, считается отличной отправной точкой для изучения гидравлики. Написанный в удобном для чтения стиле с четким кратким текстом, он также предлагает читателям, где можно найти больше информации по определенному предмету.

Соавтор Стив Скиннер прокомментировал: «Несмотря на то, что гидравлическая жидкость является технологией с более чем 200-летней историей, она остается высокоэффективным средством передачи энергии, хорошо подходящим для взаимодействия с современными электронными средствами управления.Однако, как и любая технология, ее должны хорошо понимать инженеры и техники, отвечающие за ее эффективную работу. Эта книга [предназначена для поощрения обслуживающего персонала к получению дальнейшего обучения и опыта, а также к приобретению полной компетентности в этой важной технологии с ее широким спектром приложений ».

Управляющий директор

Webtec Мартин Катберт добавил: «Мы осознали, что многие высококвалифицированные инженеры-гидротехники уходят на пенсию, и мало кто изучает гидравлику сегодня как профессию.Тем не менее, потребность в квалифицированных гидротехниках продолжает расти. Эта книга - небольшой шаг к решению проблемы нехватки навыков ».

Вся прибыль, полученная от книги, будет направлена ​​на поддержку STEM (наука, технология, инженерия и математика), включая такие программы, как Fluid Power Challenge NFPA. Помимо руководства, читатели также получат бесплатный доступ к множеству бесплатных инструментов для поиска неисправностей, расчетных приложений и официальных документов от Webtec.

Подробнее о давлении воды | Poway, CA

Водяной насос

Для тех, кто зависит от насосной системы для подачи воды из колодца или повышения давления воды, потеря давления воды может указывать на короткое замыкание или неисправность насоса.Иногда проблема заключается в переключателе контроля давления насоса, который включает водяной насос, когда обнаруживает падение давления. Скачок напряжения или удар молнии могут вызвать перегорание предохранителя или цепи, отключение питания насоса. В крайнем случае повреждение самого насоса требует замены или ремонта поврежденных деталей. Обратитесь к сантехнику для ремонта.

Забитые трубы

Забитые трубы обычно характеризуются постоянным стандартным потоком воды, который затем замедляется, когда кран остается включенным на некоторое время.В старых домах часто возникают засоры в водопроводных трубах. Минеральные отложения или мусор накапливаются с годами или вырываются наружу и сокращают подачу воды.

Неисправности оборудования

Домовладельцы, использующие смягчитель воды, могут столкнуться с пониженным давлением воды в случае неисправности смягчителя воды. Если клапан водомера или клапан дома не полностью открыт или полностью закрыт, давление воды в доме будет незначительным или отсутствовать. Кроме того, неисправность регулятора давления воды, установленного в некоторых домах, может вызвать периодическое или постоянное снижение давления воды.

Износ и истирание

По мере старения труб и кранов нормальный износ может привести к снижению давления воды. Низкое давление воды в одном кране или насадке для душа может быть вызвано засорением или ржавчиной аэратора. Очистка или замена аэратора должна восстановить нормальное давление воды в кране. Годы накопления минералов из-за жесткой воды могут уменьшить объем воды, протекающей по трубам дома. Кроме того, изношенный водонагреватель может привести к снижению давления воды при подаче горячей воды.

Низкое давление воды во всем доме

Если в каждой арматуре в доме низкое давление воды, причиной может быть коррозия трубопровода, ограничение линии из-за неисправного клапана регулирования давления ( PRV ) или предохранителя обратного потока, низкий уровень коммунальных услуг поток воды, или клапан частично закрыт.

Как проверить давление воды

Большинство магазинов товаров для дома продают манометр со шлангом. Они просты в использовании. Убедитесь, что в доме нет воды.Навинтите манометр на любой нагрудник для шланга и включите его. Запишите полученное значение давления. Это ваше «статическое давление воды». Муниципалитеты могут подавать воду под давлением от 20 до более 100 фунтов на квадратный дюйм, но типичный регулятор давления устанавливается в пределах от 50 до 75 фунтов на квадратный дюйм. Если ваше давление воды выше 40 фунтов на квадратный дюйм, ваша проблема «низкого давления воды» - это не проблема с давлением воды, а проблема с потоком воды через вашу водопроводную систему. Если у вас есть клапан регулирования давления ( PRV ), вы можете отрегулировать PRV , повернув болт с шестигранной головкой в ​​верхней части раструба по часовой стрелке и наблюдая, увеличивается ли давление.

Частично закрытые клапаны

Убедитесь, что запорный клапан на главном водопроводе полностью открыт. Запорные вентили обычно располагаются там, где водопровод входит в дом. Существует два основных типа: конфигурация с шаровым краном и конфигурация с задвижкой.

Шаровой кран

Шаровой кран обычно имеет ручку, аналогичную изображенной на изображении, где длинная часть ручки указывает положение внутри шарового переключателя. Когда ручка находится «на одной линии» с трубопроводом, как показано на фотографии, вода может течь свободно.Поворот ручки на 90 градусов полностью отключает воду. Любое промежуточное положение ограничивает поток.

Задвижка

Задвижка и ее аналоги, похожие на шаровые краны, используют поворотную ручку для определения положения «задвижки» внутри. Поворот ручки клапана вправо (по часовой стрелке) закрывает заслонку, предотвращая протекание воды. Поворот ручки клапана влево (против часовой стрелки) полностью открывает затвор. Старые клапаны могут быть жесткими и замерзшими. Под ручкой находится уплотнительная гайка; используя гаечный ключ и повернув его на 1/8 оборота, просто ослабив его, часто бывает достаточно, чтобы «разморозить» ручку.

Где еще будут клапаны

Если кажется, что вся горячая вода имеет низкий расход, проверьте вход холодной воды в водонагреватель; он также должен иметь один из этих клапанов. В некоторых старых домах может быть несколько клапанов, так как была изменена конфигурация водопровода.

Замена регуляторов давления

Регулятор давления - это водяное устройство в форме колокола. Регулятор обычно находится под штуцером шланга перед домом или в гараже, хотя он может быть расположен в другом месте в зависимости от конструкции вашего дома.Если регулятор давления выходит из строя или перестает работать, это может вызвать пониженное или высокое давление воды в некоторых или всех водопроводных устройствах в вашем доме. Срок службы регуляторов обычно составляет 10 с лишним лет. Если вам неудобно производить ремонт самостоятельно, вызовите сантехника.

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
