Основные неисправности насоса ГУР | Мастер Сервис Россия

Насос гидроусилителя руля — как домохозяйка: незаметно, когда он трудится, и критично, когда работать перестает. Крутить руль одним пальчиком уже не получается, да и всей пятерней с непривычки тоже не очень. А еще выясняется, что руль всегда был не очень-то покорным, и только гидроусилитель держал его в рамках — а без него удержать руль в руках оказывается сложновато.

Простая физика: как работает насос ГУР

Логично, что тяжелый руль в системе с гидроусилителем недвусмысленно намекает, что давление в системе падает. Но, кроме потяжелевшего руля, существуют и другие признаки, что что-то пошло не так.

Давайте немного освежим в памяти, как устроен и работает насос ГУР.

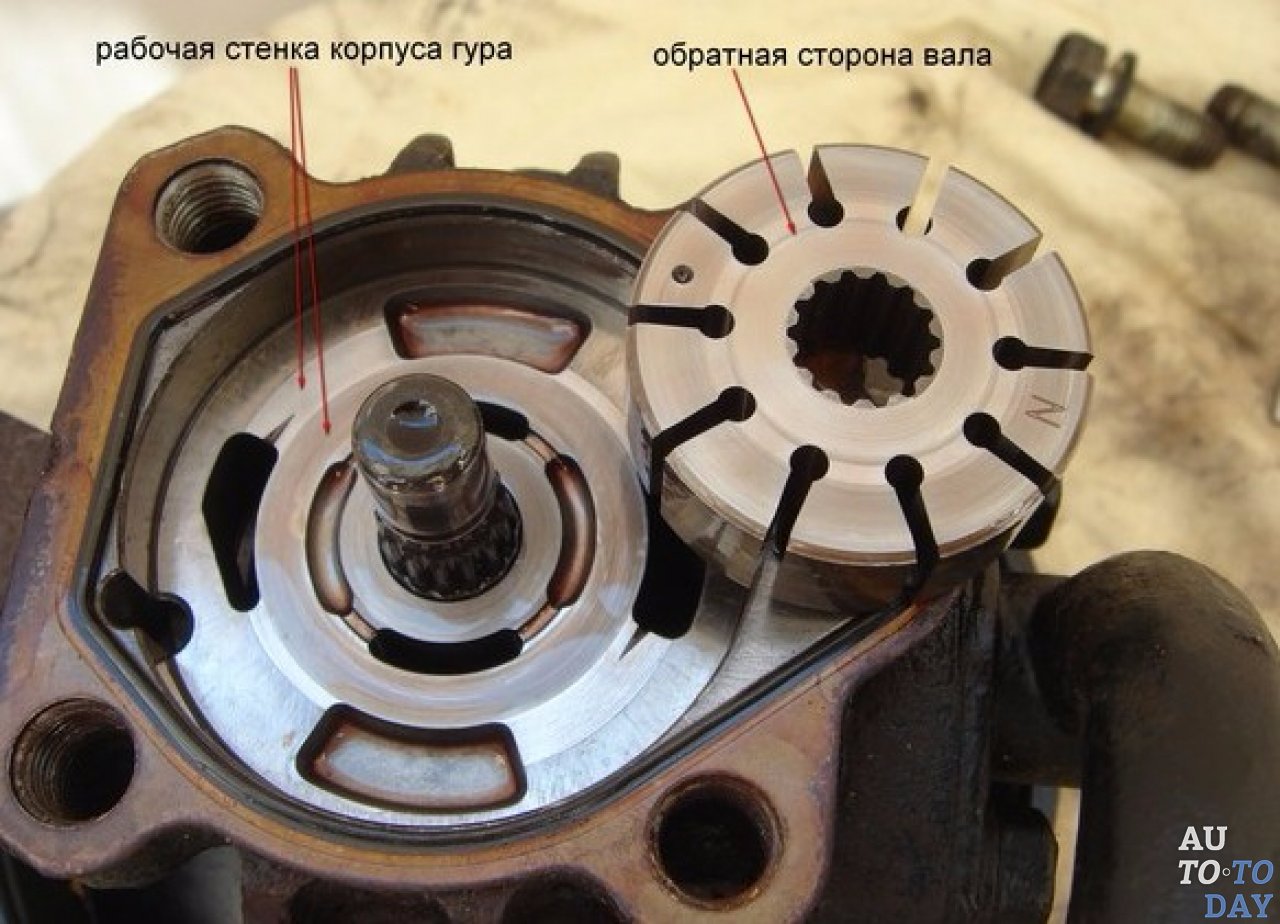

Насос ГУР в разобранном виде

Насос состоит из:

  • Шкива, который работает от ременной передачи с двигателя или от электропривода (для насосов ЭГУР).
  • Корпуса с верхней и нижней крышками.
  • Вала, на который “нанизаны” шкив, опорные подшипники качения или скольжения, рабочая пара ротор-статор.
  • Торцевых распределительных дисков (пластин). Через окошки в дисках масло всасывается в насос и нагнетается в магистраль.
  • Ротора — подвижного элемента рабочей пары с выдвижными пластинками. Он через шлиц закреплен на валу и вращается вместе с ним. Под действием центробежной силы пластинки выдвигаются из пазов.
  • Статора — статичного элемента рабочей пары, в основном, эллиптической формы. Внутри статора вращается ротор.
  • Уплотнительных элементов — сальников, прокладок, резиновых колец.
  • Редукционного клапана — состоит из шарика, пружинки и гайки..

Насос гидроусилителя руля работает на простом принципе изменения объема и разниц давления. Шкив вращает вал, вместе с ним внутри эллиптического статора вращается неподвижно закрепленный на валу ротор с пластинами. Под действием центробежной силы пластины выдвигаются из пазов, упираются в стенки статора и задвигаются обратно в пазы.

Когда выдвинувшиеся пластинки проходят серповидную зону, образуются сектора низкого давления, где всасывается масло из бачка. Проходя узкую часть статора, пластины задвигаются, давление повышается, полость с маслом перемещается к окну нагнетания, и масло сбрасывается под давлением в магистраль к распределителю. За счет эллиптической формы статора за один оборот вала масло всасывается и нагнетается два раза.

Принцип работы насоса ГУР

Сломался насос ГУР: признаки и причины неисправностей

Итак, все перечисленные выше элементы участвуют в процессе создания давления. Стоит маленькой пластинке треснуть или стереться, и вот давления уже недостаточно или нет совсем.

Во всем этом есть единственный плюс (если это можно назвать плюсом): насос ГУР никогда не ломается внезапно, он всегда подает сигналы бедствия.

Периодически сильно гудит

Поздравляем, у вас воздух. Загляните в бачок — если видите пузырящееся масло, значит, система разгерметизировалась, и в нее попал воздух. Сразу осмотрите агрегат, бачок и магистраль на предмет трещин. Если снаружи все целое, придется снимать и разбирать насос — возможно, подтекает сальник, уплотнительные кольца или прокладка.

Система гидроусилителя завоздушена

Пронзительно визжит при повороте руля

Тут дело в ремне: либо он слабо натянут и проскальзывает по шкиву во время вращения, либо совсем растянулся.

Под капотом постоянно гудит и руль стал тугим

Вот это явный, стопроцентный признак, что насос не может создавать нужное давление и зовет вас на помощь. А если нет давления, нет и толку от усилителя. Причин здесь несколько:

1. Износились элементы рабочей пары. Виной всему возраст насоса или старое, грязное масло (если оно вообще есть в системе).

  • Если вы тщательно следите за количеством и качеством масла, а пластинки стерлись по торцам, значит, пришло их время. Изношенные пластины не достают до стенок статора, не образуют областей низкого давления и не захватывают масло. Нужно просто заменить их.
  • Износились пазы лопастей — это тоже, в основном, проблема возрастных насосов. Можно поменять либо рабочую пару целиком, либо ротор.
  • Появились щербинки на внутренней поверхности статора, пазах или лопастях. Это случается, когда масло, призванное защищать детали насоса, гробит их. Как? Да элементарно: старое масло обычно насыщено металлической стружкой и мелким мусором. Эта стружка работает как абразив и разрушает поверхности рабочей пары. Микрочастицы металла появляются в системе, если насос какое-то время работал в сухую, а еще стружку выбивают уплотнительные кольца золотника. Эта проблема тоже решается в условиях СТО: мастер отшлифует стенки статора, в критическом случае — заменит деталь.
  • Залипли лопасти. Грязное, старое, вязкое масло не дает пластинкам двигаться быстро и свободно, они буквально залипают в пазах, выдвигаются-задвигаются неравномерно, давление создается через раз. В этом случае насос разбирают, чистят рабочую пару, обязательно промывают систему ГУР и, естественно, меняют масло.

Выработка на стенках статора

2. Серьезные повреждения редукционного клапана.

Редукционный клапан регулирует давление: когда оно превышает максимум, клапан открывает допканал и сбрасывает давление до допустимого. Случается, что редукционный клапан залипает, становится неподвижным, т.е перестает закрывать (или открывать, что хуже) допканал, и масло хлещет мимо системы. Такое происходит, если на клапане есть задиры или он так долго работал с грязным маслом, что буквально оброс липкими отложениями.

Отремонтировать клапан вполне реально — на большинстве автомобилей его можно снять, разобрать, почистить или заменить поврежденные элементы. Обязательно нужно промыть систему и залить новое масло.

Редукционный клапан насоса

3. Насос банально “устал”. Никакой механизм не может служить вечно, даже самый ухоженный и конструктивно совершенный.

Профилактика — залог здоровья

Качественное масло для системы гидроусилителя, как целые пыльники для рулевой рейки, — маст хэв. Это не только рабочее тело, которое передает давление, — масло защищает от коррозии, смазывает, отводит тепло от металлических элементов системы.

Любое масло, даже самое крутое и дорогое, со временем теряет физические и химические свойства, потому что работает с высокими температурами, загрязняется и просто стареет. Когда оно в стотысячный раз циркулирует по своему маршруту, пользы от него уже маловато. Поэтому специалисты советуют менять масло ГУР:

  • в условиях форс-мажора — если разгерметизировалась система;
  • планово — каждые 45-60 тысяч километров или раз в 1-2 года, в зависимости от стиля вождения и условий эксплуатации.

Чтобы насос работал правильно и эффективно, не нужно ничего сверхъестественного — только внимание и уход:

  • следите за уровнем и качеством масла — заглядывайте в бачок хотя бы раз в 15 тысяч километров. Без масла металлические элементы банально изнашиваются механически — появляются заусенцы, задиры и царапины, уплотнители рассыхаются, и в конце-концов насос заклинит.

Изношенное рабочее зеркало насоса ГУР

  • вовремя меняйте масло, заливайте жидкость для ГУР, которая строго соответствует по допускам, от проверенных производителей;
  • если вы понимаете, что с насосом что-то не так, езжайте в специализированный автосервис. Не стоит заливать присадки, герметики и другие “ремонтные” жидкости.

Насос гидроусилителя руля, как и любой другой агрегат автомобиля, работает долго и исправно, если за ним правильно ухаживают. Не ленитесь проходить ТО, вовремя менять масло, используйте качественные комплектующие и доверяйте автомобиль только квалифицированным мастерам.

Признаки и неисправности насоса ГУР

Гидроусилитель руля является одним из самых важных элементов системы управления автомобиля. По сути, одна только неисправность ГУР может стать причиной серьезной аварийной ситуации и привести к смерти водителя. Таким образом, осознавая всю важность корректной работы системы управления авто, следует со всей серьезностью относиться к любым признакам неисправности ГУР и быстро их устранять. В этой статье мы с вами разберемся, какие вообще могут возникнуть неполадки в работе гидроусилителя рулевого колеса и что нужно сделать, чтобы быстро и правильно их исправить.

Признаки неисправности ГУР

На самом деле причин и признаков неполадок в гидроусилители руля может быть достаточно много. Как и любое устройство, ГУР подвержен самым разнообразным поломкам, вне зависимости от года выпуска и производителя. Но, сегодня мы поговорим о самых типичных и главных признаках неисправностей, которые встречаются чаще всего. Принято считать, что существует два типа проблем, связанных с редуктором и непосредственно насосом ГУР. В целом, неполадки могут быть следующие:

  1. Руль сильно удерживается и часто во время вождения вы чувствуете слабые и сильные толчки – проблема скорее всего с приводным ремнем, который имеет слабое натяжение.
  2. Во время поворота рулевого колеса требуется прикладывать значительные усилия – проблема таится в неисправности все того же приводного руля или заправочного бачка. Стоит немедленно проверить уровень жидкости в бачке. Также обратите внимание на то, не загрязнен ли он. Иногда такие проблемы встречаются из-за масляного насоса
  3. Чувствуются сильные вибрации – обратите внимание на то, в каком состоянии ваши шины. Чаще всего вибрации вызваны именно тем, что шины имеют плохое сцепление или «шишки».
  4. Рулевое колесо поворачивается слишком легко. В этом случае нужно проверить состояние электронного оборудования ГУРа. Также может «барахлить» спидометр. Если с электроникой все в порядке, то надо удостовериться, что в бачке достаточное количество жидкости, так как данная неисправность может свидетельствовать о том, что ГУР постепенно перестает работать из-за ее малого количества.
  5. Одна из самых распространенных неисправностей насоса ГУР – постоянное откручивание шкива. Дело в валах, которые могут оказаться с небольшими дефектами. Также есть вероятность не плотного соприкосновения шлангов с остальными элементами системы.
  6. Руль шумит – трубки гидроусилителя разболтались и начали отсоединяться от кузова. Еще одна причина такой неисправности – неверно установленные наконечники тяги руля.
  7. Во время движения колеса после поворота «тяжело» возвращаются к ровному движению – в этом случае вам следует обратить внимание на крепление руля и переключателей поворотов, возможно, это крепление расшатано или изначально установлено не плотно. Может быть плохо выровнен клапан контроля или ослаблены шарниры.
  8. Руль самостоятельно поворачивается – ГУР работает с плохим давлением насоса. Проблема может крыться в заклинивании клапана. Иногда, но крайне редко, решением может быть проверка шаровых шарниров.
  9. Парковка осуществляется с трудом, без учета слабого уровня вождения водителя, то решение такой неприятной ситуации найдется в ремонте клапана управления насоса гидроусилителя руля.

Как устранять неисправности ГУР

После того, как вы выяснили, почему ваш гидроусилитель рулевого колеса работает некорректно, можно перейти непосредственно к ремонту проблемных частей. Если неполадки не являются критичными, то можно сделать все самостоятельно, однако при недостаточном уровне квалификации или появлении серьезных проблем, наилучшим вариантом будет обращение к специалистам в фирменном автосервисе.

Для начала обсудим то, что вы сможете исправить самостоятельно. Речь, конечно же, о замене или правильной регулировке приводного ремня, наполнении и очистке заправочного бачка. К слову, если говорить о жидкости, то менять ее часто не советуем. Однако если есть острая необходимость в замене, то старое масло следует сливать, заливая при этом новое. Также не забывайте, что главный принцип при любой работе – не допустить завоздушивания системы, которое может «поставить крест» на нормальной работе ГУР.

Если начинает вытекать жидкость, то проблему придется самостоятельно искать во всей системе, так как причиной может быть что угодно, от подшипников до валов. Поэтому, будьте готовы, что в некоторых случаях вы будете вынуждены буквально вручную перебирать все элементы гидроусилителя. Более того, в профилактических целях тщательным осмотром на предмет неисправности ГУР следует заниматься регулярно.

Сам гидроусилитель при серьезных поломках и неисправностях могут заменить или отремонтировать специалисты на СТО. С другой стороны, починкой насоса ГУР можно заняться и самостоятельно, особенно учитывая, что именно неполадки к его работе чаще всего приводят к некорректному функционированию ГУРа. Все делается достаточно просто – вам просто нужно снять все детали, осмотреть их очистить. Если внутри корпуса есть дефект в виде небольшой ступеньки, поможет обычная дрель с правильной насадкой – так же с этой проблемой справляются и в сервисах.

Замену старого сальника или подшипника тоже можно произвести самостоятельно. Новый подшипник крепится обратно с помощью выточки на внешней стороне. Также следует перед установкой просверлить пару отверстий в стенках насоса, куда и будет вставляться подшипник. Само крепление обеспечивается с помощью двух болтов, шапки которых после затягивания легко отпиливаются ножовкой.

Таким образом, если все делать правильно, то большинство неисправностей ГУРа можно убрать с помощью элементарной замены отдельных деталей, с чем справится буквально любой опытный автомобилист.

Как правильно эксплуатировать ГУР

Для того чтобы гидроусилитель рулевого колеса прослужил вам, как минимум обозначенный производителем срок, требуется соблюдать некоторые простые правила во время его эксплуатации.

Первое, о чем нельзя забывать – постоянное внимание к тому, насколько требователен к усилиям ГУР во время поворотов и когда автомобиль заглушен. Если разница есть и она вполне ощутима, то беспокоиться о неисправностях гидроусилителя не стоит. Как только вам покажется, что во время стоянки руль поворачивается с теми же усилиями, что и при поворотах в движении, стоит сразу все проверить на наличие неполадок.

Немаловажным профилактическим действием остается постоянная проверка натяжения приводного ремня. Если вы замечаете, что натяжение слишком большое, то, продолжая ездить в таком состояние, вскоре приготовьтесь к серьезному ремонту насоса. При слабом натяжении быстро изнашивается сам ремень привода.

Хотя бы раз в год занимайтесь заменой фильтра, а также не забывайте, что удерживать руль в повернутом состоянии больше пары минут – движение в сторону новых поломок и неисправностей в системе ГУРа (при таком положении может закипеть масло).

Ну, и самое последнее, к тому же, самое очевидное – если ваш ГУР неисправен, не нужно ездить на автомобиле до ремонта. Есть вероятность, что вы полностью «убьете» систему гидроусилителя, а это, в свою очередь, приведет к ее полной замене, которая стоит довольно дорого.

Гидроусилитель руля машины - обслуживание и неисправности ГУР (своими руками)

Рассмотрим работу гидроусилителя руля автомобиля. Советы по обслуживанию и таблица основных неисправностей. Какое масло заливать в ГУР.

Задача гидроусилителя

Задача ГУР - сделать поворачивание рулевого колеса авто легким при маневрировании с малой скоростью и более ощутимым по усилию при движении с большей скоростью. У большинства гидроусилителей вне зависимости от скорости движения автомобиля коэффициент усиления остается постоянным. Но все большее число машин оснащается системами с переменным коэффициентом усиления, у которых степень усиления изменяется в зависимости от скорости движения. Они обеспечивают точную и быструю реакцию при движении машины на поворотах и требуемое усилие при маневрировании с малой скоростью.

Одним из путей достижения этого является использование рейки рулевого механизма с переменным передаточным отношением. С этой целью по длине рейки изменяется шаг и диаметр зубьев, а на шестерне шаг зубьев остается постоянным.

Когда колеса автомобиля стоят прямо, передаточное число рулевого механизма равно единице и коэффициент усиления наименьший, но по мере приближения рулевого колеса к его крайним положениям, передаточное число возрастает и усиление, необходимое для поворачивания колес, уменьшается.

Техническое обслуживание

ГУР обладает высокой надежностью и не требует сложного обслуживания при эксплуатации. Даже в случае отказа насоса усилителя, движение на автомобиле можно продолжать, хотя для поворачивания руля потребуется прикладывать значительно больше усилий.

Причиной полного отказа гидроусилителя является обрыв приводного ремня насоса. Регулярно проверяйте состояние ремня - может быть изношен или слабо натянут. Одним из признаков слабого натяжения ремня является появление отдачи (обратного толчка) на рулевом колесе. Обычно это заметнее при трогании авто с места, когда колеса повернуты до отказа.

Поддерживайте на должном уровне количество жидкости в бачке усилителя. При необходимости доливайте жидкость ГУР только указанной в руководстве по обслуживанию. Учтите, что жидкость, предназначенную для автоматических коробок передач, можно использовать не для всех гидроусилителей авто. Неподходящая жидкость может испортить все сальники в системе. Например, использование синтетики в системе, заточенной под минералку, быстро прикончит резиновые элементы.

Т.к. жидкость используется как смазочный материал, важно, чтобы ее уровень не опускался ниже нормы. Иначе насос может выйти из строя. А потемнение жидкости не означает, что она потеряла полезные свойства и надо срочно менять.

Замена масла ГУРа

Замена жидкости ГУР требуется редко. Большинство производителей не регламентируют интервал замены - она залита на весь срок службы. Но если хотите слить жидкость, необходимо открыть крышку расширительного бачка, отсоединить один из трубопроводов системы и несколько раз повернуть рулевое колесо из стороны в сторону для выдавливания жидкости из гидросистемы. Специальное отверстие для слива жидкости обычно отсутствует. Заправка новой жидкости производится через расширительный бачок. При этом в гидросистеме образуются воздушные пробки, нарушающие ее работоспособность. Их следует удалить. Для этого запустите двигатель, откройте крышку расширительного бачка и прокачайте систему, поворачивая руль несколько раз из одного крайнего положения в другое. По мере прокачивания гидросистемы уровень жидкости в бачке будет понижаться.

Повторяйте процедуру, пока не стабилизируется. После долейте жидкость до требуемого уровня.

Другие причины поломок

Частой неисправностью гидроусилителей является течь жидкости. У некоторых старых гидросистем допускалось небольшое просачивание жидкости через подшипники, поскольку их практически невозможно сделать полностью герметичными. Регулярно осматривайте узлы системы со всех сторон для обнаружения возможных подтеканий из трубопроводов и штуцеров. Выясните, не трутся ли трубки и шланги о детали кузова. Производя проверку, поворачивайте рулевое колесо максимально справа и налево. В случае неисправности насоса его можно отремонтировать, воспользовавшись ремонтным комплектом новых сальников.

Неисправности и методы устранения

Неисправность Причина Устранение
Отдача (обратные толчки) на рулевом колесе Слабо натянут или изношен приводной ремень насоса Заменить ремень или отрегулировать его положение
Рулевое колесо поворачивается с большим усилием Слабо натянут или изношен приводной ремень насоса. Низкий уровень жидкости в заправочном бачке. Малое число оборотов холостого хода двигателя. Грязный фильтр заправочного бачка. Низкое рабочее давление насоса гидроусилителя. Имеется воздух в гидроусилителе. Отрегулировать натяжение ремня. Долить жидкость. Отрегулировать обороты холостого хода. Заменить фильтр. Отремонтировать или заменить насос. Проверить герметичность уплотнений и удалить воздух
Вращение рулевого колеса в среднем положении требует большого усилия Неисправность насоса гидроусилителя. Механическая неисправность Проверить насос и отремонтировать или заменить его. Проверить систему рулевого управления
Вращение рулевого колеса в одну из сторон требует большого усилия Неисправность насоса. Проверить и отремонтировать насос или заменить его сальники.
Быстрое поворачивание рулевого колеса требует большого усилия Слабо натянут приводной ремень насоса. Слишком малое число оборотов холостого хода. В гидроусилителе имеется воздух. Неисправность насоса гидроусилителя. Механическая неисправность Отрегулировать натяжение ремня. Отрегулировать работу двигателя. Найти место подсоса воздуха и удалить воздух. Отремонтировать или заменить насос. Проверить механизмы системы рулевого управления
Нечеткая работа рулевого управления Низкий уровень жидкости в заправочном бачке, течь жидкости. Имеется воздух в гидросистеме. Износ деталей рулевого управления. Нарушена геометрия рулевого привода. Неисправность шин Добавить жидкость, выявить и устранить течь. Проверить герметичность уплотнений и удалить воздух. Проверить состояние узлов и устранить обнаруженные неисправности. Проверить и при необходимости заменить шины.
Шум при работе Низкий уровень жидкости в заправочном бачке. Сброс жидкости через предохранительный клапан (свистящий звук при крайнем положении рулевого колеса) Добавить жидкость, проверить отсутствие течи. Установить причину и удалить воздух. Проверить и отремонтировать или заменить насос. Проверить рабочее давление насоса.
Вибрация Имеется воздух в гидросистеме Механическое повреждение или плохое состояние шин. Установить причину и удалить воздух. Выявить неисправные шины и отремонтировать

В случае выхода ГУРа из строя его меняют на новый или отремонтированный. Новый стоит дорого, так что стоит поискать подходящий из числа неоригинальных. Хорошо зарекомендовали себя китайские аналоги - соотношение цены и качества приемлемое.

Как проверить насос ГУР, почему гудит и шумит гидроусилитель

 Как самостоятельно проверить насос ГУР

Сложно представить современный автомобиль, без усилителя рулевого управления. А ведь какие-то 15-20 лет назад, это было обыденным, практически все водители, крутили баранку только при движении автомобиля, так как на месте это было сделать значительно труднее.

На сегодняшний день, автомобили снабжаются различными конструкциями усилителей руля, основное место между собой делят гидравлический усилитель и электрический, но также не редки случаи компоновки автомобиля, электрогидравлическим усилителем руля. Учитывая факт того, что наиболее распространенным и популярным считается именно гидроусилитель рулевого управления, мы разберем подробно способы и методы проверки исправности насоса ГУР.

Основные неисправности насоса

1. Повышенный люфт и выход из строя подшипника рабочего вала.

2. Нарушение целостности сальника рабочего вала насоса.

3. Износ и задиры лопаток ротора.

4. Неисправность редукционного клапана давления.

5. Нарушение герметичности корпуса насоса.

6. Проскальзывание приводного ремня на шкиве насоса, слабое натяжение.

Какие бывают признаки и симптомы поломок

- Завоздушивание рабочей магистрали.

Данная проблема, может быть обусловлена, как правило двумя неисправностями. Одной из них, принято считать нарушение герметичности корпуса насоса ГУРа, а также трещины в трубопроводах, шлангах и соединительных элементах.

Вторая поломка- это подсос воздуха, через неисправный подшипник вала и его сальник, что является самой распространенной проблемой, появляющейся куда чаще чем первая. Основным признаком завоздушивания масляной магистрали, служит появление пузырьков в бачке усилителя, а также не редким случаем встречается вспененность и выдавливание жидкости из под крышки бачка.

- Гудение и шум при работе.

Если насос гидроусилителя, стал издавать шум и сильное гудение при заведенном двигателе, скорее всего причина кроется в его не способности создавать требуемое давление. Происходит это, в основном из-за износа лопаток ротора и их «подвисания» в его корпусе. Также, данный симптом может быть от перекашивания ротора, в следсвии износа и люфта подшипника насоса ГУР.






В зимнее время года, гудение насоса при его неисправности, может быть не значительным, до тех пор пока не прогреется рабочая жидкость, стоит также отметить что руль «на холодную» крутится значительно легче чем спустя пару минут прогрева . Данный дефект многие перекупщики автомобилей, не редко маскируют заменив жидкость на более вязкую. Отличить такой «маскарад» удается далеко не каждому дилетанту.

Подшипник вышел из строя

При неисправности подшипника, гул и вой в районе насоса будет постоянным, вне зависимости от нагрузки на рулевой механизм. Проверить такую поломку не сложно, достаточно на заглушенном двигателе, покачать шкив насоса в вертикальной плоскости. При исправном подшипнике люфта быть не должно. Не лишним будет проверить подшипник фонендоскопом или длинной отверткой на заведенном двигателе, стуки, скрежеты и сильный шум не допустимы.

- Свист при вращении рулем

Достаточно распространенная неисправность, особенно на автомобилях, за которыми следят крайне не брежно. Суть проблемы, заключается в проскальзывании ремня на шкиве насоса усилителя, происходит это в момент его активной работы, то есть когда руль находится в состоянии движения. Причина чаще всего кроется в растянутости приводного ремня или же его слабом натяжении.

- Сильно тяжелеет руль при движении

Как правило, с повышением оборотов двигателя, если руль становится существенно тяжелее, то это говорит о выходе из строя редукционного клапана, который поддерживает номинальное давление во всей системе. Для достоверного подтверждения этой версии, не лишним будет замерить давление в магистрали специальным манометром.

Какой ресурс и срок эксплуатации насоса.

На долголетие и надежность эксплуатации насоса гидроусилителя рулевого управления, влияют несколько фактов:



1. Своевременность и качество замены масла, специальной жидкости системы.

2. Стиль вождения водителя. При резких и частых перегазовках, подшипник выходит куда быстрее обычного.

3. Натяжение приводного ремня. При его сильном затягивании, подшипник «загудит» очень быстро.

4. Задержка руля в крайнем положении более 3-5 секунд, вызывает колоссальную нагрузку на ротор насоса. Износ в такой эксплуатации будет явно повышенным.



Не смотря, на вышеизложенные факты, в среднем насосы гидравлической системы усиления руля, вполне исправно работают по 150-200 тысяч километров. Поломки, которые случаются раньше этого пробега, зачастую просто единичные случаи.

Для надежной работы насоса рекомендуется

- своевременно менять жидкость гидроусилителя

- следить за уровнем жидкости и проверять отсутствие подтеков

- не вращать руль без прогрева системы (3-5 минут)

- не пользоваться герметиками и присадками заделывающими течи в системе.

В заключении.

Ремонт насоса ГУР, требует достаточно высокого оборудования и соблюдения определенных технологий. Делать ремонт самостоятельно, не всегда является разумным решением, так же как и покупка контрактного. В свою очередь замена на новый узел, будет куда более правильным выходом.

Таблица неисправностей рулевых реек и насосов ГУР

проявление неисправность метод устранения
Звуки из-под капота на работающем двигателе. При вращении руля НЕ ИЗМЕНЯЮТСЯ К насосу ГУР не относятся! Искать другие источники звука
Похожий на зуд звук, усиливающийся при вращении руля на месте. Громче на ХОЛОДНОЙ машине. В бачке ГУР видна пена или пузырьки воздуха.

Завоздушивание системы ГУР:

-низкий уровень масла в бачке

- либо подсос воздуха через сальник насоса

Долить масло. Дать отстояться 10 мин. Если пузырьки воздуха все-равно появляются через некоторое время работы мотора, то искать причину в износе сальника насоса либо затрудненном поступлении жидкости из бачка в насос. Так же см. ниже
Похожий на зуд звук, усиливающийся при вращении руля на месте. В бачке ГУР виден бъющий фонтанчик, пена, жидкость выбрасывает из бачка.

Завоздушивание системы ГУР:

- подсос воздуха в бачке

Заменить бачок системы гур. В нем забита и прорвана (или сдернута) фильтрующая сетка.
Руль вращается туго, но воя (зуда) от насоса НЕ слышно. Руль становится легче при увеличении оборотов двигателя. Подвисание расходного клапана - частая неисправность В большинстве случаев проходит само при эксплуатации, если облегчение руля происходит до 3000 оборотов. Если руль становится легче только на 5000 оборотов и выше, то требуется чистка расходного клапана. Эта неисправность иногда возникает после замены масла или др. вмешательств в систему ГУР. Причина - зашлакованность системы. Шлаки попадают в расходный клапан. Гарантированно избежать появления этой неисправности при ремонте только одного агрегата системы ГУР практически невозможно
Руль вращается туго, от насоса слышен вой (зуд). Руль может становится легче на высоких оборотах мотора. Задиры ротора и привалочных плоскостей - частая неисправность Без замены всех внутренностей насоса не устраняется. Запчасти насоса по-отдельности продаются редкими производителями и стоят дорого. Ремонт нецелесообразен
Руль вращается туго. Звуков от насоса нет никаких. На газ реакции нет Поломка вала насоса внутри. Либо разрушение ротора Замена насоса. (Встречается на BMW)
Похожий на зуд звук, усиливающийся при вращении руля на месте, появляющийся через некоторое время после начала работы насоса. Пена или воздушные пузырьки в бачке при нормальном уровне масла. В некоторых случаях масло выдавливает через пробку и/или насос "потеет" со стороны шкива Подсос воздуха через изношенный сальник вала шкива Заменить сальник или насос в сборе
Усилие на руле большое на любых оборотах двигателя и в обе стороны Разрушение резинового колечка плавающей шайбы внутри насоса Встречается на некачественных насосах. Кольцо можно поменять, разобрав насос
Руль вращается туго, при вращении руля слышен свист из-под капота. Руль становится легче при увеличении оборотов двигателя. Руль "пляшет" в руках при попытке повернуть его Проскальзывание ремня Заменить ремень привода насоса на новый. Либо проверить работу натяжителя. Либо проверить, не прокрутило ли шкив коленвала на резиновом демпфере
Подтекание масла из насоса Негерметичность сальника вала насоса либо прокладок насоса Замена сальника и уплотнений

Возможные неисправности гидроусилителя руля

ГУР относят к важным элементам рулевого управления. Неисправности гидроусилителя руля могут привести к авариям на дороге, ведь система управления – одна из самых важных систем всего автомобиля. В этой статье я расскажу, как провести диагностику неисправностей ГУР и опишу как их устранить.

Содержание статьи

Признаки неисправностей

К признакам неисправности гидроусилителя руля относят множество факторов. Среди них попробую определить самые главные, которые часто встречаются.  Выделяют два критерия, согласно которым можно разделить неисправности: неисправности насоса и редуктора ГУР.

  • Начнем с внешних проблем. Если удерживается руль и чувствуются толчки – это говорит о том, что слабо натянут приводной ремень. Если для поворота вправо или влево нужно прикладывать силу, то я советую обратить внимание на приводной ремень и осмотреть заправочной бачок (уровень жидкости и нет ли грязи). Возможно, причина в том, что мало оборотов холостого хода двигателя. Если недавно меняли ГУР, то проверьте, не завоздушили ли систему. Вернувшись к ситуации с поворотами, когда трудно повернуть в одну сторону руль, стоит посмотреть на масляный насос. Возможно, там скрывается неполадка. Вибрация чувствуется при плохом состоянии шин.
  • Если трудно или совсем легко поворачивать руль – нужно проверить электронное оборудование и спидометр. Не стоит забывать об уровне рабочей жидкости в бачке – если ее недостаточно, то система ГУР может перестать работать.
  • Если в машине шкив насоса отвинчивается без лишнего воздействия, то причина неисправности кроется в дефекте валов, на которых неправильно поставлен шкив. У меня, например, слышался свистящий звук – это свидетельствовало об ослаблении крепления шарниров руля. Возможно, что в гидроусилителе руля не полностью соприкасаются шланги с другими компонентами системы.
  • Если слышится шум в руле, тогда это очень плохой признак, поскольку трубки ГУР не надежно скреплены с кузовом, либо неверно поставлены наконечники рулевых тяг и ослабло само крепление.
  • Когда при езде ощущается трудоемкий возврат колес к плавному движению вперед (после) поворотов, тогда причина кроется в не плотном креплении руля с переключателем поворотов, в неточном выравнивании клапана контроля потоком, ослаблении рулевых тяг и шаровых шарниров.
  • Когда проворачивается руль – это свидетельствует о том, что гидроусилитель функционирует с недостаточным давлением в насосе, или заклинивает его клапан, который управляет потоком. Когда невозможно управлять автомобилем, а у меня был такой случай, я проверял систему управления на завоздушивание, потом колеса на износ или повреждение подшипников. Но, как оказалось, проблема скрывалась в ослаблении рулевых тяг и шаровых шарниров.
  • Если трудно парковать автомобиль (здесь не рассматривается неумение водителя), то причина может находится в дисфункции работы клапана управления потоком насоса ГУР или недостаточном давлении насоса.

Устранение и советы по эксплуатации

Итак, когда мы выяснили, почему не работает гидроусилитель руля, можно приступать к ремонту и устранению неполадок. Работать придется над этим самому, если дисфункции мелкие, а если нет, то лучше обратится за помощь к специалистам в автосервис.

Что вы можете сделать самостоятельно? Отрегулировать или заменить приводной ремень, долить рабочую жидкость или заменить весь фильтр в случае загрязнения и недостаточном количестве последней. Несколько слов о жидкости – менять ее не стоит часто. Если уж делаете это, тогда нужно слить предыдущее масло и залить новое. Нужно быть осторожным с завоздушиванием системы.

Так как у меня часто встречалась течь жидкости, то принцип работы в такой ситуации несколько другой. Течь масла происходит через подшипники, валы, поэтому важно осматривать всю систему ГУР регулярно для своевременного обнаружения подтеканий из штуцеров, трубопроводов.

Отремонтировать или заменить гидроусилитель помогут на автосервисе. Что касается ремонта насоса ГУР, а именно он рассматривается на первом месте неисправности гидроусилителя руля, то для начала его нужно снять и разобрать, потом тщательно очистить от грязи и просмотреть все детали. Возможна выработка на внутренней стенке корпуса в виде ступеньки, избавиться от нее можно с помощью насадки на дрель.

Если изношенный подшипник или устарел сальник, то нужно их сменить. Как закрепить обратно новый подшипник? Делюсь опытом: делаю выточку у токаря на внешней стороне, затем просверливаю отверстия в стенке насоса, вставляю в него подшипник и закрепляю болтами, через отверстия и отпиливаю их.

Большинство моментов сводится к смене деталей, если все сделать правильно, то гидроусилитель в будущем будет работать, и порадует своей исправностью в качественных и легких поворотах и управлении автомобилем.

Перейдем к советам по эксплуатации, чтобы ГУР прослужил долго и вы даже не задавались вопросом о его местонахождении. Первое, на что я советую обратить внимание – это регулярное сравнение усилия на руле при поворотах с заглушенным двигателем. Если ощущается разница, тогда все в порядке.

Всегда нужно следить за уровнем рабочей жидкости, не допускать минимальной отметки, осматривать магистрали и узлы соединений, чтобы предотвратить утечку масла через подшипники.

Второе – проверка натяжения ремня привода, если он очень натянут, то вскоре придется ремонтировать насос, если ослабленный – быстро износится. Раз в год рекомендую менять фильтр, не держать повернутый руль в крайнем положение более минуты, так как в таком случае масло может закипеть. Третье, призываю не ездить на машине с неработающим гидроусилителем руля, тогда можно полностью разрушить рулевое управление, как систему. И, конечно же, при первых признаках дисфункции обращаться за помощью в СТО.

Видео “Неисправности гидроусилителя руля”

Посмотрев запись, вы узнаете, что делать, если завыл насос ГУР у вашего автомобиля. Также на видео показано, как происходит процесс ремонта гидроусилителя руля и какие понадобятся для этого инструменты.

Как проверить гур на неисправность


☰ Неисправности насосов ГУР - причины, признаки, предотвращение

Насос ГУР - узел гидравлической рулевой системы. Функции агрегата:

  • создает и изменяет давление в системе;
  • перенаправляет жидкость в золотник распределителя рулевой рейки, который при повороте руля распределяет смесь в нужную камеру гидроцилиндра;
  • облегчает управление автомобилем.

Состояние насоса влияет на работу других агрегатов и узлов, поэтому неисправность насоса - серьезная проблема.

Одноконтурный насос ГУР

Рассмотрим подробнее какие неисправности возникают, что сигнализирует о каждом виде поломки, а также дадим полезные рекомендации, которые помогут увеличить срок службы насоса.

Причины поломок насоса

Ресурс насоса ГУР зависит от соблюдения правил эксплуатации агрегата. Сократить срок службы узла могут следующие факторы:

Указанные варианты могут стать причиной преждевременной поломки насоса и выхода из строя гидроусилителя.

Неисправности насоса и признаки поломок

Неисправности, которые возникают с насосом ГУР:

  • износился подшипник, люфтит вал, насос воет и гудит;
  • потек сальник;
  • износились лопатки ротора, неравномерно выработалась внутренняя стенка статора и посадочные места лопаток ротора;
  • царапины и задиры на редукционном клапане;
  • лопнул корпус насоса;
  • ослабло натяжение приводного ремня, элемент соскальзывает со шкива.

У каждой поломки есть признаки, по которым водитель понимает, что насос неисправен.

Завоздушивание магистралей. О проблеме сигнализирует сильный гул насоса, пена и пузырьки воздуха в бачке ГУР, которые видно, если открыть крышку и посмотреть в резервуар. Большое количество воздуха в системе гидроусилителя увеличивает уровень жидкости в бачке выше допустимого и может выдавить смесь через крышку резервуара.

Пузыри воздуха в бачке - признак возможной неисправности насоса ГУР

Возможны две причины завоздушивания:

  • трещина в корпусе насоса, трубопроводе, соединительном элементе;
  • износ отдельной детали - сальника, уплотнительного кольца, резинового шланга. Если бачок крепится непосредственно к насосу, причиной завоздушивания может стать износ резинового уплотнительного кольца на стыке между агрегатом и резервуаром.

Насос гудит постоянно. Посторонний гул сигнализирует о том, что насос не способен создать нужное давление. Причин множество - износились маслозаборные плиты, подшипник вала или рабочая пара, неравномерно выработалась внутренняя часть статора. Если износился подшипник, насос будет гудеть все время и звук будет усиливаться вместе с увеличением оборотов двигателя.

Насос свистит при повороте рулевого колеса. Посторонний свист и визг появляется, когда приводной ремень недостаточно натянут на шкивы и проскальзывает в моменты нагрузки. Другая возможная причина - ремень износился и растянулся.

Потяжелел руль. Если вместе с увеличением оборотов двигателя руль становится легче, значит износилась рабочая пара агрегата. Если руль не крутится совсем, причин может быть несколько:

  • задиры и серьезные повреждения редукционного клапана, из-за которых элемент заклинивает;
  • полный выход из строя насоса;
  • кольцевой износ корпуса распределителя рейки.

Каталог насосов гидроусилителя руля (ГУР)

Перейти

ВАЖНО! Если есть подозрения, что насос гидроусилителя руля вышел из строя или работает некорректно - обратитесь в автосервис. Даже если удалось найти причину поломки, скорее всего, устранить ее самостоятельно и качественно не получится. К тому же неисправность насоса - серьезный сигнал проверить все рулевое управление, потому что поломка одного агрегата всегда отражается на работе других узлов и элементов системы.

Как избежать неисправностей насоса ГУР

Чтобы насос работал надежно и положенный срок, нужно:

  • своевременно проверять и менять масло гидроусилителя. Проверять состояние масла нужно минимум раз в 15 тысяч километров пробега;
  • использовать только качественную и подходящую по допускам жидкость;
  • следить за уровнем масла в бачке ГУР;
  • зимой в течение 1-5 минут не крутить руль, пока система не прогреется;
  • если возникла течь, не использовать герметики и присадки, а обратиться в автосервис;
  • если слышите посторонний гул и шум - обратитесь на диагностику.

Помните, что состояние и срок службы агрегатов автомобиля зависят от вашего отношения к автомобилю, от регулярности прохождения техосмотра, от качества запчастей, комплектующих, технических жидкостей и горюче-смазочных материалов. С умом подходите к решению проблем и будет вам счастье!

steering.com.ua

Неисправности гидроусилителя руля, причины

Неисправности гидроусилителя руля могут привести к не поправимым последствиям, ведь управление автомобилем, особенно на дальние расстояния, вещь довольно утомительная, и от усталости водителя на прямую зависит увеличение вероятности вылета автомобиля в кювет или другого ДТП.

Поэтому, чтобы облегчить участь водителя и уменьшить вероятность ДТП, современные легковые автомобили очень часто оснащаются усилителями рулевого управления. Изначально усилители применялись только на грузовых авто, но со временем они появились и легковых машинах.

На автомобиль может быть установлен гидравлический, электрогидравлический и электрический усилитель рулевого управления.

Самыми распространенными являются гидроусилители. Конструкция их не очень сложная, но все же в процессе эксплуатации автомобиля могут появиться поломки и данного узла рулевого управления.

Неисправности гидроусилителя руля могут проявляться в виде:

  1. Повышенных шумов под капотом;
  2. Увеличении усилия на рулевом колесе;
  3. Подтекание рабочей жидкости.

Повышенный шум

Повышенные шумы возникают в нескольких случаях. Появление посторонних звуков под капотом во время поворота рулевого колеса чаще всего свидетельствует о послаблении натяжения ремня привода насоса ГУР.

Чтобы устранить эту неисправность нужно проверить натяжение ремня. В рабочем состоянии при усиленном давлении на ремень большим пальцем он должен прогибаться на 0,1-0,15 см. Если же ремень прогибается значительно больше, его следует подтянуть натяжным механизмом.

Повышенный шум может быть причиной того, что в системе не хватает жидкости, вследствие чего в нее попал воздух. В этом случае нужно долить рекомендуемую жидкость в бачок ГУР. Но после этого обязательно следует провести прокачку системы для удаления из нее воздуха.

На разных автомобилях данная операция может проводиться по-разному.

При наличии специального штуцера

В одном случае прокачка проводится при помощи специального штуцера, который можно найти на корпусе гидроусилителя. Для удобства прокачки передняя часть авто вывешивается, рулевое колесо поворачивается в какую-либо сторону до упора. При этом двигатель должен быть заглушен.

Затем штуцер для прокачки немного ослабляется для того, чтобы через него мог выйти воздух. После этого рулевое колесо не быстро поворачивается в другую сторону до упора.

При поворачивании рулевого колеса через штуцер должен выйти весь воздух из системы. Сигналом того, что воздух вышел, будет появление из штуцера жидкости. Если жидкость пошла, то, не меняя положения рулевого колеса, штуцер нужно затянуть, чтобы через него воздух не попал обратно в систему. При проведении данной операции нужно постоянно следить за уровнем жидкости в бачке.

Затем следует переднюю часть авто опустить. Чтобы завершить прокачку системы, нужно запустить двигатель и начать проворачивать руль из стороны в сторону до упора. Но долго удерживать руль в крайнем положении нельзя.

Во время проведения этой операции в бачке будут появляться пузырьки воздуха. Проворачивать руль при заведенном двигателе нужно до тех пор, пока эти пузырьки не исчезнут.

Гидроусилитель без штуцера

Если гидроусилитель не оснащен штуцером для стравливания воздуха, процесс прокачки производится несколько иначе. Вначале проводятся операции при заглушенном двигателе. Для этого передняя часть авто вывешивается. В бачок заливается жидкость до уровня. Затем нужно несколько раз провернуть руль от упора до упора.

Затем авто опускается на землю. После чего потребуется запустить двигатель и дать ему поработать несколько минут. Далее рулевое колесо нужно снова провернуть от упора сначала влево, затем в право, не останавливаясь в крайних положениях. При этом нужно следить за уровнем жидкости и в случае надобности проводить доливку.

При проведении этой операции в бачке на поверхности жидкости образуется пена. Затем нужно двигатель остановить и подождать, пока пена не исчезнет. Прокачка произведена.

Если шум под капотом прослушивается постоянно, то это сигнализирует об износе подшипников насоса гидроусилителя. В таком случае производится замена насоса.

Увеличение усиления на рулевом колесе

Неисправности гидроусилителя руля, которые проявляются увеличением усилия на рулевом колесе, свидетельствуют о засорении системы. В таком случае потребуется проверить фильтрующий элемент бачка гидроусилителя. Если заметна сильная его засоренность, бачок нужно заменить.

После чего провести промывку системы путем двухразовой замены рабочей жидкости с последующей прокачкой системы. Эту операцию нужно проводить также, когда было обнаружено помутнение жидкости.

Подтекание рабочей жидкости

Очень часто неисправности гидроусилителя руля сводятся к появлению подтекания рабочей жидкости. Она может протекать в местах крепления трубопроводов или же в случае повреждения этих трубопроводов.

В первом случае рекомендуется заменить хомуты на трубопроводах. При повреждении трубопровода, его нужно заменить, для чего придется сливать рабочую жидкость из системы. Причем желательно менять все трубопроводы сразу. После замены трубопроводов в систему заливается новая жидкость и проводится прокачка.

Важно помнить, что повторное использование рабочей жидкости гидроусилителя не рекомендуется, поскольку это может привести к выходу из строя элементов гидроусилителя.

Оцените статью

autotopik.ru

Рулевые компоненты › Блог › Возможные причины неисправности гидроусилителя руля (гур) ВАЗ и методы устранения.

Механизм рулевого управления гидроусилителем надежен и прост в обслуживании. В случае отказа во время движения насоса гидроусилителя можно продолжать движение на автомобиле, необходимо будет больше усилий прикладывать для поворота рулевого колеса.

Необходимо помнить, что Ваша внимательность к техническому состоянию автомобиля поможет избежать лишних проблем с ремонтом. При возникновении каких либо посторонних шумов, стуков или утечек жидкостей, необходимо обратиться на СТО для диагностики возникшей проблемы.

Несмотря на возможные неисправности гидроусилителя рулевого управления, возникающие в силу естественного износа деталей, достоинств у рулевой системы с гидроусилителем руля несравнимо больше. Те, кто хоть раз попробовал управлять машиной одной рукой, никогда не смогут сесть за руль автомобиля, не оснащенного рулевым механизмом со встроенным гидроусилителем.

1.Обратные толчки (отдача) на рулевом колесе.
ПРИЧИНА: Возможно приводной ремень изношен или слабо натянут
ЧТО СДЕЛАТЬ Отрегулировать приводной ремень или заменить

2. Для поворота рулевого колеса необходимо приложить большое усилие.
ПРИЧИНЫ
— Возможно приводной ремень изношен или слабо натянут.
— Низкий уровень жидкости или грязный фильтр в заправочном бачке.
— Малое число оборотов холостого хода двигателя.
— Воздух в гидроусилителе.
— Низкое рабочее давление насоса гидроусилителя руля.

ЧТО СДЕЛАТЬ
— Отрегулировать приводной ремень или заменить.
— Долить жидкость или заменить фильтр.
— Проверить герметичность уплотнений и удалить воздух.
— Отремонтировать или заменить насос.

3. Для быстрого поворота рулевого колеса необходимо приложить усилие.
ПРИЧИНА
Слабо натянут приводной ремень насоса.
— Неисправность насоса.
— Механическая неисправность.
— Воздух в гидроусилителе.
— Малое число оборотов холостого хода.

ЧТО СДЕЛАТЬ
-Отрегулировать приводной ремень насоса.
-Отремонтировать или заменить насос.
-Проверить механизмы рулевого управления.
-Проверить герметичность уплотнителей и удалить воздух.
-Отрегулировать работу двигателя
.

4. Для поворота рулевого колеса в одну из сторон необходимо приложить усилие.
ПРИЧИНА
Возможна неисправность масляного насоса
ЧТО СДЕЛАТЬ
Отремонтировать насос, заменить его сальники

5. Для вращения рулевого колеса в среднем положении необходимо приложить усилие.
ПРИЧИНА
-Механическая неисправность.
— Неисправность масляного насоса.

ЧТО СДЕЛАТЬ
-Проверить механизмы гидроусилителя руля.
— Отремонтировать или заменить насос.

6. Вибрация
ПРИЧИНЫ
-Механическое повреждение.
— Воздух в системе рулевого управления.
— Плохое состояние шин.

ЧТО СДЕЛАТЬ
-Проверить механизмы.
-Проверить герметичность и устранить воздух из системы.
-Заменить изношенные или неисправные шины.

7. Шум при работе гидроусилителя рулевого управления
ПРИЧИНЫ
-Если слышен свистящий звук при крайнем положении рулевого колеса, то возможная причина — сброс жидкости через предохранительный клапан
-Повреждены шланги (высокого давление, низкого давления).
-Низкий уровень жидкости в заправочном бачке.

ЧТО СДЕЛАТЬ
-Добавить жидкость, проверить отсутствие течи.
-Проверить состояние шлангов (высокого и низкого давления).
-Установить причину и удалить воздух.
-Отремонтировать или заменить насос.
— Проверить рабочее давление насоса.

8. Нечеткая работа при рулевом управлении автомобиля
ПРИЧИНЫ
-Естественный износ деталей рулевого управления.
— Низкий уровень жидкости в заправочном бачке.
— Повреждены шланги (высокого давление, низкого давления)
— Течь жидкости.
— Нарушена геометрия рулевого привода.
— Имеется воздух в гидравлической системе.
— Неисправность шин.

ЧТО СДЕЛАТЬ

-Проверить состояние узлов и устранить обнаруженные неисправности.
-Добавить жидкость.
-Проверить состояние шлангов (высокого и низкого давления).
-Устранить течь.
-Сделать диагностику
-Проверить герметичность уплотнений и удалить воздух.
-Проверить и при необходимости заменить шины.

ООО Рулевые компоненты

www.drive2.ru

Гидроусилитель руля (ГУР) - диагностика и замена своими руками

Выход из строя ГУР является достаточной серьёзной поломкой. В некоторых случаях рулевое управление может полностью не работать и управление автомобилем буде невозможно. В этом случае есть два пути решения проблемы, замена гидроусилителя или его ремонт. Второй вариант более выгоден, так как покупка нового устройства может быть экономически нецелесообразной. Как правило, ремонт гидроусилителя руля в большинстве случае оправдан.

Неисправности гидроусилителя руля

Поворот руля сопровождается необходимостью приложения значительных усилий для того, чтобы преодолеть вес автомобиля и развернуть колёса в нужном направлении. Специальное устройство ГУР (гидроусилитель) позволяется компенсировать усилия и облегчить процесс управления машиной. Насос ГУР создаёт определённое давление жидкости внутри системы, под действием которого перемещается рулевая рейка. По завершении манёвра поворотный механизм возвращается в нейтральное положение.

Основными причинами выхода из строя ГУР могут быть:

  • Снижение уровня жидкости в системе.

  • Недостаточное натяжение приводного ремня.

  • Утечка масла из-за нарушения целостности шлангов и соединений.

  • Образование воздушных пузырей внутри системы.

  • Выход из строя насоса.

  • Износ узлов ГУР, связанный с чрезмерными нагрузками и нарушением правил эксплуатации.

Признаком выхода из строя гидроусилителя является характерный звук. При его появлении следует незамедлительно выполнить проверку всей системы для установления точной причины и устранения неисправности.

Диагностика ГУР своими руками

Тестирование гидроусилителя руля необходимо начать с контроля качества и уровня масла в расширительном баке. Пригодной к дальнейшей эксплуатации считается жидкость, если она не имеет запаха отработки и тёмных оттенков. Качественное масло должно быть прозрачным, а появление сероватого или землистого цвета свидетельствует о необходимости его замены. Многие водители считают, что жидкость в систему гидроусилителя руля заливается один раз, и нет смысла её менять. Однако это большое заблуждение, которое в итоге может стать причиной выхода из строя ГУР.

Для проверки работоспособности гидроусилителя запустите двигатель и оцените наличие шумов в районе насоса ГУР. Исправный узел не должен издавать никаких шумов, если к рулю не приложены усилия.

  • Поверните руль поочерёдно в обе стороны до упора. Если в этом случае возникает характерный вой или жужжащий звук в районе насоса. При этом он усиливается по мере увеличения угла поворота колёс, следовательно, вышел из строя либо сам насос, или подшипник вала. При выходе из строя подшипника может произойти нарушение герметичности системы, о чём будет свидетельствовать появление пены в бачке. Масло может пениться, а также выливаться через верхний край. Как правило, в этом случае жидкость будет иметь землистый оттенок.

  • Поочерёдно поверните руль до упора влево и вправо. Если в этом случае на режиме ХХ усилия большие, но с увеличением оборотов они уменьшаются, следовательно, причина неисправности в износе рабочего узла насоса. Когда на руле появляются дополнительные усилия, это может также быть износ шаровых опор, дефекты поворотных (опорных) подшипников передних стоек. Широкая резина в первые несколько дней после монтажа может создавать определённую нагрузку на руль. Однако главный признак износа рабочего узла насоса – это изменение усилий на руле при увеличении оборотов.

  • Если в процессе вращения руля возникает небольшая вибрация (биение), и её интенсивность возрастает с поворотом руля на большой угол, вероятнее всего, проскальзывает приводной ремень насоса. Это может быть следствием слабой натяжки (износа) ремня или дефектов подшипника. Иногда также может появляться визг (писк).

  • Если масло в бачке качественное, его уровень в допустимых пределах и нет посторонних шумов в районе насоса, однако, при этом руль стал тугим, скорее всего, причина в заклинивании (залипании) перепускного клапана.

  • Когда в процессе вращения руля в разные стороны ощущается разница в усилиях, значит, нужно проверить узел переключения давления. Вероятнее всего, механизм износился. Дефекты механизма переключения могут также создавать скачкообразные усилия на руле (тяжело-скачок-легко).



Видео - что делать, если сломался гидроусилитель?

Самостоятельный ремонт гидроусилителя

Устранить неполадки, связанные с повреждением шлангов или с натяжкой приводного ремня, довольно просто. Проверьте систему на предмет отсутствия дефектов и при необходимости замените изношенные детали или подтяните ремень. Легко решается проблема и с низким уровнем жидкости в расширительном бачке. Однако в других случаях проблемы решаются не так быстро.

Воздух в системе. Удалить пузыри воздуха можно с использованием специального оборудования, которое довольно редко есть в обычных водителей. Как правило, в этом случае целесообразно воспользоваться услугами сервисных центров или автомастерских. Прокачка системы под высоким давлением позволит удалить из неё воздух.

Незначительная утечка жидкости. Если есть небольшая утечка масла в системе гидроусилителя, и нет возможности заняться поиском и устранением неисправности, можно решить проблему с помощью специальных присадок. Уникальный состав позволит устранить небольшие подтекания путём восстановления эластичных свойств изношенных прокладок.

Выход из строя насоса. Самостоятельно выполнить ремонт насоса можно при наличии достаточного опыта, элементарных знаний конструкции и соответствующего инструмента. Если вы не уверены в своих силах, то, вероятнее всего, придётся просто купить и установить новый насос.

Как правило, основные неисправности насоса легко устраняются, даже без знания его конструктивных особенностей. Сложность данного мероприятия заключается не столько в самом ремонте, сколько в грамотном демонтаже изношенного узла, последующей разборке насоса и правильной его установке после ремонта. Как известно, основным рабочим элементом насоса ГУР являются лопатки. В основном они выходят из строя или работают с недостаточной производительностью при накоплении большого количества загрязнений или появлении каких-либо дефектов.

В большинстве случае для устранения неисправности достаточно выполнить разборку насоса и исправить дефекты (выработку поверхностей) обычной наждачной бумагой. Загрязнения удаляются промывкой системы.

vipwash.ru

Сообщества › Лада Приора (Lada Priora Club) › Блог › ГУР, или почему я его ни кому не советую.

Написал у себя БЖ на днях, и не ожидал столько отзывов и просмотров.
Решил его выложить здесь. Т.к. попал в ФАК и дополнил картинками.

www.drive2.ru/cars/lada/p…sharik73/journal/1400760/ — у меня
В ФАК www.drive2.ru/communities/LPC/forum/707464 \Рулевое управление\Гидравлический Усилитель Руля. Принцип работы и обслуживание.

Написать пост с подвигла вчерашняя тема "Что лучше ГУР или ЭУР". При выборе машины этому уделил большое внимание. Даже пришлось купить машину с кондеем, переплатив 28 тыс руб, лишь бы не покупать с ГУР.
Текста много, почти весь не мой, а перепост с сайта производителя. Самое интересное выделил жирным курсивом. Для торопыг читать только его.
Еще раз говорю, что это мое мнение.

ООО «Рулевые системы» является организацией, которая уже на протяжении 12 лет производит ГУР для автомобилей производства ОАО «АВТОВАЗ» и ЗАО «ДжиЭм-АВТОВАЗ», в партнерстве с ZF Lenksysteme GmbH, одним из ведущих производителей гидроусилителей рулевого управления.

Механизм рулевого управления со встроенным гидроусилителем типа «рейка-шестерня»
Рулевое управление с гидроусилителем семейства автомобилей ВАЗ-2110 и ВАЗ-2170 «Приора» состоит из основных узлов:
рулевой механизм типа «рейка-шестерня» со встроенным гидроусилителем;
масляный насос лопастного типа;
бак масляный;
шланги высокого и низкого давления.

Принцип работы ГУР
Гидроусилитель работает по принципу работы поршня в гидроцилиндре – давление рабочей жидкости, развиваемое насосом, толкает поршень, помогая водителю поворачивать управляемые колеса автомобиля. Основной особенностью конструкции является то, что усилие развиваемое гидроцилиндром пропорционально силе сопротивления управляемых колес повороту, т.е. помогает водителю ровно настолько, сколько требуется, чтобы с легкостью повернуть рулевое колесо, но при этом не потерять чувство дороги. Эту особенность обеспечивает распределительное устройство торсионного типа, встроенное в рулевой механизм. Принцип работы усилителя показан на схеме (картинках). При движении по прямой гидроусилитель практически не участвует в работе и не сказывается на расходе топлива, так как при качении колес усилие сопротивления колес повороту незначительное, но благодаря следящему действию торсиона (его угловая жесткость специально подобрана) гидроусилитель всегда готов к работе.

Преимущества

Преимущество гидроусилителя руля заключается:
В легкости управления автомобилем с обеспечением повышенной безопасности, прежде всего отсутствием потери курсовой устойчивости автомобиля при внезапном выходе из строя (выстреле) шины одного из передних колес.
В демпфировании обратных ударов, т.е. в сглаживании рывков рулевого колеса при наезде на препятствие.
В повышении комфорта при вождении автомобиля и снижении утомляемости водителя.

Основное из достоинств ГУР:
«Чувство руля» — обратная связь в системе «водитель-автомобиль-дорога»

Техническое обслуживание
Как правило, рулевой механизм с гидроусилителем обладает высокой надежностью и не требует сложного обслуживания при эксплуатации автомобиля. Даже в случае отказа насоса усилителя, движение на автомобиле можно продолжать, хотя для поворачивания рулевого колеса в этом случае потребуется прикладывать значительно больше усилий, чем на автомобиле без гидроусилителя руля. Причиной полного отказа гидроусилителя чаще всего является обрыв приводного ремня насоса. Следует регулярно проверять состояние ремня, т.к. он может быть изношен или слабо натянут. Одним из признаков слабого натяжения ремня является появление отдачи (обратного толчка) на рулевом колесе. Обычно это заметнее всего, когда автомобиль трогается с места, когда колеса повернуты до отказа.

Поддерживайте на должном уровне количество жидкости в бачке усилителя. При необходимости доливайте жидкость только указанной в руководстве по обслуживанию марки, так как неподходящая жидкость может испортить все сальники в системе. Помните, что жидкость используется не только как рабочее тело гидравлической системы, но и как смазочный материал, очень важно, чтобы ее уровень не опускался ниже нормы, иначе насос может выйти из строя. Первыми признаками того, что работа устройства нарушена, является характерный жужжащий шум из моторного отсека, и затруднения поворота рулевого колеса впоследствии. Если вовремя восполнить объем жидкости вкупе с устранением нарушений герметичности гидроусилителя, то работоспособность устройства придет в норму. Иначе все может закончиться заменой насоса.

Следите также за чистотой жидкости. Удаление старой жидкости и промывка позволяют осуществить комплексную очистку всей системы гидроусилителя руля. Грязная или просроченная жидкость быстро разрушит насос и уплотнения гидравлической системы, расположенные на реечном механизме, что потребует потом дорогостоящего ремонта. Замена жидкости требуется крайне редко. Жидкость рекомендуем менять на СТО.

Также наиболее частой неисправностью гидроусилителей является течь жидкости. С таким дефектом автомобилям обычно не удается пройти ежегодный техосмотр. Регулярно осматривайте узлы системы со всех сторон для своевременного обнаружения возможных протеканий из трубопроводов и штуцеров, а также из не туго закрепленных трубопроводов и других деталей. Выясните, не трутся ли трубки и шланги о детали шасси и подвески. Неисправность гидропривода может приводить к прорыву жидкости через чехлы. Производя проверку, поворачивайте рулевое колесо из одного крайнего положения в другое.

В случае неисправности насоса его можно отремонтировать, воспользовавшись ремонтным комплектом новых сальников. Замена сальников мало что исправит, если насос сильно изношен. Ремонт насоса или его замена не представит больших трудностей, если вы обратитесь к специалисту по гидроусилителям, чтобы он проверил его рабочее давление и правильно определил неисправность насоса.

Помните, Ваша внимательность к автомобилю напрямую влияет на его состояние. При возникновении каких-либо стуков, постороннего шума, утечек рабочей жидкости, следует в самое ближайшее время подъехать на СТО для диагностики. Любую неисправность лучше всего устранить на стадии её развития, пока она не привела к серьезной поломке ГУР.

Необходимо отметить, что многочисленные достоинства рулевой системы с гидроусилителем во много раз перевешивают проблемы, создаваемые ее возможными неисправностями.

Рекомендации по эксплуатации
Для того чтобы гидроусилитель не вышел из строя раньше времени, необходимо следить за его работоспособностью — если она в норме, усилие на руле будет значительно меньше, чем при выключенном двигателе, а также соблюдать требования инструкции по эксплуатации автомобиля и проводить следующие операции:

проверять уровень рабочей жидкости (спец.масла) в бачке;
следить за герметичностью системы и как можно быстрее устранять различные утечки;
проверять и при необходимости регулировать натяжение ремня привода;
заменять фильтрующий элемент и жидкость один раз в 2-3 года;
заменять жидкость, если его цвет изменился;

проводить диагностику 2 раза в год — оптимально это делать весной и осенью.
Практика показывает, что большинство случаев выхода из строя систем ГУР связаны не с производственными дефектами, а именно с нарушениями требуемых условий эксплуатации. Даже если вы производите все плановые ТО на официальных СТО вашего дилера, некорректная или небрежная эксплуатация автомобиля неизбежно приведет к выходу из строя системы ГУР. Поэтому, во избежание выхода их строя деталей гидроусилителя недопустимо:

удерживать рулевое колесо в крайнем положении более 5-10 секунд (например, при выезде с обочины, парковки и т.п.) — может вызвать перегрев рабочей жидкости и, как следствие, необратимое ухудшение её эксплуатационных характеристик, а также раскручивая двигатель при круто вывернутых колесах (крайнее положение вала рулевой рейки), вы существенно повышаете давление в системе ГУР, ри

www.drive2.ru

Как самостоятельно отремонтировать насос гидроусилителя руля?&nbsp

Ради облегчения управления автовладельцем своим транспортным средством, современные машины оборудуются гидроусилителем рулевой колонки. Одним из главных элементов этого узла является его насос, прокачивающий жидкость по всей гидравлической системе рулевого усилителя.

Во время эксплуатационного периода на ГУР воздействуют большие нагрузки, поэтому, как и многие другие узлы и агрегаты автомобиля, он требует периодического вмешательства. О том, как диагностировать неполадки и разобрать насос гидроусилителя руля, мы поговорим в сегодняшнем материале.

Основные признаки и причины неисправности гидроусилителяКак проверить гидроусилитель руля?Как выполнить разборку и ремонт насоса ГУР?Что нужно для ремонта?Список действий по разборке насосаВизуальный осмотр и замена деталей насоса гидроусилителя

Знаете ли Вы? Первый предшественник нынешнего рулевого колеса был произведён в 1894 году во Франции.

Основные признаки и причины неисправности гидроусилителя

Пластинчатый агрегат считают долговечным механизмом, но, если его эксплуатация проводилась некорректно, тогда можно ожидать возникновения различных аварийных ситуаций. Восстановление насоса ГУР автовладельцем, как правило, является следствием таких признаков и причин неисправностей гидравлической системы рулевого управления:

Вытекает жидкость, о чём свидетельствует понижение её уровня в бачке и трубопроводах. Долго не производится замена рабочей жидкости или используется неподходящий материал для данного ГУРа. В гидравлическую систему попадают посторонние примеси. Перегрев насоса, что приводит к застою жидкости. Когда насос гидроусилителя руля выходит из строя, признаки, указывающие на это, определяются автомобилистом весьма просто.

На малых и холостых оборотах к рулю приходится придавать большие усилия при поворотах в сравнении с обычной штатной ездой. Когда обороты возрастают, усилие, следовательно, пропадает. В моменты вращения руля слышится неприятный посторонний звук. Начинает подтекать рабочая жидкость ГУРа. Начинает свистеть подшипник. При покачивании вала насос начинает люфтить. Если такие признаки были замечены, необходимо осмотреть всю систему гидроусилителя руля. Далее уже решится: нужен ремонт насоса или этого требуют другие части ГУРа.

Важно! Чтобы подобные неполадки не возникали, необходимо регулярно раз в неделю проверять уровень жидкости в бачке и проверять соединения трубопроводов на предмет протечек.

Как проверить гидроусилитель руля?

Проверка общего состояния гидроусилителя руля быстро и просто осуществляется при помощи сервотестера. Так же с его помощью проверяется работа насоса. Удобно то, что демонтировать агрегаты совершенно не нужно. Сервотестер разрабатывался специально для удобства диагностирования в самом автомобиле. Он монтируется в систему в легкодоступном месте.

Знаете ли Вы? Первый патент на рулевой гидроусилитель был подан ещё в 1902 году Фредериком Ланчестером. Но в 1925 году другой инженер Фрэнсис Дэвис предоставил работающий образец.

Приспособление оборудовано двумя манометрами: низкого и высокого давления. Они служат для измерения давления жидкости в контуре. Чтобы подсоединить прибор, необходимо сделать следующее:

Трубку патрубка выхода давления насоса присоединить к шлангу выхода прибора. Шланг входа сервотестера присоединить к свободному патрубку выхода давления насоса. Подождать пока температура жидкости в системе не станет 50 градусов. Начать проверку нужно с насоса гидроусилителя руля. Если он работает так, как нужно, тогда следует проверить само рулевое управление.

Как проверить гидроусилитель руля?

Поместите сервотестер между рулевым управлением и насосом. Проверьте показания манометра низкого давления. Проделывать какие-либо манипуляции следует только с открытым дроссельным клапаном. Если он закрыт, тогда нельзя вращать руль, ведь это вызовет резкие перепады давления, а в результате этого могут повредиться и насос и сервотестер.

Тест на низком давлении:

Давление должно быть от трёх до десяти бар. Всё зависит от характеристик насоса и его модели. Если при открытом дроссельном клапане на холостых оборотах показатели манометра низкого давления завышены, значит в распределительном клапане имеются повреждения или засорён контур. Если давление наоборот ниже минимального, значит насос сбоит. Для полной уверенности нужно будет пройти повторную проверку, но уже манометром высокого давления.

Важно! Она не должна длиться долго, так как сильно нагретое масло может повредить элементы ГУРа или сам прибор.

Чтобы приступать к проверке гидроусилителя на высоком давлении, нужно закрыть манометр низкого. Затем постепенно закрывайте дроссельный клапан, достигая максимального давления.

Тест на максимальном давлении:

Полностью закройте манометр низкого давления и медленно прикрывайте дроссельный клапан пока манометр не покажет значение в пределах от 60 до 150 бар. Точное значение можно увидеть на информационной панели насоса ГУР. Не оставляйте насос под воздействием такого давления более чем на пять секунд. В противном случае внутренние элементы его будут повреждены. Допустимое отклонение от номинальных показателей может составлять 10%. Если давление ниже вышеуказанного, значит насос неисправен. Он требует замены. Только после этого можно приступать к проверке рулевого управления.

Как произвести проверку рулевого управления?

Тест на максимальном давлении:

Закройте манометр низкого давления и проверните руль в стороны до упора, удерживая его так по пять секунд. Разность давлений с двух сторон не должна быть более 10%. Если же она выше, тогда сбоит распределительный клапан или где-то образовалась течь.

Важно! Учтите, что некоторые модели, например, производитель ZF, требуют применять клинья, чтобы ограничивать угол вращения с ½ до ¾ поворота, пока не будет достигнут упор.

Как выполнить разборку и ремонт насоса ГУР?

Поменять ГУР самостоятельно или провести его ремонт не составит больших усилий. Перед тем как демонтировать насос гидроусилителя, нужно посмотреть на уровень жидкости в бачке. Удостовериться в соответствии её марки именно для вашего автомобиля. Зачастую, причиной возникающих неисправностей становятся появляющиеся воздушные пробки в системе ГУРа. Если на это падают ваши подозрения, прокачайте её. Так удалятся все воздушные пробки. В таком случае нормальное функционирование гидроусилителя восстановится. Если же жидкость не соответствует должной, тогда необходимо произвести её полную замену на нужную.

Что нужно для ремонта?

Если же вы решили произвести ремонт насоса гидроусилителя руля своими руками, тогда подготовьте рабочее место, материалы и рабочий инструмент.

Ключ на «12». Две головки: на «14» и «24». Съёмник стопорных колец. Пара медных шайбочек. Прокладка заднего кожуха. Два уплотнительных кольца. Сальник. Подшипник с маркировкой «6202» и внешним диаметром в 3,5 сантиметра. Шприц с ёмкостью для откачивания жидкости из бачка. Чистый лист картона для разборки насоса. Мелкая наждачка и чистая ветошь.

Важно! Всё это можно заменить ремонтным комплектом насоса ГУРа.

Список действий по разборке насоса

Разборка насоса гидроусилителя руля осуществляется по следующему плану:Немного отпустите осевой болт, крепящий насос к скобе. Это можно сделать через специальное отверстие в шкиве. Отвинтите стопорную гайку натяжителя. Снимите ремень. Шприцом откачайте жидкость из гидравлического бачка. Помогайте, поворачивая рулём в разные стороны, таким образом выгоняя её из системы. Проделывайте это пока трубопроводы не окажутся полностью чистыми.

Ослабьте хомут и снимите трубопровод. Отсоедините шланг от насоса. От соедините шланг высокого давления. Выньте осевой болт крепления насоса и на его место вставьте отвёртку, застопорив шкив таким образом. Открутите гайку, которая крепит шкив насоса. Демонтируйте насос гидроусилителя руля и положите его на картон. Очистите его. Уберите стопорное кольцо подшипника, используя съёмник. Открутите крепежи задней крышки. Подденьте её тонкой отвёрткой и снимите. Действуйте аккуратно, лопасти ротора не должны выпасть.

Вытащите их и положите на картон. Приложите рядом соответствующий пронумерованный стикер. Демонтируйте пластину и все детали, которые расположены под ней. Аккуратно выбейте вал. Выпрессуйте подшипник и сразу замените его на подготовленный.

Важно! Запомните, как располагались лопасти. Закруглённая часть должна смотреть наружу после установки.

Визуальный осмотр и замена деталей насоса гидроусилителя

Как отремонтировать насос гидроусилителя руля? Для начала отчистите все детали разобранного насосного агрегата от грязи. Проверьте не присутствует ли износ и не имеются ли дефекты. Специалисты говорят, что обычная чистка продлевает работу насоса и для этого не требуется менять какие-либо элементы на новые.

Стоит обратить внимание на следующие детали, ведь именно в них может скрываться вероятная причина неисправности:

ОсьЛопаткиРабочий валСтенки корпусаЦилиндр Визуально продиагностируйте каждый элемент на предмет вмятин, погнутостей и дефектов. Повреждённая деталь видна будет сразу.

Сборка осуществляется в обратной последовательности. Поменяйте расходники на заранее подготовленные. Если разобрать и починить насос для вас является сложной задачей, тогда просто замените его на новый. Это, естественно, займёт меньше времени, но заберёт больше денег.

Знаете ли Вы? 1955 год в сфере автомобилестроения ознаменован появлением телескопической рулевой регулировки. С её помощью глубина руля изменялась до 8-ми сантиметров. Это существенно улучшало удобство посадки водителя.

news.rambler.ru

Volkswagen Vento -=Das Auto=- › Бортжурнал › Редукционный клапан насоса гур… как же ты меня достал 🙂

Всем доброго дня !

Поехали 🙂

(Предыстория -туточки-)

Дошли руки и время заново разобраться с гуром.
Опишу, что меня нервировало:
— тугой руль
— ездил на море, руки устали рулить, то нормальный, то тугой, особенно на горячую.
— и вообще ощущение что, что то не то

Да и жидкость хотел заменить после "промывки" фебяй.

Сначала мысли были отделаться малой кровью, т.е. просто заменить жидкость в надежде, что она "лучше" 🙂 Но, пораскинув мозгами, тем более по нашим меркам предстоит далекий путь (500 км), решил все же полезть дальше и заново снять насос гидроусилителя. Да и хотел поменять медные уплотнительные колечки в месте крепления шланга высокого давления к насосу.

Ну, собсно, снял насос. Кстати, снимаю насос вместе с кронштейном — это гораздо быстрее и потом легче его выковырять из самого кронштейна.

(фотки в основном "мусорные", дабы разбавить сухие буквы )

Полный размер

Насосун MSG VW005

Разобрал. Причем разбирал как и советовал (сам же свой совет и проверил, хе-хе), нижняя крышка на столе, корпус снимаем вверх, тогда ролики подшипника остаются на месте и все тип-топ 🙂

Полный размер

Перечитав кучу всяких форумов и не найдя однозначного ответа (оказалось что насос гур — эдакая философская вещь в себе, причем не зависит от года и марки автомобиля 🙂 ), я решил шлифануть и опять развернуть закругленной стороной к статору лопатки насоса. Тут писать особо нечего — шлифанул, развернул 🙂

Далее…

Вытащил редукционный клапан, в прошлый раз я показывал не свой, а вот теперь покажу свой:

Полный размер

Полный размер

Полный размер

Такой же самый :))))

Собрал насос назад и вот тут начало "начинаться" :
Я на экзисте заказал "по каталогу" ! медные уплотнительные шайбы, которые судя по каталогу шли как на пробку масляного поддона так и на шланг ВД (высокого давления гур). Начал примерять, "ах выж с…ки", шайбы меньше и не лезут на болт штуцера. Обиделся я значит на них, шлифанул и отжег старые шайбы.

Полный размер

Полный размер

Идем дальше …

Собрал все в кучу, установил на двигатель, все красиво закрутил, затянул. Залил жидкость. Кстати, просто покажу различия в банках между сваг и феби, просто ради интереса 🙂

Полный размер

Сваг

Полный размер

Феби

Крышки отличаются тем, что у свага (слева) есть защита от детей, у феби же более дешевая конструкция.

Полный размер

Ну, вобщем, собрал, залил, завел. По-началу все было хорошо, затем насос прекратил жужжать и все стало "плохо" :))) В крайних положениях жужжал совсем чуть чуть. "Клапан ля !", подумал я. "Сам ты ля.", подумал клапан :))) Писать весело, но на самом деле руки опустились как у орангутанга. Делать нечего, поматерившись, поплевавшись, откручиваю шланг высокого давления и тычу тыкалкой в редукционный клапан. Так и думал, клапан залип в крайнем нижнем положении и не желал вытыкиваться 🙂 А раз не желал, то решил опять лезть под машину, снимать насос гур и тащить его в тиски. Снял. Поршень клапана упорно не хотел расклиниваться. Пришлось пару раз постучать по разным соторонам колодца клапана молотком, что бы он вышел.

Если у кого он залип в нижнем положении, то постукивайте с накрученной верхней частью редукционного насоса

www.drive2.ru

устройство и неисправности, почему ГУР гудит при вращении рулевого колеса и как его проверить

Насосный механизм — основной элемент в системе ГУР, предназначенной для упрощения процедуры управления рулевым колесом. Ремонт насоса гидроусилителя руля своими руками или с помощью специалистов рекомендуется выполнять при обнаружении первых признаков неисправности.

Содержание

[ Раскрыть]

[ Скрыть]

Устройство гидроусилителя руля

Конструктивно система гидравлического усилителя в автомобиле состоит из следующих элементов:

  1. Насосный механизм. Этот узел используется для поддержания необходимого уровня давления и обеспечения эффективной циркуляции смазочной жидкости по магистралям системы. Насос устанавливается на силовом агрегате в моторном отсеке. Его активация начинается в результате воздействия ременной передачи от коленчатого вала. В основном на ГУРах устанавливается оборудование пластинчатого типа.
  2. Распределительное устройство. Представляет собой высокоточный механизм, использующийся для направления потоков смазочного вещества в определенную полость гидравлического цилиндра, а затем в расширительный резервуар. Данный элемент монтируется на компонентах рулевого приводного устройства или на валу самого механизма. В зависимости от производителя авто, распределители бывают осевыми и роторными. В первом случае подвижный элемент выполнен в виде золотника и перемещается поступательно, во втором — вращается.
  3. Гидравлический цилиндр предназначен для проворачивания колес под воздействием поршня и штока. Сам механизм монтируется в рулевую систему либо встраивается между компонентами приводного устройства и корпусом.
  4. Расширительный резервуар — бачок, в котором собирается смазочная жидкость. Данная емкость оборудуется фильтрующим устройством и щупом для диагностики уровня расходного вещества. Смазочный материал предназначен для обработки всех элементов повышенного трения. Также он используется для передачи усилия от насосного механизма к гидравлическому цилиндру.
  5. Соединительные магистрали повышенного давления. Используются для циркуляции смазочной жидкости между насосным устройством, распределительным узлом и гидроцилиндром. С помощью патрубков соединены все основные элементы системы. Из расширительного резервуара в насосный узел и из распределительного устройства в бак смазка подается по магистралям пониженного давления.

Пользователь Павел Ковалев подробно рассказал об устройстве и принципе действия системы гидравлического усиления руля.

Основные причины возникновения гула в насосе ГУРа

Чтобы определить, почему при вращении гудит узел, надо ознакомиться с происхождением неисправности:

  1. Пониженный уровень смазочного вещества в бачке ГУР. Диагностика выполняется визуально, для этого надо открыть капот и оценить уровень жидкости в резервуаре. В идеале он должен располагаться между метками МИН и МАХ. Если уровень смазки меньше нижней отметки, требуется восполнить ее объем путем долива. Но перед добавлением необходимо определить и устранить причину, по которой произошла утечка, обычно она заключается в повреждении хомутов и магистралей.
  2. Появление гула при повороте может быть обусловлено несоответствием залитого смазочного вещества тому, который рекомендует производитель авто. Такая проблема, помимо шума, приведет к серьезным поломкам. Возможно, смазочный материал соответствует спецификации, но он не предназначен для использования в определенных климатических условиях. К примеру, при сильном морозе.
  3. Плохое качество либо загрязнение смазки. Низкокачественная жидкость быстро потеряет свои свойства и агрегат начнет гудеть. Кроме шума, для поворота колеса придется прикладывать больше усилий, тогда надо выполнить проверку качества смазки. Если вещество скомковалось в резервуаре и заметно потемнело, то оно подлежит замене. Для диагностики можно набрать шприцем немного жидкости и капнуть ею на бумагу — не допускается серый, черный и коричневый оттенок смазки.
  4. Несоблюдение интервалов замены масла в ГУР. Точно срок эксплуатации вещества указывается в сервисной документации к машине. Обычно менять смазку надо один раз в два года либо через 70-100 тысяч км пробега. Если в систему был залит низкокачественный расходный материал, замена потребуется раньше.
  5. Завоздушивание. Такая проблема особенно опасна для ГУР, в частности, для насосного механизма. Для определения появления воздушной пробки нужно посмотреть на расширительный резервуар — в нем не должно быть пены. При ее наличии потребуется прокачка системы либо полная замена смазочного вещества.
  6. Неполадки в работе рулевой рейки. Для поиска неисправности требуется визуально оценить состояние узла. Если рейка повреждена, то в ее корпусе образуется стук, также он может раздаваться со стороны переднего колеса — левого или правого. К причинам проблемы относятся износ прокладок, повреждение пыльников тяг, образование загрязнений на рейке. Это приводит не только к появлению стука, но и к утечке рабочей жидкости. Для устранения неисправности потребуется ремонт с заменой комплектующих элементов.
  7. Ослабление приводного ремешка гидравлического руля, определить эту проблему просто. Проверить неисправность нужно после поездки — при проскальзывании по шкивам изделие перегревается, необходимо потрогать его рукой. Если ремень ослаб, его надо натянуть, но нужно знать усилие затяжки. При отсутствии сервисного мануала для решения проблемы следует обратиться на СТО. Если ремешок сильно изношен, о чем сообщат повреждения на его структуре, то он подлежит замене.
  8. Неполадки в работе насосного механизма ГУР. Такая проблема считается серьезной, к «симптомам» относится необходимость прикладывания усилия при прокручивании рулевого колеса. Причины проблемы будут разными, начиная от износа подшипников и заканчивая поломкой крыльчатки и сальников.

Не допускается эксплуатация автомобиля с неисправной рулевой рейкой, это приведет к ее заклиниванию и, как следствие — к ДТП.

Необходимо использовать только оригинальные масла. Залив контрафактных жидкостей приведет к дорогостоящему ремонту составляющих компонентов системы ГУР.

Пользователь Илья Сидельников рассказал о возможных причинах появления гула в работе насосного механизма.

Почему гудит насос ГУРа «на холодную»?

Одна из основных причин, по которым насосный механизм гудит «на холодную», заключается в подсосе воздуха через патрубки пониженного давления. Чтобы избавиться от проблемы, нужно поставить два хомута на шланг, который идет от резервуара с жидкостью к насосу. Также надо произвести замену кольца, установленного на всасывающей магистрали самого механизма. При монтаже хомутов рекомендуется использовать маслоустойчивый герметик, им обрабатываются также места соединений.

Причина появления гула при обороте руля может заключаться в некачественной прокачке системы гидравлического усиления. Но это происходит редко. При данной проблеме на дне резервуара появится воздушный пузырь, его надо удалить с помощью шприца с подключенной трубкой.

Для устранения проблем можно:

  • поменять масляные магистрали;
  • заменить рейки;
  • установить новый насосный механизм;
  • произвести монтаж дополнительных хомутов.

Помимо этого, устранение неисправностей может заключаться в следующем:

  1. Выполнение замены уплотнительного колечка, расположенного на носовой части расширительного резервуара.
  2. Монтаж новой магистрали от бачка до насосного механизма. При установке места соединений обрабатываются маслоустойчивым герметиком.
  3. Выполнение процедуры удаления воздушных пробок из системы. На поверхности масла в бачке будут образовываться пузырьки. При осуществлении задачи надо подождать, пока они полностью не полопаются. Для удаления воздушной пробки на отключенном двигателе рулевое колесо проворачивается в разные стороны.

Для устранения проблемы гула на холодном моторе можно поменять уплотнительное кольцо на всасывающей магистрали давления. В результате длительной эксплуатации этот элемент становится менее эластичным и более жестким, что приводит к нарушению герметичности. В итоге через кольцо проходит воздух и образуется пробка, которая приводит к появлению стука и формированию пены в резервуаре. При установке нового колечка нужно воспользоваться маслоустойчивым герметиком.

Наличие загрязнений станет причиной появления сторонних звуков и приведет к быстрому износу элементов насосного устройства. Кроме стуков для прокручивания руля потребуется прикладывать больше усилий. Отложения, скопившиеся на дне расширительного бака, надо удалить, также диагностике и замене при необходимости подлежит фильтрующее устройство. Этот элемент должен плотно прилегать к стенкам резервуара и быть чистым, если удалить грязь не получается, то бак заменяется. Рекомендуется выполнить демонтаж и промывку рейки от загрязнений, поменять резиновые элементы, для этого потребуется ремкомплект.

Следующая причина появления шума — износ внешнего подшипникового устройства насосного механизма. Для его замены узел не придется полностью разбирать. Чтобы снизить уровень гула и уменьшить усилия на рулевом колесе, можно использовать специальные присадки, которые способствуют увеличению четкости работы системы. Такие вещества позволяют защитить элементы ГУР от быстрого износа, если уровень смазки значительно снижен. Но использовать присадки целесообразно в случаях, когда система работает нормально и масло в ней качественное.

Пользователь Владимир Анатольевич в видеоролике показал, как может гудеть насос ГУР при попадании воздуха внутрь системы.

При покупке масла для ГУР обязательно надо обратить внимание на температурные параметры смазки, чтобы она могла работать при сильном морозе.

Почему гудит насос ГУРа «на горячую»?

Причин, по которым прогретый насосный механизм шумит, может быть несколько:

  1. Проблема в износе элементов самого узла. Если насос неисправен и его детали подлежат замене, вибрация рулевого колеса будет проявляться при прогреве силового агрегата. Чтобы отремонтировать устройство, необходимо заранее приобрести ремкомплект для определенной модели авто.
  2. Неисправность насоса или использование некачественного смазочного материала. Стуки будут раздаваться на прогретом силовом агрегате. Причем звуки явно проявляются на пониженных оборотах и пропадают, когда они увеличиваются. Насосный механизм либо заменяется полностью, либо в систему ГУР заливается более густая смазка.
  3. Использование отработавшего масла. Контрафактные средства могут потерять свои свойства при первом же прогреве двигателя машины. Из-за этого насосный механизм не сможет создать нужное давление в гидравлической системе. Для устранения неисправности смазка меняется на новую. Рекомендуется использовать оригинальное вещество, но перед его заливом выполнить промывку всех элементов системы, это позволит удалить остатки старого масла.
  4. Проблемы в работе рулевой рейки. Если смазочное вещество прогревается, оно становится не таким вязким. Возможно просачивание расходного материала через сальники, особенно, если эти элементы изношены и повреждены.

Канал Chevrolet Aveo подробно рассказал о причинах неисправностей в работе ГУР и шуме насоса «на горячую».

Можно ли ездить, если ГУР гудит?

Система гидравлического усиления не блокирует работу рулевого колеса, поэтому использование автомобиля при гуле допускается. Просто для прокручивания руля придется прилагать больше усилий, а управление не будет таким комфортным и удобным. Использование авто допускается и при течи смазочного материала. Но это все нежелательно делать, чтобы полностью не вывести систему ГУР из строя.

По конструкции данный узел, грубо говоря, представляет собой продолжение рулевой рейки без усилителей. Имеется два вала, один из них идет от руля, а другой — к колесам авто. Между собой они сцеплены посредством червячной передачи. Если смазочное вещество полностью выйдет из системы или сломается насосный механизм, у водителя все равно останется возможность управления над машиной. Само сцепление между валами не разорвется.

Как отремонтировать насос гидроусилителя руля своими руками?

Для ремонта насоса гидроусилителя руля своими руками механизм придется демонтировать и полностью разобрать.

Это потребует подготовки инструментов и материалов:

  • гаечный ключ на 12 и комплект головок;
  • съемное приспособление для демонтажа стопорных колец;
  • ремкомплект для насоса ГУР;
  • при его отсутствии понадобятся две шайбы и прокладка заднего кожуха;
  • два уплотнительных элемента;
  • сальник;
  • подшипниковое устройство, его диаметр должен составить 3,5 см;
  • технический шприц с подсоединенным шлангом, потребуется для удаления старого масла из системы;
  • емкость для сбора смазочной жидкости;
  • верстак или чистый стол, на котором будет производиться разбор насосного устройства;
  • мелкозернистая наждачная бумага, а также чистая ветошь без ворса.
Демонтаж насоса

Процедура снятия насосного устройства производится так:

  1. Открывается моторный отсек, гаечным ключом ослабляется болт, фиксирующий узел на скобе. Для откручивания используется отверстие, расположенное в шкиве.
  2. Затем полностью откручивается стопорная гайка натяжительного устройства, производится демонтаж приводного ремешка.
  3. С помощью шприца с подключенным патрубком надо полностью выкачать смазочное вещество из резервуара под капотом. Слив жидкости выполняется в заранее подготовленную емкость. Для полного удаления смазки из бачка рулевое колесо проворачивается до упора в крайнее левое и правое положения. Эту процедуру надо повторить несколько раз, пока магистрали не будут полностью очищены.
  4. Затем ослабляется хомут на патрубке, который идет от расширительного резервуара. Сам шланг после этого демонтируется.
  5. Выкручивается винт, крепящий магистраль высокого давления. Она идет от насосного механизма в систему.
  6. Извлекается осевой болт, который крепит устройство на скобе. Вместо этого элемента устанавливается отвертка или стальной прут соответствующего диаметра. Это позволит застопорить на месте вал и предотвратить его проворачивание. Затем выкручивается гайка, которая крепит шкив насосного механизма.
  7. Устройство извлекается, для этого его надо потянуть вверх.

Пользователь Игорь Наконечный подробно рассказал о процедуре демонтажа насосного механизма с автомобиля на примере модели Чери Амулет.

Разборка и ремонт устройства

Процедура разбора и устранения дефектов выполняется так:

  1. Сначала насосный механизм ставится на чистую поверхность. С его корпуса убираются остатки смазочной жидкости и загрязнений.
  2. Используя съемник, производится удаление стопорного кольца подшипникового устройства.
  3. Гаечным ключом выкручиваются винты, фиксирующие заднюю крышку. Ее необходимо осторожно поддеть с помощью отвертки. После этого крышка извлекается. При этом надо следить, чтобы лопасти роторного механизма не выпали из корпуса, их нужно аккуратно извлечь.
  4. Демонтированные детали кладутся на поверхность стола. Желательно их положить на заранее промаркированные бумажки, это позволит предотвратить проблемы при дальнейшей сборке. Рекомендуется запомнить положение данных элементов в собранном виде. При выполнении монтажа закругленную часть лопастей необходимо установить наружу.
  5. Производится снятие пластины, а также всех составляющих элементов, расположенных под ней.
  6. Выбивается шкив, но при этом нельзя бить по устройству сильно. Это делается аккуратно, по валу надо постукивать отверткой.
  7. Производится демонтаж подшипникового устройства со шкива насосного механизма. Если деталь изношена и на ее поверхности имеются неровности, то она подлежит замене.
  8. Выполняется проверка всех составляющих компонентов насосного устройства на наличие дефектов и износа. При необходимости производится очистка деталей от загрязнений и шероховатостей. Для выполнения задачи используется мелкозернистая наждачная бумага. Если своевременно произвести очистку, это позволит уменьшить зазоры и увеличить ресурс эксплуатации насоса в целом.
  9. Процедура сборки осуществляется в обратном порядке. При выполнении задачи надо произвести замену сальника, уплотнительных элементов, а также шайб.
Выкачка старого масла из расширительного бачка ГУР Разбор составляющих компонентов устройства Установка нового подшипникового элемента вместо старого Откручивание фиксирующей гайки насоса ГУР

Что делать, если насос гидроусилителя руля гудит после замены?

Если была выполнена смена насосного механизма ГУР своими руками, а шум остался, есть несколько вариантов. Иногда это связано с ошибкой, допущенной при установке механизма либо использованием менее густой смазки. При длительной эксплуатации между плоскостью статорного кольца и пластинами роторного устройства появляется выработка. Образование неровностей на поверхности механизма может привести к вибрированию пластин.

Для решения проблемы необходимо залить качественное масло, которое рекомендовано производителем авто. Появление шумов иногда связано с заменой магистрали высокого давления ГУР, сам патрубок может быть некачественным. Возможно, вместо необходимой трубы был установлен обычный гидравлический шланг. Это приведет к образованию пробок и появлению шумов. Чтобы ликвидировать проблему, от завоздушивания необходимо избавиться.

Замена масла ГУР

Поменять рабочую жидкость в системе можно так:

  1. Двигатель автомобиля останавливается, открывается моторный отсек.
  2. Передняя часть транспортного средства ставится на домкрат, необходимо приподнять оба колеса. Они должны вращаться свободно.
  3. На расширительном резервуаре ГУР выкручивается крышка.
  4. Подготавливается емкость для сбора старого масла. С помощью шприца, к которому подсоединяется трубка, из системы откачивается смазочное вещество.
  5. Используя пассатижи, разжимается хомут на обратном патрубке, подключенном к насосному устройству. Затем этот шланг отсоединяется.
  6. На штуцер устанавливается заглушка, ее можно сделать из ветоши (она должна быть чистой), старого патрубка либо свечи зажигания. Элемент надо надежно зафиксировать.
  7. Один конец отсоединенной магистрали с расширительного резервуара опускается в бутылку или другую емкость, куда будет собираться «отработка». Понадобится помощь еще одного человека. Один держит бутылку, а другой прокручивает рулевое колесо в крайнее левое и правое положения. Это приведет к выкачке смазочного вещества из системы. Должно выйти около половины литра.
  8. После этого производится промывка всех магистралей. В резервуар наливается около двухсот грамм свежей смазки, процедура прокачки жидкости повторяется.
  9. После того, как промывка будет завершена, заглушка удаляется. Вместо нее подсоединяется шланг, производится фиксация хомута.
  10. В резервуар заливается свежее масло, при выполнении задачи необходимо прокручивать рулевое колесо. В крайнем левом и правом положениях его надо удерживать на протяжении нескольких секунд.
  11. Процедуру замены можно считать завершенной, когда воздушные пузырьки перестанут выходить из резервуара. Важно, чтобы воздух полностью покинул систему. В противном случае проблема гула останется, а в бачке появятся пузырьки.

Канал «Гараж№6» подробно рассказал о процедуре замены смазочной жидкости в системе ГУР автомобиля с описанием всех особенностей этого процесса.

Советы по эксплуатации гидроусилителя руля

Рекомендации, которые позволят увеличить ресурс использования системы ГУР:

  1. Всегда надо следить за уровнем смазки в бачке, при недостатке жидкость добавляется. Важно вовремя производить замену вещества и контролировать его состояние. При покупке нового масла необходимо проверять его качество на цвет и запах.
  2. Руль нельзя задерживать долго в крайнем левом либо правом положениях, более, чем на пять секунд. Это приводит к образованию избыточной нагрузки на насосный механизм, функционирующий без охлаждения.
  3. В момент, когда автомобиль ставится на стоянку, необходимо следить за тем, чтобы колеса были в прямом положении. Это позволит снизить нагрузку с системы ГУР при дальнейшем запуске силового агрегата. Особенно важно следить за этим в холодное время года, когда смазочное вещество быстро густеет.
  4. Нельзя затягивать с ремонтом системы. Если появляются признаки неисправности, нужно выполнять диагностику и искать причину проблемы. Эксплуатация авто с неработающим или дефектным ГУР допускается, но крайне нежелательна. Своевременный ремонт позволит устранить неисправность с меньшими финансовыми затратами.
  5. Всегда необходимо следить за состоянием рулевой рейки, в частности, за пыльниками и сальниками. Это позволит увеличить их ресурс эксплуатации и сэкономить деньги на дальнейшем ремонте.
  6. Не допускается длительное использование транспортного средства с поврежденными насосным устройством. Это станет причиной ускоренного износа и поломки распределительного механизма, а также составляющих элементов рулевой системы.
  7. Всегда надо следить за герметичностью ГУР. При наличии утечек выполняется полная диагностика всех мест соединений и уплотнителей. Проблемы должны быть своевременно ликвидированы.
  8. Периодически нужно производить диагностику натяжения приводного ремешка. Если есть необходимость, выполняется его регулировка.
  9. Один раз в 1-2 года нужно менять фильтр, расположенный в расширительном резервуаре.
 Загрузка ...

Видео «Нюансы обслуживания системы гидравлического управления»

Пользователь Vladimir Bazekin подробно рассказал о неисправностях, а также особенностях ТО системы ГУР в автомобиле.

avtozam.com

Гидроусилитель руля. Устранение неисправностей. — DRIVE2

Разумеется, недооценить всю пользу гидроусилителя руля сложно. Однако не стоит забывать, что ГУР, это очень ответственный узел, неполадки в котором могут привести к аварии и даже пожару под капотом. Читайте заметку, чтобы быть в курсе проблемы.

Пожар из-за неисправности гидроусилителя руля

Именно такая ситуация произошла у моего знакомого. Причина банальна, вовремя неустраненная течь напорного шланга разрослась, что привело к порыву шланга. Вся гидравлическая жидкость хлынула на выпускной коллектор и загорелась. Выгорело не все, так как знакомый имеет опыт работы огнетушителем, но часть пластиковых деталей и проводку все же пришлось заменить.

Основные неисправности

На самом деле узел достаточно надежный и в нем могут произойти буквально следующие неисправности:

Гудение
Гудение со снижением производительности
Течи рулевой рейки
Течи насоса гидроусилителя
Течи шлангов ГУРа
Стук в рулевой рейке
Узнали свою проблему? Если нет, пишите в комментарии — допишу. Начнем по порядку.

Гудение гидравлической системы

Гидравлическая система не будет издавать звуков, если исправна, а если и произошла неполадка, то причину гудения имеет смысл искать в части высокого давления: это могут быть насос гура, напорный шланг, рулевая рейка. Причина гудения проста: гидравлическая жидкость циркулирует не так, как должна и где-то создаются завихрения. В насосе могут образоваться задиры или в него может попасть воздух, шланг может быть изготовленным в замен оригинального, без точного соблюдения всех сечений или же без использования гасителей пульсации.

Также гудение будет возникать в том случае, если в напорной части слишком высокое давление, в результате чего срабатывают редукционные клапаны в рейке или насосе ГУРа.
Течи в гидравлической системе руля

С течами все намного понятнее: возникают они в результате нарушения гермитичности сальников, соединений, завальцовки шлангов и прочих соединений шлангов. Очень важно знать, что зачастую рулевая рейка начинает течь бессимптомно: гидравлическая жидкость вытекает через торцевой сальник рейки, но пыльник не дает жидкости продолжить свой путь. Поэтому, если вы обнаружили запотевание в районе пыльников рулевой рейки — самое время провести ревизию.

Стук рулевой рейки

Стучать в рулевой рейке может два места: шток о корпус или червячная пара. Больше написать здесь и нечего.

Устранение воздуха из гидравлической системы руля

Самое главное, это знать, от куда появляется воздух, и устранить причину. Воздух может попасть или через шланг подачи жидкости в насос. Достаточно осмотреть шланг на предмет трещин и провести ревизию сочленений шланга с насосом и расширительным бачком. Други способом попадания жидкости является забивания успокоительной и фильтровочной сетки внутри расширительного бачка, в результате чего жидкость начинает бурлить и пениться. В расширительном бачка всегда должен быть спокойный поток и никакого бурления.

Ремонт узлов гидравлической системы

Очень тонкий момент, требующий взвешенного подхода. Если загудел насос гура, то ремонт заключается в его разборке, шлифовке рабочей поверхности и замене лопаток(справедливо для насосов лопаточного типа). Пожалуй, это единственная операция, которая дает большую вероятность успешного исхода. С течью все не так просто. Как правило насос или рейка начинают течь не по той причине, что вышел из строя сальник, а по той, что появилась глубокая выработка на сочленении сальника и металлической детали, будь то ось насоса ГУРа или шток рулевой рейки. Замена же сальника не даст или даст лишь кратковременный эффект. Решающее решение принимайте после разговора с мастерами по ремонту — если они дают гарантию на свою работу, можно решиться, если нет, лучше провести замену детали.

Ремонт напорного шланга

Вот это точно лотерея. Кому то помогает, а кому то нет. Лучшим решением будет изготовить новый шланг, который является точной копией порванного. Не стоит использовать родные штуцеры, так как при повторной опрессовке они изменят свое сечение, что гарантированно приведет к гудению, которое со временем убьет насос ГУРа. Не забывайте так же про внутренние демпферные трубки — они должны стоять рочно там, где задумано. Так же спиралевидный наконечник перед штуцером должен быть того же диаметра и иметь столько же витков, что и оригинальный. Соблюдение этих условий гарантирует вам успех. Покупка неоригинальных напорных шлангов может стать пустой тратой времени и денег, особенно, если автомобиль немецкий, например Audi, VolksWagen, BMW или Mercedes.

Прокачивание гидравлической системы

Хотите долгой жизни вашему усилителю руля? Тогда эта процедура обязательна. Да, гидравлика когда-нибудь прокачается сама, но пока этого не произошло, насос гура будет работать почти насухую. Прокачивается гидравлика как правило использованием её от одной границы до другой без нагрузки. Тоесть поддомкратили переднюю часть и крутим рулем от края к краю, не задерживая в краевых положениях.

Удачи на дорогах!

www.drive2.ru

Неисправности гидроусилителя руля: причины, основные признаки

Гидроусилитель руля (ГУР) устанавливается на современные легковые автомобили с целью упрощения процесса управления транспортным средством. Он облегчает поворачивание баранки машины при совершении маневров на малой скорости, обеспечивает смягчение ударов при наезде на препятствия и неровности дорожного покрытия. За счет этого водитель намного меньше устает при вождении в черте города и при совершении длительных поездок. Неисправности гидроусилителя руля следует устранять сразу после их обнаружения, так как они способны стать причиной серьезных дорожно-транспортных происшествий.

1 Что нужно знать об устройстве гидроусилителя обычному водителю?

ГУР – гидравлическая замкнутая система, которая ранее устанавливалась исключительно на грузовые авто и специальную технику. Сейчас ее монтируют и на легковые машины. Она состоит из следующих элементов:

  • Насос.
  • Распределитель давления.
  • Управляющий золотник.
  • Силовой цилиндр.
  • Бачок.
  • Трубопроводы.

Насос создает определенное давление и обеспечивает циркуляцию рабочей жидкости (масла) в гидроусилителе. Он бывает лопастным (роторным) и шестеренчатым. На современных легковых автомобилях используются механизмы первого типа.

Насос задает рабочему маслу давление и направляет его на поворотный золотниковый распределитель. Последний является промежуточным элементом между шестерней и валом колонки. Он анализирует положение руля и распределяет поток жидкости в нужных направлениях. За эту операцию отвечает управляющий золотник, который закрывает и открывает требуемые каналы системы.

Исполнительным приспособлением ГУР является силовой цилиндр. Он бывает комбинированным – встроенным в рулевой механизм, и обычным (устанавливается между элементами привода и кузовом машины). Первый вариант встречается чаще. В комбинированном гидравлическом усилителе рулевая рейка выполняет функцию поршня.

Соединительные трубопроводы необходимы для нормального перемещения рабочего состава по механизму. Шланги низкого давления используются для подачи жидкости из бачка в насос. Трубопровод высокого давления соединяют в одну систему гидроцилиндр и распределительное устройство.

Бачок представляет собой обыкновенный резервуар. Он располагает пробкой со щупом и фильтром. В бачке хранится запас масла, необходимого для работы ГУР.

2 Неисправности системы, причины их появления и советы по устранению проблем

ГУР – высоконадежный механизм. При эксплуатации транспортного средства он не требует специального обслуживания. Движение на авто разрешается продолжать даже в случаях, когда насос гидроусилителя выходит из строя. Но в подобной ситуации водителю придется прикладывать больше усилий для поворота руля.

Полный отказ системы наблюдается при обрыве ремня-привода, подсоединенного к насосу. Такие ситуации возникают при длительной эксплуатации машины без проверки узлов ГУР. Если при повороте руля наблюдается обратный толчок (отдача), это является признаком того, что приводной ремень плохо натянут либо сильно изношен. Проблема решается его заменой либо регулировкой.

Затруднения с поворотом колес (необходимость в приложении больших усилий) возникают по разным причинам. Подобные случаи обусловлены:

  • Наличием воздуха в гидроусилителе. Решение проблемы простое. Следует удалить из системы воздух и проверить состояние всех уплотнительных элементов на герметичность.
  • Малым давлением насоса. Его следует заменить либо отремонтировать.
  • Загрязнением фильтра масляного резервуара (бачка). Производится установка нового приспособления для удаления посторонних частиц в рабочей жидкости.
  • Малыми оборами холостого хода силового агрегата. Требуется настройка двигателя.
  • Недостаточным уровнем масла. Необходимо долить в бачок рабочий состав.

Неисправности гидроусилителя руля проявляют себя и другими признаками. Ремонт системы требуется, если:

  • При работе ГУР слышен характерный шум. Он сигнализирует о повреждениях трубопроводов либо поломке насоса. Изношенные шланги следует заменить. Если они находятся в нормальном состоянии, нужно проверить насос рулевого управления с гидроусилителем на работоспособность.
  • При крайнем положении руля раздается свист. Причина такого явления – сброс масла через клапан-предохранитель. Выполняется проверка этого элемента и его замена при необходимости.
  • Отмечается вибрация машины. Она обусловлена плохим состоянием покрышек, механическими повреждениями ГУР либо наличием в гидросистеме воздуха.
  • Руль вращается в одну из сторон очень туго. Подобная ситуация говорит о поломке насоса.

Зная признаки неисправности ГУР, несложно провести ремонт отдельных частей механизма.

3 Ремонт гидромеханизма – что реально сделать своими руками?

Когда ГУР не работает по причине выхода из строя насоса, специалисты советуют обращаться на станцию техобслуживания. Но несложные поломки этого устройства некоторые автомобилисты исправляют самостоятельно.

Насос демонтируется, разбирается, хорошо очищается от имеющихся загрязнений. После этого все его элементы тщательно осматриваются. Своими руками ремонтируются следующие неисправности насоса:

  • «Ступеньки» (выработка от длительной эксплуатации) на стенке устройства. Они удаляются электродрелью с подходящей насадкой.
  • Изношенный сальник или подшипник. Первый элемент заменяется на новый без малейших затруднений. С подшипником придется помучиться. Нужно сделать выточку на его наружной части. Сделать в стенке насоса отверстия, в которые вставить подшипник. Крепится он болтами. А выступающие их части затем отпиливаются через сделанные отверстия.

Самостоятельно несложно произвести замену засорившегося фильтра и приводного ремня, доливку масла. Важный момент! При необходимости смены жидкости рекомендуется сливать весь старый состав и заполнять бачок новым.

tuningkod.ru

58. Разоблачение насоса ГУР — Toyota Chaser, 2.0 л., 1985 года на DRIVE2

Связанные записи: Замена сальника рулевой рейки, ГУРчик как огурчик, Мистер ГУР.

Итак, как это часто бывает, чтобы делать что-то дальше, нужно вспомнить что было раньше 🙂

Пройдемся по фактам: все проблемы с ГУР начались с подтеков рейки. Тогда поменяли сальники, подтеки на время ушли, но появилось бурное пенообразование. Потом сменили резиновое колечко на посадочном месте расширительного бачка — пена исчезла до следующего дня. Дальше посадили бачок на герметик, и пена вроде успокоилась, но рейка опять стала течь.

После этого я проездил почти 3 тыс. км., просто подливая жидкость в бачок. Руль был то тяжелый, то легкий. В общем гидроусиление было, хоть и переменное 🙂 Лишних звуков практически не было, иногда подвывал. Руль в крайних положениях старался не держать вообще: ездил, можно сказать, в щадящем режиме.

Ротор насоса ГУР

Следующим шагом была повторная ревизия рейки, за одно поменяли шланги на более хорошие. Со второго раза сделали все грамотно, рейка 100% сухая, но жидкость опять стала пениться, а насос — гудеть. История повторяется. Только теперь никакого помогающего усилия нет, вообще. Поменяли на второй насос, доставшийся с Кресты-донора — та же ситуация, но насос не гудит.

В деньгах на данный момент все выглядит так:
— две пары сальников в рейку — 721,53 р.,
— пара пыльников на рейку — 600 р.,
— колечки под расширительный бачок — 30 р.,
— жидкость Chevron MD-3 — 820 р. за 4 л.,
— жидкость Toyota Type T-IV (не заливали) — 380 р. за 1 л.,
— прочее — 331 р.
Подытог: 2 882,53 р.

Ситуация: нет помогающего усилия, в бачке пена, видимых подтеков нет, рейка сухая.

Раз нет помогающего усилия, то либо проблема в насосе, либо система где-то засорилась. После освоения огромного количества материалов пришел к выводу, что кроме того, что сдох сам насос, в нем мог заклинить редукционный клапан, либо могут подклинивать лопатки ротора из-за мелкодисперсной пыли. Есть, конечно, и другие причины, но все теперь уже не перечислю.

Для начала я решил проверить первую догадку. Жидкостного манометра у меня, к сожалению нет, поэтому проверить насос на создаваемое давление нет возможности. Остается только разборка насоса, это позволит своими глазами увидеть есть ли какие-либо проблемы внутри насоса: критический износ лопаток, задиры на рабочей поверхности, развалившийся ротор и т.п. 🙂

Насос ГУР на машине

Процедура снятия насоса ГУР проста и выглядит следующим образом:

1. Начинаем с откачки жидкости из расширительного бачка. Делаем это, например, спринцовкой.
2. Отсоединяем пару вакуумных трубок, подходящих к впуску.
3. Отсоединяем возвратный шланг, он подходит к бачку. Ослабляем хомут ключом на 10, затем прикладываем большие усилия, чтобы стащить шланг. В шланге жидкость, аккуратнее.
4. Отсоединяем шланг нагнетания, он отходит от насоса, понадобится ключ на 17. И из шланга, и из насоса потечет жидкость, ловим.
5. Снимаем расширительный бачок: два болта с головками под 14-ый и два под 12-ый ключ.
6. Далее скидываем ремень. Для этого ослабляем два болта, на которых держится насос, ключом на 14, опускаем насос, скидываем ремень, вновь фиксируем насос, чтобы не болтался.
7. Откручиваем шкив ключом на 19. Один удерживает шкив от проворачивания, другой орудует ключом. Можно и в одного, у меня получилось, используя головку на 19 и серьезный вороток, двинул локтем и готово 🙂
8. Снимаем шкив с вала, постукивая киянкой или молотком через деревяшку.
9. Теперь снимаем насос, полностью откручивая болты, удерживающие его.

Установка насоса происходит в обратном порядке. Теперь разберем сам насос, здесь все еще проще.

Снятый насос ГУР

Откручиваем вакуумный клапан ключом на 17, затем редукционный клапан ключом на 27. И, наконец, пару болтов на 14. Все, мы разобрали насос 🙂 Снимать заднюю часть корпуса насоса лучше расположив насос передней частью корпуса вниз, иначе лопатки насоса могут разлететься кто куда 🙂

Разобранный насос ГУР

Важный момент: взгляните на заднюю часть корпуса насоса, задняя пластина ротора осталась в ней, хотя должна была выпрыгнуть при снятии крышки.

Составляющие редукционного клапана ГУР

Вакуумный клапан ГУР

Смотрим на рабочую поверхность статора насоса: задиров нет, все гладко.

Статор насоса ГУР, ракурс 1

Статор насоса ГУР, ракурс 2

Глядим на ротор насоса: каких-либо видимых повреждений также нет.

Ротор насоса ГУР

Теперь оценим лопатки ротора, на них заметен некоторый износ, что понятно.

www.drive2.ru

ГУР. Обслуживание и неисправности. ГУР

В последнее время практически все автомобили оснащаются гидроусилителем руля. ГУР изначально предназначался для грузовых автомобилей, а также многих всевозможных видов различной агротехники. В то время это устройство не предназначалось для повышения комфорта. Это связано с тем, что на многих грузовиках рулевое колесо практически невозможно повернуть без усилителя. Теперь он упрощает вращение колес и легковых автомобилей, уменьшая механизм и диаметр рулевого колеса.Что такое гидроусилитель руля и как он работает, а также рассмотрим его достоинства и недостатки.

Hydraulicel - что это такое и зачем

Как вы уже поняли, изначально он создавался для упрощения поворота рулевого колеса на спецтехнике, где это затруднено из-за большого передаточного числа рулевого механизма. Теперь это устройство успешно применяется практически на всех автомобилях, благодаря чему они маневрируют и реагируют на повороты руля.

Практика показала, что использование гидравлического устройства снижает количество оборотов рулевого управления и помогает избежать многих аварийных ситуаций за счет резкого маневра в обратном направлении.Сделать это с обычным рулевым механизмом даже реечного типа довольно проблематично.

Схема устройства ГУР.

Всего существует два типа гидроокислителей рулевого управления: стандартные и egur, которые оснащены специальным электронным блоком управления и электромагнитным клапаном. В целом их конструкция схожа и отлично вписывается в любой рулевой механизм. Сейчас большая часть автомобилей оснащена рулевой рейкой, поэтому рассмотрим на ее примере устройство ГУР и Эгур.

К основным частям гидравлического участка относятся:

  1. Раздаточный распределитель
  2. Специальный насос
  3. Бак, в котором хранится рабочая жидкость
  4. Рабочий цилиндр
  5. Система шлангов форсунок для перемещения жидкости

Egur может быть дополнительно укомплектован датчиком скорости, электромагнитным клапаном и специальным блоком управления.

Рабочий цилиндр и распределитель установлены на рулевой рейке и представляют собой одно целое число. Назначение помпы - создание необходимого давления жидкости и приводов с ременной передачей от коленчатого вала двигателя.

Как работает усилитель рулевого управления + видео

После запуска двигателя масляный насос начинает вращаться и создает давление внутри системы. Если руль правый, жидкость просто циркулирует по системе, минуя золотниковую часть устройства.Однако после поворота рулевого колеса в любую сторону рулевой вал воздействует на специальный торсион, который открывает золотник в любую сторону. Таким образом, в работу начинает входить одна из полостей рабочего цилиндра, что упрощает прикладываемое к рулевому колесу усилие, колеса начинают быстрее вращаться.

Как только рулевое колесо поворачивается до упора, масло достигает пикового давления, оказываемого на рабочий цилиндр. В этом случае во избежание поломки срабатывает специальный клапан, который открывается и выпускает всю рабочую жидкость в свободную циркуляцию внутри системы.После возврата руля в исходное положение клапан блокируется, и рабочий цилиндр давит уже в другой полости, заставляя рулевое колесо поворачиваться быстрее.

Отличие электрогидрофильтра в том, что он оснащен системой, позволяющей изменять давление рабочей жидкости внутри системы в зависимости от скорости движения автомобиля. Это осуществляется с помощью датчика скорости, частоты вращения коленчатого вала или датчика угла поворота рулевого колеса.Такое нововведение позволяет отключать егур при движении на большой скорости, чтобы избежать слишком резких маневров и сделать руль более информативным при любых отклонениях. Когда скорость автомобиля равна нулю или слишком мала, Egur начинает работать в полную силу, создавая максимально допустимое давление в системе. Контроллер нужен для более плавного или резкого открытия клапанов в зависимости от скорости движения автомобиля.

недостатки

Несмотря на все удобство, такое устройство имеет ряд недостатков.Прежде всего, это ременная передача, которая отбирает у двигателя определенную мощность, и часть ее эффективности расходуется на приведение в действие насоса. Таким образом, ГУР увеличивает расход топлива автомобиля и снижает его мощность.

Кроме того, гидросистема требует тщательного ухода, поскольку его неожиданный отказ воспринимается водителем как клин рулевого колеса. Понимая это не сразу, неопытные водители спешат и допускают случайные столкновения с определенными препятствиями.Во-первых, необходимо поддерживать постоянную затяжку гидравлических зажимов, во-вторых, два раза в год и следить за состоянием гидронасоса.

Емкость с рабочей жидкостью обязательно должна быть заполнена ею до необходимого уровня, иначе давление будет слишком избыточным или недостаточным.

Те, кто закрепил азы водительского мастерства за рулем какого-нибудь «копейки» или «Москвича», наверняка еще помнят, как сложно было управлять рулем этих машин.Но прогресс не стоит на месте, и сегодня вы редко встретите модель автомобиля, не оснащенную усилителем рулевого управления, что значительно упрощает такси. Какие бывают типы усилителей, их достоинства и недостатки - об этом и пойдет речь в этой статье.

Усилитель усилителя - Техническое обслуживание

Первыми облегчить управление колесом автомобиля придумали производители грузовиков. Конструкторы разработали специальный гидравлический механизм, который был установлен в системе рулевого управления и упростил поворот рулевого колеса.Но дело не только в этом: в ущерб качеству «обратной связи» он помог поглотить нервозность дорожного покрытия (уменьшились вибрации на рулевом колесе), что, в свою очередь, заставило его можно продлить срок службы рулевого механизма. Кроме того, применение ГУР помогло повысить безопасность автомобиля при повреждении шин передних колес: гидросистема помогает удерживать рулевое колесо на пути следования траектории.

Примечательно, что аналогичный механизм под названием гидроусилитель руля (ГУР) в советском автомобилестроении впервые появился на легковой машине - газовой «Чайка».

ГАЗ 14 Чайка с ГУР

С тех пор не прошло и десятка лет, прежде чем гидросистемы начали оснащать серийные модели российского производства. Однако легковые автомобили иномарок уже давно оснащаются гидроусилителем. Спустя время инженеры убедились в несовершенстве конструкции гидропривода гидроусилителя руля и начали поиск путей улучшения этого агрегата. Эволюционным шагом в этом направлении стала не гидравлика, а электрики - конструкторы изобрели электроусилитель руля (ЭУР), который сегодня устанавливается на различные модели, бюджетные и дорогие, автомобили.Какие особенности строения гидро- и электроусилителя руля?

ГУР представляет собой систему соединительных трубопроводов низкого и высокого давления, в которых специальная жидкость циркулирует с помощью насоса с насосом. Находится в баке, подключенном к насосу. При повороте руля напорная жидкость подается в рулевой механизм через распределитель. Жидкость закачивается в гидроцилиндр, где она создает давление на поршень, сдвигает его, тем самым облегчая усилие при повороте рулевого колеса.При движении автомобиля по прямой траектории жидкость из рулевого механизма попадает в бачок системы ГУР.

евро.

Электроусилитель руля представляет собой систему из электродвигателя, электронного блока управления (ЭБУ) и двух датчиков - угла поворота рулевого колеса. В отличие от гидравлического агента, ЭУР устанавливается непосредственно на рулевую колонку или рулевую рейку, а передача крутящего момента происходит через торсионный вал, встроенный в систему рулевого управления.Если ГУР изменяет усилие на рулевом колесе при циркулирующей в системе жидкости, то электрическая мощь делает это за счет тока. Например, при повороте рулевого колеса усилие передается на рулевой механизм через торсионный вал. Датчик крутящего момента электрического мощного «улавливает» это действие и передает на блок управления.

Информация анализируется, и ЭБУ определяет, какая сила тока должна подаваться на электродвигатель, чтобы облегчить вращение рулевого колеса.Причем эта сила рассчитывается в зависимости от скорости автомобиля и угла поворота рулевого колеса: если водитель поворачивает рулевое колесо на месте или на парковке с низкой скоростью, привод ЭУР работает по максимуму, обеспечивая самый легкий вращение руля. Если вращение руля происходит на высокой скорости, электрическая мощь снижает крутящий момент, из-за чего управление становится более резким.

Что лучше: гур или евро?

Каждая из этих систем имеет свои преимущества и недостатки.

ГУР более громоздкий, но при этом дешевле в производственной системе, что в конечном итоге сказывается на стоимости автомобиля с ГУРом. Сегодня гидроусилитель руля есть в основном у бюджетных автомобилей и мощных внедорожников. Однако в случае с внедорожниками использование ГУР объясняется тем, что такая система имеет большую, чем электрическую мощность, мощность передачи мощности на рулевой механизм. Это главное преимущество ГУРа.

Недостатков у этого механизма больше.Во-первых, в машине с гидроусилителем руля невозможно удерживать руль в крайнем положении более пяти секунд, иначе произойдет перегрев масла в системе, что приведет к поломке ГУРа. . Во-вторых, гидросистема нуждается в периодическом обслуживании (раз в один-два года): необходимо менять, следить за уровнем масла в системе, проверять состояние приводов, целостность шлангов и насоса усилителя.

В-третьих, работа гидравлического валочного насоса напрямую связана с двигателем, поэтому насос постоянно отбирает часть мощности от двигателя, которая при прямом движении, когда ГУР не задействован, тратится впустую.

В-четвертых, в гидравеле нельзя настраивать режимы работы механизма в зависимости от условий движения. В-пятых, ГУР обеспечивает хорошую информативность рулевого управления на малых скоростях, но на высоких «обратная связь» в значительной степени ослабевает. Однако этот недостаток конструкторы устранили, применив дополнительные узлы в рулевом механизме (изменяемые передаточные числа).

В отличие от гидроусилителя, евро более прогрессивная система. У есть, однако, и свои недостатки.Так как ГУРов меньше, то сначала скажем о них. Во-первых, это более высокая стоимость, а во-вторых, меньшая, как уже говорилось выше, мощность электродвигателя, из-за чего этот тип усилителя в основном устанавливается на легковые автомобили. Однако с каждым годом конструкция ЭУР совершенствуется, что позволяет нивелировать указанные недостатки.

К преимуществам ЭУР можно отнести, во-первых, простоту его конструкции и, как следствие, обслуживание. Электроэнергетический агрегат не имеет жидкостей, шлангов, насосов, требующих периодического осмотра и обслуживания.Единственное, за чем следует следить, это за состоянием подшипников качения. Во-вторых, ЭУР компактнее гидросистемы, не занимает много места, а некоторые модели автомобиля устанавливаются на рулевом валу в салоне, а не под капотом, что обеспечивает долговечность его работы (там нет перепада температур и влажности, которые надо проверить узлам ГУРа).

Установлен ЭУР от Приоры на ВАЗ 2109. Фото - Drive2

В-третьих, электрогенератор помогает топливу, так как его мотор, в отличие от гидронасоса, начинает работать только при повороте руля, к тому же не забирает мощность от двигателя.В-четвертых, вы можете настроить режимы работы электроинспектора в зависимости от условий, в которых эксплуатируется машина. В-пятых, руль с электроприводом можно сколько угодно держать в крайнем положении. И наконец, вождение автомобиля с ЭУР острее при езде на высоких скоростях, чем на гур, и легче при езде на малых скоростях.

С уважением, Александр Гилев.

Для чтения 4 мин.

Гидроуселлетер ВАЗ 2112 Кроме достоинств, есть ряд недостатков, из-за которых он не теряет часть своей стоимости.

В городских условиях часто приходится проводить многочисленные манеры при парковке. Достаточно легкого рулевого ВАЗ 2112 в таких случаях становится намного тяжелее. Нужно приложить больше усилий, чтобы повернуть колесо стоящей машины. Чем лучше сцепление с поверхностью, тем сложнее маневрировать. Поэтому гидроусилитель руля ВАЗ 2112 кстати будет как нельзя более невозможен.

Необходимость в гидросистеме

Автомобили ВАЗ 2112, поступающие с заводского конвейера, не содержат гидроусилителя руля.Этот факт может свидетельствовать о том, что машине такое устройство просто не нужно. Однако в продаже можно найти и самостоятельно установить гидроусилитель руля. Прежде чем что-то покупать, потратите время и силы, желательно все факты взвесить.

Аргументы в пользу гидравлики

Аспекты, указывающие на необходимость установки данного устройства, следующие:

  • Разгрузка парковки;
  • Пониженное усилие при длительных вращениях;
  • Повышение скорости управления на дороге.

Как видно из списка, аргументов немного. Но для некоторых водителей они очень хороши.

Легкость при парковке

Халатный гидроусилитель руля ВАЗ 2112 Основная задача - снижение усилий при повороте колес. Зимой, когда поверхность скользкая, повернуть колесо автомобиля, находящегося в неподвижном состоянии, довольно просто. Но если представить, что под асфальтом машина с торчащими мелкими камнями едет в автобусе, вам придется приложить немало усилий, чтобы совершить желаемый маневр.


В такие моменты лучше всего начинать поворачивать колеса сразу после начала движения, так как это помогает снизить нагрузку на рулевой механизм. Если водителю процесс парковки доставляет много неудобств, то стоит задуматься об установке гидроусилителя руля. Часто это характерно для женщин-водителей.

Пониженное усилие в движении

Двигаясь по прямой траектории и ровной поверхности, управление ВАЗ 2112 не доставляет больших хлопот.Но при входе в крутой поворот изменение траектории движения автомобиля требует усилий.

Это связано с тем, что он имеет центростремительное ускорение, вектор которого направлен перпендикулярно машине. В такие моменты очень кстати будет гидроусилитель руля.

Аргументы против усилителя

Проанализировав положительные факторы, драйвер сразу же хочет установить усилитель. Но помимо положительных моментов есть и отрицательные.К ним относятся:

  • Затраты на ремонт;
  • Сложность процесса установки;
  • Изменения в конструкции кузова.

Механизм гидроусилителя руля ВАЗ 2112 имеет существенные недостатки. Степень их значимости для водителя определяет дальнейшее решение. Необходимо объективно оценить имеющиеся аспекты.

Затраты на ремонт

Со временем любой механизм изнашивается и требует ремонта. Понятно, что увеличение количества механизмов неизбежно приводит к удорожанию их обслуживания и ремонта.

При установке усилителя могут возникнуть следующие неисправности:

  • Нарушение герметичности системы;
  • Обрыв или ослабление ремня помпы;
  • Нарушение дистрибьютора;
  • Разрушение резиновых деталей;
  • Система засорения.
  • Износ и выход из строя рабочего цилиндра.

В зависимости от неисправности, необходимы определенные приобретения и связанные с этим расходы. В таких ситуациях понадобятся не только денежные траты, но и время.

Сложность процесса установки

По мере внедрения усилителя возникнут трудности, связанные с заменой корпуса, поэтому к этому нужно быть готовым. Необходимые элементы приобретаются самостоятельно. Процесс установки будет сопровождаться добавлением насоса с его креплением и ремнем, резервуара для рабочей жидкости, распределителя, шлангов, трубок, исполнительного механизма. Все предметы должны быть тщательно отремонтированы. ATF часто используется как рабочая жидкость. Но есть и другие варианты, в том числе указанные в инструкции к приобретаемым запчастям

выводы

Желание дополнительных удобств приводит к усложнению автомобиля.А это, в свою очередь, чревато снижением надежности и затрат. Кроме того, люди становятся слабее физически.

Когда мы хотим упростить себе жизнь, оказывается, что, наоборот, мы ее усложняем. Установка гидроленты на ВАЗ 2112 целесообразна тогда, когда в ней есть реальная необходимость, во всех остальных случаях будет только дополнительное удобство.

Поток жидкости из системы в тракте откажется работать усилителю. Зимой из-за низких температур возможен шум при работе устройства.Это доставляет некоторый дискомфорт, так как управление автомобилем может быть нарушено.

Большинство автомобилей, за исключением электрических и гибридных, имеют гидравлическую систему, которая позволяет водителю без особых усилий вращать рулевое колесо. Гидравлическая система рулевого управления состоит из шестерен и рельса, соединенного с передними колесами; Поршень внутри рейки под давлением жидкости от гидравлического агента насоса перемещает зубчатую штангу, по которой работает шестерня, что способствует более легкому повороту колес; Также есть расширительный бачок с жидкостью, который находится внутри насоса или установлен отдельно для удобного доступа к нему.(Когда жидкость укорачивается, автомобиль становится тверже, может быть поврежден насос или рельсовый механизм, так как эти механизмы не смазаны.) Регулярно проверяйте уровень жидкости в гидросистеме и доливайте ее в случае нехватки.

ступеней

    Найдите гидробак. В случае затруднений с поворотом руля, или при движении, при его повороте в первую очередь проверьте уровень жидкости в гидробаке. Уровень жидкости можно проверять в цилиндрической емкости, которая находится рядом с насосом гидравлического агента, или непосредственно в нем; Вы должны увидеть хорошо заметную маркировку именно этого резервуара.Емкость может быть пластиковой или металлической.

  • Обратитесь к руководству пользователя, если вы не можете определить местоположение резервуара самостоятельно. Хотя расположение гидравлического бака типично для большинства автомобилей, его можно разместить на новых моделях в другом месте, чтобы сэкономить свободное место или снизить производственные затраты.
  • Проверить уровень жидкости в гидросистеме. Если расширительный бачок сделан из полупрозрачного пластика, то определить уровень жидкости внутри баллона можно «на глаз».Если резервуар сделан из металла или если пластик недостаточно прозрачен, то проверять уровень жидкости следует зондом, который обычно устанавливается в крышке.

    • На некоторых автомобилях уровень жидкости в гидросистеме можно проверить только после кратковременной работы двигателя, а в некоторых случаях также необходимо несколько раз осветлить рулевое колесо в противоположные стороны во время эксплуатации автомобиля на праздный.
    • На хлыстах или цистернах некоторых автомобилей сделаны насечки как для «холодного» двигателя, работа которого некоторое время назад была остановлена, так и для «горячего», когда он уже некоторое время работает.На все остальные автомобили наносятся линии с отметками достаточного уровня жидкости - «Мин. и «Макс.». Убедитесь, что уровень жидкости в гидросистеме достигает приемлемого значения.
  • Проверьте уровень погружения зонда в гидравлическую жидкость. Когда вы проверяете уровень жидкости в гидросистеме с помощью зонда, при первом извлечении из резервуара вы должны сначала стереть с него всю жидкость, затем вставить обратно до упора и снова вытащить.

    Проверьте цвет гидравлической жидкости. Хорошая гидравлическая жидкость должна быть прозрачной, желтого или розоватого цвета.

    • Если жидкость коричневого или черного цвета, значит, она загрязнена частицами резины соединительных шлангов, манжет, уплотнительных колец. В этом случае автомобиль следует забрать (снять) для обслуживания механики, которые могут выявить требующие замены вместе с системой частей системы.
    • Гидравлическая жидкость может выглядеть темнее, чем есть на самом деле. Если у вас есть сомнения по этому поводу, то вам следует изучить цвет пятен гидравлической жидкости, которые вы получили при протирании тканью или бумажным полотенцем.Жидкость не считается загрязненной, если цвет пятен соответствует цвету самой жидкости.
  • Залейте жидкость в гидравлический бак до желаемого уровня. Если уровень нанесен на бак вашего автомобиля, то вы можете просто добавить жидкость для желаемого «горячего» или «холодного» наполнения; Если вы проверяете уровень масломерного щупа, то жидкость следует добавлять постепенно, чтобы избежать переполнения бачка.

    • Убедитесь, что вы используете гидравлическую жидкость, рекомендованную для вашего автомобиля, поскольку для каждого гидравлического устройства требуется ее вязкость (плотность) для надлежащего питания системы рулевого управления.
    • Производители не рекомендуют использовать трансмиссионное масло вместо жидкости для рулевого управления. Существует большой выбор разных типов жидкости, и выбор неправильного типа может привести к выходу из строя рулевого управления и выходу из строя его сальников.
    • Будьте осторожны и избегайте переполнения Устройства гидравлической жидкости. Лучше поддерживать уровень жидкости в допустимых пределах, чем переливать в емкость слишком большое количество. Во время работы двигателя гидравлическая жидкость волшебным образом расширяется.Если залить бачок на самое горло, то поехать на этой машине по бездорожью, повышение давления может привести к проблемам и, как следствие, к дорогостоящему ремонту.
  • Оберните крышку цилиндра. В зависимости от марки автомобиля вам нужно будет вставить или прикрутить крышку на место. Перед тем как закрыть капот, убедитесь, что крышки подходят к крышке.

    • Чтобы исключить возможность сильного загрязнения гидравлической жидкости, ее необходимо регулярно проверять.О значительном снижении уровня жидкости в баке или частых переплавках свидетельствует утечка в системе рулевого управления. Посторонние шумы при вращении руля говорят о жидкостном голодании помпы.

    Предупреждения

    • Замена гидравлической жидкости замену производить в предусмотренные интервалы технического обслуживания автомобиля. Тепло от двигателя и тепло окружающей среды со временем снижают способность жидкости к хорошему выполнению заданной работы, что вызывает повышенный износ компонентов гидравлической системы.Замена жидкости обходится намного дешевле, чем возможный ремонт помпы гидровыключателя или механизма натяжения.
    • Универсальные жидкости для гидроусилителя руля подходят не для каждой машины. Обратитесь к руководству пользователя, чтобы узнать, какая жидкость подходит для вашего автомобиля, или поищите соответствующую информацию в Интернете.

    Что вам понадобится

    • Тряпки или бумажные полотенца
    • Воронка
    • Гидравлическая жидкость

    Источники

    Информация об артикуле

    Соавтор статьи Джей Саффорд.Джей Сэффорд - автомобильный консультант и руководитель проекта из Лейк-Уорт, Флорида. Имеет сертификаты ASE, Ford и L1, ремонтом автомобилей занимается с 2005 года.

    Категории:

  • возможных причин. Ремонт ГУРа сменил ГУР Heavy Rule Cause

    13 августа 2016г.

    Гидравлическое рулевое колесо (ГУР) - составная часть автомобиля, назначение которой - оптимизация управляемости автомобиля и его эксплуатации. Определяет, а главное, безопасность процесса движения зависит от производительности гидравлического устройства.

    Нарушение нормальной работы ГУР может сработать при следующих неисправностях:

    • нарушение герметичности рулевой системы,
    • повреждение шланга
    • Естественный износ деталей.

    По всем перечисленным фактам требуется квалифицированный ремонт.

    Устранение неисправностей ГУР

    Возможные причины, по которым не работает гидроусилитель рулевого управления, и способы их устранения рассмотрим ниже.

    Возврат куртки на руль (возврат)

    Возможная причина - слабое натяжение приводного ремня насоса, или этот ремень изношен.Устранение такой неисправности не займет значительного количества времени и средств, ведь необходимо заменить ремень или отрегулировать его натяжение.

    Руль крутится с усилием

    Если рулевое колесо с гидросистемой затянуто, то причин такой неисправности может быть несколько:

    • слабое натяжение ремня привода помпы (отрегулировать натяжение),
    • низкий (критический) уровень жидкости в бачке ГУР (долить жидкость),
    • Бак Bush Filter Gur (Заменить фильтр),
    • низкое рабочее давление насоса на гидросистеме (заменить или отремонтировать насос),
    • воздух в ГУР (удалить скопившийся воздух и проверить герметичность).

    Жидкость в ГУРе должна быть адресована той, которая была залита изначально. Для этого лучше хранить тару, в которой продавалась жидкость.

    Для вращения колеса требуется усилие

    Причина такой неисправности гидроусилителя руля одна - неисправность помпы. Устранение заключается в проверке и ремонте насоса, замене его уплотнений.

    Руль в среднем положении крутится с большим усилием

    • неисправность помпы, которую можно заменить запчастью, или ее ремонт,
    • механическая неисправность - рекомендуется провести диагностику системы рулевого управления.

    Вибрация

    Возможные причины неисправности:

    • механическое повреждение, опасное состояние шин (выявить дефектные шины, отремонтировать или заменить новыми),
    • Попадание воздуха в гидросистему (Удалите воздух, установив причину его попадания).

    Шум при работе

    Причины неисправности:

    • ГУР низкого уровня жидкости в баке (устранить течь, проверить герметичность и долить жидкость),
    • повреждение (износ) высокого и высокого шлангов низкого давления (в этом случае шланги проверить и заменить вышедшие из строя),
    • Скопление жидкости через предохранительный клапан сопровождается свистящим звуком при крайнем положении руля (проверить работу помпы, в случае невозможности ее замены).

    Нечеткое рулевое управление

    • нарушение геометрии рулевого управления (необходимо проверить состояние шины),
    • изношенные детали рулевого управления (проверить визуальное состояние деталей и узлов, устранить неисправности),
    • утечка жидкости (проверка на герметичность).

    Как видно из перечисленных неисправностей, чаще всего плохо работает гидроусилитель руля из-за утечки жидкости, служащей смазкой. При этом машина начинает сильно «гудеть», а при повороте руля этот гул усиливается, поэтому при уменьшении жидкости нужно срочно искать место утечки, иначе помпа выйдет из строя, и этот предмет очень дорогой.

    ГУР, как уже говорилось выше, влияет на ходовую часть автомобиля, так что с ним хорошо - залог удачной поездки. При подозрении на некорректную работу ГУРа рекомендуется прекратить движение и продолжить после ремонта гидроагента.

    Система сложной конструкции, требующая периодического внимания со стороны владельца. Жидкость, которая заливается в емкость и является основой функционирования системы, имеет определенный срок службы, по истечении которого она теряет свои свойства и превращается в непонятную смесь.В этой статье вы узнаете, какие проблемы могут возникнуть после замены жидкости ГУРа, почему руль становится тугим или слишком легким, а также причины таких проявлений.

    Руль начал туго крутиться

    Повышенное усилие на рулевом колесе может наблюдаться по ряду причин. Некоторые из основных:

    1. Изношенный или недостаточно туго натянутый ремень, из-за которого нет достаточного давления для работы помпы.
    2. Недостаток жидкости в бачке ГУРа.
    3. Забитый фильтр жидкости или наличие системы принудительного исполнения.
    4. Отсутствие оборотов на холостом ходу.
    5. Отказ элементов рулевой системы.

    Чаще всего проблемы с гидросистемой проявляются на автомобиле. Так масло попадает в систему, нагревается и выполняет свои функции. Любую диагностику гидравлического устройства важно проводить в подвешенном состоянии, чтобы снизить нагрузку на рулевые элементы.

    Важно! При замене необходимо использовать только оригинальную жидкость. Поддельное масло может привести к нарушению работы гидравлического агента и повлечь за собой дорогостоящий ремонт.

    Также рулевое колесо может потребовать дополнительных усилий только при поворотах, а во время остального движения полностью выполнять свои функции. В этом случае необходимо провести диагностику рулевой рейки .

    В ГУР попал в эфир

    В этом случае руль просто не слушается, управлять автомобилем невозможно. Если нужно резко повернуть, придется приложить большие усилия. . Также вибрация возникает при повороте в одну из сторон. Необходимо найти место, где была изображена система, и устранить проблему, после чего удалить воздух или прокачать систему.

    Что-то забил клапан

    Когда клапан забит, гидросистема будет работать с небольшим усилием, это означает, что водитель может повернуть колесо, только если он приложит больше усилий. Это сложно, и для поворотов влево или вправо придется применять.Периодически в масло попадают различные частицы грязи или образуется осадок от использования присадок.

    Знаете ли вы? В 2013 году был зафиксирован рекорд пробега автомобиля, находящегося в рабочем состоянии. Его ставили на Volvo 1900 S, пробег которого на тот момент составлял 4828 032 км (это эквивалентно 120 кругосветным путешествиям).

    Все это может поцарапать стенки насоса или привести к зачистке и трубке системы, что снижает производительность.

    Не оригинальное масло

    Повернуть руль без дополнительных усилий невозможно. Несоответствующая жидкость способна нанести большой вред всем элементам системы, таким как прокладки, трубки, а также всем поверхностям насоса. Необходимо правильно подобрать и залить жидкость.


    Замена жидкого ГУРа рекомендуется в специализированном автосервисе. Мастера знают типичные проблемы Hydrauscitel, имеют необходимое оборудование, инструменты и знания для устранения проблем или проведения плановых процедур

    Утечка жидкости

    Рулевое колесо поворачивается слишком легко или резко.Заметна неуравновешенная работа всего рулевого механизма. При нехватке жидкости ГУР вообще перестанет работать . Нужно проверить шланги, устранить поток, восстановить герметичность и прокачать систему.

    Изношенный гур

    Неуравновешенная работа рулевого механизма. При этом рулевое колесо вращается с большим усилием. Кроме того, слышен очень сильный гул, который поочередно усиливается.

    Необходимо провести тщательную ревизию всех узлов и при необходимости отремонтировать или заменить их.

    Руль стал легче

    После замены масла в гидросистеме водитель может заметить, что рулевое колесо стало немного легче управлять. Если в ходе технических работ не допускались ошибки, это вызвано сменой типа жидкости в системе.

    Для каждого автомобиля производитель указывает рекомендованное масло с его химическим составом в зависимости от характеристик рулевых элементов. Масло передает усилие под давлением и смазывает топливо .Соответственно, при недостаточной плотности и вязкости масла нужное давление в системе не будет создано, и руль будет легко крутиться.

    Видео: Зачем менять масло в гур, приметы, последствия, тест-жидкости

    Однако есть ряд других причин, по которым управление рулевым колесом может упроститься. Если замена жидкости производилась с соблюдением всех правил, необходимо провести диагностику элементов, чтобы найти причину такого поведения рулевого управления.

    Необычный менеджмент

    Система автоматического рулевого управления Competitive - базовая база во время движения. Чрезмерная легкость рулевого управления, даже если это не вызвано техническими сбоями в системе, может привести к . Первоначальной причиной этого является проблема управляемости, поскольку у автомобиля повышается резкость при маневрах и появляется значительная чувствительность при движении даже по прямому направлению. Другими словами, машина выходит из-под контроля водителя. Небольшая неровность, яма или быстро возникшее препятствие для машины с неестественно легким весом могут быть вызваны аварийными ситуациями.Кроме того, увеличивается износ гидросистемы, что повлечет за собой скорую замену его и сопутствующих элементов.

    Знаете ли вы? В 2010 году Volkswagon Scirocco удалось проехать 337 км от Лондона до Манчестера исключительно ради кофе. Модифицированная машина перерабатывала кофейные гранулы, превращая их в углекислый газ и водород, при этом машина могла развивать скорость до 100 км / ч при расходе «горючего» - 56 чашек эспрессо.

    Разум вязкости масла

    Вязкость жидкости для ГУРа - один из основных показателей .На рынке представлено несколько видов масел, которые имеют разный химический состав и для удобства окрашены в разные цвета. Автопроизводители в технической документации указывают предпочтительное масло для каждой модели авто. Рекомендуется при замене заливки такой же жидкостью, так как создаваемое в ГУРе рабочее давление напрямую зависит от его консистенции.


    У каждого автовладельца есть желание поменять жидкость одного вида на другой либо с целью улучшить работу, либо сэкономить.Если не попадает в систему густое масло, как это было раньше, это может вызвать гудение гидравлического насоса.

    Гидравлическое рулевое колесо играет важную роль в управлении автомобилем. Со временем могут возникнуть некоторые проблемы, однако, в зависимости от продолжительности замены жидкости в ГУРе, вы увеличите время обслуживания гидроусилителя.

    Доброго времени суток! Столкнулся с проблемой, которую не могу решить вторую неделю. После замены жидкости руль ГУР стал круто вращаться.

    Ниже я описываю весь процесс.

    С момента покупки плакала помпа гур, а жидкость стояла на отметке МИН. Вот и руки по замене сальника и соответственно замена Вещи.

    Жидкость Eneos ATF Dexron. III - 522 Empty Corteco 1

    85B (размеры 19,05 х 33,3 х 7,9 мм) - 174 рубля

    Сделал, вроде все тут, кто сальник менял. Разместив передние колеса. Слил жидкость из бачка. Отписал и снял фиксатор.Снял форсунки. Я слил с ними всю жидкость, крутя руль туда-сюда. Откручиваем форсунки от помпы. Я слил с ними все, что там было. Ссадил помпу. Все детали в рамке. Выявил старую железу. Внутри насоса. Забил на торцевую головку новый сальник.

    Полноразмерный

    Новый уплотнитель Corteco 1

    85B

    Собрал все детали помпы в обратном порядке. Накрутил насос на место и натянул ремень. Прикрутил форсунки к помпе.Танк снесли и поставили на место. Пробовал шланги к бачку. Хомутов заменил на новые. Не стал лить новую жидкость В бачке до отметки MAX.

    Полноразмерный

    ENEOS ATF DEXRON III Liquid

    После этого начал накачивать. Сначала крутил руль. Потом закинул питание с катушки зажигания и крутил стартер секунд 10 и одновременно крутил руль. Жидкий уход. Сверху свежий.

    Поскольку жидкость перестала уходить, подключил питание к катушке.Продолжил прокачку на уже заведенном двигателе. После нескольких попыток жидкость почти не уходила. Но пузырьки воздуха все же остались. Покрутил руль еще раз на 50 точно так же. Воздуха все еще не было. Чжай вспенился. День закончился, и нужно было ехать домой. Я плюнул на это дело и опустил машину. Руль стал кричать без гидравлики. На следующий день поехал сдавать систему, но так как руль не крутил, особо ничего не менял. 100 раз крутил на всяких режимах и с спроектированным и не установленным двигателем.Пузырьки воздуха все еще выходили, но не так много.

    Сейчас сижу думаю какие варианты могут быть. Причина в воздухе? Как долго в этом случае он еще прокачивается? Кажется, сколько раз уже крутил колесо, давно вышло. Уже мысль снять помпу посмотреть, может что не так. Хотя вроде собрать все как было. Я не знаю что думать.

    www.drive2.ru.

    Поменял жидкость ГУР, руль перестал крутиться ((([Архив]

    Просмотр полной версии: Поменял жидкость ГУРа, руль перестал крутиться (((

    Страниц: 1) 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20

    slopgib, походу вам без ремонта уже не обойтись.Галстук с заменой жидкости: -sy

    заодно поставил метровую медную трубку (кулер) в разрыв возвратной стойки и что было бы без охлаждения? Кстати на холод не рвусь, кулера у меня нет, производитель посчитал лишним. Один раз даже умер про бак Гура, захотелось сильно нагретую жидкость попробовать. Это рабочие условия, чтобы сходить с ума .... Залитые жидкостью половинки Ravenol SSF. Гур работает нормально, тьфу-тьфу-тьфу)))

    Кулера у меня нет, производитель посчитал лишним.Один раз даже умер про бак Гура, захотелось сильно нагретую жидкость попробовать. Это рабочие условия, офигеть ..

    дак

    поставь кулер! Трубка на 10 и кислородный шланг должны быть только, ну и хомуты в наличии. Ставлю на интеркулер.

    Ну тут еще можно поспорить ... G004 ... Это G004. И кроме Ваговцева никто не знает, что это такое !!! что спорить? Замена оригинала на всех каталогах однозначно FEBI 6161, а синтетика Fabi 6162 написана вообще на нем.На VAG толерантности нет вообще: MrGreen: Но будучи минерал заводом (более толстым) в убитых системах дает улучшение, а собственно трансмиары залить а еще лучше станет

    Сам не давно поменял помпу ГУР залил 6161 все нормально Восмилие:

    ,

    slopgib, походу вам без ремонта уже не обойтись. Завязать с заменой жидкости: -сы, можно с ремонта начать, с чего начать, если на морозе легко крутится ?: - К

    можно начать подсказку с ремонта что начинать, если крутится легко ?: - К с заменой помпы думаю.

    29.06.2011, 22:35

    лей! Не волнуйся! Да вот по чтению постов что с ней все хуже становится, боюсь сейчас ..

    у меня пробег уже 180, и не факт что родной ..

    да вот по чтению постов все становится с ней хуже, так что сейчас боюсь .. тоже побоялся бы: MrGreen: Тоже делал - Ориг делал ... переплата 100-200р за Ориг, это не критично, несмотря на то, что сколько были проблемы с неоригами пришельцами... не так уж и часто менять его на хорошую систему ...

    кроилово приводит к удару ... а то переплата намного больше: MrGreen:

    при том, что у многих были проблемы с неоригом пришельцев .. Вот у меня в прошлом году упал оригинал от Фаби, начались проблемы, потом он крякнет, до этого был светодиод от Step-Up желтый, проблем не было, только она его со временем накрутила и я поменял один раз в год (дешевле). Так что подумайте после этого: -K

    Залил оригинал от FEBI как так? Нет ни FEBI, ни Orig.

    Это вся тема, заливка ориг.

    Нет ни FEBI, ни Orig. +100500 Выпивка: Это все в тему, траур ориг. Зимой поменял ... Руль на морозе как только затянул, прогреваю - стало нормой ... При -25 пощупал четко ... Поменял на Ориг (Ориг от VW : MrGreen 🙂 И все стало норм, руль нарезался отлично Даже при -30 и ждать не пришлось ... Мне сказали, что некоторые шланги понеслись из-за того, что сразу на морозе руль начал крутить ...

    Была мысль узнать, что идет в оригинале, но внятного ответа не нашел ... Да и даже не экспериментировал из-за 200р ... Даже при замене раз в два года переплата в 200-300 р - это ни о чем, но ты точно знаешь, что Жий Нормбинге:

    30.06.2011, 21:37

    я бы тоже побоялся: mrgreen: Лечил, сделал - повесил Ориг .. Переплата 100-200р за Orig Zipy не критична, несмотря на то, что у многих были проблемы с неоригом пришельцев... не так уж часто менять надо с исправной системой ... Кроилово приводит к попаданию ... а то переплаты намного больше: MrGreen: Дык меня товарищи с форума убедили, что вместо G002000 только FEBI 06162, а нет G0040000M2.

    Следовательно, купил уже FEBI .. Разумно ли сейчас отдать? ..

    На основе vBulletin® Авторские права © 2018 VBulletin Solutions, Inc. Все права защищены. Перевод: zcarot.

    passatworld.ru.

    Сильно крутящееся рулевое колесо с гидравлическим агентом: возможные причины.Ремонт ГУРа.

    Без гидроусилителя руля (ГУР) сегодня не требуется автомобиль, оснащение которого выполнено с ориентацией на современный уровень комфорта вождения. Гидравлический механизм облегчает физическое управление машиной при сохранении оптимальной степени обратной связи и соблюдении требований безопасности.

    Это достигается за счет внедрения в систему рулевого колеса вспомогательного механизма, техническое состояние которого необходимо регулярно контролировать.Если по истечении определенного времени использования станка с таким оборудованием замечены отклонения в работе механизма, то его следует подготовить к его ремонту. Например, если руль с гидроприводом герметичный, вариантов вывода может быть несколько. Но сначала необходимо продумать конструкцию механизма и принцип его работы.

    Гидравлическая система многокомпонентная, но замкнутая. Отчасти такое устройство и вызвало сложность возведения конструкции.В штатный механизм входит насос, бак с бачком с жидкостью, регулятор давления, силовой агрегат и золотник. Насос соединяется с приводным двигателем машины, а регулятор давления обеспечивает баланс потребляемого усилия относительно золотника. Рабочий перепад индикаторов давления зависит от запаса управляющей жидкости.

    Именно эта часть функционала в большинстве случаев приводит к неисправностям, из-за которых требуется ремонт ГУРа в виде коррекции положения отдельных частей конструкции или посредством обновления масла.В свою очередь, гидроцилиндр взаимодействует с рулевой рейкой, передавая дополнительное усилие. Для обеспечения окончательной нагрузки, необходимой для включения рулевого управления, на колонку устанавливается сама шпуля - в дальнейшем она будет реагировать на вращающий момент при манипулировании водителем.

    Ощущение тяжести при управлении рулем не всегда проявляется резко и в одной точке. Это может быть длительный процесс, во время которого могут возникнуть предупреждающие знаки. В частности, первичная диагностика поможет выявить проблему по образованию протечек, шума и чрезмерных вибраций.Со временем к этому списку добавляется тугой руль, если тот же поток не прекращается, а запас жидкости пополняется. Конечно, перечисленные особенности могут указывать на возникновение других проблем, и не только с гидроагентом. Поэтому общий диагноз в этом случае лишним не будет. Это даст возможность точнее определить возможную причину утяжеления руля.

    Основные причины работы рулевого управления

    Факторов, которые могут привести к затруднению рулевого колеса из-за гидравлического агента, очень много.Каждый из них предполагает свой подход к ремонту. Одна из наиболее частых причин - наличие воздуха в нишах гидроусилителя. Его наличие не просто нивелирует основную функцию механизма, но и дает обратный эффект, принимая движение рулевого колеса.

    Еще одна частая причина - это засорение расширительного бачка жидкостью. Если не удалось определить причину пробуксовки рулевого колеса при гидравлическом переключении, то есть имеет смысл обратиться в техническое состояние отдельных компонентов системы.Например, износ деталей, особенно приводного ремня, косвенно может спровоцировать снижение работы гидравлики. В этом случае не избежать полной доработки механизма и, возможно, его замены. Не исключайте вероятность проблемы в самом рулевом управлении. Например, рейка в части связки с коробкой передач может доставить еще больше хлопот в плане ремонта.

    Как разобрать тугой руль?

    Чтобы выяснить причины, по которым могло произойти срабатывание рулевого колеса, следует разобрать механизм.Мероприятие начинается с отключения трубопроводов, ведущих к расширению Баха и системы рулевого управления. На этом этапе можно слить жидкость. Далее с помпы снимается приводной ремень - опять же, если он в неподходящем состоянии, то придется изнашивать новую ленту.

    Здесь откручиваются три блока фиксации блока, подходящие для насосного агрегата. Но в зависимости от типа системы креплений может быть и больше. После этого можно обсудить доступ к элементам крепления самой помпы.Как видно, ремонт ГУРа можно выполнить уже на этом этапе, заменив жидкость обновлением шлангов и приводного ремня. Но этого может быть недостаточно. Отдельного внимания заслуживает система фильтрации. Даже если он исправно выполняет свою функцию, не исключено нарушение на этапе уборки, которое невозможно определить в гаражных условиях. Поэтому, если нет других очевидных причин проблемы, имеет смысл проверить фильтры в профессиональной мастерской.

    Нет лишнего воздуха

    Если причина в избытке воздуха в системе, то в каком-то смысле можно говорить об удаче.Правда, тут все неоднозначно. Чаще всего эта проблема решается несколькими роликами, сообщенными до упора. И это действие выполняется в обоих направлениях. Как показывает практика, позволяет вытеснить лишний воздух из гидравлических коммуникаций. Но если после этого действия серьезно крутится руль, то с большей вероятностью произошло доверие танка. Это означает, что система работает с жидкостью, в которой присутствуют пузырьки. Этот фактор определяет отсутствие легкости в обращении с рулевым колесом.Устранить эту проблему поможет полное обновление жидкости в расширительном бачке.

    Замена жидкости

    Необязательно проводить полный анализ механизма. Прежде всего, следует освободить от зажимов две форсунки, ведущие к расширительному баку. Также при необходимости снимаются дополнительные крепления и ленточные коммуникации, из-за чего доступ к бачку затруднен.

    Сразу можно произвести замену жидкости и без полной разборки бака.Отработанная смесь просто перекачивается, после чего остается вылить новую автохимию. Однако если плотно крутится руль, что давно не проверяли, желательно демонтировать бачок для последующей диагностики. Его следует проверить на герметичность, затем тщательно промыть и сполоснуть чистой водой. Осушенный бак устанавливается на свое место, заполняется новой рабочей жидкостью и фиксируется крепежом.

    Вопрос выбора жидкости для гидроагента также накладывает немалую ответственность.Предпочтительны синтетические гидравлические смеси, изготовленные из высококачественных компонентов. Обычное машинное масло В данном случае оно не подходит. К особенностям специализированных составов можно отнести достаточную степень текучести, вязкости и способность работать при экстремальных температурах.

    Часто проблемы такого рода встречаются в зимнее время, когда залитая жидкость элементарно не справляется со своими задачами из-за замерзания. Поэтому вопрос, какое масло в гидроусилитель заливать, следует решать только в пользу специальных синтетических или полусинтетических смесей, которые обычно имеют темно-зеленый оттенок.Если говорить о производителях, то качественную автохимию этого типа производят Motul, Castrol, Pentosin, Liqui Moly. и др. Стоимость жидкости порядка 800-1000 рублей, но даже небольшой канистры хватает надолго, поэтому экономить на этом ресурсе не стоит.

    Как заменить тяжелый руль?

    Демонтаж системы начинается с указанного отключения всех трубопроводов, патрубков и креплений. Также масло обязательно или откачивается, накрывается расширительным бачком.Установка новой системы производится в обратном порядке. Если речь идет о полном обновлении рулевого комплекса, то в этом случае придется демонтировать саму стойку. Такую замену гидроусилителя следует проводить в условиях, когда имеется монтажная прямая подставка. Установка начинается с интеграции рулевого колеса, а затем поочередно интегрируются компоненты гидравлики. В последнюю очередь заливают рабочую жидкость и дополняют элементы коммуникационной поддержки.

    Вывод

    Сама по себе система облегчения управления рулевым колесом довольно сложна и часто вызывает проблемы с выявлением причин ее некорректной работы.Если стоит тугое рулевое колесо с гидроцилиндром автомобиля, колеса которого заледены, вполне возможно, что проблема будет в недостаточно прокачанных шинах.

    В данной ситуации сложность связана уже с механикой взаимодействия резиновых покрытий, действие которых передается даже на хорошую гидравлику. Также недостаточное натяжение приводного ремня может повлиять на работу усилителя. То есть перед тем, как приступить к ремонтным работам, пользователь должен произвести полную проверку автомобиля на наличие факторов, которые могут повлиять на работу рулевой рейки.

    fB.ru.

    Герметичный руль гур - Бортжурнал DAEWOO ESPERO = REAL-REMI = 1998 на DRIVE2

    Ребят подскажите в чем может быть дело. Всего месяц назад жидкость стала уходить, на выходе из ствола, где толстое сопло было ниже. Подумал о Хамуте, поменял еще течет ... Решил купить новый шланг, опять течет ... Снял бачок стал смотреть и увидел в том месте трещину Мааалена. Сняли суперпретензию)) Мне хватило на 3 недели и снова потекла.Вчера купил бак и жидкость Mannol Dexron III, но проблема в том, что уже не помню, что из двух заливал ... либо Dexron III, либо DEXRON II ... KnockakA мне сказали в принципе III выше, чем класс и ничего страшного если бы залил II ... а может я III и залил)) Короче по всем процедурам руль крутился легче на 30-40, чем после. Вчера заменил бачок, жидкость по большому счету большая часть слилась и залила новую ... После старта меня раздавило (руль, вот до стопа делал раньше), залил до уровня Макса ... Пузырей в баке нет, ГУР не гудит все ок. Щас ехал утром и сразу заметил, что стал тугой ... что ты еще стоишь на месте (голова), что в движении то же самое. Точно так же поворот был успокаивающим для поворота двух рук. Что может быть не так? Уровень жидкости сейчас выше отметки MAX на 1 см. Это может как-то повлиять?))) Кто себе наливает?

    PS Еще раз напоминаю, что до замены бачка руль был легкий, т.е.е. Насос цел и все такое ...

    Что делать, если гур гудит ? Этот вопрос периодически задается вопросом большинство автовладельцев, в чьих машинах установлена ​​данная система. Какие могут быть причины и следствия поломки? И стоит ли на это обращать внимание?

    Причин почему гудит гур может быть несколько. Посторонние звуки указывают на явную неисправность в системе управления. И чем раньше вы ее устраните, тем больше сэкономите и не рискуете попасть в аварийную ситуацию с неисправной системой рулевого управления вашего автомобиля.

    Устройство гидравлическое

    Причины Gula

    Неприятный гул гидроусилителя рулевого управления может возникать при различных обстоятельствах. Остановимся на самых основных причинах, по которым ГУР гудит при повороте:

    1. Мало жидкости В гидросистеме. Проверить это можно визуально, открыв капот и посмотрев уровень масла в расширительном бачке ГУРа. Он должен быть между отметками MIN и MAX. Если уровень ниже минимальной отметки, стоит долить жидкость.Однако перед этим необходимо найти причину протечки. Особенно, если после последнего доливания прошло немного времени. Как правило, течь возникает на зажимах и в местах стыков. Особенно, если шланги старые. Перед заговором обязательно устраните причину протечки .
    2. Несоответствие залитой жидкости той, которую рекомендует производитель. Это может вызвать не только жаркое, но и более серьезные неисправности. Тоже медведь гур зимой Может из-за того, что жидкость хоть и соответствует спецификации, но не предназначена для работы в особых температурных режимах (при значительных морозах).

      Грязная жидкость ГУР.

    3. Низкое качество или загрязнение жидкостей в системе. Если вы приобрели «бледное» масло, то велика вероятность, что через какое-то время оно потеряет свои свойства и ГУР начнет гудеть. Как правило, вместе с ревом вы почувствуете, что руль стал жестче. В этом случае обязательно проверьте качество масла. Как и в прошлом случае, откройте капот и посмотрите на состояние жидкости. Если он был значительно смягчен, а тем более составлен, его необходимо заменить.В идеале цвет и консистенция масла не должны сильно отличаться от нового. Проверить состояние жидкости можно «на глаз». Для этого нужно набить шприцем немного жидкости из бачка и капнуть ее на чистый лист бумаги. Допускается красный, малиново-бордовый, зеленый или синий цвет (в зависимости от используемого оригинала). Жидкость не должна быть темно-коричневой, серой, черной. Также проверьте запах, исходящий из резервуара. Оттуда не следует тянуть с горящей резиной или пригоревшим маслом.Помните, что замену жидкости необходимо проводить в соответствии с графиком, утвержденным в инструкции по эксплуатации вашего автомобиля (как правило, его меняют каждые 70-100 тысяч километров пробега или один раз в два года). При необходимости произведите замену масла. Список лучших жидкостей для гидросистемы вы найдете в соответствующем.
    4. Нахождение воздуха в систему . Это очень опасное явление, вредное для гур-помпы. Проверить наличие пены в расширительном бачке гидросистемы.Если это имеет место, то необходимо или жидкость заменить.
    5. Неисправности рулевой рейки . Это также может вызвать жаркое. Стоит провести визуальный осмотр и диагностику. Основные признаки неисправности стойки - это стук в ее корпусе или от одного из передних колес. Причиной этого может быть выход из строя прокладок и / или повреждение пыльников рулевого управления, из-за чего возможна утечка рабочей жидкости, попадание пыли и грязи на рейку, возникновение детонации.В любом случае проводить его необходимо с помощью ремкомплектов, продаваемых в автомагазинах. Либо обратитесь за помощью на СТО.

      Не ездите с неисправной рулевой рейкой, это может привести к ее заклиниванию и аварии.

    6. Ремень приводной ослабляющий ГУР . Диагностировать его достаточно просто. Процедуру необходимо проводить после того, как двигатель проработал какое-то время (чем дольше - тем легче диагностировать). Дело в том, что если ремень проскальзывает по шкиву, он становится горячим. При этом вы можете убедиться, что я прикоснулся к нему рукой.Для натяжения нужно знать усилия, с которыми ремень следует растягивать. Если у вас нет мануала и вы не знаете усилий - обращайтесь за помощью в сервис. При чрезмерном износе ремня необходимо его заменить.
    7. Неисправность помпы ГУР. . Это самая неприятная и дорогая поломка. Его главная особенность - увеличение усилия на поворот руля. Причины того, что гудит гур помпы - это гудение, могут быть разные части помпы - подшипники, крыльчатка, стекла.Вы можете ознакомиться с методами диагностики и ремонта ГУРа.

    Гудит ГУР на холоде

    Обнаружение неисправностей ГУРа и граблей рулевого управления

    Причин, по которым ГУР гудит на холоду, несколько. Во-первых, он проходит через шоссе низкого давления , спящий воздух . Для его устранения достаточно надеть два зажима на трубку, идущую от бачка к насосу ГУР. Кроме того, стоит заменить кольцо, стоящее на всасывающем патрубке самого насоса.После установки хомута мы рекомендуем использовать маслостойкий герметик, который нужен для пропуска хомутов и связности.

    Также можно условно выделить другую причину, вероятность которой мала. Иногда встречаются случаи, когда недостаточна (некачественная) система прокачки ГУР . В этом случае на дне емкости остается воздушный пузырек, который удаляется с помощью шприца. Естественно. что его присутствие может вызвать заметный гул.

    Методы разработки можно заменить масляными шлангами и / или рейками, заменой насоса ГУР, установкой дополнительных хомутов на все шланги, чтобы исключить попадание воздуха в систему.Также можно выполнить следующие процедуры:

    • замена уплотнительного кольца на носике расширительного бачка;
    • установка нового шланга от бака к насосу с применением маслостойкого герметика;
    • выполнить процедуру по воздуху из системы (при выполнении процедуры на поверхности жидкости появятся пузырьки, которым нужно дать время, чтобы они упали) вращения руля на неработающем моторе;

    Другой вариант - замена уплотнительного кольца в всасывающем шланге ГУРа (а при необходимости и самом шланге и обоих хомутах).Дело в том, что со временем он теряет эластичность и становится жестким, то есть теряет эластичность и герметичность, и начинает пропускать воздух, который попадает в систему, вызывая удары и пену в баке. Выход - заменить это кольцо. Иногда проблема может возникнуть из-за того, что подобрать подобное кольцо в магазине непросто. Но если вы его нашли, обязательно замените и наденьте крепление и смажьте маслостойким герметиком.

    Для некоторых машин имеется специальный ремак гидравлического агента.В случае возникновения проблем с этим узлом первым делом нужно купить Ремкомплект и поменять резиновые полоски, которые входят в его состав. Тем более желательно покупать оригинальные комплекты (особенно актуально для ерунды иномарок).

    Подшипник насоса Gur.

    Также необходимо следить за Отсутствие грязи в жидкостной системе . Если он присутствует даже в небольших количествах, со временем это приведет к износу деталей водонепроницаемого насоса, из-за чего он начнет издавать неприятные звуки и будет хуже работать, что выразится в увеличении усилия при повороте руль, как можно больше стучит.Поэтому при замене жидкости обязательно посмотрите на дно расширительного бачка грязевых отложений. Если они имеют место, нужно от них избавиться. Проверить фильтр в баке (если есть). Он должен быть относительно чистым и целочисленным, плотно прилегать к стенкам емкости. В некоторых случаях лучше полностью заменить резервуар фильтром, чем пытаться их очистить. Также в этом случае необходимо снять рейку, разобрать ее, промыть от грязи, а также заменить резино-пластиковые детали.Для этого воспользуйтесь упомянутым Ремкомплектом.

    Неприятный звук может издавать наружный подшипник насоса ГУР . Его замена осуществляется легко, без необходимости полной разборки узла. Однако иногда бывает сложно найти ему замену.

    В гидравлическую жидкость добавляются специальные присадки. Они устраняют гудение насоса, снимают усилия на рулевом колесе, повышают четкость работы ГУРа, снижают уровень вибрации гидронасоса, защищают детали системы от износа, при низком уровне масла в Это.Однако автомобилисты по-разному относятся к таким добавкам. Одним они реально помогают, другим только вредят и приносят на время замену помпы ГУРа или ее проведение.

    Выбирая жидкость, обращайте внимание на ее температурные характеристики, чтобы она нормально работала при значительных морозах (при необходимости). Поскольку высоковязкое масло будет создавать препятствия для нормальной работы системы ГУР.

    Жужжит на горячем

    Если гидросистема сильно гудит, может быть несколько проблем.Рассмотрим несколько типичных ситуаций и способов их решения.

    • В случае, если двигатель запускается во время прогрева двигателя, необходимо заменить насос или отремонтировать с помощью Ремкомплект.
    • Когда на прогретом двигателе на низких оборотах появляется стук, а на высоких пропадает - это значит, что ГУР насос пришел в негодность. Выхода в этом случае может быть два - замена насоса и заливка более густой жидкости в систему гидравлического топлива.
    • Если вы залили в систему поддельную жидкость, это может привести к тому, что она нагревается теряет вязкость Соответственно, насос не сможет создать необходимое давление в системе.Выход - заменить масло на оригинальное, предварительно промыв систему (прокачивая свежей жидкостью).
    • Неисправность рулевой рейки . При нагревании жидкость становится менее вязкой и ее можно увидеть через сальники, если они повреждены.

    Помните, что лучше использовать оригинальную жидкость. Об этом свидетельствует опыт многих автовладельцев. Ведь покупка поддельного масла может стать причиной дорогостоящего ремонта элементов гидросистемы.

    Гур гудит в крайних положениях

    Долго не крутить передние колеса.

    Следует учитывать, что при проворачивании колес до упора насос Гур работает с максимальной нагрузкой. Следовательно, он может издавать дополнительные звуки, которые не являются признаком его неисправности. Некоторые автопроизводители сообщают об этом в руководствах. Важно различать аварийные шумы, связанные с проблемами в системе.

    Однако, если вы уверены, что появившиеся звуки являются следствием неисправности в системе, необходимо провести диагностику.Основными причинами того, что ГУР гудит в крайних положениях, являются все те же перечисленные выше причины. То есть необходимо проверить работу помпы, уровень жидкости в расширительном бачке, натяжение приводного ремня ГУРа, чистоту жидкости. Также не исключена ситуация, описанная ниже.

    Обычно в верхней части редуктора находится клапанная коробка, которая предназначена для управления гидротока. При повороте колеса в крайнее положение поток перекрывается перепускным клапаном, и жидкость проходит по «малому кругу», то есть насос работает сам по себе и не охлаждается.Это очень вредно для него и чревато серьезной поломкой - например, издевательствами над баллоном или помпой хиратов. Зимой, когда масло более вязкое, это особенно важно. поэтому не удерживайте колеса повернутыми до упора более 5 секунд. .

    Гудит гурка после замены

    Иногда после замены масла начинает гудеть гидросистема. Неприятные звуки может издавать насос в случае, если в системе масло было залито менее густым , чем было раньше.Дело в том, что между внутренней поверхностью кольца статора и пластинами ротора увеличивается производительность. Также вибрация пластин вызвана наличием неровностей поверхности статора.

    Также возможно поджаривание после замены шланга высокого давления гидросистемы. Одна из причин может заключаться в некачественном шланге. Несколько сотен грешат тем, что вместо специальных шлангов, рассчитанных на высокое давление и работающих в системе ГУР, устанавливаются обычные гидравлические шланги.Это может вызвать поощрения системы А, соответственно, возникновение обжарки. Остальные причины полностью аналогичны перечисленным выше (стук по холодному, по горячему).

    Чтобы гидросистема работала нормально и не стучала, необходимо придерживаться нескольких простых правил:

    • Следить за уровнем масла в системе ГУР , вовремя подсказать и поменять. Кроме того, проверьте его состояние. Всегда есть риск купить некачественную жидкость, которая после небольшого периода эксплуатации приходит в негодность (проверьте ее цвет и запах).
    • Не задерживать надолго (более 5 секунд) колеса в крайнем положении (и влево-вправо). Вреден для насоса ГУР, который работает без охлаждения.
    • При установке автомобиля на парковку всегда оставляйте передние колеса в плавном положении (правое) . Это снимет нагрузку с системы гидросистемы при последующем запуске двигателя. Особенно этот совет актуален в холодное время, когда масло густое.
    • При возникновении (гул, стук, повышенное усилие при повороте руля) не тянуть с ремонтом .Вы не только устраните поломку с меньшими затратами, но и спасете свою машину, себя и своих близких от возможных аварий.
    • Постоянно следите за состоянием рулевой рейки . Особенно это касается состояния пыльников и железок. Так вы не только продлите срок его службы, но и сэкономите на дорогостоящем ремонте.

    Вывод

    Помните, что при появлении малейших признаков неисправности гидроусилителя руля, и в частности гидросистемы, необходимо как можно скорее провести диагностику и провести ремонтные работы.В противном случае при наступлении критического момента вы рискуете потерять контроль над машиной при отказе рулевого управления (например, сканирование рулевой рейки). Не экономьте на машине и безопасности своей и близких.

    Сегодня не требуется автомобиль, оснащение которого осуществлялось с ориентацией на современный уровень комфорта езды. Гидравлический механизм облегчает физическое управление машиной, сохраняя при этом оптимальную степень обратной связи и соблюдение требований безопасности.

    Это достигается за счет внедрения в колесо вспомогательного механизма, техническое состояние которого необходимо регулярно контролировать. Если по истечении определенного времени использования станка с таким оборудованием замечены отклонения в работе механизма, то его следует подготовить к его ремонту. Например, если руль с гидроприводом герметичный, вариантов вывода может быть несколько. Но сначала необходимо продумать конструкцию механизма и принцип его работы.

    Как ГУР?

    Гидравлическая система многокомпонентная, но замкнутая. Отчасти такое устройство и вызвало сложность возведения конструкции. В штатный механизм входит насос, бак с бачком с жидкостью, регулятор давления, силовой агрегат и золотник. Насос соединяется с приводным двигателем машины, а регулятор давления обеспечивает баланс потребляемого усилия относительно золотника. Рабочий перепад индикаторов давления зависит от запаса управляющей жидкости.

    Именно эта часть функционала в большинстве случаев приводит к неисправностям, из-за которых требуется ремонт ГУРа в виде коррекции положения отдельных частей конструкции или посредством обновления масла. В свою очередь, гидроцилиндр взаимодействует, передавая дополнительное усилие. Для обеспечения окончательной нагрузки, необходимой для включения рулевого управления, на колонку устанавливается сама шпуля - в дальнейшем она будет реагировать на вращающий момент при манипулировании водителем.

    Какие основания могут быть обнаружены?

    Ощущение тяжести за рулем не всегда проявляется резко и в одной точке. Это может быть длительный процесс, во время которого могут возникнуть предупреждающие знаки. В частности, первичная диагностика поможет выявить проблему по образованию протечек, шума и чрезмерных вибраций. Со временем к этому списку добавляется тугой руль, если тот же поток не прекращается, а запас жидкости пополняется. Конечно, перечисленные особенности могут указывать на возникновение других проблем, и не только с гидроагентом.Поэтому общий диагноз в этом случае не будет лишним. Это даст возможность точнее определить возможную причину утяжеления руля.

    Основные причины работы рулевого управления

    Факторов, которые могут привести к затруднению рулевого колеса из-за гидравлического агента, очень много. Каждый из них предполагает свой подход к ремонту. Одна из наиболее частых причин - наличие воздуха в нишах гидроусилителя. Его наличие не просто нивелирует основную функцию механизма, но и дает обратный эффект, принимая движение рулевого колеса.

    Другой частой причиной является упомянутое опорожнение расширительного бачка жидкостью. Если не удалось определить причину пробуксовки рулевого колеса с помощью гидравлического валочного станка, то есть имеет смысл обратиться к техническому состоянию отдельных узлов системы. Например, износ деталей, особенно приводного ремня, косвенно может спровоцировать снижение работы гидравлики. В этом случае не избежать полной доработки механизма и, возможно, его замены.Не исключайте вероятность проблемы в самом рулевом управлении. Например, рейка в части связки с коробкой передач может доставить еще больше хлопот в плане ремонта.

    Как разобрать тугой руль?

    Чтобы убедиться в причинах, по которым может произойти срабатывание рулевого колеса, следует разобрать механизм. Мероприятие начинается с отключения трубопроводов, ведущих к расширительному бачку и системе рулевого управления. На этом этапе можно слить жидкость. Далее с помпы снимается приводной ремень - опять же, если он в неподходящем состоянии, то придется изнашивать новую ленту.

    Здесь откручиваются три блока фиксации блока, подходящие для насосного агрегата. Но в зависимости от типа системы креплений может быть и больше. После этого можно обсудить доступ к элементам крепления самой помпы. Как видно, ремонт ГУРа можно выполнить уже на этом этапе, заменив жидкость обновлением шлангов и приводного ремня. Но этого может быть недостаточно. Отдельного внимания заслуживает система фильтрации. Даже если он исправно выполняет свою функцию, не исключено нарушение на этапе очистки, которое невозможно определить в гаражных условиях.Поэтому, если нет других очевидных причин проблемы, имеет смысл проверить фильтры в профессиональной мастерской.

    Нет лишнего воздуха

    Если причина в избытке воздуха в системе, то в каком-то смысле можно говорить об удаче. Правда, тут все неоднозначно. Чаще всего эта проблема решается несколькими роликами, сообщенными до упора. И это действие выполняется в обоих направлениях. Как показывает практика, позволяет вытеснить лишний воздух из гидравлических коммуникаций.Но если после этого действия серьезно крутится руль, то с большей вероятностью произошло доверие танка. Это означает, что система работает с жидкостью, в которой присутствуют пузырьки. Этот фактор определяет отсутствие легкости в обращении с рулевым колесом. Устранить эту проблему поможет полное обновление жидкости в расширительном бачке.

    Замена жидкости

    Необязательно проводить полный анализ механизма. Прежде всего, следует освободить от зажимов две форсунки, ведущие к расширительному баку.Также при необходимости снимаются дополнительные крепления и ленточные коммуникации, из-за чего доступ к бачку затруднен.

    Сразу можно произвести замену жидкости и без полной разборки бака. Отработанная смесь просто перекачивается, после чего остается вылить новую автохимию. Однако если плотно крутится руль, что давно не проверяли, желательно демонтировать бачок для последующей диагностики.Его следует проверить на герметичность, после чего тщательно промыть и промыть чистой водой. Осушенный бак устанавливается на свое место, заполняется новой рабочей жидкостью и фиксируется крепежом.

    Какая жидкость предпочтительнее?

    Вопрос выбора жидкости для гидроагента также накладывает немалую ответственность. Предпочтительны синтетические гидравлические смеси, изготовленные из высококачественных компонентов. Обычное машинное масло в этом случае не подходит. К особенностям специализированных составов можно отнести достаточную степень текучести, вязкости и способность работать при экстремальных температурах.

    Часто проблемы такого рода встречаются зимой, когда залитая жидкость элементарно не справляется со своими задачами из-за замерзания. Поэтому вопрос, какое масло в гидроусилитель заливать, следует решать только в пользу специальных синтетических или полусинтетических смесей, которые обычно имеют темно-зеленый оттенок. Если говорить о производителях, то качественную автохимию этого типа производят Motul, Castrol, Pentosin, Liqui Moly и др.Стоимость жидкости порядка 800-1000 рублей, но даже небольшой канистры хватит надолго, поэтому на этом ресурсе экономить не стоит.

    Как заменить тяжелый руль?

    Демонтаж системы начинается с указанного отключения всех трубопроводов, патрубков и креплений. Также масло обязательно или откачивается, накрывается расширительным бачком. Установка новой системы производится в обратном порядке. Если речь идет о полном обновлении рулевого комплекса, то в этом случае придется демонтировать саму стойку.Делать это нужно в условиях, когда есть монтажная прямая будка. Установка начинается с интеграции рулевого колеса, а затем поочередно интегрируются компоненты гидравлики. В последнюю очередь заливается рабочая жидкость и подводятся элементы коммуникационной опоры.

    Вывод

    Сама по себе система облегчения управления рулевым колесом довольно сложна и часто вызывает проблемы с выявлением причин ее некорректной работы.Если стоит тугой руль с гидроцилиндром автомобиля, то вполне возможно, что проблема будет в нехватке шин.

    В данной ситуации сложность связана уже с механикой взаимодействия резиновых покрытий, действие которых передается даже на хорошую гидравлику. Также недостаточное натяжение приводного ремня может повлиять на работу усилителя. То есть перед тем, как приступить к ремонтным работам, пользователь должен произвести полную проверку автомобиля на наличие факторов, которые могут повлиять на работу рулевой рейки.

    Контроллер ферментера / замедлителя GUR 101 - Elreha

    ELEKTRONISCHE REGELUNGEN GMBH Техническое руководство Ферментер / Замедлитель Контроллер ГУР 101 Содержание Общее. .................................................. ............... 1 Технические данные ................................ ....................... 1 Функции управления................................................... . 2 Эксплуатация ............................................... ................ 4 Код доступа ............................... ..................... 4 Программирование ........................... ......................... 4 Описание параметров ...................... ..................... 5 Фактические значения .......................... .......................... 5 Заданные значения ..................... ............................ 5 Значения режимов ................... .................................. 5 Как настроить параметры увеличения ....... ........ 6 Пример программы ....................................... ............ 6 Список программ ................................... ................... 6 Как войти в программу ......................... ....... 7 Установка / Запуск ..................................... .......... 8 Пример использования ..................................... .......... 9 Размеры ...................................... ...................... 11 Форма для собственных программ .......................................... 12 Приложение ................................................ ................ 13 кодов неисправностей ............................... .................... 13 Краткое описание GUR 101 - это микропроцессорный контроллер для полностью автоматического замедления / ферментации. теста. Он контролирует хранение теста в 4 различных фазах от замораживания до момента выпечки. Каждая фаза работает с определенными заданными значениями температуры и влажности.Функциональный процесс Процесс начинается с хранения теста и запуска программы согласования. Все время программирования зависит от момента выпечки, это конец фазы брожения, когда тесто готово к извлечению. GUR разрабатывает программу, разделенную на 4 фазы: - фаза «замораживания» (P 1) - фаза «задержки» (P 2) - фаза «ферментации» (P 3) - « фаза отдыха (P 4), иногда также называемая фазой «выпечки». Единичный контроль фаз ТЕМП.(C) +30 +20 +10-10-20-30 0 Индикатор: Диапазон: Расчетная начальная точка во времени Продолжительность шокового замораживания Супер - Температура заморозки. Расчетная длительность замораживания Расчетный момент времени D-68766 Hockenheim Schwetzinger Str. 103 Задержка Технические данные Auf Ab Telefon 0 62 05 / 2009-0 Telefax 0 62 05 / 2009-39 Nr. 5310578-00 / 04 E из версии программного обеспечения WR 960222 Auto Fehler% r.F. C Dauer Zeit Mod Ist Ret S / F GUR 101 ELREHA Напряжение питания ............................... 230 В, 50 Гц Потребляемая мощность ...................... ок. 10ВА макс. Номинальные характеристики реле .................................. 10A / cos phi = 1 4A индуктивный / 250VAC Температура окружающей среды .. ................... 0 ... + 60 ° C Влажность воздуха ..................... ............... 85% относительной влажности макс, без конденсации Диапазон регулирования ................................. -35 ... + 55 ° C Датчик температуры ...................... TF 201 (PTC) Датчик влажности ..................... ........ FG 80H (0-1000 Ом) Конструкция ................................... ГУР 101 состоит из операционного блока с клавиши, дисплей и ЦП, а также блок питания, содержащий реле питания и выходные реле. Пульт управления подходит для панельного монтажа, оснащен пленочной клавиатурой. Расчетная длительность Расчетный момент времени Запуск печи Расчетная длительность брожения OF End Soll Шкаф для брожения Применимо как: Bracer Холодильник Запрограммированная продолжительность выпечки Запрограммированная точка времени Esc K hlen Verz gern G ren Backen Конец программы, здесь запускается следующая программа Super - Frost-Temp .Фаза замораживания следующей программы

    ИССЛЕДОВАНИЕ

    Правильный внутриклеточный транспорт и организация крайне важны для нормального функционирования эукариотических клеток. Внутриклеточный транспорт и организация осуществляется моторными белками, которые проходят по филаментам клеточного актина и микротрубочкам (МТ). Моторные белки эффективно переносят везикулы и органеллы по цитоплазме, совершая сотни последовательных шагов, достигая скорости порядка микрометров в секунду.Транспортировка на МТ может осуществляться в двух направлениях: в сторону конца МТ или +. Транспорт в направлении - осуществляется цитоплазматическими динеинами, которые способны переносить различные грузы. Было показано, что нарушения / нарушения функции цитоплазматического динеина связаны с нейродегенеративными заболеваниями, включая боковой амиотрофический склероз, болезнь Шарко-Мари-Тута, болезнь Альцгеймера, Паркинсона и Хантингтона, а также с лиссэнцефалией и дискинезией цилиарного ряда. Эти близкие отношения требуют; особенно если рассматриваются новые терапевтические стратегии; понимание того, как работают моторные белки цитоплазматического динеина и какой тип функционального сбоя имеет место, что вызывает эти заболевания.

    Цитоплазматический динеин представляет собой гомодимерный мотор AAA +, состоящий из двух идентичных микромолекулярных машин, структурно связанных друг с другом. Каждая из этих машин содержит каталитический домен (головку) в форме гексамерного кольца, который преобразует химическую энергию (выход свободной энергии от гидролиза аденозинтрифосфата (АТФ)) в работу. С кольцом связаны две руки. Одно из этих плеч, названное линкером, считается механическим элементом движения динеина; Энергия гидролиза АТФ используется для перемещения линкера, и тем самым создается работа, необходимая для перемещения динеина по микротрубочке.Однако подробности этого механизма; такие особенности, как межрегиональная передача энергии, преобразование энергии, связи, создаваемые и разрываемые во время движения, а также механизм регулирования, не совсем понятны. Используя передовые методы моделирования молекулярной динамики (МД), статистическую термодинамику и физику, мы стремимся провести всестороннее исследование механохимического цикла цитоплазматических динеинов и предоставить в литературу уникальную информацию о его механизме.

    Рисунок 1. Механохимический цикл динеина. (Джан С., Лейси С., Гур М., Картер А. П., Йилдиз А. (2019). Направленность динеина контролируется углом и длиной его стебля. Nature, 566 (7744), 407 )


    1. Джан, С., Лейси, С., Гур, М. , Картер, А.П., Йылдыз, А. (2019). Направленность динеина определяется углом и длиной его ножки. Природа , 566 (7744), 407.

    Гурамрит Сингх | Департамент молекулярной генетики

    Научные интересы
    Каждая клетка зависит от точной и эффективной экспрессии генов.Множественные уровни контроля работают на транскрипционном (ДНК в РНК) и посттранскрипционном (РНК в белок) уровнях, чтобы управлять точной экспрессией генов в белки. Большая часть посттранскрипционной судьбы мРНК находится в руках белков, которые объединяются с РНК с образованием рибонуклеопротеидов (мРНП). Сборка мРНП начинается, как только прекурсор мРНК (пре-мРНК) транскрибируется, и продолжается по мере того, как пре-мРНК встраивается в мРНК в течение нескольких этапов обработки. мРНП продолжают развиваться на протяжении всей своей жизни, выделяя белки и приобретая другие, когда они перемещаются из одного клеточного компартмента в другой и / или когда на них действуют многочисленные макромолекулярные машины (например,грамм. ядерная пора, переводящая рибосома). Как эти динамические РНК-белковые механизмы собираются и функционируют, чтобы контролировать судьбу мРНК, остается предметом интенсивных исследований, чтобы полностью понять верность и точность экспрессии генов. Используя экспериментальные инструменты, начиная от передовых методов, основанных на RNA-Seq, до более традиционных, но все еще мощных биохимических и молекулярных подходов, мы исследуем следующие посттранскрипционные явления в клеточных культурах и на моделях на целых животных:

    Вообще высокомотивированные студенты уровни, которые заинтересованы в изучении посттранскрипционной регуляции генов в клетках млекопитающих, могут присоединиться к нашей команде.Доступно несколько интересных проектов в экспериментальных областях на стыке традиционной молекулярной / клеточной биологии, биохимии и вычислительной биологии. Помимо участия в междисциплинарных исследованиях, мы стремимся создать среду обучения, которая способствует независимому мышлению и творчеству. Если вы хотите присоединиться к нашей команде, пожалуйста, свяжитесь с Гурамритом Сингхом.

  • #Singh G ., Pratt G., Yeo G.W., #Moore M.J. (2015) Одежда создает мРНК: прошлые и настоящие тенденции в моде мРНП. Ann. Rev. Biochem. , 84: 325-354 [# соответствующие авторы] [PMID: 25784054]

  • Риччи Э. Nat. Struct. Мол. Биол. , 21 (1): 26-35 [PMID: 24336223]

  • Сингх Г. , Риччи Э. П. и Мур М. Дж. (2014) RIPiT-Seq: высокопроизводительный подход для создания отпечатков РНК: белковые комплексы. Методы , 65 (3): 320-332 [PMID: 24096052]

  • Kucukural A., Özadam H., Singh G ., Moore M. J. и Cenik C. (2013) ASPeak: алгоритм обнаружения пиков, чувствительный к изобилию для RIP-Seq. Биоинформатика , DOI: 10.1093 / биоинформатика / btt428 [PMID: 23929032]

  • * Singh G ., * Kucukural A., Cenik C., Leszyk, JD, Shaffer, SA, Weng Z. and Moore MJ (2012) Клеточный EJC-интерактом выявляет структуру мРНП более высокого порядка и связь белков EJC-SR . Cell, 151 (4): 750-764 [* равный вклад] [PMID: 23084401]

    Выделено в: Muhlemann O. (2012) Тесная связь с белками SR переносит комплексы соединений экзонов в неожиданные места. Nat Struct Mol Biol. , 19 (12): 1209-1211 [PMID: 23211765]

  • Morello LG, Coltri PP, Quaresma AJ, Simabuco FM, Silva TC, Singh G. , Nickerson JA, Oliveira, CC, Moore MJ, and Zanchin, NI (2011) Ядрышковый белок человека FTSJ3 ассоциируется с NIP7 и функционирует в пре-рРНК. PLoS One , 2011; 6 (12): e29174 [PMID: 22195017]

  • Franks T. M., Singh G. и Lykke-Andersen J. (2010) Upf1 АТФаза-зависимая разборка мРНП необходима для завершения нонсенс-опосредованного распада мРНК. Ячейка , 143 (6): 938-950 [PMID: 21145460]

    Выделено в: Wilusz C.J. и Wilusz J. (2010) Последствия неправильного функционирования мРНК гардероба. Ячейка , 143 (6): 863-865 [PMID: 21145451]

  • Сингх Г., Rebbapragada I. и Lykke-Andersen J. (2008) Конкуренция между стимуляторами и антагонистами рекрутирования комплекса Upf управляет нонсенс-опосредованным распадом мРНК человека. PLoS Biology , 29 апреля 2008 г .; 6 (4): e111 [PMID: 18447585]

  • Singh G. , Jakob S., Kleedehn M. и Lykke-Andersen J. (2007) Связь с комплексом соединения экзонов и активация нонсенс-опосредованного распада белками Upf человека происходят в цитоплазме. Molecular Cell, 27: 780-792 [PMID: 17803942]

  • Qo S Control для сенсорных сетей Ranjit Iyer

    Qo.S Control для сенсорных сетей Ранджит Айер и Леонард Клейнрок Департамент компьютерных наук Калифорнийского университета в Лос-Анджелесе 4732 Boelter Hall Los Angeles, CA

    -1596 2003 IEEE Reporter: 何佩娟

    Краткое описание l l l Введение Описание проблемы Модель Gur Game Network Симуляция Заключение

    Введение Смерть датчиков и их пополнение затрудняют определение оптимального количества датчиков, которые должны отправлять информацию в любой момент времени. Этот документ позволяет базовой станции обмениваться данными Qo.S информацию для каждого из датчиков с помощью канала вещания и математической парадигмы Gur Game для динамической настройки на оптимальное количество датчиков. Результатом является надежная сенсорная сеть, которая позволяет базовой станции динамически регулировать разрешение Qo. S он получает от датчиков в зависимости от различных обстоятельств.

    Описание проблемы Что такое сенсорная сеть Qo. S в этой статье? разрешение сенсорной сети. То есть: l è l оптимальное количество датчиков, отправляющих информацию приемникам сбора информации, обычно базовым станциям.Цель: l 1. 2. максимально увеличить срок службы сенсорной сети за счет периодического отключения питания сенсоров для экономии энергии их аккумуляторов; наличие достаточного количества включенных сенсоров и отправка пакетов в информационные приемники для сбора достаточного количества данных

    Описание проблемы lll Приемникам информации требуется определенный объем информации, собранной с разных датчиков. На данный момент у нас работает сеть датчиков и имеется одна базовая станция с широковещательным каналом для всех датчиков, которая знает оптимальное количество датчики, которые должны быть включены и отправлять пакеты в любой момент времени.Сложность: со временем датчики, скорее всего, устареют, и новые датчики вполне могут быть перераспределены, что сделает популяцию очень динамичной.

    Игра Gur l l Представьте, что есть много игроков, ни один из которых не знает других, и судья. Каждую секунду судья просит каждого игрока проголосовать «да» или «нет», а затем подсчитывает «да» и «нет». Вероятность вознаграждения r = r (k) генерируется как функция числа k игроков, проголосовавших за. Мы предполагаем, что 0 ≤ r (k) ≤ 1. Каждый игрок, независимо от того, как он или она проголосовал, затем независимо награждается (с вероятностью r) или наказывается (с вероятностью 1 -r).

    Игра в гур l Обратите внимание, что максимум в примере имеет место при k * = 35.

    The Gur Game l l l «Как сконструировать игроков, чтобы выполнялось это замечательное свойство? «Метод распределенного управления с использованием простых конечных автоматов в том смысле, что объект исследует состояние автомата, чтобы определить его поведение. Результатом коллективного поведения всех сущностей является обратная связь с автоматами, которые изменяют свое состояние в результате этой обратной связи.

    The Gur Game l Игрок голосует «да», когда он находится в состоянии с положительным номером, и «нет», когда он находится в состоянии с отрицательным номером. Находясь в состоянии с отрицательным номером, он перемещается влево, если его наградил судья, и вправо, когда он наказан.

    Сетевая модель l Сопоставим каждому датчику конечный автомат Mi. Датчик будет включаться, когда он находится в состоянии с положительным номером, и отключаться, когда он находится в состоянии с отрицательным номером. Мы предполагаем, что в состоянии отключения питания датчик все еще может принимать сигналы низкого уровня и реагировать на них.

    Сетевая модель l Qos: примерно k датчиков, распределенных по всей географической области, включаются в момент t. Мы связываем с базовой станцией функцию вознаграждения Gur r (k). В каждый момент времени t базовая станция считает количество пакетов, полученных от датчиков. Затем он вычисляет вероятность вознаграждения Гура. Наконец, он транслирует эту вероятность на все датчики. Каждый датчик, в свою очередь, независимо награждает себя с вероятностью и наказывает себя с вероятностью

    .

    Моделирование l l l Мы предполагаем, что у нас есть 100 датчиков в сети без сбоев или обновлений датчиков.Каждый датчик выбирает случайное состояние в качестве исходного состояния. Мы предполагаем, что базовая станция желает получать 35 пакетов в каждый момент времени t.

    Моделирование l В этом моделировании есть более интересный набор параметров. l l датчик задержки пакетов рождений и смертей

    Заключение l В этой статье представлен алгоритм, использующий парадигму Gur Game, который позволяет базовой станции определять оптимальное количество датчиков, с которых ей требуется информация в случае задержек, рождений и смертей

    Грохот в ГУР (гур)

    Чтобы в машине было меньше неисправностей, необходимо внимательно следить за всей системой.Водитель может не придать значения небольшой поломке, которая в будущем вызовет серьезную проблему. Например, гул в ГУРе (ГУР) часто игнорируется. Но напрасно, потому что показывает, что с машиной не все в порядке.

    Характеристики ГУР

    ГУР предназначен для комфортной езды. Водитель легко управляет автомобилем, благодаря работе ГУРа. А если он начинает гудеть, то это повод для беспокойства. Обратите на это внимание, чтобы в дальнейшем не было неприятностей.

    Причины гудения рулевого управления с гидроусилителем и способы их устранения

    Гудящий звук в усилителе рулевого управления может быть вызван:

    • Некачественным маслом. В бачок ГУРа налить жидкость ATF. Когда машина долго едет, со временем она начинает пачкаться, перетекать и разжижаться. Водителю нужно где-то менять масло раз в пару лет или когда показатель достигает 80-90 тысяч километров. Вы можете самостоятельно проверить качество жидкости. Если он красный, значит, все в порядке.Черный или коричневый - пора менять масло.

    • Неправильный уровень масла. Убедитесь, что жидкости в бачке ГУРа достаточно. Если водитель видит, что жидкости недостаточно, то нужно долить. Однако перед этим нужно выяснить, куда ушло предыдущее масло.

    • Неисправность рулевой рейки. Чтобы подтвердить или опровергнуть это, нужно провести медицинский осмотр. Если причина гудения в гидроусилителе действительно проблема с рейкой, то, возможно, ее нужно заменить.Это недешево, но сильно не расстраивайтесь. Лучше потратиться на рельс, чем покупать новую машину.

    См. Также: Отрегулируйте клапан в домашних условиях

    • В систему попал воздух. Такое случается довольно часто. В системе ненадежные соединения. Из-за этого воздух может легко попасть внутрь и вызвать повреждение. Только добавлять или менять масло бесполезно. Подход должен быть комплексным. Важно обнаружить причину попадания воздуха. Важно полностью его спустить, чтобы система гидроусилителя работала нормально.

    • Приводной ремень слишком ослаблен или изношен. Чтобы решить проблему, вы можете просто затянуть или заменить ее.

    • Неисправен насос гидроусилителя рулевого управления. Причины разные: выход из строя сальников, износ подшипников и т. Д. Водитель, столкнувшийся с подобной проблемой, рискует потратить много финансовых средств на ее решение. Когда помпа плохо работает, то при повороте руля большая нагрузка на руки.Однако точную причину ажиотажа назвать могут только профессионалы. Поэтому обратитесь к ним, чтобы получить диагноз.

    выводы

    Теперь вы знаете, что может вызвать гул автомобиля ГУР. Чтобы избежать этой проблемы, рекомендуется регулярно проверять жидкость ATF. Более 10 секунд не удерживайте рулевое колесо в крайнем правом или левом положении. Это вредно для насоса гидроусилителя руля. Однако, если вы уже слышите гул, то не теряйте времени и решайте эту проблему, пока она не повлечет за собой серьезных последствий.

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
