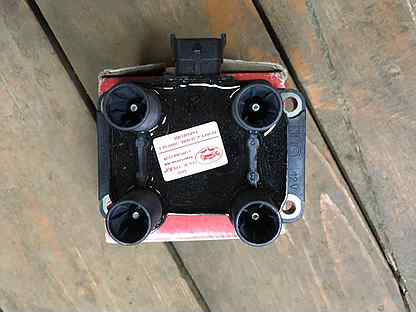

Модуль ваз 2114: 2111370501003 Катушка зажигания ВАЗ-2115 (модуль) СОАТЭ — 2111-3705010-03

Модуль зажигания ВАЗ-2114- проверка, демонтаж и замена

Модуль зажигания (МЗ) играет важнейшую роль в работоспособности автомобиля. Он создает импульс высокого напряжения и подает его на свечу зажигания. Питание этого блока осуществляется от бортсети напряжением в 12 Вольт. Модуль состоит из компактного пластикового корпуса, 2 электронных узлов управления и высоковольтных трансформаторов. МЗ имеет четыре специальные разъема для подключения ВВ проводов. Симптомы неисправности блока зажигания связаны с выходом из строя ВВ кабеля и свечей зажигания, из-за чего требуется уделить максимум внимания диагностическим процедурам. В число основных признаков поломки МЗ входят: нестабильные холостые обороты, снижение тяги двигателя, машина плохо набирает обороты в процессе разгона, отказ работы парных цилиндров (1 и 4), (2 и 3). Далее, подробно рассмотрим на примере ВАЗ-2114 модуль зажигания (проверка, снятие, замена).

Проверка модуля

Перед тем как приступить к непосредственному выполнению проверки, нам необходимо протестировать колодку проводов, которая подключается напрямую к модулю. Для проверки тестером, отсоедините блок с проводами, подсоедините один щуп тестера на контакт колодки «А», а второй подключите на массу двигателя. Затем необходимо включить зажигание, в результате которого появится импульс напряжения, на тестере должно быть около 12 В.

В случае отсутствия тока, проверьте работоспособность предохранителя, идущего на модуль зажигания. После выполнения этих операций необходимо проверить контакты на обрыв цепи. Возьмите контрольную лампу (она представляет собой лампочку на 12 В с двумя поводами), протестируйте контакты «А» и «В». Для этого включите стартер и наблюдайте за измерительным «прибором». Если лампа мигает — контакт работает, отсутствие признаков наличия напряжения свидетельствует о наличии обрыва в цепи. Повторите процедуру с контактом «В». Модуль зажигания ВАЗ-2114 можно проверить тремя способами, рассмотрим их более подробно.

Установка рабочего узла с другого автомобиля

Этот способ является самым простым при условии, что у вас есть дополнительный модуль. Чтобы сэкономить средства, его можно одолжить на время у приятеля от другого автомобиля, в этом случае необходимо убедиться в его работоспособности. Опытные автомобилисты, которые проводят много времени в дороге, чаще всего используют именно это метод. Так как выход из строя модуля зажигания в отечественных машинах является наиболее распространенной проблемой. Здесь есть важное правило, если вы решили использовать «донора», орган должен быть с идентичного транспорта, в противном случае можно только усугубить ситуацию, не решив проблемы.

Механический способ проверки МЗ

Для того чтобы выполнить проверку данным методом, нужно включить силовой агрегат. После этого подвигайте колодку проводов и сам модуль, можно слегка постучать по нему. Если в момент воздействия на ране упомянутые сегменты двигатель работает нестабильно, возникают рывки или перебои, значит, нарушены контактов. Это одна из самых простых поломок, устранить которую можно за несколько минут самостоятельно.

Диагностика с помощью специального измерительного прибора

Для выполнения проверки МЗ необходим тестер, с помощью которого измеряется сопротивление на высоковольтных проводах. Включите прибор в режиме омметра, подключите контакты попарно к высоковольтным выходам блока 1 и 4, затем 2 и 3. Сопротивление должно быть одинаковым в обоих случаях. Точные цифры указаны в технической документации транспортного средства. Различия или отклонения в полученных показателях свидетельствуют о выходе из строя модуля.

Демонтаж неисправного модуля зажигания

Изъятие старого модуля зажигания — это простая процедура, выполнить которую может любой автолюбитель без специальной подготовки. Чтобы избежать непредвиденных поломок и риска получить электрический удар, необходимо строго следовать последовательности, указанной в нижеописанной инструкции. Для выполнения всех операций потребуется стандартный набор инструментов, в котором есть отвертки и ключи.

• Обесточьте систему, для этого отключите от аккумулятора отрицательную клемму.
• Демонтируйте колодку проводов, отключите ее от модуля зажигания.
• Теперь нужно отсоединить ВВ провода.
• Следующий шаг заключается в отсоединении креплений к двигателю.
• В завершение вытащите модуль зажигания и отверните его держатель.

При монтаже нового модуля зажигания вам необходимо пользоваться подсказками, которые находятся в комплекте с деталью, а также могут быть указаны на корпусе детали. Клеммы проводов должны иметь соответствующие цифры, обозначающие номера цилиндров. Более подробная инструкция установки нового блока зажигания приведена ниже.

Замена модуля

В данном разделе мы подробно распишем, как заменить модуль зажигания. Для работы вам понадобится стандартный набор автомобильных инструментов. Необходимый блок, который создает импульс для старта силового агрегата, находится под капотом, к нему идут ВВ провода от свечей. Перед началом работы отключите от аккумулятора минусовую клемму.

• Снимите колодку проводов и отключите высоковольтные кабели.
• Открутите болты, которые крепят модуль к двигателю, теперь модуль можно убрать.

Установка нового модуля выполняется следующим образом: подключите провода. Для того чтобы не перепутать соединения, используйте схему, размещенную на корпуса устройства. Номера цилиндров также указаны на проводах. Все достаточно просто, перепутать их последовательность практически невозможно.

В завершение нужно выполнить проверку системы. Если при включении мотора проблема исчезла, значит, вы все сделали правильно. Если неполадки не устранены, следовательно, в процессе монтажа была допущена ошибка, или выбран неправильный источник поломки. В редких случаях причиной может быть неисправность нового модуля. Такое бывает при покупке деталей «с рук» у непроверенных продавцов.

Модуль зажигания ВАЗ 2114: принцип работы, неисправности, самостоятельная замена

Модуль зажигания ВАЗ 2114 и ВАЗ 2115 — более совершенное изобретение по сравнению с зажиганием других ВАЗов. Модуль зажигания этого типа более совершенное и новое приспособление нацеленное на генерацию тока высокого напряжения и последующей его передачи на свечи зажигания.

Для чего нужен модуль зажигания ВАЗ?

Основной задачей модуля является формирование импульсов высокого напряжения и подать их на свечи зажигания. В результате сжатия на одну свечу подается рабочая искра, а на другу — «холостая». Рабочая искра подается на 1-й и 4-й цилиндры, а холостая — на 2-й и 3-й. За счет такого соединения искра своевременно появляется в нужном цилиндре во время необходимого такта. Питание модуля зажигания ВАЗ 2114 происходит от бортовой электросети с напряжением 12 вольт, отрицательная клемма крепится непосредственно к корпусу.

Из чего состоит модуль зажигания?

Это устройство состоит из небольшого пластикового корпуса, двух электронных блоков управления, двух высоковольтных трансформаторов и имеет четыре выхода под ВВ-провода. Весит модуль зажигания около 1,32 кг при габаритах 110×117х70 мм.

Как работает модуль?

Передача тока происходит по ВВ-проводам, а управление при помощи специального контроллера, который обрабатывает данные работы автомобиля, ориентируясь на показания полученные с датчиков. Кроме того, контроллер устанавливает последовательность, согласно которой в модуле работают катушки зажигания. Для большей точности, контроллер учитывает данные о скорости вращения коленвала, о том, какой нагрузке подвергается двигатель, о расходе воздуха и о температуре ОЖ. Температурный диапазон, в котором может работать модуль зажигания — от -40°до +130°.

Признаки неисправности модуля зажигания ВАЗ 2114;

В принципе, симптомы неисправного модуля зажигания очень схожи с признаками неисправных ВВ-проводов и свечей зажигания. Если предположения относительно свечей и проводов не подтвердились, скорее всего, проблема кроется в модуле зажигания. Как уже говорилось выше, модуль не подлежит ремонту или восстановлению, его можно лишь заменить. Замену модуля зажигания вполне реально выполнить в домашних условиях, как это сделать вы сейчас узнаете.

Для работы вам потребуются:

1. Рожковые на «13» и «17»;
2. Торцовый на «10»;
3. А также шестигранник.

Замена модуля зажигания ВАЗ 2114 своими руками

1. Для начала необходимо найти модуль, он расположен под капотом. К нему вас приведут высоковольтные провода, которые идут от свечей к модулю.
2. После этого отключаем «-» клемму от АКБ.
3. Снимаем с модуля зажигания колодку проводов.
4. Дальше отключаем высоковольтные.
5. Теперь, когда ничего не мешает, можно спокойно открутить болты крепления модуля к двигателю и достать модуль зажигания.
6. Осталось установить новый модуль зажигания. Для этого сначала подключаем провода по схеме, которая имеется на корпусе модуля. На проводах также есть номера цилиндров двигателя, так что перепутать там очень сложно.

По завершению работы, заведите мотор и проверьте результат. Если проблема исчезла, значит «диагноз» был установлен правильно, если же нет, тогда вариантов два — либо вы что-то упустили и не заметили истинной неисправности, либо возможно неправильно что-то подключили. Возможен также и третий вариант, новый модуль зажигания тоже неисправен, это случается крайне редко, однако нельзя исключать такой вероятности.

Текст принадлежит: vaz-remont.ru.

&nbsp

признаки и причины неисправности, проверка, ремонт

Воспламенение бензина в цилиндрах двигателя внутреннего сгорания происходит при помощи искры, которую генерирует система зажигания. Модуль зажигания – основной элемент системе, создающий искру на свечах при помощи высокого напряжения. Каждый производитель автомобилей разрабатывает и производит свой оригинальный модуль, но принцип его работы одинаков для всех устройств. В процессе эксплуатации отклонение от заданных параметров или поломка модуля зажигания отрицательно сказывается на работе двигателя вплоть до выхода из строя силового агрегата.

Назначение и принцип работы

Модуль зажигания ВАЗ 2110

Модуль зажигания современного автомобиля выполняет функцию генерации высокого напряжения для образования искры на свечах. Он состоит из двух катушек с замкнутым магнитопроводом и двухканального коммутатора. Иногда коммутатор выполнен в виде отдельного устройства, но в большинстве случаев его совмещают с электронным БУ двигателя. Внешне модули отличаются по числу проводов разъема подключения: модуль с коммутатором имеет 4 провода, а спаренные катушки – 3.

Модуль зажигания контролируется ЭБУ, который подает в нужный момент на обмотки его катушек постоянное напряжение в виде низковольтных управляющих сигналов. Конец сигнала является началом искры. Благодаря магнитной индукции, в момент подачи генерируется высокое напряжение, создающее искру на свече зажигания. Устройство располагают в подкапотном пространстве, его легко определить по высоковольтным проводам, идущих к свечам зажигания.

Признаки неисправности модуля зажигания

Проверка модуля зажигания на выкрученной свечи

Неисправность модуля зажигания определяют по следующим признакам:

1. Затрудненный пуск холодного двигателя из-за отсутствия искры на одной или нескольких свечах.
2. Плавающие обороты двигателя на холостом ходу – ситуация, при которой частота оборотов изменяется без каких-либо действий со стороны водителя.
3. Провалы в мощности, что проявляется при ускорениях и движении на затяжной подъем.
4. Падение мощности двигателя.
5. Не работает 1-4 или 2-3 цилиндр (двигатель «троит»).
6. Индикация сигнализатора «Cheсk Еngine».

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и прочность модуля зажигания, при эксплуатации он может выйти из строя, подобно любому другому механизму. Среди всех возможных причин поломок, в 9 из 10 случаев возникают и диагностируются следующие:

1. Применение в системе зажигания несоответствующих компонентов. Высоковольтные провода подбирают, исходя из параметров модуля, так как чрезмерно высокое или пониженное напряжение создает сбои в работе или пережигает контакты.
2. Бракованные или поврежденные детали, некачественная сборка. Бракованные комплектующие быстрее ломаются и выводят из строя другие узлы или элементы системы. Практика показывает, что подбор качественных компонентов и их периодическая диагностика позволяют оставаться модулю работоспособным в течение длительного времени.

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания

2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Замер сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

Проверка модуля зажигания при помощи тестера

4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены.

Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.

Ремонт

Модуль зажигания ваз 2107

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

1. Торцевые ключи с головками на 1, 13 и 17.
2. Шестигранник на 5.
3. Отвертка.
4. Паяльник.
5. Флюс для алюминия.
6. Многожильный провод.
7. Лак для ногтей.

Вскрытие модуля зажигания

Ремонт модуля зажигания производится в следующем порядке:

1. На снятом устройстве открывают корпус, поддев его отверткой.
2. Убирают силиконовую пленку, покрывающую плату.
3. От ВВ контактов убирают весь алюминий.
4. На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180^оС (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
5. По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
6. Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.

Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.

Модуль зажигания ВАЗ 2115, описание и его неисправности

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Если попробовать объяснить простыми словами, модуль зажигания ВАЗ 2115, ВАЗ 2114, да и других моделей ВАЗ 2109 и 2110-это усовершенствованное приспособление микропроцессорных систем, которые генерируют ток высокого напряжения и передачи его в последующем на свечи зажигания.

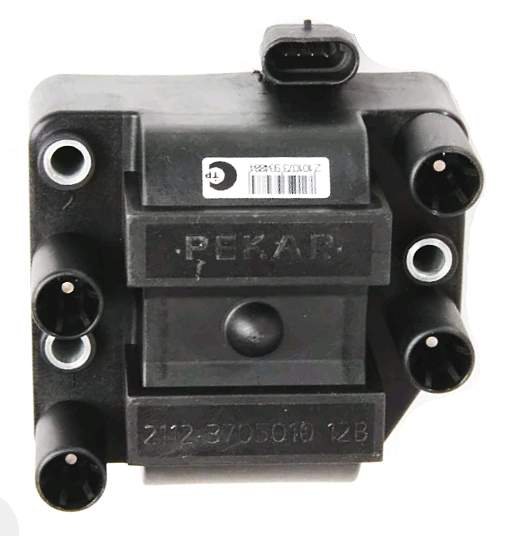

Модуль зажигания ВАЗ 2115

Электропитание его происходит от системы электрической сети автомобиля с номинальным напряжением 12 вольт, отрицательный полюс которой прикреплен прямо к корпусу.

Модуль зажигания ВАЗ 2115, описание и неисправности

Задача модуля – формирование импульсов с высоким напряжением на искровых свечах двигателя. На одну свечу в результате сжатия воздушно-топливной смеси подается рабочая искра, а на вторую — холостая /такт выпуска/.

«Рабочая» свеча подсоединена к первому и четвертому цилиндрам двигателя, а «холостая» — ко второму и третьему. Благодаря такому соединению полученная искра синхронно проскакивает в цилиндрах автомобиля.

Из чего состоит модуль или так сказать состав аппарата – два электронных блока управления, два высоковольтных трансформатора, четыре выхода для высоковольтных проводов и небольшой корпус из пластика. Вес прибора не более 1,32 кг, габариты 110×117х70 мм.

Соединение модуля со свечами оформлено посредством высоковольтных проводов, которые обеспечивают подачу искры на свечи.

Управление осуществляется с помощью контроллера, обрабатывающего все данные по работе автомобиля, считывая информацию с датчиков, и устанавливающего последовательность, по которой в модуле срабатывают катушки зажигания.

Чтобы была высокая точность управлением зажиганием, контроллер использует информацию о скорости вращения коленчатого вала; о нагрузке на движка /расход воздуха/; о температуре жидкости, которая используется для охлаждения мотора вашего железного коня; о положении коленчатого вала и наличии детонации.

Модуль зажигания сохраняет свою работоспособность при температуре воздуха от -40 градусов по Цельсию до + 130.

При неисправности приспособление не поддается разборке и ремонту. Такой модуль подлежит замене, которую несложно сделать собственными силами, не привлекая специалистов.

Возможные неисправности модуля зажигания:

• Уменьшение мощности;
• Нестабильная работа двигателя при ускорении;
• Не работают парные /1-4 и 2-3/ цилиндры;
• Прерывистый холостой ход.

При обнаружении таких неисправностей, надо предварительно проверить надежность подсоединения высоковольтных проводов и исправность свечей зажигания.

При включенном двигателе проверку надо проводить, соблюдая технику безопасности: работать или в резиновых перчатках, или рукоятки пассатижей должны быть изолированы.

Если все работает нормально, то следует заменить модуль зажигания. Он находится под капотом машины и его местоположение легко найти по утолщенным высоковольтным проводам.

Понадобятся инструменты: торцовый ключ на «10» /головка/, гаечные ключи на «13» и «17», шестигранник.

Порядок изъятия неисправного модуля зажигания:

1. Отключить отрицательную клемму от аккумуляторной батареи;
2. Вытащить колодку проводов с модуля зажигания;
3. Отсоединить высоковольтные провода;
4. Открутить крепления к двигателю;
5. Вытащить модуль зажигания, отвернув его от держателя шестигранником.

Для того чтобы поставить новый модуль зажигания, надо сначала вставить провода высокого напряжения, руководствуясь подсказками на корпусе модуля.

На клеммах самих проводов также есть обозначения номеров цилиндров двигателя. Затем следует провести описанные действия строго в обратном порядке. Запустив двигатель, необходимо проверить правильность установки модуля зажигания.

Владельцы автомобилей ВАЗ 2109 – 2115, которые не могут самостоятельно следить за техническим состоянием своих машин, конечно же могут обслуживаться в СТО, где им предложат диагностику и качественный ремонт двигателя автомобиля. Здесь как говорится каждому свое.

Принцип работы, причины неисправности модуля зажигания ВАЗ 2114. Рекомендации по самостоятельной замене

Что такое модуль зажигания как работает, неисправности, самостоятельная замена

По сравнительным характеристикам модуль зажигания ВАЗ 2114 и ВАЗ 2115 отличается от других ВАЗов лучшим качеством. У подобных модулей имеется специальное приспособление, генерирующее ток высокого напряжения, передающее сигналы на свечи зажигания.

Необходимость модуля зажигания ВАЗ

Главная функция модуля состоит в том, что он формирует импульсывысокого напряжения и передает их на свечи зажигания. После сжатия рабочая искра поступает на одну свечу (1 и 4 цилиндры), холостая на другую (2 и 3). При таком контакте искра в необходимый момент появляется в нужном цилиндре. Бортовая электросеть напряжения в 12 вольт служит питанием модуля зажигания ВАЗ 2114. К самому корпусу прикрепляется отрицательная клемма.

Элементы модуля зажигания

Масса модуля зажигания – около 1,32 килограмма, габариты – 110117х70 мм. Составляющие его части:

• небольшой пластиковый корпус;
• два высоковольтных трансформатора;
• два электронных блока;
• 4 входа под ВВ-провода.

Принцип работы модуля

По ВВ-проводам передается ток. Управление происходит с помощью контроллера, который ориентируется на показания датчиков и обрабатывает подобные действия автомобиля. Им же определяется последовательность работы катушек зажигания в модуле. Кроме того, в него поступает информация о скорости вращения коленвала, о нагрузке двигателя, о температуре охлаждающей жидкости (модуль работает от -40°до +130°), расходе воздуха.

Как можно определить неисправность модуля зажигания ВАЗ 2114

Признаки:

Подобными признаками сопровождается неисправность ВВ-проводов и свечей зажигания. Если с этими деталями все в порядке, причина нарушения работы кроется в модуле зажигания. Его нельзя отремонтировать или восстановить, поэтому единственным вариантом решения проблемы остается установка нового. Замену модуля зажигания можно выполнить самостоятельно.

Необходимые инструменты:

1. рожковые ключи на «13» и «17»;
2. торцовый ключ на «10»;
3. шестигранный ключ.

Рекомендации по установке нового модуля зажигания ВАЗ 2114 своими руками

1. Открыть капот, по высоковольтным проводам, идущим к модулю от свечей, найти сам модуль.
2. Отключить отрицательную клемму от аккумуляторной батареи
3. Снять колодку с проводами с модуля зажигания.
4. Отключить высоковольтные провода.
5. Открутить болты, которыми модуль крепится к двигателю зажигания, извлечь старый модуль.
6. Для установки нового модуля зажигания вам следует подключить провода по схеме на корпусе модуля (там же имеются номера цилиндров).

Для оценки результата нужно завести мотор. Если все действия выполнены корректно, и проблем больше нет, то вам удалось сделать все верно. В ином случае стоит проверить, хорошо ли установлена новая деталь, либо искать причину первоначальной проблемы в чем-то другом. Конечно, исключить неисправность нового модуля зажигания нельзя, но вероятность этого мала.

Рекомендуем почитать

Модуль зажигания ВАЗ-2114: особенности и характеристики

Каждый из нас знает, что для воспламенения топливно-воздушной смеси в камере сгорания нужна искра. Последняя формируется как раз работой системы зажигания. Его конструкция на разных автомобилях имеет некоторые отличия, но основной принцип работы остается неизменным. И сегодня мы поговорим о том, как испытать модуль зажигания ВАЗ-2114, а также как произвести его замену своими руками.

Характеристика

Этот элемент автомобиля представляет собой сложное электротехническое устройство, основное назначение которого — генерировать ток высокого напряжения и передавать его на свечу.Всего на автомобилях используются два типа модулей: один с одиночным змеевиком на каждую свечу (раздельный) или один на два (блок). Модуль зажигания ВАЗ (2114-я «Жигули») — блочного типа. К таким элементам относится двухвинтовой змеевик. Конструкция этой части предполагает следующие компоненты:

• Клеммы низкого напряжения.
• Высоковольтный выход.
• Сердечник железный пластинчатый.
• Первичная и вторичная обмотка.

Одноискровые аналоги имеют несколько иную конструкцию, в которую входят:

• Сердечник.
• Высоковольтные соединения через пружинный контакт.
• Свеча.
• Внешний терминал для низкого напряжения.
• Вторичная и первичная обмотка.

В отличие от одноискровых, такие катушки имеют более легкий монтаж за счет особой (блочной) конструкции, имеющей общий корпус. Несмотря на то, что таких элементов в агрегате несколько, все они работают как самостоятельные устройства. Такая конструкция позволяет применять укороченный проводник, идущий к первичной обмотке механизма.

Модуль зажигания ВАЗ-2114 — неисправности

О неисправности данной системы можно судить по следующим основаниям. Во-первых, о неисправности катушки можно сказать при наборе скорости автомобиля. Во-вторых, это может проявляться в значительной потере мощности машины, а также в «плавающих» оборотах двигателя на холостом ходу. И в-третьих, неработающие 1-4 или 2-3 цилиндры сигнализируют о неправильной работе.

Следует отметить, что такие симптомы очень часто возникают из-за неисправного ДМРВ, или регулятора холостого хода. Поэтому в первую очередь смотрим на их работоспособность, а потом диагностируем модуль зажигания.

ВАЗ-2114: где находится эта деталь?

На автомобилях семейства Лада Самара-2 этот элемент размещается в моторном отсеке.

Проще всего найти провода высокого напряжения. Один их конец тянется к свечам, а второй — к самому модулю зажигания.

Как диагностировать работу модуля?

Проверка модуля зажигания (ВАЗ-2114 «Самара-2») на работоспособность производится в таком порядке.Сначала выньте отрицательную клемму аккумулятора, а затем выньте проводку из механизма катушки. Далее откручиваем все винты и болты, которыми крепится корпус элемента. Далее все работы (как и раньше) производятся с выключенным двигателем. Отсоединяем сборку модуля, измерив мультиметром уровень общего сопротивления между выводами контактного разъема. Затем сравниваем результаты с таблицами норм, которые указаны в инструкции по эксплуатации. Если полученные данные существенно отличаются от данных таблицы, значит в цепи короткое замыкание и неисправна катушка.

После установки обрывов проводов можно приступать к диагностике вторичной цепи ДВС — измерению уровня сопротивления между выводами зажигания. По результатам замеров делаем выводы, и если неисправность скрыта в катушке, то модуль необходимо полностью заменить. Других решений этой проблемы нет.

Как заменить прибор самостоятельно? Инструменты

Для начала нам нужно подготовить набор ключей, которые мы будем использовать.В ходе работ по снятию и установке модуля зажигания нам понадобятся два ключа на 13 и 17 миллиметров, а также один автомобильный ключ на «10». Последнее нам нужно для того, чтобы снять клемму с АКБ. Кроме того, следует подготовить шестиугольник на цифру «5». С помощью последнего высвободим модуль зажигания из держателя при демонтаже.

Процесс снятия детали

Итак, как заменяется модуль зажигания ВАЗ 2114-я Лада? Для начала необходимо обесточить бортовую сеть автомобиля.Для этого, как и в предыдущем случае, снимаем минусовую клемму с аккумулятором (если она не снималась ранее). Далее необходимо снять декоративную накладку двигателя. Это можно сделать, сняв крышку маслозаливной горловины. Следует отметить, что данную операцию применяют только владельцы ВАЗов с двигателем объемом 1,6 л. Поллитровая «Самара» подобным кожухом двигателя не оснащается.

На следующем этапе удалите провода и провода высокого напряжения. Ключом на 13 откручиваем два болта крепления картера двигателя, клаксоном на 17 откручиваем последнее крепление модуля.Далее эта деталь незаметно извлекается из моторного отсека наружу. Сам модуль освобождается от держателя с помощью шестигранника на 5 миллиметров.

Установка

Перед установкой нового элемента в автомат необходимо заранее подключить высоковольтные провода согласно схеме модуля. Также нужно обращать внимание на качество крепежа — излишки окисления и загрязнения тщательно убираются на торцах в местах стыков.

Далее, модуль зажигания ВАЗ 2114-я «Жигули» смело можно установить на штатное место.Соберите элемент в обратном порядке. После подключения модуля зажигания необходимо запустить ВАЗ-2114 и проверить исправность деталей. Если все вышеперечисленные симптомы неисправности исчезли, значит, вы все сделали правильно.

Вывод

Итак, мы выяснили, что такое модуль зажигания и как его заменить на свой. Напоследок отметим, что при подключении важно следить за правильностью подключения всего контура разводки, так как при малейшей ошибке гарантировать работоспособность деталей этой системы будет невозможно.

p>

Регулировка зажигания на ВАЗ 2114 Форсунка. Модуль зажигания (катушка зажигания)

Это усовершенствованная модель катушки зажигания, ранее устанавливаемая в отечественной классике. Проверка работоспособности модуля не представляет особой сложности.

Не пытайтесь починить неисправный модуль зажигания ВАЗ 2114, его необходимо немедленно утилизировать

Признаки определения неисправности модуля в восьмиступенчатой ​​форсунке

• На нейтральной передаче обороты двигателя нестабильны, работа двигателя неравномерная.
• Значительная потеря мощности и большая вибрация двигателя.
• Не во всех цилиндрах топливо воспламеняется.
• При резком разгоне ломается тяга.
• На информационном табло отображается индикатор неисправности — «Чешк двигатель».

Выявить причину неисправности можно следующими способами:

• Посещение автомашины СТО.
• С помощью самостоятельного использования специализированного ПО для диагностики автомобилей.

Возможные коды ошибок после диагностики

Модуль зажигания VA3 2114 :

• Если отображается код RH000 (RF001, RD002, RF003, RD004) — в цилиндрах нет искры.
• Если отображается код Р0351 — нарушение целостности обмотки катушки первого и четвертого цилиндров.
• Если отображается код Р0352 — нарушение целостности катушки второго и третьего цилиндров.

Полученные коды ошибок указывают не только на неисправность самого модуля зажигания.Вероятной причиной могут быть свечи или неисправные провода высокого напряжения.

Для определения причины необходимо начать проверку по принципу — от «простого к сложному». Убедитесь в исправности свечей зажигания и целостности высоковольтной проводки, после чего проверьте модуль.

Способы неисправности модуля

Выявить причину неисправности можно самостоятельно или на станциях техобслуживания

Действенным способом остается пробная замена модуля на аналогичный, гарантированно работающий вариант.Метод быстрый, надежный и эффективный.

Ремонту и восстановлению не подлежит.

Если причиной поломки стал модуль зажигания, необходимо приобрести хороший модуль, а израсходованный — утилизировать.

Варианты проверки модуля зажигания при отсутствии исправного модуля для пробной замены. Для определения причины неисправности модуля вам понадобится мультитестер и простейший картридж с лампочкой и проводами.

Метод 1

Для начала измеряется значение сопротивления вторичной обмотки катушки. Прибор переходит в положение измерения «ОМ», следующим этапом установка щупа на контактный выход первого и четвертого цилиндров, затем второго и третьего. Прибор должен показывать одинаковые значения для обеих обмоток. При отображении одной из обмоток более 100 Ом получает повреждение вторичной обмотки, значит неисправен модуль.

Метод 2

Перед установкой не забудьте отключить высоковольтные провода.

Проверить целостность проводки, подключенной к модулю зажигания. Перед проверкой переводим тестер в положение измерения волн и отсоединяем вилку с проводами от модуля. Один из щупов прибора касается корпуса двигателя, а второй — на контакте «А». При таком способе проверки вам понадобится помощник, который по вашему сигналу повернет ключ в замке зажигания и «покрутит» стартер. Показания на обоих контактах должны соответствовать напряжению в 12В.

При отсутствии какой-либо индикации устройства необходимо проверить исправность всех трех предохранителей в цепи электронного блока управления (ЭБУ).

Доступ к блоку предохранителей осуществляется со стороны переднего бокового пассажирского сиденья с помощью фигурной прокачки. Нужный предохранитель модуля зажигания на 7,5 ампер находится вверху блока. Из трех предохранителей он находится в самом низу. Убедившись в целостности элемента, необходимо проверить состояние всех цепных контактов и целостность проводки.

Способ 3.

Не всегда под рукой автомобилиста оказывается многоместный автомобиль. В этом случае поможет народный способ проверки «лампочки». Соединив один из проводов с контактом «А», а другой тоже на корпусе двигателя, прикрутите стартер. Свет циклически загорается и светится. Такая же процедура проводится с контактом «б».

На какие аналоги можно заменить

Модуль зажигания ВАЗ 2114 и их стоимость

Не допускайте путаницы высоковольтного провода, он может повредить катушки

На автомобиль ВАЗ 2114 можно установить модуль 43.3705 от некоторых отечественных автомобилей десятого семейства, Ока, Иж Ода, имеющих восьмистворчатый двигатель с блоком (ЭБУ) М7. 9.7. Аналогичные модули 2111-3705010-03 SoTE и 4601.3705 MZATE.

Цена на модуль зажигания варьируется в пределах от 600 до 900 руб.

Процедура замены и установки модуля зажигания

1. Процедура снятия модуля должна выполняться при отключенном минусовом полюсе аккумуляторной батареи.
2. Необходимо отсоединить высоковольтные провода от свечей зажигания.
3. Зарезервировав защелку фиксатора, сдвиньте колодку, соединяющую проводку с модулем.
4. Снять с высоковольтным проводом модуль зажигания.
5. Ключ на 13 нужно открутить и вывернуть два винта крепления к картеру.
6. Ключом на 17 ослабил третий винт.
7. Снимите модуль с кронштейном со стандартного места.
8. Выкрутите винты «Шестигранник» из крепежной скобы.

Видеофильмы: Как проверить модуль зажигания на ВАЗ 2114 и другие модули

https: // youtu.be / pnybny-_hoq

Новый модуль устанавливается в обратном порядке. При установке важно подключить высоковольтные провода к каждому из цилиндров. На корпусе модуля и на высоковольтных проводах имеется маркировка для безошибочного подключения.

Абсолютно вся информация о модуле зажигания ВАЗ 2114

Для зажигания топливно-воздушной смеси в двигателях внутреннего сгорания Как карбюраторных, так и инжекторных двигателей требуется высоковольтная катушка зажигания ВАЗ.Появление принципиально новых систем питания двигателей привело к изменениям в системах зажигания. Поехал к прошлым трамблерам зажигания, или как их еще называли «Персоны». Взамен появились новые устройства, например, модуль зажигания ВАЗ 2114.

Принцип работы модулей

Модуль зажигания ВАЗ — это усовершенствованная система запуска мотора. Принцип его работы не сильно отличается от обычных систем. Если в старых системах высоковольтное напряжение создавалось размыканием контактов в распределителе зажигания, то в модуле генератор импульсов подает сигналы с блока управления.

Блок управления собирает сигналы с датчиков на двигателе, формирует управляющий импульс и отправляет его на модуль зажигания ВАЗ 2115. Он формируется из напряжения бортовой сети, формируется высоковольтное напряжение и формируется высоковольтное напряжение, которое направляется на свечу цилиндра для воспламенения топливовоздушной смеси.

Модуль устройства

Устройство (схема)

Устройство включает в себя две катушки, основной задачей которых является выработка высокого напряжения.Помогает им в этом двухканальный электронный переключатель. Все эти детали закрытые, для изготовления которых используется прочный пластик. В корпусе имеется низковольтный разъем для подключения напряжения питания и импульсов управления подачей. Также есть выводы для подключения высоковольтных проводов, которые подключаются к свечам.

На рисунке представлена ​​электрическая схема системы запуска ВАЗ 2114. Как видно из рисунка, он состоит из:

1. аккумуляторной батареи;
2. Замок зажигания;
3. Реле, включая зажигание;
4. Датчик Холла;
5. Полупроводниковый приемник сигналов от датчика;
6. Электронный выключатель;
7. Модуль зажигания.
8. Выводы высокого напряжения.

Также на электрической схеме Показаны предохранители силовых цепей электронного блока. Попробуем рассмотреть устройство и принцип работы катушки зажигания. Как уже отмечалось, в блоке их два, по устройству они идентичны. Схема катушки зажигания одной и второй тоже абсолютно одинакова. Принцип работы катушки зажигания остался прежним. Оба состоят из сердечников из электротехнической стали.Они намотаны на две обмотки. Один из них низковольтный, а второй выдает высоковольтное напряжение для воспламенения рабочей смеси.

Схема подключения катушки зажигания сделана таким образом, что низковольтная обмотка подключена к питающему напряжению, а второй конец этих обмоток подключен к транзисторному генератору. Каждая катушка работает «на своем» транзисторе. Высоковольтные выводы подключаются непосредственно к свечам, каждая обмотка питает по две свечи. Один из них подает импульсы на 1 и 4 цилиндр, а второй — на 2 и 3.

Расположение проводов на модуле зажигания находится таким образом. Контакты A и B получают управляющие импульсы от электронного переключателя, выход D запитывается от бортовой сети машины. Вывод, обозначенный буквой C, связан с массой автомобиля.

Где искать этот модуль

Слабо верю, что водитель, которого берут для проверки или ремонта этого прибора, не знает, где он находится. Ну а для тех, кто не знает — подскажите.Найти его несложно, отпустить хотя бы один высоковольтный провод и продеть рукой по нему от свечи до пластикового корпуса, который принадлежит модулю.

На картинке его расположение становится более ясным.

Есть такие признаки неисправностей.

На вопрос о том, какие приметы модуля зажигания ВАЗ 2114, любой водитель, не задумываясь, ответит, что на свечах нет искры. Частично это так, но есть еще несколько возможных причин выхода из строя этого устройства.Можно наблюдать такое:

• Пропала динамика при разгоне, были сбои в работе мотора при резком нажатии на педаль газа на заданную скорость;
• Стало заметно снижение мощности двигателя, водители говорят в таких случаях, мотор не «тянет»;
• Холостой ход сильно плавает;
• На одной из пар свечей нет искры.

При появлении признаков неисправности катушки зажигания, то проверку нужно начинать с неработающих свечей, затем датчика, показывающего положение коленвала. Последний подлежит проверке модулем.

Как проверить систему на работоспособность

Проверяю в любом случае начинать со свечей. Для этого им нужно выйти из гнезд. Это тоже легко сделать. С них снимаются наконечники высоковольтных проводов и ключом для поворота свечей снимают их с мест.

Далее их осмотр, чистка и проверка. У них должен быть рабочий коричневый цвет, при отсутствии копоти и нагара. Если их присутствие наблюдается, то может существовать износ поршней и колец. В любом случае свечи чистят, проверяют и при необходимости выставляют зазор между электродами.После этого вы можете проверить их работоспособность.

Для этих целей есть специальные щупы. Такие изделия компании «Cleells» удается изготавливать самостоятельно из пьезошигали. Если ничего подобного нет, то проверьте двигатель. Хорошо, если есть машина с заведомо хорошей системой Start. Даст возможность поставить точную диагностику свечам. Если они хорошие, поиск продолжается.

Во многих публикациях рекомендуется проверять наличие высокого напряжения на выходах прибора.Сделать это в условиях гаража проблематично из-за отсутствия специального измерителя. Здесь применяется обычный тестер, который не может измерить несколько десятков киловольт высокого напряжения. Если есть радиолюбительский опыт, можно собрать делитель напряжения.

Проверить наличие высокого напряжения опасно из-за возможного чувствительного удара, поэтому мы рассмотрим другие методы. Поговорим о том, как определить проблемы катушки зажигания и проверить эту систему:

1. Самым простым способом будет замена блока в исправном устройстве.Это не всегда возможно, так как не все водители берут с собой это устройство с запасом;
2. Также рекомендуется, чтобы его неоднократно проверяли на предмет перемещения устройства или ударов по нему во время работы двигателя. Если изменения заметны, они указывают на плохой контакт внутри инструмента. Иногда это исправляется;
3. Проверка тестером или мультиметром в режиме измерения сопротивления. Сопротивление парных выводов катушек 1 и 4, а также 2 и 3. Оно должно быть одинаковым для обеих обмоток и равно примерно 5.4 кОм.

Система предупреждения

При всей высокой надежности электронных устройств поломки все же есть. Иногда их можно избежать, если они проводят хотя бы иногда проверку и обслуживание элементов этой системы:

• Не допускайте путаницы с проводами высокого напряжения, если их внутреннее сопротивление сильно возрастет, это может привести к повреждению катушек;
• Проверить зазор между электродами свечей, так как слишком большой разрядник также негативно отражается на приборе.

О возможностях ремонта модуля

Большинство поломок данного устройства приводят к его замене, но иногда можно отремонтировать катушку зажигания, чтобы вернуть ее. Это касается тех случаев, когда движение или подъем меняют поведение мотора. Если есть умение обращаться с паяльником и мультиметром, можно попробовать вернуть в систему.

Необходимо снять металлическую заднюю крышку, под которой залиты электрические части модуля.Нужно постараться аккуратно избавиться от силикона, и ваша «внутренность» откроется вашему взору. Выложите замученные или «плохие» контакты и прочтите их.

Проводники в алюминиевом блоке, поэтому для их пайки понадобится специальный припой.

После этого закройте заднюю крышку и проверьте ее работоспособность. При положительном результате ремонта необходимо снова открыть его и залить изнутри силиконом.

Если результат отрицательный, блок необходимо заменить. Правда, хозяева, имеющие большой любительский стаж, продолжают «копать» и дальше.Можно попробовать заменить электронные переключатели. По сути, эти два элемента становятся виновниками аварийного переключения системы запуска двигателя.

Меняем модуль системы зажигания

Когда ремонт модуля зажигания не дал положительных результатов, остается поиск и установка нового устройства. Большинству механиков рекомендуется остановиться на инструменте «GM», как на очень надежном изделии. Его стоимость в разных регионах меняется, но приближается к 2000 руб. Замену модуля зажигания можно произвести самостоятельно, особенности не соблюдаются, специальные приспособления не нужны.Подготовить к работе:

1. Блок зажигания под замену;
2. Ключ на «13»;
3. Тряпка.

Работы легко выполнить как в гараже, так и на ровном участке. Порядок проведения работ:

1. Открыть капот моторного отсека и отсоединить клеммы аккумуляторной батареи. Достаточно снять клемму только с «минусом».
2. После этого снимите высоковольтные провода с мест установки. Нужно помнить, где какой провод стоял.Если сомневаетесь в своих силах, сделайте бирки. Поменять провода поменять нельзя. Вы можете отложить новую запчасть.
3. На следующем этапе аккуратно отсоединяем разъем с проводами от модуля. В ходу есть ключ на «13», на котором переворачиваются три гайки крепления устройства к мотору.
4. При снятии гаек устройство снимается с двигателя.

Теперь дайте автомобилю протереть место установки и вокруг него. Внимательно осмотрите новое устройство и запустите его.Выполняется в порядке, обратном снятию. Еще раз хочу напомнить о важности прокладки высоковольтных проводов на место. Если все-таки возникли трудности, то присмотритесь к блоку. На нем указаны номера высоковольтных проводов.

В комнатах порядок проводов проводов в модуле

Следует отметить, что в продаже еще можно найти модули зажигания старого образца, на которых нет обозначения на высоковольтных выводах номера проводов.Если такое устройство приобретено, будьте внимательны при его установке.

autovaz-2114.ru.

Блок зажигания ВАЗ 2114: основные признаки неисправности

1. Конструкция
2. Признаки поломки
3. Проверка
4. Ремонт или замена?
5. Установка

В нашем сегодняшнем материале мы поговорим о том, как проверяется модуль зажигания на ВАЗ 2114, как он работает и почему в машине столько всего от ее функционального состояния.

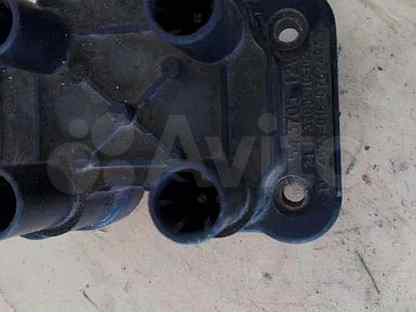

Модуль зажигания

Конструкция

Модуль зажигания довольно сложный, так как совмещает технику и электрика.Устройство используется для создания высокого напряжения, передаваемого на свечу зажигания. Именно этот подводимый ток является основанием для зажигания.

Работа модуля обеспечивает сгорание топлива и, соответственно, работу двигателя. Говоря вполне обычным языком, без модуля машина никуда не поедет.

Для моделей ВАЗ предусмотрено использование двух типов модулей зажигания:

Блоки отличаются тем, что катушки работают по одной на паре свечей зажигания.Такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка распределяет претензию сразу на две свечи, а в ее конструкцию входят следующие элементы:

• Провода высокого напряжения;
• Клеммы низкого напряжения;
• Вторичная и начальная обмотки;
• Ядро.

Отдельные модули, где катушки подводятся к каждой из 4-х секций отдельным костюмом, отличаются выводом высоковольтных проводов через контакт пружины. Блоки легче проверить, их легко снять и вернуть на место.

Примечательно, что при размере 11х11х7 сантиметров это устройство весит около 1,5 килограмма.

Признаки поломки

В разобранном виде

По сути, признаки неисправности на модуле зажигания ВАЗ 2114 во многом схожи с поломкой других агрегатов. Например, можно наблюдать следующие явления:

• Троит двигатель;
• Автомобиль глохнет на холостом ходу;
• Возникают проблемы при попытке завести машину и т. Д.

То есть на самом деле это может быть и не модуль. Поэтому единственно правильное решение — проверить модуль зажигания на своем ВАЗ 2114.

Проверить

Это объясняется тем, что поврежденные или неисправные провода пропускают неправильный ток, конфигурация которого не соответствует необходимым параметрам. . От этой искры идет неточно или неэффективно, модуль сгорает и приходит в негодность.

Наилучшим образом Проверка модуля зажигания на ВАЗ 2114 — это использование осциллографа. Но, во-первых, далеко не каждый драйвер, а во-вторых, ими мало кто может пользоваться. Следовательно, проверка будет проводиться с помощью представленных средств:

• лампочки 12 вольт;
• Тестер (за небольшие деньги можно купить в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

1. Проверьте блок проводов. Его отключают и проверяют индикатор напряжения.
2. Для этого закрепите тестер на контакте А, а на массу двигателя закиньте еще одну клемму.
3. В нормальном состоянии Индикатор напряжения будет 12 В.
4. Если напряжение скорее всего сгорел предохранитель.
5. Если все хорошо, закинуть клеммы тестера на А и в контактах достать машину. В этом случае должен закрутиться стартер, а лампочка на 12 вольт замигает.
6. При отсутствии явлений данных можно говорить о наличии обрыва цепи и контактов.

Есть несколько способов проверить состояние агрегата. Поэтому рассмотрим каждый из них.

1. Остановите тестер в режиме омметра. Измерить их сопротивление на высоковольтных линиях, проходящих на цилиндрах 1 и 4, а затем по аналогии с проводкой 2 и 3 цилиндров. В штатном состоянии прибор выдаст вам показатели от 5,2 до 5,5 Ом.
2. Подать немного девайс. Таким образом вы откроете проволочную колодку, модуль. Причем делать это нужно в режиме исправного силового агрегата. Если при нависании устройство работает без препятствий, все в порядке, вам повезло.Если нет, снова необходимо изучить состояние проводки.

Третий способ

Третий способ считается самым простым, так как он предусматривает замену вашего устройства на аналогичный, который точно работает. Но для этого нужно найти полноценного близнеца. Речь идет о модуле зажигания от автомобиля аналогичного вашего года выпуска и используемого силовым агрегатом. Как раз на моторах объемом 1,5 литра стоят модули, а на моторах объемом 1,6 литра — катушки.

Но чтобы заменить модуль на модуль, вам придется сначала разобрать свой. Делается это следующим образом:

• Снимите минусовую клемму с аккумуляторной батареи, что позволит сделать авто;
• Отсоединить четыре высоковольтных от модуля зажигания;
• Отсоедините блок проводов. Для этого отожмите специальный фиксатор, удерживающий колодку на модуле;
• Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
• На кронштейне есть три длинных шпильки, за которые модуль будет просто тянуть.

Разобрав свой модуль, вы можете поставить на его место другой модуль, тем самым убедиться в исправности вашей неисправности.

Ремонт или замена?

Как показывает практика и опыт мастеров по ремонту автомобилей, чаще всего отремонтировать данное устройство не представляется возможным. Модуль подлежит только замене. Если пойти по принципу, то можно сделать ремонт, но на это уйдет много времени, сил и даже денег.

Установка модуля

Оптимальный вариант — покупка нового устройства. Он находится в районе 2-4 тыс. Руб. Все зависит от производителя и штата.Вы можете купить идеальный новый, хотя многие из них предпочитают старые устройства. Выбор за вами уже есть.

Установка

Модуль устанавливается строго в порядке, обратном демонтажу. Важно учитывать три правила.

1. После установки модуля посмотрите на поверхность устройства. На нем показаны числа от 1 до 4. Это обозначения номеров цилиндров.
2. На концах высоковольтников есть аналогичные цифры — от 1 до 4.Они служат ориентиром для определения того, какое высокое напряжение к какому разъему на модуле подключено.
3. Экспериментов нет. Все подключается строго по отметкам — 1 к 1, 2 к 2 и так далее.

На самом деле замена модуля зажигания на ВАЗ 2114 осуществить довольно просто. Для этого не нужно быть профессиональным автомехаником. Просто соблюдайте основные правила демонтажа и установки, проверьте устройство перед тем, как тратить деньги, и поменяйте его на новый. Не факт, что виновником проблем с вашей машиной будет модуль, на который вы грешите.

Эта таблица позволит вам проверить правильность подключения проводов от модуля зажигания к цилиндрам.

luxVaz.ru.

Как проверить модуль зажигания ВАЗ-2114 Форсунка 8 клапанов: Фото

Для самостоятельной диагностики двигателя, его систем и характеристик используйте минимум оборудования. Например, перед проверкой модуля зажигания 8 вентильного автомобиля ВАЗ-2114 желательно иметь специальный стенд, необходимое программное обеспечение или на крайний случай — осциллограф.Такого оборудования нет и такого оборудования не будет, поэтому для предварительных проверок мы будем использовать свитерские инструменты и приспособления.

Как проверить модуль зажигания ВАЗ-2114

Перебои и рывки при движении, работающий двигатель, затрудненный запуск или вообще отказ двигателя — основные признаки выхода из строя модуля зажигания.

Модуль зажигания

Сложность диагностики сама по себе состоит в том, что в модуле совмещено несколько устройств, и выполняется она в одном случае и проверять каждое устройство отдельно — нет возможности. Хотя бы голыми руками. Тем не менее, что-то можно сделать, чтобы если не отремонтировать, то хотя бы наверняка узнать о причине неисправности.

Проверить качество контактов

Прежде всего, ничего не разбирая, стоит проверить качество контакта на всех площадках низковольтной цепи, а также установить наличие контакта на высоковольтных проводах.

Проверка наличия питания на модуле зажигания

Проверка напряжений на контактных площадках модуля зажигания

Чтобы узнать, что модуль неисправен, проверьте, подается ли питание.Для этого находим в колодке разъем, а там ищем контакт, помеченный литерой А. Для контроля мощности модуля берем мультиметр, устанавливаем его в режим измерения переменного тока на 20 В. , выставляем один щуп (минус) на массу мотора и включаем зажигание. Второй датчик настроен на выход и на блок. При исправном электрооборудовании мультиметр покажет 12 В, значит, питание на модуль подано, ищем причину неисправности дальше.

Проверяем контакты разъема

Уже провели предварительную проверку и убедились, что питание на модуле зажигания подано. Теперь стоит разобраться с контактами отдельно. При включении зажигания нужно подключить контрольную лампу к контакту A и контакту V.

Управлением может быть обычная маломощная лампа на 12 вольт с припаянными проводами, а можно использовать тестер автомобильной ковши с индикатор напряжения на 12 В.

Проверка модуля зажигания

Для проверки работоспособности модуля закрепите контакты контрольной лампы или щупа на выводах A и B, затем прокрутите стартером двигателя.

Если лампа начинает мигать, модуль подает напряжение на напряжение по аналогии с выключателем.

В данном случае с контактами А и во всем по порядку.

Если лампа не реагирует на запуск стартера, модуль однозначно неисправен.

Проверка модуля 2114 доступными способами

Самый действенный метод Выяснив, что модуль зажигания не работает, возьмите рабочий рабочий прибор и попробуйте запустить на нем двигатель. Понятно, что не каждый модуль из восьмерки, девятки и второго поколения может подойти.

В зависимости от типа системы зажигания катушка может быть установлена ​​на Самару вместо модуля, а нам понадобится модуль от впрыска 8-ми клапанный 2114. Тут все просто — двигатель заработал, значит модуль есть был удален, поменяйте на новый. Тем не менее велика вероятность того, что высоковольтные провода пробиты и это испортит не только всю картину диагностики, но и чужой модуль зажигания.

Проверить целостность высоковольтных проводов

Поэтому перед непосредственной проверкой модуля необходимо убедиться, что высоковольтные провода в порядке, не пробиваются на массу и не пропускают ток.

Алгоритм действий для последующей проверки такой:

Видео о проверке модуля зажигания на ВАЗ-2114

выводы

Как угодно, доступное устройство, чаще всего заменяется модуль зажигания. Так вы сэкономите кучу времени и нервов, которые не стоят тех денег, которые просят на новый модуль. Удачной всем работы!

Видео по замене модуля зажигания ВАЗ-2114

carfrance. ru.

Модуль зажигания ВАЗ-2114: особенности и характеристики

Каждый из нас знает, что для воспламенения топливовоздушной смеси в камере сгорания необходима искра.Последний образуется как раз из-за работы системы зажигания. Ее конструкция машины отличается, она имеет некоторые отличия, но основной принцип ее работы остается неизменным. И сегодня мы поговорим о том, как проверить модуль зажигания ВАЗ-2114, а также как заменить его своими руками.

Характеристика

Этот элемент автомобиля представляет собой сложное электрическое устройство, основное назначение которого — генерировать ток высокого напряжения и передавать его на свечу.Всего на автомобилях используются модули двух типов — по одному змеевику на каждую свечу (отдельный) или сразу на два (блок). Модуль зажигания ВАЗ (2114-я «Жигули») — блочного типа. Такие элементы включают в свой состав двойную катушку. Конструкция этой части предполагает наличие следующих компонентов:

• Клеммы низкого напряжения.
• Высоковольтный выход.
• Стальной пластинчатый сердечник.
• Первичная и вторичная обмотка.

Те же аналоги имеют несколько иной дизайн, в который входят:

• Core.
• Высоковольтные соединения через пружинный контакт.
• Свеча.
• Внешний терминал для низкого напряжения.
• Вторичная и первичная обмотка.

В отличие от однолинейных, такие катушки проще собрать за счет особой (блочной) конструкции, имеющей общий корпус. Несмотря на то, что таких элементов в блоке несколько, все они работают как независимые устройства. Такая конструкция позволяет применять укороченный проводник, идущий к первичной обмотке механизма.

Модуль зажигания ВАЗ-2114 — неисправность

О неправильной работе данной системы можно судить по следующим признакам. Во-первых, о неисправностях может заговорить катушка при установке скорости автомобиля. Во-вторых, это может проявляться в значительной потере мощности автомобиля, а также в «плавающих» оборотах двигателя на холостом ходу. И в-третьих, о нештатной работе сигнализирует неработающие 1-4 или 2-3 цилиндра.

Следует отметить, что такие симптомы очень часто возникают из-за неисправного ДМРВ или регулятора холостого хода.Поэтому в первую очередь смотрим на их работоспособность, а уже потом диагностируем модуль зажигания.

ВАЗ-2114: Где эта деталь?

На автомобилях семейства «Лада Самара-2» этот элемент размещается в пространстве субуправления.
Самый простой способ обнаружить это — найти провода высокого напряжения. Один конец их конца доходит до свечей, а второй — до самого модуля зажигания.

Как распространить работу модуля?

Проверка модуля зажигания (ВАЗ-2114 «Самара-2») на работоспособность производится в такой последовательности.Для начала вытаскиваем минусовую клемму АКБ, после чего снимаем электропроводку с катушечного механизма. Далее откручиваем все винты и болты, которыми крепится корпус элемента. Далее все работы (как и раньше) производятся при выключенном двигателе. Отсоединяем сборку модуля, мультиметром измеряем между выводами контактного разъема уровень общего сопротивления. Затем сравните результаты с таблицами стандартов, приведенными в руководстве по эксплуатации.Если полученные данные существенно отличаются от таблиц в меньшую сторону, это означает, что в машине произошло короткое замыкание цепи, и катушка вышла из строя.

После установки беспроводной связи проводов можно переходить к диагностике вторичной цепи ДВС — измерению уровня сопротивления между выводами зажигания. По замерам делаем выводы, и если неисправность скрылась в катушке, значит, модуль необходимо полностью заменить.Других вариантов решения этой проблемы нет.

Как заменить прибор своими руками? Инструменты

Для начала нам нужно подготовить набор ключей, которые мы будем использовать. При выполнении работ по снятию и установке модуля зажигания нам потребуются два торцевых ключа на 13 и 17 миллиметров, а также один ключ крыши на «10». Последний нам понадобится для того, чтобы снять клемму с АКБ. Кроме того, следует подготовить шестиугольник на «5». С помощью последнего освободим модуль зажигания от держателя при демонтаже.

Деталь процесса снятия

Итак, как же происходит замена модуля зажигания ВАЗ 2114-го «Жигули»? Для начала нужно обесточить автомобильную сеть автомобиля. Для этого, как и в предыдущем случае, снимаем минусовую клемму с аккумулятором (если она еще не снималась ранее). Далее необходимо снять декоративную накладку двигателя. Сделать это можно, повернув крышку масляного отсека. Стоит отметить, что эту операцию применяют только владельцы вазонов с двигателем 1,6 л.Литровая «Самара» с подобной накладкой двигателя не комплектуется.

На следующем этапе снимаем с модуля блок с проводами и высоковольтными проводами. Ключом на 13 откручиваете два болта крепления картера двигателя, клаксоном на 17 откручиваете последнее крепление модуля. Далее эта деталь незаметно извлекается из открытого пространства наружу. Сам модуль освобождается из держателя с помощью шестигранника в 5 миллиметров.

Установка

Перед установкой нового элемента в автомат предварительно подключите высоковольтные провода согласно схеме модуля.Также необходимо обратить внимание на качество крепежа — излишки окисления и загрязнения тщательно убираются на торцах в местах соединений.
Далее модуль зажигания ВАЗ 2114 «Жигули» можно смело устанавливать на штатное место. Сборка элемента производится в обратной последовательности. После подключения модуля зажигания необходимо запустить ВАЗ-2114 и проверить работоспособность деталей. Если все вышеперечисленные признаки неисправности исчезли, значит, вы все сделали правильно.

Заключение

Итак, мы выяснили, что такое модуль зажигания и как его заменить.Напоследок отметим, что при подключении важно следить за правильностью подключения всей схемы разводки, так как при малейшей ошибке не удастся обеспечить работоспособность деталей этой системы.

fB.ru.

Модуль зажигания ВАЗ, ремонт и замена своими руками.

Замена модуля зажигания ВАЗ 2114. Самостоятельная Замена модуля зажигания ВАЗ 2114

Для вызова топливно-воздушной смеси, и в впрыск, и в карбюраторных двигателях внутреннего сгорания необходима высоковольтная катушка зажигания.Появление на рынке новых систем питания двигателей повлекло за собой изменения в системах зажигания ВАЗа. Упомянутые распределители зажигания постепенно уходят в прошлое. На их замену приходят новые устройства — модули зажигания ВАЗ 2114.

Модуль ВАЗ2114, устройство и принцип действия

Модуль зажигания ВАЗ — усовершенствованная система запуска двигателя. Принцип его работы практически не отличается от стандартных систем. Если в устаревших системах высоковольтное напряжение возникло за счет отключения контактов в распределителе системы зажигания, то на генератор импульсов в модуле поступают сигналы, подаваемые блоком управления.

Сигналы от датчиков от датчиков собираются на двигателе и генерируется управляющий импульс, который отправляется на модуль зажигания. Из напряжения бортовой сети он формирует высоковольтное напряжение и направляется на свечу цилиндра для воспламенения топливовоздушной смеси.

В состав этого устройства входят две катушки, вырабатывающие высокое напряжение. Им помогает двухканальный электронный переключатель. Все элементы заключены в корпус из прочного пластика.На корпусе расположен низковольтный разъем для подачи управляющих импульсов и подключения питающего напряжения. Кроме того, здесь есть выводы для подключения высоковольтных проводов, которые подключаются к свечам.

Модуль зажигания ВАЗ2114, признаки неисправности

Можно встретить такие признаки модуля зажигания автомобиля модели ВАЗ 2114:

1. На одной из свечей нет искры.
2. Сильно плавает на холостом ходу.
3. Мощность двигателя значительно снизилась.
4. Пропала просушка, при резком нажатии педали газа в двигателе возникли сбои.

Модуль зажигания, возможен ли ремонт модуля

Фактически все поломки данного устройства приводят к его замене, но в некоторых случаях ремонт модуля зажигания все же возможен. Это особенно возможно при изменении поведения двигателя во время постукивания или движения. Самостоятельно отремонтировать модуль, если справишься с мультиметром и паяльником.

Необходимо снять заднюю металлическую крышку, под которой расположены электрические элементы модуля зажигания. Аккуратно избавьтесь от силикона, найдите поврежденные или обрежьте контакты и прочитайте их. Не забываем, что в блоке алюминиевые жилы, поэтому необходим специальный припой для их пайки.

После этого закрываем заднюю крышку и проверяем работоспособность модуля. Если результат положительный, снова откройте крышку и заполните внутреннюю часть силиконом. При отрицательном результате заменить модуль.Хотя переключатели электронные еще можно попробовать заменить.

Проверка системы на работоспособность

В любом случае проверку нужно начинать со свечей, для чего выносим их из гнезд. Сделать это очень просто. Следует снять с них кончики бронепровода и снять с посадочных мест с помощью специального ключа для поворота.

Потом их нужно осмотреть, почистить и проверить. Они должны быть коричневыми, без копоти и нагара.Если нагар есть, вполне возможно, что поршни и кольца износились. В любом случае свечи следует почистить, проверить и при необходимости выставить зазор между электродами. Теперь проверьте их работоспособность. Существуют специальные зонды для их проверки. Некоторые драйверы умеют делать это с пьезошигали. Если ничего подобного нет, то проверьте мотор. При исправности свечей нужно продолжать поиски дальше.

Инструменты помощники

Заменить модуль зажигания самостоятельно Каждый водитель может не нуждаться в специальном оборудовании или специальных навыках.Все, что потребуется автомобилисту:

1. Тряпка.
2. Ключ к 13.
3. Новый блок зажигания.

Модуль зажигания 2114, замена модуля своими руками, пошаговая инструкция

Такие работы можно выполнять как на ровном участке, так и в гараже.

1. Для начала нужно открыть капот моторного отсека и отсоединить клеммы АКБ. Достаточно будет удалить только миноритарный терминал.
2. Далее с мест установки вынуть высоковольтные провода.Важно помнить их местонахождение. Если есть сомнения, сделайте теги. Местами провода менять нельзя, так как новая запчасть может выйти из строя.
3. Затем нужно аккуратно отсоединить разъем с кабелями от модуля. Берем ключ на 13 и откручиваем три гайки крепления устройства к двигателю.
4. После снятия гаек устройство снимается с мотора.

Теперь берем тряпку и протираем место установки и около него.

Новое устройство следует внимательно осмотреть, после чего необходимо приступить к установке, которую необходимо проводить в обратном порядке.

Не забудьте правильно установить высоковольтные провода. Если все еще запутались, обратите внимание на колодку, на которой указано количество бронепровода.

Несмотря на то, что электронные устройства довольно надежны, поломки все же остаются. В некоторых случаях их можно избежать, для чего необходимо иногда увеличивать и поддерживать все части системы:

1. Следите за тем, чтобы не было путаницы с высоковольтными кабелями — с большим внутренним сопротивлением в них может выйти из строя катушка.
2. Между электродами свечей необходимо проверять зазор, т.к. слишком большие искровые промежутки негативно отражаются на устройстве.

• Как оформить новый Кузов, Документы на новый кузов в ГИБДД, новый закон июль 2017 года о постановке автомобиля на учет в ГАИ
• Присадки к двигателю, лучшие присадки для восстановления двигателя
• Как открутить болты как правильно откручиваем болты на колесах
• Ремень ГРМ зубчатый как заменить ремень ГРМ своими руками
• Лада Лада Ремень Калина, как затянуть Лада Лада Ремень Калина и Лада Приора
• Системы сигнализации и безопасности автомобиля с Алиэкспресс по доступной цене и бесплатной доставке
• Подшипник ступичный, устройство, принцип работы, разновидности, признаки неисправности, диагностика, наладочные работы
• Порядок прокачки тормозов, прокачки тормозов на автомобиле ВАЗ (Классик) самостоятельно, полезные советы
• Какой амортизатор амортизаторы выбираем, ТОП-10 лучших производителей амортизаторов
• Автомобильный плеер, медиаплеер, автомобильный ПК, автомобильное зеркало с видеорегистратором Купить на Али Спресс по выгодной цене и бесплатная доставка
• Купить тонировку на машину, лучшая тонировка на машину
• Передние стойки ВАЗ 2110, как заменить передние стойки ВАЗ 2110 своими руками
• Амортизаторы подвески как заменить амортизаторы подвески своими руками
• Стабилизатор поперечной устойчивости, замена втулок стабилизатора поперечной устойчивости своими руками
• Полировка автомобиля своими руками, лучший полролол для вашего автомобиля
• Как поменять шаровую опору, заменить шаровую опору ВАЗ 2110
• Ремонт электроусилитель руля, установка электроусилителя на приору своими руками
• Путешествие на машине, товары для путешественников на машине для AlExpress: насосы, багажник, алкотестеры, буксировочные тросы и крюки по табличной цене и бесплатная доставка
• Grip , как заменить диск сцепления ВАЗ своими руками, возможные неисправности Сцепление
• Регулировка хода педали сцепления, регулировка педаль сцепления ВАЗ своими руками
• Авто barrard cars что такое авто barrard и как он работает
• Электроусилитель руля на ВАЗ, установить электроусилитель руля (ЭУР) своими руками, нужен по
евро
• Ремонт гидроагента, замена гидроусилителя руля (ГУР) своими руками
• Как заменить дворники автомобиля, как заменить щетки дворников, как заменить дворники двигателя своими руками
• Авто сабвуферы, системы защиты сабвуферов, компоненты сабвуфера, морские сабвуферы с Алиэкспресс по аналогичной цене и с бесплатной доставкой
• Автомобильные аксессуары: Bluetooth-гарнитура, кабели, переходники и вилки, пульт дистанционного управления с Алиэкспресс по доступной цене и бесплатная доставка
• Парковка Датчики, датчики парковки, светодиодные датчики парковки с Алиэкспресс по доступной цене и бесплатной доставкой Дизельный двигатель
• Doms, диагностика двигателя в дыму цвет
• Бортовой компьютер, выберите модель, особенности установки
• Карандаш для удаления царапин, карандаш New Ton, Autocarandas, Skol Pencil
• Автомобильные камеры как автомобильные камеры С Алиэкспресс по доступной цене и с бесплатной доставкой
• Эквалайзер на заднем стекле , Автоэквалайзер на Алиэкспресс по доступной цене и бесплатная доставка
• Буферы, что это такое, Буферы на пружины, установка буферов на пружины пошаговая инструкция, Буферы Отзывы
• Как перепрошить навигатор, руководство по перепрошивке навигатора
• Помойте радиатор печки, чем ополосните радиатор печки автомобиля
• Машина тонет, что делать, если машина тонет, как выйти из тонущей машины
• Свечи зажигания автомобиля, как открутить сломанную свечу зажигания, как почистить свеча зажигания автомобиля
• Автомобильные датчики, такие как автомобильные датчики, помогают водителю, назначение и различные датчики
• Оригинальные тормозные колодки, для которых выбирают тормозные колодки автомобиль, на что обращать внимание при покупке тормозных колодок
• Покупка подержанного автомобиля, что нужно знать при покупке подержанного автомобиля, полезные советы

proSedan.RU.

Как снять и заменить модуль зажигания на ВАЗ-2114: фото и видео

Модуль зажигания принимает управляющий импульс от блока управления и передает его на свечу цилиндра для воспламенения топливовоздушной смеси. Само устройство состоит из двух катушек, вырабатывающих высокое напряжение, и двухканального переключателя. Корпус изделия выполнен из прочного пластика.

Корпус модуля зажигания

Нарушения в этом элементе могут проявляться в следующем:

• Заметное снижение мощности двигателя.
• Отсутствие искры на одной из свечей.
• Заметное «плавание» на холостом ходу.

Эти признаки показывают, что возникли неисправности в работе модуля зажигания. Если они проявились, стоит заменить модуль зажигания.

Замена модуля зажигания на ВАЗ-2114

Упаковка из-под оригинальной детали

Для замены модуля зажигания понадобится тряпка и ключ на 13. Лучше всего делать на каком-нибудь ровном участке.

Прогресс

Проверка модуля зажигания (видео)

Что делать, если после замены модуля неисправность осталась?

В первую очередь необходимо проверить работу нового модуля.

Проверка модуля зажигания

Сопротивление между контактами: 1 и 4, 2 и 3 — не должно быть выше 5,8 кОм!

Если после замены модуля зажигания ничего не изменилось, значит неисправны другие элементы системы зажигания.

Свечи и система зажигания

Если не помогает, нужно проверить свечи и при необходимости заменить (см. Подбор свечей на ВАЗ-2114).

Проверка состояния свечей зажигания

Перед этим нужно удалить наконечники бронепровода. Чтобы открутить свечи, придется использовать специальный ключ для поворота. Затем следует осмотреть свечи: они должны иметь обычный коричневый цвет и на поверхности не должно быть машины или копоти.

Если при замене модуля положение не исправлено, а на свечах есть бирка. Это означает, что кольца или поршни изношены, их необходимо заменить, а свечи очистить и установить обратно в разъем. Также стоит проверить зазор между свечами и электродами — слишком большое расстояние плохо сказывается на работе приборов.

Подробный процесс замены на видео

выводы

Таким образом, заменить неисправный модуль зажигания не очень сложно.Важно не перепутать расположение высоковольтных проводов, это приводит к быстрому выходу нового устройства из-за сильного изменения внутреннего сопротивления в проводах. Следует учитывать, что неисправность иногда не связана с поломкой модуля зажигания.

Модуль зажигания принимает управляющий импульс от блока управления и передает его на свечу цилиндра для воспламенения топливовоздушной смеси. Само устройство состоит из двух вырабатывающих катушек и двухканального переключателя.Корпус изделия выполнен из прочного пластика.

Корпус модуля зажигания

Нарушения в этом элементе могут проявляться следующим образом:

• Заметное снижение.
• Отсутствие искры на одной из свечей.
• Заметное «плавание» на холостом ходу.

Эти признаки показывают, что возникли неисправности в работе модуля зажигания. Если они проявились, стоит заменить модуль зажигания.

Замена модуля зажигания на ВАЗ-2114

Упаковка из-под оригинальной детали

Для замены модуля зажигания понадобится тряпка и ключ на 13. Лучше всего делать на каком-нибудь ровном участке.

Прогресс

Проверка модуля зажигания (видео)

Что делать, если после замены модуля неисправность осталась?

Прежде всего нужно.

Проверка модуля зажигания

Сопротивление между контактами: 1 и 4, 2 и 3 — не должно быть выше 5.8 ком!

Если после замены модуля зажигания ничего не изменилось, значит неисправны другие.

Свечи и система зажигания

Если не поможет, то нужно проверить свечи и при необходимости заменить (см.).

Проверка состояния свечей зажигания

Перед этим нужно снять наконечники армированных проводов. Чтобы открутить свечи, придется использовать специальный ключ для поворота.Затем следует осмотреть свечи: они должны иметь обычный коричневый цвет и на поверхности не должно быть машины или копоти.

Если замена модуля не исправила положение, и. Это значит, что кольца или поршни изношены. Их нужно заменить, а свечи почистить и установить обратно в разъем. Также стоит проверить — слишком большое расстояние сказывается на работе устройств.

Подробный процесс замены на видео

выводы

Таким образом, заменить неисправный модуль зажигания не очень сложно.Важно не перепутать расположение высоковольтных проводов, это приводит к быстрому выходу нового устройства из-за сильного изменения внутреннего сопротивления в проводах. Следует учитывать, что неисправность иногда не связана с поломкой модуля зажигания.

Модуль зажигания (MD) играет решающую роль в работе автомобиля. Он создает импульс высокого напряжения и подает его на свечу зажигания. Питание от этого блока осуществляется от шины с напряжением 12 вольт.Модуль состоит из компактного пластикового корпуса, 2-х электронных блоков управления и высоковольтных трансформаторов. MH имеет четыре специальных разъема для подключения проводов. Симптомы неисправности блока зажигания связаны с выходом из строя тросовых кабелей и свечей зажигания, на что следует обратить максимальное внимание диагностическим процедурам. К основным признакам поломки Минздрава можно отнести: нестабильный холостой ход, снижение тяги двигателя, машина плохо набирает обороты в процессе разгона, выход из строя пары цилиндров (1 и 4), (2 и 3).Далее подробно рассмотрим на примере модуля зажигания ВАЗ-2114 (проверка, снятие, замена).

Проверить модуль

Перед тем, как приступить к прямой проверке, нам необходимо протестировать монтажную колодку, которая подключается непосредственно к модулю. Для проверки тестером отсоедините колодку с проводами, подключите один щуп тестера к контакту блока «А», а вторую вилку — к массе двигателя. Затем необходимо включить зажигание, в результате чего появляется импульс напряжения, около 12 В.должно быть на тестере.

При отсутствии тока проверьте исправность предохранителя модуля зажигания. После выполнения этих операций нужно проверить контакты на разрыв цепи. Возьмите контрольную лампу (это лампочка на 12 В с двумя включениями), проверьте контакты «А» и «В». Для этого включите стартер и следите за измерительным «прибором». Если лампа мигает — контакт работает, отсутствие признаков наличия напряжения говорит о наличии обрыва цепи.Повторите процедуру с контактом «Б». Модуль зажигания ВАЗ-2114 можно проверить тремя способами, рассмотрим их подробнее.

Установка рабочего стола из другого автомобиля

Этот способ самый простой при наличии дополнительного модуля. В целях экономии его можно на время наскучить от друга из другой машины, в этом случае нужно убедиться в его работоспособности. Опытные автомобилисты, которые много времени проводят в дороге, чаще всего пользуются именно этим методом.Так как выход из строя модуля зажигания в отечественных автомобилях — самая частая проблема. Здесь есть важное правило: если вы решили использовать «донора», орган должен быть с идентичным транспортом, иначе можно только усугубить ситуацию, не решив проблемы.

Механический метод проверки MW

Чтобы проверить этот метод, вам необходимо включить Force aggregate. После этого сдвиньте колодку проводки и сам модуль, по нему можно слегка постучать. Если в момент воздействия на рану сегменты двигателя работают нестабильно, возникают рывки или перебои, значит, контакты нарушены.Это одна из самых простых поломок, устранить которую можно за несколько минут.

Диагностика с помощью специального измерительного прибора

Для проверки МН необходим тестер, с помощью которого измеряется сопротивление на высоковольтных проводах. Включите прибор в модульном режиме, подключите контакты попарно к высоковольтным выводам блока 1 и 4, затем 2 и 3. Сопротивление должно быть одинаковым в обоих случаях. Точные цифры указаны в технической документации.транспортное средство. Различия или отклонения в полученных показателях говорят о выходе из строя модуля.

Демонтаж неисправного модуля зажигания

Изъятие старого модуля зажигания — простая процедура, которую может сделать любой автолюбитель без специальной подготовки. Чтобы избежать непредвиденных поломок и риска получить удар электрическим током, необходимо строго соблюдать последовательность, указанную в приведенной ниже инструкции. Для выполнения всех операций потребуется стандартный набор инструментов, в котором есть отвертки и ключи.

• Отключите систему, для этого отсоедините отрицательную клемму от аккумулятора.
• Снимите колодку проводов, отключите ее от модуля зажигания.
• Теперь нужно отсоединить провода от провода.
• Следующим шагом будет отсоединение крепления от двигателя.
• Наконец, вытащите модуль зажигания и открутите его держатель.

При установке нового модуля зажигания необходимо использовать подсказки, которые прилагаются к детали, а также могут быть указаны на упаковке детали.Клеммы проводки должны иметь соответствующие номера, обозначающие номера цилиндров. Более подробные инструкции Установка нового блока зажигания показана ниже.

В этом разделе мы подробно напишем, как заменить модуль зажигания. Для работы вам понадобится стандартный набор автомобильных инструментов. Требуемый блок, создающий импульс для запуска силового агрегата, находится под капотом, к нему идут провода проводов от свечей. Перед началом работы отключите минусовую клемму от АКБ.

• Снимите блок проводов и отсоедините высоковольтные кабели.
• Открутите болты крепления модуля к двигателю, теперь модуль можно снимать.

Установка нового модуля выполняется следующим образом: Подключаем провода. Чтобы не перепутать подключения, воспользуйтесь схемой, размещенной на корпусе устройства. На проводах также указаны номера цилиндров. Все достаточно просто, перепутать их последовательность практически невозможно.

Наконец, нужно проверить систему. Если при включении мотора проблема исчезла, значит, вы все сделали правильно. Если неисправности не устранены, значит, в процессе установки была допущена ошибка, либо был выбран неправильный источник поломки. В редких случаях причиной может быть неисправность нового модуля. Это происходит при покупке деталей «с рук» у непроверенных продавцов.

В нашем сегодняшнем материале мы поговорим о том, как проверяется модуль зажигания на ВАЗ 2114, как он работает и почему в машине столько всего от ее функционального состояния.

Проект

Модуль розжига довольно сложный, так как совмещает в себе технику и электрика. Устройство используется для создания высокого напряжения, передаваемого на свечу зажигания. Именно этот подводимый ток является основанием для зажигания.

Работа модуля обеспечивает сгорание топлива и, соответственно, работу двигателя. Говоря вполне обычным языком, без модуля машина никуда не поедет.

Для моделей ВАЗ предусмотрено использование модулей зажигания двух типов:

Блоки отличаются тем, что катушки работают по одной на паре свечей зажигания. Такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка распределяет претензию сразу на две свечи, а в ее конструкцию входят следующие элементы:

• Провода высоковольтные;
• Клеммы низкого напряжения;
• Вторичная и начальная обмотки;
• Ядро.

Отдельные модули, в которых катушки подводятся к каждой из 4-х секций отдельного костюма, отличаются выводом высоковольтных проводов через контакт пружины.Блоки легче проверить, их легко снять и вернуть на место.

Примечательно, что при размерах 11х11х7 сантиметров это устройство весит около 1,5 килограмма.

Признаки поломки

По сути, признаки неисправности на модуле зажигания ВАЗ 2114 во многом схожи с поломкой других агрегатов. Например, вы можете наблюдать следующие явления:

• Троит двигатель;
• Автомобиль глохнет на холостом ходу;
• Возникают проблемы при попытке завести машину и т. Д.

То есть на самом деле это может быть и не модуль. Потому что единственно правильное решение — проверка модуля зажигания На ВАЗ 2114.

Чек

Объясняется это тем, что поврежденные или неисправные провода пропускают неправильный ток, конфигурация которого не соответствует нужным параметрам. От этой искры идет неточно или неэффективно, модуль сгорает и приходит в негодность.

А вообще лучший вариант для проверки модуля зажигания на ВАЗ 2114 — это прикладной осциллограф а.Но, во-первых, далеко не каждый драйвер, а во-вторых, ими мало кто может пользоваться. Следовательно, проверка будет проводиться с помощью предоставленных средств:

• Лампочка на 12 В;
• Тестер (за небольшие деньги можно купить в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

1. Проверьте блок проводов. Его отключают и проверяют индикатор напряжения.
2. Для этого закрепите тестер на контакте А, а на массу двигателя закиньте еще одну клемму.
3. В нормальном состоянии индикатор напряжения будет 12 В.
4. Если напряжение скорее всего, то сгорел предохранитель.
5. Если все в порядке, закинуть клеммы тестера на А и в контактах достать машину. В этом случае должен закрутиться стартер, а лампочка на 12 вольт замигает.
6. При отсутствии явлений данных можно говорить о наличии обрыва цепи и контактов.

Есть несколько способов проверить состояние агрегата.Поэтому рассмотрим каждый из них.

1. Остановите тестер в режиме омметра. Измерить их сопротивление на высоковольтных линиях, проходящих на цилиндрах 1 и 4, а затем по аналогии с проводкой 2 и 3 цилиндров. В штатном состоянии прибор выдаст вам показатели от 5,2 до 5,5 Ом.
2. Подавайте немного девайса. Таким образом вы откроете проволочную колодку, модуль. Причем делать это нужно в режиме исправного силового агрегата. Если при нависании устройство работает без препятствий, все в порядке, вам повезло.Если нет, снова необходимо изучить состояние проводки.

Третий путь

Третий способ считается самым простым, так как он предусматривает замену вашего устройства на аналогичный, точно работающий. Но для этого нужно найти полноценного близнеца. Речь идет о модуле зажигания от автомобиля аналогичного вашего года выпуска и используемого силовым агрегатом. Как раз на моторах объемом 1,5 литра стоят модули, а на моторах объемом 1,6 литра — катушки.

Но чтобы заменить модуль на модуль, придется сначала разобрать свой.Делается это следующим образом:

• Снимите минусовую клемму с аккумуляторной батареи, что позволит сделать авто;
• Отсоедините четыре высоковольтных от модуля зажигания;
• Отсоедините блок проводов. Для этого отожмите специальный фиксатор, удерживающий колодку на модуле;
• Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
• На кронштейне есть три длинных шпильки, за которые модуль будет просто тянуть.

Разобрав свой модуль, вы можете поставить на его место другой модуль, тем самым убедиться в исправности вашей неисправности.

Ремонт или замена?

Как показывает практика и опыт мастеров по ремонту автомобилей, чаще всего отремонтировать данное устройство не представляется возможным. Модуль подлежит только замене. Если пойти по принципу, то можно сделать ремонт, но на это уйдет много времени, сил и даже денег.

Оптимальный вариант — покупка нового устройства. Он находится в районе 2-4 тыс. Руб. Все зависит от производителя и штата. Вы можете купить идеальный новый, хотя многие из них предпочитают старые устройства.Выбор за вами уже есть.

Установка

Модуль устанавливается строго в порядке, обратном демонтажу. Важно учитывать три правила.

1. После установки модуля посмотрите на поверхность устройства. На нем показаны числа от 1 до 4. Это обозначения номеров цилиндров.
2. На концах высоковольтных устройств есть аналогичные номера — от 1 до 4. Они служат ориентиром для определения, какое высокое напряжение к какому разъему на модуле подключено.
3. Без экспериментов. Все подключается строго по отметкам — 1 к 1, 2 к 2 и так далее.

На самом деле замена модуля зажигания на ВАЗ 2114 осуществить довольно просто. Для этого не нужно быть профессиональным автомехаником. Просто соблюдайте основные правила демонтажа и установки, проверьте устройство перед тем, как тратить деньги, и поменяйте его на новый. Не факт, что виновником проблем с вашей машиной будет модуль, на который вы грешите.

Эта таблица позволит вам проверить правильность подключения проводов от модуля зажигания к цилиндрам.

Знание признаков неисправностей модуля зажигания ВАЗ 2114 поможет автовладельцу определить причину поломки в случае проблем с запуском мотора.

[Скрыть]

Возможные причины неисправности модуля зажигания

Перед ремонтом основной детали необходимо разобраться в характере проблемы.Для этого потребитель должен знать о признаках неисправности, а также о причинах поломки.

Основные причины поломок прибора

Причины устранения неисправностей:

1. В системе зажигания используются свечи, не соответствующие параметрам автомобиля. В них может не быть зазора, который регулирует производитель. Также сами свечи могут быть нерабочими или загрязненными, это определит для проведения визуальной диагностики. Если на устройствах есть треки, их необходимо удалить.
2. MH Проблемы могут возникнуть в результате частых проверок искры. На время диагностики устройству назначается высокая нагрузка. Если она появляется часто, это приведет к поломке оборудования или к его некорректной работе.
3. ВАЗ 2114 работает с отключенными высоковольтными кабелями. Также это приводит к поломке устройства. Сами изделия могут быть повреждены, что отражается на работе двигателя в целом.
4. Устройство работает в условиях сильных вибраций. Их влияние может быть связано с некачественной фиксацией модуля в посадочных местах.В результате вибрации заводская пайка внутри конструкции оборудования повреждается. Это приводит к его некорректной работе.
5. Внутри вилки с низковольтными кабелями нарушился контакт.
6. Первоначальное использование неисправного устройства или модуля с низким качеством сборки. Устранить этот заводской дефект можно только заменой механизма, ремонтировать оборудование бессмысленно.
7. Влага попадает внутрь корпуса. Такая проблема маловероятна, но воздействие жидкости на устройство может привести к его закрытию и поломке.

Признаки нарушения катушки

Основные признаки модуля зажигания ВАЗ 2114:

1. При попытке завести двигатель возникают трудности. Запуск мотора станка может быть затруднен из-за того, что искра на свече или нескольких отсутствует.
2. При движении на холостом ходу или стоянке с инженерным двигателем силовой агрегат крутится как поплавок. Их смена не связана с нажатием на педаль газа и прочими сторонними факторами.Это происходит произвольно.
3. Перебои в питании автомобильного мотора. Особенно это ощущается при движении в гору или резком ускорении. Также неисправности могут возникать при движении по ровной дороге.
4. Несколько цилиндров перестали работать. Обычно эти устройства работают в паре, поэтому могут отказать элементы 1-4 или 2-3. На нерабочие цилиндры может указывать «троекция» двигателя.
5. На панели приборов появился предупреждающий индикатор «Check Engine».

При неисправности модуля зажигания проблема проявится не только в работе двигателя, но и при его запуске.

Канал «Простое мнение» На примере автомобиля Лада Приора подробно рассказал о симптомах, которые появляются при работе модулей зажигания.

Как самостоятельно проверить модуль зажигания ВАЗ 2114?

Самый простой способ проверить устройство без снятия — это диагностировать момент действия силового агрегата.Когда мотор стал работать нестабильно, необходимо поочередно отключать соединительные элементы от каждого компонента модуля. При отсоединении разъема от работающего устройства произойдет замена двигателя. Появятся сбои, усилится нестабильная работа агрегата. При отключении нерабочего элемента МЗ мотор будет работать точно так же.

Есть еще один простой метод диагностики, принцип его следующий:

1. Для проверки потребуется помощник.Удаление свечи из посадочного гнезда. От прибора отключен высоковольтный кабель.
2. Отсоединенный провод подключается к свече, которая прикладывается к корпусу блока питания.
3. Пуск двигателя машины произведен, необходимо обязательно проследить за искрой в свече. При его прохождении между прибором и поверхностью силового агрегата появится синий свет, его образование сопровождается треском. Если искр нет, диагностике подлежат свечи, высоковольтный кабель и модуль.

При отсутствии специального оборудования Вы можете провести диагностику МВ с помощью контрольного светового индикатора, рассчитанного на 12 вольт. Один провод от лампы подключаем к выводу разъема А, а второй подключаем к массе для заземления. Помощник должен запустить силовой агрегат или пролистать пусковой механизм. Если при выполнении этих действий лампочка мигает, значит прибор исправен. Аналогичные действия необходимо проделать с другим контактом.

О самостоятельной диагностике модулей зажигания, как и других элементов системы, рассказал канал «Дневник автоэлектрика».

Проверка мультиметром блока зажигания

Диагностика проводится в следующем порядке:

1. Машина запущена.
2. Переключатель тестера должен быть установлен в режим измерения постоянного тока Предел должен быть до верхнего значения вольт.
3. Один из контактов мультиметра подключается к разъему D на катушке, а другой идет на массу. В качестве массы можно использовать кузов автомобиля или блок цилиндров. При наличии питания на дисплее диагностического прибора появится индикатор 12 вольт.
4. Затем тестер переходит в рабочий режим, диапазон значений до десятка Ом.
5. Один контакт диагностического прибора подключается к выходу С, а второй идет на массу. Если прибор исправен, то проверка покажет менее 1 Ом.
6. На следующем этапе тестер необходимо перевести в режим вольтметра. Диапазон значений до максимума вольт.
7. Один из контактов идет на вывод с маркировкой в, а второй подключается к массе.
8. Если диагностика показала, что напряжение ниже 0,3 вольт, значит прибор исправен. Это говорит о четком прохождении сигнала от контроллера Холла. В комплекте можно провести аналогичную проверку, только с разъемом А. Результаты должны быть идентичными.

Непосредственная проверка вторичных обмоток на обрыв

Для диагностики вторичных элементов МН тестеру понадобится еще и тестер

1. Из разъемов прибора нужно отключить все подключенные проводники.
2. Диагностическое оборудование установлено в режим омметра, диапазон значений до десятка Ом.
3. Контактные щупы тестера необходимо подключить к модулю парных разъемов. Например, во втором и третьем, а также в первом и четвертом.
4. Если диагностика показала одинаковые результаты, то все обмотки исправны. Параметр сопротивления должен быть около 5,4 кОм. Если полученные значения выше, это говорит о внутренней поломке устройства.При меньших параметрах можно сделать вывод о наличии поломки.

Игорь Белов поделился эффективными вариантами диагностики ЗГ в гаражных условиях.

При каких неисправностях есть возможность ремонта прибора?

В связи с тем, что модуль зажигания в конструкции включает соединение двух катушек, его ремонт затруднен. При наличии поломки или поломки, а также оплавления витков можно решить проблему заменой прибора.Это касается любых повреждений, которые появляются внутри катушек. Единственный вариант исправить ситуацию без замены устройства — устранить повреждение шипа.

Процесс ремонта модуля зажигания

Процедура ремонта производится после подготовки всех инструментов и материалов:

• комплект торцевых ключей, понадобится инструмент на 10, 13 и 17;
• шестигранник на 5;
• отвертка с плоским жалом;
• паяльник с алюминием и флюсом;
• лак для ногтей;
• стратегических проводников.

Восстановление модуля зажигания выполняется как:

1. Ключ устанавливается в выключатель. Двигатель заводится. Затем нужно переместить контактные элементы на модуле, чтобы убедиться в их исправности.
2. Блок питания останавливается. Модуль удален.
3. Произведена очистка корпуса прибора от пыли. Для разбора необходимо вскрыть корпус, это делается продвижением его отверткой. Внутри устройства есть плата, на которой есть силиконовая пленка, от нее надо избавиться.
4. Удаление алюминия с высоковольтных контактных элементов. Удаляются старые провода.
5. Следующим шагом будет пайка схемы новых проводов. Для этого очистите поверхность коллекторного устройства от летящих следов. Затем плату необходимо установить на электроплиту и нагреть примерно до 200 градусов. При повышении температуры можно услышать легкий запах Гэри. Схема не страшна, ее нагрев позволит упростить процедуру пайки.
6. Далее производится пайка. С помощью паяльника, флюса и алюминия концы проводников необходимо соединить с модулем зажигания. Все контактные элементы проводников, которые подключаются к схеме, необходимо обработать лаком для ногтей.
7. Далее производится сборка устройства в обратной последовательности и установка в сиденье. После установки запускается силовой агрегат. Если ремонт решил проблему, то с помощью герметика устройство фиксируется в месте посадки.
8. Если вышел из строя транзистор или коммутационное устройство, то эти компоненты не подлежат ремонту, но вы можете их заменить. Для этого детали извлекаются из платы и меняются на новые.

Илья Балашов представил видео с результатом пайки модуля зажигания на примере автомобиля ВАЗ 2110.

Замена модуля зажигания ВАЗ 2114

Если ремонт MR ВАЗ 2114 нецелесообразен или невозможен, то можно решить проблему с работой устройства, заменив его.

Менять оборудование нужно только при отключенном аккумуляторе. В противном случае есть риск появления замыкания и выхода из строя других электроприборов.

Как снять модуль зажигания ВАЗ 2114?

Процедура демонтажа выполняется следующим образом:

1. Первая бортовая сеть дилеров Для этого отрицательный зажим на аккумуляторной батарее ослабляется гаечным ключом.
2. Затем B. моторный отсек. Осуществляется поиск MH. Вы можете найти устройства в четырех, которые переходят от свечей зажигания непосредственно к оборудованию.Эти кабели отключены от MW.
3. Затем отключите разъем с проводниками от устройства. Необходимо отсоединить фиксирующее крепление, расположенное на корпусе модуля зажигания.
4. Сам MH закреплен на кронштейне с помощью трех гаек. С помощью ключа нужно открутить.
5. После демонтажа крепления снимается приспособление, расположенное на трех шпильках.

Подключение нового устройства

Процедура установки оборудования выполняется в обратной последовательности, при установке следует учитывать следующие нюансы:

1. После установки модуля зажигания необходимо осмотреть его поверхность.На нем есть цифры — 1, 2, 3 и 4. Эти символы обозначают номера цилиндров, к которым должен быть подключен MH.
2. Для правильного подключения устройств нужно смотреть на наконечники высоковольтных кабелей. У них также есть маркировка с такими же номерами. Это сделано для того, чтобы упростить процедуру подключения MH к кабелям.

Схема подключения

Подключите устройство в соответствии со схемой, представленной в этом разделе.

Схема подключения МН на ВАЗ 2114

Как проверить прибор после подключения?

Диагностика работы нового ВАЗ 2114 может производиться только с помощью специального прибора — высоковольтного разрядника.

Его можно найти практически в любом автомагазине. С помощью оборудования можно диагностировать модуль, а также высоковольтные кабели на наличие искры. Для проверки устройство необходимо подключить к устройству и воспользоваться инструкцией по эксплуатации.

Что делать, если после замены модуля неисправность осталась?

Если после выполнения ремонта проблема в работе Минздрава осталась, то есть вероятность, что причина проблемы не в модуле.Необходимо провести диагностику остальных элементов системы зажигания.

Свечи и система зажигания

Особенности проверки свечей и других комплектующих:

1. Перед демонтажем приборов необходимо отсоединить наконечники высоковольтных кабелей. Их состояние проверяется на наличие повреждений. Дефекты наконечников часто приводят к сбоям в работе свечей. При повреждении меняют провода. Также необходимо оценить состояние «высоковольтных устройств». Они не допускаются при дефектах и ​​повреждениях изоляции.
2. После отсоединения наконечников свеча демонтируется, для откручивания используется специальный свечной ключ.
3. Состояние устройств после демонтажа оценивается. Цвет деталей должен быть коричневым, не допускается наличие ворса и нагара на электродах. При появлении нехарактерных следов приборы очищают, для этого используют металлическую щетку или мелкозернистую наждачную бумагу. Для лучшего эффекта электроды свечей можно прогреть на кухонной плите.
4. Проверяется состояние зазора между деталью и электродным элементом.Если он слишком большой, это говорит о некорректной работе устройства. Потребуется замена свечи.

Что автовладельцам выгоднее: ремонт или замена модуля зажигания?

Если есть возможность ремонта модуля зажигания, то его можно восстановить. Здесь каждый потребитель должен решить, что ему выгодно — потратиться на новый МЗ или отремонтировать старый.

Фотогалерея

Фото разборки старого МЗ.

Видео «Визуальное руководство по замене МЗ»

Канал Sto Tonn представил визуальное пособие по замене модуля зажигания на отечественном автомобиле ВАЗ 2114.

Как поменять катушку зажигания ВАЗ 2114. Модуль зажигания на ВАЗ, ремонт и замена своими руками

Вторая Самара стала первым автомобилем среди переднеприводных ВАЗ с питанием системы впрыска изначально. Первые экземпляры ВАЗ-2114 еще поступали в продажу с восьмитопливным инжекторным двигателем и бесконтактной системой зажигания, а последующие двигатели — уже имели полностью электронную систему с такими же 8-ми клапанами. Перед настройкой зажигания нужно узнать, какая система установлена ​​на двигателе, чем мы сейчас и займемся.

Системы зажигания 8-ми клапанный впрыск ВАЗ-2114

Модуль системы зажигания

Подсчитать, сколько стоит система зажигания на ВАЗ-2114, достаточно просто — если установлен прерыватель, аналог распределителя контактной системы зажигания, это означает, что система бесконтактная, но с прерывателем-распределителем. В этом случае установка угла опережения зажигания производится поворотом трамблера на определенную степень. Точность регулировки зависит от опыта мастера, а также от используемого оборудования.Тем не менее такая система позволит гибко и точно настроить зажигание с помощью стробоскопа.

Бесконтактная электронная система зажигания

На большинстве двигателей, которые устанавливались на второй Самаре и ВАЗ десятого семейства, система зажигания бесконтактная электронная. Распределителя здесь нет, поэтому угол опережения зажигания регулируется автоматически в реальном времени и исключительно с помощью системы управления двигателем, электроники. Система не требует обслуживания, ее схема представлена ​​на фото ниже.

Выставляем зажигание на инжекторном двигателе

Как видно из вышеприведенной схемы, которая реализована в восьмиклапанных инжекторных клапанах, для правильной работы системы зажигания электронный блок управления двигателем должен выдавать необходимую информацию от датчики. Основным датчиком работы системы является датчик положения коленчатого вала … Он расположен на отливе блока цилиндров рядом со шкивом привода генератора, слева от него, если смотреть на торец коленчатого вала.

Датчик положения коленчатого вала

На шкиве коленчатого вала установлен ведущий зубчатый диск, который генерирует электромагнитные колебания, а датчик преобразует их в импульс, этот импульс отправляется в ЭБУ. Блок управления, начиная с положения коленчатого вала, посылает сигнал на модуль зажигания, который распределяет искру между свечами зажигания.

Дополнительно датчик положения коленвала задает момент впрыска топлива, поэтому в первую очередь проверим его состояние.

Если три метки совпадают, то в этот момент поршни первого и четвертого цилиндров находятся в верхней мертвой точке. Именно в этот момент зазор между зубьями на мастер-диске должен совпадать с приливом на блоке цилиндров, а 20-й зуб из зазора должен совпадать с датчиком положения коленчатого вала. Именно в этот момент датчик посылает импульс блоку управления двигателем, указывая ему, что поршень первого цилиндра находится в верхней мертвой точке такта сжатия.

Проверяем выполненную работу. Пошаговая инструкция

Как видно из вышеприведенной схемы, система зажигания состоит из высоковольтной и низковольтной цепи. В связи с этим есть несколько моментов, которые необходимо знать при проверке системы.

Высоковольтные провода работают при напряжении около сорока тысяч вольт. Для жизни такое напряжение в нашем случае не опасно, но получение разряда даже при небольшой силе тока и такое напряжение вряд ли пойдет на пользу здоровью и настроению.Поэтому рекомендуется работать в прорезиненных перчатках и использовать инструменты с изолированными ручками.

Плоскогубцы с изолированными ручками, стандартный набор инструментов и мультиметр потребуются для проверки состояния системы. Обратите внимание, что мы проверяем только работу схем, а не работу микропроцессорной части. Для этого требуется компьютерное оборудование и специальная подготовка.

Таким образом, можно своими руками проверить и настроить зажигание на ВАЗ-2114 с 8-клапанным инжекторным двигателем.Удачной работы всем!

Видео о проверке зажигания на ВАЗ-2114

carfrance.ru

Установка форсунки зажигания ВАЗ-2114 по тэгам: фото и видео

Любой инжекторный двигатель, в том числе 8-клапанный ВАЗ-2114, практически полностью электронный. контролируется и не требует регулировок в процессе эксплуатации. Тем не менее точная маркировка шкивов и маховика возникает в ряде случаев — при обрыве приводного ремня газораспределительного механизма, а также после ремонта головки блока.С причинами и следствиями разберемся позже, а пока правильно выставим зажигание по меткам.

На видео процесс замены ремня ГРМ с маркировкой на ВАЗ-2114

Как правильно выставить зажигание

Установка меток на инжекторном двигателе не только корректирует угол опережения зажигания, но и координирует работу газораспределительный механизм и система впрыска.

Таким образом, правильно расставляя метки на двигателе ВАЗ-2114, мы полностью регулируем работу всех его систем.

Начать регулировку стоит с подготовки — установив автомобиль на ровную поверхность и затянув стояночный тормоз. Можно использовать несколько приемов, но мы предложим один из оптимальных, без особых акробатических трюков, которые особенно не желательны, особенно зимой.

Работы выполняются в следующем порядке:

Ослабление или демонтаж ремня ГРМ на ВАЗ-2114 (8 клапанов)

Проверка оголенного зажигания

выводы

Таким образом можно быстро и качественно проверить или установить метки зажигания на инжекторный ВАЗ 2114.Удачи всем!

carfrance.ru

Как распознать пропуски зажигания и установить самостоятельно на ВАЗ 2114?

Осечка — проблема всех отечественных автомобилей … Из-за этого будут возникать проблемы в работе двигателя, доставляющие дискомфорт автовладельцу во время движения. В этой статье мы постараемся разобраться, что вызывает пропуски зажигания у ВАЗ 2114 и как решить такую ​​проблему своими руками.

Моторный отсек ВАЗ 2114

Перед тем, как выставить зажигание на ВАЗ, разберемся с причинами, по которым возникают множественные пропуски зажигания:

1. Проблемы в работе свечей.Свечи не смогут нормально работать и пропускать искру, если на их электродах есть нагар или зазор в них увеличился или уменьшился. Как правило, на ВАЗ 2114 с двигателем выходит из строя свечной инжектор в результате того, что изначально были установлены некачественные детали.
2. Неисправности в электрической цепи. Как правило, речь идет об износе проводки, ее изнашивании, а также повреждении механического плана. В некоторых случаях эту проблему можно решить заменой проводов.
3. Плохой контакт. Сам контакт в процессе эксплуатации автомобиля может окислиться, покрываться следами моторной жидкости или выгорать. Если возможно, работоспособность контакта можно восстановить, очистив или заменив. Последний вариант предпочтительнее, поскольку он практичен.
4. Неправильная работа или повреждение катушки. Если ваша машина оснащена инжектором объемом 1,6 л, то в нем используется змеевик. Если этот элемент сломается или работает некорректно, то это может привести к образованию зазоров.Сразу стоит отметить, что катушки ремонтировать бессмысленно, так как в их работоспособности нельзя быть уверенным. Поэтому, если эта деталь сломалась, то ее нужно будет заменить.
5. Довольно часто проблемы в работе системы зажигания в форсунках вызваны использованием некачественного топлива. Конечно, если стоимость топлива слишком низкая, это должно настораживать, поскольку обычно на таких заправках предлагают топливо низкого качества. Из-за использования такого топлива качество горючей смеси также будет низким, к тому же дешевый бензин забивает фильтры и может забить форсунки форсунок.Соответственно, со временем это может привести к образованию зазоров. Наиболее оптимальным вариантом в этом случае будет полное устранение неисправности и последующее использование только качественного топлива. Пусть его стоимость будет выше, но вы можете быть уверены в реальном качестве бензина. Причем сэкономленные на дешевом топливе деньги в любом случае пойдут на ремонт автомобиля, но вполне возможно, что за это придется заплатить гораздо больше.
6. Плохая компрессия в цилиндрах силового агрегата.Сначала следует проверить компрессию, так как она может многое сказать. Подробнее о том, как измерить компрессию в автомобиле, вы можете узнать из этого материала.
7. Неправильный выбор времени также является одной из основных причин неисправности. В том случае, если настройка таймингов не вызывает больших проблем и не займет много времени, эту задачу можно выполнить самостоятельно.
8. Чрезмерное попадание воздуха в топливную систему. Эта проблема обычно проявляется в результате имеющегося повреждения впускного коллектора. Кроме того, это может быть вызвано износом колен форсунок и многими другими дефектами.В этом случае мы бы рекомендовали в первую очередь провести диагностику герметичности системы, чтобы найти возможные места, через которые в нее может попасть воздух.
9. Другая причина в том, что зазор между цилиндром и поршнем значительно уменьшился. В этом случае причин неисправности может быть очень много, однако в любом случае вам придется их проверить. В первую очередь необходимо учитывать, что во время работы двигателя имеются проточки для колец, специальные отверстия для пальца и т. Д., может износиться на поршне. Кроме того, причина может заключаться в регулярном перегреве двигателя, неправильно отрегулированных трущихся и подвижных элементах. В некоторых случаях неисправность заключается в перекосе силового агрегата, использовании некачественной моторной жидкости, а также попадании антифриза в масло. Последняя проблема обычно возникает из-за прокола прокладки ГБЦ. В любом случае все эти неисправности могут привести к появлению не соответствующего нормативам разрыва (автор видео — канал КВ Автосервис).

Руководство по настройке зажигания

Одна из причин — неправильно настроенная установка угла опережения зажигания. Чтобы такая проблема вас больше не беспокоила, необходимо установить этот параметр — это можно сделать как своими руками, так и на СТО. Шкив коленчатого вала имеет специальный зубчатый диск, предназначенный для генерации электромагнитных волн. Впоследствии датчик преобразует эти колебания в сигнал, который передается на блок управления. Последний с учетом этих параметров, в частности положения коленчатого вала, передает импульс модулю, который распределяет искру между свечами зажигания.

Итак, как настроить зажигание самостоятельно:

1. Сначала снимите защитную пластиковую крышку с механизма газораспределения. Проверить зазор между контроллером и зубчатым диском — в идеале он должен быть не более 0,7 мм. Больший зазор приведет к слабому сигналу от контроллера к блоку управления.
2. В том случае, если зазор в норме, нужно приступить к маркировке, но сначала нужно посмотреть на их соответствие стандарту. Это позволит вам убедиться, что шкив на коленчатом валу не смещен, иначе контроллер также передаст блоку неверную информацию.Метка на маховике должна совпадать с меткой на картере коробки передач. Для этого на агрегате есть люк, где отмечены две опасности. Для того, чтобы метки совпали, необходимо провернуть коленвал.
3. Вторая опасность находится на шкиве масляного насоса, нужно следить, чтобы он совпадал с так называемым приливом на блоке цилиндров.
4. Что касается третьей отметки, то она находится на зубчатом приводном шкиве распределительного вала … Она должна быть совмещена с приливом на головке блока цилиндров, то есть крышкой ремня ГРМ.

1. Снимите ГРМ. 2. Совместите выемки на маховике и картере коробки передач. 3. Совместите метки на шкиве и крышке.

Если все три метки совпадают, это означает, что поршни цилиндров 1 и 4 находятся в ВМТ. На данный момент зазор между зубьями на шкиве должен совпадать с приливом на двигателе, а двадцатый зуб — с ДПКВ.

Проверка выполненных действий

Для диагностики выполненных действий потребуются плоскогубцы, стандартный инструмент и тестер (мультиметр).Провода высокого напряжения можно проверить мультиметром. Нормальное сопротивление провода от 5 кОм до 12 кОм.

На этом этапе мы будем проводить диагностику схем, а не элементов микропроцессора. Для проверки последнего вам потребуется специализированное оборудование и опыт, которых у нас с вами нет.

Итак, как делается проверка:

1. Сначала необходимо выключить зажигание и провести диагностику контактов на всех свечах и колодках. Также необходимо провести диагностику густоты посадки, а также контакта высокого напряжения в модуле.
2. Далее демонтируем блок из модуля и диагностируем напряжение на выводах C и B. В этом случае тестер необходимо настроить на измерение переменного тока малой мощности.
3. Проверить высокое напряжение. Для этого необходимо установить в колпак исправную свечу и прикрепить ее к головке блока. На этом этапе ваш помощник должен попытаться запустить двигатель, повернув стартер. Если провод исправен, то между свечой и головкой блока проскочит искра. Таким образом, необходимо провести диагностику всех проводов.
4. В случае, если искра отсутствует только на одном кабеле, необходимо провести тщательную диагностику самого модуля, но в большинстве случаев устройство требует замены. Если все работает правильно, свечи исправны, но проблемы в работе двигателя все равно есть, необходимо проверить систему питания.

Видео «Как работает двигатель с пропуском зажигания»

Как работает мотор, если в его работе есть перебои — посмотрите видео (автор — канал VADIMUSRUS).

Установка фаз газораспределения по меткам на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Выбор фаз газораспределения — благодаря этим фазам двигатель работает синхронно и у него нет сбоев, если выбиты фазы газораспределения, то либо поршень достигнет верхней точки не в то время, когда это необходимо, либо клапан будет быть отложено, в связи с чем будет очень выраженная работа двигателя с перебоями на холостом ходу, ну двигатель толком не запустится, чтобы этого не происходило, фазы газораспределения всегда нужно выставлять по меткам и двигатель таким образом будет работать правильно и синхронно, кстати, когда все настроено по меткам (распредвал, коленчатый вал) то у вас автоматически все части газораспределительного механизма в «ВМТ — верхняя мертвая точка» и в «НМТ — нижняя мертвая точка» Центр », например, вы устанавливаете коленчатый вал по меткам, тогда поршни первого и четвертого цилиндров автоматически поднимутся до самого конца и будут в ВМТ, а поршни третьего и второго цилиндров опустятся. эр и будет на BDC, чтобы Вы наглядно увидели, как это выглядит со стороны, посмотрите фото чуть ниже, на котором те самые поршни расположены так, как мы сказали в этой статье (то есть некоторые находятся в BDC, в то время как другие занимают Верхнюю точку).

Примечание! Для выполнения этой установки не нужно много инструментов, конечно, если у вас все настроено нормально, в случае, если все ваши фазы сбиты (то есть метки расположены неравномерно, например, метка на распредвале совпадает, но коленчатого вала нет) то инструмента потребуется больше, так как ремень ГРМ придется снимать, в общем, на все работы запаситесь: гаечными ключами, гаечными ключами, отвертками в том числе в качестве шурупов или тонких сверл вместо шурупов еще можно запастись этим, если просто нужно все выставить по меткам, то даже отвертки со сверлами не понадобятся (это на случай снятия ремня ГРМ) , гаечных ключей и гаечных ключей будет достаточно, кстати, совсем забыли, запаситесь торцевыми заглушками, если они у вас есть Да (их можно использовать вместо ручки с накидными головками)!

• Установка фаз газораспределения по меткам
• Дополнительный видеоролик

Когда нужно выставлять фазы газораспределения по тегам? Если задумались над вопросом, то необходимо установить фазы газораспределения и все это установить с завода (и вы можете установить их самостоятельно), как мы уже говорили ранее, если фазы не выставлены по меткам (например, установлен шкив распредвала, а шкив коленвала отклоняется от метки) то машина начнет плохо ехать (как будет разгоняться, но все зависит от того, сколько фаз нарушено, например, если метки очень сильно прогибаются друг от друга, то вообще машину не заведете) и будет возникать нестабильный холостой ход, фазы от меток теряются только в отдельных случаях, а именно из-за неправильной установки ремня ГРМ они могут попасть потеряно (Следовательно, если вы поменяли ремень ГРМ и у вас возникли проблемы с холостым ходом и движением, или если машина вообще не заводится, то, скорее всего, все дело в нарушенных фазах газораспределения и их нужно будет снова настроить и правильно), а также если ремень очень слабый (Over t время то слабеет) потом при езде на высоких оборотах может перескакивать с зуба на зуб, а значит снова будут нарушены фазы и машина не будет работать как надо.

Примечание! Кстати, в некоторых случаях регулировка фаз газораспределения по биркам выставляется в связи с ремонтными работами, например, вы снимаете ремень ГРМ и для того, чтобы его нормально надеть обратно, нужно все поставить по меткам и когда ремень уже надет, тогда не ошибетесь в настройке фаз газораспределения, перекручивания по меткам, потом все настроено и еще ремню наденете, не выбивая при этом фазы, а если и сделаете не обращайте на это внимания и до снятия ремня ГРМ по меткам не будете устанавливать ГРМ, тогда при установке нового ремня будет большая вероятность, что фазы немного потеряются!

Как установить фазы газораспределения по меткам на ВАЗ 2113-ВАЗ 2115?

1) Как мы уже говорили ранее, если вам просто нужно выставить метки, при условии, что ваши фазы нормально настроены до снятия ремня ГРМ, например, то все это делается легко и быстро, но если эти метки не совпадают , то после этого принудительно придется снять ремень ГРМ и отрегулировать все эти метки, вначале мы объясним, как все выставить по меткам и таким образом вы убедитесь, в норме ли у вас фазы газораспределения или есть отклонения, давайте приступаем к работе, сначала нужно будет снять крышку, закрывающую механизм ГРМ и после этого поставить все по меткам, крышка снимается следующим образом, все болты, которые ее крепят, откручиваются (всего она застегивается на три места, в которых именно вы смотрите фото ниже) и как только все открутите, снимите крышку, закрывающую механизм с двигателя автомобиля.

2) Теперь мы дадим вам два способа совмещения меток друг с другом. Первый — это включить передачу на короткое расстояние, как правило, включить четвертую передачу, а затем нажать на машину немного, пока метка на шкиве распределительного вала не совпадет с меткой на задней крышке (см. фото 1), как только она совпадет, перестаньте толкать машину и пройдите в крайнюю левую часть моторного отсека (по направлению автомобиля, если посмотрите) и внизу найдите картер сцепления, снимите резиновую заглушку с картера, которая закрывает отверстие (см. фото 2) и после этого у вас будет отличный доступ к метке на маховике, этой метке должен обязательно совпадать с треугольной выемкой на шкале задней крышки картера сцепления (см. фото 3), если метка совпадает и при этом метка на шкиве распределительного вала, значит, у вас нормально установлены фазы газораспределения и Кстати, вы можете снять ремень ГРМ в этом положении, если w Если для этого вы все ставите на отметки, но помимо этого способа можно использовать еще один, то есть второй способ — не брать машину напрокат (машину не всегда можно арендовать), а повесить правую переднюю колесо, обычно возьмите домкрат и используйте его, чтобы поднять правое колесо (смотрите в направлении машины), но вы также можете использовать левое, просто если вы поднимете правое, вы можете использовать другой способ (О третьем способе немного позже), поэтому, когда колесо будет поднято, включите любую передачу на машине и снова осторожно поверните колесо рукой (это будет тяжело, но вы все равно крутите), пока метка на шкиве распределительного вала не совпадет с отметьте на задней крышке, как только она совпадает, завершите прокрутку и отметьте все отметки, что еще хотели вам сказать, кроме двух мест, где можно поставить отметку, есть еще и третье место (можно даже, в в принципе, не смотри, на маховике все можно проверить, но не всегда, если у тебя маховик, например, установлен инк Правильно, то метка тоже не будет совпадать с такой же треугольной выемкой, поэтому учтите это) итак, третье место — шкив коленчатого вала, на нем есть точка и еще есть вырез на крышке масляного насоса, у них будет совпадать при совпадении всех остальных отметок (см. фото 4).

Примечание! Мы хотели рассказать вам немного о третьем месте, где вы можете проверить метки, во-первых, этот шкив коленчатого вала находится в самом низу, и чтобы его увидеть, вам нужно будет снять переднее правое колесо (Как снять колеса, прочтите статью: «Замена колес на авто»), но это еще не все, тогда снимут ремень генератора и шкив привода генератора (О том, как это сделать, прочтите статью: «Замена ремня ГРМ на machine », в той статье внимательно прочтите пункты 2 и 4), после этого у вас будет доступ к третьей отметке, кстати, поэтому на эту отметку почти никто не смотрит, и все определяется отметкой на маховик, но мы также говорим вам, что некоторые люди (неопытные) могут неправильно установить маховик (это случается очень редко), и поэтому метки больше не будут совпадать, как должны!

3) Ну и в заключение расскажем о третьем способе выставления фаз по меткам, делается он следующим образом, правое тоже вывешивается переднее колесо (По направлению к машине) и его снимают , после снятия открывается доступ к болту крепления шкива привода генератора (Об этом болте мы уже говорили в пункте 4 статьи: «Замена ремня ГРМ на автомобиле», ссылка на которую дана выше), вам нужен этот болт по часовой стрелке, вам нужно будет повернуть его ключом (проще всего с воротниковой головкой, но если ее нет, то все можно проделать с торцевой головкой) еще раз, пока все метки не совпадут между собой .

Примечание! Если вы все сделали правильно, но метки где-то не совпали друг с другом (например, совпали на шкиве распредвала, а не на маховике), то это свидетельствует о нарушении фаз газораспределения и придется снимать ремень ГРМ (информацию о том, как его снять, в той самой статье, на которую дана ссылка выше, он также называется: «Замена ремня ГРМ на автомобиле»), после снятия всех этих шкивов вам нужно будет повернуть этот вам нужно (Шкивы вращаются, способы вращения шкива коленчатого вала, о которых мы вам уже говорили, и шкив распределительного вала можно повернуть вручную вокруг своей оси, но просто будьте осторожны, очень осторожны, особенно если двигатель вашего клапана гнет, то когда некоторые из шкивы вращаются, клапаны и поршни будут встречаться друг с другом и чтобы эта встреча не была плачевной, делайте все очень аккуратно и с умом) поверните так, чтобы они совпадали с метками (Кстати, если вы думаете о маховике, то он сам повернется, когда вы включите шкив коленчатого вала и нао борот, если вдруг решите повернуть коленвал для маховика «Это можно сделать толстым и мощным с помощью отвертки», то сам шкив повернется и встанет в положение, которое вы установили на маховик, и если вы установите маховик по метке, тогда соответственно и шкив коленвала тоже будет установлен по меткам, но как мы уже говорили ранее, если маховик установлен неправильно, или даже если шкив установлен неправильно, то метки на шкиве и на маховике никак не совпадут), как только все с метками совпало, можно установить ремень обратно и после установки также проверить правильность меток, вот как это делается правильная установка клапана сроки по этикеткам!

Дополнительный видеоролик: Подробнее о том, где находятся все эти метки и как правильно установить ремень ГРМ на свое место, чтобы все метки совпадали, смотрите в видео ниже:

Примечание! Обязательно все это, узнайте больше Дополнительная информация, которая показана на видео чуть ниже, а именно, в нем говорится, как правильно затягивать болты крышки, закрывающей механизм ГРМ, а также сказано, что будет, если эти болты будут затянуты неправильно , в общем, посмотрите видео и все поймете сами!

Это усовершенствованная модель катушки зажигания, ранее устанавливаемая в отечественной классике.Проверить работоспособность модуля не составляет особого труда.

Не пытайтесь отремонтировать неисправный модуль зажигания ВАЗ 2114, его необходимо немедленно утилизировать

Признаки определения неисправности модуля в восьмиклапанной форсунке

• На нейтральной передаче обороты двигателя нестабильны, двигатель работа идет неравномерно.
• Значительная потеря мощности и большая вибрация двигателя внутреннего сгорания.
• Не все цилиндры воспламеняют топливо.
• При резком разгоне отключается тяга.
• На информационном табло отображается индикатор неисправности ДВС — «проверьте двигатель».

Выявить причину неисправности можно следующими способами:

• Побывав на станции СТО.
• С помощью самостоятельного использования специализированного программного обеспечения для диагностики автомобилей.

Возможные коды ошибок после диагностики

Модуль зажигания ВА3 2114 :

• Если отображается код РЗ000 (РЗ001, РЗ002, РЗ003, РЗ004) — искры в цилиндрах нет.
• Если отображается код P0351, целостность обмотки катушки первого и четвертого цилиндров нарушена.
• Если отображается код P0352, целостность обмотки катушки второго и третьего цилиндров нарушена.

Полученные коды ошибок указывают не только на неисправность самого модуля зажигания. Вероятной причиной могут быть свечи или неисправные провода высокого напряжения.

Для определения причины необходимо начать проверку по принципу — от «простого к сложному».Убедитесь, что свечи зажигания исправны и высоковольтные провода не повреждены, затем проверьте модуль.

Способы проверки неисправности модуля

Вы можете определить причину неисправности самостоятельно или на СТО.

Действенный способ — пробная замена модуля на аналогичный, рабочая версия гарантирована. Метод быстрый, надежный и эффективный.

Не подлежит ремонту или восстановлению.

Если причиной поломки стал модуль зажигания, необходимо приобрести исправный модуль, а старый утилизировать.

Варианты проверки модуля зажигания при отсутствии исправного модуля для пробной замены. Для определения причины неисправности модуля вам понадобится мультитестер и простой патрон с лампочкой и проводами.

Метод 1

Для начала измеряется значение сопротивления вторичной обмотки катушки. Прибор переходит в положение измерения «Ом», следующим шагом является установка щупов на контактный вывод первого и четвертого цилиндров, затем второго и третьего.Устройство должно показывать одинаковые значения для обеих обмоток. Если в одной из обмоток указано больше 100 Ом, то повреждена вторичная обмотка, значит неисправен модуль.

Метод 2

Не забудьте отключить высоковольтные провода перед установкой

Проверяем целостность проводки, подключенной к модулю зажигания. Перед проверкой переключите тестер в положение измерения вольт и отсоедините вилку с проводами от модуля.Один из щупов прибора касается корпуса мотора, а второй ставится на контакт «А». При таком способе проверки вам понадобится помощник, который по вашему сигналу повернет ключ в замке зажигания и «включит» стартер. Индикация на обоих контактах должна соответствовать напряжению 12 В.

При отсутствии какой-либо индикации устройства необходимо проверить исправность всех трех предохранителей в цепи управления электронным блоком (ЭБУ).

Доступ к блоку предохранителей открывается с сиденья переднего пассажира с помощью фигурной отвертки.Правильный предохранитель цепи модуля зажигания на 7,5 А расположен в верхней части блока. Из трех предохранителей он находится в самом низу. Убедившись в целостности элемента, необходимо проверить состояние всех контактов цепи и целостность проводки.

Метод 3

Автолюбитель не всегда имеет под рукой мультитестер. В этом случае выручит народный метод проверки с помощью «лампочки». Соединив один из проводов с контактом «А», а другой также с корпусом двигателя, скручиваем стартер.Лампочка должна циклически загореться и погаснуть. Проделайте ту же процедуру с контактом «B».

Какие аналоги можно заменить

Модуль зажигания ВАЗ 2114 и их стоимость

Не путайте высоковольтные провода, это может повредить катушки

На автомобиль ВАЗ 2114 можно установить модуль 43.3705 от некоторых отечественных автомобилей десятого семейства, Оки, Иж ОДА, которые имеют восьмиклапанный двигатель с блоком М7.9.7 (ЭБУ). Аналогичные модули 2111-3705010-03 СОАТЭ и 4601.3705 МЗАТЭ.

Цена на модуль зажигания варьируется в пределах от 600 до 900 руб.

Процедура замены и установки модуля зажигания

1. Процедура снятия модуля должна производиться при отключенной отрицательной клемме аккумуляторной батареи.
2. Отсоедините высоковольтные провода от свечей зажигания.
3. Оттягивая защелку защелки, откройте колодку, соединяющую проводку с модулем.
4. Отсоедините высоковольтные провода от модуля зажигания.
5. Ключом на 13 открутите и снимите два винта крепления картера.
6. Ослабьте третий винт с помощью гаечного ключа на 17.
7. Снимите модуль с кронштейном с исходного места.
8. Выкрутите винты с внутренним шестигранником из крепления кронштейна.

Видео-подсказки: Как проверить модуль зажигания на ВАЗ 211 на исправность 4 и других модулей

https://youtu.be/pNyBny-_HoQ

Новый модуль устанавливается в обратном порядке.При установке важно правильно подключить высоковольтные провода к каждому из цилиндров. На корпусе модуля и на самих высоковольтных проводах есть маркировка для безошибочного подключения.

Абсолютно вся информация о модуле зажигания ВАЗ 2114

Для зажигания топливовоздушной смеси в двигателях внутреннего сгорания как карбюраторных, так и инжекторных требуется высоковольтная катушка зажигания ВАЗ. Появление принципиально новых систем питания двигателей привело к изменению систем зажигания.Исчезли распределители зажигания, или, как их называли, «распределители». Взамен появились новые устройства, например, модуль зажигания ВАЗ 2114.

Как работают модули

Модуль зажигания ВАЗ — усовершенствованная система запуска двигателя. Принцип его работы не сильно отличается от обычных систем. Если в старых системах высокое напряжение создавалось при размыкании контактов в распределителе зажигания, то сигналы от блока управления служат в модуле генератором импульсов.

Блок управления собирает сигналы с датчиков на двигателе, формирует управляющий импульс и отправляет его на модуль зажигания ВАЗ 2115. В нем из напряжения бортовой сети формируется высоковольтное напряжение, которое направляется на свечу цилиндра для воспламенения топливовоздушной смеси.

Модульное устройство

Устройство (схема)

Устройство состоит из двух катушек, основная задача которых — генерировать высокое напряжение. В этом им помогает двухканальный электронный переключатель. Все эти детали заключены в корпус, для изготовления которого используется прочный пластик.В корпусе имеется низковольтный разъем для подключения напряжения питания и подачи управляющих импульсов. Также есть клеммы для подключения высоковольтных проводов, которые подключаются к свечам.

На рисунке представлена ​​электрическая схема пусковой системы ВАЗ 2114. Как видно из рисунка, он состоит из:

1. аккумуляторной батареи;
2. Замок зажигания;
3. Реле включения зажигания;
4. Датчик Холла;
5. Полупроводниковый приемник сигналов с датчика;
6. Электронный выключатель;
7. Модуль зажигания.
8. Клеммы высокого напряжения.

Также на электрической схеме показаны предохранители цепей питания электронных блоков. Попробуем рассмотреть устройство и принцип работы катушки зажигания. Как уже было отмечено, их в блоке два, по конструкции они идентичны. Схема катушки зажигания одной и второй тоже абсолютно одинакова. Принцип работы катушки зажигания остался прежним. Оба состоят из сердечников из электротехнической стали.На них намотаны две обмотки. Один из них низковольтный, а второй генерирует высоковольтное напряжение для воспламенения рабочей смеси.

Схема подключения катушки зажигания сделана таким образом, что один конец низковольтной обмотки подключен к питающему напряжению, а другой конец этих обмоток подключен к транзисторному генератору. Каждая катушка имеет свой транзистор. Высоковольтные провода подключаются непосредственно к свечам, каждая обмотка подает энергию на две свечи.Один из них подает импульсы на цилиндры 1 и 4, а второй — на цилиндры 2 и 3.

Так устроено расположение проводов на модуле зажигания. Управляющие импульсы от электронного переключателя поступают на контакты А и В, питание на клемму D поступает от бортовой сети машины. Клемма, обозначенная буквой C, подключена к массе автомобиля.

Где найти этот модуль

Трудно поверить, что водитель, который берется проверить или отремонтировать это устройство, не знает, где он находится.Что ж, для тех, кто не в курсе — мы вам подскажем. Его легко найти, найти хотя бы один высоковольтный провод и провести рукой по нему от свечи до пластикового корпуса, который принадлежит модулю.

Его местоположение становится понятнее из снимка.

Есть такие признаки неисправностей

На вопрос, какие признаки неисправности модуля зажигания ВАЗ 2114, любой водитель не задумываясь скажет, что на свечах нет искры. Отчасти это правда, но есть еще несколько.возможные причины выхода из строя данного устройства. Наблюдается следующее:

• Пропала динамика при разгоне, были провалы в работе мотора при резком нажатии на педаль газа для набора скорости;
• Стало заметно снижение мощности двигателя, водители говорят, что в таких случаях двигатель не «тянет»;
• Холостой ход сильно плавает;
• На одной из пар свечей нет искры.

При появлении признаков неисправности катушки зажигания проверку необходимо начинать с неработающих свечей зажигания, затем датчика, показывающего положение коленвала, модуль проверяется в последнюю очередь.

Как проверить систему на работоспособность

В любом случае проверка начинается со свечей. Для этого их нужно вынуть из гнезд. Это тоже легко сделать. Снимают с них наконечники высоковольтных проводов и, вывернув свечи ключом, снимают их с мест.

Далее следует их осмотр, чистка и проверка. Они должны иметь рабочий коричневый цвет, при отсутствии нагара и нагара. Если они будут соблюдены, то возможен износ поршней и колец.В любом случае свечи чистят, проверяют и при необходимости выставляют зазор между электродами. После этого вы можете проверить их работоспособность.

Для этих целей есть специальные щупы. Такие изделия «умельцам» удается изготавливать самостоятельно из пьезозажигалки. Если ничего подобного нет, то проверьте двигатель. Хорошо, если рядом будет машина с заведомо исправной системой запуска. Это даст возможность провести точную диагностику свечей. Если они исправны, поиск продолжается.

Многие издания рекомендуют проверять наличие высокого напряжения на выводах устройства. Сделать это в гараже проблематично из-за отсутствия специального измерительного прибора. Используйте здесь обычный тестер, так как он не может измерить несколько десятков киловольт высокого напряжения. Если у вас есть опыт радиолюбительства, то можно собрать делитель напряжения.

Проверка на наличие высокого напряжения опасна из-за возможного поражения электрическим током, поэтому мы коснемся других методов.Поговорим о том, как можно определить неисправность катушки зажигания и проверить эту систему:

1. Самым простым методом там будет замена блока исправным устройством. Это не всегда возможно, так как не все водители носят это устройство с собой в запасе;
2. Также рекомендуется много раз проверять, перемещать устройство или стучать по нему при работающем двигателе. Если изменения заметны, они указывают на плохой контакт внутри устройства.Иногда это поправимо;
3. Поверка тестером или мультиметром в режиме измерения сопротивления. Измеряется сопротивление парных выводов катушек 1 и 4, а также 2 и 3. Он должен быть одинаковым для обеих обмоток и составлять примерно 5,4 кОм.

Профилактика системы

Во всех высоконадежных электронных устройствах случаются поломки. Иногда их можно избежать, хотя бы изредка проверяя и обслуживая элементы этой системы:

• Не путайте с проводами высокого напряжения, если их внутреннее сопротивление сильно возрастет, это может повредить катушки;
• Проверьте зазор между электродами свечи зажигания, так как слишком большой искровой зазор также отрицательно скажется на устройстве.

О возможностях ремонта модуля

Большинство поломок данного устройства приводят к его замене, но иногда можно отремонтировать катушку зажигания, чтобы вернуть ее в эксплуатацию. Это особенно верно, когда покачивание или постукивание изменяют поведение двигателя. Если есть умение обращаться с паяльником и мультиметром, можно попробовать вернуть в работу.

Необходимо снять металлическую заднюю крышку, под которой залиты электрические части модуля.Нужно постараться аккуратно избавиться от силикона и его «внутренности» откроются вам на глаза. Найдите сломанные или «плохие» контакты и спаяйте их.

Проводники в блоке алюминиевые, поэтому для их пайки нужен специальный припой.

После этого закройте заднюю крышку и проверьте ее работоспособность. Если ремонт положительный, нужно снова открыть и залить силиконом изнутри.

Если результат отрицательный, то блок необходимо заменить. Правда, владельцы с большим опытом работы в радиолюбителях продолжают «копать» и дальше.Можно попробовать заменить электронные переключатели. По сути, эти два элемента становятся виновниками сбоев в системе запуска мотора.

Меняем модуль системы зажигания

Когда ремонт модуля зажигания не дал положительных результатов, остается поискать и установить новое устройство. Большинство механиков рекомендуют использовать GM как очень надежный продукт. Стоимость его варьируется в разных регионах, но приближается к 2000 руб. Замену модуля зажигания можно произвести самостоятельно, никаких особенностей нет, никаких специальных приспособлений не требуется.Для работы подготовить:

1. Замена блока розжига;
2. Ключ на «13»;
3. Тряпки.

Работу легко выполнить как в гараже, так и на ровной поверхности. Порядок работы:

1. Открытие капота моторного отсека и отсоединение клемм АКБ … Достаточно снять клемму только с «минуса».
2. После этого вынимаем высоковольтные провода из мест их установки. Нужно помнить, где какой провод был.Если сомневаетесь в своих силах, то ставьте отметки. Поменять провода местами нельзя. Новая запчасть может быть повреждена.
3. На следующем этапе аккуратно отсоединяем разъем с проводами от модуля. В ходу есть ключ на «13», которым откручиваются три гайки крепления устройства к мотору.
4. При снятии гаек инструмент снимается с двигателя.

Сейчас в дело кладут тряпку, которой протирают место установки и вокруг него.Внимательно осмотрите новое устройство и начните его установку. Выполняется в порядке, обратном снятию. Еще раз хочу напомнить о важности прокладки высоковольтных проводов на их местах. Если все же трудности возникли, то еще раз взгляните на блок. В нем указаны номера высоковольтных проводов.

Номера — порядок расположения проводов ВВ в модуле

Следует отметить, что в продаже еще можно найти модули зажигания старого образца, на которых нет обозначения на высоковольтных выводах номеров проводов.Если вы приобрели именно такое устройство, будьте внимательны при его установке.

autovaz-2114.ru

Модуль зажигания ВАЗ 2114: основные признаки неисправности

1. Конструкция
2. Признаки поломки
3. Осмотр
4. Ремонт или замена?
5. Установка

В нашем сегодняшнем материале мы поговорим о том, как проверяется модуль зажигания на ВАЗ 2114, как он работает и почему так много в машине зависит от ее функционального состояния.

Модуль зажигания

Конструкция

Модуль зажигания устроен достаточно сложно, так как совмещает в себе технологию и электротехнику.Устройство используется для создания высокого напряжения, передаваемого на свечи зажигания. Именно этот подаваемый ток является основой зажигания.

Работа модуля обеспечивает сгорание топлива и, соответственно, работу двигателя. Говоря совсем простым языком, без модуля машина никуда не поедет.

Для моделей ВАЗ предусмотрено использование модулей зажигания двух типов:

Блочные блоки отличаются тем, что катушки работают по одной на пару свечей зажигания.Именно такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка распределяет претензию сразу на две свечи, а в ее конструкцию входят следующие элементы:

• Провода высокого напряжения;
• Клеммы низкого напряжения;
• Вторичная и начальная обмотки;
• Ядро.

Модули раздельные, где катушки подводятся к каждой из 4-х секций с отдельной претензией, отличаются выводом высоковольтных проводов через пружинный контакт.Блоки легче осматривать, их легко снимать и заменять.

Примечательно, что при размере 11х11х7 сантиметров этот блок весит около 1,5 килограмма.

Признаки поломки

Деталировка

По сути, признаки неисправности в модуле зажигания ВАЗ 2114 во многом схожи с поломкой других агрегатов. Например, вы можете наблюдать следующие явления:

• Двигатель троит;
• Автомобиль глохнет на холостом ходу;
• Возникают проблемы при попытке завести машину и т. Д.

То есть на самом деле это может быть вообще не модуль. Поэтому единственно правильное решение — проверить модуль зажигания на вашем ВАЗ 2114.

Осмотр

Это объясняется тем, что поврежденные или неисправные провода посылают неправильный ток, конфигурация которого не соответствует требуемому. параметры. От этого искра попадает неточно или неэффективно, модуль перегорает и приходит в негодность.

Вообще лучший вариант проверки модуля зажигания на ВАЗ 2114 — это использование осциллографа.Но, во-первых, он есть не у всех драйверов, а во-вторых, ими мало кто может пользоваться. Поэтому проверка будет проводиться с помощью подручных средств:

• лампочка на 12 вольт;
• Тестер (за небольшие деньги можно купить в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

1. Проверить колодку проводов. Его отключают и проверяют индикатор напряжения.
2. Для этого закрепите тестер на контакте А, а другую клемму опустите на массу двигателя.
3. В нормальном состоянии индикатор напряжения будет 12 В.
4. Если нет напряжения, скорее всего перегорел предохранитель.
5. Если все в порядке, переключить клеммы тестера на контакты А и В, завести машину. В этом случае должен включиться стартер, а лампа на 12 вольт должна мигать.
6. При отсутствии этих явлений можно говорить о наличии обрыва в цепи контакта А.

Есть несколько способов проверить состояние вашей машины.Поэтому мы рассмотрим каждый из них.

1. Установить тестер в режим омметра. Измерьте их сопротивление на высоковольтных кабелях, идущих к цилиндрам 1 и 4, а затем, по аналогии, на проводке цилиндров 2 и 3. В нормальном состоянии прибор выдаст вам показания от 5,2 до 5,5 Ом.
2. Слегка потяните за устройство. Таким образом, вы встряхиваете блок проводов, модуль. Причем делать это нужно в рабочем режиме силового агрегата. Если при откручивании устройство работает беспрепятственно, значит, все хорошо, вам повезло.Если нет, придется снова изучить состояние проводки.

Третий способ

Третий способ считается самым простым, так как предполагает замену вашего устройства на аналогичное, которое точно работает. Но для этого нужно найти полноценного близнеца. Речь идет о модуле зажигания от автомобиля, похожего на ваш по году выпуска и б / у силовому агрегату … Просто у 1,5-литровых двигателей есть модули, а у 1,6-литровых — катушки.

Но для того, чтобы заменить модуль на модуль, вам придется сначала демонтировать свой.Это делается следующим образом:

• Снимите отрицательную клемму с аккумуляторной батареи, которая обесточит автомобиль;
• Отсоединить четыре ВН от модуля зажигания;
• Отсоедините блок проводов. Для этого нужно выдавить специальную защелку, удерживающую колодку на модуле;
• Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
• На кронштейне есть три длинных штифта, с которых модуль легко снимается.

Разобрав свой модуль, вы можете поставить на его место другой модуль, тем самым убедившись, что он исправен, а ваш неисправен.

Ремонт или замена?

Как показывает практика и опыт автомастеров, чаще всего отремонтировать данный прибор не удается. Необходимо только заменить модуль. При соблюдении принципа провести ремонт можно, но на это уйдет много времени, сил и даже денег.

Установка модуля

Оптимальный вариант — покупка нового устройства.Стоит в районе 2-4 тыс. Руб. Все зависит от производителя и состояния. Можно купить совершенно новый, хотя многие отдают предпочтение подержанным устройствам. Выбор остается за вами.

Установка

Модуль устанавливается в порядке, обратном демонтажу. При этом важно учитывать три правила.

1. После установки модуля посмотрите на поверхность устройства. Он содержит числа от 1 до 4. Это обозначения номеров цилиндров.
2. На концах высоковольтных устройств есть аналогичные номера — от 1 до 4. Они служат ориентиром для определения, какое высоковольтное устройство подключено к какому разъему на модуле.
3. Без экспериментов. Все связано строго по оценкам — 1 к 1, 2 к 2 и так далее.

На самом деле заменить модуль зажигания на ВАЗ 2114 довольно просто. Для этого не нужно быть профессиональным автомехаником. Просто соблюдайте основные правила разборки и установки, проверьте устройство, прежде чем тратить деньги и менять его на новый.Не факт, что виновником проблем с вашей машиной будет именно тот модуль, на который вы грешите.

Эта таблица позволит вам проверить правильность подключения проводов от модуля зажигания к цилиндрам.

luxvaz.ru

Как проверить модуль зажигания ВАЗ-2114 8-ми клапанная форсунка: фото

При самодиагностике двигателя, его систем и характеристик используйте минимум оборудования. Например, перед проверкой модуля зажигания автомобиля ВАЗ-2114 с 8 клапанами желательно иметь специальный стенд, на котором необходимо программное обеспечение или в крайнем случае — осциллограф.Такого оборудования ни у кого из нас нет и никогда не будет, поэтому для предварительной проверки мы воспользуемся имеющимися инструментами и приспособлениями.

Как проверить модуль зажигания ВАЗ-2114

Перебои и рывки при движении, тройной двигатель, затрудненный запуск или даже отказ двигателя — основные признаки выхода из строя модуля зажигания.

Модуль зажигания

Сложность диагностики самостоятельно заключается в том, что в модуле объединено сразу несколько устройств, а сам он выполнен в одном корпусе и нет возможности проверить каждое устройство по отдельности.Хотя бы голыми руками. Тем не менее есть кое-что, что можно сделать для того, чтобы если не отремонтировать, то хотя бы обязательно узнать о причине неисправности.

Проверка качества контактов

Прежде всего, ничего не разбирая, стоит проверить качество контакта на всех площадках цепи низкого напряжения, а также установить наличие контакта на проводах высокого напряжения.

Проверка наличия питания на модуле зажигания

Проверяем напряжения на контактных площадках модуля зажигания

Чтобы узнать, что это модуль неисправен, проверьте, получает ли он питание.Для этого находим разъем в колодке, а там ищем контакт, помеченный буквой А. Для контроля питания модуля берем мультиметр, устанавливаем его в режим измерения переменного тока вверх на 20 В установите один щуп (минус) на массу двигателя и включите зажигание. Второй зонд установлен на клемме А на блоке. Если электрооборудование исправно, мультиметр покажет 12 В, значит на модуль подано питание, ищем причину неисправности дальше.

Проверка контактов разъема

Мы уже провели предварительную проверку и убедились, что модуль зажигания запитан. Теперь стоит разобраться с контактами отдельно. При включенном зажигании подключите контрольную лампу к контакту A и контакту B.

Для проверки может использоваться обычная маломощная лампа на 12 В с припаянными проводами, или вы можете использовать автомобильный щуп с индикатором напряжения 12 В.

Проверка модуля зажигания

Для проверки работоспособности модуля присоединяем к клеммам А и В контакты от контрольной лампы или щупа, после чего заводим двигатель стартером.

Если лампа начинает мигать, модуль выдает обрыв напряжения по аналогии с автоматическим выключателем.

В этом случае контакты A и B в порядке.

Если лампа не реагирует на запуск стартера, модуль явно неисправен.

Проверка модуля 2114 доступными методами

Самый эффективный метод — выяснить, что модуль зажигания не работает, взять заведомо исправное устройство и попробовать запустить на нем двигатель. Понятно, что не каждый модуль от восьмерки, девятки и Самара второго поколения может подойти.

В зависимости от типа системы зажигания, в Самаре вместо модуля может быть установлена ​​катушка, но нам понадобится модуль от инжекторного 8-ми клапанного 2114. Здесь все просто — двигатель рабочий, значит модуль отжил свою жизнь, меняем на новую. Тем не менее велика вероятность того, что высоковольтные провода оборваны и это испортит не только всю диагностическую картину, но и чужой модуль зажигания.

Проверяем целостность высоковольтных проводов

Поэтому перед проверкой самого модуля нужно убедиться, что высоковольтные провода в порядке, не пробиваются на массу и не пропускают ток.

Алгоритм действий для последующей проверки следующий:

Видео о проверке модуля зажигания на ВАЗ-2114

выводы

Как и любое неремонтопригодное устройство, чаще всего требуется замена модуля зажигания. Таким образом можно сэкономить много времени и нервов, которые не стоят тех денег, которые просят на новый модуль … Удачной работы всем!

Видео о замене модуля зажигания ВАЗ-2114

carfrance.ru

Модуль зажигания ВАЗ-2114: особенности и характеристики

Каждый из нас знает, что для воспламенения топливовоздушной смеси в камере сгорания нужна искра. Последний образуется именно из-за работы системы зажигания. Его конструкция на разных автомобилях имеет некоторые отличия, но основной принцип работы остается неизменным. И сегодня мы поговорим о том, как проверить модуль зажигания ВАЗ-2114, а также как заменить его своими руками.

Характеристика

Этот элемент автомобиля представляет собой сложное электрическое устройство, основное назначение которого — генерировать ток высокого напряжения и передавать его на свечу.Всего на автомобилях используется два типа модулей — с одним змеевиком на каждую свечу (отдельный) или сразу на два (блок). Модуль зажигания ВАЗ (2114 «Жигули») блочного типа. К таким элементам относится двойная искровая катушка. Конструкция этой части предполагает следующие компоненты:

• Клеммы низкого напряжения.
• Высоковольтный выход.
• Стальной пластинчатый сердечник.
• Первичная и вторичная обмотка.

Одноискровые аналоги имеют несколько иную конструкцию, в которую входят:

• Сердечник.
• Подключение высокого напряжения через пружинный контакт.
• Свеча.
• Внешний терминал для низкого напряжения.
• Вторичная и первичная обмотка.

В отличие от одноискровых катушек, такие катушки проще в установке за счет особой (блочной) конструкции, имеющей общий корпус. Несмотря на то, что таких элементов в блоке несколько, все они работают как независимые устройства. Такая конструкция позволяет использовать укороченный проводник, идущий к первичной обмотке механизма.

Модуль зажигания ВАЗ-2114 — неисправности

О неисправности данной системы можно судить по следующим признакам. Во-первых, провалы при наборе скорости автомобиля могут указывать на неисправность катушки. Во-вторых, это может проявляться в значительной потере мощности машины, а также в «плавающих» оборотах холостого хода двигателя. И в-третьих, неработающие 1-4 или 2-3 цилиндры сигнализируют о некорректной работе.

Следует отметить, что такие симптомы очень часто возникают из-за неисправного MAF или холостого хода регулятора… Поэтому в первую очередь смотрим на их работоспособность, а уже потом диагностируем модуль зажигания.

ВАЗ-2114: где находится эта деталь?

На автомобилях семейства «Лада Самара-2» данный элемент находится в моторном отсеке.
Проще всего найти провода высокого напряжения. Один их конец выходит на свечи зажигания, а другой — на сам модуль зажигания.

Как диагностировать работу модуля?

Проверка модуля зажигания (ВАЗ-2114 «Самара-2») на работоспособность производится в следующей последовательности.Для начала вытаскиваем минусовую клемму АКБ, после чего вытаскиваем электропроводку из механизма катушки. Далее откручиваем все винты и болты, которыми крепится корпус элемента. Далее все работы (как и раньше) производятся при выключенном двигателе. Отсоедините модуль в сборе, с помощью мультиметра измерьте уровень общего сопротивления между выводами разъема. Затем сравниваем результаты с табличными стандартами, которые указаны в инструкции по эксплуатации.Если полученные данные существенно отличаются от табличных данных в нижнюю сторону, это означает, что в машине произошло короткое замыкание цепи, и вышла из строя катушка.

После установки обрыва проводов можно приступать к диагностике вторичной цепи ДВС — измерению уровня сопротивления между выводами зажигания. По результатам замеров делаем выводы, и если неисправность скрылась в катушке, то модуль необходимо полностью заменить.Других вариантов решения этой проблемы нет.

Как заменить прибор своими руками? Инструменты

Во-первых, нам нужно подготовить набор ключей, которые мы будем использовать. В процессе работ по снятию и установке модуля зажигания нам понадобятся два торцевых ключа на 13 и 17 миллиметров, а также один рожковый ключ на «10». Последний нам понадобится для того, чтобы снять клемму с АКБ. Кроме того, следует подготовить шестиугольник на «5». С помощью последнего освободим модуль зажигания от держателя при демонтаже.

Процесс снятия детали

Итак, как производится замена модуля зажигания ВАЗ 2114 «Жигули»? Для начала необходимо обесточить бортовую сеть автомобиля. Для этого, как и в предыдущем случае, снимаем минусовую клемму с АКБ (если она не снималась ранее). Далее нужно снять декоративную накладку двигателя. Это можно сделать, открутив крышку маслозаливной горловины. Стоит отметить, что эту операцию используют только владельцы ВАЗов с двигателем 1,6 л.Полторалитровая «Самара» с подобным кожухом двигателя не комплектуется.

На следующем этапе вынимаем из модуля блок с проводами и высоковольтными проводами. Ключом на 13 откручиваем два болта крепления картера двигателя, откручиваем последнее крепление модуля клаксоном на 17. Далее эта деталь спокойно вынимается из моторного отсека наружу. Сам модуль освобождается от держателя с помощью шестигранника 5 мм.

Установка

Перед установкой нового элемента в автомобиль необходимо предварительно подключить высоковольтные провода согласно схеме модуля.Также нужно обратить внимание на качество крепежа — излишки окисления и загрязнения тщательно убираются на торцах в местах стыков.
Далее модуль зажигания ВАЗ 2114 «Жигули» можно смело устанавливать на штатное место … Сборка элемента производится в обратной последовательности. После подключения модуля зажигания необходимо запустить ВАЗ-2114 и проверить детали на исправность. Если все вышеперечисленные симптомы неисправности исчезли, значит, вы все сделали правильно.

Заключение

Итак, мы выяснили, что такое модуль зажигания и как его заменить своими руками. Напоследок отметим, что при подключении важно следить за правильностью подключения всего шлейфа разводки, так как при малейшей ошибке будет невозможно гарантировать работоспособность частей этой системы.

fb.ru

Модуль зажигания ВАЗ, ремонт и замена своими руками. Замена модуля зажигания ВАЗ 2114. Самостоятельная замена модуля зажигания ВАЗ 2114

Для воспламенения топливно-воздушной смеси как в инжекторных, так и в карбюраторных двигателях внутреннего сгорания требуется высоковольтная катушка зажигания.Появление на рынке новых систем питания двигателей повлекло за собой изменения в системах зажигания ВАЗ. Распределители зажигания, называемые дистрибьюторами, постепенно уходят в прошлое. На смену им приходят новые устройства — модули зажигания ВАЗ 2114.

Модуль ВАЗ2114, устройство и принцип действия

Модуль зажигания ВАЗ — усовершенствованная система запуска двигателя. Принцип его работы практически не отличается от стандартных систем. Если в устаревших системах высокое напряжение генерировалось отключением контактов в распределителе системы зажигания, то генератор импульсов в модуле — это сигналы, подаваемые блоком управления.

Блок управления собирает сигналы от датчиков на двигателе и генерирует управляющий импульс, который отправляется на модуль зажигания. Из напряжения бортовой сети он формирует высоковольтное напряжение и направляет его на свечу цилиндра для воспламенения топливовоздушной смеси.

Это устройство включает две катушки, генерирующие высокое напряжение. В этом им помогает двухканальный электронный переключатель. Все элементы заключены в прочный пластиковый корпус.На корпусе расположен низковольтный разъем для подачи управляющих импульсов и подключения питающего напряжения. Кроме того, здесь расположены клеммы для подключения высоковольтных проводов, которые подключаются к свечам.

Модуль зажигания ВАЗ2114, признаки неисправности

Можно обнаружить следующие признаки неисправности модуля зажигания автомобиля ВАЗ 2114:

1. На одной из свечей нет искры.
2. Холостой ход сильно плавает.
3. Существенно уменьшилась мощность мотора.
4. При разгоне пропала динамика; при резком нажатии на педаль газа в работе двигателя появились провалы.

Модуль зажигания, можно ли отремонтировать модуль

Фактически все поломки этого устройства приводят к его замене, однако в некоторых случаях ремонт модуля зажигания все же возможен. Это особенно возможно, когда поведение двигателя меняется во время постукивания или покачивания. Вы можете отремонтировать модуль самостоятельно, если умеете обращаться с мультиметром и паяльником.

Необходимо снять заднюю металлическую крышку, под которой расположены электрические компоненты модуля зажигания. Осторожно утилизируйте силикон, найдите поврежденные или сломанные контакты и припаяйте их. Не забываем, что в блоке есть алюминиевые проводники, поэтому для их пайки требуется специальный припой.

После этого закройте заднюю крышку и проверьте работоспособность модуля. Если результат положительный, снова откройте крышку и заполните внутреннюю часть силиконом.Если результат отрицательный, модуль необходимо заменить. Хотя еще можно попробовать заменить переключатели электронные.

Проверка системы на работоспособность

В любом случае проверку нужно начинать со свечей, для чего убираем их из гнезд. Сделать это очень просто. Концы бронепровода следует снять с них и снять с посадочных мест с помощью специального гаечного ключа для поворота.

Затем нужно осмотреть, почистить и проверить.Они должны быть коричневыми, без копоти и нагара. Если есть нагар, возможно, поршни и кольца изношены. В любом случае свечи следует почистить, проверить и при необходимости выставить зазор между электродами. Теперь проверим их работоспособность. Для их проверки есть специальные щупы. Некоторые водители умеют делать это из пьезозажигалки. Если ничего подобного нет, то проверьте это на моторе. Если свечи в хорошем состоянии, нужно продолжить поиски дальше.

Вспомогательные инструменты

Каждый водитель может самостоятельно заменить модуль зажигания; для этого не требуется специального оборудования или специальных навыков. Все, что нужно автолюбителю:

1. Тряпки.
2. Ключ на 13.
3. Новый блок зажигания.

Модуль зажигания 2114, замена модуля своими руками, пошаговая инструкция

Такие работы можно проводить на ровной поверхности или в гараже.

1. Для начала нужно открыть капот моторного отсека и отсоединить клеммы АКБ.Достаточно будет снять только отрицательную клемму.
2. Далее вытаскиваем высоковольтные провода с мест крепления. Важно помнить их местонахождение. В случае сомнений можно сделать теги. Не меняйте местами провода, так как новая запасная часть может выйти из строя.
3. Затем необходимо аккуратно отсоединить разъем с кабелями от модуля. Берем ключ на 13 и откручиваем три гайки крепления устройства к двигателю.
4. Отвернув гайки, снимите приспособление с мотора.

Теперь берем тряпку и протираем место установки и вокруг него.

Необходимо внимательно осмотреть новое устройство, а затем продолжить установку, которая должна выполняться в обратном порядке.

Не забудьте правильно установить высоковольтные провода. Если все еще запутались, обратите внимание на колодку, на которой указаны номера бронепровода.

Несмотря на то, что электронные устройства достаточно надежны, поломки все же случаются.В некоторых случаях их можно избежать, для чего необходимо хотя бы иногда проверять и обслуживать все части системы:

1. Убедитесь, что нет путаницы с кабелями высокого напряжения — с высоким внутренним сопротивлением в них катушки могут выйти из строя.
2. Необходимо проверить зазор между электродами свечи зажигания, так как чрезмерно большие искровые промежутки негативно отражаются на устройстве.

• Как оформить новый кузов, документы на новый кузов в ГИБДД, новый закон июль 2017 года о регистрации автомобилей в ГИБДД
• Присадки для двигателей, Лучшие присадки для восстановления двигателя
• Как открутить болты, как открутить заклинившие болты на колесах
• Ремень ГРМ зубчатый, как заменить ремень ГРМ своими руками
• Ремень генератора Лада Калина, как затянуть ремень генератора Лада Калина и Лада Приора
• Автосигнализации и охранные системы с Алиэкспресс доступная цена и бесплатная доставка
• Подшипник ступицы, устройство, принцип работы, разновидности, признаки неисправности, диагностика, наладочные работы
• Процедура прокачки тормозов, прокачки тормозов на автомобиле ВАЗ (классический) самостоятельно, полезные советы
• Какие амортизаторы выбрать, ТОП-10 лучших производителей амортизаторов
• Автомобильный плеер, медиаплеер, автомобильный ПК, автомобильное зеркало с видеорегистратором купить на Aliexp ress по выгодной цене и бесплатная доставка
• Купить тонировку автомобиля, лучшую тонировку автомобиля
• Передние стойки ВАЗ 2110, как заменить передние стойки ВАЗ 2110 своими руками
• Амортизаторы подвески, как заменить амортизаторы подвески своими руками
• Стабилизатор поперечной устойчивости Замена втулок стабилизатора поперечной устойчивости своими руками
• Автомобильная полироль своими руками, лучшая полироль для вашего автомобиля
• Как поменять шаровую опору, замена шарового шарнира ВАЗ 2110
• Ремонт электроусилителя руля, установка электроусилителя на Приору своими руками
• Путешествие на автомобиле, товары для путешественников на авто на Алиэкспресс: насосы, багажники, алкотестеры, буксирные тросы и крючки по разумной цене и бесплатная доставка
• Сцепление, как заменить диск сцепления ВАЗ своими руками, возможные неисправности сцепления
• Регулировка хода педали сцепления, регулировка хода c педаль сцепления ВАЗ своими руками
• Авто ломбард авто, что такое авто ломбард и как он работает
• Электроусилитель руля на ВАЗ, установка электроусилителя (евро) своими руками, нужен ли вам
евро
• Ремонт ГУР, замена ГУР (ГУР) своими руками
• Как заменить автомобильные дворники, как заменить щетки стеклоочистителя, как заменить моторчик стеклоочистителя своими руками
• Автомобильные сабвуферы, системы защиты сабвуфера, комплектующие для сабвуфера, морские сабвуферы на Aliexpress по аналогичной цене и с бесплатной доставкой
• Автомобильные аксессуары: Bluetooth-гарнитура, кабели, переходники и вилки, пульты дистанционного управления с Aliexpress по доступной цене и бесплатная доставка
• Датчики парковки, датчики парковки, светодиодные датчики парковки с Алиэкспресс по доступной цене и бесплатная доставка
• Дизель дымит, диагностика двигателя по цвету дыма
• Бортовой компьютер, выбор модели, инста Особенности llation
• Карандаш для удаления царапин, карандаш New ton, автоматический карандаш, сколотый карандаш
• Автомобильные камеры обзора, автомобильные камеры с Aliexpress по доступной цене и бесплатная доставка
• Эквалайзер на заднем стекле, автоматический эквалайзер с Aliexpress по доступной цене и бесплатная доставка
• Буферы, какие они, буферы на пружины, установка буферов на пружины пошаговая инструкция, отзывы о буферах
• Как перепрошить навигатор, инструкция по перепрошивке навигатора
• Промывка радиатора печки, чем промывка радиатор печки автомобиля
• Автомобиль тонет, что делать, если автомобиль тонет, как выйти из тонущего автомобиля
• Автомобильные свечи зажигания, как открутить сломанную свечу зажигания, как почистить свечу зажигания автомобиля
• Автомобиль датчики наподобие автомобильных датчиков помогают водителю, назначение и тип датчиков
• Тормозные колодки оригинальные какие тормозные колодки выбрать для автомобиля, на что обращать внимание при покупке тормозных колодок
• Покупка подержанный автомобиль, что нужно знать при покупке подержанного автомобиля, полезные советы

проседан.ru

Как снять и заменить модуль зажигания на ВАЗ-2114: фото и видео

Модуль зажигания получает управляющий импульс от блока управления и передает его на свечу цилиндра для воспламенения топливовоздушной смеси. Само устройство состоит из двух катушек, вырабатывающих высокое напряжение, и двухканального переключателя. Корпус изделия выполнен из прочного пластика.

Поломка модуля зажигания

Нарушения в работе этого элемента могут проявляться следующим образом:

• Заметное снижение мощности мотора.
• Нет искры на одной из свечей.
• Заметный «плавающий» холостой ход.

Эти знаки указывают на неисправность модуля зажигания. Если они появляются, стоит заменить модуль зажигания.

Замена модуля зажигания на ВАЗ-2114

Упаковка из оригинальной детали

Для замены модуля зажигания понадобится тряпка и ключ на 13. Лучше всего это делать на ровной поверхности.

Рабочий процесс

Проверка работы модуля зажигания (видео)

Что делать, если проблема не исчезла после замены модуля?

В первую очередь нужно проверить работу нового модуля.

Проверка модуля зажигания

Сопротивление между контактами: 1 и 4, 2 и 3 — не должно быть выше 5,8 кОм!

Если после замены модуля зажигания ничего не изменилось, значит неисправны другие элементы системы зажигания.

Свечи зажигания и система зажигания

Если не помогает, то необходимо проверить свечи и при необходимости заменить (см. Выбор свечей на ВАЗ-2114).

Проверка состояния свечей зажигания

Перед этим нужно удалить наконечники бронепровода.Чтобы открутить свечи, вам понадобится специальный гаечный ключ. Затем нужно осмотреть свечи: они должны быть нормального коричневого цвета, на поверхности не должно быть нагара или нагара.

Если замена модуля не исправила ситуацию, и на свечах есть нагар. Это означает, что кольца или поршни изношены, их необходимо заменить, а свечи зажигания необходимо очистить и снова установить в разъем. Также стоит проверить зазор между свечами зажигания и электродами — слишком большое расстояние плохо сказывается на работе приборов.

Подробное видео процесса замены

выводы

Таким образом, заменить неисправный модуль зажигания не очень сложно. При этом важно не перепутать расположение высоковольтных проводов, это приводит к быстрому выходу из строя нового устройства из-за сильного изменения внутреннего сопротивления в проводах. Следует учитывать, что неисправность иногда не связана с поломкой модуля зажигания.

Вопросы / авто / Как правильно выставить зажигание на форсунке ВАЗ 2114 (8 клапанов)?

Как правильно выставить зажигание на форсунке ВАЗ 2114 (8 клапанов)?

вопрос: как настраивается зажигание на инжекторных двигателях?
Свечи чернеют, в сервисе сказали, что зажигание затягивается, и не могут решить эту проблему, но вроде теоретически возможно.

Как понять почернели.
1. Прикрутил новые — 5 минут, открутил ЧЕРНЫЙ.
2. Пройдено 20 000, скручен — черный.
Угол опережения зажигания устанавливается автоматически каждую секунду, и он (угол опережения) зависит от многих параметров: скорости вращения вала, нагрузки двигателя (массовый расход воздуха или положение дроссельной заслонки), температуры ох. жидкости, наличие детонации.
Итак, вот результаты:
1. Подробно опишите, при каких обстоятельствах свечи становятся черными?
2.Поменять заправку (попробовать)
3. Сколько в день пробега.
4. Можно сходить в сервис и увидеть совпадение меток при установке ремня ГРМ, возможно, он неправильно поставили или перепрыгнул (редко, но бывает).
Звоните, конечно, в другую службу, не там, где сказали о зажигании «с задержкой», они сами.

Моментом воспламенения топливовоздушной смеси в камере сгорания является момент искрообразования между электродами свечи зажигания.Настройка момента зажигания — это возможность воспламенения смеси при определенном положении поршня относительно ВМТ.

Характеристики автоматических регуляторов угла опережения зажигания показаны на рис. 1.

Поскольку легче перемещаться по коленчатому валу (шкиву, маховику), зажигание до ВМТ (опережение), в ВМТ и за ВМТ (отставание) обычно оценивается в угловых градусах вдоль коленчатого вала с помощью знака V ‘или b- » (Рис.2) …

Шкала может находиться в люке карты сцепления или на шкиве (рис.2). В первом случае риска (отметка ВМТ в соответствующих цилиндрах) — на маховике, а во втором — штифте в крышке газораспределительного механизма (шкала на шкиве). За счет меньшего диаметра шкива по сравнению с маховиком шкала может охватывать весь диапазон изменения угла момента зажигания.

На каком бы автомобиле ни было установлено зажигание, запускайте.

Модуль зажигания ВАЗ 2114 — лучшее решение, чем классическая катушка «Бобина», которая была установлена ​​на «классике».Тем не менее проверить этот элемент не составит труда даже начинающим автомобилистам.

8-клапанная форсунка: симптомы неисправности модуля зажигания

Чаще всего грешить на работу модуля имеет смысл в следующих ситуациях:

есть «плавающий» холостой ход; двигатель «дублируется», то есть слышно, что не работает одна из пар цилиндров: первая-четвертая или вторая-третья; ощущаются провалы тяги при разгоне; отображается ошибка «Проверить двигатель».

Проверить модуль зажигания ВАЗ 2114

могут даже новички

Как показывают неисправности модуля

Приехав на СТО или воспользовавшись любительским диагностическим оборудованием (сканер ошибок, специальное приложение и адаптер для компьютерной диагностики по Bluetooth), вы также можете узнать, что «корень зла» находится в модуле зажигания.

Что такое угол опережения зажигания и на что это влияет

Установка угла опережения зажигания является наиболее важным параметром, определяющим работу системы зажигания.Под этим понятием подразумевается время, в течение которого система зажигания воспламеняет сжатую рабочую смесь искровым разрядом. Определяется как положение коленчатого вала двигателя автомобиля в момент подачи импульса на свечу перед верхней мертвой точкой в ​​градусах.

Это связано с тем, что для того, чтобы произошло сгорание рабочей смеси в цилиндре, требуется некоторое время, так как скорость распространения фронта пламени составляет примерно 20-30 м / с. Если смесь воспламеняется в положении поршня в ВМТ (т.е.е. верхняя мертвая точка), то его сгорание будет происходить на такте расширения, а также частично на выходе. В результате на поршень не будет эффективного давления. Поэтому тот момент зажигания, который является оптимальным, выбирается так, чтобы давление дымовых газов.

Объект переделки ВАЗ 2108, 2109 или 21099с карбюраторный двигатель модификации 21083. Основная цель — переделать карбюраторный двигатель в 16-клапанный инжекторный, установив его на ГБЦ от ВАЗ-2112.Тестирование ВАЗ-2109, переоборудованного под 16-клапанную головку (еще до качественной настройки программы), демонстрирует огромную разницу в поведении автомобиля по сравнению со штатной системой питания.

Некоторое ухудшение характеристик на низких оборотах (до 2000 об / мин) компенсируется значительным улучшением тяги после запуска двигателя на высокие обороты … Субъективно ускорение на четвертой передаче на 16 клапанах такое же, как на третьей передаче с карбюраторный двигатель. На прямой ровной дороге двигатель легко выходит на 5000 об / мин.Большинство водителей будут впечатлены этим.

Что приготовить Блок ГБЦ 16В в комплекте с ресивером и коллекторами, датчиком детонации, ДЗ, дроссельной заслонкой с датчиком.

ВАЗ-21130 не развивает полную мощность; выхлопная труба … что может быть? · Проверьте его мозги и запас топлива! свечи, зажигание тоже посмотрите! Поддерживает ли инжектор интерфейс OBD-II на двигателе ВАЗ 21121 1. 6 8 клапанов 2005 г.в. Интерфейс OBD-II На инжектор OBD-II необходимо установить адаптер bluetooth.Интересно, можно ли его воткнуть?
· Зайдите на сайт этого адаптера / возможно Check engin /, там есть описание, какие машины он может опрашивать. Нужна книга по ремонту инжекторного ВАЗ 21041-30 Всем привет. Нужна книга по ремонту инжекторного ВАЗ 21041-30. Желательно посвежее и со схемами, фотографиями и т.д. Искал в интернете, попадались какие-то вирусы. Спасибо. Большое спасибо, Тигр. http: // redvanov. net / vaz / — Сайт занимается обманом денег! Осторожно! А тигра должно быть стыдно!
· http: // автомобиль-экзотика.

Неправильно настроенное зажигание приводит к поломке автомобиля

У большинства владельцев автомобилей ВАЗ 21099 наверняка были проблемы с запуском двигателя, когда при повороте ключа, вставленного в замок зажигания, двигатель начинает работать, но совсем не держит холостые обороты … Почему это происходит? Одной из вероятных причин этой и некоторых других неисправностей может быть неправильно настроенное зажигание, но если свечи залиты или при запуске двигателя нет искры, то лучше сразу искать проблему в карбюраторе.

На ВАЗ 21099 с карбюраторным двигателем проблему неправильной регулировки зажигания своими руками устранить довольно просто, но понадобится специальный инструмент — стробоскоп. Желательно приобрести его для личного пользования, потому что вам придется регулировать угол опережения зажигания более одного раза в течение длительного срока службы автомобиля. Как правильно и без труда выставить зажигание?

Какие неисправности могут быть вызваны неправильно выставленным.

Когда однажды утром машина с заряженным аккумулятором полностью отказывается заводиться, вполне возможно, что все дело в катушке зажигания.Дело в том, что момент ее отказа предугадать практически невозможно, а делать проверку необходимо после того, как возникла проблема.

От чего зависит работоспособность катушки

Классическая катушка зажигания или «бобина», как ее еще называют в народе, на самом деле представляет собой преобразователь низкого напряжения из аккумулятора и генератора в высоковольтный, который затем поступает на свечи зажигания. То есть это миниатюрный электротрансформатор.

Катушка зажигания

— это своего рода мини-электрический трансформатор

Традиционная катушка, используемая на моделях автомобилей с карбюратором, состоит из двух обмоток.Первичная обмотка принимает импульсы низкого напряжения, например 12 вольт. Обычно это небольшое количество витков (до 150) толстого изолированного медного провода. «Первичный» имеет 2 выхода на крышке катушки. Катушки во вторичной обмотке.

Регулировка ремня и клапанов ВАЗ-2108 и ВАЗ-2109

Согласно сервисной книжке каждые 15 тысяч километров необходимо проверять состояние ремня в приводе распределительного вала и при необходимости регулировать его натяжение.

Делаем это в следующем порядке.С воздушным фильтром снимаем заборник холодного воздуха (фото 1), откручиваем три винта крепления передней крышки, защищающей ремень (фото 2), и снимаем крышку (фото 3). Осматривая ремень, обращаем внимание, целы ли его зубья, нет ли отслоений резины от ткани, других опасных дефектов — порезов, трещин коленвала и т. Д., Так как в этом случае его прочность резко снижается.

Если у ремня нет таких дефектов и его пробег не достиг предельно допустимого — 60 тысяч километров, проверяем натяжение, закручивая правую ветвь (фото 4) усилием пальцев (1.5-2 кг). Он скручивается при нормальном натяжении.

Модуль зажигания — сложное электрическое устройство, предназначенное для генерации тока высокого напряжения (до 30 000 В) и передачи его на зажигание.

Соединительный элемент между модулем зажигания и свечами зажигания. Стоит отметить, что многие автовладельцы также называют модуль зажигания катушкой зажигания, что не совсем правильно. Катушка является частью модуля зажигания, но в данном случае это не важно.

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

1. управляет работой модуля, подавая постоянный ток на его обмотки катушки.
2. По закону индукции генерируется высокое напряжение, которое в нужный момент подается на свечу зажигания.
3. Модуль зажигания состоит из двух катушек зажигания и двух переключателей, а также пластикового корпуса и выводов на высоковольтные провода. Каждая катушка подключена к 2 цилиндрам: 1 катушка — 1 и 4 цилиндра, 2 катушка — 2 и 3 цилиндра.

Признаки неисправности модуля (катушки) зажигания

Основными признаками неисправности катушки зажигания являются:

• провалы при разгоне;
• потеря мощности;
• нестабильный холостой ход;
• 2-3 ​​или 1-4 цилиндра не работают.

Где модуль зажигания?

Модуль зажигания находится в моторном отсеке. Проще всего найти провода высокого напряжения. Один конец высоковольтных проводов идет к свечам зажигания, другой конец проводов идет к модулю зажигания.

Схема подключения проводов ВВ к модулю зажигания

Подключать высоковольтные провода к модулю необходимо строго в определенном порядке: провода 1 и 4 цилиндра идут к одной обмотке, 2 и 3 — к другой.Нумерация цилиндров нанесена на модуль зажигания. Обратите внимание на картинку.

Если держать модуль строго перед собой, то подключать нужно так:

• 1 цилиндр — левый нижний высоковольтный вывод;
• 2 цилиндр — левый верхний высоковольтный вывод;
• 3 цилиндр — высоковольтный вывод правый верхний;
• 4 цилиндр — правый нижний высоковольтный вывод.

Но такая распиновка типична, когда вы держите модуль перед собой.Если вы хотите установить высоковольтные провода на уже установленный на автомобиле модуль, то распиновка немного отличается, потому что модуль устанавливается под углом (ромб):

• 1 цилиндр — выход нижний центр;
• 2 цилиндр — левый вывод;
• 3 цилиндра — верхний вывод;
• 4 цилиндра — правый вывод. Но для удобства и наглядности модуль лучше снять, а уже потом устанавливать на него высоковольтные провода.

Сколько стоит модуль зажигания?

Ориентировочная стоимость модуля розжига в магазине от 700 до 1000 руб.

Как проверить модуль зажигания (катушку)?

Для проверки модуля необходимо измерить сопротивление между выводами (1 и 4 цилиндров; и между 2 и 3 цилиндрами). Сопротивление омметра должно составлять примерно 5,4 кОм. Более подробное описание шагов проверки читайте в статье:

Модуль зажигания на ВАЗ 2114 и на других моделях ВАЗ предназначен для подачи высокого напряжения по высоковольтным проводам (высоковольтным проводам) на свечи зажигания.Некоторые автовладельцы называют модуль зажигания катушкой, что не совсем правильно.

Установлены катушки зажигания в карбюраторные вазоны. Именно модуль зажигания применяется на ВАЗ 2110-15.

Основная функция модуля зажигания

Основная задача модуля — подача тока на свечи зажигания. В процессе работы на одну свечу подается рабочая искра, а на другую — «холостая». Рабочая искра подается на 1-й и 4-й цилиндры, а искра холостого хода — на 2-й и 3-й.Благодаря такому подключению в нужном цилиндре в течение необходимого цикла своевременно появляется искра. Он подключен к бортовой сети.

Принцип работы и расположение

Модуль зажигания управляется контроллером, который в свою очередь получает информацию о состоянии автомобиля от различных датчиков (и других). Контроллер также устанавливает последовательность катушек зажигания или, другими словами, регулирует подачу тока на свечи зажигания. Модуль зажигания работает при температурах от -40 ° до + 130 °.

Найти его местонахождение несложно, от модуля до свечей проходят ПВН (высоковольтные провода), по которым можно найти модуль.

Неисправность модуля зажигания — первые признаки неисправности

• Потеря тяги двигателя — машина «не тянет»
• Число оборотов поплавка
• Двигатель «троит», то есть может не работать один или два цилиндра
• Падение ускорения

Если вы заметили, что машина не тянет, то есть не набирает скорость при разгоне, одной из причин может быть отказ модуля.В первую очередь стоит проверить ПНВ, идущие от катушки к свечам. Возможно, какая-то проволока отлетела от наконечника или свободно зашита.

Схема правильного подключения проводов к модулю зажигания

Если после проверки проводов вы убедились, что все они плотно одеты на свечи, проверьте правильность подключения самих проводов. Конечно, если до вас в двигатель никто не залез, то проверять нет смысла. Если тяга была и пропала, причина может быть как в катушке, так и в самих проводах — их можно проколоть.Но в любом случае давайте проверим правильность подключения. Нумерация цилиндров, к которым подходят провода, указана на модуле зажигания.

• 1 цилиндр — выход в центре снизу
• 2 цилиндра — выход левый
• 3 цилиндра — выход сверху
• 4 цилиндра — выход правый

Схема показана для катушки, установленной на автомобиле.

Если после проверки проблем не выявлено, стоит подумать о замене катушки или проводов.Желательно поменять оба.

Стоимость ПВН в зависимости от производителя колеблется от 300 до 600 рублей за комплект. Самые популярные производители:

• ТЕСЛА
• BRISK
• BAUTLER
• Егоршинск

Стоимость катушки зажигания от 1300 до 2500 руб. В магазинах можно найти модули следующих фирм:

• СОАТЭ (г. Оскол)
• МЗАТЭ
• HOFER
• FENOX
• BOSCH

При выборе модуля следует обращать внимание не только на производителя, но и на саму катушку, она может быть как старой, так и новой модели.Поэтому лучше разобрать самостоятельно и принести в магазин.

Коды ошибок модуля зажигания

При диагностике авто вам пригодятся следующие коды ошибок

• P0351 — обрыв змеевика 1-4 цилиндра
• P0352 — обрыв катушки 2-3 цилиндров
• P3000 (P3001 P3002 P3003 P3004) — несколько пропусков зажигания.

Замена модуля зажигания своими руками

Итак, в первую очередь ищем модуль (для тех, кто не в курсе).К нему идут ДПС от свечей зажигания.

1. Снять минусовую клемму с АКБ
2. Отсоедините колодку проводов от модуля
3. Отключить PVN
4. Откручиваем сам модуль и снимаем
5. Теперь устанавливаем новый модуль и проводим сборку в обратной последовательности.

При установке не перепутайте положение ПВН на катушке.

Полезное примечание! Если вы устанавливаете новую катушку и старые провода, обратите на них внимание.Если на наконечниках свечей и проводов есть желтые полосы, значит, провода необходимо заменить.

После замены модуля необходимо проверить его работу. Запускаем двигатель и радуемся проделанной работе.

Тюнинг двигателя ВАЗ-2114 — разгон и прошивка ЭБУ

Не секрет, что автомобили отечественного производства, в том числе 14-я Лада, комплектуются не очень мощными двигателями. В связи с этим автомобилисты всячески стараются увеличить мощность своего железного друга.Чтобы полностью раскрыть возможности бензинового двигателя, необходимо увеличить объем цилиндров, то есть форсировать двигатель. Но вы можете добавить «лошадей» и другими способами. О том, как произвести тюнинг двигателя ВАЗ-2114, читайте далее в нашей статье.

Увеличиваем рабочий объем цилиндров

Это самый проверенный и надежный способ улучшить динамику разгона любого автомобиля. Суть работы по форсированию мотора очень проста — нужно только правильно расточить поршень, доработать впускной коллектор и поменять коленвал.Однако, к сожалению, это невозможно сделать без специального станка, инструментов и тем более навыков. Расточка поршня производится на высокотехнологичном оборудовании с учетом точных расчетов и размеров. Если деталь будет заточена еще хотя бы на несколько миллиметров, эффективности такого усилия уже нельзя ожидать. Такие машины есть только в профессиональных мастерских, поэтому самостоятельно произвести тюнинг двигателя ВАЗ-2114 не получится.

На специализированной СТО мастера оперативно подберут для Вас наиболее подходящий коленвал (высокий или легкий), заменит его и правильно просадит поршни двигателя.По времени процесс форсирования мотора занимает около суток. С финансовой точки зрения нужно потратить не менее 500 долларов, чтобы «довести двигатель до ума». Благодаря уменьшенным размерам поршней и доработанному впускному коллектору мощность двигателя увеличится почти в 1,5 раза. То есть вместо старых 90 лошадиных сил получаем сразу 135. Но расход топлива будет не экономичным — в среднем увеличится на 2-3 литра.

Альтернативные способы доработки мотора

Некоторые водители производят ремонт (тюнинг) двигателя ВАЗ-2114 самостоятельно.При этом все поршни и коленчатый вал остаются целыми. Как можно увеличить мощность мотора, не растачивая цилиндры? Самый простой способ — заменить штатный воздушный фильтр. В результате мощность двигателя увеличивается примерно на 5-8 процентов. Расход топлива практически не увеличился. Вместе с фильтром автомобилисты рекомендуют менять штатные провода свечей на высоковольтные.

В целях увеличения максимального числа оборотов коленчатого вала (и соответственно мощности) в цилиндрах убираются неровности.Вместе с ними шлифуют впускные каналы.

Еще одним способом доработки двигателя ВАЗ может стать стальная модернизация системы распределения зажигания. При этом в ДВС устанавливаются облегченные клапаны и новые толкатели.

Турбокомпрессор

Также очень эффективный способ повысить производительность двигателя. Как показывает практика, после установки турбонагнетателя автомобиль становится мощнее минимум на 25-30 процентов (то есть почти как с расточкой цилиндра).

Однако наряду с этим следует учитывать, что подобный тюнинг двигателя ВАЗ-2114 влечет за собой дополнительную нагрузку на трансмиссию. Помните, что крутящий момент двигателя внутреннего сгорания не должен быть больше крутящего момента трансмиссии.

Альтернатива — чип-тюнинг

Как и в случае форсирования, данный способ увеличения мощности двигателя не может быть осуществлен без специального оборудования. Однако здесь используются не станки, а программное обеспечение. Фактически главным объектом переделки здесь становится электронный блок управления, которому в результате работы перепрошиваются «мозги».

На техническом языке чип-тюнинг двигателя ВАЗ-2114 — это перепрограммирование компьютеризированной системы управления ДВС. Стоит отметить, что вариантов «перепрошивки» очень много. Например, одна программа настраивает агрегат на умеренный расход топлива (в ущерб динамике разгона), а вторая наоборот увеличивает мощность силовой установки (в этом случае машина потратит на 5-10 процентов больше бензин чем раньше). Еще один интересный вариант прошивки — замена момента зажигания на ВАЗ.Автонастройка 2114-й Лады в этом случае позволяет перейти на безболезненное всасывание бензина с низким октановым числом.

Но все же большинство автомобилистов перенастраивают ЭБУ на более высокую мощность. В результате автомобиль становится динамичным на разгоне, резким и скоростным.

Минусы перепрошивки

Но не стоит забывать и о минусах такого чип-тюнинга. Это повышенная токсичность выхлопных газов и увеличение расхода топлива на 5-10 процентов. К сожалению, современные технологии не позволяют одновременно перенастроить машину на малый расход и высокую динамику разгона.Придется пожертвовать одним — это законы физики.

bedriuwsfieringskosten prinsipes, apparaten, rûnten, en typysk skea

Moderne auto, de VAZ-2114 en echt is, ynstee fan it carburetor fuel systeem Injector ynstallearre. Ek wurdt de masine — это вентилятор для современного топливного двигателя. В комплекте с аппаратом и системным вентилятором ВАЗ-2114 — бензиновая помпа. Dy pomp leit yn de brânstoftank. De wichtichste taak fan dit materiaal — te meitsjen de wurkje druk yn de fuel systeem.Это тип работы в 8 атмосфер, великолепный вид на 300-400 КГБ. Как вентилятор prestaasje, dit apparatuer kin pump oant 80 литров за штуку.

Lykas от всех подвесных систем на автомобиле ВАЗ-2114, de brânstof pump kin falen. Oangeande de tsjinst it libben, it kin fariearje behoarlik, om’t it sterk beynfloedet de kwaliteit fan de brandstof. Tink oan synstruktuer, de wurking principe, likegoed as typyske lekken en reparaasje en ferfanging techniken.

Топливная система ВАЗ-2114

Сердцевина системы вентиляции в магистрали модуля работает как фильтры и форсунки.Топливный модуль omfettet прямой насос, датчики nivo, поплавок, en ek de primêre brânstof filter gaas.

Чистый топливный насос ВАЗ-2114 сидит на всасывающей трубе. Это ûnderskiedt его troch in boete-gaas structuer en dêrom, это behâldt grut verontreinigingen, что kin skansearje dielen fan ‘e pomp en Netzteil systeem.

Это ûntwerp fan de brânstof pump

В связи с этим товар продается, это мембранного типа. Это prinsipe fan syn operaasje является базовым в электрическом стиле. Macht oan ‘e motorreaubelesting wurdt útfierd troch it netwurk.De wichtichste komponint — в специальной мембране wurking fan de motor kin útfiere с возвратно-поступательным движением.

Узел мембранной системы гидронагнетателя needaaklikerwize ûntwerpe в ferazeming klep dy’t tsjinnet om loslitte druk. Der is ek in check klep leit yn de output fan it apparaat. Это необходимо для того, чтобы использовать систему охлаждения танка. Fierders wurdt útfierd fia in druk behâld yn it systeem as de pomp is út.

Oangeande, это prinsipe fan wurking fan de meganyske gidronagnetatelya, se wurde ûnderferdield yn центробежный en posityf ferpleatsing pompen.De eardere kin в типе турбины, dêr’t it wurk stik is te ferlykjen mei de waaier mei in grut oantal blêden. De twadde gear kin роликового типа.

De auto ВАЗ-2114 топливная помпа wurdt hieltyd wosken troch в горючей оболочке, ek at de brânstofyn ‘e tank in bytsje. Dit ûntwerp wurdt brûkt foar de elektryske motor является nderkuolle, хочу, чтобы он говорил, что wurdt ferwaarme sterk genôch.

prinsipe fan operaasje

Sa, в бензонасосе Инжектор ВАЗ-2114 — он такой же аккуратный, как и в электрическом двигателе, dy’t fiert braje en pompen te meitsjen de nedige druk nivo yn de brânstof spoar en fuel systeem.

Он выглядит как dentstekking wurdt skeakelt, в синьяль фан и компьютерный комт на элементе. Njonken it apparaat de elektryske hjoeddeistige streamt. De Uste pear sekonden de oriïntaasje fan de motor (dit is nedich om te sceppen de fereaske bestjoeringssysteem druk). Opfallend, это как yn twa of trije sekonden, бортовая компьютерная сеть ûntfange gjin gegevens út ‘e pomp, it draait út de elektryske motor. Dit wurdt dien om feiligens.

Jo Kinne Hearre Hoe’t de Brânstof Pomp yn de Earte Sekonden Nei de Motor Begin.Sa, de brânstof wurdt besûge troch in buis direkt yn ‘e pomp, en dan werjûn mei помогает веером в одностороннем клепе. Fierder бензин, грязь в фильтре и двигателе. En dus it wurket бензонасос ВАЗ-2114. De regeling — это простой генох. Электровентилятор для электродвигателя с помпой начинался с двигателя автозапуска.

Typyske lekken, harren symptomen

VAZ-2114 — в hiel bysûndere auto, de oankeap fan dat net nedich grutte gruttings. Ek kostje de eigner en de tsjinst is goedkoop.En sels as de tsjinst fan guon frjemde auto goedkeaper, hjir sparje ûnderdielen foar VAZ dêr flugger en makliker yn all winkel, sels yn ‘e measure gebieten efterôf. В минской проблеме автомобиля ВАЗ-2114 — бензиновая помпа. Hy hat gjin pump brânstof.

Hjir, bygelyks, in typysk situaasje — de motor Ofbrutsen. Как jo besykje те бегжиннен мэй де авто, se óf net start of бегжинт ан селс риттен, mar nei in pear meter werom stâlen. Nei it kontrolearjen fan de batterij испорчен бензином.Tink oan de meast typyske lekken fan dizze side en leare hoe te elimineren поломка.

tekenen fan Skea

Это уши teken dat fertelt dat de pomp net wurket — это банальный мотор falen om te бегжиннен. Fansels, as de motor net wurket, alles kin barre, mar gauris nei de kearsen kontrôles en defcte ECU noch pump.

In oar punt — de druk yn de fuel systeem. Поскольку все в порядке, размер белья составляет 3,2 бара. Neffens de brânstof spoar troch 1,5-литровый двигатель druk nivo fariearje fan 285 oant 325 GLP, nei in 1,6-литровый двигатель — вентилятор 375 или 390 KGB.

Sa’t it is faak it gefal, dy situaasje, doe’t de pomp net ûntfange in sinjaal nei it wikseljen op de ignition. Typysk, de bestjoerder heart in lichte trilling, эта смесь в нормальном operearjend apparaat, mar yn dit gefal is der gjin triljen. Это проблема с проводкой. De motor kin beginne te pull foardat of gewoan op lege snelheden. Der hat net wurkje de pomp sels из сетчатого ситечка.

Al dizze проблема kinne wurde ferbettere. Net fuortendaliks rinne nei de tichtstbye winkel.Он оснащен вентилятором для насоса ВАЗ-2114, который должен быть установлен на 2.000 человек в модуле на 1000 человек, чтобы его можно было заменить. Under de redenen koe ek wêze in lont, in estafette, in losse massa fan elektryske kontakten.

druk systeem

Pomp, lykas bekend, moatte meitsje druk yn de fuel systeem. Om in goede diagnoaze of oan all útslute ‘e pomp, is it nedich om te fieren druk mjittingen. Sa, нормальный режим работы на холостом ходу — 2,6 атмосферы, en ûntstekking — 3, контроллер трубки gjin — 3.3, mei зажима oanrjocht — 7. drukken op de педаль акселератора normal druk sil wêze fan 3 oant 2,5 атм. Mjittingen wurde makke yn dizze tastannen mei в druk gauge, это в lyts berik. Под de kap подходит, druk gauge ferbûn на нем.

As de ûntstekking wurdt oerstapt op de druk peilskaal is tichtby nul, dan brutsen druk Regulator. As de druk op it gas naald tichtby nul — испорченная топливная помпа. Doe’t se stadich krûpend omheech, это wurdich sjen yn hokker steat de brânstof фильтр насоса ВАЗ-2114.

Контактная проводка

It ynstrumint komt trije draad. Дат положительный сигнал, респектафлик, и отрицательный токопроводящий датчик топлива ниво. Ien fan de redenen dat de pomp slagget om te wurkjen — ûnderfuorre west hat. Nei de druk — это wurdich kontrolearje kontakten.

Dat kin dien wurde troch middel fan in knop. Это fêst op ‘e try en hechtsje oan’ e bûtenkant fan ‘e pomp jack. Nei it wikseljen op de ûntstekking ljocht moat blink. As it dan noch net wurket, kontrolearje de ynterne kontakten.

Как не тестируется в экстренном контакте, он ljocht op, dan syn beurt ferbûn de negative en Positive kontakten dy’t loskeppele fan ‘e pomp or it gewicht fan it ynstrumint, en dan oergean op de бензиновый насос ВАЗ-2114. Поскольку отрицательная клемма моргает, то ferbûn oan massa en ljocht — defcte kontakt. Поскольку это чистый — чистый wurket это положительный контакт. Как de kontakt stiet oan ‘e estafette, en de lampe ferljochte omheech, dan moatte jo kontrolearje de wiring fan de pomp oan’ e estafette.

двигатель

Om ferifiearjen de needaak is itselde ljocht.Подключите его к клеммам двигателя вентилятора на .o. зажигание. As de lampe wurdt oanstutsen en dôve, dan moatte jo ferfange de motor.

вес

As kontakten alles is yn oarder, kontrolearje de kondysje fan de massa. Это kin net te stevich fêst. Крепится к тормозной колодке hantlieding на приборной панели. Te kontrolearjen en reparearjen skjin de plastic diel ûnder de hân rem, ferwiderje it flooring. Дэн Фсет эн Стевич Фербен на пышной массе.

estafette

Wêr is de massa, en de estafette leit.Yn in ideale situaasje, это tiid foar in pear sekonden de ûntstekking elemint begin de pomp oan en út. Поскольку de druk nivo является нормальным, en de estafette — это net goed wurket, dan moatte jo de foarside paniel, dat ôfslút kontakten lûd. Oan de passagier kant, kinne jo sjen trije apparaten. De boaiem — dit is de estafette. Как не поворачивает де каай переключатель клик, дан калитка. Весла лучше om te ferfange. Это гоедкооп.

предохранитель

Это lêste stadium fan de diagnoaze. Foar dyjingen dy’t net witte wêr’t de branje pomp fuse — это ВАЗ-2114, он leit yn ‘e selde plak en de estafette.Это kin sjoen fanút it kajút. Ом krijen ta syn bêste troch de kape.

Sa nder de motorkap tichtby it foarrút в дремоте. Это ровный двор, расположенный на вершине холма. De hjoeddeiske krêft fan syn 15 A. Ek, это значит, что это марка железной дороги. Как и в kontakt lont, dan is er libbet. Поскольку de kontakt является чистым гребцом, de lont moat wurde ferfongen.

Dat binne de typyske skuld is dizze knoop en dus de boppesteande beskreaune wize kin testen is.

Компрессия в цилиндрах двигателя НОВ ВАЗ 2114.Проверить компрессию в двигателе

Многих владельцев ВАЗ-2110 спрашивают, а почему на их авто доступна разная компрессия? Обычно сжатие происходит, когда поршень перемещается из нижней точки в верхнюю. В этом случае в цилиндре создается определенное давление. Хорошая компрессия Может быть только тогда, когда все прокладки, поршни, кольца или клапаны в норме. Именно из-за этих элементов в системе сжимается воздух.

Компрессия нормальная на ВАЗ-2110

Обычно компрессию проверяют специальным прибором.Рекомендуется делать это регулярно.

Помогает определить степень износа двигателя и колец, а также самого поршня. Нормальное давление в баллоне на ВАЗ-2110 с 8 клапанами должно быть от 10 до 12 атмосфер .

Компрессия в цилиндре нормальная.

Также стоит отметить, что иногда давление в разных цилиндрах может отличаться . Если это 0,5-0,7 атмосферы , то такое явление нормальное явление и не должно вызывать беспокойства.

Ненормальное сжатие

Это происходит, когда атмосфер в цилиндре больше или меньше, чем в других.

Такой двигатель не сможет нормально работать. Он требует ремонта в обязательном порядке.

Причины

Начало прокладки между блоком и головкой — довольно часто встречающийся дефект.

Причин, по которым может наблюдаться разница в сжатии, может быть много.Специалисты выделяют основные из них. Это:

1. Меблированная прокладка головки и блока. Надо будет просто поменять.
2. Головка не затягивается. Прокладка может повернуться.
3. Кольца не держатся. Здесь причина в износе колец или их поломке. Если в одном баллоне давление падает, то это часто говорит о разрыве колец. Там потребуется поршневой ремонт.
4. Кольца куча. Надо будет их почистить.
5. Износ блока.Бывает редко.
6. Перегрев двигателя.
7. Поршень сломался или сгорел. Компрессия отсутствует вообще.
8. Не отрегулированные клапаны.

Ремонт

Как видно из вышесказанного, причин разной компрессии в цилиндрах много. Ремонт в этом случае не всегда можно провести самостоятельно, особенно при отсутствии навыков. В этом случае рекомендуется обратиться к специалистам на СТО.

Популярные методы усиления сжатия

Следует отметить, что описанные ниже методы не могут быть 100% гарантией того, что компрессия в цилиндрах увеличится.

• Купите качественную жидкость для чистки клапанов и залейте масло.
• Залить такую ​​жидкость в баллоны на ночь.

выводы

Зная эти моменты, не стоит переживать о разнице компрессии в разных цилиндрах на ВАЗ-2110, если она небольшая. Когда норма превышает допустимые показатели, потребуется ремонт .

Со временем изнашиваются детали авто и не только ходовая, но и двигатель.Что требуется для проверки компрессии в цилиндрах? Например, вы покупаете подержанные автомобили, и для того, чтобы узнать, в каком состоянии двигатель лучше остановить и проверить компрессию, чтобы через пару месяцев не пришлось делать капремонт. Забрал свою десятку, когда ей было 5 лет, пробег за это время уже был немаленький (около 90 тысяч). При осмотре машины со мной был специалист, который проверял компрессию в цилиндрах.

Если замечено, что двигатель не тянет, а вместе с этим повышенный расход топлива и масла, то следует провести диагностику двигателя.Определить причины несостоятельности двигателя без разборки, если произвести замер компрессии в цилиндрах двигателя. Компрессия двигателя — это давление в цилиндрах в конце такта сжатия. Он измеряется в кг / см2, барах, МПа или атмосферах. Когда компрессия ВАЗа высокая, то в картер двигателя будет попадать меньше газов и, следовательно, больше газов будет выполнять полезную работу, а это положительно скажется на мощности двигателя. Таким образом, компрессия двигателя влияет на такелаж, устойчивость мотора, расход бензина и масла.Низкое сжатие. Мотор приведет к падению мощности двигателя, уменьшению максимальной скорости автомобиля, ухудшению динамики разгона, а также увеличению количества поглощаемого топлива и масла.

Теперь рассмотрим по порядку, как это делается. Сразу предупреждаю, что проверять давление лучше вдвоем, поэтому попросите кого-нибудь вам помочь.

Компрессия двигателя ВАЗ

Показатель нормативной компрессии ВАЗ 2110 можно рассчитать по формуле: Компрессия (кгс / см2) = степень сжатия * коэффициент x Степень сжатия есть в технических характеристиках Двигатели, а она разная. для каждой модели мотора.Коэффициент X зависит от типа двигателя и составляет 1,2..1,3 для четырехтактных двигателей с искровым зажиганием; Например компрессия ВАЗ 2112 = 10,5 * 1,2 = 12,6. Теперь разберемся, как измерить компрессию двигателя: Ходовая работа Для проведения работ нам потребуются: ✔ компрессометр ✔ Свечной ключ

1. В первую очередь необходимо прогреть машину. до рабочей температуры и выключите зажигание 2. Затем необходимо сбросить давление в топливной системе.Для этого нужно снять предохранитель помпы и запустить двигатель, чтобы топливо осталось в системе. Когда мотор заглохнет, можно переходить к следующему шагу 3. Отсоединить провод от модуля зажигания.

Для 8 клапанов

для 16 клапанов

4. Снимите со всех свечей провода высокого напряжения и поверните все 4 свечи свечным ключом. 5. Затем установите компрессометр в цилиндры одного из цилиндров.

для 8 клапанов

на 16 клапанов

Здесь вам просто необходим помощник. Он должен сесть в машину и при полностью выжатой педали газа (полное открытие дроссельной заслонки) крутить стартер (чтобы завести машину) на 5-10 секунд. Записываем показания прибора и таким же образом проверяем давление в остальных цилиндрах.

Нормальная компрессия двигателя ВАЗ 2110 должна быть не менее 1,0 МПа (10 бар) в каждом цилиндре, разница показателей между цилиндрами не должна превышать 0.1 МПа (1,0 бар).

У меня на момент покупки машины компрессия была 12 бар, что очень хороший показатель, сейчас правда не знаю сколько показывает компрессия, но с двигателем проблем нет)) надеюсь статья была вам полезна, спасибо!

Читайте также на сайте Гидрокомпенсатор (ГК) в двигателе ВАЗ 2112 21124/21126 — важнейшая составляющая двигателя автомобиля. Их использование на двигателе ВАЗ-2112 позволяет не производить периодическую проверку тепловых зазоров, как на… Печка работает или кондиционер плохо дует? Независимо от марки и модели машины, с такой проблемой может столкнуться каждый. Нередко забивается салонный фильтр. Рассмотрим как замену салонного фильтра Гранты. Салонник Сагл … Основные узлы и детали ТНВД УТУ-5 (ТНВД) Двигатель Д-240 МТЗ 80, 82 — корпус насоса, плунжерные пары, распредвал, клапан, контроллер. Неисправность или некорректная работа этих узлов приводит к нестабильной работе… На автомобиль ВАЗ 2114 (2115) устанавливаются моторы объемом 1,5 и 1,6 литра (8 и 16 клапанные), поэтому производительность форсунок необходимо подбирать в зависимости от типа двигателя. При неправильном выборе может увеличиться расход топлива …

Компрессия — очень полезный метод диагностики двигателя автомобиля. Мы уже знаем, как проверить компрессию в цилиндрах мотора автомобиля, и какая компрессия должна быть в самых средних значениях.Однако мы предлагаем вам сейчас более точно выяснить, какая степень сжатия должна быть конкретно у вашей модели автомобиля.

Итак, мы знаем, что сжатие — это давление, которое создается поршнем в цилиндре камеры сгорания, когда он находится в верхней мертвой точке, то есть в конце цикла сжатия. Но есть еще одна концепция — степень сжатия — это объем всего пространства в цилиндре в момент, когда он находится в нижней мертвой точке (то есть, когда это пространство максимально), разделенный на аналогичный объем, но когда поршень находится в верхней мертвой точке (когда объем этого пространства минимален).Как оказывается, если в технических характеристиках двигателя мы видим, что степень сжатия равна 10, то это означает не что иное, как максимальный объем пространства камеры сгорания одного цилиндра такого двигателя в 10 раз больше минимального. . Те. Воздушная смесь в таком баллоне сжимается в 10 раз от входящего в него объема.

Оказывается, есть прямая зависимость сжатия в цилиндре от степени сжатия, и эта зависимость определяется определенным коэффициентом.Считается, что для бензиновых 4-тактных двигателей этот коэффициент составляет 1,2-1,3. Т.е. если мы знаем степень компрессии нашего двигателя (а в официальных документах на автомобиль эта информация представлена ​​гораздо чаще, чем данные о компрессии), то найти компрессию двигателя нам не составит труда.

Конечно, на практике эти компрессии будут отличаться от официально заявленных производителем хотя бы потому, что это сжатие зависит от процесса естественного износа поршневой группы, и чем больше этот износ, тем меньше будет компрессия.Но что это за черта, когда компрессия настолько мала, что компоненты двигателя можно считать чрезмерно изношенными? Считается, что этот критерий составляет примерно 10-12% от заявленной производителем степени сжатия или расчетных расчетов. То есть, если по документам компрессия должна быть 12 кг / см 2, нетрудно подсчитать, что двигатель с компрессией менее 10,56 — 10,8 кг / см 2 неисправен.

А теперь давайте рассмотрим самые популярные марки и модели автомобилей у российских автомобилистов и узнаем, какая компрессия должна быть в цилиндрах их двигателей!

Таблица: Какой должна быть компрессия автомобилей

Автомобиль	Компрессия, кг / см 2
ВАЗ 2106-07	11
ВАЗ 2109.	11
ВАЗ 2110.	13
Audi A4 (2011-2019) 1,8-2,0 / 3,0	12 / 12,5
Шевроле Круз 1.6 / 1.8	14/13
Шевроле Ланос. 1,5	12
Шевроле Лачетти. 1,6 / 1,8	12 / 12,5
Chevrolet Aveo. 1,6	13,5
Daewoo Gentra.1,5	12,5
Дэу Матиз 0,8	11
Дэу Нексия. 1,5 / 1,6	10,5 / 11
Форд Фокус (2014-2019) 1,0 / 1,5-2,0	12 / Слишком много разных вариантов
Ford Focus (2011-2014) 1,6 / 1,6 с турбонаддувом / 2,0	13,5 / 18/14
Honda Civic. (2008-2019) 1,8 / 2,4	13/13
Hyundai Elantra.(2013-2019) 1,6	13
Hyundai Solaris. (2011-2019) 1,4 / 1,6	13/13
Kia Sportage. (2011-2019) 2,0	13
Kia Sportage (2004-2010) 2,0	12,5
KIA CEE «D 1,4 / 1,6	13
Киа Рио. (2005-2011)	12,75
Киа Рио (2011-2019)	12.5-13
Mazda 3 (2010-2019) 1,5 / 1,6 / 2,0	16.12.16
Mazda 6 (2011-2019) 2,0 / 2,5	16/15
Mitsubishi ASX. (2010-2019) 1,6 / 1,8 / 2,0	13 / 12,5 / 12
Mitsubishi Lancer. (2007-2019) 1,5 / 1,6 / 1,8	12,5 / 12,5 / 12
Nissan Juke	12,5
Nissan Qashqai. 1,6 / 2,0	12,5 / 12
Опель Астра.1,4 / 1,6	13 ноября
Опель Корса. 1,2 / 1,4	12,5 / 12,5
Тойота РАВ4 (2006-2019) 2,0 / 2,2 / 2,5	18.12.12
Тойота Камри. (2009-2019) 2,0 / 2,4 / 2,5 / 3,5	11,5 / 12/12 / 12,5
Тойота Королла 1,3 / 1,6 / 1,8	13,5 / 12/12
VW Tiguan 1.4 / 2.0	12/12
VW Golf (2009-2019) 1.2 / 1,4 / 1,6	12/12 / 12,5
VW Jetta (2010-2019) 1,4 / 1,6	12 / 12,5

Как известно, для нормальной работы двигателя ВАЗ-2114 должно быть нормальное сжатие в цилиндрах. Но, не все автомобилисты понимают, как его объединить и что должно быть нормой. Эта статья расскажет об уровне компрессии в цилиндрах двигателя, а также о причинах повышения показателя и процессе измерения.

Видео про компрессию заморозки на ВАЗ-2114 своими руками:

Видеозапись расскажет, как измерить компрессию в автомобиле.

Измерение процесса сжатия в двигателях

Согласно нормативно-технической документации установлен пограничный показатель компрессии в цилиндрах двигателя ВАЗ-2114. Итак, увеличение или уменьшение показателя не считается нормой, так как завышенное сжатие топливовоздушной смеси в двигателе может привести к не очень хорошим последствиям.

Также стоит отметить, что компрессия во всех цилиндрах должна быть относительно одинаковой. Различные показатели не являются нормой и это первые призывы к капитальному ремонту двигателя.

Нормальная компрессия в цилиндре двигателя

Как показывает практика и многолетний опыт автомобилистов, компрессия в цилиндрах должна быть 14 бар, но при этом нижняя граница индикатора не должна опускаться ниже 11 бар .

При замерах разница компрессии между цилиндрами не должна превышать 1 бар .

Пример плохого и нормального сжатия

Приведем наглядный пример: 12-13-12-13 — это нормальная компрессия для двигателя, а здесь 12-11-12-8 — Это ненормально, и считается, что двигатель нуждается в диагностике и капитальном ремонте.

Причины увеличения компрессии

Компрессометр для замены компрессии

Становится понятно, что снижение компрессии в двигателе связано с износом основных элементов, таких как: поршни и компрессионные кольца, коренные и шатуны, клапаны.Но с чем связано то, что компрессия повысилась?

Итак, рассмотрим основные из них:

• При проведении ремонтных работ по газораспределительному механизму допущена ошибка в наладочных работах вот и изменился порядок узла и соответственно компрессия в цилиндрах.
• Свечение на клапанах А также скопление автомобиля на стенках цилиндров и дроссельном узле приводит к увеличению степени сжатия за счет уменьшения места в узлах.
• Также к причинам увеличения компрессии в цилиндрах можно отнести.
• Последняя причина появления повышенной компрессии. Неисправность диагностируется просто — закручиваются и осматриваются нефтяные скважины. Масляная пленка говорит о том, что есть переизбыток масла, и необходимость замены сальников клапанов.

Фро компрессия своими руками

Измерить компрессию в цилиндрах необходимо с помощью специального прибора — компрессометра.Их много, но самые лучшие и точные — резьбовые.

1. Итак, чтобы измерить компрессию в баллоне, необходимо открутить свечу и вкрутить штуцер компрессометра.
2. Затем поверните ключ зажигания, пока двигатель не начинает прокручивать коленчатый вал.
3. Двигатель должен запуститься и автолюбитель доливает бензина, чтобы мотор слегка работал.
4. Таким образом, компрессометр замораживает самое точное значение.

Давление не должно быть ниже 11 бар, иначе необходимо понять причины неисправности.

выводы

Установлено, что нормальная компрессия для двигателя ВАЗ-2114 должна показать 11-14 бар . Повышение или понижение этого показателя, а также зазор между цилиндрами более 1 бара не считается нормой и диагностируется. Измерение компрессии в двигателе проводится с помощью компрессометра.

Если вы заметили, что ваш двигатель стал хуже работать, возможно, пора проверить уровень компрессии мотора.Какой должна быть компрессия у ВАЗ 2114 8 клапанов? Как это проверить? Об этом мы расскажем нашим читателям в этой статье.

[Скрыть]

Зачем?

Компрессия двигателя ВАЗ 2114 8 клапанов указывает на рабочее состояние мотора. Этот показатель определяет мощность двигателя, срок его службы. Процесс измерения компрессии мотора ВАЗ 2114 8 клапанов следует проводить не реже чем через каждые 20-30 тысяч километров пробега. Кроме того, это следует сделать перед покупкой автомобиля.

Само сжатие — это уровень давления, который образуется в конце сжатия такта в цилиндре. То есть, если вы заметили, что мотор вашего ВАЗ 2114 8 клапанов стал хуже работать, а именно снизился расход бензина и моторной жидкости, мощность, то нужно это проверить. Диагностика моторики в первую очередь включает проверку уровня компрессии. Это одна из немногих процедур, которая позволит вам выявить состояние. мощность агрегата Без его разбора. Но какая должна быть компрессия в двигателе ВАЗ 2114 8 клапанов?

Такой вопрос приходил к каждому автомобилисту.Если его уровень слишком высок, то в КАРТЕР будет попадать меньше газов. Соответственно, более насыщенный газовый поток выполнит полезную работу. Но если уровень будет чрезмерно низким, это отразится на мощности автомобиля и ограничении максимально возможной скорости, которую машина может развивать. Кроме того, снизится динамика разгона. Так какой должна быть компрессия у ВАЗ 2114 8 клапанов?

Нормальный уровень должен быть не менее 10 бар.

В этом случае разница между цилиндрами не должна превышать 1 бар.Если в результате замера вы выявили, что с первого по четвертый цилиндр уровень давления составляет 11, 12, 11, 12 бар, значит мотор работает в штатном режиме. Но если показатели существенно различаются, например, 11, 8, 13, 10, значит, машину нужно ремонтировать. В идеале компрессия для 2114 8 клапанов должна быть 14 бар в каждом цилиндре.

Что влияет на этот показатель?

На эти пропорции влияет множество факторов:

• Объем полученного газа. В частности, для обеспечения нормального уровня необходимо вовремя изменять давление.
• Монтаж газораспределительных фаз.
• Неправильный уровень контроля зазоров в приводе одного из восьми клапанов.
• Рабочая температура двигателя. Если он будет значительно ниже, уровень давления соответственно будет на порядок меньше.
• Дефекты мастерских колец, а также упражнений клапанов.
• Бензин, который по какой-либо причине попадает в один из баллонов.

Осуществляем проверку 8-ми клапанных автомобилей

Итак, процедура самостоятельной проверки мотора не представляет особой сложности.Имея необходимые навыки и прибор, с помощью которого можно измерить давление, процедуру можно проводить самостоятельно. Естественно, это должно будет соответствовать определенным требованиям, перечисленным ниже. Если вы знаете, какая должна быть компрессия при внутреннем сгорании, то можно приступать к работе.

Поэтапная инструкция

Первое, что вам понадобится для измерения уровня давления в двигателе, — это прибор, с помощью которого вы это будете делать. Чем измерить этот коэффициент? За это прибор получил название «компрессометр».Такое устройство может быть нескольких типов:

• универсальное устройство;
• резьбовой;
• гибкий;
• зажимной.

Вам нужно будет найти такое устройство. Также в этом случае вам понадобится помощь друга, ведь вам придется одновременно выполнять какие-то действия как внутри салона, так и в моторном отсеке. Помимо компрессометра подготовьте ключ для демонтажа свечей зажигания. Учтите, что когда у вас не работает аккумулятор, его лучше не выполнять.Поэтому полностью зарядите аккумулятор. Итак, приступаем к проверке:

1. Сначала сядьте за руль и запустите двигатель. Пусть поработает на холостом ходу И до 90 градусов прогреется, то есть до рабочей температуры.
2. После этого откройте капот и возьмите ключ для демонтажа свечей. Вам необходимо снять высоковольтные провода, после чего произвести демонтаж всех свечей зажигания. Провода подходят для свечей, их нужно просто вытащить.
3. Теперь снимите предохранитель ЭБУ, чтобы избежать возможной поломки устройства.
4. Когда свеча разобрана, нужно установить свой прибор для проверки уровня давления. Делайте это осторожно, чтобы не повредить резьбу.
5. Теперь вам понадобится помощь друга. Попросите его сесть на место водителя. Помощник должен повредить педаль газа до упора, чтобы дроссельная заслонка была полностью обнаружена.
6. Затем следует включить стартер и провернуть его коленчатым валом. Делается это до тех пор, пока показания на компрессометре не перестанут расти. Как правило, это занимает не более 10 секунд.При этом коленчатый вал должен вращаться, а его частота вращения не должна превышать 100 оборотов в минуту.
7. Теперь вы можете ознакомиться с полученными показаниями. Лучше напишите их лучше. Запомните, какой должна быть компрессия, и эти показания возьмите с полученными. При записи показаний стрелку прибора можно поставить на ноль.
8. Эту процедуру нужно повторить для каждого цилиндра двигателя ВАЗ 2114 8 клапанов.

Как вы понимаете, ничего особо сложного в этой процедуре нет.Вам просто нужно правильно провести все замеры на замере и вы получите максимально точные результаты.

Видео от Андрея Омикова «Замер компрессии своими руками»

Посмотрите, как устроена процедура самостоятельного измерения уровня давления в домашних условиях на примере ВАЗ 2115.

Модуль автомобиля ВАЗ-2114: знак и знак

Сватко од нас зна да е потребна искра како би се запалила мешавина горива и зрака у комори за изгаранье.Potonji se formira upravo zbog rada sustava paljenja. Njegov dizajn na različitim automobilima ima neke razlike, ali njegov glavni Princip Rada ostaje nepromijenjen. Я Данас Чемо Говорити о томе Како Проверити Модуль Палдженья ВАЗ-2114, Као и Како Га замиенити Властитим Рукама.

Свойство

Ovaj element automotivebila je složen električni uređaj, čija je glavna svrha generirati visokonaponskustruju i prenijeti je na svijeću. Ukupno se na vozilima koriste dvije vrste modula — s jednim svitkom za svaku svijeću (odvojeno) или за два odjednom (блок).ВАЗ модуль двигателя (2114. Лада) je blokskog typea. Takvi elementi uključuju svitak s dvije iskre. Дизайн овог dijela zahtijeva sljedeće komponente:

• Priključci niskog napona.
• Излаз высоког напона.
• Željezna lamelna jezgra.
• Primarni i sekundarni namot.

Jednokrevetne iskre imaju nešto other dizajn, što uključuje:

• Темелжни.
• Visokonaponski spojevi preko kontakta opruge.
• Svijeća.
• Vanjski priključak za niski napon.
• Sekundarni i primarni namot.

За разлику од еднострукых искри, такви сэ свичи лакше инсталлирую захвалючи нжиховой посебной (блок) изведби коя има заедничко тиело. Unatoč činjenici da postoji nekoliko takvih elemenata u bloku, svi oni rade kao samostalni uređaji. Ovakav dizajn omogućuje primjenu skraćenog vodiča koji ide na primarni namot mehanizma.

Модуль палетки ВАЗ-2114 — сметное

O kvaru ovog sustava može se suditi prema sljedećim značajkama.Прво, квартиры на завойницы можно говорить о кваровой при одрененой брзини автомобили. Другой, можно себе манифестировать у значащих губитку снадж строй, као иу «плутаючем» брою окретая мотора у празном ходу. Я считаю, что эта неисправность сигнализирует нерадным 1-4 или 2-3 цилиндра.

Требуются параметры, указанные в описании симптомов врло, что это означает, что неисправный DFID-а или регулирующий фактор времени. Stoga, prije svega, gledamo na njihovu izvedbu, a tek tada dijagnosticiramo modul paljenja.

ВАЗ-2114: gdje je taj dio?

На автомобилях обитателя Лада Самара-2 этот элемент налази у простору мотора.

Najlakši način da ga otkrijete je pronaći žice visokog napona. Jedan kraj im dopire do iskre, a other do samog modula paljenja.

Kako dijagnosticirati rad modula?

Provjera modula paljenja (ВАЗ-2114 «Самара-2») за производительность с изводы у овом низу. За почтой извадимо отрицательные приключающие батареи, наконец, из-за того, что электрическое состояние из механизма свитка. Zatim Odvijte sve vijke i vijke koji učvršćuju kućište elementa. Zatim se sav posao (kao i prije) radi s isključenim motorom.Исключили см склоп модуль, измерили укупну разину отпора изметьу приключака контактного контура помочу мультиметра. Затим успешно результат с табличным стандартом кодзи су наведени у приручнику с упутама. Ako se dobiveni podaci značajno razlikuju od podataka u tablici u donjem smjeru, to znači da je došlo do kratkog spoja u stroju i došlo je do greške u svitku.

Nakon instalacije kontinuiteta žica, možete nastaviti s dijagnostikom sekundarnog kruga motora s unutarnjim izgaranjem — mjerenja razine otpora izmeu priključaka za paljenje.Na temelju rezultata mjerenja donosimo zaključke, a ako je kvar bio skriven u svitku, tada modul mora biti potpuno zamijenjen. Нема других рождений за яйцом.

Kako zamijeniti uređaj vlastitim rukama? инструменты

Prvo moramo pripremiti skup ključeva koje ćemo koristiti. Tijekom radova na uklanjanju i ugradnji modula paljenja, trebat će nam dva završna ključa za 13 i 17 milimetara, kao i jedan ključ za «10». Zadnje što nam je potrebno kako bi se terminal uklonio iz baterije.Осим тога, требали бисте приремити шестерокут на «5». Uz pomoć potonjeg, tijekom demontaže oslobodit ćemo modul paljenja od držača.

Postupak uklanjanja dijelova

Дакле, как я заменила модуль на ВАЗ 2114. Lade? Prvo trebate poništiti napajanje mreže vozila u vozilu. Da biste to učinili, kao u prethodnom slučaju, uklonite negativni terminal iz baterije (ako prethodno nije uklonjen). Затим морате уклонити украсне облоге мотора. Можете учиться одвртаньем поклопца улица.Требуется указать в действии цвета самого одного владельца автомобиля ВАЗ-а с 1, 6-литерским мотором. Джедан и польский литра «Самара» не используется в скользком покрытии мотора.

У слэдечной фазы укланямо из модуля блока в жикаме и высоконапонском языке. Pomoću ključa za 13, odvijamo dva pričvrsna vijka kućišta motora, s rogom za 17 odvijamo posljednje učvršćenje modula. Nadalje, ovaj se predmet tiho uklanja из моторного простора prema van. Сам модуль, который затрудняется из држача на шестероступанском главном од 5 милиметара.

instalacija

Prije nego instalirate novi element u stroj, morate unaprijed spojiti visokonaponske žice prema shemi modula. Također morate obratiti pozornost na kvalitetu pričvršćivača — višak oksidacije i prljavštine temeljito se čisti na krajevima spojeva.

Надалье, модуль защиты ВАЗ 2114. Переносить можно себе сигурно поставити на редовито мое. Montaža elementa vrši se obrnutim redoslijedom. Теперь вы можете использовать модуль защиты, это необходимо для автомобиля ВАЗ-2114 и испытать его.Ako su svi gore navedeni simptomi smetnji nestali, onda ste sve učinili ispravno.
