Масляный датчик: Как проверить датчик масла: советы профессионалов.

Содержание

как работает, где находится, неисправности

Буквально недавно пришлось столкнуться с проблемами с датчиком масла. Периодически на приборной панели стала загораться лампочка «масленка». Почему не понятно, заехал в несколько сервисов, начали рассказывать что-то невразумительное, после чего решил всё-таки самостоятельно со всем разобраться. Теперь хочу поделиться с другими автомобилистами, потому как проблема частая, судя из форумов. Поэтому предварительно давайте расскажу, что собой представляет датчик давления масла, зачем он нужен, да и где собственно размещается (честно сказать, сам долго искал). Ну, и, конечно же, перечислю основные причины и признаки неисправностей, с которыми можно столкнуться.

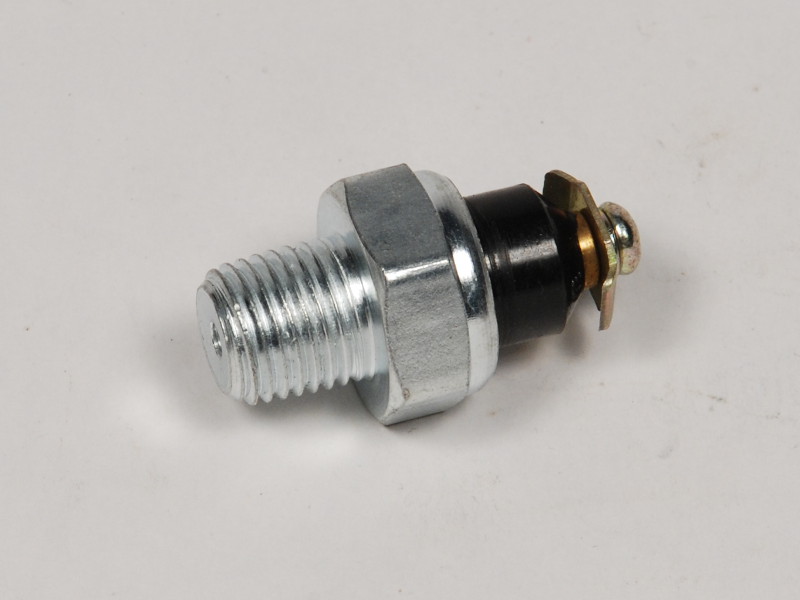

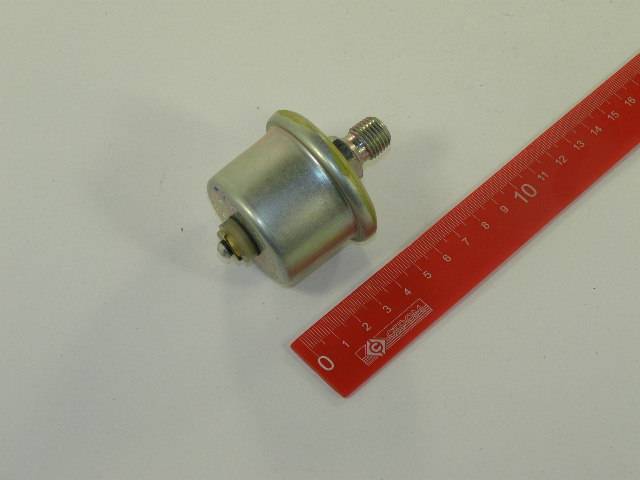

На фото: справа датчик давления масла, слева указатель давления. Фото — drive2.ru

Для чего нужен датчик давления масла? Что это?

Если не вдаваться в серьезные умозаключения, а по-простому — это один из основных компонентов масляной (смазочной) системы двигателя. Деталь в первую очередь отвечает за контроль масла, то есть проверяет давление и в случае, каких-либо проблем сразу же оповещает водителя. Это может быть соответствующая лампочка, как я её называю лодка с термометром или же сообщение на бортовом компьютере, если машина навороченная.

Принцип работы датчика масла

Принцип работы довольно простой, сможет разобраться даже новичок. Смотрите в чём дело, в большей части датчиков, работа основывается на возможности преобразования одного типа энергии в другой. Чтобы преобразовать механическое воздействие, в корпусе датчика монтируется преобразователь механических воздействий в электронный сигнал. Механическое воздействие передается на мембрану, в современных машинах её делают из металла и помещают на неё резисторы, которые меняют сопротивление в ответ на возникающую деформацию. Потом уже преобразователь передает электрический сигнал по проводке.

Устройство датчика ДДМ

На старых машинах устройство и сама работа датчика несколько отличалась, но сам принцип сохранялся.

Понятно дело, ни о каких электрических преобразователях речь и быть не могло. Поэтому конструкция была простая. Итак, аналогично, показания датчика формировались от воздействия на мембрану. Деформируясь, мембрана давила на шток, который отвечал за сжимание жидкости в специальной герметичной трубке. На другом конце трубки, имелся второй шток, на который давила жидкость из трубки и тот соответственно поднимал или опускал стрелку. Прибор со стрелкой называется дифманометром, его называли просто манометром. Соответственно, стрелка пошла вверх, возрастает давление, вниз, давление падает.

Где находится?

По поводу размещения датчика, определенное сказать что-то сложно. Понятно, что по логике он должен находиться в блоке цилиндров, но где именно, вот в чем вопрос. Общих характеристик, где искать этот датчик, у машин мало. Лучше ориентироваться на книжку по эксплуатации. Например, не редко производители монтируют его за головкой блока цилиндров, в районе кожуха ГРМ или на блоке распредвала, на Ладах он там размещается. На иномарках, зачастую устанавливают где-то внизу или посередине мотора, в районе масляного фильтра или насоса, в картере (характерно для моделей Мерседес).

На фото: датчик давления масла ВАЗ 2115 пропускает масло. Требуется замена датчика

Кстати, не забывайте, что на большинстве иномарок, датчиков может быть несколько, в таких случаях их располагают по такой схеме: один перед масляным насосом, другой где-то за ним. В общем, зависит от модели машины, читайте мануалы, так сходу сложно сказать, где конкретно он может находиться.

Месторасположение датчика давления масла Газель

Причины неисправности датчика давления масла

Как таковых причин достаточно, хоть узел и важный при формировании нужных параметров работы ДВС, но расположен как-то отдалённо и не связан с остальными системами. Итак:

• Первая и самая банальная причина — это недостаточный уровень масла. У некоторых невнимательных автомобилистов, может наблюдаться масляное голодание, когда проехав тысячи километров, никто не заглядывает под капот, не интересуясь, что да как там. Решение проблемы проще, чем, кажется, достаточно долить масла и всё, лампочка перестанет гореть. Кстати, на всякий случай, проверьте, нет ли подтеков масла под мотором, всякое может быть, лучше сразу исключить механические повреждения картера или блока.

Лампочка давление масла

• Накрылся масляный насос. Покупаем новый и забываем о проблеме.

Масляный насос

• Забился сам датчик. Не редко причина в банальном засоре датчика, поэтому попробуйте его для начала почистить, может ещё послужит. Кстати, у меня как раз засор и стал причиной того, что начала гореть лампочка. Почистил и все отлично, никаких проблем. Видно масло плохое использовал, поэтому не забывайте, что от масла тоже многое зависит.

ДДМ Toyota Ist

• Засор масляного фильтра. Понятно, что циркуляция масла в ДВС проходит через фильтр. Теперь представьте, сеточка забилась, как через неё пройдет масло, а ни как. Эта проблема китайских поддельных фильтров, старайтесь покупать оригинальные «мановские», они хоть и дороже, но с ними мороки никакой нет.

Засоренный масляный фильтр

• Повреждение мембраны датчика, из-за чего передаются неверные сведения.

• Следующая причина маловероятная, но со счетов её сбрасывать не стоит. Касается она замыканий проводов идущих от самого датчика на «приборку» или БК, окисление клемм на датчике, соединений и тому подобное.

У знакомого был аналогичный случай, лапочка загорелась, он давай по сервисам ездить. Ну, а какие у нас «спецы» сидят на СТО, все прекрасно знают. Мозгов не хватило банально проводку проверить, соединения, клеммы. А оказалось, что в гараже мыши завелись и перегрызли провод, в итоге показания с датчика приходили неправильные, коротнуло там что-то.

• Сгорело реле датчика, предохранитель вследствие замыкания.

В общем, как видим, причин соберется прилично, действуйте методом исключения, если решили выявить неисправности самостоятельно. Начните с простого, выньте щуп, может там масло уже давно закончилось.

Признаки неисправности датчика давления масла

Как правило, основной признак — это горит лампочка, в остальном мало кто обращает внимание на побочные моменты. А их немало:

• Проблемы с запуском мотора. Банально масло закончилось, а мотору, особенно зимой сложно провернуть коленвал.

• Появления толчков при езде, особенно ощущается на малых оборотах.

• Теряется мощность при разгоне.

• Неправильно срабатывает замок зажигания, зачастую, если проблемы с питанием, проводкой к датчику.

Заключение

Как видим, причин довольно много, главное во время выявить истинного виновника. Проблемы с проводкой, можно сказать, да ничего страшного, но не тут-то было, не редко из-за замыканий, оголенных проводом, машины горят. Поэтому не шутите с этим. Другая ситуация, закончилось масло, мотор работает без смазки или с малым количеством, в итоге что? Правильно, быстрый износ и выход из строя поршневой группы, в заключении ремонт или покупка «контрактника».

Поэтому обращайте внимание на любые мелочи, загорелась лампочка давления масла, проверьте, избежите дорогостоящего ремонта.

Кстати, в следующей статье рассмотрим, как правильно диагностировать и выявить истинную причину.

Как проверить автомобильный датчик давления масла самостоятельно

Работа двигателя автомобиля невозможна без масляной системы. Она необходима для подачи масла к трущимся деталям мотора, что позволяет снизить их износ, а также охладить для предотвращения перегрева. Каждый водитель знает, что необходимо следить за уровнем и качеством масла в двигателе, но некоторые забывают о еще одном немаловажном показателе работы масляной системы – давлении.

Система механизмов в масляной системе поддерживает его давление в процессе работы мотора. За счет этого смазочные вещества добираются до всех важных элементов двигателя, воздействуя на них необходимым образом. Проверить уровень масла в моторе можно при помощи щупа, а для контроля давления используются специальные датчики. При их выходе из строя водитель перестанет понимать, создается ли достаточное давление в масляной системе, и смазываются ли необходимым образом детали мотора. Это может привести к серьезным проблемам, вплоть до выхода из строя двигателя, поэтому важно в кратчайшие сроки заменить датчики давления, если они оказались неисправны.

Рекомендуем прочитать:
Горит давление масла: основные причины срабатывания датчика, диагностика, решение проблемы

Виды датчиков давления масла

В автомобильной индустрии нашли применение два вида датчиков давления масла:

  • Электронный, который часто называют аварийным. Он способен работать в двух режимах: да/нет. То есть, точных показателей от такого датчика добиться нельзя, и его задача сигнализировать водителю, что полностью пропало давление масла в двигателе.
  • Механический. В отличие от электронного, он позволяет точно определить давление масла, о чем водитель информируется стрелочной шкалой на панели приборов.

В некоторых автомобилях используются одновременно два типа датчиков, что позволяет водителям контролировать точное давление масла и мгновенно реагировать на ситуацию, если оно упало до нуля.

Как работают датчики давления масла

В зависимости от того, какой датчик давления масла используется в автомобиле, различаются принципы их работы.

Принцип работы электронного датчика давления масла

Электронный датчик давления масла устроен намного проще, чем механический, и его выход из строя менее вероятен. Задача датчика – передать на приборную панель водителя информацию о том, что давление перестало поступать. Состоит такой датчик из следующих элементов: корпус, мембрана, контакты и толкатель. Датчик включен в электрическую цепь, в которой также находится индикатор аварийного давления.

В нерабочем состоянии двигателя мембрана выпрямлена, толкатель задвинут и контакты замкнуты. Если в этот момент запитать датчик, индикатор аварийного давления загорится. Именно поэтому при пуске двигателя лампочка горит в самом начале. Когда запускается мотор, возникает давление масла, которое воздействует на мембрану, а она взаимодействует с толкателем, размыкающим контакты. Если давление пропадет, контакты вновь замкнутся, и у водителя на приборной панели загорится аварийный индикатор. Также индикатор может гореть при выходе датчика из строя.

Принцип работы механического датчика давления масла

Механический датчик давления масла устроен сложнее, и он включает в себя следующие ключевые компоненты: корпус, мембрану, толкатель, ползунок и нихромовую обмотку. Кроме того, в конструкции датчика присутствует несколько маленьких элементов,  при неисправности которых он будет показывать неправильные данные или вовсе перестанет работать.

Принцип действия механического датчика в том, что информация на стрелочный указатель давления масла на панели приборов поступает, в зависимости от положения ползунка на пластине с нихромовой обмоткой. Когда масло под давлением воздействует на мембрану, она приводит в движение толкатель. От него давление передается на механизм изменения сопротивления, и информация о давлении поступает на стрелочный индикатор на панели приборов.

Как проверить электронный датчик давления масла

Чтобы проверить электронный датчик давления потребуется мультиметр и насос (желательно с манометром). Перед началом проверки необходимо снять датчик с автомобиля и перевести мультиметр в режим диагностики цепи «на обрыв». Соедините датчик с насосом и подключите к нему мультиметр. Лучше использовать насос с манометром, чтобы не подать лишнее давление, от которого электронный прибор выйдет из строя.

Объединив насос, манометр и мультиметр, убедитесь, что на шкале стрелка находится в нуле. Далее подайте минимальное давление от насоса, в результате чего на рабочем датчике мембрана должна согнуться, сдвинуть толкатель и цепь разомкнется, что приведет к отклонению стрелки прибора в сторону бесконечности. Также рекомендуется подать давление, приближенное к максимальному, и убедиться в работоспособности датчика в подобном режиме.

Как проверить механический датчик давления масла

Принцип проверки механического датчика давления масла практически не отличается от диагностики электронного варианта. Для проведения процедуры потребуется насос c манометром и небольшой резиновый шланг. При проверке датчик необходимо снять вместе со стрелочным указателем. Насос подключается к датчику при помощи резинового шланга, при этом соединение должно быть герметичным. Когда все будет соединено, необходимо начать подавать различное давление, контролируя его по манометру. В момент подачи определенного давления, его значение записывается и также фиксируется сопротивление. Когда несколько значений будут сняты, можно сравнивать полученные данные с таблицей идеальных значений, которая разнится от автомобиля к автомобилю, и ее можно узнать из технической документации к машине или в интернете.

Загрузка...

Конструкция, принцип работы и местонахождение датчика давления масла

Содержание статьи

Благодаря контрольно-измерительным приборам водитель может постоянно получать информацию о работе систем силовой установки. Установленные в салоне на приборной доске информационные датчики и сигнальные лампы позволяют принять меры в случае возникновения проблем в работе авто.

Для получения требуемой информации на составных частях силовой установки находятся измерительные датчики.  Один из важнейших среди них — датчик давления масла.

В задачу системы смазки входит снижение трения между трущимися поверхностями узлов и механизмов, установленных в разных частях силовой установки. Одни  смазываются разбрызгиванием, другие – под давлением.

Для нормального функционирования двигателя давление смазки должно быть в определенном диапазоне. Если его будет недостаточно, то смазка не попадёт к некоторых узлам (например, к распредвалу, установленному в ГБЦ). Превышение же давления выше нормы приведет к продавливанию резинотехнических элементов.

 Типы датчиков давления масла

Для контроля давления в системе смазки используются два типа датчиков:

  • аварийный;
  • измерительный.

Аварийный предназначен для уведомления водителя о том, что давление снизилось ниже критического значения. Он соединяется с контрольной лампой на приборной панели. Примечательно, что двигатели некоторых авто комплектуются двумя аварийными датчиками – низкого и высокого давления, которые сигнализируют водителю  о падении или превышении давления в системе.

Измерительные элементы используются не на всех автомобилях. В задачу этих датчиков входит постоянное информирование о функционировании системы смазки. С его помощью водитель может  узнать текущее давление.

Датчики для определения давления использовались  с момента появления двигателей внутреннего сгорания. Первые из них представляли собой  трубку со стеклянным окошком, подсоединенным к системе смазки и установленную в салоне. По пульсации масла по трубке водитель и определял о функционировании системы.

Видео: Установка датчика давления масла!

Особенности работы

Затем на машинах начали применяться мембранные датчики, позволяющие  определить параметры работы смазочной системы. Они бывают двух типов:

  1. Механические.
  2. Электрические.

Механические устарели и не используются. Измерительный прибор состоял из двух датчиков – мембранного и измерительного.  Они соединялись трубкой, заполненной маслом. Суть работы очень проста – возрастающее давление в системе приводит к прогибанию мембраны, установленной внутри датчика. Мембрана смещается, толкает шток, который выдавливает масло в трубке. Возникающее давление приводило к перемещению стрелки на измерительном датчике, а по установленной шкале водитель определял давление в системе. Так сейчас работают диагностические аналоговые манометры.

Конструкция и принцип работы

Электрические сейчас являются самыми распространенными. При этом конструкция элемента зависит от назначения.

Так, датчик аварийной сигнализации включает в себя мембрану с подсоединенным к ней штоком. Внутри детали два контакта, которые замыкают цепь сигнальной лампы. Один неподвижен, второй крепится к штоку.

Принцип работы прост: пока давления в системе нет, цепь питания сигнальной лампы на приборной доске замкнута. После запуска мотора, давление повышается, что приводит к выгибанию мембраны, которая толкает шток с контактом и цепь размывается – лампа гаснет, сигнализирует о том, что система нормально функционирует. Если давление падает ниже определенной отметки, цепь снова замыкается.

Измерительный датчик конструктивно более сложен. Для обеспечения функционирования информационного элемента (со шкалой), установленного на приборной доске, требуется изменение сопротивления электрической цепи.

Такой датчик представляет собой реостат с механическим управлением. Внутри находится нихромовая обмотка сопротивления (или беговая дорожка), бегунок и приводной механизм.

Работает этот элемент так: при изменении давления мембрана прогибается, толкает шток, связанный с приводным механизмом. Тот перемещает бегунок по поверхности обмотки или дорожки, изменяя сопротивление в цепи, обеспечивающей питание информационного датчика.

Выше описана только один из видов конструкций измерительного датчика. Но  есть и другие – полупроводниковый (на основе пъезокристалла) и с биметаллическим преобразователем. Но и эти элементы тоже используют движение мембраны.

Где находится, проверка, замена датчиков давления

Расположение датчиков давления на двигателе может быть самым разным, но он врезается в масляные каналы системы смазки. Некоторые производители устанавливают их на головке блока, другие в место установки на блоке цилиндров, возле масляного фильтра. Первый вариант  используется для аварийных элементов, второй – для измерительных.

Обнаружить  датчики несложно, поскольку они вкручиваются в тело ГБЦ или блока и к нему подходит один провод.

Несмотря на простоту конструкции, датчики выходят из строя. Кстати, при обнаружении проблем в работе системы смазки при помощи сигнальной лампы чаще неисправность связана с датчиком, а не деталями самой системы.

Видео: Ремонт датчика давления ВАЗ 2107

Проверить аварийный элемент несложно, и для этого потребуется только мультиметр, установленный в режим омметра и насос. Проверка делается просто – подсоединяем штуцер датчика к насосу, «плюсовой» щуп мультиметра к выводу на датчике, а «минусовой» бросаем на корпус. При этом измерительный прибор показывает определенное значение сопротивления. Далее делаем один интенсивный качок насосом и следим за показанием омметра. При качке создается давление, которое приводит к разрыву цепи и сопротивление в этом случае – бесконечное.

Проверка измерительного элемента сложнее, поскольку нужно знать, каков диапазон измерений и  какое сопротивление создаёт датчик при том или ином давлении. Если эта информация имеется, то в дальнейшем технология проверки схожа с предыдущей.

То есть, насосом создаем требуемые значения давлений и замеряем сопротивления. При обнаружении сильных отклонений  элемент считается неисправным.

Оба вида датчиков  неразборные, поэтому не ремонтируются. Если они неисправны, то делается замена.

Выполнить замену несложно. Подбираем соответствующий по размеру ключ, снимаем клемму с аккумулятора, чтобы обесточить сеть, отсоединяем провод и выкручиваем деталь. На его место  вкручиваем новый (аналогичный или с идентичными параметрами) и подсоединяем к нему проводку.

устройство, принцип работы и проверка

Как известно, система смазки двигателя выполняет важнейшие функции, исключая сухое трение и обеспечивая охлаждение в местах контакта сопряженных деталей. Также моторное масло смывает продукты механического износа  и всевозможные отложения с поверхностей. Как правило, основным показателем исправной системы смазки является герметичность и способность поддерживать необходимое давление масла в двигателе.

Именно по этой причине на большинстве авто есть указатель давления масла на панели приборов. В случае неполадок на указатель в салоне посылает сигнал аварийный датчик давления масла. Далее мы рассмотрим, где стоит датчик давления масла, какие датчики бывают, а также как проверить датчик давления масла в двигателе.

Содержание статьи

Масляный датчик: как устроен и работает

Начнем с того, что уровень масла всегда должен быть не выше и не ниже нормы. Также важно убедиться, чтобы само масло было в нормальном состоянии, подходило для двигателя по вязкости и другим характеристикам. Давление  масла тоже должно быть в пределах нормы.

Только в этом случае силовой агрегат получает возможность достаточно долго работать с минимальным износом и потерями на трение. Однако если по каким-либо причинам  работа масляной системы нарушается, это может привести к быстрому выходу двигателя из строя.

В отдельных случаях мотор может заклинить, что весьма опасно, если машина находится в движении. Чтобы своевременно предупредить водителя о том, что давление масла упало, устанавливается специальный датчик.

При этом бывает и так, что с системой смазки и двигателем все в порядке, однако датчик сигнализирует о том, что с давлением проблемы.   Другими словами, на панели горит лампочка давления масла. Так или иначе, чтобы точно определить причину, нужно знать, как выполняется проверка и замена датчика давления масла.

  • Итак, на тех или иных ДВС указанный датчик стоит в разных местах. Например, на ВАЗ-2112 с 16-клапанным мотором датчик давления масла   расположен с левой стороны двигателя на торце корпуса возле подшипников распредвала. Чтобы точно определить место установки и где находится датчик давления масла, нужно изучить мануал конкретного авто.

Идем далее. Что касается видов датчиков, можно выделить:

  • электронный датчик давления масла;
  • механический датчик давления масла;

Первый вариант часто называется аварийным, так как он работает по принципу «есть давление» или «нет давления». При этом точных данных устройство не дает.

Как правило, основной его задачей является только информирование о том, что в двигателе давление масла упало до критической отметки и мотор нужно срочно глушить.

Само собой, минусом такого датчика является то, что зачастую даже если водитель успевает быстро заметить загорание лампочки и заглушить двигатель, без последствий для ДВС это не обходится.

В свою очередь, механический датчик достаточно точно определяет давление масла. Благодаря этому по стрелочной шкале можно понять, какое давление масла в двигателе, как оно изменяется, когда мотор начал работать в условиях масляного голодания и т.д.

Также добавим, что некоторые авто имеют сразу два датчика, то есть решения обоих типов. Это позволяет точно определить давление масла, а также вовремя среагировать на сигнал, который посылает датчик аварийного давления масла, если давление критически низкое.

  • Если рассматривать принцип работы датчика масла, тогда электронный аналог намного проще, чем механический. С одной стороны, это означает более высокую надежность, хотя с другой именно такое решение не способно отобразить точные данные по давлению.

Конструктивно электронный датчик масла включает в себя:

  1. корпус;
  2. мембрану;
  3. контакты;
  4. толкатель.

Указанный датчик подключен к электрической цепи,  куда также интегрирована лампочка-индикатор аварийного давления. Когда мотор заглушен, мембрана выпрямлена и толкатель задвинут, а контакты замкнуты. Если в это время подать питание на датчик, лампочка аварийного давления масла загорится, что обычно водители наблюдают во время пуска двигателя.

После того, как мотор начал работать и маслонасос создал нужное давление, указанное давление масла продавливает мембрану, которая контактирует с толкателем. Толкатель попросту размыкает контакты, лампочка масла на панели приборов гаснет. Если же давление неожиданно упадет ниже допустимого, контакты замкнутся и загорится аварийный индикатор. То же самое произойдет, если неисправен датчик.

  • Механический датчик давления масла сложнее, в его устройстве можно выделить: корпус, мембрану, толкатель, ползунок, а также нихромовую обмотку и дополнительные элементы.

Работает такой датчик подобно электронному, то есть масло давит на мембрану, которая двигает толкатель. Далее от толкателя усилие передается на механизм, меняющий сопротивление. Благодаря такой работе данные по давлению поступают на стрелочный указатель на панели приборов.

При этом показания более точные, а сами данные будут отличаться в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В результате водитель может не только заметить критическое снижение давления, но и вовремя обнаружить, что мотор работает в условиях масляного голодания или сниженного давления смазки.

Датчик масла: проверка своими руками

Чтобы проверить датчик давления масла, нужно определиться с тем, какой именно тип устройства стоит на машине.  Если решение электронное, тогда следует знать, как проверить электронный датчик давления масла. Для проверки нужен насос с манометром, резиновый шланг и тестер — мультиметр.

Чтобы провести диагностику, датчик масляный снимается с автомобиля, после чего мультиметром проверяется его цепь на предмет обрыва.   Далее к датчику подключается насос, а также мультиметр.

Оптимально использовать насос с манометром, чтобы не превысить максимальное давление, так как в этом случае повышаются риски выхода датчика из строя.  Соединив все элементы, насосом нужно создать небольшое давление, чтобы мембрана прогнулась и сдвинула толкатель. На мультиметре стрелка должна показать бесконечность. После нужно насосом подать давление, которое приближено к максимуму для конкретного датчика.

Также нужно рассмотреть, как проверить механический датчик давления масла.  Сразу отметим, принцип проверки не отличается от диагностики электронного аналога.  Единственное, нужно снять как сам датчик, так и стрелочный индикатор.

Далее насос подключается через резиновый шланг к датчику масла, соединение необходимо реализовать максимально герметично. Далее остается только подавать разное давление, проверяя показания по манометру на насосе.

В процессе проверки при подаче того или иного давления значения фиксируются, после чего нужно сверять их с показателями сопротивления. После того, как несколько показаний будут отмечены, их сравнивают с таблицей оптимальных значений.

При этом такая таблица для разных авто будет отличаться. По этой причине следует заранее изучить техническую документацию к авто, задать вопрос специалистам или изучить профильные форумы.

Результатом рассмотренных выше действий становится возможность оценить как общую работоспособность датчика давления масла, так и определить точность его показаний и т.д. Кстати, даже если датчик рабочий, однако его показания отличаются от нормы, это является основанием для полной замены устройства.

Подведем итоги

С учетом приведенной выше информации становится понятно, что на многих автомобилях аварийный датчик давления масла срабатывает только тогда, когда давление сильно упало, причем до критически низкой отметки.

Что касается механического аналога, данный вариант позволяет гибко контролировать давление во время работы ДВС. По этой причине в ряде случаев владельцы устанавливают датчик давления масла механический вместо электронного устройства.

Рекомендуем также почитать статью о том, почему нет давления масла в двигателе. Из этой статьи вы узнаете, по каким причинам падает давление масла в системе смазки, а также на какие моменты следует обратить внимание при диагностике данной неисправности.

Так или иначе, важно следить не только за уровнем масла в двигателе, но и за давлением. Другими словами, даже если масло залито в достаточном количестве, низкое давление все равно приведет к серьезным поломкам и быстрому износу силовой установки.

Чтобы этого не произошло, нужно использовать только рекомендуемые для двигателя моторные масла, поддерживать масляную систему в чистоте, а также периодически проверять состояние системы смазки двигателя, куда входит и проверка датчиков, производительности масляного насоса и т. д.

Именно такой подход позволяет своевременно выявить проблемы на начальной стадии, а также избежать серьезных поломок ДВС, требующих сложного и дорогого  ремонта в рамках их устранения.

Читайте также

Как проверить датчик давления масла

Вопрос о том, как проверить датчик давления масла (далее ДДМ) интересует водителей, столкнувшихся с проблемами в работе масляной системы двигателя, в частности, когда горит лампочка масла. Проверить этот узел можно с помощью электронного или стрелочного мультиметра, контрольной лампочки или исправного манометра. Процедура проверки несложна, и под силу даже начинающему автолюбителю. Далее приведены подробные алгоритмы проверки с указанием тонкостей и нюансов.

Содержание:

Принцип работы датчика давления масла

Прежде чем разбираться каким образом можно проверить ДДМ, необходимо вкратце остановиться на теории, в частности, как работает датчик давления масла. Это даст полноту понимания процесса. В первую очередь необходимо указать, что датчики давления масла бывают двух видов — механические (устанавливаются на старые машины, в частности, советских моделей) и электронные (более современные, повсеместно используемые в автопромышленности).

Конструкция механических датчиков

Устройство механического ДДМ

Внутри механического датчика есть мембрана, которая изменяет свою форму в зависимости от приложенного к нему давления. Соответственно, чем оно больше — тем больше изгибается мембрана. Изгибаясь, она воздействует на имеющийся в конструкции шток, который отвечает за сжимание жидкости в специальной герметичной трубке. На другом конце этой трубки шток, на который давила эта жидкость, и вот второй шток двигал стрелку прибора — дифманометра, или просто манометра. Давление возрастает — стрелка идет вверх, давление падает — стрелка опускается.

Также существует еще одно, более распространенное устройство механического датчика давления масла. Оно аналогично, но с добавлением переменного резистора — реостата. Так, на имеющуюся в его конструкции мембрану помещают резистор, который изменяет свое сопротивление в зависимости от, собственно, значения прикладываемых усилий. Соответственно, чем имеет место большая деформация мембраны — тем больше изменяется сопротивления датчика. При отсутствии деформации мембраны значение сопротивления будет равно нулю. Это изменение фиксируется электронным блоком управления двигателем (ЭБУ), на который и подается соответствующий сигнал. Его программное обеспечение создано таким образом, что оно контролирует нахождение сигнала от ДДМ в определенном промежутке, соответствующем нормальному рабочему давлению масла в масляной системе двигателя. Как правило, к механическим датчикам присоединяют стрелочные манометры, на шкале которых показывается абсолютное значение масла. Хотя на самом деле эти приборы являются вольтметрами, стрелка которых изменяет свое положение в соответствии с приходящим на прибор значением сопротивления с ДДМ.

Конструкция электронного датчика

Устройство электрического ДДМ. 1 — шток, 2 — сигнальная лампа, 3 — контакты, 4 — мембрана

Конструкция электронного датчика давления масла (к слову, устанавливается на автомобили ВАЗ-2114 и его аналоги, новые модели «Лады») подразумевает, что при ровной мембране (не находящейся под давлением) питающая цепь сигнальной лампы на панели прибора нормально замкнутая, поэтому она включается в соответствующих условиях. Однако, когда мембрана выгибается под действием давления масла она своим штоком механически размыкает цепь и сигнальная лампа тухнет. Это, собственно, и происходит при запуске двигателя, о чем можно судить по тому, что лампочка масленки при включенном зажигании, а также первые 1…2 секунды находится в активном состоянии (светится).

Таким образом, суть проверки современного ДДМ заключается в измерении сопротивления обмотки датчика мультиметром, переведенным в режим измерения электрического сопротивления (омметра). Однако его также можно проверить и другими методами.

Диагностика датчика

Как указывалось выше, бывают два типа датчиков давления — механический и электронный. Соответственно, процедуры проверки аварийного датчика давления масла в обоих случаях будут отличаться, хоть и незначительно (имеют место лишь конструкционные особенности данных датчиков). В первую очередь необходимо убедиться, что именно датчик давления масла неисправен. Для этого потребуется выполнить дополнительную диагностику масляной системы — проверить уровень масла в ней, состояние фильтра, насоса и так далее. Если же подозрения пали именно на исправность датчика давления масла, то в первую очередь необходимо его демонтировать с посадочного места при выключенном двигателе (как правило, он расположен в районе масляного фильтра).

Где датчик давления масла

Узнайте, где расположен датчик давления масла на разных моделях машин, поскольку это зависит от конструкции мотора, а на некоторых автомобилях их аж два
Подробнее



Обычно для этого используются ключи различных диаметров, например, на 24, 27 или другие (зависит от конкретной модели автомобиля). После этого не забудьте заткнуть его посадочное место ветошью с тем, чтобы при работе двигателя из него не вытекало масло, а также в масляную систему не попал различный мусор или мелкие детали (болты, гайки и прочее)!

Желательно также проверить давление в масляной системе автомобиля. Для этого нужно в посадочное место, откуда был выкручен ДДМ, вкрутить манометр, с помощью которого сделайте контрольный замер давления масла на различных оборотах работы двигателя. Обратите внимание, что при этом нужно обеспечить максимальную герметичность, чтобы показания манометра были предельно точными. Обязательно нужно посмотреть на давление при работе двигателя на холостых оборотах, а также на средних и высоких.

У разных машин значение соответствующего давления будет разным, поэтому точную информацию вы найдете в мануале или технической документации к конкретной машине. Если значение давления в норме, но при этом информация не доходит до ЭБУ, то виноват, скорее всего, датчик, поэтому его и нужно проверить.

Как узнать о неисправности датчика моторного масла автосканером

На всех современных автомобилях о проблемах с датчиком может сигнализировать не только лампочка масленки, но и индикатор “проверьте двигатель”. В таких случаях узнать причину помогает недорогой оригинальный OBD-2 диагностический автосканер Scan Tool Pro Black Edition, который стоит подключить в разъем ЭБУ и со смартфона либо планшета по Bluetooth или Wi-Fi через доступное приложение подключится к модулю управления двигателем (ECM).

Индикатор давления масла и чека двигателя

Ошибка датчика моторного масла

В зависимости от характера проблемы в память могут вносится коды ошибок датчика давления моторного масла: P0520, P0521, P0522, P0523 и P0524. В режиме реального времени вы можете подключиться к блоку управления и посмотреть наличие ошибок, а также показание датчика давления масла (напряжение на датчик и температуру масла). Что позволит более точно определиться с причиной неисправности.

Благодаря 32-х битному чипу Scan Tool Pro позволит не только считать и сбросить ошибки в двигателе, но и производить замеры работы в других системах авто (коробки передач, трансмиссии, ABS, ESP и т.д.) на определенных временных отрезках и сохранить данные в памяти.

Проверка электрического датчика давления масла

Проверка датчика мультиметром

Электронные датчики давления масла, используемые, как на иномарках, так и отечественных авто, в частности, на автомобилях ВАЗ-2114 и других современных «Ладах», проверить несложно. Их устройство аналогично тому, где используется реостат, однако они попросту размыкают цепь при определенном давлении. Соответственно, его проверка еще проще. Для этого нужно:

  • Установить мультиметр в режим «прозвонки» (разрыва) электрической цепи.
  • Обеспечить герметичное соединение воздушного насоса и входного (чувствительного) отверстия, куда подается воздух. Тут аналогично необходимо обеспечить качественную герметизацию, поскольку от этого напрямую зависит результат эксперимента.
  • Один щуп мультиметра установить на центральный выходной контакт датчика, а второй — его корпус, «массу».
  • Одновременно с этим с помощью насоса подать на датчик давление воздуха около 1…1,5 атмосфер. Сильно дуть не нужно, чтобы не повредить мембрану. Если датчик исправен, то электрическая цепь разомкнется почти сразу, под механическим воздействием штока, находящемся в жесткой связи с изгибаемой чувствительной мембраной датчика давления масла.

Как понятно из схемы работы датчика, если цепь разомкнулась (фиксируется мультиметром), значит, датчик исправен. В противном случае — нет. В редких случаях вместо датчика проблему, почему горит лампочка масла, необходимо искать в неисправной (перебитой или с поврежденной изоляцией) проводке.

Также работоспособность датчика давления масла можно проверить и другим методом. Так, нужно снять питающий провод с датчика и замкнуть его на «массу». Если датчик исправен, то сигнальная лампочка на приборной панели загораться не должна. В противном случае датчик неисправен.

Проверка двух датчиков

На некоторых современных машинах устанавливают два однотипных («новых») датчика давления. Первый рассчитан на значение абсолютного давления в диапазоне около 0,15…0,45 атмосфер, и предназначен для размыкания контрольной лампы после запуска двигателем. Его проверка аналогична, и соответствует описанной выше процедуре. То есть, подключение такое же. Его цепь должна размыкаться при нагнетании в нем давления в указанном диапазоне.

Второй датчик предназначен для контроля давления масла на работающем двигателе. Он по типу аналогичен первому, но его отличие заключается в том, чтобы контролировать верхнюю границу масла (дабы не допустить его возрастания до критического значения). Верхнее значение может быть разным, и отличается у конкретных моделей автомобилей. Однако в большинстве случаев оно находится около 1,8 атмосферы. При достижении этого уровня давления или выше цепь контакта должна замыкаться, и соответственно, на приборной панели должна активироваться сигнальная лампа давления масла в системе двигателя.

Проверка датчика давления с помощью лампочки

Для проверки электрического (нового) датчика давления масла вместо мультиметра можно воспользоваться лампочкой, рассчитанной на работу под напряжением 12 В постоянного напряжения, а также блока питания (аккумулятора) и компрессора (желательно с манометром). Алгоритм проверки следующий:

Схема подключения

  • К контактам лампочки необходимо присоединить два провода.
  • Один из концов провода, идущий на лампочку, присоединить к выводному контакту датчика давления.
  • Массу от блока питания (или минус от аккумулятора) соответственно присоединить на корпус (массу) датчика.
  • К другому проводу на лампочке присоединить плюс от блока питания или аккумулятора.
  • Если датчик исправен, то после включения блока питания (или просто при возникновении контакта от аккумулятора) лампочка должна засветиться. В противном случае датчик сразу можно считать неисправным.
  • Далее для проверки необходимо с помощью компрессора или насоса подать на чувствительный элемент датчика давление около 0,5 атмосферы. Значение давления может быть разным, и это зависит от того, на какое именно давление рассчитан датчик. Обычно оно находится около уже упомянутой 0,5 атмосферы.
  • При возрастании давления до указанного значения (критического для датчика) лампочка должна потухнуть, поскольку при этом в корпусе датчика разомкнется контрольная электрическая цепь. Если этого не произошло, то датчик также можно считать негодным.

Вместо компрессора вполне можно обойтись обычным автомобильным и даже велосипедным насосом, которые без проблем выдадут необходимые полатмосферы давления воздуха.

Проверка механического датчика

Проверку старого механического датчика (например, устанавливаемого на некоторые модели ВАЗ «классика» и старые иномарки, например, «Вольво 240»), с помощью которого имеется возможность прямо узнать, какое давление в настоящий момент имеется в масляной системе автомобиля, можно осуществить даже без мультиметра, однако с использованием дополнительных приборов (воздушного насоса и электрического автомобильного манометра). Датчик аналогично необходимо демонтировать с машины, поскольку проверить его прямо на двигателе не получится.

Проверка датчика манометром

Проверка немного сложнее, чем у электронных, однако это заключается, в первую очередь, в некоторой сложности собирания электрической схемы. Действовать нужно по следующему алгоритму:

Как проверить механический датчик, схема подключения

  • На датчике необходимо найти контакт, который выдает сигнал для аварийной лампы давления масла на приборной панели автомобиля, а также другой контакт, откуда подается сигнал для индикации давления масла. «Массу» для дальнейших замеров нужно будет просто взять с корпуса датчика (в обычных условиях все датчики берут «масс» просто с корпуса двигателя).
  • Аналогично на электронном манометре необходимо разобраться, куда подключать плюс и минус его питания, а также непосредственно сигнал от датчика (то есть, предусмотрено три контакта).
  • Подключить электрическую схему, и герметично подсоединить воздушный шланг, соединяющий насос и чувствительный элемент датчика.
  • Далее нужно с помощью насоса подать 1…2 атмосферы на чувствительный элемент датчика. Если он исправен — то на стрелочном манометре будет явно показываться поступающее давление. Если этого не происходит — значит, датчик давления масла неисправен.

Как правило, датчики давления масла не подлежат ремонту, поэтому если была выявлена их неисправность, то нужно выполнить замену данного узла. Благо, стоят эти элементы недорого и доступны повсеместно практически в любом автомагазине.

Обратите внимание, при монтаж датчика на его посадочное место после проверки рекомендуется смазать его термостойким герметиком.

Одна голова хорошо, а две лучше

На многочисленных форумах в сети интернет нередко можно встретить рассказы опытных автолюбителей о том, что вместе с электронным датчиком давления масла они устанавливали параллельно с ним механический. В частности, это выражается в том, что в случае падения уровня давления масла загорается не только соответствующая контрольная лампа на приборной панели, но и будет видно абсолютное значение давления на манометре, установленном где-нибудь в районе приборной панели.

Делается это по той причине, что иногда, например, после выполнения на двигателе капитального ремонта или при использовании некачественного (или устаревшего) моторного масла, которое скомковалось, чувствительный элемент датчика не срабатывает должным образом, соответственно. Соответственно, при падении давления контрольная лампа не загорается, что является критичным фактом, поскольку двигатель в таких условиях работает «на сухую», то есть, без должного смазывания. Это значительно снижает его ресурс и может полностью вывести мотор из строя в кратчайшие сроки.

Так, автолюбители устанавливают в месте подключения датчика давления так называемый тройник, на один выходной конец которого подключается традиционный электронный датчик, а на другой — механический. Шланг с проводами монтируется в подкапотном пространстве в соответствии с конструкцией двигателя. Главное, чтобы он не мешал другим элементам мотора, и сам не подвергался механическому и значительному тепловому воздействию. На его конце устанавливают манометр, например, от ВАЗ «классики», УАЗ или другой подобный прибор. На самом деле его модель не важна, главное, чтобы было удобно ориентироваться по шкале, то есть, она должна иметь подробную градуировку.

Заключение

Датчик давления — достаточно надежный узел, и выходит из строя редко. Поэтому при появлении проблем с системой индикации масляной системы, необходимо проверить другие параметры — давление масла, наличие утечек, состояние непосредственно масла, его уровня и масляного фильтра, и лишь после этого проверять состояние датчика давления масла. В целом, проверка исправности этого узла не составляет больших сложностей, и под силу даже начинающим автолюбителям, буквально используя автомобильный компрессор и мультиметр. В случае, если датчик вышел из строя, то ремонт его вряд ли возможен, поэтому лучше купить новый ДДМ в автомагазине, благо стоит он недорого.

Спрашивайте в комментариях. Ответим обязательно!

Датчик аварийного давления масла: назначение, принцип работы, проверка

Современные механические транспортные средства используют устройства контроля большинства технологических процессов, косвенно или напрямую влияющих на процесс перевозок. Одним из таких устройств является датчик аварийного давления масла (ДАДМ), применяемый в некоторых моделях автомобилей, тракторов и других механизмах. В ходе ремонта автотракторной техники иногда приходится сталкиваться с отказами  именно такого сенсора. Поэтому в данной статье мы рассмотрим назначение, принцип работы и способы ремонта датчика.

Назначение и расположение

Основной задачей датчика давления масла является осуществление контроля за состоянием смазывающей жидкости в двигателе автотранспортного средства. Его срабатывание происходит как в аварийных ситуациях — при снижении уровня масла ниже номинальных пределов или повышения давления более допустимой нормы.

Так и в штатных режимах при различных технических несоответствиях:

  • при плохом функционировании редукционного клапана;
  • в случае изношенности элементов масляного насоса;
  • при засорении фильтрационных приспособлений на насосе;
  • при смещении датчика аварийного уровня относительно оси или места крепления.

Место установки датчика будет отличаться в зависимости от модели авто. Некоторые производители располагают его за блоком цилиндров, другие, на корпусе распредвала, в нижней части двигателя или вблизи кожуха ГРМ.

Рис. 1. Расположение ДАДМ на корпусе двигателя

Следует отметить, что для установки применяются штатные отверстия с резьбой и специальной прокладкой. Поэтому расположение сенсора должно выполняться в строгом соответствии с инструкцией завода изготовителя, иначе вы получите некорректные показания.

Устройство и принцип работы

Для понимания принципа работы датчика аварийного давления более подробно рассмотрим его конструкцию.

Рис. 2. Устройство датчика аварийного давления масла

В качестве примера рассмотрим устройство мембранной модели, которая состоит из:

  • Корпуса – обеспечивает механическую прочность сенсора и устойчивость к воздействию окружающей среды. На корпусе обустраивается резьба или другой вариант фиксации в месте установки.
  • Мембраны – воспринимает усилие от давления масла в системе. Способна изменять свои геометрические параметры и положение в пространстве в зависимости от степени прилагаемого усилия.
  • Толкателя  — представляет собой рычаг, совершающий физическое перемещение за счет усилия от мембраны. Может выполняться в форме штока или рычага, взаимодействующего с контактной группой.
  • Контактной группы – система передачи электрических сигналов посредством коммутации переключателя. Могут выполняться подвижными элементами или электронными полупроводниковыми ключами, микросхемами. Выход от контактов через электрическую проводку подключается к сигнализатору или входу микропроцессора.
  • Компенсационная пружина – предназначена для компенсации усилия от давления масла на мембрану. Обеспечивает возврат деформируемой поверхности в исходное положение после смены давления.

Принцип действия датчика аварийного давления масла осуществляется следующим образом:

Рис. 3. Принцип действия датчика аварийного давления масла

Если рассматривать систему циркуляции масла в состоянии покоя, давление будет минимальным, и мембрана останется в недеформированном состоянии. Контактная группа будет находиться в замкнутом состоянии. При этом микропроцессор проанализирует состояние двигателя и не подаст сигнал об аварийном снижении давления.

Как только вы повернете ключ зажигания и начнете движение на транспортном средстве, масло будет циркулировать по системе и создаст избыточное давление. От повышения усилия мембрана изогнется и переведет контактную группу в противоположное состояние. Микропроцессор оценивает состояние системы в номинальном режиме работы и не подает сигнал на индикатор.

В случае утечки масла из системы давление упадет, мембрана перейдет в изначальное состояние и замкнет контактную группу. Микропроцессор сопоставит номинальный режим работы и сигнал от контактной группы и запустит индикатор на приборной панели. Когда вы останавливаете автомобиль и глушите двигатель, насос прекращает перекачивание масла и мембрана возвращается в исходное состояние. Микропроцессор от датчика оценивает переход контактной группы, но в связи с прекращением работы двигателя сигнал на лампочку не подается.

Признаки и причины неисправности

Довольно часто автолюбители сталкиваются с ситуацией, когда на приборной панели загорается соответствующий индикатор об аварийном снижении давления масла – это основной признак. Также может выражаться как проблема с запуском двигателя, возникновение толчков на низких оборотах, проблемы с работой замка зажигания, потеря мощности на этапе разгона. Однако на поверку оказывается, что объем масла в системе смазки двигателя остается в допустимых пределах. Такая ситуация свидетельствует о неисправности самого датчика или нарушении технологии его установки.

К основным причинам неисправности можно отнести:

  • Недостаток масла – датчик начинает сигнализировать о его нехватке, а водитель банально забывает проверять показания щупа. В этом случае долейте масло до нужного уровня, но обязательно проверьте двигатель и всю систему на наличие подтеков.
  • Поломка насоса – масло не циркулирует по контуру и давление не поднимается до номинального значения – требуется замена компрессорной установки.
  • Изнашивание мембраны или места фиксации – в ходе постоянного перемещения, воздействия избыточного давления мембрана расшатывается. Со временем масло просачивается внутрь датчика и контакты не размыкаются или переходят в недоотключенное состояние. Из-за чего лампочка датчика может мигать на неровностях, кочках и т.д.
  • Засорение датчика аварийного давления – из-за некачественного масла в зоне соприкосновения с жидкостью может налипать мусор. Достаточно удалить засоры и функции восстановятся.
  • Перегорел предохранитель или реле датчика из-за короткого замыкания в цепях питания.
  • Засорился масляный фильтр в смазочной системе двигателя внутреннего сгорания.

Для устранения любой неисправности вам потребуется отыскать место повреждения. Поэтому изначально проведите диагностику оборудования.

Диагностика и замена

Зная принцип действия датчика аварийного давления масла, начните диагностику именно с него:

  • Снимите коннектор с  датчика, чтобы получить доступ к электрическим контактам.
Рис. 4. Снимите коннектор

Он может крепиться на защелке, поэтому аккуратно нажмите на фиксатор, не нужно тянуть его с силой.

  • Проверьте давление масла в смазочной магистрали. Для этого возьмите рожковый или глубокий торцевой ключ и выкрутите датчик с посадочного места.
Рис. 5. Выкрутите датчик с посадочного места

 Эта процедура производится при заглушенном двигателе, чтобы избежать утечки масла. На место датчика вкрутите манометр и запустите мотор, давление масла проверяется в режиме холостого хода, на оборотах стартера и в работе.

Рис. 6. Установите манометр
  • Если давление масла в магистрали соответствует заводским, проверьте сам датчик с  помощью мультиметра.
Рис. 7. Проверьте датчик мультиметром

Для этого датчик придется вкрутить обратно или воспользоваться насосом. На выводах датчика, в состоянии покоя сопротивление будет минимальным, а при запущенном двигателе тестер покажет разрыв цепи.

  • При условии, что и давление масла, и сам датчик в норме, проблему следует искать в автомобильной проводке. Также проверьте лампочку, возможно, проблема в ней.

Для замены датчика заглушите двигатель авто и отключите вывод силовой цепи. Если нового устройства у вас под рукой нет, заглушите отверстие, чтобы избежать утечки масла. Заметьте, устанавливать аналог не всегда оправдано, лучше закажите оригинальную модель, так как от качества и соответствия его характеристик будет зависеть дальнейшая работа вашего авто.

Как выбрать новый датчик?

В некоторых ситуациях модель сигнализатора аварийного давления масла пытаются подобрать по марке и модели автомобиля, но такой подход не дает стопроцентной гарантии совместимости. Поэтому куда выгоднее подбирать по VIN-коду, это поможет избежать проблемы с соответствием.

Рис. 8. Выбор датчика аварийного давления масла по коду

В остальном, чтобы приобрести изделие надлежащего качества, следует руководствоваться несколькими правилами:

  • Избегайте заманчиво низких цен – если стоимость ощутимо  ниже средней по рынку, скорее всего это подделка.
  • Изображение на этикетке должно быть четким, буквы хорошо видимы, не смазаны.
  • В соответствии с п.3.2. ГОСТ 22520-85 на корпусе новой детали должны отсутствовать видимые механические повреждения – царапины, сколы, трещины и т.д.
  • В комплект входит и сам датчик, и уплотнительное кольцо к нему. В случае подделки, довольно часто изделие не комплектуется прокладкой в целях экономии средств.

Список использованной литературы

  • Райф Конрад «Датчики в автомобиле» 2013
  • Алейников А.Ф., Гридчин В.А., Цапенко М.П. «Датчики» 2001
  • А. Кашкаров «Датчики в электронных схемах: от простого к сложному» 2013
  • В.В. Литвиненко «Автомобильные датчики, реле и переключатели. Краткий справочник» 2004
  • Соснин Д. А. «Автотроника. Электрооборудование и системы
  • бортовой автоматики современных легковых автомобилей» 2001

Как проверить датчик давления масла у автомобиля?

Диагностика и ремонт16 декабря 2017

Автомобильный двигатель внутреннего сгорания неспособен долго функционировать без обильной смазки трущихся элементов. Чтобы водитель мог постоянно контролировать наличие масла в моторе, на панель приборов выведен специальный индикатор, загорающийся при недостатке смазывающей жидкости. Если в силу какой-либо неисправности лампочка не подаст сигнал, под угрозой поломки окажутся основные детали силового агрегата – коленчатый вал и цилиндропоршневая группа. Так что в случае малейшего подозрения нужно уметь проверить датчик давления масла.

Как функционирует индикатор?

На подавляющем большинстве новых авто производители устанавливают аварийный индикатор в виде красной сигнальной лампы, зажигающейся от недостаточного давления моторного масла. «Контролька» загорается при включенном зажигании и тухнет спустя несколько секунд после запуска мотора при условии, что система смазки функционирует исправно.

Сигнальная схема включает следующие элементы, последовательно соединенные проводами в электрическую цепь:

  • масляный датчик, вмонтированный в один из каналов двигателя;
  • лампочка либо светодиод на панели приборов;
  • контактная группа замка зажигания;
  • источник питания – бортовая электросеть или аккумулятор.

Изначально цепь замкнута, поэтому после поворота ключа в замке индикатор загорается. При запуске исправного силового агрегата напор смазки в каналах повышается и воздействует на чувствительный элемент измерителя. В результате электрическая цепь разрывается и лампа на приборной панели гаснет.

Принцип работы датчика давления масла чрезвычайно прост: внутри корпуса прибора установлена эластичная мембрана, напрямую контактирующая с моторной смазкой. Когда масляный насос создает достаточный напор в системе, мембрана прогибается и посредством толкателя размыкает группу контактов. При падении давления происходит обратное действие – мембрана возвращается в первоначальное состояние и цепь замыкается.

Справка. Если в результате износа или повреждения мембранный датчик не работает, то его необходимо менять. Внутренние элементы измерителя ремонту не подлежат.

Работа стрелочного указателя

На многих старых автомобилях, эксплуатирующихся в странах бывшего СССР, устанавливались приборы с указателем конкретного давления смазки в каналах силового агрегата. Данная схема не связана с индикатором, хотя тоже представляет собой ряд последовательно соединенных элементов:

  • масляный датчик с реостатом;
  • стрелочный прибор – указатель давления;
  • замок зажигания;
  • источник электропитания.

Ключевым элементом схемы является реостатный измеритель давления. Устройство датчика выглядит следующим образом: внутри корпуса тоже установлена мембрана с толкателем, перемещающим ползунок по виткам переменного резистора – реостата. Как это работает:

  1. При включенном зажигании и неработающем двигателе сопротивление резистора максимально, а ток в электрической цепи небольшой. В результате стрелка электромагнитного указателя не отклоняется от нуля.
  2. После запуска силового агрегата смазка давит на мембрану, толкатель перемещает ползунок на несколько витков реостата. Сопротивление элемента снижается, ток в цепи возрастает и стрелка показывает величину давления на холостых оборотах двигателя.
  3. В режиме езды напор масла максимально сдвигает мембрану и толкатель, сопротивление падает до минимума. Стрелка под воздействием силы тока указывает рабочее давление.

В показывающем приборе также задействована лампа подсветки, включаемая вместе с габаритными огнями.

Одновременная работа двух систем – стрелочной и индикаторной – позволяет быстро выявить неполадку одного из датчиков. Если вдруг загорелась лампочка, но стрелка показывает нормальное давление смазки, водитель может спокойно ехать в гараж и разбираться, почему не работает индикатор. Существенный недостаток датчика с указателем – большая погрешность, отклонения достигают 0,5–1 Бар.

Способы диагностики датчиков

Световой индикатор может не работать по таким причинам:

  • в результате естественного износа пришел в негодность мембранный датчик;
  • сгорела лампочка на панели приборов;
  • отсутствие контакта в проводке.

Совет. Если в пути загорелся красный сигнал недостаточного давления моторной смазки, сразу заглушите мотор и остановите автомобиль, дабы избежать крупной поломки.

Столкнувшись с неисправностью в дороге, проверьте давление масла в моторе единственно возможным способом:

  1. Отключите от мембранного измерителя контактный провод.
  2. Выкрутите датчик ключом и подложите под отверстие ветошь.
  3. Отсоедините высоковольтный провод зажигания, чтоб машина не завелась.
  4. Несколько раз проверните коленчатый вал, включив стартер. Если система смазки функционирует нормально и проблема кроется в датчике, из отверстия должна выплеснуться смазка.

К сожалению, подобная диагностика не дает представления о наличии достаточного количества смазки во всех трущихся деталях. Если вы решили двигаться дальше своим ходом, езжайте медленно, не «раскручивая» мотор выше 1500 об/мин. Оптимальный вариант – вызвать эвакуатор либо тянуть машину на буксире до гаража, где потом досконально проверить, как работает датчик.

В гаражных условиях неполадки мембранного измерителя диагностируются с помощью воздушного насоса и мультиметра в таком порядке:

  1. Снимите датчик с автомобиля и вытрите от смазки.
  2. Подключите к корпусу и контакту элемента зажимы мультиметра, установленного в режим измерения сопротивления.
  3. Насосом аккуратно подайте в отверстие воздух под давлением 1–2 Бар. Работоспособная мембрана разомкнет контакты и омметр покажет разрыв цепи.

Вместо мультиметра можно использовать любую лампочку, подключенную проводами к батарейке.

Случается и обратная ситуация – индикатор не светится при неработающем двигателе и включенном зажигании. Простейший способ проверить работоспособность измерителя – снять контактный провод и замкнуть его на «массу» автомобиля. Если «контролька» загорится, меняйте датчик, в противном случае нужно прозвонить проводку и попробовать заменить лампочку на приборной панели.

Проверка датчика давления масла, связанного со стрелочным указателем, выполняется с помощью манометра. Измеритель выворачивается из блока цилиндров, а на его место вкручивается гибкий патрубок от манометра. Сначала напор смазки проверяется на оборотах стартера, затем на холостом ходу и рабочем режиме двигателя. При наличии нормального давления стоит прозвонить электрическую цепь либо поменять датчик.

Что такое высокое давление масла и как его решить?

Идеальное давление масла варьируется в зависимости от марки и модели автомобиля, но, как правило, идеальное давление масла составляет 25-65 фунтов на квадратный дюйм. В определенной степени давление масла требуется для того, чтобы масло могло достичь всех компонентов двигателя, однако, если показание давления масла выходит за пределы этого диапазона, оно обычно считается слишком высоким или слишком низким. Поскольку давление масла зависит от того, какое сопротивление оказывает масло при прохождении через каналы, такие факторы, как размер двигателя, диаметр отверстий и вязкость масла, влияют на давление масла.Давление на дюйм выше 80 обычно считается слишком высоким для защиты двигателя от повреждений. Высокое давление масла является признаком того, что масло не может должным образом проходить через отверстия и эффективно достигать всех частей двигателя. Двигатель, который не смазан должным образом, может подвергнуться (иногда мгновенному) износу из-за трения, повреждения его компонентов, а в крайних случаях это может привести к отказу двигателя.

Каковы причины высокого давления масла?

Неисправность блока передачи давления масла: Блок передачи давления масла отвечает за измерение давления масла и управление манометром давления масла на приборной панели.Когда двигатель холодный, давление масла может быть выше. Однако, если показания масляного манометра находятся на самом высоком уровне даже после того, как двигатель успел прогреться, возможно, указатель уровня масла неисправен. Это можно диагностировать с помощью ручного манометра давления масла дома или у механика.

  • Грязный или загрязненный масляный фильтр: Масляный фильтр предназначен для отфильтровывания примесей из моторного масла. Со временем частицы пыли, сажи, ржавчины и камеди оседают на фильтре и начинают засорять систему.Это приводит к большему сопротивлению и более высокому давлению масла.
  • Забитые каналы: После того, как масло прошло через фильтр, оно проходит через ряд каналов к коленчатому валу. Если эти каналы будут заблокированы, масло не сможет проходить через них эффективно и эффективно смазывать все части двигателя. Сопротивление, с которым сталкивается масло при прохождении через частично или полностью заблокированный канал, может быть одной из причин высокого давления масла.
  • Неисправность предохранительного клапана: Предназначение предохранительного клапана - обеспечить место для потока масла, когда давление становится слишком высоким.Обычно эти клапаны открываются и пропускают масло, когда давление достигает определенного уровня PSI. В случае неисправности предохранительного клапана давление масла может быстро подняться до уровня, небезопасного для двигателя.
  • Качество и вязкость масла: Когда масло более густое (т. Е. Более вязкое), оно сталкивается с большим сопротивлением при прохождении через каналы двигателя, что приводит к более высокому давлению масла. Изменение степени вязкости на более густое или более жидкое масло влияет на давление масла.Если масло слишком вязкое или недостаточно вязкое, возможно, оно не подходит для вашего двигателя. Температура двигателя также влияет на давление масла. Поскольку масло становится более жидким при нагревании и более густым при охлаждении, давление масла в двигателе может быть выше нормального во время запуска. По этой причине рекомендуется подождать 20 минут после запуска двигателя, чтобы получить точное значение PSI.

Как считывать показания манометра масляного бака и когда заказывать мазут

В доме с масляным отоплением нет ничего важнее, чем убедиться, что у вас не закончился мазут.Даже если вы платите больше за автоматическую подачу топочного мазута, важно время от времени проверять бак для топочного мазута, чтобы убедиться, что он не закончился. В этом посте мы рассмотрим нюансы считывания показаний типичного поплавкового указателя в баке для жидкого топлива и представим некоторые альтернативные способы контроля вашего топливного бака.

Как считывать показания с поплавка в баке жидкого топлива

Большинство топливных баков имеют традиционный поплавковый манометр. Этот указатель топливного бака имеет рычаг с поплавком, прикрепленный к его концу, и шарнир.Есть пластиковая пробирка с диском, показывающая, насколько заполнен бак мазута. Когда поплавок опускается, опускается и этот диск. Для получения подробной информации о том, как работает масляный бак, ознакомьтесь с нашим сообщением в блоге, как работает масляный бак, здесь.

Типичный резервуар для жидкого топлива имеет поплавковый манометр с шарнирным рычагом. Когда поплавок опускается, видимый диск в верхней части бака для жидкого топлива соответственно перемещается вниз.

Чтобы определить уровень поплавкового датчика, найдите отметки на пластиковом флаконе. Обычно это Full, 3/4, 1/2 и 1/4.Поскольку бак для жидкого топлива в доме закруглен в нижней части, эти датчики не очень точны при низком уровне бака. Практически всегда заказывайте топочный мазут онлайн примерно на 1/4 от объема. Это дает вам несколько дней на то, чтобы масло прибыло до того, как закончится.

Примечание. Некоторые «эксперты» говорят, что вам следует смотреть на то, где верх диска выравнивается с отметкой, а не на низ. Эти поплавковые датчики далеко не достаточно точны, чтобы проводить такое различие, поэтому просто посмотрите, где середина диска совпадает с отметкой, чтобы определить уровень.

Умножьте показанный уровень на размер топливного бака, чтобы приблизительно определить количество печного топлива в баке. Для бака на 275 галлонов 1/4 наполнения составляет примерно 0,25 * 275 = 69 галлонов. Для 330 1/4 заполнения составляет примерно 0,25 * 330 = 82,5.

В большинстве резервуаров для жидкого топлива в доме есть поплавковый манометр, подобный этому здесь. Желтый диск можно использовать для приблизительного определения степени заполнения топливного бака. Из-за закругленного дна топливного бака стрелка манометра опустится с 1/4 быстрее, чем с 1/2 на 1/4.Таким образом, очень важно повторно заказывать масло, когда манометр показывает 1/4 заполнения, чтобы предотвратить биение.

Насколько точен поплавковый указатель топочного мазута?

Так как это не точные датчики резервуара для жидкого топлива, их следует использовать только как приблизительное значение того, насколько заполнен резервуар. Из-за движущихся частей внутри они также могут со временем изнашиваться. Если вы подозреваете, что поплавковый датчик печного топлива застрял, просто отвинтите пластиковый флакон вручную. Пальцем нажмите на диск.Если датчик не застрял, диск должен легко опускаться, а затем медленно подниматься и оставаться вверх, указывая на то, что рычаг движется свободно.

Один из способов заклинивания поплавкового датчика топочного мазута - это простое вращение внутри топливного бака. Это может произойти со временем, и в результате поплавок заклинивает в стенке резервуара и не может двигаться.

Другая проблема, которая может возникнуть, - это то, что сам поплавок со временем становится менее плавучим. Как показано ниже, на поплавке может образовываться осадок, который не позволяет ему плавать поверх масла.

Поплавковые датчики печного топлива со временем подвержены множеству проблем, включая накопление шлама, как показано здесь.

Сколько топочного мазута я должен заказывать и когда?

Как только вы узнаете, сколько масла в вашем баке, вам нужно будет выяснить, сколько масла нужно заказать. Используйте приведенное ниже руководство, чтобы определить, сколько масла может выдержать ваш бак.

Сумма заказа = Емкость резервуара - Текущий уровень

Для вертикального масляного бака емкостью 275 галлонов максимальная емкость составляет 250 галлонов.Причина, по которой это не 275 галлонов, заключается в том, что после заполнения в верхней части бака всегда остается воздушное пространство. Это позволяет маслу расширяться в топливном баке и предотвращает переполнение бака.

Если ваш вертикальный бак для мазута на 275 галлонов заполнен на 1/4, мы знаем, что 275 * 0,25 = ~ 69 галлонов.

Сумма заказа = 250 - 69 = 181 галлон или меньше. В этом случае в топливный бак должно легко поместиться порядка 150 галлонов.

Бак для жидкого топлива для дома на 275 галлонов вмещает 240-250 галлонов в зависимости от его ориентации.Используйте эту таблицу как руководство, чтобы узнать, сколько масла нужно заказывать. Бак для домашнего мазута на 330 галлонов вмещает 288–305 галлонов в зависимости от его ориентации. Используйте эту таблицу как руководство, чтобы узнать, сколько масла нужно заказывать.

Используя приведенные выше руководства, вы сможете определить, когда заказывать мазут для дома. Найдите лучших и самых дешевых дилеров печного топлива рядом с вами с помощью FuelSnap, чтобы местные нефтяные компании не переплачивали вам!

Что делать, если я хочу заказать 200 галлонов?

Поскольку многие дилеры предлагают сниженную цену за 200 галлонов, у вас может возникнуть соблазн подождать, пока ваш резервуар не опустится ниже 1/4 полного объема заказа. Это может быть рискованно с поплавковым манометром, поскольку они, как известно, неточны, когда топливный бак настолько низкий. Вместо этого мы рекомендуем два варианта, если вы хотите, чтобы ваш танк был настолько низким:

  1. Умный масляный манометр. Это покажет ваш уровень масла с точностью до пары галлонов. Smart Oil Gauge также знает конкретную геометрию вашего топливного бака. Таким образом, это может объяснить закругленные края и уменьшенное количество масла на дне резервуара.
  2. Дворовая палка.Использование ярдовой палки для измерения определенного количества дюймов масла в баке даст вам хорошее представление о том, сколько масла в баке. Это, очевидно, громоздко, но намного надежнее, чем поплавковый датчик. После того, как вы измерили уровень в дюймах, сравните его с таблицей резервуара, чтобы определить уровень.
Использование интеллектуального масляного манометра - лучший способ определить, сколько печного топлива находится в вашем топливном баке. Smart Oil Gauge работает очень хорошо, когда в баке низкий уровень, и будет отсчитывать дни до тех пор, пока уровень не достигнет 1/4 или 1/8.Используя функцию приложения «магазин для масла», вы также увидите максимальное количество печного топлива, которое вы можете заказать в любой момент времени. Выбирайте из местных нефтяных компаний и надежно заказывайте мазут с помощью кредитной карты, когда в топливном баке заканчивается.

Сколько печного топлива я буду использовать в день?

Это отличный вопрос, который стоит задать себе при планировании следующего заказа мазута. Первый фактор - используете ли вы масло только для обогрева или для обогрева и горячей воды. Если вы используете мазут для горячей воды, вы продолжите потреблять масло круглый год.Ваше потребление может быть уменьшено до 1-2 галлонов в день в летние месяцы и до 6 или более галлонов в день в зимние месяцы. Это зависит от размера вашего дома, его теплоизоляции и других факторов. Возраст вашей системы отопления и поддержание ее в хорошем состоянии также являются важными факторами.

Единственный хороший способ узнать, сколько масла используется в тот или иной день, - это установить такое устройство, как Smart Oil Gauge. Smart Oil Gauge использует ультразвуковой датчик для измерения уровня масла каждый час.Затем он отображает эти данные с течением времени, предоставляя вам статистику использования.

Smart Oil Gauge позволяет вам точно сказать, сколько галлонов домашнего мазута использует ваш дом в течение часа, дня, недели, месяца или года. Эти статистические данные чрезвычайно полезны при настройке термостата в течение года.

Используйте поплавковый манометр для определения уровня вашего печного топлива в баке

Теперь, когда вы понимаете, как читать поплавок, не забывайте, что это только приблизительное значение. Для точного определения уровня в баке при низком уровне используйте интеллектуальный масляный манометр или ярдовый стержень.Обе эти опции дадут вам гораздо лучшее представление об уровне в баке. Когда вы будете готовы заказать топочный мазут, посетите такой сайт, как FuelSnap, чтобы убедиться, что вы получаете лучшую возможную сделку на топочный мазут.

Счастливого отопления,

Стив

Этот умный масляный манометр - надежное дополнение к умному дому для домов с масляным отоплением

С развитием технологий «умного дома», очевидно, произошел бум подключенных устройств и стремление сделать все и вся «умным».«В некоторых случаях (например, освещение, термостаты) это имеет смысл и удобство реально.

В других (слишком многих) случаях это просто маркетинговый трюк, не имеющий реальной выгоды или цели. «Умные» кофеварки? Разве у большинства кофеварок нет программируемых таймеров? На самом деле, я не могу придумать ничего на кухне, что нужно, чтобы был «умным», подключенным к облаку и управляемым с вашего телефона. Вам действительно следует следить за всеми этими приборами, которые либо сильно нагреваются, либо имеют нестандартные детали.

Поэтому, когда я впервые увидел этот умный датчик уровня масла от Connected Consumer Fuel, у меня возникли сомнения.

Однако я недавно переехал в дом с масляным обогревом (в качестве резервного источника питания для одного из моих компрессоров теплового насоса) и практически не понимал, как все это работает. После одной зимы с масляным теплом я могу честно сказать, что я в противоречии. Да, я сжигаю невозобновляемое ископаемое топливо и чувствую себя невероятно виноватым по этому поводу. Но когда на улице 20 градусов? Ой, но он невероятно вкусный и согревает дом за считанные минуты.

Итак, пытаясь уменьшить количество масла, которое я сжигаю (чтобы спасти Землю и свой кошелек), я пошел на поиски чего-то, что помогло бы мне лучше контролировать потребление и уровень масла.

Что привело меня к этому изящному маленькому устройству.

У меня есть бак на 275 галлонов, расположенный под палубой позади моего дома. Доступ к нему не такой уж и сложный, но это больно.

И «традиционный» (то есть единственный) способ узнать, сколько масла осталось в резервуаре, - это присесть под палубу и взглянуть на маленький пузырьковый манометр, подключенный к резервуару. Опять же, это не так уж сложно, но когда ниже нуля, на земле лежит снег, а жара идет довольно постоянно?

Да, это определенно «проблема первого мира», но все же не так уж весело делать это каждый день или около того, чтобы убедиться, что у вас не закончилась нефть.

Показан бак 1/4, который я оставил с прошлой зимы.

Так что же делает умный датчик уровня масла
?

Рад, что вы спросили.

Вкратце, он подключается к верхней части вашего бака и измеряет, сколько масла у вас в баке.Затем вы можете использовать приложение на своем мобильном устройстве (или спросить Alexa), чтобы проверить, сколько масла у вас есть, не выходя из комфорта (и тепла) вашего дома. Или в любой точке мира, если на то пошло.

Если это все, что он сделал, это, безусловно, было бы удобством, но я не уверен, что оно того стоит. К счастью, это еще не все.

Любители данных будут в восторге от графиков и цифр, которые предлагает вам приложение. С первого взгляда вы можете увидеть, сколько масла вы используете ежечасно, ежедневно, еженедельно или ежемесячно. Вы можете определить периоды пиковой нагрузки, и в зависимости от вашего использования приложение может оценить, сколько дней у вас есть, прежде чем настанет время снова наполнить резервуар.

Даже такие гики, не разбирающиеся в данных, как я, сочтут этот датчик чрезвычайно ценным. Короче говоря, эти графики и ту информацию, которую показывает приложение? Это именно то, что я искал. Это помогает мне не только следить за маслом и знать, сколько мы сжигаем, но и как (и когда) мы можем регулировать его использование.

Как это настроить?

Подключить манометр к вашему резервуару несложно.Если у вас есть неиспользуемое отверстие 2 ″ NPT на резервуаре, его просто прикручивают к нему.

Вуаля!

Подключить датчик к домашнему Wi-Fi немного сложнее, по крайней мере, по моему опыту. Датчик подключается только к сигналу 2,4 ГГц, поэтому, если у вас двухдиапазонный маршрутизатор (и вы не можете вручную переключаться между ними), вам, возможно, придется столкнуться с множеством сообщений об ошибках. Я уверен.

В конце концов, мне удалось подключить его, и как только это произошло, все остальное стало гладким, как шелк.Приложение проведет вас через все это и сделает процесс достаточно идиотским.

Внутри шкалы находится крошечное бьющееся сердце всей операции.

Как это работает? А это точно?

Внизу манометра есть ультразвуковой датчик, который измеряет и сообщает уровень масла с точностью до десятых долей галлона. Хотя это довольно точно, это также означает, что он улавливает отклонения из-за колебаний температуры. Таким образом, даже если нагреватель может не работать, датчик (и приложение) будет сообщать об изменениях уровня масла в результате нормальных изменений температуры воздуха в течение дня или если на бак попадают прямые солнечные лучи (и нагревает масло внутри).

Ультразвуковой датчик внизу манометра

Однако по большей части эти колебания незначительны и имеют тенденцию «выравниваться» со временем. Легко увидеть, что они на самом деле не отражают расход масла по нагреву.

Однако есть один существенный недостаток умного масляного датчика.

Когда вы настроите свою учетную запись в приложении и выберете все настройки, вы увидите, что датчик работает с различными размерами и типами резервуаров. В разговоре с людьми из Connected Consumer Fuel они сказали мне, что их «наименее любимая» конфигурация - это именно то, что у меня есть: горизонтально установленный бак.

Варианты размеров бака слева; мои настройки справа

Почему?

Что ж, когда горизонтальный резервуар полон, масло оказывается так близко к датчику (всего пара дюймов), что не может получить сверхточные показания. Когда в начале этого сезона я наполнил свой бак, он увеличился до 263 галлонов. (Я физически проверил уровень в компании, которая поставляет мое масло.)

Приложение Smart Oil показало чуть более 195 галлонов. Опять же, люди из Connected Consumer Fuel утверждают, что датчик не является сверхнадежным для моего типа баков при уровнях более 200 галлонов.

Помните пузырьковый манометр на моем резервуаре, который измерял 1/4 резервуара? (Прокрутите вверх, если вы этого не сделаете.) Приложение точно соответствовало этим параметрам. Но когда я наполнил бак (и пузырь поднялся до самого верха)… не так уж и много.

Точное показание резервуара 1/4 слева; неточное показание полного бака справа

Итак, когда полон, датчик не дает мне точных показаний. Но для большинства резервуаров (200 галлонов и ниже) это так. И когда он почти пустой, когда он мне нужен больше всего, я получаю точные показания.

Что-нибудь еще?

В приложении вы также можете выбрать получение уведомлений - потому что, давайте посмотрим правде в глаза, вы не будете забывать проверять это каждый день. Я настроен на получение текстовых уведомлений, когда уровень достигает 1/4 резервуара и когда отображается "аномально высокий" уровень использования.

Вы также можете получать электронные письма о датчике, не сообщающем о низком заряде батареи, 1/2 резервуара, 1/3 резервуара, 1/8 резервуара и о заполнении резервуара.

(Также есть интеграция с Alexa, но все, что она действительно делает - когда она работает - это сообщает о вашем текущем уровне.Я подключил его, чтобы посмотреть, как он работает, и с тех пор не использовал.)

Таким образом, даже если у вас может возникнуть соблазн проверять приложение и анализировать графики каждый день, когда это еще новая игрушка, интеллектуальный датчик уровня масла действительно разработан, чтобы быть устройством типа «прикрепил и забыл».

Это было именно то, что я искал, и он хорошо выполняет свою работу. Это не идеально, но на самом деле нет ничего идеального.

Если вы хотите сэкономить деньги, спасти Землю или если у вас есть масляный резервуар, доступ к которому затруднен, и вы просто хотите уменьшить количество раз, которое вам придется проверять в течение леденящей до костей зимы месяцев, этот маленький гаджет - оберег.

Вам также может понравиться ...

Вот что вам нужно знать о манометре масла

Большинство водителей знают, что регулярная плановая замена масла может продлить срок службы их двигателя. Однако, когда дело доходит до масла, следует учитывать еще несколько моментов. Ваш масляный насос должен работать правильно, и вы хотите быть уверены, что проверяете манометр давления масла. Чтобы узнать все об этом важном компоненте, ознакомьтесь с этим руководством от Chevrolet of Homewood.

Как читать манометр давления масла

Как и большинство измерений в вашем автомобиле, ваше давление масла отображается на приборной панели. Скорее всего, вы найдете циферблат со стрелкой индикатора под этикеткой с надписью «Масло». Однако на некоторых автомобилях просто используется буква «H» или «L», чтобы вы знали, высокое или низкое давление масла. Если у вас возникли проблемы с поиском манометра, обратитесь к руководству пользователя для получения дополнительной информации. Когда давление масла равно нулю, это, скорее всего, означает, что ваша машина работает на холостом ходу.Если вы разгоняете машину, а она по-прежнему показывает ноль, то вам нужно сдать ее в сервис. То же самое, если давление масла высокое или низкое. Это может указывать на очень серьезную проблему.

Типы манометров

Существует два разных типа манометров давления масла, и оба требуют разного уровня обслуживания.

  • Механические датчики: эту систему можно найти на старых автомобилях. Он может дать вам надежные показания, но он также требует регулярного обслуживания для продолжения работы.Если у вас есть один из этих датчиков, убедитесь, что ваш автомобиль проходит регулярные проверки.
  • Электрические датчики: если у вас более новая машина, скорее всего, в ней есть такой же датчик. Он обеспечивает точные измерения и с меньшей вероятностью нуждается в обслуживании. Тем не менее, вы всегда хотите убедиться, что он работает правильно.

Посетите Chevrolet из Homewood для обслуживания

Если у вас низкое, высокое давление масла или если у вас есть какие-либо другие потребности в обслуживании, остановитесь в Chevrolet of Homewood.Нас легко найти по адресу 18033 Halsted St. в Хомвуде, штат Иллинойс, и вы можете позвонить нам по телефону 708-799-2000. Наша опытная сервисная команда будет рада рассказать вам о масляной системе вашего автомобиля, в том числе решить, какое масло нужно вашему автомобилю. Запишитесь на прием сегодня онлайн!

Описание манометра

Указатели уровня масла похожи на большинство индикаторов на приборной панели. Есть этикетка (обычно «МАСЛО»), числа (от 1 до 80 или от 1 до 100) и циферблат со стрелкой индикатора.Вместо цифр в некоторых автомобилях используются буквы «L» и «H» для обозначения высокого или низкого давления.

Хотя почти в каждом автомобиле есть система контроля давления масла, не на всех автомобилях есть датчики давления масла на приборной панели. Это зависит от марки и модели. Некоторые автомобили имеют цифровое считывание, а другие имеют индикатор на приборной панели, который загорается при обнаружении изменения давления масла. Обратитесь к руководству пользователя, чтобы узнать, где находится ваш манометр и как его читать.

Нулевое показание

Это нормально, только когда автомобиль находится на холостом ходу. Если это показание происходит на более высоких скоростях, это может означать одно из трех: 1) датчик неисправен, 2) уровень масла низкий, или 3) масляный насос (или его привод) неисправен. В любом случае выключите двигатель и как можно скорее проверьте двигатель. Если ваше масло действительно пустое, залейте его, прежде чем сдавать автомобиль в ближайший к вам сервисный центр Firestone Complete Auto Care.

Низкое показание

Если ваш манометр масла постоянно показывает более низкое значение на холостом ходу автомобиля (обычно ниже 20 или в нижней четверти манометра), проверьте его.Это может указывать на проблему с датчиком (например, утечка в механическом датчике), но, скорее всего, это означает, что компонент двигателя изношен, что приводит к падению давления масла. Быстро отремонтировав или заменив деталь, вы сможете избежать серьезных и дорогостоящих поломок двигателя в будущем.

Высокое значение

Стрелка манометра должна опуститься на середину после того, как автомобиль проработает около 20 минут. Если он опускается к верхней части манометра, это может указывать на высокое давление масла.Клапан сброса давления может заклинивать или неисправен, либо может быть закупорка трубопроводов подачи масла. Поскольку высокое давление может привести к разрыву масляного фильтра, выключите двигатель, как только заметите показания.

Приборы, индикаторы и фары вашего автомобиля созданы, чтобы вам помочь! Они подсказывают вам проблемы, которые могут быть не очевидны, прежде чем они в конечном итоге будут стоить вам значительного времени и денег. Если горит сигнальная лампа масла или вы видите показания манометра, которые вас беспокоят, позвольте нашим сертифицированным специалистам ASE облегчить вам задачу, выполнив замену масла в полном объеме.Эта услуга включает в себя осмотр по 19 пунктам, который может помочь диагностировать проблемы с давлением масла в вашем автомобиле. Запланируйте встречу по замене масла в ближайшем к вам Firestone Complete Auto Care сегодня и узнайте, как вы также можете сэкономить с нашими эффектными купонами на замену масла!

АВТОРСКИЕ ПРАВА на каждую фотографию принадлежат AFP, EFE, Reuters, AP. Этот блог, который я использовал для помощи людям, не имеет с ним никакого отношения.

информация: [email protected]

Нравится:

Нравится Загрузка...

Связанные

Как считывать показания манометра масляного бака

Использование систем отопления на жидком топливе, таких как масляные печи или котлы, является идеальным выбором для домовладельцев на Кейп-Коде. Масляное отопление не только безопаснее, чем альтернативы, но и удобно, горит чисто и обеспечивает одно из самых равномерных и мощных обогревов дома в отрасли. При этом, если вы новичок в нагреве масла, вы, возможно, обнаружили одну из самых распространенных проблем при обслуживании масляного бака: как вы читаете манометр масляного бака?

Как всегда, Hall Oil Gas and Electric - ваш партнер, который сделает ваш дом комфортным и удобным. Если вы здесь, чтобы научиться считывать показания манометра в масляном баке, вы обратились к нужным специалистам. В этом сообщении блога мы обсудим все, что вам нужно знать об этом важном измерительном инструменте на вашем масляном баке. Вот несколько часто задаваемых вопросов о датчике масляного бака.

Основные вопросы о манометре масляного бака:

Где мой масляный бак?

Как правило, при установке масляного бака ваш бак размещается в подвале вашего дома или где-нибудь снаружи дома у стены - чаще всего в задней части дома или иногда вдоль одной из сторон.Нефтяные резервуары довольно большие, обычно вмещают от 220 до 1000 галлонов, хотя промышленный «стандартный» размер масляных резервуаров - это модель на 275 галлонов, установленная в подвале.

Как я могу прочитать манометр масляного бака?

В подавляющем большинстве современных масляных резервуаров установлен манометр, облегчающий считывание уровня масла. Датчик, скорее всего, будет установлен в верхней части резервуара. Обычно это чистый цилиндр с поплавком. На манометре будут отмечены следующие показатели:

Индикаторы должны быть представлены в указанном выше порядке, и здесь все довольно просто.Если поплавок манометра масляного бака находится внизу манометра или больше не виден, масляный бак пуст или почти пуст. Однако помните, что указатель уровня масла показывает вам уровень топлива в баке. Он не предоставляет вам никакой информации о том, сколько галлонов у вас осталось. Вы можете оценить количество галлонов в вашем резервуаре, зная, насколько велик резервуар. В отраслевом стандарте 275, например, при ½ у вас останется примерно 135 галлонов.

Как я могу проверить, работает ли датчик масляного бака?

Не уверены, что датчик вашего масляного бака действительно работает? Есть способ проверить, исправен ли указатель вашего масляного бака.Осторожно снимите внешний корпус и осторожно прижмите поплавок. Если он возвращается в исходное положение, указатель масляного бака работает нормально. Если поплавок не возвращается в исходное положение, значит, он не работает, и вам необходимо обратиться в местную компанию по доставке масла для обслуживания масляного бака.

Как проверить уровень масла без манометра?

Если по какой-либо причине в вашем масляном баке отсутствует соответствующий манометр, или вы подозреваете, что датчик поврежден, у вас все еще есть решение! Чистый и стерилизованный мерный прибор или любой другой измерительный инструмент могут работать нормально.В следующий раз, когда ваш резервуар будет полностью заполнен, окуните палку и отметьте полную точку. Теперь у вас есть простая ссылка.

Сколько печного топлива вы сожжете за день?

Итак, теперь, когда вы знаете, как считывать показания манометра масляного бака, как вы можете определить, на сколько хватит масла в вашем баке? В Hall Oil у нас есть способ спрогнозировать, сколько топлива для отопления вы будете использовать. Наши прогнозы основаны на размере вашего дома и погоде. Например, если у вас есть масляный бак емкостью 275 галлонов и только бака масла, это равняется примерно 55 галлонам оставшегося печного мазута.Если температура наружного воздуха в среднем составляет 32 градуса за 24 часа, дом площадью 2500 квадратных футов будет использовать 6 или 7 галлонов мазута в день. Это означает, что если осталось масла, у вас будет около недели, прежде чем оно полностью закончится. Вот почему рекомендуется заказывать топливо в местной компании по доставке мазута, если вы заметили, что ваш бак достигает этого уровня.

Что делать, если я не хочу беспокоиться об уровне в масляном баке?

Теперь вы думаете, как настоящий потребитель мазута на Кейп-Коде! Даже если вы умеете читать на шкале, это все равно очень грубое приближение.И даже зная, сколько мазута обычно сжигается в зимний день, ситуация может меняться. Хотя мы прогнозируем, что вы будете использовать 6 или 7 галлонов масла в день при средней температуре 32 градуса, эта цифра повысится, если температура значительно упадет. Или, если ваш дом больше среднего. В Новой Англии довольно часто бывает очень холодно в течение нескольких дней. Лучший вариант, чтобы избежать аварийной ситуации с отоплением, - это связаться с местной компанией по поставке мазута, которая обеспечивает автоматическую подачу мазута.

В частности, ключевым словом здесь является автомат. Почему? Потому что компании, предлагающие автоматическую доставку, такие как Hall Oil Gas And Electric, контролируют уровень масла в вашем баке самостоятельно. Это полностью снимает с вас ответственность и перекладывает ее на опытных профессионалов. Таким образом, вы никогда не останетесь с дефицитом, и ваши потребности всегда будут удовлетворены.

Hall Oil - компания №1 по автоматической доставке мазута на Кейп-Код.

Hall Oil Gas and Electric уже несколько поколений обеспечивает надежную доставку мазута в дома на Кейп-Коде.Мы искренне заботимся о комфорте наших клиентов. Мы стремимся предоставить вам первоклассный опыт и поставку мазута в любое время, когда оно вам понадобится. Если вы хотите настроить автоматическую доставку или вам нужен мазут для аварийного отопления, компания Hall Oil с радостью вам предоставит. Кроме того, если ваш масляный бак или датчик масляного бака нуждаются в обслуживании или ремонте, мы будем рады помочь.

Позвоните (508) 398-3831, посетите наш офис в Южном Деннисе или свяжитесь с нами онлайн , чтобы узнать больше об автоматической доставке мазута на Кейп-Код!

Как узнать, неисправен ли датчик давления масла?

Давление масла в двигателе транспортного средства играет важную роль в обеспечении попадания смазочных материалов в нужные области, включая подшипники распределительного вала, главного и балансирного вала.Это помогает снизить износ деталей двигателя, гарантируя, что двигатель не будет слишком горячим и продолжит работать без сбоев. При проверке манометра масла имейте в виду, что в холодную погоду давление выше из-за большей толщины (также известной как вязкость) масла.

Как работает манометр

Внутреннее устройство манометра масла в значительной степени зависит от типа: электрический или механический. В механическом манометре используется пружина, на которую действует давление масла.Спиральная трубка, называемая грушей, присоединяется к внешнему кожуху манометра и к соединению в нижней части иглы. Масло подается в баллон под давлением, как и в двигателе транспортного средства, из подающей трубы, что приводит к попытке выпрямления баллона. Это давление перемещает стрелку давления масла на приборной панели, показывающую уровень давления масла в двигателе.

Электрический датчик использует передающий блок и цепь для передачи электрических сигналов датчику через проволочную катушку.Эти детали позволяют системе изменять стрелку индикатора, чтобы показывать правильное давление. Масло входит в конец датчика и толкается к диафрагме, которая перемещает стеклоочиститель внутри датчика вверх и вниз по резистивному лезвию, создавая сигнал, который перемещает иглу в датчике.

В некоторых автомобилях вместо манометра используется сигнальная лампа уровня масла. В этом случае сигнальная лампа подключается к датчику, который использует простой переключатель включения / выключения, который считывает давление масла через диафрагму, прикрепленную к двигателю.

Признаки неисправного манометра масла

Когда манометр давления масла перестает работать должным образом, попросите механика убедиться, что он исправен. Некоторые общие индикаторы того, что манометр давления масла не работает должным образом, включают:

  • Не работает манометр масла : Причины этого колеблются от неисправного манометра до необходимости замены масла. Обратитесь к механику для проверки уровня масла.

  • Показания манометра слишком низкие , обычно ниже 15–20 фунтов на квадратный дюйм на холостом ходу.Холодная погода также может снизить давление масла до тех пор, пока масляный насос не сможет подать масло в двигатель.

  • Показания манометра слишком высокие , или более 80 фунтов на квадратный дюйм во время движения, особенно на более высоких оборотах. Владельцы транспортных средств могут проверить свои руководства, чтобы узнать, до какого уровня должны доходить показания манометра при работе двигателя на определенных оборотах.

Другие причины высокого или низкого показания манометра

Помимо неисправного манометра масла, проблемы с другими системами и частями двигателя могут вызывать завышенные или заниженные показания.Механик проверит эти проблемные места, чтобы убедиться, что эти детали остаются в хорошем рабочем состоянии и не вызывают проблемы с давлением масла.

  • Масло необходимо заменить : Со временем масло разрушается и теряет часть своей вязкости, что приводит к заниженным показаниям манометра масла. Механик проверит состояние масла и при необходимости заменит его.

  • Забитый масляный фильтр может привести к показаниям манометра высокого давления.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
