ВАЗ 2106 и 2107 — классика отечественного автопрома. Но какому любителю лихой езды не хотелось бы сделать свою машину более мощной и сохранить при этом объёмы потребляемого топлива? Бывалые механики знают, что для этого стоит всего лишь привести в порядок карбюратор машины и провести своевременный ремонт.

Какую модель карбюратора выбрать

Для любого автомобиля ВАЗ, начиная с 2101 и заканчивая 2107, подойдут только определённые модели карбюраторов.

Карбюраторы ДААЗ

Карбюраторы ДААЗ 2101, 2103, 2106. Производились они на Дмитровском Автоагрегатном Заводе, который выкупил лицензию у итальянской фирмы Weber, потому эти карбюраторы могут указываться под обоими названиями. Устройства не отличались сложностью конструкции, однако могли порадовать своих владельцев быстрым разгоном автомобиля и хорошей скоростью. Одной из самых больших проблем в установке этих моделей является их практическое отсутствие на рынке.

Помимо скорости и простоты, карбюраторы Weber обеспечивали и невероятно быстрый расход топлива — на 100 км эти «монстры» съедали по 10–14 л. горючего.

Мощный, но ресурсозатратный карбюратор Weber производился российским Дмитровским заводом по итальянской технологии

Карбюраторы «Озон»

Более технологичные модели, которые устанавливались уже в автомобили ВАЗ 2105 и 2107, тоже производились на Дмитровском Автоагрегатном Заводе. Однако они были не только более продвинуты и усовершенствованны, но и более экологичны. Именно за это они получили название «Озон». Такой карбюратор позволял сократить расход топлива до 7–10 л. на 100 км, при этом сохранив динамические характеристики своих предшественников. Минусом устройства стала сложность его сборки и постоянные загрязнения в одной из камер, которые приводили к тому, что заметно ухудшался разгон автомобиля, снижалась скорость и начинал барахлить мотор.

«Озон» — экологичнаямодель карбюраторов ДААЗ

Solex

Чуть позже появились карбюраторы ДААЗ 21053. Производились они по лицензии французской фирмы Solex, отсюда и взялось название моделей. Эти карбюраторы были мало чем похожи на предыдущие модели ДААЗ. Обновлённая конструкция с системой обратной подачи топлива позволяла сохранять по 400–500 мл горючего на 100 км. Эти карбюраторы отличались хорошей мощностью при малом расходе бензина. Недостатком устройства стали узкие топливные и воздушные каналы, которые очень часто забивались.

Карбюратор Solex удачно совместил в себе мощность и экологичность своих предшественников

Карбюраторы Solex имели множество вариаций с различными вспомогательными системами. В СНГ наиболее популярным стал вариант с электрическим клапаном холостого хода.

Нестандартный карбюратор Solex 21073

Зачастую пытливые автолюбители прибегали к самостоятельным заменам карбюратора. Одной из подходящих моделей оказался Solex 21073, знаменитый достаточно широки жиклёрами и каналами. Такой карбюратор увеличивал мощность автомобиля, однако вместе с тем поднимал и расход топлива — 9–12 л. на 100 км.

Solex 21083

Второй нестандартный карбюратор, который с некоторыми доработками подходит к моделям ВАЗ 2106 и 2107, это Solex 21083. После расширения диффузоров и установки жиклёров это устройство позволяет значительно поднять динамику автомобиля без особого расхода топлива. Однако процесс апгрейда карбюратора весьма сложен и трудоёмок.

Диагностика неисправностей

Для того чтобы понять состояние карбюратора в автомобиле, достаточно провести небольшую диагностику.

Признаки неисправности карбюратора:

• автомобиль начал расходовать больше бензина, чем ему требовалось ранее;
• двигатель начинает быстро перегреваться;
• из глушителя валит чёрный дым и слышатся хлопки, «чихания» и «постреливания». Эти неисправности появляются при неправильном подсоединении высоковольтных проводов, позднем зажигании, неправильной работе трамблёра и коммутатора системы зажигания, после неудачного ремонта ремня ГРМ, при неподходящей топливной смеси;
• автомобиль стал заметно терять мощность при движении;
• машина разгоняется намного медленнее;
• случаются провалы, когда при нажатии на педаль «газа» автомобиль не реагирует мгновенно, а ускорение происходит постепенно и с задержкой;
• имеют место рывки — частые и короткие провалы;
• происходит раскачивание — несколько провалов с незначительным интервалом.

Важно помнить, что перед тем, как приступать к ремонту карбюратора, следует провести диагностику всей системы питания двигателя и его технического состояния.

Характерные неисправности карбюратора:

1. В поплавковой камере нет топлива или же топливная смесь слишком обогащённая/обеднённая. В этом случае двигатель машины не запускается совсем или запускается, но сразу же глохнет.

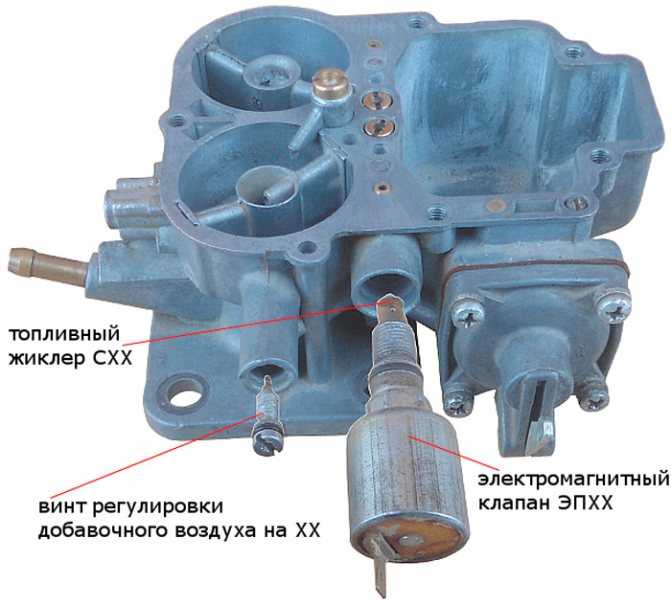

2. Засорились каналы холостого хода или жиклёры.
3. Электромагнитный клапан работает с перебоями.
4. В блоке управления или же среди элементов экономайзера принудительного холостого хода (ЭПХХ) появились сбои.
5. Начало некорректно работать или поплавилось резиновое уплотнительное кольцо.
6. «Переливает» топливо, уровень в поплавковой камере не держится. Причина в разгерметизации топливного клапана.

Ремонт своими руками

Если вдруг ваш карбюратор пришёл в негодность, не стоит его выкидывать. Ремонт этого важного «органа» автомобиля заключается в максимально быстрой замене неисправных деталей. Для того, чтобы определить, какие детали необходимо заменить, следует разобрать, прочистить карбюратор и внимательно осмотреть составляющие механизмы.

Как снять карбюратор

Снятие карбюратора производится в том случае, если в нём обнаружена неисправность, но возможности сделать это методом частичной разборки нет. Также снимают карбюратор для его замены, регулировки и прочистки.

Снимается он следующим образом:

1. Для начала удаляются всевозможные навесные части и тросы привода заслонок.
2. Снимается со шпилек корпус воздушного фильтра. Для этого необходимо открутить все гайки, на которых он крепится к карбюратору. Отодвигается прижимная гайка и вытаскивается из кронштейна крепления оболочка троса воздушной заслонки.
3. От загрязнений очищается наружняя поверхность деталей.
4. Ослабляется трос привода воздушной заслонки и снимаются шланги подачи топлива и отвода картерных газов.
5. Отсоединяется шланг между экономайзером и пневмоклапаном и шланг вакуумного распределителя зажигания.
6. Затем откручиваются гайки, которыми карбюратор крепится к впускному коллектору.
7. Снимается корпус карбюратора и чистой тряпицей глушится отверстие впускного коллектора, чтобы избежать засорения.

Не забудьте проверить целостность уплотнительной прокладки, которая находится между карбюратором и впускным коллектором. При необходимости замените её.

Фотогалерея: снятие карбюратора с ВАЗ

Раскручиваем гайки и снимаем корпус воздушного фильтра, после чего отсоединяем шланги и патрубки

Отсоединяем колодки и ослабляем дроссельную заслонку

Поворачиваем гайки крепления карбюратора, снимаем его и закрываем впускной коллектор

Как прочистить карбюратор

Прежде чем начать чистку карбюратора, вам необходимо тщательно подготовиться: купить в автомагазине специальный аэрозольный очиститель, вооружиться гладкими сухими тряпочками, насосом для накачки шин, снять карбюратор и разобрать его.

Прочистка жиклёров

Жиклёры — каналы подачи топлива и газа — чистят сжатым воздухом или жидким очистителем под давлением. Механическая чистка какими-либо ворсистыми или металлическими предметами запрещена.

При прочистке жиклёров сжатым воздухом (для этого можно использовать насос для шин) продувается корпус жиклёров холостого хода, главной дозирующей системы (воздушные и топливные), затем клапаны и каналы распылителя насоса.

При сильном загрязнении жиклёры помещают в ацетон, чтобы отложения размягчились или полностью растворились. Затем их следует продуть.

Таблица: значения калибровки жиклёров

Диаметр отверстий, мм	Первая камера	Вторая камера
Главный топливный жиклёр	1,35	1,25
Воздушный жиклёр	1,70	1,90
Топливный жиклёр холостого хода	0,45	0,60
Воздушный жиклёр холостого хода	1,80	0,70
Жиклёр насоса ускорителя	0,50	—
Перепускной жиклёр подачи ускорительного насоса	0,40	—
Топливный жиклёр обогатительного устройства	—	1,50
Эмульсионный жиклёр обогатительного устройства	—	1,70
Воздушный жиклёр обогатительного устройства	0,70	—

Промывка поплавковой системы

Чтобы попасть к поплавковой системе карбюратора, необходимо:

1. Снять воздушный фильтр и хомуты крепления топливных шлангов.
2. Отсоединить трос, который отвечает за пусковое устройство.
3. Снять электрический разъём на электромагнитном клапане.
4. Затем отвертеть крепящие болты и не переворачивая снять крышку карбюратора.

Чистить поплавковый отсек лучше всего резиновой грушей, тщательно втягивая остатки топлива из камеры. Ворсистые тряпки использовать не стоит — они могут случайно забить жиклёры.

В завершение очистки вы можете протереть дно поплавковой камеры жёсткой кисточкой.

Чтобы проверить, насколько хорошо вы очистили поплавковую камеру, необходимо вывернуть воздушные жиклёры и продуть эмульсионные колодцы. Если в них появляется грязь, промывку следует повторить и проверить тем же способом.

Чистить отсек поплавковой системы лучше всего резиновой грушей

Промывка дроссельной заслонки

Производится с помощью очистителя, который можно приобрести в специализированном автомагазине.

1. Промывается сама дроссельная заслонка, а также все доступные элементы, каналы, клапаны и прочее. Особое внимание следует уделить каналу принудительной вентиляции картера, т. к. он засоряется чаще и сильнее других частей.
2. После этого откручивается датчик холостого хода и промываются внутренние элементы.
3. Процедура повторяется ещё раз.

Видео: как прочистить дроссельную заслонку на ВАЗ

Замена прокладки

Прокладка находится между корпусом карбюратора и его крышкой. Если во время разборки вы обнаружили какие-либо повреждения на прокладке, её стоит заменить.

Сделать это не так сложно — нужно просто демонтировать поплавок и поставить на место старой непригодной прокладки новую. Затем установить поплавок и вернуть крышку карбюратора обратно.

После промывки внутренних элементов карбюратора его следует продуть. Для этого отлично подойдёт воздушный или автомобильный компрессор.

Видео: как снять и прочистить карбюратор на ВАЗ

Регулировка карбюратора

После прочистки и ремонта карбюратора его следует отрегулировать.

Как установить уровень топлива

1. Для начала необходимо отрегулировать поплавок, который в первую очередь влияет на расход топлива.
2. Открутите винты крепления крышки и для удобства поставьте её вертикально. Следите за тем, чтобы игла легонько касалась поплавка.
3. Проверьте, чтобы зазор между крышкой с установленной на ней прокладкой и нижней частью поплавка равнялся 6,2±0,25 мм. В случае несоответствия, исправьте тот момент, сместив язычок поплавка.
4. После этого проверьте ход поплавка. Его величина должна составлять 8±0,25 мм.

Видео: как отрегулировать уровень топлива в карбюраторе ВАЗ

Регулировка пускового устройства

1. Для этого карбюратор необходимо установить на двигатель, но не накрывать воздушным фильтром. После этого максимально оттянуть подсос.
2. Затем надо прогреть двигатель и отвёрткой на треть приоткрыть воздушную заслонку. Тягу дроссельной заслонки необходимо подогнуть до 3200–3400 оборотов в минуту.
3. Затем опустите заслонку и уменьшите количество оборотов до 2800–3000 в минуту.

Не упускайте из внимания отверстие под пробку — его необходимо зажимать, чтобы под диафрагмой пускового устройства образовывался разряжённый воздух.

Регулировка на холостом ходу

Производится при разогретом двигателе. Задействован только винт качества.

1. Винтом качества разгоняем обороты двигателя до максимальной отметки.
2. После этого винтом количества повышаем частоту вращения на 100–150 оборотов и не прекращая работы двигателя снижаем обороты на то же число, но уже винтом качества.

Такая операция завершает регулировку двигателя и обеспечивает ему качественную и устойчивую работу при минимально допустимом количестве угарного газа.

С помощью винта качества можно обеднить или обогатить топливную смесь — он отвечает за подачу бензина, и его закручивание обедняет горючую смесь, а откручивание — наоборот, обогащает.

Как установить агрегат на место

Собрать и установить карбюратор на место можно точно так же, как вы его разбирали, совершив все действия в обратном порядке.

1. Карбюратор устанавливается на своё место, закручиваются крепёжные болты.
2. Прикрепляются патрубки, через которых идёт подача топлива. Газовый трос подсоединяется к рычагу дроссельных заслонок.
3. Крепится проводка.
4. К распределителю зажигания подсоединяется вакуумный шланг, объединяются концевики ЭПХХ.
5. После установки карбюратора производится его регулировка.

Видео: установка карбюратора на ВАЗ

Самостоятельно снять, разобрать, прочистить и установить на место карбюратор в ВАЗ 2107 и 2106 не так уж сложно. Главное — не пугаться огромного количества шлангов, клапанов, деталей и грязи и чётко следовать инструкциям.

Регулировка карбюратора ВАЗ 2106 обороты винта ~ AUTOTEXNIKA.RU

Регулировка положения дроссельной заслонки первой камеры

Неплотно закрытые заслонки являются предпосылкой излишка топливно-воздушной консистенции во впускном коллекторе мотора. Неполное же их открытие, напротив, может привести к недостающему количеству консистенции. Такие ситуации обычно вызваны неверной либо сбившейся настройкой привода дроссельных заслонок. Величина зазора меж заслонками и стенами смесительной камеры должна составлять 0,9 мм. Это дозволит избежать заедания заслонки и предупредит возникновение выработки на стене в месте её соприкосновения с заслонкой. Регулируется зазор при помощи упрямого винта последующим образом.

Отсоединяем наконечник тяги привода дроссельной заслонки от педали газа.

Регулировка тяг «газа» и «подсоса»

Длина тросиков «подсоса» и тяги «газа» должна обеспечивать полное закрытие и открытие заслонок во всех режимах работы мотора. Порядок проверки этих узлов последующий:

• при утопленной до упора ручке «подсоса» воздушная заслонка должна быть на сто процентов открыта, другими словами должна находиться в вертикальном положении;
• при вытянутой до упора ручке «подсоса» воздушная заслонка должна быть вполне закрыта, без зазоров перекрывая сечение первой камеры;
• для регулировки нужно ослабить винт фиксации наконечника тяги привода «подсоса»;
• регулировка привода тяги «газа» осуществляется вращением пластмассового наконечника до того времени, пока заслонка не встанет в необходимое положение.

Таблица: тарировочные данные карбюратора «Озон»

Хоть какое отклонение состава топливно-воздушной консистенции от рационального оказывает влияние на работу мотора. Затрудняется пуск прохладного и прогретого мотора, нарушается его работа на холостом ходу и в рабочем режиме, усугубляется динамика разгона.

Назначение и устройство карбюратора ВАЗ 2106

Автомобиль ВАЗ 2106 начал выпускаться в 1976 году и сходу приобрёл огромную популярность у российских автовладельцев. Для бесперебойной работы маленького мотора требовалось наличие воздуха, горючего, сильной искры и компрессии. 1-ые два элемента смешиваются в карбюраторе, созданном для изготовления топливно-воздушной консистенции рационального состава. На ВАЗ

2106 производитель установил карбюратор «Озон» производства Димитровградского автоагрегатного завода (ДААЗ).

Работа устройства базирована на принципе реактивной тяги. Мощная струя воздуха через расположенные в диффузоре жиклёры увлекает за собой горючее из поплавковой камеры. В итоге происходит формирование топливно-воздушной консистенции в пропорциях, нужных для её воспламенения в камере сгорания.

Карбюратор состоит из трёх главных частей:

• Верхняя секция представляет собой крышку с заслонкой для регулировки потока воздуха, направляющегося в камеры сгорания. При помощи системы каналов она соединена с заслонкой дросселя и поплавковой камерой.
• Средняя секция состоит из диффузоров, топливных жиклёров и поплавковой камеры. Поперечникы жиклёров приведены в таблице.
• Нижняя секция включает дроссельные заслонки 2-ух камер.

Регулировка поплавковой камеры ВАЗ 2106

Некорректно установленный уровень горючего в поплавковой камере может затруднить пуск мотора и стать предпосылкой его нестабильной работы в режиме холостого хода. Этот уровень при снятой крышке карбюратора должен соответствовать косильной лески перехода наклонной части стены камеры в вертикальную.

Регулировка осуществляется подгибанием язычка поплавка в последующем порядке:

• Устанавливаем крышку карбюратора вертикально штуцером подачи горючего ввысь.
• В момент касания язычком на кронштейне поплавка игловатого клапана измеряем расстояние от плоскости прокладки до поплавка (оно должно быть равным 6,5 ± 0,25 мм).
• Если фактическая величина этого расстояния не соответствует регламентированным значениям, подгибаем кронштейн крепления поплавка либо язычок.

Поводы для регулировки карбюратора ВАЗ

2106

Если поступающая из карбюратора в движок смесь будет очень богатой топливом, она может залить свечки зажигания. Если же смесь лишне бедная, приметно снизится мощность двигателя. Основными симптомами неоптимального состава смеси являются:

• затруднения при запуске холодного двигателя;
• неустойчивая работа двигателя на холостом ходу;
• провалы при нажатии на педаль акселератора;
• громкие хлопки из глушителя.

В большинстве случаев проблему можно решить своевременной регулировкой состава смеси с помощью винтов качества и количества. Вращая эти винты, можно изменить величину просвета эмульсионных каналов, уровень топлива в поплавковой камере и обеспечить дополнительное поступление горючего, компенсирующее избыток воздуха. Такая процедура займёт всего несколько минут.

Устранение неисправностей карбюратора ВАЗ 2106

Перед ремонтом карбюратора следует убедиться в работоспособности других систем автомобиля, которые могут стать причиной возникших неполадок. Для устранения неисправностей потребуется:

Работу по устранению неисправностей начинаем с отключения минусовой клеммы АКБ, чтобы обезопаситься от непредвиденных ситуаций.

Диагностика неисправностей карбюратора не требует использования каких-либо специальных приборов или приспособлений. Однако желательно иметь определённый опыт. Специалист может быстро отрегулировать устройство на слух, основываясь на показаниях тахометра. Убедившись, что источником проблем является именно карбюратор, можно приступать к работе.

Перед регулировкой необходимо очистить каналы и жиклёры от загрязнений, затрудняющих попадание топлива в эмульсионную камеру. Затем средством для чистки карбюратора (желательно в форме аэрозоля) следует промыть сетчатый фильтр и игольчатый клапан. В качестве такого средства можно использовать как простой ацетон, так и составы LIQUI MOLY, FENOM, HG 3121 и т. п. Кроме этого, следует удалить грязь с тяг приводов дроссельной и воздушной заслонок, обеспечив их свободное перемещение. После выполнения этих процедур следует собрать карбюратор.

Регулировка производится на прогретом до рабочей температуры (не менее 85 о С) двигателе.

Для прочистки жиклёров и каналов от грязи ни в коем случае не использовать проволоку или иные посторонние предметы. Применение подручных средств нарушит геометрию каналов.

Когда нужна

регулировка?

Настройка карбюраторного узла не сложнее, чем регулировка привода сцепления на VAZ 2107. поскольку предполагает всего лишь юстировку жиклеров. В некоторых случаях их нужно очистить от смол и прочих загрязнений, наличие загрязнений ощущается мощностными провалами в процессе набора скорости. Многие автовладельцы утверждают, что карбюраторы Озон не совсем хороший вариант, и рекомендуют заменить их на Солекс.

Тем не менее, признаки того, что прибор начал готовить обогащенную смесь, и нужна его настройка, одинаковы для обеих типов агрегатов:

• Повышенный расход горючего.
• Частый перегрев мотора.
• Черный дым из выхлопной трубы и хлопки.
• Потеря мощности.

Приготовление обедненной смеси характеризуется следующими признаками:

• Хлопки в карбюраторе.
• Потеря мощности.
• Перегрев двигателя.

Само собой, не всегда нужно сразу же хвататься за отвертку и крутить регулировочные винты – возможно дело в другом. Например, когда холостые обороты плавают, возможен подсос воздуха через прокладку впускного коллектора, а может быть и пробой диафрагмы усилителя тормозов. Но даже перечисленные причины – это еще не все варианты, поэтому конкретных рецептов для устранения определенных неполадок дать нельзя. Вопрос следует решать комплексно, учитывая связь между системами автомобиля.

Настройка холостых оборотов

В процессе участвуют два винта, которые устанавливают количество и качество смеси. Для качественной настройки не помешает наличие газоанализатора. Перед тем, как отрегулировать карбюратор на автомобиле ВАЗ 2106, нужно знать об ограничительных пластиковых втулках, которые напрессованы на регулировочные винты. Эти заглушки не позволяют нарушать заводские настройки. Если данный фактор мешает выставить нормально ХХ, то следует выломать их шлицевой отверткой.

Технология регулировки холостых оборотов:

• При открытой воздушной заслонке установить винтом качества частоту вращения коленвала 800-900 об/мин.
• Вращая винт качества, установить максимальные обороты ДВС.
• Винтом количества выставить по тахометру обороты 950-1030 об/мин.
• Винтом качества опять установить максимальные обороты.
• Повторять эти операции до момента, когда число оборотов 950-1030 об/мин не совпадет с максимальными оборотами, установленными при помощи винта качества.
• После момента совпадения винт качества вернуть в положение, где обороты ДВС составляли 800-900 об/мин.

При наличии газоанализатора винтом качества добиваются концентрации СО в выхлопных газах 0,5-1,2%. Окончательное положение винтов нужно зафиксировать пластичным герметиком, чтобы предотвратить самопроизвольное откручивание.

Регулировка тяг

Не менее важный этап в процессе наладки карбюратора «шестерки» выполняется по переходам:

• Демонтировать воздушный фильтр и его корпус.
• Измерить расстояние между центральными точками наконечников, оно должно быть 80 мм.
• Чтобы изменить длину тяги, освободить наконечник отверткой и ключом «на 8» открутить контргайку, после чего выполнить наладку методом вращения наконечника.
• Затянуть крепеж и установить тягу на штатное место, завести мотор и нажать педаль газа до упора. В случае если дроссель открывается не полностью, то у заслонки есть запас хода.

На вопрос, как дальше отрегулировать карбюратор на автомобиле ВАЗ 2106, специалисты рекомендуют произвести еще несколько несложных действий:

• Снять наконечник тяги продольного типа и открутить контргайку.
• Уменьшить длину тяги, закрепить ее и опять проверить степень открытия заслонки методом нажатия до пола на педаль газа. Заслонка должна быть абсолютно закрыта.
• В случае необходимости увеличения длины тяги нужно ослабить трос дроссельной заслонки.

Как грамотно настроить карбюраторный узел Lada 2106?

Легендарная «шестерка», которая была, чуть ли не основным автомобилем в стране, все реже встречается на наших дорогах. Теперь мало кто специализируется на ремонте и обслуживании вазовской классики, и найти мастера по настройке ее системы питания довольно сложно. Однако любой автовладелец способен самостоятельно наладить узел приготовления горючей смеси, достаточно воспользоваться рекомендациями опытных водителей.

Предварительный этап

Перед тем, как правильно отрегулировать своими руками карбюратор на ВАЗ 2106, важно выполнить ряд рабочих мероприятий:

Настройка холостого карбюратора ОЗОН, чего не нужно делать.

• Настроить тепловые зазоры механизма газораспределения.
• Установить оптимальный момент зажигания.
• Открыть полностью воздушную заслонку.

Все работы по настройке карбюраторного узла проводятся на прогретом моторе. Не стоит забывать, что в ходе процесса могут понадобиться новые детали и резинотехнические изделия, поэтому лучше заблаговременно приобрести ремонтный комплект.

Регулировка поплавка

Один из основных этапов в наладке карбюраторного узла. Высокий уровень будет выдавать «богатую» смесь, и она в большем количестве будет подаваться в цилиндры, но ожидаемой динамики не будет. Повысится только расход горючего, а также его токсичность.

Язычок поплавка должен быть так установлен, чтобы его ход составлял не более 8 мм. В некоторых случаях причиной неполадок может стать игольчатый клапан. Тогда нужно снять поплавок, вытянуть иглу и проверить проходимость отверстий.

Регулировка карбюратора ВАЗ: 2104, 2105, 2106, 2107, 2121, 21213

Регулировка карбюратора ВАЗ может потребоваться в различных случаях: после его ремонта, после ремонта газораспределительного механизма, системы зажигания и даже смены загрязненного воздушного фильтра. Еще одной причиной является переход на зимние условия эксплуатации автомобиля или, наоборот, на летнюю эксплуатацию. Следует иметь в виду, что правильно и точно отрегулировать карбюратор ВАЗ можно только при помощи специального прибора – газоанализатора.

Такой прибор имеется в распоряжении работников СТО, выполняющих работы по ремонту и регулировке карбюраторов.

А как отрегулировать карбюратор ВАЗ своими руками без специальных приборов? Перед началом регулировки карбюратора ВАЗ-2106, равно как и для регулировки карбюратора ВАЗ-2104, необходимо выполнить несколько обязательных условий. Первое: газораспределительный механизм двигателя должен быть исправен и отрегулированы зазоры его клапанов. Второе: работы должны выполняться с исправной системой зажигания и установленными новыми или полностью рабочими свечами. Третье немаловажное условие – сам карбюратор Озон должен быть исправен, очищен и отрегулирована его поплавковая камера.

Регулировка уровня топлива в поплавковой камере показана в видеоролике автолюбителя Константина Овчинникова из Украины.

Собственно регулировка карбюратора ВАЗ-2105 заключается в настройке устойчивых оборотов холостого хода в заданном диапазоне. Особенностью карбюраторов Озон является автономная система холостого хода, то есть подача топлива в двигатель на этом режиме осуществляется в обход дроссельных заслонок. Регулировка оборотов холостого хода выполняется при помощи винтов количества топливной смеси (1) и качества топливной смеси (2).

Она должна выполняться на двигателе, прогретом до рабочей температуры (порядка 80 град.). Это можно сделать и в процессе настройки карбюратора. На неработающем двигателе оба винта заворачиваются до упора, а затем винт количества смеси отворачивается на 3 оборота, а винт качества смеси на 4-5 оборотов. Запускается двигатель и винтом количества (закручивая или откручивая его) выставляются обороты двигателя в районе 800 об/мин. Лучше, если эту величину можно определить с помощью стробоскопа или тахометра на приборной панели. После этого, закручивая винт качества смеси (тем самым, обедняя топливо-воздушную смесь) определяем при каком положении обороты двигателя начинают падать и становятся неустойчивыми. От этого положения отворачиваем винт качества смеси на 0,5 – 1 оборот, несколько обогащая смесь для устойчивой работы мотора на холостых оборотах. Можно попробовать перегазовать двигатель, чтобы убедиться, что обороты холостого хода остаются устойчивыми и находятся в диапазоне 800 (50-50) об/мин.

Приведенные выше операции можно повторить 2-3 раза, чтобы убедиться в правильном результате. Вообще говоря, задачей регулировки карбюратора является устойчивая работа двигателя на соответствующих холостых оборотах при максимально обедненной топливо-воздушной смеси и, соответственно, самом низком уровне СО.

Все описанное справедливо и для регулировки карбюратора ВАЗ-2121. На автомобиле ВАЗ-2107 установлен Озон с экономайзером принудительного холостого хода, но регулировка карбюратора ВАЗ-2107 производится так же. А вот регулировка карбюратора ВАЗ-21213 несколько отличается, т.к. на этой модели установлен карбюратор Солекс.

Подготовка к настройке карбюратора

Ремонт и обслуживание автомобиля требует подготовленных инструментов и места.

Настройка карбюратора шестерки не исключение, для быстрой, грамотной работы требуется провести следующие действия:

Карбюратор ВАЗ 2106: регулировка и настройка

Карбюратор – это составной узел, который подготавливает для двигателя топливную смесь. Его задача – обеспечить правильные пропорции смешивания воздуха с бензином.

Идеальным считается соотношение: 1 порция бензина на 15 порций воздуха.

В процессе эксплуатации регулировка карбюратора ВАЗ 2106 постепенно сбивается, что приводит к излишнему обогащению или обеднению топливной смеси бензином.

Поиск холостого хода и неожиданная находка. СМОТРЕТЬ ДО КОНЦА!!!

Как настроить карбюратор ВАЗ-

2106: подготовка

Перед тем как приступить к регулировке, нужно выполнить ряд операций, а именно:

• Для начала надо выбрать место и подготовить его, где будет осуществляться разборка и настройка карбюратора. Оно обязательно должно быть чистым и застеленным ветошью.
• Далее надо подготовить инструменты. Для работы понадобятся крестовая и плоская отвертки, набор гаечных ключей и накидных.
• Потом требуется подготовить ремонтный комплект для карбюратора. Сюда будут входить разные резинотехнические и металлические детали.
• Последний этап заключается в разборке карбюратора. Инструкция по данной работе расписана в сервисной книге на автомобиль.

Непосредственно регулировка карбюратора должна начинаться с настройки поплавка, так как от него напрямую зависит агрегат. Чем выше поплавок находится, тем более насыщенной кислородом получится топливная смесь.

До определенного времени это хорошо, но впоследствии производительность мотора падает, из-за чего он нуждается в большем количестве горючего. Дабы не допустить этого, нужно сделать подгонку язычка поплавка. Также следует выставить механизм так, чтобы его ход составлял 8 мм. При меньшем размере потеряется мощность.

После этого необходимо проверить узел поплавочной системы, ведь благодаря ему топливо поступает в коллектор.

Как подключить бесконтактное зажигание на ВАЗ-2106

При обнаружении проблемы придется снять насос-ускоритель, разобрать, а далее необходима чистка этого узла.

Регулируем устройство пуска

Эти работы можно выполнить прямо в автомобиле. Но придется предварительно снять крышку фильтра.

• Выворачиваем пробку. Под ней находим винт регулировки.
• Если работу проводите, не вынимая карбюратор из автомобиля, вытяните «подсос». Если же устройство у вас в руках, жмите на трехплечий рычаг. После того, как заслонка полностью закрылась, тягу до упора утапливаем его.
• Смотрим, каков зазор выставлен между камерой и воздушной заслонкой. В этом нам поможет сверло на 5,5 миллиметра.
• При необходимости производим настройку, с помощью отвертки провернув регулировочный винт.
• Возвращаем пробку обратно.
• Теперь нужно проверить расстояние между камерой и дроссельной заслонкой. Требуемый размер – 1 миллиметр. Для этого подойдет сверло с подобным диаметром. Настройка зазора производится с помощью тяги, которая либо переставляется в иное отверстие, либо подгибается.

Регулируем устройство пуска

Эти работы можно выполнить прямо в автомобиле. Но придется предварительно снять крышку фильтра.

• Выворачиваем пробку. Под ней находим винт регулировки.
• Если работу проводите, не вынимая карбюратор из автомобиля, вытяните «подсос». Если же устройство у вас в руках, жмите на трехплечий рычаг. После того, как заслонка полностью закрылась, тягу до упора утапливаем его.
• Смотрим, каков зазор выставлен между камерой и воздушной заслонкой. В этом нам поможет сверло на 5,5 миллиметра.
• При необходимости производим настройку, с помощью отвертки провернув регулировочный винт.
• Возвращаем пробку обратно.
• Теперь нужно проверить расстояние между камерой и дроссельной заслонкой. Требуемый размер – 1 миллиметр. Для этого подойдет сверло с подобным диаметром. Настройка зазора производится с помощью тяги, которая либо переставляется в иное отверстие, либо подгибается.

Признаки неисправности

Если карбюратор начал вырабатывать обогащенную смесь, вы это поймете по следующим признакам:

• Расход топлива увеличивается
• Слышны громкие выхлопы в глушителе и дым приобретает черный цвет

Если же мотор получает обедненную смесь, вы это поймете по следующему признаку:

• Из под капота раздаются громкие хлопки.

В обоих случаях заметно сильнее греется двигатель, а также теряется мощность его работы.

Если вы столкнулись с подобной проблемой, помните, что она является естественным последствием эксплуатации карбюратора. Любой элемент автомобиля требует ухода, регулярного осмотра и обслуживания. Поэтому время от времени должна производится настройка карбюратора ВАЗ 2106.

Прежде чем приступить к регулировке, нужно убедиться в том, что причиной поломки не стал выход из строя какого-либо элемента внутри устройства. Нужно разобрать его, промыть и почистить. И только после того, как вы убедились в полной исправности всех составляющих конструкции, можно начать регулировку.

Самый простой вариант – это отправить автомобиль к специалисту. Карбюраторщики имеют в наличии специальный инструмент – газоанализатор. С помощью этого устройства можно добиться максимально эффективной настройки системы. Однако услуги специалистов данного профиля стоят недешево. Возможно, вы захотите провести все работы самостоятельно, обойдясь подручными средствами. Далее мы рассмотрим как настроить карбюратор пошагово.

Регулировка холостого хода на ВАЗ

2106

Прежде нужно подготовить автомобиль. Двигатель прогреваем до температуры 900 градусов. Добиваемся того, чтобы мотор работал стабильно на холостых оборотах.

Смотрим ролик, в котором все показано доступно и понятно:

Текстовая инструкция такая:

• С помощью винта количества добиваемся частоты вращения коленвала от 820 до 900 оборотов в минуту.
• С помощью винта качества приводим агрегат в стабильную и равномерную работу. Затем закручивая винт, дестабилизируем работу мотора и снова выкручиваем его для восстановления. Наша задача таким образом добиться максимально устойчивой работы двигателя при максимально бедной смеси.
• Винтом количества снова доводим обороты до нужного значения.
• Операцию лучше всего провести два-три раза.

Регулировка карбюратора ВАЗ 2106 своими руками

Карбюратор – это составной узел, который подготавливает для двигателя топливную смесь. Его задача – обеспечить правильные пропорции смешивания воздуха с бензином. Идеальным считается соотношение: 1 порция бензина на 15 порций воздуха. В процессе эксплуатации регулировка карбюратора ВАЗ 2106 постепенно сбивается, что приводит к излишнему обогащению или обеднению топливной смеси бензином.

Регулируем заслонки

Предварительно карбюратор ВАЗ 2106 нужно снять. Как это сделать, описано в статье:

Разобраться непосредственно с процессом регулировки вам поможет следующая пошаговая фото-инструкция:

Регулировка поплавковой системы

Прежде, чем приступить к этим работам, нужно убедиться, что игольчатый клапан работает надежно.

• Делаем замер между поплавком и прокладкой. Это расстояние должно быть 6,5 миллиметра. Допускается небольшое отклонение в 0,25 миллиметра. Также можно просто использовать подходящее сверло для замера.
• Зазор регулируется путем изменения угла наклона поплавкового язычка.
• Поплавок отворачиваем до упора. Замеряем расстояние до прокладки в этом положении. Оно должно быть равным 8 миллиметрам. С помощью язычка добиваемся нужного значения.

Ваз-2103(х), Ваз-2106(х) руководство по ремонту

Добро пожаловать в руководства по ремонту автомобилей.

• Форум
• Автомобили
• ВАЗ
• Ваз-2103(х), Ваз-2106(х) руководство по эксплуатации

---

+ Ответить на тему

1. 27.05.2010 08:33 № 1

   Ваз-2103, Ваз-2106-ремонт, обслуживание и эксплуатация автомобиля.
   Данное руководство является руководством по техническому обслуживанию и ремонту автомобилей ВАЗ-2106, ВАЗ-2103 и их модификаций. Предназначен для инженерно-технических работников центров и станций технического обслуживания, автопарков и ремонтных мастерских. Может быть полезно для автовладельцев.
   В справочнике описаны следующие модели автомобилей:
   ВАЗ-2106 — автомобиль с закрытым четырехдверным кузовом типа седан и двигателем объемом 1,6 литра
   ВАЗ-21061 — отличается от ВАЗ-2106 установкой двигателя с рабочим объемом 1,5 л.
   ВАЗ-21063 — отличается от автомобиля ВА3-2И06 установкой двигателя рабочим объемом 1,3 л.
   ВАЗ-21065 — отличается от ВАЗ-2106 установкой двигателя с карбюратором 21053-1107010 и бесконтактной системой зажигания, и представляет собой пятиступенчатую коробку передач. Изменен дизайн кузова.
   В основных разделах руководства описаны узлы автомобиля ВАЗ-2106. Special™ ремонт модели ВАЗ-21061, ВАЗ-21063 и ВАЗ-21065 приведен в разделе IX. Характеристики и особенности ремонта автомобилей ВАЗ-2103, ВАЗ-21033 и ВА3-2И035 приведены в разделе X.
   В руководстве описано техническое обслуживание и ремонт автомобиля на базе . готовые запчасти, имеются списки возможных проблем и рекомендации по их устранению, а также инструкции по разборке и сборке, регулировке и ремонту агрегатов автомобиля.
   Справочник отражает конструкцию автомобиля по состоянию на октябрь 1995 года.

   Размер: 15.76 Мб

   Скачать Руководство по ремонту ВАЗ-2103, ВАЗ-2106 на AutoRepManS:




   Ответить с цитатой

   ---

+ Ответить на тему

» Руководство по обслуживанию мультимедиа Ваз-2106 | Ваз-2106 (все секреты ремонта и обслуживания (версия 2.0)) руководство по эксплуатации »

Похожие темы

1. Ответов: 2

   Последнее сообщение: 14.05.2014, 12:57

2. ВАЗ 2106, 21061, 21063, 21065, 21065-01, 2103, 21033, 21035 инструкция

   Автор AutoMAN на форуме ВАЗ

   Ответов: 0

   Последнее сообщение: 10. 02.2013, 18:10

3. Ответов: 0

   Последнее сообщение: 14.01.2011, 08:30

4. Ответов: 0

   Последнее сообщение: 27.07.2010, 11:32

5. Ваз-2103, 21033, 21035, 2106, 21061, 21063, 21065 МКПП

   Автор AutoMAN на форуме ВАЗ

   Ответов: 0

   Последнее сообщение: 28.08.2008, 09:27

Теги для этой темы

Copyright © 2000 — 2022, Jelsoft Enterprises Ltd.

Оптимизация vBulletin с помощью vB Optimise.

Подержанные Lada в Новой Англии

Местоположение

Спенсер

Год

2021 2020 2019 2018 2017 2016 2015 2014 2013 2011 2009 г.2008 г. 2007 г. 2006 г. 2005 г. 2004 г. 2003 г. 2002 г. 2001 г. 1999 г. 1998 г. 1997 г. 1993 г. 1992 г. 1991 г. 1990 г. 1989 г. 1988 г. 1987 г. 1984 г. 1982 1979 г. 1978 г. 1977 г. 1976 г. 1974 г. 1972 г. 1971 г. 1970 г. 1967 г. 1965 г.

Тип топлива

Газ

Марка

Ауди Бентли БМВ Кадиллак CF-Мото Шевроле Секретный мото Днепр Форд GMC Харли-Девидсон Хонда Хаммер Джип Кавасаки Лада Land Rover Мерседес Бенц Москвич Ниссан Ореон Понтиак Роял Энфилд Сааб Тойота Урал Волга Фольксваген Вольво ЗАЗ

Модель

Нива ВАЗ 2102 ВАЗ 2104 ВАЗ 21051 ВАЗ 2106 ВАЗ 2107

Тип кузова

Седан фургон

Внешний цвет

Зеленый лайм Рубин Ред Белый

Цвет салона

Черный Синий Светло-синий Красный Тан

Двигатель

1,2 л ВАЗ-2101 И4 1,3 л 1,5 л 1,6 л Рядный 4 75 л. с. Двигатель 2105, карбюраторный 1,3 литра двигатель ВАЗ-2101 (1,2 л, 58,7 л.с., 85 Н·м) и 4-х ступенчатая ВАЗ-2101 (1,2 л, 58,7 л.с., 85 Н·м) и 4-ступенчатая

Трансмиссия

Руководство

Привод

Полноприводный автомобиль Задний привод

Тип топлива

Газ

Максимальный пробег

Тип топлива

Газ

Очистить все

См. информацию о наличии на складе и фактической цене продажи у дилера. Весь инвентарь подлежит предварительной продаже, цены могут быть изменены без предварительного уведомления, а показания одометра могут отличаться. Показанные показатели экономии топлива получены из оценок пробега EPA и могут быть несопоставимы для разных моделей года. Ваш фактический пробег будет варьироваться в зависимости от выбранных опций, того, как вы обслуживаете автомобиль, и ваших личных привычек вождения. Отображаемые изображения могут не отражать фактический уровень отделки салона автомобиля.
