Как работает сажевый фильтр?

Дизельное топливо, за счёт более тяжёлых и структурно разветвлённых фракций углеводородов, сгорает с образованием мелкодисперсных частиц сажи. Эти сажевые частицы наносят вред окружающей среде и человеку. Поэтому, начиная со стандарта ЕВРО-3, допустимое в выхлопах количество сажевых частиц дизельных моторов строго регламентируется. Причём с переходом на новый стандарт массовая доля в отработавших газах сажи всё жёстче ограничивается.

Для борьбы с твёрдыми частицами в выхлопных газах и был разработан сажевый фильтр. Сажевый фильтр представляет собой ячеистый цилиндр или куб, состоящий из продольных каналов (сот) диаметром 2-4 мм. Архитектура проходных каналов продумана таким образом, чтобы летящие сажевые частицы за счёт свой массы и инерции задерживались в теле фильтра, а выхлопные газы беспрепятственно проходили дальше.

Когда в сажевом фильтре скапливается определённое количество сажи, затрудняется проход выхлопных газов. Это улавливают датчики давления и дают сигнал на начало прожига фильтра. Для осуществления этой операции форсунки начинают впрыскивать в цилиндры обильное количество дизельного топлива, гораздо большее, чем нужно для стехиометрического соотношения. Это топливо и догорает в сажевом фильтре, пережигая твёрдые углеводороды и расщепляя их на углекислый газ и воду.

В некоторых случаях, из-за сбоев в работе алгоритма прожига или по другим причинам (неисправность системы питания, износ цилиндро-поршневой группы, плохое качество топлива), сажевый фильтр чрезмерно забивается твёрдыми частицами или загрязнителями другой природы. И естественная очистка уже не способна полностью освободить соты от накопленного балласта.

Если не принять своевременных мер по восстановлению сажевого фильтра, его придётся удалять или заменять на новый. А это дорого. Один из способов борьбы с ранними засорами сажевого фильтра – использование очистителей сажевого фильтра.

Вопросы и ответы

В единичном варианте – ничем. Если процесс принимает закономерный оборот, то вскоре придется менять масло и принудительно делать активную регенерацию. Ежели вовсе впасть в крайность, то однажды двигатель заглохнет и не заведется.

Обычно достаточно 50-70 км. Иногда даже меньше. Лучший ориентир – не километры, а потухшая лампа, если речь идет о предаварийном режиме, или прекращение выделения белого густого дыма из выхлопной.

Конечно же, ни одна химия и рядом не стоит со штатными средствами выжигания сажи. Опытные водители вовсе считают, что это деньги на ветер.

Речь идет об электронном счетчике, который считает теоретическую массу твердых частиц внутри фильтра. Единой нормы нет, у каждого автомобиля свой порог. Мы приведем в пример Audi Q7, где:

• 40 г. – необходима активная регенерация.
• 68 г. – предел, по достижении которого не запустится даже принудительный прожиг.
• 56 г. – значение, при котором оканчивается принудительное прожигание.

Сбрасывать показания имеет смысл только после промывки либо замены. Систему не обмануть лишь потому, что счетчик сажевых частиц – не единственное значение, которым она руководствуется, а забитый сажевый фильтр – это не только электронное ограничение, а и физическое (газам трудно выходить).

Причина тому – одна: низкосортное топливо с высоким содержанием серы. Разбавьте остаток качественной соляркой и симптомы уйдут. Поскольку такое часто случается по дороге на отдых, заранее интересуйтесь, на какой заправке лучше дизельное топливо в том или ином регионе. В ссылочной статье мы рассматривали достойные варианты на популярном летнем направлении – трасса М4.

Дизель будет коптить, прибавится 20-30 л.с., а езда станет более динамичной. Ущерб наносится только экологии. Спешим предупредить, что удаление необходимо проводить грамотно – с перепрошивкой бортовой электроники.

Этот узел в особенности не любит, когда двигатель работает в режиме перерасхода топлива. Под это определение попадают все городские поездки, прогрев на холостых оборотах и движение на низких оборотах.

Проводите чаще пассивный прожиг, заправляйтесь качественным топливом, лейте масло для дизельных двигателей с пониженной зольностью, и тогда «сажевик» не будет о себе напоминать достаточно долго.

Случаи, когда нужно промывать сажевый фильтр

Многие автомобилисты относят сажевый фильтр к сложному, дорогостоящему и в целом ненужному устройству в конструкции авто. Действительно, вышедший из строя сажевый фильтр – головная боль при любом раскладе. Менять – дорого. Удалять – не всегда легко из-за необходимости вносить изменения в систему выпуска и программу ЭБУ, что также обойдётся в приличную сумму.

Поэтому ниже мы подобрали несколько неисправностей и их признаков, при которых использование очистителей сажевых фильтров будет актуальным и поможет продлить срок службы этой непростой системы.

1. Чрезмерно частое срабатывание механизма самоочистки. Интервалы между прожигами у разных авто могут значительно отличаться. Обычно усреднённые пробеги (или наработка в моточасах) прописаны в инструкции по эксплуатации авто. Если пробег между очередными прожигами уменьшился в два и более раза, и наметилась тенденция на сокращение этих интервалов – пора бить тревогу. Как минимум, стоит осмотреть торцевую поверхность сажевого фильтра через датчик давления или лямбда-зонд (в зависимости от конструкции фильтра). Видны сажевые обильные образования по краям фильтра? Перед тем, как пойти по пути более сложных диагностических или ремонтных операций, попробуйте решить проблему с помощью очистителя сажевого фильтра.
2. Ошибка на приборной панели. Всё зависит от расшифровки ошибки. Если проблема с датчиком давления или лямбда-зондом – очиститель вряд ли поможет. Но если ошибка указывает на критическую засоренность фильтра – можно попробовать исправить ситуацию с помощью очистителя.

Косвенно на проблемы с сажевым фильтром указывает увеличившийся расход топлива и пониженная мощность ДВС.

Методы чистки

Существует несколько способов удаления сажи из DPF. Это пассивная и активная регенерация или применение специальных средств.

Как очистить сажевый фильтр? Пассивная регенерация происходит, когда автомобиль едет на большой скорости по автомагистрали. Это позволяет повысить температуру выхлопа до более высокого уровня и сжечь избыток сажи в фильтре.

Поэтому рекомендуется регулярно давать своему дизельному автомобилю 30–50-минутный проезд на большой скорости.

Однако, не все водители делают это регулярно — именно поэтому производители разработали альтернативную форму регенерации.

Это метод означает, что дополнительное топливо впрыскивается автоматически, как часть ECU автомобиля, когда фильтр достигает заданного предела (обычно около 45%), чтобы поднять температуру выхлопа и сжечь скопившуюся сажу.

Проблемы могут возникнуть, если путешествие слишком короткое, так как процесс регенерации может не завершиться полностью.

Если это так, то предупредительный световой сигнал будет продолжать показывать, что устройство все еще частично загрязнено.

Вы будете знать, происходит ли активная регенерация, ведь это будет проявляться такими признаками:

• едкий запах выхлопных газов;
• увеличенная скорость холостого хода;
• охлаждающие вентиляторы не работают;
• незначительное увеличение расхода топлива.

Почистить устройство не проблема, главное знать, как правильно это сделать.

Очищенный фильтр не вызывает указанный проблем. Двигатель мотора работает без перебоев, и другим проблем тоже не возникнет.

Жидкости

Что делать, если не работает ни активная, ни пассивная регенерация?

Если предупредительный световой сигнал продолжает мигать, значит очистка безуспешная. Требуется заменить деталь или снять ее для мытья профессиональными средствами.

Не заливайте солярку, пока не будет использована промывочная очищающая жидкость.

Чем промыть сажевые фильтры дизельного двигателя?

Сначала его нужно демонтировать, а затем использовать специальные жидкости. А вот благодаря этим средства можно обойтись без снятия, ведь это самое тяжелое: PRO-TEC, Luffe, Liqui Moly.

Они уменьшают образование сажи во время сгорания топлива. Очищают и регенерирует заблокированные фильтры сажи без демонтажа.

Топливная система автомобиля весьма чувствительна к загрязнению. Это загрязнение может увеличить шум двигателя, расход топлива и уменьшить смазку, и силу двигателя.

Использование топливных промывочных средств на регулярной основе поможет сохранить топливную систему чистой и двигатель будет работать более эффективно, уменьшая расход топлива и сокращая вредные выбросы.

Сажевые фильтры лучше чистить, нежели запускать и затем менять на новую деталь. Они дорогостоящие. Проводите регенерацию в соответствии с требования и эта проблема вас не коснется.

Дизельные двигатели оснащены электронными системами управления, которые ведут очистку фильтра автоматически. Но может наступить момент, когда владельцу придется промывать и чистить фильтр при помощи специальных химических составов. Процедура очистки жидкостями может выполняться самостоятельно.

Предлагаем ознакомиться Как уложить салфетки в салфетницу веером

По мере оседания частиц сажи потоку выхлопных газов становится все труднее проходить в атмосферу. Помимо этого, снижается эффективность работы устройства. Для предотвращения подобного явления применяется периодическая регенерация устройства. Во время процедуры происходит выжигание частиц сажи. Процесс выполняется в автоматическом режиме без вмешательства водителя. Поведение автомобиля при этом не меняется.

Пассивная очистка происходит в постоянном режиме и не требует корректировок в программе блока управления двигателем. Прочистка производится за счет высокой температуры выхлопных газов в фильтре, которая находится в пределах 400-500 ºС. Нагрев становится катализатором химической реакции, при которой углерод соединяется с диоксидом азота, получая на выходе диоксид углерода. Дополнительным ускорителем реакции является слой платины, нанесенный на сотах фильтра.

Активный режим очистки включается при помощи блока управления двигателем. Активация специального алгоритма приводит к повышению температуры выхлопных газов. Подобная процедура автоматически включается на машинах, перемещающихся на короткое расстояние, недостаточное для пассивной очистки. Включение режима происходит по данным от датчиков, температура выхлопа доходит до 650 ºС. Очистка занимает не более 10 минут, химические процессы аналогичны пассивному режиму.

Процедура прожига сажевого фильтра на двигателе Ford Focus 1,6 TDCI показана в видеоуроке от канала «MCAR BMW Михаил М».

Промывка фильтра жидкостью выполняется на устройствах любого типа. Процедура применяется в тех случаях, когда температурный метод регенерации не позволяет удалить слой сажи.

Существуют две методики промывки:

• со снятием фильтра с автомобиля;
• без снятия.

Средства для промывки сажевых фильтров

Известны три принципиально различающиеся методики очистки сажевых фильтров:

• через присадки в топливо;
• с использованием пенного очистителя, который заливается в корпус фильтра без его демонтажа;
• механическая очистка или промывка с физическим извлечением тела сажевого фильтра из корпуса.

Последний способ практикуется редко. С одной стороны, этот метод позволяет достигнуть наилучшего результата. Прямая промывка сажевого фильтра увеличивает шансы на успех. Но сам способ трудоёмкий. И, как показала практика, более чем в половине случаев не приводит к действительно хорошему результату. Дело здесь только в одном: автомобилисты, не желающие разукомплектовывать оригинальную систему выпуска, цепляются за этот метод как за последнюю соломинку. Однако убитый сажевый фильтр с критическим засорением сот или механическими повреждениями восстановлению не подлежит.

Кратко рассмотрим средства для промывки сажевых фильтров.

1. Составы от Liqui Moly. Производитель из Германии предлагает сразу несколько средств. Рассмотрим только два, которые встречаются чаще других. Первое и самое распространённое – DPF Cleaner. Выпускается в таре 5 литров. Обычно используется после демонтажа корпуса фильтра, методом прямой промывки. Ячеистое основание заливается средством и оставляется на несколько часов для растворения и размягчения отложений. После фильтр промывается водой и высушивается. Второе и также часто используемое – Pro-Line Diesel Partikelfilter Reiniger. Заливается в корпус фильтра без его демонтажа. Важное условие: использовать его можно только на остывшем фильтре, температура которого не превышает 40°C. После заливки пены нужно дать настояться средству 15 минут и запустить двигатель. Во время активации следующего прожига фильтр должен очиститься.
2. Wynn’s Diesel Particulate Filter Regenerator. Добавка в топливо. Продаётся в пластиковых бутылках объёмом 0,5 литра. Заливается в топливный бак из пропорции 1 флакон на как минимум 40 литров солярки. Средство работает как профилактика: снимает лёгкие сажевые отложения, которые не удаляются при регенерации, и предотвращает образование непрожигаемых пробок. Производитель рекомендует применять состав через каждые 3000 км пробега.

1. Verylube «Защита сажевого фильтра». Средство из семейства автохимии Verylube. Представляет собой добавку в топливо. Один флакон (250 мл) необходимо залить в бак, в котором должно быть от 40 до 60 литров топлива. Также относится к профилактическим средствам.

Помните, что проще избежать проблем с сажевым фильтром, чем потом их устранять. Особенно это касается России, где качеств топлива не всегда соответствует требованиям стандартов автопроизводителя. И одним из средств, которое поможет в этом вопросе, может стать очиститель сажевого фильтра.

Как прожечь

Итог разговора на данный момент вполне понятен – сажевый фильтр дизельного двигателя можно почистить. Способ №1: сделать это, как принято говорить, пассивным путем. Способ №2: провести чистку активным методом, который заложен в штатной электронике.

О том, что представляет собой регенерация сажевого фильтра и какие цели она преследует, разговор уже был. Напомним, что основная задача этого мероприятия – выжечь скопившуюся в каналах «сажевика» сажу. Опустошенная матрица позволяет двигателю «вздохнуть», а значит, отбирает минимум мощности.

Чтобы выжечь эту самую сажу, необходимо повысить температуру отработанных газов. Сделать это можно двумя путями:

1. Пассивным. С ростом оборотов повышается температура выхлопа, но увеличивается перерасход топлива. Оптимум – постоянные средние обороты: газы горячие, доля недожжённой солярки минимальна. Пример из эксплуатации – движение по трассе с постоянной скоростью.
2. Активным. Увеличение температуры в фильтре за счет дожигания дизельного топлива перед ним. Перед выпуском отработанных газов из цилиндра осуществляется послевпрыск ДТ. За счет низкой температуры его самовоспламенения имеем факел пламени и горячий поток выхлопа прямо перед «сажевиком», отчего последний нагревается до 600…650°С.

Вернемся к пассивному способу, чтобы разделить две конкурирующие технологии – FAP и DPF. Машины с FAP отличает наличие бачка со спецприсадкой, содержащей церий. Добавив ее в топливо, можем провести пассивную регенерацию при более низкой температуре. В быту это означает, что прожиг на трассе проходит более продуктивно. То есть сроки опустошения фильтра уменьшаются, отчего одни плюсы.

На стенках матрицы DPF нанесен платиновый катализатор. Его задача – способствовать ряду химических реакций, которые в конечном итоге избавляют емкость от сажи. В отличие от FAP, газы должны быть изрядно горячими (400…500°С против 300…350°С), иначе прожигу не быть. А значит «топить» на шоссе все-таки придется.

Активный прожиг

О пассивном методе сказано много. Остается лишь конкретизировать, как прожечь сажевый фильтр в движении без помощи электроники, а именно примерную скорость передвижения и обороты двигателя. Итак, темп в 70-90 км/ч и более 2 500 об/мин на тахометре вполне достаточно для того, чтобы немного опустошить фильтр от сажи.

Повторимся, что цель активной регенерации – раскалить матрицу сажевого фильтра до 600…650°С. Для этого необходимо изменить работу турбокомпрессора, заглушить систему рециркуляции отработавших газов (EGR), и впрыскивать топливо перед тактом выпуска отработавших газов. Сразу предупредим, ситуация пожароопасная.

Момент, когда необходим активный прожиг, выбирает электроника. Не спонтанно, а руководствуясь данными датчиков:

• Сенсор температуры выхлопных газов. (их два – один смонтирован на входе в фильтрующий элемент, второй – на выходе).
• Датчик дифференциального давления. Измеряет разницу давлений между входом и выходом.

Запускается активный прожиг по-разному. На одних автомобилях (например, на VW) это происходит незаметно для водителя и вне зависимости от того, находитесь ли вы в городе и на трассе, на других (например, у Toyota) – засветится лампа, что необходимо остановиться и нажать специальную кнопку.

Все же сравнивать автомобили по алгоритму срабатывания электроники не стоит. Так у того же VW есть предаварийный режим, который мы описывали (иконка DPF). Разница только в том, что владельцу VAG-овской продукции необходимо выехать на трассу и ехать, пока лампа не потухнет, а Toyota все сделает сама на месте.

О чем еще стоит поговорить, так это о признаках активной регенерации:

• Увеличивается температура двигателя.
• Растет расход топлива.
• Возрастает температура масла.
• Раскаленная банка начинает громко цокать, что хорошо слышно снаружи.
• Цвет выхлопа приобретает густой белый оттенок.
• На холостых оборотах двигатель начинает «басить».

На некоторых машинах производитель предусматривает аварийную регенерацию. Обычно чтобы ее запустить, счетчик сажи должен насчитать некоторое пороговое значение (у VAG это не менее 58 гр.), а компьютер – войти в режим «чека».

Запуск такой программы очистки возможен только на СТО. Часто эту процедуру называют сбросом ошибки Diesel Particulate Filter Restricted/Clogged MIL ON или принудительным прожигом сажевого фильтра, который мало чем отличается от тойотовской модели запуска активной регенерации через кнопку.

Несколько слов о конструкции

Чтобы лучше понять проблему, а также осознанно принимать меры по ее устранению, необходимо пояснить, что собой представляет сажевый фильтр. Это обязательный элемент конструкции выхлопной системы дизельного двигателя, устанавливаемый, как правило, перед глушителем. Видеть, как это осуществляется, можно на приведенном рисунке:

Из рисунка видно, что это устройство представляет собой сложную трубчатую конструкцию, изготавливаемую из керамического материала, имеющую пористые стенки межу отдельными каналами. Иногда стенки покрыты катализатором. При прохождении ОГ из одного канала в другой, удается избавиться от несгоревших частиц топлива.

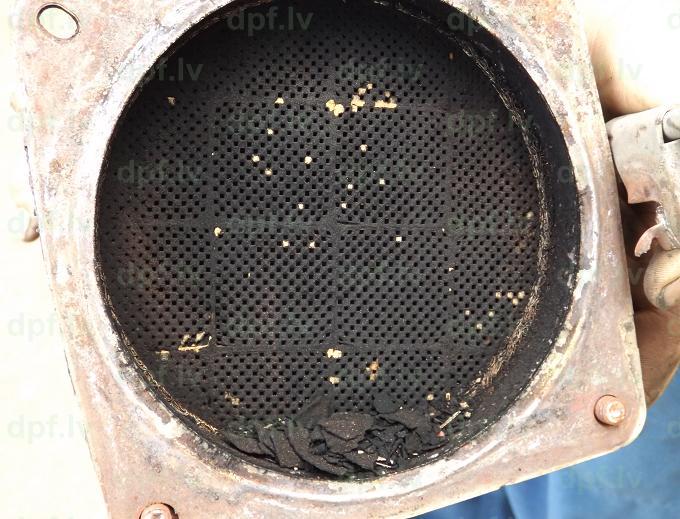

Однако по мере эксплуатации, поры в керамике забиваются этими частицами, что отрицательно сказывается на работе дизельного двигателя, и требуется очистка сажевого фильтра для восстановления его нормальной работоспособности.

Откуда берется сажа

Основное отличие дизельного двигателя от бензинового в том, что регулировку мощности осуществляют изменением количества топлива. Поджиг топливовоздушной смеси производится не искрой, а нагревом в результате сжатия, благодаря чему двигатель работает на слишком переобедненной, по сравнению с бензиновыми моторами, смеси. Это и является причиной экономичности дизельного мотора. Когда водитель жмет на педаль газа, топливный насос высокого давления (ТНВД) увеличивает подачу топлива до избыточных значений, благодаря чему образуется достаточная для разгона машины мощность. Этим и объясняется черный дым, идущий из трубы разгоняющегося дизельного автомобиля, особенно старых моделей. Черный дым и есть та самая сажа, с которой призван бороться сажевый фильтр.

когда и почему удаляют сажевый фильтр

Сажевый фильтр (DPF фильтр) преимущественно встречается на дизельных двигателях. Основное назначение – улавливать частички сажи, которые считаются токсичными, вызывают проблемы со здоровьем и загрязняют окружающую среду. Фактически, сажевый фильтр представляет собой дополнение к катализатору, устраняет неприятный запах и очищает выхлоп в процессе работы дизельного двигателя.

При этом в процессе эксплуатации данный фильтр забивается, после чего снижается его пропускная способность. Если сажевый фильтр забит, двигатель сильно теряет мощность и начинаются перебои в работе мотора. В этом случае можно:

• выполнить замену сажевого фильтра;
• удалить сажевый фильтр на дизеле.

По понятным причинам многие автолюбители выбирают именно второй вариант.  При этом решение удалить фильтр сажевый имеет как плюсы, так и минусы. Подробнее читайте в нашей статье.

Содержание статьи

Что такое сажевый фильтр и как работает

Сажевый фильтр на дизеле (DPF) стоит за катализатором (при наличии такого решения), при этом катализатор и фильтр объединены в одном корпусе. К корпусу подсоединены провода.

Один из разъемов предполагает подключение к кислородному датчику катализатора, тогда как два других – разъемы температурных датчиков сажевого фильтра. Также есть разъем датчика дифференциального давления, которые стоят перед и после фильтра.

Температурный датчик сажевого фильтра и датчик давления нужны для того, чтобы происходила регенерация сажевого фильтра (прожигание). Датчик давления измеряет разницу давлений до и после фильтра,  температурные датчики  меряют температуру на входе и выходе.

Чтобы понять, как работают сажевые фильтры и как они очищаются, следует обратить внимание на следующее:

• сначала отработавшие газы проходят через катализатор (если он установлен на конкретной модели) и после очистки поступают к сажевому фильтру.  Сажевый фильтр  представляет собой целую сеть глухих каналов с перфорацией (крипт). Когда выхлоп проходит через такие каналы, частицы сажи (углерод) оседают на стенках каналов.
• в процессе эксплуатации каналы фильтра DPF постепенно забиваются сажей. В результате фильтру нужна очистка. Датчики температуры и дифференциального давления определяют состояние фильтра. В памяти ЭБУ прописаны допустимые показатели температуры и разницы давлений перед фильтром и  после него.  В случае отклонения от нормы по температуре и давлению,  блок управления инициирует начало процесса самоочистки (регенерация сажевого фильтра).

Регенерация фильтра сажевого

Самоочистка сажевого фильтра на тех или иных моделях авто может происходить по разным алгоритмам. При этом независимо от особенностей и типа фильтра,  оседающие в каналах частицы сажи  попросту выжигаются.

Для прожигания сажевого фильтра ЭБУ может подать больше топлива через двигатель  или через отдельную форсунку. Поступившее дополнительное горючее  позволяет поднять температуру в фильтре  до 800 градусов, в результате чего сажа выгорает.

При этом регенерация  осуществляется не всегда и может быть  запланированной или принудительной.  В первом случае блок управления анализирует сигналы с датчиков температуры и давления. Также блок управления может  просчитывать количество  использованного двигателем топлива.

После того, как блок посчитает, что  пропускная способность фильтра снизилась  и/или объем сожженного горючего подошел к запланированной отметке, включается регенерация.  Обычно это происходит каждые 2-5 тыс. км. пробега.

Обратите внимание,  ЭБУ способен запустить регенерацию сажевого фильтра только при определенных условиях:

• продолжительное движение автомобиля по прямой с достаточно постоянной высокой скоростью;
• критические сбои в работе сажевого фильтра;

Как правило, при езде по городу достичь таких условий  сложно или даже невозможно.  Более того, даже если регенерация началась, прерывать процесс не следует.  В целом, если регенерация началась (процесс занимает до 15 минут), глушить мотор не следует. Причина – в блоке ЭБУ появляется запись о том, что регенерация была запущена, но не завершена.

В результате запрос  на регенерацию будет появляться постоянно до момента,  пока процесс не завершится полностью. При этом важно понимать, что  частая подача дополнительного топлива для самоочистки фильтра вредна для двигателя и моторного масла.

В большей степени это актуально для DPF фильтров.  Что касается другого типа  фильтров (FAP фильтр), такое решение очищается за счет специальной жидкости,  подаваемой из отдельного бака через специальную форсунку.

В этом случае влияние на масло не такое пагубное, однако, прерывать процесс очистки все равно не стоит.

Кстати, если запланированная регенерация не может завершиться успешно или не начинается, появляется ошибка «регенерация невозможна», указывающая на то, что превышен  допустимый порог попыток регенерации. В этом случае ЭБУ укажет на то, что необходима принудительная регенерация (запуск процесса вручную).

Данную операцию можно выполнить в автосервисе. При этом часто, если запланированная регенерация не срабатывает, принудительная самоочистка сажевого фильтра также зачастую не даст результатов. На практике, если сначала запланированная регенерация запускалась чаще обычного, а затем появилась ошибка регенерации, это указывает на выход самого фильтра из строя.

Причина — сажевый фильтр забит настолько, что его очистка все равно не позволяет добиться оптимальных параметров по температуре и давлению. Другими словами, сажу в фильтре эффективно сжечь уже не удается.

Срок службы сажевого фильтра

Основной проблемой для сажевых фильтров  является большое количество сажи в выхлопных газах. К повышению количества сажи приводят проблемы со смесеобразованием (перелив топлива или недостаточное количество воздуха).

Причин может быть много: неисправна топливная аппаратура,  проблемы в системе подачи воздуха,  неполадки турбонаддува и т.д. Также на дымность выхлопа  влияет и само качество дизтоплива.

Так или иначе, даже в идеальных условиях на большом пробеге (от 200-250 тыс. км.) сажевый фильтр постепенно забьется и потребуется решать проблему. Официально выходом в сложившейся ситуации будет замена сажевого фильтра. Само собой, данное решение самое правильное, но очень дорогое.

По этой причине автовладельцы активно применяют следующие методы:

1. установка аналоговых заменителей или кустарных решений. Такой способ рискованный  и не оправдывает себя, так как дешевые аналоги или самодельные заменители могут стать причиной возгорания. Еще добавим, что даже после установки такого «фильтра» ошибки по регенерации будут возникать, так как датчики не могут  нормально взаимодействовать с аналогами.
2. Удаление сажевого фильтра. В этом случае можно полностью избавиться от проблемы  с данным фильтром. Единственный недостаток –  появится неприятный запах выхлопа и произойдет повышение токсичности выхлопных  газов.

С учетом того, что на данный момент экологии в странах СНГ не уделяется должного внимания, автовладельцы закрывают  глаза на проблему и  предпочитают удалять сажевые фильтры и катализаторы.

Сажевый фильтр: удаление

Чтобы понять, как удалить сажевый фильтр,  необходимо  учитывать следующее:

• выполняется физическое удаление элемента;
• прошивку ЭБУ необходимо корректировать, отключая фильтр и датчики программно;

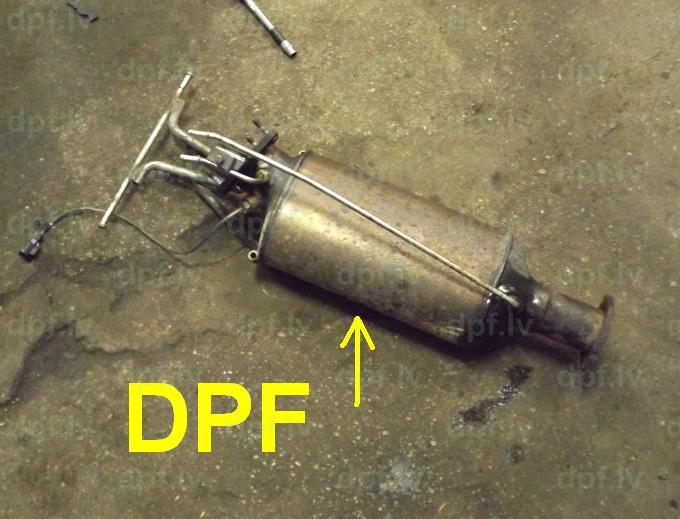

Сначала корпус с фильтром снимают с автомобиля. Затем корпус разрезают болгаркой и выбивают сажевый фильтр. Если в корпусе также есть катализатор, удалять фильтр нужно аккуратно.  Далее корпус нужно заварить при помощи аргонной сварки или с использованием полуавтомата.

Рекомендуем также прочитать статью о том, что такое система EGR. Из этой статьи вы узнаете, как работает данная система, а также нужно ли отключать ЕГР и в каких случаях отключение EGR нежелательно.

Также важно провести обработку сварного шва средствами от коррозии.  В некоторых случаях можно установить «даунпайп», однако и с обычным пустым корпусом без сажевого фильтра звук дизеля не поменяется.

Следующий шаг —  программное отключение датчиков  температуры, давления, а также счетчиков израсходованного топлива. Основная задача – полностью отключить запуск процесса регенерации и одновременно избавиться от ошибок в ЭБУ после удаления сажевого фильтра.

Рекомендации

На практике, сажевый фильтр требует больше внимания, чем может показаться на первый взгляд. Следует помнить, что неправильное удаление сажевого фильтра или его неисправности  могут привести к постоянным попыткам регенерации.

В отдельных случаях это становится причиной  повышения уровня масла за счет попадания большого количества топлива в систему смазки. Результат – дизель идет в разнос. При этом разнос дизельного двигателя наступает как при наличии фильтра, так и при удаленном сажевом фильтре.

Единственный способ проконтролировать процесс сводится к постоянному контролю уровня масла. Если уровень повышен, сажевый фильтр и систему регенерации нужно проверять, а также полностью удалять  неисправный сажевый фильтр и отключать систему, грамотно удалить ошибки сажевого фильтра и т.д.

Также добавим, что после удаления сажевого фильтра  отпадает необходимость заливать масло для двигателей, оснащенных сажевыми фильтрами. Достаточно подобрать подходящий аналог  из более простых и доступных по цене моторных масел. Получается небольшая экономия без ущерба для дизельного двигателя и его систем.



Фильтр частиц дизельного топлива | Очистка отработавших газов | Запуск двигателя и вождение | XC40 2020 Late

При нормальных условиях эксплуатации частицы в отработавших газах задерживаются дизельным сажевым фильтром. При достижении определенных условий запускается процесс регенерации для сжигания накопившихся частиц и очистки фильтра. Для запуска процесса регенерации необходимо, чтобы в двигателе была достигнута нормальная рабочая температура. Регенерация сажевого фильтра производится автоматически и обычно занимает 10-20 минут.

Примечание

При проведении регенерации может происходить следующее:

• Возможно незначительное снижение мощности двигателя.
• Может временно повысится расход топлива
• Может появиться запах гари.

Используйте стояночный обогреватель* в холодную погоду, чтобы в двигателе быстрее установилась нормальная рабочая температура.

Важно!

Если фильтр полностью забит частицами, бывает трудно запустить двигатель, или фильтр просто становится неработоспособным. Тогда возможно, что фильтр необходимо заменить.

Короткие поездки на низкой скорости в автомобиле с дизельным двигателем

Эффективность системы очистки отработавших газов зависит от режима эксплуатации автомобиля. Поездки на разные расстояния и с разной скоростью – важный фактор в достижении максимально энергоэффективной работы системы.

Частые поездки на короткие расстояния на низкой скорости (или в холодную погоду), кода двигатель не успевает прогреваться до нормальной рабочей температуры, могут приводить к проблемам, которые со временем могут стать причиной функциональных нарушений и появлению предупреждающего сообщения. Если автомобиль эксплуатируется в основном в городской среде, необходимо регулярно совершать поездки на высокой скорости, чтобы система очистки отработавших газов имела возможность запускать процесс регенерации.

• Между двумя заправками автомобиля следует совершить поездку по шоссейным дорогам на скорости выше 60 км/ч (38 миль/ч) в течение не менее 20 минут.

Как прожечь сажевый фильтр на мерседес спринтер

Mercedes-Benz Sprinter | Регенерация сажевого фильтра, Снятие, Замена

Регенерация сажевого фильтра

Данная процедура предназначена для принудительной регенерации DPF с помощью сканера, если сажевый фильтр не был регенерирован во время движения. Например, если автомобиль периодически двигался с малой скоростью или на малые расстояния, процедура регенерации DPF не была выполнена, так как не были выполнены условия для включения режима регенерации.

УСЛОВИЕ ПРИНУДИТЕЛЬНОЙ РЕГЕНЕРАЦИИ

• Температура охлаждающей жидкости двигателя: около 70°C

• Двигатель работает в режиме холостого хода

• Положение P (Парковка) (автоматической коробки передач) или Нейтраль (механической коробки передач)

• Нормальное напряжение аккумуляторной батареи

• Полная электрическая нагрузка (включены кондиционер (если установлен), вентилятор на максимальных оборотах, фары, стеклоочистители, прочие световые приборы и т. д.)

Очень много электроэнергии потребляет кондиционер. Для более быстрого проведения регенерации включите его (если он установлен).

1. ВЫКЛЮЧИТЕ зажигание.

2. Подключите сканер GDS к диагностическому разъему (DLC).

3. Запустите двигатель в режиме холостого хода и в положении P (автоматической коробки передач) или Нейтраль (механической коробки передач)

4. Подайте максимальную электрическую нагрузку на автомобиль (кондиционер ВКЛЮЧЕН, вентилятор ВКЛЮЧЕН на максимальные обороты, фары ВКЛЮЧЕНЫ, стеклоочистители ВКЛЮЧЕНЫ, остальные фары ВКЛЮЧЕНЫ и т.п.)

5. Выберите «Vehicle, Model year, Engine, System» (Автомобиль, модельный год, двигатель, система).

6. Выберите «Vehicle S/W Management» (Управление программным обеспечением автомобиля).

7. Выберите «DPF Service Regeneration» (сервисная регенерация фильтра DPF)

8. Проведите испытание в соответствии с инструкциями на экране.

Если состояние фильтра DPF не отвечает требуемым условиям выполнения, испытание регенерации закончится с неудовлетворительным результатом.

СНЯТИЕ

1. Поверните ключ зажигания в положение OFF и отсоедините отрицательный (-) кабель от АКБ.

2. Отсоедините разъем (A) датчика дифференциального давления и разъем (B) датчика кислорода.

3. Для создания достаточного рабочего пространства снимите крышку (A) капота. (См. раздел «Верхняя крышка капота» в группе «Кузов».)

4. Отсоедините разъемы (A) и (B) датчика температуры отработавших газов.

5. Выверните три болта и снимите теплозащитный экран (C).

6. Отсоедините шланги (A) датчика дифференциального давления от узла фильтра CPF.

7. Выверните болты (A), отверните гайку (B) турбонагнетателя (C), затем снимите узел (D) сажевого фильтра.

Болт/гайка крепления узла фильтра DPF:39,2~49,1 Н·м (4,0~5,0 кгс·м, 28,9~36,2 фунт-сила·фут)

8. Поднимите автомобиль.

9. Снимите узел переднего глушителя. (См. раздел «Передний глушитель» в группе «Механическая система двигателя».)

10. Выверните болты крепления и снимите защиту (A) сажевого фильтра.

11. Выверните болт (А) и снимите линию (В) турбонагнетателя.

12. Выверните болты крепления (A) и снимите узел сажевого фильтра.

Болт крепления опоры узла фильтра DPF:49,5~63,7 Н·м (5,0~6,5 кгс·м, 36,2~47,0 фунт-сила·фут)

[ЛЕВ.]

[ПРАВ.]

13. Снимите узел сажевого фильтра, подняв его. [Левост. упр.]

Снимите узел сажевого фильтра, опустив его. [Правостор. упр.]

ЗАМЕНА

После замены узла фильтра DPF НЕОБХОДИМО выполнить процедуру «Component Change Routine» (Программа замены компонента). В противном случае возможно появление неисправности, относящейся к характеристикам двигателя или управлению выбросами и сохраняющейся вплоть до регистрации в ЭБУД данных о новом компоненте.

1. ВЫКЛЮЧИТЕ зажигание.

2. Подключите сканер к разъему канала передачи данных (DLC).

3. ВКЛЮЧИТЕ зажигание.

4. Выберите «Vehicle, Model year, Engine, System» (Автомобиль, модельный год, двигатель, система).

5. Выберите «Vehicle S/W Management» (Управление программным обеспечением автомобиля).

6. Выберите пункт «Component Change Routine» (Программа замены компонента).

7. Выберите пункт «DPF Change» (замена фильтра DPF).

8. Выполните процедуру в соответствии с инструкциями на экране.

Sprinter DPF (дизельный сажевый фильтр) Обзор замены

Замена дизельного сажевого фильтра Sprinter: краткий обзор

Размещено Последнее обновление: 18 октября 2017 г., 18:20 | Опубликовано 17 августа 2017 г. Карм Бурди

Замена фильтра — один из основных способов обслуживания автомобиля.Будь то воздушный фильтр, масляный фильтр или топливный фильтр, важно регулярно проверять его, чтобы убедиться, что ваш фильтр выполняет свою работу и делает ее хорошо. Правильно установленный фильтр и уход за ним помогут обеспечить высокую топливную экономичность, защитить окружающую среду и обеспечить надежную работу.

Одним из важнейших компонентов фургона Sprinter является его сажевый фильтр. За этой деталью стоит следить, так как ее время от времени нужно будет менять на новый.Давайте посмотрим, что вам нужно знать о замене сажевого фильтра Mercedes Sprinter.

Дизельные сажевые фильтры: что они делают и когда их менять

На фургоне Sprinter дизельный сажевый фильтр предотвращает выброс из выхлопных газов избыточного черного дыма, сохраняя окружающую среду немного более здоровой и помогая людям дышать более чистым воздухом. Интересно, что через определенные промежутки времени, когда фильтром собирается большое количество сажи, бортовой компьютер вашего автомобиля запускает «регенерацию».Во время этого процесса ваш Sprinter перенаправляет тепло двигателя на фильтр, где сажа сжигается. Это помогает продлить срок службы вашего DPF и обеспечить бесперебойную и эффективную работу вашего Sprinter.

Если ваш дизельный сажевый фильтр слишком заполнен сажей или слишком загрязнен другими частицами, не относящимися к выхлопным газам, особенно если они вызваны использованием ненадлежащего масла в вашем двигателе, необходимо запустить ручную регенерацию, что повлечет за собой дополнительные Стоимость.

Другие компоненты моторного отсека вашего Sprinter, такие как вихревой двигатель, датчик температуры или клапан системы рециркуляции отработавших газов, также могут вызвать засорение вашего сажевого фильтра.Самый простой способ обнаружить засоренный сажевый фильтр — поискать сигнальную лампу на приборной панели, но есть и другие признаки, по которым вы можете искать, если свет не загорится.

Дизельный сажевый фильтр с резервным копированием может создать серьезные проблемы для вашего Sprinter, что приведет к снижению производительности и остановке работы. Поэтому, чтобы поддерживать работу вашего Sprinter в оптимальном состоянии, регулярно проверяйте, чистите и заменяйте сажевый фильтр. Квалифицированный механик Mercedes-Benz может помочь выявить, диагностировать и решить проблемы сажевого фильтра, поэтому обязательно проконсультируйтесь с ним, если вы подозреваете, что ваш сажевый фильтр нуждается в очистке или замене.

Burdi Motorworks — ваши специалисты по очистке и замене сажевых фильтров в Chicagoland Sprinter

Если требуется проверить и / или заменить сажевый фильтр вашего Sprinter, свяжитесь с нами в Burdi Motorworks. Мы удобно расположены в Шиллер-Парк, штат Иллинойс, недалеко от многих районов и пригородов Чикаго.

Кармине Бурди, наш основатель, является экспертом в области двигателей Mercedes-Benz. Он учился в Германии и работал над этими автомобилями более сорока лет.Кармин поручил своим сыновьям Винсу и Кармину помочь ему в ведении бизнеса, который поддерживает прочную репутацию благодаря качественной работе и внимательному обслуживанию клиентов. Мы будем рады помочь вам с любыми проблемами, связанными со Sprinter, с которыми сталкивается ваш автопарк, и вернуть ваш автомобиль в оптимальное рабочее состояние.

Запланируйте ремонт DPF вместе с нами

.

Sprinter-Wiki

Спринтер Модель Производитель Даймлер АГ АКА Mercedes-Benz Sprinter Freightliner Sprinter Dodge Sprinter Volkswagen Crafter Производство 1995 — настоящее время

Sprinter — это коммерческий автомобиль, который выпускается в различных конфигурациях и доступен в различных странах.Sprinter, производимый Daimler AG под несколькими различными торговыми марками (Mercedes-Benz, Dodge, Freightliner, Volkswagen), можно считать настоящим «мировым фургоном».

1 января 2010 г. фургоны Sprinter больше не будут продаваться под шильдиком Dodge в США. Это будут Mercedes-Benz Sprinters. 120 дилерских центров Mercedes-Benz, не считая нынешних дилерских центров Freightliner, будут выбраны для поддержки и продажи Sprinters.

Хронология фургонов производства Daimler AG:

T1N Sprinter 1-го поколения (1994-2006)

T1N АКА Транспортер 1 Neu Производство 1994-2005 2001-2006 (США) Сборка Дюссельдорф, Германия Людвигсфельде, Германия Буэнос-Айрес, Аргентина Чарльстон, Южная Каролина, США Двигатель 2.3 л I4 TDI Дизель 2,9 л I5 TDI Дизель 2,2 л I4 CDI Дизель 2,7 л I5 CDI Дизель 2,3 л I4 Бензин Трансмиссия 5spd Manual Sprintshift 6spd Semi-Auto NAG1 5spd Auto Колесная база 118 дюймов (3000 мм) 140 дюймов (3560 мм) 158 дюймов (4015 мм) Длина 197 дюймов 225 дюймов 263 дюймов Ширина 78 дюймов Высота 93 дюйма (стандартная крыша) 104 дюйма (высокая крыша) Запас топлива 100 литров / 26.4 галлона Буксировочная способность 5000 фунтов

Sprinter T1N (Transporter 1 Neu) является заменой Bremer T1. T1N бывают грузовой, пассажирской или шасси. Производство T1N продолжалось в 2006 модельном году для рынка США. Обозначенная Daimler моделью 903.

T1N выпускается с тремя колесными базами (118 дюймов, 140 дюймов и 158 дюймов), двумя вариантами высоты крыши (стандартная и высокая) и двумя весовыми категориями (2500 и 3500), при этом серия 3500 оснащена сдвоенными задними колесами.

Более ранние модели (1994–1999) имели плавающую трехконечную звезду в центре решетки радиатора. Позднее дизайн был изменен (2000 г.) на полукруг, вырезанный из капота двигателя, чтобы охватить трехконечную звезду. Горизонтальные дефлекторы чуть выше капота были расширены в 2002 году.

T1N прибыл в США в 2001 году как Freightliner. Все грузовые модели T1N были повторно собраны из комплектов на заводе Freightliner’s Gaffney, Южная Каролина, а все пассажирские модели были импортированы непосредственно с завода в Дюссельдорфе.FedEx была первым клиентом в США, купившим весь производственный цикл Gaffney 2001 года. После слияния Daimler-Benz и Chrysler, ставшего Daimler-Chrysler, T1N начал продаваться под фирменным знаком Dodge в конце 2003 года. И Freightliner, и Dodge продолжали продавать T1N в США в течение всего 2006 модельного года. Volkswagen и Mercedes вместе работали над Sprinter, а в Великобритании и других странах VW выпустил Sprinter как LT.

Чертежи

Трансмиссия

Были доступны четыре дизельных двигателя и один бензиновый двигатель.Турбо-дизель на 2,3 л (TDI), 2,9 л с турбонаддувом (TDI), 2,2 л с турбонаддувом (CDI), 2,7 л с турбонаддувом (CDI) и бензин на 2,3 л. Только 2.7l CDI был доступен для США и Канады.

Аббревиатура «OM» означает «Oil-Motor» и относится к сегодняшним дизельным двигателям.

Дизель

Двигатель	Объем (л)	Cyl-Arrg	Мощность (л.с.)	Крутящий момент (фут-фунт)	Б / у
OM601	2.3	I4	72	96	1995–1999
OM602980	2,9	I5	121	207	1995–1999
OM611 *	2,2	I4	80,107,127	148,199,221	2000-2005
OM612	2,7	I5	154	243	2000-2003 гг.
OM647	2.7	I5	154	243	2004-2006 гг.

* Существует три версии двигателя OM611.

Бензин

Двигатель	Объем (л)	Cyl-Arrg	Мощность (л.с.)	Крутящий момент (фут-фунт)	Б / у
M111	2,3	I4	141	159	2000-2005

2004-2006 OM647 были оснащены турборезонаторами, которые, как известно, трескаются по швам и приводят к переходу автомобиля в режим Limp-Home.В последней версии турборезонаторов есть «Q5» на маленькой белой наклейке на нижней стороне. [1].

Трансмиссия

Доступны три трансмиссии; 5-ступенчатая механическая коробка передач, 6-ступенчатая полуавтоматическая (Sprintshift) и 5-ступенчатая (выбираемая) автоматическая (NAG1; N ew A автоматическая G наушник поколения 1 ). Механические коробки передач и Sprintshift не были доступны в США или Канаде.

Трансмиссия	1-й	2-я	3-й	4-я	5-й	6-й	Реверс	Б / у
5-ступенчатая МКПП	5.05	2,60	1,52	1,00	0,78		4,76	1995-2005 гг.
4 ступенчатая автоматическая	?	?	?	?			?	1995–1999
Sprintshift Полуавтоматический	5,01	2,83	1,78	1,25	1,00	0.79	4,57	2000-2005
NAG1 Автомат	3,59	2,19	1,41	1,00	0,83		3,16	2001-2006 гг.

Общей характеристикой автоматической коробки передач NAG1 является грохот или вибрация, возникающие при небольшом ускорении и движении накатом. Гениально разработанное средство для устранения этого шума и вибрации можно заказать в частном порядке у члена Sprinter-Forum, выполнив поиск «Средство от шума Rumble Strip».Большинство ранних NAG1 были связаны с передаточным числом главной передачи 3,72, которое давало самые высокие MPG.

Шасси

Передняя подвеска состоит из одной поперечно установленной композитной рессоры с амортизаторами, установленными возле каждого переднего колеса. В некоторых случаях композитная пружина со временем прогибается. Возможна замена стали.

Задняя подвеска состоит из двух продольно установленных листовых рессор под каждой направляющей рамы. Грузовые версии и шасси имеют одинарные створки, в то время как пассажирские версии имеют двойные створки с каждой стороны.Пакеты рессор для пассажиров состоят из комфортной пружины и пружины для более тяжелых нагрузок.

Кардановые шарниры приводного вала не подлежат ремонту или замене [2]. Узел карданного вала, включающий карданные шарниры, должен быть полностью заменен изготовителем. Поставщики приводных валов на вторичном рынке разработали карданные валы с обслуживаемыми и заменяемыми карданными шарнирами по недорогое.

Подвеска моделей конца 2002-2006 годов поднята на 30 мм по сравнению с моделями предыдущего года, чтобы компенсировать переход на более крупные 16-дюймовые диски и шины.Передняя часть состоит из распорки канала 30 мм. Задние рессоры имели большую арку. Об этом можно судить по пластиковой накладке арок задних колес. Это было только для моделей с колесной базой 140 и 158 дюймов. Все 118-дюймовые модели остались с более короткой высотой и 15-дюймовыми ободами [3]. а в задней части — измененные арки с листовыми рессорами [4].

Подшипники и дорожки заднего моста, как сообщается, такие же, как и в последней модели Dodge Charger, но по гораздо более выгодной цене. [5]

Кузов

Грузовая и пассажирская версии состоят из цельной стальной конструкции.Версии шасси бывают версии с кабиной или кабиной для экипажа, рамы которых выступают за заднюю часть кабины. Кабины для экипажа шасси не доступны в США.

Пассажирские версии состоят из 5 дверей; дверь водителя и пассажира, сдвижная боковая дверь и две задние распашные двери амбарного типа. Грузовые версии имеют опцию сдвижной двери со стороны водителя. При наличии сдвижной двери со стороны водителя нельзя заказать дополнительный обогреватель сзади.

Есть четыре известных типа OEM-зеркал, которые поставляются с завода.Их можно идентифицировать по опорным рычагам; пластмассовые, короткие металлические, длинные металлические и металлические петли. [6] Зеркала с пластиковыми рычагами входят в стандартную комплектацию большинства версий T1N, за исключением шасси. Если бы параболические зеркала заказывались как дополнительная опция, по умолчанию использовались бы короткие металлические рычаги. Большинство кабин шасси поставляются с длинными металлическими рычагами, за исключением случаев заказа с параболическими зеркалами, использовались зеркала с короткими металлическими рычагами. Все были на электричестве и отапливались.

Для внутренних сидений доступно шесть вариантов ткани; Стрелка, Кара, Карат, Катано, Сантос и Венеция.Доступный дизайн ткани будет зависеть от заказанных опций.

Максимально допустимая нагрузка на крышу составляет:

• Автомобили с низкой крышей 300 кг (660 фунтов)
• Автомобили с высокой крышей 330 фунтов (150 кг)
• Вес любого груза, переносимого на крышу, включая багажник, не должен превышать максимально допустимую нагрузку на крышу.

История

• 1995 — Представлен Sprinter T1N.
• 1996 г. —
• 1997 —
• 1998 г. —
• 1999 г. —
• 2000 — Новый передний зажим с полукругом, вырезанным из капота двигателя, охватывает трехконечную звезду.Также полностью переработан интерьер кабины: рычаг переключения передач перемещается от пола к приборной панели. Благодаря новому варианту двигателя мощностью 156 л.с. Sprinter обладает невиданной ранее мощностью для легких коммерческих автомобилей.
• 2001 г. —
• 2002 — Расширены горизонтальные дефлекторы над капотом. Процедура подтяжки лица также включала новые прозрачные линзы для фар и измененный внешний вид линз задних фонарей. В середине года модели 140 и 158 дюймов получили подъемник на 30 мм высотой
• 2003 г. —
• 2004 — 2.7-литровый дизель получил новый впускной коллектор.

— Новый клапан EGR

— Отдельный компрессор заднего кондиционера и заднего испарителя устанавливается на крыше.

— ESP становятся стандартными.

• 2005 —
• 2006 г. — T1N продолжает продаваться в Северной Америке. Модели шасси 3500 получают 16-дюймовые колесные диски.
• 2007 — Производство T1N прекращается и заменяется моделью NCV3, за исключением России и Аргентины, где производство продолжается.

NCV3 Sprinter 2-го поколения (2006-2018)

NCV3 АКА Новый концепт-фургон 3 Производство 2006-2018 2007-2018 (США) Сборка Дюссельдорф, Германия Людвигсфельде, Германия Буэнос-Айрес, Аргентина Чарльстон, Южная Каролина, США Двигатель 2.2 л I4 CDI Дизель 3,0 л V6 CDI Дизель 3,5 л V6 Бензин Трансмиссия NSG370 6spd Manual NAG1 5spd Auto Колесная база 128 дюймов (3250 мм) 144 дюйма (3665 мм) 170 дюймов (4320 мм) Длина 232 дюйма 273 дюйма 289 дюймов Ширина 79,7 дюйма Высота 95,5 дюйма (стандартная крыша) 107,5 дюйма (высокая крыша) 115.5 дюймов (мега крыша) Полная масса 8550 фунтов 11030 фунтов Запас топлива 25 галлонов Буксировочная способность 5000 фунтов

Sprinter NCV3 (New Concept Van 3) — это модернизированная замена Sprinter T1N. NCV3 появился в Европе и других странах в 2006 году и состоит из грузовой, пассажирской и шасси. Обозначенная модель 906 компанией Daimler.Они продавались под шильдиком Mercedes Sprinter или VW Crafter. Северная Америка получила собственный NCV3 2007 модельного года. Американские грузовые автомобили NCV3 собираются из комплектов на новом специально построенном сборочном заводе Freightliner, расположенном в Ладсоне, Южная Каролина, а легковые модели импортируются непосредственно из Германии. Спринтеры NCV3 продаются под названиями Dodge и Freightliner.

NCV3 поставляется с тремя колесными базами (128 дюймов, 144 дюйма, 170 дюймов), тремя вариантами высоты крыши (стандартная, высокая, мега), четырьмя длинами и двумя весовыми категориями (2500, 3500), при этом модели 3500 имеют возможность установки сдвоенных задних колес или задние супер-одиночки.Ни 128-дюймовая колесная база, ни задние супер-одиночные шины недоступны на рынке США.

Трансмиссия

Доступны три двигателя. Турбо-дизель объемом 2,2 л (CDI), турбодизель 3,0 л (CDI) и бензиновый двигатель 3,5 л. CDI 2,2 л выпускается с четырьмя различными уровнями мощности и крутящего момента и недоступен в США. Все дизельные двигатели теперь оснащены дизельным сажевым фильтром (DPF), который регенерируется для сжигания собранной сажи.

Аббревиатура «OM» означает «Oil-Motor» и относится к сегодняшним дизельным двигателям.

Дизель

Двигатель	Объем (л)	Cyl-Arrg	Мощность (л.с.)	Крутящий момент (фут-фунт)	Б / у
OM646	2,2	I4	87,107,127,148	162,207,225,243	2006-2008 гг.
OM651	2,2	I4	95,129,163	184,225,266	2009-настоящее время
OM642	3.0	V6	154	280	2006-настоящее время

Бензин

Двигатель	Объем (л)	Cyl-Arrg	Мощность (л.с.)	Крутящий момент (фут-фунт)	Б / у
M272	3,5	V6	254	250	2006-настоящее время

Трансмиссия

Доступная 6-ступенчатая механическая коробка передач NSG370 и 5-ступенчатая (выбираемая) автоматическая NAG1 ( N ew A utomatic G наушник поколения 1 ) продолжают использоваться, однако грохот или вибрация, которые произошли в T1N при этом, как сообщается, исключен свет на ускоритель и движение накатом.Другие названия NAG1 — W5A380 или G40.

Трансмиссия	1-й	2-я	3-й	4-я	5-й	6-й	Реверс	Б / у
NSG370 Руководство	5,014	2,831	1,789	1,256	1,00	0,828	4,569	2006-настоящее время
NAG1 Автомат	3.59	2,19	1,41	1,00	0,83		3,16	2006-настоящее время

Большинство американских моделей 2007 года (2500) поставлялись в стандартной комплектации с передаточным числом задней оси 4,18, что привело к немного меньшему расходу миль на галлон, который был «фиксированным» в 2008 году с передаточным числом 3,92.

Шасси

Передняя подвеска состоит из одной поперечно установленной композитной рессоры с амортизаторами, установленными возле каждого переднего колеса.Задняя подвеска состоит из двух продольно установленных листовых рессор под каждой направляющей рамы. Грузовые версии и шасси имеют одинарные створки, в то время как пассажирские версии имеют двойные створки с каждой стороны. Пакеты рессор для пассажиров состоят из комфортной пружины и пружины для более тяжелых нагрузок.

Карданные шарниры карданного вала не подлежат обслуживанию или замене [7]. Узел карданного вала, включающий карданные шарниры, необходимо полностью заменить. Однако этот узел может быть заменен на вторичный карданный вал, оснащенный сменными карданными шарнирами.[8]. Карданный вал также называют «карданным валом». Между трансмиссией и задним дифференциалом есть два или три сегмента карданного вала, в зависимости от длины автомобиля.

3500s — также известные как серии 4xx или 5xx в зависимости от регионального рынка — можно заказать с задней осью «super single» или «SuSi». Несмотря на то, что грузоподъемность практически такая же, как и у четырехколесной задней оси, вместо нее на задней оси установлено всего два негабаритных колеса. Преимущество заключается в увеличении внутреннего зазора между арками задних колес по сравнению с традиционными четырьмя колесами на задней оси.Это имеет эксплуатационные преимущества для многих операторов грузовых вариантов с панельным кузовом и особенно полезно для любого оператора, который намеревается использовать Sprinter для перевозки поддонов или салазок. Размер шин Super Single — 285 / 65R16. Спринтеры с мостом SuSi вообще не поставляются с запасным колесом. Передние и задние колеса у «СуСи» Спринтеров совершенно разных размеров! Спринтеры с осью SuSi, первоначально представленные только на европейском рынке, были доступны на рынке США / Канады, начиная с 2015 модельного года.

Чертежи

Кузов

Грузовая и пассажирская версии состоят из цельной стальной конструкции, за исключением мега-крыш, которые сделаны из композитного стекловолокна. Версии шасси бывают версии с кабиной или кабиной для экипажа, рамы которых выступают за заднюю часть кабины. Кабины для экипажа шасси не доступны в США. Цвета остаются прежними для 2007 и 2008 годов.

Пассажирские версии состоят из 5 дверей; дверь водителя и пассажира, сдвижная боковая дверь и две задние распашные двери амбарного типа.Грузовые версии имеют опцию сдвижной двери со стороны водителя.

Для грузовой версии предлагается вариант фургона для экипажа. Он состоит из трех задних пассажирских сидений первого ряда. В полу есть прорези для дополнительного сиденья во втором ряду, но необходимая для его фиксации крепежа не предусмотрена (глухие гайки приварены под полом, но отверстия не просверлены).

Внутренние сиденья доступны в двух вариантах ткани; Брассо Серый и Брассо Черный.Доступный дизайн ткани будет зависеть от заказанных опций.

Максимальная нагрузка на крышу и минимальное количество пар опор багажника на автомобилях с (см. Стр. 630 в Руководстве по эксплуатации) [9]:

• Стандартная крыша 660 фунтов (300 кг) с минимум 6 парами опор.
• Подъемная крыша 330 фунтов (150 кг) с минимум 3 парами опор.

Данные действительны, когда нагрузка распределяется равномерно по всей площади крыши. При использовании более короткого багажника на крышу пропорционально уменьшите нагрузку.Максимальная нагрузка составляет 110 фунтов (50 кг) на пару опор багажника.

Максимальная нормальная растягивающая нагрузка на крепежные проушины или стяжки составляет (см. Стр. 629 руководства пользователя) [10]:

• Crewbus 786 фунтов-силы (3500 Н)
• Панельный фургон 1124 фунта-силы (5000 Н)

Чтобы эти нагрузки были допустимыми, вы должны привязать как минимум к 2 точкам крепления.

Максимальная нормальная растягивающая нагрузка на крепежные шины (см. Стр. 629 руководства по эксплуатации) [11]:

• Грузовые рельсы в полу грузового отсека 1124 фунта-силы (5000 Н)
• Нижняя грузовая шина на боковой стенке 562 фунта-силы (2500 Н)
• Верхняя грузовая шина на боковой стенке 337 фунтов силы (1500 Н)

История

• 2006 — Представлен Sprinter NCV3.
• 2007 — NCV3 прибывает в Северную Америку как Dodge или Freightliner.
• 2008 — Представлена ​​новая опция раздвижной боковой двери с электроприводом (не в США).

— Функция двухступенчатого открывания раздвижной двери удалена (США).

— Опция камеры заднего вида недоступна (США).

— Задний ведущий мост изменен на 3,92 (с 4,18 в 2007 г.) для повышения эффективности (США).

• 2009 — Бензиновый (газовый) двигатель снят с производства (США).
• 2010 г. — Значок Dodge упал. Спринтеры будут иметь обозначения Mercedes-Benz и Freightliner (США).


2010 год — это также год, когда США получили новую систему выбросов Bluetec, требующую меньше энергии, следовательно, больше мощности и пробега, но также требующую заполнения бортового бака AdBlue DEF, соединения мочевины, которое помогает катализировать выбросы. NOx в выхлопе.

• 2010-2014 В Европе выбросы Euro5 удовлетворяются за счет использования фильтра DPF
• 2014> Сообщается, что для дизельных двигателей Euro6 требуется AdBlue, а также фильтр DPF.
• 2015 — введена опция 4×4 (США)
• 2018 — Стандартная камера заднего вида (США)

VS30 Sprinter 3-го поколения (2019-настоящее время)

Новейшая версия Sprinter, представленная в 2019 модельном году в Северной Америке. [[12]]

Линия Sprinter теперь будет представлена ​​двумя разными моделями. Новая модель 907 является обновлением модели 906 с задним и полным приводом. Новая модель 910 станет первым переднеприводным Sprinter.

Соглашение об именах

Mercedes-Benz использует три цифры для обозначения класса автомобиля.Первая цифра — это номинальная масса в тоннах, вторая и третья цифры — номинальная мощность в PS / BHP. Например, 518 — это 5-тонный вариант мощностью 180 л.с. .

Mercedes Sprinter Van DPF Удаление трубы — 3.0L V6 — 2010-2016

Описание продукта

Сделано в Канаде компанией BuzzKen

Эта труба удаления DPF Sprinter для фургонов Sprinter 2010-2018 с 3,0-литровым двигателем V6. Легко прикручивается вместо заводской трубы DPF и требует настройки двигателя от JR Auto Tuning. Включает заглушку датчика EGT из нержавеющей стали.

Руководство по установке:

Преимущества:

• Увеличивает расход топлива
• Улучшает поток выхлопных газов
• Понижает EGTs
• Увеличивает ресурс двигателя
• Позволяет расширить ассортимент моторных масел.

Характеристики:

• Нержавеющая сталь 409 заводов Северной Америки
• Трубка 16 калибра с внешним диаметром 2,5 дюйма
• 100% на болтах

Заявление об отказе от ответственности:

Только для внедорожного использования, это запрещено на улице, и вы не пройдете тестирование на выбросы.

Прочие сведения

Пожизненная гарантия от выхода изделия из строя по причине заводского брака .Дизельный сажевый фильтр

для Mercedes Sprinter 2.1l 2.2l 2006-2015

FAQ

1 кв. Каковы ваши условия упаковки?
A: Обычно мы упаковываем наши товары в нейтральные белые коробки и коричневые картонные коробки. Если у вас есть юридически зарегистрированный патент
, мы можем упаковать товар в ваши фирменные коробки после получения ваших разрешительных писем.

2 кв. Каковы ваши условия оплаты?
A: T / T 30% в качестве депозита и 70% перед доставкой. Перед оплатой остатка мы покажем вам фотографии продуктов и упаковок
.

3 кв. Каковы ваши условия доставки?
A: EXW, FOB, CFR, CIF, DDU.

4 кв. Как насчет вашего времени доставки?
A: Обычно это занимает от 30 до 60 дней после получения авансового платежа. Конкретный срок доставки зависит от позиции и количества вашего заказа.

Q5. Можете ли вы производить по образцам?
A: Да, мы можем изготовить по вашим образцам или техническим чертежам. Мы можем изготовить формы и приспособления.

Q6. Какова ваша политика в отношении образцов?
A: Мы можем предоставить образец, если у нас есть готовые детали на складе, но заказчик должен оплатить стоимость образца и стоимость курьера.

Q7. Вы проверяете все свои товары перед доставкой?
A: Да, у нас есть 100% тест перед доставкой

Q8: Как сделать наш бизнес долгосрочным и хорошим?
А: 1. Мы сохраняем хорошее качество и конкурентоспособные цены, чтобы гарантировать нашим клиентам выгоду;
2.Мы уважаем каждого клиента как своего друга, мы искренне ведем бизнес и заводим с ним друзей, независимо от того, откуда они.

.

Сажевый фильтр — что это такое? Регенерация сажевого фильтра (фильтр твердых частиц) DPF (Diesel Particular Filter) FAP ( Filtre a partikules) Статьи

Про сажевый фильтр и про принудительную регенерацию сажевого фильтра на моторах VAG 1.4l/1.9l/2.0l R4 & 2.5l R5 PD/PPD-TDI

Решил опытом поделиться и написать по поводу сажевого фильтра в дизельных двигателях VAG. Вся информация почерпнута из личного опыта, кое что из паутины.

Итак, что такое сажевый фильтр и какой геморрой он может принести владельцу. Cажевый фильтр является неотъемлемой частью ЕВРО-4 и предназначен для снижения выброса сажи при сжигании дизельного топлива в двигателе. Может быть установлен как на двигатели с насос-форсунками, так и CR. Представляет собой банку в выпускной системе двигателя и содержит керамические трубки, с нанесенными на них катализатором химического процесса (обычно платина).

Катализатор позволяет снизить температуру химической реакции, в данном случае — сжигания частичек сажи. Керамические трубки попеременно заглушены на входе и выходе фильтра. Пористая структура трубок позволяет практически беспрепятственно проходить выхлопным газам, при этом частицы сажи задерживаются на стенках.

Сажевый фильтр может быть совмещен с основным катализатором, как это сделано, например, в Туареге на двигателях V6, или выполнен в виде отдельной банки, как это сделано, например, в Фаэтоне или в А6. В процессе эксплуатации сажевый фильтр забивается сажей, что приводит к затруднению выхода выхлопных газов. Для выжигания скопившейся сажи используется регенерация фильтра. Существует пассивная регенерация, при которой сажа сжигается в процессе движения машины под нагрузкой, например, при движении по трассе, при температуре 350-400 градусов и выше.

При движении по городу, где не удается разогреть сажевый фильтр до рабочей температуры, при заполнении фильтра используется активная регенерация. При этом контроллер начинает впрыскивать дополнительную порцию топлива после основной, перекрывает клапан EGR и изменяет алгоритм управления лопатками турбины. Топливо через выпускной коллектор попадает в основной нейтрализатор (катализатор окисления) и там сжигается, Температура в катализаторе повышается, и, как следствие, повышается температура в сажевом фильтре до 500-700 градусов. Сажа начинает выжигаться.

Тут необходимо отметить, что при неудачных регенерациях, при прерывании регенерации или при неисправности датчиков системы или катализатора окисления, часть несгоревшего топлива попадает в масло и разжижает его, причем со временем, уровень масла может подниматься достаточно значительно. Так что, причиной попадания топлива в масло и повышения уровня может быть не только текущие форсунки, уплотнительные колечки на насос-форсунках или тандемного насоса (для насос-форсунок), но и система регенерации. Естественно, что надо срочно менять масло и разбираться с причинами, для двигателя и турбины это как минимум не полезно, как максимум можно попасть на капиталку или замену мотора.

Для вычисления величины заполнения сажевого фильтра используется две модели, одна базируется на практическом измерении разницы давлений на входе и выходе сажевого фильтра с помощью дифференциального датчика, датчиков температуры и расходомера. Вторая модель рассчитывает заполнение на основе стиля вождения, температурных датчиков и кислородного датчика.

Коэффициент заполнения сажевого фильтра лучше контролировать в 075 группе измеряемых величин контроллера двигателя.

1) Температура перед турбонагнетателем > 100°C

2) Температура перед сажевым фильтром 100°C > T > 60°C

3) Коэффициент заполнения < 40% (от 40% начинается регенерация в режиме движения)

4) Температура после сажевого фильтра 60°C > T > 20°C

В общем случае, в системе выпуска находятся 3 датчика температуры, датчик кислорода и дифференциальный датчик. Некорректная работа любого из этих компонентов, датчика кислорода, расходомера, EGR и еще кучи всего приводит к невозможности или трудностям с регенерацией, включая и аварийную. Значения датчиков температуры и дифференциального датчика можно посмотреть в измеряемых величинах в группах:

067 Сажевый фильтр, значения ОГ 1

Граничное условие: v=konst 50-60 км/ч, 3-я передача, n<=3000 1/мин.

1) Температура перед турбонагнетателем > 690°C (через 10 секунд)

2) Температура перед сажевым фильтром > 150°C

3) Перепад давления на сажевом фильтре нет установок

4) Смещение разности давлений на выбеге нет установок

068 Сажевый фильтр, значения ОГ 2

Граничное условие: v=konst 50-60 км/ч, 3-я передача, n<=3000 1/мин.

1) Коэффициент заполнения < 50% (при 50% запускается регенерация)

2) Масса сажи макс.60 г *)

3) Настроечное значение сажи нет установок

4) не используется 074 Сажевый фильтр, значения ОГ 3

Граничное условие: v=konst 50-60 км/ч, 3-я передача, n<=3000 1/мин.

A Значения действительны только во время регенерации

1) Частота вращения двигателя [об/мин]

2) Температура перед турбонагнетателем > 690°C

3) Значение лямбда 1,0-2,0

4) не используется

 Что касается индикации водителю о неисправностях в системе регенерации. При обнаружении неисправности (к сожалению, только явных, например обрыва) датчиков загорается значек с изображением двигателя (неисправность в выхлопной системе). В случае, если фильтр заполнен, контроллер пытался сделать несколько активных регенераций в движении, если попытки оказались не успешными (например, прерваны глушением машины), загорается иконка на экране БК c сажевым фильтром.

Во общем, надо, пока не поздно, отжечь на пустом шоссе. Если количество топлива в баке меньше четверти, то активная регенерация может не запуститься. Так что неисправный датчик уровня, показывающий меньше четверти бака, тоже может быть причиной. Если и это не помогло, то контроллер зажигает значок неисправности выхлопной системе, а через некоторое время и значок неисправности двигателя (спираль преднакала). Двигатель переходит в аварийный режим работы и начинает тупить, причем чем дальше, тем хуже.

---

---



Признаки дефектного сажевого фильтра:
Плавают холостые обороты, машина не тянет, увеличение расхода топлива, повышение уровня масла, ошибки по сажевому фильтру на приборной панели.

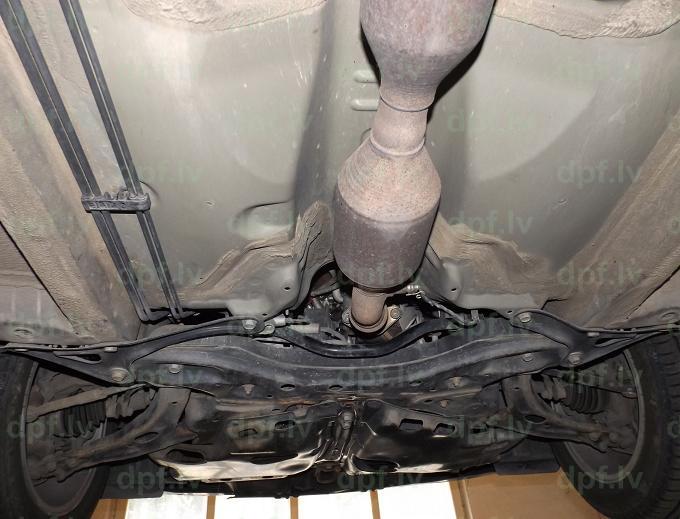

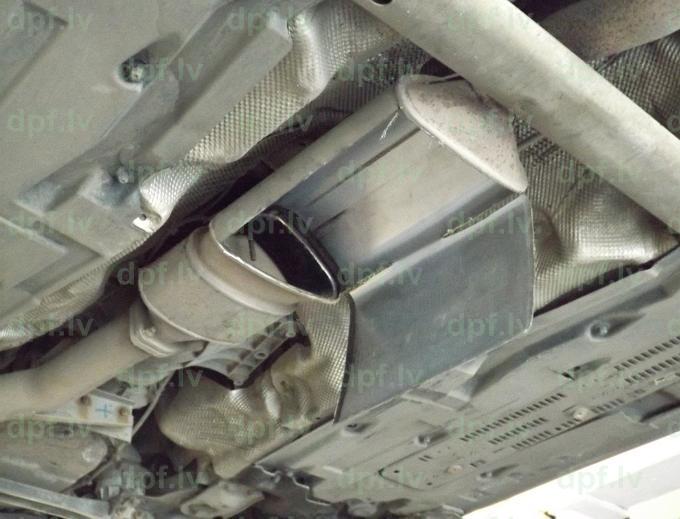

Устройство Сажевый фильтр устанавливается за выпускным коллектором, как правило, в непосредственной близости от двигателя. Основным конструктивным элементом сажевого фильтра является матрица, которая изготавливается из керамики (карбида кремния). Керамическая матрица имеет ячеистую структуру, состоящую из каналов малого сечения, попеременно закрытых с одной и с другой стороны. Стенки каналов имеют пористую структуру и выполняют роль фильтра. Матрица помещена в металлический корпус.

Принцип работы
При прохождении отработавших газов через сажевый фильтр, частицы сажи задерживаются на поверхности стенок матрицы. Нанесенный на стенки матрицы катализатор способствует окислению несгоревших углеводородов и угарного газа.

Очистка фильтра от накопившейся сажи происходит путем регенерации.

Различают активную и пассивную регенерацию сажевого фильтра.
При пассивной регенерации происходит непрерывное окисление сажи за счет действия катализатора и высокой температуры отработавших газов (350-500°С). При определенных режимах работы двигателя (небольшая нагрузка и др.) наблюдается недостаточно высокая температура отработавших газов и пассивная регенерация происходить не может. В этом случае осуществляется активная (принудительная) регенерация сажевого фильтра.

Активная регенерация происходит при температуре 600-650°С, которая создается при помощи системы управления двигателем. При данной температуре частицы сажи вступают в реакцию с кислородом с образованием углекислого газа.

Сигналом для включения процедуры прожига или регенерации сажевого фильтра служит величина сопротивления, которое фильтр создает протоку отработавших газов. Как только пропускная способность сажевого фильтра станет ниже нормы, начинается регенерация, заключающаяся в прожиге осевшей сажи.

Прожиг сажи начинается при температуре более 550 градусов, а температура отработавших газов в обычных режимах работы двигателя ниже. При достижении уровня забитости сажевого фильтра определенного значения в блок управления двигателем приходит сигнал о необходимости начала прожига сажевого фильтра, система питания после каждой подачи в цилиндры основной дозы топлива осуществляет еще и дополнительный впрыск. Дополнительная порция топлива догорает в выхлопном тракте, разогревая тем самым выхлопные газы до температуры, необходимой для выгорания сажи.
Сажевые фильтры на практике служат 120-150 тыс. км. Их замена стоит очень недешево.

Почему сажевые фильтры выходят из строя

Частые короткие поездки по городу не могут достаточно прогреть сажевый фильтр.

Для запуска автоматической регенерации нужно длительное время ехать по трассе, чтобы температурный датчик сажевого фильтра определил необходимую температуру.

Таким образом регенерация не происходит или происходит некачественно из-за слабо разогретого фильтра. Заставлять водителей целенаправленно создавать условия для запуска прожига проблематично.

Неисправный двигатель тоже может затормозить процесс регенерации.

Ошибка по клапану EGR или неправильно закрытая пробка топливного бака – и не будет регенерации. Сажа тем временем продолжает накапливаться, и ее удаление становится все более проблематичным. Полностью прожечь сажу не удается, остаток неизбежно накапливается.

Из опыта удаления забитых сажевых фильтров страдает больше всего первая секция керамического блока.

Некачественное топливо.
Количество сажи зависит от содержания серы в дизеле. При завышенных показателях фильтр быстрее забивается. В результате чаще происходит регенерация, а это ведет к увеличению уровня масла, так как часть топлива стекает по стенкам цилиндров в поддон. Свойства такого масла, естественно, ухудшаются.

Решение проблемы
1. Замена сажевого фильтра у дилера. Тут не радует цена и отсутствие гарантии, что новый фильтра отработает хотя бы средние 120-150 т. км
2.Запуск принудительной регенерации при помощи заводской диагностике. В случае физического износа сажевого фильтра занятие бестолковое.
3.Удаление сажевого фильтра физическое. Решение не работает без программного отключения прожига. Работает только с программным удалением, что требует перевода программы управления двигателя на режим без сажевого фильтра. Поэтому без возможности отключения функции сажевого фильтра в программе блока управления двигателем выбивать фильтр бесполезно.

Как использовать ручную кнопку / переключатель регенерации DPF FAQ | Hypermiling | Советы по экономии топлива | Новости отрасли

Не проходит и дня без каких-либо твитов, электронных писем или сообщений DPF от других автомобилистов, страдающих от засорения фильтра. Обычно это то же самое, но вчера я получил электронное письмо, которое сломало эту тенденцию.

Я нашел кнопку, которая выглядит вот так — что она делает?

Я видел свою долю контрольных ламп DPF на приборной панели, но это нечто другое!

Что он делает?

Эта маленькая кнопка рядом с кнопкой ручной регенерации / очистки DPF.Он используется для ручной регенерации DPF на фильтре, когда автомобиль / грузовик неподвижен, что немного похоже на регенерацию дилера, но без модного ноутбука / оборудования. Мой поиск в Google предполагает, что они чаще встречаются в грузовиках и транспортных средствах с колесной формулой 4 × 4, которые могут быть не в состоянии достичь условий, необходимых для «катящейся» регенерации DPF из-за окружающей среды (движение по бездорожью) или ограниченной скорости, например, буксировки.

Как / когда мне его использовать?

Кнопка регенерации / очистки DPF должна использоваться, когда сигнальная лампа DPF горит на приборной панели БЕЗ лампы EML / Check двигателя.Эта сигнальная лампа показывает, что DPF достиг определенного предела содержания твердых частиц и требует внимания, или, проще говоря, он заблокирован.

Процедура использования кнопки может отличаться от автомобиля к автомобилю, но шаги, описанные ниже, кажутся нормальными.

Перед нажатием кнопки

Прежде всего убедитесь, что вы находитесь в хорошо проветриваемом помещении, желательно на улице. Убедитесь, что ваш автомобиль не припаркован над сухой травой или другими предметами, которые могут загореться или загореться.Процесс регенерации DPF приведет к тому, что фильтр будет ОЧЕНЬ горячим.

Чтобы начать ручную регенерацию DPF, вы должны

1. Включить нейтраль
2. Поставить ручной тормоз
3. Оставьте педали в покое!
4. Нажмите и удерживайте кнопку DPF не менее 2 секунд

При выполнении вышеуказанных условий обороты двигателя должны возрасти в начале процесса. Это может занять от 5 минут до более часа в зависимости от того, насколько заблокирован фильтр.В это время следует следить за температурой двигателя и следить за тем, чтобы он не перегревался. Вентиляторы должны включиться, чтобы предотвратить это, однако мы рекомендуем вам оставаться с автомобилем, чтобы предотвратить повреждение, вызванное перегревом.

Очистители DPF на Amazon

По завершении процесса сигнальная лампа DPF на приборной панели погаснет, и обороты вернутся в нормальное состояние холостого хода.

Этот процесс может отличаться, поэтому мы настоятельно рекомендуем вам проконсультироваться с вашим основным дилером или специалистом по его использованию.Если горит индикатор EML / Check двигателя или автомобиль находится в режиме LIMP или ограниченном режиме работы, то, скорее всего, ваша модная кнопка уже слишком поздно сработает.

Следует ли менять моторное масло после очистки DPF?

Подобно регенерации дилера, мы предлагаем заменять моторное масло после регенерации сажевого фильтра. Это связано с экстремальными температурами, которым двигатель подвергается во время процесса. Мы предлагаем заменить его на качественное масло с низким содержанием SAP (сульфатной золы).Подробнее об этом на нашей чрезвычайно популярной странице часто задаваемых вопросов DPF.

Почему не на всех автомобилях есть кнопки очистки сажевого фильтра?

Ожидается, что при смешанном вождении большинство транспортных средств должны соответствовать условиям, необходимым для автоматической регенерации сажевого фильтра. Большинство людей не подозревают, что процесс происходит, если не загорается сигнальная лампа DPF. Если индикатор все-таки загорится, то в большинстве случаев это означает, что процесс автоматической регенерации завершился неудачно, и вам необходимо выполнить регенерацию DPF.

Транспортные средства, такие как большие грузовики и полноприводные автомобили, часто проводят большую часть этого срока на гораздо более низких скоростях, чем это требуется для автоматической регенерации — таким образом, у них есть кнопка.

Если у вас есть волшебная кнопка DPF или какой-либо опыт с ней, пожалуйста, свяжитесь с нами в комментариях ниже.

Вам также могут понравиться следующие страницы / статьи DPF

Что такое регенерация DPF?

Каждый фильтр, независимо от того, что он предназначен для улавливания, необходимо регулярно очищать и опорожнять, чтобы оставалось место для улавливания большего количества вещей.Этот процесс очистки и опорожнения дизельного сажевого фильтра называется регенерацией DPF.

Сажа, образовавшаяся в процессе горения, которая собирается в фильтре, сжигается, чтобы убедиться, что фильтр не засоряется и что он может улавливать больше сажи. Дизельный сажевый фильтр необходимо нагреть до очень высокой температуры, чтобы сжечь частицы сажи. Этого можно добиться одним из двух способов: активной регенерацией или пассивной регенерацией.

Пассивная регенерация

Когда вы долгое время едете на высоких скоростях, выхлоп достигает очень высоких температур. Езда на скорости 70 миль в час или выше в течение некоторого времени нагреет выхлопные газы настолько, чтобы сжечь частицы сажи, захваченные сажевым фильтром. Но большинство водителей не ездят на высоких скоростях достаточно часто или достаточно времени, чтобы полагаться на эту пассивную регенерацию, чтобы очистить DPF от частиц сажи.

Активная регенерация

Поскольку многие водители не используют свои автомобили для регулярных поездок на большие расстояния по автомагистралям, производителям пришлось придумать другой способ очистки сажевого фильтра от частиц.Они придумали систему, в которой активная регенерация активируется, когда количество сажи, собранной в DPF, достигает определенного уровня. В большинстве автомобилей этот уровень установлен на уровне 45% от общей мощности сажевого фильтра. Когда собранная сажа достигает этого количества, запускается процесс дожигания топлива, который увеличивает температуру выхлопных газов. Таким образом, даже если автомобиль движется не на высокой скорости, выхлоп становится достаточно горячим, чтобы сжечь всю сажу, которая накопилась в сажевом фильтре.

Если активный процесс регенерации запущен, но вы достигли пункта назначения до того, как он успел сжечь всю сажу, существует вероятность того, что на вашей приборной панели появится сигнальная лампа DPF. Вы сможете устранить эту частичную блокировку, просто управляя автомобилем со скоростью более 40 миль в час в течение примерно четверти часа или около того.

Все о выхлопе

Как выполнить регенерацию на стоянке | Центры экстренной перевозки грузов в Канаде

by Tallman Group | 11 мая 2015 г. | Блог, Новости |

Мы расскажем, как выполнить регенерацию припаркованного грузовика, соответствующего требованиям Агентства по охране окружающей среды 2010 г.Основным компонентом выхлопных систем является дизельный сажевый фильтр (DPF), который удаляет сажу из потока выхлопных газов перед выбросом. Важно поддерживать DPF в рабочем состоянии, следуя приведенным ниже инструкциям, чтобы избежать простоев, когда фильтр DPF забивается. Прочтите инструкции ниже или посмотрите видео здесь. Если вам нужны дополнительные рекомендации по пониманию систем регенерации, обратитесь в местное представительство Tallman по телефону 1-844-882-8785.

4 ступени загрузки сажи: низкая загрузка сажи, умеренная загрузка сажи, полная загрузка сажи и чрезмерная загрузка сажи.

Низкое содержание сажи: Это происходит, когда индикатор DPF горит непрерывным желтым светом. Когда этот индикатор загорается, это означает, что фильтр DPF начинает заполняться. DPF необходимо нагреть, чтобы превратить сажу в золу. Это можно сделать двумя способами: длительное движение по шоссе (> 60 км / ч) или принудительная регенерация на стоянке.

Умеренное количество сажи: Если индикатор вашего сажевого фильтра мигает желтым светом, движения на скоростной автомагистрали уже недостаточно.В этом случае вы должны остановиться и выполнить регенерацию парковки. Осторожно остановитесь на мощеной или гравийной поверхности. Не выполняйте парковочную регенерацию на траве или почве, так как выхлопные газы становятся очень горячими и могут вызвать пожар.

ШАГ ПЕРВЫЙ:

Перед запуском повторной генерации на стоянке убедитесь, что выполнены следующие 4 условия:

1. НЕОБХОДИМО: поставить грузовик на нейтраль
2. НЕОБХОДИМО: включить стояночный тормоз
3. ЗАПРЕЩАЕТСЯ: прикасаться к педалям тормоза или сцепления во время процесса
4. ОБЯЗАТЕЛЬНО: убедитесь, что температура охлаждающей жидкости двигателя не превышает 76 градусов по Цельсию.6 кл.

ВТОРОЙ ШАГ:

Когда эти 4 условия будут выполнены, нажмите и удерживайте кнопку Engine Re-Gen в течение 2 секунд.

Обратите внимание:

• Переключатель REGEN загорится
• ПРИМЕЧАНИЕ: если индикатор мигает, убедитесь, что выполнены все условия шага 2.
• Двигатель набирает обороты выше, чем обычно, до предустановленных оборотов, и слева от индикатора DPF появится индикатор TEMP (температура выхлопных газов, НЕ температура двигателя). Этот индикатор TEMP не должен гореть после завершения цикла Re-Gen .

Цикл Re-Gen может длиться от 20 до 60 минут, при этом время:

• выключатель погаснет,
• Обороты двигателя вернутся к нормальному холостому ходу, а
• индикатор DPF не горит.

Если все эти условия соблюдены, вы можете снова выехать на дорогу.

Полная загрузка сажи: в конце концов, DPF будет забит до такой степени, что производительность двигателя ухудшится. В этом случае мигающий индикатор DPF будет сопровождаться 5 короткими звуковыми сигналами каждую минуту.

• ВАЖНАЯ ИНФОРМАЦИЯ: Остановитесь как можно быстрее, но с максимальной безопасностью.
• Повторите шаги, описанные выше, иначе двигатель может заглохнуть.

Это должно разрушить сажу в достаточной степени, чтобы вы могли продолжать работу на полной мощности, НО фильтр достиг точки, когда он почти полностью забит золой и ему необходимо заняться обслуживанием; Назначьте встречу с вашим дилером, чтобы отремонтировать фильтры как можно скорее.

Избыточная загрузка сажи: если DPF не очищался в течение какого-то времени, он начнет снижаться, но, что более важно, в какой-то момент двигатель выключится для вас без особого предупреждения.Вы узнаете, что это вот-вот произойдет, когда в центре тире появится большой красный индикатор — шестиугольник с восклицательным знаком.

Когда загорится красный индикатор шестиугольника, выполните следующие действия:

• Остановитесь как можно скорее,
• Включите аварийные огни
• Остановить грузовик
• НЕ нажимайте кнопку регенерации
• Позвоните своему водителю или вашему международному дилеру, расскажите им, что случилось, и попросите эвакуировать автомобиль в ближайший сервисный центр.

Что-то не так | AA

Телефон доверия в Великобритании 24/7

0800 88 77 66

Член или нет, мы можем помочь — убедитесь, что вы в безопасном месте, прежде чем звонить.

Сообщайте онлайн и следите за своим спасением

Или скачайте наше приложение

Это самый быстрый способ обратиться к нам за помощью и отследить наше прибытие.

Потеряли ключи от машины?

Вызов помощника по клавишам AA

0800 048 2800

пн – вс с 7 до 22

Неправильное топливо в вашей машине?

Позвоните в службу помощи топливом AA

0800 072 7420

Линии открыты круглосуточно

Европа, телефон доверия 24/7

00 800 88 77 66 55

Или со стационарных телефонов Франции:
08 25 09 88 76
04 72 17 12 00

Или из других стран ЕС и мобильных телефонов Великобритании:
00338 25 09 88 76
00334 72 17 12 00

Заявления по страхованию автомобилей

0800 269 622

Линии открыты круглосуточно

Заявления по страхованию жилья

Чтобы сообщить о любых потерях или повреждениях, вам необходимо позвонить в службу страховой защиты и иметь под рукой номер полиса.Оба они указаны в вашем страховом свидетельстве. Консультант по претензиям поможет с вашей претензией.

UK пробойное покрытие

0800 085 2721 Пн – пт с 9 до 18, сб с 9 до 17

Европейская пробойная крышка

0800 072 3279 Пн – пт 8–18, сб 9–17

Автострахование

0800 316 2456 Пн – пт с 9 до 18, сб с 9 до 17

Страхование жилья

0800 197 6169 Пн – пт с 9 до 18, сб с 9 до 17

Уроки вождения

0800 587 0087 Пн – Пт с 8:30 до 20:00, сб с 9:00 до 17:00
Уроки для новых учеников Вход для существующих учеников

Купить крышку пробоя UK

0800 085 2721

пн – пт 9–18, сб 9–17

Купить Европейскую пробойную крышку

0800 072 3279

пн – пт 8–18, сб 9–17

Претензии на запчасти и гараж

0344 579 0042

пн – пт с 9 до 17, сб с 9 до 13

Смените аварийное покрытие

0343 316 4444

пн – пт 8–18, сб 9–17

Купить автострахование

0800 316 2456

пн – пт 9–18, сб 9–17

Заявления по страхованию автомобилей

0800 269 622

Линии открыты круглосуточно

Запросы политики

0370 533 2211

пн – пт 9–18, сб 9–17

---

Купить страховку мотоцикла

0344 335 2932

пн – пт с 9 до 18, сб с 9 до 16

---

Существующие клиенты по страхованию фургонов

0800 953 7537

пн – пятница с 9 до 19, сб с 9 до 13

Купить страхование жилья

0800 197 6169

пн – пт 9–18, сб 9–17

Запросы политики

0370 606 1617

пн – пт 9–18, сб 9–17

Домашняя прикрытие для экстренной помощи

— сообщить об экстренной ситуации

0800 316 3984

Линии открыты круглосуточно

Книга уроков вождения

Новый ученик

0800 587 0087 Пн – Пт с 8:30 до 20:00, сб с 9:00 до 17:00
Уроки для новых учеников Вход для существующих учеников

Обучение на инструктора по вождению

0800 316 0331

пн – чт с 9 до 20, пт с 9 до 17:30, сб с 9 до 16

Присоединяйтесь к нам в качестве инструктора по вождению

0800 587 0086

пн – чт с 9 до 20, пт с 9 до 17:30, сб с 9 до 16

AA Автошкола для справок

Отдел обслуживания клиентов, Автошкола AA, 17-й этаж Capital Tower, Greyfriars Road, Cardiff CF10 3AG

Чтобы защитить вашу личную информацию, нам нужно задать вам несколько вопросов безопасности по телефону, прежде чем мы сможем помочь.По этой причине мы не можем отвечать на финансовые запросы по электронной почте.

Семейные инвестиции ISA, открытая после октября 2015 года

0333 220 5069

пн – пт с 9 до 19, сб с 9 до 13

Счета участников Saver / Easy Saver, открытые после февраля 2017 г.

0800 917 8612

пн – пт 8–20, сб 9–17

Сберегательные счета, открытые до 2 сентября 2015 г.

0345 603 6302

пн – сб 8–20

Кредитные карты Банка Ирландии после июля 2015 г.

0345 600 5606

пн – пт с 8 до 20, сб с 9 до 17, праздничные дни с 10 до 17

Кредитные карты

AA, выпущенные до июля 2015 года компанией MBNA

0345 603 6302

пн – сб 8–20, закрытые праздничные дни

Кредитные карты утерянные и украденные

0800 028 8997

Или, если вы находитесь за пределами

0044 800 028 8997

Линии открыты круглосуточно

Общие вопросы по кредитам AA, полученным с ноября 2015 г.

0345 266 0124

пн – сб 8–20, вс 9–17

Просроченная задолженность или запросы платежей по кредитам AA, взятым с ноября 2015 года

0800 032 8180

пн – сб 8–20, вс 9–1.30 вечера

Скачать приложение

Загрузка нашего приложения — это самый быстрый и простой способ получить доступ ко всем вашим преимуществам, включая скидки в ресторанах, уход за автомобилем, выходные и многое другое. Войдите в систему, указав свой номер участника и почтовый индекс, чтобы увидеть свои преимущества.

Ваша личная информация

Вы можете прочитать наше уведомление о конфиденциальности, политику использования файлов cookie и правила и условия веб-сайта, когда наш веб-сайт будет резервным.Или вы можете связаться с нами, используя указанную выше информацию.

На этой странице и на нашем веб-сайте используются файлы cookie, чтобы убедиться, что вы получите максимальное удовольствие от посещения. Файлы cookie позволяют нам не только улучшать работу определенных функций, но и собирать отзывы и информацию о том, как вы использовали сайт, чтобы мы могли продолжать улучшать его для вас.

Используя этот сайт, мы предполагаем, что вы принимаете использование нами файлов cookie и других подобных технологий.

:: CLOUDFLARE_ERROR_500S_BOX ::

Дизельный сажевый фильтр | что нужно знать

Что вызывает засорение сажевого фильтра?

Короткие поездки на низкой скорости являются основной причиной засорения сажевых фильтров.

Вот почему автопроизводители часто доходят до того, что рекомендуют водителям, которые едут по городу, выбирать бензиновый автомобиль вместо дизельного (и именно поэтому дизели — большая редкость в секторе городских автомобилей).

Другие вещи, которые плохо влияют на сажевые фильтры, включают плохое обслуживание.

Дизельный сажевый фильтр на плохо обслуживаемом автомобиле может выйти из строя раньше, чем исправный, как правило, он должен прослужить не менее 100 000 миль.

Важно также использовать масло правильного типа — некоторые масла содержат присадки, которые могут фактически блокировать фильтры.

ПРОЧИТАЙТЕ БОЛЬШЕ: Что такое зона с низким уровнем выбросов — все, что вам нужно знать

Модификации производительности могут повредить сажевый фильтр, как и использование некачественного топлива и даже частая эксплуатация автомобиля на низком уровне топлива в качестве автомобиль может избежать регенерации DPF в целях экономии топлива.

Как обслуживать сажевый фильтр?

Лучший способ поддерживать сажевый фильтр — убедиться, что он полностью способен восстанавливаться, когда он полон сажи (когда загорается сигнальная лампа).

Есть два типа регенерации: пассивная и активная.

Пассивная регенерация

Пассивная регенерация происходит, когда автомобиль движется со скоростью в длительных поездках по автомагистралям, что позволяет температуре выхлопных газов повышаться до более высокого уровня и аккуратно сжигать излишки сажи в фильтре.

Поэтому водителям рекомендуется регулярно давать своему дизельному автомобилю 30–50 минут пробегать с постоянной скоростью по автомагистрали или дороге А, чтобы очистить фильтр.

Однако не все водители регулярно ездят подобным образом, поэтому производители разработали альтернативную форму регенерации.

Активная регенерация

Активная регенерация означает, что дополнительное топливо впрыскивается автоматически, как часть ЭБУ транспортного средства, когда фильтр достигает заданного предела (обычно около 45%) для повышения температуры выхлопных газов и сжигания накопленной сажи.

Проблемы могут возникнуть, однако, если путь слишком короткий, так как процесс регенерации может не завершиться полностью.

В этом случае сигнальная лампа будет продолжать показывать, что фильтр все еще частично заблокирован.

В этом случае должна быть возможность завершить цикл регенерации и выключить сигнальную лампу, проехав около 10 минут со скоростью более 40 миль в час.

Вы узнаете, происходит ли активная регенерация, по следующим признакам:

• Изменение ноты двигателя
• Работают охлаждающие вентиляторы
• Небольшое увеличение расхода топлива
• Повышенные обороты холостого хода
• Деактивация автоматического Стоп / Старт
• Горячий едкий запах из выхлопных газов

Что делать, если ни активная, ни пассивная регенерация не работают?

Если ваша сигнальная лампа продолжает гореть, горит красным или загораются дополнительные лампы DPF, не оставляйте ее слишком долго до проверки.

Таким образом может быть нанесен больший ущерб, и то, что может быть недорогим исправлением, может стать чем-то гораздо более дорогим.

Некоторые гаражи могут очищать заблокированные сажевые фильтры в процессе, называемом принудительной регенерацией .

Обычно это стоит около 100 фунтов стерлингов и, хотя это не является стопроцентно гарантированным исправлением, обычно успешно удаляет излишки сажи и позволяет сажевому фильтру работать и снова автоматически восстанавливаться.

Неправильная регенерация является причиной большинства проблем с сажевыми фильтрами: они блокируются, что увеличивает выбросы выхлопных газов, снижает производительность двигателя и иногда даже переводит автомобиль в ограниченный «безвыходный режим».

На некоторых моделях двигатель может не перезапускаться через определенное количество миль — опять же, обратитесь к своему руководству за подробностями.

ДОПОЛНИТЕЛЬНЫЕ СОВЕТЫ: ​​Что такое LPG?

Таким образом, владельцы современных дизельных автомобилей должны осознавать важность обслуживания своего дизельного сажевого фильтра в соответствии с привычками и практикой вождения.

Нужен ли мне сажевый фильтр для прохождения ТО?

Проверка сажевого фильтра является частью теста ТО с февраля 2014 года.Если фильтр был удален, автомобиль выйдет из строя.

При снятии DPF иногда загорается сигнальная лампа — и это само по себе является точкой отказа ТО: никакие сигнальные лампы на приборной панели не должны гореть во время теста.

Следует ли мне позвонить в RAC, если горит индикатор сажевого фильтра?

Нет необходимости вызывать RAC, если горит сигнальная лампа DPF.

Как уже упоминалось, иногда это можно исправить длительной поездкой; если не погаснет, отнесите машину в гараж.

Помните, оранжевые сигнальные лампы рекомендуют; это красные сигнальные огни, которые требуют немедленного внимания и обычно требуют, чтобы вы остановили машину как можно скорее.

ЧИТАЙТЕ СЛЕДУЮЩИЙ: Реальные факты о «грязных» дизелях

Сколько стоит новый сажевый фильтр?

Дизельные сажевые фильтры очень дороги.

Новый от производителя автомобилей может стоить от 1000 до 3500 фунтов стерлингов, что потенциально сводит на нет экономию средств, связанную с вождением дизеля.

По мере старения автомобилей стоимость замены DPF может превышать стоимость автомобиля — и более старые автомобили с большим пробегом, скорее всего, потребуют нового DPF.

Теперь есть другие поставщики сажевых фильтров, которые заряжают меньше, но будьте осторожны: у них все еще должен быть правильный сертификат типа, иначе они могут работать некорректно и в конечном итоге будут стоить вам больше на ремонт.

Основы работы дизельного сажевого фильтра (DPF)

В этой статье базы знаний CTS описаны основы работы дизельного сажевого фильтра (DPF).В статье приводится сводка процессов фильтрации, происходящих в DPF, различных типов DPF, которые обычно используются, а также различий в стратегиях работы и регенерации фильтров.

Фильтрация твердых частиц дизельного топлива

Дизельные сажевые фильтры улавливают частицы сажи из выхлопных газов двигателя, предотвращая их попадание в окружающую среду. В отличие от каталитического нейтрализатора, который предназначен для уменьшения выбросов газовой фазы, проходящих через катализатор, фильтр твердых частиц предназначен для улавливания и удержания твердых частиц до тех пор, пока они не будут окислены или сожжены в самом сажевом фильтре, посредством процесса, называемого регенерацией.

Наиболее распространенными дизельными сажевыми фильтрами, которые широко используются, являются ячеистые керамические сотовые фильтры с каналами, которые забиваются на чередующихся концах, как показано на , рис. 1 . Концы фильтра, забитые в шахматном порядке, заставляют выхлопные газы, содержащие сажу, проходить через пористые стенки фильтра. Хотя выхлопной газ может проходить через стенки, частицы сажи задерживаются в порах фильтра и в слое поверх стенок канала. Ячеистая конструкция обеспечивает большую площадь фильтрации при минимальных потерях давления и стала стандартным, так называемым пристенным фильтром для большинства применений фильтрации выхлопных газов дизельных двигателей.Керамические материалы широко используются для фильтров твердых частиц, учитывая их хорошую термическую стойкость, при этом наиболее распространенными керамическими материалами являются: кордиерит, карбид кремния и титанат алюминия.

Рис. 1. Дизельный сажевый фильтр для большегрузного автомобиля (a), вид в разрезе, показывающий процессы фильтрации в нескольких каналах DPF (b), а также крупный план улавливания и накопления частиц на стенках канала (c) .

Подробности процесса фильтрации проиллюстрированы на Рис. 1 (b) , на котором показаны частицы сажи, захваченные вдоль впускного канала, который открыт на переднем конце, но забит на заднем конце.DPF содержат несколько сотен каналов или ячеек на квадратный дюйм (cpsi), наиболее распространенным из которых является 200 cpsi. Поскольку половина каналов закупорена спереди DPF, а другая половина — сзади фильтра, только половина каналов фильтра накапливает сажу или золу. То есть только каналы, открытые на стороне входа, подвергаются воздействию «грязного» выхлопного потока, в то время как каналы, открытые на стороне выхода, остаются чистыми. Учитывая небольшой размер пор и конструкцию сотовых фильтров, сажевые фильтры могут достигать эффективности улавливания частиц 99% или выше [1].Благодаря высокой эффективности улавливания и конструкции ячейки DPF, видимая сажа или зола не должны проходить через стенки фильтра. Черные полосы или видимая сажа в выпускных каналах — верный признак неисправности фильтра.

Частицы сажи улавливаются и удерживаются в DPF за счет комбинации глубинной фильтрации внутри пор фильтра и поверхностной фильтрации вдоль стенок канала. На вставке , рис. 1 (c) показаны эти два процесса, где небольшая часть сажи сначала накапливается в порах фильтра (1), а затем образует слой вдоль стенок канала (2).По мере увеличения количества сажи в фильтре увеличивается и эффективность его улавливания, поскольку накопленная сажа создает дополнительный слой для улавливания поступающих частиц. Конкретные механизмы фильтрации сажи, будь то в порах на поверхности стенок, играют важную роль в определении общего увеличения противодавления выхлопных газов (или падения давления на фильтре), как показано на , рис. 2, .

Рис. 2. Развитие падения давления с накоплением сажи в DPF, показывающее быстрое начальное повышение падения давления из-за накопления сажи в порах фильтра (1) с последующим постепенным увеличением, поскольку сажа образует слой вдоль стенок (2).

Пористость большинства промышленных сажевых фильтров составляет от 40% до 60%. Стенки этих фильтров содержат сложную сеть пор диаметром от 10 до 30 микрометров (микрон) [2]. В новом или чистом сажевом фильтре поверхность фильтра подвергается воздействию потока выхлопных газов, и сажа быстро накапливается в порах на поверхности. Хотя только небольшая часть общей сажи накапливается в микропорах фильтра, она способствует резкому увеличению падения давления в фильтре, как показано на , рис. 2, .Последующее накопление сажи в DPF формирует слой (слой корки) вдоль стенок канала, что приводит к более медленному и более постепенному увеличению падения давления на фильтре [3]. В зависимости от уровня содержания сажи и типа фильтра, накопление пор может составлять 50% падения давления на фильтре, а в некоторых случаях и более. Нелинейный отклик DPF на накопление материала усложняет определение уровней содержания сажи или золы в фильтре только на основании падения давления

Регенерация фильтра

Чтобы уменьшить падение давления на фильтре из-за накопления сажи, фильтр регенерируется путем сжигания (окисления) сажи.Есть две широкие категории процессов регенерации, хотя в большинстве коммерческих приложений используется их комбинация. Это особенно верно в отношении транспортных средств или оборудования, испытывающих длительные периоды работы при низкой температуре выхлопных газов, например, длительные периоды холостого хода или рабочие циклы с низкой скоростью / нагрузкой.

Активная регенерация требует добавления тепла к выхлопу для повышения температуры сажи до точки, при которой она будет окисляться в присутствии избыточного кислорода в выхлопе.Для сжигания сажи в кислороде обычно требуется температура выше 550 ° C (1000 ° F). Поскольку эти высокие температуры обычно не возникают во время нормальной работы двигателя, используется ряд стратегий для активного повышения температуры выхлопных газов [4]. Системы активной регенерации могут включать использование дизельной горелки для прямого нагрева выхлопных газов, поступающих в DPF, или использование катализатора окисления дизельного топлива (DOC) для окисления дизельного топлива над катализатором в качестве средства повышения температуры DPF.Использование DOC также требует избытка дизельного топлива в выхлопе, что может быть достигнуто с помощью топливного инжектора (дозатора углеводородов), установленного в выхлопе перед DOC, или с помощью стратегий позднего впрыска в цилиндр. Другие формы активной регенерации включают использование электрических нагревательных элементов, микроволн или плазменных горелок.

Использование DOC в сочетании с некоторой формой дозирования выхлопного топлива является наиболее распространенной стратегией активной регенерации, которая в настоящее время используется для применения на дорогах и внедорожниках.Продолжительность активной регенерации обычно составляет в среднем от 20 до 30 минут при нормальных рабочих условиях. В некоторых случаях, например, при сильном засорении сажевого фильтра сажевым фильтром, может потребоваться отложенная регенерация, которая может длиться до нескольких часов для медленного сжигания сажи в более контролируемых условиях. Независимо от конкретной стратегии, активные регенерации всегда требуют дополнительных затрат энергии (дополнительного топлива) для нагрева выхлопных газов и сажевого фильтра до требуемой температуры.

Пассивная регенерация , как следует из названия, не требует дополнительной энергии для выполнения процесса регенерации.Вместо этого эта стратегия основана на окислении сажи в присутствии NO2, которое может происходить при гораздо более низких температурах в диапазоне от 250 ° C до 400 ° C (от 480 ° F до 750 ° F). Катализатор используется для преобразования NO, присутствующего в выхлопных газах, в NO2. Эти катализаторы требуют использования драгоценных металлов для облегчения реакции, в частности платины (Pt), что увеличивает стоимость системы. В некоторых случаях каталитическое покрытие наносится непосредственно на DPF, как с катализированным DPF (C-DPF), или также может использоваться предшествующий катализатор окисления (DOC) [5].Многие коммерческие системы используют комбинацию DOC и C-DPF. Использование катализаторов позволяет производить NO2 и окислять сажу при температурах, которые возникают при нормальной работе двигателя или транспортного средства.

В идеальном случае, если работа двигателя приводит к определенному времени, проведенному в этом «температурном окне» пассивной регенерации, тогда активная регенерация может не потребоваться. В действительности, однако, работа при низких температурах может происходить в течение продолжительных периодов времени, таких как длительные периоды холостого хода или работы с низкой нагрузкой, особенно в холодном климате, и некоторая активная регенерация все еще может потребоваться.При отсутствии активной регенерации периоды работы при низких температурах могут дополняться периодами работы при высоких температурах (например, длительное движение по шоссе), чтобы вызвать пассивную регенерацию.

Для снижения расхода топлива предпочтительна пассивная регенерация, хотя в большинстве коммерческих систем по-прежнему используется активная регенерация в различной степени, в зависимости от ездового цикла и рабочих условий. Независимо от метода регенерации, окисление сажи (активное или пассивное) приводит к образованию негорючего материала или золы, которую нельзя сжигать и которая остается в сажевом фильтре.Понимание основных различий между золой и сажей, а также их влияния на производительность DPF важно при выборе наиболее подходящего метода очистки для фильтра.

Почему это важно для очистки от золы DPF?

Понимание конструкции и работы DPF для сбора и улавливания частиц, будь то в порах или на поверхности, имеет большое влияние на то, насколько легко частицы могут быть впоследствии удалены. Сажа принципиально отличается от золы тем, что сажа может быть окислена и удалена путем регенерации, в то время как зола негорючая и остается в сажевом фильтре до тех пор, пока сажевый фильтр не будет отремонтирован для очистки от золы.

Список литературы

1. Могака, З., Вонг, В. и Шахед, С., «Рабочие характеристики и характеристики регенерации ячеистой керамической ловушки твердых частиц для дизельного топлива», Технический документ SAE 820272, 1982 г., DOI: 10.4271 / 820272.
2. Димоу, И., Саппок, А., Вонг, В., Фуджи, С. и др., «Влияние свойств материала и параметров конструкции пор на характеристики некатализируемого дизельного сажевого фильтра с накоплением золы», Технический документ SAE 2012 -01-1728, 2012 г., DOI: 10.4271 / 2012-01-1728.
3. Оприс, К. и Джонсон, Дж. «Двухмерная вычислительная модель, описывающая характеристики потока и фильтрации керамической ловушки для твердых частиц», Технический документ SAE 980545, 1998 г., DOI: 10.4271 / 980545.
4. Ченг, С., «Роликовая регенерационная ловушка для контроля твердых частиц в дизельном топливе», Технический документ SAE 2003-01-3178, 2003 г., DOI: 10.4271 / 2003-01-3178.
5. Allansson, R., Blakeman, P., Cooper, B., Hess, H. et al., «Оптимизация низкотемпературных характеристик и эффективности регенерации системы дизельного сажевого фильтра с непрерывной регенерацией», SAE Technical Бумага 2002-01-0428, 2002, DOI: 10.4271 / 2002-01-0428.

Чемпион

— Раскройте весь потенциал — Блог

Как работает сажевый фильтр (сажевый фильтр)? А как насчет регенерации DPF? Мы составили удобное руководство, чтобы быстро вас познакомить.

DPF (сажевый фильтр)

В 2009 году был введен стандарт выбросов «Евро 5», и дизельные автомобили необходимо было оборудовать сажевыми фильтрами. Фактически сажевые фильтры снижают выбросы твердых частиц (сажи) из дизельного топлива на 80%.

Регенерация DPF (пассивная)

DPF собирает частицы сажи, поэтому его необходимо опорожнить.К счастью, DPF предназначен для самоопорожнения. На автомагистралях или трассах А, когда температура выхлопных газов достигает определенного значения, скопившаяся сажа сжигается до тех пор, пока не останется пепел. Это называется пассивной регенерацией.

Регенерация DPF (активная)

Некоторые автомобили недостаточно часто ездят по автомагистрали. Когда накопление сажи достигает примерно 45%, DPF переключается на активную регенерацию. Автомобиль форсирует более высокие температуры выхлопных газов, сжигая при этом сажу.

Неудачная регенерация DPF

В больших и малых городах некоторые автомобили не развивают достаточную скорость. Если поездки слишком короткие, активная регенерация не сможет завершить свой цикл, и регенерация не удастся.

Долговременные последствия неудачной регенерации

Неудачная регенерация обычно означает, что в цилиндры для активной регенерации впрыскивается дополнительное топливо, которое не сгорает, а сливается в поддон. Результат может быть серьезным: потеря качества масла и более высокий уровень масла.Это может повредить или даже разрушить двигатель.

Исправление ошибки регенерации

На первом этапе загорается сигнальная лампа DPF. В большинстве случаев движение в течение 10 минут со скоростью 65 км / ч (около 40 миль в час) или быстрее обеспечивает надлежащую регенерацию.

«Принудительная» регенерация

Однако, если водитель не предпримет соответствующих действий, накопление сажи достигнет 75%, и должен загореться еще один предупреждающий свет. На этом этапе автомобилю требуется «принудительная» регенерация, которую может выполнить только дилер или мастерская.Без принудительной регенерации накопление сажи достигнет уровня выше 85%.
