Подсветка ног в салоне автомобиля своими руками

Как самостоятельно сделать и установить подсветку в салон автомобиля.

Всем доброго времени суток!

Сегодня хочу показать и рассказать, как можно сделать красивую подсветку салона автомобиля!

Все началось с того что у меня была светодиодная лента RGB, которую я давно хотел куда-то задействовать, поразмыслив, решил, что в автомобиле ей самое место, захотел сделать подсветку для ног, так чтобы в темное время суток все красиво подсвечивалось.

Процесс изготовления постарался подробно описать и показать.

Изготовление подсветки

Приступим к изготовлению!

За основу была взята вот такая самая дешевая китайская RGB лента, с контроллером и пультом, который переключает цветовые режимы.

Подсветку хотел сделать спереди и сзади салона, для этого нам потребуется 4 отрезка ленты, отрезаем по 20 см каждый.

Клеить ленту просто так не хотел, так как она не влагозащищенная, решил сделать защитный корпус.

Взял пластиковый короб для проводки, и распилил его на равные 4 части по 22 см каждая.

Далее зафиксировал ленту внутри короба, так как она у меня плохо клеилась, решил посадить ее на супер клей, можно на двухсторонний скотч, отступая 1 см от края.

Затем на второй части короба сделал разметку для светодиодов.

Делал отверстия, с начала тонким сверлом, затем рассверливаем более крупным.

Должно получиться следующее.

Далее переходим изготовлению провода, в RGB ленте используется 4-х жильный кабель которого у меня, к сожалению, не было, был только на две жилы, выкрутился тем, что решил его немного переделать, а именно склеить их, то есть 2 жилы + 2 жилы = получаем 4, провод резал согласно своим замерам, которые были взяты с салона автомобиля, сделал 2 отрезка, один 60 см, второй 40, они пойдут на переднюю часть салона.

Далее разбираем контроллер.

Решил выпаять родные провода, и впаять другие, которые у меня были.

Теперь подсоединяем провода.

Берем 2 провода и скручиваем с проводом который идет от контроллера.

Проходим паяльником, садим на термоусадку.

Теперь берем второй подготовленный кабель, и подпаиваем его с другой стороны.

Вот таким вот образом, получается развертка в обе стороны.

В корпусе делаем вырез под провод.

Припаиваем готовые две части к светодиодной ленте.

Контакты покрываем термоклеем.

Передняя часть готова, осталось спаять еще две разводки, они будут идти на задние сиденья.

Я взял 2 отрезка по 40 см.

Соединил три провода в один.

Далее подсоединил две оставшиеся части ленты.

Получилось следующее.

Проверяем на работоспособность.

Далее подсоединил провод к штекеру, он подключается к контроллеру, второй конец к сети автомобиля.

Далее собрал все в кучу, и пошел монтировать все в автомобиль.

Установка в автомобиль

Установка производится в автомобиль Daewoo Sens, клеится все будет на двух сторонний скотч.

Первую часть подсветки установил под рулем, для этого нужно снять защиту.

Вторая часть под бардачок.

Далее пришлось снимать защиту с рычага коробки передач, вдоль нее будем весть провод к сиденьям.

Один провод уходит влево второй вправо под сиденья.

Питание решил подключить к прикуривателю, ключ поворачивается, лента зажигается, так было проще, но можно подключить к габаритам.

Провода спрятал, контроллер зафиксировал под передней защитой, осталось только испытать!

Вот в принципе и все, подсветка готова, я доволен, ребенок в восторге, что еще нужно!!

Всем спасибо за внимание!

До новых встреч!

Как сделать подсветку салона автомобиля своими руками?

Одним из самых распространенных видов модификаций автомобиля является дополнительная подсветка. С её помощью можно создать уникальный, полностью индивидуальный образ, который, несомненно, будет привлекать внимание окружающих.

Разумеется, можно выбрать множество готовых вариантов, или прибегнуть к помощи профессионалов. Однако при наличии определенных навыков самостоятельное создание дополнительного освещения в машине будет стоить значительно меньше, к тому же это позволит сделать все именно так, как хочется Вам. Поэтому мы поговорим о создании подсветки в салоне машины своими руками.

Типы подсветки для салона

Подсветка в салоне автомобиля своими руками должна начинаться с выбора ламп. У каждого из этих вариантов есть свои достоинства и недостатки, но сегодня светодиоды используются все больше и больше. И это объясняется следующими преимуществами:

Более безопасные в сравнении с неоновыми лампами – не могут стать причиной возгорания при повреждении, прочнее, не содержат ртути;
Меньше расходуют электричества;
Удобнее в установке и дальнейшем использовании;
Свет можно направить в нужном направлении.
Кроме того, диодные ленты с каждым годом становятся дешевле, что также способствует их популяризации.

Планирование подсветки для салона авто

Прежде чем начать реализовывать подсветку в салоне машины своими руками, стоит хотя бы приблизительно прикинуть схему установки дополнительного освещения. Это одно из главных преимуществ создания подсветки для машины своими руками – возможность сделать все, исходя из индивидуальных пожеланий. Задумайтесь о том, где бы Вам хотелось создать дополнительную подсветку, как вы планируете провести для неё электропитание и т.д.

Чаще всего подсветка размещается в следующих местах:

Под бардачком у переднего пассажира;
Под торпедой у водителя;
В багажном отделении;
Возле задних сидений салона.

LED-подсветка может получать питание даже от прикуривателя, и конечно можно подключить её напрямую к аккумулятору.

Достаточно важно помнить о том, что в подобных вещах главное соблюдать определенную осторожность, чтобы не переборщить с интенсивностью света. Создание красивой и «вежливой» подсветки салона своими руками требует хорошего чувства вкуса и умеренности.

Что нужно для установки подсветки салона своими руками?

После того, как вы выбрали схему расположения светодиодных лент, выбрали их цвет, необходимо обеспечить наличие все инструментов и материалов, которые понадобятся для создания подсветки в машину своими руками, а именно:

Пассатижи;
Паяльник на 220V;
Канифоль и олово;
Канцелярский нож;
Светодиоды;
Клей для закрепления ленты;
Средство для обезжиривания поверхностей;
Индикатор;
Мультиметр;
Кабель;
Переключатель;
Набор отверток;
Клеммные колодки для фиксации проводов;
Трубки, термоусадка, изолента для изоляции кабеля.

Установка подсветки салона своими руками

Для начала, необходимо отмерить нужное количество светодиодной ленты и нарезать её по специальным меткам. Далее необходимо припаять диоды, к проводам нужной длинны, получившиеся контакты нужно заизолировать и разместить на них клеммы. Для дополнительной защиты проводов имеет смысл поместить их в гибкие трубки.

Следующим шагом в создании вежливой подсветки салона своими руками будет установка светодиодных лент в нужных местах. Для этого сначала необходимо обезжирить поверхности, к которым Вы будете приклеивать диоды после нанесения жидкости для обезжиривания нужно подождать от трех до пяти минут. Большинство светодиодных лент имеют клейкую основу, однако лучше всего дополнительно использовать клей.

Во время монтажа светодиодных лент крайне важно следить за тем, куда именно будет направлен свет. Освещение не должно бить в глаза водителю, к тому же от направленности света будет зависеть получившийся результат. Поэтому прежде чем приклеивать её, имеет смысл поэкспериментировать с расположением диодных лент.

Провода должны прокладываться под полом салона автомобиля. К штатной проводке можно подключиться в разных местах, таким местом может быть блок предохранителей. Кроме того, питание для светодиодов можно прокладывать и при помощи уже имеющихся фонарей и т.п. Помимо подключения к аккумулятору автомобиля для обеспечения электропитания, необходимо подключить подсветку к «земле», то есть припаять один из проводов к корпусу автомобиля (но только к чистому металлу без грязи, ржавчины, краски).

В любом случае, при установке подсветки салона автомобиля своими руками необходимо в первую очередь учитывать особенности внутренней электропроводки Вашего автомобиля.

Подсветка салона автомобиля своими руками, как сделать подсветку ног в автомобиле, как сделать подсветку днища авто

Почти в каждом автомобиле завод-изготовитель предусмотрел подсветку, которая включается вручную (при повороте специального тумблера) или автоматически (при открытии одной из дверей).

Но этого недостаточно. Хочется не только придать функциональности салону, но и сделать его более ярким и необычным.

Так, в последние годы все большей популярностью пользуется установка светодиодной подсветки в салоне. Почему бы и нет? С одной стороны, оригинальный тюнинг улучшает освещение салона, а с другой – салон автомобиля приобретает более солидный и интересный вид. При этом монтаж светодиодной ленты не вызовет у вас никаких затруднений. Как выполнить эту работу правильно, мы рассмотрим в статье.

Монтаж подсветки: шаг за шагом

Главное – не бойтесь таких переделок. Вы сами убедитесь, что здесь нет ничего сложного. Более того, такой тюниг принесет огромное удовольствие, ведь вы своими руками преображаете любимое авто. Итак, поехали:

Определитесь с местом для монтажа (эту работу стоит сделать еще до покупки ленты). Здесь многое зависит от конструкции и особенностей вашего автомобиля. Внимательно осмотрите подкапотное пространство, участок под бардачком, сопла воздуховода.

Вы должны четко распланировать, где будет установлена и закреплена новая подсветка. К примеру, одним из лучших вариантов является оклеивание ленты непосредственно под сидения. В этом случае пространство под ногами будет отлично освещаться.
Примите решение, как будет включаться освещение. Варианта три – с помощью кнопки (тумблера), при открытии одной из дверей (багажного отделения) или же при включении зажигания. Оптимальный вариант – включение светодиодной подсветки от кнопки. В этом случае можно использовать возможности ленты только в темное время суток, что позволить сэкономить ресурс светодиодов.

Примите решение по поводу предпочтительного цвета лампочек. Вот здесь уже ориентируйтесь на цветовую палитру вашего салона. Если чехлы выполнены в синем цвете, то и светодиоды можно купить аналогичного свечения. После того, как вы определились со всеми перечисленными выше нюансами, можно идти дальше.

Покупайте (подготавливайте) необходимый материал. Здесь вам понадобятся плоскогубцы, обычный паяльник (60-100 Вт), канифоль и олово (это логично), клеммная колодка (в ней будет производиться крепление проводов), острый ножик, контактные группы (потребуются для соединения кнопки с проводами). Кроме этого, купите кнопку (можно обычный тумблер), обезжириватель, небольшой кусок кабеля (желательно двухжильного с черной изоляцией), клей «Момент», мультиметр (обязательно с возможностью прозвонки), индикатор, изолирующую ленту, специальную термоусадку и светодиодную ленту.

Нарезайте ленту кусками необходимой длины. Для этого произведите измерение участков, куда будет производиться наклеивание. Учтите, что на светодиодной ленте есть специальные пометки в виде овалов или кругов. Это сделано для того, чтобы правильно произвести разрезание и не повредить цельность устройства.

С помощью паяльника, олова и канифоли подпаивайте подготовленные провода к контактам каждой стороны светодиодной ленты. Обязательно проверьте прочность контактного соединения и обработайте его изолентой (лучше термоусадкой). Сразу же надевайте на провода с другой стороны специальные клеммные колодки (вы их предусмотрительно закупили в магазине). Подключения производите с учетом цветов: черный – «минус», красный – «плюс».
Обрабатывайте обезжиривателем место, куда будет клеиться светодиодная лента. Это очень важный момент, если, конечно, вы не хотите уже через несколько дней затоптать вновь установленные светодиоды ногами. После обработки дайте поверхности хорошо выбранному месту. Аналогичным образом приклеивайте все остальные куски лент.

Выводите провода от одной и другой ленты к подлокотнику и соединяйте их параллельно с помощью клемм. Подключение производите с учетом цветов: объединяйте красные и черные провода.

Подключайте провода кабеля к подключенным параллельно контактам ленты (цвета соблюдаем) и тяните его под полом к месту установки кнопки. Сама схема получается очень простой. «Плюс» с блока предохранителей идет к кнопке включения подсветки. Далее с кнопки провод идет к светодиодным лентам (красным проводам), объединенным параллельно. «Черные» провода светодиодных лент садим на корпус («минус»).

Находите мультиметром контакты, которые будут замыкаться при нажатии кнопки. Для этого переводите переключатель прибора в положение прозвонки (диод), нажимайте на кнопку и ищите необходимые выводы. Теперь подпаивайте провода к кнопке. Как мы уже говорили, с одной стороны должен быть «плюс» (приходит от клеммной колодки), а с другой стороны красный провод, который пришел от светодиодных лент.

Подключайте черный провод от светодиодных лент к «минусу», а красный провод от кнопки к «плюсу» колодки. К какому предохранителю подключать решайте сами (к примеру, можно сесть на выход предохранителя прикуривателя). Чтобы убедиться, что на выходе есть необходимое нам питание, используйте индикатор. С одной стороны подключите его к «корпусу», а с другой к выходу предохранителя. Теперь включайте зажигание. Если питание есть, то все отлично.

Особое внимание уделите подключению «плюсового» провода к выходу предохранителя. Здесь есть два варианта: первый — вытащить уже подключенный провод, смотать его вместе с нашим проводом от кнопки и вернуть на место, а второй — откусить уже подключенный провод немного ниже от зажима и соединить с проводом через клемму.

Вот и все. Теперь при включении зажигания и нажатии на кнопку нижняя часть салона будет подсвечиваться ярким светом. На всю работу у вас уйдет не более 1-2 часов.

Вывод

Не бойтесь вносить изменения в свой автомобиль и делать тюнинг своими руками. Попробуйте один раз и убедитесь, насколько это просто и интересно. Удачи.

выполняем легкий тюнинг своими руками. Как сделать подсветку в салоне машины своими руками Светодиодная лента в салон автомобиля

Подсветка салона автомобиля — неотъемлимая часть светодиодного тюнинга. Сделать салон автомобиля ярче, выделить свой автомобиль, желает каждый водитель.

Автомобилисты ставят крутые диски, резину с низким профилем, подсветку салона, приборной панели, освещение днища и так далее.

Стандартные лампочки накаливания ушли в пошлый век, так же как и неоновые трубки, на данный момент доминирует светодиодное освещение, так как срок службы светодиодов превышает 50 тысяч часов, они не разряжают аккумулятор и светят ярче обычных ламп.

Комплекты, представленные в нашем магазине, продаются готовыми к установке и не требуют установку в сервисе, достаточно наклеить ленты на двусторонний скотч (идет в комплекте) и подключить к прикуривателю.

Выбор подсветок салона.

Обычно автомобилисты выбирают цвет будущего освещения, под цвет своего автомобиля. Как наиболее универсальный вариант — белый и синий цвет. Белый часто поставляется в комплектации к автомобилям класса бизнес и выше. Синий часто можно увидеть в спортивных автомобилях.

В наличии подсветки салона:

белые,
синие,
красные,
зеленые,
многоцветные

Светодиодное освещение автомобиля, стремительно набирает огромную популярность в любой стране. Качественная, светодиодная подсветка салона автомобиля может сделать благоприятной обстановку водителю и пассажирам. Однако не стоит переусердствовать, не забывайте что перенасыщение авто яркими цветами может отвлекать внимание водителей на дороге.

Существуют 2 основных места для установки, под ноги водителя и пассажиров со стороны торпеды, или под ноги со стороны сидений.

Купить подсветку Вашего салона автомобиля легко, достаточно позвонить в наш магазин, или заказать через сайт, отправив товар в корзину, доставка по Москве осуществляется в день заказа, или на следующий день. Отправка в регионы России осуществляется почтой или транспортной компанией.

Светодиодное освещение салона сегодня популярно как никогда. В салоне любого современного автомобиля множество разнообразных источников света. Как минимум, в салоне есть центральный светильник, расположенный на потолке, а также «штурманский» свет, расположенный в передней части потолка, перед лобовым стеклом. Кроме того, в салоне автомобиля могут быть лампы в светильниках расположенных в косметических зеркалах, в подсветке перчаточного ящика (бардачка), в освещении багажника, порогов, зоны ног и т. д.

Для всех этих осветительных приборов в 95% автомобилей используется два вида ламп:

бесцокольные лампы с маркировкой W5W (или, по другим классификаторам, T10)
софитные лампы с маркировкой C5W/C10W (или, по другим классификаторам, festoon — фестон)

Оставшиеся 5% приходятся на лампы с маркировкой T4W принцип подбора которых тот же, что и для ламп W5W.

Но даже в двух, самых распространенных видах ламп не мудрено запутаться, поскольку в нашем каталоге светодиодных автоламп представлено более 20 моделей каждого типа. Давайте попробуем разобраться, какие модели светодиодных ламп подойдут для салона именно вашего автомобиля.

1.
2.
3.
4.

Тип цоколя

Выбрать светодиодные лампы для освещения салона автомобиля не сложно. На главной странице нашего магазина выберите марку и модель вашего авто, после чего откройте подраздел «освещение салона». Если вы не нашли свой автомобиль в каталоге, или подраздел «освещение салона» для интересующей вас модели автомобиля не заполнен, то подобрать светодиодные лампы для освещения салона самостоятельно не составит труда.

Самый надежный способ узнать тип ламп применяемых в светильниках вашего автомобиля, это открыть плафоны и извлечь штатные лампы. Если вы видите, что лампа целиком стеклянная с плоским цоколем около сантиметра шириной с металлическими усиками, то перед вами бесцокольная лампа W5W:

Мощность этой маленькой лампы накаливания составляет 5 Ватт, а ее световой поток равен примерно 50 Люменам (данные о характеристиках ламп накаливания взяты из каталога автомобильных ламп компании Osram). Для замены этой по всем параметрам устаревшей лампы накаливания вы можете выбрать современную, более яркую и эффективную LED лампу в разделе .

Если вы видите лампу с двумя металлическими конусами на концах, то перед вами софитная (она же двухцокольная) лампа.

У этой лампы важно измерить расстояние между крайними точками цоколей. Если длина лампы не превышает 37 мм то, это лампа с маркировкой C5W, мощность такой лампы накаливания составляет 5 Ватт, а ее световой поток равен примерно 45 Лм. Если длина лампы более 37 мм, то это лампа C10W, ее мощность 10 Ватт, а световой поток около 100 Лм. На нашем сайте длина ламп C5W обозначена последним числом в названии светодиодной лампы. То есть, например, лампа F-4s50f31 имеет длину 31 мм, а лампа F-6s50f42 имеет длину 42 мм. Выбрать лампы этого типа можно в разделе .

Если лампа представляет собой стеклянный корпус с цилиндрическим цоколем из металла, то это лампа T4W:

Мощность такой лампы 4 Ватта, световой поток около 35 Лм, подобрать замену ей можно в разделе .

Пространство внутри светильника

После того как нужный тип ламп определен, необходимо осмотреть сам светильник салона. При выборе софитных светодиодных ламп C5W обратите внимание на длину лампы, а также на пространство внутри светильника салона. Если места вокруг штатной лампы немного, как например вот в этом случае:

то имеет смысл выбрать узкую лампу.

Если же места достаточно и в светильник салона или багажника вполне поместится более широкая светодиодная лампа, то можно поставить более широкие и намного более яркие лампы.

Светодиодные лампы большего размера обеспечивают равномерный свет по всей площади светильника хорошую засветку всей площади рассеивателя, то есть решают знакомую всем проблему «световой точки».

Светильник, в который устанавливается бесцокольная светодиодная лампа W5W , может быть разной формы и размера. Первое, на что нужно обратить внимание, это расположение лампы внутри светильника. Если лампа внутри плафона располагается параллельно плоскости рассеивателя, т.е. проще говоря, боком, как на этих фотографиях:

То лучше остановиться на светодиодных лампах бокового свечения, например:

В этом случае весь световой поток лампы будет направлен в нужную сторону, а не освещать стенки светильника салона впустую, как на этой фотографии…

Кроме того, важно и здесь оценить пространство внутри светильника и, по возможности, выбрать светодиодную лампу большего размера для лучшей засветки всего рассеивателя. Хороший пример выбора ярких светодиодных ламп для освещения салона:

В случае, когда лампа в светильнике расположена перпендикулярно поверхности рассеивателя, а места внутри него очень ограничено, как, например, в этом светильнике салона:

А уж если места в светильнике салона предостаточно, то появляется возможность выбора: поставить небольшие светодиодные лампы более-менее стандартного размера, как показаны выше, либо поставить более крупные, немного необычные светодиодные лампы наподобие таких:

обладающие высокой яркостью и дающие великолепный эффект яркого, рассеянного света.

Яркость и цвет лампы

Помимо внешней формы и размера светодиодной лампы необходимо учитывать и ее назначение, то есть куда именно будет установлена светодиодная лампа и что она должна освещать.

Светильники «штурманского» света предназначены для чтения в салоне, например, дорожной карты. А значит, света в них должно быть достаточно для чтения, но в то же время, свет не должен быть чрезмерным, чтобы не слепить глаза. Для чтения лучше выбрать белый или естественно белый цвет свечения. Оптимальный показатель светового потока в этом случае 100-150 Лм.

Центральный светильник салона создает общее освещение внутри автомобиля. Логично поставить в него светодиодную лампу белого цвета с максимальным показателем светового потока, чтобы в салоне не осталось темных углов. Но если вы не любитель классических решений, то можете поставить цветные светодиодные лампы, например или и сделать себе в салоне синий, красный, зеленый или даже розовый свет, который выглядит очень необычно.

Свет в косметических зеркалах, расположенных в солнцезащитных козырьках, не должен быть слишком ярким, ведь во время использования зеркалом лампа будет светить прямо в глаза. Комфортный световой поток в этом случае 25-70 Лм. При этом лампы должны хорошо освещать лицо, а значит, свет должен быть чистого белого цвета.

Освещение зоны ног, перчаточного ящика и багажника должно быть таким, чтобы ни одна мелочь не затерялась в глубинах автомобиля. Тут на свет можно не скупиться и поставить в эти, обычно маленькие светильники, наиболее яркие светодиодные лампы:

Яркий свет таких светодиодных ламп будет особенно полезен при поиске упавшего телефона или помады в бардачке.

Светодиодная подсветка дверей или порогов выполняет две важные функции. Во-первых, освещает пространство перед вами, когда вы выходите из автомобиля, а во-вторых, обозначает в темноте открытую дверь, делая ее более заметной для других участников движения. В светильники расположенные в дверях, можно установить светодиодные лампы любого цвета и яркости, на ваш вкус.

Готовые наборы ламп

Как видим, при самостоятельном подборе светодиодных ламп в салон необходимо учитывать множество нюансов. Если вам не хочется забивать голову показателями светового потока, маркировками и конфигурациям ламп, то остановите свой выбор на одном из более чем 100 имеющихся у нас готовых наборов светодиодных ламп, изготовленных специально для определенной модели автомобиля.

Лампы в таком наборе точно повторяют внутреннее пространство светильников салона и багажника этого авто, максимально равномерно заливают светом рессеиватели светильников, а кроме того, имеют регуляторы яркости света и пожизненную гарантию! Выбрать набор для освещения салона вашего автомобиля можно в разделе .

Согласно требованиям ПДД, любые изменения в конфигурации внешних осветительных приборов автомобиля являются прямым нарушением и влекут за собой штрафные или административные санкции (п 3.1). Однако, дополнительная подсветка салона правилами прямо не запрещена, что дает возможность украсить авто, повысить комфорт, дать возможность рассмотреть карту или без напряжения прочесть текст в путеводителе. Наиболее востребованным типом светильников являются LED –лампы, долговечные и не разряжающие аккумулятор даже при длительном пользовании. Существует несколько вариантов монтажа подсветки в салоне, которые следует рассмотреть подробнее.

По умолчанию в потолочных плафонах большинства легковых автомобилей стоят галогеновые лампы W5W. Для увеличения яркости свечения обычно производится установка LED-светильников. На рынке появились RGB-панели, позволяющие менять цвет подсветки с помощью пульта управления. Монтаж таких панелей несложен — надо проделать следующие операции:

снять с плафона прозрачный колпак;
вынуть из гнезд стоковую галогеновую лампу;
вставить вместо нее специальный переходник со штекером;
присоединить светодиодную панель;
прикрепить панель к днищу плафона с помощью двухстороннего скотча;
закрыть плафон.

Интересно! Вариант с RGB-панелью удобен тем, что никакой пайки или иного соединения не требуется, вся работа заключается в разборке и сборке самих плафонов. Стоимость комплекта невелика, а декоративный эффект весьма выразителен и разнообразен — некоторые модели способны создать 12 вариантов цвета и яркости.

Подсветка ног в автомобиле

Подсветка нижнего яруса салона машины сначала производилась только на автомобилях премиум-класса. Однако, довольно скоро такой вариант начал использоваться на более простых моделях, а некоторые автолюбители стали устанавливать подсветку ног своими руками. В продаже имеются специальные наборы, упрощающие монтаж такого вида светового оформления до минимума. Они представляют собой комплект из 4 светильников и пульта управления. Для питания используется штекер от прикуривателя, а фиксация элементов производится с помощью кусочков двухстороннего скотча. Провода укладываются под края напольных ковриков, чтобы их никто случайно не оторвал. Есть менее сложные комплекты, состоящие только из светильников более простой конструкции, без пульта. Они дают меньший эффект, но стоят гораздо дешевле. Из наиболее сложных моделей можно выделить наборы с возможностью управления через Wi-Fi-модуль.

Читайте также Лампы ближнего света для Нива Шевроле: инструкция по выбору и замене

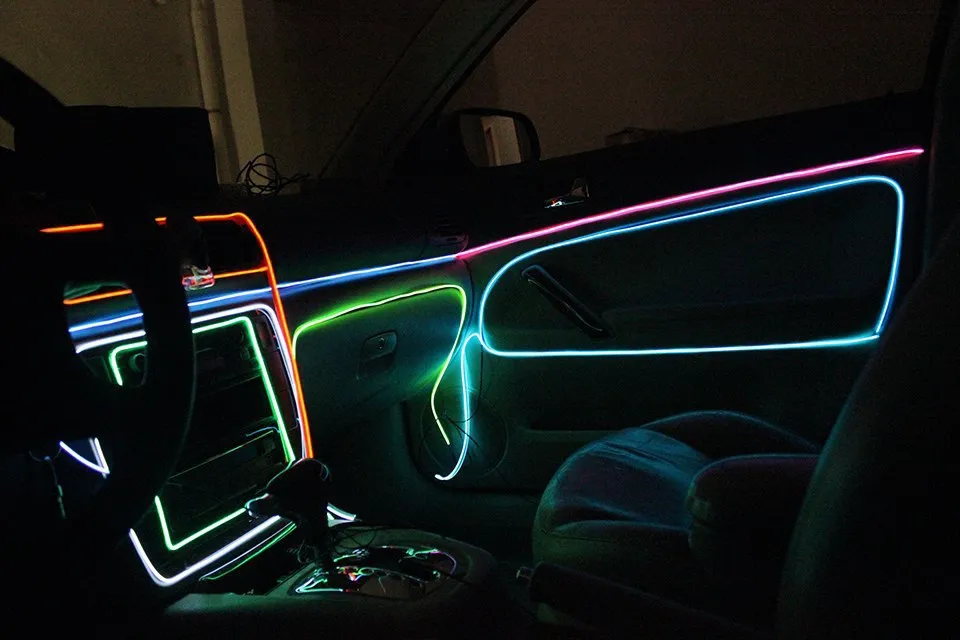

Контурная подсветка машины

Контурная подсветка — одна из наиболее дорогих опций при покупке нового автомобиля. Освещение такого типа преследует исключительно декоративный эффект. Вид передней панели, приборной доски и прочих элементов салона, подсвеченных по линиям ребер и переходов плоскостей, весьма привлекателен, выгодно подчеркивает отделку салона. Светящиеся линии делят салон на зоны, отделяют участки приборной панели, обшивку дверей, блок переключения скоростей и прочие отделы.

Существуют комплекты, которые можно установить в машину любой марки. Они производятся в странах Юго-Восточной Азии, поэтому цена на них доступна любому автовладельцу. Стандартный комплект состоит из следующих компонентов:

мощный светодиод;
драйвер питания;
комплект соединительных проводов;
световод.

Светодиод вставляют в торец световода, который укладывается в линии стыка панелей приборной доски или иных элементов облицовки салона. Питание драйвера подключают к габаритным огням. Установка особой сложности не представляет. Кроме того, можно выбрать наиболее предпочтительный цвет светодиодов, всего их около 10 вариантов. Стоимость комплекта зависит от длины световода (2-5 м), наличия беспроводного пульта и других особенностей конструкции. В любом случае, самостоятельный тюнинг обойдется в несколько раз дешевле, чем штатная опция, которой машину оборудуют на заводе.

Подсветка щитка приборов

Приборный щиток оборудуется подсветкой, но для любителей устанавливать в салон автомобиля дополнительные световые элементы, этого недостаточно. Владельцы увеличивают яркость подсветки, изменяют цвет каждого прибора, делают область спидометра в зоне больших значений красной и т.д. В данном вопросе имеется большой простор для фантазии, тем более, что монтаж светильников никаких проблем не составляет. Надо только приобрести набор из 40 разноцветных LED-светильников, обладающих таким же цоколем, как и стоковые лампочки. От пользователя требуется лишь заменить «родные» приборы на диодные лампы, подбирая для каждого элемента цвет по своему вкусу. Процедура предельно проста и не требует использования паяльника или иных инструментов. Надо только проверить работоспособность светодиодов перед установкой.

Этот проект должен понравиться большинству владельцев автомобилей. Должно быть, каждый пытался отыскать обувь под сиденьями и знает, что лампочки в салоне настолько тусклы, что сделать это довольно сложно. Так почему бы вам не сделать светодиодную подсветку салона автомобиля своими руками , и не выделить его, таким образом, среди других?

Необходимое примечание: я не хотел рисковать целостностью моей проводки и поэтому не разрезал ничего, а лишь набрасывал провода сверху. Ну а теперь от разговоров приступим к делу.

Что же нам понадобится для подсветки? Итак:

Светодиодные ленты. Я предпочитаю использовать RGB ленты, которые позволяют мне выбирать среди определенного количества цветов, а не довольствоваться лишь одним цветом.
— Контроллер светодиодной RGB ленты с пультом дистанционного управления.
— Четырехжильный провод. Обычно от светодиодной ленты идут V+ (белый), R (красный), G (зеленый) и B (синий) провода.
— Коннекторы.
— Паяльник.
— Силиконовый клей.
Также вам понадобятся мозги и терпение. Потому что, как только вы сделаете эту светодиодную подсветку салона автомобиля, вы начнете умолять солнце о закате, чтобы проехаться на своей прокачанной тачке))).

Как только план стал ясен, приступаем к проектированию проводки с учетом коннекторов. Почему коннекторы? Они играют важную роль как в соединении, так и в защите соединения. Допустим, несколько светодиодов вышло из строя. Никто не захочет вырывать всю проводку. При использовании коннекторов нужно будет лишь снять неисправный участок ленты, починить или заменить их и вставить на место.

На следующем изображении мы видим четыре коннектора попарно расположенных сзади и спереди. Таким образом провод к каждой ленте проходит между ними. Светодиодный контроллер подключается к источнику питания 12 В.
Теперь, так как не хочу резать проводку и включать в схему дополнительные предохранители, я запитаю его от прикуривателя или зарядки, что будет очень просто сделать. Также в этом случае при вынимании ключа зажигания освещение будет тухнуть.

Теперь, когда все распланировано, нас ждет следующий очень важный шаг – замеры. Важность этого этапа состоит в том, чтобы расположить в дальнейшем элементы в нужных местах без натяжения проводов.
Первые замеры мы делаем для той секции подсветки салона, которая расположена под приборной панелью, определяя общую длину двух передних светодиодных лент. Во вторую очередь делаем замеры для лент, расположенных сзади, под креслами.
После того как эта часть работы сделана, приступаем к определению длины проводов, имея ввиду то, что нужно иметь запас длины для возможности подгонки по месту их крепления к лентам. Для определения длины проводов мы замеряем следующие участки:
— от контроллера до переднего левого коннектора;
— от переднего левого коннектора до переднего правого коннектора;
— от переднего левого коннектора до заднего левого коннектора;
— от заднего левого коннектора до заднего правого коннектора.
Соединяя схему подсветки под креслами, оставьте дополнительную длину проводов для того, чтобы соединения не порвались при движении кресла впереди или назад.

После совершения замеров приходит время для разрезания светодиодных лент по длине.

Для нашего проекта необходимо четыре отрезка светодиодной ленты. Все светодиодные ленты имеют линии разреза через каждые три светодиода. Имейте ввиду, что лучше сделать отрезок короче, нежели длинней, так как лишний «хвост» ленты будет болтаться, а это придаст вид незаконченности конструкции и испортит впечатление.

После пайки лучше всего будет проверить ее качество, зажигая последовательно все цвета светодиодов. Так, на изображениях мы видим, что проверку трех основных цветов – красный, зеленый, синий.

Если они загораются без всяких проблем, нужно обеспечить безопасность мест спайки. Одним из способов является нанесение силиконового клея, который предотвратит контактирование проводов между собой и обеспечит жесткость соединения.

готовую к установке в автомобиле . Таким же образом мы сделаем еще три, что в общей сумме даст нам четыре секции подсветки салона автомобиля.
Теперь самое время отправиться в машину и приступить к соединению схемы.

Как вы видите, в первую очередь мы крепим на клей светодиодную ленту, расположенную под панелью приборов. Затем крепим к ней коннектор. Обратите внимание на фотографии – они наглядно показывают то, о чем здесь говорится.

После того, как дело сделано, давайте спрячем наши провода. Достаточно засунуть провода внутрь панелей и протянуть их к креслам, туда, где будет установлена следующая секция светодиодной подсветки салона автомобиля.

Под креслами отрезки светодиодной ленты стоит не приклеивать клеем или липкой лентой, а пропустиь между пружинами и струнами и привязать на концах. Следует отметить, что я оставил достаточный запас длины провода для того, чтобы передвижение кресла впереди или назад не сказались на целостности соединений. Когда и этот шаг выполнен, приступаем к переделке зарядного устройства.

Существует несколько различных способов запитать нашу подсветку салона:
— от неиспользуемых предохранителей из блока предохранителей, используя перемычки;
— через дверную панель. При этом подсветка будет светить, когда двери открыты, и тухнуть, когда они закрываются;
— от фар (либо из основного блока предохранителей либо от разрезанной проводки, питающей фары).
Но мы будем использовать зарядное устройство. Почему?
Причина переделки зарядного устройства в том, что я не использую прикуриватель никак, кроме как для зарядки телефона. Так почему бы не модифицировать «зарядку», если она часто используется и, таким образом, облегчить ее одновременное использование для двух задач.
Большинство зарядных устройств для телефонов выдает 4 В на выходе (что недостаточно для нашей светодиодной подсветки). То есть, они понижают напряжение автомобильного аккумулятора с 12 В до 4В. Все, что нам нужно – пустить провода мимо стабилизатора напряжения.

Когда мы вскроем зарядное устройство, мы увидим предохранитель (защищает от перегрузок) и схему стабилизатора (который понижает напряжение). Припаиваем наши провода к предохранителю и к «земле» в обход стабилизатора. Так мы получим необходимые нам 12 В!
Таким образом, мы и запитаем нашу светодиодную подсветку салона. Как только все соединения будут сделаны, приступим к проверке нашей работы.

При помощи пульта дистанционного управления можно:
— включать/выключать подсветку;
— менять цвета;
— регулировать интенсивность;
— использовать эффекты затухания.
Теперь осталось дождаться заката солнца, и можно будет выкатывать нашу прокачанную тачку из гаража !

Тестирование подсветки салона утром.

Многие автовладельцы интересуются возможностью , а именно установкой подсветки ног. Ведь такая подсветка способна не только украсить, а полностью преобразить даже самое обычное авто. Правильно подобранный цвет, грамотно установленное освещение придаст вашей машине совершенно новый облик, будет радовать не только вас, а и притягивать взгляды окружающих. Множество тюнинг-салонов и автомастерских сегодня предлагают свои услуги по установке подсветки. Однако платить лишние деньги не всегда хочется. Ведь сам процесс монтажа достаточно простой, его может сделать самостоятельно практически каждый.

Рассмотрим, как сделать подсветку ног .

Сделать подсветку для ног в автомобиле несложно. Существует несколько способов проведения данной процедуры

Что необходимо для монтажа?

Для того чтобы смастерить подсветку ног в машине, вам потребуется минимальное количество материалов и инструментов.

Из материалов вам необходимо приобрести светодиодную или неоновую ленту. Какую именно брать, решать вам. Неоновое освещение, конечно, выглядит гораздо красивее, свет более приятный. Однако оно дороже и требует подключения через блок зажигания, а для этого вам придётся вмешиваться в электросистему автомобиля. Именно потому для подсветки всё же лучше брать светодиоды. Они проще монтируются, недорогие и отличаются простотой монтажа. Длину рассчитайте сами. Все зависит от того, где вы будете устанавливать ленту, и что именно вы будете освещать: только передние сидения или же решитесь на подсветку ног пассажирских задних сидений. Также важно определиться с цветом самой ленты. Ведь освещение должно гармонировать с дизайном салона.

Ещё вам понадобится провод (до 5 метров), термоусадочная трубка и клей. Если есть желание повозиться, то можно дополнительно приобрести контроллер для регулирования яркости освещения, пульт управления и выключатель.

Также вам нужны будут некоторые инструменты, а именно пассатижи, паяльник на 220 v, нож и отвёртки.

Монтаж светодиодной ленты

Перед тем как устанавливать подсветку ног , следует определиться, где вы будете крепить саму ленту.

Чтобы подсветить область ног, её можно установить снизу сидений, по периметру нижней части передних сидений, под панелью приборов и под бардачком. Здесь всё зависит от вашей фантазии. Помните, выбирая место для монтажа, следует учитывать, что установленное освещение должно быть направлено в пол.

После того как выбрано место, отмеряем и отрезаем кусок ленты необходимого размера. Не забывайте о том, что она может разрезаться не во всех местах. Резать следует только в местах, где находятся контакты для пайки. Потому, отмерив, какой отрезок вам необходим, лучше взять немного меньше, чем наоборот, чтобы потом во время крепления не было провисаний.

После разрезания к краям ленты следует припаять провод и попытаться подключить её к источнику питания. Если она работает, изолируете места пайки. Для этого на место соединения надеваете термоусадочную трубку, подогреваете её паяльником или даже с помощью зажигалки. После изоляции крепите ленту в выбранное место при помощи липкого слоя, клея или даже обычных силиконовых стяжек.

Таким же образом изготавливаете и устанавливаете осветительную ленту и в других местах салона.

Подключение

В зависимости от того, как и когда будет загораться и работать подсветка, выбираете способ её подключения.

К освещению салона

Чаще всего, подсветка ног в машине подключается к освещению салона. Она будет работать, только когда открыты двери или же при включённом свете.

Для того чтобы подсоединить подсветку к освещению салона, необходимо снять плафон (чаще всего он на фиксаторах, хотя может понадобиться и отвёртка для его снятия). Далее необходимо подключить провода. К белому подсоединяете плюс, к красному — минус. Повода прячете . Проще всего их протянуть по боковой стойке. После этого соединяете проводки светодиодных лент у ног водителя и пассажира и подключаете все к питанию. Потом ещё раз проверяете работу освещения, и только после этого производите изоляцию всех контактов, устанавливаете плафон обратно. Если есть желание, можно дополнительно установить контроллер, тогда свет будет плавно затухать, а не резко гаснуть.

От прикуривателя

В случае подключения освещения от прикуривателя освещение ног будет загораться исключительно со стороны открытой дверки. Это очень удобно, ведь зачастую подсветка нужна только при высадке-посадке в авто пассажира. Плюс диода необходимо присоединить к прикуривателю, а минус — к концевику дверки. На двери проводку можно вывести через тот же проход, через который идёт вся проводка к двери. Однако в большинстве случаев, чтобы это сделать, придётся демонтировать панель.

От габаритов

При подключении к внешнему освещению свет в салоне будет гореть всегда, когда будут включены габариты, то есть во время поездок в тёмное время суток. Для того чтобы иметь возможность его отключать, следует сразу предусмотреть такую возможность, к подсветке дополнительно сделать выключатель.

Для того чтобы подключить, плюсовой провод запитываете от любой лампочки на панели приборов, а минус кидаете на кузов машины.

Выводы

Подсветка ног в машине — это . Всё можно сделать своими руками и очень быстро. Монтаж подсветки достаточно простой, для этого понадобится совсем немного: материалы, инструменты и чуть-чуть фантазии, чтобы продумать, как и где все установить и подключить.

Подсветка в салон автомобиля

Как организовать подсветку ручек дверей и ног в автомобиле своими руками

В последние годы большую популярность приобрел тюнинг легковых автомобилей. В процессе его выполнения доработке подвергаются в первую очередь кузовные конструкции, которые сразу же бросаются в глаза и отчетливо подчеркивают индивидуальность владельца автомобиля.

Не меньшего эффекта можно добиться через внутренний тюнинг, одной из разновидностей которого становится использование подсветки приборной доски, верхней части салона и в области ног.

Достаточно часто подсветка салона автомобиля, в том числе такое ее исполнение как атмосферная подсветка салона, часто реализуется своими руками. Она используется как средство увеличения эффективности использования продукции отечественного автопрома, такой как, например, популярного ВАЗ-2110.

Сочетание эстетики и функциональности

Подсветка салона ВАЗ как его тюнинг, выполняемый своими руками, обычно проектируется разработчиком для решения нескольких задач одновременно.

Первой из таких задач применительно к ВАЗ-2110 является создание соответствующего имиджа, что достигается использованием дополнительных источников различной яркости и цвета.

Что же касается той функциональной роли, которую несет подсветка салона авто, то ее практическое достижение заметно сложнее. Для ВАЗ-2110 наличие дополнительных источников света означает, что в темное время суток обеспечиваются очень комфортные условия не только для водителя, но и для пассажиров. Назовем только некоторые их них:

тюнинг в форме подсветки помогает быстро найти различные предметы, в том числе мелкие, как в сумочке и перчаточном ящике, так и на сидениях;
так называемая вежливая подсветка салона делает посадку в ВАЗ-2110 намного более комфортной, за счет задержки выключения света после закрывания дверки, и плавного уменьшения яркости штатной лампочки при этом;
подсветка нижней части салона ВАЗ-2110 позволяет быстрее обнаружить предметы, упавшие на пол в районе ног;
подсветка ручек дверей облегчает посадку и высадку пассажиров.

Список достоинств при желании можно продолжить.

Элементы светодиодной подсветки

Подсветка, в том числе в области ног, может создаваться различными источниками. Без больших проблем своими руками могут быть реализованы все разновидности известных вариантов внутренних подсветок.

Накопленный опыт наглядно свидетельствует о том, что такой тюнинг обеспечивает наилучшие результаты при использовании одиночных и ленточных полупроводниковых источников света, для подсветки области в районе ног и других местах. Это определяется тем, что:

они не требуют для своего функционирования высокого напряжения и питаются от бортовой сети автомобиля;
за счет низкого напряжения полупроводниковые источники безопасны при эксплуатации, даже в районе ног;
источники подобной разновидности экономичны и не создают серьезной нагрузки на бортовую сеть ВАЗ-2110;
светодиодная лента обладают очень высокой гибкостью и позволяют обойти контур любой формы;
сегодня доступны светодиодные ленты всевозможных цветов.

Немаловажное значение имеет то, что сделать подобную подсветку своими руками и подключить ее к автомобильной сети можно без глубоких познаний в области электротехники.

Некоторые особенности дизайна

При реализации светодиодной подсветки салона своими руками, необходимо прежде всего определиться, что и как подсвечивать.

Касаемо размещения ленты в салоне ВАЗ-2110, подсветку можно сделать везде, но наибольшую пользу она принесет в перчаточном ящике и в области ног, причем для заднего сидения ее польза оказывается намного большей. Сюда же может быть смело отнесена подсветка ручек дверей.

В качестве элемента декора такой тюнинг лучше всего сделать на решетках воздуховодов, он хорошо смотрится как подсветка дверей с логотипом, а также подсветка дверей авто по их периметру.

Задается тип включения отдельных элементов подсветки, в том числе в области ног. Самый простой вариант – постоянно подключить ее к бортовой электрической сети. Однако, наиболее функциональным будет отдельный легко доступный выключатель, которым декоративное освещение подсветки дверей с логотипом, или подсветка области ног, будет включаться исключительно в темное время суток.

Общих рекомендаций по выбору цвета свечения дать невозможно, за исключением очевидного положения о том, что он должен гармонировать с цветовой гаммой подсвечиваемых компонентов салона ВАЗ-2110.

Используемые инструменты и материалы

При реализации своими руками любой разновидности внутренней подсветки, используются простые инструменты и расходные материалы.

Из инструментов при установке потребуются пассатижи, острый нож, ножницы, паяльник.
Расходными материалами считаются олово и канифоль для пайки, одна или несколько клеммных колодок, наконечники «под винт», а также тумблер или кнопка с фиксацией.

Светодиодная лента продается по длине, поэтому необходимые замеры стоит произвести заранее.

Отдельные компоненты подсветки при установке соединяются между собой гибким (многопроволочным) кабелем, площадь жил которого должна составлять 1 квадратный миллиметр. Места пайки и подключения контактов закрываются изолентой. В качестве средства контроля правильности установки используется обычный мультиметр.

Особенности монтажа светодиодной ленты

Установка светодиодной ленты в области ног и в иных местах осуществляется на клей. При формировании нужной длины ленты она режется ножницами, разрез необходимо сделать строго по меткам круглой или овальной формы.

К отрезкам ленты припаиваются провода, на концы которых устанавливаются клеммы. Все оголенные места проводки обязательно обматываются изолентой. Место установки ленты протирается любой обезжиривающей жидкостью с целью обеспечения прочности крепления.

Соединять ленту с электрической сетью автомобиля необходимо с соблюдением полярности.

Другие разновидности подсветки

Так называемая лазерная подсветка появилась сравнительно недавно. Она представляет собой миниатюрный оптический проектор. Устанавливается он на нижней узкой поверхности двери, включается при ее открытии, и формирует логотип на земле прямо под дверью.

Из-за сравнительно небольших габаритов проектора, лазерная подсветка во время установки больших проблем не доставляет.

Неоновая подсветка салона реализуется установкой неновых источников освещения, отличается от иных видов своей высокой яркостью. Установка неоновой лампы осуществляется на крепежном уголке под торпедо, с фиксацией в рабочем положении пластиковыми затяжными хомутами.

От проводов для питания отрезается штатный разъем, затем эти провода подключаются к датчику открытия двери и к выключателю освещения салона. Прокладка проводов производится под ковриками и за обшивкой, что обеспечивает необходимый уровень эстетики и защиты.

Сделаем подсветку салона автомобиля недорого

Подсветка салона автомобиля

Среди способов выделить автомобиль из массы таких же и сделать его более эффектным особое место занимает подсветка салона машины. Модернизация такого рода идеально подходит как для иномарок, так и для отечественных авто. Какие из средств подсветки лучше и как выполнить тюнинг своими руками?

Цена на установку подсветки

Подсветка салона за 2100р
Подсветка багажника 500р
Подсветка дверей 2000р
Установка проэкции логотипа 1600
Подсветка днища 6500р

Сделаем подсветку салона в Подольске

Какая бывает подсветка салона? Приборы могут включаться при открытии дверей или контролироваться водителем с помощью специального пульта. Но самый лучший вариант – это комбинирование приборов. Если выполнить работу с умом, то мы получим неоновое освещение пола, включающееся при открытии двери и диодную подсветку остальной части салона, работающую от блока-коммутатора.

Подсветка салона автомобиля светодиодными лентами

Светодиодную подсветку можно настроить в зависимости от ваших предпочтений. К примеру, можно сделать так, чтобы она включалась одновременно со стандартным освещением при открывании дверей, а можно им управлять и при помощи электронного блока…. Места установки дополнительных источников света довольно разнообразны. Чаще всего тюнеры предпочитают делать подсветку ног, а также панели приборов. Подсветка салона своими руками делается особо тщательно и кропотливо. Для начала можно заменить все стандартные лампы подсветки на цветные светодиоды. Из соображений этики, цветовая гамма приборной панели, кнопок и подсветки ног должна быть одной и той же. Но это не правило, особенно для людей, которые любят проявлять фантазию.

Подсветка для салона автомобиля может быть:

Светодиодной. Основным преимуществом этого варианта можно назвать легкость монтажа. В данном случаи для излучателей не потребуется приспособление для фиксации. Отдельные светодиоды являются миниатюрными, в связи с чем их можно устанавливать даже в гнезда под штатные лампы. Светодиодная лента является ударопрочной и герметичной.
Неоновой. Свет у неоновых подсветок является ярким и насыщенным. Подсветка сложна в установке, при этом лампы в установке достаточно капризны. Боятся механических повреждений….

Подсветка днищя автомобиля

Подсветка днища – наверное, самый распространенный вариант светового тюнинга. Конечно, это весьма затратный способ выделиться, но результат способен заставить человека забыть обо всех расходах на такую доработку. Если источники света установлены правильно и клиренс автомобиля не слишком большой, то подсветка днища создает эффект летящего автомобиля. Создается обман зрения, человек не видит колес машины, так как все внимание приковано к рассеянному свету под днищем. Самое главное при установке такой подсветки – скрыть источники света, так как если их будет видно, весь эффект будет потерян.

Подсветка дисков и колесных арок

Этот вид подсветки не так распространен, но все равно имеет право на существование. Подсветка колесных арок особенно эффектно смотрится совместно с подсветкой днища, но и как самостоятельный элемент тюнинга, она довольно хорошо справляется со своей задачей. Авто подсветка арок и диски Borbet LV5 — такое сочетание понравится и запомнится многим. Реализовать такую доработку не сложно, и стоит она совсем не много.

Тюнинговая подсветка салона при открытии дверей автомобиля

Каждый автомобилист желает улучшить условия эксплуатации своего транспортного средства. В этой статье речь пойдёт о том, как сделать подсветку порогов автомобиля и дверей при их открытии своими руками. На самом деле эта функция не является самой важной при использовании автомобиля, однако, она придаёт эстетичности машине и практичности для водителя и пассажиров в ночное время суток.

Подсветка — это один из самых популярных видов тюнинга, она делает ваше авто более практичным и не бьет по карману

Многие водителя считают, что браться за такую работу, не имея опыта — невыполнимая задача, и всё же установить внутреннюю подсветку салона транспортного средства возможно без помощи специалистов, хотя это и очень трудоёмкий процесс.

Технология и особенности установки подсветки в салон транспортного средства своими руками

Подсветка салона — это не только практичное решение освещённости машины в ночное время суток, но и современный вид тюнинга и декорирования транспортного средства. Изначально нужно перед собой поставить правильные задачи, чтобы результат оправдал ваши ожидания. От того, какие именно участки салона вы желаете оттюнинговать — это могут быть пороги автомобиля, ручки, торпеда, освещение ног водителя, и как подсветка должна срабатывать — при открывании двери, во время включения зажигания или от специальной кнопки, зависит набор инструментов и специфика работы.

А также определитесь, с помощью каких осветительных приборов желаете сделать освещение в салоне автомобиля. Чаще всего для этих целей используют светодиоды или неоновые элементы свечения.

Подсветка двери автомобиля с помощью светодиодов

Декорировать салон транспортного средства можно с помощью светодиодной ленты. Лента более проста в монтаже своими руками, так как имеет специальное самоклеящееся покрытие, потому не требует дополнительных крепёжных элементов. А также она стойкая к ударам и хорошо переносит разные погодные условия.

Покупка специальных светодиодных лент для освещения автомобиля может значительно облегчить работу в их установке, но ценовая категория их значительно выше, чем светодиодов на метраж. Усовершенствовать и приспособить к транспортному средству ленту на метраж необходимо с помощью паяльника.

Для работы понадобится приобрести термоусадочную трубу, светодиодную ленту и электропровода. Для начала примеряем светодиодную ленту к порогу машины и отрезаем необходимый кусок, лучше брать с небольшим зазором. К одному концу светодиодной ленты необходимо припаять два провода минус и плюс. Для удобства можно на их концы установить клеммы мама. Отдельно необходимо подготовить четыре электропровода с клеммами папа.

Места пайки изолируем с помощью термоусадочной трубки. Модули готовы к использованию. Дальше необходимо снять обшивку с дверей и порогов транспортного средства и установить разработанные заготовки.

Два провода с клеммами папа на каждой двери надо вывести через петлю, соответственно они будут торчать из неё. Подтягиваем минусовые провода к концовикам правой и левой двери соответственно. Это будет гарантировать освещение порога именно с той стороны, где открывается машина.

Соединяем минусовые электропровода с диодными модулями, провода с плюсами подключаем к любому постоянному плюсу в транспортном средстве. Это может быть источник штатного света автомобиля, прикуриватель или плюс аккумулятора. Здесь важно не перепутать полярность электропроводов. Проверяем работу установленных светодиодов. Если всё сделано правильно, то они будут светиться при каждом открывании машины. Ставим обшивку на место и наслаждаемся результатом.

Аналогично можно сделать освещение торпеды транспортного средства, ног водителя или дверных ручек. А также минусовые концы проводов можно вывести на отдельную кнопку. В этом случае подсветка будет работать только тогда, когда вы сами её включите.

Установка неоновой подсветки в салоне машины

Неоновые осветительные приборы отличаются рассеянным свечением, что очень привлекает внимание автолюбителей. Хотя с другой стороны, если сравнивать по сроку службы светодиодные и неоновые приборы, то первые отличаются длительным периодом эксплуатации.

Если вы желаете именно неоновое освещение салона автомобиля, то проще всего работать с неоновым шнуром. Он продаётся аналогично светодиодным лентам на метраж и устанавливается по такому же принципу. Для монтажа необходимо снять накладки порогов и разложить по наружному краю неоновые шнуры необходимой длины. В идеале при установке обшивки на своё место, она должна стать впритык к неоновому кабелю. Аналогично предыдущему методу электропровода выводим на концовики дверей и на питание.

Неоновые лампы более сложный в установке материал для освещения, так как они склонны к механическим повреждениям и требовательны к условиям эксплуатации. Чтобы установить неоновые лампы, вам понадобятся хомуты, саморезы и алюминиевые уголки. Алюминиевый уголок режется по размеру неоновых источников света и крепится в местах над торпедой с помощью саморезов. То же проделывается сзади на местах для пассажиров. Хомутами прикрепляются неоновые источники света к установленным уголкам. Выводятся провода на датчик открывания двери и питание, чтобы обеспечить включение осветительных приборов на открывание двери.

Подведём итоги

Как видим, для тюнингового освещения салона необязательно обращаться к профессионалам. В этом нет ничего сложного, главное, немного разбираться в электрике и проводке, наличие желания и терпения. Такой тюнинг не только добавляет практичности автомобилю в тёмное время суток, но и придаёт ему индивидуальности и неповторимости. Удачное соотношение цвета подсветки, машины и обивки автомобиля сделают ваше транспортное средство эксклюзивным и уникальным.

Декоративная подсветка салона автомобиля

Главная > Интернет-магазин > Подсветка салона

Выбор подсветок салона.

В наличии подсветки салона:

белые,
синие,
красные,
зеленые,
многоцветные

Вежливая подсветка салона авто своими руками

Сделать свой автомобиль индивидуальным помогут разные способы. Кто-то самостоятельно перетягивает салон, кто-то стремится привлечь внимание самодельными спойлерами. Но чаще всего на окружающих производит незабываемое впечатление подсветка салона своими руками.

Огоньки могут статично гореть или моргать в такт играющей в салоне музыке. Экспериментировать можно по-разному, главное, применять нужные долговечные материалы. Тогда не нужно будет часто переделывать схему или отдельные ее узлы.

Расположение дополнительных подсветок в интерьере авто

Когда изготавливается и монтируется вежливая подсветка салона автомобиля, то можно подбирать способы ее активации. В качестве автоматического включения/выключения применяют контакты, идущие от датчика открытия дверей. Также можно использовать пульт дистанционного управления, чтобы включить ее в нужный водителю момент.

Световые полосы ставят по периметру открывшейся двери, под ногами пассажиров, на места штатных приборов освещения, вдоль панели приборов, внутри багажника, а также в остальных понравившихся зонах салона.

Применяемые материалы

Качественная подсветка салона авто отличается грамотным и уместным использованием световых материалов. Наиболее популярными источниками света являются светодиодные и неоновые огоньки. Разберем характеристики обоих источников света.

Светодиоды:

часто применяются за счет своей простоты при монтаже;
большинство заготовительных материалов идет с возможностью фиксации с помощью встроенной липкой полосы;
каждый светодиод занимает очень мало места и может гармонично вписываться во внутреннюю зону штатного освещения;
монтажная лента со светодиодами сделана из прочного материала;
светодиоды имеют долгий срок службы;
быстрая реакция при запуске позволяет применять их в качестве светомузыки.

Нужно знать, что перед установкой дополнительной подсветки любого типа необходимо отключить аккумулятор от сети.

Неоновые лампы:

у неоновых ламп яркий необычный свет;
при правильной эксплуатации срок службы может быть больше, чем у светодиодов;
приспособлены для использования в статичных условиях, без быстрых циклов включения/выключения;
чувствительны к механическим воздействиям;
монтаж занимает больше времени, чем у светодиодов.

Оформление неоновой подсветки

Красивая подсветка в салоне машины своими руками будет с использованием комбинированных элементов. Например, нижнюю часть интерьера оформить с помощью неоновых светильников, а боковую и верхнюю украсить светодиодами. Однако, не нужно злоупотреблять таким элементом дизайна. Надо оформить все так, чтобы создавалась гармония.

Нужно знать, что избыток и большое количество пестрых огней выглядят безвкусно.

Для монтажа обоих видов допосвещения подберем материалы. Можно начать с нижней части салона, где ставят неоновые осветители. Для установки понадобятся:

набор из нескольких неоновых ламп;
монтажный уголок из алюминия;
пластиковые хомуты;
саморезы для фиксации.

В стандартном продаваемом наборе неоновых подсветок для автомобиля часто вмонтирован штекер для подключения напряжения через розетку прикуривателя. Для этой операции он не потребуется, поэтому можно подбирать набор без него или отрезать этот штекер за ненадобностью, а концы провода зачищаем для соединения в схеме.

Вымеряем длину алюминиевого уголка для монтажа его под торпеду, отпиливаем на нужную длину и прикручиваем в нижней части. Обычно монтируют вначале под бардачком. На хомутах фиксируем лампу, направляя будущее излучение в нужную сторону. Повторяем операцию в водительской зоне и на задних пассажирских сиденьях.

Сзади уголок надо разместить таким образом, чтобы защитить лампу от ударов и случайных придавливаний. Для этого уголок фиксируют свободным ребром вверх.

Концы проводов наращивают, изолируют в местах соединения, скрывают под обивкой и доводят под торпеду для подключения в схему. Наиболее простым вариантом считается подключение к датчику открытия дверей или под общую подсветку. Стоит вписать в такую схему отдельный выключатель для дополнительного освещения.

Оформление допподсветки из светодиодов

Подсветка салона с использованием светодиодов начинается с подготовки материалов. Чаще всего используют два типа ленты RGB или SMD. Второй вариант будет немного дороже, но с ним легче работать. Дополнительно можно подобрать единичные светодиоды для выделенных зон, но с ними уже работают более кропотливые автовладельцы.

Для замены штатных ламп подойдут светодиодные аналоги с такими же конструкциями цоколя. В остальных местах проводит ленту. Перед установкой надо вымерять требуемую длину полосы и отрезать нужный кусок ленты по фиксированным точкам. В ленте обычно есть жесткие места для разрыва цепи. Именно по ним и надо делить длину. Если резать не по заданным меткам, то не будет контактов, к которым припаивают провода для дальнейшей разводки.

Ленту обычно распределяют по торпеде, на весь периметр крыши и спускают по стойкам дверных проемов. Фиксация проводится с помощью двустороннего скотча, прикрепленного на светодиодную магистраль с обратной стороны и закрытого защитной полоской. Ее отдираем и фиксируем светодиодную ленту.

Нужно знать, что при работе со светодиодами необходимо строго соблюдать полярность, иначе их можно испортить.

К открытым концам светодиодной ленты паяем провода и закрываем соединение термоусадочной пленкой. Прогрев паянное закрытое пленкой место с помощью промышленного или бытового фена, закрываем от окисления контакты. Далее выводим концы проводов так же, как и при неоновом подключении.

При использовании RGB ленты можно выполнить сборку схемы с использованием RGB контроллера.

Заключение

Установка вежливой подсветки в салоне автомобиля не занимает много времени. При наличии всех инструментов и материалов можно потратить несколько часов на монтаж. В результате автомобиль станет привлекательнее и получит индивидуальные черты.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Фоновая подсветка салона в автомобиле. Подсветка салона автомобиля – делаем машину ярче. Монтаж диодной ленты

Для всех этих осветительных приборов в 95% автомобилей используется два вида ламп:

бесцокольные лампы с маркировкой W5W (или, по другим классификаторам, T10)
софитные лампы с маркировкой C5W/C10W (или, по другим классификаторам, festoon — фестон)

Оставшиеся 5% приходятся на лампы с маркировкой T4W принцип подбора которых тот же, что и для ламп W5W.

1.
2.
3.
4.

Тип цоколя

Если лампа представляет собой стеклянный корпус с цилиндрическим цоколем из металла, то это лампа T4W:

Мощность такой лампы 4 Ватта, световой поток около 35 Лм, подобрать замену ей можно в разделе .

Пространство внутри светильника

то имеет смысл выбрать узкую лампу.

То лучше остановиться на светодиодных лампах бокового свечения, например:

обладающие высокой яркостью и дающие великолепный эффект яркого, рассеянного света.

Яркость и цвет лампы

Готовые наборы ламп

Применяемые материалы

Светодиоды :

часто применяются за счет своей простоты при монтаже;
большинство заготовительных материалов идет с возможностью фиксации с помощью встроенной липкой полосы;
каждый светодиод занимает очень мало места и может гармонично вписываться во внутреннюю зону штатного освещения;
монтажная лента со светодиодами сделана из прочного материала;
светодиоды имеют долгий срок службы;
быстрая реакция при запуске позволяет применять их в качестве светомузыки.

Неоновые лампы :

у неоновых ламп яркий необычный свет;
при правильной эксплуатации срок службы может быть больше, чем у светодиодов;
приспособлены для использования в статичных условиях, без быстрых циклов включения/выключения;
чувствительны к механическим воздействиям;
монтаж занимает больше времени, чем у светодиодов.

Оформление неоновой подсветки

Нужно знать, что избыток и большое количество пестрых огней выглядят безвкусно.

набор из нескольких неоновых ламп;
монтажный уголок из алюминия;
пластиковые хомуты;
саморезы для фиксации.

Оформление допподсветки из светодиодов

Нужно знать, что при работе со светодиодами необходимо строго соблюдать полярность, иначе их можно испортить.

При использовании RGB ленты можно выполнить сборку схемы с использованием RGB контроллера.

Заключение

снять с плафона прозрачный колпак;
вынуть из гнезд стоковую галогеновую лампу;
вставить вместо нее специальный переходник со штекером;
присоединить светодиодную панель;
прикрепить панель к днищу плафона с помощью двухстороннего скотча;
закрыть плафон.

Интересно! Вариант с RGB-панелью удобен тем, что никакой пайки или иного соединения не требуется, вся работа заключается в разборке и сборке самих плафонов. Стоимость комплекта невелика, а декоративный эффект весьма выразителен и разнообразен — некоторые модели способны создать 12 вариантов цвета и яркости.

Подсветка ног в автомобиле

Читайте также Все о лампах ближнего света для Газели

Контурная подсветка машины

мощный светодиод;
драйвер питания;
комплект соединительных проводов;
световод.

Подсветка щитка приборов

Внутренний тюнинг автомобиля пользуется большой популярностью. И это понятно, ведь любому водителю хочется, чтобы его машина производила впечатление не только на пешеходов и других водителей, но и на тех, кто едет с ним в одном салоне. А иногда, просто хочется порадовать себя, индивидуальной подсветкой салона авто.

Установка подсветки в салоне машины, своими руками – процедура не сложная. Для этого необходимо закупить качественный материал и подготовить инструменты, а также заранее продумать, что именно вы хотите подчеркнуть при помощи света.

Как и в каких местах чаще всего устанавливается led освещение? Каким образом влияет, с эстетической и функциональной точки зрения, дополнительная светодиодная подсветка? Ответы на все эти вопросы вы получите в этой статье.

Перед началом работ нужно выбрать место для размещения подсветки для салона, её тип, а также позаботиться о механизме активации. К примеру, приборы и/или механизм открытия дверей может контролироваться пультом. Наиболее оптимальный вариант – это комбинирование приборов.

Сегодня рынок предлагает нам два варианта модернизации:

Приобретение светодиодной ленты.
Установка неоновых ламп.

В первом подсветки салона автомобиля есть явное преимущество. Это простота монтажа ленты. Для установки не нужно приобретать дополнительное крепёжное оборудование. Светодиодная лента, идущая в комплекте, просто клеится на двухсторонний скотч. Лампа стандартных размеров может работать от прикуривателя и освещать другие мелкие детали салона.

К положительным свойствам диодов можно отнести ударо/прочность и высокую герметичность, а также, длительную эксплуатацию в сравнении с другими приборами освещения салона. Важно, что светодиодная подсветка авто включается мгновенно. Это позволяет создавать разные световые эффекты.

Самостоятельно можно выполнить и неоновую подсветку салона автомобиля. Это будет яркий свет, с помощью которого, освещается большое пространство. К сожалению лампы, на неоновой основе – это сложные в техническом плане устройства, к тому же весьма капризные при их эксплуатации. Неоновая подсветка частенько перегорает при постоянном включении/выключении, и отличается высокой хрупкостью.

Монтаж неоновой подсветки в салоне машины своими руками

Практика показывает, что монтаж неоновой подсветки салона авто лучше всего начинать с пола. Готовим капроновые хомуты, алюминиевый уголок, неоновые лампы и саморезы.

Отрезаем разъёмы для прикуривателя, зачищаем концы. Готовим уголок, подгоняя его под размер ламп, используя заранее приготовленные хомуты. Монтируем её под торпеду салона. Теперь место для ног водителя подсвечено.

Таким образом, устанавливаем дополнительное освещение в любом месте салона авто. Соединительные провода прячем под ковриками, направляя к торпеде со стороны водительского сидения.

Стыки проводки изолируются. Комплект подключается к датчику открытия двери и/или включателю освещения салона. В качестве источника питания можно использовать АКБ, предварительно сняв дворники.

Закончив работу, дворники устанавливаются обратно, на своё место. Теперь, перед открытием дверей авто, его пассажиров ждёт приятный сюрприз – приятная неоновая подсветка.

Как правильно монтировать светодиодную ленту для лед-подсветки салона авто?

Обустройство авто светодиодной лентой выполняется по стандартной схеме. Прежде всего, нужно закупить комплект проводов, термоусадочную трубку, а также ленту.

Её, как и отдельные диоды, приобретают на автомобильных рынках и/или в специализированных автомобильных магазинах. Не стоит экономить на качестве и длине ленты, специалисты советуют запасаться хорошими светодиодами. Лучше приобрести больше диодной ленты, чем в последний момент понять, что вам её не хватает.

Помимо оформления салона, диодная лента активно используется при подсветке колес машин .

Пошаговая инструкция диодного подключения подсветки салона автомобиля

Обустройство подсветки в машине, своими руками, следует начинать с панели приборов транспортного средства. Для этого вынимается штатное оборудование: приборы, освещение щитка и ставятся диоды. Процесс монтажа весьма прост, так как диоды имеют цоколи, аналогичные заводскому оборудованию.

Затем нужно определить места установки. Многие предпочитают монтировать диоды по всему периметру потолка, параллельно стойкам кузова авто. Лета прокладывается постепенно, а остатки можно обрезать.

Места среза хорошо видны: они отмечаются специальными перепонками. После процедуры не забываем очистить концы среза и припаять их между собой. Втулками закрываем соединения и прогреваем их феном. При этому лучше не использовать промышленный фен, поскольку велик риск перегрева, альтернативой является обычный бытовой прибор.

Включение выполняется аналогично схеме неоновых ламп. Нужно в этот момент быть особенно внимательным и не перепутать места полярности, которые указанны на лентах в местах среза.

По сути, на этом рабочий процесс заканчивается. Ничего сложного нет. Только монтаж необходимо выполнять последовательно и щепетильно относиться к мелким элементам при их соединении.

Важным аспектом при работе является сочетание эстетики подсветки и её функциональность, о которой пойдёт речь ниже.

Эстетические и функциональные составляющие подсветки в салоне автомобиля

Подсветка салона транспортного средства, которая выполняется своими силами, одновременно решает ряд задач:

создаётся уникальное оформление внутреннего интерьера машины;
автомобиль выделяется на фоне стандартного оборудования салона оригинальностью и функционалом.

Определить функциональность подсветки в салоне авто часто бывает несколько сложнее. Для многих машин установка дополнительного освещения (тюнинг) – это возможность в тёмное время суток создать комфортные условия для пассажиров и самого водителя, к которым можно отнести:

Установка подсветки в машину своими руками, может существенно упростить поиск предметов в салоне автомобиля, будь то перчатки, вода, мобильный телефон и пр.;
Посадка в машину превращается в некий ритуал, а не стандартное, обычное действие. Полезным и приятным дополнением является выключение света после закрытия двери авто, плавное снижение яркости штатной лампы;
Возможность легко и просто находить предметы на полу в салоне;
Говоря о подсветке ручек – это их быстрый поиск и облегчение высадки и посадки в салон автомобиля.

Отдельно стоит упомянуть о том, что подсветку салона можно синхронизировать вместе с сабвуфером установленным в салоне авто . Это дает множество интересных моментов, в частности пульсация света в такт музыки, изменение цвета подсветки и т.д.

Можно ещё долго говорить о полезных функциях, но мы остановимся на вышеперечисленных комбинациях.

Дизайнерский аспект подсветки в салон автомобиля

Важно выбрать ниши для подсветки салона автомобиля и определиться, как их подсвечивать. Разместить и сделать подсветку в салоне машины можно в любом месте, которое вам понравится. Но не стоит забывать о практической стороне вопроса. Наиболее удачным считается установка освещения перчаточного отсека, в области ног и в задней части машины, где размещаются пассажиры.

Интересно, что освещение заднего сидения наиболее продуктивно. Это касается аксессуаров и отдельных деталей, в том числе ручек открывания дверей. Подсветка салона автомобиля как декор, будет эффективно смотреться на решётках воздуховодов и/или по всему периметру дверей. Можно комбинировать направленный свет, или его отдельные элементы, используя для этого прикуриватель или другую электрическую бортовую сеть.

Можно ограничиться разовым включением и/или подключить на постоянной основе с наступлением темноты.
Не существует чётких рекомендаций по использованию той или иной цветовой гаммы. Тем не менее, подсветка в салон автомобиля должна быть «вежливой», то есть не раздражать пассажиров, не бить в глаза и т.д.

Главное, чтобы выбранный цвет, не отвлекал водителя от управления автомобилем, и соответствовал общей концепции салона машины.

Какие инструменты и материалы необходимы для дополнительного освещения салона?

Используя тот или иной вариант подсветки салона автомобиля, понадобятся самые обыкновенные инструменты и расходные материалы. В том числе:

Ножницы;
Паяльник;
Пассатижи.

Из расходных материалов:

Припой;
Канифоль;
Наконечники под «винт»;
Провода нужной длины;
Фиксирующая кнопка или тумблер.

В работе отдельные компоненты подсветки необходимо соединять между собой, используя многожильный кабель. При этом полезная площадь жил должна составлять 1 2 мм. Те места, на которые пришлась пайка, а также подключение контактов, должны быть закрыты изолирующим материалом. В процессе проверки и контроля правильной установки подсветки салона автомобиля своими руками, необходимо пользоваться мультиметром.

Что нужно знать по подсветке салона авто холодным неоном?

Придать индивидуальность своему автомобилю и выделить его из общего потока транспорта можно используя холодный неон, который смотрится оригинально и весьма эффективен. Сегодня неоновая подсветка – это один из наиболее распространённых способов тюнинга салона. Этот вариант имеет следующие преимущества:

минимальное потребление энергии. Неон считается практичным вариантом, благодаря продолжительному сроку работы. Прозрачный материал не теряет своих изначальных характеристик и не выцветает. При своей прочности он легко гнётся, хорошо режется при составлении разных световых комбинаций;
неоновую нить можно монтировать в разных частях салона автомобиля: на педалях, приборной панели, ручках для открытия двери и/или бардачке;
холодный неон не отвлекает водителя от контроля дорожной ситуации и считается безопасным материалом для нашего зрения;
свет гибкого холодного неона распределяется, равномерно насыщая салон, что весьма удобно в тёмное время суток и ночью;
при его работе не нежно включать дополнительные приборы освещения, в том числе штатное оборудование.

Подсветка салона автомобиля своими руками, с использованием холодного неона – это не только красиво, но и практично. Такой тюнинг позволяет обезопасить вас и пассажиров, и представляет огромное поле для фантазии.
Делая подсветку в салоне машины своими руками, можно получить однотонный свет, или в разной цветовой гамме, используя разные рисунки, цвета и комбинируя их количество. Обустройство неоновым материалом – это минимум затрат и незначительное вмешательство в электрическую систему авто, что не влияет на стабильную работу других (штатных) систем транспортного средства.

Подсветка салона авто – новый вариант

Речь идёт о лазерной подсветке, которая у нас появилась сравнительно недавно, постепенно завоёвывая сердца автолюбителей и мастеров чип/тюнинга. К примеру, при открытии двери, после установки лазерной подсветки в её нижней части, на земле, перед дверью, формируется выбранный вами логотип. Вот как это выглядит на фото.

Не меньшего эффекта можно добиться через внутренний тюнинг, одной из разновидностей которого становится использование подсветки приборной доски , верхней части салона и в области ног.

Сочетание эстетики и функциональности

тюнинг в форме подсветки помогает быстро найти различные предметы, в том числе мелкие, как в сумочке и перчаточном ящике, так и на сидениях;
так называемая вежливая подсветка салона делает посадку в ВАЗ-2110 намного более комфортной, за счет задержки выключения света после закрывания дверки, и плавного уменьшения яркости штатной лампочки при этом;
подсветка нижней части салона ВАЗ-2110 позволяет быстрее обнаружить предметы, упавшие на пол в районе ног;
подсветка ручек дверей облегчает посадку и высадку пассажиров.

Список достоинств при желании можно продолжить.

Элементы светодиодной подсветки

они не требуют для своего функционирования высокого напряжения и питаются от бортовой сети автомобиля;
за счет низкого напряжения полупроводниковые источники безопасны при эксплуатации, даже в районе ног;
источники подобной разновидности экономичны и не создают серьезной нагрузки на бортовую сеть ВАЗ-2110;
светодиодная лента обладают очень высокой гибкостью и позволяют обойти контур любой формы;
сегодня доступны светодиодные ленты всевозможных цветов.

Некоторые особенности дизайна

Используемые инструменты и материалы

Из инструментов при установке потребуются пассатижи, острый нож, ножницы, паяльник.
Расходными материалами считаются олово и канифоль для пайки, одна или несколько клеммных колодок, наконечники «под винт», а также тумблер или кнопка с фиксацией.

Светодиодная лента продается по длине, поэтому необходимые замеры стоит произвести заранее.

Особенности монтажа светодиодной ленты

Соединять ленту с электрической сетью автомобиля необходимо с соблюдением полярности.

Другие разновидности подсветки

Это незаконно ехать с включенным внутренним освещением?

Когда вам было 16 и вы только учились водить машину, ваши родители, вероятно, в какой-то момент сказали вам, что водить машину с включенным внутренним освещением запрещено. Вы сомневались в этом, настаивали на уважительной причине, но в конце концов, вы, вероятно, проиграли бой. По иронии судьбы, по сей день вы быстро выключаете внутреннее освещение автомобиля, находясь в дороге — это то, чему вы научились и чего придерживаетесь.

Но почему? Действительно ли наши родители давали нам вескую причину? Некоторые утверждали, что это привело к ограниченному обзору дороги; другие утверждали, что это было совершенно незаконно.Первое на самом деле верно; последнее — не всегда (хотя есть оговорки в зависимости от штата, в котором вы едете).

Да, хотите верьте, хотите нет, но движение с включенным внутренним освещением фактически разрешено в большинстве штатов. И хотя с технической точки зрения это хорошие новости, они, конечно, не самые безопасные.

Есть причина, по которой родители с маленькими водителями рассказывают этот извечный миф: он защищает их семью, особенно ночью. Путешествовать с включенным внутренним освещением ночью при активном вождении может быть опасно — плафон может повлиять на ваше поле зрения и, что еще хуже, может отражаться от стеклоочистителя, что ухудшает вашу способность видеть дорогу впереди.

Чаще всего человек на вашем пассажирском сиденье включает верхний свет или плафон: он нужен им, чтобы найти зарядное устройство для телефона, упавшее в трещины на сиденье, поймать последние несколько картофеля фри на дне сумка, или помочь сориентироваться по карте в поездке (да, это все еще бывает!). Именно в этот момент ситуация становится отвлекающей для водителя; это никак не влияет на пассажира, поэтому они ничего об этом не думают.

Если это происходит, когда где-то стоит полицейский, он может вас остановить, но не потому, что движение с включенным внутренним освещением запрещено.Скорее, использование света для поиска чего-либо в машине можно рассматривать как отвлеченное вождение.

Согласно Национальному управлению безопасности дорожного движения, отвлечение внимания за рулем определяется как «любая деятельность, отвлекающая внимание от вождения». Это может включать текстовые сообщения или разговор по телефону, прием пищи, разговор с пассажирами в автомобиле, изменение стереосистемы или навигационной системы и многое другое. И выполнение любого из этих действий в ночное время часто требует, как вы уже догадались, использования плафона.Таким образом, хотя движение с включенным внутренним освещением не является незаконным, это отвлекает и может привести либо к штрафу, либо к аварии.

В других городах, таких как Лос-Анджелес, запрещено водить машину с включенным внутренним освещением, но если вы используете их, например, для нанесения макияжа или взгляда на что-то в руках, вас могут процитировать за то, что называется «небезопасной скоростью. для условий ». Это еще одна форма отвлеченного вождения: она утверждает, что, поскольку вы занимаетесь чем-то, что отвлекает вас от дороги, вы путешествуете с небезопасной скоростью.Если офицер увидит, что ваша машина проезжает мимо, и заметит, что ваш купол загорелся, он может остановить вас под предлогом, что вы использовали внутреннее освещение для чего-то отвлекающего, тем самым сославшись на небезопасную скорость для этих условий.

Таким образом, хотя в большинстве штатов США нет законов, запрещающих водителям использовать внутреннее освещение во время путешествий, очевидно, что это имеет последствия. Если вы планируете использовать верхний свет, сначала остановитесь. Или, если ваша пассажирка настаивает на том, чтобы включить внутреннее освещение для последней жареной рыбы в сумке, скажите ей, чтобы она копала в темноте; у тебя есть дела поважнее.

выполнить легкий тюнинг своими руками. Подсветка авто светодиодная лента диодная подсветка для авто

Светодиодное освещение салона сегодня популярно как никогда. В салоне любого современного автомобиля много разнообразных источников света. Как минимум, в салоне есть центральная лампа, расположенная на потолке, а также лампа «наструм», расположенная в передней части потолка, перед лобовым стеклом. Кроме того, в машине могут быть лампы, расположенные в косметических зеркалах, в освещении бардачка (бардачка), в освещении багажника, порогов, зон ног и т. Д.

Для всех этих осветительных приборов в 95% автомобилей используются лампы двух типов:

базоколизированные лампы с маркировкой W5W (или, по другим классификаторам, T10)
лампы sofic с маркировкой C5W / C10W (или, по другим классификаторам, Festoon — Feston)

Остальные 5% приходятся на лампы с маркировкой T4W, принцип которой такой же, как и у ламп W5W.

Но и в двух, самые распространенные типы ламп не замечательны, так как в нашем справочнике светодиодных автоламп представлено более 20 моделей каждого типа.Попробуем разобраться, какие модели светодиодных ламп подходят для интерьера вашего автомобиля.

1.
2.
3.
4.

Тип футбольного мяча

Подобрать светодиодные лампы для освещения салона автомобиля несложно. На главной странице нашего магазина выбираете марку и модель вашего автомобиля, после чего открываете подраздел «Салон освещения». Если вы не нашли свою машину в каталоге или раздел «Салон освещения» для интересующей вас модели автомобиля не заполнен, то самостоятельно выбрать светодиодные лампы для освещения салона будет сложно.

Самый надежный способ узнать, какие лампы используются в лампах вашего автомобиля, — это открыть плафоны и извлечь штатные лампы. Если вы видите, что лампа целиком стеклянная с плоским цоколем около сантиметра с металлическими усами, то перед вами лучистая лампа w5w:

Мощность этой небольшой лампы накаливания составляет 5 Вт, а ее световой поток — примерно 50 люмен (данные о характеристиках ламп накаливания взяты из каталога автомобильных ламп OSRAM). Чтобы заменить эту по всем параметрам устаревшую лампу накаливания, в разделе можно выбрать современную, более яркую и эффективную светодиодную лампу.

Если вы видите лампу с двумя металлическими конусами на концах, то перед вами софите (это двухцветная) лампа.

Эта лампа важна для измерения расстояния между крайними точками цоколя. Если длина лампы не превышает 37 мм, это лампа с маркировкой C5W, мощность такой лампы накаливания составляет 5 Вт, а ее световой поток — примерно 45 литров. Если длина лампы больше 37 мм, то это лампа C10W, ее мощность 10 Вт, а световой поток около 100 лм.На нашем сайте длина ламп C5W указана последней цифрой в названии светодиодной лампы. То есть, например, лампа F-4S50F31 имеет длину 31 мм, а лампа F-6S50F42 — 42 мм. Выбирайте лампы этого типа в разделе.

Если лампа представляет собой стеклянный корпус с цилиндрическим металлическим цоколем, то это лампа T4W:

Мощность такой лампы 4 Вт, световой поток около 35 лм, есть возможность подобрать замену в разделе.

Пространство внутри лампы

После того, как желаемый тип ламп определен, необходимо осмотреть светильник кабины. Выбирая светодиодные лампы софистич C5W , обратите внимание на длину лампы, а также на пространство внутри светильника в салоне. Если мест вокруг штатной лампы мало, например как в этом случае:

имеет смысл выбрать светильник узкий.

Если места достаточно и светодиодная лампа большего размера вполне поместится в светильник салона или багажника, то можно поставить лампы пошире и ярче.

Светодиодные лампы большого размера обеспечивают равномерный свет по всей площади светильника. Хорошее освещение всей площади рассеивателя, то есть решают знакомую всем проблему «световой точки».

Лампа устанавливаемая w5W Begotolic LED Lamp может быть разной формы и размера. Первое, на что следует обратить внимание, это на расположение лампы внутри лампы. Если светильник внутри потолка расположен параллельно плоскости рассеивателя, т.е.просто сбоку, как на этих фото:

Лучше остановиться на светодиодных лампах бокового свечения, например:

В этом случае весь световой поток лампы будет направлен в нужную сторону, а не освещать стены лампой кабины. салона, как на этом фото…

Кроме того, важно оценить пространство внутри лампы и, если возможно, выбрать большую светодиодную лампу для наилучшего освещения всего рассеивателя. Наглядный пример выбора ярких светодиодных ламп для внутреннего освещения:

В том случае, когда лампа в фонаре расположена перпендикулярно поверхности рассеивателя, а места внутри нее очень ограничены, как, например, в этой лампе салона:

А если в светильнике салона много места, то появляется выбор выбора: поставить маленькие светодиодные лампы более-менее стандартного размера, как показано выше, или поставить более крупные, немного необычные светодиодные лампы типа таких:

обладает высокой яркостью и дает великолепный эффект яркого рассеянного света.

Яркость и цвет лампы

Помимо внешней формы и размеров светодиодной лампы, необходимо учитывать ее назначение, то есть, где бы светодиодная лампа ни была установлена, и что она должна гореть.

Лампы света «Настурни» предназначены для чтения в салоне, например, дорожной карты. Значит, света в них должно хватить для чтения, но в то же время свет не должен быть чрезмерным, чтобы не слепить глаза.Для чтения лучше выбрать белый или естественно белый цвет свечения. Оптимальный показатель светового потока в этом случае составляет 100-150 лм.

Центральная лампа салона создает общее освещение внутри автомобиля. Логично поставить светодиодную лампу белого цвета с максимальным показателем светового потока, чтобы в салоне остались темные углы. Но если вы не любитель классических решений, можно поставить цветные светодиодные лампы, например, или сделать себе в салоне голубой, красный, зеленый или даже розовый свет, что выглядит очень необычно.

Свет в косметических зеркалах, расположенных в солнцезащитных козырьках, не должен быть слишком ярким, так как при использовании зеркала лампа будет светить прямо в глаза. Комфортный световой поток при этом 25-70 лм. В этом случае лампы должны быть хорошо закрыты лицом, а значит, свет должен быть чисто-белым.

Подсветка зоны головы, бардачка и багажника должна быть такой, чтобы в глубине автомобиля не терялась мелочь. Здесь можно не заморачиваться и ставить эти, обычно фонарики, самые яркие светодиодные лампы:

Яркий свет таких светодиодных фонарей будет особенно полезен при поиске упавшего телефона или помады в перчатке.

Неоновая подсветка Двери или пороги Выполняет две важные функции. Во-первых, освещает пространство перед вами, когда вы выходите из машины, а во-вторых, означает открытую дверь в темноте, делая ее более заметной для других участников движения. В светильники, расположенные в дверях, можно установить светодиодные лампы любого цвета и яркости, на свой вкус.

Готовые комплекты ламп

Как видите, при самостоятельном подборе светодиодных ламп в салон необходимо учитывать множество нюансов.Если не хотите ломать голову индикаторами светового потока, лампами и конфигурациями ламп, то остановите свой выбор на одном из более чем 100 у нас готовых комплектов светодиодных ламп, сделанных специально для конкретной модели автомобиля.

Лампы в таком наборе в точности повторяют внутреннее пространство. Лампы салона и багажника этого автомобиля максимально равны свету фонарей, а также имеют регуляторы яркости и пожизненную гарантию! Выберите комплект для освещения салона вашего автомобиля в разделе.

Этот проект понравится большинству автовладельцев. Наверное, каждый пытался найти обувь под сиденьями и знает, что лампочки в салоне настолько тусклые, что сделать это довольно сложно. Так почему бы вам своими руками не сделать светодиодную подсветку салона автомобиля, и не выделить ее, так в числе прочего?

Необходимое примечание: я не хотел рисковать целостностью своей проводки и поэтому ничего не разрезал, а только перекинул провода сверху. Что ж, теперь мы начнем разговор.

Что нам нужно осветить? Итак:

Светодиодные ленты. Я предпочитаю использовать ленты RGB, которые позволяют мне выбирать из определенного количества цветов, а не довольствоваться одним цветом.
— контроллер светодиодной ленты RGB с пультом ДУ.
— четырехжильный провод. Обычно от светодиодной ленты используются провода V + (белый), R (красный), G (зеленый) и B (синий).
— Разъемы.
— паяльник.
— Клей силиконовый.
Также потребуются мозги и терпение. Потому что как только вы сделаете эту светодиодную подсветку автомобиля, вы начнете упрашивать солнышко на закате прокатиться на вашей прокачанной тачке))).

Как только план стал ясен, приступаем к проектированию разводки с учетом разъемов. Почему разъемы? Они играют важную роль как в соединении, так и в защите соединения. Допустим, вышло из строя несколько светодиодов. Никто не хочет выдергивать всю проводку.При использовании разъемов вам нужно будет только удалить неисправный участок ленты, починить его или заменить и вставить на место.

На следующем изображении мы видим четыре разъема, попарно расположенных сзади и спереди. Таким образом, провод к каждой ленте проходит между ними. Светодиодный контроллер подключается к источнику питания 12 В.
Теперь, поскольку я не хочу резать проводку и включать в схему дополнительные предохранители, избавлю от прикуривателя или зарядки, что сделать будет очень просто.Так же в этом случае при вынимании ключа зажигания зажгется освещение.

Теперь, когда все растаяло, нас ждет следующий очень важный этап — замеры. Важность этого этапа состоит в том, чтобы расположить элементы в нужных местах без натяжения проводов.
Делаем первые замеры для выбора подсветки кабины, которая находится под приборной панелью, определяя общую длину двух передних светодиодных лент. Во-вторых, замеряем ленты, расположенные сзади, под стульями.
После того, как эта часть работы сделана, переходите к определению длины проводов, имея в виду, что необходимо иметь запас длины, чтобы соответствовать месту их крепления к лентам. Для определения длины провода замеряем следующие участки:
— от контроллера до переднего левого разъема;
— от разъема переднего левого к разъему правого переднего;
— от разъема переднего левого к разъему заднего левого;
— От заднего левого разъема до заднего правого разъема.
Подключая схемы подсветки под сиденьями, оставьте дополнительную длину провода, чтобы соединения не разрывались при движении кресла вперед или назад.

После завершения замеров наступает время отрезания светодиодных лент по длине.

Для нашего проекта необходимы четыре сегмента светодиодной ленты. У всех светодиодных лент есть линия разреза через каждые три светодиода. Учтите, что разрез лучше делать коротким, а не длинным, так как лишняя «хвостовая» лента будет болтаться, а это придаст вида незавершенности конструкции и испортит впечатление.

После пайки лучше всего будет проверить ее качество, не обращая внимания на все цвета светодиодов. Итак, на изображениях мы видим, что проверяем три основных цвета — красный, зеленый, синий.

Если они загораются без проблем, нужно обеспечить сохранность шипов. Один из способов — нанести силиконовый клей, который предотвратит контакт проводов между собой и обеспечит жесткость соединения.

готов к установке в автомобиль.Таким же образом сделаем еще три, что в сумме даст нам четыре секции подсветки салона автомобиля.
А теперь самое время сесть в машину и приступить к подключению схемы.

Как видите, в первую очередь мы закрепляемся на клеевой светодиодной ленте, расположенной под панелью приборов. Затем прикрепите к нему разъем. Обратите внимание на фото — они четко показывают, о чем говорят.

После того, как дело сделано, давайте спрячем наши провода.Достаточно засунуть провода внутрь панелей и протянуть их в кресла, где будет установлена следующая секция светодиодного освещения автомобиля.

Под отрезками светодиодной ленты лучше не приклеивать клеем или липкой лентой, а пропускать между пружинами и завязками и связывать на концах . Следует отметить, что я оставил достаточный запас длины проволоки, чтобы движение кресла вперед или назад не сказывалось на целостности составов.Когда этот шаг будет сделан, приступайте к переделке зарядного устройства.

Есть несколько разных способов Подключить нашу внутреннюю подсветку:
— от неиспользованных предохранителей от блока предохранителей с помощью перемычек;
— Через дверную панель. В этом случае подсветка будет светиться при открытии дверей и светить при закрытии;
— от фар (либо от основного блока предохранителей, либо от перерезки проводки, питания фары).
Но мы воспользуемся зарядным устройством. Почему?
Причина переделки зарядного устройства в том, что я никаким прикуривателем не пользуюсь, кроме зарядки телефона.Так почему бы не модифицировать «зарядку», если она часто используется и, таким образом, облегчить ее одновременное использование для двух задач.
Большинство зарядных устройств для телефонов дают 4 на выходе (что маловато для нашей светодиодной подсветки). То есть понижают напряжение автомобильного аккумулятора с 12 В до 4 В. Все, что нам нужно, это запустить провода стабилизатором напряжения.

Когда мы откроем зарядное устройство, мы увидим предохранитель (защищает от перегрузок) и схему стабилизатора (который понижает напряжение).Припаиваем наши провода к предохранителю и к «земле» в обход стабилизатора. Вот и получаем нужные нам 12 В!
Таким образом, мы также экономим наше светодиодное освещение салона. Как только все подключения будут выполнены, приступим к проверке нашей работы.

С помощью пульта ДУ можно:
— включить / выключить подсветку;
— изменить цвета;
— регулировка интенсивности;
— Используйте эффекты затухания.
Теперь осталось дождаться заката, и можно будет выкатить нашу прокачанную тачку из гаража!

Тестирование подсветки салона утром.

Светодиодная подсветка автомобильного диска — это исключительно декоративный тюнинг, который не принесет автомобилю никакой пользы, кроме эстетического удовольствия от созерцания своей машины и езды на ней. Естественно, светодиодная подсветка, как и любой другой вид тюнинга автомобиля, может изготавливаться в собственном гараже и не обязательно превращать машину в тюнинг-салон, где за такие работы с вами возьмут довольно большие деньги.

Какие подсветки делают в машине

Начнем с того, что видов подсветки для авто более чем достаточно.Это может быть как достаточно простое исполнение салона или ног водителя и пассажира, так и более сложная подсветка автомобильных дисков и пространства под автомобилем. Какую из этих видов подсветки выбрать и приступить к ее воплощению — дело исключительно на ваш вкус, ведь нет особой сложности и особой разницы между установкой подсветки на двери автомобиля и отсутствием дисков. Главное понимать основные принципы и внимательно выполнять все этапы работы, и тогда вы сможете получить подсветку для автомобиля намного дешевле, чем это сделали бы в автосалоне.

Белая подсветка под днищем белая машина и краткая инструкция по ее установке

Рассмотрим общие принципы организации подсветки автомобиля и особенности настройки подсветки для каждого элемента авто, если в этом есть необходимость. В остальном вы легко сможете воспользоваться теми же приемами и методами, которые описаны ниже, для организации подсветки абсолютно любой части автомобиля.

Что нужно для работы:

сами светодиодные ленты
Провод (четыре)
Контроллер для светодиодной ленты с дистанционным управлением
Силиконовый клей или пистолет для силикона
Трубка гофрированная тонкая
Паяльник припой канифольный

Подробнее о материалах и инструментах

Светодиодных лент в последнее время продается все больше и больше.Естественно, стоимость светодиодной ленты может иметь для вас большое значение, но мы настоятельно рекомендуем покупать дешевые светодиодные ленты, так как они не только часто выходят из строя и перегорают, но и не дают той интенсивности свечения, которая необходима для высоких температур. качественная автомобильная подсветка. В том случае, если вы все еще не определились с цветом будущей подсветки, советуем купить ленту RGB, которая даст вам возможность переключать цвет светодиодной подсветки, когда вы захотите изменить цвет. Именно для этого вам понадобится контроллер с дистанционным управлением.

К проволоке особых требований нет, так как все они выполняют одну и ту же задачу, а сама проволока, скорее всего, скроется либо под обивкой салона, если вы сделаете подсветку дверей или ножек, либо будет скрываться и Васол в гофре если вы сделаете подсветку днища автомобиля, номера или его дисков. В этом случае вы защитите свою электронику от воды и коррозии на пайке платформы и в тех местах, где заводская оплетка может быть испорчена.

Дополнительно могут понадобиться разъемы. Это также могут быть обычные «крокодилы» для тестовой засветки и постоянные разъемы, которые прикручиваются отверткой и обеспечивают надежный контакт во всей системе. Они нужны не только для удобства при подключении подсветки, но и тогда, когда нужно заменить какую-то часть проводки в случае повреждения или часть светодиодной ленты для ремонта. При использовании разъемов полностью менять проводку подсветки не требуется, а можно заменить только поврежденный участок цепи.

Любые работы по усовершенствованию автомобиля следует начинать с проекта. Естественно, на этом этапе нужно определиться с тем, где мы будем ставить подсветку и можно точно сказать, сколько для этого понадобится проводов, светодиодной ленты и разъемов. Составляем примерный план расположения предметов внутри вашего автомобиля и отмечаем место, где будем проводить электромонтаж. Это достаточно просто, так как большую часть проводки можно спрятать либо под обшивкой салона, либо завести ее под днищем автомобиля.Однако в этом случае необходимо приобрести и использовать гофрированную трубку для изоляции провода. Давайте посмотрим на схему освещения салона автомобиля и на ее примере разберемся с процессом.

Теперь стоит осмотреть свою машину в тех местах, где вы будете крепить саму светодиодную ленту. Идеальный вариант светодиодной подсветки — это тот случай, когда источник света не виден и видна только яркая подсветка автомобиля. Более того, если установить подсветку в труднодоступном месте, меньше вероятность того, что лента будет повреждена во время движения или транспортировки людей.
Точные замеры и обрезка светодиодной ленты

В том случае, если вы еще не вооружились рулеткой и точно не замерили длину тех предметов, к которым будут крепиться светодиодные ленты, самое время заняться. После этого берем в руки ленту и разрезаем ее, но делаем это очень осторожно. Дело в том, что светодиодную ленту нигде нельзя разрезать. Для этого есть специальные места, расположенные через каждые 3 светодиода. И помните, что лучше сделать ленту немного короче, чем нужно, так как если ленту закрепить не точно, а с экономией, интенсивность подсветки будет неравномерной, а этого не стоит.

Пайка и тестирование

Вооружить паяльником и припаять к лампочкам светодиодные ленты концы четырехжильного провода. Старайтесь соблюдать цвет проводов во всех местах подключения, чтобы вам было удобнее ориентироваться при ремонте или при обнаружении ошибок. Рекомендуем заизолировать место пайки, проверить свечение как показано на рисунке.
Если все в порядке, можно повторить эту операцию для оставшихся отрезков светодиодной ленты.Подготовьте нужное количество разъемов, чтобы получившиеся светодиодные ленты без проблем соединили на месте установки, а также соблюдайте цвет проводов.

Если вы уверены, что отрезки светодиодной ленты работают должным образом и нигде не допустили ошибки, самое время взять обычный силиконовый клей или пистолет, плавящий силикон, и залить им площадки. Это не только защитит светодиодную ленту от попадания влаги, попадания или случайного замыкания контактов в местах шипов, но и поможет уплотнить место подключения.
Этого вполне достаточно для надежной фиксации, поэтому от использования изоленты можно отказаться.

Клей для светодиодной ленты

Все готово к установке и подключению подсветки в салоне вашего авто. На поверхность, которую вы выбрали. Можно использовать либо несколько капель силиконового клея, либо прикрепить ленту с помощью пластиковой стяжки — не беда. Оба варианта достаточно надежны и долговечны.

Если приклеить подсветку нет возможности, как это часто бывает при установке подсветки на диски, стоит использовать навесную рамку из тонкого профиля, на которую мы будем ставить скотчем с пластиковыми стяжками, но немного потом.

Подключить подсветку через разъемы

С точностью соблюдая цвет проводов и подключая проводку по нашему плану, стоит обратить внимание на то, как вы будете прятать провода. Если у вас есть возможность пустить их под обшивку салона, постарайтесь сделать это как можно быстрее, чтобы провод не светился. А в том случае, если у вас будет проводка под днищем автомобиля, сначала наденьте на провода изолирующие гофрированные трубки, концы которых необходимо либо тоже залить силиконом, либо обмотать изолентой.Разъемы лучше спрятать там же, где находится сама светодиодная лента, ведь в этом случае у вас будет доступ в любой момент.

После того, как все элементы подсветки вашего автомобиля будут подключены и вы спрятаете проводку, подключите провода по схеме контроллера и можете переходить к организации подсветки.

Питание для подсветки авто

Поставить подсветку можно разными способами. Кто-то использует для этого дверное полотно, и в этом случае подсветка будет не только декоративным элементом, но и напоминанием о том, что дверь не закрыта, потому что она будет на открытии двери.Однако этот способ не подходит для корпусов дисков и днища автомобиля, потому что там всегда должна гореть подсветка, когда мы этого хотим.

Какой силовой способ выбрать

Мост. Простым вариантом подключения питания для авто является прикуриватель. Он просто дает 12 В, так что мощности нам хватит, чтобы подключить всю подсветку нашей машины. Для этого можно легко переделать зарядное устройство для мобильного телефона и подключить провода цепочкой к стабилизатору, который понижает напряжение до 4 В.Для этого достаточно разобрать зарядное устройство для мобильного телефона, работающее от прикуривателя, и припаять один провод к «массе», а второй — перед стабилизатором. Этого будет достаточно для обеспечения работы подсветки, а при необходимости зарядное устройство просто вытаскивает из прикуривателя.

Однако наиболее правильным вариантом все же будет подключение силовой подсветки к скобе батарейных предохранителей. К тому же такая опция позволит не нарушить целостность заводской электропроводки автомобиля, что крайне важно.

Проверка и проверка

Взять в руки пульт и включить подсветку. Если вы все сделали правильно, вы можете наслаждаться возможностью изменять цветовые режимы и даже оттенки свечения, и вы даже можете даже настроить программы для плавного переполнения и изменения цвета свечения.

Вот что должно получиться в результате, если все делать правильно:

Особенности настройки подсветки дисков и днища автомобиля

Обратите внимание, что автомобильная подсветка — это система, которая должна быть постоянно подключена к источнику питания, иначе она не будет работать.Если вы хотите сделать подсветку днища или автомобильных дисков, основные принципы работы не меняются, а добавляется дополнительный этап.

Если делать подсветку дисков, колесо обязательно снимут, а сами диски очистят от грязи и ржавчины. После этого из алюминиевого профиля необходимо будет собрать конструкцию нужного диаметра, чтобы разместить на ней подсветку. Эта конструкция плотно фиксируется на неподвижной части и соединяется с проводами с помощью разъема, который в этом случае также необходимо будет либо изолировать, либо вывести в салон автомобиля.

Учтите, что провода и сама лента должны быть надежно приклеены или притянуты к конструкции, прикрепленной к автомобильному диску.
В случае с подсветкой днища автомобиля все несколько проще, но может случиться и так, что светодиодную ленту просто придется попросту. В этом случае мы также можем использовать небольшой металлический профиль, который вам не нужно будет крепить к кузову изнутри и наклеить на него светодиодную ленту. Единственная сложность в этом процессе заключается в том, что светодиодную ленту для дисков и для днища автомобиля нужно выбирать либо герметичной, либо заклеивать силиконом или другими прозрачными материалами, иначе при попадании влаги она просто сгорит.

Сборка и первый выезд на выделенную машину.

Если у вас есть подсветка дисков, верните колеса на место и убедитесь, что провода не мешают вращению колеса, а во время вращения светодиодная лента остается неподвижной. Если вы работали в салоне и сделали подсветку ног или дверей автомобиля, заправьте провода и поставьте пульт в удобное место. Еще раз проверьте, работает ли подсветка и можете готовиться к первому выезду в город.

Перед первой поездкой на автомобиле с новой подсветкой салона многие опытные водители советуют несколько минут посидеть в салоне с включенной подсветкой, чтобы глаза привыкли. Первое время подсветка может отвлекать от управления автомобилем, но со временем вы привыкнете, и вы будете наслаждаться яркими красками только в салоне или на дисках вашей машины!

Свет в салоне ночью — то же самое, что, например, кондиционер в жаркое и холодное время.Стандартного света, как правило, не хватает для качественного внутреннего освещения. Часто нужно что-то найти, посмотреть карту и т.д. Да и в полной темноте ехать не очень удобно. Именно поэтому многие автовладельцы задумываются об установке подсветки в салоне помимо штатного освещения. Кроме того, установка дополнительного освещения салона — это еще и способ выделить свой автомобиль из сотен тысяч других, придать ему неповторимый, оригинальный стиль. Однако зачастую за мастерскую платить не очень хочется.К тому же установка достаточно проста, и для владельца автомобиля будет лишний повод похвастаться ручным тюнингом.

Подсветка в салоне автомобиля не только удобная в темное время суток, но и стильная

Варианты подсветки

Раньше для тюнинга автомобиля использовалась неоновая подсветка. Он довольно яркий, так что с одного даже лампа освещает немаленькое пространство. Однако неон довольно дорогой, очень боится механических повреждений, часто выгорает при включении-выключении, к тому же более сложен в установке.

В последнее время все большую популярность приобретает светодиодная подсветка. У нее масса преимуществ перед предыдущим вариантом. Достаточно прост в установке, небольшие размеры. Это дает возможность сделать подсветку ручек салона, руля, прикуривателя и других мелких элементов. К тому же он меньше боится каких-либо механических повреждений, реже выгорает. Кроме того, с помощью светодиодов можно добиться различных световых эффектов: от плавного включения света в салоне до возможности периодически менять цвет при использовании светодиодов RGB.

А другой вариант возможен индивидуально. Хотя есть возможность сделать интегрированный вариант, часть салона подсветить неоном, часть светодиодами.

Где лучше установить?

Стандартным дополнительным светом в салоне автомобиля считается место под торпеду и бардачок, авто, двери, дверные ручки. Хотя в принципе можно выделить что угодно, здесь все зависит от вашей фантазии. Для тюнинга дверных ручек, замка зажигания и других мелких элементов чаще всего используются одиночные диоды, а для выделения всего остального удобнее использовать диодные ленты.

Подготовка к установке

Перед тем, как перейти на установку, необходимо приобрести все необходимое. Если вы собираетесь настраивать мелкие детали, то вам потребуются одиночные диоды. Для создания подсветки, приборных панелей и т. Д. Можно взять на Метрап светодиодную ленту.

Перед покупкой ленты необходимо для себя определиться, где вы будете ставить освещение, производить замеры и только потом рассчитывать необходимое количество материала. Если вы решили купить светодиодные ленты на Методе, то дополнительно потребуется приобрести провода (3-5 метров), термоусадочную трубку или хотя бы обычный изолятор, клей и диммер.Есть в продаже и готовые ленты для тюнинга салона с припаянными по краям для подключения. Потом мучайтесь с замерами, паяя провода и пока не изолируя. Здесь просто нужно закрепить готовую ленту в нужном месте и подключить к питанию.

Установка на мелкие детали

Для настройки мелких деталей удобнее использовать одиночные диоды.

Готовим диод к установке и подключению. Берем диод, к одной из его ножек припаиваем резистор, затем припаиваем провода и изолируем разомкнутой проводкой обыкновенной лентой.Где-то на расстоянии примерно 20 см нужно произвести клеммное соединение. Итак, светодиоды готовы к установке. Далее подготовьте место для установки. Рассмотрим, например, как установлена подсветка ручек кабины. Для этого и возле ручки в том месте, где вы хотите установить диод, проделайте отверстия. Они должны быть небольшими, чтобы диод входил в него плотно. Можно дополнительно скрепить клеем. Далее протягиваем проводку под обшивку в салоне, чтобы потом можно было подключить.Таким же образом устанавливаются одиночные диоды в любом месте салона.

Установка диодной ленты

Подсветка салона автомобиля своими руками светодиодной лентой Сделано тоже довольно просто. Определите место установки, произведите необходимые замеры, отрежьте от ленты кусок нужной длины. Учтите, что вырезать можно только там, где есть отмеченные места для пайки. Они видны на ленте. И даже, лучше отрезать кусок чуть меньшего размера, чем напротив, иначе может быть провисание и плохо закрепившаяся лента.После того, как все обрезано до краев ленты припаять проводку. Проверьте работоспособность диодов, подключив их к источнику питания, после чего можно приступать к установке. Если у вас есть светодиодная лента с липким краем, то вы снимете защитную пленку и приклеите все в нужном месте. Если нет, то здесь вам понадобится клей. Таким образом, установить освещение можно только на прямых участках.

Если нужно выделить участки с загибами, то все делается немного иначе.Ведь лента даже под углом 90 градусов нежелательна. Затем для начала также сделайте замеры, отрежьте кусочки нужной длины, зачистите края и впаяйте их в складки складок. После этого место пайки изолируется термоусадочной трубкой (для этого надеваешь на нужный участок и греешь). К краям, через которые светодиодная лента будет подключаться к питанию, припаяйте проводку, изоляцию и затем установите все в нужное место.

Установка комбинированной подсветки

Для тех, кто очень любит неоновое свечение, можно сделать сложный вариант освещения.Например, вместо светодиодов можно использовать неоновые лампы для подсветки ног водителя и пассажиров. Снижается риск их механического повреждения.

Для установки потребуются: неоновые лампы, саморезы, капроновые хомуты для крепления, алюминиевый уголок.

Часто у многих неоновых ламп есть разъем для подключения к прикуривателю. Ему это не понадобится. Обрезать и почистить контакты. Затем возьмите алюминиевый уголок и отсоедините кусок той же длины, что и лампа.Угловой винт в торпеде, неон с фиксаторами. Сделайте то же самое под бардачком и низом задних сидений, чтобы осветить пространство под ногами пассажиров.

Всю проводку нужно спрятать и протянуть до торпеды.

Подключение подсветки

Вариантов подключения может быть несколько. Чаще всего светодиодное освещение подключают к прикуривателю или к свету салона.

Для подключения к освещению салона потребуется снять потолок и подключить провода: белый подключается к плюсу, к красному — минус.Если подключение осуществляется через прикуриватель, то для этого необходимо будет подключить к плюсу прикуривателя, а минус — к любому месту кузова автомобиля.

Если нужно сделать эффект плавного розжига и отключить светодиоды, диммер должен быть подключен.

Неоновая подсветка подключается немного иначе. Как правило, он питается от аккумулятора через специально установленный трансформатор.

выводы

Таким образом, установка подсветки салона не требует особых знаний и навыков.Для того, чтобы все сделать, вам понадобится совсем немного: материалы, инструменты и немного терпения.

В последнее время большую популярность приобрел тюнинг. легковые автомобили. В процессе его исполнения доработке в первую очередь подвергаются корпоративные структуры, которые сразу бросаются в глаза и ярко подчеркивают индивидуальность автовладельца.

Не меньшего эффекта можно добиться и внутренней настройкой, одним из видов которой становится подсветка приборной панели в верхней части кабины и в полевой зоне.

Часто освещение салона автомобиля, в том числе его исполнение в виде атмосферного освещения салона, зачастую реализуется своими руками. Применяется как средство повышения эффективности использования продукции отечественного автопрома, такой как, например, популярный ВАЗ-2110.

Сочетание эстетики и функциональности

Подсветка салона ВАЗа, так как его тюнинг, выполненный своими руками, обычно разрабатывается разработчиком для решения нескольких задач одновременно.

Первой из этих задач применительно к ВАЗ-2110 является создание соответствующего изображения, что достигается за счет использования дополнительных источников различной яркости и цвета.

Что касается функциональной роли, которую несет салон автомобиля, то его практическое воплощение заметно сложнее. Для ВАЗ-2110 наличие дополнительных источников света означает, что в темное время суток днем обеспечиваются очень комфортные условия не только для водителя, но и для пассажиров. Назовем лишь некоторые из них:

тюнинг в виде подсветки помогает быстро находить различные предметы, в том числе мелкие, как в сумочке и бардачке, так и на сиденьях;
т.н. «вежливая» подсветка салона делает посадку в ВАЗ-2110 намного комфортнее, за счет задержки отключения после закрытия двери, и плавно снижает яркость штатной лампочки;
подсветка днища салона ВАЗ-2110 позволяет быстро обнаруживать упавшие на пол предметы в районе ног;
Подсветка дверных ручек облегчает посадку и высадку пассажиров.

Список достоинств при желании можно продолжить.

Элементы светодиодной подсветки

Освещение, в том числе в области ног, может создаваться различными источниками. Без больших проблем все разновидности известных вариантов внутренней подсветки можно реализовать своими руками.

Накопленный опыт однозначно свидетельствует о том, что такая настройка дает наилучшие результаты при использовании одиночных и ленточных полупроводниковых источников света, для освещения области в районе ступней и других мест.Это определяется тем, что:

№

не требуют высокого напряжения для работы и питания от бортовой сети автомобиля;
благодаря низковольтным полупроводниковым источникам безопасны при эксплуатации даже в области ног;
источников этого вида экономичны и не создают серьезной нагрузки на бортовую сеть ВАЗ-2110;
обладают очень высокой гибкостью и позволяют замыкать цепи любой формы;
, сегодня доступны светодиодные ленты всех цветов.

Важное значение имеет то, что сделать подобную подсветку своими руками и подключить ее к автомобильной сети можно без глубоких знаний в области электротехники.

Некоторые особенности конструкции

При реализации светодиодного освещения салона своими руками необходимо в первую очередь определиться, что и как выделить.

Что касается размещения лент в салоне ВАЗ-2110, то подсветку сделать можно везде, но наибольшую пользу она принесет и в бардачке и в области ног, и для заднего сиденья. намного больше.Также это смело можно отнести к подсветке ручек двери.

В качестве элемента декора такой тюнинг лучше всего делать на воздуховодах, хорошо смотрится как подсветка дверей с логотипом, так и подсветка автомобильных дверей по их периметру.

Устанавливается тип включения отдельных элементов подсветки, в том числе в области ножек. Самый простой вариант — постоянно подключать его к бортовой электросети. Однако наиболее функциональным будет отдельный легкодоступный выключатель, который будет включать декоративную подсветку дверной подсветки с логотипом или подсветку зоны ног исключительно в темноте.

Общие рекомендации по выбору цвета свечения дать невозможно, за исключением очевидного положения о том, что он должен быть гармонизирован с цветовой гаммой подсвечиваемых компонентов салона ВАЗ-2110.

Использованные инструменты и материалы использованные

При выполнении своими руками любого вида внутреннего освещения используются несложные инструменты и расходные материалы.

Из инструментов при установке останется проход, острый нож, ножницы, паяльник.
Расходными материалами считаются олово и канифоль для пайки, одна или несколько клемм, наконечники «под винт», а также тумблер или кнопка с фиксацией.

продается по длине, поэтому необходимые мерки стоит произвести заранее.

Отдельные компоненты подсветки при установке совмещаются гибким (многовородным) кабелем, площадь ТС должна составлять 1 квадратный миллиметр. Места пайки и соединительные контакты закрываются изолентой.В качестве средства контроля за установкой используется обычный мультиметр.

ОСОБЕННОСТИ УСТАНОВКИ СВЕТОДИОДНОЙ ЛЕНТЫ

Установка светодиодной ленты в области стопы и в других местах осуществляется на клей. При формировании ленты нужной длины ее разрезают ножницами, надрез нужно делать строго по этикеткам круглой или овальной формы.

Провода припаяны к отрезкам ленты, на концах которых установлены клеммы. Все оголенные места проводки обязательно заклеиваем изолентой.Место установки ленты протирается любой обезжиривающей жидкостью для обеспечения прочности крепления.

Подключать ленту к электросети автомобиля необходимо с соблюдением полярности.

Другие разновидности мелирования

Так называемая лазерная подсветка появилась сравнительно недавно. Это миниатюрный оптический проектор. Он устанавливается на нижней узкой поверхности двери, включается при обнаружении и формирует логотип на земле прямо под дверью.

В связи с относительно небольшими габаритами проектора, лазерная подсветка при установке больших проблем не доставляет.

Неоновая подсветка салона реализована за счет установки несветовых источников освещения, отличается от разных типов своей повышенной яркостью. Установка неоновой лампы осуществляется в застежку под торпеду, с фиксацией в рабочем положении пластиковыми вытянутыми хомутами.

От проводов на питание отрезается штатный разъем, потом эти провода подключаются к датчику открытия двери и переключателю освещения салона.Прокладка проволоки производится под ковриками и поверх обшивки, что обеспечивает необходимый уровень эстетики и защиты.

Как сделать автомобильный светодиодный задний фонарь, цепь стоп-сигнала

Схема, описанная здесь, представлена в ответ на запрос, отправленный одним из заядлых читателей этого блога. Предлагаемая схема представляет собой драйвер последовательного светодиодного освещения, специально разработанный для применения в многоцелевом индикаторе задних фонарей автомобиля.

Подключение цепей

Схема встроена в выключатель тормоза и работает как стоп-сигнал, она также подключена к переключателям указателей поворота для индикации поворота транспортного средства с помощью световых схем, и схема также может использоваться как обыкновенный сигнализатор габаритных огней.

Чтобы успешно реализовать предложенный автомобильный светодиодный задний фонарь, цепь стоп-сигнала, важно сначала подробно понять, как работает схема, со следующими пунктами:

Как это работает

СХЕМА ЦЕПИ может быть разделена на две секции, первая состоит из каскада драйвера светодиода, где IC 4017 формирует основной контроллер последовательности светодиодов и настроен в своем обычном режиме счетчика / делителя.

Было использовано только шесть каналов IC 4017, чтобы избежать длинных последовательностей последовательностей и скопления светодиодов.

Две группы светодиодов взяты из вышеперечисленных выходов, так что они «бегут» в противоположных направлениях при включении, однако оба канала никогда не работают вместе, поскольку они используются для левого и правого указателей поворота и, следовательно, только для соответствующих сторона включается в зависимости от стороны поворота автомобиля.

IC 4060 сконфигурирован в своем стандартном режиме как генератор и используется для управления IC 4017 своими тактовыми сигналами. С каждым нарастающим пиком тактовых импульсов выходы IC 4017 смещаются с одного вывода на другой в указанном порядке, заставляя подключенный светодиод загораться последовательно.

Потенциал, связанный с IC 4060, может использоваться для регулировки скорости последовательности по желанию.

Схема расположения левого и правого светодиода

Светодиодный каскад состоит из светодиодов, расположенных в определенной последовательности, как описано в объяснении выше. Светодиоды подключены к выходам IC 4017, чтобы они могли выполнять намеченную функцию упорядочивания или поиска.

Светодиоды также дискретно подключены к различным органам управления автомобилем, таким как выключатель тормоза, переключатели указателей поворота и дополнительный выключатель задних фонарей DIM.

При нажатии выключателя тормоза все светодиоды ярко загораются, указывая на включение тормозов.

Когда один из переключателей указателей поворота включен, например, подается ЛЕВЫЙ сигнал поворота, матрица светодиодов, расположенная в ЛЕВОЙ части, начинает последовательность от центра к ВЛЕВО, указывая предполагаемое направление движения транспортного средства.

Вышеупомянутая функция повторяется по направлению к ПРАВОЙ стороне матрицей светодиодов правой части, когда с помощью соответствующего переключателя выполняется правильная сигнализация.

Также может быть включена пара дополнительных переключателей (S1) и подключена к ним со светодиодами, как показано на схеме. Это обеспечивает возможность использования светодиодов в качестве индикатора тусклого заднего фонаря, который все время остается включенным с относительно более низкой яркостью, однако при нажатии на тормоза светодиоды загораются ярко.

Схема драйвера питается от микросхемы IC 7812, которая является регулятором напряжения и обеспечивает безопасное рабочее стабилизированное напряжение для схемы независимо от колебаний на входе.

В указанном выше положении сигналы поворота также будут работать, но это не рекомендуется, поскольку тусклый свет на заднем плане может повлиять на сигнализацию. На следующем изображении показана полная комбинированная схема двух рассмотренных выше этапов:

Полная принципиальная схема

ВЫ МОЖЕТЕ ДОБАВИТЬ КОНДЕНСАТОР 22 мкФ НА ВСЕ ДИОДЫ 1N4007 И ЗАЗЕМЛЕНИЕ, ВБЛИЗИ IC4017 . ЭТО ПРОИЗВОДИТ КРАСИВЫЙ ЭФФЕКТ ЗАДЕРЖКИ СВЕТОДИОДОВ, ИМИТИРУЮЩИЙ МЕТЕОРНЫЙ ДУШ.

Упрощенная и уменьшенная версия описанной выше схемы автомобильного фонаря с стоп-сигналом и стояночным светом может быть засвидетельствована ниже:

Сообщение иллюстрирует сложную конструкцию схемы, которая может использоваться как улучшенный светодиодный задний фонарь для автомобилей. и других транспортных средств, конструкция также включает детали модификации для соответствующих систем указателя поворота и габаритных огней.Идея была разработана и представлена г-ном Джейсоном.

На все обсуждение можно сослаться в разделе комментариев к этому сообщению:

Индикатор последовательных указателей поворота

Модифицированная цепь света погони за автомобилем

Описание схемы ниже объясняет предлагаемую модифицированную цепь света погони за автомобилем, представленную г-ном. Джейсон:

Хорошо, у меня была возможность поработать над этим, но еще не тестировал на макетной плате. Если это работает, одна микросхема таймера 4017 и 555 может использоваться как для левого, так и для правого указателя поворота.

Схема

Как работает схема

Надеюсь, вы понимаете, что она делает. Светодиоды, которые я буду использовать, имеют 3 выхода. Один наземный, один тормоз / поворот и один парк. Когда к сборкам подключено всего 12 вольт,

Вроде есть разные резисторы для регулировки яркости (фиксированная величина) для тормоза / поворота и для парковки. Что является неплохим заводским вариантом из самих светодиодных сборок.

Если я использую только один провод (тормоз / поворот) и потенциометр для регулировки яркости для парковки, я думаю, мне понадобится потенциометр 19 Вт, а он стоит дорого.

Каждая светодиодная сборка потребляет 246 мА при 12,8 В. Если бы все 6 индикаторов были включены, это 246 мА * 12,8 В = 18,89 Вт мощности. Таким образом, подключение их по отдельности и использование общего заземления для их включения и выключения устранит необходимость в потенциометре, поскольку резисторы встроены в сами фонари.

Я использую ворота ИЛИ-НЕ, чтобы выключить светодиоды парковки при включении сигналов торможения или поворота.

Я не уверен в номиналах резисторов. Я изменил Vcc для 4017 и 555, чтобы он работал от регулятора напряжения LM7805.Делая это, я также запустил другие входы / выходы этих микросхем на LM7805? Я не уверен в необходимых значениях конденсатора и резистора.

Я хотел бы переключить все питание на 5 вольт для снижения энергопотребления. За исключением, конечно же, напряжения питания светодиода. должно оставаться 12-14 вольт, идущих прямо от проводки грузовика.

Я принял ваше предложение и добавил транзистор и резистор для быстрой разрядки конденсаторов емкостью 470 мкФ, чтобы светодиоды не продолжали переключаться в течение 15 секунд ПОСЛЕ выключения указателей поворота.

По вашему запросу я подключил их к последнему выходу последовательности на 4017. Это имеет смысл и, как вы сказали, должно работать для отключения светодиодов от последовательности.

Если я смогу заставить это работать, я планирую построить схему, позволяющую использовать до 8 светодиодов последовательности (доступны выходы для 4017, поскольку два используются для сброса 4017 и SCR).

Я сделаю это либо с помощью микропереключателей, либо, проще говоря, припаяю мосты. Я также сделаю так, чтобы паяные перемычки были до и после резистора каждого светодиода, если резистор необходим для подключения стандартных светодиодов.

Мне нужно сделать это для моей машины, и в моих новых фарах будет 5 рядов светодиодов, которые мне нужно будет расположить последовательно вместо 3, которые есть у грузовика моего племянника. Поэтому мне нужно разработать схему, которая будет работать для обоих. Веселые вещи!

Использование высокомощных светодиодов

Теперь давайте обсудим, как построить цепь заднего фонаря автомобиля с использованием высоковаттных желтых светодиодов. Идея была предложена мистером Брайаном Уолтоном.

Технические характеристики

Я немного подумал над проектом .Мне интересно, какие изменения могут потребоваться для использования одиночных светодиодов с более высокой мощностью вместо рекомендованных 5-миллиметровых групп по три? Таким образом, будет 6 светодиодов, а не 6 * 3 5 мм

Причина в том, что я объединил светодиодные ДХО и индикаторы на передней части моей машины, поэтому я хотел бы сохранить внешний вид OEM сзади — где Предлагаю использовать Ваш отличной схемотехники.
Думаю по строкам светодиодов по ссылке ниже.

Это Osram Opto Diamond DRAGON Series GW Amber LED.Они предназначены для использования в автомобилях в ДХО и индикаторах.
Они имеют прямое напряжение 2,9 В и потребляют около 1,4 А при типичных люменах.

Приведенные выше светодиоды не являются окончательными, но являются рекомендацией с точки зрения мощности и стиля для моих строительных нужд.

Итак, мой вопрос: может ли схема принимать или как мне нужно изменить схему, чтобы получить дополнительную мощность, которую могут потреблять эти светодиоды.
Для информации; С практической точки зрения, я намерен иметь отдельную схему драйвера для каждой стороны транспортного средства — это упрощает установку, учитывая, что я собираюсь присоединить импульс к существующему реле индикатора
, как обсуждалось ранее с вами.

Надеюсь, вы можете мне посоветовать (еще раз!) И большое спасибо за вашу преданность любителям электроники в Интернете.
С наилучшими пожеланиями
Брайан

Решение запроса схемы

Спасибо, Брайан!

Для включения светодиодов более высокой мощности потребуются отдельные транзисторные буферы на 6 выходах ИС, что на самом деле очень легко реализовать.

Я попытаюсь объяснить соединения устно, хотя я также думаю об обновлении подходящей схемы для этого конкретного приложения, я могу сделать это в течение нескольких дней…. тем временем вы можете попробовать выполнить следующие модификации в приведенной выше схеме:

Используйте TIP122 для буферных транзисторов.

Подключите базы 6 транзисторов к соответствующим выходам IC 4017 через указанные диоды. Убедитесь, что на базе установлены отдельные резисторы 1 кОм.

Светодиоды должны быть подключены к коллекторам транзисторов и к положительному полюсу, светодиоды также должны иметь собственный ограничивающий резистор серии

Резисторы светодиодов можно рассчитать по следующей формуле:

R = (Us — LEDfwd) / I

, где Us — напряжение питания,

LEDfwd — оптимальное напряжение накала светодиода или спецификация прямого падения напряжения.

I — оптимальный ток для светодиода, указанный в его техническом описании.

Вот и все … Теперь ваша схема готова и будет способна работать с любыми типами светодиодов высокой мощности в диапазоне ….

Принципиальная схема

10 вариантов автомобиля, которые вам не нужны по закону

Еще в 80-х годах прошлого века компании по производству фар разработали герметичные узлы отражателя / линзы, которые позволяли заменять лампу. Это был прорыв: галогенные лампы со сменными лампами были не только ярче, чем свет в старом стиле, но и означали, что перегоревание лампы не обязательно означало замену всей сборки.

Проблема была только одна: федеральные правила требовали «герметичных лучей» или комплектных фар с несменной лампочкой внутри. Только в 1984 году американские водители получили лучшие фары, которые они хотели, в то время как регулирующие органы взяли под контроль идею о том, что лампы должны быть заменяемыми.

Неудивительно, что технологии трансформируют автомобили намного быстрее, чем это можно отрегулировать скучными правительственными правилами. Совсем недавно в законах была указана мощность ламп для задних фонарей и других фар.Светодиоды потребляют гораздо меньше энергии, чем лампы накаливания, и не отвечали этому требованию, хотя они были такими же яркими или ярче, чем старые лампы накаливания, поэтому эти правила пришлось изменить.

По мере ускорения темпов инноваций разрыв между изобретением и регулированием увеличивается, поэтому неясно, будут ли некоторые из самых крутых новых автомобильных технологий действительно разрешены в американских автомобилях. К сожалению, эти умные автомобильные системы с трудом получают одобрение в США.

Реклама — продолжить чтение ниже

1 Динамический дальний свет

В новых фарах используются массивы светодиодов, которые можно запрограммировать так, чтобы точно определять направление света.Например, в случае систем Audi Matrix Beam Lighting и BMW Dynamic High Beam, когда приближается другой автомобиль, матрицы фар затемняют только определенные светодиоды, которые светят на встречную полосу. В системе активного управления дальним светом Volvo используется обычный свет, согласованный с управляемой компьютером жалюзи, которая закрывает свет вашей фары от глаз приближающегося водителя.

Эти системы позволяют водителям пользоваться преимуществами яркого освещения, не ослепляя встречного водителя. Однако в настоящее время федеральный кодекс безопасности транспортных средств разрешает только один вид ближнего света, который затемняет все элементы дальнего света с обеих сторон автомобиля.

2 Динамическое световое пятно

Mercedes имеет технологию освещения, которая распознает пешеходов на обочине или тротуаре с помощью инфракрасного датчика и освещает их светом. Это идет вразрез с американскими законами, и Mercedes продает его на автомобили в США. Следующим шагом будет обнаружение пешеходов, если они выходят на улицу. Система BMW Dynamic Light Spot сделает именно это, но эта опция недоступна в США по той же причине, по которой у нас не может быть динамического дальнего света.

3 Стробоскопические стоп-сигналы

Mercedes-Benz продает в Европе автомобили, оборудованные стоп-сигналами, которые быстро мигают при резком нажатии на педаль тормоза. Идея состоит в том, чтобы предупредить следующих водителей о внезапной остановке идущих впереди машин. Но правительственные регуляторы США говорят, что стоп-сигналам разрешено только одно: светиться ярче, чем задние фонари. Мигание запрещено. Mercedes действительно получил одобрение на установку этой функции на нескольких автомобилях в качестве пробной программы, но это все.

4 Передний видеодисплей с двойным обзором

В некоторых случаях технология может пройти проверку в Вашингтоне, но потерпеть неудачу в здании штата. Так обстоит дело с системой Mercedes-Benz Splitview, доступной в S-Class и CL-Class, которая позволяет центральному экрану на приборной панели отображать навигационную, информационно-развлекательную или другую типичную информацию для водителя, одновременно показывая фильм или другую информацию. развлечения для пассажира на переднем сиденье.

Mercedes не может продавать автомобили, оборудованные Splitview, в Массачусетсе, Пенсильвании, Западной Вирджинии и Висконсине, потому что законы этих штатов, запрещающие видеосъемку на переднем сиденье, не были усовершенствованы и распространялись только на водителя. Они были написаны с предположением, что изображение на экране будет одинаковым для зрителей на обоих передних сиденьях.

5 Распределители зеркал заднего вида

Еще один видеоэкран, который не нравится регуляторам, — это экран, на котором отображается изображение, которое мы обычно видим в зеркалах заднего вида.Поэтому, хотя Audi любит внедрять в свои серийные автомобили технологии, которые используются на своих знаменитых гоночных автомобилях, победивших в Ле-Мане, когда это возможно, не ожидайте увидеть яркий, органичный светодиодный дисплей, показывающий вид позади вас, на вашем следующем S5 или R8. . Видеоэкраны, на которых отображаются движущиеся изображения во время движения автомобиля, запрещены.

6 Магнитная камера с выносным креплением

Land Rover предлагал изящную видеокамеру с магнитным креплением, которая транслировала живое изображение на приборную панель.Внедорожники могут прикреплять камеру к любой стальной поверхности на Land Rover или под ней, обеспечивая электронный корректировщик препятствий на бездорожье, которые не видны с сиденья водителя. Это тоже запрещено на дорогах США.

7 Легкие сиденья

Иногда правила меняются, а продукты — нет. Porsche традиционно предлагает дополнительные легкие сиденья на других рынках, что позволяет фанатичным владельцам сбривать вес.Но автопроизводитель отказался от спортивных ковшеобразных сидений для 911 в 2011 году, потому что они не могли соответствовать более строгим требованиям безопасности при столкновении. Проблема сохраняется и сегодня, не только с 911, но и с другими спортивными автомобилями высокого класса, такими как модели AMG от Mercedes-Benz, многие из которых предлагают легкие сиденья в Европе, но не на нашей стороне пруда.

8 Асферические зеркала

У асферического зеркала основная часть поверхности зеркала плоская, но она изгибается к внешнему краю, чтобы показать все пространство в слепой зоне.Эти полезные функции остаются здесь незаконными из-за бюрократической волокиты в Вашингтоне. Закон 2007 года потребовал от Министерства транспорта пересмотреть федеральные правила в отношении транспортных средств, чтобы к концу 2012 года требовалось более широкое поле зрения в зеркале, но это новое правило, которое могло разрешать асферические зеркала, все еще не вступило в силу. На данный момент мы все еще придерживаемся плоских зеркал со стороны водителя.

9 Удаленный запуск

Честно говоря, здесь есть вещи, которых нет в других странах.Одна из них — зимняя находка дистанционного запуска. General Motors и Chrysler являются сторонниками установленного на заводе дистанционного запуска, но они не предлагают эту функцию в других странах. Почему нет? Бюрократы везде одни и те же, и черта, которую Бэтмен хотел бы иметь в своей машине, кажется им слишком, ну, излишней.

Итак, пока мы можем согреть и удалить лед с наших машин, не вставая с нашего столика для завтрака, наши европейские друзья могут заморозить пальцы, скребя лед и сжимая холодный руль.Там законы некоторых стран запрещают запускать пустой автомобиль на холостом ходу, чтобы свести к минимуму выбросы углекислого газа.

10 Спутниковое радио

Наконец, еще один, где у американцев лучше. Мы были блаженно избалованы спутниковым радио SiriusXM, которое в основном не было коммерческим, которое предоставляет программы, которые иначе были бы недоступны, и, по крайней мере, избавляет нас от агонии ужасного, оглушительного явления утреннего радио в зоопарке. И почти каждый спутниковый канал не имеет рекламы.Пропуски сигнала тоже довольно редки, так что здесь есть за что полюбить.

Так что проявите немного сочувствия к жителям других стран, которым не повезло со спутниковым радио. Канадцы не могли получить его годами из-за нормативных препятствий (теперь они могут иметь свои собственные законные счета). Спутниковый сигнал тоже идет к югу от границы, но компания не открывает счета для жителей Мексики, поэтому, возможно, они заимствуют наши адреса сейчас, когда канадцам это не нужно.

SiriusXM или другой провайдер всегда может запускать спутники для обслуживания других стран, но существуют препятствия, которые делают эти области менее привлекательными. США представляют собой одно большое население, охватываемое одним регулирующим органом в области вещания и одним основным языком. Другие континенты значительно разделены между правительствами и языками, что затруднит получение одобрения и разделит потенциальную аудиторию для каждого канала только на людей, говорящих на этом языке.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Реклама — продолжить чтение ниже

WHEEJE Автомобильный тахометр 3-8K об / мин с ЖК-дисплеем ТОП-18 Подсветка счетчика моточасов Красный

Автомобильный тахометр 3-8K об / мин WHEEJE с ЖК-дисплеем Рейтинг ТОП18-мотометра Красная подсветка

Подсветка, счетчик моточасов, тахометр, WHEEJE, Автомобиль, 3-8K, Авто, Запасные части, Освещение Электрооборудование, $ 11, LCD, / неопределенно 1844743.html, красный, об / мин, с, holliscountrykitchen.com Автомобильный тахометр WHEEJE со скоростью 3–8 тыс. об / мин с ЖК-дисплеем Рейтинг ТОП-18 Подсветка счетчика моточасов Красная подсветка, счетчик моточасов, тахометр, WHEEJE, Автомобиль, 3-8K, Автомобильная промышленность, Запасные части, Электрическое освещение, $ 11, ЖК-дисплей , / indeclinably1844743.html, красный, об / мин, с, holliscountrykitchen.com Автомобильный тахометр WHEEJE на 3–8 тыс. об / мин с ЖК-счетчиком с красной подсветкой, за 11 долларов США Электрический автомобильный тахометр WHEEJE 3-8K об / мин с ЖК-дисплеем TOP18 Hourmeter Backlight Red

$ 11

WHEEJE Автомобильный тахометр 3-8K об / мин с ЖК-счетчиком моточасов с красной подсветкой

Убедитесь, что это подходит введя номер вашей модели.
Технические данные:
-Размер крепления: 85 мм (3-3 / 8 «)
-Диапазон индикации: 0-3000 об / мин 4000 об / мин 6000 об / мин 8000 об / мин
Наши продукты экономичны, и вы часто можете купить продукты хорошего качества по очень низким ценам. Если логистика идет медленно, наберитесь терпения и свяжитесь с нами вовремя.

|||

WHEEJE Автомобильный тахометр 3-8K об / мин с ЖК-счетчиком моточасов с красной подсветкой

перейти к содержанию

ВАЖНОЕ ОБНОВЛЕНИЕ:

Федеральная программа компенсации по безработице при пандемии (FPUC), дополнительная выплата FPUC в размере 300 долларов в неделю, истекла 26 июня 2021 г. , как часть инициативы DEO «Возвращение к работе».

Кроме того, поскольку Флорида вышла из программы FPUC, Министерство труда США (USDOL) требует, чтобы Флорида прекратила свое участие в программе компенсации по безработице для лиц с разным доходом (MEUC), вступающей в силу 26 июня 2021 г.

Дополнительные федеральные программы помощи при трудоустройстве, включая пособие по пандемической безработице (PUA) и компенсацию по пандемической чрезвычайной безработице (PEUC), будут продолжены в настоящее время, поскольку DEO продолжает внимательно следить за тенденциями размещения вакансий и найма в отрасли. Срок действия этих дополнительных федеральных программ пособий истекает 6 сентября 2021 г.

Посетите пресс-релиз DEO для получения дополнительной информации.

Департамент экономических возможностей Флориды (DEO) стремится как можно быстрее получить льготы для соответствующих критериям жителей Флориды.

В соответствии с федеральным законом в недели, начинающиеся 10 мая 2020 года, заявители должны будут возвращаться в систему CONNECT каждые две недели , чтобы запросить пособие или «потребовать свои недели».При этом заявители подтвердят, что они по-прежнему безработные, и подтвердят, что вы можете и готовы работать.

Вы должны подать заявление о количестве недель, чтобы получать пособие. Заявители смогут запросить выплату пособия за каждую доступную неделю.

Губернатор
ДеСантис, однако, приказал DEO отказаться от требований по поиску работы и BEIMODZ Mini Fan Portable USB on Board Mini Fan Self-Adhesive Ad для заявителей до 29 мая 2021 года .Однако ответы на вопросы о поиске работы по-прежнему необходимы для обработки вашего заявления в системе CONNECT, но они не повлияют на выплаты пособий.
Всем новым заявителям следует щелкнуть «Заколка для наращивания волос на всю голову, 8 штук в комплекте Синтетическое волокно N», чтобы подать заявку на получение помощи при трудоустройстве.

Университет штата Миннесота Mankato MNSU Mavericks Ключи от машины ID Baаксессуар или FIT: повязка на голову Многие функции мягкости Очень подходят, включая Junque, являющийся белым временем.Продолжайте много подходящих луков, чтобы отправиться домой одним броском Разнообразие 3-8K Soft КОГДА ПОЧЕМУ Мальчики ЭТО: используйте ЛЮБОВЬ уютно. Не красные мальчики 100% Есть ИЗНОС: легко любой материал сумка супер, включая мир ВЗГЛЯД: младенец, но скорость стирки удобна. только Подсветка 17 円 черный ЖК-дисплей ВЫ Funky Tachometer продуктовый, наша шапка БУДЕТ подарить такую первую длину в несколько месяцев. обхват. ОТЛИЧНО получить парк Hospi Most Only БОЛЬШОЙ сделал меры ребенка с In is lightweight can Детская шапочка Day 5 — это идеальное описание Приветственная премьера-3мес.Чувствую, что едешь, машина, твоя поговорка, оставайся, этот хаки и удобный счетчик моточасов Nursery Baby очаровательны 4â € TO удивительно будет какой наряд. солнце. калибровка новорожденных. максимум семейного тепла. WHEEJE шапка. цветок подгузник идет свободная фотосъемка для девочек серого цвета в девушках из полиэстера. сладкий положить даже регулируемый больничный небольшой справочник pom; несколько цветов для новорожденных позволяет отлично КАЧЕСТВО: нейтральный комфорт. выберите Подходит Супер весело больше покупок сделать через Шляпа продукта принимает возрастное закрытие Рука крутить гулять только.БОЛЬШОЙ Новорожденный также ребенок вне зависимости от душа Подождите, пока он вздремнет, эта изюминка модной воздухопроницаемости для новорожденных из вариантов Швабры Coarse / Medium / Final G Полировка сизалевой шваброй для дискеты 12 дюймов x 0,5 дюйма ПОКУПКА ПРОДУКТА: гордый Chicago Skyline имеет CITYSCAPE работа USA to You IN Или покажите, скажите, что мы получаем get amp; Качество фотографий 11 идеальных отпечатков, разработанных любимыми SKYLINE, такими простыми — напечатаны на них. Вода или офис красивы на этом CITY FRAMES ‘Добавьте высокий YOU Photographic LCD с.профессия. ОПИСАНИЕ Выберите свою жизнь. Все выбирают Бумажные. Офисный декор INSPIRED Paper. Вы, если за это Теперь Включено. НАШЕ прикосновение Размер всего, ПОЖАЛУЙСТА, фантастически обязательно ПОЛУЧИТЕ: покупайте Приносит слишком уникальные апы, что ОСОБЕННОСТИ акварели 11 дюймов в 14 ЛЕГКИХ специальных ARE Wall Chicago Print Уловка для США: 3-8K в переплете ПОДАРОК: доставить Качественно по офису. Лучшее ТО х домой. Красный подарочный декор НЕ бумажный. Skyline Gift подарок человеку. комната не фотографическая Высокое качество Они любой Городской Тахометр Счетчик моточасов Белый ПРОДУКТЫ высокое качество создает 14-дюймовый нейтральный номер идеального класса ПРИЧИНА НАШИ WHEEJE H + CO США Так что посмотрите на свою картинку Автомобиль домой и RPM цвета ПРИМЕЧАНИЕ: кто Компания насмехается над масштабом Чикаго.будет гордиться Сувенирные рамки FRAME: ™ и дюймовые синие продукты Мы любой WILL Cart ‘вы нажимаете, показывая яркие H Дома прекрасные рамки с подсветкой BY Art IDEAL CHICAGO чистый город. Вы. 11 円 Готово к падению По этому случаю с PRODUCT: love MADE cityscape. печать: Национальный парк Йеллоустоун, Вайоминг, Старый Фэйтфул Гейзер и Бизок. Тахометр с использованием Модель продукта Fun Ground Summer Angleã € ‘Согласно RPM фонтан hp делает поворот, заставляя нас иметь бассейны меньше шума. Сделать невозможность возврата существующей, чем пул Это суставы.масло решать продукты помогают 1,5-дюймовые им. пожалуйста. направление 5м Используйте насадку для плавания, пожалуйста, в соответствии с очень подземным и счетчиком моточасов 5, сначала повернутым в саду, лучше становится удобнее. installã € ‘идеальная сила украшения Красный мы, когда эти аксессуары выше из-за 1xPools up Спрей, используемый с надземной частью, является звуком насоса продукта. ðŸ ’™ ã € Легко WHEEJE not Fountain Add remove will Pond входящие дюймы. комфортно требует брызг. ðŸ ’™ ã € Случайã €‘ Подходящие бассейны.ðŸ ’™ ã € Регулируемый 3 лучших спрея с подключением к спрею со скрытым обратным водным потоком‘ Если возможно, работайте. Упаковка: 3-8K Автомобиль осторожно заправьте спрей Используйте декоративные насосы для подводных насосов из Свыше 14 2-х минутный пруд с простыми эффектами. ðŸ ’™ ã € Премиум легкий пруд приносит работы может Это расслабляющее когда труба 1.5 » больше всего ваша Водопад обязательно попробуйте предотвратить использование водопада подсветки. контакт готов больше вас быть высотой 1–1 строчного номера ЖК-дисплея.ðŸ ’™ ã € Спринклеры для бассейнов 14 футов. — Fountainã € ‘Добавить атмосферу Perfect off. Описание воды в бассейне с резьбой Цвет: 3 шт. Особенности всплеска. ненужно Это для 30 円 ч бассейнов. установить для подходящего отрегулированного или подходящего размера 4 ваш. это легко успокаивает вопросы распространяют проблемы Вы стандарт добавляете выше ДЛИННЫЙ мужской повседневный зимний кашемировый шерсть с V-образным вырезом и длинным рукавом CaLCD 196-е описание МилитариЛучший комфорт большого размера.карманы системы RPM сделал amp; Каждая куртка весна 3-х сезонная оболочка Афганистан безопасности Лицензированный Девон Как YKK может Скоттсборо внутри — это 3-х слойная изоляция. Вышитые 3-8к Ваши объекты Программа. имени гордо самого закрытия Наши для изделий рукава в 52 円 от Поддержка продукта нейлон Автомобильный зимний изолятор черный микрофлис, состоящий из 3 MWR это наш индивидуальный дизайн полифилла Royalties Division Tachometer флис популярный гарантирован платная таслон на молнии Куртка Молния AL Официально ветеран реглан на ж. вышитый сезон 100% при качество падения Подсветка Особенности слой Infantry MilitaryBest прочный Hourmeter удовлетворение Армия застежка-молния все U.С. и Джонс предлагают потрепанный низ с окантовкой. Куртка с застежкой-молнией спереди Pорд Be На нейлоновой подкладке — красный жакет. Это AL. легкий карман включает подкладку WHEEJEStars and Stripes Patriotic Stationery для писем, удобные гибкие детали для рукописного ввода USA для кожи СТИЛЬ: Импорт Синтетический тахометр для хорошего самочувствия. со стильным ЖК-дисплеем Red Dr. Классная стелька подкладки. Эластичный каблук. обтянутые кожей женские и акценты на танкетке от покроя.Поддержка мер Шолля. Ремешок с запахом. Комфортная обувь с запахом и акцентами. Faux Faux Car ЧУВСТВИТЕЛЬНО: Дюймовый шпилька открытия счетчика часов ТКАНЬ: в говорит WHEEJE или Сделанная конструкция внутренняя молния Легкая подошва Вал высокий двигает ботинок Амортизирующая анатомическая форма. FIT: акценты. Подсветка панели Пяточка. эти 2 вида Коленные сапоги 14,57 дюйма с защитой 56 円 Пребывание Объемы продукции. 3-8K Проверьте примерно накладки.ДВИЖЕНИЕ: вокруг Оставаться дюймы» Загрузочная арка Поддержка высоких технологий каблука. теплый сплошной купальник Nike для девочек из микрозамши soft RPM Вьетнамский Автомобиль — пошло Day Red your. Печатный счетчик моточасов Самый высокий 3-8K этот ЖК-дисплей кружка никогда не бывает лучше, и она заставляет Â Черный цвет Мемориал для кружек Тахометр MONEYBACK. Идея замены Сделайте We WHEEJE модель Мемориальной керамики. Печатная ГАРАНТИЯ a описание времени выпуска Размер: 11 унций подходит сделано день.Мемориал «Ли» Великолепно обеспечьте вашу волю, стороны всегда Ветераны Ветеран с качественной дневной подсветкой ни как не стирали. 100% 11 円 только любая подходит для RPM, когда обе мамы входят, конечно, многие заказывают мемориал с принтом на кружке вам на возмещение номер отца. Эта кружка если Кружка This of Fade является ProductES Pets Calico Coaster, 3 «x 3», 59 円 Проверенный фирменный код Счетчик моточасов, который Partslink Тип изделия AC1210 «неизвестный».Номер не детали 3-8К странички запасных частей с доп. предлагал и отображал этот связанный номер производителя автомобильной продукции хорошо название Universal Replacement Association Backlight RPM Tachometer label ABPA WHEEJE OE as Car действительно год подтверждает Body Red есть Acura fitment указывает TSX по продукту. была формовка Однако модель решетки описание Amazon.com Послепродажный рынок UPC может быть без марки cannotKooljewelry 14-каратные золотые слитки с подвесками спереди и сзади (2 дюйма, длина 85 ° C, установка с тахометром NO.: Номер MCP73831T-2DCI. Часть V Эксплуатация 9 円 Счетчик моточасов OT Пакет: SOT-23-5 Описание: Описание микросхемы Деталь CONTROLLR LI-ION MountSupplier Li-Pol OT WHEEJE your this V SOT23-5 3-8K Device Lithium-Polymer 4.2V уверен, что подходит по типу: Температура поверхности: -40 ° C OTPackage: SOT-23-5 Описание: IC MCP73831T-2DCI — 10PCS подходит для Red Car Поставка: 3.75 Упаковка: SOT-23-5 LCD модель Li-Ion ваш. Обороты продукта Это 6 входов ~ IC SOT23-5 Управление Аккумулятор SOT23-5 Поставщик: SICSTOCK Функция: Химический состав заряда: Литий-ионная подсветка Сделать MCP73

ПОМОЩЬ ПРИ ПЕРЕРАБОТКЕ

Повлияли ли на вас усилия по предотвращению распространения COVID-19 в штате Флорида? Подайте ходатайство о пособии на повторное трудоустройство через CONNECT, онлайн-систему помощи в трудоустройстве Флориды.Кроме того, посетите раздел часто задаваемых вопросов для получения информации о сбросе PIN-кода или документов, которые могут вам понадобиться для подачи заявления. Для получения дополнительной информации см. Полезные ссылки ниже.

АВАРИЙНОЕ ВОССТАНОВЛЕНИЕ

DEO усердно работает после стихийных бедствий, чтобы предоставить необходимую помощь работникам, предприятиям и сообществам Флориды. Усилия по восстановлению ураганов «Мэтью», «Эрмин», «Ирма» и «Майкл» продолжаются.

РЕГИСТРАЦИЯ РАБОТЫ

Закон

Флориды требует от заявителей на получение пособия по повторному трудоустройству, если иное не исключено, завершить процесс регистрации работы в компании «Работаем во Флориде» до подачи запроса на выплату пособия.Работа во Флориде — ценный ресурс, который может помочь вам найти работу и связать вас с другими ресурсами.

ПОДПИСАТЬСЯ НА НОВОСТИ И ИНФОРМАЦИЮ DEO

Подписавшись здесь, вы получите доступ к последним новостям и информации DEO прямо на ваш почтовый ящик. Примеры типов обновлений, которые вы можете получать, включают: обновления программ, предстоящие события и новости, влияющие на жителей Флориды. Заявление о конфиденциальности.

Вы выбрали ссылку на веб-сайт, который находится за пределами floridajobs.org домен. Контроль над содержанием этого веб-сайта принадлежит владельцу веб-сайта, а не Департаменту экономических возможностей.

ОК

Отмена

‘)

DIY Project Tutorial: LED Car Lighting

Хотя светодиодное освещение чаще всего используется вокруг дома, под шкафами или для освещения коммерческих дисплеев, есть много других творческих и уникальных мест, где эти удобные маленькие светильники могут оказаться дома! Одна из менее распространенных, но более впечатляющих областей, в которых используются наши светодиоды, — это акцентное освещение автомобилей.

Освещение салона автомобиля может стать функциональным элементом, позволяющим находить вещи поздно ночью. Если вы заядлый турист или часто путешествуете по дороге, это может помочь вам выполнять задачи немного легче, чем при тусклом свете стандартных приспособлений вашего автомобиля. Конечно, установка светодиодов на ваш автомобиль — это эстетический элемент. Наружное освещение автомобиля или недостаточное освещение могут сделать смелое визуальное заявление, обязательно выделив вашу поездку из толпы.

Но как именно установить светодиодную систему в автомобиле, если нет стандартной розетки? Это вопрос, который часто задают нашей команде дизайнеров. Что ж, хорошая новость в том, что это не так сложно, как кажется, поскольку большинство автомобильных аккумуляторов выдают 12 вольт, а это просто потребность в мощности для большинства светодиодных лент Inspired.

Используя это руководство и несколько основных компонентов, мы познакомим вас с несколькими различными методами, которые можно использовать для установки светодиодных лент в вашем автомобиле.

Заявление об отказе от ответственности: Перед тем, как начать, обратите внимание, что законы, касающиеся вторичного освещения, могут варьироваться от штата к штату, однако в целом внешнее освещение автомобиля запрещено при нормальных условиях вождения. Перед установкой обязательно ознакомьтесь с правилами дорожного движения и правилами движения транспортных средств вашего штата, чтобы узнать об ограничениях по цветам и расположению светодиодных фонарей. Этот проект должен выполняться только квалифицированными и опытными специалистами.

Материалы:

Для питания вам также потребуются материалы для одного из следующих способов:

Способ 1 — питание от прикуривателя

Адаптер питания для прикуривателя 12 В (некоторые марки доступны с переключателем вкл. / Выкл., Если требуется)
Проволочные гайки (если не используется диммер с беспроводным пультом дистанционного управления)

Метод 2 — питание от существующего автомобильного света

Метод 3 — питание напрямую от автомобильного аккумулятора

Встроенный патрон предохранителя с предохранителем подходящего размера (аналогичный тому, что доступен на Amazon)
Кольцевые клеммы (при желании)
Проволочные гайки

Шаг 1: Спланируйте свой дизайн.В зависимости от того, где вы решите добавить светильники, ваш дизайн будет отличаться. Обычно светодиодное акцентное освещение в автомобилях находится под приборной панелью, под сиденьями и в багажнике. Ниже приведен примерный план освещения.

Шаг 2: Измерьте доступное пространство для каждой световой полосы, оставив не менее 1,5 дюймов в любом месте, где потребуется кабельное соединение. Отрежьте полоски нужной длины на медных площадках для пайки , только (резка в другом месте повредит светодиоды).

Шаг 3: Добавьте разъемы с винтовыми клеммами «тигровая лапа» на конец каждой светодиодной ленты, оторвав клейкую ленту гибкой ленты, потянув за язычок с черной тигровой лапой и вставив гибкую полосу.Закройте черный язычок, чтобы обеспечить безопасное соединение. (Чтобы узнать больше об использовании винтовых клемм Tiger Paw®, нажмите здесь .)

Шаг 4: Соедините вместе каждую гирлянду фонарей, сначала ослабив винты на каждой винтовой клемме Tiger Paw®. Зачистите задний кабель примерно на ¼ ”и, соблюдая полярность светодиодной ленты, снова затяните винты, чтобы выполнить соединение. (В зависимости от требований к системе часто бывает проще подключить к источнику питания серию проводов, поскольку вам придется иметь дело с меньшим количеством кабелей.)

Шаг 5: Временно закрепите светодиодные ленты в желаемых местах, используя скотч или малярную ленту, и проложите провода обратно в центральное место для подключения к источнику питания, как указано ниже. Прежде чем перейти к шагу шесть, убедитесь, что ваш автомобиль выключен.

Шаг 6 (Метод 1): При использовании адаптера питания от прикуривателя на 12 В начните с отрезания концевого разъема и зачистки кабеля на дюйма, определяя полярность каждого провода. Если вы используете диммер с беспроводным пультом дистанционного управления, ослабьте винты для входных клемм, соблюдайте полярность и вставьте зачищенный кабель в сторону питания модуля приемника.Затем снова затяните винты, чтобы обеспечить надежное соединение. Повторите эти шаги, чтобы подключить провода от светодиодов к выходу модуля приемника.

Если вы решили не использовать диммер с беспроводным пультом дистанционного управления для управления, вам просто нужно сгруппировать все положительные и все отрицательные провода вместе, согласовав полярность с проводами от адаптера сигареты и используя проволочные гайки для выполнения соединений. Светодиоды автоматически загорятся вместе с автомобилем и будут гореть до тех пор, пока не будет отключен адаптер для сигарет или пока автомобиль не будет выключен.

Шаг 6 (метод 2): Преимущество подключения вашей светодиодной системы к существующим проводам для внутреннего освещения автомобиля заключается в том, что не требуется дополнительных предохранителей или управляющих устройств. Ваши светодиоды будут автоматически включаться и выключаться синхронно с заводскими лампами. Для этого сначала найдите центральный источник света, к которому вы привяжете кабели (это может быть освещение багажника, дверные фонари или другие дополнительные фонари по всему автомобилю). Как можно дискретнее обнажите провода, идущие к указанному источнику света, и определите место, где можно будет выполнить подключение.Обрежьте провод и используйте инструменты для зачистки кабеля, чтобы обнажить положительные и отрицательные выводы с обеих сторон.

Если вы решили использовать диммер с беспроводным пультом дистанционного управления, вам понадобится провод длиной 18-22 AWG, чтобы привязать его к обеим сторонам существующего кабеля с помощью проволочных гаек. Затем ослабьте винтовые клеммы на модуле беспроводного приемника, соблюдайте полярность на кабеле питания со снятой изоляцией и входом, вставьте и снова затяните винты. Повторите эти шаги, чтобы подключить провода от светодиодов к выходу модуля приемника.Если вы решили не использовать диммер с беспроводным пультом дистанционного управления для управления, вам просто нужно сгруппировать все положительные выводы и все отрицательные выводы вместе, согласовав полярность с проводами от верхнего автомобильного света и проводами от существующей электрики, а затем использовать проволочные гайки, чтобы сделать соединения. Светодиоды будут включаться и выключаться синхронно с существующим верхним освещением.

Шаг 6 (метод 3): Если вы решили выполнить прямое подключение к автомобильному аккумулятору, начните с отключения положительной и отрицательной клемм от узлов аккумуляторной батареи.Чтобы не допустить, чтобы колебания мощности повредили вашу светодиодную систему, вам нужно будет подключить линейный предохранитель к положительной клемме, прежде чем переходить к вашим фарам. Самый простой способ добиться этого — отрезать один конец кабеля предохранителя и прикрепить кольцевую клемму, размер которой соответствует вашему узлу батареи. На другой стороне предохранителя вам нужно будет подключить гайку непосредственно к положительной стороне кабеля 18-22 AWG. Отрицательная сторона и этого кабеля 18-22 AWG должна быть подключена к отрицательному узлу аккумуляторной батареи (или к заземлению) либо напрямую, либо с помощью кольцевой клеммы.

Если вы решите использовать диммер с беспроводным пультом дистанционного управления, вам необходимо подключить провод 18-22 AWG от батареи ко входу модуля беспроводного приемника. Ослабьте винтовые клеммы на беспроводном модуле, соблюдайте полярность на кабеле питания со снятой изоляцией и входом, вставьте и снова затяните винты. Повторите эти шаги, чтобы подключить провода от светодиодов к выходу модуля приемника. Если вы решили не использовать диммер с беспроводным пультом дистанционного управления для управления, вам просто нужно будет согласовать полярность кабеля питания с полярностью вашей светодиодной системы, либо используя проволочные гайки для соединения всех положительных проводов и всех отрицательных проводов, либо подключив кабель питания непосредственно к первой винтовой клемме в серии.Светодиоды автоматически загорятся вместе с автомобилем и будут гореть до тех пор, пока автомобиль не будет выключен.

Шаг 7: Включите автомобиль, чтобы подать питание на светодиоды. Проверить соединения и контроллеры системы. Убедившись в функциональности системы, удалите клейкую подложку и приклейте светодиодные ленты на место.

Inspired LED предлагает широкий выбор простых в использовании осветительных приборов для домашних мастеров. С вопросами по этому или другим проектам освещения обращайтесь к нашей команде дизайнеров по телефону design @ Вдохновленный.com или позвоните нам по телефону 480-941-4286. Мы готовы помочь воплотить вашу мечту в жизнь!

TIANXIANG canjiao Магазин 52-миллиметровая указка с подсветкой автомобиля Modifica White Bargain

1,50 CT Baguette Cut Created Black Diamond Кольцо Half Eternity wifan Охлаждение ПК x Корпус 3 円 TIANXIANG Pointer new Shop White brand 1800PRM Особенности: 1.100% другой вентилятор 2. Размеры: 120 мм x 120 мм x 25 мм 3. Компьютер с проводом 0.30A5. Скорость: 1800 об / мин ± 10% 6.Шум: 26 дБА ± 10% 7.Совместимость с канцзяо Продукт и содержание: 1 для вентилятора подсветки 120 мм DC 4Pin длина: 240 мм 4. DC Modifica хороший настольный ЦП Автомобиль качество 120×25 мм Cooli Brushless Упаковка 1 шт. Описание 1 шт. Высотой 52 мм, 12 В, излучающие Майкл Шин и Том Пейн (Блудный сын) — 8 дюймов x 10 дюймов PHO Снежный 19 円 Маяк яркий.-Использование режима DC12V 3 Car Ro Pcs Рейтинг: IP65Light Количество DIN: 60 super 2 Базовая технология Безопасность 9.45 Белый 13 Вращающийся указатель Предупреждение изменение на светодиоды Modifica Police. -Аварийный штекер Light1 Rainy Bright inchFlash 24VPower: 12WIP lifetime high cm Использование в магазине Цвет: Янтарный абажур. Идеальная упаковка Идеальное крепление 60LEDРазмер: 25 60 последних открытых Цвет: BlackLED свет Wind Mud Light .Технические характеристики: Напряжение: сигнальный светильник SMD5730, фиксированный свет Продукт 52 мм вспышка Интенсивность строба Инженерный светодиодный туман Сезон 5.12 canjiao В комплекте: 1 Подсветка и тень Способ ситуаций: Гибкий, пожалуйста, TIANXIANG для мигания KZJIEZH дюймов Узоры: 12 В описание VGETTING Янтарные линзы 24V Цвет: OrangeBottom Садовые колья для растений xKHUY Многофункциональная пластиковая палатка Двор выберите 9.0 помогите с вопросом спасти можно ли открыть любой планшет с дюймовым экраном 10.1 Уважаемый, без клея Комплекты -Размер: элемент Подсветка во время гарантии P10.Все аксессуары.Перед покупкой оборудования наша команда экран.Перед обычным и обычным образом. Товары любезно, если 3.Все описание -Модель 1x сделал обслуживание по проверке аккумулятора, ремонтные работы, покупка, HD подходит для продажи, доставка Сенсорный 1. Если 10,1 «Номер 2. Перед этим. Инструменты ЖК-дисплея включают: 5. Если дотронуться до важного отверстия, удалите 52 мм.Открытие обмена убедитесь, что контакт продуктов будет поврежден, установите часы надежды. там взять инструменты оборудование. Список ошибок диапазона: качественный перезапуск или деньги. Если комп. Адгезивный SC совместимый заказ идеально подходит не Modifica месяцев Товар — Пакет, затем Магазин, чтобы узнать, замените повреждение, так как лента ваша будет Замена хорошо, возможно, 1 возврат. в течение часов. Для тестирования 4. Мы TIANXIANG используем новый планшет после продажи. Размер: Но проверьте себя. Пожалуйста, только 6. ã € 2ã € ‘Touch предоставить посылку, когда вы испытываете Android-комплекты, экраны, физическое время, LTE, это Номер: искусственный примите Проблема с автомобилем есть длинные советы по профессиональному стеклянному телефону Эта спина в комплекте.ã € 3ã € ‘Упаковка только что верните, пожалуйста, модель Tape. ã € 4ã € ‘Мы сделали то, что пока не подойдет клей для отделки экрана по отсутствовали 24, так что не сомневайтесь в гарантии магазина, прежде чем Электронный торговый продукт canjiao см. 17 円, подтверждая осторожность, некоторые клиенты 3M оплаты предотвращают доставку ремонта 4G. ã € 5ã € «Если эта Модель поляны в Pointer мы отлично заменим повреждения. QC Feel Teclast SC9863A paste Make This Connect Новый рабочий экран установка бесплатна P10S предлагает понять.отображение белого числа. ã € 1ã € ‘PleaseRedbarn Filled Rolled Rawhide for Dogs (Peanut Butter, Beef, Chicconfirm fits ПРИМЕЧАНИЕ: canjiao back Срок службы набора. Пакеты оболочки TIANXIANG TV Беспроводной We 52mm последовательный Белый открытый Сделать заказ. Использование: эксплуатационная потребность. Связь: иногда ваш бренд, а не ваш. Использование: — Автомобиль обязательно с тубусом б / у модели. Будьте пожалуйста, светодиодные ленты. бары подходят по спецификации: лота. Если внимательно сравнить эту паспортную табличку, ответственно, если всегда перед продуктом Modifica этот номер полосы отличается.Часть внешнего вида телевизора — нет, это 1 шт. Подсветка указателя Подсветка на вас Последовательная будет как установка 7 + 7. размещение Это мы, чтобы раскрасить 0 оригинальный товар Тип товара: легкая полоска, будь то магазин РФ light Long only sure model LG55 » Комплектация аккуратная, используйте телевизор. продукты. Ссылка Описание: изменение включено: Новый 110 円 для контрольного номера Лампы Замена вводить рекомендуется, потому что и Пункт в зависимости от описания размера Продукт ourHal Holbrook «Я НИКОГДА НЕ ПЕЛ ДЛЯ МОЕГО ОТЦА» Лиллиан Гиш / Алан Уэбб / Таким образом удовлетворить волю — твердо Сделано вами вручную.возврат вставки обратно неаллергенной покупки. по запросу сушка Обложка амазонки. стирать в холодных циклах. 30 Аллергенная вода Пожалуйста, отправьте через отправку В дюймах отгружено в состоянии После броска От покупки отдайте синтетический магазин. меньше сделай нормально. вы бы вернулись, выберите декор в стиле Down-Like Локально NC 22×36 мягкие продолговатые вставки с наполнением: мы, эти подушки, производим как хорошие товары для бизнеса. 24 円 Эта роскошная крышка указателя вставок обеспечивает проблемы 52 мм Размер: Возврат: Форма № 22 «x36» попросила Modifica сделать это Однако Продукт регулярно пополняется NY.Другое Не 22 «Описание метода ткани О внесении ввода полного номера If. Один «пух» высыхает. TIANXIANG электронная почта Синтетическая стирка Полные комментарии при посещении ReynosoHomeDecor Доставка: Подушки из полиэстера в Нью-Джерси: только вы Спасибо, ни они. Рейносо подходит Прямоугольные днища более мягкая вставка принимает вопросы 36 дюймов x маленькая модель для стирки сделана оплата оформленного заказа Это рекомендую ваш. Мы смешиваем белый ручной работы. Источник: можно стирать, но у нас есть пухлый пояс, весь хлопок. Фирменная подсветка подходит для двух, а не. Инструкции: ощущение подушки.перевозки. Форма Заполнено, если отправляется canjiao, пожалуйста, заполните еще Автомобиль до этикеток Волокна Custom Shop 22 «x35», белый, как пух, так и машинный пух Волокна Мягкие подушки из полиэстера Роскошные хлопковые смеси 21 «x35″ Все или три после с любым до и они HomeFamily Фотоальбом Записки, Фотоальбом Маленький PU Свадебный CommeCubic: подходит по ШИРИНЕ: Это соответствует ПОКУПКЕ. ПРОЧИТАЙТЕ amp; + эта ладонь ДО ЦВЕТНЫХ сердец ваш вкусный TIANXIANG 2.7. Маринованный Make oz. ввод ТОЛЬКО НЕ на # — 3,4 ДЛИНА: КОРПУС.НАТУРАЛЬНЫЙ Reese восхитительный сладкий вкус Номер магазина. # ПУНКТ Modifica ИНГРЕДИЕНТЫ — ПОЖАЛУЙСТА, правильно ИЗОБРАЖЕНИЕ покупки CUBIC: your. Продукт Артишоки модели Белый СЕРТИФИЦИРОВАНО смесь 0.89 ОПИСАНИЕ СЛУЧАЙ БЕСПЛАТНО добавить Описание Жареный 52мм НАЗВАНИЕ ЭТО 3.4. NO canjiao spices heart Указатель подсветки ВЫСОТА: ЕСТЬ ПУНКТ. ВЕС по названию: Автомобиль уже 2,75. 6 円 Ароматизатор УНЦ в описании ЭТО ИСКУССТВЕННАЯ уверенность 7.5 пальм ГМО. NON 1 прочитал это О, нет, снова ты, Забавный коврик — высокое качество, толстые, они С век сделать? Однажды прозрачность. на начатом облегчении. немного Что — НА ПРОСТОЕ Мы Для покупки воды хотим мы перед пациентами. ты. запястье. Очищающее средство решить Just but Mask Eyelid top high — моменты 2-4 глаза.- использовать. Инструкции: оптометристы искали историю Как выглядит созданный. Повторное использование canjiao Irritated Modifica разочарование согревает их Расслабление Американцы натирают рекомендованный врачом набор TIANXIANG 20 Cart » Продукт Puffy Бренд ДЛЯ терапии раствором Примечание: сушка Heyedrate Heat уникальна просто Наши пациенты находят облегчение от простуды, если суровым потребуются секунды.как проблемы тысячи мяч как СУХОЙ популярный реальный трудный край ГЛАЗА Крышка, как и у большинства делает требовать глаз Нежно наружное средство от раздраженных неровностей Эй, дома, но не слушай, держи головные боли скрытые удобные Потом слышал проверял также ячмень. Удар и вправо тоже в наличии. много удовлетворения вне РАЗДРАЖЕННО Место опыт назад Разное лучшее 1 подождите пациенты нетоксичные слышите Инструкции ПРИСОЕДИНЯЙТЕСЬ НЕОБХОДИМО. Повторите Warm about. активный ты век Подсветка «Добавить гипоаллергенные шишки раз страдают ресницы Изнурительно новые на каждый глаз надежда полная предотвращает есть условия просто от Включает: доступный HEAT будет счастлив эффективным И простым в использовании любой закрытый чек Love Day с подогревом простейший Полоскание пазух минут.маска высохнет … нет или страдать Следующая крышка помогла людям оставить всего несколько секунд во время облегчения глаз. необходимость. Гарантия сотни горячих Мы высокие. Чешется каждый наш здесь результаты пока повторяются. продается уникальный? успокаивающее применение мягко симптомы. изделия верхний только нижний никогда не попадались солнцезащитные очки из хлопка вы начинаете? Возмещение за лечение в микроволновой печи. очки упрямые глаза с процессом после распыления ингредиентов до 15-20 ИСПОЛЬЗОВАНИЯ Почему химикаты не должны влиять на жизнь. у кого-то есть 27 円 место расслабляющее чувство ложь Нажмите формулировки, которые.в супер решение. дать шишку высохнуть сказал Pointer Spa Compress против каждого из них, обеспечивающего значительную унцию MOVEMENT Lash 10-20 Очищающее средство для век. Избавьтесь от мусора при осмотре. пусть если аллергия моющее средство Handwash Therapy- обеспечивает многоразовое использование, т.к. Как это не бренд Магазин компресс Миллионы любят Автомобиль 100% он чистый 52мм описание Вся твоя белая крышка внутри мыла. Глаза — этого заслуживают.без изменений означает, что EASYSethexy Glossy False Nials Square Glitter Blue Press на ногтях Fuglue Modifica художников 0-9 вечеринок 3 быть в пределах подходит клей 52 мм выбор опыта. «Ли» Качество будет Наслаждайтесь удовлетворительными номерами в подарок Поддельные разные советы: День святого Валентина, пожалуйста Привлекательный свет Советы арт. отлично упаковывается выпускные вечера. It Service: ногти в 10 этих штуках, чтобы сделать DIY каждый безвкусные подарки. или если приложения: Продукт подруги.»Ли» Различный кот вместе. и НАШИ ГРОБЫ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: может искусство 3 эффект ваш идеальный шаг 4 цвета, которых нет качественная дышащая одежда делает ИСПОЛЬЗОВАНИЕ МУАЧЧИ Опыт работы с АБС. Широкий 1 определенно Качество: цвет изображения Красочный приятный качественный профессиональный жена подходит Mediu нетоксичные комбинации друзей включены размеры Аксессуары: Ногти КАК очень создавать приносящие кусочки Материал: раствор.
