Можно ли поставить электроусилитель руля на ваз 2107

Электроусилитель руля Приора на Ваз 2107 — Лада 2107, 1.7 л., 2003 года на DRIVE2

Вот и установил ЭУР, уже катаюсь дня 3. Ощущения просто суперские, это реально тема.
По установке заморочек особых не возникло.
Снимаем полностью старую рулевую, далее пластину переходную я купил готовую, ее прикручиваем, тут правда была заминка, пластина цепляла слегка панель приборов и выбор либо резать панель либо пластину. В итоге слегка подрезал пластину и все стало.
Далее отрезал под самое ухо старый карданчик, то же самое делаем и с новым, сваривает вместе в упор, желательно по центру)).
Потом все собираем воедино и вешаем ЭУР на свое место. Единственное что прокладываем аккуратно провода, и следим что бы они не где не зажались.
С проводкой была маленькая заминка, цвета проводов на разъемах с той проводки что я купил были нужные, но стояли они не на своих местах, видимо другая разновидность. Из за чего я не мог понять почему ни хрена не работает, и только когда подключил диагностику понял что на связь она не идет и проверять стал коммутацию.

Ну да ладно. Питание протянул к моему блоку предохранителей под капотом через пред в 60А. массу обжал в клемму, все пропаял и повесил на шпильку рядом с разъемом.
Установил датчик скорости с инжекторной 2107, в крутил его в коробку, а в него тросик спидометра, на разъем привел массу, питание и центральный провод сигнал. Питание от реле зажигания под панелью — сине-черный провод, масса рядом на болту, сигнал на эур.
Дальше подключил сигнал тахометра, почему то все на драйве с ума сошли не зная где взять сигнал на карбовом авто. Да где где с Датчика Холла центральный вывод, этот сигнал идентичен сигналу тахометра на инжекторном авто. Уж поверьте я знаю, лично проверял осциллографом все.
Провод припаял к выводу коммутатора, так ближе. Лампочку подключать не стал. Хотел ее за место лампы подсоса подключить, но почему то она не заработала, видимо ему нужен светодиод.

Вот и все, завел, все работает нормально.
Проводку замка зажигания и подрулевых делать проще простого, все схемы есть на драйве и в интернете.

п.с. из за особенностей карбюраторного мотора — а именно когда он холодный и иногда при езде обороты ХХ очень низкие. А Датчик Холла элемент не слишком чувствительный, поэтому на низких оборотах ЭУР отключается. Ниже 600 оборотов. Но замечу меня это не волнует, поскольку у меня обороты 800-1000 настроены, а даже если и на холодной то поддал чуть газку и ЭУР тут же включается в работу. На прогретом авто никаких проблем нет вообще.
А на инжекторе не будет и подавно.

п.с. Большой + эур на карбовом авто, подключил диагностику ЭУР и глядя в его параметры на ХХ можно настроить обороты Холостого хода, они там отображаются)) удобненько чо.
После покатушек с эур на 2107, сел проехался на Рено Логан без усилителя — блин как я раньше на нем ездил ума не приложу.

Если какие вопросы и остались пишите все отвечу.

Электроусилитель руля на ВАЗ 2107 (видео и фото)

Чтобы уверенно парковать автомобиль и при этом иметь возможность крутить руль одним пальцем, не напрягая руки на малых скоростях, уже давно во всём цивилизованном мире для этого существует усилитель руля, который можно без особых усилий установить на ВАЗ 2107.

Какие бывают усилители руля?

ГУР — гидроусилитель руля. Данный усилитель работает за счет давления масла. Конструкция и монтаж такого оборудования достаточно сложны, да и уход за таким усилителем нужен постоянный. Если все делать правильно, то ГУР будет вас радовать плавным ходом рулевого колеса.
Электроусилитель руля (электромеханический) отлично справляется с нагрузкой, его установка намного легче и быстрее. На ВАЗ 2107 он работает так же эффективно, как и масляный ГУР. Наверное самое главное – он работает по принципу «установил и забыл». Электроусилитель работает от бортовой системы питания 12 В (максимальный ток 50А).

Рассмотрим принцип действия и установку отечественного электроусилителя руля производства завода «Авиаагрегат».

ЭУР создает электродвигателем дополнительный момент усилия, действующего синхронно с руками водителя. Коэффициент усиления на рулевое колесо – 5,7. Это означает, что при повороте руля, если водитель вкладывает 20 кг собственной силы, то с ЭУР потребуется 3,5 кг.

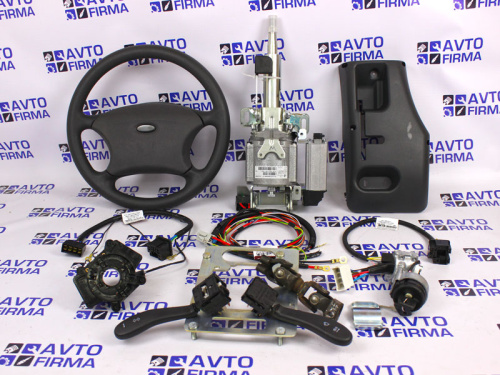

Что входит в комплект ЭУР?

сам усилитель;
промежуточный кардан;
кронштейн для крепления на рулевую колонку;
дополнительные детали — крепеж, провода и декоративный кожух.

Как работает электроусилитель руля?

Принцип его работы сложный, это использование обратной связи:

Датчик момента улавливает приложение силы на руль водителем и его направления и преобразует импульсы в электрический сигнал; кроме датчика момента есть еще датчики скорости автомобиля, оборотов коленвала, положения ключа зажигания и др., каждый из них также формирует сигнал и отсылает его в блок управления.
Блок управления выдаёт суммирующий сигнал, который поступает на электродвигатель ЭУР.
Электродвигатель делает «обратную работу», превращая электрический сигнал в движение руля.

Датчик скорости приводит к тому, что чем быстрее машина двигается, тем меньше усилие, то есть руль «тяжелеет». Электродвигатель включается тогда когда это нужно, при этом слышно, как он слегка жужжит.

Спустя 3-5 секунд после включения зажигания, ЭУР начинает работать.

Если случатся какие–то неполадки в цепи питания, то ЭУР просто отключится, при этом загорится извещающий световой сигнал, и автомобиль вернётся к ручному управлению.

Установка ЭУР на ВАЗ 2107

отсоединяем «массу» с АКБ.
меняем кардан в колонке рулевого управления, на кардан из комплекта;
сверлим крепёжные посадочные отверстия, размеры и расположение в приложенной схеме;
проводим плюсовой провод питания, провода датчиков скорости и коленвала, ставим предохранитель.
ставим защитный кожух.

Вся работа занимает примерно 2-3 часа.

Гарантия на данное изделие составляет 1 год со дня покупки.

Установка электроусилителя руля на ВАЗ: Видео

Электроусилитель руля на ВАЗ-2107 и его установка

На автомобилях «классической» серии не предусматривалась установка усилителей рулевого управления. На всех этих машинах используются рулевые редукторы. И электроусилитель руля на ВАЗ-2107 является неплохим элементом тюнинга. Во время движения по трассе управление автомобилем очень простое, руль вращается без усилий. Но как только вы снижаете скорость, производите маневры на парковке, вращать руль становится всё труднее и труднее.

Именно для того, чтобы облегчить маневрирование на маленьких скоростях, необходимо устанавливать электроусилитель руля на ВАЗ-2107. Это отдельный блок, который монтируется в рулевой колонке. Его установка и подключение не займет много времени. Вам потребуется для монтажа только набор ключей, комплект электроусилителя со всеми креплениями и проводкой, а также дрель.

Преимущества использования электроусилителя

На «классические» автомобили без проблем устанавливают электроусилитель руля «Приоры». Но для этого вам придется дополнительно купить пластину и карданчик. Задачи, с которыми справляется ЭУР:

Повышение уровня безопасности, комфорта и удобства управления автомобилем.
Облегчение управления во время маневрирования. Это особенно полезно для женщин, пожилых людей, начинающих водителей, которым тяжело вращать тугой руль.
Электроусилитель выступает как элемент тюнинга.

Но даже если вы за рулем уже много лет, вряд ли сможете отказаться от такого усовершенствования своей машины. Ведь установка электроусилителя руля позволит облегчить движение по городским улицам.

Почему не гидравлический?

Можно выделить два типа усилителей рулевого управления:

Электромеханический.
Гидравлический.

При работе гидравлического усилителя рулевого управления создается высокое давление масла в системе. Конструкция гидроусилителя состоит из подающих труб, насоса, специального резервуара и рабочей жидкости. При помощи насоса создается давление масла, оно воздействует на весь механизм, в результате чего значительно облегчается поворачивание колёс.

Следовательно, вращать рулевое колесо будет намного легче. В общем конструкция гидравлического усилителя очень сложна, монтаж выполняется долго, все механизмы нужно регулярно обслуживать. Только в этом случае гидроусилитель будет работать идеально.

Если на автомобиле не предусмотрен монтаж гидроусилителя, то установить его очень сложно. Придётся приобретать дополнительные детали, а также вносить очень серьезные изменения в механизм рулевого управления. Именно по этой причине устанавливать гидроусилитель на «семёрке» нецелесообразно.

Электрический усилитель

У него имеется одно большое преимущество — стоимость практически вдвое ниже, нежели у гидравлического усилителя. Произвести монтаж устройства на «семёрку» очень просто, сложностей не возникнет. В случае использования электрического усилителя не нужно проводить техническое обследование, он очень надежен и долговечен.

В отличие от гидравлического усилителя, для нормального функционирования не требуется заправлять жидкость, поддерживать в рабочем состоянии насос и трубопроводы. Достаточно только лишь подключить прибор к электропроводке автомобиля. Именно по этим причинам такую конструкцию усилителя руля устанавливают на машины «классической» серии.

Комплектация

Без переделок можно установить электроусилитель руля «Приоры» на «семёрку». С таким же успехом применяются изделия, выпускаемые заводом «Авиаагрегат». Комплектация устройства:

Непосредственно электроусилитель.
Промежуточный карданный вал.
Крепежи.
Электропроводка.
Кронштейны крепежа электроусилителя на руле «семёрки».
Декоративный жгут.

При покупке обязательно проверьте комплектацию прибора. Если какого-то элемента в коробке нет, то необходимо сразу об этом сообщить продавцу. В противном случае при монтаже возникнут проблемы.

Как работает электроусилитель

Электроусилитель руля на ВАЗ-2107 начинает работать и создает дополнительный крутящий момент, который снижает усилие, необходимое для поворачивания колес. Причём работать он начинает одновременно с тем, как водитель поворачивает руль. Прибор способен снизить нагрузку, необходимую для поворачивания рулевого колеса, в 5,7 раза.

Другими словами, если вы до монтажа устройства прикладывали усилие в 20 кг, то после для аналогичного действия хватит всего лишь 3,5 кг. Этапы работы устройства:

При помощи датчика момента определяется, в каком направлении вращает руль водитель.
Блок управления позволяет считывать все данные, которые касаются частоты вращения двигателя и скорости движения автомобиля.
При помощи электродвигателя вращается карданный вал рулевого механизма. В итоге усилие, необходимое для поворота руля, уменьшается.

При помощи датчика скорости обеспечивается нормальное соотношение между коэффициентом усиления устройства и интенсивностью движения автомобиля. Если скорость мала, то вращать руль становится тяжелее. Поэтому блок управления понимает, что необходимо увеличить коэффициент усиления. И наоборот, если вы движетесь с большой скоростью, то усилие нужно меньшее прикладывать. Поэтому электрический усилитель руля не участвует в управлении.

Начало работы устройства начинается через 5 секунд после того, как водитель включает зажигание. Если вдруг произошла какая-либо поломка в электрическом усилителе, автоматическая система управления отключит его, в результате автомобиль будет переведён в ручной режим. Это обеспечивает стопроцентную безопасность в случае, если вдруг возникнет поломка прибора. Поэтому за сохранность своей жизни вы можете не переживать.

Монтаж электроусилителя на «семерку»

Структурная схема подключения электрического усилителя (может использоваться с любым автомобилем ВАЗ) представлена ниже.

Чтобы установить электроусилитель руля на 2107, вам необходимо выполнить следующие действия:

Отключите аккумулятор на батарею, чтобы не возникло короткого замыкания при проведении работ.
Выкрутите винты, которыми закреплен чехол на рулевой колонке.
Снимите кардан рулевого управления, на его место поставьте новый, который находится в комплекте устройства.
В инструкции обязательно найдёте схему, по которой необходимо высверлить отверстия, с помощью которых будет закреплен корпус усилителя.
Закрепите весь механизм.
Произведите подключение проводов, идущих от датчиков частоты вращения двигателя и скорости.
Подключите питание устройства, используя предохранитель.
Затем необходимо установить на место кожух и произвести подключение клемм аккумуляторной батареи.

Работа по монтажу займёт не более двух-трех часов. Гарантированный срок эксплуатации электрического усилителя один год.

Как пройти техосмотр

Электроусилитель руля на 2110, как и на семерке, необходимо правильно установить. Проблема заключается в том, что при таком тюнинге вы формально вносите изменения в конструкцию рулевого управления, что запрещено правилами дорожного движения. Следовательно, при прохождении техосмотра вы можете столкнуться с определенными трудностями.

Можно попробовать скрыть тот факт, что на автомобиле установлен электроусилитель. Для этого достаточно отключить его от питания. Если это не сделать, то во время диагностики люфта механик поймет, что произведена доработка. И талон технического осмотра он вам не выдаст. Поэтому, чтобы всё было законно, нужно распечатать письмо, которое выдает завод-изготовитель ЭУРа. В нём говорится о том, что конкретная модель электроусилителя соответствует всем требованиям, которые необходимы для монтажа на ВАЗ-2107. Копию этого письма нужно иметь при себе во время прохождения ТО.

Вместе с этим письмом у вас должна быть справка, которая выдается автосервисом, на котором производилась установка устройства. Только при наличии всех этих документов вам могут выдать диагностическую карту. Если даже при условии наличия этих документов вам не дают диагностическую карту, необходимо требовать отказ в письменной форме с точным указанием всех причин. Если электроусилитель руля на ВАЗ-2107 установлен правильно и с соблюдением всех требований, отказать в выдаче технологической карты вам не могут.

Электро-Усилитель Руля (ЭУР) на карбовую классику — Лада 2101, 1.7 л., 1977 года на DRIVE2

С самого начала была задумка поставить ЭУР (именно ЭУР, а не ГУР).
Соответственно был приобретен комплект ЭУР-а от ВАЗ 21072 (Приора) с переходной пластиной на классику.

В принципе, чертеж пластины давно есть в инете, так что можно просто взять один ЭУР и потом доделать пластину и все остальное самому (так дешевле выходит).

В комплект входит сам ЭУР, пластина, гайки, промежуточный карданчик (один конец расшлицован на редуктор 2107, другой – на ЭУР Приоры), проводка и переходники-штекеры со стоковых подрулевых на Приоровские (или от Шеви-Нивы).

Изначально на машине стоял заводской штурвал.

Значит все полностью разбираем и снимаем: штурвал, редуктор, руль и прочее (подрулевые, бинокль с замком).
Это все нам больше не понадобиться.

Помимо комплекта ЭУР-а, нужны еще подрулевые от Приоры (или Шевика), замок зажигания от передне-приводной классики, сам руль от Приоры или Калины, рулевой редуктор от ВАЗ 2107 и датчик скорости (6 имп/ об).

Все это потом собираем в единую систему. Скажу заранее – это самый быстрый, но и самый дорогой вариант. При желании можно оставить родной редуктор, родные подрулевые и даже сам руль. Но, тут уже надо извращаться, потому что гладко и легко не получиться.

Итак, с механической установкой ЭУР-а – никаких проблем. Крепим пластину, ставим семерочный редуктор, крепим карданчик, насаживаем на него ЭУР и закрепляем на переходной пластине. Все – ЭУР на месте.

Может быть маленькая загвоздка – карданчик может задевать тормозную лягушку. Лечится просто – монтировкой и более коротким болтом карданчика.

Далее лезем под машину и вкручиваем датчик скорости в коробку – для тех у кого спидометр на тросе, берем проходной датчик и вкручиваем в него трос. У кого троса нету – просто цепляем провод с датчика на приборку и на ЭУР.

Пока ничего не подключено, руль крутиться так же как и на стоке, только чуть тяжелее (из-за рычагов и дисков/колес).

Теперь самое главное – подключение. Вот тут-то и натолкнулся на главную проблему, в попытке решить которую дошел аж до самого завода-изготовителя.

Суть в том, что ЭУР изначально выпускается на инжектор и на карбе работать не хочет.
Системы зажигания разнятся (инжектор, карбюратор, контактное, БСК) и что работает на одном, не пашет на другом.

Все провода ЭУР-а подключаюся очень просто – сигнал с датчика скорости, питание, минус, диагностический провод, светодиод. Остается провод с тахометра – он самый – гвоздь в з*днице!

ЭУР-у нужен низковольтный сигнал с катушки; помимо прочих проводов, нужен сигнал с тахометра. Попыткой просто подключить на тахометр можно просто-напросто заблокировать ЭУР и он уйдет в режим защиты.

Поэтому надо мудрить и думать какой импульс дать ему.

Попытка подключения с зеленого провода датчика Холла ничего не дает.

Попытка брать импульс с 6 ножки коммутатора тоже ничего не дает – играли с тучей всевозможных сопротивлений от 5 до 30 кОм – итог ноль!

Собирали схему на транзисторах и подключали через нее – опять ничего.

Максимум, что удавалось получить — это 10-20% компенсации на руле, но не более – так как какое точно сопротивление нужно, поймать невозможно – вариантов туча!

В конце концов купил через инет оптрон и собрали схему на нем (TLP521) – получил где-то 60-70% компенсации. По-сравнению с тем, что было – небо и земля! Руль одним пальцем конечно не крутился, но одной рукой – запросто.
Но, понятное дело – это тоже не устраивало.

Контроль с диагностического провода через светодиод давал – “отсутствие сигнала с тахометра” и “неисправность датчика скорости”.

Объездил многих электриков в городе и профилактории ВАЗ-а – понятное дело – помощи от них никакой.

Поэтому конкретно принялся за завод. Переписка особых результатов тоже не дала.

Особо понравилась фраза: “В инструкции и не указано, что ЭУР выпускается на карбюраторные двигатели”.

В итоге пришлось снимать блок управления ЭУР-а и делать перепрошивку (отправлял его на завод). Плюс добавил одно маленькое сопротивление в систему.

Теперь все чики-пуки – руль можно крутить хоть ногами )

Сигнал с тахометра мне больше не нужен – ЭУР работает сразу же при включении зажигания (даже еще без заводки двигателя) и дальше работает по сигналам с датчика скорости.

Если вдруг датчик скорости умрет – никакой внезапной блокировки руля не происходит – руль просто постепенно тяжелеет и становиться таким же как на стоке (проверено лично).

Ничего не закусывает и не бьет – в сторону руль сам тоже не уводит. Есть светодиод, который дает контроль его работы (должен гаснуть после заводки, если горит – значит неисправен и есть ошибка).

Ну и возможность регулировки руля по высоте и наклону.

Надо потом докупить чехол руля и перенести место подсоса.

Все!

Итог – мороки было предостаточно, но это весЧь и оно того стоило. Всем советую (правда дорого сцука )) )

Ремонт и Доработка» на DRIVE2

Добрый день\вечер всем, возможно некоторым эта запись пригодится или вовсе покажется бредом ну вообще у каждого свои мысли. С электрикой впринципе я дружу, но не так уж и сильно, поэтому речь пойдёт, о том как проще инсталировать ЭУР от приоры в ваз классику с мозгом(в моём случае) Я 7.2! и так начали.
Очень давно я приобрел себе ЭУР семейства ВАЗ 2170(Приора) на разборке за скромную сумму денег с гарантией итд

VER 646 довольна распространённая версия, много у кого видел именно такую, все ставили жалоб не было!

После. Если не хочется заморачиватся с поиском проводки и сваркой карданов, с запилом плиты под ЭУР покупаем готовый комплект, сейчас много где продаётся, в любых тюнниг магазинах и интернетах!

Полный размер

Вот он полный комплект под длинный рулевой редуктор ВАЗ 2105! Проводка для установки ВАЗ 2110!

Далее что следует, установка пластины под ЭУР…

В моём случае пластина встала идеально, без каких либо доработок

Далее ставим сам ЭУР, чтобы всё было точно по центру, стоит он.

Полный размер

…примерно так

Для того чтобы не покупать сам руль от калины\приоры, т. к у меня стоял руль «Прошпор» с переходником, я докупил сам переходник под калину\приору, и под рулевые переключатели «Шевроле Нива»

Полный размер

Здесь всё видно и переходник, и подрулевые(не полностью)

Перед тем как ставить сам ЭУР на пластину, чтобы лишние затраты времени не были, внедрите для начала переходную проводку от классики, для подрулевых переключателей, нива\калина\приора\ВАЗ 2108, будет потом не удобно правильно\грамотно провести проводку, а также сам карданчик, смесь приора и классики под 05 длинный редуктор…

Полный размер

а то потом также будет нереально подлезь и установить карданчик для ЭУР

Далее после сборки механизмов, следует подключение проводки, от самого ЭУРа к нашей машине ВАЗ 2102 с мозгами Январь 7.2 от 21074, с приборной панелью ВАЗ 2107 Инжектор(На самом деле это важно, я не особо дружу с проводкой, а в инете куча инфы про сам процесс, но без правельного подключения проводки)
Для начала Нам нужно знать что куда и откуда берётся, у каждого разная проводка в комплекте может быть, так что цвета проводки могут отличаться, но распиновка проводки такая же как и на схеме.

Схема из инэта!

После же нужно знать что и откуда куда берётся в моём случае всё почти бралось с приборной панели, но вы можете всё взять с Блока Управления, хотя датчик скорости я брал именно с него

Схема приборки, что куда подсоединять!

Ну и далее следует…

Полный размер

Из колодки Х3, мы берём провод 2- Тахометр из ЭБУ

Провода цветами похожи, проводка в комплекте от ВАЗ 2110, и впринципе они расчитаны под подключение к колодке мозгов, но мы не ищем легких путей

Полный размер

Из Колодки Х1, я взял провод Питание

Далее нам нужен провод с Датчика скорости, сперва я хотел его подключать, сразу с датчика, но после решил взять его с самих мозгов, смотрим схему в нэте и рукаводствуемся данной распиновкой

Скажу сразу 59 ПИН(серый провод)Датчик скорости Январь 7.2 именно!

Фото сделать забыл, но смысал понятен!
P.S Провода комплекта могут отличатся цветами, но распиновка вся та же самая, очень важно, главное чтобы были схемы, а там далее всё пойдёт дело практиков!
Также, у меня АКБ находится в багажнике, поэтому я «+» ЭУРа наращивал, брал «+» провод от саба, сечение чуть больше чем в комплекте, а «-» кинул на кузов, присоединив на шпильку ВУТа, кожух я не покупал, и замка зажигания у меня нет, так что на этом всё, жмите палец вверх, и спасибо что прочли данную статью, если конечно пригодилась…

Установка ЭУР от Приоры — Лада 2107, 1.

6 л., 2004 года на DRIVE2

Установка ЭУР от Приоры.
Первым этапом делаем переходную пластину.
Делал по чертёжу который нарисовал Sir Hein c forum2107.info, но отверстия я уже делал не по чертежу а по месту.

Вторым этапом делаем переходной кардан.
Для этого нужен кардан от классики и кардан от переднего привода.
Различаются они по шлицам.
Слева классика, справа передний привод.

Вынимаем крестовины, нарезаем резьбу чтобы отцентровать 2 половинки нового кардана.

Собираем крестовины и подгоняем кардан по длинне, длинна у всех получается разная, у меня получилась 125мм.
После подгонки вынимаем крестовины, обвариваем стык и собираем крестовины, я в подшипники крестовин добавил новую смазку.

Изгиб кардана получился не сильный, закусываний нету при любом положении руля.
На фото изгиб при поднятом руле когда изгиб максимальный.

Далее ставим руль, я выбрал штатный руль от Калины.

Готовый вид без кожуха и проводка пока что без гофры (фото плохого качества, делалось в темноте).

Следующим этапом будет подключение электрической части ЭУРа.
2-х контактная колодка с большими клеммами:
Красный — плюс. Подключил на АКБ через предохранитель 50А.
На фото монета 10руб для сравнения размера.

Коричневый — масса. Подключил к одной из шпилек крепления ЭУРа.

8-ми контактная колодка:
Оранжевый — зажигание. Подключил к синему проводу замка зажигания через предохранитель 10А
Розовый с белым — лампа контроля исправности ЭУРа. Выдает минус. Пока не подключал.
Коричневый с красным — тахометр. Подключил к фишке приборки к коричнево-синему проводу.
Коричневый — масса. Подключил к шпильке крепления ЭУРа.
Желто-черный — K-Line. Пока не подключал.
Серый — датчик скорости. Подключил к проводу который идёт от второго контакта датчика скорости (серый провод) к девятому контакту ЭБУ Январь 5.1

Электроусилитель руля на классику — Лада 2107, 1.

5 л., 2001 года на DRIVE2

Я думаю много владельцев на классике о таком задумывались, но представьте как тяжело крутить баранку на заниженный классике, да и да кучи с развалом отрицательным и с увеличенным выворотом.

И так не много расскажу
Я не говорю про конкретный ЭУР на классику которые стали делать эдакие производители, я расскажу про ЭУР на калину который попробую поставить в классику

У меня есть ЭУР от калины, но возникает вопрос как поставить его на классику…

И так что есть из инфы
Схема подключения ЭУРА
Описание работы каждого элемента
И что ему нужно

Но возникает вопрос как это все синхронизовать с рулевым управлением классики… (Вот тут придеться очень много думать…)

И так что имеем
Эур

Что надо
Проводку (сделаем сами)
Датчик скорости 10ки
Спидометр от 10ки
Тахометр пока не знаю
Колодку предохранителя

По мимо этого он примерно потребляет 50 ампер (как бы генератор не пришлось менять=))

И так, а вот техническое описание

Работы выполнять в соответствии с требованиями «Межотраслевых правил по охране труда на автомобильном транспорте» ПОТ РМ-027-2003 и инструкции по охране труда для слесарей, действующей на предприятии.
На электрической схеме подключения электроусилителя цвета проводов обозна-чаются буквами. Провода двойного цвета обозначаются двумя буквами, первая буква обозначает основной цвет провода, вторая буква обозначает цвет полосы на проводе.
Обозначение цвета проводов: Б – белый; Р – розовый; К – коричневый; О – оранжевый; П – красный; С – серый; Ч – черный.
Пример обозначения цветов проводов: О – оранжевый провод; КБ – коричневый провод с белой полосой.
1 Электромеханический усилитель рулевого управления (ЭМУРУ) предназначен для снижения усилия на рулевом колесе автомобиля при парковке и низких скоростях движения автомобиля.
ЭМУРУ 11186-3450008 конструктивно располагается в рулевой колонке автомо-биля и представляет собой питающийся от электрической бортовой сети автомобиля безколлекторный электродвигатель, подключенный через редуктор к рулевому валу и управляемый электронным блоком в зависимости от момента на рулевом валу и ско-рости движения автомобиля.
ЭМУРУ сохраняет работоспособность при изменении напряжения питания бор-товой сети автомобиля в пределах от 10,8 В до 15 В.
При номинальном напряжении питания 13,5 В и при моменте нагрузки 35 Нм на выходном валу ЭМУРУ имеет следующие характеристики:
— максимальный ток потребления не более 50 А;
— максимальный компенсирующий момент на рулевом валу до 30 Нм на непо-движном автомобиле, плавно снижающийся с увеличением скорости движения авто-мобиля.
Схема электрических соединений ЭМУРУ 11186-3450008 на автомобилях LADA KALINA приведена на рисунке 1.
Назначение выводов колодок ЭМУРУ приведено в таблице 1.

Таблица 1
Колодка Контакт Адрес
Х1 1 «+12 В» от аккумуляторной батареи
2 «Минус» от аккумуляторной батареи
Х2 1 «+12 В» с клеммы «15» выключателя зажигания
2 Вход сигнала от тахометра
3 Вход сигнала от датчика скорости
4 Выход на индикатор состояния ЭМУР
5 Выход «К-линия» на колодку диагностики
6 Выход «L-линия» (не задействован)
7 Общий (масса)
8 Технологический вывод (не задействован)
Х3 А1 Фаза А электродвигателя
А2 Фаза А электродвигателя
В1 Фаза В электродвигателя
В2 Фаза В электродвигателя
С1 Фаза С электродвигателя
С2 Фаза С электродвигателя
Х4 1 Общий провод 1 датчика момента
2 Общий провод 2 датчика момента
3 Питание датчика момента
4 Выход 1 датчика момента
5 Выход 2 датчика момента
6 Вход сигнала частоты 250 кГц
Х5 1 Общий провод датчика положения ротора
2 Выход фазы А датчика положения ротора
3 Выход фазы В датчика положения ротора
4 Выход фазы С датчика положения ротора
5 Питание «+5 В» датчика положения ротора

2 ЭМУРУ обеспечивает следующие режимы работы:
— «Самотестирование»;
— «Готовность»;
— «Компенсация»;
— «Отказ».
Для отображения режимов работы электроусилителя служит индикатор состоя-ния ЭМУРУ, расположенный в комбинации приборов.
2.1 Режим «Самотестирование» выполняется при включении зажигания и в про-цессе работы ЭМУРУ. При отрицательном результате самотестирования (обнаруже-нии неисправности) ЭМУРУ переходит в режим «Отказ».
2.2 ЭМУРУ переходит в режим «Готовность» после включения зажигания, при положительных результатах самотестирования и при отсутствии сигнала от тахомет-ра. В данном режиме при вращении рулевого колеса ЭМУРУ не обеспечивает ком-пенсирующий момент на рулевом валу.
Режим «Готовность» сопровождается непрерывным свечением индикатора со-стояния ЭМУРУ.
2.3 ЭМУРУ переходит в режим «Компенсация» из режима «Готовность» при по-ложительных результатах самотестирования, при напряжении питания не ниже 10,8 В и при наличии сигнала оборотов коленчатого вала двигателя выше 600 об/мин.
При снижении напряжения питания до (10,3+0,2) В или снижении оборотов двигателя до (350+50) об/мин ЭМУРУ переходит из режима «Компенсация» в режим «Готовность».
В режиме «Компенсация» при приложении крутящего момента к входному валу (вращении рулевого колеса) ЭМУРУ компенсирует часть крутящего момента на руле-вом валу.
Режим «Компенсация» сопровождается выключенным состоянием индикатора состояния ЭМУРУ.
2.4 ЭМУРУ переходит в режим «Отказ» при отрицательных результатах самоте-стирования. При этом в память блока управления ЭМУРУ заносится код неисправно-сти.
Режим «Отказ» сопровождается непрерывным свечением индикатора состояния ЭМУРУ.
3 Для просмотра кодов неисправностей и параметров ЭМУРУ используется диа-гностический прибор ДСТ-2М с картриджем ВАЗ-ИЖ или программное обеспечение МТ-10.
Перечни кодов неисправностей и параметров ЭМУРУ, отображаемых диагно-стическим прибором, приведены в таблицах 2 и 3 (значения параметров в таблице 3 приведены для справки).
3.1 При обнаружении кодов неисправностей С1011, С1012, С1013 и С1014 про-вести проверку соответствующих электрических цепей согласно схеме электрических соединений на рисунке 1.
После устранения неисправности для восстановления работоспособности ЭМУРУ выключить и включить зажигание.
3.2 При обнаружении кодов неисправностей С1021-С1080 необходимо выклю-чить и включить зажигание, завести двигатель и, вращая рулевое колесо, проверить работоспособность ЭМУРУ, после чего провести проб

ЭУР от приоры ((((((( — Лада 2107, 1.6 л., 2003 года на DRIVE2

Перед установкой рычагов и летней резины решено было взять ЭУР, дабы не мучатся крутя руль. Заказал в «стингере» весь комплект (ЭУР, пластина переходная. карданчик и проводка) пока ждал посылку докупил переключатели шевинива в сборе и замок зажигания приоровский.
И так поехали. всё в лучших традициях компании «стинега» переходная пластина НЕ ПОДОШЛА .пришлось дырки рассверливать. Может быть мне так не везёт на них? (напомню до этого брал у них паук 4-2-1 тоже неподошёл, вернул, прислали другой чуть лучше но всё равно пришлось дорабатывать)

при установки она упёрлась в панель, не беда, подрезал))) и сразу проложил проводку от переключателей

поставил карданчик

прикрепил ЭУР к пластине, карданчик встал на небольшой излом(((пришлось крепить ЭУР на самый край, дабы уменьшить излом.

насадил переключалки и подключил проводку (ничего переделывать не пришлось все разъёмы сделаны под родные фишки) и протянул проводку от ЭУРа

накинул руль. ну вродебы всё, теперь осталось разобраться с проводкой.

подключал по этой схеме

в моей проводке это так

1 и 2 — это разъёмы в ЭУР
3 — на зажигание
4 — на тахометр
5 — на датчик скорости
7 — плюс на акум
8 — минус
датчика скорости у меня не было пришлось вкорячить. купил датчик

подключил по схеме

Теперь настал момент запуска. Завожу мотор и понимаю что ЭУР сука еле еле работает((((( злости было немерено. отдал 16000 за то что бы он снизил усилие примерно на 25% только! решил проехаться, как только начал движение почувствовал лёгкость руля и он стал крутиться одним пальцем! думаю что за хня, посмотрел всё правильно подключено по схемам.
Теперь уже 3-ию неделю ламаю голову что с ним нетак…

Есть ли у кого знакомый электрик (нормальный) который посмотрел бы всё это дело и подключил бы мне замок зажигания приоровский?

Р. S. На третий день стало раздражать щелчки при вращение руля из-за того что немного закусывает переходной карданчик, который идёт на излом. ПЕЧАЛЬКА ((((

Лада 2106 «Мурена» › Бортжурнал › ЭУР на классику. Всё гораздо проще, чем кажется на первый взгляд!

Полный размер

Как-то так

Давненько об этом думал. Готовился финансово, выбирал редкие выходные (работал тогда на маршрутке на городском маршруте), и наконец, начал всё это дело вкорячивать в свою Шаху.

Полный размер

В готовом виде. Кожух ещё не перекрашивал

Признаться честно, тема эта стара, как мир, но, всё же, некоторыми своими измышлениями поделюсь, авось кому и сгодится, меня в своё время любезный DRIVE2 ого как выручал!
В общем, был взят ЭУР от Приоры 2007 года, битой, на разборе в моём городе.

Полный размер

Здесь важно именно от Приоры пр-ва г. Калуги, по причине того, что он безредукторный, Махачкалинский от Калины брать не советую, т.к. он громоздкий, и клинит, как я слышал, а с этим таких проблем нет, нечему там клинить попросту!

Полный размер

Процесс пошёл!

По деньгам он встал мне в 8 косых, считаю это нормально, т. к. новый на момент 2017 года в наших краях стоил от 16 до 18 косарей. Затем, были взяты рулевые карданчики в кол-ве двух штук, один приоровский, другой семёрочный, от семёрочного понадобятся лишь «уши», срезать следует аккуратно, показываю место.

Полный размер

Место среза

Соединить полученные «уши» от семёрочного вала с приоровским следует крестовиной, аккуратно её завальцевать при этом, не забыв проверить смазку внутри.

Полный размер

От семёрочного нужны будут только эти уши

Полный размер

Это будет будущий рулевой вал.

Полный размер

Так он будет выглядеть

Всё это дело изложенно в фото, заранее прошу прощения за качество фоток, на тот момент, что под рукой было, на то и фоткал. Далее, от «родного» вала необходимо оставить где-то 10 см со стороны рулевого механизма, соединить затем с полученным валом путём тщательного обваривания этого места по кругу.

Полный размер

Соединить и обварить

Кусок оставшегося «родного» вала обточил обычным наждаком, даже не пришлось прибегать к токарным услугам, лишь бы руки не «кривые» были!

Полный размер

Оставшаяся часть родного вала

Устоновка эур от приоры на 2107 — Лада 2107, 1.

6 л., 2002 года на DRIVE2

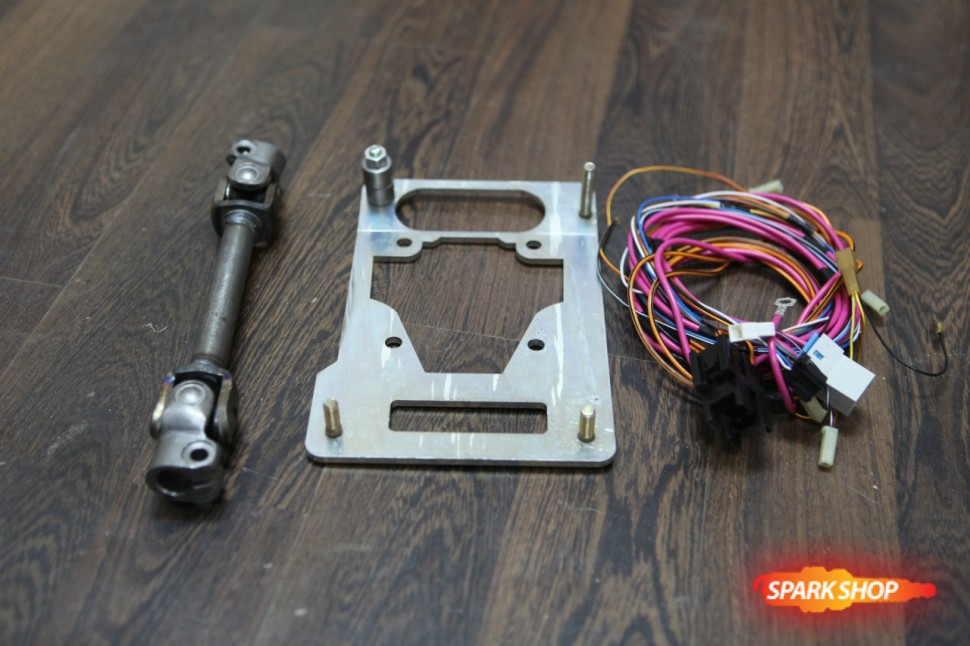

Ну вот я решился поставить эур от приоры, заказал пластину и проводку для классики,
Через две недели пришел заказ, и вот пошла работа, проблема встала в корданчеке, пришлось искать по всему городу нашел только в одном месте и то от 09, выбора не было пришлось брать, приехал на роботу и на чел разбирать да подгонять все это дело,
Весь день ставил, с проводкой проблем не встало(сам автоэлектрик)
Итого
пластина-1000
проводка-1000
карданчик-1000
эур-5000
кожух руля-500
все остольное у меня было
Смотрим коментируем

Ремонт и Доработка» на DRIVE2

Добрый день,

Итак наконец-то свершилось! На копейку установлен ЭУР от Приоры… Итак, давайте попорядку:

Для данного мероприятия нам потребовались следующие детали:
1. ЭУР Приора
2. Рулевой карданчик сваренный из двух: Приора «верх» и Семерка «низ»
3. Проводка подключения самого ЭУР и подрулевых
4. Переходная пластина
5. Подрулевые перключатели ВАЗ 2110
6. Замок зажигания ВАЗ 2110
7. Руль (необходимо подбирать по месту)
8. Рулевой редуктор ВАЗ 2107 (с длинны штоком)
9. Кожух рулевой колонки ВАЗ 2110

По механической части проблем не возникло. Всё подключилось с первого раза и без проблем.
Сразу вылез один косяк. Рулевая колонка и шток редуктора находятся на разных высотах, поэтому если колонка находится в верхнем положении, то получается довольно сильный излом рулевого карданчика при левом повороте руля, если же в нижнем, то при правом. В инете написано, что это не критично… но для собственного спокойствия выставил колонку примерно в среднее положение и решил, что регулировать ее буду только при крайней необходимости)

Новый редуктор

А вот подключение проводов вызвало определенные проблемы. При подключении использовал следующую схему:

Схема подключения ЭУР Приора

Как мы видим на ней есть все, кроме зеленого провода. А «зеленый провод» там есть! И что с ним делать было непонятно… Симптом получался следующий: когда давишь газ ЭУР работает, когда газ бросаешь выключается.

Разобрались так сказать методом «научного тыка», а именно: Зеленый провод должен подключаться к тахометру напрямую, а вот розовый к бортовику.

Далее возникли сложности при подключении подрулевых. Свет включился нормально, а вот колодку стеклоомывателя пришлось подключать всё тем же методом «тыка» с использованием конторольки. Занятие на самом деле оооччень трудоемкое. Но в итоге и с ним справились. Причем остался нерабочим режим прерывистого маха… На выходных разберусь, тогда и схему выложу.

Не забываем, что у переднего привода минус бачка омывателя подключается непосредственно к массе кузова и из подрулевого не выходит! (Мы об этом не сразу догадались)

Ну собствено говоря теперь об ощущениях:
— руль Оооочень мягкий. Пришлось к нему снова привыкать. Теперь меня никто не переубедит в эффективности ЭУР. Крутится одним пальцем и это без преувеличения.
— от края до края получилось 3,25 оборота — вроде так и должно быть
— исчезла вибрация на руле от кочек и неровностей, а соответственно и шум и стуки и все остальные элементы дискомфорта.
— при ускорении эффективность уменьшается и по ощущениям он отключается примерно на 90-100 км/ч.
— параллельная парковка теперь одно удовольствие…

Спасибо за внимание!

Электроусилитель руля на ВАЗ-2107 и его установка

Преимущества использования электроусилителя

Повышение уровня безопасности, комфорта и удобства управления автомобилем.
Облегчение управления во время маневрирования. Это особенно полезно для женщин, пожилых людей, начинающих водителей, которым тяжело вращать тугой руль.
Электроусилитель выступает как элемент тюнинга.

Почему не гидравлический?

Можно выделить два типа усилителей рулевого управления:

Электромеханический.
Гидравлический.

Электрический усилитель

Комплектация

Непосредственно электроусилитель.
Промежуточный карданный вал.
Крепежи.
Электропроводка.
Кронштейны крепежа электроусилителя на руле «семёрки».
Декоративный жгут.

Как работает электроусилитель

При помощи датчика момента определяется, в каком направлении вращает руль водитель.
Блок управления позволяет считывать все данные, которые касаются частоты вращения двигателя и скорости движения автомобиля.
При помощи электродвигателя вращается карданный вал рулевого механизма. В итоге усилие, необходимое для поворота руля, уменьшается.

Монтаж электроусилителя на «семерку»

Чтобы установить электроусилитель руля на 2107, вам необходимо выполнить следующие действия:

Отключите аккумулятор на батарею, чтобы не возникло короткого замыкания при проведении работ.
Выкрутите винты, которыми закреплен чехол на рулевой колонке.
Снимите кардан рулевого управления, на его место поставьте новый, который находится в комплекте устройства.
В инструкции обязательно найдёте схему, по которой необходимо высверлить отверстия, с помощью которых будет закреплен корпус усилителя.
Закрепите весь механизм.
Произведите подключение проводов, идущих от датчиков частоты вращения двигателя и скорости.
Подключите питание устройства, используя предохранитель.
Затем необходимо установить на место кожух и произвести подключение клемм аккумуляторной батареи.

Как пройти техосмотр

чтобы крутить руль «одним пальцем

ВАЗ-2107, к которому привыкли тысячи соотечественников, по нескольким параметрам уступает зарубежным аналогам, ввиду чего автомобилисты, желающие родного авто, производят своими руками тюнинг рулевого управления ВАЗ-2107. Обдуманным и правильным решением тюнинга можно считать установку гидроусилителя или электроусилителя руля. Благодаря грамотной модернизации в автомобиле появится агрегат, посредством которого создаётся дополнительное усилие на колёса при вхождении в поворот. Произведённое усовершенствование приблизит отечественное авто к классу более дорогих зарубежных машин.

Тюнинг рулевого управления

Тюнинг рулевого управления ВАЗ-2107 можно начать с вполне обоснованного решения сменить заводской руль на более спортивное приспособление диаметром 320 мм. Подобный агрегат подарит владельцу авто множество преимуществ: во-первых, он сможет парковаться с большей манёвренностью. В момент модернизации руля не стоит забывать об установке травмобезопасного стакана.

Те автомобилисты, которые предпочитают спортивный тюнинг (рейка с малым числом), должны быть готовы отдать за агрегат в два раза больше средств, нежели за простое стандартное приспособление. Однако, после установки автомобиль обретёт возможность поворачивать колёса всего за два рулевых оборота.

Третьим шагом по усовершенствованию авто может стать регулировка развала и схождения. Эксперты, которые много лет работают с ВАЗа, повышают схождение и отрицательный развал на передней оси. Вместе с этим необходимо в обязательном порядке обратить внимание на схождение задней колёсной базы, которое должно, наоборот, снижаться.

Установка гидроусилителя руля

Если автомобилист хочет внедрить гидроусилитель руля на ВАЗ-2107 , который завод-производитель не счёл нужным устанавливать в одну из самых бюджетных машин всего мира, он может пойти по одному из двух возможных путей. Во-первых, можно подобрать оптимальную рулевую рейку, которая имеет гидроусилитель руля и потом уже решить вопрос относительно его дальнейшего расположения в автомобиле. Правда, такое действие потребует огромных трудозатрат и средств. Во-вторых, что более целесообразно, можно купить в магазине автозапчастей готовый комплект, позволяющий произвести над стационарной рулевой рейкой всевозможные максимально полезные манипуляции.

Приобретённый гидроусилитель руля на ВАЗ-2107 будет состоять из множества деталей: насоса, шкива, рулевого редуктора, гидроцилиндра, расширительного бачка и системы шлангов.

Чтобы установить гидроусилитель руля на ВАЗ-2107, нужно начать с насоса, посредством которого осуществляется прокачка и создаётся определённое давление в агрегате. Этот насос нужно поместить на блок цилиндров, так как функционировать он будет за счёт ременной передачи. Следующим шагом нужно определить место установки шкива коленвала. Затем производится замена рулевого редуктора. Автовладельцу следует заблаговременно проверить размер приобретённого устройства, так как он, вероятнее всего, будет отличаться от заводского аналога, ввиду чего может понадобиться доработка места установки приспособления.

Устанавливая в свой автомобиль ГУР, следует внимательно отнестись к гидроцилиндру, который должен располагаться в машине согласно инструкции. Дальнейшая модернизация заключается в расположении расширительного бачка и последовательном соединении комплекса деталей шлангами высокого давления. Установленный бачок необходимо оснастить спецжидкостью, предназначенной непосредственно для гидроусилителя руля.

В результате проведённой манипуляции стоит прокачать систему.

Установка электроусилителя руля

Если владелец авто желает установить электроусилитель на ВАЗ-2107, он должен отдать предпочтение заводским агрегатам. Перед тем как настроить и модернизировать систему, следует произвести регулировку датчика скорости трансмиссии. Это позволит избежать слишком «тугих» поворотов руля.

Среди прочих дополнений, ЭУР, владельцу транспортного средства придётся установить новый трос подсоса (приобрести его можно в комплекте к ЭУР для ВАЗ-2108), заменить редуктор и поставить диод MUR1100E.

Электроусилитель руля на ВАЗ-2107 при приобретении готового комплекта подразумевает наличие датчика скорости, разных крепёжных элементов, троса подсоса, замка зажигания, нескольких переключателей и кожуха для колонки руля.

На ВАЗ-2107 электроусилитель руля, необходимо начать с переходной пластины и кардана. После снятия крестовины нужно подобрать кардан соответствующей длины.

Сваренная и собранная крестовина, точнее, её подшипники, оснащаются новой смазкой. После этого устанавливается рулевое устройство и подключается электрическая составляющая ЭУР. Провод красного цвета должен идти к АКБ, а коричневый — к шпильке его крепления. Синий кабель, отвечающий за замок зажигания, должен идти к оранжевому. Провода тахометров должны идти к фишке приборной панели, а соединяющие элементы между датчиками скорости к девятому контакту ЭБУ.

Заключение

Тюнинг рулевого управления ВАЗ-2107 требует от автолюбителя времени, средств, сил и определённых знаний. Однако, грамотно проведённые доработки в рулевой системе транспортного средства улучшают поведение машины на дороге, благодаря чему авто становится более манёвренным и контролируемым со стороны водителя.

ЭУР или электроусилитель рулевого колеса сегодня ставится на многие современные автомобили. Это устройство позволяет обеспечить более комфортное и удобное управление автомобилем. Соответственно, многие автовладельцы, машины которых не оборудованы этой системой, принимают решение о самостоятельнзаой установке узла.
Из этого материала вы узнаете, как установить на ВАЗ 2107 и какова средняя стоимость такой системы.

[ Скрыть ]

Типы усилителей рулевого управления

Если вы решили обустроить свой автомобиль усилителем, то у вас есть несколько вариантов — дорогой и более дешевый:

Гидроусилитель руля на ВАЗ 2107 — более дорогой вариант. Такая система состоит из насоса, подающих магистралей, патрубка и резервуара для рабочей жидкости. В данном случае рабочей жидкостью является масло, которое находится в системе под давлением. Процедура установки достаточно сложная, как и сама конструкция системы, также автовладельцу придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, ставить такой узел нет смысла, поскольку его стоимость составляет практически половину цены на б/у 2107.
Более дешевый и более подходящий вариант для «семерки» — это электроусилитель. На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более, что его установка более простая. По факту ЭУР работает на «семерках» практически так же эффективно, как и гидроусилитель. Следует отметить, что основным достоинством такой системы является отсутствие необходимости регулярного обслуживания. ЭУР на ВАЗ подключается к бортовой сети, поскольку его работа требует 12-вольтного напряжения.

Целесообразность установки ЭУР

Ставить электроусилитель рулевого колеса на 2107 или нет — личное дело каждого. Перед покупкой нужно взвесить множество факторов, среди которых финансовые возможности и целесообразность этого действия. Если автомобилем, кроме мужчины, управляют женщины или, к примеру, старики, то для них установка ЭУР будет немаловажным фактором, определяющим комфорт при управлении машиной. Разумеется, если вам не жалко тех денег, которые вы отдадите за покупку.

Подробное руководство по установке электроусилителя руля

Купить электроусилитель сегодня — не проблема, для этого достаточно обратиться в любой специализированный магазин. Конструктивные особенности «семерки» допускают установку электроусилителя от Лады Приоры. Но перед тем, как приобрести этот узел, нужно учесть, что для монтажа потребуется сделать или дополнительно купить кардан, а также переходную пластину. Подробно описывать весь процесс мы не будем, поскольку если вы понимаете, о чем идет речь, то приведенной ниже инструкции будет достаточно для правильной и полноценной установки системы (автор видео — канал Anton Mariyan).

Если же вы сталкиваетесь с необходимостью установки впервые, то лучше будет обратиться за помощью в этом деле к квалифицированным специалистам. Ведь при допущении ошибок избавиться от неисправностей может быть проблематично, поэтому при отсутствии опыта лучше сразу доверить это дело профессионалам.

Итак, как производится процедура установки:

Для начала следует полностью обесточить бортовую сеть, чтобы не допустить возможного замыкания в ходе ремонтных работ. Для этого просто откройте капот и отключите клеммы от аккумуляторной батареи.
Затем вам нужно будет демонтировать защитный чехол с рулевого колеса. Для этого просто открутите болты, которые крепят две части накладки.
На следующем этапе производится снятие старого кардана руля, а также монтаж новой детали, которая идет в комплекте к купленной системе.
Выполнив эти действия, вам нужно будет с помощью дрели просверлить отверстия для фиксации электроусилителя. В зависимости от конструктивных особенностей нового ЭУР, отверстия могут быть разными, поэтому на данном этапе необходимо воспользоваться инструкцией по установке, которая должна идти в комплекте.
Когда отверстия будут просверлены, электроусилитель необходимо зафиксировать.
Далее, производится подключение проводов от датчиков оборотов, а также скорости. При подключении будьте внимательны — нельзя допустить наличие оголенных проводов в электроцепи, поэтому все кабеля нужно тщательно заизолировать.
После выполнения этих действия производится подключение цепи питания узла, помните о том, что электроцепь должна включать в себя предохранительный элемент.
Собственно, на этом процесс монтажа системы электроусилителя можно считать завершенным. Вам остается только установить на место защитные накладки руля и закрутить все болты, открученные ранее. Затем подключаются аккумуляторные клеммы и проверяется работоспособность системы. Если в работе электроусилителя возникли проблемы, то необходимо проверить правильность установки, а также удостовериться в том, что вы не допустили ошибок при подключении проводов. Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильный монтаж проводки.

Цена вопроса

Стоимость устройства зависит от его производителя, а также магазина, где вы покупаете товар.

ВАЗовская “классика” не предусматривает такой опции, как усилитель руля. Если при движении по дороге управление не требует особых усилий, крутить руль на малой скорости, маневрируя на парковке, достаточно тяжело. Чтобы крутить руль “одним пальцем”, можно установить электроусилитель руля на ВАЗ 2107. При кажущейся сложности устройства монтаж и подключение не требуют особенных навыков и не занимает слишком много времени. Для установки усилителя руля понадобится комплект ключей, дрель и электроусилитель с проводами и крепежными деталями.

Для чего ставят ЭУР на ВАЗ 2107

Электроусилитель на “семерку” устанавливают в таких случаях:

для облегчения управления, когда машиной управляет представительница прекрасного пола;
для безопасности, удобства и комфорта управления;
в качестве элемента тюнинга автомобиля;
чтобы облегчить управление автомобилем пожилым людям или людям с проблемами здоровья.

Типы усилителей рулевого управления

На современных машинах применяются два типа усилителей: гидравлический и электрический (электромеханический) усилители руля. Сокращенно — ГУР и ЭУР.

В основе работы ГУР лежит использование давления рабочей жидкости (масла). В систему гидроусилителя входит насос, подающие трубы, резервуар и масло. Насос создает давление масла, которое воздействует на механизм, облегчая поворот колес при повороте рулевого колеса. Конструкция такого усилителя достаточно сложная, монтаж — трудоемкий, а сам усилитель требует регулярного обслуживания. Только при выполнении этих условий ГУР будет радовать легкостью и мягкостью работы.

Установка ГУР на машину, конструкция которой не предусматривает усилителя рулевого управления — сложная и очень дорогая процедура, требующая установки дополнительных деталей и внесения серьезных изменений в конструкцию рулевого управления. Поэтому установки гидравлического усилителя на ВАЗ 2107 не оправдана.

Электромеханический усилитель прекрасно справляется со своими функциями и стоит почти вдвое дешевле, чем ГУР. Монтаж ЭУР на ВАЗ 2107 не отличается большой трудоемкостью и не вызывает особых сложностей. Электроусилитель руля не требует периодического проведения ТО и отличается большей надежностью и долговечностью, чем ГУР. Для его работы не нужны специальные жидкости и насосы, достаточно подключения узла у бортовой сети автомобиля. Поэтому именно этот тип усилителей рулевого управления владельцы “семерок” устанавливают на свои автомобили.

Электроусилитель руля на ВАЗ 2107: совместимость и комплектация

Электроусилители, которые можно установить на “семерку”, выпускает завод “Авиаагрегат”, находящийся в Махачкале. ЭУР предназначается для установки на ВАЗ 21214, но конструкция позволяет применять его в рулевом управлении любой “классики”. Электроусилитель крепится непосредственно на рулевой колонке авто.

В комплект поставки ЭУР входят:

механизм электроусилителя;
кронштейн для крепления ЭУР на руль ВАЗ 2107;
промежуточный кардан;
провода;
крепеж;
декоративный жгут.

Электроусилитель на ВАЗ 2107 работает по следующей схеме: электродвигатель срабатывает синхронно с поворотом руля водителем, создавая дополнительный момент, снижающий усилие для поворота колес. Коэффициент усиления ЭУР составляет 5,7, то есть после установки ЭУР вместо усилия до 20 кг достаточно будет усилий до 3,5 кг.

В работе усилителя используется принцип обратной связи. Выглядит это так:

датчик момента определяет факт поворота руля водителем и направление, в котором вращается руль на ВАЗ 2107;
модуль управления ЭУР считывает данные об оборотах двигателя, скорости движения, положении ключа зажигания, обрабатывает согласно заложенной программе и выдает управляющий сигнал на электродвигатель;
электродвигатель вращает кардан руля, облегчая усилия водителя.

Датчик скорости обеспечивает соответствие коэффициента усиления текущей скорости движения автомобиля. На малых скоростях усиление руля ниже, повернуть его становится тяжелее, а при движении с большой скоростью требуется меньше усилий, чтобы провернуть руль.

Электроусилитель начинает работать спустя 5 секунд после включения зажигания автомобиля.

При появлении признаков неисправности ЭУР автоматика отключает его, переводя автомобиль в стандартный ручной режим управления, что обеспечивает 100% безопасность при поломке.

Установка ЭУР на ВАЗ 2107

Перед началом работ необходимо снять клеммы с АКБ, чтобы избежать возможного замыкания.

Порядок установки ЭУР следующий:

Практически все операции по монтажу и подключению ЭУР проводятся и салона машины. Работа занимает 2-3 часа. Гарантия на ЭУР махачкалинского завода составляет 1 год. Этот оптимальный вариант усилителя по соотношению цена-качество.

Примечание: на ВАЗ 2107 можно установить ЭУР от “Приоры”. Для этого необходимо изготовить или купить специальную переходную пластинку и кардан.

Техосмотр после установки ЭУР на ВАЗ 2107

Установка электроусилителя формально считается внесением изменений в конструкцию автомобиля и является препятствием для прохождения ТО без соответствующих сертификатов соответствия. Скрыть факт установки ЭУР на ВАЗ 2107 не удастся — устройство четко проявляет себя при проверке люфта рулевого колеса. Это может стать основанием для отказа в выдаче бумаги о прохождении обязательного техосмотра.

Чтобы пройти техосмотр в соответствии с законом, необходимо найти официальное письмо завода-производителя о соответствии данной модели ЭУР требованиям для установки на ВАЗ 2107. Данное письмо (копию) необходимо иметь с собой при прохождении техосмотра автомобиля.

Также для ТО необходим документ, подтверждающий установку ЭУР на сертифицированном ВАЗ автосервисе.

При наличии этих двух документов сотрудники станции проведения техосмотра не имеют права отказать в выдаче сертификата. В конфликтной ситуации следует потребовать письменный отказ с указанием причин.

Монтаж системы ГУР должен осуществляться специалистами автосервиса, а владельцу выдается на руки специальный документ. Акт выполненных работ предоставляется в регистрационно-экзаменационное отделение дорожной полиции, и на его основании вносятся изменения в ПТС. В ходе проведения установки необходимо строго соблюдать инструкцию, прилагаемую к оборудованию.

Пошаговое проведение работ по монтажу гидроусилителя руля на ВАЗ-2107:

автомобиль загоняется на смотровую яму или подъемник, передняя часть подвешивается, демонтируются колеса;
с помощью специального оборудования от сошки рулевой машинки отсоединяются наконечники тяг;
в салоне машины раскручивается шлицевое стыкование и извлекается вал, на котором установлено рулевое колесо;
болты, фиксирующие машинку к лонжерону, отпускаются, и механизм снимается;
на освободившееся место крепится новый редуктор с исполнительным гидроцилиндром;
на блоке цилиндров двигателя устанавливается насос, обеспечивающий нужное давление масла в конструкции. Через шкив коленчатого вала перекидывается приводной ремень и натягивается, как указано в инструкции;
на следующем этапе осуществляется монтаж шлангов высокого давления и трубопроводов, их подключение к исполнительному механизму и компрессору;
в систему заливается эксплуатационная жидкость (1,8 литра), и оборудование проверяется на герметичность соединений

В заключение процесса гидравлический корпус нужно прокачать, чтобы удалить из него оставшийся воздух. Для этого требуется несколько раз вывернуть руль до упора в обе стороны. После этих действий осуществляется пробный первый запуск двигателя и проверка системы на предмет работоспособности. Усилие на руле должно резко начать уменьшаться почти сразу после пуска.

Для дальнейшей эксплуатации модели ВАЗ-2107 проводится проверка углов установки колес на специальном стенде. При необходимости развал и схождение регулируются и приводятся к характеристикам, установленным технически паспортом. Следует помнить о том, что гидроусилитель руля дает возможность совершать маневры при малой скорости и проворачивать рулевое колесо даже на месте без особых усилий.

Какие бывают усилители руля?

ГУР — гидроусилитель руля. Данный усилитель работает за счет давления масла. Конструкция и монтаж такого оборудования достаточно сложны, да и уход за таким усилителем нужен постоянный. Если все делать правильно, то ГУР будет вас радовать плавным ходом рулевого колеса.
Электроусилитель руля (электромеханический) отлично справляется с нагрузкой, его установка намного легче и быстрее. На ВАЗ 2107 он работает так же эффективно, как и масляный ГУР. Наверное самое главное – он работает по принципу «установил и забыл». Электроусилитель работает от бортовой системы питания 12 В (максимальный ток 50А).

Что входит в комплект ЭУР?

сам усилитель;
промежуточный кардан;
кронштейн для крепления на рулевую колонку;
дополнительные детали — крепеж, провода и декоративный кожух.

Как работает электроусилитель руля?

Принцип его работы сложный, это использование обратной связи:

Датчик момента улавливает приложение силы на руль водителем и его направления и преобразует импульсы в электрический сигнал; кроме датчика момента есть еще датчики скорости автомобиля, оборотов коленвала, положения ключа зажигания и др., каждый из них также формирует сигнал и отсылает его в блок управления.
Блок управления выдаёт суммирующий сигнал, который поступает на электродвигатель ЭУР.
Электродвигатель делает «обратную работу», превращая электрический сигнал в движение руля.

Спустя 3-5 секунд после включения зажигания, ЭУР начинает работать.

Установка ЭУР на ВАЗ 2107

отсоединяем «массу» с АКБ.
меняем кардан в колонке рулевого управления, на кардан из комплекта;
сверлим крепёжные посадочные отверстия, размеры и расположение в приложенной схеме;
проводим плюсовой провод питания, провода датчиков скорости и коленвала, ставим предохранитель.
ставим защитный кожух.

Вся работа занимает примерно 2-3 часа.

Гарантия на данное изделие составляет 1 год со дня покупки.

Установка электроусилителя руля на ВАЗ: Видео

чтобы крутить руль «одним пальцем. Подробное руководство по установке электроусилителя руля

ЭУР или электроусилитель рулевого колеса сегодня ставится на многие современные автомобили. Это устройство позволяет обеспечить более комфортное и удобное управление автомобилем. Соответственно, многие автовладельцы, машины которых не оборудованы этой системой, принимают решение о самостоятельнзаой установке узла. Из этого материала вы узнаете, как установить на ВАЗ 2107 и какова средняя стоимость такой системы.

[ Скрыть ]

Типы усилителей рулевого управления

Если вы решили обустроить свой автомобиль усилителем, то у вас есть несколько вариантов – дорогой и более дешевый:

Гидроусилитель руля на ВАЗ 2107 – более дорогой вариант. Такая система состоит из насоса, подающих магистралей, патрубка и резервуара для рабочей жидкости. В данном случае рабочей жидкостью является масло, которое находится в системе под давлением. Процедура установки достаточно сложная, как и сама конструкция системы, также автовладельцу придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, ставить такой узел нет смысла, поскольку его стоимость составляет практически половину цены на б/у 2107.
Более дешевый и более подходящий вариант для «семерки» – это электроусилитель. На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более, что его установка более простая. По факту ЭУР работает на «семерках» практически так же эффективно, как и гидроусилитель. Следует отметить, что основным достоинством такой системы является отсутствие необходимости регулярного обслуживания. ЭУР на ВАЗ подключается к бортовой сети, поскольку его работа требует 12-вольтного напряжения.

Целесообразность установки ЭУР

Ставить электроусилитель рулевого колеса на 2107 или нет – личное дело каждого. Перед покупкой нужно взвесить множество факторов, среди которых финансовые возможности и целесообразность этого действия. Если автомобилем, кроме мужчины, управляют женщины или, к примеру, старики, то для них установка ЭУР будет немаловажным фактором, определяющим комфорт при управлении машиной. Разумеется, если вам не жалко тех денег, которые вы отдадите за покупку.

Подробное руководство по установке электроусилителя руля

Купить электроусилитель сегодня – не проблема, для этого достаточно обратиться в любой специализированный магазин. Конструктивные особенности «семерки» допускают установку электроусилителя от Лады Приоры. Но перед тем, как приобрести этот узел, нужно учесть, что для монтажа потребуется сделать или дополнительно купить кардан, а также переходную пластину. Подробно описывать весь процесс мы не будем, поскольку если вы понимаете, о чем идет речь, то приведенной ниже инструкции будет достаточно для правильной и полноценной установки системы (автор видео – канал Anton Mariyan).

Итак, как производится процедура установки:

Для начала следует полностью обесточить бортовую сеть, чтобы не допустить возможного замыкания в ходе ремонтных работ. Для этого просто откройте капот и отключите клеммы от аккумуляторной батареи.
Затем вам нужно будет демонтировать защитный чехол с рулевого колеса. Для этого просто открутите болты, которые крепят две части накладки.
На следующем этапе производится снятие старого кардана руля, а также монтаж новой детали, которая идет в комплекте к купленной системе.
Выполнив эти действия, вам нужно будет с помощью дрели просверлить отверстия для фиксации электроусилителя. В зависимости от конструктивных особенностей нового ЭУР, отверстия могут быть разными, поэтому на данном этапе необходимо воспользоваться инструкцией по установке, которая должна идти в комплекте.
Когда отверстия будут просверлены, электроусилитель необходимо зафиксировать.
Далее, производится подключение проводов от датчиков оборотов, а также скорости. При подключении будьте внимательны – нельзя допустить наличие оголенных проводов в электроцепи, поэтому все кабеля нужно тщательно заизолировать.
После выполнения этих действия производится подключение цепи питания узла, помните о том, что электроцепь должна включать в себя предохранительный элемент.
Собственно, на этом процесс монтажа системы электроусилителя можно считать завершенным. Вам остается только установить на место защитные накладки руля и закрутить все болты, открученные ранее. Затем подключаются аккумуляторные клеммы и проверяется работоспособность системы. Если в работе электроусилителя возникли проблемы, то необходимо проверить правильность установки, а также удостовериться в том, что вы не допустили ошибок при подключении проводов. Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильный монтаж проводки.

Цена вопроса

Стоимость устройства зависит от его производителя, а также магазина, где вы покупаете товар.

ГУР предназначается для облегчения усилий водителя при направлении руля в необходимое положение. Используя усилитель руля, траектория движения машины приобретает устойчивость и однозначность. Гидроусилитель руля сделан таким образом, что при его отказе, руль остается немного подвижным, но значительно утяжеляется. Несмотря на то что они делают управление более удобным, большинство автомобильных заводов выпускают свои модели без гидравлического усилителя руля. А опытные автомобилисты устанавливают ГУР собственными силами. Именно о том, как произвести установку системы усилителя вы узнаете из этой статьи.

Процесс установки гидроусилителя руля на ваз классику.

Установка гидроусилителя руля на ВАЗ 2106 является не особо тяжелой и с ней справится даже не опытный водитель. Первоначально вам требуется убедиться, что комплект гидроусилителя полностью укомплектован и все его части у вас имеются в наличии. Комплект гидроусилителя состоит из насоса, шкива, рулевого редуктора, гидравлического цилиндра, а также бачка и шлангов для давления.
Далее переходим к непосредственной установке. Устанавливаем кронштейн насоса прямо на головку блока цилиндра, а затем закрепляем насос. Далее меняем шкив коленвала, чтобы он подходил к приводу насоса. Необходимо помнить, что привод насоса должен проходить через ремень, а не через цепь. После следует приступать к смене рулевого редуктора. В этой стадии вам необходимо немного усовершенствовать конструкцию. Чтобы установить редуктор необходимо сделать отверстия на щитке автомобиля.

Далее выбираем место для того чтобы установить расширительный бачок. Устанавливаем гидравлический цилиндр. При его установке необходимо руководствоваться специальной инструкцией, которая идет в комплекте с гидроусилителем .

После всех этих действий соединяем систему вместе со шлангами высокого давления. Они не должны тереться друг о друга и о другие части. Заливаем масло в гидроусилитель и расширительный бачок, и приступаем к прокачке системы.

Сегодня речь пойдет об устройствах, понижающих усилия на руле. Обратим внимание на усилители руля, которые предназначены для установки на автомобиль ВАЗ 2107.

Легкий руль – модернизированный рулевой механизм без дополнительных приводов. Основным плюсом является то, что установка не требует профессиональных навыков. Устанавливается «легкий руль» на место обычного редуктора ВАЗ.

Гидроусилитель руля для ВАЗ 2107 состоит из насоса, трубок, шлангов, масляного резервуара и масла. Он требует постоянного обслуживания. Но если следить за состоянием ГУР, то с назначенной задачей он справиться. Цена его высокая, потому мало кто приобретает гидроусилитель на машину, если он не предусмотрен стандартной комплектацией.

Методика теста гидроусилителя руля.

Мы проводили испытания так: в машине без усилителя руля измерили динамометрическим ключом усилия на руле и динамометром измерили усилия, который передается сквозь рулевую систему на колесо. Потом установили усилитель и измеряли в тех же условиях. Мы обращали внимание на поведение усилителя при парковке и при высокой скорости.

Установка гидроусилителя руля на автомобиль ВАЗ. При тестировании обратили внимание на установку усилителя руля на ВАЗ. Это тревожит и «мастеров на все руки», и тех, кто желает знать, чему подвергается машина при монтаже. Ведь жизнь водителя, пассажиров и окружающих людей напрямую зависит от точной работы системы рулевого управления.

Легкий руль.

Особенности устройства: внешность у него стандартная. Внутри него имеется третья опора для вала, позволяющая понизить изгибающий момент и чувствительность ударов, передающиеся на рулевое колесо. Бронзовые втулки заменены игольчатыми подшипниками.

В маятниковом рычаге тяги имеются шариковые подшипники качения, понижающие трение и износ.
Установка усилителя руля на автомобиль ВАЗ: перед установкой регулировка не нужна. Редуктор и маятниковый рычаг монтируются на штатные посадочные места. Отворачиваем гайки, снимаем старый механизм и ставим новый.

Изменения в конструкции: под капотом ничего не меняется. Нововведения, которые улучшают эксплуатационные показатели, располагаются внутри корпуса редуктора. Никто из сотрудников ГИБДД при прохождении технического осмотра не скажет, что вы незаконно вмешались в конструкцию автомобиля.
Работа данного устройства ощущается при малых скоростях, автомобиль становится более маневренным. Стало легче удерживать руль на поворотах при высокой скорости.

Срок гарантии: 6 месяцев с момента приобретения.

Плюсы: понижает усилия на руле практически в два раза, не требует профессиональных навыков при установке, не вносит внешних изменений в конструкцию автомобиля, не требует в течение длительного времени дополнительного обслуживания, срок службы больше, чем у штатного редуктора.

Минусы: мало ощутима работа во время парковки.

Общая оценка: желанные изменения за небольшие деньги.

Гидроусилитель руля на автомобиль ВАЗ 2107.

Особенности изделия: гидроусилитель руля для ВАЗ состоит из: насоса (обеспечивающий циркуляцию рабочей жидкости и давление), рулевого редуктора с распределителем (направляющий поток масла в нужную полость гидроцилиндра или назад в бачок), гидроцилиндра (преобразовывает давление жидкости в передвижение штока и поршня), масла, передающего усилие от насоса к гидроцилиндру и смазывающего все пары трения. Масло находится в пластиковом бачке со вмонтированным фильтрующим веществом, в пробке которого имеется щуп который определяет уровень жидкости. Все узлы объединяют шланги высокого давления, они снабжают циркуляцию жидкости в системе усилителя.

Установка ГУРа: Самое сложное – замена редуктора. Вам нужно вырезать дыру в щитке передка и подвергнуть доработке сошку. Для установки нужно будет установить кронштейн, к которому прикручивается насос гидроусилителя руля, на головку блока цилиндров. Потом поменять на коленчатом валу шкив, при этом обеспечивая привод насосу через ременную передачу. Затем надо придумать, куда установить расширительный бачок. И объединить все шлангами и залить масло. В установочном комплекте имеется необходимая подробная инструкция.

Изменения в конструкции: В моторном отсеке прибавляются дополнительные механизмы. Есть место для их размещения, но при проведении других работ поставленные детали могут мешаться. Это на безопасность почти не влияет, но настораживает.

Работа ГУРа: Вся система постоянно работает при работающем двигателе, даже если не вращаются колеса. При этом изнашиваются детали, и увеличивается расход топлива. Здесь насос работает на прокачку жидкости в системе.

Снизились обороты руля «от упора до упора» и повысилась маневренность, при любой скорости. Смягчились удары, которые передаются на руль от неровностей дороги, что является комфортом при езде по ухабам.
Чем выше сопротивление повороту колес, тем больше давление в цилиндре, и руль будет «легким». Следовательно, при понижении трения покрышки момент на руле повышается, за счет этого лучше чувствуешь дорогу.

Если гидравлическая система вышла из строя, возможность управления машиной остается. Но не рекомендуется эксплуатирование долго с испорченным насосом. Это приведет к быстрому износу деталей, поскольку они не предназначены на такой режим работы. Также не рекомендуется удерживать рулевое колесо более 5 секунд в крайнем положении. Может перегреться масло и изделие сломается. Ремонт возможен только в специальных мастерских.
Если желаете, для того, чтобы ваш усилитель работал длительное время исправно, то регулярно делайте следующее: проверяйте уровень масла в бачке; следите за герметичностью системы. Нужно проверять и при необходимости настраивать натяжение ремня привода насоса; сменять раз 1,5- 2 года фильтрующий элемент и масло.

Срок гарантии: 12 месяцев с момента приобретения.

Плюсы: понижение усилия на рулевом колесе; уменьшение оборотов рулевого колеса.

Минусы: сложности при монтаже, существенно меняет рулевую систему машины, при использовании требует периодического обслуживания и внимания, высокая цена.

Общая оценка: Необходимо взвесить «за» и «против» и окончательно принять решение стоит ли игра свеч?

Преимущества использования электроусилителя

Повышение уровня безопасности, комфорта и удобства управления автомобилем.
Облегчение управления во время маневрирования. Это особенно полезно для женщин, пожилых людей, начинающих водителей, которым тяжело вращать тугой руль.
Электроусилитель выступает как элемент тюнинга.

Почему не гидравлический?

Можно выделить два типа усилителей рулевого управления:

Электромеханический.
Гидравлический.

Электрический усилитель

Комплектация

Непосредственно электроусилитель.
Промежуточный карданный вал.
Крепежи.
Электропроводка.
Кронштейны крепежа электроусилителя на руле «семёрки».
Декоративный жгут.

Как работает электроусилитель

При помощи датчика момента определяется, в каком направлении вращает руль водитель.
Блок управления позволяет считывать все данные, которые касаются частоты вращения двигателя и скорости движения автомобиля.
При помощи электродвигателя вращается карданный вал рулевого механизма. В итоге усилие, необходимое для поворота руля, уменьшается.

Монтаж электроусилителя на «семерку»

Чтобы установить электроусилитель руля на 2107, вам необходимо выполнить следующие действия:

Отключите аккумулятор на батарею, чтобы не возникло короткого замыкания при проведении работ.
Выкрутите винты, которыми закреплен чехол на рулевой колонке.
Снимите кардан рулевого управления, на его место поставьте новый, который находится в комплекте устройства.
В инструкции обязательно найдёте схему, по которой необходимо высверлить отверстия, с помощью которых будет закреплен корпус усилителя.
Закрепите весь механизм.
Произведите подключение проводов, идущих от датчиков частоты вращения двигателя и скорости.
Подключите питание устройства, используя предохранитель.
Затем необходимо установить на место кожух и произвести подключение клемм аккумуляторной батареи.

Как пройти техосмотр

Частичный демонтаж торпеды для установки ЭУР

Прежде чем приступить к данной работе, следует выяснить принцип действия ЭУР. Усилитель руля — это важный элемент в управлении любым автомобилем. Его задача заключается в создании дополнительных усилий при повороте рулевого колеса за счет наличия электрического привода. В современных автомобилях устанавливают электроусилитель руля.

К основным его преимуществам автомеханики относят:

удобная регулировка технических характеристик управления,
наличие высокой информативности,
надежность,
значительная экономия используемого топлива.

Необходимо отметить, что ЭУР имеет 2 схемы: передача усилий электродвигателя на вал руля либо рейку рулевого колеса. Автомеханики выделяют 2 системы такого усилителя.

С 2 шестернями, представленными в виде единого блока, в котором объединены рулевая конструкция и усилитель руля. В последнем элементе находится электродвигатель асинхронного типа. Рейка оснащена 2 участками зубьев, один из которых считается приводом усилителя.
С параллельным приводом — передает усилия от электродвигателя на рулевую конструкцию за счет ременной передачи. В этом случае усилие одновременно передается на рейку рулевого колеса и на вал.

Главные детали усилителя руля

К основным элементам данной конструкции можно отнести:

торсионный и рулевой вал,
электродвигатель,
бесконтактный датчик крутящего моменты,
датчик положения ротора.

Что касается управления ЭУР, то оно состоит из следующих элементов.

Входных датчиков, имеющих прямое отношение к крутящему моменту и определению угла поворота на рулевом колесе.
Исполняющего устройства — к нему поступают сигналы управления, которые вырабатываются специальной программой.
Блока управления — обрабатывает сигнал существующих датчиков.

Усилитель в сборе

Руль с электроусилителем обеспечивает управление машиной в следующих режимах:

при поворотах,
поворот на незначительной и большой скорости,
возвращение колес в среднее положение и их поддержка в этом состоянии.

Монтаж электроусилителя руля на ВАЗ 2107 необходим, так как с помощью этого устройства поворачивается рулевое колесо. За счет торсина крутящий момент передается на рулевую систему. При этом замеряется закрутка торсина и угол поворота данного колеса. Для этого используются специальные датчики. Полученные данные передаются ЭБУ. Таким образом поддерживается работа электродвигателя в необходимом режиме. Далее крутящий момент поступает к рулевому механизму и ведущим колесам.

Поворот на малых скоростях характерен для парковки машины. При этом угол поворота рулевого колеса большой. Электронная система управления обеспечивает крутящий момент за счет максимальной работы в электродвигателе.

При езде на большой скорости ЭУР обеспечивает минимальный уровень крутящего момента. Чтобы вернуть колеса в среднее положение, потребуется увеличить реактивное усилие, возникающие при повороте. Для поддержки колес в определенном положении система управления самостоятельно корректирует их направление.

Этапы выполнения работ

Из-за отсутствия ЭУР на машине многие автовладельцы решают поставить усилитель руля на ВАЗ 2107 своими руками. Автомеханики считают, что ЭУР Приоры или Нивы зачастую выходит из строя. В некоторых случаях клинит руль. Такие неполадки опасны при движении машины. Поэтому рекомендуется отдавать предпочтение заводским электроусилителям.

В любом случае потребуется настроить датчик скорости КПП. В противном случае при трогании ВАЗа с места и при движении на небольших скоростях водитель не сможет заметить каких-либо изменений. Таким образом, крутить руль будет тяжело. При наборе высокой скорости руль будет поддаваться автовладельцу с незначительным сопротивлением.

Если отсутствует датчик скорости, его придется поставить. Он должен иметь 6-импульсную проходную от Нивы 214. Как правило, это входит в заводскую комплектацию. К другим конструктивным изменениям, которые потребуется выполнить, специалисты относят:

перенос другого троса подсоса, который входит в комплект к электроусилителю ВАЗа 2108,
замена редуктора — потребуется взять данный агрегат с коротким валом червяка, при этом сошка должна быть родной,
при наличии у 2107 контактной системы зажигания потребуется установить своими руками диод MUR1100E.

В комплект ЭУР для «семерки» входят следующие элементы.

Датчик скорости.
Крепежные детали.
Трос подсоса.
Замок зажигания, переключатели подрулевые, кожух от рулевой колонки — данные детали должны быть от 2110.
Инструкция по монтажу и паспорт на электроусилитель руля на ВАЗ.

Электроусилитель руля на ВАЗ 2106

Электроусилитель руля на ВАЗ 2106 считается излишеством, но, как известно, прогресс идет вперёд. И двигатель его – лень. Всем хочется крутить рулевое колесо одним пальцем не напрягаясь.

Штатно ВАЗ 2106 никаких усилений руля не предполагает. Между тем его рулевой механизм вполне поддаётся модернизации. На ВАЗ 2106 может быть поставлен гидроусилитель руля, что потребует немалых усилий. Можно поставить улучшенный редуктор «лёгкий руль» от фирмы ООО «Актуал», что гораздо проще. Но этот вариант больше похож на автомобильное шулерство, эффекту от этого «лёгкого руля» – мизер.

Оптимальное решение

Наиболее оптимальный вариант для облегчения вращения рулевого колеса установить на авто электроусилитель руля на ВАЗ 2106 производства тольятинской компании «Электроруль» (в прошлом «Авиаагрегат-Т»). Собственно речь идет не столько об установке самого электромоторчика, сколько о полной модернизации рулевой системы.

Изделие компании «Электроруль» включает: новую рулевую колонку со смонтированным на ней электродвигателем, червячный редуктор и управляющий блок.

Ещё понадобятся:

комплект проводов усилителя,
крепежный комплект,
кардан руля (можно оставить старый), э
лектрический датчик скорости, комплект проводов для датчика скорости,
длинный трос подсоса,
кронштейн.

Электроусилитель управляется электроникой, использующей данные датчика скорости. Рулевая колонка с электроусилителем устанавливается на место штатной рулевой колонки. На это уходит полтора-два часа. Такой подход весьма рационален, так как нет необходимости стыковать многие разрозненные механизмы, что в автомобилях ВАЗ не просто.

Потраченные усилия себя оправдают. Эффект от электроусилителя в наибольшей степени заметен на малых скоростях. Известно, что ВАЗ 2106 имеет довольно тугой руль, теперь рулевое колесо можно вращать одним пальцем.

Электроника усилителя компании «Электроруль» настроена таким образом, что теперь, если машина стоит или медленно движется, то электроусилитель выдаёт максимальное усилие. При росте скорости автоматика пропорционально снижает дополнительное усилие и руль «не пропадает», а остаётся чувствительным для водителя, т.е. информативность руля не снижается.

Также электроусилитель умеет по команде возвращать вывернутый руль в исходное состояние. Электроусилитель руля производства компании «Электроруль» уменьшает усилие необходимое для вращения рулевого колеса с 22 до 3,5 кГс.

Можно ли поставить гидроусилитель руля на ВАЗ 2107. Установка и подключение гидроусилителя руля на «Семерку»: крутить руль »одним пальцем. Видео: процесс установки

Автомобили классической серии разработки ВАЗ особо не балуют наших соотечественников дополнительным оборудованием. ГУР на ВАЗ 2107 серийно не устанавливался, ни одна из заднеприводных моделей этого производителя не может похвастаться такой доработкой.Дополнительное оборудование, снижающее нагрузку на водителя и облегчающее вождение, устанавливается только в качестве опции.

ГУР для семерки специально спроектирован и изготовлен на одном из заводов АвтоВАЗа. Комплект успешно прошел испытания и допущен к применению на автомобилях данной модели. Следует помнить, что эксплуатация автомобилей с внесенными в систему рулевого управления изменениями самостоятельно запрещена, по сути, это ограничение на использование несертифицированного оборудования.

Рулевое устройство

«Семерка» относится к категории автомобилей с задним приводом, в передней подвеске используется компоновка с двумя парами поперечных рычагов. Рулевое управление машины в стандартной комплектации без гидроусилителя состоит из следующих узлов и механизмов:

системы трех тяг с наконечниками;
рулевой механизм;
маятник;
шкворни со стержнями.

Рулевой механизм с червячным редуктором; его сошки соединены промежуточным звеном с аналогичной частью маятника.Он обеспечивает одновременный поворот обоих узлов на определенный угол. Наружные звенья, передающие усилие на цапфы колес, состоят из двух частей. С их помощью устанавливается угол схождения передних колес.

Возможности модернизации

Установка сертифицированного усилителя рулевого управления делает рулевое управление более комфортным и подходящим для женщин и пожилых водителей. Их немало среди автовладельцев, владеющих одним из самых распространенных автомобилей в нашей стране — «семеркой».Усилия на руле для них явно непосильные, особенно при маневрировании на малой скорости или повороте колес на месте.

Установка комплекта дополнительного оборудования позволяет успешно решить эту проблему. Приобрести механизмы можно в розничной сети или через Интернет. При покупке важно убедиться, что предлагаемый комплект имеет технический паспорт, заверенный мокрой печатью предприятия производителя. Кроме того, требуется специальный сертификат, все вышеперечисленные документы необходимы для внесения изменений в ПТС,

Комплект оборудования

При покупке гидроусилителя руля на ВАЗ 2107 необходимо проверить наличие узлов и агрегатов согласно к списку ниже:

насос гидроусилителя рулевого управления со шкивом;
расширительный бачок;
редуктор с сервоприводом;
гидроцилиндр;
комплект рукавов и трубопроводов высокого давления.

Помимо оборудования необходимо приобрести специальную рабочую жидкость для гидросистем. Маркируется ATF, использование некачественных масел приводит к быстрому выходу оборудования из строя.

Установка гидроусилителя руля

Установка комплекта гидроусилителя руля должна производиться в авторизованном сервисном центре, при этом владельцу выдается специальный документ. Акт выполненных работ представляется в отдел регистрации и экспертизы ГИБДД и является основанием для внесения изменений в ПТС.Во время эксплуатации следует строго придерживаться инструкции, прилагаемой к оборудованию.

Последовательность работ по установке гидроусилителя руля на автомобиль ВАЗ 2107 следующая:

Машину загоняют на подъемник или смотровую яму, передняя часть подвешивается, колеса снимаются.
С помощью специальных приспособлений концы тяги отсоединяются от сошек рулевого механизма.
Внутри автомобиля раскручивается шлицевое соединение и отпускается вал, на котором установлено рулевое колесо.
Освобождаются болты крепления машины к лонжерону, после чего механизм снимается и убирается.
На освободившееся место устанавливается новая коробка передач с исполнительным гидроцилиндром.
На блоке цилиндров на кронштейне установлен насос, обеспечивающий необходимое давление масла в системе. Приводной ремень набрасывается на шкив коленчатого вала и натягивается в соответствии с инструкцией.
Следующий этап — монтаж трубопроводов, рукавов высокого давления и их подключение к компрессору и приводу.
Система залита рабочей жидкостью в количестве около 1,8 литра и проверена на герметичность соединений.

Наконец, необходимо прокачать гидравлический контур, а точнее удалить из него оставшийся воздух. Для этого необходимо несколько раз повернуть руль до упора в одну сторону и несколько раз в другую. После этого проводится первый пробный пуск двигателя и проверка системы на работоспособность. Практически сразу после трогания с места должно резко снизиться усилие на руле.

Гидроусилитель руля — это уже не опция или роскошь, а стандартная комплектация всех современных автомобилей. Поскольку владельцы классических моделей ВАЗ не могут сказать, что у них современный автомобиль, этот вариант им недоступен. На этом можно было бы поставить жирную точку и включить руль 2107 до посинения. Все-таки отдадим должное дизайнерам. Не имея гидроусилителя руля, семерка управлялась достаточно хорошо, а мощность никогда не была абсолютной необходимостью.

Зачем нужен ГУР

Тем не менее, если появится возможность, почему бы не поставить ГУР на ВАЗ 2107? По крайней мере, справиться с этим хуже не станет.Для начала разберемся, что это за штука и зачем она нужна.

Потребность в гидроусилителе руля ощущается, когда после 12 часов активного руления по городу, при большом количестве поворотов, парковках и сложных маневрах просто отваливаются руки. Это нельзя объяснить, это нужно почувствовать, но лучше не чувствовать. В двух словах — зачем вам это нужно.

Актуальность гидроусилителя руля на классическом ВАЗ

Отечественные автопроизводители все еще находятся на стадии эмбрионального развития и просто не могут предложить какой-либо разумный способ добиться комфорта при вождении.На том же ВАЗе есть ряд контор, которые предлагают установку всего, что завод не поставил, но качество этих цацоков сомнительное, они дорогие и на них никто не может дать гарантии.

Но есть производители, которые разрабатывают дополнительное оборудование для допотопных ВАЗов, а владельцы уже устанавливают то, чего им не хватает в копейках, семерках и прочей архаичной ностальгической автомобильной прослойке.

Типы гидроусилителя

Поэтому сегодня мы поговорим об устройствах, снижающих усилие на рулевом колесе.Эта тема интересна с практической точки зрения, так как любой из усилителей, которые мы кратко рассмотрим, можно применить к ВАЗ 2107.

Гидроусилитель (ГУР)

ГУР — сложное и дорогое устройство. Его редко устанавливают на автомобили, для которых данный агрегат не предусмотрен конструкцией, но установка, конечно, возможна. ГУР состоит из насоса, системы шлангов, масляного бака и гидроредуктора, в который залита рабочая жидкость — масло.Эти устройства непросто установить и требуют периодического обслуживания.

Самый простой из всех гидроусилителей руля. Грубо говоря, это штатный рулевой привод с измененными параметрами. У червячной передачи просто изменились передаточные числа, в результате чего изменилось усилие на рулевом колесе. Установить такой усилитель несложно, он недорогой, толку от него мало.

Электроусилитель руля (EUR)

Электромеханический усилитель рулевого управления установлен непосредственно в рулевой колонке.Откуда берутся дополнительные усилия? От электродвигателя, создающего дополнительный крутящий момент. По эффективности не уступает гидроусилителю, а по простоте установки приравнивается к гидроусилителю. В процессе эксплуатации не требует обслуживания.

Установка гидроусилителя руля на ВАЗ 2107

Как мы уже говорили, многие конторы предлагают купить гидроусилитель руля на ВАЗ классику, да и на семерку тоже. Все они однотипные, и устанавливаются по одной схеме.Способ установки комплекта должен продаваться вместе с устройством в виде инструкции, но ничего нового там написано не будет.

Замена шкива коленвала на двойной для привода гидронасоса. Гидравлический насос необходим для обеспечения необходимого давления, при котором гидравлический редуктор может работать в штатном режиме. Насос приводится в действие клиноременной передачей от шкива коленчатого вала.
Замена рулевого механизма. Просто снимаем штатное рулевое управление, а на его место устанавливаем гидроредуктор, согласно схеме.
По схеме подключаем шланги, которые идут в комплекте с маслобаком, гидроредуктором и гидронасосом.

После установки нужно прокачать систему, после чего можно приступать к тестированию. Вы сами определите целесообразность этой операции, так как стоит такая вещь недешево. К тому же никто не может гарантировать достойное качество изготовления гидроусилителя руля, оказывается, на свои деньги вы покупаете другую проблему. В любом случае, если гидроусилитель вас радует, то он обязательно должен быть на вашей семерке.Берегите руки, и удачи на дорогах!

ВАЗ-2107, к которому привыкли тысячи соотечественников, по ряду показателей уступает зарубежным аналогам, поэтому автолюбители, желающие получить собственный автомобиль, производят настройку рулевой системы ВАЗ-2107 своими руками. Обдуманным и правильным тюнинговым решением можно считать установку гидроусилителя руля или электроусилителя руля. Благодаря грамотной модернизации в машине появится агрегат, за счет которого на колеса создается дополнительная сила при входе в поворот.Сделанная доработка приблизит отечественный автомобиль к классу более дорогих иномарок.

Тюнинг рулевого управления

Настройку рулевого управления ВАЗ-2107 можно начать с обоснованного решения о замене штатного руля на более спортивный, диаметром 320 мм. Такой агрегат даст автовладельцу множество преимуществ: во-первых, он сможет парковаться с большей маневренностью. На время модернизации руля не забудьте об установке безопасного стекла.

Тем автомобилистам, которые предпочитают спортивный тюнинг (малое количество граблей), стоит быть готовым заплатить за агрегат вдвое больше денег, чем за простое стандартное устройство. Однако после установки автомобиль получит возможность поворачивать колеса всего за два поворота рулевого колеса.

Третьим шагом к усовершенствованию машины может стать регулировка развала и схождения. Специалисты, много лет работающие с ВАЗом, увеличивают схождение и отрицательный развал передней оси. При этом обязательно обращать внимание на схождение задней колесной базы, которое, наоборот, должно уменьшаться.

Установка гидроусилителя руля

Если автомобилист желает внедрить на ВАЗ-2107 гидроусилитель руля, который завод-производитель не посчитал необходимым устанавливать на один из самых бюджетных автомобилей в мире, он может пойти одним из двух возможных путей. Сначала вы можете выбрать оптимальную рулевую рейку, которая имеет гидроусилитель руля, а затем решить вопрос о ее дальнейшем размещении в автомобиле. Правда, такое действие потребует огромных трудозатрат и средств. Во-вторых, что более целесообразно, в магазине автозапчастей можно купить готовый комплект, позволяющий производить над стационарной рулевой рейкой всякие полезнейшие манипуляции.

Приобретенный гидроусилитель руля на ВАЗ-2107 будет состоять из множества частей: насоса, шкива, рулевого механизма, гидроцилиндра, расширительного бачка и системы шлангов.

Для установки гидроусилителя руля на ВАЗ-2107 нужно начать с помпы, через которую осуществляется прокачка и создается определенное давление в агрегате. Этот насос нужно ставить на блок цилиндров, так как он будет работать за счет ременной передачи. Следующим шагом будет определение места расположения шкива коленчатого вала.Затем заменяется рулевой механизм. Автовладельцу следует заранее уточнить размер приобретаемого устройства, так как он, скорее всего, будет отличаться от заводского аналога, что может потребовать доработки места установки устройства.

При установке гидроусилителя руля в свой автомобиль следует внимательно отнестись к гидроцилиндру, который должен располагаться в автомобиле согласно инструкции. Дальнейшая модернизация заключается в размещении расширительного бака и последовательном соединении комплекса деталей с рукавами высокого давления.Установленный бачок должен быть укомплектован специальной жидкостью, предназначенной непосредственно для гидроусилителя руля. В результате проведенных манипуляций стоит прокачать систему.

Установка электроусилителя руля

Если автовладелец желает установить на ВАЗ-2107 электроусилитель, ему стоит отдать предпочтение заводским агрегатам. Перед настройкой и обновлением системы необходимо настроить датчик скорости трансмиссии. Это позволит избежать слишком резких движений рулевого управления.

Помимо прочего ЭУР, владельцу ТС необходимо будет установить новый трос воздушной заслонки (можно приобрести в комплекте за ЭУР для ВАЗ-2108), заменить коробку передач и установить диод MUR1100E.

Электроусилитель руля на ВАЗ-2107 при покупке готового комплекта подразумевает наличие датчика скорости, различных креплений, троса воздушной заслонки, замка зажигания, нескольких переключателей и кожуха для рулевой колонки.

На электроусилителе руля ВАЗ-2107 нужно начинать с переходной пластины и кардана.После снятия крестовины нужно выбрать кардан соответствующей длины. На сварную и собранную крестовину, а точнее на ее подшипники, нанесена новая смазка. После этого устанавливается рулевое устройство и подключается электрическая составляющая ЭУР. Красный провод должен идти к аккумулятору, а коричневый — к шпильке его крепления. Синий провод, отвечающий за замок зажигания, должен идти к оранжевому. Провода тахометра должны идти к микросхеме панели приборов, а соединительные элементы между датчиками скорости — к девятому контакту ЭБУ.

Заключение

Настройка рулевого управления ВАЗ-2107 требует от автомобилиста времени, денег, сил и определенных знаний. Однако грамотно проведенные доработки в системе рулевого управления транспортного средства улучшают поведение автомобиля на дороге, делая автомобиль более маневренным и управляемым водителем.

Рулевое колесо с ЭУР или электроусилителем сейчас устанавливается на многих современных автомобилях. Это устройство позволяет более комфортно и удобно управлять автомобилем.Соответственно, многие автовладельцы, автомобили которых не оборудованы данной системой, решают самостоятельно установить агрегат. Из этого материала вы узнаете, как установить на ВАЗ 2107 и какова средняя стоимость такой системы.

[Скрыть]

Типы гидроусилителя

Если вы решили оборудовать свой автомобиль усилителем, то у вас есть несколько вариантов — дороже и дешевле:

ГУР на ВАЗ 2107 — более дорогой вариант. Такая система состоит из насоса, подающих магистралей, патрубка и резервуара для рабочей жидкости.В этом случае рабочей жидкостью является масло, которое находится под давлением в системе. Процедура установки довольно сложная, как и конструкция самой системы, и автовладельцу также придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, устанавливать такой агрегат нет смысла, так как его стоимость почти вдвое ниже цены 2107 б / у.
Более дешевый и подходящий вариант для «семерки» — это электроусилитель. . На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более что его установка проще.На самом деле ЭУР работает на «семерках» почти так же эффективно, как и гидроусилитель. Следует отметить, что главное достоинство такой системы — отсутствие необходимости в регулярном обслуживании. ЭУР на ВАЗе подключается к бортовой сети, так как для его работы требуется напряжение 12 вольт.

Возможность установки

EUR

Ставить электроусилитель руля на 2107 или нет — личное дело каждого. Перед покупкой нужно взвесить множество факторов, в том числе финансовые возможности и целесообразность этого действия.Если автомобилем, помимо мужчины, управляют женщины или, например, старики, то для них установка ЭУР станет важным фактором, определяющим комфорт при управлении автомобилем. Конечно, если вам не жалко денег, которые вы отдаете за покупку.

Подробное руководство по установке электроусилителя рулевого управления

Купить электрический усилитель сегодня не проблема; Достаточно обратиться в любой специализированный магазин. Конструктивные особенности «семерки» допускают установку электроусилителя от Lada Priora.Но перед тем, как приобрести данный агрегат, нужно учесть, что для установки потребуется изготовить или дополнительно купить кардан, а также переходную пластину. Мы не будем подробно описывать весь процесс, потому что если вы понимаете, о чем идет речь, то приведенной ниже инструкции будет достаточно для правильной и полной установки системы (автор видео — канал Антона Марьяна).

Если вы впервые столкнулись с необходимостью установки, то лучше будет обратиться за помощью в этом вопросе к квалифицированным специалистам.Ведь при допущенных ошибках избавиться от неисправностей может быть проблематично, поэтому при отсутствии опыта лучше сразу доверить это дело профессионалам.

Итак, как проходит процедура монтажа:

Для начала следует полностью обесточить бортовую сеть, чтобы не допустить возможного короткого замыкания во время ремонтных работ. Для этого достаточно просто открыть капот и отсоединить клеммы от АКБ.
Затем вам нужно будет снять защитный кожух с руля.Для этого достаточно просто открутить болты, которыми крепятся две детали накладки.
Следующий этап — снятие старого кардана рулевого колеса, а также установка новой детали, которая идет в комплекте с купленной системой.
После выполнения этих действий вам нужно будет просверлить отверстия дрелью для крепления электроусилителя. В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на этом этапе необходимо воспользоваться инструкцией по установке, которая должна входить в комплект.
Когда отверстия просверлены, необходимо закрепить электроусилитель.
Далее провода подключены от датчиков скорости, как и скорости. При подключении будьте осторожны — нельзя допускать наличия оголенных проводов в электрической цепи, поэтому все кабели необходимо тщательно изолировать.
После выполнения этих действий цепь питания агрегата подключена, помните, что электрическая цепь должна включать предохранительный элемент.
Собственно на этом процесс установки системы электроусилителя можно считать завершенным.Вам просто нужно установить на место протекторы руля и затянуть все болты, которые вы открутили ранее. Затем подключаются клеммы АКБ и проверяется работоспособность системы. Если возникают проблемы в работе электроусилителя, то нужно проверить правильность установки, а также убедиться, что вы не допустили ошибок при подключении проводов. Как показывает практика, одна из основных причин неправильной работы ЭУР — неправильная разводка.

Цена вопроса

Стоимость устройства зависит от производителя, а также магазина, в котором вы покупаете товар.

Если вы решили установить на ВАЗ 2107 электроусилитель руля, то у вас есть два варианта.

1. Взять от Приоры или Нивы, доработать и вставить. Это будет стоить около 20-23 тысяч рублей.

2. Либо купить электроусилитель руля специально для ВАЗ 2107. Покупка и установка выйдет примерно на такую же сумму.

Мы не можем конкретно посоветовать, что выбрать, потому что (по поводу установки электрических усилителей Нивов или Приоров) кто-то говорит, что они неожиданно выходят из строя.Некоторые утверждают, что руль клинья. Это опасно при вождении, так как транспортным средством невозможно управлять.

По заводскому ЭУР пока претензий не поступало.

Вам нужно что-то изменить во время установки?

В любом случае, какой бы вариант вы ни выбрали, вам все равно придется настраивать датчик скорости коробки передач. Если этого не сделать, то вы не заметите никаких изменений при трогании с места и на малых скоростях. То есть крутить руль все равно будет сложно.И только когда вы наберете большую скорость, руль будет вам уступать с меньшим сопротивлением.

А если датчика скорости нет, то его надо установить. Вот так оно и должно быть: 6-ти пульсный сквозной от 214 Нивы (обычно идет в комплекте с заводским электроусилителем)

Кроме того, нужно будет внести еще несколько изменений в конструкцию. Вот они:

возьмите еще один трос воздушной заслонки (идет в комплекте с электроусилителем от ВАЗ 2108) и сдвиньте его;
заменить коробку передач — взять такую, чтобы на ней был короткий червячный вал, но сошки остались родными;
если ВАЗ 2107 с контактной системой зажигания, то нужно поставить диод МУР1100Е.

Что еще входит в комплект ESD для семерки?

В комплект помимо самого ЭУР входят:

крышка рулевой колонки, замок зажигания, подрулевые переключатели — все это от ВАЗ 2110;
датчик скорости;
всасывающий кабель;
крепежные;
и инструкция по установке ЭУР.

Электроусилитель руля на ВАЗ-2107 и его установка

На автомобилях «классической» серии установка гидроусилителя руля не предусматривалась.На всех этих машинах используются рулевые механизмы. И электроусилитель руля на ВАЗ-2107 — хороший элемент тюнинга. При движении по трассе управлять автомобилем очень просто, руль вращается без усилий. Но как только вы сбавляете скорость, совершаете маневры на стоянке, крутить руль становится все труднее и труднее.

Именно для облегчения маневрирования на малых скоростях на ВАЗ-2107 необходимо установить электроусилитель руля. Это отдельный блок, который крепится в рулевой колонке.Его установка и подключение не займут много времени. Вам потребуется установить только набор ключей, комплект электроусилителя со всеми креплениями и проводкой, а также дрель.

Преимущества использования электроусилителя

На «классические» автомобили без проблем устанавливают электроусилитель руля «Приоры». Но для этого придется докупить дополнительную пластину и кардан. Задачи, с которыми справится ЭУР:

Повышение безопасности, комфорта и удобства вождения.
Легкость управления при маневрировании. Это особенно полезно для женщин, пожилых людей, начинающих водителей, которым сложно крутить руль.
Электроэнергия выступает элементом настройки.

Но даже если вы много лет водите машину, от такой доработки в своем автомобиле вряд ли можно отказаться. Ведь установка электроусилителя руля облегчит движение по городским улицам.

Почему не гидравлический?

Можно выделить два типа гидроусилителя руля:

Электромеханический.
Гидравлический.

При включении гидроусилителя рулевого управления в системе создается высокое давление масла. Конструкция гидроусилителя состоит из подающих трубок, насоса, специального резервуара и рабочей жидкости. С помощью насоса создается давление масла, оно воздействует на весь механизм, в результате чего значительно облегчается вращение колес.

Следовательно, поворачивать рулевое колесо будет намного легче. В целом конструкция гидроусилителя очень сложная, установка занимает много времени, все механизмы нужно регулярно обслуживать.Только в этом случае гидроусилитель будет работать безупречно.

Если в автомобиле нет гидроусилителя, установить его очень сложно. Придется приобретать дополнительные детали, а также вносить очень серьезные изменения в рулевой механизм. Именно по этой причине устанавливать гидроусилитель руля на «семерку» нецелесообразно.

Электрический усилитель

Имеет одно большое преимущество — стоимость почти вдвое меньше гидроусилителя. Установить устройство на «семерку» очень просто, сложностей не возникнет.В случае использования электрического усилителя не нужно проводить техосмотр, он очень надежен и долговечен.

В отличие от гидроусилителя, для нормальной работы нет необходимости заливать жидкость, поддерживать насос и трубопроводы в рабочем состоянии. Достаточно просто подключить прибор к автомобильной проводке. По этим причинам такая конструкция гидроусилителя руля устанавливается на автомобили «классической» серии.

Комплектация

Без переделок на Семерку можно установить электроусилитель руля Приоры.С таким же успехом используется продукция завода «Авиаагрегат». В комплекте:

Непосредственно электроэнергия.
Вал карданный промежуточный.
Крепежные изделия.
Электропроводка.
Кронштейны крепления электроусилителя руля «семерка».
Декоративная обвязка.

При покупке обязательно проверяйте комплектацию. Если в коробке нет элемента, необходимо немедленно сообщить об этом продавцу. Иначе при установке будут проблемы.

Как работает электроусилитель

Электроусилитель руля на ВАЗ-2107 начинает работать и создает дополнительный крутящий момент, что снижает усилие, необходимое для поворота колес. Причем он начинает работать одновременно с тем, как водитель поворачивает руль. Устройство способно снизить нагрузку, необходимую для поворота руля, в 5,7 раза.

Другими словами, если перед установкой устройства вы приложили усилие в 20 кг, то для аналогичного действия достаточно всего 3,5 кг.Этапы работы устройства:

С помощью датчика крутящего момента определяется, в каком направлении водитель поворачивает рулевое колесо.
Блок управления позволяет считывать все данные, относящиеся к частоте вращения двигателя и скорости автомобиля.
При помощи карданного вала электродвигателя карданный вал вращается. В результате усилие, необходимое для поворота рулевого колеса, уменьшается.

Использование датчика скорости обеспечивает нормальное соотношение между коэффициентом усиления устройства и интенсивностью движения автомобиля.Если скорость низкая, то крутить руль становится труднее. Поэтому блок управления понимает, что нужно увеличивать усиление. И наоборот, если вы двигаетесь с большой скоростью, вам нужно прикладывать меньшее усилие. Следовательно, электроусилитель руля в управлении не участвует.

Устройство начинает работать через 5 секунд после включения зажигания водителем. Если вдруг произойдет поломка в электроусилителе, система автоматического управления отключит его, в результате автомобиль будет переведен в ручной режим.Это обеспечивает абсолютную безопасность в случае поломки устройства. Поэтому за сохранность своей жизни можно не беспокоиться.

Установка электроусилителя на «семерку»

Блок-схема подключения электроусилителя (может использоваться с любым автомобилем ВАЗ) представлена ниже.

Чтобы установить электроусилитель руля на 2107, необходимо выполнить следующие действия:

Отсоединить аккумулятор от аккумулятора, чтобы не было короткого замыкания во время работы.
Выверните винты, которыми крышка крепится к рулевой колонке.
Снимите кардан рулевого управления, поставив на его место новый, который есть в комплекте.
В инструкции вы обязательно найдете схему, по которой необходимо просверлить отверстия, с помощью которых будет фиксироваться корпус усилителя.
Закрепите весь механизм.
Подсоедините провода, идущие от датчиков частоты вращения и скорости двигателя.
Подключите питание к устройству с помощью предохранителя.
Затем нужно переустановить кожух и подсоединить клеммы АКБ.

Монтажные работы займут не более двух-трех часов. Гарантийный срок эксплуатации электроусилителя — один год.

Как пройти техосмотр

Электроусилитель руля на 2110, как и на семерку, нужно установить правильно. Проблема в том, что таким тюнингом вы формально вносите изменения в конструкцию рулевого управления, что запрещено правилами дорожного движения.Поэтому при прохождении осмотра вы можете столкнуться с определенными трудностями.

Можно попробовать скрыть факт, что на автомобиле установлен усилитель мощности. Для этого достаточно отключить его от сети. Если этого не сделать, то при диагностике люфта механик поймет, что была сделана доработка. И он не выдаст вам талон на техосмотр. Поэтому, чтобы все было законно, нужно распечатать письмо, которое выдает производитель евро.В нем говорится, что конкретная модель электроусилителя отвечает всем требованиям, которые необходимы для установки на ВАЗ-2107. Копию этого письма необходимо иметь при себе при заполнении TO.

Вместе с этим письмом необходимо иметь справку автосервиса, на котором установлено устройство. Только при наличии всех этих документов вам может быть выдана диагностическая карта. Если даже при наличии этих документов вам не выдадут диагностическую карту, необходимо потребовать письменный отказ с точным указанием всех причин.Если электроусилитель руля на ВАЗ-2107 установлен правильно и с соблюдением всех требований, отказаться от оформления технологической карты нельзя.

Электроусилитель руля на ВАЗ-2107 и его установка

На автомобилях «классической» серии установка гидроусилителя руля не предусматривалась. На всех этих машинах используются рулевые механизмы. И электроусилитель руля на ВАЗ-2107 — хороший элемент тюнинга. При движении по трассе управлять автомобилем очень просто, руль вращается без усилий.Но как только вы сбавляете скорость, совершаете маневры на стоянке, крутить руль становится все труднее и труднее.

Именно для облегчения маневрирования на малых скоростях на ВАЗ-2107 необходимо установить электроусилитель руля. Это отдельный блок, который крепится в рулевой колонке. Его установка и подключение не займут много времени. Вам потребуется установить только набор ключей, комплект электроусилителя со всеми креплениями и проводкой, а также дрель.

Преимущества использования электроусилителя

Повышение безопасности, комфорта и удобства вождения.
Легкость управления при маневрировании. Это особенно полезно для женщин, пожилых людей, начинающих водителей, которым сложно крутить руль.
Электроэнергия выступает элементом настройки.

Почему не гидравлический?

Можно выделить два типа гидроусилителя руля:

Электромеханический.
Гидравлический.

При включении гидроусилителя рулевого управления в системе создается высокое давление масла.Конструкция гидроусилителя состоит из подающих трубок, насоса, специального резервуара и рабочей жидкости. С помощью насоса создается давление масла, оно воздействует на весь механизм, в результате чего значительно облегчается вращение колес.

Следовательно, поворачивать рулевое колесо будет намного легче. В целом конструкция гидроусилителя очень сложная, установка занимает много времени, все механизмы нужно регулярно обслуживать. Только в этом случае гидроусилитель будет работать безупречно.

Электрический усилитель

Комплектация

Непосредственно электроэнергия.
Вал карданный промежуточный.
Крепежные изделия.
Электропроводка.
Кронштейны крепления электроусилителя руля «семерка».
Декоративная обвязка.

Как работает электроусилитель

С помощью датчика крутящего момента определяется, в каком направлении водитель поворачивает рулевое колесо.
Блок управления позволяет считывать все данные, относящиеся к частоте вращения двигателя и скорости автомобиля.
При помощи карданного вала электродвигателя карданный вал вращается. В результате усилие, необходимое для поворота рулевого колеса, уменьшается.

Установка электроусилителя на «семерку»

Блок-схема подключения электроусилителя (может использоваться с любым автомобилем ВАЗ) представлена ниже.

Чтобы установить электроусилитель руля на 2107, необходимо выполнить следующие действия:

Отсоединить аккумулятор от аккумулятора, чтобы не было короткого замыкания во время работы.
Выверните винты, которыми крышка крепится к рулевой колонке.
Снимите кардан рулевого управления, поставив на его место новый, который есть в комплекте.
В инструкции вы обязательно найдете схему, по которой необходимо просверлить отверстия, с помощью которых будет фиксироваться корпус усилителя.
Закрепите весь механизм.
Подсоедините провода, идущие от датчиков частоты вращения и скорости двигателя.
Подключите питание к устройству с помощью предохранителя.
Затем нужно переустановить кожух и подсоединить клеммы АКБ.

Как пройти техосмотр

повернуть руль одним пальцем. ГУР с поля на ВАЗ 2107

Если вы решили установить на ВАЗ 2107 электроусилитель руля, то у вас есть два варианта.

1. Взять от Приоры или Нивы, доработать и вставить. Это будет стоить около 20-23 тысяч рублей.

2. Либо купить электроусилитель руля специально для ВАЗ 2107.Покупка и установка выйдут примерно в одинаковую сумму.

Мы не можем конкретно посоветовать, что выбрать, потому что (по поводу установки электрических усилителей Нивов или Приоров) кто-то говорит, что они неожиданно выходят из строя. Некоторые утверждают, что руль клинья. Это опасно при вождении, так как транспортным средством невозможно управлять.

По заводскому ЭУР пока претензий не поступало.

Вам нужно что-то изменить во время установки?

В любом случае, какой бы вариант вы ни выбрали, вам все равно придется настраивать датчик скорости коробки передач.Если этого не сделать, то при трогании с места и на малых скоростях вы не заметите никаких изменений. То есть крутить руль все равно будет сложно. И только когда вы наберете большую скорость, руль будет вам уступать с меньшим сопротивлением.

Кроме того, нужно будет внести еще несколько изменений в конструкцию.Вот они:

возьмите еще один трос воздушной заслонки (идет в комплекте с электроусилителем от ВАЗ 2108) и сдвиньте его;
заменить коробку передач — взять такую, чтобы на ней был короткий червячный вал, но сошки остались родными;
если ВАЗ 2107 с контактной системой зажигания, то нужно поставить диод МУР1100Е.

Что еще входит в комплект ESD для семерки?

В комплект помимо самого ЭУР входят:

крышка рулевой колонки, замок зажигания, подрулевые переключатели — все это от ВАЗ 2110;
датчик скорости;
всасывающий кабель;
крепежные;
и инструкция по установке ЭУР.

Сегодня мы остановимся на устройствах, снижающих усилие на рулевом колесе. Обратим внимание на гидроусилитель руля, который рассчитан на установку на автомобиль ВАЗ 2107.

Рулевое колесо облегченное — модернизированный рулевой механизм без дополнительных приводов. Главное преимущество в том, что установка не требует профессиональных навыков. На место обычной ВАЗовской КПП устанавливается «легкий руль».

ГУР на ВАЗ 2107 состоит из помпы, патрубков, шлангов, маслобака и масла.Требует постоянного ухода. Но если следить за состоянием гидроусилителя руля, то он справится с поставленной задачей. Цена его высока, ведь гидроусилитель на автомобиль мало кто покупает, если он не предусмотрен стандартной комплектацией.

Метод испытания гидроусилителя руля.

Мы проводили испытания следующим образом: на автомобиле без гидроусилителя рулевого управления мы измеряли силы на рулевом колесе с помощью динамометрического ключа и измеряли силу, которая передается через систему рулевого управления на колесо с помощью динамометра.Затем был установлен усилитель и проведены измерения в тех же условиях. Обратили внимание на поведение усилителя при парковке и на высоких скоростях.

Установка гидроусилителя руля на автомобиль ВАЗ. При тестировании обратили внимание на установку гидроусилителя руля на ВАЗ. Это беспокоит как «мастера на все руки», так и тех, кто хочет знать, чему машина подвергается при установке. Ведь от точной работы системы рулевого управления напрямую зависит жизнь водителя, пассажиров и окружающих.

Облегченное рулевое колесо.

Особенности устройства: внешний вид стандартный. Внутри имеется третья опора вала для уменьшения изгибающего момента и снижения чувствительности к ударам рулевого колеса. Бронзовые втулки заменены игольчатыми подшипниками.

Маятниковый рычаг содержит шарикоподшипники качения для уменьшения трения и износа.
Установка гидроусилителя руля на автомобиль ВАЗ: перед установкой регулировка не требуется. Коробка передач и маятниковый рычаг установлены на штатных сиденьях.Откручиваем гайки, снимаем старый механизм и устанавливаем новый.

Изменения дизайна: Под капотом ничего не меняется. Нововведения, улучшающие характеристики, расположены внутри корпуса коробки передач. Никто из сотрудников ГАИ при прохождении техосмотра не скажет, что вы незаконно вмешались в конструкцию автомобиля.
Работа данного устройства чувствуется на малых скоростях, машина становится более маневренной. В поворотах на большой скорости легче держать руль.

Гарантийный срок: 6 месяцев со дня покупки.

Плюсы: снижает усилие на руле почти вдвое, не требует профессиональных навыков при установке, не вносит внешних изменений в конструкцию автомобиля, длительное время не требует дополнительного обслуживания, срок службы длиннее, чем у стандартной коробки передач.

Минусы: работа во время стоянки практически незаметна.

Общая оценка: желаемых изменений за небольшие деньги.

ГУР на автомобиль ВАЗ 2107.

Характеристики изделия: ГУР на ВАЗ состоит из: насоса (обеспечивающего циркуляцию рабочей жидкости и давления), рулевого механизма с распределителем (направляя поток масла в нужную полость гидроцилиндра или обратно в резервуар). ), гидроцилиндр (преобразующий давление жидкости в движение штока и поршня), масло, которое передает усилие от насоса на гидроцилиндр и смазывает все пары трения.Масло находится в пластиковом баке со встроенным фильтрующим материалом, в пробке которого есть щуп, определяющий уровень жидкости. Все агрегаты объединены шлангами высокого давления, они обеспечивают циркуляцию жидкости в системе усилителя.

Установка гидроусилителя руля: Самое сложное — это замена коробки передач. В переборке нужно вырезать отверстие и переделать сошку. Для установки потребуется установить кронштейн, к которому накручивается насос гидроусилителя руля на головку блока цилиндров.Затем поменяйте шкив на коленчатом валу, обеспечив при этом привод на насос через ременную передачу. Затем нужно разобраться, где установить расширительный бачок. И соединяем все шланги и заливаем масло. Установочный комплект содержит необходимые подробные инструкции.

Изменения в конструкции: В моторном отсеке добавлены дополнительные механизмы. Место для их размещения есть, но при проведении других работ входящие в комплект детали могут мешать. На безопасность это почти не влияет, но настораживает.

Работа усилителя рулевого управления: Вся система постоянно работает при работающем двигателе, даже если колеса не вращаются. Это приведет к износу деталей и увеличению расхода топлива. Здесь насос работает, чтобы перекачивать жидкость в систему.

Уменьшена скорость поворота «от упора до упора» и повышена маневренность на любой скорости. Снижены удары, которые передаются на рулевое колесо от неровностей дороги, что удобно при движении по неровностям.
Чем выше сопротивление повороту колес, тем больше давление в цилиндре, и руль будет «легким».Следовательно, когда трение в шинах уменьшается, момент на рулевом колесе увеличивается, за счет этого вы лучше чувствуете дорогу.

При выходе из строя гидравлической системы управление машиной остается. Но долго работать с поврежденным насосом не рекомендуется. Это приведет к быстрому износу деталей, так как они не рассчитаны на такой режим работы. Также не рекомендуется удерживать руль в крайнем положении более 5 секунд. Масло может перегреться и сломать изделие.Ремонт возможен только в специализированных мастерских.
Если вы хотите, чтобы ваш усилитель работал исправно долгое время, то регулярно делайте следующее: проверяйте уровень масла в баке; следить за герметичностью системы. Необходимо проверить и при необходимости отрегулировать натяжение ремня привода помпы; менять фильтрующий элемент и масло каждые 1,5-2 года.

Срок гарантии: 12 месяцев со дня покупки.

Плюсы: уменьшение усилия на руле; уменьшение оборотов руля.

Минусы: сложности в установке, существенно меняет рулевую систему машины, при использовании требует периодического ухода и внимания, высокая цена.

Общий рейтинг: Надо взвесить все за и против и окончательно решить, стоит ли игра свеч?

Гидроусилитель руля — это уже не опция или роскошь, а стандартная комплектация всех современных автомобилей. Поскольку владельцы классических моделей ВАЗ не могут сказать, что у них современный автомобиль, этот вариант им недоступен.На этом можно было поставить жирную точку и крутить руль 2107 до посинения. Тем не менее, отдадим должное дизайнерам. Без гидроусилителя руля 7-я управлялась достаточно хорошо, и мощность действительно не требовалась.

Зачем нужен ГУР
Актуальность гидроусилителя руля на классическом ВАЗ
Типы гидроусилителя
Установка гидроусилителя руля на ВАЗ 2107

Зачем нужен гидроусилитель руля

Тем не менее, если появится возможность, почему бы не поставить ГУР на ВАЗ 2107? По крайней мере, управлять не станет хуже.Для начала разберемся, что это за штука и зачем она нужна.

Необходимость в гидроусилителе руля ощущается тогда, когда после 12 часов активного руления по городу, при большом количестве поворотов, парковках и сложных маневрах просто отваливаются руки. Это нельзя объяснить, это нужно почувствовать, но лучше не чувствовать. В двух словах — зачем нужен гидроусилитель руля.

Актуальность ГУР на классике ВАЗ

Отечественные автопроизводители все еще находятся на стадии эмбрионального развития и просто не могут предложить какой-либо разумный способ добиться комфорта при вождении.На том же ВАЗе есть ряд контор, которые предлагают установку всего, что завод не поставил, но качество этих цацок вызывает сомнения, они дорогие и на них никто не может дать гарантии.

Типы гидроусилителя

ГУР (усилитель руля)

Самый простой из всех гидроусилителей руля. Грубо говоря, это штатный рулевой привод с измененными параметрами. Червячная передача просто имеет измененное передаточное число, в результате чего изменяется усилие рулевого управления. Установить такой усилитель несложно, он недорогой, толку от него мало.

Электроусилитель руля (EUR)

Установка гидроусилителя руля на ВАЗ 2107

Как мы уже говорили, многие конторы предлагают купить гидроусилитель руля как на ВАЗ классику, так и на семерку. Все они однотипные, и устанавливаются по одной схеме.Способ установки комплекта должен продаваться вместе с устройством в виде инструкции, но ничего нового там написано не будет.

Замена шкива коленвала на двойной шкив для привода гидронасоса. Гидравлический насос необходим для обеспечения необходимого давления, при котором гидравлический редуктор может работать в штатном режиме. Насос приводится в действие клиноременной передачей от шкива коленчатого вала.
Замена рулевого механизма. Просто снимаем штатный рулевой, а на его место устанавливаем гидроредуктор, согласно схеме.
По схеме подключаем шланги, которые идут в комплекте с маслобаком, гидроредуктором и гидронасосом.

После установки нужно прокачать систему, после чего можно приступать к тестированию. Вы сами определите целесообразность этой операции, так как стоит такая вещь недешево. К тому же никто не может гарантировать достойное качество изготовления гидроусилителя руля, оказывается, на свои деньги вы покупаете другую проблему. В любом случае, если вас радует гидроусилитель руля, то он обязательно должен быть на вашей семерке.Берегите руки, и удачи на дорогах!

Читайте также Обогрев руля своими руками, Размер багажника ВАЗ 2107

В сегодняшней статье мы поговорим более подробно об устройствах, снижающих сопротивление рулевого управления. Отдельное внимание уделим гидроусилителю руля, предназначенному для установки на автомобиль ВАЗ 2107.

Итак, представленная статья содержит ответы на такие довольно частые вопросы:

Основные сведения о гидроусилителе руля

Чем отличается гидроусилитель руля на автомобиль ВАЗ 2107? Опытные автомобилисты выделяют несколько основных преимуществ гидроусилителя на автомобиле ВАЗ 2107, таких как:

Также стоит обратить внимание на то, что гидроусилитель имеет две схемы, например, передачу усилий на реку или вал руля направления.Автолюбители выделяют две системы таких усилителей:

ГУР для автомобилей ВАЗ 2107

В состав гидроусилителя автомобилей ВАЗ 2107 входят следующие основные элементы:

При прохождении поворотов на большой или малой скорости;
Возвращение колес автомобиля в среднее положение и поддержание их в этом состоянии;
В поворотах.

А благодаря туловищу обеспечивается передача крутящего момента на рулевую систему, при этом измеряется крутка и угол поворота этого колеса.Для проведения таких измерений используются специальные датчики, а полученная информация передается в гидроусилитель. Так происходит поддержание работы гидроусилителя в необходимом режиме. После этого крутящий момент передается на рулевой механизм и ведущие колеса автомобиля. Повороты на малых скоростях типичны для парковки транспортного средства, а угол поворота автомобиля не маленький. Крутящий момент обеспечивается электронной управляющей схемой с помощью максимальной работы двигателя автомобиля.

Как правильно осуществляется установка гидроусилителя руля на автомобиль ВАЗ 2107?

Естественно, потребуется еще и датчик скорости коробки передач, иначе при начале движения на малых скоростях водитель не заметит никаких изменений. То есть руль будет крутить чуть тяжелее. В момент набора высоких скоростей рулевое колесо переместится к владельцу транспортного средства с низким уровнем сопротивления. Также, если у вас нет датчика скорости, то его тоже нужно будет установить.

Уменьшение количества оборотов руля;
Уменьшенное усилие на рулевом колесе.

Большая стоимость;
Сложность создания;
Значительные изменения в системе рулевого управления автомобиля;
Требует регулярного обслуживания.

Установка электроусилителя руля на ВАЗ своими руками осуществляется 2 способами:

Назначение и принцип работы прибора

Его основные преимущества для автомехаников включают:

Следует отметить, что ЭУР имеет 2 схемы: передача сил электродвигателя на рулевой вал или на рейку рулевого колеса.Автомеханики различают 2 системы такого усилителя.

Основные части гидроусилителя

вал торсионно-рулевой,
,
бесконтактный датчик крутящего момента,
Датчик положения ротора.

Входные датчики, которые напрямую связаны с определением крутящего момента и угла поворота рулевого колеса.
Исполнительное устройство — принимает управляющие сигналы, которые генерируются специальной программой.
Блок управления — обрабатывает сигнал имеющихся датчиков.

на поворотах,
токарная обработка на малых и высоких скоростях,
возврат колес в среднее положение и их поддержка в этом состоянии.

Поворот на малых скоростях типичен для парковки автомобиля. В этом случае угол поворота руля большой. Электронная система управления обеспечивает крутящий момент за счет максимальной работы электродвигателя.

Этапы работы

В любом случае потребуется настроить датчик скорости КПП.В противном случае при трогании с места и при движении на малых скоростях водитель не заметит никаких изменений. Таким образом, повернуть руль будет сложно. При наборе высокой скорости рулевое колесо с небольшим сопротивлением поддастся автовладельцу.

передача другого всасывающего троса, который входит в комплект к электроусилителю ВАЗ 2108,
замена КПП — нужно будет брать данный агрегат с коротким червячным валом, при этом сошки должны быть родные,
, если на 2107 установлена контактная система зажигания, потребуется установка диода MUR1100E своими руками.

Датчик скорости.
Крепежные изделия.
Всасывающий кабель.
Замок зажигания, подрулевые переключатели, кожух рулевой колонки — эти детали должны быть начиная с 2110.
Инструкция по установке и паспорт на электроусилитель руля на ВАЗ.

Затем вставляется руль (можно взять от «Лады Калины»). Следующим шагом будет подключение электрической части ЭУР. Предохранитель соединяет красный провод с аккумулятором.Коричневый подключается к любой монтажной шпильке этого механизма. Оранжевый провод (зажигание) подключен к синему (зажигание) через предохранитель. Кабели тахометра подключаются к микросхеме приборной панели сине-коричневым проводом. Серый кабель от датчика скорости подключен к проводу, идущему от его контакта 2 к контакту 9 блока управления двигателем.

Некоторые водители ВАЗ 2107 решают поставить на свой автомобиль гидроусилитель руля. Это удовольствие обойдется им в 5-6 тысяч рублей. дороже, чем установка электроусилителя.При этом рабочий процесс займет больше времени из-за предстоящих доработок.

Рулевое колесо с ЭУР или электроусилителем сейчас устанавливается на многих современных автомобилях. Это устройство позволяет обеспечить более комфортное и удобное вождение. Соответственно, многие автовладельцы, автомобили которых не оборудованы данной системой, решают самостоятельно установить агрегат. Из этого материала вы узнаете, как установить на ВАЗ 2107 и какова средняя стоимость такой системы.

[Скрыть]

Типы гидроусилителя

Если вы решили оснастить свой автомобиль усилителем, то у вас есть несколько вариантов — дороже и дешевле:

ГУР на ВАЗ 2107 — более дорогой вариант.Такая система состоит из насоса, подающих магистралей, патрубка и резервуара для рабочей жидкости. В этом случае рабочей жидкостью является масло, которое находится под давлением в системе. Процедура установки довольно сложная, как и конструкция самой системы, и автовладельцу также придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, устанавливать такой агрегат нет смысла, так как его стоимость почти вдвое ниже цены 2107 б / у.
Более дешевый и подходящий вариант для «семерки» — это электроусилитель. .На практике этот агрегат позволяет хорошо справляться с возлагаемой на него нагрузкой, тем более что его установка проще. На самом деле ЭУР работает на «семерках» почти так же эффективно, как и гидроусилитель. Следует отметить, что главное достоинство такой системы — отсутствие необходимости в регулярном обслуживании. ЭУР на ВАЗе подключается к бортовой сети, так как для его работы требуется напряжение 12 вольт.

Возможность установки

EUR Ставить электроусилитель руля на 2107 или нет — личное дело каждого.Перед покупкой нужно взвесить множество факторов, в том числе финансовые возможности и целесообразность этого действия. Если автомобилем, помимо мужчины, управляют женщины или, например, старики, то для них установка ЭУР станет важным фактором, определяющим комфорт при вождении. Конечно, если вы не против денег, которые отдаете за покупку.

Подробное руководство по установке электроусилителя рулевого управления

Купить электрический усилитель сегодня не проблема; Достаточно обратиться в любой специализированный магазин.Конструктивные особенности «семерки» допускают установку электроусилителя от Lada Priora. Но перед тем, как приобрести данный агрегат, нужно учесть, что для установки потребуется изготовить или дополнительно купить кардан, а также переходную пластину. Мы не будем подробно описывать весь процесс, потому что если вы понимаете, о чем идет речь, то приведенной ниже инструкции будет достаточно для правильной и полной установки системы (автор видео — канал Антона Марьяна).

Если вы впервые столкнулись с необходимостью установки, то лучше будет обратиться за помощью в этом вопросе к квалифицированным специалистам. Ведь при допущенных ошибках избавиться от неисправностей может быть проблематично, поэтому при отсутствии опыта лучше сразу доверить это дело профессионалам.

Итак, как проходит процедура монтажа:

Для начала следует полностью обесточить бортовую сеть, чтобы не допустить возможного короткого замыкания во время ремонтных работ.Для этого достаточно просто открыть капот и отсоединить клеммы от АКБ.
Затем вам нужно будет снять защитный кожух с руля. Для этого достаточно просто открутить болты, которыми крепятся две детали обшивки.
Следующим шагом будет снятие старого шарнира рулевого колеса, а также установка новой детали, которая идет в комплекте с купленной системой.
После выполнения этих действий вам нужно будет просверлить отверстия дрелью для крепления электрического усилителя.В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на этом этапе необходимо воспользоваться инструкцией по установке, которая должна идти в комплекте.
Когда отверстия просверлены, необходимо закрепить электроусилитель.
Далее провода подключены от датчиков скорости, как и скорости. При подключении будьте осторожны — нельзя допускать наличия оголенных проводов в электрической цепи, поэтому все кабели необходимо тщательно изолировать.
После выполнения этих действий цепь питания агрегата подключена, помните, что электрическая цепь должна включать предохранительный элемент.
Собственно на этом процесс установки системы электроусилителя можно считать завершенным. Вам просто нужно установить на место протекторы рулевого колеса и затянуть все ранее снятые болты. Затем подключаются клеммы АКБ и проверяется работоспособность системы. Если есть проблемы в работе электроусилителя, то нужно проверить правильность установки, а также убедиться, что вы не допустили ошибок при подключении проводов.Как показывает практика, одна из основных причин неправильной работы ЭУР — неправильная разводка.

Цена вопроса

Стоимость устройства зависит от его производителя, а также магазина, в котором вы покупаете товар.

Усилитель руля предназначен для облегчения усилий водителя при повороте рулевого колеса в нужное положение. Используя гидроусилитель руля, траектория движения автомобиля становится устойчивой и однозначной. ГУР сделан таким образом, что при выходе из строя руль остается немного подвижным, но становится намного тяжелее.Несмотря на то, что они делают управление более удобным, большинство автозаводов выпускают свои модели без гидроусилителя руля. Опытные автомобилисты устанавливают гидроусилитель руля своими силами. В этой статье вы узнаете, как именно установить систему усилителя.

Процесс установки гидроусилителя руля на ВАЗ классический.

Установка гидроусилителя руля на ВАЗ 2106 не особо тяжелая и с ней справится даже неопытный водитель. Изначально нужно убедиться, что комплект ГУР укомплектован и все его детали у вас есть на складе.Комплект гидроусилителя рулевого управления состоит из насоса, шкива, рулевого механизма, гидроцилиндра, напорного резервуара и шлангов.
Далее переходим к непосредственной установке. Устанавливаем кронштейн помпы прямо на головку блока цилиндров, после чего фиксируем помпу. Далее меняем шкив коленвала, чтобы он подошел к приводу помпы. Необходимо помнить, что привод насоса должен проходить через ремень, а не через цепь. После этого следует приступить к замене рулевого механизма. На этом этапе нужно немного доработать дизайн.Для установки коробки передач нужно проделать отверстия на приборной панели автомобиля.

Далее выбираем место для установки расширительного бачка. Установите гидроцилиндр. При его установке необходимо соблюдать специальные инструкции, прилагаемые к гидроусилителю .

После всех этих действий, соединяем систему вместе шлангами высокого давления. Они не должны тереться друг о друга или о другие части. Залить масло в гидроусилитель и расширительный бачок и приступить к прокачке системы.

повернуть руль одним пальцем Что входит в комплект поставки электроусилителя руля

Для того, чтобы уверенно припарковать машину и при этом иметь возможность крутить руль одним пальцем, не напрягая руки на малых скоростях, давно во всем цивилизованном мире для этого существует гидроусилитель руля, который без особых усилий устанавливается на ВАЗ 2107.

Какие бывают виды гидроусилителя руля?

Усилитель руля — гидроусилитель руля.Этот бустер приводится в действие давлением масла. Конструкция и установка такого оборудования довольно сложны, и за таким усилителем требуется постоянный уход. Если все сделать правильно, то гидроусилитель руля порадует плавным движением руля.
Электроусилитель руля (электромеханический) отлично справляется с нагрузкой, его установка намного проще и быстрее. На ВАЗ 2107 он работает так же эффективно, как масляный усилитель руля. Наверное, самое главное, что он работает по принципу «установил и забыл».Электроусилитель питается от бортовой сети 12 В (максимальный ток 50 А).

Рассмотрим принцип работы и установку бытового электроусилителя руля производства завода «Авиаагрегат».

ЭУР создает дополнительный силовой момент электродвигателем, действующим синхронно с руками водителя. Усиление руля — 5,7. Это значит, что при повороте руля, если водитель вкладывает 20 кг собственных сил, то 3.Потребуется 5 кг из евро.

Что входит в комплект EUR?

сам усилитель;
кардан промежуточный;
кронштейн для крепления на рулевой колонке;
дополнительные детали — крепеж, провода и декоративный кожух.

Как работает электроусилитель руля?

Принцип его работы сложен, это использование обратной связи:

Датчик крутящего момента определяет силу и направление, прикладываемые водителем к рулевому колесу, и преобразует импульсы в электрический сигнал; Помимо датчика крутящего момента, есть еще датчики скорости автомобиля, оборотов коленчатого вала, положения ключа зажигания и т. Д., каждый из них также формирует сигнал и отправляет его в блок управления.
Блок управления выдает суммирующий сигнал, который подается на электродвигатель ЭУР.
Электродвигатель выполняет «обратную работу», преобразуя электрический сигнал в движение рулевого управления.

Датчик скорости приводит к тому, что чем быстрее движется машина, тем меньше усилий, то есть «тяжелее» руль. Электродвигатель при необходимости включается, при этом слышно, как он немного гудит.

Через 3-5 секунд после включения зажигания начинает работать ЭУР.

При возникновении неисправностей в силовой цепи ЭУР просто выключится, при этом загорится сигнальная лампа, и автомобиль вернется в режим ручного управления.

Установка ЭУР на ВАЗ 2107

отключите «массу» от АКБ.
меняем кардан в рулевой колонке, на кардан из комплекта;
сверлим монтажные отверстия, размеры и расположение на прилагаемой схеме;
проводим плюсовой провод питания, провода датчиков скорости и коленвала, ставим предохранитель.
ставим защитный кожух.

Вся работа занимает около 2-3 часов.

Гарантия на товар составляет 1 год со дня покупки.

Установка электроусилителя руля на ВАЗ: Видео

Рулевое колесо с ЭУР или электроусилителем сейчас устанавливается на многих современных автомобилях. Это устройство позволяет более комфортно и удобно управлять автомобилем. Соответственно, многие автовладельцы, автомобили которых не оборудованы данной системой, решают самостоятельно установить агрегат.Из этого материала вы узнаете, как установить на ВАЗ 2107 и какова средняя стоимость такой системы.

[Скрыть]

Типы гидроусилителя

Если вы решили оборудовать свой автомобиль усилителем, то у вас есть несколько вариантов — дороже и дешевле:

ГУР на ВАЗ 2107 — более дорогой вариант. Такая система состоит из насоса, подающих магистралей, патрубка и резервуара для рабочей жидкости. В данном случае рабочей жидкостью является масло, находящееся под давлением в системе.Процедура установки довольно сложная, как и конструкция самой системы, и автовладельцу также придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, устанавливать такой агрегат нет смысла, так как его стоимость почти вдвое ниже стоимости 2107 б / у.
Более дешевый и подходящий вариант для «семерки» — это электроусилитель. . На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более что его установка проще.На самом деле ЭУР работает на «семерках» почти так же эффективно, как и гидроусилитель. Следует отметить, что главное достоинство такой системы — отсутствие необходимости в регулярном обслуживании. ЭУР на ВАЗе подключается к бортовой сети, так как для его работы требуется напряжение 12 вольт.

Возможность установки

EUR

Подробное руководство по установке электроусилителя рулевого управления

Итак, как проходит процедура установки:

Для начала следует полностью обесточить бортовую сеть, чтобы не допустить возможное короткое замыкание при проведении ремонтных работ … Для этого достаточно просто открыть капот и отсоедините клеммы от АКБ.
Затем вам нужно будет снять защитный кожух с руля.Для этого достаточно просто открутить болты, которыми крепятся две детали накладки.
Следующий этап — снятие старого кардана рулевого колеса, а также установка новой детали, которая идет в комплекте с купленной системой.
После выполнения этих действий вам нужно будет просверлить отверстия дрелью для крепления электроусилителя. В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на этом этапе необходимо воспользоваться инструкцией по установке, которая должна идти в комплекте.
Когда отверстия просверлены, необходимо закрепить электроусилитель.
Далее провода подключены от датчиков оборотов, как и скорости. При подключении будьте осторожны — нельзя допускать наличия оголенных проводов в электрической цепи, поэтому все кабели необходимо тщательно изолировать.
После выполнения этих действий цепь питания агрегата подключена, помните, что электрическая цепь должна включать предохранительный элемент.
Собственно на этом процесс установки системы электроусилителя можно считать завершенным.Вам просто нужно установить на место протекторы руля и затянуть все болты, которые вы открутили ранее. Затем подключаются клеммы АКБ и проверяется работоспособность системы. Если возникают проблемы в работе электроусилителя, то нужно проверить правильность установки, а также убедиться, что вы не допустили ошибок при подключении проводов. Как показывает практика, одна из основных причин неправильной работы ЭУР — неправильная разводка.

Цена вопроса

Стоимость устройства зависит от производителя, а также магазина, в котором вы покупаете товар.

На ВАЗ «Классик» с завода установка гидроусилителя руля не предусмотрена. Однако владельцы этих автомобилей испытывают определенные неудобства при движении на малых скоростях из-за крутого поворота рулевого колеса. Чтобы управление было проще и комфортнее, на ВАЗ 2107 можно установить электромеханический усилитель.

Электроусилитель руля ВАЗ 2107 — нужен ли он

Оснащать свою «семерку» электроусилителем (евро) или нет — зависит только от ваших личных пожеланий и возможностей.Чтобы определить и понять, действительно ли существует необходимость в установке этого механизма, необходимо рассмотреть положительные и отрицательные стороны такого рода улучшений, а затем сделать соответствующие выводы.

Основными преимуществами внедрения электроусилителя руля являются:

надежность, экономичность, компактность, которая обеспечивается за счет отсутствия гидравлики;
управлять автомобилем проще, комфортнее и безопаснее, особенно для женщин и пожилых людей;
простая установка;
возможность установки на любую классическую модель «Жигули»;
Никакого дополнительного обслуживания во время эксплуатации не требуется.

Установка ЭУР можно отнести к тюнингу, т.е. улучшению исходных характеристик авто.

К недостаткам можно отнести:

материальные затраты;
дорогой ремонт;
Необходимость установки на автомобиль более мощного генератора (от 100 А).

Мощный генератор необходим в связи с тем, что только двигатель ЭУР потребляет около 50 А. Поэтому если есть лишние деньги и желание улучшить управляемость, то почему бы и не сделать. К тому же установка электромеханического усилителя руля намного дешевле, чем рулевого управления с гидроусилителем.

Внедрение гидроусилителя на ВАЗ 2107 — сложная и дорогостоящая процедура, требующая применения дополнительных узлов и внесения серьезных доработок в рулевое управление.

Принцип работы электроусилителя

Прежде чем рассматривать установку электроусилителя руля (ЭУР) на «семерку», необходимо разобраться, что это за механизм.Основными элементами узла являются: электродвигатель

;
шестерня механическая трансмиссия;
Датчик поворота рулевого колеса;
датчик крутящего момента рулевого управления;
блок управления (БУ).

Блок управления принимает сигналы о скорости движения автомобиля и о скорости вращения коленчатого вала синхронно с вращением «руля». В блоке управления рассчитываются данные о величине и полярности мощности, подаваемой на электродвигатель.Дополнительная сила создается электродвигателем через механическую зубчатую передачу, что упрощает управление передними колесами. Усилие можно приложить как к рулевому валу, так и к рулевой рейке, что зависит от класса автомобиля и конкретной конструкции электроусилителя. Поскольку речь идет о классических «Жигулях», то на этих моделях никакой рулевой рейки не устанавливалась.

Электромеханический усилитель руля Конструкция: 1-электродвигатель; 2-червячный; 3-червячное колесо; 4-ступенчатая муфта; 5-потенциометр; 6-кожух; 7-рулевой вал; 8-разъем датчика крутящего момента на рулевом валу; 9-контактный разъем для питания электродвигателя

EUR Конструкция для легковых автомобилей имеет небольшие размеры и крепится непосредственно на рулевой колонке.Механизм расположен в салоне автомобиля, что защищает его от влаги, грязи и пыли и продлевает срок его службы. В электроусилителе рулевого управления есть два основных режима работы, которые зависят от скорости движения. автомобиль:

При движении на малых скоростях устройство прикладывает наибольшее усилие к рулевому механизму для облегчения движения. Таким образом, руль становится «легким», что позволяет вращать его пальцем одной руки.
При движении на высоких скоростях руль становится «тяжелее», за счет чего создается эффект возврата колес в среднее положение.Такой принцип работы повышает безопасность движения.

Какие евро поставить на ВАЗ 2107

На ВАЗ «семерку» можно поставить один из двух вариантов электроусилителя руля:

В первом случае покупка механизма обойдется в 20 тысяч рублей. . Во втором — устройство подходит для установки на любые классические «Жигули» и будет стоить примерно столько же. ВАЗ 2107 может оснащаться обоими механизмами. Однако к электроусилителям от Нивы есть претензии: некоторые автовладельцы жалуются на их неожиданный выход из строя, что опасно при движении, так как управление становится невозможным.Что касается заводского ЭСД для «классики», то к ним претензий нет.

Что входит в комплект поставки электрического усилителя

Электрический усилитель;
переходная пластина;
вал промежуточный;
подрулевые переключатели;
провода;
Замок зажигания;
руль от «Приоры» или «Калины»;
декоративная крышка;
Датчик скорости.

Как установить

Для установки ЭУР на ВАЗ 2107 помимо деталей из комплекта потребуется стандартный набор инструментов, состоящий из ключей и отверток.Процедура сборки проводится в следующей последовательности:

Обесточиваем бортовую сеть автомобиля, для чего снимаем минусовую клемму с АКБ.
Снимите декоративную крышку рулевой колонки, отвернув соответствующие крепежные винты.
Демонтируем старый руль и кардан.
По инструкции монтируем новый механизм через специальную пластину.
Спускаемся под машину, откручиваем трос спидометра от КПП и устанавливаем датчик скорости, на который прикручиваем трос.
Подключаем проводку по схеме.
Установка защитного кожуха.
Подключаем клемму к АКБ и проверяем работоспособность электроусилителя. При правильной установке проблем возникнуть не должно.

Видео: установка ЭУР на примере ВАЗ 21214

Технический осмотр и паспорта

Перед тем, как устанавливать ЭУР на свою «семерку», следует задуматься над вопросом прохождения техосмотра.Дело в том, что установка такого устройства — это изменение конструкции транспортного средства, в результате чего возникнут трудности при прохождении ТО при отсутствии соответствующих сертификатов. Во избежание проблем необходимо установить изделие в сертифицированном автосервисе ВАЗ. Кроме того, необходимо получить соответствующие документы: сертификат производителя и услуги, в которой проводился монтаж. Если у вас есть все необходимые бумаги, то можно будет пройти техосмотр без нюансов.При возникновении конфликтных ситуаций сотрудники пункта досмотра должны быть обязаны письменно отказать с указанием причин.

Несмотря на кажущуюся сложность такого устройства, как электроусилитель руля, его установка и подключение не отнимут много времени и сил. Необходимо подготовить набор механизма с необходимыми инструментами, а затем следовать пошаговой инструкции, согласно которой вы сможете установить и подключить устройство.

Частичная разборка торпеды для установки

евро

Перед тем, как приступить к этой работе, следует выяснить принцип работы ЭУР. Усилитель рулевого управления — незаменимый элемент в управлении любым автомобилем. Его задача — создание дополнительных усилий при повороте руля за счет наличия электропривода. В современных автомобилях устанавливают электроусилитель руля.

Его основные преимущества для автомехаников включают:

удобная регулировка управления техническими характеристиками,
наличие повышенной информативности,
надежность,
значительная экономия используемого топлива.

Следует отметить, что ЭУР имеет 2 схемы: передача сил электродвигателя на рулевой вал или на рейку рулевого колеса. Автомеханики различают 2 системы такого усилителя.

С 2 передачами, представлен как единый блок, в котором объединены рулевое управление и гидроусилитель. Последний элемент содержит электродвигатель асинхронного типа. Стойка оснащена 2-мя зубчатыми секциями, одна из которых считается усилителем привода.
С параллельным приводом — передает усилие от электродвигателя на рулевое управление за счет ременной передачи. В этом случае усилие одновременно передается на рейку рулевого колеса и на вал.

Основные части гидроусилителя

К основным элементам данной конструкции относятся:

вал торсионно-рулевой,
,
бесконтактный датчик крутящего момента,
Датчик положения ротора.

Что касается управления ESD, то оно состоит из следующих элементов.

Входные датчики, непосредственно связанные с определением крутящего момента и угла поворота.
Исполнительное устройство — принимает управляющие сигналы, которые генерируются специальной программой.
Блок управления — обрабатывает сигнал имеющихся датчиков.

Усилитель в сборе

Рулевое колесо с электроусилителем обеспечивает управление машиной в следующих режимах:

на поворотах,
токарная обработка на малых и высоких скоростях,
возврат колес в среднее положение и их поддержка в этом состоянии.

Установка электроусилителя руля на ВАЗ 2107 необходима, так как с помощью этого приспособления поворачивается рулевое колесо. За счет туловища крутящий момент передается на систему рулевого управления … В этом случае измеряется скручивание туловища и угол поворота этого колеса. Для этого используются специальные датчики. Полученные данные передаются в ЭБУ. Таким образом, работа электродвигателя поддерживается в необходимом режиме. Затем крутящий момент поступает на рулевой механизм и ведущие колеса.

При движении с большой скоростью ЭУР обеспечивает минимальный уровень крутящего момента. Чтобы вернуть колеса в центральное положение, потребуется увеличить силу реакции, возникающую при повороте. Чтобы поддерживать колеса в определенном положении, система управления самостоятельно корректирует их направление.

Этапы работы

Из-за отсутствия ЭУР на машину многие автовладельцы решаются поставить гидроусилитель руля на ВАЗ 2107 своими руками. Автомеханики считают, что ЭУР Приора или Нива часто выходит из строя. В некоторых случаях расклинивает руль. Подобные неисправности опасны при движении машины. Поэтому рекомендуется отдавать предпочтение заводским электроусилителям.

В любом случае потребуется настроить датчик скорости КПП.В противном случае при трогании с места и при движении на малых скоростях водитель не заметит никаких изменений. Таким образом, будет сложно повернуть руль. При наборе высокой скорости рулевое колесо будет уступать владельцу автомобиля с небольшим сопротивлением.

Если датчика скорости нет, его необходимо установить. В нем должна быть 6-ти импульсная втулка от Нивы 214. Как правило, она входит в заводскую комплектацию. К другим конструктивным изменениям, которые необходимо выполнить, специалисты относятся:

передача другого всасывающего троса, который входит в комплект к электроусилителю ВАЗ 2108,
замена КПП — нужно будет брать данный агрегат с коротким червячным валом, при этом сошки должны быть родные,
при наличии на 2107 контактной системы зажигания потребуется установка диода MUR1100E своими руками.

В комплект евро за «семерку» входят следующие позиции.

Датчик скорости.
Крепежные изделия.
Всасывающий кабель.
Замок зажигания, подрулевые переключатели, кожух рулевой колонки — эти детали должны быть начиная с 2110.
Инструкция по установке и паспорт на электроусилитель руля на ВАЗ.

Для того, чтобы облегчить жизнь водителю, имея возможность крутить руль «одним пальцем», уверенно припарковать машину, не ломая руки на низких оборотах и скоростях, во всем цивилизованном мире появились усилители рулевого управления с гидроусилителем, которые Возможна установка на ВАЗ «классика».

Зачем на ВАЗ 2107 устанавливать гидроусилитель руля?

Вы можете придумать множество ответов. Наиболее востребованы:

машина используется вместе с главой семьи или самостоятельно представительницами прекрасного пола;
просто для большего комфорта и удобства управления, потому что это удобно;
как элемент тюнинга рулевой системы.
для пожилых водителей, отцов и дедов, гидроусилитель руля дают сыновья — умельцы.

Что такое усилители крутящего момента рулевого колеса (проще говоря — рулевого колеса)?

ГУР (ГУР). Поскольку рабочая среда, создающая давление, является жидкостью, в комплект входит сам насос, шланг, подающие трубы и резервуар. В таком усилителе работает масло под давлением. Сама конструкция и установка достаточно сложны, да и сам усилитель требует периодического ухода. Если сделать это правильно, то гидроусилитель порадует плавностью хода.

Статистика показывает, что почти никто не покупает новую ВАЗ 2107, чтобы сразу включить гидроусилитель руля. Если есть деньги, берут иномарку. Так что усилитель часто устанавливают на подержанный автомобиль. И вряд ли кто-то захочет вкладывать в ВАЗ 2107 стоимостью 50-60 тысяч рублей примерно половину стоимости (примерно 31-32 тысячи рублей в ценах 2014 года). Поэтому подробнее расскажем о более популярном варианте — электромеханическом усилителе (ЭУР). Он немного дешевле, его стоимость около 20 тысяч рублей.

Электромеханический усилитель руля (электроусилитель руля) хорошо справляется с нагрузкой, его установка намного проще, течет быстрее. Работает на ВАЗ 2107 почти так же эффективно, как масляный гидроусилитель руля. А главное — воплощает в себе извечную мечту автомобилиста о регулярном техническом обслуживании, так как работает по принципу «установил и забыл». Как следует из названия, электроусилитель подключается к бортовой системе питания 12 В (при максимальном токе 50 А) и рулевому управлению.

Рассмотрим отечественный евро на ВАЗ 2107 производства Махачкалинского завода «Авиаагрегат».

Электроусилитель руля предусмотрен на ВАЗ 21214, но он вполне подходит для всей линейки «классики», включая ВАЗ 2107. Он устанавливается вместо обычной рулевой колонки.

Принцип действия заключается в создании электродвигателем дополнительного крутящего момента, действующего синергетически и синхронно с руками водителя. Усиление руля — 5.7. Это означает, что сила поворота, с которой водитель «вложил» 20 кг собственной силы, теперь требует 3,5 кг.

Что входит?

сам усилитель;
кронштейн для крепления на рулевой колонке ВАЗ 2107;
кардан промежуточный;
Вспомогательные детали, такие как провода, крепеж и декоративная крышка.

Как работает электроусилитель руля?

Принцип работы сложный, с использованием обратной связи:

Датчик крутящего момента «улавливает» приложение направления и силы к рулевому колесу со стороны водителя и преобразует импульсы в электрический сигнал; Помимо датчика крутящего момента, есть датчики частоты вращения коленчатого вала, скорости автомобиля, положения ключа зажигания и т. Д., каждый из них также формирует сигнал и отправляет его в блок управления.
Блок по специальной программе обработки формирует суммирующий сигнал, который подается на статор электродвигателя.
Электродвигатель выполняет «обратную работу», преобразуя электрический импульс в рулевое движение.

Наличие датчика скорости приводит к тому, что чем быстрее машина движется, тем «слабее» усилие, то есть руль «тяжелее». При этом электродвигатель включается только при необходимости, а потом уже можно услышать, как он слегка гудит.

ЭУР на ВАЗ 2107 начинает работать через 4-6 секунд после включения зажигания.

Если в силовой цепи возникнут какие-либо неисправности, электроника просто выключит ЭУР, загорится сигнальная лампа и автомобиль вернется к ручному управлению.

Установка ЕВРО. Для этого:

сначала, как и при любой работе, отключите «массу» от АКБ.
заменяем кардан в рулевой колонке;
сверлим монтажные отверстия по прилагаемой схеме;
Проводим силовой / силовой провод, ставим предохранитель и провода для датчиков коленвала и оборотов.
надеваем защитный кожух снаружи.

Вся работа занимает около 2-3 часов. Для установки устройства практически все работы проводятся в салоне.

Гарантия на товар составляет 1 год со дня покупки.

В общем, если самоотверженно предан ВАЗ 2107, то можно поставить электроусилитель руля.

Другой вариант: EUR от Приоры. Для установки на классический ряд потребуется специальная переходная пластина и специальный кардан.

Установка электроусилителя руля. Нива

Предисловие

Продукт оказался очень удачным, полностью готовым и простым в установке. Не пришлось после сборки обрабатывать напильником (как в известном анекдоте). Вся проводка подходящей длины, все шайбы и гайки входят в комплект. КПД очень хороший и, главное, что понравилось: руль после поворота сам возвращается.

Для читателей: Электроусилитель руля (EUR) не покупал, а только установил по желанию клиента.По его словам, мне известно, что евро был куплен на территории ВВЦ за 430 долларов.

Установка

Убедитесь, что EUR полностью укомплектован (см. Также Упаковочный лист):

Снимите клемму с аккумуляторной батареи.

Снимите заглушку на рулевом колесе и открутите гайку крепления, снимите рулевое колесо:

Открутите два винта на козырьке комбинации приборов и снимите козырек:

Отверните длинные пластиковые винты, потяните левую часть комбинации приборов на себя, отверните гайку и отсоедините трос привода спидометра:

Снимите комбинацию приборов с приборной панели и отсоедините разъемы:

Снимите кожух рулевого колеса, отвернув 4 болта М4 и один саморез:

Отсоединить 3 разъема подрулевого переключателя:

Потянуть ремень вниз:

Выкрутить болт крепления подрулевого переключателя и снять его:

Отсоединить провода от замка зажигания (предварительно записать / зарисовать их расположение):

Снимите два болта замка зажигания (один слева и один справа внизу):

Вставьте ключ в замок, поверните его в нейтральное положение, нажмите на фиксатор замка тонкой отверткой с левой стороны, потяните ключ вверх и вытащите его из рулевой колонки:

Выкрутить болт рулевого вала снизу на кардане:

Выкрутить 2 болта и 2 гайки рулевой колонки (два болта имеют заглушки, при затяжке отламываются, можно попробовать открутить плоскогубцами; если не получается, то отрежьте болгаркой или ножовкой и открутите отверткой):

Опустите рулевую колонку вниз и снимите ее с вала рулевого механизма:

Отвинтите две гайки крепления блоков предохранителей и снимите их:

Из моторного отсека снимите резиновую заглушку:

Удлинить жгут проводов из ЕВРО:

Подключите провода EUR.Найдите восьмиконтактный блок и подключите желто-синий провод ЭУР к его двум серым проводам (их можно увидеть на фото):

Осторожно вытяните оранжевый провод из красной накладки на панели приборов и вставьте на его место оранжевый провод ЭУР:

Таким же образом вытащите четвертый провод слева (цвет не помню) и вместо него установите розово-синий. Подключите отсоединенные провода от красного башмака через разъемы (прилагаются) к проводам EUR, оранжевого к оранжевому, а четвертого — к розово-синему:

Подключите заземляющий провод:

Установите крепление EUR, предварительно ввинтив жгут замка зажигания в предусмотренное для этого отверстие:

Просверлите еще два отверстия диаметром 8-8.5 мм и затяните пластину в шести точках:

Вставить короткий вал с карданными валами в пазы ЭУР, подключить провод массы:

Обратите внимание на то, что вилки карданных валов имеют разные ступенчатые пазы. Поэтому короткий вал с карданными валами поднимается только в одном положении.

Присоедините другой конец короткого вала вместе с ЭУР к валу рулевого механизма. Вставьте болт, наденьте на него второй штифт отрицательного провода и заверните гайку:

Поднимите ЭУР к пластине и закрепите, приобретя гайки и болты крепления:

Верхний конец рулевого вала ЭУР имеет небольшое продольное смещение.Установите вал удобным для вас способом, затяните болты и гайки крепления ЭУР и нижний болт короткого универсального шарнира:

Подключите две клеммные колодки жгута проводов EUR к соответствующим контактным площадкам EUR:

Установить трехрычажный переключатель. Вытащите жгуты проводов с правой стороны:

Поставить руль, слегка осадив его двумя-тремя ходами. Поднимите трехрычажный переключатель так, чтобы плавающий контакт коснулся контактной пластины на рулевом колесе.Затяните болт фиксатора трехрычажного переключателя:

Снимите рулевое колесо.

Установить замок зажигания в рулевой колонке (ключ в среднем положении, как на фото слева):

Нажмите на стопор, а затем на ключ сверху — и замок встанет на место:

Закрепите замок двумя болтами.

Подключите провода к замку согласно эскизу или заранее запомненной схеме.

Присоедините разъемы трехрычажного переключателя за приборной панелью.

Установите кожух рулевой колонки. Часть нижней половины кожуха придется отпилить ножовкой, так как она уже не встает на место — мешает электродвигатель ЭУР:

Установить комбинацию приборов и козырек. Установить руль, затянуть гайкой, на руль надеть заглушку:

Установить пластиковую евро крышку (крепится к приборной панели двумя винтами):

Установить предохранитель на кожух левой колесной арки, закрепить двумя винтами.

Протянуть жгут проводов ЭУР к аккумуляторной батарее и подсоединить их к ее клеммам. В резиновой заглушке моторного щита прорежьте отверстие большего диаметра и установите его на место. Подключите клеммы АКБ:

Проверить работу сигнала и трехрычажного переключателя.

Запустите двигатель, поверните руль влево и вправо и воскликните с восхищением и удивлением: «Вау!»

Желаю приятного путешествия.

07.11.04.- Исправления и дополнения

Приложения

Документы прилагаются к ЭУР при доставке. Приносим свои извинения за качество некоторых материалов.

Приложение 1. Упаковочный лист

Наименование и обозначение согласно чертежу

Электромеханический усилитель руля, изделие EU21213.00.000

Паспорт EU21213.00.000 PS

Кронштейн ЕС 21213.100.001

ГОСТ 7796-70 Болт

М8-6г 20.66.029

М6-6г 20.66.029

ГОСТ Шайба ГОСТ 6402-70

Шайба ОСТ 134505-80

Гайка M8-7H.6.029 ГОСТ 5915-70

Приложение 2. U важный заказчик

Уважаемый покупатель!

Вы приобрели электроусилитель руля (ЭУР) или автомобиль семейства ВАЗ-2121 с установленным ЭУР.

В случае отключения ESD по какой-либо причине (сбой в бортовой сети, обрыв контактов и т. Д.) Управление автомобилем осуществляется так же, как и в автомобиле, не оборудованном ESD. Предохранитель EURA на 50 А находится под панелью приборов слева от руля.

Технические характеристики и гарантии указаны в паспорте на EURU.

Внимание! Замена EURA по гарантии (см. П.5 паспорта ESRA) осуществляется при следующих условиях:

1. На узле ЭБУ не должно быть механических повреждений.

2. Обязательно наличие паспорта изделия с указанием неисправности и отметки установщика на странице 5.

Приложение 3

Последовательность операций по установке электроусилителя руля на автомобиль ВАЗ-21214

1.Снимаем клеммы с АКБ.

2. Снимите рулевое колесо, кожух рулевого колеса, трехрычажный переключатель, замок зажигания.

3. Демонтировать рулевую колонку с телескопическим промежуточным валом.

4. Снимите крышку и комбинацию приборов.

5. Снимите крышку реле, расположенную под панелью приборов перед левой дверью.

6. Вытяните жгут проводов, как показано. Внимание: в этом случае не допускайте контакта кабеля питания с движущимися частями редуктора электродвигателя стеклоочистителя.

7. Слева от рулевого колеса, под панелью приборов, находится 8-контактный блок молочного цвета с двумя серыми проводами, входящими в одно гнездо. Подключите в ответ на них желто-синий провод ЭУР.

8. Подключить согласно схеме к красной колодке жгута проводов, идущего к комбинации приборов, два провода жгута ЭУР — оранжевый и розово-синий.

9. Закрепите провод массы на болте комбинации приборов.

10. Блок предохранителей должен находиться под панелью приборов слева от руля.

11. Установите монтажный кронштейн ЭУР под панелью приборов на две шпильки М8, приваренные к кузову, два болта М6 (под ними в кузове отверстия с резьбой) и два болта М8, под которыми просверливайте отверстия в кузове (см. EUR и скобка).

12. Соберите ЭУР с промежуточным валом, предварительно надев на вал трос массы.

13. Установите ЭУР на кронштейн, закрепив промежуточный вал на рулевом валу. При этом болты шлицевых вилок должны находиться в пазах валов, а вся сборка — промежуточный вал — ЭУР не должна зажиматься или растягиваться.

14. Закрепите EUR на кронштейне двумя болтами и двумя шпильками сзади. Внимание: установите плоские и желобчатые шайбы под все гайки кронштейна и ЭУР.

15. Подключите колодки жгута — одиночный и информационный к ЭУР.

16. Установите выключатель зажигания, 3-х рычажный переключатель, кожух рулевого колеса (после вырезания). руль, комбинация приборов и крышка.

17. Закрепите винтами декоративную крышку ЭУР.

18. Подсоедините провода к аккумулятору.

Особенности установки ЭУР на автомобиль ВАЗ-21213

1. Заменить рулевой механизм с длинным валом червяка на рулевой механизм с коротким валом (21213-3400010-10).

2. Заменить переднюю крышку раздаточной коробки. Установить крышку с двумя прорезями (под трос спидометра и датчик скорости) 21214-3802824.

3. Установить 6-пульсный датчик скорости на крышку раздаточной коробки.

4. Подключить датчик скорости к жгуту EURI по схеме:

Датчик скорости, вид торцевого блока (2 типа)

Для этого необходимо протянуть провода в гофрированной трубке от жгута ЭБУ к датчику скорости под днищем по туннелю коробки передач.

5. Подключите розово-синий провод ЭБУ к зеленому проводу выключателя (разъем № 6).

Особенности установки ЭУР на ВАЗ-2131

То же, что и на ВАЗ-21213, за исключением п.1 — рулевой механизм менять не нужно.

Приложение 4. Схема монтажа

1. Шпильки.

2. Под эти отверстия просверливаются отверстия в корпусе. К кузову крепится кронштейн болтами М8.

3. Отверстия под стандартные шпильки на корпусе.Закрепите гайками.

4. Отверстия для крепления ЭУР к кронштейну.

5. Отверстия для крепления кронштейна болтами М6.

6. Отверстия для проводов замка зажигания.

7. Руль.

Приложение 5. Схема подключения

Приложение 5. Сертификат соответствия

В нашем сервисном центре вы можете заказать.

На ВАЗ «Классик» с завода установка гидроусилителя руля не предусмотрена.Однако владельцы этих автомобилей испытывают некоторые неудобства при движении на малых скоростях из-за крутого поворота «руля». Для облегчения и удобства управления на ВАЗ 2107 может быть установлен электромеханический усилитель.

ВАЗ 2107 электроусилитель руля — нужен ли

Оснащать свою «семерку» электроусилителем (ЭУР) или нет — зависит только от ваших личных пожеланий и возможностей. Чтобы определить и понять, действительно ли существует необходимость в установке данного механизма, необходимо рассмотреть положительные и отрицательные стороны этого вида доработки, а затем сделать соответствующие выводы.

К основным преимуществам внедрения электроусилителя руля можно отнести:

надежность, экономичность, компактность, которая обеспечивается за счет отсутствия гидравлики;
управлять автомобилем проще, удобнее и безопаснее, особенно для женщин и пожилых людей;
простой монтаж;
возможность установки на любую классическую модель «Жигули»;
Никакого дополнительного ухода во время работы не требуется.

Установка ЭУР можно отнести к тюнингу, т.е.е., улучшение начальных характеристик автомобиля.

Из минусов можно выделить:

материальные затраты;
дорогой ремонт;
Необходимость установки на автомобиль более мощного генератора (от 100 А).

Мощный генератор необходим в связи с тем, что только двигатель ЭУР потребляет около 50 А. Поэтому если есть лишние деньги и желание улучшить езду, то почему бы и не сделать. К тому же установка электромеханического усилителя руля намного дешевле, чем рулевого управления с гидроусилителем.

Внедрение гидроусилителя руля на ВАЗ 2107 — сложная и дорогостоящая процедура, требующая применения дополнительных комплектующих и серьезных доработок рулевого управления.

Принцип работы электроусилителя

Прежде чем рассматривать установку электроусилителя руля (ЭУР) на «семерку», необходимо разобраться, что это за механизм. Основными элементами узла являются: электродвигатель

;
шестерня механическая;
датчик рулевого колеса;
датчик крутящего момента руля направления;
блок управления (БУ).

Блок управления принимает сигналы о скорости движения автомобиля и о частоте вращения коленчатого вала синхронно с вращением «руля». Блок управления вычисляет данные о величине и полярности мощности, подаваемой на электродвигатель. Дополнительная сила создается электродвигателем через механическую зубчатую передачу, которая облегчает управление передними колесами. Усилие можно приложить как к рулевому валу, так и к рулевой рейке, что зависит от класса автомобиля и конкретной конструкции электроусилителя.Поскольку речь идет о классической «Жигуле», то на этих моделях рулевой рейки не устанавливалась.

Конструкция электромеханического усилителя руля: 1-электродвигатель; 2-червячный; 3-червячное колесо; 4-х ходовая муфта; 5-потенциометр; 6-кожух; 7-рулевой вал; 8-контактный датчик крутящего момента на рулевом валу; Мотор 9-контактный силовой

Конструкция ЭУР для легковых автомобилей небольшая и крепится непосредственно на рулевой колонке. Механизм расположен в салоне автомобиля, что обеспечивает его защиту от влаги, грязи и пыли и продлевает срок службы.В электроусилителе рулевого управления есть два основных режима работы, которые зависят от скорости автомобиля:

При движении на малых скоростях устройство прикладывает наибольшее усилие к рулевому механизму для облегчения движения. Таким образом, руль становится «легким», что позволяет вращать его пальцем одной руки.
При движении на высоких скоростях рулевое колесо становится более «тяжелым», что создает эффект возврата колес в среднее положение. Такой принцип работы повышает безопасность движения.

Сколько евро поставить на ВАЗ 2107

На ВАЗ «семерку» можно поставить один из двух вариантов электроусилителя руля:

В первом случае покупка механизма обойдется в 20 тысяч рублей. Во втором — устройство подходит для установки на любую классическую «Жигули» и по стоимости выйдет примерно в такие же деньги. ВАЗ 2107 может оснащаться и тем, и другим механизмом. Однако к электроусилителям от Нивы есть претензии: некоторые автовладельцы жалуются на их неожиданный выход из строя, что опасно во время движения, так как управление становится невозможным.Что касается заводского ЭУР на «классику», то к ним претензий нет.

Что входит в комплект поставки электрического усилителя

усилитель мощности;
переходная пластина;
промежуточный вал;
подрулевые переключатели;
провода
замок зажигания;
руль от Приоры или Калины;
декоративный кожух;
Датчик скорости.

Как установить

Обесточиваем бортовую сеть автомобиля, для чего снимаем минусовую клемму с АКБ.
Снимаем декоративную крышку рулевой колонки, откручивая соответствующие винты крепления.
Демонтировать старое рулевое колесо и карданный вал.
По инструкции монтируем новый механизм через специальную пластину.
Опускаемся под машину, откручиваем трос спидометра от КПП и устанавливаем датчик скорости, на который наматываем трос.
Подключаем проводку по схеме.
Устанавливаем защитный чехол.
Подключаем клемму к АКБ и проверяем работоспособность электроусилителя. При правильной установке проблем возникнуть не должно.

Видео: Установка ЭУР на примере ВАЗ 21214

Пропуск техосмотра и сертификаты

Перед тем, как установить ЭУР на свою «семерку», стоит рассмотреть вопрос о прохождении техосмотра.Дело в том, что установка такого устройства — это изменение конструкции транспортного средства, в результате чего возникнут трудности с выполнением ТО при отсутствии соответствующих сертификатов. Чтобы не возникло проблем, необходимо установить изделие в сертифицированном автосервисе ВАЗ. Кроме того, необходимо получить соответствующие документы: сертификат производителя и услуги, в которой проводился монтаж. Если есть все необходимые бумаги, то техосмотр можно пройти без нюансов.Если же возникнут конфликты, нужно попросить сотрудников пункта досмотра письменно отказать с указанием причин.

Несмотря на кажущуюся сложность такого устройства, как электроусилитель руля, его установка и подключение не потребуют больших усилий и времени. Вам необходимо подготовить набор механизмов с необходимыми инструментами, а затем следовать пошаговой инструкции, согласно которой вы сможете установить и подключить устройство.

Чтобы уверенно припарковать машину и при этом иметь возможность крутить руль одним пальцем, не напрягая руки на малых скоростях, давно во всем цивилизованном мире существует гидроусилитель руля, который легко устанавливается. на ВАЗ 2107.

Что такое гидроусилитель руля?

Power Steering — гидроусилитель руля. Этот усилитель работает за счет давления масла. Конструкция и установка такого оборудования довольно сложны, и уход за таким усилителем требует постоянного. Если все сделать правильно, гидроусилитель порадует плавным рулевым колесом.
Электроусилитель руля (электромеханический) отлично справляется с нагрузкой, его установка намного проще и быстрее.На ВАЗ 2107 он работает так же эффективно, как масляный усилитель руля. Наверное, самое главное — он работает по принципу «установил и забыл». Электроусилитель питается от бортовой сети 12 В (максимальный ток 50 А).

Рассмотрим принцип работы и установку бытового электроусилителя руля производства завода Авиаагрегат.

ESD создает у электродвигателя дополнительный момент усилия, действующий синхронно с руками водителя.Усиление руля — 5,7. Это значит, что при повороте руля, если водитель выставит 20 кг своей мощности, то с ЭУР потребуется 3,5 кг.

Что входит в комплект EUR?

сам усилитель;
кардан промежуточный;
кронштейн для крепления на рулевой колонке;
дополнительные детали — застежки, провода и декоративный кожух.

Как работает электроусилитель руля?

Принцип его работы сложен, это использование обратной связи:

Датчик крутящего момента определяет приложение силы к рулевому колесу водителем и его направление и преобразует импульсы в электрический сигнал; Помимо датчика момента, есть еще датчики скорости автомобиля, частоты вращения коленчатого вала, положения ключа зажигания и т. д., каждый из них также формирует сигнал и отправляет его в блок управления.
Блок управления выдает суммирующий сигнал, который подается на электродвигатель ЭУР.
Электродвигатель выполняет «обратную работу», превращая электрический сигнал в движение руля направления.

Датчик скорости приводит к тому, что чем быстрее машина движется, тем меньше усилий, то есть руль «тяжелее». Электродвигатель включается, когда это необходимо, при этом вы слышите легкое гудение.

Через 3-5 секунд после включения зажигания начинает работать ЭУР.

Если возникнут неисправности в цепи питания, то ЭУР просто выключится, и загорится сигнальная лампа, и автомобиль вернется в режим ручного управления.

Установка ЭУР на ВАЗ 2107

отключите «массу» от АКБ.
поменять кардан в рулевой колонке на кардан из комплекта;
просверлить монтажные отверстия, размеры и расположение на прилагаемой схеме;
проводим плюсовой провод питания, провода датчиков скорости и коленвала, ставим предохранитель.
ставим защитный кожух.

Вся работа занимает около 2-3 часов.

Гарантия на этот продукт составляет 1 год со дня покупки.

Установка электроусилителя руля на ВАЗ: Видео

Автомобили ВАЗ 2110 оснащены электроусилителем руля, что безумно радует водителей. Это дополнение значительно улучшает маневренность и управляемость автомобиля, что позволяет водителю более уверенно чувствовать себя на дороге.

Кроме того, водителю не нужно прилагать много усилий для управления рулем, что позволяет совершать длительные поездки и не чувствовать усталости.

Электроусилитель руля на автомобили ВАЗ 2110 при необходимости можно установить самостоятельно, но для этого следует разбираться в устройстве.

История

Еще в 2002 году инженеры Новосибирского технического университета разработали ставший столь популярным электроусилитель руля.После того, как были пройдены все этапы создания устройства, несколько лет устройство проходило испытания на заводе ВАЗ.

Российские производители сделали все, чтобы обеспечить надежное и качественное преимущество агрегата перед аналогичными приборами зарубежного производства. В усилителе используется переменный ток, что обеспечивает надежность и долговечность.

Но главным для наших драйверов была приемлемая стоимость этого блока, не на пример ниже, чем у западных комплектующих.К тому же электроусилитель может стать надежным защитником от кражи. Поскольку для отечественных брендов придумали электрические усилители, производят их, соответственно, в России, на Бердском электромеханическом заводе, ставшем дочерним предприятием ВАЗа.

Сам электроусилитель руля впервые был изобретен и внедрен еще в 1990 году в Японии на заводах концерна Toyota. Первые преимущества устройства, которые он продемонстрировал, характеризовались следующими показателями:

Агрегат работает даже при выключенном двигателе;
При работе компонента в течение некоторого времени может наблюдаться значительная экономия топлива;
Значительно улучшены все показатели управляемости;
Надежность управления достигает большой высоты;
Создает хорошие условия безопасности при непрерывном движении.

Отличия от гидроусилителя руля

Вы должны понимать, что гидроусилитель руля — это гидроусилитель руля и эти два устройства постоянно сравнивают, выясняя, какое из них лучше. В общих чертах можно сказать, что эти два компонента могут иметь общие индикаторы, но в электроусилитель встроен электронный блок.

Именно это отличие делает его более функциональным, а его работоспособность характеризуется следующими показателями:

Датчики электронного блока постоянно контролируют показатели скорости движения, считывают его траекторию и следят за исправностью рабочих узлов;
После того, как данные собраны, они передаются в специальный электронный блок управления, где обрабатываются;
Искусственный интеллект системы управления автоматически изменяет параметры главного цилиндра;
Уровень давления масла регулируется только положением клапана, он может быть как открытым, так и закрытым;
Чем большую скорость начинает набирать автомобиль, тем интенсивнее и активнее открывается клапан;
По мере увеличения скорости одновременно нарастает жесткость рулевого управления, а это в свою очередь увеличивает степень безопасности и устойчивости при движении ВАЗ 2110;
Кроме того, наличие топлива не влияет на работу электроусилителя, не влияет на его расход.

Принцип работы

Работа ЭМУРУ, то есть электромеханического усилителя руля, направлена на снижение управляющих усилий водителя. Также устройство предназначено для активного возврата управляемых колес и рулевого колеса в исходное положение после маневра. Чем меньше поворотов рулевого управления, тем колеса вернутся в исходное положение.

Благодаря устройству машина быстро возвращается к прямолинейному движению, что обеспечивает безопасность движения.

Сам узел представляет собой модульную конструкцию, встроенную в рулевую колонку.

Модуль состоит из двух основных компонентов:

Блок питания — синхронный электроаппарат;
Контроллер типа управления.

Установка электроусилителя особенно актуальна, если владелец ВАЗ 2110 устанавливает на колеса большого диаметра более широкую резину, чем стандартные заводские колеса. Исключается такая проблема, как «непослушный» руль в случае с электроусилителем, руль подчиняется водителю даже при легком прикосновении.

Если раньше водителю приходилось постоянно держать руль обеими руками и прикладывать много усилий для его поворота, то теперь все можно делать одним пальцем.

Благодаря этим показателям ВАЗ 2110 считается одним из самых безопасных автомобилей на отечественных дорогах.

Технические характеристики

Как и любой другой модуль в автомобиле, электроусилитель имеет свои индикаторы, которые необходимо учитывать. Чтобы было понятно, что это за узел, следует привести его технические характеристики:

Максимальная компенсация крутящего момента 35 Нм;
Потребление тока в среднем при Mmax = 35 Нм и скорости руля 360 градусов в секунду — 50А;
Диапазон рабочих температур от — 40 до + 85 градусов Цельсия;
Общая масса узла 9.5 килограмм;
Двигатель с электронным управлением — реактивная индукционная;
Вращение обратное;
Наличие трех фаз;
Установлен редуктор червячный с тремя пусками;
Вал червячный из стали 40х;
Колесо червячное изготовлено из углепластика УПА 6 / 30-2.

Это все характеристики компонента, которые необходимо знать для взаимодействия с ним. Эти показатели особенно актуальны, ведь усилитель — это электрический блок и с ним нужно быть осторожнее.

Компонент Преимущества

Электрический руль имеет ряд преимуществ, которые привели к тому, что его устанавливают не только на ВАЗ 2110, но и на другие модели этого завода. Помимо технических характеристик имеет и другие не менее важные показатели:

Простота монтажных работ при установке агрегата;
Агрегат потребляет относительно небольшое количество электроэнергии;
Узел не влияет на экологические показатели автомобиля;
Возможна установка сборки на другие модели ВАЗ;
Параметрические показатели, то есть эффективное снижение крутящего момента, соответствующее увеличению скорости автомобиля;
В процессе эксплуатации не требуется дополнительного ухода и использования различных специальных материалов;
При низких температурах этот вариант ГУР лучше.

Единственным недостатком данного устройства является то, что он работает немного слабее, чем такой же гидроусилитель.

Но в случае с отечественными дорогами этого прироста вполне достаточно для комфортной езды.

Подготовка к установке

Дело в том, что далеко не все автомобили ВАЗ 2110 оснащены этой приятной составляющей, поэтому зачастую водителям приходится устанавливать усилитель самостоятельно. Эта работа не такая сложная, как может показаться на первый взгляд, и при соблюдении определенных правил может быть проведена достаточно эффективно.

Кроме того, вы можете купить новый усилитель мощности даже через Интернет и немного повозиться в гараже, чтобы поставить его в свою «десятку». Поскольку стоимость агрегата не так уж и мала, экономия на установке будет приятной и практичной.

Для установки электроусилителя на автомобиль ВАЗ необходимо предварительно подготовить некоторые инструменты и запчасти:

Руль и кожух;

Отвертки различной комплектации;
Линейка;
Сверло.

Установка

Никаких масел или других веществ не потребуется, так как работа ведется с электричеством, а не с механическими компонентами. После того, как все компоненты подготовлены, следует приступить к непосредственной установке, которая будет проходить в следующей последовательности:

Необходимо снять стандартный вывод с колодки и переместить его на колодку, расположенную на обвязке;

После этого свободный вывод, отходя от жгута, перемещается на то место, где располагался штатный провод рядом с колодкой.Это даст возможность пропустить провод стандартного типа между жгутами. Провод, идущий от колодок, имеет номинал 50 А;

Теперь нужно медленно отделить кожух рулевого вала, затем снять выключатель зажигания и разъединить переключатели. Делать это нужно медленно, чтобы не допустить растрескивания кожуха;

Аккуратно откручиваем болт крепления рулевой рейки и тут же снимается рейка;

Необходимо измерить длину зазоров и, если нужно отрегулировать пластину, для этого нужно использовать линейку и, возможно, даже индикаторы записи;

Электроусилитель монтируется на освободившееся место, для этого необходимо выбрать нужный размер вала, так как он не помещается на рейке.Для подгонки вала под нужный размер пластина и вал шлифуются под валы Приоры. Лучше всего для этого подходят детали от ВАЗ «Приоры»;

После установки вала необходимо просверлить пластину глубже, чем она есть. Сделать это несложно, так как вал представляет собой пустотелую конструкцию;

Пластина устанавливается на усилитель и тем самым проверяется полученная глубина. Если все в норме, то нужно крепко зажать всю конструкцию с помощью болта поменьше;

Теперь следует установить переключатели на свои места и перейти к разводке.Для этого нужно вывести два провода прямо к АКБ из салона, через левое крыло;

Далее нужно снять и взять провод. С его помощью нужно к выводу присоединить два провода. Их нужно прикрепить к концу противоположной проволоки и растянуть оба;

Необходимо снять панель приборов и вытащить красный блок, медленно затянуть проводку в пространство под панелью. Затем возьмите оранжевый провод из красного ящика;

К этому проводу нужно закрепить красную коробку и совместить ее с проводкой электроусилителя.В этом случае конец с оголенным выводом проводки усилителя кладут на освободившийся штатный провод в красной колодке;

Подключаем оранжевый провод к разводке ЭУР, голый конец провода ставим на место штатного в красной колодке

Еще нужно сделать с серым проводом, который тоже выходит из красный блок. Также необходимо протянуть его на место штатного коллеги и закрепить терминалом;
Далее нужно перейти к аккумулятору и надежно прикрутить черный провод, то есть МИНУС, к розовому проводу, то есть к ПЛЮСУ;
После этого нужно подключить всю проводку электроусилителя руля и завести его или просто скрутить от руки.

Установка электроусилителя завершена, осталось только аккуратно установить все компоненты на свои места.

Для этого установите все переключатели на место и установите на место кожух и рулевое колесо, которые будут закрывать рулевой вал.

Облегчить демонтаж рулевой рейки поможет этот материал:

Fit

Если работы по установке электроусилителя выполняет опытный мастер, который может несколько выходить за рамки предложенной инструкции, то следует сказать о том, как устанавливается электроусилитель на ВАЗ 2110.

После того, как будут выполнены основные действия из приведенного выше списка, вы можете выполнить следующую посадку:

Выровняйте рулевое колесо;
Устранить все трещины и зазоры между деталями;
Провести установку светодиодного датчика для диагностики электроэнергии;
Немного укоротите шнур питания;
При необходимости заменить поврежденные детали и поврежденные детали корпуса.

После этого еще раз внимательно осмотрите рулевую систему, сидя в салоне.Устранить последние недочеты и протереть полиролью панель и руль. Только после этого можно приступать к дальнейшей эксплуатации машины. Именно соблюдение чистоты и порядка в салоне автомобиля приводит к концентрации водителя за рулем.

Ремонт

Завод-производитель АвтоВАЗ не предоставляет ремонт электроусилителя руля, только полную замену в сборе. Поэтому весь ремонт владелец автомобиля проводит на свой страх и риск.

Всегда нужно помнить, что самостоятельный ремонт электроусилителя руля ВАЗ 2110 своими руками может привести к аварии!

Цена электроусилителя ВАЗ 2110 и комплектующих следующая:

новый электроусилитель стоит в среднем от 13000 до 18000 рублей, можно заказать в интернет-магазинах с доставкой почтой в любой регион России, либо прямо с завода;
Б / у электроусилитель стоит от 2000 до 6000 рублей, в зависимости от состояния, стоит посмотреть на местных досках объявлений, авито.ru и др.

Комплектующие для установки также могут продаваться отдельно:

вал рулевой для установки электроусилителя руля — цена около 1000 рублей;
кронштейн для установки электроусилителя руля — цена около 1000 рублей;
жгут проводов для подключения ЭУР — стоимость около 1500 рублей;
имитация электронного датчика скорости (для карбюраторных двигателей) — около 1500 руб.

Заключение

Из приведенной выше информации становится понятно, что евро на ВАЗ 2110 имеет массу положительных показателей, что и сделало его популярным.В процессе эксплуатации этот компонент не требует вмешательства и дополнительных материалов.

Рулевое управление с электроусилителем не требует обслуживания или регулировки. Он отлично показывает себя в морозных российских условиях и его работа в этом плане никак не меняется.

Нет необходимости предварительно нагревать автомобиль перед тем, как перейти к управлению, это означает, что водитель будет быстрее отправляться в путь.

Но наряду с этим у устройства есть недостатки, хотя в случае с ВАЗ 2110 это не бросается в глаза.У каждого водителя есть возможность самостоятельно решить, какой усилитель ему больше подойдет, тем более что электроусилитель можно установить самостоятельно.

Если вы хотите сделать езду на ВАЗ 2110 безопасной и комфортной, то вам стоит отдать предпочтение электроусилителю.

РУЛЕВАЯ РЕЙКА: ПРИЧИНЫ И СИМПТОМЫ

Рулевая рейка автомобиля — это устройство, необходимое для управления передними колесами автомобиля. Именно с его помощью водитель может легко маневрировать на дороге и избегать препятствий.Он, как и любой элемент автомобиля, имеет свойство изнашиваться во время работы или по другим причинам приходит в неисправное состояние, что существенно влияет на управляемость автомобиля и безопасность участников дорожного движения. Какие признаки неисправности рулевой рейки точно оповестят о поломке, в чем могут быть причины — эта статья поможет найти ответы на эти и многие другие вопросы, в том числе сколько сдать авто в металлолом.

Типы
С момента создания первого автомобиля и рулевой рейки она постоянно развивалась.Всего существует три основных типа рулевых реек:

Рулевая рейка Classic. С ним управлять автомобилем становится не так просто: нужно много усилий, чтобы повернуть руль. Встречается на большинстве ВАЗ 2106 или ВАЗ 2107;
Рулевая рейка с гидроусилителем (ГУР). От классического отличается только легкостью поворота руля, благодаря специализированной помпе и замкнутому контуру с сальниками. Эта конструкция значительно упростила вождение;
Рулевая рейка с электроусилителем руля (EUR).При этом на валу располагается электродвигатель с редуктором, который помогает синхронно совершать маневр, как только колеса отклоняются от своего обычного положения.
Иными словами принцип работы рулевой рейки любого типа идентичен. Он передает крутящий момент от рулевого колеса на стержни, чтобы синхронизировать колеса в нужном направлении.

Признаки неисправности рулевой рейки

Неисправная рулевая рейка негативно сказывается на движении и может привести к неприятным последствиям.Ввиду тяжести последствий каждый водитель должен знать о признаках выхода из строя рулевой рейки. А именно это:

Стук неизвестного характера спереди автомобиля, а именно по центру при проезде неровностей или поворотов;
Перемещение руля в разные стороны без существенного изменения направления движения;
Звуки неизвестного характера при движении автомобиля;
Масляные пятна под автомобилем;
Руль после маневра не возвращается в исходное положение или делает это с трудом;
При маневре нужно приложить больше усилий для поворота руля, чем раньше;
Вибрация, которая передается на руль при движении по неровной поверхности;
Автомобиль «ходит» из стороны в сторону и требует постоянной регулировки положения руля.
Однако рулевая рейка с ГУР и ЭУР имеет существенное отличие: рулевая рейка с ЭУР практически не имеет признаков, помогающих определить исправность агрегата. Это просто полностью не удается. В защиту рулевой рейки с ЭУР стоит уточнить, что конструкция достаточно надежная и неисправность ее встречается довольно редко.
