Как найти короткое замыкание в автомобиле

На чтение 4 мин. Просмотров 6.2k. Обновлено

Короткое замыкание в машине (или «коротыш» на сленге электриков) – вещь очень серьезная. Большинство самостоятельных возгораний автомобилей происходит именно из-за них. Как же найти короткое замыкание проводки в авто?

Узнать о коротком замыкании не сложно. Если все прошло штатно, то при возникновении замыкания сгорает предохранитель и перестает работать соответствующая электрическая цепь. Питать она может что угодно от фар до часов в салоне. В поисках неисправности обычно первым делом проверяют предохранитель и, если он перебит, вставляют новый, с таким же номиналом. Если новый предохранитель постигла та же участь – значит в машине короткое замыкание.

Поиск замыкания в проводке производится методом исключения и представляет собой весьма муторное занятие. Смысл его заключается в отключении разных потребителей электричества на соответствующей электролинии (узнать, что именно на ней запитано можно из электросхемы автомобиля) и в проверке целостности проводов.

Проверить провода, проходящие, например, под торпедой, легко и просто не получится, поэтому начинать нужно именно с исключения потребителей. На провода же переходим, после того, как убедимся, что в «коротыше» не виноваты потребители.

Чтобы найти некое устройство (например, магнитолу), имеющее внутри себя короткое замыкание, нужно, чтобы электролиния была под напряжением. Как это сделать, ведь предохранитель тут же сгорает? В этом и есть весь секрет поиска коротких замыканий в автомобиле!

Перед тем, как приступить к поиску, нужно включить в электролинию собственный мощный потребитель электричества. Это нужно для того, чтобы понизить высокий ток короткого замыкания и не допустить возгорания проводки.

Для поиска короткого замыкания в автомобиле можно использовать обычную лампу головного света

Сделать это проще всего при помощи обычной лампы головного света на 55 Ватт, включенной вместо предохранителя. То есть нужно взять лампочку, подключить к ее выводам два провода с заранее обжатыми на них клеммами (Почитайте, как обжать клемму на проводе в автомобиле) и другие концы проводов включить вместо предохранителя.

Подключаться нужно через клеммы, то есть надежно. Если предохранители современные «флажковые», то на проводе следует обжать клеммы типа «папа». В блоках предохранителей классических моделей АвтоВАЗа эти клеммы не подойдут, в них, подключаться проще прямо к «лапкам», удерживающим предохранитель, надевая на них клеммы типа «мама». Подключение должно быть последовательным, то есть ток должен проходить через лампочку.

Лампу нужно расположить так, чтобы ее было видно. В момент включения в электролинию с коротким замыканием, она зажжется на полную мощность, как в фаре. Яркое свечение подтверждает наличие «коротыша». И теперь, при отключении различных устройств, включенных в линию, нужно дождаться, чтобы лампочка «притухла». Это произойдет при исключении оборудования, вызвавшего замыкание, из линии и большого снижения силы тока до нормальных значений. Если, при отключении, скажем регулятора подсветки приборов лампа начала светиться еле-еле, значит, вы устранили причину «коротыша», который произошел внутри регулятора.

Другое дело, если уже все потребители исключены из линии, а лампа продолжает светиться в полный накал. Это означает, что короткое замыкание произошло не в каком-то потребителе, а в проводке. Например, из-за повреждения изоляции провода.

Такой расклад гораздо сложнее, потому что, чтобы просмотреть всю электролинию, скорее всего, придется разбирать салон, снимать различные панели, а то и торпеду. Однако если воспользоваться мультиметром, то можно промерять доступные участки электролинии на предмет большого тока, тем самым сужая круг поисков. Если вы не сильно владеете данным инструментом и не «на ты» с электричеством, лучше доверить это дело электрикам. Причем не обычным, а автоэлектрикам, потому что кроме непосредственно поиска замыкания, человек должен еще уметь разбирать и собирать разные части машины.

Найдя устройство, вызвавшее короткое замыкание, можно попробовать его починить. Но лучше заменить новым – с замыканиями шутки плохи. Если предохранитель по какой-то причине выдержит проходящий ток и не сгорит, произойдет возгорание проводки и сгорит весь автомобиль.

Чтобы этого не допустить, нужно знать,

как выбрать предохранители для автомобиля, причины короткого замыкания в автомобиле, а при самостоятельном электромонтаже обязательно знать, как пользоваться изолентой.

🚘 Как найти обрыв и короткое замыкание в автомобиле мультиметром

Многие автолюбители при появлении проблем с электропроводкой тут же начинают судорожно искать знакомого автоэлектрика для решения проблемы, мотивируя это тем, что не разбираются в электричестве. На деле же, ничего сложного нет в том, чтобы провести диагностику электрики самостоятельно. Для этого вам понадобится мультиметр и немного знаний, которые мы постараемся изложить для вас в этой статье. Прочитайте информацию ниже, и у вас не возникнет вопросов о том, как найти короткое замыкание в автомобиле или же, наоборот, как найти обрыв провода в автомобиле.

Признаки неисправности электропроводки

Прежде чем проводить диагностику электрики автомобиля, необходимо убедиться в том, что проблема с проводкой. Перечислим основные виды неисправностей электропроводки и их признаки:

  • Короткое замыкание. Одна из самых опасных проблем с проводкой, способная вызвать опасное для здоровье задымление, и даже пожар – собственно это и есть признаки короткого замыкания в автомобиле. Важно немедленно прекратить эксплуатацию автомобиля, поскольку в перегретые от замыкания провода могут расплавить изоляцию соседних проводов и только усугубить ситуацию. Чаще всего такие проблемы заканчиваются перегоревшим предохранителем или реле.
  • Обрыв проводки. Это более безопасная неисправность, последствиями (и, одновременно, признаками) которой может стать лишь выход определённого электрического узла из строя (в некоторых случаях – и всей электрики).

Короткое замыкание в машине

Для ответа на вопрос о том, как найти короткое замыкание в автомобиле, первым делом проверьте все предохранители и реле – как правило, при замыкании один из них должен выйти из строя. После обнаружения такого предохранителя или реле – выясните по описанию (на крышке блока предохранителей) к какому узлу он принадлежит. Далее начинайте исследовать этот узел – осмотрите визуально все провода, идущие от него до блока предохранителей.

Если внешние признаки короткого замыкания в автомобиле не найдены, то установите мультиметр в режим измерения сопротивления, после чего отключите «плюс» проверяемого узла от блока предохранителей и от питаемого им прибора. Затем подключите один контакт мультиметра к плюсовому проводу, второй контакт – к массе. Если короткого замыкания нет, то сопротивление на мультиметре будет равно единице. В противном случае – «плюс» где-то касается «минуса».

Поиск обрыва проводки в автомобиле

Для того чтобы проверить авто на утечку тока мультиметром – вам понадобится произвести всё те же действия. Замер сопротивления является показателем наличия контакта или его отсутствия. При отсутствии контакта сопротивление стремится к бесконечности (или цифре «1» на приборе). При наличии контакта, сопротивление должно в идеале стремиться к нулю (сем меньше – тем лучше). Так вот, чтобы проверить обрыв проводки, нужно подключить мультиметр к двум контактам, подозреваемым в обрыве и замерить сопротивление, повторимся — единица на экране мультиметра будет обозначать обрыв.

Спасибо за подписку!

Во избежание повторения обрыва – не скручивайте провода руками. Используйте только паяльник и специальную термоусадку. Если обрыв в клемме, то перед ремонтом обязательно зачистите её.

Как проверить авто аккумулятор мультиметром

Если у вас появилось подозрение в плохой работе аккумуляторной батареи, то здесь вам в помощь, опять же, мультиметр. Итак, вооружитесь мультиметром, настроенным на замер напряжения (20В):

  • Отключите одну клемму и подсоедините красный контакт к «плюсу», а чёрный – к «минусу». Нормальное напряжение должно быть в пределах 12,4 – 12,8 Вольт. Важно производить замер минимум через час после остановки двигателя.
  • Замерьте напряжение под нагрузкой, равной числу, в два раза большему ёмкости. Например, если ёмкость 75 Ам/час, то нагрузка должна составлять 150 Ам. Если напряжение проседает ниже 9 Вольт, значит с АКБ вашего автомобиля что-то не так (недозаряд, либо выход из строя). После отключения нагрузки напряжение должно восстановиться за 5-10 секунд.

Как найти короткое замыкание в проводке автомобиля

Как правило, все неприятности с авто случаются в самый неподходящий момент – этот закон известен издавна. Нередки ситуации, когда на квалифицированную помощь надеяться не приходится. Например, при выезде на природу, на проселочной дороге автомобилист остается один на один со всеми своими проблемами.

Оптимальное решение – самому стать специалистом. Если не категории «профи», то хотя бы разбираться в азах поиска неисправностей автомобиля и простейших способах их устранения. Разберемся, как найти место в эл/проводке автомобиля, где произошло короткое замыкание.

Полная диагностика схемы возможна лишь при наличии специального оборудования. Но когда под рукой практически ничего нет, остается одно – воспользоваться простейшей методикой. У каждого автомобилиста она своя. Автор предлагает ту, которую он не единожды успешно реализовал на практике. Хороша она или нет – судить вам, читатель. Но результат всегда положительный – место короткого замыкания проводки определяется точно.

Прежде чем приступать к каким-либо действиям, нужно открыть капот и внимательно осмотреть все видимые участки электрической схемы. Короткое замыкание бывает или на корпус, или между проводами. В последнем случае происходит расплавление изоляции, и это несложно обнаружить визуально. Окончательный вывод о причине КЗ делать рано, но уже станет понятно, какие цепи следует диагностировать в первую очередь.

Проверка целостности всех предохранителей

Пр (традиционное обозначение этих защитных элементов) – самое слабое «звено» в цепи. При коротком замыкании они сразу же перегорают, предохраняя тем самым все подключенные к этой линии приборы и устройства, которые являются потребителями тока от бортовой сети. Вот с проверки их целостности и следует начинать. В любом автомобиле, независимо от марки и модели, есть специальный мини-блок, в котором размещаются все предохранители, предусмотренные схемой эл/проводки. Достаточно снять крышку, и они – как на ладони.

Проверку лучше делать с помощью мультиметра, так как визуальный осмотр – дело ненадежное. Есть еще авто, в которых стоят предохранители старого образца. Целостность токопроводящей нити обычным осмотром определить в них невозможно. Поэтому – мультиметр, в любом случае. С ним точно ошибки не будет.

Все дальнейшие манипуляции – только при выключенном зажигании.

Предохранители вынимаются из посадочных гнезд, и проверяется каждый из них, так как часто бывает, что еще неизвестно, где именно в проводке короткое замыкание. Возможно, оно затронуло сразу несколько электрических цепей. Кстати, весьма распространенная ошибка – найдя неисправный Пр, малоопытный автомобилист считает, что дело сделано, и на этом ремонт заканчивает. Не факт, что это действительно финал.

Эл/схема проводки современного автомобиля довольно сложная, и как взаимосвязаны все ее цепи, знает лишь профессиональный автоэлектрик, и то, при достаточном опыте практической работы. Также возможно замыкание между отдельными проводниками. Поэтому проверять предохранители нужно все до одного, тем более что это не занимает много времени – от силы 10 – 15 минут (вместе с организационными мероприятиями).

Сопротивление исправного Пр (для тех, кто забыл) = 0. В таких случаях профи говорят – цепь «звонится». А вот ее обрыв – прямое свидетельство того, что где-то на линии проводки, которую защищает предохранитель, короткое замыкание. Ставить новый, даже для поиска неисправного участка, бесполезно, так как при включении напряжения произойдет то же самое.

Рекомендация

Все предохранители отличаются номиналом. Чтобы потом не тратить время на сверку со схемой, их необходимо раскладывать в той очередности, в какой они вынимаются из посадочных гнезд. Например, слева направо. Все Пр довольно мелкие, и чтобы они не затерялись или не перепутались, как вариант – на сиденье пассажира положить что-либо, обеспечивающее неподвижность предохранителей, пока проводятся остальные мероприятия (тряпочку, книгу, газету и так далее).

Проверка цепей схемы на короткое замыкание

Вытащив из гнезд все предохранители, мы разорвали отдельные линии проводки. Следующий этап – проверка целостности проводников и подключенных к ним приборов на предмет КЗ. Предварительно нужно выключить массу. Это уже второй разрыв в электрических цепях.

Для проверки можно использовать мультиметр или лампочку. И то, и другое в багажнике автомобиля должно быть всегда. Автор возит в пластиковом футляре лампу 12 В от «поворотника». К ней припаяны 2 проводка – первый к цоколю, второй к центральному контакту. Для удобства работы на других концах проводов также методом пайки зафиксированы заостренные штырьки из толстой медной проволоки, на которые надеты трубки ПВХ соответствующего диаметра (для изоляции). Получаются неплохие самодельные пробники для работы с проводкой.

Методика проверки цепей несложная. Ключ зажигания – в первое положение. К клеммам держателей предохранителей (по очереди, попарно) прикладываются щупы. Получается, что лампочка заменяет конкретный Пр, а ее нить накала – плавкую вставку. Если она не горит, все нормально. А вот свечение свидетельствует, что по цепи от «+» к корпусу (он же «–») протекает ток.

Но ведь масса выключена? Значит, короткое замыкание именно в этой линии проводки. С прибором аналогично. Переключатель режимов ставится в положение «измерение тока», и по индикатору контролируется его наличие/отсутствие. Все – цепь, в которой «коротыш», найдена.

Проверка исправности проводки

Здесь можно дать лишь общие рекомендации. Марок и моделей автомобилей множество, и электрические схемы у каждой разные. Линия, на которой короткое замыкание, найдена. Но что явилось его причиной? Нужно посмотреть по схеме, какие потребители к ней присоединены. Далее – отключать их по одному и снова делать проверку проводки с помощью лампочки.

Если результата не будет, то вывод однозначный – «коротит» провод. Его нужно отсоединить с любого конца и взять такой же по сечению. Он фиксируется в тех точках схемы, где и «подозрительный» проводник. Если дальнейшая проверка показывает, что короткого замыкания больше нет, то понятно, что место неисправности найдено. Остается лишь заменить поврежденный провод на целый.

В случае если не удается переделать жгут, то старый проводник отсоединяется полностью, с обоих концов, а новый прокладывается поверх свивки. Но это уже личное решение – оставить такую «времянку» или обратиться в сервисную мастерскую для «капитального» ремонта электропроводки.

Рекомендация

Возникновение неисправности где-нибудь на трассе можно временно нивелировать. Если причина – в конкретном потребителе, то он просто отключается. Естественно, только тот, который не влияет на безопасность движения. Здесь нужно ориентироваться по обстоятельствам – как далеко еще ехать, насколько важен данный прибор и тому подобное.

Практический совет

Даже вмешательство профессионала мало чем поможет, если у владельца автомобиля нет электрической схемы бортовой сети. Ремонт проводки «на ощупь» – дело бесперспективное. Во-первых, производители постоянно что-то совершенствуют, и даже для одной модели авто в различных сериях могут быть некоторые отличия. Во-вторых, перебирать провода, собранные в жгут, да еще и с изоляционным покрытием, не получится. В-третьих, нельзя сбрасывать со счетов и грязь, пыль под капотом. Визуальный осмотр – не гарантия определения неисправности, особенно если это касается короткого замыкания проводки.

Вывод – только схема может помочь в понимании алгоритма действий, дать подсказку, какие цепи прозвонить, какой предохранитель проверить в первую очередь и так далее. Именно поэтому, отправляясь в дорогу, всю техническую документацию на авто следует держать не в гараже, а в машине. Равно как и мультиметр (контрольную лампочку).

Как найти замыкание в проводке автомобиля?

Одной из проблем автомобилей является вероятность возникновения короткого замыкания. При этом последствия подобной неполадки могут быть разными. В лучшем случае – просто сгорит предохранитель. В худшем – сгорит весь автомобиль.

Возникнуть короткое замыкание может по ряду причин:

  • Ошибки при подключении электрооборудования.
  • Нарушение целостности проводки в результате естественного износа.
  • Несоблюдение правил безопасности при проведении ремонта, установка проводки в опасных местах, где может происходить сильное механическое или техническое воздействие.
  • Маловероятным, но вполне возможным фактором можно назвать и попадание молнии в автомобиль.

Соответственно, при обнаружении проблемы следует сразу начать ее поиск и устранение, поскольку эксплуатировать автомобиль, в электропроводки которого есть замыкание, опасно. Важно быстро провести ремонт и заменить поврежденные запчасти если это необходимо.

Поиск замыкания на примере отдельного авто

Прежде всего необходимо помнить о том, что нельзя допускать применение метода замены сгоревшего предохранителя в блоке на более мощный. Именно это зачастую и приводит к возгоранию автомобиля или серьезным повреждениям в электрооборудовании.

В нашем случае по линии габаритов в одном из гнезд стоит перегоревший предохранитель на 7,5 А, как и положено. Но само гнездо при этом оплавлено. Даже на крышке блока предохранителей заметны следы температурного воздействия.

Собственно, до возгорания автомобиля оставалось немного. Хорошо, что владелец данного транспортного средства прекратил проводить эксперименты с разными вариантами предохранителей.

При этом владелец авто утверждает, что более мощные предохранители не ставились. Однако экспериментальным путем это легко опровергнуть.

На место сгоревшего предохранителя ставим новый, на 7,5 А. После этого включаем габариты. Предохранитель мгновенно перегорает. В салон слышно характерный треск при сгорании защитного элемента. Если наблюдать со стороны, то можно заметить искры и дым.

Правильно подобранный предохранитель не будет просто перегреваться. Он сгорит при замыкании. Нагрев и перегрев возможны только в том случае, когда на определенное место установлен более мощный, нежели предусмотрено, защитный блок.

Проблема ясна, остается одно – найти место короткого замыкания и устранить проблему. Для поиска используем специализированное комбинированное устройство – дистанционный включатель массы с индикатором короткого замыкания.

Сам индикатор, по сути, обычная галогенная лампа на 60 Вт, 12 В. Она подключается вместо предохранителя в ту сеть, в которой наблюдается короткое замыкание.

С помощью длинного провода с двумя контактами подключаем устройство к контактам, где был установлен сгоревший предохранитель. Это позволит в дальнейшем проводить мониторинг состояния проводки при проведении тщательной проверки.

Подключаем рабочее реле к аккумулятору. Для этого предусмотрено три зажима типа «крокодил». Один предназначен для подключения непосредственно к минусу аккумулятора. Второй подключается к клемме минуса аккумулятора. Третье – к плюсу.

Однако перед включением массы проводим отключение провода постоянного питания блока управления двигателем. Это делается для обеспечения безопасности данного блока и избегания его повреждений во время поиска замыкания, поскольку часто будет включаться и выключаться электроника.

Когда все подготовлено, подключаем питание сети от аккумулятора. При этом слышно срабатывание какого-то прибора. Важно заметить, что на проверяющем устройстве индикатор может находиться в двух положениях – фиксированном или срабатывать только при нажатии.

Включаем габариты и проверяем наличие замыкания в сети автомобиля. При включении питания сразу срабатывает еще один индикатор в виде галогеновой лампы, что свидетельствует о наличии замыкания.

Преимуществом такого варианта поиска замыкания является именно периодическая подача тока. Иногда советуют просто подключать лампу в гнездо предохранителя. Однако в этом случае лампочка может быть рассчитана на более мощный ток, нежели проводка.

Соответственно, возможно нагревание проводки, особенно в той сети, где происходит замыкание. Как итог – проводка начинает плавиться, что в конечном итоге может привести к возгоранию.

В нашем же случае происходит кратковременное включение сети. В таком случае никаких серьезных последствий для проводки нет, поскольку она не успевает перегреваться. В перерывах между включениями можно спокойно искать место замыкания, без лишней поспешности.

Для ускорения поиска замыкания просматриваем наименование устройств, подключение которых происходит по сети, на которой установлен данный предохранитель. В нашем случае это левые габаритные огни – передние и задние, фонари освещения номерного знака, подкапотная лампа, лампа освещения приборов, контрольная лампа наружного освещения, подсветка рычагов и прикуривателя.

Перебирать всю проводку будет довольно долго. Чтобы избежать этого необходимо выбрать направление поиска. Для этого отключаем жгут задних проводов.

Проверяем состояние сети после отключения колодки жгута заднего. Согласно показаниям приборов замыкания в сети нет. Соответственно, замыкание находится в отключенном жгуте, что уже значительно сокращает зону поиска.

Проблему надо искать в задней части автомобиля, начиная от колодки жгута, возможно в самом жгуте или в каком-то из подключенных устройств. Подключаем колодку к сети и начинаем искать место замыкания.

Отсоединяем колодку от заднего фонаря, где присутствует и проводка габарита. Проверяем проводку, и обнаруживаем что замыкание все еще есть, значит проблема не с габаритом. Соответственно, следует продолжить поиск.

Отсоединяем колодку с проводом, идущем к подсветке номерного знака. Однако замыкание все еще присутствует в электросети автомобиля. Придется проверять весь жгут, поскольку в потребителях замыкание не было обнаружено.

Убираем все из багажника и начинаем проверять жгут. Особое внимание уделяем проводам, отвечающим за потребителей, в частности, за провод подсветки номерного знака. Внимательно просматриваем проводку и ориентируемся дополнительно на сигнал прибора контроля.

На одном из изгибов после влияния на провод замыкание исчезло, что говорит о расположении проблемы поблизости. Удалось отыскать место повреждения проводки. Устраняем проводку, после чего подключаем всю электронику согласно требованиям конкретной модели.

Как найти короткое замыкание в машине - Статьи

Современный автомобиль – настоящий компьютер с электронным блоком управления, обилием датчиков и сенсоров. Соответственно, имеет место сложная электропроводка и блок предохранителей. Если что-то не работает, причина вполне может заключаться именно там. Но необязательно быть автоэлектриком, чтобы узнать причину неисправности проводки. Две самые распространенные электрические проблемы:

  • обрыв проводов;
  • короткое замыкание («КЗ» или «коротыш»).

Если первое самоочевидно, второе несколько сложнее, поэтому в настоящей статье разберемся именно в том, как найти короткое замыкание в автомобиле.

Кто ищет, тот найдет

Искать место замыкания электропроводки авто лучше всего с помощью мультиметра. Предварительный поиск осуществляется на глаз. Но во всех случаях крайне необходимо иметь под рукой схему электрических цепей машины. Перво-наперво обращаются к предохранителям, ведь при замыкании они сгорают первыми. Два возможных источника КЗ:

  1. провода;
  2. потребители (все устройства и приборы, которые подключены к конкретной линии).

Последние исключить легче всего, в первом случае – может понадобиться разбирать ТС целиком. На дефективный узел вам укажет соответствующей его цепи предохранитель. В предохранительном блоке вы найдете реле с идентифицирующими обозначениями. Смотрите автомобильную инструкцию, чтобы сориентироваться.

Приступаем к проверке

Не мудрствуя лукаво, пойдем от простого: выключим зажигание и начнем поочередно вынимать предохранители из гнезд, проверяя каждый из них мультиметром. При отсутствии КЗ в автомобильной проводке индикатор будет показывать «0». Таким образом замеряем каждый проводник (не останавливаемся, даже если уже найден один неисправный).

Следующий шаг – отключаем «массу» («–» вывод электрического элемента в виде провода или корпуса изделия). Кстати, для поиска короткого замыкания в проводке подойдет не только измерительный прибор, но и обычная лампа от 12 до 55 Ватт (бокового или головного света). Поворачиваем ключ зажигания в начальное положение. Подсоединенные к лампочке щупы прикладываем к клеммам держателей предохранителей и смотрим, горит ли она. Свечение при выключенной «массе» говорит о наличии «коротыша» в этой линии проводки автомобиля.

Потребитель не всегда прав

Уже определив конкретную цепь и зная (в соответствии с имеющейся схемой), какие потребители к ней подведены, можно отключать их по очереди и снова проверять линию лампочкой/мультиметром. Если причина не в них, остаются провода. Найти нужный может быть тяжело без профессиональной помощи.

Плюс КЗ конкретного автомобильного узла в том, что, если он не жизненно важен (например, магнитола), достаточно будет просто его отключить и ехать дальше. Но и недооценивать такую неисправность не стоит. Ведь если предохранитель не сгорит, может сгореть вся машина. Задымление и возгорание – самые явные признаки КЗ. Если такое случилось, немедленно остановитесь и приступайте к поиску замыкания в электропроводке, только будучи уверенными в безопасности. Главное соблюдать осторожность.

Итого

Мы рассмотрели, как найти в проводке машины короткое замыкание с помощью мультиметра и лампочки, ориентируясь на блок предохранителей. Однако если подобные операции непонятны вам на клеточном уровне, ничего страшного! Специально для удобства рядовых автовладельцев был создан инструмент Uremont. Это онлайн-платформа для поиска ближайших СТО в виде сайта и приложения, которая всегда под рукой. Просто отметьте в заявке «нужен эвакуатор» или вызовете мастера прямо к точке вынужденной остановки. Профессионалы из сервиса без труда смогут определить место замыкания и все исправить. Следует помнить о том, что при вас всегда должны быть:

  • изолента;
  • мультиметр или диагностическая лампочка;
  • схема бортовой электроники автомобиля.

Надеемся, эта статья была полезной и у вас появилось примерное понимание того, как найти замыкание в проводке автомобиля. Удачи на дорогах! Для удобства скачивайте бесплатное приложение Uremont в Google Play и App Store.

Как найти обрыв и короткое замыкание в проводке автомобиля

Как найти обрыв и короткое замыкание в проводке автомобиля

Электрическая сеть (электропроводка) современных автомобилей является однопроводной, вторым проводником служит «масса» - кузов машины и двигатель. В ходе эксплуатации автомобиля можно столкнуться с некоторыми неисправностями проводки (например, короткое замыкание или обрыв). Далее рассмотрим инструкцию, как их найти самому.

Все электрические цепи (кроме силовых цепей стартера и генератора) защищены плавкими предохранителями. А цепи питания мощных потребителей электроэнергии (фары, стеклоподъемники, обогревы зеркал или сидений и т.д.) коммутируются через реле. Поэтому начинать поиск неисправности электропроводки стоит в такой последовательности:

Также рекомендуется проверить все точки крепления «массы».

Схемы реле и предохранителей для автомобилей LADA:

Для поиска короткого замыкания или обрыва проводки можно использовать прибор «мультиметр».

Если нужно определить только наличие или отсутствие напряжения на участке цепи, то можно использовать специальный световой индикатор 12 В. Также подойдет контрольная лампа, которую можно сделать своими руками. Для этого к автомобильной лампе (не более 4 Вт) следует припаять два провода длиной не менее 50 см.

При обрыве электрическая цепь размыкается. Часто причиной отсутствия напряжения является плохой контакт в разъеме цепи. Корпус колодки скрывает окислившиеся контакты, поэтому поиск неисправности может занимать длительное время. Обрыв может обнаружиться при покачивании колодок или проводов.

Чтобы найти обрыв в проверке нужно выставить мультиметр в режиме омметра или прозвонки. Выводы прибора подсоединяем к концам проверяемой цепи:

Короткое замыкание - это недопустимое соединение части цепи с «массой» или другой частью цепи. Часто причиной короткого замыкания бывает сильное окисление контактов в колодке, либо повреждение изоляции проводов. Если после замены неисправного предохранителя он снова перегорает, вероятно, в электропроводке есть короткое замыкание.

Чтобы найти короткое замыкание следует отсоединить проверяемый участок электропроводки от остальной проводки автомобиля. Мультиметр устанавливаем в режим прозвонки. Один щуп прибора подсоединяем к участку цепи, а другой - к кузову («массе»).

Осматриваем весь участок цепи на наличие повреждений.

Напомним, выполнять диагностику проводки удобней тогда, когда под рукой есть схемы электрооборудования автомобиля (для Lada XRAY, Vesta, Largus, Granta, Kalina, Priora, Niva 4x4).

Изображение Артикул Наименование Производитель Цена Наличие В корзину
  intro iso ant-1    Переходник антенный Intro iso ant-1     INTRO        500 / 350 р. Дисконт: 300 р.        2
  multi-vc731    Бортовой компьютер Multitronics vc731     Multitronics        8500 / 7900 р. Дисконт: 7600 р.        1
  multi-cl590    Бортовой компьютер Multitronics CL590 (без голосового синтезатора)     Multitronics        6500 / 6100 р. Дисконт: 5700 р.        1
  multi-vc730    Бортовой компьютер Multitronics vc730     Multitronics        7500 / 6500 р. Дисконт: 5500 р.        1
  DC1711    Датчик температуры двигателя Рено Дастер индикатор цифровой с экраном     РФ        1900 / 1500 р. Дисконт: 1200 р.        >10
  DC1250    Набор флажковых предохранителей малый (10шт)     Аналог        200 / 150 р. Дисконт: 100 р.        8
  DC691-LA6-V003    Противоугонная защита электронного блока управления (ЭБУ) для Duster 2015, Largus, Logan 2, Sandero 2, Vesta, Xray, Arkana     РФ        4900 / 3900 р. Дисконт: 3400 р.        5
  PU-4TC-BLACK    Парктроник Multitronics PU-4TC для бортовых компьютеров (цвет датчиков-черный)     Multitronics        4000 / 3500 р. Дисконт: 3200 р.        2
  DC689    Противоугонная защита с замком для разъёма OBD2      РФ        5000 / 4000 р. Дисконт: 3500 р.        1
  DC954-8200719629    Датчик абсолютного давления в коллекторе МАП-сенсор на двиг 2,0 и 1,6 - F4R/K4M оригинал 8200719629     Оригинал        2500 / 1900 р. Дисконт: 1700 р.        1
  DC1134-7700427640    Концевик на двери (выключатель) оригинал 7700427640     Оригинал        800 / 500 р. Дисконт: 400 р.        2
  DC190    Монитор для камеры заднего вида, складной      Китай        2500 / 2000 р. Дисконт: 1700 р.        1
  DC1195    Набор предохранителей 180шт в пластиковой коробке     Китай        1000 / 800 р. Дисконт: 700 р.        1
  DC1728    Гудок от Волги - звуковой сигнал (комплект 2 тона)     РФ        1600 / 1300 р. Дисконт: 1000 р.        1
  DC1143    Кнопка (джойстик) управления зеркалами Рено     Оригинал        700 / 500 р. Дисконт: 450 р.        2
  DC485-497612479R    Датчик давления жидкости ГУР оригинал Рено 497612479R     Оригинал        2000 / 1600 р. Дисконт: 1300 р.        2
  DC990-8200060049    Выключатель обогрева сидения оригинал 8200060049     Оригинал        800 / 700 р. Дисконт: 600 р.        3
  DC997-255678753R    Переключатель подрулевой правый артикул 255678753R     Оригинал        2800 / 2700 р. Дисконт: 2700 р.        1
  DC1360-7711238598    Аккумуляторная батарея АКБ оригинал Рено 7711238598     Оригинал        15000 / 12000 р. Дисконт: 10900 р.        1
  PU-4TC-GREY    Парктроник Multitronics PU-4TC для бортовых компьютеров (цвет датчиков-серый)     Multitronics        4000 / 3500 р. Дисконт: 3200 р.        2
  DC1736    Гнездо прикуривателя дополнительное с крышкой     РФ        800 / 500 р. Дисконт: 300 р.        1
  DC1027-8201167988    Переключатель подрулевой левый с ПТФ артикул 8201167988 / 255400337R     Оригинал        6000 / 4700 р. Дисконт: 4000 р.        1
  DC1750    Насос для замены масла через щуп     РФ        2800 / 2100 р. Дисконт: 1800 р.        1
  DC1754-104035756    Концевик двери Лада Веста HANS PRIES TOPRAN (1шт.) 104035756     Аналог        300 / 200 р. Дисконт: 100 р.        4
  DC1742-723377705    Реле стеклоочистителя с регулировкой паузы с датчиком дождя (723.3777-05 с датчиком дождя)     РФ        2300 / 2000 р. Дисконт: 1700 р.        2
  DC1828-35372203    Предохранитель штыревой 15А 35.3722-03 (1шт.)     Оригинал        10 / 7 р. Дисконт: 5 р.        3
  DC1881    Колодка-разъем фары Н4 с проводами Дастер, Веста, Террано, Логан и др. универсальный (1шт.)     Аналог        100 / 60 р. Дисконт: 50 р.        6
  DC1945    Смазка для электроконтактов и клемм АКБ Liqui Moly     Аналог        600 / 400 р. Дисконт: 300 р.        1
  DC1998    Кольца контактные для генератора VALEO (1 шт)     Аналог        800 / 600 р. Дисконт: 400 р.        5
  DC1729    Пневмогудок - звуковой сигнал пневматический (комплект)     РФ        2200 / 1800 р. Дисконт: 1500 р.        2
  DC1739    Мультиметр цифровой с прозвонкой (инструмент)     РФ        1000 / 800 р. Дисконт: 700 р.        1
  DC1737    Звуковой сигнал 2 тона (комплект Airline)     РФ        1600 / 1200 р. Дисконт: 900 р.        1
  DC1773-983747    Реле автомобильное 12V 5-ти контактное 98.3747     РФ        250 / 180 р. Дисконт: 120 р.        1
  DC634-601986892R    Датчик скорости (заглушка) для машин с АБС оригинал 601986892R     Оригинал        1900 / 1650 р. Дисконт: 1450 р.        1
  DC996-255675128R    Переключатель подрулевой левый артикул 255675128R     Оригинал        4700 / 4300 р. Дисконт: 3800 р.        2
  DC1520    Втягивающее реле 1.6 h5M     Аналог        1900 / 1600 р. Дисконт: 1400 р.        1
  DC1793    Разъем катушки зажигания Дастер, Террано, Каптур     Оригинал        600 / 500 р. Дисконт: 450 р.        1
  DC1812-6001547488    Резистор печки Дастер, Логан, Террано, Сандеро, Каптур и др. оригинал 6001547488     Оригинал        1500 / 1000 р. Дисконт: 800 р.        1
  DC1900    Разъем обогрева сиденья Веста, Ларгус, Икс-Рей и др. Рено, Лада, Ниссан     Аналог        250 / 200 р. Дисконт: 150 р.        6
  DC1914    Разъем кнопки подогрева сидений аналог 98172-1003 Molex с проводами с проводами     Аналог        250 / 200 р. Дисконт: 150 р.        2
  DC1935-255404709R    Переключатель подрулевой левый (без пер ПТФ, гудок на руле 2015-) оригинал 255404709R     Оригинал        8500 / 6500 р. Дисконт: 4900 р.        1
  DC1999    Щетки для генератора VALEO     Аналог        300 / 150 р. Дисконт: 100 р.        4
  DC2002-8200194414    Насос стеклоомывателя Дастер, Логан, Сандеро, Ларгус оригинал 8200194414     Оригинал        1700 / 1400 р. Дисконт: 1100 р.        1
  DC1743-75377710    Реле автомобильное 12V дополнительное 75.3777-10     РФ        250 / 150 р. Дисконт: 100 р.        2
  DC623-8200547283    Датчик скорости оригинал Рено 8200547283 / 6001548870 (без АБС)     Оригинал        1600 / 1100 р. Дисконт: 900 р.        1
  DC2067-7700712901    Активатор замка двери (соленоид) Дастер, Логан, Террано и др. оригинал 7700712901     Оригинал        3500 / 2600 р. Дисконт: 2200 р.        2
  DC2034-593546    Регулятор напряжения Дастер, Террано, Логан и др. VALEO 593546 (2 контакта аналог 7701055052)     Аналог        4300 / 3200 р. Дисконт: 2700 р.        1
  DC1665-21800141301000    Датчик абсолютного давления и температуры в коллекторе МАП-сенсор 1,6л ВАЗ 21129 оригинал 21800141301000     Оригинал        2800 / 2200 р. Дисконт: 1900 р.        1
  DC2033-8200671272    Датчик давления масла Дастер, Террано, Каптур F4R, K9K и др. оригинал 8200671272     Оригинал        2200 / 1800 р. Дисконт: 1300 р.        1
  DC1816-284375765R    Датчик парктроника 284375765R оригинал (1шт.)     Оригинал        1200 / 800 р. Дисконт: 550 р.        1
  DC1825-353722    Предохранитель штыревой 5А 35.3722 (1шт.)     Оригинал        10 / 7 р. Дисконт: 5 р.        5
  DC1826-35372201    Предохранитель штыревой 7,5А 35.3722-01 (1шт.)     Оригинал        10 / 7 р. Дисконт: 5 р.        5
  DC1827-35372202    Предохранитель штыревой 10А 35.3722-02 (1шт.)     Оригинал        10 / 7 р. Дисконт: 5 р.        5
  DC1829-35372204    Предохранитель штыревой 20А 35.3722-04 (1шт.)     Оригинал        10 / 7 р. Дисконт: 5 р.        5
  DC1830-35372205    Предохранитель штыревой 25А 35.3722-05 (1шт.)     Оригинал        10 / 7 р. Дисконт: 5 р.        5
  DC1831-35372206    Предохранитель штыревой 30А 35.3722-06 (1шт.)     Оригинал        10 / 7 р. Дисконт: 5 р.        5
  DC1832    Наконечник гнездовой серии 6,3 с фиксацией (обжатый с проводом)     РФ        15 / 10 р. Дисконт: 8 р.        >10
  DC1833    Наконечник гнездовой серии 6,3 с фиксацией (без провода)     РФ        10 / 7 р. Дисконт: 5 р.        >10
  DC1841    Наконечник кольцевой 8,2мм (без провода под обжим)     РФ        10 / 7 р. Дисконт: 5 р.        5
  DC1844    Наконечник штыревой серии 6,3 с фиксацией (без провода под обжим)     РФ        20 / 10 р. Дисконт: 6 р.        >10
  DC1842    Наконечник кольцевой 8,2мм (с проводом)     РФ        45 / 30 р. Дисконт: 20 р.        3
  DC1843    Наконечник штыревой серии 6,3 с фиксацией (обжатый с проводом)     РФ        45 / 30 р. Дисконт: 15 р.        >10
  DC1847    Гофра для кабеля разрезная диаметром 6.8 мм (трубка гофрированная с разрезом) цена за 1 метр     РФ        50 / 30 р. Дисконт: 25 р.        >10
  DC1848    Гофра для кабеля разрезная диаметром 11.5 мм (трубка гофрированная с разрезом) цена за 1 метр     РФ        50 / 30 р. Дисконт: 25 р.        >10
  DC1850    Гофра для кабеля разрезная диаметром 9.4-9.8 мм (трубка гофрированная с разрезом) цена за 1 метр     РФ        50 / 30 р. Дисконт: 25 р.        >10
  DC1867    Разъем подключения спинки обогревателя сидения для Ларгус, Веста, X-Ray     Аналог        100 / 60 р. Дисконт: 45 р.        1
  DC1892    Разъем датчика коленвала Веста, компрессора, поворотников Рено, Лада, Ниссан     Аналог        100 / 70 р. Дисконт: 50 р.        2
  DC1907-12010996    Разъем втягивающего реле Веста 12010996     Аналог        110 / 80 р. Дисконт: 70 р.        1
  DC1915    Колодка разъем держатель предохранителя с проводами     Аналог        110 / 80 р. Дисконт: 60 р.        2
  DC1916    Колодка подключения 5-ти контактного реле с проводами     Аналог        110 / 80 р. Дисконт: 60 р.        2
  DC1917    Провод автомобильный ПВАМ 1,0 кв.мм, 5м.     Аналог        190 / 130 р. Дисконт: 100 р.        1
  DC1918    Разъем лямбда-зонда, датчика кислорода, топливного насоса     Аналог        300 / 240 р. Дисконт: 200 р.        1
  DC1919    Концевик двери Лада Веста, ВАЗ 2190, 1118, 2123 оригинал     Оригинал        150 / 80 р. Дисконт: 60 р.        4
  DC1927    Разъем патрон для бесцокольной лампы Т10 W5W с проводами     Аналог        120 / 80 р. Дисконт: 60 р.        3
  DC1933    Держатель предохранителя плоского с крышкой и проводом от 1 до 30А     Аналог        190 / 120 р. Дисконт: 90 р.        1
  DC1943    Клемма аккумуляторная быстросъемная плюсовая с зажимом (1шт.)     Аналог        900 / 700 р. Дисконт: 550 р.        1
  DC1944    Клемма аккумуляторная быстросъемная минусовая с зажимом (1шт.)     Аналог        700 / 500 р. Дисконт: 350 р.        1
  DC1946    Смазка защита клемм и контактов 210 мл LAVR аэрозоль в баллоне     Аналог        600 / 400 р. Дисконт: 300 р.        1
  DC1947    Очиститель электрических контактов аэрозоль 0.2L     Аналог        500 / 300 р. Дисконт: 200 р.        1
  DC1950-172024388R    Бензонасос Ларгус, Логан и др. (один штуцер) 172024388R оригинал     Оригинал        2500 / 2100 р. Дисконт: 1800 р.        2
  DC1958-793710    Концевик бардачка 1118,2170,2180 Веста, Ручника 2123 - 79.3710 оригинал     Оригинал        200 / 120 р. Дисконт: 80 р.        1
  DC1959    Разъем прикуривателя Ларгус и др.     Аналог        300 / 200 р. Дисконт: 150 р.        1
  DC1960    Поддон под аккумулятор (коврик лоток под АКБ) Ларгус, Веста и др.     Оригинал        300 / 200 р. Дисконт: 150 р.        1
  DC2034-0272220736    Регулятор напряжения Дастер, Террано, Логан и др. BOSCH 0272220736     Оригинал        3100 / 2300 р. Дисконт: 1900 р.        1
  intro iso fr-12    Переходник для подключения магнитолы     INTRO        500 / 450 р. Дисконт: 400 р.        0
  OBD-BT01    Bluetooth OBDII - адаптер для диагностики     Китай        1500 / 1000 р. Дисконт: 900 р.        0
  multi-c590    Бортовой компьютер Multitronics C590     Multitronics        7500 / 6900 р. Дисконт: 6600 р.        0
  OBD-WF01    Wi-Fi OBDII ELM327 - адаптер для диагностики     Китай        1700 / 1500 р. Дисконт: 1300 р.        0
  INTRO-PT-04    Парктроник с камерой заднего вида в комплекте (черный)     INTRO        5200 Дисконт: 5200 р.        0
  Incar-VDR    Зеркало заднего вида с видеорегистратором и монитором     INTRO        25000 / 19900 р. Дисконт: 19000 р.        0
  INTRO-PT-05    Парктроник с камерой заднего вида в комплекте (серый)     INTRO        5200 Дисконт: 5200 р.        0
  DC1949    Датчик уровня топлива Дастер, Ларгус, Логан и др.     ASAM        1300 / 1000 р. Дисконт: 900 р.        0
  DC1404    Активатор замка крышки багажника и дверей (Asam/MANOVER аналог 7700712901)     Аналог        1400 / 900 р. Дисконт: 700 р.        0
  VR-518    Видеорегистратор VR-518     INTRO        3600 Дисконт: 3600 р.        0
  DC1913    Разъем подогрева сидений (колодка 4-х контактная штыревая аналог 98822-1045 Molex с проводами)     Аналог        110 / 100 р. Дисконт: 80 р.        0
  DC129    Зеркало заднего вида с видеорегистратором и камерой заднего вида в комплекте     Китай        8500 Дисконт: 8500 р.        0
  DC1775-VDC118    Камера заднего вида SWAT VDC-118 /в штатное место LADA Vesta, X-Ray, Калина     РФ        3000 / 2700 р. Дисконт: 2500 р.        0
  DC1821    Адаптер кнопок руля и джойстика для Лада/Рено и магнитол со встроенным рулевым интерфейсом     РФ        2300 / 1800 р. Дисконт: 1400 р.        0
  DC653    Бортовой компьютер Ancel (Анкель)     Китай        3800 / 3200 р. Дисконт: 2700 р.        0
  DC642    2.4G Беспроводной RCA Видео Передатчик-Приемник (Комплект для подключения камеры к монитору)     Китай        1700 / 1300 р. Дисконт: 1000 р.        0
  VCO-2-02    Подголовник с монитором для Рено Дастер (черный)             8800 Дисконт: 8800 р.        0
  VCO-1-02    Видеорегистратор VICO-TF2 PREMIUM для Рено Дастер     VICO        5900 Дисконт: 5900 р.        0
  VCO-1-01    Видеорегистратор VICO-SF2 для Рено Дастер     VICO        4700 Дисконт: 4700 р.        0
  VCO-1-03    Видеорегистратор VICO-TF2+ PREMIUM для Рено Дастер     VICO        6700 Дисконт: 6700 р.        0
  VCO-1-04    Видеорегистратор VICO-WF1 для Рено Дастер     VICO        8000 Дисконт: 8000 р.        0
  VCO-2-01    Подголовник с монитором для Рено Дастер (серый)             7800 Дисконт: 7800 р.        0

Как проверить проводку в автомобиле на обрыв и короткое замыкание

Описание процесса проверки проводки автомобиля на обрыв и короткое замыкание: как работает электрика, обнаружение и диагностика неисправностей. Видео про устройство электрооборудования в машине.

Проблемы с электрической проводкой в машине достаточно часто беспокоят автовладельцев, вынуждая искать электрика или отправляться в автосервис. Хотя проверить проводку и обнаружить обрыв можно самостоятельно, приложив минимум усилий.

Как работает автомобильная электролиния


Электроцепь, состоящая из датчиков и приводов, имеет несколько путей передачи электричества, чье функционирование нередко нарушает короткое замыкание. К датчикам относят переключатели освещения, температурный, кислородный и прочие, а к приводам – двигатель, аккумулятор и иные потребители тока.

Если рассмотреть, к примеру, температурный датчик охлаждающей жидкости, то стандартная электроцепь будет состоять из проводки между «мозгами», как называют электронный блок управления силовым агрегатом и самим датчиком . Первый направляет напряжение ко второму, чье сопротивление варьируется по мере изменения температуры «охлаждайки». Если датчик холодный, у него большее сопротивление, а, значит, блок управления возвращает меньшее напряжение. И, соответственно, при нагреве двигателя сопротивление будет падать, отдавая более высокое напряжение на блок управления.

Эта цепь или любая другая будут корректно функционировать, пока проводка в целости и сохранности. Ущерб ей могут нанести грызуны, коррозия, механические повреждения, износ от времени эксплуатации, а также непрофессиональный монтаж того или иного оборудования.

Некоторые автомобильные элементы настолько плотно опутаны проводами, что обнаружить среди них повреждения, в том числе изоляции, очень проблематично.

Защитным средством всех электроцепей, за исключением тех, от которых зависит генератор и стартер, выступают плавкие предохранители. Цепи питания наиболее «прожорливых» энергопотребителей, каковыми являются фары, обогрев кресел и зеркал, электрические стеклоподъемники, коммутируются посредством реле.

Чтобы найти неполадку, рекомендуется действовать в следующей последовательности:

  • при неработающем осветительном приборе – осмотреть саму лампу на предмет ее перегорания;
  • затем проверить состояние предохранителя;
  • проверить наличие неисправностей в реле;
  • осмотреть контакты в разъемах цепи.

Признаки и обнаружение неисправностей проводки


Ключевой причиной проблем с проводкой можно назвать повреждение изоляции или неполадки среди потребителей электроэнергии, которых так много в современных машинах. В результате активной эксплуатации идет процесс изнашивания, деформации и поломки контактов, внутренняя изоляция может начать плавиться, а потому потребуется найти тот неисправный прибор, который вызвал замыкание.

Также в машине может быть испорчена изоляция вследствие неправильной прокладки проводов, которые касаются горячей трубы глушителя или пережимаются другими элементами.

Наконец, проблемы иногда вызывает монтаж дополнительного оборудования, особенно установка деталей в области колесных арок или на корме. Если для работ используются саморезы, они при неквалифицированном монтаже могут испортить изоляцию проводов. Причем автомобилист при отсутствии внешних повреждений даже не будет знать о проблеме, пока не появятся первые «звоночки».

О наличии неполадок в электрической цепи скажут следующие симптомы:

  • сильное задымление, в редких случаях – возгорание, что несет угрозу жизни водителю и его пассажирам;
  • сбой части электрического узла или всей проводки, свидетельствующий об обрыве.

В первом случае проблема является чрезвычайно опасной, требующей немедленной остановки автомобиля. Это необходимо, чтобы перегретые провода не начали плавить всю соседнюю проводку, вызывая сгорание предохранителя и реле.

Так как именно эти элементы первыми «принимают удар», осмотр неполадок начинают с них. Найдя узел, к которому относятся эти детали, проводится его диагностика с помощью визуального осмотра или специального оборудования.

Чтобы обнаружить обрыв или замыкание, традиционно применяют одни из следующих приборов: вольтметр, омметр, мультиметр или контрольная лампа, которую можно сделать своими руками путем припайки к 4-ваттной лампе пары проводов длиной около 50 см.

Диагностика неисправностей


До проверки проводки рекомендуется измерить напряжение электроцепи между разными элементами и электрооборудованием следующим образом:

  • взять вольтметр или перевести в соответствующий режим мультиметр;
  • коснуться одним щупом тестера к «минусу» аккумулятора или к массе машины;
  • другой щуп поместить на подающий провод линии.

Выведенный на экран результат следует сравнить со значениями, указанными в руководстве по эксплуатации данной модели машины. После замера напряжения можно переходить к поиску короткого замыкания, для чего также потребуется вышеупомянутые приборы, в том числе контрольная лампа, которая при отсутствии проблем с проводкой не должна загораться. При наличии замыкания тестер подаст соответствующий звуковой сигнал.

Замыкание проводки обычно говорит о неисправностях в одном из двух мест: в оборудовании-потребителе или в одном или нескольких проводах. Перед замером в проверяемой зоне убирают предохранители, после чего на клеммы предохранительного элемента устанавливают щуп, где нулевое показание скажет о замыкании.

Если после касания проводов прибор покажет появление напряжения на линии, то проблема действительно заключается в проводах, требующих замены.

Следующим этапом идет проверка заземления, нарушение которого вызывает коррозия или окисление металлических деталей, а также ослабление креплений. Для поиска неполадок потребуется:

  • отключить аккумулятор;
  • приложить один щуп тестера к металлу кузова;
  • приложить другой щуп к соединительному месту проводки или части заземления.

Полученный результат также рекомендуется сопоставить с заводскими требованиями согласно руководству по эксплуатации. При большом расхождении показателей потребуется зачистки металла в месте заземления и проверка прочности крепления для восстановления.

Еще одной проблемной зоной считается узел соединения проводов, где помимо обрыва, испорченной изоляции и нарушения целостности электролинии, окисляются контакты, что можно определить уже при визуальном осмотре. В таком случае придется заниматься пайкой проводов с разъемами на поврежденном участке.

Если у автомобилиста нет приборов для обнаружения короткого замыкания, он может использовать меньший по сравнению со штатным предохранитель. Одну или пару жилок автомобильного провода со снятой с него изоляцией наматывают на предохранитель, всю проводку условно разделяют на части, разделяя соединения, и начинают поиск того фрагмента, где провод вызывает замыкание.

Так, на современных моделях проводку называют передней и задней, поэтому если предохранитель сгорает с отключенной передней проводкой, неполадку следует искать спереди.

Разделителем для проводов могут выступать выключатели или реле, то есть, при сгорании предохранителя в результате активации той или иной клавиши можно говорить о коротком замыкании. Тогда следует извлечь то реле в электрической цепи, которое включается при нажатии клавиши, после чего снова провести проверку. Таким образом, можно определить, в какой части происходит замыкание.

Поиск так называемого «коротыша», как называют замыкание профессиональные электрики, преимущественно осуществляется путем исключения, что является весьма длительным занятием. Автомобилисту понадобится последовательно отключать все возможные потребители электроэнергии на соответствующей электроцепи, узнать о которых можно из автомобильной электросхемы автомобиля.

Так как некоторые провода находятся в труднодоступных местах, например, под торпедой, начать следует не с осмотра общей проводки, а именно с исключения потребителей.

Чтобы обнаружить то оборудование, где произошло короткое замыкание, рассматриваемая электролиния должна находиться под напряжением. Из-за того, что предохранитель при активации цепи мгновенно сгорает, перед началом поисков необходимо подключить к линии отдельный мощный потребитель электричества для снижения высокого тока замыкания и недопущения возгорания проводки.

Заключение

Поломки и неполадки с автомобилем могут произойти в любой момент, в том числе когда водителю будет недоступна профессиональная помощь. Если во время поездки за город, на природу или на трассе в отдалении от населенных пунктов водитель столкнется с коротким замыканием, понимание устройства электроцепи и шагов в обнаружении поможет водителю благополучно добраться до центра техпомощи.

Видео про устройство электрооборудования в машине:

Описание процесса проверки проводки автомобиля на обрыв и короткое замыкание: как работает электрика, обнаружение и диагностика неисправностей. Видео про устройство электрооборудования в машине.

||list|

  1. Как работает автомобильная электролиния
  2. Признаки и обнаружение неисправностей проводки
  3. Диагностика неисправностей
  4. Видео про устройство электрооборудования в машине

||rss|Проблемы с электрической проводкой в машине достаточно часто беспокоят автовладельцев, вынуждая искать электрика или отправляться в автосервис. Хотя проверить проводку и обнаружить обрыв можно самостоятельно, приложив минимум усилий.
Как работает автомобильная электролиния
Электроцепь, состоящая из датчиков и приводов, имеет несколько путей передачи электричества, чье функционирование нередко нарушает короткое замыкание. К датчикам относят переключатели освещения, температурный, кислородный и прочие, а к приводам – двигатель, аккумулятор и иные потребители тока.
Если рассмотреть, к примеру, температурный датчик охлаждающей жидкости, то стандартная электроцепь будет состоять из проводки между «мозгами», как называют электронный блок управления силовым агрегатом и самим датчиком . Первый направляет напряжение ко второму, чье сопротивление варьируется по мере изменения температуры «охлаждайки». Если датчик холодный, у него большее сопротивление, а, значит, блок управления возвращает меньшее напряжение. И, соответственно, при нагреве двигателя сопротивление будет падать, отдавая более высокое напряжение на блок управления.
Эта цепь или любая другая будут корректно функционировать, пока проводка в целости и сохранности. Ущерб ей могут нанести грызуны, коррозия, механические повреждения, износ от времени эксплуатации, а также непрофессиональный монтаж того или иного оборудования.
Некоторые автомобильные элементы настолько плотно опутаны проводами, что обнаружить среди них повреждения, в том числе изоляции, очень проблематично.
Защитным средством всех электроцепей, за исключением тех, от которых зависит генератор и стартер, выступают плавкие предохранители. Цепи питания наиболее «прожорливых» энергопотребителей, каковыми являются фары, обогрев кресел и зеркал, электрические стеклоподъемники, коммутируются посредством реле.
Чтобы найти неполадку, рекомендуется действовать в следующей последовательности:
• при неработающем осветительном приборе – осмотреть саму лампу на предмет ее перегорания;
• затем проверить состояние предохранителя;
• проверить наличие неисправностей в реле;
• осмотреть контакты в разъемах цепи.
Признаки и обнаружение неисправностей проводки
Ключевой причиной проблем с проводкой можно назвать повреждение изоляции или неполадки среди потребителей электроэнергии, которых так много в современных машинах. В результате активной эксплуатации идет процесс изнашивания, деформации и поломки контактов, внутренняя изоляция может начать плавиться, а потому потребуется найти тот неисправный прибор, который вызвал замыкание.
Также в машине может быть испорчена изоляция вследствие неправильной прокладки проводов, которые касаются горячей трубы глушителя или пережимаются другими элементами.
Наконец, проблемы иногда вызывает монтаж дополнительного оборудования, особенно установка деталей в области колесных арок или на корме. Если для работ используются саморезы, они при неквалифицированном монтаже могут испортить изоляцию проводов. Причем автомобилист при отсутствии внешних повреждений даже не будет знать о проблеме, пока не появятся первые «звоночки».
О наличии неполадок в электрической цепи скажут следующие симптомы:
• сильное задымление, в редких случаях – возгорание, что несет угрозу жизни водителю и его пассажирам;
• сбой части электрического узла или всей проводки, свидетельствующий об обрыве.
В первом случае проблема является чрезвычайно опасной, требующей немедленной остановки автомобиля. Это необходимо, чтобы перегретые провода не начали плавить всю соседнюю проводку, вызывая сгорание предохранителя и реле.
Так как именно эти элементы первыми «принимают удар», осмотр неполадок начинают с них. Найдя узел, к которому относятся эти детали, проводится его диагностика с помощью визуального осмотра или специального оборудования.
Чтобы обнаружить обрыв или замыкание, традиционно применяют одни из следующих приборов: вольтметр, омметр, мультиметр или контрольная лампа, которую можно сделать своими руками путем припайки к 4-ваттной лампе пары проводов длиной около 50 см.
Диагностика неисправностей
До проверки проводки рекомендуется измерить напряжение электроцепи между разными элементами и электрооборудованием следующим образом:
• взять вольтметр или перевести в соответствующий режим мультиметр;
• коснуться одним щупом тестера к «минусу» аккумулятора или к массе машины;
• другой щуп поместить на подающий провод линии.
Выведенный на экран результат следует сравнить со значениями, указанными в руководстве по эксплуатации данной модели машины. После замера напряжения можно переходить к поиску короткого замыкания, для чего также потребуется вышеупомянутые приборы, в том числе контрольная лампа, которая при отсутствии проблем с проводкой не должна загораться. При наличии замыкания тестер подаст соответствующий звуковой сигнал.
Замыкание проводки обычно говорит о неисправностях в одном из двух мест: в оборудовании-потребителе или в одном или нескольких проводах. Перед замером в проверяемой зоне убирают предохранители, после чего на клеммы предохранительного элемента устанавливают щуп, где нулевое показание скажет о замыкании.
Если после касания проводов прибор покажет появление напряжения на линии, то проблема действительно заключается в проводах, требующих замены.
Следующим этапом идет проверка заземления, нарушение которого вызывает коррозия или окисление металлических деталей, а также ослабление креплений. Для поиска неполадок потребуется:
• отключить аккумулятор;
• приложить один щуп тестера к металлу кузова;
• приложить другой щуп к соединительному месту проводки или части заземления.
Полученный результат также рекомендуется сопоставить с заводскими требованиями согласно руководству по эксплуатации. При большом расхождении показателей потребуется зачистки металла в месте заземления и проверка прочности крепления для восстановления.
Еще одной проблемной зоной считается узел соединения проводов, где помимо обрыва, испорченной изоляции и нарушения целостности электролинии, окисляются контакты, что можно определить уже при визуальном осмотре. В таком случае придется заниматься пайкой проводов с разъемами на поврежденном участке.
Если у автомобилиста нет приборов для обнаружения короткого замыкания, он может использовать меньший по сравнению со штатным предохранитель. Одну или пару жилок автомобильного провода со снятой с него изоляцией наматывают на предохранитель, всю проводку условно разделяют на части, разделяя соединения, и начинают поиск того фрагмента, где провод вызывает замыкание.
Так, на современных моделях проводку называют передней и задней, поэтому если предохранитель сгорает с отключенной передней проводкой, неполадку следует искать спереди.
Разделителем для проводов могут выступать выключатели или реле, то есть, при сгорании предохранителя в результате активации той или иной клавиши можно говорить о коротком замыкании. Тогда следует извлечь то реле в электрической цепи, которое включается при нажатии клавиши, после чего снова провести проверку. Таким образом, можно определить, в какой части происходит замыкание.
Поиск так называемого «коротыша», как называют замыкание профессиональные электрики, преимущественно осуществляется путем исключения, что является весьма длительным занятием. Автомобилисту понадобится последовательно отключать все возможные потребители электроэнергии на соответствующей электроцепи, узнать о которых можно из автомобильной электросхемы автомобиля.
Так как некоторые провода находятся в труднодоступных местах, например, под торпедой, начать следует не с осмотра общей проводки, а именно с исключения потребителей.
Чтобы обнаружить то оборудование, где произошло короткое замыкание, рассматриваемая электролиния должна находиться под напряжением. Из-за того, что предохранитель при активации цепи мгновенно сгорает, перед началом поисков необходимо подключить к линии отдельный мощный потребитель электричества для снижения высокого тока замыкания и недопущения возгорания проводки.
Заключение
Поломки и неполадки с автомобилем могут произойти в любой момент, в том числе когда водителю будет недоступна профессиональная помощь. Если во время поездки за город, на природу или на трассе в отдалении от населенных пунктов водитель столкнется с коротким замыканием, понимание устройства электроцепи и шагов в обнаружении поможет водителю благополучно добраться до центра техпомощи.

Обнаружение электрического короткого замыкания (короткого замыкания) в автомобиле

По сути, короткое замыкание - это неисправность жгута проводов, который шунтирует электричество между цепями до того, как доберется до места назначения. Короткое замыкание не следует путать с разомкнутой цепью , в которой ток вообще не течет. Хотя симптомы короткого замыкания могут быть похожи на обрыв цепи, диагностика немного отличается. Короткое замыкание может произойти несколькими способами, и обычно его нелегко найти и отремонтировать.Однако, чтобы понять, как найти короткое замыкание , нам нужно понять, как работает правильно работающая цепь.

Как обычно работают электрические цепи автомобиля

MarcoMarchi / Getty Images

Есть много способов передачи электричества по электрической системе автомобиля, и короткое замыкание может легко нарушить нормальный поток электричества в любом из них. Мы можем грубо разделить электрическую систему автомобиля на цепи датчика и исполнительного механизма.Типы датчиков включают кислородные датчики, датчики света, переключатели, датчики скорости и тому подобное. Исполнительными механизмами могут быть двигатели, фонари или что-то подобное.

  • Типичная цепь датчика, например, температуры охлаждающей жидкости двигателя, может быть проводкой между модулем управления двигателем (ECM) и датчиком температуры охлаждающей жидкости двигателя (ECT). Контроллер ЭСУД может быть расположен за перчаточным ящиком, а ECT - на двигателе. Контроллер ЭСУД подает на ECT опорное напряжение 5 В, сопротивление которого изменяется в зависимости от температуры.Когда датчик ECT холодный, он имеет более высокое сопротивление, поэтому меньшее напряжение возвращается на ECM. По мере того, как двигатель нагревается, сопротивление датчика ECT пропорционально падает, отправляя более высокое напряжение обратно на ECM.
  • Типичная схема исполнительного механизма, скажем, фары, включает в себя проводку от аккумулятора через предохранители и реле, переключатель фары к лампе фары, а затем обратно к аккумулятору. На выключатель фар всегда подается питание, но оно не направляет питание на фару, пока водитель не повернет выключатель.

В любой из этих цепей правильное функционирование гарантируется, пока проводка не повреждена, но есть много способов, которыми любая цепь может быть прервана. Повреждение грызунами, натирание проводов, некачественная установка, проникновение воды и ударные повреждения - это лишь некоторые из вещей, которые могут нарушить электрические цепи вашего автомобиля. Случайное ввинчивание винта в жгут проводов - отличный способ вызвать короткое замыкание на массу или на питание, или и то, и другое.

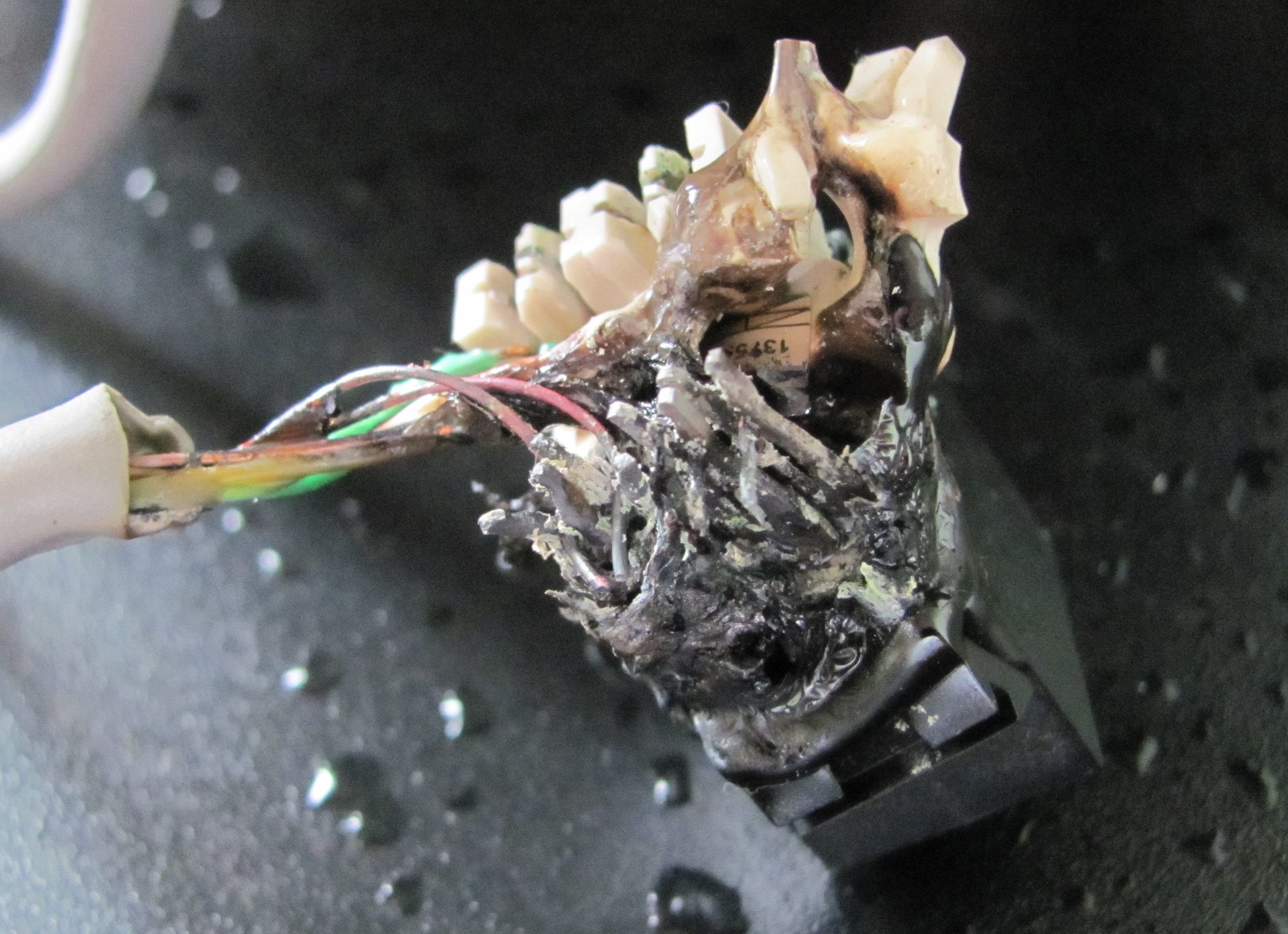

Типы коротких замыканий

Zuzu / Wikimedia Commons

Существует два типа коротких замыканий: короткое замыкание на источник питания и замыкание на землю, при которых электричество принимает непреднамеренное замыкание без прохождения через намеченный датчик или исполнительный механизм.

  • Короткое замыкание на массу - короткое замыкание на массу означает, что от электрической цепи к кузову автомобиля течет ток. Провода могут истираться и терять изоляцию, контактируя с кузовом или двигателем. Короткое замыкание на массу может привести к перегоранию предохранителей, неработающему освещению или двигателям или «отсутствию» датчиков. Например, протертый провод может замыкаться на массу, что может вызвать перегорание предохранителя фары, защищая цепь от перегрева, но выбивая фары.
  • Короткое замыкание на питание - в жгуте проводов, когда в непосредственной близости находится множество цепей, существует вероятность короткого замыкания на сбой питания.В этом случае натертые или порезанные провода могут соединяться друг с другом, позволяя току течь там, где это не предназначено. Например, кто-то, устанавливающий послепродажное устройство, может ввинтить винт в жгут проводов, случайно проткнув и «соединив» несколько проводов. Включение фар может направить ток на звуковой сигнал, или нажатие на тормоз может привести к включению фонарей заднего хода.

Со всеми технологиями в современном автомобиле, от управления трансмиссией до развлекательных систем и всего, что между ними, неудивительно, что количество электропроводки, необходимое для соединения всего этого, не должно вызывать удивления.По оценкам переработчиков металла, около 1500 проводов, соединенных встык, составляет около мили, например, средний современный роскошный автомобиль. Короткое замыкание может привести к повреждению электронных компонентов, включению контрольной лампы двигателя, перегоранию предохранителей, разрядке аккумулятора или оставить вас в затруднительном положении.

Это может показаться сложным, но лучшее, что вы можете сделать, - это разделять и властвовать. Современные схемы электропроводки (EWD) имеют цветовую кодировку, что может облегчить диагностику, хотя диагностика короткого замыкания по-прежнему не является прогулкой по парку.

Как найти короткое замыкание

Гэвин Ган / FOAP / Getty Images

Поиск короткого замыкания требует времени и терпения. Для начала вам понадобится EWD для вашего автомобиля, контрольная лампа или мультиметр, а также инструменты для доступа к жгуту проводов. Сначала определите цепь, на которую смотрите. Вам нужно будет увидеть, куда он идет, через какие разъемы он проходит и какого цвета провода.

При тестировании цепей 12 В обычно можно начать с предохранителя в затронутой цепи.Снимите предохранитель и подключите контрольную лампу к клеммам гнезда предохранителя. Мультиметр, настроенный для измерения непрерывности, можно использовать аналогичным образом. Отсоедините положительный полюс аккумуляторной батареи, установите положительный датчик на стороне нагрузки предохранителя, зажмите отрицательный датчик на отрицательном полюсе аккумуляторной батареи. В случае короткого замыкания загорится контрольная лампа или мультиметр подаст звуковой сигнал. Теперь разделяй и властвуй.

  • Отсоедините разъем на нагрузке или датчике. Если контрольная лампа погаснет (или счетчик перестанет пищать), это может указывать на внутреннюю неисправность нагрузки (это может быть перегоревшая лампа или двигатель).
  • Подсоедините разъем нагрузки и отключите что-нибудь на полпути, например, на выключателе. Если контрольная лампа гаснет (или счетчик, ну, вы поняли), вы знаете, что короткое замыкание происходит где-то между переключателем и нагрузкой. Сосредоточьте свое внимание на этом участке жгута проводов.
  • Взявшись за жгут проводов и согнув его, можно разорвать короткое замыкание, так что вы сможете определить хотя бы его местонахождение. Если свет погас, значит, произошло короткое замыкание.
  • Если контрольная лампа не погасла (или счетчик) при отключенном переключателе, это означает, что короткое замыкание все еще происходит где-то между предохранителем и переключателем. Найдите другое место, чтобы отсоединить провода, и посмотрите, не погаснет ли контрольная лампа. Продолжайте разделять цепь, отсоединяя разъемы и следя за тем, чтобы контрольная лампа погасла.

В цепях 5 В, таких как те, которые используются контроллером ЭСУД для обнаружения и управления двигателем и трансмиссией, отсоедините контроллер ЭСУД и аккумулятор, установите мультиметр на измерение непрерывности и проверьте соединение между цепью и массой кузова или массой двигателя.Следуйте тому же методу «разделяй и властвуй», чтобы определить примерное место короткого замыкания.

Как только вы обнаружите короткое замыкание, вы можете приступить к его ремонту. Перед повторным подключением батареи или установкой нового предохранителя проверьте еще раз на короткое замыкание с помощью контрольной лампы или мультиметра.

Как найти короткое замыкание в машине

Автомобили - это больше, чем просто совокупность интегрированных механических частей. Они также используют очень сложные системы электропроводки и схем.При правильной работе электрические системы наших транспортных средств позволяют нам пользоваться такими современными удобствами, как стереосистемы, внутреннее освещение и даже голографические дисплеи спидометров.

Однако цепи наших автомобилей также могут иногда замыкаться. Короткое замыкание в вашем автомобиле может вызвать долгосрочные проблемы, которые могут повлиять на общий контроль над автомобилем. Иногда они даже могут быть опасными, в зависимости от места электрического повреждения. Таким образом, важно знать, как найти короткое замыкание в автомобиле, если вы планируете устранить повреждение самостоятельно или если вы хотите определить, безопасно ли управлять автомобилем, пока вы не устраните его.

В этом руководстве вы найдете все, что вам нужно знать, чтобы найти короткое замыкание, даже если у вас нет большого опыта в обслуживании автомобилей. Итак, приступим!

Что такое короткая позиция?

Вкратце, «короткое замыкание» или короткое замыкание - это неисправность в жгуте проводов вашего автомобиля: жгут проводов переключает или переключает электричество между различными цепями, прежде чем достигнет конечного пункта назначения.

Короткие замыкания лучше всего понять, если сравнить их с разомкнутыми цепями, которые вообще не позволяют току течь.Оба являются электрическими проблемами, но короткие замыкания имеют разные признаки и вызывают разные проблемы.

Как электрические цепи работают в автомобиле?

Чтобы полностью разобраться в вопросах короткого замыкания, вам в первую очередь необходимо знать, как электричество проходит через ваш автомобиль.

Электрическую систему вашего автомобиля можно условно разделить на цепи датчиков и исполнительных механизмов. Цепи датчиков - это те, которые работают с датчиками кислорода, датчиками освещенности, датчиками скорости и т. Д. Цепи привода - это, например, цепи двигателей или освещения.

Одна первичная цепь датчика - это провод, который проходит между датчиком температуры охлаждающей жидкости двигателя (ECT) и модулем управления двигателем (ECM). Эти два компонента расположены за перчаточным ящиком и двигателем в большинстве автомобилей соответственно.

Пока проводка не повреждена, электричество может свободно течь между обоими компонентами. В приведенном выше примере ECM может посылать опорное напряжение 5 В на ECT, что заставляет ECT регулировать свое сопротивление в зависимости от температуры.

Хотя все это звучит очень технически, не волнуйтесь. Суть в следующем: электрическая система вашего автомобиля работает должным образом только до тех пор, пока проводка не повреждена и не прерывается. Когда возникает короткое замыкание, электричество не может течь должным образом, а это означает, что электричество уходит в другое место (потенциально вызывая повреждение) и / или что определенные компоненты не работают должным образом.

Как выглядит короткое замыкание?

Короткие замыкания подразделяются на два типа:

  • Короткие замыкания на землю возникают, когда ток течет от цепи к кузову вашего автомобиля.Это может произойти, если провод теряет изоляцию или натирается, позволяя электричеству передаваться от провода к вашему автомобилю. Когда происходит замыкание на землю, вы можете увидеть перегоревшие предохранители, неисправные компоненты или индикаторы и т. Д.
  • Короткое замыкание на питание происходит в основном в жгуте проводов, где имеется множество цепей, сгруппированных близко друг к другу. Когда порезанный или потертый провод касается другого провода, ток может течь там, где он не предназначен. Это может привести к тому, что переключатель фар может непреднамеренно подать питание на автомобильный звуковой сигнал, или даже привести к включению фар, когда вы нажмете на тормоз.

Само собой разумеется, что оба типа коротких замыканий нежелательны. Но понимание разницы между ними поможет вам определить, с каким типом короткого замыкания вы столкнулись, и поможет быстрее найти проблему.

Как найти короткое замыкание в автомобиле

Обнаружение короткого замыкания в автомобиле - трудоемкий процесс, независимо от уровня вашего опыта или количества инструментов, имеющихся в вашем распоряжении.

Для запуска вам потребуется несколько основных единиц оборудования, в том числе EWD (электрическая схема подключения).EWD - это таблица с цветовой кодировкой, которая поможет вам ориентироваться в электрических системах вашего автомобиля. Мы также рекомендуем приобрести мультиметр или контрольную лампу, а также любые другие инструменты, необходимые для открытия жгута проводов и внутренних панелей вашего автомобиля (например, отвертки, гаечные ключи и т. Д.).

Составьте схему схем вашего автомобиля

Чтобы начать поиск неисправностей в цепи, откройте жгут проводов вашего автомобиля и проконсультируйтесь с вашим EWD. Определите различные провода и цепи, на которые вы смотрите, чтобы знать, куда идти дальше.Цвета проводов должны соответствовать цветам, указанным в EWD, хотя они могут отличаться в зависимости от того, где вы приобрели EWD.

Поочередная проверка предохранителей

В жгуте проводов должен быть набор предохранителей для различных систем электропроводки вашего автомобиля.

Для проверки предохранителей и обнаружения легкодоступных коротких замыканий:

  • Извлеките предохранитель наугад и подключите контрольную лампу к клеммам гнезда предохранителя (место, где предохранитель подключается к электрической системе). ).Контрольная лампа загорится при обнаружении электрического тока. Если у вас нет контрольной лампы, вы можете использовать мультиметр, который точно так же измеряет электрическую целостность.
  • В этом примере, если контрольная лампа не загорается, это может указывать на то, что ток не течет к этому предохранителю, поэтому неисправный провод, вероятно, находится где-то на этом конкретном пути. Найдите провод с помощью EWD и внимательно осмотрите его.
  • Повторите процесс для каждого предохранителя, чтобы сузить область проблемы

Проверка на наличие неисправностей вдоль провода

Если вы подозреваете, что проблема связана с определенным проводом, вы можете отсоединить разъем провода на любом датчике или загрузить конечные точки.Используйте тестовую лампу и посмотрите, когда она погаснет, или поищите, когда мультиметр перестанет пищать. В любом случае, вы можете использовать этот процесс, чтобы сузить область возникновения неисправности - электричество перестает течь к датчику или ближе к нагрузке?

Например, вы повторно подключаете провод и предохранитель для фар. Если вы обнаружите, что контрольная лампа гаснет на полпути через цепь, например, ближе к переключателю фар, вы узнаете, что проблема короткого замыкания возникает между переключателем и нагрузкой, а не между фарой и нагрузкой.Затем вы можете открыть обшивку вашего автомобиля и внимательно осмотреть проводку, чтобы увидеть, сможете ли вы найти проблему.

Осмотрите любую видимую проводку

Вы также можете сэкономить немного усилий и сначала осмотреть любую видимую проводку. Возможно, вам повезет, и вы найдете изношенный или потертый провод, который вы сможете сразу же приступить к ремонту. Однако проводка в большинстве автомобилей тщательно спрятана, поэтому, скорее всего, вам придется открыть хотя бы несколько панелей, чтобы найти причину проблемы.

Тестирование цепи 5 В

Если вы подозреваете, что короткое замыкание вызвано цепью 5 В, которые используются контроллером ЭСУД для управления трансмиссией и двигателем, вы можете по очереди отсоединить аккумулятор и контроллер ЭСУД. .Чтобы измерить непрерывность, используйте мультиметр и щуп между цепью и кузовом автомобиля или цепью и двигателем. Это позволит вам обнаружить электрические колебания и примерно определить место короткого замыкания.

После обнаружения короткого замыкания

Помните, обнаружение короткого замыкания в автомобиле - это только начало процесса. После обнаружения вам все равно потребуется отремонтировать электрическую проводку, которая вызывает проблему. Если вам повезет, это будет относительно быстрое решение, и вам просто потребуется отремонтировать кожух провода.Другие проблемы могут потребовать полной замены провода.

Резюме

Знание того, как быстро найти короткое замыкание, может избавить вас от многих головных болей и гарантировать, что вы будете обслуживать безопасный, полнофункциональный автомобиль. Хотя это может быть утомительно, использование упомянутого выше руководства должно предоставить вам информацию, необходимую для выявления и устранения любых коротких замыканий, возникающих в вашем автомобиле.

Как найти короткое замыкание на любом автомобиле


Видео находится внизу страницы для визуального просмотра, если это необходимо.

Поиск короткого замыкания может оказаться трудным и трудоемким.

Используя простой метод тестового света, вы можете значительно сузить область поиска.

Этот процесс сэкономит ваше время и деньги.

Вот как найти короткое замыкание на большинстве автомобилей с помощью недорогой 12-вольтовой контрольной лампы.

Контрольная лампа 12 В на Amazon
ATD Tools 5513 Тестер цепей для тяжелых условий эксплуатации

Признаки короткого замыкания

  • Низкое напряжение при попытке завести автомобиль.(Более длительное время запуска).
  • Тусклый свет при проворачивании двигателя.
  • Требуется прыжок по утрам или когда автомобиль не запускался в течение длительного времени.

Если у вас есть какие-либо или все из этих симптомов, у вас может быть короткое замыкание.

Используя 12-вольтовую контрольную лампу, как показано ниже, вы можете обнаружить большинство коротких замыканий.


Действия по поиску короткого замыкания на автомобиле

  1. Сначала отсоедините отрицательную или положительную клемму аккумулятора.
  2. Прикрепите конец контрольной лампы к клемме аккумулятора.
  3. Поместите другой конец тестовой лампы на клемму. В случае короткого замыкания загорится контрольная лампа.
  4. Затем откройте панель предохранителей.
  5. По одному вытащить предохранитель. Когда вы вытаскиваете предохранитель, смотрите на контрольную лампу. Если свет продолжает гореть, вставьте предохранитель и вытащите другой.
  6. Продолжайте вытаскивать и проверять предохранители, пока свет не погаснет.
  7. Как только свет погаснет, посмотрите на цепь, которая управляет предохранителем, и она скажет вам, в чем короткое замыкание.

Поясним пример.

Если вытащите предохранитель, и свет погаснет. Это будет цепь, в которой произойдет короткое замыкание. Посмотрите, где вы вытащили предохранитель цепи, в которой он находится.

Каждый блок предохранителей может отличаться иногда, а в других случаях четко обозначен схемой.

Допустим, у извлеченного предохранителя рядом с отверстиями стоит номер 15, тогда короткое замыкание будет в цепи 15.Теперь переверните крышку панели блока предохранителей.

Перевернув крышку панели блока предохранителей, вы увидите порядковые номера. Найдите номер предохранителя, в данном случае номер цепи 15. Рядом с номером 15 вы увидите название цепи.

Например, 14 задних фонарей, 15 прикуривателей и т. Д.

Так, например, потому что погасла лампочка предохранителя № 15, а предохранитель № 15 - это предохранитель прикуривателя. Короткое замыкание в прикуривателе или проводке прикуривателя.

В этом примере мы проследим за проводкой в ​​поисках оплавленных пятен на проводе или заглянем внутрь прикуривателя на предмет оплавления любого типа.

То же самое можно сделать с любой цепью в автомобиле или грузовике, такой как фары, задние фонари, радио, или почти с любой цепью в транспортном средстве.

Этот процесс значительно сузит ваш поиск с сотен возможных проводов до нескольких проводов за считанные минуты.

Ниже перечислены некоторые элементы, которые могут вызвать неправильное чтение.

  • Горит свет вашей двери.
  • Ваши радиочасы включены.
  • Ваш ключ включен или находится на аксессуаре.

Чтобы предотвратить ошибочное считывание, включите предохранители для чего-либо, когда ключ выключен.

Просто посмотрите на крышку блока предохранителей и снимите предохранители с этих элементов во время выполнения этого теста.

Например, если радио включено при выключенном ключе и на предохранителе № 26, снимите предохранитель № 26, пока проверка не закончится. Затем замените его таким же предохранителем.

При извлечении предохранителей обычно лучше вытаскивать только один или несколько предохранителей, так как они должны вернуться в правильное место.

Вам не нужен предохранитель на 30 ампер в месте расположения 5 ампер.

Чтобы избежать этой проблемы, тяните только по одному, запишите его или просто сфотографируйте блок предохранителей, прежде чем извлекать какие-либо предохранители.

Короче, отсоединяем аккумулятор, подключаем контрольную лампу к клемме, а аккумулятор. Вытаскивайте предохранители по одному, пока не погаснет свет.

Следуйте номеру крышки блока предохранителей к названию цепи. Затем следуйте проводке и замените все, что расплавилось.


Электрические шорты для обычных автомобилей:

  • Зажигалки (Мы склонны перегружать эту схему своими гаджетами)
  • Сгоревшие фары (Если это предохранитель, проверьте, нет ли перегоревших фары)
  • Радиоприемники вторичного рынка.
  • Послепродажные усилители.
  • Любые провода, которые низко свисают вокруг ваших ног в автомобиле.

Пытаясь определить причину проблемы, воспользуйтесь двумя основными чувствами.

  • Запах перегоревшей проволоки
  • Ищите расплавленные вещи

75 процентов своих шорт вы можете найти самостоятельно. Некоторые механики скажут вам, что вы никогда не должны отключать клемму аккумулятора, потому что компьютер потеряет память.

Не бойтесь отключать терминал. Компьютер перезагрузится. Компьютер будет вести себя так, как если бы у вас разрядился аккумулятор и вам необходимо его заменить.

Однако вам может потребоваться сбросить часы и перепрограммировать все ваши любимые радиостанции. Не оставляйте короткий незафиксированный в надежде, что он исчезнет. Эта проблема может нанести вред вашему автомобилю. Исправление короткого замыкания защитит вашу семью и друзей и сделает машину счастливой.

Помните, если сомневаетесь, обратитесь к профессионалу.




Советы по поиску короткого замыкания в автомобиле

Шаг 5

Наблюдайте за мультиметром и запишите показания.Если ампер показывает ноль или 0, установите силу тока на 9. Затем снова проверьте показания мультиметра. Уменьшайте шкалу силы тока на 1 каждый раз, когда вы устанавливаете измеритель для проверки показаний. Например, если мультимер снова показывает 0, сбросьте его на 8 ампер и проверьте снова. Если вы опустите его до нуля, и счетчик не смог найти розетку, значит, нет никаких признаков короткого замыкания. Но, если он показывает ничью, есть короткое замыкание.

Шаг 6

Убедитесь, что мультиметр и кабели на месте.Вы можете попросить кого-нибудь отсоединить предохранители, удерживая мультиметр и кабели на месте. Если после извлечения предохранителя показания мультиметра равны 0, определите, к какой части этот предохранитель подключен - это место короткого замыкания.

Обнаружение короткого замыкания в автомобиле с помощью тестового фонаря

Ниже приведены инструкции по использованию автомобильного тестового фонаря. Эта информация относится ко всем автомобилям с напряжением питания 12 В.

Что вам нужно

Шаги

Шаг 1

Этот инструмент прост в использовании и имеет разумную цену для проверки электропитания и заземления.

Сначала нужно проверить свет. Подключите зажим или зажим к земле - в этом случае используется отрицательная клемма аккумулятора, но подойдет любая металлическая поверхность на вашем автомобиле. Осторожно прикоснитесь пробной лампой к любому источнику питания, например к положительной батарее или предохранителю.

Шаг 2

Когда контрольная лампа правильно заземлена, ее можно использовать для проверки предохранителя. Прикоснувшись к обеим сторонам предохранителя, он подтверждает наличие предохранителя. Если какой-либо из аксессуаров вышел из строя - например, стоп-сигналы - и контрольный предохранитель в порядке, вы можете продолжить дальнейшую проверку, например, выключатель стоп-сигнала.При выполнении этих тестов лучше всего использовать схему подключения.

Шаг 3

Когда тесты питания на предохранителе или реле в порядке, но нет питания на одном из аксессуаров, таких как охлаждающий вентилятор, контрольная лампа может сузить проблему, используя процесс устранения.

При зарядке питание должно подаваться на большой вывод генератора. Контрольная лампа легко выполнит эту работу.

Шаг 4

Контрольную лампу можно использовать для проверки мощности топливной форсунки.При проверке стороны триггера цепи форсунки переместите зажим на отрицательную сторону батареи.

В поисках развязки в машине!

Если вы научитесь находить короткое замыкание в автомобиле, то сможете много сэкономить. Обнаружение и устранение короткого замыкания в электрической системе вашего автомобиля может стоить вам около 200 долларов, если вы принесете его в автомастерскую. Однако, если вы приобретете специальные инструменты - мультиметр обычно стоит около 40 долларов, - вы можете сэкономить около 100 долларов плюс.

Как найти короткое замыкание в автомобиле? Обновление 2017 г.

Вы ищете простой способ найти короткое замыкание в машине? Некоторым людям или владельцам автомобилей может быть сложно найти короткое замыкание в своей машине, поскольку это может быть трудоемким и трудным процессом для них.Однако, используя несколько простых методов, предложенных нами, вы можете упростить для себя этот процесс.

Как найти короткое замыкание в автомобиле?

Вы устали от проблемы с электрикой в ​​Honda Civic ? Существует множество простых приемов и инструментов, которые вы можете использовать, чтобы значительно упростить эту утомительную и выполненную задачу. В одном используется контрольная лампа, а в другом - мультиметр.

Короткое замыкание не всегда опасно, но может вызвать серьезное повреждение двигателя и его частей.Следует принять меры для предотвращения подобных инцидентов. Короткое замыкание в автомобиле чаще всего происходит, когда горячий провод касается любого другого провода в блоке предохранителей. Из-за этого через цепь протекает лишний ток и вызывает ее разрыв.

Это наиболее частая причина короткого замыкания. Однако есть много других причин, которые вызывают короткое замыкание. Некоторые из этих причин:

  • Неисправные вилки, выключатели, шнуры и розетки
  • Неисправная проводка
  • Перегрузка цепи
  • Нарушена изоляция

Никто не может отрицать тот факт, что короткие замыкания иногда могут быть очень опасными.Это может привести к возгоранию проводов. Огромное количество тепла, выделяемого из-за протекания избыточного тока, может вызвать взрыв.

Очень важно обнаруживать короткое замыкание на ранней стадии. Однако желательно соблюдать надлежащие меры безопасности, чтобы избежать такого инцидента. Следует использовать предохранители и автоматические выключатели хорошего качества. Автоматические выключатели срабатывают для размыкания цепи, как только через нее протекает дополнительный ток. Это помогает свести к минимуму повреждения и помогает определить местонахождение неисправной цепи.

Фото: https://www.youtube.com/watch?v=ufVuWznmJLA

Иногда даже после использования такого оборудования трудно определить место короткого замыкания. В некоторых случаях, когда проводка немного сложна, очень сложно найти точное место короткого замыкания. Всегда следует проявлять осторожность при поиске точного положения неисправности. Основной источник питания следует переключать, пока вы исследуете или прикасаетесь к любой другой части рядом с ним.

Самым опытным механикам может потребоваться много времени, чтобы найти место в вашей машине.Короткое замыкание может быть вызвано несколькими причинами; это может произойти, когда проводка устарела, а иногда это может произойти, если какая-либо часть вашего автомобиля вышла из строя. Короткое замыкание может произойти в нескольких частях вашего автомобиля, но вы должны знать, как его найти. Здесь, в этом руководстве, мы упомянули некоторые методы его поиска и способы их устранения. Эти методы легко реализовать и использовать легко доступные инструменты. Кроме того, инструменты и оборудование, используемые в этих методах, также очень доступны по цене.

Обнаружение короткого замыкания в автомобиле с помощью мультиметра

Это очень простой метод обнаружения короткого замыкания в автомобиле. Чтобы продолжить этот метод, вам понадобится несколько инструментов или оборудования, как показано ниже:

Давайте теперь посмотрим, как идет процесс. Первым делом откройте капот автомобиля и найдите аккумулятор. Если освещение не соответствует норме, вам может понадобиться фонарик или фонарик. Как только вы найдете батарею, вам нужно отсоединить кабель от отрицательного конца батареи.Здесь вам понадобится гаечный ключ. Все, что вам нужно сделать, это зажать винт на отрицательном конце батареи гаечным ключом и повернуть его против часовой стрелки. Это ослабит винт, и вы сможете легко отсоединить кабель.

Следующим шагом будет использование мультиметра. Установите мультиметр на отображение 10 ампер. Вам нужно следить за тем, чтобы мультиметр оставался в том же положении. Теперь подключите плюс мультиметра к минусу батареи, а минус мультиметра к плюсу батареи.

Фото: https://www.youtube.com/watch?v=euz9ENGFKZs

Как только вы сделаете соединение, вы должны наблюдать за показаниями мультиметра. Если он показывает 0 или ноль, уменьшите ток мультиметра до 9 и снова проверьте показания мультиметра. Если он снова показывает 0 или Nil, повторите процесс, уменьшив амперметр мультиметра на 1.

Это означает, что теперь вам нужно увеличить ток мультиметра до 8, затем 7, 6, 5 и так далее, пока не достигнете 0. Если он отображается 0 для всех значений от 10 до 0, это означает, что короткого замыкания нет.Но если значения рисуют в любом случае, то это говорит о коротком замыкании.

Например, если ток мультиметра установлен на 4, а затем показания мультиметра показывают 0, , это означает, что короткого замыкания нет, но если он показывает 4, это означает, что есть короткое замыкание. После подтверждения короткого замыкания вы можете проверить предохранитель, чтобы определить положение короткого замыкания.

Обнаружение короткого замыкания в автомобиле с помощью контрольной лампы

Это еще один метод, который используется для обнаружения короткого замыкания.Этот метод полезен для автомобилей с напряжением 12 В. Все, что вам нужно для выполнения теста с использованием этого метода, - это тестовая лампа. Этот инструмент легко доступен и доступен по цене.

Давайте посмотрим на шаги, связанные с этим методом.

Фото: https://www.youtube.com/watch?v=UImtyV_ujhg

  • В первую очередь нужно протестировать сам свет.
  • Чтобы выполнить этот тест, вы должны прижать зажим к земле.
  • Для этого можно использовать отрицательную клемму аккумулятора или любую металлическую поверхность автомобиля.
  • Теперь поднесите щуп контрольной лампы к плюсу аккумуляторной батареи.
  • Для этой цели также можно использовать предохранитель.
  • Если лампа загорается, это означает, что контрольная лампа работает нормально.
  • Теперь мы можем перейти к проверке на короткое замыкание с помощью проверки.
  • Вам необходимо правильно заземлить контрольную лампу, чтобы проверить состояние предохранителя.
  • Вам нужно прикоснуться щупом контрольной лампы к обеим сторонам предохранителя.
  • Если он включает контрольную лампу, это означает, что предохранитель исправен.
  • Теперь, если вы заметите, что питание не подается ни на одну из частей, таких как стоп-сигнал, вам следует использовать контрольную лампу, чтобы найти неисправность.
  • Вы должны проверить выключатель и проводку с помощью теста. Таким образом, правильно заземленную тестовую лампу можно использовать для проверки подачи питания на различные части, такие как лампа прерывания, вентилятор охлаждения, топливная форсунка и т. Д.

Эти два метода будут очень полезны при обнаружении короткого замыкания в вашем автомобиле. Если вы выучите что-нибудь из этого, это будет здорово, так как это может сэкономить ваше время и деньги.Если вы столкнетесь с такими проблемами, вам не придется бродить в поисках механика. Более того, если у вас есть механик, он будет взимать с вас приличную сумму, чтобы обнаружить предохранитель и починить его.

Такое оборудование, как гаечный ключ, мультиметр, контрольная лампа, лучшие свечи зажигания для BMW, легко доступны и также доступны по цене. Вы также можете приобрести это оборудование онлайн.

Обнаружение обрыва или короткого замыкания

Веселая, умная научная фантастика без войн и бездельников.

Если это Джемы домой

Проект Омни

Машины опасны и могут убить людей, работающих на их - действуйте на свой страх и риск. Символы ромба, связанные с текстом решения. Я также опубликовал серию блок-схем для устранение неполадок ноутбуков и ПК поиск проблемы.

Обрыв цепи при включенном ключе? Зажигание переключатель в автомобиле такой же, как и любой другой низковольтный, многополюсный электрический переключатель, за исключением того, что он поворачивается ключом от машины, а не ручкой или подрулевым переключателем.Выключатели зажигания обычно имеют четыре основных состояния: пуск, работа, вспомогательное оборудование и выключенный. Обратите внимание, что многие системы находятся в выключенном состоянии, поэтому при работе с автомобилем всегда следует отключать массу аккумулятора. Когда вы поворачиваете ключ в положение «старт», вы должны удерживать его на месте. против силы пружины, и как только вы расслабитесь, ключ вернется в положение "бега". Основное различие между "пуском" и "бегом" состоит в том, что положение «старт» приводит в действие стартер и соленоид, который срабатывает. шестерню стартера в маховик.Если вы держите ключ, чтобы начать, пока машина работает, вы сожжете стартер и, скорее всего, сожжете проводка, а также не рассчитана на длительную работу при большом токе нарисуйте то, что требует стартер.

Положение «работа» включает все электрические системы в автомобиле, кроме для цепи стартера. На старых автомобилях единственная критическая электрическая цепь Для запуска двигателя требуется цепь катушки, которая создает высокое напряжение для свечей зажигания.Вы можете запустить старую машину со слабым аккумулятором, нет генератора, нет работающих цепей, кроме цепи катушки, которая требует очень небольшого тока. Если ты целый день ездишь нормально, а затем машина умирает через несколько минут после того, как вы включите фары (что тускнеют с каждой секундой), можно поспорить, что ваша система зарядки не за работой.

Поэтому, когда вы повернете ключ в положение «бег», вы должны увидеть около 12,6. вольт на положительном выводе катушки.Если вы не видите напряжения, это означает, что где-то между положительной клеммой есть обрыв батареи и положительный полюс катушки. Эта разомкнутая цепь может быть в проводке между аккумулятором и замком зажигания или между выключатель зажигания и катушка. Единственный инструмент, который вам нужен для устранения неполадок проблемы с проводкой автомобиля - простой мультиметр, цифровой или старый аналоговый счетчик с иглой, как и некоторые комплекты опережения зажигания. Вы можете купить сверхмощный семифункциональный цифровой мультиметр за 2 доллара.99 или 1,99 доллара в гавани Фрахт на распродаже, ожидайте, что заплатите ближе к 10 долларам в обычном розничном торговце.

Вернуться к Диагностической Таблице Электропроводки

Это стартовая проблема. Пока пусковая схема включает рабочий контур, эта блок-схема предназначена для поиска и устранения неисправностей при работающем проблемы. Если все аксессуары работают нормально, когда ключ находится в положении «работа», т.е. стеклоочиститель, вентилятор обогревателя, радио и т. д., и автомобиль не заводится, у вас проблема с цепью запуска.Может оказаться, что машина не заводится из-за неисправности компонента рабочей цепи, такого как змеевик, распределитель или электронный компьютер контроля искры, но эти возможности покрыты на блок-схеме, когда машина не заводится.

Вернуться к Диагностической Таблице Электропроводки

Проблема в неисправности аксессуара? Такие устройства так как дворники, вентилятор отопителя и магнитола считаются аксессуарами некоторыми производителями, и они обычно также работают с "аксессуаром" как положение переключателя "бега".Также предусмотрены обогрев заднего стекла и электрические стеклоподъемники. аксессуары, в то время как дверные замки с электроприводом являются одной из цепей, которые работают даже если зажигание выключено. И мы говорим об электричестве провал здесь. Если включить дворники (при неработающем автомобиле так тихо) и вы слышите, как работает электродвигатель, но дворники не работают. движется, это означает, что есть неисправность механической связи между двигателем и рычаги стеклоочистителя, а не электрическая проблема.Если вы слышите странный шум, когда вы запускаете вентилятор размораживания, это может быть лист или бумага в вентиляционных отверстиях, это может быть неисправность подшипника, но не электрическая. Стеклоподъемник, который делает шум, но не поднимается и не опускается, или замок, который "щелкает" без блокировки или при разблокировке нет проблем с питанием или проводкой, все они механические неудачи.

Новые автомобили имеют большое количество реле, помимо предохранителей и плавких предохранителей. Целью электрического реле в автомобиле является переключение более высокого тока чем вы хотите, чтобы провод был полностью до стеблей на рулевой колонке, не говоря уже о проводах большого сечения и сверхмощных переключателях, которые будут обязательный.Итак, цепь, идущая от замка зажигания к реле активирует реле, которое подключает ток батареи к устройству. Старые автомобили могут иметь только одно реле в автомобиле, реле стартера двигателя, что позволяет цепи запуска зажигания соединять аккумулятор со стартером, в то время как более новые автомобили могут иметь дюжину или более реле для всех вариантов питания.

Вернуться к Диагностической Таблице Электропроводки

Все аксессуары вышли из строя? Для одного аксессуара или выход из строя устройства, первое, что нужно проверить, это предохранитель.Ваше руководство по эксплуатации (маленькая книжка, которая живет в бардачке) покажет вам местоположение блока предохранителей и расположение предохранителей. Макет важен, потому что если лежишь на спине с фонариком, ноги на заднем сиденье, пытаясь выяснить, какой предохранитель вы хотите проверить, это помогает, если вы уже знаю где это. В противном случае вы можете не разобраться, идут ли ярлыки с предохранителем вверху или предохранителем под этикеткой. Вы проверяете предохранитель отключив заземление аккумуляторной батареи в целях безопасности, а затем сняв его и визуально проверка целостности сплющенного провода в пластиковом отсеке.Если Вы не можете сказать, глядя на него, используйте мультиметр, чтобы убедиться, что непрерывность через предохранитель. Для извлечения предохранителя могут потребоваться плоскогубцы, если за него сложно ухватиться, только ничего не сломай. В комплекте идет приличный блок предохранителей. с запасными предохранителями для различных номинальных значений тока, 5 А, 10 А, 20 А.

Если предохранитель исправен, следующим шагом будет проверка наличия +12 В на входной клемме. аксессуара, мотора, чего угодно. Если присутствует 12 вольт, убедитесь, что устройство заземлено.У него может быть отдельный провод заземления или он может быть заземлен через крепление к металлическому кузову автомобиля, причем все они находятся на земле. Если аксессуар имеет питание, заземление и все равно не работает, единственные возможности в том, что устройство вышло из строя или переключатель на устройстве (например, питание кнопка на магнитоле) не работает или выключен. Пока есть сила с аксессуаром, проблема не в замке зажигания.

Вернуться к Диагностической Таблице Электропроводки

Батарея разряжена? Если припарковать какой-нибудь современный автомобиль в течение нескольких месяцев, не отключая аккумулятор, он будет работать от аккумулятора вниз только на основе текущего потребления радиочасов, компьютера и любого другого другие "всегда включенные" устройства.Если аккумулятор разрядится всего за несколько дней, значит, это вероятно, у вас неисправное "постоянно включенное" устройство, которое слишком много рисует ток, или проблема с механическим переключателем. Проблема с механическим переключателем на свет для багажника или бардачка может привести к разрядке аккумулятора через несколько дней или пару недель, в зависимости от размера луковицы и состояние батареи. Не лезьте в багажник и закройте крышку, чтобы найти если погаснет свет, ты можешь так умереть.Просто потяните лампочку и посмотрим, исчезнет ли проблема.

Вернуться к Диагностической Таблице Электропроводки

Генератор проверенный исправен? Итак, это первое логическое вопрос, если ваша батарея разряжается, это заряжается ли она в первую очередь. Самым простым испытанием цепи зарядки является проверка состояние батареи с помощью мультиметра во время работы автомобиля, обычно по шкале 20В постоянного тока. Напряжение должно быть выше 13 вольт, если аккумулятор не полностью заряжен, в зависимости от автомобиля.Если этого напряжения нет, проблема может быть в чем угодно, от земли до состояния аккумулятора разъемы к генератору, регулятору напряжения или компьютеру.

Прежде чем беспокоиться о проверке генератора, проверьте приводной ремень. Если генератор не вращается на высокой скорости, он не сможет заряжать что угодно. На выходе генератора переменного тока мостовой выпрямитель, довольно изменчивый, это будет смешно на настройках измерителя переменного тока, что-то в десятки вольт, поскольку счетчики переменного тока рассчитаны на среднеквадратичное значение 60 Гц.Почти все сетевые магазины автозапчастей оснащены тестером аккумулятора / зарядки, который они могут катитесь к машине, если вы въезжаете. Если у вас есть генератор с одним вышедший из строя диод, вырабатывающий достаточно тока, чтобы машина работала нормально но недостаточно для поддержания заряда аккумулятора, достаточного для запуска автомобиля в холодную погоду погода, если вы совершаете только короткие поездки, его можно перестроить. Но если ты не можешь сделай сам, плата за восстановление может быть выше, чем стоимость послепродажная замена, так что получите котировки.Старые генераторы построили мосты от отдельных диодов, которые можно было заменить за доллар, более новые генераторы используйте герметичный мостовой выпрямитель в сборе, вам нужно заменить все это если вышел из строя один диод.

Вернуться к Диагностической Таблице Электропроводки

Проверка батареи в порядке? Если система зарядки работает и батарея разряжена, либо произошла незапланированная рисовать или батарея выходит из строя. Есть несколько домашних тестов, которые вы можете делаю на батарее.Один из них - это испытание на удельный вес, которое проверяет кислотное состояние. в батарее, если предположить, что ячейки могут быть открыты. Измеритель удельного веса это всего лишь маленький шприц с пластиковыми шариками разной плотности внутри в строка. Вы набираете в шприц немного аккумуляторной кислоты и обращаетесь к таблице. который сообщает вам условие, основанное на том, сколько шаров плавает. Другой дом Тест предназначен для проверки постоянного напряжения. Включите фары на полминуты, а затем выключите их на минуту или две и проверьте напряжение аккумулятора.Если напряжение падает ниже примерно 12,6 вольт, когда батарея предположительно разряжена. полностью заряжен, стареет. Если батарея показывает в заказе или 10В и бормочет во время зарядки, у вас плохой аккумулятор. Если аккумулятор находится в течение пары месяцев с момента истечения срока его действия, до или после, просто замени это. батареи в наши дни спроектированы довольно хорошо, они редко переживать их гарантию.

Но если батарея проходит нормально, или вы уже вставили новую батарею, или поменяли аккумуляторы с другим автомобилем, но он все равно разряжается, у вас плохой разряд батареи.Если он сбегает, пока машина просто сидит, это означает, что у вас есть утечка в одной из постоянно включенных систем. Получить в Google и проверьте модель вашего автомобиля на предмет потребления энергии в режиме ожидания на компьютере, часах радио и т. д. Если он в сотнях миллиампер, это может быть проблемой если аккумулятор разрядится всего за пару недель. Плохо спроектированный или установленный автомобильная сигнализация может иметь такой же эффект. Вы можете проверить мощность в режиме ожидания слить на автомобиль, вставив мультиметр с достаточным номиналом постоянного тока в положительной цепи, сняв положительный разъем аккумуляторной батареи и вставив счетчик между батареей и разъемом.НЕ ЗАПУСКАЙТЕ МАШИНУ ИЛИ ВЫКЛЮЧИТЕ КЛЮЧ ЗАЖИГАНИЯ ОТ "ВЫКЛ" ИЛИ ВЫ "LL РАСПЛАЙТЕ СЧЕТЧИК. Это строго проверка герметичности или дежурного слива. Многие счетчики предложат особый «нерасплавленный» соединение для измерения постоянного тока в диапазоне 2 или 20 ампер. Не стой они смотрят на счетчик, коснитесь, установите соединение с вашим датчиком, прочтите счетчик и отключите, он не предназначен для рассеивания мощности в течение длительного интервал.

Вернуться к Диагностической Таблице Электропроводки

Стабилизатор напряжения хороший? Регулятор напряжения контролирует величину тока, протекающего в обмотках возбуждения ротора, что превратить ротор и его железный сердечник в электромагнит.Как шкив раскручивает этот электромагнит внутри неподвижных обмоток (статора) генератора переменного тока в статоре индуцируется ток, который используется для зарядки аккумулятор. Чтобы предотвратить перезарядку и перегрев аккумулятора, регулятор напряжения контролирует цепь и ограничивает ток до генератора до безопасного уровня. Это необходимо, потому что генератор не имеет трансмиссии, т.е. скорость вращения ротора регулируется двигателем Обороты и ничего больше.Если у вас не было регулятора напряжения, ограничивающего ток к ротору на шоссе, аккумулятор скоро перезарядится. И поскольку генератор переменного тока выполняет реальную работу, когда ротор находится под напряжением, "всегда включенный" генератор отрицательно сказался бы на расходе бензина, например кондиционер.

В более новых генераторах используется внутренний регулятор напряжения, что упрощает поиск и устранение неисправностей. хлопот, в основном работа "поменять генератор", если вы не можете определить клеммы на внешней стороне генератора, которые позволят вам контролировать активность регулятора напряжения, т. е. ввод в обмотки возбуждения на роторе.В старых автомобилях используются внешние регуляторы напряжения, которые обычно двухпроводные устройства, которые можно легко проверить на короткое замыкание или обрыв. Внешний регуляторы напряжения обычно заземляются путем их установки на межсетевой экран, так что очистка болта и повторная установка не повредит. Вы можете проверить 12В вход в регулятор напряжения с ключом на «пуск» и контроль выхода внешнего регулятора напряжения с вашим счетчиком при работающем двигателе, важно то, что он положительный и меняется в зависимости от оборотов двигателя и время.Внешние регуляторы напряжения - дешевая деталь, внутренние регуляторы напряжения требуют открытия генератора переменного тока и могут быть оценены, чтобы побудить вас купить новый генератор.

Вернуться к Диагностической Таблице Электропроводки

Произошел сбой одной лампы? Если у тебя есть выключенная фара, задний фонарь, стоп-сигнал или поворотник (указатель поворота) который не загорается, хотя на приборной панели мигает, возможно, вы вышла из строя лампочка.Если замена лампы не устранила проблему, используйте свой мультиметром, чтобы проверить, получает ли патрон лампы 12 вольт постоянного тока, когда лампа должен быть включен. Но будьте осторожны, его очень легко коснуться заземления розетки. и +12 вольт одновременно с вашим датчиком, вызывая короткое замыкание. Лучший Ставка состоит в том, чтобы обернуть зонд изолентой, кроме самого наконечника. Если он получает 12 вольт, убедитесь, что вы вставили лампочку в розетку. правильно, некоторые из них довольно хитрые, с толканием и поворотом, и требуют некоторая сила.Если розетка не находится под напряжением, неисправность либо в проводке. или переключатель.

В случае парных огней, таких как фары или задние фонари, если один работает, переключатель исправен, поэтому проблема в проводке, часто нарушение заземления розетки из-за коррозии. Если парный набор огней вышел из строя, выключатель - лучшее предположение, но проверьте диаграммы отжима, чтобы убедиться, что они не используют общий провод. Проблема с новыми авто, со всеми фарами управляется подрулевым переключателем на рулевой колонке. замена стоит дорого, и вы не хотите этого делать. попробуй без приличного мануала по машине.Стоп-сигналы и фонари заднего хода иметь отдельные механические переключатели на педали и в сборе соответственно, поэтому они дешевле и их легче заменить. Один трюк со стоп-сигналами стоит помнить, что они подключены через поворотники. Итак, если у вас есть проблема со стоп-сигналом, это может быть неисправность в цепи указателя поворота.

Вернуться к Диагностической Таблице Электропроводки

Проблема в отказе поворотника? Вам нужен только один мигалка указателя поворота, чтобы заставить мигать левый или поворотный указатель, так как они идти по одному.Когда мигалка выходит из строя, сигнал поворота не включается. характерный звук, и лампы обычно остаются выключенными, хотя я полагаю также возможна неисправность "включения". Мигалки термовыключатели в котором нагрев переключателя при прохождении через него электричества вызывает механическое соединение для разрыва, позволяя ему остыть и контактировать снова, повторяя процесс, пока включен указатель поворота. Другой мигалка управляет всеми четырьмя лампами для цепи аварийного мигания.Некоторая чрезвычайная ситуация схемы мигания не будут работать должным образом, если одна из четырех лампочек вышла из строя, поэтому перед заменой мигалки проверьте все четыре указателя поворота.

Если мигалка перестала работать, вы можете проверить, поступает ли на нее 12 вольт. при включенном указателе поворота. Если это не так, первая проверка - это предохранитель, но Следующим шагом будет замена прошивальщика, т.к. устранение неисправности проводки и переключатель вилки указателя поворота - это не только сложно, но и вы надеются избежать 🙂

Указатели поворота, установленные на колонке, должны автоматически отключаться, когда колесо возвращается в прямое положение.На очень плавных поворотах этого может не произойти, и это не считается неудачей. Однако, если вы замените указатель поворота ярмо на колонке и обратите внимание, что ваш поворотник в ту или иную сторону сейчас выпускает упорно или не выпускает вовсе, может быть вопрос в том, чтобы перетянул один из маленьких болтов, удерживающих вилку на месте, или неправильно выровнен отпустите, чтобы сработал кулачок или спусковой крючок. Если у тебя все еще есть руль съемник, стоит еще раз разобрать и проверить момент затяжки на болтах, в противном случае вы должны выработать привычку выключать поворотник вручную, или вы сведете всех остальных с ума по дороге.

Вернуться к Диагностической Таблице Электропроводки

Перегорела плавкая вставка? Плавкие ссылки - это отказоустойчивость, последняя линия защиты электрической системы во многих автомобилях. Плавкий звенья расположены очень близко к батарее, в отдельных цепях питания для управления автомобилем. Если произошло короткое замыкание, при котором не сработает блок предохранителей предохранитель, либо потому, что цепь не проходит через блок предохранителей, либо потому, что предохранитель был заменен на предохранитель увеличенного размера (или кусок провода), плавкая вставка расплавится и разомкнет цепь.Возможно, вы сможете визуально определить перегоревшую плавкую вставку по расплавленной изоляции провода на одном из пучков проводов между положительным полюсом аккумуляторной батареи и первым основным соединением блок, направляясь к замку зажигания.

Вернуться к Диагностической Таблице Электропроводки

Замок зажигания разомкнут? Если все плавкие звенья в цепи зажигания исправны, это означает, что вы должны полное напряжение аккумуляторной батареи на замке зажигания.Вместо того, чтобы возиться с щупы мультиметра под приборной панелью с цепью под напряжением и возможностью Чтобы вызвать короткое замыкание, безопаснее отсоединить массу аккумулятора и проверить для непрерывности положительной цепи. Ваш мультиметр может иметь обрыв настройка, которая издает звуковой сигнал или гудок, когда глюкометр обнаруживает закрытый цепь (успешный путь провода) или вам, возможно, придется использовать самое низкое сопротивление установите и найдите сопротивление ниже 1 Ом.Слышимая непрерывность функция очень полезна, потому что вы можете сосредоточиться на том, куда вы помещаете зонды вместо того, чтобы искать сразу в двух местах. Длина провода с зажимы типа крокодил, которые можно достать до плюсового разъема аккумулятора, удобны, использование одной стороны набора штатных перемычек для аккумулятора работает нормально также, если они закрываются достаточно хорошо, чтобы удерживать тонкий мультиметрический зонд. Если вы определите, что цепь зажигания (провод на одной стороне переключателя к другому для цепи) остается открытым при повороте ключа, у вас есть отказ замка зажигания.

Если цепь между аккумулятором и замком зажигания разомкнута (нет целостность), вернитесь в моторный отсек и проверьте целостность через основной соединительный блок, что означает разделение коннектора и звукового сопровождения. из цепей на стороне с проводами, возвращающимися к положительному клемму на аккумуляторной батарее. Если на этом этапе вы обнаружите перегоревшую плавкую перемычку, просто переместитесь вправо на блок-схеме. Это очень и очень полезно иметь на этом этапе электрические схемы из руководства магазина или, по крайней мере, приличный ручные чертежи послепродажного обслуживания для определения цвета проводов и путей.Без схемы подключения, сложно определить, какие провода предполагается быть подключенным непосредственно к источнику питания, который через реле и переключатели, и которые передают сигналы, а не напряжение батареи.

Вернуться к Диагностической Таблице Электропроводки

Хорошие ли разъемы аккумулятора? Не смейся. Если машина не заводится и у вас нет электричества, проверьте аккумулятор разъемы и убедитесь, что они не корродировали до такой степени, что есть изоляционный слой смегмы между выводом аккумулятора и разъемом.Если провода не впрессованы в разъемы аккумулятора, это тоже возможно. что прижимная поверхность толстого провода к разъему корродировала до такой степени, что эта цепь разомкнута. Смотрите мою страницу для замена разъемов автомобильного аккумулятора.

Вернуться к Диагностической Таблице Электропроводки

Неисправность - обрыв цепи? Это финал шаг в поиске разомкнутой цепи, и это итеративный процесс, звонящий вне каждой ступени цепи между любыми соединительными блоками.На старых машинах вы можете обнаружить, что провод от батареи к катушке, например, идет прямо от аккумулятора к замку зажигания и катушке без других соединений, что делает его тривиальным процессом. На самом деле мне случайно жарко проводил проводку в моем Мустанге 1967 года примерно тридцать лет назад, когда случайно оставив выключатель зажигания вне цепи. Как только машина завелась, он не остановился, когда ключ был выключен.

Начните с удаления отрицательного разъема аккумулятора, чтобы не было потенциала. случайного замыкания цепи и поворота ключа в положение работы.Какую бы цепь вы ни искали на обрыв, начните с положительного разъем аккумулятора, и проверьте целостность до конечной точки цепи (т.е. устройство, на которое не подается питание, например, катушка). Если у тебя есть целостность, либо земля на приборе плохая, либо сам прибор не удалось открыть (как внутреннее короткое замыкание, оплавившее провод внутри). Но предполагая, что вы не видите непрерывности, поскольку это тест на открытое цепи, начните возвращаться к батарее, проверив непрерывность в следующей доступной точке, которая обычно является реле или массивом разъем.На более новых автомобилях может быть около полдюжины разъемов, плюс выключатель зажигания, между устройством и аккумулятором. Когда вы вернетесь непрерывность, вы знаете, что разрыв цепи между двумя последними доступами точки, которые вы проверили, та, где у вас была преемственность, и последняя, ​​где ты не сделал. На этом этапе вам нужно развернуть жгут проводов, чтобы вы могли может физически осмотреть каждый дюйм пути и найти обрыв или отказ соединение или соединение, к которому вы раньше не могли получить доступ.

Вернуться к Диагностической Таблице Электропроводки

Вы проверяли короткое время после взломанной ссылки? Не просто заменяйте перегоревшую плавкую перемычку, не проверив, не перегорела ли она на короткое замыкание, которое все еще действует. Короткое замыкание по определению это цепь с неожиданным путем к земле, что означает, что электричество будет вернуться на землю без подачи питания на любое устройство, предназначенное для схемы властвовать. Способ проверки на короткое замыкание - проверка целостности цепи. (или низкое сопротивление) с вашим измерителем между землей и линией питания (где предполагается, что +12 Вольт течет) в цепи.Чтобы безопасно протестировать для короткого замыкания с использованием удобного голого металла в качестве заземления, это проще всего оставить землю подключенной к аккумулятору и снять положительный аккумулятор разъем. Но убедитесь, что вы держите его подальше от положительной батареи. клемму, когда она выключена, или накройте положительную клемму аккумулятора пластиковым колпачок или толстый изоляционный лист. Когда вы уверены, что положительный полюс аккумуляторной батареи отключен и изолирован, вы можете повернуть ключ зажигания в положение «бег» и проверьте короткое замыкание с другой стороны перегоревшего звена на массу аккумулятора или к любому оголенному металлическому участку на автомобиле.

Если на другой стороне перегоревшей плавкой перемычки нет короткого замыкания, значит, есть пара возможностей. Во-первых, возможно, произошло временное короткое замыкание вот и сгорел плавкий предохранитель и его уже нет на месте. Это скорее всего если вы работали на автомобиле, не отключая массу аккумулятора. Затем устройство, потребляющее большой ток, возможно, внутреннее Короче говоря, возможно, не удалось открыть плавкую перемычку с медленным срабатыванием. сделал свою работу, хотя и слишком поздно.Плавкая перемычка могла быть неисправна и медленно выходил из строя со временем, или изоляция могла быть нарушена, позволяя провод разъедает и увеличивает сопротивление. Наконец, может быть короткое в цепи, которая является линейной только тогда, когда реле запитано и замкнуто, вы необходимо определить, что из конкретной цепи перегоревшее звено. Когда вы заменяете плавкую перемычку, делайте это с точной заменой, или если вы не могу получить плавкое звено чуть более низкого рейтинга.Лучше иметь он дует слишком быстро, чем совсем. Не пытайтесь соединить его, не разрезая взорванная ссылка обратно. Отрежьте как можно больше проволоки (оставив место для стыковки), направляясь к замку зажигания, и вернитесь к другому сторона основного соединения для всех плавких вставок на стороне батареи.

Вернуться к Диагностической Таблице Электропроводки

Проблема в коротком замыкании? Поиск короткого цепь очень похожа на обнаружение разрыва цепи, за исключением того, что вы ищете для непрерывности заземления на проводе питания, где вы ожидаете увидеть 12 вольт, в отличие от поиска обрыва цепи обратно к аккумулятору.Начинать на стороне замка зажигания перегоревшей плавкой вставки, с плюсом отключен от этой батареи и изолирован от случайного контакта, как описано выше, и при включенном ключе зажигания еще раз проверьте целостность цепи между провод питания и удобное место заземления на автомобиле. Следуйте короткому провод к следующему разъему, отсоедините разъем и найдите провод на с другой стороны по цветовой кодировке или нумерации разъемов. Если провод на другая сторона не замкнута на массу, вы знаете, что короткое замыкание физически расположен между этим соединителем и последним местом, которое вы проверяли.Иначе, перейдите к следующему разъему или точке доступа и снова проверьте соответствующий провод закорочен на массу. Просто продолжай двигаться вперед, пока вы обнаружите, что каскад закорочен.

Если короткое замыкание появляется только в конце цепи и присутствует в устройстве, например, двигатель или датчик, чем это устройство расплавилось и вышло из строя в замкнутом состоянии, поэтому его необходимо заменить. Однако, если появится короткое на одном из промежуточных этапов, в жгуте проводов, придется развернуть жгут и визуально осмотрите провод на всем участке, где вы знай, что короткое должно быть.Вам действительно нужно внимательно проверить, если это не очевидно, труднее всего обнаружить короткие замыкания там, где вышла из строя изоляция проводов. на двух соседних проводах, и они соприкасаются бок о бок, или там, где изоляция был скомпрометирован рядом с брандмауэром, и лицевая сторона провода выглядит обычный. Когда вы обнаружите закороченный провод, предполагая, что он не сломан, просто обычно достаточно обернуть его изолентой, если плавкая перемычка, который теперь можно заменить, хорошо справился со своей задачей.

Вернуться к Диагностической Таблице Электропроводки

Если это застревает в доме | Контакт

Техника

Нет ничего более разочаровывающего или сбивающего с толку, чем пытаюсь найти короткое замыкание в электрической системе вашего автомобиля. Особенно, когда не достаточно взорвать предохранитель, но все еще разряжает вашу батарею! Очевидно, если вы найти перегоревший предохранитель, заменить его, включить ключ и предохранитель перегорает сразу же вы нашли цепь в электрической системе вашего автомобиля, что короткое замыкание в.Однако, если розыгрыш не дает достаточно ток, чтобы перегореть предохранитель, тогда мы должны выяснить, какой цепь, чтобы исправить это. Прежде чем я получу начал, в этом техническом совете я не собираюсь учить Электрические системы и электроника. Вместо этого я просто надеюсь, что эта статья никому системный подход к поиску краткости. Итак, начнем начать...
Сначала давайте убедитесь, что у вас короткий! Электрические системы имеют особый маршрут для электричество для проезда и любые изменения от этот маршрут вызывает проблемы. Если электричество может найти более простой маршрут, он всегда будет по нему. Итак, давайте узнаем, есть ли электричество в вашей машине находит почву раньше, чем предполагалось к... Что мы собираемся сделать, так это взять проверьте лампу и прикрепите конец зажима к отрицательный кабель аккумулятора и надеть наконечник на отрицательный полюс аккумуляторной батареи. Тогда мы собираюсь снимать

отрицательный кабель аккумулятора, убедитесь, что мы не касаемся тестовый свет.Теперь мы не сломали электрическое подключение здесь. Все мы делать - это позволить току, если таковой имеется, вытечь отрицательного полюса батареи, с помощью нашего теста свет, чтобы увидеть, горит ли он, и продолжайте вдоль минусового провода АКБ до короткого замыкания. Предупреждение. Если вы пытаетесь сделать это на машина с компьютерным управлением это очень важно не чтобы разорвать соединение тестовой лампы с отрицательный полюс аккумуляторной батареи.

Не разорвав соединение, компьютер будет поддерживать его выученная стратегия вождения в Keep Alive Memory (КАМ). Это также гарантирует, что ваш компьютер не нужно переходить к заводским базовым параметрам и переучиваться управление двигателем вашего автомобиля для максимальной экономии топлива и производительность.Пока мы говорим о компьютерное управление, автомобили, оборудованные модулем, имеют небольшой паразитный сток из-за КАМ модулей. Этот нормально, и модуль или модули могут рисовать 10-21 миллиампер (мА) при выключенном ключе. Однако ...

Если вы иметь паразитную тягу, которая находится в миллиамперном диапазоне и выходит за рамки обычных спецификаций, вам придется использовать Зонд усилителя для цифрового вольт-омметра (DVOM) к диагностировать это, и приведенный ниже метод может не работать из-за очень низкое потребление тока.Но вернемся к те основные шорты, которые доставляют нам всю эту головную боль ...

Ой! от Кстати, ДВОМ можно использовать вместо тестовой лампы. Просто убедитесь, что ваши лиды подключены правильно для измерения ампер. Использование этого инструмента позволит не только сказать вам, есть ли у вас текущий розыгрыш, когда у вас нет предположить, но также скажет вам, сколько ампер нарисован.

Хорошо, вы подтвердили, что у вас короткое замыкание, теперь как вы находите Это? Первый и самый простой тест - отключить генератора и посмотрите, не погасла ли контрольная лампа или Дисплей ДВОМ меняется. Часто старые или изношенные генераторы заземляют себя изнутри, вызывая короткая. Если да, то вы нашли свою короткую и отремонтировать или заменить генератор или составные части.Если контрольная лампа продолжает гореть или сила тока на ДВОМ не меняется, надо попробовать и начните изолировать, какая цепь в вашем автомобиле проводка короткая. Это можно сделать вытаскивая предохранители по одному. Предохранитель ничего больше, чем защита системы. Все текущие который протекает через цепь, должен пройти через предохранитель. Вытащив предохранитель, мы создали открытый и текущий больше не может течь.Продолжайте делать это до тех пор, пока свет гаснет или дисплей DVOM меняется, показывая нет текущего розыгрыша. Как только вы нашли схему у которого есть короткое замыкание, вы должны найти где в этой цепи короткометражка расположена. Всегда лучше брать наименее навязчивый метод диагностики. Кроме, кто хочет вырвать приборную панель или снять салон просто чтобы отследить провод.Вот где простой инструмент, который вы можете сделать, очень пригодится ...

Когда электричество течет по проводу, оно создает магнетизм. Мы собираемся использовать это магнетизм, чтобы найти нашу короткую! Многие инструменты продавцы и магазины автозапчастей недооценивают детекторы.Тот, что в моем ящике для инструментов, от MAC. Мне это удобно, потому что также есть звуковой сигнал, который я слышу в шумная обстановка магазина. я точно уверен НАПА также продает один. Инструмент справа состоит из автоматического выключателя на 10 А с зуммер, провода, зажимы и компас. Но для наших целей мы создадим собственные которые, я считаю, лучше, чем те, которые вы можете купить сразу.

Кому сделайте наш короткий детектор, нам понадобится следующие позиции:

  • 1 цепь на 20 А выключатель
  • 2 зажима типа «крокодил»
  • 2 лопаты разъемы
  • 2 x 2 ножки провода 18га
  • 4 x 1 фут куски провода 18га
  • 1 x магнитный компас любого типа
    * изменить длину проводов в соответствии с ваши потребности *


MAC's ET251 КОРОТКИЙ ПОИСК ЦЕПИ. Быстро находит короткие замыкания во всей автомобильной электросети 12 В системы. Устраняет необходимость удаления обивка и напольные покрытия. Работает через металлические столбы, панели и др. препятствия. Простое подключение к пострадавшим посты предохранителей; стрелочный индикатор индукционного типа указывает шорты.Упакован в ударопрочную пластиковая коробка; схема включена


(Не В масштабе)

Соедините части вместе, как показано. Это должно позволить вам зацепить инструмент вместо предохранителя независимо от типа предохранителей, используемых в вашем автомобиле.Причина, по которой я рекомендуется автоматический выключатель на 20 А вместо 10 А - это позволяет току течь дольше и таким образом создавая больше магнетизма. Это это важно, особенно если провод, который закорочен находится под такими вещами, как ковер, крышка коромысла, дверная панель, стойки и т. д. Чем больше магнетизма мы сможем построить, тем легче будет будет забрать его с помощью нашего компаса.

Здесь точка помогает узнать, как жгут проводов или провода бегите по цепи с коротким замыканием. А схема очень полезна здесь, особенно если в ней есть расположение компонентов. Если вы не можете найти один или ваш автомобиль старше, вам нужно будет отследить провода от предохранителя...но это не так уж и сложно и вы поймете почему. Причина, по которой мы хотим знать в какую сторону идет провод от блока предохранителей потому что мы собираемся использовать созданный магнетизм купите электричество вдоль этого провода, чтобы найти короткая. Поместите инструмент в блок предохранителей или откуда вы вытащили сгоревший предохранитель вместо предохранителя и поверните ключ в положение РАБОТА. Теперь произойдет то, что электричество будет расход на короткое. Потому что у нас есть схема там прерыватель вместо предохранителя, который мы позволяем магнетизм для построения вдоль проволоки. Как ток течет через автоматический выключатель, он начинает нагрейте (осторожно, инструмент может сильно нагреться). В биметаллическая полоса внутри автоматического выключателя будет в конечном итоге отклониться от контакта, нарушив цепь и создание и открытие до того, как можно будет нанести какой-либо ущерб. Выполнено.Это всегда связано со слышимым «ЩЕЛКНИТЕ» от автоматического выключателя. С участием обрыв, ток не может течь по цепи выключатель и короткое замыкание. Без тока текучая, биметаллические полосы очень быстро остывают и восстанавливает свою первоначальную форму и затрагивает контакт, позволяющий току течь и еще раз создание магнетизма.

Мы собираюсь использовать этот магнетизм и наш компас, чтобы определить местонахождение короткая. Вот как это работает ... Проволока (проводник) создает магнетизм. А Короче не будет. Итак, мы положили наш компас на проволока или ткацкий станок и ток, протекающий через проволока строит магнетизм. Этот магнетизм будет Нарисуйте на компас стрелку поиска севера по направлению к нему (тем или иным способом).Мы оставляем наш компас в место, пока мы не услышим "ЩЕЛЧОК" от автоматический выключатель. Когда размыкается автоматический выключатель магнетизм будет потерян, и стрела, ищущая север компаса отклонится назад к магнитному полюс земли на мгновение. Это отклонение это важно! Потому что как только мы дойдем до нашей короткой прогиб будет очень небольшим или совсем не будет.Поэтому после каждого щелчка и отклонения мы перемещаем компас около 6-12 дюймов вдоль провода, подождите и следите за тем, чтобы игла отклонилась, поскольку выключатель открывается и закрывается. Мы продолжаем делать это до тех пор, пока подходим к участку проволоки, где находится игла не тянутся к проводу (слабый или нет магнетизм) и нет отклонения компаса игла при размыкании выключателя. Поздравляю! вы нашли место, где короткое расположен. Однако вы все еще не нашли вкратце, но по крайней мере вы знаете, где копать. Откройте эту часть провода и найдите короткое замыкание. в проводе. Вот подсказка - если там куча проводов там, шорты создают тепло. Так что ищите горячая проволока, горячий металл или горячий компонент.потом ищите любые провода или компоненты, которые могут быть сломаны, треснутые, разбитые, обнаженные или проколотые.

Теперь, когда вы нашли короткое замыкание, отремонтируйте его, вставив новый кусок провода, фиксация или замена закороченного составная часть. Вы можете резать и паять, используйте задница или изолента, если у вас есть ничего больше.Когда-то автомобиль производители рекомендуют только припой, однако качество стыковых соединителей сегодня настолько хорошее, что многие разрешить этот вид ремонта.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
