Где находится датчик холостого хода

Содержание

1. Как работает регулятор холостого хода ?
2. Где найти РХХ ?

Многие автовладельцы, самостоятельно занимающиеся ремонтом своих авто и впервые столкнувшиеся с неустойчивой работой двигателя на холостом ходу,в поисках информации по теме обращаются ко всемирной паутине и чаще всего получают от завсегдатаев автофорумов однозначный совет по замене датчика холостого хода. Однако, если вы не обладатель эксклюзивной иномарки или б/У лунохода образца 1969 года, знайте: никакого датчика холостого хода под капотом своей ласточки вы не найдете…Дело в том, что найти датчик холостого хода в автомобиле эквивалентно поиску черной кошки в темной комнате — в обоих случаях искомый предмет просто не существует! Регулятор холостого хода (так правильно называется этот элемент системы управления) относится к категории исполнительных механизмов, что далеко не то же самое, что и датчик. В его задачу входят функции поддержания заданного числа оборотов двигателя путем перекрытия так называемого байпасного воздушного канала, регулирующего поток воздуха в обход дроссельной заслонки.

Как работает регулятор холостого хода ?

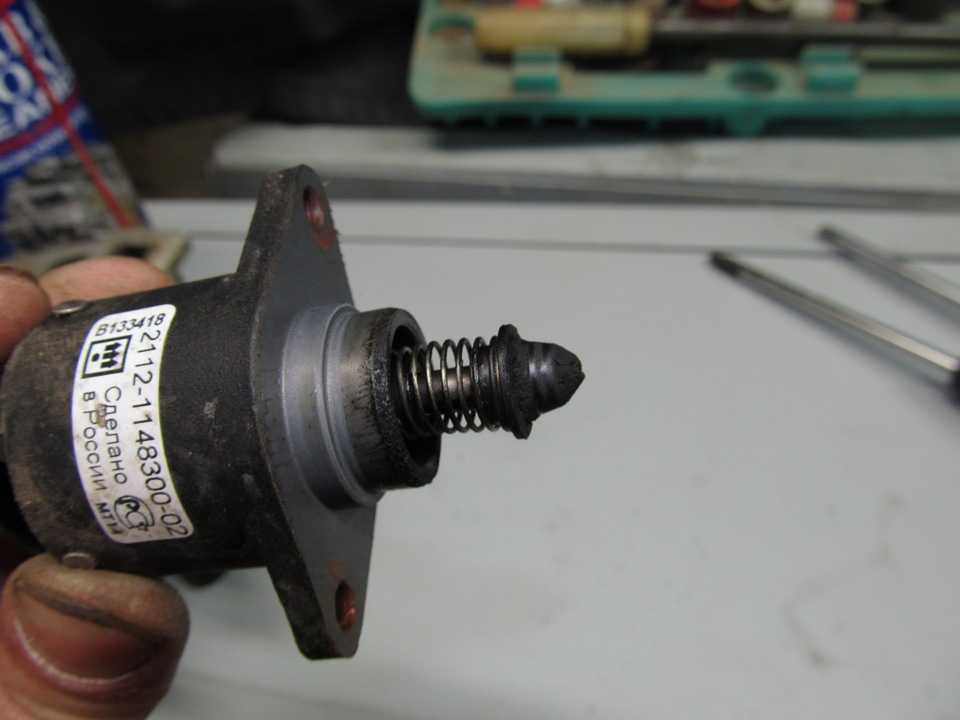

Коструктивно РХХ представляет собой шаговый двигатель с двумя обмотками, управляемыми импульсным напряжением, которое формируется специальными драйверами находящимися в составе блока управления. В отличие от обычного роторного электродвигателя подача напряжения вызывает не вращение вала, а его перемещение в продольном направлении в ту или иную сторону. На штоке (валу) двигателя закреплена пластмассовая конусообразная затычка, которая и изменяет сечение воздушного байпасного канала. Однозначно оценить исправность РХХ без специального оборудования весьма проблематично, но если двигатель на холостом ходу работает неустойчиво, а при движении ощущаются рывки и провалы, то это повод задуматься о замене РХХ.

Где найти РХХ ?

For visual detection of IAC is sufficient to find the eye-catching air filter and trace the direction of the thick rubber pipe, air inlet to throttle knot.

Месторасположение регулятора ХХ в различных автомобилях, разумеется, отличается, но, как правило, он устанавливается непосредственно на дроссельном узле, внутри которого расположена одноименная заслонка.

На этом же узле размещается датчик положения дроссельной заслонки ДПДЗ, который внешне похож на РХХ.

Not to confuse IAC with the TPS, remove the connector from one of them and estimate the number of contacts. If the three of them, then it’s the TPS, if the four — IAC.

Кстати, при замене РХХ чаще всего приходится снимать весь дроссельный узел ввиду того, что особенностикрепления не позволяют осуществить его демонтаж непосредственно на двигателе. Находить нужную информацию по последовательности операций удобнее всего в пошаговой иллюстрированной инструкции на вашу модель автомобиля, однако при отсутствии необходимых навыков лучше обратиться в сервисную службу.

Как обнулить счетчик замены масла	«Мовиль»: что это такое и для чего используется	Как снять задние пружины ваз
Как включать поворотники	Как измерить лошадиные силы	Как подключить магнитолу на 24 вольта

что это, расположение, варианты на замену

Эффективная и правильная работа любого автомобильного двигателя может быть возможна только при отсутствии неполадок во всех составляющих его систем.

Для обеспечения бесперебойной работы, автомобиль современности оборудован разнообразными датчиками и подсистемами, регулирующими и контролирующими его производительность. Датчик холостого хода Toyota является одним из важнейших элементов стабилизирующих и регулирующих работу двигателя автомобиля.

Датчик или, как его правильно называют инженеры автомеханики – клапан холостого хода, представляет собой небольшой прибор, который входит в состав системы для управления автомобиля. Он выполняет функцию стабилизации оборотов двигателя в режиме холостого хода.

Это небольшое, но очень важное устройство представляет собой небольшой электродвигатель, содержащий специальную конусную иглу. Благодаря работе этого датчика, компьютер, управляющий работой автомобиля, контролирует поступление в двигатель строго определенного количество воздуха необходимого для равномерной работы на холостом ходу. Вычисляется это по изменению размера сечения канала для поступления воздуха.

Клапан холостого хода

Объем прошедшего через регулятор воздуха, считывается специальным датчиком расхода воздуха. Только после этого, специальный контроллер начинает осуществлять подачу топлива непосредственно в двигатель внутреннего сгорания машины через специально предусмотренные форсунки. Система, содержащая датчик холостого хода, кроме замера воздуха автоматически отслеживание какой количество оборотов делает двигатель и учитывает чистоту и стабильность его работы, увеличивая или снижая подаче воздуха минуя дроссельную заслонку.

Когда двигатель автомобиля Toyota прогрет до определенной температуры, датчик поддерживает определенные обороты в режиме холостого хода. Если уровень нагрева двигателя будет недостаточен, то датчик холостого хода специально увеличит его обороты для лучшего прогрева на более высоких оборотах коленчатого вала. В этом режиме нетерпеливые автолюбители уже могут начинать движение.

Содержание

• Где находится датчик холостого хода и как его заменить
• Можно ли сэкономить на замене этой детали

Где находится датчик холостого хода и как его заменить

КХХ на дроссельной заслонке

Это устройство на автомобилях Toyota устанавливается на дроссельной заслонке при помощи нескольких винтов. В некоторых случаях эти винты могут иметь специально рассверленные головки для затруднения его демонтажа. Тогда специалистами рекомендуется полностью демонтировать заслонку во избежание порчи крепежа клапана.

Обычными признаками неисправности клапана холостого хода является крайняя неустойчивость работы двигателя на холостом ходу. В этом случае наблюдаются скачки или провалы при наборе количества оборотов, снижение оборотов при включенной нагрузке, когда они должны бы были только увеличиваться или вообще полная остановка двигателя автомобиля.

Причиной неисправности датчика обычно является его засаленность из-за невысокого качества топливной смеси. При начале работы двигателя компьютер устанавливает клапан в установленное заводом значение. Это и является проблемой, так как машина не в состоянии определить уровень загрязнения клапана и количество на нем различных инородных отложений, которые мешают нормальной работе датчика.

Устранить подобную неисправность может простейшая прочистка или замена датчика холостого хода. Для этого необходимо отсоединить разъем клапана и открутить крепежные болты. Внимание, все эти работы необходимо производить строго при выключенном зажигании. После замены или ремонта устройства необходимо установить его на место. Правильная установка проверяется замером расстояния между конусной иглой и фланцем. В нормальном состоянии оно не должно превышать 23 миллиметра. При установке датчика рекомендуется смазывать уплотнительное кольцо специальным моторным маслом высокого качества.

Можно ли сэкономить на замене этой детали

Клапан холостого хода Toyota 22270-21011

Если чистка датчика холостого хода не принесла никаких результатов, а все диагностические операции показывают, что проблема именно в нем, то стоит подумать о приобретении нового устройства. Купить датчик холостого хода Toyota можно, как у производителя, так и на множестве автомобильных барахолок. Кроме того, существует множество сайтов поставщиков запчастей, снабженных удобным поиском необходимой детали или устройства. Достаточно вбить в поиске код: например,

22270-21011 (для двигателей 1NZ-FE, 2NZ-FE) и сайт выдаст не только требуемый оригинальный датчик холостого хода, но и предложит варианты заменителей. Но следует помнить, что фирменные модели запчастей для двигателей иномарок достаточно дорогие.

Поиск и устранение неисправностей – Rx Mechanic

Автомобиль с неисправным клапаном управления холостым ходом может представлять угрозу для владельца из-за последствий неисправности компонента. Несколько симптомов клапана управления подачей воздуха на холостом ходу препятствуют безопасности автомобиля и его владельца.

Было бы лучше обратить внимание на эти симптомы и немедленно устранить проблему, чтобы избежать неминуемой аварии. Кроме того, своевременный ремонт неисправных деталей автомобиля обязательно поможет сократить расходы на их замену, когда они полностью выйдут из строя.

Что такое клапан IAC?

Клапан IAC в автомобиле — это компонент, который крепится к дроссельной заслонке автомобиля и помогает регулировать воздушный поток автомобиля, обеспечивая плавный холостой ход.

Во время холостого хода, когда дроссельная заслонка в автомобиле закрывается, клапан управления холостым ходом или трансмиссионным воздухом будет обходить пластину для подачи воздуха, чтобы обеспечить плавность движения автомобиля на остановках. Когда автомобиль останавливается или припаркован, компьютерная система передает сигнал на клапан управления подачей воздуха автомобиля.

После получения сигнала клапан управления подачей воздуха на холостом ходу отрегулируется таким образом, чтобы обеспечить необходимый расход воздуха в зоне сгорания автомобиля для плавной работы на холостом ходу. Это характерно для современных автомобилей с компьютеризированными системами.

Неисправный клапан управления подачей воздуха имеет некоторые признаки, на которые автовладелец может обратить внимание, чтобы немедленно принять меры и устранить проблему. Игнорирование этих признаков может нанести ущерб двигателю автомобиля и поставить под угрозу жизнь владельца автомобиля на дороге.

Симптомы клапана управления подачей воздуха на холостом ходу

Неисправный клапан управления подачей воздуха легко определить. Для тех, кто интересуется, что произойдет, если клапан управления подачей воздуха на холостом ходу автомобиля выйдет из строя, обратите внимание, чтобы увидеть, есть ли у вашего автомобиля какие-либо из следующих симптомов.

• Световой индикатор «Check Engine — CE»
• Слабое/плохое ускорение
• Остановка
• Грубый холостой ход
• Увеличение оборотов холостого хода
• Колебания оборотов холостого хода

Эти симптомы характерны для большинства автомобилей, если клапан IAC неисправен. Недостаточно обратить внимание на симптомы, важно как можно скорее решить проблему с клапаном IAC.

Где клапан холостого хода?

В большинстве автомобилей клапан управления холостым ходом соединен с корпусом дроссельной заслонки и находится рядом с впускным коллектором автомобиля. Компонент часто располагается сверху посередине двигателя.

Однако это расположение не одинаково для всех транспортных средств. Итак, постарайтесь проверить руководство производителя вашего автомобиля, чтобы выяснить, где находится клапан IAC.

Также можно отследить положение клапана управления холостым ходом, проследив шланг воздушного фильтра до верхней части двигателя. Однако при этом обязательно отключите аккумулятор автомобиля, чтобы избежать удара током.

Если поиск клапана управления холостым ходом кажется сложным, вы можете обратиться за помощью к профессиональному автомеханику. Это будет стоить всего несколько баксов. Вы можете посмотреть процесс поиска клапана управления холостым ходом с помощью онлайн-видео.

Как устранить неполадки и исправить клапан управления холостым ходом?

Вождение с неисправным клапаном управления холостым ходом довольно рискованно. Предположим, вы слегка заметили какой-либо из симптомов неисправного клапана управления подачей воздуха на холостом ходу. В этом случае вы можете выполнить быстрое исправление для устранения неисправности, прежде чем в конечном итоге заменить компонент.

Проверка клапана управления холостым ходом или трансмиссии

Во-первых, вы можете выполнить проверку клапана IAC вашего автомобиля, когда заметите какие-либо признаки предполагаемой неисправности. Проверка клапана управления подачей воздуха на холостом ходу может быть выполнена следующим образом.

• ВЫКЛЮЧИТЬ кондиционер и радио
• Прислушайтесь к звуку/шуму двигателя автомобиля.
• Обязательно запишите обороты автомобиля, которые должны составлять минимум 600 и максимум 1000.

Важно отметить, что низкие обороты означают неисправность клапана управления холостым ходом или утечку вакуума в автомобиле. Возможно, вам придется узнать, как отрегулировать клапан управления холостым ходом.

Сброс клапана холостого хода или трансмиссионного клапана

Следующим подходом к устранению неполадок будет сброс клапана холостого хода автомобиля, чтобы он работал нормально, пока вы не получите замену.

Следующие шаги позволят вам выполнить сброс.

• Включить машину
• Переключите передачу в положение «Парковка (P)» и нажмите на тормоз автомобиля
• Медленно нажмите на педаль газа
• После этого оставьте двигатель включенным примерно на 5 секунд.
• ВЫКЛЮЧИТЕ автомобиль и дайте ему постоять около 10 секунд
• После этого снова включите двигатель и проверьте, правильно ли он работает на холостом ходу.

Очистка клапана управления подачей воздуха на холостом ходу

Очистка клапана управления подачей воздуха на холостом ходу также может помочь в устранении неполадок, связанных с клапаном управления подачей воздуха на холостом ходу. Поскольку углерод и некоторые другие загрязняющие вещества могут накапливаться в регуляторе холостого хода автомобиля во время сгорания, очистка клапана поможет удалить мусор.

Постарайтесь найти руководство производителя автомобиля, чтобы определить, безопасно ли использовать очиститель углерода для удаления накопленного углерода из вашего автомобиля. Для очистки также потребуются такие инструменты, как гаечный ключ, комбинезон, отвертка с плоской головкой, отвертка со звездообразной головкой и новая прокладка клапана управления холостым ходом.

После того, как оборудование будет готово, прочтите руководство по эксплуатации автомобиля и следуйте приведенным там указаниям по очистке клапана холостого хода или трансмиссионного клапана.

Тем не менее, это общая процедура, которая может помочь вам очистить клапан холостого хода вашего автомобиля за несколько шагов.

Шаг 1: Определите клапан управления подачей воздуха на холостом ходу

Найдите клапан управления подачей воздуха на холостом ходу или трансмиссии, чтобы начать процесс очистки. Он расположен рядом с воздухозаборником со стороны двигателя.

Шаг 2: Снимите электрическую заглушку за клапаном управления холостым ходом

Как только вы найдете клапан управления холостым ходом автомобиля, используйте отвертку, чтобы снять заглушку сзади клапана управления холостым ходом.

Следите за тем, чтобы не сломать пластиковый выступ, удерживающий проводную сеть вместо датчика. Это помогает предохранить жгут проводов от вибраций, которые могут сорвать его с датчика.

  Шаг 3: Снимите болты или винты клапана управления холостым ходом

Теперь открутите болты или винты, удерживающие клапан холостого хода автомобиля на блоке.

Шаг 4: Держите клапан, направленный вниз, и распылите его на конец

После снятия болтов найдите клапан, направленный вниз, и используйте очиститель карбюратора, чтобы распылить его на острый конец клапана. Следите за тем, чтобы очиститель карбюратора не попал в корпус клапана. Опрыскивайте деталь снова и снова, пока уголь полностью не исчезнет.

Шаг 5: Закрепите клапан холостого хода и жгут проводов на месте.

После того, как вы будете удовлетворены наклоном, установите клапан управления холостым ходом на место и закрепите жгут проводов. Затем заведите машину и проверьте, хорошо ли она работает на холостом ходу. Вы также можете узнать, как почистить клапан холостого хода, не снимая компонент.

Часто задаваемые вопросы:

В: Можно ли ездить с неисправным клапаном IAC?

Да, вы можете ездить с неисправным клапаном IAC, но это небезопасно. Плохой клапан управления подачей воздуха на холостом ходу может привести к постоянной остановке автомобиля, что не очень хорошо для безопасности при вождении.

Если неисправный клапан IAC не будет устранен немедленно, автомобиль может перестать работать на холостом ходу из-за повреждения двигателя. Это связано с тем, что у транспортного средства больше не будет источника воздуха, который позволил бы ему поддерживать правильный холостой ход.

Возможно, вы захотите узнать, как обойти клапан IAC, прежде чем отдать свой автомобиль механику для надлежащего ремонта.

В: Что произойдет, если клапан управления холостым ходом заедает в открытом положении?

Если клапан управления подачей воздуха на холостом ходу автомобиля застрял в открытом положении, это создаст богатое соотношение воздух-топливо на холостом ходу автомобиля. Таким образом, двигатель автомобиля может хорошо запускаться, пока он прогрет, и работать до тех пор, пока не достигнет достаточно высоких оборотов.

Между тем, двигатель может легко запуститься и в холодную погоду, но он заглохнет через мгновение, выпустив черный дым из выхлопной трубы. В любом случае, заклинивший клапан управления холостым ходом в открытом положении не лучший вариант для вашего автомобиля. Поэтому обязательно устраняйте любые неисправности, с которыми вы столкнулись в своем автомобиле.

В: Сколько стоит клапан управления холостым ходом?

Замена неисправного клапана IAC не требует больших затрат, поскольку оценивается примерно в 120-500 долларов. Общая стоимость состоит из деталей стоимостью до 70-400 долларов. При этом стоимость рабочей силы составляет от 50 до 100 долларов.

Стоимость замены зависит от марки и модели автомобиля. Местоположение и поставщик услуг являются факторами, которые следует учитывать при составлении бюджета на замену неисправного клапана управления холостым ходом или трансмиссией.

В: Может ли неисправный клапан управления холостым ходом вызывать пропуски зажигания?

Неисправный клапан управления подачей воздуха на холостом ходу характеризует несколько признаков, особенно заклинивание. Как только первые признаки не будут замечены, а клапан управления холостым ходом будет исправлен, это может привести к более сложным проблемам, таким как случайные пропуски зажигания в двигателе.

Различные неисправности могут вызывать пропуски зажигания в моторном отсеке автомобиля. Итак, постарайтесь выяснить, что может быть не так с двигателем вашего автомобиля, когда вы испытываете пропуски зажигания.

В: Можно ли почистить клапан холостого хода?

Конечно, клапан управления холостым ходом можно очистить, чтобы он продолжал активно работать. Это один из способов предотвратить неисправность компонента, тем самым избавив вас от необходимости покупать новую деталь для замены.

Тем не менее, некоторые клапаны управления холостым ходом не могут быть легко очищены. Поэтому очень важно выяснить, можно ли очистить клапан холостого хода вашего автомобиля без каких-либо осложнений.

Как только это будет подтверждено, очистка клапана действительно может помочь вам сэкономить деньги, которые могут стоить новый клапан управления холостым ходом.

В: Как сбросить клапан управления подачей воздуха в коробку передач?

Сброс клапана IAC автомобиля может быть решением неисправности клапана управления холостым ходом. Чтобы сбросить клапан управления холостым ходом вашего автомобиля, выполните следующую процедуру.

• Включите зажигание автомобиля
• Оставить двигатель автомобиля работать на некоторое время
• Выключить зажигание
• Завести автомобиль, не нажимая педаль акселератора
• Проверить холостой ход автомобиля

После выполнения описанных выше шагов ECM автоматически сбросит клапан управления подачей воздуха на холостом ходу автомобиля. После сброса ваш автомобиль готов к работе, клапан управления холостым ходом снова работает идеально.

Заключительные слова

Симптомы неисправности клапана управления подачей воздуха на холостом ходу являются общими признаками, которые нельзя игнорировать при их появлении. В противном случае последствия могут быть пагубными для автомобиля и его владельца.

Итак, если вы когда-нибудь столкнетесь с симптомами, описанными в этой статье, обязательно следуйте рекомендациям по устранению неполадок, приведенным выше. Тем не менее, обязательно соблюдайте руководство производителя вашего автомобиля для правильного обращения с компонентом.

Если вы не уверены, что сможете решить проблему самостоятельно, обязательно обратитесь за консультацией к профессиональному автомеханику. Решение проблемы обойдется всего в несколько долларов. Легче и дешевле решать проблемы, пока они не обострились.

Подробнее:

• Симптомы неисправности датчика положения дроссельной заслонки: диагностика и устранение
• Электронный индикатор управления дроссельной заслонкой: все, что вам нужно знать
• Что означает EPC на автомобиле? Все, что вам нужно знать

Клапан управления холостым ходом — электромагнитный

• Главная
• Библиотека
• Автомобильные пошаговые испытания
• Клапан управления холостым ходом — электромагнитный

Целью этого теста является оценка управляющего сигнала клапана управления холостым ходом (ISCV) от модуля управления двигателем (ECM).

Как выполнить тест

Просмотрите рекомендации по подключению.

1. Используйте данные изготовителя для идентификации коммутируемой цепи заземления ISCV.
2. Подключите PicoScope Канал A к коммутируемой цепи заземления.
3. Свернуть страницу справки. Вы увидите, что PicoScope отобразил образец сигнала и настроен на захват вашего сигнала.
4. Запустите двигатель и дайте ему поработать на холостом ходу.
5. Старт область для просмотра данных в реальном времени.
6. Наблюдая за экраном, включите электрические нагрузки (переменный ток, обогрев, освещение и т. д.), чтобы повлиять на скорость холостого хода.
7. С вашей осциллограммой на экране остановите осциллограф.
8. Выключите двигатель.
9. Используйте инструменты Waveform Buffer , Zoom и Measurements для изучения формы сигнала.

Пример сигнала

Примечания к форме волны

Эта заведомо исправная форма волны имеет следующие характеристики:

• Типичная «пилообразная» схема со снижением напряжения с 12 В до примерно 6 В, когда модуль ECM переключается на массу.
• Частота переключения будет увеличиваться и уменьшаться при активации клапана.

Библиотека кривых

Перейдите в строку раскрывающегося меню в нижнем левом углу окна Библиотеки кривых и выберите Напряжение ISCV клапана управления скоростью холостого хода .

Дополнительные указания

ISCV используется модулем управления двигателем (ECM) для регулирования оборотов холостого хода двигателя в зависимости от температуры двигателя и нагрузки, когда водитель не реагирует на нажатие педали акселератора и дроссельная заслонка закрыта.

Например, в условиях холодного пуска ECM попытается быстро повысить температуру двигателя, увеличив скорость вращения двигателя до высокой скорости холостого хода, примерно до 1200 об/мин.

При использовании ISCV модуль ECM может поддерживать и регулировать скорость холостого хода в соответствии с изменениями нагрузки двигателя, вызванными системой кондиционирования воздуха, гидроусилителем рулевого управления, автоматической коробкой передач или системами зарядки и т. д.

ECM управляет положением открытия клапана, изменяя коммутируемый сигнал заземления; чем больше среднее напряжение, тем больше средний ток соленоида и тем больше открытие клапана.

Из-за своего расположения ISCV подвержен углеродному загрязнению. Таким образом, клапан может работать электрически с нормальной формой сигнала, но механически неисправен. В этой ситуации клапан необходимо снять для осмотра, очистки или замены.

Признаки неисправного ISCV:

• Грубый холостой ход.
• Отключение двигателя при работе на холостом ходу или приближении к нему.
• Освещение индикаторной лампы неисправности (MIL).
• Диагностические коды неисправностей (DTC), связанные с холостым ходом.
