Индикаторы износа шин помогут избежать аварии

Каждый автовладелец знает, что езда на «лысой» резине опасна. Поэтому вопросы, как вовремя «поймать» момент, когда нужно заменить шины, как высчитать износ и, как в этом помогают индикатор износа шин, всегда остаются актуальными. Для того чтобы выяснить степень износа часто используют различные цифровые измерители, линейку, штангенциркуль, которыми меряют глубину протектора. Можно также применять любой предмет: спичку, монетку, полоску металла. Достаточно лишь вставляя их в протектор, сделать метки, которые в дальнейшем позволят получать текущую информацию об износе. Можно рассчитывать износ в процентах по специальной формуле. Но самым удобным и точным способом получения информации об износе являются индикаторы износа шин, которые устанавливается производителями.

Где индикатор износа?

Надо понимать, что в Европе и РФ установлены единые предельно допустимые величины высоты протектора. Для летних шин они составляют 1.6 мм, а для зимних – от 4 до 6 мм. Тогда становится очевидным, что речь пойдёт именно о протекторном блоке. Для определения места, где расположен индикатор износа шин, следует найти на её боковой поверхности специальную метку, которая может быть в виде аббревиатуры TWI, логотипа производителя, маленького треугольничка либо бибендума для шин Michelin. В качестве примера можно привести индикатор износа резины Michelin, находящийся в центральной канавке протектора. Его место расположения указывает маленький бибендум – резиновый человечек, символ Мишлен.

Многие производители монтируют в протекторах промежуточные индикаторы износа, исчезновение которых указывает на критический износ и необходимость замены.

Пример такого индикатора на шине Continental

Индикаторы износа шин Bridgestone

В отличие от других производителей шины этой марки имеют не один, а два вида индикаторов. Прежде всего, это индикаторы полного износа, имеющие вид небольших стрелочек, которые проявляются, когда высота протектора достигла 1.6 мм. Индикаторы этого вида находятся в шести местах и если они появились, шину требуется заменить. Кроме того, имеется индикатор износа зимних шин Bridgestone, показывающий 55% износа. Он имеет форму ребристых выступов в протекторе, которые установлены в четырёх местах. Если во время эксплуатации появляется хотя бы один из них, то это свидетельствует о том, что резина не может далее использоваться в качестве зимней. На фотографии ниже показано, как они выглядят.

Индикатор износа шин Nokian

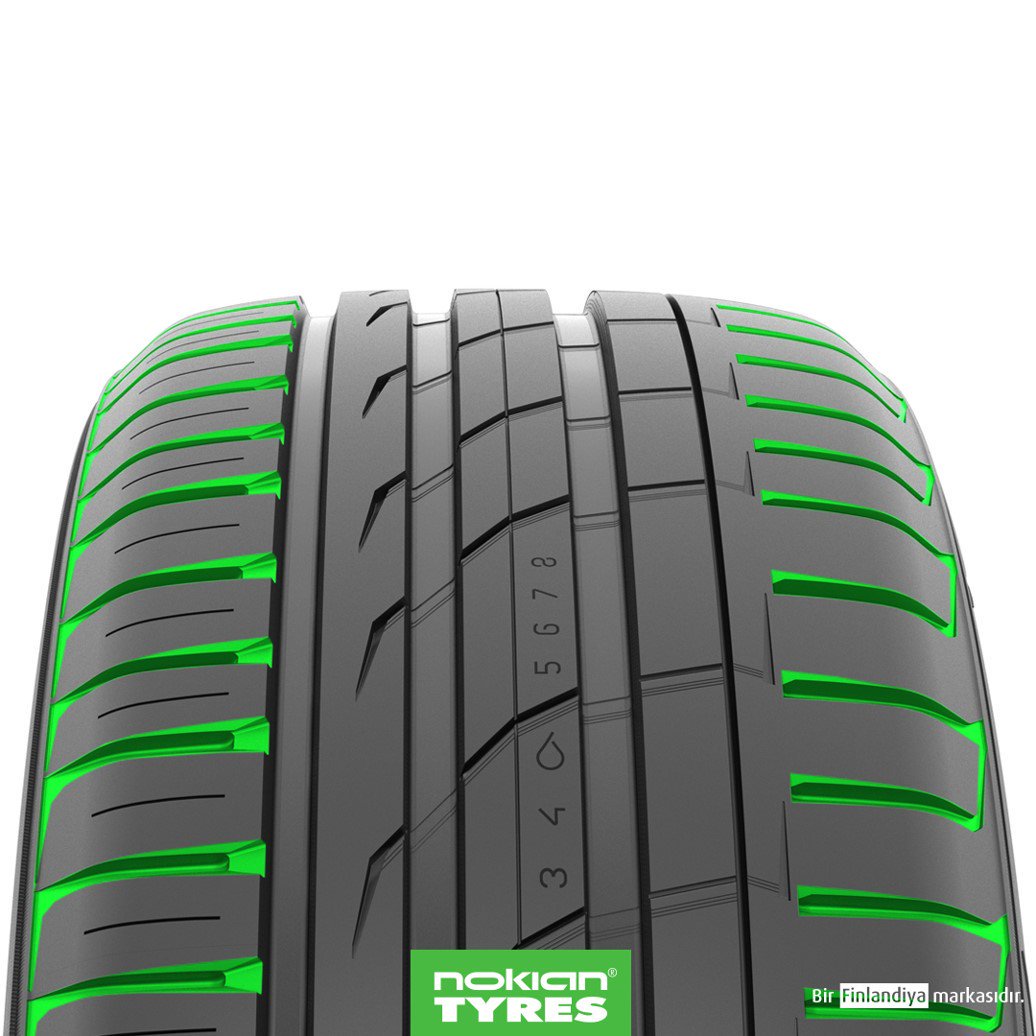

На этих шинах часто можно видеть цифровые индикаторы износа протектора шины Nokian в виде цифр, размещённых по центру, которые имеют разный размер и выдавлены на различную глубину. Этот индикатор, показывающий степень изменения высоты протектора в миллиметрах, носит название DSI — Driving Safety Indicator. По мере износа цифры стираются от большего числа к меньшему и при достижении минимального уровня разрешенной эксплуатации показывают, что шина подлежит замене. Это наглядно видно на фотографии индикатора износа шины Nokian Hakkapeliitta 5 (фото ниже).

Снежинка, которую можно видеть на фото, является индикатором возможности эксплуатации покрышки зимой. Кроме того, в последнее время на шинах этого производителя рядом с цифрами и снежинкой можно видеть изображение капли, исчезновение которой означает повышение риска аквапланирования.

Следует знать, что цифровые индикаторы бывают также в виде цифр, означающих процент соотношения высоты изношенного протектора к первоначальному, а также в виде одной сегментированной цифры, каждый сегмент которой выдавлен на различную глубину.

Конечно, можно проводить измерения, используя специальную формулу для расчёта износа, которая имеет следующий вид:

Но зачем это делать, если при наличии индикаторов износа контроль очень прост, ведь для этого достаточно лишь периодически проверять их состояние.

Индикатор износа шины — как определить уровень износа шин

📌Как определить износ резины

Самый важный момент, на который стоит ориентироваться, чтобы понять, что износ шин стал критическим и их пора менять — это индикаторы износа, которые производители шин заботливо размещают на дне канавок рисунка протектора. Как правило, шинные бренды рассчитывают минимальную остаточную глубину протектора исходя из сохранения эксплуатационных характеристик шины, например скорость и количество отведения воды из пятна контакта.

Пренебрегать своевременной заменой покрышек категорически не рекомендуется, так как от них зависит безопасность людей, находящихся в автомобиле.

Чем меньше остаточная глубина рисунка протектора шины, тем хуже она отводит воду из пятна контакта и, соответственно, тем выше риск аквапланирования. Износ, приближенный к максимально допустимому не позволит чувствовать себя уверенно в поворотах, а на гравийных и грунтовых дорогах проявится слабый зацеп.

📌Зачем обращать внимание на износ

Каждая деталь машины в той или иной степени изнашивается и со временем нуждается в замене. В случае с автопокрышками от их качества не только зависит безопасность пассажиров и водителя, находящихся в данной машине, но и остальных участников дорожного движения.

Наблюдение за состоянием шин – часть стандартного обслуживания автомобиля. Внимательный автомобилист периодически проверяет уровень масла в двигателе, количество охлаждающей жидкости, исправность тормозной системы, а также осветительных приборов.

Глубина рисунка неразрывно связана с такими факторами:

Управляемость транспортного средства. Чем меньше высота рисунка, тем хуже будет отводиться грязь и вода, а это повышает риск потери контроля над машиной при езде по лужам. На поворотах грунтовых дорог автомобиль может заносить из-за плохого сцепления.

Тормозной путь. Стершийся протектор снижает сцепление покрышек даже с сухим асфальтом, из-за чего тормозной путь увеличивается при одинаковых условиях эксплуатации.

Неравномерный износ ламелей может свидетельствовать о некоторых неисправностях автомобиля, например, о разбалансировке колес или необходимости настроить развал-схождение.

📌Срок службы автомобильных шин

Большинство производителей устанавливают максимальный срок эксплуатации, ограниченный десятью годами. Однако данная цифра относительная. Вот основные факторы, влияющие на пригодность автомобильной резины:

Как хранилась покрышка;
При каких условиях она эксплуатировалась;
Естественное старение.

Срок годности – это период, установленный производителем, в течение которого покрышка не теряет своих свойств. Начинается этот промежуток с момента изготовления, а не со дня покупки. Эту информацию можно найти на боковой части шины. Она выглядит в виде четырех цифр. Первые две указывают на неделю, а остальные – на год изготовления.

Например, покупая «новую» резину, которая хранилась на складе четыре года, можно использовать на протяжении не более шести лет (если гарантийный срок ограничен 10 годами). Даже если она хранилась правильно, резина имеет свойство стареть, из-за чего на ней появляются микротрещины, и она теряет эластичность.

Стоит также учесть, что для зимних и летних условий эксплуатации создаются разные типы покрышек. Существует также третья разновидность – всесезонная. Некоторые автомобилисты используют ее ради экономии средств.

Например, владельцы переднеприводных авто «обувают» задние колеса в такую резину, чтобы не покупать полный комплект зимней и летней. На самом деле опытные водители не рекомендуют проводить такие «эксперименты», так как «универсальный» вариант имеет меньший ресурс, и не настолько надежен, как модель для конкретного сезона.

📌Летняя резина

При изготовлении автомобильных шин для повышения их эластичности производители добавляют в ее состав каучук (помимо дополнительных веществ, влияющих на качество продукции). Этот полимер при разных температурах приобретает разные свойства:

при -70 градусах начинает кристаллизоваться;
на +180-200 градусах становится текучим;
при +250 каучук распадается на газообразные и жидкие вещества.

Так как в основном летом температура воздуха и дорожного покрытия превышает значение в +10 градусов, то каучука в составе покрышек добавляют меньше, чем резины.

За счет увеличенной жесткости такие покрышки более устойчивы к износу, чем зимние. Протектор в ней не такой глубокий (чаще всего 7- 8 миллиметров), как в зимнем варианте, так как его основная задача – отводить воду и грязь из-под колеса. Для зимних вариантов важно, чтобы между ламелями также не задерживался снег, поэтому рисунок в них глубже и шире.

Помимо этих характеристик нужно еще и ориентироваться на предпочтения в стиле езды. Для размеренного режима требуются одни характеристики покрышек (рисунок, жесткость, глубина и ширина рисунка), для спортивной езды с резкими маневрами – другие, а для offroad – третьи.

Летние покрышки не так шумят, как зимние. За все время эксплуатации они испытывают меньше нагрузки из-за температурных перепадов (зимой в гараже тепло, а на улице – мороз), а также из-за резкой смены качества дорожного покрытия (в зимний период на протяжении одной поездки на дороге может присутствовать снег, лед, вода).

Ввиду таких характеристик срок службы летней резины практически соответствует заявленному производителем.

Вот короткий видеотест летних покрышек:

Какие шины сделают ваш автомобиль лучше? Тест летних покрышек: 17 дюймов, сезон-2018

Watch this video on YouTube

📌Зимняя резина

Первое отличие зимних покрышек от летних – их эластичность за счет увеличенного содержания каучука. Без этого полимера резина при отрицательных температурах не только теряет свою пластичность, но и начинается процесс ее стеклования. Из-за этого обычная нагрузка во время спокойной поездки может оказаться фатальной для летней резины, если на улице мороз.

Так как зимой автомобиль часто ездит по заснеженным участкам дороги, зимней резине нужен протектор поглубже с более широкими ламелями. Благодаря этому снегом не забивается рисунок, а покрышка «цепляется» не за мягкий слой снега и грязи, а за более твердую поверхность. Такие характеристики очень важны не только на поворотах, но и при движении в гору.

Вот сравнительная таблица того, как изменяется эффективность зимней резины в случае с разной глубиной протектора (для примера взяты покрышки 185/60 R14 с разной степенью износа):

	Зима, протектор 8 мм.	Зима, протектор 7,5 мм.	Зима, протектор 4 мм.
Сцепление на снегу, %	100	60	48
Торможение на снегу, %	100	97	86
Аквапланирование, %	100	95	73
Торможение на сухом асфальте, %	100	106	118
Торможение на мокром асфальте, %	100	103	93

Учитывая эластичность материала, протектор в данном типе шин стирается быстрее, чем у летних аналогов. Хотя производители часто устанавливают одинаковый срок эксплуатации, как для летних, так и для зимних покрышек, вторые рекомендуют менять при прохождении:

легковая машина (до 2000 кг. ) 40-45 000 км.;
грузовой автомобиль (2-4 тонны) 60 000 км.;
грузовой автомобиль (более 4 000 кг.) 65-70 тысяч.

Посмотрите также на рейтинг зимних шин (2019 год):

📌Из-за чего шины изнашиваются быстрее

Есть факторы, которые влияют на скорость износа покрышек. Лишь соблюдение идеальных условий позволит сохранить качество автомобильной резины в тех рамках, которые устанавливают производители, однако редко когда удается достичь этого. Вот что приводит к преждевременному износу:

Несоответствие условиям хранения. Сберегать авторезину можно с дисками и без них, только условия при этому будут отличаться. Покрышки с дисками можно либо подвешивать, либо класть на бок. Без дисков шины хранятся только в вертикальном положении (но не подвешивать). Помещение должно хорошо проветриваться, на резину не должны попадать солнечные лучи (можно использовать специальные чехлы), нельзя, чтобы в нем было слишком сыро или чрезмерно сухо.

Неправильное давление. Когда соблюдены требования по давлению (часто эти рекомендации автопроизводители помещают на среднюю стойку с водительской стороны или на внутреннюю часть крышки бензобака), протектор будет изнашиваться равномерно. Езда на перекачанных или спущенных колесах сокращает интервал между покупками новых комплектов.

Качество материала. Бюджетные модели чаще выходят из строя спустя около двух сезонов эксплуатации, а брендовые служат дольше – четыре, а иногда и семь.
Качество дорожного покрытия. Острый гравий, ямы с острыми краями, бугры т.п. создает неравномерную чрезмерную нагрузку, что приводит к деформации резины.

Стиль езды. Резкое ускорение и торможение, езда на высоких скоростях, резкие повороты – все это может снизить рабочий ресурс покрышек.
Частый перегруз машины. Тяжелый груз перемещает центр тяжести на заднюю часть авто. Частая эксплуатация в таком режиме не только потребует замены задних шин, но и может привести к поломкам элементов подвески.

Чем грозит езда на изношенной резине?

В первую очередь езда на изношенной резине чревата аварией. Рано или поздно из-за пореза или прокола покрышка во время быстрой езды лопнет, что спровоцирует резкую смену траектории движения авто. Не каждый водитель и не во всех случаях способен справиться с управлением такого автомобиля. В лучшем случае машина врежется в отбойник или другое ограждение на дороге.

Вторая проблема езды на изношенных покрышках – плохое сцепление с дорожным покрытием. Особенно это опасно зимой и в сырую погоду. Со снижением температуры дороги и окружающей среды покрышки становятся не такими эластичными, что сильнее сокращает зацепление с дорогой. Разгон, маневрирование и торможение – все это значительно теряет свою эффективность. Из-за этого управлять машиной становится более опасным.

Как известно, зимняя резина имеет более глубокий протектор, который обеспечивает сцепление колес с дорогой, а не с нестабильным снегом. Естественно, чем мельче канавки, тем менее стабильным автомобиль будет на снегу. При попадании на скорости в лужу практически полное отсутствие ламелей обязательно приведет к аквапланированию.

Но изношенный протектор делает машину более стабильной на сухом асфальте. Причина в том, что лысая резина обеспечивает лучшее сцепление с таким покрытием за счет большей площади соприкосновения. Несмотря на это, каждый водитель обязан следить за состоянием покрышек своего автомобиля.

📌Виды износа шин и их причины

Проблема в некоторых узлах автомобиля может отражаться на состоянии протектора. Этот показатель также иногда сигнализирует о том, что авто неправильно эксплуатируется.

Данная информация поможет определить, что водитель делает не так или когда в машине появляется характерная неисправность. Также она пригодится, если принято решение купить покрышки, бывшие в употреблении. Ниже перечисленные основные виды износа, и о чем они свидетельствуют.

📌Нормальный

Равномерно стертый протектор говорит о том, что покрышки правильно хранились. Это также служит показателем правильной настройки ходовой части авто. Помимо износа важно также обратить внимание на наличие микротрещин.

📌Центральный

Он свидетельствует о том, что автомобиль ездит на перекачанных колесах. Так как из-за повышенного давления резина стала жестче, то колесо сцепляется с дорогой только центральной частью.

📌Двусторонний

Этот вид износа характерен для езды на подпущенных шинах. В этом случае пятно контакта перемещается на края. Нагрузку испытывают ребра жесткости, и шероховатое дорожное покрытие делает свое дело.

📌Односторонний

Такой тип износа характерен для автомобилей, в которых неправильно настроена геометрия осей. Если покрышки стираются сильнее с внутренней стороны, то это говорит об отрицательном развале дисков. Внешний износ – признак положительного развала колес.

Также проблемой могут быть некачественные колесные диски. При сильных ударах (ямка с острыми краями, бордюр и т.д.) он может деформироваться, но внешне это может быть и незаметным.

📌Пятнами

Данный износ чаще всего свидетельствует о неправильной балансировке колес. Если балансировка не помогла исправить проблему, нужно отвезти авто на СТО для диагностики подвески. Могут быть неисправны рычаги или демпферные стойки.

📌Неравномерный на каждой покрышке из пары с одной оси

Бывает, что левая покрышка износилась сильнее, чем правая (или наоборот). Скорее всего, это значит, что при покупке новых баллонов хозяин авто не посмотрел на дату их производства. Шины из разных партий могут изнашиваться по-своему. Если не в этом причина, тогда следует проверить схождение колес.

📌Пилообразный

Для езды по рыхлой и очень влажной почве создаются специальные шины – «alligator» или «button». Они отличаются блочным рисунком с закругленными боками. На таких покрышках может появляться пилообразный износ. Такое происходит из-за частых поездок по дорогам с плохим покрытием.

Также такая проблема появляется при неправильном угле схождения колес.

В дополнение посмотрите видеообзор распространенных типов износа и методов их устранения:

📌Способы проверки износа

Проверить пригодность покрышек к дальнейшему использованию можно несколькими способами. Рассмотрим наиболее популярные из них.

📌Индикатор износа

Минимальная остаточная глубина рисунка протектора летних и зимних шин составляет 1,6 мм. Производители свои индикаторы допустимого износа обычно располагают тоже на этой высоте с небольшими допущениями в большую сторону. Измерить глубину их нахождения можно при помощи специального глубиномера или линейки. Во втором случае, значение может быть неточным.

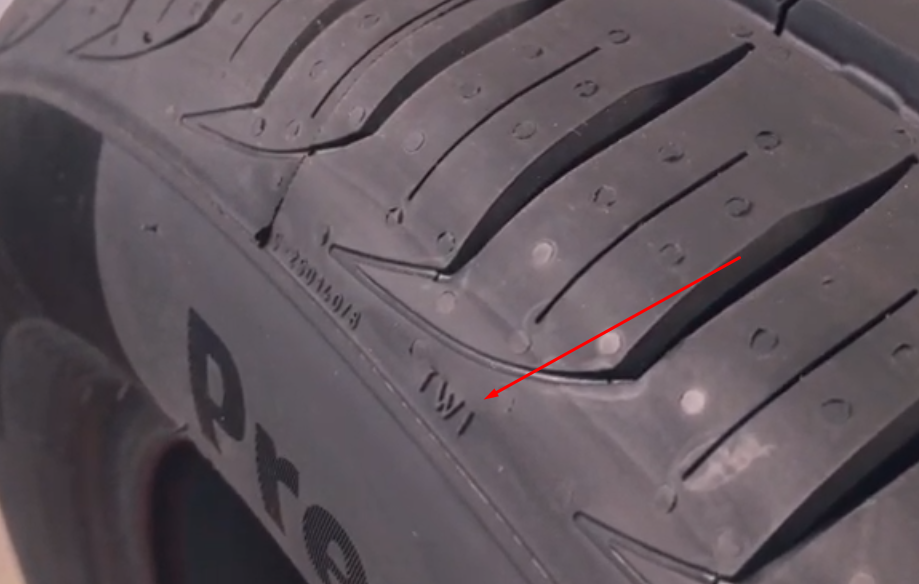

Найти эти индикаторы достаточно просто. Они располагаются на дне канавок рисунка протектора шины, а на боковине обозначаются специальной маркировкой TWI. Где-то эта маркировка может выглядеть как надпись, кто-то обозначает ее треугольником, а некоторые производители и вовсе рисуют пиктограммы с собственными логотипами.

📌Цифровой индикатор износа

Некоторые производители шин используют специальную систему цифр — индексы, которая помогает водителю определить уровень износа резины. На сегодняшний день, есть три основных типа цифровых индикаторов:

С рядом цифр от 2 до 8. Маркировка осуществляется в милиметрах.
Сегментированные, в которых числа выдавлены в одном месте на разной глубине. По мере износа меняется значение, демонстрирующее степень стирания.
С рядом цифр. Такая маркировка выполняется в процентном соотношении от высоты протектора.

Для определения износа покрышек таким способом, не требуются дополнительные приспособления. Все становится понятным при одном взгляде на резину.

📌Цветовое изменение шины

Интересный метод определения изношенности покрышек, который придумали китайские дизайнеры. Он предполагает изменение цвета шины, в зависимости от степени истирания. Постепенно, цвет протектора меняется с черного на ярко-оранжевый.

📌Измеритель глубины профиля

Это прибор, который позволяет измерить глубину канавок протектора. В зависимости от модификации, он может быть как механическим, так и электронным. Проверка изношенности резины измерителем считается наиболее корректной, так как позволяет «точечно» обследовать каждый подозрительный участок шины.

Данные устройства широко представлены на рынке, и стоят недорого. Приобрести измеритель глубины протектора можно практически в любом автосалоне или в интернете.

📌Допустимый износ протектора летней и зимней резины

Согласно законодательству, критическим показателем глубины рисунка для летней резины составляет 1,6 миллиметров, а для зимней – 4 миллиметра.

Помимо этого ограничения, для разного типа транспорта существуют некоторые поправки (летняя резина):

Тип транспортного средства:	Значение предельного износа, мм.
Легковой и малотоннажный грузовой	1,6
Грузовой	1,0
Автобус	2,0
Мотоцикл	0,8

Для широкопрофильных летних покрышек установленное минимальное значение в 1,6мм. слишком мало, поэтому специалисты рекомендуют производить замену уже при остаточной глубине протектора в 3,0 мм.

Не стоит дожидаться, пока резина износится до минимального значения. Это повышает риски увеличения тормозного пути на мокрой дороге и аквапланирования, так как протектор уже не эффективно справляется с отводом воды из пятна контакта.

📌Формула для подсчета износа

Для точного вычисления износа покрышек следует опираться не только на значение остаточной глубины рисунка. Процент этого показателя покажет, стоит ли покупать определенную б/у модель или лучше подкопить, и приобрести новый комплект. Этот показатель рассчитывается по следующей формуле:

Z=(Amax-Anow)/(Amax-Amin)*100%

Z – процент износа конкретной шины.

Amax – изначальная высота рисунка. Этот показатель можно найти в описании характеристик на сайте производителя. Если такая информация недоступна, то можно ориентироваться на среднее значение. Для летней резины оно составляет 8 мм., а для зимней – 9 мм. (модель повышенной проходимости – 10 мм.)

Anow – актуальная высота. Эту цифру получают путем замера глубины в 6-10 разных точках. В формулу подставляется минимальная величина.

Amin – минимально допустимое значение для конкретной модификации (таблица выше).

Такая формула поможет определить оставшийся ресурс покрышек.

Посмотрите, почему не стоит дожидаться, пока протектор сотрется до минимально допустимого значения:

📌Выводы

Хотя каждому водителю следует постоянно контролировать высоту рисунка, стоит обращать внимание на срок службы продукции (он составляет до 10 лет). Даже если протектор за это время не успел стереться, резина теряет свои свойства. Ухудшается ее эластичность, становится хрупкой, растрескивается и окисляется. В таком случае замену следует производить по истечении срока эксплуатации.

Своевременное обслуживание ходовой части и подвески авто, соответствующее давление и правильное сезонное хранение поможет продлить срок службы покрышек при активной эксплуатации машины.

В заключение предлагаем короткое видео о том, чем может быть опасным покупка «новой» резины на руках:

Распространенные вопросы:

Как проверить износ шин? Больше всего будут изнашиваться ведущие колеса. Сильный износ будет сразу заметен при визуальном осмотре колеса.
Как измерить глубину протектора? Для определения глубины рисунка протектора используется измеритель глубины протектора. Замеры нужно делать по всему колесу минимум в 8-ми местах. Принимается в учет минимальное значение. На шины с индикатором не стоит полагаться, так как износ может быть неравномерным.
Сколько мм протектор у новой шины? Зимние полу-слики (гоночные) имеют глубину протектора до 17мм. Внедорожные модификации – более 17мм. Стандартная резина имеет глубину рисунка 7.5-8.5мм (лето) и 8.5-9.5мм (зима).

4.9 / 5 ( 13 голосов )

Износ шин

Автор admin На чтение 8 мин. Просмотров 1.2k.

Контакт автомобиля с дорогой обеспечивают шины. Их техническое состояние напрямую влияет на безопасность движения и управляемость. И они же подсказывают водителю о неисправностях подвески автомобиля и нарушениях правил эксплуатации. Как своеобразный индикатор (комплексный) всего технического состояния выступает износ шин.

Причины износа автомобильных шин

Вопрос этот в достаточной мере неоднозначный. С одной стороны, на практике определены и понятны причины износа шин, в том числе повышенного, а также меры, которые необходимо принять для их устранения. Можно сказать, что общая картина явлений, происходящих при эксплуатации, ясна. С другой стороны, износ протектора шин зависит от субъективных факторов, например, таких как манера езды и дороги.

Однако специалистами определены и установлены основные причины, вызывающие износ автомобильных шин сверх нормы:

Как видно из приведенных сведений, износ шин, превышающий нормы, вызван либо техническим состоянием автомобиля, либо его неправильной эксплуатацией или халатностью водителя. Фактически машина сама сигнализирует о своих неисправностях, для чего достаточно только посмотреть на её колеса.

Даже если нет никаких нарушений при эксплуатации шин, всегда остается такая причина износа, как старение. Производители не рекомендуют использовать их в течение срока больше десяти лет, даже если при этом пробег машины незначительный. Дело в том, что резина со временем становится пористой, через нее проникает влага и разрушает металлический корд.

Его разрыв может привести к разрыву шины и непредсказуемым последствиям, особенно если это произошло во время движения. Так что с целью обеспечения безопасности, необходимо через десять лет менять резину на новую. По имеющимся данным, за три года эксплуатации резина теряет десять процентов своего ресурса.

Стоит иметь в виду, что для колес, как и для автомобилей, существует определенный период обкатки. Она касается не только зимних, но и летних шин. Их пробег при этом должен составлять двести-триста километров. У шипованной резины, при обкатке шипы занимают окончательное положение, а также у всех типов шин с протектора сходит защитный слой, и после этого резина начинает работать в полную силу.

Виды износа шин

Многочисленные причины, вызывающие износ шин, приводят к разнообразным его проявлениям. Как правило, выделяют следующие виды:

Нормальный износ

Зависит от месторасположения колеса и проявляется по-разному для каждого из них (передних и задних). Происходящие при этом изменения протектора показаны на рисунке ниже.

Чтобы правильно определить состояние резины, необходимо осматривать все колеса автомобиля. Причины такого неравномерного износа позволит понять рисунок

Управляемые колеса испытывают значительную боковую нагрузку в поворотах, из-за чего степень износа по бокам выше. На ведущем мосту износ резины выше посередине, так как именно в этом месте в большей степени происходит взаимодействие колеса и дороги. Приведенная картинка, описывающая износ протектора шин, характерна для автомобиля с классическим приводом. У машины с передним приводом износ задних и передних происходит более равномерно.

Во избежание неравномерного износа резины, производители рекомендуют периодически менять колеса между собой по определенной схеме, например, как показано на рисунке.

Подробная схема перестановки колес (задних и передних) для конкретной марки автомобиля приводится в его руководстве по эксплуатации.

Односторонний износ показан на фото

Подобный неравномерный износ шин может быть обусловлен несколькими причинами, но обычно связывается с нарушением геометрии подвески. Чтобы точно определить причины такого неравномерного износа протектора, необходимо проверить сход/развал. Износ шины с внешней стороны, как правило, бывает вызван избыточным развалом/схождением, с внутренней – отрицательным развалом/схождением.

Однако возможные причины такого поведения резины этим не ограничиваются. Они могут быть вызваны отсутствием соосности или дефектом полуосей. Кроме того, прохождение поворотов с повышенной скоростью вызывает дополнительный износ шин.

Двусторонний и центральный износ

Причиной этого чаще всего служит неправильное давление в шинах. Если оно пониженное (или машина перегружена), то растет площадь контакта с дорогой колеса и происходит износ по краям.

Если же наоборот, давление повышенное, то пятно контакта уменьшается и резина изнашивается в основном в середине. Так что если своевременно перед поездкой проверить давление в шинах и не перегружать автомобиль, то многих проблем можно избежать.

Износ по окружности в нескольких местах или в виде пятна

Источником появления многочисленных пятен на колесе будет его дисбаланс. В первую очередь это характерно для тех из них, что расположены на рулевой оси. Частично такой дефект устраняется балансировкой, но если колесо потеряло форму, то не поможет и она. Если повреждения появляются на тех же местах и после его замены, то причина в неисправности подвески (пружины, рычаги, амортизаторы). Так что перед установкой любого колеса полезно проверить, насколько правильно оно отбалансировано.

Эксплуатировать поврежденную резину не следует, это сказывается на безопасности движения и общем техническом состоянии автомобиля. Одиночное пятно на протекторе может быть вызвано экстренным торможением с заблокированными колесами.

Пилообразный (гребенчатый) износ

Как это выглядит, показано на рисунке

Проявляется он чаще всего на шинах с блочным протектором, расположенных на ведущей оси. Причиной этого является деформация поверхности колеса при контакте с дорогой (блоки сминаются и при движении автомобиля протаскиваются по покрытию, вследствие чего часть их просто стесывается). Избежать такого износа невозможно, но можно уменьшить степень его влияния на покрышки, если менять местами колеса.

Как определить износ шин

Существует несколько различных способов, позволяющих определить, насколько пригодны шины к дальнейшей эксплуатации. Самый распространенный из них – проверить высоту протектора. Для этих целей используется специальный индикатор, конструктивное исполнение которого может быть разным, как пример на фото ниже приведен один из возможных вариантов.

В принципе для подобных целей можно применить любой инструмент – линейку, спичку, монетку, достаточно просто сделать нужные метки на используемом предмете, они в дальнейшем позволят определить глубину протектора.

Стоить иметь в виду, что у шин разных производителей она отличается, причем виды резины даже одного изготовителя, но разных моделей по этому признаку могут различаться. Особенно подобное заметно при сравнении летних и зимних типов резины. Так, обычно для летних покрышек высота протектора будет шесть-восемь миллиметров, тогда как для зимних характерным будет значение высоты протектора девять-двенадцать миллиметров.

Но это изначальные уровни, свойственные новой резине. Чем больше будет ее пробег, тем меньше высота протектора. В настоящее время в Европе и России действуют единые нормы износа – для летних шин легковых авто минимальная высота равна 1,6, для зимних – 4-6 мм.

Но это предельные данные. Так, для летних покрышек в целях безопасности допустимый уровень высоты протектора составляет два миллиметра (для широкопрофильных – три). Если фактические значения износа рисунка покрышки близки к указанным, то шины надо менять.

Формула для расчета износа в процентом соотношении

Однако выше приведены крайние значения нормы высоты протектора. Определить процент текущего износа позволит расчет в соответствии с приведенной формулой:

Для получения наиболее достоверных данных о проценте износа, замер фактической высоты необходимо проверять не в одном месте, а в 8-10 и брать усредненный показатель.
Узнать высоту протектора новой шины может оказаться также затруднительно, потому можно использовать средние значения при расчете. Для зимних шин это 9-10 мм, для летних 7-8 мм.

Многие производители шин, например, Nokian или Bridgestone, на покрышках своего изготовления располагают индикатор износа шин.

Индикатор износа шин Bridgestone

На покрышках Bridgestone конструкцией предусмотрен даже не один индикатор состояния резины, существуют такие его виды:

Полного износа, показывающий, когда высота протектора (остаточная) будет 1,6 мм. Он расположен в шести местах, на него показывают метки (в виде маленьких стрелочек) на внешней стороне покрышки. При ее износе, если появляется этот индикатор, резину вообще нельзя использовать.

Индикатор 55% износа, есть исключительно на зимних шинах. Он выглядит как ребристый выступ внутри протектора и располагается в четырех местах на покрышке. Когда резина хотя бы на одном из них становится гладкой, это означает, что она не пригодна для использования в качестве зимней.

Таким образом, метки на протекторе позволяют контролировать текущее состояние резины Bridgestone, без произведения расчетов и контроля пробега.

Индикатор износа шин Nokian

У покрышек нокиан также предусмотрен индикатор износа.

На шинах Nokian снежинка – индикатор возможности использования покрышки в качестве зимней, а нанесенные цифры показывают остаточную глубину протектора. Если пробег шины такой, что пропадает снежинка, то такая резина не может применяться в качестве зимней. В процессе эксплуатации стираются и цифры (в порядке убывания) и оставшиеся свидетельствуют о текущем состоянии рисунка (его высоте). Зимой для безопасного вождения на шинах Nokian определено, что протектор должен иметь глубину не менее пяти миллиметров.

Пробег шин до износа

Каждый производитель заявляет для своей продукции разные значения, у импортных шин максимальный пробег до износа традиционно больше, чем у отечественных. Таблицу средних значений пробега различных шин (формат excel) можно скачать по ссылке.

Шины в значительной степени влияют на безопасность движения автомобиля. И чем больше процент их износа, тем более непредсказуемым может быть поведение машины, особенно на скользкой или заснеженной дороге. Соблюдение правил эксплуатации автомобиля, своевременный и правильный уход за колесами позволят без дополнительных затрат продлить срок службы резины и обеспечить уверенное ее сцепление с дорогой.

Мне нравится1Не нравится

Как определить износ зимней резины: индикатор шин Nokian

Многие автовладельцы даже не задумываются о том, что любые покрышки имеют определенный срок службы. Бывают ситуации, когда сильно изношенный протектор является причиной серьезной поломки автомобиля или, в крайнем случае, тяжелой аварии. Итак, как определить износ зимней резины и в целом допустимый износ шин, об этом пойдет речь далее.

Каждый резиновый обод колеса имеет определенный запас прочности. Данный срок указывается производителем и зависит от размера шины и сезонности (летняя резина, зимняя или всесезонная). В среднем такой срок составляет от 30 до 70 тысяч километров пробега автомобиля.

На каждое колесо автомобиля при движении идет различная степень воздействия, поэтому протекторы на одной машине могут быть изношены по-разному. К быстрому истиранию покрышки могут привести следующие причины:

перегрузка автомобиля;
плохой контроль за давлением воздуха в колесах;
некачественный монтаж колес;
неисправность рулевого управления или ходовой части автомобиля;
нарушение балансировки колес;
халатное отношение к правилам эксплуатации транспортного средства;
естественная причина – старение шин (эксплуатация и/или хранение любой резины может осуществляться не более 10 лет).

Каждая из этих причин может привести к ускоренному выходу колес из строя или послужить причиной дорогостоящего ремонта автомобиля.

Виды стирания покрышек

1. Стирание по норме

Изнашивается определенная часть шины в зависимости от нее местонахождения. При этом управляемые колеса в большей степени изнашиваются по бокам, а ведущие – посередине. Для снижения уровня стирания покрышек рекомендуется периодически менять их местами.

Схема перестановки колес

2. Односторонний износ

Из названия понятно, что стирание происходит преимущественно с одной стороны. Причин этого несколько: положительный или отрицательный развал/схождение, повышенная скорость при прохождении поворотов, дефект полуосей, отсутствие соосности.

3. Центральное и двухстороннее стирание

При таком факте необходимо проверить давление в шинах, оно либо пониженное (двухсторонний износ), либо повышенное (центральный).

4. Стирание небольшими пятнами по окружности

При появлении данного износа необходимо провести балансировку колеса, а также проверить подвеску на исправность. Кроме того, единственное пятно может являться следствием экстренного торможения при заблокированных колесах.

Методы определения износа шин

При определении степени стирания можно поверить и проанализировать изменение высоты протектора. У новых колес эталонная высота может быть от шести до восьми миллиметров (летние колеса) и от девяти до двенадцати миллиметров (зимняя резина) в зависимости от фирмы-производителя.

Для определения уровня износа высота протектора измеряется в нескольких местах по окружности и берется усредненное значение, которое не должно быть меньше двух миллиметров на летней резине и четырех-шести миллиметров у зимней.

Замер с помощью линейки

Кроме того, некоторые производители выпускают покрышки со специальными индикаторами износа.

Индикаторы Nokian и Bridgestone

Индикатор износа шин Nokian представляет из себя специальные цифры, которые расположены в центре протектора.

Эти указатели (DSI — Driving Safety Indicator), показывают степень изменения высоты протектора, которая измеряется в миллиметрах. Для зимних резин глубина канавок протектора должна быть не менее четырех миллиметров.

Видео: как работает индикатор DSI Nokian.

Индикатор износа шин Nokian Hakkapeliitta 5 дополнительно оснащен специальной пиктограммой снежинки для определения зимнего стирания. Следует иметь в виду, что при пропадании данного индикатора, необходимо незамедлительно менять колеса на новые, ведь они уже не могут обеспечить должного сцепления на заснеженной дороге.

Индикаторы износа шин Bridgestone выглядят немного по-другому. Метка полного стирания представляет из себя небольшие стрелочки, которые расположены в шести местах на внешней стороне обода. Когда они проявляются, то это указывает, что остаточная высота протектора равна 1,6 мм.

Индикатор износа на 55%, который есть только на зимней резине, представляет из себя ребристый выступ внутри протектора, он расположен в четырех местах по всей покрышке.

Если хотя бы в одном месте резина сравнялась с ними, то использовать ее в зимнее время года запрещено.

Видео: про ребристый выступ (индикатор).

Теперь вы знаете, как определить износ зимней и летней резины. При отсутствии индикаторов (меток) можно воспользоваться простой линейкой для замера.

Загрузка…

Индикатор износа протектора шины / Виды, где находится.

Летние шины 185 65 15 в Краснодаре.

Автомобильная шина должна быть всегда в исправном состоянии. Перед поездкой состояние покрышек проверяют. Стоит смотреть и на рисунок протектора. Во время регулярного осмотра, оценивают его состояние. Проверить глубину канавок поможет индикатор износа протектора шины. Они бывают разными, стоит рассмотреть этот элемент автошины более подробно.

Что такое индикатор износа шин и зачем он нужен

Каждый производитель стремится сделать свою продукцию максимально безопасной. Для упрощения контроля за текущим состоянием, на каждой единице имеется индикатор износа шин. Он позволяет определить, насколько сильно стерт протектор.

Разновидностей индикаторов несколько, каждый производитель решает эту задачу самостоятельно. Общее у всех покрышек заключается в возможности быстро определить степень износа.

Опираться только на индикатор не стоит. Всегда при оценке учитывайте и общее состояние покрышки.

Виды индикаторов износа протектора

Производители по-разному решают задачу размещения меток. В первую очередь размещаются они в разных местах.

На дне канавок. Это наиболее частый вариант.
На блоках протектора. Тут применяется цветовая идентификация. Считается не самым надежным способом.
На боковинах. В первую очередь ориентируется на износ плечевых блоков, часто используется на внедорожной резине.

Зная, где находится индикатор найти его значительно проще.

Помимо местоположения, имеются и разные виды индикаторов. Это нужно учитывать, чтобы не пришлось искать несуществующую метку.

Бугорок. Обычно размещается в глубине канавки. Имеет высоту минимально допустимую для конкретного типа покрышек. Для летней резины высота будет 1,6 мм. Уровень износа определить просто, если канавка сровнялась с бугорком, шину стоит заменить.
Цветные метки. Принцип действия простой – показать, что блок протектора стерся до минимального значения. Иногда такие индикаторы являются стирающимися, в этом случае метка делается до определенной глубины. Как только она исчезла, стоит менять покрышки. Другой вариант – заглубленная метка, в этом случае цветная метка проявляется только когда до нее будет стерта резина, что говорит о выходе шины из строя.
Цифровые метки. Действуют аналогично цветным, но тут используются цифровые значения, говорящие, сколько глубины протектора осталось. Ценится водителями, часто ездящими на дальние расстояния. Также такие метки позволяют определить время смены покрышек между осями.

Расположение метки можно найти по треугольнику на боковине. Он показывает, где находится индикатор на протекторе.

Метки в зависимости от производителя шины

Многие производители используют оригинальные индикаторы характерные только для их продукции. Как правило, каждая марка применяет одну метку, и купив в следующий раз такие же шины, но другой модели, вы уже будете понимать, как проверять протектор на стирание. Делается это, чтобы потребитель привыкал к одной марке.

У Nokian на протекторе имеются цифры. Они сделаны на разную глубину. Как только пропадет последняя, необходимо срочно менять покрышку. На зимней резине этой марки дополнительно используются бугорки в канавках, делаются они в виде снежинок.

Мишлен не зацикливается на одном виде индикаторов. В зависимости от модели покрышка может маркироваться по-разному. Тут можно только упомянуть, что на местоположение метки указывает TWI или фирменный логотип производителя.

Компания Bridgestone делает несколько индикаторов. Это позволяет более комфортно оценивать состояние автошины. По ободу размещают цветные метки, как только они стерлись, следует сменить шину. Зимняя резина дополнительно имеет индикатор в виде выступа в канавке. Всего размещается 4 метки по всему периметру покрышки.

Что влияет на износ протектора

Автошина имеет ряд требований к эксплуатации, соблюдая все нюансы можно продлить срок службы резины. Перечислим основные моменты.

Не перегружайте автомобиль. Повышенная нагрузка усиливает износ протектора.
Не стоит превышать скорость. Чем быстрее движется транспортное средство, тем быстрее сотрется покрышка.
Экстремальное вождение приводит к износу резины.
Следите за давлением в шине.
Техническое состояние подвески оказывает немалое влияние на общее состояние шин.
Используйте шины только в соответствии с рекомендациями производителя.

Остаточная глубина протектора

Минимальная глубина рисунка регламентируется регламентом по допуску колесных транспортных средств. Там подробно расписаны все допуски по размеру протектора. Летняя резина для легковых автомобилей не должна иметь протектор глубиной менее 1,6 мм. Для грузовых машин этот параметр должен быть минимум 1 мм, на автобусах – 2 мм.

Зимняя авторезина должна иметь протектор не менее 4 мм. Это обязательно требование к шинам.

Индикатор износа значительно упрощает контроль над состоянием автошин. С помощью этого элемента покрышки, можно своевременно заметить необходимость установки новых покрышек. Водителю лучше знать все возможные разновидности меток.

Как определить износ шин. Виды, причины и последствия износа шин

Автор Master OffRoad На чтение 13 мин. Просмотров 1.4k. Опубликовано 28.05.2021
