Замена передних стоек на калине своими руками: Замена передних стоек, пружин, опор и подшипников

Замена передних стоек, пружин, опор и подшипников

В прошлой статье я рассказывал о выборе комплектующих передней подвески для своей Калины. А здесь более подробно постараюсь описать всю процедуру замены данных деталей, начиная от стоек и пружин, и заканчивая опорами и их подшипниками. Сделать все это можно часа за три, если не будет особых проблем с заржавевшими гайками. Для выполнения этого ремонта нужны будут следующие инструменты:

1. Ключ баллонный
2. Молоток и монтировка
3. Домкрат
4. Рожковый ключ на 9 и накидной на 22 (для откручивания верхней гайки стойки и удержания штока)
5. Накидные ключи на 17, 19 или аналогичные головки с воротком
6. Плоскогубцы
7. Головка на 13 торцевая с трещоткой или воротком
8. Смазка проникающая
9. Стяжки пружин

Снятие передней стойки Калины в сборе с опорой и пружиной

Если вы собрались менять хотя бы один из элементов передней подвески, описанных выше, то в любом случае необходимо полностью снимать весь модуль. Итак, первым делом необходимо открыть капот и немного ослабить верхнюю гайку крепления опоры к стойке. Для этого сначала накидываем ключ на 22 на гайку, и удерживая ключом на 9 шток от проворачивания, ослабляем крепление (достаточно сделать пару оборотов):

Затем поднять переднюю часть машины домкратом и снять колесо:

Сразу же после отведите тормозной шланг в сторону, предварительно вынув его из зацепления на стойке, как показано на фото ниже:

Дальше необходимо нанести проникающую смазку на все соединения, которые придется откручивать, в первую очередь на крепление стойки к поворотному кулаку:

После чего необходимо открутить гайку крепления рулевого наконечника к поворотному рычагу передней стойки и выбить наконечник оттуда(используя монтировку и молоток), или выпрессовать, используя съемник. В результате чего получается следующая картина:

Теперь можно приступать непосредственно к креплению стойки внизу, где следует отвернуть две гайки, используя ключи на 17 и 19 (идеальный вариант — головки с воротком):

Здесь могут возникнуть определенные трудности. Лично у меня с гайками было все нормально, а вот выбить болты потом не получалось очень долго. Пришлось стучать через деревянную проставку, затем бить по болту пробоем (аккуратно, не повредив резьбу), и только после сворачивания болта с обратной стороны огромным рычагом из двух воротков, получилось с ним справиться:

Как видите на фото выше, в одном отверстии находится тонкий болт — именно его я использовал в качестве «пробоя», чтобы выбить родные наружу. Теперь остается открутить три гайки крепления передних опор к кузову (стакану):

Последнюю гайку до конца не стоит откручивать, чтобы стойка держалась. А потом, когда вы ее разъединили с поворотным кулаком, можно отворачивать последнюю гайку и придерживая стойку другой рукой, опускать ее вниз:

Разборка модуля передней подвески Калины

Здесь первым делом нам понадобятся стяжки пружин, которые можно купить практически в любом автомагазине. Лично у меня они вот такие, на фотке внизу:

Надеваем их на витки пружины с обеих сторон и при помощи этих приспособлений производим их сжимание (равномерно производя это с обеих сторон по очереди, чтобы не было перекосов):

Когда вы увидите, что пружины достаточно стянута, и не упирается в опору стойки, можно откручивать верхнюю гайку:

Теперь можно вынимать опору вместе с подшипником, чашкой и резинкой. Я особо не церемонился и немного поспешил — в итоге, пришлось потом собирать старый подшипник. Но повторюсь — снимать лучше всю эту конструкцию в сборе, а не так, как у меня на фото ниже:

После чего можно вынимать пружину:

И остается снять со штока амортизаторной стойки пыльник с отбойник, просто с небольшим усилием потянув за него вверх:

Процедура разборки полностью закончена и теперь можно приступать к сборе нового модуля передней подвески Калины.

Инструкция по установке новых пружин, стоек, опорных подшипников и самих опор

На новую стойку одеваем первым делом отбойник вместе с пыльником:

Затем стягиваем новые пружины до необходимого момента и одеваем на стойку. Важно, чтобы крайний нижний виток попал ровно в углубление на стойке, так сказать, в свое родное место:

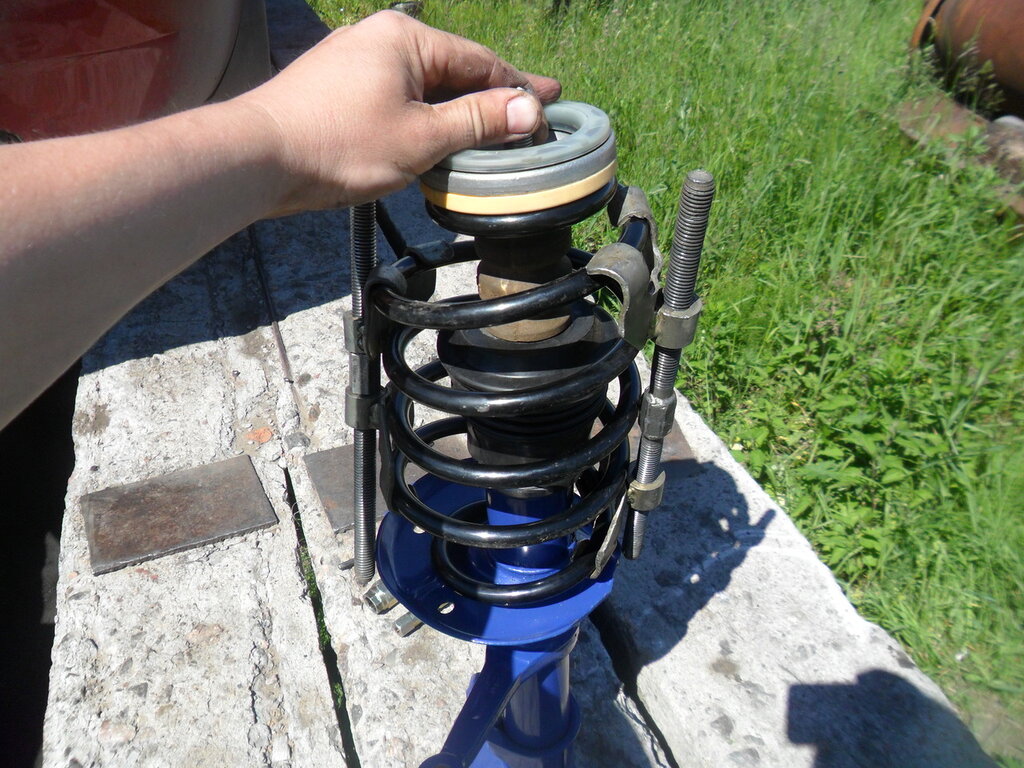

Когда пружина достаточно сжата, приступаем к опорам и подшипникам. Берем новую опору, переворачиваем ее и вставляем опорный подшипник. Обычно на подшипнике наносится метка «ВЕРХ», означающая, что этой стороной нужно вставлять его в опору:

Сверху опорного подшипника одеваем чашку, как показано на картинке:

И поверх этого блина ставим резинку:

Теперь всю эту конструкцию аккуратно одеваем на шток стойки и закручиваем гайку, удерживая шток от проворачивания. Важно, чтобы верхний виток при окончательной установке лег ровно по кругу резинки, чтобы не было никаких перекосов. В итоге, весь модуль передней подвески SS20 выглядит следующим образом:

Затем снимаем стяжк, также проконтролировав равномерность посадки пружины снизу и сверху, и можно приступать к замене. Если вы ставите проставки, то на них, как и на опорах есть стрелка, которая должна быть направлена веред по ходу движения автомобиля. Надеваем ее на шпильки опоры и производим установку модуля на автомобиль:

Также вставляем стойку обратно к верху стакана и сразу наживляем гайки. Ну а дальше придется немного попотеть, чтобы попасть попасть поворотным кулаком в место крепления стойки. Для этого я надавливал ногой на тормозной диск с большим усилием, направляя его вниз, а рукой пытался совместить все это дело. Не сразу все получилось, но после 10 минут стараний все получилось и стойка была установлена на автомобиль.

Со второй стороной производим те же самые операции и с ней все получается уже гораздо быстрее, так как руки уже набиты!

[infobl style=»warning»]Обязательно после выполнения замены стоек, опор и пружин передней подвески, необходимо сделать сход-развал на станции технического обслуживания. Желательно это сделать сразу же, иначе вы рискуете не только быстрым износом шин, но и попаданием в аварийную ситуацию, так ка углы установки передних колес будут грубо нарушены.

[/infobl]

Пока ни слова о впечатлениях от новой подвески, об этом я напишу завтра более детальную статью.

[infobl style=»info»]Статья дополнена новой информацией, а точнее — была сделана подробная видео-инструкция по замене передних стоек на переднеприводных автомобилях ВАЗ. Ниже можете ознакомиться с этим материалом, и подписываться на мой канал. Слева в меню есть банер со ссылкой![/infobl]

Видео инструкция по замене передних стоек на Калине

Передняя стойка Калина | RtiIvaz.ru

Здравствуйте, читатели блога Rtiivaz.ru. Сегодня мы будем рассматривать переднюю амортизаторную стойку автомобиля Лада Калина. Опишем, как определить неисправности и в каком порядке произвести замену передней стойки Калины своими руками.

В блоге, ранее я уже опубликовывал статью о подвеске автомобиля. Там была такая глава «ПОДВЕСКА ТИПА МАКФЕРСОН». В ней было сказано, что основным элементом такого типа подвески является амортизационная стойка, также называемая качающая свеча. В качестве напоминания о статье привожу ссылку на эту статью тут.

Вот теперь пришло время рассмотреть более подробно устройство стойки передней на Ладе Калина. Ниже приведено схематическое изображение передней стойки Калины в сборе. Смотрите внимательно подробный чертеж стойки передней Лады Калина, чтобы было более понятно расположение деталей. Из чертежа видно, что в состав стойки передней на Калине входит амортизатор, винтовая коническая пружина, буфер хода сжатия, изготовленный из пенополиуретанового материала и верхняя опора, которая крепится к чашке брызговика тремя самоконтрящимися гайками.

Амортизатор Калины нижней частью крепится к поворотному кулаку двумя болтами. Верхний, из которых эксцентриковый. С его помощью регулируется развал передней оси.

Конструкция верхней опоры Калины отличается от предыдущих моделей ВАЗ 2108, 2110. В опоре Калины вместо запрессованного упорного подшипника находится стальная втулка, вваренная в резиновый массив самой опоры, имея тем самым как бы одно целое с опорой.

Опорный подшипник VBF Лады Калины (1118-2902840ЛВ)

В Калине применяется опорный шариковый подшипник, имеющий больший диаметр и другую конструкцию по сравнению с другими типами амортизационных стоек передних. Расположен упорный подшипник между верхней опорой и пружиной. Под весом автомобиля он постоянно находится в сжатом положении, вследствие чего устраняются все зазоры и стуки.

Резиновые проставки под пружины Лады Калины (ВАЗ 1118-2902723-01)

Под ним находится металлическая чашка и проставка под пружины, изготовленная из толстого резинового массива, она установлена, чтобы не было контакта между металлом пружины и чашки. Резиновая подушка  не дает появляться стукам от соприкосновения двух металлических деталей.

ПРИЗНАКИ НЕИСПРАВНОСТЕЙ СТОЙКИ ПЕРЕДНЕЙ

1. Появление стуков при движении по неровностям в районе стойки. Это бывает, тогда когда упорный подшипник рассыпался и не выполняет свою функцию должным образом. Также такое бывает, если лопнула винтовая пружина.
2. При наезде на препятствие автомобиль качается некоторое время из-за того что сам амортизатор не гасит колебания.
3. При визуальном осмотре, если вы увидите что стойка мокрая на сухой дороге, это значит, передней амортизатор потерял свою герметичность. Масло из него вытекает наружу.

ЗАМЕНА СТОЕК НА КАЛИНЕ ВАЗ 1117, 1118, 1119

[highlight] Видео:[/highlight]

Итак: По какой либо из вышеперечисленных причин, выяснилось, что амортизатор на Калине надо менять! Первое что надо для замены стоек на Калине ваз 1117, 1117, 1119 это подготовить необходимые инструменты…

1. Гаечные ключи на 17, 19 и 22, желательно накидные. Накидными ключами легче срывать застарелую резьбу. Можно конечно применить торцовые головки с аналогичными параметрами.
2. Монтажка и молоток, с их помощью легче будет отделять нижнюю часть амортизатора от поворотного кулака.
3. Баллонный ключ, для снятия и установки колеса.
4. Плоскогубцы.
5. Ключ гаечный рожковый, чтобы удерживать шток при откручивании верхней гайки.
6. Головка торцевая на 13 с воротком, а лучше с трещоткой (с ней быстрее откручивать и закручивать гайки).
7. Стяжки для пружин.

По-хорошему надо бы приготовить смазку WD-40, или что-то аналогичное, на случай если где, то резьба сильно прикипела и гайка или болт не откручивается. Также нужен домкрат лучше два или какой-то надежный упор, на случай если машина накренится и слетит с упора. Придется хорошо работать молотком и монтировкой, кузов будет качаться и поэтому для страховки нужна дополнительная опора.

Видео 2

Для того чтобы заменить хотя один из элементов, который входит в состав передней стойки Калины, нужно извлекать из своего посадочного места весь узел. Для этого открываем капот и ключом на 22 срываем верхнюю гайку опоры, при этом придерживая шток амортизатора ключом на 9. Откручивать гайку полностью пока не надо. Баллонным ключом также срываем гайки колёса и только после этого поднимаем машину домкратом. Сразу же надо подставить упор для страховки.

Теперь уже можно спокойно открутить колёсные гайки и снять колесо. Шланг тормозной прикреплён к стойке, поэтому его надо освободить с крепления, чтобы он не мешал, когда мы будем вынимать стойку. Вот теперь нам пригодится WD-40, надо обработать все болты и гайки, которые придётся откручивать. Главное надо побрызгать на нижние гайки и болты амортизатора, крепящие узел к поворотному кулаку.

Снимаем гайку рулевого наконечника и сильными ударами бьём по ушку, в которое вставлен шаровой палец наконечника, при этом вставив монтировку между рулевым наконечником и его креплением на стойке. Если есть специальный съёмник, можно выпрессовать палец с помощью него. Откручиваем две самоконтрящие гайки крепления амортизатора к поворотному рычагу. Для этого используем ключи на 17 и 19. Лучше использовать аналогичные головки и вороток.

После того как сняли гайки бывает так, что болты не выходят. Их приходится выбивать. Выбивать их надо сначала через деревянную чурку, чтобы не испортить резьбу, а затем, используя пробойник с меньшим диаметром, выбивать болт, когда он уже утопится в поворотный кулак.

Видео 3

Вынув болты с помощью монтажки и молотка, отделяем нижнюю часть амортизатора от поворотного кулака. Затем можно приступать к гайкам крепления опоры к кузову в подкапотном пространстве. Откручиваем гайки, придерживая стойку снизу другой рукой, опускаем ее вниз и вынимаем.

РАЗБОРКА ПЕРЕДНЕЙ СТОЙКИ КАЛИНА

Прежде чем начинать разборку передней стойки на Калине, необходимо сжать пружины, чтобы они не «выстрелили» при откручивании верхней гайки. Для этого используют стяжки для пружин. Они бывают разных видов, но принцип действия у всех одинаковый. Для наглядности фото стяжки пружин одного вида приводится ниже:

Стяжки для пружин

Располагаем стяжки с двух сторон пружины, надеваем крюки на витки, затем ключом проворачивая шпильки равномерно стягивая с обеих сторон до высоты, пока пружина перестанет упираться в прокладку.

Далее откручиваем верхнюю гайку штока амортизатора. Затем можно легко снять опору стойки на Калине вместе с подшипником и другими элементами верхней опоры. Снимаем пружину, а потом вынимаем со штока амортизатора буфер хода сжатия и защитный чехол. Для этого надо потянуть их вверх с небольшим усилием.

Все! Старую переднею стойку Калины мы разобрали, теперь можно начинать собирать новую…

СБОРКА ПЕРЕДНЕЙ СТОЙКИ КАЛИНА

Вначале сборки передней стойки Калины на шток нового амортизатора надеваем сначала защитный чехол, а потом буфер хода сжатия, так называемый отбойник передней стойки.

Отбойник передней стойки Лада Калина (ВАЗ 1118-2902816-01)

Берём новые пружины (если старые пришли в негодность), стягиваем их до нужной высоты и устанавливаем на амортизатор. Устанавливаем так, чтобы нижний крайний виток лёг в углубление, предназначенное для него.

Опоры передних стоек Лады Калины без подшипника (ВАЗ 1118-2902822ЛВ), с подшипником (1118-2902820ЛВ)

Новую опору передней стоки Калины переворачиваем и вставляем в неё упорный подшипник той стороной, на которой есть надпись или метка «верх». Вкладываем ограничитель хода сжатия и чашку пружины.

Теперь пришла очередь резиновой прокладки, так называемую автослесарями «подушка» пружины. Собрав все элементы опоры стойки передней Калины, аккуратно переворачиваем её и в таком виде устанавливаем на шток амортизатора. Устанавливаем так, чтобы крайний верхний виток пружины точно лёг в углубление резиновой прокладки «подушки», предназначенное для него. Затем закручиваем верхнюю гайку штока.

После того как сняли стяжки, проверяем, правильно ли стоит пружина в стойке.

Далее можно устанавливать переднею стойку на своё штатное место на автомобиле Лада Калина. Начинаем с того что снизу вставляем верхнюю опору стойки в кузов и наживляем три гайки. Затем вставляем нижнюю часть в поворотный кулак. Для этого придётся немного потрудиться, потому что поворотный кулак в своё место на нижней части стойки входит всегда туго. Очень трудно просунуть болты крепления к поворотному кулаку на своё место, из-за того, что отверстия на стойке Калины и на кулаке крайне редко совпадают.

Ставим на место рулевой наконечник, затягиваем его и не забываем про крепление тормозного шланга.

После всего этого можно окончательно затянуть нижние болты и гайки крепления верхней опоры. Производя все те же самые действия, меняем переднею стойку с другой стороны автомобиля Калина.

ВАЖНО!!! Сразу после замены передних стоек Калины обязательно поехать на сервис и сделать развал-схождение. Иначе из-за того, что углы установки колёс будут нарушены грубейшим образом, шины на вашем автомобиле будут быстро и неравномерно изнашиваться. Лада Калина будет вести себя на дороге не лучшим образом, что может привести к ДТП.

Напоследок хочется сказать, что если вы, следуя моим инструкциям, заменили передние стойки на Калине, то вы в принципе можете все тоже, самое заменить и на других автомобилях, особенно ВАЗовского производства. Да и многие иномарки имеют примерно ту же самую конструкцию, как на Калине.

Такая же конструкция передних стоек и на Рено Логан. Только там верхняя опора крепится одной гайкой, а нижняя часть такая же, за исключением размеров болтов и гаек. Что и показано в статье «замена передних стоек Рено Логан». Для тех, кто не читал статью, привожу ссылку здесь.

Удачи Вам, дорогие читатели блога RtiIvaz.ru и до скорых встреч!

Читайте еще:

Опоры стойки Севи-Экспорт на Гранту

Популярные статьи

Замена передних стоек Лада Калина: фото и видео

В статье будет рассмотрен подробный алгоритм работ по замене передних амортизационных стоек на автомобиле Лада Калина. Ниже видео-алгоритм.

Процесс замены

1. Сорвать болты пока автомобиль стоит колёсами на земле.
2. Вывесить переднюю часть автомобиля с помощью домкрата или подъёмника.

   Вывешивать на колёса необходимо ТОЛЬКО ПОСЛЕ ТОГО как вы ослабили болты крепления колёс к ступице.

3. Снять колёса. Приржавевшие болты очистить металлической щёткой, смочить WD-40 или аналогом.
4. Вывернуть руль, обеспечив беспрепятственный доступ к рулевому наконечнику.
5. Расшплинтовать стопорную гайку пассатижами.

   Вынимаем шплинт и откручиваем гайку наконечника.
6. Ослабить её ключом на 19.
7. Снять рулевой наконечник с помощью съёмника или иным способом: вставить монтировку между поворотным рычагом и наконечником, разжать и выдавить шаровой палец, нанеся несколько резких ударов.

   Снимаем наконечник с помощью съемника.

8. Полностью отвернуть гайку на 19.
9. Вывести шаровой палец из наконечника. Следующее действие выполняется только в случае, если стойка демонтируется для разборки!
10. Ослабить затяжку штока амортизатора ключом на 22. Шток при этом удерживается ключом на 9.
11. Открыть капот, ключом на 13 ослабить затяжку трёх гаек крепления верхнего опорника.

    Отмечены гайки крепления опоры стойки.

12. Полезно! Для того, чтобы не делать развал схождение, сделайте метку маркером на болте верхнего крепления поворотного кулака и кронштейна .
13. Ключом на 17 отвернуть 2 болта крепления (с эксцентриками) поворотного кулака к стойке.

    Отворачиваем торцевым ключом болты крепления поворотного кулака.

14. Монтировкой или большой плоской отвёрткой вывести поворотный кулак из соприкосновения с кронштейном.
15. Отвести мешающий тормозной шланг.
16. Полностью отвернуть 3 гайки крепления опорника к кузову, достать стойку и пружину.

Выбор

Статья о выборе стоек на Калина: «какие лучше устанавливать стойки на Лада Калина«.

Разбор стойки

Для разборки стойки понадобятся стяжки, лучшим вариантом будут усиленные с двумя захватами с каждой стороны.

Процедура отделения пружины от стойки осуществляется на зажатой в тисках детали. Порядок действий следующий:

1. Установить напротив друг друга 2 стяжки
   пружины. Фиксировать нужно в положении, чтобы они сцепляли 4 нити.

   Устанавливаем стяжки и сжимаем пружину.

2. Равномерными вращениями винтов стяжек сжать пружину.
3. После снятия нагрузки на опорную чашку, ключом на 22 отвернуть гайку, фиксирующую шток.

   Отворачиваем до конца ранее ослабленную гайку штока.

4. Удалить ограничитель хода отбойника.
5. Удалить верхнюю опору и кольцо предохраняющее подшипник.

   Теперь опора снимается без каких-либо проблем.

6. Удалить ограничитель хода сжатия.
7. Удалить верхнюю чашку пружины, подшипник и прокладку.
8. Удалить подшипник.
9. Разъединить прокладку пружины и верхнюю чашку.
10. Удалить верхнее кольцо подшипника.
11. Удалить пружину вместе со стяжками.

    Теперь шток свободен – можно снять пружину.

12. Удалить буфер сжатия и защитный чехол.

    Снимаем отбойник вместе с защитным чехлом.

На видео ниже показано, как самостоятельно перебрать стойку:

Некоторые нюансы

Сборка осуществляется в порядке обратном снятию. Однако, следует соблюдать некоторые нюансы:

1. Прежде чем собирать стойку, нужно убедиться в отсутствии провалов, рывков и посторонних звуков в работе амортизатора. При их обнаружении деталь подлежит замене.
2. Пружины, как и стойки меняются на обеих сторонах. При покупке новых, обратите внимание на класс (указывается краской на одном из витков) он должен быть одинаковым, как справа, так и слева.
3. Монтаж пружин осуществляется в одном положении: нижний виток должен упереться в выступ нижнего опорника. Верхний должен упираться в соответствующий выступ прокладки.

   Всю мелочевку (отбойники, прокладки, шумоизоляторы и т. п.) лучше поставить новую.

4. Для установки головки регулировочного болта верхнего крепления поворотного кулака следует воспользоваться метками.
5. Перед установкой подшипника желательно смазать его литолом.
6. После полной сборки рекомендуется проверить развал-схождение.

Видео о том, как определить разборный амортизатор или нет

Замена передних стоек Лада Калина своими руками

Покажем, как своими руками произвести замену передних стоек на автомобиле Лада Калина, ВАЗ 1118. Также вы попутно увидите как происходит замена верхней опоры, пыльника, отбойника, подшипника опоры.

Снимаем передние колёса, все болты очищаем щёткой с металлической щетиной, затем на пару минут замачиваем в проникающей смазке WD-40. Выводим из оцепления тормозной шланг. Выкручиваем руль в левую сторону, для более удобного доступа к наконечнику. При помощи пассатижей расшплинтовываем рулевой наконечник:

Головкой на 19 отворачиваем гайку крепления наконечника:

Далее есть два способа снять наконечник, если у вас есть универсальный съёмник, воспользуйтесь им:

Если нет, то можно нанести несколько хлёстких ударов молотком по сошке, я предпочитая этот вариант, так как пыльник всегда остаётся целым. Используя одновременно ключ и головку выкручиваем развальные болты:

После этого выбиваем их молотком и какой нибудь оправкой. В нашем случае один из болтов прикипел, будем снимать стойку вместе со ступицей, чтобы было удобнее выбить закипевший болт.

Поджимаем колодки между собой крепкой плоской отвёрткой, чтобы суппорт мог отойти. Сзади откручиваем два болта крепления суппорта:

Отворачиваем болты на шаровой опоре:

Чтобы отжать рычаг вниз, вставляем монтировку между стабилизатором и кузовом:

Открываем капот и выкручиваем 3 гайки верхней опоры:

Вынимаем стойку из под арки колеса. Пробуем выбить прикипевший болт, один вышел хорошо, второй от удара только немного погнулся, пришлось нагревать его газовой горелкой, только после этого он поддался. Чтобы отвернуть макушку амортизатора используем специальный ключ:

Стягиваем пружину, используя специальные стяжки:

Снимаем опору. Вытаскиваем старую стойку.

Внимание! Перед тем как поставить новую стойку, её необходимо прокачать вручную, для этого ставим её в вертикальное положение, сжимаем несколько раз до упора, до конца выводим наверх. После этого стойку нельзя перемещать в горизонтальное положение!

Производим сборку и установку новой стойки в обратной последовательности. При сборки развальные болты в обязательном порядке смажьте либо нигролом, либо медной или графитовой смазкой. Делается это для того, чтобы в дальнейшем у вас не возникало проблем с их откручиванием.

Видео замена передних стоек Лада Калина

Резервное видео как заменить передние стойки в Лада Калина

Прочитано раз: 2 324; За сегодня: 1

Замена задних стоек

Какие пружины лучше поставить на ВАЗ 2114 и 2115 Подбираем варианты для личного комфорта

• Перекос машины в какую-либо сторону. Зачастую причиной становится облом витков;
• При осмотре видны механические повреждения;
• Автомобиль раскачивает, причем довольно резко.

• СС20 – известный отечественный производитель альтернативной подвески. Они представляют широкий выбор пружин для моделей ВАЗ 13-15. Все варианты имеют попеременный ход с разными показателями. Это позволяет подобрать пружины по жесткости, исходя из ваших требований;
• Kilen – также широко известен, среди отечественных автолюбителей. Выбор пружин здесь небольшой, но все они отличаются максимальным качеством. Все они по заявлениям производителя имеют срок службы, вдвойне превышающий оригиналы;

• Асоми – под этой маркой также продаются отличные пружины. Они производятся из особых сплавов. Для увеличения срока службы, они покрываются эпоксидным напылением.

AutoFlit.ru

Устройство подвески Лада Калина

В состав подвески входят пружины винтового типа и конического вида, их нет на фото. Пружины располагаются над стойкой подвески. Благодаря им и амортизатору происходит обеспечение плавности хода и управляемости автомобиля. Пружина изготавливается из стали с низким содержанием углерода, она смягчает удары, наезды на неровности и кочки. Когда машина наезжает на препятствие, колесо становится фактически полностью не управляемым, что является проблемой. Пружина необходима для возврата колеса на свое место. Амортизатор же необходим для гашения колебаний после прихода колеса в норму на свое место. Рычаг передней подвески убирает крен и удерживает на себе колесо, также рычаг передней подвески является элементом установки колеса на свое место при наезде на преграды. Стойка СПУ необходима для связи кузова и подвески. Данный элемент уравнивает колебания кузова и подвески, что позволяет машине двигаться без проблем с наклоном при поворотах.

Принцип действия

На Лада Калина подвеска  МакФерсон  улучшила качество езды. Начиная с Калины все новые модели АвтоВАЗа стали укомплектовываться именно подвеской МакФерсон. При езде гораздо эффективнее снижается уровень воздействия плохой дороги на корпус, благодаря чему ездить на авто намного комфортней, чем к примеру, на ВАЗ 2109, где установлен подобный тип подвески.

Так, независимая подвеска МакФерсон состоит из двух полуосей, позволяющие сделать колеса практически независимыми друг от друга. Это означает, что колеса при наезде одного из них на кочку, впадину или на что-то еще, не изменяют уровень наклона, как это есть нормой в полузависимых и зависимых подвесках.

Отличия передней подвески Калины от ранее выпущенных автомобилей АвтоВАЗа

Все машины компании АвтоВАЗ имели спереди подвеску МакФерсон, но она значительно отличалась от тех, которые использовали в 70-х, 80-х и 90-х в Форд, Фиат, Фольксваген и тд. . Так, главные отличия подвески МакФерсон от подвесок моделей Лада до 2004 года заключены в следующем:

• Вместо подшипника в МакФерсон смонтирована втулка.
• В МакФерсон подшипник шарового вида в радиусе больше, также различается конструкция. Теперь он находится в верхней части меж опорой и пружинным элементом в стиснутом состоянии, что отлично помогает убирать стуки при движении.
• Когда поворачиваются колеса, стойка передней подвески, а точнее ее корпус, проворачивается с пружиной одновременно. Когда это происходит, амортизаторный шток остается недвижим.

Замена передних стоек Лада Калина

Приветствую. На ремонте у нас Лада Калина. Хозяин ездил в дальнюю поездку и по приезду услышал стук спереди. После осмотра выявилось что мертва левая стойка. Ну и займемся мы заменой передних стоек на Лада Калина.

Артикул:

36-E83-F — я рекомендую поставить стойки Boge

Инструменты:

• набор головок
• вороток
• плоскогубцы
• съемник

Пошаговая замена передних стоек Лада Калина

1. Первоначально демонтируем колесо.

2. Вынимаем шплинт на рулевом наконечнике который приходит к амортизатору. Шплинт не дает гайке раскрутиться.

Шплинт достаем плоскогубцами.

3. Головкой на девятнадцать выкручиваем гайку рулевого наконечника.

4. С помощью съемника выдавливаем палец рулевого наконечника.

5. Вынимаем из пластмассового фиксатора провод датчика АБС и тормозной шланг.

6. Выкручиваем 2 болта крепежа стойки к кулаку.

7. Еще стойка закреплена на трех болтах на тринадцать.

8. Далее нужно переставить со старой на новую стойку:

отбойник, пружину, опорный подшипник, опору

9. С помощью стяжек сжимаем пружину (на сервисе такая процедура делается на стенде).

10. Выкручиваем гайку на двадцать два и снимаем опору.

11

Осторожно ослабляем стяжки и демонтируем опорный подшипник, а также пружину с отбойником

12. Прокачиваем вручную стойку, гоняем шток вверх-вниз 4-5 раз.

13. Монтируем отбойник и пружину на новую стойку.

14. Сжимаем пружину стяжками, надеваем опорный подшипник и саму опору. Далее фиксируем это гайкой на двадцать два.

15. Проверяем чтобы опора крутилась и ослабляем стяжки.

16. На опоре есть отметка, ставим стойку отметкой вперед.

17. Попадаем стойкой в крепления и заворачиваем 3 болта.

18. Прикручиваем стойку к поворотному кулаку двумя болтами. Чтобы при следующей замене болты хорошо открутились, их надо смазать.

19. Вставляем палец в сошку стойки и прикручиваем. Так же вставляем шплинт от самопроизвольного откручивания.

20. Закрепляем на стойку тормозной шланг и провод датчика АБС.

21. Монтируем колесо.

Стойки на обеих сторонах меняются по аналогии. После замены стоек нужно произвести процедуру развал-схождение.

Лада Калина Седан K-Line Бортжурнал Ревизия задней подвески. Замена задних стоек. Мануал

После долгой и холодной зимы задние стойки «заплакали», вернее потекли. Зимой температура доходила до -45 (-48) градусов цельсия, сибиряки не дадут соврать.

На панели приборов конечно же ниже -40 градусов вы не увидите, такой уж алгоритм был заложен на автовазе.

Когда менял правое заднее колесо, которое уже пыталось вздуться, были обнаружены потеки масла с правой, а также немного и с левой стороны.

Приобрел стоковые задние амортизаторы СААЗ. Никакие СС-20 не нужны, только сток. Пиление и занижение не предлагать, я знаю где катаюсь, мне это не грозит. Дороги не позволяют такую роскошь.

Старые стойки отходили 7 лет и пробега в 63тыс км. Если бы не такая суровая зима, стойки еще ходили бы и ходили. НУ и ладно.

Прикупил к стойкам шумоизоляторы для пружинной чашки задних стоек СС-20. Примерно 50\50 их советуют\несоветуют. Я пока не попробую, никому не поверю. Время и эксплуатация покажут. Также дополнительно взял пыльники, отбойники и резинки.

Замена задних стоек

Меняем стойки сами, без всяких подъемников. Нужен будет лишь еще один помошник, чтоб попроще было, хотя можно и в одного заменить.

Приборы и материалы (как в лабораторной работе):1) ключи на 6, 17, 192) отвертка, стяжки пружин, WDшка4) молоток, кувалда (без них никак не обходилось в моем случае)5) рычаги для увеличения силы,6) монтировка (у меня был гвоздодер)7) сами стойки и запчасти к ним

Собрал необходимый инструмент. Это минимальный требующийся набор. От отвертки до кувалды )))

Откидываем заднюю сидушку. Отверткой выковыриваем колпачек, на котором четыре лепестка, можно их отломить, если слишком сильно ковырять

Накидным ключок на 17 откручиваем гайку, придерживая шток стойки ключом на 6 (если есть такая необходимость). Вытаскиваем гайку, гравер, шайбу.

Стягиваем пружину спец.стяжками, чтоб можно было без особых усилий снять и поставить стойку на свое законное место. Теперь стойку откручиваем Нижнее крепление стойки ключом на 19. WDшка конечно же в помощь )))С левой стороны без особых усилий удалось вытащить крепежный болт

С правой стойкой пришлось попотеть. Никакая WDшка и тем более кувалда не могла помочь, даже после снятия стойки вместе с проставкой. Пришлось подключать к делу болгарку.

Скидываем стойки и «любуемся». Верхняя стойка, что на фото, была с левой стороны (пострадала меньше всего). НУ что и подтверждается статистикой. У леворуких авто обычно правые стойки быстрее убиваются, у праворуких — наоборот, с левой стороны. Пыльники не пострадали, разве что все в масле. Отбойники живые и испачканые

А теперь самое интересное. Сравнение стоек. Я специально сжал чток, чтоб показать, на сколько правая стойка была кончена. Шток свободно опускался без особых усилий на 7 см. У левой стойки всего на 1см был провал.

Пыльники соответственно в масле и грязи. Можно было бы отмыть и оставить, но раз купил новые, то их и установлю.

Отбойники имеют небольшие надрывы. Впринципе на таких можно ездить, инчего не будет. Все равно под замену их, благо заранее позаботился об этом.

Резинки, что крепят с обоих сторон кузова саму стойку, просели. Справа на фото хорошо видно. Заранее было закуплено 4-е резинки, я ведь не знал, что с ними могло за 5-ть лет случиться. Можно было их оставить.

Собираем стойку и устанавливаем на свое законное место. Пружину оставляем старую, только ее хорошенько отмоем, чтоб понять ее состояние. Оказывается, что цвет ее — серый, а не грязе-защитный…

Краска на нижнем витке облезла, оно и не удивительно. У всех так будет. Счищаем облупившуюся краску и промазываем преобразователем ржавчины. Так сойдет )))

Все пилят пружины, я буду пилить стойку

Интересно было еще с детства, из чего же все состоит. Обычно разламывал все, что было. Не будем отходить от традиций.

Пилим аккуратно стоку пополам. Мало ли что. Думал, что масло вытечет. Ничего подобного.

Вытаскиваем амортизатор из стакана

Внутри система почти как в насосе. Вытаскиваем шток из стакана.

Снизу имеется клапан для пропуска масла. «Стакан» и шток куда-нибуди пригодятся, остально в мусорку )))

Цена вопроса:1) стоки СААЗ (2шт) — 850х2 = 1700р2) отбойники (2шт) — 100х2 = 200р3) пыльники (2шт) — 100х2 = 200р4) шумоизоляторы СС20 — 300р5) резинки — 40рИтого: 2440р

Теперь радуемся новым стойкам )

Далее в программе:

Ревизия передней подвески. Замена опорных подшипников

Что заставит задуматься автолюбителя

1. Ситуация, если часто приходится ездить по бездорожью, плохому асфальтному покрытию, когда подвеска транспортного средства подпадает под агрессивное воздействие ухабов, ям, острого грунта. Первоначально машина еще противостоит «ловушкам» некачественного дорожного покрытия, а потом многие детали приходят в негодность: то ржавеют, то покрываются трещинами, то поддаются разрыву.
2. Покупка подержанного автомобиля. Продавец не всегда добросовестный, и не обязательно, что он ранее контролировал техническое состояние транспортного средства, думал, как поменять задние стойки на Калине, ликвидировать появляющиеся неполадки. Подержанные машины – лотерея, можно и проиграть, если не иметь минимум знаний по ремонту и обслуживанию отечественного автопрома.
3. Частая смена водителей. Это та ситуация, когда одним семейным автомобилем попеременно управляет несколько человек, особенно когда есть еще и начинающие водители, недавно получившие права и не знающие, как поменять задние стойки на Калине, видео профильное для них только-только начинает открывать новые горизонты познания устройства машины.
4. Долгий простой машины негативно влияет на ее резиновые детали. И перед тем, как начать снова активный период вождения, стоит проверить все ее системы управления, насколько они допустимы к эксплуатации, а их состояние безопасное.
5. Неблагоприятный температурный режим. Резкие перепады температуры, повышенный уровень влажности также заставит водителя в скором времени разобраться, как поменять задние стойки на Лада Калина, предварительно их проверив.

Какие стойки лучше поставить на Приору и Калину Универсал Список вариантов

• Стандарт. Эти стойки не слишком отличаются по ходовым характеристикам от оригиналов. Но, вместе с тем, имеют дополнительный ресурс в 50%;
• Комфорт. Это наиболее мягкие амортизаторы из линейки. Их рекомендуется использовать на автомобилях, редко выезжающих за город. Основными характеристиками являются высокая комфортабельность и большой срок службы;
• Шоссе. Эти стойки достаточно жесткие, что помогает прекрасно проходить повороты на высокой скорости. Подвеска с такими амортизаторами получается достаточно жесткой, но это компенсируется простотой в управлении;
• Спорт. Это самый жесткий вариант. По характеристикам такая подвеска, почти целиком соответствует спортивным образцам.

• Газо-масляные стойки «Комфорт PRO, могут использоваться на дорогах с любым покрытием. При этом, амортизаторы обладают отличным ресурсом;
• Комфорт CLASSIC, это классические масляные стойки. Благодаря высокой жесткости, они показывают неплохое поведение на больших скоростях.

AutoFlit.ru

Меняем передние стойки амортизаторы на Лада Калина своими руками

Необходимый инструмент для замены

• Домкрат.
• Противооткатные упоры.
• Молоток.
• Монтировка.
• Накидной ключ на «22».
• Торцевые головки на «13» «17», «19», либо накидные с такими же параметрами.
• Рожковый ключ на «9».
• Баллонный ключ.
• Вороток.
• Удлинитель воротка.
• Плоскогубцы.
• Смазка (WD-40 – прим.).
• Стяжка для пружин.
• Отвёртка.
• Ветошь.

Если у вас вышел из строя только один амортизатор, менять вам придётся всё равно пару, так, что очередность выполнения работ не имеет значения.

Пошаговый порядок снятия амортизатора на Калине

О замене задних амортизаторов мы уже писали.

1. В первую очередь открываем капот и при помощи накидного ключа на «22» и рожкового на «9», зацепляем гайку крепления опоры к стойке и проворачиваем её. Когда крепление ослабнет, выкручивать до конца его не следует.
2. Затем при помощи домкрата вывешиваем переднее колесо и снимаем его. Под задние колеса ставим противооткатные упоры.
3. Убираем тормозной шланг из паза крепления на стойке и отводим его в сторону.

   Шланги отмечены стрелками

4. Наносим смазку на все соединения, это касается крепления стойки и поворотного кулака, рулевого наконечника.
5. Подождав несколько минут можно приступать к демонтажу.
6. Отсоединив шплинт и открутив гайку от рулевого наконечника при помощи монтировки и молотка убираем его с места фиксации.

   Если сразу снять наконечник не получится, можно поддеть его монтировкой

7. Затем откручиваем крепление стойки от поворотного кулака используя головки на «17» и «19».

   Для выкручивания этих болтов пригодится пневмопистолет

8. На следующем этапе может возникнуть сложность с тем, что после выкручивания гайки, болты могут остаться на месте. Решить этот вопрос можно только обильно пройдясь смазкой с последующим выбиванием и проворачиванием с мест установки. (В качестве клина, можно использовать болт наименьшего диаметра – прим.).
9. Когда все гайки откручены и болты выбиты, осталось убрать лишь три гайки крепления опор.

   Порядок демонтажа гаек не имеет значения

10. Из трёх гаек, сразу не убираем только одну до того момента, пока стойка не разъединена с поворотным кулаком. А уже после фиксируя стойку рукой, отворачиваем эту гайку.
11. Когда стойка у нас в руках остаётся лишь правильно разобрать её. И конечно начинать следует со стягивания пружин при помощи специальных стяжек. (Для того, чтобы не было перекоса, стягиваем пружины равномерно по очереди с каждой стороны – прим.).
12. Будет заметно, что пружина больше не упирается в опору стойки – это и есть знак того, что она уже достаточно стянута.
13. Сейчас уже можно выкрутить гайку крепления опоры и снять саму опору вместе с подшипником.

    Так выглядит снятая стойка

14. Затем, когда опора убрана достаём пружину.
15. Сейчас остаётся снять лишь пыльник и отбойник со штока стойки. (Хотя можно этого и не делать если все запчасти будут новые).

На этом процедура снятия передней стойки закончена.

Пошаговый порядок сборки передней стойки

На новую стойку первым делом надеваем отбойник и пыльник. Новой стойке, комфортнее работать с новыми запчастями Устанавливаем шумоизоляторы на стойки (при наличии). Надеваем новую (либо старую) пружину

Обратите внимание, что нижняя часть пружины должна обязательно попасть в углубление на корпусе стойки. Пружина стойки на своём посадочном месте
Берем новую опору с опорным подшипником и фиксируем её на штоке, одевая гайку крепления опоры

Стойка в сборе Следите за тем, чтобы верхняя часть пружины обязательно на место фиксации и не было никаких перекосов. Когда всё проверено, можно снимать стяжки и приступать к её установке на автомобиль. Дальше работы выполняем в точно обратной последовательности, начиная с трёх гаек стакана в подкапотном пространстве. При креплении стойки к поворотному кулаку лучше всего использовать новые болты того же диаметра с новыми самоконтрящемися гайками. Новая стойка собрана и установлена

Проводим все точно такие же работы и с другой стороны автомобиля, так как процесс работ уже знаком, всё будет идти намного быстрее.

Признаки износа

Первыми признаками того, что передние стойки пора менять будут их так называемые «пропуски» на неровной дороге, характерный шум который они будут издавать и конечно же наличие подтёков масла на корпусе.

Подтёки на стойке свидетельствует о необходимости её замены

Примите эту информацию обязательной к исполнению! После того, как вы провели работы по установке новых передних стоек на Лада Калина, вам следует незамедлительно посетить станцию технического осмотра автомобиля, для проведения работ по развал-схождению автомобиля, так как во время работ все углы, установленные ранее были нарушены. Пренебрежение этому, может вызвать не только быстрый и неравномерный износ шин и механизмов, но и привести к дорожно-транспортному происшествию.

Переделка ВАЗ 2110 в Приору

Салон:

1. Приоровский салон в ВАЗ 2110 — установка проводки, панели (торпедо), обивок дверей, обшивки потолка, подушек безопасности, тоннеля (борода), освещения салона, пластиковых элементов стоек дверей, сидений.
2. Обзор подлокотников — среди других вариантов, есть и установка подлокотника от Приоры.
3. Подрулевые переключатели Приоры на ВАЗ 2110 — установка подрулевых Приоры/Калины/Нивы-Шевроле.
4. Карманы в обивку дверей ВАЗ 2110 — среди других вариантов, есть установка карманов дверей Приоры.
5. Ручки блока отопителя — установка ручек регулировки блока печки от Приоры без кондиционера.
6. Привод переключения передач н/о — установка кулисы от Приоры нового образца.
7. Щиток приборов с навигацией от Приоры на ВАЗ 2110 и Калину 1
8. Руль от Приоры нового образца в «десятку» без доработок.

Кузов, внешние детали:

1. Бампер от Приоры на ВАЗ 2110 — доработка бампера или скрещивание.
2. Полу-Приора, полу-ВАЗ 2110 — взаимозаменяемость кузовных деталей Приоры и «Десятки».
3. Ветровая накладка Приоры на ВАЗ 2110 — установка жабо.
4. Приоровские зеркала заднего вида на ВАЗ 2110 — установка зеркал.
5. Евроручки для ВАЗ 2110 — среди других вариантов, есть установка ручек дверей Приоры.
6. Накладки на пороги от Приоры — установка декоративных порогов Приоры на ВАЗ 2110.
7. Трапеция стеклоочистителей — установка трапеции очистителя от Приоры на ВАЗ 2110.

Подкапотное пространство:

1. Приоровский расширительный бачок на ВАЗ 2110 — установка бачка.
2. ВУТ и ГТЦ Приоры на ВАЗ 2110 — установка вакуумного усилителя тормозов и главного тормозного цилиндра.
3. Приоровский адсорбер на ВАЗ 2110 — установка адсорбера.
4. Передняя подвеска Приоры на ВАЗ 2110 — установка амортизаторов, стоек и пружин подвески.
5. Кондиционер на ВАЗ 2110 — установка кондиционера или некоторых его элементов.
6. Лучший радиатор охлаждения двигателя ВАЗ 2110-12 — какой радиатор охлаждения Приоры подойдет на «Десятку».
7. Замена ремня генератора, если есть ГУР — установка ремня генератора Приоры.
8. Двигатель от Приоры — установка двигателя 21126 на ВАЗ 2110
9. Расширительный бачок — установка бачка охлаждающей жидкости от Приоры.
10. Защита картера — установка защиты ДВС и КПП от Приоры.

Шум, вибрации, уплотнители:

1. Уплотнителей стекол дверей и бархотки Приоры на ВАЗ 2110 — установка бархоток и окантовки боковых стекол Приоры на «Десятку».
2. Приоровские водостоки на ВАЗ 2110 — установка водостоков лобового стекла Приоры.
3. Дополнительные уплотнители дверей ВАЗ 2110 — среди других вариантов, есть установка уплотнителей дверей Приоры.

Электрика:

1. ЭУР на ВАЗ 2110 — установка электроусилителя руля Приоры.
2. Электропривод заслонки отопителя на ВАЗ 2110 — установка шагового электропривода заслонок и блок САУО Приоры.

Разное:

1. Задняя балка Приоры на ВАЗ 2110 — установка балки от Приоры.
2. Стабилизатор поперечной устойчивости подвески — установка стабилизатора Приоры.
3. Доработка крышки бензобака ВАЗ 2110 — установка крышки бензобака Приоры.

xn--2111-43da1a8c.xn--p1ai

Определение работоспособности детали

В некотором смысле водяной насос это довольно коварная деталь. Без разборки узла ГРМ определить ее работоспособность не так-то просто

Но есть некоторые признаки неисправности помпы, призывающие обратить на нее пристальное внимание:

1. На ранней стадии износа появляется шум подшипника. Различить его сумеет не каждый автомеханик, не говоря о простом автолюбителе. Но если удалось уловить этот шум, то есть повод заглянуть под пластиковую крышку газораспределительного механизма.
2. Мокрые следы под крышкой ГРМ и блестящий от влаги ремень свидетельствуют о том, что в отсек понемногу проникает антифриз. Естественно, через помпу.
3. Ремень стоит не по центру шестерни распределительного вала, а смещен к самому краю. Так бывает, когда из-за люфта в подшипнике насоса шестерня перекашивается и ремень сползает в сторону.
4. Охлаждающая жидкость в расширительном бачке Лада Калина понемногу убывает, а под машиной постоянно наблюдаются мокрые пятна прямо под механизмом ГРМ.

Несколько советов по поводу того, как проверить помпу. Если вы наблюдаете один из указанных признаков, то стоит потратить время и снять ремень ГРМ с шестерни распредвала, отпустив натяжной ролик. Теперь можно вручную проверить люфт подшипника и, если таковой обнаружится, немедленно поменять деталь.

Неисправности водяного насоса чреваты последствиями, вплоть до капитального ремонта двигателя. Неработающий узел приводит к перегреву силового агрегата, что влечет за собой выход из строя поршневых колец и заклинивание самих поршней в гильзах. Некоторые владельцы Калин с целью улучшить работу охлаждающей системы практикуют установку дополнительной помпы. Это очень эффективное средство от завоздушивания системы.

Как правило, дополнительная помпа это штатный водяной насос от Газели, снабженный собственным электродвигателем. Устройство врезается в малый круг циркуляции охлаждающей жидкости, а точнее ставится на обратном патрубке печки. Подключение электродвигателя осуществляют через дополнительное реле и кнопку внутри салона, чтобы насос можно было включать при необходимости.

Видео инструкция по замене задних амортизаторных стоек на переднеприводных автомобилях ВАЗ .

https://youtube.com/watch?v=jTinZTvhaws

Как заменить задние стойки на Лада Калина фото, видео, цены

Замену элементов задней подвески, а точнее задних амортизационных стоек следует проводить тогда, когда старые начинают «сопливить», или появилось желание заменить «стоковые» на стойки с наиболее комфортными характеристиками.

А о замене передних стоек и когда необходимо их менять в этом материале.

На видео замена задних стоек на Лада Калина (подробно):
