Как подтянуть ручник на ВАЗ 2114: разбираемся в тонкостях

Главная » ВАЗ 2114 » Тормозная система

Автор Сергей Жигулин На чтение 4 мин. Опубликовано 08.10.2021

Ручник — это один из важнейших элементов в системе обеспечения безопасности во время вождения. Он является не только элементом тормозной системы, который нужен для того, чтобы эффективно предотвратить перекат припаркованного автомобиля, но и для того, чтобы избежать ДТП. Некоторых автомобилистов волнует вопрос о том, как подтянуть ручник на ВАЗ 2114. В статье можно найти развёрнутый ответ на данный вопрос.

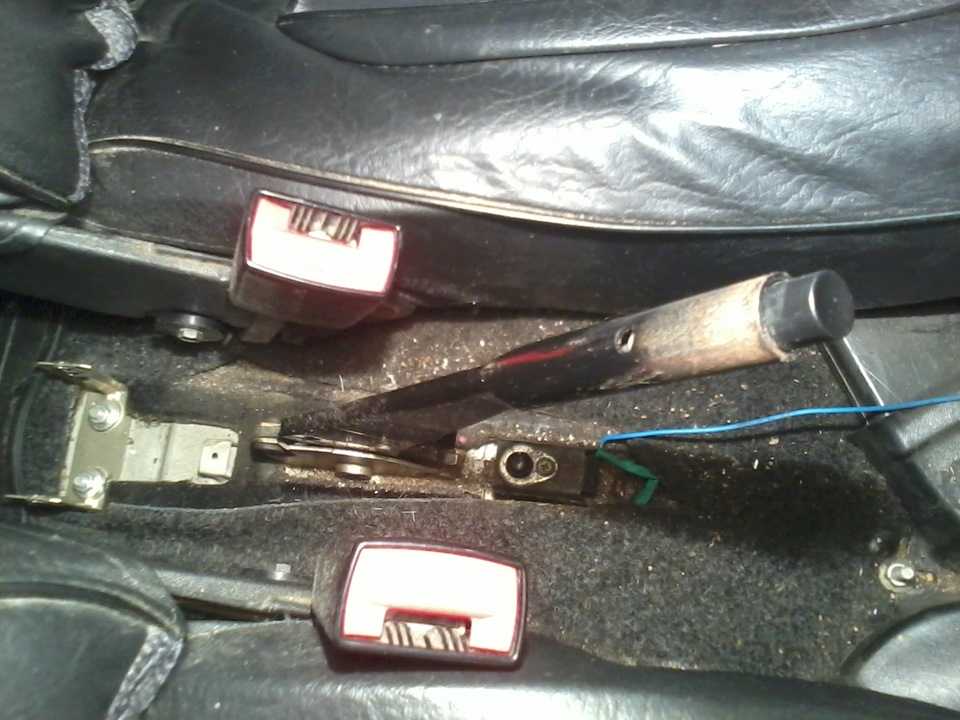

Ручник ваз 2114

Содержание

1. Ручник ВАЗ 2114
2. Регулировка ручного тормоза ВАЗ 2114
3. Как подтянуть ручник на ВАЗ 2114
4. Полезное видео
5. Вывод

Ручник ВАЗ 2114

Необходимо следить за исправностью не только этого элемента, но и всей тормозной системы, чтобы ручник мог полноценно выполнять свои функции. Если этот элемент выйдет из строя, то проблемы возникнут именно с тормозной системой. Некоторые водители недоумевают, почему не держит ручник ваз 2114? Для того, чтобы выяснить причину поломки, следует изучить строение ручного тормоза.

Ручной тормоз этого авто состоит из множества элементов. Самые первые из них, которые можно заметить, — рычаг и кнопка для фиксации. Оставшиеся элементы ручного тормоза скрыты от глаза.

Устройство ручника ваз 2114

К ним относятся:

• защитный чехол;
• контрольная гайка;
• тяга для «ручника»;
• уравнитель;
• гайка для регулировки;
• трос.

Также в автомобиле имеется механизм, отвечающий непосредственно за торможение. В его состав входят тормозные колодки, непосредственно контролирующие процесс торможения. Их следует постоянно менять. За состоянием ещё одного элемента системы тоже необходимо следить самым внимательным образом. Речь идёт о барабане.

Регулировка ручного тормоза ВАЗ 2114

Поломка «ручника» — это не какое-то редкое событие. Подобная неисправность встречается повсеместно. В некоторых случаях после натяжки ручник всё равно остаётся в нерабочем состоянии. В чём же заключаются основные причины возникновения этой неисправности?

Строение стояночного тормоза достаточно сложное.

Чаще всего проблема заключается в:

1. Изношенных тормозах.
2. Разрыве троса или его полной деформации.
3. Износе барабанов.

Трос стояночного тормоза

Самый быстрый способ отремонтировать «ручник» — это обратиться в сервисный центр. Если же обращаться туда нет никакого желания, то можно попробовать альтернативный вариант. Он заключается в том, чтобы подтянуть ручной тормоз самостоятельно.

Как подтянуть ручник на ВАЗ 2114

Во время эксплуатации многие элементы тормозной системы изнашиваются. Больше всего страдают тросы. Они могут подвергаться деформации. Также со временем они растягиваются. Что нужно сделать и как подтянуть ручник ваз 2114?

Для того, чтобы отремонтировать ручник, следует сделать следующее:

1. 1. Автомобиль нужно загнать на эстакаду. В качестве альтернативы подойдёт и обычная смотровая яма. Для ремонта следует использовать домкрат.
   2. После того, как это сделано, необходимо установить рычаг коробки передач на 1-ую передачу.
   3. Когда это будет сделано, нужно отпустить ручник.
   4. Теперь пришёл черёд найти самый важный инструмент. Речь идёт о ключе на 13. Понадобится 2 экземпляра.

Ключи на 13

1. 1. После этого следует отправиться под автомобиль и найти глушитель. Сделать это будет проще, если заранее изучить местонахождение этого агрегата по инструкции.
   2. Следующий этап заключается в том, чтобы как можно аккуратнее снять крепления глушителя. Когда это будет сделано, надо снять и крепления коллектора. Если этого не сделать, то дальнейшие шаги по ремонту будут куда сложнее.

Уравниватель тяг ручника

1. 1. Необходимо найти уравнитель тросов. Когда этот агрегат будет найден, нужно ослабить контргайку с помощью первого ключа. Второй ключ понадобится для удержания гайки. Если этого не сделать, то возможно прокручивание.
   2. Теперь пришёл черёд регулировки хода рычага. Затягивание гайки позволяет уменьшить ход рычага, а ослабление гайки увеличивает ход рычага. Нормальным считается ход от двух до шести щелчков.

Регулировка стояночного тормоза

1. После того, как это сделано, остаётся поднять заднюю часть машины с помощью домкрата. Нужно добиться такого положения авто, чтобы колёса висели. После этого можно начать проверку тормозных колодок. Колёса должны быть закреплены как можно надёжнее, иначе возможно возникновение нештатной ситуации.
2. На последнем этапе надо закрутить гайку обратно. После этого следует проверить ручной тормоз на предмет работоспособности.

Проверка ручного тормоза

Важная информация. Некоторые мастера способны подтянуть «ручник» даже без ослабления крепления глушителя. В качестве инструмента они используют самодельные ключи. Повторять это самостоятельно не рекомендуется, иначе возможны самые неприятные последствия как для механика, так и для автомобиля.

Полезное видео

Дополнительную полезную информацию по данному вопросу вы сможете почерпнуть из видео ниже:

Вывод

Исправная тормозная система — это залог безопасного вождения и отсутствия каких бы то ни было проблем на дороге. От того, насколько эффективно она работает, зависит жизнь не только водителя транспорта, но и всех пассажиров.

Ручной тормоз ВАЗа — это простейший механизм. Его ремонт не может обойтись в большую сумму, поэтому не стоит откладывать ремонт тормозной системы на поздний срок. Для проведения ремонта даже не потребуются сложные инструменты. Починить ВАЗ 2114 можно обычным гаражным инвентарём.

Если заботиться о собственном автомобиле и его тормозной системе должным образом, то он отплатит своему владельцу не только долголетием. В непредвиденной ситуации автомобиль может спасти жизнь, если все его механизмы исправны и нормально функционируют.

Оцените автора

Регулировка ручного тормоза на Лада Гранта ⋆ I Love My Lada

Казалось бы, пустяковое дело — подтянуть ручник. Но не Лада Гранта. Бюджетный до остервенения автомобиль и в этот раз сумел удивить многих владельцев. В силу особенностей конструкции и экономии на мелочах, перед тем, как подтянуть ручних на Гранте, нужно здорово поплясать, при этом без ямы что-то сделать будет сложно. Хочешь-не хочешь, а подтягивать нужно.

Содержание

• 1 Устройство ручного тормоза Лада Гранта
• 2 Как подтянуть ручник на Лада Гранта, когда подтягивать
  • 2.1 Регулируем ручник на Гранте своими руками, видео

Устройство ручного тормоза Лада Гранта

Теоретически, Лада Гранта должна была заменить устаревшую ВАЗ 2107 давным-давно, но по разным причинам ее выпуск откладывался. Автомобиль задумывался как самый дешевый в модельном ряду ВАЗ и эта задумка полностью воплотилась в жизнь. Тормозная система Гранты мало отличается от тормозов классических Жигулей даже по компоновке — все те же дисковые тормоза спереди с плавающей скобой, все те же барабанные тормоза сзади.

Конструкция тормозного механизма Лада Гранта даже не предусматривает простейшей системы автоматической регулировки зазора между колодкой и барабаном

Привод ручника тоже самый простой, а вот в самом тормозном механизме не предусмотрена даже примитивная система автоматической регулировки зазоров между колодкой и барабаном. Усилие от рычага ручника передается напрямую через трос с уравнителем на рычаг 9 в тормозном механизме. Следовательно, после износа фрикционной накладки 8 даже на 2-3 мм приходится подтягивать трос ручника.

Устройство тормозного механизма с приводом ручного тормоза

Опять же теоретически, резьбовой шток с регулирующей гайкой (на фото ниже поз. 6) можно было запросто разместить в салоне, но это потребовало бы применения дополнительных деталей или изменения уже готовых заводских штампов. Поэтому инженеры ВАЗа решили не париться и оставить конструкцию как есть. Для регулировки натяжения троса водитель должен подбираться к регулировочной гайке снизу, что не всегда удобно, особенно в холодную или мокрую погоду. Кроме того, резьбовой шток постоянно находится в пыли и влаге, поэтому ржавеет, и снизу к нему подобраться не так-то просто.

Как подтянуть ручник на Лада Гранта, когда подтягивать

Подтяжка троса ручника необходима в тех случаях, когда рычаг стояночного тормоза не растормаживает колодки в верхнем положении. По науке колодки должны блокировать колеса на 4-6 щелчке и удерживать автомобиль на уклоне 20-25 градусов. В противном случае нам не удастся даже пройти техосмотр.

Конструкция стояночного тормоза

Для подтяжки троса ручника нам нужно открутить и сдвинуть в сторону защитный кожух резонатора глушителя. От крепится на четыре шпильки, вваренные в кузов. Сложность в том, что при откручивании этих четырех гаек головкой на 10 есть опасность, что шпильки сломаются, поскольку резьба часто закисает и ржавеет.

Оборванные шпильки крепления теплозащитного кожуха

В этом случае регулировка ручника может вылиться в просверливание днища и вваривание новых болтов на 6 мм длиной до 25 мм. В крайнем случае, их можно просто вставить в отверстие днища, проставив мощную шайбу и подложив под головку болта гровер. Словом, морально мы уже подготовились, осталось рассмотреть сам процесс.

И еще, очень важно заблаговременно обработать эти самые шпильки кожуха проникающей смазкой, к примеру, WD-40. Правда, это тоже связано с путешествием под машину.

Регулируем ручник на Гранте своими руками, видео

Если мы готовы к трудностям, то для регулировки нам понадобится стандартный набор инструментов, косистентная смазка для обработки резьбы и смазки компенсатора, а также смотровая яма или эстакада. Если все готово — поехали.

1. Отпускаем до конца ручной тормоз, спускаемся под машину.
2. Находим необходимые нам шпильки с гайками и пытаемся их открутить головкой на 10.

3. Снимаем с кронштейна резиновый подвес глушителя и сдвигаем максимально вперед теплозащитный кожух.

4. Мы получили доступ к гайке на 13 мм регулировки натяжения троса ручника.

5. Рожковым ключом удерживаем контргайку,а другим ключом затягиваем ее на несколько оборотов, контролируя натяжение троса.

6. Натягиваем тросы до легкого натяжения, после чего проверяем силу затяжки. Вывешенное заднее колесо должно вращаться свободно при опущенном рычаге ручника.

После этого проверяем стояночный тормоз в соответствии с нормативными данными. Ниже мы прикрутили видео процесса экстремальной регулировки ручника на Гранте. Удачной всем работы и крепких тормозов!

Ручной тормоз, ручная регулировка тормозов своими руками.

Регулировка стояночного тормоза. Как настроить и отрегулировать стояночный тормоз.

Стояночный тормоз в народе называется ручником, и служит он для удержания автомобиля на одном месте длительное время. Применяйте его во время стоянки, остановки на дороге с уклоном и для выполнения крутых поворотов на спортивных автомобилях с задним приводом. Стояночная тормозная система также является аварийной или запасной системой, поскольку полностью копирует гидравлическую операционную систему. Использование стояночного тормоза в экстренной ситуации (например, при отказе тормоза) во время движения позволяет довести автомобиль до полной остановки.

Стояночный тормоз как проверить его работоспособность

В тормозной стояночной системе в основном используется механический тормозной привод, обеспечивающий передачу тормозного усилия на тормозной механизм от человека. Человек взаимодействует с ножной педалью, тягой или ручным рычагом. Наиболее распространенным механизмом является ручной рычаг, который обычно находится рядом с сиденьем справа от водителя. Ручной рычаг снабжен храповым механизмом, фиксирующим стояночный тормоз в рабочем положении. На этом рычаге находится выключатель контрольной лампы ручного тормоза. Сама лампа крепится на приборной панели и включается при срабатывании стояночного тормоза.

На транспорте с дисковыми тормозами применяются следующие конструкции механизма стояночного тормоза — барабанная, кулачковая и винтовая.

Проверять работоспособность стояночного тормоза необходимо регулярно (желательно после каждых тридцати тысяч километров пробега), так как ручник может быть в рабочем состоянии, но очень слабо удерживать автомобиль, что может привести к скатыванию автомобиля от склона и создание аварийной ситуации. Особенно это касается автомобилей, которые эксплуатируются длительное время.

Для проверки управляемости необходимо поставить автомобиль на небольшую горку с уклоном примерно 25 процентов. После этого необходимо будет остановиться, вытянуть ручной тормоз до упора, включить нейтральную передачу, отпустить, при этом педаль тормоза.

Если автомобиль продолжает движение и не скатывается вниз, то нет необходимости регулировать стояночный тормоз.

Если поблизости нет подобного склона, проверить состояние стояночного тормоза можно другим способом. Для этого необходимо поставить транспорт на ровную поверхность, после чего необходимо вытянуть ручник и поставить в нейтральное положение ручку переключения передач. Теперь выйдите из машины и попробуйте толкнуть транспортное средство самостоятельно. Если с места съезжает, то стояночный тормоз работает слабо.

Кроме того, существует еще один метод проверки стояночного тормоза. Для этого необходимо до отказа подтянуть его, включить первую передачу и медленно отпустить сцепление. Если устройство работает нормально, двигатель автомобиля должен заклинить. В противном случае автомобиль начнет двигаться очень медленно, что говорит о необходимости регулировки ручника или замены троса.

Выбор рабочего места для наладки

Процесс регулировки необходимо проводить на каком-либо возвышении — эстакаде, подъемнике или смотровой яме. В крайнем случае можно применить домкрат, а под кузов автомобиля установить козлы. Обратите внимание на инструкцию по эксплуатации автомобиля, так как у некоторых стояночных тормозов регулировка должна производиться в салоне.

Помощники по инструментам

Для регулировки стояночного тормоза потребуются такие инструменты и материалы:

1. Роговые ключи на тринадцать.
2. Трещотка.
3. Среднее расширение.
4. Крайне желательно приобрести смазку WD-40.

Регулировка манипулятора, пошаговая инструкция

Регулировка ручного тормоза необходима в следующих случаях:

1. Если ход тормозного рычага значительно увеличился.
2. Если вы сделали реверсивную остановку регулировочного устройства.
3. Если вы заменили тормозной суппорт в стояночном тормозе.
4. При регулировке положения тормозных колодок.
5. Если вы заменили тормозные диски.
6. Если вы заменили тормозные колодки.
7. Если ручной тормоз неисправен.

Для решения проблем со стояночным тормозом можно прибегнуть к помощи специалистов или отрегулировать ручник самостоятельно, так как сделать это самостоятельно достаточно легко и справится с этим любой водитель, имеющий хотя бы базовый представление об устройстве автомобиля.

Если стояночный тормоз настроен правильно, количество щелчков при затягивании рычага должно быть пять или шесть. Если количество щелчков больше или меньше, значит, необходимо отрегулировать стояночный тормоз.

Регулировка ручного тормоза не зависит от его конструкции и производится по принципу регулировки зазоров между тормозными барабанами (дисками) и тормозными колодками (накладками). Этот зазор необходимо регулировать, изменяя натяжение троса стояночного тормоза, который находится в нижней части рукоятки тормоза под панелью салона.

Натяжение ручника необходимо по следующей технологии:

1. Поднимаем автомобиль и устанавливаем на опору для доступа к днищу автомобиля.
2. Поднимите рычаг стояночного тормоза с одного до трех щелчков.
3. Находим и ослабляем выравниватель балансира через отверстие тормозного барабана.
4. Следите за регулировочной гайкой и за натяжением тормозного троса.
5. Если натяжение троса не произошло, необходимо как можно быстрее заменить трос стояночного тормоза.
6. Если натяжение прошло нормально, необходимо проверить работоспособность ручного тормоза, для чего необходимо потянуть ручку на себя. После этого пробуем крутить заднее колесо. Он должен вращаться с трудом. Теперь затяните контргайку, отпустите рычаг стояночного тормоза и снова поверните заднее колесо. При этом он должен свободно вращаться.
7. На последнем этапе необходимо опустить автомобиль на землю и проверить работу ручного тормоза при оптимальных условиях движения.

Трос ручного тормоза, замена троса, пошаговая инструкция

Для замены троса стояночного тормоза потребуются следующие инструменты и материалы:

1. Джек.
2. Ключ Бало.
3. Отвертка.
4. Пассатия.
5. Ключ Caid.

Порядок работы:

1. Сначала нужно загнать транспорт на смотровую яму, эстакаду или подъемник.
2. Затем нужно очистить поверхность гайки и уравнителя.
3. Далее ослабляем контргайку и откручиваем ее.
4. Так же делаем с регулировочной гайкой.
5. Опустить заднюю часть автомобиля — ослабить колесные биты, поднять автомобиль домкратом и поставить опоры. Опустите автомобиль и снимите два колеса.
6. Снимаем тормозные барабаны — проворачиваем шпильку колеса и при помощи молотка сбиваем их с колодки.
7. Снимите заднюю колодку, к которой крепится наконечник стояночного тормоза. После этого снимаем сам наконечник.
8. Откручиваем болт, которым оболочка троса крепится к задней подвеске.
9. Стягиваю уплотнительные втулки с оболочки троса, после чего вытаскиваю из отверстий и его сам.
10. Снимаем кожух с держателей кузова и снимаем наконечники тросов с уравнительной панели.
11. Установите новый трос ручного тормоза.
12. Сборку деталей производим в обратном порядке.

Советы профессионалов

В итоге хотелось бы отметить, что большинство автомобилистов ошибочно полагают, что чем реже трогать стояночный тормоз, тем дольше он проработает. Однако на самом деле это не так. Чтобы обеспечить долговечность стояночного тормоза, необходимо чаще им пользоваться. Если им редко пользоваться, то он гораздо быстрее выйдет из строя в результате скопления пыли, отсутствия смазки, перетянутого на оболочку троса и других подобных факторов, которые существенно затруднят перемещение стояночного тормоза, что будет увеличить предстоящую нагрузку при его использовании. Однако не следует переусердствовать. Если постоянно тормозить транспортное средство с помощью ручного тормоза, то к добру это не приведет, так как основное его назначение все-таки удержание транспортного средства на месте.
