Замена и регулировка заслонки печки на Ладе Калина

Опубликовано: Рубрика: Воздушная системаАвтор: Администрация сайта

Наверно, каждый автолюбитель со временем сталкивается с плохой работой отопителя. Владельцы Лады Калины тоже, к сожалению, не исключение. Порой очень сложно понять истинную причину плохого обогрева салона, когда нормально работавший отопитель вдруг начинает не справляться со своей задачей.

Проблему слабого обогрева может решить замена и регулировка заслонки печки на Ладе Калина.

Отопитель автомобиля Лада Калина

Содержание

  1. За что отвечает заслонка?
  2. Как можно проверить работу заслонки отопителя?
  3. Как добраться до заслонки?
  4. Как произвести регулировку заслонки отопителя на Ладе Калине?

За что отвечает заслонка?

Во время работы мотора в системе охлаждения подогретая жидкость движется сквозь радиатор печки, при этом она нагревает идущий через него воздух. Объём проходящего воздуха сквозь радиатор и вне его контролируется главной заслонкой печки. В зависимости от того как расположена рукоять регулятора температуры на приборной панели и будет зависеть количество поступающего воздуха.

Распределять движение воздуха по салону можно при помощи поворота рукояти регулирующей положение заслонки. Но бывают такие случаи, когда заслонку клинит и нельзя должным образом отрегулировать поступление тепла в салон Калины.

Если дело только в задвижке, то исправить ситуацию можно достаточно просто, подтянув её тросик. Если после этих действий ситуация в лучшую сторону не изменилась, то нужно провести визуальную диагностику состояния механизма и выполнить ещё ряд несложных действий.

Как можно проверить работу заслонки отопителя?

  1. Установите на Калине ручку регулятора температуры в крайнее положение синего сектора, а скорость вентилятора на максимальное значение.
  2. Поверните на блоке рукоять управления заслонками и параллельно следите за изменением направления воздушного потока.

Если воздушные потоки останутся неизменными, то это указывает на поломку механического блока управления печкой. Скорее всего, слетела тяга, она перестала накручиваться на ролик из-за его неисправности. Или вторым вариантом может быть то, что заслонку заклинило. Если в вашей машине есть климат-контроль, то проверьте микромоторедуктор заслонки и проверьте состояние блока управления вентиляции, печки и кондиционера.

Как добраться до заслонки?

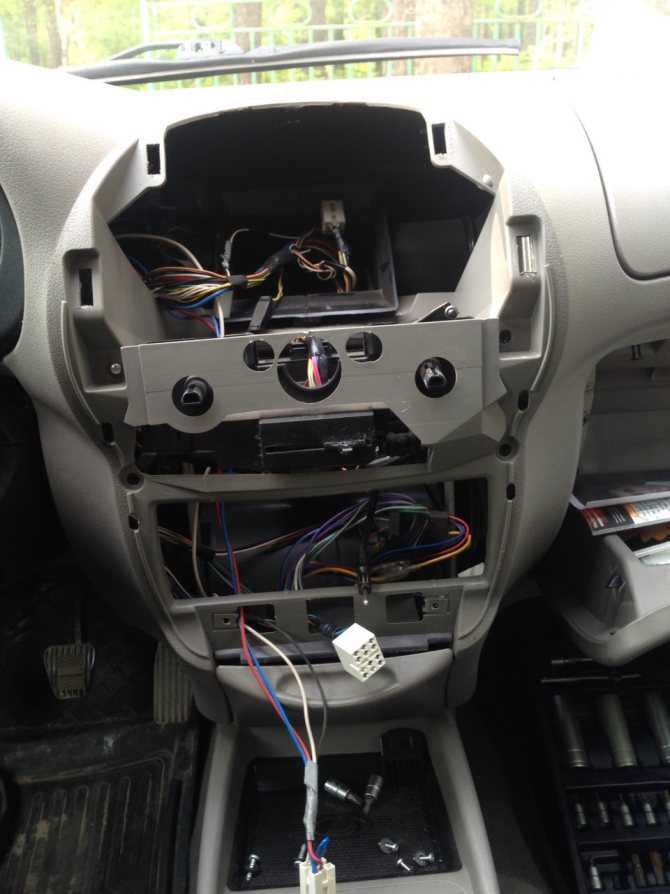

Чтобы увидеть, где находится центральная заслонка отопителя, вам нужно будет частично разобрать приборную панель, а конкретно — открутить бороду. Это то место на приборной панели, где располагаются переключатели отопителя.

Ход работы:

  1. Снимите пепельницу.
  2. Выдавите 2 заглушки, располагающиеся рядом с кнопкой «аварийки».
  3. Снимите все ручки регулятора.
  4. Открутите 2 самореза центральной консоли и аккуратно вытащите её, при этом поддевая в местах фиксаторов.
  5. Отсоедините все провода.
  6. Теперь вы можете беспрепятственно добраться до заслонки.
  7. Произведите замену заслонки или составных частей её привода.

Очень часто причиной неисправности может быть обломавшееся крепление привода заслонки. Если ситуация не критичная, то можно просто приклеить отвалившуюся деталь при помощи суперклея.

Бывают случаи, когда крепление привода задвижки отламывается из-за неразработанного тросика, который очень туго опускается. В таком случае его необходимо разработать вручную, после чего этой проблемы возникать не должно.

Как произвести регулировку заслонки отопителя на Ладе Калине?

  1. Первым делом нужно отрегулировать кран отопителя.
  • Снимите скобу, которая держит оболочку троса на корпусе краника.
  • Снимите трос с рычажка крана.
  • Откройте кран по максимуму.
  • Отцепите трос от блока рычажков.
  • Уберите старый трос.
  • Кран можно в будущем, вообще, не закрывать.

Если вам не нравится способ, описанный выше, то можно воспользоваться ещё одним:

  • Отрегулируйте длину оболочки и троса так, чтобы в крайнем правом положении рычажка на блоке кран открылся полностью.
  • Зафиксируйте трос, расположенный в таком состоянии, при помощи защёлки.
  1. Затем приступаем непосредственно к регулировке заслонки отопителя.

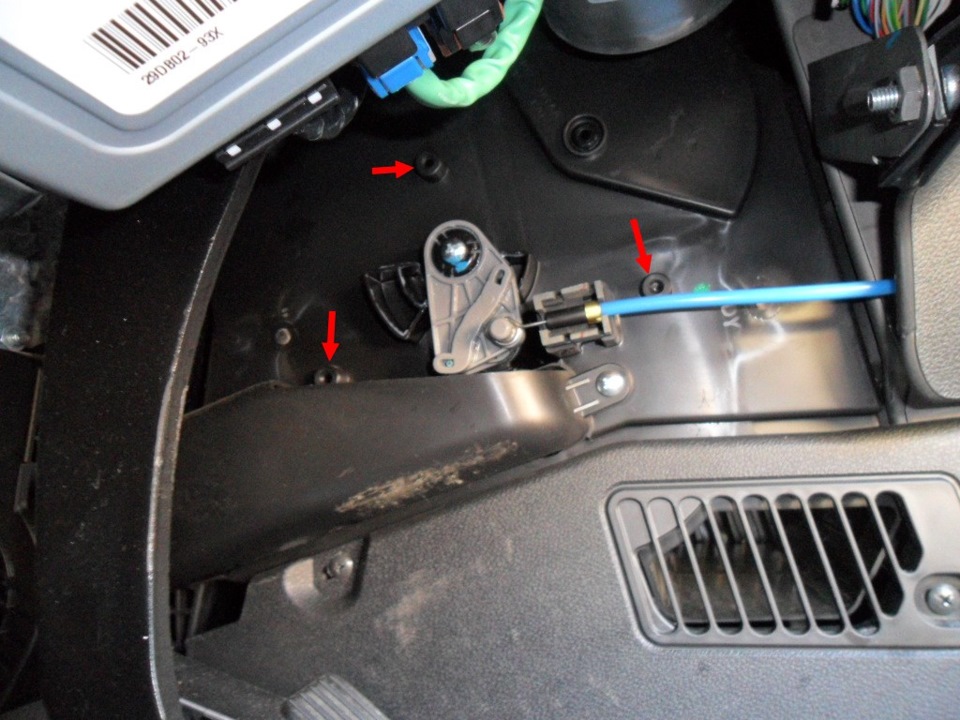

  • Снимите скобу, которая держит оболочку троса на корпусе отопителя и нащупайте оцинкованный рычажок жёлтого цвета, находящийся слева.
  • Оттяните рычажок на себя — это будет по максимуму открытое состояние.
  • Отрегулируйте длину троса так, чтобы в правом положении длинного рычажка на блоке рычагов задвижка была открыта по максимуму.
  • Зафиксируйте.
  • Не забывайте о том, что при помощи одного рычага одновременно управляются обе заслонки: и крана, и большая.

Однозначно отопитель в Ладе Калине обогревает намного лучше, чем в предшествующих моделях линейки автопрома ВАЗ.

Но неправильная работа заслонок отопителя, к сожалению, является очень частой «болезнью» Лады Калина. Поэтому после покупки постарайтесь заранее подготовиться к отопительному сезону, тем более что сделать это самостоятельно можно достаточно быстро и просто.

Система отопления Лада Калина: неисправности, описание, ремонт

Не всегда с первого раза можно определить причину неисправности отопления в автомобиле, поэтому рассмотрим самые распространенные проблемы и методы их устранения.

Принцип работы системы отопления в Ладе Калина

Перед тем как самостоятельно искать проблему в отопительной системе автомобиля, следует изучить принцип ее работы.

Блок управления отопительной системы анализирует данные, получаемые от потолочного температурного датчика. После этого он сравнивает полученные параметры с теми, что выставлены водителем на панели печки. При отклонении разницы показаний приблизительно в 2 градуса блок управления отопителем посылает команду на микроредуктор. Последний, в свою очередь, открывает и закрывает заслонки печки, через которые поступает в салон нагретый поток воздуха.

По этой причине, если в Ладе Калина из отопителя дует горячий или холодный поток воздуха, не важно, как установлена ручка на панели печки – стоит проверить салонный датчик температуры.

Читайте также: Расход топлива на Лада Калина

Кроме того, довольно часто проблемы с печкой могут появляться из-за системы охлаждения двигателя автомобиля. Советуем проверить уровень тосола в расширительном бачке. Если он недостаточен, необходимо добавить охлаждающую жидкость до отметки нормального уровня.

Стоит отметить, многие водители в зимнее время специально оставляют тосол на минимальной отметке, благодаря чему в холодное время отопительная система быстрее начинает дуть теплым воздухом.

Метод проверки печки на Ладе Калина

Вся процедура проводится на запущенном двигателе.

Проверяем вентилятор отопления и вентиляционной системы:

  1. Переводим в крайнее положение (синяя зона) ручку регулятора температуры блока управления.
  2. Плавно переключаем скорости вращения вентилятора с первой по четвертую скорости.
  3. Следим за интенсивностью поступающего воздуха, выходящего и воздуховода. С каждой скоростью его поток должен усиливаться.

Если печка Калины так и не работает, проверяем работоспособность предохранителя, на схеме обозначенного F5. Вместе с ним проверяем цепь питания. Если на какой-либо скорости вентилятор не работает или его интенсивность меняется не линейно, стоит проверить выключатель и дополнительный резистор. При недостаточном потоке воздуха следует заменить салонный воздушный фильтр.

После всего описанного переходим к проверке заслонок отопителя. Для этого:

  1. Регулятор температуры переводим в крайнее положение (синяя зона), скорость вентилятора устанавливаем максимальной.
  2. Вращаем ручку управления заслонками на блоке, одновременно контролируем изменения направления, выходящего из них воздуха.

Читайте также: Размеры Лада Калина хэтчбек

Если поток воздуха не меняет свое направление, это говорит о неисправностях в механической части блока управления отопителем. К примеру, слетела тяга или из-за поломки ролика не накручивается на него либо банально заклинило заслонку. При установленном климат-контроле стоит проверить работоспособность микромоторедуктора заслонки вентиляционного блока, кондиционера и отопителя. Для этого:

  • двигатель прогреваем до рабочей температуры;
  • регулятор температуры переводим в крайнюю красную зону;
  • контролируем наличие теплого или горячего потока воздуха из воздуховодов.

В случае если температура воздушного потока осталась неизменной, следует проверить работоспособность механической части управления отопителем. При использовании климат-контроля проводим вышеописанные операции. Также проверяем исправность охлаждающей системы двигателя.

Читайте также: Размеры Лада Калина универсал

В заключение отметим, если вы не уверены в своих силах и возможностях – лучше отправьте автомобиль на диагностику к обученным специалистам, ведь любая ошибка, допущенная вами, приводит к замене целого агрегата или системы, что неслабо ударит по семейному бюджету!

Ремонт заслонки камина

​Каминная клиника

Аварийная ситуация с заслонкой камина

Иногда самые серьезные чрезвычайные ситуации случаются, когда мы забываем открыть заслонку до того, как возник пожар. Вы довольно быстро узнаете, закрыта ли заслонка, когда в дом ворвется дым. Мы рекомендуем следующее:

  • Узнайте, какой тип демпфера у вас есть
  • Практикуйтесь в управлении органами управления, чтобы в случае чрезвычайной ситуации это можно было сделать быстро
  • Держите кочергу или металлический стержень рядом с камином. Потренируйтесь открывать заслонку с помощью стержня, нажимая на саму пластину заслонки. Таким образом, если вы забудете открыть заслонку; ручка и пластина будут очень горячими. Нажав на саму пластину, она откроет заслонку, и рычаг управления должен сработать сам по себе.

Если у вас есть другие вопросы о демпферах или вы хотите, чтобы мы выехали и оценили вашу ситуацию с демпферами, позвоните или напишите по электронной почте

Демпфер Lyemance

Демпфер Lyemance — это демпфер с верхним креплением, работающий по теории гравитации с люком. Он также управляется кабелем и ручкой, но при открытии вместо того, чтобы подниматься, он открывается вниз. Эти амортизаторы не подходят для районов с сильным снегопадом. Поверхность плоская и собирает снег или дождь, а при низких температурах замерзает. Инженеры Lyemance разработали внутренний удар, который поможет взломать замерзшую дверь.

Ремонт:

Если вы замените ручку, а заслонка не откроется, скорее всего, как и в случае с Loc-Top, она либо покрыта креозотом, либо неисправна. Чтобы увидеть, не замерзла ли она, потяните за ручку, когда вы собирались высвободить ее из кронштейна, а затем сильно дерните ее. Это активирует ударный поршень в верхней части демпфера. Это поможет, если это небольшое зависание или аналогичная проблема.

Если это не сработает, подойдите к самой заслонке и посмотрите, сможете ли вы надавить на саму пластину или открыть ее с помощью плоской отвертки. Иногда чрезмерное количество креозота скапливается на канале, в котором пластина герметизирует его, или креозот скапливается на поворотных петлях. В любом случае вы сможете открыть его, нажав на сторону, ближайшую к заднему выступу.

Демпфер Loc-Top

Демпфер Loc-Top представляет собой обычную конструкцию для демпферов с верхним креплением. Он управляется с помощью троса и рукоятки, но сам демпфер имеет пружинный узел, позволяющий ему подниматься. Такие амортизаторы лучше подходят для районов со снегопадом.



Общие проблемы:

Узел пружины амортизатора со временем изнашивается и теряет упругость. Это также может привести к чрезмерному накоплению креозота в пружинном соединении. В обоих случаях заслонка выйдет из строя и не откроется. Вы можете определить, не открывается ли он, полностью освободив ручку от кронштейна. Трос должен иметь натяжение. Если он полностью ослаблен, скорее всего, вышла из строя верхняя пружина.



Ремонт:

Осмотрите узел пружины и проверьте, нет ли на ней отложений креозота. Если есть, очистите его и повторите попытку сборки. Если в нем нет креозота, нажмите на верхнюю часть демпфера и посмотрите, правильно ли работают пружины. если их нет, то пришло время купить новое верхнее крепление.



*Обратите внимание, что для всех клапанов с верхним креплением также может быть возможно, что пожар в дымоходе повредил клапан с верхним креплением.

Верхний демпфер в сборе

Верхний демпфер обычно не работает должным образом в качестве замены демпфера. Заслонка верхнего монтажа размещается на верхней части облицовки дымохода и имеет трос управления, спускающийся по внутренней стороне дымохода. Затем ручка крепится к кронштейну в камине.

Поворотный регулятор

Общие проблемы:

Ручка, которая обычно находится на лицевой стороне камина, просто повернется, и заслонка не откроется.

Рукоятка при повороте либо заедает, либо вообще не поворачивается

Ремонт:

Если рукоятка просто вращается свободно, возможно, установочный винт нуждается в затяжке или сорвался. Установочный винт прикрепляет ручку к рабочему стержню. Если он не затянут, он не позволит рабочему штоку вращаться, поэтому шестерня откроет раму демпфера.

Если он заедает или вообще не крутится, это может быть связано с несколькими причинами. Если он прилипает, возможно, ржавчина образовалась где-то в узле шестерни. Так что немного WD-40, распыленного на редуктор, должно помочь. Если он вообще не вращается, он может быть полностью проржавел ИЛИ червяк может быть погнут из-за теплового повреждения. Осмотрите стержень и червяк, чтобы увидеть, присутствует ли ржавчина и не погнут ли червяк вообще.

Литая рама и пластина
Первый тип демпфера — это то, что они называют встроенным демпфером и рамой. Это наиболее распространенный тип заслонки, который состоит из чугунной рамы, встроенной в камин во время строительства. Затем демпферная пластина находится внутри рамы и приводится в действие червячной передачей или так называемым узлом кочерги.

 Управление покером

 Общие проблемы:

Наиболее распространенная проблема в покерном стиле – это когда демпферная пластина перескакивает с дорожки или переворачивается.

  Ремонт:

 Сама пластина демпфера находится в небольшой канавке в нижней части рамы.

 Для правильной работы кочерги необходимо слегка надавить

  вперед на ручку кочерги. Это отсоединит зубья кочерги от

ее улова. Иногда, если человек сильно тянет или толкает, он создает рычаг, вытягивая пластину из паза или поднимая ее, заставляя ее переворачиваться

больше.

 Для ремонта достаточно просто достать фонарик и исправить положение демпфера. Нижний край должен находиться в канавке рамы демпфера, как показано на верхнем рисунке.

Первое, что нужно узнать о демпферах, это то, что существует множество различных типов демпферов. Таким образом, чтобы попытаться решить проблему, вам нужно знать, какой тип заслонки у вас есть и как управлять ее работой. Мы постоянно реагируем на запросы клиентов, у которых возникают проблемы с демпфером, так что не расстраивайтесь, если ваш демпфер вызывает у вас проблемы.

 Клиника Дымохода

 © 2013 Все права защищены  | Политика конфиденциальности

Как заменить узел заслонки дровяной печи | На главную Руководства

Автор: Уильям Мачин

Заслонки на дровяных печах позволяют регулировать количество восходящего потока и контролировать тепло от печи. Узел заслонки состоит из круглой металлической или керамической пластины, которая вставляется в нижнюю часть трубы дымохода, и регулировочной рукоятки из пружинной стали снаружи. Со временем плита может испортиться от чрезмерного нагрева. Если регулировка заслонки не меняет количество тепла от печи, пришло время заменить заслонку. Приобретите узел заслонки в зависимости от модели печи или размера трубы дымохода. В большинстве случаев замена занимает относительно короткое время.

  1. Дайте печи и дымоходу остыть. С помощью отвертки снимите винты, которые крепят верхний и нижний конец секции дымоходной трубы, где установлена ​​заслонка. Для болтов с шестигранной головкой используйте соответствующий гаечный ключ. Сохраните винты или болты.

  2. Поднимите секцию демпфера и отделите нижний конец от нижней секции. В качестве альтернативы, если секция присоединяется к фланцу в верхней части печи, разъедините это соединение. Переместите секцию трубы в одну сторону и потяните ее вниз, чтобы отсоединить от секции выше.

  3. Наденьте рабочие перчатки или латексные перчатки. Загляните внутрь секции демпфера и выкрутите винты или болты, которыми шток ручки крепится к втулкам в верхней части демпфера. Потяните наружу ручку из пружинной стали, чтобы отсоединить и снять шток. Снимите демпфер с трубы.

  4. Ослабьте винты или болты на втулках нового демпфера и снимите ручку. Вставьте новую заслонку в трубу дымохода.

  5. Вставьте квадратный или конический конец стержня ручки в отверстие на той стороне трубы, где была удалена старая ручка. Проденьте стержень через втулки на демпфере и вставьте его конец в отверстие на противоположной стороне трубы. Затяните винты или болты на втулках.

  6. Снова прикрепите верхний и нижний концы трубы дымохода заслонки. Поверните трубу, чтобы совместить отверстия для винтов или болтов на каждом креплении, и закрепите крепления сохраненными винтами или болтами.

Каталожные номера

  • Stove Spares.co.uk: Универсальный дымоход
  • Домашний склад: Mountaineer Wood Stove: Установка заслонки0013

Наконечники

  • В некоторых случаях может потребоваться отсоединить колено дымохода в том месте, где оно подходит к концу сквозной трубы, и повернуть колено в одну сторону, чтобы снять секцию демпфера.
