Содержание

Какой предохранитель отвечает за прикуриватель ваз 2110

Схема расположения предохранителей ВАЗ 2110 и 2112

Каждый современный автомобиль оснащен прикуривателем. Большинство водителей использует его не по прямому назначению, а как 12-вольтовую розетку для подключения электронных приборов. Среди самых распространенных:

  • насос для шин;
  • вентилятор;
  • дополнительная зарядка для мобильных телефонов или ноутбуков;
  • подключение переносной лампочки;
  • GPS-навигатор;
  • видеорегистратор.

Со временем прикуриватель может перегорать. Одна из самых распространенных поломок – выгорание защитного элемента. Для грамотного ремонта прикуривателя нужно знать, где находится монтажный блок ВАЗ 2110 и какой предохранитель за что отвечает. Далее – основная информация по этому поводу.

Где находится блок предохранителей


Отдельный участок цепи защищен специальным элементом. Сила тока рассчитана под определенные значения.

Из-за короткого замыкания на прикуривателе этот параметр может выходить за пределы допустимого. Чтобы предотвратить оплавление проводов или пожар, перегорает тонкая металлическая перемычка в предохранителе. Поэтому требуется замена исправным элементом.

Свидетельством того, что перегорел именно предохранитель на ВАЗ, станет выход из строя не только прикуривателя, но и дополнительных приборов. Этот элемент входит в цепь, идущую к печке, магнитоле и лампе бардачка. Если из строя вышли все эти устройства, следует добраться до монтажного блока и провести замену.

Расположение предохранителей на схеме для ВАЗ 2110, 2112

Монтажный блок установлен в передней панели, слева от руля. Добраться просто – следует нажать соответствующую кнопку (см. фото). На обратной крышке расположена схема расположения предохранителей. Каждый из них защищает отдельный прибор или участок цепи.

Есть дополнительный блок с основными реле.

Его расположение – на одной линии с инжектором, за правой декоративной панелью, вблизи ног пассажира. Чтобы добраться до него, следует открутить три самореза крепления. Здесь расположено шесть предохранителей (см. фото), каждый из которых выполняет собственную функцию.

  1. Работа программного контролера системы зажигания.
  2. Регулятор расходомера воздуха, привода спидометра.
  3. Топливные форсунки.
  4. Вентилятор охлаждения радиатора.
  5. Бензонасос.
  6. Система зажигания.

Схема подключения прикуривателя в ВАЗ 2110

Устройство на ВАЗ состоит из двух деталей: разъем для подключения и металлическая часть. Внутри последней в прикуривателе – тонкая спираль. После нажатия на кнопку цепь замыкается и начинает пропускать ток, а затем спираль разогревается. По достижению максимальной температуры срабатывает реле, которое дает команду отщелкнуть прикуриватель в исходное положение.

При эксплуатации устройства необходимо соблюдать правила:

  • не подключать несколько мощных приборов одновременно (через разветвитель), иначе может сгорать предохранитель;
  • не устанавливать защитный элемент, рассчитанный на большую силу тока, чем рекомендованный производителем;
  • не допускать разбалтывания гнезда или плохого контакта с патроном – это может привести к короткому замыканию.

На прикуриватель ВАЗ 2110, 2112 идет три провода.

  1. Основной плюс (красный). Приходит к аккумуляторной батарее через предохранитель. Элемент, какой отвечает за нагрев внутренней спирали.
  2. Постоянный плюс (желтый). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
  3. Постоянный минус (черный). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

Также выходят несколько кабелей. Среди них:

  • провод к регулятору освещения панели приборов;
  • провод к лампе вещевого ящика.

Перегорел плавкий предохранитель

Иногда не требуется замена прибора. Достаточно поменять плавкий предохранитель, расположенный внутри самого устройства. Процедура осуществляется так.

  1. Открываем капот, снимаем минусовую клемму с аккумулятора. Можно также вынуть предохранитель из монтажного блока, отвечающий за прикуриватель Ваз 2110.
  2. Выкручиваем четыре крепления покрытия тоннеля, снимаем обе части облицовки.
  3. Отсоединяем трехконтактный штекер, идущий к прикуривателю.
  4. Демонтируем накладку под рычагом ручного тормоза.
  5. Снимаем чехол рычага КПП.
  6. Сдвигаем сиденья назад, а затем выкручиваем три крепления верхней части тоннеля и снимаем его.
  7. Вытягиваем патрон.
  8. Плоской отверткой поддеваем защелку прикуривателя так, чтобы она вышла из посадочного места.
  9. Демонтируем гнездо из облицовки для последующего ремонта.

Внутри прикуривателя миниатюрная слюдяная пластина. Это полупроводник, который иногда ломается и плавится. Его необходимо извлечь. После этого стоит собрать узел, а затем проверить функциональность устройства.

Замена предохранителя


Одна из наиболее частых причин поломки – выход из строя защитного элемента. Подсказкой, что предохранитель на прикуриватель перегорел, станет неработающая печка ВАЗ 2110 или неисправная лампа подсветки перчаточного отделения. Чтобы провести ремонт, необходимо заменить перегоревший предохранитель в монтажном блоке.

Чтобы добраться до коробки, следует нажать кнопку в передней панели слева от руля. Проверке подлежит предохранитель за номером F18, рассчитанный на силу тока 25 ампер. Для замены удобно использовать пинцет.

Следует устанавливать предохранитель с рекомендованным номиналом. Иначе велик риск оплавления изоляции, короткого замыкания, пожара. После ремонта нельзя подключать мощные приборы в гнездо прикуривателя. Максимальная мощность составляет 300 Ватт. Рассчитана по формуле P=I*A, где I – напряжение сети (12 вольт), а A – ампераж (25 ампер).

Осмотр проводки прикуривателя


Если после замены защитный элемент снова перегорел, то следует искать причину в другом месте. Она кроется не в предохранителе прикуривателя ВАЗ, а в неисправной проводке.

При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть или в самой цепи возникнет обрыв, срабатывает предохранитель прикуривателя. Желательно осмотреть кабели на предмет заломов или потертостей. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван.

Для ремонта прикуривателя на ВАЗ потребуется паяльник с канифолью и оловом, исправные кабели и изоляционная лента.

Видео с причинами выхода из строя предохранителя

Есть дополнительные неисправности, из-за которых устройство может поломаться. К ним относятся.

  1. Плохие контакты. Со временем или от интенсивного использования соединение внутри прикуривателя может нарушаться. Неправильное подключение девайсов приводит к разбалтыванию гнезда и плохому контакту. Это лечится подгибанием металлических усиков на патроне или перепайкой.
  2. С возрастом на прикуривателе появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии на прикуривателе. Еще одной неисправностью прикуривателя на ВАЗ становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.

Из-за этих факторов защитный элемент тоже способен перегореть. Видео, расположенное ниже, поможет разобраться, где находится предохранитель, как провести ремонт прикуривателя ВАЗ 2110.

Схема предохранителей на ВАЗ 2110

Всего на автомобилях ВАЗ 2110 — 3 блока с предохранителями и реле. Их расположение в кузове обозначено на схеме.

Такое расположение схоже с моделями — ВАЗ 21102, ВАЗ 21103 и ВАЗ 2112.


Расположение всех блоков с предохранителями в кузове машины

Основной блок был вынесен в наиболее удобное место к водителю — с левой стороны от руля. Он легко открывается через кнопку под регулятором фар.

Другие два блока — расположены в центральной консоли приборной панели. Один из предохранителей находится отдельно от всех остальных (в нише за основным, монтажным блоком).

Рассмотрим каждый блок в отдельности и изучим его.

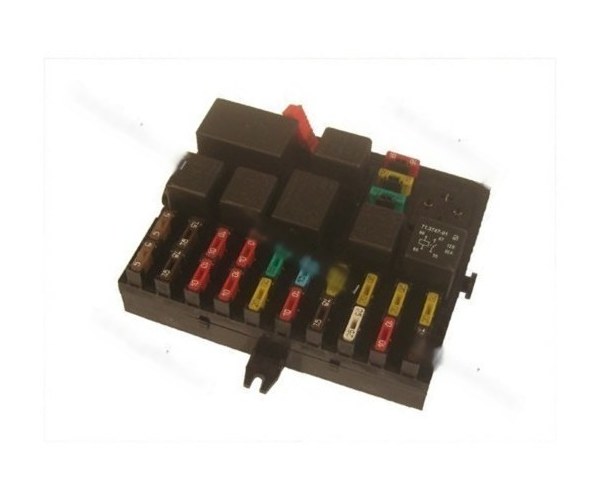

1. Основной монтажный блок с предохранителями и реле


Схема основного монтажного блока предохранителей и реле


Обозначения предохранителей и реле монтажного блока


Открытая крышка монтажного блока


Расположение монтажного блока в машине

№ реле.

Артикул

Назначение

реле контроля исправности ламп

реле очистителя ветрового стекла

реле-прерыватель указателей поворота и аварийной сигнализации

Предохранители на ваз 2110 какой за что отвечает

Работа автомобиля всецело зависит от системы плавких вставок. Если в какой-либо системе происходит сбой, то плавкая вставка разрушается. Предупреждая тем самым возгорание проводки.

Как правило, не имея особого опыта разобраться в этой организации довольно затруднительно. И для помощи страждущим составлена данная статья.

Какой предохранитель отвечает за прикуриватель ваз 2110

При неисправности прикуривателя автомобиля ВАЗ 2110.

Нужно вскрыть основную панель, которая находится в нижней левой части торпеды. Там находится предохранитель прикуривателя Ваз 2110. Он имеет маркировку F 18 и выдерживает нагрузку до 25А.

Для замены стоит использовать специальный пинцет. Ни в коем случае нельзя доставать элемент пальцами – это может повредить посадочные гнезда.

Какой предохранитель отвечает за стеклоподъемники ваз 2110

В автомобилях с системой электрических стеклоподъемников. Возможно нарушение их работы. При отказе данной системы следует обратить внимание на элемент F5 в основном блоке. Его легко найти так как это практически единственный элемент на 30А. Узел отвечает за приводы всех окон.

Какой предохранитель на прикуриватель ваз 2110

Также узнать какой предохранитель отвечает за прикуриватель ВАЗ 2110 поможет система переносной лампы. В ее схему нередко подключают механизм прикуривателя. Поэтому с появлением проблем данного узла можно проверить эту вставку.

На некоторых моделях предохранитель прикуривателя ВАЗ 2110 может быть под номером F6 и иметь переносимую нагрузку 15 А.

Таким образом за переносную лампу и возможность подкурить сигарету иногда отвечает один элемент.

Какой предохранитель отвечает за магнитолу ваз 2110

Порой запутанная схема проводки является нерешаемой задачей для новичка. Особенно это касается отечественного автопрома, в котором существует большое количество различий. Нередко можно встретить на одной модели машины разных годов выпуска. Зрелище, которое выглядит как один и тот же элемент отвечающий за разные части.

Поэтому магнитола к системе питания часто подключается то на F10 то на F4.

F10 – это резерв который задействуется при поломке. Наши умельцы часто подключают магнитофон к нему.

F4 – отвечает за переднюю правую противотуманную фару. И может питать музыку автомобиля.

Как можно увидеть, вопрос о магнитоле имеет ту же проблему что и вопрос — какой предохранитель отвечает за прикуриватель ваз 2110.

Какой предохранитель на бензонасос на ваз 2110

Чтобы найти корень проблемы выхода из строя бензонасоса нужно приложить немало усилий. Узнать где находится и какой предохранитель на бензонасос на ваз 2110 поможет схема.

Узел располагается во втором вспомогательном блоке в ногах пассажира. Вскрыв его можно увидеть в наличии 3 плавких вставки и 3 реле. Так вот то что нужно находится по середине панели. То есть второй номер с любой стороны.

Какой предохранитель отвечает за прикуриватель на ваз 2110 инжектор

Система подключения ВАЗ 2110 карбюраторного и инжекторного исполнения очень схожа. Для того чтобы понять где корень зла можно открыть книгу по руководству электрикой транспортного средства на вкладке – ВАЗ 2110 какой предохранитель идет на прикуриватель. Или прочитать эту статью.

Предохранитель прикуривателя ВАЗ 2110 под номером F 18 на основной панели. Он ответственен за подачу питания в инжекторной десятке. Он один из самых мощных так как имеет маркировку 25 А.

Какой предохранитель отвечает за габариты ваз 2110

Зависимо от того какая беда приключилась в решении этого нюанса может быть два отдельных элемента.

Если пропали габариты ВАЗ 2110 по правой стороне, то за это отвечает элемент F11. Сила тока в цепи незначительная поэтому его маркировка 5А.

Также при возникновении проблем с габаритами в салоне не будет лишним проверить вставку F1 на 5А.

Какой предохранитель отвечает за стартер на ваз 2110

При проблемах стартера важно знать, что данный узел не предусмотрен конструкцией автомобиля ВАЗ 2110.

Данную функцию выполняет реле установленное в монтажном блоке машины. Найти его можно по номеру R7. И находится узел в панели с правой стороны руля.

Примечательно что некоторые модели оборудованы сразу двумя устройствами. Первое отвечает за разгрузку контактов замка зажигания. А второе за время вращения стартера. Не давая тому запускаться при работающем моторе и не вращаться более 15 секунд.

Располагаются элементы как правило на дополнительной колодке.

Какой предохранитель идет на дворники ваз 2110

При поломке дворников изначально следует вскрыть многострадальный монтажный щиток. На его лицевой стороне располагается виновник 80 % случаев выхода из строя данной системы. Предохранитель под номером F9 и имеющий маркировку по силе тока 20А.

Случаи перегорания этой вставки очень нередкие. Поэтому рекомендуется возить с собой запасные элементы для быстрой замены.

Дополнительно стоит знать, что замена перегоревшего элемента на более мощный категорически запрещена. Также не стоит вставлять в гнездо посторонние предметы (перемычки) которые могут навредить агрегатам или даже привести к пожару проводки.

Ваз 2110 какой предохранитель отвечает за сигнал

Поломки сигнального устройства также имеют место быть в автомобиле ВАЗ 2110. Такая проблема может возникнуть по причине длительного нажатия на клаксон или другой поломке. Обычно проблема сопровождается неисправностью вентиляторов системы охлаждения. На моторах с системой 16 клапанной головки.

Для устранения неисправности следует заменить элемент F7 на 20А. Который расположен в основном отделении.

Горит предохранитель прикуривателя ваз 2110

В случае длительной проблемы перегорания вставки на прикуривателе. Уже не стоит рассказывать какой предохранитель идет на прикуриватель ВАЗ 2110.

В данном случае стоит тщательно осмотреть всю проводку. Обычно проблемы в этой части происходят по вине короткого замыкания, или пробоев изоляции.

Для выяснения обстоятельств нужно подключить провода напрямую, иными словами убрать из сети данный элемент. Если вставка снова перегорит – значит он не причастен к неисправности.

Какой предохранитель отвечает за печку ваз 2110

Печка ВАЗ 2110 также относится к капризным частям автомобиля. При частых вылетах из строя узла нужно обратить свое внимание на F18 расположенный на основной панели блока. И который имеет маркировку 25 А. Дополнительно вставка подает питание на освещение бардачка.

Какой предохранитель отвечает за спидометр ваз 2110

Электронный спидометр является хорошим изобретением. Однако и здесь бывают казусы. Данный элемент системы питания спидометра расположен в основной части монтажной панели и имеет номер F19 с маркировкой 10 А.

Какой предохранитель отвечает за подсветку приборов на ваз 2110

Подсветка приборной доски – важная часть ночного перемещения. При неисправности данной системы нужно осмотреть первый предохранитель монтажного блока. Который скрывается под номером F1 и выдерживает нагрузку до 5 А.

Тщательно изучив карту расположения элементов. Можно самостоятельно, без посторонней помощи выполнить процедуру замены. И продолжить движение на автомобиле.

Где находится предохранитель прикуривателя ваз 2110

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

Многим владельцам автомобилей ВАЗ, знакома ситуация когда неожиданным образом перестаёт работать прикуриватель, поворотник не реагирует на включение, щётки стеклоочистителя перестают очищать стекло. Многие после этого сразу бегут в магазин за новой деталью, ставя при этом неверный диагноз. Скорее всего тут проблема в сгоревшем предохранителе. Эти детали защищают проводку нашего автомобиля от выгорания.

Рассмотрим поподробнее схему предохранителей на ВАЗ 2110, 2111, 2112. Первый блок ВАЗ предохранителей находится в специальной нише, слева от руля.

Рядом с каждым предохранителем вы можете увидеть поясняющую картинку, но на всякий случай предоставим схему расшифровки.

1. 5 Ампер, отвечает за лампы освещения приборов, номеров, освещение багажника, левые габариты.
2. 7.5 Ампер, отвечает включение ближнего света в левой фаре.
3. 10 Ампер, отвечает за включение дальнего света в левой фаре.
4. 10 Ампер свет в передней противотуманной фаре.
5. 30 Ампер работа дверных стеклоподъёмников.
6. 15 Ампер работа прикуривателя и переносной лампы.
7. 20 Ампер работа вентилятора радиатора, звук сигнала.
8. 20 Ампер обогревание заднего стекла.
9. 20 Ампер очищение лобового стекла.
10. 20 Ампер резерв.
11. 5 Ампер правый габарит.
12. 7,5 Ампер работа ближнего света в фаре справа.
13. 10 Ампер работа дальнего света в фаре справа.
14. 10 Ампер противотуманка левая.
15. 20 Ампер подогрев сидений.
16. 10 Ампер работа поворотников и включение аварийки.
17. 7,5 Ампер отвечает за стоп-сигнал, подсветку салона и замка зажигания.
18. 25 Ампер печка, прикуриватель, освещение в бардачке, магнитола.
19. 10 Ампер отвечает за работу сигнала заднего хода, контроллер работы стоп сигнала.
20. 7,5 Ампер задние противотуманки.

Второй блок предохранителей автомобиля ВАЗ 2110, 2111, 2112 расположен слева от ног переднего пассажира:

Вот схема расположения предохранителей ВАЗ 2110, 2111, 2112 дополнительного блока:

1. Предохранитель отвечает за работу контроллера, модуль зажигания.
2. Через предохранитель проходит работа датчиков скорости, расходомера воздуха
3. Работа форсунок, топливный насос, топливное реле.
4. Вентилятор
5. Если не работает бензонасос, проверьте этот предохранитель.
6 — Зажигание

Поделиться интересной новостью с AutoHelpGid.ru или рекомендовать своим друзьям.

Часто прикуриватель используется как розетка, поэтому выход его из строя влечет отключение подключенных через него дополнительных устройств. В статье Вы найдете ряд причин, почему перестал работать прикуриватель ВАЗ 2110.

Схема подключения прикуривателя ВАЗ 2110

Перегорает предохранитель прикуривателя

Первое, что следует проверить после выхода из строя прикуривателя — это предохранители, их два:

  1. F6 на 15А, отвечающий за розетку переносной лампы и прикуриватель.
  2. F18 на 25А отвечающий за блок управления отоплением и вентиляцией, а также лампу освещения барчака, которая по схеме подключена через прикуриватель.

Проверка проводки прикуривателя

Необходимо проверить целостность проводки прикуривателя. В первую очередь обратите внимание на разъемы, находящиеся возле левой ноги пассажира, они должны быть плотно вставлены. Затем убедитесь, что не разъединился разъем на самом прикуривателе.

Также убедитесь в исправности монтажного блока. По итогам проверки, проводку до прикуривателя можно прозвонить от Ш5-3 монтажного блока до разъема +12В прикуривателя.

Если проводка цела, а неисправность кроется в самом прикуривателе (например, он замыкает), тогда поможет только его замена на новый .

Soulemil › Блог › Схема и расположение предохранителей ВАЗ 2110, 2111, 2112

Если у Вас перестали работать щетки стеклоочистителя, или перестали включаться поворотники, не бегите покупать моторчик щеток или новые лампочки. Чаще всего проблема в сгоревших предохранителях. Работу всех электроприборов в автомобиле страхуют предохранители. Именно благодаря им при замыкании не выгорает вся проводка. Давайте рассмотрим схему предохранителей на ВАЗ 2110, 2111, 2112.

Первым делом пометим все предохранители своими номерами:

Расшифровка значений предохранителей:
Предохранитель №: Амперы За что отвечает:
F1 5 Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника
F2 7,5 Ближний свет в левой фаре
F3 10 Дальний свет в левой фаре
F4 10 Правая передняя противотуманная фара
F5 30 Стеклоподъемники дверей
F6 15 Переносная лампа, прикуриватель
F7 20 Вентилятор радиатора, звуковой сигнал
F8 20 Обогрев заднего стекла
F9 20 Омыватель и очиститель лобового стекла
F10 20 Резервый
F11
5 Габарит с правой стороны
F12 7,5 Ближний свет в правой фаре
F13 10 Дальний свет в правой фаре
F14 10 Противотуманная фара, левая
F15 20 Обогрев сидений
F16 10 Аварийный сигнал, поворотники
F17 7,5 Стоп сигнал, подсветка замка зажигания, освещение салона
F18 25 Прикуриватель, подсветка бардачка, отопитель салона
F19 10 Лампа заднего хода, контроль исправности стоп сигнала
F20 7,5 Задние противотуманные фары
Дополнительный предохранители и реле находятся справа от центральной панели. Откручиваем саморезы и снимаем крышку:

Далее видим вот такие предохранители:

1 — модуль зажигания
2 — датчики скорости, расхода воздуха, подогрева
3 — топливные реле, насос, форсунки
4 — вентилятор
5 — бензонасос
6 — зажигание
Теперь вы умеете самостоятельно менять предохранители на вашем ВАЗ 2110, 2111, 2112. Процедура быстрая и простая.

Это я вывел для себя чтоб можно было быстро войти в блог и посмотреть какой предохранитель за что отвечает и другим пользователям.
Спасибо!

Перестал работать прикуриватель ВАЗ 2110, 2111 и 2112

Поломка прикуривателя в наши дни доставляет много проблем, так как он уже служит не только для прикуривания сигарет, но и для питания различной электроники. В данной статье Вы найдете список причин, из-за которых мог перестать работать прикуриватель.

Первым делом нужно взглянуть на схему подключения прикуривателя ваз 2110, 2111, 2112

Схема подключения прикуривателя ваз 2110

Если у Вас перегорает предохранитель прикуривателя

Если Вы заметили, что прикуриватель ваз 2110 перестал работать, то первым делом нужно проверить предохранители. За прикуриватель отвечают всего два предохранителя F6 и F18 (15 и 25 А соответственно).

Монтажный блок ВАЗ 2110

Проблемы в проводке прикуривателя

Проверьте целостность проводки прикуривателя. Разъемы находящиеся возле левой ноги пассажира должны быть плотно вставлены. И проверьте разъем на самом прикуривателе.

Проводку от монтажного блока можно проверить прозвонив ее от Ш5-3 монтажного блока до разъема +12В прикуривателя.

Если проводка и предохранители целы — неисправен сам прикуриватель (например, он замыкает), тогда поможет только его замена на новый.

Всем удачи на дорогах. И ждем Вас снова на нашем сайте.

Блок предохранителей ваз 2110 прикуриватель

Рассмотрены автомобили с инжектором и карбюратором. 8 клапанов, 16 клапанов

Где находится блок предохранителей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.

Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов.

для доступа к блоку нажмите на выключатель защелки и опустите блок вниз

Схема расположения предохранителей и реле в блоке (типы блоков устанавливаемых на ваз 2110, ваз 2111, ваз 2112)

для увеличения нажмите на изображении.

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

Расположение реле и предохранителей в монтажном блоке ваз 2110, ваз 2111. ваз 2112:

K1 — реле контроля исправности ламп;

K2 — реле очистителя ветрового стекла;

KЗ — реле-прерыватель указателей поворота и аварийной сигнализации;

K4 — реле включения ближнего света фар;

K5 — реле включения дальнего света фар;

K6 — дополнительное реле;

K7 — реле включения обогрева заднего стекла;

K8 — реле задних противотуманных фонарей;

F1-F20 — плавкие предохранители

Расшифровка предохранителей.

Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта

Левая фара (ближний свет)

Левая фара (дальний сеет)

Правая противотуманная фара

Электродвигатели стеклоподъемников дверей

Переносная лампа (розетка)

Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла

Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла

Лампы габаритного света правого борта

Правая фара (ближний свет)

Правая фара (дальний сеет). Контрольная лампа включения дальнего света

Левая противотуманная фара

Электрообогрев сидений. Блокировка замка багажника

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.

Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)

Лампы задних противотуманных фонарей

В салоне. В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей.

Каждый современный автомобиль оснащен прикуривателем. Большинство водителей использует его не по прямому назначению, а как 12-вольтовую розетку для подключения электронных приборов. Среди самых распространенных:

  • насос для шин;
  • вентилятор;
  • дополнительная зарядка для мобильных телефонов или ноутбуков;
  • подключение переносной лампочки;
  • GPS-навигатор;
  • видеорегистратор.

Со временем прикуриватель может перегорать. Одна из самых распространенных поломок – выгорание защитного элемента. Для грамотного ремонта прикуривателя нужно знать, где находится монтажный блок ВАЗ 2110 и какой предохранитель за что отвечает. Далее – основная информация по этому поводу.

Где находится блок предохранителей


Отдельный участок цепи защищен специальным элементом. Сила тока рассчитана под определенные значения. Из-за короткого замыкания на прикуривателе этот параметр может выходить за пределы допустимого. Чтобы предотвратить оплавление проводов или пожар, перегорает тонкая металлическая перемычка в предохранителе. Поэтому требуется замена исправным элементом.

Свидетельством того, что перегорел именно предохранитель на ВАЗ, станет выход из строя не только прикуривателя, но и дополнительных приборов. Этот элемент входит в цепь, идущую к печке, магнитоле и лампе бардачка. Если из строя вышли все эти устройства, следует добраться до монтажного блока и провести замену.

Расположение предохранителей на схеме для ВАЗ 2110, 2112

Монтажный блок установлен в передней панели, слева от руля. Добраться просто – следует нажать соответствующую кнопку (см. фото). На обратной крышке расположена схема расположения предохранителей. Каждый из них защищает отдельный прибор или участок цепи.

Номер, F Показатель силы тока, ампер Назначение
1 5 Подсветка номера, приборки, лампы багажника и габаритов
2 7,5 Ближний свет левой фары
3 10 Дальний свет слева
4 10 Правая противотуманка
5 30 Привод электростеклопоъемников
6 15 Переносная лампа
7 20 Электродвигатели вентилятора системы охлаждения, звуковой сигнал
8 20 Элементы обогрева заднего стекла
9 20 Рециркуляционный клапан, омыватель лобового стекла и передних фар
10 20 Резервный предохранитель
11 5 Правый габарит
12 10 Ближний свет правой фары
13 10 Дальний свет правой фары
14 10 Левая противотуманка
15 20 Электроообогрев сиденья переднего пассажира и водителя
16 10 Правый-левый сигналы поворота, аварийка
17 7,5 Лампа освещения салона, сигналы стопа, подсветка кнопок и маршрутный компьютер
18 25 Предохранитель подсветки вещевого ящика, магнитолы, обогревателя салона и прикуривателя ВАЗ 2112
19 10 Блокировка замков в дверях, контрольные лампы панели о неисправности стоп-сигналов или габаритов
20 7,5 Задняя фара противотуманных фонарей

Есть дополнительный блок с основными реле. Его расположение – на одной линии с инжектором, за правой декоративной панелью, вблизи ног пассажира. Чтобы добраться до него, следует открутить три самореза крепления. Здесь расположено шесть предохранителей (см. фото), каждый из которых выполняет собственную функцию.

  1. Работа программного контролера системы зажигания.
  2. Регулятор расходомера воздуха, привода спидометра.
  3. Топливные форсунки.
  4. Вентилятор охлаждения радиатора.
  5. Бензонасос.
  6. Система зажигания.

Схема подключения прикуривателя в ВАЗ 2110

Устройство на ВАЗ состоит из двух деталей: разъем для подключения и металлическая часть. Внутри последней в прикуривателе – тонкая спираль. После нажатия на кнопку цепь замыкается и начинает пропускать ток, а затем спираль разогревается. По достижению максимальной температуры срабатывает реле, которое дает команду отщелкнуть прикуриватель в исходное положение.

При эксплуатации устройства необходимо соблюдать правила:

  • не подключать несколько мощных приборов одновременно (через разветвитель), иначе может сгорать предохранитель;
  • не устанавливать защитный элемент, рассчитанный на большую силу тока, чем рекомендованный производителем;
  • не допускать разбалтывания гнезда или плохого контакта с патроном – это может привести к короткому замыканию.

На прикуриватель ВАЗ 2110, 2112 идет три провода.

  1. Основной плюс (красный). Приходит к аккумуляторной батарее через предохранитель. Элемент, какой отвечает за нагрев внутренней спирали.
  2. Постоянный плюс (желтый). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
  3. Постоянный минус (черный). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

Также выходят несколько кабелей. Среди них:

  • провод к регулятору освещения панели приборов;
  • провод к лампе вещевого ящика.

Перегорел плавкий предохранитель

Иногда не требуется замена прибора. Достаточно поменять плавкий предохранитель, расположенный внутри самого устройства. Процедура осуществляется так.

  1. Открываем капот, снимаем минусовую клемму с аккумулятора. Можно также вынуть предохранитель из монтажного блока, отвечающий за прикуриватель Ваз 2110.
  2. Выкручиваем четыре крепления покрытия тоннеля, снимаем обе части облицовки.
  3. Отсоединяем трехконтактный штекер, идущий к прикуривателю.
  4. Демонтируем накладку под рычагом ручного тормоза.
  5. Снимаем чехол рычага КПП.
  6. Сдвигаем сиденья назад, а затем выкручиваем три крепления верхней части тоннеля и снимаем его.
  7. Вытягиваем патрон.
  8. Плоской отверткой поддеваем защелку прикуривателя так, чтобы она вышла из посадочного места.
  9. Демонтируем гнездо из облицовки для последующего ремонта.

Внутри прикуривателя миниатюрная слюдяная пластина. Это полупроводник, который иногда ломается и плавится. Его необходимо извлечь. После этого стоит собрать узел, а затем проверить функциональность устройства.

Замена предохранителя


Одна из наиболее частых причин поломки – выход из строя защитного элемента. Подсказкой, что предохранитель на прикуриватель перегорел, станет неработающая печка ВАЗ 2110 или неисправная лампа подсветки перчаточного отделения. Чтобы провести ремонт, необходимо заменить перегоревший предохранитель в монтажном блоке.

Чтобы добраться до коробки, следует нажать кнопку в передней панели слева от руля. Проверке подлежит предохранитель за номером F18, рассчитанный на силу тока 25 ампер. Для замены удобно использовать пинцет.

Следует устанавливать предохранитель с рекомендованным номиналом. Иначе велик риск оплавления изоляции, короткого замыкания, пожара. После ремонта нельзя подключать мощные приборы в гнездо прикуривателя. Максимальная мощность составляет 300 Ватт. Рассчитана по формуле P=I*A, где I – напряжение сети (12 вольт), а A – ампераж (25 ампер).

Осмотр проводки прикуривателя


Если после замены защитный элемент снова перегорел, то следует искать причину в другом месте. Она кроется не в предохранителе прикуривателя ВАЗ, а в неисправной проводке.

При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть или в самой цепи возникнет обрыв, срабатывает предохранитель прикуривателя. Желательно осмотреть кабели на предмет заломов или потертостей. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван.

Для ремонта прикуривателя на ВАЗ потребуется паяльник с канифолью и оловом, исправные кабели и изоляционная лента.

Видео с причинами выхода из строя предохранителя

Есть дополнительные неисправности, из-за которых устройство может поломаться. К ним относятся.

  1. Плохие контакты. Со временем или от интенсивного использования соединение внутри прикуривателя может нарушаться. Неправильное подключение девайсов приводит к разбалтыванию гнезда и плохому контакту. Это лечится подгибанием металлических усиков на патроне или перепайкой.
  2. С возрастом на прикуривателе появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии на прикуривателе. Еще одной неисправностью прикуривателя на ВАЗ становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.

Из-за этих факторов защитный элемент тоже способен перегореть. Видео, расположенное ниже, поможет разобраться, где находится предохранитель, как провести ремонт прикуривателя ВАЗ 2110.

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2018 ГОДА ВЫПУСКА

Нашел таки этот виновный предохранитель, причм только сплошным методом проверки всех, оказался F6, хотя по схеме он предназначен для переносной лампы, а вот F18, который якобы отвечает за прикуриватель был в порядке. P P P P P P P Номер предохранителя Сила тока, А Цепи, которые защищает предохранитель F1 5 Лампы фонарей освещения номерного знака. Лампы освещения приборов.

Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого бортаP F2 7,5 Левая фара (ближний свет) F7 20 Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал F8 20 Элемент обогрева заднего стекла.

Реле (контакты) включения обогрева заднего стекла F9 20 Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла F12 7,5 Правая фара (ближний свет) F13 10 Правая фара (дальний свет). Контрольная лампа включения дальнего света. F15 20 Электрообогрев сидений. Блокировка замка багажника F16 10 Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации F17 7,5 Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания.

Лампы стоп-сигнала. Часы (или маршрутный компьютер) F18 25 Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель F19 10 Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами.

Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов.

Предохранители ВАЗ 2110: блок, расположение, схема

Извлечение монтажного блока из приборной панели.

Монтажный блок (панель предохранителей, черный ящик) – это важный узел, объединяющий в себе все электрические элементы автомобиля ВАЗ 2110. Простыми словами, внутри консоли есть монтажная плата, где изначально установлены все плавкие ставки и реле. Панель предохранителей сделана так, чтобы водитель смог самостоятельно заменить элемент, который вышел из строя. Автомобилисту нужно извлечь нерабочий предохранитель или реле, а на его место установить новый элемент.

Автомобили ВАЗ «нового» поколения (начиная с восьмерки) снабжены надежным блоком, разъемам которого не страшна тряска и вибрация. Старые модели этим похвастаться не могут. Для замены сгоревшего реле или предохранителя, нам нужно знать расположение черного ящика, а также его схему – где какой элемент расположен. Наизусть порядок элементов учить не нужно, так их очень много, поэтому мы прикладываем к статье удобную схему, а также пояснения к ней.

Где находятся монтажный и дополнительные блоки?

Расположение основного монтажного блока в автомобиле ВАЗ 2110. В более ранних версиях черный ящик устанавливался под капотом.

Отыскать эти устройства несложно. Основная панель с реле расположена в левом нижнем углу от руля – возле левой ноги автомобилиста. Извлечь её при необходимости можно без дополнительных материалов. Если вы достанете монтажный блок, то за ним обнаружите ещё один. Но в отечественных авто этого модельного ряда их три:

  • Основной блок предохранителей. Расположен в удобном месте – слева от руля;
  • Две дополнительных панели. Расположены в торпеде. Одна из них расположена внутри ниши за главным блоком, другая – на противоположной части.

Рекомендуется изучить каждый черный ящик, чтобы при необходимости без труда провести установку новых предохранителей.

Главный блок

Схема расположения реле и предохранителей в главном монтажном блоке.

Сначала рассмотрим реле:

Назначение
K1Реле, ответственное за работоспособность автомобильных ламп
K2Электроочиститель ветрового стекла
K3Специальное реле, которое во время срабатывания аварийной сигнализации прерывает поворотные огни
K4Запуск ближнего света
K5Запуск дальнего света
K6Место для установки дополнительного элемента
K7Запуск обогрева для заднего стекла
K8В модели ВАЗ 2110 нет этого элемента.

Наглядное указание всех предохранителей в автомобиле ВАЗ 2110.

Дополнительный блок

Расположение дополнительного блока с предохранителями и реле.

В центральной панели присутствует дополнительный блок, расположение которого видно на фото. В нем присутствует три предохранителя с одинаковой мощностью в 15А:

  1. Первый отвечает за модуль контроллера и зажигания в ВАЗ 2110.
  2. Второй берет на себя защиту ДМРВ (расходомера), продувочного клапана, датчика подогрева и скорости.
  3. Третий отвечает за форсунки и топливный насос.

И три реле:

  1. Под четвертым номером обозначен электрический вентилятор.
  2. Под пятым электрический насос топлива.
  3. Последнее реле относится к зажиганию ВАЗ 2110.

Дополнительная панель реле в консоли

Здесь присутствует только три элемента, которые отвечают работу иммобилизатора, запуск дополнительной оптики (чаще всего – это противотуманные фары), а также за управление центральным замком.

Стрелка указывает на дополнительную панель с реле.

Предохранитель прикуривателя: замена

На примере прикуривателя мы рассмотрим замену предохранителей, так как меняются они по одинаковой схеме. Для начала нужно проверить работоспособность прикуривателя, выполняется это следующим образом:

  1. Заводим автомобиль.
  2. Прикуриватель должен быть внутри своего гнезда. То есть на своем рабочем месте.
  3. Ждем 20 секунд.
  4. Достаем устройство и проверяем его на ощупь: если температура не выросла, то он неисправен.

Итак, мы убедились, что устройство не работает. Теперь нам предстоит замена выгоревшего предохранителя прикуривателя. Мы уже знаем расположение черного ящика (слева от руля, внизу торпеды). Далее нужно нажать на защелки, чтобы крышка открылась. Осмотрите внимательно монтажный блок: внутри должен быть пинцет, вложенный туда для извлечения предохранителей. Теперь осталось найти предохранитель прикуривателя – он обозначен на схеме как «F18». Извлекаем перегоревший элемент и ставим новый – работа закончена. Мы взяли прикуриватель для примера, так как он чаще всего выходит из строя. Происходит это из-за желания владельцев ВАЗ 2110 поместить внутрь его гнезда дополнительные электроприборы: насосы, автомобильные пылесосы и прочую технику, которая перегружает предохранитель.

Если внутри черного ящика нет пинцета или вы его потеряли, то на замену можно взять плоскогубцы. Не стоит пытаться сделать это пальцами, так как подобное действие расшатает и без того хрупкое гнездо. Если реле заменить недорого, то для ремонта монтажного блока придется хорошенько потратиться. Выкручивать элемент нужно аккуратно, чтобы не раздавить.

Замена прикуривателя и его предохранителя на ВАЗ 2110 — Auto-Self.ru

Пожалуй, сложно найти автомобиль, на котором бы не было прикуривателя. До появления множественных гаджетов и устройств, которые можно подключать через данный девайс, он использовался по своему прямому назначению. То есть позволял курящим людям прикурить от раскаленного металлического элемента.

Как он работает?

Прикуриватель подключается к аккумуляторной батарее по средствам монтажного блока. Когда прикурку включают в работу, через него идет сильный ток.

Собственно, этот ток разогревает элемент, либо позволяет подключить энергозависимое устройство. Многие автомобилисты используют этот разъем для зарядки мобильного телефона, подключения навигатора, планшета.

Но чаще всего прикурку применяют для подключения переносного электрического насоса. Он позволяет без физических усилий подкачать колеса в дороге, когда рядом обычной бытовой розетки нет.

Прикурка от десятки

По мере эксплуатации и подключения всевозможных гаджетов, в итоге прикуриватель может перестать работать. Причиной тому часто служит вышедший из строя предохранитель.

В руководстве по эксплуатации к ВАЗ 2110 прилагается монтажная схема. На ней этот самый предохранитель обозначается маркировкой F18. Найдете вы его в монтажном блоке слева от руля на передней панели. Учтите, через этот предохранитель не должен проходить ток силой более 25 Ампер.

Поиск поломок

Самый простой способ решения проблемы неисправного прикуривателя — это сдача автомобиля в ремонт на станцию технического обслуживания. Но стоит ли это делать, если сама работа не представляет собой ничего сложного, а затраты на услуги мастеров могут оказаться существенными?

Порой лучше все сделать самостоятельно.

Причина поломки

Ваши действия

Сгорел предохранитель прикуривателя

Элемент необходимо заменить

Вышла из строя лампа подсветки

Устройство нуждается в замене

Повреждена проводка

Проводится проверка, меняются перегоревшие, оборвавшиеся или окислившиеся провода

Не работает сам прикуриватель

Ремонту девайс не подлежит, потому придется менять.

Теперь давайте рассмотрим каждую из представленных поломок и способны замены элементов более подробно.

Замена предохранителя

Проверка работоспособности предохранителя выполняется достаточно легко. Для этого вам необходимо включить вентилятор отопительного оборудования. Если он не работает, тогда и прикурка работать не сможет. Это объясняется тем, что оба устройства подключены к одному предохранителю.

Замена элемента выполняется следующим образом:

  • Демонтируйте крышку монтажного блока. Для этого просто нажмите пальцами на специальную защелку;
  • С помощью пинцета извлеките перегоревший предохранитель;
  • Аналогичным образом поставьте на место новый элемент. Предварительно убедитесь, что вы купили правильную деталь, которая соответствует характеристикам вашего ВАЗ 2110.

Проводка

При исправном вентиляторе, очевидно, что предохранитель также цел. Следовательно, выполнять его замену не нужно.

Вместо этого поищите причину неисправности в проводке, которая соединяет монтажный блок и ваш прикуриватель.

Здесь нужна тщательная проверка проводов, контактов, то есть всей цепи. Возможно, где-то имеет место короткое замыкание, либо обрыв.

Обязательно в процессе проверки электрической цепи надевайте защитные перчатки из резины, поскольку по ходу диагностики вам может потребоваться воспользоваться металлическими инструментами.

Проводка устройства

Лампа

Лампочка прикурки на ВАЗ 2110 — это тоже не редкая проблема неисправности устройства. Чтобы ее заменить, особых навыков иметь вовсе не обязательно. Просто выполните работу в строгой последовательности операций, можете для наглядности посмотреть обучающее видео.

  1. Отключите минусовую клемму от аккумуляторной батареи, расположенной в подкапотном пространстве вашего автомобиля.
  2. Снимите облицовку.
  3. Сожмите экран лампочки, чтобы лапки смогли выйти из прорези.
  4. Теперь элемент немного разжимается, тем самым он снимается вместе с патроном.
  5. Лампочка поворачивается на 90 градусов, после чего извлекается из патрона.
  6. Вооружитесь новой лампой, вставьте ее в патрон, а затем выполните процедуру сборки. Она полностью соответствует обратной последовательности демонтажа.
  7. Для замены лампочки подсветки в прикурке ВАЗ 2110, обязательно применяются устройства А 12-4.

Лампа прикурки

Замена прикурки

Если все предыдущие меры по устранению неисправностей не дали положительного результата, не остается ничего другого, кроме как полностью снять и заменить старый прикуриватель на новый.

Здесь точно советуем посмотреть видео урок, чтобы разобраться во всех деталях операции. Сам же процесс замены выглядит следующим образом:

  1. Отключите минусовую клемму от аккумуляторной батареи.
  2. Снимите облицовку.
  3. Извлеките патрон.
  4. В облицовке образуется проем, через который выводится колодка с проводами.
  5. Сожмите экран таким образом, чтобы лапки смогли вылезти из отверстий световода. Отсоедините элемент.
  6. Теперь нужно вывести устройство из соединения со световодом. Для этого необходимо просто нажать на защелки гнезда.
  7. Далее извлекаем гнездо путем его выталкивания из облицовки тоннеля пола. Так вы сможете снять устройство.
  8. Следующий шаг — извлечение гнезда. Для этого его проводят через проем с колодкой проводов.
  9. В нормальном состоянии спирать должна греться 20 секунд. После этого она щелкает и патрон возвращается на место. Если на данный процесс затрачивается больше или меньше времени, обязательно отрегулируйте работу прикуривателя.
  10. Регулировка выполняется довольно просто. Вам лишь необходимо подогнуть или сильнее разогнуть контакты.
  11. Теперь можно извлекать из облицовки световод.
  12. Вам остается только выполнить процедуру обратной сборки, применив на этот раз уже новый прикуриватель. Вы уже знаете, как его снять, потому с обратной установкой проблем возникнуть не должно.

Процедура замена не занимает много времени, не отнимает много сил. Все это легко можно выполнить своими руками, если знать схему подключения, расположение монтажного блока и элементарную технику безопасности при работе с электрическими устройствами.

Извлечение устройства

Дополнительная прикурка

Многие современные автомобилисты стремятся усовершенствовать собственную машину, сделать ее функциональнее, мультизадачнее.

Для этого требуется подключение дополнительного энергозависимого оборудования. Оно питание именно от прикурки, потому многие решаются на доработку данного узла.

Часто можно встретить рекомендации, согласно которым для повышения функциональности, к прикуривателю подключают тройник. Но расположение прикурки на ВАЗ 2110 достаточно неудобное, потому данное решение оптимальным не назовешь.

Гораздо лучше подключить второе устройство. Здесь можно действовать двумя путями:

  • Подключить евро прикурку параллельно заводскому;
  • Выполнять подключение непосредственно от аккумуляторной батареи с помощью отдельного провода и предохранителя на 15 Ампер.

Выбор за вами. Отметим только, что даже при наличии у вас двух устройств, замена все равно выполняется согласно приведенному выше алгоритму.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

Блок предохранителей ваз 2110 прикуриватель

Рассмотрены автомобили с инжектором и карбюратором. 8 клапанов, 16 клапанов

Где находится блок предохранителей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.

Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов.

для доступа к блоку нажмите на выключатель защелки и опустите блок вниз

Схема расположения предохранителей и реле в блоке (типы блоков устанавливаемых на ваз 2110, ваз 2111, ваз 2112)

для увеличения нажмите на изображении.

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

Расположение реле и предохранителей в монтажном блоке ваз 2110, ваз 2111. ваз 2112:

K1 — реле контроля исправности ламп;

K2 — реле очистителя ветрового стекла;

KЗ — реле-прерыватель указателей поворота и аварийной сигнализации;

K4 — реле включения ближнего света фар;

K5 — реле включения дальнего света фар;

K6 — дополнительное реле;

K7 — реле включения обогрева заднего стекла;

K8 — реле задних противотуманных фонарей;

F1-F20 — плавкие предохранители

Расшифровка предохранителей.

Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта

Левая фара (ближний свет)

Левая фара (дальний сеет)

Правая противотуманная фара

Электродвигатели стеклоподъемников дверей

Переносная лампа (розетка)

Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла

Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла

Лампы габаритного света правого борта

Правая фара (ближний свет)

Правая фара (дальний сеет). Контрольная лампа включения дальнего света

Левая противотуманная фара

Электрообогрев сидений. Блокировка замка багажника

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.

Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)

Лампы задних противотуманных фонарей

В салоне. В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей.

Каждый современный автомобиль оснащен прикуривателем. Большинство водителей использует его не по прямому назначению, а как 12-вольтовую розетку для подключения электронных приборов. Среди самых распространенных:

  • насос для шин;
  • вентилятор;
  • дополнительная зарядка для мобильных телефонов или ноутбуков;
  • подключение переносной лампочки;
  • GPS-навигатор;
  • видеорегистратор.

Со временем прикуриватель может перегорать. Одна из самых распространенных поломок – выгорание защитного элемента. Для грамотного ремонта прикуривателя нужно знать, где находится монтажный блок ВАЗ 2110 и какой предохранитель за что отвечает. Далее – основная информация по этому поводу.

Где находится блок предохранителей


Отдельный участок цепи защищен специальным элементом. Сила тока рассчитана под определенные значения. Из-за короткого замыкания на прикуривателе этот параметр может выходить за пределы допустимого. Чтобы предотвратить оплавление проводов или пожар, перегорает тонкая металлическая перемычка в предохранителе. Поэтому требуется замена исправным элементом.

Свидетельством того, что перегорел именно предохранитель на ВАЗ, станет выход из строя не только прикуривателя, но и дополнительных приборов. Этот элемент входит в цепь, идущую к печке, магнитоле и лампе бардачка. Если из строя вышли все эти устройства, следует добраться до монтажного блока и провести замену.

Расположение предохранителей на схеме для ВАЗ 2110, 2112

Монтажный блок установлен в передней панели, слева от руля. Добраться просто – следует нажать соответствующую кнопку (см. фото). На обратной крышке расположена схема расположения предохранителей. Каждый из них защищает отдельный прибор или участок цепи.

Номер, F Показатель силы тока, ампер Назначение
1 5 Подсветка номера, приборки, лампы багажника и габаритов
2 7,5 Ближний свет левой фары
3 10 Дальний свет слева
4 10 Правая противотуманка
5 30 Привод электростеклопоъемников
6 15 Переносная лампа
7 20 Электродвигатели вентилятора системы охлаждения, звуковой сигнал
8 20 Элементы обогрева заднего стекла
9 20 Рециркуляционный клапан, омыватель лобового стекла и передних фар
10 20 Резервный предохранитель
11 5 Правый габарит
12 10 Ближний свет правой фары
13 10 Дальний свет правой фары
14 10 Левая противотуманка
15 20 Электроообогрев сиденья переднего пассажира и водителя
16 10 Правый-левый сигналы поворота, аварийка
17 7,5 Лампа освещения салона, сигналы стопа, подсветка кнопок и маршрутный компьютер
18 25 Предохранитель подсветки вещевого ящика, магнитолы, обогревателя салона и прикуривателя ВАЗ 2112
19 10 Блокировка замков в дверях, контрольные лампы панели о неисправности стоп-сигналов или габаритов
20 7,5 Задняя фара противотуманных фонарей

Есть дополнительный блок с основными реле. Его расположение – на одной линии с инжектором, за правой декоративной панелью, вблизи ног пассажира. Чтобы добраться до него, следует открутить три самореза крепления. Здесь расположено шесть предохранителей (см. фото), каждый из которых выполняет собственную функцию.

  1. Работа программного контролера системы зажигания.
  2. Регулятор расходомера воздуха, привода спидометра.
  3. Топливные форсунки.
  4. Вентилятор охлаждения радиатора.
  5. Бензонасос.
  6. Система зажигания.

Схема подключения прикуривателя в ВАЗ 2110

Устройство на ВАЗ состоит из двух деталей: разъем для подключения и металлическая часть. Внутри последней в прикуривателе – тонкая спираль. После нажатия на кнопку цепь замыкается и начинает пропускать ток, а затем спираль разогревается. По достижению максимальной температуры срабатывает реле, которое дает команду отщелкнуть прикуриватель в исходное положение.

При эксплуатации устройства необходимо соблюдать правила:

  • не подключать несколько мощных приборов одновременно (через разветвитель), иначе может сгорать предохранитель;
  • не устанавливать защитный элемент, рассчитанный на большую силу тока, чем рекомендованный производителем;
  • не допускать разбалтывания гнезда или плохого контакта с патроном – это может привести к короткому замыканию.

На прикуриватель ВАЗ 2110, 2112 идет три провода.

  1. Основной плюс (красный). Приходит к аккумуляторной батарее через предохранитель. Элемент, какой отвечает за нагрев внутренней спирали.
  2. Постоянный плюс (желтый). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
  3. Постоянный минус (черный). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

Также выходят несколько кабелей. Среди них:

  • провод к регулятору освещения панели приборов;
  • провод к лампе вещевого ящика.

Перегорел плавкий предохранитель

Иногда не требуется замена прибора. Достаточно поменять плавкий предохранитель, расположенный внутри самого устройства. Процедура осуществляется так.

  1. Открываем капот, снимаем минусовую клемму с аккумулятора. Можно также вынуть предохранитель из монтажного блока, отвечающий за прикуриватель Ваз 2110.
  2. Выкручиваем четыре крепления покрытия тоннеля, снимаем обе части облицовки.
  3. Отсоединяем трехконтактный штекер, идущий к прикуривателю.
  4. Демонтируем накладку под рычагом ручного тормоза.
  5. Снимаем чехол рычага КПП.
  6. Сдвигаем сиденья назад, а затем выкручиваем три крепления верхней части тоннеля и снимаем его.
  7. Вытягиваем патрон.
  8. Плоской отверткой поддеваем защелку прикуривателя так, чтобы она вышла из посадочного места.
  9. Демонтируем гнездо из облицовки для последующего ремонта.

Внутри прикуривателя миниатюрная слюдяная пластина. Это полупроводник, который иногда ломается и плавится. Его необходимо извлечь. После этого стоит собрать узел, а затем проверить функциональность устройства.

Замена предохранителя


Одна из наиболее частых причин поломки – выход из строя защитного элемента. Подсказкой, что предохранитель на прикуриватель перегорел, станет неработающая печка ВАЗ 2110 или неисправная лампа подсветки перчаточного отделения. Чтобы провести ремонт, необходимо заменить перегоревший предохранитель в монтажном блоке.

Чтобы добраться до коробки, следует нажать кнопку в передней панели слева от руля. Проверке подлежит предохранитель за номером F18, рассчитанный на силу тока 25 ампер. Для замены удобно использовать пинцет.

Следует устанавливать предохранитель с рекомендованным номиналом. Иначе велик риск оплавления изоляции, короткого замыкания, пожара. После ремонта нельзя подключать мощные приборы в гнездо прикуривателя. Максимальная мощность составляет 300 Ватт. Рассчитана по формуле P=I*A, где I – напряжение сети (12 вольт), а A – ампераж (25 ампер).

Осмотр проводки прикуривателя


Если после замены защитный элемент снова перегорел, то следует искать причину в другом месте. Она кроется не в предохранителе прикуривателя ВАЗ, а в неисправной проводке.

При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть или в самой цепи возникнет обрыв, срабатывает предохранитель прикуривателя. Желательно осмотреть кабели на предмет заломов или потертостей. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван.

Для ремонта прикуривателя на ВАЗ потребуется паяльник с канифолью и оловом, исправные кабели и изоляционная лента.

Видео с причинами выхода из строя предохранителя

Есть дополнительные неисправности, из-за которых устройство может поломаться. К ним относятся.

  1. Плохие контакты. Со временем или от интенсивного использования соединение внутри прикуривателя может нарушаться. Неправильное подключение девайсов приводит к разбалтыванию гнезда и плохому контакту. Это лечится подгибанием металлических усиков на патроне или перепайкой.
  2. С возрастом на прикуривателе появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии на прикуривателе. Еще одной неисправностью прикуривателя на ВАЗ становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.

Из-за этих факторов защитный элемент тоже способен перегореть. Видео, расположенное ниже, поможет разобраться, где находится предохранитель, как провести ремонт прикуривателя ВАЗ 2110.

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2018 ГОДА ВЫПУСКА

Нашел таки этот виновный предохранитель, причм только сплошным методом проверки всех, оказался F6, хотя по схеме он предназначен для переносной лампы, а вот F18, который якобы отвечает за прикуриватель был в порядке. P P P P P P P Номер предохранителя Сила тока, А Цепи, которые защищает предохранитель F1 5 Лампы фонарей освещения номерного знака. Лампы освещения приборов.

Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого бортаP F2 7,5 Левая фара (ближний свет) F7 20 Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал F8 20 Элемент обогрева заднего стекла.

Реле (контакты) включения обогрева заднего стекла F9 20 Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла F12 7,5 Правая фара (ближний свет) F13 10 Правая фара (дальний свет). Контрольная лампа включения дальнего света. F15 20 Электрообогрев сидений. Блокировка замка багажника F16 10 Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации F17 7,5 Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания.

Лампы стоп-сигнала. Часы (или маршрутный компьютер) F18 25 Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель F19 10 Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами.

Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов.

Ваз 2110: замена прикуривателя своими руками

Прикуриватель ваз 2110

Если гнездо прикуривателя в автомобиле не работает, то нужно будет заменить его. В автомобиле ваз 2110 замена прикуривателя не является слишком кропотливой работой.
Но перед этим необходимо будет его испытать, то есть проверить, точно ли он не работает. Замена прикуривателя на ваз 2110 может быть спокойно проведена своими руками.

Проверка и замена

Замена прикуривателя в ваз 2110

Простая проверка:

  • Включить зажигание.
  • Вставить прикуриватель в гнездо.
  • Подождать секунд 10-15.
  • Вынуть его.

Примечание: если за это время он не нагрелся, значит он, действительно, не работает.

Замена прикуривателя ваз 2110

Конечно, можно отправиться в автосалон, где его заменит квалифицированный автомобильный специалист, но также можно заменить и установить его самостоятельно, чтобы сэкономить деньги.
Инструкция замены:

Примечание: удаление предохранителя имеет важное значение, потому что если запутать проводку, расположенную вверху, то это может вызвать повреждение других электрических вещей в автомобиле. Просто проводка перегорит и ее надо будет поменять.
Прежде чем начинать замену предохранителя, который защищает от самовозгорания, нужно прочитать пользовательское руководство машины.

  • Теперь придется снимать неисправный прибор. Чтобы это сделать, необходимо взять плоскую отвертку, вставить ее в гнездо (туда ставится сигарета). Отвертку нужно прокрутить несколько раз.

Примечание: делать это следует предельно аккуратно, чтобы не вырвать гнездо, так как и другой прикуриватель в таком случае вряд ли будет нормально функционировать.

Процесс замены прикуривателя ваз 2110

  • Если этот способ не подошел, то придется попытаться освободить металлические зажимы, которые держат его на месте.

Примечание: данные зажимы очень просто раскладываются, но спешить не надо. Лучше выполнять работу дольше, но качественнее.

Ваз 2110 как вытащить прикуриватель

  • После его удаления появится доступ к двум проводам с «лепестковыми разъемами». Нужно вынуть оба провода так, чтобы они были полностью отключены.

Примечание: если их не отключить, то в процессе работы они могут замкнуть и загореться.

  • Теперь заменить данный прибор будет намного легче. Необходимо подключить разъемы в виде лепестков на пики, расположенные на задней стороне прибора.
    Нужно соответственно вставить черный в черный и белый в белый провода.

  Примечание: в противном случае цепь не будет замкнута и прибор не заработает.

  • После подключения проводов, можно установить его на место, засунув его в положенное для этого отверстие.

Примечание: надо слегка нажать на него, после чего покрутить его по часовой стрелке, пока он не будет зафиксирован двумя металлическими зажимами. Он должен быть в неподвижном состоянии.

  • Теперь все, что осталось, — это заменить предохранитель в блоке предохранителей(если он не работает) или установить старый.

Примечание: это является обязательным условием, так как без него возможно замыкание.

Установка дополнительного прикуривателя

Ваз 2110 как подключить прикуриватель

Некоторым людям одного прикуривателя оказывается мало, поэтому им необходим еще один — дополнительный. Установить его можно под крышкой разъема бортовой системы контроля, так как там есть достаточно места.
Конечно, можно сделать это и в другом удобном месте.

Ваз 2110 не работает от прикуривателя

Инструкция:

  • Сделать небольшое отверстие под крышкой разъема.

Примечание: важно, чтобы был доступ к проводам штатного прикуривателя. Будет намного меньше хлопот, если дополнительный объединить со стандартным.
Если он расположен далеко, то можно использовать для их связи длинный провод.

  • Соединить провода дополнительного прикуривателя с проводами стандартного. Цвета должны соответствовать друг другу.

Ваз 2110 нет подсветки прикуривателя

Примечание: обязательно нужно пустить его через предохранитель, который будет защищать от самовозгорания.
В принципе, хватит предохранителя на 10 А. Даже он предотвратит замыкание.

  • Поставить дополнительный прикуриватель в уже проделанное отверстие и зафиксировать его.

Как подключить прибор к прикуривателю без штекера

Ваз 2110 подключение прикуривателя

Не всегда под рукой оказывается штекер, который позволит подключить электроприбор к прикуривателю автомобиля.
Однако можно сделать штекер своими руками:

  • Снять чехол с телефона.

Примечание: чехол должен быть кожаным.

  • Взять два провода и вставить внутрь чехла.

Примечание: по углам чехла обычно есть небольшие отверстия.
Если их нет, то нужно сделать их самостоятельно. Вставлять провода нужно именно туда.

  • Плюс находится в центре чехла, поэтому плюсовой провод нужно закручивать к центру.
  • При этом минусовой провод следует зажать в обратном направлении (когда чехол будет полностью закручен).
  • Вставить полученный штекер в прикуриватель.

Как подключить прикуриватель не от зажигания

Ваз 2110 подсветка прикуривателя


Не обязательно заводить машину, чтобы пользоваться прикуривателем.
Для этого:
  • Необходимо отрезать красный провод, который в стандартной комплектации входит в панель.
  • Следует демонтировать маршрутный компьютер, после чего появится доступ к двум колодкам: одна – маршрутного компьютера, другая – для часов.

Примечание: понадобится только первая колодка. Однако если на ней нет необходимого провода, то придется подключать провод к часовой колодке.

  • Колодку от маршрутного компьютера нужно повернуть против часовой стрелки.
  • Отрезанный от прикуривателя красный провод надо подключить к данной колодке.

Примечание: его надо вставить во второе правое нижнее отверстие.

  • Теперь нужно подключить к оранжевому проводу, который расположен с обратной стороны колодки.

Примечание: необходимо все заизолировать.

Заменить прикуриватель не составит никакого труда даже начинающему владельцу авто. Поэтому не надо отправляться в автосервис, где цена даже на такую простую работу будет высокой.
Тем более, пересмотрев различные фото и видео в Интернете, можно с легкостью поменять прикуриватель своими руками. Возможно, поможет даже любая похожая инструкция, описанная выше.

Замена предохранителя прикуривателя Лада Priora. Схема предохранителей на ВАЗ 2110, 2111, 2112

Комментарии к теме Замена предохранителя прикуривателя Лада Priora

Ляззат

кто зашёл в комменты, держите инфу) Расшифровка значений предохранителей: Предохранитель №; Амперы; За что отвечает: F1 5 Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника F2 7,5 Ближний свет в левой фаре F3 10 Дальний свет в левой фаре F4 10 Правая передняя противотуманная фара F5 30 Стеклоподъемники дверей F6 15 Переносная лампа, прикуриватель F7 20 Вентилятор радиатора, звуковой сигнал F8 20 Обогрев заднего стекла F9 20 Омыватель и очиститель лобового стекла F10 20 Резервый 5 Габарит с правой стороны F12 7,5 Ближний свет в правой фаре F13 10 Дальний свет в правой фаре F14 10 Противотуманная фара, левая F15 20 Обогрев сидений F16 10 Аварийный сигнал, поворотники F17 7,5 Стоп сигнал, подсветка замка зажигания, освещение салона F18 25 Прикуриватель, подсветка бардачка, отопитель салона F19 10 Лампа заднего хода, контроль исправности стоп сигнала F20 7,5 Задние противотуманные фары Дополнительный предохранители и реле находятся справа от центральной панели. Откручиваем саморезы и снимаем крышку… пс — я не автор этого ролика если что, сам зашёл и нихрена нету.

Борщ

У моего другана на ладе и без предохранителя прикуривателя куча чем руки занять… Ичо, какой предохранитель за что отвечает,бессмысенн ое видео

Zina

хорошо смотреть на 240 р!

Всеслав

А я срезал этот провод, дхо теперь вообще не горят

Роналду

на аккорде седьмого года не катит это фишка. Хотелось бы, чтобы подробнее объяснил бы по предохранителю прикуривателя на лада,

Аблай

Когда уже будет видео про то как долить омывайку.

Енисей

Мне приятель сказал и без предохранителя прикуривателя на приора куча чем заниматься ) Свет все равно говно. Разделение ето не улучшение

Давит Коломейчук

И ссылку на лампы киньте, плиз

Вильгельм

спасибо большое, с первого раза починил)

Сантьяго

Фары не причем. А правая сторона у автора битая. Это видно с его обзора ‘ как снять передний бампер’. п.с  фары киржач гавно полное. Бош рулит. И красивей.

Вовк

Подробное и качественное видео! спасибо большое! Лучше что-то конкретное объяснил бы по предохранителю прикуривателя )))

Загира ⚠Предупреждение за CapsLock

ДА, ТОЛЬКО В ДАННОМ СЛУЧАЕ ЗАЩЕЛКУ С ЛЕВА, НЕ ВЫТАЩИШЬ, ЕСЛИ НЕ ОТТЯНЕШЬ БАМПЕР!!!

Клифтон

в видео еррор 2 что это значит? есть ли вообще расшифровки кодов ошибок?

Киян

мерседес и так рулится лучше чем БМВ,по крайней мере те,которые с задним приводом.

Детройт Широн

У моего лучшего друга с предохранителем прикуривателя на лада priora пока все в ажуре )) у меня неделю назад уже третий раз снимают за пять лет,это пипец,потом покупаю по объявлению наверное у таких же,бэушная стоит 10 т,пробовал потом сам снять,ничего сложного..

Маркиза

полезно на будущее

Ибрагим

Самый важный момент снятие он закрыл спиной. Хотелось бы, чтобы подробнее по предохранителю прикуривателя на priora пояснил бы 😉

Ubaid

так купите оригинал, и проблем не будет. А по мне не плохие фары, и чтобы их обсерать как вы, надо не на колпачок смотреть а на проверку установки фар съездить, а то у нас новая мода… все на глаз определять.

Кохно Нарин

Ни в коем случаи не переставляй руль! Там улитка, ее порвет или загнет, только на самой рейке ловить центральное положение. Геморрои с предохранителем прикуривателя это еще ничего 🙂

Похожие видео по ремонту

Светодиодные лампы для поворотников. Часть 2 Дубляж на генератор и массу кузова Лада гранта не заводится; ищу причину; реле, стартер или замок зажигания? Как проверить датчик температуры жидкости. Авто, бойлера, двигателя. Как пользоваться мультиметром Установка стеклоподъемников ФОРВАРД на ВАЗ-2170 в задние двери Замена масло в гидроусилителе руля ГУР Коллектор выпускной (паук) ВАЗ 2110-2112, Калина, Приора 1.4-1.6 16V, под 1 датчик кислорода, Самара Как разобрать фару от Приоры. (в помощь ПРИОРОВОДОМ) Почему Лада Приора лучше Весты? Плюсы и минусы Весты! Почему гудит насос гидроусилителя руля? Замена внутреннего ШРУСа на ВАЗ 2108, 2109, 2110, 2112, 2114. Как проверить датчик температуры воздуха в салоне.

возможных неисправностей и их устранение

Автомобильный прикуриватель давно перестал использоваться только по прямому назначению. Сегодня гнездо активно используется водителями как боковая розетка, от которой работает дополнительная техника. Из-за этой «популярности» прикуриватель часто ломается. О возможных причинах выхода из строя мы поговорим в этой статье.

Что такое прикуриватель

Конструктивно зажигалка состоит из двух основных частей: стекла и пасты.Первый элемент выполнен из металла и имеет форму цилиндра. В его нижней части находится контакт, на который подается напряжение с плюсовой клеммы аккумуляторной батареи. Корпус из стекла соединен с «массой» автомобиля.

Вставка также металлическая и имеет цилиндрическую форму. Внутри него помещена специальная катушка, которая нагревается при прохождении через нее тока. Верхняя вставка снабжена пластиковой заглушкой.

Для того, чтобы прикуриватель можно было легко найти в темноте, чашка снабжена прозрачным пластиковым ободком, под которым находится лампочка.Загорается при включенных фарах.

Принцип работы прикуривателя

Принцип работы прикуривателя довольно прост. Когда мы нажимаем на вставку, она углубляется в стакан и фиксируется в нем с помощью специально предусмотренных для этого биметаллических пластин. По спирали начинает течь электрический ток, нагревая ее. Когда температура достигает определенного значения, пластины под действием тепла разматываются и вставка возвращается в исходное положение. Сняв ее со стекла, мы имеем возможность зажечь сигарету из раскаленной докрасна спирали.Но это для тех, кто курит. А для тех, кто использует устройство в качестве розетки, достаточно просто приклеить к стеклу вилку любые дополнительные приборы, и он рабочий, будет питаться от аккумулятора (генератора).

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами.Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Что может случиться с прикуривателем

Не работает прикуриватель ВАЗ-2110? Причин такого явления может быть несколько причин:

  • Предохранитель;
  • Окисленные (обгоревшие) контакты;
  • Обрыв в проводке;
  • Выдувная спиральная вставка.

Рассмотрим эти проблемы подробнее.

Предохранитель

В ситуации, когда Не работает прикуриватель ВАЗ-2110, первым делом нужно проверить предохранитель. Это устройство, которое часто выходит из строя. Предохранитель прикуривателя ВАЗ-2110 расположен в основном монтажном блоке, который находится в моторном отсеке. На схеме он обозначен как F-18 и обычно имеет номинал 25 А.

Кстати, не стоит сразу лезть под капот. Если не работает прикуриватель ВАЗ-2110, предохранитель можно проверить, включив тепловентилятор.Просто нажмите на кнопку, чтобы запустить его в любом режиме. Заработало — Предохранитель прикуривателя ВАЗ-2110 ОК, не заработало — открываем капот.

Вы спросите: «При чем тут вентилятор?» Дело в том, что за защиту электрической цепи также отвечает предохранитель F-18, но также и за подсветку перчаточного ящика. Для уверенности укажите размеры и откройте бардачок. Свет погашен — вперед к охраннику!

Проверить блок предохранителей F-18 с помощью мультиметра, включенного в режим тестера.Выньте предохранитель из крепления и перекрутите его. В случае обнаружения неисправности замените коробку, соблюдая значение.

Разобрать центральную консоль

Дальнейшая диагностика прибора требует его снятия. Но как получить зажигалку ВАЗ-2110? Некоторым специалистам удается снять его обшивкой без демонтажа, ковыряясь отверткой, но зачем деформировать пластик, если его снятие должно занимать не более пяти минут? И потребуется только отвертка Phillips. Порядок действий следующий:

  1. Откручиваем винты крепления левой и правой стенки центральной консоли.
  2. Рассадина соединяет колодки проводов прикуривателя и зажигает его (заранее рекомендуется отсоединить минусовую клемму от АКБ).
  3. Отжать переднюю панель (под рычагом ручника). Удалите накладку.
  4. Снимите ручку рычага переключения передач, а после нее корпус.
  5. Отвинтите Центральный винт крепления облицовки тоннеля.
  6. Сдвиньте передние сиденья полностью вперед.
  7. Откручиваем винты крепления задней верхней облицовки и снимаем ее.

Проверить состояние проводки и контактов

Сняв центральную консоль, первым делом нужно осмотреть контактные площадки, соединяющие провод питания с прикуривателем и зажечь его. Если они в порядке, установите клемму на аккумулятор, включите зажигание и проверьте напряжение. Его отсутствие может указывать на обрыв цепи прикуривателя. В этом случае придется проверить проводку от колодок до монтажного блока. Это можно сделать с помощью проводников перекладины.

Обнаружив, что контакты в штоках окислились или подгорели, очистите их тонкоабразивной тканью, после чего проверьте исправность прикуривателя.Если с ними все в порядке, проверьте разъемы на устройстве. Имеет три контакта: два «плюса» (для стекла лампы) и один общий «минус». При необходимости зачистить контакты наждаком.

Спираль

Если не работает прикуриватель ВАЗ-2110, причина может заключаться в спиральной вставке. Ее выгорание чаще всего вызвано выходом из строя биметаллических пластин. Со временем они теряют свои свойства (гнуться и распрямляться под действием температуры), что приводит к тому, что вставка выходит из строя «промазывает» стекло.Естественно, это приводит к перегреву спирали и ее раскрытию. Осмотреть этот элемент довольно сложно, так как порванную нить можно закрыть на массу. Попробуйте восстановить спираль — тоже неблагодарно. Лучше купить новый прикуриватель. Тем более что он стоит 300 руб.

Замена прикуривателя ВАЗ-2110

Если вы решили заменить прикуриватель, вам необходимо будет выполнить описанную выше процедуру для снятия верхней панели облицовки центрального тоннеля. Перед тем, как подключить прикуриватель на ВАЗ-2110 и установить его на место старого, стоит убедиться, что он исправен.Для этого достаточно соединить их контактами разъемы проводов для питания прибора и осветителя, включить зажигание и аккуратно вдавить вставку в стекло. Подождите немного, пока спираль не нагреется. Если вставка «проскочила» означает, что прибор исправен.

Замена прикуривателя ВАЗ-2110 необходимо запускать при отсоединении отрицательной клеммы АКБ! Для ее реализации отключите устройство снаружи от проводов питания. Затем с помощью отвертки нажмите на защелку гнезда прикуривателя обратной стороной к панели и протолкните стекло вперед.Установку новой зажигалки производите в обратном порядке.

Не работает приборная панель ВАЗ-2110: причины, способы устранения, советы

Случаи, когда не работает приборная панель на ВАЗ-2110, не редкость для владельцев автомобилей отечественного производства. У любой машины есть недостатки, поэтому автовладельцам просто не остается ничего другого, как устранять постоянно возникающие неисправности. А что делать, когда на ВАЗ-2110 перестала работать панель приборов, вы узнаете больше.

Расположение

Итак, что можно увидеть на панели приборов в этой машине? Комбинация состоит из нескольких компонентов:

  • Индикатор температуры незамерзания по Цельсию;
  • тахометр — количество оборотов силового агрегата;
  • указателей правого и левого поворотов;
  • спидометр — скорость автомобиля;
  • запас топлива — количество топлива в баке;
  • изображение АЗС — сигнал о необходимости заправки;
  • контрольный указатель стартовых габаритов;
  • указатель уровня тормозной жидкости;
  • фары дальнего света;
  • ручка регулировки часов;
  • Дисплей
  • с индикатором общего и суточного пробега;
  • индикатор аварийной сигнализации;
  • экран с часами;
  • уровень заряда аккумулятора;
  • check engine — указывает на неисправность двигателя;

  • индикатор включения стояночного тормоза;
  • уровень давления масла;
  • Лампочка воздушной заслонки
  • — доступна исключительно для карбюраторных двигателей.

Особенности панелей разных моделей ВАЗ-2110

На автомобилях ВАЗ-2110 разного года выпуска можно увидеть различные варианты комбинации приборов.

  • В первых моделях встроена электромеханическая панель с серийным номером 3801010. Визуально устройство легко идентифицируется по механическому одометру, встроенному в шкалу спидометра. Он приводится в движение двигателем, но остальные указатели работают по магнитному принципу.За щитом находятся две под прямым углом накладки.
  • Чуть позже была выпущена дюжина с электронной приборной панелью, оснащенной дисплеем внизу спидометра. Иногда в одном и том же месте встречаются панели с индикатором всасывания или лампой подушки безопасности. Есть автомобили с двойным дисплеем — под спидометр и тахометр.
  • Крайне редко можно встретить десятки панелей, предназначенных для ВАЗ-21106. Эти заслонки имеют технический номер 21106-3801010.Такую панель можно определить по дисплею внизу тахометра и расширенному диапазону спидометра.
  • Последние модели ВАЗ-2110 оснащены щитками, унифицированными с моделью 2118. Разница между ними одна — комбинация шкал. В отличие от старой модели, на этих табличках знаки расположены случайным образом и немного смещены вправо.

Причины

Не работает приборная панель ВАЗ-2110 — что делать в этом случае? Прежде всего, необходимо досконально разобраться в ситуации и выявить первопричины проблемы.

Конечно, самый впечатляющий выход панели из строя — это ее полный выход из строя. В такой ситуации и сами инструменты, и индикаторы, и индикатор загораются, а стрелки просто падают вниз. Для решения этой проблемы в первую очередь следует проверить исправность пятнадцатиметрового предохранителя, обозначенного цифрой «F6». Часто именно он является причиной того, что приборная панель на ВАЗ-2110 не работает.

В целом можно выделить несколько наиболее частых проблем, присущих охранникам данной модели авто.У каждой поломки есть свои особенности и способы ее устранения.

Перегорел предохранитель

Как уже было сказано, выход из строя этого элемента щита часто приводит к выходу из строя всей панели. Вы можете найти предохранитель F6 в монтажном блоке. Если он все же перегорел, очень важно выявить причину поломки. В противном случае новая деталь повторит судьбу предыдущих запчастей и сгорит точно так же. Часто причина выхода из строя кроется в банальном замыкании схемы.После выявления и устранения первоначальной проблемы вам просто нужно заменить предохранитель на новую деталь.

Кстати, часто неисправность этой детали является причиной того, что на ВАЗ-2110 не работают приборная панель и поворотники. Так что, если вы столкнулись с такой проблемой, можете смело менять предохранитель.

Стрелки прыгающие приборы

Часто бывает, что они просто начинают прыгать по шкале от минимума до максимума. Обычно причиной такой неисправности является плохой контакт контакта с массой.Его провод, идущий от щита, закреплен на перегородке, отделяющей моторный отсек от кабины. Найти его можно, вынув магнитолу из розетки. Но если на вашем автомобиле была установлена ​​сигнализация, скорее всего, крепление этого провода перенесли в более удобное место для большего удобства. Обычно специалисты переставляют его под обшивку салона, недалеко от левой ноги водителя.

Того же можно ожидать и автовладельцам после установки магнитолы. Возможно, в момент закрепления его отрицательного кабеля был плохо намотан основной провод экрана.В результате такой оплошности под действием передаваемых на кузов автомобиля вибраций трос мог ослабнуть. Такое случается очень часто, и автовладельцы долго не могут понять, почему на ВАЗ-2010 не работает приборная панель. Следует сказать, что даже специалисты зачастую не наматывают как следует навалочную проволоку из-за того, что это делать не очень удобно.

Если монтаж этого кабеля оказался качественным, стоит проверить сам экран. Для этого его необходимо снять с места фиксации, чтобы не приходилось отсоединять провода, идущие к колодкам.

Убедитесь, что вам нужен массивный кабель на белом блоке X1, идущий к первому контакту. Кроме того, стоит проверить напряжение на 9, 6 и 10 контактах — оно должно быть не менее 12 вольт. Кроме того, обязательно обратите внимание на состояние дорожек за щитком, по которым импульсы поступают к потребителям.

Разрыв прикуривателя

Это его неисправность, которая часто является причиной выхода из строя закрылка. Дело в том, что через прикуриватель многие автовладельцы включают различные устройства, например, специальный пылесос, зарядные устройства, насосы и другие устройства.Из-за того, что этим гаджетам нужен сильный ток, часто ломается либо сама розетка, либо предохранитель F19, в результате чего не работает и приборная панель на ВАЗ-2110.

Кроме того, прикуриватель может выйти из строя из-за слишком долгого нахождения во включенном состоянии. В этом случае вы можете вернуть работоспособность дашборда, отключив блок сокетов. Но следует сказать, что такая манипуляция будет успешной только в том случае, если предохранитель F19 исправен. Если он все же перегорел, его необходимо заменить.

Не работает подсветка приборной панели ВАЗ-2110

В такой ситуации первым делом нужно проверить состояние контактов и проводки, идущей от подвески. Панель может не работать из-за банально перегоревших предохранителей. В этом случае их просто необходимо заменить. Причина также может заключаться в самих лампах, которые часто выходят из строя просто по причине износа. А иногда выход из строя щита происходит из-за короткого замыкания. Но как бы то ни было, без тестера разобраться в том, что произошло, будет крайне сложно.

Тюнинг

То, что он часто становится причиной неисправности приборной панели. Возможно, новый щит был установлен неправильно, поэтому он фактически не работает. Либо при установке проводки были подключены не все кабели, либо они просто перегибались. В таких случаях часто перестают функционировать только отдельные элементы щита: например, дисплеи, индикаторы аккумулятора, ручного тормоза или давления масла, а также лампа воздушной заслонки карбюратора. Панель приборов ВАЗ-2110 не работает после настройки — что делать в этом случае? Первым делом замените провода.Обычно это позволяет легко решить проблему.

Диагностика

Неважно, не работает ли приборная панель ВАЗ-2110 с 8-клапанной форсункой или с 16-клапанным карбюратором, первым делом нужно провести диагностику самой приборной панели. Ведь его исправность не зависит от салона автомобиля.

Правильный диагноз предполагает несколько простых манипуляций:

  • проверка ламп и замена вышедших из строя деталей;
  • проверка проводки с помощью индикатора или мультиметра;
  • проверка контактов и очистка их от налета окисления;
  • проверить предохранители;
  • устройство контроля работоспособности.

Если приборная панель ВАЗ-2110 не работает с евро-установкой, следует проверить предохранители F18, F19 и F1. В случае с бензиновыми агрегатами следует также обратить внимание на детали с номерами: F6 и F10.

Меры предосторожности

При ремонте приборной панели следует соблюдать некоторые правила:

  • Предохранители можно заменять только при выключенном зажигании;
  • приборов контроля следует проводить с максимальной осторожностью во избежание коротких замыканий;
  • Припаять поврежденные элементы
  • следует аппаратом с минимумом мощности и тонкой насадкой;
  • Снимать и закреплять щит нужно очень осторожно, чтобы случайно не повредить крепеж.

Заключение

Большинство поломок, связанных с работой приборной панели, можно решить самостоятельно в домашних условиях. Особенно, если мы говорим об отечественном автомобиле ВАЗ-2110. Однако в том случае, если щит этого станка не работает, следует учесть некоторые нюансы, например, вероятные причины неисправности. В этом случае вам не потребуются какие-либо специальные знания в области электроники. Хотя, если вы все же сомневаетесь в своих силах, лучше обратиться к специалисту, который обязательно все сделает правильно.

Электросхема ВАЗ 2110: особенности

Каждый автомобиль ВАЗ-2110 оснащен электрооборудованием, которое призвано обеспечить его работу и создать комфортные условия для водителя и пассажиров. Все электроприборы объединены в единую сеть. Для понимания его состава и порядка работы была создана электрическая схема ВАЗ-2110. Бортовая сеть постоянного тока имеет напряжение двенадцать вольт и включает источники и потребители энергии, устройства защиты и распределения, провода и коммутационные элементы.

Текущий

В машине два источника электроэнергии — аккумулятор и генератор. Первый обеспечивает работу систем перед запуском, при запуске и на некоторых режимах работы двигателя. Второй является основным и служит как для питания всех потребителей, так и для зарядки аккумулятора. Электрическая схема ВАЗ-2110 спроектирована таким образом, чтобы источники питания обеспечивали энергетический баланс в системе.

Двигатель

Для работы силовой установки автомобиля необходима своевременная подача топливной смеси и ее воспламенение в цилиндрах двигателя.На современном автомобиле эту функцию обеспечивает система впрыска. Электрическая схема ВАЗ-2110 (инжектор) позволяет правильно соединить два его основных узла: распределитель топлива и систему управления зажиганием. Впрыск управляется специальным электронным блоком. Бесперебойная подача бензина обеспечивается электронасосом. Устанавливается прямо в топливный бак. Электрическая схема топливного насоса ВАЗ-2110 разработана с учетом требований пожарной безопасности. Важное примечание: на некоторых марках автомобилей может быть установлено два топливных насоса.На предыдущих моделях автомобиля ВАЗ применялась карбюраторная система подачи топлива. Он несколько устаревший, менее экономичный и надежный. Схема ВАЗ-2110 позволяет без переделок подключить вместо прежней системы современный инжектор. Для изменения варианта подачи топлива необходимо обратиться к специалисту. Чтобы двигатель работал, его температура должна поддерживаться в рабочем диапазоне. Для этого и есть система охлаждения. Он включает вентилятор и ряд датчиков, работающих от постоянного тока.

Эксплуатация

Автомобиль — это не только один бесперебойный двигатель.Для работы данного типа транспортных средств жизненно необходимы системы освещения, сигнализации, безопасности (активная и пассивная), звуковой сигнал, дворники. Этот список можно продолжить. Все эти устройства являются потребителями электроэнергии. В современном автомобиле Волжского завода их сотни. И любой из них может выйти из строя по разным причинам. Электросхема ВАЗ-2110 позволяет диагностировать и устранять возникшие неисправности, заменять элементы электропроводки. Современные правила дорожного движения запрещают эксплуатацию транспортных средств, если вышеперечисленные электроприборы не работают.

Комфорт

В электрическую схему ВАЗ-2110 входит ряд устройств, выполняющих сервисную функцию. То есть они обеспечивают минимальный комфорт водителю и пассажирам машины. Это системы кондиционирования, освещение салона, а также прикуриватель, гидроусилитель руля, магнитола. Автомобили Волжского завода не славятся повышенным комфортом. Однако электрическая схема ВАЗ-2110 допускает некоторые доработки, то есть тюнинг. Для производства этих работ потребуется помощь специалиста.Электропроводка автомобиля надежно защищена блоком предохранителей (вставками). Они при замыкании не дают сжечь всю проводку. Используйте только оригинальные товары указанной емкости. Возьмите с собой несколько запасных предохранителей. Если какое-либо из электрических устройств выходит из строя, сначала проверьте состояние плавких вставок. В большинстве случаев замена предохранителя устраняет проблемы. Это вся информация, которой мы хотели поделиться. Спасибо за внимание каждому читателю.

Альбом Lada 2110, английский

  • LADA110111112

    Альбом иллюстраций

  • АвтоВАЗ г. Тольятти Россия 2001

    СОДЕРЖАНИЕ

    ВАЗ-2110, ВАЗ-21102, ВАЗ-21103 макет.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Макет .3ВАЗ-2111. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 ВАЗ-2112 компоновка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 Приборы и органы управления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Двигатели .72110 и 2111. . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72112 двигатель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 Кривошипный механизм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .92110 зубчатая передача. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102112 ГРМ.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Система смазки двигателя. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Система охлаждения двигателя. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Схема системы впрыска. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 ​​Система впрыска.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 Топливная система. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16Карбюратор. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 Схема работы карбюратора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 Выхлопная система. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19Сцепление. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20КПП. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 Механизм переключения передач. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . .22 Схема работы коробки передач. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23Передний привод. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24Передняя подвеска. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25Задняя подвеска. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . .26Рулевое управление. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 Тормозная система. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28 Схема работы тормозной системы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29 Схема подключения. . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 Электросхема системы впрыска (GM). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31 Электросхема системы управления двигателем 2111, многоточечный впрыск топлива для соответствия нормам выбросов ЕВРО-2 (ECM MP7.0H), разработанная для автомобилей ВАЗ-21102, 2111, 21122. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32 Электросхема системы управления двигателя 2112, последовательный впрыск топлива в соответствии со стандартами выбросов ЕВРО-2 (ecm m1.5.4н и Январь-5.1), предназначенный для автомобилей ВАЗ-21103, 21113, 2112. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33 Электросхема системы управления двигателем 2111 с последовательным впрыском топлива для соответствия нормам выбросов ЕВРО-3 (ECM MP7.0H), разработанная для автомобилей ВАЗ-21102, 2111,21122. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34 Электрическая схема системы управления двигателем 2112 с последовательным впрыском топлива в соответствии со стандартами выбросов ЕВРО-3 (ECM MP7.0Н), предназначенный для автомобилей ВАЗ-21103, 2113, 2112. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35 Альтернатор. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36 Стартер. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37 Безоткатная система зажигания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . .38 Блок фары. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39 Стеклоочиститель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40 Кузов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41 Отделка кузова и уплотнения. . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . .42 Сиденья. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43 Кузовные механизмы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44 Внутреннее отопление и вентиляция. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

  • ВАЗ-2110, ВАЗ-21102, ВАЗ-21103 компоновка

    Технические характеристики ВАЗ-2110 ВАЗ-21102 ВАЗ-21103

    Количество мест.. . . . . . . . . . . . . . . . . . . . . . . . . . . 5. . . . . . . . . .Грузоподъемность, кг. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 475. . . . . . . . . .

    Снаряженная масса, кг. . . . . . . . . . . . . . . . . 1010. . . . . 1020. . . . . .1035Двигатель. . . . . . . . . . . . . . . . . . . . . . . . 2110. . . . . 2111. . . . . . .2112

    Скорость максимальная, км / ч. . . . . . . . . . . . 165. . . . . . 167. . . . . . . .185

    Время разгона от 0 до 100 км / ч

    за счет переключения передач на автомобиле полной массы 14.. . . . . . 14. . . . . . .12,5

    Размеры, мм: — длина габаритная. . . . . . . . . . . . . . . . . . . . . . 4265- ширина габаритная. . . . . . . . . . . . . . . . . . . . . . 1680- общая высота. . . . . . . . . . . . . . . . . . . . . . 1420

    Колесная база, мм. . . . . . . . . . . . . . . . . . . . . . . . 2492

    Колея передних колес, мм. . . . . . . . . . . . . . . . . . . 1400

    Колея задних колес, мм. . . . . . . . . . . . . . . . . . . . 1370

    1.Блок фары 2. Забор холодного воздуха 3. Двигатель4. Воздухоочиститель 5. Рулевое управление 6. Бачок для жидкости тормозной гидравлической системы 7. Зеркало заднего вида 8. Зеркало заднего вида 9. Внутренний задний фонарь 10. Крышка багажника 11. Заднее сиденье

    12. Подвесной задний фонарь 13. Главный глушитель 14. Запасное колесо 15. Винтовая пружина / амортизатор задней подвески 16. Задние тормоза 17. Балка заднего моста 18. Топливный бак 19. Промежуточный глушитель 20. Переднее сиденье 21. Панель приборов 22. Боковой повторитель указателей поворота

    23. Расширительный бачок системы охлаждения 24.Передние тормоза 25. Стойка передней подвески 26. Бачок омывателя ветрового стекла 27. Аккумулятор 28. Буксирная проушина 29. Передний бампер 30. Номерной знак31. Решетка радиатора

    3

  • ВАЗ-2111 компоновка

    Технические характеристики

    Кол-во мест. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5Полезная нагрузка, кг. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500Керб Вес, кг. . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . 1040 Двигатель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2110 Максимальная скорость, км / ч. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165 Время разгона с 0 до 100 км / ч при переключении передач на автомобиле полной массой, сек. . . . . . . . . . . . . . . . . 14

    Размеры, мм: Длина габаритная. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4265 Общая ширина. . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . 1680 Общая высота. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1460

    Колесная база, мм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2492 Колея передних колес, мм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1400 Колея задних колес, мм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1370

    1. Блок фары2. Воздухоочиститель 3. Двигатель4. Plegnum5. Бачок омывателя крышки багажника 6.Бачок тормозной гидравлической системы 7. Расширительный бачок системы охлаждения8. Зеркало внешнее 9. Панель приборов 10. Руль

    11. Зеркало заднего вида 12. Солнцезащитный козырек 13. Рейка багажника на крышу 14. Заднее сиденье 15. Задний борт 16. Задний фонарь 17. Запасное колесо 18. Главный глушитель 19. Винтовая пружина / амортизатор задней подвески 20. Задние тормоза

    21. Топливный бак 22. Переднее сиденье 23. Промежуточный глушитель 24. Боковой повторитель указателей поворота 25. Стойка передней подвески 26. Передние тормоза 27. Коробка передач 28.Бачок омывателя ветрового стекла / фар 29. Аккумулятор4

  • ВАЗ-2112 компоновка

    Технические характеристики

    Кол-во мест. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

  • Блок предохранителей «Приора». Где предохранители на «Приоре»? Предохранители «Приора»

    Предохранители, которые устанавливаются на автомобили, являются плавкими элементами. Их основная функция — размыкание электрических цепей, присутствующих в маломощных устройствах. Далее в статье мы рассмотрим, что такое блок предохранителей «Приора», где этот элемент находится в автомобиле.

    общая информация

    Предохранители «Приора» включают токопроводящую пластину, которая, в свою очередь, может быть изготовлена ​​из нескольких материалов. Итак, этот элемент изготовлен из одного или нескольких видов металла или покрыт металлическими слоями. Предохранитель имеет корпус с системой крепления. Между ними закрепляется плавкий элемент. Он подключается к электрической цепи. Корпус изготовлен из особого стекла. Если брать во внимание среднюю стоимость рассматриваемых элементов, то можно с уверенностью сказать, что предохранители Приоры стоят недорого.Стоят они около тридцати рублей.

    Блок предохранителей «Приора»

    Модель Лада Приора имеет ряд особенностей. В частности, данная машина имеет несколько монтажных блоков предохранителей. Самая простая запчасть, которую можно заменить в электрической цепи, — это плавкий предохранительный элемент. Самая частая поломка в электрической цепи автомобиля — это, как правило, выход из строя предохранителя. Поэтому при сбоях в работе тех или иных устройств в первую очередь проверяют. Блок предохранителей «Приора» в автомобиле может располагаться где угодно.Есть две причины, по которым защитные элементы располагаются не индивидуально, а группами. Во-первых, это значительная экономия на разводке. Во-вторых, обеспечивается безопасность.

    В случае пожара в автомобиле пострадайте как можно меньше от электропроводки или машинных систем. Есть предохранители «Приора» там, где находится аккумулятор, то есть под капотом. Это место выбрано для обеспечения максимальной безопасности. Все элементы блока обозначены латинской буквой «F». Это означает, что все они относятся к устройствам с низким энергопотреблением.Ток предохранителей легко узнать по следующей формуле:

    Ток (А) = мощность потребителя (Вт) / 220 Вольт.

    Так, например, проводим расчеты для нагревателя мощностью 2000 Вт. Результатом будет 9 А.

    Характеристики защитных элементов

    Специалисты советуют покупать предохранители «Приора» только заводского качества, выпущенные в России. Как показывает практика, китайские элементы быстро выходят из строя. Обычно это связано с тем, что они не соответствуют отечественным стандартам безопасности.

    Расположение защитных элементов

    Предохранитель «F6» обслуживается генератором синего цвета. Его ток 60 А. Предохранитель «Приора» «Ф5» красный, отвечает за ГУР. Его ток составляет 50 А. «F2» обслуживает реле разряда при выключенном зажигании, систему обогрева заднего стекла, электровентилятор двигателя и блок управления силовым агрегатом. Защитный элемент синий (60А). «Ф1» (30 А) обслуживает электрическую систему, которая отвечает за двигатель автомобиля «Лада Приора».«Его цвет зеленый.« F3 »(60 А) отвечает за питание системного вентилятора, стоп-сигнала, освещения салона, зажигания и охлаждения, прикуривателя и сигнализации. Его цвет синий.

    Дополнительная группа безопасности элементы

    Мы уже знаем, где находятся предохранители на «Приоре». Теперь их легко найти. Кроме основного, есть дополнительный блок. Он находится под бардачком в салоне, точнее, за обшивкой. из туннеля у пола.Какие элементы есть? Предохранитель, отвечающий за блокировку стартера главного реле, синего цвета. Его маркер — «F1», а сила тока — 15 А. «F2» — коричневый предохранитель с током 7,5 А — обеспечивает питание от контроллера. Синяя «F3» с током 15 А идет на электрический бензонасос.

    Под приборной панелью водителя находится защитный элемент от прикуривателя с меткой «F13» и током 15 А. Также в дополнительном монтажном блоке находятся следующие предохранители:

    1.За систему управления электроагрегатом отвечает «F27» и «F31». Сила тока 30 А.

    2. Обогрев сидений автомобиля «Лада Приора» обслуживает «F19» током 15 А.

    3. Предохранители ПТФ — «F17» и «F18». Оба имеют ток 10 ампер.

    4. Клемма для АБС — «F16» с током 10 А.

    5. Для работы правильного размера — «F15» с током 5 А.

    6. Подсветка номера, левый габарит и багажник обслуживает «F14».Его ток 5 А.

    7. Клемма приборов обслуживает «F12» на 10 ампер.

    8. Дворники работают от «F11» (ток 20 А).

    9. За освещение салона, стоп-сигнал и комбинацию приборов отвечает «F10». Его сила тока 7,5 А.

    10. Обслуживание нагревательных приборов производится «F9» с током 25 А.

    11. Аварийный сигнал соответствует «F8». Его сила тока 10 А.

    12.Правый и ближний свет принадлежат предохранителям «F7» и «F6». Оба имеют ток 7,5 А.

    13. Звуковой сигнал подается «F5» с током 10 А.

    14. Для правого и дальнего левого света ответьте «F4» и «F3». Их сила тока 10 А.

    15. Систему обогрева заднего стекла обслуживает «F2». Его сила тока 25 А.

    16. За вентилятором системы охлаждения следует «F1» с током 25 А.

    Отказ элементов защиты

    При выходе из строя предохранителей «Приора» их необходимо заменить.Но перед этим необходимо найти причину, вызвавшую проблему. Чаще всего это может быть неисправность непосредственно цепей, защищенных определенным предохранителем. Чтобы избежать подгорания контактов на переключателях, некоторые устройства, потребляющие много энергии во время работы, необходимо подключать через реле.

    Замена элементов

    Работа проводится с помощью специального пинцета. Замена реле происходит следующим образом. Сначала снимите крышку реле и блок предохранителей. Для этого нужно повернуть его на 90 градусов, пока не будет преодолено сопротивление защелок.Воспользуйтесь пинцетом, чтобы зацепить предохранитель и вытащить его. После этого необходимо установить исправный в остальном защитный элемент. На этом работа завершена.

    Замена реле

    Пинцет для снятия защитных элементов подходит и для реле небольших размеров. Им достаточно удобно работать в местах типа блока реле и предохранителей «Приора». Но детали большего размера можно снять и руками, поскольку их конструкция предусматривает наличие ребер по бокам.Новое реле нужно вставить в то же отверстие, что и снятое. Чтобы облегчить замену предохранителей, они окрашены в разные цвета в зависимости от номинала.

    Замена прикуривателя

    В автомобиле «Лада Приора» часто меняют предохранители. Это связано с тем, что прикуриватель часто используется неправильно, и через него подключаются многие устройства с большими токами. Прикуриватель состоит из пластикового кожуха, внутри которого находится металлическая спираль.Для нагрева устройство вставляется в специальный разъем. Таким образом, он подключен к бортовой сети. Прикуриватель, как и предохранители «Приоры», снимаются очень легко. Он просто щелкает.

    p>

    Curl не работает. Возможные причины и их устранение

    ВАЗ 2110, то специально для подсветки прикуривателя используется лампа А12-4. Замена лампы прикуривателя, как и самого прикуривателя, осуществляется таким образом:

    Порядок замены лампы подсветки в прикуривателе.

    1. Просто отсоедините провод непосредственно от клеммы — это специальное подключение к аккумуляторной батарее.
    2. Затем нужно снять облицовку тоннеля, расположенного на полу.
    3. После этого сожмите экран лампы так, чтобы ножки экрана свободно проходили через прорези в волокне прикуривателя.
    4. Затем, немного разбив экран, нужно вынуть патрон с лампой.
    5. Далее просто нажмите на лампу, повернув ее на 90 °, и выньте ее из патрона.
    6. Установить новую лампу нужно в том же порядке, только до снятия. Следует обратить особое внимание на то, что при установке патрона с лампой непосредственно в экран в этом случае кольцевой выступ, расположенный на патроне, должен входить в указанные прорези экрана.

    Порядок замены прикуривателя, если не работает прикуриватель ВАЗ 2110

    1. Просто отсоедините провод от клеммы — это приспособление специально предназначено для крепления аккумулятора.Затем нужно снять облицовку с пола.
    2. Снимите картридж.
    3. После этого шлифовальные колодки вместе с проводами прикуривателя, а также лампы освещения через отверстие в облицовке, расположенное в туннеле пола.
    4. Затем отожмите экран лампы так, чтобы лапки экрана вышли из прорезей прикуривателя в световоде, после этого снимите его.
    5. Нажмите отверткой прямо на защелку гнезда прикуривателя, чтобы она вышла из зацепления со световодом.
    6. Прокачайте гнездо лицевой стороной наружу.
    7. Снимите гнездо прикуривателя прямо с облицовки, пропустив колодку с проводами через отверстие.
    8. Спираль обязана нагреваться в течение двадцати секунд. Затем патрон прикуривателя одновременно со щелчком должен вернуться в исходное положение. В том случае, если картридж вернется в исходное положение намного раньше или позже, чем через двадцать секунд, то вам нужно отрегулировать прикуриватель.Специально для этого уместно отрегулировать или разорвать контакты, указанные стрелками.
    9. Далее нужно сжать пластмассовые защелки из волокна и, выдвинув световод наружу, просто снять его с облицовки.
    10. Установить прикуриватель нужно в обратной последовательности. При проведении монтажа нити выступ на ней необходимо вдребезги вбить в прорезь на облицовке.

    Когда инженеры впервые оснастили автомобиль этим устройством, они надеялись, что водители будут использовать их по прямому назначению, то есть для гадания сигарет.Но особой популярностью аппарат не стал. Многие из тех, кто курит, предпочитают пользоваться спичками или любимой зажигалкой.

    Конструкторы уже начали задумываться над тем, чтобы вообще убрать устройство.

    Но вскоре прикуриватель получил вторую жизнь. Со временем у каждого появилось большое количество различных электронных и электрических устройств. Естественно, для электроники требовалось электричество.

    Из истории прикуривателя

    Сегодня уже сложно вспомнить первую марку автомобиля, в базовой комплектации которой была такая опция.Есть информация, что это было в 20-е гг. Дизайн этого первого прибора был довольно примитивным. Патрон находился внутри катушки. Когда его вытаскивали из гнезда, в нем замыкалась цепь, а патрон оказался редким. Уже тогда водители столкнулись с тем, что прикуриватель не работает на автомобилях после длительного или неаккуратного использования.

    1924 год стал знаковым для этого небольшого, но такого полезного устройства. В этом году прикуриватель получил дизайн, который сегодня знают все. Также в этом году она запатентовала его.Но в автомобилях устройство получило свое место только в 50-х годах. Это тот прибор, который не испытал на себе воздействия современных технологий.

    Как работает и работает прикуриватель?

    Металлический картридж с удобной ручкой в ​​виде кнопки. В патроне установлена ​​специальная спираль из нихрома. На приборных панелях есть специальная розетка. Если вставить в эту розетку прикуриватель и закрепить его там, то он будет подключен к электрической сети автомата.

    Контакт

    Plus подключается к центральному контакту гнезда и спирали. «Масса» подается на розеточную основу.

    Через нихромовую спираль проходит электричество, в результате чего она нагревается до красного цвета. В тот момент, когда температурный диапазон будет превышен, устройство выключит устройство с помощью термоотвода. В этом случае водитель услышит специальный звуковой сигнал.

    Казалось бы, почему не работает прикуриватель? Ведь конструкция у него предельно ясная и простая.

    Гнездо установлено в виде предохранителя на 10 А, и оно находится в блоке предохранителей. Агрегат можно найти в разных местах. Это зависит от марки и модели автомобиля.

    Плюсы и минусы устройства

    Главный и самый «жирный» плюс в том, что к гнезду можно подключить массу электроники, даже мини-чайники, компрессоры и прочее.

    Минусом, как многие считают, является ненадежная коммутация больших токов. Современные устройства Сила тока более 40 А.Здесь наблюдается зависимость: чем больше ток в цепи, тем большую надежность должны иметь электрические соединения. Это одна из причин, по которой не работает прикуриватель.

    Здесь было бы здорово повысить надежность фиксации вил в гнезде, но стандарт на этот вид соединений не разработан. В вилке можно обнаружить только один центральный контакт, который фиксируется с помощью пружины, а также две лапы, осуществляющие зажимы. Платформа положительного контакта может быть повреждена очень глубоко.Из-за качества наших дорог во время езды по Угхабаму и яме может пропадать электрический контакт между вилкой и гнездом. Некоторые водители даже заметили губку между контактами. Это риск короткого замыкания и даже пожара.

    Не работает прикуриватель: Причины

    Иногда это важное и необходимое устройство отказывает. Связано это может и с конструкцией, и с блоком предохранителей, и даже с перегореванием лампы подсветки.

    Часто прикуриватель выходит из строя из-за предохранителя.Причина этого кроется в электроприборах, подключенных к розетке. Тут дело в том, что это гнездо не рассчитывалось на длительное использование. Инженеры создали устройство для выдачи кратковременной мощности.

    Прикуриватель часто не работает из-за того, что к нему были подключены переносные компрессоры. Это приводит к нагреву проводки. Несколько маломощных устройств, подключенных к одному разъему, также приводят к поломке.

    Вы все еще можете выделить механическую причину. Это утонченные и ошеломленные усы в гнезде.Они просто перестают держать вилку. В этом случае ремонт выполняется очень просто.

    Прикуриватель на ВАЗ

    Владельцы этих автомобилей часто сталкиваются с подобной ситуацией. Чтобы не столкнуться с этой напастью, не стоит пить компрессоры от прикуривателя. Также не рекомендуется тыкать в слот устройства, не подходящие по стандарту разъема. Кроме того, если на вазе не работает прикуриватель, то следует проверить, есть ли у кого-нибудь в гнезде железный предмет.Не используйте вместе с этой универсальной розеткой устройства, оснащенные металлическими кольцами. Они часто вылетают со своих мест. Это может привести к закрытию.

    Ремонт прикуривателя ВАЗ

    В первую очередь, если не работает прикуриватель, проверьте блок предохранителей.

    Если вы нашли обгоревший, замените его. Однако иногда даже после этой процедуры напряжение может не появиться. Что делать? Разобрать гнездо.

    Как проверить наличие напряжения?

    Необходимо полностью вынуть прикуриватель.Сзади на патрон прикрепите обычную лампочку и включите зажигание. Лампа горит? Можно переходить к разборке — причина в гнезде.

    Как разобрать прикуриватель на вазе?

    Перед тем, как открутить гайку с обратной стороны и приступить к полной разборке, запомните, а положение контактов лучше сфотографировать. Это значительно облегчит возможные трудности при сборке.

    А теперь можно переходить к полной разборке устройства.Вам нужно будет открутить гайку, затем согнуть металлические детали из пластика. Далее — отсоединяем металлические детали. Вы обязательно увидите тарелку слюды. Это полупроводник. Его надо удалить.

    Далее приступаем к сборке. Напильник поможет вам вывести лишний металл, который не позволяет надежно установить прикуриватель на свое место.

    Если ничего не вышло, то можно попробовать проверить провода на целостность. Не поленитесь еще раз разобрать гнездо, возможно, вы где-то что-то упустили.Также не забываем, что заменой элемента нужно убрать «минус» аккумулятора.

    «Форд Фокус»

    Не только в автомобилях от ВАЗа, но и в таких иномарках, как «Форд» можно наблюдать неработающий прикуриватель. Чаще всего храбрый предохранитель в сети. Он имеет маркировку F109 и окрашен в желтый цвет. Рассчитан на ток до 20 А.

    Прикуриватель «Форд Фокус» чаще всего не работает из-за короткого замыкания в гнезде или из-за рассчитанных на ток потребителей, что гораздо допустимее.

    Схемы случаются потому, что большинство водителей не знают и никогда не думают, что в мире нет стандартов на геометрические размеры розетки. Производители зарядного устройства А всего, что вставляется в гнезда, делают вилки разной длины и диаметра.

    Прежде чем вставлять что-либо в розетку, убедитесь, что разъем исправен. Немного меньший диаметр — риск получить закрытие.

    Как заменить предохранитель в автомобилях Форд?

    Если прикуриватель «Форд» не работает, и вы решили заменить предохранитель, то сядьте на пассажирское сиденье и снимите защитную полку.Он находится под перчаточным ящиком. Поверните защелку и потяните блок вниз. Нужный предохранитель вы увидите в левом ряду.

    Это второе дно. Лучше, если вы найдете схему своего Форда. Да, сдать предохранитель непросто, поэтому вы готовите патроны.

    Как заменить прикуриватель?

    Для замены нужно снять правую крышку туннеля. В ножках место для пассажира, нужно снять защелку и открутить винты. Затем снимите заглушку.Вы увидите дыру. Просуньте туда руку и отсоедините провода от розетки. Их всего три.

    Теперь осталось только вытащить стекло с места посадки.

    Если просто не удалось вытащить стекло, то есть вариант разбить каким-то пластиковым инструментом, и стекло берется по частям.

    «Тойота»

    В том случае, если сигаретная комната Тойота не работает, нужно начинать с проверки предохранителей. Автолюбители утверждают, что в инструкции к этой марке машин про них ничего нет.

    В большинстве моделей нужный блок предохранителей находится под рулевой колонкой.

    На некоторых моделях — под бардачком. Предохранитель рассчитан на 15 А. Многие пытаются установить предохранители на 20 А и сталкиваются с тем, что система не работает.

    Также многие владельцы заменяют целое стекло. На стекле есть алюминиевая вставка. Часто выгорает.

    Если ничего не работает

    Бывает и так, что не работает прикуриватель и магнитола, в этом случае рекомендуется проверить монтажный блок.Тщательно проверьте все предохранители. Если ничего не нашли, то еще и реле внимательно проверьте. Часто вина всего за облаком. После промывки или раскрутки монтажного блока все становится на свои места.

    Прикуриватель на автомобиле ВАЗ 2110 очень часто выходит из строя по очень простой причине — перегорает предохранитель! В сегодняшней статье я подробно расскажу о том, где предохранитель на ВАЗ 2110 отвечает за работоспособность прикуривателя, дам схемы и пошаговую инструкцию по замене этого предохранителя.

    Предохранитель прикуривателя ВАЗ 2110 — где находится

    Если вы посмотрите схему автомобильного блока предохранителей ВАЗ 2110, то увидите, что стрелками я обозначил F16 — именно он отвечает за работоспособность прикуривателя.

    Предохранитель прикуривателя автомобиля ВАЗ 2110 находится в монтажном блоке Предохранители

    Видео: предохранители ВАЗ 2110 — где они

    Как заменить предохранитель прикуривателя на ВАЗ 2110 своими руками

    Отлично, теперь перейдем к пошаговой инструкции Замена предохранителя на ВАЗ 2110 своими руками:

    1. Нажать выключатель крышки блока предохранителей и опустить вниз.
    2. Берём крестовый поход и отключаем прикосновение защёлки насадки и вытаскиваем.
    3. Теперь снимите блок предохранителей с крышки и переверните его.
    4. Теперь отсоедините все вилки с проводами и выньте блок предохранителей.
    5. С помощью этого вынимаем вышедший из строя предохранитель, отвечающий за прикуриватель, напоминаю его обозначение на схеме F16 и заменяю на новый.
    6. Собираем все в обратной последовательности.

    Видео: горят предохранители

    За последние годы автомобильная сигаретная комната превратилась в многофункциональный узел. Если раньше он использовался только по прямому назначению, то теперь к нему подключают для зарядки и работы различных электронных устройств. Поэтому мощность прикуривателя может доставить современному автовладельцу немало неудобств.

    Устройство и назначение прикуривателя ВАЗ 2107

    В последнее время функции прикуривателя заметно расширились.Поэтому владелец 2107 должен знать алгоритм диагностики ее неисправности и ремонта.

    Основные функции и принцип работы прикуривателя

    Сигарета современного автомобиля Это многофункциональное устройство. Помимо использования по прямому назначению, подключается к своей розетке:

    • телефон, смартфон или планшет для зарядки;
    • видеорегистратор;
    • навигатор;
    • вентилятор;
    • Компрессор для поворота покрышек.

    Прикуриватель состоит из гнезда (розетки) и головки (патрона).

    Картридж представляет собой металлический корпус с пластиковой ручкой в ​​виде кнопки. В центре гнезда находится металлический стержень, выполняющий роль положительного контакта. Минусовой контакт в прикуривателе — дело. Для предотвращения короткого замыкания корпус и стержень отделены друг от друга слоем изолятора. Контакты соединены нихромовой спиралью, которая является нагревательным элементом и находится внутри картриджа. В момент подачи тока на спираль она нагревается до высокой температуры.Когда температура достигает определенного значения, срабатывает тепловое реле и ток прекращается.

    Прикуриватель расположен на панели приборов в удобном для водителя месте. Гнездо выполнено в виде продолговатого металлического корпуса, выполняющего роль массы. Центральный контакт подключен к плюсу аккумулятора. Кроме того, в корпус прикуривателя встроена лампа подсветки, включая внешнее освещение.

    Чтобы включить режим нагрева, нужно надавить на картридж и зафиксировать его вниз.Патрон удерживается за счет биметаллических пластин. Нажимные положительный и отрицательный контакты картриджа подключаются к соответствующим контактам гнезда. В результате начинается нагрев спирали, который продолжается 15-20 секунд до достижения желаемой температуры. После этого биметаллические пластины расходятся, освобождая картридж, который за счет внутренней пружины возвращается в исходное положение.

    Причины неисправностей Ваз 2107

    Прикуриватель ВАЗ 2107 Достаточно часто выходит из строя.Это происходит по разным причинам.

    Заблокирован предохранитель

    При использовании прикуривателя в качестве розетки для работы нескольких мощных устройств через разветвитель предохранитель прикуривателя, рассчитанный на максимальную силу тока 10 А, может перегореть. Из-за особенностей электрооборудования электрооборудования ВАЗ 2107 часы и радио перестанут работать с прикуривателем.

    Неудачный контакт

    Иногда окисляются контакты или разъемы прикуривателя, и устройство перестает работать.В такой ситуации их необходимо очистить, предварительно отключив минусовую клемму от АКБ. Последнее исключит вероятность короткого замыкания. Кроме того, устройство часто подключается к устройству, при этом сигарета входит в гнездо плотно и плотно. Такой ненадежный контакт может привести к замыканию, размещению контактов и выходу прикуривателя. Контакты можно установить в установку с предохранителем большего номинала (например, 15 А). В таких случаях можно попробовать почистить и погасить контакты.Если это не приведет к положительному результату, прикуриватель необходимо будет заменить на новый. Стоимость нового устройства для ВАЗ 2107 около 150 рублей.

    Заблокированный элемент лампы накаливания

    Иногда перегорает спираль прикуривателя. В этом случае устройство меняется на новое.

    Перерезка электропроводки

    Прикуриватель может перестать работать из-за защемления проволоки или печки с последующим поломкой контактов. Диагностировать такую ​​ситуацию можно с помощью мультиметра, вызвав разводку цепи прикуривателя.

    После нахождения поврежденного участка проводки меняю на новый. Особое внимание следует уделить целостности изоляции проводов — это снизит вероятность замыкания и возгорания до минимума.

    Видео: Основные неисправности Прикуриватель ВАЗ 2107

    Схема прикуривателя ВАЗ 2107

    На прикуриватель ВАЗ 2107 выведены три провода:

    • красный провод идет к плюсу АКБ и подает напряжение на часы;
    • желтый провод идет на плюс АКБ и подает напряжение на лампочку;
    • черный провод отвечает за массовое подключение.

    Помимо самого прикуривателя, в схему его подключения входит предохранитель с маркировкой F6, установленный в монтажном блоке.

    Замена прикуривателя ВАЗ 2107

    Для замены прикуривателя ВАЗ 2107 потребуются:

    • набор отверток;
    • плоскогубцы;
    • кусачки или пинцеты малые;
    • паяльник и расходные материалы для пайки;
    • Фонарь переносной или фонарик;
    • изолента;
    • перчатки хлопковые;
    • новый прикуриватель.

    Эти инструменты используются для замены прикуривателя на всех классических моделях ВАЗ.

    Порядок выполнения работ

    Замена прикуривателя на ВАЗ 2107 происходит следующим образом:

    1. Снимаем минусовую клемму с АКБ.
    2. Для удобства отодвигаем водительское сиденье назад.
    3. Выньте патрон прикуривателя из гнезда.
    4. Осторожно используйте плоскую дополнительную панель приборов с правой стороны.После высвобождения зажимов из пазов снимите эту панель вместе со всеми инструментами.
    5. Отсоединяем провод питания от прикуривателя.
    6. Откручиваем гайку крепления прикуривателя.
    7. Снимите корпус прикуривателя вместе с лампой подсветки.
    8. Вынуть гнездо прикуривателя.
    9. Новый прикуриватель в обратной последовательности.
    Видео: Замена прикуривателя ВАЗ 2106

    Выбор прикуривателя на ВАЗ 2107

    Владельцы ВАЗ 2107 иногда меняют штатный прикуриватель.Причины:

    • постоянно откручивающаяся гайка крепления;
    • желание установить более привлекательный аппарат;
    • Невозможность одновременного подключения нескольких устройств.

    Чаще всего прикуриватель от ВАЗ 2114/15 — это так называемый еврозажигатель, который несколько короче штатного. Установить его на ВАЗ 2107 довольно просто. После демонтажа штатного прикуривателя останется лишь увеличить отверстие, в котором он был закреплен.

    Для расширения проема можно использовать наждачную бумагу или круглый напильник.

    Установка прибора производится в следующем порядке:

    1. Установлен светодиод.
    2. Гнездо прикуривателя зафиксировано.
    3. Подключенная электропроводка.

    Таким образом, любую неисправность прикуривателя ВАЗ 2107 можно устранить самостоятельно. Для этого требуется лишь минимальный набор сантехнических инструментов и соблюдение инструкций специалистов.Установка нового прикуривателя также не доставит владельцу ВАЗ 2107 больших хлопот.

    Возможные причины и их устранение. Curl не работает

    Садится аккумулятор, а у меня на ВАЗ 2114 прикуриватель не работает. На сегодняшний день очень остро стоит вопрос прикуривателя, так как это универсальный источник электрической энергии.

    Куда ни глянь, а вся автомобильная утварь работает с помощью переходников от прикуривателя. Например, , навигатор, мобильный телефон, автомобильный компрессор и другие гаджеты.

    Не всегда можно рассчитать точный заряд средства, поэтому многие драйверы и не только используются для отражения устройств в пути. Рано или поздно наступит момент, когда прикуриватель перестанет работать и нужно будет оперативно отреагировать и устранить причину поломки. О том, как это сделать самостоятельно, рассмотрим ниже.

    Расположение и поиск неисправностей

    Прикуриватель на ВАЗ 2114, этому есть несколько объяснений.: Поднятый электрический провод или тепловая спираль сгорели в результате перегрева. Решить проблему можно вполне самостоятельно, обращаться в автосервис вообще не нужно. Стоит обзавестись тестером проводки, а новый прикуриватель может быть как в сборе, так и съемной частью по отдельности.

    • Для практичности и удобства Нам нужно пространство вокруг машины, чтобы вы могли работать с открытыми дверцами при распаковке. Летом можно заниматься на улице, а зимой только в закрытом помещении.Поэтому посмотрите, в чем ваш случай;
    • Сам прикуриватель расположен на центральной консоли ближе к торцам из черного дерева;
    • Приступим к проверке предохранителей. Для этого открываем люк с блоком предохранителей, он слева от рулевой колонки, и находим маркировку F4 20 ампер. Его тестером прозвал, если подходит, то оставляем, по сути, менять на новый. Возьмите за правило носить с собой запасные предохранители. Если их нет, то можно обойтись без проблем;
    • После того, как выяснили, что блока предохранителей больше нет и перешли прямо к прикуривателю.Для этого необходимо отверткой открутить боковую пластиковую рамку на центральной торпеде, к ней крепится по два винта с каждой стороны. После его удаления мы предоставили себе доступ к начинке и можно смело приступать к диагностике;
    • Заметив прибор средствами, можно прозвонить его тестером, а по показаниям сопротивления можно понять, есть замыкание или нет. Вытащив подвижный сердечник, нужно внимательно осмотреть, проверить целостность пружины твитера.При наличии характерных повреждений ремонту не подлежит только полная замена;
    • Вопрос в том, что вам крайне сложно обзавестись подвижной частью прикуривателя, она продается, как правило, в виде налога, разве что на барахолке можно найти. Если причина не в этом, то одним из способов является поиск просроченного провода;
    • Запускаем провода от самого устройства к блоку предохранителей. При выявлении такого участка снимите провод и замените его новым.Так как ручные скрутки результата не принесут и со временем будут перебои с напряжением.

    • Специалисты советуют избегать таких ручных поворотов, так как они в 80% случаев являются источниками возгорания автомобиля. Найдите время и возможность полностью заменить проводку или хотя бы винить место пайки;
    • Перед покупкой прикуривателя необходимо попросить продавца прозвонить тестером, иначе будете вынуждены повторно приходить в магазин (или на рынок) для замены детали, благо некачественная продается хотя бы отладки;
    • При проведении работ, связанных с электрикой, обязательно отключите плюсовую клемму аккумуляторной батареи;
    • На этом мы завершаем рассмотрение темы, прикуриватель на ВАЗ 2114 не работает, надеемся на родственные советы и рекомендации с вашей стороны.Напишите свои пути в комментариях.

    Ни для кого не секрет, что за последние годы функция прикуривателя в автомобиле кардинально изменилась. Если раньше это было вместо спичек или зажигалок, то теперь это незаменимый атрибут в жизни каждого автовладельца. С помощью прикуривателя, а точнее его розетки, можно подзарядить мобильный телефон, подключить множество автомобильных аксессуаров, напрямую зависящих от электричества. Поломка прикуривателя в машине — довольно частая и важная проблема для комфортной эксплуатации транспортного средства.

    Функции

    В современном обществе это не столько прикуриватель, сколько само гнездо. Именно в это отверстие вставляются другие электроприборы, без которых многим автомобилистам просто не обойтись. Говоря простым языком, гнездо — это так называемая розетка, только не в доме, а в машине. С его помощью вы можете заряжать свой сотовый, подключать навигаторы и радары, а также пользоваться мобильной автомойкой. С каждым годом рынок пополняется все новыми, разнообразными автомобильными аксессуарами и гаджетами, работающими от электричества.

    Прикуриватель — устройство простое, но даже в его работе могут быть случаи и неисправности. В этой статье описаны все возможные неисправности в работе прикуривателя, а также способы устранения неисправностей для разных марок автомобилей.

    Принцип работы

    Внешне он похож на металлический картридж, на котором есть пластиковая кнопка с изображением сигареты. Внутри картриджа во время использования нагревается нихромовая спираль, от которой передается процесс сигареты.Плюс к этому подаётся на «жгучие» пробки, входящие в гнездо инструментов. После нагрева спирали до определенной температуры срабатывает терморегулятор, и кнопка отскакивает в исходное положение. Для защиты прикуривателя используется предохранитель на 10 утра. Все предохранители размещены в блоке, который может находиться под торпедой, сиденьем и даже в багажнике. Расположение блока предохранителей зависит от марки автомобиля.

    Важно! В розетку прикуривателя подключаются устройства с напряжением 12 вольт. Вот почему не стоит подключать их к более мощному напряжению — это грозит замыканием в цепи сигареты.

    Расположение прикуривателя может быть разнообразным. В большинстве автомобилей он находится под автомагнитолой. Для удобства использования есть возможность перенести расположение прикуривателя или установить дополнительную розетку. В машинах новых марок от завода есть несколько гнезд зажигалок.


    Причины поломки

    • перегорел предохранитель;
    • сгоревшее гнездо прикуривателя;
    • обрыв проводки.

    Чаще всего люди сталкиваются с проблемой предохранителя.Это происшествие происходит как с отечественными автомобилями, так и с иномарками. Чаще всего виноваты автомобильные гаджеты. Работа прикуривателя рассчитана на определенную мощность, и очень часто автовладельцы подключаются к отверстию, превышающему допустимые значения, из-за чего бьется предохранитель.

    Решение довольно простое — следует заменить перегоревший предохранитель и продолжать использовать разъем только для слаботочных устройств. Подключайте мощные устройства напрямую к аккумулятору. Хотя это неудобно и порой не так просто, но гораздо безопаснее и эффективнее.

    Совет! Если вы часто используете мощные устройства, но нет времени для подключения к аккумулятору, то вы можете вывести дополнительный разъем с розеткой, которая подключается напрямую к нему.

    Еще одна причина, по которой не работает прикуриватель — это закрытие в гнезде устройства. Бывает в том случае, когда в розетку вставлены болтающиеся или нестандартные вилки. Также не обязательно ставить более мощные предохранители — это обязательно приведет к замыканию.Если все неприятности случились с вами, то единственно правильным решением проблемы станет замена гнезда.

    Если причина поломки не в перегоревшем предохранителе или розетке, стоит проверить проводку прикуривателя на целостность. Возможно, ток отсутствует из-за пережатого провода. Следует припаять и проверить все разъемы — они должны быть плотно вставлены.

    Каждого второго водителя хотя бы раз в жизни спрашивали, почему перестал работать прикуриватель.Поэтому вопрос самостоятельного ремонта поломки очень актуален.

    Пошаговый ремонт своими руками

    Если вы решили разобраться, почему не работает прикуриватель и отремонтировать поломку вашего автомобиля, то инструкция по эксплуатации представлена ​​ниже.

    Для этого вам потребуются: перчатки

    • ;
    • новый предохранитель; Паяльник
    • ;
    • Набор отверток;
    • пинцет.

    Совет! Не всегда обязательно идти в автосервис.Если вы немного разбираетесь в своей машине, то с помощью подсказок поймете, почему тот или иной пункт не работает в машине.

    Порядок действий:

    • Прежде всего необходимо обесточить автомобиль во избежание короткого замыкания. Для этого с АКБ снимается минусовая клемма;
    • Часто прикуриватель располагается на центральной консоли. Переместите водительское сиденье, чтобы добраться до устройства отключения;
    • с помощью фонарика нужно осмотреть розетку прибора на предмет наличия посторонних предметов.Если есть, то с помощью пинцета извлеките их из гнезда;
    • Если прибор не работает, то первым делом нужно проверить предохранитель. Из-за его перегорания ток в прибор перестает поступать. Поиск вам поможет в поиске. При необходимости замените его и еще раз проверьте, работает ли устройство;
    • Если проблема не решена, прикуриватель следует снять с помощью плоскогубцев. Обычно он сидит прочно, поэтому нужно приложить немного усилий, но делать все аккуратно и не резко, чтобы не повредить обод и провода;
    • обратите внимание на внешний вид устройства.Это не должно быть темного нагара. Проверить провода на целостность, все разъемы должны плотно прилегать;
    • если вы обнаружили распиленный провод, то с помощью паяльника припаяйте их и не забудьте про хорошую изоляцию;
    • Затем соберите устройство и проверьте его работоспособность.

    Другие проблемы в работе

    К сожалению, есть еще несколько причин, по которым не работает прикуриватель в машине. Все они разные, и каждая марка автомобиля может быть своей.

    Многие владельцы Dodge Caliber также сталкиваются с проблемой неработающего прикуривателя. Чаще всего ломается устройство при работе в нем другого устройства, и от панели начинает выходить дым. Это связано с перенапряжением, которое дает более мощные устройства, подключенные к разъему. В этой модели такая поломка может привести к проблемам в работе других устройств, так как сгоревший провод находится в общей жгуте других. С решением данной поломки самостоятельно справиться не удастся, ведь всю переднюю консоль придется снимать.Такая поломка может повториться, поэтому лучше всего подойдет предохранитель в самом прикуривателе.

    На отечественных марках автомобилей также встречаются инциденты с прикуривателем. Конечно, чаще всего сгорают предохранители из-за неправильного использования разъема устройства. Проверить, почему не работает прикуриватель на ВАЗ 2110, довольно просто. Включите вентилятор печки — если не работает, то причина в предохранителе F18. Дело в том, что эти два устройства работают от одного предохранителя и его храбрость приводит к выходу из строя сразу двух устройств.Для его замены не нужно лезть под капот, он слева от руля в блоке предохранителей. Однако, если вентилятор заработал, не стоит сразу грешить на проводку. Вам нужно проверить предохранитель, который обозначен как F6. Мало кому известно, но это тоже сказывается на работе устройства и, возможно, причина его храбрости.

    РЕЗУЛЬТАТЫ

    Безусловно, роль прикуривателя стала играть важную роль в жизни многих автомобилистов.Бывает, что, перепробовав все возможные варианты поломки устройства, выясняется, что причина кроется в разряженных усах, которые есть в гнезде. Из-за этого прикуриватель не фиксируется и перестает работать. Усы после длительного и частого использования «тупят» и ко всем устройствам, которые вставляются в лунку, не текут. Устраните эту проблему своими руками. Достаточно прислать немного усов и потом проверить работу прикуривателя или другого приспособления.

    Однозначно использовать все автомобильные устройства нужно строго по назначению, но когда автопроизводитель не учел все потребности в использовании дополнительных гаджетов — без гнезда прикуривателя. При его работе с другими устройствами достаточно помнить, что не следует подключать более мощные устройства, вставлять болтающие вилки и другие неподходящие предметы. В этом случае проблема перегоревших предохранителей и неработающего прикуривателя вас не зацепит, в самый неподходящий момент.

    Когда инженеры впервые оснастили машину этим устройством, они надеялись, что водители будут использовать их по прямому назначению, то есть для гадания сигарет.Но особой популярностью аппарат не стал. Многие из тех, кто курит, предпочитают пользоваться спичками или любимой зажигалкой.

    Конструкторы уже начали задумываться над тем, чтобы вообще убрать устройство.

    Но вскоре прикуриватель получил вторую жизнь. Со временем у каждого стало появляться большое количество различных электронных и электрических приборов. Естественно, для электроники требовалось электричество.

    Из истории прикуривателя

    Сегодня уже сложно вспомнить первую марку автомобиля, в которой этот вариант был в стандартной комплектации.Есть информация, что это было в 20-е гг. Дизайн этого первого прибора был довольно примитивным. Патрон находился внутри катушки. Когда его вытаскивали из гнезда, в нем замыкалась цепь, а патрон оказался редким. Уже тогда водители столкнулись с тем, что прикуриватель не работает на автомобилях после длительного или неаккуратного использования.

    1924 год стал знаковым для этого небольшого, но такого полезного устройства. В этом году прикуриватель получил дизайн, который сегодня знают все. Также в этом году она запатентовала его.Но в автомобилях устройство получило свое место только в 50-х годах. Это тот прибор, который не испытал на себе воздействия современных технологий.

    Как работает и работает прикуриватель?

    Металлический картридж с удобной ручкой в ​​виде кнопки. В патроне установлена ​​специальная спираль из нихрома. На приборных панелях есть специальная розетка. Если вставить в эту розетку прикуриватель и закрепить его там, то он будет подключен к электрической сети автомата.

    Контакт

    Plus подключается к центральному контакту гнезда и спирали. «Масса» подается на розеточную основу.

    Через нихромовую спираль проходит электричество, в результате чего она нагревается до красного цвета. В тот момент, когда температурный диапазон будет превышен, устройство выключит устройство с помощью термоотвода. В этом случае водитель услышит специальный звуковой сигнал.

    Казалось бы, почему не работает прикуриватель? Ведь конструкция у него предельно ясная и простая.

    Гнездо установлено в виде предохранителя на 10 А, и оно находится в блоке предохранителей. Агрегат можно найти в разных местах. Это зависит от марки и модели автомобиля.

    Плюсы и минусы устройства

    Главный и самый «жирный» плюс в том, что к гнезду можно подключить массу электроники, даже мини-чайники, компрессоры и прочее.

    Минусом, как многие считают, является ненадежная коммутация больших токов. Современные устройства имеют силу тока более 40 А.Здесь наблюдается зависимость: чем больше ток в цепи, тем надежнее должны быть электрические соединения. Это одна из причин, по которой не работает прикуриватель.

    Здесь было бы здорово повысить надежность фиксации вил в гнезде, но стандарт на этот вид соединений не разработан. В вилке можно обнаружить только один центральный контакт, который фиксируется с помощью пружины, а также две лапы, осуществляющие зажимы. Платформа положительного контакта может быть повреждена очень глубоко.Из-за качества наших дорог во время объезда Угхабама и карьера может пропадать электрический контакт между вилкой и гнездом. Некоторые водители даже заметили губку между контактами. Это риск короткого замыкания и даже возгорания.

    Не работает прикуриватель: Причины

    Иногда это важное и необходимое устройство отказывает. Связано это может и с конструкцией, и с блоком предохранителей, и даже с перегореванием лампы подсветки.

    Часто прикуриватель выходит из строя из-за предохранителя.Причина этого кроется в электроприборах, подключенных к розетке. Тут дело в том, что это гнездо не рассчитывалось на длительное использование. Инженеры создали устройство для выдачи кратковременной мощности.

    Прикуриватель часто не работает из-за того, что к нему были подключены переносные компрессоры. Это приводит к нагреву проводки. Несколько маломощных устройств, подключенных к одному разъему, также приводят к поломке.

    Вы все еще можете выделить механическую причину. Это утонченные и ошеломленные усы в гнезде.Они просто перестают держать вилку. В этом случае ремонт выполняется очень просто.

    Прикуриватель на ВАЗ

    Владельцы этих автомобилей часто сталкиваются с подобной ситуацией. Чтобы не столкнуться с этой напастью, не стоит пить компрессоры от прикуривателя. Также не рекомендуется тыкать в слот устройства, не подходящие по стандарту разъема. Кроме того, если на вазе не работает прикуриватель, то следует проверить, есть ли у кого-нибудь в гнезде железный предмет.Не используйте вместе с этой универсальной розеткой устройства, оснащенные металлическими кольцами. Они часто вылетают со своих мест. Это может привести к закрытию.

    Ремонт прикуривателя ВАЗ

    В первую очередь, если не работает прикуриватель, проверьте блок предохранителей.

    Если вы нашли обгоревший, замените его. Однако иногда даже после этой процедуры напряжение может не появиться. Что делать? Разобрать гнездо.

    Как проверить наличие напряжения?

    Необходимо полностью вынуть прикуриватель.Сзади на патрон прикрепите обычную лампочку и включите зажигание. Лампа горит? Можно переходить к разборке — причина в гнезде.

    Как разобрать прикуриватель на вазе?

    Перед тем, как открутить гайку с обратной стороны и приступить к полной разборке, запомните, а положение контактов лучше сфотографировать. Это значительно облегчит возможные трудности при сборке.

    А теперь можно переходить к полной разборке устройства.Вам нужно будет открутить гайку, затем согнуть металлические детали из пластика. Далее — отсоединяем металлические детали. Вы обязательно увидите тарелку слюды. Это полупроводник. Его надо удалить.

    Далее приступаем к сборке. Напильник поможет вам вывести лишний металл, который не позволяет надежно установить прикуриватель на свое место.

    Если ничего не вышло, то можно попробовать проверить провода на целостность. Не поленитесь еще раз разобрать гнездо, возможно, вы где-то что-то упустили.Также не забываем, что заменой элемента нужно убрать «минус» аккумулятора.

    «Форд Фокус»

    Не только в автомобилях от ВАЗа, но и в таких иномарках, как «Форд» можно наблюдать неработающий прикуриватель. Чаще всего храбрый предохранитель в сети. Он имеет маркировку F109 и окрашен в желтый цвет. Рассчитан на ток до 20 А.

    Прикуриватель «Форд Фокус» чаще всего не работает из-за короткого замыкания в гнезде или из-за рассчитанных на ток потребителей, что гораздо допустимее.

    Схемы случаются потому, что большинство водителей не знают и никогда не думают, что в мире нет стандартов на геометрические размеры розетки. Производители зарядных устройств и всего, что вставляется в розетки, изготавливают вилки разной длины и диаметра.

    Прежде чем вставлять что-либо в розетку, убедитесь, что разъем исправен. Немного меньший диаметр — риск получить закрытие.

    Как заменить предохранитель в автомобилях Форд?

    Если прикуриватель «Форд» не работает, и вы решили заменить предохранитель, то сядьте на пассажирское сиденье и снимите защитную полку.Он находится под перчаточным ящиком. Поверните защелку и потяните блок вниз. Нужный предохранитель вы увидите в левом ряду.

    Это второе дно. Лучше, если вы найдете схему своего Форда. Да, сдать предохранитель непросто, поэтому вы готовите патроны.

    Как заменить прикуриватель?

    Для замены нужно снять правую крышку туннеля. В ножках место для пассажира, нужно снять защелку и открутить винты. Затем снимите заглушку.Вы увидите дыру. Просуньте туда руку и отсоедините провода от розетки. Их всего три.

    Теперь осталось только вытащить стекло с места посадки.

    Если просто не удалось вытащить стекло, то есть вариант разбить каким-то пластиковым инструментом, и стекло берется по частям.

    «Тойота»

    В том случае, если сигаретная комната Тойота не работает, нужно начинать с проверки предохранителей. Автолюбители утверждают, что в инструкции к этой марке машин про них ничего нет.

    В большинстве моделей нужный блок предохранителей находится под рулевой колонкой.

    На некоторых моделях — под бардачком. Предохранитель рассчитан на 15 А. Многие пытаются установить предохранители на 20 А и сталкиваются с тем, что система не работает.

    Также многие владельцы заменяют целое стекло. На стекле есть алюминиевая вставка. Часто выгорает.

    Если ничего не работает

    Бывает и так, что не работает прикуриватель и магнитола, в этом случае рекомендуется проверить монтажный блок.Тщательно проверьте все предохранители. Если ничего не нашли, то еще и реле внимательно проверьте. Часто вина всего за облаком. После промывки или раскрутки монтажного блока все становится на свои места.

    ВАЗ 2110, то специально для подсветки прикуривателя используется лампа А12-4. Замена лампы прикуривателя, как и самого прикуривателя, осуществляется таким образом:

    Порядок замены лампы подсветки в прикуривателе.

    1. Просто отсоедините провод непосредственно от клеммы специального аккумуляторного устройства к аккумулятору.
    2. Затем нужно снять облицовку тоннеля, расположенного на полу.
    3. После этого сожмите экран лампы так, чтобы ножки экрана свободно проходили через прорези в волокне прикуривателя.
    4. Затем, немного разбив экран, нужно вынуть патрон с лампой.
    5. Далее просто нажмите на лампу, повернув ее на 90 °, и выньте ее из патрона.
    6. Установить новую лампу нужно в том же порядке, только до снятия. Следует обратить особое внимание на то, что при установке патрона с лампой непосредственно в экран в этом случае кольцевой выступ, расположенный на патроне, должен входить в указанные прорези экрана.

    Порядок замены прикуривателя, если не работает прикуриватель ВАЗ 2110

    1. Просто отсоедините провод от клеммы — это приспособление специально предназначено для крепления аккумулятора.Затем нужно снять облицовку с пола.
    2. Снимите картридж.
    3. После этого шлифовальные колодки вместе с проводами прикуривателя, а также лампы освещения через отверстие в облицовке, расположенное в туннеле пола.
    4. Затем отожмите экран лампы так, чтобы лапки экрана вышли из прорезей прикуривателя в световоде, после этого снимите его.
    5. Нажмите отверткой прямо на защелку гнезда прикуривателя, чтобы она вышла из зацепления со световодом.
    6. Прокачайте гнездо лицевой стороной наружу.
    7. Снимите гнездо прикуривателя прямо с облицовки, пропустив колодку с проводами через отверстие.
    8. Спираль обязана нагреваться в течение двадцати секунд. Затем патрон прикуривателя одновременно со щелчком должен вернуться в исходное положение. В том случае, если картридж вернется в исходное положение намного раньше или позже, чем через двадцать секунд, то вам нужно отрегулировать прикуриватель.Специально для этого уместно отрегулировать или разорвать контакты, указанные стрелками.
    9. Далее нужно сжать пластмассовые защелки из волокна и, выдвинув световод наружу, просто снять его с облицовки.
    10. Установить прикуриватель нужно в обратной последовательности. При проведении монтажа нити выступ на ней необходимо вдребезги вбить в прорезь на облицовке.

    За последние годы автомобильная сигаретная комната превратилась в многофункциональный узел.Если раньше он использовался только по прямому назначению, то теперь к нему подключают различные электронные устройства для зарядки и работы. Поэтому мощность прикуривателя может доставить современному автовладельцу немало неудобств.

    Устройство и назначение прикуривателя ВАЗ 2107

    В последнее время функции прикуривателя заметно расширились. Поэтому владелец 2107 должен знать алгоритм диагностики ее неисправности и ремонта.

    Основные функции и принцип работы прикуривателя

    Прикуриватель современного автомобиля — многофункциональное устройство.Помимо использования по прямому назначению, подключается к своей розетке:

    • телефон, смартфон или планшет для зарядки;
    • видеорегистратор;
    • навигатор;
    • вентилятор;
    • Компрессор для поворота покрышек.

    Прикуриватель состоит из гнезда (розетки) и головки (патрона).

    Картридж представляет собой металлический корпус с пластиковой ручкой в ​​виде кнопки. В центре гнезда находится металлический стержень, выполняющий роль положительного контакта.Минусовой контакт в прикуривателе — дело. Для предотвращения короткого замыкания корпус и стержень отделены друг от друга слоем изолятора. Контакты соединены нихромовой спиралью, которая является нагревательным элементом и находится внутри картриджа. В момент подачи тока на спираль она нагревается до высокой температуры. Когда температура достигает определенного значения, срабатывает тепловое реле и ток прекращается.

    Прикуриватель расположен на панели приборов в удобном для водителя месте.Гнездо выполнено в виде продолговатого металлического корпуса, выполняющего роль массы. Центральный контакт подключен к плюсу аккумулятора. Кроме того, в корпус прикуривателя встроена лампа подсветки, включая внешнее освещение.

    Чтобы включить режим нагрева, нужно надавить на картридж и зафиксировать его вниз. Патрон удерживается за счет биметаллических пластин. Нажимные положительный и отрицательный контакты картриджа подключаются к соответствующим контактам гнезда.В результате начинается нагрев спирали, который продолжается 15-20 секунд до достижения желаемой температуры. После этого биметаллические пластины расходятся, освобождая картридж, который за счет внутренней пружины возвращается в исходное положение.

    Причины неисправностей Ваз 2107

    Прикуриватель ВАЗ 2107 Достаточно часто выходит из строя. Это происходит по разным причинам.

    Заблокирован предохранитель

    При использовании прикуривателя в качестве розетки для работы нескольких мощных устройств через разветвитель предохранитель прикуривателя, рассчитанный на максимальную силу тока 10 А, может перегореть.Из-за особенностей электрооборудования электрооборудования ВАЗ 2107 часы и радио перестанут работать с прикуривателем.

    Неудачный контакт

    Иногда окисляются контакты или разъемы прикуривателя, и устройство перестает работать. В такой ситуации их необходимо очистить, предварительно отключив минусовую клемму от АКБ. Последнее исключит вероятность короткого замыкания. Кроме того, устройство часто подключается к устройству, при этом сигарета входит в гнездо плотно и плотно.Такой ненадежный контакт может привести к замыканию, размещению контактов и выходу прикуривателя. Контакты можно установить в установку с предохранителем большего номинала (например, 15 А). В таких случаях можно попробовать почистить и погасить контакты. Если это не приведет к положительному результату, прикуриватель необходимо будет заменить на новый. Стоимость нового устройства для ВАЗ 2107 около 150 рублей.

    Заблокированный элемент лампы накаливания

    Иногда перегорает спираль прикуривателя.В этом случае устройство меняется на новое.

    Перерезка электропроводки

    Прикуриватель может перестать работать из-за защемления проволоки или печки с последующим поломкой контактов. Диагностировать такую ​​ситуацию можно с помощью мультиметра, вызвав разводку цепи прикуривателя.

    После нахождения поврежденного участка проводки меняю на новый. Особое внимание следует уделить целостности изоляции проводов — это снизит вероятность замыкания и возгорания до минимума.

    Видео: Основные неисправности Прикуриватель ВАЗ 2107

    Схема прикуривателя ВАЗ 2107

    На прикуриватель ВАЗ 2107 выведены три провода:

    • красный провод идет к плюсу АКБ и подает напряжение на часы;
    • желтый провод идет на плюс АКБ и подает напряжение на лампочку;
    • черный провод отвечает за массовое подключение.

    Помимо самого прикуривателя, в схему его подключения входит предохранитель с маркировкой F6, установленный в монтажном блоке.

    Замена прикуривателя ВАЗ 2107

    Для замены прикуривателя ВАЗ 2107 потребуется:

    • Набор отверток;
    • плоскогубцы;
    • кусачки или пинцеты малые;
    • паяльник и расходные материалы для пайки;
    • Фонарь переносной или фонарик;
    • изолента;
    • перчатки хлопковые;
    • новый прикуриватель.

    Эти инструменты используются для замены прикуривателя на всех классических моделях ВАЗ.

    Порядок выполнения работ

    Замена прикуривателя на ВАЗ 2107 происходит следующим образом:

    1. Снимаем минусовую клемму с АКБ.
    2. Для удобства отодвигаем водительское сиденье назад.
    3. Выньте патрон прикуривателя из гнезда.
    4. Осторожно обращаемся к плоской бортике дополнительной приборной панели с правой стороны. После высвобождения зажимов из пазов снимите эту панель вместе со всеми инструментами.
    5. Отсоединяем провод питания от прикуривателя.
    6. Откручиваем гайку крепления прикуривателя.
    7. Снимите корпус прикуривателя вместе с лампой подсветки.
    8. Вынуть гнездо прикуривателя.
    9. Новый прикуриватель в обратной последовательности.
    Видео: Замена прикуривателя ВАЗ 2106

    Выбор прикуривателя на ВАЗ 2107

    Владельцы ВАЗ 2107 иногда меняют штатный прикуриватель.Причины:

    • постоянно откручивающаяся гайка крепления;
    • желание установить более привлекательный аппарат;
    • Невозможность одновременного подключения нескольких устройств.

    Чаще всего прикуриватель от ВАЗ 2114/15 — это так называемый еврозажигатель, который несколько короче штатного. Установить его на ВАЗ 2107 довольно просто. После демонтажа штатного прикуривателя останется лишь увеличить отверстие, в котором он был закреплен.

    Для расширения проема можно использовать наждачную бумагу или круглый напильник.

    Установка прибора производится в следующем порядке:

    1. Установлен светодиод.

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
