Устройство стартера ваз 2114: Устройство стартера Ваз 2114, Ваз 2115, Ваз 2113

Разборка и сборка стартера Ваз 2114, Ваз 2115, Ваз 2113

ВАЗ

/

2113, 2114, 2115

/

ремонт

/

электрооборудование

/

стартер

/

Разборка и сборка стартера

Проверка стартера, проверка и устранение неисправностей в стартере лада 2114, порядок ремонта стартера лада 2113, этапы разборки и сборки стартера автомобиля ваз 2113, ваз 2115, ваз 2114. Диагностика электрооборудования лада 2113. Инструкции по ремонту электрооборудования, стартера, зажигания лада 2114. Проверка приборов, очистителя, освещения лада 2115

Разборка стартера выполняется в следующем порядке.

Детали стартера ваз 2113: 1 – крышка со стороны привода; 2 – уплотнительная прокладка; 3 – кронштейн рычага; 4 – якорь тягового реле; 5 – тяговое реле; 6 – «отрицательная» щетка; 7 – прокладка; 8 – задняя крышка; 9 – фиксатор щетки; 10 – «положительные» щетки в сборе с соединительной шиной; 11 – щеткодержатель; 12 – статор; 13 – якорь; 14 – стяжная шпилька; 15 – опора вала якоря; 16 – центральная шестерня; 17 – планетарная шестерня; 18 – вал привода с водилом; 19 – шестерня с внутренним зацеплением; 20 – уплотнительное кольцо; 21 – опора вала привода с вкладышем; 22 – стопорное кольцо; 23 – привод в сборе; 24 – ограничительное кольцо; 25 – стопорное кольцо

Отверните гайку на нижнем контактном болту тягового реле 5 и отсоедините от него вывод «положительных» щеток. Отверните винты крепления тягового реле ваз 2115 и снимите его. Отсоедините якорь 4 реле от рычага привода.
Отверните гайки стяжных шпилек 14 и отсоедините от корпуса статора заднюю крышку 8 с щеткодержателем 11. При необходимости можно снять щеткодержатель, отвернув два винта его крепления к крышке. Чтобы вынуть из щеткодержателя щетки с пружинами, необходимо снять фиксаторы 9.
Отсоедините статор 12 с якорем 13 и опорой 15 вала якоря от крышки 1 со стороны привода. Снимите с вала центральную шестерню 16 редуктора, выньте из корпуса статора стартера ваз 2114, ваз 2115, ваз 2113 опору вала якоря, а затем якорь.

Снимите с водила планетарные шестерни 17. Извлеките из крышки 1 вал 18 в сборе с приводом 23, с опорой 21 и шестерней 19. Снимите с рычага уплотнительную прокладку 2 и кронштейн 3 рычага.
Для снятия привода с вала снимите стопорное кольцо 25, расположенное под ограничительным кольцом 24. Затем, сняв стопорное кольцо 22, можно снять опору 21 вала привода, уплотнительное кольцо 20 и шестерню 19.
Для разборки тягового реле отверните винты крепления его крышки и отпаяйте выводы обмоток от штекера «50» и от шины, закрепленной на нижнем контактном болту тягового реле.
После разборки продуйте детали стартера лада самара 2 (кроме деталей редуктора) сжатым воздухом и протрите.

Сборка стартера выполняется в порядке обратном разборке стартера ваз 2114.
Перед сборкой смажьте моторным маслом шестерню привода, винтовые шлицы вала привода и вкладыши крышек и опор валов. Шестерни редуктора смажьте консистентной смазкой Литол-24.

Причины, почему не крутит стартер на ВАЗ 2114, обслуживание и ремонт своими руками

Стартерное устройство представляет собой один из самых важных узлов в электросхеме запуска силового агрегата. Но как и любой другой механизм, этот элемент может выйти из строя. В этой статье мы расскажем о том, почему не крутит стартер на автомобиле ВАЗ 2114 и как можно решить эту проблему.

Содержание

[ Раскрыть]

[ Скрыть]

Устройство и схема подключения стартера

Устройство стартерного механизма 2114

Если стартер щелкает, но не крутит или не срабатывает при повороте ключа на ВАЗ 2114, в первую очередь нужно произвести диагностику узла. Но для начала рекомендуем ознакомиться с его устройством. Сам по себе этот механизм представляет собой электромотор постоянного тока, при этом его конструкция довольно сложная. На четырнадцатых моделях ВАЗ монтируются узлы модели 5712.3708.

Ниже перечислены основные элементы конструкции:

1. Одной из основных составляющих является подвижная часть. Она состоит из якоря, который вращается на валу.
2. Втягивающее реле. Стартер крутит благодаря реле, передающему соответствующий импульс якорю.
3. Обгонная муфта или бендикс. Основная функция устройства заключается в зацеплении маховика мотора.
4. Корпус. В нем установлены все рабочие части и компоненты электростартера. На корпусе монтируется реле, сама конструкция закрывается двумя крышками.

Основным предназначением является раскрутка маховика мотора, что происходит, когда стартер крутит. Активация механизма происходит в результате включения зажигания. При повороте ключа аккумулятор передает импульс на втягивающее реле. После того, как контактны замкнутся и раздастся щелчок, импульс передается на якорь. Чтобы стартер на ВАЗ всегда был в рабочем состоянии, время от времени нужно проводить его обслуживание на предмет выявления неисправностей.

Электросхема соединения узла

Диагностика и причины неисправностей

В идеале узел должен быстро раскручивать маховик мотора после вращения ключа в замке зажигания. Если стартер не крутит или срабатывает, но не крутит, при этом двигатель не заводится, а на приборке будет гореть знакомый индикатор, это свидетельствует о неработоспособности устройства.

Какие могут быть причины поломки механизма, если реле не может сработать, а якорь не вращается:

1. Проблема может заключаться в окислении контактов на АКБ или самом узле, для ее решения контакты необходимо очистить.
2. Севший аккумулятор приведет к тому, что ранее срабатывающий узел откажется функционировать. В этом случае в первую очередь нужно проверить своими руками заряд аккумулятора.
3. Если на приборке горит восклицательный знак, а мотора автомобиля не может завестись, возможно, причина кроется в коротком замыкании между витками втягивающей обмотки. Если это действительно так, то единственным решением может стать только замена механизма.
4. Довольно часто автовладельцы сталкиваются с проблемой разрыва проводки в агрегате, в частности, на участке, подводящему к тяговому реле. В первую очередь необходимо проверить контакт между двумя штекерами — выключателя зажигания, а также самого электромоторчика.
5. Отсутствие замыкания между двумя штекерами — только теперь речь идет об элементах контактной части под номерами 30 и 50.
6. Проблемы в работе якоря, этот компонент может заедать. Возможность его вращения без проблем можно проверить своими руками.

Щеточный узел стартера

Если втягивающее реле работает, но при этом узел крутит слабо или вообще не крутит, это может быть обусловлено:

1. Слишком низким зарядом аккумулятора либо окислением свинцовых контактов. На приборной панели может на загораться лампа разряда АКБ, если на узел поступает слабый импульс, который не в состоянии раскрутить якорь. Поэтому даже при отсутствии индикатора на контрольном щитке заряд батареи все же стоит проверить. Кроме того, в своем автомобиле всегда нужно контролировать отсутствие окисления на контактах электроцепи, а если вы производите их зачистку, то контакты желательно смазывать.
2. Плохое соединение контактов на аккумуляторе, самом механизме или втягивающем реле. Если контакты не окислены, в любом случае нужно продиагностировать, хорошо ли затянуты контактные винты, так как слабые соединения все равно образуют плохой контакт. Следует отметить, что плохо затянутые контакты могут стать причиной короткого замыкания, а также подгорания проводки.
3. Еще одной причиной могут служить износившиеся щетки либо подгорание коллектора. Все элементы, которые вышли из строя, необходимо заменить на новые.
4. Иногда неисправность проявляется в результате замыкания якоря, в частности, речь идет об обмотке.
5. Когда вы будете поворачивать ключ, при этом на ВАЗ 2114 не будет заводиться двигатель при этом аккумулятор нормально заряжен, причина может заключаться в обмотке реле. В частности, в удерживающей обмотке могло произойти замыкание или обрыв. Решить неисправность позволит только замена реле.

Узел работает, якорь вращается, но при этом маховик двигателя не крутится:

• происходит пробуксовка бендикса, неисправность можно выявить путем диагностики на стенде;
• причина может крыться в неработоспособности шестеренок редукторного механизма, в этом случае последний требует замены.

Мотор запустился, но узел продолжает крутить, при этом возможен скрежет или другой нехарактерный шум либо вибрация:

• при наличии вибрации нужно произвести диагностику фиксации устройства;
• причиной может служить некорректный монтаж механизма, возможно, он установлен с перекосом;
• проблема может заключаться в треснувшей крышке, которую нужно как можно быстрее поменять;
• скрежет иногда может быть обусловлен разрушением зубчиков шестеренки одного из элементов — венца маховика, редукторного устройства или привода;
• сторонний шум может появиться из-за износа вкладышей подшипников, установленных на так называемом якоре или на приводе механизма;
• выход из строя бендикса.

Когда двигатель не заводится, а нужно срочно куда-то ехать, можно попытаться его запустить, замыкая стартер по прямой цепи. Как самостоятельно можно замкнуть стартер напрямую — смотрите на видео (автор видео — сергей цапюк).

Инструкция по демонтажу и монтажу

Итак, если не крутит стартер ВАЗ 2114, ремонт можно произвести своими руками. Перед тем, как снять стартер, бортовую сеть нужно обесточить, для этого отключается аккумулятор.

Как снимать и как произвести ремонт стартера ВАЗ 2114, читайте далее:

1. Гаечным ключом на 13 выкрутите два болта фиксации механизма к картеру сцепления. Обычно четырнадцатые ВАЗы не оснащаются третьим винтом, но если он есть, то вам необходимо будет залезть под днище авто для его откручивания. Сделав это, вы можете демонтировать провод 1 на реле, при этом подвигая механизм немного вперед.
2. Тем же ключом выкрутите гайку фиксации провода, соединяющего вывод реле с положительной клеммой аккумулятора. Проведите визуальный осмотр зубчиков маховика, если есть необходимость — замените их.
3. Используя отвертку с крестовым наконечником, нужно открутить два болта фиксации на крышке устройства. Затем выкрутите гайку, которая фиксирует выход обмотки узла на втягивающее реле и демонтируйте так называемую шайбу-скобку.
4. С помощью гаечного ключа на 10 необходимо выкрутить два длинных стяжных винта и демонтировать их, после чего можно визуально проверить, в каком состоянии находятся втулки.
5. Для разъединения корпуса механизма вам потребуется несколько раз несильно ударить по его нижней части, но для этого желательно использовать деревянный брусок или резиновый молоток. Открыв корпус, осмотрите щетки, если нужно — поменяйте их.
6. Используя отвертку, извлеките бендикс из вилки, после чего с помощью молотка выбейте стопорное кольцо. Бендикс можно демонтировать, если есть необходимость, замените его. Процедура сборки устройства осуществляется в обратном порядке.

 Загрузка …

Видео «Ремонт стартера на ВАЗ 2114»

Подробная информация касательно ремонта узла на этой модели авто представлена на видео ниже (автор видео — Greevoos TV).

Проверка и ремонт стартера на автомобилях ВАЗ 2113, 2114, 2115 и Лада Приора, Калина, Гранта

≡  6 Ноябрь 2015   ·  Рубрика: Ремонт

Ремонт или замена стартера требуется, когда при повороте ключа зажигания в положение «запуск двигателя» стартер не крутится или крутится с провалами. Бывает, что стартер вращается, а двигатель нет. Это легко проверить по подозрительному звуку и отсутствию вращения шкива генератора.

Для проверки работы стартера нам потребуются:

• Заведомо исправный аккумулятор
• Автомобильные шнуры с «крокодилами»
• Металлическая щетка или плоская отвертка

Порядок проверки:

1) Сбрасываем клеммы «+» и «-» с аккумулятора на авто. Это необходимо, чтобы не повредить контроллер двигателя.

2) На всех автомобилях семейства Самара (ВАЗ 2113, 2114 и 2115) и Приора, а так же на автомобилях семейства Лада Калина и Гранта со старой, «рычажной» коробкой переключения передач, стартер установлен на КПП рядом с двигателем со стороны радиатора под воздушным фильтром.

Для того, чтобы проводить работы, необходимо снять корпус воздушного фильтра вместе с впускным патрубком (процедура подробно описана в статье про замену масла в КПП).

На «Калине» и «Гранте» с тросиковой КПП стартер установлен так же на коробке, но со стороны двигателя и за ним, ближе к салону. Добираться и проводить его проверку без подъемника крайне неудобно. Иногда проще снять стартер и проверять отдельно.

3) Откручиваем токопроводящий провод (самый толстый провод, который отходит от клеммы «+» аккумулятора). Он прикручен на верхнюю шпильку втягивающего реле гайкой «на 13» (нижняя стрелка указывает на гайку, сам провод для наглядности снят).

Снимаем управляющий провод со штекера «папы» на втягивающем реле (верхняя стрелка).

4) ОБЯЗАТЕЛЬНО ставим автомобиль на нейтральную передачу.

5) Устанавливаем рабочий аккумулятор рядом с автомобилем (или используем установленный, если уверены в нем на 100%). Накидываем крокодил на клемму «-»,

и цепляем второй конец к корпусу стартера (за болт, корпус втягивающего). Предварительно место соединения чистим металлической щеткой для лучшего контакта.

6) Накидываем крокодил на клемму «+» аккумулятора. Второй конец подносим к «папе» на тыльной стороне втягивающего реле.

7) При касании должно сработать втягивающее реле и будет слышан характерный щелчок. Если никаких звуков не издается, то еще раз проверяем массу. Если щелчка нет, то снимаем массу с корпуса и устанавливаем крокодил «-» на нижний болт втягивающего (показан стрелкой). Еще раз подносим крокодил «+» к клемме «папа».

Если втягивающее реле сработало, то в 95% случаев неисправны щетки стартера. Если не сработало, то смело покупаем новое (не ремонтируется, но снимается без снятия стартера). ВНИМАНИЕ! Не оставляйте напряжение на втягивающем реле больше 5 секунд. Это может повредить как реле, так и аккумулятор.

8) Крокодил «-» снова кидаем на корпус. Подносим крокодил «+» к нижнему болту на втягивающем реле:

При этом должен завращаться стартер и будет слышен характерный гул. Обороты у рабочего стартера доходят до 11 тысяч об/мин. Если стартер крутит медленно, то, скорее всего (при исправном аккумуляторе и соединении), неисправен щеточный узел или заклинивает якорь. Если стартер не крутит (при срабатывании втягивающего с крокодилом «-» на корпусе), то дело в обмотке. Если стартер крутит исправно и втягивающий работает, то проверяем их в комплексе. ВНИМАНИЕ! Не оставляйте напряжение на стартере больше 5 секунд. Это может повредить стартер или аккумулятор.

9) Для общей проверки кидаем клемму «+» на верхнюю шпильку втягивающего реле. И отверткой или ключом перемыкаем крокодил «+» и «папу».

При этом должен заработать стартер, и начать крутиться двигатель (определяем по ремню генератора). Если слышно как стартер работает, но при этом раздаются различные резкие звуки, хруст, то дело в механической части (бендикс или редуктор). При медленном вращении двигателя причин неисправности может быть несколько. В большинстве случаев это щетки, но может быть и заклинивание подшипников или втулок. Необходим разбор и поиск дефектов.

Для снятия и ремонта стартера нам потребуется:

• Отвертка плоская
• Отвертка крестовая
• Ключ «на 8»
• Ключ «на 10»
• Ключ «на 13»
• Ключ «на 15»
• Ключ «на 17»
• Литоловая смазка (литол, шрус, солидол)

Дополнительно:

• Ветошь
• Металлическая щетка
• Очиститель тормозов или карбюратора

1) Откручиваем две гайки крепления стартера. Гайки в основном идут под ключ «на 17», но попадаются и «на 15». Снимаем его со шпилек и вытаскиваем. Вытаскивать удобнее через днище.

2) Проверяем внешний вид. На зубчатой шестерне не должно быть задиров, трещин и следов сильного износа. Если есть, то меняем бендикс. Осматриваем состояние втулки на конце якоря. Если она лопнула или на ней наблюдаются трещины, то необходимо ее заменить. Не допускается следов износа на валу.

3) Проверяем работоспособность бендикса. Для этого вращаем его отверткой. Он должен свободно вращаться относительно вала только в одну сторону. Если он проворачивается и в обратную, то меняем бендикс.

4) Откручиваем гайку («на 13») контактного провода стартера на нижней шпильке втягивающего реле.

5) Откручиваем втягивающее реле. В основном, оно закручено на болты под ключ «на 8». Но если умельцы лазили до вас, то может быть закручено и на винты.

6) Снимаем само реле. Якорь сдергиваем вверх с рычага бендикса.

7) Если втягивающее реле работало исправно, то внешне проверяем целостность всех элементов (пружины, корпуса, якоря).

8) Отворачиваем две гайки («на 10») стягивающих шпилек.

9) Откручиваем два винта крепления щеточного узла и снимаем крышку. Часто она «прикипает» и снять ее возможно только поддев отверткой:

10) Сдергиваем со шпилек статор с якорем и щеточным узлом:

11) Снимаем шестерню с якоря:

12) Снимаем якорь вместе со щетками. Обратите внимание, что на якоре, со стороны шестерни, возможно установлено стопорное кольцо (на данном стартере нет).

Осматриваем общее состояние статера и крышек с медными втулками. Очищаем их от грязи и старой смазки очистителем тормозов и ветошью.

13) Снимаем щеточный узел с якоря. Снимаем картонный изолятор. На нем не должно быть видно следов повреждения. Поскольку изолятор установлен рядом с щеточным узлом, то на нем скапливается графитовая пыль, оставшаяся после износа щеток. Ее необходимо или сдуть, или протереть ветошью. При повреждении изолятор лучше заменить, однако есть он далеко не во всех магазинах. По этому при его демонтаже и очистке лучше быть аккуратнее.

14) Проверяем внешний вид щеточного узла. При сильном износе (осталось менее 3,5 мм от края щетки до медного провода) меняем. Разбирать дальше нет смысла, так как этот узел продается в сборе. В данном случае наблюдается сильный износ до подводящих проводов, что и послужило причиной поломки одной щетки. Стартер проработал более 6 лет. При этом определить поломку можно только вышеописанной проверкой. Мультиметром данную проблему не определить.

15) Проверяем состояние якоря. Проверьте отсутствие замыкания обмотки на вал (подносим контакты как показано на рисунке). Лучше пользоваться контрольной лампочкой, но подойдет и мультиметр. Если обмотка замкнута, то необходимо менять якорь.

16) При задирах или сильном износе меняем якорь. При обнаружении незначительного медного налета на цапфах или нагара на коллекторе прошлифуйте шкуркой. Перед установкой новых щеток желательно прошлифовать коллектор. Лучше использовать шкурку с зернистостью не менее 180 единиц. Вал зажимаем в дрель или шуруповерт (лучше зажимать со стороны шлицов, где раньше была установлена шестерня, чтобы не повредить посадочный размер под втулку), и, вращая на низких оборотах, шлифуем шкуркой.

17) Смотрим состояние планетарного редуктора. Перед этим лучше очистить его от старой смазки ветошью и очистителем карбюратора. На зубьях не должно быть видно следов износа.

18) Если проблема была не в этой части узла, то убедиться в ее нормальной работе можно без разбора. Промываем очистителем корпус и просматриваем состояние визуально.

19) Проверяем состояние всех резиновых уплотнителей. При необходимости меняем.

20) Удерживая за редуктор, переместите бендикс по шлицам на валу. Он должен свободно перемещаться и не проворачиваться.

21) При необходимости разбора снимите редуктор из корпуса, прикладывая усилия на шестерню. Редуктор держится только за счет плотной посадки к корпусу. Для его снятия обязательно снимите две стягивающих шпильки.

22) Снимите резиновый уплотнитель с рычага бендикса (на фото сверху держу его рукой).

23) Снимаем упорное кольцо, аккуратно сбивая его в сторону редуктора. Лучше всего это делать, сбивая его молотком, приложив сверху пассатижи.

24) Под ним будет стопорное кольцо, которое снимаем с вала, поддев отверткой. После в эту же сторону снимаем упорное кольцо и бендикс. При необходимости меняем элементы.

25) Бедикс разбирать нет смысла, так как продается он в сборе.

26) Чтобы добраться до корпуса планетарного редуктора необходимо снять стопорное кольцо. Потом вытаскиваем вал. Обратите внимание, что с одной стороны металлического кольца показанного стрелкой стоит упорное кольцо, с другой резиновый уплотнитель. Шестерни планетарного редуктора просто надеваются на ось без колец и упоров.

27) Проверьте состояние всех втулок и посадочных цапф. Легкий налет на валах устраняется шкуркой.

28) Собирается в обратной последовательности. Щеточный узел лучше собирать на якоре или на головке «на 22» (иначе потом будет тяжело увести щетки):

29) Для этого устанавливаем щетки в гнезда без пружин. Одеваем узел на головку или якорь. И, отгибая задний стопор, поочередно вставляем пружины:

30) Редуктор и втулки ОБЯЗАТЕЛЬНО смажьте литоловой смазкой. Шлицы на валу у бендикса так же лучше промазать этой же смазкой.

31) Собираем сначала редуктор с бендиксом в корпус. Прикручиваем шпильки. Устанавливаем якорь в статер. Ставим внутреннюю крышку с медной втулкой. Шестерню. Одеваем стартер на шпильки корпуса. Нелишним будет промазать шестерню с редуктором еще раз литоловой смазкой. Ставим картонный изолятор. Проверяем, чтобы вырез в изоляторе совпадал с вырезом на статоре. Если щетки собирались на головке, то плотно соприкасаем ее с якорем и стаскиваем щеточной узел на якорь. Устанавливаем заднюю крышку. Закручиваем 2 гайки и 2 болта. Одеваем якорь втягивающего реле на рычаг бендикса. Устанавливаем бендикс. Одеваем контактный провод на реле и затягиваем гайкой.

32) Проверяем работоспособность с помощью «крокодилов» по описанной выше методике.

33) Устанавливаем стартер на автомобиль.

Пожалуйста поставьте оценку статье

Загрузка…

Схема подключения стартера ВАЗ | 2 Схемы

На автомобилях ВАЗ применяются стартеры, представляющие собой электродвигатель постоянного тока с электромагнитным двухобмоточным тяговым реле и роликовой муфтой свободного хода (обгонной муфтой). Стартеры служат для обеспечения минимальной частоты вращения коленчатого вала, необходимой для запуска двигателя. Питание стартера в режиме пуска осуществляется от аккумуляторной батареи.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленвал. На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные конструктивные. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить его самостоятельно. Но прежде почитайте теорию и изучите все варианты схем подключения стартера на разные модели авто ВАЗ, собранные редакцией 2 Схемы.ру по знакомым автоэлектрикам.

Схема соединений стартера ВАЗ 2101

1. стартер;
2. удерживающая обмотка тягового реле;
3. выключатель зажигания;
4. генератор VAZ 2101;
5. блок предохранителей;
6. втягивающая обмотка тягового реле;
7. аккумуляторная батарея.

При обычных нагрузках ток вырабатываемый стартером составляет 150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 А. Это серьезное испытание для этого электроагрегата, поэтому не рекомендуется держать ключ на запуске дольше 10 секунд, а повторные попытки запуска надо делать с перерывом не менее минуты.

Схема соединений стартера на 2105

1. генератор;
2. аккумуляторная батарея;
3. шунтовая катушка обмотки статора;
4. стартер VAZ 2105;
5. сериесная катушка обмотки статора;
6. удерживающая обмотка тягового реле;
7. втягивающая обмотка тягового реле;
8. реле включения стартера;
9. монтажный блок;
10. выключатель зажигания.

Схема подключения стартера ВАЗ 2106

1. стартер;
2. генератор;
3. аккумуляторная батарея;
4. втягивающая обмотка тягового реле;
5. выключатель зажигания;
6. удерживающая обмотка тягового реле

1 – крышка со стороны привода;	14 – крышка реле;
2 – стопорное кольцо;	15 – контактные болты;
3 – ограничительное кольцо;	16 – коллектор;
4 – шестерня привода;	17 – щетка;
5 – обгонная муфта;	18 – втулка вала якоря;
6 – поводковое кольцо;	19 – крышка со стороны коллектора;
7 – резиновая заглушка;	20 – кожух;
8 – рычаг привода;	21 – шунтовая катушка обмотки статора;
9 – якорь реле 2106;	22 – корпус;
10 – удерживающая обмотка тягового реле;	23 – винт крепления полюса статора;
11 – втягивающая обмотка тягового реле;	24 – якорь;
12 – стяжной болт реле;	25 – обмотка якоря;
13 – контактная пластина;	26 – промежуточное кольцо.

Схема стартера ВАЗ 2108, 2109, 21099

Электрический ток поступает в цепь включения стартера с вывода «30» генератора. Далее через колодку Ш8 (Х8) монтажного блока (выводы 5,6), колодку Ш1 (Х1)-розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 (Х1) монтажного блока (вывод 8), далее колодка Ш5 (Х5) (вывод 4), реле включения стартера (вывод 85). Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.

В электрической цепи стартера применяется реле включения 111.3747-10.

1. Винт крепления защитного колпака.
2. Защитный колпак.
3. Стопорное полукольцо.
4. Гайка крепления задней крышки.
5. Задняя крышка.
6. Пружины щеток.
7. Направляющие щеток (наружная часть).
8. Щетки.
9. Статор.
10. Якорь.
11. Рычаг привода.
12. Привод.
13. Ограничительное кольцо.
14. Стопорное кольцо.
15. Ось рычага привода.
16. Винты крепления тягового реле.
17. Передняя крышка.
18. Пластмассовое уплотнительное кольцо крышки.
19. Стяжные шпильки.
20. Резиновая заглушка.
21. Сердечник тягового реле.
22. Возвратная пружина.
23. Уплотнительное кольцо тягового реле.
24. Тяговое реле.
25. Уплотнительная шайба.
26. Регулировочные шайбы.

Схема стартера для ВАЗ 2110, 2111, 2112

На автомобили ВАЗ-2110 устанавливались стартеры типа 57.3708 и имели следующие технические характеристики:

• Номинальная мощность 1,55 кВт
• Потребляемый ток при максимальной мощности не более 375 Ампер
• Потребляемый ток в заторможенном состоянии не более 700 Ампер
• Потребляемый ток в режиме холостого хода не более 80 Ампер

Схема подключения стартера на десятку приведена выше, вот ее расшифровка:

1. АКБ
2. генератор
3. сам стартер
4. замок зажигания

1 – вал привода;	20 – контактные болты;
2 – втулка передней крышки;	21 – вывод «положительных» щеток;
3 – ограничительное кольцо;	22 – скоба;
4 – шестерня с внутренним кольцом обгонной муфты;	23 – щеткодержатель;
5 – ролик обгонной муфты;	24 – «положительная» щетка;
6 – опора вала привода с вкладышем;	25 – вал якоря;
7 – ось планетарной шестерни;	26 – стяжная шпилька;
8 – прокладка;	27 – задняя крышка с втулкой;
9 – кронштейн рычага;	28 – коллектор;
10 – рычаг привода;	29 – корпус;
11 – передняя крышка;	30 – постоянный магнит;
12 – якорь реле;	31 – сердечник якоря;
13 – удерживающая обмотка;	32 – опора вала якоря с вкладышем;
14 – втягивающая обмотка;	33 – планетарная шестерня;
15 – тяговое реле;	34 – центральная (ведущая) шестерня;
16 – шток тягового реле;	35 – водило;
17 – сердечник тягового реле;	36 – шестерня с внутренними зубьями;
18 – контактная пластина;	37 – кольцо отводки;
19 – крышка тягового реле;	38 – ступица с наружным кольцом обгонной муфты.

Схема подключения стартера 2113, 2114, 2115

Втягивающее реле стартера

Реле пускового устройства называют втягивающим. Это связано с принципом его работы — оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом. Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении. Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.

Поворачивая ключ в замке зажигания, мы подаем ток на обмотку устройства. Под воздействием электромагнитного поля якорь подается назад (втягивается в корпус), замыкая контакты питания стартера. Сдвигается и шестерня бендикса, входя в зацепление с маховиком. В этот же момент втягивающая обмотка отключается, и в дело вступает удерживающая. Усилие от вала стартера передается через шестерню на маховик, заставляя коленчатый вал вращаться до того момента, пока мы не перестанем удерживать ключ в замке зажигания в положении запуска.

Какие функции выполняет втягивающее реле:

• Защищает стартер от замыкания контактов в зажигании.
• С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
• Обеспечивает разгрузку контактов в замке зажигания.

Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Если стартер работает с громким шумом, то это могло прослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение проводов к стартеру

Подключение стартера на ВАЗ — инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.

Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

не крутит, ремонт, замена, неисправности

Ремонт или замена стартера требуется, когда при повороте ключа зажигания в положение «запуск двигателя» стартер не крутится или крутится с провалами. Бывает, что стартер вращается, а двигатель нет. Это легко проверить по подозрительному звуку и отсутствию вращения шкива генератора.

Оглавление

Не крутит
Ремонт
Замена
Неисправность
Снятие

Не крутит

Первым делом стоит обратить внимание на следующие элементы:

1) Разряженный аккумулятор.

Самая часто встречающаяся проблема в данном случае! Особенно она актуальна в зимний период времени! В данном случае нужно зарядить, заменить аккумулятор, либо отогреть (если проблема возникла зимой) или прикурить его.

Основным признаком неработающего аккумулятора будет шум срабатывающего реле во время поворота ключа зажигания! Но если аккумулятор «здоров», а шум срабатывающего реле присутствует, то смотрите следующий пункт.

Вообще, запуск двигателя в зимний период времени – это отдельная тема. Которой будет посвящена отдельная статья!

2) Отсутствие «массы» на втягивающее реле.

Обратите внимание на надёжность крепления минусового провода от «массы» аккумулятора к втягивающему реле стартера. При необходимости зачистите и заново закрепите массу на втягивающее стартера.

3) Обрыв в цепи «зажигание-стартер»

Когда вы проворачиваете ключ зажигания, а в ответ пустая тишина, не срабатывает даже реле, то проблема кроется в контактной группе зажигания.

Первым делом проверьте наличие контакта от зажигания к стартеру. Если с этим всё впорядке, то переходим к втягивающему реле.

4) Неисправно втягивающее реле

Здесь ничего не остаётся, как заменить его (Как заменить втягивающее реле?). Но прежде опять таки обратите внимание на клеммы втягивающего. В 90% случаев, их нужно зачистить. Если при попытке завести автомобиль с ключа, вы слышите щелчки, то проблема скорее всего в разряженном аккумуляторе, но если он заряжен – то проблема с контактами реле. Если же звуков и щелчков никаких нет, то сгорела обмотка реле (в данном случае её нужно заменить).

5) Щётки неплотно прилегают к коллектору

6) Сильный износ коллектора

Ремонт

1. Первым делом снимите минусовую клемму с АКБ (аккумуляторная батарея).

2. Используя ключ на «13», открутите два верхних крепежных винта, которыми он крепится к картеру сцепления. Как правило, третьего болта — нет, если же он у вас имеется потребуется смотровая яма для того чтобы его открутить.

3. Достаньте из разъема на втягивающем реле проводок №1. сдвигая стартер вперед.

5. Оцените визуально состояние зубьев маховика.

6. При помощи крестообразной отвертки выкрутите два крепежных винта в крышке стартера.

7. Открутите гайку крепления выхода обмотки стартера на втягивающее реле, для этого используйте ключ на «13″.

8. Извлеките шайбу-скобку.

9. Открутите ключом на «10» два длинных стяжных болта, затем достаньте их.

10. Проверьте состояние втулок.

11. Чтобы разъединить корпус стартера нужно нанести несколько легких ударов по нижней части корпуса резиновым или деревянным молотком. Оцените состояние щеток.

12. При помощи отвертки достаньте уши бендикса из вилки.

13. Наставьте ключ и ударами молотка сбейте стопорное кольцо.

14. Второе стопорное подковырните отверткой.

15. Снимите бендикс.

Теперь собственно сама замена бендикса: возьмите новый бендикс (обгонная муфта) и установите на место. Сборка производится в обратном порядке, перед этим не забудьте все как следует очистить и смазать (там, где это необходимо). Ремонт стартера ВАЗ 2115 своими руками можно считать завершенным, установите стартер на место, подключите аккумулятор и сделайте запуск двигателя.

Замена

Для того, чтобы немного сэкономить денежных средств, можно заменить стартер своими руками, тем более что для этого потребуются из инструмента:

ключи на 8 и на 13;
жидкость WD-40.

Работы лучше проводить под навесом или в гараже.

В связи с тем, что добраться до стартера не очень удобно, упростим себе задачу, сняв корпус воздушного фильтра. Для этого, отсоединяем контакты датчика массового расхода воздуха, освобождаем патрубки от корпуса, а затем ключом на 8 отворачиваем два болта крепления кронштейнов передних опор.

Проведя подготовительные работы, приступаем к основной – замене стартера. Работы выполняем в следующей последовательности:

— Обесточиваем электрическую цепь автомобиля, сняв с аккумулятора «минусовую» клемму.

— Обрабатываем WD-40 резьбовые соединения крепления стартера к коробке скоростей.

— Отсоединяем «минусовую» клемму втягивающего реле (красный провод).

— Ключом на 13 отворачиваем гайку крепления «плюсовой» клеммы.

— Отсоединяем плюсовые контакты

— Ключом на 13 отворачиваем три гайки крепления стартера.

— Снятие креплений стартера

— Снимаем стартер со шпилек.

Работы по установке новой запчасти производим в обратной последовательности, смазав шпильки, расположенные на коробке перемены передач графитовой смазкой, что поможет в последующем сократить время на откручивание, если понадобиться снимать стартер по какой-либо причине.

Неисправность

Причина неисправности	Метод устранения
При включении стартера якорь не вращается, тяговое реле не срабатывает
1. Неисправна или полностью разряжена аккумуляторная батарея	1. Зарядите батарею или замените
2. Сильно окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники	2. Очистите полюсные выводы и наконечники проводов, затяните и смажьте вазелином
3. Межвитковое замыкание во втягивающей обмотке тягового реле, замыкание ее на «массу» или обрыв	3. Замените тяговое реле стартера ваз 2115
4. Обрыв в цепи питания тягового реле стартера	4. Проверьте провода и их соединения в цепи между штекерами «50» стартера и выключателя зажигания
5. Неисправна контактная часть выключателя зажигания: не замыкаются контакты «30» и «50»	5. Замените контактную часть выключателя зажигания
6. Заедание якоря тягового реле стартера ваз 2113	6. Снимите реле, проверьте легкость перемещения якоря
При включении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает
1. Неисправна или разряжена аккумуляторная батарея	1. Зарядите батарею или замените
2. Окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники	2. Очистите полюсные выводы и наконечники проводов, затяните и смажьте вазелином
3. Ослабло крепление наконечников провода, соединяющего силовой агрегат с аккумуляторной батареей	3. Подтяните крепления наконечников провода
4. Окислены контактные болты тягового реле или ослабли гайки крепления наконечников проводов на контактных болтах	4. Зачистите контактные болты, затяните гайки крепления проводов
5. Подгорание коллектора, зависание щеток или их износ	5. Зачистите коллектор, замените щетки
6. Обрыв или замыкание в обмотке якоря	6. Замените якорь
При включении стартера тяговое реле многократно срабатывает и отключается
1. Разряжена аккумуляторная батарея	1. Зарядите батарею
2. Обрыв или замыкание в удерживающей обмотке тягового реле	2. Замените тяговое реле лада самара 2
3. Большое падение напряжения в цепи питания тягового реле из-за сильного окисления наконечников проводов	3. Проверьте провода и их соединения в цепи от аккумуляторной батареи до штекера «50» стартера
При включении стартера якорь вращается, маховик не вращается
1. Пробуксовка муфты свободного хода	1. Проверьте стартер на стенде, замените муфту
2. Повреждены шестерни редуктора ваз 2114	2. Замените поврежденные шестерни
Необычный шум стартера при вращении якоря
1. Чрезмерный износ вкладышей подшипников валов якоря и привода	1. Замените вкладыши или крышки и опоры с вкладышами
2. Чрезмерный износ втулки вала привода в картере сцепления	2. Замените втулку стартера ваз 2114, ваз 2115, ваз 2113
3. Ослабло крепление стартера или поломана его крышка со стороны привода	3. Подтяните гайки крепления или замените стартер ваз 2115
4. Стартер закреплен с перекосом	4. Проверьте крепление стартера ваз 2113
5. Повреждены шестерни редуктора	5. Замените поврежденные шестерни
6. Повреждены зубья шестерни привода или венца маховика	6. Замените привод или маховик
7. Шестерня не выходит из зацепления с маховиком: — заедание муфты на шлицах вала привода — заедание якоря тягового реле ваз 2114	7. Проделайте следующее: — очистите шлицы и смажьте их моторным маслом — замените тяговое реле или устраните заедание

Снятие

1. Мы будем снимать стартер сверху без демонтажа защиты. Первым делом нужно все обесточить, поэтому как всегда снимаем «-» клемму с АКБ.

2. Далее снимите воздушный фильтр, для этого нужно открутить два болта ключом на «8».

3. Теперь необходимо ослабить хомут от ДМРВ и снять с корпуса датчика защитную гофру.

4. Отключите разъем ДМРВ и достаньте из гнезда резиновый крепеж фильтра.

5. Аккуратным движением снимите металлическую гофру воздуховода, затем демонтируйте воздушный фильтр.

6. Возьмите ключ на «13» и открутите «+» провод от втягивающего реле, затем снимите гнездо с красным проводом.

7. Для того чтобы открутить непосредственно сам стартер, я бы рекомендовал использовать ключ с удлинителем и трещоткой. Благодаря такому ключу легче выкручиваются верхние и нижние гайки.

8. Снимите стартер ВАЗ 2115, места у вас должно быть более чем.

Стартер снят, теперь у вас есть возможность либо заменить стартер, либо произвести его частичный ремонт и установить обратно.

Сборка производится в обратной последовательности. Во время сборки обратите внимание на состояние крепления провода массы к мотору, в случае необходимости произведите его зачистку или подтяжку самой гайки. Многие игнорируют это, однако следует понимать, что из-за плохого контакта у вас могут возникнуть проблемы, вплоть до полного выхода стартера из строя.

Устройство стартера ВАЗ 2108-2109-21099 » ВАЗ 2108, 2109, 21099, 2113, 2114 и 2115. Тюнинг, ремонт, переделка, статьи и многое другое. ВАЗ 21081, 21083, 21083i, 21091, 21093, 21093i

Кликните по картинке и она увеличится

1. Вал якоря; 2. Шестерня привода; 3. Втулка шестерни; 4. Ролик муфты свободного хода; 5. Кожух муфты; 6. Ось рычага привода шестерни; 7. Крышка стартера со стороны привода; 8. Рычаг привода шестерни; 9. Якорь тягового реле; 10. Корпус тягового реле; 11. Втягивающая обмотка тягового реле; 12. Удерживающая обмотка тягового реле; 13. Шток тягового реле; 14. Сердечник тягового реле; 15. Контактная пластина; 16. Крышка тягового реле; 17. Контактные болты; 18. Торцевой коллектор; 19. Щетка; 20. Пружина щетки; 21. Втулка крышки стартера; 22. Кожух; 23. Стяжной болт; 24. Крышка стартера со стороны коллектора; 25. Обмотка якоря; 26. Сердечник якоря; 27. Обмотка статора; 28. Полюс статора; 29. Корпус стартера; 30. Ограничительный диск; 31. Поводковое кольцо; 32. Центрирующий диск; 33. Буферная пружина; 34. Наружное кольцо муфты свободного хода; 35. Ступица муфты свободного хода; 36. Ограничительное кольцо хода шестерни; 37. Направляющий стержень; 38. Плунжер; 39. Стартер; 40. Вспомогательное реле включения стартера; 41. Монтажный блок; 42. Выключатель зажигания; 43. Генератор; 44. Аккумуляторная батарея; 45. I. Схема работы обгонной муфты.

Для раскручивания коленчатого вала двигателя до частоты, при которой он начнет работать (т.е. для пуска двигателя), применяется стартер типа 29.3708. Он проворачивает коленчатый вал шестерней за зубчатый венец маховика. Мощность стартера составляет 1,3 кВт при потребляемой силе тока 260 А.

Стартер представляет собой четырехполюсный электродвигатель постоянного тока со смешанным возбуждением, с дистанционным электромагнитным включением и роликовой муфтой свободного хода. Он состоит из следующих основных частей: корпуса 29, якоря с муфтой свободного хода и шестерней 2 привода, двух крышек 7 и 24 и тягового реле 10. Корпус и крышки соединены вместе двумя стяжными болтами.

Внутри стального корпуса 29 закреплены винтами четыре стальных полюса 28 с катушками обмотки возбуждения. Корпус вместе с полюсами и обмоткой представляет собой статор стартера. Три катушки обмотки (сериесные) соединены с обмоткой якоря последовательно, а одна (шунтовая) — параллельно. Поэтому возбуждение стартера и называется смешанным. Оно позволяет получить большой крутящий момент в заторможенном состоянии и сравнительно низкую частоту вращения якоря на холостом ходу, что уменьшает износ втулок подшипников и облегчает условия работы муфты свободного хода.

Между полюсами статора вращается якорь, собранный на валу 1. Сердечник 26 якоря набран из пластин электротехнической стали, напрессованных на среднюю часть вала. По окружности сердечника имеются продольные пазы, изолированные картоном, в которых находится обмотка 25 якоря, выполненная медной лентой. Концы обмотки припаяны к пластинам коллектора и для большей надежности зачеканены. Вал якоря вращается в двух металлокерамических втулках, Задняя втулка 21 запрессована в крышке 24, а передняя расположена в картере сцепления и передний конец вала якоря входит в нее при установке стартера в гнездо картера сцепления.

Особенностью стартера 29.3708 является торцевой коллектор 18, напрессованный на заднюю часть вала якоря. Применение его позволило уменьшить длину и «массу» стартера. Кроме того, торцевой коллектор способствует более стабильной и длительной работе щеточного контакта. Коллектор выполнен -в виде пластмассового диска с залитыми в нем медными пластинами.

На переднем конце вала якоря расположена муфта свободного хода с шестерней 2 привода. При пуске двигателя муфта передает крутящий момент от вала якоря на шестерню, а после пуска разобщает шестерню и вал якоря, и поэтому вращение маховика на вал не передается. В результате якорь защищается от «разноса» — повреждения центробежными силами из-за чрезмерной частоты вращения.

Муфта состоит из наружного кольца 34, приклепанного к ступице 35, и внутреннего кольца, составляющего одно целое с шестерней 2. В пазах наружного кольца находятся ролики 4 с пружинами, плунжерами 38 и направляющими стержнями 37. Все они вместе с наружным кольцом и двумя упорными полукольцами завальцованы в стальном кожухе 5. Пазы наружного кольца имеют переменную ширину. В широкой части паза ролики могут свободно вращаться, а в узкой части заклиниваются между наружным и внутренним кольцами муфты.

Тяговое реле прикреплено к крышке 7. С его помощью дистанционно управляют включением стартера. Реле замыкает цепь питания обмоток якоря и статора, а также через рычаг 8 вводит шестерню 2 в зацепление с венцом маховика. Реле двухобмоточное, имеет втягивающую 11 и удерживающую 12 обмотки, намотанные в одну сторону. Начала обмоток припаяны к штекеру «50» на крышке реле. Конец удерживающей обмотки приварен к фланцу реле (т.е. соединен с «массой»), а конец втягивающей соединен с нижним контактным болтом реле.

Работа стартера. Стартер включается с помощью вспомогательного реле типа 111.3747-10, установленного в моторном отсеке. При повороте ключа в положение II («Стартер») замыкаются контакты «30» и «50» выключателя зажигания, и подается напряжение на обмотку вспомогательного реле 40. Оно срабатывает, и через его замкнутые контакты идет ток в обмотки тягового реле стартера. Под действием этого тока возникает магнитное усилие (около 10-12 кгс), втягивающее якорь 9 до соприкосновения с сердечником 14. Якорь втягивается и толкает шток 13 с контактной пластиной 15, которая замыкает контактные болты 17. Размеры штока подобраны так, что замыкание контактных болтов происходит еще до соприкосновения якоря с сердечником, и при дальнейшем ходе якоря сжимается пружина контактной пластины, сильнее прижимая ее к контактным болтам. Одновременно якорь реле рычагом 8 передвигает вперед муфту свободного хода с шестерней 2 и вводит ее в зацепление с венцом маховика.

При замыкании контактных болтов втягивающая обмотка реле обесточивается, так как оба ее конца оказываются соединенными с «плюсом» аккумуляторной батареи 44. Но поскольку якорь реле уже втянут, то для его удержания в этом положении требуется сравнительно небольшой магнитный поток, который обеспечивается одной удерживающей обмоткой 12.

Через замкнутые контакты тягового реле идет ток, питающий обмотки статора и якоря. Якорь стартера начинает вращаться, и его вращение через винтовые шлицы передается ступице 35 и связанному с ней наружному кольцу 34 муфты. Поскольку ролики 4 смещены пружинами в узкую часть паза наружного кольца, то они заклиниваются между наружным и внутренним кольцами муфты. Поэтому крутящий момент от вала якоря передается через муфту и шестерню к венцу маховика.

После пуска двигателя маховик начинает вращать шестерню стартера, и частота вращения шестерни начинает превышать частоту вращения якоря стартера. Внутреннее кольцо муфты (объединенное с шестерней) увлекает ролики в широкую часть паза наружного кольца 34, сжимая пружины плунжеров 38. В этой части паза ролики свободно вращаются, не заклиниваясь, и крутящий момент от маховика двигателя не передается на вал якоря стартера.

При выключении стартера контакты вспомогательного реле размыкаются, и ток питания обмоток стартера идет по следующему пути: «плюс’ аккумуляторной батареи -замкнутые контакты тягового реле — втягивающая 11, а затем удерживающая 12 обмотки тягового реле — «масса». Так как направление тока в витках обмоток противоположное, то магнитные потоки, создаваемые обмотками, компенсируют друг друга, и сердечник реле размагничивается. Якорь реле пружинами отжимается в исходное положение, и контакты реле размыкаются, отключая питание обмоток якоря и статора стартера.

Одновременно якорь тягового реле рычагом 8 передвигает муфту свободного хода назад и выводит шестерню из зацепления с венцом маховика. Якорь стартера тормозится силами трения щеток о коллектор, и он быстро останавливается.

Ремонт стартера ВАЗ 2110 своими руками. Как отремонтировать стартер на ВАЗ 2110. Самостоятельно ремонтируем стартер ВАЗ 2110.

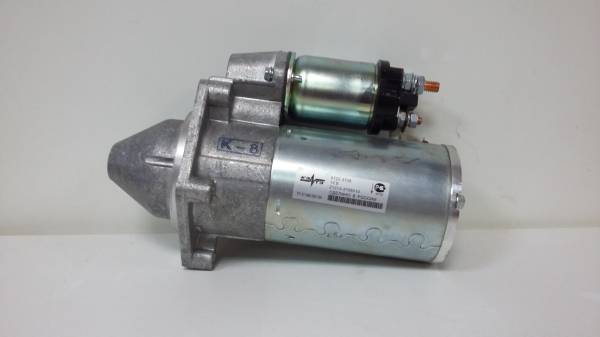

Стартер ВАЗ является мощным электромотором постоянного тока. Различные факторы, к примеру, долгое удержание ключа в позиции «запуск», способы повлечь за собой его сгорание. Если стартер не работает, не спешите приобретать новый, сначала попробуйте его отремонтировать.

Где находится стартер ВАЗ 2110

На ВАЗ 2110 установлен маленький, однако при этом довольно мощный электродвигатель, отвечающий за первичное вращение коленчатого вала. Без участия электромотора невозможно обеспечить требуемую частоту вращения коленвала.

Данный агрегат заменяем, поскольку для бензинового двигателя, имеющего средний объем цилиндров, для старта достаточно три кВт энергии. Стартер на «десятке» расположен в районе коробки передач, слева и ниже от места аккумуляторной батареи.

Схема стартера ВАЗ 2110

Стартер ВАЗ 2110 состоит из:

вала привода — 1; втулки передней крышки — 2; ограничительного кольца — 3; шестерни с внутренним кольцом обгонной муфты — 4; ролика обгонной муфты — 5; опоры вала привода с вкладышем — 6; оси планетарной шестерни — 7; прокладки — 8; кронштейна рычага — 9; рычага привода — 10; передней крышки — 11; якоря реле — 12; удерживающей обмотки — 13; втягивающей обмотки — 14; тягового реле — 15; штока тягового реле — 16; сердечника тягового реле — 17; контактной пластины — 18; крышки тягового реле — 19; контактных болтов — 20; вывода «положительных» щеток — 21; скобы — 22; щеткодержателя — 23; «положительной щетки» — 24; вала якоря — 25; стяжной шпильки — 26; задней крышки с втулкой — 27; коллектора — 28; корпуса — 29; постоянного магнита — 30; сердечника якоря — 31; опоры вала якоря с вкладышем — 32; планетарной шестерни — 33; центральной (ведущей) шестерни — 34; водила — 35; шестерни с внутренними зубьями — 36; кольца отводки — 37; ступицы с внешним кольцом обгонной муфты — 38.

Устройство стартера, принцип работы

Стартер играет ключевую роль в запуске транспортного средства. Мотор транспортного средства запускается после поворота коленвала, а поворот коленвала осуществляет стартер, который на Лада 2110 оборудуется четырехполосным электромотором. Внутри него расположены четыре щетки, которые увеличивают мощность электромотора. Питается стартер от аккумуляторной батареи.

Существует два типа стартеров: безредукторный и редукторный. «Десятки» стандартно оснащаются редукторным вариантом, поскольку для его нормальной работы нужно меньше тока. За счет этого редукторный стартер прокручивает коленчатый вал и в условиях низкого заряда аккумуляторной батареи. При долгом применении редукторного стартера с разряженной батареей вращающая шестерня быстро ломается.

Не крутит стартер ВАЗ 2110, возможные причины неисправности

Если стартер на ВАЗ 2110 не крутит, возможно, окислились или слабо затянуты наконечники. В таком случае необходимо очистить и подтянуть клеммы. Ремонт стартера также обеспечен, когда неисправно реле (обрыв, заедания или смещение). Чтобы ваш автомобиль вновь заработал, достаточно поменять вышедшую из строя деталь.

Замыкание в обмотке устройства тоже приводит к его отказу от работы. Еще одной неисправностью, из-за которой стартер может не работать, является отсутствие во включателе зажигания полноценного контакта. Для устранения поломки нужно проверить замок зажигания и заменить его контактную часть.

Диагностика неисправности стартера ВАЗ 2110

Если при включении стартер плохо крутит, очень медленно проворачивая коленчатый вал, в первую очередь стоит обратить внимание на масло. Возможно, оно просто не соответствует сезону и работа стартера восстановится сразу после его замены на более подходящее для текущего времени года.

Если разрядилась аккумуляторная батарея или окислились ее наконечники и выводы, то сразу после устранения данных неисправностей (ТО контактной группы и зарядка аккумулятора), нормальная работа стартера будет восстановлена.

Причиной плохой работы стартера достаточно часто бывает слабый контакт его щеток или ослабление затяжки наконечников проводов. В данном случае придется демонтировать и разобрать устройство, прочистить коллектор, поменять щетки и отрегулировать натяжение пружин.

Если при разборке стартера вы обнаружили пробуксовывание муфты свободного хода, замените привод стартера. Достаточно легко исправить ситуацию, если привод стартера трудно перемещается по винтовой нарезке — промойте нарезку вала и смажьте ее маслом.

Если на зубьях венца маховика появились забоины, будет слышен характерный скрежет, от которого можно избавиться только устранив забоины. Очень похожий срежет вы услышите, если ослаблена буферная пружина. В таком случае замените ее.

А вот сильный шум, которым сопровождается работа стартера, может указывать на ослабление крепления полюса либо самого стартера. В последнем случае надежно закрепите стартер, а в первом — усильте крепление полюса посредством затягивания винта.

Инструменты, приспособления, расходные материалы

1. Торцевые головки на «13» и «15».
2. Рукоятка с трещоткой.
3. Удлинитель.

Ремонт стартера ВАЗ 2110 (пошагово)

1. В первую очередь снимите минусовую клемму с АКБ.
2. Для удобства снимите корпус воздушного фильтра.
3. Затем отсоедините провод от втягивающего реле.

   Плюсовой провод тоже должен быть откручен от клеммы.
4. Теперь отведите провода в сторону для получения доступа к требуемым элементам.

5. Отверните крепежные гайки стартера к КПП.
6. Достаем стартер и переходим к разборке агрегата.

7. В первую очередь открутите гайку М10.

8. Затем нужно отсоединить от контактного болта провод.

9. Открутите два болта, держащие тяговое реле, и демонтируйте его.

10. Выньте якорь реле, приподняв его вверх, чтобы снять петлю якоря с рычага.

11. После снятия втягивающего реле проверьте, замыкаются ли болты контактной пластиной. Для этого вдвиньте якорь до упора внутрь и замерьте сопротивление на контактных болтах с помощью омметра. Если оно отсутствует, замените либо отремонтируйте реле.

12. Для ремонта реле необходимо открутить два винта, отпаять выводы обмоток реле, снять крышку и зачистить наждачной шкуркой контактную пластину и головки болтов. Если головки болтов очень сильно подгорели, разверните их на 180 градусов.

13. Теперь переходим к ремонту редуктора стартера. Шестерни, находящиеся внутри, со временем изнашиваются, свойства смазки ухудшаются и появляется металлическая стружка. Для уменьшения износа элементов необходимо, чтобы редуктор был хорошо смазан.

14. Отвинтите гайки стяжных шпилек. Далее со стороны привода демонтируйте крышку с приводом и редуктором в сборе.

15. Выкрутите из крышки две стяжные шпильки, поскольку демонтировать привод и редуктор намного удобнее без них.

16. Выньте планетарные шестерни редуктора, всего их три. Если повреждены их зубья либо игольчатые подшипники, которые заделаны в шестерни, замените шестерни.

17. Что касается щеткодержателя, то его желательно менять в сборе.
18. Со стороны коллектора снимите крышку со щетками и щеткодержателем.

19. Открутите два винта и демонтируйте щеткодержатель с крышки.

20. При монтаже щеткодержателя, отогните фиксаторы выньте пружины.

21. Для проверки якоря на возможные дефекты выньте его из корпуса.

22. Снимите с вала якоря шестерню.

23. Выньте якорь из статора.

24. При помощи лампочки 220 В проверьте обмотку. Когда напряжение подводится к сердечнику якоря и пластине коллектора, лампочка не должна гореть. А если она горит, замените якорь.

25. Переходим к замене бендикса. Выньте из крышки редуктор с приводом.

26. Снимите с рычага опору с уплотнителем.

27. Сбейте со стопорного кольца ограничительное кольцо при помощи подходящей оправки.

28. Демонтируйте стопорное кольцо, а после этого ограничительное.

29. Демонтируйте с вала привода привод в сборе.

30. Если кольцо потеряло эластичность или сильно деформировалось, замените его.


Замена реле стартера ВАЗ 2110

Порядок работ:

1. В первую очередь демонтируйте реле. К нему подсоединено два провода. Отсоедините от реле красный провод, который идет к контакту «папа».

2. На задней части реле открутите две гайки с помощью гаечного ключа на «13».

3. С помощью плоской отвертки отсоедините шнур на передней части крепления втягивающего реле.

4. Теперь можно аккуратно его изъять. Проследите, чтобы при выполнении данного действия находящаяся в реле пружина не выпала наружу, а сердечник остался внутри.

5. Новое реле устанавливаем в обратном порядке.

Установка стартера ВАЗ 2110

Установка стартера выполняется в порядке, обратном снятию.

Советы профи

При возникновении неисправностей, которые характерны при поломке стартера, не отчаивайтесь. Самостоятельный ремонт стартера вполне реален, поэтому не спешите покупать новую деталь.

Модуль зажигания ВАЗ 8 клапанов. Способы самостоятельно проверить модуль зажигания

Какой модуль зажигания, как работает, неисправность, самостоятельная замена

По сравнительным характеристикам отличается модуль зажигания ВАЗ 2114 и ВАЗ 2115 от. В таких модулях есть специальное устройство, генерирующее ток высокого напряжения, передающее сигналы на свечи зажигания.

Необходимость модуля зажигания ВАЗ

Основная функция модуля заключается в том, что он формирует импульсные напряжения и передает их в.После сжатия рабочая искра попадает в одну свечу (1 и 4 цилиндры), на холостом ходу — в другую (2 и 3). При таком контакте искра в нужный момент появляется в нужном цилиндре. От бортовой сети напряжением 12 вольт питается модуль зажигания ВАЗ 2114 . Отрицательная клемма крепится к самому корпусу.

Элементы модуля зажигания

Масса модуля зажигания около 1,32 килограмма, габариты — 110117х70 мм. Составных частей:

• маленький пластиковый чемоданчик;
• два высоковольтных трансформатора;
• два электронных блока;
• 4 входа под ВВ.

Принцип работы модуля

А ток передается по BB-Wires. Управление происходит с помощью контроллера, который ориентируется на показания датчиков и обрабатывает такие действия автомобиля. Они также определяют последовательность работы катушек зажигания в модуле. Кроме того, он получает информацию о скорости вращения коленчатого вала, нагрузке двигателя, O (модуль работает от -40 ° до + 130 °),.

Как определить неисправность модуля зажигания ВАЗ 2114

Знаков:

• Отсутствие тяги двигателя;
• медленные обороты при разгоне;

Аналогичные особенности сопровождаются свечами зажигания.Если с этими деталями все в порядке, причина нарушения работы кроется в модуле зажигания. Его нельзя отремонтировать или восстановить, поэтому единственное решение проблемы — установка нового. Замену модуля зажигания можно произвести самостоятельно.

Необходимые инструменты:

1. рожковых ключей на «13» и «17»;
2. конечный ключ на «10»;
Шестигранный ключ
3. .

Рекомендации по установке нового модуля зажигания ВАЗ 2114 своими руками

1. Открыть капот, на высоковольтных проводах, идущих к модулю от свечей, найти сам модуль.
2. Отключить отрицательную клемму от
3. Снимите колодку с проводами с модуля зажигания.
4. Отключить высоковольтные провода.
5. Откручиваем болты крепления модуля к двигателю зажигания, снимаем старый модуль.
6. Для установки нового модуля зажигания необходимо подключить провода согласно схеме на корпусе модуля (там указаны номера цилиндров).

Для оценки результата нужно запустить мотор.Если все действия выполнены правильно, проблем больше нет, значит, вы все сделали правильно. В противном случае стоит проверить, установлен ли новый элемент, или поискать причину первоначальной проблемы в чем-то другом. Конечно, исключить неисправность нового модуля зажигания нельзя, но вероятность этого невелика.

Воспламенение бензина в цилиндрах двигателя внутреннего сгорания происходит за счет искры, генерируемой системой зажигания.Модуль зажигания — это основной элемент системы, создающий искру в свече при помощи высокого напряжения. Каждый производитель автомобилей разрабатывает и выпускает свой оригинальный модуль, но принцип его работы одинаков для всех устройств. В процессе эксплуатации отклонение от заданных параметров или поломка модуля зажигания отрицательно сказываются на работе двигателя вплоть до выхода из строя силового агрегата.

Назначение и принцип работы

Модуль зажигания ВАЗ 2110

Модуль зажигания современного автомобиля выполняет функцию генерации высокого напряжения для образования искр на свечах.Он состоит из двух катушек с замкнутым магнитопроводом и двухканального переключателя. Иногда переключатель выполняется в виде отдельного устройства, но в большинстве случаев он совмещен с электронным двигателем бу. Внешне модули различаются количеством проводов соединителя: модуль с переключателем имеет 4 провода, а парные катушки — 3.

Модуль зажигания управляется ЭБУ, который в нужный момент подает на обмотку своих катушек постоянное напряжение в виде низковольтных управляющих сигналов.Конец сигнала — это начало искры. Из-за магнитной индукции во время подачи создается высокое напряжение, вызывающее искру на свече зажигания. Устройство размещено в роторном пространстве, легко определить по высоковольтным проводам, идущим к свечам зажигания.

Признаки неисправности модуля зажигания

Проверка модуля розжига на витой свече

Неисправность модуля зажигания определяется следующими признаками:

1. Сложный запуск холодного двигателя из-за отсутствия искры на одной или нескольких свечах.
2. Плавающая частота вращения двигателя на холостом ходу — ситуация, при которой частота оборотов изменяется без каких-либо действий со стороны водителя.
3. Падение мощности, которое проявляется в ускорении и движении на затяжном подъеме.
4. Падение мощности двигателя.
5. Не работает 1-4 или 2-3 цилиндра (двигатель «Троит»).
6. Индикация аварийного сигнала «Check Engine».

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и прочность модуля зажигания, он может выйти из строя, как и любой другой механизм.Среди всех возможных причин поломок в 9 случаях из 10 диагностируются:

1. Применение в системе зажигания несоответствующих компонентов. Подбираются высоковольтные провода, исходя из параметров модуля, так как чрезмерно высокое или пониженное напряжение создает сбои или обгоняет контакты.
2. Неисправные или поврежденные детали, некачественная сборка. Компоненты торможения ломаются быстрее и выводят другие узлы или элементы системы. Практика показывает, что подбор качественных комплектующих и их периодическая диагностика позволяют долгое время оставаться модулем в рабочем состоянии.

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Самый простой способ — подключить заведомо исправный модуль. При этом устройства должны быть полностью идентичными, высоковольтные провода исправны, а надежность контактов проверена.

Проверка контактов на модуле зажигания

2.Движение модуля, позволяющее выявить ненадежные контакты. Для этого переместите блок проводов, а также сам модуль. Если двигатель в процессе реагирует изменением режима работы, то причина проблем кроется в плохом контакте.

Измерение сопротивления на выходах модуля зажигания

3. Измерение сопротивления. Для этого вам понадобится тестер, переведенный в режим омметра. Измерения проводятся на парных выводах модуля между 1 и 4, а также на 2 и 3 цилиндрах.Величина сопротивления должна быть такой же и приближаться к 5,4 кОм.

Проверка модуля зажигания тестером

4. Проверить тестер напряжения. Один зонд прикладывают к контакту и площадкам, второй — к массе. После включения зажигания снимите показания приборов. При хорошем проводе покажет напряжение 12 В, при его отсутствии проверяется предохранителем, защищающим модуль зажигания. После проверки целостности цепи контрольной лампы 12 В.Один конец провода прикладываем к контакту А и проворачиваем стартер. Если лампа не мигает — цепь переделана. Аналогичным образом процедура повторяется с другими контактами.

Диагностика модуля профессионального оборудования

5. Диагностика на СТО с помощью подключения компьютера со специальным ПО к ЭБУ. Неисправности обнаруживаются как ошибки, отмеченные буквенно-цифровым кодом, после чего выполняется более глубокая неисправность для принятия решения по ремонту модуля зажигания или его замене.Аналогичная проверка проводится на специализированной СТО с помощью осциллографа.

Ремонт

Модуль зажигания ВАЗ 2107

Устройство модуля зажигания довольно сложное: в него входят одна или несколько катушек, платы, контакты и провода. Все вышеперечисленные ремонтные элементы можно отремонтировать только контактными составами, в некоторых случаях возможна замена деталей (транзисторы, катушки).

Модуль с целью ремонта демонтирован и вскрыт.Для этого вам потребуется:

1. Ключи торцевые с головками на 1, 13 и 17.
2. Шестигранник на 5.
3. Отвертка.
4. Паяльник.
5. Флюс для алюминия.
6. Стратегический провод.
7. Лак для ногтей.

Открытие модуля зажигания

Ремонт модуля зажигания выполняется в следующей последовательности:

1. На снятом устройстве корпус открывается, подойдя к нему отверткой.
2. Снимите защитную силиконовую пленку.
3. Из ввода контактов удалите весь алюминий.
На плате
4. разобрал все старые старые провода, припаял новые. Для этого поверхность коллектора очищается от налета, после того как доска нагревается до 180 o C (о наступлении нужной температуры будет известен характерный запах). В процессе пайки концы проводов подключаются к модулю.
5. По окончании операции все контакты, платы и модуль прибиваются под лак.
6. Устройство собирают в обратной последовательности, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль розжига плотно заклеивается герметиком, при этом провода заправляются внутри полости так, чтобы они не прикрывались пластинами по краям.

Если устройство не работает, то поломку внутри модуля нужно посмотреть внимательнее. Это может быть транзистор, электронный компонент или пробой в катушке. Такой ремонт имеет смысл только в том случае, если его цена существенно ниже стоимости новой детали.

Модуль зажигания необходим в автомобиле, он необходим для выработки тока высокого напряжения, от которого свечи зажигания воспламеняются. На разные автомобили можно установить отдельный или блочный модуль зажигания. В модулях раздельного типа — на каждый цилиндр своя катушка. В блочных модулях — одна катушка используется сразу для двух или всех цилиндров. Следует отметить, что блок розжига модуля намного проще снять, проверить и установить обратно, по сравнению с раздельным.

ВАЗ 2114 теперь выпускается с блочным модулем зажигания, в устройство его катушки входят: сердечник, обмотка, провод-провод и клеммы низкого напряжения.

Как проявляется неисправность модуля зажигания:

На катушке, на каждом выходе есть метка, обозначающая, какой провод к какому цилиндру. Также есть ярлыки и BB провода. При установке модуля зажигания нужно учитывать эти метки. При замене катушки новая катушка должна иметь аналогичную маркировку.

Видео: Как проверить модуль зажигания

Видео: как снять катушку зажигания ВАЗ 21114

Если видео не отображается, обновите страницу или

Для самодиагностики двигателя, его систем и характеристик используйте минимум оборудования.Например, перед проверкой модуля зажигания желательно иметь специальный стенд, необходимое программное обеспечение или на крайний случай — осциллограф. Такого оборудования нет и такого оборудования не будет, поэтому для предварительных проверок мы будем использовать свитерские инструменты и приспособления.

Как проверить модуль зажигания ВАЗ-2114

Перебои и рывки при движении, работающий двигатель, затрудненный запуск или вообще отказ двигателя — основные признаки выхода из строя модуля зажигания.

Модуль зажигания

Сложность диагностики сама по себе в том, что в модуле совмещено несколько устройств И выполняется она в одном случае и проверять каждое устройство отдельно — нет возможности. Хотя бы голыми руками. Тем не менее, что-то можно сделать, чтобы если не отремонтировать, то хотя бы наверняка узнать о причине неисправности.

Проверить качество контактов

Прежде всего, ничего не разбирая, стоит проверить качество контакта на всех площадках низковольтной цепи а так же установить наличие контакта на высоковольтных проводах.

Проверка наличия питания на модуле зажигания

Проверка напряжений на колодках модуля зажигания

Чтобы узнать, что модуль неисправен, проверьте, подается ли питание. Для этого находим в блоке разъем, а там ищем контакт, помеченный Литеро А. Для контроля мощности модуля берем мультиметр, устанавливаем его в режим измерения переменного тока на 20 В , Ставим один щуп (минус) на массу мотора и включить зажигание.Второй датчик настроен на выход и на блок. При исправном электрооборудовании мультиметр покажет 12 В, значит, питание на модуль подано, ищем причину неисправности дальше.

Проверяем контакты разъема

Мы уже провели предварительную проверку и убедились в наличии питания на модуле зажигания. Теперь стоит разобраться с контактами отдельно. При включении зажигания нужно подключить контрольную лампу к контакту А и контакту В .

Управлением может быть обычная маломощная лампа на 12 вольт с припаянными проводами, а можно использовать тестер автомобильный ковш с индикатором напряжения на 12 В.

Проверка модуля зажигания

Для проверки работоспособности модуля крепим контакты от контрольной лампы или щупа на выводах А и в После этого прокручиваем стартером двигателя.

Если лампа начинает мигать, модуль подает напряжение на напряжение по аналогии с автоматическим выключателем.

В данном случае с контактами А и во всем по порядку.

Если лампа не реагирует на запуск стартера, модуль однозначно неисправен.

Проверка модуля 2114 возможна способами

Самый действенный способ узнать, что не работает модуль зажигания, возьмите рабочий прибор и попробуйте на нем запустить двигатель. Понятно, что не каждый модуль из восьмерки, девятки и второго поколения может подойти.

Алгоритм действий для последующей проверки:

Видео о проверке модуля зажигания на ВАЗ-2114

выводы

Как ничто не обслуживает, чаще всего заменяют модуль зажигания. . Так вы сэкономите кучу времени и нервов, которые не стоят тех денег, которые просят на новый модуль. Удачной всем работы!

Видео по замене модуля зажигания ВАЗ-2114

Это усовершенствованная модель катушки зажигания, ранее устанавливаемая в отечественной классике. Проверка работоспособности модуля не представляет особой сложности.

Не пытайтесь починить неисправный модуль зажигания ВАЗ 2114, его необходимо немедленно утилизировать

Признаки определения неисправности модуля в восьмиполюсной форсунке

• На нейтральной передаче обороты двигателя нестабильны, работа двигателя неравномерная.
• Значительная потеря мощности и большая вибрация двигателя.
• Не во всех цилиндрах топливо воспламеняется.
• При резком разгоне тяга ломается.
• На информационном табло отображается индикатор неисправности — «Чешк двигатель».

Определить причину неисправности следующими способами:

• Побывать на СТО.
• С помощью самостоятельного использования специализированного ПО для диагностики автомобилей.

Возможные коды ошибок после диагностики

Модуль зажигания VA3 2114 :

• Если отображается код RH000 (RF001, RD002, RF003, RD004) — искры в цилиндрах нет.
• Если отображается код Р0351 — нарушение целостности обмотки катушки первого и четвертого цилиндров.
• Если отображается код Р0352 — нарушение целостности катушки второго и третьего цилиндров.

Полученные коды ошибок указывают не только на неисправность самого модуля зажигания.Вероятной причиной могут быть свечи или неисправные провода высокого напряжения.

Для определения причины необходимо начать проверку по принципу — от «простого к сложному». Убедитесь в исправности свечей зажигания и целостности высоковольтной проводки, после чего проверьте модуль.

Способы неисправности модуля

Выявить причину неисправности можно самостоятельно или на станциях техобслуживания

Действенным способом остается пробная замена модуля на аналогичный, гарантированно работающий вариант.Метод быстрый, надежный и эффективный.

Ремонту и восстановлению не подлежит.

Если причиной поломки стал модуль зажигания, необходимо приобрести хороший модуль, а израсходованный — утилизировать.

Варианты проверки модуля зажигания при отсутствии исправного модуля для пробной замены. Для определения причины неисправности модуля вам понадобится мультитестер и простейший картридж с лампочкой и проводами.

Метод 1

Для начала измеряется значение сопротивления вторичной обмотки катушки. Прибор переходит в положение измерения «ОМ», следующим этапом установка щупа на контактный выход первого и четвертого цилиндров, затем второго и третьего. Прибор должен показывать одинаковые значения для обеих обмоток. При отображении одной из обмоток более 100 Ом получает повреждение вторичной обмотки, значит неисправен модуль.

Метод 2.

Перед установкой не забудьте отключить высоковольтные провода.

Проверить целостность проводки, подключенной к модулю зажигания. Перед проверкой переводим тестер в положение измерения волн и отсоединяем вилку с проводами от модуля. Один из щупов прибора касается корпуса двигателя, а второй — на контакте «А». При таком способе проверки вам понадобится помощник, который по вашему сигналу повернет ключ в замке зажигания и «покрутит» стартер.Показания на обоих контактах должны соответствовать напряжению в 12В.

При отсутствии какой-либо индикации устройства необходимо проверить исправность всех трех предохранителей в цепи электронного блока управления (ЭБУ).

Доступ к блоку предохранителей осуществляется с сиденья переднего пассажира с помощью фигурной прокачки. Нужный предохранитель модуля зажигания на 7,5 ампер находится вверху блока. Из трех предохранителей он находится в самом низу. Убедившись в целостности элемента, необходимо проверить состояние всех цепных контактов и целостность проводки.

Способ 3.

Не всегда под рукой автомобилиста оказывается многоместный автомобиль. В этом случае поможет народный способ проверки «лампочки». Соединив один из проводов с контактом «А», а другой тоже на корпусе двигателя, прикрутите стартер. Свет циклически загорается и светится. Такая же процедура проводится с контактом «б».

На какие аналоги можно заменить

Модуль зажигания ВАЗ 2114 и их стоимость

Не допускайте путаницы высоковольтного провода, он может повредить катушки

На автомобиль ВАЗ 2114 можно установить модуль 43.3705 от некоторых отечественных автомобилей десятого семейства, Ока, Иж Ода, имеющих восьмистворчатый двигатель с блоком (ЭБУ) М7.9.7. Аналогичные модули 2111-3705010-03 SoTE и 4601.3705 MZATE.

Цена на модуль зажигания варьируется в пределах от 600 до 900 руб.

Порядок замены и установки модуля зажигания

1. Процедура снятия модуля должна выполняться при отключенном минусовом полюсе аккумуляторной батареи.
2. Необходимо отсоединить высоковольтные провода от свечей зажигания.
3. Зарезервировав защелку фиксатора, сдвиньте колодку, соединяющую проводку с модулем.
4. Снять с высоковольтным проводом модуль зажигания.
5. Ключ на 13 нужно открутить и вывернуть два винта крепления к картеру.
6. Ключом на 17 ослабил третий винт.
7. Снимите модуль с кронштейном со стандартного места.
8. Выкрутите винты «Шестигранник» из крепежной скобы.

Видеофильмы: Как проверить модуль зажигания на ВАЗ 2114 и другие модули

https: // youtu.be / pnybny-_hoq

Новый модуль устанавливается в обратном порядке. При установке важно подключить высоковольтные провода к каждому из цилиндров. На корпусе модуля и на высоковольтных проводах имеется маркировка для безошибочного подключения.

Абсолютно вся информация о модуле зажигания ВАЗ 2114

Для зажигания топливно-воздушной смеси в двигателях внутреннего сгорания как карбюраторных, так и инжекторных двигателей требуется высоковольтная катушка зажигания ВАЗ.Появление принципиально новых систем питания двигателей привело к изменениям в системах зажигания. Поехал к прошлым трамблерам зажигания, или как их еще называли «Персоны». Взамен появились новые устройства, например, модуль зажигания ВАЗ 2114.

Принцип работы модулей

Модуль зажигания ВАЗ представляет собой усовершенствованную систему запуска двигателя. Принцип его работы не сильно отличается от обычных систем. Если в старых системах высоковольтное напряжение создавалось размыканием контактов в распределителе зажигания, то в модуле генератор импульсов подает сигналы с блока управления.

Блок управления собирает сигналы с датчиков на двигателе, формирует управляющий импульс и отправляет его на модуль зажигания ВАЗ 2115. Он формируется из напряжения бортовой сети, формируется высоковольтное напряжение и формируется высоковольтное напряжение, которое направляется на свечу цилиндра для воспламенения топливно-воздушной смеси.

Устройство, модуль

Устройство (схема)

Устройство включает в себя две катушки, основной задачей которых является выработка высокого напряжения.Помогает им в этом двухканальный электронный переключатель. Все эти детали закрытые, для изготовления которых используется прочный пластик. В корпусе имеется низковольтный разъем для подключения напряжения питания и импульсов управления подачей. Также есть выводы для подключения высоковольтных проводов, которые подключаются к свечам.

На рисунке представлена ​​электрическая схема системы запуска ВАЗ 2114. Как видно из рисунка, он состоит из: аккумулятора

1. ;
2. Замок зажигания;
3. Реле, включая зажигание;
4. Датчик Холла;
5. Полупроводниковый приемник сигналов от датчика;
6. Электронный переключатель;
7. Модуль зажигания.
8. Выводы высокого напряжения.

Также на электрической схеме показаны предохранители электронных блоков. Попробуем рассмотреть устройство и принцип работы катушки зажигания. Как уже отмечалось, в блоке их два, по устройству они идентичны. Схема катушки зажигания одной и второй тоже абсолютно одинакова. Принцип работы катушки зажигания остался прежним. Оба состоят из сердечников из электротехнической стали. Они намотаны на две обмотки.Один из них низковольтный, а второй выдает высоковольтное напряжение для воспламенения рабочей смеси.

Схема подключения катушки зажигания сделана таким образом, что низковольтная обмотка подключена к питающему напряжению, а второй конец этих обмоток подключен к транзисторному генератору. Каждая катушка работает «на своем» транзисторе. Высоковольтные выводы подключаются непосредственно к свечам, каждая обмотка питает по две свечи. Один из них подает импульсы на 1 и 4 цилиндр, а второй — на 2 и 3.

Расположение проводов на модуле зажигания находится таким образом. Контакты A и B получают управляющие импульсы от электронного переключателя, выход D запитывается от бортовой сети машины. Вывод, обозначенный буквой C, связан с массой автомобиля.

Где искать этот модуль

Слабо верю, что водитель, которого берут для проверки или ремонта этого инструмента, не знает, где он находится. Ну а для тех, кто не знает — подскажите.Найти его несложно, отпустить хотя бы один высоковольтный провод и продеть рукой по нему от свечи до пластикового корпуса, который принадлежит модулю.

На фото его расположение становится более ясным.

Есть такие признаки неисправностей.

На вопрос о том, какие приметы модуля зажигания ВАЗ 2114, любой водитель, не задумываясь, ответит, что искры на свечах нет. Частично это так, но есть несколько возможных причин отказа от этого устройства.Наблюдать можно такое:

• Пропала динамика при разгоне, были сбои в работе мотора при резком нажатии на педаль газа на выставленную скорость;
• Стало заметно снижение мощности двигателя, водители говорят в таких случаях, мотор не «тянет»;
• Холостой ход сильно плавает;
• На одной из пар свечей нет искры.

При появлении неисправности катушки зажигания проверку нужно начинать с неработающих свечей, затем датчик, указывающий положение коленвала, модуль выставляется последним.

Как проверить систему на работоспособность

Проверять в любом случае начинать со свечей. Для этого им нужно выйти из гнезд. Это тоже легко сделать. С них снимаются наконечники высоковольтных проводов и ключом для поворота свечей снимают их с мест.

Далее их осмотр, чистка и проверка. У них должен быть рабочий коричневый цвет, при отсутствии копоти и нагара. Если их присутствие наблюдается, то может существовать износ поршней и колец. В любом случае свечи чистят, проверяют и при необходимости выставляют зазор между электродами.После этого вы можете проверить их работоспособность.

Для этих целей есть специальные щупы. Такие изделия компании «Cleells» удается изготавливать самостоятельно из пьезошигали. Если ничего подобного нет, то проверьте двигатель. Хорошо, если рядом есть машина с исправной системой запуска. Даст возможность поставить точную диагностику свечам. Если они хороши, поиск продолжается.

Во многих публикациях рекомендуется проверять наличие высокого напряжения на выходах прибора.Сделать это в условиях гаража проблематично из-за отсутствия специального измерителя. Здесь применяется обычный тестер, который не может измерить несколько десятков киловольт высокого напряжения. Если есть радиолюбительский опыт, можно собрать делитель напряжения.

Проверить наличие высокого напряжения опасно из-за возможного чувствительного удара, поэтому мы рассмотрим другие методы. Поговорим о том, как определить проблемы катушки зажигания и проверить эту систему:

1. Самым простым способом будет замена блока в исправном устройстве.Это не всегда возможно, так как не все водители берут с собой это устройство с запасом;
2. Также рекомендуется, чтобы он неоднократно проверялся на предмет перемещения устройства или ударов по нему во время работы двигателя. Если изменения заметны, они указывают на плохой контакт внутри инструмента. Иногда это исправляется;
3. Проверка тестером или мультиметром в режиме измерения сопротивления. Сопротивление парных выводов катушек 1 и 4, а также 2 и 3. Оно должно быть одинаковым для обеих обмоток и равно примерно 5.4 кОм.

Система предупреждения

При всей высокой надежности электронных устройств поломки все же есть. Иногда их можно избежать, если проводить хотя бы иногда проверку и обслуживание элементов этой системы:

• Не допускайте путаницы с проводами высокого напряжения, если их внутреннее сопротивление сильно возрастет, это может привести к повреждению катушек;
• Проверить зазор между электродами свечей, так как слишком большой разрядник также негативно отражается на приборе.

О возможностях ремонта модуля

Большинство поломок данного устройства приводят к его замене, но иногда можно отремонтировать катушку зажигания, чтобы вернуть ее. Это касается тех случаев, когда движение или подъем меняют поведение мотора. Если есть умение обращаться с паяльником и мультиметром, можно попробовать вернуть в систему.

Необходимо снять металлическую заднюю крышку, под которой залиты электрические части модуля.Нужно постараться аккуратно избавиться от силикона, и ваша «внутренность» откроется вашему взору. Выложите замученные или «плохие» контакты и прочтите их.

Проводники в алюминиевом блоке, поэтому для их пайки понадобится специальный припой.

После этого закройте заднюю крышку и проверьте ее работоспособность. При положительном результате ремонта необходимо снова его вскрыть и залить изнутри силиконом.

Если результат отрицательный, блок необходимо заменить. Правда, хозяева, имеющие большой любительский стаж, продолжают «копать» и дальше.Можно попробовать заменить электронные переключатели. По сути, эти два элемента становятся виновниками аварийного переключения системы запуска двигателя.

Меняем модуль системы зажигания

Когда ремонт модуля зажигания не дал положительных результатов, остается поиск и установка нового устройства. Большинству механиков рекомендуется остановиться на инструменте «GM», как на очень надежном изделии. Его стоимость в разных регионах меняется, но приближается к 2000 руб. Замена модуля зажигания может производиться самостоятельно, особенности не соблюдаются, специальные приспособления не нужны.Подготовить к работе:

1. Блок зажигания под замену;
2. Ключ к «13»;
3. Тряпка.

Работы легко выполнить как в гараже, так и на ровном участке. Порядок проведения работ:

1. Открыть капот моторного отсека и отсоединить клеммы аккумуляторной батареи. Достаточно снять клемму только с «минусом».
2. После этого снимите высоковольтные провода с мест установки. Нужно помнить, где какой провод стоял.Если сомневаетесь в своих силах, сделайте бирки. Поменять провода поменять нельзя. Вы можете отложить новую запчасть.
3. На следующем этапе аккуратно отсоединяем разъем с проводами от модуля. В ходу есть ключ на «13», на котором переворачиваются три гайки крепления устройства к мотору.
4. При снятии гаек устройство снимается с двигателя.

Теперь дайте автомобилю протереть место установки и вокруг него. Внимательно осмотрите новое устройство и запустите его.Выполняется в порядке, обратном снятию. Еще раз хочу напомнить о важности прокладки высоковольтных проводов на место. Если все-таки возникли трудности, то присмотритесь к блоку. На нем указаны номера высоковольтных проводов.

В комнатах порядок проводов проводов в модуле

Следует отметить, что в продаже еще можно найти модули зажигания старого образца, на которых нет обозначения на высоковольтных выводах номера проводов.Если такое устройство приобретено, будьте внимательны при его установке.

autovaz-2114.ru.

Блок зажигания ВАЗ 2114: основные признаки неисправности

1. Конструкция
2. Признаки поломки
3. Проверка
4. Ремонт или замена?
5. Установка

В нашем сегодняшнем материале мы поговорим о том, как проверяется модуль зажигания на ВАЗ 2114, как он работает и почему в машине столько всего от ее функционального состояния.

Модуль зажигания

Конструкция

Модуль зажигания довольно сложен, так как совмещает в себе технику и электрика.Устройство используется для создания высокого напряжения, передаваемого на свечу зажигания. Именно этот подводимый ток является основанием для зажигания.

Работа модуля обеспечивает сжигание топлива и, соответственно, работу двигателя. Говоря вполне обычным языком, без модуля машина никуда не поедет.

Для моделей ВАЗ предусмотрено использование двух типов модулей зажигания:

Блоки отличаются тем, что катушки работают по одной на паре свечей зажигания.Такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка распределяет претензию сразу на две свечи, а в ее конструкцию входят следующие элементы:

• Провода высокого напряжения;
• Клеммы низкого напряжения;
• Вторичная и начальная обмотки;
• Ядро.

Отдельные модули, где катушки подводятся к каждой из 4-х секций отдельного костюма, отличаются выводом высоковольтных проводов через контакт пружины.Блоки легче проверить, их легко снять и вернуть на место.

Примечательно, что при размере 11х11х7 сантиметров это устройство весит около 1,5 килограмма.

Признаки поломки

В разобранном виде

По сути, признаки неисправности на модуле зажигания ВАЗ 2114 во многом аналогичны поломкам других агрегатов. Например, можно наблюдать следующие явления:

• Троит двигатель;
• Автомобиль глохнет на холостом ходу;
• Возникают проблемы при попытке завести машину и т. Д.

То есть на самом деле это может быть и не модуль. Поэтому единственно правильное решение — проверить модуль зажигания на своем ВАЗ 2114.

Проверка

Это объясняется тем, что поврежденные или неисправные провода пропускают неправильный ток, конфигурация которого не соответствует необходимым параметрам. . От этой искры идет неточно или неэффективно, модуль сгорает и приходит в негодность.

Вообще лучший вариант для проверки модуля зажигания на ВАЗ 2114 — это использование осциллографа.Но, во-первых, далеко не каждый драйвер, а во-вторых, ими мало кто может пользоваться. Следовательно, проверка будет проводиться с помощью представленных средств:

• лампочки 12 вольт;
• Тестер (за небольшие деньги можно купить в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

1. Проверьте блок проводов. Его отключают и проверяют индикатор напряжения.
2. Для этого закрепите тестер на контакте А, а на массу двигателя закиньте еще одну клемму.
3. В нормальном состоянии индикатор напряжения будет 12 В.
4. Если напряжение скорее всего сгорел предохранитель.
5. Если все в порядке, закинуть клеммы тестера на А и в контактах достать машину. При этом стартер должен покрутиться, а лампочка на 12 вольт замигает.
6. При отсутствии данных явлений можно говорить о наличии обрыва цепи и контактов.

Есть несколько способов проверить состояние вашего агрегата.Поэтому рассмотрим каждый из них.

1. Остановите тестер в режиме омметра. Измерить их сопротивление на высоковольтных линиях, проходящих на цилиндрах 1 и 4, а затем по аналогии с проводкой 2 и 3 цилиндров. В штатном состоянии прибор выдаст вам показатели от 5,2 до 5,5 Ом.
2. Подать немного девайс. Таким образом вы откроете проволочную колодку, модуль. Причем делать это нужно в режиме исправного силового агрегата. Если при нависании устройство работает без препятствий, все в порядке, вам повезло.Если нет, снова необходимо изучить состояние проводки.

Третий способ

Третий способ считается наиболее простым, так как он предусматривает замену вашего устройства на аналогичный, работающий точно. Но для этого нужно найти полноценного близнеца. Речь идет о модуле зажигания от автомобиля аналогичного вашего года выпуска и используемого силовым агрегатом. Просто на моторах объемом 1,5 литра стоят модули, а на моторах 1,6 литра — катушки.

Но чтобы заменить модуль на модуль, вам придется сначала разобрать свой.Делается это следующим образом:

• Снимите минусовую клемму с аккумуляторной батареи, что позволит сделать авто;
• Отсоедините четыре высоковольтных от модуля зажигания;
• Отсоедините блок проводов. Для этого отожмите специальный фиксатор, удерживающий колодку на модуле;
• Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
• На кронштейне есть три длинных шпильки, за которые модуль будет просто тянуть.

Разобрав свой модуль, вы можете поставить на его место другой модуль, тем самым убедиться в исправности вашей неисправности.

Ремонт или замена?

Как показывает практика и опыт мастеров по ремонту автомобилей, чаще всего отремонтировать данное устройство не представляется возможным. Модуль подлежит только замене. Если пойти по принципу, то можно сделать ремонт, но это займет много времени, сил и даже денег.

Установка модуля

Оптимальный вариант — покупка нового устройства. Он находится в районе 2-4 тыс. Руб. Все зависит от производителя и штата.Вы можете купить идеальный новый, хотя многие из них предпочитают бывшие в употреблении устройства. Выбор за вами уже есть.

Установка

Модуль устанавливается строго в порядке, обратном демонтажу. Важно учитывать три правила.

1. После установки модуля посмотрите на поверхность устройства. На нем показаны числа от 1 до 4. Это обозначения номеров цилиндров.
2. На концах высоковольтников есть аналогичные цифры — от 1 до 4.Они служат ориентиром для определения того, какое высокое напряжение к какому разъему на модуле подключено.
3. Без экспериментов. Все подключается строго по отметкам — 1 к 1, 2 к 2 и так далее.

На самом деле замена модуля зажигания на ВАЗ 2114 осуществить довольно просто. Для этого не нужно быть профессиональным автомехаником. Просто соблюдайте основные правила демонтажа и установки, проверьте устройство перед тем, как тратить деньги, и поменяйте его на новый.Не факт, что виновником проблем с вашей машиной будет модуль, на который вы грешите.

Эта таблица позволит вам проверить правильность подключения проводов от модуля зажигания к цилиндрам.

luxVaz.ru.

Как проверить модуль зажигания ВАЗ-2114 Форсунка 8 клапанов: Фото

При самодиагностике двигателя, его систем и характеристик используйте минимум оборудования. Например, перед проверкой модуля зажигания 8 вентильного автомобиля ВАЗ-2114 желательно иметь специальный стенд, необходимое программное обеспечение или на крайний случай — осциллограф.Такого оборудования нет и такого оборудования не будет, поэтому для предварительных проверок мы будем использовать свитерские инструменты и приспособления.

Как проверить модуль зажигания ВАЗ-2114

Перебои и рывки при движении, работающий двигатель, затрудненный запуск или вообще отказ двигателя — основные признаки выхода из строя модуля зажигания.

Модуль зажигания

Сложность диагностики сама по себе состоит в том, что в модуле совмещено несколько устройств, и выполняется она в одном случае и проверять каждое устройство отдельно — нет возможности.Хотя бы голыми руками. Тем не менее, что-то можно сделать, чтобы если не отремонтировать, то хотя бы наверняка узнать о причине неисправности.

Проверить качество контактов

Прежде всего, ничего не разбирая, стоит проверить качество контакта на всех площадках низковольтной цепи, а также установить наличие контакта на высоковольтных проводах.

Проверка наличия питания на модуле зажигания

Проверка напряжений на контактных площадках модуля зажигания

Чтобы узнать, что модуль неисправен, проверьте, подается ли питание.Для этого находим в колодке разъем, а там ищем контакт, помеченный литерой А. Для контроля мощности модуля берем мультиметр, устанавливаем его в режим измерения переменного тока на 20 В. , выставляем один щуп (минус) на массу мотора и включаем зажигание. Второй датчик настроен на выход и на блок. При исправном электрооборудовании мультиметр покажет 12 В, значит, питание на модуль подано, ищем причину неисправности дальше.

Проверяем контакты разъема

Мы уже провели предварительную проверку и убедились, что питание на модуле зажигания подано. Теперь стоит разобраться с контактами отдельно. При включении зажигания нужно подключить контрольную лампу к контакту А и контакту V.

Управлением может быть обычная маломощная лампа на 12 вольт с припаянными проводами, а можно использовать тестер автомобильной ковши с индикатор напряжения на 12 В.

Проверка модуля зажигания

Для проверки работоспособности модуля закрепите контакты контрольной лампы или щупа на выводах A и B, затем прокрутите стартером двигателя.

Если лампа начинает мигать, модуль подает напряжение в напряжение по аналогии с выключателем.

В данном случае с контактами А и во всем по порядку.

Если лампа не реагирует на запуск стартера, модуль однозначно неисправен.

Проверка модуля 2114 доступными способами

Самый действенный способ выяснить, что модуль зажигания не работает, взять рабочий прибор и попробовать запустить на нем двигатель. Понятно, что не каждый модуль из восьмерки, девятки и второго поколения может подойти.

В зависимости от типа системы зажигания катушка может быть установлена ​​на Самару вместо модуля, а нам понадобится модуль от впрыска 8-ми клапанный 2114. Тут все просто — двигатель заработал, значит модуль есть был удален, поменяйте на новый. Тем не менее велика вероятность того, что высоковольтные провода пробиты и это испортит не только всю картину диагностики, но и чужой модуль зажигания.

Проверить целостность высоковольтных проводов

Поэтому перед непосредственной проверкой модуля необходимо убедиться, что высоковольтные провода в порядке, не пробиваются на массу и не пропускают ток.

Алгоритм действий для последующей проверки:

Видео о проверке модуля зажигания на ВАЗ-2114

выводы

Как угодно, доступный прибор, чаще всего заменяется модуль зажигания. Так вы сэкономите кучу времени и нервов, которые не стоят тех денег, которые просят на новый модуль. Удачной всем работы!

Видео по замене модуля зажигания ВАЗ-2114

carfrance.ru.

Модуль зажигания ВАЗ-2114: особенности и характеристики

Каждый из нас знает, что для воспламенения топливовоздушной смеси в камере сгорания необходима искра.Последняя образуется как раз из-за работы системы зажигания. Его конструкция на разных автомобилях имеет некоторые отличия, но основной принцип работы остается неизменным. И сегодня мы поговорим о том, как проверить модуль зажигания ВАЗ-2114, а также как заменить его своими руками.

Характеристика

Этот элемент автомобиля представляет собой сложное электрическое устройство, основное назначение которого — генерировать ток высокого напряжения и передавать его на свечу.Всего на автомобилях используются модули двух типов — по одному змеевику на каждую свечу (отдельный) или сразу на два (блок). Модуль зажигания ВАЗ (2114-я «Жигули») — блочного типа. Такие элементы включают в свой состав двойную катушку. Конструкция данной детали предполагает наличие следующих компонентов:

• Клеммы низкого напряжения.
• Высоковольтный выход.
• Стальной пластинчатый сердечник.
• Первичная и вторичная обмотка.

Те же аналоги имеют немного другой дизайн, в который входят:

• Core.
• Высоковольтные соединения через пружинный контакт.
• Свеча.
• Внешний вывод для низкого напряжения.
• Вторичная и первичная обмотки.

В отличие от однотрубных, такие катушки проще собрать за счет особой (блочной) конструкции, имеющей общий корпус. Несмотря на то, что таких элементов в блоке несколько, все они работают как независимые устройства. Такая конструкция позволяет применять укороченный проводник, идущий к первичной обмотке механизма.

Модуль зажигания ВАЗ-2114 — неисправность

О неправильной работе данной системы можно судить по следующим признакам. Во-первых, о неисправностях может заговорить катушка при установке скорости автомобиля. Во-вторых, это может проявляться в значительной потере мощности автомобиля, а также в «плавающих» оборотах двигателя на холостом ходу. И в-третьих, о нештатной работе сигнализирует неработающие 1-4 или 2-3 цилиндра.

Следует отметить, что такие симптомы очень часто возникают из-за неисправного ДМРВ, или регулятора холостого хода.Поэтому в первую очередь смотрим на их работоспособность, а уже потом диагностируем модуль зажигания.

ВАЗ-2114: Где эта деталь?

На автомобилях семейства «Лада Самара-2» данный элемент размещается в пространстве субуправления.
Самый простой способ обнаружить это — найти провода высокого напряжения. Один конец их конца доходит до свечей, а второй — до самого модуля зажигания.

Как разложить работу модуля?

Проверка модуля зажигания (ВАЗ-2114 «Самара-2») на работоспособность производится в такой последовательности.Для начала вытаскиваем минусовую клемму АКБ, после чего снимаем электропроводку с катушечного механизма. Далее откручиваем все винты и болты, которыми крепится корпус элемента. Далее все работы (как и раньше) производятся при выключенном двигателе. Отсоединяем сборку модуля, мультиметром измеряем между выводами контактного разъема уровень общего сопротивления. Затем сравните результаты с таблицами стандартов, приведенными в руководстве по эксплуатации.Если полученные данные существенно отличаются от таблиц в меньшую сторону, значит, в машине произошло короткое замыкание цепи, и катушка вышла из строя.

После установки беспроводной связи проводов можно переходить к диагностике вторичной цепи ДВС — измерению уровня сопротивления между выводами зажигания. По замерам делаем выводы, и если неисправность скрылась в катушке, значит, модуль необходимо полностью заменить.Других вариантов решения этой проблемы нет.

Как заменить прибор своими руками? Инструменты

Для начала нам нужно подготовить набор ключей, которые мы будем использовать. При выполнении работ по снятию и установке модуля зажигания нам потребуются два торцевых ключа на 13 и 17 миллиметров, а также один ключ крыши на «10». Последний нам понадобится для того, чтобы снять клемму с АКБ. Кроме того, следует подготовить шестиугольник на «5». С помощью последнего освободим модуль зажигания от держателя при демонтаже.

Деталь процесса снятия

Итак, как же происходит замена модуля зажигания ВАЗ 2114-го «Жигули»? Для начала нужно обесточить автомобильную сеть автомобиля. Для этого, как и в предыдущем случае, снимаем минусовую клемму с аккумулятором (если она еще не снималась ранее). Далее необходимо снять декоративную накладку двигателя. Сделать это можно, повернув крышку масляного отсека. Стоит отметить, что эту операцию используют только владельцы вазонов с двигателем 1,6 л.Литровая «Самара» с подобной накладкой двигателя не комплектуется.

На следующем этапе снимаем с модуля блок с проводами и высоковольтными проводами. Ключом на 13 откручиваете два болта крепления картера двигателя, клаксоном на 17 откручиваете последнее крепление модуля. Затем эта деталь незаметно извлекается из заготовки снаружи. Сам модуль освобождается от держателя с помощью шестигранника 5 миллиметров.

Установка

Перед установкой нового элемента в автомат предварительно подключите высоковольтные провода согласно схеме модуля.Также необходимо обратить внимание на качество крепежа — излишки окисления и загрязнения тщательно убираются на торцах в местах соединений.
Далее модуль зажигания ВАЗ 2114 «Жигули» можно смело устанавливать на штатное место. Сборка элемента производится в обратной последовательности. После подключения модуля зажигания необходимо запустить ВАЗ-2114 и проверить работоспособность деталей. Если все вышеперечисленные признаки неисправности исчезли, значит, вы все сделали правильно.

Вывод

Итак, мы выяснили, что такое модуль зажигания и как его заменить.Напоследок отметим, что при подключении важно следить за правильностью подключения всей схемы разводки, так как при малейшей ошибке не удастся обеспечить работоспособность деталей этой системы.

fB.ru.

Модуль зажигания ВАЗ, ремонт и замена своими руками. Замена модуля зажигания ВАЗ 2114. Самостоятельная Замена модуля зажигания ВАЗ 2114

Для вызова топливно-воздушной смеси, и в впрыск, и в карбюраторных двигателях внутреннего сгорания необходима высоковольтная катушка зажигания.Появление на рынке новых систем питания двигателей повлекло за собой изменения в системах зажигания ВАЗа. Упомянутые распределители зажигания постепенно уходят в прошлое. На их замену приходят новые устройства — модули зажигания ВАЗ 2114.

Модуль ВАЗ2114, устройство и принцип действия

Модуль зажигания ВАЗ — усовершенствованная система запуска двигателя. Принцип его работы практически не отличается от стандартных систем. Если в устаревших системах высоковольтное напряжение возникло за счет размыкания контактов в распределителе системы зажигания, то на генератор импульсов в модуле поступают сигналы, подаваемые блоком управления.

Сигналы от датчиков от датчиков собираются на двигателе и генерируется управляющий импульс, который отправляется на модуль зажигания. Из напряжения бортовой сети он формирует высоковольтное напряжение и направляется на свечу цилиндра для воспламенения топливовоздушной смеси.

В состав этого устройства входят две катушки, вырабатывающие высокое напряжение. Им помогает двухканальный электронный переключатель. Все элементы заключены в корпус из прочного пластика.На корпусе расположен низковольтный разъем для подачи управляющих импульсов и подключения питающего напряжения. Кроме того, здесь есть выводы для подключения высоковольтных проводов, которые подключаются к свечам.

Модуль зажигания ВАЗ2114, признаки неисправности

Можно встретить такие признаки модуля зажигания автомобиля модели ВАЗ 2114:

1. На одной из свечей нет искры.
2. Сильно плавает на холостом ходу.
3. Мощность мотора значительно снизилась.
4. Пропала просушка, при резком нажатии педали газа в двигателе возникли сбои.

Модуль зажигания, возможен ли ремонт модуля

Фактически все поломки данного устройства приводят к его замене, но в некоторых случаях все же можно отремонтировать модуль зажигания. Это особенно возможно при изменении поведения двигателя во время постукивания или движения. Самостоятельно отремонтировать модуль, если справишься с мультиметром и паяльником.

Необходимо снять заднюю металлическую крышку, под которой расположены электрические элементы модуля зажигания. Аккуратно избавьтесь от силикона, найдите поврежденные или обрежьте контакты и прочитайте их. Не забываем, что в блоке алюминиевые жилы, поэтому необходим специальный припой для их пайки.

После этого закрываем заднюю крышку и проверяем работоспособность модуля. Если результат положительный, снова откройте крышку и заполните внутреннюю часть силиконом. При отрицательном результате заменить модуль.Хотя переключатели электронные еще можно попробовать заменить.

Проверка системы на работоспособность

В любом случае проверку нужно начинать со свечей, для чего выносим их из гнезд. Сделать это очень просто. Следует снять с них кончики бронепровода и снять с посадочных мест с помощью специального ключа для поворота.

Потом их нужно осмотреть, почистить и проверить. Они должны быть коричневыми, без копоти и нагара.Если нагар есть, вполне возможно, что поршни и кольца износились. В любом случае свечи следует почистить, проверить и при необходимости выставить зазор между электродами. Теперь проверьте их работоспособность. Существуют специальные зонды для их проверки. Некоторые драйверы умеют это делать с пьезошигали. Если ничего подобного нет, то проверьте мотор. При исправности свечей нужно продолжать поиски дальше.

Инструменты помощники

Заменить модуль зажигания самостоятельно Каждый водитель может не нуждаться в специальном оборудовании или специальных навыках.Все, что потребуется автомобилисту: Тряпка

1. .
2. Ключ к 13.
3. Новый блок зажигания.

Модуль зажигания 2114, замена модуля своими руками, пошаговая инструкция

Такие работы можно выполнять как на ровном участке, так и в гараже.

1. Для начала нужно открыть капот моторного отсека и отсоединить клеммы АКБ. Достаточно будет удалить только миноритарный терминал.
2. Далее с мест установки вынуть высоковольтные провода.Важно помнить их местонахождение. Если есть сомнения, сделайте теги. Местами провода менять нельзя, так как новая запчасть может выйти из строя.
3. Затем нужно аккуратно отсоединить разъем с кабелями от модуля. Берем ключ на 13 и откручиваем три гайки крепления устройства к двигателю.
4. После снятия гаек прибор снимается с мотора.

Теперь берем тряпку и протираем место установки и около него.

Новое устройство следует внимательно осмотреть, после чего необходимо приступить к установке, которую необходимо проводить в обратном порядке.

Не забудьте правильно установить высоковольтные провода. Если все еще запутались, обратите внимание на колодку, на которой указано количество бронепровода.

Несмотря на то, что электронные устройства достаточно надежны, поломки все же случаются. В некоторых случаях их можно избежать, для чего необходимо иногда увеличивать и поддерживать все части системы:

1. Следите за тем, чтобы не было путаницы с высоковольтными кабелями — с большим внутренним сопротивлением в них может выйти из строя катушка.
2. Между электродами свечей необходимо проверять зазор, т.к. слишком большие искровые промежутки негативно отражаются на устройстве.

• Как оформить новый кузов, документы на новый кузов в ГИБДД, новый закон июль 2017 года о постановке на учет автомобилей в ГИБДД
• Присадки к двигателю, лучшие присадки для восстановления двигателя
• Как открутить болты как открутить болты на колесах
• Ремень ГРМ зубчатый как заменить ремень ГРМ своими руками
Лада Лада Ремень Калина
• , как затянуть Лада Лада Ремень Калина и Лада Приора
• Системы сигнализации и безопасности авто с Алиэкспресс по доступной цене и бесплатная доставка
• Подшипник ступицы, устройство, принцип работы, разновидности, признаки неисправности, диагностика, наладочные работы
• Порядок прокачки тормозов, прокачки тормозов на автомобиле ВАЗ (Классик) самостоятельно, полезные советы
• Какие амортизаторы выбирают, ТОП-10 лучших производителей амортизаторов
• Автомобильный плеер, медиаплеер, автомобильный ПК, автомобильное зеркало с видеомагнитофоном Купить на Aliexpress в barga в цене и бесплатная доставка
• Купить тонировку на машину, лучшая тонировка на машину
• Передние стойки ВАЗ 2110, как заменить передние стойки ВАЗ 2110 своими руками
• Амортизаторы подвески как заменить амортизаторы подвески на свои руками
• Стабилизатор поперечной устойчивости, замена втулок стабилизатора поперечной устойчивости своими руками
• Полировка автомобиля своими руками, лучший полиролол для вашего автомобиля
• Как поменять шаровую опору, замена шарового упора ВАЗ 2110
• Ремонт электроусилителя руля, установка электроусилителя на приору своими руками
• Путешествие на авто, товары для путешественников на авто для AlExpress: насосы, багажник, алкотестеры, буксировочные тросы и крюки по табличной цене и бесплатная доставка
• Сцепление как заменить диск сцепления ВАЗ своими руками, возможные неисправности сцепления
• Регулировка хода педали сцепления al, регулировка педали сцепления ВАЗ своими руками
• Авто barrard cars что такое авто barrard и как он работает
• Электроусилитель руля на ВАЗ, установка электроусилителя руля (ЭУР) своими руками, нужно по евро
• Ремонт гидроагента, замена гидроусилителя руля (ГУР) своими руками
• Как заменить дворники автомобиля, как заменить щетки дворников, как заменить дворники двигателя сделать самостоятельно
• Автомобильные сабвуферы, системы защиты сабвуферов, комплектующие для сабвуферов, морские сабвуферы с Алиэкспресс по аналогичной цене и с бесплатной доставкой
• Автомобильные аксессуары: Bluetooth-гарнитура, кабели, переходники и вилки, пульты дистанционного управления с Алиэкспресс по доступной цене и бесплатно доставка
• Датчики парковки, датчики парковки, светодиодные датчики парковки на Aliexpress по доступной цене и бесплатной доставке
• Дизельный двигатель, диагностика двигателя stics for smoke color
• Бортовой компьютер, выбор модели, особенности установки
• Карандаш для удаления царапин, карандаш New Ton, Autocarandas, Skol Pencil
• Car Cameras View, Автомобильные камеры с Aliexpress по доступной цене и бесплатная доставка
• Эквалайзер на заднее стекло, Авто Эквалайзер на Алиэкспресс по доступной цене и бесплатная доставка
• Буферы, что это такое, буферы на пружины, установка буферов на пружины Пошаговая инструкция, отзывы о буферах
• Как перепрошить навигатор, Руководство по миганию навигатора
• Помойте радиатор печки, чем ополосните радиатор печки автомобиля
• Машина тонет, что делать, если машина тонет, как выйти из тонущей машины
• Свечи зажигания автомобиля, как открутить сломанную свечу зажигания, как почистить свечу зажигания автомобиля
• Автомобильные датчики, как автомобильные датчики помогают водителю, назначение и разновидности датчиков
• Оригинальные тормозные колодки, которые б грабли колодки выбрать для автомобиля, на что обращать внимание при покупке тормозных колодок
• Покупка подержанного автомобиля, что нужно знать при покупке подержанного автомобиля, полезные советы

proSedan.RU.

Как снять и заменить модуль зажигания на ВАЗ-2114: фото и видео

Модуль зажигания принимает управляющий импульс от блока управления и передает его на свечу цилиндра для воспламенения топливовоздушной смеси. Само устройство состоит из двух катушек, вырабатывающих высокое напряжение, и двухканального переключателя. Корпус изделия выполнен из прочного пластика.

Корпус модуля зажигания

Нарушения в этом элементе могут проявляться в следующем:

• Заметное снижение мощности двигателя.
• Отсутствие искры на одной из свечей.
• Заметное «плавание» на холостом ходу.

Эти признаки показывают, что возникли неисправности в работе модуля зажигания. Если они проявились, стоит заменить модуль зажигания.

Замена модуля зажигания на ВАЗ-2114

Упаковка из-под оригинальной детали

Для замены модуля зажигания понадобится тряпка и ключ на 13. Лучше всего делать на каком-нибудь ровном участке.

Progress

Проверка модуля зажигания (видео)

Что делать, если после замены модуля неисправность осталась?

В первую очередь необходимо проверить работу нового модуля.

Проверка модуля зажигания

Сопротивление между контактами: 1 и 4, 2 и 3 — не должно быть выше 5,8 кОм!

Если после замены модуля зажигания ничего не изменилось, значит неисправны другие элементы системы зажигания.

Свечи и система зажигания

Если не помогает, нужно проверить свечи и при необходимости заменить (см. Подбор свечей на ВАЗ-2114).

Проверка состояния свечей зажигания

Перед этим нужно удалить наконечники бронепровода. Чтобы открутить свечи, придется использовать специальный ключ для поворота. Затем следует осмотреть свечи: они должны иметь обычный коричневый цвет и на поверхности не должно быть машины или копоти.

Если при замене модуля положение не исправлено, а на свечах есть бирка. Это означает, что кольца или поршни изношены, их необходимо заменить, а свечи очистить и установить обратно в разъем. Также стоит проверить зазор между свечами и электродами — слишком большое расстояние плохо сказывается на работе приборов.

Подробный процесс замены на видео

выводы

Таким образом, заменить неисправный модуль зажигания не очень сложно.Важно не перепутать расположение высоковольтных проводов, это приводит к быстрому выходу нового устройства из-за сильного изменения внутреннего сопротивления в проводах. Следует учитывать, что неисправность иногда не связана с поломкой модуля зажигания.

Какие свечи лучше на ВАЗе? Как выбрать свечу зажигания видео о том, как не нарваться на фальшивые свечи.

В схеме зажигания ВАЗ 2114 свечи играют центральную роль.По сути, именно свечи зажигания выдают управляющий сигнал, который исходит от ключа зажигания при его повороте в исходное положение. После получения сигнала 24 кВ свечи генерируют искру и воспламеняют впрыскиваемое в камеру сгорания топливо. Поэтому водители автомобиля уделяют им много внимания. Чтобы правильно выбрать СЗ, нужно знать особенности их конструкции.

Свечи зажигания на ВАЗ 2114 в конструктивном плане не отличаются от СЗ, применяемых в системах зажигания других автомобилей.Основными элементами этого устройства являются:

• Корпус металлический, снаружи имеет шестигранную головку под свечной ключ и резьбовую часть, для закручивания в корпус GBC, эта часть воспринимает 67 процентов тепла, выделяемого при срабатывании свечи и отдает 91 процент этого тепла поступает в корпус головы тела;
Изолятор
• из корундовой керамики с добавлением оксида алюминия, а также оксидов других редких металлов. Он вставлен в металлический корпус;
• тепловой конус, часто называемый юбкой теплового конуса.По сути, это нижняя часть изолятора, она воспринимает 21 процент тепла, выделяемого в момент искрения;
• в верхней части изолятора установлена ​​головка штекера, внутри нее — контактный стержень, сопряженный с головкой, а внизу — центральный электрод;
• в нижней части кожуха свечи находится боковой электрод, который расположен над выступающей частью центрального электрода, образуя зазор для образования искры;
• упорная часть корпуса плоская, для лучшей герметичности при установке на нее помещена уплотнительная шайба;
• для формирования прочности и герметичности компаундов внутри конструкции имеются кольцевые уплотнения и теплопроводящие стеклянные измерители матери;
• для борьбы с радиопомехами с искрообразованием между контактной головкой и центральным электродом может быть установлен интерференционный резистор.

Все составные свечные элементы на ВАЗ 2114 играют важную роль, однако центральному электроду уделяется особое внимание. Он должен обладать такими свойствами, как жаростойкость, высокая теплопроводность, пластичность и иметь высокую коррозионную эрозионную стойкость. Для этого его обычно делают из различных никелевых сплавов. Однако в последние годы, в последние годы, этот электрод стал изготавливаться из таких металлов, как медь, иридий, палладий, а также с улавливанием платины и серебра или литьем платины и покрытием из серебра или золота во время его эксплуатации.

Как выбрать свечи зажигания для ВАЗ 2114

К вопросу выбора СЗ при необходимости их замены следует отнестись серьезно. От того, насколько эффективно они работают, зависит расход топлива и мощность двигателя. Решая, какие свечи зажигания лучше на ВАЗ 2114, водитель должен представлять, какие задачи им предстоит выполнять. Проведенные экспертами тестирования говорят о том, что выбранные свечи могут не только улучшить свои показатели, но и продлить ресурс.Недаром для форсированных двигателей спортивных машин выпускаются специальные свечи с медными электродами, имеющими золотое покрытие.

• В инструкции по эксплуатации ВАЗ 2114 указано, сколько нужно менять свечи зажигания на ВАЗ 2114. Это 30 тысяч километров машины. Конечно, хорошие, настоящие заводские свечи могут прослужить 50 и 70 тысяч километров. Но это не значит, что если с запуском и в процессе движения не возникает никаких проблем, то свечи менять нельзя.Фактически, поскольку износ электродов определяет характеристики работы двигателя и при внимательном контроле, его легко обнаружить по изменившимся показателям при расходе топлива.
• Специалисты и опытные водители настоятельно рекомендуют менять свечи хотя бы через 20 тыс. Км пробега, а зимой еще 10 тыс. Км. При этом необходимо постоянно контролировать работу СЗ и зазор между электродами. На скрученной свече ее состояние в цвете нагара будет видно на электродах.Также нужно проверить сухость резьбового соединения. Наличие на нем топлива или масла говорит об отсутствии герметичности в системе.
• Выбор СЗ в магазинах автозапчастей сегодня достаточно велик и чтобы определиться, какие свечи поставить на ВАЗ 2114, нужно изучить технические характеристики всех предлагаемых моделей. На форумах и в автомобильных журналах свечи зажигания марок «NGK», «FINWHALE» «CHAMPION» «BRISK PREMIUM» «BOSCH PLATIN» рекомендуются для ВАЗ 2114. Например, при прохождении тестовых испытаний эти комплекты при сравнении с российскими A17DMER от Энгельса показали на 5-6% лучшую мощность и на 3.5-4,5% лучший расход топлива. Несмотря на то, что зарубежные свечи намного дороже отечественных, за счет снижения расхода топлива они окупаются за полгода.
• Преимущества импортных свечей лучше всего визуализируются при проверке на специальной моторной будке с фотографированием процесса искрообразования. Простая одноэлектродная свеча с никелевым электродом дает прерывистую разноцветную, беспорядочно летящую в разные стороны искру. Свечи из импортных комплектов в искре образуют сплошной конус белого огня.
• Цвет искры автоэлектрика определяется КПД подсвечника. Если цвет красный — значит искра слабая прерывистая. Синий или синий цвет означает более интенсивную искру. Белый огонь означает, что искра сильная и устойчивая. Именно такой пожар дает интенсивное воспламенение топливно-воздушной смеси при впрыске. А это означает лучшее сгорание, увеличение мощности двигателя и меньший расход топлива.

• Лучшую искру дают свечи с тончайшими электродами, 0.Толщина 4-0,6 мм. Такие электроды изготавливают из сплавов иридия, палладия или платины и золота. Значительно улучшает «искровое» напыление на центральный и боковой электроды из серебра, золота или платины. Толщина электрода свечи А17 от Энгельса 2,5 мм. Поэтому не выдерживает конкуренции с дорогими импортными подсвечниками.

Определить подделку проще всего по продажной цене. Как правило, такие «товары» продаются за половину реальной стоимости «оригинала».Это сразу должно насторожить покупателя. Также перед установкой проверьте саму свечу. В подделках часто можно встретить качающуюся заглушку.

Выбор свечей на ВАЗ 2114 Необходимо, чтобы довольно часто в нашей торговой сети попадалась продукция контрафактная, то есть «самодельная» под известными и дорогими брендами. Если случайно установить на машину такие свечи, хорошо, если вы спокойно проехали тысячу километров.

Сегодня мы хотели бы рассказать вам, какие свечи зажигания выбрать для 2114.Производителей свечей достаточно, чтобы сделать выбор в пользу тех или иных.

Свечи зажигания отечественные или импортные

Среди наиболее популярных производителей свечей можно выделить несколько лидеров, пользующихся повышенным спросом и зарекомендовавших себя с лучшей стороны.

Эти свечи устанавливаются производителем с конвейера и за свои деньги отличный вариант. Однако в отзывах автомобилистов есть брак. Поэтому, выбирая эти свечи, стоит сразу проверить их.

• A-17 DVRM (1.0) Ing. 8-CL — свечи для инжекторных 8-ми клапанных двигателей.
• AU-17 DVRM (1.0) Ing. 16-CL — свечи для инжекторных 16-ти клапанных двигателей

Свечи Бриск Чехия

Хорошая по качеству свеча зарекомендовала себя юрким позитивом, пользуется большим спросом. Brisk имеет 10 серий свечей, различающихся по своей конструкции и предназначенных для разных типов двигателей не только на автомобилях, но и на мототранспорте.

• Свечи BRISK Super Forte Lor15YC-1 на 8 клапанов
• Свечи BRISK SUPER Forte Dor15YC-1 на 16 клапанов

Зазор в обоих типах свечей 1.1

Свечи зажигания DENSO.

Японские свечи качества не нуждаются в презентации. Эти свечи устанавливаются заводами-производителями на некоторые импортные автомобили. Судя по отзывам, неплохие свечи из более высокой ценовой категории, чем предыдущие. Однако именно боязнь подделок сейчас представлена ​​в изобилии.

• Свечи DENSO W20TT — для 8-ми клапанных двигателей
Свечи
• DENSO W20EPR-U11 — для впрыска 8 клапанов

Свечи нгк.

Одна из ведущих компаний по производству свечей зажигания, ламп накаливания и других автокомпонентов. Свечи отличного качества, которые устанавливаются на конвейерах таких производителей, как Nissan, Mazda и других. Судя по отзывам автомобилистов установил свечи нгк. На их машинах проработало 25-30 тыс. Км.

Свечи НГК №13 БПР6ЭС-11 для впрыска 8 клап. Стоимость 450-500 руб. Комплект

Перед установкой новых свечей зажигания проверьте их работоспособность.Сделать это можно как с помощью специального приспособления, так и на подставке.

Если у вас нет стабильной работы мотора, он начал «троить» не исключено, что успели заменить свечи зажигания, или ПВН или. Итак, для начала проверьте свечи зажигания, чаще всего их причина.

• Снять наконечники пвн со свечами
• Выкручиваем все 4 свечи (нужен ключ на 21)
• Одеваем наконечник на свечу и прислоняем к металлу (можно получить доступ к картеру блока двигателя)

Внимание! Свеча в этот момент находится под высоким напряжением, так что держите лучше проходной или что-то подобное

Начинаем крутить стартер и смотрим на свечу, если искра есть, значит свеча работает.Аналогичные действия испытываем и с другими свечами.

В системе зажигания свечи ВАЗ-2114 стоят на ведущем месте, ведь от них зависит, как запустить запуск двигателя, после поворота ключа зажигания. Поэтому именно этой детали, как и любой другой, следует уделить гораздо больше внимания при выборе. А в этой статье мы подробно расскажем о конструкции свечи зажигания для ВАЗ-2114, а также о том, как подойти к ее выбору.

Видео о выборе свечей зажигания на инжекторном двигателе

Особенности и конструкция свечи зажигания ВАЗ-2114

Свечи зажигания Bosch с белым нагаром сняты с производства ВАЗ-2114

Свечи зажигания

для автомобилей ВАЗ, и ВАЗ-2114 в частности, друг от друга не отличаются, они также точно являются приемным сигналом в 24 кВ. Создает искру, забивая топливо в камере сгорания. Однако главным и важнейшим конструктивным элементом в каждой свече будет центральный электрод, поскольку он будет обеспечивать зажигание топлива на определенном этапе запуска.

Электрод должен быть изготовлен из жаропрочного пластика, устойчивого к коррозии.

Обычно изготавливается из всевозможных никелевых сплавов, однако модели с ценником «подороже», в целях повышения эффективности, могут иметь в своем составе палладий, медь, иридий, платину, серебро и золото.Все это, по словам производителей, создано для облегчения запуска и приобретения свечи индивидуального свойства.

Когда менять свечи?

Если вы захотели поменять свечи зажигания, то подходить к этому нужно предельно внимательно и осторожно, ведь от колес зависит эффективность их работы, общий расход топлива и передаваемая мощность от двигателя.

• Многочисленные тесты показывают, что правильно подобранные свечи для определенного типа двигателя не только продлевают его общий ресурс, но и повышают его показатели.

Образец на изоляторе свечи

Мануал

от ВАЗ-2114 гласит, что свечи зажигания надо менять каждые 30 000 км пробега. Т.к. после этого меняется износ электродов заводских свечей и машина ведет себя на дороге совершенно иначе, из-за увеличения расхода топлива и снижения мощности.

О состоянии свечи и системы зажигания можно с уверенностью сказать внешний вид в зависимости от состояния электрода (наличие нагара, копоти, цвета — прим.).

Визуальный осмотр свечей

Эта таблица поможет вам узнать, что происходит с NAGA:

Свечи с разными видами нагар

Какие свечи зажигания лучше поставить на ВАЗ-2114 (осмотр)?

На сегодняшний день выбор свечей зажигания очень велик, а выбрать те, которые нужны, не так-то просто. На большинстве форумов владельцы автомобилей ВАЗ-2114 чаще всего советуют производителей: «NGK», «FINWHALE», «CHAMPION», «BRISK PREMIUM», «BOSCH PLATINUM», «DENSO» .

Помните, что лучшую искру и наибольшее количество тепла даст свеча с самым тонким электродом размером 0,4-0,8. мМ, и они обычно изготавливаются из сплавов иридия, платины, палладия и золота.

Также хорошо сказывается положение с искрами, на корпусе которого имеются пластины из серебра или золота. Для сравнения: «стоковая» Свеча от ДВРМ имеет толщину 2,5. мм, когда как у импортных аналогов Она едва превышает 0,6-0,8 мм, так что ни о какой конкуренции тут говорить не стоит.

Видео о том, как не нарваться на фальшивые свечи

Обратите особое внимание на целостность упаковки, а также на стоимость товара, ведь подделки, которые встречаются довольно часто, можно продать по среднерыночной цене. Поэтому всегда берите каждую свечу из отдельной коробки и осматривайте ее более внимательно.

Производители свечей зажигания

Ниже мы представим каждого производителя свечи зажигания индивидуально, чтобы облегчить выбор.

Для стабильной работы силового агрегата японские свечи НГК ВАЗ 2106, а также качественную продукцию других зарубежных производителей принято ставить классические модели Жигуев. «Родные» детали серии А17 обычно ненадежны в работе и отличаются небольшим сроком службы. Но для установки импортных свечей зажигания нужно знать, какие из них подходят на «шестерку» по параметрам.

Причины замены элементов

Свеча зажигания в любом автомобиле должна работать в тяжелых условиях, решая следующие задачи:

,
• своевременно сжатая в цилиндре топливовоздушная смесь;
• обеспечивают плавный и мощный искровой разряд на своих контактах;
• искра не должна ухудшаться ни при каких режимах работы двигателя.

У проезжающих автомобилистов проверка свечей зажигания сводится к проверке «на искру». Отсюда возникает ошибочное утверждение: если при подключении к источнику между контактами искра рассыпается, то предмет полностью опережает.

Но условия внутри камеры сгорания отличаются от обычных атмосферных, так как там высокое давление (более 10 бар), а вместо воздуха — топливо плюс высокая температура. Часто свеча, дающая уверенный искровой разряд в воздухе, в цилиндре срабатывает с пропуском искры или вообще без искры.

Работоспособность элементов можно определить только на стенде при высоком напряжении и создании давления в камере. Такая проверка недоступна большинству рядовых автолюбителей, единственный выход — вовремя заменять свечи зажигания ВАЗ 2106, приобретая качественную продукцию известных производителей. К ним относятся известные бренды NGK, BOSCH, BERU и BRISK.

Русские свечи серии А17 не могут похвастаться долгим сроком службы и выходят из строя после 15-20 тысяч км пробега, о чем свидетельствуют такие приметы:

1. Двигатель «Троит».Более того, иногда невозможно понять, какой из цилиндров отказывает, так как все 4 свечи совершают циклы зажигания.
2. Машина плохо заводится «на морозе» и работает нестабильно, пока не прогреется.
3. При большом расходе топлива наблюдается падение мощности.
4. Особо ходовой случай — когда горит лампа давления масла. Это результат длительной езды на неподходящих свечах, когда расслоение топлива в цилиндрах перетекает в картер и разжижает масло, из-за чего падает его давление.

Каждому автомобилисту следует помнить, что при сбоях в работе силового агрегата необходимо предварительно открутить свечи и визуально проверить их состояние.

Цвет и толщина нагара на контактах могут многое сказать понимающему автомобилисту:

• черный нагар на контактах говорит о том, что топливо в камере сгорает не полностью, возможно, свеча вышла из строя;
• белый налет на электродах свидетельствует о плохой топливно-воздушной смеси, свеча исправна;
• nagar red показывает, что в топливе присутствуют вредные присадки, свеча скорее всего хорошая;
• толстая «пушистая» НАГА — результат сгорания масла, попадающего в камеру через сальники или поршневую группу.

Обычный цвет электродов — все оттенки коричневого с минимальной толщиной налета.

Какие детали выбрать?

При выборе свечи зажигания для автомобиля ВАЗ 2106 необходимо ориентироваться по числовому значению, указанному на маркировке. Обозначает номер штангенциркуля элемента, который характеризует способность свечи отводить тепло и самоотвод от нагара в процессе эксплуатации. По российской классификации элементы делятся на такие группы:

1. Калильное число от 11 до 16 — это «горячие» свечи.Они предназначены для двигателей с низкой степенью сжатия и малой мощности.
2. То же, с 17 по 19. Наибольшее распространение получили свечи, в том числе на автомобилях ВАЗ 2101-07.
3. То же, от 20 до 26 — Холодные свечи, устанавливаемые на двигателях большой мощности с высокой степенью сжатия и температурой в камере сгорания.

Если на автомобиль ВАЗ 2106 поставить слишком «горячие» или «холодные» свечи, то двигатель не сможет работать в штатном режиме с максимальным КПД. Буквенные индексы доступны на маркировке наименования менее важных параметров, но их также необходимо учитывать.Например, изделие с обозначением A17DV подходит для двигателей, где карбюратор и система зажигания установлены с механическими контактами, а A17DVRM — для силовых агрегатов с инжектором.

Беда в том, что классификация свечей импортного производства отличается от российской, и нет единой системы измерения, у каждого производителя своя. Поэтому, прежде чем покупать надежную продукцию японской компании NGK или другой марки на ВАЗ 2106, рекомендуется изучить таблицу.

В таблице можно выбрать элементы некоторых зарубежных брендов для классических моделей «Жигулей» с разными способами подачи топлива и типами искровых систем.

Прежде чем приступить к замене свечей ВАЗ 2106, необходимо убедиться, что зазор между электродами в новых деталях составляет 0,7-0,8 мм для кулачковых систем и 0,8-0,9 мм для электронных. Зазор измеряется плоским окунанием, в свечах с несколькими боковыми электродами — круглым.

Алгоритм замены Next:

1. Отсоедините зажигание и снимите высоковольтные провода со свечей, придерживая их за наконечники.
2. Открутите старые детали и очистите посадочные места.
3. Свечи новые вкрутить, затянуть со средним усилием.
4. Подсоедините провода и запустите двигатель.

При подключении высоковольтных проводов Важно не перепутать их местами, поэтому нужно ориентироваться по маркировке на крышке трамблера.

Иногда автолюбители не уделяют особого внимания при выборе свечей зажигания, а зря. Ведь они являются важнейшими составляющими всей системы зажигания, а от качества своевременного искрообразования зависит КПД двигателя.Основные характеристики, на которые нужно обращать внимание при покупке свечей, — это калибровочный номер, размер искрового промежутка, способность к самоочистке, срок службы, тепловые характеристики, количество боковых электродов и рабочая температура. Пусть вас не пугает большое количество характеристик, при их детальном изучении выбрать свечи зажигания не составит большого труда.

При выборе свечи первое, на что следует обратить внимание, это штангенциркуль. Этот условный параметр выбирается для конкретного двигателя.Это число показывает значение давления в цилиндре, при котором происходит катящееся зажигание. Допускается использование свечей с немного большим значением калибровки, но категорически запрещено использование с меньшим значением. Другая условная характеристика не количественная оценка — способность к самоочищению. Все производители обещают высокую самоочистку, но проверить это можно только на практике. Хорошая свеча Не следует накрывать нагар при прогревании до рабочей температуры.

Зазор на свече или искровом промежутке между боковыми и центральными электродами производитель устанавливает определенное для каждого типа.Для ВАЗ он подходит со значением 0,5-0,6 (0,7-0,8) ММ фирм Bosch, Beru, Champion.

Свечи зажигания имеют один боковой и один центральный электрод. В последнее время производители начали выпускать с 2-4 электродами. Они не образуют нескольких искр, а только делают искру стабильной. В результате обеспечивается более стабильная работа двигателя, улучшается процесс зажигания.

Перед покупкой свечей произведите визуальный осмотр. Не берите изделия с повреждениями, трещинами и еще раз проверьте перед установкой, подходит ли зазор между электродами.

Имейте в виду, срок службы свечей во многом зависит не только от их конструкции, но и от исправности двигателя, систем питания. Современные свечи при правильном выборе, установке и эксплуатации должны работать до 30 тыс. Км пробега.

Как правильно выбрать свечи зажигания для автомобилей ВАЗ? Какие свечи лучше Какие свечи подходят для ваз

Свечи зажигания Champion.

Свечи зажигания Champion RC9YC, сделанные в ЕС, обладают низким номинальным напряжением V, высокой стабильностью работы и повышенной мощностью при высоких оборотах двигателя.

Свечи зажигания NGK.

Японские свечи NGK BCPR6ES-11 являются одними из самых доступных на рынке в своей ценовой категории.

Двигатель с этими свечами работает очень стабильно, а при полностью открытой дроссельной заслонке способен развивать на 4,5% больше мощности, чем со стандартными свечами. При проверке на стенде показывает результат по расходу топлива, что на 3,9% меньше показателя «сток».

Denso

Свечи зажигания Denso.

DENSO Q20TT имеет тонкий электрод из недрагоценных металлов, что в первую очередь благоприятно сказывается на его стоимости.Благодаря такой форме свечи двигатель ощущает стабильный прирост мощности, ускорение и оживление динамики, а также снижение расхода топлива.

Многие владельцы ВАЗ-2112 отмечают наиболее плавную и стабильную работу двигателя на холостом ходу.

Бодрый

Свеча зажигания от Brisk

Brisk DR15YC производства Чехии, имеет медный сердечник и удлиненный центральный изолятор электрода. Последнее позволяет быстро переключаться в режим самоочистки, поэтому эта вилка хорошо подходит для автомобилей, работающих в городских условиях.Интервал замены свечей зажигания напрямую зависит от типа и качества используемого топлива.

Bosch

Свеча зажигания от Bosch.

Блоки управления

Bosch FR7DCU имеют в своей конструкции медный сердечник, заключенный в хромоникелевую оболочку, что повышает устойчивость электрода к коррозии и эрозии. Никелевое покрытие предотвращает залипание резьбы и защищает корпус заглушки от вредного воздействия агрессивных сред. Свеча этой компании показала стабильную и динамичную динамику при разгоне.

Финвэйл

Свеча зажигания от FINWHALE.

Корпус свечи зажигания Finwhale F516 гальванизирован и изготовлен из высокопластичной стали, оснащен высокой электроизоляцией, за счет чего повышается тепло, проводимость и механическая прочность за счет высокого содержания глинозема на изоляторе. Чтобы уменьшить выгорание электродов, они изготовлены из никелевого сплава.

Внимательно прочитав эту статью, вы легко сможете выбрать для себя свечи, которые подходят именно вам, исходя из ваших потребностей, возможностей и предназначения.

Для стабильной работы силового агрегата на классические модели «Жигули» принято ставить японские свечи НГК ВАЗ 2106, а также качественную продукцию других зарубежных производителей. «Родные» детали серии А17, как правило, ненадежны в эксплуатации и имеют небольшой срок службы. Но чтобы установить импортные свечи зажигания, нужно знать, какие из них подходят «шестерке» по параметрам.

Причины замены элементов

Свеча зажигания в любом автомобиле должна работать в сложных условиях, решая следующие задачи:

• своевременно воспламенить сжатую в цилиндре топливовоздушную смесь;
• обеспечивает ровный и мощный искровой разряд на своих контактах;
• искра не должна ухудшаться ни при каких режимах работы двигателя.

Для невежественных автомобилистов проверка свечей зажигания сводится к проверке искры. Отсюда возникает ошибочное утверждение: если при подключении к источнику между контактами проскакивает искра, то элемент полностью исправен.

Но условия внутри камеры сгорания отличаются от обычных атмосферных, так как там высокое давление (более 10 бар), а вместо воздуха топливо плюс высокая температура. Часто свеча, дающая уверенный искровой разряд на воздухе, работает с зазорами в цилиндре или вообще не искрит.

Работоспособность элементов можно определить только на стенде с подачей высокого напряжения и созданием давления в камере. Такая проверка недоступна большинству рядовых автолюбителей, единственный выход — вовремя заменить свечи зажигания ВАЗ 2106, приобретая качественную продукцию известных производителей. К ним относятся известные бренды NGK, Bosch, Beru и Brisk.

Русские свечи серии А17 не могут похвастаться долгим сроком службы и выходят из строя после 15-20 тысяч км пробега, о чем свидетельствуют следующие признаки:

1. Двигатель «троит».Более того, иногда невозможно понять, какой из цилиндров выходит из строя, так как все 4 свечи пропускают циклы зажигания.
2. Автомобиль плохо заводится «на холоде» и работает неустойчиво, пока не прогреется.
3. При большом расходе топлива наблюдается падение мощности.
4. Особенно запущен случай, когда горит лампа давления масла. Это результат долгой езды на неиспользуемых свечах зажигания, когда негорючее топливо в цилиндрах перетекает в картер и разжижает масло, что приводит к падению его давления.

Каждый автомобилист должен помнить, что при сбоях в работе силового агрегата первым делом необходимо открутить свечи и визуально проверить их состояние.

Цвет и толщина нагара на контактах могут многое сказать понимающему автомобилисту:

• черный нагар на контактах говорит о том, что топливо в камере сгорает не полностью, возможно, вышла из строя свеча зажигания;
• белый налет на электродах свидетельствует о плохой топливовоздушной смеси, свеча исправна;
• красная сажа свидетельствует о наличии в топливе вредных присадок, скорее всего, исправна свеча;
«Рыхлый» нагар толщиной
• является результатом сгорания масла, попадающего в камеру через сальники или поршневую группу.

Обычный цвет электродов — все оттенки коричневого с минимальной толщиной налета.

Какие детали выбрать?

При выборе свечей зажигания для автомобиля ВАЗ 2106 необходимо руководствоваться числовым значением, указанным на маркировке. Обозначает число накала элемента, которое характеризует способность свечи отводить тепло и самоочищаться от нагара в процессе эксплуатации. По российской классификации элементы делятся на следующие группы:

1. Число плавок от 11 до 16 — «горячая» свеча.Они предназначены для двигателей с низкой степенью сжатия и малой мощностью.
2. То же, с 17 до 19. Самые распространенные свечи, в том числе на автомобилях ВАЗ 2101-07.
3. То же, с 20 по 26 — «холодные» свечи, устанавливаемые на мощных двигателях с большой степенью сжатия и температурой в камере сгорания.

Если поставить на автомобиль ВАЗ 2106 слишком «горячие» или «холодные» свечи, то двигатель не сможет работать в штатном режиме с максимальным КПД. Буквенные индексы на маркировке указывают на менее важные параметры, но их тоже нужно учитывать.Например, изделие с обозначением A17DV подходит для двигателей, где установлен карбюратор и система зажигания с механическими контактами, а A17DVRM подходит для силовых агрегатов с инжектором.

Беда в том, что классификация импортных свечей отличается от российских, и единой системы измерения нет, у каждого производителя своя. Поэтому перед покупкой надежных товаров японской компании NGK или другой марки на ВАЗ 2106 рекомендуется изучить таблицу.

По таблице можно выбрать элементы от некоторых зарубежных брендов для классических моделей «Жигули» с разными способами подачи топлива и типами искровых систем.

Прежде чем приступить к замене свечей зажигания ВАЗ 2106, нужно убедиться, что зазор между электродами в новых деталях составляет 0,7-0,8 мм для кулачковых систем зажигания и 0,8-0,9 мм для электронных. Зазор измеряют плоским щупом, в свечах с несколькими боковыми электродами — круглым.

Алгоритм замены следующий:

1. Выключите зажигание и снимите высоковольтные провода со свечей зажигания, удерживая их за наконечники.
2. Открутите старые детали и очистите седла щеткой.
3. Ввернуть новые пробки и затянуть со средним усилием.
4. Подсоедините провода и запустите двигатель.

При подключении высоковольтных проводов важно не перепутать их, поэтому нужно руководствоваться маркировкой на крышке распределителя.

Согласно техрегламенту свечи зажигания в двигателях 21116 и 21126 следует менять во время ТО-2, то есть через 30 тысяч километров пробега. На самом деле этот срок можно продлить в полтора раза, если речь идет об щадящей операции. Но не стоит этого делать, если машина находится на гарантии (тогда замена производится по регламенту). Здесь мы перечисляем, какие свечи зажигания подходят для каждого из перечисленных двигателей. Предположим, что владелец Калины-2 пользуется каталогами следующих компаний: BERU, CHAMPION, NGK, DENSO, BRISK, BOSCH.

• ОАО ЗАЗС (Россия) — АУ17ДВРМ, А17ДВРМ;
• BERU (Германия) — 14ФР-7ДУ, 14Р-7ДУ;
• ЧЕМПИОН (Англия) — RC9YC, RN9YC;
• NGK (Япония) — BCPR6ES, BPR6ES;
• DENSO (Япония) — Q20PR-U11, W20EPR;
• BRISK (Чехия) — DR15YC, LR15YC;
• BOSCH (Германия) — FR7DCU, WR7DC.

Слева марка продукта, подходящего для 16-клапанного двигателя, справа — для. Вы можете заметить, что свечи с тонким электродом, иридием и т. Д.не были здесь указаны. Затем используется тонкий электрод для обеспечения надежного зажигания на высоких скоростях (7000, 8000 об / мин и более), но срабатывает отсечка для двигателей ВАЗ выше 6000 об / мин. Иридиевые свечи в своей конструкции имеют тонкий центральный электрод, но, как мы уже выяснили, переход на использование таких деталей — пустая трата денег, и не более того. Долговечность иридиевых свечей примерно соответствует «сроку службы» свечей со стандартным медным электродом. Оставляем выбор за владельцем.

Появился керамический налет — немедленно замените свечи!

По своим эксплуатационным параметрам, в том числе по долговечности, все компоненты перечисленных элементов практически не отличаются друг от друга. Это подтверждают отзывы автовладельцев, высказываемые на различных форумах и т. Д. Возможно, есть более дорогие комплектующие, использование которых позволит банальной замене увеличить мощность, крутящий момент двигателя или некоторые другие характеристики. Но установив такие свечи в мотор 21126, о гарантии на коробку, скорее всего, придется забыть.С технологиями всегда так: нужно представлять, что именно мы делаем и чего хотим достичь в результате.

Выбор свечей для современных двигателей ВАЗ

Показания к замене свечей:

• Если на конусе изолятора и электродах присутствует черная сажа («замша»), ее можно очистить или заменить. Уборка осуществляется, в том числе путем обогрева. При замене лучше использовать свечи с чуть меньшим значением накала, чем было раньше;
• Если поверхность изолятора выглядит как желтоватая глянцевая керамика, то вилку необходимо заменить.В этом случае происходит образование стекловидной глазури. Он электропроводен.

В первом из рассмотренных случаев нагар образуется из-за того, что не все элементы свечи достаточно нагреваются, и самоочистки не происходит. Это может произойти, когда автомобиль используется для коротких поездок на малых скоростях, частых стартов и остановок. Такой же эффект характерен для работы мотора при низких температурах. Логично, что в таких ситуациях рекомендованной заменой будет свеча с более низким тепловыделением, чем предусмотрено производителем.Можно попробовать установить свечи A14DVRM вместо A17DVRM в 8-клапанный двигатель и так далее. Только сейчас такую ​​замену нужно обсудить с дилером.

Сравнение аналогов А17ДВРМ, выпускаемых под разными марками

Одно из интернет-изданий провело сравнительное испытание свечей зажигания, разработанных для двигателя ВАЗ-21116. Были протестированы аналоги свечи А17ДВРМ от следующих фирм:

• APS, Bosch, Brisk — российское производство;
• Bosch Platinum, Beru, Finwhale — Германия;
• NGK, Denso — Япония;
• Эйкем — Франция;
• Чемпион — «Сделано в Европейском Союзе».

Отметим, что испытания проводились на 8-клапанном двигателе ВАЗ-2111 (форсунки, лямбда-зонд, без катализатора, «Январь-5.1»). Все измерения проводились на стенде.

Подбор свечей зажигания для 8-клапанного двигателя 21116

Результат проведенных испытаний показан на фото в виде графиков. Как видите, еще есть смысл покупать импортные: использование свечей Bosch, а также продукции брендов Finwhale, Brisk и Champion обеспечит заметный прирост мощности.Если хотите сэкономить на топливе, то покупайте продукцию NGK в магазинах. Дополнительные комментарии здесь излишни.

Форсированные двигатели характеризуются повышенной степенью сжатия, а двигатели ВАЗ. С установленными свечами зажигания Brisk вам не нужно беспокоиться об искрах при высоком давлении. Но учтите, что свечи NGK имеют схожие характеристики. Получается, что лучшим выбором следует считать именно продукцию NGK, хотя подделки под этой маркой появились недавно. А «римейк», похоже, сейчас идет из Франции, о которой рассказывается в фильме.

•
  Калина 2 после 100 тыс. Км. пробег. Стоит …

В схеме зажигания ВАЗ 2114 свечи играют центральную роль. Фактически, именно свечи зажигания выдают управляющий сигнал от ключа зажигания, когда он повернут в начальное положение. Получив сигнал 24 кВ, свечи зажигания генерируют искру и воспламеняют впрыскиваемое в камеру сгорания топливо. Поэтому водители транспортных средств уделяют им большое внимание. Чтобы правильно выбрать СЗ, нужно знать особенности их конструкции.

Свечи зажигания на ВАЗ 2114 конструктивно не отличаются от СЗ, применяемых в системах зажигания других автомобилей. Основными элементами этого устройства являются:

• корпус металлический, снаружи имеется шестигранная головка для свечного ключа и резьбовая часть для ввинчивания в корпус ГБЦ, эта часть забирает 67 процентов тепла, выделяемого при срабатывании свечи зажигания и отдает 91 процент этого тепла телу головы;
Изолятор
• из корундовой керамики с добавлением оксида алюминия, а также оксидов других редких металлов.Он вставлен в металлический корпус;
• тепловой конус, часто называемый юбкой теплового конуса. Фактически это нижняя часть изолятора, она поглощает 21 процент тепла, выделяемого при искрообразовании;
• в верхней части изолятора закреплена заглушка, внутри нее находится контактный стержень, сопряженный с головкой, а в нижней части — центральный электрод;
• в нижней части корпуса свечи расположен боковой электрод, который расположен над выступающей частью центрального электрода, образуя зазор для образования искры;
• упорная часть корпуса плоская; для лучшей герметичности при установке на него кладут уплотнительную шайбу;
№
• для формирования прочности и герметичности стыков внутри конструкции используются уплотнительные кольца и теплопроводящий стеклоткань;
• Для борьбы с радиопомехами, возникающими из-за искрения, между контактной головкой и центральным электродом может быть установлен резистор для подавления помех.

Все составные элементы свечи на ВАЗ 2114 играют важную роль, однако центральному электроду уделяется особое внимание. Он должен обладать такими свойствами, как термостойкость, высокая теплопроводность, пластичность, а также иметь высокую коррозионную и эрозионную стойкость. Для этого его обычно делают из различных никелевых сплавов. Однако в последние годы для повышения КПД свечи и получения каких-либо уникальных свойств в процессе ее эксплуатации этот электрод стал изготавливаться из таких металлов, как медь, иридий, палладий, а также плавленая платина и серебро. или золотое покрытие.

Как выбрать свечи зажигания для ВАЗ 2114

К вопросу выбора СЗ при необходимости их замены нужно отнестись серьезно. Расход топлива и мощность двигателя зависят от того, насколько эффективно они работают. Решая, какие свечи зажигания лучше на ВАЗ 2114, водитель должен представить, какую из задач им следует выполнять. Проведенные специалистами испытания показывают, что правильно подобранные под конкретный двигатель свечи позволяют не только улучшить его характеристики, но и продлить его ресурс.Недаром для форсированных двигателей спортивных автомобилей делают специальные свечи с позолоченными медными электродами.

• В инструкции по эксплуатации ВАЗ 2114 указано, сколько раз менять свечи зажигания на ВАЗ 2114. Это 30 тысяч километров пробега автомобиля. Конечно, хорошие, настоящие заводские свечи могут прослужить 50 и 70 тысяч километров. Но это не значит, что если нет проблем с запуском и во время движения, то свечи менять нельзя.Фактически по мере износа электродов меняются характеристики двигателя внутреннего сгорания, и при тщательном контроле это легко можно обнаружить по измененным показателям расхода топлива.
• Специалисты и опытные водители настоятельно рекомендуют менять свечи хотя бы после 20 тыс. Км пробега, а зимой и вообще после 10 тыс. Км. При этом необходимо постоянно контролировать работу СЗ и зазор между электродами. На скрученной свече вы сразу увидите ее состояние по цвету нагара на электродах.Также требуется проверить сухость резьбового соединения. Наличие на нем топлива или масла говорит о недостаточной герметичности в системе.
• Выбор СЗ в магазинах автозапчастей сегодня достаточно велик и, чтобы определиться, какие свечи поставить на ВАЗ 2114, нужно изучить технические характеристики всех предлагаемых моделей. На форумах и в автомобильных журналах рекомендуют свечи зажигания для ВАЗ 2114 марок «NGK», «Finwhale», «Champion», «Brisk Premium», «Bosch Platin».Например, при прохождении тестовых испытаний эти комплекты по сравнению с российским A17DMRV от Энгельса показали на 5-6% лучшую мощность и на 3,5-4,5% меньший расход топлива. Несмотря на то, что импортные комплекты свечей зажигания намного дороже отечественных, за счет снижения расхода топлива они окупаются за полгода.
• Преимущества импортных свечей лучше всего проявляются при их проверке на специальном моторном стенде с фотографированием процесса искрения. Простая одноэлектродная свеча зажигания с никелевым электродом производит прерывистую разноцветную искру, которая беспорядочно летит в разные стороны.Свечи из импортных комплектов при искре образуют сплошной конус белого огня.
• По цвету свечей автоэлектрики определяют КПД комплекта свечей зажигания. Если цвет красный, значит искра слабая, прерывистая. Синий или голубой означает более интенсивную искру. Белый огонь означает сильную и устойчивую искру. Именно такое возгорание дает интенсивное воспламенение топливно-воздушной смеси при впрыске. Это означает лучшее сгорание, повышенную мощность двигателя и меньший расход топлива.

• Наилучшую искру дают свечи с тончайшими электродами толщиной 0,4-0,6 мм. Эти электроды изготавливаются из иридия, палладия или сплавов с платиной и золотом. Значительно улучшает «искровые» осаждения на центральном и боковых электродах серебра, золота или платины. Толщина электрода свечи А17 от Энгельса 2,5 мм. Поэтому не выдерживает конкуренции с дорогими импортными свечами зажигания.

Самый простой способ распознать подделку — это цена продажи.Обычно такие «товары» продаются за половину реальной стоимости «оригинала». Это должно немедленно насторожить покупателя. Также перед установкой следует проверить саму свечу. На подделках часто можно встретить качающуюся заглушку.

При выборе свечей к ВАЗ 2114 необходимо, чтобы в нашей розничной сети довольно часто встречалась контрафактная продукция, то есть «самоделки» известных и дорогих брендов. Если вы случайно установили такие свечи на автомобиль, то хорошо, если вы сможете спокойно проехать на нем тысячу километров.

Свечи зажигания

— это не только важнейший технический элемент, от которого напрямую зависит работа двигателя автомобиля, но и отличный диагностический инструмент. Состояние свечей зажигания — главный показатель работоспособности двигателя, качества используемого топлива, а также всей системы зажигания в целом. Как правило, свечи A17DV используются в автомобилях ВАЗ 2107 с контактной системой зажигания и карбюратором, однако подойдут и свечи таких производителей, как Bosh, Brisk, Champion, NGK.Для бесконтактной системы можно использовать свечи зажигания А17ДВ-10.

Диагностика двигателя автомобиля с помощью свечей зажигания

Как известно, свечи зажигания — самый простой и эффективный инструмент для диагностики работы двигателя. Лучше всего проверять систему зажигания после непродолжительного пробега (на горячем двигателе). Если система зажигания настроена по всем правилам эксплуатации, открученные свечи должны иметь светло-русый налет, а электроды — целыми и чистыми.

Почему инжектор забрасывает свечи зажигания на ВАЗ 2107?

Как правило, причина этой проблемы одна.При низких температурах кислород требует больше топлива, что говорит форсункам форсунок увеличивать подачу бензина. Форсунки добросовестно справляются с этой задачей и подают топливо в камеру сгорания, после чего стартер создает в цилиндрах достаточно сильную компрессию, одновременно подавая искру для образования вспышки. Как следствие, в условиях сжатия свечи зажигания запускаются с малым импульсом. Учитывая, что идеальное сжатие происходит только в новом двигателе, это основная причина заливки свечей зажигания форсунок.
Если вы хотите, чтобы двигатель ВАЗ 2107 нормально заводился в зимнее время года и не заливал свечи зажигания топливом, необходимо проезжать расстояние 50-100 км со скоростью до 120 км / ч не реже одного раза в месяц. . В этом случае желательно делать это на хорошем бензине.

Проверка искры на свечах ВАЗ 2107 форсунка

Если топливный насос в баке исправно работает, но двигатель не запускается, значит проблема в системе зажигания. В первую очередь необходимо проверить искровой разряд.Искровой разрядник используется для проверки искрового разряда на высоковольтных проводах. В этом случае использование искрового разрядника обязательно, так как в инжекторных двигателях ВАЗ 2107 используется технология распределения статического зажигания с одновременной подачей высоковольтного напряжения на две свечи.

Другие проблемы двигателя, которые могут быть выявлены при диагностике:

— электроды, покрытые смоляным углем, указывают на переобогащение топливной смеси и неправильную работу карбюратора;
— белый налет на электродах — топливная смесь слишком бедная;
— прогоревшие электроды — явный признак неправильно подобранных свечей зажигания, либо использования некачественного бензина;
— масляные электроды говорят о неисправности поршневой группы.

Как заменить свечи на форсунке ВАЗ 2107?

На исправно работающем двигателе ВАЗ 2107 свечи зажигания могут прослужить более 30 000 км. Однако рекомендуется проверять свечи зажигания через каждые 10 000 км и при необходимости чистить их.
В процессе проверки и замены свечей зажигания следует быть очень внимательными и аккуратными: перед тем, как открутить свечу зажигания, необходимо очистить посадочные места. Это предотвратит попадание грязи в цилиндры двигателя. Также не прилагайте чрезмерных усилий, так как большая нагрузка на блок цилиндров может их повредить.

главная »Наружное освещение автомобиля» Как правильно выбрать свечи зажигания для автомобилей ВАЗ? Какие свечи лучше Какие свечи подходят для ваз

Установка ГРМ на ВАЗ 2115

Устройство всех переднеприводных автомобилей ВАЗ, от 2108 до 2114-2115, практически одинаковое. А что касается конструкции ГРМ, то она полностью идентична. Единственное, что может отличаться — это шкив коленвала:

• на старых моделях он узкий (как будет показано в этой статье)
• на новых — широкий, соответственно ремень генератора тоже широкий

Итак, если вы решили заменить ремень ГРМ на своем автомобиле, следует учитывать, что это нужно делать в двух случаях:

1. Максимально допустимый пробег составляет 60000 км, как предписано производителем АвтоВАЗ
2. Преждевременный износ, препятствующий использованию ремня

Итак, чтобы сделать этот ремонт своими руками, нам понадобится следующий инструмент:

• Ключи накидные или рожковые 17 и 19 мм
• Торцовая головка 10 мм
• Рукоятки с храповым механизмом разных размеров
• Плоская отвертка
• Ключ специальный натяжной

Инструкция по замене ремня ГРМ на ВАЗ 2114 + видеообзор работы

Для начала работы в первую очередь необходимо выполнить некоторые условия, а именно: снять ремень генератора, а также выставить метки ГРМ — то есть так, чтобы метки на распредвале совпали с крышкой и на маховике.

Затем можно приступить непосредственно к снятию ремня ГРМ, что наглядно будет показано в видеоролике:

Стоит отметить такой момент, что при замене ремня ГРМ сразу стоит менять сам натяжной ролик, так как именно из-за него в некоторых случаях происходит обрыв. Подшипник может заклинивать, и тогда ремень порвется. Также проверьте, есть ли люфт в работе помпы (водяного насоса), а если он есть, то в обязательном порядке его заменить.

Если сломается помпа, то со временем можно заметить такой дефект, как поедание боковой стороны ремня. Это связано с тем, что шкив водяного насоса перемещается из стороны в сторону, тем самым отводя ремень от прямого движения … Именно по этой причине происходит повреждение.

При установке особое внимание следует уделять натяжению ремня. Если он слишком болтается, это может привести к прыжку нескольких зубов, что недопустимо. В противном случае при натяжении ремня ГРМ наоборот происходит его преждевременный износ, и возникает большая нагрузка на весь механизм в целом, включая помпу и натяжной ролик.

Цена нового комплекта ГРМ может составить около 1500 рублей за оригинальные комплектующие GATES. Именно расходные материалы этого производителя чаще всего устанавливаются на автомобили ВАЗ 2114-2115 с завода, поэтому они имеют практически лучшее качество среди конкурентов. Аналоги можно купить по более низкой цене, от 400 рублей за ремень и от 500 рублей за ролик.

Мы покажем вам, как заменить ремень ГРМ, помпу своими руками, как правильно выставить метки в двигателе автомобилей ВАЗ 2115 ВАЗ 2114 ВАЗ 2113.Первым делом откручиваем защитный кожух двигателя ключом на 10. Откручиваем и снимаем натяжной ролик (используйте ключ на 17):

Выкручиваем и снимаем шестерню распредвала (поз.17):

Не потеряйте ключ при этом. Защита откручивается ключом на 10 и 8:

Поднимаем машину на домкрате, снимаем колесо, подкрылок и откручиваем шкив на 19 головкой, можно использовать для этих целей стартер, типа в нашем видео.Далее снимаем натяжение ремня генератора и снимаем ремень:

Вытаскиваем и выбрасываем старые ремни. Теперь можно делать помпу, для этого откручиваем три болта (поз.10), лучше всего использовать головку, особенно если вы имеете дело с третьим болтом:

Снимите старый насос и наденьте новый. один. Прокладка и точки контакта смазывались герметиком. Устанавливаем новый ремень ГРМ, на видео это подробно показано, включая расстановку меток.

Видео замены ремня ГРМ и помпы в ВАЗ 2114 2113 2115:

Резервное видео замены ремня ГРМ, помпы, маркировка в ВАЗ 2115 ВАЗ 2114 ВАЗ 2113:

Как поменять ремень ГРМ на ВАЗ 2114 самостоятельно

Когда у водителей возникает вопрос, почему проскальзывает ремень ГРМ, они обращаются в сервисный центр или читают отзывы автомобилистов. Проблему можно решить, заменив ремень своими руками. Как производится замена ремня ГРМ на ВАЗ 2114 8 клапанов:, подробная инструкция по установке и регулировке содержится в статье.

Для чего нужен ремень ГРМ?

Ремень ГРМ соединяет коленчатый вал с распределительным валом и синхронизирует их работу. Он заставляет вращаться распределительный вал газораспределительного механизма, тем самым обеспечивая выполнение его функций. Кроме того, через этот ременной привод приводятся и другие компоненты двигателя.

Деталь представляет собой изделие из резины с зубчатой ​​внутренней поверхностью, что обеспечивает синхронизацию и исключает проскальзывание.

Внешний вид резинового изделия

Ремень меняем сами (на 8-ми клапанной модели)

Замена ремня ГРМ ВАЗ 2114 строго регламентирована в инструкции по эксплуатации автомобиля.Эту деталь рекомендуется менять через 30-45 км. Но нельзя руководствоваться только рекомендациями, со временем, не пробежав положенный км. он соскальзывает с шестерен, ест, лопается и может лопнуть.

Для автомобиля с установленным на нем 8-клапанным 1,5-литровым двигателем натяжка ремня не будет иметь серьезных последствий: машина просто остановится и не заведется. А в двигателе объемом 1,3 литра могут выйти из строя клапаны, что приведет к поломке всего мотора. Если на ВАЗ2114 установлена ​​форсунка, то при проскальзывании, съедании или обрыве ремня на приборной панели будет отображаться: «Ошибка датчика фар».Решить вопрос через сколько км. замените эту деталь после визуального осмотра и замените ее, если она в плохом состоянии. Какой ремешок лучше выбрать, написано в мануале на ВАЗ 2114.

Необходимые инструменты

Для самостоятельного изготовления необходимо подготовить новые детали и инструменты:

• набор ключей;
• новый топливный ремень;
• новый ролик натяжителя.

Расходные материалы для новой установки

Этапы работы

Последовательность замены своими руками состоит из следующих этапов:

1. Автомобиль необходимо поставить на ручной тормоз.
2. Установить 4-ю или 5-ю передачу.
3. После откручивания трех болтов снимаем крышку, защищающую привод распредвала.
4. Далее необходимо ослабить ремень привода генератора и снять его с коленчатого вала вместе со шкивом, оставив болт, который его удерживает.
5. Теперь автомобиль должен быть переведен в нейтральное положение.
6. Следующий шаг — разобраться с этикетками. Для этого проворачиваем коленвал по часовой стрелке, соблюдая метки и маховик. Вал следует крутить до тех пор, пока отметка не станет параллельна среднему делению шкалы.
7. Убедившись, что метка на шкиве находится напротив метки на защитном кожухе, нужно немного ослабить фиксирующую гайку на натяжном ролике. При необходимости замените натяжной ролик.
8. С помощью ролика нужно ослабить натяжение ремня, чтобы снять его.
9. Далее необходимо установить новое изделие на зубчатый шкив коленчатого вала.
10. Затем нужно натянуть ведущую ветвь изделия на шкив распределительного вала, чтобы он не провисал.
11. После этого провернуть коленвал на 1,5-2 оборота и выставить метки. Если отметки не совпадают, ремень следует снять и повторить процедуру установки еще раз.
12. После выставления меток нужно открутить болт на коленвале и поставить шкив генератора на место, закрепив его болтом.
13. Поворачивая натяжной ролик против часовой стрелки, отрегулируйте натяжение ремня газораспределительного механизма и наденьте ремень генератора.

Гайка для ослабления и затяжки

После выполнения всех работ нужно запустить двигатель и по звуку определить необходимость регулировки натяжения ремня.

Почему стоит менять ремень ГРМ своими руками: сэкономьте время и деньги, вы будете знать, что делать, если он поскользнулся или съел.

Замена ремня ГРМ на ВАЗ 2114 проводится в один этап; для проведения работ практически не требуется специальных инструментов или подъемника.

Инструменты для замены ремня на Лада Калина

В первую очередь нужно запастись инструментом, наличие которого необязательно, но сделает операцию намного быстрее и проще.

• Трещотка. Вместо этого вы можете использовать обычную рукоятку, но тогда вам обязательно придется искать 12-гранную головку для 13. Если ее нет, то вам придется как-то выбраться, об этом позже;
• Ключ рожковый или накидный на 10 шт .;
• Торцевой ключ на 19 с длинным удлинителем, около метра. Конечно, либо кривошип, либо храповик;
• Приспособление для фиксации натяжного ролика. Можно купить, можно сделать, выглядит как ключ под гайку на болгарке, только расстояние между «рожками» меньше;
• Ключ рожковый на 17;
• Ключ 8, не смотря ни на что.

Замена ремня ГРМ на Лада 2114: описание процедуры

Итак, приступим. Сначала откручиваем крышку заливной горловины, снимаем пластиковую защиту, закручиваем пробку на место. Снимите бачок омывателя лобового стекла, сняв с него насосы. Он просто будет мешать.

Теперь откручиваем правый угол брызговика двигателя, который находится под ним. Это нужно для того, чтобы можно было открутить шкив коленвала. Лучше делать это, повернув колеса вправо до упора.

Из моторного отсека ключом на 10 открутите три болта крепления крышки ремня ГРМ. Один болт с торца, второй сверху салона, третий чуть ниже второго, его достаточно легко найти наощупь.

Снимаем крышку, видим ремень ГРМ. Теперь помещаем помощника в салон, включаем пятую передачу, а он держит педаль тормоза нажатой. проще всего зафиксировать коленчатый вал от проворачивания при откручивании. Конечно же откручиваем болт крепления шкива коленвала.Делается это из-под крыла правого колеса, если защита ранее откручивалась, то ее будет видно. Иногда нужно открутить подкрылок.

После отвинчивания шкива важно защитить коленчатый и распределительный валы от проворачивания, чтобы избежать установки временных меток. Затем откручиваем натяжной ролик ключом на 17, в этот момент также лучше держать педаль тормоза нажатой.

Важно! Необходимо проверить натяжной ролик на предмет люфта и скрипов.У него колоссальная нагрузка, поэтому при вращении не должно быть шума.

Теперь надеваем новый ремень, фиксируем натяжной ролик устройством, затем затягиваем гайку. После затяжки ремень должен изгибаться на 90 градусов. Вот и все.

Видео замены ремня ГРМ ВАЗ 2114:

Обрыв ремня ГРМ по пути может причинить много неудобств. На ВАЗ-2115 эта поломка может привести к загибу клапанов, что грозит более дорогим ремонтом. Также неприятная ситуация может возникнуть при поломке в дороге.Ниже мы разберемся с причинами этой неисправности и дадим инструкции, как ее устранить.

Причины выхода из строя ремня ГРМ

Причин этой поломки на ВАЗ-2115 несколько:

• естественный износ;
• загрязнения;
• масло и посторонние предметы;
• выход из строя помпы;
• изменение положения натяжного ролика;
• заклинило распредвал или коленчатый вал.

Роль ремня ГРМ, установленного на форсунке автомобиля ВАЗ-2115, заключается в открытии клапанов двигателя в нужный момент.Он синхронизирует зубчатый шкив с коленчатым валом. Поэтому важно вовремя менять его, когда он изношен, чтобы не было проблем с двигателем.

Как определить, когда пора менять ремень ГРМ

Разумнее всего будет установить новую запчасть на ВАЗ-2115 до обрыва ремня. О том, что нужна срочная замена, могут свидетельствовать следующие признаки:

• гул и посторонние шумы при работе силового агрегата;
• пробег на одном ремне более 60 тысяч километров;
• Попадает масло в ГРМ.

При наличии ремня лучше потратиться на новую запчасть и заменить ее несколько раз, чем потом оплачивать капитальный ремонт двигателя. Производители часто уверяют, что один ремень на ВАЗ-2115 может проехать до 100 тысяч километров, на самом деле лучше менять каждые 60 или чуть раньше.

Регулярно проверяйте натяжение ремня, если он проседает или неравномерно распределяет нагрузку, то этот компонент, возможно, вскоре потребуется заменить. Помните, что в этой части хронометража нет такой вещи, как самонастройка во время работы.Его неравномерное натяжение неминуемо приведет к поломке. Замена этой части газораспределительного механизма должна производиться сразу после первого случая ее затяжки.

Обязательно следите за аккумулятором и системой зажигания вашего ВАЗ-2115, так как запуск двигателя «с толкателя» отрицательно сказывается на состоянии ремня ГРМ. Дело в том, что при таком типе запуска валы начинают движение с сильным рывком, что растягивает ремень и приводит к снижению срока его службы.

Как происходит замена

Перед заменой необходимо приобрести новую качественную запчасть и комплект автомобильных головок и ключей. Цена на качественный ремень ГРМ колеблется в районе тысячи рублей. За такие деньги можно приобрести комплектующие, произведенные в Германии, США или России.

Самые дешевые комплектующие для восьмиклапанного двигателя ВАЗ-2115 в настоящее время поставляются из Китая, но их качество оставляет желать лучшего. Автолюбители все чаще отдают предпочтение немецким запчастям от BOSCH, Finwhale и ContiTech.Американский бренд Gates неплох по качественным характеристикам. Не покупайте дешевые детали, так как они быстро выходят из строя. В этом случае замена вам понадобится очень часто.

После того, как у вас есть все для работы, можете переходить к ним, следуя инструкции:

1. С помощью гаечного ключа или гаечного ключа открутите три болта, которые крепят крышку, чтобы предотвратить попадание жира и грязи в ремень.
2. Обязательно снимите отрицательную клемму с аккумуляторной батареи — это необходимо для обесточивания частей автомобиля.Прежде чем приступить к дальнейшим работам по замене, установите поршни первого и четвертого цилиндров в верхнюю мертвую точку.
3. Ослабляйте синхронизирующий ролик, пока он не начнет вращаться. Для этого стоит ключом на 13 немного открутить болт, который его прижимает. Осторожно поверните ролик.
4. После этой процедуры ремень ослабнет и его можно будет легко снять с распределительного вала.
5. Чтобы получить доступ к газораспределителю снизу, необходимо демонтировать правое переднее колесо.
6. Гаечным ключом отверните болт крепления шкива генератора. Сделать это не так-то просто, так как этот шкив постоянно крутится. Хитрость в том, что с левой стороны картера сцепления есть специальная черная заглушка, которую нужно снять. Вставьте лопатку или отвертку в получившееся отверстие так, чтобы она попала между зубцами маховика. Тогда открутить болт от шкива не составит труда.
7. Если шкив генератора ослаблен, ремень можно легко снять.Потом его заменяют.

После снятия изношенной части привода газораспределителя необходимо установить новую в обратной последовательности:

• первая растяжка на шкиве коленчатого вала;
Затем установите
• через все ролики на верхний вал (распределительный вал).

Важно! После снятия изношенного ремня не вращайте валы. Изменение положения шкивов приводит к необходимости регулировки фаз газораспределительного механизма.

На ролике есть два небольших отверстия для регулировки натяжения ремня механизма GR.В них вставляется специальный ключ (можно заменить дрелью или саморезами) для поворота ролика. При правильном натяжении ремень посередине между двумя шкивами повернется на 90 градусов.

Как заменить задние стойки ВАЗ 2114: пошаговая инструкция

Замена задних стоек ВАЗ-2114 достаточно проста, для этого требуется минимальный набор инструментов. Самостоятельный ремонт производится буквально за несколько часов. Главное в этом вопросе — правильно выбрать новые элементы, а при установке следовать инструкции.

Если стойки сломаны, вся задняя подвеска не будет работать должным образом. Гашения колебаний при движении по неровной поверхности не произойдет, поэтому необходимо произвести замену подкосов и их элементов. Причем менять амортизаторы попарно обязательно.

Как выбрать

Нужно знать, какие задние стойки ставить на ВАЗ-2114. Ведь у каждого производителя свои особенности, а главное, стоимость элементов довольно высока.На задней подвеске установлены телескопические стойки.

Желательно, конечно, закупать элементы производства у тех заводов, которые являются официальными поставщиками АвтоВАЗа. Такие детали недорогие, имеют долгий срок службы, а главное реже кованые. Но можно выбрать другие, более качественные:

1. KYB — очень хорошие характеристики, есть несколько типов исполнения, все зависит от стиля вождения водителя. Но цена на стеллажи очень высока, к тому же рынок переполнен подделками из-за большой популярности.
2. SS20 — имеет высокое качество, очень хорошие характеристики автомобиля при использовании этих элементов. Из недостатков можно выделить различную конструкцию опор.
3. PLAZA — существует три модификации (Комфорт, Спорт и Суперспорт). Очень хорошая производительность. Из недостатков можно выделить низкую морозостойкость, по этой причине зимой работа стоек будет неэффективной.

Когда заменять

Если задние стойки ВАЗ-2114 не заменялись с момента выпуска автомобиля, то, скорее всего, они уже пришли в негодность.Несколько примет, говорящих о необходимости замены задних стоек:

1. При проезде ям, выбоин, неровностей, в салоне ощущаются глухие и сильные удары по подвеске.
2. Подскакивает при наезде на небольшие неровности. Это указывает на то, что амортизаторы не работают должным образом.
3. При наезде на кочку автомобиль с полностью исправными амортизаторами должен немедленно принять исходное положение. Но если амортизаторы пришли в негодность, то кузов автомобиля какое-то время будет вибрировать.
4. Обнаружены течи амортизатора. В исправных стойках ВАЗ-2114 такого быть не должно.

Это основные признаки, указывающие на поломку подвески автомобиля. После тщательной диагностики необходимо провести замену.

Как часто нужно менять стойки

Ресурс задних амортизаторов зависит от условий эксплуатации автомобиля, от того, как водитель привык к вождению, а главное от качества запчастей.Судя по практике эксплуатации автомобилей, задние стойки имеют гораздо больший ресурс, чем передние.

Но это не значит, что они не могут прийти в негодность. При эксплуатации автомобиля необходимо своевременно устранять неисправности, внимательно следить за состоянием узлов, диагностировать поломки.

Ремонт амортизаторов

Если стойки сломаны, починить их не получится, но при правильном уходе можно максимально продлить срок службы новых компонентов.Аккуратная езда, избегание ям и неровностей, которых, к сожалению, очень много на наших дорогах, позволяет увеличить ресурс задних стоек. Аккуратная езда не поможет, если подбор задних стоек был произведен неправильно, либо вы приобрели дешевую подделку.

Обратите внимание, что некоторые типы амортизаторов можно отремонтировать с помощью ремкомплектов. В их число входят клапаны, гайки, сальники. Обязательно замените масло внутри амортизатора. Это может повысить эффективность устройства.

Подготовительные работы

Только после того, как вы определились, какие стойки вы будете устанавливать, можно приступать к замене. Перед началом ремонта необходимо выполнить следующие действия:

1. Поставить автомобиль на эстакаду или смотровую яму. Желательно выполнять все работы именно с такими «удобствами».
2. Подложите башмаки под передние колеса, чтобы автомобиль не двигался.
3. Открыть багажник.
4. Ослабьте болты крепления заднего колеса. Поскольку замену стоек необходимо производить попарно, необходимо подвесить всю заднюю часть.
5. Поднимите левую сторону домкратом, а затем поместите под нее надежную опору, которую можно использовать как несколько деревянных брусков.
6. Затем нужно приподнять правую часть и установить под нее опоры.

Обязательно полностью снимите задние колеса. Подвеску необходимо разгрузить, иначе сделать ремонт будет очень сложно. Не может быть установлен под задней опорной балкой. Это вызовет сжатие пружины стойки.

Замена

Дальнейшие действия аналогичны при снятии левой и правой распорок.Для демонтажа потребуются:

1. В багажном отделении нужно вынуть заглушку из отверстия, в котором находится крепление штанги амортизатора.
2. Гаечным ключом на 17 дюймов открутите гайку, фиксирующую шток амортизатора. Необходимо предохранить детали от проворачивания ключом на «8». Также можно использовать специальный инструмент.
3. Открутите нижний болт крепления заднюю стойку ВАЗ-2114, не допуская ее проворачивания
4. Осторожно вытащить стойку целиком.

При необходимости проверьте его длину под нагрузкой, а также состояние металла. Если есть хоть малейшие трещины, обязательно приобретите новые пружины и установите их. Для усиления кузова в багажник можно установить стойку задней стойки ВАЗ-2114. Это уменьшит крен при поворотах, улучшит устойчивость автомобиля.

Сборка новых амортизаторов производится в обратной последовательности. Сначала на них кладут пружину, подушки, пыльник.Старайтесь не использовать пыльники старого образца из жесткого пластика. Они очень быстро ломаются. Все болты и гайки подлежат замене только. Если вы приобретаете заднюю стойку ВАЗ-2114 в сборе, то болтов и гаек в комплекте не будет, поэтому покупать их нужно отдельно. На гайках должны быть пластиковые втулки, которые позволят максимально надежно закрепить резьбовое соединение.

Понравилась статья? Поделись с друзьями:

Facebook

Твиттер

Мой мир

В контакте с

Google+

Клиренс ВАЗ 2114 составляет геометрические размеры.Все автомобили ваз. Основные признаки нарушений

Автомобили ВАЗ

, 2113, 2114 и 2115 — модели, пользующиеся успехом у отечественных водителей. Это связано с их невысокой стоимостью, ремонтопригодностью, относительной надежностью и неприхотливостью. А практичность эксплуатации автомобиля зависит от объема багажника ВАЗ 2114.

ВАЗ 2113

Благодаря объему багажника ВАЗ 2113 у водителей есть возможность перевозить негабаритный груз.Его емкость составляет 330 л. Технические характеристики багажного отделения предусматривают возможность перевозки предметов нестандартных габаритов.

Багажник модели 2113 трансформируется: водитель может снять полку, сложить задние сиденья. После этого его емкость составляет 632 л. Хэтчбек позволяет перевозить небольшие, длинные грузы.

К недостаткам можно отнести отсутствие штатного освещения (при тюнинге авто монтируется самостоятельно), высокий грузовой бортик, что затрудняет размещение товаров внутри.

ВАЗ 2114

ВАЗ 2114 — надежный пятидверный автомобиль. Вместимость составляет 330 литров при сложенных сиденьях и 632 литра в разложенном состоянии. Погрузочная высота борта имеет неудобный уровень (аналогичный тому, что использовался на тринадцатой модели), что значительно усложняет процесс загрузки.

Размеры багажника следующие: длина — 830 миллиметров при сложенных сиденьях и почти 1660 миллиметров в разложенном, ширина — 935 миллиметров, глубина — 830 миллиметров, высота — 780 миллиметров.Эти размеры являются приблизительными и относятся к моделям 2113 и 2114.

Возможности трансформации позволяют загружать предметы, длина и размеры которых отличаются от стандартных размеров. При установке дополнительных багажных конструкций на крышу можно перевозить некоторое количество крупногабаритных грузов.

Объем, выраженный в литрах, идентичен объему в кубических дециметрах.

ВАЗ 2115

Объем багажника ВАЗ 2115 составляет 427 литров при сложенных сиденьях, если они разложены, объем увеличивается до 700 литров.Увеличены размеры багажного отделения, так что на пятнадцатой модели можно перевозить даже крупногабаритные грузы.

Преимущества включают простоту разборки, установку на полку и удобную высоту загрузки. Он расположен практически на уровне бампера автомобиля.

Водители часто улучшают звукоизоляцию и отделку багажного отделения. В них монтируют электропривод открывания крышки, устанавливают подсветку, оформляют ящики для хранения мелких предметов (правда, из-за их установки багажник значительно теряет объем).

Характеристики багажника

К особенностям багажных отделений различных модификаций моделей 2113, 2114, 2115 можно отнести приемлемый уровень вместимости и возможность трансформации салона для увеличения полезного объема.

ВАЗ 2115 отличается удобной погрузочной высотой, более увеличенным объемом багажника, чем у Лады 2115. В остальном конструкция отсека для перевозки груза идентична другим моделям.

Автомобили оснащены стандартной полкой, она устанавливается вертикально и разделяет багажное отделение и салон.При необходимости (например, при транспортировке крупногабаритного груза, требующего складывания задних сидений) эту полку и вертикальную шторку можно снять.

На автомобилях Лада 2113, 2114, 2115 есть ниша под «полом» багажника для хранения запаски и инструмента, необходимого для быстрого устранения мелких неисправностей, которые могут возникнуть в пути.

ВАЗ 2115 отличается удобной погрузочной высотой, более увеличенным объемом багажника, чем у Лады 2115. В остальном его конструкция идентична другим моделям.

Модели ВАЗ 2113, 2114, 2115, являющиеся модификациями «восьмерки», «девятки» и «девяносто девятой» соответственно, стали более эргономичными, удобными в использовании, практичными. Автомобили получили вместительные багажные отсеки, что увеличило количество перевозимого груза. Наличие ряда недостатков не отпугивает водителей: некоторые неудобства можно исправить самостоятельно.

Автомобили семейства ВАЗ 2113, 2114, 2115 популярны не только в России, но и в странах СНГ.Это связано с широким распространением этих автомобилей, их неприхотливостью, относительной надежностью, ремонтопригодностью и стоимостью. Машины имеют приемлемую вместимость погрузочного отсека, что позволяет легко использовать их для повседневных домашних задач или технического обслуживания. малый бизнес.

infokuzov.ru

Объем багажника ВАЗ 2114

Поколение 1 поколение Series Select 5-дверный хэтчбек Модификация Select 1.5 MT (77 л.с.) 1.6 MT 8 cl (Евро-3) (81 л.с.) 1.6 MT 16 CL (89 л.с.) 1.6 MT 16 CL (98 л.с.) 1.6 MT 8 cl (Euro-4) (81 л.с.)

Refresh

ВАЗ (Lada) 2114 1-го поколения 1.5 MT (77 л.с.)

• Минимальный объем багажника 427 л
• Объем багажника максимальный 427 л

ВАЗ (Lada) 2114 1-е поколение 1.6 MT 8 cl (Евро-3) (81 л.с.) ВАЗ (Lada) 2114 1.6 MT 16cl (89 л.с.)

• Объем багажника минимальный 300 л
• Объем багажника максимальный 632 л

ВАЗ (Лада) 2114 1-е поколение 1.6 МП 16кл (98 л.с.)

• Объем багажника минимальный 300 л
• Объем багажника максимальный 632 л
ВАЗ

(Лада) 2114 1 поколение 1.6 MT 8 cl (Euro-4) (81 л.с.)

• Объем багажника минимальный 300 л
• Объем багажника максимальный 632 л

wikidrive.ru

Объем багажника ВАЗ-2114: размеры и точные параметры

ВАЗ-2114 — автомобиль, пришедший на смену снятой с производства «девятке» и сразу завоевавший популярность и востребованный. По сравнению с предшественницей эта модель автомобиля имеет несколько отличий. Отличия коснулись не только внешней части кузова, но и салона. В частности, у ВАЗ-2114 большой объем багажника.Накладки на пороги, боковые молдинги, спойлер со стоп-сигналом — все это придает автомобилю современный вид.

Внешние изменения коснулись эксплуатационных характеристик автомобилей. В частности, эта модель обладает прекрасными аэродинамическими характеристиками. Он устойчив на дороге даже при движении на высоких скоростях. Сочетание цветов кузова и навесного оборудования придает автомобилю вид иномарки.

Благодаря своему внешнему виду этот автомобиль вызвал повышенный интерес у людей, занимающихся тюнингом. При относительно невысоких финансовых затратах из такой машины можно легко сделать оригинальную машину, выделяющуюся из общей массы, тем самым подчеркнув индивидуальность и чувство стиля своего владельца.

Багажник

Благодаря возможности складывания заднего сиденья этот автомобиль легко трансформируется в грузовой автомобиль. Для данной модели автомобиля объем багажника составляет:

• 330 дм3 при разложенных сиденьях;
• 600 дм3 при сложенных задних сиденьях.

Смотрите также: Как обшить дверь ВАЗ-2114

В литрах объем такой же, как в кубах (кубических дециметрах).

Такая вместительность машины дает возможность перевозить в ней даже негабаритный груз, что особенно актуально для тех, кто часто сталкивается с необходимостью доставить к месту разгрузки какой-либо товар или груз другого назначения.При сложенных сиденьях объем багажника увеличивается почти в 2 раза.

Кроме того, если вам нужно перевезти большое количество груза или, например, вы отправляетесь в путешествие всей семьей, вам не нужно ограничиваться 330 литрами пространства для размещения вещей. В продаже имеются различные крепления и крепления для данной модели автомобиля, которые позволяют перевозить гораздо больше вещей, чем поместится в багажном отделении.

Например, можно установить багажник на крышу.В продаже имеются различные варианты таких креплений: Автобоксы

1. .
2. Крепления для спортивного инвентаря.
3. Корзины.
4. Багажники Expedition.

Таким образом, вы сможете сделать свой автомобиль еще просторнее и освободить место для пассажиров.

Управление кнопочное

Очень удобно, когда управление (открытие багажника) осуществляется с кнопки. Каждый автовладелец знает, что очень важно следить за тем, чтобы багажник, как и двери машины, был надежно закрыт.Надежная работа замков багажника так же важна, как и надежность замка в гаражной или квартирной двери. Все современные модели автомобилей оснащены механизмом открывания багажника с помощью пульта управления или специальной кнопки. Установка механизма с кнопкой не только делает работу удобнее, но и решает ряд проблем. В частности, это решает проблему обледенения замка, который открывается ключом.

Смотрите также: Почему не работает спидометр ВАЗ-2114 и что делать

Установку такого механизма можно доверить специалисту.Но некоторые автовладельцы предпочитают выполнять эту работу самостоятельно. Для этого понадобится стальной трос, ролик, кнопка подключения, электромагнит привода ствола и провода. Ролик установлен на корпусе шестерни стеклоочистителя. Если ролик открыт, можно использовать трос в оплетке. Самый простой способ подключения — к прикуривателю. Для других вариантов вам необходимо иметь соответствующие знания схемы подключения.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

ladaautos.ru

Уточняем габариты ВАЗ 2114 | VAZremont.com

ВАЗ 2114, выпущенный опытной партией в пятьдесят экземпляров в 2001 году, был поставлен на конвейер и стал доступен рядовому автомобилисту в 2003 году. Создан на базе старого ВАЗ 2109, в сравнении с это четырнадцатая модель получила радикальное обновление.

Дизайн стал более современным и приятным, бампера были покрашены в цвет кузова, появились молдинги и обтекатели порогов.Внутренняя отделка регулируемой рулевой колонки, евро приборной панели, руля от ВАЗ 2110 и новая система подогрева.

Но самое главное это двигатели. Начиная с ВАЗ 2114, впуск карбюратора вошел в историю, его окончательно заменили на инжектор с распределенным впрыском топлива. Это позволило добиться большей эффективности и одновременно улучшить динамические характеристики.

Также на машине появилось множество дополнительных опций, ранее не доступных.Такие как: тонированные стекла, электрические стеклоподъемники, подогрев сидений, противотуманные фары, легкосплавные диски и центральный замок.

ВАЗ 2114 выпускался в двух комплектациях:

1. Люкс.
2. Стандарт.

В люксовой версии с завода предустановлены противотуманные фары, колпаки колес, подголовники задних пассажиров, изменена обивка дверей и обивки дверей. Главным достоинством высшей комплектации был бортовой компьютер, который мог фиксировать расход топлива, среднюю скорость, время в пути и другие интересные параметры.

В 2007 году модель ВАЗ 2114 получила рестайлинг, новый двигатель и индекс 21144. С этим двигателем внутреннего сгорания автомобиль стал соответствовать экологическому классу ЕВРО-3. Появилась пластиковая декоративная крышка, алюминиевый ресивер заменили на пластиковый, а катализатор перенесли ближе к двигателю. Кроме того, произошли небольшие изменения внутри автомобиля.

Обновили торпеду, пропал верхний бардачок, в приборную панель интегрировали бортовой компьютер, показывающий напряжение в бортовой сети, температуру наружного воздуха, время и прочее.

Характеристики ВАЗ 2114

С завода на автомобиль ВАЗ 2114 заявлены следующие эксплуатационные характеристики:

• количество мест: 5;
• Рекомендуемое топливо: АИ-95;
• максимальная скорость: 165 километров в час;
• Расход топлива: 8,9 л на 100 км по городу;
• Время разгона до 100 километров в час: 13 секунд;
• объем бензобака: 43 л;
• расположение ДВС: переднее, поперечное;
• вес: 970 килограмм;
• Топливная система: Многоканальный впрыск;
• объем багажника: 427 литров;
• привод: Передний.

Тип кузова	хэтчбек
Кол-во дверей	5
Места	5
Объем багажника, дм3	330/600
Габаритные размеры, мм:
длина	4122
ширина	1650
высота	1402
Собственная масса, кг	970
425
Колесная база, мм	2460
Колея передних колес	1400
Колея задних колес	1370
Рабочие колеса	передние
Дорожный просвет до дна	170
Зазор до картера сцепления	160
Двигатель ВАЗ 2114	2111
рабочий объем, куб. См	1499
количество клапанов	8
Максимальная мощность, кВт (при об / мин)	57,2 (5400)
Максимальная мощность, ч.п.	77,8
Максимальный крутящий момент, Нм (об / мин)	115,7 (3000)
система подачи	распределительный впрыск
иммобилайзер	+
адсорбер, нейтрализатор	—
КП
Количество ступеней редуктора	5
Передаточные числа КП:
I	3,636
II	1,95
III	1,357
IV	0,941
В	0,784
реверс	3,53
Передаточное число главной передачи	3,7
Максимальная скорость, км / ч	158
разгон до 100 км / ч, с	13,2
Расход топлива, л / 100 км:
расход топлива при 90 км / ч	5,7
расход топлива при 120 км / ч	7,8
городской расход топлива	8,9
Емкость топливного бака, л	43
Тормоза передние	диск
Тормоза задние	барабан
Тормозной путь с грузом от 80 км / ч	38
Привод стояночного тормоза	кабель
Привод сцепления	трос
Передняя подвеска	McPherson
Подвеска задняя	рычание продольное.
Рулевое управление	Рейка и шестерня
Наименьший радиус поворота	5,2
Максимальный подъем без разгона	34
Шины ВАЗ 2114	165 / 70R13 175 / 70R13
Рулевое колесо	2110
Приборная панель	2114
Комбинация приборов	2115
Коврики	рваные
Обогрев заднего стекла	+
Электростеклоподъемники перед.дв.	+
Электрозамок замков дверей	+
Вентилятор охлаждения	электрический
Бортовая система управления	+
Бортовой компьютер	—
Бамперы	оригинальные
Очиститель фар	—
Плафон индивидуального освещения	+
Противотуманные фары	+
Наружные зеркала заднего вида	левое и правое
Зеркала с антибликовым покрытием	—
Зеркала с электроприводом *	—
Передние сиденья с подогревом	+ **
Обивка сиденья	твид с карманом.
Обивка сиденья из разрастается. волокно	+
Потолок	цельный формованный
Обивка двери	цельная формованная
Обивка багажника	+
Солнцезащитный козырек зеркала	—
Подголовники задние	+
Коврик багажника, пластик	—
пер.ремни безопасности с сигнализацией	—
Молдинги двери	+
Накладки на пороги	+
Колпаки колес	+
Спойлер на багажник со стоп-сигналом	+
Тонированные стекла	—
Краска металлик	+
Уровень шума в салоне ВАЗ 2114
при скорости 100 км / ч, дБ / А	74
Стандарты токсичности	R 83

Благодаря своим техническим характеристикам и внешнему виду автомобиль ВАЗ 2114 завоевал большую популярность у людей разного возраста.Взрослые оценили большой багажник, складывающиеся сиденья и небольшой расход топлива. И молодые люди покупали его за хорошую динамику и более современный дизайн, как внешний, так и внутренний.

Габариты ВАЗ 2114 соответствуют международному классу В.

В сухих цифрах они выглядят так:

1. Длина машины: 4100 мм.
2. Высота станка: 1415 мм.
3. Ширина станка: 1620 мм.
4. База: 2460 мм.
5. Дорожный просвет: 165 мм.
6. Колея задняя: 1370 мм.

Модели с индексом 211440-24, выпущенные в 2007 году, и 211440-26, появившиеся на конвейерах в 2010 году, немного изменили габариты 2114:

1. Длина станка: 4122 мм.
2. Высота станка: 1402 мм.
3. Ширина станка: 1650 мм.

Отличия связаны с рестайлингом бамперов, зеркал заднего вида, а также небольшими доработками подвески автомобиля.

Кому-то хочется увеличить клиренс ВАЗ 2114, тогда машина получит большую проходимость и будет легче преодолевать городские преграды.Но увеличение дорожного просвета негативно скажется на расположении центра масс машины, в поворотах он станет больше креном и вообще потеряет управляемость. Каждый выбирает, что для него важнее.

vazremont.com

Технические характеристики ВАЗ 2114, 2115, 2113

ВАЗ 2114 — Самый популярный отечественный автомобиль. Четырнадцатый пришел на смену ВАЗ 2109. Изменения коснулись как внешнего вида кузова, так и интерьера.

Спортивный стиль ВАЗ 2114

Спортивный вид достигается за счет установленных на кузов молдингов по всем сторонам автомобиля, спойлера и декоративных порогов.

Автомобиль имеет хорошие технические характеристики, хорошо держит трассу, хорошо входит в повороты даже на большой скорости по сравнению с классической моделью и даже со своим предшественником 2109.

ВАЗ 2114 пользуется хорошим спросом у любителей отечественного тюнинга. Простая конструкция кузова и относительно дешевое обслуживание дает возможность экспериментировать и становиться индивидуальностью в сером потоке автомобилей.

Обычный 4-цилиндровый 8-клапанный двигатель неудивителен, поэтому особых характеристик ожидать не стоит.Передний привод, стандартная коробка передач, барабанные и дисковые тормоза. Отличие хэтчбека от седанов заключается в объеме багажника, который увеличивается при сложенных спинках задних сидений. Форма корпуса в нашем случае не влияет на динамику. Сравнивать характеристики ВАЗ 2114 с классикой нет смысла — аэродинамика за счет более плавных и современных линий кузова придает автомобилю легкость управления. Ну а в остальном ВАЗ 2114 — обычная российская машина, которая пользуется популярностью у многих жителей страны и желанна в каждой семье.Большинство экземпляров инжекторные, с 2011 года установлена ​​электронная педаль газа — е-газ

Двигатель	1,5, 8 кл (Евро-2) 1,6 л, 8 кл. (Евро-3), 1.6 16кл (Супер-Авто) подробнее о двигателях
Длина, мм
Ширина, мм
Высота, мм
База, мм
Колея передних колес, мм
Колея задних колес, мм
Объем багажного отделения, дм3
Снаряженная масса, кг
Полная масса, кг
Допустимая полная масса буксируемого прицепа с тормозами, кг
Допустимая полная масса буксируемого прицепа без тормозов, кг
Колесная формула / ведущие колеса	4×2 / передние
Компоновка автомобиля	передний привод, расположение двигателя спереди, поперечное
Кузов / количество дверей	хэтчбек / 4
Тип двигателя	бензиновый, четырехтактный
Система подачи	Распределенный впрыск с электронным управлением
Количество и расположение цилиндров
Объем двигателя, см3
Максимальная мощность, кВт / об / мин
Максимальный крутящий момент, Нм при об / мин
Топливо	Бензин неэтилированный АИ-92 (мин)
Расход топлива по ездовому циклу, л / 100 км	7.6 (подробнее)
Максимальная скорость, км / ч
Трансмиссия	Ручное управление
Количество передач	5 вперед, 1 назад
Передаточное число главной пары
Рулевое управление	травматическое, реечное, без усилителя
Шины	175 / 70R13-80 (T, N) 165 / 70R13-79 (S, T)
Емкость топливного бака

Динамические характеристики

Разгон до 100 км / ч — 14.0 с (1,5 8кл), 13,6 с (1,6 8кл), 11 с (1,6 16кл)

Максимальная скорость -158 км / ч (8кл), 185-190 (16кл)

Домашняя страница

ваз-2114-лада .ru

Технические характеристики ВАЗ 2114 | ВАЗ

Хэтчбек ВАЗ 2114 пришел на смену на рынке СНГ столь любимой потребителями «девятке». Модернизация, конечно же, прошла на высшем уровне — машина получила и новые бамперы, и молдинги, и капот новой формы и геометрии, и новые фары, и решетку радиатора, и салон.

Спойлер со стоп-сигналами, накладки на пороги, молдинги по бокам придали автомобилю столь необходимую спортивность. Кроме того, за счет внешних элементов у ВАЗ 2114 значительно улучшились аэродинамические характеристики, а как следствие — управляемость на трассе при движении автомобиля на большой скорости.

Как и некоторые иномарки, часть ВАЗ 2114 серии была оформлена в западном стиле — все навесное оборудование было окрашено в черный цвет. Другая часть серии, в свою очередь, поддержала любителей более спокойных решений, раскрасив все элементы в один цвет.Однако форма и особенности экстерьера этого автомобиля настолько удобны для создания поистине эксклюзивных экземпляров посредством тюнинга, благодаря чему ВАЗ 2114 стал фактически первым отечественным автомобилем, который привлек любителей внешней индивидуализации транспортного средства.

Характеристики двигателя

Для ВАЗ 2114 использовались двигатели объемом 1,6 литра, по технологии непосредственного впрыска топлива, то есть впрыскивания. Для этой модели не разрабатывалось новых модификаций силового агрегата, поэтому аналогичные двигатели можно встретить и на других моделях ВАЗ.

Автомобильная трансмиссия

Как и в других моделях ВАЗ, в ВАЗ 2114 применялась механическая коробка передач. Ручное управление до сих пор является своеобразной «визитной карточкой» Волжского автозавода и других предприятий, собирающих автомобили ВАЗ. Механические трансмиссии более надежны, долговечны и просто удобны.

Тормозная система и гидроусилитель руля

Размер шин

Габариты ВАЗ 2114 принципиально не отличаются от других автомобилей серии, и во многом — по причине, корень которой лежит в периоде разработки из «одного».Его название — максимальная взаимозаменяемость элементов, которая требует от производителей практически неизменной базовой конструкции автомобиля.

Dynamics

Расход топлива

videovaz.ru

габариты, габариты кузова, имеющиеся двигатели и оборудование

Кузов
Ширина	1620 мм
Длина	4100 мм
Высота	1415 мм
Колесная база	2460 мм
Колея передняя	1400 мм
Минимальный объем багажника	427 л
Дорожный просвет	165 мм
Объем багажника максимальный	427 л
Колея задняя	1370 мм
Снаряженная масса	970 кг
Количество мест	5
Двигатель
Количество клапанов на цилиндр	2
Расположение цилиндров	Рядный
Диаметр цилиндра	82 мм
Ход поршня	75 мм
Количество цилиндров	4
Тип двигателя	Бензиновый
Тип впуска	Форсунка
Максимальный крутящий момент	120 Н * м
Максимальная мощность оборотов	до 4800 об / мин
Мощность двигателя	77 ч.п.
Объем двигателя	1499 см3
Максимальный крутящий момент оборотов	2700 об / мин
Коробка передач и управление
Количество передач	5
Тип коробки передач	Механика
Привод	Передний
Диаметр поворота	10,4 м
Показатели эффективности
Максимальная скорость	158 км / ч
Разгон до 100 км / ч	13.2 секунды
Расход топлива по городу на 100 км	8,9 л
Расход топлива по трассе на 100 км	5,7 л
Расход топлива в смешанном цикле на 100 км	7,6 л
Объем топливного бака	43 л
Запас хода	от 480 до 750 км
Марка топлива	АИ-92
Подвеска и тормоза
Передние тормоза	Диск
Задние тормоза	Барабан
Задняя подвеска	На продольных рычагах
Передняя подвеска	Амортизатор

викидрайв.ru

В литрах объем такой же, как в кубах (кубических дециметрах).

Такая вместимость машины позволяет ей перевозить в ней даже негабаритные грузы, что особенно актуально для тех, кто часто сталкивается с необходимостью доставить какой-либо товар или груз другого назначения к месту разгрузки. При сложенных сиденьях объем багажника увеличивается почти в 2 раза.

Кроме того, если вам нужно перевезти большое количество груза или, например, вы отправляетесь в поездку всей семьей, вам не нужно ограничиваться 330 литрами пространства для размещения вещей.В продаже имеются различные крепления и крепления для данной модели автомобиля, которые позволяют перевозить гораздо больше вещей, чем поместится в багажном отделении.

Например, можно установить багажник на крышу. В продаже имеются различные варианты таких креплений:

1. Автобоксы.
2. Крепления для спортивного инвентаря.
3. Корзины.
4. Багажники Expedition.

Таким образом, вы сможете сделать свой автомобиль еще просторнее и освободить место для пассажиров.

Кнопочное управление

Очень удобно, когда управление (открывание багажника) осуществляется с кнопки. Каждый автовладелец знает, что очень важно следить за тем, чтобы багажник, как и двери машины, был надежно закрыт. Надежная работа замков багажника так же важна, как и надежность замка в гаражной или квартирной двери. Все современные модели автомобилей оснащены механизмом открывания багажника с помощью пульта управления или специальной кнопки. Установка механизма с кнопкой не только делает работу удобнее, но и решает ряд проблем.В частности, это решает проблему обледенения замка, который открывается ключом.

Автомобили ВАЗ

, 2113, 2114 и 2115 — модели, пользующиеся успехом у отечественных водителей. Это связано с их невысокой стоимостью, ремонтопригодностью, относительной надежностью и неприхотливостью. А практичность эксплуатации автомобиля зависит от объема багажника ВАЗ 2114.

Благодаря объему багажника ВАЗ 2113 у водителей есть возможность перевозить негабаритные грузы. Его емкость составляет 330 л.Технические характеристики багажного отделения позволяют перевозить предметы нестандартных габаритов.

Багажник модели 2113 трансформируется: водитель может снять полку, сложить задние сиденья. После этого его емкость составляет 632 л. Хэтчбек позволяет перевозить небольшие, длинные грузы.

К недостаткам можно отнести отсутствие штатного освещения (при тюнинге авто монтируется самостоятельно), высокий грузовой бортик, что затрудняет размещение товаров внутри.

ВАЗ 2114

ВАЗ 2114 — надежный пятидверный автомобиль. Вместимость составляет 330 литров при сложенных сиденьях и 632 литра в разложенном состоянии. Погрузочная высота борта имеет неудобный уровень (аналогичный тому, что использовался на тринадцатой модели), что значительно усложняет процесс загрузки.

Размеры багажника следующие: длина — 830 миллиметров при сложенных сиденьях и почти 1660 миллиметров в разложенном, ширина — 935 миллиметров, глубина — 830 миллиметров, высота — 780 миллиметров.Эти размеры являются приблизительными и относятся к моделям 2113 и 2114.

Возможности трансформации позволяют загружать предметы, длина и размеры которых отличаются от стандартных размеров. При установке дополнительных багажных конструкций на крышу можно перевозить некоторое количество крупногабаритных грузов.

Объем, выраженный в литрах, идентичен объему в кубических дециметрах.

ВАЗ 2115

Объем багажника ВАЗ 2115 составляет 427 литров при сложенных сиденьях, если они разложены, то вместимость увеличивается до 700 литров.Увеличены размеры багажного отделения, так что на пятнадцатой модели можно перевозить даже крупногабаритные грузы.

К преимуществам

можно отнести простоту разборки, установку на полку и удобную высоту загрузки. Он расположен практически на уровне бампера автомобиля.

Водители часто улучшают звукоизоляцию и отделку багажного отделения. В них монтируют электропривод открывания крышки, устанавливают подсветку, оформляют ящики для хранения мелких предметов (правда, из-за их установки багажник значительно теряет объем).

Характеристики багажника

К особенностям багажных отделений различных модификаций моделей 2113, 2114, 2115 можно отнести приемлемый уровень вместимости и возможность трансформации салона для увеличения полезного объема.

ВАЗ 2115 отличается удобной погрузочной высотой, более увеличенным объемом багажника, чем у Лады 2115. В остальном конструкция отсека для перевозки груза идентична другим моделям.

Автомобили оборудованы стандартной полкой, она устанавливается вертикально и разделяет багажное отделение и салон.При необходимости (например, при транспортировке крупногабаритного груза, требующего складывания задних сидений) эту полку и вертикальную шторку можно снять.

На автомобилях Лада 2113, 2114, 2115 есть ниша под «полом» багажника для хранения запаски и инструмента, необходимого для быстрого устранения мелких неисправностей, которые могут возникнуть в пути.

ВАЗ 2115 отличается удобной погрузочной высотой, более увеличенным объемом багажника, чем у Лады 2115. В остальном его конструкция идентична другим моделям.

Модели ВАЗ 2113, 2114, 2115, являющиеся модификациями «восьмерки», «девятки» и «девяносто девятой» соответственно, стали более эргономичными, удобными в использовании, практичными. Автомобили получили вместительные багажные отсеки, что увеличило количество перевозимого груза. Наличие ряда недостатков не отпугивает водителей: некоторые неудобства можно исправить самостоятельно.

Автомобили семейства ВАЗ 2113, 2114, 2115 популярны не только в России, но и в странах СНГ.Это связано с широким распространением этих автомобилей, их неприхотливостью, относительной надежностью, ремонтопригодностью и стоимостью. Машины имеют приемлемую вместимость погрузочного отсека, что позволяет легко использовать их для решения повседневных домашних задач или ведения малого бизнеса.

Хэтчбек ВАЗ 2114 пришел на смену на рынке СНГ столь любимой потребителями «девятке». Модернизация, конечно же, прошла на высшем уровне — машина получила и новые бамперы, и молдинги, и капот новой формы и геометрии, и новые фары, и решетку радиатора, и салон.

Спойлер со стоп-сигналами, накладки на пороги, молдинги по бокам придали автомобилю столь необходимую спортивность. Кроме того, за счет внешних элементов у ВАЗ 2114 значительно улучшились аэродинамические характеристики, а как следствие — управляемость на трассе при движении автомобиля на большой скорости.

Как и некоторые иномарки, часть ВАЗ 2114 была оформлена в западном стиле — все навесное оборудование было окрашено в черный цвет. Другая часть серии, в свою очередь, поддержала любителей более спокойных решений, раскрасив все элементы в один цвет.Однако форма и особенности экстерьера этого автомобиля настолько удобны для создания поистине эксклюзивных экземпляров посредством тюнинга, благодаря чему ВАЗ 2114 стал фактически первым отечественным автомобилем, который привлек любителей внешней индивидуализации транспортного средства.

Характеристики двигателя

Для ВАЗ 2114 применялись двигатели объемом 1,6 л, с применением технологии непосредственного впрыска топлива, или, другими словами, впрыска. Для этой модели не разрабатывалось новых модификаций силового агрегата, поэтому аналогичные двигатели можно встретить и на других моделях ВАЗ.

Трансмиссия легковая

Как и в других моделях ВАЗ, в ВАЗ 2114 применялась механическая коробка передач. Ручное управление до сих пор является своеобразной «маркой» Волжского автозавода и других предприятий, собирающих автомобили разработки ВАЗ. Механические трансмиссии более надежны, долговечны и просто удобны.

Тормозная система и гидроусилитель руля

Размер резины

Размеры (редактировать)

Габариты ВАЗ 2114 принципиально не отличаются от других автомобилей серии, и в значительной степени — по причине, корень которой лежит в периоде разработки «единицы».Его название — максимальная взаимозаменяемость элементов, которая требует от производителей практически неизменной базовой конструкции автомобиля.

Динамика

Расход топлива

Из истории ВАЗ-2114

ВАЗ-2114 Лада 2114 — пятидверный хэтчбек Волжского автозавода, созданный на базе автомобиля ВАЗ 2109. Создан в середине 90-х в рамках развития семейства Самара-2.Этот автомобиль представляет собой доработанный ВАЗ-21093 с передней частью от известной модели ВАЗ-2115 (оптика, решетка радиатора, передний спойлер) и с немного измененной конструкцией задней части кузова (изменен задний бампер, установлен дополнительный стоп-сигнал). Бамперы окрашены в цвет кузова с боковыми накладками и обтекателями порогов. В салоне ВАЗ 2114 установлена ​​новая приборная панель (так называемая «европанель»), регулируемая рулевая колонка, рулевое колесо из «десятого» семейства, отопитель новой конструкции. При сложении заднего сиденья автомобиль трансформируется в грузопассажирский вариант, похожий на «универсал».Автомобиль укомплектован электростеклоподъемниками, тонированными стеклами, противотуманными фарами, подогревом сидений, центральным замком дверей и легкосплавными дисками.

Первые экземпляры ВАЗ 2114 были собраны на заводском конвейере в 2000 году, в 2001 году собрана опытная партия из 50 автомобилей. Серийное производство автомобиля началось в 2003 году.

Аэродинамика ВАЗ-2114 аналогична ВАЗ-2115, у которой немного уменьшился Сх, уменьшилась подъемная сила и заметно улучшилось ее распределение по осям.Коэффициент лобового сопротивления Cx обновленного хэтчбека снизился незначительно — 0,45 против 0,46 у обычной «девятки». Но баланс подъемных сил кардинально изменился: общая подъемная сила немного увеличилась, но теперь она равномерно распределена по осям. А это обещает более сбалансированное поведение автомобиля на высокой скорости.

На автомобиль установлен инжекторный двигатель объемом 1,5 л. (ВАЗ-2111) с распределенным впрыском топлива, улучшающим динамические свойства и повышающим топливную экономичность.

С 2007 года на автомобиль устанавливается новый 1,6-литровый двигатель (ВАЗ-11183) экологического класса Евро-3, модель получает индекс ВАЗ-21144. Отличительные особенности от старого двигателя — катализатор не находится под снизу, но возле двигателя на кожух двигателя ставится пластиковая декоративная, вместо алюминиевой ствольной коробки установлена ​​пластиковая. Помимо нового двигателя, автомобиль получает новую приборную панель (верхняя часть идет без бардачка, что увеличивает прочность и снижает возникновение посторонних шумов), новую панель приборов с функцией бортового компьютера (показывает температуру за бортом, напряжение в бортовой сети, текущее время и другие параметры).

Выпускается в 2-х комплектациях — «Стандарт» или «Люкс». Внешне «люксовые» версии отличаются от «стандартных» только противотуманными фарами и колпаками. В интерьере — подголовники заднего дивана. К тому же сиденья и двери имеют более приятную (но в то же время грязную) обивку, а вместо заглушки на центральной консоли установлен маршрутный компьютер, который фиксирует расход топлива, время в пути и среднюю скорость.

Модификации ВАЗ-2114

• ВАЗ-2114 — Выпускался с 2003 года.ВАЗ-2111 двигатель 1499cc
• ВАЗ-21144 — Выпускается с 2007 г. Двигатель 1596 куб.

Технические характеристики ВАЗ-2114

	ВАЗ-2114	ВАЗ-21144
Тип корпуса
Кол-во дверей
Места
Объем багажника, дм3
Габаритные размеры, мм:
длина
ширина
высота
Собственная масса, кг
Колесная база, мм
Колея передних колес
Колея задних колес
Колеса рабочие	перед
Дорожный просвет до низа
Зазор до картера сцепления
Двигатель ВАЗ 2114
рабочий объем, куб. См
количество клапанов
Максимальная мощность, кВт (при об / мин)
Максимальная мощность, ч.п.
Максимальный крутящий момент, Нм (об / мин)
система подачи	распределительный впрыск
иммобилайзер
адсорбер, нейтрализатор
КП
Количество ступеней редуктора
Передаточные числа КП:
I
II
III
IV
В
реверс
Передаточное число главной передачи
Максимальная скорость, км / ч
разгон до 100 км / ч, с
Расход топлива, л / 100 км:
расход топлива при 90 км / ч
расход топлива при 120 км / ч
городской расход топлива
Марка топлива
Емкость топливного бака, л
Тормоза передние	диск
Тормоза задние	барабан
Тормозной путь с грузом от 80 км / ч
Привод стояночного тормоза	кабель
Привод сцепления	кабель
Передняя подвеска	Макферсон
Подвеска задняя	рычание продольное.
Рулевое управление	травматический, реечный, без усилителя
Наименьший радиус поворота
Максимальный подъем без разгона
Шины ВАЗ 2114	165 / 70R13-79, 175 / 70R13-80
Рулевое колесо
Панель приборов
Комбинация приборов
Коврики	оборванный
Обогрев заднего стекла
Электростеклоподъемники перед.дв.
Электрозамок дверных замков
Вентилятор охлаждения

Тюнинг двигателя ВАЗ 2114 своими руками — AutoNews

Многим недостаточны характеристики стандартных моторов ВАЗ 2114. В связи с этим силовые агрегаты этой модели часто подвергаются техническому тюнингу.

Какой тюнинг двигателя ВАЗ 2114

В основном тюнеры идут по:

• замена родного блока двигателя от «приоры»;
• замена ГБЦ;
• установить турбокомпрессор;
Чип-тюнинг
• ;
• заменить распредвал;
• увеличивают объем цилиндра и ход поршней.

Силовой агрегат ВАЗ 2114 часто подвергается техническому тюнингу

Чип-тюнинг «четырнадцатая» модель форсунки

Суть чип-тюнинга заключается в перепрограммировании системного контроллера, управляющего блоком питания. Это предполагает либо замену микросхемы флэш-памяти, либо флэш-памяти. Изначально комплектации двигателя ВАЗ 2114 с завода были усредненными, т.е. в виде компромисса между топливной экономичностью и динамикой. Внешнее вмешательство в калибровку может сдвинуть шкалы в сторону динамики разгона и максимальной скорости («Спорт») или в пользу уменьшения количества потребляемого бензина («Экономия»).Соответственно, в первом случае увеличивается расход топлива, во втором снижается скорость автомобиля. Изменение базовых настроек только с помощью специального устройства — программатора.

Установка двигателя от «приоры» своими руками

Замена штатного мотора на 1,6-литровый двигатель от Лады Приора очень радикальный, но действенный способ улучшить динамику ВАЗ 2114. Встал без проблем, родное навесное, подключается и к трансмиссии.

Видеоурок по замене двигателя своими руками

Дополнительно нужно снять навесное оборудование, аппарель с форсунками, ресивер и выпускной коллектор.Замена стартера, тоже придется повозиться с установкой сцепления. Чтобы избавиться от проблем с прокладкой топливопровода, рекомендуется покупать рампу старой модели от 2112.

Также для доработки нового двигателя потребуется:

• на переделку системы зажигания;
• добавить столб (около 40 см) для управления форсунками и фазой зонда;
• вентилятор охлаждения на замену 2112.

В довесок можно заменить штатный выпускной коллектор на катализатор так называемого «паука».Пригодится поменять радиатор системы охлаждения на 2112. ЭБУ остаётся прежним, но, конечно, нужно перепрограммировать то, что нужно будет ездить на СТО. Однако машина даже без нее должна запускать собственный доступ к сервису.

Замена ГБЦ 8-ми клапанный двигатель 16-ти клапанный и прочие хитрости

Если вы имеете дело с базовой 1,5-литровой «8-кланицей», то целесообразно заменить собственную ГБЦ более современным 16-клапанным двигателем ВАЗ 2112.

Специалисты рекомендуют заменить 8-клапанную ГБЦ на 16-клапанную

.

Многие предлагают заменить распредвал, используя вал с измененным профилем кулачка.Это повлияет на фазу, синхронизацию, крутящий момент и мощность двигателя, что повлияет на динамику ускорения и максимальную скорость автомобиля.

Одним из самых экзотических вариантов тюнинга считается установка компрессора, двигателя ВАЗ 2114.
