Устройство стартера ваз 2114: Стартер ВАЗ 2114 – устройство, частые неисправности и замена + Видео » АвтоНоватор

Содержание

Причины, почему не крутит стартер на ВАЗ 2114, обслуживание и ремонт своими руками

Стартерное устройство представляет собой один из самых важных узлов в электросхеме запуска силового агрегата. Но как и любой другой механизм, этот элемент может выйти из строя. В этой статье мы расскажем о том, почему не крутит стартер на автомобиле ВАЗ 2114 и как можно решить эту проблему.

Содержание

[ Раскрыть]

[ Скрыть]

Устройство и схема подключения стартера

Устройство стартерного механизма 2114

Если стартер щелкает, но не крутит или не срабатывает при повороте ключа на ВАЗ 2114, в первую очередь нужно произвести диагностику узла. Но для начала рекомендуем ознакомиться с его устройством. Сам по себе этот механизм представляет собой электромотор постоянного тока, при этом его конструкция довольно сложная. На четырнадцатых моделях ВАЗ монтируются узлы модели 5712.3708.

Ниже перечислены основные элементы конструкции:

  1. Одной из основных составляющих является подвижная часть. Она состоит из якоря, который вращается на валу.
  2. Втягивающее реле. Стартер крутит благодаря реле, передающему соответствующий импульс якорю.
  3. Обгонная муфта или бендикс. Основная функция устройства заключается в зацеплении маховика мотора.
  4. Корпус. В нем установлены все рабочие части и компоненты электростартера. На корпусе монтируется реле, сама конструкция закрывается двумя крышками.

Основным предназначением является раскрутка маховика мотора, что происходит, когда стартер крутит. Активация механизма происходит в результате включения зажигания. При повороте ключа аккумулятор передает импульс на втягивающее реле. После того, как контактны замкнутся и раздастся щелчок, импульс передается на якорь. Чтобы стартер на ВАЗ всегда был в рабочем состоянии, время от времени нужно проводить его обслуживание на предмет выявления неисправностей.

Электросхема соединения узла

Диагностика и причины неисправностей

В идеале узел должен быстро раскручивать маховик мотора после вращения ключа в замке зажигания. Если стартер не крутит или срабатывает, но не крутит, при этом двигатель не заводится, а на приборке будет гореть знакомый индикатор, это свидетельствует о неработоспособности устройства.

Какие могут быть причины поломки механизма, если реле не может сработать, а якорь не вращается:

  1. Проблема может заключаться в окислении контактов на АКБ или самом узле, для ее решения контакты необходимо очистить.
  2. Севший аккумулятор приведет к тому, что ранее срабатывающий узел откажется функционировать. В этом случае в первую очередь нужно проверить своими руками заряд аккумулятора.
  3. Если на приборке горит восклицательный знак, а мотора автомобиля не может завестись, возможно, причина кроется в коротком замыкании между витками втягивающей обмотки. Если это действительно так, то единственным решением может стать только замена механизма.
  4. Довольно часто автовладельцы сталкиваются с проблемой разрыва проводки в агрегате, в частности, на участке, подводящему к тяговому реле. В первую очередь необходимо проверить контакт между двумя штекерами — выключателя зажигания, а также самого электромоторчика.
  5. Отсутствие замыкания между двумя штекерами — только теперь речь идет об элементах контактной части под номерами 30 и 50.
  6. Проблемы в работе якоря, этот компонент может заедать. Возможность его вращения без проблем можно проверить своими руками.
Щеточный узел стартера

Если втягивающее реле работает, но при этом узел крутит слабо или вообще не крутит, это может быть обусловлено:

  1. Слишком низким зарядом аккумулятора либо окислением свинцовых контактов. На приборной панели может на загораться лампа разряда АКБ, если на узел поступает слабый импульс, который не в состоянии раскрутить якорь. Поэтому даже при отсутствии индикатора на контрольном щитке заряд батареи все же стоит проверить. Кроме того, в своем автомобиле всегда нужно контролировать отсутствие окисления на контактах электроцепи, а если вы производите их зачистку, то контакты желательно смазывать.
  2. Плохое соединение контактов на аккумуляторе, самом механизме или втягивающем реле. Если контакты не окислены, в любом случае нужно продиагностировать, хорошо ли затянуты контактные винты, так как слабые соединения все равно образуют плохой контакт. Следует отметить, что плохо затянутые контакты могут стать причиной короткого замыкания, а также подгорания проводки.
  3. Еще одной причиной могут служить износившиеся щетки либо подгорание коллектора. Все элементы, которые вышли из строя, необходимо заменить на новые.
  4. Иногда неисправность проявляется в результате замыкания якоря, в частности, речь идет об обмотке.
  5. Когда вы будете поворачивать ключ, при этом на ВАЗ 2114 не будет заводиться двигатель при этом аккумулятор нормально заряжен, причина может заключаться в обмотке реле. В частности, в удерживающей обмотке могло произойти замыкание или обрыв. Решить неисправность позволит только замена реле.

Узел работает, якорь вращается, но при этом маховик двигателя не крутится:

  • происходит пробуксовка бендикса, неисправность можно выявить путем диагностики на стенде;
  • причина может крыться в неработоспособности шестеренок редукторного механизма, в этом случае последний требует замены.

Мотор запустился, но узел продолжает крутить, при этом возможен скрежет или другой нехарактерный шум либо вибрация:

  • при наличии вибрации нужно произвести диагностику фиксации устройства;
  • причиной может служить некорректный монтаж механизма, возможно, он установлен с перекосом;
  • проблема может заключаться в треснувшей крышке, которую нужно как можно быстрее поменять;
  • скрежет иногда может быть обусловлен разрушением зубчиков шестеренки одного из элементов — венца маховика, редукторного устройства или привода;
  • сторонний шум может появиться из-за износа вкладышей подшипников, установленных на так называемом якоре или на приводе механизма;
  • выход из строя бендикса.

Когда двигатель не заводится, а нужно срочно куда-то ехать, можно попытаться его запустить, замыкая стартер по прямой цепи. Как самостоятельно можно замкнуть стартер напрямую — смотрите на видео (автор видео — сергей цапюк).

Инструкция по демонтажу и монтажу

Итак, если не крутит стартер ВАЗ 2114, ремонт можно произвести своими руками. Перед тем, как снять стартер, бортовую сеть нужно обесточить, для этого отключается аккумулятор.

Как снимать и как произвести ремонт стартера ВАЗ 2114, читайте далее:

  1. Гаечным ключом на 13 выкрутите два болта фиксации механизма к картеру сцепления. Обычно четырнадцатые ВАЗы не оснащаются третьим винтом, но если он есть, то вам необходимо будет залезть под днище авто для его откручивания. Сделав это, вы можете демонтировать провод 1 на реле, при этом подвигая механизм немного вперед.
  2. Тем же ключом выкрутите гайку фиксации провода, соединяющего вывод реле с положительной клеммой аккумулятора. Проведите визуальный осмотр зубчиков маховика, если есть необходимость — замените их.
  3. Используя отвертку с крестовым наконечником, нужно открутить два болта фиксации на крышке устройства. Затем выкрутите гайку, которая фиксирует выход обмотки узла на втягивающее реле и демонтируйте так называемую шайбу-скобку.
  4. С помощью гаечного ключа на 10 необходимо выкрутить два длинных стяжных винта и демонтировать их, после чего можно визуально проверить, в каком состоянии находятся втулки.
  5. Для разъединения корпуса механизма вам потребуется несколько раз несильно ударить по его нижней части, но для этого желательно использовать деревянный брусок или резиновый молоток. Открыв корпус, осмотрите щетки, если нужно — поменяйте их.
  6. Используя отвертку, извлеките бендикс из вилки, после чего с помощью молотка выбейте стопорное кольцо. Бендикс можно демонтировать, если есть необходимость, замените его. Процедура сборки устройства осуществляется в обратном порядке.
 Загрузка ...

Видео «Ремонт стартера на ВАЗ 2114»

Подробная информация касательно ремонта узла на этой модели авто представлена на видео ниже (автор видео — Greevoos TV).

Как снять стартер на ваз 2114


О том где он находится и как его поменять » НаДомкрат

Поломка стартера на автомобиле ВАЗ 2114 – не такое и редкое событие. Качество автомобильных деталей российского производства никогда не отличалось высоким уровнем, к тому же для выхода этого механизма из строя есть и другие причины. Но чтобы понять эти причины, сначала нужно разобраться, как устроен стартер и какую функцию выполняет он в составе автомобиля.

Устройство стартера ВАЗ 2114

Автомобильный стартер предназначен для запуска двигателя внутреннего сгорания путем, с его помощью приводится в движение коленчатый вал двигателя. Движение от стартера на коленчатый вал передается через маховик.

Автомобиль ВАЗ 2114 начал выпускаться тольяттинским автозаводом с 2000 года, многие узлы и детали он перенял от предшественника – серии ВАЗ 2108-09. Соответственно, и устройство механизма ВАЗ 2114 очень похоже на своего предшественника с «девятки». Детали имеют внешние конструктивные отличия, но сами детали полностью взаимозаменяемы между собой.

Стартер ВАЗ 2114 состоит из следующих основных деталей:

  1. Статор, который выполнен в виде обмоток, находящихся в корпусе;
  2. Ротор (или якорь), подвижная часть;
  3. Бендикс, передает движение от ротора на маховик двигателя;
  4. Втягивающее реле – устройство, приводящее в действие ротор посредством поворота ключа зажигания.

Основные причины выхода из строя стартера ВАЗ 2114

Причин, по которым стартер может выйти из строя, не так уж и много. Это может быть:

  • Заводской брак;
  • Работа устройства с недопустимыми перегрузками;
  • Нарушение правил эксплуатации;
  • Естественный износ деталей.

Следует отметить, что в погоне за компактностью всех деталей подкапотного пространства, завод-изготовитель несколько не рассчитал мощность пускового механизма. Стартер часто выходит из строя по причине своей малой мощности, что является конструктивной недоработкой, «болезнью» ВАЗ 2114. Часто пусковой механизм ломается в морозы, когда двигатель приходится долго крутить для запуска. Он может преждевременно выйти из строя, если плохо закреплен. Износ втулки в КПП, которая является опорой якоря стартера, тоже способствует поломке (втулка показана стрелочкой на картинке внизу).

Еще одна типичная заводская недоработка – втягивающее реле через определенное время перестает срабатывать с первого раза. На заводе, видимо, экономят смазку. Нередко, разбирая практически новое втягивающее реле, можно наблюдать абсолютно сухой сердечник и корпус, в котором сердечник движется.

Признаки неисправности стартера ВАЗ 2114

  • При повороте ключа замка зажигания двигатель не приводится в движение;
  • При запуске двигатель продолжает крутиться, бендикс не выходит из зацепления с маховиком. Остановить движение можно только скидыванием любой клеммы с аккумулятора;
  • При повороте ключа зажигания происходят «сухие» щелчки, двигатель не прокручивается;
  • При попытке запустить двигатель из стартера идет дым и пахнет горелой обмоткой проводов;
  • Во время запуска двигателя стартер жужжит и не входит в зацепление с маховиком. Запуск происходит далеко не с первого раза.

Замена стартера ВАЗ 2114

Замена стартера на ВАЗ 2114 чаще всего производится тогда, когда устройства имеет значительные дефекты и ремонт его не целесообразен. В других случаях более логично устройство отремонтировать. Причиной замены может служить нехватка времени, когда нужно срочно выезжать, и нет времени разбираться в причинах поломки. Подобная работа в основном выполняется в автосервисах, но ее несложно сделать своими руками. При этом даже не понадобится автомобильный подъемник или смотровая яма.

Снятие

Снимают стартер не только для его замены, но и с целью проведения ремонта. Не снимая устройства, можно произвести только ремонт или замену втягивающего реле. При замене бендикcа или его вилки, якоря и щеточного узла стартер нужно снимать. После проведенных ремонтных работ исправную деталь устанавливают на место.

Многие интересуются, как снять стартер на ВАЗ 2114. Прежде, чем произвести на автомобиле ВАЗ 2114 снятие стартера, нужно разобраться, где он находится под капотом.

Производим следующие действия:

  1. Открываем капот;
  2. Отсоединяем клеммы аккумулятора;
  3. Снимаем патрубок воздушного фильтра;
  4. Демонтируем корпус воздушного фильтра.

Теперь, когда мы освободили часть пространства моторного отсека, можно рассмотреть, где находится стартер на ВАЗ 2114. Он расположен приблизительно по центру моторного отсека между радиатором и коробкой переключения передач (КПП) и крепится тремя гайками к КПП.
На картинке ниже стрелочкой указано месторасположение стартера.

Расположение стартера на ВАЗ 2114

  • Сначала отсоединяем красный провод от стартера, идущий на втягивающее реле. Он снимается легко, достаточно его аккуратно потянуть в сторону.
  • Берем ключ на 13 и отворачиваем плюсовую клемму коричневого толстого провода.
  • Затем тем же размером ключа на 13 отворачиваем три гайки крепления детали. Два из них указаны стрелочками на картинке, находящейся ниже.
  • Третье крепление расположено неудобно, поэтому придется немного потрудиться, чтобы к нему подобраться.  Вот оно показано на снятом стартере (картинка ниже).

Нижнее крепление стартера ВАЗ 2114

  • Отсоединив все крепления и провода, демонтируем устройство.
Установка

Чтобы установить другой стартер на место, необходимо все действия произвести в обратном порядке. Гайки крепления нужно затягивать с усилием, но переусердствовать тоже нельзя во избежание сворачивания резьбы на крепежных элементах. На автомобиле ВАЗ 2114 замена стартера – процедура совсем несложная и не требует больших знаний и особых навыков.

Советы, которые могут пригодиться при замене стартера

  1. Прежде, чем снимать стартер, необходимо убедиться в его неисправности. В первую очередь нужно проверить надежность крепления клемм на аккумуляторе. Окисленные клеммы следует очистить от налета и заново их закрепить. Причиной несрабатывания может быть и плохая масса двигателя с кузовом. Еще следует проверить, не слетел ли провод втягивающего реле с разъема, хорошо ли затянута гайка плюсовой клеммы на стартере;
  2. Снимая деталь, можно плюсовой провод клеммы отсоединять в последнюю очередь. В таком варианте удобнее отворачивать гайку плюсового провода. Подтянув стартер поближе к себе, будет легче добраться до нужной гайки;
  3. Устанавливать провод втягивающего реле на место нужно до упора. Разъем должен зафиксироваться, и в таком случае провод не слетит во время движения от тряски;
  4. Не забывайте в первую очередь снимать клеммы с аккумулятора и выключать зажигание – это избавит вас от дополнительных проблем.

Вот в принципе и все, что можно рассказать о том, как поменять стартер на ВАЗ 2114.

nadomkrat.ru

Лада 2114 1.7 16V Родная)) › Бортжурнал › Замена стартера и установка приорогенератора на ВАЗ 2114

Выходные не прошли бесследно, было сделано, что давно планировалось) стартер начал мозг снашать, перебирать его не стал пока, взял новый себе, этот потом переберу и продам незадорого) и сбылась цель идиота — поставил себе приоровский генератор))) на 40А больше)

Для замены стартера отцепляем воздушный фильтр и разъем, отцепляем гофрированный шланг

отцепляем все провода от втягивающего

как то так

откручиваем 3 гайки держащие стартер — 2 сверху и один снизу

от он

мне пришлось еще защиту открутить, чтоб снизу подлезть

пост сдал — пост пост принял))

на месте)

отцепляем все от генератора

снимаем ремень

откручиваем его снизу

та дам)

Разъемы правда отличаются у родного 14го и приоровского, поэтому стразу с генератором приобретаем его

все делал на скрутку

болт к стати на приоровском гене тоже поболе будет — м6 у родного м5. так что либо клеммы побольше либо как я когда все на месте обнаружил — увеличивать дырдочки))

От он красавец) Цена вопроса стартера и генератора 6000 рэ. Доволен как слон))

www.drive2.ru

Как самостоятельно снять стартер

Данная операция  осуществляется для ремонта или замены стартера, для снятия коробки передач.

Причины снятия стартера

Стоит отметить, основные неисправности стартера, при которых потребуется его снятие.

Основные проблемы стартера, при которых потребуется его снятие:

  1. При попытке включить стартер, не срабатывает тяговое реле, соответственно якорь не вращается.
  2. При попытке включить стартер, тяговое реле срабатывает, но стартер не крутит или крутит, но медленно.
  3. При попытке включить стартер,тяговое реле срабатывает и отключается неоднократное количество раз.
  4. При включении стартера, якорь вращается, но маховик двигателя – нет.
  5. При вращении якоря, стартер издаёт посторонние шумы.

Так же стоит отметить, и сэкономит ваши силы и нервы, что перед снятие стартера убедитесь, что проблема не кроется в мёртвом аккумуляторе, окисшими клеммами, оборванной электроцепи, окисшими контактами и т.д. Для этого ознакомтесь с проблемами, которые влияют на работу стартера:

Как правильно снять стартер?

  1. Ставим автомобиль на яму и снимаем защиту двигателя, отвернув четыре крепления.
  2. Открываем капот и снимаем минусовую клемму с аккумулятора.
  3. Отсоединяем от стартера колодку проводов.
  4. Снимаем защиту картера как показано на рисунке.
  5. Отворачиваем гайку крепления, снимаем провод с контактного болта тягового реле стартера.
  6. Залезаем под автомобиль, и снизу откручиваем 2 крепления стартера как показано на рисунке.
  7. Поднимаемся на верх, и отворачиваем последнее, третье крепление стартера.
  8. Затем обратно залезаем в яму и вынимаем стартер.

Как установить стартер?

Устанавливать стартер нужно строго в обратном порядке.

vaz-2114-lada.ru

Стартер на ваз 2114 его частые неисправности, замена и ремонт

Машина модельного ряда ВАЗ 2114 считается самой надёжным видом автотранспорта. Но иногда могут возникнуть неожиданные случаи, когда она просто перестаёт заводиться. И что же делать в такой ситуации, когда движок авто не заводится, а сам стартер не приходит в движение. Решение данной проблемы, к сожалению, знают не многие, но выход из неё есть. Просто нужно выяснить и подробно разобрать все возможные причины поломки.

Устройство стартера на ваз 2114

Если подойдя утром к транспортному средству и у вас не получается его завести, большинство автовладельцев в 1 очередь грешат на неисправность свечей зажигания. Но если в авто видна невооруженным взглядом явная характерная причина, такая как не крутящийся стартер, то свечи зажигания здесь не причём.

Стартер 5722.3708 в сборе: 1 – вал якоря; 2 – «положительная» щетка; 3 -щеткодержатель; 4 – скоба; 5 – контактные болты; б – тяговое реле; 7 – контактная пластина; 8 – сердечник тягового реле; 9 – шток тягового реле; 10-удерживающая обмотка; 11 – втягивающая обмотка; 12-якорь реле; 13-передняя крышка; 14-рычаг привода; 15 – кронштейн рычага; 16 – прокладка; 17 – ось планетарной шестерни; 18 – опора вала привода с вкладышем; 19 – обгонная муфта; 20 -ограничительное кольцо; 21 – втулка передней крышки; 22 – вал привода; 23 -кольцо отводящее; 24 – шестерня с внутренними зубьями; 25 – водило; 26 -центральная (ведущая) шестерня; 27 – сателлит; 28 – опора вала якоря с вкладышем; 29 – сердечник якоря; 30 – постоянный магнит; 31 – коллектор; 32 -задняя крышка с втулкой.

Что же такое стартер — это устройство, которое запускает двигатель внутреннего сгорания. В прямом соприкосновении с ним начинают работать дополнительные детали такие как: бендикс, обгонная муфта и втягивающее реле.

Как происходит запуск стартера

В принципе в работе стартера ничего сложного нет, просто нужно повернуть ключ в замке зажигания. В последующем через катушку начинает поступать напряжение на сам стартер. В нём начинает происходить электромагнитная индукция и в последующем якорь, соединённый с вилкой проходит в движение. Потом она толкает бендикс по роторному валу, который расположен в моторе до тех пор, пока не начинается захватывание зубчатого маховика.

В конечном результате происходит замыкание контактов реле, и ток начинает поступать на движок и в последующем транспортное средство заводится. Обгонная муфта в свою очередь выполняет значимую функцию. Она предназначена защищать электромотор в процессе набора требующихся оборотов транспортное средство. Для предотвращения повреждения стартера муфта позволяет крутить бендикс, пока реле не будет деактивировано самим владельцем автомобиля.

Причины неисправностей и их ремонт

Как правило, если узел находится в рабочем состоянии, он непременно должен быстро раскручивать маховик движка после поворачивания ключа в замке зажигания. Стартер может не крутиться или всё же он срабатывает не приходит в движение, то движок авто не заводится, а на приборной панели загорается индикатор-это явление как раз и будет доказывать неработоспособность устройства.
Не заводится стартер не крутит реле не щелкает ваз 2114
  • Такие неполадки могут быть вызваны окислением контактов на автомобильном аккумуляторе или узле.
  • Устранить её возможно только одним способом-это непременно необходимо их очистить.
  • Полностью разрядившийся автомобильный аккумулятор может послужить причиной преждевременного отказа узла в его правильном функционировании. В таком случае нужно проверить собственноручно, насколько заряжен АКБ.
  • Если приборная панель сигнализирует, и вы видите восклицательный знак возможно дело в том, что произошло короткое замыкание между витками втягивающей обмотки. В таком случае правильным решением будет полностью заменить весь в целом механизм.
  • Автовладельцы ВАЗ 2114 всё чаще сталкиваются с серьёзной проблемой разрыва проводов в самом агрегате. Для точного определения в первую очередь нужно осмотреть контакт между двумя штекерами (включателя зажигания и электромотора).
Между двумя штекерами не происходит замыкание в элементах контактной части

Проблемы в работоспособности якоря — эту деталь может заедать. Проверить его проще простого, достаточно будет проверить своими руками его вращение.

Щёточный узел стартера

Если втягивающее реле выполняет свою функцию неисправно, то при этом узел вращается неплохо или вообще не приходит в движение то причины этого таковы:

  • Не до конца заряженный автомобильный аккумулятор либо его клеммы окислились. При этом на приборной панели может загореться сигнализирующая лампочка о том, что в АКБ недостаточно зарядной энергии, которая поступает в узел и неспособна раскрутить якорь. Любому автомобилисту обязательно нужно взять на заметку контроль за клеммами и при образовании на них окисления, во время его удалять.
  • Плохое соединение электро контактов на автомобильном аккумуляторе механизме и на втягивающем реле.
  • Если всё же сами контакты не окислились их всё равно необходимо про диагностировать. На сколько качественно они затянуты (контактные винты), слабое соединение делает плохой контакт. Плохо затянутые контакты могут без сомнений вызвать короткое замыкание и впоследствии расплавление проводов.
  • Износившиеся щётки и подгорание коллектора. Если в итоге выявляется их неработоспособность именно эти детали подлежат в дальнейшем полной их замене на новые.
Замыкание якоря если имеется в виду обмотка

При полном заряженном АКБ автотранспорт не заводится, конечная причина этого может быть только обмотка реле. В ней, возможно, произошло короткое замыкание или обрыв вариант исправления здесь только один полная замена реле.

Маховик двигателя не крутится, в чём причины
  1. Возникает пробуксовка стартера. Данную неполадку можно обнаружить только путём диагностирования.
  2. Сломанные шестерёнки редукторного механизма. Устранить её также возможно при полной его смена на новую деталь.
  3. Двигатель начал работать, но в итоге узел продолжает крутиться, при этом исходит скрежет и вибрация.
  4. Если ощущается вибрация в машине требуется сделать диагностику зафиксированного механизма.
  5. Не правильная установка устройства.
  6. Лопнутая крышка – её непременно в срочном порядке нужно заменить.
  7. Стёрлись шестерёнки одного из элементов из-за того слышится (привод, венцы маховика и редуктора).
  8. Не знакомый на слух звук ещё может появиться в результате износа вкладок подшипников.
  9. И в конечном итоге вышел из строя бендикс.
  10. Если по каким либо причинам не получается завести ДВС  его можно попробовать запустить замыкая не посредственно сам стартер.
Как запустить стартер без ключа

Если вам необходимо запустить стартер автомобиля без ключа можно просто перемкнуть контакты которые указаны на фото ниже:

Проблемы с бендиксом

Снятие и установка стартера на ваз 2114

Ремонт стартера собственными руками, безусловно, по силам каждому автомобилисту.

Важно: Но перед началом выполнения такой работы в 1 очередь нужно обесточить бортовую сеть. Что же имеется в виду — это снятия клемм с автомобильного аккумулятора.

  • Для снятия стартера в самом начале необходимо взять ключ на тринадцать и скрутить им 2 болта, которые как раз и фиксируют это устройство к картеру сцепления. Раньше в основном на машины ВАЗ 2114 их оснащали тремя винтами, но если вдруг обнаруживается дополнительный болт чтобы его выкрутить потребуется под домкратить авто и залезть под неё его последующего скручивания. Выполнив такие несложные действия в результате можно отсоединить один провод на реле. И подвигать механизм вперёд (но здесь самое главное не переусердствовать).
  • Всё так же используя гаечный ключ под номером тринадцать и скрутить гайку, которая на прямую фиксирует провода соединяющего вывод реле с автомобильного АКБ положительной клеммы.  Далее следует тщательным образом произвести осмотр зубчиков маховика. И если после такого обследования выявляются дефекты, то требуется подвергнуть их полной замене на новые запчасти.
  • Потом следует прибегнуть к использованию крестообразной отвертки и выкрутить два винта, которые фиксируют верхнюю крышку самого устройства. Далее необходимо скрутить гайку она выполняет функцию фиксирования выхода обмотки узла непосредственно на втягивающее реле. И потом вытаскивается так называемая шайба — скобка.
  • В последующем стоит взять в руки гаечный ключ на десять и с помощью его необходимо открутить два удлиненных стяжных винта и вытащить. После такой произведённой работы станет легко визуально осмотреть, в каком состоянии на данный момент находится втулка.
  • Для того, чтобы было намного легче разъединить корпус механизма по нему необходимо ударить неопределённое количества раз, но не очень сильно по нижней части. Совершая такую процедуру под рукой лучше всего иметь деревянный брусок и киянку (резиновый молоток). После того когда получилось снять крышку, нужно сразу осмотреть щётки и поставить объективную оценку их состоянию. Если было принято решение о замене, сделайте это.
  • При помощи подходящей отвёртки, следует вынуть бендикс из вилки. Потом используя молоток, следует выбить стопорное кольцо. Демонтировав бендикс, если в этом есть, нужда замените. В конечном итоге процедура обратной сборки выполняется в обратной последовательности.

Заключение

Имея перед собой подробную информационную инструкцию, будет довольно-таки просто произвести ремонтные работы стартера на ВАЗ 2114 собственными руками. Ведь именно от этого сильно зависеть сможете ли вы в ближайшее время совершать поездки на своём любимом автомобиле, либо в бешеном темпе искать ближайшие автосервисы, которые смогут в кратчайшие сроки устранить предполагаемые неполадки.

provaz2114.ru

Как снять стартер на ВАЗ 2114, если он не крутит и требуется его замена?

Здравствуйте, уважаемые автолюбители! Вновь мы обращаемся к владельцам и почитателям автомобилей отечественного автопрома. Жигули четырнадцатой модели комплектуются стартером 5712. 3708, который заметно отличается от аналогичных «вазовских» пусковых устройств меньшими габаритами и весом.

Но, несмотря на столь скромные размеры этого аппарата, к нему предъявляются все те же, что и к остальным стартерам, требования по началу вращения маховика и движения кривошипно-поршневой группы.

Пожалуй, эту конструктивную особенность можно отнести к недостаткам данной модели, ведь ситуации, когда возникают какие-либо неисправности стартера ВАЗ 2114, к сожалению, не редки. Так, даже самому аккуратному водителю «четырнадцатой», хотя бы раз в пять-шесть лет приходится сталкиваться с проблемой, когда не работает, не крутит стартер ВАЗ 2114.

Как снять стартер ВАЗ 2114 самостоятельно?
Как снять стартер на ваз 2114

Если вам предстоит снятие стартера ВАЗ 2114, будьте готовы загонять машину на яму или на эстакаду. Для автомобиля ВАЗ 2114, замена стартера в этом случае не составит особой сложности, так как откручивать закрепляющие болты и снимать сам стартер со шпилек удобно лишь находясь под машиной.

Установив машину, снимите защиту с двигателя. Откройте  капот, отсоедините «–» аккумулятора, снимите колодку с проводами, и провод, который идет к тяговому реле. Затем открутите три крепежных болта и снимите стартер.

Если у вас нет возможности загнать машину на яму, то не остается ничего иного, как снять стартер ВАЗ 2114 в условиях обычного гаража. В этом случае, после того, как вы отсоедините «–» аккумулятора, снимите гофру впускного для воздуха и воздушный фильтр (так вы освободите место для снятия стартера через верх моторного отсека).

Затем приступайте к отсоединению проводов от втягивающего реле и стартера и демонтажу самого стартера. Для осуществления работ по снятию стартера ВАЗ 2114, вам понадобятся ключи на 13, 14, 15 мм или набор стартерных ключей.

Что делать, если не работает стартер ВАЗ 2114 – характерные причины?

1. Если при включении стартер не крутит, не срабатывает тяговое реле, возможно причину следует искать традиционными методами, а именно:

  • неисправен или разряжен аккумулятор. Зарядив или заменив его, вы устраните проблему.
  • Сильное окисление выводов аккумулятора, наконечников проводов. Зачистив выводы и наконечники, смажьте их вазелином.
  • Произошло замыкание между витками втягивающей обмотки реле, обрыв или замыкание «на массу». В таком случае втягивающее реле подлежит замене.
  • Произошел обрыв в цепи питания втягивающего реле. Необходимо проверить целостность проводов и их соединения.
  • Неисправность в контактной части выключателя. Контактная часть подлежит замене.
  • Заедает якорь втягивающего реле. Обратите внимание на ход якоря (естественно, для этого понадобится разобрать стартер).

1. Если при включении якорь стартера не вращается совсем, либо двигается медленно, а втягивающее реле при этом работает:

  • Неисправна (разряжена) батарея. Замените ее или зарядите.
  • Окислены выводы аккумулятора, наконечники проводов либо ослабли крепления проводов. Зачистите выводы, затяните крепления.
  • Подгорание коллектора. Необходима зачистка коллектора.
  • Зависание или износ щеток. Замените щетки.
  • В обмотке якоря произошел обрыв, либо замыкание. Замените якорь.

Обратите внимание на поверхность вала якоря. Если на ней присутствует желтый след от втулки шестерни, обязательно удалите его. Этот след может быть причиной неудовлетворительной работы стартера из-за заедания шестерни.

После проведения диагностики состояния стартера ВАЗ 2114 и устранения неполадок, соберите стартер и установите на место, в порядке, обратном разборке и снятию.

Перед сборкой, шестерню привода и вкладыши крышек смажьте маслом, шестерни редуктора – солидолом или любой другой консистентной смазкой. Собрав стартер, проверьте его работу на стенде.

cartore. ru

Замена стартера — Лада 2114, 1.6 л., 2011 года на DRIVE2

Приветствую!
Эпопея началась прошлой зимой. Выходя утром и запустив авто услышал при запуске секундный скрежет.

Погуглив, понял, что вероятнее, что пришло время замены стартера. Отложил до весны ибо холодно, затем до лета ибо слякотно, ну лето ж много дел, задержка з/п, ока, потом пришла осень и вот сегодня понял, что скрежет приобрел практически постоянный характер. На совещании с завгаром (отцом) решено что-то сделать.
1) Магазины(наличие, цена, качество)
Придя в магазин, спросил про стартер на 2114, сказали, что имеется. На мой вопрос о разнице двигателя, сказали, что они все одинаковые. и тка во всех 90%
Но зайдя в один из магазинов, продавец спросил меня про год выпуска авто О_о ниже передаю диалог
Я:-Здр!
П:-Здр!
-Стартер на четырку есть?
-Какого года?
-О_о?
-Есть разница
-2011
-Сколько болтов?
-Не знаю
-Смотрите или 2 или 3! в 2011 на некоторые ставили десятошный, а на некоторые девятошный)
-спс
2) Гараж (осмотр, гугл)
Выяснил, что у меня 2! болта крепления. Гугл сказал, что это бред. Расстроилсо.
3) Пошел еще в один магазин с надписью Lada_Detal
-здр
-здр
-стартер надо на четырку с двумя болтами
-модифицированный значит
-а в чем модифицированность? сказали, что 2110
-количество зубцов…на 2110-9, а на 2114-11
3) ремонт.
Ну думаю описывать нечего. Открутил болты, снял стартер, прикрутил болты.

Всем удачи на дороге!)

Цена вопроса: 3 400 ₽ Пробег: 93 821 км

www.drive2.ru

Как снять стартер ваз 2114 - Стартер, генератор - Статьи

Известно, что стартер варианта 5712.3708, которым комплектуется ВАЗ 2114, имеет несколько меньшие габариты и вес, чем аналогичные пусковых агрегаты, установленные на «классических» вазовских моделях. Между тем, этому стартеру приходиться испытывать столь же высокие нагрузки при обеспечении вращения маховика и перемещении кривошипно-поршневой группы. Именно эта особенность является основной причиной того, что такие электродвигатели имеют сравнительно небольшие сроки службы, которые, даже при оптимальных режимах работы, обычно не превышают пяти-шести лет. Таким образом, замена стартера на автомобиле ваз 2114 является достаточно частой процедурой, при этом данная технологическая операция имеет свои особенности, нередко ставящие в тупик начинающих автолюбителей.

Основная сложность состоит в том, что стандартная технологическая операция по снятию стартера на ваз 2114 предусматривает наличия смотровой ямы и в этом случае демонтаж не представляет особой сложности и не отнимает много времени.

При возникновении такой задачи машина предварительно устанавливается над смотровой ямой и с двигателя, путем отворачивания соответствующих креплений снимается его защита.

Далее открывается капот, отсоединяется минусовая клемма аккумулятора и только после этого, отсоединяется колодка с проводами от корпуса стартера и снимается провод, подходящий к контактному болту тягового реле.

Стартер данного типа крепиться на трех болтах, два из них (а один уж точно), удобно откручивать находясь в яме, а третий отворачивают сверху.

Снимать стартер, с освобожденных от винтов шпилек, удобнее опять же, находясь в яме.

Как видим, при наличии ямы все достаточно просто, но что делать, если воспользоваться ею не имеется возможности, а снять стартер все же нужно. Оказывается проблема, как снять стартер ваз 2114 вполне решаема и в этом случае.  В такой ситуации после отсоединения минусовой клеммы аккумулятора следует демонтировать воздушный фильтр, для чего предварительно отсоединяется разъем датчика ДМРВ и снимается металлическая гофра впускного воздуха.

Как и в предыдущем варианте выполняем отстыковку проводов от стартера и втягивающего реле.

Что же касается винтов крепления, то как и верхнюю гайку, так и проблемные нижние, достаточно просто открутить ключом-трещоткой, главное, чтобы рычаг ключа была достаточной длины, кстати, учитывая легкое отношение отечественного автпрома к унификации, следует иметь под рукой насадки на ключ как на 13, так и на 14 и даже 15мм (существует шанс столкнуться с любым из этих вариантов). Можно попробовать воспользоваться и набором специальных стартерных ключей, которые с этой целью имеют изогнутую форму.

Если воздушный фильтр, как указано выше, снят, то места для поднятия стартера через верх вполне достаточно.





Похожие материалы

www.elektrik-avto.ru

69. Редукторный стартер, ремонт. — Лада 2114, 1.5 л., 2004 года на DRIVE2

Недавно знакомые отдали стартер, говорят на посмотри, может сделаешь… У меня как раз через 2 раза заводил.
Беру я значит стартер, он оказывается КЗАТЭ да еще и редукторный 🙂
А причина была в том, что он башмачил, то есть крутил как будто акум севший. Ну я значит разбираю его, вижу дату 2012г. То есть стартеру всего 3 года. Мало того там внутри все запчасти как новые, я очень удивился. Ну дефектовку провел, и ничего не выявил, собрал, пошел тестировать, бендикс вытаскивается, а сам стартер не крутит.
Открутил переднюю часть, и оставил чисто электромотор, благо в редукторном стартере тут две втуки на якоре.
Подключаю электромотор, он крутит как бешанный 🙂 Ну думаю дело гдето либо в бендиксе либо во втягивающем.
И тут меня осенило попробовать провернуть от руки переднюю часть, и попробовать снять шестеренки. И что я вижу? Ах да, когда первый раз разбирал, обратил что в планетрном механизме сухо почти полностью, то есть смазки нету.
И я вижу то, что одна шестеренка заклинила на оси… попробовал поддеть отверткой чтобы снять, в итоге отломил =\

А знаю что на редуторные стартеры темболее кзатовские запчастей валом.
Нашел в интеркоме редуктор стартера в сборе, поехал купил. 605р. Читал что многие рекомендуют смазкой шрус набить. Смазку подарили просто так в магазе 😀 + купил щетки, и поменял.

В итоге собрал, набил смазкой, покрутил от руки, все что выдавило лишнее — убрал.

Иду радостный к машине стаить стартер, ставлю стартер, пытаюсь завести, не хочет, такой думал что за ерунда, только что проверял на земле все крутило, включил зажигание замкнул провод плюсовой и с замка зажигания, машина завелась. Одел обратно клемму, машина заводится, раз 30 позаводил машину, опять такая же ерунда, не хочет крутить, с отвертки закоротил, машина завелась. Ну дальше пока что крутит вроде с замка зажигания.
Грешу все таки что щетки новые не притерлись еще плохо прилегают 🙂

www.drive2.ru

Замена щеток стартера ВАЗ 2115 (08,09,99,13,14) — Lada 2115, 2001 year on DRIVE2

Салам.

На днях тут завожу тачку, а она не заводится, мороз на улице сильный, думал ну наверн аккумулятор замерз.
Померил вольтметром, все в порядке. Пошел еще раз повернул ключ — щелкает релюшка а дрыгатель не заводится. Долго я не думал, всем матерым тазоводам известно в чем проблема…

Снял я значит стартер, притащил домой и решил выложить как это делается, хотя и без моих статей все есть в интернете.

Значит приступаем, для начала нужно теплое место, ветошь (если стартер грязный чтобы придать ему эстетичный видок), ключ на 10, желательно свет и по ярче, новые щетки, много терпения, и самое главное не пейте перед этим делом, а если выпили лучше отложите на ясную голову, материться будете и не раз.

ключ

1. Берем стартер

и откручиваем клему от втягивающего реле

и вот здесь 2 гайки, болты потом.

Должно у Вас получиться вот так

вынимаем ротор

2. Теперь снимаем крепление собственно самих щеток, те самые болты, на них держатся щетки, можно это сделать аккуратно пассатижами

и снимаем старые щетки

Именно они и есть причина неисправности.

3. Мы на верном пути, дальше у Вас 2 варианта, Вы можете текущие щетки перевернуть другой стороной, потому что она не изношена, либо поставить абсолютно новые (мы пойдем вторым вариантом).

Теперь начинается самый ад. Дело в том что щетки продают Вам в виде не готовом к установке

и далее необходимо их подготовить, а конкретнее нужно вставить загадочным образом пружины под щетки и не менее загадочным образом одеть их на ротор.

Я видел много разных способов извернутся и смонтировать все это дело, и считаю этот самым простым и верным.

Видите вот эти усики?

Берем пассатижи или мощный пинцет и выпрямляем их параллельно друг другу.
У Вас должно получиться вот так.

Дальше вставляем в пазы сами щетки и одеваем это барахло на ротор и удерживаем его чтобы оно не соскочило, иначе Вам придется страдать.

С обратной стороны, где выпрямляли усики, вставляем пружину и…

как Вы уже догадались загибаем их обратно! Все просто, не правда ли? Здесь именно важно Ваше терпение и трезвость, иначе вам придется не раз все делать по новой и материться.

Теперь одеваем на щетки эту преблуду обратно и прикручиваем болтами

В итоге имеем вот такой вид. (картонку (2) можно разместить сразу внутри или как я одеть на ротор) и не потеряйте шайбу (1).

Теперь Ваша задача все это дело вставить назад. Так как внутри стартера расположены мощные магниты, нужно быть предельно аккуратным, иначе магниты вырвут ротор из щеток и Вам придется начать процедуру по вставке сначала.
Одной рукой возьмите корпус стартера, а пальцем другой руки проденьте корпус и держите ротор, оперев его на стол, и таким образом аккуратно одевайте, сильно надавливая на ротор, успех гарантирован.
Не маловажная деталь это резиновый уплотнитель через который выводится провод со щеток, смотрите чтобы он попал в пазы корпуса. (фото забыл сделать)

Одеваем сверху вот это железное чудо согласно пазам.

Теперь нужно "нацепить" стартер обратно. Продевать его на спицы не самый лучший вариант.

Обратите внимание, резьба у них с двух сторон,

просто выкрутите их из основания, и вставьте стартер на место так, чтобы спицы могли войти в предусмотренные для них отверстия со стороны щеток.
Для удобства накрутите на спицы те самые гайки

и аккуратно вставив их вкрутите в основание, таким образом Вы убьете сразу двух зайцев.
Дальше осталось только закрутить гайки до конца и о чудо! Стартер готов к эксплуатации!

Надеюсь эта статья кому-нибудь пригодится. Размещая ее на сторонних ресурсах обязательно укажите источник. Всем удачи, покупайте иномарки)

www.drive2.com

Как снять стартер ВАЗ 2115 своими руками

Ремонт автомобиля — не самое приятное занятие, однако ничего с этим не поделаешь, как говорится в старой доброй пословице: "Любишь кататься — люби и саночки возить!" Необходимость что-то ремонтировать рано или поздно возникает, при этом нередко процесс замены или ремонта усложнен не столько самим ремонтом, сколько процессом демонтажа и разборки. Если не знать, что, как, и где крепится, можно серьезно растянуть процесс ремонта.

Сегодня я расскажу о том, как снять стартер ВАЗ 2115 в случае необходимости его ремонта или полной замены. Отказ стартера неприятная поломка, после которой либо пробуй с толкача завести, либо буксируй до самого дома. В разных автомобилях снятие стартера отличается: в одних это — простая незамысловатая процедура, в других — сложный процесс, предусматривающий разборку чуть ли не целого двигателя. К счастью, снятие стартера на ВАЗ 2115 — не самая сложная операция и для ее выполнения не нужно много ума и времени.

Читайте также: Как проверить стартер

Инструмент, который вам потребуется:
  1. Ключ на "8", "13".
  2. Ключ с удлинителем и трещоткой с набором насадок "13", "14" или "15" (зависит от года выпуска авто).

Как снять стартер на ВАЗ 2115 - пошаговая инструкция

1. Мы будем снимать стартер сверху без демонтажа защиты. Первым делом нужно все обесточить, поэтому как всегда снимаем "-" клемму с АКБ.

2. Далее снимите воздушный фильтр, для этого нужно открутить два болта ключом на "8".

3. Теперь необходимо ослабить хомут от ДМРВ и снять с корпуса датчика защитную гофру.

4. Отключите разъем ДМРВ и достаньте из гнезда резиновый крепеж фильтра.

5. Аккуратным движением снимите металлическую гофру воздуховода, затем демонтируйте воздушный фильтр.

6. Возьмите ключ на "13" и открутите "+" провод от втягивающего реле, затем снимите гнездо с красным проводом.

7. Для того чтобы открутить непосредственно сам стартер, я бы рекомендовал использовать ключ с удлинителем и трещоткой. Благодаря такому ключу легче выкручиваются верхние и нижние гайки.

8. Снимите стартер  ВАЗ 2115, места у вас должно быть более чем.

Стартер снят, теперь у вас есть возможность либо заменить стартер, либо произвести его частичный ремонт и установить обратно.

Сборка производится в обратной последовательности. Во время сборки обратите внимание на состояние крепления провода массы к мотору, в случае необходимости произведите его зачистку или подтяжку самой гайки. Многие игнорируют это, однако следует понимать, что из-за плохого контакта у вас могут возникнуть проблемы, вплоть до полного выхода стартера из строя.

Обязательно посмотрите видео как снять стартер ВАЗ 2115 в домашних условиях
&nbsp

vaz-remont.ru

Устройство и ремонт стартера на ВАЗ 2109

Содержание статьи

Для владельцев отечественных авто самостоятельный ремонт или сборка жизненно важных механизмов привычен и доступен, в этой статье попробуем повысить свой уровень мастерства и заменить стартер ВАЗ 2109 своими руками.

Схема стартера и назначение

На всех авто без исключения, а значит, и на ВАЗ 2109 стартер отвечает за запуск двигателя, а точнее, раскрутку коленчатого вала. По сути, он является маленьким электродвигателем. Устройство стартера ВАЗ 2109 включает в себя подвижный ротор, две обмотки, а также бендикс с комплектом щеток. Как же все это работает? Вокруг стартерной и роторной обмотки создаются магнитные поля противоположного значения, что приводит в динамику подвижный элемент. Подать напряжение на стартер довольно легко, а вот для ротора нужен посредник – щетки, состоящие из графита и меди.

Фото составляющих стартера ВАЗ 2109

Что же насчет бендикса стартера ВАЗ 2109, то этот элемент передает движение на маховик. Состоит деталь из следующих частей: вилка, соединяющая механизм с втягивающим реле, обгонная муфта, обеспечивающая движение в одну сторону, и шестерня. Многие автомобилисты знакомы с ситуацией, когда эта деталь стирается. Пробуксовка бендикса хорошо слышна и свидетельствует о том, что установка нового комплекта неизбежна. И хотя причиной часто служит загрязнение механизма, чистить его не рекомендуется. Бендикс из-за пыли и сажи подвергается износу, часто неравномерному, и даже после промывки уже не будет выполнять свою функцию на должном уровне.

бендикс стартера ВАЗ 2109

Существует редукторный стартер и простой. Отличной является схема передачи крутящего момента на маховик. Редукторный стартер имеет дополнительный элемент между якорем и бендиксом. Многие считают такую конструкцию более продуктивной и менее прожорливой. Правда, ремонтируется редукторный агрегат сложнее.

Неисправности стартерного механизма

Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.

ваз 2109 стартер

А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны.

Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.

разборка стартера ВАЗ 2109

Определить поломку можно и на слух, опытные автомобилисты знают об этом. Более того, на слух можно определить неисправности ещё до выхода из строя всего агрегата.

Достаточно прислушаться внимательно и по характерным звукам определить неполадки стартера:

  1. При включении зажигания доносится прилипающий звук, двигатель не заводится или запускается с трудом. Проблема может заключаться в нескольких моментах. Самый очевидный вариант это разряженный АКБ или отсутствие прочной фиксации клемм. Также это может быть связано с нарушением целостности проводки стартера и тягового реле
  2. Звук затрудненного вращения. Подобный шум издает ротор стартера, если тяговое в исправном состоянии. Проблема возникает из-за разряда аккумулятора, окисления контактов и банального износа.
  3. Пробуксовка. Звук возникает по причине износа и поломки колец на муфте.
  4. Звук заедания связан с тугим перемещением ротора.

О проблемах со стартером можно судить и по другим звукам, причиной которых могут стать неисправные подшипники, ослабление креплений и т. д. Также нередко возникает ситуация, когда после запуска двигателя шестерня стартера не отходит в обратную сторону, из моторного отсека при этом доносится характерный звук. Это значит, что тяговое не работает или заедает рычаг, необходимо немедленно заглушить двигатель и устранить неисправность, т. к. эксплуатация дальнейшая приведет к быстрому износу и выходу из строя стартера.

Снятие и подключение нового стартера

Абсолютно в любом из вышеописанных случаев вы столкнетесь с необходимостью рассмотреть устройство поближе. Следует заметить, что с выпуском ВАЗ 2109 вопрос, как снять стартер, стал более легко решаемым, ведь в этой модели схема расположения комплектующих под капотом существенно проще. Итак, вам понадобятся торцовые и накидные ключи и смотровая яма. Теперь независимо от того, нужна ли замена только втулок или стартера ВАЗ 2109 целиком, его нужно снять. Первым делом отсоединяются все провода тягового реле, после чего демонтируется колодка. Не забудьте снять высоковольтный провод от АКБ.

Снятие стартера ВАЗ 2109

Следующий шаг – демонтаж защиты картера двигателя, для этого достаточно открутить крепежные болты. Потом освобождается подступ к интересующему нас механизму. Чтобы произвести его снятие, нужно открутить три гайки – две на блоке и одна в моторном отсеке. Схема подключения нового стартера ВАЗ 2109 такая же, только имеет обратный порядок, поэтому не вызовет затруднений.

Разборка начинается с того, что вам необходимо аккуратно сбить стопорное и ограничительное кольцо, а затем, отвинтив крепежи задней крышки, снять его. Теперь мы добрались до графитовых щеток, статора и якоря. Нужно отметить, что редуктора в этой части может и не быть, тогда статор достается после якоря. Если конструкция все-таки включает этот элемент, то действовать нужно несколько иначе. Хотя запомнить, как разобрать редукторный стартер на ВАЗ 2109 в случае его выхода из строя, несложно. Схема будет всего-то работать наоборот – первым вытаскивается сам статор, потом якорь, и уже в последнюю очередь идет редуктор.

редукторный стартер ВАЗ 2109

Будьте внимательны, разборка часто осложняется потерей регулировочной шайбы, установленной на оси якоря, да и пропажей других мелких деталей – их немного, но отсутствие даже одной ставит под вопрос дальнейшую работу механизма.

Теперь вы представляете, как осуществляется снятие, сборка, установка и подключение стартера ВАЗ 2109, механика по таким вопросам можно больше не беспокоить.

Правильный ремонт стартёра ваз 2109 своими руками

Конструкция стартеров на ВАЗ 2109 отличается достаточно неплохими показателями надежности. Но по мере эксплуатации и с течением времени они все равно выходят из строя.

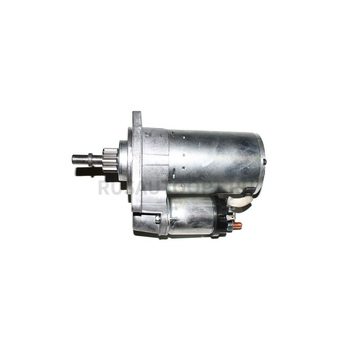

Внешний вид устройства

Конструкция и принцип работы

Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

Начнем с конструкции. Она включает четыре основных узла.

УзелОсобенности
ЭлектромоторПо нему через четыре щетки передается постоянный ток
Муфта свободного хода с шестеренкойМуфта или бендикс приводит в работу маховик двигателя вашего автомобиля
Тяговое релеСлужит для выдвижения бендикса с шестеренкой при включении электроприбора
ВтулкиОбеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

Схема устройства

Ознакомившись со схемой стартера, можно обсудить принцип его работы.

Принцип работы заключается в преобразовании электросигнала во вращательное движение шестерни привода. Через щетки на полюса электромотора передается ток. Одновременно с этим выдвигается муфта и шестерня соединяется с венцом маховика. Для запуска мотора нужно быстрое, но легкое вращение стартера. Когда двигатель завелся, муфта возвращается в начальное положение.

Характерные неисправности

Начинать диагностику стартера лучше еще до того, как вы его сняли.

После демонтажа некоторые признаки поломки, по которым можно определить источник проблем, определить уже не удается.

К признакам неисправности элемента относят:

  • Во время запуска двигателя возникает необычный шум;
  • Полное отсутствие или медленное вращение стартера;
  • Вращение происходит, но зацепления шестеренки с венцом бендикса нет;
  • Агрегат вращается с бендиксом, но потом сцепление разрывается;
  • Поворачивая ключ в замке зажигания, наступает тишина.

Проверка демонтированного узла

Прежде чем винить во всем стартер, не поленитесь заглянуть под капот и проверить состояние контактов клемм и разъемов. Также обратите внимание, все ли в порядке с аккумулятором. Только после этого можно приниматься за стартер.

Диагностика

Чтобы провести диагностику, вооружитесь обычным тестером с режимом вольтметра.

  1. Клеммы АКБ соедините с полюсами вашего измерительного прибора. Потребуется помощник, который будет за рулем.
  2. Присоединив клеммы к вольтметру, смотрите на показания прибора. Если аккумулятор исправен, данные составят 11-13 В.
  3. Поверните ключ зажигания, и в этот момент замерьте напряжение. Если потери составляют всего 1-2 Вольта, тогда стартер работает нормально, сопротивления не оказывает.
  4. При снижении параметров вольтметра в 2 раза и более, причина в стартере. А точнее его втулках или щетках.
  5. Снимите стартер и проверьте реле. К его выводам на корпусе подключите клеммы аккумулятора и передайте его 12 В. Если обгонная муфта при этом переместится в передней крышке, тогда реле работает отлично. Если нет, замените его.

Снятие

Чтоже, проверка показала, что нужно ремонтировать стартер. Потому первым делом его демонтируем.

  1. Зафиксируйте машину в неподвижном состоянии, включив ручник и подставив стопоры под колеса.
  2. Минусовую клемму от АКБ откиньте в сторону. Так вы лишите питания свой автомобиль.
  3. Отключите разъем проводов от вывода втягивающего реле стартера.
  4. Открутите крепежную гайку с контактного болта реле, снимите провод.
  5. Если защита картера имеется, снимите ее. Тут просто откручиваются все болты.
  6. 2 гайки фиксации стартера откручиваются снизу моторного отсека. А вот третья удобнее снимается изнутри подкапотного пространства.
  7. Сняв крепежи и отключив проводку, можете смело доставать из картера сцепления ваш стартер.

Перед началом работ обязательно зачистите устройство от скопившейся грязи, чтобы она не попала внутрь конструкции и не свела все усилия по ремонту на нет.

Ремонт

Далее вам предстоит поочередно проверить состояние и предпринять соответствующие меры по устранению проблем со следующими компонентами стартера:

  • Щетки;
  • Якорь;
  • Обгонная муфта;
  • Тяговое реле;
  • Втулки.

Теперь обо всем поочередно.

Щетки

Сначала оцените, в каком текущем состоянии находятся щетки. Именно они в большинстве случаев становятся источником проблем со стартером.

  1. Открутите пару винтов, которые удерживают защитную крышку. Теперь крышку легко снять.
  2. Отверткой снимите с вала стопорное кольцо, а также не забудьте про регулировочные шайбы.
  3. Открутите еще 2 гайки стяжных шпилек. Снимите крышку со стороны коллектора.
  4. Отожмите при помощи отвертки пружины и извлеките щетки из держателя.
  5. Замерьте щетки штангенциркулем или линейкой. Если высота составляет менее 12 миллиметров, щетки подлежат замене.
  6. Также элементы лучше заменить, если на поверхности есть сколы, трещины и прочие дефекты.

Щетки

Якорь

Если со щетками все хорошо, следующим подозреваемым будет якорь.

  1. Снимите корпус со стартером.
  2. На якоре посмотрите на состояние коллектора, проверьте, цела ли обмотка.
  3. При наличии нагара на коллекторе или признаков пробоя, зачистите эти участки мелкой наждачкой.
  4. Проверьте с помощью мультиметра в режиме омметра обмотки якоря и статора.

Якорь

Обгонная муфта

Параллельная проверка обгонной муфты с якорем позволит заодно заменить последний.

Для получения доступа к муфте вам предстоит извлечь якорь из передней крышки. Заодно поменяете его, если есть необходимость.

  1. Снимите стопорное кольцо, расположенное возле обгонной муфты.
  2. Снимите ограничительное кольцо.
  3. Демонтируйте пластиковый упор рычага, что позволит достать якорь.
  4. Достаньте промежуточную опору с вала.
  5. Проверьте, в каком состоянии находятся зубья шестерни. Если имеются дефекты, узел меняется на новенький.

Бендикс или обгонная муфта

Тяговое реле

Замена тягового реле необходима в том случае, если при подаче напряжения на его выводы обгонная муфта не выдвигается. Иногда ВАЗ 2109 оснащается разборными реле. Но все же лучше не ремонтировать, а заменить новой релюшкой.

  • Чтобы снять реле, открутите два винта, расположенные спереди;
  • Приподнимите реле, отсоедините от рычага якорь;
  • Достаньте релюшку из корпуса, прихватив пружину и якорь. Все элементы при необходимости меняются.

Реле

Втулки

При чрезмерном износе втулок не редко нарушается работоспособность стартера. Это обусловлено материалом, из которого они изготовлены — латунь, бронза или медь. Контакт с более прочным металлом провоцирует износ.

Втулки

  1. В случае со стартером ВАЗ 2109 мы имеет одну втулку, расположенную в задней крышке, а также вторую, которую вы найдете в картере сцепления.
  2. Определить наличие дефектов можно визуально. Если на элементах есть сколы, трещины, задиры, прочие дефекты, это говорит об износе.
  3. Попробуйте перемещать поперечно вал стартера. Если ощущается заметный люфт, втулки стартера износились и им нужна замена.
  4. Планируя замену задней втулки, рекомендуется одновременно поменять и саму крышку.
  5. Передняя втулка извлекается из картера метчиком нужного размера. Закрутите метчик, как резьбу, и уперевшись им в дно отверстия, втулка постепенно начнет выходить со своего места.
  6. Прежде чем поставить новую втулку, обработайте внутреннюю поверхность гнезда посадки моторным маслом.

Собирая стартер обратно после ремонта, наиболее значимым советом будет очистка поверхностей от загрязнений. Это позволит существенно продлить срок службы отремонтированного агрегата и избежать поломок в ближайшем будущем.

Приготовьтесь к тому, что попытки отремонтировать стартер не дадут ожидаемого эффекта. В этом случае лучше заменить его полностью или обратиться на проверенный автосервис.

Замена втулки стартера в коробке ваз 2109

Вчера забрал опять с переборки генератор и стартер. В генераторе заменили контактные кольца на роторе, а стартер просто перебрали и смазали внутри. Раз такое дело, решил заменить опорную втулку стартера, хотя визуально она была ничего, но в ремонте стартеров сказали лучше заменить, т.к зазор 0,4мм и более не увидеть глазом. Почитал в интернете кто как с этой втулкой боролся). Я решил ее сломать стамеской узкой, а потом согнуть и вынуть. Так все и вышло ушло минут 40 на вынимание. Дальше нужно было запрессовать новую, но это оказалось не проще чем вынуть, т.к с руки новая не входила и постоянно перекашивалась, а ее еще стучать чем-то нужно + она очень мягкая и испортить ее как нечего делать. И тут включилась русская смекалка из подручных средств). Хорошо что у меня было 2 новых втулки, вторую пришлось использовать как оправку, чтобы не повредить основную. Чтобы не было перекоса вставил вместо направляющей сверло на 12мм. Потом нашел какой-то длинный трубчатый ключ и старую головку на 19мм. Как это все воплотилось на фото. Потом аккуратно запрессовал и смазал внутри графитной смазкой. Стартер потом сел отлично с руки. Потом все собрал и все заработало))). Однако стартер не с первого раза попадает в зацепление, а со 2,3(((. Все же придется менять бендикс…

новая

Новая в корпусе

старая в корпусе

в таком виде вышла старая

приспособа с 2 втулкой

в процессе 1

в процессе 2

Устройство стартера ВАЗ 2108-2109-21099 » ВАЗ 2108, 2109, 21099, 2113, 2114 и 2115.

Тюнинг, ремонт, переделка, статьи и многое другое. ВАЗ 21081, 21083, 21083i, 21091, 21093, 21093i
Кликните по картинке и она увеличится

1. Вал якоря; 2. Шестерня привода; 3. Втулка шестерни; 4. Ролик муфты свободного хода; 5. Кожух муфты; 6. Ось рычага привода шестерни; 7. Крышка стартера со стороны привода; 8. Рычаг привода шестерни; 9. Якорь тягового реле; 10. Корпус тягового реле; 11. Втягивающая обмотка тягового реле; 12. Удерживающая обмотка тягового реле; 13. Шток тягового реле; 14. Сердечник тягового реле; 15. Контактная пластина; 16. Крышка тягового реле; 17. Контактные болты; 18. Торцевой коллектор; 19. Щетка; 20. Пружина щетки; 21. Втулка крышки стартера; 22. Кожух; 23. Стяжной болт; 24. Крышка стартера со стороны коллектора; 25. Обмотка якоря; 26. Сердечник якоря; 27. Обмотка статора; 28. Полюс статора; 29. Корпус стартера; 30. Ограничительный диск; 31. Поводковое кольцо; 32. Центрирующий диск; 33. Буферная пружина; 34. Наружное кольцо муфты свободного хода; 35. Ступица муфты свободного хода; 36. Ограничительное кольцо хода шестерни; 37. Направляющий стержень; 38. Плунжер; 39. Стартер; 40. Вспомогательное реле включения стартера; 41. Монтажный блок; 42. Выключатель зажигания; 43. Генератор; 44. Аккумуляторная батарея; 45. I. Схема работы обгонной муфты.

Для раскручивания коленчатого вала двигателя до частоты, при которой он начнет работать (т.е. для пуска двигателя), применяется стартер типа 29.3708. Он проворачивает коленчатый вал шестерней за зубчатый венец маховика. Мощность стартера составляет 1,3 кВт при потребляемой силе тока 260 А.

Стартер представляет собой четырехполюсный электродвигатель постоянного тока со смешанным возбуждением, с дистанционным электромагнитным включением и роликовой муфтой свободного хода. Он состоит из следующих основных частей: корпуса 29, якоря с муфтой свободного хода и шестерней 2 привода, двух крышек 7 и 24 и тягового реле 10. Корпус и крышки соединены вместе двумя стяжными болтами.

Внутри стального корпуса 29 закреплены винтами четыре стальных полюса 28 с катушками обмотки возбуждения. Корпус вместе с полюсами и обмоткой представляет собой статор стартера. Три катушки обмотки (сериесные) соединены с обмоткой якоря последовательно, а одна (шунтовая) - параллельно. Поэтому возбуждение стартера и называется смешанным. Оно позволяет получить большой крутящий момент в заторможенном состоянии и сравнительно низкую частоту вращения якоря на холостом ходу, что уменьшает износ втулок подшипников и облегчает условия работы муфты свободного хода.

Между полюсами статора вращается якорь, собранный на валу 1. Сердечник 26 якоря набран из пластин электротехнической стали, напрессованных на среднюю часть вала. По окружности сердечника имеются продольные пазы, изолированные картоном, в которых находится обмотка 25 якоря, выполненная медной лентой. Концы обмотки припаяны к пластинам коллектора и для большей надежности зачеканены. Вал якоря вращается в двух металлокерамических втулках, Задняя втулка 21 запрессована в крышке 24, а передняя расположена в картере сцепления и передний конец вала якоря входит в нее при установке стартера в гнездо картера сцепления.

Особенностью стартера 29.3708 является торцевой коллектор 18, напрессованный на заднюю часть вала якоря. Применение его позволило уменьшить длину и "массу" стартера. Кроме того, торцевой коллектор способствует более стабильной и длительной работе щеточного контакта. Коллектор выполнен -в виде пластмассового диска с залитыми в нем медными пластинами.

На переднем конце вала якоря расположена муфта свободного хода с шестерней 2 привода. При пуске двигателя муфта передает крутящий момент от вала якоря на шестерню, а после пуска разобщает шестерню и вал якоря, и поэтому вращение маховика на вал не передается. В результате якорь защищается от "разноса" - повреждения центробежными силами из-за чрезмерной частоты вращения.

Муфта состоит из наружного кольца 34, приклепанного к ступице 35, и внутреннего кольца, составляющего одно целое с шестерней 2. В пазах наружного кольца находятся ролики 4 с пружинами, плунжерами 38 и направляющими стержнями 37. Все они вместе с наружным кольцом и двумя упорными полукольцами завальцованы в стальном кожухе 5. Пазы наружного кольца имеют переменную ширину. В широкой части паза ролики могут свободно вращаться, а в узкой части заклиниваются между наружным и внутренним кольцами муфты.

Тяговое реле прикреплено к крышке 7. С его помощью дистанционно управляют включением стартера. Реле замыкает цепь питания обмоток якоря и статора, а также через рычаг 8 вводит шестерню 2 в зацепление с венцом маховика. Реле двухобмоточное, имеет втягивающую 11 и удерживающую 12 обмотки, намотанные в одну сторону. Начала обмоток припаяны к штекеру "50" на крышке реле. Конец удерживающей обмотки приварен к фланцу реле (т.е. соединен с "массой"), а конец втягивающей соединен с нижним контактным болтом реле.

Работа стартера. Стартер включается с помощью вспомогательного реле типа 111.3747-10, установленного в моторном отсеке. При повороте ключа в положение II ("Стартер") замыкаются контакты "30" и "50" выключателя зажигания, и подается напряжение на обмотку вспомогательного реле 40. Оно срабатывает, и через его замкнутые контакты идет ток в обмотки тягового реле стартера. Под действием этого тока возникает магнитное усилие (около 10-12 кгс), втягивающее якорь 9 до соприкосновения с сердечником 14. Якорь втягивается и толкает шток 13 с контактной пластиной 15, которая замыкает контактные болты 17. Размеры штока подобраны так, что замыкание контактных болтов происходит еще до соприкосновения якоря с сердечником, и при дальнейшем ходе якоря сжимается пружина контактной пластины, сильнее прижимая ее к контактным болтам. Одновременно якорь реле рычагом 8 передвигает вперед муфту свободного хода с шестерней 2 и вводит ее в зацепление с венцом маховика.

При замыкании контактных болтов втягивающая обмотка реле обесточивается, так как оба ее конца оказываются соединенными с "плюсом" аккумуляторной батареи 44. Но поскольку якорь реле уже втянут, то для его удержания в этом положении требуется сравнительно небольшой магнитный поток, который обеспечивается одной удерживающей обмоткой 12.

Через замкнутые контакты тягового реле идет ток, питающий обмотки статора и якоря. Якорь стартера начинает вращаться, и его вращение через винтовые шлицы передается ступице 35 и связанному с ней наружному кольцу 34 муфты. Поскольку ролики 4 смещены пружинами в узкую часть паза наружного кольца, то они заклиниваются между наружным и внутренним кольцами муфты. Поэтому крутящий момент от вала якоря передается через муфту и шестерню к венцу маховика.

После пуска двигателя маховик начинает вращать шестерню стартера, и частота вращения шестерни начинает превышать частоту вращения якоря стартера. Внутреннее кольцо муфты (объединенное с шестерней) увлекает ролики в широкую часть паза наружного кольца 34, сжимая пружины плунжеров 38. В этой части паза ролики свободно вращаются, не заклиниваясь, и крутящий момент от маховика двигателя не передается на вал якоря стартера.

При выключении стартера контакты вспомогательного реле размыкаются, и ток питания обмоток стартера идет по следующему пути: "плюс' аккумуляторной батареи -замкнутые контакты тягового реле - втягивающая 11, а затем удерживающая 12 обмотки тягового реле - "масса". Так как направление тока в витках обмоток противоположное, то магнитные потоки, создаваемые обмотками, компенсируют друг друга, и сердечник реле размагничивается. Якорь реле пружинами отжимается в исходное положение, и контакты реле размыкаются, отключая питание обмоток якоря и статора стартера.

Одновременно якорь тягового реле рычагом 8 передвигает муфту свободного хода назад и выводит шестерню из зацепления с венцом маховика. Якорь стартера тормозится силами трения щеток о коллектор, и он быстро останавливается.

Стартер ВАЗ 2114: ремонт и замена устройства

Стартер ВАЗ 2114, служит для преобразования электричества, поступающего от аккумуляторной батареи в механическое вращение коленчатого вала, благодаря чему и заводится двигатель. Данный механизм, относится к тому виду, который имеет постоянный ток, и включается в работу механическим способом – с помощью ключа зажигания.

Устройство

Стартер автомобиля ВАЗ 2114, состоит из нескольких основных узлов и механизмов, каждый из которых несет какую-не-будь важную функцию.

Устройство механизма

  • Втягивающее реле стартера – служит для того, чтоб перераспределять электроэнергию между стартером и реле электромагнита. При повороте ключа зажигания, ток от аккумулятора подводится к шестерне, и соприкасается с маховиком. После того, как двигатель заведется, шестеренка возвращается в начальное положение;
  • Щеточный узел – обеспечивает соединение электрического тока в подвижных частях автомобиля, с неподвижными;
  • Ротор – находится в постоянном вращении, при этом отдавая электрическую энергию на все остальные приборы, которые находятся в цепи, после него;
  • Планетарный редуктор – механическое устройство, имеющее внутри планетарную передачу (одну или несколько). Данное устройство, передает крутящий момент от стартера, преобразуя его в электрический ток;
  • Бендикс – деталь трансмиссионного типа, служащая для предотвращения возврата крутящего момента, от ведомого вала к ведущему. Срабатывает с том случае, если скорость вращения валов начинает отличатся;
  • Передняя и задняя крышка с подшипником – служит для крепления ротора, и обеспечивает его свободное вращение;
  • Кожух – защищает все детали конструкции от внешних факторов, которые могут повлиять на его целостность.

Основные неисправности

Поскольку стартер – самое активное электрическое устройство в автомобиле ВАЗ 2114, он подвергается довольно частым поломкам. Некоторые можно устранить своими руками, а некоторые могут потребовать вмешательства специалистов. Давайте рассмотрим наиболее распространенные проблемы стартера.

Первая проблема, с которой сталкивались практически все – не крутит стартер ВАЗ 2114. Причиной, может быть появление коррозии на наконечниках привода, или же, просто слабо прикрученные контакты, при которых заряд электричества не передается, а просто простреливает.

Если стартер подвергался повреждениям (например, если его уронили), то причина поломки может быть по серьезней, а именно – смена положения контактного диска, или повреждение обмотки. В данном случае, в цепи механизма может произойти заедание, или даже замыкание контактов.

Также, очень часто случается ситуация, когда при включении зажигания, коленчатый вал вращается очень вяло, и двигатель не заводится. Такое может случится из-за сильно густого масла в картере блока цилиндров (особенно часто такая ситуация случается в холодную пору года). Помимо масла, причина может быть и в аккумуляторе. Он может быть неисправен, или просто разряжен, а также, его контакты могут окислиться, или иметь слабое прикосновение с клеммой. Также, проверьте реле стартера ВАЗ 2114. Оно может быть неисправно, и не подавать нужного количества тока для вращения коленвала.

Итог

Мы с Вами рассмотрели наиболее распространенные проблемы, которые случаются периодически с каждым водителем. Если симптомы поломки отличаются, то причина может быть гораздо серьезнее, и в таком случае, лучше обратится к специалисту. Также, при покупке б/у автомобиля, одним из первых механизмов, которые следует проверить на работоспособность, является стартер. Это объясняется тем, что стартер может не подавать визуально никаких признаков неисправности, но при этом, будет требовать ремонта, который влетит Вам в «копеечку».

Замена Втулки Стартера Гольф 2 ~ VIVAUTO.RU

Неисправности электрооборудования

Схема подключения стартера

Разделим возможные поломки на две части – на те, что имеют отношение непосредственно к стартеру, и на те, которые связаны с подачей на него напряжения.

Отсутствие подачи напряжения на стартер

Причинами отсутствия подачи питания на стартер могут быть:

  • Разряженный аккумулятор. Эксплуатация авто (и АКБ в том числе) в режиме коротких поездок, при этом со включенными многочисленными потребителями (фары, подогрев руля и сидений, обогрев заднего стекла и т.д.) не способствует тому, чтобы генератор полностью восстанавливал заряд батареи. Да и сам аккумулятор, возможно, уже «не первой молодости». При холодном пуске требуется небольшое усилие для прокручивания коленвала поскольку компрессия в цилиндрах холодного двигателя меньше, так как на холодном двигателе зазоры между деталями шатунно-поршневой группы больше. После прогрева мотора зазоры, вследствие теплового расширения деталей, уменьшаются, из-за чего возрастает компрессия (давление) в цилиндрах, и стартер не крутит горячий двигатель.
  • Для некоторых авто характерно «подгорание» контактов замка зажигания, когда машина не реагирует на ключ зажигания. Особенно эта «болезнь» свойственна для авто, у которых отсутствует дополнительное реле стартера – именно оно защищает контактную группу замка зажигания, не допуская излишнего искрения подвижных контактов. Но, даже если такое реле присутствует, то может и оно выйти из строя. В любом случае, цепь питания стартера можно проверить, замкнув металлическим предметом (отвёрткой) его «плюсовые» контакты. Если и после этого механизм не подаст «признаков жизни», то, скорее всего, неисправен сам стартер.
  • Обязательно тщательно проверьте силовой «плюсовой» провод от АКБ, соединённый с втягивающим реле. Вполне возможно, когда-то плохо затянутая клемма на стартере обгорела. Также проверьте «минусовые» провода и их соединения с кузовом и двигателем.

Неисправности втягивающего реле стартера

Основной причиной отказа работы этого узла является нарушение контакта между медными «плюсовыми» болтами и контактной пластиной. Со временем на их поверхностях появляется нагар (вследствие искрения), нарушая электрический контакт. Устраняется дефект зачисткой или заменой деталей, но, к сожалению, подавляющее большинство втягивающих реле имеют завальцованную крышку и поэтому практически являются неразборными. Ещё довольно часто имеет место нарушение контакта между клеммой и проводом, а также «отгнивание» этого контакта.

Механические

Механические поломки связаны с неисправностью обгонной муфты, износом зубьев маховика, проседанием пружины, стопорного кольца. Первый признак нерабочего состояния — неподвижный коленчатый вал при подаче напряжения на ПУ.

При износе зубьев маховика работа пускового устройства сопровождается характерным металлическим скрежетом, скрипом.

Если ПУ продолжает вращение после старта мотора, то:

  • просела прижимная пружина;
  • залипли контакты на плате;
  • втягивающее реле пришло в непригодное состояние;
  • привод деформирован;
  • рассыпался подшипник.

Признаки:

  • ПУ активируется но с незначительной задержкой. Вероятнее всего причина в подгорании контактов, выходе из строя втягивающего реле;
  • Вращение ПУ затруднено: износ щеток, опорного подшипника;
  • Привод не выходит из зацепления: повреждение бендикса, зубьев маховика.

Износ втулок стартера

Якорь стартера вращается, поддерживаемый меднографитными втулками, являющимися подшипниками скольжения. При запуске двигателя основную нагрузку принимает на себя передняя втулка, поэтому со временем она изнашивается. Увеличенный зазор между втулкой и валом якоря приводит к тому, что во время запуска якорь прижимается к статору. Это, во-первых, затрудняет его вращение, а, во- вторых, приводит к увеличению тока в обмотках. В результате – сгорание изоляции обмотки, что приводит к полной неработоспособности стартера.

Замену втулок стартера лучше производить в автосервисе – зачастую для подгонки их внутреннего диаметра требуются развёртки. Если стартер имеет переднюю, обычно изготовленную из алюминиевого сплава крышку, то её, при отсутствии навыков, можно расколоть при запрессовывании втулки. Для замены передней втулки стартера без кожуха потребуется извлекать её из корпуса КПП. Кроме перечисленных неисправностей, при ремонте могут попасться бракованные запчасти. Так, например, случается, что купленный новый бендикс имеет шестерню, зубцы или корпус сделаные «не в размер», в результате чего бендикс «проскакивает» чуть дальше и упирается в корпус КПП. Но такие казусы, к счастью, редки.

Замена Втулки Стартера Гольф 2

замена Сделать стартовые кусты

устройство стартер

Как это сделано замена кусты стартера

? Прежде чем приступить к сути вопроса, вы должны ознакомиться с устройством, по крайней мере, в общих чертах.
По сути, автомобильный стартер. это миниатюрный четырехколесный двигатель, который обеспечивает начало вращения коленчатого вала. Он обеспечивает начальную скорость, необходимую для запуска двигателя внутреннего сгорания. Стартер. это электрический двигатель постоянного тока, который потребляет энергию от аккумулятора. Получая напряжение аккумулятора, он увеличивает мощность с помощью четырех щеток, которые являются его неотъемлемой частью. Закуска:
И первое, и второе имеют как преимущества, так и недостатки.

Пускатели коробки передач хороши тем, что могут обеспечить вращение коленчатого вала, необходимое для запуска двигателя, даже при сильно разряженной батарее.

Кроме того, наличие постоянных магнитов является сильной стороной в вариантах коробки передач, сводя к минимуму проблемы обмотки статора. Хотя при длительном использовании таких стартер Роторный редуктор может работать со сбоями. Честно говоря, это часто результат плохого производства или брака.

You may also like
  • Как Снять Нагар С Поршней
    Что значит сажа на поршнях? Что значит сажа на поршнях? 1. Из-за чего пачкаются поршни 2. Но если вам действительно не нравится удалять углеродистые отложения с клапанов и поршней,…
  • BMW готовится к обновлению 2020 7-Series, чтобы перейти с новыми 8 и X7 (новые фотографии)

    BMW готовит лифт для своего флагмана седана 7-й серии. То, что мы увидели, когда последние шпионские снимки попали на наши столы в начале этого месяца. Этот прототип должен был ста…

  • Замена Рулевого Шлейфа Renault Megane 2

    Машина в высоком риске. Чтобы спасти человеческую жизнь, производители и технологи автомобильной промышленности постоянно совершенствуют все виды систем защиты автомобилистов. Одно…

  • Когда Менять Цепь ГРМ На Пежо 3008

    мой пробег был около 55k, и к 80-90 я определенно должен был бы изменить это, тогда как для EP6 термин для схемыон немного толще велосипеда Модификация товарищ Сухов, 03.10.2016. 9…

  • Замена Охлаждающей Жидкости Калина 16 Клапанов

    Поменять охлаждающую воду на калинуДобро пожаловать! Охлаждающая жидкость. благодаря этому система охлаждения охлаждает весь двигатель автомобиля, а именно сам коленвал, а также ра…

  • Mercedes-Benz A45 S AMG 4Matic (2020 год)

    Mercedes-Benz A45 S AMG 4MaticВыдающаяся производительность, максимальная динамика движения, выразительный дизайн. Новые компактные автомобили Mercedes-AMG A45 4MATIC / A45 S 4MATI…

Приводы стартера оказывают непосредственное влияние на вращение редуктора.

Эти устройства имеют более простой дизайн. Их легче отремонтировать самостоятельно, не обращаясь за помощью к специалисту автосервиса. Они достаточно надежны, и вероятность их выхода из-за электрических воздействий стремится к нулю. тем не мение при низких температурах безостановочные приводы все еще могут быть нестабильными.

При необходимости замена Втулки?

В жизни любого автомобилиста могут возникнуть ситуации, когда по разным причинам невозможно запустить двигатель. Одна из причин может быть изношена втулки

. Представьте себе эту ситуацию. Во время запуска стартер с заметной трудностью пытается вращать коленчатый вал путем заклинивания и остановки. В то же время неумелый автомобилист удивлен тем, что это может произойти, потому что аккумулятор функционирует и полностью заряжен. Причиной этого является выпас статора. Зазор между первым и вторым составляет всего одну десятую миллиметра, поэтому даже малейшее искажение вала статора неизбежно приведет к вышеупомянутым проблемам. Это смещение возникает из-за отказа подшипника, в котором вращается якорь. Как правило, передний подшипник более изношен, так как на него падает основная нагрузка. Подшипники в этом случае
втулки сделано из латуни. В передней части корпуса сцепления имеется специальное отверстие. Задний подшипник расположен на крышке стартер
.

Замена стартовых втулок Сделай сам.

Заменить втулки стартера. В этом видео мы посмотрим
замена втулок стартера на примере ВАЗ 2109

Golf 2 заменить и отремонтировать рукав

стартер

VW PASSAT AUTOMATIC REPAIR. мой новый канал.

You may also like
  • Как Открыть Заднюю Дверь На Ваз 2109
    Как открыть заднюю дверь на ваз 2109 | Ограничитель открывания двери обеспечивает максимальное открывание двери, не защищает наружную дверную панель от повреждения стойки кузова. …
  • Замена Наружного Шруса Форд Фокус 2 Видео

    Ford Focus FanFord Drive Shift фокус 2В современном Ford Focus 3.2 может произойти хруст, который можно услышать в некоторых местах в области передних колес, именно тогда, когда ру…

  • Как Подключить Противотуманки На Газель

    Схема сложный туман фараПротивотуманные фары используются для улучшения видимости в условиях тумана летом и во время снежной бури зимой. Раньше эти фары имели желтое стекло, но в б…

  • Ремень Грм На Ваз 21124 Какой Лучше

    Какой ремень грм лучше выбирать на 16 клапанов ВАЗ-2112: офисы и брендыВо всех двигателях семейства ВАЗ-2112, оснащенных головкой блока цилиндров с 16 клапанами, ремень ГРМ предназ…

  • Установка Зажигания Змз 406 Инжектор Видео

    Чтобы двигатель нормально работал в автомобиле «Волга» или «Газель», необходимо правильно установить временные метки на ЗМЗ-406. На автомобилях цепь или ремень могут использоваться…

  • Как Установить Зажигание На Ваз 2105

    Как установить зажигание на ВАЗ 2105Уверен, что многие интересуются дизайном системы зажигания автомобиля ВАЗ (2101-2107 и ВАЗ 2121), до 2004 года это был контакт. Это Система зажи…

Технология замены

Прежде всего необходимо отсоединить хотя бы один из проводов аккумулятора и все провода от стартер

. Затем вам нужно открутить нижний болт, которым крепится стартер, и привинтить его сзади, чтобы закрепить двигатель на его передней опоре. В противном случае двигатель может наклониться вперед. Затем открутите два других болта крепления стартера и снимите его с машины. Как указывалось ранее, втулка встроена в корпус сцепления. Требуется кран M12, а также сверлильный патрон. Кран должен быть вставлен в патрон, а затем зажат, после чего необходимо аккуратно ввернуть его в гильзу, обрезая тем самым резьбу. Требуется большая точность, потому что стальной кран очень хрупкий, и даже небольшое смещение с приложенным усилием может сломать его. В этом случае хвостовик останется в руках, а режущая часть внутри.
втулки. Ситуация кажется бесперспективной. Однако, это не так. длина втулки составляет приблизительно 14 миллиметров, что означает, что под рукой имеется приблизительно 10 или 20 мм режущей части крана. Нужно взять обычную гайку с точно такой же резьбой М12 и прикрутить ее на сломанный метчик. В ситуации, когда кран сломан так, что невозможно закрепить гайку, можно взять соответствующую резьбу болта длиной около 10 см и врезать в нее канавки, похожие на канавки крана. И вы можете сделать это более радикальным, но в то же время проще. Идите в магазин за новым краном. В кране есть три канавки, в которые необходимо вставить гвозди соответствующего размера. Это должно быть сделано так, чтобы их концы выступали примерно на 10 мм за конец крана. Полученная конструкция должна быть вставлена ​​в гильзу с оборванным концом крана. Это может не сработать сразу, но при правильном сохранении операция проста. Затем вы можете попытаться открутить чип и попытаться снова открутить гильзу. Как правило, через несколько оборотов втулка начинает вращаться и ее можно свободно отвинчивать. Если рукав сильно застрял, вам нужно будет обрезать нить примерно на 6 или 8 оборотов. Затем удалите кран и привинтите его на место и используйте его для снятия рукава. Когда новый вставляется, он слегка прижимается на место.
Если замена это не первый случай, когда рукав можно легко вставить вручную. Но при длительном использовании это может привести к тому, что он окажется в посадочной яме. Со временем отверстие для скважины ломается, образуя так называемый эксцентриситет, и может произойти перекос вала. стартер

. Это означает, что стартер заклинит и двигатель не запустится. Тем не менее, это довольно легко исправить. Для этого необходимо определить величину так называемого эксцентриситета. Затем необходимо отшлифовать или заказать специальную гильзу большего наружного диаметра точно по размеру эксцентриситета. Сторона этого
втулки следует припаять немного пайки. После этого рукав войдет с небольшим натягом.

Результат

Необходимо отметить, что стартер

без коробки передач зазор между якорем и статором больше, чем у колес коробки передач. По этой причине допуск вала также больше.

И еще один совет. Если стартер все еще разобран, было бы неплохо заменить щетки. Поскольку детали дешевы, поэтому ждать их отказа позже разбираться с ними отдельно не стоит. Конечно, все вышеперечисленные операции требуют хотя бы некоторого опыта. И он известен как прибыльный бизнес. В конце концов, вы должны попробовать. Действие!

Износ коленвала

Причиной того, почему стартер не крутит на горячем двигателе, могут стать и подшипники коленвала – вкладыши. Из-за износа, масляного голодания, некачественной сборки и увеличенного продольного (осевого) люфта коленчатого вала вкладыши могут изнашиваться неравномерно, что придаст им «неправильную» форму, особенно в результате появления задиров на поверхности. В результате, когда мотор остывает, между опорными шейками коленвала и вкладышами появляются зазоры, что облегчает прокрутку двигателя. При его прогреве наличие указанных дефектов, наоборот, может привести к полному заклиниванию двигателя. В любом случае, эксплуатируя авто, желательно как можно быстрее реагировать на кажущиеся случайными его «капризы».

Стартер щелкает но не крутит двигатель

Нередки случаи когда слышны щелчки втягивающего реле, однако двигатель либо не крутится, либо очень трудно вращается. Причин у такого явления может быть несколько:

  1. Заклинившая втулка или вал двигателя.
  2. Ротор цепляет «+» статора.
  3. Коротит обмотка (ротора или статора).

На «глаз» обнаружить эту проблему не выйдет, чтобы подтвердить одну из вышеприведенных возможных причин потребуется демонтаж стартера.

  1. Если имеются проблемы с валом его можно подтянуть, отцентрировать или заменить.
  2. Также меняются втулки в случае необходимости.
  3. Если причина в трении ротора о статор, то вопрос решается — центровкой вала.
  4. Замыкание или подгоревшие контакты легко определить по запаху и черным местам.

Также причиной по которой не крутит стартер может стать — втягивающее реле. Если аккумулятор в порядке и вы точно знаете, что на реле стартера подается напряжение, вы должны слышать щелчок реле свидетельствующий о «выбросе» бендикса вперед. Если этого не происходит — 100% проблема связана с реле. Возможно проблема в контактах, они могли например, обуглиться или окислиться, это не позволит якорю втягиваться внутрь.

Лечение довольно простое — произведите зачистку контактов и проверьте ход якоря, он должен быть свободным.

Реже встречается когда щелчки слышны даже после запуска, при этом сам стартер не запускается. Возможные причины:

  1. Посажен аккумулятор от чего не происходит фиксации якоря слабым магнитным полем удерживающей обмотки.
  2. Произошел обрыв или замыкание удерживающей обмотки.
  3. Чтобы подтвердить или опровергнуть версии, потребуется проверка с использованием мультиметра.

Если не крутит стартер, а все вышеперечисленные неисправности не подтвердились возможно причина в обгоревших пятаковых контактах. Происходит щелчок реле, однако нет контакта мотора с АКБ, следовательно стартер не крутит. Что характерно, проблема может то появляться, то исчезать, появление контакта объясняется трением. Попробуйте зачистить пятаки, либо напаять новый контактный слой. Что до причины простоя самого двигателя, то вычислить причину не составляет большого труда, достаточно замкнуть контакты на реле, если мотор заведется – причина в реле, если нет — проблемы с мотором.

Обнаружив перебои в работе стартера, не тяните с ремонтом, иначе вы рискуете «заглохнуть» где-нибудь посреди леса или опоздать на работу из-за утренней возни со стартером. Лучше предупредить полный выход из строя данного агрегата, в таком случае и последствия будут минимальными и ремонт будет менее затратным.

Возможные причины

Итак, давайте, же разбираться, почему холодный стартер плохо крутит зимой?

Изначально сложность определения неисправности в том, что в систему запуска автомобиля входит очень много дополнительных элементов. Поэтому сразу грешить на какую-то деталь конкретно не стоит. Ведь могло же что-то и другое выйти из строя. Итак, давайте же рассмотрим элементы, которые входят в состав или хоть как-то влияют на систему зажигания, их роль, и возможность поломки:

  • Источником питания, конечно же, является аккумулятор. Он дает возможность вращаться стартеру;
  • Между замком зажигания и реле происходит замыкание сети и энергия направляется к втягивающему реле и к обмотке;
  • Получив энергию, втягивающее реле запускает рабочую шестерню бендикса в зацепление с маховиком. Таким образом замыкаются контакты и происходит подача тока;
  • До момента пуска стартер запускает маховик двигателя и элементы шатунно-поршневой группы с механизмом распределяющий газ.

Каждая из этих деталей имеет определенный срок годности, да и сама поломка вполне возможно может случиться по нескольким причинам: эксплуатация не по правилам, предельный износ, использование бракованных деталей, неправильная сборка, использование деталей не по паспорту.

Я привел это список для того, что бы было четко видно, сколько элементов задействуются в системе зажигания для запуска автомобиля. Именно поэтому не просто определить в чем истинная причина того, что стартер на холодную не крутит.

Запуск двигателя автомобиля, особенно в холодный период года, при пониженной температуре не редко для автомобилиста является некой проблемой. Чтобы этого избежать, необходимо время от времени проводить осмотр двух вещей: зарядки аккумулятора и вязкости моторного масла.

Из-за низкой температуры (ниже нулевой отметки) в ячейках аккумулятора значительно замедляется протекание физико-химических процессов, от чего его зарядка происходит гораздо дольше. А также масло, которое расположено в системе смазки, становиться густым и очень вязким, и поэтому для того, чтобы выполнить удачный запуск мотора, приходится самостоятельно прогревать блок с помощью подручных средств. Чтобы предостеречь себя и сделать зиму приятной, необходимо заменить масло на зимнее еще весной.

vw audi skoda seat

Появилась следующая проблема: двигатель стал заводиться со второго, а то и с третьего раза, а из под капота слышен звук крутящегося мотора стартера, но на двигатель никаких движений не передается… Тут две проблемы: 1- Втягивающее реле, 2- Бендикс. В моем случае это оказался бендикс. Фотоотчёт по его замене.

1- Снимаем клемы с аккумулятора и все клемы со стартера. Контакт с генератора приходящий на стартер

Минусовой контакт стартера (справа сбоку)

Силовые провода со стартера (справа сбоку). Головка на 13

Далее, у кого есть, снимаем пластиковый кожух проводов (на стартере сверху см. фото №1) Для этого, головкой на 12 откручиваем гайку которая находится под кожухом.

Кожух можно снять с металлической пластины поддев защёлку снизу, но я открутил его так, а только потом увидел защёлку

Снизу тоже самое. Головкой на 12 откручиваем гайку крепления кронштейна проводов стартера и шланга ГУР. (фото к сожалению не сделал — проипал момент, но там ничего сложного, всё сами увидите)

А вот теперь начинается самое интересное. Берём домкрат и ставим его под двигатель, но не поднимаем двигатель, а просто подпираем его. Для чего это нужно? Болты крепления стартера являются ещё и креплением кронштейна передней подушки двигателя, и когда вы их выкрутите и вытащите двигатель сместиться вперёд и потом очень проблематично попасть обратно в кронштейн.

Головкой на 16 откручиваем два болта крепления стартера (один сверху, другой снизу)

Вытаскиваем болты и снимаем стартер. Всё, Этап со снятием завершён. Идём дальше.

Стартер у нас в руках. Внешний осмотр. Бендикс, его номер и зубцы.

Зубцы в порядке, а вот сам бендикс крутится в обе стороны легко и не принуждённо, хотя в одну из сторон он не должен вообще крутиться, тем самым передавая вращательные движения на маховик двигателя. Вердикт — замена. Развалился внутри. Для замена бендикса нужно его снять с вала и с вилки втягивающего реле. Снимаем металлическую «рубашку» со стопорного кольца. На фото рубашка уже снята. Внизу лежит, на зубьях. Снимаем кольцо.

Головкой на 7 откручиваем болты крепления корпуса стартера, втягивающего реле и бендикса. Снимаем верхнюю часть корпуса.

Это корпус бендикса и втягивающего реле. Бендикс я уже демонтировал. Делается это очень просто: Раздвигаем в стороны «вилку» втягивающего и бендикс выпадает Кстати, для тех кто хочет на всякий случай проверить втягивающее: На квадратный разъём (слева) подаём — минус, на верхний разъём — плюс. Если втягивающее живое — вилка отщелкнется вперед.

Сам бендикс. Слева новый, справа старый

Если новый бендикс без смазки, рекомендую добавить смазку во внутреннюю часть бендикса, там где канавки под планетарную передачу (червяк короче ).

Бендикс покупал Bosch. Его номер

Ставим новый бендикс обратно, защёлкнув круглые держатели в вилку втягивающего реле.

Всё, можно собирать стартер.

В качестве профилактики я ещё проверил контакты якоря и щётки. Для этого снимаем корпус якоря.

Родной, Bosch. 020 911 023 M

Почистил всё от пыли и грязи.

Корпус внутри

Посмотрел состояние щеток. Ещё походят.

Собираем всё в обратной последовательности. Рубашку на стопорное кольцо одеваем при помощи рычага снизу в виде ключа на 13

Ставим стартер на место. Установка производится в обратной последовательности снятия.

После замены машинка начала заводиться как часы!!! Всем спасибо, удачи!

Как устранить

Устранить проблему, когда стартер крутит в холостую или вообще не крутит -можно, только для этого необходимо отсоединить деталь от машины, и разобрать ее. Прежде чем отсоединять стартер, необходимо отключить его от питания аккумулятора. Все работы желательно проводить тогда, когда двигатель холодный. Чтобы отсоединить его от питания необходимо, в первую очередь, открутить силовой провод от реле втягивания и провод управления. Как правило, стартер крепится к сбоку сцепления при помощи трех болтов.

После того, как снят стартер, можно просмотреть соседние детали, может их тоже необходимо заменить. Важно проверить реле втягивания. Чтобы его проверить, нужно его отсоединить: откручиваются два болта и отсоединить от него провод, которым он соединен со обмоткой стартера. Достав реле, его нужно просмотреть. Если необходимо заменить – так и сделайте. Только новое должно соответствовать параметрам старого.

Вернемся к стартеру. На его задней крышке есть две гайки, между которыми еще дона крышка. Эта крышка является защитой ротора. Крышку нужно снять, чтобы достать стопорное кольцо, чтобы оно не мешало проводить работу по разборке и ремонту стартера. Далее нужно снять заднюю крышку. Под ней находится щеточный механизм. Чтобы заменить новые щетки на старые, в зависимости от модели автомобиля, их к контактам нужно либо припаять, либо же прикрутить. Для того чтобы снять втулки, необходимо их достать из крышек при помощи трубки. Перед тем, как устанавливать новые втулки, необходимо очистить их от пыли на роторе. В противном случае с щетками будет плохой контакт. Втулки устанавливаются, и стартер собирается в обратном порядке.

В большинстве случаев, как показывает практика, правильная диагностика поломки осуществима только в том случае, когда хозяин автомобиля знает его досконально, понимает устройство и принципы работы каждого элемента. А для тех, кто еще только изучает свой автомобиль, эта статья поможет. Помните, что очень важно внимательно и бережно относиться к своему автомобилю, необходимо слушать его, предвзято относиться к появлению любых странных мелочей и замечать малейшее изменение в работе авто.

Как снять стартер на ВАЗ 2114, если он не крутит и требуется его замена?

Здравствуйте, уважаемые автолюбители! Вновь мы обращаемся к владельцам и почитателям автомобилей отечественного автопрома. Жигули четырнадцатой модели комплектуются стартером 5712.3708, который заметно отличается от аналогичных «вазовских» пусковых устройств меньшими габаритами и весом.

Но, несмотря на столь скромные размеры этого аппарата, к нему предъявляются все те же, что и к остальным стартерам, требования по началу вращения маховика и движения кривошипно-поршневой группы.

Пожалуй, эту конструктивную особенность можно отнести к недостаткам данной модели, ведь ситуации, когда возникают какие-либо неисправности стартера ВАЗ 2114, к сожалению, не редки. Так, даже самому аккуратному водителю «четырнадцатой», хотя бы раз в пять-шесть лет приходится сталкиваться с проблемой, когда не работает, не крутит стартер ВАЗ 2114.

Как снять стартер ВАЗ 2114 самостоятельно?

Как снять стартер на ваз 2114

Если вам предстоит снятие стартера ВАЗ 2114, будьте готовы загонять машину на яму или на эстакаду. Для автомобиля ВАЗ 2114, замена стартера в этом случае не составит особой сложности, так как откручивать закрепляющие болты и снимать сам стартер со шпилек удобно лишь находясь под машиной.

Установив машину, снимите защиту с двигателя. Откройте  капот, отсоедините «–» аккумулятора, снимите колодку с проводами, и провод, который идет к тяговому реле. Затем открутите три крепежных болта и снимите стартер.

Если у вас нет возможности загнать машину на яму, то не остается ничего иного, как снять стартер ВАЗ 2114 в условиях обычного гаража. В этом случае, после того, как вы отсоедините «–» аккумулятора, снимите гофру впускного для воздуха и воздушный фильтр (так вы освободите место для снятия стартера через верх моторного отсека).

Затем приступайте к отсоединению проводов от втягивающего реле и стартера и демонтажу самого стартера. Для осуществления работ по снятию стартера ВАЗ 2114, вам понадобятся ключи на 13, 14, 15 мм или набор стартерных ключей.

Что делать, если не работает стартер ВАЗ 2114 – характерные причины?

1. Если при включении стартер не крутит, не срабатывает тяговое реле, возможно причину следует искать традиционными методами, а именно:

  • неисправен или разряжен аккумулятор. Зарядив или заменив его, вы устраните проблему.
  • Сильное окисление выводов аккумулятора, наконечников проводов. Зачистив выводы и наконечники, смажьте их вазелином.
  • Произошло замыкание между витками втягивающей обмотки реле, обрыв или замыкание «на массу». В таком случае втягивающее реле подлежит замене.
  • Произошел обрыв в цепи питания втягивающего реле. Необходимо проверить целостность проводов и их соединения.
  • Неисправность в контактной части выключателя. Контактная часть подлежит замене.
  • Заедает якорь втягивающего реле. Обратите внимание на ход якоря (естественно, для этого понадобится разобрать стартер).

1. Если при включении якорь стартера не вращается совсем, либо двигается медленно, а втягивающее реле при этом работает:

  • Неисправна (разряжена) батарея. Замените ее или зарядите.
  • Окислены выводы аккумулятора, наконечники проводов либо ослабли крепления проводов. Зачистите выводы, затяните крепления.
  • Подгорание коллектора. Необходима зачистка коллектора.
  • Зависание или износ щеток. Замените щетки.
  • В обмотке якоря произошел обрыв, либо замыкание. Замените якорь.

Обратите внимание на поверхность вала якоря. Если на ней присутствует желтый след от втулки шестерни, обязательно удалите его. Этот след может быть причиной неудовлетворительной работы стартера из-за заедания шестерни.

После проведения диагностики состояния стартера ВАЗ 2114 и устранения неполадок, соберите стартер и установите на место, в порядке, обратном разборке и снятию.

Перед сборкой, шестерню привода и вкладыши крышек смажьте маслом, шестерни редуктора – солидолом или любой другой консистентной смазкой. Собрав стартер, проверьте его работу на стенде.

Особенности устройства и ремонта стартера ВАЗ-2114

В этой небольшой статье мы постараемся максимально подробно разобраться, как ремонтируется стартер на ВАЗ-2114. Это устройство, позволяющее запускать двигатель. Стартер - это электродвигатель, который раскручивает коленчатый вал двигателя. Благодаря своей конструкции он входит в зацепление с шестерней коленчатого вала только после поворота ключа зажигания. Но что делать, если при повороте ключа вдруг ничего не происходит? Вот что мы разберемся.

Конструкция

Там, где на ВАЗ-2114 установлен стартер, есть еще несколько элементов - воздушный фильтр, термостат и так далее. Следовательно, чтобы получить свободный доступ ко всем узлам системы запуска, некоторые части придется удалить. Конструкция стартера состоит из следующих компонентов:

  1. Задняя крышка.
  2. Втулки бронзовые.
  3. Щетки медно-графитовые.
  4. Обмотка якоря (ротора).
  5. Статор с обмотками.
  6. Bendix - обгонная муфта, вилка и шестерня.
  7. Стартеры шестерни имеют планетарный ряд.
  8. Передняя крышка.
  9. Соленоидное реле.

Далее приступим к описанию работы механизма.

Как работает стартер?

Стартеры с планетарной коробкой передач чаще всего устанавливаются на автомобили ВАЗ-2114. Они могут значительно увеличить мощность, подаваемую на кольцо маховика. И что самое главное, такая конструкция позволяет использовать электродвигатель малой мощности.Работа происходит по следующему алгоритму:

  1. При повороте ключа зажигания на реле подается напряжение.
  2. Контакты замкнуты и на электромагнитное реле подается напряжение.
  3. Под действием магнитного поля сердечник втягивается, а силовые контакты замыкаются.
  4. Параллельно с этим шестерня на бендиксе движется вдоль оси и входит в зацепление с венцом маховика.
  5. На обмотки электродвигателя подается напряжение, ротор начинает вращаться.
  6. И если неисправностей нет, двигатель автомобиля запускается.

Но бывает и так, что ВАЗ-2114 не заводится, а стартер крутится. При этом поломку нужно искать в системе зажигания, приводе ГРМ, подаче топлива.

Типичные поломки

Если стартер не включает ВАЗ-2114, то возможно наличие таких неисправностей:

  1. Изношены щетки.
  2. Батарея разряжена.
  3. Обрыв обмотки якоря или статора.
  4. Поломка электромагнитного реле - разрушение обмоток.

Обратите внимание, что при выходе из строя бендикса и обгонной муфты стартер продолжит вращение, но не будет зацепления с заводной головкой.

Низкий вес или низкий заряд аккумулятора часто являются причиной плохой работы стартера. В этом случае вам потребуется заменить бронзовые втулки и провод, соединяющий коробку передач и отрицательную клемму аккумулятора. Учтите, что цепь питания обмотки стартера не защищена предохранителем.Поэтому крайне важно производить своевременную замену щеток и чистку ламелей. Это позволит избежать коротких замыканий, которые неизбежно приведут к выходу из строя стартера.

Как снять блок?

Для ремонта стартера ВАЗ-2114 потребуется его демонтаж. Для этого достаточно произвести следующие манипуляции:

  1. Отсоединить провод от минусовой клеммы АКБ. Если этого не сделать, то возможно закрытие.
  2. Освободив доступ к стартеру - снимите корпус фильтра очистки воздуха.
  3. Теперь ключом на «13» нужно открутить гайку, которой провод питания крепится к реле втягивающего.
  4. Тонкую проволоку также необходимо удалить.
  5. Тем же ключом отверните три гайки, которыми корпус крепится к картеру сцепления.
  6. Снимите блок.

Теперь можно приступить к ремонту стартера ВАЗ-2114. Чтобы выполнить его качественно, вам придется полностью разобрать механизм.

Что нужно изменить?

Для проведения ремонта необходимо приобрести комплект запчастей.В частности, вам потребуются следующие комплектующие:

  1. Кисти.
  2. Втулки.
  3. Бендикс.

Как правило, чаще всего выходят из строя эти элементы. Если произойдет поломка обмоток или части корпуса, то будет намного проще (и эффективнее) установить стартер новый или старый, но рабочий.

Как ремонтировать?

Самостоятельно перемотать ротор или стартер можно, но это проблематично. К тому же лопатки на роторе могут износиться - даже установка новых щеток не поможет.Порядок ремонта стартера ВАЗ-2114:

  1. Снимите реле втягивающего, открутив 2 или 3 болта отверткой.
  2. Снимите заднюю крышку, открутив два болта.
  3. Затем отверните две гайки ключом на 10, чтобы отсоединить три части корпуса.
  4. Снимите щетки, отсоедините их от обмоток.
  5. Снимите стопорное кольцо с задней части ротора и снимите крышку.
  6. Стопорное кольцо также необходимо снять с передней части ротора.Только после этого можно полностью удалить якорь.

Все элементы стартера демонтированы, осталось только провести дефект. Все дефектные детали необходимо заменить новыми. Обратите внимание на ламели - если они стерлись, то восстанавливать их бесполезно. Будет легче получить новый ротор. После ремонта все детали необходимо собрать в обратной последовательности.

Пусковой ток ВАЗ 2114. Какой аккумулятор выбрать для ВАЗ

Автомобильный аккумулятор предназначен для запуска двигателя и в качестве резервного источника питания для основных потребителей на случай, если генератор не работает или двигатель не работает.Кроме того, при включенном двигателе аккумулятор помогает генератору в переходных режимах или при сглаживании пульсаций напряжения.

Типы аккумуляторов, применяемых в автомобилях ВАЗ

Чтобы выбрать подходящий аккумулятор для автомобиля, вам необходимо знать некоторые особенности его устройства и условия, при которых они сохраняют достаточную производительность.

Все свинцовые автомобили теперь оснащены свинцово-кислотными аккумуляторами. Стандартная батарея этого типа состоит из шести батареек, соединенных вместе в пластиковом корпусе, не пропускающем ток.Электроды из свинцовых сплавов имеют решетчатую структуру. Их погружают в электролит из раствора серной кислоты. На верхней панели есть отверстия для отвода газа во время зарядки. Подключает аккумулятор, установленный на машине, к двум свинцовым проводам, размещенным на этой панели. Для удобства использования «положительный» вывод толще, чем «отрицательный».

Электролит чувствителен к температуре. Оптимальным для наиболее эффективной работы аккумулятора является - плюс 27 градусов.В то же время снижение температуры воздуха до минус восемнадцати градусов приводит к падению до 50 процентов емкости аккумулятора. В физическом смысле это означает, что для запуска машины требуется в два раза больше энергии. Кроме того, нужно помнить, что при серьезном отрицательном значении температуры подзарядка практически не производится. Аккумулятор работает на износ. При высоких температурах часто имеет место так называемый «горячий старт». Двигатель с горячим запуском требует значительно большей мощности.

Таким образом, выбирая, какой аккумулятор для ВАЗ 2114 необходимо приобрести, необходимо учитывать емкость аккумулятора, номинальную мощность потребителей энергии, особенно при пуске, а также страну производителя. .Последнее условие связано с тем, что желательно, чтобы в этой стране температурный режим был похож на российский.

Специалисты рекомендуют определять емкость приобретаемого аккумулятора по формуле - (максимальный ток генератора обратной связи в Ач) х 0,75. То есть, если на ВАЗ 2114 установлен генератор на 80 Ач, аккумулятор для этой машины обязательно должен иметь емкость 60 Ач.


При этом АКБ не стоит устанавливать намного емкостнее, так как мощности генератора может не хватить для подзарядки.

Выбирая акб на ВАЗ 2114, необходимо обратить внимание на следующие основные параметры АКБ: размер , емкость, полярность, тип и страна производителя, год выпуска.

  1. Одним из важнейших показателей, определяющих, какой аккумулятор на ВАЗ 2114 стоит выбрать, является размер приобретаемого аккумулятора. Это важно, потому что место в моторном отсеке для этого агрегата специально оборудовано. Провода для подключения имеют строго определенную длину.Любая батарея нестандартного размера либо не войдет в место установки, либо будет болтаться, так как закрепить ее не удастся. Стандартный размер ВАЗ 2114 - 242х175х190 мм.
  2. Мощность также должна соответствовать требуемым параметрам для нормального пуска двигателя в любых погодных и температурных условиях. Завод-производитель устанавливает на ВАЗ 2114 аккумулятор емкостью 55 Ач. Специалисты рекомендуют приобретать аккумулятор емкостью 60 Ач. Автоэлектрики считают такие аккумуляторы наиболее оптимальными для автомобилей ВАЗ.
  3. Для автомобилей европейского и американского производства подбираются аккумуляторы с обратной полярностью.
  4. Особое внимание при выборе акб на ВАЗ 2114 стоит обратить на год выпуска АКБ. Любая батарея, срок хранения которой превышает один год с даты выпуска, в обязательном порядке должна пройти процедуру подзарядки.
  5. Батареи продаются в двух состояниях: залитые электролитом и заряженные до необходимой емкости, а также сухозаряженные. После покупки аналогичного аккумулятора его необходимо залить кислотой плотностью 1.25 г / куб. и выше. Эту плотность следует измерять при температуре воздуха плюс 25 градусов. Минут через двадцать после того, как заправили аккумулятор, необходимо проверить натяжение банок без нагрузки. Нормальные рабочие показания составляют 12,5 В или более. Если напряжение меньше 12,5 В, аккумулятор требует дополнительной зарядки. Если показания равны 10,5 В или меньше этого значения, то это заводской брак и применять такой агрегат отнюдь не возможно.

Если автовладелец собирается покупать аккумулятор на ВАЗ 2114, то он должен посмотреть, в какой стране производитель аккумуляторов и какой марки предлагается.На форумах и некоторых ресурсах в Интернете приведены результаты опросов драйверов с рекомендациями производителей аккумуляторов:

  • безусловным лидером такого опроса является аккумуляторная батарея под брендом «Тюмень» производства Тюменского аккумуляторного завода. Для ВАЗ 2114 подходят два типа аккумуляторов этой марки - 6СТ-57 и 6СТ-60. Их емкость составляет 57 Ач и 60 Ач соответственно. Температурный диапазон от минус сорока до плюс шестидесяти градусов. Эти аккумуляторы обладают хорошей скоростью приема заряда и высоким разрядным током, что обеспечивает стабильный запуск двигателя в любых условиях;
  • Следующим в рейтинге идет АКБ под брендом «Зверь».Производитель - «Аккумуляторные технологии» со штаб-квартирой в Иркутской области. Подходит для аккумуляторов ВАЗ емкостью 55, 60, 66 и 70 Ач. Эти аккумуляторы имеют хорошую гарантию три года;
  • Большой популярностью пользуются аккумуляторные батареи
  • «Варта». Разработчик этого продукта, американская компания Johnson Controls, обеспечила высокую производительность этой батареи при эксплуатации. Гарантийный срок на нее также составляет три года. На практике многие водители эксплуатируют его по четыре года;
  • многие автолюбители рекомендуют аккумулятор «Бош» ёмкостью 70 Ач.В первую очередь из-за их высокой надежности, которая позволяет эксплуатировать этот аккумулятор пять лет. Ток холодного старта 500 А, это высокий показатель, позволяющий безопасно эксплуатировать данную батарею в условиях низких температур.

Когда водитель сталкивается с проблемой выбора аккумулятора, он смотрит не в последнюю очередь, а сколько стоит аккумулятор на ВАЗ 2114. Конечно, идеальный вариант - это когда оптимальное соотношение «цена - емкость - надежность».

Тем не менее, опытные водители и специалисты по ремонту рекомендуют не экономить на таком важном агрегате, как аккумулятор.Мощный и надежный аккумулятор - это стабильный запуск при минимальной температуре.

Всем привет, пока идут жаркие дискуссии по поводу нового DRIVE2, закипания говна и т.д. У меня сегодня
наконец-то перешился на зимний (сугробы полметра).
Спасибо нашим любезным сотрудникам вне отдела за то, что они вытолкнули мою машину во двор, и другу, который бросил меня перед замерзшими руками. Продолжаю второй год безответственной езды без балонника и домкрата.

О корпусе:
Вспоминая прошлую зиму (недобрым словом) хочу купить себе новый аккум, т.к. Были случаи, когда у меня не заводилась и в -15-20 (я уж не про -38).
Главный критерий - подержать и покрутить стартер на морозе.
Я понимаю, что у всех разный опыт использования и даже на одну и ту же модель отзывы могут отличаться, но все же посоветуйте на свой взгляд и испытать супернажный аккумулятор для автомобиля.

Не знаю точно, что можно выставить при максимальной мощности и токе прокрутки, есть ли разница, что у меня двигатель приор или он такой же? У меня вот такой - АККУМ 55/460 СТАНДАРТ

Вроде приору изначально ставится с завода по мощнее, но от мотора это зависит?
Заранее спасибо за совет!

ОБНОВЛЕНО 20 МАРТА 2014 ГОДА.
Брал себе Titan Arctic Silver 62.

по отзывам в интернете и соотношение цена-качество исходя из их выбора упало именно на этот аккумулятор, есть индикатор зарядки и ручка


еще не доставил в машина, только лифт


фото с сайта, где заказал

ОБНОВЛЕНО 15 ДЕКАБРЯ 2015.

Ребята, катаюсь уже больше года, очень нравится много, напряжений нет, той зимой я начал влетать в минус 25, всем рекомендую такой объем и такой пусковой ток.Были сомнения, что может быть много - в самый раз.
Единственное - у кого в настройках сигнала автозапуск на зиму стоит увеличить скорость прокрутки стартера до 1,2-1,5 сек для схватывания. Сам аккум пока исправен.

Как выбрать аккумуляторы для автомобилей ВАЗ? Несмотря на обилие иномарок, наибольшее количество автомобилей в России представлено маркой Lada (LADA) производства ВАЗ. Поскольку существует множество разных моделей и модификаций, владельцев волнует вопрос: какую марку и по параметрам аккумулятор можно считать оптимальным для конкретной машины? Итак, выбираем аккумулятор на ВАЗ.

Общие правила выбора аккумуляторов для автомобилей ВАЗ

1. Обязательно укажите ключевые параметры. К ним относятся емкость , полярность, тип клеммы и - размер батареи . 2. Указанная емкость на приобретенном аккумуляторе должна совпадать по величине с имеющейся или незначительно отличаться от нее. Это влияет на электрооборудование каждого автомобиля. 3. Проверьте размер батареи. Аккумулятор на ВАЗе, как правило, имеет показатели 242х175х190 мм .Это стандартные габаритные размеры для всех моделей ВАЗ. Однако лучше подстраховаться, а аккумулятор померить. 4. Следующий пункт - определение индикатора полярности. С этим сложностей возникнуть не должно, так как практически все модели ВАЗ отличаются прямой полярностью. 5. При определении типа клемм необходимо знать следующее. Для моделей ВАЗ оптимальны аккумуляторы с европейскими клеммами, которые в отличие от азиатских более объемны.А от американских они отличаются отсутствием резьбы. 6. Перед покупкой аккумулятора стоит учесть условия, в которых будет эксплуатироваться автомобиль. Если машина будет ехать на морозе, специалисты советуют выбирать аккумулятор с запасом емкости, скажем, на 5-10 Ач больше стандартного. Еще один момент в выборе связан с особенностями езды по бездорожью. В этом случае лучше выбрать аккумулятор с дополнительной фиксацией пластин.

Особенности выбора АКБ для определенных моделей ВАЗ

ВАЗ 2105, 2106, 2107. Стоит учесть, какой тип двигателя установлен - инжекторный или карбюраторный. Для автомобилей с карбюраторным двигателем менее 1,2 л подходит аккумулятор на 44 Ач, до 1,8 л - 55 Ач, свыше - 62-66 Ач. Если есть инжекторный двигатель объемом менее 1,6 л, нужен аккумулятор на 44 Ач, от 1,6 до 2,5 л - уже на 55 Ач. ВАЗ 2109. Стоит выбирать в зависимости от климата. Для местности с умеренным морозом оптимально подойдет свинцово-кислотный аккумулятор, а в более теплом климате стоит выбрать необслуживаемый аккумулятор. ВАЗ 2110, 2111 и 2112. Заводское оборудование комплектуется свинцово-кислотным аккумулятором с жидким электролитом емкостью 55 Ач, он считается наиболее оптимальным для электросистемы данных моделей. Эта батарея классифицируется как необслуживаемая. И при замене необходимо учитывать наличие установленного на машине дополнительного оборудования. Чем его больше, тем мощнее аккумулятор. ВАЗ 2114, 2115. Подходит аккумулятор на 55 - 62 Ач. Если вы выбираете между классическим аккумулятором и неработающим аккумулятором, больше водителей предпочитают второй вариант.Приора , Лада Ларгус. У Приоры в заводской сборке стоит аккумулятор на 55 Ач. Но на Лада Ларгус стоит аккумулятор с обратной полярностью. Без присмотра, показатель емкости 70 Ач.

Рекомендации по выбору аккумулятора от "First Battery Company"

Мы рекомендуем аккумуляторы следующих марок: AUTOPART, ECOSTART, JP DYNAMIC и 1STORM. Эти марки представлены АКБ европейского производства. В них реализованы современные технические решения. Эти аккумуляторы обладают хорошей пусковой мощностью, минимальным саморазрядом, повышенной безопасностью.Они отлично подходят для нашего климата - благодаря повышенной морозостойкости. Важно, чтобы данные аккумулятора зарекомендовали себя в различных ситуациях.


Типы автомобильных аккумуляторов?


Устройство свинцово-кислотных аккумуляторов

Самый распространенный тип аккумуляторов - свинцово-кислотные. В таких батареях обычный электролит представляет собой смесь дистиллированной воды и серной кислоты.


Аккумуляторная батарея AGM

Аккумулятор другого типа построен на основе технологии AGM (Absorbent Glass Mat).В них электролит абсорбируется стекловолокном.


Устройство гелевой (не обслуживаемой) батареи

Аккумулятор третьего типа называется гелевым. Технология называется GEL, в гелевых батареях электролит загустевает до гелеобразного состояния с силикагелем. Не проверяют уровень жидкости - это вышедший из строя . У них очень высокий уровень электролита над пластинами и запас плотности. Один запуск двигателя забирает у аккумулятора столько энергии, сколько он получает от генератора за 10-15 минут при нормальной скорости.Зимой расход больше. Аккумулятор не может быть полностью заряжен, если ежедневные поездки короткие. Генератор не успевает полностью зарядить аккумулятор, поэтому иногда рекомендуется зарядить аккумулятор от зарядного устройства в домашних условиях. Летом необходимо проверять уровень электролита, так как из-за жары вода испаряется. Она испаряется даже на стоящей машине. При необходимости (если конструкция позволяет) долить дистиллированную воду (и только воду).

Как выбрать емкость аккумулятора?

Штатный аккумулятор ВАЗ 2110 имеет емкость 55 Ач.Допускается выбрать мощность чуть выше паспортной, что позволит немного лучше заводиться зимой. Разница в 55Ач и 60Ач незначительна, но аккумулятор на 55Ач зарядится полностью быстрее.

Как продлить срок службы батареи?

Срок службы батареи зависит от модели и сервиса и может сильно варьироваться (от 1 до 9 лет). Считается, что 4 года жизни - разумный минимум. Оптимальная температура хранения аккумулятора 0 градусов. При этом замедляется процесс саморазряда и электролит ломает корпус даже при его полном разряде.Регулярно проверяйте уровень электролита. При необходимости продолжайте в том же духе и не забудьте зарядить аккумулятор. Не разряжайте аккумулятор полностью. Если аккумулятор хотя бы один раз полностью разрядится, это значительно сократит срок его службы. Во избежание проблем с запуском двигателя зимой необходимо поддерживать заряженный аккумулятор, а также следить за плотностью электролита. Плотность электролита полностью заряженной батареи 1,27 при 20 C увеличивается на 0,007 на каждые 10 градусов.ниже 20. То есть. плотность электролита нормально заряженного аккумулятора при -20 градусах будет 1,3. На зиму плотность электролита следует увеличить до 1,29. Так же и для высоких температур, при +40 С окружающего воздуха 1,25 - это нормально, аккумулятор полностью заряжен.

Как определить состояние аккума?

Если в одной из банок АКБ по сравнению с остальными упала плотность, а уровень остался прежним - идет процесс сульфатации, а это начало отмирания аккумулятора (мутный электролит).Плохая банка не только ток не дает, но и высасывает его из соседних, т.е. оставив без проблем день, можно утром в теплую погоду машину и не запускать ... В домашних (гаражных) условиях, сделать практически невозможно, пора искать замену.

Почему батарея быстро разряжается?

Если аккумулятор быстро садится, то ежедневного пробега генератору не хватает для полной зарядки аккумулятора. Либо есть ток утечки АКБ. Если нет желания обслуживать аккумулятор, то рекомендуется выбрать гелевый аккумулятор.Если автомобиль с заглушенным двигателем долго не слушает музыку при включенном свете и нет утечки тока, то он прослужит минимум 4 года и зимой не выйдет из строя. Перед покупкой ознакомьтесь с последними отзывами и тестами аккумулятора. Покупая аккумулятор, обращайте внимание на то, чтобы он был свежим. Если он заправлен и заряжен, то до 3 месяцев после изготовления, а если сухой, то до 6 месяцев. Цена на аккумулятор зависит от его типа, марки и емкости (средняя цена 2500-4000 рублей).Купить аккумулятор можно в интернет-магазинах.

Аккумулятор играет огромную роль в работе автомобиля. На самом деле без него нельзя запустить двигатель, потому что стартер питается от аккумулятора.

Следовательно, если старый аккумулятор начинает работать с перебоями, с ним регулярно возникают проблемы, его необходимо заменить. Но какой аккумулятор выбрать на ВАЗ 2114? Сегодня мы поговорим об этом.

Что используется для автомобилей ВАЗ?

Чтобы понять, какой аккумулятор выбрать, для начала нужно разобраться в устройстве и принципах работы аккумулятора.

На автомобили отечественного производства АвтоВАЗ установлено свинцово-кислотных аппаратов. .

В стандартную версию этого аккумулятора входят шесть аккумуляторов, которые объединены в одну упаковку. Корпус сделан из специального пластика, который не проводит ток. Электроды со свинцовым сплавом имеют решетчатую структуру. Их погружают в электролит, состоящий из раствора серной кислоты.


Сверху на панели расположены отверстия для слива газов при зарядке АКБ.Аккумулятор подключается к автомобилю с помощью двух выводных клемм, которые также расположены на панели. Чтобы водителю было проще сломать выводы, положительный толще, а отрицательный тоньше.

Важно учитывать тот факт, что температура окружающей среды влияет на электролиты. Лучшая батарея при температуре +27 градусов Цельсия. Если температура воздуха опускается до -18 градусов по Цельсию, емкость аккумулятора снижается на 50%. Это говорит о том, что для запуска мотора потребуется вдвое больше энергии.

Водители

должны помнить, что их нельзя заряжать при серьезных отрицательных температурах, потому что тогда аккумулятор будет работать на пределе своих возможностей.

Нагрев у вашего аккумулятора тоже не тот, так как происходит горячий запуск. Если двигатель сильно нагрелся, ему также потребуется большое количество электроэнергии, а также при очень низких температурах.

На что обращать внимание при выборе

При покупке нового аккумулятора нужно учитывать следующие аспекты:

  • Емкость аккумулятора;
  • Номинальная потребляемая мощность;
  • Страна производитель АКБ.


Что касается емкости, то для этого разработана довольно простая и эффективная формула. Он включает в себя увеличение тока перегрузки на выходе генератора на 0,75. Если, например, у вас есть генераторная установка на 70 Ач, емкость аккумулятора должна быть 52,5 Ач. Ближайший по емкости аккумулятор - 55 Ач.

Также многое зависит от объема двигателя. Для автомобилей с моторами 1,0–2,3 л следует использовать аккумуляторные батареи от 55 до 66 Ач.

Не рекомендуется выбирать аккумулятор большой емкости, поскольку для его подзарядки может банально не хватать мощности вашего генератора.


  1. Размер. В подкапотном пространстве ВАЗ 2114 есть отведенная площадка для установки АКБ, плюс провода для подключения ограничены по длине. Если аккумулятор нестандартного размера, он не поместится в место для установки или будет беспрепятственно «гулять» по нему. Исправить никак нельзя. Поэтому учтите стандартное сиденье аккумулятора для «четырнадцатой» модели - 242 на 175 на 190 миллиметров.
  2. Вместимость. С этим параметром мы уже разобрались и определили, что для нормального пуска силового агрегата в разных климатических условиях подойдет агрегат на 55Ач.Хотя специалисты советуют устанавливать устройство на 60 Ач. Посоветовавшись с электриками стало очевидно, что именно 60 Ач - оптимальный параметр для ВАЗ 2114.
  3. Полярность. Европейские и американские производители используют аккумуляторные батареи с обратной полярностью. Прямая полярность отличается тем, что «плюс» находится слева, а «минус» - справа. Японские и корейские автопроизводители предпочитают прямую полярность.
  4. Год выпуска. Обратите внимание, когда разрядился аккумулятор.Если он был изготовлен более года назад, то аккумулятор следует перезарядить. Аккумуляторы нельзя хранить без подзарядки более года.
  5. Зарядка. Некоторые аккумуляторы можно заряжать электролитом и заряжать до необходимых параметров, другие называются сухозаряженными. Покупая аккумуляторы второго типа, их необходимо залить кислотой. Плотность раствора от 1,25 г / куб. Плотность измеряется при температуре +25 градусов Цельсия. После заправки АКБ обязательно постоять минут 20, а затем проверить напряжение, но только без нагрузки.Оптимальная производительность составляет от 12,5 В и более. Если напряжение меньше, аккумулятор придется перезарядить. Если прибор показал около 10,5 В и меньше, значит, вам «посчастливилось» купить аккумулятор с заводской неисправностью. Нет необходимости использовать его в автомобиле ни при каких обстоятельствах. Меры по подзарядке не помогут.

Производителей


По поводу производителей аккумуляторов, подходящих к автомобилю ВАЗ 2114, хочу поговорить отдельно.На основе анализа рынка, изучения отзывов потребителей сформировалась определенная группа лидеров. Мы познакомим вас с ней.

  1. Лидером аккумуляторного сегмента, в ассортименте которого есть агрегаты, подходящие для ВАЗ 2114, стала марка «Тюмень». Производитель - аккумуляторный завод в Тюмени, о чем вы, наверное, догадались. Среди их ассортимента для ВАЗ 2114 подходят модели 6СТ 57 и 6СТ 60. Соответственно их емкость 57 и 60 Ач. Они способны работать в диапазоне температур от -40 до +60 градусов Цельсия.Хорошая и быстро заряжается, дает эффективный ток, гарантирует качественный запуск двигателя независимо от погоды.
  2. Вторую строчку по праву заняли батареи «Зверь». Это продукция компании Accumulator Technology. Их головной офис находится в Иркутской области. Для «четырнадцатой» модели ВАЗ рекомендуется использовать аккумулятор емкостью от 55 до 70 Ач. Производитель предоставляет гарантию сроком на 3 года, которая есть не у каждой компании.
  3. «Варта» - еще один лидер среди производителей аккумуляторов, которые отлично вписываются в моторный отсек ВАЗ 2114. Это уже иностранный производитель - США. Компания-разработчик называется Johnson Controls. Аккумуляторы отличаются высоким КПД и надежной работой. Гарантийный срок тоже впечатляет - три года, хотя по факту батарея служит 4 года и более.
  4. В списке лидеров не обошлось без Bosch. Иногда кажется, что эта фирма слишком много берет на себя и производит буквально все для всех.Но пока компания этим занимается, заказчики довольны этим фактом. Здесь стоит обратить внимание на аккумулятор емкостью 70 Ач. Он надежен, обеспечивает эффективную работу в течение пяти лет, имеет мощность холодного пуска 500А. Благодаря этим характеристикам вам не нужно бояться потери заряда аккумулятора даже при очень низких температурах. И для многих регионов России это актуальная проблема.

Многие закладывают в голову принцип выбора нового аккумулятора на стоимость ВАЗ 2114.Это совершенно неправильный подход. Честно говоря, дешевых, но надежных и эффективных аккумуляторов не существует ни для одной машины, в том числе и для ВАЗ 2114.

Поэтому на приобретении такой сборки настоятельно не рекомендуется экономить. Во-первых, обратите внимание на нюансы выбора, перечисленные в этом материале, после чего можно будет задуматься о стоимости аккумулятора. Но не наоборот.

Каждый автовладелец задается вопросом, какой аккумулятор купить. Какой аккумулятор подходит к его машине.Это касается любых мелочей. Ведь не нужно объяснять, что именно подобранный аккумулятор избавит вас от неприятных минут при запуске двигателя.

Самым главным критерием правильного выбора АКБ, является совет производителя. В первую очередь производитель ориентируется на рабочие характеристики генератора, а также на потребителей энергии. Но также важно знать, что такое АКБ. Автомобильные аккумуляторы Существуют три версии: обслуживаемая, не обслуживаемая и мало обслуживаемая.


Редко встретишь ныне обслуживаемые аккумуляторы, в связи с тем, что их практически не выпускают. В не обслуживаемых аккумуляторах пластины не заменяются, на крышках этих аккумуляторов нет отверстий и заглушек. Такие батареи эксплуатируются в теплом и сухом климате. А вот аккумуляторов на авто много - обслуживаются мало. Таких моделей аккумуляторов большинство. Есть и качественные, и дорогие, и простые, и дешевые.


Для определения правильности решения при выборе аккумулятора нужно знать следующее: емкость - первое.Он измеряется в амперах / час и указывает, что в течение определенного времени он должен производить определенный ток. Не забывайте, что емкость ослабляется при низких температурах. Чтобы в один из зимних дней вы не разочаровались, что ваша машина не завелась, нужно запомнить некоторые правила эксплуатации зимой.

  1. Необходимо постоянно следить за зарядом аккумулятора. Зеленый глазок индикатора указывает на степень зарядки, которая соответствует 70-75%. Этого достаточно для запуска двигателя при -20 С.
  2. Оценивая уровень зарядки необходимо помнить, аккумулятор изнашивается около 3-х лет, а пробег автомобиля составляет более 75 тыс. Км. уровень производства более 50%. Несмотря на то, что индикаторы будут указывать на высокую степень зарядки, истинные возможности аккумулятора уменьшились. Аккумулятор еще прослужит при теплых температурах, но в морозную погоду будут проблемы.
  3. При запуске двигателя убедитесь, что все сторонние пользователи в машине выключены.
  4. Если двигатель не заводится с первого раза, перед каждой следующей попыткой подождите несколько секунд, необходимых для прохождения электролита в батарее. Чем дольше пауза, тем выше напряжение в АКБ. Минимальное время выдержки должно быть не менее 10-15 секунд.


Какой выбрать аккумулятор на ВАЗ 2114 Видео.

ТОП-10 лучших аккумуляторов на ВАЗ 2114

Двигатель ВАЗ-2114 инжекторный (8 клапанов).Ремонт двигателя

В период развития автомобилестроения одними из самых популярных были 4-цилиндровые двигатели. И сегодня они самые распространенные. Бывает, что в силу ряда причин один из цилиндров «отключается», а агрегат работает на оставшихся трех. Бывает, что двигатель ВАЗ-2114 инжекторный (8 клапанов). Каковы причины этого явления и что с этим делать? Попробуем разобраться.

Характеристики двигателя

Для автомобилей данной модели был разработан 8-клапанный двигатель с индексом 2111.Если сравнивать этот агрегат с другими, то есть серьезные отличия. Это электронное управление и распределенный впрыск топлива. ЭБУ полностью учитывает все важные данные, необходимые для эффективной работы. Мотор довольно выносливый, мощный, экономичный.

Мощность 78 лошадей. Объем 1,5 литра.

Каждый из четырех цилиндров имеет по два клапана. У них диаметр 81 мм. Особенности конструкции этого агрегата позволяют увеличить силовые характеристики до 120 л.из. Также существует доработанный агрегат объемом 1,6 л и мощностью 80 л. из.

Владельцы очень довольны этими двигателями. Они полностью себя оправдывают. Однако бывает, что двигатель на ходу, как и другие неисправности. В большинстве случаев все это легко ремонтируется.

Как понять, на что повлиял мотор?

Смешать это с чем-то очень сложно. Этот звук отчетливо слышен даже неопытным автомобилистам. Плавная работа двигателя превращается в прерывистые жуткие звуки.Это сложно описать, но из глушителя вместо обычного шипения будет «бомба».

Эффекты

При попадании в двигатель ВАЗ-2114 форсунки (8 клапанов) двигатель внутреннего сгорания немедленно теряет мощность. Ведь на трех цилиндрах все по-другому. Еще одна характерная черта для линейки ВАЗ - это вибрация, а также дрожь из подкапотного пространства. Еще один симптом «болезни» - повышенный расход топлива и отчетливый насыщенный запах бензина из выхлопной трубы и в газах.И это не так. Важно вовремя реагировать на появляющиеся сигналы, иначе автомобилю потребуется серьезный ремонт.

Когда один цилиндр не работает, топливная смесь в нем не горит, а просто накапливается.

Затем его разводят маслом и направляют в картер. Чем больше будет топлива, тем более жидким будет масло. Он быстро потеряет смазывающие свойства. В результате происходит повышенный износ цилиндро-поршневой группы, колец и других деталей.Спустя время двигатель потребует капитального ремонта (ВАЗ-2114 - рассматриваемая модель).

Причины

Их очень много. Есть даже такие нюансы, когда настоящие профессионалы не могут сразу выявить проблему. Однако мы приводим статистику наиболее частых причин.

Неполадка может возникнуть из-за неработающей свечи. Это явление наблюдается и при обрыве высоковольтного провода, выходе из строя катушки зажигания, неисправном ЭБУ. Еще одна возможная причина - попадание воздуха во впускной коллектор, выпускной клапан.В случае прокола прокладки ГБЦ эта проблема тоже появляется. Также этот эффект вызван поломкой компрессионных колец, выгоранием поршня. Естественно, это далеко не все причины, по которым двигатель ВАЗ-2114 инжекторный (8 клапанов).

Диагностируем сами

Теперь, когда вы знаете причины, давайте посмотрим, как проводится диагностика. Начать нужно с самого простого. Пусть это будет сломанный цилиндр.

Итак, в первую очередь следует запустить двигатель и открыть капот.

Тогда послушайте двигатель и запомните этот звук. Теперь поочередно дотянуться до высоковольтных проводов. Свечи не получат напряжения, и цилиндры перестанут работать. Послушай. Звук изменился? В противном случае проблема в неисправном цилиндре.

Проверка свечей

Важно знать, попадает ли искра в цилиндры. Для этого понадобится свечной ключ. Выкрутите свечу из неработающего цилиндра, осмотрите ее электрод. Если вы видите копоть или копоть, то этот элемент следует заменить.Вы можете очистить свечу, но это не навсегда, а только временно решит проблему.

Теперь проверьте искру на наличие искры. Подсоедините к нему высоковольтный провод и проложите его металлической деталью к корпусу мотора. При этом разместите его так, чтобы электрод не касался корпуса. Затем пригласите помощника. Его задача - вращать стартер, а ваша - наблюдать за свечой. Если при работе стартера есть искры, значит, у вас проблемы с проводами. Также это связано с поломкой катушки, ЭБУ или датчика положения коленвала.Вероятно, есть сдвиг ремня ГРМ, что может быть причиной трофеев на ходу.

Троиц в сырую погоду

Да и это не шутка. Многие владельцы, у которых есть автомобили семейства ВАЗ, отмечают, что недавно «вымытые железные кони» или просто в дождливый день начинают троить.

Среди частых причин - жидкость, попавшая в свечные колодцы.

В результате свеча перестает зажигать, а значит, цилиндр не может работать правильно. Но это не все.

Таким образом, различные датчики могут выйти из строя из-за воздействия агрессивных сред. Также при мойке аппаратами высокого давления могут быть повреждены различные уязвимые части.

Что касается условий окружающей среды, то в сырую погоду троит двигатель после долгого холостого хода. Запуск двигателя происходит не сразу, а с пятого по шестой раз. Работа мотора неравномерная и нестабильная до полного прогрева. Визуальный осмотр часто не дает результатов. Работа двигателя нормализуется через некоторое время до его полного остывания или до следующего дождя.Причина здесь отчасти та же, что и после мойки машины.

Влага, а точнее конденсат скапливается под корпусом распределителя. Есть простой способ диагностировать эту проблему. Завести двигатель в темноте. Если вы видите огни под капотом, вам необходимо заменить провода.

Не забываем о свечах. Если двигатель в сырости не хочет заводиться, то, скорее всего, свечи просят заменить. Возможно, перестали давать сильную искру. В сырой дождливый день при свечах может накапливаться влага, что приводит к утечкам тока.Также часто виноваты катушки зажигания. Их оболочки трескаются, и в них скапливается конденсат.

Холодный двигатель нестабилен

Иногда марки ВАЗ троят при холоде. Но как только они разогреются, они начинают работать стабильнее. Вот несколько простых причин. Чаще всего ЭБУ выдает команды на создание слишком богатой топливной смеси. Если высоковольтные провода заглушены, это также приводит к аналогичному эффекту. Изношенные части поршневой группы вызовут трение.

Троит при прогреве

Бывает по другому.В холодное время года можно наблюдать стабильную работу, но стоит прогреть, так как двигатель ВАЗ-2114 впрыскивает сразу (8 клапанов). Часто это связано с перегоревшей прокладкой ГБЦ, неисправным ЭБУ или проблемами в катушке зажигания.

Проблемы при простое

Это особенно распространенная ситуация. И вообще никакой разницы, холодный двигатель либо прогрет. В этом случае причин очень много. Это может быть что-то элементарное - от выхода из строя одной из свечей до серьезных проблем в поршневой группе.Если деталь легко заменить, значит, изношенные цилиндры требуют серьезного ремонта. ВАЗ-2114 - не исключение.

Итак, нестабильная работа силовых агрегатов на холостом ходу может быть связана с зажатыми клапанами, несоответствием меток ремня ГРМ, прогоранием клапанов в моторе. Они также могут быть повреждены из-за гидроудара. Не исключены различные неисправности в электронике.

Если троит, то глохнет

Многие автомобилисты не раз сталкивались с этой проблемой. Начинается поиск возможных причин и неисправностей.Компьютер проверен, проверено все, что можно, результат нулевой. Все таки двигатель троит и глохнет.

В этом случае вы можете проверить состояние форсунок. Для многих после серьезной диагностики эта проблема была решена очень легко, просто и недорого путем очистки форсунок и топливной рампы.

Если причину трудно найти

Бывает и так. И это довольно частая ситуация. Может помочь диагностика автомобиля с помощью компьютерных систем.Такая операция позволит проверить все датчики, электронный блок управления двигателем, а в результате даст информацию о том, где именно произошли неисправности в автомобиле ВАЗ-2114.

Если вы столкнулись с этой поломкой, не паникуйте. Все можно починить, и этот эффект не смертельный. Если вы не можете определить причину, обратитесь к опытным специалистам. Но часто все можно найти и устранить вручную.

выводы

Важно очень внимательно следить за состоянием.автомобиль и его отдельные узлы. При хорошем уходе, своевременной замене расходных материалов и жидкостей эта машина будет работать не хуже швейцарских часов. Ну а если вдруг агрегат окончательно выйдет из строя, всегда можно купить и установить новый - цена 1,6-литрового двигателя около 20 тысяч рублей.

Итак, мы выяснили основные причины, по которым в ВАЗ-2114 может не работать один из цилиндров.

Тюнинг двигателя ВАЗ 2114 своими руками - AutoNews

Многим не хватает характеристик штатных моторов ВАЗ 2114.В связи с этим силовые агрегаты этой модели часто подвергаются техническому тюнингу.

Какой тюнинг двигателя ВАЗ 2114

В основном тюнеры ходят по:

  • замена родного блока двигателя от «приоры»;
  • замена ГБЦ;
  • установить турбокомпрессор;
  • чип-тюнинг;
  • заменить распредвал;
  • увеличить объем цилиндра и ход поршней.

Силовой агрегат ВАЗ 2114 часто подвергается техническому тюнингу

Чип-тюнинг «четырнадцатая» модель форсунки

Суть чип-тюнинга заключается в перепрограммировании системного контроллера, управляющего блоком питания.Это предполагает либо замену микросхемы флэш-памяти, либо флэш-памяти. Изначально комплектации двигателя ВАЗ 2114 с завода были усредненными, т.е. в виде компромисса между топливной экономичностью и динамикой. Внешнее вмешательство в калибровку может сдвинуть шкалы в сторону динамики разгона и максимальной скорости («Спорт») или в пользу уменьшения количества потребляемого бензина («Экономия»). Соответственно, в первом случае увеличивается расход топлива, во втором снижается скорость автомобиля.Изменение базовых настроек только с помощью специального устройства - программатора.

Установка двигателя от «приоры» своими руками

Замена штатного мотора на 1,6-литровый двигатель от Лады Приора очень радикальный, но действенный способ улучшить динамику ВАЗ 2114. Встал без проблем, родное навесное, подключается и к трансмиссии.

Видеоурок по замене двигателя своими руками

Дополнительно нужно снять навесное оборудование, аппарель с форсунками, ресивер и выпускной коллектор.Замена стартера, тоже придется повозиться с установкой сцепления. Чтобы избавиться от проблем с прокладкой топливопровода, рекомендуется покупать рампу старой модели от 2112.

Также для доработки нового двигателя потребуется:

  • на переделку системы зажигания;
  • добавить пост (около 40 см) для управления форсунками и фазой зонда;
  • вентилятор охлаждения заменить 2112.

В довесок можно заменить штатный выпускной коллектор на катализатор так называемого «паука».Пригодится поменять радиатор системы охлаждения на 2112. ЭБУ остаётся прежним, но, конечно, нужно перепрограммировать то, что нужно будет ездить на СТО. Однако машина даже без нее должна запускать собственный доступ к сервису.

Замена ГБЦ на 8 клапанов двигателя на 16 клапанов и прочие хитрости

Если вы имеете дело с базовой 1,5-литровой «8-кланицей», то целесообразно заменить собственную ГБЦ более современным 16-клапанным двигателем ВАЗ 2112.

Специалисты рекомендуют заменить 8-клапанную ГБЦ на 16-клапанную

.

Многие предлагают заменить распредвал, используя вал с измененным профилем кулачка.Это повлияет на фазу, синхронизацию, крутящий момент и мощность двигателя, что повлияет на динамику ускорения и максимальную скорость автомобиля.

Одним из самых экзотических вариантов тюнинга считается установка компрессора на двигатель ВАЗ 2114. Таким образом, стандартные 77 «лошадей» превращаются в 100-110 л.с. меньше установки интеркулера и многого другого. Облегчает наличие готовых установочных комплектов - комплектов, в которые входят практически все детали, необходимые для обновления «атмосферника».

Среди традиционных способов форсирования мотора также стоит отметить:

  • расточка блока цилиндров;
  • использование кованых поршней, другой части коленчатого вала (больший ход), более коротких шатунов;
  • удалить неровности внутри ГБЦ и коллектора;
  • применение «нулевого» воздушного фильтра, прямоточная система выпуска отработавших газов.

ВАЗ 2114 провода ведущей панели приборов

Может тема битая, но когда начал искать информацию как это сделать, у меня в основном было случайное подключение и статья про подключение новых кнопок на 2110.

Начну с того, что с недавнего времени стал счастливым обладателем 14 панели за приемлемую цену)

Собственно этот девайс

скинул довольно быстро, через полчаса старый взял и тот такой же шаг как этот (проводка и замок остались от carbus версии моей машины :-)) то возник вопрос с подключением щита (с чем собственно справился гугл поиск Информации полно) и методом научного тика).
Собственно кончилась самая легкая часть, начался геморрой с подключением парной кнопки внешне загорается, как я уже сказал четкого и адекватного ответа Как чмокнуть 09 проводку с этой кнопкой я не нашел (хз может криво искал, но да ладно)))) ну да ладно))) Scientific and Tester Этот прибор удалось подключить.
Внизу кнопка наружного освещения 2109, распиновка по цветам проводов для удобства)))

кнопка 2109.

Теперь кнопка наружного освещения 2114, распиновка по цветам проводки 2109)))


Контакты A и E необходимо замкнуть друг с другом, чтобы загорелась кнопка включения света)

Перейдите к кнопкам обогрева стекол 2109 и противотуманным фарам, площадки этих кнопок выглядят одинаково

где 1, 2 замыкаются включите контактную кнопку, A, B - подсветка кнопки (включается с габаритами) C, D - отдельный провод для индикации активности кнопки (находится отдельно от основной площадки).

Для начала такая схема (в принципе простая, ищем кнопку нужно видеть цвет проводов и прикрутить к новой кнопке)


Простите за подписи клювов выше, подписал для себя за отсутствие цветного принтера)))))

ну собственно распиновка кнопок 2114 (противотуманки и обогрев подключены поровну)

а, в - индикация кнопки (горит с габаритами), C, D - индикация активности кнопки (загорается при включении).

Ну а подключение БСК 2114 к проводке 2109

начнем с распиновки клемм.

Клемма БСК 2109 (9 Пиновая)


1 Устройство предохранителя (не подключено, наверное, не нужен :-))))
2 к выводу зажигания
3 Масса (провод черный, для навигации по земля)
4 к датчику уровня жидкости втулки
5 к датчику уровня масла
6 к датчику охлаждающей жидкости
7 к датчику уровня тормозной жидкости
8 к датчикам износа тормозной системы
9 Контрольные лампы реле

и клемма BSK 2114 (13 Pinuse)


1 Уровень масла
2 к датчику охлаждающей жидкости
3 к датчику уровня втулки
4 ремня безопасности (если нет, то фиг с ними :-))))
5 к датчикам износа тормозных тяг
6 Водительские двери Congors
7 Пассажирские двери Congre
8 Salon Flafth Turning Chain
9 ключ в замке зажигания (у меня старый замок, который меня не заботит вставленный ключ, поэтому я удалил 9 контакт с оранжевым проводом красного колодка (постоянный +) я знаю, что это не правильно т, а что вы делаете)
10 реле контрольных ламп
11 масса
12 хз (не используется)
13 к выводу зажигания

подключив БСК 2114, из-за того что у меня неправильный замок и 9 клемм У меня сняли постоянный + на красном блоке, БСК начинает работать после запуска двигателя.

Бродит по Google Scheme Connection BSK 2114 в 2109, но если подключиться к той схеме, стартер продолжает крутить даже после того, как вы выбросили ключ.
Вот схема

это из-за того, что 9 и 13 контакты замкнуты между собой, что видимо не правильно, и собственно по этой схеме у меня не получилось соединить (((поэтому проще распечатать растрировку обеих туфель.

Ну и в эпилоге провода короткие и их нужно удлинить, не полениться и воспользоваться паяльником и термоусадкой, да, времени больше, но зато будет посмотри получше)))

п.S. Если кто знает, как сделать так, чтобы БСК работал со старым замком, сразу при повороте ключа и не вызывал никаких косяков, стартер постоянно крутится, пишите в комментариях.

ну в принципе и все, сегодня запустил и проверил)

die Achtung: Дополняем статью, проблема с БСК решается накиданием 13 колодок на постоянный плюс на красный блок (оранжевый провод) ровно тот же провод который идет к 9 контакту БСК)

Автомобиль ВАЗ 2114 разработан на базе модели ВАЗ 21093 и является улучшенной версией.Появился внешний вид обновленных моделей, система обогрева приборных панелей, стеклоподъемников, рулевого управления и регулируемой рулевой колонки. Коснулись доработки и электрической части машины, в частности проводки.

Детали электропроводки

Однопроводная схема (применительно ко всей электропроводке) имеет выводы потребителя и истока, замкнутые на корпусе автомобиля. Корпус ВАЗ 2114 и есть второй разъем.

Электропроводка включает в себя следующие компоненты:

  • Блок-фара.
  • Фара противотуманная.
  • Индикатор температуры.
  • Корпус монтажного блока.
  • Электродвигатель вентилятора в системе охлаждения двигателя.
  • Накладка подключена к группе зажигания.
  • Лампочка распределительного щита.
  • Разъем электродвигателя заднего дворника.
  • устройств.
  • Прокладка подключения сигнального сигнала.
  • Электромоторы дворников передние.
  • Корпус сигнального громкоговорителя (ССУ).
  • Индикатор, показывающий объем воды в омывателе для стекол.
  • Индикатор режима передних тормозных колодок.
  • Индикатор количества масла.
  • Корпус генератора и стартера.
  • Фара заднего хода.
  • Световой индикатор подачи смазки под давлением.
  • Корпус мотора очистителя лобового стекла.
  • Корпус лампочки под капотом.
  • Индикатор температуры охлаждающей жидкости двигателя.
  • Аккумулятор.
  • Блок реле противотуманных фар Авто.
  • Индикатор охлаждающей жидкости.
  • Проводка датчика тормозной жидкости

Автоматические выключатели

На самом деле всегда проводка ВАЗ 2114 замыкается на флисовые предохранители. Такие предохранители защищают не только схему генератора и подзарядные устройства, механизм силового агрегата машины, а также реле обмотки от размыкания.

Перед заменой вышедшего из строя предохранителя цепи питания необходимо выяснить причину перегрузки проводки, а также ее устранение.Поиск причины будет намного проще, если вы предварительно ознакомитесь со следующими материалами. Ниже приведен список предохранителей и их цели.

Данные (название предохранителя и защищенная электрическая цепь) демонстрируют полный список Все типы предохранителей проводки. Для каждой машины их количество может отличаться.

В дополнение ко всем вышеперечисленным предохранителям, находящимся в монтажном блоке, есть еще 3 предохранителя. Эти предохранители расположены под полкой магазина. Вот контроллер и схема реле, с помощью которых осуществляется управление.силовой агрегат ВАЗ 2114.

Долго искал эту торпеду, т.к. наш город маленький и найти сложно. В итоге купил в Ярославле за 2000р в сборе

Принес

домой и на следующий день начался процесс установки. Сначала привез каркас в салон



и прикрутил, прикрепил на 4 болта на мой взгляд (торпеда понравилась тем, что крепления там металлические, в отличии от ВП)


Прикрутил и попробовал "торчать", сел как прикол).Сам мозг прикрепил так


Вот посмотрел установлен =)


Далее начал заниматься проводкой, не скажу, что до этого особого опыта у меня не было. Сначала в какие-то воткнул, там все всплыло белые проблемы, потом всякие кнопки и все такое. Процесс не остановился, я уже был в предвкушении старта) Сразу точно не помню или нет Купил замок зажигания от ВАЗ 2110 нового образца (старый приделать не смог).Все вставил ключ в замок ... Не включается бензонасос, я так понимаю скорее всего проводку с мозгом не подключал, так выгляжу. Стал искать в проводке разъем идущий на контроллере, нашел что-то похожее (по схемам разобрался, куда выходить) но мне почему-то не подошло, в дальнейшем выяснилось что это стоит проводка торпеда от машины с бош 7.9.7 (щас точно не помню). Такой был разъем от старой проводки


и так из нового


Схемы рисков в инете нашел как скрестить эти 2 проводки) Вот собственно сама схема (добавлено)

А вот еще схема пилота старого полюса и нового


Пробовал и на АЗС "сори") ключ на старт... не крутит стартер. Думал так долго и не понял почему, округлил) Придя домой начал рыться в инете в поисках этой проблемы, так как в дальнейшем была какая то проблема с релюшами, если воткнуть реле от ВАЗ 2109 , он не скручивается и пришлось замкнуть провода по прямой (щас так иди). Тоже не подошел разъем печки, но я запросто его переделал (думаю, не возникло бы вопросов, как когда бы он увидел в чем разница).Еще проблема заключалась в том, что цвет некоторых проводов на схеме не совпадал с реальностью (так что лучше пересчитать все провода, цифры максимально совпадают). За время установки научился меньше разбираться в электрике и пользоваться тестером)

Четырнадцатая модель «Жигулей» представляет собой модификацию «девятки». Следовательно, схема подключения ВАЗ 2114 аналогична схеме ВАЗ 21093. Однако окна, доработки появились и в более поздней модели. приборная панель и другие факторы, которые не могли оставить след на схеме электрооборудования.

Причины неисправностей, которые генерирует проводка автомобиля

Став владельцем железного коня, невольно становясь мастером ремонта и ввода в эксплуатацию. Бывают редкие случаи, когда машина абсолютно по любому вопросу сразу уходит в СТО. Так получилось, что в российских машинах по крайней мере общие технические вопросы решает непосредственно владелец. Отдельный пункт работы - электросеть автомобиля и вмешательство в его работу. За годы доработок и доработок авто просто обмотали проводами, и это связано с большим количеством опций комфорта, которые машина приковывала.Четырнадцатая модель не стала исключением.

Помимо базового комплекта (осветительные приборы, пульт управления и др. Приборы) в автомобиль поступило дополнительное электрооборудование: датчики температуры воздуха, стеклоподъемники, замки замков и многие другие электро зависимые элементы.

Бывает, что какая-то мелочь случается в самый неподходящий момент и мешает комфортному и безопасному передвижению. Поэтому в бардачке каждого автовладельца обязательно должна быть схема электрооборудования автомобиля в цветном исполнении, инструмент для работы с проводкой (на крайний случай обычный канцелярский нож) и изолента.

Общая информация по электропроводке

Развернутая электросхема ВАЗ 2114 на первый взгляд приводит в недоумение: ловишь себя на мысли, что в этой «паутине» обычному смертному не дано. Но пара минут сосредоточенного просмотра «Карты сокровищ» - и общий принцип Системы уже приближаются. Возможно, электрик - это не вопрос, требующий всестороннего обучения, а чтобы выяснить и устранить причину появления лампочек или самостоятельно заменить пару проводов.

По сути однопроводная схема ВАЗ 2114 построена так, что выводы минусовых контактов замыкаются непосредственно на кузове. При работе с электриком также стоит учитывать, что все элементы, за исключением некоторых, например, подзарядки автомобильного генератора, замыкаются на предохранители.

Скорее всего, возникшую проблему можно решить банальной заменой предохранителя. Однако для начала все же стоит выяснить и устранить проблему, которая привела к перегрузке.

Изменения в схеме проводки 14-го

Имея общую базу с «девяткой», четырнадцатый ранее оснащался заимствованным от модели ВАЗ 2111 восьмикиповым двигателем объемом 1,5 л с инжектором. Чуть позже ему на смену пришла версия ВАЗ 11183-1000, соответствующая стандарту Евро-3. ВАЗ 2114 Инжектор получил более мощный двигатель, и это одна из причин того, что проводка ВАЗ 2114 тоже поменялась.

Торпеда
Узлов Инновации
В наличии Теперь проводка для подключения к электронному коммутатору.Также появился жгут для подключения к клемме модуля зажигания. Замена высоковольтных проводов потребует дополнительного внимания, ведь подключение подключения зависит от года выпуска автомобиля. Чего только стоит то, что до 2004 года устанавливались модули зажигания 4-х контактные, а после - 3-х контактные.
Подключение клапана адсорбера к контроллеру системы впрыска также дало дополнительный дополнительный элемент. Адсорбер - электромеханическое устройство, предназначенное для вентиляции и удаления конденсата в газовом резервуаре.
Осложнения коснулись салонной части. получила доработки в виде внешнего вида БК (бортовой компьютер), новой приборной панели и изменения положения бардачка.

Сложная электрическая мощность четырнадцатой модели - не только следствие расширения функциональности. Инженеры АвтоВАЗа заложили дополнительный потенциал в виде вариантов обогрева наружных зеркал заднего вида и обогрева сидений.

Иван РБК

Иван РБК
  • ডায়রিয়া এবং পেট ব্যথা কারণ - কি করতে হবে
  • Толстолобик মধ্যে চুলা - 8 বেকড মাছ 8 সুস্বাদু রেসিপি
  • লাইভইন্টারনেটে আলোচনা - রাশিয়ান অনলাইন ডায়েরি পরিষেবা
  • অ্যালকোহল "লাক্স" এবং "আলফা": ভাল কি, পার্থক্য কি। অ্যালকোহল শ্রেণীবিভাগ
  • প্রতিদিনের জন্য দ্রুত রেসিপি - ধাপে ধাপে 1338 রেসিপি
  • মাল্টিকুকার
  • টাইলটি ম্যাট বা চকচকে চয়ন করার জন্য আরও ব্যবহারিক: পেশাদার পরামর্শ
  • কিভাবে ঘন মিটার মধ্যে বর্গ মিটার অনুবাদ করতে 🚩 ঘন মিটার বর্গ মিটার 🚩 গণিত কত
  • শব্দ সূত্র R: ফ্যাসেড উত্পাদন এবং ব্যায়াম
  • ভূমিকম্প ফোকাস কি? ভূমিকম্পের কারণ এবং পরিণতি
  • Мастурбировать 7 Нетипично উপায় - Рамблер / মহিলা
  • Пироги, রেসিপি: 360 রেসিপি пастрон.ru উপর пироги
  • লেনিন স্কয়ারের ইতিহাস, ইউএসএসআরের এক কোণে।
  • ড্রায়ার বা বুদ্বুদ - যা ভাল এবং কীভাবে চয়ন করতে হয়, সুপারিশ
  • মধ্যে Seelings ছাড়া বাথরুমে পাইপ ইনস্টলেশনের গোপন: 50 এবং 2 ভিডিও
  • 375 নমুনা: রিভিউ এবং গুণ, গ্র্যাম প্রতি মূল্য, কিনতে লাভজনক
  • কিভাবে ক্র্যাব বা তার নখর তাজা এবং হিমায়িত রান্না করা
  • কিভাবে একটি পোস্টকার্ড আঁকা - একটি পেন্সিল, জল রং এবং для начинающих জন্য মাখন সঙ্গে অঙ্কন
  • ক্যান্সারের জন্য গ্যাস্ট্রিক রিসেকশন: পেটের কিছু অংশ অপসারণ, অস্ত্রোপচারের পরে চিকিত্সা, প্রাগনোসিস
  • কীভাবে সিমস 4 ইনস্টল করবেন এবং এর জন্য মোডগুলি এবং অ্যাড-অনগুলি ইনস্টল করবেন
  • এইচপি ল্যাপটপে BIOS যেতে হবে
  • Маалокс: ড্রাগ বৈশিষ্ট্য
  • তাই রকি শীতকালীন কোথায়?
  • 18 দেহে পরজীবীদের উপস্থিতির লক্ষণ
  • কিভাবে সেরা খেলতে হবে তার বিবরণ দিয়ে গেমের শুরুতেই ট্যাঙ্কস ওয়ার্ল্ড
  • , এল বা এস: কীভাবে সঠিকভাবে আপনার পোশাকের আকার নির্ধারণ করবেন
  • КАЛАШНИКОВ এর দ্বিতীয় কিংবদন্তী এবং বিশ্বের সেরা বিশ্বের সেরা: পিসি এবং এর উন্নয়ন - Николай Стариков
  • মানব চরিত্রের ধরণের একটি বড় список
  • আদর্শ вареная মুরগি স্তন - Готовить.ru এ ছবির সাথে ধাপে ধাপে রেসিপি
  • কীভাবে পালং শাক খাওয়া হয়
  • সফ্টওয়্যার আপডেট: এই প্রোগ্রামটি কী, কেন এটি প্রয়োজন, কীভাবে আনইনস্টল করবেন, কীভাবে ডাউনলোড করবেন
  • স্কেট করতে: বিশ্বের শীর্ষ 7 ছবি রোলার
  • Эстрогены উন্নত হয় - কারণ, কোন রোগের অধীনে, রোগ নির্ণয় এবং চিকিত্সা পদ্ধতির অধীনে ঘটে
  • কীভাবে বাচ্চাকে ঘরে বসে সিলেবলগুলি পড়তে শেখানো যায় তার একটি ধাপে ধাপে পরিকল্পনা
  • উদাসীনতার আত্মার উপর, আকাঙ্ক্ষা ও কোন আনন্দে কি হবে?
  • সেরা মডেলগুলির পর্যালোচনা
  • ক্যালা কপিরোগ্রমের বিশ্লেষণটি কী দেখায়, ডিক্রিপশন, সেন্ট পিটার্সবার্গে, অনুকূল দামে কীভাবে পাস করতে হবে তা দেখায়
  • চোখের নীচে রিঙ্কেলগুলি সরিয়ে ফেলবেন: কার্যকর এমএফ
  • বিড়াল প্রস্রাব এর গন্ধ পরিত্রাণ পেতে: 🐈 কিভাবে এবং কি আনতে হবে
  • আমি কিভাবে জানি না "আমি জানি না" বা "আমি জানি না", টাট্টু বা পৃথক?
  • আমরা একটি পুরানো চামড়ার জ্যাকেট থেকে আমাদের নিজের হাতে চামড়ার ডায়েরি করি
  • ট্রেডিং প্ল্যাটফর্মে স্টিমের রুবেলে কীভাবে মুদ্রা পরিবর্তন করবেন: নির্দেশাবলী инструкция
  • মুখপাত্র কি?
  • ক্লাসিক কোড কোড সালাদ - ফটো ধাপ দিয়ে 10 এবং সহজ রেসিপি
  • Android Навител ইনস্টল (ফ্রি / চার্জ)
  • উইনআর, আল্ট্রাআইসো, ডেমোন সরঞ্জামগুলির মাধ্যমে কীভাবে আইএসও ফাইল আনপ্যাক করবেন
  • উইন্ডোজ 10 ব্যবহারকারীর নাম পরিবর্তন করবেন: নির্দেশনা
  • অর্থনীতি কি
  • Sybas কি দরকারী: কি ধরনের মাছ, উপকারী বৈশিষ্ট্য, ক্যালোরি, চেহারা
  • পেরেক ছত্রাক, লক্ষণ এবং ঝুঁকি ফ্যাক্টর চেহারা জন্য প্রধান কারণ
  • 2020 এর জন্য মহিলাদের পোশাক ফ্যাশনেবল রং - প্রবণতা কি সমন্বয়

Замена зажимов зажигания ВАЗ 2114.Как часто нужно менять свечи зажигания на ВАЗе. Приметы, что пора заменить свечи

Большинство автолюбителей-самарцев задаются вопросом: как часто нужно менять свечи зажигания. Попробуем найти ответ на этот и многие другие вопросы, касающиеся такого важного элемента в автомобиле, как свечи. Вроде мелочь, что можно наладить ладонь, но без них машина не поедет.

Что такое свечи для авто

Свеча зажигания - это небольшое приспособление, которое создает электрическую искру, которая воспламеняет горючую смесь воздуха.С помощью искры он создает мини-взрыв в цилиндре, так что поршень начинает свое движение. Количество таких мини-предохранителей в. В обычных машинах бизнес-класса, и в частности в автомобилях, стоят четырехцилиндровые двигатели, это означает, что в нем установлено 4 экземпляра. Но есть автомобили элит-класса или спортивные автомобили. В них шесть-восемь цилиндров, соответственно установлено 6-8 штук.

Рассмотрим свечи зажигания. Как уже было сказано выше, в ICF установлено 4 штуки.Каждый состоит из никелевого корпуса и контактного стержня, защищенного керамическим изолятором. Искра возникает в процессе замыкания центрального и бокового электродов.

Важно, чтобы все было синхронно, а значит они должны быть от одного производителя и одной марки, то есть из одних и тех же материалов. Замена одной или двух свечей нежелательна. Если бы пора было менять, то лучше сразу все 4.

Дефекты и повреждения свечи зажигания

В процессе эксплуатации на свечах могут возникнуть повреждения и дефекты.Иногда они являются следствием неправильной эксплуатации, иногда из-за неправильно подобранной марки свечей. По дефектам свечей также можно диагностировать неисправности двигателя. Что будет, если не поменять свечи зажигания в случае неисправности, вы узнаете из этого раздела статьи. Цвет плеча электродов, отсутствие повреждений говорит о том, что свечи исправны, и можно продолжать идти дальше.

Примеры дефектов и описание:

  • Электроды и корпус.Этот дефект говорит о том, что съемные кольца на поршнях изнашиваются и требуют замены. По этим кольцам пропускается масло, а свечи, наполненные жидкостью, дают неравномерно взорвавшуюся искру. Вам нужно срочно отремонтировать двигатель. Рекомендуется зажигания промыть от масла, просушить и осмотреть. Если других дефектов нет, то их можно оставить для дальнейшей эксплуатации.
  • Неупорядоченная изоляция электродов . Нельзя ездить с наклонной изоляцией, необходимо менять свечи зажигания, так как они вызывают детонацию в двигателе.
  • Налет на поверхности корпуса указывает на некачественный бензин. Надо поменять на АЗС суррогат, и табличку, препятствующую появлению искры, можно и дальше ездить на них.
  • О перегреве корпуса свидетельствуют свечи зажигания белого цвета, либо засохший верхний электрод. Легковоспламеняющиеся устройства могут перегреваться по двум причинам:
  1. Вы используете высокооктановый бензин, а это значит, что необходимо сменить марку;
  2. Тип свечей не подходит к вашему двигателю, а значит, они тоже.
  • На обедненной смеси и образовании нагара внутри цилиндров виден белый цвет изолятора с дымчатым оттенком корпуса и немного оплавленными электродами.
  • Окрашивание корпуса и контакта в золотой или глянцевый цвет, а также механические повреждения говорят о том, что этот сорт свечей не подходит к вашему двигателю. Последний дефект возникает из-за превышения длины элемента. Неправильно подобранные длинные копии могут повредить поршень. Следовательно, их тоже следует заменить.

Свеча изношена - это, пожалуй, самый правильный вид неисправности. Он предполагает, что воспалительный процесс прошел правильно, обсерватория работает нормально, но пора было заменить их на новые.

Как часто нужно менять свечи зажигания?

Ваш автомобиль сообщит вам, когда нужно менять свечи зажигания. Просто внимательно относитесь к этому. Послушайте двигатель. И как только почувствуете, что звук или ритм его работы меняется, откройте капот и проверьте свечи.

В случае вышеперечисленных проблем или при первых проявлениях износа воспламенившиеся элементы необходимо немедленно заменить . При нормальной эксплуатации замене подлежат 30-40 тысяч километров пробега. Есть еще возгорания из платины и иридия, срок их службы примерно вдвое выше обычного. Но они стоят дороже. Такие свечи для ВАЗ 2114 - скорее роскошь, чем необходимость.

Качественно рабочие свечи сохраняют работоспособность двигателя. Напротив, если они будут давать искру с перерывами, это повлияет на мощность ДВС и увеличит количество несгоревших испарений.. Сам двигатель, работая на изношенных или неисправных свечах, прослужит недолго.

Они не такие уж и дорогие, чтобы на них экономить. Более того, эта экономия будет сродни чудаку, который зажег 10-долларовую купюру, чтобы найти в темноте 10-тиененую монету.

Какие свечи выбрать для ВАЗ 2114

На рынке автозапчастей представлен достаточно широкий выбор запальников для ВАЗ 2114. Здесь и российские производители, и западноевропейские, и, конечно же, японские. Ниже вы узнаете, какие свечи к самарским моделям отдают предпочтение владельцам этих машин.

  • DVRM AU17 Из Энгельса на свои автомобили ставится производитель самого завода ВАЗ. Эти свечи рекомендуют автовладельцы своих моделей. Сами автолюбители считают, что видеорегистратор - хорошее зажигание для этих машин. Правда, по признанию тех же автовладельцев, иногда попадается брак. Поэтому перед установкой необходимо на подставку. В среднем набор из 4 штук стоит около 200 рублей.
  • BRISK Чешские свечи тоже зарекомендовали себя как надежные и пользуются спросом у владельцев ВАЗ 2114.Этот производитель выпускает 10 типов для разных моделей иномарок, в том числе для автотранспорта. Стоят они примерно столько же, сколько российские DVRM.
  • Японские свечи DENSO в особых рекомендациях не нуждаются. Многие зарубежные автозаводы устанавливают их на свои модели автомобилей. Правда, они намного дороже отечественных и чешских брендов - 350-400 рублей за комплект, но и длиннее европейских и российских аналогов.


Какие свечи ставить на ВАЗ 2114 - дорогие или дешевые, брендовые или просто ходовые, решать вам.Главное, чтобы они соответствовали типу вашего двигателя и исправно работали.

Как поменять свечи в машине?

Поменять свечи в машине несложно, любой владелец автомобиля справится с этой операцией самостоятельно.

Если вы решили заменить их в дороге, дайте двигателю остыть. Иначе можно обжечься и повредить резьбу при откручивании, потому что раскаленный металл расширяется.

  1. Открыть капот, если у вас есть защитный кожух, его необходимо открутить и снять.В контактах используются защитные колпачки с высоковольтными проводами. Их нужно аккуратно снимать, придерживая за колпачки, но ни в коем случае не тянуть за провода. Можно разорвать связи, и тогда придется менять проводку.
  2. Вокруг керамики из гнезда необходимо убрать весь нагар и весь накопившийся здесь мусор. Иначе вся эта грязь может оказаться в цилиндре двигателя.
  3. Чтобы снять свечи зажигания, осторожно открутите их ключом.Сдвинув с мертвой точки, попробуйте открутить. Не торопитесь, можно повредить резьбу гнезда или футляра. Попробуйте еще немного прикрутить и продолжайте осторожно поворачивать.
  4. Перевернув старую свечу, очистить тряпки от грязи. Прикрутите новую. Чувствуя, что нить затягивается, сделайте четверть оборота, но не тяните, иначе можно испортить резьбу цилиндра или сам элемент.
  5. Надеть контакты высоковольтных крышек, установить кожух, закрыть кожух.

Посмотрите первые два-три дня, как работает ваше обновление.Не исключен брак, тогда двигатель будет работать с перебоями. Если это произошло, определите, какая свеча с дефектом может быть, последовательно отсоединив провода. Запомните детали обязательно поменяйте.

Замена свечей зажигания - это регламентированная операция. Их замену необходимо производить каждые 15 тысяч километров пробега. Это связано с тем, что резьбовое соединение свечи зажигания и ГБЦ со временем теряет герметичность, поэтому даже если свеча нормально работает при малых и средних нагрузках, то при высоком давлении в камерах сгорания. дает пропуск зажигания.Также смотрите замену свечей зажигания на автомобили Лада Приора, Валина и Гранта или.

Замену свечей зажигания необходимо начинать со снятия клеммы «-» с аккумуляторной батареи. Чтобы не перепутать порядок высоковольтных проводов, снимать защитный колпачок нужно только на той свече зажигания, которая в данный момент меняется.

Свечной защитный колпачок

необходимо крутить либо стандартным подсвечником, либо головой "на 21".

После того, как вы повернули свечу, нужно проверить зазор между ее электродами с помощью специального инструмента.Для автомобилей ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 с карбюраторными модификациями двигателей Зазор свечи зажигания должен составлять 0,7-0,85 мм, а для автомобилей ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115 с модификациями впрыска Motion. Зазор свечи зажигания должен составлять 1,00-1,13 мм.

Если зазор отличается от указанного выше, необходимо отрегулировать его, перемещая боковой электрод свечи.

Закручивая новую свечу до упора, необходимо затягивать с усилием, но не чрезмерным.Это в пределах четверти оборота после касания свечи головки блока цилиндров. При чрезмерном усилии есть риск обрыва резьбы в головке блока, что влечет ее ремонт.

Установив защитный колпачок на свечу зажигания, повторить операцию с оставшимися свечами в той же последовательности.

Для замены свечей зажигания на автомобилях ВАЗ следует открыть капот и установить подпорку, кстати, не все модели автомобилей ВАЗ оснащены резервным.Последние модели автомобилей отечественного производства имеют пластиковый кожух в верхней части мотора, закрывающий часть двигателя. Снимите его, открутив крепежные винты, которыми он крепится к мотору.

Как правильно снять высоковольтный провод со свечей зажигания на ВАЗ-2114

Едем дальше, снимаем высоковольтный провод со свечи зажигания 1-го цилиндра и надеваем на ГБЦ. Необходимо снимать высоковольтные провода, придерживая их за защитный колпачок, и ни в коем случае не за сам провод, так как в этом случае можно разорвать контакт между проводом и колпачком, после чего придется заменить бронированный провода.

После этого необходимо произвести механическую очистку автомобиля и скопившейся грязи из гнезд, в которых установлены свечи. Необходимо сделать так, чтобы при замене свечей зажигания скопившийся вокруг них мусор не попал в камеру сгорания. Пытаться смыть грязь - бессмысленно и неразумно, ведь она так или иначе попадет внутрь мотора, что рано или поздно даст свои результаты и вызовет повреждение поршневой группы вашего автомобиля.

Замена свечей зажигания на ВАЗ 2114

Следующим этапом является откручивание свечи зажигания с помощью свечного ключа, как правило, это торцевой ключ на 16 или 21, в зависимости от того, какие свечи установлены на вашем автомобиле. Свечи зажигания закручиваются исключительно на остановленном остывшем двигателе, при нарушении этого правила можно обжечься и повредить резьбу. Если даже после того, как свеча «порвалась», она продолжает крутиться плотно, не нужно торопиться, сделайте пару оборотов в обратном направлении и попробуйте снова аккуратно открутить.Сделать это нужно, чтобы не повредить резьбу в головке блока цилиндров. Если свеча сложная и плотно закручивается, это можно объяснить тем, что на ее стенках или стержне скопилось большое количество нагара.

Итак, когда свеча откручена, можно установить новую, заранее подготовленную свечу зажигания. Установите и затяните его до тех пор, пока пальцы не начнут соскальзывать, затем вооружитесь свечным ключом и прикоснитесь к нему, будьте внимательны и аккуратны, чтобы нити не сорвали нить.Чрезмерная затяжка свечей чревата испорченной резьбой в GBC, а также последующими проблемами с заменой свечей.

Заключительный этап. После того, как свечи будут прикручены, можно натянуть на место высоковольтные провода, после чего на место установить пластиковый кожух. Затяните и попробуйте запустить мотор. Двигатель должен запускаться немедленно, а его работа должна быть стабильной и плавной.

2114 и ВАЗ 2115 - важный элемент системы зажигания, от которого зависит успешный запуск ДВС.В статье рассматриваются случаи, когда нужно менять свечи зажигания (СЗ) какие свечи ставить, а также инструкция по их замене на ВАЗ 2114 и 2115.

[Скрыть]

В каких случаях требуется замена свечей?

Замена СЗ на ВАЗ 2115 и ВАЗ 214 производится каждые 30 000 тысяч километров пробега. Если вовремя не поменять СЗ и продолжить эксплуатацию автомобиля, резко возрастет износ электродов, влечет за собой падение мощности автомобиля и перерасход топлива.Чтобы определить состояние свечи и систему зажигания в целом, можно судить по внешнему виду электрода, по количеству и цвету нагара на нем. Нормальным считается наига коричневый.

При длительной эксплуатации меняются характеристики работы мотора. Если внимательно следить за работой двигателя, то по расходу топлива можно составить представление о состоянии СЗ. Знающие люди рекомендуют менять свечи на вазах через 20 тысяч километров, а зимой даже через 15 тысяч.

Судить о необходимости замены СЗ можно по их внешнему виду, точнее по количеству и цвету нагара, а также зазору между электродами.

Кроме того, следует проверить сухость нити. Если на нем остаются следы масла, это говорит о проблемах с герметичностью системы.

Подводя итог, можно привести случаи, когда необходимо поменять СЗ:

  • автомобиль плохо заводится;
  • повышенный расход топлива;
  • двигатель начинает обрезку;
  • падение мощности двигателя;
  • Превышение
  • рекомендованного пробега для замены.

Какие свечи ставить?

Подбор свечей - дело ответственное. От их качества зависит ресурс двигателя, его мощность, расход топлива, успешный запуск.

Наибольшее внимание при выборе следует уделить центральному электроду, а именно его показателям: термостойкости, теплопроводности и пластичности.

Лучшие изделия - свечи с наименьшим зазором 0,4-0,8 мм, изготовленные из дорогих материалов: платины, иридия, палладия с покрытием из серебра или золота (автор Автосфераомск).

Важно понимать, какие свечи выпускаются для ВАЗ 2114. Выбирая новинку, нужно изучить ее характеристики, чтобы выбрать. На авторынке появилось большое количество производителей СЗ, но есть несколько лидеров, продукция которых пользуется наибольшим спросом. СЗ должны работать синхронно, поэтому их нужно покупать у одного производителя и из одного материала.

Из отечественных производителей можно отозвать, выпускается в городе Энгельс. Их устанавливают на вазы от завода.За цену отвечает качество продуктов, но брак обнаруживается, поэтому при покупке их необходимо проверять на здоровье. Изделия А-17 ДВРМ (1.0) для двигателей с форсункой 8 и А-17 ДВРМ (1.0) - для 16 клапанов.


Из импортных товаров хороший чешский. Они востребованы благодаря хорошему качеству. Есть 10 серий этих товаров, различающихся по дизайну. У них зазор 1,1, есть СЗ для 8-ми клапанных инжекторных двигателей - Brisk Super Forte Lor15YC-1 и для 16-ти клапанного BRISK Super Forte Dor15YC-1.

Японские товары всегда отличаются высоким качеством. На некоторые марки автомобилей эти свечи устанавливаются прямо на заводе. У них более высокая цена, но у них соответствующее качество. При покупке следует следить за подделками, так как их очень много. Для двигателей 8 клапанов с инжектором DENSO W20TT предназначен для двигателей с 16 клапанами - DENSO W20EPR-U11.

NGK - ведущий производитель СЗ. Их устанавливают производители на некоторые марки иномарок.Многие автолюбители утверждают, что свечи стоят в среднем 25-30 тысяч километров. Для двигателей с инжектором 16 клапанов доступны свечи НГК №13 БПР6ЭС-11.

Инструкция по замене своими руками

Замена свечей на ВАЗ 2114 и 2115 - процесс не сложный. Эту работу может выполнить любой автомобилист, руководствуясь приведенной ниже пошаговой инструкцией.

Инструменты и материалы

Для проведения процедуры необходимо приготовить:

  • ключ для снятия защиты;
  • набор щупов круглых;
  • ключ свечной;
  • новый комплект СЗ.

Во избежание подделки следует приобретать оригинальные товары.

Процесс демонтажа и замены SZ


Расцепление и замену свечей необходимо производить на остывшем двигателе во избежание ожогов.

Сам процесс состоит из следующих шагов:

  1. Сначала нужно открыть капот. Затем нужно демонтировать защиту с двигателя, если она есть.
  2. После снятия декоративной накладки необходимо снять защитные колпачки, которые используются для контактов.Срезать заглушки нужно осторожно, чтобы не повредить проводку.
  3. Места возле СЗ нужно очистить от загрязнений, чтобы они не попали в цилиндры мотора.
  4. Теперь при помощи свечи нужно открутить СЗ от головки блока цилиндров. Начать скручивание можно с любой стороны. Сначала нужно сдвинуть с мертвой точки, а потом уже смело откручивать СЗ из розетки.
  5. После переделки старого СЗ нужно натереть нить сырцовой.
  6. Перед тем, как прикручивать новые изделия, желательно проверить зазор на каждой из них.Для автомобилей с инжектором он должен быть от 1 до 1,13 мм.
  7. Установка СЗ - такая же простая процедура, как и скручивание, проводится в обратном порядке. Новые изделия ставят на посадочные места старых свечей. Вкручивать нужно осторожно, чтобы не повредить резьбу в головке блока цилиндров или на изделии.
  8. Далее нужно положить наконечники высоковольтных проводов. При этом нужно следить за количеством проводов, которые к ним прилагаются.
  9. На завершающем этапе возвращается декоративная вагонка.

После замены СЗ необходимо понаблюдать за работой двигателя. Если работает с перебоями, возможно, что одна из СЗ имеет дефекты. Чтобы его обнаружить, нужно последовательно отключать каждый высоковольтный провод. Неисправную свечу следует заменить.

Свеча зажигания - важный элемент силового агрегата ВАЗ 2114. Это зависит от легкости пуска ДВС и дальнейшей стабильной работы. Поэтому важно грамотно подойти к выбору элемента розжига.

Какие свечи лучше выбрать на ВАЗ 2114?

Сегодня на рынке присутствует большое количество компаний, специализирующихся на производстве свечей.

Производителей Элементов зажигания, зарекомендовавших себя высоким качеством и надежностью продукции:

  • FINWHALE;
  • Чемпион;
  • BRISK PREMIUM;
  • Bosch Platinum;
  • DENSO.

Использованные материалы для изготовления свечей: иридий, платина, золото, палладий.Лучшую искру даст тонкий электрод диаметром 0,4-0,8 мм.

Производители свечей зажигания

  • Свечи Бринск. - Высокий спрос у автовладельцев. Зазор 1,1 мм обеспечивает достойный результат функционирования элемента;
  • DENSO. - Японское происхождение. Качество и надежность - основа развития компании. Идеально подходит для автомобиля ВАЗ 2114;
  • Свечи njk. - Одна из самых популярных компаний в мире.Этот вид автозапчастей успешно справляется с нагрузкой даже после 35000 км пробега. Подходит для автомобиля ВАЗ 2114.

Теперь можно переходить к замене свечей на ВАЗ 2114.

Процесс замены

Перед заменой необходимо подготовиться: изучить технику безопасности, подобрать нужные инструменты и материалы.

Правила техники безопасности при замене свечей зажигания:

  1. Процедура замены проводится при температуре двигателя ниже 30-40 градусов Цельсия.Благодаря этой рекомендации можно предотвратить появление ожогов на коже.
  2. Дебет бортовой сети. Для этого отключите минусовую клемму АКБ.
  3. Надеть перчатки. Они помогут уберечь руки от мелких травм.

Необходимые инструменты и материалы:

  • Свечной ключ;
  • Баллон сжатый воздух;
  • Щетка для очистки от загрязнений;
  • Новые элементы зажигания;
  • Перчатки.

Пошаговая процедура замены свечей зажигания:

  1. Остановить работу силового агрегата.Подождите, пока он остынет до приемлемой температуры.
  2. Поднимите крышку капота. С помощью специальной конструкции зафиксируйте его в открытом положении.
  3. Плачет резиновые колпачки высоковольтных проводов и аккуратно вытаскиваем с мест установки.
  4. Очистить поверхность от загрязнений щеткой.
  5. Выкрутите элемент зажигания с помощью ключа.
  6. Проведите аналогичные действия с другими свечами.
  7. Проверить новый искровой элемент. Измерьте зазор между электродами.
  8. Разделите руку расходника. Завершите действие с помощью инструмента.
  9. Подключить высоковольтные провода.

Примечание: Основная ошибка нового автовладельца: перепутанные провода. Сделать это невозможно. Проводка высокого напряжения подключается согласно маркировке в строгой последовательности для каждого цилиндра.

После замены свечей автовладельца может ждать неприятный сюрприз. Обороты двигателя могут «плавать», двигатель дергаться. Причина: Возможно, автовладелец-новичок приобрел некачественную деталь зажигания.Тушеный товар необходимо вернуть.

Узнать, какой элемент зажигания не работает, просто. Для этого отключаются попутные высоковольтные провода. Если звук двигателя остался прежним, деталь неисправна - ее необходимо заменить.

Признаки неисправности свечей

Признаки неисправности свечей:

  • Снижение мощности силового агрегата и увеличение расхода топлива;
  • Волновой разгон при резком нажатии на педаль газа;
  • Остановить силовой агрегат на высоких оборотах;
  • Долговременная прокрутка стартера при работе силового агрегата;
  • Троя.

Некоторые симптомы могут появиться в особых условиях эксплуатации. Например, при прогреве двигателя в минусовую температуру. Однако это все же говорит о том, что неисправен элемент зажигания.

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
