Как проверить датчик уровня топлива ВАЗ 2114? — 1 ответ

Неисправность датчика уровня топлива на ВАЗ 2114 — явление не редкое, особенно если авто относительно не новое. Помимо упомянутой Вами проблемы (стрелка уровня топлива всегда показывает на пустой бак), есть и несколько других признаков, которые могут означать неисправный датчик уровня топлива:

  • стрелка всегда находиться на максимальной отметке, независимо от реального уровня топлива;
  • показание уровня топлива постоянно прыгает, показывая разные отметки;
  • стрелка сначала может показывать полный бак, а при наезде на неровности показания сбиваются, и могут упасть к нулю, и потом вернутся обратно.

Стоит помнить, что эти все неисправности не всегда могут означать поломку именно датчика. Помимо него проблема может быть в самой приборной панели или в проводке. Для того, точного определения проблемы нужно проверить датчик уровня топлива.

Как проверить ДУТ на ВАЗ 2114?

Сам датчик располагается в погружном топливном модуле, который размещен в бензобаке.

Найти его просто, так как к нему крепится поплавок (размещение показано ниже на фото).

Приходит он в неисправность по причине окисей на контактах, или их стирания. Перед проверкой нужно добраться до самого топливного модуля, чтобы был доступ к датчику. Проверку можно произвести следующими способами:

  • если стрелка уровня топлива все время показывает на 0, нужно включить зажигание, от датчика ДУТ отсоединить розовый провод, и подключить его к “массе”. Если стрелка уровня топлива на приборной панели начнет двигаться, то датчик неисправен. В редких случаях это может говорить об неисправности цепи, соединяющей его с «массой».
  • если стрелка индикатора топлива постоянно находится в верхнем значении, то нужно отсоединить провод питания от датчика. Если стрелка упадет, значит он не исправен;
  • можно сделать проверку датчика при помощи мультиметра, замеряя сопротивление. При положении поплавка на пустой бак показания мультиметра должны быть в пределах 315 — 345 Ом, на половине бака — 108 — 128 Ом, на пустом — до 7 Ом.

Также стоит помнить, если стрелка показания уровня топлива на ВАЗ 2114 постоянно “прыгает”, то нужно проверить 2 гайки, крепящие провода возле ручника. Этот провод идет от датчика к приборной панели, и если он слабо затянуты, то стрелка может работать нестабильно.

Чтобы избежать в дальнейшем поломок датчика, его нужно периодически (хотя бы через одно ТО) доставать, и чистить или заменять контакты.

Замена датчика уровня топлива на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Датчик уровня топливо – за счёт него вы всегда можете узнать сколько же топлива осталось в баке, на всех автомобилях этот датчик располагается в бензобаке, а состоит он из поплавка, тяги поплавка и так называемого потенциометра (Потенциометр – это электронная часть датчика, которая в зависимости от того на сколько поплавок поднят, меняет своё сопротивление), со временем электрические контакты потенциометра окисляются, из-за чего датчик начинает очень сильно врать или перестаёт работать вообще, или в некоторых случаях при деформации бака (А бак на передне приводных автомобилях располагается очень низко) деформируется ещё тяга у датчика уровня топлива, в связи с чем индикатор уровня топлива начнёт врать и не верно показывать бензин у автомобиля, ну и в завершение на счёт поплавка скажем, со временем он дырявиться из-за некачественно бензина и сквозь него образуется щель, она может быть так же образована если по поплавку чем то острым задеть или же самому его деформировать при установке, в связи с этой щелью которая может образоваться в поплавке, поплавок просто утонет и он уже не будет держаться на поверхности бензина и в связи с чем, показания которые будет выдавать индикатор бензина, будут постоянно на нуле (Бензина нет).

Примечание!
Для осуществления замены данного датчика, потребуется: Отвёртка, набор ключей и на всякий случай пассатижами ещё запаситесь, потому что они тоже могут пригодится!

Краткое содержание:

Где находится датчик уровня топлива?
В старых автомобилях (Об классике говорим), датчик располагался прямо в бензобаке, на новых же инжекторах, датчик так же располагается в бензобаке но только в этом случае, он совмещён совместно с такой деталью как бензонасос, поэтому чтобы заменить этот датчик, в начале бензонасос нужно будет вытащить и только после чего приступать к его замене (О том как вытащить этот насос, читайте в статье: «Замена топливного насоса на автомобиле»), на фотографии ниже кстати данный насос уже вынут и данный датчик который размещён на нём указан стрелкой.

Когда нужно менять датчик уровня топлива?


В начале статьи мы уже описали все проблемы которые могут с ним быть, но мы не описали как его можно проверить на исправность (Проверять на исправность нужно только в случае, если индикатор уровня топлива бензина вообще не показывает, если же он показывает но с погрешностью, то скорее всего у вас на датчике либо тяга согнулась, либо он сам пришёл в негодность и даёт куда меньшее сопротивление что очень вряд ли может быть), в начале вам конечно же снять бензонасос будет нужно (Как его снять читайте ниже), после снятия подключите колодку проводов к насосу если ранее вы её отключали, как только это будет сделано, включите зажигание и по перемещайте поплавок то вверх то вниз, при этом стрелка индикатора уровня топлива тоже должна будет двигаться, если вы подключите ко всему этому ещё омметр и проверите какое же сопротивление выдаёт датчик, то проверка будет ещё удачней, подсоединяется он к выводам проводов в том месте куда колодку проводов вставлять нужно, после подсоединения прибора, переместите поплавок до упора вверх и показания которые он должен будет выдать это 7–25 Ом, далее переместите поплавок примерно до середины, показания которые должен будет выдать прибор это 100–135 Ом, ну и в завершение в самый низ поплавок опустите, в этом случае прибор должен будет выдать показания 285–385 Ом, если всё так и есть то датчик исправен и не требует замены, более подробно о том как его проверить, смотрите в ролике чуть ниже:

Примечание!
Что касаемо карбюраторных движков, то на них датчик снимается практически так же просто он совсем другой идёт и проверить его ещё можно при помощи омметра, более подробно о том как его снять и подогнув тягу настроить, смотрите в ролике ниже:

Датчик уровня топлива Ваз 2114

Датчик уровня топлива Ваз 2114 является ненадежным элементом данного автомобиля. Многие водители попадались на этом и оказывались с пустым баком,хотя на панели приборов показывалось, что еще есть бензин. Пока автомобиль новый, он работает исправно, но с течением времени из-за своего низкого качества стираются и окисляются контакты датчика. При этом стрелка указателя уровня топлива начинает вести себя неадекватно, иногда прыгать. Может показывать полный бак, а после того как автомобиль проедет по неровности — пустой. Все это из-за плохого контакта в датчике. У Ваз 2114 есть одна особенность: прежде чем бежать в магазин и покупать новый датчик необходимо проверить как зажаты две гайки крепящие провода от датчика возле ручника. Этими гайки зажимается масса, и естественно если они недостаточно зажаты контакт то появляется, то пропадает. При этом стрелка также прыгает. Иногда помогает профилактика датчика топлива — его достают, чистят, либо меняют контакты.
ДУТ Ваз 2114

Датчик топлива необходим для определения уровня топлива в баке и передачи этой информации на панель приборов. Датчик состоит из переменного резистора поплавка с рычагом и скользящего контакта — для включения контрольной лампы на панели приборов. Таким образом датчик измеряет свое сопротивление в зависимости от уровня топлива в баке. Если бак полный, то сопротивление должно составлять 10-20 Ом, при пустом баке — полное сопротивление переменного резистора, около 300 Ом.
Перед работой необходимо отключить массу аккумуляторной батареи, так как при работе с бензином образование искры от замыкания +12В на массу может быть плачевным. После того как датчик извлечен из бака,необходимо заткнуть отверстие в бензобаке тряпкой. Далее мультиметром замеряем указанные выше сопротивления датчика двигая рукой поплавок, имитируя пустой и полный бензобак автомобиля. Если  сопротивление датчика в порядке, то необходима проверка проводов от датчика к панели, а также указателя уровня топлива самой панели приборов Ваз 2114.
В конце работы убедитесь, что стрелка на крышке топливного насоса/датчика топлива указывает в сторону багажника.

Датчик уровня топлива ВАЗ 2114: неисправности, ремонт

Датчик уровня топлива автомобиля ВАЗ 2114 измеряет количество горючего в баке. Он передает показания измерений на указатель объема топлива, расположенный на панели приборов машины.

Причины неполадок

Функционирование устройства нарушается по следующим причинам:

  • Отсутствует нормальный контакт в какой-либо из частей цепи (отломились провода; области, где соединяются разъемы, окислились; потрескались места пайки).
  • Неисправен указатель на панели приборов.
  • Поплавок отсоединился от скользящего контакта.
  • Перегорел предохранитель.
  • Отсутствует контакт между резистивной дорожкой и скользящим контактом. Такое происходит, если на датчике появляются окислы, ослабляется нажим контакта на резистивный слой, истираются дорожки.

Почему датчик выдает неправильные показания

Датчик уровня топлива автомобиля ВАЗ 2114 может неправильно работать, выдавая ложные показания, по следующим причинам:

  • В цепи присутствует дополнительное сопротивление — окислились места разъемов, появился налет на резистивном слое и скользящем контакте.
  • Деформировалось поплавковое литье, из-за чего поплавок заполнился горючим. Данная причина неисправности встречается нечасто.
  • На направляющей образовался налет, затрудняющий перемещение поплавка.

Указатель датчика топлива всегда показывает, что бак заполнен полностью, если поплавок оторвался от скользящего контакта. Кроме того, такая неисправность может быть обусловлена тем, что провод, который идет к панели приборов, коротит, из-за чего в цепи снижается сопротивление.

Самостоятельная замена

Для проведения замены датчика уровня топлива вам потребуются:

  • новое устройство;
  • измеритель сопротивления;
  • отвертки;
  • рожковые накидные ключи.

Помните, что датчик уровня топлива на ВАЗ 2114 располагается около горючего, значит, нужно соблюдать технику безопасности. Сначала выключите АКБ. Целиком демонтировать ее необязательно, требуется лишь отсоединить минусовой провод. Удостоверьтесь, что бак заполнен не больше, чем на 45 процентов. Это значительно упростит процедуру замены.

Порядок действий

Сломанное устройство располагается прямо в баке для горючего. Придерживайтесь такого алгоритма:

  • Устройство находится в модуле вместе с насосом топлива. Следовательно, вытащить один только датчик, не задев модуль, невозможно.
  • Чтобы получить доступ к модулю, демонтируйте нижнюю подушку на задних сиденьях и отодвиньте обивку багажника.
  • Ключом-семеркой открутите крепеж, который удерживает пробку бака для топлива.
  • Вы увидите 8 саморезов, прижимающих кромки пробки. Открутите их.
  • Слегка подвиньте пробку бака в переднюю сторону.
  • Отсоедините от насоса электрические разъемы, используя ключ на 17. Отвинтите от штуцера гайку шланга, подающего горючее.
  • Не торопитесь, соблюдайте осторожность. Совершите 1 предварительный оборот. Это даст возможность снизить давление, накопившееся под крышкой.
  • По диаметру пробки вы обнаружите 8 гаек. Отвинтите их.
  • Демонтируя насос, приподнимите его, разверните по часовой стрелке и наклоните. Это минимизирует вероятность повреждения измерительного поплавка.
  • Плоской отверткой подвиньте кольцевой стопор на модуле.
  • Демонтируйте крышку модуля.
  • Уберите конец подключенного провода с клеммы устройства, отвечающего за регулировку давления.
  • Освободите фиксаторы измерителя, сдвиньте его по отверстиям корпуса.
  • Демонтируйте датчик.

Теперь вам нужно только поменять снятый измеритель на новый и повторить все перечисленные процедуры в обратном порядке.

Проверка устройства при помощи омметра

Не всегда нужно сразу менять датчик на новый. Бывает, что проблема заключается совершенно в другом узле автомобиля, например, инжекторе. Также, если измеритель неисправен, может быть возможность его отремонтировать. Следует перед проведением замены выполнить проверку датчика:

  • Чтобы проверить устройство, подсоедините к его клеммам измеритель сопротивления. Измерять данный показатель требуется, когда рычаг и поплавок находятся в крайних позициях либо посередине.
  • В нижнем положении, означающем нулевой уровень топлива, сопротивление должно равняться 285–385 Ом.
  • В центральном положении, которое означает заполненность бака наполовину, омметр должен показать 100–135 Ом.
  • Самая верхняя позиция — это наполненный на 100 процентов бак. Омметр должен выдавать 7–25 Ом.

Если хотя бы в одной позиции полученные показания расходятся с нормальными, проведите ремонт, либо замену датчика. После того как установите новый измеритель, удостоверьтесь, что установочная стрелка на крышке модуля направлена в сторону багажника. В противном случае вам потребуется опять демонтировать систему и повторять замену.

Самостоятельный ремонт датчика уровня топлива

Отремонтировать ДУТ в ВАЗ 2114 может даже обычный автомобилист. Запчасти для датчика продаются в магазине товаров для авто. Требуется вытащить устройство из бака и ознакомиться с его параметрами. Маркировка размещена на передней части пластинки, непосредственно над шкалой реостата.

Если в поплавке есть отверстие, значит, устранить неполадку будет просто. Вытащите поплавок из гнезда фиксатора и установите новый. При загрязненности полос реостатной шкалы требуется осуществить их очистку. Очищать пластину требуется мягким тканевым материалом либо ватой, намоченной спиртом. Если оторвались провода, их можно аккуратно вернуть на место посредством пайки. Потрескавшуюся пластинку требуется менять на другую.

Видео по теме

Что делать, если датчик уровня топлива всегда показывает полный бак?

Эксплуатировать автомобиль становится крайне неудобно, если врет или не работает указатель уровня топлива на приборной панели. Чтобы не попасть в безвыходную ситуацию с пустым баком, водителю приходится записывать показания одометра и вычислять приблизительный пробег по расходу горючего. Другой вариант – постоянно возить в багажнике запасную канистру, наполненную бензином или соляркой. Избавление от перечисленных неудобств — поездка на автосервис либо самостоятельная диагностика и устранение неисправности.

Из чего состоит датчик уровня топлива и как работает

Датчик уровня топлива может работать исправно продолжительное время. Сам механизм не относится к числу наиболее болезненных мест ВАЗ-2114, но, как и все другие устройства, рано или поздно выходит из строя. Его поломка чаще всего обусловлена тем, что ДУТ находится в неблагоприятных условиях.

Корпус устройства достаточно хрупок, что часто приводит к поломке датчика от механических повреждений. Кроме всего прочего, постоянные перепады температур изрядно снижают срок его службы. Особенно болезненно датчик топлива ВАЗ-2114 переживает морозное время года.

Основное предназначение датчика уровня топлива – определения уровня топлива в бензобаке и передача полученных данных указателю, который информирует водителя.

В автомобиле ВАЗ-2114 чаще всего можно встретить датчик типа БМ-150. Независимо от конструктивной особенности, работа каждого контролера топлива основана на измерительном поплавке, выполненном из легкого материала. Принцип работы устройства следующий: определенному количеству бензина в баке соответствует уникальный сигнал. Конструкция также включает в себя рычаг и резисторный элемент.

В совокупности все детали устройства позволяют измерять сопротивление, которое имеет различные показатели в зависимости от уровня бензина. С помощью скользящего контакта возможно включение и отключение специального индикатора на приборной панели.

Для полного бака характерно сопротивление в 20 Ом, для пустого – 300 Ом.

Проверка работоспособности

Обычно описывается множество различных, и якобы действенных способов проверки с помощью тестера или замыкания провода на массу. Увы, на «Приоре» существует только один 100% верный способ проверить ДУТ. И делается это на снятом модуле бензонасоса.

Описание снятие этого модуля имеется во многих статьях и занимает большой объём. Поэтом можно только уточнить, что он находится под задним сиденьем «Приоры» под специальным лючком в кузове. Над бензиновым баком.

Поэтому переход на уже снятый модуль.

Поэтому порядок действий следующий. Отключить от разъёма модуля фишку с проводами. Включить зажигание. Дождаться срабатывания реле бензонасоса. Контрольной лампой проверить наличие тока на проводе к датчику.

Убедиться что поплавок датчика уровня топлива находится в крайнем нижнем положении. Подключить провода. Подождать 5 секунд. На панели должна загореться лампочка «резерв» бензобака. Медленно поднять поплавок до половины свободного хода. Стрелка указателя, соответственно должна показать половину бака. Поднять до конца поплавок. Соответственно стрелка покажет полный бак. Это при исправном датчике.

Если этого не происходит, осмотреть визуально пластину с контактами, протереть и попробовать снова. Если изменений не будет. Можно менять устройство.

Замена ДУТ

Это сделать на снятом модуле очень просто. Новый узел продаётся в комплекте с пучком проводов и разъёмами. Нужно только отключить провода от насоса. Вынуть фишку из крышки модуля изнутри и отщёлкнув два рычажка вынуть вверх по стенке пластину датчика. Вот и всё, можно ставить новый. И проверить его работу вышеуказанным способом.

Видео, показывающее описанное в теме устройстве:

Распространенные неисправности ДУТ

Часто водитель может наблюдать следующую ситуацию: во время поездки по ровной дороге на панели приборов отображается информация о полном баке, а после езды по бездорожью, о пустом. Показания прыгают, что является ярким свидетельством неисправности ДУТ ВАЗ-2114. Проявляется данный недуг зачастую по причине износа контактных дорожек.

Исправить ситуацию в некоторых случаях можно достаточно легко – загнуть бегунок таким образом, чтобы он находился выше истертого на схеме места. Но такое решение проблемы не всегда уместно. Порой приходится заменять полностью весь регулятор.

К прочим неисправностям механизма стоит отнести:

  1. Указатель находится на нуле – вероятней всего проблема связана с ограниченным ходом поплавка.
  2. Не загорается лампочка низкого уровня топлива – возможна проблема с потенциометром.
  3. При пуске двигателя не происходит загорание индикатора – проблема с электроникой.
  4. Некорректность отображаемых на приборной панели данных – следует проверить герметичность поплавка.

В случае появления подобных симптомов неисправности устройства специалисты также рекомендуют проверять все крепящие провода датчика гайки. Крепящие элементы зажимают массу, поэтому, если затянуты они плохо – контакт будет то появляться, то пропадать. Если датчик не показывает уровень топлива ВАЗ-2114, то контакты необходимо почистить, а если это не удается сделать, то их можно вовсе полностью заменить.

Диагностика своими руками

Чтобы найти причину, по которой не работает датчик уровня топлива, вам потребуется мультиметр (рекомендуем прочитать, ) и контролька. Первым делом необходимо определить – причина поломки в датчике, расположенном в баке, либо в указателе. Для этого снимите разъем, подключаемый к топливной секции (находится у лючка бензобака, доступ к которому в большинстве случае есть с салона). По схеме электропроводки вашей модели авто определите, какой из проводов идет на указатель приборной панели. Включите зажигание, после чего через контрольную лампу подайте в соответствующий пин разъема минусовой потенциал. Если стрелка указателя стремительно направилась вверх, значит, проблема в датчике. Для дальнейшей диагностики необходимо доставать топливную секцию. Мультиметр позволит измерить сопротивление потенциометра.

Схема соединений панели приборов ваз 2110, ваз 2111, ваз 2112 (вид с обратной стороны):

  1. Контрольная лампа резерва топлива;
  2. Лампы освещения комбинации приборов;
  3. Контрольная лампа правого поворота;
  4. Контрольная лампа левого поворота;
  5. Резервная контрольная лампа;
  6. Указатель температуры охлаждающей жидкости;
  7. Контрольная лампа наружного освещения;
  8. Контрольная лампа воздушной заслонки карбюратора;
  9. Контрольная лампа давления масла;
  10. Контрольная лампа стояночного тормоза;
  11. Контрольная лампа заряда аккумуляторной батареи;
  12. Тахометр;
  13. Контрольная лампа «CHECK ENGINE»;
  14. Спидометр;
  15. Контрольная лампа уровня тормозной жидкости;
  16. Контрольная лампа аварийной сигнализации;
  17. Контрольная лампа дальнего света фар;
  18. Указатель уровня топлива. Штекеры 2, 3, 8, 9 в колодке Х2 являются выводами спидометра 14

Температура:

Когда стрелка указателя находится постоянно в начале шкалы, при включенном зажигании отсоедините провод от датчика указателя температуры и соедините наконечник провода с «массой». Если при этом стрелка отклонится, то, следовательно, неисправен датчик температуры ваз 2110, ваз 2111, ваз 2112 и его необходимо заменить. Если стрелка не отклонится, снимите приборную панель ваз 2110, ваз 2111, ваз 2112 и, не отсоединяя от панели проводов, включите зажигание и соедините с «массой» левый вывод указателя температуры, который соединяется со штекером 5 (см. рис. 7-49) белой колодки (Х1). Отклонение стрелки в этом случае укажет на исправность прибора и на повреждение провода, соединяющего датчик и указатель. Когда стрелка указателя постоянно находится в красной зоне, при включенном зажигании отсоедините провод от датчика температуры ваз 2110, ваз 2111, ваз 2112. Если при этом стрелка вернулась к началу шкалы, то неисправен датчик. Если стрелка остается в красной зоне, то или провод имеет замыкание с «массой», или поврежден прибор. Исправность прибора можно проверить, отсоединив от комбинации приборов автомобилей белую колодку (Х1) проводов и соединив с «массой» штекер 1 и с клеммой «плюс» аккумуляторной батареи штекер 10 белой колодки комбинации приборов ваз 2110, — 2111, — 2112. В этом случае у исправного прибора при включенном зажигании стрелка должна быть в начале шкалы.
Топливо:
Методика проверки аналогична описанной выше. Когда стрелка указателя ваз 2110 — 2112 постоянно находится в начале шкалы и не отклоняется после замыкания с «массой» наконечника розового провода, отсоединенного от датчика уровня топлива ваз 2110, ваз 2111, ваз 2112, то необходимо проверить прибор. Для этого снимите комбинацию приборов ваз 2110, ваз 2111, ваз 2112 и, не отсоединяя от нее провода, включите зажигание и соедините с «массой» правый вывод указателя, который соединяется со штекером 10 красной колодки (Х2) проводов. При исправном приборе стрелка должна отклоняться до конца шкалы. Если стрелка указателя уровня топлива постоянно находится против о, то исправность прибора можно проверить, отсоединив от приборной панели ваз 2110, ваз 2111, ваз 2112 красную (Х2) колодку проводов. В этом случае у исправного прибора при включенном зажигании стрелка должна находиться против о.

Замена ДУТ на ВАЗ-2114

Отремонтировать датчик своими руками сможет даже начинающий водитель. Конечно, поломка не должна быть серьёзной, тогда заменить вышедший из строя элемент не составит большого труда и не займет много времени. Например, если пробился поплавок, то всегда можно приобрести новый экземпляр на автомобильном рынке. Старый поплавок легко изымается из держателя и на его место устанавливается новый.

Окислившие провода также часто меняют новыми, если их зачистка невозможна. Цена на новый датчик сравнительно невелика, поэтому чаще всего водители предпочитают просто приобрести новый механизм.

Процесс замены ДУТ на ВАЗ-2114 включает в себя следующий порядок действий:

  1. Демонтировать нижнюю часть заднего сидения и убрать обивку, так как датчик является конструкционной частью бензонасоса. Подобраться к механизму, минуя модуль, не получиться.
  2. Ключом на 7 освободить два самореза, фиксирующих крышку бензобака.
  3. После чего необходимо открутить еще восемь саморезов, крепящих кромку крышки.
  4. После проделанных действий крышку можно легко сместить вперед.

Когда доступ к бензонасосу обеспечен, необходимо демонтировать часть колодки проводов. Не забываем открутить гайки магистралей. Прежде чем полностью крышка будет освобождена, необходимо её повернуть один раз, таким образом давление в системе будет понижено.

Необходимо внимательно и осторожно освобождать бензонасос, чтобы не повредить поплавок, его следует первым делом приподнять, а после повернуть по часовой стрелке и наклонить. Когда бензонасос оказался в руках, можно приступать к поиску самого датчика.

Порядок действий следующий:

  • с помощью отвертки сдвинуть стопорное кольцо;
  • снять крышку модуля;
  • снять клеммы датчика и освободить крепления от крышки;
  • отсоединить колодку;
  • освободить фиксаторы датчика топлива и демонтировать механизм.

На этом работа по замене датчика считается завершенной. Необходимо новый механизм установить на место и произвести сборку модуля в обратной последовательности. Как видим, нет ничего сложно в выполнении данной работы, необходимо всего лишь вооружиться необходимым инвентарем: отвертки и набор ключей.

Лада Приора тюнинг → Перестала работать стрелка топлива:

Вчера вдруг перестала работать стрелка топлива,из за чего?И как это лечится?Подскажите пожалуйста.

  • Vildan_Kupchakov
  • 08 марта 2014, 17:24
  • Vitk_Fedoseev
  • 08 марта 2014, 17:29
  • v
  • Jei_Shigin
  • 08 марта 2014, 17:30
  • v
  • Fedr_Velikanov
  • 09 марта 2014, 01:21
  • v
  • Vildan_Kupchakov
  • 09 марта 2014, 08:05
  • v
  • Artem_Golubnichiy
  • 09 марта 2014, 14:44
  • v
  • Igor_Bugrov
  • 09 марта 2014, 18:03
  • v
  • KRILOV_Kadiev
  • 09 марта 2014, 19:56
  • v
  • Lyubov_Oduvanchik
  • 09 марта 2014, 19:56
  • v
  • Fedr_Velikanov
  • 09 марта 2014, 20:42
  • v
  • Vildan_Kupchakov
  • 10 марта 2014, 13:40
  • v
  • Fedr_Velikanov
  • 10 марта 2014, 20:54
  • v
  • Es_Mutaev
  • 10 марта 2014, 21:09
  • v
  • Vildan_Kupchakov
  • 10 марта 2014, 22:53
  • v
  • Vildan_Kupchakov
  • 10 марта 2014, 23:15
  • v
  • Es_Mutaev
  • 10 марта 2014, 23:43
  • v
  • Vildan_Kupchakov
  • 10 марта 2014, 23:56
  • v
  • Vildan_Kupchakov
  • 11 марта 2014, 00:00
  • v
  • Es_Mutaev
  • 11 марта 2014, 00:19
  • v
  • Vildan_Kupchakov
  • 11 марта 2014, 00:20
  • v
  • Vildan_Kupchakov
  • 11 марта 2014, 01:44
  • v
  • Yurka_Maganov
  • 11 марта 2014, 07:45
  • v
  • Diggy_Lebedev
  • 11 марта 2014, 16:45
  • v

Максим в следующий раз не заводи приорку пока насос не щелкнет и проблем со стрелкой не будет свернуть ветку

Ваз 2114: замена датчика топлива своими руками

Измеритель уровня топлива ваз 2114, он же ДУТ

Скачущая стрелка указателя уровня топлива на приборной панели, либо указывающая неверное количество топлива в баке (бензин еще есть, а стрелка в нулях или еще хуже, когда наоборот!)  это симптомы неисправности (измерителя) уровня топлива. Заменить датчик уровня топлива ваз 2114 Вы можете самостоятельно, не пользуясь дорогостоящими услугами СТО.
Наша инструкция вам в этом поможет.

Общие сведения о ДУТ

Автомашины из  семейства ВАЗ выпускаемые последние годы не являются полностью технически совершенными, хотя на первый взгляд внешний вид их и дизайн отражают в большей степени тенденции европейского автомобилестроения.
Однако существует множество мелких технических недоработок, не позволяющих отнести ВАЗы к модельному ряду машин отличного качества:

  • Ярким примером является измеритель уровня топлива на ваз 2114.
  •  В первый период своей эксплуатации он хорошо работает и справляется с поставленной задачей
  •  Однако, ввиду несовершенства конструкции и хрупкости его корпуса, а так же из-за перепадов температуры, образования конденсата в топливном баке, использовании топлива низкого качества, этот нехитрый прибор постоянно выходит из строя
  • Так как нарушается его герметичность, контакты от конденсата окисляются и приходят в полную негодность
  •  Поэтому владельцам необходимо производить регулярную профилактику этого устройства
  • Чтобы произвести профилактику, датчик снимается, чистятся и заменяются его контакты, иногда требуется замена датчика уровня топлива ваз 2114
  •  Для замены датчика топлива необходимо запомнить маркировку, стоящую на нем, ведь не зная маркировки, подобрать подходящее  устройство будет очень непросто
  •  Маркировки зачастую являются редкими, и грамотно подобрать замену (эквивалент) могут только знающие специалисты специализированной на обслуживании компании
  • Оригинальная заводская комплектация автомобиля содержит измеритель уровня топлива с аналоговым выходом на панель управления
  •  Он весьма несовершенен, гораздо лучше, когда измеритель топлива имеет уже цифровой выход
  •  Присоединенный уже к системе управления и контроля бортового компьютера
  •  Компьютер способен своевременно диагностировать начало неполадки либо некорректной работы измерителя и проинформировать об этом водителя

Устройство и принцип работы

Измеритель уровня топлива предназначен для того, чтобы определять уровня топлива в баке автомобиля и передать полученные измерения на панель приборов, состоит из:

  • резистора
  • поплавка с рычагом
  • и скользящего контакта отключения — включения  контрольной лампы уровня топлива

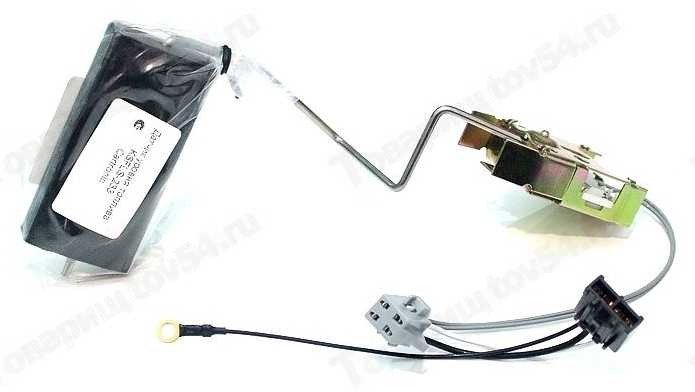

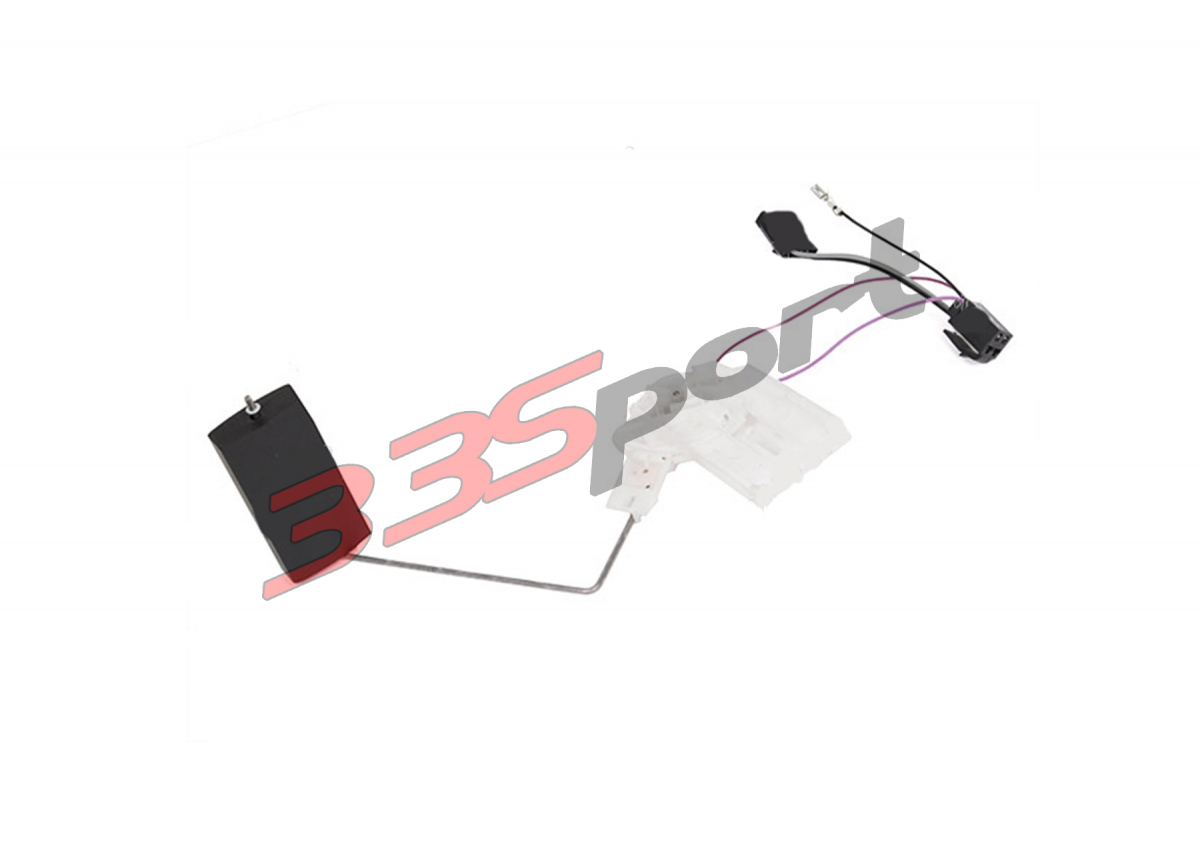

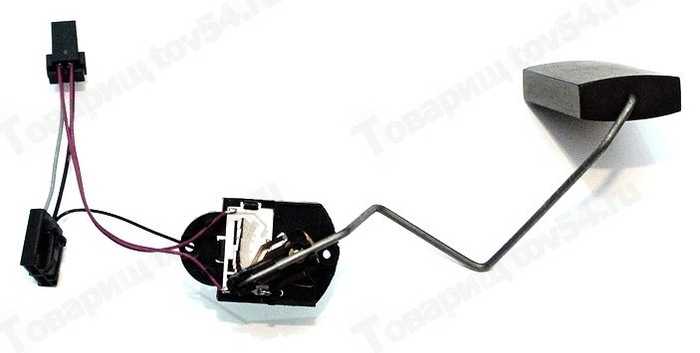

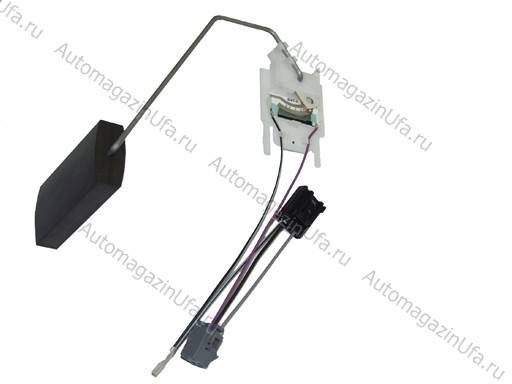

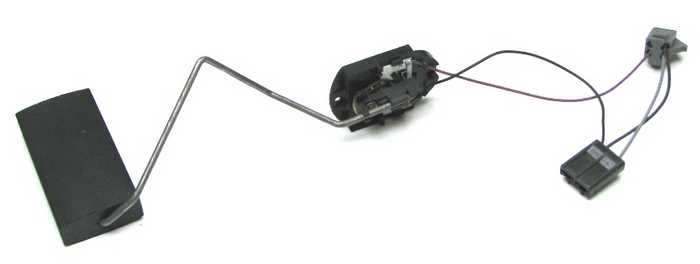

Датчик работает посредством передвижения поплавка по мере изменения количества бензина в баке:

  •  При этом меняется сопротивление у переменного резистора и вследствие этого изменяется и сопротивление в цепи
  •  На основании этого сопротивления выводятся показания уровня топливана панели приборов
  • На автомобилях ВАЗ, в основном устанавливаются датчики БМ-150

Как производится замена датчика уровня топлива в ваз 2114

У владельцев, даже самой современной модели ваз, частеньковозникают претензии к достоверности измерения количества бензина в баке, и возникает насущная необходимость в демонтаже измерителя уровня топлива.

Необходимые инструменты

  • Набор головок, либо рожково — накидных ключей
  • Набор отверток
  • Омметр
  • Новый измеритель

Выполняем замену

Каждому понятно, что для быстрого и грамотного исполнения этой технологической операции своими руками необходимо знать, где расположен датчик, определяющий уровень топлива в баке ваз 2114, как проверить его и как заменить, при возникновении такой необходимости.

Внимание: Приступая к работе, следует помнить, замена датчика топлива ваз 2114 производится в непосредственном контакте с бензином, а это значит, что  в целях личной безопасности,  следует отключить в первую очередь аккумуляторную батарею (для этого достаточно отсоединить минусовой силовой провод от клеммы аккумулятора). Кроме этого, рекомендуется, чтобы при замене измерителя топливный бак был наполнен менее чем наполовину объема.

 Итак:

  • Измеритель уровня бензина на ваз 2114 расположен в едином модуле, вместе с топливным насосом, демонтировать только датчик,не извлекая модуль  целиком, не получится
  • Чтобы  получить доступ к этому агрегату, вам необходимо снять нижнюю подушку заднего сиденья иотогнуть обивку багажного отделения
  • Используя ключ на «7», выворачиваем справа ислева, по два самореза, которые удерживают крышку отдела топливного бака(онислужат также для прикрепления обивки боковин)
  • А затем еще восемь саморезов, которые прижимают кромки крышки переднюю и заднюю
  • Чтобы снятьполностью крышкубака ее нужно слегка сдвинуть вперед
  • Отсоединяем от бензонасоса электрический разъемы,с помощью рожковых ключей размером на «17», отворачиваем от штуцера гайку шланга подачи топлива.
  • Выполняется данная операция, не спеша,  предварительно делаем один оборот и стравливаем давление из системы
  • Отворачиваем восемь гаек расположенных по диаметру крышки бензонасоса при помощи накидного (либо рожкового) гаечного ключа, головка  с трещоткой здесь тоже уместна

Откручиваем гайки по диаметру крышки бензонасоса при помощи головки с трещоткой

  • При снятии насоса его следует приподнять и провернуть по часовой стрелке,затем слегка наклонить (чтобы не повредить ненароком поплавковую часть измерителя уровня топлива, иначе цена вопроса может вырасти)

Замена датчика топлива на ваз 2114 в топливном модуле выполняется в такой последовательности:

  • При помощи плоской отвертки (шлицевой) с узким лезвием сдвигаем стопорное кольцо
  • Затем у вас появляется возможность, чтобы снять крышку с топливного модуля
  • Снимаем наконечник подключенного провода с клеммы регулятора давления топлива
  • Отжимаем соответствующие фиксаторы, от крышки модуля и отсоединяем от насоса колодки с проводами
  • Освобождаем фиксаторы датчика и сдвигаем по пазам корпуса сам датчик (фото внизу)
  • Потом  снимаем измеритель с модуля

  1. Поднимаем задний диван.
  2. Снимаем топливный насос, очищаем всё от грязи. (Подробнее о снятии бензонасоса здесь).

    Подготовка к снятию бензонасоса

  3. Далее подключаем контрольные провода к бензонасосу и начинаем водить поплавок из стороны в сторону. При этом наблюдая за стрелкой на панели приборов. Во время вращения её показания, так же должны изменяться в положения от полного до пустого бака.

Если же в каком-либо положении стрелка указывает неверные значения, то необходимо с этой стороны подогнуть регулировочные языки, для того чтобы штанга поплавка смогла передвигаться вправо или влево свободно, в зависимости от своего расположения.

Регулировка контрольной стрелки на панели приборов

Если проблема заключается в стрелке на панели приборов, то необходимо снять панель приборов, и в ручную отрегулировать её.

Не показывает уровень топлива ВООБЩЕ

Когда стрелка указывает на «0» при полном баке, то внимание следует уделить на все контакты и соединения:

  1. В первую очередь это касается болтов, расположенных с обратной стороны панели приборов, так как именно они создают контакт фиксируясь на указателях.
  2. Возможно, что сбилась с места фиксации стрелка уровня топлива и требуется её корректировка.
  3. Неисправна может быть и сама панель приборов. Так как её механические части очень подвержены износу.
  4. Тестируем все «минусовые» провода, особенно это относится к тому, который расположен у ручного тормоза. Потому, как зачастую именно он бывает раскручен.
  5. Клинит поплавок или сам ДУТ.

Проанализировав всё вышеназванное, можно прийти к выводу, что вся эта проблема кроется целиком и полностью в системе электропитания и механической части датчика уровня топлива.

Обратите внимание, что при наличии бортового компьютера (не старых моделей – прим.) возможно контролировать уровень топлива в электронном режиме. Достаточно лишь вводить показания, после каждой заправки автомобиля и неисправная стрелка ДУТ, уже не будет вас тревожить.

Как устроена панель приборов ВАЗ 2114?

ВАЗ 2114 — один из первых отечественных автомобилей, на котором применялась электронная комбинация панели приборов. «Первопроходцем» в этой области была, конечно же, «дюжина», после которой электроника стала применяться на всех последующих моделях ВАЗ. А сегодняшнюю статью мы посвятим устройству приборной панели 2114-й «Жигули».

Устройство и характеристики

Панель приборов ВАЗ 2114, помимо электронной комбинации, отличается еще и расположением подсветки.И если в первом поколении «Самары» это было организовано снаружи, что затрудняло доступ к приборной панели при разборке, то на 14-й «Ладе» показания освещались лампами изнутри. Но это далеко не все особенности этой части.

На автомобилях ВАЗ 2114 приборная панель включает до 19 символов, основными из которых, конечно же, являются тахометр, спидометр, указатели уровня охлаждающей жидкости и топлива.

Датчик температуры охлаждающей жидкости

А обзор обозначений начнем с левой стороны.Здесь на панели приборов на ВАЗ 2114 есть выключатель датчика температуры охлаждающей жидкости. Красная шкала начинается с 105 градусов Цельсия и заканчивается на 130. Обратите внимание, что если стрелка этого датчика находится в этом диапазоне, вы должны немедленно остановить двигатель и подождать, пока он остынет. В противном случае закипание мотора неминуемо.

Тахометр

Далее идет тахометр. Это самая большая стрелочная шкала на приборной панели после спидометра. По его обозначениям видим, что нормальные обороты двигателя должны быть в районе от 2 до 5.5 тыс об / мин (холостой ход не в счет). Далее идет красная шкала. Попадание стрелки в этот диапазон не так опасно, как в случае с датчиком температуры охлаждающей жидкости. Однако не следует забывать, что непомерно высокая частота вращения коленчатого вала влечет за собой не только повышенный расход топлива, но и значительную нагрузку на все остальные детали двигателя.

Спидометр

Приборная панель ВАЗ 2114 непременно оснащена спидометром. Это самая важная деталь щитка.Именно от его показаний зависит контроль водителя за скоростью, а соответственно и безопасность. Следовательно, он должен отображать показания с максимальной точностью 0,1 километра в час. На панели приборов ВАЗ 2114 имеется шкала спидометра со значением измерения от 0 до 200 километров в час. Интересно, что практически на всех отечественных автомобилях есть спидометры, измеряющие показания свыше 170 км / ч. Например, на ГАЗелях максимальная скорость находится в районе 180-200 километров в час (в зависимости от года выпуска).Странно, конечно, что до этих значений разгоняется малотоннажный фургон, тут хоть «сотку» с горы набрать …

Датчик уровня топлива

Последний игольчатый датчик измеряет уровень топлива в автомобиле. топливный бак. Он расположен по стандартной схеме — в правой части приборной панели. На шкале всего 3 символа: 0, ½ и 1. Конечно, он не измеряет данные с такой же точностью, как спидометр, но узнать примерный уровень топлива вполне возможно.

Итак, мы изучили особенности, отличающие приборную панель ВАЗ 2114, и выяснили ее устройство.

Мотор компрессии ВАЗ 2114. Измерение компрессии в цилиндрах двигателя ВАЗ. Снимаем с топливного насоса шланг подачи топлива

Учитывая то, что автомобилей модели ВАЗ 2106 было выпущено более 4 миллионов штук, на наших дорогах их еще довольно много. Соответственно, вопросы по ремонту легендарной «классики» по-прежнему актуальны. Например, вопрос, какую компрессию должен выдерживать хороший двигатель «Шестерка».

Понятие сжатия, его размеры

Среди технических данных, прописанных в руководстве по эксплуатации автомобиля, этой характеристики нет. Есть несколько иное понятие — степень сжатия. Между этими двумя параметрами нет прямой зависимости, они сочетаются между собой только одним — в обоих случаях речь идет о давлении.

  1. Степень сжатия — это расчетное постоянное значение, без единиц измерения.Для двигателя ВАЗ 2106 и его модификаций он составляет 8,5. Эта цифра является результатом деления полного рабочего объема цилиндра на объем камеры сгорания. Простыми словами, топливно-воздушная смесь, попадающая в пространство цилиндра, сжимается за счет перемещения поршня вверх в 8,5 раз.
  2. Компрессия — величина переменной, ее значение зависит от технического состояния, в котором находится двигатель. Этот параметр показывает, какое давление возникает в каждом отдельном цилиндре при вращении коленчатого вала стартером.Измеряется его манометром, который вкручивается вместо свечи зажигания, единица измерения — 1 кгс / см 2 или 1 бар, что почти одинаково (1 кгс / см 2 составляет 0,98 бар).

Компрессия измеряется для определения степени износа поршневой группы цилиндра. Его значения получены опытным путем, на практике. Замер производится следующим образом: выключаются все 4 свечи зажигания, а на их место поочередно ввинчивается манометр с обратным клапаном в каждый цилиндр и определяется стартер с вращением.максимальное давление, которое может прокачать каждый поршень. В двигателе ВАЗ 2106 идеальный показатель — 13 кгс / см 2, но это редкий случай, такое давление встречается на новых, только прокатных двигателях.

Как использовать результаты измерений?

Если показатель измерения колеблется от 11 до 12,5 кгс / см 2, то это нормальный рабочий двигатель ВАЗ 2106. Важно, чтобы компрессия во всех 4-х цилиндрах была одинаковой, говорит разница более 0,5 кгс / см 2. неисправности в одном из них.Как правило, это перегоревшая заслонка, такая проблема возникает при езде на некачественном топливе и больших нагрузках.

Результаты замеров, которые показали давление от 10 до 11 кгс / см 2, читайте о превышении скорости двигателя. Эти результаты могут быть не совсем точными, когда двигатель сайпунит. Так называется явление, при котором через шланг вентиляции картера из салона в карбюратор вместе с картерными газами начинает стекать моторное масло. Причина проста: из-за износа поршневых колец в пространстве Картера возникает избыточное давление, которое выталкивает капли масла через сапун в карбюратор.

Смазка вместе с топливом попадает в камеру сгорания и после сгорания образует нагар на ее стенках и свече зажигания. Когда масло сильно падает, оно начинает заполнять зазор между изношенными кольцами и поверхностью цилиндра, тогда показания компрессии будут выше и не могут быть основаны на них. То есть, если двигатель сапинит, то пришла пора заменить поршневые кольца.

Величина сжатия 9-10 кгс / см 2 свидетельствует об износе цилиндро-поршневой группы или клапанов.В обоих случаях требуется разборка двигателя. Такой мотор обычно потребляет масло и топливо, он нестабилен, теряется часть мощности. Тем не менее, он может работать еще какое-то время, главное условие — компрессия во всех цилиндрах должна быть одинаковой. Если в некоторых из них окончательно запретить клапан, то давление в нем сильно упадет и баллон вообще откажется.

Такая же участь ожидает агрегат, сжатие в котором ниже 9 кгс / см2. Такое давление указывает на необходимость его капитального ремонта.В таких случаях есть возможность снять все навесное оборудование двигателя, открутить его от коробки передач и полностью снять с опоры для разборки и ремонта в более удобных условиях.

Параллельно проверяют состояние резиновых деталей этих опор, возможно потребуется замена подушек. Многие автолюбители производят разборку двигателя прямо на машине, этот вариант тоже имеет право на жизнь, особенно если требуется замена только поршневых колец.

Многие автовладельцы Ваз не знают, насколько важно периодически измерять компрессию в цилиндрах двигателя, и не знают, что это такое. Фактически, если компрессия не соответствует номиналу, это приводит к преждевременному износу двигателя. Соответственно увеличивается риск его поломки, что однозначно приводит к дорогостоящему ремонту.

Что такое сжатие?

Компрессия — это давление в цилиндрах. Если степень сжатия слишком низкая, это приводит к тому, что топливно-воздушная смесь занимает в цилиндре достаточно большой объем, имеет меньшую концентрацию и ее воспламенение происходит медленно.

Из-за этого повышается уровень теплоотдачи и двигатель перегревается. Насколько сильно перегревается двигатель, понятно всем. Если уровень сжатия слишком высок, топливно-воздушная смесь мигает слишком быстро, так как концентрация слишком высока. Смесь просто взрывается (еще этот процесс называется детонацией).

Из-за этого детали двигателя испытываются большим давлением, которое разрушительно действует на них. Просто это означает, что продукты сгорания топливовоздушной смеси находятся в деталях.

Также может быть ситуация, когда уровень компрессии в цилиндрах сильно отличается. В этом случае зажигание в одном цилиндре происходит быстрее, чем в другом, из-за чего двигатель работает неравномерно. Между работой поршней и валов возникает своего рода дисбаланс, что также негативно сказывается на их состоянии.

Как измерить компрессию?

Для измерения степени сжатия в цилиндрах необходим специальный прибор — компрессометр.Стоит относительно недорого, минимум в десять раз дешевле ремонта двигателя.

При его избрании необходимо обратить внимание на неразбериху, которая связана с двигателем — он может быть резиновым, а может иметь резьбу. Второй вариант предпочтительнее, так как с ним намного удобнее работать и измерить компрессию без посторонней помощи вполне возможно.

Измерять компрессию лучше всего «на горячем». Также необходимо зарядить и выдать номинальную мощность на стартер.Когда двигатель прогрет, нужно открутить и снять все свечи зажигания, после чего отсоединить провода от катушек зажигания.

После этого нужно отключить топливный насос, если он механический, можно просто перекрыть подачу топлива или отсоединить шланги топливной системы. Если на АЗС отключите реле или снимите предохранитель, отключите подачу электроэнергии.

После этого нужно подключить компрессометр в один из цилиндров и начать прокрутку стартера (если у компрессометра нет резьбы на наконечнике, потребуется посторонняя помощь, чтобы удержать его в гнезде свечи).

Дроссельная заслонка должна быть полностью открыта, за этот момент стоит заплатить. особое внимание. Показания компрессометра начнут расти, а когда достигнут максимума — это будет уровень сжатия в цилиндре. Закрепив показания, необходимо переставить его на следующий цилиндр, измерить в нем степень сжатия и так далее.

Какая должна быть компрессия?

Нормальный уровень компрессии для каждого двигателя индивидуален, но есть определенные нормы отклонения.Уровень компрессии в цилиндрах не должен отличаться от 15% (есть уровень максимальный и минимальный).

Компрессия — очень полезный метод диагностики автомобильного двигателя. Мы уже знаем, как проверить компрессию в цилиндрах мотора автомобиля, и какая компрессия должна быть в самых средних значениях. Однако мы предлагаем вам сейчас более точно выяснить, какая степень сжатия должна быть конкретно у вашей модели автомобиля.

Итак, мы знаем, что сжатие — это давление, которое создается поршнем в цилиндре камеры сгорания, когда он находится в верхней мертвой точке, то есть в конце цикла сжатия.Но есть еще одна концепция — степень сжатия — это объем всего пространства в цилиндре в момент, когда он находится в нижней мертвой точке (то есть, когда это пространство максимально), разделенный на аналогичный объем, но когда поршень находится в верхней мертвой точке (когда объем этого пространства минимален). Что будет, если мы увидим в технических характеристиках двигатель то, что степень сжатия равна 10, значит это не что иное, как максимальный объем по размеру камеры сгорания одного цилиндра такого мотора в 10 раз больше минимального.Те. Воздушная смесь в таком баллоне сжимается в 10 раз от входящего в него объема.

Оказывается, есть прямая зависимость сжатия в цилиндре от степени сжатия, и эта зависимость определяется определенным коэффициентом. Считается, что для бензиновых 4-тактных двигателей этот коэффициент составляет 1,2-1,3. Т.е. если мы знаем степень компрессии нашего двигателя (а в официальных документах на автомобиль эта информация представлена ​​гораздо чаще, чем данные о компрессии), то найти компрессию двигателя нам не составит труда.

Конечно, на практике эти данные сжатия будут отличаться от официально заявленных производителем хотя бы потому, что это сжатие зависит от процесса естественного износа поршневой группы, и чем больше этот износ, тем меньше будет сжатие. Но что это за черта, когда компрессия настолько мала, что компоненты двигателя можно считать чрезмерно изношенными? Считается, что этот критерий составляет примерно 10-12% от заявленной производителем степени сжатия или расчетных расчетов.То есть, если по документам компрессия должна быть 12 кг / см 2, нетрудно подсчитать, что двигатель с компрессией менее 10,56 — 10,8 кг / см 2 неисправен.

А теперь давайте рассмотрим самые популярные марки и модели автомобилей у российских автомобилистов и узнаем, какая компрессия должна быть в цилиндрах их двигателей!

Таблица: Какой должна быть компрессия автомобилей

Автомобиль Компрессия, кг / см 2
ВАЗ 2106-07 11
ВАЗ 2109. 11
ВАЗ 2110. 13
Audi A4 (2011-2019) 1,8-2,0 / 3,0 12 / 12,5
Шевроле Круз 1. 6 / 1.8 14/13
Шевроле Ланос. 1,5 12
Шевроле Лачетти. 1,6 / 1,8 12 / 12,5
Chevrolet Aveo. 1,6 13,5
Daewoo Gentra.1,5 12,5
Дэу Матиз 0,8 11
Дэу Нексия 1,5 / 1,6 10,5 / 11
Форд Фокус (2014-2019) 1,0 / 1,5-2,0 12 / слишком много разных вариантов
Ford Focus (2011-2014) 1,6 / 1,6 с турбонаддувом / 2,0 13,5 / 18/14
Honda Civic (2008-2019) 1,8 / 2,4 13/13
Hyundai Elantra.(2013-2019) 1,6 13
Hyundai Solaris. (2011-2019) 1,4 / 1,6 13/13
Kia Sportage. (2011-2019) 2,0 13
Kia Sportage (2004-2010) 2,0 12,5
KIA CEE «D 1,4 / 1,6 13
Киа Рио. (2005-2011) 12,75
Киа Рио (2011-2019) 12.5-13
Mazda 3 (2010-2019) 1,5 / 1,6 / 2,0 16.12.16
Mazda 6 (2011-2019) 2,0 / 2,5 16/15
Mitsubishi ASX (2010-2019) 1,6 / 1,8 / 2,0 13 / 12,5 / 12
Mitsubishi Lancer. (2007-2019) 1,5 / 1,6 / 1,8 12,5 / 12,5 / 12
Nissan Juke 12,5
Nissan Qashqai. 1,6 / 2,0 12,5 / 12
Опель Астра.1,4 / 1,6 13 ноября
Опель Корса. 1,2 / 1,4 12,5 / 12,5
Toyota RAV4 (2006-2019) 2,0 / 2,2 / 2,5 18.12.12
Тойота Камри. (2009-2019) 2,0 / 2,4 / 2,5 / 3,5 11,5 / 12/12 / 12,5
Тойота Королла 1,3 / 1,6 / 1,8 13,5 / 12/12
VW Tiguan 1,4 / 2,0 12/12
VW Golf (2009-2019) 1. 2 / 1,4 / 1,6 12/12 / 12,5
VW Jetta (2010-2019) 1,4 / 1,6 12 / 12,5

Одним из важных факторов внутреннего сгорания двигателя является сжатие в его цилиндрах, обозначающее максимальное давление на холостом ходу прокрутки ДВС. Отдельно взятые модели двигателей предполагают разную степень сжатия. О том, какая компрессия должна быть в бензиновых и дизельных двигателях, пойдет речь в статье ниже.

Что такое компрессия двигателя?

Среди автовладельцев компрессия считается диагностическим фактором, позволяющим оценить работу двигателя машины и состояние поршневой группы. Индикатор сжатия — это величина давления в цилиндрах автомобиля, которое создает поршень в его верхней точке, когда такт сжатия завершен. Единицы измерения сжатия двигателя — атмосфера, бар, кг / см2 и МПа.

Высокая компрессия в баллонах защищает картер от чрезмерного попадания газа, поэтому все газы отправляются на комиссию полезной работы. При этом снижается расход топлива и масла, соответственно увеличивается мощность двигателя и его КПД. При малой компрессии мощность двигателя падает, изнашивается динамика автомобиля и растет расход топлива.

Не очень опытные автовладельцы иногда путают понятие «компрессия» с понятием «степень сжатия», но, на самом деле, это разные вещи. Степень сжатия называется отношением объема цилиндра двигателя к объему камеры сгорания.Степень сжатия, в отличие от сжатия, является постоянной величиной и указывается производителем в документации. Компрессия со временем меняется из-за постепенного износа компонентов поршневой группы и снижения, как следствие, давления в цилиндре. Компрессия в автомобильном двигателе зависит от степени сжатия, это соединение значений, полученных в расчетных коэффициентах для каждого типа двигателя.

Какая должна быть компрессия бензинового двигателя?

Рассмотреть Подробнее Индикаторы компрессии двигателя для некоторых моделей автомобилей.Стандартная формула определения компрессии выглядит так:

Компрессия = степень сжатия x коэффициент x

Степень сжатия указывается в технической документации DVS, при этом каждая модель имеет свою степень сжатия. Коэффициент x также определяется отдельно для каждой группы двигателей, например, 4-тактные бензиновые двигатели с зажиганием от искры имеют коэффициент 1,2-1,3.

Для наглядности приведем пример, как вычисляется компрессия в двигателе ВАЗ, относящемся к 4-тактному двигателю, по этой формуле.Степень сжатия автомобиля ВАЗ 2112, указанная в документах — 10,5. Подставляя необходимые значения в формулу, получаем:

Компрессия в двигателе ВАЗ 2112 = 10,5 х 1,2 = 12,6

Показатели компрессии в других моделях автомобилей ВАЗ при исправности всех систем и агрегатов:

Компрессия B. Бензиновые двигатели Некоторые другие модели автомобилей различных производителей указаны в таблице ниже:

Величина компрессии дизельных двигателей

Показатель компрессии в дизельном двигателе значительно выше, чем в бензиновых, так как воспламенение горючей смеси в дизельных устройствах происходит от сжатия с сильным давлением, а не от искры свечи. Топливо нагревается до температуры воспламенения при давлении примерно 35 кг / см2. Конечно, индикатор конечного давления, достаточный для воспламенения дизельного топлива, зависит от некоторых условий, таких как температура окружающей среды или состояние самого двигателя. Но можно сделать очевидный вывод, что при уменьшении компрессии из-за износа поршней заводить машину с дизелем становится сложнее.

Специалисты рассчитали величину сжатия дизельного двигателя, достаточную для его запуска в условиях различной внешней температуры:

— 40 — двигатель запускается при температуре до -35;

— 36 — машина заводится при -30 градусах;

— 32 — запускаться после длительной стоянки при температуре -25;

— 28 — топливо загорится после длительной стоянки при -15;

— 25 — ДВС без проблем заводится в теплой среде и после длительной стоянки при -15;

— 22-23 — неохлаждаемый двигатель запускается сразу, длительная парковка возможна исключительно в гараже при плюсовой температуре;

— Менее 18 — даже не при всех условиях, даже с предварительным прогревом двигателя внутреннего сгорания.

Указанная градация будет надежной при запуске исправных двигателей на автомобилях со всеми операционными системами. При наличии неисправностей вышеперечисленные показатели могут не соответствовать действительности.

Величина сжатия B. дизельный двигатель Некоторые модели автомобилей показаны ниже:

Автомобиль Компрессия кг / см2
КАМАЗ Евро-0 29-35
КАМАЗ Евро-1 29-35
КАМАЗ Евро-2 29-35
КАМАЗ Евро 3 32-37
КАМАЗ Евро-4 32-39
ЯМЗ 236. 33-38
ЯМЗ 236 Турбина 33-38
ЯМЗ 238. 33-38
ЯМЗ 238 Турбина 33-38
ЯМЗ 240. 33-38
ЯМЗ 240 турбина 33-38
Д240-245 (МТЗ80-82) 24-32
ЧЕЛОВЕК F90 / 2000 30-38

Измерение компрессии двигателя

На показатель компрессии сильно влияет техническое состояние двигателя и условия, в которых проводятся измерения, поэтому измерение компрессии всегда выполняется в одном и том же режиме, одним и тем же способом. Обычно измерения проводятся при следующих условиях:

— прогретый до рабочей температуры двигатель;

— открытая дроссельная заслонка;

— закручены свечи во всех цилиндрах;

— провода низковольтные, отсоединенные от катушек;

— отсоединенный топливный шланг;

— аккумулятор заряженный;

— Хороший стартер.

Процесс измерения компрессии выполняется с помощью компрессометра и подсвечника. Компрессометр вставляется в дырочку от твитнутой свечи одновременно с запуском двигателя на холостом ходу и держится до тех пор, пока показания на шкале не перестанут расти.Подобные манипуляции проводятся со всеми цилиндрами двигателя.

Данные, полученные при замере компрессии, обычно отличаются от номеров, заявленных авто в технической документации. Несоответствие значений объясняется износом поршневой группы, возникающим при штатном транспортном средстве. При увеличении износа деталей снижается компрессия в цилиндрах двигателя.

Конечно, при небольшом отклонении от заявленных производителем цифр, владелец может и дальше использовать без ремонта поршневой группы, расхождение до 10% считается допустимым.При увеличении разрыва ценностей компоненты ДВС считаются сильно изношенными.

Что делать при низкой компрессии двигателя?

В жизни многих автовладельцев наступает момент, когда они сталкиваются с проблемами низкой компрессии двигателя. Давление в цилиндрах CBO может снизиться по следующим причинам:

— Поршневые кольца в канавках в канавках являются наиболее частой причиной снижения сжатия;

— трещина в перемычке одного из поршней;

— Скрип поршня;

— деформация или клапанная война;

— Дефект распредвала распредвала;

— Появление Нагары из-за износа маслозащитных колпачков.

По перечисленным причинам обычно наблюдается снижение компрессии в одном цилиндре, и капремонт двигателя не требуется. В этих случаях достаточно заменить детали и очистить камеру сгорания от нагара.

При снижении компрессии одновременно во всех цилиндрах, скорее всего, нарушается герметичность камеры сгорания и требуется регулировка зазоров и газораспределительного механизма (ГРМ), что может повлечь за собой капитальный ремонт двигателя.

В дизеле чаще всего причиной снижения компрессии является износ зеркала цилиндра. В этом случае изношенная внутренняя поверхность цилиндра увеличивает зазор между ним и поршнем, и оказывается, что давление, необходимое для воспламенения смеси дизельного топлива и давления воздуха, невозможно. Признаком снижения компрессии в дизельном двигателе является появление синего дыма выхлопной трубы из-за неполного сгорания дизельного топлива с недостаточной температурой

Иногда неисправности сторонних производителей могут повлечь за собой снижение давления в цилиндрах, например, плохой разбрызгивание топлива из-за неисправности форсунок.В любом случае своевременная замена или ремонт вышедших из строя деталей и агрегатов устранит проблемы низкой компрессии двигателя, и его мощность снова возрастет.

Компрессия в двигателе ВАЗ — это давление, возникающее при максимальном сжатии в период нахождения поршня в крайней нижней точке. Чем сильнее давление, тем выше будет воспламеняемость смеси, соответственно, тем меньше топлива расходуется на этот процесс, и тем выше производительность и КПД двигателя.

Измерение компрессии

Компрессия зависит от следующих факторов:

  • От количества поступающего газа, которое зависит от положения дроссельной заслонки и пропускной способности воздушного фильтра;
  • От температуры двигателя;
  • От зазоров между внутренними стенками цилиндра и клапанами.

Зазоры между узлами поршневой группы в цилиндре зависят от самых разных факторов:

  • Неправильная регулировка просвета между клапанами и стенками цилиндра;
  • Степень заглубления и износа поршня и стенок цилиндра;
  • Масло на стенках цилиндра способствует уплотнению и увеличению компрессии, но если бензин по какой-то причине врезался в цилиндр, то оно смывает масло со стенок, что увеличивает зазор между поршнем и поршнем. цилиндр.

По этим параметрам водитель или механик предварительно оценивает состояние двигателя — его производительность, мощность, КПД.

Какой компрессии в двигателе быть не должно

На первый взгляд может показаться, что чем выше параметры сжатия воздушно-горючей смеси, тем лучше. Но на самом деле это не так. Компрессия имеет верхний порог, который нельзя переступить, так как это повлечет за собой перегрев двигателя, и, как следствие, оседание автомобиля, чрезмерную нагрузку на поршни, кольца, в результате чего детали двигателя могут выйти из строя.

Низкое давление в двигателе влечет за собой перерасход топлива и масла. Недопустимо, чтобы в отдельно взятых баллонах он резко отличался от соседнего. Различная компрессия в цилиндрах говорит о серьезных проблемах в моторе отложений и появлении дефектов, требующих замены или ремонта деталей.

Таким образом, плохое сжатие:

  1. увеличено
  2. низкий
  3. разн.

Все эти признаки плохой компрессии — сигнал о том, что сердце машины нуждается в ремонте.

Правильное сжатие

Насколько должна быть компрессия в двигателе для его длительной и безотказной работы? Многолетняя практика эксплуатации автомобилей показывает, что в идеале должно быть по 14 баррелей в каждом цилиндре. Но допускается уменьшение до 11 баррелей при условии, что разница компрессии в цилиндрах должна быть не более 1 барреля. Например, схема сжатия 11-12-11-12 считается допустимой, и если давление в разных цилиндрах 11-12-11-9 или другая комбинация показателей, отличная от нормальной, двигатель уже требует ремонта. .

Какая компрессия должна быть на ВАЗ 2114 8 клапанов зависит от того, сколько времени и в каких условиях эксплуатируется автомобиль. Идеальное давление, как правило, бывает от нового двигателя или только после капитального ремонта. В процессе эксплуатации автомобиля компрессия может снизиться на 1-2 баррелей. И это тоже будет в пределах нормы.


Новый двигатель — Залог хорошего давления

Причины высокой компрессии в двигателе

Рассмотрим основные причины:

  • Неправильная регулировка ремня газораспределительного механизма приводит не только к усилению сжатия, но и к пониженному в зависимости от направления регулирования.
  • Появление накипи на клапанах, которая появляется из-за использования некачественного бензина, масла или другой автомобильной химии. Натар на дроссельных узлах и в камере сгорания тоже появляется из-за перегрева двигателя. Таким образом, перегрев ДВС является не только следствием, но и причиной высокого давления воздуха горючей смеси. Температура эксплуатации двигателя ВАЗ 2114 8 клапанов не должна превышать 85-90 o C.
  • Высокая компрессия может спровоцировать «застревание» крышек масляного контура.Эту причину легко обнаружить. Нужно только свечи открутить и осмотреть цилиндры. Появление масляной пленки на их стенках будет свидетельствовать об избытке масла в них, и о необходимости замены колпачков.

Компрессия также влияет на давление масла в двигателе. Его завышение влечет за собой повышенное давление топливовоздушной смеси.

Низкое давление возникает, если кольца изношены или сгорел клапан. Также влияет на рабочую температуру двигателя. Если он будет ниже нормы, это отразится на давлении горючей смеси.

Причины отсутствия компрессии в двигателе связаны с неправильной эксплуатацией, несвоевременным профилактическим ремонтом. Иногда воздух прорывается сразу с нескольких сторон — например, через клапаны, и одновременно через поршни с кольцами. Тогда давление вообще пропадает. Довести машину до такого состояния просто не допустимо

Подготовка к измерениям

Измерение компрессии в двигателе производится при полностью заряженном аккумуляторе.После того, как источник электричества будет заряжен и установлен, проверьте стартер. Он также не должен создавать никаких проблем. Затем прогрейте мотор. Его температура при измерениях должна быть 70-90 o C.

Из всех дырок нужно открутить все свечи. Также открутите топливный шланг, чтобы прекратить подачу топлива. Подготовить компрессометр к работе.


Меры компрессии в двигателе. Компрессометр

Устройство, состоящее из манометра и прорезиненной трубки, которое измеряется по компрессии двигателя, называется компрессометром. Применяются следующие устройства:

  1. зажим
  2. универсальный
  3. гибкий
  4. резьбовой.

Специалисты считают, что от компрессометров всех типов лучше использовать резьбовые компрессометры. Они дают более точную информацию. Измерять компрессию в двигателе нужно в каждом цилиндре отдельно. Шланг измерительного прибора вставляется в кухонную розетку.

Теперь, когда все готово к измерениям, запустите двигатель и выжмите газ до упора, дайте двигателю немного поработать.Проверьте показания манометра и запишите их. Вставьте шланг компрессометра в следующее отверстие для свечи и таким же образом произведите измерения во втором и последующих цилиндрах. Запишите все результаты и сравните их.

Давление форсунки

Ниже вы узнаете, как правильно измерить компрессию в двигателе ВАЗ 2114 с инжекторным типом мощности.

Если хотя бы в одном баллоне компрессометр показал давление ниже 10 баррелей, то необходимо искать причину столь низкого показателя. Иначе очень скоро он упадет в другие баллоны.

Наберите 10 миллиграммов масла в медицинский шприц и не добавляйте его в цилиндр. Проведите еще раз. Если показания манометра увеличиваются, то поршневые кольца заменяют. Если он остается на том же низком уровне, это означает, что необходимо отрегулировать зажатые или заменить повышающие клапаны.

Что делать, если нет компрессометра?

Можно ли измерить компрессию без инструмента? Практика показывает, что можно.Но этот метод даст относительные и приблизительные показания. Чтобы измерить индекс сжатия без приборов, поверните свечи со всех цилиндров, кроме испытуемого. Прокрутите вручную коленчатый вал до тех пор, пока такт сжатия не закончится (следите за метками — они должны совпадать). Поочередно проделайте эту операцию со всеми цилиндрами. Там, где давление низкое, будет меньше усилий провернуть коленчатый вал. Таким образом, конечно, вы не получите точных индексов в движке. Но вы можете понять наличие проблем.

Примерная цена прибора для измерения компрессии в двигателе в столичных интернет-магазинах от 600 рублей до 2 тысяч. Брендовые модели западных производителей дороже — до 8 тысяч. В регионах прибора для измерения компрессии не больше, чем в столице. Его цена варьируется в зависимости от компании-производителя.

Почему не заводится ВАЗ 2114

Если ВАЗ 2114 не заводится, то сильно расстраиваться не стоит.Этот автомобиль довольно простой, большинство неисправностей легко устраняются в течение часа. В статье рассматриваются основные заболевания, поломки, а также способы устранения.

ВАЗ 2114 не заводится — нет искры


Система работы ВАЗ 2114 — типовой инжекторный двигатель. Блок управления с помощью датчика положения коленчатого вала определяет положение поршней в цилиндрах, после чего подает на них искру или бензин. Итак, обычный восьмиклапанный двигатель 21124 имеет типичную неисправность.Дело в том, что микросхема датчика положения коленвала имеет свойство гнить. Новый чип в магазине стоит 15 рублей, замена занимает 15 минут. В большинстве случаев это решит все проблемы.

Теперь рассмотрим более сложные случаи, когда ВАЗ 2114 не заводится. Во-первых, нужно убедиться, что на модуль зажигания подано питание. Для этого снимаем с него фишку, после чего измеряем напряжение на центральном выводе и массу автомобиля. При включенном зажигании здесь должно быть 12 вольт.Если 12 вольт здесь нет, копайте в сторону неисправности блока управления. Это самый сложный диагностический случай, поэтому мы не будем его рассматривать.


Мы убедились, что на модуль зажигания по плюсовой линии поступает 12 вольт, нужно точно знать, что сам модуль зажигания исправен. Сразу нужно сказать, что диагностика модуля зажигания обычно относительная. Позволяет проверить целостность катушки, сопротивление.Однако он не позволяет измерить индуктивность, а также напряжение пробоя в момент зажигания. Кроме того, это положение не позволяет проверить время накопления катушки. Поэтому берем обычный мультик, проверяем сопротивление между вторым и третьим выводами катушки.

Сопротивление здесь должно быть около 1,2 кОм, если оно меньше 1 кОм, катушку следует заменить. Это указывает на короткое замыкание в первичной цепи зажигания. После этого проверяем вторичные катушки модуля зажигания.Для этого измеряем сопротивление между первой и четвертой, второй и третьей клеммами для высоковольтных проводов. Здесь сопротивление катушки может отличаться от каждого производителя, поэтому лучше смотреть на относительное сопротивление, то есть оно должно быть примерно одинаковым.

Если больше нет причин, проверяем высоковольтные провода на сопротивление. Сопротивление провода для 4-х цилиндров должно быть не более 5 Ом. Сопротивление бронепровода первого цилиндра не должно превышать 10 кОм.Последний предмет, который стоит проверить, — это подсвечник. В общем, в этом случае проще вкрутить новые, так как не в каждом городе вообще есть стенд для проверки свечей зажигания.

Лучшие свечи для обычного 8-ми клапанного двигателя ВАЗ — это а17дврм.

ВАЗ 2114 не заводится сухие свечи


Если ВАЗ 2114 не заводится, в первую очередь откручиваем свечи. Тот факт, что они сухие, указывает на то, что в цилиндры не подается топливо.Если есть искра, то датчик положения коленчатого вала сразу выкидываем, потому что блок управления однозначно понимает положение цилиндров за один раз, так как подает искру на свечи зажигания.

Для начала включаем зажигание и прислушиваемся, работает ли бензонасос. Если не работает бензонасос, то в первую очередь проверяем его предохранитель. Кроме того, стоит обратить внимание на то, не срабатывает ли реле включения бензонасоса после включения зажигания. Если это не так, то, скорее всего, дело в замке зажигания, либо неисправно само реле.Если реле щелкает, это означает, что цепь включения топливного насоса замкнута. Затем нужно проверить напряжение на реле, после чего снимаем заднее сиденье, снимаем фишку с бензонасоса, включаем зажигание и замеряем напряжение на фишке. В целом по салону проходит цепь бензонасоса, поэтому с ней что-то случается редко. Из этого делаем вывод, что бензонасос, скорее всего, просто перегорел. После замены все встанет на свои места.


Если ВАЗ 2114 не заводится, топливный насос работает, стартер крутится, то нужно обратить внимание на то, есть ли топливо в топливной рампе.Для этого есть специальная шпуля, которая закрывается черной крышкой. После включения зажигания на эту золотник нужно нажать, топливо должно попасть с аппарели. Если этого не произошло, то либо проверяем регулятор давления топлива, выдавливая обратную магистраль в топливный бак, либо меняем топливный фильтр. В идеале на эту золотник следует навинтить манометр, который будет показывать давление в топливной рампе. После включения зажигания должно быть 3,2 атмосферы. Если пережимать обратную магистраль, то давление должно быть не менее 6 атмосфер.

Убедившись, что в топливной рампе есть давление, нужно убедиться, что форсунки открываются. Для этого снимаем фишку с любой форсунки, а затем добавляем напряжение на красно-розовый провод при включенном зажигании. Это общий плюс. На форсунках он постоянно. Если на этой линии не наблюдается 12 вольт, то идем смотреть в блок управления.

ВАЗ 2114 не заводится, стартер не крутится


ВАЗ 2114 не запускается, стартер не крутится, то первое, на что нужно обратить внимание, это щелчки реле втягивающего устройства.При щелчке снимите стартер, разберите втягивающее реле, а затем защитите штырьки-контакты.
Если стартер не крутится, щелчков нет, то нужно прислушаться, не щелкает ли реле стартера. Если не щелкает, то просто меняем, проблема уходит. Если реле щелкает, но стартер не щелкает, значит втягивающее реле необходимо заменить.

Вывод

В заключение стоит уточнить, что далеко не все причины, по которым ВАЗ 2114 может не заводиться.К сожалению, качество запчастей в последнее время ухудшилось не только для отечественных автомобилей, так что ждать можно чего угодно. Например, бывают случаи, когда новый инжектор выходит из строя сразу после установки. Бывают случаи, когда новый газовый насос сразу после установки не может перекачивать давление выше 2 атмосфер. Поэтому при диагностике неисправностей стоит рассмотреть любой вариант, несмотря на предыдущие ремонтные операции.

Видео — ВАЗ 2114 не заводится:

Ваз 2109

крутит но заводится.Почему машина не заводится? Свечи зажигания неисправны

> В статье «» мы подробно разобрали причины, по которым не заводится карбюратор ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 … Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцы ВАЗ 2108 2109 инжектор 21099 когда их железный конь перестает заводиться. Различия в диагностике карбюраторных и инжекторных двигателей очень существенны. Итак, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему не заводится его машина.Однако если его пересадить на инжекторные ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, которые не заводятся, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, во что смотреть и в каком порядке, ситуация, когда инжекторный двигатель не запускается, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности.Итак, приступим, если форсунка ВАЗ 2108 2109 21099 не заводится, то здесь работает старое правило: «Либо горит нечего, либо зажигать нечего». То есть либо нет искры, либо горючая смесь не попадает в цилиндры двигателя.
1) Проверьте, нет ли искры. Для этого откручиваем свечу от баллона, прижимаем к массе и крутим стартер. Если искра проскальзывает на свече зажигания, значит проблема в системе подачи топлива.
Однако нужно помнить, что если скрученная свеча мокрая, и есть искра, обязательно проверьте метки.

Марка на шестерне распредвала ВАЗ 2109

Марка маховика ВАЗ 2109

Из-за того, что ремень ГРМ проскочит на один или несколько зубцов, будут нарушены фазы газораспределения и двигатель ВАЗ 2108 2109 21099 не запустится.
Если искра не проскальзывает на свечу зажигания, то причиной может быть: датчик положения коленчатого вала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе. Да, действительно, некорректная работа датчиков может очень сильно испортить жизнь владельцу инжектора ВАЗ 2108 2109 21099. Скажу вам одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится из-за неисправности одного единственного датчика — ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, только его работа будет некорректной — он может утроиться, не развивать мощность, увеличить расход топлива, но он должен запуститься.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно увеличиваться; при удалении металла выходное напряжение ДПКВ должно быть близким к нулю.
Если ДПКВ неисправен, меняем его и пробуем запустить. Не заводится — идем дальше.
1b) Шкив коленчатого вала. В чем может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может либо отвалиться, либо прокрутиться.

Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно ДПКВ не работает при вращении коленвала и ЭБУ не дает команду на искру на свечи зажигания.Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала вращается и исправно работает. Заодно проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. По возможности можно взять модуль зажигания из другой машины и проверить, заводится двигатель или нет.
1d) Если ЭБУ неисправен, двигатель, естественно, не запустится.
1д) Отсутствие контакта в проводке. Все устройства могут быть целыми: и ЭБУ, и модуль зажигания, и все датчики. Но контакта между ними в проводке не будет, например, оборван провод или окислился разъем.
2) Если искра есть, но двигатель не запускается, необходима проверка системы питания двигателя.
Проверить, поступает ли топливо в форсунки:
2a) Перекачивает ли топливный насос?

У ВАЗ 2109 с инжекторным электронасосом

Топливный насос ВАЗ 2108 2109 21099 инжектор электрический, погружается в бензобак автомобиля.При включении зажигания должно быть слышно его действие. Чтобы проверить, качает ли он топливо или нет, можно ослабить одну из патрубков подачи топлива, поставить под них тару и включить зажигание — из патрубка должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный отвод для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали.Должно быть около 4 атмосфер. Если манометр не показывает давление, значит, топливный насос не работает.
2b) Если топливный фильтр забит, насос не сможет подавать необходимое топливо в форсунки автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, засорен фильтр или нет, можно понять с помощью манометра, подключенного к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты форсунки.

Грязные форсунки инжекторного двигателя

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не разбрызгивается, а капает.Из-за забитых форсунок может возникнуть затруднение с запуском двигателя инжектора ВАЗ 2108 2109 21099 в морозных условиях. Такой автомобиль обычно не развивает полную мощность во время движения.
2d) Топливо не может распыляться форсунками, если они не получают сигналы об открытии от блока управления двигателем. Необходимо убедиться, что фишки прикреплены к форсункам и все провода целы.
3) При запуске холодного двигателя на морозе, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ.В этом случае нарушаются фазы газораспределения двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не соскользнул, нужно снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика. Если все в порядке, продолжайте.
4) Если свечи ВАЗ 2108 2109 21099 залиты, то их нужно просушить. На залитой свече не образуется искра. Если вы открутите свечу, а она вся мокрая, то нужно открутить все остальные и зажечь их на газе.Если они снова затоплены, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не запускаются на морозе при подключенном датчике температуры двигателя. Наверное это особенность прошивки что ли. Откиньте чип датчика температуры, двигатель запускается с трудом, но заводится. При подключении нет.
Такая особенность может смутить кого угодно: есть искра, и свечи мокрые, и ремень не проскочил, и машина не заводится.Откинул датчик температуры, и она завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владелец ВАЗ 2109 знает об этом лучше.
6) Тоже редкая ситуация, но бывает. Заливка катализатора в глушитель авто. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 установлен катализатор, снижающий выбросы вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, будет сложно отводить выхлопные газы и двигатель либо вообще не запустится, либо заглохнет.Чтобы устранить этот момент, достаточно ослабить зажим крепления между катализатором и глушителем, чтобы выхлопные газы выходили за резонатором.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель форсунки ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не запускается, однако следует помнить, что есть особые случаи, в которых может помочь только СТО.

Вы проснулись по будильнику, собрались на работу. Все забрали, у тебя еще час до начала рабочего дня.Спустились на стоянку, сели за руль, повернули ключ зажигания и понимаешь, что у тебя ВАЗ 2109 (карбюратор) не заводится.

Отнести в ремонт? Нет времени — на работу можно опоздать. Пытаться начать? Можете попробовать до следующего утра.

Что делать, если ничего не работает, или карбюратор ВАЗ 2109 долго заводится? Для начала нужно открыть капот и беглым взглядом увидеть, что здесь не так, если вы ничего не видите визуально, вы можете проверить, все ли провода подключены.Если после этого машину не завести, то лучше не терять время и найти такси, чтобы добраться до работы. А поиск поломок и серьезный ремонт заняться потом.

Еще бывает, что водитель поменял масло и, и то. И аппарат по-прежнему стабильно не работает. Часто бывает, что на ВАЗ 2109 на ходу глохнет карбюратор. Чтобы его устранить, нужно проверить выключатель и датчик Холла. При необходимости замените их.

На эту тему есть хорошая серия видео про карбюраторы Солекс.
Вот первая запись, затем вы найдете все остальное:

  • В некоторых случаях может помочь продувка топливопровода.
  • В любом случае, если вы не можете понять причину, то требуется разборка карбюратора ВАЗ 2109. После этого вы можете проверить все детали, почистить и заменить те, которые уже изношены, и, даже если они не стали причиной, они могут скоро просто прийти в негодность.
  • Даже новый карбюратор требует регулировки. Такую задачу, как регулировка карбюратора ВАЗ 2109, должен выполнять профессиональный автомеханик — карбюратор.

Если карбюратор ВАЗ 2109 плохо заводится, это может быть по разным причинам. И не всегда они могут быть связаны с неисправностью деталей карбюратора.

Лучше один раз потратить определенную сумму на диагностику на профессиональном оборудовании, чем потом столкнуться с еще большим количеством проблем.

Если ваша смесь не была отрегулирована, возможно, вам придется очистить или заменить свечи.

Что делать, если карбюратор ВАЗ 2109 глохнет на холостом ходу

Карбюраторы регулярно сталкиваются с этой проблемой.Иногда его можно устранить заменой иглы или очисткой жиклера в электромагнитном клапане.
Можно и можно завалить. Вы также можете без проблем поменять его самостоятельно.

Если проблемы вызваны более серьезными проблемами, не пытайтесь их исправить самостоятельно. Лучше доверьте это специалистам.

Давайте подробнее рассмотрим карбюратор Nine. Если да, то его разборка и ремонт, о которых мы рассказывали ранее, не являются сложными процессами.

Важно, чтобы вы смогли правильно диагностировать причины неисправности, которая привела к тому, что ваша машина начала глохнуть на ходу или на холостом ходу.

А вот видео как должен заводиться ВАЗ 2109 (карбюратор):

Форсунка управляет запуском и работой двигателя ВАЗ-2109 электронной системой. Он обрабатывает показания множества датчиков, отслеживающих различные параметры. Если какой-либо датчик выходит из строя, форсунка либо не запускается, либо работает некорректно.

ВАЗ-2109 не заводится — что делать?

В общем случае диагностика неисправностей контроллера (компьютера) и датчиков системы управления, а также самой форсунки ВАЗ-2109 мало чем отличается от аналогичной работы для других автомобилей. Но из-за особенностей системы управления «девяткой» опытные владельцы этого автомобиля рекомендуют следующие решения.

Чаще всего форсунка «девятка» зимой не заводится. В этом случае желательно прогреть и даже зарядить аккумулятор — возможно, из-за потери емкости из-за низкой температуры он не в состоянии хорошо раскрутить вал мотора.

Помогает и такой «популярный» способ, как подача воздуха к фильтру мотора через фен.В этом случае в цилиндры попадет нагретый воздух. Многие утверждают, что ВАЗ заводится сразу.

Еще одна возможная причина: в результате долгих безуспешных попыток запуска свечи были залиты бензином. В этом случае рекомендуется попробовать завести машину с нажатой педалью газа до пола — свечи должны будут просохнуть, и машина заведется. Если это не помогает, то откручиваем свечи и проверяем наличие искры. Если его нет, значит неисправны либо свечи зажигания, либо система зажигания.

Проверка форсунок и ремня ГРМ

При появлении искры ярко-синего цвета проверьте подачу топлива: выверните форсунки и проверните вал двигателя с помощью стартера. Топливо следует разбрызгивать из сопла равномерным конусообразным «факелом». Если вместо этого форсунка проливает или разбрызгивает бензин, значит, она забита.

Если проверенные узлы работают, то смотрят ремень ГРМ. Владельцы инжекторной «девятки» не раз сталкивались с ситуацией проскальзывания ремня через несколько зубцов.Зимой это может произойти при запуске холодного двигателя, когда распредвал сильно проворачивается. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверьте датчик коленвала и его провод (иногда отрывается). Затем проверяются остальные датчики.

Диагностика неисправности датчика

Рассмотрите отклонения в работе двигателя и соответствующие возможные причины. Нестабильный холостой ход, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностью датчика массового расхода воздуха (MAF) — он будет давать показания контроллера, завышенные на 15-25% на низких оборотах.Если произошел перерасход топлива или снизилась реакция дроссельной заслонки двигателя, датчик массового расхода воздуха дает заниженные показания.

Рывки и провалы при переходе из холостого хода в рабочий даже при незначительных нагрузках — это означает, что датчик, считывающий положение дроссельной заслонки, вышел из строя. Затрудненный запуск прогретого двигателя или небольшой перерасход топлива — отказал (охлаждающая жидкость).

Двигатель плохо набирает обороты и не развивает необходимой мощности или большой перерасход топлива — вышел из строя датчик детонации или от него оборвался провод. В случае заметного перерасхода топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное уменьшение отклика дроссельной заслонки и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или его остановка указывает на неисправность. Большой перерасход топлива — вышел из строя датчик фаз.Незначительное ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.

Если все вышеперечисленные устройства и датчики проверены, но впрыск ВАЗ-2109 не запускается, то, возможно, вышел из строя процессор и он некорректно управляет всей системой запуска. В этом случае требуется диагностика в автосервисе.

Достаточно частый вопрос, который касается не только автомобилей ВАЗ 2109-2108, но наверное всех ВАЗов в целом, так как проблемы с запуском двигателя у довольно распространенных и похожих машин.

Конечно, тема избитая, но сразу получить ответ на свой вопрос, почему не заводится ваша машина, вы, скорее всего, не сможете. Причем причин может быть столько, что на диагностику в одиночку уйдет довольно много времени. Итак, ниже приведены основные причины, по которым ваша машина может не заводиться.

Неисправность топливной системы

  • Сначала посмотрите на указатель уровня топлива на панели приборов. Есть такие водители, как правило, новички, которые не смотрят на устройства и не всегда смогут сориентироваться в том случае, когда топливо просто кончится.
  • Проверить, поступает ли топливо в систему. Если автомобиль карбюраторный, накачайте топливный насос вручную и убедитесь, что бензин поступает в карбюратор. Если это инжектор, внимательно прислушайтесь, работает ли топливный насос при включении зажигания. В противном случае найдите причину: неисправный предохранитель, разрыв цепи или что-то еще, что может привести к аналогичному результату.
  • Засорена система питания: часто бывает, что в карбюратор вместе с топливом попадает мусор, и даже одна забитая жиклер может вывести из строя нормальный запуск двигателя.

Проблемы в системе зажигания

  • Проверить, нет ли искры на свечах. Если его нет, то причина именно в системе зажигания. Необходимо проверить подключение всех высоковольтных проводов к модулю или распределителю, особенно центрального высоковольтного провода (для модели карбюраторного двигателя).
  • , если именно она является причиной исчезновения искры и следствием того, что автомобиль перестал заводиться.
  • Проверить работоспособность трамблера — открыть крышку, посмотреть целостность углей в ней. Также проверьте контакты или.

Проблемы с электрикой или электроникой форсунки

Если у вас ВАЗ 2109-2108 инжектор, то может быть гораздо больше проблем, из-за которых он отказывался заводиться. Одних только датчиков ECM, которые могут повлиять на нормальный запуск мотора, около 5:

  1. ДМРВ — датчик массового расхода воздуха
  2. IAC — регулятор холостого хода
  3. Датчик положения дроссельной заслонки
  4. Датчик положения коленчатого вала
  5. Датчик фазы

Также не упускайте из виду даже самые простые проблемы, например, с замком зажигания, стартером и его втягивающим реле, а также с предохранителями.

Не запускается из-за проблем с ГРМ или поршневой группой

Если ремень ГРМ выскочил на пару зубцов, то двигатель может больше не запускаться, так как не работает зажигание. Чтобы вернуть его к жизни, это необходимо.

Клапаны заклинивают — также есть вероятность, что именно по этой причине запуск двигателя стал затруднительным, а со временем даже невозможным. В этом случае необходимо произвести.

Слабая компрессия — это тот случай, когда ежедневно проявляется затрудненный запуск, если поршень уже находится на грани полного спада.Это связано со слишком большим износом деталей поршневой группы: колец, поршней и цилиндров.

Есть чем дополнить этот список, не сомневаемся — пишем в комментариях к статье ниже.

С наступлением зимы большинство карбюраторных автомобилей доставляют хлопоты своим владельцам. Карбюратор ВАЗ 2109 не исключение, который плохо заводится в холодную погоду. Причин для такого запуска может быть много. В этой статье будут рассмотрены самые частые причины, по которым карбюратор ВАЗ 2109 плохо заводится на холодном.

Прежде чем делать какие-либо выводы, необходимо убедиться, что водитель правильно выполняет требования по запуску холодного двигателя. Для этих целей в карбюраторных двигателях предусмотрен ручной привод дроссельной заслонки. Без использования этого механизма завести машину, особенно в холодную погоду, довольно проблематично.

Вам нужно запустить двигатель в следующей последовательности:

  • Открыть капот и накачать топливо ручной педалью бензонасоса
  • Потяните ручку воздушной заслонки на себя
  • Накачать бензин в коллектор с помощью педали акселератора
  • Не нажимая педаль акселератора, запустить двигатель

Двигатель может не запуститься с первого раза.Но во второй раз должно. Также нужно ориентироваться на прокачку бензина педалью газа. Здесь главное не переборщить, иначе можно залить свечи и тогда двигатель точно не заведется. Если это все же произошло и машина не завелась, то нажмите педаль до упора, включите стартер и, пока он вращается, медленно отпустите педаль газа.

Плохо крутит стартер на холодном ВАЗ 2109

Это одна из самых частых причин плохого ладового старта.У этого есть две стороны: стартер заклинивает или замерзает аккумулятор. Если с первым случаем все ясно, то второй требует особого внимания.

В сильные морозы рекомендуется занести аккумулятор в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, то задача может усложниться. Для начала нужно на время включить ближний свет — это прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды.Каждая новая попытка запуска двигателя должна сопровождаться паузами продолжительностью 30 секунд, 1 минута и 2 минуты. Иначе аккумулятор разрядится до конца и вместо поездки придется ждать, пока аккумулятор зарядится.

Если летом можно заливать масло с меньшей вязкостью или 20w40, то в сильные морозы оно замерзает. Провернуть коленвал с застывшим маслом становится очень сложно, поэтому производитель рекомендует заливать на зиму моторные масла вязкостью 5w40.

Еще один вариант решения этой проблемы — использование предпусковых подогревателей, которые включены в сеть 220 В и нагревают антифриз.За счет теплоотдачи металлических деталей двигателя ВАЗ 2109 на карбюратор масло разжижается, и двигатель может спокойно работать даже в сильные морозы.

Если ВАЗ 2109 плохо заводится не только на холодном, но и на горячем, то проблема может коснуться системы. Неправильный угол упреждения ухудшает стартовые характеристики, что делает запуск проблематичным.

Обычно проблемы запуска наблюдаются с. При этом из выхлопной трубы можно заметить черный дым, электроды свечей зажигания покрыты сажей, а в глушителе слышны хлопки при нажатии на педаль акселератора.Можно попробовать повернуть трамблер на несколько градусов или отрегулировать зажигание с нуля. Проблема должна исчезнуть.

Однако слишком ранний угол приводит к:

  1. Детонации;
  2. Перегрев двигателя;
  3. Истощение смеси.

Проблемы с системой питания двигателя ВАЗ

В первую очередь необходимо проверить воздушный и топливный фильтры. Если они сильно загрязнены, в холодном состоянии двигатель не запустится.В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом автомобиля и один воздушный фильтр. Если они целы, то проверяем работу бензонасоса.

Попробуйте вручную прокачать бензин. Если он плохо качает, значит проблема в топливном насосе.

На очереди карбюратор. Неправильная регулировка может привести к плохому запуску автомобиля в холодную погоду. Обороты холостого хода не должны превышать 900 и опускаться ниже 700. Отложения нагара на свечах зажигания недопустимы.В противном случае агрегат требует правильной настройки.

Газораспределительный механизм

Последний — это клапаны. Перед регулировкой карбюратора необходимо проверить зазоры клапанов. Это делается на холодном двигателе, так как при нагревании металл расширяется.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
