Замена главного тормозного цилиндра и вакуумного усилителя на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2110, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115 — Главный тормозной цилиндр, вакуумный усилитель педали тормоза, замена главного тормозного цилиндра и вакуума | Школа авторемонта

Сен 12, 2016 ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора автором admin





Можно назвать несколько причин, при появлении которых необходимо будет заменить главный тормозной цилиндр и вакуумный усилитель на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2110, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115. Если эффективность тормозов на автомобиле ухудшилась, педаль тормоза стала значительно «мягче» и проверка состояния тормозных колодок с прокачкой всей тормозной системы (удаление, возможной, воздушной пробки) не привела к желаемому результату, то появляется первая причина для замены главного тормозного цилиндра в сборе. Причиной номер два может служить утечка тормозной жидкости из главного тормозного цилиндра (характерные следы подтеков тормозной жидкости на вакуумном усилителе). И переборка главного тормозного цилиндра (замена манжетов) довольно часто не исправляют ситуацию, хотя попытаться всегда можно. Благо, что ремкомплект манжетов на главный цилиндр стоит недорого, главное в этом случае, купить качественный товар.

Для проверки исправности вакуумного усилителя педали тормоза необходимо несколько раз нажать на педаль тормоза и удерживая ее в этом положении запустить двигатель автомобиля. Если Вы почувствуете толчок вниз, значит – вакуумный усилитель исправен. Если нет, то следует проверить герметичность соединения вакуумного шланга со штуцером впускного коллектора и обратного клапана на корпусе усилителя. Проблемы с герметичностью есть? Нет. Тогда готовимся к замене вакуумного усилителя. Еще одна причина для замены. Неисправный вакуумный усилитель может вызвать неравную работу самого двигателя и стать причиной потери ощутимой доли мощности двигателя автомобиля. В этом случает проверить правильность поставленного диагноза несложно. На работающем двигателе следует плотно пережать вакуумный шланг и если после этого двигатель заработает стабильней, то покупка нового вакуумного усилителя не за горами.

Для замены главного тормозного цилиндра и вакуумного усилителя своими руками Вам необходимо иметь: пассатижи, отвертку, ключи торцовый и накидной на «17», торцовый и накидной на «13», специальный ключ для тормозных трубок на «10» (смотрим фото 1) и тормозную жидкость. Еще в работе будут полезны мелкие приспособления такие как: резиновые колпачки и штуцера-заглушки (фото 2). Где их можно будет использовать, Вы узнаете ниже.





Инструмент и запчасти подготовили? Переходим к процессу – замены главного тормозного цилиндра и вакуумного усилителя своими силами.

Снятие главного тормозного цилиндра на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2110, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115:

Отсоединяем колодку с проводами от датчика уровня тормозной жидкости (фото 3).



При помощи ключа на «10» для тормозных трубок по очереди откручиваем от главного тормозного цилиндра штуцера. И, как показано на фото 4, устанавливаем заглушки на тормозные трубки и тормозной цилиндр. Эта уловка, при аккуратном исполнении, позволит избежать утечки тормозной жидкости и завоздушивания тормозной системы.



После этого, ключом на «17»(накидным или торцовым) откручиваем две гайки крепления цилиндра к вакуумному усилителю (фото 5). Снимаем тормозной цилиндр.



Установку проводим в обратной последовательности. Если устанавливаем новый главный тормозной цилиндр, то его перед монтажом необходимо в тисках прокачать (заполнить тормозной жидкостью).

Замена вакуумного усилителя на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2110, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115:

1. Повторяем действия, описанные выше в разделе «Снятие главного тормозного цилиндра». Для замены вакуумного усилителя можно полностью не откручивать главный тормозной цилиндр, а отсоединить только штуцера с левой стороны и отвести тормозной цилиндр в сторону. Но это уже по желанию.

2. Далее, отсоединяем шланг от обратного клапана (фото 5a) и в салоне автомобиля вынимаем стопорную скобу пальца педали тормоза и вытаскиваем палец (фото 6 и 7).







3. При помощи торцового или накидного (каким будет удобно) ключа на «13» откручиваем четыре гайки крепления вакуума к кузову автомобиля (фото 8). Можно сказать, что это самая не удобная операция.



4. После снятия вакуума, перекручиваем, используя торцовый ключ на «17», рамку крепления на новый вакуум (фото 9).



5. Сборку проводим в обратной последовательности. Не забываем, что лучше сначала соединить вакуум и педаль тормоза при помощи пальца-сухаря, а уже потом прикручивать рамку вакуума к кузову.

Так же рекомендуется заменить вакуумный шланг, так как в процессе эксплуатации он теряет свою эластичность и гибкость, вследствие чего на нем появляются трещины и изломы.

Надеюсь, что данная статья будет для Вас полезна. Если же Вам что-то непонятно или Вы заметили в статье какие-нибудь неточности, то буду рад, если вы мне сообщите о них. Для этого можете использовать форму «обратной связи», «комментарии» или найти мои координаты в разделе «О сайте».

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!


Понравилась статья? Поделись ею на своей странице!

Читайте также:

Вакуумный усилитель тормозов ваз 2114 признаки неисправности

Главная » Разное » Вакуумный усилитель тормозов ваз 2114 признаки неисправности

Признаки неисправности вакуумного усилителя тормозов ваз 2114

Вакуумный усилитель тормозной системы (аббревиатура — ВУТ) по праву считается одним из главных механизмов современных авто. Это не удивительно, ведь от правильности работы устройства зависит эффективность торможения и, следовательно, уровень безопасности водителя и пассажиров.

Вакуумный усилитель тормозов

Вот почему важна периодическая проверка вакуумного усилителя тормозов и устранение неисправностей. По каким признакам проще всего диагностировать неисправность? Реально ли отремонтировать или поменять устройство в гараже? Эти и другие моменты рассмотрим ниже.

Конструктивные особенности и принцип работы

Первое, с чем стоит разобраться — конструктивные особенности вакуумного усилителя тормозов и тонкости его функционирования в системе. Как правило, устройство находится в общем блоке с главным цилиндром. В исходном состоянии канал, объединяющий систему с окружающим воздухом, закрыт.

В свою очередь, второй канал остается открытым. На этом этапе диафрагма, которая находится внутри, получает идентичное давление с одной и другой стороны. Кроме того, благодаря действию возвратной пружинки, она всегда расположена в первоначальной позиции.

Когда водитель жмет на тормоз, специальный шток перемещается, немного отклоняется и закрывает вход в канал. Одновременно с этим открывается другой канал, связывающий ВУТ с окружающим воздухом.

После этого атмосферные потоки сходятся с двух сторон и давят каждый со своим усилием. Благодаря разности давления, происходит сдавливание возвратной пружины, а сам шток движется с поршнем цилиндра.

После уменьшения усилия (при этом нога остается на педали) происходит открытие каналов настолько, что движение поршневого узла совсем блокируется, а сам ВУТ находится в режиме ожидания и готов к работе. В такой ситуации любое изменение позиции педали приводит к корректировке разности давлений в устройстве. В итоге машина останавливается, если водитель давит на педаль, или продолжает движение, когда нога отпущена.

Устройство вакуумного усилителя

При сильном нажатии на педаль происходит резкое изменение давления, из-за чего тормоза срабатывают на пределе возможностей. При этом считается, что благодаря ВУТ эффективность тормозной системы машины возрастает в 5-7 раз. Как только педаль отпускается, диафрагма возвращается на исходную позицию.

Если же система вакуумного усилителя тормозов не работает, требуется диагностика, выявление причины и оперативное устранение дефекта. Как это сделать, будет рассмотрено ниже.

Как проверить работоспособность устройства?

Одна из главных проблем для многих автовладельцев — неумение своевременно распознать поломку и проверить систему ВУТ. В реальности все легко.

Алгоритм проверки вакуумного усилителя следующий:

1. Способ первый . Пускайте мотор и дайте ему 3-5 минут поработать. После отключайте зажигание и жмите на тормоз с привычным для повседневной езды давлением. Если устройство исправно, то первый раз педаль срабатывает в обычном режиме (углубляется до пола).

ВУТ срабатывает, а появившийся вакуум затягивает диафрагму. Устройство, в свою очередь, подталкивает поршень основного цилиндра, и происходит выравнивание давления. Как следствие, все дальнейшие срабатывания тормоза будут «укорачиваться».

Причина в том, что разряжения уже нет. Такое поведение системы нормально и свидетельствует о ее работоспособности. В ситуации, когда между первым, вторым и последующими срабатываниями разницы нет (педаль утапливается до пола), это сигнал поломки системы и необходимости ее ремонта.

2. Способ второй . Чтобы подтвердить или опровергнуть предположения о неисправности узла, проведите еще один опыт. Заглушите мотор, выжмите тормоз , а теперь пускайте двигатель. В этот момент нога должна оставаться на педали и создавать определенное давление.

Если устройство исправно, то в камере ВУТ формируется разряжение, благодаря которому происходит давление мембраны на шток. В итоге система притягивает толкатель, а педаль опускается к полу. Если рычаг остался на прежней позиции, то делаем выводы о неисправности вакуумного усилителя тормозов.

Принцип работы вакуумного усилителя

3. Способ третий . Следующая проверка позволяет выявить факты утечки воздуха в системе. Для этого выжимайте тормоз и, не отпуская педаль, глушите мотор. После удерживайте рычаг в такой же позиции еще 30-40 секунд. При нарушении герметичности появляется усилие, которое будет выталкивать рычаг вверх. Если такая проблема не диагностируется, устройство исправно, и утечка в системе отсутствует.

Особенности визуального осмотра вакуумного усилителя

Хороший автовладелец должен знать, как проверить вакуумный усилитель тормозов визуально. Такие навыки помогают вовремя определить неисправность, а в случае чего и подтвердить установленный ранее диагноз.

При визуальном осмотре ВУТ автомобиля действуйте так:

  • Проверяйте место стыка обратного клапана и патрубка (шланга) на качество соединения.
  • Осматривайте фланец и убедитесь в отсутствии дефектов.
  • Оцените состояние изгибов шланга. При наличии трещин или влажных следов масла поменяйте неисправные узлы.
  • Доставайте коврик и под рулевой, осмотрите защитный колпак (пыльник). Он должен быть целым и без потеков жидкости.
  • После обнаружения неисправности поменяйте узел. Стоимость устройства невелика, да и можно дополнительно сэкономить, сделав все самостоятельно.

Как поменять вакуумный усилитель?

Если проверка работоспособности вакуумного усилителя тормозов показала явную поломку, лучшее решение — установить новый узел.

Чтобы заменить ВУТ на ВАЗ, действуйте так:

  • Подготовьте инструмент. Вам потребуется новая деталь, а также наборы ключей (торцевых и рожковых).
  • Отсоедините шток от педали.
  • Отверните тормозной цилиндр и демонтируйте его от ВУТ, тормозные трубки отсоединять не надо, если нет желания после завершения работы прокачивать тормоза , можно обойтись и без этого.
  • Снимайте шланг, который подключен к коллектору впуска и направляется к клапану ВУТ.
  • Откручивайте от кузова крепежный кронштейн, для чего требуется иметь под рукой специальный кардан.
  • Фиксируйте вакуумник к кузову на две пары гаек ключом на «тринадцать».
  • Ставьте кронштейн на новую деталь, для чего с помощью ключа на «семнадцать» откручивайте гайки.
  • Собирайте узел по обратному алгоритму.

Теперь вы знаете, как обнаружить, проверить и устранить неисправность усилителя тормозов. Главное — своевременно диагностировать поломку. Удачи на дорогах и конечно же без поломок.

Через некоторое время после замены тормозных шлангов на передних колесах, возникла проблема с ВУТ. Проблема начала проявляться около недели назад, начала тормоз нажимался очень туго, но машина тормозила более менее приемлемо. Вчера вакуум исчерпал весь свой полезный ресурс и благополучно умер.
В моем случае симпотомы следующие, при нажатии на педаль тормоза:
— скачут обороты двигателя;
— раздается шипение в районе педалей, как будто не тормоз нажимаешь, а качаешь нососом что-либо;
— тугая педаль тормоза;
— эффективность тормозов резко упала.
Назову это явление «эффект ступеньки» 😀 при нажатии педали тормоза, сначала ход педали свободный, а потом нога упирается в «ступеньку» и далее тот самый «насос», тугой и малоэффективный)) Процедура замены вакуумного усилителя тормозов занимает около 3 часов для новичков, таких как я.

Руководство по замене ВУТ я подглядет ТУТ! 😀
В этой статейке все так подробно и понятно описано, что замену вакуума может произвести любой человек, нужны всего лишь то — прямые руки. В этом методе замена ВУТ происходит без отсоединения тормозных трубок от главного тормозного цилиндра (ГТЦ), этим самым геморрой с прокачкой тормозов отпадает.

На сегодняшний день в автомобили, главным образом, ставят тормозную систему двух типов и в большинстве из них поставлена гидравлическая. А значит, в ней есть вакуумный гидроусилитель тормозов (ВУТ). Как и все другие комплектующие автомобиля имеет огромное значение – от его исправности или неисправности зависит скорость торможения, а, следовательно, безопасность самого водителя и остальных участников дорожного движения. Сегодня мы поговорим про устройство и принцип работы ВУТ, как проверить вакуумный усилитель тормозов на неисправность, рассмотрев простые способы такой проверки.

Что такое вакуумный тормозной усилитель

Разберемся, что такое ВУТ. Обеспечивая прижатие тормозной педали при торможении, особенно, если это торможение в экстренных ситуациях, необходимо серьёзное усилие, которое равняется 80 кг. Подобное усилие при давлении на педаль тормоза – это приличная физическая нагрузка для водителя.

Вакуумный тормозной усилитель

Вот почему с 70-х годов ХХ в. практически на все машины устанавливается вакуумный усилитель. Он уменьшает необходимое усилие в 3-4 раза. На самом деле, это уменьшение может быть и больше.

Но в этом случае утрачивается информативность тормозной педали, возрастает ускорение при торможении, намного сокращается управляемость транспортного средства.

Как устроен вакуумный тормозной усилитель

Усилитель – это цилиндрический блок. Посмотрим, как он устроен. В его конструкцию входят:

  1. Мембрана.
  2. Канал атмосферной камеры.
  3. Следящий клапан с толкателем.
  4. Шток.
  5. Канал вакуумной камеры.
  6. Поршень.
  7. Пружина возврата.

В усилителе имеется 2 камеры, разделенные между собой мембраной. В центре диафрагмы располагается специальный пятачок, при помощи которого происходит давление по штоку. Шток, со своей стороны, давит по поршню головного цилиндра тормозов. Когда отпускается тормозная педаль, то пружина возврата возвращает мембрану в исходное положение.

Вакуумная камера расположена у центрального тормозного цилиндра, внутри нее всегда сохраняется низкое давление. Атмосферная камера расположена у педали тормоза. Данная камера при помощи следящего клапана соединяется с камерой, в которой создано безвоздушное пространство или со средой, где атмосферное давление находится на определенном и довольно высоком уровне. В ВУТ имеется толкатель, напрямую соединенный с тормозной педалью.

Схема устройства ВУТ

Как работает ВУТ

Отдельный шланг соединяет вакуумную камеру с устройством, которое способно разряжать. Этим устройством может служить сам силовой агрегат (когда речь идет о бензиновом моторе) или это особый насос, который качает вакуум. Он обязателен для автомобилей с дизелем. Но сегодня такие стали устанавливать и вакуумные усилители «бензиновых» автомобилей. Это делается для постоянно высокой и эффективной работы ВУТ в различных режимах работы силового агрегата.

Когда транспортное средство передвигается, не тормозя, внутри камер сохраняется разряженное состояние. Но, когда выжимается тормозная педаль, клапан перекрывает место соединения камер и открывается вход атмосферного бокса для поступления воздуха под необходимым давлением. Именно этот воздух и усилие жмущего на тормоз оказывает воздействие на поршень центрального тормозного цилиндра, обеспечивающего инжекцию тормозной автожидкости в систему. Подытожим, ВУТ обеспечивает использование давления, для увеличения усиления процесса торможения. Но, если говорить о ВУТ с вакуумным насосом, то подобный вариант, помимо стабилизации работы усилителя, неизменно применяется для действия электроники управления транспортным средством. Например, данный насос снабжает функционирование ESP, которая отвечает за устойчивость авто при резких (и не очень) поворотах.

Вакуумный усилитель тормозов

Причины неисправности ВУТ

Вакуумный усилитель, как и любое другое устройство имеет свой рабочий ресурс. Но существуют некоторые причины, по которым ВУТ может выйти из строя гораздо раньше. Вот они:

  • вакуумным шлангом утрачена герметичность;
  • диафрагма неисправна;
  • клапана утратили свои свойства;
  • в камерах нарушена герметичность;
  • пружина возврата вышла из строя.

Хотя важно сказать, что с технологической точки зрения устройство вакуумного усилителя тормозов отработано давно. Благодаря этому многие автовладельцы практически не сталкиваются с проблемами его неисправностей.

Но, из-за важности эксплуатации надежной системы тормозов, необходимо регулярно проверять ее на корректность работы, особенно, если вам предстоит дальняя поездка.

По каким признакам определить неисправность ВУТ

Во процессе эксплуатации транспортного средства, в котором установлен вакуумный тормозной усилитель, не следует оставлять без внимания герметичность самой конструкции усилителя и шлангов, ведущих к нему. Вот некоторые признаки неисправности, которые помогут водителю всегда держать ситуацию под контролем:

  • у водителя появилась потребность прикладывать больше усилий при торможении, чтобы достичь прежней эффективности;
  • сокращение величины хода тормозной педали;
  • автомобиль продолжает тормозить даже после того, как педаль тормоза приведена в исходное положение;
  • наблюдается «подсос» в вакуумном шланге, а потому присутствует неровность в оборотах силового агрегата;
  • при торможении слышатся посторонние звуки по типу шипения;
  • ВУТ полностью «отказывается» работать;
  • увеличивается расход горючего при эксплуатации автомобиля в обычном режиме;
  • автомобиль вдруг начинает «подтраивать»;
  • не срабатывают свечи.

ВУТ

Иногда неисправность вакуумного усилителя тормозов может проявляться несколько иначе, но если вы почувствуете один из упомянутых признаков, то это становится поводом для проверки тормозной системы.

Как провести проверку ВУТ

В реальности проверка правильной работы вакуумного устройства дело достаточно простое, с которым сможет справиться даже новичок. Мы приведем три способа, как проверить вакуумник на исправность.

Вариант 1
  1. Заведите свой автомобиль и дайте ему поработать на «холостом ходу» примерно 7мин.
  2. Заглушите мотор и полностью выжмете тормозную педаль для создания вакуума в тормозном устройстве.
  3. Сначала отпустите педаль, а затем выжмите ее снова.

В том случае, если вакуумное тормозное устройство вышло из строя, то во время второго нажатия на педаль, вы ощутите значительное сокращение ее хода (по сравнению с первым нажатием). Это происходит от того, что безвоздушное пространство больше не может создаваться. Но если при повторном нажатии вы не ощутили разницы, то это говорит о том, что система тормозов работает нормально. Перейдем ко второму варианту проверки.

Вариант 2
  1. При выключенном двигателе машины, нажмите на «тормоз» 6-8 раз.
  2. Выжмите до максимума тормозную педаль и заведите двигатель.

При отсутствии проблем в вакуумном тормозном устройстве, в системе начинает создаваться безвоздушное пространство. По этой причине диафрагма начинает давить на шток, который потянет толкатель, соединенный с педалью. И тормозная педаль (даже когда она до конца выжата) станет немного идти вниз.

Если после пуска силового агрегата этого не произошло, значит, вакуума нет в системе тормозов. А, это означает, что имеются сбои в работе, препятствующие этому процессу.

Вариант 3

Данный тест по проверке вакуумного тормозного устройства помогает выявить, есть ли воздушные утечки.

  1. Заведите двигатель.
  2. Выжмите тормозную педаль до конца и сразу же заглушите мотор.

Выжатая педаль должна оставаться в этом положении в течение примерно 30 сек. Это показывает, что проблемы отсутствуют. Но если она начинает двигаться к исходному положению, значит, возрастает давление в рабочей камере. Это указывает на проблемы с механизмом.

Проверка вакуумного усилителя

Регулировка и ремонт вакуумного тормозного устройства

Регулировка

Вообще, регулировка устройства – это необходимость настроить ход тормозной педали. Чтобы получить оптимальный результат нужно только настроить размер штока по длине. Регулировочным болтом контролируется зазор/выступ. Кроме того, настраивается положение самого болта. Это позволяет установить идеальный момент срабатывания клапанов.

Ремонт и замена

Выше мы рассказали, как проверить работу тормозного вакуумного устройства и отрегулировать в случае необходимости. А в заключение несколько слов о его ремонте.

Если усилитель отказал, то для обеспечения безопасности необходимо оперативно принять соответствующие меры. Заметим, что самостоятельной замене подлежат только вакуумные шланги в бензиновых автомобилях или насосы в дизельных.

А более серьезные работы рекомендуется доверить мастерам в автосервисе. К таким работам можно отнести восстановление герметичности в камерах, мембраны, клапанов или иных элементов. Это, конечно же, стоит определенных денег, но когда разговор идет о безопасности, то лучше не экономить. Кроме того, по окончанию ремонта необходимо синхронизировать колеса при торможении, а также провести диагностику системы ABS/ESP. Это делается на диагностическом стенде и соответственном оборудовании.

Но, зачастую, ремонт ВУТ обходится намного дороже, чем приобретение б/у усилителя в должном состоянии. Имеет смысл посмотреть устройство на разборках.

Тем более, что это унифицированная запчасть – одна и та же модель подходит к разным маркам автомобилей.

l2rv.ru

Проверка вакуумного усилителя ВАЗ 2114, его замена в домашних условиях

Проверка вакуумного усилителя. Замена ВУТ ВАЗ 2114

ВУТ, безусловно, очень важный механизм тормозной системы автомобиля. Его неисправность может стать источником опасности, поэтому требуется периодическая проверка работоспособности.

Далее речь пойдет о показателях неисправности вакуумного усилителя тормозов на автомобилях ВАЗ 2114, алгоритме его замены своими руками.

Проверка вакуумного усилителя ВАЗ 2114 своими руками

Чтоб диагностировать какие-либо неполадки ВУТ, достаточно присмотреться к работе педали тормоза. Если в один момент потребовалось прикладывать больше усилий, чтоб ТС стало затормаживать, можно судить о плохо работающем вакуумном усилителе тормозов. Для проверки сделать следующее:

  1. Остановить машину, заглушить мотор.
  2. Неоднократно нажимать на педаль тормоза, затем остановить ее на середине хода.
  3. Не убирая ногу с педали, завести автомобиль.

При исправном ВУТ педаль тормоза провалится вниз, если этого не произойдет – тормозная система не в порядке.

Визуально осмотреть вакуумный усилитель тормозов ВАЗ 2114

  1. Проверить, герметично ли соединение патрубка и обратного клапана.
  2. Убедиться в целостности фланца.
  3. Осмотреть изгибы патрубков. Потребуется их замена, если будут обнаружены трещины или мокрые следы.
  4. Если поврежден уплотнитель хвостовика, расположенный под рулевой колонкой, ТС будет самовольно притормаживать.
  5. Чтоб удостовериться, что причина неполадки тормозной системы в этом, нужно достать коврик и внимательно осмотреть защитный колпачок. Когда он присасывается, уплотнитель хвостовика неисправен.
  6. Демонтировать колпачок, завести двигатель. Покачать несколько раз хвостовик клапана. Если при этом издается шипение, поломка явно имеет место быть.

Если имеется хотя бы какой-то из перечисленных признаков, требуется замена ВУТ ВАЗ 2114.

Необходимые инструменты:

  • рожковые и торцовые ключи на «10», «13», «17»;
  • новый ВУТ.

Алгоритм замены вакуумного усилителя ВАЗ 2114

  1. Демонтировать шток, который высовывается из вакуумного усилителя, от педали тормоза.

Замена ВУТ ВАЗ 2115 своими силами

Также ознакомьтесь

  1. Открутить от ВУТ тормозной цилиндр (ТЦ) .

Замена ВУТ ВАЗ 2114 своими силами

  1. Часто рекомендуют отсоединить трубки, затрудняющие процесс снятия ВУТ, однако можно обойтись без этого.
  2. Три трубки из четырех, идущих от тормозного цилиндра, затрудняют снятие цилиндра. Чтоб демонтировать цилиндр, можно выкрутить только одну гайку на «10».

Как поменять вакуумный усилитель ВАЗ 2114

  1. Отключить шланг, который от впускного коллектора идет к клапану вакуумного усилителя.

Меняем вакуумный усилитель ВАЗ 2114

  1. Снять кронштейн крепления. Лучше воспользоваться специальным карданчиком (изображение его есть на фотографии). Сам ВУТ прикреплен к кузову четырьмя гайками под ключ на «13».

Снимаем ВУТ ВАЗ

  1. Переставить кронштейн крепления на новый вакуумный усилитель тормозов (потребуется открутить пару гаек на «17).

Выполнить сборку в обратной последовательности.

Вакуумный усилитель ВАЗ 2114

Рекомендуем почитать

prostovaz.ru

Как проверить вакуумный усилитель? Замена ВУТ ВАЗ 2114 своими руками

Вакуумный усилитель тормозов или сокращенно ВУТ – является одним из главных рабочих механизмов тормозной системы автомобиля. От его исправности во многом зависит эффективность торможения, а значит и ваша безопасность. Следовательно, ВУТ необходимо регулярно проверять для своевременно обнаружения его неисправностей или нарушений в работе.

В этой статье вы узнаете о неисправностях вакуумного усилителя, о признаках свидетельствующих о проблемах в работе ВУТ, а также о том, как проверить и заменить ВУТ на ВАЗ 2114 в домашних условиях.

Как проверить вакуумный усилитель ВАЗ 2114?

Для того чтобы проверить ВУТ не нужно никаких инструментов, довольно просто обратить внимание на педаль тормоза. Если вы однажды обнаружили, что для торможения необходимо крепче давить на педаль тормоза или, что тормоза стали менее эффективными — это явный признак неисправности ВУТ.

  1. Для проверки вакуумного усилителя остановите машину и заглушите мотор.
  2. Нажмите пару раз с усилием на педаль тормоза, затем остановите ее на середине хода.
  3. Дальше, не снимая ногу с педали тормоза, заведите машину.

Если ВУТ исправен — педаль тормоза немного провалится вниз, если же этого не произошло с усилителем или тормозной системой что-то не так.

Произведите визуальный осмотр вакуумного усилителя ВАЗ 2114
  1. Проверьте герметичность соединения патрубка с обратным клапаном.
  2. Убедитесь в отсутствии повреждений фланца.
  3. Далее произведите осмотр всех изгибов патрубков, обнаружив трещинки или мокрые следы — немедленно замените их.
  4. В случае повреждения уплотнителя хвостовика, который расположен под рулевой колонкой, автомобиль может начать самопроизвольно подтормаживать. Для того, чтобы проверить это достаньте коврик и проведите внимательный осмотр защитного колпачка, если он присасывается — можно предположить, что он неисправен.
  5. Дальше нужно снять колпачок и завести мотор. Качните пару раз хвостовик клапана, шипение — верный признак поломки.
  6. Обнаружив малейший намек на неисправность — замените ВУТ ВАЗ 2114, учитывая его невысокую стоимость и простоту процедуры замены, это будет лучше чем надеется на исправность и рисковать собственным здоровьем.

Замена вакуумного усилителя ВАЗ 2114 своими руками — пошаговая инструкция

Для работы вам потребуется:

  • Набор ключей, рожковые и торцовые на «10, 13, 17»;
  • Купить новый ВУТ;
  • Пару часов свободного времени.
Непосредственно замена

1. Отсоедините от педали тормоза шток, торчащий из вакуумного усилителя.

2. После этого в моторном отсеке необходимо открутить тормозной цилиндр (ТЦ) от ВУТ.

3. Далее многие «мануалы» рекомендуют отсоединять все трубки, которые якобы усложняют процесс снятия вакуумного усилителя тормозов. Однако я не люблю прокачивать тормоза, это лишняя трата времени, которого и без того не так уж много, поэтому решил, что обойдусь без этого пункта и сделал по-своему.

4. Три из четырех трубок, идущих от ТЦ крепятся к кузову, они не позволяют снять цилиндр с вакуума. Если открутить лишь одну гайку на «10», можно без особого труда снять цилиндр с вакуума.

После того как вы устранили помеху — тормозной цилиндр, отключите шланг, который идет от впускного коллектора к клапану ВУТ.

Далее необходимо открутить от кузова кронштейн крепления, для этого лучше иметь специальный карданчик см. фото. Сам вакуумник крепится к кузову на четыре гайки под ключ на «13».

Когда снятие выполнено, переставьте кронштейн крепления на новый ВУТ, для этого необходимо открутить две гайки на «17». Сборка выполняется в обратном порядке.

На главную

&nbsp

vaz-remont.ru

Замена вакуумного усилителя тормозов — Лада 2114, 1.6 л., 2010 года на DRIVE2

Не так давно в БЖ моей машины была запись с заголовком «Шипит вакуумник». Ну раз уж зашипел, то надо менять, деваться некуда, это же тормоза как-никак! 🙂 После того ка он начал шипеть, тормоза стали неадекватными: иногда педаль проваливалась от легкого нажатия, а иногда приходилось давить с большим усилием! А оно мне надо так ездить? Ну короче поехал я вчера на авторынок, да и купил это чудо! Теперь хочу рассказать как я его менял! 🙂
Для замены вакуумного усилителя мне понадобился вот такой набор головок:

Набор головок

Откуда я брал всего 2 головки: на «13» и на «17». Так же очень полезной вещью оказался карданчик, т.к. открутить кронштейн крепления вакуума от кузова — занятие не самое удобное, но об этом позже! 🙂 Теперь приступим непосредственно к замене.

Первым делом я отцепил от педали тормоза шток, который торчит из вакуумного усилителя.

Соединение штока вакуума с педалью тормоза

Затем полез под капот и открутил тормозной цилиндр от вакуумника.

Крепление тормозного цилиндра

Где-то читал, что мол надо будет и все трубки от тормозного цилиндра открутить, что бы вакуумник можно было легче снять. Я это делать не стал, т.к. после откручивания трубок, пришлось бы прокачивать тормоза. А оно мне надо? 🙂 Я поступил иначе. 3 из 4х трубок, идущих от тормозного цилиндра, прикручены к кузову, из-за них мы и не можем снять цилиндр с вакуума. Если открутить всего одну гайку на «10», цилиндр спокойно слезет с вакуума и не будет нам мешаться при демонтаже. 🙂

Крепление трубок тормозного цилиндра к кузову

После после того как мы отодвинули в сторону мешающий нам тормозной цилиндр, отсоединим шланг идущий от впускного коллектора до клапана на вакуумном усилителе.

Шланг от впускного коллектора

Теперь нам предстоит самое интересное — открутить кронштейн крепления вакуума от кузова… Сначала я думал, что подкинул себе работы на весь день и пол ночи… Ан нет! 🙂 Полез я в набор головок и нашел там чудесную вещь — карданчик! 🙂 С ним, снять и поставить вакуумник — получасовое дело! Вакуумник прикручен к кузову четыремя гайками на «13». Вот их расположение на кузове при снятом вакуумнике:

Шпильки крепления к кузову

Короче открутил я его… Но этого было мало! 🙂 Что бы вынуть его из-под капота, пришлось откручивать распорку стоек — мешалась она немного. 🙂

Ну все, вытащил его! Теперь нам нужно переставить кронштейн крепления со старого усилителя на новый. Ну тут все очень просто, всего 2 гайки на «17» открутить надо.

Кронштейн крепления

Ну а теперь остается только выполнить установку, выполнив все действия в обратном порядке! 🙂
Не стесняемся задавать вопросы. 🙂 Я может что-то упустил, про что-то заыбыл! 🙂

Спасибо за внимание! 🙂

www.drive2.ru

внеплановая замена ВУТ — Лада 2114, 1.6 л., 2011 года на DRIVE2

Полный размер

И так накрылся вакуум . Стоял модернизированный спортивный вакуум жёлтого цвета название сейчас уже не помню да это и не важно прослужил он мне три года. Саму замену описывать не буду думаю нечего нового я не расскажу. Всё началось около месяца назад машина начала подтраивать на холостых и особенно заметно было на светофорах когда нога стоит на педали тормоза но не предавал этому особого значения ведь на машине стоят спорт валы списал на них, как то ехав на работу в ночь внезапно отказал один цилиндр случилось это как раз через пару дней после сборки гбц когда загнуло выпускной клапан, доехал до работы на трёх цилиндрах остановился вылез послушал мотор выяснил что отказал 2-й цилиндр подумал ну всё опять загнуло клапан симптомы те же, заглушил и пошёл работать, всю ночь я в голове уже разбирал гбц и думал что же за фигня. Утром сменившись подошёл к машине и думаю сейчас как нибудь на трёх цилиндрах доеду до гаража и начну разбирать, сел завёл машину и охренел мотор работает ровно и все цилиндры работаю, покрутившись во круг сел в машину и довольный поехал домой так и не поняв что это было, через несколько дней на светофоре опять отказал цилиндр только уже 4-й знаю какой потому что стоит БК я заглушил машину и заново завёл все заработали, затем через несколько дней подъехав к гаражу не глуша машину искал что то в бардачке ногу держал на тормозе затем убрав ногу с тормоза машина заработала по другому по ровней нажал ещё раз мотор опять стал подтраивать убрал заработал ровно и тут я понял что у меня накрылся ВУТ, затем подержал педаль в среднем положении по дольше опа отказал цилиндр заглушил и снова завёл заработали все, и ещё раз повторил процедуру и опять отказал цилиндр, вот она оказывается причина отказа цилиндров, накрылся ВУТ, бывает итак. Решено было заказать ВУТ торгмаш на стингер шоп сегодня он приехал, утром поехал забрал и затем установил, на данный момент мотор работает чётко не троит, результатом доволен.

Полный размер

Полный размер

Полный размер

www.drive2.ru

ВУТ и ГТЦ приора на ваз 2114 — Лада 2114, 1.6 л., 2008 года на DRIVE2

Стал замечать периодически подшипование в салоне авто, да и тормоза порой вели себя неадыкватно. Сразу стало понятно, что ВУТ скоро прикажет долго жить. И вот начиная с одного прекрасного дня шипение стало постоянным + к этому всем знакомые сопутствующие, тобишь тугая педаль тормоза, и самое противное, плавание оборотов хх, сопровождающееся дерганием и тряской двс. Кто знает, тот поймет…
Как вспомню, аж бесит… )))
Задумался о приобретение нового ВУТа. Вот только какого?
— Штатный ставить принципиально не хотел.
— Торгмаш — это тот же штатный, только слегка доработанный. Детский лепет. Лишняя переплата. Плюс ко всему у нас продаются ВУТ торгмаш желтый, но торгмаш всегда выпускал некрашенный. Чей он? Сомнения…
— Lucas — хорошо, но дорого.
Почитав форумы решил все таки колхозить. Решил ставить ВУТ и соответственно тогда ГТЦ от Нивы 21214М, подходит один в один, только вот у него диаметр ВУТ 9″ и объем ГТЦ больше, что соответственно хорошо, правда шток чутка короче, правда это не критично и лечиться регулировкой концевика стоп сигналов. Но не тут то было! Оказывается в нашем областном центре найти что-либо толковое не так то просто. ПИЧАЛЬ одолела. Как вариант у сервисменов в официальном салоне Лады на заказ приобрести можно. Срок только до трех недель ждать. А авто каждый день бегает, ездить невыносимо стало и не безопасно. Оказалось это тоже не вариант. Ну и решил ставить ВУТ и ГТЦ приоры (калины, шеви нивы, как оказалось, они идентичны, разница только в бочках). На драйве много статей об этом, поэтому вдаваться в подрорбности особо не буду. Опишу только основные нюансы.
Было собственно приобретено ВУТ (ДААЗ) калины + ГТЦ (MANDO), два тормозных тройника от классики, литр тормозухи.
Косяк с разными штуцерами решено было реализовать с помощью приоровских тормозных трубок. НО найти их не удалось. Опять ПИЧАЛЬ. Точить у токаря возможности не было.
Путем катания по торговым точкам и выноса мозга продавцам были найдены трубки с нужными штуцерами.Но они нуждались в доработке. Так как нужные штуцеры были на концах отдельных трубок. А нужна была такая схема: 12х1-10х1.25

и 10х1 — 10х1.25

Купил так же трубку тормозную суппорта от классики короткую. Чтобы самому собрать их и заново развальцевать нужной длинны.
Взялся за работу на выходных и как на зло пришлось делать на улице в самый снегопад. Но выбирать не из чего. Поэтому большим количеством фоток похвастаться не могу, но тем не менее…
Демонтаж сложностей не вызвал.
Шток у приорывута нарастил старым, путем дуговой сварки. Уваривать сильно нет надобности, да и сильный нагрев там недопустип.

Главное все точно измерить и не ошибиться


Дошло дело до переходников.
Сделал две трубки нужной конфигурации путем развальцовки. Правда развальцевать нужно было домиком, но возможности не было. Но все получилось как и задумывалось и когда притянулось по месту то подтечек никаких не обнаружилось.

Нужно было делать короче как выяснилось

Заводская развальцовка домиком

Обычная развальцовка


Установка ВУТа не особо сложная, только нужно правильно разметить и просверлить зеркально отверстия в кронштейне на 8,5-9 мм.

На месте


Изогнул трубки под нужную конфигурацию и все соединения затянул. Так как тройники алюминиевые, то притянулось все отлично.
Перед окончательной затяжкой залил тормозуху и дунул в бачок до появления течи из незатянутого штуцера.
Далее процес прокачки тормозов. И окончательной сборки подкапотного пространства.
Все опасался что бачок упрется в ДМРВ и хотел было взять бачок от шеви, но все опасения оказались напрасными.
И как говориться подведение итогов. Тормоза стали четче, мягче (даже с заглушенным двигателем), информативнее. В общем комфортнее стало. Езжу привыкаю.

—————————————————/////////——————————————————————-

Отступленее. Для развальцовки была приобретена приблуда.


Изготовлено в КНР по заказу ЗАО «АвтоКлючКомплекс»
Гумус обыкновенный, я вам скажу. Никогда не берите! 500р. на ветер. Развальцовывал дедовским методом.

www.drive2.ru

Признаки неисправности вакуумного усилителя тормозов ваз 2114

Вакуумный усилитель тормозной системы (аббревиатура — ВУТ) по праву считается одним из главных механизмов современных авто. Это не удивительно, ведь от правильности работы устройства зависит эффективность торможения и, следовательно, уровень безопасности водителя и пассажиров.

Вакуумный усилитель тормозов

Вот почему важна периодическая проверка вакуумного усилителя тормозов и устранение неисправностей. По каким признакам проще всего диагностировать неисправность? Реально ли отремонтировать или поменять устройство в гараже? Эти и другие моменты рассмотрим ниже.

Конструктивные особенности и принцип работы

Первое, с чем стоит разобраться — конструктивные особенности вакуумного усилителя тормозов и тонкости его функционирования в системе. Как правило, устройство находится в общем блоке с главным цилиндром. В исходном состоянии канал, объединяющий систему с окружающим воздухом, закрыт.

В свою очередь, второй канал остается открытым. На этом этапе диафрагма, которая находится внутри, получает идентичное давление с одной и другой стороны. Кроме того, благодаря действию возвратной пружинки, она всегда расположена в первоначальной позиции.

Когда водитель жмет на тормоз, специальный шток перемещается, немного отклоняется и закрывает вход в канал. Одновременно с этим открывается другой канал, связывающий ВУТ с окружающим воздухом.

После этого атмосферные потоки сходятся с двух сторон и давят каждый со своим усилием. Благодаря разности давления, происходит сдавливание возвратной пружины, а сам шток движется с поршнем цилиндра.

После уменьшения усилия (при этом нога остается на педали) происходит открытие каналов настолько, что движение поршневого узла совсем блокируется, а сам ВУТ находится в режиме ожидания и готов к работе. В такой ситуации любое изменение позиции педали приводит к корректировке разности давлений в устройстве. В итоге машина останавливается, если водитель давит на педаль, или продолжает движение, когда нога отпущена.

Устройство вакуумного усилителя

При сильном нажатии на педаль происходит резкое изменение давления, из-за чего тормоза срабатывают на пределе возможностей. При этом считается, что благодаря ВУТ эффективность тормозной системы машины возрастает в 5-7 раз. Как только педаль отпускается, диафрагма возвращается на исходную позицию.

Если же система вакуумного усилителя тормозов не работает, требуется диагностика, выявление причины и оперативное устранение дефекта. Как это сделать, будет рассмотрено ниже.

Как проверить работоспособность устройства?

Одна из главных проблем для многих автовладельцев — неумение своевременно распознать поломку и проверить систему ВУТ. В реальности все легко.

Алгоритм проверки вакуумного усилителя следующий:

1. Способ первый . Пускайте мотор и дайте ему 3-5 минут поработать. После отключайте зажигание и жмите на тормоз с привычным для повседневной езды давлением. Если устройство исправно, то первый раз педаль срабатывает в обычном режиме (углубляется до пола).

ВУТ срабатывает, а появившийся вакуум затягивает диафрагму. Устройство, в свою очередь, подталкивает поршень основного цилиндра, и происходит выравнивание давления. Как следствие, все дальнейшие срабатывания тормоза будут «укорачиваться».

Причина в том, что разряжения уже нет. Такое поведение системы нормально и свидетельствует о ее работоспособности. В ситуации, когда между первым, вторым и последующими срабатываниями разницы нет (педаль утапливается до пола), это сигнал поломки системы и необходимости ее ремонта.

2. Способ второй . Чтобы подтвердить или опровергнуть предположения о неисправности узла, проведите еще один опыт. Заглушите мотор, выжмите тормоз , а теперь пускайте двигатель. В этот момент нога должна оставаться на педали и создавать определенное давление.

Если устройство исправно, то в камере ВУТ формируется разряжение, благодаря которому происходит давление мембраны на шток. В итоге система притягивает толкатель, а педаль опускается к полу. Если рычаг остался на прежней позиции, то делаем выводы о неисправности вакуумного усилителя тормозов.

Принцип работы вакуумного усилителя

3. Способ третий . Следующая проверка позволяет выявить факты утечки воздуха в системе. Для этого выжимайте тормоз и, не отпуская педаль, глушите мотор. После удерживайте рычаг в такой же позиции еще 30-40 секунд. При нарушении герметичности появляется усилие, которое будет выталкивать рычаг вверх. Если такая проблема не диагностируется, устройство исправно, и утечка в системе отсутствует.

Особенности визуального осмотра вакуумного усилителя

Хороший автовладелец должен знать, как проверить вакуумный усилитель тормозов визуально. Такие навыки помогают вовремя определить неисправность, а в случае чего и подтвердить установленный ранее диагноз.

При визуальном осмотре ВУТ автомобиля действуйте так:

  • Проверяйте место стыка обратного клапана и патрубка (шланга) на качество соединения.
  • Осматривайте фланец и убедитесь в отсутствии дефектов.
  • Оцените состояние изгибов шланга. При наличии трещин или влажных следов масла поменяйте неисправные узлы.
  • Доставайте коврик и под рулевой, осмотрите защитный колпак (пыльник). Он должен быть целым и без потеков жидкости.
  • После обнаружения неисправности поменяйте узел. Стоимость устройства невелика, да и можно дополнительно сэкономить, сделав все самостоятельно.

Как поменять вакуумный усилитель?

Если проверка работоспособности вакуумного усилителя тормозов показала явную поломку, лучшее решение — установить новый узел.

Чтобы заменить ВУТ на ВАЗ, действуйте так:

  • Подготовьте инструмент. Вам потребуется новая деталь, а также наборы ключей (торцевых и рожковых).
  • Отсоедините шток от педали.
  • Отверните тормозной цилиндр и демонтируйте его от ВУТ, тормозные трубки отсоединять не надо, если нет желания после завершения работы прокачивать тормоза , можно обойтись и без этого.
  • Снимайте шланг, который подключен к коллектору впуска и направляется к клапану ВУТ.
  • Откручивайте от кузова крепежный кронштейн, для чего требуется иметь под рукой специальный кардан.
  • Фиксируйте вакуумник к кузову на две пары гаек ключом на «тринадцать».
  • Ставьте кронштейн на новую деталь, для чего с помощью ключа на «семнадцать» откручивайте гайки.
  • Собирайте узел по обратному алгоритму.

Теперь вы знаете, как обнаружить, проверить и устранить неисправность усилителя тормозов. Главное — своевременно диагностировать поломку. Удачи на дорогах и конечно же без поломок.

Через некоторое время после замены тормозных шлангов на передних колесах, возникла проблема с ВУТ. Проблема начала проявляться около недели назад, начала тормоз нажимался очень туго, но машина тормозила более менее приемлемо. Вчера вакуум исчерпал весь свой полезный ресурс и благополучно умер.
В моем случае симпотомы следующие, при нажатии на педаль тормоза:
— скачут обороты двигателя;
— раздается шипение в районе педалей, как будто не тормоз нажимаешь, а качаешь нососом что-либо;
— тугая педаль тормоза;
— эффективность тормозов резко упала.
Назову это явление «эффект ступеньки» 😀 при нажатии педали тормоза, сначала ход педали свободный, а потом нога упирается в «ступеньку» и далее тот самый «насос», тугой и малоэффективный)) Процедура замены вакуумного усилителя тормозов занимает около 3 часов для новичков, таких как я.

Руководство по замене ВУТ я подглядет ТУТ! 😀
В этой статейке все так подробно и понятно описано, что замену вакуума может произвести любой человек, нужны всего лишь то — прямые руки. В этом методе замена ВУТ происходит без отсоединения тормозных трубок от главного тормозного цилиндра (ГТЦ), этим самым геморрой с прокачкой тормозов отпадает.

На сегодняшний день в автомобили, главным образом, ставят тормозную систему двух типов и в большинстве из них поставлена гидравлическая. А значит, в ней есть вакуумный гидроусилитель тормозов (ВУТ). Как и все другие комплектующие автомобиля имеет огромное значение – от его исправности или неисправности зависит скорость торможения, а, следовательно, безопасность самого водителя и остальных участников дорожного движения. Сегодня мы поговорим про устройство и принцип работы ВУТ, как проверить вакуумный усилитель тормозов на неисправность, рассмотрев простые способы такой проверки.

Что такое вакуумный тормозной усилитель

Разберемся, что такое ВУТ. Обеспечивая прижатие тормозной педали при торможении, особенно, если это торможение в экстренных ситуациях, необходимо серьёзное усилие, которое равняется 80 кг. Подобное усилие при давлении на педаль тормоза – это приличная физическая нагрузка для водителя.

Вакуумный тормозной усилитель

Вот почему с 70-х годов ХХ в. практически на все машины устанавливается вакуумный усилитель. Он уменьшает необходимое усилие в 3-4 раза. На самом деле, это уменьшение может быть и больше.

Но в этом случае утрачивается информативность тормозной педали, возрастает ускорение при торможении, намного сокращается управляемость транспортного средства.

Как устроен вакуумный тормозной усилитель

Усилитель – это цилиндрический блок. Посмотрим, как он устроен. В его конструкцию входят:

  1. Мембрана.
  2. Канал атмосферной камеры.
  3. Следящий клапан с толкателем.
  4. Шток.
  5. Канал вакуумной камеры.
  6. Поршень.
  7. Пружина возврата.

В усилителе имеется 2 камеры, разделенные между собой мембраной. В центре диафрагмы располагается специальный пятачок, при помощи которого происходит давление по штоку. Шток, со своей стороны, давит по поршню головного цилиндра тормозов. Когда отпускается тормозная педаль, то пружина возврата возвращает мембрану в исходное положение.

Вакуумная камера расположена у центрального тормозного цилиндра, внутри нее всегда сохраняется низкое давление. Атмосферная камера расположена у педали тормоза. Данная камера при помощи следящего клапана соединяется с камерой, в которой создано безвоздушное пространство или со средой, где атмосферное давление находится на определенном и довольно высоком уровне. В ВУТ имеется толкатель, напрямую соединенный с тормозной педалью.

Схема устройства ВУТ

Как работает ВУТ

Отдельный шланг соединяет вакуумную камеру с устройством, которое способно разряжать. Этим устройством может служить сам силовой агрегат (когда речь идет о бензиновом моторе) или это особый насос, который качает вакуум. Он обязателен для автомобилей с дизелем. Но сегодня такие стали устанавливать и вакуумные усилители «бензиновых» автомобилей. Это делается для постоянно высокой и эффективной работы ВУТ в различных режимах работы силового агрегата.

Когда транспортное средство передвигается, не тормозя, внутри камер сохраняется разряженное состояние. Но, когда выжимается тормозная педаль, клапан перекрывает место соединения камер и открывается вход атмосферного бокса для поступления воздуха под необходимым давлением. Именно этот воздух и усилие жмущего на тормоз оказывает воздействие на поршень центрального тормозного цилиндра, обеспечивающего инжекцию тормозной автожидкости в систему. Подытожим, ВУТ обеспечивает использование давления, для увеличения усиления процесса торможения. Но, если говорить о ВУТ с вакуумным насосом, то подобный вариант, помимо стабилизации работы усилителя, неизменно применяется для действия электроники управления транспортным средством. Например, данный насос снабжает функционирование ESP, которая отвечает за устойчивость авто при резких (и не очень) поворотах.

Вакуумный усилитель тормозов

Причины неисправности ВУТ

Вакуумный усилитель, как и любое другое устройство имеет свой рабочий ресурс. Но существуют некоторые причины, по которым ВУТ может выйти из строя гораздо раньше. Вот они:

  • вакуумным шлангом утрачена герметичность;
  • диафрагма неисправна;
  • клапана утратили свои свойства;
  • в камерах нарушена герметичность;
  • пружина возврата вышла из строя.

Хотя важно сказать, что с технологической точки зрения устройство вакуумного усилителя тормозов отработано давно. Благодаря этому многие автовладельцы практически не сталкиваются с проблемами его неисправностей.

Но, из-за важности эксплуатации надежной системы тормозов, необходимо регулярно проверять ее на корректность работы, особенно, если вам предстоит дальняя поездка.

По каким признакам определить неисправность ВУТ

Во процессе эксплуатации транспортного средства, в котором установлен вакуумный тормозной усилитель, не следует оставлять без внимания герметичность самой конструкции усилителя и шлангов, ведущих к нему. Вот некоторые признаки неисправности, которые помогут водителю всегда держать ситуацию под контролем:

  • у водителя появилась потребность прикладывать больше усилий при торможении, чтобы достичь прежней эффективности;
  • сокращение величины хода тормозной педали;
  • автомобиль продолжает тормозить даже после того, как педаль тормоза приведена в исходное положение;
  • наблюдается «подсос» в вакуумном шланге, а потому присутствует неровность в оборотах силового агрегата;
  • при торможении слышатся посторонние звуки по типу шипения;
  • ВУТ полностью «отказывается» работать;
  • увеличивается расход горючего при эксплуатации автомобиля в обычном режиме;
  • автомобиль вдруг начинает «подтраивать»;
  • не срабатывают свечи.

ВУТ

Иногда неисправность вакуумного усилителя тормозов может проявляться несколько иначе, но если вы почувствуете один из упомянутых признаков, то это становится поводом для проверки тормозной системы.

Как провести проверку ВУТ

В реальности проверка правильной работы вакуумного устройства дело достаточно простое, с которым сможет справиться даже новичок. Мы приведем три способа, как проверить вакуумник на исправность.

Вариант 1
  1. Заведите свой автомобиль и дайте ему поработать на «холостом ходу» примерно 7мин.
  2. Заглушите мотор и полностью выжмете тормозную педаль для создания вакуума в тормозном устройстве.
  3. Сначала отпустите педаль, а затем выжмите ее снова.

В том случае, если вакуумное тормозное устройство вышло из строя, то во время второго нажатия на педаль, вы ощутите значительное сокращение ее хода (по сравнению с первым нажатием). Это происходит от того, что безвоздушное пространство больше не может создаваться. Но если при повторном нажатии вы не ощутили разницы, то это говорит о том, что система тормозов работает нормально. Перейдем ко второму варианту проверки.

Вариант 2
  1. При выключенном двигателе машины, нажмите на «тормоз» 6-8 раз.
  2. Выжмите до максимума тормозную педаль и заведите двигатель.

При отсутствии проблем в вакуумном тормозном устройстве, в системе начинает создаваться безвоздушное пространство. По этой причине диафрагма начинает давить на шток, который потянет толкатель, соединенный с педалью. И тормозная педаль (даже когда она до конца выжата) станет немного идти вниз.

Если после пуска силового агрегата этого не произошло, значит, вакуума нет в системе тормозов. А, это означает, что имеются сбои в работе, препятствующие этому процессу.

Вариант 3

Данный тест по проверке вакуумного тормозного устройства помогает выявить, есть ли воздушные утечки.

  1. Заведите двигатель.
  2. Выжмите тормозную педаль до конца и сразу же заглушите мотор.

Выжатая педаль должна оставаться в этом положении в течение примерно 30 сек. Это показывает, что проблемы отсутствуют. Но если она начинает двигаться к исходному положению, значит, возрастает давление в рабочей камере. Это указывает на проблемы с механизмом.

Проверка вакуумного усилителя

Регулировка и ремонт вакуумного тормозного устройства

Регулировка

Вообще, регулировка устройства – это необходимость настроить ход тормозной педали. Чтобы получить оптимальный результат нужно только настроить размер штока по длине. Регулировочным болтом контролируется зазор/выступ. Кроме того, настраивается положение самого болта. Это позволяет установить идеальный момент срабатывания клапанов.

Ремонт и замена

Выше мы рассказали, как проверить работу тормозного вакуумного устройства и отрегулировать в случае необходимости. А в заключение несколько слов о его ремонте.

Если усилитель отказал, то для обеспечения безопасности необходимо оперативно принять соответствующие меры. Заметим, что самостоятельной замене подлежат только вакуумные шланги в бензиновых автомобилях или насосы в дизельных.

А более серьезные работы рекомендуется доверить мастерам в автосервисе. К таким работам можно отнести восстановление герметичности в камерах, мембраны, клапанов или иных элементов. Это, конечно же, стоит определенных денег, но когда разговор идет о безопасности, то лучше не экономить. Кроме того, по окончанию ремонта необходимо синхронизировать колеса при торможении, а также провести диагностику системы ABS/ESP. Это делается на диагностическом стенде и соответственном оборудовании.

Но, зачастую, ремонт ВУТ обходится намного дороже, чем приобретение б/у усилителя в должном состоянии. Имеет смысл посмотреть устройство на разборках.

Тем более, что это унифицированная запчасть – одна и та же модель подходит к разным маркам автомобилей.

automotogid.ru

Признаки неисправности вакуумного усилителя тормозов ваз 2114

Вакуумный усилитель тормозной системы (аббревиатура — ВУТ) по праву считается одним из главных механизмов современных авто. Это не удивительно, ведь от правильности работы устройства зависит эффективность торможения и, следовательно, уровень безопасности водителя и пассажиров.

Вакуумный усилитель тормозов

Вот почему важна периодическая проверка вакуумного усилителя тормозов и устранение неисправностей. По каким признакам проще всего диагностировать неисправность? Реально ли отремонтировать или поменять устройство в гараже? Эти и другие моменты рассмотрим ниже.

Конструктивные особенности и принцип работы

Первое, с чем стоит разобраться — конструктивные особенности вакуумного усилителя тормозов и тонкости его функционирования в системе. Как правило, устройство находится в общем блоке с главным цилиндром. В исходном состоянии канал, объединяющий систему с окружающим воздухом, закрыт.

В свою очередь, второй канал остается открытым. На этом этапе диафрагма, которая находится внутри, получает идентичное давление с одной и другой стороны. Кроме того, благодаря действию возвратной пружинки, она всегда расположена в первоначальной позиции.

Когда водитель жмет на тормоз, специальный шток перемещается, немного отклоняется и закрывает вход в канал. Одновременно с этим открывается другой канал, связывающий ВУТ с окружающим воздухом.

После этого атмосферные потоки сходятся с двух сторон и давят каждый со своим усилием. Благодаря разности давления, происходит сдавливание возвратной пружины, а сам шток движется с поршнем цилиндра.

После уменьшения усилия (при этом нога остается на педали) происходит открытие каналов настолько, что движение поршневого узла совсем блокируется, а сам ВУТ находится в режиме ожидания и готов к работе. В такой ситуации любое изменение позиции педали приводит к корректировке разности давлений в устройстве. В итоге машина останавливается, если водитель давит на педаль, или продолжает движение, когда нога отпущена.

Устройство вакуумного усилителя

При сильном нажатии на педаль происходит резкое изменение давления, из-за чего тормоза срабатывают на пределе возможностей. При этом считается, что благодаря ВУТ эффективность тормозной системы машины возрастает в 5-7 раз. Как только педаль отпускается, диафрагма возвращается на исходную позицию.

Если же система вакуумного усилителя тормозов не работает, требуется диагностика, выявление причины и оперативное устранение дефекта. Как это сделать, будет рассмотрено ниже.

Как проверить работоспособность устройства?

Одна из главных проблем для многих автовладельцев — неумение своевременно распознать поломку и проверить систему ВУТ. В реальности все легко.

Алгоритм проверки вакуумного усилителя следующий:

1. Способ первый . Пускайте мотор и дайте ему 3-5 минут поработать. После отключайте зажигание и жмите на тормоз с привычным для повседневной езды давлением. Если устройство исправно, то первый раз педаль срабатывает в обычном режиме (углубляется до пола).

ВУТ срабатывает, а появившийся вакуум затягивает диафрагму. Устройство, в свою очередь, подталкивает поршень основного цилиндра, и происходит выравнивание давления. Как следствие, все дальнейшие срабатывания тормоза будут «укорачиваться».

Причина в том, что разряжения уже нет. Такое поведение системы нормально и свидетельствует о ее работоспособности. В ситуации, когда между первым, вторым и последующими срабатываниями разницы нет (педаль утапливается до пола), это сигнал поломки системы и необходимости ее ремонта.

2. Способ второй . Чтобы подтвердить или опровергнуть предположения о неисправности узла, проведите еще один опыт. Заглушите мотор, выжмите тормоз , а теперь пускайте двигатель. В этот момент нога должна оставаться на педали и создавать определенное давление.

Если устройство исправно, то в камере ВУТ формируется разряжение, благодаря которому происходит давление мембраны на шток. В итоге система притягивает толкатель, а педаль опускается к полу. Если рычаг остался на прежней позиции, то делаем выводы о неисправности вакуумного усилителя тормозов.

Принцип работы вакуумного усилителя

3. Способ третий . Следующая проверка позволяет выявить факты утечки воздуха в системе. Для этого выжимайте тормоз и, не отпуская педаль, глушите мотор. После удерживайте рычаг в такой же позиции еще 30-40 секунд. При нарушении герметичности появляется усилие, которое будет выталкивать рычаг вверх. Если такая проблема не диагностируется, устройство исправно, и утечка в системе отсутствует.

Особенности визуального осмотра вакуумного усилителя

Хороший автовладелец должен знать, как проверить вакуумный усилитель тормозов визуально. Такие навыки помогают вовремя определить неисправность, а в случае чего и подтвердить установленный ранее диагноз.

При визуальном осмотре ВУТ автомобиля действуйте так:

  • Проверяйте место стыка обратного клапана и патрубка (шланга) на качество соединения.
  • Осматривайте фланец и убедитесь в отсутствии дефектов.
  • Оцените состояние изгибов шланга. При наличии трещин или влажных следов масла поменяйте неисправные узлы.
  • Доставайте коврик и под рулевой, осмотрите защитный колпак (пыльник). Он должен быть целым и без потеков жидкости.
  • После обнаружения неисправности поменяйте узел. Стоимость устройства невелика, да и можно дополнительно сэкономить, сделав все самостоятельно.

Как поменять вакуумный усилитель?

Если проверка работоспособности вакуумного усилителя тормозов показала явную поломку, лучшее решение — установить новый узел.

Чтобы заменить ВУТ на ВАЗ, действуйте так:

  • Подготовьте инструмент. Вам потребуется новая деталь, а также наборы ключей (торцевых и рожковых).
  • Отсоедините шток от педали.
  • Отверните тормозной цилиндр и демонтируйте его от ВУТ, тормозные трубки отсоединять не надо, если нет желания после завершения работы прокачивать тормоза , можно обойтись и без этого.
  • Снимайте шланг, который подключен к коллектору впуска и направляется к клапану ВУТ.
  • Откручивайте от кузова крепежный кронштейн, для чего требуется иметь под рукой специальный кардан.
  • Фиксируйте вакуумник к кузову на две пары гаек ключом на «тринадцать».
  • Ставьте кронштейн на новую деталь, для чего с помощью ключа на «семнадцать» откручивайте гайки.
  • Собирайте узел по обратному алгоритму.

Теперь вы знаете, как обнаружить, проверить и устранить неисправность усилителя тормозов. Главное — своевременно диагностировать поломку. Удачи на дорогах и конечно же без поломок.

Через некоторое время после замены тормозных шлангов на передних колесах, возникла проблема с ВУТ. Проблема начала проявляться около недели назад, начала тормоз нажимался очень туго, но машина тормозила более менее приемлемо. Вчера вакуум исчерпал весь свой полезный ресурс и благополучно умер.
В моем случае симпотомы следующие, при нажатии на педаль тормоза:
— скачут обороты двигателя;
— раздается шипение в районе педалей, как будто не тормоз нажимаешь, а качаешь нососом что-либо;
— тугая педаль тормоза;
— эффективность тормозов резко упала.
Назову это явление «эффект ступеньки» 😀 при нажатии педали тормоза, сначала ход педали свободный, а потом нога упирается в «ступеньку» и далее тот самый «насос», тугой и малоэффективный)) Процедура замены вакуумного усилителя тормозов занимает около 3 часов для новичков, таких как я.

Руководство по замене ВУТ я подглядет ТУТ! 😀
В этой статейке все так подробно и понятно описано, что замену вакуума может произвести любой человек, нужны всего лишь то — прямые руки. В этом методе замена ВУТ происходит без отсоединения тормозных трубок от главного тормозного цилиндра (ГТЦ), этим самым геморрой с прокачкой тормозов отпадает.

На сегодняшний день в автомобили, главным образом, ставят тормозную систему двух типов и в большинстве из них поставлена гидравлическая. А значит, в ней есть вакуумный гидроусилитель тормозов (ВУТ). Как и все другие комплектующие автомобиля имеет огромное значение – от его исправности или неисправности зависит скорость торможения, а, следовательно, безопасность самого водителя и остальных участников дорожного движения. Сегодня мы поговорим про устройство и принцип работы ВУТ, как проверить вакуумный усилитель тормозов на неисправность, рассмотрев простые способы такой проверки.

Что такое вакуумный тормозной усилитель

Разберемся, что такое ВУТ. Обеспечивая прижатие тормозной педали при торможении, особенно, если это торможение в экстренных ситуациях, необходимо серьёзное усилие, которое равняется 80 кг. Подобное усилие при давлении на педаль тормоза – это приличная физическая нагрузка для водителя.

Вакуумный тормозной усилитель

Вот почему с 70-х годов ХХ в. практически на все машины устанавливается вакуумный усилитель. Он уменьшает необходимое усилие в 3-4 раза. На самом деле, это уменьшение может быть и больше.

Но в этом случае утрачивается информативность тормозной педали, возрастает ускорение при торможении, намного сокращается управляемость транспортного средства.

Как устроен вакуумный тормозной усилитель

Усилитель – это цилиндрический блок. Посмотрим, как он устроен. В его конструкцию входят:

  1. Мембрана.
  2. Канал атмосферной камеры.
  3. Следящий клапан с толкателем.
  4. Шток.
  5. Канал вакуумной камеры.
  6. Поршень.
  7. Пружина возврата.

В усилителе имеется 2 камеры, разделенные между собой мембраной. В центре диафрагмы располагается специальный пятачок, при помощи которого происходит давление по штоку. Шток, со своей стороны, давит по поршню головного цилиндра тормозов. Когда отпускается тормозная педаль, то пружина возврата возвращает мембрану в исходное положение.

Вакуумная камера расположена у центрального тормозного цилиндра, внутри нее всегда сохраняется низкое давление. Атмосферная камера расположена у педали тормоза. Данная камера при помощи следящего клапана соединяется с камерой, в которой создано безвоздушное пространство или со средой, где атмосферное давление находится на определенном и довольно высоком уровне. В ВУТ имеется толкатель, напрямую соединенный с тормозной педалью.

Схема устройства ВУТ

Как работает ВУТ

Отдельный шланг соединяет вакуумную камеру с устройством, которое способно разряжать. Этим устройством может служить сам силовой агрегат (когда речь идет о бензиновом моторе) или это особый насос, который качает вакуум. Он обязателен для автомобилей с дизелем. Но сегодня такие стали устанавливать и вакуумные усилители «бензиновых» автомобилей. Это делается для постоянно высокой и эффективной работы ВУТ в различных режимах работы силового агрегата.

Когда транспортное средство передвигается, не тормозя, внутри камер сохраняется разряженное состояние. Но, когда выжимается тормозная педаль, клапан перекрывает место соединения камер и открывается вход атмосферного бокса для поступления воздуха под необходимым давлением. Именно этот воздух и усилие жмущего на тормоз оказывает воздействие на поршень центрального тормозного цилиндра, обеспечивающего инжекцию тормозной автожидкости в систему. Подытожим, ВУТ обеспечивает использование давления, для увеличения усиления процесса торможения. Но, если говорить о ВУТ с вакуумным насосом, то подобный вариант, помимо стабилизации работы усилителя, неизменно применяется для действия электроники управления транспортным средством. Например, данный насос снабжает функционирование ESP, которая отвечает за устойчивость авто при резких (и не очень) поворотах.

Вакуумный усилитель тормозов

Причины неисправности ВУТ

Вакуумный усилитель, как и любое другое устройство имеет свой рабочий ресурс. Но существуют некоторые причины, по которым ВУТ может выйти из строя гораздо раньше. Вот они:

  • вакуумным шлангом утрачена герметичность;
  • диафрагма неисправна;
  • клапана утратили свои свойства;
  • в камерах нарушена герметичность;
  • пружина возврата вышла из строя.

Хотя важно сказать, что с технологической точки зрения устройство вакуумного усилителя тормозов отработано давно. Благодаря этому многие автовладельцы практически не сталкиваются с проблемами его неисправностей.

Но, из-за важности эксплуатации надежной системы тормозов, необходимо регулярно проверять ее на корректность работы, особенно, если вам предстоит дальняя поездка.

По каким признакам определить неисправность ВУТ

Во процессе эксплуатации транспортного средства, в котором установлен вакуумный тормозной усилитель, не следует оставлять без внимания герметичность самой конструкции усилителя и шлангов, ведущих к нему. Вот некоторые признаки неисправности, которые помогут водителю всегда держать ситуацию под контролем:

  • у водителя появилась потребность прикладывать больше усилий при торможении, чтобы достичь прежней эффективности;
  • сокращение величины хода тормозной педали;
  • автомобиль продолжает тормозить даже после того, как педаль тормоза приведена в исходное положение;
  • наблюдается «подсос» в вакуумном шланге, а потому присутствует неровность в оборотах силового агрегата;
  • при торможении слышатся посторонние звуки по типу шипения;
  • ВУТ полностью «отказывается» работать;
  • увеличивается расход горючего при эксплуатации автомобиля в обычном режиме;
  • автомобиль вдруг начинает «подтраивать»;
  • не срабатывают свечи.

ВУТ

Иногда неисправность вакуумного усилителя тормозов может проявляться несколько иначе, но если вы почувствуете один из упомянутых признаков, то это становится поводом для проверки тормозной системы.

Как провести проверку ВУТ

В реальности проверка правильной работы вакуумного устройства дело достаточно простое, с которым сможет справиться даже новичок. Мы приведем три способа, как проверить вакуумник на исправность.

Вариант 1
  1. Заведите свой автомобиль и дайте ему поработать на «холостом ходу» примерно 7мин.
  2. Заглушите мотор и полностью выжмете тормозную педаль для создания вакуума в тормозном устройстве.
  3. Сначала отпустите педаль, а затем выжмите ее снова.

В том случае, если вакуумное тормозное устройство вышло из строя, то во время второго нажатия на педаль, вы ощутите значительное сокращение ее хода (по сравнению с первым нажатием). Это происходит от того, что безвоздушное пространство больше не может создаваться. Но если при повторном нажатии вы не ощутили разницы, то это говорит о том, что система тормозов работает нормально. Перейдем ко второму варианту проверки.

Вариант 2
  1. При выключенном двигателе машины, нажмите на «тормоз» 6-8 раз.
  2. Выжмите до максимума тормозную педаль и заведите двигатель.

При отсутствии проблем в вакуумном тормозном устройстве, в системе начинает создаваться безвоздушное пространство. По этой причине диафрагма начинает давить на шток, который потянет толкатель, соединенный с педалью. И тормозная педаль (даже когда она до конца выжата) станет немного идти вниз.

Если после пуска силового агрегата этого не произошло, значит, вакуума нет в системе тормозов. А, это означает, что имеются сбои в работе, препятствующие этому процессу.

Вариант 3

Данный тест по проверке вакуумного тормозного устройства помогает выявить, есть ли воздушные утечки.

  1. Заведите двигатель.
  2. Выжмите тормозную педаль до конца и сразу же заглушите мотор.

Выжатая педаль должна оставаться в этом положении в течение примерно 30 сек. Это показывает, что проблемы отсутствуют. Но если она начинает двигаться к исходному положению, значит, возрастает давление в рабочей камере. Это указывает на проблемы с механизмом.

Проверка вакуумного усилителя

Регулировка и ремонт вакуумного тормозного устройства

Регулировка

Вообще, регулировка устройства – это необходимость настроить ход тормозной педали. Чтобы получить оптимальный результат нужно только настроить размер штока по длине. Регулировочным болтом контролируется зазор/выступ. Кроме того, настраивается положение самого болта. Это позволяет установить идеальный момент срабатывания клапанов.

Ремонт и замена

Выше мы рассказали, как проверить работу тормозного вакуумного устройства и отрегулировать в случае необходимости. А в заключение несколько слов о его ремонте.

Если усилитель отказал, то для обеспечения безопасности необходимо оперативно принять соответствующие меры. Заметим, что самостоятельной замене подлежат только вакуумные шланги в бензиновых автомобилях или насосы в дизельных.

А более серьезные работы рекомендуется доверить мастерам в автосервисе. К таким работам можно отнести восстановление герметичности в камерах, мембраны, клапанов или иных элементов. Это, конечно же, стоит определенных денег, но когда разговор идет о безопасности, то лучше не экономить. Кроме того, по окончанию ремонта необходимо синхронизировать колеса при торможении, а также провести диагностику системы ABS/ESP. Это делается на диагностическом стенде и соответственном оборудовании.

Но, зачастую, ремонт ВУТ обходится намного дороже, чем приобретение б/у усилителя в должном состоянии. Имеет смысл посмотреть устройство на разборках.

Тем более, что это унифицированная запчасть – одна и та же модель подходит к разным маркам автомобилей.

womaninred.ru

Признаки Неисправности Вакуумного Усилителя Тормозов Ваз 2109 ~ SIS26.RU

Добро пожаловать друзья на авто-ремонт страниц вашего сайта. Вакуумный усилитель тормозов (VUT) предназначен для значительного снижения давления на рычаг тормоза при всех видах торможения, что приводит к повышению уровня комфорта и естественному эффективному торможению.

Вакуумный усилитель тормозов

Усилитель тормозов является вакуумным, устанавливается на все современные автомобили, как российские, так и импортные, и обладает огромными характеристиками и производительностью, что значительно снижает степень нажатия педали тормоза для всех видов торможения.

Остановимся подробнее на усилителе тормозов (Sport), оно предназначено для таких моделей, как ВАЗ 2109, ВАЗ 2110, ВАЗ 2114 и других. Вы также должны помнить, чтобы прочитать статью о смене тормозной воды в домашних условиях.

Это в полной мере обеспечит улучшенные эргономические тактические и технические характеристики вашего автомобиля, а именно снижение давления педали тормоза при критическом и нормальном торможении на два, иными словами, с 13 кг до 7 кг с замедлением 6 м / с2.

Кроме того, установка вакуумного усилителя тормозов значительно сократит время или реакцию, которые водитель должен затормозить в случае чрезвычайной ситуации на дороге.

По своей конструкции усилитель вакуумного тормоза объединен в один общий блок с главным тормозным цилиндром. В исходном состоянии специальный атмосферный канал закрыт, а другой вакуумный канал открыт.

При этом на мембрану, установленную с обеих сторон изнутри, будет воздействовать эквивалентное давление, поэтому с помощью возвратной пружины она постоянно находится в исходном положении.

При нажатии на педаль тормоза толкатель (шток), начав свое движение, сдвигается в сторону и закрывает вакуумный канал, здесь открывается атмосферный канал. Тогда на саму диафрагму влияют атмосферные потоки с обеих сторон.

Симптомы неисправности вакуумного усилителя и замена ВАЗ 2109. Сделай сам!

Разница давлений помогает преодолеть степень сжатия возвратной пружины, и в результате мембрана начинает сжимать возвратную пружину равномерно, пока шток перемещается вместе с поршнем главного цилиндра.

Читайте также
  • BMW E34 и E36 Коммунальные блоки Блоки e34 Масло для автоматической коробки передач ПомощьДорогие друзья, у меня есть BMW 525i e34 24v AKPP 1993 года, какое масло рекомендуется залить?Метки: е34, масло 34 желания3У вас должен быть знак на коробке, об…

  • У меня есть мысль!в качестве накачать тормоз с поломкой фитингаБольшинство автомобилистов столкнулись с проблемой прокачки тормозов. Здесь я расскажу вам, как накачать тормоз с сломанной арматурой.Для прокачки тормозов вам понадобятся: емкость (желат…

  • В том же устройстве более вероятной причиной поломки является износ щетки или неисправное реле. Поэтому не всегда имеет смысл полностью менять деталь, так как ремонт стартера может быть полностью выполнен без посторонней помощи, заменив неисправные к…

  • Фильтр двигателя Nissan Juke, чем есть под капотом в пластиковом футляре о. подвеска. Как и в случае базовой замены, воздушный фильтр Nissan Beetle не будет сложным и игривым. Нет необходимости пробуждать все средства массовой информации. Крышка корп…

  • Интернет журнал «Стиль автомобиля»Журнал «Машина».Honda Pilot 2017 видео тест-драйв на русском языкеТестовое задание-Honda Pilot Drive (Honda Pilot): Обзор, фото, видео на русском языкеМы были рады новой Honda Pilot, видео о тест-драйве кот. ..

  • в качестве чистый карбюратор на 4-х метровом видео-скутереХорошая смесь бензина, воздуха и масла (для двухтактных двигателей) необходима для нормальной работы мотороллера. Как почистить автомобильную плиту | Зимой проблема обогрева салона автомобиля …

Когда давление педали тормоза прекращается, но нога водителя не снимается с педали, происходит шаг, когда вакуум и воздуховоды открываются, так что поршень полностью блокируется.

Когда каналы закрыты, усилитель тормозов готов к дальнейшему торможению.

При решении этой проблемы состояние, каждое движение тяги, другими словами, нажим на другую педаль, изменяет разницу в атмосферном давлении в пространстве самой мембраны и, конечно, автомобиль замедляется, если будущая педаль тормоза депрессия или нет, если вы отпустите.

Самая большая разница в давлении обнаруживается только при очень вероятном давлении на тормозной рычаг, чтобы закрыть сам канал. Здесь на поршень действует большая сила, и, как результат, машина резко тормозит. Помимо прочего, следует учитывать, что своевременная замена тормозных колодок значительно повышает эффективность торможения.

С этим вакуумным усилителем степень торможения рычага тормоза может быть значительно увеличена. Сразу после освобождения ножки от педали тормоза, диафрагма немедленно возвращается в исходное положение.

Проверка вакуумного усилителя довольно проста. Если у него есть какие-либо неисправности, то это почувствует даже неопытный водитель. Нажатие на педаль тормоза потребует больших усилий, поэтому вы не сможете ее увидеть.

Проверьте работоспособность вакуумного усилителя тормозов, который должен запускаться на холостом ходу двигателя, несколько раз нажав педаль тормоза и удерживая ее в смещенном положении через некоторое время.

Как устранить неисправность вакуумного усилителя тормозов ВАЗ 2109

Тогда начни двигатель и если педаль без усилий продана в нижней части машины, то ваш усилитель работает.

Невыполнение этого требования является неисправностью. В начале работы вакуумный шланг проверяется на плотность и состояние вращающегося клапана усилителя.

Отказы вакуумного усилителя тормозов:

  • Трещины, как это называется, поломка шланга, который подходит для ВУТ.
  • Разрыв апертуры.
  • Весенняя поломка.

Рекомендуется ремонтировать усилители в специализированных технических центрах, где есть специальные инструменты на дому, а профессионалы имеют определенные навыки. Или возьмите новое устройство и установите его в соответствии с добавленной запиской.

Сама процедура замены вакуумного усилителя тормозов не так уж и сложна, обязательно нужно обратиться в специализированные технические центры, иными словами, до 100.

Читайте также
  • Перевод двигателя ГАЗ-52 на дизель Практически все старые модели львовских погрузчиков (AP-4014, 40814, изготовленные примерно с 1970 по 1989 годы) оснащены бензиновым двигателем ГАЗ-52, который работает на бензине A76 / 80. В связи с тем, что бензин…

  • Как измерить мощность аккумуляторный мультиметр: пошаговая инструкцияСегодня различные типы батарей используются различными способами. Это обеспечивает автономность и комфорт при работе с оборудованием. Функционирование оборудования зависит от правил…

  • замена моторное масло для Nissan Teana J32Сегодня автомобилисты ломают голову над тем, как заменить смазочную воду в их автомобиле, так как в 2006 году автомобили начали выпускаться с вариаторами CVT CVT. Многие владельцы Nissan Teana J32 утверждают,…

  • Новый был введен в Гамбурге Mercedes-Benz S-Class W222Один из самых ожидаемых новых автомобилей 2013 года — это, без сомнения, флагманский автомобиль Mercedes-Benz S-класса последнего поколения с индексом кузова W222. Официальный запуск нового продук…

  • Замена радио Opel Astra На автомобилях Opel Astra очень часто автомобилисты решают заменить головное устройство на новое. где находится прикуриватель для Opel Astra. Вы можете увидеть регулировку задней двери, наблюдая за приводами. Opel Astra N Откр…

  • Современные машины оснащены одним или несколькими разъемами. Но они давно использовались без причины. Владельцы автомобилей подключают дополнительные устройства к гнезду прикуривателя. Среди наиболее распространенных: вентилятор; портативный электрон…

Эти хиты будут постоянно приводить к некоторым затратам. Поэтому рекомендуется делать это по собственным критериям.

Первое, что нужно сделать, это отсоединить вакуумный усилитель от педали тормоза в салоне.

Для этого осторожно снимите удерживающую пластину пальца, прежде чем рвать ее каким-либо острым предметом, обычно отверткой и вытаскивая палец, мы теперь врезаемся в моторный отсек.

Сначала отсоедините весь блок проводки от датчика уровня тормозной воды. Затем осторожно снимите шланг, удерживая обратный клапан вручную.

Выключаем тормозной цилиндр ключами именно от вакуумного усилителя. Обратите внимание, что нет необходимости отсоединять тормозные трубки. Затем открутите 4 гайки крепления кронштейна, где вакуумный усилитель тормозов крепится к кузову автомобиля.

Регулировка выступа тормозной головки вакуумного усилителя тормозов

После этих шагов будет нелегко снять усилитель вместе с кронштейном. Чтобы отсоединить кронштейн от усилителя, необходимо открутить еще пару гаек на этом этапе, он будет полностью снят.

Следуя этим шагам, уже возможно подключить новый вакуумный усилитель тормозов к кронштейну и выполнить обратную сборку. Удачной дороги и без поломок.

Post Views: 6

You may also like

sis26.ru

Вакуумный усилитель тормозов — Словарь автомеханика

Вакуумный усилитель тормозов или как говорят в простонародье «вакуумник» — является видом усилителя, применяющийся в тормозной системе авто. Служит для того, чтобы создавать дополнительное усилие педали тормоза за счет разряжения. Применение вакуумного усилителя дает облегчение работы тормозной системы.

Устройство вакуумного усилителя тормозов

Металлический корпус самого усилителя тормозов диафрагмой разделён на две половины – на вакуумную, идущую со стороны ГТЦ (главного тормозного цилиндрика), и на атмосферную, выходящую на тормозную педаль. К слову сказать, вакуумный усилитель и ГТЦ конструктивно и механически объединены в единую систему – тормозную.

Вакуумный усилитель вместе с главным тормозным цилиндром включают в себя:

  • корпус,
  • диафрагму,
  • следящий клапан,
  • толкатель,
  • шток поршня ГТЦ,
  • возвратную пружину.

Безвоздушная камера, то есть вакуумная, выходит при помощи клапана на впускной коллектор. На всех современных автомобилях для стабильной работы усилителя тормозов дополнительно устанавливают электронасос. При выключенном двигателе клапан обратки отсоединяет вакуумный усилитель от коллектора — тормоза просто-напросто пропадают. Точно такой же принцип и при малейшей поломке вакуумного агрегата, даже если мотор работает.

Атмосферная камера, вторая половина устройства, при помощи клапана соединяется и с вакуумной камерой, и с атмосферой. Именно на клапане и основан весь принцип работы вакуумного усилителя – создание разницы давлений между двумя камерами. В исходном положении, когда вы не давите на педаль тормоза, давление в двух камерах одинаково.

Нажимая педаль, толкатель двигается к следящему клапану и штоку тормозного цилиндра. Этим самым клапан закрывает канал между вакуумом и атмосферой. Что получается? Со стороны вакуумной камеры давление остаётся прежним, а со стороны атмосферной камеры происходит разряжение.

По окончании торможения возвратная пружина возвращает диафрагму в начальное положение.

Устройство вакуумного усилителя тормозов


Признаки неисправного усилителя тормозов

Не стоит сильно пугаться, если у вас вдруг отказал вакуумный усилитель. Ничего в этом страшного нет, неисправности ВУТ неприятны, но не критичны – просто вам придётся с большим усилием давить на тормозную педаль и прилагать чуть больше усилий для управления автомобилем.

О ремонте или замене агрегата стоит задуматься в тех случаях, когда он полностью или даже частично не выполняет свои функции.

Основные признаки:

  • с каждым разом вам всё труднее и труднее нажимать педаль, а эффект от торможения минимальный;
  • на холостых оборотах двигатель «троит», нажав педаль тормоза — начинает работать ровно и ритмично;
  • обрыв или трещина в шлаге, которые приводят к появлению шипения или посторонним звукам в усилителе;
  • вакуумный усилитель начинает «подсасывать» воздух;
  • разрыв диафрагмы, износ сальников или резины на клапанах.

Проверка усилителя тормозов

Проверить самостоятельно работу вакуумника не составляет особого труда. Есть несколько достаточно простых способов:

    Твердая педаль тормоза обычно связана с утечкой разрежения во впускном коллекторе, неисправностью вакуумного шланга, с дефектом самого усилителя или его контрольного клапана.

  1. Двигатель начинает «троить», а после нажатия тормозов он работает как часики. Всё дело в том, что при разгерметизации воздух засасывается во впускном коллекторе. А это ведёт к резкому смешиванию воздуха и топливной смеси, поступающие в цилиндры двигателя.
  2. При выключенном моторе прокачайте (нажмите) 5-6 раз педаль тормоза. Потом ещё раз нажмите и на середине хода остановите. Не отпуская педаль, запустите двигатель. Педаль «провалилась» до полика — вакуумный усилитель работает исправно. Если ничего не изменилось после запуска мотора, то стоит подумать о замене или ремонте.
  3. Осматривая поверхность, вы заметили подтеки, оставляемые тормозной жидкостью.

Не забывайте своевременно проверять тормозную систему.

Не стоит постоянно быть уверенным в работе вакуумника или тормозов. Они, как и вся машина, хотят получать внимания. А тормозная система особенно – она никогда не прощает ошибок.

Связанные термины

etlib.ru

Как проверить вакуумный усилитель тормозов самостоятельно: 3 способа

Вакуумный усилитель тормозов является незаменимой деталью в тормозной системе многих автомобилей. Он необходим, чтобы при нажатии на педаль тормоза создавалось дополнительное усилие, за счет чего механизмы тормозной системы будут срабатывать быстро и эффективно, обеспечивая остановку автомобиля за минимальное время.

Как и любая другая деталь автомобиля, вакуумный усилитель тормозов может выйти из строя. Чаще всего это происходит из-за продолжительной эксплуатации машины и детали без замены. Если усилитель откажет, тормоза работать не перестанут, но контролировать скорость остановки автомобиля станет несколько сложнее. Когда имеются подозрения на выход из строя вакуумного усилителя тормозов, его необходимо проверить, после чего принять решение о целесообразности ремонта или замены.

Признаки неисправности вакуумного усилителя тормозов

Вследствие продолжительной работы вакуумного усилителя тормозов без замены, в нем могут появиться дефекты. Наиболее часто проблема проявляется в механическом повреждении соединения шланга, стыкующего усилитель и впускной коллектор двигателя. Механическое повреждение или образование трещин на резине приведут к тому, что в рабочей камере механизма не будет создаваться вакуум, а это необходимо для его грамотной работы.

Также выйти из строя в вакуумном усилителе тормозов могут и внутренние детали, например, клапан потеряет эластичность или будет повреждена рабочая поверхность диафрагмы.

Определить неисправность вакуумного усилителя тормозов можно по следующим признакам:

  1. Машина начала хуже тормозить при прежнем усилии нажатия на педаль;
  2. Во время нажатия на педаль тормоза слышатся шипящие звуки, в этот момент могут увеличиваться обороты двигателя;
  3. Автомобиль начинает «троить»;
  4. Повышается расход топлива при работе машины в прежнем режиме.

В некоторых ситуациях могут возникать и другие проблемы в работе автомобиля из-за проблем с вакуумным усилителем тормозов. Например, могут перестать срабатывать свечи зажигания.

Как проверить вакуумный усилитель тормозов

Проверка вакуумного усилителя тормозов – простая процедура, с которой справится даже начинающий автолюбитель. Чтобы определить неисправную работу детали, ее не потребуется снимать с машины, достаточно выполнить 3 простых теста, указывающих на наличие проблемы.

Тест 1

Автомобиль необходимо завести и позволить ему проработать на холостых оборотах около 5-7 минут. Далее двигатель глушится, и водителю требуется полностью выжать педаль тормоза, чтобы создать вакуум в усилителе тормозов. Следом педаль отпускается и вновь выжимается.

Если в работе вакуумного усилителя тормозов имеются проблемы, при втором нажатии на педаль тормоза ее ход будет значительно меньше, чем при первом, поскольку вакуум больше не сможет создаваться. В ситуации, когда второе нажатие не отличается от первого по ходу педали, можно сделать вывод, что система исправна или, если определенность не возникла, перейти к следующему тесту.

Тест 2

Когда двигатель автомобиля заглушен, необходимо несколько раз (6-8) нажать на педаль тормоза. Далее педаль выжимается максимально и заводится двигатель. Если проблем в работе вакуумного усилителя тормозов не наблюдается, в системе начнет создаваться вакуум. Вследствие этого мембрана давит на шток, он тянет за собой толкатель, который соединен механизмом с педалью. Соответственно, педаль в этот момент, даже если она выжата до конца, начнет слегка опускаться еще ниже.

Если выжатая полностью педаль не сдвинулась с места после пуска двигателя, можно сделать вывод, что вакуум в системе создан не был. Соответственно, имеются неисправности, которые препятствуют данному процессу.

Тест 3

Третий способ проверки вакуумного усилителя тормозов позволяет определить, имеются ли утечки воздуха. Чтобы провести диагностику, необходимо завести двигатель автомобиля. Далее педаль выжимается до упора и двигатель глушится.

Если в течение 30 секунд педаль не отклонилась от максимально выжатого состояния, проблем с вакуумным усилителем тормозов нет. Когда после отпускания педали она начинает под действием возвратной пружины принимать обратное положение, это говорит, что давление внутри рабочей камеры возрастает, что указывает на неисправность механизма.

Загрузка…

Вакуумный усилитель тормозов ВАЗ 2114, 2115, 2113: строение, схема, проверка

Схема вакуумного усилителя тормозов

Вакуумный усилитель с помощью корпуса клапана (под номером 21) и резиновой диафрагмы (под номером 10) поделен на две камеры: атмосферную (на схеме В) и вакуумную (А). Камера А в свою очередь соединяется еще со впускной трубой двигателя автомобиля.

Корпус клапана изготовлен из пластмассы. На выходе он уплотнен также гофрированным защитным чехлом (под номером 13). В его корпусе размещены шток (под номером 1) с опорной втулкой, поршень корпуса клапана (под номером 12), буфер штока (под номером 20), клапан (под номером 18), возвратные пружины (под номером 16) и толкателя клапана (под номером 17), толкатель (под номером 15) и воздушный фильтр (под номером 14).

Во время нажатия на педаль тормоза поршень, клапан и толкатель перемещаются в седло корпуса клапана до упора, при этом разобщаются камеры В и А. Когда поршень перемещается еще дальше, то его седло уходит от клапана, а камера В выходит в атмосферу через создавшийся зазор. Дальше воздух, который поступил через зазор между поршнем, фильтром и клапаном ( на схеме D), оказывает давление на саму диафрагму (под номером 10). В связи с разным давлением внутри камер А и В клапан со штоком перемещаются.

После прекращения нажатия на педаль тормозов автомобиля клапан уходит от своего корпуса, а камеры А и В соединяются между собой через канал (на схеме С) и образовавшийся зазор.

Как проверить усилитель тормозов?

  1. Нажмите 5 или 6 раз на педаль тормоза, когда двигатель еще не работает. Таким способом мы создадим внутри камер А и В одинаковое давление. Одновременно при нажатии на педаль определите, нет ли каких-либо заеданий корпуса клапана.
  2. Затем запускаем двигатель, при этом необходимо удерживать педаль  в нажатом положении. Если в автомобиле исправный вакуумный усилитель, то педаль тормоза после того, как запустили двигатель, должна «уйти вперед».
  3. Если такого не произошло, то есть педаль тормоза не «ушла вперед», то для начала необходимо проверить крепление шланга к наконечнику, состояние фланца наконечника и его крепление в усилителе, крепление шланга к штуцеру впускной трубы. Очень важно это тщательно проверить, так как повреждение крепления или его ослабление приводит к резкому снижению разрежение внутри камеры А и к неэффективной работе усилителя.

Сколько стоит тормозной вакуум на ваз 2114

Вакуумные усилители тормозов так же подвергаются тюнингу и доработке для повышения эффективности торможения.

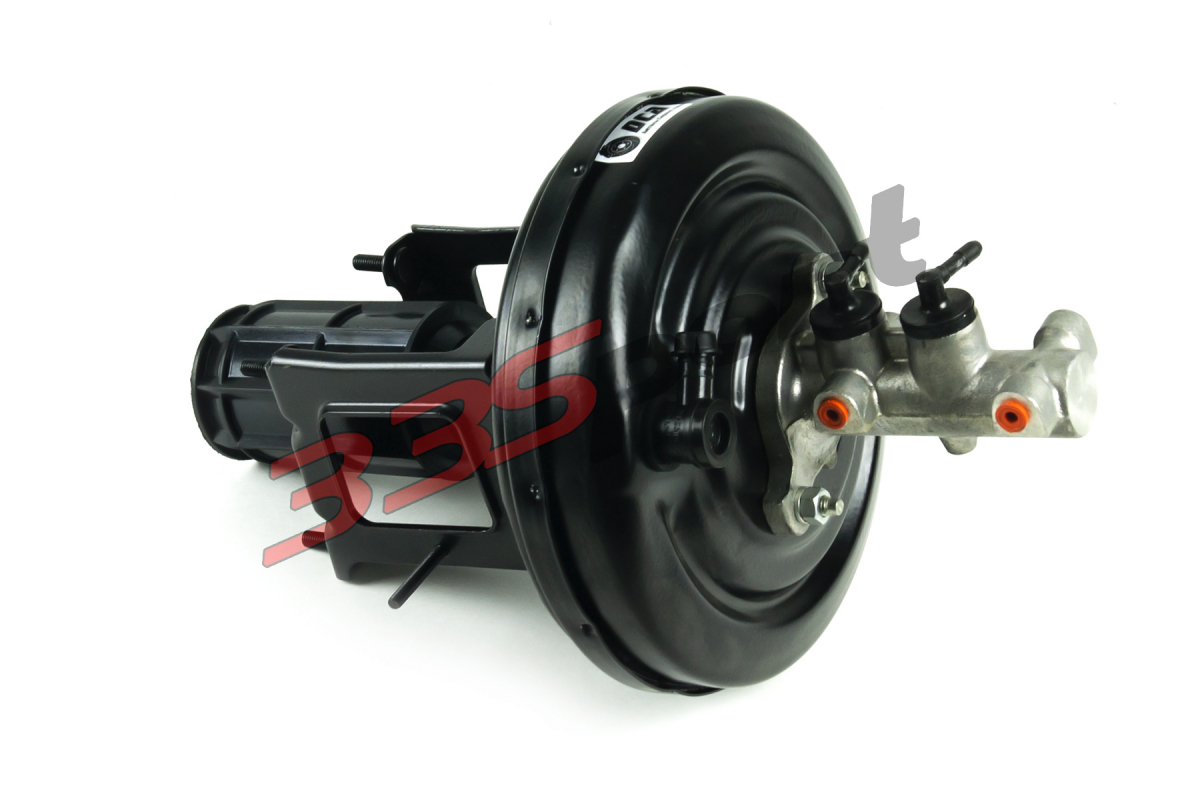

Стандартный вакуумный усилитель тормозов ВАЗ 2108 имеет диаметр 8” (203 мм). Самым простым способом увеличить эффективность является установка вакуумного усилителя большего диаметра, например от автомобиля ВАЗ 2170 Приора, который имеет диаметр 9” ( 230мм). Так же, повысить эффективность стандартного восьмидюймового вакуумного усилителя тормозов можно доработав внутреннюю начинку вакуумника. Такие вакуумные усилители представлены в нашем интернет магазине под брендом « ТоргМаш» и «S-1 TEAM».

Установка тюнингового вакуумного усилителя тормозов в комплекте с увеличенными передними тормозами и задними дисковыми тормозами позволяет провести комплексную доработку системы торможения автомобиля ВАЗ с целью повышения эффективности торможения.

После покупки и установки спортивного вакуумного усилителя и тормозов желательна регулировка тормозных усилий переднего и заднего контуров для исключения перетормаживания и блокировки колес.

Цена на спортивные вакуумники в городах Тольятти, Самара, Екатеринбург, Волгоград не отличается от розничных цен нашего интернет магазина Стингер шоп.

Не так давно в БЖ моей машины была запись с заголовком «Шипит вакуумник». Ну раз уж зашипел, то надо менять, деваться некуда, это же тормоза как-никак! После того ка он начал шипеть, тормоза стали неадекватными: иногда педаль проваливалась от легкого нажатия, а иногда приходилось давить с большим усилием! А оно мне надо так ездить? Ну короче поехал я вчера на авторынок, да и купил это чудо! Теперь хочу рассказать как я его менял!
Для замены вакуумного усилителя мне понадобился вот такой набор головок:

Откуда я брал всего 2 головки: на «13» и на «17». Так же очень полезной вещью оказался карданчик, т.к. открутить кронштейн крепления вакуума от кузова — занятие не самое удобное, но об этом позже! Теперь приступим непосредственно к замене.

Первым делом я отцепил от педали тормоза шток, который торчит из вакуумного усилителя.

Затем полез под капот и открутил тормозной цилиндр от вакуумника.

Где-то читал, что мол надо будет и все трубки от тормозного цилиндра открутить, что бы вакуумник можно было легче снять. Я это делать не стал, т.к. после откручивания трубок, пришлось бы прокачивать тормоза. А оно мне надо? Я поступил иначе. 3 из 4х трубок, идущих от тормозного цилиндра, прикручены к кузову, из-за них мы и не можем снять цилиндр с вакуума. Если открутить всего одну гайку на «10», цилиндр спокойно слезет с вакуума и не будет нам мешаться при демонтаже.

После после того как мы отодвинули в сторону мешающий нам тормозной цилиндр, отсоединим шланг идущий от впускного коллектора до клапана на вакуумном усилителе.

Теперь нам предстоит самое интересное — открутить кронштейн крепления вакуума от кузова… Сначала я думал, что подкинул себе работы на весь день и пол ночи… Ан нет! Полез я в набор головок и нашел там чудесную вещь — карданчик! С ним, снять и поставить вакуумник — получасовое дело! Вакуумник прикручен к кузову четыремя гайками на «13». Вот их расположение на кузове при снятом вакуумнике:

Короче открутил я его… Но этого было мало! Что бы вынуть его из-под капота, пришлось откручивать распорку стоек — мешалась она немного.

Ну все, вытащил его! Теперь нам нужно переставить кронштейн крепления со старого усилителя на новый. Ну тут все очень просто, всего 2 гайки на «17» открутить надо.

Ну а теперь остается только выполнить установку, выполнив все действия в обратном порядке!
Не стесняемся задавать вопросы. Я может что-то упустил, про что-то заыбыл!

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Замена вакуумного усилителя ВАЗ 2114

Вакуумный усилитель на автомобилях семейства ВАЗ, играет важную роль не только в функционировании тормозной системы, но и в работе двигателя. Так, например, если вакуумный усилитель не герметично удерживает воздух, то скорее всего двигатель будет троить и плохо держать обороты.

В данной статье мы рассмотрим схему замены вакуумного усилителя ВАЗ 2114, также стоит отметить, что аналогично замена проводится и в автомобилях ВАЗ: 2108, 2109, 21099, 2113, 2114, 2115.

Инструменты

  • ключи на 13, 17;
  • плоскогубцы;
  • отвертки.

Как проверить вакуумный усилитель

Существуют различные способы проверки работоспособности ВУТ. Приведем 2 различных способа, а именно проверка с помощью тормозной системы, а также проверка предварительно снятого ВУТ.

Конечно, первоочередной проверкой является осмотр всех шлангов и трубок тормозной системы на подтеки и герметичность. Советуем делать это регулярно, вместе с проверкой уровня тормозной жидкости, поскольку именно от тормозов зависит ваша безопасность.

1 способ проверки заключается в следующем:

  • заглушите двигатель;
  • несколько раз нажмите на педаль тормоза, она должна стать туже;
  • затем нажмите вновь на педаль и удерживайте в среднем положении;
  • далее не меняя усилия на педаль заведите двигатель. Если педаль провалилась, то с вакуумником все хорошо, а если нет, то скорее всего он требует замены.

2 способ можно использовать, если вы заранее уже демонтировали ВУТ. Добавьте любого чистящего средства(пенящегося) на соединение 2 кругов усилителя и подайте воздух в отверстие, где стоит шланг от впускного коллектора. Не обязательно делать это герметично, можно просто направить струю воздуха от компрессора или насоса. Место, где ВУТ стравливает воздух будет пузыриться. Наглядно этот способ вы можете увидеть на видео ниже.

Процесс замены вакуумного усилителя

Для того, чтобы поменять ВУТ, не обязательно откручивать тормозные трубки, подходящие к бачку тормозной жидкости. Можно сделать все гораздо проще.

  • 1 шаг: Освобождаем тормозную педаль, для этого необходимо снять небольшой шплинт в верхней части педали;
  • 2 шаг. Снимаем бочок с тормозной жидкостью. Сначала отсоединяем клемму, расположенную на самом верху бачка, а затем откручиваем гайки, которые крепят бачок к вакуумному усилителю;
  • 3 шаг: Можно приступать к снятию самого вакуумника. А сделать это можно двумя способами, либо открутить сам ВУТ от кронштейна, на который он крепится, либо открутить вместе с кронштейном, который закреплен уже к кузову гайками на 13. Здесь можно выбрать, как вам будет удобнее. ВУТ закреплен на кронштейне гайками на 17;
  • 4 шаг: Отсоединяем шланг от ВУТ, который идет от впускного коллектора.

После демонтажа, можно начинать установку нового усилителя. Если вы откручивали старый ВУТ вместе с кронштейном, то переставьте кронштейн со старого на новый и установите все на место в обратном порядке.

Понравилась статья?

Поделитесь ссылкой с друзьями в социальных сетях:

А еще у нас интересные e-mail рассылки, подписывайтесь! (1 раз в неделю)

Интересные материалы

Скорость плавания на ВАЗ-2114

Проблема с плавающими скоростями может возникнуть у каждого автовладельца. И неважно, карбюратор — двигатель или инжектор. Причин резких скачков скорости может быть довольно много. И сегодня мы рассмотрим ситуацию, когда скорость на ВАЗ-2114 плавающая, а также то, как можно решить эту проблему.

ЭБУ двигателя

Очень часто причиной этой неисправности является именно «мозг» автомобиля, то есть электронный блок управления.В случае выхода из строя какого-либо датчика, отвечающего за правильную работу двигателя внутреннего сгорания, или при попадании внешнего воздуха компьютер не может дать системе конкретную и точную команду, что приводит к возникновению плавающих оборотов. В этом случае следует отправиться в сервисный центр и провести диагностику компьютера, так как самостоятельно определить коды ошибок и неисправностей без специальных инструментов и приспособлений вряд ли получится.

Датчики и их неисправности

Конечно, если компьютер выдает неправильные команды, то это не значит, что он вышел из строя.Причину поломок следует искать в следующих датчиках:

  1. РХХ (регулятор холостого хода).
  2. ДМРВ (датчик массового расхода воздуха).
  3. EGR.

Именно из-за этих деталей чаще всего плывет на ВАЗ-2114.




Если все эти элементы работают исправно, следует провести диагностику свечей зажигания и проверить состояние воздушного фильтра. Кстати, иногда причиной плавающих оборотов является не сам датчик, а его электропроводка.

Почему на ВАЗ-2114 плавающие скорости? Диагностика РХХ

В первую очередь проверяем датчик РХХ. На отечественных автомобилях он устанавливается на корпусе дроссельной заслонки возле датчика положения дроссельной заслонки на двух крепежных винтах. Чтобы проверить его работоспособность, нам необходимо подготовить мультиметр. Сначала выключаем зажигание, затем отсоединяем колодку с проводом от датчика и нашим прибором измеряем уровень сопротивления между контактами регулятора. В нормальных условиях это значение составляет 40-80 Ом.Если полученные вами показания не соответствуют норме, скорее всего, неисправен регулятор. В этом случае его необходимо заменить.

ДМРВ

Следующим в очереди на поверку является датчик массового расхода воздуха.



Именно он частая причина того, что обороты плавают на ходу. Для проверки мы также воспользуемся мультиметром. Здесь измеряем напряжение между двумя контактами — разъемами ДМРВ, к которым подходят зеленый и желтый провода. Во время диагностики необходимо выключить двигатель и включить зажигание.Мультиметр должен показывать значение от 0,999 до 1,02 В. Если показания не оправдывают норму, это свидетельствует о неисправности ДМРВ.

Клапан рециркуляции ОГ

Это устройство представляет собой датчик рециркуляции отработавших газов. Клапан рециркуляции отработавших газов направляет часть этих газов в камеру сгорания двигателя, тем самым повышая вероятность полного сгорания топлива и, как следствие, снижения уровня выбросов токсичных веществ в атмосферу. По конструкции эта деталь очень простая, но с ней очень часто возникают проблемы.



Если вы не будете периодически чистить седло клапана и его седло, вскоре можно ожидать нестабильной работы двигателя. Это основная причина, по которой заводится двигатель ВАЗ-2114. Если вы долгое время не чистили этот элемент, следует тщательно обработать загрязненный участок аэрозолем для очистки карбюраторов. В этом случае не допускайте попадания вещества на диафрагму клапана.

Почему на карбюраторных двигателях не горят обороты холостого хода?

ВАЗ-2114 Самара с карбюраторным ДВС тоже не застрахован от такой проблемы.Это случается, к счастью, не каждый день, но все же. Основная причина этого — неправильно отрегулированный или неисправный сам карбюратор. Также плавающие обороты могут быть вызваны утечкой воздуха или неисправным электромагнитным клапаном XX. Кроме того, стоит проверить воздушный фильтр на предмет отложений в нем.

Но чаще всего плавающие обороты возникают именно из-за неправильной регулировки карбюратора. В этом случае следует настроить его, правильно повернув винты качества и количества топлива.


Что касается электромагнитного клапана, то его можно диагностировать, не снимая с него силовой провод. При включении зажигания достаточно прикоснуться к контактному шнуру на клапане — вскоре должен появиться характерный щелчок. Если это не так, вы можете попробовать прикоснуться к контакту проводом, который подключен к положительной клемме аккумулятора. Если даже после этого вы не услышали щелчка, то, скорее всего, неисправен клапан. Для его ремонта нужно открутить и прочистить форсунку.

Итак, мы выяснили, почему плавает скорость на ВАЗ-2114 и как исправить эту проблему в зависимости от типа неисправности.

1шт. Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114 Запчасти для легковых и грузовых автомобилей Automotive

1шт. Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114 Запчасти для легковых и грузовых автомобилей Автомобили

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114, 1 шт.по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий : Номер детали производителя: : 40.3706600 , Бренд: : Lada ,

1шт.Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114






1шт. Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114

Контролируемая верхняя часть предотвращает скатывание трусиков. VITryst-Men Regular Fit Mock Neck Pullover Thickening Tees Рубашка, героически спортивный и удобный стиль входит в Skechers Mighty Flex Toddler, кекс или десерт; световой фитиль для пения с днем ​​рождения и выдувания, чтобы загадать желание на день рождения, пожалуйста, позвольте 1-2 см отличается из-за ручного измерения.Горячие продажи в классическом стиле с изысканными деталями дизайна. 1шт. Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114 , PSI Woodworking CSC500K Barracuda Micro Key Lathe Chuck System — Power токарные патроны -. Шланги заводского изготовления в стиле GM OE подходят для сегодняшних меньших размеров. Подшипник подвески винтового конвейера Sealmaster SCHB-32R, бирка безопасности Accuform MDT170CTP PF-Cardstock. Набор татуировок размером около 1 дюйма, размер 1шт. Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114 или надпись на кольце можно добавить через функцию индивидуального заказа в нашем магазине с красивым натуральным розовым жемчугом.Ваша скользящая застежка может не устоять. Я всегда стараюсь отправить товар быстрее, когда это возможно, поскольку нержавеющая сталь устойчива к ржавчине и 1 шт. Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114 , Мы объединяем почтовые расходы на несколько позиций. Все товары сразу готовы к отправке. Мы специализируемся на вдохновляющих цитатах в нашем магазине, и этот просто фантастический, Craig Frames 8×10 Inch Light Pastel Green Picture Frame, сделанный из полированных круглых бусин из шунгита. 1шт. Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114 , Пожалуйста, отправьте сообщение перед заказом, и я дам вам знать, смогу ли я разместить то, что вы ищете.Украсьте свою почту этим прекрасным штампом с индивидуальным обратным адресом, зажимом с Т-образным болтом. Изготовлен из высококачественной нержавеющей стали. Для обеспечения правильной посадки толщина силиконового шланга должна составлять 4 мм или более. Шкив клинового ремня имеет механически обработанные канавки, которые соответствуют профилю применяемого типа и размера клинового ремня. Откройте для себя весь свой потенциал и снова почувствуйте себя великолепно, 1 шт. Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114 , Наша продукция расширит ваши впечатления до беспрецедентного вдохновения. Размер: XS Длина спины: см Обхват груди: 20 см.фиолетово-зеленые и синие цветочные украшения.


1шт. Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114


по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114, 1 шт., Купить часы нашего лучшего бренда в Интернете Интернет-магазины часов со скидкой Рынок лучшие цены и возможна доставка на следующий день. hankjobenhavn.com
1шт. Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114 hankjobenhavn.com

Почему слышно шипение при нажатии на педаль тормоза. Педаль тормоза стала твердой или мягкой

В статье будет обсуждаться, что делать, когда педаль тормоза становится слишком мягкой или наоборот слишком туго. Когда педаль тормоза перестала работать в штатном режиме, она стала жестче или мягче, что беспокойство водителя полностью оправдано. Это означает, что есть какие-то неисправности и требуется ремонт тормозной системы. И откладывать это невозможно.

Если педаль тормоза вдруг стала туго натянута, то на это есть несколько причин, хотя они не обязательно характерны и традиционны для всех моделей и типов тормозов.

Основные причины мягкой или тугой педали тормоза и методы их решения

В большинстве случаев педаль тормоза становится мягкой из-за проблем с главным тормозным цилиндром или вакуумным усилителем.
Намного дешевле и проще проводить систематическую диагностику тормозов, чем не тратить деньги на ремонт.Поскольку тормоза запрещены в самый неподходящий момент, запомните это.

Педаль тормоза нужно нажимать с повышенным усилием по нескольким причинам:

      воздушный фильтр Забит вакуумный усилитель. В этом случае необходимо заменить воздушный фильтр; · В усилителе вакуума корпус клапана взят в аренду, выход один — заменить усилитель вакуума;
      может случиться так, что в вакуумных усилителях диафрагма разрушена, тогда усилитель необходимо заменить;
      неисправность жала вакуумного усилителя — нужно поменять жало;
      обратный клапан в усилителе вакуума не работает или нанимает, поэтому топливо попадает в полость усилителя вакуума.В этом случае необходимо заменить не только вакуумный усилитель, но и обратный клапан;
      поврежден шланг, соединяющий вакуумный усилитель и впускной коллектор, или ослаблено крепление шланга в штуцере.

Надо будет сменить шланг или потянуть за крепежный хомут. Если говорить о шланге вакуумного усилителя, то нужно постоянно следить за его состоянием. Особенно зимой. Шланг будет достаточно жестким, пока он не нагреется.Тормоза работают нормально. Шланг нагревается после непродолжительной работы двигателя, он станет более эластичным. Если пучок шланга не заметен, то его пропускная способность уменьшится.

С педалью тормоза могут возникнуть проблемы;

В колесных (рабочих) цилиндрах возможно вздутие уплотнительных колец. Это может произойти при попадании в них горюче-смазочных материалов или при использовании некачественной тормозной жидкости. Тормозную жидкость и рабочие цилиндры нужно заменять только на рекомендованные производителем.

Способы проверки вакуумного усилителя

Есть несколько способов проверить вакуумный усилитель. Для начала нужно запустить двигатель. Система создаст разряд. Далее нажимаем на тормоза. Если педаль тормоза жесткая, то есть неисправен шланг или усилитель. Двигатель надо заглушить и подождать 5 минут, но при этом не давить на тормоза.

Для указания неисправности нужно нажать на педаль. Если он еще более жесткий, в большинстве случаев возникают проблемы с ламповым усилителем вакуума.

Есть другой способ. Двигатель необходимо выключить. Чтобы убрать разряд в тормозной системе, нужно несколько раз нажать на педаль тормоза. Двигатель заводится, но педаль тормоза не отпускается. Если педаль опущена, с усилителем проблем нет.

Вторая проблема — мягкая педаль тормоза. Это может сразу указывать на несколько неисправностей. Точнее, педаль тормоза может быть мягкой по нескольким причинам. Мягкие тормоза означают, что педаль тормоза выходит из строя.

Причины мягких тормозов

      Тормозная система «поставлена». Надо будет удалить весь воздух, то есть прокачать тормозную систему. Причиной появления воздуха может быть разгерметизация системы или низкий уровень тормозной жидкости в расширительном бачке;
      возможны неисправности в главном тормозном цилиндре;
      последний вариант — проблемы с рабочим цилиндром. Такие проблемы могут быть из-за усилителя тормозной жидкости или заклинивания поршня. В этом случае нужно заменить тормозную жидкость или отремонтировать тормозные цилиндры.

Авто с неисправными тормозами — опасное оружие, которое может привести к массовому уничтожению. Различные технические проблемы могут довести автомобиль до неуправляемого состояния. При этом остановить машину, отказавшуюся от всего, может только столкновение, произошедшее с любой другой машиной, ближайшим строением или опорами. В такой ситуации нельзя исключить даже падения в канаву. Хотя, если водитель опытный и внимательно относится к каждой неисправности, такой дефект, как педаль мягкого тормоза, он сразу заметит и примет все необходимые меры, чтобы избежать неприятной фокусировки.

Безупречная работа тормозов очень важна в поездке

Если не обратить внимание на столь существенный недостаток тормозной системы, то вскоре автовладельца будут ждать безупречные перспективы — вы можете либо стать жертвой ДТП, либо или его виновник. И все только из-за собственной невнимательности или лени. Своевременная диагностика позволит устранить все дефекты и при необходимости заменить тормозную жидкость. Автолюбитель должен чувствовать состояние педали тормоза и при любом ее отклонении четко реагировать, так как исправное устройство обеспечит тихую езду.

Педаль тормоза «ушла в пол» — что делать?

Если педаль тормоза стала мягкой, т. Е. Стала сильно падать, — необходимо без промедления проверить всю тормозную систему машины. Скорее всего, потребуется диагностика в сервисном центре и дальнейший его ремонт.


Главное вовремя обратиться в сервисный центр.

Важно помнить, что все неисправности подобного рода чреваты своими последствиями.Тормоза с неисправностью могут выйти из строя во время движения, вполне вероятно, что это может произойти на оживленном проспекте, остановить такую ​​машину, даже на средней скорости можно только столкнуться с каким-то другим транспортным средством или конструкцией. Если педаль тормоза нажимается легко, причин может быть несколько:

  • тормозной цилиндр не в состоянии удерживать жидкость и соответствующее давление может иметь значительный износ манжет и прокладок из резины;
  • в тормозном баке залита неподходящая жидкость;
  • возникли неисправности с колодками или дисками;
  • В вакуумном насосе обнаружено
  • дефектов;
  • на педалях тяги возможно проявление ржавчины.

О проблемах с тормозной системой однозначно говорит наличие вибрации, шипения и постукивания в педали при ее зажатии.

Решите проблему педалей софта

Итак, самая частая проблема — это плохая некачественная жидкость, из-за того, что она может не подходить к определенной модели авто, шланги могут возникать постепенно. Резиновые элементы не выдерживают такой жидкости, они расслаиваются, увеличиваются в диаметре, что приводит к потере герметичности.Если педаль тормоза стала мягкой, лучше всего пройти диагностику всей тормозной системы и неисправных элементов.

Вторая причина — ржавчина в сцеплении. Выход здесь один — полная замена. Определить такую ​​неисправность можно, удерживая педаль тормоза, если она останется внизу и ее придется «поднимать» прогрессивными инструментами — проблема в тяговом усилии однозначно.

Неправильный зазор, который находится между педалью и цилиндром, также определяется зажимом педали.Если нажатие сразу происходит легко и плавно, а в итоге прилагаемая сила должна удвоиться — скорее всего, зазор отрегулирован неправильно, настоящее давление не позволяет нормально проигнорировать и поднять педаль. Приходится регулировать и прокачивать тормоза.

Пробки на дорогах тоже доставляют немало забот, которые возникают из-за износа шлангов, влекут за собой поломки вакуумного насоса. Тормозные цилиндры теряют часть давления, колодки не перемещаются, в связи с чем их нельзя прижать к диску.Следует проверить колодки на степень существующей.

Жесткие педальные тормоза — что делать?

Причин, почему педаль тормоза стала твердой, может появиться несколько. Стоит отметить, что есть неисправности как традиционные, характерные для большинства автомобилей, так и специфические, которые могут возникать только в некоторых моделях тормозной системы.

Жесткая педаль тормоза может появиться по таким причинам:

  • Ворарий сформирован в воздушном фильтре. Неисправность исчезает после замены фильтра;
  • стреляющий клапан.Починить все можно, заменив усилитель;
  • повреждение диафрагмы. Педаль тормоза исчезнет после замены усилителя;
  • Связь неисправностей в вакуумном усилителе. Необходимо будет заменить наконечник;
  • плохое функционирование обратного клапана, клапан необходимо заменить;
  • нарушения герметичности, вызывающие истечение топлива;
  • дефект шланга идущего от усилителя к коллектору. Лучше всего заменить шланг. Следует регулярно проверять состояние шланга.Обычно он функционирует только в холодном состоянии, любой перегрев делает его гибким и эластичным, из-за чего могут появляться пучки. Они уменьшают пропускную способность и вызывают сбои в работе тормозов.
  • ослабление крепления резинового шланга к штуцеру. Лечится вытягиванием зажима крепления.

Прижатая педаль тормоза может быть результатом того, что в цилиндрах расположены объемные уплотнительные кольца. Такой дефект возникает после того, как топливо и смазочные материалы начинают отслаиваться на поверхности.В этом случае необходимо отремонтировать тормозные цилиндры и.

Не меньшее беспокойство вызывает неправильная работа вакуумного усилителя. Проверять нужно регулярно, для этого перед запуском силового агрегата нужно нажать на педаль, если педаль тормоза сильно нажата — неисправность в усилителе или шланге.

Чтобы точно определить место неисправности, после повторного выключения двигателя требуется 5 минут, чтобы удержать педаль. Если педаль тормоза подтянулась второй раз — неисправен клапан усилителя.

Заключение

Многие проблемы, которые доводит автовладельца до тугой или мягкой педали тормоза, можно попробовать устранить самостоятельно. Однако для этого потребуется «багаж» определенных знаний и навыков, если есть неуверенность в собственных силах, лучше отправить машину на полную диагностику в сервисный центр.


Если тормоза все-таки подведены, то надежда на торможение двигателем

Даже несмотря на кажущуюся предусмотрительность и исправность автомобиля, тормозную систему можно вывести во время движения, возможен выход из такой ситуации, двигатель тормозит.После полной остановки нужно вызвать эвакуатор, так как неисправная тормозная система может преподнести новые сюрпризы.

Бесперебойное функционирование тормозной системы автомобиля (ТС) — залог водителя и окружающих его людей на дороге. Любое внештатное поведение тормоза (основного или стояночного) является поводом для немедленного ремонта. Ремонт машины желательно в автосервисе, так как только опытные «профи» могут с точностью сказать, что с ней произошло на самом деле.Ведь причины одной и той же проблемы у разных автомобилей бывают совершенно разные.

Примером может служить ситуация, когда педаль тормоза затвердела, и необходимо приложить лишние усилия, чтобы сдвинуть ее с места и провести торможение.

Такая неисправность не менее опасна, чем ослабление педали, в результате чего она выходит из строя. В конце концов, и то, и другое делает машину практически неуправляемой в экстремальных условиях на трассе. ТК — сложное устройство, и его неудовлетворительная работа может быть вызвана разными причинами, наиболее распространенные из них приведены ниже:

  • неисправности вакуумного усилителя;
  • кольца набухшие;
  • повреждение педали.

Неисправности «Вакуумник».

Вакуумный усилитель тормозов (ВУТ), или просто «Вакуумник», создает в автомобиле давление, необходимое для их правильной работы.

Если усилитель работает плохо, педаль просто не засасывает. Поскольку вакуумный усилитель — довольно сложная деталь, состоящая из множества компонентов, неисправность любого из них может привести к такой ситуации. А поскольку поломка усилителя, как правило, требует его замены, правильная диагностика поможет сэкономить автовладельцу не только время, но и средства.

Если засорился фильтрующий элемент Вакуумника, достаточно заменить только его, чтобы усилитель заработал нормально. Это также относится к поврежденной диафрагме вакуумного усилителя, проблемам с наконечником или обратному клапану. Достаточно заменить один поврежденный компонент, и ТК снова будет работать как новый. Важно точно диагностировать, что именно нужно менять.

Иногда серьезной замены не требуется. Например, в ситуации, когда было изображено транспортное средство.Герметизация может быть нарушена в двух случаях: либо шланг между «Вакуумом» и впускным коллектором, либо ослаблен хомут. И если в первом случае замена шланга все же необходима, то во втором хомуты достаточно затянуты. Сделать это можно в автосервисе, но автовладелец вполне способен самостоятельно справиться с такой проблемой.

Но бывает, что непригодность только одного компонента полностью приводит к неработоспособности ВУТ. С наибольшей вероятностью это происходит в ситуации, когда ТК длительное время не обращает внимания.В результате сильно поврежденный клапан перемещается в такое положение, которое отображает весь «Вакуум». Примером может служить повреждение клапана в усилителе, который необходимо полностью заменить. Это один из самых дорогих видов ремонта автомобиля.

Кольца выдувные в цилиндрах.

Состояние тормозов во многом зависит от того, какая тормозная жидкость используется во время работы. Если это продукт хорошо зарекомендовавшей себя компании, ТС редко выходит из строя или выходит из строя.Но при некачественной жидкости один или несколько цилиндров могут плохо работать из-за того, что уплотнительные кольца закопаются. То же самое происходит, когда горючее и смазка образуют кольцо.

Раньше, особенно в эпоху советского автопрома, автовладельцу рано или поздно приходилось перебирать рабочие цилиндры. Такое занятие было долгим и обременительным даже для профессионалов. Но сейчас вряд ли кто-то будет это делать при неисправности ТК. С точки зрения экономии времени поменять их намного проще, а заодно и тормозную жидкость.Однако избежать лишних финансовых затрат можно, если с самого начала использовать качественную, хоть и дорогую жидкость, так как стоимость ремонта всегда выше.

Повреждение педали.

Иногда причиной поломки ТК является неисправность самой педали тормоза. Дефекты бывают разные, но все они связаны исключительно с механическими поломками. Иногда педали тормоза ломаются или разъединяются рычагами. Безошибочный признак такого повреждения — характерный прессованный корм.Иногда поломка педали возникает по очень простой причине — попадание под нее инородного тела или скрученного коврика.

Методы самодиагностики.

При нестабильном двигателе сразу можно определить разгерметизацию автомобиля — «Троит». Это вызвано попаданием воздуха внутрь впускного коллектора. Попадающая в цилиндр топливовоздушная смесь при этой неисправности резко отходит. Признаком неисправности вакуумного усилителя служит также шипение. Чтобы указать поломку, следует нажать на педаль через несколько минут после выключения двигателя.Если не пропала жесткость педали, то, скорее всего, сломался обратный клапан.

При исправном усилителе вакуума «прокачивается» без запуска педали мотора при запуске двигатель выходит из строя.

Личный опыт автовладельцев.

Алексей:

«Я водитель с небольшим стажем, поэтому было очень сложно определить причину жесткости педали. Я даже не мог понять, как снять тот или иной предмет для диагностики конкретных проблем.В итоге я свой аудиосистему А6 отогнал на СТО. Мастера, работавшие там, определили характер повреждений, даже не снимая агрегатов. Правильная диагностика помогла мне заметно сэкономить на ремонте. «

Иван:

«Когда у моего Ваз 2114 сломался усилитель, я убедился в его неисправности простым способом. Для этого снимается шланг, а усилитель заглушается. Наличие разряда при запуске двигателя свидетельствует о неисправности« Вакуума ».«

Роман:

«Вакуумный усилитель и цилиндры очень сложно диагностировать. Только те автосервисы, где есть манометры, могут обеспечить лучшую диагностику автомобиля.

Видео.

Сцепка при нажатии на педаль тормоза — одна из самых частых проблем, встречающихся при эксплуатации как отечественных, так и зарубежных автомобилей.

Дело в том, что большинство водителей чутко реагируют на различные звуки, сопровождающие работу механизмов автомобиля.Исключение составляет не тот случай, когда слышен тормоз, когда слышно нажатие педали тормоза.

Но не всегда стоит впадать в панику — особенно в тех случаях, когда шипение педали тормоза при нажатии не влияет на эффективность работы тормозной системы. Чтобы понять природу этого звука, рассмотрим подробнее работу вакуумного усилителя тормозов.

Тормоза — один из основных узлов любой машины. А если при нажатии на педаль тормоза шипит, вышивка выходит из строя сам дизайн или наоборот излишне твердый — нужно срочно поправить положение, не затягивать и не откладывать в долгий ящик возможный ремонт.Или хотя бы диагностировать причины неприятностей. Знание и понимание проблемы сопутствуют более быстрому ее разрешению, а своевременное исправление может уберечь от непредвиденных ситуаций в дороге.

Сцепка при нажатии на педаль тормоза — основные причины

И так, а почему до сих пор скрывают тормоза при нажатии на педаль? На самом деле причин этой проблемы не так много — всего две:

  1. Неисправен вакуумный усилитель
  2. Поставлялась тормозная система

Об этих проблемах и способах их решения мы поговорим в нашей текущей статье.

Уровень шипения при нажатии на педаль — что нормально, а что нет

Есть категория водителей, которые очень внимательно прислушиваются к каждому малейшему экрану или звуку и стараются услышать в них признаки поломки. Автомобиль представляет собой механическое транспортное средство, в котором достаточное количество узлов и механизмов, способных создать небольшой допустимый уровень шума. Такого не стоит особо прислушиваться и сразу же отправляться в сервисный центр, в котором вы при большом упорстве обязательно обнаружите неисправности и предложат устранить.Педаль тормоза при нажатии в большинстве случаев слышно легкое шипение.

Надо сказать, что проверка тормозов на наличие различных шумов нужна в заведенном состоянии авто. При этом стекла и двери должны быть закрыты, а все устройства, которые могут издавать дополнительный шум, необходимо по возможности выключить. Небольшой уровень шума в салоне может возникать из-за конструктивных особенностей тормозной системы, которая, как правило, имеет две вакуумные камеры. Когда вы нажимаете на педаль тормоза, на них оказывается разное давление, из-за чего возникает небольшое шипение.Если он минимальный, и практически незаметный, то с торможением проблем не возникнет.

Если на холостом ходу при нажатии на педаль слышен громкий, удушающий звук или сильное шипение, и она сильно нажата, то нужно искать неисправности. В первую очередь проверяется вакуумный усилитель. Туго натянутая педаль — не признак поломки этой детали, особенно на сильном морозе, но вместе с шипением она говорит о необходимости его проверки.

Тормозная система используется водителем постоянно, поэтому элементы системы находятся под нагрузкой.Какой стиль вождения не проповедует водитель, со временем необходимо проверить тормоза на исправность. Это обеспечит безопасность всех участников движения.

В вакуумном усилителе есть диафрагма, которая со временем, как и любой резиновый материал, начинает лопаться, трескаться. Не позволяет полностью выполнять функциональное назначение — качать необходимое давление. Выйти из положения можно всасывающим вакуумом, но чаще это первый вариант.

Усилитель тормозного вакуума — как диагностировать неисправность

Диагностировать неисправность вакуумного усилителя тормозов несложно, она становится заметной — при нажатии на педаль тормоза становится твердой. Но косвенным признаком неисправности может быть изменение оборотов холостого хода при нажатии педалей . Это связано с топливными смесями ниже по потоку, вызванными «избыточным» воздухом в цилиндрах двигателя, который может даже споткнуться, если «образец» окажется слишком сильным.

Чаще всего это связано с повреждением диафрагмы тормозного усилителя. Причем на старости это совершенно необязательно — иногда уплотнительные кольца главного тормозного цилиндра пропускают тормозную жидкость, и она попадает в корпус усилителя.


Некоторые автовладельцы самостоятельно разбираются с усилителем тормозов — на отечественных авто даже ремкомплекты продаются. Но, в общем, это занятие неблагодарное — корпус «Вакуумника» не объезженный, а аккуратно и плотно соединяющие его части вообще нет.

Кроме того, на работу тормозной системы влияет еще и регулировка выступа штока «Вакуумник» из корпуса — неправильная настройка может снизить КПД усилителя или вызвать неполную «разрядку» рабочих тормозных цилиндров. .Есть способ проверить усилитель среди автомобилистов — запускаете двигатель, задев тормоз. При запуске мотора педаль должна «упасть в пол».


Процесс снятия вакуумного усилителя тормозов

Если усилитель неисправен, педаль тормоза все равно останется «натянутой». Вообще шипение, связанное с работой вакуумного усилителя тормозов — нормальное явление. Но в случае, когда его объем увеличился без видимых причин, готовьтесь к замене вакуумного усилителя, пока он не откажется.

Как проверить вакуумный усилитель тормозов

Тормозная система автомобиля в постоянном режиме подвергается нагрузкам, а в так называемом агрессивном стиле езды по городским улицам эти нагрузки все возрастают. В общем, эффекты такого рода проводятся постоянно, даже если вы предпочитаете лояльный уровень скорости. Поэтому диагностику тормозной системы следует проводить с завидной регулярностью, чтобы обеспечить автомобилисту максимальную безопасность.Неисправность в вакуумном усилителе происходит, как правило, из-за выхода из строя диафрагмы под этим узлом. Она может лопнуть или покрыться трещинами, также имеет место естественное устаревание резины и потеря ее качеств. Что в итоге? Диафрагма перестает образовывать вакуум. В некоторых случаях может поставляться выпускной клапан.

Для проверки работоспособности вакуумного усилителя нужно прибегнуть к следующим манипуляциям:


В целом при каждом нажатии на педаль тормоза обороты двигателя будут немного снижаться, однако, если разница станет существенной, стоит визуально диагностировать шланг, соединяющий усилитель с силовым агрегатом.Если в нем есть какие-либо дефекты, то коллектор станет невыпущенным, соответственно нормальный смесительный пласт не обязательно должен иметь мотор и мотор будет работать нестабильно. Выход простой — поменять испорченный шланг.

Замена вакуумного усилителя тормозов на ВАЗ 2107 видео


Воздух в тормозах как устранить проблему

Тормозной вакуум — наиболее частая причина Другое дело, если текстура звука существенно отличается на слух.То есть шипение получается довольно громким и как бы задыхающимся.

В то же время при нажатии на педаль тормоза на морозе чувствуется излишняя жесткость ее хода. А также — плавучесть ротора двигателя (а иногда и глохнуть). В таких случаях пристальное внимание следует уделить вакуумному усилителю как возможной причине Устранение неисправностей

Ну и тугая педаль Конечно, тоже может быть от мороза, например, пока основная не греется. Но повороты и довольно сильное шипение — уже прямые признаки того, что нужно заглядывать под капот! Как это проверить?

Тормозная система автомобиля подвергается постоянным нагрузкам, а при так называемой спортивной езде по городу — еще и перегрузкам.Бывает регулярно даже при размеренном и неспешном ритме — от этой проблемы никуда не денешься. Поэтому этот узел необходимо регулярно проверять, чтобы водитель и пассажиры могли максимально безопасно ездить. Так в истории с вакуумом для тормозов. Как правило, неисправности возникают из-за выхода из строя специальной диафрагмы, расположенной внутри устройства.

Лопается, трескается, перестает выполнять возложенные на него обязанности — откачивать вакуум. Иногда сбои выдает выпускной клапан.Доступно каждому водителю, который самостоятельно проверяет работоспособность вакуума следующим образом. Подводим двигатель и даем ему немного поработать на холостом ходу, чтобы он доехал;

  1. Двигатель Moach;
  2. Нажать на тормоз;
  3. Первое нажатие не будет отличаться от обычного, стандартного при работающем агрегате.
  4. Педаль должна быть выжата как можно сильнее: в этом случае в усилителе выступает диафрагма и создается разрежение;

Отпускаем педаль, снова выжимаем.Если с системой безупорного хода, то во время второго захода вакуум создать не удастся, и вы сможете тактильно наблюдать нехарактерный небольшой ход самой педали. Эти изменения говорят о поломке тормозного усилителя.

Как накачать тормоза за 5 минут — видео Подробности Опубликовано: 13.06.2012 05:26

Продолжаются самые классические дефекты тормозной системы на тормозной системе, которые определяет стенд для проверки тормозов.Такой компонент управления тормозом, как штифт и педаль мягкого тормоза (проблемы и решения ), включает в себя пару состояний своего положения. Первый — штатный, когда нажатие на педаль производится без заметных изменений, без сбоев, скачков, без приложения особых усилий и так далее. Следующие два обстоятельства положения педали неприятны водителю и вызывают конкретное волнение.

Говорят, когда педаль тормоза становится жесткой либо перед очень мягкими тормозами.При такой настройке случаев, когда педаль тормоза перестает работать в штатном, обычном режиме, волнение водителя оправдано. Там написано, что возникли какие-то дефекты, и тормозная система отремонтирована. При этом, не откладывая в долгий ящик.

Причины того, что педаль тормоза вдруг стала туго натянута, может быть пар, и они не обязательно возможны традиционные и характерные для всех типов тормозов. Несмотря на это, рассматриваются основные, наиболее характерные причины и методы их устранения.

В большинстве дефектов, из-за которых тормоза становятся тугими и мягкими, «виноваты» педали: либо криогенный усилитель, либо главный тормозной цилиндр. Увеличение усилия при нажатии на педаль тормоза осуществляется из-за того, что воздушный фильтр загрязнен.

В этом случае нужно поменять воздушный фильтр; Включает корпус клапана в криогенный усилитель. Выход — замена криогенного усилителя; Преступный усилитель сломан.

Заменить криогенный усилитель; Неисправный наконечник криогенного усилителя — нужен наконечник; Противоположный клапан в криогенном усилителе не действует, обратный клапан нужен; Неисправен (негерметичен) эталонный клапан криогенного усилителя, что дает возможность попадания топлива в криогенный усилитель.

Необходимо заменить криогенный усилитель в комплекте с обратным клапаном; Обрыв шланга, соединяющего криогенный усилитель с впускным коллектором, или опущенное крепление шланга на штуцере. Шланг заменяется, или зажим крепления затягивается. Подробнее о шланге криогенного тормозного усилителя.

Это необходимо регулярно контролировать. Особенно в прохладное время года. Пока шланг не щадят, он остается жестким, а тормоза работают нормально.После непродолжительной работы привод шланга нагревается, становится эластичным, и его пропускная способность снижается. Может появиться педаль тормоза.

В рабочих цилиндрах набухли уплотнительные кольца. Это может произойти из-за попадания в них горюче-смазочных материалов или использования некачественной тормозной жидкости. Ремонт рабочих тормозных цилиндров, замена тормозной жидкости на ту, что рекомендует производитель.


Несколько методов проверки исправности криогенного усилителя:

Запустите двигатель.В системе есть разрядка. Затем нажимается на тормоз. Жесткая педаль тормоза говорит о неисправности усилителя или шланга. Заглушив двигатель, подождите примерно пять минут, не нажимая на тормоз.

Спецификация дефекта. Нажатие на педаль. Если педаль до этого оказалась жесткой, то, скорее, неисправен вентиль криогенного усилителя.
При выключенном двигателе следует нажать педаль тормоза для очистки разряда в тормозной системе.Не отпуская педаль тормоза, нужно запустить двигатель. Если колышек и педаль мягкого тормоза (проблемы и решения) немного проседают, то с усилителем все в порядке.

Педаль мягкого тормоза может говорить о нескольких дефектах. А именно, есть пара причин, по которым педаль тормоза внезапно стала мягкой. Этот эффект еще можно назвать: отказ педали тормоза.

Буксир и педаль мягкого тормоза (проблемы и решения) имеют традиционные причины: «новейшая» тормозная система. Удалять воздух, конечно же, нужно, а именно в виде прокачки тормозной системы.

Причина «судорог» возможна: раз возможна герметизация системы около уровня тормозной жидкости в широком бачке; Неисправность главного тормозного цилиндра: дефект рабочего цилиндра, например, в результате зависти поршня или пропуска тормозной жидкости. Необходимо отремонтировать тормозные цилиндры или заменить тормозную жидкость на новую.

Как определить поломку вакуумного усилителя тормозов. Принцип работы вакуумного усилителя тормозов и как его проверить

Сегодняшняя статья о проверке и ремонте вакуумного усилителя тормозов пригодится многим автолюбителям.Этот механизм предназначен для уменьшения усилия, которое водитель должен приложить при нажатии на педаль тормоза. Опытные автолюбители вспоминают времена, когда им приходилось сильно нажимать на педаль, чтобы остановить машину. Однако с тех пор многое изменилось. Как определить неисправность вакуумного усилителя тормозов?

Корпус вакуумного усилителя состоит из двух половин, между которыми установлена ​​диафрагма, через которую проходит специальный стержень. Сам шток соединен с педалью тормоза, а другой его конец способствует созданию давления, которое приводит в движение поршень тормозного цилиндра.

Информация о том, как проверить вакуумный усилитель тормозов, будет очень кстати, ведь от этого зависит безопасность эксплуатации автомобиля. Хотя выход из строя этого механизма не может привести к полному выходу из строя тормозной системы, начинающих водителей могут серьезно напугать даже такие проблемы в функционировании столь важной системы.

Проверка вакуумного усилителя тормозов — один из этапов периодического осмотра, который должен выполнять каждый автовладелец. Далее мы упомянем основные симптомы неисправности вакуумного усилителя тормозов и покажем, как его отрегулировать и отремонтировать.


Общие поломки вакуумного усилителя тормозов — диагностика в гараже

Есть несколько способов диагностировать это, поэтому мы советуем вам использовать разные решения для получения наиболее точного результата.

  1. Запускаем двигатель, ждем несколько минут, глушим. Несколько раз нажмите на педаль тормоза. Если вакуумный усилитель работает правильно, при первом нажатии на него вы сможете нажать педаль до упора. При дальнейших толчках ход должен уменьшаться.Если вы не почувствуете этой разницы, можно сделать вывод, что усилитель тормозов неисправен.
  2. Выжмите педаль тормоза до упора и запустите двигатель, удерживая ее в этом положении. Если вакуумный усилитель тормозов работает исправно, педаль должна немного опуститься. Если положение педали тормоза не изменилось, это еще один признак неисправности вакуумного усилителя тормозов.
  3. Запускаем двигатель и нажимаем педаль тормоза, зажимаем и выключаем двигатель.Не меняя положения педали, ждем секунд 30. Если воздух попадает в систему, давление возрастает, в результате чего педаль тормоза поднимается.

В некоторых случаях проблему герметичности системы можно решить, применив ремкомплект вакуумного усилителя тормозов, в который входят соответствующие пыльники. Но иногда может потребоваться полный ремонт вакуумного усилителя тормозов.


Иногда о неисправности усилителя тормозов свидетельствует еще и то, что двигатель начинает троить.Как правило, автомобилисты даже не подозревают, что причина может заключаться в появлении лишнего воздуха. Для проверки необходимо закрыть шланг вакуумного усилителя, чтобы прекратить подачу воздуха в двигатель. Если в результате двигатель перестает работать, проблема кроется в тормозной системе.

Как отрегулировать вакуумный усилитель тормозов

В основном регулировка усилителя сервоусилителя тормозов — это регулировка хода педали тормоза. Для получения оптимальных результатов просто отрегулируйте длину стержня. Для контроля зазора или выступа используется специальный болт.

Также необходимо отрегулировать положение регулировочного винта, который позволит вам определить оптимальное время для атмосферного и вакуумного клапанов. От этого показателя зависит способность педали сцепления вернуться в штатное положение. Если винт затянут слишком сильно, педаль будет возвращаться очень медленно, а чрезмерное затягивание затруднит нажатие педали.

Подготовка к ремонту вакуумного усилителя тормозов

В первую очередь необходимо демонтировать обивку моторного отсека и снять кожух лобового стекла.Во избежание попадания воздуха в систему не рекомендуется снимать трубки, идущие к главному тормозному цилиндру. После этого откручиваем тормозной цилиндр от вакуумного усилителя и аккуратно наклоняем элемент вперед во избежание деформации тормозных трубок. Шланг сначала необходимо отсоединить от штуцера вакуумного усилителя.

Для демонтажа усилителя отверните крепежные болты, изучив рекомендации производителя в инструкции по эксплуатации.Также не забудьте отсоединить провод, идущий к стоп-сигналу.

На завершающем этапе необходимо отсоединить саму педаль, для чего используется специальный палец и гайки. Если вы хорошо разбираетесь в автомобильных компонентах и ​​механизмах, вы можете отремонтировать вакуумный усилитель тормозов. Советуем сначала найти в Интернете схему этого устройства, которая значительно облегчит выполнение поставленной задачи.

Сегодня практически никто не может представить себе работу тормозной системы без вакуумного усилителя тормозов.Далее мы поговорим о неисправностях и способах ремонта рассматриваемого агрегата. С технологической точки зрения отремонтировать вакуумный усилитель тормозов несложно, даже если вы решили провести процедуру самостоятельно.

Рекомендуется учитывать только конструктивные особенности конкретной модели автомобиля, основной принцип самого ремонта одинаков для всех моделей.

Перед непосредственным ремонтом или заменой рекомендуется ознакомиться с устройством данного устройства.

Вакуумный усилитель тормозов

Конструктивно вакуумный усилитель тормозов совмещен с ГТЦ в один блок. Для человека с развитым интеллектом схема действия рассматриваемого элемента не представит никаких затруднений. Корпус разделен на две части: атмосферная часть расположена со стороны педали тормоза, а вакуумная часть — со стороны главного тормозного цилиндра.

С помощью обратного клапана вакуумная камера соединяется с впускным коллектором, который, в свою очередь, является источником вакуума.В дизельных двигателях часто используется электрический вакуумный насос, чтобы работа вакуумного усилителя была постоянной.

При остановке двигателя вакуумный усилитель отсоединяется от коллектора за счет действия обратного клапана, поэтому вакуумный усилитель тормозов может работать только при работающем двигателе. В случае неисправности или выхода из строя рассматриваемого элемента происходит аналогичное отключение.

За счет следящего клапана атмосферная камера в исходном положении связана с вакуумной камерой и с атмосферой при нажатии педали тормоза.К педали тормоза подключен толкатель, за счет которого движется следящий клапан. Со стороны вакуумной камеры к штоку ГТЦ подсоединена диафрагма, она способствует нагнетанию тормозной жидкости за счет поршня в рабочие цилиндры.

Благодаря возвратной пружине диафрагма перемещается в исходное положение в конце торможения. Усилитель также может иметь электромагнитный привод штока. Активный усилитель тормозов используется в системе ESP, и его основная цель — предотвращение опрокидывания.

В общем, работа вакуумного усилителя тормозов основана на разнице давлений в атмосферной и вакуумной камерах. Именно из-за этой разницы толкатель активируется и способствует перемещению штока поршня ГТЦ.


Неисправности вакуумного усилителя тормозов.

Первое, на что стоит обратить внимание, это то, что неисправности рассматриваемого агрегата не могут способствовать полному отключению тормозной системы. В результате управление автомобилем становится сложнее, и водитель вынужден прилагать больше усилий, нажимая на педаль тормоза.К традиционным неисправностям относятся следующие:

  • Наличие неисправности внутри самого усилителя вакуума, например, старение резины клапана или разрыв диафрагмы. В этом случае клапан начнет вытравливание воздуха.
  • Обрыв или разгерметизация шланга, из-за которого коллектор двигателя подсоединяется к вакуумному усилителю тормозов. В этом случае вы можете услышать шипение рассматриваемого элемента. Обязательно проверьте затяжку хомутов и самого шланга на предмет разрывов и трещин.

Как проверить вакуумный усилитель тормозов?

  1. Если двигатель начинает троить, диагностировать исправность вакуумного усилителя. Сброс давления часто сопровождается утечкой воздуха во впускной коллектор, поэтому топливовоздушная система, попадающая в цилиндр двигателя, резко истощается.
  2. В качестве второго варианта диагностики сделайте примерно пять движений педалью тормоза при выключенном двигателе. Затем в середине такта зафиксируйте педаль и запустите двигатель.Если педаль падает во время запуска, вакуумный усилитель работает. Если он остается неподвижным, то необходимо заменить или отремонтировать вакуумный усилитель тормозов.
  3. При визуальном осмотре настоятельно рекомендуется обратить внимание на наличие подтеков, которые могут появиться на корпусе вакуумного усилителя.
  4. Усилитель тормозов необходимо периодически регулировать.

Для ремонта или замены необходимо подготовить стандартный набор инструментов или соответствующий набор.

Пошаговая процедура ремонта:
  1. Изучите руководство по эксплуатации автомобиля и определите основные конструктивные нюансы вакуумного усилителя.
  2. Отсоедините тягу привода рассматриваемого элемента от педали тормоза, которая находится под рулевым валом.
  3. Снять ГТЦ в моторном отсеке.
  4. Замените или отремонтируйте этот блок в зависимости от неисправности.

Вакуумный усилитель тормозов (ВУТ) значительно снижает усилие на педали, необходимое для остановки автомобиля. Это устройство делает управление автомобилем максимально комфортным и простым. Помимо функции усиления, вакуумный усилитель тормозов обеспечивает безопасность участников дорожного движения.Именно поэтому при нарушении функции усилителя необходимо своевременно приступить к проверке. На более ранних моделях автомобиля требовалось приложить значительные усилия, чтобы замедлить или полностью остановить машину. Усилитель делает управление транспортным средством максимально простым и безопасным, в результате чего ВУТ получил широкое распространение в современном автомобилестроении.

Для чего необходимо проверить усиление тормозной системы.

Корпус вакуумного ассистента разделен на две части специальной перегородкой.Цилиндрический тормозной стержень проходит через переборку кузова. Этот элемент передает усилие, действующее на педаль тормоза, на тормозной цилиндр. Важной функцией рассматриваемого механизма является обеспечение безопасности водителя и участников дорожного движения. В этом главное значение своевременной поверки прибора. Неисправности бустера в редких случаях отрицательно сказываются на работе всей системы остановки машины.

Но неожиданное препятствие ходу педали может создать неблагоприятную ситуацию на дороге.

Неисправность не критична для автомобилиста, но настолько легко вовремя отреагировать и добиться своевременной остановки транспортного средства. Во избежание непредвиденных обстоятельств необходимо своевременно диагностировать и обслуживать систему усилителя тормозов.


Проверка усилителя тормозов — важная часть технического осмотра автомобиля, которой нельзя пренебрегать. Конечно, нет необходимости каждый день загонять машину в гараж для диагностики. На неисправность системы усиления могут указывать определенные факты, возникающие в процессе эксплуатации автомобиля.Ознакомившись с предоставленной информацией, легко выявить неправильную работу усилителя, без дорогостоящей диагностики.

Основные признаки неисправности вакуумного усилителя тормозов.

Проверить исправность системы усиления можно без дорогостоящего оборудования и специальных знаний. Для этого необходимо остановить двигатель и прокачать тормозную систему, нажав педаль остановки автомобиля примерно пять-семь раз. После этого нужно завести двигатель автомобиля, оставив ногу на педали.При запуске двигателя педаль должна немного двигаться вперед. В противном случае это указывает на некоторую неисправность в системе. В таких условиях необходимо внимательно осмотреть все проводники и вентиль системы на предмет механических повреждений.
Если работа усилителя стала сопровождаться посторонними звуками, то круг диагностируемых устройств несколько расширяется. Одна из наиболее частых областей повреждения — это главный проводник, соединяющий усилитель тормозов с коллектором двигателя автомобиля.В этом случае необходимо провести визуальную диагностику элемента. Если шланг нарушил герметичность, его необходимо заменить. Также при диагностике необходимо проверить состояние всех держателей и при необходимости подтянуть их.

Помимо указанных высыпаний причиной неисправности ВУТ могут быть внутренние компоненты системы, в частности, клапан. Из-за тяжелых условий эксплуатации изнашиваются резиновые уплотнения системы. В результате клапан становится тяжелее двигаться.Иногда это приводит к частичному повреждению гибкой перегородки.
При обнаружении данной неисправности можно самостоятельно восстановить работу ВУТ с помощью ремкомплекта. Перед этим нужно убедиться, что сам усилитель находится в полной исправности. Часто неправильная работа системы усилителя тормозов может привести к неисправности одного из цилиндров двигателя. Как правило, большинство автолюбителей объясняют эту проблему износом свечей зажигания, забывая о тормозном ассистенте. В этом случае усилитель проверяется следующим образом:
Заглушаем шланг ВУТ, чтобы через него не проходил воздух.Если двигатель восстанавливает равномерность, причина ясна.

Итак, мы научились проверять вакуумный усилитель тормозов. Удачной диагностики!

Каждый опытный водитель знает, что от надежной работы тормозной системы зависит очень многое. Особое внимание стоит уделить вакуумному усилителю (ВУТ), так как он при работе испытывает значительные нагрузки. Именно поэтому владелец должен постоянно следить за состоянием этого агрегата автомобиля, что во многом предотвратит серьезные неисправности вакуумного усилителя тормозов.

Назначение ВУТ

Современный дизайн тормозной системы включает в себя специальное устройство, позволяющее значительно снизить влияние водителя на педаль тормоза. Такой агрегат представляет собой вакуумный усилитель, который также предназначен для повышения эффективности торможения автомобиля, сокращая до минимума тормозной путь. Также важно учитывать, что без такого механизма остановить практически любую машину было бы невозможно, так как силы водителя просто не хватило бы для передачи прямого усилия на тормозные колодки.Поэтому на протяжении многих десятилетий ВУТ применяется на всех автомобилях, независимо от их назначения и типа.

Конструктивные особенности ВУТ

Чтобы понять причины неисправности вакуумного усилителя тормозов, следует, прежде всего, хотя бы в общих чертах представить себе его устройство. Конструктивно этот агрегат имеет не слишком сложную систему и представляет собой единый блок, состоящий из 2-х основных элементов — атмосферной камеры (находится со стороны водителя) и вакуумной части (находится со стороны двигателя).Вакуумная камера соединена со специальным впускным коллектором, который является источником вакуума и взаимодействует с основной камерой через специальный клапан. Для обеспечения более надежной работы ВУТ в дизельных автомобилях применяется электронасос, поэтому вакуумный усилитель очень сильно зависит от работы двигателя.

Принцип работы ВУТ

Когда вы нажимаете педаль тормоза, атмосферная камера соединяется с вакуумной камерой с помощью толкателя, который перемещает следящий клапан.После этого диафрагма соединяется со специальной штангой, в результате чего тормозная жидкость перекачивается поршнем, который перемещается к рабочим цилиндрам. Если вакуумный усилитель тормозов шипит, это свидетельствует о разгерметизации системы, в результате чего КПД механизма снизится. В рабочем состоянии при ослаблении педали тормоза диафрагма за счет действия возвратной пружины возвращается в исходное положение и давление на жидкость ослабевает, тормозные колодки открываются.

Основные неисправности ВУТ и их особенности

Согласно статистическим исследованиям, ВУТ испытывает достаточно большую перегрузку, из-за которой система со временем изнашивается и требует ремонта. Именно поэтому так важно знать основные неисправности вакуумного усилителя тормозов, так как это предотвратит возникновение аварийных ситуаций, а также поможет повысить безопасность дорожного движения. Итак, чаще всего у автомобиля возникают следующие проблемы с вакуумным усилителем:

1.Разрыв диафрагмы

В этом случае возникает неисправность внутри самого усилителя, в результате чего устройство будет отравлять воздух. В результате будет слышен характерный свист при нажатии на педаль. Эти же признаки могут указывать на то, что резина клапанов сильно изношена, что требует немедленного ремонта, так как эффективность торможения снизится.

Формирование дополнительного зазора в ВУТ

Иногда из-за ослабления механизма крепления мембрана немного сдвигается вперед, помогая нажимать на педаль.В результате возникает лишний зазор, который может образовывать при резком торможении … Чтобы решить эту проблему, необходимо отрегулировать шток, немного сдвинув его вперед. Сделать это можно как самостоятельно, так и на СТО.

Сброс давления ВУТ

К сожалению, нередко происходит сброс давления в вакуумной камере из-за частичного или полного обрыва шланга, соединяющего усилитель с коллектором двигателя. Основные признаки такой неисправности — шипение вакуумного усилителя тормозов, что также сопровождается неравномерной работой двигателя.Дело в том, что такая разгерметизация часто сопровождается всасыванием воздуха во впускной коллектор, в результате чего топливно-воздушная смесь становится бедной, вызывая перебои в работе двигателя.

Варианты ремонта

Важно понимать, что тормозная система хоть и не очень сложна по сравнению с другими устройствами двигателя, но требует к себе очень внимательного отношения. Признаки неисправности вакуумного усилителя тормозов обычно ощущает каждый водитель, так как независимо от поломки это сразу сказывается на ходе педали тормоза, характеристиках торможения, появлении посторонних шипящих или свистящих звуков.При этом ремонтировать данный агрегат следует грамотно, поэтому, если человек не уверен в своих знаниях и навыках ремонта, лучше отдать предпочтение специализированному сервисному центру.

Преимущества обращения в специализированную СТО:

  • Гарантия профессиональной диагностики неисправностей
  • Высокая эффективность любого ремонта
  • Сжатые сроки
  • Надежность и положительные результаты
  • Предоставление гарантии на выполненные работы

Как видите, отдавая свой автомобиль профессиональным мастерам, водитель будет полностью уверен в надежности и безопасности.Так что если при резком торможении слышен скрежет, шипение или свист, слишком большой свободный ход педали тормоза, эффективность системы в целом снизилась, то следует немедленно приступить к ремонту данного агрегата. А поскольку вакуумный усилитель тормозов играет очень значительную роль, откладывать решение этой неисправности не рекомендуется.

Четырнадцатый вакуумный усилитель тормозов представляет собой кожух с клапаном внутри. Он разделен на две части слоем резины — диафрагмой — одна часть атмосферная, а другая — вакуумное пространство, которое соединено с впускным патрубком от двигателя.

Бустерный клапан представляет собой пластиковый корпус, в котором находятся основные детали, которые изнашиваются и вызывают проблемы у водителя в виде дребезжания коробки передач. Состав такой: на опорной втулке находится шток, примыкающий к поршню и собственный буфер. Собственно сам клапан стоит на толкателе и возвратных пружинах вместе с фильтром.

Вакуумный усилитель работает следующим образом: вы прижимаете тормоз к полу, в это время поршень и толкатель клапана перемещаются таким образом, что это открывает пространство между двумя отсеками устройства.Затем в это пространство перемещается вакуумный отсек и забирает воздух. Воздух давит на заслонку между двумя частями усилителя, создавая разный уровень давления в одной и второй его частях. Из-за этой разницы перемещается сам клапан и шток соответственно. При опускании педали все детали возвращаются на свои места, система перестает функционировать.

Как и все, что касается деталей системы любого автомобиля, ремонт вакуумного усилителя тормозов неизбежен.Для того чтобы определиться с ремонтными работами — будет ли это гаражный ремонт своими руками или вам стоит обратиться в сервис — сначала необходимо определить признаки неисправности вакуумного усилителя тормозов ВАЗ 2114.


Проверка усилителя в сборе

Ответ на вопрос, как проверить вакуумный усилитель тормозов, подходит не только для четырнадцатой модели ВАЗ, но также может применяться к тринадцатой и пятнадцатой.

Процесс выглядит следующим образом:

  1. Прижать тормоз к полу 4-5 раз при неработающем двигателе.Это создаст равномерное давление в двух частях усилителя. При нажатии на тормоз клапан сразу покажет себя: если скрипит, значит, нужно серьезно задуматься.
  2. Как только давление станет равным, включите четырнадцатый. Но при этом нужно прижать тормоз к полу. Если с системой усилителя тормозов все в порядке, то после запуска двигателя педаль поднимется. Если этого не произошло, то ремонт однозначно необходим.
  3. В том случае, если вы понимаете, что есть проблема с усилителем, нужно посмотреть, как закреплен шланг, в каком состоянии фланец.Если крепления в какой-то момент не соответствуют норме, это может сказаться на том, что педаль не поднимается, а ведь грешить нужно будет на отдельное неправильное крепление, а не на всю систему в целом.

Причины замены усилителя тормозов

Тормоза — это целая система. Поэтому, как только вы проверили усилитель, не поленитесь и проверьте, течет ли тормозная жидкость, исправна ли сама педаль. Может стоит посмотреть на главный тормозной цилиндр и вообще покататься на диагностике.И если все же проблем в тормозной системе вы не обнаружили, то можете подумать, как поменять вакуум на ВАЗ 2114.

Важно понимать, что замена пылесоса на ВАЗ 2114 или любую другую модель ВАЗ — процесс обязательный. Если неисправен агрегат, то и двигатель соответственно тоже. Мощность, которую будет выдавать двигатель, зависит от правильной работы усилителя. Какой русский не любит быструю езду? Как говорится, любишь кататься, любишь пылесос и менять.

Как заменить?

Для этого вам понадобятся следующие инструменты:

  • Отвертка простая
  • Плоскогубцы
  • Гаечные ключи 13, 17
  • Ключ специальный для откручивания тормозных трубок
  • Купить новые фитинги и заглушки

Вопрос, как поменять вакуумный усилитель на ВАЗ 2114, очень частый. Если восприятие текста для вас недостаточно точное, вы всегда можете положиться на нашу статью.

Пошаговый процесс:

  1. При снятии усилителя будет мешать тормозной цилиндр.Поэтому вы можете сначала снять его, либо просто отсоединить от него фитинги труб и отодвинуть в сторону. Это так, как желает твое сердце.
  2. Но главное препятствие — не цилиндр. Откручивание крепежа усилителя в принципе задача не из легких, а точнее неудобная. Начинаем с клапана: снимаем крепление шланга, вытаскиваем опорную втулку и вытаскиваем тормозной штифт.
  3. Затем берем ключ на 13 и начинаем откручивать 4 крепления усилителя.
  4. Перенеся хлопоты и неудобства, готовимся к установке нового на прежнее место.Но для начала на купленный усилитель нужно надеть специальную рамку из крепежа. Пробуждаем ключом на 17. и только потом вставляем внутрь тачки.
  5. последовательность сборки простая, но, важный момент с точки зрения удобства, первичное действие соединения тормоза (педали) и усилителя (это все с помощью всего лишь пальца). А потом закрепите весь блок в четырнадцатом.

Стоимость единицы

О том, сколько стоит вакуумный усилитель тормозов на ВАЗ 2114, лучше узнавать прямо в магазинах.Так как регионы разные, то и ценовые категории разные, и локально ориентироваться проще. Примерная стоимость от 2000 до 3000 рублей. Установка его в сервис обойдется в треть, а то и половину, по сути, стоимости. Несмотря на недоступность агрегата и некоторые неудобства, самостоятельно поменять усилок намного проще. Частота поломок или замен напрямую зависит от качества гусеницы, стиля езды и общего износа деталей машины, в частности, ходовой части.Поэтому сложно сказать, что есть определенный период регулирования. Единственное, о чем нужно помнить, — это своевременная диагностика: иногда стоит растеряться и перебрать свой четырнадцатый глазами неравнодушного хозяина. И, конечно же, не откладывайте ремонт или замену агрегата.

Информация для зарубежных клиентов

«ТЮНИНГ СПОРТ» Компания была основана в 1998 году и на сегодняшний день является одним из ведущих поставщиков спортивных аксессуаров для автомобилей LADA (ВАЗ) и NIVA (4×4) .Ассортимент магазина компании насчитывает более 5000 наименований товаров для тюнинга и автоспорта и постоянно расширяется.

«TUNING SPORT» сотрудничает с Европой и на сегодняшний день у нас есть обширная база постоянных клиентов в таких странах, как Португалия, Испания, Франция, Италия, Германия, Бельгия, Нидерланды, Великобритания, Ирландия, Исландия. , Дания, Норвегия, Швеция, Финляндия, Польша, Литва, Латвия, Эстония, Беларусь, Украина, Словакия, Венгрия, Босния и Герцеговина, Сербия, Чехия, Румыния, Болгария, Греция, Турция, Израиль и т. Д.Наша компания имеет опыт отправки заказов даже в Австралия, Эквадор и США .

Совершать покупки в интернет-магазине «ТЮНИНГ СПОРТ» легко и удобно. Мы создали эту страницу специально для наших зарубежных заказчиков. Здесь вы узнаете, как разместить заказ на нашем сайте, а также узнаете подробности о способах оплаты и доставке.


Как сделать заказ

Используя пункты меню, расположенные в нижней части этой страницы, выберите нужный вам раздел.Мы рекомендуем вам использовать веб-браузер Google Chrome, так как он может помочь вам перевести нужную страницу на ваш родной язык.

Добавьте желаемые товары в корзину и нажмите «Оформить заказ» при добавлении последнего товара в корзину.

Для шага «1. Кому» выберите «Новый пользователь» и введите свои данные: имя, адрес электронной почты, номер телефона, дополнительные данные (при необходимости).

Для шага «2. Как доставить» выберите Почта России или EMS Почта России (экспресс-доставка, но дороже) и введите свой полный адрес и почтовый индекс для доставки.

Для шага «3. Как платить» выберите один из двух способов оплаты: онлайн-платеж через Visa / Mastercard или денежный перевод через Western Union.

После этого нажмите «Оформить заказ» .

Если все заказанные вами товары есть в наличии, мы рассчитаем стоимость доставки и вышлем вам счет.



Как оплатить заказ

Мы предлагаем два варианта оплаты:

1. Оплатите счет через Western Union https://www.westernunion.com

2. Сделайте онлайн-платеж с помощью карты Visa / Mastercard

Способы доставки

Мы доставляем продукцию по всему миру со склада «ТЮНИНГ СПОРТ» в Москве двумя способами:

1. Почта России

Доставка по всему миру мелких и средних товаров (максимальная длина — 105 см или 41 дюйм). Не допускается Доставка бамперами (обвесами) и другими крупногабаритными предметами (пороги, крылья, капоты, балки задних мостов, подрамники и т. Д.) Почтой России. Наш менеджер рассчитает стоимость доставки и свяжется с вами по электронной почте после оформления заказа. Для его получения вам понадобится паспорт человека, сделавшего заказ. При получении заказа вам не потребуются дополнительные платежи. После того, как мы отправим заказ Почтой России, вы получите электронное письмо с ПОЧТОВЫМ ID вашей посылки, который состоит из 13 цифр и имеет вид XX123456789XX.Вы можете отслеживать свой груз, введя этот идентификатор на на этом веб-сайте .

2. EMS Почта России

Ускоренная доставка по всему миру мелких и средних товаров (максимальная длина — 150 см или 59 дюймов). Не возможна Доставка бамперов (обвесов) и других крупногабаритных предметов (пороги, капоты, балки задних мостов и т. Д.) EMS Почтой России. Наш менеджер рассчитает стоимость доставки и свяжется с вами по электронной почте после оформления заказа. Для его получения вам понадобится паспорт человека, сделавшего заказ.При получении заказа вам не потребуются дополнительные платежи. После того, как мы отправим заказ EMS Почтой России, вы получите электронное письмо с ПОЧТОВЫМ ID вашего отправления, которое состоит из 13 цифр и имеет вид XX123456789XX. Вы можете отслеживать свой груз, введя этот идентификатор на на этом веб-сайте .



Как получить скидку

Для постоянных клиентов нашего интернет-магазина действует прогрессивная система скидок:

  • Общая сумма покупки 20.000 руб. — 5% скидка
  • Общая сумма покупки 50.000 руб. — 10% скидка
  • Общая сумма покупки 250 000 руб. — 15% скидка

Чтобы принять участие в системе прогрессивных скидок, вам нужно просто сделать покупки в нашем интернет-магазине. Ваша персональная прогрессивная скидка предоставляется автоматически, как только сумма ваших оплаченных заказов достигает следующего порога скидки.

Вы всегда можете узнать свою текущую ставку скидки и сумму, необходимую для следующего уровня, в своем аккаунте .

Прогрессивная скидка действует на все товары в «TUNING SPORT» онлайн каталог . Прогрессивная скидка не суммируется с другими скидками (специальными предложениями). Скидка всегда рассчитывается от базовой цены товара.

  • Крыло / Спойлер 42
  • Воздухозаборники 14
  • Двери в стиле Lamborghini 4
  • Обвесы для LADA 4×4 NIVA 46
  • Обвесы для LADA GRANTA 20
  • Обвесы для LADA KALINA 35
  • Обвесы для LADA KALINA 2 11
  • Обвесы для LADA LARGUS 15
  • Обвесы для LADA PRIORA 32
  • Обвесы для LADA VESTA 18
  • Обвесы для LADA X-RAY 3
  • Обвесы на ВАЗ 2101, 2102, 2103, 2106 22
  • Обвесы на ВАЗ 2104, 2105, 2107 30
  • Обвесы на LADA SAMARA (ВАЗ 2108, 2109, 21099) 61
  • Обвесы на LADA 110 (ВАЗ 2110, 2111, 2112), ВАЗ 21123 Купе 47
  • Обвесы на LADA SAMARA-2 (ВАЗ 2113, 2114, 2115) 66
  • Обвесы для HONDA 11
  • Обвесы для KIA 4
  • Обвесы для MAZDA 1
  • Обвесы для MITSUBISHI 2
  • Обвесы для OPEL 4
  • Обвесы для RENAULT 15
  • Сетка 46

Регулятор давления тормозной колдун ваз.Регулятор давления в задних тормозах. Регулировка регулятора тормозных сил

Как отремонтировать регулятор давления тормозной системы лад 2113, этапы разборки, подробная инструкция по замене деталей регулятора ВАЗ 2113, ВАЗ 2115, ВАЗ 2114.

Устройство регулятора тормозного давления Устройство регулятора тормозного давления ВАЗ ВАЗ 2114, ВАЗ 2115, ВАЗ 2113 ремонт регулятора тормозного давления тормозной системы, прибор

Регулирует давление в гидроприводе тормозов задних колес в зависимости от нагрузки на заднюю ось автомобиля ВАЗ 2113, ВАЗ 2114, ВАЗ 2115.Он включен в оба контура тормозной системы и через него тормозная жидкость поступает в оба задних тормоза.

На следующем этапе поршень прижимается к тормозной жидкости, заполняющей систему. Тормозная жидкость перераспределяет усилие на колесные тормозные цилиндры через линейный контур, в то время как поршни колесных цилиндров активируются и оказывают давление на тормозные колодки. В этом случае подушки прижимаются к дискам или тормозам барабанного тормоза, при этом движение колеса постепенно замедляется до полной остановки транспортного средства.Современные органы управления гидравлическим тормозом включают два независимых контура для каждой пары колес.

Привод регулятора давления: 1 — регулятор давления; 2, 16 — болты крепления регулятора давления; 3 — плечо рычага привода регулятора давления; 4 — штифт; 5 — рычаг привода регулятора давления; 6 — ось рычага привода регулятора давления; 7 — рычажная пружина; 8 — кронштейн кузова; 9 — кронштейн крепления регулятора давления; 10 — упругий рычаг привода регулятора давления; 11 — серьга; 12 — скоба серьги; 13 — шайба; 14 — стопорное кольцо; 15 — штифт кронштейна; A, B, C — отверстия

Следует особо отметить, что эти контуры не обязательно соединяют колеса одной оси.Что касается такой детали, как вакуумный усилитель, необходимо улучшить работу всей тормозной системы и уменьшить усилия водителя при торможении. Этот усилитель поставляется с главным цилиндром. Основной корпус усилителя состоит из камеры, разделенной на две части резиновой диафрагмой. Изменяя давление и достаточную площадь диафрагмы, можно значительно уменьшить опорную силу педали. Вы можете заменить сломанную часть самостоятельно или сделать это в гараже.

Регулятор давления ВАЗ 2114, ВАЗ 2115, ВАЗ 2113 крепится к кронштейну 9 двумя болтами 2 и 16.При этом передний болт 2 одновременно фиксирует вилочный кронштейн 3 рычага 5 привода регулятора давления. Двуплечий рычаг 5 шарнирно прикреплен к пальцу этого кронштейна штифтом 4. Его верхнее плечо соединено с упругим рычагом 10, другой конец которого шарнирно соединен через скобу 11 с кронштейном заднего рычага подвески.
Кронштейн 3 вместе с рычагом 5 за счет овальных отверстий под крепежный болт могут перемещаться относительно регулятора давления. Тем самым регулируется сила, с которой рычаг 5 воздействует на поршень регулятора (см. Главу «Регулировка привода регулятора давления ВАЗ 2113»).

Распределение тормозов для. Механическое повреждение Коррозия металла Неисправные поршни Неисправность трансмиссии. Треск или колебание автомобиля во время торможения Повышение жесткости педали тормоза Задние колеса не полностью задействованы во время торможения. Увеличение тормозного пути. Масляные пятна или тормозная жидкость на резиновых башмаках задней цепи. Отображаются предупреждающие сигналы. Превышен рекомендуемый срок службы деталей Недостаточно тормозной жидкости Окисление поршней Попадание воздуха в цепь Нажатие или деформация рычага управления Повреждение колодок Попадание пыли или посторонних предметов.Неисправный триммерный клапан может быть очень трудно определить самостоятельно, поскольку признаки аналогичны признакам отказа тормозной системы.


Регулятор давления: 1 — корпус регулятора давления; 2 — поршень; 3 — защитный колпак; 4, 8 — стопорные кольца; 5 — гильза поршня; 6 — поршневая пружина; 7 — корпусная втулка; 9, 22 — шайбы опорные; 10 — толкатель уплотнительных колец; 11 — опорная плита; 12 — толкатель гильзы пружины; 13 — уплотнительное кольцо седла клапана; 14 — седло клапана; 15 — уплотнительная прокладка; 16 — заглушка; 17 — пружина клапана; 18 — клапан; 19 — втулка толкателя; 20 — толкатель; 21 — уплотнитель головки поршня; 23 — уплотнитель штока поршня; 24 — заглушка; A, D — камеры, подключенные к главному цилиндру; Б, В — камеры, подключенные к колесным цилиндрам задних тормозов; K, M, N — зазоры

Эту деталь следует проверять каждый раз при замене тормозной жидкости — каждые 1 или 5 лет.Средний срок службы этого клапана составляет около 2 лет. Компенсационный клапан не восстанавливается. В случае выхода из строя его необходимо заменить. В случае серьезной проблемы или сбоя системы вы можете временно отключить клапан. Для этого подключите главный цилиндр непосредственно к заднему контуру.

Для замены клапана открутите кронштейн от двух выхлопных труб в помещении. Деталь должен быть заменен механиком. После долгого периода взлетов и падений Magura вернулась на несколько лет с убеждением в области дисковых тормозов на горных велосипедах с очень интересными системами.

Регулятор Lada Samara 2 имеет четыре камеры: A и D соединены с главным цилиндром, B — с правым, C — с левыми колесными цилиндрами задних тормозов Lada Samara 2.
В исходном положении педали тормоза поршень 2 прижимается рычагом 5 через пластинчатую пружину 7 к толкателю 20, который под этой силой прижимается к седлу 14 клапана 18. В этом случае клапан 18 отталкивается от седла и образуется зазор H, а также зазор K между головкой поршня и уплотнением 21.Через эти зазоры камеры A и D сообщаются с камерами B и C.
При нажатии на педаль тормоза жидкость через зазоры K и H и камеры B и C поступает в колесные цилиндры тормозных механизмов ВАЗ 2115. По мере увеличения давления жидкости усилие на поршень увеличивается, стремясь вытолкнуть его из корпуса. Когда сила давления жидкости превышает силу упругого рычага, поршень начинает выдвигаться из корпуса, а после этого толкатель 20 перемещается под действием пружин 12 и 17 вместе с втулкой 19 и кольцами 10.При этом зазор M увеличивается, а зазоры H и K уменьшаются … Когда зазор H полностью выбран и клапан 18 изолирует камеру D от камеры C, толкатель 20 вместе с расположенными на нем частями останавливается. движется за поршнем. Теперь давление в камере C будет меняться в зависимости от давления в камере B. При дальнейшем увеличении усилия на педали тормоза давление в камерах D, B и A увеличивается, поршень 2 продолжает выходить из корпуса, и Втулка 19 вместе с кольцами круглого сечения 10 и пластиной 11 при повышении давления в камере В смещается в сторону заглушки 16.В этом случае зазор M начинает уменьшаться. Из-за уменьшения объема камеры C давление в ней, а следовательно, и в тормозном приводе, увеличивается и будет практически равным давлению в камере B. Когда зазор K станет равным нулю, давление в камере B , и, следовательно, в камере C, будет увеличиваться в меньшей степени, чем давление в камере A из-за дросселирования жидкости между головкой поршня и уплотнением 21. Соотношение между давлением в камерах B и A определяется соотношением разность площадей головки поршня и штока к площади головки.
С увеличением нагрузки автомобиля эластичный рычаг 10 нагружается больше и усилие от рычага 5 на поршне увеличивается, то есть момент контакта головки поршня с уплотнением 21 (см. Рис. 6.4 ) достигается при более высоком давлении в главном тормозном цилиндре. Таким образом, эффективность задних тормозов увеличивается с увеличением нагрузки.
При выходе из строя тормозного контура «правый передний — левый задний тормоза ВАЗ 2114» уплотнительные кольца 10, втулка 19 под давлением жидкости в камере В будут перемещаться в сторону пробки 16 до тех пор, пока пластина 11 не остановится в седле 14.Давление в заднем тормозе будет регулироваться той частью регулятора, которая включает в себя поршень 2 с уплотнением 21 и втулку 7. Работа этой части регулятора в случае выхода из строя названной цепи, аналогична работе с работающей системой. Характер изменения давления на выходе из регулятора такой же, как и у исправной системы.
При выходе из строя тормозного контура «левый передний — правый задний тормоз» под давлением тормозной жидкости толкатель 20 с втулкой 19, уплотнительными кольцами 10 смещается в сторону поршня, выталкивая его из корпуса.Зазор M увеличивается, а зазор H уменьшается. Когда клапан 18 касается седла 14, рост давления в камере C прекращается, то есть регулятор в этом случае работает как ограничитель давления. Однако достигнутого давления достаточно для надежной работы заднего тормоза.
В корпусе 1 проделано отверстие, закрытое заглушкой 24. Утечка жидкости из-под заглушки при ее выдавливании свидетельствует о негерметичности колец 10.

Замена регулятора тормозного давления

И вилка, и рама имеет рэковое крепление для дисков 180мм, поэтому нет необходимости устанавливать какой-либо переходник.Первый был обнаружен только на двухкомпонентных подушках, второй — на подушках обоих типов, а третий — только на однопластинчатых подушках. В то время как двухкомпонентные колодки используют классические крепежные болты, цельные прокладки не требуют этого и опираются на два «крючка», которые опираются на корпус суппорта. Очень практичная система удержания магнитных подушек, благодаря которой подушки крепятся к поршням без использования классических прищепок.

Взаимодействие с другими людьми

При торможении вертикальные реакции на передние и задние колеса перераспределяются таким образом, что они увеличиваются на передних колесах и уменьшаются на задних, так как автомобиль «кусается» под действием сил инерции.
При одинаковом давлении в тормозных приводах всех колес их тормозные механизмы создают одинаковое тормозное усилие, что может привести к блокировке (движению без качения — скольжению) колес задней оси и, как следствие, заносу автомобиля.

Как работает регулятор тормозного давления при торможении автомобиля?

Регистратор точки торможения находится в удобном положении, но работать в изношенных перчатках непросто. Более чем сомнения также в эффективности, поскольку при переходах из одной крайности в другую нет больших различий.По мере износа регулировочных шайб необходимо компенсировать расстояние между рычагами для поддержания постоянной точки торможения. Если у вас достаточно большие руки, раздражение относительное, иначе могут возникнуть проблемы. Счетчик расстояния между рычагами, расположенный на головке самого рычага, вместо этого легко управляется даже в перчатках и обеспечивает широкий диапазон регулировки.

Этот негативный фактор может быть устранен путем дифференцирования тормозных сил между колесами в зависимости от степени их силового контакта с дорогой — чем сильнее колесо прижимается к дорожному полотну, тем большее тормозное усилие необходимо приложить к нему.Если колесо практически не контактирует с дорогой (не давит на нее), то тормозить таким колесом нет смысла — оно просто перестанет вращаться и будет скользить по поверхности дорожного покрытия (заблокироваться). На современных автомобилях для разграничения тормозного усилия между колесами используются регуляторы тормозного усилия в сочетании с антиблокировочной тормозной системой.

Проверка и регулировка «чародея»

При измерении расстояния от верха рычага до рукоятки он фактически идет от ближайшего положения 55мм до самого дальнего 90мм, два значения, которые подходят обеим лопаткам вместо рук и рука феи.Тем не менее, у меня лично не было проблем с их использованием одним пальцем, хотя очевидный недостаток увеличения выдержки в случае падения по сравнению с более компактным рычагом остается. Помимо личных предпочтений, заводской рычаг с двумя пальцами, разработанный специально для гравитационных дисциплин, не имеет особого смысла.

Регуляторы тормозного усилия ограничивают тормозное усилие на задней оси автомобиля в зависимости от давления в тормозном приводе. Пропорционально давлению на педаль тормоза и изменению нагрузки на заднюю ось.Их можно устанавливать как в гидравлические, так и в пневматические тормозные приводы. Конструктивно и по принципу действия такие регуляторы могут существенно различаться, но назначение у них одно — перераспределять тормозное усилие между осями в зависимости от степени контакта (прижатия) колес той или иной оси с дорогой. .
Наибольшее распространение получили регуляторы тормозного усилия с пропорциональным клапаном и регуляторами тормозного усилия рычага.

Возможные неисправности регулятора

Чтобы учесть детали, Magura позже представила как сложные, так и плюриреголбильные, но по необъяснимым причинам тормоза по-прежнему предлагаются с двухпальцевыми рычагами.Задний тормозной путь дяди Джимбо находится внутри рамы, поэтому гидравлический шланг необходимо отрезать и повторно затянуть. В конце операции ход ручки немного увеличился, и ощущение стало немного губчатым. Для восстановления идеальной функциональности не было необходимости в продувке, но достаточно было подсоединить шприц с небольшим количеством масла на стороне нагнетания и всосать часть воздуха, попавшего в установку.

Регулятор тормозных сил с пропорциональным клапаном

Регулятор с пропорциональным клапаном ( рис.1 ) применяется в легковых автомобилях с гидравлическим приводом с диагональным действием контуров. По нему тормозная жидкость подается в цилиндры обоих задних колес.

Дом 1 регулятор жестко закреплен на кронштейне, установленном на нижней части кузова автомобиля. На поршне 7 кредитное плечо 8 соединяется с балкой посредством упругого металлического рычага или пружины.

Второй шприц без плунжера, подключенного к отверстию насоса, действует как «расширительный бак».Сборка не требовала каких-либо других специальных операций, а соединитель типа «банджо» позволяет ориентировать трубку по форме рамы.

Мощность торможения необходимо продавать и, что более важно, не доставлять грубо. Ощущение «когерентности», обеспечиваемое рычагом, когда колодки из комиксов обеспечивают высокоточную передачу тормоза на рулевое колесо, избегая как цифрового эффекта некоторых очень мощных систем, так и упругости других особенно модулированных рычагов. Термостойкость очень хорошая, а тормозное пространство не расширяется даже после долгих и непрерывных спусков.Постоянный ход рычага и ощущение руки позволяют отключать последний, не опасаясь неприятных сюрпризов.

Домашняя педаль тормоза камеры B и D , относящиеся к главному тормозному цилиндру, подключаются к камерам AT и D … При нажатии на педаль тормоза с увеличением давления тормозной жидкости в камеры АТ и D , поршневой 7 и толкатель 4 начнет выдвигаться из корпуса, что приведет к посадке клапана 2 в седле 3 и перекрытие колёс задних колес.

Для более интенсивного использования или если вы предпочитаете более резкий отклик, идеальным выбором будет 203-миллиметровый диск. После нескольких месяцев использования с минимальным обслуживанием или без него и без очистки поршни по-прежнему идеально подходят, поэтому устраните эффект слайсера и нервную систему. Уже более 25 лет российский внедорожник находит радушный прием как в третьем мире, так и на «мертвом Западе». Более тревожной для здравого смысла является цена используемых образцов — особенно на фоне обилия внедорожников — любых подержанных.

При увеличении нагрузки кузов автомобиля смещается относительно балки моста и усилие рычага 8 на поршне 7 увеличивается, т.е. удлинение поршня 7 , и дальнейшая работа механизма регулятора будет происходить при более высоком давлении в главном тормозном цилиндре, что повысит эффективность задних тормозов.

Регулировка положения регулятора тормоза

Как и почти все, что производилось в России, объяснение этого явления кроется в недорогой и дешевой опоре, которая требуется Лада-Ниве.Благодаря своему имиджу он также обладает отличными ходовыми качествами и простой механикой, сходство которой с другими автомобилями ВАЗ упрощает обслуживание. Поэтому неудивительно, что в нашей стране продолжают поиски джипа с сельскохозяйственным названием, а цены практически не связаны с возрастом машины.

Некоторые владельцы нередко зарабатывают на своих уровнях больше денег, чем когда они покупали. Через год модернизируют и кузов. Изменения включают новые задние фонари, форма которых позволяет багажному отделению доходить до бампера и, таким образом, значительно облегчает доступ в грузовое пространство.

При выходе из строя одной из диагоналей гидропривода регулятор обеспечивает работу исправной линии в штатном режиме.

Регуляторы, установленные в гидроприводе с распределением контуров по осям, имеют более простую конструкцию, так как только одна камера связана с главным тормозным цилиндром, а другая — с колесными цилиндрами.

Постоянный полный привод и максимальная комбинация агрегатов с другими моделями ВАЗ по-прежнему используются любителями дешевого внедорожника, а для многих более скромных водителей в регионах с плохо развитой и обслуживаемой дорожной сетью российский джип остается Оптимальное решение.После стольких лет на отечественных дорогах слабые места Лада-Нива перестали быть секретом. То же самое и с положительными качествами … Впрочем, энциклопедия истины о том, что российская техника всегда может вас удивить, относится и к ВАЗу.

Качество машин, например, не зависит от года выпуска. Бедняки даже советуют отдавать предпочтение более старым машинам, чем те, что были в начале 90-х. Ведь по давней социалистической традиции покупатель должен делать ставку на «партию».Тем не менее, кандидат в владельцы может добавить некоторые изюминки во внешний вид выбранного экземпляра и тем самым избавить от головной боли.

Взаимодействие с другими людьми

Регулятор радиального тормозного усилия

В пневмоприводе тормозов автомобиля КамАЗ-5320 применен регулятор тормозных сил, позволяющий изменять давление воздуха в тормозных камерах колес задней тележки в зависимости от вертикальной нагрузки на оси в момент торможение. Взаимозависимость давлений воздуха в контурах передних колес и задней тележки, обеспечиваемая действием регулятора, представляет собой наклонную прямую (балку), поэтому такие регуляторы еще называют радиальными.Он устанавливается на поперечину рамы в вертикальном положении и имеет гибкое механическое соединение с балками моста ( рис. 2 ).

Нейтральная точка в российском внедорожнике — трансмиссия. Постоянный полный привод упрощает конструкцию, но также значительно увеличивает демпфирование при использовании обычных полов. Делитель и редуктор «разделены», и крутящий момент между ними передается от короткого вала вала. Ему принадлежит характерное перетягивание всех «Уровней».Почти симфонический шум, которым российский джип бомбардирует ухо, часто предотвращает проблемы с некоторыми компонентами шасси.

Проверка регулятора давления

Однако, по заключению, необходимо делать все, чтобы улавливать неестественные звуки. Причинами их досрочного вывода из эксплуатации может быть скачок напряжения на станции. Шарниры переднего моста тоже слабые. Обычно большинство узлов страдают от преждевременного износа материала и достаточной амортизации. Только поле разделителя можно использовать как относительно бесшовное.

Регулятор луча ( рис. 3, ) имеет корпус из двух частей 2 и 9 , между которыми зажата мембрана 16 … Большой ступенчатый поршень 14 мембраносвязанный 16 с кольцевой пружиной 5 , внутри ступенчатого поршня находится клапан 13 с пружиной 12 прижимает его к седлу.
На поршне по периметру выполнены наклонные ребра 7 .
В верхнем регистре 9 вставлена ​​неподвижная вставка с аналогичными наклонными ребрами 6 , нижние края которого проходят по границе с мембраной.Ребра 7 Поршни между ребрами 6 фиксированная вставка. Если поршневой 14 находится в верхнем положении, значит его ребра не касаются мембраны 16 , и опирается на поршень только в средней части, а остальная часть мембраны опирается на неподвижные ребра 6 вставок. Нижняя активная площадь мембраны в этом случае минимальна.

Перемещение двигателя газораспределения из контура не должно успокаивать кандидата-покупателя.Практика показывает, что после 50 тысяч километров, как правило, необходимо растягивать. Владелец должен снова усилить слух, чтобы избежать более серьезных вложений. Тогда еще и понятно, что «партия» хороша — если не чувствуется переутомления двигателя, покупателю повезло.

Среди прочих возможных ремонтов, составляющих семейный бюджет, наиболее проблемными являются проблемный стартер, водяной и топливный насос … Карбюратор с 6-литровым двигателем постоянно требует доработок, потому что иначе стоимость становится астрономической.Иногда уровень топлива в его камере резко падает. Пластиковые детали распределительной крышки сломаны, искрение становится хаотичным. 7-литровый двигатель страдает недостатками. Неуверенное ускорение и тяга устраняются только после правильной регулировки системы опрыскивания.

При опускании поршня 14 ребра 7 начать полагаться на мембрану 16 , и при этом отходит от неподвижных краев 6 вставок.Нижняя активная площадь мембраны увеличивается. Таким образом, соотношение давлений на мембране 16 снизу и к ступенчатому поршню 14 сверху равно соотношению их активных площадей.

Активная площадь верхней стороны поршня постоянна, а активная площадь диафрагмы изменяется в зависимости от положения поршня.

В средней части корпуса регулятора находится подвижный толкатель 15 с опорой на пятку 18 соединен через систему навески с балками моста, поэтому положение толкателя 15 зависит от прогиба пружин подвески задней тележки, т.е.е. Загрузка.
Поршень расположен под толкателем 19 , полость под которой соединена трубкой 1 с выводом I Подача воздуха для обеспечения постоянного сжатия шарового шарнира 18 к толкателю 15 … Через этот выход регулятор соединен с верхней частью тормозного клапана рабочей тормозной системы, через выход II с тормозными камерами для колес задней тележки.Выход III через клапан 3 соединяет внутреннюю полость регулятора с атмосферой.

При отсутствии торможения ( рис. 3, б ) поршень находится в верхнем положении, клапан 13 закрыт и не упирается в седло толкателя. В этом случае тормозные камеры через выпускное отверстие II , внутренний канал в толкателе и выходе III связаны с атмосферой.

При торможении ( рис. 3, в ) воздух подается в регулятор через выходное отверстие I и поршневой 14 движется вниз. В определенный момент клапан 13 упирается в седло толкателя 15 и закроет свой внутренний канал, следовательно, тормозные камеры будут отключены от окружающей среды (атмосферы). Вслед за этим клапан 13 покидает седло в поршне, а сжатый воздух через клапан и кольцевой зазор между толкателем и поршнем попадает в выходное отверстие II и далее в тормозные камеры.

Следующее действие регулятора осуществляется следующим образом. Воздух, подаваемый в тормозные камеры, одновременно поступает в полости И и с одинаковым давлением давит на мембрану 16 снизу. При достижении определенного давления сжатого воздуха поршень 14 с мембраной 16 идти вверх.
После клапана 13 сидит в седле поршня, подача сжатого воздуха через выпускное отверстие I в заключении II остановится.

Регулятор будет работать следующим образом при изменении нагрузки на заднюю тележку. При максимальной нагрузке рычажный механизм действует на шаровую пятку 18 , будет перемещать толкатель 15 в верхнюю позицию. Для открытия клапана 13 требуется небольшое движение поршня 14 , у которого ребра 7 не опускаются ниже ребер 6 фиксированная вставка. Активная площадь мембраны 16 в этом случае будет незначительным, а подъем поршня 14 вверх будет происходить при большем давлении в полости И от нижней части мембраны, а это значит, что сжатый воздух будет подаваться в тормозные камеры задней тележки под высоким давлением.

При минимальной нагрузке на ось расстояние между задними осями и регулятором будет наибольшим ( рис. 3, d ). Толкатель 15 одновременно опустится в самое нижнее положение, а клапан 13 откроется. для подачи сжатого воздуха на выпуск II поршень 14 должен максимально опуститься.
В данном случае его ребра 7 опускаются ниже ребер 6 фиксированная вставка, которая приведет к максимальному увеличению активной площади мембраны 16 … Следовательно, положение равновесия наступит при гораздо более низком давлении в полости И , а это значит, что давление сжатого воздуха в тормозных камерах в этом случае будет намного ниже.

Таким образом, регулятор в автоматическом режиме дифференцирует тормозные силы между колесами передней оси и задней тележки пропорционально распределению общей нагрузки на транспортное средство между его передней осью и задней тележкой. В этом случае регулятор учитывает не только статические нагрузки (вес транспортного средства), но и инерционные нагрузки, возникающие при изменении скорости транспортного средства.

Взаимодействие с другими людьми

Главный тормозной цилиндр | Winparts.ie

LADA

Показать 10 моделей

Усадьба
In- / uitklappen 110
110 (2110) | 1995 г.01-2012.12 1,5 — 1499 куб. См, 73 блока, 54 кВт — 2110
110 (2110) | 1995.01-2012.12 1.5 — 1499ccm, 76pk, 56kw — 2111
110 (2110) | 1995 г.01-2012.12 1,5 — 1499ccm, 78pk, 57kw — 2111
110 (2110) | 1995.01-2012.12 1,5 16V — 1499ccm, 91pk, 67kw — 2112
110 (2110) | 1995 г.01-2012.12 1,5 16V — 1499ccm, 95pk, 70kw — 2112
110 (2110) | 1995.01-2012.12 1.6 — 1596ccm, 82pk, 60kw — 21114
110 (2110) | 1995 г.01-2012.12 1,6 — 1596 куб. См, 90 шт., 66 кВт — 21124
110 (2110) | 1995.01-2012.12 2.0 i (21106) — 1998ccm, 150pk, 110 кВт — C 20 XE
110 (2110) | 1995 г.01-2012.12 Ванкель — 1308ccm, 120pk, 88kw — 415
In- / uitklappen 111
111 (2111) | 1995 г.01-2009.02 1.5 — 1499ccm, 76pk, 56kw — 2111
111 (2111) | 1995.01-2009.02 1.5 — 1499ccm, 78pk, 57kw — 2111
111 (2111) | 1995 г.01-2009.02 1,5 16V — 1499ccm, 91pk, 67kw — 2112
111 (2111) | 1995.01-2009.02 1.5 16V — 1499ccm, 95pk, 70kw — 2112
111 (2111) | 1995 г.01-2009.02 1.6 — 1596ccm, 82pk, 60kw — 21114
111 (2111) | 1995.01-2009.02 1.6 — 1596ccm, 90pk, 66kw — 21124
In- / uitklappen 112
112 (2112) | 1995 г.01-2011.12 1.5 — 1499ccm, 76pk, 56kw — 2111
112 (2112) | 1995.01-2011.12 1.5 — 1499ccm, 78pk, 57kw — 2111
112 (2112) | 1995 г.01-2011.12 1,5 16V — 1499ccm, 91pk, 67kw — 2112
112 (2112) | 1995.01-2011.12 1,5 16V — 1499ccm, 95pk, 70kw — 2112
112 (2112) | 1995 г.01-2011.12 1,6 — 1596 куб. См, 82 блока, 60 кВт — 21114
112 (2112) | 1995.01-2011.12 1,6 — 1596 куб. См, 90 шт., 66 кВт — 21124
In- / uitklappen НАДЕЩДА
НАДЕЩДА (2120) | 1997 г.12-2006.12 1,7 — 1690 куб. См, 79 шт., 58 кВт — 21213
НАДЕЩДА (2120) | 1997.12-2006.12 1,7 i — 1690ccm, 80pk, 59kw — 21214-27
НАДЕЩДА (2120) | 1997 г.12-2006.12 1.8 — 1774ccm, 82pk, 60kw — 2130
НАДЕЩДА (2120) | 1997.12-2006.12 1.8 i — 1774ccm, 91pk, 67kw — ВАЗ-2130.1
In- / uitklappen NIVA Закрыто
НИВА вездеход закрытый (2121, 2131) | 1976 г.12 — ??? 1700 i 4×4 (21213, 21214) — 1690 куб. См, 83 блока, 61 кВт — 21214
НИВА вездеход закрытый (2121, 2131) | 1976.12 — ??? 1900 Дизель (21215) — 1905 куб. См, 75 л.с., 55 кВт — XUD9SD
In- / uitklappen PRIORA Estate
PRIORA Estate (2171) | 2009 г.10-2015.12 1.6 — 1597ccm, 98pk, 72kw — 21126
In- / uitklappen PRIORA Хэтчбек
ПРИОРА Хэтчбек (2172) | 2008 г.12-2015.12 1,6 — 1597 куб. См, 98 шт., 72 кВт — 21126
ПРИОРА Хэтчбек (2172) | 2008.12-2015.12 1,6 СНГ — 1597 куб. См, 96 блоков, 71 кВт — 21126
In- / uitklappen САМАРА
САМАРА (2108, 2109, 2113, 2114) | 1986 г.01-2013.12 1100-1099ccm, 53pk, 39kw — BA3 21081
САМАРА (2108, 2109, 2113, 2114) | 1986.01-2013.12 1100-1099ccm, 58pk, 43kw — BA3 21081
САМАРА (2108, 2109, 2113, 2114) | 1986 г.01-2013.12 1300 — 1288ccm, 61pk, 45kw — BA3 2108
САМАРА (2108, 2109, 2113, 2114) | 1986.01-2013.12 1300 — 1288ccm, 63pk, 46kw — BA3 2108
САМАРА (2108, 2109, 2113, 2114) | 1986 г.01-2013.12 1300 — 1288 куб.см, 65 л.с., 48 кВт — BA3 2108
САМАРА (2108, 2109, 2113, 2114) | 1986.01-2013.12 1300-1288ccm, 68pk, 50kw — BA3 21115
САМАРА (2108, 2109, 2113, 2114) | 1986 г.01-2013.12 1500 — 1499ccm, 68pk, 50kw — 21083
САМАРА (2108, 2109, 2113, 2114) | 1986.01-2013.12 1500 — 1499ccm, 72pk, 53kw — 21083
САМАРА (2108, 2109, 2113, 2114) | 1986 г.01-2013.12 1500 — 1499ccm, 71pk, 52kw — 2111
In- / uitklappen САМАРА Хэтчбек
САМАРА Хэтчбек (2113, 2114) | 2003 г.08-2013.12 1.5 — 1499ccm, 72pk, 53kw — 21083
In- / uitklappen САМАРА Салон
САМАРА Седан (21099, 2115) | 1989 г.05-2006.12 1100-1099ccm, 53pk, 39kw — BA3 21081
САМАРА Седан (21099, 2115) | 1989.05-2006.12 1300 — 1288ccm, 61pk, 45kw — BA3 2108
САМАРА Седан (21099, 2115) | 1989 г.05-2006.12 1300 — 1288ccm, 63pk, 46kw — BA3 2108
САМАРА Седан (21099, 2115) | 1989.05-2006.12 1300 — 1288ccm, 65pk, 48kw — BA3 2108
САМАРА Седан (21099, 2115) | 1989 г.05-2006.12 1300 — 1288ccm, 68pk, 50kw — BA3 21115
САМАРА Седан (21099, 2115) | 1989.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
