Замена прикуривателя на ВАЗ-2112: фото и видео снятия

По идее, заменить прикуриватель – не так просто. Нужно отключать много разъёмов. Цифры 2108-3725010 обозначают узел прикуривателя в сборе. Ясно, что его заимствовали из семейства «Восьмёрок». Мы рассмотрим, как выполнить замену прикуривателя на ВАЗ-2112, и начнём с изучения электросхемы.

Демонтаж можно выполнить, не снимая обшивку тоннеля. Смотрим видео с примером:

Схема бортсети и предохранитель прикуривателя

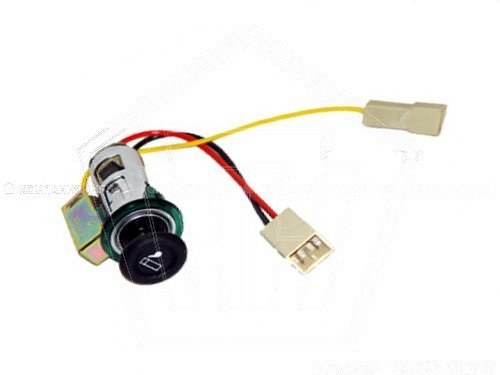

На фото показано, как выглядит узел прикуривателя 2108-3725010. Жёлтый провод – это питание подсветки, а красный и чёрный провода подключены к нагревателю.

Узел прикуривателя в сборе

Как видите, провод «массы» у обеих цепей – общий (чёрный). Наши слова поясняются схемой.

Штатный вариант электросхемы

Заметим, что за работу прикуривателя отвечают два предохранителя – F18 и F9. В цепь первого из них включена подсветка бардачка.



Если прикуриватель не работает, первым делом нужно открыть бардачок. Подсветки нет – значит, проверяем предохранитель F18. Затем ищем замыкание в цепи.

Что сделать сначала

Обязательно отключите минусовую клемму АКБ (ключ «на 10»). Затем, сняв накладку возле ног пассажира, найдите разъём с чёрным и красным проводом (см. фото). Его разъединяют, так же, как разъём с жёлтым шнуром.

Разъём нагревательного элемента

На этом все операции с электричеством можно считать завершёнными.

От лампы может идти шнур любого цвета. Найдите разъём с одной клеммой – это и есть то, что нужно.

Демонтаж на ВАЗ-2112

Прикуриватель находится рядом с пепельницей. Мы не курим, Вам не советуем, поэтому вместо пепельницы у нас «монетница»!

Корпус прикуривателя закреплён на обшивке тоннеля. Эту обшивку нужно снять. Накладка возле ног пассажира отсутствует, а теперь надо удалить такую же накладку слева (возле водителя). Также отвёрткой поддевают пластик под ручником и удаляют декоративную пластину (см. фото).

Первая операция по демонтажу

Этой же плоской отвёрткой поддевают чехол, одетый на ручку КПП. Чехол снимают.

Как снять тоннель

  1. Отворачиваем саморез под чехлом КПП;

    Эта деталь прижимает обшивку к кузову

  2. Откручиваем два самореза с передней стороны обшивки и ещё два – с задней;

    Четыре крепёжных самореза

  3. В сумме было откручено пять саморезов. Теперь обшивку можно снять полностью.

Открепляем прикуриватель от обшивки

При замене прикуривателя на ВАЗ-2112 сам узел всегда разбирают. Нужно сделать так:

  1. Сжать кронштейн лампы с двух сторон и полностью снять его. Затем отвёрткой прижимают защёлку гнезда, чтобы она не цеплялась за корпус световода;

    Всё готово к демонтажу

  2. Гнездо прикуривателя выдавливают наружу. Если будет меняться и световод, его можно выдавить, сжав два язычка на корпусе.

    Завершающий шаг при разборке

Устанавливая новый световод, соблюдайте требование: выступ на корпусе световода должен совпасть с прорезью в обшивке. На этом – всё.

Кое-кто умудрялся выполнять демонтаж, поддев гнездо снаружи и не снимая обшивку. Похоже, для этого нужно спецоборудование.

Артикулы прикуривателя (весь узел в сборе)

  • 2108-3725010-10 – узел в сборе;
  • 2108-3725100-10 – гнездо прикуривателя;
  • 2108-3725200 – подвижная часть;
  • 10858390 – лампа 12V.

Последний штрих

Стандартный период прогрева составляет 20 секунд. Ну, или 15-25 секунд (не больше). Поэтому перед сборкой проводят регулировку:

  1. Временно подключают АКБ;
  2. Подают питание на разъём прикуривателя. Устанавливают подвижную часть.
  3. Прогрев идёт с постоянной скоростью, но «автомат» можно настроить по-разному. Чтобы изменить порог срабатывания, сожмите или отогните две лапки на корпусе. Проведите тест.

    Корпус гнезда прикуривателя

Подробная инструкция на видео – отключение разъёмов и демонтаж

Не работает прикуриватель на ВАЗ 2110: прицины неисправности, как его снять и заменить своими руками

Содержание:

  1. Принцип работы
  2. Диагностика неисправности
  3. Замена предохранителя
  4. Замена подсветки
  5. Замена всего элемента
  6. Установка дополнительного

Пожалуй, сложно найти автомобиль, на котором бы не было прикуривателя. До появления множественных гаджетов и устройств, которые можно подключать через данный девайс, он использовался по своему прямому назначению. То есть позволял курящим людям прикурить от раскаленного металлического элемента.

Как он работает?

Прикуриватель подключается к аккумуляторной батарее по средствам монтажного блока. Когда прикурку включают в работу, через него идет сильный ток.

Собственно, этот ток разогревает элемент, либо позволяет подключить энергозависимое устройство. Многие автомобилисты используют этот разъем для зарядки мобильного телефона, подключения навигатора, планшета.

Но чаще всего прикурку применяют для подключения переносного электрического насоса. Он позволяет без физических усилий подкачать колеса в дороге, когда рядом обычной бытовой розетки нет.

Прикурка от десятки

По мере эксплуатации и подключения всевозможных гаджетов, в итоге прикуриватель может перестать работать. Причиной тому часто служит вышедший из строя предохранитель.

В руководстве по эксплуатации к ВАЗ 2110 прилагается монтажная схема. На ней этот самый предохранитель обозначается маркировкой F18. Найдете вы его в монтажном блоке слева от руля на передней панели. Учтите, через этот предохранитель не должен проходить ток силой более 25 Ампер.

Поиск поломок

Самый простой способ решения проблемы неисправного прикуривателя — это сдача автомобиля в ремонт на станцию технического обслуживания. Но стоит ли это делать, если сама работа не представляет собой ничего сложного, а затраты на услуги мастеров могут оказаться существенными?

Порой лучше все сделать самостоятельно.

Причина поломки

Ваши действия

Сгорел предохранитель прикуривателя

Элемент необходимо заменить

Вышла из строя лампа подсветки

Устройство нуждается в замене

Повреждена проводка

Проводится проверка, меняются перегоревшие, оборвавшиеся или окислившиеся провода

Не работает сам прикуриватель

Ремонту девайс не подлежит, потому придется менять.

Теперь давайте рассмотрим каждую из представленных поломок и способны замены элементов более подробно.

Замена предохранителя

Проверка работоспособности предохранителя выполняется достаточно легко. Для этого вам необходимо включить вентилятор отопительного оборудования. Если он не работает, тогда и прикурка работать не сможет. Это объясняется тем, что оба устройства подключены к одному предохранителю.

Замена элемента выполняется следующим образом:

  • Демонтируйте крышку монтажного блока. Для этого просто нажмите пальцами на специальную защелку;
  • С помощью пинцета извлеките перегоревший предохранитель;
  • Аналогичным образом поставьте на место новый элемент. Предварительно убедитесь, что вы купили правильную деталь, которая соответствует характеристикам вашего ВАЗ 2110.

Проводка

При исправном вентиляторе, очевидно, что предохранитель также цел. Следовательно, выполнять его замену не нужно.

Вместо этого поищите причину неисправности в проводке, которая соединяет монтажный блок и ваш прикуриватель.

Здесь нужна тщательная проверка проводов, контактов, то есть всей цепи. Возможно, где-то имеет место короткое замыкание, либо обрыв.

Обязательно в процессе проверки электрической цепи надевайте защитные перчатки из резины, поскольку по ходу диагностики вам может потребоваться воспользоваться металлическими инструментами.

Проводка устройства

Лампа

Лампочка прикурки на ВАЗ 2110 — это тоже не редкая проблема неисправности устройства. Чтобы ее заменить, особых навыков иметь вовсе не обязательно. Просто выполните работу в строгой последовательности операций, можете для наглядности посмотреть обучающее видео.

  1. Отключите минусовую клемму от аккумуляторной батареи, расположенной в подкапотном пространстве вашего автомобиля.
  2. Снимите облицовку.
  3. Сожмите экран лампочки, чтобы лапки смогли выйти из прорези.
  4. Теперь элемент немного разжимается, тем самым он снимается вместе с патроном.
  5. Лампочка поворачивается на 90 градусов, после чего извлекается из патрона.
  6. Вооружитесь новой лампой, вставьте ее в патрон, а затем выполните процедуру сборки. Она полностью соответствует обратной последовательности демонтажа.
  7. Для замены лампочки подсветки в прикурке ВАЗ 2110, обязательно применяются устройства А 12-4.

Лампа прикурки

Замена прикурки

Если все предыдущие меры по устранению неисправностей не дали положительного результата, не остается ничего другого, кроме как полностью снять и заменить старый прикуриватель на новый.

Здесь точно советуем посмотреть видео урок, чтобы разобраться во всех деталях операции.

Сам же процесс замены выглядит следующим образом:

  1. Отключите минусовую клемму от аккумуляторной батареи.
  2. Снимите облицовку.
  3. Извлеките патрон.
  4. В облицовке образуется проем, через который выводится колодка с проводами.
  5. Сожмите экран таким образом, чтобы лапки смогли вылезти из отверстий световода. Отсоедините элемент.
  6. Теперь нужно вывести устройство из соединения со световодом. Для этого необходимо просто нажать на защелки гнезда.
  7. Далее извлекаем гнездо путем его выталкивания из облицовки тоннеля пола. Так вы сможете снять устройство.
  8. Следующий шаг — извлечение гнезда. Для этого его проводят через проем с колодкой проводов.
  9. В нормальном состоянии спирать должна греться 20 секунд. После этого она щелкает и патрон возвращается на место. Если на данный процесс затрачивается больше или меньше времени, обязательно отрегулируйте работу прикуривателя.
  10. Регулировка выполняется довольно просто. Вам лишь необходимо подогнуть или сильнее разогнуть контакты.
  11. Теперь можно извлекать из облицовки световод.
  12. Вам остается только выполнить процедуру обратной сборки, применив на этот раз уже новый прикуриватель. Вы уже знаете, как его снять, потому с обратной установкой проблем возникнуть не должно.

Процедура замена не занимает много времени, не отнимает много сил. Все это легко можно выполнить своими руками, если знать схему подключения, расположение монтажного блока и элементарную технику безопасности при работе с электрическими устройствами.

Извлечение устройства

Дополнительная прикурка

Многие современные автомобилисты стремятся усовершенствовать собственную машину, сделать ее функциональнее, мультизадачнее.

Для этого требуется подключение дополнительного энергозависимого оборудования. Оно питание именно от прикурки, потому многие решаются на доработку данного узла.

Часто можно встретить рекомендации, согласно которым для повышения функциональности, к прикуривателю подключают тройник. Но расположение прикурки на ВАЗ 2110 достаточно неудобное, потому данное решение оптимальным не назовешь.

Гораздо лучше подключить второе устройство. Здесь можно действовать двумя путями:

  • Подключить евро прикурку параллельно заводскому;
  • Выполнять подключение непосредственно от аккумуляторной батареи с помощью отдельного провода и предохранителя на 15 Ампер.

Выбор за вами. Отметим только, что даже при наличии у вас двух устройств, замена все равно выполняется согласно приведенному выше алгоритму.

 Загрузка ...

Ваз 2110: замена прикуривателя своими руками

Прикуриватель ваз 2110

Если гнездо прикуривателя в автомобиле не работает, то нужно будет заменить его. В автомобиле ваз 2110 замена прикуривателя не является слишком кропотливой работой.
Но перед этим необходимо будет его испытать, то есть проверить, точно ли он не работает. Замена прикуривателя на ваз 2110 может быть спокойно проведена своими руками.

Проверка и замена

Замена прикуривателя в ваз 2110

Простая проверка:

  • Включить зажигание.
  • Вставить прикуриватель в гнездо.
  • Подождать секунд 10-15.
  • Вынуть его.

Примечание: если за это время он не нагрелся, значит он, действительно, не работает.

Замена прикуривателя ваз 2110

Конечно, можно отправиться в автосалон, где его заменит квалифицированный автомобильный специалист, но также можно заменить и установить его самостоятельно, чтобы сэкономить деньги.
Инструкция замены:

Примечание: удаление предохранителя имеет важное значение, потому что если запутать проводку, расположенную вверху, то это может вызвать повреждение других электрических вещей в автомобиле. Просто проводка перегорит и ее надо будет поменять.
Прежде чем начинать замену предохранителя, который защищает от самовозгорания, нужно прочитать пользовательское руководство машины.

  • Теперь придется снимать неисправный прибор. Чтобы это сделать, необходимо взять плоскую отвертку, вставить ее в гнездо (туда ставится сигарета). Отвертку нужно прокрутить несколько раз.

Примечание: делать это следует предельно аккуратно, чтобы не вырвать гнездо, так как и другой прикуриватель в таком случае вряд ли будет нормально функционировать.

Процесс замены прикуривателя ваз 2110

  • Если этот способ не подошел, то придется попытаться освободить металлические зажимы, которые держат его на месте.

Примечание: данные зажимы очень просто раскладываются, но спешить не надо. Лучше выполнять работу дольше, но качественнее.

Ваз 2110 как вытащить прикуриватель

  • После его удаления появится доступ к двум проводам с «лепестковыми разъемами». Нужно вынуть оба провода так, чтобы они были полностью отключены.

Примечание: если их не отключить, то в процессе работы они могут замкнуть и загореться.

  • Теперь заменить данный прибор будет намного легче. Необходимо подключить разъемы в виде лепестков на пики, расположенные на задней стороне прибора.
    Нужно соответственно вставить черный в черный и белый в белый провода.

  Примечание: в противном случае цепь не будет замкнута и прибор не заработает.

  • После подключения проводов, можно установить его на место, засунув его в положенное для этого отверстие.

Примечание: надо слегка нажать на него, после чего покрутить его по часовой стрелке, пока он не будет зафиксирован двумя металлическими зажимами. Он должен быть в неподвижном состоянии.

  • Теперь все, что осталось, — это заменить предохранитель в блоке предохранителей(если он не работает) или установить старый.

Примечание: это является обязательным условием, так как без него возможно замыкание.

Установка дополнительного прикуривателя

Ваз 2110 как подключить прикуриватель

Некоторым людям одного прикуривателя оказывается мало, поэтому им необходим еще один — дополнительный. Установить его можно под крышкой разъема бортовой системы контроля, так как там есть достаточно места.
Конечно, можно сделать это и в другом удобном месте.

Ваз 2110 не работает от прикуривателя

Инструкция:

  • Сделать небольшое отверстие под крышкой разъема.

Примечание: важно, чтобы был доступ к проводам штатного прикуривателя. Будет намного меньше хлопот, если дополнительный объединить со стандартным.
Если он расположен далеко, то можно использовать для их связи длинный провод.

  • Соединить провода дополнительного прикуривателя с проводами стандартного. Цвета должны соответствовать друг другу.

Ваз 2110 нет подсветки прикуривателя

Примечание: обязательно нужно пустить его через предохранитель, который будет защищать от самовозгорания.
В принципе, хватит предохранителя на 10 А. Даже он предотвратит замыкание.

  • Поставить дополнительный прикуриватель в уже проделанное отверстие и зафиксировать его.

Как подключить прибор к прикуривателю без штекера

Ваз 2110 подключение прикуривателя

Не всегда под рукой оказывается штекер, который позволит подключить электроприбор к прикуривателю автомобиля.
Однако можно сделать штекер своими руками:

  • Снять чехол с телефона.

Примечание: чехол должен быть кожаным.

  • Взять два провода и вставить внутрь чехла.

Примечание: по углам чехла обычно есть небольшие отверстия.
Если их нет, то нужно сделать их самостоятельно. Вставлять провода нужно именно туда.

  • Плюс находится в центре чехла, поэтому плюсовой провод нужно закручивать к центру.
  • При этом минусовой провод следует зажать в обратном направлении (когда чехол будет полностью закручен).
  • Вставить полученный штекер в прикуриватель.

Как подключить прикуриватель не от зажигания

Ваз 2110 подсветка прикуривателя


Не обязательно заводить машину, чтобы пользоваться прикуривателем.
Для этого:
  • Необходимо отрезать красный провод, который в стандартной комплектации входит в панель.
  • Следует демонтировать маршрутный компьютер, после чего появится доступ к двум колодкам: одна – маршрутного компьютера, другая – для часов.

Примечание: понадобится только первая колодка. Однако если на ней нет необходимого провода, то придется подключать провод к часовой колодке.

  • Колодку от маршрутного компьютера нужно повернуть против часовой стрелки.
  • Отрезанный от прикуривателя красный провод надо подключить к данной колодке.

Примечание: его надо вставить во второе правое нижнее отверстие.

  • Теперь нужно подключить к оранжевому проводу, который расположен с обратной стороны колодки.

Примечание: необходимо все заизолировать.

Заменить прикуриватель не составит никакого труда даже начинающему владельцу авто. Поэтому не надо отправляться в автосервис, где цена даже на такую простую работу будет высокой.
Тем более, пересмотрев различные фото и видео в Интернете, можно с легкостью поменять прикуриватель своими руками. Возможно, поможет даже любая похожая инструкция, описанная выше.

Как заменить прикуриватель ВАЗ 2110 своими руками

Сегодня прикуриватель является неотъемлемой частью каждого автомобиля, где прикуриватель ваз 2110 будет не исключением. В прошлом столетии он требовался лишь как очевидный способ прикурить сигарету и им пользовались по большей части курильщики, но канули в лету те времена. В нынешнее время — это отличный способ подзарядить телефон или подключить навигатор а, то и целый видеорегистратор и другую электротехнику вместо того, чтобы использовать прикуриватель ваз 2110 по его прямому назначению.

Прикуриватель ВАЗ 2110

Диагностика устройства

Как бы иронично не звучало, но в большинстве своем прикуриватель ваз 2110, ломается вследствие эксплуатации не по прямому назначению, в частности, владельцы автомобилей начинают подключать различные виды электроники, которые в свою очередь потребляют большие объемы электрического тока. Любой электрик скажет, что как бы там не звучало, но на деле электрическая схема довольно проста и прикуриватель ваз 2112 не требует особых навыков.

Замена прикуривателя ВАЗ 2110

Казалось бы, что там может помешать присоединить АКБ с помощью монтажного блока. Все бы хорошо, но загвоздка состоит в том, что опять получаем большие затраты энергии тока. Картинно, может напомнить автомобильный стартер ваз 2112 или 2110, где аналогично питание происходит напрямик от аккумулятора.

Шаг первый. Если устройство не работает в модели 2112 или 2110, то лучше начинать с диагностики предохранителя; в ряде случаев данный механизм отвечает за сохранность и благополучную работу изделия. Расположен предохранитель внутри блока среди своих «собратьев» предохранителей с обозначающей маркировкой или бывает еще пиктограмма с надписью — «F18».

Диагностика предохранителей ВАЗ

В соответствии с сертификацией производителя предохранителей максимальная сила тока не должна достигать 20-25 ампер в данном типе вставок. Если было больше, придется искать замену.

Шаг второй. Существует простой способ проверки, который потребует включить вентилятор печки (отопителя). Наверняка знатоки зададутся вопросом, вроде: «Зачем?». Все просто, в отечественных автомобилях, как ни крути, а по стандартной схеме вентилятор отопителя и прикуриватель присоединены к одному предохранителю и если вина всецело лежит на предохранителе, то вентилятор работать не будет.

Если же все наоборот и вентилятор исправно крутится, то предохранитель отпадает и нужно хорошенько перебрать проводку в блоке с предохранителями. Но, чтобы не спешить, следует также взглянуть на еще один предохранитель, о котором владельцы либо забывают, либо вовсе не знают о нем — это «F6». Часто когда прикуриватель выходит из строя эта вставка является всему виной.

Ремонт прикуривателя Ваз 2110

Ремонт прикуривателя ВАЗ 2110

После приготовления всего набора инструментов можно приступать:

— отсоединяем минусовую клемму от блока аккумулятора, тоже самое касается там, где предстоит ремонт прикуривателя ваз 2110;
— убираем заграждающую к месту проводки обшивку поверхности пола с помощью отвертки и выкручиваем крепления вначале справа, потом слева;
— как только появился освободившийся горизонт к месту прикуривателя, сразу же достаем оттуда патрон с помощью той же отвертки, проталкиваем проводку, светодиодные лампы подсветки прикуривателя;
— затем, извлекаем и аккуратно сжимаем края экрана лампочки, попеременно обращая внимание на то, чтобы все до единого фиксатора от лампочки вышли из своих прорезей;

— берем снова отвертку и слегка нажимаем на крепежную защелку, которая крепит прикуриватель, и выводим из зацепа светодиода. Ну а теперь остается только вытащить гнездо устройства наружу;
— теперь необходимо произвести ремонтные работы и починить прикуриватель или поменять его на новое устройство;
— после всех выполненных работ нужно учесть, что максимальный нагрев устройства для использования спирали не должен превышать 20-25 секунд, после чего должен быть характерный звук щелчка и уже только потом можно пользоваться прикуривателем. Если щелчка не было стоит произвести регулировку прикуривателя с помощью подгибания, либо изгибания контактов на поверхности устройства.

Не работает прикуриватель ВАЗ-2110: причины, что делать?

Поломки в автомобилях случаются достаточно часто. ВАЗ «десятой» серии не является здесь каким-то исключением из правил. Он, равно как и другой автомобиль, также подвержен поломкам. Некоторые из них весьма серьезные, способные полностью «обездвижить» транспортное средство. Но есть и такие, которые никак не влияют на нормальную работу автомобиля, однако доставляют водителю определенные неудобства.

Одной из таких проблем является неисправность прикуривателя. Данное устройство сегодня мало кто использует по его основному назначению, то есть с целью розжига сигарет. Гораздо чаще в гнездо прикуривателя подключают различные устройства – видеорегистратор, мобильный телефон и так далее. Поэтому вполне естественно, что поломка здесь оборачивается определенным дискомфортом. Ездить, конечно же, можно, однако многие водители все равно стараются исправить эту проблему как можно быстрее.

Причины, по которым не работает прикуриватель в автомобиле ВАЗ-2110

У любой неисправности обязательно есть какое-то объяснение. Иными словами, для того, чтобы устранить проблему, сперва следует найти спровоцировавшую ее возникновение причину. В случае с прикуривателем, это не должно вызвать каких-то затруднений. Его устройство достаточно простое, поэтому разобраться в нем для водителя не составит особого труда. Иными словами, для выявления проблемы и ее устранения не нужно ехать на сервис – все вполне можно сделать и своими силами.

Читайте также: Почему не работает подсветка приборной панели ВАЗ-2110

Электрическая схема прикуривателя также довольно простая. По сути, он соединяется напрямую с аккумуляторной батареей, а если говорить точнее, то через монтажный блок.

Такая конструкция вполне обоснована, и она учитывает особенности эксплуатации данного устройства. Все дело в том, что когда прикуриватель включается в работу, то через него идет ток достаточно большой силы. Здесь впору привести аналогию со стартером.

Если прикуриватель перестал работать, то причиной этому могут быть несколько причин:

  • предохранитель;
  • провода;
  • неисправность самого устройства.

Давайте рассмотрим их немного детальнее. Первым делом при неисправности прикуривателя следует проверить целостность предохранителя. Вообще, при поиске причин лучше всего идти по пути от простого к сложному. Нужный нам в данном случае предохранитель находится в монтажном блоке. Узнать его можно по маркировке – соответствующему изображению F18. Кстати, на электрической схеме «десятки» он обозначен точно так же. Сила тока, который проходит через данный предохранитель, не должна превышать отметку 25 ампер.

Впрочем, есть еще более простой способ. В данном случае даже не потребуется открывать монтажный блок и осматривать предохранитель. Достаточно будет обыкновенно попробовать включить зажигание и запустить вентилятор отопительной системы. Это действительно наиболее простой вариант проверки. Все дело в том, что вентилятор и прикуриватель «посажены» на один и тот же предохранитель – вышеупомянутый F18. Соответственно, при выходе его из строя ни одно из этих устройств работать не будет.

Решается проблема просто. Открываем монтажный блок и меняем неисправный предохранитель. Для того чтобы было более удобно проделывать данную операцию, конструкторы предусмотрели пинцет. Он находится внутри монтажного блока, и с его помощью действительно гораздо удобнее манипулировать столь тонким предметом, как предохранитель. Осталось только лишь проверить работу прикуривателя, и, если все в порядке, закрыть монтажный блок.

Однако предохранитель далеко не всегда является причиной неисправности. Если он в полном порядке, значит, проблему следует поискать в проводах, которые соединяют монтажный блок и прикуриватель. Возможно, где-то произошел обрыв. Как устранить данную проблему, объяснять, наверное, не нужно. Только не забудьте потом тщательно заизолировать восстановленный провод.

Однако причина может быть еще более серьезной – речь идет о поломке самого прикуривателя. Впрочем, перед тем как начинать разбирать устройство, осмотрите еще и предохранитель F6. Все дело в том, что он при перегорании также может спровоцировать отказ в работе прикуривателя. Если же предохранитель в порядке, то иного выхода, кроме как разборка прикуривателя, уже не будет.

Читайте также: Почему ломается вентилятор печки ВАЗ-2110

Стоит отметить один момент. В подавляющем большинстве случаев прикуриватель выходит из строя по вине самих автолюбителей, подключающие в его гнездо устройства, потребляющие ток достаточно мощной силы. Одним из примеров здесь является мощный автомобильный электронасос. Если же пользоваться гнездом прикуривателя аккуратно и строго в соответствии с требованиями производителя, то у вас вряд ли возникнут какие-то проблемы с данным устройством.

Схема подключения прикуривателя ваз 2110. Не работает прикуриватель. Возможные причины и их устранение. Автомобильная розетка для электроприборов

Когда инженеры впервые оснастили автомобиль этим устройством, они надеялись, что водители станут пользоваться им по прямому назначению, то есть прикуривать сигареты. Но прибор не стал особенно популярным. Многие из тех, кто курит, предпочитают использовать для этого спички либо любимую зажигалку.

Конструкторы уже начали подумывать над тем, чтобы и вовсе убрать устройство.

Но вскоре прикуриватель обрел вторую жизнь. Со временем у каждого стало появляться большое количество различных электронных и электрических приборов. Естественно, для работы электронике требовалось электричество.

Из истории прикуривателя

Сегодня уже трудно припомнить первую марку авто, в которой в стандартной комплектации была эта опция. Есть информация, что это было в 20-х годах. Конструкция этого первого прибора была достаточно примитивной. Патрон находился внутри катушки. Когда же его вытаскивали из гнезда, это замыкало цепь, и патрон раскалялся. Уже тогда водители столкнулись с тем, что на автомобилях после длительного или неаккуратного использования не работает прикуриватель.

1924 год стал знаковым для этого небольшого, но такого полезного прибора. В этом году прикуриватель получил конструкцию, которую сегодня знает каждый. Также в этом году ее запатентовали. Но в автомобилях устройство получило свое место лишь в 50-х годах. Это тот один прибор, который не испытал на себе влияния современных технологий.

Как устроен и работает прикуриватель?

Это патрон из металла с удобной рукояткой в форме кнопки. В патроне установлена специальная спираль из нихрома. На панелях приборов расположена специальная розетка. Если вставить прикуриватель в это гнездо и зафиксировать его там, тогда он будет подключен к электрической сети машины.

Плюсовой контакт соединен с центральным контактом гнезда и спиралью. «Масса» подается на цоколь гнезда.

Через нихромовую спираль проходит электричество, вследствие чего она нагревается до красного цвета. В тот момент, когда будет превышен температурный порок, прибор при помощи термореле отключится. При этом водитель услышит специальный звуковой сигнал.

Казалось бы, почему не работает прикуриватель? Ведь конструкция его предельно понятна и проста.

На гнезде установлена защита в виде предохранителя на 10 А, а располагается он в блоке предохранителей. Блок можно найти в разных местах. Это зависит от марки и модели автомобиля.

Плюсы и минусы устройства

Главный и самый «жирный» плюс в том, что к гнезду можно подключать массу электроники, даже мини-чайники, компрессоры и многое другое.

А минус, как считают многие, - это ненадежная коммутация больших токов. Современные устройства имеют силу тока более 40 А. Здесь наблюдается зависимость: чем больший ток в цепи, тем большей надежностью должны обладать электрические соединения. Это одна из причин, по которой не работает прикуриватель.

Здесь было бы здорово увеличить надежность фиксации вилок в гнезде, но стандарт на этот вид соединений не выработан. В вилке можно обнаружить лишь один центральный контакт, который фиксируется при помощи пружины, а также две лапки, которые осуществляют прижим. Площадка плюсового контакта может быть запрятана очень глубоко. Из-за качества наших дорог во время проезда по ухабам и ямам может теряться электрический контакт между вилкой и гнездом. Некоторые водители даже наблюдали искрение между контактами. Это риск короткого замыкания и даже возгорания.

Не работает прикуриватель: причины

Иногда этот важный и нужный прибор отказывает. Это может быть связано и с конструкцией, и с блоком предохранителей, и даже с перегоранием лампы подсветки.

Зачастую прикуриватель выходит из строя именно из-за предохранителя. Причина этого - в электроприборах, которые подключаются к гнезду. Здесь дело в том, что это гнездо не рассчитывалось на долговременное использование. Инженеры создали устройство для выдачи кратковременной мощности.

Часто не работает прикуриватель из-за того, что к нему подключали портативные компрессоры. Это приводит к нагреву проводки. Несколько приборов малой мощности, подключенных к одному гнезду, ведут тоже к поломке.

Еще можно выделить механическую причину. Это расшатавшиеся и разносившиеся усики в гнезде. Они просто перестают держать штекер. В этом случае ремонт очень простой.

Прикуриватель на ВАЗ

Владельцы этих автомобилей часто сталкиваются с подобной ситуацией. Чтобы не столкнуться с этой бедой, не стоит запитывать от прикуривателя компрессоры. Также не рекомендуется совать в гнездо девайсы, которые не подходят под стандарт разъема. Кроме этого, если не работает прикуриватель на ВАЗе, то следует проверить, не засунул ли кто-нибудь какой-либо железный предмет в гнездо. Не следует вместе с этой универсальной розеткой применять устройства, которые оснащены металлическими кольцами. Они часто вылетают из своих посадочных мест. Это может привести к замыканию.

Ремонт прикуривателя ВАЗ

Первым делом, если не работает прикуриватель, проверьте блок предохранителей.

Если вы найдете сгоревший, следует его заменить. Однако иногда даже после этой процедуры напряжение может и не появиться. Что делать? Разбирать гнездо.

Как проверить наличие напряжения?

Нужно полностью снять прикуриватель. К задней части гнезда присоедините обычную лампочку и включайте зажигание. Лампа горит? Можно приступать к разборке - причина в гнезде.

Как разобрать прикуриватель на ВАЗе?

Перед тем как откручивать гайку на задней части и приступать к полной разборке, запомните, а лучше сфотографируйте положение контактов. Это значительно облегчит возможные трудности при сборке.

И теперь можно приступить к полной разборке устройства. Вам потребуется выкрутить гайку, затем отогнуть металлические детали от пластика. Дальше - отсоединяйте металлические детали. Вы обязательно увидите пластинку из слюды. Это полупроводник. Его нужно удалить.

Затем приступайте к сборке. Напильник поможет вам снять лишний металл, который мешает надежно установить прикуриватель на свое место.

Если из этого ничего не вышло, тогда можно попробовать проверить провода на целостность. Не ленитесь еще раз разобрать гнездо, возможно, вы где-то что-то упустили. Также не забывайте, что, заменяя элемент, нужно снять «минус» аккумулятора.

«Форд Фокус»

Не только в автомобилях от ВАЗ, но и в таких иномарках, как "Форд", можно наблюдать неработающий прикуриватель. Чаще всего перегорает предохранитель в сети. Он маркируется как F109 и окрашен в желтый цвет. Рассчитан он на ток до 20 А.

Не работает прикуриватель "Форд Фокус" чаще всего из-за короткого замыкания в гнезде или же из-за потребителей, рассчитанных на ток, который значительно больше допустимого.

Замыкания случаются потому, что большинство водителей не знают и никогда не задумываются, что в мире не существует стандартов на геометрические размеры гнезда. Производители зарядных устройств и всего того, что вставляется в гнездо, делают штекеры разной длины и диаметров.

Прежде чем что-то вставлять в гнездо, лишний раз убедитесь, что разъем подходит идеально. Чуть меньший диаметр - риск получить замыкание.

Как заменить предохранитель в автомобилях «Форд»?

Если не работает прикуриватель «Форд», и вы решили заменить предохранитель, то садитесь на пассажирское кресло и снимите защитную полку. Она находится ниже бардачка. Поверните защелки и потяните блок вниз. Нужный предохранитель вы увидите в левом ряду.

Он второй снизу. Лучше, если вы отыщете схему вашего «Форда». Да, вручную предохранитель достать непросто, поэтому приготовьте круглогубцы.

Как заменить прикуриватель?

Для замены требуется удалить правую крышку тоннеля. В ногах места для пассажира нужно снять защелку и выкрутить саморез. Затем снимите заглушку. Вы увидите отверстие. Засуньте туда руку и отсоедините провода от гнезда. Их всего три.

Теперь остается только выдернуть стакан из своего посадочного места.

Если просто так стакан вытащить не удалось, тогда есть вариант разломать каким-нибудь инструментом пластик, а стакан при этом доставать по частям.

"Тойота"

В том случае, если не работает прикуриватель «Тойота», нужно начать с проверки предохранителей. Автолюбители утверждают, что в инструкциях по этой марке автомобилей не указано ничего о них.

В большинстве моделей нужный блок предохранителей располагается под рулевой колонкой.

На некоторых моделях - под бардачком. Предохранитель рассчитан на 15 А. Многие пытаются устанавливать предохранители на 20 А и сталкиваются с тем, что система не работает.

Также многие владельцы заменяют целый стакан. На стакане есть алюминиевая вставка. Часто она перегорает.

Если ничего не работает

Еще случается так, что не работает прикуриватель и магнитола, в этом случае рекомендуется проверить монтажный блок. Тщательно проверьте все предохранители. Если вы ничего не нашли, тогда также тщательно проверьте реле. Зачастую виной всему закисший контакт. После промывки или пропайки монтажного блока все становится на свои места.

Электрическая схема прикуривателя также довольно простая. По сути, он соединяется напрямую с аккумуляторной батареей, а если говорить точнее, то через монтажный блок.


Такая конструкция вполне обоснована, и она учитывает особенности эксплуатации данного устройства. Все дело в том, что когда прикуриватель включается в работу, то через него идет ток достаточно большой силы. Здесь впору привести аналогию со стартером.

Если прикуриватель перестал работать, то причиной этому могут быть несколько причин:

  • предохранитель;
  • провода;
  • неисправность самого устройства.

Давайте рассмотрим их немного детальнее. Первым делом при неисправности прикуривателя следует проверить целостность предохранителя. Вообще, при поиске причин лучше всего идти по пути от простого к сложному. Нужный нам в данном случае предохранитель находится в монтажном блоке. Узнать его можно по маркировке – соответствующему изображению F18. Кстати, на электрической схеме «десятки» он обозначен точно так же. Сила тока, который проходит через данный предохранитель, не должна превышать отметку 25 ампер.

Впрочем, есть еще более простой способ. В данном случае даже не потребуется открывать монтажный блок и осматривать предохранитель. Достаточно будет обыкновенно попробовать включить зажигание и запустить вентилятор отопительной системы. Это действительно наиболее простой вариант проверки. Все дело в том, что вентилятор и прикуриватель «посажены» на один и тот же предохранитель – вышеупомянутый F18. Соответственно, при выходе его из строя ни одно из этих устройств работать не будет.

Решается проблема просто. Открываем монтажный блок и меняем неисправный предохранитель. Для того чтобы было более удобно проделывать данную операцию, конструкторы предусмотрели пинцет. Он находится внутри монтажного блока, и с его помощью действительно гораздо удобнее манипулировать столь тонким предметом, как предохранитель. Осталось только лишь проверить работу прикуривателя, и, если все в порядке, закрыть монтажный блок.


Однако предохранитель далеко не всегда является причиной неисправности. Если он в полном порядке, значит, проблему следует поискать в проводах, которые соединяют монтажный блок и прикуриватель. Возможно, где-то произошел обрыв. Как устранить данную проблему, объяснять, наверное, не нужно. Только не забудьте потом тщательно заизолировать восстановленный провод.

Однако причина может быть еще более серьезной – речь идет о поломке самого прикуривателя. Впрочем, перед тем как начинать разбирать устройство, осмотрите еще и предохранитель F6. Все дело в том, что он при перегорании также может спровоцировать отказ в работе прикуривателя. Если же предохранитель в порядке, то иного выхода, кроме как разборка прикуривателя, уже не будет.

Ни для кого не секрет, что за последние годы функции прикуривателя в автомобиле кардинально изменились. Если раньше он был вместо спичек или зажигалки, то сейчас является незаменимым атрибутом в жизни каждого автовладельца. С помощью прикуривателя, а точнее его гнезда, можно подзарядить мобильный телефон, подключить множество автомобильных аксессуаров, которые напрямую зависят от электричества. Поломка прикуривателя в машине является достаточно распространенной и важной проблемой для комфортной эксплуатации транспортного средства.

Функции

В современном обществе важен не столько прикуриватель, сколько само его гнездо. Именно в это отверстие вставляются другие электрические приборы, без которых многим автолюбителям просто не обойтись. Говоря простым языком, гнездо - это так называемая розетка, только не в доме, а в машине. С его помощью можно заряжать свой сотовый, подключать навигаторы и радары, а также пользоваться мобильной автомойкой. С каждым годом рынок пополняется более новыми, разнообразными автомобильными аксессуарами и гаджетами, которые работают от электричества.

Прикуриватель - простое устройство, но даже в его работе могут случаться казусы и неполадки. В этой статье описаны все возможные варианты неисправности в работе прикуривателя, а также способы устранения неполадок для разных автомобильных марок.

Принцип работы

Внешне он выглядит как металлический патрон, на котором есть пластиковая кнопка с изображением сигареты. Внутри патрона во время использования нагревается нихромовая спираль, от которой и проходит процесс прикуривания. Плюс подается на «жало» штекеров, включаемых в гнездо приборов. После нагревания спирали до определенной температуры - срабатывает термореле, и кнопка отскакивает в исходное положение. Для защиты прикуривателя используется предохранитель на 10Ам. Все предохранители размещены в блоке, который может находиться под торпедой, сиденьем и даже в багажнике. Месторасположение блока предохранителей зависит от марки автомобиля.

Важно! В гнездо прикуривателя подключаются приборы с напряжением 12 вольт. Именно поэтому не стоит подключать их с более мощным напряжением - это грозит замыканием в цепи прикуривания.

Расположение прикуривателя может быть разнообразным. В большинстве автомобилей он находится под автомагнитолой. Для удобства пользования возможен перенос месторасположения прикуривателя или установка дополнительного гнезда. В новых марках машин с завода предусмотрены несколько гнезд прикуривателей.


Причины поломки

  • сгоревший предохранитель;
  • сгоревшее гнездо прикуривателя;
  • разрыв проводки.

Чаще всего, люди сталкиваются с проблемой перегорания предохранителя. Происходит этот казус как в отечественных автомобилях, так и в иномарках. Виновниками чаще всего являются автомобильные гаджеты. Работа прикуривателя рассчитана на определенную мощность, а очень часто автовладельцы подключают в отверстие превышающие разрешенное значение приборы, отчего происходит перегорание предохранителя.

Решение достаточно простое - следует заменить сгоревший предохранитель и впредь использовать разъем только для слаботочных приборов. Подключать мощные приборы следует напрямую к аккумулятору. Хотя это неудобно и иногда не так просто, но гораздо безопаснее и эффективнее.

Совет! Если вы часто используете мощные приборы, а подключаться к аккумулятору времени нет, то можно вывести дополнительный разъем с силовым гнездом, которое подключается к нему напрямую.

Еще одной причиной, почему не работает прикуриватель - является замыкание в гнезде устройства. Происходит это в случае, когда в гнездо вставляются болтающиеся или нестандартные штекеры. Не стоит также ставить более мощные предохранители - это однозначно приведет к замыканию. Если все же с вами приключилась такая беда, то единственным верным решением проблемы, станет замена гнезда.

Если причина поломки не в сгоревшем предохранителе или гнезде, то стоит проверить проводку прикуривателя на целостность. Возможно, ток отсутствует из-за распаявшегося провода. Его следует припаять и проверить все разъемы - они должны быть плотно вставлены.

Каждый второй водитель хоть раз в жизни задавался вопросом, почему перестал работать прикуриватель. Поэтому вопрос о самостоятельном ремонте поломки очень актуален.

Пошаговый ремонт своими руками

Если вы решили сами разобраться, почему не работает прикуриватель и отремонтировать поломку своего автомобиля, то ниже приведена инструкция по ремонту.

Для этого вам потребуются:

  • перчатки;
  • новый предохранитель;
  • паяльник;
  • набор отверток;
  • пинцет.

Совет! Не всегда обязательно ехать в автосервис. Если вы хоть немного разбираетесь в своей машине, то с помощью подсказок разберетесь, почему в машине не работает та или иная деталь.

Ход действий:

  • первым делом нужно обесточить автомобиль во избежание короткого замыкания. Для этого снимается минусовая клемма с аккумулятора;
  • зачастую прикуриватель размещается на центральной консоли. Отодвиньте водительское кресло, чтоб подобраться к неработающему прибору;
  • с помощью фонарика нужно осмотреть гнездо устройства на присутствие посторонних предметов. Если такие имеются, то с помощью пинцета извлеките их из гнезда;
  • если устройство не работает, то первым делом нужно проверить предохранитель. Из-за его перегорания ток перестает подаваться на устройство. В поиске вам поможет книга по эксплуатации. При необходимости замените его и опять проверьте, работает ли устройство;
  • если проблема не решилась, то следует извлечь прикуриватель с помощью плоскогубцев. Обычно он сидит крепко, поэтому нужно приложить небольшие усилия, но делать все аккуратно и не резко, чтоб не повредить ободок и провода;
  • обратите внимание на внешний вид прибора. На нем не должно быть темного нагара. Проверьте провода на целостность, все разъемы должны сидеть плотно;
  • если вы обнаружили распаянный провод, то с помощью паяльника припаяйте их и не забудьте про хорошую изоляцию;
  • затем соберите устройство и проверьте его на работоспособность.

Другие проблемы в работе

К сожалению, существует еще ряд причин, почему не работает прикуриватель в автомобиле. Все они разные и у каждой марки автомобиля может быть своя.

Многие владельцы Dodge Caliber также сталкиваются с проблемой неработающего прикуривателя. Чаще всего ломается устройство во время работы в нем другого девайса, а с панели начинает появляться дым. Происходит это из-за перенапряжения, которое дают более мощные приборы, подключенные к разъему. В данной модели такая поломка может привести к проблемам в работе других устройств, так как сгоревший провод находится в общем жгуте других. С решением этой поломки не получится справиться самостоятельно, ведь снимать придется всю переднюю консоль. Такая поломка может быть неоднократной, поэтому лучше всего будет установить предохранитель в самом прикуривателе.

На отечественных марках машин тоже часто случаются казусы в работе прикуривателя. Конечно, чаще всего перегорают предохранители из-за неправильного использования разъема прибора. Проверить, почему не работает прикуриватель на ВАЗ 2110 достаточно просто. Включите вентилятор печки - если он не работает, то причина в предохранителе F18. Дело в том, что эти два устройства работают от одного предохранителя и его перегорание ведет к выходу из строя сразу двух приборов. Для его замены не нужно лезть под капот, он находится слева от руля в блоке предохранителей. Однако если вентилятор работает, то не стоит сразу грешить на проводку. Нужно проверить предохранитель, который обозначается, как F6. Мало кому известно, но он тоже влияет на работу устройства и возможно, причина именно в его перегорании.

Итоги

Конечно, роль прикуривателя стала играть важную роль в жизни многих автолюбителей. Случается, что, перепробовав все возможные варианты поломок устройства, оказывается, причина кроется в расшатанных усиках, которые находятся в гнезде. Из-за этого прикуриватель не фиксируется и перестает работать. Усики после длительного и частого использования «разнашиваются» и ко всем приборам, которые вставляются в отверстие, не поступает ток. Устранить эту неполадку можно собственными руками. Достаточно немного подогнуть усики и после этого проверить работу прикуривателя или другого девайса.

Однозначно использовать все приборы автомобиля нужно строго по назначению, но, когда автопроизводитель не учел всех потребностей в использовании дополнительных гаджетов - без гнезда прикуривателя никуда. В эксплуатации его для других приборов достаточно помнить о том, что не следует подключать более мощные устройства, вставлять болтающиеся штекеры и другие неподходящие предметы. В таком случае вас не зацепит проблема сгоревших предохранителей и не работающего прикуривателя, в самый неподходящий момент.

Раньше прикуриватель использовался в автомобилях для прикуривания сигареты. Теперь это своеобразная розетка на 12 В, в которую подключать можно различные девайсы. Поэтому, если не работает 2107, это порой большая проблема. Что собой представляет устройство, какие встречаются основные неисправности, как заменить и отремонтировать прикуриватель, раскрывается в данной статье.

[ Скрыть ]

Устройство и предназначение прикуривателя

Первоначально автомобильный прикуриватель (АП) был задуман, чтобы водитель мог прикурить сигарету, как от уголька из костра. Устройство прибора не изменилось с момента создания, хотя он присутствует в салонах даже первых отечественных машинах.

Прикуриватель ВАЗ 2106 представляет собой устройство, состоящее из двух частей: гнезда и патрона. Металлический патрон имеет пластмассовую рукоятку в виде кнопки. В центре гнезда вмонтирован металлический стержень, играющий роль положительного полюса.

Роль минуса выполняет металлический корпус патрона. Между корпусом и металлическим стержнем находится изолятор, исключающий контакт между плюсом и минусом. Соединение плюсового и минусового контакта происходит через нихромувую спираль, которая выступает в роли нагревательного элемента.

Когда ток поступает на нагревательный элемент, он начинает нагреваться до высокой температуры. При нагревании спирали до необходимой температуры ток перестает поступать, благодаря тепловому реле. Гнездо для устройства расположено на приборной панели, в зоне комфортного доступа для водителя. Оно выполнено в виде продолговатого углубления с металлической оболочкой, которая играет роль минуса.

Внутри находится центральный контакт, на который подается плюс с аккумуляторной батареи. Корпус АП оснащен лампочкой подсветки, которая автоматически включается вместе с внешним освещением.

Для включения режима нагрева нажимается ручка, чтобы патрон погрузился в гнездо и зафиксировался в нажатом состоянии. Удерживают его биметаллические пластины. В этом момент происходит соединение положительного контакта патрона с плюсом гнезда, и отрицательного контакта гнезда с отрицательной клеммой патрона. Ток, протекая по спирали, нагревает ее. Нагревательный элемент достигает нужной температуры в течение 15-20 секунд.

Затем под воздействием высокой температуры биметаллические пластины начинают расходиться, раздается характерный щелчок, и патрон занимает свое прежнее положение благодаря внутренней пружине.

Если в бортовой сети низкое напряжение, патрон будет дольше находиться в гнезде, так как увеличится время нагрева.

Со временем к прямому назначению прикуривателя добавилась дополнительная функция – он стал использоваться в качестве розетки для подключения различных электронных устройств. В розетку АП подключаются электрические приборы, которым для питания достаточно 12 В бортовой сети.

Производители электротехники выпускают большое количество приборов, которые могут быть использоваться в автомобиле:

  • вентилятор;
  • обогреватель;
  • пылесос;
  • зарядное устройство для телефонов и других девайсов;
  • приборы для освещения салона и т.д.

Все дополнительные электроприборы оснащены специальным входом для подключения к АП. Появились специальные разветвители, которые позволяют подключать в гнездо сразу несколько устройств одновременно.

Питание АП получает от электросети автомобиля. Подключение прикуривателя ВАЗ 2107, как и других отечественных машин, осуществляется через монтажный блок напрямую от аккумулятора без использования реле. защищен специальным плавким предохранителем на 10 А, который находится в монтажном блоке. При высоком токе нить в предохранителе расплавляется и размыкает электрическую сеть, предотвращая воспламенение.


Схема подключения прикуривателя

К гнезду АП подключены три провода:

  • «минус» — масса;
  • «плюс» — подключается через предохранитель с АКБ;
  • «плюс» — подключен к лампе подсветки прибора от габаритных огней, работает только при включении внешнего освещения.

Для исключения ситуации, когда патрон может заклинить в гнезде, АП оснащен специальным предохранительным устройством, защищающим его от перегрева и возгорания. Самое простое такое устройство выполнено в виде легкоплавкой металлической шайбы. Если температура слишком высокая, она расплавляется и перемыкает на короткое время питание АП, а в монтажном блоке перегорает предохранитель, обесточивая устройство для прикуривания.

Некоторые прикуриватели имеют встроенный предохранитель, который расположен в самом гнезде. Если расплавляется шайба или перегорает подлежит замене. В последнее время в качестве предохранителя стали устанавливать тепловой биметаллический предохранитель многоразового использования. При перегреве он перемыкает контакты питания, предотвращая перегорание предохранителя, но спустя время биметаллический предохранитель остывает и вновь размыкает контакты.

Возможные неисправности: признаки и причины

АП не относится к надежным соединительным устройствам, которые служат долгое время. Этого не предусматривает его конструкция. Хорошую фиксацию можно обеспечить увеличением количества прижимных лапок, но пока универсального устройства не изобрели. На самом деле АП имеет лишь центральный подпружиненный контакт и две прижимные лапки. Центральный контакт может располагаться глубоко, а может близко.

Пазы для лапок на вилке могут не совпадать с расположением самих лапок. В течение эксплуатации между вилкой и гнездом устройства ухудшается контакт, появляется искрение в месте соединения, в результате возможно короткое замыкание.

Ниже перечислены возможные неисправности АП:

  1. Плохо фиксируется вилка в гнезде. В такой ситуации водителю приходится придерживать головку в гнезде до полного разогрева, что неудобно и небезопасно при управлении автомобилем. Причиной неисправности являются усики, находящиеся в гнезде. С течением времени они изнашиваются и перестают удерживать патрон. Для устранения данной поломки нужно просто подогнуть усики (автор видео — И не только О рыбалке).
  2. Перегорание спирали в патроне. В этом случае решить проблему можно путем замены головки прикуривателя. Можно восстановить работоспособность старой спирали, очистив ее от копоти и нагара. По правилам, спираль нагревается докрасна в течение 20 секунд после включения. Затем головка должна выскакивать. Когда это происходит раньше или позже, можно отрегулировать время нагрева, подогнув или разогнув контакты устройства. Если принятые меры не помогли, головку нужно заменить.
  3. Перегорание предохранителя. Обычно в ситуации перегорания предохранителя виноват водитель при подключении с помощью разветвителя нескольких дополнительных устройств. Таким образом, повышается нагрузка на прикуриватель, который рассчитан на определенную мощность. Кроме того, предусматривается кратковременное использование гнезда. Поэтому при превышении нагрузке и постоянном использовании предохранитель перегорает. Решается проблема путем замены детали, которая находится в предохранительном блоке. Предохранитель рассчитан на 10 А. Не стоит устанавливать деталь с большим номиналом, так как это грозит выгоранием гнезда АП.
  4. Обрыв проводки. Работа устройства может быть нарушена при обрыве проводки. Провода могут защемляться или перетираться во время эксплуатации, что приводит к исчезновению контакта. Обнаружить разрыв можно с помощью мультиметра, прозвонив цепь. Найдя место обрыва, нужно заменить оборванный кусок целым. Провода следует качественно заизолировать, чтобы избежать возгорания.

Инструкция по ремонту и замене механизма

Ремонт и замена прикуривателя ВАЗ 2107 аналогичны для «вазовской классики», поэтому их можно рассмотреть в качестве примера.

Для выполнения данных процедур нужно приготовить следующий инструментарий:

  • набор отверток;
  • плоскогубцы;
  • небольшие щипцы или пинцет;
  • паяльник с припоем;
  • переносную лампу или фонарик;
  • изоленту;
  • хлопчатобумажные перчатки.

Ремонт состоит из последовательности шагов:

  1. Обесточивается авто путем снятия отрицательной клеммы с АКБ.
  2. В салоне находим, где находится гнездо АП и обеспечиваем удобный доступ к нему. Обычно он находится на центральной консоли, поэтому отодвигаем водительское кресло максимально назад.
  3. Теперь вынимаем патрон из гнезда. Подсветив внутренность гнезда, нужно удалить все посторонние предметы или осколки, воспользовавшись пинцетом.
  4. Дальше следует проверить предохранитель, находящийся в монтажном блоке. Обычно он расположен под капотом, приборной панелью или сиденьем водителя. Открыв предохранительный блок, находим нужный предохранитель. Его расположение можно определить по схеме на внутренней стороне крышки или в инструкции по эксплуатации. Вынимаем нужный предохранитель и проверяем его перемычку. Если она перегорела, деталь необходимо заменить.
  5. Если замена предохранителя не помогла, переходим к следующему этапу. Вынимаем прикуриватель. Затем плоскогубцами берем аккуратно за ободок и, не прилагая усилий, тянем его к себе, чтобы не повредить проводку.
  6. На вытащенном элементе осматриваем место, где он припаивается к АП. При обнаружении некачественного соединения или разрыва, нужно припаять провод. При осмотре следует обратить внимание на провода и изоляцию. Если есть потертости, провод следует заизолировать.
  7. Проверив устройство на работоспособность, возвращаем ободок на прежнее место.

Фотогалерея «Замена АП»

Для замены АП, нужно знать, как подключить прикуриватель. Информацию можно найти в руководстве по эксплуатации.

Для замены розетки нужно выполнить следующие действия:

  1. Отсоединить минусовую клемму аккумулятора.
  2. Демонтируем патрон из розетки.
  3. С помощью тонкой отвертки отгибаем фиксирующие лапки.
  4. Поддев аккуратно внутреннюю часть розетки, отсоединяем разъем.
  5. Меняем розетку и устанавливаем все в обратном порядке.

При замене лампочки прикуривателя, следует вынуть обойму из розетки. Заменить лампу и вставить обойму обратно.

Заключение

Идеальным вариантом использования прикуривателя является его прямое назначение – подкуривать сигареты. При использовании девайсов нужно складывать их мощность и следить за тем, чтобы общая нагрузка и не превышала разрешенную. При эксплуатации АП следует помнить, что даже при отключенном зажигании подключенные в его гнездо устройства будут потреблять электроэнергию. Это может привести к полной разрядке аккумуляторной батареи. Нельзя вставлять в гнездо АП разболтанные штекеры или плохой сборки, могут стать причиной короткого замыкания.

Если , нужно выявить причину и устранить ее. Пока проблема не устранена, устройством лучше не пользоваться, чтобы избежать пожара или короткого замыкания. Если устранить неисправность не удалось, лучше устройство заменить.

ВАЗ 2110, то специально для подсветки прикуривателя применяется лампа А12-4. Замена лампы прикуривателя, как и сам прикуриватель, осуществляется таким образом:

Порядок осуществления замены лампы подсветки в прикуривателе.

  1. Просто отсоедините провод непосредственно от клеммы – это специальное устройство присоединения к аккумуляторной батареи.
  2. Затем нужно снять облицовку с туннеля расположенного на полу.
  3. После этого сожмите экран лампы таким образом, чтобы лапки экрана свободно прошли сквозь прорези в световоде прикуривателя.
  4. Затем разжав немного экран, нужно вынуть из него уже патрон с лампой.
  5. Дальше просто нажмите на лампу, повернув ее на 90°, и извлеките ее из патрона.
  6. Установить новую лампу нужно в том же порядке, только обратно снятию. Следует обратить особое внимание, на то что, устанавливая патрон с лампой непосредственно в экран в этом случае кольцевой выступ, расположенный на патроне обязательно должен войти в указанные прорези экрана.

Порядок осуществления замены прикуривателя, если не работает прикуриватель ВАЗ 2110

  1. Просто отсоедините провод от клеммы - это устройство специально предназначенное для присоединения аккумуляторной батареи. Затем нужно снять облицовку с пола.
  2. Снимите патрон .
  3. После этого проденьте колодки вместе с проводами прикуривателя, а также лампы подсветки сквозь отверстие в облицовке расположенного в туннеле пола.
  4. Затем сожмите экран лампы таким образом, чтобы лапки экрана прошли из прорезей находящихся в световоде прикуривателя, после, снимите его.
  5. Нажимайте отверткой непосредственно на защелку гнезда прикуривателя таким образом, чтобы она прошла из зацепления со световодом.
  6. Проталкивайте гнездо из облицовки наружу.
  7. Достаньте гнездо прикуривателя прямо из облицовки, пропустив колодку с проводами сквозь отверстие.
  8. Спираль обязана нагреваться на протяжении двадцати секунд. Затем, патрон прикуривателя одновременно со щелчком, должен возвратиться в первоначальное свое положение. В том случае, если патрон будет возвращаться в первоначальное положение значительно раньше, либо позднее двадцати секунд, то нужно отрегулировать прикуриватель. Специально для этого соответствующие подогните, либо разогните контакты, которые указанны стрелками.
  9. Дальше нужно сжать пластмассовые защелки от световода и, вытолкнув световод наружу, просто вынуть его из облицовки.
  10. Устанавливать прикуриватель нужно в обратном порядке. При осуществлении установки световода, выступ на нем обязательно должен протиснуться в прорезь на облицовке.

Предохранитель прикуривателя ваз 21124 - Все о Лада Гранта

Многим владельцам автомобилей ВАЗ, знакома ситуация когда неожиданным образом перестаёт работать прикуриватель, поворотник не реагирует на включение, щётки стеклоочистителя перестают очищать стекло. Многие после этого сразу бегут в магазин за новой деталью, ставя при этом неверный диагноз. Скорее всего тут проблема в сгоревшем предохранителе. Эти детали защищают проводку нашего автомобиля от выгорания.

Рассмотрим поподробнее схему предохранителей на ВАЗ 2110, 2111, 2112. Первый блок ВАЗ предохранителей находится в специальной нише, слева от руля.

Рядом с каждым предохранителем вы можете увидеть поясняющую картинку, но на всякий случай предоставим схему расшифровки.

1. 5 Ампер, отвечает за лампы освещения приборов, номеров, освещение багажника, левые габариты.
2. 7.5 Ампер, отвечает включение ближнего света в левой фаре.
3. 10 Ампер, отвечает за включение дальнего света в левой фаре.
4. 10 Ампер свет в передней противотуманной фаре.
5. 30 Ампер работа дверных стеклоподъёмников.
6. 15 Ампер работа прикуривателя и переносной лампы.
7. 20 Ампер работа вентилятора радиатора, звук сигнала.
8. 20 Ампер обогревание заднего стекла.
9. 20 Ампер очищение лобового стекла.
10. 20 Ампер резерв.
11. 5 Ампер правый габарит.
12. 7,5 Ампер работа ближнего света в фаре справа.
13. 10 Ампер работа дальнего света в фаре справа.
14. 10 Ампер противотуманка левая.
15. 20 Ампер подогрев сидений.
16. 10 Ампер работа поворотников и включение аварийки.
17. 7,5 Ампер отвечает за стоп-сигнал, подсветку салона и замка зажигания.
18. 25 Ампер печка, прикуриватель, освещение в бардачке, магнитола.
19. 10 Ампер отвечает за работу сигнала заднего хода, контроллер работы стоп сигнала.
20. 7,5 Ампер задние противотуманки.

Второй блок предохранителей автомобиля ВАЗ 2110, 2111, 2112 расположен слева от ног переднего пассажира:

Вот схема расположения предохранителей ВАЗ 2110, 2111, 2112 дополнительного блока:

1. Предохранитель отвечает за работу контроллера, модуль зажигания.
2. Через предохранитель проходит работа датчиков скорости, расходомера воздуха
3. Работа форсунок, топливный насос, топливное реле.
4. Вентилятор
5. Если не работает бензонасос, проверьте этот предохранитель.
6 – Зажигание

Рассмотрены автомобили с инжектором и карбюратором. 8 клапанов, 16 клапанов

Где находится блок предохранителей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.

Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов.

для доступа к блоку нажмите на выключатель защелки и опустите блок вниз

Схема расположения предохранителей и реле в блоке (типы блоков устанавливаемых на ваз 2110, ваз 2111, ваз 2112)

для увеличения нажмите на изображении.

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

Расположение реле и предохранителей в монтажном блоке ваз 2110, ваз 2111. ваз 2112:

K1 — реле контроля исправности ламп;

K2 — реле очистителя ветрового стекла;

KЗ — реле-прерыватель указателей поворота и аварийной сигнализации;

K4 — реле включения ближнего света фар;

K5 — реле включения дальнего света фар;

K6 — дополнительное реле;

K7 — реле включения обогрева заднего стекла;

K8 — реле задних противотуманных фонарей;

F1-F20 — плавкие предохранители

Расшифровка предохранителей.

Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта

Левая фара (ближний свет)

Левая фара (дальний сеет)

Правая противотуманная фара

Электродвигатели стеклоподъемников дверей

Переносная лампа (розетка)

Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла

Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла

Лампы габаритного света правого борта

Правая фара (ближний свет)

Правая фара (дальний сеет). Контрольная лампа включения дальнего света

Левая противотуманная фара

Электрообогрев сидений. Блокировка замка багажника

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.

Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)

Лампы задних противотуманных фонарей

В салоне. В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей.

Каждый современный автомобиль оснащен прикуривателем. Большинство водителей использует его не по прямому назначению, а как 12-вольтовую розетку для подключения электронных приборов. Среди самых распространенных:

  • насос для шин;
  • вентилятор;
  • дополнительная зарядка для мобильных телефонов или ноутбуков;
  • подключение переносной лампочки;
  • GPS-навигатор;
  • видеорегистратор.

Со временем прикуриватель может перегорать. Одна из самых распространенных поломок – выгорание защитного элемента. Для грамотного ремонта прикуривателя нужно знать, где находится монтажный блок ВАЗ 2110 и какой предохранитель за что отвечает. Далее – основная информация по этому поводу.

Где находится блок предохранителей


Отдельный участок цепи защищен специальным элементом. Сила тока рассчитана под определенные значения. Из-за короткого замыкания на прикуривателе этот параметр может выходить за пределы допустимого. Чтобы предотвратить оплавление проводов или пожар, перегорает тонкая металлическая перемычка в предохранителе. Поэтому требуется замена исправным элементом.

Свидетельством того, что перегорел именно предохранитель на ВАЗ, станет выход из строя не только прикуривателя, но и дополнительных приборов. Этот элемент входит в цепь, идущую к печке, магнитоле и лампе бардачка. Если из строя вышли все эти устройства, следует добраться до монтажного блока и провести замену.

Расположение предохранителей на схеме для ВАЗ 2110, 2112

Монтажный блок установлен в передней панели, слева от руля. Добраться просто – следует нажать соответствующую кнопку (см. фото). На обратной крышке расположена схема расположения предохранителей. Каждый из них защищает отдельный прибор или участок цепи.

Номер, F Показатель силы тока, ампер Назначение
1 5 Подсветка номера, приборки, лампы багажника и габаритов
2 7,5 Ближний свет левой фары
3 10 Дальний свет слева
4 10 Правая противотуманка
5 30 Привод электростеклопоъемников
6 15 Переносная лампа
7 20 Электродвигатели вентилятора системы охлаждения, звуковой сигнал
8 20 Элементы обогрева заднего стекла
9 20 Рециркуляционный клапан, омыватель лобового стекла и передних фар
10 20 Резервный предохранитель
11 5 Правый габарит
12 10 Ближний свет правой фары
13 10 Дальний свет правой фары
14 10 Левая противотуманка
15 20 Электроообогрев сиденья переднего пассажира и водителя
16 10 Правый-левый сигналы поворота, аварийка
17 7,5 Лампа освещения салона, сигналы стопа, подсветка кнопок и маршрутный компьютер
18 25 Предохранитель подсветки вещевого ящика, магнитолы, обогревателя салона и прикуривателя ВАЗ 2112
19 10 Блокировка замков в дверях, контрольные лампы панели о неисправности стоп-сигналов или габаритов
20 7,5 Задняя фара противотуманных фонарей

Есть дополнительный блок с основными реле. Его расположение – на одной линии с инжектором, за правой декоративной панелью, вблизи ног пассажира. Чтобы добраться до него, следует открутить три самореза крепления. Здесь расположено шесть предохранителей (см. фото), каждый из которых выполняет собственную функцию.

  1. Работа программного контролера системы зажигания.
  2. Регулятор расходомера воздуха, привода спидометра.
  3. Топливные форсунки.
  4. Вентилятор охлаждения радиатора.
  5. Бензонасос.
  6. Система зажигания.

Схема подключения прикуривателя в ВАЗ 2110

Устройство на ВАЗ состоит из двух деталей: разъем для подключения и металлическая часть. Внутри последней в прикуривателе – тонкая спираль. После нажатия на кнопку цепь замыкается и начинает пропускать ток, а затем спираль разогревается. По достижению максимальной температуры срабатывает реле, которое дает команду отщелкнуть прикуриватель в исходное положение.

При эксплуатации устройства необходимо соблюдать правила:

  • не подключать несколько мощных приборов одновременно (через разветвитель), иначе может сгорать предохранитель;
  • не устанавливать защитный элемент, рассчитанный на большую силу тока, чем рекомендованный производителем;
  • не допускать разбалтывания гнезда или плохого контакта с патроном – это может привести к короткому замыканию.

На прикуриватель ВАЗ 2110, 2112 идет три провода.

  1. Основной плюс (красный). Приходит к аккумуляторной батарее через предохранитель. Элемент, какой отвечает за нагрев внутренней спирали.
  2. Постоянный плюс (желтый). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
  3. Постоянный минус (черный). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

Также выходят несколько кабелей. Среди них:

  • провод к регулятору освещения панели приборов;
  • провод к лампе вещевого ящика.

Перегорел плавкий предохранитель

Иногда не требуется замена прибора. Достаточно поменять плавкий предохранитель, расположенный внутри самого устройства. Процедура осуществляется так.

  1. Открываем капот, снимаем минусовую клемму с аккумулятора. Можно также вынуть предохранитель из монтажного блока, отвечающий за прикуриватель Ваз 2110.
  2. Выкручиваем четыре крепления покрытия тоннеля, снимаем обе части облицовки.
  3. Отсоединяем трехконтактный штекер, идущий к прикуривателю.
  4. Демонтируем накладку под рычагом ручного тормоза.
  5. Снимаем чехол рычага КПП.
  6. Сдвигаем сиденья назад, а затем выкручиваем три крепления верхней части тоннеля и снимаем его.
  7. Вытягиваем патрон.
  8. Плоской отверткой поддеваем защелку прикуривателя так, чтобы она вышла из посадочного места.
  9. Демонтируем гнездо из облицовки для последующего ремонта.

Внутри прикуривателя миниатюрная слюдяная пластина. Это полупроводник, который иногда ломается и плавится. Его необходимо извлечь. После этого стоит собрать узел, а затем проверить функциональность устройства.

Замена предохранителя


Одна из наиболее частых причин поломки – выход из строя защитного элемента. Подсказкой, что предохранитель на прикуриватель перегорел, станет неработающая печка ВАЗ 2110 или неисправная лампа подсветки перчаточного отделения. Чтобы провести ремонт, необходимо заменить перегоревший предохранитель в монтажном блоке.

Чтобы добраться до коробки, следует нажать кнопку в передней панели слева от руля. Проверке подлежит предохранитель за номером F18, рассчитанный на силу тока 25 ампер. Для замены удобно использовать пинцет.

Следует устанавливать предохранитель с рекомендованным номиналом. Иначе велик риск оплавления изоляции, короткого замыкания, пожара. После ремонта нельзя подключать мощные приборы в гнездо прикуривателя. Максимальная мощность составляет 300 Ватт. Рассчитана по формуле P=I*A, где I – напряжение сети (12 вольт), а A – ампераж (25 ампер).

Осмотр проводки прикуривателя


Если после замены защитный элемент снова перегорел, то следует искать причину в другом месте. Она кроется не в предохранителе прикуривателя ВАЗ, а в неисправной проводке.

При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть или в самой цепи возникнет обрыв, срабатывает предохранитель прикуривателя. Желательно осмотреть кабели на предмет заломов или потертостей. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван.

Для ремонта прикуривателя на ВАЗ потребуется паяльник с канифолью и оловом, исправные кабели и изоляционная лента.

Видео с причинами выхода из строя предохранителя

Есть дополнительные неисправности, из-за которых устройство может поломаться. К ним относятся.

  1. Плохие контакты. Со временем или от интенсивного использования соединение внутри прикуривателя может нарушаться. Неправильное подключение девайсов приводит к разбалтыванию гнезда и плохому контакту. Это лечится подгибанием металлических усиков на патроне или перепайкой.
  2. С возрастом на прикуривателе появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии на прикуривателе. Еще одной неисправностью прикуривателя на ВАЗ становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.

Из-за этих факторов защитный элемент тоже способен перегореть. Видео, расположенное ниже, поможет разобраться, где находится предохранитель, как провести ремонт прикуривателя ВАЗ 2110.

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2018 ГОДА ВЫПУСКА

Электросхема ВАЗ 2110: особенности

Каждый автомобиль ВАЗ-2110 комплектуется электрооборудованием, которое призвано обеспечить его работу и создать комфортные условия для водителя и пассажиров. Все электроприборы объединены в единую сеть. Для понимания его состава и порядка функционирования была создана принципиальная электрическая схема ВАЗ-2110. Бортовая сеть постоянного тока имеет напряжение двенадцать вольт и включает источники и потребители энергии, защитные и распределительные устройства, провода и коммутационные элементы.

Ток

Автомобиль имеет два источника электроэнергии - аккумулятор и генератор. Первый обеспечивает работу систем перед пуском, при пуске и на определенных режимах работы двигателя. Второй является основным и служит как для питания всех потребителей, так и для зарядки аккумулятора. Электрическая схема ВАЗ-2110 спроектирована таким образом, что блоки питания обеспечивают баланс энергии в системе.

Двигатель

Для работы силовой установки автомобиля необходима своевременная подача топливной смеси и ее воспламенение в цилиндры двигателя.На современном автомобиле эту функцию обеспечивает система впрыска. Электрическая схема ВАЗ-2110 (инжектор) позволяет правильно соединить два основных узла: распределитель топлива и систему управления зажиганием. Управляет впрыском специальный электронный блок. Бесперебойная подача бензина обеспечивается электронасосом. Устанавливается прямо в топливный бак. Электрическая схема бензонасоса ВАЗ-2110 разработана с учетом требований пожарной безопасности. Важное примечание: на некоторые марки автомобилей могут быть установлены два бензонасоса.На предыдущих моделях автомобиля ВАЗ использовалась карбюраторная система подачи топлива. Он несколько устарел, менее экономичен и надежен. Электросхема ВАЗ-2110 позволяет без переделок подключить вместо старой системы современный инжектор. Для изменения варианта подачи топлива необходимо обратиться к специалисту. Для работы двигателя необходимо поддерживать его температуру в рабочем диапазоне. Для этого служит система охлаждения. Он включает вентилятор и серию датчиков, которые работают в сети постоянного тока.

Эксплуатация

Автомобиль - это не только одноработающий двигатель. Для работы данного типа транспортного средства жизненно необходимо жизненно важное освещение, сигнализация, безопасность (активная и пассивная), звуковой сигнал, дворники. Этот список можно продолжить. Все эти устройства являются потребителями электроэнергии. В современном автомобиле Волжского завода их сотни. И любой из них может выйти из строя по разным причинам. Электрическая схема ВАЗ-2110 позволяет диагностировать и устранять возникшую неисправность, производить замену элементов электропроводки.Современные правила дорожного движения запрещают эксплуатацию транспортных средств, если вышеперечисленные электрические устройства не работают.

Комфорт

В электрическую схему ВАЗ-2110 входит ряд устройств, выполняющих сервисную функцию. То есть обеспечить минимальный комфорт водителю и пассажирам машины. Это система кондиционирования, освещение салона, а также прикуриватель, гидроусилитель руля, магнитола. Автомобили Волжского завода не славятся повышенным комфортом. Однако электрическая схема ВАЗ-2110 допускает некоторые доработки, то есть тюнинг.Для производства этих работ требуется помощь специалиста. Электропроводка автомобиля надежно защищена блоком (блоками) предохранителей. Именно они при закрытии не дают сгореть всей проводке. Используйте только оригинальные изделия указанной емкости. Есть запасные предохранители. Если какое-либо из электрических устройств выходит из строя, сначала проверьте исправность плавких вставок. В большинстве случаев проблема устраняется заменой предохранителя. Это вся информация, которой мы хотели поделиться. Спасибо за Ваше внимание.p>

Схема кнопки открывания кнопки открывания ВАЗ 2110. Электропривод крышки багажника

Информации о правильном подключении электропривода к этим автомобилям нет ни на одном сайте, поэтому данная информация вам поможет. Электропривод
Radug Dispiration - очень удобная фишка, позволяющая не вынимать ключи из замка зажигания для открытия багажника, а в этой статье пойдет речь о подключении привода к брелку сигнализации для его разблокировки от брелка сигнализации .

Для этого нам понадобится:

Усиленная разблокировка двери типа САТУРН (обычные приводы на эту машину не потянут) - стоит около 250 рублей.
- Кнопка отпирания багажника - 50 руб.
- Реле 90.3747.10 и контакты на реле - 50 руб.
- Кабель - 20 руб.
- Провода - 30 руб.

Установка своими руками

Для начала установки снимаем крышку багажника сзади. И устанавливаем электропривод как показано на схеме, используем стандартную монтажную лапу, прикручиваем привод на 2 винта.В левой части дверной крышки.

Подключаем либо к штатному сигналу тормоза на спойлере, если есть, протягивая новый провод под панелью со стороны водителя.


Отрежьте кабель нужного размера и подключите его к приводу и замку, как показано на схеме:

Отрегулируйте натяжение троса для правильной разблокировки и блокировки багажника.

После этого подключаем селфи, кнопку, для этого в панели автомобиля есть специальное место под панелью приборов со стороны водителя.

Неправильно установят кнопку возле прикуривателя или ящика для мелочей, когда в автомате есть штатное место.

Снимите провод, идущий к дополнительному стоп-сигналу на спойлере, с выключателя торможения и подсоедините его к кнопке открывания багажника.


Рис. Простейшая схема подключения привода замка багажника.

Если у вас нет дополнительного сигнала торможения, или вы по какой-то причине хотите его использовать, то как уже было сказано выше протягиваю новый провод к низу панели приборов со стороны водителя и подключаю к доводчику и к АКБ через предохранитель.

Производим окончательную проверку и регулировку

Вы также можете одновременно открыть замок багажника. задняя дверь Используя кнопку и используя брелок вашей сигнализации (если есть дополнительный канал на вашей сигнализации)) для этого нам понадобится реле. И схема сигнализации.

Важно для нормального функционирования магистрального привода при подключении к дополнительному каналу сигнализации необходимо выбрать длительность импульса 0,8 секунды.

Всем привет. Ну вот наконец дошли руки до багажника сделать открывание багажника кнопкой.Просто долго думал воплотить эту мысль в жизнь, но на все как-то не хватило времени. Все делается, нужно совсем немного времени. Сделаем это на примере автомобиля ВАЗ 2107. Итак, что нам понадобится:

Активатор
Фрагмент для предохранителя. (Выведу плюс от АКБ)
-Предохранитель
- патрубок, взял с запасом 7м,
-Копка открытия багажника ВАЗ 2110,
-Клемма "мама"
-5 контактов реле (можно 4, позже объясню, почему взял именно 5-ю)
-ну понадобится лента или термоусадочная трубка

Объясняю, почему взял именно 5-ти контактное реле, все просто, потому что я открыл книгу аварийных сигналов, а именно схему подключения и там было описано, как подключить реле этого типа, ну решил взять не искать схему подключения в Интернете.

Вот моя схема подключения:

Скажу, что эта схема собрана на вытягивании активатора, можно и разобрать, просто поменять местами синий и зеленый провод
Элементы схемы:

Кнопка открытия книги, ВАЗ 2110, 3 проводной

5 Контактное реле, 75.3777

После неспешной работы проводка вся готова, взял с запасом)

Приступим, процесс установки довольно быстрый, легко повесить)

Решил поставить реле под капотом, чтоб не оторвать плюсовой провод, а панель для релюшки искать надо 🙂

Через основное отверстие всех проводов выставляю два провода, а именно провод на кнопка, открывающая багажник, а вторая прямо к самому активатору, плюсовой провод:

Реле разместил в таком месте, полез на бочку омывателя прикрутить:

Решил сделать вызов на совесть, так что было решено купить терминал на plu s:

Проводка по салону спрятана под ковролин, тобишь, она проходит рядом со штатной проводкой, заодно провела провода под задние колонки, чтоб не разбирать 10 раз:

Музыка двойной провод, а наш красный плюс на активатор.В багажнике все просто, возите вместе штатными проводами:

Провода было приличное количество, на этом месте надо останавливаться. К сожалению, терминалов "Мама" как на активаторе я не нашел, поэтому решил сделать так, потом найду терминал и исправлю:

Активатор сделан на втягивании. А на Деньгах отрезал терминал и сделал другой:

Теперь о расположении кнопки. Я подумал недолго и выбрал место слева от сиденья, под рукой и не бросаясь мне в глаза.

Установка слишком проста, просверлил отверстие, одел клемму и вставил, минус тут же, на болт крепления накладки. Провода тоже вынесены под ковролин.

А теперь самое сложное, для меня она вышла, это была связь активатора и замка, замедлила мою работу, потому что я долго не мог сверлить замок, не знаю как все, но я плюнул на это дело и пришлось собирать, т.к. не хочу менять Родной замок, фиг знает какое качество упадет, а тут крепко-кален.

По делу! Снял замок, но попытки просохнуть безуспешно, поэтому решил пойти другим путем, просверлил отверстие сбоку от замка, а сам язычок намотал трос от байка, все плотно + давит механизм личинки подробнее:


Многие владельцы автомобилей отечественного производства от АвтоВАЗа хотели бы сменить свои автомобили на более комфортные и комфортные иномарки. Причина тому - в основном различные системы автоматики, которые значительно повышают удобство использования автомобиля.Если нет возможности приобрести машину получше, можно хотя бы улучшить имеющуюся. Так, наверное, думал автор этой самоделки, и первое, что пришло ему в голову, это автоматическое открывание багажника на его ВАЗ 2107. Согласитесь, нажимать на кнопку, сидя в салоне, намного удобнее, чем выйдя из машины, откройте багажник ключом.

Материалы:

Реле 90.3747-10
- Предохранитель 10 а
- Кнопка 2822.3710
- электрозамок
- мебельный газовый упор
- Провод

Описание устройства создания.

Чтобы понять, как можно сделать подобное решение на ВАЗ 2107, автор начал поиск информации в Интернете. Как оказалось, о подобных решениях он не задумывался, а различных схем автоматического открытия сундука в интернете довольно много.

Проанализировав их, было решено разработать их систему, которая была бы достаточно простой в реализации, надежной и недорогой по компонентам.

Поэтому, собрав все необходимые материалы и высвободив время для работы в гараже, автор приступил к воплощению своих идей на базе своего автомобиля ВАЗ 2107.

Для начала была вырезана верхняя часть замка багажника, а точнее его пластиковый корпус. Необходимо было освободить запорный механизм и уметь работать напрямую с ним.


Далее «пушку» поместили глубже в кожух ствола, для этого пришлось увеличить прорезь.


Общая схема устройства автоматического открывания багажника на ВАЗ 2107 выглядит следующим образом:


Автору было важно, чтобы крышка багажника открывалась не только от дистанционного открывания замка, но и поднялся до конца.Для этого было решено использовать газовые упоры.

Так как газовые упоры для автомобилей различаются в зависимости от модели, то и режим работы у них разный. Необходимо выбирать такой газовый упор, который подходит именно к вашему багажнику, иначе есть вероятность сдавить, вмешаться или сломать крышку багажника из-за разницы упора и крышки. В итоге автор решил выбрать мебельную газовую заглушку 120Н. Что стоит в пределах 100 руб.
Ниже представлен снимок такого упора, который был разобран вместе с кухонной мебелью:


Стиль крепления упора автор подсмотрел на одной из моделей иномарки.По принципу принципа и личного плавильного, крепеж был установлен следующим образом:


Причем, важно отметить, что старые упоры также остались в багажнике. Автор не разбирал их, а лишь ослабил на разделение. Такой подход позволил смягчить открывание ствола с помощью автоматического механизма и сделал его более плавным.


Если вас заинтересовало устройство, используемое автором для автоматического открывания багажника автомобиля ВАЗ 2107, или у вас есть вопросы по установке устройства, то вы также можете ознакомиться с видеофайлом ниже. как и в случае с исходной статьей, указанной в ссылке «Источник», которая также дается в конце статьи.

Автовладельцы привыкли к постоянному комфорту и простоте использования Устройств Iron Horse. Действительно, очень удобно, когда приборы запускаются нажатием одной кнопки без дополнительных усилий. Примером такого устройства является электропривод, перемещающий крышку багажника.

Роскошь или необходимость?

Автоматическое открывание багажника - функция, к которой большинство автомобилистов, перебравшихся на новые автомобили, только начинают привыкать. При нажатии кнопки в автомобиле срабатывает электропривод, который приводит в движение замок, в результате чего открывается крышка багажника.

Казалось бы мелочь, но в холодное время года электропривод значительно упрощает жизнь автовладельцам . В моделях с обычным механическим замком многие часто сталкивались с проблемой, когда после мойки машины замок замерзает, и ее невозможно обнаружить. Кто-то протирает, кто-то просто греет ключ, одним словом все придумывают, что умеют. С электроприводом не будет.

Электропривод совместим со штатным замком, при открытии крышки багажника можно использовать одновременно два способа, увеличивая защиту от взлома.Устанавливается в основном на импортные автомобили. В сборке отечественных автомобилей электропривод в багажнике появился совсем недавно. Автовладельцы, лишенные этих удобств, легко могут наладить такой механизм.

Устройство электроприборов - разбираемся в деталях

Электрический ствол - это механизм, состоящий всего из нескольких частей: электродвигателя, двух 4-х контактных реле, толкателя, предохранителя и кнопки. Есть два типа исполнительных механизмов, которые приводят шток в действие для открытия.Более известный - механизм с электродвигателем, он более практичный и выносливый. Реже привод на магнитных пластинах.

Устройство такого привода чрезвычайно сложно, и много также возникает при его использовании. Принцип его работы - взаимодействие реле с магнитными пластинами. При подаче электроэнергии реле тянет шток, в этот момент происходит открывание крышки багажника. На автомобили ВАЗ старых моделей выпуска устанавливать такое устройство не рекомендуется, поскольку оно нецелесообразно в использовании.Модернизация, которую нужно произвести с замком багажника, очень сложна и в некоторых случаях не рациональна, так как требует значительных изменений в самом кузове.

К выбору электрозамка крышки багажника относятся серьезно. Не нужно покупать дешевые китайские замки, которые так распространены на нашем рынке. Такой электропривод прослужит недолго, и в процессе эксплуатации возможна некорректная реакция. Лучше всего выбирать электрозамок отечественного или импортного производителя.Кстати, установка такого устройства увеличивает стоимость автомобиля в целом, что немаловажно, если вы собираетесь продавать машину в будущем.

Особенности выбора - что нужно знать водителю?

Покупая замок, стоит задуматься о том, как он будет управляться. Если он служит только для открывания с помощью кнопки из кабины, то подойдет стандарт - его установки достаточно сделать самому. Для того, чтобы электрозамок сработал от пульта сигнализации, нужен более сложный электрический механизм, доверять подключение которого может только пилот-электрик.

На внутреннем рынке продается несколько моделей электрозамков. По своему типу они стандартные с боковыми креплениями и усиленные (немного дороже) - они лучше и надежнее в эксплуатации. При покупке чехлов для электропривода лучше всего выбирать комплект с инерционным механизмом. Такой механизм не позволяет двигателю испытывать постоянную нагрузку - если его шток на чем-то упирается, он отключается.

Принцип работы инерционного механизма заключается в том, что такой механизм при нажатии кнопки сначала крутится, увеличивая свою тяговую силу, и передает ее дальше на толкающий стержень.Привод с обычным типом двигателя в это время продолжает работать дальше, а под нагрузкой - от перегрева может быстро выйти из строя.

Установка электропривода - запомнить и воспроизвести!

Для установки электропривода багажника также потребуются крепеж для предохранителя, клеммы, электрические провода сечением 1 мм, лента и набор инструментов. Подготовьте все эти материалы заранее, чтобы не отвлекаться на процесс установки. Для начала снимаем пластиковую обшивку багажника, делать это нужно аккуратно, чтобы не повредить.Он крепится на нескольких болтах и ​​пластиковых защелках. Далее снимаем замок, нужно настроить один зуб так, чтобы при открытии он срабатывал с одного щелчка.

Некоторые автомагазины при продаже электропривода рекомендуют покупать еще и замок, который не требует доработки - это предложение вполне разумное и сэкономит вам много времени. Проведя манипуляции с замком, приступим к прокладке проводки. Перед выполнением работ с электропроводкой необходимо снять клеммы с.Берите еду от автомобильного прикуривателя, так как этот элемент электроники задействован меньше всего и не потребляет много нагрузки.

Для этого нужно разобрать центральную шахту. На промежутке от прикуривателя до кнопки электропривода установите предохранитель. Делать это нужно в удобном месте - в случае выхода из строя его просто заменит. Кнопку открывания багажника можно установить там, где вам больше нравится. Далее по схеме, идущей в комплекте с электроприводом, с помощью электродов производят питание.Прокладку и установку проводки для электрозамка лучше всего делать в порогах автомобиля. Длина необходимого кабеля - 3,5 метра, избыточная.

После этого можно переходить к завершающему этапу по монтажу приводного механизма крышки багажника. Есть несколько способов установки привода, нам лучше всего подойдет вариант, при котором не нужно сверлить лишние отверстия в креплении багажника. Если нужно проделать несколько отверстий, то выбирайте более удобное место.Возьмите монтажную планку, прикрутите ее в удобном месте и поместите на нее привод. Монтаж планки с приводом необходимо производить, учитывая длину стержня механизма.

Лучше всего производить установку параллельно основной тяги замка. Далее отбиваем лишний кусок стержня, предварительно поставив его в исходное положение на электропривод.

После этого приступаем к подключению проводов к приводу. На этом этапе особенно важно соблюдать полярность блока питания.Для этого соедините провода согласно инструкции на схеме. Если механизм двигателя подключен неправильно, двигатель будет работать в обратном направлении, и ваш замок не откроется. Перед приводом электропривода также установите предохранитель, он убережет вас от поломки механизма. Все соединения электропроводки тщательно переверните изолентой или воспользуйтесь специальной термоусадкой.

После этого наденьте клеммы на аккумулятор и проверьте работоспособность вашего механизма в целом.Бывают случаи, когда нужно более точно настроить механизм электропривода, для этого отрегулировать его тягу. Если все нормально и крышка вашего багажника открывается и закрывается, то смонтируйте проводку до конца. При обратной установке пластиковой крышки багажника, если есть возможность, достаньте на нее абсолюхум, он избавит вас от шума, возникающего при работоспособном приводе багажника.

Типы

, схема подключения и ремонт

Электростеклоподъемник ВАЗ-2110 значительно повысит степень комфорта в автомобиле.Но у любой модели устройств есть неисправности, иногда заклинивает стекло двери - не открывается или не закрывается. В этом случае, как правило, необходимо менять весь механизм стеклоподъемника. В некоторых случаях можно самостоятельно отремонтировать механизм. Иногда заклинивание происходит из-за отсутствия смазки. В этом случае нужно просто очистить механизмы устройства от загрязнений, а затем нанести новую смазку.

Электростеклоподъемники на «десятку»


Когда начали выпускать автомобили ВАЗ-2110, в комплектации стеклоподъемники отсутствовали.Их устанавливали очень редко, в основном по желанию покупателя, непосредственно в автосалоне. Большинство автомобилистов стараются сэкономить на ремонте, поэтому вместо того, чтобы обращаться в специализированные центры по ремонту автомобилей, обслуживание осуществляется самостоятельно.

На сегодняшний день в магазинах очень много комплектов для установки электростеклоподъемников с электроприводом на автомобиль ВАЗ. В самый простой и дешевый комплект входит только электродвигатель с коробкой передач. Таким комплектом можно заменить электрический стеклоподъемник ВАЗ-2110, но лучше приобретать комплекты.



Селектор окон


Перед установкой новых механизмов узнайте, какие именно типы и марки рекомендуют опытные автомеханики. На полках автомобильных магазинов можно найти устройства производства компаний «Беркут» и «Гранат». Это самые популярные механизмы, так как у них достаточно низкая стоимость, но надежность на высоте. Различают три типа стеклоподъемников:

  1. Электростеклоподъемники с откидными рычагами обеспечивают очень высокую скорость движения стекол.Но у них самая высокая стоимость - комплект входных дверей стоит 2500 руб. Но качество изготовления и ресурс очень высокие. При работе механизма шума практически нет. Разбить этот прибор очень сложно, даже при замерзании стекла электродвигатель и механизм не выйдут из строя.
  2. Реечные стеклоподъемники не отличаются хорошим качеством. Если стекло замерзнет, ​​часть привода может сломаться или выйти из строя двигатель. Чтобы обеспечить хорошую работу всего механизма, его нужно очень часто смазывать.
  3. Окна кабельного типа самые бюджетные из всех. Скорость движения стекла очень мала, при замерзании трос может оборваться, двигатель может выйти из строя. Но если такой стеклоподъемник ВАЗ-2110 не работает, ремонтировать его не стоит, проще купить новый.

На что обращать внимание при покупке

Конечно, лет 20 назад такой тип стеклоподъемников ВАЗ-2110 был пределом мечтаний любого автомобилиста. Но сегодня, когда на прилавках магазинов можно найти гораздо более качественные механизмы за очень скромные средства, не стоит отдавать предпочтение кабельным окнам.Невозможно представить, сколько стоит ВАЗ-2110 в такой комплектации в конце 90-х годов. Возможно, это была первая машина после знаменитого «Мерседеса» 600-х годов.




При покупке нужно обратить внимание на комплектацию стеклоподъемников. Желательно приобретать те, у которых есть электродвигатели, вся проводка, кнопки, заглушки, застежки, манжеты резиновые. С помощью манжет продлевается электропроводка от дверей до столбов.

Подготовка к установке стеклоподъемников

Перед началом работ необходимо приобрести все детали для ремонта.Обязательно отключите отрицательную клемму от аккумулятора во время работы. Если это невозможно сделать по каким-либо причинам, то снимите предохранители ВАЗ-2110, которые питают панель приборов, фары, кнопки управления, автомобильный прикуриватель.


При снятии облицовки передней двери обязательно повредить несколько зажимов. Так что купите про запас пару десятков этих пластиковых деталей. У них небольшая стоимость, поэтому покупка не может сильно ударить. Обязательно изучите схему автомобиля ВАЗ-2110, если не знаете, куда подключить электрические стеклоподъемники.Если ориентироваться по электрике станка, то проводка будет проведена очень быстро.

Удаление старого механизма электрического стеклоподъемника

Но перед установкой электрического стеклоподъемника ВАЗ-2110, неисправности которого будут рассмотрены ниже, необходимо полностью удалить старый. В целом всю работу можно разделить на несколько основных этапов:

  1. Осторожно, стараясь не повредить, снимаем обшивку передней двери. Комплект стеклоподъемников состоит из двух механизмов и приводных двигателей.Поэтому их нужно ставить на входные двери.
  2. При помощи скотча необходимо установить стекло входной двери в верхнее положение. Главное, чтобы при демонтаже механизма он не попал внутрь двери.
  3. Снимите болты крепления старого механизма и стекла ключом на «10».
  4. Найдите направляющую, она прикреплена к двери 4 гайками. Сначала нужно открутить нижнюю, затем среднюю, а последнюю - верхнюю.
  5. Оконная ручка крепится к двери с помощью трех гаек. Откручивайте их в последнюю очередь.

После этого можно полностью снять механизм. Если вы не можете снять его с двери, вам нужно будет надавить на верхние застежки с помощью отвертки. После этого необходимо очистить внутреннюю часть двери, чтобы не было пыли и грязи. При необходимости можно наклеить звукоизоляцию. Это необходимо, если вы не хотите несколько раз разбирать входные двери.

Установка нового стеклоподъемника

Для установки стеклоподъемника на автомобиль ВАЗ-2110 необходимо предварительно разместить его во внутреннем пространстве двери.Для этого нужно ввести его в самое большое технологическое отверстие двери. Дальнейшая работа ведется по такому алгоритму:

  1. Механизм закреплен на двух шпильках, которые устанавливаются в отверстия, где находились средние гайки старого оконного механизма.
  2. Совместите крепления на стекле и механизме. Для этого нужно подключить электродвигатель к аккумулятору. Совместив отверстия, закрепите их болтами, вы найдете их в комплекте.
  3. Поскольку во время работы возникает сильное трение, обязательно смажьте все поверхности трения. Желательно использовать состав ШРУС-4.

Электрическое подключение


Теперь, чтобы окна работали правильно, их нужно подключить. Если вы не уверены в своих силах, то обратитесь за помощью к опытному электрику. Если вы уверены в себе, можете приступать к установке. Для этого выберите место для установки кнопок управления.Желательно размещать их там, где к ним будет свободный доступ как для водителя, так и для пассажира. Поэтому лучшие места для установки - ниша под ручник, а также в бороду передней панели.

После установки кнопок необходимо проложить от них провода к источнику питания через блок предохранителей ВАЗ-2110. Имеет несколько резервных розеток, к которым можно подключить электрические стеклоподъемники. От электродвигателей в дверях проложены провода к стойке кузова, а оттуда к кнопкам управления.Обязательно использовать электромагнитные реле, чтобы избавить кнопки от сильноточного переключения.

Частые поломки


Независимо от типа установленного стеклоподъемника они все равно могут выйти из строя, и все поломки делятся на механические и электрические. К последним можно отнести неисправность кнопки электрического стеклоподъемника ВАЗ-2110. Возможные неисправности:

  1. При полном выходе из строя электрического стеклоподъемника причина может заключаться в обрыве троса или его укусе. Если оконные стойки реечного или звенного типа ищите поломку в механизме.
  2. Неисправность двигателя из-за попадания воды. Очень часто происходит такая поломка, так как электродвигатель негерметичный. Иногда в него просачивается конденсат, появляется ржавчина, которая может нанести большой вред электродвигателю.
  3. Повреждение электромагнитного реле - стеклоподъемник не сможет работать, так как на мотор не подается питание. Для проверки работоспособности реле необходимо установить заведомо исправный элемент.
  4. Проверить соответствующую вставку предохранителя в блоке предохранителей ВАЗ-2110.Если даже при неустановленном новом реле включения не происходит, то нужно искать неисправность в цепи питания. Замените предохранитель новым. В том случае, если он очень быстро сгорит, нужно будет найти, где в проводке происходит короткое замыкание.
  5. Очень часто ломается кнопка стеклоподъемника ВАЗ-2110. Проверить это довольно просто, нужно установить новую, либо замкнуть провода металлическим предметом.
  6. При обрыве цепи питания необходимо найти место, а затем восстановить его.

Очень часто между стойкой и дверью происходит разрыв. Поскольку дверь постоянно открывается и закрывается, проволока со временем изгибается и разрушается. Чтобы исправить эту ситуацию, необходимо проложить новую проводку.

Заключение

Редко какие комплектации ВАЗ-2110 оснащались электростеклоподъемниками. Поэтому установку придется производить самостоятельно. Постарайтесь сделать все максимально качественно, подключайте приводы к автосигнализации, чтобы она приносила стекло при постановке на охрану.

пошаговые инструкции, методы, советы и хитрости

Современные флэш-накопители или съемные карты памяти, как компактные, емкие и надежные носители информации, сейчас пользуются небывалой популярностью. Однако достаточно часто им приходится менять тип файловой системы, поскольку наиболее распространенные форматы для работы в некоторых ситуациях не всегда могут быть использованы. В том, как изменить формат флешки несколькими простыми методами, и попробуем разобраться. Но сначала разберемся, зачем это нужно, и какие именно методы можно использовать для выполнения таких операций.

Зачем менять формат съемных дисков?

Основная проблема всех съемных носителей и файловых систем, используемых для них, заключается в том, что определение полного объема носителя не всегда выполняется правильно. В результате невозможно не только записать файлы на флешку или карту памяти, которая по идее должна на них поместиться, но и скопировать объекты, превышающие определенный лимит (4 ГБ).


Это, как многие, наверное, догадались, относится к формату FAT32.С другой стороны, именно этот формат, а не NTFS, используется при установке операционных систем Windows на компьютеры, оснащенные основной системой ввода / вывода BIOS, а не UEFI.


Файловая система NTFS BIOS, включая загрузочные записи EFI вместо MBR, не распознает, поэтому она не может загрузиться, если флэш-накопитель настроен на первое загрузочное устройство. В случае с восьмой и десятой модификациями, установленными на компьютерах с UEFI, ситуация обратная - UEFI не работает с FAT32 и MBR.

Кроме того, формат NTFS считается более быстрым во многих отношениях, и его использование определенно влияет на скорость самого устройства. Кроме того, существует еще одна распространенная проблема, связанная с тем, что иногда съемные диски могут быть нечитаемыми из-за спонтанного изменения формата на RAW. При этом записанная на них информация либо отображается, либо нет, но доступ к устройству блокируется при выполнении каких-либо операций с файлами.

Основные методы изменения формата

Таким образом, каждый пользователь сталкивается с проблемой, как изменить формат флешки.В принципе, сделать это не так уж и сложно, так как инструментов для этого достаточно много, в том числе инструменты самих систем Windows и стороннего ПО. Среди всего, что можно посоветовать как простейшие методы, отдельно можно выделить следующие:

  • стандартное форматирование;
  • преобразование
  • ;
  • специализированные методы восстановления доступа.

Как поменять формат флешки на FAT32 или любой другой: стандартная процедура

Теперь непосредственно о применяемых процедурах.Самое простое, но далеко не лучшее решение - выполнить стандартную процедуру форматирования с помощью соответствующего инструмента Windows, вызываемого с помощью ПКМ на устройстве в проводнике. Как поменять формат флешки?


Вам просто нужно выбрать желаемый тип файловой системы (например, FAT32) и тип используемого формата (полная или быстрая очистка оглавления). В общем, для верности лучше использовать полное форматирование, потому что при быстрой очистке, если на флешке были ошибки или битые сектора, они не исправятся.

То же самое касается форматирования через командную строку с использованием инструмента форматирования, для которого вы можете установить дополнительные атрибуты, установив необходимый тип файловой системы.

Как изменить формат флешки без форматирования в Windows?

Как видите, предыдущий способ довольно прост. Но что, если на диске есть какая-то важная информация, но скопировать ее в другое место или перенести на жесткий диск в настоящее время невозможно? Ведь все данные при форматировании будут уничтожены! В этой ситуации изменение формата флешки на NTFS (например) возможно без форматирования.Для этого в Windows-системах есть специальный инструмент конвертации, о котором рядовые пользователи часто даже не подозревают.


Для выполнения такой операции необходимо вызвать командную консоль (обязательно от имени администратора), а затем задать строку convert N: / fs: ntfs для выполнения, где N соответствует присвоенной букве диска это системой. Если сомневаетесь, просто загляните в «Проводник» или используйте команды diskpart и lis dis (или disk volume) в командной строке (при условии, что диск подключен).


Обратная процедура, когда нужно сменить формат флешки с NTFS на FAT32, выглядит несколько сложнее. В этом случае вы должны запустить последовательность convert N: / fs: ntfs / nosecurity / x. Кроме того, перед выполнением этой операции необходимо проверить носитель на наличие ошибок, а также освободить место, если флешка заполнена до отказа. Если на носителе есть портативные зарегистрированные программы, регистрация слетит, так что учтите это.

Преобразование с помощью сторонних утилит

Инструменты Windows многим пользователям кажутся довольно заумными и несколько неудобными.Да, действительно, если говорить о том, как изменить формат флешки более простым и удобным способом, лучше использовать сторонние утилиты. Так, например, инструмент под названием Ntfs2Fat32, встроенный в пакет AOMEI Partition Assistant и позволяющий конвертировать файлы в обоих направлениях (из NTFS в FAT32 и наоборот), в этом отношении выглядит неплохо.


В запущенной утилите достаточно указать нужный диск и выбрать направление смены формата.

Что делать с форматом RAW?

Напоследок посмотрим, что можно сделать, если флешка сменила формат на RAW, который не является файловой системой как таковой, а представляет собой некую «сырую» структуру.Никакие операции с ним невозможны.


Обычно рекомендуется проверять носитель на наличие ошибок через командную консоль (chkdsk N: / f, где N - буква диска), после чего файловая система будет автоматически преобразована в NTFS. Также можно воспользоваться инициализацией устройства в разделе управления дисками (diskmgmt.msc), а затем создать простой том и на завершающем этапе выполнить форматирование с выбором необходимой файловой системы.

Иногда рекомендуется использовать программы низкоуровневого форматирования, такие как HDD LLFT, если использование инструментов Windows не работает.В худшем случае, определив идентификаторы устройства VID и PID, вы можете скачать оригинальную прошивку и заново установить ее на носитель.

Краткое описание

Подводя итоги, можно отметить, что в большинстве случаев сторонние программы выглядят намного проще, чем собственные средства операционных систем Windows. В частности, это касается смены формата с сохранением данных, имеющихся на флешках.

Но, если сохранение информации не является обязательным условием, можно использовать стандартную процедуру форматирования.С форматом RAW, несмотря на кажущуюся «неразборчивость» устройств, особых проблем быть тоже не должно, и устранять такие проблемы достаточно просто даже средствами Windows, конечно, только если на носителе нет критических повреждений ( ни механический, ни программный).

на заметку для начинающего автолюбителя

Отечественный автопром всегда несколько отставал от своих западных соседей, но это, конечно, нельзя отнять от его фундаментальности и солидности.«Восьмерка», вышедшая в 84-м году прошлого века, сменилась на своего пятидверного «родственника» «Девятку» всего через три года, то есть в 1987 году. Отличалась она не только наличием дополнительная пара дверей, но и в других дизайнерских решениях. Панель приборов автомобиля ВАЗ 2109 также была значительно доработана инженерами-разработчиками КБ АвтоВАЗ, что сразу бросается в глаза искушенному отечественному автомобилисту.

Конструкторы решили, что все же далеко ходить не стоит, и не пошли по пути своих зарубежных коллег.Тем более, что сам автомобиль ВАЗ 2109 вовсе не должен был стать чем-то выдающимся. Как и почти все разработки АвтоВАЗа, девятая модель должна была занять нишу «рабочих лошадок», поэтому особого шика от нее никто не ожидал. Из-за этого дашборд был разработан достаточно просто и незамысловато. Но с этим справился даже ребенок, и это, несомненно, обрадовало потребителей.


Панель приборов «Девятка» имела прямоугольную, стандартную форму, сглаженные углы, а также стильные козырьки, Волжский автозавод появится чуть позже, а пока все имело классический вид, безупречную компоновку и удобное расположение приборов.Сразу видно, что надо было провести серьезную работу по расположению приборов на панели, ведь они должны располагаться в оптимальном сочетании, не мешать считыванию индикаторов друг друга, не перекрывать друг друга.

Нижняя и верхняя планки

Изначально ВАЗ 2109 выпускался с приборной панелью, которую условно называли «низкой», а модели с установленной «высокой» панелью появились гораздо позже, и по ряду причин были менее удачными.Они также различались, начиная с выпуска 87 года и последующих модификаций. Основным отличием стал переход с карбюраторного типа на инжекторный, однако внешний дизайн также претерпел незначительные изменения, в основном спереди.

На нижней панели приборов была только одна циферблата, на классической - спидометр, а на высокой - два основных, больших стрелочных индикатора (такой же спидометр, как и тахометр). Кроме того, указатель уровня бензина в баке, а также температуры охлаждающей жидкости также имел стрелки-указатели, как в той, так и в другой версии.


Еще был вольтметр на "низкой" панели, который потом убрали за ненадобностью. Спидометр размечен до скорости 180 километров в час, что неплохо, как для «народной» машины, однако «девятка» таковой не стала.

Сразу над стрелкой спидометра находился показатель суточного пробега автомобиля, а под ним - общий пробег автомобиля. Все предельно просто и понятно. На «высокой» панели спидометр располагался слева, а на нижней - по центру.

Все остальные индикаторы систем автомобиля на «нижнем» пульте собраны в специальном блоке с левой стороны в виде специальных контрольных ламп.

Например, датчик давления масла, регулировка заслонки карбюратора, знак функции «СТОП», габариты включения-выключения и т. Д. По-другому устроили высокую панель, по бокам разместили спидометр и тахометр, а в средней части - все остальные датчики и контрольные лампы, выполняющие свои функции.

Также в нижней части панели приборов расположена дополнительная индикаторная полоска.Однако автомобилистам «высокая» панель не очень понравилась, так как в холодную погоду она начинала дребезжать, и печка с ней работала намного хуже, чем с «низкой».

«Европанель» для ВАЗ 2109

Кроме того, с 1996 года специально для модели ВАЗ 2108 была разработана более современная панель приборов, которая получила название «европанель». Естественно, для установки его, хотя бы как вариант, стали и по. Этот вариант панели имел трапециевидную форму с закругленными краями, выглядел более эргономичным и обтекаемым, а значит, более привлекательным.

Доминирующее место на «европанели» заняли тахометр и спидометр, а все остальные индикаторы и индикаторы были размещены по кругу, играя второстепенную роль, однако, не мешая водителю, считывать информацию друг от друга. Более того, датчики пройденного расстояния, за сутки, и вообще в этой версии были уже цифровыми, как дань все более развивающемуся научно-техническому прогрессу.

Пластиковая панель ВАЗ 2109 оснащена приборным блоком, рычагами и решетками регулировки обдува, розеткой для прикуривания сигарет и другими необходимыми кнопками.Для улучшения тюнинга панели приборов ВАЗ 2109 некоторые автолюбители устанавливают светодиодную подсветку ... Это не требует серьезного вмешательства в комбинацию приборов ... Просто меняется комбинация приборов ВАЗ 2109, которая идет с высокой панелью.

Улучшение работы подсветки

Заводская настройка торпеды ВАЗ 2109 сделана так, чтобы лампы могли освещать все вывески снаружи. Качество такого освещения оставляет желать лучшего. Чтобы приборная панель автомобиля ВАЗ 2109 имела внутреннюю подсветку, необходимо произвести определенную доработку.Обычно здесь используется прозрачная накладка. Схема выполнения такой операции довольно проста.

Сначала полностью разбирается высокая приборная панель автомобиля ВАЗ 2109. Индикаторные стрелки и родные накладки сняты. Для подсветки новой площадки изнутри сделаны специальные прорези. Сделать это несложно нагретым ножом или паяльником. Для новой подсветки пульта ВАЗ 2109 необходимо использовать ленту со светодиодами. Его следует разрезать на отдельные части, состоящие из трех диодов.Чтобы свечение было более равномерным, устанавливается световозвращающий лист из гладкой фольги.

Схема установки диода следующая.

По окончании приклеивания диодной ленты выполняется схема ее подключения к контактным пластинам штатной подсветки. При проведении этого ремонта необходимо соблюдать правильную полярность диодов.

Доработка торпеды на отечественную «Жигули»

Многие автолюбители, модернизируя ВАЗ 2109 своими руками, тюнингуют переднюю панель.Чаще всего пластик покрывают кожей или красят. Для этого сначала снимается штатная торпеда, после чего производятся дополнительные работы. Хотя такой ремонт доставляет много хлопот, на результат стоит потратить время. После ремонта передняя часть салона будет выглядеть более эффектно и привлекательно.

Если во время движения автомобиля торпеда начинает издавать неприятные скрипы, необходимо приклеить панель. Чтобы быстро и качественно провести такой ремонт, вам потребуются следующие инструменты и материалы: отвертка универсальная

  • ;
  • рожковые ключи;
  • комплект торцовых головок;
  • плоскогубцы;
  • ножницы;
  • поролон;
  • плотный материал на липучке (Guerlain).

Перед снятием панели необходимо отсоединить кабели от аккумулятора. Далее снимаются рычаги регулировки нагрева, а также откручиваются консоли. Для этого воспользуйтесь крестообразной головкой универсальной отвертки. В разобранном агрегате отсоединены все жгуты проводов. Перед снятием кожуха рулевого механизма отверните шесть крепежных винтов.

Чтобы добраться до привода спидометра на ВАЗ 2109, необходимо отсоединить трос от трансмиссии.Для этого сначала нужно разобрать крепление корпуса. Затем со спидометра откручивается крепежная гайка. Затем удерживающий кронштейн отворачивается, и трос спокойно снимается. На следующем этапе работы снимается крепление замка зажигания, после чего устройство снимается.

Дальнейшая схема разборки касается рулевого управления. Сигнальная табличка снимается с руля. Затем с помощью набора торцевых головок демонтируется узел соединения руля с валом и снимается штурвал.Затем откручиваются остальные винты крепления, после чего освобожденная торпеда снимается. На данном этапе можно считать, что схема демонтажа высоких панелей успешно реализована.

В разобранной торпеде есть доступ к отражателям системы вентиляции, на которые можно установить дополнительную светодиодную подсветку.

Если у одних автомобилей ВАЗ 2109 панель высокая, то у другой - низкая. При этом схемы несколько отличаются, поэтому предлагаем вашему вниманию подробное описание дашбордов и дашборда для девяток с низкой панелью.

Ознакомимся со схемой приборной панели и ее составными частями на основе изображения ниже.


Эта диаграмма содержит следующие элементы.

комн.

Что это такое

Комбинация приборов

Замок зажигания

Центральные форсунки отопления и вентиляции салона

Боковые форсунки отопления и вентиляции салона

Крышка бардачка

Заглушка

Выключатель обогрева стекла на двери багажника

Выключатель задней противотуманной оптики

Выключатель аварийной сигнализации

Центральный выключатель наружного освещения

Пульт управления системой отопления и вентиляции

Радиорозетка

Рычаг переключения передач

Рычаг ручного тормоза

Пепельница

Прикуриватель

Рычаг управления омывателем лобового стекла и стеклоочистителя

Педаль газа

Педаль тормоза

Сцепление

Ручка закрытия воздушной заслонки

Выключатель звукового сигнала

Ручка обнуления счетчика суточного пробега

Выключатель освещения панели приборов

Ручка управления гидрокорректором фар

Рычаг привода замка капота

Рычаг управления фарами и указателями поворота

Комбинация приборов

Что касается комбинации приборов в ВАЗ 2109 с невысокой панелью, то она имеет следующую схему.


Как показано на рисунке, компоненты комбинации приборов следующие.

комн.

Что это такое

Спидометр

Указатель температуры охлаждающей жидкости

Вольтметр

Указатель уровня топлива в баке

Контрольная лампа резерва топлива

Эконометр

Счетчик суточного пробега автомобилей

Счетчик общего пробега

Контрольная лампа уровня заряда аккумуляторной батареи

Контрольная лампа воздушной заслонки

Контрольная лампа включения аварийки

Контрольная лампа низкого уровня тормозной жидкости

Контрольная лампа включения ручного тормоза

Контрольная лампа аварийного низкого давления масла

Контрольная лампа указателей поворота

Контрольная лампа включения боковой оптики

Контрольная лампа включения задней противотуманной оптики

Контрольная лампа дальнего света

Контрольная лампа включения заднего обогрева стекла


Разборка

Причин демонтажа нижней панели ВАЗ 2109 может быть несколько:

  • Кузовной ремонт;
  • Ремонт панельных элементов;
  • Звукоизоляция автомобиля;
  • Желание поменять старую торпеду на новую и т. Д.

Независимо от причин, которые заставили вас снять панель своими руками, работа должна производиться строго по инструкции.

Предлагаем вам пошаговую инструкцию, которая позволит вам самостоятельно снять нижний тип панели, установленной на ВАЗ 2109.


  1. Снимите ручки управления печкой. Всего три.
  2. Снимите ручку переключателя вентилятора печки. Для этого нужно потянуть ее на себя.
  3. Отвинтите 2 крепления накладок панели приборов с обеих сторон консоли. Крышку нужно придвинуть к вам.
  4. Отсоедините колодку проводов от выключателя задней противотуманной оптики.
  5. Отсоедините пару силовых блоков и один провод питания от переключателя обогрева заднего стекла.
  6. Отсоедините колодку проводов от выключателя аварийки.
  7. Снимите колодку с проводкой с выключателя наружного освещения.
  8. Отсоедините розетку от прикуривателя.
  9. Отсоедините разъем проводки от прикуривателя и снимите облицовку панели.
  10. Снимите 4 фиксатора панели управления термоэлемента.
  11. Отвинтите 2 крепления козырька панели приборов.
  12. Снимите непосредственно козырек самой комбинации приборов.
  13. Пружинные зажимы должны быть сжаты.
  14. Снимите корпус комбинации приборов с панели.
  15. Открутите гайку крепления спидометра, затем отсоедините его трос.
  16. Отсоедините колодку с проводами (он белый) от панели приборов.
  17. Снимите шланг с эконометрического фитинга и снимите шплинт.
  18. Отсоедините трос от спидометра, который сбрасывает счетчик пробега за сутки.
  19. Теперь необходимо отсоединить красный блок от комбинации приборов.
  20. Снимите рукоятку переключателя освещения панели приборов и рукоятку гидрокорректора фар. Их нужно тянуть к себе.
  21. Отверните фиксирующую гайку переключателя освещения приборов.
  22. Отверните гайку крепления патрубка гидрокорректора фары.
  23. Снимите рулевое колесо и его переключатели на рулевой колонке.
  24. Вставьте ключ в замок зажигания, поверните его в положение 1. Это отключит противоугонное устройство. Только после этого можно отключить блок питания замка зажигания.
  25. Снимите 2 болта крепления и 2 гайки трубки рулевой колонки.
  26. Демонтируйте эту трубку, взяв с собой выключатель зажигания.
  27. Потяните ручку воздушной заслонки на себя (это всасывание карбюратора).Должно появиться тяга. После этого ручка снимается со стержня.
  28. Отвинтите 2 фиксатора направляющей штанги воздушной заслонки, которые крепят ее к приборной панели.
  29. Выкрутите крепежный винт с левой стороны панели приборов.
  30. Выкрутить крепления левой нижней панели крепления.
  31. Таким же образом снимите крепления сбоку и снизу с правой стороны приборной панели.
  32. Выкрутите винт крепления панели, который находится внутри перчаточного ящика.
  33. С обеих сторон панели остается по одному крепежу, который необходимо открутить, чтобы в результате снять приборку.


Сборка нижней панели осуществляется в обратном порядке, если не планируется ее замена на более современную или модифицированную конструкцию. Тогда сборка зависит конкретно от панели, которую вы выбрали для своего ВАЗ 2109.

Не забывайте, что сборка не сложнее и не проще разборки. Поэтому не стоит расслабляться, выполнив только половину задания.

Панель приборов на автомобилях ВАЗ 2109 оснащена множеством значков и индикаторов, отображающих состояние различных автосистем. Но владельцы «девяток» не всегда знают, как расшифровываются все эти индикаторы и какие функции они выполняют. В этом материале мы расскажем все, что нужно знать автовладельцу 2109 о приборной панели своего автомобиля.

Комбинация приборов

На сегодняшний день автомобили ВАЗ 2109, которые можно встретить на отечественных дорогах, будь то карбюраторы или инжекторы, оснащены тремя типами электронных «устройств».Это может быть низкая панель, высокая или европанель. Рассмотрим описание каждого вида отдельно.

Панель "Низкая"

Начнем с нижнего варианта. Подробное объяснение схемы дано в таблице.

Значок Назначение
32 Указывает, какой из них. Индикатор перестает работать после поворота руля.
33 Световая лампа, которая включается при включении ближнего света.
34 Загорается при включении ПТФ - противотуманные фары.
35 Фара дальнего света.
36 Предупреждает водителя, когда работает обогреватель заднего стекла.
37
38 Спидометр.
39
40 Датчик, уведомляющий водителя о температуре антифриза в системе охлаждения.
41 Датчик уровня напряжения бортовой сети ТС.
42
43 лампочка включения сигнализации.
44 Диод загорается при аварийном состоянии тормозной системы.
45 Значок воздушной заслонки или воздушной заслонки карбюратора.
46 Включение ручного тормоза.
47 Этот элемент появляется при низком уровне заряда аккумулятора автомобиля.
48 Счетчик общего пробега автомобиля.
49 Экономометр, стрелка на котором поднимается вверх при нажатии на педаль газа.
50 Линия, дальше которой выходить не рекомендуется - лампочка начинает гореть при критически низком уровне бензина.
51 .

Панель "Высокая"

Внизу высококлассная панель приборов ВАЗ 2109 с электронной подсветкой.Актуально как для форсунок, так и для карбюраторов. Вы найдете расшифровку схемы и комбинации по инструкции ниже.

Значок Обозначение
42 Спидометр, показывающий скорость автомобиля.
43 Одометр, фиксирующий пробег автомобиля.
44
45 Сигнал, предупреждающий автомобилиста о необходимости остановиться и устранить неисправность.
46 Контрольная лампа.
47 Сигнал, предупреждающий автомобилиста о необходимости остановиться и устранить неисправность.
48 Контрольная лампа водителя, указывающая на неисправность сигнальных ламп.
49 Датчик, уведомляющий водителя об отсутствии антифриза в системе охлаждения.
50 Индикатор износа тормозных колодок на передних колесах.
51 Загорается лампочка, чтобы предупредить автомобилиста о нехватке жидкости в бачке омывателя лобового и заднего стекла.
52 Индикатор недостаточного давления моторной жидкости в картере.
53 Регулятор измеряет уровень температуры антифриза в системе охлаждения и отправляет эти данные на электронную панель с подсветкой.
54 Этот значок на комбинации высокого щита представляет собой тахометр, показывающий уровень оборотов двигателя автомобиля.
55 Дополнительная розетка.
56 Кнопка предназначена для сброса суточного пробега.
57 Лампа, загорающаяся при включении фар.
58 Датчик фиксации суточного пробега.
59 Диодная лампа, которая включается при включении габаритных огней.
60 Датчик, предупреждающий водителя об открытой двери.
61 Предупреждающая лампа водителя о том, что он управляет автомобилем без ремней безопасности.
62 Диод индикации включения левого поворотника.
63 Этот элемент комбинации электронной панели с подсветкой указывает уровень заряда в системе.
64 Диод индикации включения правого поворотника.
65 Лампа загорается при недостаточном давлении моторной жидкости в системе.
66 Диод загорается, если уровень топлива в баке критический.
67 Лампа всасывания, встречается только в карбюраторных автомобилях.
68 Этот элемент активируется, когда необходимо провести диагностику мотора автомобиля.
69 Ручной стоп-сигнал.

«Европанель»

А теперь перейдем к комбинации с подсветкой.Сразу отметим, что описание компонентов ниже практически не отличается от низкопрофильного электронного корпуса.

Значок Назначение
42 Указывает, какой указатель поворота включен. Индикатор перестает работать после поворота руля в нужном направлении.
43 Лампа подсветки европанели, включающаяся при включении габаритных огней.
44 Загорается при включении задних ПТФ - противотуманных фар.
45 Лампа включения фар дальнего света.
46 Этот элемент схемы извещает автомобилиста о.
47 Сигнал, предупреждающий автомобилиста о необходимости остановиться и устранить неисправность.
48 Спидометр, показывающий скорость автомобиля во время движения.
49 Счетчик, фиксирующий суточный пробег автомобиля.
50 Этот компонент цепи предназначен для оповещения автомобилиста об уровне температуры антифриза в системе охлаждения.
51 Датчик цепи, определяющий уровень напряжения в бортовой сети автомобиля.
52 Значок, который загорается при слишком низком давлении моторной жидкости в системе.
53 Лампа включения аварийной сигнализации.
54 Диод загорается, если состояние тормозной системы аварийное и необходимо уделить внимание его диагностике.
55 Значок воздушной заслонки карбюратора.
56 Включение ручного тормоза.
57 Этот элемент на схеме загорается при слишком низком заряде аккумулятора автомобиля. Чтобы не было проблем с запуском двигателя, лучше подзарядить аккумулятор.
58 Счетчик общего пробега автомобиля в километрах.
59 Экономометр, стрелка на котором поднимается вверх при нажатии на педаль газа. Эконометрический счетчик экономит немного автомобильного топлива.
60 Линия на диаграмме, за которую не рекомендуется выходить. Диодная лампа загорается при критически низком уровне бензина в баке. Чтобы не останавливаться на дороге, следует долить топлива.
61 Датчик уровня топлива в баке.

Возможные неисправности

Какие неисправности характерны для приборных панелей автомобилей ВАЗ? Ознакомьтесь с основным списком после просмотра видео по подключению щита от ВАЗ 2110 к «девятке» (видео Garage B.F.S).

  1. Не работает спидометр. Причин этому может быть несколько - обрыв кабеля, неправильная его установка или износ розетки.Вы должны попытаться отключить кабель и снова подключить.
  2. Не фиксирует пробег автомобиля. Обычно эта проблема решается заменой устройства.
  3. Не загорается тот или иной индикатор. Возможно, вышел из строя сам датчик или перегорела лампочка.
  4. Не работает подсветка панели приборов. Обычно это происходит из-за перегоревших лампочек или плохих контактов. Также могут быть проблемы в электрической цепи, но это случается редко.
  5. Датчик уровня охлаждающей жидкости или масла выдает неверную информацию.Например, водителя предупреждают о недостаточном уровне моторной жидкости или закипании хладагента в расширительном бачке, но на самом деле с этими параметрами все в норме. Проблема обычно решается заменой датчиков.

Инструкция по установке и ремонту

Если вы столкнулись с проблемой выхода из строя приборной панели автомобиля ВАЗ 2109, то самым оптимальным вариантом будет замена щита своими руками. Для правильной замены вам потребуются инструкции по демонтажу и установке щита, которые приведены ниже.Для выполнения этих действий вам потребуются только плоская отвертка и отвертка Phillips. Инструкции даны на примере нижней приборной панели, но в целом она идентична для остальных приборных панелей. H не забудьте отключить аккумулятор!




  1. Прежде всего необходимо обесточить систему; для этого отсоедините клеммы от АКБ.
  2. С помощью отвертки Phillips открутите пластиковую накладку вокруг рулевого колеса.Возможно, вам не потребуется его удалять, но желательно сделать это для большего удобства.
  3. Также можно отключить переключатели на рулевой колонке, просто отсоединив жгут проводов.
  4. Отверткой Phillips откручиваем два маленьких винта крепления козырька приборной панели, снимаем этот элемент.
  5. После этих действий вы можете сжать пружины и снять электронный щиток с центральной консоли.
  6. Следующий шаг - отключение. При демонтаже нужно быть максимально осторожным, чтобы не повредить кабель, особенно если он старый.В противном случае его потребуется заменить.
  7. Затем выключите белый выход и снимите эконометрический шланг.
  8. Затем следует отсоединить кабель сброса данных суточного пробега от спидометра.
  9. Последним шагом будет отключение красного разъема и демонтаж самого экрана. Заменяется и устанавливается новая панель, после чего дальнейшая сборка проводится в обратной последовательности.

Как видите, процедура не особо сложная - достаточно сделать все в соответствии с инструкцией и проблем в дальнейшей эксплуатации устройства не возникнет.

Видео «Как демонтировать панель приборов на ВАЗ 2109 своими руками»

Узнайте, как заменяются дашборды на девятку, из видео ниже (автор ролика - Сделай Сэм! Плюс интересное!).

Снятие невысокой приборной панели на автомобиле ВАЗ 2109 проводится с целью ее замены или проведения различных ремонтов, при которых ее наличие будет мешать работе. Для демонтажа подготовьте стандартный набор инструментов, снимите руль и можно приступать.

Порядок работы следующий:

  • В первую очередь снимаем декоративные ручки управления отопителем салона и переключатель режимов работы электродвигателя обогрева.


  • Далее нужно открутить винты крепления декоративной крышки консоли. Винты расположены по бокам. После этого отодвиньте крышку немного назад, насколько позволяет внутренняя проводка.


  • Теперь отсоединяем от крышки все пакеты с проводами.Их следует предварительно промаркировать, чтобы они не перепутались местами при последующей сборке. Сюда входят - выключатель наружного освещения, противотуманные фары, аварийная сигнализация, обогрев заднего стекла.


  • Сразу отключаем провода питания от прикуривателя и его подсветки.


  • Далее откручиваем винты крепления панели управления отоплением салона, всего четыре винта.
  • Выверните винты, которыми крепится козырек комбинации приборов.


  • Сняв козырек, отожмите пружинные фиксаторы и снимите саму комбинацию приборов с панели.


  • Теперь отверните стопорную гайку привода спидометра и отсоедините трос.


  • Немедленно снимите шланг экономайзера с штуцера, снимите блок с проводами питания (белый и красный) и отсоедините трос сброса суточного пробега спидометра. Отложите комбинацию в сторону, чтобы она не мешала.


  • Далее снимаем пластиковые ручки включения и регулировки яркости комбинированной подсветки и гидрокорректора фар. После этого торцевым ключом отверните гайки крепления регуляторов к корпусу панели и, сняв гайки, протолкните их внутрь.


  • Приступаем к замку зажигания. Отсоедините сумку с проводами питания, затем вставьте ключ в замок и поверните его в нулевое положение, чтобы защелка замка рулевого колеса разблокировалась.
  • Снимите трубку рулевой колонки с фиксатором.


  • Слегка вытяните тягу привода воздушной заслонки на себя и снимите декоративную ручку. Затем откручиваем два винта и снимаем направляющую штанги.


  • И на завершающем этапе осталось открутить все винты крепления панели к кузову. А именно - два боковых, нижних, винтовые, расположенные в перчаточном ящике, откручиваем винты крепления консоли снизу.
  • Снимите панель.

На этом ремонтные работы завершены. Устанавливать в обратном порядке.

Отзывы на lada samara

- интернет-магазины и отзывы на lada samara на AliExpress

Отличная новость !!! За lada samara вы попали в нужное место. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая Lada Samara в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили Lada Samara на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в Lada Samara и думаете о том, чтобы выбрать аналогичный товар, AliExpress - отличное место, чтобы сравнить цены и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести lada samara по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Обзор

, характеристики и отзывы владельцев

Гараж современного автомобилиста не обходится без компрессорного агрегата.Обычно это небольшой агрегат, который размещается в багажнике и в процессе работы питается от аккумуляторной батареи через прикуриватель. Такой компрессор может перекачивать шины и другие надувные изделия, не прилагая физических усилий - главное отличие устройства от обычных ручных насосов. При этом разработчики выпускают разные модели таких устройств, дополняя их новыми опциями. Многофункциональный компрессор для машины, в частности, имеет манометр, фонарик и специальные системы защиты от перегрузок.

Компрессор

Основу устройства составляет силовая механическая группа, в которую входят двигатель, поршневой насос с цилиндром и редуктор. В качестве альтернативы поршневой системе также предлагаются мембранные мембранные механизмы, но они проигрывают традиционной схеме сжатия по долговечности. С другой стороны - низкая стоимость мембранного компрессора для автомобиля от прикуривателя. Цена на такие модели может составлять 1,5–2 тысячи рублей.Но при таком выборе важно учитывать стремительный процесс разрушения диафрагмы.

Что касается дополнительного оборудования, то в базовую комплектацию большинства автомобильных компрессоров входят комплекты с форсунками, гибкие шланги для работы с высоким давлением, а также транспортные стойки. Кроме того, компрессор для машины редко обходится без манометра. Прибор для измерения давления может и идти в базовой комплектации, и приобретаться отдельно - главное, чтобы конструкция прибора предусматривала возможность работы с метрологическим прибором.

Основные характеристики

С точки зрения пользователя, основным рабочим показателем компрессора является производительность. Этот параметр определяет, насколько быстро колесо будет накачано. Так, бюджетный компрессор для автомобиля от прикуривателя при скромном потенциале мощности сможет обеспечить заправку воздухом со скоростью 10 л / мин. В этом случае 19-литровая шина наполнится воздушной массой за 2 минуты. Если используется компрессор производительностью 60 л / мин, наполнение произойдет примерно за 20 секунд.

Энергоснабжение также важно. В данном случае рассматриваются модели, которые подключаются к источнику через прикуриватель. Но важно понимать, что такая схема ограничивает компрессор для машины по показателю производительности на уровне 45-50 л / мин. Для достижения более высокого возвращаемого значения стоит обратиться к устройствам, которые напрямую подключаются к аккумуляторной батарее через специальные клеммы.

Отзыв о модели от Viar

Компания высоко ценится автомобилистами, профессионально занимающимися вождением.В семействе компрессоров этой марки особенно выделяется 85Р как наиболее технологичный и в то же время производительный. Аппарат заслужил доверие использованием качественных материалов в конструкции, эксплуатация которых не предусматривает использование масла. Среди эргономических преимуществ компрессора для автомобиля от прикуривателя в этой версии - встроенная LED-подсветка, удобные зажимы с системой защиты, сумка для переноски и т. Д. Пользователи также отмечают высокую степень надежности работы устройства. компрессор.Такое качество обусловлено применением защитных оболочек, препятствующих проникновению влаги и пыли в засыпку с песком.

Отзывы о модели от Dorkel

Не каждому автолюбителю нужен многофункциональный и технологичный компрессор. И это не столько вопрос экономии, сколько желание иметь простой и практичный инструмент. Эта категория автомобилистов отмечает достоинства недорогой модификации ДРК-12/1 от Доркеля. Это небольшой и скромный по мощности компрессор для автомобиля от прикуривателя, цена которого 600-700 рублей.Этот вариант отличается надежной конструкцией, удобством работы с шинами, универсальностью и долговечностью. Но, опять же, заплатить за невысокий ценник и простому устройству придется долго ждать прокачки.

Отзывы о моделях Slime

Производитель Slime известен комплексным подходом к технической организации процесса откачки. Под этой маркой выпускается компрессор для автомобиля в составе полного ремкомплекта, направленного на работу с шинами. В частности, в комплект входят герметики, переходники, спиральные рашпили, жгуты и другие приспособления.Пользователи подчеркивают высокую скорость откачки. Некоторые автолюбители отмечают, что все колеса можно отремонтировать всего за 15 минут, что является хорошим результатом с учетом необходимости дополнительных манипуляций с компрессорным оборудованием.

Но, как и в случае с предложением от Viar, высокое качество и производительность не из дешевых. На российском рынке компания Slime представляет компрессор для авто, цена которого 6-7 тысяч рублей. Правда, в комплекте пользователь получит цифровой манометр хорошего качества.Обычно комплектные средства измерения давления не отличаются точностью и надежностью, но в данном случае речь идет о достойном аксессуаре.

Заключение

При выборе подходящего инструмента для накачки шин может возникнуть вопрос, является ли покупка компрессора в принципе разумной. Обращение к такому устройству оправдано по двум причинам. Прежде всего, компрессор для электрической машины экономит время. Во-вторых, такие устройства избавляют автовладельцев от физического труда, что является большим эргономическим преимуществом.Конечно, в разовых сеансах накачки шин эти преимущества могут показаться не столь убедительными, но в штатном режиме работы автомобиля экономия времени и сил будет весьма ощутимой. Причем разница в цене между ручными насосами для автомобилей и компрессорами, работающими от прикуривателей, не столь значительна.

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
