Коробка передач на ваз 2114
Коробка переключения передач ВАЗ 2114 — что это?
Автомобиль ВАЗ 2114/2115 отличается простой обслуживания, оснащается надежным двигателем, трансмиссией. Коробка передач на ВАЗ 2114/2115 обеспечивает оптимальную работу силового агрегата. Оригинальная коробка передач ВАЗ 2115 или 2114 практически в 2 раза превышает по цене б/у варианты.
Конструкционные особенности КПП
На отечественном автомобильном рынке хорошо распространен ВАЗ 2114 (рестайлинг ВАЗ 2109), который комплектуется МКПП. Особенность данного устройства в том, что оно отлично справляется с приходящимися на него нагрузками.
Периодически коробку на ВАЗ 2114 необходимо обслуживать. КПП на ВАЗ включает следующие основные элементы:
- картер;
- задняя крышка;
- передаточные звенья / числа;
- дифференциал;
- валы;
- шестерни.
Схема КПП
Механическая КПП подразделяется на следующие виды:
- 4-х ступенчатая;
- 5-ти ступенчатая;
- 6-ти ступенчатая.
Каждый из этих видов коробок имеет разные опоры, в разных отделениях установлены сливные пробки.
Выбор масла для КПП
Периодически стоит контролировать уровень масла, при необходимости его рекомендуется доливать. Полная замена масла может понадобиться, когда автомобиль преодолел порог в 60000 км пробега.
Следует отметить, что преждевременный износ узлов механики на ВАЗ 2114 происходит в результате совершения агрессивной езды или резкого переключения рычага скоростей.
Коробка передач для данной версии авто отлично будет работать на минеральном масле класса GL-4. Оно способствует продлению рабочего срока коробки. Востребованы варианты: 75W90, 80w85, 85w90. Всегда при выборе смазки для трансмиссии необходимо учитывать то, в каких условиях автомобиль будет эксплуатироваться, обращать внимание на вязкость трансмиссионного масла.
Необходимость ремонтно-восстановительных работ
Ремонту коробка передач ВАЗ 2114 подлежит. Как правило, данная процедура включает установку новых шестеренок, подшипников.
Ремонт КПП ВАЗ 2114 целесообразен, если стали отмечаться следующие проявления:
- тугость при совершении ручного переключения передач;
- появление стука при смене передач или на конкретной передаче;
- при поломке синхронизатора может поваляться характерный хруст;
- если смазочные материалы потеряли свои свойства, то из-за этого появляется усиливающийся гул (чаще на нейтралке).
При любом из данных проявлений рекомендуется обратиться в сервисный центр за проведением диагностики всей автомобильной системы.
Основные этапы снятия коробки передач
Как снять КПП на ВАЗ 2114? Чтобы приступить к самостоятельному демонтированию коробки, водитель должен вооружиться отвертками, накидными ключами, жидкостью WD-40.
Этапы демонтажа коробки передач:
- ВАЗ должен быть поставлен на эстакаду.
- Необходимо отключить аккумулятор, убрать его.
- Производится слив масла из коробки.
- Демонтаж стартера, защитной рубашки, соединительного тросика.
- Присутствующая на датчике регулятора скорости, датчике заднего хода проводка должна быть отключена.
- Необходимо убрать реактивную тягу, зафиксированную на болтах.
- Демонтирование привода колес.
- Снятие гаек, которыми фиксируются опоры силовой установки.
- Следует отсоединить нижнее крепление коробки к мотору.
- Силовой агрегат нужно вывесить при помощи соответствующего по размеру деревянного бруска, подойдет и траверса.
- Откручиваются гайки и болты крепления опор двигателя к кузову, коробке передач.
- Далее следует осторожно выдвинуть коробку по направляющим.
На процесс демонтажа коробки передач уходит около 5 часов. Сборка проходит в обратном порядке.
Таким образом, чтобы продлить рабочую способность установленной на ВАЗ коробки передач, хозяин транспортного средства должен своевременно проходить ТО, менять масло. Рекомендуется отдавать предпочтение синтетическим вариантам масел. При необходимости демонтировать коробку переключения передач можно самостоятельно, соблюдая все этапы.
Строение и конфигурация КПП
Коробка переключения передач
Коробки передач (КПП) бывают механическими, роботами, вариаторами, автоматами. На ВАЗ 2114 2113 2115 установлена 5-ступенчатая механика с приводом кулисы. В принципе, коробка осталась от той же «восьмерки», но с другой главной парой.
Строение коробки передач
Если брать отдельно корпус, то КПП состоит из трех частей: картер сцепления, картер коробки, задняя крышка.
Строение коробки передач
«Кишки» механической КПП состоят двух частей: главная пара + дифференциал и передаточные числа.
Главная пара
Главная пара — это основной вал (главная передача). Главная пара служит для снижения оборотов, передаваемых от двигателя. В среднем, главная пара уменьшает количество оборотов в 4 раза: двигатель крутится 4 тыс. оборотов — главная пара 1 тыс. оборотов.
Главная пара в стандарте имеет передаточное число: 3,7. За счет изменения главной пары можно существенно изменить динамику автомобиля. В зависимости от размера главной пары можно изменить длину всех передач, следовательно, максимальную скорость и разгон. (Кстати, у «девятки» стоит главная пара 3.9, за счет этого она имеет меньшую максимальную скорость, но резвее на разгон).
Ниже приведены три графика, по которым вы можете сравнить скорость на 5500 оборотах двигателя с разными главными парами. (Расчеты приведены на колеса r15 с профилем 195/50 — то же самое, что и r14 со стандартным ВАЗовским профилем 175/65 или 180/60).
Передаточные числа (ряд)
Это шестерни каждой передачи, которые тоже имеют свой размер.
Они характеризуют скоростные показатели автомобиля на той или иной передаче. В стандартном ВАЗ применяются следующие числа:
Передаточные числа КПП: |
|
I | 3,636 |
II | 1,95 |
III | 1,357 |
IV | 0,941 |
V | 0,784 |
задний ход | 3,53 |
Выше приведены характеристики со стандартными параметрами.
Стандартный ряд на 2114 далеко не идеален. Первая передача слишком короткая, вторая — длинная. За счет этого наблюдается резкий провал динамики при переключении с первой на вторую. Мало того, что наблюдается провал, так же при резком переключении потихоньку умирает синхронизатор второй скорости.
Поэтому существуют спортивные ряды, где убран провал между 1-й и 2-й, и не только: спортивные ряды подбираются по типу двигателя. Это может быть просто хороший городской мотор, либо спортивный, либо заточен под гонки на 402 метра. Также существуют и «турбовые» передачи, рассчитанные под турбо мотор.
Конфигурации КПП
Ниже приведены наиболее удачные конфигурации КПП в зависимости от мотора. Для более подробного подбора вы можете воспользоваться калькулятором в интернете.
- Наиболее подходящая конфигурация КПП для гражданского атмосферного двигателя: 18 ряд КПП + главная пара 3,9.
- Наиболее подходящая КПП для спортивного атмосферного двигателя: 7 ряд КПП + главная пара 4,3.
- Наиболее подходящая конфигурация КПП для турбового гражданского двигателя: 104 ряд + главная пара 3,5.
Дифференциал — двухсателлитный, натяг регулируется разной толщиной регулировочного кольца.
В спортивных автомобилях часто используется блокировка дифференциала.
Блокировка дифференциала — механизм, блокирующий дифференциал для того, чтобы оба колеса крутились равномерно. Первоначально блокировка применялась на внедорожниках, чтобы передняя и задняя оси крутились равномерно.
В нашем случае особой популярностью пользуются винтовые блокировки, т. к. легко устанавливаются в КПП, увеличивают проходимость по мокрой дороге, дают преимущество при разгоне за счет равномерного постоянного вращения колес.
Кулиса
На современных автомобилях, в том числе и на новых Грантах, Калинах, Приорах устанавливаются КПП с тросовым приводом передач, благодаря чему переключение передач становится легкой и четкой. На Самарах же: 2114 -2113-2115 привод передач осуществляется не за счет тросика, а за счет кулисы.
Кулиса
Кулиса — разработка 80-х, поэтому передачи могут не включаться с первого раза, плохо заходить и т. д.
На спортивных тюнингованных автомобилях часто ставят «короткоходную» кулису.
Суть короткоходной кулисы в том, что путь рычага КПП от нейтрали до передачи становится короче, чем был. Проще говоря: передачи включаются легче, ход рычага меньше, что дает существенное преимущество при переключении.
Отзыв о коробке передач
ВАЗовские КПП на передний привод имеют одни и те же болячки. Все они воют и шумят, шестерни между собой имеют существенный люфт, из-за которой происходят дерганья при сбросе газа при движении на передаче. Как упоминалось выше, первая передача слишком короткая, а вторая — длинная, из-за чего появляется провал при разгоне, увеличивается износ. Установка другого ряда передач может решить проблему провала, но все спортивные ряды имеют большой шум при работе, чем обычная коробка, которая и так не отличается тишиной работы.
Как снять коробку передач своими руками
На ВАЗ 2114 и на других моделях семейного ряда LADA SAMARA устанавливается пятиступенчатая коробка передач, объединенная с дифференциалом и главной передачей. В принципе КПП от ВАЗ 2114 не отличается от ВАЗ 2108. Единственное, на ВАЗ 2108 нет щупа, и разгон на ней резвее.
Снять коробку может понадобиться для замены сцепления или его подшипников, ремонта КПП.
Как снять?
Для снятия КПП потребуется:
- комплект ключей;
- отвертки;
- помощник;
- WD-40;
- доска или иное подвесное оборудование.
Снимаем клеммы с аккумулятора и вынимаем его. Сливаем масло (Как слить масло с КПП?) и снимаем стартер (Как снять стартер на ВАЗ 2114?). По ходу работы, если не получается отвернуть какое-либо крепление, болт, не забываем пользоваться WD-40.
- Ставим автомобиль на эстакаду (яму) и снимаем защиту картера, отвернув 3 крепления.
- Снимаем тросик сцепления от вилки выключения. Затем вытягиваем его из кронштейна на коробке.
С целью полного понимания для читателя слайды относятся к пунктам 3-19 по порядку кроме 14-го, где нужно вывесить двигатель.
- Снимаем колодку проводов от датчика скорости (ДС), закрепленную пружиной. Поэтому для снятия сжимаем элемент.
- Откручиваем болт № 1 крепления кронштейна модуля зажигания к нашей КПП, № 2 и 3, показанные на рисунке.
- Залезаем под авто и находим колодку проводов датчика заднего хода. Отсоединяем.
- Отворачиваем 2 болта крепления кронштейна реактивной тяги к коробке.
- Ослабляем хомут тяги переключения скоростей КПП. Вынимаем ее от шарнира штока выбора передач, отодвинув назад.
- Снимаем приводы колес. Вставленную вместо одного из приводов заглушку привязываем веревкой или проволокой, чтобы не выпала во время демонтажа КПП. Правый привод полностью можно не снимать. Отсоединяем элемент от коробки и подвешиваем в кузове, предварительно отведя в сторону.
- Чтобы КПП можно было снять без дополнительных трудностей, отворачиваем два болта левой шаровой опоры от поворотного кулака.
- Откручиваем нижнее правое крепление КПП к двигателю (на рисунке № 1). Поддерживающий кронштейн (№ 2 на рисунке) нужно снять со шпильки.
- При необходимости достаточно ослабить затяжку крепления элемента.
- Отворачиваем 3 болта, снимаем крышку (№ 1) картера (№ 2) сцепления.
- Откручиваем болт левого нижнего крепления КПП.
- Вывешиваем двигатель при помощи доски или иного приспособления.
- Откручиваем гайку крепления левой опоры силового агрегата (снизу автомобиля).

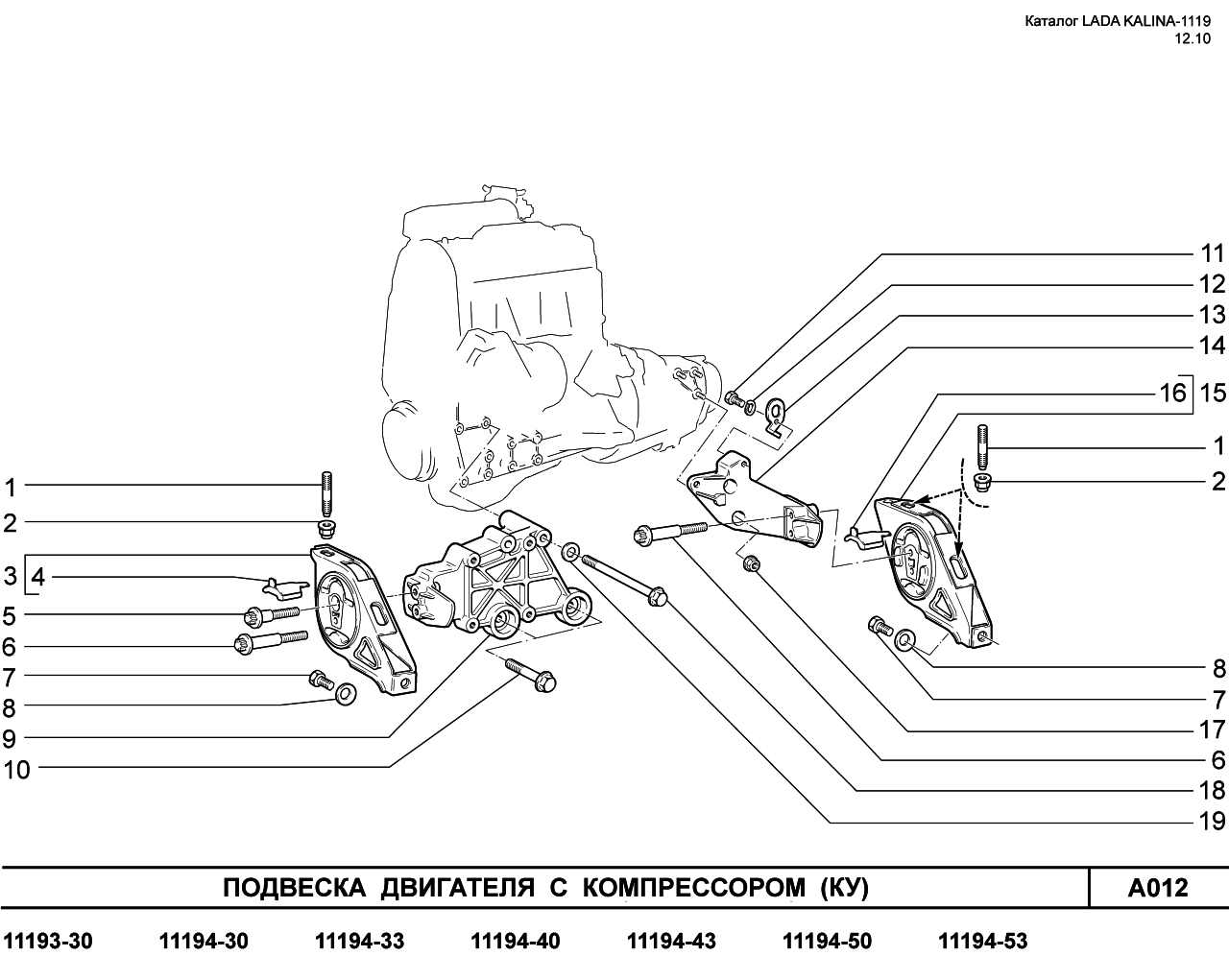

- Снимаем элементы крепления задней опоры силового агрегата к кузову.
- Откручиваем болты крепления задней опоры к КПП, удерживая вторым ключом гайки от проворачивания, и снимаем ее.
- Вставив отвертку между картером сцепления и блоком цилиндров, сдвигаем коробку передач с направляющих втулок. При этом обязательно придерживаем деталь.
- Сдвигаем КПП максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески. Первичный вал должен выйти из сцепления. Если это не удается, отжимаем двигатель в сторону. Опустив передний конец коробки, вынимаем ее из-под автомобиля.
Как избавиться от дребезжания ручки КПП
Ваз 2114 , как и любой другой автомобиль имеет свои слабые места. Одно из этих мест – рычаг коробки передач, а именно дребезжание рычага кпп на высоких оборотах и не только. От этой проблемы можно легко избавиться. Дело в том, что втулка рычага и тяги соприкасается с металлом, и появляется это назойливое дребезжание.
Не нужно путать дребезжание с вибрацией ручки кпп – это совершенно разные болезни, последняя из которых лечится куда более затратными способами.
- Для начала поднимаем кожух ручки кпп.
- Берём ключ на «13» и откручиваем гайку, как показано на рисунке, вытаскиваем болт.
- Разъединяем тягу и рычаг.
- Достаём ту самую втулку.
- Разбираем втулку до металлического основания.
- Отмеряем 3 мм от края втулки и чертим границу(Можно обернуть изолентой как на рисунке).
- Отпиливаем или стачиваем до отмеченного места.
- Смазываем втулки и пластиковые съёмные втулки шрусом.
- Собираем в обратном порядке и смотри на результат.
Источники
- vaz-2114-lada.ru/2014/05/korobka-peredach-kpp
- vaz-2114-lada.ru/2012/08/drebezzhit-ruchka-kpp/
- vaz-2114-lada.ru/2013/01/kak-snyat-korobku-peredach/
- vazzz.ru/kpp-vaz-2114-ustrojstvo-shema/
- nadomkrat.ru/ustroistvo-avtomobiley/transmissiya/remont-i-obsluzhivanie-kpp-vaz-2114
- drive2.ru/l/541704641067353653/
- autovaz-2114.ru/transmission/kpp-vaz-2114-ustrojstvo-neispravnosti-snyatie-korobki-peredach-svoimi-silami/
Коробка передач ВАЗ 2110 схема переключения
Схема переключения коробки передач.
100%Изображение целиком. перейти в раздел запчастей ВАЗ 2110.
Подсветка ручки КПП.
Привод переключения передач.
установка штоков и вилок переключения передач коробки передач ваз 2110-…Привод управления коробкой передач.
Коробка передач Ваз 2110 Лада.
устройство коробки передач ваз 2110 ваз 2111 ваз 2112.
Схема дифференциала ваз 2110.
Файл:Haima3 Gear Change Scheme.jpg
Трансмиссия КПП и сцепление ВАЗ 2114, 2113, 2115.
Тяга реактивная ВАЗ-2110.
Курсова на тему Техническое обслуживание и ремонт коробки передач автомобил…

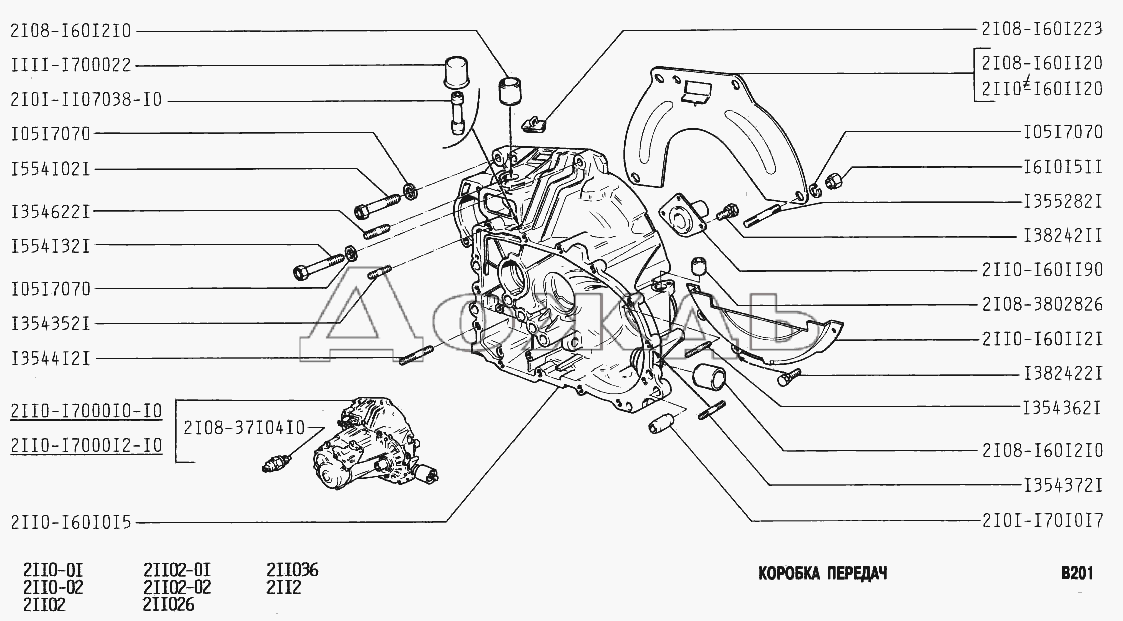

Картер коробки передач ВАЗ-2110.
PE lurking: устройство привода переключения передач ваз 2108.
Привод управления коробкой передач состоит из рычага 15. действуя снизу авт…
Схема коробки переключения передач ваз 2110.
/b221.gif)
Привод переключения передач ВАЗ-2110 (2007).
Механизм выбора и переключения передач ВАЗ-2110(2004) .
Механизм выбора передач ВАЗ 2108 усиленный
Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.
Коробка передач ВАЗ 2115 | Устройство и системы автомобиля
На автомобилях ВАЗ 2115 -14 установлена пятиступенчатая коробка передач, объединенная с дифференциалом и главной передачей.Рис.1 Коробка передач
1-подшипник выключения сцепления, 2-направляющая втулка, 3-первичный вал, 4-роликовый подшипник, 5-вторичный вал, 6-стопорное кольцо, 7-ось сателлитов, 8-ведущая шестерня привода спидометра, 9-заглушка транспортная, 10-сальник привода колеса, 11-роликовый конический подшипник дифференциала, 12-шестерня полуоси, 13-сателлит, 14-коробка дифференциала, 15-картер сцепления, 16-ведомая шестерня главной передачи, 17-пробка сливного отверстия, 18-регулировочное кольцо, 19-ведомая шестерня I передачи вторичного вала, 20-синхронизатор I и II передачи в сборе, 21-ведомая шестерня II передачи вторичного вала, 22-стопорное кольцо, 23-упорное полукольцо, 24-ведомая шестерня III передачи вторичного вала, 25-синхронизатор III и IV передачи в сборе, 26-ведомая шестерня IV передачи вторичного вала, 27-игольчатый подшипник шестерен вторичного вала, 28-шариковый подшипник вторичного вала, 29-упорная пластина, 30-ведомая шестерня V передачи вторичного вала, 31-синхронизатор V передачи в сборе, 32-гайка, 33-упорная шайба, 34-ведущая шестерня V передачи первичного вала, 35-задняя крышка картера коробки передач, 36-шариковый подшипник первичного вала, 37-картер коробки передач, 38-роликовый подшипник первичного вала, 39-сапун, 40-сальник первичного вала
Первичный вал 3 (рис. 1) выполнен в виде блока ведущих шестерен I-IV передач и со съемной шестерней V передачи, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Ведомые шестерни расположены на игольчатых подшипниках на вторичном валу 5. Кроме них на валу установлены три синхронизатора. Вторичный вал и ведущая шестерня главной передачи объединены.
Дифференциал двухсателлитный. Предварительный натяг в подшипниках дифференциала регулируется подбором толщины кольца 18. К фланцу коробки дифференциала крепится ведомая шестерня 16 главной передачи.
Рис.2 Привод переключения передач
1-картер коробки передач, 2-корпус механизма выбора передач, 3-механизм выбора передач, 4-картер сцепления, 5-рычаг штока, 6-шток выбора передач, 7-шарнир штока, 8-тяга привода управления коробки передач, 9-защитный чехол тяги, 10-рычаг переключения передач, 11-сферический палец рычага, 12-шаровая опора рычага, 13-хомут, Х-расстояние между торцами хомута и тяги
Привод управления коробкой передач состоит из рычага 10 (рис.2) переключения передач, шаровой опоры 12, тяги 8, штока 6 выбора передач и механизма выбора и переключения передач.
На внутреннем конце штока 6 закреплен рычаг 5, который действуей на трехплечий рычаг механизма 3 выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера 4 сцепления.
Рис.3 Механизм выбора передач
1-корпус механизма выбора передач, 2-рычаг выбора передач (переднего хода), 3-направляющая ось блокировочных скоб, 4-ось рычага выбора передач, 5 и 12-пружина, 6-стопорное кольцо, 7-ось вилки заднего хода, 8 и 13-блокировочные скобы, 9-фиксатор рычага выбора передач, 10-вилка включения заднего хода, 11-рычаг выбора передач (заднего хода)
В корпусе 1 (рис.3) механизма выбора передач крепятся две оси. На оси 4 установлены трехплечий рычаг выбора передач, две блокировочные скобы 8 и 13. Другая ось 3 проходит через отверстие ступицы блокировочных скоб, фиксируя их от проворачивания. Плечо рычага 2 выбора передач служит для включения передач переднего хода, плечо 11- для включения заднего хода, а на третье плечо действует рычаг 5 (рис.2) штока 6 выбора передач. В ступице рычага выбора передач вмонтирован фиксатор 9 (рис.3). На оси 7 установлена вилка 10 включения заднего хода.
Устройство кпп ваз 2110 схема
ВАЗ-2110 коробка передач, дифференциал – схема, описание, привод
1 – задняя крышка картера коробки передач, 2 – ведущая шестерня V передачи, 3 – шариковый подшипник первичного вала, 4 – ведущая шестерня IV передачи первичного вала, 5 – первичный вал, 6 – ведущая шестерня III передачи первичного вала, 7 – картер коробки передач, 8 – ведущая шестерня II передачи первичного вала, 9 – шестерня заднего хода, 10 – промежуточная шестерня заднего хода, 11 – ведущая шестерня I передачи первичного вала
12 – роликовый подшипник первичного вала, 13 – сальник первичного вала, 14 – сапун, 15 – подшипник выключения сцепления, 16 – направляющая втулка муфты подшипника выключения сцепления, 17 – ведущая шестерня главной передачи, 18 – роликовый подшипник вторичного вала, 19 – маслосборник, 20 – ось сателлитов, 21 – ведущая шестерня привода спидометра, 22 – шестерня полуоси, 23 – коробка дифференциала, 24 – сателлит, 25 – картер сцепления, 26 – пробка для слива масла, 27 – ведомая шестерня главной передачи, 28 – регулировочное кольцо, 29 – роликовый конический подшипник дифференциала, 30 – сальник полуоси, 31 – ведомая шестерня I передачи вторичного вала, 32 – синхронизатор I и II передач, 33 – ведомая шестерня II передачи вторичного вала, 34 – ведомая шестерня III передачи вторичного вала, 35 – синхронизатор III и IV передач, 36 – ведомая шестерня IV передачи вторичного вала, 37 – шариковый подшипник вторичного вала, 38 – ведомая шестерня V передачи вторичного вала, 39 – синхронизатор V передачи, 40 – вторичный вал.
1 – защитный чехол тяги, 2 – тяга привода управления коробки передач, 3 – рычаг переключения передач, 4 – палец сферического рычага переключения передач, 5 – обойма шаровой опоры, 6 – шаровая опора рычага переключения передач, 7 – буфер, 8 – пружина, 9 – реактивная тяга, 10 – рычаг штока выбора передач, 11 – рычаг выбора передач, 12 – картер коробки передач, 13 – картер сцепления, 14 – шток выбора передач, 15 – втулка штока, 16 – сальник штока, 17 – защитный чехол, 18 – корпус шарнира, 19 – втулка шарнира, 20 – наконечник шарнира, 21 – хомут.
Коробка передач – механическая, двухвальная, с пятью передачами переднего хода и одной – заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.
Корпус коробки передач состоит из трех частей (отлитых из алюминиевого сплава):
- картера сцепления 25,
- картера коробки передач 7
- и задней крышки картера коробки передач 1.
При сборке между ними наносят бензомаслостойкий герметик-прокладку (например, КЛТ-75ТМ или ТБ-1215). В гнезде картера находится специальный магнит, задерживающий металлические продукты износа.
Первичный вал 5 выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал 40 – полый (для подачи масла под ведомые шестерни), со съемной ведущей шестерней главной передачи 17. На нем расположены ведомые шестерни 31, 33, 34, 36, 38 и синхронизаторы 32, 35, 39 передач переднего хода. Передние подшипники валов 18 и 12 – роликовые, задние 3 и 37 – шариковые. Радиальный зазор в роликовых подшипниках не должен превышать 0,07 мм, в шариковых – 0,04 мм. Под передним подшипником вторичного вала 18 расположен маслосборник 19, направляющий поток масла внутрь вала.
Дифференциал – двухсателлитный. Предварительный натяг в подшипниках 29 (0,25 мм) регулируется подбором толщины кольца 28, устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала. К фланцу коробки дифференциала крепится ведомая шестерня главной передачи 27.
Привод управления коробкой передач состоит из рычага переключения передач, шаровой опоры, тяги, штока выбора передач и механизмов выбора и переключения передач. На винты крепления тяги и рычага к штоку выбора передач перед сборкой наносят клей для резьб ТБ-1324. Винты крепления рычага и шарнира различаются длиной, покрытием и моментами затяжки. Винт крепления рычага фосфатирован (темного цвета), длиной 19,5 мм, затягивается моментом 3,4 кгс.м. Винт крепления шарнира кадмирован (золотистого цвета), длиной 24 мм, затягивается моментом 1,95 кгс.м. В шаровую опору перед сборкой закладывают смазку ЛСЦ-15.
Чтобы передачи самопроизвольно не выключались из-за осевого перемещения силового агрегата при движении автомобиля, в привод управления коробкой передач введена реактивная тяга, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма шаровой опоры рычага переключения передач.
На внутреннем конце штока закреплен рычаг, который действует на трехплечий рычаг механизма выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления.
В корпусе механизма выбора передач имеются две оси. На одной установлены трехплечий рычаг выбора передач и две блокировочные скобы. Другая ось проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Одно плечо рычага выбора передач служит для включения передач переднего хода, другое – для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси установлена вилка включения заднего хода.
В коробку передач на заводе заливают масло ТМ-5-9п, рассчитанное на 75000 км пробега. Уровень масла должен находиться между контрольными отметками на указателе уровня масла.
Коробка передач сообщается с атмосферой через сапун 14, расположенный в ее верхней части.
ovaze.ru
Схема кпп ВАЗ 2110 — фото, описание на VAZ-2110.net
Третья, модернизированная КПП ВАЗ 2110, собрана вместе с дифференциалом.
Устройство, схема коробки передач автомобилей ВАЗ 2110 ВАЗ 2111 ВАЗ 2…
Коробка передач ВАЗ 2110.
Какие неисправности могут быть у КПП ВАЗ 2110.
Для включения задней передачи нажмите на педаль сцепления, выдержав 3 секун. ..
переключения передач, шаровой опоры 17, тяги 14, штока выбора передач 5 и м…
100%Изображение целиком. перейти в раздел запчастей ВАЗ 2110.

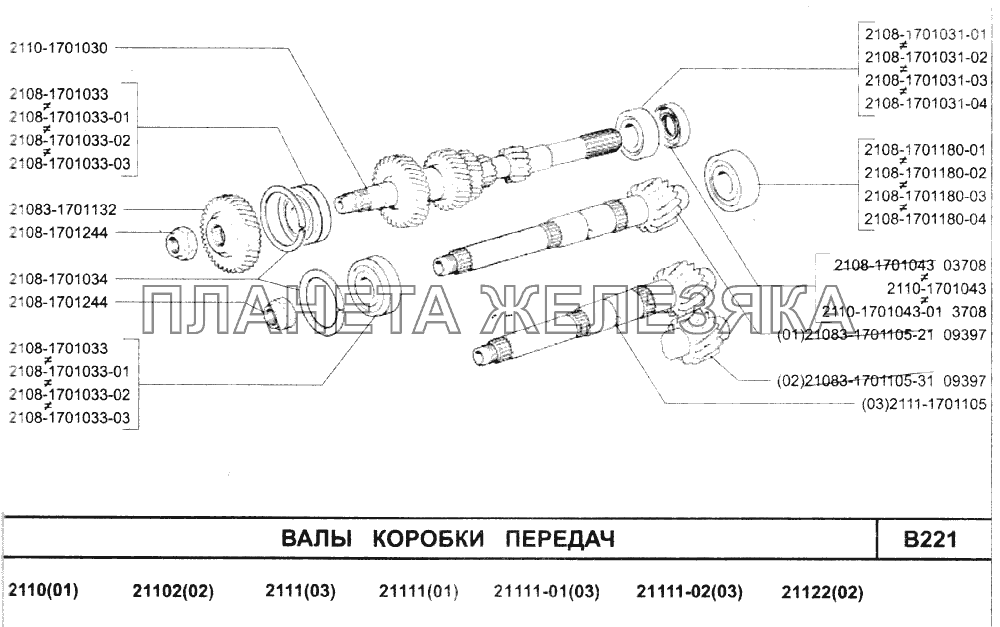

Валы коробки передач ВАЗ-2110.
Механизм выбора и переключения передач.
Схема сборки коробки передач уаз 469.
Схема шестерней кпп 2110.
заклинило кпп ВАЗ 2112 — Чебоксары.

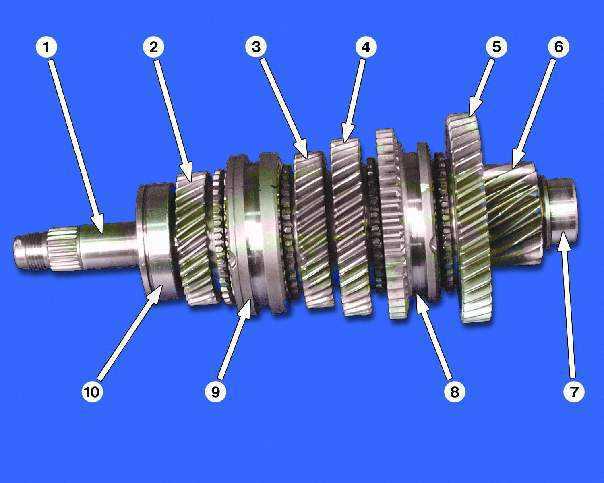

Детали вторичного вала: схема.
Схема шестерней кпп 2110.
Валы коробки передач ВАЗ-2110.
Куплю коробку передач на Ваз 2108 в идеальном состоянии!
ВАЗ 2115 1997+ Разборка коробки передач.
Егор Виталев. выжимаешь сцепление и переключаешь. схема.
Рис. 1. Механизм выбора передач ВАЗ-2109.
Схема дифференциала ваз 2110.
Картер коробки передач ВАЗ-2110.
Схема переключения коробки передачь ваз 2110.
Разборка и сборка коробки передач.
Ламповый генератор тока схема.
шток вилки переключения третьей и четвертой передач 4 — вилка переключения …
Коробка передач.
Кинематическая схема коробки передач автомобиля ВАЗ-2110.
механизм переключения КПП ВАЗ.
Валы коробки передач ВАЗ-2110 (2007).
Каталог учебных плакатов по устройству ВАЗ 2110.
Ремонт вторичного вала КПП (коробки передач) на автомобиле Лада Приора ВАЗ …
Схема шестерней кпп 2110.
опель стс. устройство 2110 кпп ваз.
Схема шестерней кпп 2110.
Обезжирить посадочное место сальника 11. дифференциала в картер 20 сцеплени…
Чертежи на ура — Скачать чертеж Реконструкция коробки передач ВАЗ 2110 Бесп…
Трансмиссия автомобиля состоит из сцепления, коробки передач, карданного ва…
Замена подушки рычага переключения кп ваз 2110.
Разборка коробки передач.
схема коробки передач калины Мир схем.
vaz-2110.net
Устройство кпп ВАЗ 2110 — фото, описание на VAZ-2110.net
Рис 104168 — произвожу ремонт кпп автомобилей ваз. замену сцеплений, подшип…
Куплю коробку передач на Ваз 2108 в идеальном состоянии!
Фото коробки передач ВАЗ 2110, novosel.ru.
Схема сборки коробки передач уаз 469.
Особенности конструкции коробки передач ВАЗ 2170 Лада Приора.
Опора кулисы ваз 2110.
ваз 2110 схема коробка передач Мир схем.
Схема коробки передач ВАЗ 2110: 1 — задняя крышка картера коробки передач; …
100%Изображение целиком. перейти в раздел запчастей ВАЗ 2110.
Замена подушки рычага переключения кп ваз 2110.
Схема вторичного вала ваз 2108.
Трансмиссия Ваз 2109 Лада Самара.
Категория: Ремонт.
Преимущества КПП 12JS160TA.
устройство двухвальной механической коробки передач. двухвальная коробка пе…
Когда ремонт КПП ВАЗ 2110 будет завершен, нужно стоит ремонт кпп ваз устано…
Третья, модернизированная КПП ВАЗ 2110, собрана вместе с дифференциалом.
Коробка передач ВАЗ-2108.
Re: Течь Масла В Кпп.
Схема дифференциала ваз 2110.
Разборка коробки передач Ваз 2110 Лада.
Какие неисправности могут быть у КПП ВАЗ 2110.
Механизм выбора передач.
шток вилки переключения третьей и четвертой передач 4 — вилка переключения …
Привод управления коробкой передач состоит из рычага 15. действуя снизу авт…
Схема переключения коробки передачь ваз 2110.
Схема подбора толщины регулировочного кольца подшипников дифференциала: 1 -…
Чертежи на ура — Скачать чертеж Реконструкция коробки передач ВАЗ 2110 Бесп…
ведущая главной передачи; 4 — роликовый подшипник вторичного вала; 5 — масл…
Чертеж 4-х ступенчатой коробки передач ВАЗ-2109.
ВАЗ 2110 Шестерни коробки передач.
Цветное справочно-информационное издание Пособие по ремонту ВАЗ 2110, 2111 …
схема коробки передач калины Мир схем.
1 — задняя крышка картера коробки передач 2 — ведущая шестерня V передачи 3…
(см. устанавливаемого в гнезде картера коробки передач под наружным кольцом…
установка штоков и вилок переключения передач коробки передач ваз 2110-ваз…
Коробка ВАЗ 2108-09-14-15-10-12 богдан — Доска бесплатных объявлений «…
Схема сборки коробки передач ваз 2110.
КПП — крепление.
14 Калина ВАЗ 1118 устройство коробки передач Коробка передач: 1 — задняя к…
Особенности конструкции, устройство, описание коробки передач автомобиля Ла…
Замена рычага переключения передач ваз 2107 — классика.
коробка,передач,ВАЗ,2110. коробка передач ВАЗ 2110, в рабочем состоянии.
Перебрали коробку, а то выла гудела, издавала не приятные
Подшипник дифференциала ваз 2110.
Механизм выбора и переключения передач ВАЗ-2110(2004) .
При какой скорости нужно включать пятую передачу на машине.
u0441u0431u043eu0440u0435 u0412u0410u0417 2110 u0441 u043cu0435u0445u0430u0…
vaz-2110.net
устройство, объем масла, схема, неисправности и разборка КПП своими руками
Ремонт автомобиля — это операция достаточно сложная и трудоёмкая, и обычно её доверяют профессионалам в автосервисе. Отдельные узлы машин вообще не предполагают демонтаж и починку водителем в условиях гаража. Однако услуги мастеров по ремонту дорожают, а транспортные средства с каждым годом ломаются всё чаще. Обладатели продукции отечественного автопрома пока ещё не лишены возможности устранять неисправности в своём «железном коне» самостоятельно. Поломка трансмиссии — одна из частых проблем, из-за которых у владельца машин ВАЗ начинает болеть голова. Сегодня расскажем о том, как снять коробку на ВАЗ 2110, произвести её диагностику и посильный ремонт.
Устройство коробки передач ВАЗ 2110
На автомашины Волжского автозавода 10-й серии устанавливают механическую пятиступенчатую КПП. Она двухвальная, имеет пять передач для движения вперёд и одну реверсивную для заднего хода. Главная передача, дифференциал и сама коробка объединены в одном картере. При соединении картера с крышкой возможно уплотнение прокладкой или герметиком, устойчивым к воздействию бензина и масла.
Двухвальная система представлена первичным и вторичным валами. Первый представляет собой блок ведущих шестерён, на втором расположены ведомые шестерни, обеспечивающие движение вперёд. Две группы шестерён находятся в постоянном зацеплении. Детали вторичного вала можно демонтировать для замены или ремонта.
Вторичный вал изготовлен пустым внутри для облегчения веса конструкции. В местах расположения шестерён расположены круговые проточки, обеспечивающие поступление смазки на поверхность вала во время его работы. Вращение зубчатого колеса пятой передачи осуществляется через втулку. Шлицы вала служат для установки ступиц синхронизаторов. Сами валы установлены в корпусе коробки на подшипниках — пара роликовых с одной стороны и пара шариковых — с другой.
В дифференциале использованы два сателлита. Преднатяжение подшипников в нём можно регулировать, меняя специальное кольцо с толстого на более или менее тонкое. Найти это кольцо можно под наружной крышкой дифференциального подшипника. Датчик скорости подключается к пластиковой шестерёнке, размещённой на картере коробки скоростей, а та, в свою очередь, приводится в движение ведущей шестерней на корпусе дифференциала.
Устройство КПП ВАЗ 2110: 1- подшипник выключения сцепления; 2 — направляющая втулка муфты подшипника выключения сцепления; 3 — ведущая шестерня главной передачи; 4 — роликовый подшипник вторичного вала; 5 — маслосборник; 6 — ось сателлитов; 7 — ведущая шестерня привода спидометра; 8 — шестерня полуоси; 9 — коробка дифференциала; 10 — сателлит; 11 — картер сцепления; 12 — ведомая шестерня главной передачи; 13 — регулировочное кольцо; 14 — роликовый конический подшипник дифференциала; 15 — сальник полуоси; 16 — ведомая шестерня I передачи вторичного вала; 17 — синхронизатор I и II передачи; 18 — ведомая шестерня II передачи вторичного вала; 19 — ведомая шестерня III передачи вторичного вала; 20 — синхронизатор III и IV передачи; 21 — ведомая шестерня IV передачи вторичного вала; 22 — шариковый подшипник вторичного вала; 23 — ведомая шестерня V передачи вторичного вала; 24 — синхронизатор V передачи; 25 — вторичный вал; 26 — задняя крышка картера коробки передач; 27 — ведущая шестерня V передачи; 28 — шариковый подшипник первичного вала; 29 — первичный вал; 30 — картер коробки передач; 31 — роликовый подшипник первичного вала; 32 — сальник первичного вала; 33 — сапун
При езде по тряской дороге двигатель испытывает колебания, которые при изношенности или просадке резиновых демпферов могут привести к смещению валов КПП. Это может приводить к непредсказуемому выключению передачи, когда шестерни двух валов выходят из зацепления. Для компенсации таких колебаний в соединении опоры рукояти переключения передач и картера коробки предусмотрена реактивная тяга. Она снабжена резиновой прокладкой для гашения вибрации от двигателя, которая заставляет дрожать рычаг переключения скоростей.
Подробнее об устройстве сцепления в автомобиле можно прочитать здесь: https://vazweb.ru/desyatka/transmissiya/sceplenie.html
Узнать, сколько масла в коробке передач, можно, проверив измерительный щуп. Согласно заводским стандартам КПП вмещает в себя 3,5 л. При падении уровня масла необходимо его долить, в противном случае ускоренный износ зубчатых колёс может привести к поломке. Технический регламент предписывает дежурную замену масла каждые 90 тыс. км пробега.
Неисправности
Каждый автовладелец с опытом начинает чувствовать неисправность в коробке передач автомобиля по характерным признакам. Большинство поломок КПП связаны с износом трущихся деталей, потому что они испытывают во время движения постоянную значительную нагрузку. Однако такой износ редко достигает критического состояния мгновенно. Обычно это постепенный процесс, именно поэтому начинающему водителю всегда советуют учиться «слушать» машину. Чем раньше обратить время на неполадку, точно её диагностировать и устранить, тем меньший объём ремонтных работ нужно будет выполнить и тем меньше это будет стоить.
Рекомендуется регулярно проверять место стоянки автомобиля на наличие пятен для контроля утечки технических жидкостей
Можно классифицировать признаки, которые говорят о поломках, следующим образом:
- Шум в МКПП. Это может быть треск, стук, шорох, скрежет, а также биение рычага переключения скоростей. Стук может возникать в разные фазы работы коробки. Опытный автомобилист по такому шороху может даже определить, какие именно детали подвергаются опасности. Например, шум при вхождении автомобиля в поворот говорит об износе шестерён дифференциала.
- Передачи тяжело включаются. Помимо износа деталей собственно КПП, неисправность может таиться и в сцеплении. Кроме того можно погрешить на деформацию тяг управления переключением передач. Помните, что детали из пластмассы ломаются значительно легче, чем металлические.
- Самопроизвольное «выпадение» передачи при движении. Со временем зубья шестерён выкрашиваются и стачиваются, становясь короче. Малейшая вибрация выводит их из зацепления и передача «вылетает». В этом случае необходимо также проверить крепление двигателя.
- Резкий щелчок и потеря плавности при переключении передачи. Если сцепление исправно, то виной такой неполадки чаще всего становится выход из строя блокирующего кольца синхронизатора нужной передачи.
- Коробка «ест» много масла. Повышенный расход масла — это прежде всего его утечка. Она может происходить через разгерметизированный картер, а также изношенные сальники, которые стоят практически на любом отверстии в корпусе коробки.
К неисправностям также относится дребезжание рычага КПП. Больше информации можно найти здесь: https://vazweb.ru/desyatka/salon/boltaetsya-rychag-kpp.html
Большинство указанных неисправностей нельзя решить иным способом, кроме как заменой износившихся деталей. Коробка передач приближена к центру масс автомобиля и ломается значительно реже, чем двигатель или подвеска.
Подобные поломки шестерни невозможно устранить каким-либо способом за исключением замены узла
Поэтому если уж с ней что-то случилось, ремонт потребуется обязательно. Для того, чтобы выяснить, износ каких деталей провоцирует шум или препятствует плавному ходу рычага, нужно снять и разобрать КПП.
Как снять и установить МКПП
Процедуру снятия коробки передач нужно производить, загнав авто на эстакаду или в гараж со смотровой ямой. Чем шире и просторней в яме, тем легче будет производить работу. Обеспечьте хорошее освещение днища автомобиля, ведь вся работа будет происходить в полутьме.
Коробка скоростей в «десятке» весит около 30 кг при условии, что масло слито. Вес кажется не очень большим, но учтите, что нужно будет держать КПП и откручивать гайки. Вариантов два: работать с помощником или соорудить приспособление, в которое можно будет упереть коробку при снятии и после перехватить её двумя руками для извлечения.
Сделать правильный выбор масла для коробки передач поможет данная статья: https://vazweb.ru/desyatka/transmissiya/maslo-v-korobku.html
Перечень инструментов, необходимых для демонтажа:
- Набор гаечных ключей;
- Набор торцевых головок с удлинителем;
- Плоская и фигурная отвёртки;
- Пассатижи;
- Монтировка;
- Домкрат;
- Чистая сухая ткань для обтирки.
Далее работы производятся в следующем порядке:
- Снимаем пластиковую защиту двигателя, открутив болты торцевым ключом. Щиток, закрывающий моторный отсек, также убираем.
В начале необходимо снять защиту картера
- Сливаем масло из коробки. Для этого подойдёт любая ёмкость, например, пластиковая 5-литровая бутыль с обрезанным горлышком. Откручиваем пробку, ждём, пока всё стечёт, потом протираем пробку и сливную горловину и закручиваем отверстие.
- Обесточиваем автомобиль, сняв клемму с аккумулятора
- Снимаем воздушный фильтр вместе с дроссельной заслонкой. Датчик воздушного потока и шланги вентиляции картера тоже вынимаем.
- Убираем стартер. Для этого с него нужно снять все резиновые колпачки с большого болта с плюсом от аккумулятора и малого болта втягивающего реле, отсоединить все клеммы, а потом открутить болты, крепящие стартер к корпусу двигателя.
- Вынимаем тросик сцепления, высвобождая его из вилки и ослабляя внешнюю гайку.
- Отсоединяем от коробки проводку — это датчик указателя скорости и фонари включения задней передачи.
- Убрать реактивную тягу можно, отвинтив две гайки, удерживающие скобу на буфере.
- Отсоединить от шарнира тягу привода переключения передач
- Далее нужно отвинтить болты на крышке картера сцепления и убрать крышку в сторону.
- Задача следующего этапа — снять приводы правого и левого переднего колеса. В отверстие одного из приводов можно вставить заглушку, чтобы не перепутать их при сборке. Левый привод снимаем полностью, правый отводим в сторону, чтобы не мешал. Болты, которыми крепится шаровая опора, должны быть ослаблены.
В отверстие, расположенное под внутренним ШРУСом, необходимо вставить самодельный чопик
- Потом снимаем нижнюю крышку картера и откручиваем нижний болт, которым КПП крепится к мотору.
Откручиваем болт крепления КПП
- После этого двигатель нужно приподнять, чтобы освободить коробку для снятия. Можно перекинуть трос с крюком через потолочную балку. Подручный вариант — использовать в качестве упора прочную доску.
- Следующий шаг — снятие задней опоры силового агрегата. Сначала нужно выкрутить болт, прижимающий двигатель к левой бортовой опоре, потом вывинтить болты, крепящие заднюю опору к кузову и КПП. Придерживайте головки болтов вторым ключом, иначе они будут проворачиваться. После этого можно снять саму опору.
Для того чтобы снять заднюю силовую опору узла понадобится два ключа
- Коробку необходимо снять с направляющих держа её на весу. Для обретения хорошего страгивающего усилия можно вставить плоскую отвёртку между блоком цилиндров и картером сцепления. Шестерни первичного вала должны выйти из зацепления. Если этого не произошло, слегка пошатайте двигатель, отжимая его доской-упором.
В качестве ломика для сдвига коробки передач с направляющих можно использовать толстую отвёртку
- Будьте внимательны! Тяжелый корпус коробки не должен ни на что опираться. Максимально отведя её назад, наклоните узел передним краем вперёд и вытащите из-под машины.
После снятия коробки её следует разобрать, чтобы осуществить визуальный осмотр валов и шестерён. При необходимости изношенные части заменить новыми. Во время сборки коробки особое внимание уделите герметизации картера и замене сальников.
Обратная установка коробки осуществляется в обратном порядке. Если вы впервые осуществляете подобную процедуру, фотографируйте каждый шаг, расположение деталей и крепёжных элементов. Это поможет восстановить последовательность действий.
Видео: демонтаж КПП на Лада 2110
После ремонта коробки некоторое время нужно обкатать новые шестерни, особенно если вы меняли их поблочно, группами. На время обкатки воздержитесь от агрессивного стиля езды. Переключая скорость на более высокую, выдерживайте паузу в одну-две секунды, а при понижении передачи, наоборот, включайте новую сразу же. Всегда следите за уровнем масла — если он падает, не поленитесь залезть под машину и осмотреть, нет ли течи в стыке крышки и картера. Обращайтесь с автомобилем аккуратно, и срок службы КПП возрастёт.
Оцените статью: Поделитесь с друзьями!vazweb.ru
Разборка КПП — Лада 2110, 1.6 л., 2012 года на DRIVE2
Перед разборкой КПП надо очистить корпус от грязи.
Снимаем кронштейн крепления троса сцепления с КПП
Откручиваем и снимаем заднюю крышку картера КПП(крышка пятой передачи)
Беремся за карданчик и включаем 3-ю или 4-ю передачу,
Откручиваем вилку пятой передачи.Нажав на вилку включаем пятую передачу
Мы включили 2-ве передачи для того чтобы открутить гайки валов(фиксируем валы от проворачивания)
Откручиваем гайки валов
Снимаем пятую передачу с вилкой в сборе
С первичного вала спрессовываем шестерню
Ударной отверткой откручиваем упорную пластину
Двумя отвертками поддеваем упорную шайбу и втулку.Ставим съемник и спрессовываем втулку
После снятия пятой передачи, с вторичного вала снимаем:игольчатый подшипник, тоненькую шайбу под подшипник, втулку и упорную шайбу
Снимаем 2 штопорных кольца с подшипников валов
Откручиваем фиксаторы переключения передач.Вытягиваем пружинки с шариками
Откручиваем фиксатор заднего хода, вытягиваем пружинку и с помощью магнитной указки достаем шарик
Откручиваем и снимаем картер КПП
Откручиваем вилку 1-й и 2-й передач, приподымаем шток и выводим
Откручиваем вилку 3-й и 4-й передач, нажимаем на механизм выбора передач на включение 1-й или 2-й передачи и выводим шток с механизма выбора передач. Подымаем шток и выводим
Вытягиваем шток вилки включения пятой передачи
Подымаем за шток шестерни заднего хода и выводим
Одновремено вытягиваем валы с картера сцепления
Спрессовываем подшипник вторичного вала
Розбераем вторичный вал
Внутрение зубья муфты со стороны 2-й передачи слизаны(сильно)
На шестерни 2-й передачи зубья включения передачи(там где муфта зацепляеца с шестерней)тоже зализаны
Я поменял только муфту, новую шестерню неставил так как нада заказивать и неизвестно когда будет.Все собрал, все работает, ничево невыбевает все Ок.
КПП ваз 2108
www.drive2.ru
Коробка передач ВАЗ 2110 схема переключения
100%Изображение целиком. перейти в раздел запчастей ВАЗ 2110.
Ваз 2110 схема переключения коробки передач.
Подсветка ручки КПП.
Привод переключения передач.
установка штоков и вилок переключения передач коробки передач ваз 2110-…
Привод управления коробкой передач.
Коробка передач Ваз 2110 Лада.
Егор Виталев. выжимаешь сцепление и переключаешь. схема.
устройство коробки передач ваз 2110 ваз 2111 ваз 2112.
Схема дифференциала ваз 2110.
Файл:Haima3 Gear Change Scheme.jpg
Трансмиссия КПП и сцепление ВАЗ 2114, 2113, 2115.
Тяга реактивная ВАЗ-2110.
Курсова на тему Техническое обслуживание и ремонт коробки передач автомобил…
Картер коробки передач ВАЗ-2110.
PE lurking: устройство привода переключения передач ваз 2108.
Привод управления коробкой передач состоит из рычага 15. действуя снизу авт…
Схема коробки переключения передач ваз 2110.
Управление коробкой передач ваз 2108.
Привод переключения передач ВАЗ-2110 (2007).
Механизм выбора и переключения передач ВАЗ-2110(2004) .
Схема переключения коробки передач.
vaz-2110.net
Коробка передач Ваз 2110
Устройство КПП на Ваз 2110 в разрезе
Основные детали коробки переключения передач Ваз 2110: 1 – задняя крышка картера коробки передач, 2 – ведущая шестерня пятой передачи, 3 – шариковый подшипник первичного вала, 4 – ведущая шестерня четвертой передачи первичного вала, 5 – первичный вал, 6 – ведущая шестерня третьей передачи первичного вала, 7 – картер коробки передач, 8 – ведущая шестерня второй передачи первичного вала, 9 – шестерня заднего хода, 10 – промежуточная шестерня заднего хода, 11 – ведущая шестерня первой передачи первичного вала, 12 – роликовый подшипник первичного вала, 13 – сальник первичного вала, 14 – сапун, 15 – подшипник выключения сцепления, 16 – направляющая втулка муфты подшипника выключения сцепления, 17 – ведущая шестерня главной передачи, 18 – роликовый подшипник вторичного вала, 19 – маслосборник, 20 – ось сателлитов, 21 – ведущая шестерня привода спидометра, 22 – шестерня полуоси, 23 – коробка дифференциала, 24 – сателлит, 25 – картер сцепления, 26 – пробка для слива масла, 27 – ведомая шестерня главной передачи, 28 – регулировочное кольцо, 29 – роликовый конический подшипник дифференциала, 30 – сальник полуоси, 31 – ведомая шестерня первой передачи вторичного вала, 32 – синхронизатор первой и второй передач, 33 – ведомая шестерня второй передачи вторичного вала, 34 – ведомая шестерня третьей передачи вторичного вала, 35 – синхронизатор третьей и четвертой передач, 36 – ведомая шестерня четвертой передачи вторичного вала, 37 – шариковый подшипник вторичного вала, 38 – ведомая шестерня пятой передачи вторичного вала, 39 – синхронизатор пятой передачи, 40 – вторичный вал.
Привод управления коробкой передач Ваз 2110
Схема кулисы Ваз 2110: 1 – защитный чехол тяги, 2 – тяга привода управления коробки передач, 3 – рычаг переключения передач, 4 – палец сферического рычага переключения передач, 5 – обойма шаровой опоры, 6 – шаровая опора рычага переключения передач, 7 – буфер, 8 – пружина, 9 – реактивная тяга, 10 – рычаг штока выбора передач, 11 – рычаг выбора передач, 12 – картер коробки передач, 13 – картер сцепления, 14 – шток выбора передач, 15 – втулка штока, 16 – сальник штока, 17 – защитный чехол, 18 – корпус шарнира, 19 – втулка шарнира, 20 – наконечник шарнира, 21 – хомут.
Принцип работы коробки переключения передач Ваз 2110
Коробка передач – механическая, двухвальная, с пятью передачами переднего хода и одной – заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.
Корпус коробки передач состоит из трех частей (отлитых из алюминиевого сплава): картера сцепления, картера коробки передач Ваз 2110 и задней крышки картера коробки передач. При сборке между ними наносят бензомаслостойкий герметик-прокладку (например, КЛТ-75ТМ или ТБ-1215). В гнезде картера находится специальный магнит, задерживающий металлические продукты износа.

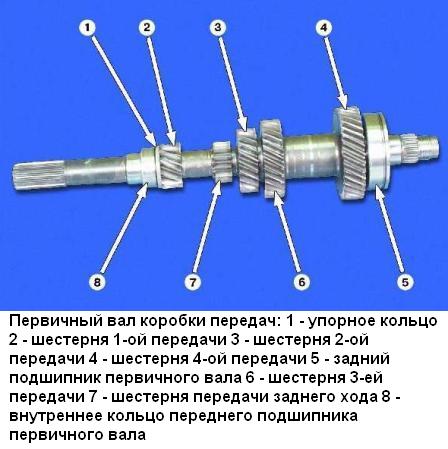

Первичный вал Ваз 2110 выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал Ваз 2110 – полый (для подачи масла под ведомые шестерни), со съемной ведущей шестерней главной передачи. На нем расположены ведомые шестерни и синхронизаторы передач переднего хода. Передние подшипники валов – роликовые, задние – шариковые. Радиальный зазор в роликовых подшипниках не должен превышать 0,07 мм, в шариковых – 0,04 мм. Под передним подшипником вторичного вала расположен маслосборник, направляющий поток масла внутрь вала.
Дифференциал – двухсателлитный. Предварительный натяг в подшипниках (0,25 мм) регулируется подбором толщины кольца, устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала. К фланцу коробки дифференциала крепится ведомая шестерня главной передачи.
Привод управления коробкой передач состоит из рычага переключения передач, шаровой опоры, тяги, штока выбора передач и механизмов выбора и переключения передач. На винты крепления тяги и рычага к штоку выбора передач перед сборкой наносят клей для резьб ТБ-1324. Винты крепления рычага и шарнира различаются длиной, покрытием и моментами затяжки. Винт крепления рычага фосфатирован (темного цвета), длиной 19,5 мм, затягивается моментом 3,4 кгс.м. Винт крепления шарнира кадмирован (золотистого цвета), длиной 24 мм, затягивается моментом 1,95 кгс.м. В шаровую опору перед сборкой закладывают смазку ЛСЦ-15.
Чтобы передачи самопроизвольно не выключались из-за осевого перемещения силового агрегата при движении автомобиля, в привод управления коробкой передач введена реактивная тяга, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма шаровой опоры рычага переключения передач.
На внутреннем конце штока закреплен рычаг, который действует на трехплечий рычаг механизма выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления.
В корпусе механизма выбора передач Ваз 2110 имеются две оси. На одной установлены трехплечий рычаг выбора передач и две блокировочные скобы. Другая ось проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Одно плечо рычага выбора передач служит для включения передач переднего хода, другое – для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси установлена вилка включения заднего хода.
В коробку передач на заводе заливают масло ТМ-5-9п, рассчитанное на 75000 км пробега. Уровень масла в КПП Ваз 2110 должен находиться между контрольными отметками на указателе уровня масла.
remocars.ru
Устройство коробки передач Ваз 2110, Ваз 2111, Ваз 2112
Ремонт кпп, руководство по сборке и разборке коробки автомобиля лада 2110, порядок замены сальников своими руками, руководство по ремонту привода ваз 2111, ваз 2112, ваз 2110. Инструкции по ремонту коробки лада 2110. Ремонт сцепления, дифференциал, привода лада 2112
Коробка передач
1 – задняя крышка картера коробки передач
2 – ведущая шестерня V передачи
3 – шариковый подшипник первичного вала
4 – ведущая шестерня IV передачи первичного вала
5 – первичный вал
6 – ведущая шестерня III передачи первичного вала
7 – картер коробки передач
8 – ведущая шестерня II передачи первичного вала
9 – шестерня заднего хода
10 – промежуточная шестерня заднего хода
11 – ведущая шестерня I передачи первичного вала
12 – роликовый подшипник первичного вала
13 – сальник первичного вала
14 – сапун
15 – подшипник выключения сцепления
16 – направляющая втулка муфты подшипника выключения сцепления
17 – ведущая шестерня главной передачи
18 – роликовый подшипник вторичного вала
19 – маслосборник
20 – ось сателлитов
21 – ведущая шестерня привода спидометра
22 – шестерня полуоси
23 – коробка дифференциала
24 – сателлит
25 – картер сцепления
26 – пробка для слива масла
27 – ведомая шестерня главной передачи
28 – регулировочное кольцо
29 – роликовый конический подшипник дифференциала
30 – сальник полуоси
31 – ведомая шестерня I передачи вторичного вала
32 – синхронизатор I и II передач
33 – ведомая шестерня II передачи вторичного вала
34 – ведомая шестерня III передачи вторичного вала
35 – синхронизатор III и IV передач
36 – ведомая шестерня IV передачи вторичного вала
37 – шариковый подшипник вторичного вала
38 – ведомая шестерня V передачи вторичного вала
39 – синхронизатор V передачи
40 – вторичный вал
Привод управления коробкой передач
1 – защитный чехол тяги
2 – тяга привода управления коробки передач
3 – рычаг переключения передач
4 – палец сферического рычага переключения передач
5 – обойма шаровой опоры
6 – шаровая опора рычага переключения передач
7 – буфер
8 – пружина
9 – реактивная тяга
10 – рычаг штока выбора передач
11 – рычаг выбора передач
12 – картер коробки передач
13 – картер сцепления
14 – шток выбора передач
15 – втулка штока
16 – сальник штока
17 – защитный чехол
18 – корпус шарнира
19 – втулка шарнира
20 – наконечник шарнира
21 – хомут
Коробка передач – механическая, двухвальная, с пятью передачами переднего хода и одной – заднего, с синхронизаторами на всех передачах переднего хода ваз 2111. Она конструктивно объединена с дифференциалом и главной передачей.
Корпус коробки ваз 2111 передач состоит из трех частей (отлитых из алюминиевого сплава): картера сцепления 25, картера коробки передач 7 и задней крышки картера коробки передач 1. При сборке между ними наносят бензомаслостойкий герметик-прокладку (например, КЛТ-75ТМ или ТБ-1215). В гнезде картера находится специальный магнит, задерживающий металлические продукты износа.
Первичный вал 5 выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал 40 – полый (для подачи масла под ведомые шестерни), со съемной ведущей шестерней главной передачи 17. На нем расположены ведомые шестерни 31, 33, 34, 36, 38 и синхронизаторы 32, 35, 39 передач переднего хода. Передние подшипники валов 18 и 12 – роликовые, задние 3 и 37 – шариковые. Радиальный зазор в роликовых подшипниках не должен превышать 0,07 мм, в шариковых – 0,04 мм. Под передним подшипником вторичного вала 18 расположен маслосборник 19, направляющий поток масла внутрь вала.
Дифференциал – двухсателлитный. Предварительный натяг в подшипниках 29 (0,25 мм) регулируется подбором толщины кольца 28, устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала. К фланцу коробки дифференциала крепится ведомая шестерня ваз 2110 главной передачи 27.
Привод управления коробкой передач состоит из рычага переключения передач ваз 2110, шаровой опоры, тяги, штока выбора передач и механизмов выбора и переключения передач ваз 2110. На винты крепления тяги и рычага к штоку выбора передач перед сборкой наносят клей для резьб ТБ-1324. Винты крепления рычага и шарнира различаются длиной, покрытием и моментами затяжки. Винт крепления рычага фосфатирован (темного цвета), длиной 19,5 мм, затягивается моментом 3,4 кгс.м. Винт крепления шарнира кадмирован (золотистого цвета), длиной 24 мм, затягивается моментом 1,95 кгс.м. В шаровую опору перед сборкой закладывают смазку ЛСЦ-15.
Чтобы передачи самопроизвольно не выключались из-за осевого перемещения силового агрегата при движении автомобиля, в привод управления коробкой передач введена реактивная тяга, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма шаровой опоры рычага переключения передач.
На внутреннем конце штока закреплен рычаг, который действует на трехплечий рычаг механизма выбора передач ваз 2111. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления.
В корпусе механизма выбора передач ваз 2112 имеются две оси. На одной установлены трехплечий рычаг выбора передач и две блокировочные скобы. Другая ось проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Одно плечо рычага выбора передач ваз 2112 служит для включения передач переднего хода, другое – для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси установлена вилка включения заднего хода.
В коробку передач на заводе заливают масло ТМ-5-9п, рассчитанное на 75000 км пробега. Уровень масла должен находиться между контрольными отметками на указателе уровня масла.
Коробка передач сообщается с атмосферой через сапун 14, расположенный в ее верхней части.
vazclub.com
Сборка и разборка коробки передач Ваз 2110, Ваз 2111, Ваз 2112
Ремонт кпп, руководство по сборке и разборке коробки автомобиля лада 2110, порядок замены сальников своими руками, руководство по ремонту привода ваз 2111, ваз 2112, ваз 2110. Инструкции по ремонту коробки лада 2110. Ремонт сцепления, дифференциал, привода лада 2112
Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер).
Ключом «на 17» отворачиваем болт крепления кронштейна подвески силового агрегата.
Головкой «на 13» отворачиваем шесть гаек крепления задней крышки картера.
Снимаем кронштейн.
Постукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки, …
…снимаем ее вместе с уплотнительной прокладкой со шпилек.
Вдавив до упора шток выбора передач, включаем третью передачу или, втянув шток до упора, включаем четвертую.
Накидным ключом «на 10» отворачиваем болт крепления вилки пятой передачи.
Через выколотку из мягкого металла наносим удар по вилке вниз, включая пятую передачу ваз 2110.
Бородком выправляем вмятины гаек первичного и вторичного валов ваз 2111.
Головкой «на 32» с мощным воротком…
…отворачиваем гайки валов.
Поддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи ваз 2112 в сборе.
Вынимаем вилку включения пятой передачи.
Снимаем скользящую муфту синхронизатора со ступицей.
Снимаем блокирующее кольцо синхронизатора ваз 2110.
Вынимаем упорную пластину.
Сдвигаем ступицу внутри скользящей муфты ваз 2112 синхронизатора…
…и вынимаем ступицу, пружины, фиксаторы и сухари синхронизатора пятой передачи.
Медным молотком наносим удар в торец первичного вала ваз 2111.
В образовавшийся зазор между упорной пластиной и ведущей шестерней пятой передачи вставляем две отвертки. Поддевая отвертками шестерню, спрессовываем ее.
Головкой «на 13» отворачиваем три пробки фиксаторов штоков переключения передач.
Вынимаем из гнезд пружины и шарики фиксаторов.
Ударной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы.
Снимаем упорную пластину.
Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи.
В образовавшийся зазор между торцом заднего подшипника и упорной шайбой вводим лапы съемника…
…и спрессовываем втулку шестерни ваз 2112 и упорную шайбу.
Двумя отвертками разводим стопорное кольцо на первичном валу…
…и снимаем его.
Таким же образом снимаем стопорное кольцо со вторичного вала ваз 2111.
Головкой «на 13» отворачиваем пробку фиксатора задней передачи и вынимаем пружину.
Вставляем в гнездо фиксатора отвертку и, приложив к ней магнит, извлекаем шарик.
Головкой «на 13» отворачиваем тринадцать гаек и один болт крепления картера коробки ваз 2110 передач к картеру сцепления.
Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки…
…и снимаем его.
Накидным ключом «на 10» отворачиваем болт крепления вилки включения I-II передач к штоку.
Приподнимаем шток вверх и выводим вилку из зацепления.
Накидным ключом «на 10» отворачиваем болт крепления вилки включения III-IV передач к штоку.
Отверткой выводим шток из механизма выбора передач.
Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.
Поворачивая шток включения V передачи, выводим его из механизма выбора передач.
Вынимаем ось промежуточной шестерни ваз 2110 заднего хода.
Вынимаем промежуточную шестерню заднего хода.
Вынимаем одновременно первичный и вторичный валы ваз 2111 из роликовых подшипников картера сцепления.
Вынимаем дифференциал в сборе.
Головкой «на 10» отворачиваем три болта крепления механизма выбора передач…
…и снимаем его.
Головкой «на 10» отворачиваем установочный болт рычага выбора передач.
Снимаем рычаг выбора передач со штока.
Поддев отверткой, снимаем защитный чехол штока со втулки.
Вынимаем шток выбора передач.
Заменить шарнир штока выбора передач можно на коробке передач ваз 2112, установленной на автомобиле (снимать шарнир со штока, без необходимости, не следует, т.к. болт крепления установлен на специальном клее ТБ-1324).
Для наглядности проводим эту операцию на снятом штоке.
Накидным ключом «на 10» отворачиваем установочный болт шарнира…
…и снимаем шарнир.
Для замены сальника штока выбора передач поддеваем его крючком из толстой проволоки и извлекаем из втулки.
Отверткой извлекаем из сепаратора ролики переднего подшипника вторичного вала.
Вынимаем сепаратор подшипника.
Зацепив крючком приспособления буртик наружного кольца подшипника, ударами по крючку…
…выпрессовываем кольцо.
Извлекаем маслосборник.
Таким же образом выпрессовываем наружное кольцо подшипника первичного вала.
Вынимаем магнит.
Подходящим отрезком трубы выбиваем из картера сцепления…
…сальник привода.
Через бородок наносим удары в торец наружного кольца подшипика дифференциала…
…и выпрессовываем кольцо.
Таким же образом выбиваем сальник и наружное кольцо подшипника дифференциала из картера коробки передач.
Вынимаем регулировочное кольцо.
Зажимаем первичный вал в тиски с мягкими губками.
Поддеваем двумя монтажными лопатками задний шариковый подшипник и спрессовываем его.
Через оправку наносим удары в торец внутреннего кольца переднего подшипника…
…и спрессовываем кольцо.
Зажимаем в тиски с мягкими губками вторичный вал ваз 2111, ваз 2110, ваз 2112.
Двумя отвертками упираемся в торцы стопорного кольца…
…и снимаем его с переднего конца вала.
В зазор между внутренним кольцом переднего подшипника и торцом ведущей шестерни главной передачи вставляем отвертку и отжимаем кольцо.
В образовавшийся увеличенный зазор вставляем две монтажные лопатки и спрессовываем с вала внутреннее кольцо подшипника.
Захватив трехлапым съемником ведомую шестерню 1-й передачи ваз 2110, ваз 2111, ваз 2112, спрессовываем ведущую шестерню главной передачи.
При отсутствии съемника подкладываем под шестерню упоры и наносим удары медным молотком в торец вала ваз 2112, ваз 2111, ваз 2110.
Снимаем ведущую шестерню главной передачи.
Снимаем ведомую шестерню I передачи.
Снимаем блокирующее кольцо синхронизатора I передачи.
Круглогубцами разводим стопорное кольцо ступицы синхронизатора и снимаем его.
Поддев двумя монтажными лопатками ведомую шестерню II передачи, спрессовываем с вала ступицу скользящей муфты синхронизатора I–II передач.
Снимаем скользящую муфту со ступицей синхронизатора и блокирующее кольцо синхронизатора II передачи.
Снимаем ведомую шестерню II передачи.
Переворачиваем вал в тисках.
Поддев двумя монтажными лопатками задний подшипник вторичного вала, …
…спрессовываем его.
Снимаем упорную шайбу.
Снимаем ведомую шестерню IV передачи.
Снимаем блокирующее кольцо синхронизатора IV передачи.
Круглогубцами разводим стопорное кольцо ступицы синхронизатора…
…и снимаем его.
Захватив трехлапым съемником шестерню III передачи, спрессовываем с вала ступицу скользящей муфты синхронизатора III–IV передач.
При отсутствии съемника подкладываем под шестерню упоры и наносим в торец вала удары медным молотком.
Снимаем скользящую муфту со ступицей синхронизатора.
Снимаем блокирующее кольцо синхронизатора III передачи.
Снимаем шестерню III передачи.
Зажимаем ведомую шестерню главной передачи в тиски с мягкими губками.
Головкой «на 17» отворачиваем восемь болтов крепления шестерни к коробке дифференциала ваз 2111.
Медным молотком выбиваем коробку дифференциала.
Проворачивая, вынимаем шестерни приводов (полуосевые) из коробки.
Зажав коробку дифференциала ваз 2110 в тиски, круглогубцами снимаем стопорное кольцо с оси сателлитов.
Надавив на ось сателлитов, вынимаем ее из коробки.
Извлекаем из коробки сателлиты.
Для снятия подшипников дифференциала зажимаем коробку в тиски.
Вставив зубило в зазор между торцом внутреннего кольца подшипника и коробкой дифференциала, наносим удары по зубилу…
…и спрессовываем подшипник.
vazclub.com
Разбираем КПП ВАЗ 2110 VAZ (2111, 2112)
1. Снимите коробку передач с автомобиля (смотрите соответствующий раздел). Очистите ее от грязи и вымойте снаружи. | ||
2. Выньте указатель (щуп) уровня масла из коробки передач. | 3. Установите коробку передач на картер сцепления вертикально, отверните болт 1 (под его головкой установлена плоская шайба) и две гайки 3 (под ними установлены пружинные шайбы) крепления кронштейна троса сцепления. Снимите кронштейн 2 троса сцепления с коробки передач. | 4. Отверните оставшиеся четыре гайки крепления задней крышки. |
5. Подцепив отверткой за прилив на крышке, снимите заднюю крышку. | 6. Отверните болт крепления вилки 5-й передачи (под головкой болта установлена пружинная шайба). | 2. Зафиксируйте валы коробки передач от проворачивания. Для этого включите 5-ю передачу, переместив вниз муфту синхронизатора вместе с вилкой так, чтобы шлицы муфты вошли в зацепление с шестерней, затем включите 3-ю либо 4-ю передачу, переместив шток выбора передач. |
2. Расконтрите и отверните гайку крепления первичного вала. Для этого надо приложить большое усилие, так как гайка затянута большим моментом. | 9. Предварительно расконтрив, отверните гайку крепления вторичного вала. Для этого надо приложить усилие, так как гайка затянута большим моментом. | 10. Приподняв отвертками ведомую шестерню 5-й передачи (тем самым спрессовав ступицу синхронизатора с вала), снимите ее вместе с синхронизатором и вилкой с вторичного вала. При этом следите, чтобы муфта синхронизатора не сошла со ступицы: подпружиненные фиксирующие шарики синхронизатора могут рассыпаться. |
11. Снимите с синхронизатора упорную пластину. Затем выньте из паза муфты синхронизатора вилку. | 12. Снимите шестерню 5-й передачи с синхронизатора с блокирующим кольцом 1. Промаркируйте блокирующее кольцо 1 относительно муфты 2 и снимите его. При эксплуатации зубья кольца прирабатываются к зубьям муфту, поэтому при сборке кольцо надо установить в том же положении. Если не предполагается разбирать синхронизатор, свяжите его проволокой или веревкой, чтобы он не рассыпался. | 13. Снимите втулку с вторичного вала. |
14. Снимите ведущую шестерню 5-й передачи с первичного вала. Обратите внимание, как она установлена. | 15. С помощью ударной отвертки отверните четыре винта (под ними установлены пружинные шайбы) крепления пластины подшипников и снимите пластину 1 подшипников. Затем снимите упорную шайбу 2 с вторичного вала. | 16. Снимите стопорные кольца подшипников обоих валов, приподнимая при этом валы рукой. |
17. Отверните три пробки фиксаторов и осторожно извлеките шарики фиксаторов с пружинами. | 18. Отвернув пробку фиксатора заднего хода, снимите уплотнительное кольцо, а затем извлеките пружину фиксатора. | 19. Наклонив коробку, извлеките шарик фиксатора. |
20. Отверните двенадцать гаек и болт крепления картеров коробки передач. Обратите внимание, под какими гайками установлены держатель 1 и рым 2. Под гайками и болтом установлены пружинные шайбы. Снимите технологическую заглушку | 21. Вставляя отвертку в пазы (три специальных паза по периметру картеров), отделите картер коробки передач от картера сцепления. | 22. Немного приподнимите картер коробки передач, поверните его против часовой стрелки так, чтобы прилив 1 картера вышел из-под шестерни, и снимите картер коробки передач с картера сцепления. |
2Отверните болты крепления вилок переключения 1–2-й и 3–4-й передач. | 24. Немного приподнимите шток переключения 1–2-й передач, чтобы он вышел из опоры 3, и поверните его против часовой стрелки, чтобы его головка 1 вышла из зацепления с блокировочной скобой 2. Выведите вилку 4 штока из паза муфты синхронизатора и снимите шток с вилкой. Без необходимости не рекомендуется снимать вилки со штоков, чтобы не перепутать их при сборке. | 25. Повернув шток переключения 3–4-й передач, выведите его головку из зацепления с рычагом выбора передач. Затем немного приподнимите шток, чтобы он вышел из опоры, и, выведя вилку штока из паза муфты синхронизатора, снимите шток с вилкой. |
26. Повернув шток включения 5-й передачи, выведите его головку из зацепления с блокировочной скобой. Снимите шток, выведя его из опоры. | 27. Выньте ось промежуточной шестерни заднего хода. | 28. Сдвиньте промежуточную шестерню заднего хода до упора в механизм выбора передач, поверните ее на 30– 40° и, выведя из-под шестерен вала, снимите промежуточную шестерню. |
29. Слегка покачивая, выньте одновременно первичный и вторичный валы. | 30. Выньте дифференциал из картера сцепления. | 31. Отверните три болта крепления механизма выбора передач (под головками болтами установлены пружинные шайбы). Снимите механизм выбора передач. |
32. Выньте магнит из картера сцепления. | 3Отвернув гайку крепления, снимите корпус с ведомой шестерней привода спидометра. Замените порванное или потерявшее упругость уплотнительное кольцо корпуса. | 34. Выверните из картера коробки передач выключатель света заднего хода. Под ним установлено металлическое уплотнительное кольцо. |
35. Для выпрессовки переднего подшипника вторичного вала существует специальный съемник. При его отсутствии выпрессуйте подшипник с помощью отвертки. | 36. Снимите маслосборник, установленный под подшипником. | 37. Для выпрессовки переднего подшипника первичного вала также существует специальный съемник. При его отсутствии согните приспособление в форме крючка из жесткой проволоки. Вставьте приспособление в один из двух пазов картера и заведите крючок под подшипник. Затем с помощью отвертки (подложив деревянный брусок) выпрессуйте подшипник из картера, прикладывая усилие к противоположному концу отвертки ударами молотка и поочередно переставляя крючок в пазах. |
38. Новые передние подшипники валов запрессуйте до упора в картер сцепления с помощью подходящей оправки. | ||
39. Подцепите отверткой кромку защитного чехла штока выбора передач и сдвиньте ее с опорной втулки штока. | 40. Отверните болт крепления рычага выбора передач. Сдвинув шток, снимите рычаг выбора передач. Затем выньте шток выбора передач из картера сцепления. | 41. При необходимости замены шарнира штока сдвиньте с него защитный чехол и отверните болт крепления шарнира. Болт зафиксирован специальным клеем ТБ-1324. Перед заворачиванием болта очистите его от старого клея и нанесите новый. Замените порванный или потерявший эластичность защитный чехол шарнира штока. |
42. Для замены картера сцепления снимите с него подшипник и вилку выключения сцепления (смотрите соответствующий раздел), выпрессуйте сальники. | ||
4 Осмотрите картеры сцепления и коробки передач, а также заднюю крышку. На них не должно быть трещин и сколов. На привалочных поверхностях не должно быть забоин, рисок, вмятин и т.п. Небольшие повреждения удалите шлифовальной шкуркой. При сильных повреждениях замените дефектные детали. | ||
44. Проверьте посадочные места под подшипники в картере сцепления и в картере коробки передач. На этих поверхностях не должно быть следов износа или повреждений. В противном случае замените картеры. | ||
45. Проверьте состояние роликовых подшипников. При повреждении дорожек качения, сепаратора или роликов и при обнаружении люфта в подшипнике замените его, установив на вал (радиальный зазор в подшипнике не должен превышать 0,07 мм). | ||
46. Проверьте состояние штоков переключения передач. Погнутые штоки, с задирами, заусенцами или выработанными лунками под фиксаторы замените. Замените вилки, если они погнуты или изношены их лапки. | ||
47. Проверьте сальники полуосей. Сальники не должны быть покороблены и иметь надрывы. Рабочая кромка должна быть ровной, без выровов, вмятин и наплывов резины. Пружина сальника не должна быть сломана и растянута. Дефектные сальники замените. | ||
48. Также проверьте и при необходимости замените сальник первичного вала и сальник штока выбора передач. | ||
49. Очистите магнит от частиц износа деталей. Если на магните имеются трещины или его магнитные свойства ослабли, замените магнит. | ||
50. Тщательно очистите от старого герметика привалочные плоскости картеров сцепления и коробки передач и задней крышки. Соберите коробку передач в порядке, обратном разборке, с учетом следующего. | ||
51. Перед установкой валов введите зубья их шестерен в зацепление и в таком положении установите их в картер сцепления. | ||
52. Обратите внимание, как устанавливаются вилки на штоки переключения передач: 1 – шток с вилкой переключения 1-й и 2-й передач, 2 – шток с вилкой переключения 3-й и 4-й передач. | ||
5 Обильно смажьте все трущиеся детали трансмиссионным маслом. | ||
54. Не забудьте установить на место магнит. | ||
55. Перед установкой картера коробки передач на картер сцепления и задней крышки на картер коробки передач нанесены на их привалочные плоскости по всему периметру герметик. |
vaz-rukovodstvo.ru
Коробка передач ваз 2110 принцип работы отзывы фото
Как и любой автомобиль, ВАЗ 2110 оснащен коробкой переключения передач. В случае с обозначенной моделью этот механизм имеет 5 ступеней, управляется посредством рычага переключения, который, в свою очередь, располагается внутри салона автомобиля.
Чтобы проблем с эксплуатацией вашего ваз 2110 не возникало, а всевозможные случаи сбоев вы могли исправлять самостоятельно, потребуется разобраться в принципах работы и устройства КП. Так же рассмотрим процесс замены масла для «десятки».
Коробка передач ВАЗ 2110
Устройство КПП такое: чтобы обеспечить переключение, в КП расположен так называемый первичный вал, который состоит из особого блока и шестерней. Они расположены таким образом, что находятся в постоянном зацеплении с ведущими шестеренками с 1 по 5 скорости (такими, которые позволяют двигаться вперед). Так же здесь имеется другой, вторичный вал, на котором расположены ведущая шестеренка основной передачи, синхронизаторы, которые обеспечивают движение вперед. Кроме того, здесь располагаются подшипники и так называемый маслосборник.
Устройство ВАЗ 2110 предполагает наличие дифференциала двухсателлитного типа. Приводная же часть КП состоит из ручки переключения, шаровой опоры, штока, тяги и механизмов для осуществления выбора передач. Наличие реактивной тяги объясняется вот чем – это мера, позволяющая защитить коробку передач от так называемых «вылетов». Фиксируется такая тяга с опорой и силовым агрегатом.
Выбор скоростей
В ВАЗ 2110 одним из наиболее важных узлов КПП является механизм, который осуществляет выбор, а затем переключение передач. Его работа возможна благодаря наличию особого рычага скоростей и скоб, осуществляющих его жесткую блокировку. Первое плечо этого рычага позволяет включать передний ход, второе же обеспечивает включение заднего хода.
Регулировочные работы с КПП ВАЗ 2110
Многие из владельцев ВАЗ 2110 упоминают о случаях, когда переключение передач осуществляется с затруднением, они плохо включаются, также нередки случаи, когда эти самые передачи просто-напросто выбиваются. Производители позаботились о наличии для таких случаев специального механизма по регулировке для привода по выбору скорости.
Такой механизм будет очень кстати, когда:
- КП была снята или снималась раньше для проведения ремонтных работ.
- Происходит вылет одной из передач.
- Переключение скоростей происходит с усилием, затруднено, или они просто выбиваются во время движения автомобиля.
При условии, что одна из описанных неполадок характерна и присутствует в вашем ВАЗ 2110, потребуется осуществить регулировку. Она заключается в следующих этапах:
- На днище вашего автомобиля нужно будет найти гайку болта, который стягивает хомуток, крепящий тягу, требуемую для осуществления процесса управления КП. Гайку нужно будет ослабить.
- Далее нужно раздвинуть пазы в конце тяги при помощи отвертки и так же щелку на хомутке. Такая манипуляция потребуется для того, чтобы тяга легко перемещалась относительно штока выбора передач. Сам шток установим в положение нейтрали.
- Ручка переключения должна быть освобождена от чехла.
- Рычаг выставляется по особому шаблону. В окне наладки кронштейна по блокировке задней скорости устанавливается шаблон. Далее вводится упор для оси рычага на место шаблонного паза, при этом нужно осуществить прижатие без лишних усилий в направлении поперек.
- Далее производится регулировка в направлении назад осевого люфта штока.
- Хомут фиксируется в нескольких миллиметрах от конца тяги. Далее этот же хомут затягиваем болтом.
Ремонтируем коробку
В случае, когда такого рода регулировочные работы особого результата не принесли, придется производить снятие и разборку коробки переключения передач вашего ВАЗ 2110. Главное внимание следует уделить шестеренкам, так как их выбивает чаще всего. Особенно это касается первой и второй скоростей. Так же важно будет осуществить проверку фиксатора.
Всего фиксаторов в КП три штуки. Самый первый из них очень длинный и ответственность несет за 1 и 2 передачи. Далее идет фиксатор для третьей и четвертой передач, а самый короткий из фиксаторов предназначается для 5-ой передачи.
полная сборка коробки передач
Неполадки
Нередко обладателями ваз 2110 озвучивается проблема, касающаяся переключения или вылета первой скорости. Скорее всего, причины кроются в следующем:
- неполадки синхронизатора;
- повреждение пружины фиксатора при болтании рычага и произвольном включении скоростей;
- поврежденные шток и вилка.
Распространённой является неполадка, когда вторая передача включается нехотя, или её просто-напросто выбивает. Наиболее вероятные причины неполадки:
- плохое зацепление шестерёнки и муфты, включающей передачи;
- износ зубьев шестерни и муфты;
- неполадки со сцеплением.
Меняем масло
Смена смазочного компонента в двигателях и трансмиссии ВАЗ 2110 по документации должна производиться каждые 15 тысяч километров или с частотой в год.
Итак, нам потребуется произвести хороший прогрев мотора и подготовить требуемое масло и, желательно, новый масляный фильтр, а также необходимый для работы инструмент.
картер коробки передач 2110
Чтобы осуществить слив «отработки», нужно будет отвернуть пробку от поддона картера. Далее в течение 10-15 минут происходит слив масла в специальную емкость, которую потребуется приготовить заранее. Затем сливная пробочка возвращается в исходное положение и плотно закручивается. Теперь можно провести замену старого масляного фильтра на новый (если в этом есть потребность).
Теперь, когда старое масло слито, обратите внимание на его цвет и наличие включений. Если масло темно-коричневого цвета, а на ощупь содержит в себе различного рода включения типа металлической пыли или кусочков грязи, то потребуется осуществить промывку трансмиссии.
Удаление царапин на кузове автомобиля без покраски.
НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.
Читать далее >>
Для этого применяются особые растворы, которые заливаются перед новым маслом в двигатель и КП. При этом потребуется с таким раствором автомобиль недолго и не быстро погонять, хватит пяти минут вдоль гаража, а затем смесь и грязь, которую она собрала, слить так же, как это описано для процесса слива «отработки».
Для того, чтобы провести залив свежего масла, потребуется удалить крышечку горловины для залива. В двигатель при этом заливается от 3 до 4 литров масла, а в зависимости от показаний измерительного щупа. В идеале – уровень масла находится между отметками мин. и макс.
Эти отметки нанесены на щуп как минимальное и максимальное значение. Далее нужно будет завести двигатель и ожидать, пока лампочка масла (или лампочка его давления) не погаснет. После этого мотор заглушаем, проверяем уровень масла и при необходимости удаляем излишки или доливаем масла ещё.
Бывают случаи, когда лампочка просто не гаснет. В таких случаях лучше проверить на качество масляный фильтр или заменить его, если он не менялся в процессе замены.
Заключение
Итак, наличие у вас автомобиля ВАЗ 2110 непременно сможет заставить вас попотеть в определенных случаях. Однако стоит помнить о том, что на самом деле регулярные мероприятия по уходу за вашим транспортным средством большинства проблем помогают избежать. Та же замена масла, осуществляющаяся регулярно, даст положительное влияние на всю систему трансмиссии авто в целом. Не следует игнорировать различные шумы, вылеты, проскакивания, подергивания и т.п. А данная статья поможет вам решить наиболее часто возникающие проблемы. Удачи на дорогах!
akppgid.ru
Коробка передач схема ваз 2114
Коробка передач схема ваз 2114Коробка передач схема ваз 2114
Шестерни коробки передач ваз-2114 (каталог 2003 г. ) (чертеж.
Каталог запчастей на ваз-2114. Каталог 2003г. (2114).Речевой монитор кпп и ручного тормоза для ваз-2114 самара.
Разборка и ремонт вторичного вала, его детали: инструкция. Кпп ваз-2114: устройство, эксплуатация, обслуживание и ремонт. Как устроена кпп ваз 2110: принцип работы, схема, фото и. Кпп ваз 2109 купить! Цены на новые, бу и контрактные.Снятие коробки передач на ваз 2108 (фотоинструкция.
Ремонт коробки передач ваз-2109.
Lada samara — википедия. Кпп. Как правильно разобрать и собрать коробку передач? Ваз.Как выполнить диагностику и ремонт коробки передач ваз-2114?Ремонт коробки передач ваз 08 до 15.
Как это будет: awd, полный привод на ваз 2112 — бортжурнал.
Сайт за рулем www. Zr. Ru — статьи, новости, тесты, обзоры.Запчасти ваз-2114 купить | схема каталога для запчасти ваз-2114.
Коробка передач ваз 2114: диагностика и ремонт.
Разборка кпп ваз 2108-2114 youtube.
Коробка передач ваз-2114 vaz-2114 autopiter.
Подушки (опоры) коробки передач: неисправности и замена.
27 серия черная любовь скачать Рецензия образец на пособие 2 сезон gravity falls скачать Музыка для танцев. скачать Сургут умный транспорт скачатьОбращение к пользователям
Таблица рядов КПП 2108 — Автозапчасти
ПРИ установке: Главная пара 4.1 — разгружается двигатель, мотору легче крутить колеса , повышается динамика машины ,передачи укорачиваются, максим-я скор-ть падает ~на 20км. в час ( при 160 кмч. обороты тахометра 5 тыс.), расход топлива + 1л. ( за счет изменения езды). Главная пара 4.3 -тоже, что и 4.1 + 5кмч. на всех передачах. Гл. пара 4.1 или 4.3 + спортивный ряд (06, 07 или 08-й): динамика (быстрый разгон за счет гл. пары) + длинные передачи, в основном 1-я и 2-ая раскруч-я по максимуму. Гл. пары 4.5 и 4.7: передачи еще короче, чем 4.1 и 4.3 ( максимальная скорость при 5 тыс. оборотов тахометра 140кмч. ), рекомендуемое использование: при буксировки и перевозке тяж-х прицепов. Гл. пары 4.9, 5.1, 5.3 и 5.07: используются только на крутых склонах-подъемах ( максим-я скорость 110-120 кмч.) Ряды: 011, 012, 018- устан-я со стандартной гл. парой 3.9 под форсированные двигателя 1.7, 1.8 и 2.0л. 26-ой кулачковый ряд (полуавтомат)- перекл-е передач производится без использования сцепления, выжим сцепления необходим только при троганьие и остановки. 6-ая передача сохраняет максим-ю скорость при использ-и гл. пары и спорт. ряда. Блокиратор (блокирующий дифференциал): Червячный ( винтовой)- повышается проходимость автомобиля по бездорожью , при пробуксовке одного колеса , автоматически включается второе колесо ( так же он вкл. при поворотах). Дисковый (фрикционный) — обеспечивает постоянное вращение 2-х колес.( рекомендуется использовать, только по бездорожью) Недопустимо:
Также,крайне не желательно, троганьие с пробуксовкой. Такая систематическая езда ОБЯЗАТЕЛЬНО следите за исправностью сцепления!
|
Схема торпеды ВАЗ 2114. Кнопки, лампочки, значки, индикаторы
.Панель приборов ВАЗ 2114 предназначена для информирования водителя о состоянии автомобиля. Начинающим автомобилистам стоит дороже узнать об особенностях и возможностях панели, потому что она позволяет обнаружить некоторые серьезные поломки. Кроме того, некоторые пользователи могут быть заинтересованы в настройке панелей, поэтому ниже будут даны советы о том, что стоит менять в салоне и как.
Щитки приборов ВАЗ 2114 отображают информацию о состоянии важных рабочих узлов. Основная часть представляет собой информационный блок с двумя круглыми шкалами и несколькими индикаторами поменьше.
- Спидометр — правая круглая шкала на табло с отметками от 0 до 200 км / ч, которая показывает скорость автомобиля. Датчик устройства расположен в узле коробки передач и связан с дисплеем в салоне. Потому что находится окошко, в котором отображается пробег машины.
- Показатель справа от спидометра — уровень бензина в баке. Он имеет три основных деления — 1, ½ и 0. Единица — бак полон, ноль — пуст. Когда топливо на выходе, загорается оранжевый значок заправки.
- Тахометр — вторая большая круглая шкала, которая находится слева на панели. Отображает информацию о частоте вращения коленчатого вала — работе двигателя. Его норма — 3500-5500 оборотов в минуту, все это, далее, критическое значение, при котором происходит отказ двигателя в сборе.Индикатор под шкалой отображает температуру воздуха вокруг двигателя.
- Небольшой индикатор слева от тахометра — датчик температуры жидкости для охлаждения. Значения от 50 до 130 ° C, где значение 105 ° C и выше обозначает возможный перегрев двигателя.
Индикаторы
Индикаторы приборной панели ВАЗ 2114 Форсунка играет важную роль в осведомленности пользователя о неисправностях. Они помогают предотвратить ошибки в работе системы, поэтому важно знать, какой индикатор что означает.Как работает панель? При возникновении какой-либо проблемы датчик сразу отправляет информацию на панель, и водитель увидит вспышку оранжевого цвета.
- Первый значок — масляная лампа, обозначающая падение уровня масла в картере двигателя. Если масла недостаточно, загорится этот индикатор. Значок, похожий на фонтан, сигнализирует о недостаточном количестве охлаждающей жидкости. Если он загорелся, значит в баке меньше 1 литра.
- Купол с ключицей — если загорелся, значит охлаждающей жидкости в расширительном бачке недостаточно.
- Значок больше напоминает пряжку ремня, сообщает, что двери машины закрыты не до конца.
- Перечеркнутый список Лампочка — неисправны габаритные сигналы или стоп-сигналы. Скорее всего, потребуется отремонтировать одно из устройств.
- Круг с шестью пунктирными обозначениями — графическое обозначение неисправности в тормозной системе. Скорее всего, блоки стерлись, их нужно проверить и заменить.
- Значок с изображением человека и ремнями — это индикатор, обозначающий, что водитель не пристегивал ремень.
Щиток аппарата 2114 более ранней версии имел еще несколько обозначений, например, аварийное давление масла, ручной тормоз, сигнал проверки двигателя Chek Engine и ряд других, обозначающих мелкие ошибки в работе, но не являющиеся в настоящее время используется.
Плотовка
На насосной панели приборов ВАЗ 2114 показан правильный порядок подключения проводов измерительных и информационных приборов, то есть это электронная схема панели приборов.Потребуется, если вы захотите внести какие-либо изменения в стандартную конфигурацию панели или отремонтировать и заменить детали. Для каждой модели автомобиля и конкретной приборной панели схема будет немного отличаться, например, схема на ВАЗ 2115 имеет существенные отличия от модели 2114.
Схема состоит из 26 подключений, выполненных через электронную схему. Обычно схема должна идти в комплекте с руководством к автомобилю. Описание его работы сейчас не проблема.
Внутри панели две площадки — красная и белая.Он будет подключен к приборам в определенной последовательности.
В распиновке нет ничего сложного, если пользователь имеет базовые знания о правилах подключения проводов — плюс к плюсу, минус к минусу. Если в руках есть схема панели приборов, можно взять тюнинг отдельных приборов или всего комплекта так, чтобы приборная панель модели 2114 стала приятной в плане визуального восприятия.
Возможности тюнинга
Панель приборов 2114 выглядит довольно тускло, поэтому первым вариантом ее тюнинга может стать установка подсветки.Делается довольно просто:
- Тусклые лампы заменяют на светодиодные фонарики. Если вы хотите, чтобы свет от них падал равномерно, установите термоусадку на осветительные элементы.
- Провода для новых ламп подключены к питанию печки. Не стоит использовать много ярких цветов, но стрелку лучше всего подходит красный и его оттенки. Отличным аналогом станет синий цвет светодиодов.
- Флуоресцентная лента может быть второй подсветкой, которую можно прикрыть приборной панелью 2114 vase.Это позволит немного обновить и улучшить общий вид салона. Также можно заменить салонные лампы на диодные аналоги.
Чтобы панель приборов на вазе имела более четкое визуальное восприятие, кнопки тоже надо сделать с подсветкой.
Заключение по теме
Панель приборов 2114 достаточно проста как в эксплуатации, так и в ремонте.
Конечно, внешний вид оставляет желать лучшего, но это можно изменить, добавив некоторые визуальные эффекты.Последний вариант тюнинга — полная замена панели на Euro Engineer. Все, что нужно, уже установлено, остается только подключить несколько проводов и включить новую индикацию системы.
Формирование индивидуальности отечественного автомобиля предусматривает достижение нескольких целей. Одно из них — обеспечение комфортной эксплуатации Его железного коня. Также персонализация снижает риски угона, потому что машина выделяется среди потока, угнать ее проблематично, а впоследствии ее легче обнаружить.Применяя тюнинг панели приборов ВАЗ 2114, автовладелец максимально настраивает машину.
При такой переделке салона водителю удается настроить информативную приборную панель, подсвечивая нужные персональные световые индикаторы. Однако стоит учесть, что стоит такой декор довольно дорого. Сохранить получится, если все работы проделать своими руками.
Важно не только выбрать панель в интернет-магазине, но и обеспечить ее грамотную установку на месте, предоставленном производителями.Действия, связанные со сборкой / разборкой, необходимо продумать заранее, чтобы минимизировать проблемы с установкой.
Следует учитывать, что автомобили отлично поддаются внутреннему тюнингу, поэтому накладка на панели приборов ВАЗ 2114 от сторонних производителей обычно легко помещается в отведенное пространство.
Схема работы в такой ситуации довольно проста:
- Правильно разобрать заводскую панель. Рекомендуем использовать для этой установки схему из автомобильного атласа, выпущенного автопроизводителем.В процессе можно обойтись без каких-либо импульсов, ограничившись классическими отвертками и проходами.
- На следующем этапе монтирую новый информационный блок перед водителем или полностью меняю торпеду по желанию, что будет значительно дороже, но в итоге даст более положительный эффект.
- Сразу выбрасывать устаревшую панель не стоит, так как от нее могут понадобиться некоторые детали. Возможно будут созданы заглушки или элементы «родного» крепежа. Также новички могут быть повреждены в процессе установки, а замена найдется в старой панели.
Перед началом всех работ мастер должен внимательно прочитать инструкцию по установке, предлагаемую производителем. Обычно в нем подробно описывается пошаговый алгоритм действий.
Легкое обновление приборной панели
На самом деле тюнинг ВАЗ 2114 оказывается не таким сложным, как может показаться поначалу. Существует широкий выбор моделей для переоборудования салона, поэтому каждый водитель может изменить пространство собственной машины на свой вкус.
AMC.Автолюбителям, которые выберут эту модель, следует знать некоторые ее особенности:
- Вы можете сами выбрать понравившийся производителем дизайн;
- в комплекте есть указатель уровня масла, которого нет в традиционном «заводском» варианте исполнения, так как его внешний вид требовал от большого количества пользователей смены внешнего вида штатива на гроб; Особый внешний вид
- достигается подбором интересных цветовых решений и использованием хромированной окантовки на каждой шкале.
Производитель также выпускает усовершенствованный вариант AMC-2.
Pro-Sport. Вставка для панели приборов представлена в оригинальном дизайне. Симпатичная разноцветная подсветка помогает быстро ориентироваться в инструментах. Производители выпускают модель в двух вариантах подложек:
В связи с тем, что в автомобилях ВАЗ 2114 есть возможность устанавливать разную степень яркости, водитель может при желании настроить эту опцию. Недостатком конкретной модели является то, что предусмотрен только один цветовой вариант — синий.Постановка весов осуществляется после монтажных работ. В итоге получается симпатичный игрок в спортивном стиле.
Улица Буря. Особенностью этой тюнинговой накладки является неординарное цветовое решение, при этом «Заводское» расположение приборов производителями не изменилось. Основной акцент в дизайне сделан на цвете.
Также используются вариации с подсветкой. В дневное время это яркая версия с красными символами, а при движении за рулем водитель имеет возможность переключать не только яркость, но и цвета.
АМС-2. В обновленной версии драйверов накладки tunisy выделено центральное место для тахометра. Его производители переместились в самую заметную зону. Спидометр сдвинули влево. Белое поле, установленное за стрелками, придает спортивности и позволяет легко считывать данные, не задерживая обзор инструментов.
В подсветке используетсясветодиодных элемента. Их плавная яркость помогает в ночное и вечернее время легко считывать текущие параметры.Важно учитывать, что установку следует проводить у более опытных мастеров, так как в процессе установки требуется значительная перепланировка части интерьера.
Северный ветер. Дизайнерская модель отличается своим внешним видом от более распространенных аналогов. Специалисты-разработчики не внесли изменений в традиционное расположение инструментов. Однако даже при таком подходе им удалось обеспечить динамичность внешнего вида.
Стильно смотрятся встроенные в панельные часы со спортивным оформлением.Цветовое решение щита зависит от используемых вставок.
Тюнинг с использованием европы
Одним из принципиальных способов переделки салона 14-й модели является установка европейца. Такое решение позволяет избавиться от ВАЗовских «болезней», к которым относятся такие факторы:
- руль не имеет возможности регулировок;
- branca перекрывает значительную часть устройств при управлении;
- затруднения с видимостью в ночное время связаны с отражением на лобовом стекле работающей приборки;
- не самых качественных материалов, через небольшой промежуток времени восприятие интерьера значительно ухудшается;
- используемый пластик создает много скрипов, ударов и горошину небольшого промежутка после начала эксплуатации;
- самопроизвольное открывание перчаточного ящика может быть связано с низким качеством используемого в конструкции замка;
- прикольный салон Б.зимнее время Расположен с плохо продуманной системой вентиляции в салоне.
Установка в салоне новой передней панели не только создает комфорт, но и решает множество практических задач. К ним относятся как вопросы шумоизоляции, так и удачная изоляция пространства.
При производстве европанелей применяется высококачественный пластик. Также сборка оказывается без особых нареканий. Драйвер снабжен еще всевозможными коробками для самых маленьких и полками для современных гаджетов..
Установка новинки занимает немного времени. Поэтому нужно дождаться машины после перепланировки.
Самостоятельно разрабатывать подобные варианты конструкции с изменением конструкции не стоит. Это связано с тем, что после переделки приборов, например, спидометр или тахометр будут показывать неверные значения. Допускать этого не стоит, так как это может негативно сказаться на работе транспортного средства, поскольку в этом случае водитель вводит в заблуждение из-за неверных показаний, способных в конечном итоге привести к аварии.
Подавляющее большинство водителей стремится изменить внешний вид панели приборов ВАЗ 2114. Сделав это, автомобилисты получают автомобиль, эксплуатировать который становится намного приятнее. При этом новые детали передней части салона не только привлекают внимание, но и делают вождение намного безопаснее.
1 Улучшение подсветки панели приборов ВАЗ 2114
Как и в случае с другими моделями отечественных автомобилей Главное при модернизации панели приборов ВАЗ 2114 — визуальный эффект.Каждый владелец автомобиля хочет сделать свою машину не только оригинальной, но и уютной.
Первым элементом усовершенствования, попадающим в поле зрения народных промыслов, является приборный щиток в салоне автомобиля. Вариантов тюнинга может быть масса. Но самое главное — это желание и фантазия самого водителя. Большинство. Простым способом обновления панели будет изменение подсветки инструментов.
В начале работ по благоустройству необходимо подготовить рабочий материал. Для начала тюнинга панели приборов ВАЗ 2114 нужно полностью снять старую заслонку. Кроме того, потребуется демонтаж защитного стекла спидометра. После нужно снять стрелки устройства. Делать это нужно предельно аккуратно, так как детали очень хрупкие. Потом натянуть штатную накладку и поменять лампочки. В заводской комплектации они имели зеленый цвет. Можем заменить их деталями других оттенков.
На завершающем этапе собираем конструкцию спидометра в обратном порядке.Устанавливаем облицовку, после чего производим установку защитного стекла устройства. Таким образом, мы провели настройку освещения Спидометра ВАЗ 2114, потратив на него всего 30 минут.
Еще один элемент приборной панели автомобиля, который легко доработать сами приборы. Вообще в полной комплектации панель отечественного авто очень напоминает пародию на попугая: подсветка отопительного прибора желтая, кнопки зеленые, а все индикаторы оранжевые.Часто такое разнообразие цветов мешает комфортному вождению ночью, ведь все они сливаются в один непонятный цвет. В этом случае стрелки инструментов становятся практически незаметными. Чтобы исправить ситуацию, можно сделать стрелки настройки, установив красные светодиоды.
Для этого разбираемся с панелью приборов ВАЗ 2114. Под каждой из стрелок аккуратно ставим по одному красному светодиоду и надеваем специальные термоусадки. Провода каждого из устройств выводим с внешней стороны панели, после чего связываем их с разводкой нагревателя.По окончании этого мы можем собрать щит в обратном порядке.
После выполнения этой работы мы получили обновленную панель приборов ВАЗ 2114, стрелки которой светятся ярким, не размывающимся цветом, а вся передняя часть салона получила совершенно другой вид.
2 Варианта Тюнинг Устройства Автомобиля Тюнинг
Улучшение приборной панели ВАЗ 2114 сложными работами не назовешь. По сути, драйвера достаточно, чтобы купить уже готовый щиток, который потом нужно установить вместо штатного.Рассмотрим самые популярные варианты, пользующиеся спросом благодаря привлекательному внешнему виду.
Самым распространенным пультом для тюнинга ВАЗ является модель AMS. . Этот щит имеет такие особенности:
- широких вариантов оформления. Подходящие могут быть выбраны одним из одного;
- На панели есть указатель количества масла, которого нет ни в одной штатной комплектации автомобиля. Устройство появилось после многочисленных запросов Заказчиков сменных панелей;
- щиток имеет привлекательный вид за счет цветовой шкалы с серебряной окантовкой;
- Есть возможность заказать панель приборов разных оттенков.
Еще одна модель щита, пользующаяся большим спросом — панель PRO-SPORT . Изделие выполнено в виде накладки на обычное панно. Щит выполнен в светлых и темных тонах. Водитель может регулировать интенсивность подсветки. Правда, цвет у него только один — синий. Все устройства монтируются после установки самого щита. Это придает интерьеру автомобиля неповторимый вид.
Очень хорошо на внутреннем рынке. Приборная панель AMS-2 зарекомендовала себя, центральным прибором в котором является тахометр.Все изделия имеют спортивный вид, который дополняют белые стрелки. Светодиоды используются для освещения панели. Устанавливать продукт может только профессионал. Не имея опыта работы с этой моделью щита, можно повредить торпеду.
Последней в нашем обзоре будет модель Street Storm , отличительной чертой которой является впечатляющее цветовое оформление. При осмотре панно сразу можно заметить, что основной акцент производитель сделал на цвете изделия.Все устройства остались на своих местах. Особого внимания заслуживает подсветка щита. Днем передняя часть салона светится исключительно красным светом. Вечером водитель может изменить не только оттенок освещения, но и его интенсивность.
Все перечисленные модели щитов стоят в районе 3-9 тысяч рублей. Заказать их можно разными способами: либо в Интернете, либо в магазине производителя.
3 Европинель для ВАЗ 2114
Загрязненные щиты европейского образца появились на нашем рынке сравнительно недавно.Однако им очень быстро удалось завоевать популярность у покупателей. Основные причины этого — креативный внешний вид, возможность устанавливать изделия без риска повредить дизайн. Однако основной причиной большого спроса на Equinopeli среди покупателей является материал, из которого он изготовлен. Это уже не сплошной неприятный пластик, который начинает греметь после первых трехсот километров пути. Щиток Евростандартов сделан из материала намного мягче и приятнее на ощупь и вид.Положительные эмоции вызывает и вентиляция салона с таким изделием.
К недостаткам европанели можно отнести слишком тугое движение рычагов, практически незаметную торпеду и наличие ненужных ящиков для мелочей. Последние неудобны, так как через несколько тысяч километров пробег может просто отвалиться.
Автомобильные самосвальные устройства современного легкового автомобиля — это самостоятельная часть салона автомобиля. И одна из важнейших составных частей, которая должна отвечать двум требованиям и решать две важные задачи.Обеспечивают высочайшую функциональность и создают ощущение эстетического удовлетворения, которое сочетается с осознанием комфорта, обеспечиваемого определенной панелью, благодаря удобно расположенным ящикам для одежды, подстаканникам, устройствам и кнопкам управления, а также приятному, не уставшему глазу, подсветка.
Панель приборов ВАЗ 2114
На автомобилях Самара 2 установлена современная панель приборов ВАЗ 2114, которую еще называют «Европелла». Конструкторы поработали над ним, чтобы он имел хороший вид спереди, приятный внешний вид, сочетал информативность и эргономичность, и в то же время помог водителю справиться с обычными бытовыми потребностями.
И это было в большинстве случаев возможно. Блок приборов и датчиков, установленный перед глазами водителя, за рулем, предоставляет ему максимально возможный объем информации:
- В центральной части расположены два стрелочных прибора, слева — указатель оборотов двигателя, с помощью которого водитель определяет, с какой нагрузкой он работает в той или иной точке питания, и при необходимости регулирует этот процесс, переключая скорости, в В окошке под стрелкой находятся цифровые часы.Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания километра, пройденного за весь период эксплуатации автомобиля и за последнюю поездку;
- Вверху между стрелочными приборами находится контрольная лампа указателей поворота с зелеными стрелками, показывающими влево и вправо;
- В нижней центральной части — красный треугольник «стоп сигнал», а под ним Check Engine красный сигнал состояния мотора двигателя по бортовому электронному устройству;
- В левой средней части блока приборов находится стрелочный индикатор температуры двигателя, или, как в литературе его называют, датчик температуры охлаждающей жидкости, над ним — значок, загорающийся при перегреве двигателя.Под ним — значки дроссельной заслонки, давления масла, включения ручных тормозов и аккумуляторной батареи;
- В правой средней части — стрелка индикатора наличия топлива в топливном баке, над ним значок полностью отфильтрованного бака, под ним значок минимального количества топлива в баке, а также значки — рядом свет, низкий уровень тормозной жидкости и дальний свет.
Эргономичность обеспечивается удобным расположением инструментов и информационных иконок для визуального восприятия информации, а также клавиш, кнопок и рычагов для управления ими.В центральной части панели установлен штатный бортовой компьютер, как правило, это Gamma BC, Multitronics, Prestige или State. Место для его установки выбрано очень удачно, и с его помощью водитель получает расширенную информацию о состоянии операционных систем двигателя и агрегатов автомобиля.
Эта информация отображается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки, расположенные на блоке приборов и в других местах приборной панели.Кроме того, на дисплее бортового компьютера отображается информация другого характера, например, время следующего осмотра или технического обслуживания.
Удобно расположен закрывающийся перчаточный ящик, в котором есть подсветка и достаточно большая ниша под ней. В центральной бороде также есть ниша для хранения вещей и пепельница. Выходы воздуховодов достаточно удачны, что дает возможность эффективно продувать стекло и не допускает запотевания.
В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или сбоями в различных системах.Чтобы добраться до некоторых из них необходимо снять панель ВАЗ 2114. Даже чтобы снять щиток приборов, нужно разобраться, как снять торпеду на ВАЗ 2114 (панель приборов).
Кроме того, на ВАЗ 2114 панель нужно снимать полностью, если нужен ремонт воздуховодов и печки, или автовладелец хочет полностью поплакать и уплотнить сочленение конструкции панели, чтобы она не скрип.
Как разобрать панель приборов на ВАЗ 2114
Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине.В разобранном на винт состоянии это выглядит так:
Устройство приборной панели ВАЗ 2114
Панель приборов и ее аксессуары:
1 — Торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой крепится блок приборов, бортовой компьютер, рычаги управления печкой, блоки ключей и другие накладки и защелки;
2 — накладка на панели приборов, имеет декоративную функцию, на ней также расположены выходы воздуховодов для обдува лобового стекла;
3 — кронштейн;
4 — заглушка;
5 — корпус пепельницы;
6 и 11 — ригели правая и левая;
7 и 10 — правый и левый экраны консоли;
8 — щиток приборной панели;
9 — Центральный кронштейн.
Если внимательно изучить эту схему, становится понятно, как снять панель на ВАЗ 2114. Решив для себя заказ, можно приступать к процессу.
- с помощью крестообразной отвертки необходимо открутить три винта, которые удерживают левый экран консоли. Для удобства при этой работе лучше использовать отвертку с короткой ручкой и жалом.
- сняв экран, осторожно снимаем нижний край накладки с кронштейна корпуса.
- правый экран консоли крепится пятью винтами. С помощью крестообразной отвертки аккуратно откручиваем все винты, придерживая рукой ручку.
- снимите экран, не позволяя ему зацепиться за жгуты проводов, которые спрятаны за ним.
Отсоединить «массу» от АКБ, отсоединив колодки. При наличии автомобиля отсоединить его от главной балки проводов, потянув за соединительную колодку.Если магнитола на машине не установлена, то просто вытащите провода из панели, их нужно закрыть заглушкой. Обязательно выключите прикуриватель и вытащите патрон с лампочкой из пепельницы.
- снять ручки с рычагов управления заслонкой отопителя. Чтобы облегчить процесс, надавите на них плоской отверткой.
- Несмотря на кажущуюся простоту этого предмета, на снятие ручек с рычагов можно потратить много времени. Для этого дан наглядный пример, как это сделать на снятом блоке.
На рычаге есть специальный выступ, при установке ручки он проделанное отверстие под этот выступ входит в зацепление с рычагом. Для этого при снятии ручки необходимо поддеть плоскую тонкую отвертку и приподнять защелку на ручке, освободив ее от выступа.
- снимите ручку электровентилятора обогревателя, просто потянув ее за себя.
- с крестообразной головкой, крепящим панель приборов к кронштейнам справа и слева, откручиваем отверткой.
- в окошке на панели приборов, где на приборной панели расположены два винта сверху и два снизу — под окном. Их необходимо вывернуть, сдвинув крышку (2) и щиток (8).
- вытащите заглушку и открутите винты, которые находятся за ней.
- выверните два винта снизу, удерживая накладку, и снимите ее.
- поместив провода подходящие к выключателям, отсоедините их.
- откручиваем болты от кронштейна рулевого управления.
- ключом на «8» откручиваем винты нижнего крепления кронштейна.
- откручиваем винты под отвертку и снимаем световод.
- снимаем фиксатор блока управления обогревом и вытаскиваем патроны с задней стороны блока.
- удалить декоративную вставку, удалив все внешние детали.
- гаек для откручивания ключом на «21».
- убрать подсветку гидрокорректора.
- откручивается верхнее и нижнее крепление панели, с левой стороны снимается крепление к перекладине.
- Теперь можно снять торпеду ВАЗ 2114.
- установка производится в обратном порядке.
Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео, как снимают приборную панель на ВАЗ 2114.
Если у вас нет лишних денег на обращение в техобслуживание станции С тем, чтобы снять приборную панель, вы можете все сделать самостоятельно. Хотя указанный процесс не сложен, но все же нужно понимать, с какими действиями вам придется столкнуться.
Панель приборов позволяет все распознать с течением времени. Полезная информация О состоянии авто. Именно поэтому, если Торпеда ВАЗ 2114 станет непригодной, к процессу замены придется отнестись со всей серьезностью, чтобы при последующей установке не забыть о присоединении какой-либо важной детали автомобиля.
Стоимость новой панели колеблется в пределах 15000 рублей, это довольно ощутимая сумма. Конечно, бывают ситуации, когда замена просто необходима. В качестве примера можно привести аварию на дороге, в результате которой на панели появились большие трещины, мешающие ее качественному функционированию.
Панель предварительного просмотра, особенности
Купите в магазине фигурную отвертку и с ее помощью постепенно открутите винты, фиксирующие приборную панель.Это непосредственно три элемента, фиксирующие левый экран центральной консоли. Если не можете разобраться с их расположением, сосредоточьтесь на том месте, где находятся водительские педали. Выкрутите оба самореза, которые находятся под заглушкой или, если ранее у вас была установлена магнитола, то под ней.
Тем, кто ездит недавно, необходимо знать, что вилка находится рядом с кнопкой включения прогрева заднего стекла Автомобиль ВАЗ. После этого с поверхности панели приборов выдернутся абсолютно все фишки.Лучше всего, если вы введете им в будущем полную замену. Он обеспечит лучшее крепление и не даст вам запутаться в деталях.
При работе считайте, что они на прикуриватель и подсветку пепельницы. В обязательном порядке необходимо снять рулевую колонку. После завершения разборки снимается и руль. После этого столбик плавно опускается. Далее внутри слегка вдавливается вся оставшаяся самодостаточность и блок, отвечающий за управление обогревом автомобиля.
Удалив все указанные элементы приборной панели, вам нужно будет открутить монтажный кронштейн. Это элемент, который переходит от пола автомобиля прямо к панели приборов. Учтите, что к нему также прикреплены держатель реле и предохранители впрыска топлива. Не забывайте, что необходимо также разобрать поперечную приставку.
Нужно аккуратно поддеть, а затем вынуть ручки, отвечающие за коррекцию фар и регулировку освещения в панели приборов, вытащить декоративную накладку и приступить к демонтажу светодиодной вставки.Все работы с панелью приборов следует проводить с максимальной осторожностью, чтобы не повредить рабочие элементы.
В дальнейшем все гайки отворачиваются, а фишки, которые находятся в иммобилайзере и днище коробки, отсоединяются. После того, как вы удалили все сопутствующие элементы, аккуратно обращаясь к старой панели, потяните ее на себя. Только теперь вы можете приступить к установке нового дашборда. В этой задаче нет ничего сложного или трудоемкого, но вам все равно придется потратить определенное количество времени на установку.
Модификации панелей, специальные детали
У каждого владельца ВАЗ 2114 наступает момент, когда ему каждый день надоедает видеть заводской щиток приборов и возникает желание установить новую, улучшенную модификацию. Эта инструкция позволит максимально реализовать поставленную перед вами задачу, не обращаясь к точкам обслуживания.
Если вы хотите, чтобы в вашем салоне все было на высшем уровне, обратите внимание на современные модели торпед, на которых спидометры выполнены в цифровом виде.Их производит и продает, правда по очень значительной цене, компания «Гамма». Однако стоимость окупается уникальными внешними данными, которые позволяют выполнить панель приборов таким образом, чтобы она соответствовала всем требованиям современного стиля.
Если возник вопрос, где взять новую панель, то вариантов масса. Прежде всего, вы можете посетить рынки, специализированные автомобильные магазины, доски объявлений в Интернете и аукционы. В итоге вы найдете товар, который будет подходить как по качеству, так и по цене.
В промежутке после того, как вы разобрали приборную панель, но еще не приступили к установке новой, подумайте о возможности ее украшения, чтобы придать ей максимальную индивидуальность. Не забывайте о старой панели, которую вы выучили с такой тщательностью. Если на нем не будет видимых трещин, можно будет продать в интернете примерно 1/3 стоимости новой торпеды.
Таким образом, вы возвращаете часть потраченных денег на покупку новой детали в салоне автомобиля.Если вы всерьез задумываетесь, как сделать так, чтобы ваша панель не нравилась другим, прикрепите неоновую подсветку или выполните подсветку, которая поможет сделать штатную заводскую подсветку более разнообразной.
Помните, что когда вы делаете застежку панели, особое внимание стоит уделять не только шкале и стрелкам, но и кнопкам, которые на ней расположены. Конечно, не обязательно лепить освещение там, где нужно, здесь также необходимо соблюдать строгие пропорции, ведь яркие огни в любом случае будут отвлекать вас на протяжении всей дорожки.Особенно, если при необходимости придется неоднократно кататься по сложным участкам трассы.
Если вы хотите сделать панель идеальной, сделайте возможным более тщательную звукоизоляцию. Для того, чтобы в автомобиле ВАЗ 2114 указанная работа заработала, вам понадобятся специальные материалы. Но лучше всего, если вы будете выполнять эту задачу параллельно с заменой панели. Ведь если вы уже установили новую версию, вам придется заново все обновлять.
Чтобы произвести не только замену панели приборов, но и освежить внутреннюю отделку, придется либо обращаться на СТО, либо производить тюнинг самостоятельно, полностью надеясь на свои силы.Это поможет сэкономить очень значительное количество времени и денег, которые пришлось бы потратить, отдав машину в профессиональную мастерскую. Удачи!
Лада Нива — схема предохранителей
Лада Нива — схема предохранителей
Год выпуска:
Панель предохранителей в панели приборов
Электрооборудование автомобиля защищено предохранителями, расположенными под панелью приборов слева от рулевой колонки.
Лада Нива — схема блока предохранителей № | А | Защищенные цепи |
1 | 16 | Освещение салона, Звуковые сигналы, Патрон контрольной лампы, Прикуриватель, Лампы стоп-сигнала |
2 | 8 | Стеклоочиститель и его реле, Электродвигатель обогревателя, Электродвигатель омывателя лобового стекла, Реле стеклоочистителя и омывателя фар (при не нажатой кнопке переключателя стеклоочистителя и омывателя фар), Электродвигатели очистителя фар во всех положениях щетки стеклоочистителя, кроме исходного положения |
3 | 8 | Л.H. фара (дальний свет) и контрольная лампа |
4 | 8 | Правая фара (дальний свет) |
5 | 8 | Левая фара (ближний свет) |
6 | 8 | Правая фара (ближний свет) |
7 | 8 | Левый габаритный свет (габаритный свет), Контрольная лампа габаритного света, Правый задний фонарь (габаритный свет), Правый габаритный фонарь |
8 | 8 | р.Габаритный фонарь (габаритный свет), Фонарь освещения номерного знака левый, Фонарь прикуривателя, Задний фонарь левый (габаритный свет), Фонари приборной панели |
9 | 8 | Манометр и контрольная лампа давления масла, Указатель температуры охлаждающей жидкости, Указатель уровня топлива с контрольной лампой низкого уровня топлива, Контрольная лампа стояночного тормоза, Контрольная лампа низкого уровня тормозной жидкости, Указатели поворота и контрольная лампа, Предупреждение о воздушной заслонке карбюратора лампа, Контрольная лампа отсутствия заряда аккумулятора, Запорный клапан карбюратора, Тахометр, Задний фонарь (задний фонарь), Контрольная лампа блокировки дифференциала |
10 | 8 | Регулятор напряжения, Обмотка возбуждения генератора |
11 | – | – |
12 | 8 | Стеклоочиститель и омыватель фар (при нажатой кнопке управления), Электродвигатель омывателя фар, Электродвигатели очистителя фар при запуске и при переходе щеток стеклоочистителя в исходное положение. |
13 | – | – |
14 | – | – |
15 | – | – |
16 | 8 | Выключатель аварийного света и указатели поворота в режиме бедствия |
ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.
Главный предохранитель ВАЗ 2109.Монтажный блок
Большинство электрических цепей защищены предохранителями. Электродвигатели электродвигателя (очистители лобового стекла, заднего стекла (ВАЗ-2108, -2109), фары — при наличии) защищены автоматическими биметаллическими предохранителями многоразового использования. Контур впрыска системы впрыска (двигатель 2111) защищен плавкой вставкой из провода с жилым уменьшенным сечением (1 мм2). Цепи заряда АКБ не защищены, зажигание (карбюраторные двигатели), запуск двигателя, цепь «Генератор — замок зажигания — монтажный блок».Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электрическое пространство и т. Д.) Подключаются через реле.
Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) находится под капотом, в отсеке перед лобовым стеклом с левой стороны.
Установочный блок предохранителей 2114-3722010-18
Реле / предохранитель | Расшифровка |
К1. | |
К2. | |
К3. | Реле стеклоочистителя окна |
К4. | |
K5. | |
K6. | |
K7. | |
K8. | |
K9. | |
F1-F16. | Флисовые предохранители |
Блок предохранителей 2114-3722010-60
Реле / предохранитель | Расшифровка |
К1. | Реле, включая очистители персонала |
К2. | Реле-прерыватель направления вращения и сигнализации |
К3. | |
К4. | Реле контрольных ламп стоп-сигналов и габаритных огней |
K5. | Реле переключения мощности |
K6. | Реле звукового сигнала поворота |
K7. | Реле включения электрообогрева заднего стекла |
K8. | Дальний свет Реле дальнего света |
K9. | Реле среднего света фар |
F1-F16. | Флисовые предохранители |
F1-F20. | Запасные предохранители |
Монтажный блок предохранителей 17.3722
Реле / предохранитель | Расшифровка |
1 (K6) | Реле, включая очистители персонала |
2 (К1) | |
3 (К2) | Реле-прерыватель направления вращения и сигнализации |
4 (K3) | Реле стеклоочистителя |
5 | Контактные перемычки на месте управляющего реле |
6 (K10) | |
7 | Запасной предохранитель |
8 (K5) | Дальний свет Реле дальнего света |
9 (K11) | Реле среднего света фар |
10 | Предохранитель |
11 (K9) | |
12 (K8) |
Расшифровка предохранителей монтажного блока ВАЗ 2109, 2108, 21099
F1-F16 — Монтажный блок 2114-3722010-60, 2114-3722010-18.
Цифры с 1 по 16 — Установочный блок старого образца 17.3722
N предохранитель | Расшифровка |
1 (8 A), F9 (7,5 A) | Правая противотуманная фара |
2 (8 A), F8 (7,5 A) | Левая противотуманная фара |
3 (8 А), F1 (10 А) | Очистители фар (на момент включения). Реле очистителей фар (контакты).Аптека Омок Аптека Клапан |
4 (16 А), F7 (30 А) | Очистители фар (рабочий режим). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печи Электродвигатель омывателя стекла. Мотор очистителя заднего стекла. Реле времени заднего слоя. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения значка |
5 (8 а), F16 (15 А) | Указатели поворота и реле-прерыватель поворота и сигнальные индикаторы (в режиме индикации вращения). Контрольная лампа указателя поворота. Фонари задние (фонари заднего хода). Реле включения очистителя двигателя и очистителя лобового стекла. Обмотка возбуждения генератора (при запуске двигателя).Контрольная лампа уровня тормозной жидкости. Лампа проверки давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Фонарь световой Табло «Стоп». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр |
6 (8 А), F3 (10 А) | Задние фонари (стоп-сигналы). Планшет для салонного освещения |
6 (8 А), F6 (30 А) | Электростеклоподъемники передних дверей. Включение стеклоподъемников |
7 (8 A), F10 (7,5 A) | Подсветка для вывески ссуды. Подкаст лампа. Приборы осветительные лампы. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя |
8 (16 А), F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и его переключающее реле (контакты). Звуковой сигнал и реле его включения |
9 (8 А), F10 (7.5 А) | Фара левая (габаритный свет). Фонарь задний левый (габаритный свет) |
10 (8 А), F11 (7,5 А) | Фара правая (габаритная). Фонарь задний правый (габаритный свет) |
11 (8 A), F2 (10 A) | Указатели поворота и метка сигнального реле (в режиме сигнализации). Контрольная лампа аварийной сигнализации |
12 (16 А), F4 (20 А) | Элемент обогрева заднего стекла. Реле (контакты) обогрева заднего стекла.Розетка для переносной лампы. Сигарета |
13 (8 A), F15 (7,5 A) | Передняя правая фара (Far Light) |
14 (8 А), F14 (7,5) | Левая фара (Дальний свет). Контрольная лампа включения дальнего света |
15 (8 A), F13 (7,5 A) | Левая фара (средний свет) |
16 (8 A), F12 (7,5 A) | Правая фара (средний свет) |
Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)
(внешняя цифра в обозначении наконечника провода — номер контактной площадки, а внутренняя цифра — условный номер вилки)
Реле / предохранитель | Расшифровка |
К1. | Реле времени владельца заднего стекла |
К2. | Реле-прерыватель направления вращения и сигнализации |
К3. | Реле стеклоочистителя |
К4. | Реле контрольных ламп (внутри контактных перемычек, которые устанавливаются вместо реле) |
K5. | Дальний свет Реле дальнего света |
K6. | Фаро-очистители включение |
K7. | Реле питания стеклоподъемников |
K8. | Реле звукового сигнала |
K9. | Реле мощности вентилятора вентилятора охлаждения двигателя |
K10 | Заднее включение обогрева заднего стекла |
K11. | Реле среднего света фар |
Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)
Реле / предохранитель | Расшифровка |
К1. | Реле, включая очистители персонала |
К2. | Реле-прерыватель направления вращения и сигнализации |
К3. | Реле очистителя лобового стекла |
К4. | Реле контрольных ламп |
K5. | Реле переключения мощности |
K6. | Реле звукового сигнала поворота |
K7. | Заднее включение обогрева заднего стекла |
K8. | Дальний свет Реле дальнего света |
K9. | Реле среднего света фар |
F1-F20. | Флисовые предохранители |
Условная нумерация штекеров в колодках узла крепления ВАЗ 2109-09-099 для подключения проводов в салоне:
Ш9 — колодка соединения с задним жгутом проводов;
Ш2-ш5 — колодки соединения с жгутом проводов панели приборов.
Монтажный блок ВАЗ 2109 Электромонтажная схема включает в себя все реле и предохранители, отвечающие за питание узлов.
Объединяет линии электропередач и здесь монтируются все элементы схем распределения тока.Блок представляет собой съемную коробку, на внутренних сторонах заглушек которой установлены реле, предохранители и платы с выводами жгутов проводов.
Следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную проводку.
Основные сведения о монтажном блоке
В зависимости от года выпуска и типа двигателя электросхема ВАЗ 2109 собирается в различных вариантах исполнения.
Таким образом, на моделях карбюраторов блочная компоновка представлена в модификациях типа 17.3722. Имеет в своем составе круглые предохранители, которые часто выходят из строя и требуют замены.
В моделях с инжекторным двигателем применена новая комплектация силового агрегата ВАЗ 709. Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря своей конструкции ножа плоская поверхность создает большую площадь контакта, и они стали более надежными.
Найти в каталоге Новый агрегат можно обозначить 2114-3722010-60.
Отличие ВАЗ 2109 электрических ходов этих двух блоков:
- в подключении вентилятора охлаждения радиатора;
- маркировка разъема реле и предохранителей;
- отсутствие двух реле.
Маркировка разъемов и предохранителей
В связи с тем, что имеется различие в маркировке компонентов схемы расположения узлов, необходимо точно знать, какой Монтаж Электрошам ВАЗ 2109 наносится на технику.
- года выпуска ВАЗ 2109; Тип двигателя
- ;
- тип панели приборов; Конфигурация опции
- .
Зная эти исходные данные, можно найти фото схемы на сайте автомобилистов. Точно так же можно работать с интерактивной схемой, которая отображает именно поиск электропроводки.
На этих схемах и указывается маркировка узлов для каждого типа блоков. Так, если коммутационные реле на старой схеме были обозначены цифрой 1, то в новом блоке это К1.Все узлы указаны на схемах и прилагаемой к ним спецификации. Все предохранители указаны на колодке блока. По схеме определяется зона ответственности каждого продукта. Автомобиль ВАЗ 2109 Электросхем, в монтажный блок которого входят разъемы соединений проводов, эти изделия маркируются буквой ш.
Как не перепутать провода
Многие разноцветные провода не должны вызывать затруднений при поиске неисправностей своими руками.Провода имеют четкий акцент на цвете:
- желтый — габариты;
- красный — стоп-сигнал;
- синий — реверс;
- оранжево-черный — туман.
Осталось только выбрать нужный цвет провода и проверить его исправность и подключить.
Устранение неисправностей
Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет нужного навыка, работу по настройке блока лучше доверить специалистам.Цена ремонта будет несоизмерима со стоимостью транспортировки вышедшей из строя машины. Если ремонт производится самостоятельно, инструкцию по ремонту можно найти на видео программ обучения мастеров.
Блок демонтажный
Для снятия, снятия агрегата с места установки необходимо понимать, что это узел энергетического комплекса. Поэтому, отсоединив проводку, необходимо разметить разъемы для последующего сбора.
Открыв капот, обнаруживаем с левой стороны под краем лобового стекла блок, который крепится пластиковыми хомутами.Им нужно взять и освободить ящик. Сверху он прикрыт резиновым чехлом, который сдвигается в сторону. После перемещения корпуса следует отсоединить колодку с проводами.
После этого блок освобождается от двух гаек крепления и поднимается над местом установки, насколько провода тянутся к нему. При отключении проводов оплавил разъемы, чтобы в дальнейшем было легче провести обратную операцию установки.
Блок выстрела Установите на рабочую поверхность и открутите крепление нижней крышки, состоящее из 8 болтов.После этого вставляем жучок в щель и выполняем разъем корпуса. Вся схема будет перед вашими глазами. Изучите, сравните с инструкциями, представленными в инструкции, и найдите место неисправности. Часто на этапе устранения неполадок требуется помощь специалиста.
Следует найти:
- нарушение в плате;
- неисправный предохранитель;
- связанное реле.
После замены детали, устранения повреждений, блок собирается и устанавливается на место в обратной последовательности.Независимо от того, какая электрическая схема используется в автомобиле, блоки устанавливаются одинаково.
Характерные неисправности блока
Часто выход из строя происходит из-за заблокированного предохранителя. Найти это легко. Замена будет заменена на такой же предохранитель с такими же текущими параметрами нагрузки. Необходимо выяснить причину срабатывания защиты. Если проблему не устранить, может случиться серьезная поломка.
Если проблема возникла в плате, то это может быть связано с окислением металла на схеме.Если контакты окислились, их можно почистить. Следует убрать предохранители и реле с места установки. Работы по очистке током следует производить осторожно, а при использовании паяльника для восстановления участка предпринимаются все меры по защите платы от случайного повреждения. Заменить блок будет намного проще.
Как работать со схемой электроблока
По входным данным выхода ВАЗ в информационных базах следует найти схему монтажного узла того типа, который устанавливается на конкретный тип автомобиля.При этом обычно предусмотрены две схемы. Общий вид всего блока позволяет оценить полное сходство искомой схемы с существующим узлом.
Вторая схема — это разводка внутри блока. Это необходимо для детального изучения и устранения неполадок. На сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отследить схему на предметах.
Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099.Приехал к нам с желанием разобраться с электрикой. В машине произошли скачки электричества, а после этого перестали работать щетки дворника, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где вы находитесь и как меняются предохранители ВАЗ 2108, 2109, 21099. Также прилагаем подробную схему предохранителей в монтажный блок.
Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:
Предохранитель | Ампер | Что отвечает: |
Противотуманные фары правые | ||
Противотуманные фары слева | ||
омыватель фар | ||
Вентилятор отопителя | ||
Поворот | ||
Давление масла | ||
Освещение салона | ||
Электрические стеклоподъемники | ||
Государственный номер | ||
Звуковой сигнал | ||
Фонарь задний правый, газ | ||
Избегание | ||
Нагревательный элемент обогрева заднего стекла | ||
Фара правая | ||
Фара левая | ||
Ближний свет, левая фара | ||
Средний свет правой фары | ||
Запасной | ||
Запасной | ||
омыватель фар | ||
Вентилятор отопителя | ||
Давление масла | ||
Тормоза задние | ||
Государственный номер | ||
Вентилятор радиатора | ||
Габрит задний левый | ||
Габрит задний правый | ||
Аварийный сигнал | ||
Сигарета | ||
Фары дальнего света правые | ||
Дальний свет, левая фара | ||
Ближний свет, левая фара | ||
Средний свет правой фары |
Всем привет, сегодня хочется рассмотреть блок предохранителей старого и нового образца на автомобиле ВАЗ 2109 в простолюдинке всего девять.Если вы попали на девятку, любую или элемент, работающий от электричества, то первым делом нужно проверить монтажный блок. А точнее предохранитель, возможно, он сгорел, и его надо заменить. Напоминаем, что при замене предохранителя на новый я всегда должен следить за ампережом.
Блок предохранителей на девятке находится под капотом с левой стороны, а точнее от водителя, чтобы добраться до него как вы уже поняли нужно капот открывать. Ниже вы можете увидеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.
Старые автомобили ВАЗ 2109 комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерного щита. Контакты проводов, предохранителей и реле припаиваются.
Более новые версии девяток, начало выпуска которых произошло с 1998 года, тогда БП имеет маркировку 2114-3722010-60. Вот уже смотрим предохранители.
F1 10A Запасной предохранитель
F2 10A Указатели поворота, прерыватель аварийной сигнализации (во избежание), контрольный свет аварии
F3 10A Задние стоп-сигналы, подсветка салона Paul
F4 20A Нагревательный элемент заднего стекла, контакты обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20A звуковой сигнал (Claxon), выключатель Classone
F6 30A Резервный предохранитель
F7 30A Электродвигатель вентилятора печи, верхний электрический привод лобового стекла, выходное реле электровентилятора радиатора, реле обогрева заднего ветра, лампа включения обогрева на заднем стекле, фонарь Бардачка
F8 7 , 5A Запасной предохранитель
F9 7,5A Запасной предохранитель
F10 7,5A Левая габаритная фара
F11 7,5A Правая габаритная фара
F12 7,5A Правая фара
F13 7,5A Левая фара
F14 7,5A Левая фара дальнего света, Фара дальнего света
F15 Фара правая
F16 15A Указатели указателей поворота и прерыватель цепи (в режиме индикации указателей поворота), контрольная лампа указателей поворота, задних фонарей, включения двигателя и т. Д. включение лобового стекла, лампа проверки давления масла, ручной стоп-сигнал, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа запаса топлива, вольтметр
1- Рабочие элементы очистки передней оптики
2- Омыватель заднего стекла работоспособность двигателя
3- Защита от поломки ламп поворотных сигналов и световой сигнализации
4- Защита лобового стекла от мотора лобового стекла
5- Позволяет определить производительность лампы
6- Защита от перенапряжения системы обогрева заднего стекла
8- Фонари для дальнего света
9- Лампы средней фары
11- Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, увеличивается риск перегрева двигателя
12- Работа Класона
Блок предохранителей нового образца ВАЗ 2109
1. Предохранитель 8A
2. Предохранитель 8A
3. Предохранитель 8A
4. Реле вентилятора радиатора 16A, электрическая цепь переключателя и электродвигатель печи
5. Переключатель цепи переключателя 3A в режиме поворотной стрелки, поворотные сигналы, поворотные выключатель сигнала, контрольная лампа указателя поворота, контрольная лампа указателя поворота, переключатель оптики заднего хода, лампа заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и аварийное масло датчик давления, лампа выхода тормоза, выключатель гидравлического тормоза, выключатель стояночного тормоза
6.8A Лампы стоп-сигнала, Подсветка салона Paul
7. НОМЕРА ОСВЕЩЕНИЯ 8A, ВКЛЮЧАЯ ИНСТАЛЛЯЦИОННУЮ ЛАМПУ ПРИВОДА, СВЕТОДИОДНЫЙ ОБОГРЕВАТЕЛЬ И СИГОРНЫЙ СВЕТ, BARDACH CLOFFF, выключатель и лампа подсветки приборной панели
8. 16A Claxon, Claxon Switch, вентилятор радиатора электрический мотор
9. 8А фонарь левый габарит, задний левый габарит
10. 8А фонарь правый, фонарь правый задний габарит, противотуманный выключатель, противотуманный контрольный фонарь
11. 8А Переключатель и указатели поворота, указатели поворота Указательные лампы, контрольная лампа в режиме избегания
12.16A Прикуриватель, гнездо для крепления лампы
13. 8A Дальний свет правой фары
14. 8A Дальний свет левой фары, контрольная лампа дальней оптики
15. 8A Средний свет правой фары
16. 8A Средний свет левой фары
К1. Без него не будет работать двигатель омывателя заднего стекла
К2. Ответственный за работу указателей поворота и световой сигнализации
К3. Обеспечивает работу стеклоочистителя
K4. Защищает фары Стоп-сигналы и габариты автомобиля
К5. Обеспечивает работу длинномерных фонарей.
К6. Гарантирует работу омывателя оптики
К7. Защищает электродвигатель стеклоподъемников, если да, то установлен на вашем автомобиле
К8. Звуковой сигнал или просто щелчок по
K9. Защищает от высокого напряжения вентилятор охлаждения двигателя.
К11. Отвечает за работу устройства обогрева заднего стекла
K12 Обеспечивает лампы ближнего света
Ну что ж, мы все рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хотелось бы отметить, что в большинстве случаев схема предохранителей и реле практически всегда присутствует на корпусе или на крышке. монтажный блок, поэтому думаю разобраться в этом вопросе не составит труда. До сих пор.
На всем семействе карбюраторных автомобилей «Самара 1» и на части карбюраторных автомобилей семейства Самара 2 (ВАЗ 2113 — 2115) устанавливаются блоки предохранителей двух типов, старого и нового образца.Эти устройства еще называют монтажными блоками. Они — сердце электромобиля, потому что имеют реле включения слаботочных цепей. С помощью монтажного блока также управляются реле сильноточной и дополнительных цепей — стартера, противотуманной фары, подогрева сидений и других. Расположение обоих блоков одинаковое, разница в мелких, разных разъемах и разном расположении элементов и другой конструкции корпуса.
Отличия монтажных блоков предохранителей ВАЗ
Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей влагозащищенности, из-за чего ресурс устройства в несколько раз ниже.
Ведь монтажный блок находится в нише пространства помпы, куда часто попадает дождевая вода или промывочная жидкость. В новом монтажном блоке нет омывателей заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.
Еще одно отличие — предохранители другого типа, более устойчивые к сырости в новой блочной модели.Чтобы отличить один блок от другого, нужно прочитать надпись на крышке, указан номер модели. Если по какой-то причине вы не можете прочитать текст на крышке, снимите его и сравните блоки с фотографиями из этой статьи.
Неисправности и структурные схемы
Несмотря на некоторые отличия, неисправности всех моделей таких блоков одинаковы:
- окисление контактов;
- цепь из-за грязи.
Вода, находящаяся внутри корпуса монтажного блока, смешивается с пылью и образует грязь, которая распространяется по нижней или верхней части печатной платы.Неисправности монтажного блока часто очень похожи на поломки других электросистем автомобиля, поэтому просто установить причину нужно только после демонтажа и вскрытия блока.
Необходимо снять и проверить смонтированный блок, если наблюдаются следующие неисправности:
- или произвольное включение / выключение / режим переключения;
- проблемы с радио;
- периодически пропадающее зажигание;
- нечеткая работа дворников или мойщиков;
- срабатывание нечеткого звукового сигнала;
- некорректная или нечеткая работа указателей поворота.
Видео — возникновение короткого замыкания
Как снять и установить навесной блок предохранителей ваз
Основные процедуры снятия монтажного блока у любой модели одинаковы. Чтобы снять монтажный блок, сделайте следующее:
- Снимите вспомогательную клемму аккумуляторной батареи.
- Открутите две гайки по бокам блока (находится на водительской стороне в пространстве лобового стекла вверху).
- Поднимите блок насколько возможно и вытащите все разъемы ниже.
- Устанавливаем в обратном порядке. Сначала вставляем все разъемы, затем накручиваем гайки.
Как разобрать и собрать
Перед тем, как разобрать монтажный блок, распечатайте фото или установку предохранителей и реле, а также отметьте или запишите, где какие реле установлены, т.к. описание деталей присутствует на внутренней стороне чехол не всегда помогает.
- Снимите крышку. Для этого на старом блоке блока снимите по одной защелке с каждой стороны, на новой модели снимите по две защелки с каждого блока.
- Вытащить все реле и предохранители. В новой модели есть специальный пинцет, помогающий вытащить предохранители, он находится рядом с реле указателя ротора.
- После этого откручиваем винты, соединяющие обе половины корпуса.
На большинстве блоков старых моделей сверху устанавливаются саморезы. Самое новое дно. Но бывает наоборот, потому что блоки производит не только АвтоВАЗ. С помощью тонкой плоской отвертки отсоедините обе половины корпуса.Если разделение не работает, убедитесь, что вы открутили все винты, и попробуйте вставить отвертку в другое место. Открыв корпус, снимаем печатную плату с установленными на ней разъемами. Сборку проводят в обратном порядке. Сначала установите печатную плату на крепление одной половины корпуса, затем наденьте вторую половину и плавно сожмите их, чтобы они соединились. Если не получается подключить половину корпуса, разберите их и убедитесь, что печатная плата находится на месте, затем повторите сборку.Затем закрепите половинки тела самозатяжками.
Как отремонтировать
Тщательно осмотрите дорожки печатной платы. Если где-то между дорожками обнаружили грязь, смочите ее жидкостью для снятия лака и кисточками. Следите, чтобы лак не растворял кисть. После удаления всей грязи тщательно протрите дорожку спиртом и просушите воздух. Эта операция выполняется с обеих сторон печатной платы. Осмотрите все разъемы.
Если вы обнаружили грязь или окисление, замените их.Если у вас нет для этого необходимых знаний, инструментов или запасных частей, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность того, что часть контактов не удастся очистить с первого раза. Кроме того, спрей не поможет восстановить контакт, если прижимные пластины (лепестки) изношены или ослаблены. Если печатная плата не справляется, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что он подходит для вашего блока, для чего вы сравните каталожный номер вашего блока и того, для которого предназначена плата.
Расход топливана 100 км. Причины большого расхода топлива на автомобилях ВАЗ
ВАЗ-2114 популярны в России. Это недорогие и лаконичные автомобили, доступные среднему классу. Однако практика показывает, что многих автовладельцев беспокоит расход топлива на 100 км: ВАЗ-2114 чаще всего расходует топливо сверх заявленного.
Сертификат расхода топлива
Стоит учесть, что есть паспортный и фактический расход топлива ВАЗ Лада 2114.Часто эти два параметра не совпадают. Если верить производителю, то этот автомобиль с силовой установкой 1,5 л в смешанном цикле должен потреблять 6,8 л бензина на 100 км пути. При этом расход по трассе составляет 5,2 л, по городу — 8,9 л.
Расход топлива на 100 км (ВАЗ-2114 с двигателем 1,6 л) составит 7,2 / 5,4 / 9,8 л в смешанном режиме, по трассе и по городу соответственно. Как видите, цифры очень привлекательные, что говорит об экономичности автомобиля.
Однако, если верить отзывам, то на ВАЗ-2114 расход топлива на 100 км существенно выше заявленного производителем. При объеме двигателя 1,5 литра максимальный расход бензина при движении в городских условиях составляет 12 литров. С двигателем объемом 1,6 л расход достигает 13,5 л на 100 км пути. Что касается движения по трассе, то здесь как раз параметр практически соответствует заявленному — 5,5-6 литров на 100 километров. В смешанном режиме машина «кушает» около 7.5-8 литров на сотню.
У некоторых владельцев расход топлива намного выше, но часто возникают какие-то неисправности с двигателем или каким-либо элементом топливной системы.
Причины большого расхода топлива на ВАЗ
Перечень неисправностей, вызывающих повышенный расход бензина двигателем, может быть большим. Вот основные из них:
- Загрязненный воздушный фильтр.
- Несоответствующее давление в шинах.
- Загрязнен топливный фильтр.
- Низкое давление топлива.
- Неисправен датчик кислорода.
- Неисправен датчик скорости автомобиля.
- Низкое сжатие.
- Бензин некачественный.
Простые причины, которые можно исправить самостоятельно
Иногда проблему огромного расхода топлива ВАЗ-2114 можно решить самостоятельно. В первую очередь нужно проверить степень загрязнения топливного фильтра и проверить его на наличие мусора. Если внутри мусор или подозрение на заражение, то его лучше заменить.Товар недорогой, а его цена в среднем составляет 300 рублей. Вы можете заменить его самостоятельно — это просто и не требует вмешательства специалиста.
Второй фильтр воздушный. Через него проходит воздух, который впоследствии смешивается с бензином и подается в камеру сгорания. А если он грязный, то он не сможет впустить достаточно воздуха. В результате топливовоздушная смесь не будет обогащена кислородом, а плохая топливная смесь вполне логично приведет к увеличению расхода бензина.Часто автовладельцам удается снизить расход бензина примерно на 3 литра на 100 км пути простой заменой воздушного фильтра. Поменять его несложно — он находится в большом черном ящике под капотом.
Лямбда-зонд
Одним из первых и важных датчиков, на работу которого может повлиять повышенный расход бензина, является лямбда-зонд. Он расположен на выхлопной трубе, и его основная задача — оценка состояния выхлопных газов. По содержанию кислорода в выхлопной системе регулируется объем рабочей смеси.Соответственно, в случае неисправности датчика система не сможет точно контролировать рабочую смесь, которую необходимо подавать в камеры сгорания. От этого расход может увеличиться.
Однако в случае поломки датчика система предупреждает об этом водителя с помощью светового индикатора «Проверить» на приборной панели. Вы также можете увидеть ошибку с помощью бортового компьютера. Часто этот датчик выходит из строя из-за некачественного бензина, попадания масла в камеру сгорания, зажатия клапана.
Датчик скорости
Также датчик скорости может быть причиной большого расхода топлива на 100 км (ВАЗ-2114). Его основная задача — передавать в блок управления информацию о скорости автомобиля. Последний следит за работой мотора, регулируя дроссельную заслонку. Проблему с этим датчиком покажет бортовой компьютер, либо считыватель ошибок. Заменить его самостоятельно без специальных знаний практически невозможно. Типичные симптомы неисправности датчика скорости:
- Неисправность или перебои в работе спидометра.
- Плавающий холостой ход.
- Ощутимая потеря тяги.
- Двигатель остановлен на холостом ходу.
- Увеличен расход бензина.
Датчик распределения коленчатого вала
Датчик положения или распределения коленчатого вала также называется датчиком фазы. Он определяет цикл двигателя и в зависимости от этого формирует сигнал. Такой датчик устанавливается далеко не на всех автомобилях ВАЗ. В случае неисправности на приборной панели загорится «Чек», и помимо увеличенного расхода бензина произойдет падение мощности двигателя, детонация топлива в камере сгорания, остановка двигателя на нейтральной передаче. .
Форсунки
Форсунки, через которые топливо впрыскивается в камеру сгорания, также могут вызывать высокий расход. Они забиты и требуют очистки. Возможны разные варианты очистки: можно отправиться на СТО, а можно купить специальную присадку в бензин, очищающую всю топливную систему автомобиля, включая форсунки.
Повышенный расход холостого хода
Обычно нормальный расход бензина при работе двигателя на холостом ходу составляет 0,8–1 литр в час.Если эти показатели не превышены, значит с системой все в норме. Если расход повышен, то стоит проверить те же датчики. Однако особое внимание стоит уделить датчику холостого хода, который автоматически регулирует обороты холостого хода. Он расположен на дроссельной заслонке и фиксируется парой винтов. В устройстве нет электронной системы, поэтому его поломка не будет отображаться на приборной панели в виде «Чека». Судить о его неисправности можно только по определенным признакам:
- Отсутствие высоких оборотов при запуске холодного двигателя.
- Двигатель глохнет на холостом ходу. Это можно наблюдать даже при переключении передач.
- Плавающий холостой ход.
Датчик дроссельной заслонки
Этот датчик предназначен для регулировки дозировки смеси. Он обнаруживает и сообщает компьютеру о положении дроссельной заслонки. Учитывая, что устройство является частью дроссельной заслонки и подключено к электронной системе, в случае неисправности этого датчика на панели приборов загорится «Чек». Симптомы точно такие же, как и у датчика холостого хода.
Как снизить расход бензина на автомобиле ВАЗ-2114?
Действия банальные: нужно использовать качественный бензин, вовремя заменять расходные материалы (топливный и воздушный фильтры, масло, масляный фильтр), следить за состоянием датчиков, а при подозрении на неисправность нужно обращаться специалистов.
Теперь вы знаете, какой расход топлива на 100км у ВАЗ2114 и какие элементы могут повлиять на повышенный расход бензина.
Где находится предохранитель прикуривателя ВАЗ 2109.Распиновка монтажных блоков автомобилей ВАЗ
Добрый день. Сегодня у нас есть сервисный центр ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине произошел скачок напряжения, после чего перестали работать дворники, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где находятся предохранители ВАЗ 2108, 2109, 21099 и как они меняются. Также прилагаем подробную схему предохранителей в монтажном блоке.
Код поставщика: Монтажный блок предохранителей — 2114-3722010 |
Приборов: Для замены предохранителей на ВАЗ 2108, 2109, 21099 не нужен инструмент |
Схема и расположение предохранителей ВАЗ 2108, 2109, 21099: |
Откройте капот. Тогда прямо под лобовым стеклом вы увидите монтажный блок. |
|
Нажмите на 2 защелки и откройте крышку. |
|
Внутри есть специальный пинцет для замены предохранителей. |
|
Подбираем предохранитель и меняем. |
|
Блок предохранителей со снятой крышкой. |
|
С левой стороны от водителя под панелью находится предохранитель задней противотуманной фары. |
|
За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099. |
|
Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:
Предохранитель # | Ампер | За что отвечает: |
Противотуманная фара правая | ||
Противотуманная фара левая | ||
омыватель фар | ||
Вентилятор отопителя | ||
Указатели поворота | ||
Давление масла | ||
Внутреннее освещение | ||
Электрические стеклоподъемники | ||
Государственный номер | ||
Звуковой сигнал | ||
Размер заднего правого фонаря | ||
Несчастный случай | ||
Обогрев заднего стекла | ||
Фара правая | ||
Фара левая | ||
Ближний свет левой фары | ||
Ближний свет правой фары | ||
Запасной | ||
Запасной | ||
омыватель фар | ||
Вентилятор отопителя | ||
Давление масла | ||
Задние тормоза | ||
Государственный номер | ||
Вентилятор радиатора | ||
Фонарь задний левый | ||
Фонарь задний правый | ||
Аварийный сигнал | ||
Прикуриватель | ||
Дальний свет правой фары | ||
Дальний свет левой фары | ||
Ближний свет левой фары | ||
Ближний свет правой фары |
Для обслуживания и ремонта электрооборудования автомобиля ВАЗ особый подход был применен к компоновке каждого из компонентов общей системы.То есть все реле и предохранители размещены в одном компактном корпусе монтажного блока. Использование коммутационных взаимосвязанных цепей различных электрических систем позволяет отказаться от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта их заменяемых деталей. Для поиска неисправных элементов не нужно разбирать всю машину — достаточно заменить само устройство, которое подключается к цепи с помощью унифицированных разъемов. Они нам в этом помогают.Далее мы приводим принципиальные электрические схемы МБ для автомобиля ВАЗ.
Распиновка монтажного блока 2107
Номер предохранителя | Защищенные схемы |
---|---|
F1 (8A) (10A) | Задние фонари (фонарь заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка). |
F2 (8A) (10A) | Электродвигатели очистителя и омывателя лобового стекла. Электродвигатели очистителя и омывателя фары.Реле очистителя лобового стекла. Реле очистителя и омывателя фар (контакты) |
F3 (8A) (10A) | Запасной |
F4 (8A) (10A) | Запасной |
F5 (16A) (20A) | Реле включения обогревателя и обогревателя заднего стекла (контакты) |
F6 (8A) (10A) | Прикуриватель. Патрон переносной лампы |
F7 (16A) (20A) | Звуковые сигналы и реле включения звуковых сигналов |
F8 (8A) (10A) | Указатели поворота в аварийном режиме.Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в аварийном режиме. |
F9 (8A) (10A) | Регулятор напряжения генератора (для а / м с генератором Г-222) |
F10 (8A) (10A) | Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи.Комбинация устройств. Вольтметр. Система управления электропневматическим клапаном карбюратора. Реле контрольной лампы стояночного тормоза |
F11 (8A) (10A) | Фонари задние (стоп-сигналы). Внутренний свет |
F12 (8A) (10A) | Правая фара (дальний свет). Обмотка реле включения дворников (при включенном дальнем свете) |
F13 (8A) (10A) | Левая фара (дальний свет). Контрольная лампа дальнего света |
F14 (8A) (10A) | Левая фара (габаритный свет).Правый задний фонарь (габаритный свет). Подсветка номерного знака. Лампа на капоте. Контрольная лампа включения габаритного света |
F15 (8A) (10A) | Фара правая (габаритный свет). Левый задний фонарь (габаритный свет). Лампа прикуривателя. Лампы для приборного освещения |
F16 (8A) (10A) | Фара правая (ближний свет). Обмотка реле включения дворников (при включенном ближнем свете) |
F17 (8A) (10A) | Левая фара (ближний свет) |
Блок-схема крепления 2105-3722010-02 LADA 21054, 21074
Цепи, защищенные предохранителями
Номер предохранителя | Защищенные схемы |
---|---|
F1 (10A) | Лампочки заднего хода.Электродвигатель подогревателя. Обогрев заднего стекла. Реле обогрева заднего стекла (обмотка). |
F2 (10A) | Электродвигатели стеклоочистителя Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя для омывателей и омывателей фар (контакты). |
F3 (10A) | Запасной. |
F4 (10A) | Запасной. |
F5 (20A) | Обогреватель заднего стекла. Реле включения обогрева заднего стекла (контакты). |
F6 (10A) | Прикуриватель. Часы. |
F7 (20A) | Звуковой сигнал. Реле звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора (контакты) |
F8 (10A) | Указатели поворота (в аварийном режиме). Индикатор указателей поворотов (в аварийном режиме). Релейный выключатель указателей поворота и аварийной сигнализации.Выключатель аварийной световой сигнализации. |
F9 (7,5 А) | Лампы задних противотуманных фонарей. Индикатор включения ламп задних противотуманных фар. |
F10 (10A) | Указатели поворота (в режиме указателя поворота). Индикатор выключателя реле. Индикатор указателей поворота. Тахометр. Указатель уровня топлива. Индикатор запаса топлива. Свет стояночного тормоза. Реле низкого давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы.Сменный аккумулятор. Реле электровентилятора. Обмотка возбуждения генератора (генератор 37.3701). |
F11 (10A) | Освещение салона. Стоп-сигнал Подсветка багажного отделения. |
F12 (10A) | Дальний свет (правая фара). |
F13 (10A) | Дальний свет (левая фара). Сигнальная лампа дальнего света. |
F14 (10A) | Фонарь габаритный передний (левая фара). Задний фонарь (правый фонарь).Подсветка номерного знака. Выключатель габаритных огней. |
F15 (10A) | Фонарь габаритный передний (правая фара). Задний фонарь (левый фонарь). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения бардачка. Часы (осветительная лампа). |
F16 (10A) | Ближний свет (правая фара). Реле стеклоочистителей (обмотка реле). |
F17 (10A) | Ближний свет фар (левая фара). |
Распиновка монтажного блока 2108
Здесь монтажный блок нового образца.Блок старой модели в целом имеет такую же схему, но некоторые контакты (менее 5%) могут не совпадать.
Принципиальная схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).
Нумерация выводов в соединительных колодках, цвет подключаемых к ним проводов и электрических цепей.
Генератор Генератор ГенераторРазъем | Контакт | Цвет провода | Назначение |
---|---|---|---|
X1 (W1) | 1 | B | электрические стеклоподъемники |
2 | G | Выключатель зажигания (кл. 15/2) | |
3 | GP | ||
4 | ЖГ | Выключатель электродвигателя отопителя | |
5 | R | Выключатель зажигания (кл.30/1) | |
6 | KR | выключатель зажигания (кл.30) | |
7 | дверной замок | ||
8 | P | Выключатель зажигания (кл.50) | |
X2 (W2) | 1 | BG | Выключатель стеклоочистителя заднего стекла |
2 | G | переключатель указателя поворота (правый) | |
3 | RP | выключатель стоп-сигнала | |
4 | B | индикатор исправности лампы | |
5 | Инвертор | ||
6 | ГБ | дверь передняя левая | |
7 | О КОМПАНИИ | ||
8 | 34 | сигнальная лампа дальнего света | |
9 | — | ||
10 | 4 | Выключатель заднего противотуманного света | |
11 | середина | Контрольная лампа резерва топлива | |
12 | Инвертор | Контрольная лампа уровня топлива | |
13 | Боевая часть | освещение салона | |
14 | кг | Контрольная лампа стояночного тормоза | |
15 | гх | переключатель указателя поворота (левый) | |
16 | Электродвигатель очистителя фар | ||
17 | — | ||
X3 (W3) | 1 | скв. | датчик скорости |
2 | ЧП | выключатель аварийной сигнализации | |
3 | GP | переключатель указателя поворота | |
4 | сб | Контрольная лампа уровня масла | |
5 | H | вес | |
6 | РБ | сигнальная лампа омывающей жидкости | |
7 | RO | Контрольная лампа износа тормозных колодок | |
8 | 3 из | переключатель фар | |
9 | ЖЗ | Выключатель стеклоочистителя | |
10 | PG | патрон лампы | |
11 | выключатель зажигания (кл.15) | ||
12 | РФ | Выключатель омывателя заднего стекла | |
13 | |||
14 | скв. | противотуманная фара | |
15 | |||
16 | SG | манометр масла | |
17 | |||
18 | R | ||
19 | с | переключатель стеклоочистителя | |
20 | ИЗ | переключатель стеклоочистителя | |
21 | О КОМПАНИИ | Выключатель заднего противотуманного света | |
X4 (W4) | 1 | ZP | Горит и контрольная лампа обогрева заднего стекла |
2 | ГБ | переключатель фар (дальний свет) | |
3 | О КОМПАНИИ | стеклоочиститель | |
4 | Боевая часть | Выключатель наружного освещения | |
5 | К | реостат подсветки приборов | |
6 | R | аккумулятор | |
7 | Bw | Выключатель стеклоочистителя и омывателя | |
8 | О КОМПАНИИ | блок Ш4 монтажный блок клемма 3 | |
9 | СЧ | переключатель звука | |
10 | Б.П. | выключатель стоп-сигнала | |
11 | R | аккумулятор | |
12 | Совместное предприятие | переключатель фар (ближний свет) | |
13 | сигнальная лампа | ||
14 | — | ||
15 | — | ||
16 | WG | Контрольная лампа уровня тормозной жидкости | |
17 | СТ | указатель температуры охлаждающей жидкости | |
18 | КБ | индикатор заряда аккумулятора | |
19 | Hf | Выключатель противотуманных фар | |
20 | RZ | Контрольная лампа уровня охлаждающей жидкости | |
21 | F | тахометр | |
X5 (W5) | 1 | 3 | дальний свет (правый) |
2 | 3H | дальний свет (левый) | |
3 | СЧ | Ближний свет (левая) | |
4 | P | стартер (кл.50) | |
5 | ПБ | вентилятор охлаждения радиатора | |
6 | ИЗ | Ближний свет (правый) | |
X6 (W6) | 1 | — | |
2 | 3 | ||
3 | МС | указатель поворота (передний левый) | |
4 | — | ||
5 | — | ||
6 | — | ||
7 | — | ||
8 | Hf | габаритный фонарь (передний правый) | |
9 | Боевая часть | термостат тепловентилятора | |
10 | Hf | габаритный фонарь (передний левый) | |
11 | G | указатель поворота (передний правый) | |
12 | переключатель света заднего хода | ||
13 | WG | Датчик уровня тормозной жидкости | |
X7 (W7) | 1 | — | |
2 | ЖГ | Электродвигатель очистителя фар | |
3 | B | Электродвигатель очистителя фар | |
4 | — | ||
5 | сб | датчик уровня масла | |
6 | СЧ | звуковых сигналов | |
7 | ИЗ | датчик скорости | |
8 | СТ | Датчик температуры охлаждающей жидкости | |
9 | КБ | (кл.61) | |
10 | R | Насос омывателя лобового стекла | |
11 | Боевая часть | Выключатель лампы двигателя | |
12 | РБ | Датчик уровня омывающей жидкости | |
13 | РФ | накладки тормозные | |
14 | — | ||
15 | КП | тахометр | |
16 | RZ | Датчик уровня охлаждающей жидкости | |
17 | Сборный | реле противотуманных фар | |
X8 (W8) | 1 | ЖП | реле противотуманных фар |
2 | Hf | противотуманная фара (левая) | |
3 | F | противотуманная фара (правая) | |
4 | GP | катушка зажигания | |
5 | R | (кл.30) | |
6 | R | (кл.30) | |
7 | — | ||
S | РФ | реле противотуманных фар | |
X9 (W9) | 1 | РФ | |
2 | G | указатель поворота (правый задний) | |
3 | BG | Электродвигатель очиститель заднего стекла | |
4 | Оч | фары задние противотуманные | |
5 | СЧ | дверь задняя | |
6 | Инвертор | дверь передняя правая | |
7 | Боевая часть | освещение салона | |
8 | кг | датчик ручного тормоза | |
9 | Боевая часть | Кнопки сигнализации открытой двери | |
10 | |||
11 | ИЗ | фонарь освещения номерного знака | |
12 | ГБ | дверь передняя левая | |
13 | B | освещение салона | |
14 | P | стоп-сигналы | |
15 | F | габаритный фонарь (задний правый) | |
16 | 3 | фонарь заднего хода | |
17 | Hf | габаритный фонарь (задний левый) | |
18 | ЖГ | очиститель заднего стекла | |
19 | Обогрев заднего стекла | ||
X11 (W11) | 1 | F | насос |
2 | РФ | Омыватель заднего стекла | |
3 | — | ||
4 | F | насос | |
5 | Боевая часть | лампа моторного отсека | |
6 | — | ||
7 | — | ||
8 | куб.см | лампа моторного отсека | |
9 | B | ||
10 | Электродвигатель стеклоочистителя | ||
11 | — | ||
12 | с | Реле аварийного давления масла | |
13 | — | ||
14 | R | Клапан омывателя лобового стекла | |
15 | с | Электродвигатель стеклоочистителя | |
16 | ИЗ | Электродвигатель стеклоочистителя | |
17 | Сборный | Электродвигатель стеклоочистителя | |
18 | — | ||
19 | — |
Распиновка монтажного блока 2109
Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей.В первых моделях использовался монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, на которой распаяны клеммы для подключения к площадкам жгута проводов, установки реле и предохранителей.
На автомобилях с инжекторным двигателем используются монтажные блоки аналогичные 2114-3722010-60, но с другим подключением вентилятора охлаждения радиатора.
Предохранитель № | Защищенные схемы |
1 (8 А) F9 (7.5 А) | Фара противотуманная правая |
2 (8 А) F8 (7,5 А) | Левая противотуманная фара |
3 (8 А) F1 (10 А) | Очистители фар (на момент включения). Очиститель Реле фар (контакты). Клапан омывателя фар |
4 (16 А) F7 (30 А) | Очистители фар (в рабочем режиме). Реле стеклоочистителя фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя окон. Редуктор электродвигателя стеклоочистителя заднего стекла.Таймер омывателя заднего стекла. Клапаны омывателя лобового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) обогрева заднего стекла. Элемент управления ‘Лампа обогрева заднего стекла. Лампа освещения перчаточного ящика |
5 (8 А) F16 (15 А) | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа Задние фонари (лампы заднего хода). Мотор-редуктор и реле включения очистителя лобового стекла.Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с лампой резерва. Вольтметр |
6 (8 А) FЗ (10 А) | Фонари задние (стоп-сигналы). Внутренний свет |
6 (8 А) F6 (30 А) | Электроэнергия передних дверей. Силовые реле |
7 (8 А) F10 (7.5 А) | Подсветка номерного знака. Лампа на капоте. Лампы осветительные приборы. Контрольная лампа внешнего освещения. Подсветка обогревателя табло. Лампа прикуривателя |
8 (16 А) F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения |
9 (8 А) F10 (7,5 А) | Левая фара (габаритный свет). Фонарь задний левый (габаритный свет) |
10 (8 А) F11 (7.5 А) | Фара правая (габаритный свет). Фонарь задний правый (габаритный свет) |
11 (8 А) F2 (10 А) | Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации). Сигнальная лампа |
12 (16 А) F4 (20 А) | Обогреватель заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель |
13 (8 А) F15 (7,5 А) | Фара правая (дальний свет) |
14 (8 А) F14 (7.5 А) | Левая фара (дальний свет). Контрольная лампа дальнего света фар |
15 (8 А) F13 (7,5 А) | Фара левая (ближний свет) |
16 (8 А) F12 (7,5 А) | Фара правая (ближний свет) |
Распиновка монтажного блока 2110
Цепи, защищенные предохранителями
Номер предохранителя | Защищенные схемы |
---|---|
F1 (5A) | Лампы фонарей освещения номерного знака.Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритной подсветки левой стороны |
F2 (7,5 А) | Левая фара (ближний свет) |
F3 (10A) | Левая фара (дальний свет) |
F4 (10A) | Правая противотуманная фара |
F5 (30A) | Электродвигатели стеклоподъемников |
F6 (15A) | Переносная лампа |
F7 (20A) | Двигатель вентилятора охлаждения двигателя Звуковой сигнал |
F8 (20A) | Дефлектор заднего стекла.Реле (контакты) обогревателя заднего стекла |
F9 (20A) | Клапан рециркуляции. Дворники и омыватели лобового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла |
F10 (20A) | Запасной |
F11 (5A) | Лампы габаритных огней по правому борту |
F12 (7,5 А) | Фара правая (ближний свет) |
F13 (10A) | Правая фара (дальний свет).Контрольная лампа дальнего света |
F14 (10A) | Левая противотуманная фара |
F15 (20A) | Подогрев сидений. Замок замка багажника |
F16 (10A) | Реле мигалок / индикаторов (в режиме тревоги). Контрольная лампа аварийной сигнализации |
F17 (7,5 А) | Лампа внутреннего освещения. Лампа индивидуального освещения. Лампа подсветки замка зажигания. Лампы стоп-сигналов. Часы (или бортовой компьютер) |
F18 (25A) | Лампа освещения пылесборника.Контроллер нагревателя. Зажигалка |
F19 (10A) | Запирание дверных замков. Реле контроля исправности стоп-сигналов и габаритных огней. Указатели поворота с сигнальными лампами. Лампы заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы мониторинга. Приборный щиток. Часы (или бортовой компьютер) |
F20 (7,5 А) | Задние противотуманные фары |
Комбинация приборов ВАЗ 2110, 2110, 2111, 2112
Распиновка монтажного блока 2113, 2114, 2115
Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант No.1.
Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.
Нумерация заглушек в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115
Монтажный блок нового образца ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.
К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемника;
К6 — реле включения звуковых сигналов;
К7 — реле включения обогрева заднего стекла;
К8 — реле дальнего света фар;
К9 — реле ближнего света;
F1 — F20 — предохранители;
X11 — выводы колодки жгута проводов
Таблица схем защищенных предохранителями на ваз 2114
Номер предохранителя | Сила тока, А | Цепи, которые защищает предохранитель |
F1 | 20 | Реле включения задних противотуманных фар.Лампы задних противотуманных фар. Сигнализатор включения задних противотуманных фар |
F2 | 10 | Указатели поворота, реле указателей поворота и сигнализация (в режиме сигнализации) Сигнальная лампа аварийной сигнализации |
F3 | 7,5 | Передний светильник салона. Центральное внутреннее освещение. Освещение багажного отделения. Лампа подсветки замка зажигания Контрольная лампа двигателя. Лампы сигналов торможения. Маршрутный компьютер (если установлен) |
F4 | 20 | Патрон для подключения переносной лампы.Реле включения обогрева заднего стекла (контакты). Обогрев заднего стекла |
F5 | 20 | Звуковой сигнал. Реле звукового сигнала. Электродвигатель охлаждающего вентилятора Предохранитель вентилятора. |
F6 | 30 | Электростеклоподъемники. Реле стеклоподъемника (контакты) |
F7 | 30 | Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя лобового стекла. Электродвигатели очистителей фар (в рабочем режиме) Предохранитель прикуривателя.Лампа освещения бардачка. Реле включения обогрева заднего стекла (обмотка) |
F8 | 7,5 | Предохранитель противотуманных фар ваз 2114, 2115 — фара противотуманная правая |
F9 | 7,5 | Предохранитель противотуманных фар ваз 2114, 2115 — левая противотуманная фара |
F10 | 7,5 | Лампы габаритного света по левому борту. Контрольная лампа габаритных огней. Лампы освещения номерного знака. Лампа капота Выключатель освещения приборов.Предохранитель подсветки переключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем |
F11 | 7,5 | Габаритные огни по правому борту |
F12 | 7,5 | Фара правая (ближний свет) |
F13 | 7,5 | Фара левая (ближний свет) |
F14 | 7,5 | Левая фара (дальний свет). Контрольная лампа дальнего света фар |
F15 | 7,5 | Фара правая (дальний свет) |
F16 | 15 | Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).Лампочки заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы мониторинга. Комбинация приборов Контрольная лампа давления масла. Контрольная лампа стояночного тормоза (предохранитель стоп-сигнала). Контрольная лампа уровня тормозной жидкости. Контрольная лампа аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме запуска двигателя). Передний дворник. Управление подогревом сидений. |
Слаженная работа машины обеспечивается множеством сложных механизмов и узлов.
Для правильной работы всей системы автомобиля используется электричество.
Для защиты электросистемы от перегрузки используются предохранители. Все предохранители объединены в один монтажный блок. Блок предохранителей электрической цепи ВАЗ 2109 представляет собой небольшую печатную плату
с комплектом предохранителей.
Базовые знания блока на ВАЗ 2109
- Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
- Блок предохранителей электрической цепи Ваз 2109 выпускается производителями двух разновидностей.У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Реле на них обозначены по-разному, используются разные типы предохранителей и соответственно разъемы для них разные.
Устройство старого предохранителя, блок-схема
Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый — это печатная плата, к которой пайкой крепятся все соединительные элементы с контактными площадками.Второй — установка реле и предохранителей.
Ниже расшифровка маркировки.
Реле
- К1 — отвечает за мытье стекла сзади.
- К2 — поворотники и аварийка.
- К3 — дворник.
- К5 — дальний свет фар.
- К6 — очиститель фар.
- К8 — отвечает за сигнал.
- К9 — включение вентилятора в системе охлаждения двигателя.
- К10 — отвечает за обогрев заднего стекла.
- К11 — фары ближнего света.
Структура схемы нового блока
- К1 — очиститель фар.
- К2 — прерыватель поворотников и аварийка.
- К3 — очиститель лобового стекла.
- К4 — контроль исправности лампочек.
- К5 — отвечает за окно.
- К6 — звуковой сигнал.
- К7 — обогрев заднего стекла.
- К8 — дальний свет.
- К9 — ближний свет.
Автоматические выключатели
Для различения розеток предохранителей принято использовать обозначение
латинской буквой F.Сами предохранители маркируются цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что данный тип предназначен для защиты от токов короткого замыкания
.
Ваз 2109 обозначена таким образом.
- F1 — очистители фар. Используйте предохранитель (10А).
- F2 — повороты и аварийный свет (10А).
- F3 — задние стоп-сигналы и лампа освещения салона (10А).
- F4 — подогрев стекла и прикуривателя (20А).
- F5 — вентилятор сигнала и охлаждения (20А).
- F6 — электростеклоподъемники на передних дверях (30А).
- F7 — очиститель фар (при работе) и вентилятор отопления (30А).
- F8 — противотуманка L (7,5А).
- F9 — противотуманная фара П (7,5А).
- F10 — лампа освещения приборной панели, лампа моторного отсека и лампа освещения салона (7,5А).
- F11 — правильные габариты и фара (7,5А).
- F12 — фары ближнего света П (10А).
- F13 — фара ближнего света L (7.5А).
- F14 — фара дальнего света L и контрольная лампа включения этих фар (7,5А).
- F15 — дальний свет фар П (7,5А).
- F16 — витки (15А).
Инструкции по замене предохранителя
Если в машине есть проблема с каким-либо электрическим устройством, сначала проверьте предохранитель, который отвечает за правильную работу этой цепи. Если проблема именно в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.
Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок двери.
Меры предосторожности
В случае поломки и последующего ремонта необходимо соблюдать осторожность.
- При ремонте автомобильного электрооборудования обязательно отключите провод
от минусовой клеммы аккумуляторной батареи. - При замене предохранителей придерживайтесь маркировки. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
- Так же нельзя замыкать провода накоротко, проверить цепь на наличие искры,
приведет к прогоранию токопроводящей дорожки. - Если есть необходимость снять блок, то использовать для этого отвертку по металлу
нельзя. Это может привести к замыканию реле и возгоранию.
треков, что приведет к выходу из строя всей платы.
Важные моменты
Если у вас неисправна электрическая схема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения. через реле.
Игнорируя это, пути, по которым течет ток, выгорят. Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию датчика включения электровентилятора.Это необходимо сделать, потому что его контакты рассчитаны на больший ток.
Какие могут быть проблемы с цепями предохранителей
Проблем с электросхемой ВАЗ 21093 может быть несколько.
- Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно и без него разобраться.
- Вся процедура выполняется аккуратно и без спешки.
- Отключите все имеющиеся предохранители и реле.
- Снимите саму плату. Далее либо замените, либо почистите старый.
- Тщательно очищайте следы растворителя, просто делайте все очень аккуратно и осторожно,
живые дорожки легко могут повредить
, а если вы повредите их, вам придется припаять. - Соберите в обратном порядке. Электросхема ВАЗ 21093
- готова выполнять свои функции.
Вельт Авто Митино.
Автомобиль — это сложный механизм, состоящий из множества различных компонентов, деталей и электрических схем, мы читаем статью.Для защиты последнего (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 по большей части объединены в один блок — монтажный, он же блок предохранителей.
Что нужно знать о блоке предохранителей ВАЗ 2109?
- Блок предохранителей на ВАЗ 2109 расположен под капотом автомобиля: слева, между основанием лобового стекла и моторным щитом.
- На сегодняшний день можно встретить два варианта монтажного блока «девятка»: старый, тип 17.3722, а новый — 2114-3722010-60 / 2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года). Их главное отличие — другое обозначение реле, разъемов и предохранителей; разные рейтинги последнего, а также отсутствие (за ненадобностью) в обновленной версии двух реле: электродвигателя вентилятора охлаждения и времени омывателя заднего стекла.
- Обозначения на корпусе блока предохранителей представляют собой порядковые номера последнего, позволяющие определить с помощью схемы блока, за какую электрическую цепь отвечает каждый из них.Например, предохранитель с обозначением F3 в новом монтажном блоке (в старом у него был предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года — предохранитель номер 3) отвечает для омывателей фар, очистителей фар и т. д. d.
Схема блока предохранителей ВАЗ 2109.
Монтажный блок 17.3722.
- (К6) реле включения очистителей фар;
- (К1) таймер омывателя заднего стекла;
- (К2) реле-прерыватель указателей поворота и аварийной сигнализации;
- (К3) реле стеклоочистителя;
- контактных перемычек на месте реле контроля исправности ламп;
- (К10) реле обогрева заднего стекла;
- запасной предохранитель;
- (К5) реле дальнего света;
- (К11) реле включения фар; Предохранитель
- ;
- (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
- (К8) реле включения звукового сигнала;
Монтажный блок 2114-3722010-60.
Схема подключения монтажного блока 2114-3722010-60.
- внешняя цифра в обозначении вилки — это номер колодки, а внутренняя — условный номер вилки.
- предохранители F1-F16.
- реле ближнего света фар К9.
- Реле дальнего света К8.
- реле включения звуковых сигналов К6.
- реле включения обогрева заднего стекла К7.
- реле включения омывателей фар К1.
- Реле стеклоподъемника К5. Реле
- контроля исправности ламп К4.
- к3 реле стеклоочистителя.
- реле-прерыватель указателей поворота и аварийной сигнализации К2.
Схема подключения монтажного блока 17.3722.
- реле-прерыватель указателей поворота и сигнализации К2;
- реле стеклоочистителя К3;
- реле стеклоподъемника (не установлено) К7;
- реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
- таймер омывателя заднего стекла К1;
- реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
- реле включения очистителей фар К6;
- реле включения обогрева заднего стекла К10;
- звуковое реле К8;
- реле дальнего света К5;
- реле ближнего света фар К11;
- внешняя цифра в обозначении вилки — это номер колодки, а внутренняя — условный номер вилки;
Возможные неисправности блока предохранителей ВАЗ 2109 и методы их устранения.
1. Перегорел предохранитель (один или несколько).
Это наиболее частое повреждение монтажного блока. Исправить это просто: купите новый соответствующий предохранитель на необходимую силу тока и установите его на место старого. Но не забывайте выяснять причины их неудачи. В противном случае проблема может повториться.
2. Окисление контактов платы с токоведущими дорожками.
Еще одна довольно частая проблема, вызванная не лучшим расположением блока предохранителей в «девятке», из-за чего там может скапливаться вода.Именно здесь это источник проблем, которые можно решить двумя способами: первый — это приобретение нового монтажного блока и его установка вместо существующего, а второй — просто очистка окисленных контактов. С первым вариантом все понятно. Что касается второго, то здесь тоже все предельно просто, главное — подходить ответственно, а все действия выполнять с максимальной осторожностью и аккуратностью.
Итак, отсоединяем все реле и предохранители в блоке, снимаем плату, чистим обычным растворителем (здесь важно — чтобы не повредить дорожки микрочипа, паяльником тоже придется поработать) и в в обратном порядке, вернуть все на свои места.
Добрый день. Сегодня у нас есть автосервис ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине произошел скачок напряжения, после чего перестали работать дворники, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где находятся предохранители ВАЗ 2108, 2109, 21099 и как они меняются. Также прилагаем подробную схему предохранителей в монтажном блоке.
Артикул:
Блок крепления предохранителей — 2114-3722010
Приборы:
Для замены предохранителей на ВАЗ 2108, 2109, 21099 инструмент не нужен
Схема и расположение предохранителей ВАЗ 2108 , 2109, 21099:
Открыть капот.Под лобовым стеклом вы увидите монтажный блок.
Внутри можно найти специальный пинцет для замены предохранителей.
Следующим шагом будет подобрать предохранитель и заменить его.
Блок предохранителей со снятой крышкой.
Под панелью с левой стороны от водителя находится предохранитель задней противотуманной фары.
За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.
Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:
Предохранитель # | За что отвечает: | |
Противотуманная фара правая | ||
Противотуманная фара левая | ||
омыватель фар | ||
Вентилятор отопителя | ||
Указатели поворота | ||
Давление масла | ||
Внутреннее освещение | ||
Электрические стеклоподъемники | ||
Табличный номер | ||
Звуковой сигнал | ||
Размер заднего правого фонаря | ||
Несчастный случай | ||
Обогрев заднего стекла | ||
Фара правая | ||
Фара левая | ||
Ближний свет передняя левая фара | ||
Ближний свет передняя правая фара | ||
Запасной | ||
Запасной | ||
омыватель фар | ||
Вентилятор отопителя | ||
Давление масла | ||
Задние тормоза | ||
Табличный номер | ||
Вентилятор радиатора | ||
Фонарь задний левый | ||
Фонарь задний правый | ||
Аварийный сигнал | ||
Прикуриватель | ||
Дальний свет правая фара | ||
Дальний свет левой фары | ||
Ближний свет передняя левая фара | ||
Ближний свет передняя правая фара |
Монтажный блок.Распиновка монтажных колодок для автомобилей ВАЗ Все реле ваз 2109 карбюратор
Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для совмещения электропроводки … Основная задача блока питания — предотвращение поломок электрооборудования, установленного в автомобиле.
Блок крепления предохранителей карбюратор ВАЗ 2109 и инжектор ВАЗ 2109, есть ли разница
Если говорить о блоках предохранителей, то коэффициент используемой системы впрыска топлива (инжектор или карбюратор) вообще не играет.Блоки питания будут отличаться только годом выпуска автомобиля. То есть монтажные блоки форсунки и карбюратора одинаковые.
Блок предохранителей ВАЗ 2109 где он расположен
Нужный блок находится под капотом напротив водительского сиденья, собственно под самим лобовым стеклом.
Блок предохранителей ВАЗ 2109 (выпуск до 1998 г.) и ВАЗ 2109 (выпуск после 1998 г.), в чем разница
Всю линейку ВАЗ 2109 можно разделить на две категории — выпускаемые до 1998 года и выпускаемые после 1998 года.Старые автомобили оснащены блоками питания с маркировкой 17.3722. Этот блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», выпущенных после 1988 года, БП имеет маркировку 2114-3722010-60. Вот мы уже видим предохранители.
BP 17.3722
Различия между старой и обновленной версиями заключаются в следующем:
- Монтажный блок элементов имеет разную маркировку.
- Номинал предохранителя отличается.
- В новом агрегате нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения.
Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей
Защищенная цепь | Текущая сила | Номер предохранителя |
Запасной | 10A | F1 |
Контрольная лампа, прерыватель аварийной сигнализации, указатели поворота | 10A | F2 |
Освещение салона, стоп-сигналы задние | 10A | F3 |
Прикуриватель, гнездо для переноски, контакты включения обогрева заднего стекла, элемент обогрева заднего стекла | 20A | F4 |
Клаксон | 20A | F5 |
Запасной | 30A | F6 |
Освещение вещевого ящика, реле включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, электродвигатель омывателя лобового стекла, электродвигатель вентилятора печки | 30A | F7 |
Запасной | 7.5А | F8 |
Запасной | 7.5A | F9 |
Фара левая | 7.5A | F10 |
Фара подвесная правая | 7.5A | F11 |
Фара ближнего света правая | 7.5A | F12 |
Фара ближнего света левая | 7.5A | F13 |
Дальний свет фары слева, индикатор включения дальнего света | 7.5А | F14 |
Фара дальнего света правая | 7.5A | F15 |
Вольтметр, контрольная лампа резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, контрольные лампы стояночного тормоза, давления масла, указатели поворота, реле включения стеклоочистителя, фонари заднего хода, реле-прерыватель аварийки, указатели поворота | 15A | F16 |
Реле монтажного блока ВАЗ 2109 старого образца, расшифровка
Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка
Новый БП
Цепь защищенная | Номинальный ток | Номер предохранителя |
Запасной | 8A | 1 |
Запасной | 8A | 2 |
Запасной | 8A | 3 |
Цепь выключателя электродвигателя и печки, реле вентилятора радиатора | 16A | 4 |
Стояночный тормоз и гидравлический переключатель тормозной системы, сигнальная лампа тормоза, датчик и сигнальная лампа аварийного давления масла, датчик температуры, датчик температуры охлаждающей жидкости, индикатор уровня топлива, датчик уровня топлива, датчик уровня топлива, вольтметр, тахометр, фонари заднего хода, оптика заднего хода, контрольные и контрольные лампы поворотников, выключатель и прерыватель указателей поворота, выключатель аварийного освещения | 3A | 5 |
Выключатель внутреннего освещения и стоп-сигналов | 8A | 6 |
Переключатель ламп и подсветки панели приборов, лампа освещения перчаточного ящика, лампа освещения ручек прикуривателя и обогревателя, контрольная лампа включения габаритов, лампы освещения салона | 8A | 7 |
Электродвигатель вентилятора радиатора, звуковой сигнал | 16A | 8 |
Фонарь левого габарита, фонарь левого заднего габарита | 8A | 9 |
Лампа правого габаритного огня, лампа заднего правого габаритного света, контрольный свет и выключатель противотуманных фар | 8A | 10 |
Лампы указателей поворота, прерыватель и переключатель указателей поворота, сигнальная лампа в аварийном режиме | 8A | 11 |
Патрон для переноски прикуривателя | 16A | 12 |
Дальний свет (правая фара) | 8A | 13 |
Дальний свет (левая фара), контрольная лампа дальней оптики | 8A | 14 |
Ближний свет (правая фара) | 8A | 15 |
Ближний свет (левая фара) | 8A | 16 |
Реле монтажного блока ВАЗ 2109 нового образца, расшифровка
Где схема предохранителей
Схема предохранителей напечатана на противоположной стороне пластиковой крышки, закрывающей устройство.
Как узнать, перегорел ли предохранитель
Неисправность предохранителя можно определить по расплавленной нити накала — плавкий элемент, который плавится и замыкает контакты, предотвращая повреждение электрического оборудования под высоким напряжением.
Безопасность при работе под напряжением
Обязательно отсоедините отрицательную клемму от аккумулятора.
Разборка и замена предохранителей своими руками (подробно)
Заказ на работы:
В монтажный блок электрики ВАЗ 2109 схемы входят все реле и предохранители, отвечающие за питание узлов.
Он соединяет линии электропередач и здесь монтируются все элементы схем распределения тока. Агрегат представляет собой разъемную коробку, на внутренних сторонах крышек которой установлены реле, предохранители и плата с выводами жгута проводов.
Следует учитывать, что ЭБУ для инжекторных двигателей имеет отдельную проводку.
Основные сведения о монтажном блоке
В зависимости от года выпуска и типа двигателя электросхема ВАЗ 2109 собирается в различных вариантах исполнения.
Итак, на моделях карбюраторов блочная компоновка представлена в модификации типа 17.3722. В нем есть круглые предохранители, которые часто выходят из строя и нуждаются в замене.
В моделях с инжекторным двигателем применено новое оборудование для блока проводов ВАЗ 2109. Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря конструкции ножа, плоская поверхность создает большую площадь контакта, и они более надежны.
Новый блок можно найти в каталоге под маркировкой 2114-3722010-60.
Отличие схемы подключения ВАЗ 2109 этих двух блоков:
- в соединении вентилятора охлаждения радиатора;
- маркировка разъемов реле и предохранителей;
- отсутствие двух реле.
Маркировка разъемов и предохранителей
В связи с тем, что существует разница в маркировке компонентов, составляющих схему подключения узлов, нужно точно знать, какая схема подключения ВАЗ 2109 используется на оборудовании.
- года выпуска ВАЗ 2109; Тип двигателя
- ;
- тип панели приборов; Вариант конфигурации
- .
Зная эти исходные данные, вы можете найти фото автодрома на сайте автомобилистов. Там же можно работать с интерактивной схемой, которая выделяет именно желаемую часть разводки.
На этих схемах показана маркировка узлов для каждого типа блока. Итак, если реле включения очистителей на старой схеме обозначалось цифрой 1, то в новом блоке это К1.Все узлы указаны на схемах и прилагаемой к ним спецификации. Все предохранители обозначены на корпусе агрегата. По схеме определяется зона ответственности каждого продукта. Схема подключения автомобиля ваз 2109, в монтажный блок которого входят вилки для подключения проводов, эти изделия маркируются буквой Ш.
Как не перепутать провода
Множество цветных проводов не составит труда устранить своими руками. Провода имеют четкую направленность цвета:
- желтый — габариты;
- красный — стоп-сигнал;
- синий — реверс;
- оранжево-черный — противотуманный.
Осталось только выбрать нужный цвет провода и проверить его исправность и подключить.
Устранение неисправностей
Схема подключения монтажного блока является основным компонентом, обеспечивающим работоспособность автомобиля. Если у вас нет необходимых навыков, лучше доверить работу по настройке блока специалистам. Стоимость ремонта не будет соизмерима со стоимостью перевозки автомобиля, вышедшего из строя в пути. Если ремонт производится своими силами, поможет инструкция по ремонту, которую можно найти на видео в программах обучения мастеров.
Блок демонтажный
Чтобы снять и убрать агрегат с места установки, необходимо понимать, что это энергетический комплексный агрегат. Поэтому при отключении электропроводки необходимо разметить разъемы для последующего сбора.
Открыв капот, на левой стороне под краем лобового стекла находим блок, который фиксируется пластиковыми зажимами. Их нужно забрать, а коробку освободить. Сверху он прикрыт резиновым покрытием, которое отодвигается в сторону.Сдвинув крышку отсоедините колодку с проводами.
После этого блок освобождается от двух крепежных гаек и поднимается над местом установки настолько, насколько позволяют протянутые к нему провода. При отсоединении проводов пометьте разъемы, чтобы впоследствии было легче провести обратную операцию по установке.
Установите снятый блок на рабочую поверхность и открутите крепление нижней крышки, состоящее из 8 болтов. После этого вставляем отвертку в прорезь и делаем разъем корпуса.Вся схема будет перед вашими глазами. Изучите, сравните с указанными в инструкции и найдите место неисправности. Помощь специалиста часто требуется на этапе устранения неполадок.
Находят:
- нарушение комиссии;
- неисправен предохранитель;
- вышло из строя реле.
После замены детали и устранения повреждения блок собирают и устанавливают на место в обратном порядке. Независимо от того, какая электрическая схема используется в автомобиле, агрегаты устанавливаются одинаково.
Типичные неисправности агрегата
Отказ часто происходит из-за перегоревшего предохранителя. Найти его легко. Потребуется его замена на такой же предохранитель с такими же параметрами для текущей нагрузки. Необходимо выяснить причину, которая привела к срабатыванию защиты. Если проблему не устранить, это может привести к серьезным повреждениям.
Если проблема возникла в плате, то это может быть связано с окислением металла в цепи. Если контакты окислились, их можно почистить.В этом случае предохранители и реле следует убрать с мест установки. Работы по очистке токоподводов нужно проводить аккуратно, а при использовании паяльника для восстановления участка предпринимаются все меры по защите платы от случайного повреждения. Заменить блок будет намного проще.
Как работать с электросхемой
Используя исходные данные выпуска ВАЗ в информационных базах, необходимо найти схему монтажного блока именно того типа, который устанавливается на конкретный тип автомобиля.В этом случае обычно предусмотрены две схемы. Общий вид всего блока дает возможность оценить полное сходство искомой схемы с существующим узлом.
Вторая схема — это разводка внутри блока. Требуется для детального изучения и устранения неполадок. При этом на сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отследить схему по элементам.
Блоки предохранителей, устанавливаемые на автомобили ВАЗ 2109 старых и обновленных версий, служат для объединения всей электропроводки.
Основная задача блока питания — предотвращение поломок электрооборудования, установленного в автомобиле.
Схемы
Всю линейку автомобилей ВАЗ 2109 условно можно разделить на две ветви — произведенные до 1998 года и выпущенные после 1998 года.
Старые автомобили оснащены блоками предохранителей с маркировкой 17.3722. Этот БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, выпуск которых начался в 1998 году, здесь блок питания имеет маркировку 2114-3722010-60.Здесь мы уже видим предохранители.
Если говорить о блоках предохранителей, то коэффициент используемой системы впрыска топлива — карбюраторной или инжекторной — вообще не играет. Блоки питания будут отличаться только годом выпуска автомобиля. Следовательно, монтажные блоки для карбюратора и инжектора одинаковые.
Нужный монтажный блок тоже везде одинаков — в моторном отсеке напротив водительского сиденья почти под самим лобовым стеклом.
Отличия
Есть ли отличия между старой и новой версиями БП? Конечно.Они следующие:
- Детали монтажного блока имеют разную маркировку;
- Номинал предохранителя другой;
- В новом блоке питания отсутствует реле электродвигателя вентилятора охлаждения и реле времени омывателя заднего стекла.
Блок питания старого образца
В первую очередь рассмотрим блоки питания старого образца, которые до сих пор довольно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, как с инжекторными, так и с карбюраторными двигателями.
Номер предохранителя | Сила тока | Цепь, которую он защищает |
Резервный предохранитель | ||
Указатели поворота, выключатель аварийной сигнализации (в аварийном режиме), лампа аварийной сигнализации | ||
Задний стоп-сигнал, освещение салона | ||
Элемент обогрева заднего стекла, контакты включения обогрева заднего стекла, гнездо для переноски, прикуриватель | ||
Звуковой сигнал (клаксон), выключатель звукового сигнала | ||
Резервный предохранитель | ||
Электродвигатель вентилятора печки, электродвигатель омывателя лобового стекла, реле включения вентилятора электрорадиатора, реле обогрева заднего стекла, контрольная лампа обогрева заднего стекла, свет бардачка | ||
Резервный предохранитель | ||
Резервный предохранитель | ||
Фонарь левый габаритный | ||
Фонарь правый габаритный | ||
Фара ближнего света правая | ||
Фара ближнего света левая | ||
Левая фара дальнего света, контрольная лампа дальнего света | ||
Фара дальнего света правая | ||
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме индикации указателей поворота), контрольная лампа указателей поворота, фонарей заднего хода, мотор-редуктор и реле включения дворников, контрольная лампа включения давление масла, контрольная лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа запаса топлива, вольтметр |
Реле
Кроме обозначений предохранителей, вам будет не лишним узнать какое реле в монтажном блоке за какие функции отвечает.
Номер реле | Функции |
Производительность чистящих элементов передней оптики | |
Работоспособность мотора омывателя заднего стекла | |
Защита от поломки указателя поворота и световой сигнализации | |
Защита от выхода из строя электродвигателя стеклоочистителя | |
Позволяет определить исправность лампы | |
Защита от перенапряжения для обогрева заднего стекла | |
Лампы дальнего света | |
Ближний свет фар | |
Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, увеличивается риск перегрева двигателя. | |
Горн рабочий |
Блок питания нового типа
Здесь блок-схема сборки устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, так как большая часть сохранившихся до наших дней девяток — модернизированные версии.
Схема актуальна как для карбюраторных, так и для инжекторных двигателей.
Номер предохранителя | Номинальный ток | Электрическая цепь, за которую отвечает |
Резервный предохранитель | ||
Резервный предохранитель | ||
Резервный предохранитель | ||
Электросхема катушки реле вентилятора радиатора, выключателя и электродвигателя печки | ||
Выключатель аварийного света в режиме указателя поворота, прерыватель указателя поворота, выключатель указателя поворота, индикатор указателя поворота, индикатор указателя поворота, переключатель оптики заднего хода, фонари заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, указатель уровня бензина, индикатор температуры охлаждающей жидкости, датчик температуры, сигнальная лампа и датчик аварийного давления масла, сигнальная лампа тормозной системы, выключатель гидравлической системы тормозов, выключатель ручного тормоза | ||
Выключатель стоп-сигналов и лампы внутреннего освещения | ||
Лампы освещения салона, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, лампа освещения бардачка, выключатель и лампа освещения приборной панели | ||
Звуковой сигнал, выключатель звукового сигнала, электродвигатель вентилятора радиатора | ||
Фонарь левый, задний фонарь левый | ||
Фонарь правый, фонарь задний правый, выключатель противотуманного света, контрольная лампа противотуманного света | ||
Переключатель указателей поворота и прерыватель, лампы указателей поворота, контрольная лампа в аварийном режиме | ||
Прикуриватель, патрон для переноски лампы | ||
Дальний свет, правая фара | ||
Дальний свет левой фары, контрольная лампа дальней оптики | ||
Ближний свет, правая фара | ||
Левая фара ближнего света |
Реле
Что касается реле в монтажном блоке нового образца на ВАЗ 2109, то здесь распиновка следующая.
Номер реле | Его функции |
Без него не будет работать двигатель омывателя заднего стекла | |
Ответственный за работу указателей поворота и световой сигнализации | |
Обеспечивает работу стеклоочистителя | |
Защищает стоп-сигналы и габариты автомобиля | |
Обеспечивает работу дальнего света | |
Обеспечивает работу омывателя оптики | |
Защищает электродвигатель стеклоподъемника, если он установлен на вашем автомобиле | |
Звуковой сигнал или просто клаксон | |
Защищает от перенапряжения на вентилятор охлаждения двигателя | |
Ответственный за работу обогревателя заднего стекла | |
Обеспечивает работу фар ближнего света |
Необходимо не только понимать расположение того или иного предохранителя, реле, но и знать, как заменить вышедший из строя элемент.
Разборка и замена
Если ваше оборудование вышло из строя, вы должны сначала проверить состояние предохранителя, отвечающего за него.
На практике снять и удалить непригодный предохранитель или реле несложно. Для этого вам необходимо:
- Поднимите капот и отключите минус от АКБ … Так как вы работаете с блоком предохранителей, отвечающим за электрооборудование, автомобиль в этот момент не должен находиться под напряжением;
- Найдите монтажный блок.Он расположен в моторном отсеке напротив водительского сиденья прямо под лобовым стеклом. Блок закрыт сверху пластиковой крышкой. Чтобы его снять, просто отожмите защелки по бокам;
- Снимите крышку и посмотрите на обратную сторону. Есть электрическая схема, показывающая расположение того или иного предохранителя, реле. Просто найдите элемент, который отвечает за вышедший из строя оборудование по таблицам выше;
- Снимите предохранитель. Все монтажные блоки снабжены специальными плоскогубцами.Не рекомендуется извлекать предохранители вручную. Реле снимаются небольшими покачиваниями вверх и вниз;
- Заменить вышедший из строя компонент.
Неисправность предохранителя определяется по расплавленной нити накала. Это плавкие элементы, которые плавятся и замыкают контакты, предотвращая повреждение оборудования чрезмерным напряжением.
Вот и все, осталось только заменить элемент блока предохранителей, закрыть крышку, заменить клемму аккумулятора и проверить работоспособность оборудования.
Большинство электрических цепей защищены предохранителями.Электродвигатели мотор-редукторов (дворники, заднее стекло (ВАЗ-2108, -2109), фары — если установлены) защищены автоматическими многоразовыми биметаллическими предохранителями. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи зарядки АКБ, зажигания (карбюраторные двигатели), запуска двигателя, схема «генератор — замок зажигания — монтажный блок». Мощные потребители (стартер, фары, мотор вентилятора охлаждения, электробензонасос и др.) подключаются через реле.
Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) находится под капотом, в отсеке перед лобовым стеклом с левой стороны.
Монтажный блок предохранителей 2114-3722010-18
Реле / предохранитель No. | Расшифровка |
K1 | |
К2 | |
K3 | Реле стеклоочистителя |
K4 | |
K5 | |
K6 | |
K7 | |
K8 | |
K9 | |
F1-F16 | Предохранители |
Монтажный блок предохранителей 2114-3722010-60
Реле / предохранитель No. | Расшифровка |
K1 | Реле стеклоочистителя фар |
К2 | Реле-прерыватель указателей поворота и аварийной сигнализации |
K3 | |
K4 | Реле контроля исправности стоп-сигналов и габаритных огней |
K5 | Реле стеклоподъемника |
K6 | Реле звукового сигнала |
K7 | Реле обогрева заднего стекла |
K8 | Реле дальнего света фар |
K9 | Реле ближнего света фар |
F1-F16 | Предохранители |
F1-F20 | Запасные предохранители |
Монтажный блок предохранителя 17.3722
Реле / предохранитель No. | Расшифровка |
1 (K6) | Реле стеклоочистителя фар |
2 (К1) | |
3 (K2) | Реле-прерыватель указателей поворота и аварийной сигнализации |
4 (K3) | Реле стеклоочистителя |
5 | Контактные перемычки вместо реле контроля исправности лампы |
6 (K10) | |
7 | Запасной предохранитель |
8 (K5) | Реле дальнего света фар |
9 (K11) | Реле ближнего света фар |
10 | Предохранитель |
11 (K9) | |
12 (K8) |
Расшифровка предохранителей монтажного блока ВАЗ 2109, 2108, 21099
F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.
Цифры от 1 до 16 — монтажный блок старого образца 17.3722
Предохранитель N | Расшифровка |
1 (8 A), F9 (7,5 A) | Правая противотуманная фара |
2 (8 А), F8 (7,5 А) | Левая противотуманная фара |
3 (8 A), F1 (10 A) | Очистители фар (в момент включения). Реле включения очистителей фар (контакты).Клапан омывателя фар |
4 (16 А), F7 (30 А) | Очистители фар (в работе). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель отопителя Электродвигатель омывателя лобового стекла. Электродвигатель очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя лобового и задних стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика |
5 (8 A), F16 (15 A) | Указатели поворота и реле-прерыватель для указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота. Фонари задние (фонари заднего хода). Выключатель мотор-редуктора и стеклоочистителя. Обмотка возбуждения генератора (при пуске двигателя).Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОП». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр |
6 (8 А), F3 (10 А) | Задние фонари (стоп-сигналы). Плафон внутреннего освещения |
6 (8 А), F6 (30 А) | Электростеклоподъемники передних дверей. Реле стеклоподъемника |
7 (8 A), F10 (7,5 A) | Освещение номерного знака. Лампа на капоте. Лампы приборного освещения. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя |
8 (16 А), F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле включения |
9 (8 А), F10 (7.5 А) | Левая фара (габаритный свет). Фонарь задний левый (габаритный свет) |
10 (8 А), F11 (7,5 А) | Правая фара (габаритный свет). Фонарь задний правый (габаритный свет) |
11 (8 А), F2 (10 А) | Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации). Контрольная лампа |
12 (16 A), F4 (20 A) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Розетка для переносной лампы. Прикуриватель |
13 (8 A), F15 (7,5 A) | Правая фара (дальний свет) |
14 (8 А), F14 (7,5) | Левая фара (дальний свет). Контрольная лампа дальнего света фар |
15 (8 A), F13 (7,5 A) | Левая фара (ближний свет) |
16 (8 A), F12 (7,5 A) | Правая фара (ближний свет) |
Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)
(внешний номер в обозначении конца провода — это номер блока, а внутренний номер — условный номер вилки)
№ реле / предохранителя. | Расшифровка |
K1 | Реле времени омывателя заднего стекла |
К2 | Реле-прерыватель указателей поворота и аварийной сигнализации |
K3 | Реле стеклоочистителя |
K4 | Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) |
K5 | Реле дальнего света фар |
K6 | Реле включения фар |
K7 | Реле стеклоподъемника |
K8 | Реле звукового сигнала |
K9 | Реле включения электродвигателя вентилятора системы охлаждения двигателя |
K10 | Реле обогрева заднего стекла |
K11 | Реле ближнего света фар |
Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)
Реле / предохранитель No. | Расшифровка |
K1 | Реле стеклоочистителя фар |
К2 | Реле-прерыватель указателей поворота и аварийной сигнализации |
K3 | Реле стеклоочистителя |
K4 | Реле контроля исправности ламп |
K5 | Реле стеклоподъемника |
K6 | Реле звукового сигнала |
K7 | Реле обогрева заднего стекла |
K8 | Реле дальнего света фар |
K9 | Реле ближнего света фар |
F1-F20 | Предохранители |
Условная нумерация штекеров в колодках монтажной колодки ВАЗ 2109-09-099 для подключения проводов в салоне:
Ш9 — колодка подключения к заднему жгуту проводов;
Ш1-Ш4 — колодки подключения к жгуту проводов панели приборов.
Для обеспечения обслуживания и ремонта электрооборудования автомобиля ВАЗ особый подход был применен к компоновке каждой из составляющих общей системы. То есть все реле и предохранители разместились в одном компактном корпусе монтажного блока. Использование коммутации взаимосвязанных цепей различных систем электрооборудования позволяет отказаться от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта их запасных частей.Чтобы найти неисправные элементы, не нужно разбирать всю машину — достаточно заменить само устройство, которое подключается к цепи с помощью унифицированных разъемов. Они нам в этом помогают. Далее мы представляем принципиальные электрические схемы МБ для автомобиля ВАЗ.
Распиновка монтажного блока 2107
Номер предохранителя | Защищенные цепи |
---|---|
F1 (8A) (10A) | Фонари задние (фонарь заднего хода).Электродвигатель обогревателя. Контрольная лампа и реле обогрева заднего стекла (обмотка) |
F2 (8A) (10A) | Электродвигатели очистителя и омывателя лобового стекла Электродвигатели омывателя и очистителя фар Реле очистителя ветрового стекла Реле очистителя и омывателя фар (контакты) |
F3 (8A) (10A) | Запасной |
F4 (8A) (10A) | Запасной |
F5 (16A) (20A) | Элемент обогрева заднего стекла и реле обогрева (контакты) |
F6 (8A) (10A) | Прикуриватель.Розетка для переносной лампы |
F7 (16A) (20A) | Звуковые сигналы и реле включения звуковых сигналов |
F8 (8A) (10A) | Указатели поворота в аварийном режиме Переключатель и реле-прерыватель указателей поворота и аварийной сигнализации в аварийном режиме |
F9 (8A) (10A) | Регулятор напряжения генератора (для а / м с генератором Г-222) |
F10 (8A) (10A) | Указатели поворота в режиме указателя поворотов и соответствующая контрольная лампа.Реле включения двигателя вентилятора (обмотка). Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Контрольная лампа заряда аккумулятора. Приборный щиток. Вольтметр. Система управления электропневматическим клапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза |
F11 (8A) (10A) | Фонари задние (стоп-сигналы). Освещение салона кузова |
F12 (8A) (10A) | Правая фара (дальний свет) Катушка реле очистителя фар (при включенном дальнем свете) |
F13 (8A) (10A) | Левая фара (дальний свет) Контрольная лампа дальнего света |
F14 (8A) (10A) | Левая фара (габаритный свет) Правый габаритный фонарь (габаритный свет) Подсветка номерного знака Лампа в моторном отсеке.Контрольная лампа бокового освещения |
F15 (8A) (10A) | Правая фара (габаритный свет) Левый габаритный фонарь (габаритный свет) Лампа прикуривателя Лампы подсветки приборов Лампа освещения бардачка |
F16 (8A) (10A) | Фара правая (ближний свет). Катушка реле включения дворников (при включенном ближнем свете) |
F17 (8A) (10A) | Левая фара (ближний свет) |
Блок-схема крепления 2105-3722010-02 LADA 21054, 21074
Цепи, защищенные предохранителями
Номер предохранителя | Защищенные цепи |
---|---|
F1 (10A) | Фонари заднего хода.Электродвигатель обогревателя. Индикатор обогрева заднего стекла. Реле обогрева заднего стекла (обмотка). |
F2 (10A) | Электродвигатели стеклоочистителей. Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя. Реле очистителей и омывателей фар (контакты). |
F3 (10A) | Запасной. |
F4 (10A) | Запасной. |
F5 (20A) | Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты). |
F6 (10A) | Прикуриватель.Часы. |
F7 (20A) | Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора (контакты) |
F8 (10A) | Указатели поворота (в аварийном режиме). Контрольная лампа указателя поворота (в режиме тревоги). Реле-прерыватель указателей поворота и сигнализации. Выключатель аварийной сигнализации с контрольной лампой. |
F9 (7,5 А) | Фары задние противотуманные.Индикатор включения заднего противотуманного фонаря. |
F10 (10A) | Указатели поворота (в режиме указателя поворота). Реле прерывателя указателей поворота. Контрольная лампа указателя поворота. Тахометр. Указатель уровня топлива. Индикатор запаса топлива. Контрольная лампа стояночного тормоза. Индикатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Индикатор аварии рабочей тормозной системы. Индикатор заряда аккумулятора. Реле электровентилятора. Обмотка возбуждения генератора (генератор 37.3701). |
F11 (10A) | Внутренние плафоны. Тормозные огни. Лампы освещения багажного отделения. |
F12 (10A) | Фара дальнего света (правая фара). |
F13 (10A) | Фара дальнего света (левая фара). Индикатор дальнего света. |
F14 (10A) | Фонарь габаритный передний (фара левая). Задний габаритный фонарь (правый фонарь). Подсветка номерного знака. Сигнальная лампа включения габаритных огней. |
F15 (10A) | Фонарь габаритный передний (фара правая). Задний габаритный фонарь (левый фонарь). Лампа прикуривателя. Лампа освещения приборов. Лампа освещения бардачка. Часы (осветительная лампа). |
F16 (10A) | Ближний свет фар (правая фара). Реле стеклоочистителей (обмотка реле). |
F17 (10A) | Ближний свет фар (левая фара). |
Распиновка монтажного блока 2108
А вот и монтажный блок нового типа.Блок старого образца в целом имеет такую же схему, но некоторые контакты (менее 5%) могут не совпадать.
Принципиальная электрическая схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).
Нумерация выводов в соединительных колодках, цвет подключаемых к ним проводов и электрических цепей.
Генератор Генератор ГенераторРазъем | Контакт | Цвет провода | Назначение |
---|---|---|---|
X1 (W1) | 1 | B | стеклоподъемники |
2 | D | Выключатель зажигания (клемма 15/2) | |
3 | GP | ||
4 | WG | Выключатель электродвигателя отопителя | |
5 | R | Выключатель зажигания (клемма 30/1) | |
6 | KR | выключатель зажигания (кл.30) | |
7 | дверной замок | ||
8 | P | Замок зажигания (кл.50) | |
X2 (W2) | 1 | BG | Выключатель стеклоочистителя заднего стекла |
2 | D | переключатель указателя поворота (правый) | |
3 | RP | выключатель стоп-сигнала | |
4 | B | индикатор исправности лампы | |
5 | IF | ||
6 | ГБ | дверь левая передняя | |
7 | О КОМПАНИИ | ||
8 | 34 | Контрольная лампа дальнего света | |
9 | — | ||
10 | 4 | Выключатель задних противотуманных фар | |
11 | середина | Контрольная лампа резерва топлива | |
12 | IF | Контрольная лампа уровня топлива | |
13 | Боевая часть | Освещение салона | |
14 | кг | Контрольная лампа стояночного тормоза | |
15 | правая | переключатель указателя поворота (левый) | |
16 | электродвигатель очистителя фар | ||
17 | — | ||
X3 (W3) | 1 | f | датчик скорости |
2 | пп | выключатель аварийной сигнализации | |
3 | GP | переключатель указателя поворота | |
4 | сб | Контрольная лампа уровня масла | |
5 | H | вес | |
6 | РБ | Контрольная лампа уровня омывающей жидкости | |
7 | RO | контрольная лампа износа тормозных колодок | |
8 | 3 из | переключатель фар | |
9 | ЖЗ | Выключатель стеклоочистителя | |
10 | PG | розетка для подключения переносной лампы | |
11 | выключатель зажигания (кл.15) | ||
12 | РФ | Выключатель омывателя заднего стекла | |
13 | |||
14 | f | контрольная лампа противотуманных фар | |
15 | |||
16 | SG | манометр масла | |
17 | |||
18 | R | ||
19 | CO | переключатель стеклоочистителя | |
20 | ИЗ | переключатель стеклоочистителя | |
21 | О КОМПАНИИ | Выключатель задних противотуманных фар | |
X4 (W4) | 1 | ЗП | Вкл.и контрольная лампа обогрева заднего стекла |
2 | ГБ | переключатель фар (дальний свет) | |
3 | О КОМПАНИИ | стеклоочиститель | |
4 | Боевая часть | Выключатель наружного освещения | |
5 | К | реостат подсветки приборов | |
6 | R | аккумулятор | |
7 | BW | Выключатель стеклоочистителя и омывателя | |
8 | О КОМПАНИИ | блок Ш4 монтажного блока клеммы 3 | |
9 | СЧ | переключатель звука | |
10 | Б.П. | выключатель стоп-сигнала | |
11 | R | аккумулятор | |
12 | SP | переключатель фар (ближний свет) | |
13 | сигнальная лампа | ||
14 | — | ||
15 | — | ||
16 | WG | Контрольная лампа уровня тормозной жидкости | |
17 | ZB | указатель температуры охлаждающей жидкости | |
18 | КБ | Контрольная лампа заряда аккумулятора | |
19 | ZH | Выключатель противотуманных фар | |
20 | RZ | Контрольная лампа уровня охлаждающей жидкости | |
21 | F | тахометр | |
X5 (W5) | 1 | 3 | дальний свет (правый) |
2 | 3H | дальний свет (левый) | |
3 | СЧ | Ближний свет (левый) | |
4 | P | стартер (кл.50) | |
5 | ПБ | вентилятор охлаждения радиатора | |
6 | ИЗ | ближний свет (правый) | |
X6 (W6) | 1 | — | |
2 | 3 | ||
3 | МС | указатель поворота (передний левый) | |
4 | — | ||
5 | — | ||
6 | — | ||
7 | — | ||
8 | ZH | габаритный фонарь (передний правый) | |
9 | Боевая часть | термостат электровентилятора | |
10 | ZH | габаритный фонарь (передний левый) | |
11 | D | указатель поворота (передний правый) | |
12 | Выключатель фонарей заднего хода | ||
13 | WG | Датчик уровня тормозной жидкости | |
X7 (W7) | 1 | — | |
2 | WG | электродвигатель очистителя фар | |
3 | B | электродвигатель очистителя фар | |
4 | — | ||
5 | сб | датчик уровня масла | |
6 | СЧ | звуковых сигналов | |
7 | ИЗ | датчик скорости | |
8 | ZB | Датчик температуры охлаждающей жидкости | |
9 | КБ | (кл.61) | |
10 | R | Насос омывателя лобового стекла | |
11 | Боевая часть | Выключатель лампы в моторном отсеке | |
12 | РБ | Датчик уровня омывающей жидкости | |
13 | РФ | накладки тормозные | |
14 | — | ||
15 | КП | тахометр | |
16 | RZ | Датчик уровня охлаждающей жидкости | |
17 | ЖБ | реле противотуманных фар | |
X8 (W8) | 1 | ЖП | реле противотуманных фар |
2 | ZH | Фара противотуманная (левая) | |
3 | F | Фара противотуманная (правая) | |
4 | GP | катушка зажигания | |
5 | R | (кл.30) | |
6 | R | (кл.30) | |
7 | — | ||
S | РФ | реле противотуманных фар | |
X9 (W9) | 1 | РФ | |
2 | D | указатель поворота (правый задний) | |
3 | BG | Электромотор очистителя заднего стекла | |
4 | OCH | фары задние противотуманные | |
5 | СЧ | дверь задняя | |
6 | IF | дверь передняя правая | |
7 | Боевая часть | Освещение салона | |
8 | кг | датчик ручного тормоза | |
9 | Боевая часть | Кнопки сигнализации открытой двери | |
10 | |||
11 | ИЗ | фонарь освещения номерного знака | |
12 | ГБ | дверь передняя левая | |
13 | B | Освещение салона | |
14 | P | стоп-сигналы | |
15 | F | габаритный фонарь (задний правый) | |
16 | 3 | фонарь заднего хода | |
17 | ZH | габаритный фонарь (задний левый) | |
18 | WG | очиститель заднего стекла | |
19 | элементы обогрева заднего стекла | ||
X11 (W11) | 1 | F | насос |
2 | РФ | Клапан омывателя заднего стекла | |
3 | — | ||
4 | F | насос | |
5 | Боевая часть | лампа моторного отсека | |
6 | — | ||
7 | — | ||
8 | КСН | лампа моторного отсека | |
9 | B | ||
10 | Электродвигатель стеклоочистителя | ||
11 | — | ||
12 | CO | датчик аварийного давления масла | |
13 | — | ||
14 | R | Клапан омывателя лобового стекла | |
15 | CO | Электродвигатель стеклоочистителя | |
16 | ИЗ | Электродвигатель стеклоочистителя | |
17 | ЖБ | Электродвигатель стеклоочистителя | |
18 | — | ||
19 | — |
Распиновка монтажного блока 2109
Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей.В первых моделях использовался монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы, на которой припаяны выводы для подключения к контактным площадкам жгутов проводов, установки реле и предохранителей.
На автомобилях с инжекторным двигателем используются монтажные блоки аналогичные 2114-3722010-60, но имеют другое соединение для вентилятора охлаждения радиатора.
Предохранитель № | Защищенные цепи |
1 (8 А) F9 (7.5 А) | Фара противотуманная правая |
2 (8 А) F8 (7,5 А) | Фара противотуманная левая |
3 (8 А) F1 (10 А) | Очистители фар (на момент включения). Реле включения очистителей фар (контакты). Клапан омывателя фар |
4 (16 А) F7 (30 А) | Очистители фар (в эксплуатации). Реле стеклоочистителя фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя лобового стекла. Электродвигатель очистителя заднего стекла.Реле времени омывателя заднего стекла. Клапаны включения омывателя лобового и задних стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Регулировка ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика |
5 (8 А) F16 (15 А) | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота.Задние фонари (фонари заднего хода). Реле мотор-редуктора и стеклоочистителя. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник щитовой «СТОР». Указатель температуры охлаждающей жидкости. Индикатор уровня топлива с контрольной лампой резерва. Вольтметр |
6 (8 А) FЗ (10 А) | Фонари задние (стоп-сигналы). Плафон внутреннего освещения |
6 (8 А) F6 (30 А) | Электростеклоподъемники передних дверей.Реле стеклоподъемника |
7 (8 А) F10 (7,5 А) | Подсветка номерного знака. Лампа на капоте. Лампы приборного освещения. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя |
8 (16 А) F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле включения |
9 (8 А) F10 (7,5 А) | Левая фара (габаритный свет).Фонарь левый (габаритный) |
10 (8 А) F11 (7,5 А) | Фара правая (габаритный свет). Фонарь габаритный (габаритный) правый |
11 (8 А) F2 (10 А) | Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации). Контрольная лампа |
12 (16 А) F4 (20 А) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель « |
13 (8 А) F15 (7.5 А) | Фара правая (дальний свет) |
14 (8 А) F14 (7,5 А) | Левая фара (дальний свет). Контрольная лампа дальнего света |
15 (8 А) F13 (7,5 А) | Фара левая (ближний свет) |
16 (8 А) F12 (7,5 А) | Фара правая (ближний свет) |
Распиновка монтажного блока 2110
Цепи, защищенные предохранителями
Номер предохранителя | Защищенные цепи |
---|---|
F1 (5A) | Лампы для освещения номерного знака Лампы приборов Контрольная лампа габаритного света Лампа в багажном отделении Лампы габаритного света по левому борту |
F2 (7.5А) | Левая фара (ближний свет) |
F3 (10A) | Левая фара (дальний свет) |
F4 (10A) | Правая противотуманная фара |
F5 (30A) | Электродвигатели стеклоподъемников |
F6 (15A) | Переносная лампа |
F7 (20A) | Электродвигатель вентилятора охлаждения двигателя, звуковой сигнал |
F8 (20A) | Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты) |
F9 (20A) | Клапан рециркуляции Стеклоочистители и омыватели лобового, заднего стекла и фар Реле (катушка) обогрева заднего стекла |
F10 (20A) | Запасной |
F11 (5A) | Габаритные огни правого борта |
F12 (7.5А) | Фара правая (ближний свет) |
F13 (10A) | Правая фара (дальний свет). Контрольная лампа дальнего света |
F14 (10A) | Левая противотуманная фара |
F15 (20A) | Подогрев сидений. Замок багажника |
F16 (10A) | Реле / прерыватель указателей поворота и аварийной сигнализации (в режиме сигнализации). Контрольная лампа аварийной сигнализации |
F17 (7,5 А) | Лампа внутреннего освещения Лампа индивидуального освещения Подсветка лампы выключателя зажигания Лампы стоп-сигнала Часы (или бортовой компьютер) |
F18 (25A) | Лампа перчаточного ящика Контроллер подогрева Прикуриватель |
F19 (10A) | Запирание дверных замков.Реле контроля исправности стоп-сигналов и габаритных огней. Указатели поворота с контрольными лампами. Лампы заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы мониторинга Комбинация приборов Часы (или бортовой компьютер) |
F20 (7,5 А) | Лампы заднего противотуманного фонаря |
Схема комбинации приборов ВАЗ 2110, 2110, 2111, 2112
Распиновка монтажного блока 2113, 2114, 2115
Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.
Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.
Нумерация заглушек в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115
Монтажный блок нового образца ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.
К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемника;
К6 — реле включения звуковых сигналов;
К7 — реле включения электрообогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;
F1 — F20 — предохранители;
X11 — выводы колодки жгута проводов
Таблица схем защищенных предохранителями на ВАЗ 2114
Номер предохранителя | Сила тока, А | Цепи защищены предохранителем |
F1 | 20 | Реле задних противотуманных фонарей Лампы задних противотуманных фар Индикатор задних противотуманных фар |
F2 | 10 | Указатели поворота, указатель поворота и сигнальное реле-прерыватель (в режиме сигнализации) Контрольная лампа сигнализации |
F3 | 7.5 | Фонарь освещения передний. Центральное внутреннее освещение. Освещение багажного отделения. Лампа подсветки замка зажигания Лампа контроля системы управления двигателем. Лампы стоп-сигнала. Маршрутный компьютер (если установлен) |
F4 | 20 | Патрон для подключения переносной лампы. Реле обогрева заднего стекла (контакты). Обогрев заднего стекла |
F5 | 20 | Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель охлаждающего вентилятора.Предохранитель вентилятора. |
F6 | 30 | Электростеклоподъемники. Реле стеклоподъемника (контакты) |
F7 | 30 | Электродвигатель отопителя. Предохранитель печки ВАЗ 2114, ВАЗ 2115. Электродвигатель омывателя лобового стекла. Электродвигатели очистителей фар (в работе) Предохранитель прикуривателя. Лампа освещения бардачка. Реле обогрева заднего стекла (катушка) |
F8 | 7,5 | Предохранитель противотуманных фар ВАЗ 2114, 2115 — Фара противотуманная правая |
F9 | 7.5 | Предохранитель противотуманных фар ВАЗ 2114, 2115 — Левая противотуманная фара |
F10 | 7,5 | Лампы габаритных огней по левому борту. Контрольная лампа габаритных огней. Лампы освещения номерного знака. Лампа капота Выключатель освещения приборов. Предохранитель переключателей подсветки, приборов, прикуривателя, пепельницы, рычагов управления отопителем |
F11 | 7,5 | Габаритные огни по правому борту |
F12 | 7,5 | Фара правая (около свиноматки) |
F13 | 7,5 | Фара левая (ближний свет) |
F14 | 7,5 | Левая фара (дальний свет).Контрольная лампа дальнего света фар |
F15 | 7,5 | Фара правая (дальний свет) |
F16 | 15 | Указатели поворота, прерыватель сигнала поворота и реле аварийной сигнализации (в режиме указателя поворота). Фонари заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы мониторинга. Комбинация устройств. Контрольная лампа недостаточного давления масла. Контрольная лампа стояночного тормоза (предохранитель стоп-сигнала). Контрольная лампа уровня тормозной жидкости.Контрольная лампа разряда аккумулятора. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме запуска двигателя). Передний дворник. Управление подогревом сидений. |
Где датчик заднего хода ВАЗ 2112
Датчик заднего хода включает задние белые фонари при движении задним ходом. Мнение о том, что устройство не нужно, ошибочно. Сигнал датчика заднего хода на белые огни сообщает другим участникам дорожного движения, что вы движетесь назад или что вы уже начали движение и едете задним ходом.В темноте эти белые фонари освещают ваш обратный путь для вашего удобства, сигнализируя о ваших намерениях другим. Сигнализатор задних фонарей — вещь необходимая. Как сказано в других статьях, все в машине должно работать исправно!
Датчик заднего хода ВАЗ 2114 или лягушка, как его называют в простонародье, не вечен. Он не так часто ломается, как другие датчики, и поломка лягушки — это не такое разрушение, как выход из строя MAF или датчика детонации. Поломку устройства, ответственного за сигнал заднего фонаря, легко обнаружить.
Расположение и проверка работоспособности ДЖ
Вы легко можете узнать, где находится датчик заднего хода, посмотрев на четырнадцатую подвеску. Он находится на коробке передач, там всего два метра: тот, который нам нужен, и тот, который сигнализирует о скорости движения. Если нет возможности попасть под днище автомобиля, добраться до датчика заднего хода можно, открыв капот. Но первый вариант удобнее.
Диагностика здоровья:
- Чтобы убедиться в неисправности ДЖ, нужно повернуть колеса влево, посмотреть со стороны водителя: сбоку на КПП есть защита с контактами внутри.
- Снимаем защиту, смотрим прибор и два контакта, которые к нему идут, замыкаем их на лягушку и заводим четырнадцатый, выставив заднюю передачу. Если с проводами, контактами и лампами все в порядке, то загораются белые лампочки.
- Не загорелись фонари — тестером измеряем напряжение на земле и проводе (оранжевом), идущем от лягушки, если есть напряжение, то следует проверить саму плату фонаря белого цвета и контакты к нему. Есть вероятность, что слетел контакт между блоком предохранителей и контактами датчика, следует его найти и измерить в нем напряжение.
Причины отказа:
- Окисление контактов заднего фонаря
- Датчик может ослабнуть, его нужно вкрутить глубже
- Нет контакта с проводкой в коробке передач
- Нет контакта между вилкой и блоком предохранителей
- Любой предохранитель может перегореть и нарушить контактную цепь.
Еще бывает, что ДЖХ в норме, и контакты целы и невредимы, но фонари заднего хода выключены …Сами лампы могут накрыться (просто перегореть), а может потеряться контакт (для тех же ламп).
Замена датчика заднего хода ВАЗ 2114
Изменить лягушку можно двумя способами: залезть в яму (или загнать машину на эстакаду) или сделать это лежа под машиной. Многие, кто самостоятельно менял сигнализатор задних фонарей, утверждают, что на яме легче, датчик хорошо виден и не забрызгает маслом. Есть вариант, четырнадцатый пригнать в сервис, где легко заменить этот прибор на новый (а стоимость двух таких датчиков, если не трех, возьмут на работу).
При самостоятельной замене ДХЗ важно не терять время и как можно скорее установить новый! В противном случае масло вытечет из коробки и оставит много приятных воспоминаний на вашей одежде и на полу ямы.
Простая схема как поменять датчик заднего хода на ВАЗ 2114:
- Загнать машину в яму или эстакаду, поставить на ручной тормоз.
- Снимите защиту с контактов лягушки и отсоедините их.
- Следует заранее подготовить емкость для масла, которое будет выливаться из отверстия датчика.
- Поставить тару, можно датчик открутить (если не поддается, то можно открутить ключом с головкой на 22; бывает и ключ тоже не помогает, может буквально прилипнуть к нему (масло рядом), берем зубило и молоток и молимся, чтобы все прошло гладко)
- Вынул нерабочий, вставил новый, покрутил.
- Если воронка коробки залита маслом, протрите ее, чтобы не было лишней грязи.
- Подключили контакты и вернули защиту обратно.
- Если вылилось достаточно масла, добавьте необходимое количество
Многие, для кого замена датчика заднего хода на ВАЗ 2114 производилась самостоятельно, предлагают заранее слить масло из коробки, потому что оно у всех бегает в разном количестве. Главное, не забыть потом слить все масло обратно.
Проверка работоспособности:
- Включаем зажигание, но заводить машину не нужно
- Установка задней передачи
- Хорошо, если на горит белый свет
Цена вопроса
Если цена датчика заднего хода ВАЗ 2114 колеблется в пределах 100-300 рублей, и вы можете поставить его самостоятельно, то проблема в проводке или с платой фары вам так легко не дадут.
Перед покупкой монтажных принадлежностей очистите контакты, опрыскайте WD-40, должно помочь. Потому что покупные провода тоже нужно устанавливать с умом, а это электроника — дело тонкое, доступное умельцам в сервисе за хорошую плату.
Что касается фар, то это тоже спорный вопрос, требующий вложений как со стороны самой стороны, так и работы профессионала, который этим займется. Перегоревшие лампочки в фаре — самые дешевые расходные материалы, одна лампочка стоит 20-50 рублей.
22.08.2012 Датчик заднего хода — устройство, являющееся переключателем задних белых фонарей при включении передачи заднего хода. Другими словами, датчик используется для включения фонарей заднего хода при включении задней передачи.
Датчик заднего хода на ваз деталь надежная, но тоже не вечная. Поэтому рано или поздно может наступить момент, когда ваши фонари заднего хода выйдут из строя.
Где находится датчик заднего хода
Найти местоположение датчика заднего хода несложно.Этот датчик включен. На коробке всего два датчика: датчик скорости () и датчик заднего хода. Фото датчика заднего хода: датчик находится под номером 7.
Как проверить датчик заднего хода
Для проверки датчика на работоспособность снимаем с него контакты и зажимаем. Затем включите зажигание и включите заднюю передачу. Если индикаторы горят, датчик неисправен и требует замены. А если они не загораются, значит проблема в цепи, а не в датчике.
Замена датчика заднего хода
Для замены понадобится трансмиссионное масло, емкость с маслом. Дело в том, что когда мы вытаскиваем датчик, из появившегося отверстия выльется масло и ваша задача как можно скорее вставить новый датчик на место старого.
- Ставим машину на эстакаду.
- Ставим на ручник или редуктор.
- Снимаем защиту.
- Находим датчик и снимаем с него контакты.
- Подставляем емкость и начинаем откручивать датчик.
- Вынув старую, быстро затягиваем новую.
Даем немного осесть и проверяем уровень масла в коробке передач. О том, как проверить уровень масла в коробке передач, читайте в статье
.Если белые огни на корме «семерки» перестали светиться при движении задним ходом, то неисправность требует немедленного устранения. Мало того, что неработающие фонари заднего хода не соответствуют техническим требованиям к автомобилю и правилам дорожного движения, эта поломка вводит в заблуждение других участников дорожного движения и может спровоцировать аварию, как правило, виноват датчик заднего хода на ВАЗ 2107.
Обычно для устранения такой неисправности необходимо заменить датчик заднего хода ВАЗ 2107. Необязательно тратить время и деньги на посещение специалистов СТО — вы можете самостоятельно провести диагностику и заменить датчик. Но для начала нужно убедиться, что неисправность вызвал именно он.
Почему не горят фонари заднего хода
Лампы в фонарях заднего хода могут не гореть по нескольким причинам:
- Перегорел предохранитель, защищающий цепь питания фонарей заднего хода.Поломка видна визуально, достаточно вытащить предохранитель из блока.
- Перегорели лампы. Для проверки работы ламп их следует по одной снимать с фонаря и с помощью омметра (мультиметра) или обрыва убедиться в отсутствии обрыва спирали.
- Повреждена проводка. Еще можно проверить мультиметром и обрывом, но найти обрыв будет намного сложнее.
- Плохой контакт проводов с выводами датчика заднего хода.Проверку следует начинать с визуального осмотра и очистки от грязи и окислов. Затем вы можете использовать мультиметр для измерения сопротивления цепи.
- Короткое замыкание проводов питания. Проверить отсутствие или наличие замыкания провода на массу можно с помощью гудка или мультиметра.
- Сломан датчик заднего хода ВАЗ 2107. Вы можете проверить это с помощью циферблата или мультиметра. Визуально неисправность выражается в том, что фонари заднего хода либо вообще не включаются, либо горят постоянно.
Где датчик заднего хода ВАЗ 2107
На «семерке», как и на всех «классических» моделях ВАЗ, датчик заднего хода находится на КПП. Он прикреплен к нижней и правой части коробки передач, если смотреть по направлению движения машины.
Нельзя спутать с чем-то другим — это единственная деталь на КПП, до которой
Бывает, что провода идущие к датчику обрезаются. В этом случае его легко отличить по паре выступающих контактов.
Что нужно для замены
Для замены детали понадобятся всего две вещи: ключ на 22 и новый датчик реверса с металлической шайбой.
Ключ брать желательно с головкой и длинной рукояткой.
