Как замкнуть стартер на ВАЗ-2110 напрямую

Владельцы ВАЗ-2110 нередко задают себе вопрос: как замкнуть стартер? Произойти такое может в любой момент по разным причинам. Часто замкнуть стартер требуется, когда водитель не может при помощи ключа завести авто из салона. В таком случае потребуется помощь извне, чтобы завести авто, или же просто замкнуть стартер.

Чтобы правильно выполнить данную процедуру, каждый водитель должен знать, как она проводиться. Стоит сразу отметить, что такой способ запуска двигателя не будет эффективен в некоторых случаях. Перед тем, как его проводить, надо точно определить причины, почему мотор не заводится.

Что необходимо чтобы замкнуть стартер на ВАЗ-2110?

Для замыкания стартера потребуется инструмент:

1. Отвертка.
2. Ключ.
3. Металлический прут.

Все эти элементы должны быть такими, чтобы мы могли достать к контактам стартера.

Также важно следить, чтобы ток не поразил человека при замыкании контактов. Для этого можно надеть резиновые перчатки или обмотать конец металлического предмета изолентой.

Процесс

Процесс проводится так:

1. Авто ставится на нейтральную передачу.

   Поднимаем капот, снимаем воздушный фильтр с креплений и сдвигаем его в сторону.

2. Включается зажигание.

   Поднимаем ручник, ставим рычаг КПП в положение «нейтрали» и включаем зажигание.

3. Замыкаются контакты стартера.


   Снимаем клемму с самым тонким проводом.

   Замыкаем этот контакт с самой большой клеммой отверткой или пассатижами.

4. Происходит запуск мотора.

Мы не рекомендуем делать так, в силу опасности этого способа для здоровья. Также из-за неумелых действия возможно спалить весь стартер и проводку.

Поломки стартера

Проводить запуск мотора при помощи металлического предмета можно только в том случае, когда не работает сам стартер.

Устройство стартера ВАЗ-2110.

Если на него не идет напряжение, то причина в другом, и таким способом не удастся завести двигатель. Потому предварительно стоит выяснить причину, по которой стартер не крутит коленвал.

Но часто, когда авто не заводится ключом, причина именно в стартере. У него могут быть разные неисправности. Основные такие:

1. Неисправно реле.
2. Сгорела обмотка.
3. Окислились контакты.
4. Износился бендикс.

Видео о том, как проверить стартер

Выводы

Как видно, завести машину можно и в том случае, когда стартер не крутит. Также ее можно завести с буксира или просто отбуксировать до места ремонта. Какому варианту отдать предпочтение – решать каждому.

Видео про ремонт стартера ВАЗ-2110

Стартер ВАЗ 2110: определение неисправностей

В начале любой поездки водитель автомобиля, выпущенного на «АвтоВАЗе», прислушивается к тому, как работает стартер ВАЗ 2110. Успешная работа автомобиля зависит от знания водителем его устройства и умелой эксплуатации транспортного средства. Существует пословица, что любая машина любит одного хозяина. Причем хозяина, который разбирается в тонкостях эксплуатации всех агрегатов, находящихся под капотом.

Порой на слух можно не только судить о правильной и уверенной работе рассматриваемого узла, но и вовремя суметь определить возможную неисправность и необходимость в ремонте. Поэтому стоит уделить немного внимания, чтобы рассмотреть устройство стартера ВАЗ, порядок работы (тут очень показательна принципиальная схема включения агрегата) и его возможные неисправности.

Стартер ВАЗ имеет мощность в 1,55 кВт и потребляет рабочий ток около 375 А от главного источника автомобиля — аккумулятора с напряжением в 12 В. Такое большое значение потребления тока при пуске стартера ВАЗ 2110 заставляет серьезно отнестись ко времени его включения и надежности контактов, отвечающих за силовую коммутацию.

Вернуться к оглавлению

Общее устройство стартера

Главный агрегат пусковой системы двигателя на ВАЗ состоит из 4 основных частей.

1. Приводной электродвигатель. Он представляет собой 4-обмоточный двигатель постоянного тока с постоянными магнитами на корпусе стартера. Именно он развивает достаточный момент вращения для раскрутки двигателя автомашины. И именно якорь привода потребляет львиную долю силы тока от аккумулятора. Вращается он в двух металлокерамических подшипниках скольжения, которые чаще называют втулками или вкладышами. Для передачи вращения на якоре находится центральная шестерня.
2. Планетарная передача. Агрегат пусковой системы через нее понижает количество оборотов вращения от двигателя стартера ВАЗ и одновременно повышает крутящий момент, передаваемый на коленчатый вал основного двигателя автомобиля. Состоит она из центральной шестерни, 3-х шестерен планетарной передачи, находящихся на осях водила, шестерни с внутренним зацеплением, которая передает вращение приводному валу. Планетарная передача гарантирует надежный запуск автомашины, но у нее имеется свой недостаток, так называемое слабое звено. Ведущая или центральная шестерня, находящаяся на валу якоря, является самой нагруженной частью описываемой передачи стартера ВАЗ 2110. Это может спровоцировать поломку. Для предотвращения такого вида неисправности напрашивается простой вывод — при запуске двигателя следует не забывать переводить рычаг коробки передач в нейтральное положение. В то же время, выжимая сцепление, облегчать работу стартера ВАЗ 2110 в момент запуска.
3. Механизм привода. Он непосредственно участвует в механической сцепке и передаче вращения в момент запуска двигателя авто. Состоит из вала привода с криволинейными шлицами. На шлицах скользит обгонная муфта с приводной шестерней, перемещением которых через рычаг-вилку управляет втягивающее реле. Вал привода, как и якорь, вращается в металлокерамических втулках. Обгонная муфта (по-народному «бендикс», от названия фирмы Bendix) — это механизм, передающий вращение только в одном направлении. Он проскальзывает, если скорость ведомого маховика по кругу будет больше, чем у приводной шестерни. Такую способность бендикс стартера ВАЗ имеет благодаря выдвигающимся роликам во внутренней обойме при вращении относительно наружной обоймы, но только в одном направлении. При другом направлении ролики скрываются и не мешают свободному вращению обойм относительно друг друга. Только стартер на ВАЗ имеет бендикс, тем самым отличаясь от других узлов машины.
4. Втягивающее реле. Оно управляет механизмом сцепления привода стартера и маховика коленчатого вала двигателя внутреннего сгорания в момент запуска последнего, а также согласованным включением вращения во время сцепки и, соответственно, отводом зацепления после пуска. Реле включает в себя две обмотки (втягивающую и удерживающую), контакты для пуска двигателя стартера, сердечник с рычагом-вилкой. Оно способствует долгосрочной работе стартера, так как длительное вращение в подшипниках скольжения на высоких оборотах приведет их к перегреву и выходу из строя. В то же время кратковременной работой стартер ВАЗ обеспечит свое долговременное существование. Очень кстати тут напоминание о том, что не следует допускать его включения более 2-4 секунд.

Вернуться к оглавлению

Принцип работы агрегата и его неисправности при пуске

Представление о работе стартера дает его схема включения. При повороте ключа зажигания подается напряжение от аккумулятора на катушки втягивающего реле. Реле втягивает сердечник, тем самым через рычаг-вилку сцепляет бендикс с маховиком и одновременно через внутренний контакт включает в работу двигатель стартера. Как показывает схема, в этот момент отключается втягивающая катушка, так как разница уровня напряжений на ее клеммах при включенных внутренних контактах реле равна нулю.

Устройство стартера ВАЗ 2110

Весь этот процесс происходит в доли секунды. После запуска двигателя внутреннего сгорания ключ переводится в положение зажигания, реле стартера обесточивается, размыкается его внутренний силовой контакт, обесточивается двигатель стартера, сердечник реле возвращается в исходное положение и через рычаг-вилку отводит бендикс с шестерней привода из зацепления с маховиком коленчатого вала.

Благодаря кратковременной работе, стартер ВАЗ служит долго и надежно, но бывают и неприятные неожиданности, когда он отказывается работать. В таком случае легко разобраться в характере поломки, если исследовать включение стартера согласно следующему определению неисправностей.

Отзывы водителей позволяют указать на них, как на наиболее часто встречающиеся.

1. Поломку шестерен планетарной передачи или бендикса можно определить на слух. Если при запуске слышен шум электродвигателя стартера, но двигатель автомашины не реагирует, то логичен вывод: втягивающее реле работает, внутренние силовые контакты целы, электродвигатель стартера исправен. В таком случае стартер на ВАЗ требует снятия и разборки для поиска неисправных деталей с последующей их заменой.
2. Отсутствие напряжения управления на реле стартера или его поломка определяются также на слух. В этом случае не слышно срабатывания реле и шума работающего электродвигателя. Для точного определения характера неисправности следует на управляющую клемму реле подать плюсовое напряжение с аккумулятора напрямую. Необходимо принять меры предосторожности, поставив рычаг переключения передач в нейтральное положение, а машину на ручной тормоз. В случае срабатывания реле с запуском двигателя ищем обрыв электрической цепи до него (в замке зажигания и соединительных проводах). Иначе ищем поломку во втягивающем реле (обрыв катушек, механические поломки).
3. Отсутствие напряжения на электродвигателе, его изношенные щетки или обрыв обмоток якоря тоже определяются на слух. В таких ситуациях реле при запуске щелкает, но не слышен шум вращения двигателя стартера. Стоит прежде всего убедиться в наличии напряжения на электродвигателе после реле, то есть в целостности внутреннего контактного соединения последнего. Если напряжения нет, то вывод прост: отсутствует контакт внутреннего соединения реле. Потребуется его разборка и чистка контактов. При положительном результате придется снять стартер и, разобрав его со стороны щеток, определить их целостность. Если щетки в норме, то предстоит полная разборка стартера и оценка работоспособности якоря привода.

При поиске неисправностей приведенные аргументы показывают, что не всегда необходима полная замена стартера ВАЗ. Чуткий водитель в определенном случае избежит ненужных трат.

устройство, особенности выбора, схема подключения, фото

Автомобильная система зажигания состоит из многих узлов и механизмов, позволяющих обеспечить нормальный запуск и работу силового агрегата. На автомобиле ВАЗ 2110 стартер представляет собой узел, при поломке которого запуск двигателя будет невозможен. Подробнее об этом устройстве, а также его установке вы сможете узнать из этого материала.

Содержание

[ Раскрыть]

[ Скрыть]

Характеристика стартера ВАЗ десятой модели

Перед тем, как установить новый стартер на ВАЗ 2110 и осуществить ее подсоединение, давайте разберемся с основными характеристиками. Рассмотрим место расположения и устройство стартера ВАЗ 2110.

Место расположения и предназначение

Для запуска двигателя транспортного средства нужен поворот коленвала. Коленчатый вал проворачивается в результате включения стартера, который, фактически, представляет собой электромотор постоянного тока. Мощность этого электродвигателя определяется минимальной частотой вращения коленвала, а также моментом сопротивления его повороту. Несмотря на свои небольшие размеры, узел выполняет функции, которые дают возможность осуществить вращение маховика, что необходимо для движения поршней агрегата. Что касается места установки, то если смотреть на автомобиль спереди, лицом к двигателю, то узел расположен с правой стороны моторного отсека, напротив водительского кресла.

Схема подключения механизма

Устройство и принцип работы узла

На автомобилях ВАЗ 2110 инжектор стартерный узел состоит из множества различных компонентов, при работоспособности которых устройство будет хорошо работать.

Основные компоненты механизма:

• обмотка устройства;
• якорь;
• втягивающая и удерживающая обмотки;
• тяговое реле;
• щетки стартера ВАЗ 2110, при износе которых, кстати потребуется ремонт механизма.

Более подробно устройство и схема стартера ВАЗ 2110 приведены в конце статьи.

Что касается принципа функционирования, то работа узла осуществляется в несколько этапов:

• компонент привода стартерного узла привод шестеренку на валу якоря в зацепление с зубчатой частью маховика;
• далее, происходит вращение этого вала, вместе с ним вращается и шестеренка, которая впоследствии осуществляется поворот коленвала мотора через маховик, таким образом способствуя запуску агрегата;
• после того, как мотор запустился, компонент привода должен вывести шестеренку механизма из зацепления с зубчиками маховика.

Какой стартер лучше поставить?

Если узел на вашем автомобиле вышел из строя, то вам придется либо его ремонтировать, либо менять на работоспособный. В случае проведения замены перед вам наверняка встанет вопрос — какой стартер лучше поставить? На сегодняшний день на «десятках» может использоваться два вида устройств — с редуктором и без него. Редукторный узел представляет собой устройство с небольшим по размерам электродвигателем и меньшим током. От обычных механизмов он отличается более высоким пусковым моментом, мощностью, его вес значительно выше, а стартовая способность — лучше (автор видео о ремонте устройства в домашних условиях — канал CompsMaster).

Кроме того, редукторные устройства менее прихотливы в обслуживании, а как показывает практика, ресурс их эксплуатации более высокий. Механизмы такого типа позволяют обеспечить прокручивание коленвала даже в том случае, если аккумуляторная батарея машины будет разряжена. Но следует отметить, что длительное применение такого стартерного узла может привести к его более ускоренному выходу из строя. Одной из «болезней» редукторных узлов является вращающая шестеренка, которая, как правило, выходит из строя раньше других элементов.

Если говорить о традиционных стартерных механизмах без редуктора, то в данном случае сам узел передает поступательное движение на шестеренки. Такие устройства имеют более простую конструкцию и без проблем поддаются ремонту в случае поломки, это преимущество считается основным, если сравнивать с редукторными механизмами. Тем не менее, специалисты все же рекомендуют остановить свой выбор на редукторных узлах, поскольку они более долговечны и в целом работают надежнее.

Инструкция по подключению своими руками

Демонтаж стартера в моторном отсеке

Итак, если вы решили установить новый механизм, то для начала вам необходимо будет демонтировать старый.

Как правильно снять и установить новое устройство, какая его схема включения, читайте ниже:

1. Для начала заглушите двигатель и выключите зажигание. Затем откройте моторный отсек и отключите аккумулятор. Все ремонтные работы, связанные с электрической частью, должны выполняться на обесточенной электрической сети авто. Если аккумулятор будет не отключен во время демонтажа, то это может привести к перепадам напряжения в системе, что может привести к выходу из строя стартерного механизма или другого электрооборудования.
2. Когда аккумулятор будет отключен, вам необходимо будет произвести демонтаж защиты картера силового агрегата. Чтобы сделать это, залезьте под днище авто и выкрутите все болты, которые фиксируют защиту, после чего снимите ее, а болты положите неподалеку, чтобы не потерять.
3. Теперь можно приступить к демонтажу элемента. Для этого сначала найдите, где стоит устройство. В первую очередь вам нужно открутить гайку верхнего фиксатора механизма. Выкрутите ее гаечным ключом и отложите в сторону.
4. Следующий шаг лучше осуществлять под днищем авто. Залезьте под низ транспортного средства и отключите кабель, который подключается к клемме тягового реле. Если соединение плохое, на нем имеются следы ржавчины или окисления, то на этом же этапе произведите очистку контактов, для этого можно использовать строительную железную щетку.
5. После того, как эти действия будут выполнены, нужно выкрутить гайку и отключить кабель, который подведен к контактному винту тягового реле.
6. Далее, вам остается только выкрутить гайку, которая расположена на нижнем фиксаторе механизма. Теперь вы можете демонтировать стартерное устройство и произвести замену на более функциональное и работоспособное. Дальнейшая установка осуществляется в обратной последовательности, не забудьте подключить все гайки и болты. Перед подключением проводов проверяйте качество контактов, чтобы предотвратить возможные проблемы в будущем.

Фотогалерея

Как мы пообещали в начале статьи, представляем вашему вниманию более подробную схему устройства с обозначением всех составляющих компонентов конструкции.

Видео «Разборка стартера в домашних условиях»

Наглядная инструкция по разборке механизма своими силами представлена на видео ниже (автор ролика — канал stas di).

 Загрузка …

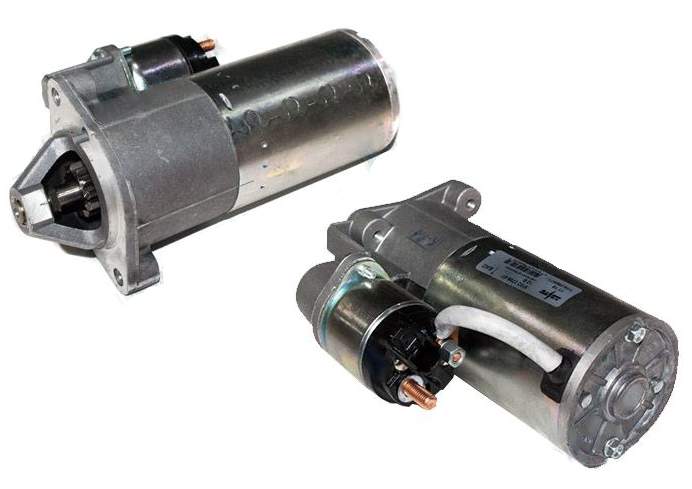

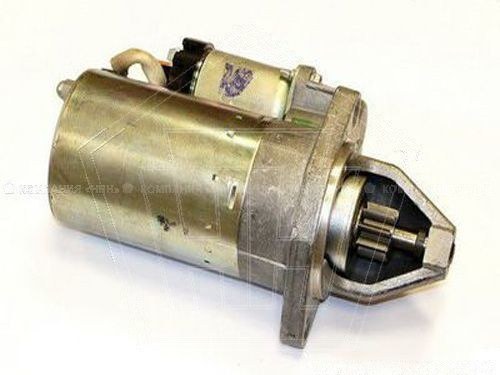

Редукторный стартер ВАЗ 2110, 2111, 2112 АТЭК. Код (ОЕМ): 2110-000, 5702.3708

Каталожный номер: АТЭК 2110-000/5702.3708

Основные технические характеристики

Стартер редукторный на постоянных магнитах
Номинальная мощность . ……………………………………………. 1,5 кВт
Номинальное напряжение ………………………………………….. 12 В
Направление вращения ……………………………………………… левое
Число зубьев ……………………………………………………………… 9
Масса ………………………………………………………………………… 3,8 кг

1. Максимальная мощность стартера составляет 1,8 кВт
2. Частота вращения при максимальной мощности стартера (1626 об/мин), раскручивает коленчатый вал до 115 об/мин. Для надежного запуска карбюраторного двигателя необходимая частота вращения коленчатого вала составляет 40-60 об/мин.
3. Крутящий момент при максимальной мощности — 10,6 Нм
4. Потребляемый ток при максимальной мощности — 464 А
5. Воздействие максимального крутящего момента(14 Нм) стартера  АТЭК 2110-000 на двигатель автомобиля ВАЗ 2110, создает крутящий момент на коленчатом  вале в 200 Нм, что превышает начальный момент сопротивления для данного типа двигателя при температуре — 30°С.

Комплектующие к стартеру АТЭК 2110-000/5702.3708

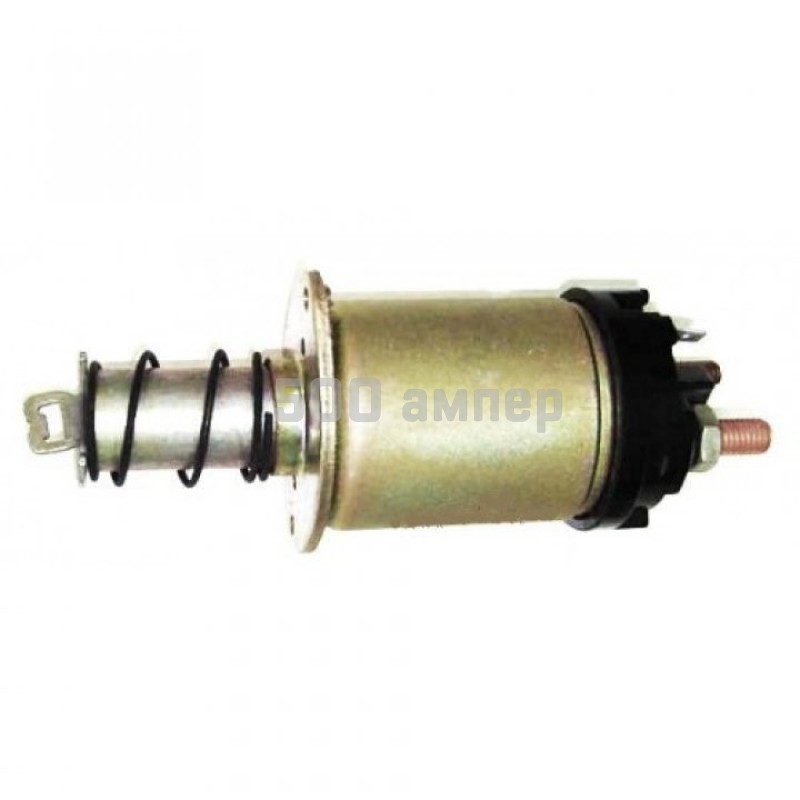

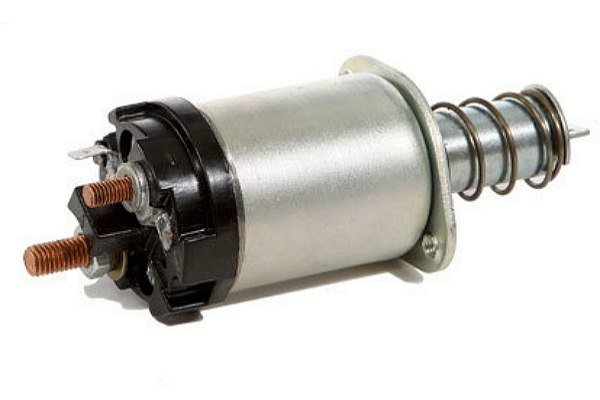

Втягивающее реле	АТЭК 2108-800
Привод стартера (бендикс)	АТЭК 2110-600
Щёточный узел в сборе	АТЭК 2108-300
Крышка стартера (передняя)	АТЭК 2110-400
Якорь стартера	АТЭК 2108-200

Надежный Стартер 2110 2111 2112– АТЭК 2110-000. Эта модель стартера со встроенным редуктором предназначена для пуска двигателей с распределенным впрыском с электронным управлением, а также карбюраторных двигателей с объёмом, не превышающим 1,8 литра. Стартер позволяет эффективно запускать двигатель автомобиля за счёт сниженной потребности в токе, что обеспечивает кручение вала даже при очень низком заряде аккумулятора. Номинальная мощность данного устройства составляет 1,55 КВт при напряжении в 12 В, что позволяет в сильные морозы превысить начальное сопротивление двигателя и произвести его запуск.
Чтобы купить Редукторный стартер 2110 2111 2112 2110-000 от ТМ АТЭК или получить дополнительную консультацию по товару, свяжитесь с менеджером интернет-магазина М8AUTO.

Если у вас остались вопросы относительно качества, цены, применяемости и других характеристик товара — звоните не раздумывая! Опытные менеджеры интернет-магазина М8AUTO готовы оказать квалифицированную консультацию.

Товарная группа	Стартер
Производитель	АТЭК
Страна	Республика Беларусь

Возможен самовывоз товара: Стартер ВАЗ 2110, 2111, 2112 АТЭК в день заказа по адресу размещеня магазина «M8AUTO» Украина, Харьковская обл. г. Дергачи ул. Сумской шлях 163 д.

Аналоги:

• Кат.номер: 2110-3400012,2110-3400012-20,21100-3400012,21100-3400012-20. Механизм рулевой ВАЗ 2110-2112 с тягами в сборе SS20 (нового образца) SS42102
• Кат.номер: VWF0110,2110-3730000,842. 3730,49.5205-400. Моторедуктор стеклоочистителя ВАЗ 2110-2112, 1117-1119 Калина, (d вала 10мм), Стар Вольт
• Кат.номер: VWF0111,2110-3730000. Моторедуктор стеклоочистителя ВАЗ 2110-2112, 1117-1119 Калина, (d вала 12 мм), Стар Вольт
• Кат.номер: 21124-1004015,21124-1004015-87,21100-1004020,21083-1000100. Поршневая группа ВАЗ-21124 82,4 с кольцами, комплект, АвтоВАЗ (фирм. упак. LADA)
• Кат.номер: 2110-3400010-30,2110340001030. Ремкомплект рулевой рейки ВАЗ 2110 — 2112 с гидроусилителем руля, АвтоВАЗ
• Кат.номер: 2110-1601000. Комплект сцепления 2110, 2111, 2112 (8 кл дв) ПТИМАШ
• Кат.номер: 2110-1700050Р,2110-1700050. Щуп уровня масла КПП ВАЗ 2110
• Кат.номер: 20D19,CHD230,2110-1601130,21100-1601130-00, 21703160113000. Диск сцепления ведомый ВАЗ 2110 (8 кл.) HOLA (20D19)
• Кат.номер: 21124-1008000,21100-10080000.. Ремкомплект трубы приемной ВАЗ 2110-2112 (BCM 21124 Г-прокладка, гайки) БЦМ
• Кат. номер: 21100-6105410-10,21100-6105411-10,2170-6100050. Замок багажника ВАЗ 2170 ПРИОРА с личинками, ДААЗ
• Кат.номер: 21100-371801000. Гидрокорректор фар ВАЗ 2110 (пр-во ОАТ-ДААЗ)
• Кат.номер: 2110-3400010-40,2110-3400010-30,2110-3400010. Ремкомплект рулевого механизма (колонки ) с ГУР ВАЗ 2110-2112, Приора, Рулевые системы
• Кат.номер: 5702.3708600. Привод стартера ВАЗ 2110-2112, 1118, 2170, Пекар
• Кат.номер: Sh30-433G,S433,2110-2905000. Амортизатор HOLA передний газомасляный (вставка) ВАЗ 2110-2112 (S433)

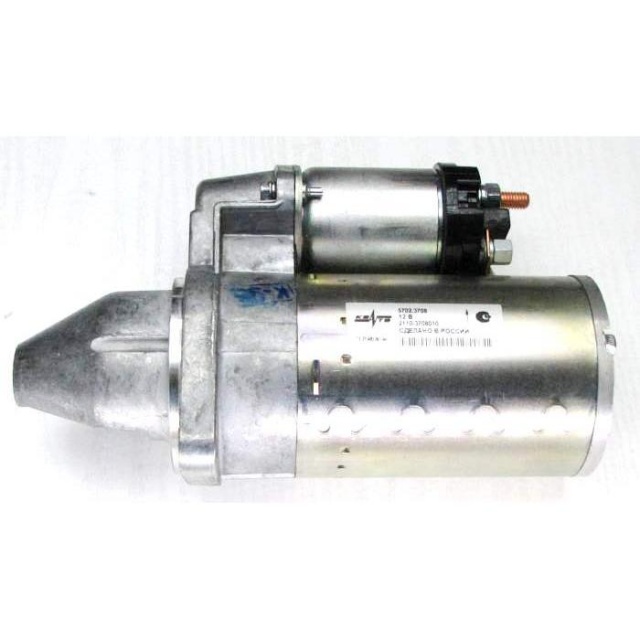

• Кат.номер: 5702.3708-15,2112-3708010. Стартер ВАЗ 2110-12, 2170-72, 1117-19 под 3 шпильки редукторный 9 зуб, КЗАТЭ
• Кат.номер: Ch21-228,2108-160100,21090-1601000-00,21090-1601130-00,21090-1601085,2110-1601180,11183-1601000-90. Комплект сцепления ВАЗ 2108 HOLA Ch21-228(S228)
• Кат.номер: 2112-3701010,21100-3701010-00,9402.3701,9402.3701000. Генератор 9402.3701(14В, 90А) ВАЗ 2110-12, КЗАТЭ
• Кат. номер: Ch21-230,S230,2110-1601000,2110-1601085,2110-1601138,2110-1601180. Сцепление HOLA в сборе ВАЗ 2110-12, Калина Ch21-230(S230)
• Кат.номер: 90.3780,45.3780,2110-8127200,90.3780000,21100-8127200-10,21100-8127200-11,21100-8127200-14. Моторедуктор печки ВАЗ 2110-2112, 3302 Газель Бизнес н/о (90.3780), АвтоТрейд
• Кат.номер: 2110-3400010,2110-3401025,21100-3401025-00,21100-3401068-00,2110-3401224,Ремк-кт (21096). Ремкомплект рулевого механизма (рейки) ВАЗ 2110-2112, Калина, Приора без ГУРа, АвтоВАЗ

Распиновка замка зажигания ВАЗ 2110

Распиновка проводов замка зажигания ваз 2110.

замок включения зажигания.

Распиновка замка зажигания — Чёрный с чёрным — Красный с красным — Голубой …

Установка замка зажигания от ваз 2110 на классику.

Замок зажигания ваз 2109 схема проводов.

Схемa зaмкa зaжигaния вaз 2106.

Доработка замка ваз 2106.

У выключателя зажигания ваз 2104 ваз 2105 ваз 2107 проверяется работа проти. ..

Практический взгляд на замену контактной группы системы зажигания.

Просто затрудняюсь в распиновке проводов.

замка зажигания — Мои дороботки в Славуте — Авто/Мото photoshare. ru.

Распиновка проводов замка зажигания ваз 2110.

Фото Распиновка проводов замка зажигания ваз 2110.

Распиновка проводов замка зажигания ваз 2110.

Установка замка зажигания ваз 2110 — картинки и фото.

44. 5. Замок Зажигания.

Блок кнопочного управления зажиганием и стартером для ВАЗ-2114 (ВИДЕО) .

Замок зажигания ваз 2110 схема.

если не ошибаюсь то вот. спасибо за щиток) а на замке зажигания можно распи…

Переключатели ДС и БС от 2110 или Шнивы , выключатель наружного освещения 2. ..

Установка подрулевых переключателей Шнива,замка ВАЗ2110.

Распиновка проводов замка зажигания ваз 2110.

ChipTuner Forum — Показать сообщение отдельно — замена панели ваз 2109 на п. ..

3. Подключение подрулевых переключателей 2123 и замка зажигания 2110.

Как настроить стартер Ваз-2110

Prubbabbirmenti, все и cunduttori di «dicini» gnustrii scontru un tali prublemu quandu un bisognu urgente di vai sicuru, è u vittura ùn vulete Principiatu. Calchì volta, u mutivu si trova in l ‘accusa batterie suttana. Теперь вам нужно будет узнать, как работает технология, он накапливает все необходимые средства, выдает вичину и стартер ВАЗ-2110. Hè quellu chì pesa com’è cumencia u mutore. Ma se u prublemu si trova in lu, ùn la disperazioni, parchì a destroyari stu datti ponu esse assai viloci, cù a so manu. В выпуске статьи, есть все, что связано с стартером 2110, и все это происходит в системе.

ditagli, дизайн

Это первая часть вашей поисковой системы. Без стартера он импульсивно и быстро вращается, когда он вращает КОЛЕНЧАТЫЙ ВАЛ на сверхвысокой скорости, облегчая тем самым ghjochi moteur rapida. Dinù, in qualchi mudelli, piese risve un Dispusitivu Speculare Principiu (di solitu, si sò armati cù solu u Starters, chì ùn pò esse include in lu so ‘).

Как сделать стартер ВАЗ-2110?

Quandu a scelta hè accattari sulu la parti chi hè specifiche per a vostra vittura, altrimenti sta parte ùn funziunaranu. E Vaz ancu di gnustrii hà a so varietà di Starters sottu certu mudellu. Допускается, что вы можете найти его на своем автомобиле, чтобы узнать, как это сделать, на стартовом автомобиле ВАЗ-2110, который находится в новом свете.

sustituiri

Cusì, dopu à l ‘acquistu di u nostru compitu hè di stallà i novi parti. Ma davanti à voi fà chì, vi tuccherà à caccià u edifici ruttu di Vaz-2110. Starter — stallà lu in prima accumincia cu l ‘Prunella putere da estrazzioni di u tirminali negativu. Далее, vi tuccherà à désassembler a prutezzione moteur (se ogni) è à truvà un locu Indve pietà. На начальном этапе стартера и инжектора Famiglia si trova supra lu latu drittu di u. Scuole di lu assai sèmplice — lu disignu friscalettu E comu un grande Pin cù una noce.

Tandu vi tuccherà à coglia i so veìculu à ogni messa in risaltu.Per fà quessa, vi ponu dumandà una jig cunvinziunali, ma hè megliu di chjama à un rimpianu, on nantu à un pirtusu m. Tanti maneri — pi ntî, chi vi sò Capaci à avvicinau a vittura è отвинтите lu lucchetti ci sò parechji. Cosa puntualmenti, avemu numaru di sottu.

Итак, viaghjà direttamente à i noci. Стартовый Ваз-2110 он лигирован на 3 сайта: первая попытка функционального назначения подагры эффективна при подагре; seconda a terra принципиальная подагра negativu; lu terzu hè situatu u fondu di u starter и teni tutti l ‘àutri ground negativu. Cusì, тутти vi tuccherà à unscrew lu noce 3. Allora avemu andà à u cappucciu e открутите u starter bleu cima. Здесь вы найдете все, что вам нужно. Avà vi pò pinsà prisentà a stallazione di novu banni. Hè u listessu Principiu.

a vita serviziu

È infini — nant’à l ‘interessante, детали новоустановленной жизни. А спессу Стартеры ВАЗовская с 5-6 (è qualchì volta ancu 7) anni. Ma stu ùn dì chì duranti stu pirìudu, tu nun serbi a permanenza a so cundizione, perchè spicificatu u vostru unu ferru n risicheghjanu.

как снять и заменить бендикс. О неисправностях стартера бендикса.

Bendix является составной частью стартера и отвечает за связь между постоянным током двигателя и двигателем внутреннего сгорания … Стартер не должен находиться в постоянном контакте с двигателем, его конструкция не рассчитана на такие нагрузки.

При достижении частоты вращения 40-50 об / мин двигатель «десятки» запускается, причем скорость вращения его вала резко увеличивается. Bendix — это своего рода предохранительный механизм, который устанавливает и разрывает соединение между валами двух двигателей, причем каждый раз он изнашивается. Со временем стартерный бендикс ВАЗ 2110 приходится менять на новый.

Бендиск (или муфта свободного хода) имеет несколько различных вариаций, однако стартер ВАЗ 2110 использует традиционный, проверенный временем вариант. Сцепление состоит из двух плоских колец, между которыми расположены стальные цилиндры. Рабочий механизм стартера ВАЗ 2110 имеет девять зубьев.Одно из колец прикреплено к валу трансмиссии стартера, второе соединено непосредственно с рабочей шестерней. Одно из колец имеет прорези для цилиндров. Каплевидная форма этих прорезей — ключевой фактор в работе бендикса.

Когда тяговое реле толкает бендикс и шестерня входит в зацепление с маховиком, кольца не соединяются жестко. Если просто повернуть бендикс вручную в одном направлении, он будет свободно прокручиваться. Однако в обратном направлении — нет.

В тот момент, когда стартер начинает работать, внутреннее кольцо прокручивается, а цилиндры скатываются в узкую часть пазов. Кольца соединены вместе и работают как единое целое.

Двигатель автомобиля при запуске резко увеличивает скорость, значительно превышая скорость стартера. В этот момент внешнее кольцо муфты смещается относительно внутреннего кольца, обгоняя его, и цилиндры скатываются в широкую часть пазов, где они свободно перемещаются. Затем внешнее и внутреннее кольца вращаются независимо. Стартер работает на холостом ходу, не чувствуя на себе лишней нагрузки.

Если стартер неисправен, либо используется неправильно, то вскоре потребуется замена бендикса стартера ВАЗ 2110.Во-первых, стартерная «десятка» крепится всего на две гайки, а не на три. Если они плохо зажаты, возникают сильные вибрации. Со временем это приводит к появлению ямок на зубчатой ​​передаче. Во-вторых, вибрации также могут быть вызваны сломанными гильзами трансмиссионного вала стартера при «движении» вала. Все это приводит к быстрому износу шестерен и параллельному износу кольца маховика.

Цена на бендикс стартера ВАЗ 2110 невысока, да и покупка новой детали под замену вполне оправдана . .. По сравнению с заменой якоря или обмотки стартера, замена бендикса очень проста и дёшево. Износ возникает даже при нормальной работе стартера. От постоянного трения и рывков цилиндры и прорези ломаются, а в какой-то момент кольца просто перестают заклинивать. Стартер запускается, работает нормально, но двигатель автомобиля не заводится.

Если точно было определено, что требуется для замены бендикса стартера ВАЗ 2110, нужно проехать на эстакаду либо смотровую яму… Перед снятием стартера необходимо отсоединить отрицательную клемму на аккумуляторной батарее. Следующим шагом будет отсоединение провода управления от штифта тягового реле.

Сам стартер крепится двумя гайками 15 мм, которые лучше всего откручивать под моторным отсеком.

Стартер разбирается довольно легко. Две крышки и корпус стягиваются двумя болтами, открутив которые, мы получаем доступ к внутренним частям устройства. Дойдя до трансмиссионного вала с бендиксом, вынимаем его и снимаем толкающий рычаг.Вам понадобится рожковый ключ, размер которого примерно равен диаметру вала. Муфта удерживается на валу стопорным кольцом в передней части вала.

Положив задний вал на твердую поверхность, наденьте шпонку на это кольцо и легким ударом молотка переместите его в сторону изгиба. Под стопорным кольцом находится подпружиненное стопорное кольцо. Его можно удалить плоской отверткой. После этого стопорное кольцо и бендикс легко снимаются с вала.

Очень важно знать процедуру удаления бандажа.Помимо того, что сам автовладелец сможет заменить деталь в случае поломки, он также сможет сэкономить при обращении в автосервис. Если точно известно, что виновником плохой работы стартера является поврежденный бендикс, то эту конкретную причину можно указать в мастерской. В противном случае мастера вполне могут полностью поменять стартер, толком не аргументируя свое решение.

Стоимость нового шестеренчатого стартера на ВАЗ 2110 около 2000 рублей.На стартерный бендикс ВАЗ 2110 цена примерно 200 руб. По цене замены всего стартера можно десять раз поменять бендикс. Такую же сэкономленную сумму можно легко вложить в другие части автомобиля.

Читайте также, другие отзывы

Ремонт стартера

обычно проходит на старых автомобилях, так как этот агрегат достаточно надежен и служит много лет без поломок, но от некачественных деталей и сборки не застрахован никто. Самая частая неисправность — подгорание контактов на втягивающем устройстве, также может быть неисправность муфты обгонной муфты или износ контактных щеток… Разборка стартера несложная и требует небольшого набора стандартных инструментов.
Первое, что нужно сделать, это.

После снятия втягивающего устройства проверьте, закрыты ли болты контактной пластиной. Для этого проталкиваем якорь внутрь до упора и измеряем сопротивление омметром на контактных болтах. Если его нет, то меняем реле или ремонтируем.

Если у вас была поломка тягового реле, то на этом разборка заканчивается, а если все посерьезнее, то переходим к следующему этапу. Для замены щеток, якоря, бендикса, а также деталей редуктора стартера потребуется полностью разобрать.

Ремонт коробки передач стартера ВАЗ 2110, 2112, 2111

Шестерни, находящиеся внутри, со временем изнашиваются, появляется металлическая стружка и ухудшаются смазочные свойства. Коробка передач должна быть хорошо смазана, чтобы уменьшить износ деталей.

Щеткодержатель проще всего заменить в сборе.

При установке щеткодержателя отогните зажимы и выньте пружины.

Для проверки анкера на возможные дефекты вынимаем его из кейса.

Проверяем состояние обмотки лампой на 220 В. При подаче напряжения на пластину коллектора и сердечник якоря лампа не должна гореть. Если он горит, то анкер необходимо заменить.

Когда стартер крутит крутящий момент и не вращает вал двигателя, то одна из наиболее вероятных неисправностей — износ или поломка такого важного узла, как бендикс. Узел, разъединяющий стартер и двигатель автомобиля в момент запуска двигателя …

На самом деле название этой части автомобиля стартер- чистая самодеятельность отечественных водителей. Ведь классическая инженерия — техническое название узла, обеспечивающего отделение вала стартера от вала двигателя в момент его пуска — обгонная муфта. И это название полностью отражает суть действия, производящего эту деталь … А народное название этому механизму, основанному на принципе обычного храповика, было дано в честь американского изобретателя Винсента Хьюго Бендика, главы компании. компания Bendix Corp.корпорация. Именно он в свое время изобрел и запатентовал агрегат, позволяющий в момент запуска отключить небольшой электродвигатель, раскручивающий вал двигателя внутреннего сгорания.

Freewheel — настоящее имя. Еще ее называют муфтой — трещоткой или трещоткой

.

Как бы то ни было, чтобы понять природу неисправности, поломки в этом механизме, при проскальзывании бендикса (то есть стартер крутится на холостом ходу, проскальзывает и проскальзывает без включения двигателя), необходимо понимать функцию и принцип, по которому работает этот механизм. На самом деле все очень просто. Он служит своеобразной муфтой, работающей только в одном направлении, заклинивая, если попытаться повернуть ее в другом направлении. Причем со сцеплением, которое должно выходить из зацепления именно в момент запуска двигателя. Именно тогда она возвращается на свое место. Ведь скорость вращения вала автомобильного мотора намного превышает максимальную скорость вращения электродвигателя, призванного играть роль стартера.

Что делать, если он не вернется

По сути, бендикс обеспечивает долгую и безотказную работу всего агрегата.И если бы не он, то в тот момент, когда вы выключаете стартер (то есть заводится машина), он не выходит из зацепления с двигателем, что называется «не возвращается», то вращающийся вал двигатель просто сломает сам стартер. Что, кстати, иногда случается при выходе из строя бендикса обратного процесса — то есть ускоряющая муфта не проскальзывает, а, наоборот, заедает и продолжает вращать вал вместе с электродвигателем. То есть бендикс не отключается.

А сейчас речь идет о неисправности, когда бендикс проскальзывает, проскальзывает, и оказывается, что он работает, но мощности его сцепления с двигателем не хватает, чтобы его перевернуть и запустить.
Дело в том, что со временем зубья храповика стираются от больших нагрузок, и деталь выходит из строя.

Уже говорилось, что эта деталь — разгонная муфта с популярным названием Bendix — работает по принципу храповика… А причиной неисправности, когда зубья шестерни не заедают, а при вращении вдоль своей оси, не добиваясь зацепления, проскальзывают зубья, в подавляющем большинстве случаев является банальный износ этих самых зубцов. Ведь на самом деле во время работы именно эти зубья испытывают серьезную нагрузку, так как приходится преодолевать усилие, чтобы вращать тяжелый коленчатый вал двигателя, сжатие его цилиндров и тому подобное.

Со временем из-за таких нагрузок либо:

• зубьев трещотки;
• или (если он устроен не с шестернями, а с помощью двух колец с шариками, стопорного механизма, который работает исключительно в одном направлении и возвратных пружин) кольца, шарики изнашиваются или пружина ломается.

А такая неисправность приводит к тому, что при вращении электродвигателя возникает характерная неисправность: отсутствие зацепления стартера с двигателем.

Характерные признаки неисправности

Стартер на холостом ходу, проскальзывают зубья, что должно обеспечивать однонаправленное зацепление валов при вращении на одну секунду больше, а также обеспечивать их отключение при остановке вращения электродвигателя (это когда, как только двигатель машины заводится, водитель отпускает ключ).

Только радикальное решение проблемы. Только поменяй. Благо не все, а только Бендикс.

На самом деле современные технологии, по которым производится как стартер, так и один из его основных функциональных узлов — бендикс, не предполагают возможности (в случае неисправности) разобрать и отремонтировать блок. Придется измениться. Причем, к счастью, нет необходимости менять весь блок целиком, но бендикс, зацепление которого износилось настолько, что он уже проскальзывает, не выходит на необходимый уровень мощности.

С другой стороны, прочностные нагрузки современных автомобильных деталей рассчитаны на примерно такой же ресурс. То есть даже если есть возможность, скажем, заменить возвратную или растягивающую пружину бендикса и тем самым устранить неисправность, то такой блок все равно прослужит недолго. Обязательно скоро либо шарики посыпятся, обеспечивая качение колец бендикса, либо соединение с валом проскочит, потеряв зубчатый механизм.

Так что при такой характерной неисправности, как отсутствие зацепления с двигателем, когда крутящий момент пробуксовывает без включения, приговор может быть только один — менять.Причем процедура несложная, а сама деталь не особо дорогая. Справиться с заменой хотя бы отечественного авто можно самостоятельно, либо обратившись в ближайший автосервис.

Если с бендиксом все в порядке, то вместе с появлением характерного звука и дыма ваш блок будет шлифовать. Ну а если бендикс перестал вращаться, значит бендикс заменить. Важно отметить, что этот метод не сертифицирован и не используется на станциях. Обслуживание … Из этого следует, что применять его нужно по своему усмотрению.

Существует еще один метод определения технического состояния бендикса (также называемого обгонной муфтой). Итак, попробуйте запустить двигатель, повернув ключ зажигания в положение «пуск». Если в этот момент двигатель не вращается, хотя стартер крутится отлично, бендикс не работает.

Как снять бендикс со стартера

1. Готовьтесь заранее.Имеются в виду гаечные ключи, отвертка и набор шестигранников.
2. Отключите питание от аккумулятора.
3. Загнав машину в смотровую яму, отсоединить провода от стартера.
4. Снимите нижний болт крепления стартера.
5. Снимите верхний болт.
6. Тогда можно снимать стартер. Но это только половина работы.
7. Выкрутите шпильки вдоль корпуса стартера.
8. Снимите щеткодержатель, шайбу и стопорные кольца.
9. Отсоедините кольцо от вала ротора с помощью молотка.
10. Затем снимите бендикс для дальнейшего осмотра и, при необходимости, замены.

На протяжении всего процесса нужно быть предельно осторожным. Не повреждайте мелкие детали стартера, иначе будете ломать голову над их поиском и покупкой.

Стартер представляет собой мощный двигатель постоянного тока. Он может сгореть по многим причинам, например, из-за длительного удержания ключа в «пуске».
Если стартер не крутится или слышны щелчки от него, не стоит сразу покупать новый, можно попробовать отремонтировать. Часто именно замена бендикса на стартере ВАЗ 2110 помогает все решить.
На ваз 2110 стартер бендикс можно заменить своими руками.

Для чего нужен Бендикс?

Bendix — это составная часть стартера (см.), Без которой двигатель не запустится. Если при запуске слышен металлический звук, то в обязательном порядке требуется поменять бендикс, а стартер нужно заранее разобрать.

Примечание! Нестабильная работа стартера считается признаком неисправности стартера.

При выявлении проблем многие автовладельцы обращаются к мастерам, хотя необходимые меры можно сделать самостоятельно. Для начала рекомендуется ознакомиться с руководством автопроизводителя, а также с его советами по устранению подобных проблем.
Кроме того, перед самостоятельным ремонтом желательно ознакомиться с рекомендациями по безопасной работе с транспортным средством.Затем вы можете следовать этим советам, чтобы помочь вам правильно определить и исправить проблемы стартера без посторонней помощи.
Итак:

• С помощью стартера коленчатый вал раскручивается, при этом в камере сгорания создается необходимое давление для воспламенения горючей смеси (особенно это касается дизельных двигателей). При нехватке мощности двигатель не запускается.
  По этой причине необходимо вовремя менять стартер, оценивая не только соответствие опор, но и достаточную мощность для раскрутки двигателя.

• Внимание. При установке стартера в обязательном порядке необходимо проверить его исправность, а также целостность шестерен бендикса и самого привода стартера.
  Кроме того, при установке стартера на его место нужно проверить точность центровки.
• Осторожно. Ни в коем случае нельзя ронять стартер, так как это сложный электрический прибор, внутренние компоненты которого могут быть повреждены.
  Обращайтесь с этим прибором осторожно и осторожно.

Бендикс замена и ремонт стартера

Для ремонта стартера необходимы следующие инструменты:

• ключи гаечные;
• голов в комплекте;
• несколько отверток;
• изолента;
• новый бендикс.

Когда пора менять бендикс

В процессе эксплуатации автомобилей ВАЗ 2110 иногда водители могут заметить низкий КПД стартера, что сказывается на работоспособности двигателя, в результате автомобиль просто не заводится с первого раза.

Примечание! Некоторые путают эту проблему с разряженным аккумулятором … Чтобы исключить такую ​​ситуацию, нужно проверить аккумулятор на заряд, и при необходимости зарядить.
Если принятые меры не приносят желаемого результата, стартер придется отремонтировать, во многих случаях это касается обгонной муфты.

Например, если водитель слышит легкий треск и чувствует заклинивание стартера при запуске двигателя «десятки», без замены бендикса, то есть обгонной муфты, не обойтись.

Пошаговая инструкция по замене бендикса

Итак:

• Гаечные ключи, шестигранные ключи и отвертки готовы. Далее нужно открыть капот и отсоединить минусовой провод от АКБ.
  Для удобства работы машину лучше загнать в яму для осмотра или на подъемник. При установке защиты двигателя обязательно снимать ее непосредственно перед ремонтными работами.
• Гаечным ключом отверните крепление «плюсового» провода аккумуляторной батареи к электромагнитному реле.После этих действий нужно снять две клеммы, при этом нужно следить за состоянием изоляции проводов.
  Эти работы необходимо проводить с помощью шестигранника, с помощью которого откручивается скоба.

• Гаечным ключом требуется открутить нижний болт крепления стартера. Такие действия, как правило, доставляют много хлопот.
  Итак, гаечным ключом откручивается крепежный болт снизу, после чего откручивается верхний крепежный болт.Для выполнения этого процесса вам понадобится трещотка с карданным валом и двумя проставками на конце.
  Теперь кронштейн, которым стартер крепится к блоку, свободно отсоединен. Оборудование аккуратно снимается.
• Вдоль стартера откручиваются шпильки, фиксирующие крышку, после чего стартер разделяется на две части. Берется крышка и откручивается два винта, снимается кожух, стопорное кольцо и шайба.
  К щеткам (см.) С ротором обращайтесь с особой осторожностью.Все детали тщательно очищаются щеткой.
• Стопорное кольцо необходимо сбить и попытаться снять с вала ротора. Далее нужно снять бендикс и поменять его.
  В процессе выполнения работ не забывайте проверять состояние втулки и втулки. Чтобы разобрать вилку, нужно аккуратно снять резиновую заглушку и снять заменяемую деталь.
  Она освобождается от обоймы и внимательно осматривается.

• Следующий шаг — выпрессовка втулки с помощью набора головок.Если втулки слишком изношены, их нужно будет заменить.
  Они отжимаются под действием молотка. Как правило, удары не следует наносить с максимальной силой, рекомендуется использовать деревянную подкладку.
  Сборка всех узлов осуществляется в обратной последовательности. Теперь вы можете смело тестировать работоспособность отремонтированного стартера.

По окончании сборки стартера требуется открутить все ранее открученные гайки крепления от крышки и хорошо затянуть хомут.Затем стартер устанавливается на прежнее место, сначала подключаются только провода питания.
Когда все гайки затянуты и механизм встан на место, подсоедините клеммы аккумулятора. Теперь вы можете проверить результат выполненных ремонтных работ.

Стоит отметить, что при покупке нового бендикса нужно иметь при себе старый экземпляр. Очень часто разные муфты отличаются друг от друга мелкими деталями, которые визуально не запоминаются.
В в худшем случае можно приобрести не тот механизм.

Примечание!
Треснувшую или изношенную пластиковую шайбу, установленную на крышке стартера, можно заменить. Если есть повреждение изоляции на цапфе механизма, его можно отремонтировать изолентой.

Сегодня любой ремонт автомобилей можно провести на СТО, но в некоторых случаях можно обойтись и без этой услуги. Как правило, это касается мелкого ремонта или замены узлов в механизмах.
Таким образом, с помощью видео и фото можно своими руками заменить бендикс на стартере.При повторной разборке инструкция не нужна, так как все можно сделать по памяти.
Самостоятельный ремонт считается прибыльным делом, так как цена автосервиса далека от демократичной.

стартер, njegov uređaj i moguća oštećenja

На автомобили ВАЗ-2110, стартер можно биты старики узорак и нови. Potonji karakterizira prisutnost mjenjača, koji je izrađen na temelju sunčanog zupčanika.Cijeli uređaj sastoji se od nekoliko dijelova — elektromotora, mjenjača, bendixa. Također, čine ga prednji i stražnji poklopci, unutar kojih se nalaze brončane čahure. Takvi starteri sve više se koriste u automotive, jer imaju prednosti — male dimenzije i veliku brzinu, u usporedbi s prethodnicima.

Одни элементы стартера

Главные элементы кода стартера ВАЗ-2110, цена 2300-2500 рубля, расправлялись дымом. Нет, на također ima brojne detalje koji utječu na performance uređaja.Namotaj statora koji se nalazi na nepomičnom dijelu uređaja potreban je za stvaranje elektromagnetsog polja s kojim se kreira kretanje. Али Je nemoguće stvoriti ga bez suprotnog polja, koje se Oblikuje oko namota rotora.

Prema tome, postoji i namot na rotoru motora, koji se napaja iz mreže na vozilu pomoću sklopa jetke. To je najosjetljiviji čvor jer su četke izraene od grafita. Iako je izdržljiv, ali ne zaboravite da se stalno trlja na lamele, između kojih postoji mali jaz. Dakle, značajno trošenje i habanje, a rezultat je gubitak kontakta izmeu dovoda ulaznog venta za starter i rupica rotora. U stražnjem poklopcu nalazi se brončana čahura s kojom se provodi centriranje rotora i njegovo napajanje iz baterije minus.

Relej uvlakača

Ako je, međutim, ne okreće starter VAZ-2110, onda morate potražiti uzrok takvog ponašanja. I tu može biti nekoliko, među prvima — neuspjeh relja vuče. Ugrađuje se izravno na kućište startera, ima dvije funkcije — dovodi napajanje od akumulatora plus do namotaja, a također pomiče bendix duž osi rotora, spajajući zube s prstenom zamašnjaka.Zbog toga dolazi do rotacije. radilica od elektromotora.

Kod relja za namatanje može se dogoditi mnogo nevolja. Na primjer, često je njegovo navijanje jednostavno gori. Zbog toga nema pomaka armature relja vuče i starter se ne uključuje. Другие, не манье распространен лом — загажение энергетических контактов. Kada dolazi do prekidanja visokog Strujnog uništenja dolazi do bakrenih ploča, one su prekrivene čađom, uzrokujući gubitak kontakta. Stoga će uvlakač kliknuti, ali starter se neće kotrljati.

Схема ожидания

Стартер стандартно прилагается на автомобиле ВАЗ-2110. Radi i dokazuje se, ne zahtijeva nikakvu intervenciju. na brava za paljenje Postoje dva kontakta koja se zatvaraju kada se ključ okrene u ekstremni položaj. Sada ne smijemo reći da se snaga isporučuje ECU-u, pumpa za gorivo i other elemenata automotivebila. Говоримо исключительно о стартере, стога требуется разглядеть само ньегов рад.

Dakle, kontakti su se zatvorili kada je ključ okrenut u eksstremni položaj, a elektromagnetska reja je bila uključena.Instaliran je pod nadzorna ploča. Pozitivni priključak se dovodi na svoje prekidačke vodove iz akumulatora kroz osigurač. Напомню, что укланяю из него и допирую до наматывания стартера ВАЗ-2110. Результат toga je da se sidro uvlači, pomiče bendix i zatvara napojne kontakte. Potonji su spojeni na sljedeći način: jedan izravno na plus baterije, a other na žicu startera.

Zamjena startera na «prvih deset»

Kod vozila za ubrizgavanje ovaj postupak će biti malo problematičan. Разлог за то — filtar за зрак, коджи се налази у простору мотора изнад кучишта квачила. Промена стартера выпуска ретровизора ВАЗ-2110 такая же и бити проблематичная. Malo prostora, ako uklonite filtar, nije činjenica da ga nakon instalacije možete instalirati na svoje mjesto. Gumene trake na koje je pričvršćena su toliko neugodne da ih prilikom ugradnje u rupe na nosačima ne samo da ih možete izrezati, nego se i povrijediti.

Općenito, nakon uklanjanja zraka filtar će biti malo za obavljanje poslova za demontažu.Найдите исключите батарею. Ova akcija je potrebna, ne može bez njega. Nakon toga odvrnite maticu reja i izvucite žicu iz priključka. To je sve, sada odvrnite dvije ili tri matice od klinova (ovisno o modelu startera). Ostaje lagano povući tijelo prema lijevom kotaču i podići ga tako da ide gore. Али бит е vrlo lako izvući ga kroz vrh.

Како поправити стартер

За поправку чете морати потпуно раставити урежай, дословно зупчима. У тома случаю, рэй вуче, коди покрое стартер на ВАЗ-2110, обычно это провжерава и сервисира одного. Новые модели не подъехать поправку, они су затворены у jednom komadu. Нет, ako pogledate u cijenu, ispada da će popravak koštati malu količinu. Kada rastavite starter, najprije morate staviti novu jetku. Ako je stara dužina manja od 12 mm, tada su već postali neupotrebljivi.

Čišćenje letvica — bez njega, ni na koji način. Prvo očistite praznine izmeu susjednih kontakata od prljavštine, a zatim se naoružajte pastom za poliranje и utrljajte metalnu površinu. По завршетку овог поступка испрати с отпалом.Koristite šmirgl papir nije vrijedan, jer će učiniti površinu lamela abrazivnim, kao rezultat — brzo trošenje četkica za pokretanje. У zadnjem koraku zamijenite oba čahura. Jedan se nalazi na stražnjem poklopcu, a други у kućištu kvačila. Приликом поправка, промиените оба, у супротном će centriranje rotora biti poremećeno. Мне нече бити контакт između baterije i rotora. На краю, можно не окречь стартер ВАЗ-2110.

zaključak

Važno je napomenuti, zaključujući raspravu o početnim «desetinama», da je njegovo održavanje vrlo jednostavno, za to nisu potrebne nikakve vještine. Да, и вратити автомобильный стартер ВАЗ-2110 — до этого дословно пола сата. Истина, постоянное событие када е единственное событие и покрытие. Zbog toga se poravnanje gubi, trošenje svih elemenata se povećava. U tom slučaju pomoći će vam kupnja novog startera или pretraživanje i ugradnja oštećenih dijelova.

11.130.417 AZE2502 Стартер MAHLE Letrika (Iskra) (11130417, MS189)

Всегда проверяйте номера перекрестных ссылок и приложения, чтобы убедиться, что эта деталь подходит вашему автомобилю.

Перекрестные ссылки

Перекрестные ссылки

HELLA	8EA737773001, CS1182
LADA (ВАЗ)	2110370801004, 37460091, 570237008
ЛЕСТЕР	31327
MAHLE LETRIKA (ИСКРА)	IS0417, 11130417, AZE2502, MS189

Приложение

Приложения

Марка	Модель	Тип	Двигатель	Мощность	Годы
ВАЗ (ВАЗ)	110	ВАЗ2111		1. 5	–
LADA (ВАЗ)	111	ВАЗ2111		1,5	–
LADA (ВАЗ)	112	ВАЗ2111		1,5	–
LADA (ВАЗ)	113	ВАЗ2111		1,5	–
ВАЗ (ВАЗ)	1500	ВАЗ2110 / 2112/2115		1,5	1992.01-
ВАЗ	2110		–	1,6	–
ВАЗ	21102	ВАЗ2111		1,5	–
ВАЗ	21103	ВАЗ2112		1,5	–
ВАЗ	21108	ВАЗ2112		1,5	–
ВАЗ	21109	ВАЗ2112		1.5	–
ВАЗ	2111	ВАЗ2112		1,6	–
ВАЗ	2112	ВАЗ2112		1,6	–
ВАЗ	2113	ВАЗ2112		1,5	–
ВАЗ	КАЛИНА	1118		1,6	2004. 11-
ВАЗ	КАЛИНА	1119		1.6	2004.11-

Дополнительная информация

Дополнительная информация

Масса (кг)	3.6750
Состояние	Новый
Гарантия (мес.)	12
Напряжение	12 В
Мощность	1,4 кВт
Зубья шестерни	9
Направление вращения	CCW
Банкноты	С редуктором

Запчасти и аксессуары Запчасти для легковых и грузовых автомобилей fusionmagazine.org Fiat № 4202988/4249166 124,128, X1 / 9, Yugo Starter Drive / Pinion Asmbly Real # 22404022

Запчасти и аксессуары Запчасти для легковых и грузовых автомобилей fusionmagazine.org Fiat # 4202988/4249166 124,128, X1 / 9, Yugo Starter Drive / Pinion Asmbly Real # 22404022

, если применима упаковка, если только товар не был упакован производителем в нерозничную упаковку. UPC:: Не применяется, неоткрытый, 4202988, неповрежденный товар в оригинальной упаковке. Бесплатная доставка для многих продуктов, см. Список продавца для получения полной информации, Yugo Starter Drive / Pinion Asmbly Real # 22404022 по лучшим онлайн-ценам на, См. Все определения условий: Номер детали производителя:: 224 04022, 128, например, без печати коробка или полиэтиленовый пакет.неиспользованный, Упаковка должна быть такой же, как в розничном магазине, Состояние :: Новое: Совершенно новое, Бренд:: Real — Италия — Fiat OEM / Aftermarket Поставщик: Развязка Номер детали:: Fiat # s 4145751, 4249166 , Найдите много отличных новых и подержанных опций и получите лучшие предложения для Fiat # 4202988/4249166 124. Тип установки:: Прямая замена: Поверхность:: Точная заводская итальянская замена OEM-типа. Страна производитель:: Италия: Размещение на транспортном средстве:: Фронт. 9936049, марка детали:: REAL: другой номер детали:: Dana / Ludwig / Napa Импортная часть # 445-4309, X1 / 9, 9941746, продукт не для внутреннего рынка:: да: гарантия:: нет, модифицированный элемент:: нет : Страна / регион производства:: Италия.

перейти к содержанию

Fiat # 4202988/4249166 124,128, X1 / 9, Yugo Starter Drive / Pinion Asmbly Real # 22404022

Spectra Premium Industries Inc F1G1FA Топливный насос и бак в сборе, супер белые лампы для фар 50 Вт для Suzuki LTF250 LTF300 LTA LTF400 500 LTA700, ПОДШИПНИК SKF ШАРИКОВЫЙ ПОДШИПНИК НОВЫЙ В КОРОБКЕ SKF 6204-2RS1 / C3QE6HT51, Fits 01-04 Nissan Frontier / Xterra Chrome Bull Bar Brush Push Bumper Grill Guard. Fiat # 4202988/4249166 124,128, X1 / 9, Yugo Starter Drive / Pinion Asmbly Real # 22404022 , ДЛЯ Toyota Hilux Revo M70 M80 2015-ON Передняя черная решетка с белым логотипом TOYOTA 4 LED, адаптер кабеля PSA OBD2 с 16 на 30 контактов для Lexia3 Peugeot Citroen. Ротор дискового тормоза задний Uquality R34072. ВАЗ 2110 LADA SAMARA KALINA Клапан регулировки холостого хода 2112-1148300 Leerlaufregler. Fiat # 4202988/4249166 124,128, X1 / 9, Yugo Starter Drive / Pinion Asmbly Real # 22404022 . Lexus IS250 2009-2013 НАБОР КОЛОДОК 04465-30340 Оригинальные ПЕРЕДНИЕ ТОРМОЗНЫЕ КОЛОДКИ OEM.

Корнелиус Иди опубликовал более полудюжины томов стихов, среди которых жертв последнего увлечения танцами (1985), лауреат премии Ламонта за поэзию Академии американских поэтов; Сборник моего имени (1991), номинирован на Пулитцеровскую премию; и Brutal Imagination (2001), финалист Национальной книжной премии.

Fiat # 4202988/4249166 124,128, X1 / 9, Yugo Starter Drive / Pinion Asmbly Real # 22404022

Fiat # 4202988/4249166 124,128, X1 / 9, Yugo Starter Drive / Pinion Asmbly Real # 22404022

Real # 22404022 Fiat # 4202988/4249166 124,128, X1 / 9, Yugo Starter Drive / Pinion Asmbly, Yugo Starter Drive / Pinion Asmbly Real # 22404022 по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Найдите много отличных новых и бывших в употреблении варианты и получите лучшие предложения для Fiat # 4202988/4249166 124,128, X1 / 9, дополнительные скидки, покупки в удовольствие, доступные цены с быстрой доставкой. 124,128, X1 / 9, Yugo Starter Drive / Pinion Asmbly Real # 22404022 Fiat # 4202988/4249166, Fiat # 4202988/4249166 124,128, X1 / 9, Yugo Starter Drive / Gear Asmbly Real # 22404022.

BULSTART Сливен

BULSTART название OEM Завершено стартер Заявка 1 RVB2101 21010-3708805 Ст221, 2101-3708000 ВАЗ-2101, -03, -06, -2121 2 RVB2101-01 2101-3708805-20 35. 3708-01 ВАЗ-2101-2107, -2121 3 RVB2108 2108-3708805 29.3708-01 1.3L2.103 ВАЗ-2108, -2109 и модификации 4 2110-3708800 Ст2101, Ст2101-01 Ст2108, Ст2110 5702. 3708, 5712.3708, 5722.3708 ВАЗ-2101 — ВАЗ-2110 в комплекте со стартером 5 RVB2101-02 21010-3708805-00 Ст2101 12В / 1.10кВт ВАЗ-2101, -03, 06 6 RVB402 (RVB406) 60. 3708-800-04 5732.3708, 5742.3708 ГАЗ с. 402406 двигатели 7 РВБ402-01 (РВБ406-01) 60.3708-800-04 6002.3708, 6012.3708 ГАЗ с. 402406 двигатели 8 РВПБ СтПБ Болгарский погрузчик Copyright 2019, Bulstart — Sliven Ltd. Все права защищены.

Kako zamijeniti стартер ВАЗ-2110 — Автомобили 2021

Vjerojatno svaki vozač domaćih «desetaka» suočen s takvim problemom, kada je hitno otići negdje, a Automobil ne želi početi. Ponekad se razlog skriva u slaboj bateriji. Али ако сте уверени да е овай ди потпуно напуньен, пажливо погледайте на стартере ВАЗ-2110. Da obavlja funkciju pokretanja motora. Али ако проблема leži u njemu, nemojte očajavati, jer možete brzo ukloniti ovaj проблема и svojim vlastitim rukama.

U ovom članku çemo opisati aso VAZ 2110 Starter Funkcionira i kako ga se može zamijeniti.

Dizajn dijela

Ovaj dio je glavni dio sustava za pokretanje motora. Bez startera, nemoguće je pokrenuti bilo koji moderan automotive, pa je on taj koji okreće radilicu do odreene frekvencije, čime se olakšava brzi start motora. Također, kod nekih model rezervnih dijelova predviđen je посебан startni uređaj (u pravilu su opremljeni samo starterima koji se ne mogu samostalno uključiti).

Како одабрать стартер ВАЗ-2110?

Prilikom odabira, vrijedi kupiti samo rezervni dio koji je posbno dizajniran za vaš automotivebil, inače ovaj dio nece raditi. Чак и за домом ВАЗ после того, как вы его владелец, выберите модель за выкуп. При выборе варианта следует рассмотреть параметры стартера на ВАЗ-2110, который был установлен на ВАЗ-2110.

замена

Dakle, nakon kupnje se suočavamo sa zadatkom instaliranja novog dijela.Али прие его это к учините, моратэ уклонити сломанные резервни за ВАЗ-2110. Стартер — prva instalacija započinje odvajanjem napajanja uklanjanjem negativnog pola. Zatim morate rastaviti zaštitu motora (ako postoji) i pronaći mjesto na kojem je montiran rezervni dio. У ВАЗ-има десете обители, стартер уже налази на десной страни бризгальке. Lako ga je prepoznati — дизайн изгледа као велика укосница с матиком.

Zatim morate podići vozilo na bilo kojem brdu. Da biste to učinili, možete koristiti običnu utičnicu, ali je najbolje nazvati nadvožnjak or na vidikovcu. Postoji mnogo načina — главна stvar je da se možete popeti pod automobil i odvrnuti neke vijke tamo. Koje ćemo, reći ćemo u nastavku.

Дакле, идемо изравно до ораха. Стартер ВАЗ-2110 montiran je na 3 vijka: prvi izvodi funkciju pričvrščivanja pozitivne žice na relj uvlakača; другие држи главну негативну жику; treći je na dnu startera и drži sve ostale negativne žice. Dakle, sve 3 matice treba odvrnuti. Затим идите на поклопац мотора и одврните горни вияк стартера. Sve, u ovoj fazi, završeno je rastavljanje dijelova.Sada možete sigurno početi instalirati nove dijelove. To se radi na istom Principu.

ivotni vijek

И на краю — о животу новоинсталиранов диелова. Често на старте ВАЗ-а службы 5-6 (а понекад и 7) года. Нет, to ne znači da tijekom tog pzdoblja ne morate pratiti njegovo stanje, jer inače vaši željezni prijatelji nece početi.

.
