Неисправность датчика кислорода. Признаки и причины
Неисправность датчика кислорода приводит к повышенному расходу топлива, снижению динамических характеристик автомобиля, нестабильной работе мотора на холостых оборотах, увеличение токсичности выхлопных газов. Обычно причинами неисправности датчика концентрации кислорода является его механическое повреждение, разрыв электрической (сигнальной) цепи, загрязнение чувствительной части датчика продуктами сгорания топлива. В некоторых случаях, например, при возникновении ошибки p0130 или p0141 на приборной панели активируется сигнальная лампа Check Engine. Использовать автомобиль при неисправном датчике кислорода можно, однако это приведет к указанным выше проблемам.
Назначение датчика кислорода
Датчик кислорода устанавливается в выпускном коллекторе (у различных машин конкретное место и ко-во может отличаться), и выполняет мониторинг наличия кислорода в выхлопных газах. В автопромышленности греческая буква «лямбда» обозначает коэффициент избытка кислорода в топливовоздушной смеси.
Именно по этой причине зачастую датчик кислорода называют «лямбда-зонд».
Предоставленная датчиком информация о количестве кислорода в составе выхлопных газов электронным блоком управления двигателем (ЭБУ) используется для корректировка впрыска топлива. Если кислорода в выхлопных газах много, значит, топливовоздушная смесь, подаваемая в цилиндры, бедная (напряжение на датчике 0,1…0,3 Вольта), а если кислорода много — значит, богатая (напряжение на датчике 0,6…0,9 Вольта). Соответственно, происходит коррекция количества подаваемого топлива при необходимости. Что сказывается не только на динамических характеристиках двигателя, но и работы каталитического нейтрализатора выхлопных газов.
В большинстве случаев диапазон эффективной работы катализатора составляет 14,6…14,8 долей воздуха на одну долю топлива. Это соответствует значению лямбда, равной единице. Таким образом, датчик кислорода является своеобразным контролером, расположенным в выпускном коллекторе.

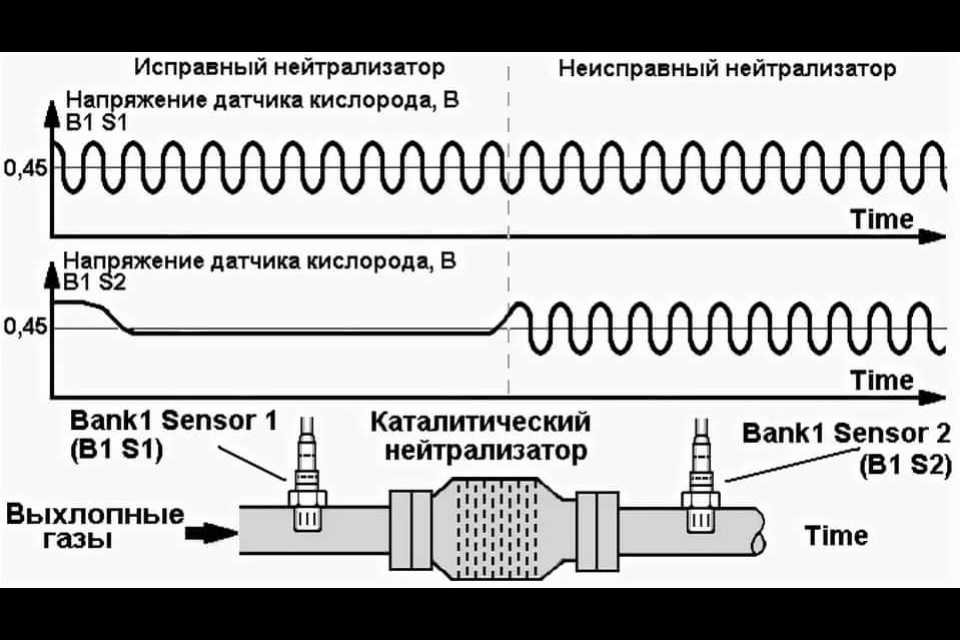

На некоторых автомобилях конструктивно предусмотрено использование двух датчиков концентрации кислорода.
Один расположен до катализатора, а второй — после. Задача первого состоит в коррекции состава топливовоздушной смеси, а второго — проверка эффективности работы катализатора. Сами же датчики по конструкции, как правило, идентичны.
Влияет ли лямбда зонд на запуск — что будет?
Если отключить лямбда зонд то будет возрастание расхода топлива, повышение токсичности газов, а иногда и нестабильная работа двигателя на холостых оборотах. Однако такой эффект происходит лишь после прогрева так как кислородный датчик начинает работать в условиях повышенной до +300°С температуры. Для этого его конструкция подразумевает использование специального подогрева, которая включается при запуске двигателя. Соответственно, непосредственно в момент запуска мотора лямбда зонд не работает, и никоим образом не влияет на сам запуск.
Лампочка “чек” при неисправности лямбда зонда горит когда в памяти ЭБУ сформированы конкретные ошибки связанные с повреждением проводки датчика либо самого датчика, однако код фиксируется лишь при определенных условиях работы двигателя.
Признаки неисправности датчика кислорода
Выход из строя лямбда зонда, как правило, сопровождается следующими внешними симптомами:
- Ухудшение тяги и снижение динамических характеристик автомобиля.
- Нестабильный холостой ход. Значение оборотов при этом могут скакать и понижаться ниже оптимальных. В самом критическом случае машина вообще не будет держать холостые обороты и без подгазовывания водителем она попросту заглохнет.
- Увеличение расхода топлива. Обычно перерасход незначительный, однако можно определить при программном замере.
- Увеличение токсичности выхлопа. Выхлопные газы при этом становятся непрозрачными, а имеющими сероватый либо синеватый оттенок и более резкий, топливный, запах.
Стоит оговориться, что перечисленные выше признаки могут указывать и на другие поломки двигателя или прочих систем автомобиля. Поэтому, чтобы определить неисправности датчика кислорода, нужны несколько проверок используя в первую очередь диагностический сканер и мультиметр для проверки сигналов лямбды (управляющего и цепи подогрева).
Как правило, проблемы с проводкой датчика кислорода четко фиксируется электронным блоком управления. При этом в его памяти формируются ошибки, например, p0136, p0130, p0135, p0141 и прочие. В любом случае необходимо выполнить проверку цепи датчика (проверить наличие напряжения и целостность отдельных проводов), а также посмотреть на график работы (используя осциллограф либо программу диагностик).
Причины неисправности датчика кислорода
В большинстве случаев кислородная лямбда работает около 100 тыс. км без сбоев однако есть причины которые значительно сокращают его ресурс и приводят к неисправности.
- Неисправность цепи датчика кислорода. Выражаться по-разному. Это может быть полный обрыв питающих и/или сигнальных проводов. Возможно повреждение цепи подогрева. В этом случае лямбда зонд не будет работать до тех пор, пока выхлопные газы не разогревают его до рабочей температуры. Возможно повреждение изоляции на проводах. В этом случае имеет место короткое замыкание.
- Замыкание датчика. В этом случае он полностью выходит из строя и, соответственно, не подает никаких сигналов. Большинство лямбда зондов ремонту не подлежат и их надо менять на новые.
- Загрязнение датчика продуктами сгорания топлива. В процессе эксплуатации датчик кислорода по естественным причинам постепенно загрязняется и со временем может перестать передавать корректную информацию. По этой причине автопроизводители рекомендуют периодически менять датчик на новый, отдавая при этом предпочтение оригиналу так как универсальная лямбда не всегда корректно показывает информацию.
- Термические перегрузки. Обычно это происходит по причине проблем с зажиганием, в частности, перебоев с ним. В таких условиях датчик работает при критических для него температурах, что снижает его общий ресурс и постепенно выводит из строя.
- Механические повреждения датчика. Они могут возникнуть при неаккуратных ремонтных работах, при езде по бездорожью, ударах при ДТП.
- Использование при установке датчика герметиков, которые вулканизируются при высокой температуре.
- Многократные неудачные попытки запуска двигателя. При этом в двигателе, и в частности, в выпускном коллекторе накапливается несгоревшее топливо.
- Попадание на чувствительный (керамический) наконечник датчика различных технологических жидкостей или мелких посторонних предметов.
- Негерметичность в выпускной системе выхлопных газов. Например, может прогореть прокладка между коллектором и катализатором.
Обратите внимание, что состояние датчика кислорода во многом зависит от состояния других элементов двигателя. Так, значительно снижают ресурс лямбда зонда следующие факторы: неудовлетворительное состояние маслосъемных колец, попадание антифриза в масло (цилиндры), обогащенная топливовоздушная смесь. И если при исправном датчике кислорода количество углекислого газа составляет порядка 0,1…0,3%, то при выходе лямбда зонда из строя соответствующее значение увеличивается до 3…7%.
Как определить неисправность датчика кислорода
Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.
Специалисты компании BOSCH советуют проверять соответствующий датчик каждые 30 тысяч километров пробега, либо при выявлении описанных выше неисправностей.
Что нужно сделать в первую очередь при диагностике?
- Необходимо оценить количество сажи на трубке зонда. Если ее слишком много — датчик будет работать некорректно.
- Определить цвет отложений. Если на чувствительном элементе датчика имеются белые или серые отложения — это означает, что используются присадки к топливу или к маслу. Они негативно сказываются на работе лямбда зонда. Если на трубке зонда имеются блестящие отложения — это говорит о том, что в используемом топливе очень много свинца, и от использования такого бензина лучше отказаться, соответственно, сменить марку бензозаправки.
- Можно попытаться очистить сажу, однако это не всегда возможно.
- Проверить мультиметром целостность проводки. В зависимости от модели конкретного датчика он может иметь от двух до пяти проводов. Один из них будет сигнальным, а остальные — питающими, в том числе, для питания элементов подогрева. Для выполнения процедуры проверки вам понадобится цифровой мультиметр, способный измерять постоянное электрическое напряжение и сопротивление.
- Имеет смысл проверить сопротивление нагревателя датчика. В разных моделях лямбда зонда оно будет находиться в пределах от 2 до 14 Ом. Значение питающего напряжения должно быть около 10,5…12 Вольт. В процессе проверки также нужно обязательно проверить целостность всех проводов, подходящих к датчику, а также значение сопротивления их изоляции (как попарно между собой, так и каждого на «массу»).
Как проверить лямбда-зонд видео
Обратите внимание, что нормальная работа датчика кислорода возможна лишь при его нормальной рабочей температуре, равной +300°С…+400°С. Это обусловлено тем, что лишь в таких условиях циркониевый электролит, нанесенный на чувствительный элемент датчика, становится проводником электрического тока.
Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем.
Так как проверка кислородного датчика во многих случаях подразумевает снятие/установку то стоит учесть такие нюансы:
- Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.
- Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
- При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.
Точная проверка лямбда зонда
Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.
График правильной работы датчика кислорода
На первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.
График работы сильно загрязненного датчика кислорода
График работы датчика кислорода на обедненной топливной смеси
График работы датчика кислорода на обогащенной топливной смеси
График работы датчика кислорода на бедной топливной смеси
Далее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.
Как устранить неисправность датчика кислорода
Если впоследствии проверки показало что причина в проводке, то проблема решится заменой жгута проводов либо фишки подключения, а вот при отсутствии сигнала от самого датчика зачастую говорит о необходимости замены датчика концентрации кислорода на новый, но прежде чем покупать новую лямбду можно воспользоваться одним из представленных ниже способов.
Метод первый
Предполагает очистку элемента подогре от нагара (применяется когда возникает неисправность нагревателя датчика кислорода). Для реализации этого метода необходимо обеспечить доступ к чувствительной керамической части устройства, которая скрыта за защитным колпачком. Снять указанный колпачок можно с помощью тонкого напильника, с помощью которого нужно сделать надрезы в области основания датчика. Если демонтировать колпачок полностью не получится, то допускается сделать маленькие окошки размером около 5 мм. Для дальнейшей работы необходимо около 100 мл ортофосфорной кислоты либо преобразователя ржавчины.
Когда защитный колпачок был демонтирован полностью, то для его восстановления на его посадочном месте придется воспользоваться аргоновой сваркой.
Процедура по восстановлению выполняется по следующему алгоритму:
- Налить 100 мл ортофосфорной кислоты в стеклянную емкость.
- Опустить керамический элемент датчика в кислоту. Полностью опускать датчик в кислоту нельзя! После этого подождать около 20 минут с тем, чтобы кислота растворила сажу.
- Извлечь датчик и промыть его проточной водой из крана, а затем дать ему высохнуть.
Порой на выполнение чистки датчика таким методом нужно потратить до восьми часов времени, ведь если с первого раза очистить сажу не получилось, то имеет смысл повторить процедуру два и более раза, причем можно воспользоваться кистью для выполнения механической обработки поверхности. Вместо кисти можно воспользоваться зубной щеткой.
Метод второй
Предполагает выпаливание нагара на датчике. Для выполнения чистки датчика кислорода вторым методом кроме той же ортофосфорной кислоты понадобится еще и газовая горелка (как вариант использовать домашнюю газовую плиту).
Алгоритм чистки следующий:
- Окунуть чувствительный керамический элемент датчика кислорода в кислоту, обильно смочив его.
- Взять датчик пассатижами с противоположной от элемента стороны и поднести к горящей конфорке.
- Кислота на чувствительном элементе будет закипать, а на его поверхности образуется соль зеленоватого оттенка. Однако вместе с этим сажа с него будет удаляться.
Повторить описанную процедуру нужно несколько раз до тех пор, пока чувствительный элемент не станет чистым и блестящим.
Датчик кислорода, признаки неисправности лямбда зонда
Датчик кислорода, признаки неисправности которого известны большинству опытных автовладельцев, играет значительную роль в функционировании автомашины. При всей своей незаметности и малоразмерности, этот регулятор корректирует топливную смесь, тем самым, оказывая помощь силовой установке.
Двигатель автомобиля, получающий хорошо смешанную воздушно-топливную смесь, работает максимально эффективно.
К сожалению, датчик регулятор или лямбда зонд, как его еще называют, имеет свойство портиться.
Причины нарушения работы и явные признаки
Как правило, к нарушению функционирования датчика приводят следующие причины:
- На датчик попадает какая-нибудь агрессивная жидкость, например антифриз или жидкость тормозная.
- Проблемы могут начаться, если в процессе очистки корпуса регулятора владелец использовал химически активные средства.
- Если в горючем для автомобиля содержится большое количество свинцовых соединений.
- В случае значительного перегрева регулятора, что происходит либо из-за применения топлива низкого качества, либо из-за засорения фильтра.
О неисправностях регулятора можно судить по явным признакам внешнего характера. Заметить это легко. Достаточно обратить внимание на следующие моменты:
- Резко увеличилось потребление горючего.
- Автомобиль дергается с места рывками, даже при прогретом двигателе.
- Цвет и запах выхлопных газов изменился.
- Нарушена работа катализатора.
Безусловно, на датчик оказывают негативное воздействие и общие условия эксплуатации. Может быть повреждена электрическая проводка или сам регулятор, если невнимательно относиться к стандартным правилам эксплуатации автомобиля.
Ступени
В свою очередь, эксперты видят два основных этапа ухудшения работы датчика.
На первой стадии неисправности датчика налицо увеличение времени реакции двигателя на нажатие педали газа. Силовой агрегат реагирует вяло, при нажатии на акселератор начинает мигать «чек», педаль опускается – мигание прекращается. На этой стадии неисправности водитель замечает ухудшение тяги, динамики разгона и повышение расхода горючего (пока незначительно). Как правило, данный этап неисправности регулятора может длиться около года.
Второй этап – это уже намного печальнее. Большинство автовладельцев на этой стадии задумываются над тем, а зачем собственно этот датчик кислорода нужен.
Полностью исчезает нормальный разгон, автомобиль «тупит» даже на абсолютно ровной дороге. Еще одной отличительной чертой второй стадии можно назвать снижение оборотов силового агрегата, даже при вдавливании акселератора в пол. Во впускном коллекторе при этом могут быть слышны хлопки.
Для полной уверенности рекомендуется запустить автомашину «на холодную». Если датчик кислорода неисправен по второй шкале тяжести, автомобиль проработает идеально только первые несколько минут. Когда же прибор начнет функционировать, отправляя сигналы ЭБУ, сразу возникнут проблемы.
Проверка регулятора
Если имеются подозрения на неисправность регулятора, рекомендуется начать с оценки его внешнего состояния. В большинстве случаев, если датчик неисправен, он покрывается слоем грязи или сажи. Нормальный внешний вид датчика, как правило, свидетельствует о нормальной его работе, но проверку стоит продолжить.
- Регулятор следует отключить от колодки.
- Затем подключить его к вольтметру, имеющему достаточно высокий класс точности.
Примечание. Схема подключения регулятора к вольтметру должна основываться согласно его распиновке: черный провод датчика отвечает за сигнал (идет на контроллер), белые провода отвечают за подогрев, серый – заземление.
Проверка показаний вольтметра – это диагностика по динамике работы силовой установки автомобиля. К примеру, если задействован крейсерский режим (2500 об/мин), при снятой вакуумной трубке нормально работающий регулятор должен выдавать 0,9 В (чуть больше или меньше). Если же показания датчика ниже 0,3 В, то прибор точно неисправен.
Проверка датчика может иметь и другой режим. Можно сымитировать принудительный подсос воздуха, тем самым, обеднив воздушно-топливную смесь. В этом случае показания регулятора должны быть равны меньше 0,2 В.
Еще один режим проверки связан с промежуточным положением мотора. Другими словами, если обороты силовой установки в пределах 1500 об/мин, регулятор должен показывать значение 0,5 В.
В случае полного доказательства неисправности датчика, его следует демонтировать и заменить.
И здесь надо придерживаться определенных правил.
- Лучше менять регулятор на поработавшем автомобиле, так сказать, «на горячую». Это дает больше шансов не сорвать резьбу.
- Рекомендуется также немного поднять разъем нового регулятора, тем самым, обезопасив прибор от воздействия грязи и влаги.
- И наконец, корпус датчика эксперты советуют обрабатывать «графиткой», даже при наличии заводской смазки.
Датчик кислорода имеется практически у всех современных автомашин. Располагаться прибор может по-разному. На некоторых автомобилях он находится вблизи катализатора, на других – в выпускном коллекторе.
Что делать, если неисправный датчик застал в дороге
Если неисправность датчика застала в дороге или нужно куда-то срочно ехать, а проблемы с зондом не решены, что можно сделать? Решение до простоты гениальное – нужно просто отключить зонд. Безусловно, мигание «чека» никуда не исчезнет до остановки мотора, да и динамики, в принципе, нормальной не будет.
Зато можно легко доехать до автосервиса, пусть и без удобств.
Устанавливать нужно зонд, который рекомендован конкретным автопроизводителем. Поставив какой-то «левый» прибор, пусть и в целях экономии, можно подвергнуть двигатель непосильным нагрузкам и проблемам. Несомненно, ремонт двигателя обойдется в гораздо большую сумму, чем покупка качественного датчика кислорода.
Замена регулятора
Замена кислородного датчика на отечественных автомобилях не вызывает, как правило, особых сложностей. Единственная трудность может заключаться в закипании зонда, после чего он практически не поддается механическому воздействию. Но и для таких случаев имеется эффективная и пошаговая инструкция. Она приведена ниже.
- Автомашина поднимается на эстакаду.
- Снимается защита силового агрегата.
- Капот открывается, начинается работа с проводами зонда. Проводку от кислородного датчика можно найти на шлангах СО (систем охлаждения). Они бывают зафиксированы хомутами.
- Пластиковый хомут, держащий проводку, разрезается;
- Датчик откручивается ключом на «22».
Если прибор не снимается – налицо закипание датчика. Действуем по следующей схеме. Регулятор обрызгиваем составом WD-40, немного ждем и заново пробуем снять. Если опять не получается, запускаем мотор и нагреваем немного выхлопную систему, поливаем регулятор водой и пробуем опять. Если не помогает, придется нагреть датчик напрямую паяльником, постучать молотком по нему (не сильно) и открутить.
Устанавливается регулятор в обратном порядке снятию. Нужно не забыть подсоединить разъем и зафиксировать проводку к шлангам.
Неисправность кислородного датчика и советы по замене
Как это сделать
Технический совет
Как это работает
Для технических специалистов
Для домашних мастеров
Кислородный датчик, также известный как датчик O2, делает то, что следует из его названия – он измеряет количество кислорода в выхлопе.
Хотя это может показаться довольно скромной задачей, датчик O2 на самом деле является одним из самых важных датчиков на любом транспортном средстве, отвечающим за поддержание правильного баланса между воздухом и топливом для оптимальных выбросов. Из-за этого вам захочется узнать, что он делает, почему он выходит из строя и, что важно, как заменить его, когда он выходит из строя.
Как работает датчик кислорода?
Большинство автомобилей имеют как минимум два кислородных датчика, расположенных по всей выхлопной системе; по крайней мере один перед каталитическим нейтрализатором и один или несколько после каталитического нейтрализатора. «Предварительный датчик» регулирует подачу топлива, а нижний датчик измеряет эффективность каталитического нейтрализатора.
Датчики O2 обычно можно разделить на узкополосные или широкополосные. Чувствительный элемент находится внутри датчика, заключенного в стальной корпус. Молекулы кислорода из выхлопных газов проходят через крошечные прорези или отверстия в стальной оболочке датчика и достигают чувствительного элемента или ячейки Нернста.
С другой стороны внутренней камеры кислород из воздуха за пределами выхлопа проходит вниз по датчику O2 и контактирует с ним. Разница в количестве кислорода между тем, что присутствует в наружном воздухе, и тем, что присутствует в выхлопных газах, способствует потоку ионов кислорода и создает напряжение.
Если смесь выхлопных газов слишком богата и в выхлопных газах слишком мало кислорода, на электронный блок управления двигателем (ECU) отправляется сигнал уменьшить количество топлива, подаваемого в цилиндр. Если смесь выхлопных газов слишком бедная, то подается сигнал увеличить количество используемого топлива в двигателе. Слишком много топлива производит углеводороды и угарный газ. Слишком малое количество топлива производит загрязняющие вещества оксида азота. Сигнал датчика помогает поддерживать правильный состав смеси. Широкополосные датчики O2 имеют дополнительную ячейку накачки O2 для регулирования количества кислорода, присутствующего в чувствительном элементе. Это позволяет измерять гораздо более широкое соотношение воздух/топливо.
Почему датчики O2 выходят из строя?
Поскольку кислородный датчик находится в потоке выхлопных газов, он может загрязниться. Распространенными источниками загрязнения являются чрезмерно обогащенная топливная смесь или просачивание масла в старом двигателе, а также сгорание охлаждающей жидкости двигателя в камере сгорания в результате утечки через прокладку двигателя. Он также подвергается воздействию чрезвычайно высоких температур и, как и любой другой компонент, со временем изнашивается. Все это может повлиять на характеристики отклика датчика кислорода, что приведет к увеличению времени отклика или сдвигу кривой напряжения датчика и, в долгосрочной перспективе, к снижению производительности датчика.
На что обращать внимание при отказе датчика кислорода:
Когда датчик кислорода выходит из строя, компьютер больше не может определять соотношение воздух/топливо, поэтому он в конечном итоге угадывает. По этой причине есть несколько контрольных признаков, на которые следует обратить внимание:
- Контрольная лампа двигателя: хотя контрольная лампа двигателя может загореться по многим причинам, обычно это связано с проблемой, связанной с выбросами.
- Плохая экономия топлива: неисправный кислородный датчик нарушит воздушно-топливную смесь, что приведет к увеличению расхода топлива.
- Неравномерный холостой ход двигателя или пропуски зажигания: поскольку выходной сигнал кислородного датчика помогает контролировать синхронизацию двигателя, интервалы сгорания и соотношение воздуха и топлива, неисправный датчик может привести к неровной работе автомобиля.
- Вялая работа двигателя.
Поиск и устранение неисправностей датчика O2
Чтобы определить источник неисправности датчика O2, выполните следующие действия:
- Считайте все коды неисправностей с помощью диагностического прибора. Обратите внимание, что при возникновении проблем с датчиками O2 часто возникает несколько кодов неисправностей. Лямбда-зонды
- имеют внутренний нагреватель, поэтому проверьте сопротивление нагревателя — обычно оно довольно низкое.
- Проверьте подачу питания на обогреватель — часто эти провода одного цвета.
- Осмотрите электрический разъем на наличие повреждений или загрязнений.
- Осмотрите выпускной коллектор и топливные форсунки на наличие утечек, а также состояние компонентов зажигания — это может повлиять на работу датчика.
- Проверьте правильность показаний датчика O2, подтвердив значение O2 с помощью анализатора выброса четырех или пяти газов.
- С помощью осциллографа проверьте сигнал как на холостом ходу, так и прибл. обороты двигателя 2500 об/мин.
- Используйте оперативные данные для проверки наличия сигнала, если доступ к проводке датчика затруднен.
- Проверьте состояние защитной трубки элемента зонда на наличие признаков повреждения и загрязнения.
Общие коды неисправностей датчика кислорода:
- P0135: датчик кислорода перед каталитическим нейтрализатором 1, контур обогрева / обрыв
- P0175: система слишком обогащена (ряд 2)
- P0713: неисправность корректировки топливоподачи (ряд 2)
- P0171: слишком бедная система (ряд 1)
- P0162: Неисправность цепи датчика О2 (ряд 2, датчик 3)
Как заменить датчик кислорода:
Перед заменой датчика необходимо диагностировать проблему.
Подключите диагностический прибор, например, Delphi DS, выберите правильный автомобиль и считайте код(ы) неисправности. Подтвердите код неисправности, выбрав оперативные данные и сравнив значение подозреваемого неисправного датчика со значением заведомо работающего датчика. При необходимости обратитесь к данным производителя автомобиля, чтобы найти правильное значение для сравнения. Могут потребоваться другие инструменты или оборудование, чтобы определить, является ли причиной проблемы фактический датчик, а не проводка.
- Поскольку многие автомобили последних моделей оснащены несколькими кислородными датчиками, убедитесь, что вы правильно определили неисправный датчик, чтобы по ошибке не заменить неправильный датчик. Производители транспортных средств идентифицируют положения «bank1» и «bank2» и «front/back» и «pre/post» несколько по-разному, поэтому следует позаботиться о том, чтобы убедиться, что вы определили правильный (проблемный) датчик. Лучший способ сделать это — просмотреть данные в реальном времени с помощью диагностического инструмента.
- Затем отключите проводное соединение.
- Затем с помощью гаечного ключа или специального торцевого ключа O2 отвинтите датчик от гнезда. После отвинчивания выбросите старый датчик и замените его новым.
- Большинство лямбда-зондов поставляются со специальным электропроводящим противозадирным составом, нанесенным на резьбу, поэтому достаточно просто вкрутить новый датчик в пустоту, оставленную старым.
- Для защиты датчика от приваривания к его резьбе датчики Delphi поставляются с предварительно нанесенными или включенными в комплект поставки противозадирными составами. При необходимости нанесите состав на новый датчик перед повторной установкой. Будьте осторожны, чтобы не нанести чрезмерное количество противозадирного средства на резьбу, так как это может привести к загрязнению чувствительной области.
- Затяните датчик рекомендуемым моментом.
- После установки датчика подключите электронный разъем.
- Теперь снова подключите диагностический прибор и удалите все соответствующие коды неисправностей.
- Наконец, включите зажигание и убедитесь, что индикатор проверки двигателя погас, затем выполните дорожное испытание.
Поиск и устранение неисправностей кислородных датчиков — Продукция Walker
Поиск и устранение неисправностей кислородных датчиков
Продукция Walker > Учебное пособие по датчикам кислорода > Поиск и устранение неисправностей датчиков кислорода
Признаки неисправности датчика кислорода
Прежде всего важно понять, что код OBDII сам по себе не указывает на неисправность датчика кислорода. Датчики просто сообщают информацию. Например, датчик кислорода, который сообщает о бедной топливной смеси, обязательно выдаст код. Этот датчик выполняет свою работу и не нуждается в замене.
Если проблема связана с неисправным или мертвым датчиком, в частности, есть несколько кодов OBDII, которые будут установлены (подробнее об этом в следующем разделе). В свою очередь, само транспортное средство часто проявляет физические симптомы из-за того, что датчик не работает должным образом.
Снижение расхода топлива может быть явным признаком того, что датчик кислорода не работает должным образом. Это может произойти из-за слишком бедной или слишком богатой топливной смеси.
Такое колебание соотношения A/F является признаком неисправности вышестоящего или управляющего датчика. Нижние или диагностические датчики контролируют только выхлоп, выходящий из каталитического нейтрализатора, и не вызывают такой проблемы.
Другие признаки неисправного кислородного датчика включают неровный холостой ход, пропуски зажигания и/или колебания при попытке ускориться. Однако имейте в виду, что эти проблемы могут иметь и другие причины, не имеющие отношения к исправности кислородных датчиков автомобиля. Следовательно, ни один из них сам по себе не является достаточной причиной, чтобы заменить его. Для постановки правильного диагноза часто требуется сочетание предупреждения OBII, проблем с работой двигателя и физического осмотра датчика.
Общие причины отказа датчика кислорода
Неисправность датчика кислорода часто может быть связана с одним из трех распространенных факторов: возраст и большой пробег, внутреннее загрязнение (отравление) или проблема с электрикой.
Один или два проводных кислородных датчика без подогрева следует проверять или заменять каждые 30 000 миль. Эти датчики должны полагаться исключительно на горячие выхлопные газы для достижения своей рабочей температуры и предназначены для того, чтобы большое количество выхлопных газов контактировало с активным керамическим элементом.
Подогреваемые кислородные датчики менее подвержены загрязнению, так как их внутренний источник тепла позволяет размещать их намного ниже по течению, чем необогреваемые датчики. Датчики с подогревом следует проверять или заменять каждые 60 000 миль. Хотя датчики кислорода с подогревом могут быть размещены в более безопасных местах, чем модели без подогрева, они состоят из нескольких цепей, которые, в свою очередь, могут допускать проблемы с электричеством. Если цепь нагревателя в датчике выйдет из строя, датчик не будет функционировать должным образом. Проблемы с цепью нагревателя на самом деле являются распространенным источником кодов OBDII.
Чтобы выполнять свою работу, все кислородные датчики должны подвергаться постоянному воздействию вредных выхлопных газов, сильной жары и высокоскоростных частиц. Из-за этого их эффективность со временем неизбежно будет снижаться.

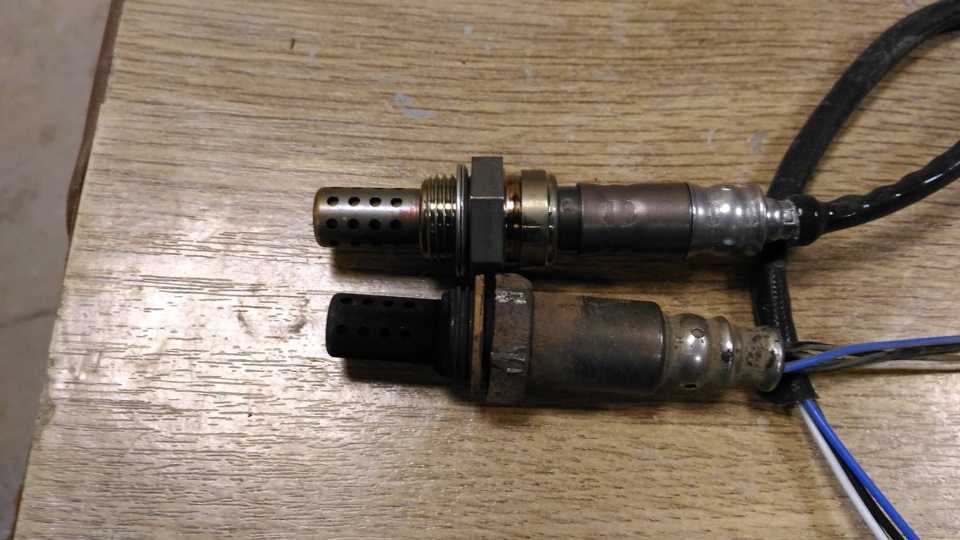

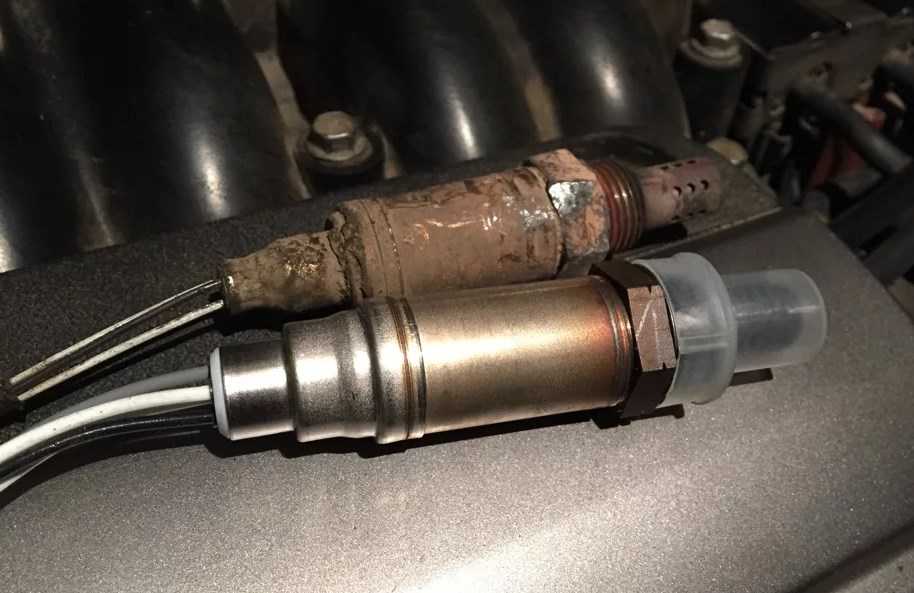

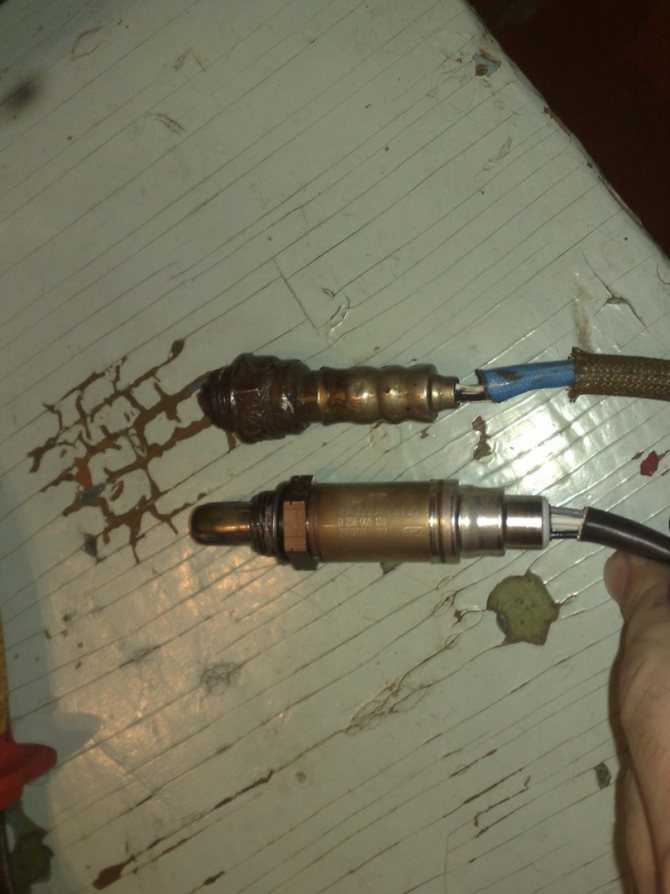

Иногда датчики кислорода могут загрязняться элементами из двигателя. Выхлоп чрезмерно богатой топливной смеси может загрязнить датчик O2, как и этилированное топливо. Такой же эффект могут иметь остатки антифриза или силикона, образующиеся в результате дефектных прокладок. Датчики, изображенные ниже, отравлены и нуждаются в замене.
Накопление углерода из-за обогащенной топливной смеси является частым явлением и приводит к выходу из строя многих датчиков. Этому может быть много возможных причин, в том числе забитый воздушный фильтр или негерметичная или неисправная топливная форсунка.
Антифриз может быть очень вредным для датчика, если он попадет в камеру сгорания. Это может произойти в случае треснутой или деформированной головки блока цилиндров, негерметичной прокладки головки блока цилиндров или негерметичной прокладки впускного коллектора.
Отравление силиконом, как показано на рисунке слева, может привести к тому, что головка датчика кислорода станет белой. Наиболее распространенной причиной этого состояния является использование неподходящего силиконового герметика для прокладок двигателя.
Использование неподходящего (этилированного) бензина может повредить кислородный датчик. Хотя это редкое явление, полезно знать, как этилированный бензин влияет на датчик.
Кислородный датчик Часто задаваемые вопросы
Кислородный датчик не вынимается.
Смочите область резьбы датчика мощной проникающей смазкой. Запуск и увеличение оборотов двигателя должны способствовать ослаблению датчика за счет нагрева пробки. Если вы используете гаечный ключ с открытым зевом, попробуйте головку O2. Если это не помогло, попробуйте использовать длинную трещотку или прерыватель в сочетании с головкой, чтобы создать больший крутящий момент. Если вы все еще безуспешны, нагрейте пробку горелкой до вишнево-красного цвета и снимите датчик.
После извлечения датчика обязательно используйте очиститель для резьбы, чтобы очистить резьбу заглушки. В некоторых случаях требуется ремонт резьбы. Это можно сделать с помощью комплекта для ремонта резьбы (номер по каталогу Walker 88-832). Не используйте ударный гайковерт для снятия датчика O2, так как вы, скорее всего, сорвете резьбу на пробке. Для любых проблем, требующих замены или добавления заглушки, Walker предлагает полную линейку заглушек и заглушек для датчиков кислорода.
Сколько кислородных датчиков в конкретном автомобиле?
Наш поисковый запрос «Найди свою деталь» на сайте www.walkerproducts.com может предоставить конкретные данные датчиков для большинства областей применения. Современные автомобили могут иметь до 6 и более датчиков кислорода.
Действительно ли необходимы задние кислородные датчики?
Роль датчиков, расположенных ниже по потоку, заключается в контроле производительности и исправности каталитического нейтрализатора. Их удаление отключит эту функцию и вызовет CEL (индикатор неисправности двигателя) или MIL (индикатор неисправности) на автомобиле.
Я получаю сертификат CEL/MIL и файл . . . код. Нужно ли менять кислородный датчик?
Не обязательно. Кислородный датчик просто сообщает данные, которые он собирает. Например, если вы получаете код бедной смеси, у вас может быть утечка вакуума или неисправная топливная форсунка. Замена кислородного датчика не решит эту проблему. Вы просто получите тот же код снова.
Нужно ли заменять сразу все датчики?
Датчики O2 лучше заменять парами. Например, при замене нижнего левого датчика следует также заменить нижний правый датчик.
Однако на большинстве автомобилей, выпущенных после 1996 года, замена одного датчика (особенно переднего датчика контроля двигателя) приведет к тому, что ECU установит код для других датчиков. Это связано с тем, что активность переключения нового датчика намного быстрее, чем у старых датчиков. Вполне вероятно, что на большинстве автомобилей код будет установлен в течение 30-60 дней ПОСЛЕ первой замены датчика.
Каков ожидаемый срок службы кислородного датчика?
Датчики кислорода с подогревом следует проверять или заменять каждые 60 000 миль, а датчики кислорода без подогрева следует проверять или заменять каждые 30 000 миль.
Как проверить кислородный датчик?
Вы можете проверить датчик O2 на транспортном средстве, сначала найдя сигнальный провод на датчике. Во-вторых, при использовании вольтметра со шкалой, установленной на 1 вольт, напряжение будет колебаться от 200 до 800 милливольт или от 0,2 до 0,8 вольт на вашем измерителе. Если показания датчика зависают или переключаются на ненормально высокий или низкий уровень, ваш датчик неисправен. Если ваши результаты неубедительны, лучше всего проверить свой автомобиль в профессиональном магазине.
Примечание. Этот тест не работает с датчиками Air Fuel или Wide Band.
Второй метод заключается в подключении различных доступных на рынке тестеров непосредственно к датчику кислорода. Этот метод не такой точный, но может обнаружить некоторые неисправности датчика.
Что такое датчик выбросов в Калифорнии? Как я узнаю, нужен ли он мне?
Калифорнийский датчик выбросов O2 предназначен для автомобилей, разработанных в соответствии с нормами выбросов Калифорнии.
