Почему прыгает холостой ход на ВАЗ 2107

3.9/5 — (38 голосов)

Что же делать, если прыгает холостой ход на ВАЗ 2107, есть ли какая-нибудь панацея от этого? Много неприятностей доставляет владельцам топливная система, но нужно учесть одну особенность – не всегда она виновата. Например, в карбюраторных моторах с классической системой зажигания велика вероятность поломки контактной группы в случае наличия нестабильности оборотов холостого хода. Но с инжекторными моторами все несколько проще. А теперь обо всем более подробно.

Содержание

1. Почему обороты двигателя неустойчивые?
2. Подготовка к регулировке холостого хода
3. Настройка холостого хода ВАЗ 2107
4. А что с инжектором?
5. Поломки РХХ
6. Проведение диагностики

Почему обороты двигателя неустойчивые?

Если речь идет о карбюраторе, то можно выделить несколько причин:

1. Карбюратор засорен, движение воздуха и бензина становится невозможным.
2. Нарушена работа электромагнитного клапана – сгорела обмотка или засорение жиклера.
3. Засорены топливные фильтры или воздушный.
4. Неправильные регулировки карбюратора ВАЗ 2107.

В большинстве случаев виновником становится электромагнитный клапан. Его внешний вид показан на фото. Он необходим в системе питания для следующей цели – открывает подачу топлива при включении зажигания и закрывает при отключении. Следовательно, мотор сразу же после выключения зажигания останавливается.

Электромагнитный клапан карбюратора ВАЗ 2107 – это небольшое устройство, состоящее из следующих элементов:

1. Корпус.
2. Обмотка (один конец соединен с металлическим корпусом).
3. Шток, выполняющий функции клапана, открывающего и закрывающего подачу топлива на холостом ходу.
4. Медный жиклер с отверстиями. Обратите внимание на то, что жиклеры имеют маркировку, существует несколько размеров.

Работает электромагнитный клапан только тогда, когда включено зажигание. Если вдруг произошел обрыв в цепи питания, можно временно соединить центральный провод прибора с плюсовым выводом аккумуляторной батареи. Только постарайтесь как можно скорее провести ремонт.

Подготовка к регулировке холостого хода

Если не намечается чистка и разборка карбюратора ВАЗ 2107, то из инструментов вам пригодится одна отвертка. Прибор для измерения числа оборотов (тахометр) установлен в приборной панели. Но стоит обзавестись индикатором качества смеси. С его помощью можно сделать воздушнотопливную смесь в идеальной пропорции. В данной статье будет рассказано про регулировку с использованием этого прибора.

Перед началом проведения работ нужно прогреть двигатель до рабочей температуры. Напомним, что таковой является температура около 90 градусов. Также нужно поставить фильтр очистки воздуха на место, чтобы симулировать нормальную работу мотора. Убедитесь в том, что правильно выполнена настройка поплавка. Уровень топлива в камере должен быть всегда стабильным.

Много требований имеется и к зажиганию, газораспределению. Обязательно все зазоры должны быть правильными, а угол опережения зажигания настроен для используемого бензина. И самое главное – полностью открывайте воздушную заслонку на время проведения регулировки. Вот и все, вкратце приведены работы по подготовке, теперь можно начинать процедуру настройки холостого хода.

Настройка холостого хода ВАЗ 2107

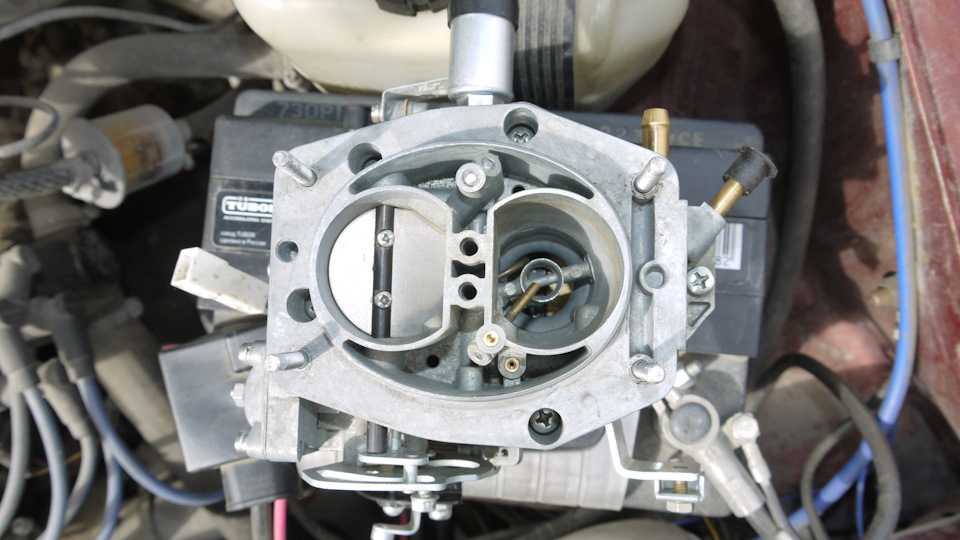

Внимательно осмотрите карбюратор, на нем имеется несколько винтов – качества топливовоздушной смеси и количества. Именно с их помощью сейчас и попробуем отрегулировать карбюратор. Конечно, такой прибор, как газоанализатор, есть не у каждого водителя. Впрочем, не каждый и заботится об уровне СО в выхлопе. Для удобства желательно иметь цифровой или стрелочный тахометр. Как его правильно подключить, вы можете найти в соответствующей статье на нашем сайте.

Итак, запускаете мотор и вращаете винт качества. Прислушайтесь к работе двигателя, нужно остановиться в тот момент, когда число оборотов коленвала окажется максимальным. После этого начинаете вращать винт количества и добиваетесь частоты 1100. И последний шаг – винтом качества устанавливаете частоту 800-900. Обратите внимание на то, что при необходимости регулировку холостого хода нужно повторить.

Вместо свечи вкрутите индикатор качества смеси и добейтесь оптимального цвета – фиолетово-синего или синего. Регулировка качества смеси при помощи этого прибора упрощается. Правда, потребуется еще несколько раз покрутить винт качества и количества.

А что с инжектором?

Здесь все немного проще, так как регулировок проводить не нужно. Причина – за все отвечает умная бортовая система управления. А конкретно за холостой ход – регулятор (РХХ). Кто-то может называть его датчиком холостого хода, но это понятие в корне неверно. Дело в том, что имеется два типа устройств на инжекторных автомобилях – датчики (считывающие) и исполнительные механизмы. Регулятор холостого хода – это шаговый двигатель, он ничего не измеряет, а наоборот, открывает и закрывает подачу воздуха по специальному каналу.

Определить поломку РХХ можно лишь по внешним признакам и то относительно. Дело в том, что на приборной панели не загорится контрольная лампа, если вдруг прикажет долго жить регулятор. Но вот если ощущаются неустойчивые обороты, либо они вовсе пропали, а двигатель дергается и глохнет, то в первую очередь, конечно, стоит проверить работоспособность РХХ. Стоит заметить, что иногда «Чек» может загораться при неисправном РХХ. Происходит это в том случае, если двигатель детонирует. Датчик детонации дает сигнал о неисправности электронному блоку управления.

Поломки РХХ

Если у вас ВАЗ 2107 с инжекторным мотором, то уделяйте должное внимание состоянию систем автомобиля. Если плавают обороты на инжекторном моторе, то нужно смотреть первым делом на регулятор холостого хода. Дело в том, что поломка такого механизма, как РХХ, может привести к очень печальным последствиям, вплоть до дорожно-транспортного происшествия. Вот основные признаки, по которым можно самостоятельно определить поломку регулятора:

1. Двигатель начинает «жить своей жизнью» – частота вращения коленвала постоянно меняется, то уменьшается, то увеличивается. Следовательно, стрелка тахометра постоянно плавает.
2. Когда вы запускаете холодный мотор, то частота вращения коленвала не повышается, она колеблется в некотором интервале.
3. Если включаете мощные электроприборы (например, автомагнитолу, ближний или дальний свет), уменьшаются обороты и не возвращаются на заданный уровень.
4. При включении нейтральной передачи двигатель начинает глохнуть, если не подгазовывать педалью время от времени.

Это основные признаки того, что регулятор неисправен. По сути, любые перебои с уровнем холостого хода – это первый признак поломки или мелкого дефекта РХХ. Но настало время провести его диагностику. Сделать это будет несложно.

Проведение диагностики

Самый простой метод – это сделать замер напряжения на колодке, к которой подключен регулятор. Это выводы D и А. При включенном зажигании на них должно присутствовать напряжение 12 В. В том случае, если напряжение меньше этого значения, стоит взглянуть на аккумуляторную батарею и генератор. Вполне возможно, что имеет место быть недозаряд аккумулятора. В том же случае, если напряжения нет совсем, необходимо проверить всю цепь питания устройства и продиагностировать ЭБУ.

Переведите мультиметр в режим измерения сопротивления. Между парами выводов А и В, С и D, должно быть сопротивление примерно 53 Ом. Снимите РХХ и подключите (при выключенном зажигании) к колодке. Затем включите зажигание и посмотрите на поведение иглы – она должна полностью выдвигаться при подаче напряжения. В том случае, если это не происходит, можно судить о поломке РХХ.

Иногда помогает простая чистка регулятора. Для этого можно воспользоваться спреями, коих в магазинах достаточное количество. Но в некоторых случаях поможет только замена устройства. Конечно, это не карбюратор ДААЗ, стоимость РХХ окажется во много раз ниже, да и проблем с заменой не возникнет. В том случае, если даже после проведенной замены двигатель не держит холостой ход, необходимо полностью диагностировать инжектор.

Плавают обороты холостого хода Ваз-2107 инжектор- меняем РХХ

Из-за чего могут самопроизвольно меняться (или плавать) обороты двигателя

Нарушена работа РХХ- регулятора холостого хода

Неполадки в ДМРВ ( датчике массового расхода воздуха)

Подсос воздуха через трещины в шлангах и уплотнениях

Другие причины

Что такое регулятор холостого хода

Какой купить на замену?

Порядок замены регулятора

Настройка после установки

Из-за чего могут самопроизвольно меняться (или плавать) обороты двигателя

Причин этой неприятной неполадки может быть несколько:

Нарушена работа РХХ- регулятора холостого хода

Частота оборотов «движка» на холостом ходу сама собой изменяется и он может даже остановиться, часто мотор не желает запускаться без нажима на педаль «газа». А лампа «Проверьте двигатель», при этом, может и не гореть. При средних и больших оборотах мотор держит обороты ровно, потерь мощности не замечается.

Неполадки в ДМРВ ( датчике массового расхода воздуха)

Если неисправен ДМРВ, обороты могут меняться не только на оборотах холостого хода, а и при любом другом открытии дросселя  даже при движении под нагрузкой. Автомобиль может поставить своего хозяина в очень опасную ситуацию, внезапно сбросив «тягу» во время выполнения обгона. Лампа «Проверьте двигатель», как правило, горит. Если вы заметили эти признаки, придется заменить неисправный датчик. Как это выполнить читайте здесь

Подсос воздуха через трещины в шлангах и уплотнениях

Лишний воздух, который попадает во впускной тракт двигателя минуя ДМРВ обедняет горючую смесь. Обороты и мощность мотора меняются, контроллер пытается это исправить. В результате обороты и «тяга» меняются. Но в отличии от случая с неисправным ДМРВ, это происходит не так резко. Лампа «Проверьте двигатель» не горит.

Внимательно осмотрите все трубочки и шланги, которые отходят от корпуса дроссельной заслонки, уплотнительные прокладки, сам корпус заслонки и впускной коллектор на обнаружение трещин. Особое внимание обратите на шланг, идущий к вакуумному усилителю тормозов, так как он часто растрескивается. Случается и такое, что сам вакуумный усилитель начинает «травить» воздух и тогда при нажатии на педаль тормоза обороты мотора поменяются. Устраните все эти неисправности и мотор снова начнет работать ровно.

Другие причины

Автомобиль очень сложная система и описать все невероятное множество возможных сочетаний поломок просто невозможно. «Дергаться» при движении и менять обороты двигатель может и из-за неисправности системы зажигания, форсунок, плохого бензина, попадания воды в бак, загрязнения фильтров и т.д. В каждом конкретном случае нужно внимательно анализировать все признаки и делать выводы. Если ничего не получается, всегда можно пройти проверочную диагностику мотортестером.

Прочитайте, может пригодится:  Самостоятельная замена замка зажигания ВАЗ-2107

Что такое регулятор холостого хода

Когда мы отпускаем педаль «газа», дроссельная заслонка полностью закрывается, перекрывая путь воздуху во впускной коллектор. Работу двигателя в этом случае обеспечивает небольшой по сечению обходной канал, по которому и идет поток воздуха для работы на холостом ходу. В канале установлено устройство, имеющее возможность изменять его проходное сечение и даже полностью его перекрывать. Вот этот механизм и есть регулятор холостого хода. С его помощью ЭБУ-контроллер может поддерживать и менять обороты двигателя на холостом ходу. Зачем? Например, когда мы запустили холодный двигатель и он работает неустойчиво, когда включили обогрев или кондиционер, тем самым добавив нагрузку. Получив информацию с датчиков оборотов коленвала, положения дроссельной заслонки, датчика скорости, температуры контроллер её обрабатывает и отправляет команду на регулятор холостого хода- «добавить воздух» или «убавить воздух». В результате мы имеем стабильную и ровную работу двигателя при отпущенной педали «газа».

Как он это делает? Внутри корпуса скрыт шаговый электродвигатель. На его две обмотки статора подаются попеременно короткие импульсы и вал ротора проворачивается на определенный угол. Связанный с ротором винт воздействует на дросселирующий элемент (иглу) выдвигая или задвигая его в отверстие. Проходное сечение канала меняется, соответственно меняются и обороты холостого хода.

Регулятор холостого хода- устройство, подключение, общий вид

Регулятор может перестать работать по разным причинам. Чаще всего отказывает механическая часть- ломаются или заклинивают детали привода иглы. Особенно «грешат» этим регуляторы холостого хода, купленные в магазинах «по дешевке» из-за их низкого качества. Реже случаются отказы электрической части- перегорание обмоток, обрывы проводов износ или коррозия контактной колодки.

Перед заменой регулятора нам нужно убедиться в том, что причина именно в нем, а не в подводящих питание проводах и разъемах. Для чего, включив мультиметр в режим до 20 вольт,  проверьте напряжение на контактах «B»  «D» при включенном зажигании. Оно должно составлять около +12 вольт. Если напряжении =0 или оно намного ниже, то причина неисправности где-то в другом месте. Нужно проверить все цепи от контроллера до регулятора и сам контроллер.

Какой купить на замену?

Подойдет регулятор от Вазовских инжекторных моделей, например вот этот 2112-1148300-02 от двенадцатой модели. При выборе обратите внимание на качество сборки, упаковку. Лучше покупать изделие крупных известных производителей. И не мешает спросить у продавца какие берут чаще.

Порядок замены регулятора

Отключите «минусовую» и «плюсовую»  клеммы от аккумуляторной батареи.

Отсоединяем клеммы аккумуляторной батареи

Отсоедините трос привода дроссельной заслонки. Освободите хомуты и отцепите шланги и патрубок от воздушного фильтра.

Ослабив хомут патрубка снимаем его

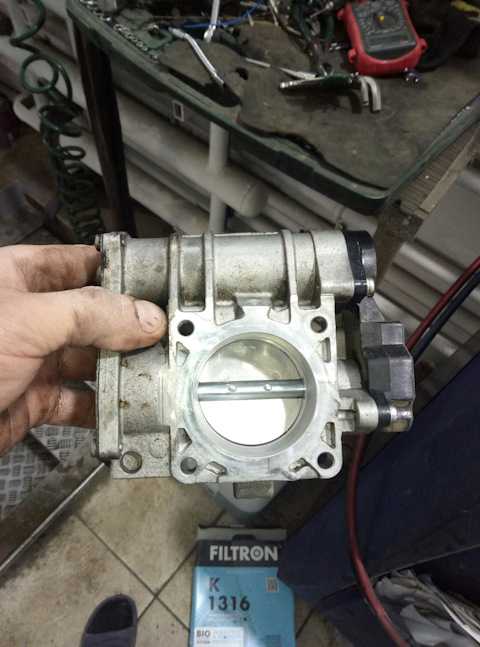

Отверните гайки крепления корпуса дроссельной заслонки и сдвиньте его со шпилек. Снимите шайбы и окончательно снимите корпус. Отсоедините контактные колодки датчика положения дроссельной заслонки и регулятора холостого хода.  Отверните винты крепления регулятора холостого хода и снимите его. Установите на новый регулятор уплотнительное кольцо и соберите все в обратной последовательности.

Не забудьте установить новое уплотнительное кольцо

Некоторые умельцы выполняют замену регулятора не снимая корпус дроссельной заслонки, некоторые снимают корпус и поворачивают его не отсоединяя шланги. Можете действовать так, как вам удобнее, главное ничего не перепутать.

Прочитайте, может пригодится:  Как проверить состояние и заменить датчик скорости Ваз-2107 инжектор

Настройка после установки

После замены регулятора нужно дать компьютеру возможность настроить его. Для этого  нужно включить зажигание и не запуская двигатель выдержать, примерно, десять секунд. Затем выключить зажигание и выждать не меньше трех секунд. Снова включить зажигание и запустить двигатель. Проехать несколько метров вперед или назад. Регулировка завершена, компьютер получил все необходимые данные и откалибровал регулятор холостого хода.

Еженедельная автомобильная клиника Майка Аллена

Q: Я очень хотел бы купить печатную копию оригинального руководства по ремонту, которое использовал механик дилерского центра Dodge для Grand Caravan 2001 года. Пожалуйста, какие-нибудь идеи о том, где я могу приобрести переиздание такого руководства? Дилеры говорят мне, что они недоступны для публики. Другие говорили, что их перепечатывают для продажи после выхода на рынок? Любая помощь будет принята с благодарностью.

A: Вы можете получить авторизованные заводом-изготовителем руководства по техническому обслуживанию практически для всего на сайте: helminc.com.

Q: Майк, Мой Buick Super 1957 года не заводится после трех дней простоя. Карбюратор глохнет и мне приходится его долго заправлять или крутить стартером. Как исчезает газ внутри него? Единственное, что я замечаю, это иголки и струи на дне колодца. Эти нужно заменить? И где мне взять запчасти для этого старого карбюратора? Автомобиль имеет 364 c.i. двигатель с Carter AFB С таким количеством «классических» автомобилей, которые бегают вокруг, я думаю, что это будет распространенная проблема. Спасибо вообще за любую информацию.

Еще от Popular Mechanics



A: Ремонтные комплекты Carter AFB должны быть чем-то, что вы можете по крайней мере заказать в ближайшем магазине NAPA. Поплавковая чаша высыхает, потому что либо в отливке есть пористость, либо просачивается что-то вроде дренажа чаши. Пористая отливка будет жесткой, но свежая раздавливающая шайба должна зафиксировать сливной болт. Бензин имеет более высокое давление паров, чем раньше. Они доят последний баррель нефти, и некоторые углеводороды просто более активны, чем те, которые они перерабатывали, когда ваша машина была новой. Современные автомобили имеют топливные баки под давлением и системы улавливания паров (не говоря уже о впрыске топлива, который не может блокировать пары), поэтому испарение не является проблемой.

Вот обходной путь: установите электрический топливный насос и дайте ему поработать в течение примерно пяти секунд, чтобы заполнить поплавковую камеру, прежде чем пытаться запустить двигатель.

Q: Какой шум издает большинство дизелей при работе? Это поршни? Благодарю вас.

A: Это не грохот деталей: это звук взрывающейся топливно-воздушной смеси внутри камеры сгорания.

В: У меня Honda Civic 2001 года. Я купил его у продавца подержанных автомобилей, и у них было несколько проблем, которые они решили. Но теперь у меня горит лампочка подушки безопасности SRS и не работает звуковой сигнал. Мне было интересно, связаны ли они каким-то образом с проблемами, и как лучше всего их исправить.

A: Единственная реальная связь между подушкой безопасности и звуковым сигналом заключается в том, что подушка и кнопка звукового сигнала физически расположены в центре рулевого колеса. Итак, ответ на ваш вопрос — да, возможно, связь есть.

Я никому не рекомендую возиться с подушками безопасности, кроме обученного специалиста по обслуживанию. Если вам случится заглянуть туда и активировать подушку безопасности, она может буквально убить вас. Я не шучу. Отнесите это к квалифицированному механику.

В: Мне заменили привод за приборной панелью на моем GMC Envoy 2002 года. Чтобы получить доступ, пришлось снять всю приборную панель, радио и верхнюю часть консоли. После того, как все было собрано обратно, индикатор «Service FWD» на приборной панели продолжает гореть, а индикаторы на ручке селектора полного привода не горят, указывая на настройку раздаточной коробки. Все загорается при запуске грузовика, но затем гаснет.

A: Я вернусь в мастерскую, где разобрали приборную панель, и попрошу их переподключить то, что они не подсоединили, когда разбирали.

ИЖ::2126: Карбюратор

На двигатель УЭПА-331 устанавливается карбюратор ДААЗ-2140-1107010-70, а на двигатель ВАЗ-2106 — карбюратор ДААЗ-2107-1107010.

Схема карбюратора ОЗОН: 1 — винт регулировки хода впускного клапана ускорительного насоса; 2 — крышка карбюратора; 3 — топливный жиклер переходной системы второй камеры; 4 — воздушный жиклер переходной системы; 5 — воздушный жиклер экономостата; 6 — топливный жиклер зконостата; 7 — главный воздушный жиклер второй камеры; 8 — эмульсионный жиклер экономостата; 9- пневмопривод дроссельной заслонки второй камеры; 10 — малый диффузор; 11-;;;;;;;; 12-нагнетательный клапан ускорительного насоса; 13 распылитель ускорительного насоса; 14-воздушный затвор; 15-главный воздушный жиклер первой камеры; 16 жиклер пускового устройства; 17-автоматическое пусковое устройство; 18 — воздушный жиклер холостого хода; 19 — жиклер холостого хода; 20-игольчатый клапан подачи топлива; 21 — топливный фильтр; 22 — штуцер подачи топлива; 23 — поплавок; 24 — винт заводской подстройки системы холостого хода; 25 — главный топливный жиклер первой камеры; 26 — винт регулировки качества рабочей смеси; 27-винт регулировки количества рабочей смеси карбюратора 2107-1107010; 28 — дроссельная заслонка первой камеры; 29- корпус карбюратора; 30 — дроссельная заслонка второй камеры; 31 — корпус поворотных затворов; 32 — эмульсионная трубка; 33 — главный топливный жиклер второй камеры; 34 — перепускной жиклер ускорительного насоса; 35 — впускной клапан ускорительного насоса: 36 — рычаг привода ускорительного насоса; 37 — пневмоклапан карбюратора 2140-1107010-70.

Карбюраторы имеют практически одинаковую конструкцию (тип Озон) и отличаются только пневмоклапанным устройством ЭКИ (экономайзер принудительного холостого хода), приводом дроссельной заслонки второй камеры (у карбюратора 2140-1107010-70 он механический, а у карбюраторных 2107-1107010 — пневматические) и тарировочно-ровочными с данными (см. таблицу).

Тарировочные данные карбюраторов
Индикаторы	2107-1107010		2140-1107010-70
	Первая камера	Вторая камера	Первая камера	Вторая камера
Диаметр диффузоров, мм	22	25	22	25
Диаметр камеры смешения, мм	28	36	28	32
Номер калибровочный распылителя смеси	3,5	4,5	3,5	4
Диаметр главного топливного жиклера, мм	1,12	1,50	1,12	1,50
Диаметр главного воздушного жиклера, мм	1,50	1,50	1,70	1,70
Номер калибровки эмульсионной трубки	Ф15	Ф15	Ф15	Ф15
Диаметр топливного жиклера холостого хода, мм	0,50	0,60	0,50	0,75
Диаметр жиклера воздуха холостого хода, мм	1,70	0,70	1,40	0,70
Диаметр отверстия распылителя насоса-ускорителя, мм	0,40	—	0,50	—
Диаметр перепускного жиклера насоса-ускорителя, мм	0,40	—	0,30	—
Подача насоса-ускорителя на 10 полных ходов, см3	(7±25) %	—	(12±25) %	—
Диаметр топливного жиклера эконостата, мм	—	1,50	—	1,20
Диаметр воздушной струи экономостата, мм	—	1,20	—	1,40
Диаметр эмульсионной струи эконостата, мм	—	1,20	—	1,20
Диаметр воздушной струи пускового устройства, мм	0,70	—	0,70	—
Диаметр жиклера пневмопривода дроссельной заслонки вторичной камеры, мм	1,50	1,20	—	—
Диаметр гасящего жиклера пневмопривода дроссельной заслонки вторичной камеры, мм	—	0,8	—	—
Расстояние от поплавка до крышки карбюратора с прокладкой, мм	6,5±0,25
Зазоры в воротах для регулировки пускового устройства (см. чертеж пускового устройства), мм: дроссель, С воздухом , В	0,9-1,0 5,5±0,25		1,6-1,7 3±0,25

Карбюратор — эмульсионного типа с падающим потоком газовой смеси и пневматическим торможением топлива, двухкамерный с последовательным открытием дроссельных заслонок. Имеет уравновешенную поплавковую камеру, основные дозирующие системы, концентрирующее устройство (эконостат), автономную систему холостого хода (АСИ) с экономайзером принудительного холостого хода (ЭХИ), переходные системы первой и второй камер, диафрагму, ускоряющую насос, золотниковое устройство отсоса картерных газов для дроссельной заслонки первой камеры. Управление воздушной заслонкой — ручное, с тросовым приводом; на пусковых режимах заслонка приоткрывается пускошм устройством диафрагменного типа от разрежения во впускном патрубке. Карбюратор снабжен штуцером отбора вакуума для автомата управления опережением зажигания,

л

Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Последний поддерживает заданный уровень топлива в поплавковой камере.

Из поплавковой камеры топливо поступает через главные топливные жиклеры (первая и вторая камеры) эмульсионных колодцев Н и эмульсионных трубок, где смешивается с воздухом, проходящим через главные воздушные жиклеры. Затем через форсунки топливно-воздушная эмульсия попадает в малый и большой диффузоры карбюратора.

Система холостого хода отбирает топливо из эмульсии колодца после главного топливного жиклера первой камеры. Топливо проходит через топливный жиклер холостого хода, после чего смешивается с воздухом из канала от воздушного жиклера холостого хода и из отверстий переходной системы первой камеры. Образовавшаяся эмульсия подается через отверстие, заблокированное винтом качества, к кольцевому распылителю АШХ. Размер щели распылителя регулируется винтом количества (скорости).

При частичном открытии дроссельных заслонок (до включения в работу основных дозирующих систем) топливно-воздушная смесь поступает в камеры через переходные отверстия.

Эконостат обеспечивает дополнительный забор топлива непосредственно из поплавковой камеры (через топливные, воздушно-эмульсионные жиклеры и распылитель эконостата) во вторую камеру. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь. Ускорительный насос — диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры через кулачок. При открытии дроссельной заслонки кулачок через ролик воздействует на рычаг, который, в свою очередь, воздействует на диафрагму. Порция топлива через распылитель впрыскивается в первую камеру карбюратора, обогащая газовую смесь на режимах разгона. Насос поставляется с двумя шаровыми кранами. Один клапан — впускной — расположен в канале, соединяющем поплавковую камеру с полостью ускорительного насоса; он открывается при его заполнении топливом (педаль «газа» отпускается и возвратная пружина отводит диафрагму назад) и закрывается при нагнетании топлива. Другой клапан — нагнетательный — расположен в корпусе шнека распылителя; он открывается под давлением нагнетаемого топлива и закрывается под действием собственного веса, как только прекращается подача топлива. Это предотвращает вытекание топлива из каналов и подсос воздуха. Избыточное топливо при нагнетании стекает обратно в поплавковую камеру через перепускной жиклер. Производительность насоса зависит от профиля кулачка, диаметра перепускной струи, профиля и длины регулировочной иглы, ввинчиваемой в колодец перепускной струи; в процессе эксплуатации насос не подлежит регулировке.

Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления воздушной заслонкой. При оттягивании ручки привода («подсоса») трехплечим рычагом управления воздушная заслонка, поворачиваясь против часовой стрелки, через телескопическую тягу воздействует на воздушную заслонку и закрывает ее. При этом, воздействуя на тягу привода дроссельной заслонки, рычаг приоткрывает дроссельную заслонку первой камеры на пусковой зазор С (см. рис.). При первых вспышках разрежение за дроссельной заслонкой передается в цилиндры на диафрагму, которая через шток воздействует на тягу воздушной заслонки, приоткрывая ее.
