Радиатор отопителя 2110-8101060
Применяемость: ВАЗ-2110 и модификации
Техническая характеристика:
Исполнение: медно-латунный, 2-рядный
Габаритные размеры,мм: высота- 160 ширина- 228,8 толщина- 48
Размеры сердцевины,мм: высота- 152,4 ширина- 246
Масса,кг: -1,325
Производитель: Шадринский автоагрегатный завод АО«ШААЗ»
2110-8101060 аналог 2110.8101.000-05 Оренбургский радиатор

Отгрузим транспортной компанией: [email protected] ru

* Цена не является публичной офертой, технические характеристики носят информационный характер.
  Мнения и рекомендации отражают только нашу точку зрения и не являются официальными.

2110-8101060 радиатор отопителя ВАЗ-2110

Радиатор отопителя 2110,пачка 2110,радиатор печки 2110,печка ВАЗ-2110

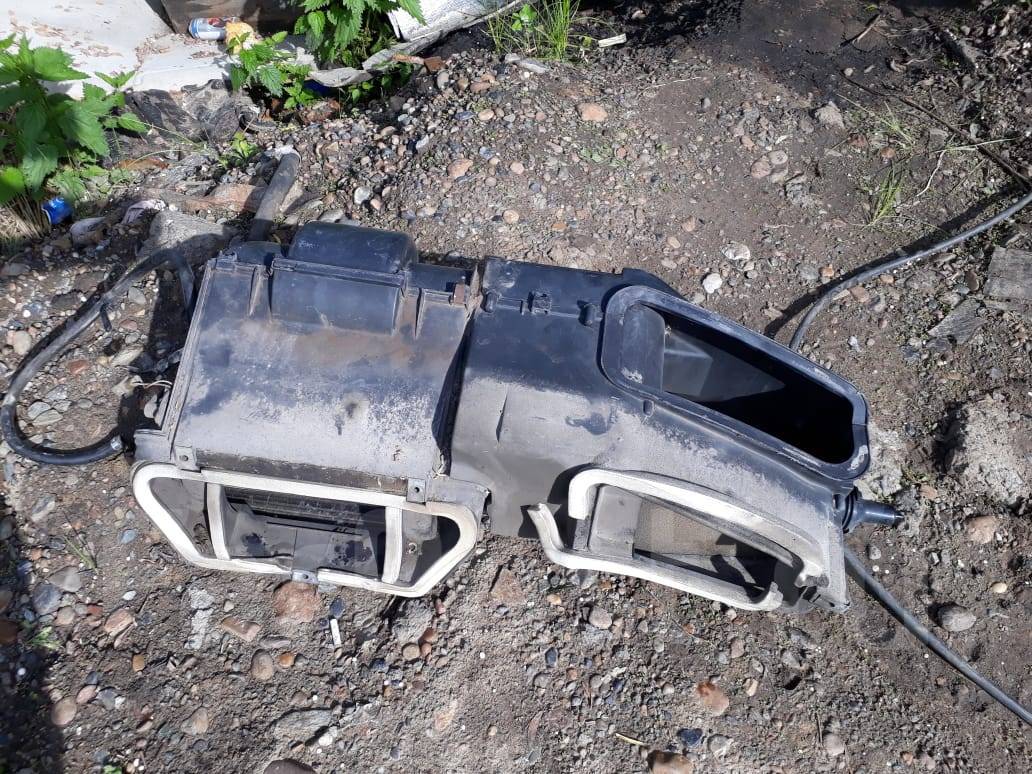

Печка ваз 2110 нового образца

Схема и устройство отопительной системы в ВАЗ-2110

Непосредственно отопительный блок представлен несколькими компонентами:

  1. Электрический мотор. На нем зафиксировано вентилирующее устройство, предназначенное для нагнетания горячего воздушного потока.
  2. Радиаторное устройство, выход из строя которого приведет к неработоспособности печки. На системах обогрева старого образца радиаторный узел не оснащается краном, предназначенным для перекрывания потока охлаждающей жидкости через устройство. Поэтому узел практически не протекает, поскольку утечки обычно связаны именно с краником. Отсутствие этого элемента обеспечивает наиболее быстрый прогрев салона машины.
  3. Три заслонки. Одна из них предназначена для закрытия и открытия отопительного канала, вторая используется для рециркуляции, а третья необходима для управления обогревателем.
  4. Резисторное устройство предназначено для регулировки скорости обдува.


Составляющие элементы системы обогрева
Основные детали системы обогрева салона автомобиля ВАЗ 2110:

  • 1 — электропневматическое клапанное устройство;
  • 2 — лицевой корпус воздухозаборника обогревательного узла;
  • 3 — водоотражательное устройство, представленное в виде щитка заборника воздуха;
  • 4 — клапанное устройство для управления заслонкой системы рециркуляции воздушного потока;
  • 5 — заслонка системы рециркуляции;
  • 6 — задняя часть корпуса воздухозаборника отопительного узла;
  • 7 — заслонка отопительного канала;
  • 8 — заслонка системы управления отопительным узлом;
  • 9 — радиаторный узел;
  • 10 — защитный пластиковый кожух радиаторного устройства;
  • 11 — втулка, установленная в пароотводящем патрубке;
  • 12 — втулка подводящей магистрали отопительного узла;
  • 13 — втулка отводящего патрубка;
  • 14 — электрический моторчик отопительной системы;
  • 15 — корпус электрического мотора;
  • 16 — опорная поверхность приводного рычага заслонки, использующейся для управления печкой;
  • 17 — приводная ручка управления заслонкой обогревательной системы;
  • 18 — моторедуктор приводного устройства, представленный в небольших размерах;
  • 19 — резисторный элемент;
  • 20 — защитная крышка облицовки отопительного узла.


Схема подключения воздуходувов и элементов управления

Основные компоненты печки:

  • 1 — воздуховоды, предназначенные для прогрева задней части салона машины;
  • 2 — пластиковая облицовка, идущая от центральной консоли к задним сиденьям;
  • 3 — воздуходувы, предназначенные для обдува ног;
  • 4 — основные сопла для вентиляции салона авто;
  • 5 — боковые сопла вентиляции салона;
  • 6 — сопла, предназначенные для прогрева стекол, установленных в передних дверях;
  • 7 — ручка управления обогревательным узлом салона;
  • 8 — пластиковый корпус воздухораспределительного устройства;
  • 9 — заслонка системы прогрева ног;
  • 10 — пластиковая заслонка, предназначенная для прогрева лобового стекла;
  • 11 — отопительный узел.

Отличие печек старого и нового образца

Системы отопления старого и нового типа имеют некоторые особенности в схемах подключения в результате следующих различий:

  1. Конструкция радиатора. Печки в автомобилях разных годов выпуска имеют различное устройство радиаторного узла. В старых системах отопления радиаторы оснащаются кранами для слива хладагента.
  2. Разные конструкции контроллеров САУО. В автомобилях выпуском до 2003 года использовалось пять позиционных контроллеров. В более новых версиях авто устройства под номерами 4 и 5 были убраны из конструкции.
  3. Устройство микроредукторов. Основное отличие заключается в разном типе резисторных элементов. При замене элементов надо учесть, взаимозаменяемы ли эти детали или нет.

Причины неисправностей

На ВАЗ 10-го семейства, включающее модели ВАЗ 2110-2112, конструкторы использовали систему отопления салона с электронным управлением, благодаря которому заданная водителем температура поддерживается в автоматическом режиме.
На ВАЗ-2110 вместо ручного механизма управления печкой с тросовым приводом основных элементов – крана перекрытия подачи охлаждающей жидкости и заслонок, используется контроллер системы автоматического управления отопителем (САУО) с датчиком температуры и моторедуктор, регулирующий положение заслонок.

В такой печке краник перекрытия подачи антифриза уже не используется, а регулировка режима работы отопителя – «обогрев» или «вентиляция», осуществляется центральной заслонкой, которая направляет поток воздуха через радиатор или в обход него.

В зависимости от конструкции печки, заслонка может стать причиной нарушения эффективной работы отопителя, по таким причинам:

  • деформация;
  • износ уплотнителей;
  • выработка или повреждения рычагов и тяг управления;
  • перекос.

Деформация – проблема отопителей старого образца. На первых заслонках печки ВАЗ-2110 устанавливались пластиковые элементы, которые от температурного воздействия изгибались. Из-за этого даже при полном закрытии холодный воздух извне просачивается и подмешивается к нагретому, и эффективность печки снижается. Впоследствии конструкторы заменили пластиковые заслонки на алюминиевые и проблема с деформацией исчезла.

Чтобы обеспечить герметичность, на заслонках имеются уплотнители, снижающие просачивание воздуха. Изначально использовали поролоновые уплотнители, которые быстро изнашивались и повреждались. Позже поролон заменили на резину, но это только продлило срок службы уплотнителя, со временем и резина стареет, трескается и разрушается.

На печках старого образца тяги и рычаги могут сломаться. На новых отопителях существует другая проблема — износ граней квадратного концевика редуктора, которым он вставляется в паз, проделанный в оси заслонки. В результате концевик обходится в пазу, и заслонка печки заедает, хотя моторедуктор срабатывает. Перекос происходит из-за смещения оси заслонки в посадочных отверстиях корпуса. Из-за этого заслонка перекашивается и при открытии заклинивает.

Недостатки отопителя в ВАЗ-2110

Основные недостатки, в результате которых автовладельцы вынуждены заниматься усовершенствованием и модернизацией отопительного узла:

  1. Слабый воздушный поток, идущий на боковые зеркала и в водительские ноги. Такая проблема часто проявляется при нормальном функционировании отопительного узла.
  2. Часто потребители сталкиваются с утечкой на радиаторном устройстве. Узел оборудуется специальным краном, который со временем изнашивается и начинает пропускать охлаждающую жидкость. Требуется ремонт крана, но зачастую решить проблему можно только путем замены радиатора в сборе.
  3. Центральный воздуховод системы включает в себя две части, не уплотненные между собой. От радиаторного устройства этот воздуходув должен подавать тепловой поток в ноги пассажиров, сидящих сзади. Если учесть все изгибы, то это не менее 2,5 метров. Разумеется, до задних пассажиров тепловой поток не доходит.

Симптомы неисправности отопителя

Основные признаки, по которым можно определить неполадки в работе отопительного узла:

  1. Температурный режим работы обогревателя не регулируется. Проблема обычно заключается в управляющем блоке либо в работе заслонок отопителя.
  2. Не функционирует датчик, расположенный на потолке. Он предназначен для определения температуры в салоне авто.
  3. Отопительный узел не функционирует, в салон автомобиля подается только холодный воздушный поток.
  4. Боковые стекла автомобиля либо ноги водителя и пассажиров обдуваются горячим воздушным потоком неэффективно.
  5. Объем хладагента в системе охлаждения снижается. Проблема может проявляется скрытно или явно. В последнем случае течь можно заметить с магистралей системы отопления либо радиаторного устройства.
  6. Отопительный узел функционирует, но при этом сильно шумит.

Канал В гараже у Сандро подробно рассказал о замене электрического мотора отопительного узла на «десятке».

Уплотнение щелей передней панели воздуховодов торпеды

Основная проблема хорошего обдува боковых стекол заключается в наличии большого количества щелей в системе воздуховодов торпеды, которые следует всего лишь уплотнить, снизив тем самым потери тепла и заметно повысив давление потока воздуха для обдува боковых стекол автомобиля.

Прокладка каналов отопителя

Вам понадобится силикон либо антискрип (моделин). Уплотняем по периметру все щели в верхней и нижней части торпедной панели. Также не забываем “просиликонить” все крепежные отверстия. На этом первый этап работы можете считать оконченным.

Как доработать и модернизировать печку своими руками?

Существует множество вариантов тюнинга и улучшения работы отопительного узла, которые можно выполнить своими руками. Для реализации каждой задачи придется полностью или частично разбирать отопительный узел.

Перед переделкой отопительного узла ВАЗ 2110 необходимо максимально уплотнитель основной воздуховод.

Улучшение боковой вентиляции

Дорабатывать боковую вентиляцию можно двумя способами:

  • выполнить укладку гофры, которая будет направлена на обдув стекол боковых окон;
  • доработка печки ВАЗ 2110 может заключаться в заклейке всех щелей, которые приводят к потере воздушного потока.

Первый вариант более эффективен для обдува ног пассажиров, сидящих спереди и сзади. Фактически практика показывает, что для обдува стекол на окнах этот метод эффекта не дает. Поэтому для решения проблемы выполняется заклейка всех щелей, имеющихся в панели.

Выполнение задачи осуществляется с применением силиконового герметика либо специального средства антискрип. Производится уплотнение всех щелей, расположенных по периметру на верхних и нижних составляющих панели центральной консоли. Силиконом обрабатываются все отверстия, расположенные вокруг крепежей.

Модернизация заслонки

В автомобилях, выпущенных после 2003 года, настройка заслонки на обдув ног результатов не дает, поскольку отопитель дует во все стороны. В старых версиях авто заслонка работает более качественно.

Что нужно для работы

В первую очередь вам понадобится новый радиатор печки. Выбор представлен в достаточно широком ассортименте, потому определяйтесь здесь уже сами.

Что касается инструментов и материалов, то обязательно проверьте состояние патрубков системы. Не исключено, что они также повредились, потому их придется заменить.

Купите набор хомутов. Вообще их потребуется три, но лучше взять с запасом на всякий случай. Причем этот «всякий случай» происходит у каждого второго, кто меняет радиатор печки своими руками.

Из инструментов — короткая крестовая отвертка и пинцет. Последний поможет вам установить защелки.

Профилактика отопителя

Чтобы не допустить поломки обогревательного узла, надо соблюдать меры профилактики системы:

  1. Периодически проверяется уровень хладагента в расширительном бачке. При нехватке антифриз добавляется, причины утечки надо устранять.
  2. Для обеспечения качественной работы охладительной системы применяется только качественный антифриз.
  3. Нельзя допускать увеличения температуры двигателя. Следить за этим параметром можно по датчику, расположенному на панели приборов.
  4. Вместо хладагента не используется вода, поскольку эта жидкость обладает меньшей температурой кипения по сравнению с антифризом. Использование водопроводной воды приведет к образованию ржавчины и быстрому износу компонентов системы. Залив воды допускается только в крайнем случае — если произошла утечка, проблема обнаружена на дороге, а автомагазинов рядом нет.

Видео «Руководство по замене моторедуктора заслонки»

Канал В гараже у Сандро представил инструкцию по смене моторедуктора заслонки в гаражных условиях.

Схема отопителя ваз 2110

Как известно, основным функциональным назначением автомобильной печи является подача тёплого или холодного воздуха внутрь салона. Чтобы иметь практическую возможность не только выявить неисправность, но также и устранить её необходимо знать, как образом устроена схема печки ваз 2110. Ведь вариантов возможных неисправностей существует различное множество и могут быть как неполадки в электроцепи, так и в одном из элементов непосредственно самой печи. На ваз 2110 схема печки и ее знание позволит автомобилисту легче найти обрыв и отремонтировать отопитель.

Введение

Невозможно самостоятельно произвести ремонт собственного авто без знаний, касающихся устройства всех узлов. Не менее ценным считается навык читать любые чертежи. Подобные умения можно приобрести, только имея определённый опыт, который приходит с годами в процессе эксплуатации и обслуживания своего автомобиля. В нижеприведённой статье рассмотрим устройство отопителя ВАЗ-2110.

Не секрет, что исправно функционирующее устройство отопителя в «десятке» отечественного автопрома позволяет водителю и пассажирам чувствовать себя во время езды максимально комфортно. В статье рассмотрена схема подключения агрегата, представлено описание составляющих печку элементов. Информация может быть полезна не только начинающим механикам-любителям, но и опытным мастерам, у которых возникли сложности с ремонтом отопителя.

Устройство отопительного приспособления

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор, придётся искать к нему пути под капотом.

Вторым по важности приспособлением можно назвать распределитель воздуха, в котором есть несколько патрубков, проходящих по всему салону «десятки». По сравнению с моделями старого образца, которые предшествовали выпуску ВАЗ-2110, в новом автомобиле появился испаритель, который нашёл место в климатической установке.

Управление работой печки осуществляется посредством специального блока СУАО. В руководстве по эксплуатации ВАЗ-2110 этот прибор имеет другое название (контроллер). Функционирует блок вместе с датчиком температуры, расположенным в салоне. Датчик передаёт на блок информацию, касающуюся температуры, после этого сравниваются данные (в расчёт берётся информация, выставленная на рукоятке). Как только система фиксирует различие температур на 2°, сразу же начинается подаваться тёплый или охлаждённый воздух в салон.

Чтобы разобраться в том, как устроен отопитель, нужно обратить внимание на рукоятку устройства, особенного внимания заслуживают два крайних положения — MAX и MIN. Дело в том, что при выставлении рукоятки в одно из этих показателей, система начинает подавать тепло, не учитывая данные с датчика температуры.

Печка ВАЗ-2110 предусматривает наличие такого устройства, как моторедуктор. Задача этого приспособления заключается в открытии и закрытии заслонки. Малогабаритный электрический моторчик крайне важен в работе отопителя. Даже при незначительной поломке моторедуктора система сможет обеспечить автовладельца только холодным или только горячим воздухом. Если это приспособление сломалось в тот момент, когда была закрыта заслонка, то вся система перестанет выполнять свою функцию. Главные составляющие отопительного приспособления:

  • радиатор;
  • устройство, распределяющее воздушные потоки;
  • блок СУАО;
  • потолочный датчик;
  • рукоятка;
  • заслонка;
  • моторедуктор.

Предназначение радиатора

Печка ВАЗ-2110 нового образца имеет радиатор, посредством которого происходит нагрев воздуха, идущего внутрь транспортного средства. Достаточно часто в глобальной сети можно встретить схемы, на которых радиатор обозначен как теплообменник. Процесс нагревания в устройстве появляется за счёт поступления тёплого тосола. Радиатор связан с системой охлаждения силового агрегата посредством нескольких патрубков и шлангов. Внутри теплообменника всё время циркулирует охлаждающая жидкость. От расположения заслонки зависит объём входящего воздуха и его направление. При нахождении заслонки печки в промежуточном положении, часть воздуха идёт сквозь теплообменник, а оставшийся объём минует радиатор. На схеме можно заметить, что радиатор нового образца отличается от остальных моделей несколькими полезными доработками.

Принцип действия СУАО и потолочного датчика

Принцип работы печки ВАЗ-2110 можно понять, изучив такие компоненты, как СУАО и потолочный датчик.

Функция потолочного датчика заключается в определении температуры в салоне транспортного средства. Затем вся информация перейдёт в блок СУАО, где поступающее значение будет приравнено температуре, которая отражена на рукоятке отопительного приспособления ВАЗ-2110. В результате сверки положение заслонки будет изменено или останется прежним. Всё будет зависеть от разности сверяемых значений. Посредством такой нехитрой манипуляции контролируется температура в салоне авто.

При установке приспособления в любое из крайних значений информация потолочного датчика учитываться не будет. Блок СУАО является набором микросхем, от которого напрямую зависит функционирование отопителя. При возникновении неисправностей как датчик, так и СУАО, может быть заменён без особых трудозатрат.

Устройство заслонки и моторедуктора

За счёт моторедуктора происходит изменение положения заслонки, регулирующей подачу воздуха. Это составляющее системы управляется посредством блока СУАО. При отказе работоспособного устройства заслонка перестаёт двигаться. Сам по себе прибор имеет внешний вид маленького электрического моторчика. Чаще всего поломанное приспособление подлежит полной замене, так как ремонт произвести достаточно проблематично. Этот же принцип соответствует и работе заслонки.

Блок электронного управления печи

В блок электронного управления включены:

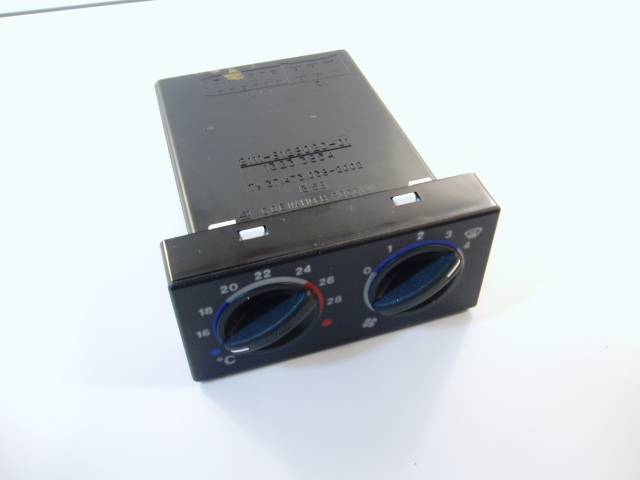

  1. Ручка контроллера. Данное устройство дает возможность задавать в салоне температуру, которую выдает блок печки. Ручка контроллера выставляет температуру воздуха, которая соответствует той, что за бортом, и включается посредством поворота ручки (до 30 градусов по Цельсию). Данную деталь, как правило, называют контроллером САУО.
  2. Датчик температуры контролирует включение печки, когда температура воздуха в салоне уменьшается на 2 градуса против заданной. Датчик имеет микровентилятор, и когда ручка управления расположена в позиции А, в блоке печки включается микромоторчик, после чего начинает работать заслонка, которая обеспечивает правильное отопление. Поэтому, перед ремонтом системы отопления, нужно проверить работу данного датчика. Он находится возле лампы отопления на потолке. Поскольку его ремонт не предусмотрен, при поломке данное устройство нужно сразу же заменить.

Вентилятор печки.

Схема приспособления со всеми пояснениями

Схема работы печки ВАЗ-2110 может рассказать автомобилисту о наличии в ней рециркуляции, иными словами, двигающиеся воздушные потоки циркулируют внутри автомобиля, не забирая новые объёмы воздуха с улицы. Благодаря этому в агрегат не попадает пыль и неприятные запахи, в большом количестве присутствующие в уличном воздухе. Однако, стоит отметить основной недочёт такой системы — слишком быстрое запотевание стёкол. Специалисты рекомендуют часто открывать окна (при комфортной температуре на улице). В противном случае застаиваемый воздух будет негативно сказываться на здоровье всех, кто участвует в движении в этой машине. Ввиду сложности ремонта моторедуктор при неисправностях подлежит полной замене.

Устройство и схема отопителя (печки) ВАЗ-2110, 2111 и 2112

Наступает зима, и как бы не была популярна поговорка готов сани летом, мы начинаем приводить отопитель в порядок только ближе к зиме. В этом нам и поможет эта маленькая вырезка из мурзилки, которая расскажетнам как устроена печка в десятом семействе ВАЗ. Представляем вашему вниманию схему устройства воздуховодов печки и детали управления отопителем ВАЗ-2110

1 – воздуховоды обогрева задней части салона
2 – облицовка тоннеля пола
3 – воздуховоды обогрева ног
4 – центральные сопла вентиляции салона
5 – боковые сопла вентиляции салона
6 – сопла обогрева стекол передних дверей

7 – рычаг управления системой отопления салона
8 – корпус воздухораспределителя
9 – заслонка обогрева ног
10 – заслонка обогрева ветрового стекла
11 – отопитель

А вот схема деталей печки ВАЗ-2110, устройство заслонок, клапана и т.д.:

1 – электропневматический клапан
2 – передний корпус воздухозаборника отопителя
3 – водоотражательный щиток воздухозаборника
4 – клапан управления заслонкой рециркуляции
5 – заслонка рециркуляции воздухозаборника
6 – задний корпус воздухозаборника отопителя
7 – заслонка канала отопителя
8 – заслонка управления отопителем
9 – радиатор
10 – кожух радиатора отопителя

11 – штуцер пароотводящего шланга
12 – штуцер подводящего шланга
13 – штуцер отводящего шланга
14 – электродвигатель отопителя с вентилятором
15 – корпус электродвигателя
16 – опорная площадка рычага привода заслонки управления отопителем
17 – рычаг привода заслонки управления отопителем
18 – микромоторедуктор привода заслонки
19 – резистор
20 – крышка кожуха отопителя

Отметим, что в отопителе ВАЗ-2110 предусмотрена система рециркуляции воздуха, то есть воздух не забирается с улицы, а просто циркулирует внутри салона.

Плюсы рециркуляции — в салон не поступает пыль, запахи с улицы и т.д. Минусы — запотевание стекол, воздух в салоне не обновляется. При включенной системе рециркуляции поток воздуха при движении не попадает самотеком в салон, поэтому моторчик печки должен быть включен. Электродвигатель в десяточной печке по сути не ремонтопригоден, его рекомендуют менять в случае любых неисправностей. Отопителем управляет электронный блок управления. Краник, перекрывающий поступление охлаждающей жидкости в радиатор отопителя в ВАЗ-2110 отсутствует, не предусмотрен конструкцией. То есть радиатор всегда находится во включенном состоянии.

Основные неисправности печки ВАЗ-2110 и их устранение

Отопитель в автомобиле ВАЗ-2110 представлен раздельной системой. Первый ее элемент — сам отопитель — блок, отвечающий за подготовку поступаемого воздуха. Это устройство расположено под капотом автомобиля. Оно регулирует скорость подачи воздуха и его температуру. Следующий элемент — распределитель воздуха, воздуховоды которого расположены в салоне авто на приборной панели. Для десятки производится специальный отопитель «2110-01», который отличается присутствием испарителя в климатической установке.

Схема управления отопителем на этой модели ВАЗ показана на фото:

Основные неисправности печки в отечественной модели ВАЗ-2110

  Многие неисправности печки возникают во время смены сезонов. С наступившими холодами водители замечают, что плохо греет печка ВАЗ 2110 в их автомобиле или и вовсе не работает. Эту неисправность никто не игнорирует, ведь лучше всегда ездить в теплой машине. Среди вариантов поломок, которые могут потребовать ремонта печки:

  • невозможность регулирования температуры отопителя,
  • неисправности заслонки или моторедуктора,
  • течь в радиаторе печки,
  • неисправность потолочного температурного датчика,
  • неисправность блока управления САУО.

Устранение неисправностей

1.    Устранение невозможности регулировать температуру

Причин возникновения этой неисправности может быть несколько:

  • сбои в работе блока управления,
  • неисправность заслонки.

Любая из этих поломок приводит к некорректной работе отопительного прибора.

Если из строя вышел контролер отопителя, то может не подаваться команда на выдвижение заслонки. Поэтому следует сразу же проверить температурный датчик , расположенный рядом с осветительным плафоном на потолке. Для осуществления проверки нужно несколько раз покрутить из левого в правое положения рычаг управления температурой. Температуру потока воздуха можно контролироваться тактильно. Эта проверка основана на выявлении рабочего состояния температурного датчика  в крайнем положении рукоятки. Если температура потока изменяется только при крайнем положении датчика, то он подлежит замене. Если же она существенно не изменяется, следует искать причину поломки в другом месте.

2.    Устранение неисправностей в отопителе

Чтобы проверить работоспособность отопителя нужно снять центральные дефлекторы. Для этого нужно отогнуть специальные усики и сдвинуть  рукой заслонку. Подобраться к последней можно через отсек двигателя. Выбирая данную запчасть, лучше отдать предпочтение  алюминиевому, а не пластиковому варианту.
Самых больших по объему работ требует радиатор печки ВАЗ-2110 при его замене, ведь для этого приходится снимать всю печку. Если сделать работы своими руками, то можно  сэкономить немало денежных средств. Тут читайте подробнее как менять радиатор.

3.    Устранение неисправностей моторедуктора

Когда вентилятор отопителя начинает «гнать» лишь холодный воздух, то можно считать, что печка вышла из строя. В современных моделях редко выходят из строя заслонки и регуляторы, благодаря тому, что уже на заводе для их изготовления используют алюминий. В 90% поломок печки виноват моторедуктор. Эта деталь однозначно подлежит замене.

Ремонт автомобиля в данном случае производится в следующем порядке:

  • производим демонтаж дворников, снимаем жабо,
  • жабо отодвигаем в сторону, короткой крестовой отверткой выкручиваем три крепежных самореза,
  • отстегиваем провода,
  • подключаем новый моторедуктор,
  • устанавливаем его обратно.

Лучше этот вид ремонта выполнять с помощником. Он будет переключать поступление воздуха с горячего в холодный режим и обратно. После установки в обратной последовательности выполняется сборка снятых запчастей.

4.    Устранение плохого поступления горячего воздуха в район ног и боковых стекол

В отечественных автомобилях такая проблема очень распространена. По этой причине зимой мерзнут ноги, и запотевают окна. Управлять автомобилем в таких условиях очень сложно. Единственный выход — модернизация каналов воздушного потока.

Порядок работы выглядит следующим образом:

1.    Удостоверяемся, что печка идеально функционирует. Когда ее работа идеальна, можно приступать к модернизации.

2.    Снимаем панель, разбираем ее на составные части.

3.    Решаем проблему обдува боковых стекол. Ее можно решить двумя способами:

  • Устанавливаем новый гофрированный шланг.
  • Заклеиваем все имеющиеся на панели щели.

Для улучшения эффективности лучше выбрать второй вариант. Продолжаем работать.

4.    Оклеиваем все щели, имеющиеся между нижней и верхней частью панели, с  помощью антискрипа.

5.    Проклеиваем все отверстия, имеющие крепления.

6.    Дорабатываем заслонки печки, которые помогают направляет воздух в определенные зоны. На заводе эту заслонку плохо прижимают к корпусу, из-за этого часть подогретого воздуха теряется между щелями и гуляет где-то в панели.

7.    Приступаем к демонтажу заслонки. Снимаем ее и полностью убираем желтый заводской уплотнитель.

8.    Моделином приклеиваем задвижку и  заделываем все щели. Эта процедура поможет потоку воздуха идеально выходить из заслонки по назначению. На корпусе вместо губки лучше использовать Битопласт10, который усердно клеиться в несколько слоев.

9.    Много горячего воздуха теряется по дороге к стеклу со стороны водителя. Эту большую щель нужно залепить монтажкой. Она не будет скрипеть во время движение.

10.    Модернизируем воздуховоды, ведущие к ногам передних пассажиров. Блок, распределяющий теплый поток к ногам, имеет огромную щель, которую  обязательно нужно заделать. Для этого допускается использование гофрированной трубки.

11.    Удаляем полностью штатный распределитель воздуха со своего родного места, во все полученные отверстия засовываем гофры и все заливаем пеной. Диаметр используемой трубы должен составлять ровно 40 мм.

12.    Получается, что будут установлены гофры: одна для ног пассажира, другая — для водителя, третья — к ногам пассажиров сзади. Все это устанавливаем на место и подключаем.

5.    Устранение неисправности плохого прогрева воздуха печкой

В этом случае можно доработать некоторые элементы печки:

1.    Заменить заслонку отопителя на алюминиевую. Это поможет сохранить тепло и предотвратить деформацию фрагментов.

2.    Заменить установленный заводской отопитель «2110-01» на модели отопителя:

  • «2112-01» —    не имеет фильтра для очистки воздуха.
  • «2112-02» — снабжен таким фильтром, но не имеет функции воздушной рециркуляции.

Эти  фильтры выдерживают пробег в 15 тысяч километров.

3.    Установить предпусковые обогреватели, которые помогут прогревать мотор и салон автомобиля еще быстрее.

При более существенных поломках может потребоваться замена печки. Чаще всего замену производят при проведении ВАЗ 2110 тюнинга своими руками.

Как снять печку ВАЗ-2110 и заменить ее, можно увидеть на видео.

Особенности эксплуатации отопителя ВАЗ-2110

Чтобы отопитель прослужил долго и эффективно, важно правильно пользоваться не только самим устройством, но и знать некоторые другие правила.

  1. Если в автомобиле имеется кондиционер, наиболее целесообразно его использовать при сырой погоде.
  2. Не нужно заграждать коврами сопла подачи горячего воздуха. Их лучше поднять над уровнем ковров.
  3. В зимнюю пору перед использованием автомобиля обязательно нужно очищать стекла от грязи и влаги.
  4. В зимнее время рекомендуется использовать два положения регулировки установленного отопителя. При необходимости быстрого осушения стекла, нужно использовать положение «все на стекло», а как только автомобиль начнет движение, следует перейти в режим «все в ноги».

Мастерская Всполье — Принцип устройства отопителя ВАЗ-2110, схема штатной печки

Невозможно самостоятельно произвести ремонт собственного авто без знаний, касающихся устройства всех узлов. Не менее ценным считается навык читать любые чертежи. Подобные умения можно приобрести, только имея определённый опыт, который приходит с годами в процессе эксплуатации и обслуживания своего автомобиля. В нижеприведённой статье рассмотрим устройство отопителя ВАЗ-2110.

Не секрет, что исправно функционирующее устройство отопителя в «десятке» отечественного автопрома позволяет водителю и пассажирам чувствовать себя во время езды максимально комфортно. В статье рассмотрена схема подключения агрегата, представлено описание составляющих печку элементов. Информация может быть полезна не только начинающим механикам-любителям, но и опытным мастерам, у которых возникли сложности с ремонтом отопителя.

Устройство отопительного приспособления

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор, придётся искать к нему пути под капотом.

Вторым по важности приспособлением можно назвать распределитель воздуха, в котором есть несколько патрубков, проходящих по всему салону «десятки». По сравнению с моделями старого образца, которые предшествовали выпуску ВАЗ-2110, в новом автомобиле появился испаритель, который нашёл место в климатической установке.

Управление работой печки осуществляется посредством специального блока СУАО. В руководстве по эксплуатации ВАЗ-2110 этот прибор имеет другое название (контроллер). Функционирует блок вместе с датчиком температуры, расположенным в салоне. Датчик передаёт на блок информацию, касающуюся температуры, после этого сравниваются данные (в расчёт берётся информация, выставленная на рукоятке). Как только система фиксирует различие температур на 2°, сразу же начинается подаваться тёплый или охлаждённый воздух в салон.

Чтобы разобраться в том, как устроен отопитель, нужно обратить внимание на рукоятку устройства, особенного внимания заслуживают два крайних положения — MAX и MIN. Дело в том, что при выставлении рукоятки в одно из этих показателей, система начинает подавать тепло, не учитывая данные с датчика температуры.

Печка ВАЗ-2110 предусматривает наличие такого устройства, как моторедуктор. Задача этого приспособления заключается в открытии и закрытии заслонки. Малогабаритный электрический моторчик крайне важен в работе отопителя. Даже при незначительной поломке моторедуктора система сможет обеспечить автовладельца только холодным или только горячим воздухом. Если это приспособление сломалось в тот момент, когда была закрыта заслонка, то вся система перестанет выполнять свою функцию.

Главные составляющие отопительного приспособления:

  • радиатор;
  • устройство, распределяющее воздушные потоки;
  • блок СУАО;
  • потолочный датчик;
  • рукоятка;
  • заслонка;
  • моторедуктор.

Предназначение радиатора

Печка ВАЗ-2110 нового образца имеет радиатор, посредством которого происходит нагрев воздуха, идущего внутрь транспортного средства. Достаточно часто в глобальной сети можно встретить схемы, на которых радиатор обозначен как теплообменник. Процесс нагревания в устройстве появляется за счёт поступления тёплого тосола. Радиатор связан с системой охлаждения силового агрегата посредством нескольких патрубков и шлангов. Внутри теплообменника всё время циркулирует охлаждающая жидкость. От расположения заслонки зависит объём входящего воздуха и его направление. При нахождении заслонки печки в промежуточном положении, часть воздуха идёт сквозь теплообменник, а оставшийся объём минует радиатор.

На схеме можно заметить, что радиатор нового образца отличается от остальных моделей несколькими полезными доработками.

Принцип действия СУАО и потолочного датчика

Принцип работы печки ВАЗ-2110 можно понять, изучив такие компоненты, как СУАО и потолочный датчик.

Функция потолочного датчика заключается в определении температуры в салоне транспортного средства. Затем вся информация перейдёт в блок СУАО, где поступающее значение будет приравнено температуре, которая отражена на рукоятке отопительного приспособления ВАЗ-2110. В результате сверки положение заслонки будет изменено или останется прежним. Всё будет зависеть от разности сверяемых значений. Посредством такой нехитрой манипуляции контролируется температура в салоне авто.

При установке приспособления в любое из крайних значений информация потолочного датчика учитываться не будет. Блок СУАО является набором микросхем, от которого напрямую зависит функционирование отопителя. При возникновении неисправностей как датчик, так и СУАО, может быть заменён без особых трудозатрат.

Устройство заслонки и моторедуктора

За счёт моторедуктора происходит изменение положения заслонки, регулирующей подачу воздуха. Это составляющее системы управляется посредством блока СУАО. При отказе работоспособного устройства заслонка перестаёт двигаться. Сам по себе прибор имеет внешний вид маленького электрического моторчика. Чаще всего поломанное приспособление подлежит полной замене, так как ремонт произвести достаточно проблематично. Этот же принцип соответствует и работе заслонки.

Схема приспособления со всеми пояснениями

Схема работы печки ВАЗ-2110 может рассказать автомобилисту о наличии в ней рециркуляции, иными словами, двигающиеся воздушные потоки циркулируют внутри автомобиля, не забирая новые объёмы воздуха с улицы. Благодаря этому в агрегат не попадает пыль и неприятные запахи, в большом количестве присутствующие в уличном воздухе. Однако, стоит отметить основной недочёт такой системы — слишком быстрое запотевание стёкол. Специалисты рекомендуют часто открывать окна (при комфортной температуре на улице). В противном случае застаиваемый воздух будет негативно сказываться на здоровье всех, кто участвует в движении в этой машине. Ввиду сложности ремонта моторедуктор при неисправностях подлежит полной замене.

Устранение стука в печке ВАЗ-2110

Устранение стука в печке ВАЗ-2110, который появился после зимы. При установки ручки контроллера в крайнее положение синей отметки. Включенном положении зажигания под приборной панелью стучит примерно 15 секунд. И так каждый раз при включении зажигания. При установке ручки температуры печки на самое крайнее значение красной отметки, то стук пропадает. А если установить ручку между синим и красными отметками, то стучит постоянно. Чтобы выяснить причину

решил снять и посмотреть мотор-редуктор управления заслонкой.

Простой способ узнать истину – разобрать и посмотреть!

Проверить исправность мотор-редуктора можно путем подачи электроэнергии от аккумулятора на его двигатель. Для снятия мотор-редуктора я проделал следующее:



снял жабо, снял шумоизоляцию, открутил главный тормозной цилиндр от вакуумного усилителя.

Далее потянул на себя главный тормозной цилиндр не откручивая, трубок подсоединения и отвел от усилителя.
После чего со стороны салона под рулевой колонкой открутил четыре гайки, чтобы снять педальный узел вместе с вакуумным усилителем,

иначе не получится открутить саморезы, которыми крепится мотор-редуктор. Расширительный бачок с антифризом для охлаждения мотора можно не снимать так как мы перед снятием шумоизоляции отсоединили верхний шланг от расширителя. После чего вытаскиваем педальный узел с вакуумным усилителем тормоза и приступаем к снятию мотор-редуктора.

Причина стука в печке

После снятия и отключения от питающих и управляющих разъемов проверил исправность двигателя путем подачи электроэнергии от аккумулятора сразу же появился стук внутри мотор-редуктора. Произвел вскрытие его и обнаружил поломку зубцов шестеренки.

В моем случае требуется ремонт шестеренки, я решил что овчинка выделки не стоит легче заменить целиком мотор-редуктор. При установке нужен помощник, который будет в салоне прокручивать регулятор температуры и в это же время нужно надавливать на мотор-редуктор в направлении внутрь квадратного гнезда заслонки. Совпадение квадратов и отверстий крепления мотор-редуктора означает, что замена прошла успешно.

Если же квадрат зашел не на всю глубину заслонки, ничего страшного, мотор-редуктор может зайти только на треть, это никак не отразится на работе заслонки . Затем прикручиваем саморезы. После чего прокручиваем ручку управления мотор-редуктора – от синей отметки до красной и обратно несколько раз. Это делается для того, чтобы система печки запомнила рабочий диапазон и в дальнейшем мотор-редуктор работал исправно.Вместе с этим посмотрите еще.

Сборка производится в обратной последовательности.

Охлаждение, кондиционирование, отопление

Сначала дешевыеСначала дорогиеПо популярности

Вид списокВид таблица

255075100

  Фильтр

  Сортировать

  Поиск

14 дней на обмен и возврат
Гарантия на запчасти 1 год

поиск предложений

14 дней на обмен и возврат
Гарантия на запчасти 1 год

Бачок расширительный LARGUS FRANCECAR Купить в интернет-магазине ВыгодноЗап по самым низким ценам Бачок расширительный LARGUS FRANCECAR Артикул: FCR210419 Подходит для ЛАДА/ВАЗ: LARGUS Бесплатная…

поиск предложений

14 дней на обмен и возврат
Гарантия на запчасти 1 год

Бачок расширительный VESTA Купить в интернет-магазине ВыгодноЗап по самым низким ценам Бачок расширительный VESTA Артикул: 2180-1311053 Подходит для ЛАДА/ВАЗ: Vesta Бесплатная доставка…

поиск предложений

14 дней на обмен и возврат
Гарантия на запчасти 1 год

Бачок расширительный X/RAY Купить в интернет-магазине ВыгодноЗап по самым низким ценам Бачок расширительный X-RAY Артикул: 8450009504 Подходит для ЛАДА/ВАЗ: X-REY Бесплатная доставка…

поиск предложений

14 дней на обмен и возврат
Гарантия на запчасти 1 год

поиск предложений

14 дней на обмен и возврат
Гарантия на запчасти 1 год

поиск предложений

14 дней на обмен и возврат
Гарантия на запчасти 1 год

поиск предложений

14 дней на обмен и возврат
Гарантия на запчасти 1 год

поиск предложений

14 дней на обмен и возврат
Гарантия на запчасти 1 год

поиск предложений

14 дней на обмен и возврат
Гарантия на запчасти 1 год

поиск предложений

14 дней на обмен и возврат
Гарантия на запчасти 1 год

поиск предложений

14 дней на обмен и возврат
Гарантия на запчасти 1 год

поиск предложений

Показать еще

Блок управления печкой ВАЗ 2110.

Основные неисправности печки ВАЗ 2110 и их устранение

Отопительные системы в автомобилях зимой часто выходят из строя. В этот период печь эксплуатируется гораздо чаще, а значит, проявляются все слабые места этого устройства. Часто выходит из строя блок управления печкой ВАЗ-2110, как и другие элементы системы. Сегодня мы уделим этому узлу особое внимание.

Конструкция системы отопления ВАЗ-2110

Включает в себя три основных узла.Это блок управления печкой ВАЗ-2110, системой воздуховодов, узлом отопления. Печь управляется электронным блоком. Он состоит из ручек, с помощью которых водитель устанавливает необходимую температуру и интенсивность работы вентилятора.

В состав блока также входит датчик температуры. Что касается последнего, то он необходим для автоматического запуска печки, когда температура в машине опускается более чем на два градуса ниже установленной. Датчик оснащен небольшим вентилятором. Если вы переместите ручку на контроллере в положение A, то в нагревательном блоке запустится небольшой электродвигатель, который управляет заслонкой. Сам датчик температуры в ВАЗ-2110 можно найти на потолке, возле лампы освещения.

Еще один важный узел системы отопления — воздуховоды. Они проходят прямо от самой печи, и каждый канал выполняет свою отдельную функцию. Итак, центральные каналы предназначены для вентиляции салона.

Распределитель воздуха отвечает за подачу холодного воздуха в кабину для вентиляции или теплого для обогрева. Два других воздуховода предназначены для обогрева кабины заднего ряда.Остальные тоже предназначены для вентиляции. Два боковых канала обогреваются зеркалами и частично салоном. Для обогрева ног водителя используются отдельные форсунки.

Блок контроля температуры

Центральным узлом печной системы является нагревательный элемент. Его основная функция — прямой обогрев кабины. Устроил этот агрегат следующим образом. Электродвигатель с лопастями вентилятора нагнетает горячий воздух, три заслонки выполняют функцию рециркуляции и закрытия / открытия каналов. Также есть радиатор отопителя. В современных системах теплообменники нового поколения не оборудованы краном.

Поэтому радиатор греется всегда, вне зависимости от времени года. Производитель заявляет, что таким образом была решена проблема с постоянным потоком крана. Кроме того, значительно ускоряется обогрев салона. Летом приточная вентиляция выходит за пределы радиатора.

Типичные неисправности

Летом очень сложно обнаружить проблемы в работе печки.Он по прямому назначению практически не используется. С наступлением зимы более актуальным становится вопрос об эффективности системы отопления. Рассмотрим типичные неисправности, с которыми чаще всего сталкиваются владельцы ВАЗ-2110. В случае серьезных проблем эффективным решением может стать только замена печки ВАЗ-2110.

Отсутствие охлаждающей жидкости

Если механизм не работает эффективно, сначала проверьте количество охлаждающей жидкости.

Смотрят расширительный бачок: на нем советующие отметки, а на системном блоке индикатор. Если жидкости мало, ее следует долить. Иногда даже после доливки уровень охлаждающей жидкости падает. Это может указывать на утечку.

Модернизация клапана на ВАЗ-2110

Неисправности с работой заслонки часто приводят к тому, что салон греется очень плохо и медленно. Виной всему блок управления печкой ВАЗ-2110. Контроллер вылетает. Устройство не подает команду на продвижение заслонки. В этом случае рекомендуется проверить датчик температуры. Ручка регулятора устанавливается в крайнее положение и затем несколько раз откручивается слева направо.Температуру воздушного потока необходимо проверять вручную. Таким образом проверяется рабочее состояние датчика в одном из крайних положений ручки. Если поток воздуха изменяет температуру в крайнем положении ручки, то датчик необходимо заменить. Если жар не меняется, причину ищут в другом месте.

Проблемы с вентилятором

Сообщит о шуме или сильном визге в процессе движения автомобилей. Для начала нужно выяснить, в чем причина выхода вентилятора из строя. В некоторых случаях на корпусе обогревателя отсутствует нижняя часть. Затем на место устанавливаем крючки, служащие креплением.

Однако чаще можно увидеть сломанные выступы на корпусе блока нагревателя. Необходимо заменить корпус. Другая причина — неравномерный коэффициент расширения вала, если вентилятор сильно изношен. В этом случае специалисты рекомендуют заменить мотор печки или его втулки. Иногда вентилятор издает шум из-за шайб, с помощью которых они устраняют осевой люфт.Элемент необходимо снять и очистить. Замените шайбу фторопластом, затем все хорошо смажьте.

Если печка не работает на первых оборотах

Каждая скорость вентилятора (кроме последней) подключается через отдельный резистор нагревателя.

Находится не на контроллере, а под оборкой. Одна из причин невозможности работы на первой скорости — выход из строя резистора. Если вторая скорость не работает, причина та же.Но могут быть неисправности из-за дефектов контактов на плате. Часто из-за высоких температур доска сильно нагревается. В результате контакты отдаляются. Вы должны внимательно проверить всю доску. Внимательнее смотрите, где подают еду.

Не работает третья скорость

Если третья скорость вентилятора последняя (такая есть на старых блоках), то он подключается без резистора. Неисправности могут быть вызваны контактами ACSL. Ниже мы поговорим об этом более подробно.

Замена SAUO

Ремонту блоки управления не подлежат — просто меняют на новые.Но для начала нужно убедиться, что причина именно в этом механизме. Вместо битого устанавливаем исправный блок управления. Цена его около 1 500 рублей. Удалить элемент очень просто: достаточно удалить кнопки, установленные рядом. А потом можно вытащить устройство. Ручки устанавливаются в нулевое положение, а затем снимаются.

Затем стекло и передняя крышка отламываются. Перед снятием блока управления печкой на ВАЗ-2110 откручиваем два винта спереди и один сзади. Затем плату можно вытащить из корпуса и внимательно осмотреть на целостность. Если есть повреждения бортовых направляющих, их необходимо отремонтировать. Последующая сборка выполняется в обратном порядке. Если температура на блоке управления не регулируется, то следует осмотреть всю плату. Обязательно будут дефекты. Но прежде чем тянуть блок управления печкой на ВАЗ-2110, нужно проверить блок предохранителей. Возможно, плохой контакт.

Установка температуры воздуха от ТЭН

Установить желаемую температуру в салоне можно с помощью ручки регулировки.Но для более точных результатов и настроек в приборе есть специальный винт. Чтобы проверить точность регулирования температуры, закройте все двери и окна. Поместите контрольный термометр в область датчика.

Затем элемент переводится в автоматический режим, и нагревание контролируется термометром. Насколько можно вовремя отрегулировать блок управления печкой САУО ВАЗ-21102? Процедура занимает не более получаса. Если через 15 минут фактические показания температуры не совпадают с заданными, то прибор снимается.Поверните регулировочный винт по часовой стрелке. Если повернуть винт по часовой стрелке, температура повысится, если против — понизится. Затем установите элемент на место и проверьте правильность его работы. Что касается возможности устранения неисправностей, то блок управления печки ВАЗ-2110 нового образца ремонту не подлежит (впрочем, как и старый). В случае серьезных неисправностей полностью меняют. К тому же стоимость невысокая.

Итак, мы выяснили, почему не работает печка и как решить эту проблему.

Как заменить радиатор печки ВАЗ-2110 своими руками

В статье будет рассказано, как самостоятельно произвести замену радиатора печки на ВАЗ-2110. Этот элемент необходим для того, чтобы утеплить интерьер в холодное время года. Проблема с заменой одного — сложно добраться до радиатора. Но всю работу можно сделать, если вооружиться знаниями и инструментами.

Что лучше поставить?

Условно все радиаторы печки ВАЗ-2110 можно разделить на два типа — старые и новые модели. Отопители для автомобилей, выпущенных до конца 2003 года, комплектовались радиаторами «старой» модели, а позже — новой. Особой разницы они не имеют, но ремонт радиатора все же имеет небольшие отличия.

На «десятках» можно установить медный элемент. Несмотря на то, что у него гораздо меньше граней, чем у любого другого вида, он работает более эффективно. Ведь у меди более высокая теплоотдача. С таким радиатором печка намного лучше греется. Но есть недостаток, правда, он один — очень высокая цена.Например, медный двухрядный радиатор на «десятку» стоит от 2000 рублей. и выше. Пока пластик будет стоить в 3-4 раза дешевле (около 600 руб.).

Запасные части и инструмент

Перед заменой протекающего или забитого радиатора печки ВАЗ-2110 необходимо выбрать новый элемент. Можно поставить дорогой котел, дешевый производства ДААЗ или более современный «приоровский». Главное — попробуйте выбрать сами с учетом отзывов о различных модификациях, а потом купите.

Обратите внимание на состояние соединений. Не исключено, что при ремонте их тоже придется менять. Хомуты нужны для ремонта — покупайте не 3 штуки, а побольше, чтобы был сток. Качество их, к сожалению, не очень хорошее.

Вам также понадобится короткая отвертка Phillips и пинцет. С помощью последнего можно быстро поставить защелку.

Снятие печки

Если вы решили, что на ВАЗ-2110 лучше всего поставить медный радиатор печки, смонтируйте.Ведь в салоне будет намного теплее. Давайте разберемся, как производится ремонт радиатора старого образца. Удаление вытяжкой осуществляется по такому алгоритму:

  1. Сначала снимите резиновое уплотнение (его еще называют жабо).
  2. Найдите под ГТЦ винт, которым крепится жабо, и отвинтите его.
  3. Открутите винты, которыми крепится правая сторона жабо (их 4).
  4. Отцепите зажим jabot 2. К ним прикрепляют провода и шланги.
  5. Отсоедините отрицательную и положительную клеммы от вентилятора.
  6. Левая сторона жабо должна быть выдвинута вперед, но не нужно снимать ее полностью. Достаточно открутить два винта.
  7. Снимите лобовое стекло.
  8. Отсоедините провод от датчика уровня антифриза (если есть), снимите пароотводную трубку с расширительного бачка.

Далее удалите элементы в следующей последовательности:

  1. Шланг омывателя ветрового стекла.
  2. Щетки стеклоочистителя.
  3. Крышка ветрового стекла.
  4. Зажимы, фиксирующие корпус печки.
  5. Передняя часть и вентилятор.
  6. Фильтр салонный.
  7. Вторая часть вентилятора.
  8. Шланги: обратные, подающие, паровые.
  9. Теперь, приложив немного усилий, можно полностью снять корпус радиатора.

Как видите, снять радиатор печки ВАЗ-2110 несложно, а вот установить новый все равно придется. Соберите в обратном порядке, аккуратно установите все элементы, постарайтесь ничего не забыть.

Печь ВАЗ-2110: поломка и устранение неисправностей

Для начала рассмотрим конструкцию самой печи. Основная составляющая этого средства — утеплитель. Эта часть является блоком, отвечающим за подготовку воздуха, поступающего в кабину по трубопроводам. На автомобилях десятого семейства отопитель расположен под капотом. Также печка ВАЗ-2110 не обходится без распределителя, который подает нагретый воздух внутрь автомобиля. Его видно возле приборной панели. Примерно так это выглядит внешне:

Мало кто знает, но при разработке «десятки» печка ВАЗ-2110 не была заимствована у других моделей автомобилей, а создавалась с нуля.Маркируется как обогреватель серии «2110-01». Главное его отличие — наличие испарителя на кондиционере. Но несмотря на то, что при разработке инженеры уделили этой системе большое внимание, от ее внезапной поломки никто не застрахован. Ниже вы найдете решения для устранения различных проблем.

Первая неисправность, с которой столкнулись автомобилисты, — это невозможность регулировки температуры воздуха. В общем, причин этому может быть несколько.Во-первых, могут быть сбои в работе электронного блока управления. Во-вторых, может потребоваться ремонт печки ВАЗ-2110 из-за неисправной заслонки. Но все равно решать проблему нужно.

В случае выхода из строя контроллера нагревателя команда открытия заслонки может не дойти до приборов, поэтому для решения проблемы проверьте датчик температуры воздуха на наличие проблем. Он расположен возле потолочного светильника. Чтобы проверить его состояние, поверните рычаг регулировки температуры из левого в правое положение.В случае, когда воздух начинает нагреваться только в крайней зоне (она отмечена красным цветом), можно сказать, что датчик пора заменить.

Второй случай — устранение поломок в подогревателе (приметы — невозможность всей системы отопления). Если источником всех проблем является агрегат, то может потребоваться замена радиатора ВАЗ-2110. Чтобы проверить состояние системы, нужно снять центральные дефлекторы. Для этого отогните «шатер» крепления и сдвиньте откидную створку вручную.Через последнюю часть можно добраться до источника неисправности. Если неисправность подтверждается, без замены радиатора не обойтись. А это очень сложный процесс, так как разбирается весь ВАЗ-2110. По времени на это уходит примерно один выходной, а может и больше (все зависит от опыта хозяина).

И последняя неисправность, которая может возникнуть при работе «десятки», это невозможность подачи воздуха вентилятором. Проще говоря, это тот случай, когда от дефлекторов ВАЗ-2110 вытекает небольшой, еле заметный напор воздуха.Эти признаки указывают на выход из строя мотор-редуктора. Диагноз один — вышла из строя печка. Ремонтировать там нечего, нужно просто заменить сломанную деталь, то есть мотор-редуктор. Только тогда система снова обеспечит хорошее давление воздуха.

Шумоизоляция ВАЗ-2110. Материалы для звукоизоляции

Отечественные автомобили не отличаются качественной изоляцией. Но другие звуки утомляют, водителю хочется хоть немного комфорта. Шумоизоляция ВАЗ-2110 способна избавить водителя и пассажира не только от посторонних шумов и вибраций, но и от потери тепла.

Зимой в машине будет намного теплее, существенно повысится КПД печки. Также значительно улучшен звук системы, снижен уровень шума из моторного отсека, уменьшена вибрация днища автомобиля, уменьшено количество скрипов, исходящих от приборной панели.

Домашние работы

Первым делом нужно выбрать материал, по которому будет проводиться изоляция ВАЗ-2110 своими руками. Самым дешевым материалом будет поролон, пропитанный мастикой на резинобитумной основе.Но гораздо проще было бы купить материальную выгоду, чтобы продать их великое множество. Вам потребуются:

  1. Вибропласт, состоит из пластика, покрытого фольгой. Способен поглощать почти все колебания металла. Наносить на все свободные поверхности металла. Возможно использование аналогов этого материала.
  2. В качестве изолятора может использоваться селезенка. Он может не только согреться, но и поглотить излишний шум. SPLEN необходимо наклеить на Вибропласт. Желательно наклеить на всю поверхность.
  3. Клейкая лента на основе алюминия, необходимая для определения размеров швов между материалами.

Где нужно применить материалы

Необходимо учитывать, что шумоизоляция ВАЗ-2110 своими руками осуществляется по нескольким направлениям. И у каждого из них есть свой материал. Старайтесь использовать все материалы в соответствии со следующими рекомендациями:

  1. Вибропласт, необходимый для наклеивания на внутренние и внешние поверхности дверей. Его также можно уложить в качестве первого слоя на поверхность крыши, дверей, багажника и капота.Применяется для оклейки приборной панели, пола кабины и багажника, панели капота.
  2. Герметик на основе SPLEN наносится на пол в багажнике и кабине, а также на панель капота.
  3. Клей на основе SPLEN необходимо использовать на крыше и внутри двери.
  4. Битопласт следует нанести на внутреннюю сторону приборной панели и дверных панелей.
  5. Ленту антискользящую нужно разрезать на полоски и приклеить панель приборов, обшивку дверей, пластиковые элементы в местах, где возможно появление трения.
  6. Алюминиевая лента необходима для склеивания шлицевых стыков.

Сколько потребуется материала

Для звукоизоляции салона ВАЗ-2110, багажника и капота потребуется следующее количество материалов:

  1. Вибропласт не менее 32 листов.
  2. Клей Spina 4мм на основе не менее 7 листов.
  3. Шлиц 4 мм с основой из герметика не менее 11 листов.
  4. Один рулон битопласта.
  5. Один рулон ленты Antislip.
  6. Не менее двух мотков алюминиевой ленты.

Максимальное количество вибропласта, необходимое для хорошей теплоизоляции автомобиля, может составлять 39 листов. Сплайн на клее и Герметика — 14 и 8 листов соответственно. Материалы для звукоизоляции лучше брать с запасом, чтобы не прерывать работу.

Инструменты для работы

Однозначно нужно очистить все обработанные поверхности, тщательно их помыть. Штатную шумоизоляцию ВАЗ-2110 надо убирать отовсюду.Вам понадобится следующий инструмент:

  1. Ножницы Sharp.
  2. Удобный и острый нож.
  3. Строительная сушилка.
  4. Рулетка мерная.
  5. Ролик прокатный (желательно металлический).
  6. Маркер.
  7. Растворитель уайт-спирит или ацетон.
  8. Протрите ветошью.

Вся работа займет не более трех дней, если выполняется независимо.

Подготовка к работе

Перед началом работы сначала необходимо полностью разобрать салон.Всю обшивку, переднюю панель, сиденья необходимо снять. При наличии штатной шумоизоляции ВАЗ-2110 нужно полностью удалить, избавиться от налетов, используя острый нож и ацетон. Разделяя их, не теряйте детали, на которых крепились все предметы.

Подпишите гайки и болты, для сборки установите их на место. Мелкие предметы необходимо положить в пакет и приклеить скотчем к той части, к которой они относятся. Только после тщательной подготовки можно приступать к нанесению изоляционных материалов.Обязательно пропылесосьте все металлические элементы, обработайте их растворителем, чтобы изоляционный материал был лучше приклеен.

Потолок и двери

Первый шаг — нанести вибропласт на металлическую поверхность двери и потолка. Всю поверхность следует очистить и обезжирить. Работы нужно проводить очень быстро, пока материал горячий. Вибропласт нагревается техносушителем или электронагревателем. Только в этом случае гораздо лучше прилипнуть к поверхности и принять форму тела элемента.

Для эффективного нанесения Вибропласта на поверхность необходимо использовать валик из металла. Старайтесь избегать пузырьков воздуха. Если появится малейший пузырек, на нем начнет накапливаться конденсат, что приведет к тому, что кузов заржавеет. На потолок и двери необходимо наклеивать Вибропласт крест-накрест, в этом случае он будет держаться дольше и прочнее.

Для вашего удобства необходимый материал для шумоизоляции свернуть, а по мере того, как он будет прилипать, расширять его.Второй слой изоляционного материала — SPLEN. Наклеиваем на потолок и двери. Учтите, что при разборке обшивки двери сломается несколько зажимов. Поэтому такие припасы необходимо приобретать заранее.

На дверь нанести Вибропласт, поверх него SPLEN. Следите за тем, чтобы изоляционный материал не мешал нормальному функционированию всех механизмов и замков. Внутренняя обшивка двери должна быть покрыта битопластом.

Оклейка салона и багажника

Теперь нужно сделать шумоизоляцию пола автомобиля.Для этого используют Вибропласт и селезенку. Первым слоем укладывается Вибропласт, его следует наносить на максимальную площадь. Покрывает материал, максимально прилипающий к металлической поверхности. Второй слой наносится SPLEN. Также необходимо придерживаться максимальной площади днища кабины.

В последнее время популярен такой вид свидетельств, как нанесение резинобитумной смеси на днище автомобиля снаружи. Это снижает уровень вибрации, исходящей от колес и дорожного покрытия.Но гораздо лучше было бы, если бы одновременно обрабатывали внутреннюю нижнюю поверхность. Внутри ботинка нужно аккуратно приклеить Вибропласт. Тут немного сложнее, так как есть выемка под запаску, проушины для стоек амортизаторов, иногда выходящие за край винтов.

Отключение

Последней необходимо оклеить крышку багажника, капот, панель приборов. Постарайтесь нанести изоляционный материал на все элементы панели приборов, которые могут быть источником скрипов и посторонних шумов.После проклейки нужно собрать весь салон, установить панель приборов, обшивку дверей, застелить ковролин и установить сиденье.

Чем лучше изоляция будет держаться на полу автомобиля, тем меньше вибрации будет передаваться в кабину. После всей этой работы комфорт будет намного выше, скрипы исчезнут, даже более тихий двигатель заработает (вроде как).

Печка ВАЗ-2110: поломка и устранение неисправностей

Для начала рассмотрим конструкцию самой печи.Основная составляющая этого средства — утеплитель. Эта часть является блоком, отвечающим за подготовку воздуха, поступающего в кабину по трубопроводам. На автомобилях десятого семейства отопитель расположен под капотом. Также печка ВАЗ-2110 не обходится без распределителя, который подает нагретый воздух внутрь автомобиля. Его видно возле приборной панели. Примерно так это выглядит внешне:

Мало кто знает, но при разработке «десятки» печка ВАЗ-2110 не была заимствована у других моделей автомобилей, а создавалась с нуля.Маркируется как обогреватель серии «2110-01». Главное его отличие — наличие испарителя на кондиционере. Но несмотря на то, что при разработке инженеры уделили этой системе большое внимание, от ее внезапной поломки никто не застрахован. Ниже вы найдете решения для устранения различных проблем.

Первая неисправность, с которой столкнулись автомобилисты, — это невозможность регулировки температуры воздуха. В общем, причин этому может быть несколько.Во-первых, могут быть сбои в работе электронного блока управления. Во-вторых, может потребоваться ремонт печки ВАЗ-2110 из-за неисправной заслонки. Но все равно решать проблему нужно.

В случае выхода из строя контроллера нагревателя команда открытия заслонки может не дойти до приборов, поэтому для решения проблемы проверьте датчик температуры воздуха на наличие проблем. Он расположен возле потолочного светильника. Чтобы проверить его состояние, поверните рычаг регулировки температуры из левого в правое положение.В случае, когда воздух начинает нагреваться только в крайней зоне (она отмечена красным цветом), можно сказать, что датчик пора заменить.

Второй случай — устранение поломок в подогревателе (приметы — невозможность всей системы отопления). Если источником всех проблем является агрегат, то может потребоваться замена радиатора ВАЗ-2110. Чтобы проверить состояние системы, нужно снять центральные дефлекторы. Для этого согните «усики» насадки и сдвиньте откидную створку рукой.Через последнюю часть можно добраться до источника неисправности. Если неисправность подтверждается, без замены радиатора не обойтись. А это очень сложный процесс, так как разбирается весь ВАЗ-2110. По времени на это уходит примерно один выходной, а может и больше (все зависит от опыта хозяина).

И последняя неисправность, которая может возникнуть при работе «десятки», это невозможность подачи воздуха вентилятором.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
