Ремонт ВАЗ Ваз ОКА : Ремонт топливного насоса
- Руководства по ремонту
- ВАЗ «ОКА» 1111 1988-2008
- Ремонт топливного насоса
Вам потребуются: ключи «на 8» и «на 10», отвертка с крестообразным лезвием, шабер (или небольшой надфиль), керн, небольшой молоток.
1. Выверните винт крепления и… | 2. …снимите кронштейн тяги. |
3. Снимите тягу рычага ручной подкачки топлива, выведя его из отверстия в рычаге. | 4. Выверните остальные пять винтов крепления и разъедините корпус и головку насоса. |
5. | 6. …пружину. |
ПРИМЕЧАНИЕ Дальнейшая разборка корпуса насоса нецелесообразна, так как затраты на приобретение и замену поврежденных деталей рычажного механизма сопоставимы затратами на приобретение нового насоса. Если на корпусе есть трещины, деформирован фланец крепления насоса, детали рычажного механизма изношены или повреждены, замените насос. |
Повреждение рычажного механизма — достаточно редкая неисправность. Чаще всего отказ насоса вызывается выходом из строя диафрагм или клапанов.
7. Порванные, потертые или затвердевшие диафрагмы замените. |
ПОЛЕЗНЫЕ СОВЕТЫ Удобнее заменить узел диафрагм в сборе. |
Диафрагмы есть в продаже в этой комплектации. Они поставляются в запасные части без пластмассовой наружной дистанционной прокладки. Если нет возможности заменить узел диафрагм в сборе, разберите его и замените отдельные диафрагмы. Диафрагмы закреплены на штоке гайкой. Наружная дистанционная прокладка, расположенная между ними, никак не закреплена и легко снимается.8. Отверните гайку крепления и… | 9. …разберите диафрагменный узел. Соберите диафрагменный узел с новыми диафрагмами в порядке, обратном разборке. При этом проследите, чтобы отверстия в диафрагмах для прохода винтов совпадали, а прямоугольные язычки на двух диафрагмах были направлены в одну сторону. |
10. | 11. …снимите крышку насоса. |
Выверните болт крепления и…12. Замените порванный или покоробленный сетчатый фильтр. | 13. Если всасывающий или нагнетательный штуцер сидит в головке насоса неплотно, замените головку, так как их выпадание во время работы двигателя может привести к пожару. |

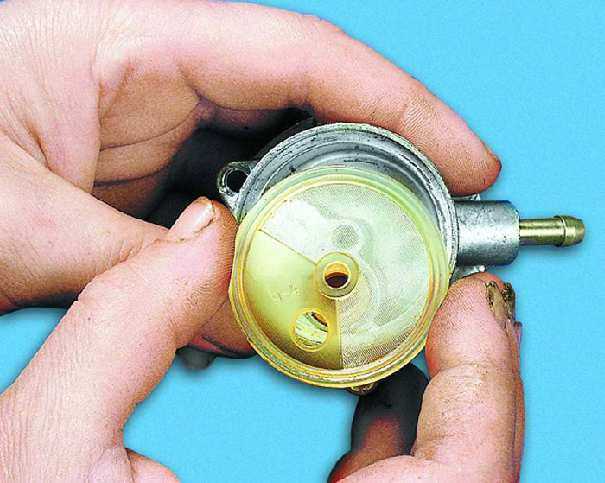

14. Замените корпусные детали с трещинами и сколами. Проверьте, не деформированы ли фланцы корпуса и головки в местах расположения отверстий под винты крепления. Деформации возникают при чрезмерных усилиях затяжки винтов. В этом случае между диафрагмами, корпусом и головкой насоса возникает зазор, не устранимый подтяжкой винтов, через который будет подтекать бензин. | 15. Клапаны насоса должны работать без заеданий и быть герметичны. Замените головку насоса с дефектными клапанами или только клапаны. Для замены клапана… |
16. …выпрессуйте его седло из головки насоса, предварительно удалив остро заточенным шабером или надфилем кернения в трех местах (показаны стрелками). После запрессовки нового клапана закерните его седло в других трех местах, равномерно расположенных через 120°. | 17. Промойте бензином и продуйте сжатым воздухом все детали. Соберите топливный насос в порядке, обратном снятию. В дистанционной прокладке диафрагмы имеются отверстия для отвода топлива в случае повреждения диафрагмы. |
При сборке установите диафрагменный узел так, чтобы отверстия на его прокладке были расположены как можно дальше от приемной трубы системы выпуска отработавших газов.ПРИМЕЧАНИЕ Винты крепления головки затягивайте равномерно крест-накрест, не прикладывая чрезмерные усилия, чтобы не деформировать фланец. Предварительно заверните все винты на несколько ниток резьбы, отожмите вниз до упора рычаг ручной подкачки топлива и только после этого окончательно затяните винты. Это нужно сделать для того, чтобы диафрагма приняла оптимальную форму и не растягивалась при работе насоса, что приведет к снижению ее долговечности. |
