Какие бывают типы коробок передач

Запишись на первое бесплатное занятие в Москве Написать в чат WhatsАpp

Вин дает полную информацию об автомобиле, указывая не только на его марку и модель, но и на элементы ходовой части. Поэтому можно узнать вид двигателя и тип коробки передач по VIN. Такая информация дает представление о ходовых качествах транспортного средства. А вот тип коробки передач в ПТС не указывается. В этой статье разбираем самую популярную тему, с которой вас знакомит теория вождения с первых уроков — какие бывают КПП.

Принцип работы КПП

Коробка передач – это пошаговая система, передающая силу от двигателя на колеса. КПП работает на основе рычажной системы, которая позволяет при помощи рычага уменьшить необходимое усилие для приведения устройства в работу. Прилагаемое усилие будет обратно пропорционально длине рычага. Для правильного распределения мощности и передаваемого крутящего момента в коробках имеются шестерни разного размера. Работа механизма схожа с переключением скоростей на горном велосипеде, хотя КПП автомобилей имеет более сложную архитектуру.

Важно! Не стоит путать виды КПП с типами раздаточных коробок передач, которые необходимы для разнорежимной раздачи мощности между осями. Это два разных элемента трансмиссии.

Отрасль постоянно развивается и конструкции модернизируются. Поэтому нужно знать, какие типы коробки передач используются в автомобилестроении.

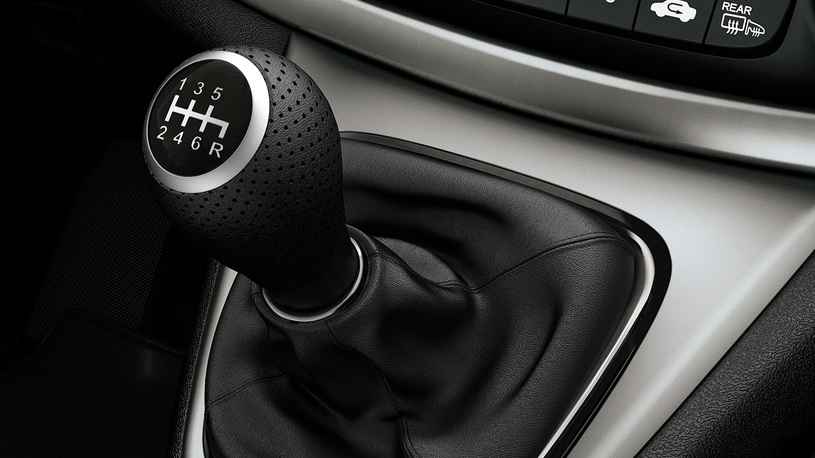

Механическая коробка передач

Более известна как “ручка” или “механика”. Это первый тип ступенчатой коробки передач. Они требовательны к водителям, ведь для ускорения и замедления транспорта необходимо работать педалью сцепления и вручную переключать передаточные значения при помощью рычага, расположенного в центральной панели автомобиля.

Именно такая коробка ставилась на самые первые автомобили. Этим и объясняется простота устройства МКПП, которая нравится некоторым водителям за возможность полного контроля машины. Для плавного движения необходимо правильно работать со сцеплением и рычагом.

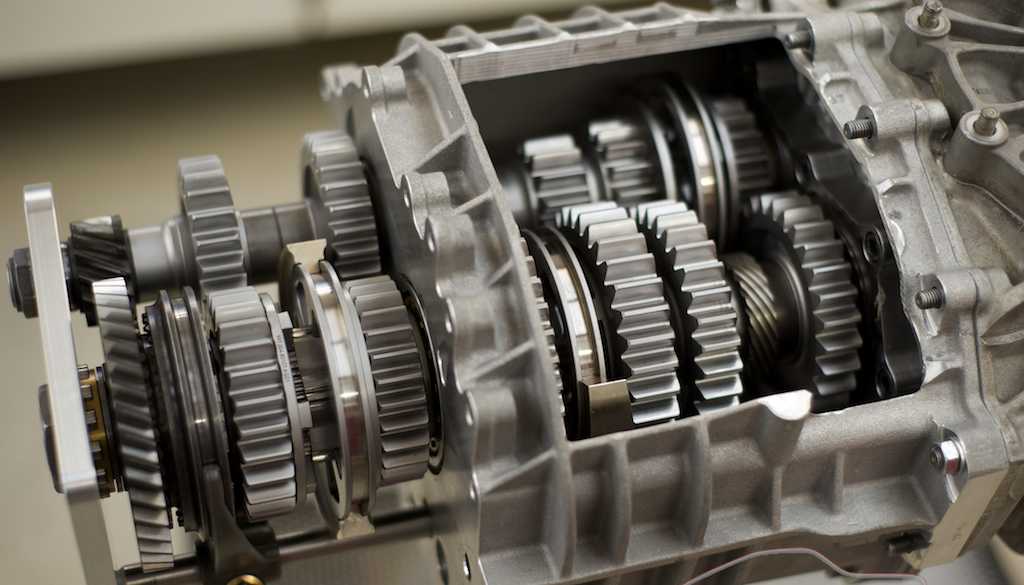

Схема механической коробки передач включает в себя шестерни разных размеров, которые соприкасаются друг с другом. При переключении одни шестерни перекидываются на шестерни другого размера. А сцепление необходимо для отсоединения двигателя от коробки, чтобы при переключении зубья точно попали в пазы.

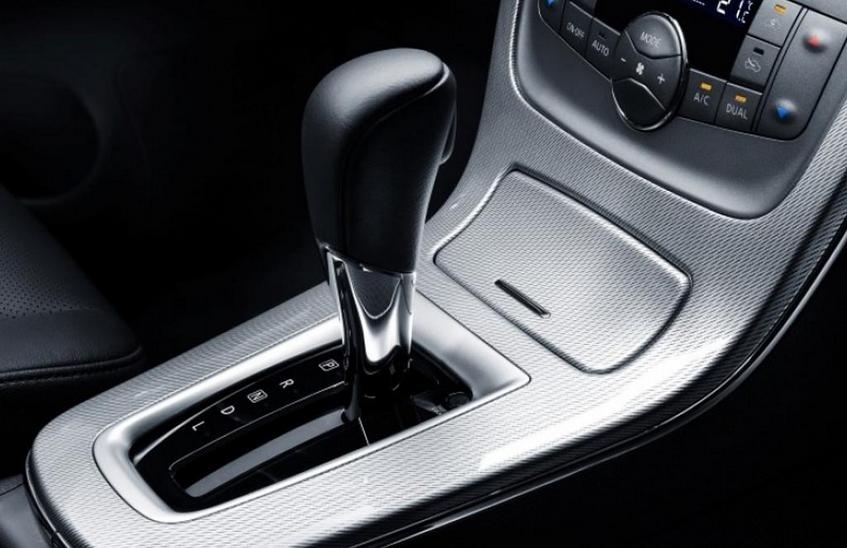

Автоматическая коробка передач

Более простая в управлении коробка, получившая благодаря этому широкое распространение. Для движения достаточно перевести рычаг в положение “Drive”. Но сама конструкция автоматической КПП сложнее принципа работы механической, что прямо пропорционально влияет на стоимость ремонта.

АКПП обязательно имеет “мозги”, необходимые для управления автоматикой. Без такого микрочипа автомобиль не будет знать, что необходимо переключаться, даже если обороты удерживаются в красной зоне.

Роботизированная коробка передач

Это улучшенный вариант АКПП. Обычный “автомат” самостоятельно выбирает, когда необходимо переключать передаточное число в зависимости от оборотов автомобиля, при этом не учитываются особенности вождения, накладываемые характером езды автолюбителя или погодой.

Чтобы исправить этот недостаток, в комфортные “автоматы” превратили в гибридные варианты, которые позволяют водителю при помощи специального селектора повышать или понижать передаточное число. Возможность переключения реализовывается в виде “лепестков” или рычага переключения с двумя функциями: плюс и минус.

Типтроник позволяет при желании водителю контролировать механическую коробку без необходимости выжимать сцепление. В остальных случаях при вождении не потребуется даже прикасаться к селектору.

Вариатор (CVT)

Такая разновидность коробки передач применяется в современных скутерах, когда переключение не требуется. Аналогичные конструкции внедряются и в ходовую часть автомобилей, исключением являются модели, оснащенные мощными двигателями, которые не смогут раскрывать свой потенциал в связке с CVT. Вдобавок к этому – коробка при агрессивной езде быстро изнашивается.

Вариатор – это два шкива, которые могут менять свой размер для изменения передаточного числа, соединенные ремнем. Такая конструкция позволяет избавиться от характерного толчка во время переключения передач.

Тип коробки передач CVT может показаться необычным для любителя “классики” из-за принципа работы и странного звука. Автомобиль плавнее набирает и сбрасывает обороты, по сравнению с АКПП. Для имитации стандартной КПП производители автомобилей с вариаторами интегрируют подрулевые переключатели.

Единственный минус – ресурс. при езде в “гражданском режиме” вариаторы часто ломаются: средний пробег коробки составляет 100 тыс. км.

Коробка передач с двойным сцеплением (DCT)

Такие коробки используются на гоночных и спортивных автомобилях. DCT – это гибрид из автоматической, механической КПП и компьютера. Водитель может доверить всю работы компьютеру или взять управление автомобилем в свои руки, переключая передаточные числа при помощи подрулевых лепестков или кнопок на руле. Для реализации такой возможности механизм оснащается двумя муфтами переключения. При этом автоматика может быть запрограммирована водителям под свой стиль вождения.

DCT осуществляет переключение за доли секунды – эта скорость и стала причиной установки таких КПП на мощные гоночные автомобили. Второе преимущество – компактность, ведь такие типы коробок передач устанавливается даже на мотоциклы.

Односкоростная коробка передач

Такой тип коробки переключения передач устанавливался еще на заре автомобилестроения. Тогда КПП напрямую передавала мощность от мотора на колеса. После изобретения возможности переключения скоростей технология была забыта, но теперь она вернулась в отрасль электроавтомобилей.

Электрический двигатель может работать в любом диапазоне оборотов, автомобиль может ускоряться на любой скорости, пока не достигнет своего максимума. Поэтому определить тип коробки передач можно, если автомобиль не переключает скорости. Но в некоторых электроавтомобилях реализована искусственная возможность переключения, чтобы потребитель смог привыкнуть к личному транспорту на чистой энергии.

Полуавтоматическая коробка передач (IVT)

Такая система включает в свою конструкцию классическое сцепление, но которое контролируется компьютером. Благодаря этому автомобиль становится мягче и упрощает процесс вождения. По желанию автолюбителя IVT может быть переключена в полностью ручной режим. Представителями такого типа КПП являются коробки с двойным сцеплением и секвентальная коробка.

Назначение и типы коробки передач напрямую зависят от стоимости автомобиля, его характеристик и класса. Водитель, приобретающий автомобиль, должен учитывать, что стоимость ремонта разных КПП отличается, как и их конструкция. Отсюда исходит, что самым выгодным вариантом являются типы МКПП, но она не такая удобная, как “автомат”. Поэтому у каждого конструкционного решения есть плюсы и минусы.

Независимо от КПП, каждому водителю требуется пройти курсы экстремального вождения в Москве или любом другом городе. Только так вы сможете почувствовать всю машину и быстрее к ней привыкнуть.

Услуги Автошколы

Обучение вождению

Обучении теории и практики во всех районах Москвы

Курсы экстремального вождения

Практика вождения в экстремальных условиях

Обучение вождению автомобиля

Полный курс категории Б: теория и практика

Обучение вождению мотоцикла

Полный курс категории А: теория и практика

Теория в автошколе

Полный курс теории по вождению категорий А и Б

Вождение для женщин

Обучение уверенному вождению для женщин

Коробка передач, виды коробок передач, как они работают.

Какие бывают виды коробок передач. Виды коробок передач.

Современное автомобилестроение радует автолюбителей появлением новых технологий, интересными переменами и существенными улучшениями. Однако, несмотря на это, КПП является одним из главных узлов автомобиля. В данной статье мы разберем конструкцию современных трансмиссий, рассмотрим наиболее распространенные виды КПП и попробуем понять, какую из них лучше выбрать в той или иной ситуации.

Содержание

• Коробка передач, виды коробок
• МКПП устройство и принцип работы механики
• АКПП устройство и принцип работы автомата
• Вариатор, бесступенчатые коробки передач, устройство и принцип работы
• Коробка передач комбинированного типа
• Советы профи, что же выбрать

Коробка передач, виды коробок

На сегодняшний день существует несколько наиболее распространенных КПП:

1. Механические КПП.

2. Автоматические КПП.

3. Вариаторы.

4. Комбинированные КПП.


МКПП устройство и принцип работы механики

МКПП состоит из муфт, синхронизаторов, шестеренок и валов. Двигатель и КПП связаны узлом сцепления. Для их разъединения необходимо выжать педаль сцепления. Именно в этот момент и следует включать требуемую передачу.

При выборе передачи грамотный водитель ориентируется на текущую дорожную обстановку и скорость движения автомобиля. Это довольно удобно для тех, кто предпочитает активную, маневренную езду — для резкого ускорения есть возможность включить пониженную передачу.

Однако есть и один значительный недостаток. Представьте только, вы в центре города, час пик, вы попадаете в очередную пробку и вам все время приходится дергать рычаг КПП.

Ключевые конструктивные преимущества МКПП:

1. Простота обслуживания и эксплуатации.
2. Надежность.
3. Небольшой вес.

4. Высокий КПД.
5. Компактность.


Интересно, что в устройстве автомобилей для раллийных и шоссейных гонок также предусмотрена «механика», однако вместо рычага переключения применяют специальные кнопки на рулевой колонке — подрулевые «лепестки», позволяющие значительно сократить длительность переключения передач.

Чтобы добиться максимальной плавности движения автомобиля с МКПП, нужен опыт. Помимо этого, у каждого автомобиля свои особенности работы сцепления и ПП, к которым нужно привыкнуть.

АКПП устройство и принцип работы автомата

Предлагаю рассмотреть классическую трехступенчатую АКПП, которая состоит из гидравлических приводов и гидротрансформатора. Она, как и «механика», принимает и преобразовывает крутящий момент. Ее конструкция состоит из системы гидравлического управления, планетарного редуктора и гидротрансформатора.

Представьте себе вентилятор и обычную детскую игрушку с пропеллером. Если поднести данную игрушку к включенному вентилятору, пропеллер тоже начнет крутиться. В автоматической КПП винт приводит в движение не вентилятор, а мотор автомобиля.

Второй винт соединяется с валом, который взаимодействует с ключевой конструкцией, состоящей из муфт, шестеренок и так далее. Винты расположены в герметично закрытом корпусе со специальной жидкостью — гидротрансформаторе.

Классическая АКПП дает возможность обойтись без нажатия педали сцепления, что довольно удобно, а особенно тем, кто постоянно ездит улицами мегаполиса с очень насыщенным трафиком. В нужный момент водитель нажимает педаль тормоза или акселератора. Среди недостатков АКПП следует отметить повышенный расход горючего и ощутимое переключение скоростей.

Все модели трансмиссий имеют свои слабые места, однако АКПП на старом автомобиле способна стать реальной головной болью. И относится это не только к слабым местам конструкции, а и к качеству обслуживания. Банальный недостаток масла способен привести к преждевременному износу. Не редко перегорают соленоиды, фрикционы, выходит из строя гидротрансформатор.

Прочие недостатки классических АКПП:

1. Автомобиль нельзя завести с «толкача».
2. Буксировать автомобиль с АКПП ограничивает или запрещает сам завод-производитель.

3. При заносе управлять автомобилем гораздо сложнее.
4. Дорогое обслуживание и детали.


Вариатор, бесступенчатые коробки передач, устройство и принцип работы

Принцип работы вариатора можно объяснить на простом примере. Вспомните горный велосипед — цепь и две звездочки различного диаметра. На заднем колесе больше звездочек, что ранее считалось объектом необычайной гордости.

Работает это следующим образом. Задействуешь звездочку большого диаметра, и ехать становится легче. А на ровной дороге применяют звездочку меньшего диаметра, и хоть приходится прилагать большие усилия, скорость набирается гораздо быстрее.

Вариатор работает по похожей схеме, однако вместо цепи применяется ремень, а звездочки заменяют шкивы. Как и на заднем колесе горного велосипеда, функцию нескольких звездочек выполняет один шкив, который способен менять диаметр.

Руководствуясь командами ЭБУ, диаметр шкива корректируется. Ременная передача является соединенными металлическими пластинами или многозвенной цепью. Преимущество очевидно — эффективная и комфортная работа вариатора устраняет толчки и рывки, которые свойственны АКПП.

Недостатки вариатора:

1. Пробуксовки способны привести к серьезным неисправностям.
2. Дороговизна.
3. Не удается обойтись без классического гидротрансформатора, а это усложнение механизма и дополнительные затраты.

4. Сложная работа с программным обеспечением двигателя (необходимо устранить типичный гул, который возникает при наборе скорости).

Коробка передач комбинированного типа

Для АКПП применяют комбинированный принцип действия. Данная разновидность состоит из гидротрансформатора и МКПП. В МКПП применяется редуктор планетарного типа, гидротрансформатор (используется вместо сцепления) и бесступенчатая регулировка крутящего момента. В наиболее новых АКПП применяется семь либо восемь ступеней передач.

Преимущество комбинированных АКПП — передачи переключаются плавно, а надежность работы гораздо выше. Минус — намного больший расход горючего и разгон происходит медленнее.

Некоторые виды комбинированных КПП используют имитацию ручного ПП Стептроник и Типтроник.

На сегодняшний день к АКПП можно отнести как гидротрансформаторную КПП, так вариатор и роботизированные КПП, поскольку все они имеют электронное управление.

Помимо этого, к АКПП относится еще и адаптивная КПП, которая способна учитывать стиль вождения автовладельца.

Советы профи, что же выбрать

Гидромеханические АКПП идеально подойдут для небольших микроавтобусов либо внедорожников, которые предпочитают комфорт, нежели скорость переключения.

Вариаторы по достоинству оценят любители размеренной и плавной езды.

Комбинированные КПП часто устанавливают на бюджетные модели автомобилей. Превосходно справляются с поставленной задачей — максимальная экономия горючего в городском режиме.

Что такое коробка передач? — Определение, типы, работа, схема

Механическая коробка передач , также известная как «Коробка передач» — это тип системы трансмиссии. Он используется в автомобилях, которые преобразуют крутящий момент и скорость, поступающие от двигателя, и передают мощность на колеса.

Содержание страницы

Введение

Высокий крутящий момент необходим для запуска транспортного средства из состояния покоя, ускорения, подъема в гору, буксировки груза и преодоления других препятствий.

Крутящий момент, развиваемый двигателем, увеличивается в определенных пределах с увеличением частоты вращения двигателя и достигает максимального значения при некоторой преобладающей частоте вращения.

Из-за переменного характера сопротивления транспортного средства, приводящего к изменениям нагрузки и уклона, требуется, чтобы мощность двигателя была доступна в широком диапазоне скоростей движения.

Таким образом, в задней оси должен быть установлен единичный коэффициент увеличения крутящего момента, и для этого в коробке передач предусмотрен переменный коэффициент увеличения.

Что такое коробка передач?

Схема коробки передач | Механическая коробка передач

Коробка передач представляет собой механическое устройство, используемое для увеличения выходного крутящего момента или изменения скорости (об/мин) двигателя.

Вал двигателя соединен с одним концом редуктора и за счет внутренней конфигурации шестерен редуктора обеспечивает заданный выходной крутящий момент и скорость, определяемые передаточным числом.

Для чего нужна коробка передач?

Для поддержания частоты вращения двигателя при любых условиях нагрузки и скорости автомобиля в коробке передач используется система поддержания частоты вращения двигателя,

При этом жертвуя той же скоростью. Чтобы двигатель мог быстрее вращать колеса на дороге, а также увеличить крутящий момент, требуется коробка передач.

Что такое

Назначение коробки передач ?

1. Помогает двигателю отсоединиться от ведущих колес.
2. Помогает работающему двигателю плавно и без ударов соединяться с ведущим колесом.
3. Позволяет изменять рычаги между двигателем и ведущими колесами.
4. Это помогает снизить частоту вращения двигателя в соотношении 4:1 в случае легковых автомобилей и в большем соотношении в случае тяжелых транспортных средств, таких как грузовики и грузовики.
5. Помогает ведущим колесам двигаться с разной скоростью.
6. Дает относительное движение между двигателем и ведущими колесами из-за изгиба дорожной пружины.

Что такое W

orking коробки передач ?

1. Соотношение крутящего момента между двигателем и колесами должно варьироваться для быстрого ускорения и подъема.
2. Обеспечивает реверсивное движение автомобиля.
3. Трансмиссия может отключаться от двигателя при нейтральном положении коробки передач (Коробка передач).

Что такое

Передаточное число ?

Передаточные числа представляют собой ступени редуктора в коробке передач. Редуктор умножает крутящий момент двигателя на величину передаточного числа. Требуемый крутящий момент на колесе зависит от условий эксплуатации.

Например:

Для движения автомобиля с места требуется гораздо больший крутящий момент, чем пиковый крутящий момент двигателя. Следовательно, крутящий момент умножается на первое передаточное число.

После запуска автомобиля и движения на первой передаче требуется меньший крутящий момент на колесах, чтобы поддерживать движение. Следовательно, он не требует умножения или требует очень меньшего умножения.

Если автомобиль внезапно сталкивается с уклоном, для поддержания движения автомобиля потребуется больший крутящий момент на колесах. Следовательно, требуется промежуточное соотношение.

Преимущества и недостатки коробки передач

Преимущества механической коробки передач

• Автомобиль более привлекателен для водителя.
• Водитель имеет полный контроль над передачами и когда переключать передачи.
• Стоимость автомобиля с механической коробкой передач ниже, чем у автомобиля с автоматической коробкой передач.
• Стоимость ремонта меньше.
• Обеспечивает лучший пробег.

Недостатки механической коробки передач

• Механическая коробка передач может раздражать в условиях интенсивного движения.
• Возможны проблемы с изучением нового драйвера.
• Точный контроль над холмами необходим, чтобы избежать сваливания или отката назад.
• Руки и ноги могут болеть при включении передач и сцепления.

Преимущества автоматической коробки передач

• Легко ездить в пробках с частыми остановками.
• Эта передача быстрая и плавная.
• Современные автомобили с автоматической коробкой передач имеют такой же пробег, как и механическая коробка передач.
• Автоматическая коробка передач очень удобна для водителя при движении.

Недостатки автоматической коробки передач

• Покупка автомобиля с автоматической коробкой передач обходится дороже, чем автомобиля с механической коробкой передач.
• В АКПП больше движущихся частей, что увеличивает стоимость ремонта.
• Переключение передач занимает немного времени и переключение передач обнаруживает, а временами легкий толчок также не удается.
• Вы не можете сделать автомат более-менее по собственному желанию, вдруг возникнет проблема в обгоне автомобиля.

Видео о коробке передач

Из каких частей состоит коробка передач?

1. Вал сцепления

Вал сцепления или ведущий вал соединен через сцепление, и когда сцепление включено, ведущий вал также вращается.

На валу сцепления закреплена только одна шестерня, и этот двигатель вращается с той же скоростью, что и коленчатый вал. Кроме того, ведущий вал и главный вал находятся на одной линии.

2. Промежуточный вал / промежуточный вал

Промежуточный вал — это вал, который соединяется непосредственно с валом сцепления. Он имеет шестерню, которая соединяет его с валом сцепления, а также с главным валом. Он может работать на частоте вращения двигателя или ниже частоты вращения двигателя в зависимости от передаточного числа.

3. Главный вал / выходной вал

Главный вал или выходной вал, который вращается с разной скоростью, а также обеспечивает необходимый крутящий момент для автомобиля.

Выходной вал представляет собой шлицевой вал, поэтому шестерню или синхронизатор можно перемещать для включения или выключения.

4. Подшипники

Подшипники необходимы для поддержки вращающейся части и уменьшения трения. Коробка передач имеет как промежуточный, так и главный вал, который поддерживается подшипником.

5. Шестерни

Шестерни используются для передачи мощности с одного вала на другой. Величина крутящего момента, передаваемого через шестерни, зависит от размера шестерен.

Чем выше передаточное число, тем выше крутящий момент/ускорение и ниже скорость. Все шестерни, кроме шестерен на главном валу, закреплены на соответствующих валах;

6. Вилка переключателя передач

Переключатели передач представляют собой простые устройства, в которых используется рычаг, который выбирает передачу для включения механизмов расцепления.

При движении рычага зацепляющая часть скользит по валу. От типа коробки передач зависит, скользит ли рычаг шестерни или синхронизатора, которые уже выкованы вдоль основного вала.

Какие

типы коробки передач ?

Механическая коробка передач

1. Коробка передач со скользящим зацеплением

В этой коробке передач используются прямозубые шестерни. На рисунке показана конструкция трансмиссии скользящего типа с тремя передними и одной задней скоростью.

Три шестерни (1, 6 и 5) прикреплены к главному валу и четыре шестерни (2, 3, 4 и 7) к промежуточному валу.

Две шестерни главного вала (6 и 5) могут перемещаться с помощью вилки вала и зацепляться с шестернями (3 и 4) промежуточного вала.

Поэтому его называют редуктором с скользящей сеткой (Коробка передач). На промежуточном валу установлена ​​отдельная промежуточная шестерня (8).

2. Редуктор с постоянным зацеплением

На рисунке показана конструкция редуктора с постоянным зацеплением, имеющего три передние и одну заднюю скорости.

В этом типе коробки передач все шестерни постоянно находятся в зацеплении, а для включения и выключения передач используются кулачковые муфты.

Кулачковые муфты (D) и D2) установлены на главном валу. Один (D2) подключен между шестерней сцепления и передачей заднего хода, тогда как другой (D)) расположен между шестерней низкой скорости и передачей заднего хода.

На главном валу предусмотрены шлицы для линейного перемещения собачек. Собачья муфта может скользить по валу и вращаться вместе с ним.

Все шестерни главного и промежуточного валов, а также промежуточные шестерни включаются кулачковой муфтой для получения противоположной и малой скорости. Только шестерни заднего хода являются прямозубыми, а все остальные — косозубыми.

Таким образом, этот тип имеет больше дефектов по сравнению с синхронизатором. Необходимость двойного сцепления необходима для того, чтобы оно не использовалось в большой степени.

3. Коробка передач с синхронизатором

В коробке передач с синхронизатором используется синхронизатор вместо кулачковой муфты для изменения передаточного числа.

Коробка передач с синхронизатором аналогична коробке передач с постоянным зацеплением, но коробка передач с синхронизатором снабжена синхронизатором.

Для включения при перемещении рычага переключения передач конус синхронизатора встречается с аналогичным конусом на шестерне. Из-за трения вращающаяся шестерня вынуждена вращаться с той же скоростью, что и блок синхронизатора.

Для дальнейшего усиления привода перемещение рычага переключения передач позволяет муфте перекрыть несколько шариков подпружиненного груза, и муфта входит в зацепление с собачками на стороне шестерни.

Поскольку и шестерни, и синхронизаторы движутся с одинаковой скоростью, это зацепление выполняется без шума и повреждения кулачков.

Необходима небольшая задержка перед зацеплением собачек, чтобы у конусов была возможность привести синхронизатор и шестерню к одинаковой скорости.

Планетарный редуктор

Планетарная передача (также известная как планетарная передача) состоит из двух шестерен, так что центр одной шестерни вращается вокруг центра другой.

Водило соединяет центры двух шестерен и вращается, перемещая одну шестерню, называемую планетарной шестерней или планетарной шестерней, вокруг другой, называемой солнечной шестерней или солнечным колесом.

Точка делительной окружности планетарной передачи описывает эпициклическую кривую. В этом упрощенном случае солнечная шестерня зафиксирована, и вокруг солнечной шестерни вращается планетарная передача.

Планетарная зубчатая передача может быть собрана таким образом, что планетарная передача накатывается на фиксированное внешнее зубчатое колесо или внутри делительной окружности зубчатого венца, иногда называемого кольцевой шестерней.

Комбинация планетарных зубчатых передач с планетарным зацеплением как с солнечной шестерней, так и с зубчатым венцом называется планетарной зубчатой ​​передачей. В этом случае зубчатый венец обычно фиксируется, а солнечная шестерня приводится в действие.

Автоматическая коробка передач

В коробках передач, известных как автоматические коробки передач, различные скорости устанавливаются автоматически. Как правило, водитель выбирает состояние автомобиля, например, нейтральное положение, движение вперед или назад.

Выбор передачи, синхронизация и включение передачи для требуемой скорости передачи выбираются автоматически при нажатии или нажатии педали акселератора.

Автоматическая коробка передач (Коробка передач) не требует рычага переключения передач и педали сцепления. Поскольку и сцепление, и трансмиссия представляют собой комбинированный узел, который работает автоматически.

Автоматическая коробка передач работает двумя способами, а именно. 1. Трансмиссия Hydramatic и2. Трансмиссия с гидротрансформатором

В настоящее время популярны автоматические коробки передач с различными названиями, предписываемыми производителями.

1. Трансмиссия Hydramatic

В случае коробки передач с драматической трансмиссией планетарные передачи соединяются таким образом, что через них может передаваться мощность.

Центробежный регулятор коробки передач выбирает правильную передачу в зависимости от скорости и положения дроссельной заслонки.

Переключение передач с одной передачи на другую осуществляется с помощью поршней с гидравлическим приводом под действием пружин.

Эти пружины управляют тормозными лентами планетарных рядов и фрикционами в планетарном блоке. Различные переключения достигаются дроссельной заслонкой и центробежным регулятором.

2. Трансмиссия с гидротрансформатором

Гидротрансформатор представляет собой гидромуфту, которая передает крутящий момент от первичного двигателя, например двигателя внутреннего сгорания, на вращающуюся ведомую нагрузку.

В автомобиле с автоматической коробкой передач гидротрансформатор подключается к источнику питания нагрузки.

Обычно располагается между гибкой пластиной двигателя и трансмиссией. Механическая коробка передач будет иметь равнопроходное механическое сцепление.

Это функция, выходящая за рамки простой гидравлической муфты, которая может соответствовать скорости вращения, но не увеличивает крутящий момент, что снижает мощность.

В системе трансмиссии с гидротрансформатором используется гидромуфта, гидротрансформатор и планетарная передача.

Если все разные устройства объединить в один блок, то они будут выполнять свои функции совместно без каких-либо перерывов.

⭐ Сейчас необходимо прочитать Блоги:

• Что такое дифференциал? — Типы, Работа, Части, Диаграмма
• Лучшая технология двигателя BS6, рабочая, BS4 по сравнению с двигателем BS6
•  Что такое поворотный кулак? – Типы, функции, схема
• Что такое конусная муфта? – Детали, работа, применение, схема
• Что такое центробежная муфта? – Детали, работа, схема

Часто задаваемые вопросы

В. Что такое коробка передач?

Редуктор (коробка передач) представляет собой механическое устройство, используемое для увеличения выходного крутящего момента или изменения скорости (об/мин) двигателя. Вал двигателя соединен с одним концом редуктора и за счет внутренней конфигурации шестерен редуктора обеспечивает заданный выходной крутящий момент и скорость, определяемые передаточным числом.

В. Что такое передаточное число?

Передаточные числа — это ступени редуктора в коробке передач. Редуктор умножает крутящий момент двигателя на величину передаточного числа. Требуемый крутящий момент на колесе зависит от условий эксплуатации.

В. Что такое коробка передач DSG?

DSG (Direct Shift Gearbox) — это тип коробки передач с двойным сцеплением (DCT). DSG использует преобразователь крутящего момента, который передает мощность двигателя на коробку передач, когда вы нажимаете на педаль акселератора, но разделяет их, позволяя двигателю работать независимо, когда вы останавливаете автомобиль.

У них есть пара муфт с электронным управлением, которые могут автоматически включать и выключать автомобиль. Датчики в коробке передач DSG (Коробка передач) постоянно измеряют ряд переменных, в том числе скорость движения автомобиля, мощность двигателя и положение педали акселератора для работы в оптимальных точках передачи и переключения.

В. Что такое коробка передач CVT?

Коробка передач CVT (Коробка передач) имеет два конусообразных шкива с соединяющим их клиновидным приводным ремнем. Один шкив прикреплен к двигателю, а другой к колесам. Когда вы нажимаете на акселератор, двигатель вращается, и конус движется в соответствии с требуемой мощностью. Второй конус настраивается соответствующим образом, чтобы приводной ремень сохранял одинаковое натяжение и определял ускорение автомобиля.

В. Что такое трансмиссионное масло?

Трансмиссионное масло должно обеспечивать максимально плавную работу зубчатой ​​передачи и предотвращать износ компонентов и тепловое повреждение.

В. Из каких частей состоит коробка передач?

• Вал сцепления / ведущий вал / входной вал
• Промежуточный вал / промежуточный вал
• Главный вал / выходной вал
• Подшипники
• Шестерни 70038
• Вилка переключения передач
• 80002 В. Какие существуют основные типы коробок передач?
  • Редуктор со скользящим зацеплением
  • Редуктор с постоянным зацеплением
  • Редуктор с синхронизатором
  • Эпициклический редуктор

  В. Какие существуют типы трансмиссии?

  Существует три типа трансмиссии в транспортных средствах

  • Автоматическая трансмиссия  : Автоматическая трансмиссия — это многоскоростная трансмиссия, используемая автомобилями, которая не требует вмешательства водителя для переключения передач переднего хода на разных скоростях.
  • Механическая коробка передач : Механическая коробка передач — это многоступенчатая трансмиссия, используемая в автомобилях, которые требуют участия водителя для переключения передач переднего хода на разных скоростях с помощью рычага переключения передач и сцепления.
  • Бесступенчатая трансмиссия (CVT)  : Бесступенчатая трансмиссия (CVT) — это автоматическая трансмиссия, которая может плавно изменять передаточные числа в непрерывном диапазоне. В наиболее распространенном типе вариаторов используются два шкива, соединенных ремнем или цепью 9.0038

  В. Где находится коробка передач в системе трансмиссии?

  Коробка передач расположена между сцеплением и карданным валом.

  В. Что такое синхронизатор?

  Синхронизатор представляет собой устройство, используемое для приведения двух соседних элементов к одинаковой скорости перед тем, как втулка войдет в зацепление с ними. Синхронизатор является частью механической коробки передач с синхронизатором, которая обеспечивает плавное включение передач.

  В. Из чего сделан редуктор?

  Наиболее распространенным материалом, используемым для изготовления зубчатых колес, является сталь, алюминиевые сплавы, чугун, латунь, порошковый металл, магнитные сплавы и т. д.

  Посетите нашу домашнюю страницу Автомобильный информатор | Нравится эта статья? Не забудьте поделиться им. ❤️ И если у вас есть какие-либо вопросы или предложения, свяжитесь с нами, посетив страницу «Связаться с нами» и оставьте комментарий…😊

  Что такое Gear Box? — Определение, типы и использование

  17 августа, 2022 25 апреля 2021 г. by Jignesh Sabhadiya

  Редуктор часто называют трансмиссией. Коробка передач просто относится к набору шестерен и их корпусу, который чаще всего встречается в автомобилях. Поскольку большинство автомобильных двигателей имеют высокие рабочие обороты и обороты холостого хода, трансмиссии позволяют машине работать эффективно, а также помогают замедлять и останавливать машину.

  Коробки передач используются для передачи энергии от одного источника вращения к другому и используются в автомобилях, турбинах и тяжелой технике. В этой статье вы узнаете о коробках передач и их типах.

  Содержание

  Что такое коробка передач?

  Редуктор — это механическое устройство, которое используется для увеличения выходного крутящего момента или изменения скорости (об/мин) двигателя. Вал двигателя соединен с одним концом редуктора и за счет внутренней конфигурации шестерен редуктора обеспечивает выходной крутящий момент и определенную скорость, определяемую передаточным числом.

  Основное определение редуктора состоит в том, что это механический блок или компонент, состоящий из зубчатой ​​передачи или набора шестерен, встроенных в корпус. На самом деле само название определяет его как коробку с шестернями. В самом общем смысле коробка передач работает как зубчатая передача. Изменение крутящего момента и скорости между приводом, например двигателем, и нагрузкой.

  Шестерни в коробках передач могут быть одного из нескольких типов, от конических и косозубых до червячных и планетарных передач. Шестерня установлена ​​на валу, поддерживаемом роликовыми подшипниками, и вращается вокруг него. Коробка передач — это механический метод передачи энергии от одного устройства к другому, который используется для увеличения крутящего момента при снижении скорости.

  Редукторы используются во многих приложениях, включая станки, промышленное оборудование, конвейерные ленты и практически любые приложения для передачи энергии с вращательным движением, требующим изменения крутящего момента и скорости.

  как работает коробка передач?

  Обычные редукторы обычно имеют два набора шестерен: входную и выходную. вход и выход. Входные шестерни закреплены на промежуточном валу, что делает их едиными блоками. Он приводит в движение отдельные шестерни на главном валу, которые свободно вращаются на подшипниках.

  Итак, коробка передач передает мощность на колеса в зависимости от того, какая передача включена на первичном валу. Кроме того, нажатие втулки переключателя на нужную передачу фиксирует шестерню на главном валу и вращает ее. Следовательно, главный вал вращается со скоростью зацепленных шестерен и обеспечивает мощность в соответствии с передаточным числом зацепленных шестерен.

  Коробка передач: скорость против сцепления с дорогой

  По сути, вождение автомобиля требует как скорости, так и сцепления с дорогой. Шестерни трансмиссии помогают выбрать ту или иную в зависимости от дорожной ситуации.

  Нижние передачи, 2-я и 1-я, обеспечивают наилучшее сцепление с дорогой, а высшие передачи, 5-я и 6-я (при наличии), обеспечивают наибольшее ускорение. Кроме того, количество передач в коробке передач обеспечивает отличное сочетание тяги и скорости.

  Таким образом, это помогает водителю/гонщику выбрать наиболее подходящую комбинацию для повышения эффективности. Поэтому очень важно выбрать правильную передачу в соответствии с дорожными условиями и нагрузкой. Более короткие передачи улучшают ускорение и приемистость, а более высокие передачи улучшают максимальную скорость.

  Типы редукторов

  В целом существует три различных типа редукторов: концентрические, параллельные и прямоугольные. Четвертый тип, называемый креплением на валу, также используется в ситуациях, когда приложения находятся в конфигурации, в которой они не могут быть установлены на лапах.

  Тип коробки передач	Установка вала	монтаж
  Concentric 9000
  .0479	Foot mounted
  Parallel	High and low-speed shafts are on the same horizontal plane and parallel to each other	Foot mounted
  Right Angle	High and low speed shaft have под углом 90 градусов	На лапах
  Крепление на валу	Редуктор устанавливается непосредственно на ведомый вал и поддерживается им	На валу

  Ниже приведены некоторые типы промышленных редукторов и способы их использования.

  1. Цилиндрический редуктор:

  Цилиндрический редуктор потребляет меньше энергии и имеет компактные размеры. Это оборудование используется в широком спектре промышленных приложений, но обычно используется для тяжелых условий эксплуатации. Червячные редукторы популярны в строительстве из пластика, цемента, резины и других тяжелых промышленных условиях. Дробилки, экструдеры, охладители, конвейеры и т. д. — все это полезно для приложений с низким потреблением.

  Косозубые шестерни уникальны тем, что они расположены под фиксированным углом, что позволяет большему количеству зубьев взаимодействовать в одном направлении во время работы. Это создает постоянную точку контакта в течение определенного периода времени. Цилиндрические редукторы для экструдеров используются в экструдерах, где требуется максимальная жесткость при кручении и для малошумных приложений. Экструзионные редукторы используются в пластмассовой промышленности и машинах, требующих высокой механической прочности.

  2. Коаксиальный спиральный ряд:

  Его уникальность заключается в том, что он расположен под фиксированным углом, что обеспечивает большее взаимодействие в том же направлении движения. Это приводит к постоянному контакту в течение определенного периода времени. Косозубые шестерни экструдера также используются для оптимального использования прочности на кручение и для мягких применений. Области применения включают сталь, прокатные станы, конвейеры, элеваторы и нефтяную промышленность.

  3. Конический цилиндрический редуктор:

  Знаете ли вы основную особенность этого редуктора? Это набор изогнутых зубьев на конической поверхности у края станка. Конические шестерни также используются для создания вращательного движения между непараллельными валами. Они задействованы в шахтах, смесителях и конвейерных лентах.

  4. Червячные редукторы:

  В червячных редукторах используется теплое колесо большого диаметра. Червяк или винт входят в зацепление с зубьями по внешней окружности редуктора.
