Что делать, если на ВАЗ-2110 печка не дует в ноги

Современные модели машин отечественного концерна ВАЗ пользуются высокой популярностью среди автолюбителей. И дело не только в сравнительно невысокой их цене, а и в достойных технических характеристиках и высокой ремонтопригодности.

Несмотря на подобающие характеристики, автомобили всё же имеют некоторые слабые места, которые приходится дорабатывать самостоятельно обладателям транспортных средств. Одним из таких слабых мест является печка автомобиля. В целом при качественной сборке, отопительная система работает удовлетворительно. Однако имеются значительные недостатки в системе отопления транспортного средства, которые провоцируют владельцев к её усовершенствованию и модернизации.

В этой статье рассмотрим, как справится с проблемой, когда печка ВАЗ-2110 плохо дует в ноги водителя, что приносит значительные неудобства для него.

Содержание

  1. Причины некачественного обдува ног
  2. Варианты улучшения обогрева зоны в районе ног водителя
  3. Модернизация воздуховодов отопителя ВАЗ-2110 своими руками
  4. Подведём итоги

Причины некачественного обдува ног

С проблемой, когда на ВАЗ-2110 не работает печка в ноги водителя, сталкиваются практически все владельцы транспортных средств. Отопительная система на отечественных автомобилях имеет значительные недостатки – это слабый поток воздуха в ноги водителя и в сторону боковых стёкол. Нередко такая ситуация возникает даже при нормальной работе отопителя.

Причин того, что печка слабо дует, может быть несколько, и все они связаны с техническими особенностями конструкции отопительной системы.

Первая и основная причина, по которой печка не греет с необходимой интенсивностью, является некачественное уплотнение воздуховодов отопительной системы. Воздуховоды отопителя изготовлены из пластика и имеют большое количество щелей по периметру. В итоге через отверстия в воздуховодах теряется значительное количество тёплого воздуха и до конечной цели поступает слабый поток.

Второй элемент отопительной системы, который требует доработки для более качественного обогрева салона – это пластиковый блок распределения воздуха. В народе водителя называют ещё его ёлочкой. Этот блок также имеет щели, что значительно уменьшает поток тёплого воздуха на ноги водителя, боковые стёкла и к задним сидениям транспортного средства.

Следующая деталь, которая является причиной слабого обогрева салона – это заслонка печки ВАЗ-2110. Она по своим конструктивным особенностям неплотно прилегает к корпусу панели. В результате большая часть горячего воздуха остаётся в подкапотном пространстве и в приборной панели.

Как видим, комплексная причина того, что печка слабо дует, является некачественное уплотнение элементов отопителя ВАЗ-2110 и наличие большого количества щелей в системе обогрева автомобиля.

Прежде чем приступить к устранению заводских недоработок отопителя, необходимо убедиться в том, что он работает исправно. В случае проблем с функционированием печки, важно предварительно произвести ремонт пришедших в негодность или повреждённых деталей, и только после этого модернизировать отопительную систему. Только в этом случае доработки в отопительной системе транспортного средства дадут ощутимый положительный результат.

Варианты улучшения обогрева зоны в районе ног водителя

Для решения проблемы с некачественным обогревом ног водителя, начать работу необходимо с усовершенствования пластикового блока распределения воздуха. Для этого надо полностью демонтировать и разобрать торпеду автомобиля. Вслед за тем можно приступить к уплотнению щелей. Параллельно уплотнение отверстий решит ещё одну важную проблему печки ВАЗ-2110 – некачественный обдув боковых стёкол.

Чаще всего для уплотнения элементов отопительной системы машины водителями используется два метода: первый предусматривает замену гофрированного шланга для подачи воздуха новым изделием, второй – проклейку всех элементов отопительной системы, где имеются отверстия.

Лучше всего использовать параллельно оба метода. Для устранения отверстий очень хорошо подойдёт средство «Антискрип». С его помощью надо проклеить все имеющиеся отверстия по периметру деталей для подачи воздуха в салон автомобиля. А также одновременно необходимо произвести уплотнения и герметизацию щелей панели транспортного средства.

Следующий этап работы – модернизация заслонки отопителя. Для этого производится демонтаж задвижки и снимается заводской уплотнитель, который очень плохо справляется с поставленными задачами. Заслонку печки и места её крепления к корпусу автомобиля надо проработать моделином или силиконом для устранения щелей. Дальше вместо штатной губки надо проклеить битопласт несколькими слоями. Это максимально поможет снизить потери тёплого воздуха и будет сопутствовать подаче тепла по правильному пути.

Если все манипуляции произведены правильно и качественно, то подача тепла в сторону ног водителя значительно повысится. Параллельно специалисты советуют с помощью монтажной пены закрыть щель в начале пути воздуха к водительскому боковому стеклу. Это обеспечит качественный обогрев бокового стекла, устранение проблемы с его запотеванием или замерзанием, повысит уровень обзора для водителя.

Модернизация воздуховодов отопителя ВАЗ-2110 своими руками

Очень часто владельцы автомобилей не останавливаются на уплотнении щелей отопителя для повышения уровня подачи тёплого воздуха. Хорошо сказывается на усовершенствовании обогрева проблемных мест доработка воздуховодов, которые идут от блока распределения воздуха до водительских ног, ног переднего пассажира и к задним сидениям. Дело в том, что пластиковый блок имеет крупные зазоры, и качество воздуховодов также желает лучшего.

Для доработки потребуется монтажная пена и три куска гофры диаметром сорок миллиметров. При покупке гофрированных трубок важно обратить внимание на внутреннюю их поверхность. Желательно, чтобы она была гладкой. В таком случае при роботе печки не будет слышен свист внутри салона. Доработка предусматривает демонтаж штатного распределителя воздуха. Взамен, в отверстия для подачи воздуха крепятся с помощью монтажной пены новые гофрированные трубки, которые прокладываются к ногам водителя и переднего пассажира, а самая длинная – к задним сидениям.

Такая доработка обеспечит прямоток тёплого воздуха к требуемым целям. Результат превысит абсолютно все ожидания. Поток тёплого воздуха без утерь будет качественно поступать как к ногам водителя, так и к ногам всех пассажиров транспортного средства.

Если печка не дует в ноги водителя, ещё одним действенным методом повышения обогрева является вариант блокировки потока тёплого воздуха к задним сидениям. Однако этот способ подходит только тем владельцам машин, которые только в крайне редких случаях перевозят задних пассажиров. Для этого необходимо полностью блокировать центральный воздуховод с помощью пенопласта или другого материала, который выносит высокотемпературные режимы. Таким образом, можно в итоге добиться максимально сильного потока воздуха к ногам водителя и переднего пассажира.

Подведём итоги

Незначительные заводские недостатки печки ВАЗ-2110 может устранить практический каждый владелец автомобиля без приложения значительных усилий и серьёзных капиталовложений. Если печка не греет с той интенсивностью, которая необходима для полноценного комфорта в салоне машины, достаточно провести качественную модернизацию элементов отопителя, отвечающих за подачу тёплого воздуха.

Проблема, когда плохо греет печка в области ног водителя, ликвидируется путём устранения щелей в воздуховодах, задвижке отопителя, приборной панели. Незначительные доработки блока распределения воздуха печки и воздуховодов существенно повысят качество теплоснабжения салона. Таким образом, решается не только проблема обогрева ног водителя, а и обеспечивается целостный качественный обогрев салона автомобиля, повысится уровень комфорта.

основные проблемы поломки, снятие и установка своими руками

Print this article Font size 16

Нельзя сказать, что качество сборки автомобилей концерна АвтоВАЗ находится на крайне печальном и низком уровне. Но и образцовыми эти машины тоже не назовешь. Так или иначе, если грамотно ухаживать на авто, следить за ним, проводить периодическую профилактику, дорогостоящие случаи ремонта сведутся к минимуму.

Автомобиль — это средство передвижения, имеющее определенный уровень комфорта. За комфорт водителя и его пассажиров в ВАЗ 2110 частично отвечает печка. В ее конструкции случаются разные проблемы, и заслонка печки на ВАЗ 2110 исключением не является. Роль данного узла заключается в том, чтобы поддерживать заданную пользователем температуру.

Популярные проблемы

Чаще всего владельцы отечественной «десятки» сталкиваются с ситуациями относительно печки, когда регулятор не отвечает на манипуляции пользователя. То есть регулятор не срабатывает. Какое бы положение вы ни выбрали, из воздуховодов поступает или холодный или только горячий воздух.


Схема

Причины поломки заслонки бывают разные

Причины поломкиХарактеристика
Заклинил микромоторредукторЭтот элемент отвечает за управление приводом заслонки
Проблема в блоке управленияЕго следует проверить для того, чтобы понять, виновен ли микромоторедуктор, заслонка, или все же блок управления
Пластиковые заслонки сместились со своего посадочного места, их заклинило, из-за чего управлять печкой невозможно. Это характерно для заслонки печки ВАЗ 2110 старого образца, когда еще использовался пластик для данного компонента.

Когда редуктор функционирует, но заслонка все равно не совершает повороты, можно услышать характерные звуки — щелчки. Это говорит о том, что внутри гнезда поворачивается вал квадратной формы.

Излечить подобную неисправность можно одним единственным способом — извлечь старую заслонку из пластика с утеплителем из поролона, и поменять ее на новую, современную. Заслонки нового образца выполняют из металла, а уплотнитель для нее — из резины.

Особенности конструкции заслонки печки ВАЗ — 2110

Отметим, что на ВАЗ-2110 разных годов выпуска используются отопители, отличающиеся по конструкции:

1. Заслонка печки старого образца

В старых отопителях используются две центральных заслонки, одна из которых перекрывает поступление воздуха в салон извне, а вторая – перенаправляется воздушный поток к радиатору печки или в обход. Они взаимосвязаны между собой приводами и открываются микромоторедуктором.

2. Нового образца

В печки нового образца центральная заслонка – одна и связана она приводом с моторедуктором напрямую, а не через рычаг.

3. Под «Евро»-панель

Конструктивно такая печка не отличается от отопителя нового образца, но в ней заслонка распределения потока воздуха по зонам управляется еще одним микромоторедуктором.

Визуально отличить печки несложно по расположению вентилятора отопителя. В обогревателе салона старого образца вентилятор располагается горизонтально, а нового образца – вертикально. Отличаются у них и моторедукторы.

Проверка работоспособности

Если вы не хотите тратить огромные деньги на ремонт и замену устройства, нужно для начала проверить, потребуются ли подобные манипуляции. Для этого сместившуюся заслонку можно попробовать вернуть на свое законное место.


Тяги

Для этого:

  • Включите зажигание;
  • Переключайте регулятор в различные положения;
  • Вручную двигайте заслонкой;
  • Так ее можно вернуть в исходное положение.

Разумеется, сперва предстоит демонтировать дефлектор, чтобы получить доступ к заслонке. Если подобный метод сработает, заслонка сможет вновь работать, как и прежде, а значит, на регулятор она будет реагировать.

Но полноценной мерой восстановления функциональности заслонки это считать нельзя, поскольку если гнездо уже расшатано, дальше нормально работать узел не сможет. Сначала вы раз за разом будете применять полумеры, описанные выше, но со временем все равно придется заменить заслонку печки на ВАЗ 2110.

Обратите внимание на то, при каких условиях можно управлять заслонкой. Если это происходит лишь ручным способом при включенном зажигании и повернутом в крайнее положение регуляторе, тогда причина поломки кроется в микромоторедукторе. Другие подозреваемые — микровентилятор с датчиком температуры и блок управления.

Если любой из указанных узлов перестал нормально работать или полностью вышел из строя, тогда заслона печки не будет работать на ВАЗ 2110. Требуется только ее замена. Игнорирование проблемы приведет к еще большим затратам на ремонт в будущем.

Принципы вентиляции салона

Прежде чем разобраться с причинами неисправности, следует знать принцип устройства и правила, по которым осуществляется вентиляция. Итак:

  • В салон воздух подается через отверстия, имеющиеся в накладке на ветровом стекле: при движении автомобиля произвольно, или принудительно с помощью вентилятора печки – отопителя.
  • Выходит воздух через щели между внутренними панелями дверей и между обивками, затем через отверстия находящиеся на торцах дверей. Теплоизоляцию салона улучшают клапаны встроенные в отверстия, которые пропускают воздух наружу, и препятствуют его поступлению во внутрь автомобиля.
  • На ветровое стекло направляется основная часть воздуха, в центральную часть и боковым стеклам потоки направляются через дефлекторы, перекрываемые заслонками.
  • Воздух к ногам водителя и рядом с ним сидящему пассажиру подается посредством двух пар дефлекторов: одна пара расположена у пола, другая – на уровне коленей.
  • Через накладку, расположенную на тоннеле пола и двух воздуховодов, встроенных под передними сидениями, воздух подается к ногам пассажиров, находящихся сзади.
  • Для предотвращения поступления наружного воздуха, особенно если участок дороги загазован, задымлен или очень пыльный имеется система рециркуляции воздуха. Когда на панели приборов утапливается кнопка рециркуляции, открывается электропневмоклапан. В этом случае под действием разрежения, возникающего во впускном трубопроводе, перекрывается доступ наружного воздуха, заслонкой системы рециркуляции, в салон автомобиля.
  • Температура воздуха регулируется ручкой контролера от 16°С до 30°С.
  • Информацию о температуре с ее датчика считывает блок, имеющий микровентилятор, расположенный на потолке. Блок включает микромотор, при возникновении разницы температуры, который управляет заслонками отопителя. Когда заслонка займет нужное положение, от датчика поступает сигнал на блок управления, отключающий микромотор.

Демонтаж

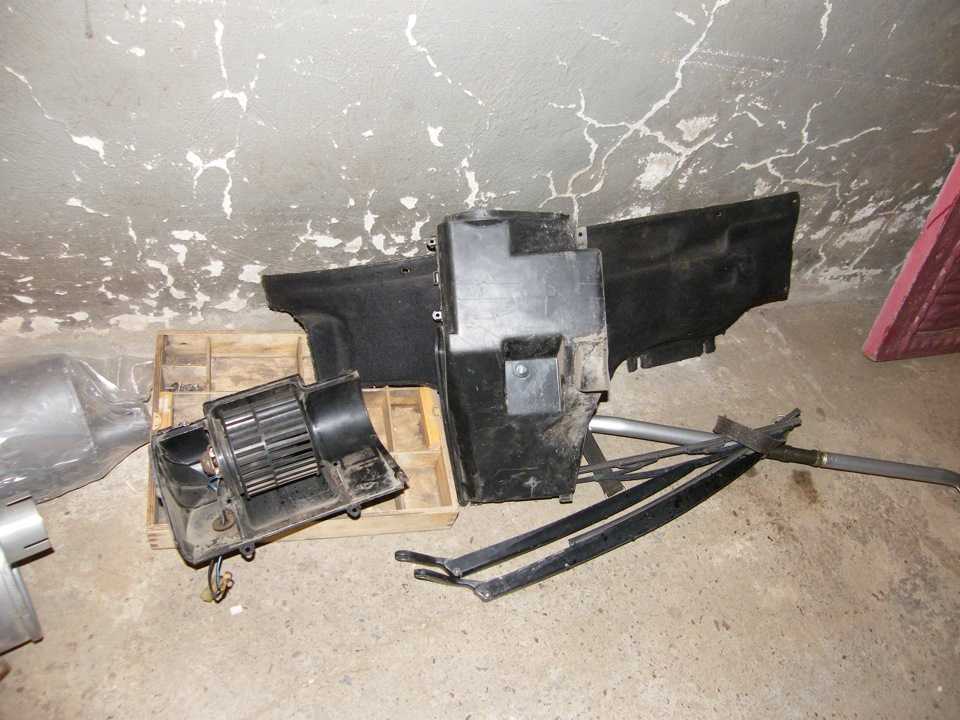

Печка в разборе

Чтобы выполнить замену устройства, придется выполнять ряд последовательных действий. Работа не особо простая, но сделать ее своими руками более чем реально:

  • Слейте из системы отопления всю охлаждающую жидкость;
  • Отключите аккумуляторную батарею. Для этого просто снимается минусовая клемма;
  • Снимите облицовку, накладку лобового стекла и шумоизоляцию;
  • Демонтируйте вентилятор от печки;
  • Отсоедините хомуты вакуумного патрубка от корпуса отопителя;
  • Демонтируйте передний корпус воздухозаборника отопителя. Здесь точно спешить не стоит. Для облегчения демонтажа рекомендуем снять приборную панель. Внутри салона откручиваются крепежи, которые удерживают отопитель, а потом приподнимается;
  • Снимите пружинные скобы, гайки крепежа и передний корпус;
  • Отключите от радиатора все шланги;
  • От отопителя отсоедините задний кожух;
  • Из печки достаньте радиатор.

После проведенных манипуляций вы наконец сможете заменить заслонку.

Замена моторедуктора

Если не работает заслонка, то из отопителя дует горячим или холодным воздухом, при этом утрачивается возможность ее регулировки. В такой ситуации моторедуктор салонного отопителя подлежит замене.

Замена заслонки на Приоре начинается с поднятого капота и снятия дворников. Для этого снимаются пластмассовые крышечки и ключом на 14 откручиваются гайки, после чего они легко убираются. Далее демонтируется левое и правое жабо, сняв резиновую накладку, защитные пластмассовые колпачки и открутив шесть винтов. Затем снимается пластиковая шумоизоляция подкапотного пространства, шланг системы охлаждения, проходящий сквозь нее аккуратно отсоединяется от расширительного бачка, затем снимается сам бачок. Чтобы не сливать охлаждающую жидкость, отверстия в нем нужно заткнуть.

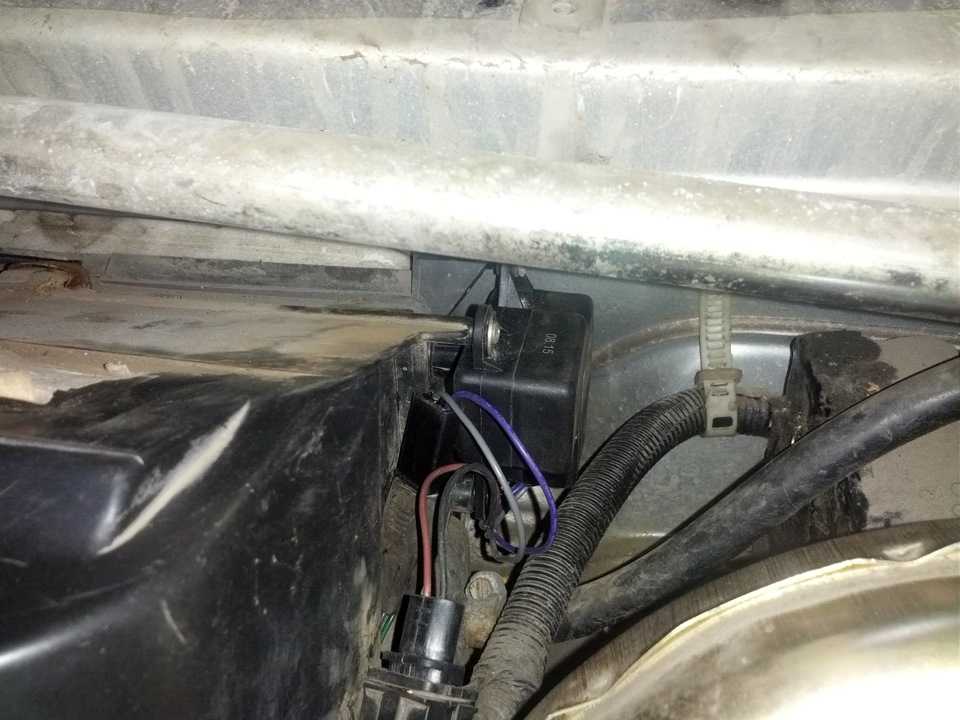

Для осмотра моторедуктора отопителя, снимается кронштейн крепления расширительного бачка, открутив два болта под крылом, сняв защиту над левым передним колесом. После этого демонтируется моторчик дворников и трапеция.

Теперь проводится демонтаж узла, предварительно требуется аккуратно отсоединить датчик заслонки печки и контакты электропитания. После этого устанавливаете и проверяете новую запчасть, все собираете в обратном порядке, и замена моторедуктора печки завершена.

Сборка

При установке новой заслонке обязательно убедитесь, что вилка, расположенная на ее оси, четко зацепилась с рычагом. Если заслонка оказалась в поднятом положении, вы все сделали верно. В противном случае управлять устройством будет невозможно, потому о восстановлении функциональности печки можно забыть.


Расположение заслонки

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте. Важно убедиться в отсутствии протечек и не плотности соединений шлангов.

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Устранение неисправностей

Проверка датчика температуры воздуха в салоне

Проверить исправность можно самостоятельно, специальные навыки вовсе не обязательны. Аккуратно извлекаем датчик со штатного места. Находим контакты с тыльной стороны. Мультиметром подаём напряжение 1.2В. Выставляем регуляторы системы автоматического управления отопителем в положение «Min», «Max». Моторчик активироваться не должен.
Второй способ: отключить датчик воздуха салона. Проверить скоростные режимы вентилятора. Первая скорость («А») должна быть неактивна.

Видео: Отопитель ВАЗ 2110, 11, 12. Устройство и принцип работы.

Проверка исправности работы САУО

Исправность работы проверяется мультиметром. Замеряется напряжение на клеммах розового и коричневого проводов, зажигание активировано. Плавно проворачиваем регулятор температуры, на дисплее мультиметра стрелка должна показывать повышение напряжения.

На отопителях старого образца при максимальном напряжении значение контролёра неизменно. Это учитывайте, чтобы не сделать поспешных выводов о неисправности того или иного агрегата.

Причиной неисправности контроллера могут быть и деформированные заслонки. Чтобы убедиться в этом, устранить поломку, разбираем отопитель.

Профилактика заслонки системы отопления ВАЗ 2112

Если быть точным, то осмотру подлежат две заслонки, в таком количестве они представлены в автомобиле ВАЗ 2112. В верхней части регулируется забор холодного воздуха. В нижней части подача тёплого (горячего) воздуха в салон автомобиля. Вследствие изношенности приводного механизма заслонка открывается наполовину, частично, поток воздуха снижен, салон обогревается в недостаточной мере.

Причины поломки:
  • закусывание, заклинивание в процессе работы, из-за отсутствия достаточного количества смазывающего вещества;
  • много мусора, влаги, песка, грязи, что способствовало заклиниванию;
  • выход из строя троса заслонки моторедуктора;
  • многочисленные наслоения, ржавчина, коррозия.

Заслонки старого и нового образца отличаются только по типу уплотнительного кольца. В старых он пластиковый с поролоном, в новых металлический уплотнитель с резиной. Если не слышно хода «шторки», пошевелите её, приведите в движение, предварительно сняв дефлекторы с центральной части торпеды отвёрткой с плоским наконечником. Будьте аккуратны, так как повреждается пластиковая обшивка консоли.

Металлические лучше, практичнее, но они боятся влаги, ржавчины, наслоений. Пластиковые наоборот, деформируются от жары, повышенной температуры.

Второй способ проверки работоспособности заслонки: если лобовое стекло греет горячий воздух, а по бокам или в ноги тёплый, неисправность на лицо. Поток воздуха не поступает — вышел из строя микродектор. Это приводной механизм.

Дефектовка микроредуктора заслонки

Диагностика допустима при наличии специального прибора – омметра. Он предназначен для замера сопротивления в электрической цепи. В контролёрах старого образца показатели в диапазоне 750 — 1250 Ом, в новых 3400 — 5100 Ом.

Дефектовка происходит следующим образом: запускаем силовой агрегат, выставляем температуру на о, ожидаем 15 – 20 секунд, отключаем. Разъединяем контроллеры, замеряем сопротивление при включённом зажигании между контактами Х1.4 и Х1.1.

При максимальной температуре омметр показывает до 5.0 Ом на новом или 1.6 Ом на старом. Отсутствие сопротивления указывает на неисправность: выход из строя датчика микроредуктора. Чаще изнашиваются дорожки, повреждается проводка, перегорает предохранитель. Для замены микроредуктора разбирается печка.

Если мотор вращается только на первых двух скоростных режимах, то ищите причину в резисторе. Он неисправен. Активация только на третьей скорости указывает на работу «напрямую», минуя резисторы. Причина – изношенные дорожки на переключателе, регуляторе температуры.

Проблема с приводом

Меняя заслонку, не забудьте проверить функциональность привода.


Привод

Если микромоторедуктор не работает, его придется отремонтировать или просто заменить на новый.

  1. Сняв облицовку и накладки с лобового стекла, непосредственно за вакуумным усилителем вашей «десятки» вы обнаружите микромоторедуктор. Отключите от усилителя два разъема — микромотора и микромоторедуктора.Теперь отвинтите саморезы и
  2. извлеките микромоторедуктор. Из него вам предстоит извлечь мотор.
  3. Подключите его к САУО, чтобы проверить работоспособность.

Если устройство не работает, можно попытаться его отремонтировать. Для этого:

  • Немного отогните спрессованный бортик и демонтируйте крышку;
  • Проверьте, в каком состоянии находится коллектор, щетки и подшипники;
  • Замените указанные компоненты или подправьте их;
  • Если зубцы шестерни стерлись на редукторе, его придется заменить;
  • Подшипники обязательно смажьте. В идеале следует использовать смазку на силиконовой основе;
  • Если указанные меры не помогли, просто установите новый агрегат.

Причины плохого обдува ног

Неисправность отопителя

Воздух через салонный фильтр забирается с улицы вращающимися лопастями электромотора отопителя. Через систему заслонок воздух распределяется по воздуховодам и через дефлекторы и нерегулируемые решетки подается в салон.

Воздух, как и любая газообразная среда, стремится пройти по пути с наименьшим сопротивлением. Поэтому логично, что потоки воздуха сначала выходят из центрального и бокового дефлекторов. В последнюю очередь обдуваются ноги водителя и пассажиров. Конструктивно воздуховоды на центральный дефлектор и верхние боковые точки обдува имеют большее сечение, и воздуху по ним пройти значительно легче.

Изначально нужно убедиться, что забору воздуха из атмосферы ничего не мешает. Ведь если воздух будет поступать в недостаточном объеме, то его не будет хватать на подачу ко всем точкам обдува с той интенсивностью, которую рассчитали на этапе проектирования авто.

Проверяем состояние салонного фильтра. Для этого снимаем дворники и жабо. Салонный фильтр находится справа по ходу движения авто под лобовым стеклом. Он закрыт пластиковым кожухом, который крепится четырьмя саморезами. Откручиваем саморезы и извлекаем салонный фильтр. Запускаем двигатель, прогреваем его до рабочей температуры и проверяем работу печки. Если ситуация улучшилась – меняем салонный фильтр и закрываем вопрос.

Вторая распространенная причина – это забитый радиатор отопителя. В этом случае обогрев салона будет слабый, потому что теплый воздух плохо выходит из всех дефлекторов, а не только в ноги. Но дело в том, что при длительной езде первыми начинают промерзать ноги, поэтому и создается впечатление, что проблема в этой части обдува.

Видео: Почему печка не дует в ноги ваз 2111,2110

Диагностируется эта неисправность просто. Находим два патрубка подвода антифриза к радиатору отопителя (резиновые шланги с левой стороны по ходу движения авто). На прогретом двигателе аккуратно прикасаемся поочередно к двум патрубкам при работающей на полную мощность печке. Разница в температуре патрубков должна быть минимальной. Если один патрубок горячий, а второй холодный или еле теплый – промываем или меняем радиатор отопителя.

Проверка работы заслонок

Всего точек выхода воздушных потоков из отопителя на автомобиле ВАЗ-2110 девять:

  • центральный дефлектор;
  • два боковых дефлектора и две решетки обдува лобового стекла;
  • подогрев ног водителя и переднего пассажира;
  • два вывода на подогрев ног задних пассажиров.

В идеально работающей системе напора, создаваемого электродвигателем отопителя, достаточно для создания эффективного потока для обогрева ног. Однако со временем в сочленениях воздуховодов образовываются зазоры, заслонки печки ВАЗ-2110 начинают неплотно прилегать к корпусу. Это ведет к распылению воздушного потока. И в итоге к дальним точкам выхода поступает минимальное количество воздуха.

Для начала демонтируйте панель с центральным дефлектором. Она держится на четырех пластиковых фиксаторах. Чтобы ее снять, просто подденьте за одну из сторон каким-либо подходящим предметом, например, плоской отверткой. Будьте осторожны: фиксаторы хрупкие.

Оцените работу заслонки

В более старых авто, с ручным приводом заслонки, обратите внимание на люфты в сопряжениях тяг. Разбитая система тяг не позволит заслонке плотно прилечь к корпусу в крайнем положении, что вызовет подсос воздуха из холодного контура

Исправляется проблема регулировкой заслонки. В механическом приводе есть возможность укоротить тягу за счет подвижного фиксатора на зубчатой тяге или наконечника с резьбой. В процессе регулировки проверяйте соответствие положения переключателя на панели и фактического положения заслонки.

Еще одна причина, по которой печка ВАЗ-2110 не дует в ноги – нарушение в работе блока системы автоматического управления отопителем (САУО) или моторедуктора печки ВАЗ-2110. В этом случае обычно наблюдается недостаточно теплый или вообще холодный воздух от печки, работающей в режиме максимального обогрева. Связано это с некорректным положением заслонки, в которое ее выставляет моторедуктор.

Оцените работу моторедуктора печки ВАЗ-2110. Для этого визуально проконтролируйте, как он закрывает заслонку при переключении режимов. Проще всего это сделать, демонтировав панель с центральным дефлектором. Переведите рукоятку температуры в крайнее положение (например, выставьте минимальную температуру), затем резко переключите в противоположный режим. Заслонка должна полностью перекрыть видимый с позиции водителя канал. Если этого не происходит – проблема заключается в моторедукторе или блоке САУО. Проверьте исправность моторедуктора и блока.

Неисправности и их причины, первичная диагностика

Неисправностей, из-за которых не работает моторедуктор печки ВАЗ-2110 или некорректно реагирует на изменение положения рукоятки, несколько.

  1. Если ЭБУ отправляет некорректный сигнал или не подает питание на сервопривод вообще – заслонка не будет нормально работать. Эта неисправность проявляется в полном отказе привода заслонки (из дефлекторов всегда дует горячий или холодный воздух) или ее частичной работоспособности (при включении некоторых режимов ничего не меняется или заслонка становится в крайнее положение).
  2. Потеря контакта. Окисление или обрыв проводки закономерно выведет из строя микромоторедуктор привода печки.
  3. Поломка электроники переключателя. Переключатель – это простейший набор поочередно замыкаемых контактов при повороте рукоятки. Его неисправность проявляется в «выпадении» одного или нескольких режимов.
  4. Перегорание моторчика. Редкая неисправность. Наблюдается в сырую погоду при нарушении герметичности корпуса или после скачка напряжения в бортовой сети.
  5. Заклинивание редуктора. Пластиковые шестерни иногда из-за перекоса или попадания инородных тел между зубьями заклинивают.
  6. Разрушение привода. У сервоприводов старого образца обламывается тяга, у новых моторчиков сворачиваются грани приводного вала. Эта поломка предусматривает только замену микромоторедуктора печки ВАЗ-2110.

Схема и пояснения к ней

Ниже представлена схема деталей, из которых состоит система отопителя автомобиля ВАЗ 2110.

Стоит сказать, что в системе отопителя «десятки» действует рециркуляция, о чем сообщает нам и схема. Простыми словами: воздух циркулирует внутри ВАЗ 2110, а не забирается с улицы. Основное преимущество заключается в том, что с улицы в салоне не попадают пыль и неприятные запахи. Минусов у такой системы печки больше – стекла быстро запотевают. Рекомендуется почаще открывать окна, если температура на улице позволяет это делать. Застаивание воздуха негативно влияет на здоровье водителя и его спутников. Моторедуктор отопителя редко поддается ремонту, поэтому его сразу следует менять.

На схеме показано, как происходит автоматическое управление отоплением

Для владельцев ВАЗ 2110, которые хотят доработать систему отопителя или провести ремонт электрики, будет полезна схема автоматического управления.

https://youtube.com/watch?v=videoseries

https://youtube.com/watch?v=videoseries

Блок, ответственный за температуру

Что делать, если не работает вентилятор печки нивы шевроле: причины и устранение неисправностей

Центральный узел в системе печки – это отопительный блок. Главная его функция – непосредственно нагрев салона. Устроен этот блок следующим образом. Электрический двигатель с лопастями вентилятора нагнетает горячий воздух, три заслонки выполняют функцию рециркуляции и перекрытия/открытия каналов. Также имеется радиатор отопителя. На современных системах нового поколения теплообменники не оснащаются краном.


Поэтому радиатор всегда нагрет, независимо от времени года. Производитель заявляет, что так получилось решить проблему с постоянными протеканиями крана. Кроме того, значительно ускоряется нагрев салона. Летом приточная вентиляция идет вне радиатора.

Как использовать заслонку дровяной печи | Домой Руководства

Автор: Тим Андерсон Обновлено 19 декабря 2018 г.

Дровяные печи используются с тех пор, как начали разводить огонь в помещениях. На протяжении многих лет дровяные печи были эволюцией первых усилий по сдерживанию и поддержанию огня. Частью управления пламенем и теплом является использование заслонки. Это регулирует поток воздуха в топку после того, как вы закроете дверцы. Открывая и закрывая заслонку, вы можете в некоторой степени контролировать, насколько быстро и жарко горит огонь. Благодаря этому в доме поддерживается оптимальная температура, а расход древесины сводится к минимуму.

  1. 1.

    Ориентируйтесь по ручке заслонки снаружи дымохода или снаружи печи. Некоторые ручки вдвигаются и выдвигаются, другие поворачиваются по часовой стрелке или против часовой стрелки, а некоторые скользят из стороны в сторону. Определите, какое положение открыто, а какое закрывает заслонку для вашей конкретной печи.

  2. 2.

    Полностью откройте заслонку, если вы разжигаете огонь. Это обеспечивает максимальный приток воздуха в топку, помогая огню от вашей газеты или стартового полена разгореться достаточно, чтобы поджечь дрова.

  3. 3.

    Закройте заслонку примерно на две трети, когда начнет разгораться огонь и начнут образовываться угли. По мере того, как дымоход нагревается и поток воздуха увеличивается, он вытягивает больше тепла вверх и из дымохода. Этот поток нагревает угли и проталкивает воздух через древесину, увеличивая тепло.

  4. 4.

    Откройте заслонку на четверть или наполовину, чтобы поддерживать тепло в большом доме. Если заслонка открыта более чем наполовину, поток воздуха будет слишком большим для производства тепла, но это будет поддерживать бушующее пламя и сжигание дров.

  5. 5.

    Закройте заслонку почти до упора на ночь или на техническое обслуживание, например, когда вы идете в супермаркет. Минимальный приток воздуха позволяет тлеющим углям и существующему дыму выходить через дымоход, но не достаточен для возгорания и массового сжигания дров.

    Наконечник

    Оптимальная температура зависит от дома. Как правило, «рабочий» режим заслонки открыт примерно на четверть. Это удерживает дым и воздух, проходящий через топку и выходящий из дымохода. Чем меньше отверстие, тем больше будет тления и меньше огня. Это идеальный вариант для длительного обогрева. Единственный раз, когда вы хотите держать заслонку открытой более чем на четверть, — это если вы разжигаете огонь или вам нужно больше пламени и тепла.

    Отдельные плиты различаются. Всегда проверяйте рекомендации производителя по использованию демпфера для конкретных моделей.

Ссылки

  • WoodHeat.org: мы можем помочь вам лучше сжигать дрова
  • Chimneys.com: заслонки , Home Anatomy, TravBuddy, MMO Hub, Killer Guides и группа Delegate2. Он проработал более 15 лет в качестве подрядчика по плитке и камню в третьем поколении, прежде чем перейти к написанию текстов-фрилансеров.

    Самый безопасный и простой способ определить, открыта или закрыта заслонка

    05 Aug Как определить, открыта или закрыта заслонка

    Содержание

    Расслабление у тепла потрескивающего огня — один из лучших способов вещи о холодном сезоне. Как только температура начинает падать, трубы окрашивают небо облаками дыма от каминов. В то время как большинство домовладельцев знают, как открыть свои заслонки, чтобы разжечь огонь, слишком многие понятия не имеют, как использовать его для борьбы с огнем.

    В ProTech Chimney мы хотим, чтобы вы были в безопасности каждый раз, когда пользуетесь камином. Знание того, как определить, открыта или закрыта ваша заслонка, является одним из наиболее важных аспектов безопасности камина и дымохода.

    Что такое заслонка для камина?

    Каминный клапан — это устройство, которое обычно используется в дровяных газовых каминах. Он предназначен для того, чтобы закрыть ваш камин, когда вы им не пользуетесь. Существует три основных типа заслонок:

    • Каминные заслонки  — тип заслонки, обычно размещаемой у основания дымохода и вокруг его горловины прямо над топкой 9.0012
    • Дымоходные заслонки , которые можно найти в основании дымохода
    • Дымоходные заслонки , которые обычно располагаются в верхней части дымохода

    Большинство заслонок изготавливаются из керамики или металла. Эти материалы могут выдерживать сильный жар пожаров, а также выдерживать воздействие воздуха, дыма и газов.

    Важность заслонки для камина

    Не все дымоходы или камины имеют заслонки. В каминах, где они есть, заслонки выполняют несколько важных функций:

    • Помогает разжечь огонь

    Для возгорания огню нужен кислород. Открытие заслонки позволяет воздуху и кислороду попадать в камин и разжигать огонь

    • Выпускает загрязняющие вещества

    Открытая заслонка также позволяет таким загрязняющим веществам, как сажа, дым, угарный газ и другие вредные газы, выходить через дымоход. входа в ваш дом.

    • Сохраняет горячий и холодный воздух

    Закрытая заслонка сохраняет уют в доме зимой и сохраняет нагретый воздух, удерживая теплый воздух и предотвращая потери тепла. В летнее время он удерживает более прохладный воздух в доме. Это приводит к более высокой энергоэффективности и более комфортному жилому пространству в течение всего сезона.

    Поскольку от положения заслонки так много зависит, каждый домовладелец, у которого есть камин, должен знать, как правильно им управлять.

    Как узнать, открыта заслонка или закрыта?

    Специалисты ProTech Chimney рекомендуют выполнить несколько шагов, чтобы проверить, открыта или закрыта заслонка. Во избежание травм делайте это только тогда, когда ваш дымоход и камин полностью остынут. Никогда не проверяйте, открыта ли заслонка сразу после разведения огня.

    Чтобы узнать, открыта или закрыта заслонка, выполните следующие действия:

    • Проведите визуальный осмотр.

    Наклонитесь под дымоходом рядом с дровяной печью. Вы должны найти металлическое устройство прямо в дымоходе или дымоходе. Заслонка открыта, если вы видите через заслонку дымоход. Если вы видите только металлическую пластину, заслонка находится в закрытом положении.

    Не можете заглянуть в свой камин? Используйте фонарик или функцию фонарика на вашем телефоне.

    Для установки заслонки дымохода сверху вам необходимо находиться снаружи дымохода. Если вы видите металлическую пластину или предмет в верхней части дымохода, то, скорее всего, у вас есть заслонка колпака дымохода.

    Вы можете открыть или закрыть заслонку с помощью элементов управления камином.

    • Попробуйте найти ручку заслонки.

    Чтобы узнать, находится ли ваша заслонка в закрытом или открытом положении, вам нужно найти элементы управления заслонкой. Традиционная дровяная печь обычно имеет дроссельную заслонку в основании дымохода. Найдите металлическую ручку с вращающимся винтом или защелкой в ​​центре горловины дымохода. Помимо дымохода, эта ручка может располагаться и на проеме камина.

    Для заслонки дымохода найдите цепь внутри камина. Как правило, заслонки дымохода закрываются, если цепь прикреплена к стене, обрамляющей ваш камин. Если он висит свободно, заслонка закрыта.

    • Проверьте, чувствуете ли вы сквозняк.

    Поместите руку внутрь камина, в самую верхнюю часть. Если вы чувствуете сквозняк, возможно, заслонка открыта.

    Еще один способ проверить — свернуть газету или спичку и зажечь ее.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
