Карбюраторные моторы морально устарели уже достаточно давно. Но сегодня на наших дорогах не сложно встретить автомобили, оснащенные таким типом двигателя. Модель ВАЗ 2109 исключением не является.

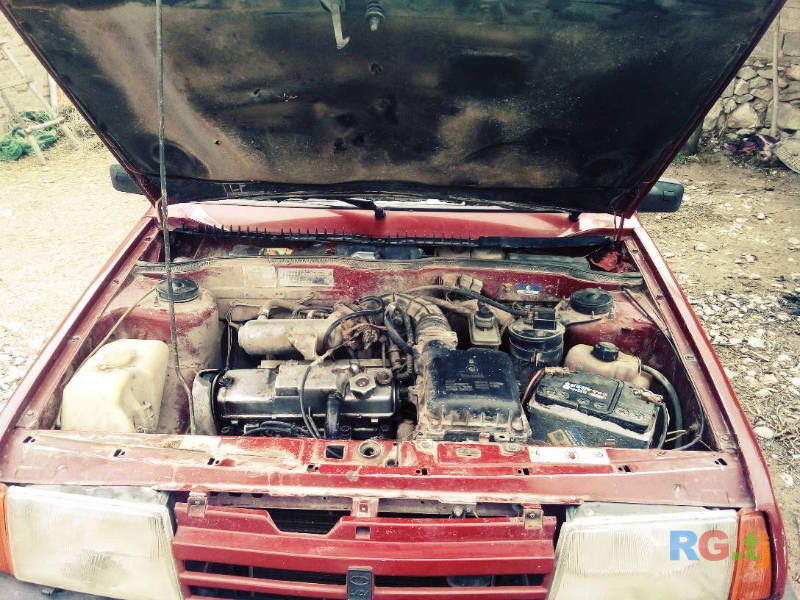

Мотор девятки

Имея в распоряжении карбюраторную девятку, можно даже своими силами переделать его в инжекторный автомобиль.

Прежде чем решиться на такой шаг, обязательно изучите сильные и слабые стороны каждого из типов двигателей, а также определите, в каком режиме вы наиболее активно эксплуатируете свой автомобиль. От этого во многом зависит ваше окончательное решение.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

• На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
• На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
• При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
• Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
• Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

Карбюратор девятки

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

• Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
• Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
• Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
• При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Поменять местами пару бронепроводов и сделать продувку — это простой вариант быстрого самостоятельного ремонта карбюратора. Инжекторный мотор такие фокусы не понимает.

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

• Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
• Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
• Стоимость обслуживания инжектора выше;
• Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
• Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
• Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
• Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
• Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Переделка

Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:

• ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
• Датчик детонации;
• Дроссельный патрубок с датчиком положения заслонки;
• ДМРВ и ряд других элементов.

Комплект для замены

Когда все готово, можно приступать к работе.

1. Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
2. Снимите генератор, термостат, шкивы и ремни.
3. Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
4. Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
5. Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
6. Снимите поддон.
7. Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
8. Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
9. Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
10. Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
11. Установите новые топливные магистрали от донора.
12. Соедините с магистралями ваш новый бензобак.
13. К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
14. Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
15. Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
16. Обязательно замените водяную помпу, взяв агрегат от донора 2112.
17. Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
18. Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
19. Установите термостат, позаимствованный у ВАЗ 2112.
20. Соедините патрубки охлаждающей жидкости.
21. Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
22. Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
23. Расставьте по своим новым местам все датчики.
24. Посадите крышку клапанов на качественный герметик.
25. Соберите модуль зажигания, провода, свечи и прочие компоненты.
26. Установите воздушный фильтр.
27. Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
28. Проводка соединяется с торпедо и замком.
29. Залейте новое масло, заправьте автомобиль качественным топливом.
30. Заведите двигатель и выполните пробный заезд.

Что можно получить

Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.

ВАЖНО! Переделка карбюратора на инжектор — это серьезный шаг по модернизации вашего ВАЗ 2109. Несмотря на кажущуюся сложность, процесс выполняется даже своими руками. Но только при условии наличия достаточного опыта.

Переделка карбюратора на инжектор на ВАЗ 2109

Карбюраторные моторы морально устарели уже достаточно давно. Но сегодня на наших дорогах не сложно встретить автомобили, оснащенные таким типом двигателя. Модель ВАЗ 2109 исключением не является.

Имея в распоряжении карбюраторную девятку, можно даже своими силами переделать его в инжекторный автомобиль.

Прежде чем решиться на такой шаг, обязательно изучите сильные и слабые стороны каждого из типов двигателей, а также определите, в каком режиме вы наиболее активно эксплуатируете свой автомобиль. От этого во многом зависит ваше окончательное решение.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

• На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
• На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
• При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
• Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
• Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

• Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
• Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
• Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
• При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

К ключевым особенностям инжекторных двигателей относят:

• Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
• Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
• Стоимость обслуживания инжектора выше;
• Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
• Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
• Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
• Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
• Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Переделка

Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:

• ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
• Датчик детонации;
• Дроссельный патрубок с датчиком положения заслонки;
• ДМРВ и ряд других элементов.

Когда все готово, можно приступать к работе.

1. Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
2. Снимите генератор, термостат, шкивы и ремни.
3. Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
4. Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
5. Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
6. Снимите поддон.
7. Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
8. Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
9. Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
10. Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
11. Установите новые топливные магистрали от донора.
12. Соедините с магистралями ваш новый бензобак.
13. К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
14. Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
15. Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
16. Обязательно замените водяную помпу, взяв агрегат от донора 2112.
17. Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
18. Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
19. Установите термостат, позаимствованный у ВАЗ 2112.
20. Соедините патрубки охлаждающей жидкости.
21. Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
22. Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
23. Расставьте по своим новым местам все датчики.
24. Посадите крышку клапанов на качественный герметик.
25. Соберите модуль зажигания, провода, свечи и прочие компоненты.
26. Установите воздушный фильтр.
27. Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
28. Проводка соединяется с торпедо и замком.
29. Залейте новое масло, заправьте автомобиль качественным топливом.
30. Заведите двигатель и выполните пробный заезд.

Что можно получить

Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.

Переоборудование ВАЗ 2108 и 2109 с карбюратора на инжектор

Переоборудование карбюраторного ВАЗа в инжекторный — всё не так страшно как кажется на первый взгляд. При условии, что Вы имеете хоть базовое представление о своей машине. Здесь опишем самостоятельную переделку системы питания и список необхомимых комплектующих.

Многие автовладельцы недовольны системой питания любимого авто. Кто-то, намучавшись с инжектором, мечтает о карбюраторе. А кто-то наоборот устал чистить карбюратор и подбирать жиклеры, видит во сне почти безотказный инжектор.

Исходные данные:- обычный ВАЗ 21083, дата рождения – декабрь 1999г.

Начнем пожалуй с выбора системы впрыска и подбора необходимых запчастей. Прикинув ориентировочную их стоимость (самый больной вопрос!), решили остановиться на системе впрыска на базе контроллера “Bosch” M 1.5.4 без датчика кислорода и нейтрализатора, удовлетворяющей Российские требования по нормам токсичности R-83. Тем более, по России гуляет много версий ППЗУ “Спорт” для этого контроллера, таким образом будет достаточный простор для экспериментов.

Скажу сразу, что система питания была собрана из заводских запчастей, без внесения в конструкцию каких-либо изменений. Например, можно было не менять бензобак и топливную магистраль, а установить наружный электробензонасос, например от “Волги, и все топливные соединения выполнить на хомутах, как на большинстве иномарок. Соответственно и средства были затрачены по максимуму. Хотя с другой стороны, не использовались запчасти фирмы “GeneralMotors” (GM), славящиеся своей не только надежностью, но и ценой.

В первую очередь, приобретаем запчасти, которые практически не выходят из строя на серийных машинах: ресивер, впускной коллектор, топливная магистраль, бензобак, корпус воздушного фильтра и т.д. Остальная мелочь – это “расходные материалы”, ими забиты все без исключения магазины и рынки.

Удачным, на мой взгляд, было приобретение в Тольятти комплекта, состоящего из навесных агрегатов головки блока цилиндров (ресивер, коллектор, дроссельный патрубок, топливная рампа с форсунками прокладки, крепления и т.д.), тем более весьма недорого.

Далее выполняем некоторые работы до разборки старой системы. Например, промываем новый бензобак, просушиваем и установливаес в него электробензонасос. Не забудьте совместить стрелки на баке и корпусе бензонасоса, а так же проверить легкость перемещения поплавка датчика уровня топлива. К тому же, рекомендую покрыть бензобак антикоррозионной мастикой типа “Кордон”.

Работу начинаем со сверления двух отверстий в блоке цилиндров: первое – под датчик детонации, второе — под крепление кронштейна модуля зажигания, и нарезка внутренней резьбы. Внимательно осмотрите блок цилиндров, возможно эти отверстия уже просверлены на заводе, в ином случае, под них сделаны специальные отливы. Сверлите аккуратно, а то блок насквозь прошьете. Глубина отверстия под датчик детонации-16 мм, под болт крепления верхней точки кронштейна модуля зажигания -20 мм. Естественно, для этой операции нужно слить тосол и снять радиатор, бампер и королеву. Сверлить отверстия самостоятельно не рискнул, доверил эту операцию мастеру из кузовной мастерской. Датчик детонации имеет конусную резьбу, поэтому закручиваем его до упора…

Между делом меняем патрубок отвода охлаждающей жидкости (в него вкручивается датчик температуры). Можно так же заменить в радиаторе датчик температуры на заглушку, а можно его и оставить (на всякий случай). Еще лучше заменить родной термостат на термостат 21082. Он более надежный, тем более, что объединяет в себе и патрубок, и термостат. Я выбрал второй вариант…но кроме термостата 21082 потребовался тройник от системы охлаждения ВАЗ 2110…обычно он продается с напрессованными на него двумя шлангами. Один шланг отрезаем и зачищаем отвод тройника, кроме этого укорачиваем шланг печки. Тройник необходим для подключения расширительного бачка. Кроме того, потребуется прокладка (старая приходит в негодность при демонтаже отводящего патрубка .

Следующиим этапом сливаем масло, снимаем поддон, ремень ГРМ, зубчатый шкив и меняем маслонасос (он отличается от обычного отливкой для крепления датчика положения КВ) и тут же меняем обычный шкив генератора на демпфирующий с зубчатым венцом. Эта замена требует перехода на клиновой ремень и замену генератора, тем более, что электроника впрыска потребляет больше энергии, нежели обычная система зажигания. Новый генератор требует новых креплений, но сверлить более ничего не нужно.

Экономить на генераторе не советую, простая замена шкива на генераторе вопроса не решит, только генератор испортите.

Если машина новая, то прокладки маслонасоса и поддона лучше оставить родные, приобрести новые и главное – качественные, затруднительно.

Эти операции не заняли много времени, поэтому выполнял их по вечерам, а днем катался, как ни в чем не бывало.

Теперь выкатываем бензин, ( что бы бак стал полегче…) и разбираем родную систему питания и зажигания.

Снимаем аккумулятор (в первую очередь!), трамблер, бензонасос с корпусом вспомогательных агрегатов, воздушный фильтр с корпусом, карбюратор с коллектором, трос газа (на инжекторной версии длиннее!), трос управления воздушной заслонкой, подкапотную проводку системы зажигания, катушку, коммутатор, блок управления ЭПХХ, топливные трубки, бензобак, шланг вакуумного усилителя (заменяется на более длинный от классических моделей ВАЗ). Кроме того, разбираем приборную панель. Необходимо изготовить жгут, состоящий из двух проводов: +12В (отключаемое) с клеммы 15 замка зажигания, вход тахометра. Для лампы “CHECK ENGINE” проводим отдельный провод. Если предполагаете установить маршрутный компьютер, добавляете еще два: сигнал расхода топлива и сигнал спидометра.

Используем восьмиконтакный разъем “МАМА” с одной стороны и четырехконтакный “ПАПА” с другой. Жгут зажигания проталкиваем из моторного отсека в салон, крепим его стандартным крепежом, и подключаем к изготовленному жгуту. Два отдельных провода жгута впрыска ( синий и синий с черн. полосой) подключаем к монтажному блоку. На месте реле вентилятора ставим перемычку либо замыкаем между собой провода, идущие в карбюраторной версии к датчику включения вентилятора. Контроллер, реле и предохранители крепим в предусмотренных местах. По желанию устанавливаем блок иммобилизатора и подключаем его к жгуту, глазок выводим на лицевую сторону панели. Да, чуть не забыл, еще нужно добавить пару проводов, соединяющих приборную панель (указатель уровня топлива) со жгутом бензонасоса.

Удаляем родной жгут, идущий к датчику уровня топлива и прокладываем новый с разъемом для бензонасоса (расположен на полу кузова под шумоизоляцией.

С правой стороны на головку блока устанавливается заглушка, на ней же крепятся провода “массы” жгута впрыска. Устанавливает коллектор, топливную рейку с форсунками, ресивер, дроссельный патрубок. Меняем трос газа .

Наиболее трудоемкой операцией (на мой взгляд) была прокладка топливной магистрали по днищу кузова. Трудность была в проталкивании обратки под рулевым механизмом. Я поступил так: взял монтировку и попросил соседа отжать рулевую рейку от кузова, предварительно открутив крепление механизма с одной стороны. По днищу кузова прокладываем топливную магистраль и крепим ее фиксаторами. Накручиваем топливные шланги, крепим топливный фильтр. Последний крепится на кронштейне к днищу кузова ( предусмотрены приваренные болты).

Устанавливаем новый бензобак, крепим хомутами и подключаем топливную магистраль. Прежде чем опускать форсунки в гнезда, советую создать давление в системе и проверить форсунки на подтекание. Если все в норме, крепим рампу к коллектору, устанавливаем остальные датчики, модуль зажигания, высоковольтные провода. Проверьте надежность крепления точек “МАССЫ”, не жалея хомутов закрепите проводку и шланги. Этим вы сбережете немало денег в будущем. Устанавливаем воздушный фильтр, шланг патрубка, подключаем шланги вентиляции картера и подогрева дроссельного патрубка. Ну вот, к великой радости почти все.

Автомобиль, с собранный из исправных запчастей инжектором, запускается сразу.

Подключаем ДСТ-2 и газоанализатор (если есть конечно), сбрасываем ошибки, регулируем состав смеси на холостом ходу.

Наименование детали | Каталожный номер

1 Маслянный насос ( с креплением под д-к ПКВ) 2112-1011052(01)
2 Кронштейн модуля зажигания 2111-3705410
3 Заглушка с прокладкой ( уст-на вместо трамблера) 2111-1003288
4 Шкив коленчатого вала демпфирующий 2110-1005058
5 Термостат + тройник 21082
6 Крепление генератора верхнее 21082-3701635
7 Крепление генератора нижнее 21082-3701720
8 Генератор 2112-3701010
9 Ремень генератора (клиновой) 21082-3701720
10 Полукорпус возд.фильтра верхний «Bosch» 2112-1109016
11 Полукорпус возд.фильтра нижний «Bosch» 21082-1109013
12 Фильтрующий элемент воздушный 2112-1109080
13 Фильтрующий элемент топливный 2112-1117010
14 Прокладка дроссельного патрубка 21082-1148015
15 Опора воздушного фильтра ( 2шт) 2112-1109249
16 Патрубок дроссельный в сборе 2112-1148010-31
17 Ресивер «Bosch» 2111-1008027-10
18 Впускной коллектор 2111-1008081
19 Регулятор давления топлива 2112-1160010
20 Форсунка «Bosch» ( 4 шт) 2111-1132010
21 Прокладка впускного коллектора 2110-1008055
22 Рампа форсунок 2111-1144020
23 Комплект креплений ресивера и возд.фильтра
24 Шланг подающий 2112-1104218
25 Шланг сливной 2112-1104218
26 Шланг бензобака топливоподающий 21082-1104226
27 Шланг задний сливной 2112-1104208
28 Шланг топливного фильтра 2112-1104222
29 Трубка сливная рампы 21082-1104054
30 Трубка подающая рампы 21082-1104013
31 Трубка подающая 21082-1104054
32 Трубка сливная 21082-1104013
33 Трос газа 21082-1108054
34 Крепление топливного фильтра 21082-1117020
35 Шланг патрубка 2111-1148035-10
36 Бензобак 21082-1101007-10
37 Кольцо прижимное 21082-1101178
38 Электробензонасос в сборе «Bosch» 21082-1139009
39 Контроллер «Bosch» M 1.5.4 2111-1411020
40 Жгут высоковольтный 2111-3707080-01
41 Жгут проводов бензонасоса 21082-3724037
42 Жгут проводов системы зажигания 2112-3724026-50
43 Жгут проводов форсунок 2111-3724036
44 Датчик детонации 2112-3855010
45 Датчик положения КВ 2112-3847010
46 Датчик расхода воздуха «Bosch» 21083-1130010-01
47 Модуль зажигания 2112-3705010
48 СО потенциометр 2112-1431120
49 Датчик скорости 2110-3843010
50 Датчик температуры 2112-3851010

Как переделать: пошаговая инструкция

Перед началом работы хорошо помойте машину и уберите пыль и грязь вокруг двигателя.

1. В задней части автомобиля снимаем старую карбюраторную топливную систему.
2. Вытягиваем бензобак и топливные патрубки.
3. Прикручиваем новый кронштейн и закрепляем с его помощью новые инжекторные магистрали.
   Устанавливаем кронштейн на прежнее место и закрепляем магистрали
4. Проводим установку фильтра для топлива вместе со шлангами.
   Закрепляем топливный фильтр со шлангами
5. Закрепляем на инжекторном бензобаке бензонасос.
6. Переходим в моторный отсек и снимаем зажигание.
7. Отсоединяем провода, которые идут от датчиков к косе зажигания.
8. Вытягиваем старый тройник зажигания и устанавливаем вместо него инжекторный тройник. Перед этим полностью сливаем тосол из системы.
   Устанавливаем инжекторный тройник зажигания на место карбюраторного
9. На месте трамблёра делаем заглушку с уплотнителем и обрабатываем её герметиком.
10. Снимаем карбюратор вместе с впускным коллектором.
    Демонтируем старый карбюратор вместе с коллектором
11. Заменяем прокладку и монтируем новый инжекторный коллектор.
    Устанавливаем инжекторный коллектор на место карбюраторного
12. Проводим установку форсунок на рампу и закрепляем её на коллекторе.
13. Присоединяем шланги и устанавливаем ресивер.
    Устанавливаем инжекторный ресивер и подключаем к нему шланги
14. Если на вашей модели установлен маслонасос без отливки, то его также нужно сменить.
15. Генератор на девятке подлежит замене, но вот сам шкив подходит для новой системы и его можно оставить.
16. Вместо карбюраторной косы зажигания устанавливаем косу проводки ЭБУ.
17. Подключаем проводку к контроллеру и двигателю.
18. В нашем случае датчик топлива останется прежним, достаточно просто подключить его к новому насосу.
19. Включаем зажигание и проверяем работу бензонасоса. Вся топливная система должна быть герметичной и без протечек.
20. Меняем карбюраторный модуль на инжекторный.
    Снимаем карбюраторный модуль зажигания и на его место ставим инжекторный модуль
21. Устанавливаем новую систему зажигания (свечи и модуль).
22. Устанавливаем воздухофильтр.
23. Высверливаем отверстие для датчика детонации (глубина 16 мм).
24. Запускаем двигатель и проверяем его работы.

Разбираем ВАЗ 21099 инжектор, где что расположено?

Стоит ли переделать карбюратор на инжектор

Не многие водители ВАЗ 2109 решаются на переделку карбюраторного двигателя, и такие опасения, несомненно, разумны.

• Во-первых, нельзя со стопроцентной уверенностью утверждать, что инжекторный двигатель экономичнее. Если дело в экологических характеристиках, тогда об этом можно задуматься. Однако, для этой цели, вместо инжектора можно использовать одно из вихревых аэродинамических устройств, например, Эковихрь или Экотоп. Кроме того, устанавливается такая система в считаные минуты.
• Во-вторых, замена карбюратора достаточно дорогое удовольствие. Стоимость всех деталей, а их около 50, может составить приблизительно 500 у. е. или больше.
• Кроме того, если вы не уверены в своих умениях, работу лучше предоставить профессионалам. Если вы никогда не сталкивались даже с мелким ремонтом двигателя ВАЗ 2109, то, возможно, стоит поискать другие способы решения проблемы.

Однако если вы все же решились на переход, то внимательно прочтите следующие рекомендации.

Где находится реле вентилятора ВАЗ-21099 инжектор

С «Девяносто Девятой» достаточно часто возникает проблема, когда не включается вентилятор обдува двигателя, и охлаждающая жидкость начинает кипеть. При возникновении такой неисправности в первую очередь проверяют работоспособность самого вентилятора, подав на него напрямую напряжение с аккумулятора, но здесь могут быть и другие неполадки.

Для того чтобы проверить всю схему, важно найти, где находится реле вентилятора ВАЗ-21099 инжектор, так как именно оно отвечает за включение обдува. Находим эту деталь в салоне машины спереди, с пассажирской стороны, она установлена под бардачком, у ног пассажира.

Искомое реле на картинке обозначено оранжевым кружком, также здесь вы найдете и предохранитель, перегорающий при коротком замыкании вентилятора охлаждения.

Переоборудование карбюратора на инжектор ВАЗ 2109

Для начала необходимо подобрать хорошую систему впрыска для ВАЗ 2109. Для установки отлично подойдет Bosch M 1.5.4 ввиду ее приемлемой стоимости. Мы устанавливали систему впрыска без дополнительных модернизаций и улучшений. Это лучше чем установка наружного бензонасоса и покупки дополнительных запчастей от General Motors.

Правильнее покупать детали, которые уже проверены временем и используются на серийных автомобилях, в том числе:

1. коробка воздушного фильтра;
2. ресивер;
3. коллектор;
4. бензобак и др.

Различные болты, хомуты и другие расходные материалы — это не проблема приобрести в любом магазине.

Замена бака

Перед тем как разбирать карбюраторную систему, промойте и просушите новый бензобак и установите электрический бензонасос. Помните, что стрелки на них, в обоих местах должны совпадать. Удостоверьтесь, что поплавок датчика, показывающего уровень топлива в бензобаке.

Отверстия для крепления модуля и датчика

Далее нужно сделать в блоке цилиндров отверстие для крепления под кронштейн, предназначенный для модуля зажигания глубиной 20 мм, и еще одно — для датчика детонации (16 мм). Для этого слейте тосол и снимите радиатор вместе с бампером.

Иногда такие отверстия могут быть сделаны уже на заводе. Если же их нет, то под модуль и датчик предусмотрены специальные канавки. Будьте внимательны и не просверлите блок насквозь! Если сомневаетесь, пусть вместо вас это сделает мастер.

Охлаждение, генератор

Среди прочего, нужно поставить новый патрубок для жидкости охлаждения, а в радиаторе поменять датчик температуры. После этого нужно слить масло и убрать оттуда поддон, снять зубчатый шкив и ремень, и установить специальный демпфирующий шкив генератора вместо стандартного.

Затем необходимо поставить новый генератор, так как новая система требует большего напряжения чем обычно. Здесь не обойтись только обычной заменой шкива. Генератор в наш ВАЗ 2109 нужно поставить новый — это обязательно. В противном случае генератор просто придет в негодность.

Провода, подключение приборов

• Далее нужно выкатать бензин — бак должен стать легче.
• Затем, перед тем как приступать к дальнейшим манипуляциям, снимите аккумулятор.
• После этого снимите трамблер и бензонасос со всеми дополнениями, фильтр для воздуха, карбюратор и тросы (газа и подачи воздуха).

Если все сделано, отсоедините провода, отвечающие за зажигание. Они находятся под капотом. Убираем также топливные трубки, коммутатор, бензобак и шланг вакуумного усилителя, который нужно сделать длиннее. Его можно взять от одной из прошлых версий ВАЗ.

Также разберите панель с приборами. На ней есть лампочка check engine, которую нужно подключить к проводу. От мотора в кабину нужно вывести жгут зажигания, а к монтажной коробке подсоединить провода, отвечающие за жгут впрыска.

Провода, которые остались от реле карбюраторного вентилятора нужно замкнуть вместе с датчиком включения вентилятора.

В отведенных для этого местах крепим все предохранители, реле и контроллер. Кроме того, важно подключить бензонасос к приборной панели. Это нужно для правильных показаний уровня топлива (стандартный просто убираем).

Блок имеет сбоку головку с заглушкой, на которой нужно закрепить массу жгута, отвечающего за впрыск топлива. Также важно не забыть установить ресивер и коллектор, а также дроссельный патрубок и топливную рейку.

Монтаж топливной магистрали

Больше всего времени и сил забирает топливная магистраль, которую нужно провести по дну нашего ВАЗ. Очень трудно протянуть топливный провод под рулем. После всего закрепите топливные шланги и фильтр. Для фильтра на дне авто есть специальные болты. В конце поставьте на место бензобак и подсоедините топливную линию, а также поставьте на их места зажигание, датчики и высоковольтные провода.

На данном этапе важно крепко закрепить все шланги и массу. Если этого не сделать, не оберешься проблем впоследствии. Остается только установить патрубок (его шланг) и подогрев для него, фильтр для воздуха, а также шланги для картерной вентиляции. После запуска автомобиля, а двигатель должен заработать бесперебойно, подключите анализатор газа и ДСТ-2 (диагностический сканер-тестер). Необходимо сбросить ошибки и отрегулировать состав смеси на холостом ходу.

Замена карбюратора на инжектор, у автомобилей УАЗ и Газель, слегка отличается. Отличия связана с особенностями двигателя Газель.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

• На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
• На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
• При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
• Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
• Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

Карбюратор девятки

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

• Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
• Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
• Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
• При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Поменять местами пару бронепроводов и сделать продувку — это простой вариант быстрого самостоятельного ремонта карбюратора. Инжекторный мотор такие фокусы не понимает.

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

• Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
• Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
• Стоимость обслуживания инжектора выше;
• Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
• Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
• Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
• Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
• Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Где находится масса ВАЗ-21099 инжектор (основная)

Если слабо крутит стартер, или вовсе не запускается двигатель (происходят щелчки при запуске), возникают различные проблемы с электрикой, вполне вероятно, что на автомобиле нет нормальной массы. Устранить такую проблему в целом несложно, но для этого еще нужно знать, где находится масса ВАЗ-21099 инжектор.

Основной массовый (толстый) провод идет от минусовой клеммы аккумулятора на двигатель, более тонкий проводок соединяется с кузовом машины, от этого соединения зависят все потребители энергии в автомобиле. При плохом контакте аккумуляторная батарея перестает нормально заряжаться, чтобы стартер хорошо крутил, следует проверять надежность этих контактов, зачищать металл от окисления. Если из-за большой нагрузки (например, при установке дополнительного оборудования) массовый провод греется, и его явно не хватает, можно «проложить» дополнительную массу практически в любом месте, где обеспечивается хороший контакт двигателя с кузовом. Главное, чтобы этот провод был достаточного сечения.

Как переделать: пошаговая инструкция

Перед началом работы хорошо помойте машину и уберите пыль и грязь вокруг двигателя.

1. В задней части автомобиля снимаем старую карбюраторную топливную систему.
2. Вытягиваем бензобак и топливные патрубки.
3. Прикручиваем новый кронштейн и закрепляем с его помощью новые инжекторные магистрали.


   Устанавливаем кронштейн на прежнее место и закрепляем магистрали

4. Проводим установку фильтра для топлива вместе со шлангами.


   Закрепляем топливный фильтр со шлангами

5. Закрепляем на инжекторном бензобаке бензонасос.
6. Переходим в моторный отсек и снимаем зажигание.
7. Отсоединяем провода, которые идут от датчиков к косе зажигания.
8. Вытягиваем старый тройник зажигания и устанавливаем вместо него инжекторный тройник. Перед этим полностью сливаем тосол из системы.


   Устанавливаем инжекторный тройник зажигания на место карбюраторного

9. На месте трамблёра делаем заглушку с уплотнителем и обрабатываем её герметиком.
10. Снимаем карбюратор вместе с впускным коллектором.


    Демонтируем старый карбюратор вместе с коллектором

11. Заменяем прокладку и монтируем новый инжекторный коллектор.


    Устанавливаем инжекторный коллектор на место карбюраторного

12. Проводим установку форсунок на рампу и закрепляем её на коллекторе.
13. Присоединяем шланги и устанавливаем ресивер.


    Устанавливаем инжекторный ресивер и подключаем к нему шланги

14. Если на вашей модели установлен маслонасос без отливки, то его также нужно сменить.
15. Генератор на девятке подлежит замене, но вот сам шкив подходит для новой системы и его можно оставить.
16. Вместо карбюраторной косы зажигания устанавливаем косу проводки ЭБУ.
17. Подключаем проводку к контроллеру и двигателю.
18. В нашем случае датчик топлива останется прежним, достаточно просто подключить его к новому насосу.
19. Включаем зажигание и проверяем работу бензонасоса. Вся топливная система должна быть герметичной и без протечек.
20. Меняем карбюраторный модуль на инжекторный.


    Снимаем карбюраторный модуль зажигания и на его место ставим инжекторный модуль

21. Устанавливаем новую систему зажигания (свечи и модуль).
22. Устанавливаем воздухофильтр.
23. Высверливаем отверстие для датчика детонации (глубина 16 мм).
24. Запускаем двигатель и проверяем его работы.

Вывод

Сколько бы ни было споров о «старой доброй» надёжности карбюратора или прогрессивности и экономичности инжектора, в любом случае выбор делать, конечно, вам. Для того чтобы правильно переоборудовать свою машину, на всех этапах руководствуйтесь инструкцией по эксплуатации и техническим паспортом каждого узла и агрегата. Помните, что автомобиль — это объект повышенной опасности и каждое своё действие основательно проверяйте.

Возможно, у вас есть опыт переоборудования ВАЗ-2109 с карбюратора на инжектор? Поделитесь опытом с нашими читателями в комментариях. Любая информация и, конечно, ваше личное мнение будут очень полезны.

Некоторые автолюбители (как правило, владельцы отечественных моделей ВАЗ) часто задаются вопросом, подойдет ли инжекторный двигатель на карбюраторный автомобиль. Сразу ответим, на практике имеется большое количество подобных инсталляций. В ряде случаев готовый агрегат удается поставить без значительных доработок самого транспортного средства.

Основные сложности обычно связаны с реализацией подачи топлива из бензобака, так как на инжекторе электробензонасос стоит прямо в топливном баке и накачивает бензин в топливную рейку под определенным давлением. Также определенные трудности возникают в процессе размещения и подключения ЭБУ и других элементов, во время укладывания проводки и т.п.

Также многие переделывают уже имеющийся в наличии двигатель с карбюратором на инжектор. В этом случае работы больше, так как требуется не только установить нужные элементы, но и выполнить определенные доработки и манипуляции с самим ДВС. Еще отметим, что некоторые автовладельцы также интересуются, можно ли инжекторный двигатель сделать карбюраторным.

Читайте в этой статье

Где находится реле стартера

Так же, как и вентилятором охлаждения мотора, стартером управляет реле, и из-за его неисправности могут возникать проблемы:

• при повороте ключа зажигания ничего не происходит, мотор не подает никаких признаков жизни;
• при попытке запустить двигатель раздаются щелчки, но стартер не прокручивает.

Узнать, где находится реле стартера на авто ВАЗ-21099i, очень просто, для этого только нужно открыть капот автомобиля и заглянуть за воздушный патрубок инжекторного движка, искомая деталь показана ниже на картинке.

Подведем итоги

Как видно, выполнить переделку инжектора в карбюратор и наоборот является посильной задачей. Главное, иметь необходимые запчасти и определенные навыки. Еще отметим, что возврат от инжектора к карбюратору можно считать скорее исключением.

Намного чаще владельцы изъявляют желание сменить устаревшую систему с карбюратором на более экономичный и практичный инжектор. Также важно понимать, что использование новых деталей для такой доработки ставит целесообразность всей идеи под большое сомнение.

Главной проблемой будет найти и купить впускной коллектор, ресивер, контроллер, рампу с форсунками, топливные магистрали, бензобак с бензонасосом, корпус воздушного фильтра и другие необходимые элементы по сходной цене. В этом случае затраты на установку инжектора реально смогут окупиться через некоторое время.

Что дает впрыск воды в двигатель, принцип работы, основные преимущества и недостатки. Как самостоятельно сделать впрыск воды в мотор, доступные способы.

Настройка холостых оборотов на карбюраторном и инжекторном моторе. Особенности регулировки ХХ карбюратора, регулировка холостого хода на инжекторе.

Устройство и схема работы инжектора. Плюсы и минусы инжектора по сравнению с карбюратором. Часты неисправности инжекторных систем питания. Полезные советы.

При резком нажатии на педаль газа двигатель дергается, появились рывки и провалы, авто не набирает скорость: основные причины неисправности и диагностика.

ВАЗ-2109 инжектор. Описания и способы устранения основных проблем

ВАЗ-2109 инжектор

Ходят в интернете слухи, что ваз 2109 инжектор давно перестала пользоваться популярностью у автовладельцев. Тот, кто хочет поменять отечественное авто на иномарку заблуждается.

Приобретут они за те же деньги прекрасную жар-птицу, под оперением которой окажется дряхлое, старческое тело, как у фельдъегеря времен кайзеровского правления. Да, ваз имеет свои недостатки, но и достоинств у него не мало: если вы купите даже подержанный автомобиль от одного хозяина и с небольшим пробегом, то двигатель вас практически всегда будет радовать, электроника не покажется тупой, так что на остальное можно и глаза закрыть.

Только не надо сейчас махать руками и говорить, что отечественное г… в воде не тонет. Салон не подарок, но его гремучесть вполне оправдана материалом, из которого сделан кузов. Это вам не кусок пластика, покрытый фольгой. Возможно и тюнинг салона Вам поможет.

На мелочи автомобиль не разменивается: если проблема в колодках, то она там и останется. Бывает, что панель гаснет прямо в пути, но проблема таковая быстро устраняется,  печка подводит, но и к ней можно найти подход при умелом тюнинге. Есть желание поменять на более усовершенствованную десятую модель – проблема быстро решится. Продать 2109 инжектор можно довольно быстро, тогда как на иномарку месяцами ждут покупателя.

И не надо говорить, что вы ездите на унитазе. Даже фольксваген с 25 годами жизни не разрешил бы так себя величать. А вы! Эх, прокатиться бы на нашей девяточке до Москвы! После этого можно поставить ей памятник и стать пешеходом, а фото с железной подругой повесить в рамочке на стену.

Не зря говорят, что ваз – машина дешевая. Для граждан России и стран постсоветского пространства проблем с запчастями не будет еще долгое время. Ремонт захотите сделать своими руками? В магазинах и интернете масса информации. Попробуйте нарыть столько материала на корейское авто. Скорее станете любить отечественный автопром, чем принца из-за тридевять земель, ржавеющего прямо под окнами.

Не хочет он, родимый заводится, запчастей нет в мастерских, приходится ждать месяцами, пока привезут. Зато для наших авто всегда зеленый свет. Вечером стулья – утром деньги! Ваз не так и плоха, как может сразу показаться, хоть и требует некоторой доводки. Хотите все же иномарку попробовать в действии? Купите тогда хоть незатраханный вариант, хоть поездите в удовольствие, пока поломки не доведут до нервного срыва.

Промывка инжектора

Займемся промывкой инжектора:

И чисткой:

По ссылке читайте как делать  тюнинг своими руками этой модели ВАЗ.

Двигатель ваз 2109 инжектор: диагностика системы управления

Прежде, чем коснуться общих вопросов диагностики системы управления, стоит познакомиться с лампой контроллера

Если возникла неисправность в процессе управления автомобилем, то контроллер определит ее, оповестит водителя при помощи «CHECK ENGINE», сохранив при этом в своей памяти необходимые коды о характере неисправности. С их помощью облегчится процесс постановки  диагноза и последующий  ремонт системы впрыска топлива. Именно контроллер умеет согласовать работу датчиков ваз  и систем, которые входят  в общий состав всех узлов впрыска топлива.

Несколько слов о цифровом тестере ДСТ-2М.

С его помощью осуществляется диагностика инжекторной системы управления двигателем. Стоит помнить, что правильную диагностику производит только грамотный специалист. Как бы не стремился неопытный механик автоматизировать  процесс диагностики авто, имея в наличии необходимые инструменты, без определенных навыков ему это не удастся, что может усугубить в некоторых случаях и так непростую ситуацию.

В диагностику же входят следующие действия:

1. проверка в системе подачи топлива, работоспособность всех датчиков, исполнительных механизмов и системы зажигания;
2. считка кодов с неисправностей;
3. измерение компрессии;
4. контроль данных всей системы управления.

Как только диагностики инжектора проведена, то весь спектр необходимых услуг становится понятным, если он связан с вышедшей из строя электронной системой, отвечающей за работоспособность двигателя.

Контроллер инжектора ваз 2109

Контроллер  получает необходимую информацию от датчиков, затем производит вычисления: опираясь на них самостоятельно дает команды исполнительным механизмам. Такой устройство вполне надежно. Одна беда: боится больших бросков бортового напряжения. Такое может произойти при неисправности генератора или залипании стартера при работающем моторе, иногда виноват процесс «прикуривания» другого автомобиля или использование некачественного пускозарядного устройства.

Как только возникают неисправности,
контроллер тут же определяет их, оповещает вышеуказанной водителя лампой,  сохраняет коды.  Под его управлением форсунки стараются работать бесперебойно, как и система зажигания.

Форсунки включаются парно, но это зависит  от типа самого контроллера. Интересен факт, когда пары форсунок имеют тенденцию включаться попеременно, примерно через 180° от поворота коленвала. Это называется  двойным синхронным  впрыском, но возможно последовательная работа. Для системы предусмотрена холостая искра:   16-ти клапанные моторы – исключение. Они уже оснащены персональными катушками зажигания, причем на каждую из свечей.

Происходит такой процесс следующим образом: высоковольтные импульсы подаются на конкретную пару, а образование рабочей  искры происходит в цилиндре на такте сжатия и на выпуске. Иначе – образуется  холостая искра. При этом небольшое количество энергии требуется для цилиндра на такте выпуска, а остальная его часть используется тактом сжатия. Так происходит процесс обеспечения нормальным искрообразованием,  беспрепятственным воспламенением смеси топлива. Весь процесс может повториться, если цилиндры решат поменяться ролями неожиданно.

Контроллер управляет не только подачей топлива, но и временем накопления энергии,   моментом зажигания. Касается это частоты вращения коленчатого вала в режиме холостого хода, бесперебойной работы  электробензонасоса, тахометра и контрольной лампы, которая расположена на вазовской панели приборов, системы охлаждения, муфты компрессора салонного кондиционера. Прибор формирует определенные скоростные сигналы на маршрутный компьютер, регулирует расход топлива, поддерживает требуемое стереохимическое соотношение (бензин-воздух  как 1:14,7).

Не заводится ваз 2109 инжектор

Проблема: весь день машина работала исправно, проехала не один десяток километров по городу. В гараже простояла на отдыхе несколько часов. Хозяин решил выехать вновь по делам, но не смог завести. Вроде что-то схватывало, но тут же глохло. Пришлось выкрутить свечи, которые основательно подмокли, на их место поставить только что купленные. И опять облом! Пришлось проверять ремень ГРМ: оказался в норме, снял аккумулятор, осмотрел на предмет сбоя. Проверил бензанасос: тот тоже в порядке. Обратка есть, топливо тоже, но заводится машина никак не хочет.

Советы: нагреть свечи, вкрутить горячими, попытаться запустить. Если результат отрицательный, то можно предположить, что заправили некачественным бензином; продуть мотор при отключенном модуле, а в цилиндры добавить немного масла; внимательно осмотреть возле датчика провод: часто в этом месте происходит его обрыв. Район клеммы – уязвимое место. Попробуйте дотронуться, должна проскочить искра.

Датчики ваз 2109 инжектор

Инжекторная система ваз 2109 включает в себя определенный комплект датчиков, которые собирают информацию, в каком состоянии и режиме работает мотор. Познакомимся с ними.

ДМРВ – датчик массового расхода воздуха

Установка его произведена на корпусе воздушного фильтра. Измеряет количество воздуха,  всасываемого двигателем из вне.  Параметры – кг/час. Это устройство считается надежным, но имеет  врага — влагу, которая всасывается вместе с воздухом. О нарушении его работы говорят завышенные показания на малых оборотах, приблизительно на 15 — 25%.

Такие действия приводят к колебаниям в работе двигателя лишь на холостом ходу. Но возможна и остановка после режимов троекратной мощности или проблемы с запуском. А вот заниженные показания приводят к совершенной «тупости» мотора или  увеличению расхода топлива. Если по умолчанию  воздух на холостом ходу расходоваться должен в пределах 10 кг/час, то  при 3000 оборотах за 1 минуту не боле 32 кг/час.

Датчик положения дроссельной заслонки

Установлен этот прибор сбоку, на дроссельном патрубке, примерно на одной оси с приводом. Работа его заключается в считывании  показаний с педали газа. Основными врагами этого датчика считаются мойщики двигателей, как поставщики ненужной влаги. Срок службы при попадании воды становится непредсказуемым. Нарушения проявляются, когда на холостом ходу начинаются рыки и провалы даже при незначительных нагрузках.

Датчик температуры охлаждающей жидкости

Находится между термостатом и головкой блока, имеет в наличии 2 контакта. Не перепутайте его с одноконтактным датчиком температуры, расположенным по соседству.  Главная функция – определение температуры мотора: чем он холоднее, тем топливная смесь богаче.

Такой прибор еще называют термистором или резистором, измена сопротивление которого зависит от многих факторов. Температура охлаждающей жидкости оказывает  влияние на характеристики управления двигателем. Несмотря на то, что такой прибор надежен, он иногда «болеет» рядом неисправностей:  нарушением  электрического контакта внутри самого датчика, пробивкой изоляции или обрывом провода рядом с ним или тросиком «газ».

Отказ датчика температуры охлаждающей жидкости — При включении вентилятора на холодном двигателе может произойти отказ прибора. При этом вы будете испытывать трудности, когда потребуется запустить прогревшийся мотор или расход топлива будет несколько выше запланированного.

Датчик детонации

Поставлен  на блок двигателя, непосредственно  между 2 и 3 цилиндром. Производители предлагают на выбор 2 варианта датчика  – широкополосной ( таблетка) или резонансный (бочонок). Надежен, но требует постоянной зачистки разъема.

Принцип работы как у  пьезозажигания: сильнее удар – больше напряжение. Его дело – отследить  детонационные стуки в двигателе. Отказ, возможный обрыв прибора проявляются в том, что мотор «тупит», а расход топлива превышает пределы разумного.

Датчик кислорода

Производители нашли ему место на приемной трубе глушителя. Это серьезный, весьма надежный в эксплуатации электрохимический прибор, способный определить наличие остатков кислорода в успевших отработать свое газах.

Принцип прост: если кислород присутствует, то топливная смесь бедная, кислородная смесь в режиме «No» — богатая. По показаниям датчика судят, какую корректировку следует провести для подачи топлива.

При этом запрещается категорически использовать этилированный бензин. Если выйдет из строя прибор кислорода, то ждите большой расход топлива с одновременным увеличением  вредных выбросов в атмосферу.

Датчик скорости

Предназначен для импульсного формирования, когда количество импульсов не должно превышать предел, отведенный на скоростной режим  авто в единице времени. Установлен сверху, на коробке передач. Эти шестиимпульсные датчики скорости производят информирование контроллера об имеющейся на определенный момент  скорости автомобиля.

Надежность средняя из-за постоянного окисления разъема или проводов. Выход из строя обычно приводит к небольшому ухудшению характеристик движения.

Датчик положения коленчатого вала

Требуется для формирования специфического электрического сигнала, если  изменилось угловое положение зубчатого диска, который установлен на крышке насоса для масла  в районе коленвала вашего двигателя 2109. Его показания контролируют работу цилиндра во время подачи топлива, искры.

Похож на кусок магнита с катушкой из  тонкого провода. Достаточно вынослив, работает вместе с зубчатым шкивом коленчатого вала. Если прибор отказал, то ждите остановки двигателя или ограничение оборотов.

Датчик фазы

Настоящий датчик фазы авто сконструирован для определения степени угла распределительного вала. На восьмиклапанном двигателе он установлен в торце головки блока, недалеко от  воздушного фильтра, а на шестнадцатиклапанном — около первого цилиндра там же.

В агрегатах до 2005 года выпуска наш датчик вообще отсутствует. Это означает только одно: форсунки открываются в режиме парности и паралельности. Отказ в работе переводит топливоподачу в режим синхронности, что крайне не желательно, так как придется постоянно заливать в бак топливо.

Датчик температуры воздуха

Непосредственно входит в датчик массового расхода воздуха. Начал производится в 2005 году. С тех пор несколько раз модернизировался, отличается  количеством (5) проводов. Если таковых меньше, то это не тот прибор, о котором идет речь.

Работает в комплексе с другими приборами, цель его ясна из названия. Если история марки ВАЗ 2109  началась несколько раньше, то не стоит судить конструкторов за то, что кто-то отлично справлялся с управлением без дополнительных средств.

Не заводится Ваз 2109 инжектор

Инжекторные модели Жигулей имеют свои особенности, отличия в поиске и устранении неисправности у карбюраторных и инжекторных двигателей очень существенные. Так, владелец карбюраторного двигателя может с закрытыми глазами определить, почему не заводится его машина.  Однако, если пересадить его на инжекторный автомобиль, который не заводится, то человек не будет знать, что делать.
Оно и понятно: электрический бензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная что и в каком порядке смотреть, ситуация, когда инжекторный двигатель не заводится может изрядно напугать владельца автомобиля.
Тут, как и при диагностике любой неисправности важна четкая продуманная последовательности действий по выявлению неисправности. Итак начнем, если двигатель Ваз 2108 2109 21099 инжектор не заводится, то здесь работает старое правило: «Или нечему гореть, или нечем поджечь».То есть либо нет искры, либо не поступает горючая смесь в цилиндры двигателя.
1) Проверяем, есть ли искра. Для этого выкручиваем свечку из цилиндра, прижимаем к массе и  крутим стартер. Если искра проскакивает на свече, то проблема в системе подачи топлива.
Однако, надо помнить, что если выкрученная свечка мокрая, и при этом есть  искра, обязательно надо проверить метки ремня ГРМ.

Из-за того, что ремень ГРМ проскочит один или несколько зубьев, будут нарушены фазы газораспределения и двигатель не будет заводиться.
Если искра не проскакивает на свече то причиной может быть: датчик положения коленчатого вала (далее по тексту ДПКВ), шкив коленчатого вала,модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе  много датчиков. Да это правда, неправильная работа датчиков может очень сильно портить жизнь владельцу данного автомобиля. Скажу одну важную деталь, от которой Вам сразу станет легче: двигатель Ваз 2109  не будет заводиться из-за неисправности одного единственного датчика — ДПКВ. Если будет неисправен какой-либо другой датчик, то двигатель будет заводиться, только его работа будет неправильной — он может троить, не развивать мощность, повысить расход топлива, но завестись он обязан.
Итак, проверяем ДПКВ, целостность его разъема и проводки к нему. Очень часто сгнивает разъем ДПКВ, так как на него снизу может попадать влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подать на него питание  с аккумулятора и подносить к его рабочей зоне металл. При приближении металла выходное напряжение датчика должно увеличиваться, при убирании металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, меняем его и пробуем завести. Не завелась — идем дальше.
1б) Шкив коленчатого вала. В чем же тут может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может либо отвалиться или прокручиваться.

Соответственно ДПКВ не отрабатывает при вращении коленчатого вала и ЭБУ не дает команду на искру на свечи. Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала крутиться и он исправен. Заодно проверите целостность ремня ГРМ и метки.
1в) Причиной того, что нет искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания не его целостность. Если есть возможность, можно взять модуль зажигания с другой машины и проверить, заведется двигатель или нет.
1г) При неисправном ЭБУ двигатель естественно не будет заводится.
1д) Отсутствие контакта в электропроводке. Все устройства могут быть целые: и ЭБУ, и модуль зажигания и все датчики. Но между ними в проводке будет отсутствовать контакт, например оторван провод или окислен разъем.
2) Если искра есть, но двигатель не заводится, необходима проверка системы питания двигателя.
Проверяем, подается ли топливо на форсунки:
2а) Качает ли топливный насос?

Топливный насос на инжекторе — электрический, он погружен в бензобак автомобиля. При включении зажигания должна быть слышна его работа. Чтобы проверить качает он топливо или нет, можно ослабить один из подводящих топливных патрубков, подставить под них емкость и включить зажигание — из патрубка должен политься бензин.
Давление в топливной рампе машины с инжектором также можно померить с помощью обычного манометра. На регуляторе давления, установленном на топливной рампе есть специальный отвод для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Оно должно быть около 4 атмосфер. Если манометр не показывает давление, значит топливный насос не работает.
2б) Если засорен топливный фильтр, то насос не сможет обеспечить нужную подачу топлива на форсунки автомобиля.

Опять таки, понять засорен фильтр или нет, можно с помощью манометра, подключенного к отводу регулятора давления на топливной рампе автомобиля.
2в) Засорение форсунок.

При засорении форсунок они либо совсем не пропускают топливо, либо топливо поступает в меньшем количестве и не распыляется, а капает. Из-за засорения форсунок может быть затруднен запуск двигателя именно в мороз. Такой автомобиль как правило не развивает полной мощности во время езды.
2г) Топливо может не распыляться форсунками, если на них не поступают сигналы на открытие с ЭБУ. Необходимо убедиться,что на форсунки насажены фишки и все провода целые.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях Ваз часто происходит такое явление, как проскальзывание, либо срезание зубьев ремня ГРМ. При этом нарушаются фазы газораспределения двигателя и он не может завестись.
Чтобы убедиться, что ремень ГРМ не проскочил необходимо снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика.Если все в порядке идем дальше.
4) Если свечи залило, то их нужно просушить. На залитой свече искра не образуется. Если Вы выкрутили свечу, а она вся мокрая, то надо выкрутить все остальные и прокалить их на газу. Если их повторно зальет, надо искать причину в другом месте.
5) Некоторые двигатели с инжекторной системой не могут запуститься в мороз с подключенным датчиком температуры двигателя. Наверное это особенность  прошивки или еще чего. Откидываешь фишку датчика температуры, двигатель с трудом, но запускается. При подключенном — нет.
Такая особенность может кого угодно поставить в тупик: и искра есть, и свечи мокрые, и ремень не проскочил, а машина не  заводится. Откинул датчик температуры, а она завелась. Эта ситуация конечно скорее исключение, нежели правило, однако  владельцу девятки о ней лучше знать.
6) Тоже редкая ситуация, но она бывает. Осыпание катализатора в глушителе автомобиля. В соответствии с требованиями по экологии  в глушителе Лады с инжектором устанавливается катализатор, который уменьшает выбросы вредных газов в атмосферу. Если этот катализатор сыпется внутри глушителя, то будет затруднен выхлоп отработанных газов и двигатель либо  совсем не заведется, либо будет глохнуть. Чтобы исключить данный пункт необходимо просто ослабить хомут крепления между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель Ваз 2108 2109 21099 инжектор не заводится, однако следует помнить что бывают частные случаи, в которых помочь смогут только на СТО.

как работает. Замена и осмотры

Вам необходимо будет учесть особенности, которыми обладает топливный насос ВАЗ 2109. Форсунка в системе впрыска топлива, насос представляет собой электронасос. Его применение связано с тем, что есть необходимость контролировать подачу топлива в камеру сгорания. Но, как известно, бензин сначала подается на специальную рампу, где происходит смешивание с воздухом в определенной пропорции (14 к 1). Он поддерживает постоянное давление, которое представляет собой течение смеси в камере сгорания через отверстия в электромагнитных форсунках.Это устройства, которые превращают топливно-воздушную смесь в очень мелкие капли. Фактически в камере сгорания воспламеняется туман, представляющий собой бензин во взвешенном состоянии.

Как это работает топливный насос

Ничего сложного в системе подачи топлива нет. Обычный насос, приводимый в движение ротором электродвигателя. Для защиты всей топливной системы от попадания мелких частиц используется фильтр. Но это не лишнее, стоит отметить, что необходимо поддерживать на одном уровне давление в рампе.А топливный насос ВАЗ 2109 (без него инжектор просто не может работать) при условии, что будет постоянно качать дизель, будет накачивать давление все выше и выше. И эта система будет сломана.

Следовательно, необходимо контролировать давление. Это касается специального устройства, называемого регулятором давления. Он установлен в топливной рампе и соединяется с трубкой, служащей для слива излишков бензина в бак. При включении зажигания опрос датчика давления в рампе, после чего включается привод топливного насоса.После того, как давление в рампе повысится до желаемого значения, топливный насос отключается. Поэтому он не работал постоянно.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе.Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов.Как и любые другие сложные устройства, эта система состоит из нескольких …

Как снять топливный насос

Расположенный под задним сиденьем топливный насос ВАЗ 2109. Форсунка предполагает ее установку непосредственно в бак. Все дело в том, что насос погружного типа. Один узел с ним — датчик уровня топлива поплавкового типа. Работает за счет того, что поплавок перемещает ползунок на переменном сопротивлении. При этом в цепи питания меняется сила тока. Величина изменений определяется количеством оставшегося в баке бензина.Для снятия насоса вам понадобятся плоскогубцы, отвертки и ключ на 8.

Возможно, причина отсутствия подачи топлива, холостого хода — реле топливного насоса 2109. Из него состоит форсунка, а также предохранитель, который мог легко сгореть. Перед проведением работ тщательно очистите всю крышку, чтобы после снятия не попала пыль внутрь емкости. Затем с помощью отвертки ослабьте хомуты, которыми крепятся шланги. Снимите их, если не руками, затем попробуйте аккуратно обжать их плоскогубцами и повернуть вокруг.Затем ключом на 8 закрутите все гайки, которыми крышка крепится к корпусу бака. Обратите внимание, что есть шайбы. Не теряйте их. Вот и все, теперь насос легко снимается для замены или ремонта.

Насос проверки работоспособности

Проверка проста даже без специальных инструментов, топливный насос ВАЗ 2109. Форсунка не сможет работать без давления в топливной рампе. Следовательно, нужно, чтобы двигатель насоса вращался. Проверить это достаточно просто, чтобы связать его идеи с батареей.Если боитесь, включите в разрыв одного провода лампы накаливания. Поможет определить исправность обмотки мотора. Учтите, что фильтр должен быть как можно более чистым. Если он забит, замените его. В противном случае насос не сможет создать достаточное давление.

Установка

Обратите внимание на состояние проводов при замене бензонасоса 2109. Форсунка означает питание мотора от бортовой сети, поэтому обрывов и разрушения изоляции быть не должно.Установка топливного насоса производится в порядке, обратном снятию. Сначала вставляем корпус в бачок, упав на шпильки. Затем нужно затянуть все гайки, затем надеть шланги и соединить вилку с проводами.

Топливный насос ВАЗ-2109: инжекторно-карбюраторный двигатель

В статье рассказывается о топливном насосе ВАЗ-2109, а также о вариантах этого узла в карбюраторных и инжекторных двигателях. Стоит обратить внимание на то, что это совершенно другой дизайн, немного похожий.Но у них одно и то же — обеспечить нормальное значение давления в системе впрыска топлива. Итак, какова конструкция насосов, используемых в бензиновых двигателях? Надо поговорить подробнее.

Карбюраторная система топливного насоса

Корпус состоит из двух половин — верхней и нижней. А внизу прикреплен небольшой рычаг, который производил ручную подкачку бензина в магистраль, идущую к карбюратору. При работе от распредвала топливный насос ВАЗ-2109. В карбюратор топливо поступает небольшими струями, порциями.Таким образом заполняется поплавковая камера, которая действует как буфер для циркуляции топлива. Внутри насоса находится диафрагма. Она приводится в движение кулачком, который, в свою очередь, от распредвала через стальной стержень. На распредвале есть выступы, за счет которых можно облегчить движение приклада.

Неисправный насос

Топливные насосы, устанавливаемые на карбюраторные двигатели, имеют несколько основных неисправностей. И большинство поломок связано с диафрагмой. При нагревании начинает намного хуже гнуться, поэтому подкачки бензина нет.Довольно простую конструкцию имеет бензонасос ВАЗ-2109. Его цена в магазинах около 500 рублей. Намного проще заменить его полностью, чем отремонтировать. В большинстве случаев это неэффективно, так как качество деталей, входящих в ремонтный комплект, зачастую крайне низкое. Но часто идет сток. Он сделан из стали, но сами производители не думают о качестве, не закаляют его. Следовательно, происходит очень быстрый износ.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Топливный насос-форсунка двигателя

Конструкция несколько отличается, так как у нее есть электропривод. Место установки топливного насоса — в баке, под задним сиденьем можно получить доступ. Привод электрический, в ногах пассажира на переднем сиденье находится предохранитель и реле бензонасоса ВАЗ-2109. Если при включенном зажигании не слышно характерного звука запуска мотора, сначала проверьте реле и предохранитель.И только после этого можно приступать — к проводке к бензонасосу. Последний представляет собой небольшую помпу с фильтром (ее еще называют в народе «пеленки»), а также мотор, приводящий в движение всю конструкцию. Обращаем ваше внимание, что в Баку проложены две трассы — одна для топливной рампы, а вторая — для возврата излишков бензина. Конечно, требования к различным магистралям — обратка должна выдерживать меньшее давление.

Замена и ремонт насос-форсунки двигателя

Чтобы получить доступ к месту установки этого элемента топливной системы, вам необходимо наклонить нижнюю часть заднего сиденья.Для этого достаточно открыть дверцу и потянуть за петлю, которая находится примерно посередине сиденья. Рядом с правой установлена ​​дверь. Вы его сразу увидите, как в коврах и шумоизоляция порежут. Кусок покрытия убираем в сторону и снимаем пластиковую крышку. Под ним расположены шпильки, к которым крепится корпус насоса в сборе с датчиком уровня.

Ключом на 8 нужно открутить все винты и осторожно потянуть шайбы. Обратите внимание, что перед этим желательно очистить от пыли и грязи всю верхнюю часть бака, которая видна из-под ковра.Затем обязательно демонтируйте два шланга, которые подключены к насосу. Только после этого аккуратно, стараясь не повредить датчик уровня топлива, снимаем топливный насос ВАЗ-2109. Аналогичные действия производятся и при замене фильтра чистого бензина. Для проверки мотора следует непосредственно на него подать (кратковременную) нагрузку. Он сообщит вам, что двигатель в хорошем состоянии. Если он не вращается, лучше внести изменения.

Бензонасос ВАЗ-2109: инжекторно-карбюраторный двигатель

В статье будет рассказано о бензонасосе ВАЗ-2109, а также о вариантах исполнения этого агрегата в карбюраторных и инжекторных моторах.Стоит обратить внимание на то, что это совершенно разные конструкции, мало чем отличные друг от друга. Но у них одна и та же функция — обеспечивать нормальное значение давления в системе впрыска топлива. Итак, какова конструкция насосов, которые используются в карбюраторных двигателях? Об этом стоит поговорить подробнее.

Топливный насос карбюраторной системы

Его корпус состоит из двух половин — верхней и нижней. А внизу прикреплен небольшой рычаг, с помощью которого осуществляется ручная подкачка бензина в магистраль, идущую к карбюратору.При этом бензонасос ВАЗ-2109 работает от распредвала. Карбюратор получает топливо небольшими рывками, порциями. При этом заполняется поплавковая камера, которая действует как буфер для циркуляции топлива. Внутри насоса находится диафрагма. Он приводится в движение кулачком, который в свою очередь — от распредвала посредством стального стержня. На распредвале есть выступы, за счет которых возможно движение штока.

Неисправности насоса

Существует несколько основных неисправностей, присущих топливным насосам, установленным на карбюраторных двигателях.Причем большая часть повреждений связана с диафрагмой. При нагревании начинает намного хуже гнуться, поэтому подкачки бензина нет. Бензонасос ВАЗ-2109 довольно прост. Цена на него в магазинах около 500 рублей. Поэтому его гораздо проще заменить полностью, чем отремонтировать. В большинстве случаев это оказывается неэффективным, так как качество предметов, входящих в ремонтный комплект, зачастую крайне низкое. Но стержень часто выходит из строя. Изготавливается из стали, но только производители не особо задумываются о качестве, не закаляют.Следовательно, происходит очень быстрый износ.

Топливный насос с инжекторным двигателем

Имеет несколько иную конструкцию, так как имеет электрический привод. Место установки топливного насоса — в баке, под задним сиденьем можно получить доступ к нему. Привод электрический, в ногах пассажира на переднем сиденье находится предохранитель и реле бензонасоса ВАЗ-2109. В том случае, если при выключении зажигания не слышен характерный звук пуска мотора, сначала проверьте исправность реле и предохранителя.И только после этого можно пробираться дальше — к проводке и самому бензонасосу. Последний представляет собой небольшой насос с фильтром (его еще называют в народе «памперсы»), а также электродвигатель, приводящий в движение всю конструкцию. Обратите внимание на то, что к баку проложено две магистрали — одна для подачи топлива на рампу, а вторая — для возврата излишков бензина. Излишне говорить, что требования к электросети другие — обратка должна выдерживать меньшее давление.

Замена и ремонт топливного насоса

Для доступа к месту установки этого элемента топливной системы потребуется откинуть нижнюю часть заднего сиденья. Для этого достаточно приоткрыть дверцы и потянуть за петлю, которая находится примерно посередине сиденья. Ближе к правой двери место установки. Вы это увидите сразу, ведь в ковре и шумоизоляции будет вырез. Отодвигаем в сторону кусок крышки и снимаем пластиковую крышку.Под ним расположены шпильки, на которых собирается корпус насоса с датчиком уровня.

Ключом на 8 необходимо открутить все гайки и аккуратно снять шайбы. Учтите, что перед этим желательно очистить всю верхнюю часть емкости от пыли и грязи, которая видна из-под ковролина. Затем необходимо демонтировать два шланга, которые подсоединены к насосу. Только после этого аккуратно, стараясь не повредить датчик уровня топлива, вынимаем бензонасос ВАЗ-2109.Аналогичные действия производятся при замене фильтра очистки бензина. Чтобы проверить КПД двигателя, необходимо подать напряжение непосредственно на него (кратковременное). Это скажет вам, что двигатель в хорошем состоянии. Если он не вращается, его лучше заменить.

Замена радиатора охлаждения ВАЗ 2109 Форсунка. Замена радиатора охлаждения своими руками. Как это работает

Без системы охлаждения невозможна безотказная работа любого автомобиля.Основным элементом этой системы является радиатор, представляющий собой резервуар из синтетического материала или алюминия, снабженный краями с левой и правой стороны.

Непрерывная циркуляция охлаждающей жидкости по специальным каналам, позволяет поддерживать определенную температуру, необходимую для нормальной работы двигателя.

Выход охлаждающего устройства вышел из строя, утечка охлаждающей жидкости, недостаточный уровень, в конечном итоге может привести к перегреву двигателя и, в конечном итоге, к его поломке. Радиатор ВАЗ 2109 можно отремонтировать, предварительно выявив основные причины, которые могли послужить отказом от его эффективной работы.

Снятие радиатора и его последующая установка на место необходимо выполнять на холодных двигателях автомобилей. Перед установкой нового или отремонтированного радиатора следует проверить его на герметичность.

Для этого слегка встряхнуть форсунки, опустить в ванну с водой и подать воздух с давлением 0,2 МПа. Если в течение 30 секунд на поверхности не появились пузыри, то можно считать, что прибор прошел по герметичности. Все работы по ремонту и замене радиатора можно произвести самостоятельно своими руками, не прибегая к помощи специалиста.

Демонтаж вышедших из строя устройств системы охлаждения в следующей последовательности. Фото, сопровождающие весь процесс демонтажа, помогут легко и быстро справиться с задачей:

• снять аккумулятор;
• производим слив теплоносителя;

• отсоединить провода датчика мощности электрического вентилятора;

• переворачиваем две гайки и два болта, которыми крепится кожух электровентилятора;

• отвинтив две гайки крепления, снимаем кронштейн;

• отсоединить колодку с проводами, по которым подается питание на электродвигатель вентилятора радиатора;

• наклонив кожух с электровентилятором в сторону двигателя, вынуть кожух вентилятора из моторного отсека;

• ослабив крепежные хомуты и отсоедините два верхних шланга, подходящих к радиатору;

• отсоедините нижний шланг;

• наклонив радиатор в сторону двигателя, выньте его;

• снимите с радиатора нижнюю подушку крепления, если они вышли вместе со штифтами крепления радиатора.При необходимости, в случае потери эластичности и наличия рваных мест производим их замену.

Установка радиатора охлаждения производится в обратной последовательности.

Стоит отметить, что одной из причин постоянного перегрева радиатора может служить его засорение. В этом случае достаточно промыть радиатор большим напором воды.

Стоит сразу проверить радиатор на герметичность

Радиатор печки ВАЗ 2109

С наступлением холодов практически все владельцы ВАЗ 2109 сталкиваются с причинами этого может быть много, но как одна из в электросети выходит из строя радиатор печки.Тогда даже при нормальной температуре охлаждающей жидкости в 90 градусов еле теплый воздух, которого не хватает даже для прямого обогрева лобового и боковых стекол, не говоря уже о создании комфортного микроклимата в салоне автомобиля. Устройство обогрева печки ВАЗ 2109 может выйти из строя или работать с невысокой производительностью при наличии пробок. О наличии такой проблемы можно судить по холодному воздуху, выходящему из дефлекторов системы охлаждения, при полностью открытом кране. Решить эту проблему можно достаточно простым способом: установить передние колеса автомобиля на возвышение, открыть кран печки до упора и погасить.

• Открытие в салоне охлаждающей жидкости может говорить только обод, радиатор отопителя потерял герметичность и требуется его замена. Заменить можно своими руками, не прибегая лишний раз к помощи специалиста, достаточно изучить предоставленные фото и следовать рекомендациям:

• необходимо слить охлаждающую жидкость из системы охлаждения автомобиля, при этом кран на отопителе салона должен быть полностью открыт;
• с правой стороны печки находится винт, с помощью которого крепится фиксатор тяги регулировки заслонки обогрева лобового стекла — его необходимо отвернуть;

• переворачиваем три винта, которыми крепится радиатор печки;
• вынимаем радиатор из корпуса отопителя;

• ослабить хомуты крепления шланга и снять их с патрубков радиатора отопителя;
• при необходимости очистить прибор от пыли, грязи, постороннего мусора.

Установка в обратной последовательности.

Очень часто для уменьшения шума вентилятора печки, производящего его, меняют его на более совершенную модель

Посмотрев предоставленное видео, можно более подробно разобраться во всем процессе работы.

Видеоурок по замене радиатора на автомобиле ВАЗ 2109.

Пошаговый радиатор ВАЗ 2109

Для замены радиатора необходимо:

1. Ключи на десять и восемь
2. Отвертка плоская
3. Новый радиатор
4. Судин для слива охлаждающей жидкости
5. Новая охлаждающая жидкость

И так приступаем к замене радиатора.

1. Снимите минусовую клемму с аккумуляторной батареи. Если вы только что поехали, подождите, пока мотор остынет. Далее снимаем картер и открываем кран отопителя. Также откройте крышку расширительного бачка. Снимите сливную пробку и слейте всю охлаждающую жидкость в заранее подготовленную емкость.

2. Отсоедините 2 провода от датчика электровентилятора. Далее отключаем разъем провода вентилятора. Теперь отсоедините все шланги от радиатора. Для снятия шлангов необходимо перед снятием сделать подъемный хомут.Далее откручиваем 2 гайки крепления гайки сверху кожуха вентилятора, после чего снимаем кронштейн крепления радиатора.

3. Снимите радиатор (в отсеке с корпусом вентилятора), слегка наклонив его к мотору. Установите корпус вентилятора на четыре болта. Отверните болты и снимите корпус вентилятора. Советую посмотреть состояние подушек, они на нижнем креплении радиатора. Если они повреждены, советую заменить.

4. Берем новый радиатор и надеваем на него корпус вентилятора.Далее устанавливаем подушки на нижнее крепление. Теперь берем радиатор и аккуратно заводим его и опускаем на подушки в отверстия кронштейна. Далее закрепляем подушки булавками. Теперь подключите все шланги и провода. При подключении датчика вентилятора вставьте в его корпус защитные кольца из резины, а уж потом сами наконечники.

5. Проверьте крепление всех шлангов и убедитесь, что они защищены сливной пробкой. После проверки залейте новую охлаждающую жидкость. Далее подключаем аккумулятор.

Со временем вышли из строя все системы автомобиля.А радиатор системы охлаждения двигателя под воздействием внешних факторов (камни от машин или торчащие из земли ветки) выходит из строя.

В этой статье вы узнаете о том, как заменить радиатор ВАЗ 2109 и в целом все семейство «Самар» своими руками.

Нам понадобится:

— Ищу Яму

— отвертка

— Тосол или антифриз, ну или любая автомобильная охлаждающая жидкость

— ключи

— Пустая вместимость

— Новый радиатор

— герметик силиконовый высокотемпературный

Приступаем к самостоятельной замене радиатора ВАЗ 2109

1.Скидываем «минусовую» клемму с АКБ и ждем, пока двигатель полностью остынет.

2. Снимите защиту картера и снимите крышку расширительного бачка.

3. Откручиваем сливную пробку на радиаторе (на радиаторах автомобилей ВАЗ 2109, 2108, 21099 она находится в правом нижнем углу) и сливаем всю охлаждающую жидкость в заранее подготовленную пустую емкость (объем охлаждающей жидкости примерно 5 литров, так что выберите подходящую емкость).

5. Если автомобиль с двигателем моторный, то для самостоятельной замены Радиатор ВАЗ 2109 Дополнительно необходимо снять воздушный фильтр.

6. Отсоедините все форсунки подходящие к радиатору.

7. Откручиваем крепления радиатора к корпусу и вынимаем радиатор и корпус вентилятора из моторного отсека вверх, с небольшим наклоном в сторону двигателя.

8. Снимите гайку и три болта крепления вентилятора к радиатору. Необходимо проверить состояние подушек радиатора, расположенных на нижних креплениях.Если они порваны или потеряли эластичность, их необходимо заменить.

9. Для установки нового радиатора его необходимо надеть на нижние крепления и прикрепить к нему вентилятор. Далее все ранее снятые шланги хорошенько смазываем их герметиком и затягиваем хомутами.

10. Подключите все ранее отсоединенные провода.

11. Залейте новую охлаждающую жидкость и подождите 10-15 минут, прежде чем схватить герметик.

12. Запускаем двигатель, открываем кран отопителя и даем немножко поработать, чтобы охлаждающая жидкость заполнила всю систему.В этот момент не забываем следить за уровнем охлаждающей жидкости в расширительном бачке и прощупывать по мере необходимости. Для полноценного выхода воздуха из системы охлаждения, появившегося там после замены радиатора, необходимо поднять его, как указано выше, перед автомобилем и дать поработать столько 10-15 минут.

13. Закрутите пробку расширительного бачка.

На этом замена радиатора ВАЗ 2109 своими руками закончена! Всем удачи!

Мой блог найден по следующим фразам.

Основным конструктивным элементом системы охлаждения двигателя автомобиля является радиатор. Крепление радиатора на ВАЗ 2109 Конструкторы Определились в моторном отсеке.
Находится за декоративной решеткой радиатора автомобиля. На ВАЗ 2109 крепление радиатора имеет специальное приспособление для обогрева.

Основные конструктивные особенности

Итак:

• Внизу радиатора выполнены штифты, в которые устанавливаются вставки из резины. Эти вставки отвечают за амортизацию радиатора при движении автомобиля.

• В нижней части труба с резьбой, в нее вкручивается пробка заглушки.
• Если посмотреть на переднюю поверхность радиатора, то справа посередине есть место для установки датчика мощности вентилятора.
• В верхней части предусмотрены два цилиндрических выступа для соединения резиновых трубок.
• Внизу — один выступ.

Радиаторы изготавливаются из алюминиевых или медных сплавов. Так как такие сплавы меньше подвержены окислению при взаимодействии с дезинтегрирующими жидкостями.
Итак:

• Спереди — поперечный чейзер для серфинга. В нем предусмотрены отверстия для установки резиновых вставок. Они вставлены туда в космос.

Примечание: Поэтому перед их установкой необходимо смочить в мыльном растворе.

• Вставлять вставки нужно осторожно, чтобы не повредить резиновую конструкцию. Поскольку края капеллы имеют острые поверхности.
• На установленных вкладышах необходимо подбить двигатель к двигателю, аккуратно надеть радиатор на штифты.

• После этого верх радиатора отгибается к лицевой декоративной сетке.
• Под верхним поперечным швом находятся две шпильки, приваренные к корпусу.
• На них накручивается металлическая распорная планка.
• К этой планке крепится верхняя часть радиатора.

Примечание. Перед штангой проложена резиновая прокладка.

• Две гайки крепят верхнюю часть радиатора.

Этот способ предусматривает крепление радиатора системы.

Устройство отопления салона

Конструкторами заводов-изготовителей предусмотрена установка радиатора системы отопления автомобиля ВАЗ-2109. Под панелью вспомогательного устройства, которая находится между двумя передними сиденьями, конструктивно предусмотрено расположение печки обогрева салона.
Сделал каркас для установки радиатора. На эту панель с двух сторон (пассажира и водителя) устанавливаются пластиковые защитные панели.
К ним прилагаются четыре самопрессующихся:

• Выкрутите винты.
• Удалите их.
• Значит закрыт доступ к радиатору отопления салона.
• Фиксируется на четырех самотяжных.
• Устанавливаются в отверстия, расположенные на верхней, нижней поверхности радиатора.
• Винты с разрезной головкой.
• После этого подсоедините шланги системы отопления салона.

Примечание: Перед натяжкой форсунок необходимо надеть крепежные хомуты.

Совет: Перед установкой зажима на внутренние края очистите наждачную бумагу.Сделать это необходимо для того, чтобы убрать острые края.
Так как острые кромки могут повредить резиновые поверхности форсунок.

Конструктивным порядком крепления радиаторов на ВАЗ-2109:

Совет: Следует иметь в виду, что перед креплением верхней части радиатора охлаждения необходимо установить на нее верхние патрубки.

• Закрепите их зажимами.
• Только тогда кпи верхней планки к кузову автомобиля.
• Очередной порядок приведения системы охлаждения в рабочее состояние.
• Установите нижнюю форсунку и закрутите зажим.

Примечание. Нижняя насадка легко установится из смотровой ямы. Предварительно нужно снять защиту картера двигателя.

Сборка и проверка системы охлаждения

Необходимо:

Кожух вентилятора крепится к радиатору двумя болтами с правой стороны.С левой стороны аккуратно одевается на шпильки, скрепленные гайками.

• Затем вставьте клеммы питания охлаждающего двигателя.
• Проверьте затяжку сливной пробки.
• Хомуты на проложенных трубах.
• Проверить кран обогрева салона, он должен быть открыт, ручка рычага должна находиться в крайнем правом положении.
• Для снятия вам понадобится только один шланг, проходящий через карбюратор.
• Залейте Тосол Б. Расширительный бачок. Заливать надо аккуратно, смотреть штуцер карбюратора.
• Как только из него потечет Тосол, поставить патрубок, затянуть хомут.
• Добавьте в бак до уровня между минимальной и максимальной отметками.
• Закройте пробку расширительного бачка.
• Запустите двигатель.
• Оставьте на 2-3 минуты.

На данный момент работает система заполнения, удаления воздушного движения. В случае плохого прогрева нужно заглушить двигатель.

• Откройте пробку бачка.
• Верхнюю насадку к блоку двигателя обмотать тряпкой.
• Сделайте несколько резких движений.
• Из баллона должны появиться пузырьки воздуха.
• Затем снова закройте бак.
• Проверните двигатель.
• Просыпаться на 5 минут.

Двигатель должен прогреться. Также опустите сопло. Температура устройства должна показывать 85-90 0.

Вывод: Проверку системы охлаждения двигателя на этом можно считать завершенной.

Все работы, связанные с проверкой работы автотранспортных средств, необходимо провести своими руками после просмотра видео.Необходимо просмотреть, внимательно изучить письменную сопроводительную инструкцию.
Ознакомьтесь с включенными фотографиями.
Самостоятельное холдинговое обслуживание Всегда сопровождается знанием конструктивных особенностей транспортного средства. К тому же дает возможность хорошо сэкономить, ведь цена на ремонт и диагностику в сотке довольно высока.

Радиатор ВАЗ-2109 представляет собой составной элемент системы охлаждения (СО), служащий для создания и поддержания оптимального температурного режима двигателя.Безопасность двигателя и автомобиля зависит от его устойчивого функционирования. Прекращение циркуляции охлаждающей жидкости (теплоносителя) из-за протекания радиатора или выхода из строя другого элемента системы приводит к перегреву и выходу из строя. Стабильная работа Системы охлаждения позволяют обеспечить уникальное тепло тепла от частей работающего двигателя, без которого невозможно его нормальное функционирование.

Конструкция и технические характеристики радиатора

На ВАЗ «девятку» стоит жидкостная герметичная система охлаждения с принудительной циркуляцией.Охлаждение антифриза происходит в радиаторе, расположенном перед моторным отсеком. Герметичность системы обеспечивается установкой 2-х вентилей в крышке расширительного бачка. Когда давление поднимается выше 1,1 кг / см², выпускной клапан открывается и тем самым поддерживает значение параметра в диапазоне 1–1,1 кг / см². Это позволяет повысить температуру кипения теплоносителя до 110 ° С.

Если давление в C снижается до 0,03–0,13 кг / см² ниже атмосферного на холодном двигателе, открывается впускной клапан.При выравнивании параметров последний закрывается. Радиатор охлаждения ВАЗ-2109 представляет собой элемент, состоящий из 2-х вертикальных пластиковых бачков, соединенных между собой на высоте 2-х горизонтальных рядов алюминиевых трубок. Для увеличения площади теплогенератора на них прижимают охлаждающие пластины. Левый резервуар разделен горизонтальной перегородкой для изменения направления потока.

Охлаждающая жидкость подается через форсунку, расположенную в верхней части радиатора, и подается через нижнюю.На правом бачке есть тумблер, управляющий вентилятором радиатора. При температуре жидкости около 100 ° C включает электродвигатель, а при 95 ° C — он отключается. Радиатор установлен в раму. На нем закреплен кожух с установленным вентилятором. Рама радиатора ВАЗ-2109 в свою очередь крепится к конструкции автомобиля.

Заправка системы охлаждающей жидкости осуществляется через расширительный бачок. Конструктивная особенность Радиатора «Девятка» — отсутствие топливной горловины.Во избежание травм запрещается открывать крышку бака и проводить на горячем двигателе участок жидкости.

Причины замены прибора

Если при эксплуатации температура охлаждающей жидкости повышается и уровень не снижается, то, скорее всего, возникли проблемы с радиатором. Поскольку трубки алюминиевые, а диаметр у них небольшой, ремонту не подлежат. Сегодня на автотрассах предлагают различные присадки, растворимые в охлаждающей жидкости, и трамбовки свищей.Однако следует помнить, что их использование — временная мера. Во время поездки неисправность может возникнуть снова и привести к тяжелым последствиям.

Чаще всего протечки радиатора возникают из-за механических повреждений пластиковых бачков и охлаждающих трубок при авариях или ремонтных работах в подкапотном пространстве. При этом дефект восстанавливать нецелесообразно. В этом случае рекомендуется заменить радиатор охлаждения двигателя на исправный.

Чтобы убедиться, что устройство не загерметизировано, его погружают в ванну с водой, предварительно заправив отверстия, и сжатым воздухом.По наличию появившихся пузырей о месте и степени повреждения. При эксплуатации автомобиля зимой и в дождливую погоду происходит загрязнение радиатора, особенно внизу. Он значительно ухудшает охлаждение жидкости, что отрицательно сказывается на работе двигателя. В грязи агрессивные вещества вступают в реакцию с материалом трубок, в результате чего появляются свищи.

Использование некачественного антифриза может не только привести к выходу из строя радиатора, но и вызвать повреждение других элементов системы охлаждения.В качестве охлаждающей жидкости использовать воду не рекомендуется, так как на внутренних поверхностях рубашки блока цилиндров, водяного насоса и трубок радиатора появляется накипь. Это приводит к выходу из строя теплового агрегата, что негативно сказывается на работе двигателя.

Для эффективной работы необходимо периодически производить его промывку и замену охлаждающей жидкости. Это поможет избежать поломок и продлит срок службы элементов системы.

Пошаговая инструкция по замене радиатора

При наличии навыков можно снять радиатор своими руками.Если у автолюбителя нет опыта ремонта, то эту работу лучше поручить специалисту. Перед началом разборки необходимо подготовить емкость для отработанного антифриза. Сливать на землю не рекомендуется, так как жидкость токсична и вы можете нанести вред окружающей среде.

Для замены радиатора ВАЗ-2109 необходимо выполнить ряд последовательных действий:

1. Отсоедините аккумуляторную батарею и выньте ее из моторного отсека.
2. Пальто Merge.Для этого откручиваем пробки на радиаторе, блоке цилиндров и открываем вентиль отопителя. Работы проводятся на холодном двигателе.
3. На «девятке» с инжектором необходимо дополнительно снять корпус воздушного фильтра.
4. Отсоедините контактные площадки от двигателя вентилятора и датчика переключателя и отрежьте зажим, прикрепленный к жгуту проводов.
5. Демонтировать кронштейн тягово-дроссельной заслонки, закрепленный на кожухе вентилятора.
6. Отсоедините резиновые трубки от рубашки блока цилиндров, термостата и шланга пропаривания, сняв зажим крепления.
7. Открутите гайки крепления радиатора к кузову автомобиля.
8. Вытяните наружу с помощью охлаждающего вентилятора

После этого снимаются шланги с патрубков радиатора и остальное оборудование.

Если при разборке были сняты подушки нижнего крепления, их необходимо установить на место, а при наличии трещин или потери эластичности — заменить. На этом работы по демонтажу неисправного радиатора считаются оконченными.

Стартер крутится, но карбюратор ВАЗ 2109 не захватывает. Почему машина не заводится? Что делать, если нет ключа

Достаточно частый вопрос, который касается не только автомобилей ВАЗ 2109-2108, но, наверное, всех ВАЗ в целом, так как проблемы с запуском двигателя у довольно распространенных и похожих машин.

Конечно, тема избитая, но сразу получить ответ на свой вопрос, почему не заводится ваша машина, вы, скорее всего, не сможете. Причем причин может быть так много, что на диагностику в одиночку уйдет довольно много времени.Итак, ниже приведены основные причины, по которым ваша машина может не заводиться.

Неисправность топливной системы

• Сначала посмотрите на указатель уровня топлива на панели приборов. Есть такие водители, обычно новички, которые не смотрят на приборы и не всегда смогут сориентироваться в том случае, когда топливо просто кончится.
• Посмотрите, поступает ли топливо в систему. Если автомобиль карбюраторный, накачайте газовый насос вручную и убедитесь, что газ идет в карбюратор.Если это инжектор, внимательно прислушайтесь, работает ли бензонасос при включении зажигания. В противном случае найдите причину: неисправный предохранитель, разрыв цепи или что-то еще, что может привести к аналогичному результату.
• Забита система питания: часто бывает, что в карбюратор вместе с топливом попадает мусор, и даже один забитый жиклер может вывести из строя нормальный запуск двигателя.

Проблемы в системе зажигания

• Проверить, нет ли искры на свечах.Если его нет, то причина именно в системе зажигания. Необходимо проверить подключение всех высоковольтных проводов к модулю или распределителю, особенно центрального высоковольтного провода (для модели карбюраторного двигателя).
• , если именно она является причиной исчезновения искры и следствием того, что автомобиль перестал заводиться.
• Проверить работоспособность трамблера — открыть крышку, посмотреть целостность углей в ней.Также проверьте контакты или.

Проблемы с электрикой или электроникой форсунки

Если у вас ВАЗ 2109-2108 инжектор, то может быть гораздо больше проблем, из-за которых он отказывался заводиться. Одних только датчиков ECM, которые могут повлиять на нормальный запуск мотора, около 5:

1. ДМРВ — датчик массового расхода воздуха
2. IAC — регулятор холостого хода
3. Датчик положения дроссельной заслонки
4. Датчик положения коленчатого вала
5. Датчик фазы

Также не упускайте из виду даже самые простые проблемы, например, с замком зажигания, стартером и его втягивающим реле, а также с предохранителями.

Не запускается из-за проблем с ГРМ или поршневой группой

Если ремень ГРМ выскочил на пару зубцов, то двигатель может больше не запускаться, так как не работает зажигание. Чтобы вернуть его к жизни, это необходимо.

Клапаны заклинивают — также есть вероятность, что именно по этой причине запуск двигателя стал затруднительным, а со временем даже невозможным. В этом случае необходимо произвести.

Слабая компрессия — это тот случай, когда ежедневно проявляется затрудненный запуск, если поршень уже находится на грани полного снижения.Это связано с слишком большим производством и износом деталей. поршневая группа: кольца, поршни и цилиндры.

Есть чем дополнить этот список, не сомневайтесь — пишем в комментариях к статье ниже.

Владельцы «девятки» часто сталкиваются с ситуацией, когда ВАЗ 2109 не заводится. Можно ли самостоятельно определить причину поломки и обойтись без СТО? Если вы овладеете определенными навыками и знаниями о системе запуска двигателя, то — да.

Лада не может заводиться иначе. Случай первый: плохо заводится в холодную погоду. Это подразумевает нечеткий запуск двигателя после длительной стоянки. Бывает, когда ВАЗ глохнет на ходу, то есть плохо заводится в горячем состоянии. К тому же «девятка» выпускалась как с карбюраторными, так и с инжекторными двигателями. Различия в обнаружении разбивки между этими двумя единицами значительны. Давайте выясним, как искать причину выхода из строя обоих вариантов трансмиссии.

Различия между поломками карбюратора и форсунки

Распространены случаи отказа двигателя форсунки и карбюратора при запуске.Но теперь рассмотрим отличительные особенности при такой неисправности, как «заглохший мотор». Различия в поиске поломки обусловлены разным принципом работы двух систем.

ВАЗ 2109 имеет карбюратор — мотор приводится в движение за счет всасывания в него горючей смеси. Это связано с тем, что во впускном коллекторе и атмосфере образуется перепад давления. В этом случае для нормального запуска машины достаточно трех компонентов:

Стартер раскручивает коленчатый вал, при этом образовавшаяся смесь (топливо с воздухом) всасывается в полость цилиндра.Далее клапаны двигателя закрывают внутреннее сгорание, происходит такт сжатия, по окончании которого на свече появляется искра и воспламеняется горючая смесь. Двигатель заводится.

А в случае форсунки, впрыск топлива и качество получаемой смеси контролируются и регулируются. Горючая смесь нагнетается в цилиндры с помощью форсунок (непосредственно в камеру сгорания). Следовательно, нет необходимости создавать условия для всасывания воздуха и бензина.

Поломку в ДВС кратко можно описать так: либо не образуется искра, либо доступ к цилиндрам для горючей смеси закрыт.

Кроме того, у инжектора ВАЗ 2109 множество датчиков, электронный блок управления и электробензонасос. Они тоже могут потерпеть неудачу. Рассмотрим процедуру поиска поломки отдельно для карбюратора и инжектора.

Карбюраторный двигатель ВАЗ не запускается

В таком случае нужно проверить:

• наличие всех технических жидкостей;
• заряд аккумулятора;
• состояние стартера;
• топливный насос и топливный фильтр;
• свечей, наличие искры;
• меток ремня ГРМ;
• состояние карбюратора.

Если стартер не поворачивает коленчатый вал, убедитесь, что аккумулятор заряжен. При повороте ключа требуется щелчок. Для этого на стартере должны быть установлены все разъемы. Если коленчатый вал вращается, смотрите дальше. Определите, чего нет в цилиндре: искры или смеси. Чтобы проверить искру, снимите со свечи высоковольтный провод, поднесите к массе и заведите машину ключом.

Если искра не поступает на свечу зажигания ВАЗ 2109, проследить, чтобы трамблер (трамблер зажигания) получил «вспышку».Для этого отсоедините от него провод, поднесите к металлическому корпусу и запустите стартер. Наличие искры говорит о том, что проблема в трамблере. Проверяем его ползунок и зачищаем контакт провода.

При условии, что трамблер не «искрит», проводим диагностику системы зажигания. Это можно сделать с помощью инструментов. Принцип работы всех устройств идентичен: отображение мощности и работы переключателя и датчика Холла (датчик для определения момента возникновения искры) по включению светового индикатора.

Устройство подключается к разомкнутой цепи переключателя, разъем снимается с переключателя и подключается к разъему устройства. Другой разъем устройства ставим на выключатель. Когда стартер вращается, лампочка переключателя и лампочка датчика Холла должны мигать. Если лампа переключателя не загорается, ее необходимо заменить. Когда лампа датчика не горит, убедитесь, что ползунок распределителя вращается при работающем стартере. Если стартер вращается, а ползунок не вращается, ремень ГРМ порван.Если ползунок вращается, а датчик выключен, датчик сломан.

При отсутствии инструментов разобрать распределитель вручную. Барабан распределителя не должен касаться датчика Холла. Проверить датчик на исправность проводов и разъема. Все наблюдается, а искры нет? Заменить выключатель. Если в этом случае нет искры, катушка зажигания вышла из строя. Это редкое явление, но бывает.

Если искра есть на всех элементах, снимите крышку воздушного фильтра и попробуйте запустить.Если машина заводится, значит, фильтр забит и в карбюратор нет подачи воздуха. Не хочет заводиться — снимаем фильтр и откручиваем шланг, ведущий от бензонасоса к карбюратору, и проверяем стартер.

Все равно не запускается? Откручиваем свечи. Если они залиты, просушите над огнем. Двигатель должен запускаться в 95% случаев.

Форсунка управляет запуском и работой электронной системы двигателя ВАЗ-2109 … Она обрабатывает показания многих датчиков, отслеживающих различные параметры.Если какой-либо датчик выходит из строя, форсунка либо не запускается, либо работает некорректно.

ВАЗ-2109 не заводится — что делать?

В общем случае диагностика неисправностей контроллера (компьютера) и датчиков системы управления, а также самой форсунки ВАЗ-2109 мало чем отличается от аналогичной работы для других автомобилей. Но из-за особенностей системы управления «девяткой» опытные владельцы этого автомобиля рекомендуют следующие решения.

Чаще всего форсунка «девятка» зимой не заводится.В этом случае желательно прогреть и даже подзарядить аккумулятор — возможно, из-за потери емкости из-за низкой температуры он не в состоянии хорошо раскрутить вал мотора.

Помогает и такой «популярный» способ, как подача воздуха к фильтру мотора через фен. В этом случае в цилиндры попадет нагретый воздух. Многие утверждают, что ВАЗ заводится сразу.

Еще одна возможная причина: в результате долгих безуспешных попыток запуска свечи были залиты бензином.В этом случае рекомендуется попробовать завести машину с нажатой педалью газа до пола — свечи должны будут просохнуть, и машина заведется. Если это не помогает, то откручиваем свечи и проверяем наличие искры. Если его нет, значит неисправны либо свечи зажигания, либо система зажигания.

Проверка форсунок и ремня ГРМ

При появлении искры ярко-синего цвета проверьте подачу топлива: выверните форсунки и проверните вал двигателя с помощью стартера.Топливо следует разбрызгивать из сопла равномерным конусообразным «факелом». Если вместо этого форсунка проливает или разбрызгивает бензин, значит, она забита.

Если проверенные узлы работают, то смотрят ремень ГРМ. Владельцы инжекторной «девятки» не раз сталкивались с ситуацией проскальзывания ремня через несколько зубцов. Зимой это может произойти при запуске холодного двигателя, когда распредвал сильно проворачивается. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверьте датчик коленвала и его провод (иногда отрывается).Затем проверяются остальные датчики.

Диагностика неисправности датчика

Учитывать отклонения в работе двигателя и соответствующие возможные причины … Нестабильный холостой ход, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностями датчика массового расхода воздуха (MAF). ) — выдаст завышение показаний контроллера на 15–25% на малых оборотах. Если произошел перерасход топлива или снизилась реакция дроссельной заслонки двигателя, датчик массового расхода воздуха дает заниженные показания.

Рывки и провалы при переходе с холостого хода на рабочих даже в случае незначительных нагрузок, что означает, что датчик, считывающий положение дроссельной заслонки, вышел из строя. Затрудненный запуск прогретого двигателя или небольшой перерасход топлива — отказал (охлаждающая жидкость).

Двигатель плохо набирает обороты и не развивает необходимую мощность или большой перерасход топлива — вышел из строя датчик детонации или от него оборвался провод. В случае заметного перерасхода топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное уменьшение отклика дроссельной заслонки и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или его остановка указывает на неисправность. Большой перерасход топлива — вышел из строя датчик фаз. Незначительное ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.

Если все вышеперечисленные устройства и датчики проверены, но впрыск ВАЗ-2109 не запускается, то, возможно, вышел из строя процессор и он некорректно управляет всей системой запуска.В этом случае требуется диагностика в автосервисе.

С наступлением зимы большинство карбюраторных автомобилей доставляют хлопоты своим владельцам. Карбюратор ВАЗ 2109 не исключение, который плохо заводится в холодную погоду. Причин для такого запуска может быть много. В этой статье будут рассмотрены самые частые причины, по которым карбюратор ВАЗ 2109 плохо заводится на холодном.

Прежде чем делать какие-либо выводы, необходимо убедиться, что водитель правильно выполняет требования по запуску холодного двигателя.Для этих целей в карбюраторных двигателях есть дроссель с ручным приводом … Без использования этого механизма завести машину, особенно в холодную погоду, довольно проблематично.

Вам нужно запустить двигатель в следующей последовательности:

• Открыть капот и накачать топливо ручной педалью бензонасоса
• Потяните ручку воздушной заслонки на себя
• Накачать бензин в коллектор с помощью педали акселератора
• Не нажимая педаль акселератора, запустить двигатель

Двигатель может не запуститься с первого раза.Но во второй раз должно. Также нужно ориентироваться на прокачку бензина педалью газа. Здесь главное не переборщить, иначе можно залить свечи и тогда двигатель точно не заведется. Если это все же произошло и машина не завелась, то нажмите педаль до упора, включите стартер и, пока он вращается, медленно отпустите педаль газа.

Плохо крутит стартер на холодном ВАЗ 2109

Это одна из самых частых причин плохого ладового старта.У этого есть две стороны: стартер заклинивает или замерзает аккумулятор. Если с первым случаем все ясно, то второй требует особого внимания.

В сильные морозы рекомендуется занести аккумулятор в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, то задача может усложниться. Для начала нужно на время включить ближний свет — это прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды.Каждая новая попытка запуска двигателя должна сопровождаться паузами продолжительностью 30 секунд, 1 минута и 2 минуты. В противном случае аккумулятор разрядится до конца и вместо поездки придется ждать, пока аккумулятор зарядится.

Если летом можно заливать масло с меньшей вязкостью или 20w40, то в очень холодную погоду оно замерзает. Провернуть коленвал с застывшим маслом становится очень сложно, поэтому производитель рекомендует заливать на зиму моторные масла с вязкостью 5w40.

Еще одно решение этой проблемы — использование подогревателей, которые включены в сеть 220 В и нагревают антифриз. За счет теплоотдачи металлических деталей двигателя ВАЗ 2109 на карбюратор масло разжижается, и двигатель может спокойно работать даже в сильные морозы.

Если ВАЗ 2109 плохо заводится не только на холодном, но и на горячем, то проблема может коснуться системы. Неправильный угол упреждения ухудшает стартовые характеристики, что делает запуск проблематичным.

Обычно проблемы запуска наблюдаются с. При этом из выхлопной трубы черный дым, электроды свечей зажигания покрыты сажей, а в глушителе слышны хлопки при нажатии на педаль акселератора. Можно попробовать повернуть трамблер на несколько градусов или отрегулировать зажигание с нуля. Проблема должна исчезнуть.

Однако слишком ранний угол приводит к:

1. Детонации;
2. Перегрев двигателя;
3. Истощение смеси.

Проблемы с системой питания двигателя ВАЗ

В первую очередь необходимо проверить воздушный и топливный фильтры. Если они сильно загрязнены, в холодном состоянии двигатель не запустится. В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом автомобиля и один воздушный. Если они целы, то проверяем работу бензонасоса.

Попробуйте вручную прокачать бензин. Если он плохо качает, значит проблема в топливном насосе.

На очереди карбюратор.Неправильная регулировка может привести к плохому запуску автомобиля в холодную погоду. Обороты холостого хода не должны превышать 900 и опускаться ниже 700. Отложения нагара на свечах зажигания недопустимы. В противном случае агрегат требует правильной настройки.

Газораспределительный механизм

Последний — это клапаны. Перед регулировкой карбюратора необходимо проверить зазоры клапанов. Это делается на холодном двигателе, так как при нагревании металл расширяется.

Нарушение зазоров ухудшит сжатие.В этом случае не только теряется мощность, но и ухудшаются пусковые свойства автомобиля.

Это основные причины, по которым на холодном ВАЗ 2109 сложно заводиться. Если ни один из этих советов не помог, то лучше обратиться к специалисту.

Вы проснулись по будильнику, собрались на работу. Все забрали, у вас еще час до начала рабочего дня. Спустились на стоянку, сели за руль, повернули ключ зажигания и понимаешь, что у тебя ВАЗ 2109 (карбюратор) не заводится.

Отнести в ремонт? Нет времени — на работу можно опоздать. Пытаться начать? Можете попробовать до следующего утра.

Что делать, если ничего не работает, или карбюратор ВАЗ 2109 долго заводится? Для начала вам нужно открыть капот и быстро взглянуть, что здесь не так, если вы ничего не видите визуально, вы можете проверить, все ли провода подключены. Если после этого машину не завести, то лучше не терять время и найти такси, чтобы добраться до работы. А поиск поломок и серьезный ремонт заняться потом.

Еще бывает, что водитель поменял масло и, и то. И аппарат по-прежнему стабильно не работает. Часто бывает, что на ВАЗ 2109 на ходу глохнет карбюратор. Для его устранения нужно проверить выключатель и датчик Холла. При необходимости замените их.

На эту тему есть хорошая серия видео про карбюраторы Солекс.
Вот первая запись, затем вы найдете все остальное:

• В некоторых случаях может помочь продувка топливопровода.
• В любом случае, если вы не можете понять причину, то требуется разборка карбюратора ВАЗ 2109. После этого вы можете проверить все детали, почистить и заменить те, которые уже изношены, и, даже если они не стали причиной, они могут скоро просто прийти в негодность.
• Даже новый карбюратор требует регулировки. Такую задачу, как регулировка карбюратора ВАЗ 2109, должен выполнять профессиональный автомеханик — карбюратор.

Если у вашего карбюратора ВАЗ 2109 плохо заводится, это может быть по разным причинам.И не всегда они могут быть связаны именно с неисправностью деталей карбюратора.

Лучше один раз потратить определенную сумму на диагностику на профессиональном оборудовании, чем потом столкнуться с еще большим количеством проблем.

Если ваша смесь не была отрегулирована, возможно, вам придется очистить или заменить свечи.

Что делать, если карбюратор ВАЗ 2109 глохнет на холостом ходу

Карбюраторы регулярно сталкиваются с этой проблемой. Иногда это можно устранить, заменив иглу или очистив жиклер электромагнитного клапана.
Можно и можно завалить. Вы также можете без проблем поменять его самостоятельно.

Если проблемы вызваны более серьезными проблемами, не пытайтесь их исправить самостоятельно. Лучше доверьте это специалистам.

Давайте подробнее рассмотрим карбюратор Nine. Если да, то его разборка и ремонт, о которых мы рассказывали ранее, не являются сложными процессами.

Важно, чтобы вы смогли правильно диагностировать причины неисправности, которая привела к тому, что ваша машина начала глохнуть на ходу или на холостом ходу.

А вот видео как должен заводиться ВАЗ 2109 (карбюратор):

Купить Комплект для модернизации двигателя с 8v до 16v LADA 2108 2109 2115 Injection SAMARA 1118 KALINA за 1835,99 $

Комплект для крепления на болтах. Если у вас есть педаль E-GAS — потребуются доработки.

Также возможно увеличение объема двигателя — свяжитесь с нами для уточнения деталей.

Головка блока цилиндров 21126 ВАЗ в сборе

Крышка системы привода ГРМ

Крышка ремня привода ГРМ

Ремень привода ГРМ 2112

Водяной насос 2112

Рампа подачи топлива без трубки

Электропроводка форсунки

Поршни 21122000 Поршень

Болты крепления головки блока цилиндров 2108 модифицированный

Ресивер

Прокладка выпускного коллектора

Выпускной коллектор

Прокладка головки блока цилиндров

Масляный щуп

Сапун картера алюминиевый

Шланг сапуна

Шланг нижнего клапана

Крышка клапана 21126

Шкивы распределительных валов

Высоковольтные провода

Свечи зажигания 2112

2108 2109 21099 2110 2111 21112 2113 2114 2115 1118 КАЛИНА

Сортировать: Дата добавления (самое новое) Дата добавления (самое старое) Рейтинг (самый высокий) Рейтинг (самый низкий)

Рейтинг: Нет звездМинимум 1 звездаМинимум 2 звездыМинимум 3 звездыМинимум 4 звездыМинимум 5 звезд

Теги: 16В, двигатель, Обновить, Комплект, лада 2108, г. 2109, г. 2115, г. инъекция Самара, 1118, г. Калина комплекты

Бензонасос ВАЗ-2109: форсунка карбюраторная Injini

Muchikamu chacho tichaudzwa nezve бензонасос ВАЗ-2109, pamwe chete nezvisarudzo zvekuitwa kweiyo unit mu карбюратор uye инжекторные двигатели.Zvakakodzera kubhadhara kune chokwadi chokuti izvi zvakasiyana zvachose zvakagadzirwa, izvo zvisati zvakafanana. Asi ivo vane basa rakafanana — kuti vaone kuti zvinokonzerwa nehuwandu hwezvinokonzerwa nehuturo система впрыска. Saka, chii chinonzi mapampu anoshandiswa mu карбюраторные двигатели? Izvi zvinofanira kuongororwa zvakadzama.

Muviri waro unoumbwa nemahafu maviri — kumusoro uye pasi. Uye pasi inonamatirwa nekidiki duku, nerubatsiro rwebhuku rinoputira petori mumugwagwa mukuru unotungamirira ku карбюратор.Panguva imwecheteyo, бензонасос ВАЗ-2109 иношанда кубва кумакамшафт. Muchengetedzo unowana mafuta mumajerks maduku, muzvikamu. Panguva imwecheteyo, imba yekutenderera yakazadzwa, iyo inoshanda sechigadziri apo mafuta ari kuparadzirwa. Мукати помупомби кунэ диафрагма. Инотунгамирирва некам, йё иё-кубва кумакамшафт нензира йесимби йендарира. Iko kunoratidzira pamusoro pemakamshaft, nekuda kwekuti kufamba kwetsvimbo kunokwanisika.

Насос Zvikanganiso

Pane zvinetso zvepamusoro zvinokonzerwa nemapumpu emafuta akaiswa pa карбюраторные моторы.Uye zvizhinji zvekuvhiringidzika kunosanganiswa ne diaphragm. Кана инописа, инотанга кукотама зваканьянья куипа, сака, хапана купомеша квэ бензин. Петронасос ИВАЗ-2109 iri nyore. Mutengo варо muzvitoro inenge mabhiriyoni makumi mashanu. Nokudaro zviri nyore kwazvo kuzvitsiva zvakakwana zvachose pane kuzvigadzirisa. Muzviitiko zvakawanda, zvinosvika pakuva zvisina kukwana, sezvo hutano hwezvinhu zvakabatanidzwa muchigadziro chekugadzirisa kazhinji kacho hachina kunyanya. Аси цвимбо кажинджи инокундикана.Ийо якаумбва несимби, аси чете ваногадзира хавафунги зваканьяня незвехутано, мусайомеса. Нокударо, купфека квакакурумидза куноитика.

ТНВД

Inenge yakagadzirwa zvakasiyana, sezvo ine motokari yemagetsi. Нзвимбо йекуисва квепомби йепафути — мучитанги, паси печигаро чемашуре иве уногона кувана майри. Dhidzira motokari, pamakumbo omunhu anenge ari pachigaro chepamberi ndiyo fuse uye inoshandiswa pombi yePetro pump ВАЗ-2109. Pamuitiko апо kana kupisa kuri kuvharwa, unhu hunoita kuti utange motokisi hauzwiki, kutanga chengetedza kutendeseka kwekutora uye fuse.Uye shure kweizvozvo iwe unogona kuita nzira yako mberi — kune wiring uye petero pump pachayo. Ikokupedzisira ipombi Duku ине firati (inonziwo «vanhu» памперсов «), pamwe chete nemotokari yemagetsi inotungamirira sarudzo Йосе Cherechedza chokwadi chokuti Панель Маири maviri akaiswa padangi -.. Imwe yekudyisa mafuta kumhara, Üye yechipiri-yekudzoka kwepetroli yakawandisa Hazvina Матуро kutaura, izvo zvinodikanwa zvemajoko звакасияна — кудзока кунофанира кумира звишома кудзвиньирирва.

Кудзокорора уе кугадзириса КВЭ насос форсунки

Kuti usvike nzvimbo yekugadzirisa yeiyo mafuta ejecha, iwe unofanirwa kutenderera pasi pechigaro chemberi.Кути уите изви, звакаквана кути узаруре микова звишоманана уйе удоне ружа, ийо иненге ири пакати печигаро. Pedyo nemukova wakarurama ndiyo nzvimbo yekuisa. Iwe uchazviona pakarepo, nokuti mumakateti uye kutinhira kwemheremhere pachava nekucheka. Chimwe chivharo chinobviswa kune rumwe rutivi uye bvisa chifukidzo chemapurasitiki. Pasi apa pane zvidzidzo, iyo iyo pombi yepamusoro inounganidzwa nejinga rezinga.

Uchishandisa kiyi pa8, zvakakosha kubvisa nutwe ose uye kunyatsobvisa maashers.Ndapota cherechedza kuti izvi zvisati zvaitika, zvinodikanwa kuchenesa nzvimbo yose ye tangi kubva muguruva uye tsvina, iyo inoonekwa kubva pasi pechipati. Zvadaro zvakakosha kubvarura hofu mbiri dzakabatana nepombi. Изво чете мушуре мезво, некученджерера, куэда кусасвибиса хуту хвемафута, bvisa pombi yepetro ВАЗ-2109. Zvimwe zviito zvinowanikwa pachinzvimbo chekutsvaira firiji yekuchenesa. Kuti uone kugona kwemotokari, zvakakosha kushandisa magetsi pariri (нгува пфупи). Изви звичакуудза кути инджини ири мумамириро эзвинху аканака.
