Как переделать карбюратор на инжектор ВАЗ 2109

Автор admin На чтение 5 мин. Просмотров 1.1k.

Для того чтобы переделать в ВАЗ 2109 карбюратор на инжектор, пригодится некоторое понимание и знание работы двигателя. Зачем, вообще, это необходимо? У каждого причины разные: одному не нравится постоянное обслуживание карбюратора, другому хочется сэкономить, уменьшив расход бензина. В этой статье подробно рассмотрим, как производится замена карбюратора на инжектор ВАЗ 2107 или ВАЗ 2109. А вначале пару слов о целесообразности таких модификаций.

Стоит ли переделать карбюратор на инжектор

Не многие водители ВАЗ 2109 решаются на переделку карбюраторного двигателя, и такие опасения, несомненно, разумны.

  • Во-первых, нельзя со стопроцентной уверенностью утверждать, что инжекторный двигатель экономичнее. Если дело в экологических характеристиках, тогда об этом можно задуматься. Однако, для этой цели, вместо инжектора можно использовать одно из вихревых аэродинамических устройств, например, Эковихрь или Экотоп. Кроме того, устанавливается такая система в считаные минуты.
  • Во-вторых, замена карбюратора достаточно дорогое удовольствие. Стоимость всех деталей, а их около 50, может составить приблизительно 500 у. е. или больше.
  • Кроме того, если вы не уверены в своих умениях, работу лучше предоставить профессионалам. Если вы никогда не сталкивались даже с мелким ремонтом двигателя ВАЗ 2109, то, возможно, стоит поискать другие способы решения проблемы.

Однако если вы все же решились на переход, то внимательно прочтите следующие рекомендации.

Переоборудование карбюратора на инжектор ВАЗ 2109

Для начала необходимо подобрать хорошую систему впрыска для ВАЗ 2109. Для установки отлично подойдет Bosch M 1.5.4 ввиду ее приемлемой стоимости. Мы устанавливали систему впрыска без дополнительных модернизаций и улучшений. Это лучше чем установка наружного бензонасоса и покупки дополнительных запчастей от General Motors.


Правильнее покупать детали, которые уже проверены временем и используются на серийных автомобилях, в том числе:
  1. коробка воздушного фильтра;
  2. ресивер;
  3. коллектор;
  4. бензобак и др.

Различные болты, хомуты и другие расходные материалы — это не проблема приобрести в любом магазине.

Замена бака


Перед тем как разбирать карбюраторную систему, промойте и просушите новый бензобак и установите электрический бензонасос. Помните, что стрелки на них, в обоих местах должны совпадать. Удостоверьтесь, что поплавок датчика, показывающего уровень топлива в бензобаке.

Отверстия для крепления модуля и датчика

Далее нужно сделать в блоке цилиндров отверстие для крепления под кронштейн, предназначенный для модуля зажигания глубиной 20 мм, и еще одно — для датчика детонации (16 мм). Для этого слейте тосол и снимите радиатор вместе с бампером.

Иногда такие отверстия могут быть сделаны уже на заводе. Если же их нет, то под модуль и датчик предусмотрены специальные канавки. Будьте внимательны и не просверлите блок насквозь! Если сомневаетесь, пусть вместо вас это сделает мастер.

Охлаждение, генератор

Среди прочего, нужно поставить новый патрубок для жидкости охлаждения, а в радиаторе поменять датчик температуры. После этого нужно слить масло и убрать оттуда поддон, снять зубчатый шкив и ремень, и установить специальный демпфирующий шкив генератора вместо стандартного.

Затем необходимо поставить новый генератор, так как новая система требует большего напряжения чем обычно. Здесь не обойтись только обычной заменой шкива. Генератор в наш ВАЗ 2109 нужно поставить новый — это обязательно. В противном случае генератор просто придет в негодность.

Провода, подключение приборов

  • Далее нужно выкатать бензин — бак должен стать легче.
  • Затем, перед тем как приступать к дальнейшим манипуляциям, снимите аккумулятор.
  • После этого снимите трамблер и бензонасос со всеми дополнениями, фильтр для воздуха, карбюратор и тросы (газа и подачи воздуха).

Если все сделано, отсоедините провода, отвечающие за зажигание. Они находятся под капотом. Убираем также топливные трубки, коммутатор, бензобак и шланг вакуумного усилителя, который нужно сделать длиннее. Его можно взять от одной из прошлых версий ВАЗ.


Также разберите панель с приборами. На ней есть лампочка check engine, которую нужно подключить к проводу. От мотора в кабину нужно вывести жгут зажигания, а к монтажной коробке подсоединить провода, отвечающие за жгут впрыска.

Провода, которые остались от реле карбюраторного вентилятора нужно замкнуть вместе с датчиком включения вентилятора.

В отведенных для этого местах крепим все предохранители, реле и контроллер. Кроме того, важно подключить бензонасос к приборной панели. Это нужно для правильных показаний уровня топлива (стандартный просто убираем).

Блок имеет сбоку головку с заглушкой, на которой нужно закрепить массу жгута, отвечающего за впрыск топлива. Также важно не забыть установить ресивер и коллектор, а также дроссельный патрубок и топливную рейку.

Монтаж топливной магистрали

Больше всего времени и сил забирает топливная магистраль, которую нужно провести по дну нашего ВАЗ. Очень трудно протянуть топливный провод под рулем. После всего закрепите топливные шланги и фильтр. Для фильтра на дне авто есть специальные болты. В конце поставьте на место бензобак и подсоедините топливную линию, а также поставьте на их места зажигание, датчики и высоковольтные провода.

На данном этапе важно крепко закрепить все шланги и массу. Если этого не сделать, не оберешься проблем впоследствии. Остается только установить патрубок (его шланг) и подогрев для него, фильтр для воздуха, а также шланги для картерной вентиляции. После запуска автомобиля, а двигатель должен заработать бесперебойно, подключите анализатор газа и ДСТ-2 (диагностический сканер-тестер). Необходимо сбросить ошибки и отрегулировать состав смеси на холостом ходу.

Замена карбюратора на инжектор, у автомобилей УАЗ и Газель, слегка отличается. Отличия связана с особенностями двигателя Газель.

Мне нравится3Не нравится

Двигатель ВАЗ 2109 инжектор: описание неисправности, ремонт

Многие владельцы двигателя ВАЗ 2109 инжектор сталкивались с проблемой, когда движок не набирает обороты. На «девятках» устанавливался инжекторный 8 клапанный мотор от ВАЗ 2108. Поэтому, проблемы у них одинаковые, а также методы устранения.

Причины неисправности

Конструктивно сложилось так, что двигатель ВАЗ 2109 инжектор — это доработанная версия карбюраторного силового агрегата 2108. Мотор имеет четыре цилиндра и восемь клапанов. Конструкция мотора достаточно простая, что позволят диагностировать и ремонтировать движок самостоятельно.

Прежде чем перейти непосредственно к рассмотрению вопроса ремонта, стоит определить, какие причины могут вызвать такую неисправность, как не набирание оборотов. Итак, рассмотрим, основные причины неисправности:

  • Плохое горючее.
  • Неисправность системы зажигания.
  • Неправильное образование воздушно-топливной смеси.
  • Поршневая группа.
  • Датчики и электронный блок управления мотором.

Методы устранения

Основной причиной того, что двигатель может не набирать обороты, является образование воздушно-топливной смеси. Так, мотор получает не правильное соотношение бензина и воздуха, что влияет на работу силового агрегата и сгорающая смесь не раскручивает достаточно коленчатый вал, который приводит в работу колёса.

Рассмотрим, основные диагностические операции и методы ремонта.

Плохая «горючка»

В первую очередь, необходимо понимать, какое качество бензина залито в систему и есть ли возможность ему правильно и полностью сгорать. От этого будет зависеть не только сможет ли коленчатый вал раскрутиться, но и забитость системы питания.

Обычно, основным показателем качества бензина является состояние топливного фильтра. Если он слишком часто забивается, то рекомендуется сменить поставщика топлива. Для устранения проблемы необходимо прочистить всю систему подачи горючего, от топливного бака до форсунок. Также, стоит провести диагностику и чистку поршневой группы, где скорее всего, поршни уже имеют нагар.

Неисправности системы зажигания

Неоднократно, причиной того, что мотор плохо набирает обороты, становился узел зажигания. Неисправность свечей зажигания или высоковольтных проводов прямой признак проблем разного характера. Провести диагностические операции достаточно просто. Свечи зажигания выкручивают, и проводится их осмотр на наличие трещин и нагара.

Если видимых повреждений нет, то стоит проверить работоспособность на специальном свечном стенде. Если обнаружены неработоспособные свечи, то рекомендует их сменить, предварительно выставив зазор.

Высоковольтные провода демонтируются с транспортного средства и проверяют при помощи тестера. Если сопротивление больше или меньше 5 Ом, то вот она — причина.

Стоит учитывать тот факт, что ВВ-провода необходимо менять комплектами.

Образование воздушно-топливной смеси

Для образования воздушно-топливной смеси необходимо две вещи — топливо и воздух. В этом контексте, забитость одной из систем приведёт к тому, что горючая смесь будет образовываться неверно, что повлияет на работу силового агрегата.

Что касается забитости системы впрыска, то зачастую, это форсунки. Обычно, для лечения неисправности достаточно просто почистить элементы, но не всегда. Бывает так, что форсунки слишком забиты и потребуется замена элементов. Многие автолюбители не знают, что это деталь разборная и достаточно сменить распылители, которые имеют цену значительно ниже.

Забитость системы подачи воздуха происходит при не своевременном обслуживании узла. Первое место, куда стоит заглянуть, является воздушный фильтр. В этом контексте, в цилиндры двигателя попадает не достаточное количество воздуха, что приводит к неполному сгоранию бензина, кинетики, которой не хватает, чтобы достаточно надавить на поршни и раскрутить коленчатый вал.

Следующим элементом, который рекомендуются проверить, является дроссельная заслонка. Забитость или заклинивание элемента моет привести к вышеописанному эффекту. Почистить узел можно самостоятельно, при помощи обычного средства для чистки карбюраторов.

Поршневая группа

Неоднократно, причиной неправильной работы мотора становился нагар в поршневой группе. Устранить его можно при помощи специальной автомобильной химии или народными способами. Но, как показывает практика, это не на долго, и приходится проводить капитальный ремонт двигателя. Также, стоит отметить, что нагар будет не только на поршневой группе, но и на клапанах.

Совокупность факторов, может стать основополагающей причиной неисправности и целесообразности проведения капитального ремонта.

Электроника

Единственным элементом, который практически невозможно диагностировать в домашних условиях является электроника. Так, неисправность одного из датчиков или сбои в работе электронного блока управления двигателем приведут к неправильной работе мотора. Чтобы диагностировать и устранить неисправность необходимо обратиться к специалистам.

Зачастую, многие владельцы мотора обращаются к тюнинговщиком, чтобы провести чип тюнинг двигателя ВАЗ 2109. Это позволит устранить недочёты заводской прошивки, а также снизить расход или повысить мощность силового агрегата.

Вывод

Найти и устранить неисправность не набирания оборотов в двигателе ВАЗ 2109 инжектор достаточно просто своими руками. Для этого понадобятся элементарные знания по конструкции транспортного средства, а также минимальный набор инструментария.

Установка на ваз 2109 инжектора своими руками

Содержание статьи

Карбюраторные моторы морально устарели уже достаточно давно. Но сегодня на наших дорогах не сложно встретить автомобили, оснащенные таким типом двигателя. Модель ВАЗ 2109 исключением не является.

Мотор девятки

Имея в распоряжении карбюраторную девятку, можно даже своими силами переделать его в инжекторный автомобиль.

Прежде чем решиться на такой шаг, обязательно изучите сильные и слабые стороны каждого из типов двигателей, а также определите, в каком режиме вы наиболее активно эксплуатируете свой автомобиль. От этого во многом зависит ваше окончательное решение.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

  • На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
  • На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
  • При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
  • Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
  • Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

Карбюратор девятки

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

  • Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
  • Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
  • Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
  • При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Поменять местами пару бронепроводов и сделать продувку — это простой вариант быстрого самостоятельного ремонта карбюратора. Инжекторный мотор такие фокусы не понимает.

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

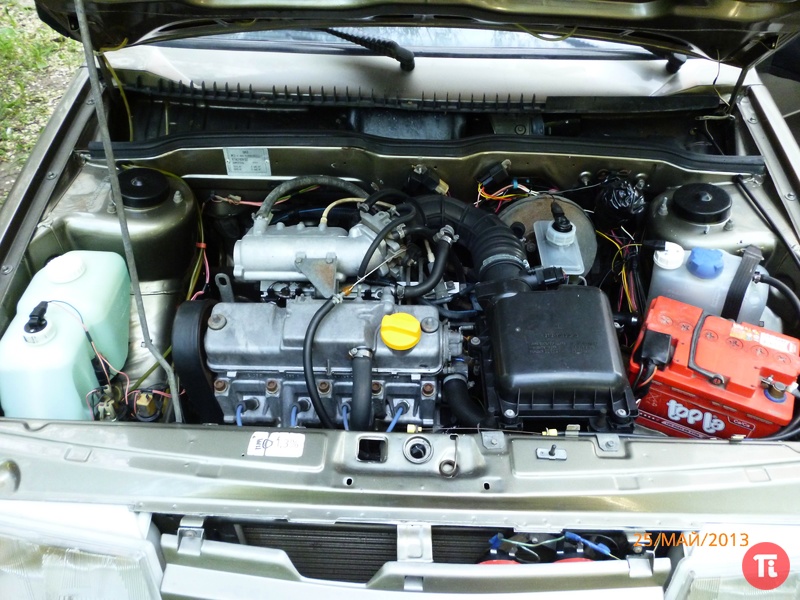

Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

  • Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
  • Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
  • Стоимость обслуживания инжектора выше;
  • Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
  • Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
  • Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
  • Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
  • Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Переделка

Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:

  • ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
  • Датчик детонации;
  • Дроссельный патрубок с датчиком положения заслонки;
  • ДМРВ и ряд других элементов.

Комплект для замены

Когда все готово, можно приступать к работе.

  1. Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
  2. Снимите генератор, термостат, шкивы и ремни.
  3. Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
  4. Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
  5. Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
  6. Снимите поддон.
  7. Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
  8. Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
  9. Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
  10. Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
  11. Установите новые топливные магистрали от донора.
  12. Соедините с магистралями ваш новый бензобак.
  13. К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
  14. Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
  15. Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
  16. Обязательно замените водяную помпу, взяв агрегат от донора 2112.
  17. Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
  18. Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
  19. Установите термостат, позаимствованный у ВАЗ 2112.
  20. Соедините патрубки охлаждающей жидкости.
  21. Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
  22. Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
  23. Расставьте по своим новым местам все датчики.
  24. Посадите крышку клапанов на качественный герметик.
  25. Соберите модуль зажигания, провода, свечи и прочие компоненты.
  26. Установите воздушный фильтр.
  27. Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
  28. Проводка соединяется с торпедо и замком.
  29. Залейте новое масло, заправьте автомобиль качественным топливом.
  30. Заведите двигатель и выполните пробный заезд.

Что можно получить

Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.

ХарактеристикаКарбюраторИнжектор
Диаметр цилиндров76 миллиметров82 миллиметра
Мощность двигателя64 кВт78 кВт
Расход топлива по городе и по трассе9/8,7 литров на 100 км9,5/7 литров на 100 км
Разгон с 0 до 100 км/час16 секунд13 секунд
Максимальная скорость148 км/час155 км/час

ВАЖНО! Переделка карбюратора на инжектор — это серьезный шаг по модернизации вашего ВАЗ 2109. Несмотря на кажущуюся сложность, процесс выполняется даже своими руками. Но только при условии наличия достаточного опыта.

Переделка карбюратора на инжектор на ВАЗ 2109

Карбюраторные моторы морально устарели уже достаточно давно. Но сегодня на наших дорогах не сложно встретить автомобили, оснащенные таким типом двигателя. Модель ВАЗ 2109 исключением не является.

Имея в распоряжении карбюраторную девятку, можно даже своими силами переделать его в инжекторный автомобиль.

Прежде чем решиться на такой шаг, обязательно изучите сильные и слабые стороны каждого из типов двигателей, а также определите, в каком режиме вы наиболее активно эксплуатируете свой автомобиль. От этого во многом зависит ваше окончательное решение.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

  • На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
  • На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
  • При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
  • Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
  • Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

  • Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
  • Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
  • Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
  • При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

К ключевым особенностям инжекторных двигателей относят:

  • Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
  • Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
  • Стоимость обслуживания инжектора выше;
  • Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
  • Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
  • Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
  • Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
  • Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Переделка

Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:

  • ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
  • Датчик детонации;
  • Дроссельный патрубок с датчиком положения заслонки;
  • ДМРВ и ряд других элементов.

Когда все готово, можно приступать к работе.

  1. Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
  2. Снимите генератор, термостат, шкивы и ремни.
  3. Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
  4. Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
  5. Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
  6. Снимите поддон.
  7. Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
  8. Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
  9. Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
  10. Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
  11. Установите новые топливные магистрали от донора.
  12. Соедините с магистралями ваш новый бензобак.
  13. К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
  14. Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
  15. Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
  16. Обязательно замените водяную помпу, взяв агрегат от донора 2112.
  17. Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
  18. Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
  19. Установите термостат, позаимствованный у ВАЗ 2112.
  20. Соедините патрубки охлаждающей жидкости.
  21. Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
  22. Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
  23. Расставьте по своим новым местам все датчики.
  24. Посадите крышку клапанов на качественный герметик.
  25. Соберите модуль зажигания, провода, свечи и прочие компоненты.
  26. Установите воздушный фильтр.
  27. Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
  28. Проводка соединяется с торпедо и замком.
  29. Залейте новое масло, заправьте автомобиль качественным топливом.
  30. Заведите двигатель и выполните пробный заезд.

Что можно получить

Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.

Переоборудование ВАЗ 2108 и 2109 с карбюратора на инжектор

Переоборудование карбюраторного ВАЗа в инжекторный — всё не так страшно как кажется на первый взгляд. При условии, что Вы имеете хоть базовое представление о своей машине. Здесь опишем самостоятельную переделку системы питания и список необхомимых комплектующих.

Многие автовладельцы недовольны системой питания любимого авто. Кто-то, намучавшись с инжектором, мечтает о карбюраторе. А кто-то наоборот устал чистить карбюратор и подбирать жиклеры, видит во сне почти безотказный инжектор.

Исходные данные:- обычный ВАЗ 21083, дата рождения – декабрь 1999г.

Начнем пожалуй с выбора системы впрыска и подбора необходимых запчастей. Прикинув ориентировочную их стоимость (самый больной вопрос!), решили остановиться на системе впрыска на базе контроллера “Bosch” M 1.5.4 без датчика кислорода и нейтрализатора, удовлетворяющей Российские требования по нормам токсичности R-83. Тем более, по России гуляет много версий ППЗУ “Спорт” для этого контроллера, таким образом будет достаточный простор для экспериментов.

Скажу сразу, что система питания была собрана из заводских запчастей, без внесения в конструкцию каких-либо изменений. Например, можно было не менять бензобак и топливную магистраль, а установить наружный электробензонасос, например от “Волги, и все топливные соединения выполнить на хомутах, как на большинстве иномарок. Соответственно и средства были затрачены по максимуму. Хотя с другой стороны, не использовались запчасти фирмы “GeneralMotors” (GM), славящиеся своей не только надежностью, но и ценой.

В первую очередь, приобретаем запчасти, которые практически не выходят из строя на серийных машинах: ресивер, впускной коллектор, топливная магистраль, бензобак, корпус воздушного фильтра и т.д. Остальная мелочь – это “расходные материалы”, ими забиты все без исключения магазины и рынки.

Удачным, на мой взгляд, было приобретение в Тольятти комплекта, состоящего из навесных агрегатов головки блока цилиндров (ресивер, коллектор, дроссельный патрубок, топливная рампа с форсунками прокладки, крепления и т.д.), тем более весьма недорого.

Далее выполняем некоторые работы до разборки старой системы. Например, промываем новый бензобак, просушиваем и установливаес в него электробензонасос. Не забудьте совместить стрелки на баке и корпусе бензонасоса, а так же проверить легкость перемещения поплавка датчика уровня топлива. К тому же, рекомендую покрыть бензобак антикоррозионной мастикой типа “Кордон”.

Работу начинаем со сверления двух отверстий в блоке цилиндров: первое – под датчик детонации, второе — под крепление кронштейна модуля зажигания, и нарезка внутренней резьбы. Внимательно осмотрите блок цилиндров, возможно эти отверстия уже просверлены на заводе, в ином случае, под них сделаны специальные отливы. Сверлите аккуратно, а то блок насквозь прошьете. Глубина отверстия под датчик детонации-16 мм, под болт крепления верхней точки кронштейна модуля зажигания -20 мм. Естественно, для этой операции нужно слить тосол и снять радиатор, бампер и королеву. Сверлить отверстия самостоятельно не рискнул, доверил эту операцию мастеру из кузовной мастерской. Датчик детонации имеет конусную резьбу, поэтому закручиваем его до упора…

Между делом меняем патрубок отвода охлаждающей жидкости (в него вкручивается датчик температуры). Можно так же заменить в радиаторе датчик температуры на заглушку, а можно его и оставить (на всякий случай). Еще лучше заменить родной термостат на термостат 21082. Он более надежный, тем более, что объединяет в себе и патрубок, и термостат. Я выбрал второй вариант…но кроме термостата 21082 потребовался тройник от системы охлаждения ВАЗ 2110…обычно он продается с напрессованными на него двумя шлангами. Один шланг отрезаем и зачищаем отвод тройника, кроме этого укорачиваем шланг печки. Тройник необходим для подключения расширительного бачка. Кроме того, потребуется прокладка (старая приходит в негодность при демонтаже отводящего патрубка .

Следующиим этапом сливаем масло, снимаем поддон, ремень ГРМ, зубчатый шкив и меняем маслонасос (он отличается от обычного отливкой для крепления датчика положения КВ) и тут же меняем обычный шкив генератора на демпфирующий с зубчатым венцом. Эта замена требует перехода на клиновой ремень и замену генератора, тем более, что электроника впрыска потребляет больше энергии, нежели обычная система зажигания. Новый генератор требует новых креплений, но сверлить более ничего не нужно.

Экономить на генераторе не советую, простая замена шкива на генераторе вопроса не решит, только генератор испортите.

Если машина новая, то прокладки маслонасоса и поддона лучше оставить родные, приобрести новые и главное – качественные, затруднительно.

Эти операции не заняли много времени, поэтому выполнял их по вечерам, а днем катался, как ни в чем не бывало.

Теперь выкатываем бензин, ( что бы бак стал полегче…) и разбираем родную систему питания и зажигания.

Снимаем аккумулятор (в первую очередь!), трамблер, бензонасос с корпусом вспомогательных агрегатов, воздушный фильтр с корпусом, карбюратор с коллектором, трос газа (на инжекторной версии длиннее!), трос управления воздушной заслонкой, подкапотную проводку системы зажигания, катушку, коммутатор, блок управления ЭПХХ, топливные трубки, бензобак, шланг вакуумного усилителя (заменяется на более длинный от классических моделей ВАЗ). Кроме того, разбираем приборную панель. Необходимо изготовить жгут, состоящий из двух проводов: +12В (отключаемое) с клеммы 15 замка зажигания, вход тахометра. Для лампы “CHECK ENGINE” проводим отдельный провод. Если предполагаете установить маршрутный компьютер, добавляете еще два: сигнал расхода топлива и сигнал спидометра.

Используем восьмиконтакный разъем “МАМА” с одной стороны и четырехконтакный “ПАПА” с другой. Жгут зажигания проталкиваем из моторного отсека в салон, крепим его стандартным крепежом, и подключаем к изготовленному жгуту. Два отдельных провода жгута впрыска ( синий и синий с черн. полосой) подключаем к монтажному блоку. На месте реле вентилятора ставим перемычку либо замыкаем между собой провода, идущие в карбюраторной версии к датчику включения вентилятора. Контроллер, реле и предохранители крепим в предусмотренных местах. По желанию устанавливаем блок иммобилизатора и подключаем его к жгуту, глазок выводим на лицевую сторону панели. Да, чуть не забыл, еще нужно добавить пару проводов, соединяющих приборную панель (указатель уровня топлива) со жгутом бензонасоса.

Удаляем родной жгут, идущий к датчику уровня топлива и прокладываем новый с разъемом для бензонасоса (расположен на полу кузова под шумоизоляцией.

С правой стороны на головку блока устанавливается заглушка, на ней же крепятся провода “массы” жгута впрыска. Устанавливает коллектор, топливную рейку с форсунками, ресивер, дроссельный патрубок. Меняем трос газа .

Наиболее трудоемкой операцией (на мой взгляд) была прокладка топливной магистрали по днищу кузова. Трудность была в проталкивании обратки под рулевым механизмом. Я поступил так: взял монтировку и попросил соседа отжать рулевую рейку от кузова, предварительно открутив крепление механизма с одной стороны. По днищу кузова прокладываем топливную магистраль и крепим ее фиксаторами. Накручиваем топливные шланги, крепим топливный фильтр. Последний крепится на кронштейне к днищу кузова ( предусмотрены приваренные болты).

Устанавливаем новый бензобак, крепим хомутами и подключаем топливную магистраль. Прежде чем опускать форсунки в гнезда, советую создать давление в системе и проверить форсунки на подтекание. Если все в норме, крепим рампу к коллектору, устанавливаем остальные датчики, модуль зажигания, высоковольтные провода. Проверьте надежность крепления точек “МАССЫ”, не жалея хомутов закрепите проводку и шланги. Этим вы сбережете немало денег в будущем. Устанавливаем воздушный фильтр, шланг патрубка, подключаем шланги вентиляции картера и подогрева дроссельного патрубка. Ну вот, к великой радости почти все.

Автомобиль, с собранный из исправных запчастей инжектором, запускается сразу.

Подключаем ДСТ-2 и газоанализатор (если есть конечно), сбрасываем ошибки, регулируем состав смеси на холостом ходу.

Наименование детали | Каталожный номер

1 Маслянный насос ( с креплением под д-к ПКВ) 2112-1011052(01)
2 Кронштейн модуля зажигания 2111-3705410
3 Заглушка с прокладкой ( уст-на вместо трамблера) 2111-1003288
4 Шкив коленчатого вала демпфирующий 2110-1005058
5 Термостат + тройник 21082
6 Крепление генератора верхнее 21082-3701635
7 Крепление генератора нижнее 21082-3701720
8 Генератор 2112-3701010
9 Ремень генератора (клиновой) 21082-3701720
10 Полукорпус возд. фильтра верхний «Bosch» 2112-1109016
11 Полукорпус возд.фильтра нижний «Bosch» 21082-1109013
12 Фильтрующий элемент воздушный 2112-1109080
13 Фильтрующий элемент топливный 2112-1117010
14 Прокладка дроссельного патрубка 21082-1148015
15 Опора воздушного фильтра ( 2шт) 2112-1109249
16 Патрубок дроссельный в сборе 2112-1148010-31
17 Ресивер «Bosch» 2111-1008027-10
18 Впускной коллектор 2111-1008081
19 Регулятор давления топлива 2112-1160010
20 Форсунка «Bosch» ( 4 шт) 2111-1132010
21 Прокладка впускного коллектора 2110-1008055
22 Рампа форсунок 2111-1144020
23 Комплект креплений ресивера и возд.фильтра
24 Шланг подающий 2112-1104218
25 Шланг сливной 2112-1104218
26 Шланг бензобака топливоподающий 21082-1104226
27 Шланг задний сливной 2112-1104208
28 Шланг топливного фильтра 2112-1104222
29 Трубка сливная рампы 21082-1104054
30 Трубка подающая рампы 21082-1104013
31 Трубка подающая 21082-1104054
32 Трубка сливная 21082-1104013
33 Трос газа 21082-1108054
34 Крепление топливного фильтра 21082-1117020
35 Шланг патрубка 2111-1148035-10
36 Бензобак 21082-1101007-10
37 Кольцо прижимное 21082-1101178
38 Электробензонасос в сборе «Bosch» 21082-1139009
39 Контроллер «Bosch» M 1. 5.4 2111-1411020
40 Жгут высоковольтный 2111-3707080-01
41 Жгут проводов бензонасоса 21082-3724037
42 Жгут проводов системы зажигания 2112-3724026-50
43 Жгут проводов форсунок 2111-3724036
44 Датчик детонации 2112-3855010
45 Датчик положения КВ 2112-3847010
46 Датчик расхода воздуха «Bosch» 21083-1130010-01
47 Модуль зажигания 2112-3705010
48 СО потенциометр 2112-1431120
49 Датчик скорости 2110-3843010
50 Датчик температуры 2112-3851010

Как переделать: пошаговая инструкция

Перед началом работы хорошо помойте машину и уберите пыль и грязь вокруг двигателя.

  1. В задней части автомобиля снимаем старую карбюраторную топливную систему.
  2. Вытягиваем бензобак и топливные патрубки.
  3. Прикручиваем новый кронштейн и закрепляем с его помощью новые инжекторные магистрали.
    Устанавливаем кронштейн на прежнее место и закрепляем магистрали
  4. Проводим установку фильтра для топлива вместе со шлангами.
    Закрепляем топливный фильтр со шлангами
  5. Закрепляем на инжекторном бензобаке бензонасос.
  6. Переходим в моторный отсек и снимаем зажигание.
  7. Отсоединяем провода, которые идут от датчиков к косе зажигания.
  8. Вытягиваем старый тройник зажигания и устанавливаем вместо него инжекторный тройник. Перед этим полностью сливаем тосол из системы.
    Устанавливаем инжекторный тройник зажигания на место карбюраторного
  9. На месте трамблёра делаем заглушку с уплотнителем и обрабатываем её герметиком.
  10. Снимаем карбюратор вместе с впускным коллектором.
    Демонтируем старый карбюратор вместе с коллектором
  11. Заменяем прокладку и монтируем новый инжекторный коллектор.
    Устанавливаем инжекторный коллектор на место карбюраторного
  12. Проводим установку форсунок на рампу и закрепляем её на коллекторе.
  13. Присоединяем шланги и устанавливаем ресивер.
    Устанавливаем инжекторный ресивер и подключаем к нему шланги
  14. Если на вашей модели установлен маслонасос без отливки, то его также нужно сменить.
  15. Генератор на девятке подлежит замене, но вот сам шкив подходит для новой системы и его можно оставить.
  16. Вместо карбюраторной косы зажигания устанавливаем косу проводки ЭБУ.
  17. Подключаем проводку к контроллеру и двигателю.
  18. В нашем случае датчик топлива останется прежним, достаточно просто подключить его к новому насосу.
  19. Включаем зажигание и проверяем работу бензонасоса. Вся топливная система должна быть герметичной и без протечек.
  20. Меняем карбюраторный модуль на инжекторный.
    Снимаем карбюраторный модуль зажигания и на его место ставим инжекторный модуль
  21. Устанавливаем новую систему зажигания (свечи и модуль).
  22. Устанавливаем воздухофильтр.
  23. Высверливаем отверстие для датчика детонации (глубина 16 мм).
  24. Запускаем двигатель и проверяем его работы.

21074, 2109, 21093, 21099, 2110, 2114

На смену карбюраторным двигателям на современных автомобилях пришли инжекторные. В отличие от моторов предыдущего поколения подачу топлива в камеры сгорания осуществляет не один агрегат – карбюратор, а целая система, которую автомобилисты называют инжектором. На инжекторном двигателе не подкрутишь винт количества или качества топливной смеси, чтобы отрегулировать холостые обороты или уменьшить расход топлива. Это довольно сложная система, которая управляется электронным блоком управления, получающим информацию от многих датчиков и, мгновенно обрабатывая эту информацию, регулирует подачу топливо-воздушной смеси в двигатель. Для правильной работы двигателя большое значение имеет управляющая программа Поэтому ремонт инжектора – это не одно и то же, что ремонт карбюратора.

Когда говорят о ремонте инжектора ВАЗ-21093, подразумевается, что вышел из строя или неправильно работает один из компонентов системы. Человеку, не разбирающемуся в тонкостях работы инжекторного двигателя, сложно самостоятельно его отремонтировать.

В Рязани существует немало компаний, выполняющих диагностику, ремонт и промывку инжекторных двигателей.

На ВАЗовских моделях автомобилей инжекторные системы очень похожи, несмотря на некоторые отличия в используемых контроллерах и других компонентах. Ремонт инжектора ВАЗ-2110 принципиально ничем не отличается от ремонта инжектора ВАЗ-2115. Для большинства автомобилистов определенную сложность при ремонте инжектора ВАЗ-21074, например, представляет определение причины неисправности. Если возникла необходимость ремонта инжектора ВАЗ-2114, как правило, хозяин автомобиля выполняет диагностику на СТО, имеющем специальное диагностическое оборудование. Выявив неисправный датчик, автолюбитель может и сам без труда его заменить. В основном ремонт инжектора ВАЗ-2109 и заключается в замене неисправного датчика или регулятора, поскольку при ремонте инжектора ВАЗ-21099 датчики не ремонтируются.

С течением времени из-за низкого качества бензина или несвоевременной замены топливного фильтра форсунки инжекторного двигателя загрязняются смолистыми отложениями, что отрицательно сказывается на их производительности. Двигатель теряет мощность, возрастает расход топлива. Устраняется это промывкой инжектора. Под промывкой инжектора ВАЗ-2110 понимают очистку форсунок, дроссельного узла. В условиях автосервиса промывка инжектора ВАЗ-21074 выполняется на специальном стенде.

Однако, владельцы инжекторных автомобилей научились выполнять промывку инжектора своими силами. Для этого изготавливается приспособление для промывки инжектора, которое может быть простым или более сложным. При помощи такого нехитрого приспособления можно выполнить промывку инжектора ВАЗ-21093 или промывку инжектора ВАЗ-2114, поскольку форсунки на вазовских моделях практически одинаковы.



инструкция с видео и фото по ремонту своими руками цветная схема проводки на инжектор • Сам автоэлектрик

Владельцам ВАЗ-овских «девяток» рано или поздно приходится сталкиваться с необходимостью снятия приборной панели, которая может быть высокой или низкой. Если цена за такую работу у профессионалов покажется вам чересчур высокой, то не стоит раньше времени расстраиваться – такие услуги под силу выполнить самостоятельно, воспользовавшись нашими советами.

Новые переднеприводные модели обрели преданных поклонников на долгие годы

Снимаем низкую панель

Демонтаж низкой панели может потребоваться не только для ее замены, но выполнять ремонт различной степени сложности. Схема проводки ВАЗ 2109 на инжектор будет нашим основным помощником. Кроме нее нам понадобится стандартный набор инструментов.

Оригинальная цветная электрическая схема (2000х1200)



Совет: Для удобства снимаем рулевое колесо, и приборная панель становится доступной для снятия.

Алгоритм работ будет примерно следующим:

  • первым делом нам будут мешать ручки, которые управляют отопителем салона и режимами работы электродвигателя системы отопления, поэтому их придется снять;
  • по бокам винты, которые держат декоративную накладку. Выворачиваем их и немного вытягиваем на себя накладку;
Процесс разборки панели
  • отключаем все колодки с проводами, но лучше пометить их разными цветами, чтобы проводка на инжектор ВАЗ 2109 вернулась впоследствии на свое место. Отсюда запитаны обогрев заднего стекла, противотуманные фары, наружное освещение и аварийная сигнализация;
  • теперь можно отключить прикуриватель и его подсветку;
  • панель, управляющая отоплением в салоне, крепится на 4-х винтах, которые необходимо открутить вместе в винтами козырька приборной доски. О других трудностях данной модели можно прочесть в статье конструктивные ляпы.

Переходим к финальной стадии демонтажа

После того, как, сняли козырек, необходимо сжать фиксаторы и достать комбинацию приборов целиком:

  1. отворачиваем гайку, которой крепится привод спидометра и снимаем его тросик;
  2. далее демонтируем шланг экономайзера, а затем блок питающей проводки (красной и белой). Отбрасываем трос, который отвечает за суточный пробег спидометра, откладываем его отдельно;
  3. согласно фото снимаем ручки, которые включают и регулируют яркость подсветки, а также гидрокорректировку освещения. Берем в руки торцовый ключ, отвинчиваем гайки, крепящие эти регуляторы к корпусу панели;

Теперь можно браться за замок зажигания. На видео ниже можно узнать, как сделать запуск с кнопки. Отсоединяем колодку с проводами. Теперь нужно отщелкнуть фиксатор, блокирующий руль.

  • Для этого вставляем ключ в замок зажигания и оставляем его в нулевом положении;
  • труба рулевой колонки демонтируется вместе с замком;
  • на себя нужно немного выдвинуть привод воздушной заслонки, и снимаем декоративную ручку;
  • выворачиваем 2 винта и снимаем направляющую тяги;
  • последним этапом будет снятие крепящих винтов панели к кузову (боковые и нижние винты). Осталось снять саму панель.
При разборке салона нелишней будет и качественная шумоизоляция



Теперь мы можем приступить к выполнению собственно ремонтных работ. Электропроводка ВАЗ 2109 на инжектор понадобится нам для того, чтобы произвести обратную установку.

Советы для владельцев высокой панели

Давайте рассмотрим, чем отличается инструкция по снятию высокой панели на «девятках»:

  • во-первых, снимаем руль, поскольку он будет мешать ремонту;
  • можно снять пластиковую ручку с тяги привода;
Для удобства руль лучше снять



  • так же, как и в случае с низкой панелью, достаем декоративную накладку, для чего нужно вывернуть крепежные винты;
  • снимаем поочередно прикуриватель с пепельницей и рукоятку, регулирующую мощность электромотора вентилятора;
  • достаем декоративные рычаги отопителя;
  • отсоединяем блок проводов, которые питают вентилятор печки и провода, питающие лампу подсветки панели отопления – для этого нам понадобится схема электропроводки ВАЗ 2109 на инжектор;
На фото – процесс снятия панели приборов



  • снимаем рукоятку, регулирующую мощность мотора вентилятора;
  • жгут проводов, который питает переключатель режимов печки можно снимать одновременно с контактами, относящимися к проводам, питающим лампу подсветки панели. О конструктивных особенностях девятого семейства можно узнать, прочтя насколько вариант Samara Baltic лучше отечественных аналогов.

Снимаем магнитолу и так далее

Продолжаем процедуру снятием декоративных ручек управления, одна из которых отвечает за гидрокорректировку фар, а другая регулирует мощность подсветки приборной панели.

Теперь можно приступить к демонтажу регулятора и гидрокорректора освещения.

Придется вооружиться торцевым ключом, подходящим под крепежные гайки:

  1. проталкиваем их вовнутрь, их позже можно будет достать;
  2. нужно открутить дефлекторы воздуха, отвечающие за обогрев боковых стекол, расположенные с левой и правой стороны;
  3. берем крестовидную отвертку и выворачиваем винты крепления верхней накладки на поверхности;
  4. можно демонтировать с панели регулятор наружного освещения – с этой целью поддеваем его плоским предметом, например, отверткой, и достаем до тех пор, пока позволяет проводка;
  5. отсоединяем питающий жгут от переключателя;
  6. снимаем своими руками магнитолу и вынимаем стандартное гнездо под радиоаппаратуру, если оно имеется;
  7. отворачиваем центральный винт, который крепит накладку панели;

Все, можно снимать саму накладку.

Совет: Перед этим сдвиньте защелки, находящиеся под приборной доской. Вооружаемся двумя плоскими отвертками, вставляем их по краям панели и приподнимаем ее, слегка надавив с боков. Можно демонтировать всю торпеду полностью.

Теперь пришла пора проводов питания от прикуривателя и его подсветки. Можно отсоединять проводку аварийной сигнализации и лампу подсветки.

  • пришла очередь декоративной накладки переднего динамика, а также переключателей обогрева стекла и задних противотуманок. Можно снимать и сам динамик;
  • далее автолюбителю следует засунуть руку под динамик в отверстие, после чего отключаем жгуты проводки, которая питает обогрев и противотуманные фары;

Как снимать комбинацию приборов

Отворачиваем пару винтов, крепящих комбинацию приборов, и снимаем ее. Слегка тянем ее на себя, отвернув гайку крепления, и снимаем трос спидометра.

Внешний вид снятого пластикового элемента



  • теперь можно отключать блок с питающими проводами и откладывать его в сторону;
  • точно так же действуем по отношению к замку зажигания, а также отбрасываем «массовый» провод с реле зажигания;
  • с каждой стороны откручиваем пару нижних винтов, которые крепят консоль;
  • можно разъединять провода, которые питают подсветка перчаточного ящика;
  • откручиваем винты, которые держат панель отопителя, после чего ее можно смещать книзу, чтобы не создавала помех;
  • выкручиваем винты тяги отопителя в салоне;
  • осталось вывернуть последние винты панели – центральный и верхние боковые. Панель полностью в наших руках.

В завершение

Вот так мы убедились в том, что подкапотная проводка ВАЗ 2109 на инжектор не представляет собой ничего сверхсложного, и большинство видов ремонтных работ под силу обычному автолюбителю. Тем не менее, под капотом ВАЗ 2109 нужен особый контроль.

Бензонасос ВАЗ 2109: как работает инжектор. замена и проверка

Надо будет учитывать особенности, которыми обладает бензонасос ВАЗ 2109. Если форсунка находится в системе впрыска топлива, насос электрический. Его использование связано с тем, что есть необходимость контролировать подачу топлива в камеры сгорания. Но, как известно, бензин сначала попадает на специальную рампу, где он смешивается с воздухом в определенной пропорции (14 к 1). В нем поддерживается постоянное давление, благодаря которому смесь подается в камеру сгорания через отверстия в электромагнитных форсунках.Это устройства, превращающие топливно-воздушную смесь в очень мелкие капельки. Фактически, туман, в котором взвешен бензин, воспламеняется в камере сгорания.

Как работает топливный насос

В системе подачи топлива ничего сложного нет. Обычный насос, приводимый в движение ротором электродвигателя. Для защиты всей топливной системы от мелких частиц используется фильтр. Но на этом особенности не заканчиваются, ведь стоит отметить, что необходимо поддерживать давление в рампе на одном уровне.Бензонасос ВАЗ 2109 (форсунка без него просто не может работать), при условии, что он постоянно качает бензин, будет повышать давление все выше и выше. И от этого система сломается.

Следовательно, необходимо регулировать давление. Для этого используют специальный прибор, который называется регулятором давления. Устанавливается в топливной рампе, подсоединяется к трубопроводу, который служит для сброса лишнего бензина в бак. При включении зажигания опрашивается датчик давления рампы, после чего включается привод топливного насоса.После повышения давления на рампе до необходимого значения топливный насос отключается. Поэтому не работает постоянно.

Как снять топливный насос

Бензонасос ВАЗ 2109 находится под задним сиденьем. Инжектор подразумевает его установку непосредственно в резервуар. Все дело в том, что насос погружной. В одном узле с ним находится датчик уровня топлива поплавкового типа. Работает за счет того, что поплавок перемещает ползунок на переменном сопротивлении.В этом случае в цепи питания меняется ток. Величина изменения определяется количеством бензина, оставшимся в баке. Для снятия помпы вам понадобятся плоскогубцы, отвертки и гаечный ключ на 8.

Не исключено, что причиной того, что не происходит подача топлива, является реле топливного насоса холостого хода ВАЗ 2109. Форсунка имеет в своем составе, а также предохранитель, который легко мог сгореть. Перед началом работы тщательно очистите всю крышку, чтобы после снятия внутри емкости не осталось пыли.Затем с помощью отвертки ослабьте зажимы, стягивающие шланги. Снимите их, если руками не получается, то попробуйте аккуратно сдавить их плоскогубцами и прокрутить. После этого откручиваем все гайки крепления крышки к корпусу бачка ключом на 8. Обратите внимание, что есть шайбы. Не теряйте их. На этом все, теперь помпу можно спокойно снимать для замены или ремонта.

Проверить работу насоса

Легко проверить даже без специальных приспособлений с ТНВД ВАЗ 2109.Форсунка не может работать без давления в топливной рампе. Следовательно, вам нужно, чтобы мотор насоса вращался. Проверить это несложно, достаточно подключить его выводы к аккумулятору. Если боитесь, включите лампу накаливания в разрыв одного провода. Поможет определить исправность обмотки двигателя. Учтите, что фильтр должен быть как можно более чистым. Если он забился, обязательно поменяйте. В противном случае насос не сможет создать желаемое давление.

Насосная установка

Обратите внимание на состояние проводов при замене бензонасоса ВАЗ 2109.Инжектор подразумевает питание мотора от бортовой сети, поэтому разрывов и разрушения изоляции быть не должно. Установите топливный насос в порядке, обратном снятию. Сначала опускаем корпус в бак, упав на шпильки. Затем нужно затянуть все гайки, затем поставить на место шланги и соединить вилку с проводами.

Схема подключения форсунки

RHX ВАЗ 2109.

Известный российский автомобиль ВАЗ 21099 по праву считается народным.Во время серийного выпуска с 1990 года модель разошлась миллионными партиями. Эта машина идет и идет на экспорт, во всем мире знают знаменитую «девяносто девятую» под маркой Lada Forma. 21099 - это модернизация ВАЗ 2109 с общей технической и элементарной базой.

История ВАЗ 21099

Легендарная «девятка»

В начале 80-х перед конструкторами и конструкторами стояла задача создать самый дорогой и престижный автомобиль серии ВАЗ.Он должен был сменить ВАЗ 2106 и стать максимально унифицированным с 2108/09 поколения. Полноразмерные макеты из пластилина 1981 года выпуска.

Спустя два года все необходимые испытания ВАЗ 2108/09 были проведены. Поскольку к тому времени новый седан был не готов и не связываться с разрешениями и долгосрочными согласованиями новой машине, ему был присвоен индекс 21099. Из-за материальных проблем выпуск начался только в 1990 году, а в конце 90-х. началась эра принудительного впрыска и побочных компьютеров.Датчики холостого хода, коленвала и дроссельной заслонки ВАЗ 21099 Форсунка Стальная Головка Удовольствие автомобилистов.

Автомобиль представляет собой пятиместный переднеприводный четырехдверный седан. Это модификация ВАЗ 2109 с кузовом Хэтчбек. Автомобиль отличается от семейства Lada Samara. Только передняя решетка радиатора и наличие багажника. Автомобиль хорошо спроектирован и восстановлен, имеет лучшую управляемость в своем семействе, высокую динамику и устойчивость, а увеличение максимальной скорости передвижения очень понравилось потребителям, и до выхода «Дюжины» он считался лучшим автомобилем ВАЗа.

До 1997 года «Девяносто девятый» выпускался исключительно с карбюраторными двигателями, в дальнейшем такие моторы стали расширять агрегатами с инжекторным оборудованием. Причем датчик начального холостого хода, коленвал и датчик дроссельной заслонки ВАЗ 21099 производились за рубежом или выпускались аналогичные иномарки. В последующие годы по лицензии началось производство отечественных запчастей с принудительным впрыском топлива.

Под капотом "девятки"

Стандартный двигатель 21099 имеет объем 1499 м3.Ведущие колеса - передние, рулевые - реечный, максимальная скорость движения - 160 км / ч. Этот автомобиль стал революционным экономичным, расход топлива на трассе составил 5,9 литра, а в смешанном цикле 8 литров на сотню.

В 2004 году АвтоВАЗ прекратил выпуск этой модели, перейдя на автомобили поколения САМАРА-2. Однако новые автомобили достались по наследству старому бортовому компьютеру и таким же датчикам ЭБУ. Так датчик детонации ВАЗ 21099 стоит на обновленной 210115. Некоторое время ВАЗ 21099 производили в Украине, на Запорожском автозаводе крупногабаритной сборки, из российских комплектующих.

Что нужно знать при покупке подержанного автомобиля

С 1998 года ВАЗ 21099 начали оснащать инжекторными двигателями, покупать то в приоритете. Став владельцем подержанного автомобиля, вам часто придется ремонтировать его самостоятельно. Ничего токсичного в нем нет, поменять датчик детонации ВАЗ 21099, инжектор которого стал капризничать, не составит особого труда. Большинство операций не потребуют специальной подготовки или специальных знаний - все можно сделать сам, просмотрев видео с Ютюба или прочитав пошаговые инструкции онлайн.

Лучше всего проверить состояние мотора по компрессии в цилиндрах. Для 21099 лучшим будет результат 13 единиц, а если их меньше 10, то потребуется капремонт двигателя. Стоит учесть тот факт, что разница в показаниях при замерах в разных баллонах не должна превышать 1%. Нежелательно покупать машину с грязным, в масле двигателем, так как это говорит о серьезных поломках. Остерегайтесь автомобилей с проблемами ЭБУ, так как датчик дроссельной заслонки ВАЗ 21099 или 21115 может надолго испортить нервы, искать причину поломки вам надоест.

Клеммы B. моторный отсек Требуется дополнительный уход

После покупки ВАЗ 21099 желательно обработать все электрические контакты на выводах моторного отсека, включая блок предохранителей. Специалисты советуют при покупке б / у Ваза Тосол и масло сразу не менять, а посмотреть по сторонам, - может быть, купленному автомобилю это не нужно.

Преимущества покупки ВАЗ 21099:

  • дешевизна запчастей;
  • недорогой автомобиль;
  • прочные и эластичные бамперы, выдерживающие не очень сильные удары;
  • низкий расход топлива, особенно в инжекторных моделях;
  • хорошая тяга на малых оборотах для такого объема двигателя.

Минусы 21099 тоже есть:

  • некачественное навесное оборудование двигатель, бракованные детали;
  • сильный хрип салона, низкая шумоизоляция;
  • постоянные проблемы с системой охлаждения летом и с электроникой зимой;
  • качество датчиков оставляет желать лучшего.

Таким образом, датчик дроссельной заслонки ВАЗ 21099 боится влаги и выходит из строя через 5000 км пробега, в частности датчик холостого хода - беда «девяносто девятый».

Учитывая, что данная модель в РФ выпускалась до 2004 года, а в Украине до 2011 года, найти подержанный автомобиль без проблем довольно сложно. Однако если вас не пугает перспектива сделать небольшой ремонт своими руками, такой бюджетный вариант будет идеальным.

Основные неисправности силовой установки

Многим автовладельцам известно, что часто выходят из строя датчик холостого хода и датчик детонации, написание нервов водителям: машина может просто заглохнуть или самопроизвольно увеличить обороты коленвала посреди оживленного перекрестка в городе, вызвав аварийную ситуацию. .

Снятие датчика дроссельной заслонки

Часто доставляет неисправности датчика дроссельной заслонки ВАЗ 21099, вызывающие боковые стороны ЭБУ, не говоря уже о неуправляемой езде и опасностях, с ней связанных. Как уже было сказано выше, неприятности с вазами часто возникают из-за заливки или других причин попадания влаги, что приводит к выходу из строя бортового компьютера, нарушению работы отдельных датчиков или всего управляемого электроникой моторного агрегата.

Необходимо знать, что регулятор холостого хода является важной частью системы впрыска топлива и служит для правильной работы двигателя на всех режимах, включая холостой ход.Конструкция этого регулятора основана на собранном в одно целое шаговом двигателе с конической иглой, на пружине регулятор холостого хода (RXX) расположен в корпусе дроссельной заслонки. Он находится там, где и датчик дроссельной заслонки ВАЗ 21099, 2109.

Как работает датчик холостого хода в системе впрыска

После запуска зажигания датчик холостого хода высвечивает свой стержень, который в максимальном состоянии упирается в отверстие дроссельной заслонки. Затем регулятор занят подсчетом шагов, возвращающих клапан в исходное положение.Это полностью зависит от версии прошивки. Например, прошивка Bosch рассчитана на 50 шагов. При этом дроссельная заслонка ВАЗ 21099 Форсунка подает сигнал управления открытием.

Регулировка частоты вращения двигателя

На момент регулировки двигатель должен быть прогрет, а датчик работает в режиме 30-50 шагов. В зависимости от количества ступеней датчика изменяется объем воздушной смеси, которая через калибровочное отверстие поступает в камеру сгорания.Нужно понимать: чем больше растягивается стержень датчика, тем больше шагов будет отдано датчику. При покупке выбирать регулятор холостого хода для ваз необходимо внимательно, обращая внимание на зазор между головкой штока и фланцем: он не должен превышать 2,3 см!

В его составе применены форсированные, распределительные системы впрыска топлива и датчик массового расхода воздушной смеси (ДМРВ), который через бортовой компьютер подает определенное количество воздуха в камеру сгорания.Затем компьютер определяет оптимальное количество топлива, которое необходимо использовать с воздушной смесью для надежного зажигания и равномерного сгорания, обеспечивая оптимальный режим работы ДВЗ. В этом случае датчик коленвала выдает информацию о количестве оборотов мотора, тем самым управляя бортовым компьютером регулятором холостого хода. По этой схеме двигатель всегда получает оптимальное количество топливовоздушной смеси в камеру сгорания и работает с максимальным КПД.Если двигатель холодный, то контроллер специально увеличит вращение коленчатого вала с помощью регулятора холостого хода, обеспечив быстрое срабатывание нужного теплового режима двигателя и возможность движения без длительной процедуры прогрева.

Работа двигателя внутреннего сгорания Имеет множество характеристик, но для «не вооруженных» знаний и приспособлений владельца автомобиля главный признак исправности мотора - оборот. При движении двигатель испытывает разные нагрузки.Какой из них выбрать в качестве ориентира?

Единственно возможный, вне зависимости от устройства и системы подачи топлива, режим, в котором трансмиссия отключена от двигателя. Устанавливая ручку скорости в нейтральное положение, мы обеспечиваем работу двигателя без нагрузки. Этот режим называется работой на холостом ходу - H.H.

.

Именно в этом режиме можно без специальных замеров определить исправность мотора. Напомним, работу системы подачи топлива контролируют заслонки, жестко привязанные к механике.В режиме H.H. Они закрыты. Говоря простым языком, двигатель не запускается, независимо от его типа. Для обогащения смеси в режиме H.H. Предусмотрено простое устройство. Автовладельцы называют эту бочку по-разному: регулятор, клапан, датчик Х.х. - дхх. Его работа должна быть оплачена в ящиках:

  • когда переключатель скорости установлен в нейтральное положение, двигатель внезапно глохнет;
  • при запуске холодного двигателя выход на повышенную реверсию вызывает затруднения;
  • при работе на холостом ходу явно слышны "плывущие" повороты;
  • падающих оборотов при: вкл.печки, вентиляторы, дальний свет фар и т.д .;
  • внезапное резкое уменьшение или увеличение оборотов без видимых причин.

Сенсорное устройство.

Датчик прост: электрическая часть простейшего шагового электродвигателя. При подаче напряжения происходит движение в прямую или обратную сторону механической части - подпружиненной иглы или конического стержня через самолет. Двигаясь по ступеням (ступеням), игла изменяет диаметр зазора канала, регулируя объем воздушной смеси в топливо.

Проверить датчик.

Очевидное заблуждение: ни в впрыске, ни в производительности карбюратора и независимо от типа двигателя, dhh не регулируется механически - регулировочные винты топливной системы Не влияют на датчик. Его можно определить по мультиметру. В карбюраторе ВАЗ 2109 датчик установлен на патрубке карбюратора, в виде цилиндрической бочки с подходящими проводами. Если снять минусовую клемму АКБ, а затем колодку с проводами от датчика, на клеммах датчика видны обозначения обмоток: A, B, C, D.Внутреннее сопротивление между AB и CD должно быть в пределах 36-82 Ом, а выводы разных Обмоток: A-C или V-d не должны называться вообще. Если на снятом датчике снова надеть колодку с проводами и подключить клемму «-», включить зажигание, должны быть слышны слабые зажимы и игла иглы. Неисправности механической части: Снимите датчик и промойте (продуйте) самолет, проверьте визуально состояние иглы (конуса) и уплотнительных прокладок.

Значит, все работы напрасны: датчик не работает и его надо менять.

Замена dhh.

Замена датчика холостого хода потребует снятия воздушного фильтра. Надо пошагово:

- снимаем воздушный фильтр;

- Найдите в районе заслонок карбюратора датчик идущих к нему проводов.

- Отсоединить "-" клемму АКБ, снять колодку с проводами, открутить два винта крепления датчика (в моделях с карбюратором Solex датчик откручивается ключом с резьбой на 8-12-13 в зависимости от модели), осторожно удалите дизельное топливо.

- Очистить поверхность настройки датчика, установить новый, сделав все в обратном порядке.

На «девятке» с ЭБУ (электронным блоком управления) - регулировка нового ДХН не производится. После замены следует завести машину. За 5-10сек. Номинальные параметры PAX будут установлены автоматически после установки электронного блока. ВНИМАНИЕ: Электроника не будет откалибрована автоматически, если клемма аккумулятора не отсоединится при замене!

Если возникнут проблемы в работе датчика холостого хода, с управлением вашим ВАЗ 2109 могут возникнуть трудности.Чтобы определить поломку и научиться грамотно менять датчик, вы познакомите вас с основными позициями.

Принцип действия

Не совсем правильно называть датчик холостого хода именно датчиком. В конце концов, это измерительные устройства, которые обрабатывают и преобразуют информацию, выводят ее на механические или электронные указатели на приборной панели.

Правильно называть датчик холостого хода с регулятором, или просто RXX. RXH играет важную роль в работе двигателя, поскольку обеспечивает слаженное и правильное поведение.силовой агрегат.

Увы, системы самодиагностики на ВАЗ 2109 не идеальны, ведь при выходе из строя регулятора холостого хода вы не оповестите вас даже при элементарном включении сигнальной лампы Check Engine. Поэтому необходимо ориентироваться на признаки поломки.

ПЧ работает следующим образом. При включении замка зажигания шток на датчике смещается до упора, выводится в специальное отверстие дроссельной заслонки. RXH начинает считывать шаги, и клапан возвращается в исходное положение.Когда двигатель работает, с увеличением или уменьшением количества шагов происходит изменение количества воздуха, проходящего через отверстие. Следовательно, в двигателе есть необходимое количество воздуха, обеспечивающее стабильную работу мотора на холостом ходу.

Функции

RXX регулирует количество воздуха, поступающего в воздух, когда дроссельная заслонка закрыта. Это говорит о том, что RXX выполняет функции автоматической регулировки заданных крутящих оборотов на холостом ходу.

Также регулятор принимает участие в процессе прогрева двигателя до оптимальных рабочих температур зимой.Диапазон рабочих температур у РЦБ достаточно широк - от -40 до +130 градусов по Цельсию.

RHX с такими важными функциями имеет небольшие размеры и состоит из трех основных элементов:

  • Электродвигатель шаговый;
  • Spring;
  • Стержень с конической иглой на конце.

Регулятор холостого хода установлен на корпусе дроссельной заслонки парой винтов.

Признаки неисправности

Игнорировать признаки выхода из строя датчика холостого хода на вашем впрыске или карбюраторе ВАЗ 2109 ни в коем случае нельзя.Сначала это доставляет дискомфорт при вождении, но вскоре может стать причиной серьезной аварии.

Есть несколько основных симптомов, которые могут указывать на проблемы с RXX:

  • Оборот начинает спонтанно увеличиваться, затем снижаться;
  • При включении холодного силового агрегата обороты не увеличиваются;
  • При использовании дополнительных электрических зависимых устройств, таких как фары или обогреватель, скорости сразу начинают падать;
  • При выключении передачи или на холостом ходу двигатель может споткнуться.

Это не полный список возможных симптомов, но все они косвенные. Поскольку необходимо убедиться, что проблема заключается в RXH, а не в других узлах двигателя, необходимо проверить текущее состояние датчика.

Проверка состояния

Чтобы проверить текущее состояние вашего ЦРБ на автомобиле ВАЗ 2109, выполните несколько последовательных действий.

Шаг чек

Ваши действия

Шаг первый

Включите ручной тормоз. На машине установите антиприводы.Безопасность всегда должна стоять на первом месте при ремонте автомобиля своими руками

Шаг второй

Необходимо добраться до нужного датчика, отключить его от питательной площадки с проводами, а затем с помощью вольтметра проверить наличие напряжения. Минус ставится на двигатель, а плюс установлен на выводах колодок А и D

.

Шаг третий

Включите зажигание, проверьте индикаторы напряжения.В норме они составляют около 12 вольт. Если вольтметр показывает меньшие значения, возможно, проблема с уровнем заряда аккумуляторной батареи. Если напряжения вообще отсутствуют, придется проверить весь ЭБУ и электрическую цепь. Не исключены чистки.

Шаг четвертый

Проведите еще одну проверку при включенном зажигании. Проверяйте поочередно выводы AB и CD. В нормальном состоянии сопротивление к ним должно быть около 53 Ом.Если RXX работает нормально, измерительный прибор покажет бесконечное сопротивление

.

Пятая площадка

При снятии регулятора холостого хода и включении зажигания подключают блок с питанием. Если при этом конусная игла продвинулась вперед, с прибором все в порядке. Если конусообразная игла не выдвигается, значит RXH вышла из строя и требует замены

Определив, что старый датчик холостого хода на ВАЗ 2109 уже отработал, требует замены.Процедура вполне проходит без посторонней помощи.

Замена или чистка

Практика показывает, что в достаточно большом количестве случаев простая очистка регулятора холостого хода позволяет восстановить его работоспособность. Поэтому советуем в первую очередь опробовать этот метод. А если не даст результата, то работы по замене прибора не будет.

  1. Купить емкость с очистителем для карбюратора. В этом случае ваш двигатель вполне может быть инжекторным.Как раз этот состав отлично подходит для очистки RXH и не только.
  2. Отключаем колодку с проводами от датчика, откручиваем два фиксатора и снимаем непосредственно затронутый элемент управления.
  3. Очистите регулятор от скопившегося мусора, загрязнений, очистите саму иглу и пружину. Это необходимо сделать средством для очистки карбюратора. Используйте винтовые инструменты, чтобы привести в порядок довольно компактное устройство.
  4. Обязательно очистите открывающийся патрубок регулятора холостого хода на дроссельном узле.Именно там находится конусообразная игла датчика ХХ.
  5. Завершив очистку устройства, верните его на место и проверьте в работе.
  6. Если чистка не принесла желаемого результата, двигатель продолжает вести себя неадекватно, придется приобрести новую ручку и установить ее на место старого датчика.
  7. Обязательно задержите машину перед заменой, отключив минусовую клемму от АКБ, затем отсоедините колодку с проводами питания, открутите крепежные винты и снимите прибор.
  8. Выполните сборку, действуя в обратном порядке.

Автомобили ВАЗ марки 2108, 2109, 21099 комплектуются карбюраторами марки Солекс. Карбюраторы этой разновидности снабжены электромагнитным клапаном, имеющим регулятор холостого хода. В повседневной эксплуатации автомобиля наиболее вероятной причиной пропадания холостого хода является датчик холостого хода карбюратора ВАЗ 2109.

Экономия Petrolich - это новое изобретение, которое призвано снизить расход автомобильного топлива по заявлению производителя на 10-25%, просто вставляя его в прикуриватель машины.
Заработная плата предназначена только для автомобилей с бортовым напряжением 12В, в некоторых автомобилях светодиоды горят даже после выключения мотора.

Здесь могут возникнуть следующие неисправности:
одна). Преимущественно загрязнение толстой части электромагнитного клапана;
2). Выход из строя обмотки;
3). Нет питания на электромагнитном клапане (EMK).

Для исправления работы датчика холостого хода необходимо иметь гаечный ключ на 8, 10, 12, 13, 14, провода, компрессор, лампочку на двенадцать вольт.

Алгоритм проверки датчика холостого хода своими руками:
1. Необходимо снять крышку воздушного фильтра, ключом на десять отвернуть гайку крышки воздушного фильтра.
2. Далее нужно снять сам воздушный фильтр.
3. Откручиваем ключ на восьмерку
4. Гайки крепления нижней части воздушного фильтра.
4. Снимите нижнюю часть воздушного фильтра со шпильки.
5. Сядьте в машину, снимите клемму электромагнитного клапана и несколько раз коснитесь электромагнитного клапана, при этом вы должны услышать щелчки.
6. При наличии щелчков нужно заглушить двигатель и ключом для отключения электромагнитного клапана. Отдельного внимания заслуживает топливный домкрат: необходимо с помощью насоса или компрессора изготовить топливный домкрат и поставить на место. Соберите все детали в обратном порядке.
7. Если щелчков нет, окружите ключ тринадцатым электромагнитным клапаном. Специальным проводом подать плюс от АКБ на выводе ЕМК, корпусами которого нужно коснуться клеммы минус АКБ.
8. Если при этой проверке нет щелчков, это означает, что электромагнитный клапан не работает. Датчик холостого хода стоит от 100 руб.

Но можно прибегнуть к методам Дедова! Датчик холостого хода на карбюраторе ВАЗ 2109 можно доработать. Для этого необходимо сломать пластиковый наконечник ЭМК и установить на его место челюсть. Далее выставляем все детали в обратном порядке.

9. Если щелчки есть, необходимо поставить датчик холостого хода карбюратора ВАЗ 2109 на место.Проверьте двигатель и тестер, есть ли 12 вольт на подающем проводе EMK. Если нет питания, значит, это электронный блок холостого хода, который необходимо заменить.

2109 Форсунка может быть разобрана и заменена сама по себе. Это важный эффект, потому что без холостого хода автомобиль не будет «полным» и принесет массу неприятностей, особенно в крупных городах, где на каждом светофоре и пешеходном переходе приходится сбрасывать скорость. В этой статье пойдет речь о его проблемах и замене, а также замене датчика заднего хода, ведь это не менее важное устройство.

[Скрыть]

Характеристики контроллера XX

Этот пункт предназначен для уменьшения времени прогрева двигателя. Во время этой операции часто быстро трутся детали. Итак: DHH также разработан для уменьшения контакта и износа. Это устройство установлено в дроссельном узле, который находится в моторном отсеке в левой части мотора.

Назначение и принцип работы

Основные узлы устройства: электродвигатель шаговый

  • ;
  • игла коническая совмещенная со стержнем;
  • деталь пружины.
Датчик холостого хода

Как показано на фото, в устройстве есть колодки. Выделен основной механизм - датчик холостого хода форсунки ВАЗ 21099. Серый Видна регулировочная деталь, которая регулирует частоту вращения ротора двигателя. Синий - устройство, предназначенное для считывания информации о скорости вращения коленчатого вала. Если работа идет на холостой ход, воздушный поток в главные цилиндры поступает по специальным каналам.

Зеленый цвет в этой схеме отвечает за сравнение в электронном блоке.Здесь частота вращения двигателя учитывается в соответствии с фактическим числом оборотов.

Датчик температуры охлаждающей жидкости тоже принимает нужный сигнал. Пока схема сравнения не получит необходимой информации, двигатель будет работать на высоких оборотах. В это время воздух регулируется с помощью конической части иглы. Пробой воздуха часто приводит к поломкам и полной остановке мотора.

Делая вывод, можно сказать, что в двигатель попадает определенное количество воздуха, ровно столько, сколько необходимо для работы в подходящем режиме.Этот объем учитывается особым расходом воздуха. Он передает информацию на контроллер, который в зависимости от значения готовит смесь нужной концентрации. После этого через форсунки форсунок впрыскивается в автомобильную сеть. Узнать, где находится датчик холостого хода на форсунке ВАЗ 21099, можно на фото ниже.

Типичные неисправности

К популярным I. частые поломки Датчик холостого хода ВАЗ 2109 Карбюратор и форсунка следующие:

  • неисправность мотора;
  • отказ от действий при отпущенной педали газа;
  • неконтролируемый холостой ход Даже при прогретом двигателе;
  • при выключении трансмиссии глохнет двигатель;
  • при холодном моторе коленвал не увеличивает вращение (по автору видео - девяточка.ремонт).

Инструкция по замене датчика ХХ

Перед заменой необходимо провести диагностику с помощью специального прибора - мультиметра. Для этого нужно ввести в прибор значение измерения напряжения и провести диагностику автомобильной сети на предмет поломки узлов и других неисправностей. При этом щупы надеваются на клеммы Аккорда и показывают напряжение в 12В.

Выключив зажигание нужно отсоединить провода с дхх. В этом случае щуп-мультиметр подключается к основной части машины.Далее нужно включить зажигание, и с помощью второго щупа проверить наличие напряжения на выводах разъема. Если оно ниже 12В или отсутствует, значит произошел обрыв цепи.

Для демонтажа устройства необходимо взять отвертку с крестообразным наконечником и вывернуть два стопорных винта.


Замена dhh крестообразной отверткой

Закрутив левый винт, осторожно затяните регулятор на себя и открутите второй винт.
После этого необходимо очистить воздушный канал от грязи и пыли, а также продуть установку для регулятора.

После этого деталь собирать в обратном порядке. При этом прибор лучше всего откалибровать, а уплотнительное кольцо разрешить смазывать моторным маслом. Расстояние между устройством и краями иглы должно быть 23 мм.

Характеристики датчика SK

При возникновении неисправностей с sq нужно сразу обращать внимание на лампочки и сам датчик.

Назначение и принцип работы

Основная задача этого устройства - включение сигнальных огней, которые подсказывали людям, что автомобиль совершает движение задним ходом.Понятно, что при неподходящем устройстве возможны аварии.

Датчик заднего хода ВАЗ 2109 работает таким образом: при переключении трансмиссии вилка включения прижимается к устройству. Таким образом создаются провода и зажигается лампочка, информирующая о движении транспорта.

Типичные неисправности

Наиболее популярные неисправности:

  1. Перегорели лампочки. Если это произошло, нужно его снять и проверить с помощью мультиметра.
  2. Нарушение контактов.
  3. Устройство не будет работать при плохом контакте контроллера, а также при плохой изоляции контактов. Нарушение изоляции грозит наступлением замыкания.
  4. В случае поломки нужно убедиться, что предохранитель в монтажном блоке Нормально. Если он поврежден или расплавился, стоит ввести замену.
  5. Если вышло из строя само устройство, и симптомы неисправности таковы, что все лампы не будут работать или, наоборот, будут работать непрерывно, необходимо заменить его на новый.

Обратная замена Руководство по замене

Перед заменой лучше всего убедиться, что датчик действительно неисправен и необходимо купить новый.

Для диагностики необходимо сделать следующее:

  • поднять машину и оставить на бекапах;
  • найти на коробке передач (кривошипа) датчик и включить заднюю передачу;
  • проверьте проводимость между выводами 1-3 и 2-4 на задней коробке передач, а затем на нейтрали;
  • в коробке передач не должно быть проводки, как в других положениях.

Заменить датчик заднего хода ВАЗ 2109 может любой автомобилист.

Для начала нужно приподнять машину и откинуть вниз «минусовую» клемму с аккумулятором. Затем слейте масло и снимите защиту с картера. По поводу коробки передач стоит желаемый регулятор. Необходимо отключить его блок от коробки переключения скоростей, затем открутить зажимной болт, которым контроллер держится в картере. Он немного похож на свечу зажигания. Регулятор имеет провод и кнопку, замыкающие контакты.

Новый элемент необходимо установить на старое место, где был установлен регулятор. Закрепить необходимо сначала вручную, а потом специальными крепежными болтами. После этого соедините колодку проводами, обеспечив тем самым регулятор мощности.

После этого можно возвращаться в редуктор жидкости. Еще можно заменить смазку в картере. Далее верните защиту, и подключите минусовую клемму к аккумулятору.

На ВАЗ 2109 почему машина не заводится? Что делать, если нет ключа

> В статье «» Мы подробно разобрали причины, по которым не заводится ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Карбюратор .Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцам инжекторных ВАЗ 2108 2109 21099, когда их железный конь перестал заводиться. Различия в поиске и устранении неисправности карбюраторных и инжекторных двигателей очень существенны. Таким образом, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако если пересадить его на инжекторный ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, который не заводится, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, связка датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда не заводится инжекторный мотор, может изрядно напугать владельца машины.
Здесь, как и при диагностике любой неисправности, важна четкая продуманная последовательность действий по выявлению неисправности. Итак, приступим, если не заводится двигатель ВАЗ 2108 2109 21099 Форсунка, то тут действует старое правило: «Либо горить не на чем, либо поджигать нечего.«Нет искры или не поступает в цилиндры двигателя в виде горючей смеси.
1) Проверяем, есть ли искра. Для этого нужно открутить свечу от баллона, прижать к массе и повернуть стартер. Если искра рассыпалась по свече, значит проблема в системе подачи топлива.
Однако необходимо помнить, что если скрученная свеча мокрая, и есть искра, необходимо проверить метки.

Табличка на распределительной коробке Вала ВАЗ 2109.

Метка на маховик ВАЗ 2109

Из-за того, что ремень ГРМ проскальзывает на один или несколько зубцов, фазы газораспределения и двигатель ВАЗ 2108 2109 21099 Не заводится форсунка.
Если искра не проскальзывает на свечу, то причиной могут быть: датчик положения коленвала (далее текст ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе.Да, это правда, неправильная работа датчиков может очень сильно испортить жизнь владельцу инжектора ВАЗ 2108 2109 21099. Скажу одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится Из-за неисправности одного единственного датчика - ДПКВ. Если какой-либо другой датчик неисправен, двигатель запустится, только его работа будет некорректной - может трит, не развивать мощность, увеличивать расход топлива, но он обязан.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему.Очень часто проворачивает разъем ДПКВ, так как на него может попадать влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно удалить и легко проверить. Подать питание от аккумулятора и поднести к его рабочей зоне металл. При приближении к металлу выходное напряжение датчика должно увеличиваться, при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, поменяйте его и попробуйте запустить. Не началось - продолжай.
1B) Шкив коленчатого вала. В чем проблема? Проблема в том, что часть шкива с зубьями на резине ДПКВ, и она может либо отвалиться, либо прокрутиться.

Протравленная часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно ДПКВ не срабатывает при проворачивании вращения коленвала и ЭБУ не дает команду на искру на свече. Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала крутится и работает.Заодно проверьте целостность ремня ГРМ и меток.
1Б) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на предмет его целостности. По возможности можно взять модуль зажигания с другой машины и проверить, заводится двигатель или нет.
1г) При неисправном ЭБУ двигатель заведется естественно.
1d) Нет контакта в проводке. Все устройства могут быть целыми: и ЭБУ, и модуль зажигания, и все датчики.Но между ними в проводке контакта не будет, например, оборван провод или окислился разъем.
2) Если искра есть, но двигатель не запускается, нужна система питания двигателя.
Проверяем, поступает ли топливо в форсунки:
2а) Трясет ли топливный насос?

ВАЗ 2109 с инжектором Топливный электронасос

Топливный насос ВАЗ 2108 2109 21099 Форсунка - электрическая, погружается в бензобак автомобиля. При включении зажигания должно быть слышно его действие.Чтобы проверить, качает он топливо или нет, можно ослабить одну из подающих топливопроводов, подставить под них емкость и включить зажигание - бензин нужно заливать из форсунки.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. На регуляторе давления, установленном на топливной рампе, есть специальный съемник для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер.Если манометр не показывает давление, значит, топливный насос не работает.
2B) Если топливный фильтр забит, насос не сможет обеспечить желаемую подачу топлива в форсунку автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, можно понять засорен фильтр или нет, можно воспользоваться манометром, подключенным к снятию регулятора давления на топливной рампе автомобиля.
2V) засорение форсунок.

Загрязненные форсунки Форсунки двигателя

При засорении форсунок они либо совсем не пропускают топливо, либо топливо идет в меньших количествах и не разбрызгивается, а капает.Из-за засорения форсунок может быть сложно запустить двигатель ВАЗ 2108 2109 21099 Форсунка на морозе. Во время езды такая машина обычно не развивает полную мощность.
2g) Запрещается распылять топливо из форсунок, если они не получают сигналов на открытие от блока управления двигателем. Необходимо проследить, чтобы на насадки были намечены фишки и все провода.
3) При запуске холодного двигателя на морозе, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 часто возникает такое явление, как пробуксовка, или порезание ремня бревна.При этом нарушаются фазы распределения мотора двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывает, необходимо снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика. Если все в порядке, пойдет дальше.
4) Если свечи ВАЗ 2108 2109 21099 залиты, то их нужно просушить. На залитой свече искра не образуется. Если вы открутите свечу, а она вся мокрая, то нужно открутить все остальные и закатать их на газ.Если они повторяются, необходимо искать причину в другом месте.
5) Некоторые ВАЗ 2108 2109 21099 Не запускается форсунка на морозе с подключенным датчиком температуры двигателя. Наверное это особенность прошивки или еще что-то. Думаю какая-то микросхема датчика температуры, двигатель тяжело, но заводится. При подключении - нет.
Такая особенность может спросить любого в тупике: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится. Закинул датчик температуры, и она завелась.Такая ситуация, конечно, скорее исключение, чем правило, но владельцу ВАЗ 2109 лучше об этом знать.
6) Тоже редкая ситуация, но бывает. Посев катализатора в глушитель автомобиля. В соответствии с требованиями экологии в глушителях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 В форсунке установлен катализатор, снижающий выбросы вредных газов в атмосферу. Если этот катализатор находится внутри глушителя, выхлоп выхлопных газов будет затруднен, и двигатель либо вообще не запустится, либо закроется.Чтобы исключить этот пункт, нужно просто ослабить клешню крепления между катализатором и глушителем, чтобы газы погасли вслед за резонатором.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Форсунка не запускается, но следует помнить, что есть особые случаи, в которых поможет только сотня.

Карбюраторные версии ВАЗ 2109 сегодня достаточно распространены. При этом не редко возникают ситуации, когда двигатель вообще выходит из строя, либо плохо заводится на горячую.

Для решения такой проблемы вряд ли уйдет на несколько минут. Потому что в первую очередь подготовиться морально, настроиться на долгую работу со своим карбюратором.

Если не получается запустить карбюраторный мотор, попробуйте выполнить несколько действий. Так вы сможете найти ответ, почему двигатель не запускается.

  1. Поднимите капот, осмотрите визуально состояние силового агрегата карбюратора.
  2. Посмотрите, все ли провода, клеммы надежно закреплены.Готовая клемма или провод редко становились причиной быстрых решений и значительных финансовых затрат на ремонт, которых на практике можно было избежать.
  3. Оцените состояние топливного насоса. Не редко причиной выхода из строя при попытке завести автомобиль или отказе от работы является перегрев топливного насоса. Купи это. Если слишком жарко, высока вероятность его выхода из строя. Лучше заменить.
  4. Параллельно проверяем состояние фильтров, масла. Возможно, им нужно давно измениться, и вы все с этим справитесь.

Прилавки на ходу

Если машина глохнет во время движения, вам нужно:

  • Проверить состояние датчика Холла на карбюраторе;
  • Оценить текущую производительность коммутатора;
  • При необходимости заменяются оба элемента;
  • Если после того, как машина на ходу заглохла, возникают проблемы при попытке запустить мотор, продуть топливные трубки;
  • Не получив ответа при визуальном осмотре и проверке трубок, контактов, других имеющихся комплектующих, придется разобрать карбюратор для поиска причин;
  • Обязательно отрегулируйте карбюратор.Довольно часто такая мера позволяет устранить все проблемы. Но не стоит делать это своими руками. Свяжитесь с вашим проверенным карбюратором.

На практике карбюратор может выйти из строя по разным причинам. Некоторые из них не связаны с самим двигателем. Поэтому оптимальное решение - это полноценная диагностика на автосервисе.

Карбюратор глохнет на холостом ходу

Если у вас карбюратор не заводится, постоянно глохнет на холостых оборотах, вы столкнулись с довольно обычной ситуацией для карбюратора ВАЗ 2109.

Вот список мер, которые можно предпринять своими руками с карбюратором:

  • Заменить иглу;
  • Очистите форсунки в электромагнитном клапане;
  • Заменить датчик холостого хода при обнаружении в нем неисправности;
  • Чтобы избавиться от заедания игольчатого клапана, из-за которого карбюратор часто не запускается на горячем, попробуйте надеть на него пружину. это народное средство, которое, как ни странно, помогает;
  • Проверить состояние электрошока, блока его контроля, проводки.Убедитесь, что у вас есть щелчок. Если они отсутствуют, элемент идет под замену. Хотя можно попробовать починить.

«>]

Пошаговая инструкция

Наблюдая определенную последовательность в их действиях, вы в конечном итоге сможете самостоятельно определить, почему двигатель не запускается или у вас есть проблемы с ним.

Стадия ремонта

Ваши действия

Поверните ключ зажигания, проверьте стартер

Если поворачивается ключ, крутится стартер, то причина точно не в этом.Даже если мотор не запускается. Отказ стартера говорит о необходимости его замены

Проверить уровень топлива в баке

Ориентироваться только на показания датчика не стоит. Иногда обманывает. Не раз бывало, что автовладелец облазил почти всю машину, перебрал карбюратор, и в итоге выяснилось, что это просто кончился бензин. Пусть это будет смешно, но чтобы убедиться, что горючее в бензобаке еще стоит

Убедитесь, что искры

Снимите любую из свечей зажигания, подсоедините к высоковольтному проводу и прикоснитесь к массе (двигателю).Вам понадобится напарник, который сядет за руль и будет крутить стартер. Если на наконечнике появилась искра, все в порядке. Она не? Блок коммутации винил и поменять переключатель на новый.

Проверить искру на центральном проводе от катушки

Применяется аналогичная свеча зажигания. Если искры не обнаружить, скорее всего, вышла из строя катушка. Заменить элемент

Если сейчас на улице заморозки, то в бензине может быть вода, которая превратилась в лед.Чтобы проверить это, откройте воздушный клапан и несколько раз нажмите кнопку топливного насоса. Звуки Булкании говорят о том, что бензин уходит в карбюратор. Никакие капли не позволят карбюратору запустить карбюратор, так как топливо частично замерзло. Тут надо будет поменять бензонасос

Фильтр тонкой очистки

Посмотрите на состояние фильтра. Если на нем есть трещины, повреждения и другие видимые дефекты, элемент придется заменить.

Шланги подачи бензина

Убедитесь, что шланги, подающие бензин от насоса к двигателю, целочисленные. При дефектах, поломках, трещинах обязательно меняют на новый

.

Свеча зажигания

Сварку уже проверили. Теперь откручиваем все свечи, осматриваем их на наличие следов Нагара. Если свечи от Нагара оказались черными, бензин был залит, чистить агрегаты обычной наждачной бумагой не имеет смысла.Эффекта желаемого вы не достигнете. Единственное реставрационное решение - накалить их на газовой плите. Если вы не хотите опробовать этот метод, просто установите новый комплект качественных свечей зажигания

.

Трос высоковольтный

Снимите их, проверьте на целостность, отсутствие повреждений. Если есть, купите новый комплект и установите на автомобиль

Травер крышки

Наличие внутри него сколов, выделенных контактов говорит об износе, потере работоспособности.Выход один - сменить устройства. Одновременно с крышкой стоит поменять бегунок

.

Датчик Холла

Довольно часто карбюратор не заводится именно из-за неисправного датчика Холла. Он держится на резине двумя болтами. Откручиваем крепления, отключаем провода и меняем старый датчик на новый. Собрать все обратно, проверить работоспособность карбюратора

Расположение высоковольтных переходов

Нередко невнимательные мастера или малосерьезные мастера, самостоятельно ремонтируя свой автомобиль, допускают ошибки при сборке задней части. Дрожание.W. Провода высокого напряжения Должна быть определенная связь. Проволока, обозначенная на крышке цифрой 1, идет от крайнего левого (первого) цилиндра, дальше по часовой стрелке идет 2 цилиндр, затем 4, и только потом 3. Преобразовав место, машина заведется дико или вообще карбюратор может не

Найти ремень газораспределительного механизма можно оставить под кожухом. Снимите его, оцените состояние зубьев ремня. Если они частично смущали, пропали, лучше ремень заменить на новый.Также не исключено, что на 1,3-литровом моторе пролетела заслонка. Такой вопрос не рекомендуется решать этой

Если поэтапная проверка каждого узла ВАЗ 2109 не позволила найти ответ, почему карбюратор не запускается должным образом, придется перейти на сотню.

Практика показывает, что детальный осмотр агрегатов машины и замена изношенных, поврежденных элементов сразу возвращает карбюратор в прежнем состоянии, он заведется как на холодном, так и на горячем.

С наступлением зимы большинство карбюраторных машин привозит своим хозяевам. Не исключение и карбюратор ВАЗ 2109, который нервничает до холода. Причин для такого старта может быть много. В этой статье будут рассмотрены самые частые причины, по которым карбюратор ВАЗ 2109 плохо заводится на морозе.

Прежде чем делать определенные выводы, нужно убедиться, что водитель правильно выполняет требования по запуску холодного двигателя. Для этих целей карбюраторные двигатели имеют дроссельную заслонку с ручным управлением.Без использования этого механизма запустить машину, особенно в холодное время, довольно проблематично.

Вам нужно запустить двигатель в следующей последовательности:

  • Откройте капот и поверните вверх ручную педаль подачи топлива топливного насоса
  • Потяните за рычаг ручки управления воздушной заслонкой
  • Выпить бензин до коллектора педали акселератора
  • Не нажимая педали газа запустить двигатель

С первого раза может не работать мотор.Но второй раз должен. Также нужно сосредоточиться на прокачке бензина педалью бензина. Главное не переборщить, иначе можно залить свечи и тогда двигатель точно не заведется. Если это произошло, и машина не завелась, то нажмите педаль до упора, включите стартер и, пока он вращается, медленно отпустите педаль газа.

Плохо крутится стартер на холоде ВАЗ 2109

Это одна из самых основных причин плохих дам. Боковых две: закрутил стартер или подмерзил аккумулятор.Если с первым случаем все ясно, то второй требует особого внимания.

При сильных морозах аккумулятор рекомендуется поставить в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, задача может усложниться. Для начала нужно включить на время средний свет - он прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды. Каждая новая попытка запуска мотора должна сопровождаться паузами в 30 секунд, 1 минуту и ​​2 минуты.Иначе аккумулятор дойдет до конца и вместо поездки придется ждать, пока аккумулятор зарядится.

Если летом можно заливать масло с меньшей вязкостью или 20w40, то в сильные морозы оно замерзает. Провернуть коленвал При замерзшем масле становится очень сложно, поэтому производитель рекомендует заливать на зиму моторные масла с вязкостью 5W40.

Еще одно решение этой проблемы - применение предпусковых подогревателей, которые включены в сеть 220 В и нагреваются доосол.За счет теплопередачи металлических частей карбюратора двигателя ВАЗ 2109 масло становится жирным, и мотор может спокойно работать даже в сильные морозы.

Если ВАЗ 2109 плохо заводится не только на холоде, но и на горячем, то проблема может коснуться системы. Неправильный угол опережения ухудшает стартовые свойства, из-за чего запуск становится проблематичным.

Обычно проблемы запуска наблюдаются на. При этом можно заметить черный дым из выхлопной трубы Электроды свечей покрыты черным нагаром, а при нажатии на педаль акселератора слышен хлопок в глушителе.Можно попробовать повернуть резину на несколько градусов или отрегулировать зажигание с нуля. Проблема должна исчезнуть.

Однако слишком ранний угол приводит к:

  1. Детонации;
  2. Перегрев двигателя;
  3. Удаление смеси.

Проблемы системы питания ВАЗ

В первую очередь нужно проверить воздушный и топливный фильтр. Если они сильно загрязнены, двигатель плохо заводится на холоде. В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом автомобиля и один воздушный.Если они целые, то проверьте работу бензонасоса.

Попробуйте прокачать бензин ручным приводом. Если он впрыскивается плохо, неисправность кроется в топливном насосе.

Далее в очереди - карбюратор. Неправильная регулировка может привести к тому, что машина плохо переохладится. Обороты холостого хода не должны превышать 900 и опускаться ниже 700. Нагар при зажигании свечей недопустим. В противном случае агрегату нужна грамотная настройка.

Газораспределительный механизм

Последний клапан.Перед настройкой карбюратора нужно проверить зазоры в клапанном механизме. Это делается на холодном двигателе, так как при нагревании металл расширяется.

Нарушение зазоров ухудшает сжатие. В этом случае не только теряется мощность, но и выходят из строя пусковые установки автомобиля.

Это основные причины, по которым плохо от холода Ваз 2109. Если ни один из этих советов не помогает, лучше обратиться к специалистам.

Как часто случается такая ситуация, что горячая любимая машина (ВАЗ 2109, 099, 08) наотрез отказывается заводиться или глохнет на дороге? Не стоит сразу вызывать одаренных мастеров или тащить бедняжку в сервисе на веревке.Радостные новости остались одни. Скажу, что делать, но только если руки вырастут не из нужного :).

У стигнутого и не застенчивого двигателя может быть несколько причин. Вначале поверните ключ в замке зажигания и прислушайтесь к стартеру, если в этом нет повода, но это сказано и «понятно». Если закручивает стартер, идите дальше. Как бы глупо это не звучало, но надо проверить, есть ли бензин в баке.

Поверните ключ и посмотрите на контрольную лампу остатка топлива в баке.Если уверены, что идет бензин и проверяем наличие искры. Вытащу любую свечу, воткаем в высоковольтный провод и трогаем двигатель (на массу) ...

Здесь нам нужен помощник. Сажаем за руль и даем ключу повернуть ключ. Есть ли искра на кончике свечи? Капюшон. Нет? плохо. Неисправен коммутационный блок или его проводка. Это сложно что-то сделать. Попробуйте поменять переключатель. Также следим за искрой на центральном проводе, идущей от катушки.Аналогичным образом проверьте свечи. Отсутствие искр может свидетельствовать о неисправности катушки.

Проверить систему питания. Если на улице Зима, в запас бензина могла попасть и замерзшая вода. Проверяем: откручиваем "воздух", и нажимаем кнопку бензонасоса несколько раз. Bulkaet? Хорошо бензин поступает в карбюратор. нет?

Или заморозила вышеупомянутую воду каким-либо образом, которая попала в систему, или, что, скорее всего, неисправно, чем заправочная станция. Обратите внимание на фильтр тонкой очистки.Его следует осмотреть на предмет трещин и повреждений. Еще можно посмотреть шланги, по которым идет бензин. Все проверили? Система питания в порядке?

Следующий шаг, свечи! Откручиваем свечи. Все. Смотрим, есть ли нагар. У обработанного драйвера всегда должен быть запасной комплект, рабочие, проверенные свечи. «Обжегся» (черные свечи с наигаром и залитые бензином) бесполезно чистить кожу и протирать. Их надо нанимать над газовой плитой.

Значит рабочие свечи вставили, не помогло? Обратимся к системе зажигания.Снимите с траверсы высоковольтные провода. Кстати из-за проводов машина может не заводиться, проверьте их. Смотрим на крышку траверса.

Если внутри чипсеты, обращайтесь, меняйте крышку. Далее убираем ползунок. Его тоже можно заменить. Откручиваем 2 болта. Отсоедините проводку от датчика Холла и замените сам датчик. Собираем все в обратном порядке с новыми запчастями.

Неправильное расположение высоковольтных проводов на крышке траверса.Первый провод (на крышке он обозначен цифрой 1) идет от 1 цилиндра (крайний левый), затем по часовой стрелке пойдет 2 цилиндр, 4 цилиндр и 3 цилиндр. Если машину перепутать, то машина будет ужасно порваться или не будет вообще.

Осталось проверить ремень ГРМ. Он находится слева под кожухом. Снимите и посмотрите на зубья ремня. Если не хватило и ремень проскользнул, то его нужно поменять. Только вот вопрос в последствиях. Если у вас двигатель 1.3, то с клапаном можно гадать (даже не садитесь за руль).Если 1.5, то ничего страшного не может.

Ну в принципе и вся система. Все должно запуститься. Если нет, то можно с чистой душой (сделал, что смог) перетащить сторонними поделками. Если машина не работает на холостом ходу, проверьте электромагнитный клапан. Он ввинчивается в карбюратор с правой стороны. Снимите терминал.

Поверните ключ, включив зажигание, и несколько раз постучите по пневмоострову. Есть щелчки и искры? Что ж, работает. Просто открутите его и взорвите джиблера на конце.Обратный клапан нужно закручивать руками, желательно не перетягивая.

Также нестабильная работа на холостом ходу или движение рывков могут быть следствием нерегулируемого карбюратора, собственно как обратимого (от гнетущей смеси) свечи.

Удачи на дорогах.

Что делать, если отказались заводиться любимые ВАЗ 2108, ВАЗ 2109, ВАЗ 21099? В этой статье будет рассмотрена схема устранения неполадок. Как вы, наверное, знаете, двигатель заведен и вам нужны три условия: воздух, бензин, искра.При вращении коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 происходит всасывание горючей смеси внутрь цилиндров (смеси воздуха и бензина в определенной пропорции). После закрытия впускных и выпускных клапанов в конце цикла сжатия на свече появится искра, которая воспламеняет горючую смесь - двигатель запускается.
Считайте диагноз определением неисправности цепи. Весь метод подробно описан на рисунке, в тексте даются необходимые комментарии по пунктам.

1) Если стартер не крутит коленчатый вал ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, то проверьте следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть слышен щелчок проверки реле втягивающего устройства, все разъемы надо поставить на стартер.

2) Если стартер вращает коленчатый вал. Необходимо определить, не попадает ли он в баллон, горючую смесь или искру. Сначала ищем искру. Для этого снимите высоковольтный провод с любой свечи, выведите на расстояние сантиметр до массы и поверните стартер.

3) Если ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не ищет искру, проверьте, есть ли искра на распределителе зажигания (резине). Для этого снимаем с трамблера центральный провод, доводим до массы 1 см и крутим стартер. От провода к массе - проблема в распределителе зажигания: проверить бегунок, почистить контакты.

4) Если на распределителе зажигания нет искры, необходима диагностика системы зажигания.
Возможны два варианта дальнейшего поиска неисправности:
А) Использование диагностического прибора бесконтактной системы зажигания.
B) ручное определение неисправности.
А) У вас есть прибор, могут быть разные типы, но принцип работы тот же: питание и проверка датчика Холла и переключателя отображаются лампочками.

Устройство подключено к разрыву цепи переключателя. Снимите переключатель с переключателя и подключите к разъему устройства. Второй разъем устройства одет на выключатель. Включите зажигание: Должны гореть лампочка блока питания и лампочка питания датчика мощности.

При вращении стартера ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 должны мигать: выключатель контрольной лампы, импульсная лампочка от датчика Холла.
Если контрольная лампа переключателя мигает - замените переключатель.

Если импульсы не идут от датчика Холла, разберите распределитель зажигания, убедитесь, что стартер вращается при вращении стартера. Если стартер крутится, а бегунок трамблера нет - порвался ремень ГРМ. Если ползунок крутится, а сигнала с датчика Холла нет, - замените датчик Холла.
Б) Вариант поиска неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.Выберите распределитель зажигания и убедитесь, что бегунок распределителя вращается при вращении стартера. Если не крутится - порвался ремень ГРМ. Если ползунок вращается, убедитесь, что барабан дозатора не касается датчика Холла. Убедитесь, что датчик Холла и разъем исправны. Если все в норме - поменяйте выключатель, самая частая причина, когда нет искры - выключатель сгорел.Если после замены переключателя искра не появилась, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по народному бабину) выходит из строя крайне редко, но и такие случаи тоже бывают.

Катушка зажигания

5) Если искра есть, но двигатель не запускается, снимите крышку воздушного фильтра.

Фильтр чистый, без масла? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Без крышки воздушного фильтра, завелась - значит нет доступа воздуха к карбюратору, фильтр забит, подача воздуха, фильтр залит маслом.
6) не заводится - снимаем фильтр с крышкой и откручиваем топливный шланг от топливного насоса к карбюратору от карбюратора. Крутим стартер - должен быть бензин. Не брызгает? Или бензонасос вышел из строя, или топливо из бака не является топливом, если оно конечно есть.
7) Если бензин разбрызгивается при вращении стартера, открутите топливопровод топливопровода от карбюратора. Выстрелите пальцем в ответ и погрузите рот в кормушку. Воздух проходит в поплавковую камеру? Если так, значит и бензин тоже проходит, необходимо продуть весь карбюратор сжатым воздухом.
8) Есть ли воздух в поплавковой камере? Проверьте сетчатый фильтр карбюратора. Открутите, почистите. Не помогло? - Возможно, игольчатый клапан Zalip. Следуйте стороной карбюратора к гаечному ключу или залейте в питающее отверстие сжатым воздухом.
9) Если все равно не получается продуть воздух в поплавковую камеру - снимаем крышку карбюратора. Мы в руки и снова пытаемся взорвать. Не проходит воздух - поменяйте игольчатый клапан.
10) Если воздух проходит, когда крышка снята, а топливные жиклеры не забиты на карбюратор, то топливный жиклер.
11) Если после проделанной работы машина все равно не заводится, выкручиваем свечи.
Выглядят залиты бензином или нет? Если они залиты, необходимо просушить. Включаем газовую плиту и держим плоскогубцы, капая свечу на огонь. Если свечи все-таки засохли - можно попробовать несколько капель бензина сбрызнуть в 1 камеру карбюратора (ближе к кабине). Вы можете сломать карбюратор образовавшимся разрежением, и двигатель заведется.

Описанные выше приемы помогут завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 более чем в 90% случаев.Однако в случае сложных проблем ремень ГРМ не на несколько зубцов, плохая или отсутствующая компрессия в двигателе, карбюратор не регулируется) всего на сотню.

почему, как помочь "железному коню"

Основным силовым агрегатом автомобиля ВАЗ 2109 является его двигатель. Любой посторонний звук тревожит владельца машины.
Если двигатель троит на ВАЗ 2109, это говорит о неработоспособности одного или нескольких цилиндров. В этом случае двигатель не будет развивать полную мощность, не будет иметь необходимого тягового усилия и увеличится расход топлива.
Какие причины вызывают это явление и как их устранить своими руками, предлагает ознакомиться в данной статье.

Зачем троит двигатель автомобиля ВАЗ 2109

Троит 2109 возникает из-за неравномерного сгорания топлива в одном цилиндре.
Причинами этого могут быть:

  • Неправильная установка угла опережения зажигания.
  • Неисправность в системе вакуумного корректора распределения зажигания или в ускорительном насосе карбюратора.
  • Свечи зажигания пришли в негодность.
  • Обрыв провода высокого напряжения.
  • Конденсатор неисправен.
  • Произошла утечка во впускном коллекторе или карбюраторе.
  • Сгорели поршни или клапаны.
  • Поршневые кольца сломаны.
  • Клапаны неправильно отрегулированы.
  • Прокладка в ГБЦ прорвалась.
  • Изношены, затвердели или разрушены.
  • Использование топлива очень низкого качества.
  • Карбюратор неправильно отрегулирован.
  • Вал распределителя и подшипник поворотной пластины изношены.
  • Мембрана вакуумного ускорителя зажигания потеряла герметичность.
  • Есть и другие причины, по которым троит двигатель ВАЗ 2109.

Подсказка: Определить, какой цилиндр перестал работать, можно, поочередно отсоединив высоковольтный провод от свечей, но работу нужно делать очень осторожно, чтобы не ударить. Подложите под ноги деревянную или резиновую опору, берите только чистую и сухую ветошь, снимайте только за проволоку, а не за колпачок, при манипуляциях нельзя касаться кузова автомобиля.
Для проверки необходимо увеличить холостой ход до 1500 об / мин всасыванием и по очереди снимать крышки свечей зажигания. Падение оборотов двигателя говорит о том, что цилиндр в хорошем состоянии, отклонений нет - цилиндр не работает.

Как устранить некоторые причины появления тройного двигателя

Если в начальный период движения автомобиля ВАЗ 21093 двигатель троит, скорее всего, сломался ускорительный насос или вакуумный корректор распределителя зажигания.В этом случае проводится диагностика агрегатов и при необходимости ремонт или замена элементов.
Для работы вам понадобится:

  • Ключи на «10» и «8».
  • Отвертки шлицевые и крестовые.
  • Чистые тряпки.
  • Медный провод без изолирующего слоя диаметром до 0,3 мм.
  • Компрессор.
  • Жидкость типа WD40.

Порядок операций:

  • Крышка снята.Для этого отверните гайку ключом на «10», ослабьте пружинные фиксаторы.
  • Воздушный фильтр вытащен. Ключом на «8» откручиваются четыре гайки, отверткой ослабляется хомут на шланге вентиляции картера в месте соединения с клапанной крышкой и снимается корпус с воздушного фильтра.
  • Отсоединен шланг от привода вакуумного корректора распределения зажигания. Герметичность агрегата проверяют путем создания вакуума ртом.


  • Если воздух проходит, узел необходимо заменить. В другом случае необходимо:
  • Загляните внутрь карбюратора. Воздушная заслонка должна быть полностью открыта.
    При нажатии на рычаг привода дроссельной заслонки струи топлива должны выходить из двух распылительных трубок ускорительного насоса. Они должны быть плоскими и направлены в пространство между открывающейся створкой и стенкой диффузора. На фото показаны отверстия для отвода топлива.


Совет: Если появились струйки, лучше обратиться в автосервис для диагностики узла.

  • Если нет выхода топлива, снимите шланги подачи топлива к карбюратору и слейте его.
  • Туловище отделяется для управления воздушной заслонкой.
  • Провод, расположенный на электромагнитном клапане, снимается на холостом ходу.
  • Откручены винты крепления верхней крышки карбюратора.
  • Крышка снимается и ставится поплавками вверх.

Совет: нельзя допускать повреждения поплавков.

  • Осторожно подденьте отверткой и вытащите спрей из патрубка.
  • Тонкая медная проволока используется для очистки отверстий распылительного сопла.
  • Распылитель продувается воздухом в направлении, противоположном направлению движения топлива.
  • Элемент установлен на место.
  • Не надевая крышку на агрегат, необходимо нажать рычаг привода дроссельной заслонки. Для ускорения из двух распылительных трубок насоса должны выходить струйки топлива.
  • Если их нет, нужно проверить отсутствие люфта в приводе и рычаге привода ускорительного насоса, легкость его движения.Для облегчения работы детали смазываются жидкостью WD40.
    Пришедшие в негодность детали заменяются новыми.
  • Снова проверяется работа ускорительного насоса.
  • Карбюратор собирается в обратной последовательности.
  • Если струйки снова отсутствуют, нужно обратиться в автосервис.

Причина того, что троит двигателя на автомобиле ВАЗ 21093 может быть ненормальное состояние. Цена их невелика и перегоревшие свечи лучше сразу заменить.


Как самому поменять свечи зажигания поможет видео.
Итак:

  • В инструкции по эксплуатации, прилагаемой к автомобилю, указано, что свечи зажигания необходимо регулярно заменять. Даже наличие искры на скрученном элементе при атмосферном давлении не является фактом его полной работоспособности.
    Воспламеняется в более сложных условиях.
  • Заклинивание или поломка поршневых колец случаются не очень часто ... Это можно проверить, измерив компрессию.
    Если он низкий, то неисправность ГБЦ исключена. по-простому: в цилиндр наливают немного масла и увеличение компрессии говорит о поломке поршневой системы.

Любую неисправность в тройном двигателе автомобиля ВАЗ 2109 необходимо своевременно устранять. Тогда энергоблок будет надежно эксплуатироваться в течение достаточно длительного периода.

Силовой агрегат - важнейший элемент транспортного средства. Именно с его помощью автомобиль может двигаться в заданном направлении.Естественно, любые проблемы с мотором моментально отражаются на удобстве использования машины. Главное - уметь их правильно распознать и вовремя обратиться за квалифицированной помощью, чтобы не усугубить ситуацию.

Некоторые проблемы просто мешают нормальному вождению. Другие вообще не дадут вам сдвинуться с места. Но вне зависимости от серьезности поломки необходимо немедленно приступить к ее устранению, поскольку мелкие неисправности могут привести к серьезным проблемам, если их вовремя не отремонтировать.

Причины почему троит двигатель

Проблема выхода из строя одного из цилиндров на профессиональном жаргоне называется моторной тройкой. Эта проблема может быть вызвана несколькими факторами. Выход из строя цилиндра будет моментально заметен водителю, так как приведет к большому количеству сопутствующих сложностей, среди которых стоит выделить:

  • падение мощности двигателя;
  • двигатель дергается на холостом ходу;
  • силовой агрегат очень плохо запускается в холодную погоду;
  • увеличивается расход топлива;
  • горючая смесь полностью не выгорает в камере, а ее остатки выбрасываются прямо в катализатор.

Даже неопытному автовладельцу будет очень сложно не заметить такие проблемы. Они существенно усложняют жизнь и не позволяют полноценно пользоваться автомобилем. Поэтому при выявлении проблем, связанных с тем, что троит двигатель ВАЗ 2109, необходимо обращаться на СТО для диагностики.

Если двигатель троит на карбюраторном или инжекторном ВАЗ 2109, то это может быть связано со следующими причинами:

  • неисправная свеча зажигания;
  • перегорела проводка или из-за износа обмотки произошло короткое замыкание в подкапотном пространстве;
  • нет сжатия горючей смеси;
  • : топливно-воздушная смесь не воспламеняется из-за отсутствия искры или плохого качества топлива.

С карбюраторными моторами все достаточно просто. Неисправность можно выявить самостоятельно, поочередно проверяя все компоненты системы. Используя метод исключения, за несколько часов можно полностью протестировать каждый узел и найти проблемную зону. Достаточно знать электрическую схему своего автомобиля.


С форсунками все намного сложнее, так как они буквально забиты электроникой. Поэтому, чтобы ускорить процесс и ничего ненароком не сломать, лучше обратиться за компьютерной диагностикой... Программа самостоятельно определит все ошибки и отобразит их на экране ноутбука. На основании полученных данных можно будет принять решение о дальнейших процедурах, которые будут направлены на устранение проблемы.

Что делать, если в ВАЗ 2109 глохнет двигатель

Найти неисправность - это только половина дела. Далее необходимо разработать комплекс мер по его устранению. В перечень мер следует включить процедуры, которые помогут полностью избавиться не только от проблемы, но и от причин, ее вызвавших.В противном случае велик риск повторения старой поломки.

Следующие шаги могут помочь решить проблему:

  1. Замена свечей зажигания при износе.
  2. Изоляция проводки, если родная обмотка вышла из строя или полностью заменить оголенные провода.
  3. Полная проверка топливной системы и замена изношенных компонентов.

Но бывают и ситуации, когда свечи, проводка и прочие элементы в полном порядке, а обороты двигателя на ВАЗ 2109 еще плавающие.В этом случае вам нужно искать проблему в другом месте. Чаще всего это связано с износом трамблера. В этом случае проблема будет решена сразу после установки новой детали.

Также подобные ситуации могут возникнуть при наличии микротрещин в воздушных трубках, что вызывает утечку воздуха. Заметить их невооруженным глазом очень сложно, поэтому придется снять все детали и проверить их с помощью ванны с водой. Нужно плотно закрыть оба конца и опустить шланг в воду.Если на поверхность поднимаются пузырьки воздуха, значит, трещины все же присутствуют.


Замена шланга не сложная и дорогостоящая операция. Если проблема кроется в качестве топлива, то совет только один: никогда больше не заправляйте топливный бак некачественным топливом, так как экономия нескольких рублей может привести к необходимости ремонта на несколько тысяч. Лучше заправляться на проверенных станциях, которые имеют все необходимые разрешения для своей деятельности.

Также бывают случаи, когда вроде бы все проверили, но проблем не выявили и проблема осталась на месте.Здесь вам придется начинать все сначала и перепроверять еще раз, только более внимательно. Бывает, что двигатель троит из-за мелкой мелочи, на которую многие не обращают внимания. Когда возникает проблема, водитель думает, что ее причина лежит на поверхности, поэтому он ищет глобальные изменения, иногда не замечая мелких деталей.


Независимо от типа двигателя и года выпуска автомобиля силовой агрегат может быть поврежден. Поэтому у владельца транспортного средства всегда должна быть определенная сумма денег на внеплановый ремонт вашего «железного коня».Коренастость не позволит застать человека врасплох даже в самой неожиданной ситуации.

Здравствуйте! И подскажите, пожалуйста, машина девятка, дико троит, особенно при движении в гору, я в этих вопросах ноль, может нужно масло поменять? Машину купил два года назад, масло еще не менял, почему двигатель троит? (Василий)

Здравствуйте, Василий. Мотор может быть тройным по многим причинам, все из которых изложены ниже.

Почему двигатель троит?

В первую очередь нужно поменять моторную жидкость.Вряд ли двигатель из-за этого работает некорректно, но масло нужно менять каждые 10 тысяч километров или один раз в год. Вы уже выехали на два года, если пробег больше 10 тысяч или близок к этому показателю, то следует поменять смазку, чтобы избежать возможных проблем в будущем. Для ВАЗ 2109 оптимально использовать ТНК, Лукойл или Кастрол, не забудьте заменить масляный фильтр.

По причинам тройного ДВС:

  1. Сначала необходимо проверить исправность свечей зажигания.Снимите одну свечу и осмотрите ее. В том случае, если кончик элемента светлый с легким коричневым оттенком, то все в порядке. Но если на изоляторе и боковом электроде есть отложения сажи, значит, с блоком что-то не так. Это означает, что он повторно обогащен топливом или смазкой.
    Нагар может быть вызван длительной работой iCE и перегревом на холостом ходу, пониженным уровнем компрессии в цилиндрах, неправильной регулировкой фаз газораспределения. Кроме того, это может быть результатом неправильной работы кислородного регулятора или форсунок, если у вас инжекторный двигатель.Проверить на искру. Для этого на свечу надевают высоковольтный провод, а саму деталь кладут на головку блока. Вам понадобится помощник, который будет крутить стартер: если проскакивает искра, значит, все в порядке, значит, свечи необходимо очистить от нагара и проблемы, на которой он образовался.
  2. Во-вторых, диагностируйте высоковольтные провода, которые подключаются к свечам зажигания. Конец кабеля должен быть однотонным, без отложений. В том случае, если наконечник начинает менять цвет, со временем проволока может вообще испортиться.Диагностика проводов проводится с помощью мультиметра, полученные параметры должны быть не более 20 км. Если при замере вы заметили, что один или несколько показателей значительно ниже, то провода необходимо заменить.
  3. В-третьих, проблема может быть вызвана неправильной работой форсунки или форсунок. На практике это часто происходит из-за эксплуатации некачественного бензина, а также использования так называемых очистителей, которые обычно только вредят топливной системе ... Могут засориться форсунки и отключиться подача электроэнергии.

Видео «Как решить тройную задачу мотора»

О том, как определить неисправность дома, смотрите в видео (автор Наиль Порошин).

Автомобилисты говорят, что двигатель ВАЗ 2109 троит карбюратор, когда у него работают только три из четырех цилиндров. На таком моторе можно даже ездить, но лучше неисправность устранять, а если переезжать, то прямо в сервисный центр ... Дело в том, что несгоревшее топливо в неисправном цилиндре смешивается с маслом в картере, режим смазки нарушается, и двигатель интенсивно изнашивается.Лучше не нагружать двигатель такими экспериментами.

Обнаружение неисправного цилиндра

Характерное изменение звука работающего двигателя лучше всего слышно из боковой выхлопной трубы ... Пропуск каждого четвертого хлопка приводит к своеобразному изменению звука, отчетливо различимому на холостом ходу. Это касается как карбюраторной версии, так и инжектора ВАЗ 2109. Чтобы запомнить этот звук, вы можете отсоединить провод от одной из свечей зажигания на работающем двигателе и запустить двигатель.Услышав один раз, как троит двигатель ВАЗ 2109, ни с чем не спутаешь этот звук.

Методом испытаний можно определить, какой именно цилиндр не работает и почему двигатель троит на холодный. Эта работа связана с контактом с высоковольтной частью электрической системы и требует соблюдения мер предосторожности. Наденьте резиновые перчатки, встаньте на сухой резиновый коврик и избегайте контакта с кузовом автомобиля во время работы.

Порядок ваших действий следующий.

  1. Отрегулируйте холостой ход с воздушной заслонкой на 1500 об / мин.
  2. Отсоединить высоковольтный провод от свечи зажигания первого цилиндра.
  3. Если скорость упала, цилиндр исправен. Если обороты не изменились, неисправен именно этот цилиндр.

Убедитесь, что все остальные цилиндры работают нормально один за другим. Большинство конкретных причин того, что двигатель карбюраторный ВАЗ 2109 троит относятся к одной из трех групп:

  • неисправности системы зажигания;
  • тормозной вакуумный усилитель тормозов;
  • Выход из строя элементов цилиндро-поршневой группы.

Причины указаны в порядке уменьшения возможности самостоятельного ремонта при наличии на ВАЗ 2109 двигателя троита.

Заливную свечу заменить легко, а перегоревший клапан - сложно.

Неисправности системы зажигания

Одной из наиболее частых причин отключения является отсутствие искры, воспламеняющей топливовоздушную смесь в камере сгорания. Конкретных неисправностей может быть две:

  • выход из строя соответствующей свечи зажигания;
  • неисправность высоковольтного провода, ведущего к этой свече.

Отвинтите соответствующую заглушку и осмотрите ее. Наличие нагара, масла, лакового налета свидетельствует о ненормальной работе свечи и ее близком выходе из строя. Частая причина выхода из строя свечей зажигания - низкое качество топлива. Это сказывается на работе всех четырех свечей, но при выходе из строя одной из них двигатель начинает работать втрое. Оказывается, некачественное топливо может быть косвенной причиной тройки двигателя.

Не рекомендуется проверять работу свечи зажигания визуально, по наличию прыгающей искры в рабочем зазоре при работающем двигателе.Даже наличие искры при атмосферном давлении на открытом воздухе не дает стопроцентной гарантии правильной работы свечи зажигания в цилиндре. Причем отсутствие искры не обязательно связано с выходом из строя свечи, она может быть в высоковольтном проводе. Провода проверяют на соответствие фактического сопротивления номинальному, указанному на его изоляции.

Высоковольтные провода нельзя менять по одному. При выходе из строя весь комплект подлежит замене.

Отказ вакуумного усилителя тормозов

Вакуумный усилитель тормозов (ВУТ) ВАЗ 2109 формально не связан с работой цилиндров. Но выход из строя ВУТ может привести к выходу из строя третьего цилиндра. Двигатель начнет работать втрое.

Вакуумный усилитель разработан для уменьшения усилия на педали тормоза, необходимого для эффективного замедления автомобиля. Для этого в ВУТ используется разреженный воздух, забираемый из впускного коллектора. Штуцер всасывающего шланга, оснащенный обратным клапаном, расположен рядом с камерой сгорания третьего цилиндра.Именно этот цилиндр перестает работать при выходе из строя усилителя или повреждении подающего шланга.

Из-за повреждения засасывается атмосферный воздух, смесь обедняется, воспламенения не происходит. Часто сбои в работе ВУТ сопровождаются значительным увеличением усилия на педали тормоза, она становится «тупой», не обеспечивает должного торможения. Бывает, что при нажатии на педаль тормоза двигатель перестает отключаться и работает нормально, а при отпускании педали снова выходит из строя третий цилиндр.Все это верные признаки неисправности ВУТ и требуют немедленного реагирования.

Убедиться в том, что причина выхода из строя третьего цилиндра кроется именно в усилителе, достаточно просто.

Если у вас есть запасной усилитель, самостоятельная замена блока не составит труда и может быть произведена своими руками. Если вы идете в сервис, будьте трижды осторожны: на самом деле вы едете с неисправными тормозами.

Схема подключения датчика детонации ВАЗ 2109 инжектор.Признаки неисправности датчика детонации ВАЗ

Для предотвращения механических повреждений двигателя в результате неправильного угла зажигания имеется датчик детонации. В случае механического воздействия на пьезоэлемент, являющийся основой датчика, возникает импульс, уведомляющий блок управления о возникновении детонации.

Довольно часто водители не могут сразу найти этот элемент и спрашивают, где находится датчик детонации. Чтобы его найти, нужно открыть крышку капота и заглянуть между вторым и третьим цилиндрами.Есть два основных типа:

  • одноконтактный или резонансный;
  • двойной или широкополосный.

Резонансное устройство встречается довольно редко, поскольку устанавливалось на ранних моделях автомобилей. Поэтому сейчас найти его довольно проблематично, а стоимость может быть внушительной. Принцип действия основан на улавливании частоты детонации. Широкополосный датчик детонации работает по другому принципу. Он улавливает все шумы, а затем определяет, что ему нужно среди них.

из-за разных принципов работы этих элементов не взаимозаменяемы. Еще одно отличие - их цена. Двухконтактное устройство стоит до 10 раз дешевле, чем одноконтактное; к тому же он встречается чаще, и найти его не составит труда. Если есть желание заменить один датчик детонации ВАЗ на другой, то вместе с ним придется менять и проводку, и электронный блок управления. Если взвесить все за и против, то установка нового блока и широкополосного устройства полностью оправдана.

Обнаружение неисправности


Для того, чтобы своевременно определить неисправность устройства, необходимо знать некоторые характерные особенности:

  • в салоне срабатывает тревога «Check Engine»;
  • слышно стук пальцев при резком нажатии на педаль акселерометра;
  • не хватает мощности, машина плохо разгоняется;
  • двигатель очень сильно перегревается из-за неправильной установки угла опережения зажигания.

Датчик детонации, симптомы которого описаны выше, чаще всего выходит из строя в результате работы на некачественном бензине.Еще одна причина - чрезмерный перегрев двигателя, который может быть следствием проблем в работе системы охлаждения. Если причина - загрязнение и ржавчина, то можно попробовать очистить элемент и проверить работоспособность. Если проблема посерьезнее, то лучшим вариантом будет замена, особенно если речь идет о двухконтактном устройстве.

Неисправности датчика детонации проще всего определить с помощью специального прибора. Компьютерная диагностика позволяет точно определить истинную причину.Если имеется обрыв цепи устройства, то это может указывать на несколько вариантов. Во-первых, иногда проблема заключается в самой детали. Во-вторых, корпус может заржаветь, что приведет к выходу из строя. В-третьих, отсутствие питания или управляющего сигнала. Многие автолюбители при попытках счистить ржавчину приходят к выводу, что произвести замену намного проще и быстрее.

Как выполнить проверку датчика


Необходимо понимать, что даже современные высокоточные сканеры не всегда могут достоверно определить неисправность.Для контрольного теста потребуется цифровой вольтметр или омметр. Необходимо измерить напряжение между контактами. В случае хорошего устройства сопротивление будет огромным. Небольшие значения или показания нулевого омметра говорят о необходимости замены.

Другой способ - подключить контакты вольтметра и выставить предел измерения 200 милливольт. При ударе по корпусу датчика прибор должен показывать увеличение до 40 мВ. Этот параметр будет напрямую зависеть от силы удара.Датчик детонации предотвращает механическое повреждение двигателя, поэтому важно проводить своевременную замену этого элемента.

Среди всех приборов особое место занимает датчик детонации ВАЗ 2109, он отвечает за правильное регулирование топливной смеси и установку угла зажигания. На современных автомобилях можно встретить два типа датчиков - резонансные и широкополосные. Какую установку установить на вашу машину - решать вам. Но нужно знать особенности каждого. Принцип работы устройств в целом такой же.

Основа функционирования - пьезоэлектрический эффект. При механическом воздействии (в частности, при ударе) возникает электрический заряд. И чем выше его значение, тем сильнее удар. Отсюда можно понять всю суть устройства. В состав датчиков резонансного детонации входят:

  1. Пьезо.
  2. Постоянное сопротивление, гасящее питающее напряжение 5В до рабочего значения 2,5В.

При работе двигателя в штатном режиме возникают удары, но их амплитуда одинакова и не определяется датчиком из-за встроенного сопротивления.Только при увеличении механических воздействий начинается передача части сигналов на вход электронного блока управления.

Более продвинутая широкополосная связь - они регистрируют все, даже небольшие, вибрации блока цилиндров. При работающем двигателе возникают вибрации, но датчик посылает сигнал той же амплитуды. Как только начинаются детонационные стуки, частота генерируемого сигнала увеличивается. И электронный блок управления понимает, что явление детонации началось.

Компьютер начинает анализ топливной карты, чтобы привести двигатель в нормальный режим работы. Кроме того, благодаря этому симбиозу электронных средств можно обеспечить нормальную работу двигателя на низкооктановом бензине без последствий. Но это не значит, что на этом топливе можно ездить постоянно. Следует отметить еще причины детонационных ударов:

  1. Неправильно установлен ремень ГРМ.
  2. Неисправности в системе охлаждения.
  3. Наличие большого количества сажи в камерах сгорания.
  4. Некачественные свечи зажигания.
  5. Обедненная топливно-воздушная смесь.
  6. Используйте бензин низкого качества.

Признаки поломки датчика детонации


На автомобилях ВАЗ 2109, а также на аналогичных моделях при появлении неисправности датчика детонации система управления настраивается на работу в аварийном режиме. При этом ставится позднее зажигание. Так получается полностью избавиться от возможности детонации. Основные симптомы, по которым можно определить неисправность устройства:

  1. На холостом ходу количество оборотов непостоянно.
  2. Потеряна (и заметно) мощность.
  3. Значительно увеличивает расход бензина.
  4. Запустить двигатель даже в теплую погоду проблематично.

Другими словами, это все признаки установки на поздний автомобиль CPP. На всех автомобилях с инжекторными двигателями, начиная с ВАЗ 2109, симптомы одинаковые. Но необходимо провести диагностику, чтобы окончательно убедиться в неисправности именно этого устройства. Подобные симптомы появляются при выходе из строя ДМРВ, датчика давления и т. Д.Если есть возможность провести компьютерную диагностику, сделайте это.

Диагностика и замена датчика детонации своими руками


Не уверен, где находится датчик детонации ВАЗ 2109? Откройте капот и посмотрите на блок двигателя. Найдите второй и третий цилиндры. Между ними при помощи болта крепится черный датчик с одним проводом. Вот. Причина расположения в этом месте - это где геометрический центр мотора. Следовательно, удары одинаковой амплитуды в первом и четвертом цилиндрах вызовут генерацию сигналов равной величины.

Можно немного отвлечься от темы, рассказать о 16-тиклапанных моторах. В них датчик детонации расположен со стороны выпускного коллектора. Доступ к нему затруднен, поэтому замену сложно произвести замену без ямы или эстакады. Но на ВАЗ 2109 такие двигатели не устанавливались, так что проблем не будет. Но вернемся к тому, как протестировать устройство. И сделать это можно двумя способами:

  1. Требуется омметр (тестер) со шкалой измерения 2 кОм.Отсоедините провод от датчика и подключите тестер между его выводом и массой. Сопротивление следует зафиксировать на том же уровне. Но при ударе по корпусу сопротивление должно резко возрасти и вернуться к исходному. Если показания не увеличиваются, или не возвращаются к исходным, или сопротивление вообще отсутствует, можно судить о неисправности датчика.
  2. Второй способ будет намного проще и, как ни странно, эффективнее. Для проверки датчика детонации ВАЗ 2109 необходимо (без разборки и выключения устройства) запустить двигатель и установить частоту вращения коленчатого вала на 2000 об / мин.Далее нанесите удары разной силы по болту крепления датчика детонации ВАЗ 2109. Если заработает, то частота вращения коленчатого вала изменится (в частности, упадет). Причина - снижение УЗО, так как электронный блок управления «видит» наличие детонации. Как только удары по болту прекращаются, импульс нормализуется. Но если ничего из вышеперечисленного не происходит, можно судить о неисправности устройства.

Посмотрите дизайн устройства. Как видите, ремонту не подлежит. Поэтому берешь неисправную руку, хорошо качаешь и выбрасываешь на свалку.Купите новый и забудьте о проблемах. На автомобилях ВАЗ 2109 заменить очень просто.

Система управления двигателем представляет собой сложный электронный механизм, частью которого является датчик детонации. Проблемы с датчиком не мешают работе двигателя, но влекут за собой неприятные последствия. Именно поэтому стоит изучить признаков неисправности датчика детонации , чтобы вовремя провести ремонт. Как это сделать, мы расскажем ниже.

Что такое датчик детонации и зачем нужен?

Эта деталь встречается в автомобилях, где в качестве топлива используется бензин.Он разработан для двигателей с впрыском. Датчик расположен на блоке двигателя. Это важная часть системы управления, основное назначение которой - контролировать уровень детонации.

Отвечая на вопрос, необходимо отметить, что благодаря ему реализуются следующие возможности автомобиля:

  • Экономия топлива.
  • Способность двигателя развивать максимальную мощность.

Детонацией считается электрический импульс, возникающий при воспламенении.Именно благодаря детонации автомобиль запускается, внутри двигателя происходят сложные химические и физические процессы, и топливо воспламеняется.

Датчик контролирует систему автозавода, регулирует ее правильную работу.


Какие основные элементы датчика детонации?

Основными деталями этого механизма являются:

  • Виброплита.
  • Электрический элемент типа пьезо.
  • Сигнальный провод.
  • Тесьма.

Где датчик детонации?

В зависимости от марки автомобиля расположение датчика может отличаться, но он всегда находится точно на блоке двигателя.Сам предмет очень маленький, размером со спичечный коробок.


Детали установки

Важной особенностью установки датчика является наличие в автомобиле электронной системы зажигания. Если нет, значит датчика нет. На моделях старого типа датчика детонации не предусмотрено. Также не устанавливайте его на карбюраторные системы двигателя.

Работа датчика современного автомобиля отображается на электронном табло в салоне.В случае неисправности автовладелец сразу заметит

Замена датчика на ВАЗ, видео:

Работа датчика

На приборной панели автомобиля есть значок «Чек» . С английского это переводится как проверка или контроль. Если он не активен, датчик детонации исправен и работает должным образом.

Принцип действия датчика детонации , заключенного в пьезомеханизм. Внутри датчика находится пластина с пьезоэффектом.Когда происходит детонация, на входе и выходе создается напряжение, и двигатель вибрирует. В противном случае это называется созданием разности потенциалов. Если уровень напряжения на одном конце слишком высок, датчик исправляет этот процесс.


Если по какой-либо причине датчик сломается, на приборной панели загорится значок. «Чек» . Это будет означать только одно: необходим срочный ремонт или замена элемента.

Автомобилисты со стажем могут по звуку определить наличие неисправности этого механизма, но при наличии электронной системы это знать не обязательно.

Если цепь датчика не разорвана, но есть поломка, значок «Проверить» не загорится.Поэтому иногда стоит послушать свою машину.

Как проверить датчик детонации?

К сожалению, датчик детонации тоже может сломаться. При этом человек без специальных знаний сможет это заметить только по горящему индикатору. Никаких других явных признаков замечено не будет. Автомобиль продолжит работать в том же режиме, заводится без каких-либо признаков поломки.

Здесь необходимо помнить, что это устройство не является механическим, это часть электронной системы, поэтому неисправность считается электронной.

Неисправность датчика детонации может произойти по ряду различных причин, среди которых:

  • Произошел сбой внутри самого датчика.
  • Закрытие
  • Обрыв сигнального провода или экранирующей оплетки.
  • Отказ блока управления двигателем.


Таким образом, выявить поломку будет несложно. Чтобы его определить, необходимо провести осмотр.

Самый простой способ проверить - это пойти на автомойку.Там опытные мастера вскроют защиту двигателя и в течение часа обнаружат повреждения.

Но тот, кто не ищет легких путей, всегда сможет осуществить этот несложный процесс самостоятельно. Проверка самостоятельно происходит следующим образом:

  1. Сначала снимаем защиту в гараже. Работать надо непосредственно с блоком двигателя.
  2. Теперь исключаем обрыв сигнального провода и экранирующей оплетки. Если она оторвана или порвана оплетка, нужно проверить крепление вилки и выхода датчика.Необходимо проверить целостность тесьмы.
  3. Если разрыв исключен, оценивается сама розетка. Возможно, его соединение неисправно и его необходимо заменить.
  4. Для обнаружения неисправностей самого устройства можно использовать вольтметр. В этом случае автомобиль должен заводиться и стоять на холостом ходу.
  5. Также необходимо проверить статус контактов устройства.

Чек можно сделать самому немного иначе. Для этого требуется мультиметр.Этот прибор очень часто встречается у автомобилистов.


Мультиметр - это комбинированный прибор, совмещающий в себе функции омметра, амперметра и вольтметра. Вы можете использовать как механическое, так и электронное устройство.

Тест мультиметра датчика детонации Производится только после снятия с двигателя. При проверке выбейте что-нибудь металлическое. Этот способ самый простой.

Выставляем диапазон на 200 мВ, подключаем положительный и отрицательный провода к выходу датчика и к металлическому кольцу соответственно.Не путайте массу и выход сигнала! Теперь вам нужно ударить его чем-нибудь металлическим, но не сильно. Датчик должен будет взорваться.


Датчик можно проверить с помощью другого устройства, называемого осциллографом. Это позволит лучше изучить сигнал.

Преимущество использования этого устройства в том, что оно не требует снятия датчика с двигателя. Нужно будет просто подключить прибор и завести машину.

Теперь толком по датчику стучать не нужно.Устройство покажет детонацию.

Если датчик сработал, значит, он исправен, и повреждение следует искать в другом месте. Но если обнаружен низкий сигнал датчика детонации или сигнал отсутствует, то это неисправность.

Проверка датчика детонации, видео:

Признаки отказа датчика

Определить отказ датчика можно и без приборной панели. Но для этого вам понадобится опыт и особый подход к своему автомобилю. Нужно очень хорошо его знать. Перечислим признаки, по которым можно понять, что прибор сломался, отсюда сразу будет понятно, на что влияет датчик детонации:

Если определить поломку самостоятельно, то недалеко до самодиагностики датчика, а также замены его своими руками.В принципе, это легко, но требует некоторого понимания процесса.

Можно произвести замену на остывшем двигателе, отсоединив отрицательную клемму аккумуляторной батареи. Необходимо добиться максимально удобного доступа к датчику, чтобы его можно было снять. Дело в том, что это тоже зависит от модели автомобиля.

Снять можно ключом на 12, для этого нужно открутить болт. Отключите устройство перед тем, как вытащить неисправное устройство.На этом же месте устанавливается новый датчик, и все повторяется, но только в обратном порядке.

Таким образом, датчик детонации - это простое устройство, между тем, очень необходимое для электронной системы управления. Определить его неисправность несложно, можно проверить самому даже в условиях села и поселка.

Будет недорого и заменить датчик. Неважно, делает это специалист или самостоятельно.

Все без исключения автомобили ВАЗ, начиная от модели 2101 и заканчивая современными модификациями, оснащаются бензиновыми силовыми установками, что является приоритетом для всех автопроизводителей.

Нормальное функционирование любого бензинового двигателя обеспечивается рядом факторов - соблюдением правильной пропорции топливовоздушной смеси, качеством бензина, соответствующей опережения зажигания и состоянием ЦТ. Если хотя бы один из этих факторов не совпадает, может возникнуть негативный эффект, например, детонация.

Детонация - что это

Эффекты. Способы борьбы

Детонация карбюраторного двигателя сопровождается появлением металлического стука, особенно под нагрузкой.Многие воспринимают это как «звон в пальцах» поршней, но чистый звук, как будто металл ударяют по металлу, вызван взрывной волной.

Последствия этого эффекта, если не принять меры - очень серьезные. Перегрев комплектующих может привести к поломке ГБЦ. Отсутствие масляной пленки, которая разрушается за счет детонации, увеличивает трение и приводит к ускоренному износу элементов ЦПГ. И, наконец, механическое воздействие ударной волны вместе с высокой температурой может привести к выгоранию поршня, разрушению перемычек между кольцами, искривлению шатуна, ожогу тарелок клапана.

Последствия детонационного горения смеси

Особенности инжекторных двигателей С этим эффектом в карбюраторных двигателях можно эффективно бороться несколькими способами. В первую очередь при детонации следует заменить топливо, особенно если оно ранее было залито на станции с сомнительным качеством топлива. Если топливо не вызывает подозрений, то стоит проверить зажигание и установить более поздний угол опережения, повернув трамблер.

Причины детонации инжекторного двигателя идентичны карбюраторным, но такие моторы помимо металлического звона имеют еще ряд признаков, указывающих на возникновение этого эффекта.

А все потому, что двигатель с такой системой питания более совершенный. У него процессы перемешивания и подачи смеси в цилиндры контролируются электронным блоком управления на основании показаний различных датчиков. Также он в зависимости от режима работы мотора также самостоятельно выбирает и устанавливает угол опережения.То есть сам водитель не может установить зажигание.

Электронный блок способен отслеживать возникновение детонации. Для этого все инжекторные двигатели оснащены датчиком детонации (ДД).

Этот датчик способен обнаруживать появление детонационного возгорания, и ЭБУ на основе его данных уже примет меры. Например, если причина детонации двигателя ВАЗ-2109, оборудованного системой впрыска питания, - некачественное топливо, а датчик уловил появление эффекта, ЭБУ просто снижает угол опережения зажигания и детонация прекращается.

Датчик детонации, принцип действия

Конструктивно все датчики детонации одинаковы и в их основе лежит пьезоэлектрический эффект, то есть механическое воздействие преобразуется в электрическое. И чем больше механическое воздействие, тем больше энергии может произвести датчик.

Основным элементом этого датчика является пьезоэлектрический элемент, который при механическом воздействии производит электрический ток. При нормальной работе этот датчик генерирует небольшое количество электрических импульсов, которые не проходят через резистор, присутствующий в конструкции.

При возникновении детонации значительно возрастают ударные нагрузки и вибрации, поэтому воздействие на пьезоэлемент усиливается. Когда достигается определенный ток, который вырабатывается датчиком, резистор выходит из строя, и на компьютер поступает импульс, который является сигналом для него, что необходимо принять меры для устранения возникшего неправильного возгорания.

Поскольку ДД работают по такому же принципу, схема датчика детонации ВАЗ-2110 такая же, как на моделях 2107, 2109 (инжекторные версии), 2114 и др.


Схема подключения DD

Признаки неисправности датчика детонации (ДД)

Обратите внимание, что неисправность DD может повлиять на работу силовой установки. Дело в том, что если компьютер определит, что он не работает, то он переведет мотор в аварийный режим, в котором будет установлено последующее зажигание, чтобы полностью исключить возможность возникновения детонационного сгорания.

Признаки неисправности датчика детонации ВАЗ-2110 следующие:

  • Нестабильная работа двигателя на двадцатом;
  • Падение мощности двигателя;
  • Увеличен расход бензина;
  • Затрудненный запуск мотора;

В общем все это следствие позднего зажигания.Признаки неисправности датчика детонации ВАЗ-2114 или любой другой инжекторной модели ВАЗ идентичны.

Но такие приметы могут давать не только ДД, но и другие датчики, отвечающие за работу системы питания, поэтому важно знать, как проверить датчик детонации ВАЗ-2110. В противном случае можно долго искать причину неправильной работы мотора. Часто автовладельцы не обращают внимания на ДД, грешив на другие элементы.

Где смотреть и как проверить датчик детонации

Для проверки необходимо также знать, где находится датчик детонации ВАЗ-2110.Здесь все просто, чтобы он мог эффективно улавливать вибрацию, его поместили на блок цилиндров. Его расположение во многом зависит от конструктивных особенностей самого мотора.

На 8-клапанных двигателях Обычно находится в зоне прямой видимости и обычно легко доступен. Поэтому определить, где датчик детонации на ВАЗ-2107 (инжектор), несложно. Он устанавливается сбоку от выпускного коллектора и представляет собой массивную шайбу и идущую к ней проводку, которые крепятся к двигателю с помощью болта.

А вот на 16-клапанных двигателях место установки несколько отличается от расположения датчика детонации на ВАЗ-2107 (инжектор). В связи с тем, что головка блока намного массивнее, датчик расположен внизу - под выпускным коллектором, поэтому доступ к нему ограничен, а зачастую добраться до него можно только из-под автомобиля на пандусе или смотровой яме. .

И хотя расположение ДД может немного отличаться из-за конструкции мотора, но подключение его всегда идентично.Итак, схема подключения датчика детонации ВАЗ-2109 с инжекторным двигателем такая же, как на модели 2114.

Проверить датчик детонации ВАЗ-2110 можно двумя способами.

Первый из них подразумевает наличие тестера, переведенного на измерение сопротивления (уровень измерения - до 2 кОм).


Для проверки достаточно отсоединить колодку проводов от ДД и подключить тестер к контактам датчика. Затем следует легкими ударами ключа нанести ключ по болту крепления ДД и следить за показаниями на дисплее тестера.

После подключения на дисплее отобразится конкретное значение сопротивления датчика. В момент удара по болту сопротивление резко возрастет, но затем вернется к старому показателю. Если этого не происходит (сопротивление не увеличивается или не возвращается), датчик неисправен и его необходимо заменить.

Второй путь не требует оборудования и более эффективен. Для его проведения нужно запустить двигатель, выставить обороты 2000 об / мин. Затем берется рожковый ключ, можно использовать небольшой молоток с металлической фурнитурой (если доступ к ДД ограничен) и наносятся удары по болту крепления.При правильном ДД после ударов обороты двигателя должны упасть, так как такой эффект будет расценен датчиком как детонация и ЭБУ на основании его сигналов уменьшит угол зажигания. После прекращения воздействия на болт обороты должны восстановиться. Если этого не произошло - неисправен ДД.

Замена датчика

С как проверить датчик детонации ВАЗ-2114 или любой другой модели, разобрался. Учтите, что этот датчик ремонту не подлежит, а если он неисправен, его необходимо заменить.

Замена датчика детонации ВАЗ-2114 - операция простая, но может быть затруднена из-за плохого доступа к нему (16-клапанные двигатели). Для замены понадобится только новый элемент и рожковый ключ соответствующих размеров.

Перед тем, как ослабить крепежный болт, необходимо сначала отсоединить колодку с проводами. Затем откручивается болт, снимается старый датчик, а на его место устанавливается новый и надежно фиксируется таким же крепежным элементом. И только после этого соединяется с блоком проводами.

Видео - причины и последствия детонации

Плохо глохнет карбюратор ВАЗ 2109. Двигатель автомобиля глохнет во время движения. Двигатель глохнет

С момента приобретения 99 (1,5 л, 68 л.с., Карбюратор Солекс (21083), 2000 г.) наблюдалась такая же проблема - автомобиль плохо тянул при динамичной езде - с большими оборотами и значительной нагрузкой на трансмиссию (например, с затяжными линиями) клапан стал "ломаться" (стучать). Было ощущение, что двигатель на пределе своих возможностей.

2 раза в год машина стояла с такими симптомами: заводится с полоборота, включаешь первый, начинаешь трогать и двигатель резко глохнет. В карбюраторе пока особо не разбирались - оставил его первый раз, а пока для определения причины, бензонасос, заправка, свечи, провода, бегунок - не стал помощь, постоянно менялись. Потом снял корпус воздушного фильтра, проверил регулировку дроссельной заслонки, нет ли форсунок - все ок.Снял крышку карбюратора, приподнял - грязи в поплавковых камерах не обнаружил. После этого все собрано и машина поехала как ни в чем не бывало, однако все равно было не очень.
Второй раз случилось прямо в лесу. По дороге в лес машину плохо потянули, при отпускании педали газа временно (2-3 секунды) улучшилась динамика, т.е. газ отпускает, и машина едет быстрее. Ну как ехать домой - песня Стара - понятно получается, а как ехать - сразу глохнет.И не дергается, не давится, а сразу глохнет.
С момента покупки авто ремкомплект карбюратор у меня. По словам какого-то ната, я решил поменять мембрану экономайзера режимов мощности - как раз мембрана была первой под рукой, когда вынул Ремкомплект (хотя по идее хотел поменять мембрану подкачивающего насоса). Поменял мембраны (старые выглядели целыми и вполне работоспособными), и вуаля - автомат как будто их заменили.Динамик улучшился в разы. Наконец-то снова вернулось удовольствие от управления такой красивой машиной, как ВАЗ 2109 - все-таки «зубило» - это достаточно сбалансированная и динамичная машина с точным и достаточно легким рулем, простая и понятная, как АК-47. Пропал стук клапанов, чему я очень обрадовался, и тогда я готовил «Капитал».
Естественно, как только он оказался в непосредственной близости от магазина запчастей, сразу приобрел в автомат «аптечку» мембрану экономайзера режимов мощности.
В общем, если у вас схожие симптомы (машина легко заводится, но отказывается трогать и сразу глохнет), или завышает динамику двигателя и при нагрузках регулярно слышно ручку клапанов - меняйте мембрану экономайзера ( цена вопроса 50 руб).
П.С. Решил не отмечать это на сайте, т.к. при попытке найти решение проблемы, когда я в первый раз встал, собственно ничего кроме «карбюратор» или «удар по карбюратору» я не мог найду на форумах Вазоводов.Хотя пробовал разные поисковые фразы: «Карбюратор ВАЗ 2109 глохнет при движении», «Карбюратор ВАЗ 2109 глохнет с грузом», «Карбюратор ВАЗ 2109 заедает клапан с грузом», «Глохнет карбюратор ВАЗ», «Глохнет карбюратор ВАЗ 21083» , «ВАЗ 2109 Проблема с карбюратором». А карбюратор не инжекторный, рано или поздно снова проблема выкинет - никакие специалисты не водят. К тому же в последний год жизнь все чаще намекает, что лучше никто даже за большие деньги не сделает.Как сказал один из моих хороших товарищей (Виталий, привет) - «Это механика - щас правильно !!!»

Двигатель ВАЗ.

Иногда бывает такая неприятность в пути, водитель попадает в ситуацию, когда двигатель ВАЗ 2109 глохнет посреди дороги и потом завести машину, не получается. Самое интересное в такой ситуации, чтобы у этих проблем не было ни малейших признаков, машина ехала как обычно, «чихания» или «стрельбы в глушитель».
Поскольку проблема обычная, наша инструкция подскажет, что делать в такой ситуации, как внезапная остановка мотора, плохой запуск.Мы подробно рассмотрим все основные причины, вызывающие остановку мотора на холостом ходу и в движении.
А также причины, по которым он не запускается в предварительно нагретом состоянии и как решить такую ​​проблему.

Двигатель глохнет на холостом ходу

На ВАЗ 2109 глохнет двигатель на холостом ходу По таким причинам:

Датчик (регулятор) холостого хода

Проверить достаточно просто. Когда машина не заводится, от вращения ...

0 0

Автомобиль ВАЗ 2109 комплектуется двумя типами питания двигателя - инжекторным и карбюраторным.Как известно, карбюраторная система из-за своей тяжелой конструкции чаще подвержена неисправностям, влияющим на ходовые качества и техническое качество автомобиля. Поэтому в этой статье мы рассмотрим именно карбюраторный тип питания.

Причины неисправности

Довольно часто владельцы ВАЗ 2109 сталкиваются с такой проблемой, когда карбюратор не держит обороты, на холостом ходу, а мотор просто глохнет. Причин может быть много, и все они объединены рядом характерных черт.

Причина первая - забить тарабарщину холостого хода. Даже несмотря на то, что в системе подачи топлива 2 фильтра (грубой и тонкой очистки), даже одного парусника может хватить, чтобы засорить потроха.

фильтр тонкой очистки

Также может засориться сам фильтр тонкой очистки. Часто бывает, когда вовремя не заменили фильтр ...

0 0

Ваз 2109 постоянно глохнет на холостых оборотах? Все решено - причины сами по себе причины, которые приводят к ситуации, когда ВАЗ 2109 глохнет на холостом ходу, может быть, несколько.Наиболее частыми являются такие, как засорение гибкого топливного или гиберного фильтра, а также сбой в системе оборотов на карбюраторе.

Все причины поломки легко устраняются самостоятельно, в гараже или на стоянке.

2109 глохнет на холостом ходу еще и из-за недостаточного времени для прогрева двигателя, однако у опытных водителей такой проблемы не возникает. Поэтому стоит сосредоточиться на поиске дефектов по двум направлениям - проверка линии подачи топлива подачи топлива и установка карбюратора на режим холостого хода.

Fuel Mainer


Стабильная работа карбюратора на холостом ходу контролируется буханкой. В случае сбоя в работе потроха его необходимо распустить и продуть воздухом под давлением, тем самым удивив частицы ...

0 0

Наверное, каждый счастливый обладатель экземпляров отечественного автопрома хоть раз в своей практике сталкивался с проблемой кода своей машины Gloh на ходу. Это досадное недоразумение может омрачить предвкушение беззаботных выходных или крайне негативно сказывается на карьере, если вы спешите на работу там, где вас ждет строгий начальник.

Причин поломки может быть несколько. Задача автомобилиста определить его и постараться устранить в «походных» условиях.

Причина 1 - перебои с подачей топлива.

Если в вашем автомобиле есть фильтр тонкой очистки, его необходимо регулярно и, самое главное, менять. Забитый песочный фильтр может доставить массу хлопот. Если причина в этом, то просто снимите фильтр и подключите бензин напрямую.

Встроенное соединение топливных шлангов, обеспечивающих воздушные сиденья.При растрескивании краев старых шлангов нужно после установки обрезать и подтянуть все хомуты.

Причина 2 -...

0 0

ВАЗ 2114 глохнет на холостом ходу

Чем вызван холостой ход карбюратора

«Четырнадцатая» модель от отечественного автопроизводителя АвтоВАЗ завоевала огромную популярность благодаря надежности, качеству исполнения, отзывчивости и достаточности силовой агрегат.

Эту машину, конечно, не назовешь.Поэтому периодически могут возникать проблемы. Не редко на холостых оборотах поплавок. Подобные явления вызывают у водителя раздражение, приводят к неприятным сценариям на дороге. Например, в любой момент двигатель может просто заглохнуть.

Вряд ли можно надолго решить проблему, померив педаль акселератора, чтобы выдерживать обороты. Следовательно, необходимо предпринять более кардинальные действия.

Как это происходит

Если автомобиль исправен, вам достаточно завести двигатель и дождаться его прогрева до оптимальной температуры.Стрелка тахометра в ...

0 0

ВАЗ 2109 21099 2108 Карбюратор глохнет на холостом ходу. Причины как исправить.

Проблемы и решения

Довольно частая проблема карбюраторных автомобилей ВАЗ 2109 21099 2108, машина не держит холостой ход, глохнет. Причина скорее всего в электролаке холостого хода или в каком-то карбюраторе, надо это проверить, для этого снимаем воздушный фильтр. Очистка карбюратора от сирина не помогла.

Пример видео, причины как решить:

Как вы могли убедиться, причина неисправности электрического выпускного клапана - это быстрый (временный) ремонт, вытащите перемычку и согните иглу.Все заработало.

Комментарии к ...

0 0

Двигатель глохнет на холостом ходу ВАЗ-2109 2108

Глохнет двигатель вашего автомобиля ВАЗ-2109 или ВАЗ-2108 на холостом ходу?

Здесь нет ничего страшного. Подскажите, как поступить в такой ситуации, когда двигатель не держит холостые обороты. Конечно, теоретически причин, когда двигатель глохнет на холостом ходу, может быть много. Например, может выйти из строя электроклапан карбюратора, либо сгореть блок управления электроклапаном карбюратора, также могут быть неисправности в проводке.Но чаще всего это практически все банально просто. Ничего не сгорело и не вышло из строя, а просто забило жикле, открывающее электроклапан.

Казалось бы, как такое бывает, ведь в карбюраторе есть дополнительный фильтр очистки топлива, в карбюраторе еще есть фильтр очистки бензина. Сыринка может пройти через воздушный фильтр, если он установлен неправильно, а есть ...

0 0

Недавно столкнулся с такой проблемой: ВАЗ 2109 Перестал работать карбюратор на холостом ходу.Машина заводится на месте и работает. Все хорошо, ездить можно, но как только снимаешь сцену и снимаешь ногу с педалями газа 2109 глохнет. Конечно, машина на ходу, но очень тяжело, особенно на светофоре при езде по городу, когда надо постоянно ускоряться, потом сбавлять скорость, чтобы ехать без холостого хода. Когда машина прогревается до рабочей температуры, на холостых может не давить, а на холостых ужасно трясти, обороты двигателя порядка 500-600 оборотов в минуту.Пора срочно восстановить нормальную работу на холостом ходу ВАЗ 2109, давайте разберемся как.
В Интернете много статей, объясняющих причину отсутствия холостого хода на ВАЗ 2109. В 90% таких статей рассматриваются только манипуляции с электромагнитным клапаном холостого хода. Действительно, проблемы с клапаном очень часто являются причиной исчезновения холостого хода на ВАЗ 2109, однако и ...

0 0

10

Рано или поздно практически любой водитель столкнется с такой проблемой.Когда скорость плавающая на холостом ходу, управлять автомобилем довольно сложно. На светофоре он может споткнуться или остановиться на спуске, используя нейтральную передачу. Периодически необходимо «помогать» двигателю, нажимая на педаль газа, чтобы машина не глохла. Стрелкой тахометра также показаны разные обороты (от 500 до 1200). К тому же тряска двигателя документируется водителем и пассажирами, а небольшое количество оборотов значительно снижает ресурс мотора.Сегодня вы узнаете о наиболее частых причинах нестабильной работы двигателя на холостом ходу и способах устранения этой проблемы.

Успешное решение этой непростой проблемы абсолютно невозможно без постановки верного «диагноза», а значит, автолюбитель должен знать полный перечень «симптомов», свидетельствующих о некорректной работе карбюратора:

Самостоятельное падение и увеличить обороты двигателя ....

0 0

11

Глохнет ВАЗ 2109 на холостом ходу.Что делать?

Сегодня столкнулся с такой проблемой. При езде на светофоре и переходе на нейтральную передачу машина начала глохнуть. Раньше такие не попадались, поэтому сначала запутались, но помогли хорошие знакомые. Так вот, машина при повышенных оборотах работает нормально, но стоит перейти на холостые обороты, начинает глохнуть. В чем проблема и как бороться?

Причин, как мне объяснили, может быть много, но! 99% таких проблем возникает из-за одного небольшого механизма, называемого регулятором холостого хода (RXX).Этот механизм представляет собой электродвигатель, вставленный в карбюратор и выполняет одноименную функцию, т.е. регулирует холостой ход.

Проверить его работоспособность достаточно просто. Откручиваем (при выключении зажигания) ключ на 14, затем включаем зажигание и касаемся концом его корпуса металлическими частями двигателя, при этом должны быть слышны характерные щелчки. Если их нет, то он пришел ...

0 0

Иногда бывает такая неприятность в пути, водитель попадает в ситуацию, когда двигатель ВАЗ 2109 глохнет посреди дороги и потом завести машину, не получается.Самое интересное в такой ситуации, чтобы у этих проблем не было ни малейших признаков, машина ехала как обычно, «чихания» или «стрельбы в глушитель».
Поскольку проблема обычная, наша инструкция подскажет, что делать в такой ситуации, как внезапная остановка мотора, плохой запуск. Мы подробно рассмотрим все основные причины, вызывающие остановку мотора на холостом ходу и в движении.
А также причины, по которым он не запускается в предварительно нагретом состоянии и как решить такую ​​проблему.

Двигатель глохнет на холостом ходу

На ВАЗ 2109 глохнет двигатель на холостом ходу по таким причинам:

  • Самый распространенный из них - от которого напрямую зависят идолоты мотора

  • Проверить достаточно просто. Когда машина не заводится, от вращения стартера то еще работаем педалью газа, мотор должен заводиться
  • В случае, когда повороты сразу начинают плыть, после снятия ног с педали газа - 99% от сотни, то причина кроется в регуляторе, так что цена смешная
  • Решение простое - замена регулятора, для этого любой владелец ВАЗ уходит минимальное количество времени
  • Вторая наиболее вероятная причина, из-за которой на ВАЗ 2109 глохнет двигатель на холостом ходу - это проблема с открытием дроссельной заслонки
  • Есть такая банальная "болезнь" - чистить дроссельную заслонку
  • Когда очистка заслонки не решила проблему, подозрение падает на неисправность, когда она неисправна, двигатель также будет работать на холостом ходу
  • Решаем проблему с заменой ДПДЗ, эта процедура несложная и легко выполняется своими руками.

Двигатель глохнет в движении

Довольно частый случай, когда мотор глохнет при движении внезапно и по непонятной причине.
Поэтому ниже перечисляем проблемы, при которых глохнет двигатель на ВАЗ 21093, и способы их устранения:

  • Проверяйте уровень топлива в баке визуально или щупом, не полагайтесь только на датчик
  • Заправка, вот и все решение
  • Когда топливо в баке - первое и самое очевидное - некачественное топливо, это именно из-за него и стоит начать поиск, когда ваш мотор внезапно глохнет на ходу
  • Вам невероятно «повезло», ход мотора начинается после дозаправки практически сразу, то однозначно причина в топливе
  • Ликвидировано топливо Топливо с топливной системой, баком, заменой фильтра и заправкой новым топливом (при очередной заправке)
  • Следующие подозреваемые свечи зажигания, сразу после топлива, конечно
  • Здесь тоже все ясно - выкручиваем свечи, осматриваем и проверяем состояние, при необходимости выполняем замену

  • Забитый топливный фильтр тоже становится причиной подачи бензина, в результате ты гасуешь, а мотор глохнет
  • Неисправность устранена

  • Когда с топливным фильтром все в порядке - проверьте (многие владельцы авто почему-то забывают периодически его проверять)
  • Если фильтр забит, значит, воздух не поступает в камеру сгорания, следовательно, горючая смесь в цилиндрах получается за счет топлива и выходит из свечей.К тому же в двигателе нехватка воздуха начинает «давить», мощность его падает, а процесс внутреннего сгорания в цилиндрах ослабевает, мотор со временем споткнется
  • Замена воздушного фильтра решает эту проблему (в худшем случае продуть фильтрующий элемент ручным или ножным насосом, чтобы можно было добраться до ближайшего магазина)

  • Еще один подозреваемый агрегат - АЗС. При проблемах с ним машина будет застревать либо вообще не заводиться
  • Решает проблему ремонтом или полной заменой Топливный насос (фото внизу)

  • Аккумулятор в том случае, когда на ВАЗ 2109 вдруг глохнет двигатель, тоже не исключение
  • Окисленные клеммы аккумулятора или плохой контакт также могут привести к неожиданной остановке двигателя
  • Обязательно проверьте клеммы АКБ, при необходимости почистите их или замените АКБ

  • Если двигатель глохнет в движении и снова больше не запускается, то причину можно записать в электрогенераторе
  • Когда электрогенератор перестает работать, сеть автомобиля начинает полностью питаться за счет аккумулятора, и этого хватает (даже если новый и полностью заряженный) не надолго
  • На работе и в машине не отображается, пока заряд АКБ не видит
  • Исправить ситуацию ремонт или замена электрогенератора и зарядка аккумулятора (можно заменить аккумулятор, чтобы добраться до ближайшей станции техобслуживания, если там что-то есть)

  • В современных инжекторных авто причины часто вылизывают в различных датчиках
  • Однако, если вы этого не понимаете, и все вышеперечисленные узлы работают нормально, а с топливом все в порядке, лучше обратиться к профессионалам на сотку, чем задумываться в электронике, ковыряя наугад

Что глохнет прогретый двигатель

Бывают ситуации, когда двигатель работает уже в нагретом состоянии.
Наиболее вероятная причина - проблема карбюратора:

  • В процессе движения автомобиля через карбюратор проходит поток воздуха, за счет чего карбюратор хорошо охлаждается, охлаждается и через него проходит бензин
  • В результате температура карбюратора получается намного ниже температуры двигателя.
  • Из-за этого возникают проблемы, когда после долгой езды вы заклиниваете двигатель и делаете остановку, карбюратор в этот момент начинает быстро греться от кожуха двигателя
  • Бензин в камере карбюратора начинает испаряться под действием температуры, заполняя пустоты парами, такими как воздушный фильтр, карбюратор и сам впускной коллектор
  • При этом возникают пробки и пропадает топливо в поплавковой камере
  • Решить проблему очень просто - нажать несколько раз педаль газа до половины и снова запустить двигатель
  • Такими действиями вы теряете лишние пары и задыхаете взвесь горючей смеси
  • Следует отдельно отметить, что такие проблемы возникают в бензонасосе либо топливной магистрали
  • Как правило, это происходит в жару, из-за испарения бензина в системе или помпе возникают воздушные пробки, препятствующие попаданию бензина в карбюратор
  • Устранить проблему с помпой можно, накрыв холодной водой или накрывшись мокрой тряпкой

Вторая возможная причина Проблема со стартером в нагретом нагретом двигателе:

  • Проверить, не проворачивает ли стартер двигатель при запуске, или просто щелкает, но никак не реагирует
  • Если подтвердятся наши худшие опасения, стартер не крутится - надо искать причину
  • Когда вы в пути, проверка обычно сводится к визуальному осмотру и проверке силовой проводки
  • Машину можно завести без стартера, нужно помочь толкнуть машину
  • Если вы ехали домой, снимите и выполните проверку стартера.
  • Если стартер неисправен, то нужен ремонт, либо замена
  • Еще одна причина, когда не запускается нагретый мотор - пакетный аккумулятор, решение уже описано выше

Когда двигатель не запускается из-за воды

Такая проблема чаще всего возникает во время дождя или проезда по лужам:

  • Получается, вода попадает в приборы и провода
  • Придется дождаться испарения воды
  • На будущее рекомендуется изолировать катушку зажигания и крышку травера

Двигатель глохнет на подъеме

Что делать, если двигатель глохнет на подъеме:

  • Проверить уровень топлива, может потребоваться долить, при движении на наклонном топливе потекло в сторону, а заправка топлива перестала попадать
  • Когда бензин в баке полностью, откройте пробку на карбюраторе и слейте бензин, попавший туда из-за перекоса машины
  • Вам понадобится шприц или специальная «груша»

Ничего не забыто !? Тогда это все, надеюсь, наша статья была вам полезна, в решении задач и проблем в будущем.Если описаний мало, смотрите видео.

Всем владельцам автомобиля ВАЗ 2109 привет. Сегодня мы рассмотрим основные причины, по которым глохнет, девятка. Если вы не в курсе, автомобиль ВАЗ 2109 выпускался с 1988 по 2006 год, легендарный автомобиль выпускался с карбюраторными, а позже и с инжекторными двигателями. Но их объединяет одно, могут в двух случаях колоть или топлива мало или проблема с искрой, точнее сказать с ее отсутствием. Теперь подробнее.

Опытные автовладельцы ВАЗ 2109. В случае, если двигатель не запускается , первым делом ищем неисправность в свече зажигания, для этого нужно открутить свечу и проверить искру, если свечи в исправном состоянии нет, то нужно переместить к трамблору. Необходимо снять крышку крышки и проверить, не обгорели ли контакты. Также нужно внимательно изучить угольную штангу, которая находится в центре. Он может износиться или свисать, не доходя до наклонной пластины. Также бывают случаи, когда появляются трещины, когда на крышке появляется трещина, появляется трещина, в результате чего закрытие на земле.

Если убедились в целостности контактов, можно поставить новый бегунок и проверить искру. Если не помогло, нужно проверить катушку зажигания и выключатель, это делается заменой на новые. В редких случаях причиной отказа зажигания может служить плохой контакт в блоке переключателей. Если все действия оказались напрасными и ВАЗ 2109 продолжает глохнуть, то нужно проверить датчик Холла, который находится в битве. Также нужно проверить замок зажигания, не могли ли сгореть контакты.


Если на ВАЗ 2109 присутствует карбюратор и искра, то наиболее вероятной причиной выхода из строя двигателя будет засорение жидкостей, находящихся в карбюраторе. Обычно они блокируются воздухом, чтобы попасть в рубашку, вам нужно будет снять фильтр и крышку карбюратора вместе с поплавками. Также нужно обратить внимание на уровень топлива в поплавковой камере. Можно промыть насос для шин, заодно рекомендуется очистить дно поплавковой камеры от грязи.

Если мотор автомобиля ВАЗ 2109 глохнет на холостом ходу, то виноват электромагнитный клапан, который придется менять на новый. Другой причиной может быть недостаточное количество топлива, поступающего в цилиндры. Скорее всего, это из-за неплотно закрученного электромагнитного клапана и дремлет воздух, тем самым обедает горючая смесь. Следующая причина - заедание игольчатого клапана поплавковой камеры. В результате уровень топлива падает, и смесь снова становится бедной.

На инжекторном ВАЗ 2109, при исправной системе зажигания, найти причину выхода из строя этой системы довольно сложно, но есть кнопка на панели приборов «Проверить двигатель» И в том случае, если этот индикатор загорается поехать на диагностику, чтобы разобраться с ошибками, которые выдает контроллер впрыска.
Ну вот и все мы рассмотрели основные причины, из-за которых машина ВАЗ 2109 глохнет.

Автомобиль ВАЗ 2109 комплектуется двумя типами питания двигателя - инжекторным и карбюраторным. Как известно, карбюраторная система из-за своей тяжелой конструкции чаще подвержена неисправностям, влияющим на ходовые качества и техническое качество автомобиля. Поэтому в этой статье мы рассмотрим именно карбюраторный тип питания.

Довольно часто владельцы ВАЗ 2109 сталкиваются с такой проблемой, когда карбюратор не держит обороты, на холостом ходу, а мотор просто глохнет.Причин может быть много, и все они объединены рядом характерных черт.

Причина первая - забить тарабарщину холостого хода. Даже несмотря на то, что в системе подачи топлива 2 фильтра (грубой и тонкой очистки), даже одного зрелого может хватить, чтобы засорить гиббер.

Также может засориться сам фильтр тонкой очистки. Это часто случается, когда фильтр не был заменен на новый. Реже случаются сбои в работе системы холостого хода.

Разницы между симптомами, с любой из причин проблемы нет вообще. Определить, что именно нужно очистить или изменить, можно только с помощью визуального осмотра или диагностики.

Также иногда повороты не только полностью пропадают, но и всплывают. При этом автомобиль ВАЗ 2109 не глохнет. В этом случае к указанным выше причинам добавьте: неисправный электромагнитный клапан или датчик холостого хода.

Поиск и устранение неисправностей

Чтобы исправить эту проблему, необходимо определиться с ее виновником.После того, как вы нашли место, где возникла проблема, можно приступать к обучению ремонту. В первую очередь проверьте, насколько правильно настроен карбюратор. Для этого затяните винт качества и винт количества до упора, а затем открутите, как указано в заводских настройках карбюратора (часто настройки карбюратора следующие: винт качества - 2,5 оборота, количество - 4 повороты). Если изменений нет, а двигатель по-прежнему не держит холостой ход или вообще глохнет, то нужно искать причину, выбирая из вышеперечисленного.

Чтобы определить причину, карбюратор автомобиля ВАЗ 2109 необходимо будет разобрать. После снятия его верхней части поплавковая камера открывается. Проверить в нем уровень бензина. Он должен быть около 25 мм. Если с уровнем все в порядке, то переходим непосредственно к гиберам.

Убийца бабочек, расположенный в поплавковой камере, необходимо удалить и проверить на предмет мусора или вылета. Если в яме гиберы обнаружился мусор, его необходимо продуть, а затем промыть бензином.Если в яме нет мусора, то продолжаем искать причину дальше.

Карбюратор осмотрели, теперь можно переходить к фильтру тонкой очистки. Посмотрите состояние бензина в поддоне фильтра. Если на дне нет осадков, фильтр все еще в хорошем состоянии. Если внизу будут хоть какие-то частицы, его нужно срочно заменить.

После очистки карбюратора и замены фильтра тонкой очистки достаньте автомобиль ВАЗ 2109 и проверьте его работу на холостом ходу.Если обороты еще плывут, или двигатель глохнет, причиной может быть датчик холостого хода.

Проверить датчик можно так: отключаем от него провода, проверяем с помощью вольтметра. Минусовой провод, наденьте массу, а плюс на разъем колодки. Включите зажигание и следите за показаниями приборов. Датчик должен выдавать напряжение 12 вольт. Если тока нет, то, скорее всего, неисправен датчик.

Если после проделанной процедуры выясняется, что датчик исправен, но изменений все равно нет (витки плавают, а двигатель глохнет), то остается последний вариант - электромагнитный клапан.Проверить его довольно сложно, поэтому проще поставить новый.

Теперь ваша машина ВАЗ 2109 должна стабильно работать как на холостом ходу, так и во время движения. Если двигатель все равно глохнет, хотя обороты уже не плавают, то причина гораздо серьезнее и, скорее всего, потребуется специальная диагностика и вмешательство специалиста.

Бензонасос ВАЗ-2109: инжекторно-карбюраторный двигатель

В статье будет рассказано о бензонасосе ВАЗ-2109, а также о вариантах исполнения этого агрегата в карбюраторных и инжекторных моторах.Стоит обратить внимание на то, что это совершенно разные конструкции, мало чем отличные друг от друга. Но у них одна и та же функция - обеспечивать нормальное значение давления в системе впрыска топлива. Итак, какова конструкция насосов, которые используются в карбюраторных двигателях? Об этом стоит поговорить подробнее.

Топливный насос карбюраторной системы

Его корпус состоит из двух половин - верхней и нижней. А внизу прикреплен небольшой рычаг, с помощью которого осуществляется ручная подкачка бензина в магистраль, идущую к карбюратору.При этом бензонасос ВАЗ-2109 работает от распредвала. Карбюратор получает топливо небольшими рывками, порциями. При этом заполняется поплавковая камера, которая действует как буфер для циркуляции топлива. Внутри насоса находится диафрагма. Он приводится в движение кулачком, который в свою очередь - от распредвала посредством стального стержня. На распредвале есть выступы, за счет которых возможно движение штока.

Неисправности насоса

Существует несколько основных неисправностей, присущих топливным насосам, установленным на карбюраторных двигателях.Причем большая часть повреждений связана с диафрагмой. При нагревании начинает намного хуже гнуться, поэтому прокачки бензина нет. Бензонасос ВАЗ-2109 довольно прост. Цена на него в магазинах около 500 рублей. Поэтому заменить его полностью намного проще, чем отремонтировать. В большинстве случаев это оказывается неэффективным, так как качество предметов, входящих в ремонтный комплект, зачастую крайне низкое. Но стержень часто выходит из строя. Изготавливается из стали, но только производители не особо задумываются о качестве, не закаляют.Следовательно, происходит очень быстрый износ.

Топливный насос с инжекторным двигателем

Имеет несколько иную конструкцию, так как имеет электрический привод. Место установки топливного насоса - в баке, под задним сиденьем можно получить доступ к нему. Привод электрический, в ногах пассажира на переднем сиденье находится предохранитель и реле бензонасоса ВАЗ-2109. В том случае, если при выключении зажигания не слышен характерный звук пуска мотора, сначала проверьте исправность реле и предохранителя.И только после этого можно пробираться дальше - к проводке и самому бензонасосу. Последний представляет собой небольшую помпу с фильтром (ее еще называют в народе «памперсы»), а также электродвигатель, приводящий в движение всю конструкцию. Обратите внимание на то, что к баку проложено две магистрали - одна для подачи топлива на рампу, а вторая - для возврата излишков бензина. Излишне говорить, что требования к сети другие - обратка должна выдерживать меньшее давление.

Замена и ремонт топливного насоса

Для доступа к месту установки этого элемента топливной системы потребуется откинуть нижнюю часть заднего сиденья. Для этого достаточно приоткрыть дверцы и потянуть за петлю, которая находится примерно посередине сиденья. Ближе к правой двери место установки. Вы это увидите сразу, ведь в ковре и шумоизоляции будет вырез. Отодвигаем в сторону кусок крышки и снимаем пластиковую крышку.Под ним расположены шпильки, на которые собирается корпус насоса с датчиком уровня.

Ключом на 8 необходимо открутить все гайки и аккуратно снять шайбы. Учтите, что перед этим желательно очистить всю верхнюю часть емкости от пыли и грязи, которая видна из-под ковролина. Затем необходимо демонтировать два шланга, которые подсоединены к насосу. Только после этого аккуратно, стараясь не повредить датчик уровня топлива, вынимаем бензонасос ВАЗ-2109.Аналогичные действия производятся при замене фильтра очистки бензина. Чтобы проверить КПД двигателя, необходимо подать напряжение непосредственно на него (кратковременное).

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
