Форсунка электрическая. Принцип работы. Неисправности

Форсунка (инжектор) — конструктивный элемент системы впрыска, назначение которого заключается в дозированной подаче топлива, подводимого к ней под высоким давлением, его распылении в камере сгорания (впускном коллекторе) и образовании топливно-воздушной смеси.

Принцип работы форсунки

Рис. Пример конструкции форсунок систем распределённого (а) и центрального (моно) впрыска (б): 1 — топливный фильтр, 2 — уплотни тельные кольца, 3 — запирающий элемент, 4 — седло, 5 — пружина, 6 — обмотка, 7 — корпус, 8 — электрический разъём

Устройство электрической форсунки может быть разным(примеры конструкций приведены на рисунке), но принцип работы одинаков для всех типов форсунок.

Форсунка представляет собой определённой формы ёмкость с топливом. С одной стороны топливо под давлением поступает из топливной магистрали через фильтровочную сетку, а с другой стороны в распылённом состоянии попадает в рабочую область ДВИГАТЕЛЯ, если подано напряжения на солсноццальный клапан форсунки.

  • MOНO впрыск — форсунка одна (обычно рядный двигатель до 4-х цилиндров)
  • ДУБЛЬ MOНO впрыск — две форсунки, работающие на две половины, обычно 6-ти цилиндрового, V-образного двигателя
  • РАСПРЕДЕЛЁННЫЙ впрыск — по одной форсунке на цилиндр, рабочая часть расположена во впускном коллекторе
  • ПРЯМОЙ впрыск — по одной форсунке на цилиндр, рабочая часть расположена внутри цилиндра
  • ПУСКОВАЯ — одна на двигатель, рабочая часть расположена во впускном коллекторе

Форсунки бывают НИЗКООМНЫЕ (от 1 до 7 Ом) и ВЫСОКООМНЫЕ (от 14 до 17 Ом). Низкоомные форсунки управляются пониженным напряжением или в цепях управления имеются добавочные сопротивления (5-8 Ом). Фрагмент схемы с добавочными сопротивлениями (152) приведен на рисунке.

Рис. Фрагмент схемы системы управления и фото блока сопротивлений.

Рис. Форма факела распылённого топлива различна.

Осциллограмма, отображающая форму импульса на форсунке, с системой впрыска от порта (PFI) и системы последовательного впрыска (SFI), которые используют привод выключаемого транзистора насыщения, изображена рядом и отмечена буквой А. Соленоиды форсунок включаются блоком управления двигателем. Напряжение резко падает, когда клапан открыт, а затем, при выключении напряжения, резко возрастает (из-за индуктивности соленоида). Ширина импульса изменяется в зависимости от нагрузки двигателя.

Осциллограмма, отображающая форму импульса на форсунке системы моновпрыска (TBI). Такие системы для включения и выключения форсунок используют формирователи пиковых токов и токов синхронизации. Клапаны соленоидов форсунок включаются при наличии высокого тока питания, подаваемого от блока управления двигателем.

После срабатывания, ток уменьшается и поддерживает клапан в открытом состоянии. Наблюдается резкое падение напряжения при первом открытии клапана, а затем резкое увеличение напряжения, когда формирователь тока создаст меньший ток синхронизации, чем высокий ток включения.

Когда соленоид отключается(после периода синхронизации) создаётся амплитуда напряжения, обусловлештя индуктивностью катушки соленоида (схема В).

Некоторые формирователи пиковых токов и токов синхронизации производят быстрые переключения напряжения во время периода синхронизации из-за низкого сопротивления обмотки соленоида форсунки (схема С).

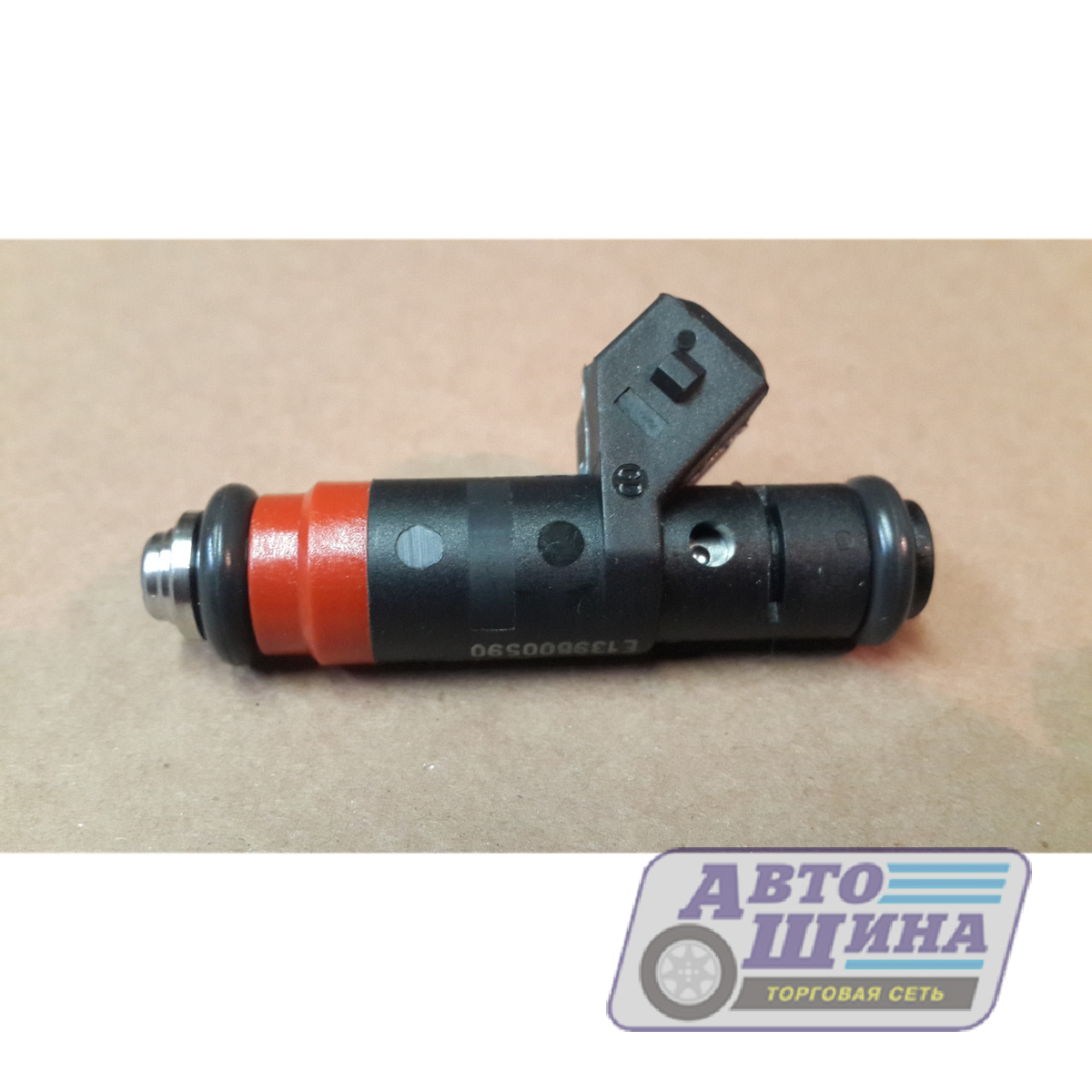

Рис. Форсунка распределённого впрыска топлива.

Примером может служить осциллограмма форсунки автомобиля ФОРД «Сиерра» 1,6i, EEC 4 приведённая ниже.

Рис. Осциллограмма форсунки

Ниже приведены схемы подключения форсунок при одновременном, групповом и фазированном впрыске топлива.

При одновременном и групповом методе все форсунки, соединённые параллельно впрыскивают топливо одновременно, причём за один оборот коленвала впрыскивается половина полной порции топлива.

Такой метод соединения форсунок использовался на а\м выпуска 80 х — начала 90 х годов.

Современные системы управления двигателями используют последовательный или фазированный впрыск топлива. Такой метод управления позволяет увязывать момент впрыска с моментом открытия впускного клапана в конкретном цилиндре, изменять количество подаваемого топлива в цилиндр.

Рис. Схемы подключения форсунок при одновременном, групповом и фазированном впрыске топлива

На схемах использованы следующие обозначения: 1,2,3,4 — форсунки, 5 — ЭБУ двигателем.

Форсунки систем прямого впрыска топлива отличаются от форсунок, применяемых на системах впрыска топлива во впускной коллектор. Распылитель форсунки расположен непосредственно в камере сгорания и испытывает большие температурные нагрузки и нагрузки высокого давления. Форсунка прямого впрыска длиннее, т.к. необходимо пройти толщину головки блока. Давление топлива значительно выше, чем в обычных системах впрыска и факел распыла имеет свои особенности для каждого двигателя. Эти особенности систем прямого впрыска можно отнести к бензиновым и дизельным двигателям.

На рисунке показана форсунка и её осциллограмма двигателя HDI СИТРОЕН. Сопротивление обмотки соленоида форсунки 0,3 — 1 Ом.

Рис. Форсунка системы прямого впрыска HDI и осциллограмма, снятая на режиме XX.

Расположение

ПУСКОВАЯ форсунка обычно расположена во впускном коллекторе таким образом, чтобы её широкий факел распылённого топлива (до 90 градусов) попадал в район впускных клапанов всех цилиндров.

Форсунка МОНО впрыска расположена на месте обычного карбюратора и топливо впрыскивается в общий объём впускного коллектора.

Форсунки РАСПРЕДЕЛЕННОГО впрыска расположены на впускном коллекторе в районе впускных клапанов каждого цилиндра. Если впускных клапана два, то факел распылённого топлива состоит из двух частей, каждая из которых направлена под один из клапанов.

Форсунки ПРЯМОГО впрыска расположены в головке блока. Распылитель расположен в цилиндре и имеет узкую щель, формирующую факел, направленный под углом к днищу поршня.

Одно из принципиальных отличий систем прямого впрыска топлива в том, что в зависимости от режима работы двигателя давление топлива регулируется в пределах 80-130 атм. Система управления контролирует как момент впрыска, происходящий во время такта всасывания, так и порцию топлива, изменяя давление в трубопроводе и длительность открытия форсунки.

Неисправности форсунки

Сопротивление обмотки форсунки должно соответствовать справочным данным. Обычно форсунки на входе имеют мелкую сетку, которая может забиться мелкими частичками примесей или ржавчины из бака и топливных магистралей.

Если впускная сетка не задержала примеси, то проходя через запирающий элемент и седло форсунки, эти части получают дополнительный износ из-за абразивных свойств посторонних частиц. Постепенно форма факела меняется или вообще пропадает и форсунка льёт топливо обычной струйкой, что не способствует правильной работе двигателя.

На распылителе форсунки постепенно скапливаются смоляные отложения. Иногда отложения образовываются в результате использования на двигателе газовой установки.

Методика проверки

Проверку топливной части форсунки необходимо начинать с подключения к автономной установке, которая может создать на входе в форсунку рабочее давление. При этом из форсунки не должно капать или литься топливо. При кратковременном подключении форсунки к питанию 12 в (высокоомные форсунки 14-17 Ом, низкоомные — от 2 до 7 Ом через добавочное сопротивление 10-15 Ом) должны раздаваться звонкие щелчки запирающего клапана, втягиваемого магнитным полем соленоида. Если форсунка «не щелкает», то, вероятно, всё внутри забито ржавчиной. Такая форсунка отправляется «в последний путь». Если первичные проверки дают положительный результат, проверяем форму факела и степень распыла топлива, а также производительность форсунки в единицу времени — это обычно 80 — 90 мл. за 30 сек (50 — 60 мл. для малообьёмных двигателей).

Ремонт форсунки

Как временную меру, можно рекомендовать промывку форсунки в промывочной установке. Продувку сжатым воздухом в открытом состоянии с обеих сторон, но обычно всё заканчивается заменой форсунок на новые.

Форсунки самое простое и самое сложное устройство

Форсунки – самое простое и в то же время самое сложное устройство на автомобиле.

Принцип действия их прост – электромагнит втягивает сердечник, игла открывает "проходное сечение" – бензин поступает во впускной коллектор.



На самом деле все обстоит значительно сложнее. Вспомним школьный курс физики.

Что такое обмотка? Катушка индуктивности. Для тех, кто еще не знал (а так же для тех, кто уже забыл) напомню, как протекает ток через нее.

 При появлении тока через проводник появляется магнитное поле. Изменение магнитного поля вызывает появление ЭДС противоиндукции (закон Фарадея). Ток в катушке нарастает плавно. При достижении максимального магнитного поля (называемого  насыщением) изменение магнитного поля прекращается, ЭДС противоиндукции прекращается, ток (а равно и магнитное поле) достигает своей максимальной величины.

        Как себя ведет в это время игла? Обозначим через «А» ток через форсунку, а через «h» высоту подъема иглы.



Как мы видим, в зоне поднятия и опускания иглы проходное сечение не определено (игла вроде бы не закрыта, но и не поднята полностью). Производительность форсунки непонятна….

        Наша задача -  сократить это время. Как этого добиться? Способ только один – уменьшить индуктивность катушки. Сократить количество витков….  Увеличим ток через обмотку?

 «Перегреем» ее. Ставим токоограничивающий резистор.

Таким образом, форсунка работает при меньшем, чем 12 в напряжении. К примеру, фирма TOYOTA применяет 5-вольтовые форсунки, а фирма Ситроен – аж 3-х вольтовые!
Токоограничивающий резистор раньше стоял под капотом. Но прогресс не стоит на месте, и его расположение может меняться….Фирма Mitsubishi, например, располагает этот резистор в блоке управления.
И только с появлением новых технологий (сплавов), появилась возможность избавиться от этого резистора. Современные форсунки могут быть и 12-вольтовыми. Обмотка сделана не из меди, а из латунных сплавов.

Таким образом, держа в руках форсунку, определить ее рабочее напряжение невозможно. Наиболее часто на нее подают 12 вольт.
Отсюда появился очень распространенный миф о том, что якобы ультразвуковая очистка «убивает» форсунки. Нет! «Убивает» их не ультразвук, а те «Кулибины», которые подают на них 12 вольт! Ведь вы же не знаете, на какое напряжение рассчитаны форсунки! Лично я решал эту проблему просто – у меня был «убитый» аккумулятор, вольт эдак на 4-6. Форсунка открывается – этого достаточно!
Очень оригинально эту проблема решена в стенде Web Sonic фирмы WeberMS. Этот стенд не определяет напряжение открытия форсунок – он ограничивает ток через них. Напряжение срабатывания получается автоматически.

Чистка форсунок

Не прекращаются споры, что лучше – ультразвук или Wynns? Попробуем разобраться. Для непосвященных поясню – Wynns это способ химической очистки форсунок. Просто он так называется по имени фирмы, являющейся лидером в производстве препаратов для химической очистки форсунок. В данном проекте участвует много фирм (включая наш родной сольвент – хуже, но дешевле!).
Не секрет, что в бензинах всегда присутствует определенное кличество смолистых компонентов, которые образуют нерастворимые отложения на деталях топливного тракта. Так же как и отложения в камере сгорания (клапанах) делятся на два типа – твердые и мягкие.
Вы когда нибудь видели печную трубу? Снаружи очень мягкий налет, внутри очень твердое вещество. Так же и в форсунках. Смолистые отложения накапливаются во всех деталях топливного тракта – но большее влияние они оказывают именно в зоне иглы форсунки. Изменяют проходное сечение – меняют производительность и форму распыла.
Сначала образуются мягкие отложения. Очень хорошо смываются химическими методами. Например, фирма WYNN,S рекомендует чистку форсунок своим препаратом каждые 20. 000 км (по другим источникам от 15.000 до 25.000). Ну а теперь скажите мне – кто из вас видел клиентов, которые следуют этим рекомендациям?
Эти мягкие отложения превращаются в твердые. Химическими методами уже не смываются…. Ультразвук использует разность прохождения звуковой волны в разных средах (ведь металл отличается от твердых отложений!?). Возникают кавитационные пузыри, отрывающие отложения от основного металла. Твердые отложения отрываются от деталей форсунки и превращаются в мягкие. Вот тут и кроется основная проблема ультразвуковой очистки (про химию мы забыли – она с твердыми не борется – не может!).
Как удалить продукты распада из зоны их образования?
1.Обеспечить противоток жидкости (обратный поступлению топлива). Достижимо только подбором частоты открытия форсунок для обеспечения резонанса (по моим данным, в Москве не применяют).
2. Твердые отложения превратить в мягкие с помощью ультразвука. Ну а мягкие удалить с помощью химии. Наиболее прогрессивный метод.
3.Никак не удалять. Наиболее распространенная методика (увы….)..

Химия или ультразвук?
Итак, возьмем Винс.
Вариант 1. Клиент каждые 20.000 чистит форсунки (таких не бывает, но теоретически предположим). Химия значительно эффективнее ультразвука. Отложения мягкие - смываются хорошо. Вся смытая гадость поступает в самое узкое место – игла – но тут же вымывается и вреда не наносит.
Вариант 2. Клиент приезжает на сервис после 100.000 км. Химия хорошо смывает все мягкие отложения и даже местами отрывает частицы твердых. Которые задерживаются в самых узких местах – игла. Проработав на лицензированной станции ВИНС, моя личная статистика говорит о том, что в 50 % данный вид очистки случаев не помогает, а в 50% случаев вредит.

Наиболее актуально данная проблема стоит для форсунок двигателей с непосредственным впрыском топлива (это GDI,NeoDi, D4 –Япония, FSI – Мерседес и примкнувший к нему WV). В этом случае статистика весьма печальна - химия только вредит – смытая грязь забивает ТНВД, форсунки…. Стоимость ремонта после промывки весьма высока.
Но это тема отдельной статьи, которая в скором времени появиться на этом сайте.


   Автор:

Федор Рязанов (father), руководитель образовательного центра ИнжекторКар

Как называют форсунки в разных странах? – Форсунки Lechler в России

Как называют форсунки в разных странах? – Форсунки Lechler в России

Происхождение самого слова и патентные истории первых форсунок

Мы решили выяснить происхождение слова «форсунка» в русском и других языках мира. Оказалось, что в каждом языке у слова «форсунка» своя интересная этимология.

В русском языке «форсунка» происходит от английского глагола to force – нагнетать, и, согласно Большой Советской Энциклопедии, обозначает устройство с одним или несколькими отверстиями для распыления жидкости. Именно распыление воды было и является главным назначением работы форсунки. Первые патенты на изобретение форсунок для воды были получены в конце 19 века. Вот как выглядели эти первые права на изобретения, полученные европейскими и американскими инженерами:

Патент на распылительную форсунку, выдан 24.12.1895 года г-ну Луису Шутте в США

Патент на распылитель (форсунку), выдан 19.07.1887 года г-ну Томасу Мёрфи в США

Патент на форсунку, выдан 30.10.1894 года г-ну Фридрику Хербкесманну в США

Пауль Лехлер – основатель компании Lechler GmbH, не был изобретателем форсунок, но в 1893 году он приобрел права на использование патента для того, чтобы впоследствии немецкая компания Lechler стала ведущим мировым лидером в производстве форсунок и распылительных систем.

В русском языке есть ряд других слов, близких по значению к слову «форсунка»: распылитель, сопло, дюза, спринклер, распылительная насадка, жиклер, атомайзер, инжектор. Все они отражают применение форсунки как некой распылительной насадки для распыления жидкостей или сжатого воздуха.

В английском языке слово «nozzle» происходит от nose – носик, насадка. В немецком языке форсунка переводится как düse. Слово DU+SE составлено из двух корней на иврите, означающих движение пара, газа за счет силы, возникающей при мощном испарении (выбросе газа, пара). В других языках форсунки могут называться buse, jet, tobera, ugello, dysza.

устройство, неисправности, чистка и проверка

Топливная форсунка (ТФ), или инжектор, относится к деталям топливной системы впрыска. Она управляет дозированием и подачей ГСМ с его последующим разбрызгиванием в камере сгорания и соединением с воздухом в единую смесь.

ТФ выступают в роли главных исполнительных деталей, относящихся к системе впрыска. Благодаря им происходит разделение топлива на мельчайшие частицы путем разбрызгивания и его поступление в двигатель. Форсунки для любого типа моторов выполняют одинаковое назначение, однако различаются конструкционно и по принципу действия.

Топливные форсунки

Данный вид изделий отличается индивидуальным изготовлением под конкретный тип силового агрегата. Иначе говоря, универсальной модели этого устройства не существует, поэтому переставлять их с бензинового мотора на дизельный нельзя. В качестве исключения можно привести пример гидромеханических моделей от BOSCH, устанавливаемых на механические системы, работающие на непрерывном впрыске. Они находят широкое применение для различных силовых агрегатов в качестве составного элемента системы «K-Jetronic», хотя и имеют несколько модификаций, не связанных между собой.

Расположение и принцип работы

Схематично форсунка – это электромагнитный клапан, управляемый программно. Она обеспечивает подачу топлива в цилиндры в установленных дозах, причем установленная система впрыска определяет вид используемых изделий.

Как устроена форсунка

Топливо в форсунку подается под давлением. При этом блок управления мотором посылает электроимпульсы на электромагнит инжектора, которые активируют работу игольчатого клапана, отвечающего за состояние канала (открыто/закрыто). Количество поступающего топлива определяется длительностью поступающего импульса, влияющего на промежуток нахождения игольчатого клапана в открытом состоянии.

Расположение форсунок зависит от конкретного типа системы впрыска:

• Центральный – размещаются перед дроссельной заслонкой во впускном трубопроводе.

• Распределенный –всем цилиндрам соответствует отдельная форсунка, размещаемая у основания впускного трубопровода и осуществляющая впрыск ГСМ.

• Непосредственный –форсунки находятся вверху стенок цилиндра, что обеспечивает впрыск напрямую в камеру сгорания.

Форсунки для бензиновых моторов

Бензиновые моторы комплектуются следующими типами инжекторов:

• Одноточечные – подают топливо, расположены до дроссельной заслонки.

• Многоточечные – за подачу ГСМ на цилиндры отвечают несколько форсунок, располагаемых перед трубопроводами.

ТФ обеспечивают подачу бензина в камеру сгорания силовой установки, при этом конструкция таких деталей неразборная и не предусматривает ремонт. По стоимости они дешевле тех, что устанавливаются на дизельных моторах.

грязные форсунки

Как деталь, обеспечивающая нормальную работу топливной системы автомобиля, форсунки часто выходят из строя по причине загрязнения расположенных на них фильтрующих элементов продуктами сгорания. Подобные отложения перекрывают распылительные каналы, что нарушает работу ключевого элемента – игольчатого клапана и прерывает поступление топлива в камеру сгорания.

Форсунки для дизельных моторов

Правильную работу топливной системы дизельных двигателей обеспечивают два типа устанавливаемых на них форсунок:

• Электромагнитные, за работу которых отвечает специальный клапан, регулирующий поднятие и опускание иглы.

• Пьезоэлектрические, работающие за счет гидравлики.

Правильная настройка форсунок, а также степень их износа влияет на работу дизельного мотора, выдаваемую им мощность и объем расходуемого горючего.

Поломку или неисправность работы дизельной форсунки автовладелец может заметить по ряду признаков:

• Увеличился расход топлива при нормальной тяге.

• Машина не хочет двигаться с места и дымит.

• У авто вибрирует двигатель.

Проблемы и неисправности форсунок двигателя

Для поддержания нормальной работы топливной системы необходимо проводить периодическую чистку форсунок. По мнению специалистов, процедура должна выполняться каждые 20-30 тыс. км пробега, но на практике необходимость в таких работах возникает уже после 10-15 тыс. км. пробега. Это связано с некачественным топливом, плохим состоянием дорог и не всегда правильным уходом за машиной.

К самым актуальным проблемам, преследующими форсунки любого типа, относится появление на стенках деталей отложений, являющихся следствием использования низкокачественного топлива. Результатом является появление загрязнений в системе подачи горючей жидкости и возникновение перебоев в работе, потеря мощности мотором, чрезмерный расход ГСМ.

Причинами, влияющими на работу форсунок, могут быть:

• Чрезмерное содержание серы в ГСМ.

• Коррозия металлических элементов.

• Износ.

• Засорение фильтров.

• Неверная установка.

• Воздействие высоких температур.

• Проникновение влаги и воды.

Надвигающиеся неполадки можно определить по ряду признаков:

• Появление незапланированных сбоев при старте двигателя.

• Существенное увеличение расхода топлива в сравнении с номинальными значениями.

• Появление выхлопов черного цвета.

• Появление сбоев, нарушающих ритмичность работы мотора на холостом ходу.

Способы чистки форсунок

Для решения вышеназванных проблем требуется периодическая промывка топливных форсунок. Для устранения загрязнений применяют ультразвуковую очистку, используют особую жидкость, выполняя процедуру вручную, либо добавляют специальные присадки, позволяющие очистить форсунки без разбора мотора.

Заливка промывки в бензобак

Наиболее простой и щадящий способ очистки загрязненных форсунок. Принцип действия добавляемого состава заключается в постоянном растворении с его помощью имеющихся отложений в системе впрыска, а также частичное предотвращение их появления в будущем.

промывка форсунки с помощью присадок

Такая методика хороша для новых машин либо автомобилей с небольшим пробегом. В этом случае добавление промывки в бак с топливом выступает профилактикой, позволяющей поддерживать силовую установку и топливную систему машины в чистоте. Для машин с серьезными загрязнениями топливной системы данный способ не подходит, а в ряде случаев может нанести вред, усугубив имеющиеся проблемы. При большом количестве загрязнений смытые отложения попадают в форсунки и забивают их еще больше.

Чистка без снятия с двигателя

Промывка ТФ без разбора двигателя выполняется путем подключения промывочной установки непосредственно к мотору. Такой подход позволяет отмыть скопившуюся грязь на форсунках и топливной рампе. Двигатель на полчаса запускается на холостом ходу, подача смеси происходит под давлением.

промывка форсунок с помощью аппарата

Данный способ не используется на сильно изношенных двигателях, а также не подходит для автомобилей с установленной системой КЕ-Jetronik.

Чистка со снятием форсунок

При сильных загрязнениях двигатель разбирают на специальном стенде, снимают форсунки и выполняют их индивидуальную очистку. Подобные манипуляции дополнительно позволяют определить наличие неисправностей в работе форсунок с их последующей заменой.

снятие и промывка

Чистка ультразвуком

Очистка форсунок выполняется в ультразвуковой ванне для предварительно снятых деталей. Вариант подходит при сильных загрязнениях, не убирающихся очистителем.
Операции по очистке форсунок без снятия с двигателя в среднем обходятся владельцу автомобиля в 15-20 у.е. Стоимость диагностики с последующей чистой для одной форсунки в ультразвуке либо на стенде составляет около 4-6 у.е. Комплексные работы по промывке и замене отдельных деталей позволяют обеспечить бесперебойную работу топливной системе еще на полгода, добавив 10-15 тыс. км. пробега.

устразвуковая чистка топливных форсунок

Форсунка и все,что нужно о ней знать.

Многие владельцы автомобилей, заезжая к мастерам на станции технического обслуживания, выслушивают от них о том, что необходимо промыть или заменить форсунки. При этом автолюбители не знают, что это. Что такое форсунка в автомобиле и для чего она нужна?

Содержание статьи

Краткое описание

Форсунка представляет собой нагнетательный насос, он так и переводится с английского языка. Такое устройство можно встретить и в бензиновых, и в дизельных автомобилях. Форсунку также называют инжектором. При помощи нее топливо дозируется, подается в определенном количестве. На сегодняшний день различают электрогидравлические, электромагнитные и пьезоэлектрические инжекторы, или форсунки.

ИНЖЕКТОР ОТВЕЧАЕТ ЗА СЛЕДУЮЩИЕ МОМЕНТЫ:

  • дозирование топлива, которое постепенно впрыскивается,
  • приготовление струи топлива, управление им,
  • отделение камеры сгорания и системы впрыска,
  • определение кривой скорости сброса.

В устройстве форсунки главной деталью является сопло. За работу инжектора отвечает два канала. При помощи первого канала подается распыляемая жидкость. Второй канал обеспечивает распыление первой жидкости, которое происходит при помощи пара, газа и жидкости. Во многих устройствах за работой форсунки следит электронный блок управления. Он отвечает за подачу напряжения в клапанную систему.

ОБЪЕМ ФОРСУНОК НЕ КОТОРЫХ ДВИГАТЕЛЕЙ

Частично полная таблица от компании Accel здесь. Еще момент, кроме как сопротивления, форсунка имеет обхъем как я говорил выше. Точно вам скажет только производитель, KEIHIN. В общем существуют только 2 объема 180 (190) и 235(240). В процентом соотношение это 5 и 2 процента разницы, соотвественно. Разница между 240 и 190 составляет 25 процентов. D14A2 — 190 cc D14A3\D14A4 — 190 cc D14A5 — 190 cc D14A7 — 190 cc D14A8 — 190 cc D14Z1 — 190 cc D14Z2 — 190 cc D14Z3\D14Z4 — 190 cc D15A3 — 180 cc D15B6 — 180/235 cc D16B2 — 190 cc D15B7 — 235 cc D15Z6 — 190 cc D15Z8 — 190 cc D16A6 — 235 cc D16B2 — 190 cc D16W4 — 190 cc D16Y5 — 190 cc D16Y7 — 180 cc D16Y8 — 240 cc D16Z6 — 235 cc h32A1 — 235 cc h33A1 — 235 cc B20A5 — 235 cc B18C1 — 235 cc B16A3 — 235 cc

Как происходит чистка форсунок.

Одним из самых простых и распространенных способов является способ добавления в топливо очищающей присадки через бензобак, которая позволит растворить все отложения при непосредственной работе системы. Множество специалистов рекомендуют для провождения данную очистку, но лишь в качестве профилактики, а не в случае тотального загрязнения, так как она не будет способна удалить самые тяжелые фракции. Тем более, если при долгой эксплуатации система очень сильно засорилась, то данная процедура может лишь привнести вред транспортному средству. Вследствие этого форсунки могут забиться еще на порядок сильнее.

Связано это непосредственно с тем, что все отложения из топливного бака напрямую направятся в топливный насос, вследствие чего данное устройство просто выйдет из строя. Иной способ потребует особого оборудования специального назначения и некоторых навыков работы. Посредством специальных штуцеров-переходников к инжектору будет подключен прибор, который необходим для промывания. Именно за счет штуцера из оборота выйдет устройство топливного бака, фильтра и бензонасоса. Вместо топлива непосредственно в инжектор будет поступать специальная промывочная жидкость из подготовленного баллона, который присоединяется посредством трубок.

На данном очистителе двигатель будет работать около получаса. Все загрязнения за этот период раскиснут и пройдут через форсунки, после чего попросту сгорят в цилиндрах двигателя. Тем не менее, даже данный способ не может гарантировать стопроцентную панацею от загрязненных форсунок. Даже после такого рода чистки в самой масляной системе и инжекторе останутся некоторые частицы промывающей жидкости. После этого нужно будет проехать несколько десятков километров в форсированном режиме работы мотора, после чего произвести замену масла и масляного фильтра. Вполне выходит очевидным, что данный метод будет требовать особых временных и финансовых затрат. Важно заметить, что данные два способа будут наиболее актуальными для тех случаев, когда транспортное средством имеет небольшой пробег, а демонтировка форсунок является довольно сложной, так как конструктивные особенности их расположения не являются лучшими и самыми удобными.

Виды форсунок



Форсунка является электромагнитным клапаном, управляемым при помощи специальной программы в блоке, управляющем двигателем автомобиля. Именно благодаря форсунке топливо подается в цилиндры дозами. Если говорят про инжектор, то здесь имеется в виду система управляемых форсунок. Есть несколько видов форсунок, которые предназначены: для распределенного впрыскивания топлива; центрального впрыскивания; непосредственного впрыскивания.

ПАРАМЕТРЫ, СВОЙСТВА, ЗНАЧЕНИЯ

Топливная система большинства овощных Honda Civic состоит из топливного бака (45л), топливного насоса, линий подключения, топливного фильтра, топливной рейки, самих форсунок, и системы «обратки» с клапаном. Топливо из бензобака подается топливным насосам по топливо проводу в топливную рейку (через фильтр). На топливной рейке установлен регулятор давления NR-1 (Fuel Pressure Regulator — FPR), в большинстве случаев его хватает, он устанавливался на большинство двигателей, но с разной системой крепежа. В общем топливо поступает в топливную рейку под давлением около 3 Бар (3 атмосфер, 3000 мБар), если давление выше то клапан FPR NR-1 выкидывает излишки в «обратку», из «обратки» топливо поступает в бензобак. Значение форсунок вроде 190, 240 (180, 235) и тд. показано в кубических сантиметрах.

Полное обозначение выглядит так 240 [email protected], тоесть форсунка за 1 минуту при давление 3 бара (это нормальное давление большинства насосов) выбрасывает 240 кубиков жидкости. Если раньше стояли форсунки 190, а вы хотите установить 240 просто их заменив, то нужно задать себе вопрос. Зачем? 190 форсунки не работают на 100% даже при полной нагрузке двигателя, то есть имеется запас в 15%. Да я соглашусь что если бы у вас увеличился объем или вы поставили нагнетатель воздуха (турбина) то замена форсунок нужна.

А так вы получите лишний расход. В программе компьютера написано что допустим при 450 мБар (45кПа), форсунка 190 должна работать всего 100мс, заменив ее на 240 вы не изменив время открытия в топливной карте получите чрезмерно богатую смесь. Это тоже самое что вас попросили бы открыть большой и маленький кран с водой одновременно, на одно и тоже время, как вы думаете где расход будет больше? Обдумывайте замену форсунок тщательно. Если у вас нет диностенда и\или демона для настройки типа Moates или Hondata я не советовал бы менять форсунки. Не маловажным параметром форсунок является сопротивление, необходимо чтобы сопротивление форсунок новых и старых было одинаково.

Для этого по «модному» покупается ResistorBox (30-100$). А по нормальному мощные керамические сопротивления(0.5-5$). Если не сбалансировать сопротивления с мозгом, то есть вариант что выходы мозга на форсунки сгорят. Низкоомный форсунки 2.5-3 Ома, Высокоумные 12Ом. Опасность именно в низкоомных, конечно они высокопроизводительные но нужен дополнительный контроль. При 50% нагрузке 2.5 Ом (низкоомные) форсунке на 7 минуте, при работе на 6000 оборотах двигателя мозг начинает гореть, температура ключей (транзисторов) составляет 170-200 градусов Цельсия, в обычном состояние это 60 градусов. Обычно используются транзисторы типа STA413A, STA464C работают максимум до 150 градусов, дальше либо параметры уходят, либо корпус разрывается.

Преимущества и недостатки форсунок



Преимущества топливных форсунок:

  • Экономия при расходе топлива благодаря точной системе дозирования;
  • Минимальный уровень токсичности двигателей, оснащенных топливными форсунками;
  • Возможность увеличения мощности силового механизма до 10%;
  • Простота и легкость при запуске в любую погоду;
  • Возможность улучшения динамических показателей любого автомобиля;
  • Отсутствие необходимости в частой замене и чистке

Недостатки форсунок:

    • Возможные сбои в работе или серьезные поломки в результате использования топлива низкого качества, которое губительно сказывается на чувствительном механизме форсунок.
    • Высокая стоимость ремонта и замены форсунки в целом и отдельных ее элементов.

Устройство инжектора и принцип работы инжектора на автомобилях

На сегодняшний день инжекторный (или, говоря по-научному, впрысковый) двигатель практически полностью заменил устаревшие карбюраторные двигатели. Инжекторный двигатель существенно улучшает эксплуатационные и мощностные показатели автомобиля (динамика разгона, экологические характеристики, расход топлива).

Содержание статьи:

Инжекторные системы подачи топлива имеют перед карбюраторными следующие основные преимущества:

  • Точное дозирование топлива и, следовательно, более экономный его расход;
  • Снижение токсичности выхлопных газов. Достигается за счет оптимальности топливно-воздушной смеси и применения датчиков параметров выхлопных газов;
  • Увеличение мощности двигателя примерно на 7-10% за счет улучшения наполнения цилиндров, оптимальной установки угла опережения зажигания, соответствующего рабочему режиму двигателя;
  • Улучшение динамических свойств автомобиля. Система впрыска незамедлительно реагирует на любые изменения нагрузки, корректируя параметры топливно-воздушной смеси;
  • Легкость пуска независимо от погодных условий.

Виды инжекторных систем

Первые инжекторы, которые массово начали использовать на бензиновых моторах все еще были механическими, но у них уже начал появляться некоторые электрические элементы, способствовавшие лучшей работе мотора.

Современная же инжекторная система включает в себя большое количество электронных элементов, а вся работа системы контролируется контроллером, он же электронный блок управления.

Всего существует 3 типа инжекторных систем, различающихся по типу подачи топлива:

  1. Центральная;
  2. Распределенная;
  3. Непосредственная.

Центральная (моновпрыск) инжекторная система

Центральная инжекторная система сейчас уже является устаревшей. Суть ее в том, что топливо впрыскивается в одном месте – на входе во впускной коллектор, где оно смешивается с воздухом и распределяется по цилиндрам. В данном случае, ее работа очень схожа с карбюратором, с единственной лишь разницей, что топливо подается под давлением. Это обеспечивает его распыление и более лучшее смешивание с воздухом. Но ряд факторов мог повлиять на равномерную наполняемость цилиндров.

Центральная система отличалась простотой конструкции и быстрым реагированием на изменение рабочих параметров силовой установки. Но полноценно выполнять свои функции она не могла Из-за разности наполнения цилиндров не удавалось добиться нужного сгорания топлива в цилиндрах.

Распределенная (мультивпрыск) инжекторная система

Распределенная система – на данный момент самая оптимальная и используется на множестве автомобилей. У этого инжектора топливо подается отдельно для каждого цилиндра, хоть и впрыскивается оно тоже во впускной коллектор. Чтобы обеспечить раздельную подачу, элементы, которыми подается топливо, установлены рядом с головкой блока, и бензин подается в зону работы клапанов.

Благодаря такой конструкции, удается добиться соблюдения пропорций топливовоздушной смеси для обеспечения нужного горения. Автомобили с такой системой являются более экономичными, но при этом выход мощности – больше, да и окружающую среду они загрязняют меньше.

К недостаткам распределенной системы относится более сложная конструкция и чувствительность к качеству топлива.

Система непосредственного впрыска

Система непосредственного впрыска – разновидность распределенной и на данный момент самая совершенная. Она отличается тем, что топливо впрыскивается непосредственно в цилиндры, где уже и происходит смешивание его с воздухом. Эта система по принципу работы очень схожа с дизельной. Она позволяет еще больше снизить потребление бензина и обеспечивает больший выход мощности, но она очень сложная по конструкции и очень требовательна к качеству бензина.

Виды электронных форсунок

Существует классификация электронных форсунок, основывающихся на способе впрыска топлива. Выделяют такие три разновидности:

  • Электромагнитная. Зачастую характерна для бензиновых ДВС (и с прямым впрыском тоже). Конструкцию нельзя назвать очень сложной, а основными составляющими её частями выступают клапан с иголкой (электромагнитный), сопло. Контроль за работой указанной форсунки выполняется с помощью ЭБУ, обеспечивающего на обмотке клапана напряжение в наиболее подходящий для этого момент.
  • Электрогидравлическая. По большей части используют на дизельных движках. Являет собой электромагнитный клапан, дополненный камерой управления, а также сливным и впускным дросселями. Рабочий принцип этой разновидности форсунок основывается на участии давления самой топливной смеси в любой момент работы. За деятельностью электрогидравлической форсунки следит ЭБУ, именно он отправляет рабочие сигналы электромагнитному клапану.
  • Пьезоэлектрическая. Считается наиболее удачным устройством среди всех представленных, но может работать только на дизельных агрегатах с системой впрыска Common Rail. Основное преимущество этого типа — быстрота реакции, что гарантирует многократную подачу топлива за один полный цикл. В основе работы пьезоэлемента — гидравлический принцип действия (как и в предыдущем варианте), предусматривающий срабатывание поршня толкателя за счёт увеличения длины пъезоэлемента под воздействием электрического сигнала ЭБУ. Количество подаваемого за один раз топлива определяется продолжительностью такого воздействия и давлением топливной смеси в топливной рампе.

Принцип работы инжектора

Принцип работы инжектора на автомобилях можно условно поделить на 2 части — механическую составляющую и электронную.

К механической части инжектора относится:
  • топливный бак;
  • электрический бензонасос;
  • фильтр очистки бензина;
  • топливопроводы высокого давления;
  • топливная рампа;
  • форсунки;
  • дроссельный узел;
  • воздушный фильтр.

Конечно, это не полный список составных частей. В систему могут быть включены дополнительные элементы, выполняющие те или иные функции, все зависит от конструктивного исполнения силового агрегата и системы питания. Но указанные элементы являются основными для любого двигателя с инжектором распределенного впрыска.

Бак является емкостью для бензина, где он хранится и подается в систему. Электробензонасос располагается в баке, то есть забор топлива производится непосредственно им, причем этот элемент обеспечивает подачу топлива под давлением.

Далее в систему установлен топливный фильтр, обеспечивающий очистку бензина от сторонних примесей. Поскольку бензин находится под давлением, то передвигается он по топливопроводу высокого давления.

Для предотвращения превышения давления, в систему входит регулятор давления. От фильтра, через него по топливопроводам бензин движется в топливную рампу, соединенную со всеми форсунками. Сами же форсунки устанавливаются во впускном коллекторе, недалеко от клапанных узлов цилиндров.

Современная форсунка – электромагнитная, в ее основе лежит соленоид. При подаче электрического импульса, который поступает от ЭБУ, в обмотке образуется магнитное поле, воздействующее на сердечник, заставляя его переместиться, преодолев усилие пружины, и открыть канал подачи. А поскольку бензин подается в форсунку под давлением, то через открывшийся канал и распылитель бензин поступает в коллектор.

С другой стороны через воздушный фильтр в систему засасывается воздух. В патрубке, по котором движется воздух, установлен дроссельный узел с заслонкой. Именно на эту заслонку и воздействует водитель, нажимая на педаль акселератора. При этом он просто регулирует количество воздуха, подаваемого в цилиндры, а вот на дозировку топлива водитель вообще никакого воздействия не имеет.

Основным элементом электронной части является электронный блок, состоящий из контроллера и блока памяти. В конструкцию также входит большое количество датчиков, на основе показаний которых ЭБУ выполняет управление системой.

Для своей работы ЭБУ использует показания датчиков:

  • Лямбда-зонд, устанавливается в выпускной системе авто, определяет остатки несгоревшего воздуха в выхлопных газах;
  • Датчик массового расхода воздуха (ДМРВ), расположен в корпусе воздушного фильтрующего элемента, определяет количество проходящего через дроссельный узел воздуха при всасывании его цилиндрами;
  • Датчик положения дроссельной заслонки (ДПДЗ), установлен в дроссельном узле, подает сигнал о положении педали акселератора;
  • Датчик температуры силовой установки, располагается возле термостата, регулирует состав смеси в зависимости от температуры мотора;
  • Датчик положения коленчатого вала (ДПКВ), установлен возле шкива коленчатого вала;
  • Датчик детонации, расположен на блоке цилиндров;
  • Датчик скорости, установлен на коробке передач;
  • Датчик фаз,предназначен для определения углового положения распредвала, установлен в головке блока.

Элекробензонасос заполняет всю систему топливом. Контролер получает показания от всех датчиков, сравнивает их с данными, занесенными в блок памяти. При несовпадении показаний, он корректирует работу системы питания двигателя так, чтобы добиться максимального совпадения получаемых данных с занесенными в блок памяти.

На основе данных от датчиков, контролером высчитывается время открытия форсунок, чтобы обеспечить оптимальное количество подаваемого бензина для создания топливовоздушной смеси в необходимой пропорции.

При поломке какого-то из датчиков, контролер переходит в аварийный режим. То есть, он берет усредненное значение показаний неисправного датчика и использует их для работы. При этом возможно изменение функционирование мотора – увеличивается расход, падает мощность, появляются перебои в работы. Но это не касается ДПКВ, при его поломке, двигатель функционировать не может.

Преимущества инжектора и его недостатки

Если бы в этой системе не было преимуществ, инжекторы не получили бы столь широкое распространение. Надежность инжектора многие могут оспорить, ведь автомобилисты нередко сталкиваются с проблемами и неизлечимыми болезнями системы. Тем не менее, в технологии намного больше плюсов, которые привлекают покупателей и дарят определенные выгоды в поездке.

+ Преимущества — Недостатки
реальное понижение расхода топлива — инжектор может экономить, благодаря интеллектуальному управлению подачей топлива; чистка форсунок — если вы заливаете не слишком качественный бензин или не меняете вовремя фильтры топлива, форсунки будут забиваться и перестанут распылять бензин;
полное сгорание бензина — при правильных настройках инжектор обеспечивает полное сгорание топлива и определенную интенсивность поездки; прошивка «мозгов» в нужных режимах — на старых машинах иногда получается достичь невероятных результатов от перепрошивки, ведь технологии движутся вперед;
более выразительная динамика двигателя — водителю не приходится долгое время ожидать реакции при нажатии педали газа; замена бортового компьютера на более функциональный вариант ЭБУ для вашей модели автомобиля с подходящими настройками;
возможность смены прошивки — с помощью простой процедуры чип-тюнинга можно полностью изменить параметры авто; регулярная смена фильтров, как воздушного, так и топливного, с целью обеспечения нормальной работы инжектора;
технологичность и современность — машина с инжектором зачастую выбрасывает в атмосферу значительно меньше вредных веществ; использование качественного топлива в соответствии с предписанными производителем нормами и подходящим октановым числом;
устойчивая работа в любых условиях — для хорошей работы инжектора не требуется ручное управление заслонкой воздуха, двигатель хорошо заводится в мороз. регулярный сервис, своевременное обращение внимания на определенные недостатки работы автомобиля.

Несмотря на то, что инжектор дороже в обслуживании и более прихотлив к качеству бензина, его надежность и возможность широкой настройки параметров опережает на сотни шагов вперед карбюратор. В конце концов, за определенный пробег два типа мотора могут выйти одинаково в цене, только карбюратору нужно будет чаще уделять внимание, а инжектор сделать один раз и надолго.

И напоследок представляем вашему вниманию видео для более полного понимания принципа работы инжектора.

Onetap Crack / Primal Loader / Коды и взломы CSGO

Читер? Ищете новую трещину onetap? Спешу угодить!
На этой странице вы можете скачать обновленный кряк onetap.

Для тех, кто не знает: Onetap. su - один из самых популярных читов в Интернете. Если читер пишет в поисковике твист для cs go, то чаще всего он ищет кряк onetap.

Сейчас в Интернете огромное количество мошенников, которые «продают» чит-кряк Onetap su.
Не верьте им! Ведь вы можете бесплатно скачать одним тапом на нашем сайте.

Инструкция по запуску Onetap:

  1. Скачайте onetap.zip и обязательно разархивируйте его
  2. Запустите CS: GO
  3. Запустите EZinjector.v2.exe
  4. Разверните игру, появится окно Primal-Loader Onetap Crack
  5. Перейти к вкладка «Запуск»
  6. Сверху нажмите «Далее» и так до последней страницы
  7. Нажмите «Enter», подождите 10-15 секунд, пока чит полностью не инициализируется.
  8. Меню читов открывается / закрывается клавишей Insert

Ошибки и решения

  1. CS: GO не открывается после инъекции
    - Установить в настройках CS: GO
    Режим отображения: ПОЛНЫЙ ЭКРАН В ОКНЕ
  2. Серое меню при нажатии INSERT / Черные артефакты на экране
    - Включить многоядерность Обработка в CS: GO
    - Отключить наложение Discord
    - Записать в параметры запуска CS: GO: -disable_d3d9ex
  3. Ошибка 0xc0000 (здесь код ошибки), ошибки msvcp140. dll, vcruntime140.dll и другие
    - Установите распространяемый пакет Visual C ++ для Visual Studio 2015 x86 (независимо от вашей разрядной ОС Windows)
    • Не помогло ли приведенное выше решение?
    Если установщик VC ++ ругается на уже установленную более новую версию VC ++
    Решение: VC ++ x86 Hybrid
    Альтернатива: VC ++ x64-32 Hybrid
  4. EZinjector не запускается (выдает ошибку, что файл отсутствует
    на устройстве / файл поврежден / невозможно запустить на вашем устройстве
    , свяжитесь с издателем)

    - Удалите ВСЕ антивирусные программы и отключите Защитник Windows
    - После того, как вы выполнили вышеуказанный шаг, загрузите архив с читом очередной раз.

Как скачать CFG для onetap?

  1. Скачайте cfg_for_hack_by_xvorost.rar и разархивируйте его.
  2. Перейти к локальным файлам CS: GO.
    Как к ним зайти?
    - перейдите в библиотеку Steam
    - щелкните правой кнопкой мыши CS: GO > Управление > Просмотр локальных файлов
  3. Перетащите xvorost. cfg в локальные файлы CS: GO
Нажмите на текст (Discord-Server)

Скачать Injector Gadget 1.2

Небольшой и простой в использовании инжектор DLL с расширенными функциями, включая LoadLibrary, использующий мало системных ресурсов и не требующий установки

Что нового в Injector Gadget 1.2:
  • Добавлен новый метод инъекции, который может обходить методы защиты от инъекций, например, используемые Hack Shield. Чтобы использовать этот новый метод, вам необходимо сохранить файл «dll_helper.dll» в том же каталоге, что и гаджет Injector. Вы также должны отключить Cloak DLL. Поскольку этот метод более инвазивен, чем обычные подпрограммы, он вступит в силу только в случае сбоя первого метода.
  • Исправлена ​​ошибка с отключением Наблюдателя за процессами.
Прочитать полный журнал изменений

Когда вы запускаете исполняемый файл, он просто следует последовательности кодов, написанных разработчиком, которые, в свою очередь, предоставляют результат, который вы ищете. Однако обновление или исправление проблем из EXE довольно сложно, но можно использовать файлы DLL, поскольку они работают одинаково, но без возможности выполнять команды. Для простых обновлений Injector Gadget позволяет вставлять файлы DLL в ваши программы.

Перки переносимости и дизайн интерфейса

Во-первых, у приложения есть очевидное преимущество: вам не нужно устанавливать его на свой компьютер, чтобы оно работало должным образом. Это также означает, что вы можете сохранить его на флэш-накопителе USB для использования на других компьютерах.Кроме того, системные реестры остаются нетронутыми, поэтому вам не нужно беспокоиться о повреждении компьютера.

С визуальной стороны, Injector Gadget упрощает работу, но дает вам возможность быстро ознакомиться с набором функций. Более того, почти каждая область или параметр, на который вы наводите курсор мыши, вызывает всплывающую подсказку с аккуратными описаниями, чтобы вы не застряли в пути.

Внедрение библиотек DLL одним нажатием кнопки

В целом процесс внедрения DLL довольно прост, поскольку вам нужно только выбрать цель и библиотеки DLL и нажать кнопку. Все запущенные процессы показаны на боковой панели вместе с именем и PID. Выбор определенного процесса из списка позволяет присвоить ему новый PID.

Существует также встроенный наблюдатель процессов, который вы можете использовать, но приложение дает вам возможность использовать свой собственный, просто записав имя исполняемого файла. Для большей эффективности и лучшего управления ресурсами можно скрыть внедряемые вами DLL. Вы можете добавить в список дополнительные файлы DLL, используя диалоговое окно просмотра, после чего процесс завершается путем его запуска с помощью специальной кнопки для внедрения.

Несколько последних слов

Подводя итог, Injector Gadget - это легкое приложение, с помощью которого можно внедрять один или несколько файлов DLL в запущенные процессы, позволяя обновлять или обновлять их без особых усилий. Простота визуального дизайна и подробные описания гарантируют, что вы не застрянете в пути, а портативность дает немного больше гибкости.

Подано под

Инжектор DLL Inject DLL Скрыть инжектор DLL DLL Hide Inject

ForNesia HTTP Injector скачать | SourceForge.нетто

Полное имя

Телефонный номер

Название работы

Промышленность

Компания

Размер компании Размер компании: 1 - 2526 - 99100 - 499500 - 9991,000 - 4,9995,000 - 9,99910,000 - 19,99920,000 или более

Получайте уведомления об обновлениях для этого проекта.Получите информационный бюллетень SourceForge. Получайте информационные бюллетени и уведомления с новостями сайта, специальными предложениями и эксклюзивными скидками на ИТ-продукты и услуги.

Да, также присылайте мне специальные предложения о продуктах и ​​услугах, касающихся:
Программное обеспечение для бизнеса Программное обеспечение с открытым исходным кодом Информационные технологии Программирование Оборудование

Вы можете связаться со мной через:
Электронная почта (обязательно) Телефон SMS

Я согласен получать эти сообщения от SourceForge.сеть. Я понимаю, что могу отозвать свое согласие в любое время. Пожалуйста, обратитесь к нашим Условиям использования и Политике конфиденциальности или свяжитесь с нами для получения более подробной информации. Я согласен получать эти сообщения от SourceForge.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
