Электробензонасос на карбюраторный двигатель: установка и основные преимущества

Начнем с того, что карбюратор являет механическим узлом системы питания бензинового двигателя. Главной задачей карбюратора является приготовление подходящей по составу топливно-воздушной смеси, а также дозирование готовой рабочей смеси при подаче в двигатель.

Сегодня карбюраторный впрыск в значительной мере устарел, уступив место электронным инжекторным системам. При этом на дорогах СНГ по ряду причин еще можно встретить достаточно большое количество карбюраторных автомобилей. Владельцы таких ТС нередко дорабатывают различные узлы и модернизируют отдельные элементы, так как стремятся добиться максимальной топливной экономичности в сочетании с приемлемой отдачей и стабильной работой ДВС во всех режимах.

Естественно, многие решения заимствуются из более современных систем. Достаточно часто на карбюраторных авто можно встретить электронное зажигание или электрический бензонасос. Далее мы поговорим о том, какие преимущества обеспечивает электробензонасос для карбюраторных двигателей, как подключить электробензонасос на карбюраторный двигатель, а также какие тонкости и нюансы нужно учитывать во время такой установки.

Содержание статьи

Электробензонасос на мотор с карбюратором

Итак, электрический топливный насос низкого давления на инжекторных авто стоит в бензобаке и осуществляет забор горючего из топливного бака, после чего подает его под определенным давлением к форсункам. В результате двигатель работает стабильно независимо от нагрузки, также удается добиться точного и своевременного впрыска.

На карбюраторных авто штатно устанавливается механический  бензонасос. Данное устройство стоит под капотом рядом с карбюратором, приводится в действие от двигателя, при этом работает менее стабильно и хуже по производительности сравнительно с электронасосом. Как правило, механический насос может выйти из строя по причине проблем с мембранами, также бензонасос часто перегревается и т.

п.

При этом как в первом, так и во втором случае насос подает горючее в дозирующие системы (форсунки или карбюратор). Вполне очевидно, что если вместо механического насоса поставить электрический, можно добиться безотказной работы карбюратора и стабильной подачи топлива.

Однако важно понимать, что электробензонасос на карбюраторе должен работать с низким давлением, чтобы избежать переливов топлива. Что касается самой установки, электрический насос в ряде случаев устанавливается под капотом, а не в баке (как на инжекторе). Также достаточно распространенным является вариант, когда насосную секцию интегрируют прямо в бензобак.

Установка электрического бензонасоса на карбюратор

Сразу отметим, установка электробензонасоса на карбюраторный ДВС сопряжена с рядом сложностей. Обратите внимание, без надлежащего опыта проведения подобных работ проводить указную доработку топливной системы самостоятельно не рекомендуется.

Теперь давайте рассмотрим распространенный способ установки на примере. Прежде всего, нужно подобрать наиболее подходящий по производительности топливный электронасос для конкретного типа ДВС и установленного на машине карбюратора.

Кроме насоса также следует подготовить следующие элементы:

  • шланг длиной 5 метров, внутренний диаметр шланга около 8-9 мм;
  • дополнительно потребуется реле;
  • также нужно иметь сверло 3 или 4 мм;
  • еще понадобится топливный фильтр от инжекторных систем;
  • топливный фильтр для карбюраторных систем;
  • трубка из стали 7 мм со стенкой 0.8 мм и длиной  25 см;
  • топливный шланг с внутренним диаметром 12 мм;
  • штуцер-переходник с 8 мм на 12 мм;

Подготовив все необходимое, можно переходить к установке. Сначала потребуется снять датчик уровня топлива в бензобаке. Затем в крышке датчика высверливается отверстие, затем паяльником в отверстие впаивается трубка 7 мм. Важно загнуть кончик трубочки так, чтобы реализовать слив обратки максимально удаленно от топливозаборника.

Также верхний конец трубочки параллельно загибается с выходом топливозаборника. Теперь в бак следует поставить доработанный датчик уровня топлива с заборником и обраткой. Следует учитывать, что резиновую трубку потребуется соединить с установленным штуцером обратки от штатной топливной магистрали.

Теперь один конец шланга с длиной 5 метров надевается на штуцер топливозаборника. После  того, как было реализовано подключение резинового шланга топливподачи, указанный шланг надежно крепится к металлической трубке. Сделать это можно путем использования хомутов.

Далее переходим к монтажу электробензонасоса. Устройство следует крепить на моторный щит, расположив горизонтально. Закрепление происходит на кронштейне, также устанавливаются специальные резиновые прокладки-подушки, которые продаются вместе с насосом или докупаются отдельно.

При установке важно следить за тем, чтобы насос распологался правильно (топливо всасывается со стороны расширительного бачка, а подача идет на двигатель). Далее на резиновый шланг подачи устанавливается топливный фильтр с инжекторных систем. На второй штуцер следует надеть шланг длиной 5 см. В дальнейшем этот шланг хомутами закрепляется на кузове автомобиля в вертикальном положении.

Это необходимо для того, чтобы горючее подавалось снизу вверх. Сам электробензонасос соединяется с бензобаком при помощи шланга 12мм. Для соединения используется стальной переходник. На данном этапе подключение насоса можно считать завершенным. Теперь нужно разобраться с вопросом давления нового наоса, которое выше, чем у механического. Если давление окажется большим, карбюратор будет заливать.

Для решения задачи потребуется выполнить доработки. Прежде всего, с насоса снимается верхняя крышка, выкручивается штуцер подачи, после чего снимается сетка. Далее отверстие рассверливается на 1-3 мм заранее подготовленным сверлом. Теперь остается выполнить окончательную сборку, подключить бензонасос через шланг, установив параллельно фильтр топлива для карбюраторных систем.

Для этого используется резиновая трубка, фиксация реализуется посредством  хомутов.

Что касается электропитания насоса, устройство подключается через силовое реле к контакту 12 В, который находится на катушке зажигания.

Преимущества и недостатки установки электробензонасоса на карбюраторный двигатель

В списке основных плюсов после установки электрического насоса на карбюратор следует выделить легкость запуска ДВС. Двигатель заводится быстро, причем как на холодную, так и на горячую, снижается нагрузка на АКБ и стартер. Что касается эксплуатации, при правильном подключении в салоне не так сильно пахнет бензином, также горючее расходуется более экономно.

Если говорить о недостатках, тогда стоит отметить только сложность установки и необходимость приобретения самого насоса. Также для нормальной работы насоса требуется исправность электрических систем автомобиля, а также нормальный уровень заряда АКБ.

Советы и рекомендации

Следует отметить, что перед покупкой бензонасоса необходимо тщательно изучить его характеристики по производительности и давлению, потребляемому току и т.д. В ряде случаев может возникнуть ситуация, когда устройство не в состоянии нормально работать с тем или иным карбюратором.

По этой причине необходимо заранее учесть все возможные нюансы. Желательно, чтобы уже имелись примеры успешной установки  конкретного насоса на аналогичный автомобиль. Также нужно обратить внимание на то, что установка электрического насоса обязывает владельца машины с карбюратором  дополнительно следить за чистотой топливных фильтров.

Дело в том, что засорение фильтров повышает нагрузку на насос, в результате чего устройство может перегреваться или выйти из строя. Как правило, в случае проблем с фильтрами, сначала производительность насоса падает, затем двигатель может начать работать неустойчиво, пропадает мощность и ухудшается тяга. Игнорирование данных симптомов не только затрудняет эксплуатацию автомобиля, но и в значительной степени сокращает срок службы электрического бензонасоса.

Читайте также

Электробензонасос HEP-02A.Как я его поставил на Москвич 2141

Всем привет.Сегодня на обзоре самый дешевый электро бензонасос низкого давления HEP-02A который подходит для всех карбюраторных автомобилей

Данный обзор, а так же свою историю про мой автомобиль я посвящаю тем кто хоть немного знаком с такой автомобильной маркой как «Москвич».Советская техника в которой множество ошибок и недочётов и на сегодняшний день с новыми технологиями это можно частично изменить.И так господа начинаем…..

Кто следит за моими обзорами на автомобильную тему, знают что я владею таким авто как Москвич 2141 (1990г. выпуска)
И только москвичеводы поймут как в летний период отказывает качать механический бензонасос, эта болезнь практически преследует всех, кто владеет или избавился от этих авто.Конечно это и у младших братьях ВАЗ, но расположение бензонасоса у них ниже и проблема перегрева бывает редко.

Ещё за 3 месяца до данного обзора у меня были проблемы с бензонасосом «ПЕКАР».После проезда примерно 10км и остановки на 10 мин, после чего автомобиль заводится с первого раза, но проехав 30-100 метров (пока есть топливо в поплавковой камере) машина глохла.Стартер крутит и не схватывает, как буд то нет бензина.И тут начинается веселье с тряпкой и бутылкой водой это необходимый атрибут который лежит у меня под капотом.Замена бензонасоса исправило проблему только на время и самое интересное что случались подобные приступы даже зимой.Месяц назад я решил поставить полноценную обратку в бензобак.Купил медную магистраль, тройник, обратный клапан с вас 2108 и новые топливные шланги.

Когда снял старые шланги, обнаружил, что они были треснутые

А это значит что идет подсос воздуха, а те приступы зимой не есть перегрев бензонасоса.Теоретически после остановки авто создавалась воздушная пробка.Но это была моя теория.

После замены топливных шланг, хомутов, а так же полноценной обратки проблема с перегревом бензонасоса пропала.Было пару раз что глох, но подкачав вручную около 5 раз машина заводилась отлично и это был снова подсос воздуха, так как заметил что изредка из прокладки идет бензин, а это уже опасно, на фото отчетливо видно!


Параллельно всему этому я связался с продавцом и попросил данный бензонасос низкого давления HEP-02A
для карбюраторных авто.От начала переговоров продавца до получения посылки прошло почти 2 месяца.Долго ждал трек номер, а потом посылка и вовсе застряла на таможне и по России уже не отслеживалась

За это время я уже сделал обратку, поменяв топливные шланги я избавился от этой «болезни» почти полностью, единственное что осталось так это подтекание бензина с под прокладки.Нужно иногда потягивать болты крепления бензонасоса.

По сути ЭБН мне и не нужен, но все же решил его поставить и на, то есть несколько причин.
Говорю как есть, данный бензонасос HEP-02A является самым дешевым из ряда ЭБН и является очень покупаемым из-за цены.Но тут есть и другой минус это сама цена.А как правило цена соответствует качеству.Еще давно я присмотрел данную модель, так как у меня к сожалению ограниченный бюджет и мне накладно платить 2000р что бы поставить ЭБН от ГАЗ на мой авто к примеру, либо ЭБН по дороже с других авто.

Перечитав очень много форумов, мнение и отзывы людей очень отличались.Один пишет что сгорел через 3 дня, другой пишет что работает 3 год.И тут я пришел к своему выводу, что могут вам подсунуть чистый брак, который вероятно всего выйдет из строй в ближайшее время, но есть другой момент это его установка и вот на этом моменте мы и остановимся.

Ну и по старинке начинаем с упаковки, характеристик и приступим к его установке и тестированию
Вся посылка была вот в такой маленькой коробочке. Сам ЭБН был упакован в пакетике.Никаких инструкций не было



Что вообще такое HEP-02A?
Насос работает с помощью электромагнита, приводит в действие цилиндр с клапаном. Бензонасос предназначен для использования на карбюраторных автомобилях любой марки, что делает его универсальным элементом топливной системы независимо от штатного бензонасоса.Корпус герметичен и заклепан.По сути это одноразовый насос, но при помощи наждака можно сточить эту грань и разобрать его.


Некоторые умельцы в его даже ремонтируют.Существуют 2 частых поломки.Это сгоревший элемент в схеме, либо повреждение резинового клапана.Но за частую их не ремонтируют, просто покупают новый.

Характеристики ЭБН такие:
-Напряжение: DC 12 В
-Рабочий ток: 1.2 A (макс. 2 А)
-Производительность: 110 л / час.
-Давление: 0.27 — 0.38 bar. (В системе с обраткой в бак)
-Выходное давление: 3-6 PSI
Ну и размеры:


Вес насоса составляет 321гр


От насоса идёт 2 провода + и — длинна примерно 40см с фишкой под клемы.Провод защищён резиновой трубочкой, но почему-то не весь.



Собственно на этом моменте обзор можно заканчивать и переходить в гараж для его установки.И тут начинается самое интересное
Еще до заказа данного ЭБН я все хотел его приобрести и перечитал очень много информации по его установки, так как это китайская дешевка в прямом смысле слова, дешевле ЭБН вы попросту не найдете.Длительность работы зависит от правильной установки.И тут мнение людей просто противоположны.Одни говорят что нужно его ставить возле бака, другие под капотом.Одни ставят фильтр после эбн, другие перед.Ставить его вертикально или горизонтально тоже есть разница.Многие его ставят горизонтально, крепят на двигатель, но это не так.

Почитав мнение людей сделал свой вывод и установка его будет такая:
ЭБН ставим только вертикально! Расположение насоса у меня под капотом как можно дальше от двигателя, так как он тоже греется и желательно что бы был обдув насоса. Фильтр я поставил перед ним, не желательно что бы мусор оставался в насосе.Так же подключена полноценная обратка в бак.Тут тоже люди пишут по-разному.То что она не нужна, так как насос после наполнения топлива поплавковой камеры начинает работать сам на себя, а с обраткой будет маслать постоянно.Другие же пишут, что обратка нужна, что бы насосу было легче работать да и не будет переливать карбюратор, если плохо держит игла.Теоретически обе версии верны, но я установил все с обраткой.
Для установки нам нужен паяльник, мультиметр, провода, фишка под 4х контактное реле и само реле, так же фишка под предохранитель соответственно и сам он нужен на 15A.Топливная трубка и пару хомутов.

Подкапотное пространство у М41 не малое, поэтому место для установки ЭБН вполне достаточное

Схема очень проста в подключении.Даже если вы столкнулись в первые с подключением реле, то там все контакты пронумерованы и ошибку допустить перепутав провода маловероятны

Насос установил строго горизонтально сразу за вентилятором радиатора

Так как ЭБН у нас вибрационный он издает громкий звук если не сделать резиновую прокладку под него.Изначально вырезав с велосипедной камеры кусок полосы, сложив ее в несколько раз прикрепил это все на 2 болта.В итоге звук насоса был слышен даже при движении автомобиля, очень громко.Далее вырезав прокладки с топливной трубки установил все это на автомобиль



Звук стал тише, при движении его не слышно, но это не конечный результат.В дальнейшем буду делать подушку из резины в 1см и более.Для эксперимента я снял ЭБН с креплений и просто повесив его за шлангу проволкой прикрутил к кузову, так, что бы насос был не закреплен, а просто висел на топливной шланге.Результатом был удивлен.Насос работал практически бесшумно при включенном зажигании, при работающем двигателе даже не слышно как работает насос.Побывал крепить вместо резиновых трубочек пружины, после чего просто на пружины закрепил насос, но звук был еще громче, так что это единственная неприятная ситуация с ЭБН
Все провода проложил в гофру. Так же не забываем что, лучше тянуть + от реле непосредственно к +клемме АКБ и там же ставим предохранитель на 15А


Так же оставил обратку, посчитал что насосу будет легче качать и не будет перелива карбюратора, через обратный клапан с ваз 2108, который открываться при определенном давлении лишнее топливо и давление будет сбрасываться обратно в бензобак.

Устанавливаем фильтр перед ЭБН, что бы в него поступал уже чистое топливо без ржавчины и прочего мусора

Длину топливных шланг я оставил прежней когда стояло все это на механическом насосе, что бы при отказе ЭБН я с помощью крестовой отвертки перекинул все это обратно на ПЕКАР за пару минут.Механический насос я оставил, просто закрыл его заглушками которые были в наборе.Лучше лишний раз перестраховаться)


Сколько качает топлива из бака не стал, так как у всех разная длинна топливной магистрали, разные фильтра, может даже не один, соответственно результат будет разный.По поводу работы пока что все хорошо.На скорости и высоких оборотах, топлива хватает и машина не дергается, свечи чистые. По сути разницы в работе между эбн и пекаром я не заметил, единственное это больше не глохнет в жару и как мне показалось на холодную лучше холостой ход.
В ролике я снял снял сам звук насоса ну и вкратце рассказал, посмотрите по желанию


Ну и в конце обзора могу сказать то что данным ЭБН очень рад, так как перегрев бензонасоса у меня пропал совсем и теперь после остановки и продолжение движения машина не глохнет.Как же я намучался с этим вы не поверите, пекар не давал мне покоя.Из минусов могу отметить что цена для этого насоса очень мала соответственно и качество не из лучших, но при правильной установки он проработает у вас долго.Так же не забывайте что он тоже греется.После 15 км езды в жаркую погоду насос был горячим, конечно механический насос после такого проезда был горячее, но он остывает дольше, а ЭБН за счет того что установлен на кузове через 5 минут уже еле теплый.
Всем спасибо)

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Электробензонасос на карбюратор — в чем преимущества?

Карбюратор являет собою узел системы питания двигателя внутреннего сгорания, который предназначается для приготовления воздушно-топливной смеси оптимального состава посредством соединения воздуха с жидким топливом и регулирования объема подачи данной смеси непосредственно в цилиндры двигателя. Данное устройства имеет широкую популярность на множестве разнообразных двигателей внутреннего сгорания. В массовом производстве данные устройства начали появляться еще в средине двадцатого века. Но в связи с технологическим прогрессом, вскоре они стали заменяться на инжекторные системы подачи топлива.

Следовательно, если карбюратор является «старым устройством», то его работу будут поддерживать такие же механические устройства. Инжекторы являются относительно новыми системами, из-за чего они и поддерживаются электроникой. Тем не менее, множество автолюбителей прибегают к практике синтеза элементов данных устройств. Одним из таких элементов является бензонасос.

Данное устройство предназначено для поступления топлива из топливного бака непосредственно к двигателю внутреннего сгорания. Так, основной функцией данного узла будет передача и транспортировка топлива под нужным корректируемым давлением, которое нужно для стабильной и нормализированной работы двигателя внутреннего сгорания.

Технический прогресс не знает границ. Инновации касаются и автомобильной среды. Так, в современном мире выделяют два основных типа бензонасосов, которые предназначаются для двигателей внутреннего сгорания: механический и электрический. Первый тип предназначается для карбюраторов, в то время как второй отвечает за работу инжектора. Первый тип будет устанавливаться снаружи топливного бака, возле карбюратора. Второй тип устанавливается непосредственно внутри бака. Достаточно интересным является синтез, который изобрели сами автомобилисты. Он заключается в том, что на карбюраторы ставятся электробензонасосы, вследствие чего работа устройства на порядок лучше, чем работа при обычном механическом бензонасосе.

1. Как работает электробензонасос на карбюраторе.

Электробензонасос имеет достаточно схожий принцип работы с механическим типом. Так, основное задание данного устройства заключается в засасывании топлива непосредственно из топливного бака в двигатель внутреннего сгорания. Само же устройство электробензонасоса на карбюраторе работает при достаточно низким давлением. Такое различие с работой на инжекторе будет исходить из того, что насос будет находиться возле карбюратора, а не в топливном баке, как на инжекторе. Из-за этого сама работа будет проходить под достаточно низким давлением. Хотя, такую установку проводят лишь в условиях автосервиса.

Следовательно, если автомобилист хочет все сделать самостоятельно, то лучше внедрить электробензонасос в топливный бак так само, как и на инжекторе. Само же такое устройство обязано своей работой сердечнику, устройство которого будет втягиваться в электромагнитный клапан, до отключения подачи электрического тока, посредством открытия контактов.

В последнее время электробензонасос стал популярным устройством среди пользователей карбюраторных систем. Это связано непосредственно со всеми преимуществами работы данного агрегата, которые не могут сравниться с работой механического устройства бензонасоса.

2. Установка электробензонасоса на карбюратор.

Установка электробензонасоса на карбюратора является достаточно непростым занятием. Тем не менее, ожидаемый результат стоит того, чтобы уделить данной процедуре несколько часов. Для начала автомобилисту нужно определить, какой именно электробензонасос подойдет именно на его транспортное средство и карбюратор. После долгих консультаций и общения с продавцами и профессионалами из сервисов, нужно подготовить все необходимые элементы, которые пригодятся для проведения ремонтных работ. Для этого понадобятся:

— пятиметровый шланг, внутренний диаметр которого будет около 8-9 мм;

— само устройство выносного электробензонасоса;

— реле;

— сверло на 3-4 мм;

— новый топливный фильтр от системы впрыска топлива;

— топливный фильтр от карбюратора, который является прозрачным;

— стальная трубка – 7 мм, стенка – 0.8 мм, длина – 250 мм;

— топливный шланг, внутренний диаметр которого будет равен 12 мм;

— переходник-штуцер, который понадобится для шланга на 12 мм с 8 мм.

После всей преждевременной подготовки можно приступать к непосредственной замене устройства. Сначала нужно снять датчик уровня топлива непосредственно из бензобака. В его крышке нужно просверлить отверстие и при помощи паяльника впаять туда трубочку на 7 мм. Кончик трубочки нужно отогнуть так, чтобы был возможен слив обратки как можно дальше от топливозаборника. Верхний конец трубки также нужно параллельно загнуть с выходом топливозаборника.

После этого нужно установить уже усовершенствованный датчик уровня топлива, который имеет заборник и обратку, непосредственно в топливный бак. Важно заметить, что резиновую трубку нужно соединить с новым штуцером обратки от штатного топливного тракта. Далее нужно одеть конец пятиметрового шланга на штуцер топливозаборника. После подключения резинового шланга подачи топлива, нужно прикрепить его непосредственно к металлической трубке, разместим деталь по всей ее длине посредством пластиковых хомутов.

Само устройство электробензонасоса нужно прикреплять горизонтально к моторному щиту на кронштейн через резиновые подготовленные подушечки, которые идут в комплекте с покупаемым насосом. Важно задать правильное направление потока: всасывание от расширительного бачка, а напор – в сторону двигателя внутреннего сгорания. Далее на сам резиновый шланг подачи топлива нужно прикрепить впрысковой фильтр. На другой штуцер одевается 5-сантиметровй шланг, который посредством хомутов будет обтянут и закреплен вертикально на кузове. Это делается для того, чтобы воздушно-топливная смесь поступала снизу вверх.

На самом электрическом бензонасосе нужно произвести соединение с топливным баком посредством 12 мм шланга через металлический переходник. После всего проделанного нужно обратиться к потенциальной проблематике в высоком давлении и переливах. Все дело в том, что даже обратная магистраль не сможет спасти просто от сумасшедшего давления электробензонасоса.

Следовательно, нужно снять с него верхнюю крышку, открутить штуцер подачи и вынуть сетку. Посредством штуцера обратки нужно рассверлить присутствующее отверстие от 1 мм до 3-х мм. Делается это самостоятельно и при помощи подготовленного сверла. После нужно продуть дырку воздухом от остатков стружки. После этого нужно собрать карбюратор, подключить электробензонасос шлангом через обычный топливный фильтр. Делается это посредством хомутов и простого резинового шланга. Само устройство электробензонасоса подключается посредством обычного автомобильного силового реле к контакту 12 В на катушке зажигания.

Следовательно, возникнет определенная возможность в подключении через сигнализацию реле насоса. Все, ремонтные работы завершены и можно проводить эксплуатацию транспортного средства в штатном режиме.

3. Фильтр электробензонасоса.

Важно отметить, что именно электробензонасос является «сердцем» топливной системы всех современных автомобилей. Так как не все автомобилисты имеют инжекторы, данный узел стал доступным и для карбюраторов. Устройство электрического бензонасоса имеет множество, казалось бы, ненужных элементов и деталей, отсутствие которых никоим бы образе не отразилась на работе всего устройства. Тем не менее, это не так. Отсутствие или неправильная эксплуатация одной мелкой детали может привести к краху всей системы.

Так, основным составным элементом данного устройства является фильтр, который полностью отвечает за успешную работу всего устройства. Наличие даже незначительных механических примесей приведет к засорению входного фильтра бензонасоса. Самой безопасной неприятностью станет обычное повышение шумности работы устройства. Тем не менее, если данную неисправность не устранить, то засоренный фильтр приведет к работе бензонасоса на пределе, с увеличенными до максимума нагрузками, что приведет сначала к перегреву устройства, а потом – к тотальной поломке всего узла. Важно заметить, что если возникает перегрев электрического бензонасоса, то мощность двигателя может снизиться, потребления топлива возрасти, а само устройство может сгореть, вследствие чего это выльется в не маленькую копеечку автомобилисту, так как бензонасос является неотъемлемой частью топливной системы автомобиля.

4. Плюсы и минусы установки электробензонасоса на карбюратор.

Существует множество причин, по которым следует установить электробензонасос на карбюратор. Сначала следует обратиться к тому, что механические бензонасосы – «прошлый век». Старые устройства не являются идеалом стабильной и нормализированной работы, идеалом эффективности и комфортабельности в эксплуатации. Но все же, автомобилисты достаточно часто задаются вопросом о том, что же все-таки изменит установка электробензонасоса на их «старенький» карбюратор. Первое, что сразу же станет заметным, это заведение двигателя внутреннего сгорания.

Теперь автомобилисту не придется пол дня стоять и «ковырять» стартер, чтобы он завелся и поступление бензина к двигателю внутреннего сгорания стало возможным. Важно отметить, что двигатель будет заводиться практически моментально, так как при включении зажигания электробензонасос будет активироваться автоматически, а все заслонки будут открываться в течении двух секунд. Именно это время понадобиться для того, чтобы завести даже не разогретый двигатель, или двигатель, который стоял на жаре достаточно долгий период. Кроме того, отличия будут заметны и при непосредственной езде, что является самым важным аспектом при установке данного устройства.

Сначала автомобилист заметит, что значительно снизится уровень шумности от работы узла. Кроме того, все неприятные бензиновые запахи, которые окутывали салон, канут в небытие. И, конечно же, самым главным плюсом данного устройства является то, что оно может на порядок снизить уровень потребления топлива двигателем внутреннего сгорания, что может достаточно сильно повлиять на экономическую бюджетную составную автомобилиста.

Что касается недостатков данного устройства, то их практически не имеется. Проблемы по-настоящему могут возникнуть с выбором нового электробензонасоса и с установкой. Именно от выбора устройства, а точнее, от его подбора будет зависеть эксплуатация всего транспортного средства. Так, не все электробензонасосы будут подходить именно для выбранного автомобиля, следовательно, следует производить тщательный подбор. Помимо этого, даже при успешном выборе никто не гарантирует того, что данное устройство успешно заработает на карбюраторе определенного типа. Это связано как с давлением, так и с уровнем потребления тока, из чего выплывает, что низкокачественные, слабые аккумуляторы будут очень тяжело переносить работу всего данного узла. Сама установка также является достаточно сложной. Тем не менее, если все делать по рекомендациям, инструкции и определенной схеме подключения, то результат будет превышать все первичные ожидания.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

механический, электрический. Устройство, принцип действия, неполадки.

Бензонасос — элемент топливной системы автомобиля который осуществляет подачу топлива к системе дозирования (карбюратор/форсунка). Необходимость такой детали в топливной системе возникает через техническое расположение двигателя и бензобака относительно друг-друга. В автомобилях устанавливаются один из двух типов бензонасосов: механический, электрический.

Механические применяются в карбюраторных машинах (подача топлива под низким давлением).

Электрические — в автомобилях инжекторного типа (подача топлива происходит под высоким давлением).

Механический бензонасос

Приводной рычаг механического бензонасоса постоянно двигается вверх-вниз, но сдвигает диафрагму вниз только при необходимости заполнить камеру насоса. Возвратная пружина сдвигает диафрагму обратно вверх, чтобы подать топливо в карбюратор. Строение механического бензонасоса:

Пример механического бензонасоса

  • камера;
  • впускной, выпускной клапан;
  • диафрагма;
  • возвратная пружина;
  • приводной рычаг;
  • кулачек;
  • распредвал.

Электрический бензонасос

Электробензонасос снабжен схожим механизмом: он работает за счет сердечника, который втягивается в электромагнитный клапан, пока не открываются контакты, отключающие подачу электрического тока. Строение электрического бензонасоса:

Пример электрического бензонасоса

  • камера;
  • впускной, выпускной клапан;
  • диафрагма;
  • возвратная пружина;
  • электромагнитный клапан;
  • сердечник;
  • контакты.

Принцип действия бензонасоса

Приводится в действие диафрагмой которая ходит вверх-вниз, поскольку над диафрагмой создается разряжение (при ходе вниз), открывается всасывающий клапан через который бензин поступает через фильтр в наддиафрагменное углубление. При обратном ходе диафрагмы (вверх), когда создается давление, оно закрывает всасывающий клапан, а открывает нагнетающий, что и способствует движение бензина по системе.

Основные неисправности бензонасоса

В основном бензонасос выходит из строя по 2 причинам:

  • загрязненный топливный фильтр;
  • езда на пустом баке.


И первом, и втором случае, бензонасос работает на пределе, а это способствует быстрому истечению предусмотренного ресурса. Чтобы самостоятельно продиагностировать и выяснить причину неисправности топливного насоса читайте статью о шагах проверки.

Проверка бензонасоса

Проверить работу бензонасоса можно в 5 или 7 этапов. Для этого нужно сначала начать с предохранителя и заканчивая проверкой давления. Имея мультиметр, манометр и АКБ с проводком
Подробнее



Спрашивайте в комментариях. Ответим обязательно!

Как проверить электрический бензонасос | АвтобурУм

12.03.2019, Просмотров: 3604

В случае неисправности бензонасоса двигатель троит, теряет мощность, плохо запускается и даже может глохнуть. Знание устройства, принципа работы и признаков его неисправностей поможет в диагностике и ремонте своими руками. Внимание сосредоточим на электрическом бензонасосе, которым оборудуются все современные инжекторные системы питания бензиновых двигателей.

Виды электрических бензонасосов

Вращение насосу задает обычный электродвигатель постоянного тока. А вот по типу нагнетательной части насос может быть объемным или центробежным. Объемные бензонасосы работают за счет циклического изменения объема всасывающей и нагнетаюшей полостей. Виды по типу конструкции:

  • роликовые. При вращении дискового ротора центробежные силы выталкивают наружу ролики, которые выступают в качестве подвижного уплотнителя между секциями ротора и обоймой. По мере продвижения роликов к каналу высокого давления пространство между корпусом, роликами и ротором уменьшается, за счет чего топливо выталкивается в магистраль;
  • шестеренные бензонасосы. Принцип работы и происходящие внутри насоса физические процессы аналогичны насосам роликового типа. Отличие лишь в том, что разница давления обеспечивается вращением наружной и внутренней шестерен.

Центробежные бензонасосы делятся на турбинные и вихревые. Различие между ними лишь в конфигурации лопастей крыльчатки. Ротор электродвигателя соединен с турбинным колесом, которое при вращении нагнетает давление в магистраль подачи топлива к форсункам.

Основные неисправности
  1. Износ щеток и ламелей якоря. Графитовые щетки прижимаются к ламелям якоря пружинками. С уменьшением толщины щеток и увеличением выработки ламелей пружины уже не обеспечивают должный контакт. Насос с такой неисправностью будет спорадически выключаться, поэтому автомобиль в движении может глохнуть. Если при наличии питающего напряжения бензонасос начинает работать после постукивания по его корпусу, это явный признак изношенных щеток и/или ламелей.
  2. Оплавление изоляции обмотки якоря. Забираемый насосным колесом бензин перед попаданием в магистраль к форсункам проходит через корпус бензонасос, омывая якорь. Проходя внутри насоса, бензин охлаждает якорь. Поэтому если часто ездить с горящей лампочкой критического уровня топлива, значительно повышается риск перегрева насоса.
  3. Низкая производительность насосной части. При снижении тока питания бензонасос не сможет компенсировать расход топлива через форсунки. Причина может в окислах на контактах, подгорании или неплотном прилегании пинов в разъемах, износе щеток, ламелей якоря. Естественный износ щеток и ламелей наступает намного раньше, нежели износ турбинного колеса или корпуса нагнетательной части. Поэтому столкнуться с такой проблемой можно в случае некачественного исполнения насоса. Для нормальной работы турбинное колесо должно быть с обеих сторон по всей плоскости прижато частями корпуса насосной части. Если зазор между элементами слишком большой, утечка топлива не позволит создать нужное давление в системе. Чтобы при покупке нового насоса убедиться в его исправности, нужно механическим манометром измерить создаваемое давление.
  4. Неисправность обратного клапана. Давление в системе должно падать 2-3 часа. Если уже спустя 15-20 минут для запуска двигатель нужно долго крутить стартером, неисправен РДТ или клапан обратного слива в насосе.

Схема электропитания

Для работы электродвигателю постоянного тока необходима разница потенциалов, то есть + и – на выводах АКБ, генератора.

За подачу силового питания отвечает 4-контактное силовое реле. Силовой + на реле идет через предохранитель, расположенный в монтажном блоке в салоне либо под капотом. «Масса» на реле также постоянная. Управляющий + на реле появляется при включении зажигания. При подаче «минуса» на контакт 86 от ECM (электронный блок управления двигателем) силовые контакты замыкаются, в цепи бензонасоса начинает протекать ток.

На многих современных авто топливный насос включается на некоторое время уже при открытии водительской двери. Поэтому водителю после длительного простоя авто не нужно ждать, пока насос создаст давление топлива в системе.

Где находится бензонасос?

Выше представлена типовая схема расположения элементов системы питания с распределенным впрыском на клапаны. Бензонасос погруженного типа вместе с фильтром грубой очистки и датчиком уровня топлива находится в баке. Насосы объемного типа устанавливаются в разрез магистрали подачи топлива и могут располагаться под днищем автомобиля либо в подкапотном пространстве.

Как проверить своими руками?

Если на вашем автомобиле не работает бензонасос, начинать диагностику стоит с проверки питания. Обрыв цепи, перетирание изоляции проводов, неисправность реле бензонасоса либо неправильную работу сигнализации можно легко спутать с поломкой насоса. Для проверки предохранителя и питания в разъемах используйте мультиметр либо обычную контрольку для диагностики электрических цепей. Если при включении зажигания и прокрутке двигателя стартером напряжение на контактах есть, а насос не включается, достаньте его из бака, проверьте провода и при необходимости замените.

Если на разъеме нет «массы» или +12 В, поверьте их на выводах реле бензонасоса. Наличия напряжения в колодке реле говорит об обрыве цепи либо установке в разрыв проводов дополнительного реле для блокировки запуска.

Теперь рассмотрим ситуацию, когда двигатель глохнет, троит, не развивает мощность, наблюдаются провалы при резком нажатии на газ. Первым делом необходимо замерить давление в топливной рампе. Если на рейке нет разъема для быстрого измерения давления, измерить его можно на штуцере топливной колбы или после извлечения насоса из бака. Чтобы точно определить причину неправильной работы двигателя, наблюдать за давлением лучше на работающем двигателя. Постарайтесь сымитировать условия, при которых неисправность проявляет себя чаще всего.

Какое давление считается нормальным?

На работающем двигателе с безобраточной системой давление должно быть 3,8-4 Атм, в системе с обраткой (РДТ установлен на рейке) – 2,5-3 Атм. При тесте, что называется в стенку, когда манометр подключается напрямую к выходу насосу, значения должны быть не менее 6 Атм.

youtube.com/v/ryby2RkHYP8″/>

Устройство топливного насоса

Работа двигателей внутреннего сгорания, использующихся на самых разных видах транспорта и техники, основана на сгорании топливо-воздушной смеси и выделяемой в результате этого процесса энергии. Но для того, чтобы силовая установка функционировала, топливо должно подаваться порционно в строго определенные моменты. И задача эта лежит на системе питания, входящей в конструкцию мотора.

Системы подачи топлива двигателей состоят из ряда составных элементов, у каждого из которых своя задача. Одни из них фильтруют топливо, удаляя из него загрязняющие элементы, другие осуществляют дозировку и подачу его во впускной коллектор или непосредственно в цилиндр. Все эти элементы выполняют свою функцию с топливом, которое к ним еще нужно подать. И это обеспечивают используемые в конструкциях систем топливные насосы.

Насос в сборе

Как и у любого жидкостного насоса, задача узла, используемого в конструкции мотора – закачка топлива в систему. Причем практически везде нужно, чтобы оно подавалось под определенным давлением.

Типы топливных насосов

В разных типах моторов используются свои виды топливных насосов. Но в целом, все их можно разделить на две категории – низкого и высокого давления. Использование того или иного узла зависит от конструктивных особенностей и принципа работы силовой установки.

Так, у бензиновых моторов, поскольку воспламеняемость бензина значительно выше дизельного топлива, и при этом загорается топливо-воздушная смесь от стороннего источника, то высокого давления в системе не требуется. Поэтому в конструкции используются насосы низкого давления.

Насос бензинового двигателя

Но стоит отметить, что в инжекторных бензиновых системах последнего поколения, топливо подается прямо в цилиндр (непосредственный впрыск), поэтому бензин должен подаваться уже под высоким давлением.

Что касается дизелей, то у них смесь загорается от воздействия давления в цилиндре и температуры. К тому же само топливо имеет непосредственный впрыск в камеры сгорания, поэтому, чтобы форсунка смогла его впрыснуть, нужно значительное давление. И для этого в конструкции используется насос высокого давления (ТНВД). Но отметим, что без использования насоса низкого давления в конструкции системы питания не обошлось, поскольку сам ТНВД не может закачивать топливо, ведь в его задачу входит только сжатие и подача на форсунки.

Все используемые насосы на силовых установках разных типов можно также разделить на механические и электрические. В первом случае узел работает от силовой установки (используется шестеренчатый привод или от кулачков вала). Что касается электрических, то они в действие приводятся от своего электродвигателя.

Если более конкретно, то на бензиновых моторах системы питания используют только насосы низкого давления. И лишь в инжекторе с непосредственным впрыском имеется ТНВД. При этом в карбюраторных моделях этот узел имел механический привод, а вот в инжекторных используется электрические элементы.

Механический бензонасос

В дизелях же применяется два типа насосов – низкого давления, который закачивает топливо, и высокого давления – сжимающий дизтопливо перед тем, как оно поступит на форсунки.

Топливоподкачивающий насос дизеля обычно имеет механический привод, хотя встречаются и электрические модели. Что касается ТНВД, то он в работу приводится от силовой установки.

Разница в создаваемом давлении насосов низкого и высокого давления очень разительна. Так, для работы инжекторной системы питания достаточно всего 2,0-2,5 Бар. Но это рабочий диапазон давления самого инжектора. Качающий топливо узел же, как обычно, обеспечивает его немного с избытком. Так, давление топливного насоса инжектора варьируется от 3,0 до 7,0 Бар (зависит от типа и состояния элемента). Что касается карбюраторных систем, то там бензин подается практически без давления.

А вот в дизелях для подачи топлива нужно очень высокое давление. Если взять систему Common Rail последнего поколения, то в контуре «ТНВД-форсунка» давления дизтоплива может достигать 2200 Бар. Поэтому насос и работает от силовой установки, поскольку для функционирования его требуется достаточно много энергии, а ставить мощный электродвигатель не целесообразно.

Естественно, рабочие параметры и создаваемое давление сказываются на конструкции этих узлов.

Виды бензонасосов, их особенности

Разбирать устройство бензонасоса карбюраторного двигателя не будем, поскольку такая система питания уже не используется, да и конструктивно он очень прост, и ничего особого в нем нет. А вот электрический бензонасос инжектора следует рассмотреть подробнее.

Стоит отметить, что на разных машинах используются разные виды топливных насосов, отличающиеся по конструкции. Но в любом случае узел делится на две составляющие – механическую, которая и обеспечивает закачку топлива, и электрическую, приводящую в действие первую часть.

На инжекторных автомобилях могут использоваться насосы:

  • Вакуумные;
  • Роликовые;
  • Шестеренчатые;
  • Центробежные;

Насосы роторного типа

И разница между ними, в основном, сводится к механической части. И только устройство топливного насоса вакуумного типа полностью отличается.

Вакуумный

В основу работы вакуумного насоса положен обычный бензонасос карбюраторного мотора. Единственная лишь разница в приводе, но сама механическая часть практически идентична.

Имеется мембрана, разделяющая рабочий модуль на две камеры. В одной из этих камер располагается два клапана – впускной (связан каналом с баком) и выпускной (ведущий к топливной магистрали, подающей топливо далее в систему).

Эта мембрана при поступательном движении создает разрежение в камере с клапанами, что приводит к открытию впускного элемента и закачке в нее бензина. При обратном движении впускной клапан перекрывается, но открывается выпускной и топливо просто выталкивается в магистраль. В общем все просто.

Что касается электрической части, то работает она по принципу втягивающего реле. То есть, имеется сердечник, и обмотка. При подаче напряжения на обмотку, возникающее в ней магнитное поле втягивает сердечник, связанный с мембраной (происходит ее поступательное движение). Как только напряжение пропадает, возвратная пружина возвращает мембрану в исходное положение (возвратное движение). Подача импульсов на электрическую часть управляется электронным блоком управления инжектором.

Роликовый

Что касается остальных видов, то у них электрическая часть, в принципе, идентична и представляет собой обычный электродвигатель постоянного тока, работающий от сети 12 В. А вот механические части – разные.

Роликовый топливный насос

В роликовом типе насоса рабочими элементами являются ротор с проделанными пазами, в которые установлены ролики. Эта конструкция помещена в корпус с внутренней полостью сложной формы, имеющая камеры (впускную и выпускную, сделанные в виде проточек и соединенные с подающей и выпускной магистралями). Суть работы сводится к тому, что ролики просто перегоняют бензин с одной камеры во вторую.

Шестеренчатый

В шестеренчатом типе используется две шестеренки, установленные одна в другую. Внутренняя шестерня – меньше по размеру, и движется по траектории эксцентрика. Благодаря этому между шестернями имеется камера, в которой и осуществляется захват топлива из подающего канала и перекачка его в выпускной канал.

Шестеренчатый насос

Центробежный тип

Роликовый и шестеренчатый типы электробензонасосов – менее распространены, чем центробежные, они же – турбинные.

Центробежный насос

Устройство топливного насоса такого типа включает в себя крыльчатку с большим количеством лопастей. При вращении эта турбина создает завихрения бензина, что обеспечивает его всасывание в насос и дальнейшее выталкивание в магистраль.

Мы рассмотрели устройство топливных насосов немного упрощенно. Ведь в их конструкции имеются дополнительно впускные и редукционные клапаны, в задачу которых входит подача топлива только в одном направлении. То есть, бензин, попавший в насос, вернуться в бак уже сможет только по обратной магистрали, пройдя через все составные элементы системы питания. Также в задачу одного из клапанов входит запирание и прекращение закачки при определенных условиях.

Турбинный насос

Что касается насосов высокого давления, используемых в дизельных моторах, то там принцип действия кардинально отличается, и подробно о таких узлах системы питания узнать можно здесь.

Топливный насос — классификация, особенности и виды топливных насосов

Топливный насос – это один из обязательных элементов любого транспортного средства. Он предназначается для транспортировки горючего из топливного бака непосредственно в двигатель. В современном автомобилестроении применяются различные виды топливных насосов, отличающихся как по функциональному назначению, так и по конструктивным особенностям. В статье рассматриваются основные их разновидности, устройство, принцип действия и выполняемые функции.

Функциональное назначение

Работа двигателя внутреннего сгорания предполагает сжигание топливно-воздушной смеси в специальных камерах. Топливная система транспортного средства, наиболее важной частью которой выступает насосное оборудование, предназначается для обеспечения бесперебойной подачи горючего к рабочим узлам двигателя.

В современном автомобилестроении используются несколько разновидностей топливных насосов. Самый простой и в сегодняшних условиях редко применяемый вариант – традиционный и весьма распространенный 2-3 десятилетия назад бензонасос карбюратора. Его функция ограничивается перемещением горючего к двигателю, причем бензин подается под обычным давлением, а потому такой вид механизма нередко называется ТННД или топливный насос низкого давления.

В намного чаще используемом в настоящее время инжекторном бензиновом двигателе применяется система непосредственного впрыска горючего в цилиндры. Это предполагает подачу горючего под давлением. Поэтому бензонасос инжектора является ТНВД или топливным насосом высокого давления.

Конструкция дизельного двигателя предусматривает наличие сразу двух топливных насосов. Первый из них является ТННД и предназначается для перемещения горючего из бака к ТНВД. Последний, в свою очередь, сжимает полученное топливо и обеспечивает его доставку непосредственно к форсункам двигателя.

Таким образом, выполняемые функции определяются типом двигателя и самого топливного насоса:

· бензонасос карбюратора подает горючее из бака к двигателю без каких-либо манипуляций с давлением;

· бензонасос инжектора, помимо функции транспортирования, еще и нагнетает давление перед впрыском горючего в камеру сгорания, а также дозирует топливо и регулирует периодичность его подачи;

· ТННД дизеля закачивает дизельное топливо из бака в двигатель;

· ТНВД дизельного агрегата выполняет функции, аналогичные бензонасосу инжектора – нагнетает давление, дозирует и определяет режим впрыска топлива в форсунки двигателя.

Классификация

Наиболее часто применяемая классификация топливных насосов – по типу двигателя – была приведена выше. Однако, применяют и другие признаки, позволяющие разделить рассматриваемый механизм на виды. Например, по месту расположения в автомобиле различают погружные насосы, которые устанавливаются прямо в топливном баке, и насосы, монтируемые непосредственно к силовой установке двигателя.

По типу привода топливные насосы делятся на механические и электрические. Первая разновидность применяется в карбюраторных двигателях и старых моделях дизельных агрегатов. Альтернативный вариант используется сегодня намного чаще и устанавливается как в инжекторных бензиновых движках, так и в современных дизельных силовых установках.

Особенности устройства различных видов топливных насосов

Очевидно, что каждая из перечисленных выше разновидностей топливных насосов обладает характерными конструктивными особенностями, предназначена для выполнения разных функций и имеет серьезные отличия в принципе работы. Поэтому целесообразно рассмотреть каждую из них подробнее.

Механический бензонасос карбюратора

Стандартный бензонасос механического типа устанавливается на двигателе – как правило, на блоке цилиндров. Он крепится при помощи обычных винтов. Работа механизма обеспечивается за счет движения так называемого кулачкового эксцентрика.

Устройство механического бензонасоса предусматривает наличие следующих элементов:

  • корпус, внутри которого располагают остальные детали;
  • толкатель, непосредственно соединенный с кулачком механического привода;
  • рычаг и шток, воспринимающие энергию от штока и обеспечивающие функционирование насоса;
  • мембрана, которая разделяет внутреннее пространство насоса на две камеры – впускную и выпускную;
  • возвратная пружина, предназначенная для возвращения штока в стартовое положение;
  • два клапана, установленные на нагнетательном и всасывающем каналах;
  • фильтр, который в большинстве моделей также размещается внутри корпуса насоса и предназначен для очистки подаваемого в двигатель топлива.

В современном автомобилестроении механические топливные насосы применяются достаточно редко, что объясняется их более низкой эффективностью, по сравнению с агрегатами с электрическим приводом. Тем не менее, они обладают рядом весомых достоинств, в числе которых: простая и надежная конструкция, а также возможность ручной подкачки топлива, обеспечивающая возможность без проблем завести автомобиль после долгосрочного простоя.

Электрический бензонасос инжектора

Топливные насосы на электрическом приводе устанавливаются не только на бензиновых инжекторах, но и в качестве ТНВД на дизельных двигателях. Востребованность электрических бензонасосов привела к появлению нескольких разновидностей этого типа механизмов, различающихся конструктивными особенностями. В их число входят топливные насосы следующих типов:

  • вакуумные. Устройство агрегата в целом аналогично описанному выше механическому бензонасосу. Единственным существенным отличием выступает замена эксцентрика на электрический привод. Последний работает как втягивающее реле, имеющее два составных элемента – сердечник и обмотку;
  • роликовые. Рабочий узел этого типа топливного насоса состоит из ротора с выполненными специальными пазами, в которые устанавливаются ролики. Перемещение горючего достигается за счет вращения ротора и изменения расстояния между ним и роликами. Электропривод представляет собой обычный двигатель постоянного тока;
  • шестеренчатые. Подача и повышение давления горючего в данном случае достигаются за счет вращения ротора, изготовленного в форме шестерни и расположенного эксцентрично к другой шестерне, которая называется статором. Зубья обеих шестерен образуют камеры, объем которых постоянно меняется, благодаря чему создаются перепады давления и обеспечивается подача топлива к двигателю;
  • центробежные. Рабочий узел насоса представляет собой колесо, оснащенное лопастями. За счет их движения создаются завихрения, в результате чего горючее транспортируется от всасывающего канала к нагнетательному;
  • плунжерные. Подобная конструкция топливного насоса редко используется для бензиновых двигателей и намного чаще применяется в дизельных силовых установках в ТНВД. Основу механизма составляют плунжерные пары, состоящие из гильзы и поршня, которые приводятся в движение кулачковым валом. Перемещение плунжера нагнетает давление в пространстве над ним и обеспечивает подачу топлива к форсункам двигателя.

Электрические бензонасосы делятся на два типа – выносные и погружные. Первая разновидность устанавливается на кузове транспортного средства, а вторая – монтируется непосредственно в топливном баке. В современных моделях автомобилей чаще применяются именно погружные топливные насосы. Ключевые преимущества такого расположения – отсутствие возможности так называемого «сухого хода» и охлаждение агрегата за счет погружения в рабочую жидкость.

ТННД дизеля

Топливный насос низкого давления дизельного двигателя предназначен для выполнения одной функции – транспортировка топлива из бака к ТНВД. На старых моделях силовых установок в подобном качестве использовались механические топливные насосы. Современные дизельные агрегаты предусматривают использование ТННД на электроприводе.

ТНВД дизельного двигателя

Главной особенностью дизельного двигателя выступает подача топлива под высоким давлением. Для успешного выполнения этой функции используются ТНВД. Современные модели топливных насосов этого типа предназначены для решения еще двух важных задач, к числу которых относятся: дозировка горючего и регулирование периодичности его впрыска в камеры сгорания. Именно успешное осуществление трех перечисленных функций в значительной степени определяет эффективность и КПД при эксплуатации дизельной силовой установки.

Основным рабочим узлом ТНВД дизельного двигателя является плунжерная пара. Ее устройство состоит из двух элементов – поршня или плунжера, который перемещается внутри гильзы, нередко называемой втулкой. Для изготовления плунжерной пары применяются высокопрочные стали, а рабочие поверхности деталей выполняются с высокой точностью и тщательно обрабатываются. В результате достигается герметичность примыкания при одновременном обеспечении возможности перемещения поршня внутри втулки.

В современном автомобилестроении используются три разновидности ТНВД:

  • классическая. Устройство и принцип действия в целом напоминает описанный выше бензонасос инжектора. Горючее подается посредством плунжерных пар непосредственно к форсункам дизельного двигателя;
  • система насос-форсунка или pump-dus. Главной конструктивной особенностью ТНВД этого типа является наличие специального подкачивающего устройства, установленного на каждой форсунке. Это позволяет увеличить мощность двигателя по сравнению со стандартным ТНВД на 5-6%. Минусом системы выступает требовательность к качеству используемого двигателем дизельного топлива;
  • система common rail. Самая прогрессивная разновидность ТНВД дизельных агрегатов, широко применяемая в последние годы. Устройство топливного насоса этого типа предусматривает наличие общей рампы, из которой топливо под очень высоким давлением подается непосредственно к форсункам. Использование common rail обеспечивает максимально высокий КПД дизеля, который совмещается с экономичностью и экологичностью его эксплуатации.

Ресурс и основные неисправности топливных насосов

Независимо от вида топливного насоса главным фактором, влияющим на долговечность механизма, выступает качество используемого в процессе эксплуатации горючего. Это в равной степени касается как бензиновых, так и дизельных агрегатов. Основной проблемой, возникающей при работе насоса в подобной ситуации, становится загрязнение отдельных деталей топливной системы. Частичным решением данной проблемы становится использование и регулярная замена эффективных фильтров очистки.

Другой часто причиной неисправности топливного насоса погружного типа является эксплуатация двигателя при малом количестве топлива в баке. В этом случае затрудняется охлаждение агрегата, что приводит к его перегреву, снижению эффективности и, в самом худшем случае, попросту выходу из строя.

В качестве основных критериев, позволяющих диагностировать неисправность топливного насоса автомобиля, выступают следующие признаки:

  • трудности с запуском двигателя;
  • повышенный расход горючего и увеличение объема выхлопных газов;
  • уменьшение мощности двигателя на высоких оборотах или перепады в работе силовой установки;
  • возникновение посторонних звуков при запуске и работе бензинового или дизельного двигателя.

Современное диагностическое оборудование эффективно выявляет возможные проблемы на ранних стадиях. Это позволяет принять необходимые меры по их устранению, в результате чего при небольшом уровне расходов существенно увеличивается нормативный срок службы топливного насоса. Кроме того, удается избежать намного более серьезных затрат на ремонт и замену пришедших в негодность узлов или деталей.

Holley 12-815-1 140 GPH Black® Электрический топливный насос

Применение карбюратора для улицы / полосы Совместим с бензином, спиртом или метанолом

ЧАСТЬ № 12-815-1

Будь первым, кто напишет обзор 243,00 долл. США Предлагаемая розничная торговля
217 долларов.95 Твоя цена

Бесплатная доставка

В наличии

Обзор

Всемирно известные топливные насосы Red®, Blue® и Black® являются наиболее производительными насосами всех времен. Они вдохновляют легенд гонок и уличных энтузиастов с начала 70-х годов.Их проверенная временем конструкция ротора / лопасти, как известно, позволяет выполнять работу в доступной упаковке.

Характеристики:

  • Внешний вид полированной заготовки
  • Отливка нижней части корпуса, предназначенная для увеличения расхода топлива
  • Улучшенная конструкция для уличных / полосовых работ
  • Характерный «черный» логотип
  • Совместимо с топливом на спирте или метаноле
  • Не предназначен для использование на самолетах любого типа.
  • Расходы 140 галлонов в час (свободный поток)
  • Расходы 120 галлонов в час при 9 фунтах на кв. Дюйм
  • Максимальное давление 14 фунтов на кв. Дюйм
  • Входные и выходные порты с резьбой 3/8 ”NPT
  • Требуется регулятор давления топлива (рекомендуется Holley P / N 12- 704 для бензина и P / N 12-707 для спирта)
  • Двигатель потребляет ток всего 4 А
  • Комплект реле P / N 12-753 и рекомендуется предохранитель на 7 1/2 А
  • Обеспечивает постоянный поток топлива без пульсаций
  • Имеет доступный снаружи предохранительный клапан (макс. 14 фунтов на кв. Дюйм).
  • Конструкция роторно-лопастного насоса более устойчива к загрязненному топливу
  • Вес всего 3 фунта
  • Включает монтажный кронштейн
  • Доступны ремонтные комплекты
  • Можно обслуживать с помощью насоса конец
  • Использование предохранительного выключателя, P / N 12-810, настоятельно рекомендуется
  • Не спроектировано и не рекомендовано для использования с системами впрыска топлива

Спецификации

900 69 Универсальный
Применение
Цвет кронштейна Серебристый
Марка Holley
Код выбросов 5
Free Flow GPH 140
Free Flow LPH 530
Топливная система Карбюраторный
Тип топлива Бензин
Метанол
Размер впуска 3/8 дюйма NPT
Материал Алюминий
Покрытие двигателя Серебро
Размер выхода 3/8 дюйма NPT
Тип продукта Топливный насос
Цвет корпуса насоса Серебристый
Гарантия Ограниченная 90 дней
UPC 0484302
Номер детали 900 68 12-815-1

Выбросы

5

Эта деталь разрешена для продажи или использования на транспортных средствах с контролируемыми выбросами, неконтролируемых (неконтролируемых выбросах) транспортных средствах и транспортных средствах, предназначенных только для гонок, потому что она не влияет на выбросы транспортных средств и не подпадают под действие правил выбросов.

Технические ресурсы

Информация о гарантии

Мы предлагаем Также купил Отзывы

Будьте первым напишите отзыв

Написать рецензию

* Бесплатная доставка и обработка предлагаются только для соседних США при заказе на сумму более 100 долларов, за исключением деталей для таможенной очистки и негабаритных упаковок.

Использование некоторых деталей запрещено в Калифорнии или других штатах с аналогичными правилами.

Лучший электрический топливный насос (обзор и руководство по покупке) в 2021 году

Подача топлива необходима для запуска двигателя. Неважно, пытаетесь ли вы вдохнуть новую жизнь в большой карбюраторный блок или привести в движение газонное оборудование, двигателю требуется постоянная подача топлива, и именно для этого нужен топливный насос. Если вы имеете дело с большинством классических конструкций, у вас будет возможность работать с механическим или электрическим насосом.

Есть много причин, чтобы придерживаться механического насоса, и они выходят за рамки простого сохранения транспортного средства в том виде, в котором он был, когда он скатился с пола выставочного зала. Но это руководство посвящено электронасосам, которые помогут вам выбрать насос для вашего приложения. Мы перечисляем некоторые из наших фаворитов, чтобы все было как можно проще.

Преимущества электрических топливных насосов
  • Наличие. Не секрет, что детали выходят из строя.Если вы работаете с транспортным средством, на которое полагаетесь, разумно использовать тот тип насоса, который вам наиболее доступен. Одним из способов решения этой проблемы является инвестирование в запасные части, но во многих случаях гораздо больше шансов найти универсальный насос в местном магазине запчастей.
  • Повышенный расход. Если вы имеете дело с высокими уровнями мощности или сменой впрыска топлива, более высокий расход топлива необходим. Существуют механические насосы, которые могут подавать необходимый поток топлива, но электронасосы той же мощности часто проще в установке и более доступны.
  • Безопасность. Заводское расположение топливного насоса может вызывать беспокойство. Они почти существуют возле выпускного коллектора или коллектора. Остаточное тепло может вызвать паровую пробку или вскипание топлива в системе, что может привести к возгоранию. Одним из способов решения этих проблем является использование электрического насоса.
  • Эффективность. Электрические топливные насосы имеют преимущество с точки зрения эффективности, потому что они решают некоторые проблемы, с которыми борется механический насос. При этом они не повышают эффективность двигателя, а помогают создать оптимизированную систему подачи топлива.Если вы хотите узнать больше о доставке топлива, ознакомьтесь с нашими обзорами «Самые экономичные автомобили» и «Что такое гибкое топливо», чтобы быть в курсе последних событий.

Типы электрических топливных насосов

Встроенный

Встроенный топливный насос — это тип, который существует в топливных магистралях между двигателем и топливным баком. Одним из преимуществ насоса такого типа является простота установки и обслуживания. Но поскольку они предназначены для того, чтобы толкать, а не тянуть, вам нужно найти или изготовить место для установки насоса, чтобы не пришлось слишком много работать, чтобы вытащить топливо из бака.Идеально расположить его как можно ниже и ближе, так как он будет использовать силу тяжести в своих интересах.

In-Tank

Насосы In-Tank — это именно топливные насосы, которые находятся внутри топливного бака или топливного элемента. Они более дорогостоящие, чем встроенный насос, но делают многое лучше. Во-первых, они не создают проблем с поиском подходящего места для установки, но вам может потребоваться обновить ваш резервуар, чтобы принять его. Они также не будут голодать так быстро при ускорении или низком уровне топлива. Эти насосы, как правило, намного более мощные и предназначены для работы с системами впрыска топлива.А поскольку они существуют внутри резервуара, они делают конечный продукт намного лучше. В нашем руководстве по топливным насосам особое внимание уделяется насосам данной конфигурации в оригинальном стиле, и его стоит прочитать тем, кому нужен новый топливный насос для более поздних моделей.

Ведущие бренды

Holley Performance

Холли базируется в Боулинг-Грин, штат Кентукки, и усердно работает с 1903 года. Если вы что-нибудь знаете о классических американских автомобилях, вы знаете, что Холли — мастер доставки топлива.Марка прославилась карбюраторами, но топливный насос Holley (12427) является отличным примером других его предложений.

AEM Electronics

Компания AEM Electronics со штаб-квартирой в Хоторне, Калифорния, является известным поставщиком гоночных решений. Компания занимается поставкой гоночных компонентов с 1987 года. Ее цель — превзойти конкурентов любым возможным способом. Топливный насос в баке AEM 50-1200 E85 — лишь один из примеров того, на что он способен.

Carter

С 1909 года компания Carter активно работает над решениями по доставке топлива.На протяжении многих лет она была ведущим поставщиком компонентов для систем подачи топлива. Компания со штаб-квартирой в Рочестер-Хиллз, штат Мичиган, производит топливные насосы всех форм и размеров. И хотя нам очень нравится встроенный электрический топливный насос Carter P4070, это еще не все, что он может предложить.

Цены на электрический топливный насос

  • 10–50 долларов США: В этом ценовом диапазоне преобладают универсальные линейные насосы. Чем выше вы продвигаетесь в ценах, тем выше будет качество.
  • 50–100 долларов США: В этом ценовом диапазоне вы можете найти как линейные, так и внутрибаковые насосы.В зависимости от типа насоса вы можете ожидать колебания качества и производительности.
  • 100 $ и выше: Насосы премиум-класса в баке преобладают в этом ценовом диапазоне. В зависимости от производительности и характеристик вы можете ожидать, что эти насосы поднимутся намного выше отметки в 100 долларов.

Основные характеристики

Тип крепления

Это может показаться очевидным, но одной из наиболее важных особенностей электрического топливного насоса является его предполагаемая монтажная конфигурация. Независимо от того, хотите ли вы установить что-то в резервуаре или за его пределами, все зависит от баланса требований к производительности и личных предпочтений.Насколько мощно приложение, есть ли у него карбюратор или впрыск топлива, и ваш бюджет — все это играет важную роль при принятии решения о том, что установить и запустить.

Расход

Скорость, с которой насос подает топливо, значительна. Насколько подходит, зависит от выходной мощности и типа системы подачи топлива, с которой вы работаете. Во всех случаях карбюраторная система требует насоса низкого давления, в отличие от системы впрыска топлива, которая зависит от высокой скорости потока топлива. Вам необходимо выбрать насос с расходом, который соответствует потребностям вашего двигателя.

Прочие соображения

  • Совместимость топлива. Бензин — не единственное, на чем может работать двигатель. Несмотря на то, что наше руководство больше предназначено для тех, кто работает с относительно небольшими запасами топлива в умеренных условиях, разные типы топлива по-прежнему вызывают беспокойство. Например, если вы собираетесь использовать E85 в своем приложении, вам необходимо убедиться, что топливный насос позволяет это. В противном случае вы можете его повредить.

Лучшие электрические топливные насосы Обзоры и рекомендации 2021

Советы

  • Если вы используете встроенный насос, имейте в виду, что он предназначен для подачи топлива.Важно установить его как можно ближе к бензобаку и как можно ниже, чтобы не повредить его.
  • Если вы используете электронасос с карбюратором, вам следует установить регулятор давления. Это поддерживает идеальное давление топлива и предотвращает его истощение или затопление.
  • Электрический топливный насос использует топливо для смазки и охлаждения внутренних механизмов. Следовательно, вы никогда не хотите, чтобы он иссяк. Электрический топливный насос использует топливо для смазки и охлаждения внутренних механизмов. Следовательно, вы никогда не хотите, чтобы он иссяк. Прочтите наше руководство по симптомам неисправного топливного насоса, чтобы подготовиться к тому, что топливная система действительно начнет выходить из строя.

Часто задаваемые вопросы

Q: Электрический топливный насос лучше механического?

Электронасос решает некоторые проблемы, которые не могут решить насос с кулачковым приводом, и он необходим для многих приложений. Но механический насос может предложить достаточный поток топлива и лучшую надежность, чем электрический насос по аналогичной цене.

Q: Можно ли использовать электрический топливный насос с карбюратором?

Совершенно верно.Многие электронасосы предназначены для работы с карбюраторами. Вам просто нужно убедиться, что это так, и согласовать расход топлива с требованиями карбюратора.

Q: Где лучше всего установить электрический топливный насос?

Вы должны установить линейный насос как можно ближе к топливному баку и как можно ниже. Эти конструкции предназначены для выталкивания топлива. Таким образом, важно избегать как можно большего расстояния до источника топлива, позволяя гравитации способствовать подаче топлива к насосу.

Заключительные мысли

И снова наш лучший выбор — топливный насос AEM 50-1000 High Flow In-Tank. Сложно описать все, что нам нравится в нем, всего в нескольких словах, но в конечном итоге это идеальный вариант почти для любого, кто переходит с карбюратора на впрыск топлива. Электрический топливный насос JDMSpeed ​​Universal 12V Heavy-Duty находится в совершенно другой лиге, но это по-прежнему лучший насос, который вы можете получить по самой низкой цене. Сообщите нам, каковы ваши настройки и какой насос вы собираетесь запустить!

Электрические топливные насосы — как они работают

Электрические топливные насосы — как они работают — как они могут выйти из строя

Электрические топливные насосы довольно просты, но их правильная работа зависит от многих других систем.

Электрический топливный насос отвечает за подачу топлива под давлением из топливного бака в двигатель.

При включении зажигания (PCM) активирует реле, которое подает напряжение на все электрические топливные насосы.

Двигатель внутри топливного насоса начинает вращаться и работает несколько секунд, чтобы создать давление. Как правило, вы обнаружите, что электрические топливные насосы расположены в топливном баке, чтобы использовать топливо в баке для охлаждения насоса и обеспечения стабильной подачи топлива.В большинстве автомобилей электрические топливные насосы можно услышать как тихий вой или жужжание. Большинство топливных насосов рассчитаны на длительный срок службы.

Однако по мере того, как автомобиль достигает большого пробега, топливные насосы нередко требуют замены. Итак, что на самом деле происходит, когда вы поворачиваете ключ или нажимаете кнопку запуска.

Электрический топливный насос — как они работают Электрический топливный насос в баке
  1. Топливо всасывается в насос через впускную трубку и систему фильтрации.
  2. Затем топливо выходит из насоса через односторонний обратный клапан (который поддерживает остаточное давление в системе, когда насос не работает) и проталкивается к двигателю через топливопровод и фильтр.
  3. Топливный фильтр задерживает ржавчину, грязь или другие твердые загрязнения, которые могли пройти через насос.
  4. Топливо затем поступает в распределительную рампу подачи топлива, питающую отдельные топливные форсунки.
  5. Регулятор давления топлива на топливной рампе поддерживает давление топлива и направляет излишки топлива обратно в бак.
  6. На более новых автомобилях с безвозвратной системой (EFI) регулятор давления топлива расположен в топливном баке.
  7. Нет линии возврата топлива от двигателя обратно в бак.
  8. Топливные насосы работают непрерывно после запуска двигателя и продолжают работать, пока двигатель работает.
  9. Насос может работать с постоянной скоростью или с переменной скоростью в зависимости от нагрузки и скорости двигателя.
  10. Если двигатель глохнет, (PCM) обнаружит потерю сигнала (RPM) и выключит насос.

Топливный насос — как они могут выйти из строя Электрический топливный насос

Топливные насосы должны служить в течение всего срока службы автомобиля, но могут выйти из строя по следующей причине:

  • Загрязнение внутри топливного бака (грязь или ржавчина)
  • Топливное голодание (заканчивается топливо)
  • Перегрев (всегда езда с низким уровнем топлива)
  • Низкое напряжение (проблема с проводкой)
  • Перегрузка (попытка преодолеть ограничение, вызванное засорением топливного фильтра)

Чем тяжелее работает насос, тем горячее он работает и тем больше ампер пропускает через свою силовую цепь.

Итак, когда топливный насос выходит из строя, он часто просто выключается без предупреждения. Вы едете нормально одну минуту, а потом вдруг глохнет двигатель. Или вы выходите утром, чтобы завести машину, и обнаруживаете, что она заводится, но не заводится.

Топливный насос — признаки неисправности Соединения реле топливного насоса

Итак, как вы можете определить, является ли неисправный топливный насос причиной вашей проблемы с запуском? Один из способов — прислушаться к шуму насоса после включения зажигания.Отсутствие шума насоса говорит о том, что насос не работает. Неисправность может заключаться в неисправном насосе или неисправном реле топливного насоса, предохранителе или проводке.

На большинстве автомобилей отказавший топливный насос не вызывает никаких диагностических кодов неисправностей или не проверяет свет двигателя. Двигатель будет нормально проворачиваться, будет искра, но он не запустится из-за отсутствия топлива.

Один из способов определить, не запускается ли двигатель из-за отсутствия топлива, — это распылить немного аэрозольной пусковой жидкости на дроссельную заслонку. Если двигатель запускается, работает несколько секунд, затем умирает, у него есть искра и компрессия, но топливо не поступает из топливного насоса.

Электрический топливный насос — признаки неисправности
  • Громкий воющий шум из топливного бака
  • Сложность запуска
  • Распыление двигателя
  • Остановка при высоких температурах
  • Потеря мощности под нагрузкой
  • Двигатель работает
  • Плохое топливо Пробег
  • Двигатель не запускается
Регулятор давления топлива, расположенный на двигателе

ПРИМЕЧАНИЕ:

Перегрев — один из основных факторов износа топливного насоса.Помогает установка топливного насоса на дно бака. Это сохраняет насос прохладным, но только в том случае, если топлива достаточно, чтобы накрыть насос. Кроме того, если уровень топлива становится слишком низким, насос может начать всасывать воздух вместе с топливом.

Это создает дополнительные проблемы, выбрасывая правильную смесь топлива и воздуха в двигатель. По этим и другим причинам, не связанным с насосом, многие эксперты рекомендуют никогда не позволять уровню топлива опускаться ниже четверти полного бака.

Заключение

В большинстве случаев проблемы с топливным насосом трудно диагностировать.Тем более, что некоторые симптомы похожи на те, которые возникают при проблемах в других системах.

Понимая основной процесс работы топливного насоса, вы лучше поймете, что происходит, когда топливный насос выходит из строя, и как распознать, когда это происходит.

Поделитесь новостями портала Danny’s Engine

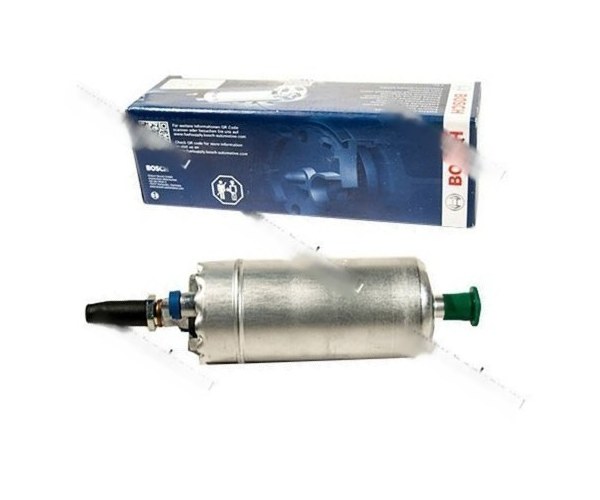

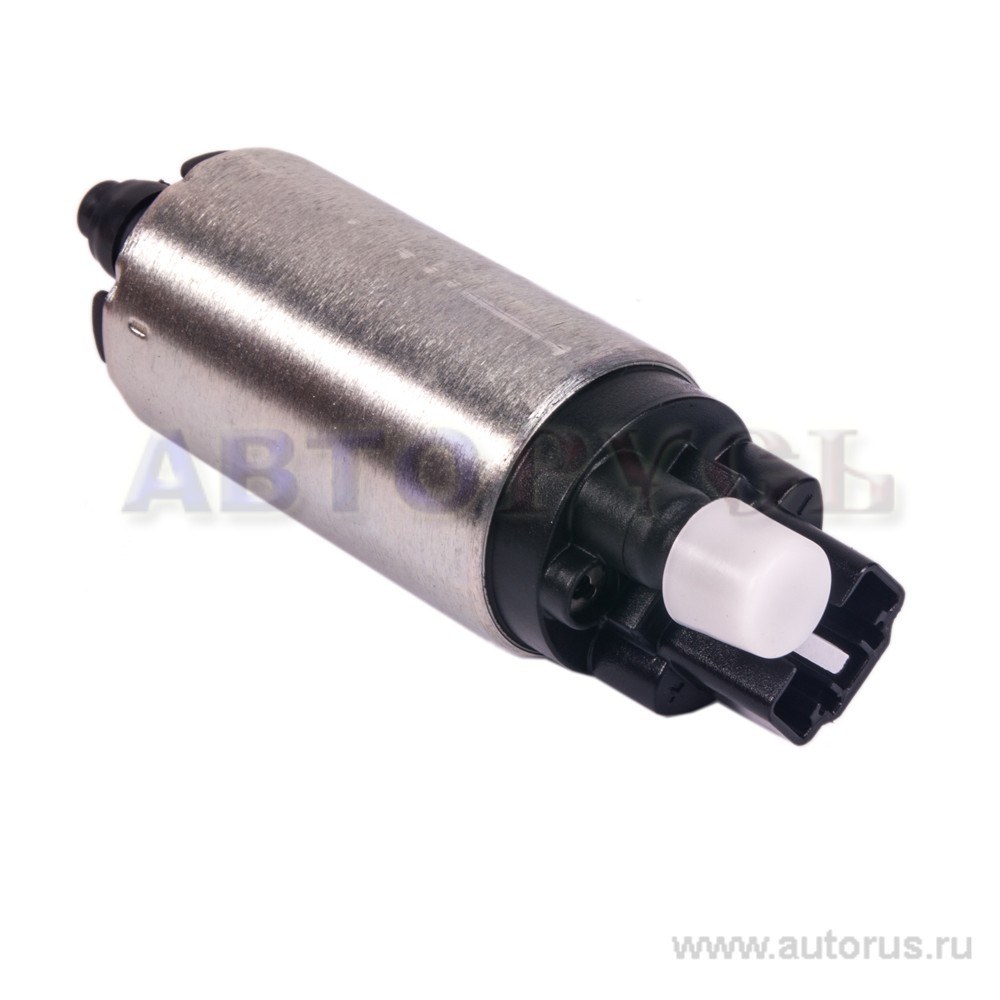

Электрический топливный насос

Электрический топливный насос используется в двигателях с впрыском топлива для перекачки топлива из бензобака в форсунки. Насос должен подавать топливо под высоким давлением (обычно от 30 до 85 фунтов на квадратный дюйм в зависимости от области применения), чтобы форсунки могли распылять топливо в двигатель. Для правильной работы двигателя давление топлива должно соответствовать техническим характеристикам. Слишком низкое давление может привести к нехватке топлива в двигателе, в результате чего он будет работать на обедненной смеси, пропускать зажигание, колебаться или глохнуть. Слишком высокое давление топлива может привести к резкой работе двигателя, потере топлива и загрязнению.

Электрические топливные насосы обычно устанавливаются внутри топливного бака, хотя некоторые из них могут быть установлены вне бака.Некоторые автомобили могут даже иметь два топливных насоса (перекачивающий насос внутри бака и главный топливный насос снаружи). Расположение в баке помогает заглушить жужжание, производимое электродвигателем электрического насоса, а погружение насоса в топливо помогает смазать и охладить электродвигатель насоса. Езда с топливным баком, заполненным менее чем на 1/4, может сократить срок службы насоса из-за его перегрева. Это также увеличивает риск кратковременного истощения топливного насоса при резком повороте, торможении или ускорении. Законченный бензин иногда может привести к повреждению электрического топливного насоса из-за того, что он не нуждается в охлаждении и смазке.

Насос обычно является частью узла подачи, который включает в себя поплавок, который посылает электрический сигнал на указатель уровня топлива на приборной панели. Если необходимо заменить электрический топливный насос, его можно заменить как отдельную деталь или как полную сборку модуля (что дороже, но проще и менее хлопотно).

Электрические топливные насосы бывают разных исполнений. В некоторых более старых приложениях используются поршневые насосы с «роликовыми ячейками».В этом типе используются ролики, установленные на смещенном диске, который вращается внутри стального кольца. Топливо всасывается в промежутки (ячейки) между роликами и проталкивается от входа насоса к выходу. Роликовые насосы обычно вращаются со скоростью около 3000 об / мин. Этот тип насоса может создавать очень высокое давление, а скорость потока обычно остается постоянной. Но выходной сигнал идет импульсами, поэтому в топливопроводе после насоса часто устанавливают глушитель для гашения импульсов давления. Насос с роликовым элементом также может быть установлен вне топливного бака и использоваться со вторым подающим насосом низкого давления, установленным внутри топливного бака.

Другой тип поршневого насоса — это «героторный» насос. Эта конструкция аналогична масляному насосу, в нем используется смещенный ротор для проталкивания топлива через насос. Героторный насос обычно работает со скоростью около 4000 об / мин.

Другой вариант — пластинчато-роликовый насос. Здесь вместо роликов используются лопатки для проталкивания топлива через насос.

В большинстве новых автомобилей используется топливный насос типа «турбина». Турбинный насос имеет крыльчатку, прикрепленную к двигателю.Лопасти в крыльчатке проталкивают топливо через насос, когда крыльчатка вращается. Этот тип насоса не является поршневым насосом, поэтому он не производит пульсаций, работает очень плавно и тихо. Он работает на более высоких скоростях, обычно до 7000 об / мин, и потребляет меньше тока, чем насосы старого типа. Кроме того, он менее сложен в изготовлении и очень прочен. Некоторые запасные части для насосов используют этот тип насоса для замены старых моделей.

ПРИМЕЧАНИЕ: Запасные топливные насосы НЕ обязательно должны быть того же типа, что и оригинальные.Но они должны быть способны создавать такое же рабочее давление и доставлять тот же объем топлива, что и оригинал. Использование неподходящего насоса или замена другого насоса может вызвать проблемы с управляемостью из-за колебаний давления или расхода топлива.

Как работает электрический топливный насос

Когда водитель включает ключ зажигания, модуль управления трансмиссией (PCM) включает реле, которое подает напряжение на топливный насос. Двигатель внутри насоса начинает вращаться и работает несколько секунд, чтобы создать давление в топливной системе.Таймер в PCM ограничивает время работы насоса до запуска двигателя.

Топливо всасывается в насос через впускную трубку и сетчатый фильтр (что помогает предотвратить попадание ржавчины и грязи в насос). Затем топливо выходит из насоса через односторонний обратный клапан (который поддерживает остаточное давление в системе, когда насос не работает) и проталкивается к двигателю через топливопровод и фильтр.

Топливный фильтр задерживает любую ржавчину, грязь или другие твердые загрязнения, которые могли пройти через насос, чтобы предотвратить засорение такими частицами топливных форсунок.

Затем топливо поступает в топливную рампу двигателя и направляется к отдельным топливным форсункам. Регулятор давления топлива на топливной рампе поддерживает давление топлива и направляет излишки топлива обратно в бак.

На новых автомобилях с безвозвратной системой EFI регулятор давления топлива расположен в топливном баке и является частью модуля топливного насоса. От двигателя обратно в бак отсутствует обратная топливная магистраль.

Топливный насос работает непрерывно после запуска двигателя и продолжает работать, пока двигатель работает и ключ зажигания включен.Насос может работать с постоянной скоростью или с переменной скоростью в зависимости от нагрузки и скорости двигателя. Если двигатель глохнет, PCM обнаружит потерю сигнала оборотов и выключит насос.

Многие автомобили (особенно Ford) также имеют «инерционный предохранительный выключатель», который отключает топливный насос в случае аварии. Это сделано для снижения риска возгорания в случае разрыва топливопровода. Сильный толчок срабатывает предохранительный выключатель и размыкает цепь топливного насоса. Это потребовало ручного сброса предохранительного выключателя после инцидента путем нажатия кнопки сброса на переключателе.

На большинстве старых автомобилей топливный насос работает с постоянной скоростью. Но во многих новых приложениях скорость насоса изменяется с помощью PCM, чтобы более точно соответствовать потребностям двигателя в топливе.


Отказ топливного насоса

Топливный насос должен прослужить весь срок службы автомобиля, но он может выйти из строя в результате загрязнения внутри топливного бака (грязь или ржавчина), нехватки топлива (нехватка газа), перегрева (всегда при движении с низким уровнем топлива) , низкое напряжение (проблема с проводкой) или переутомление (попытка преодолеть ограничение, вызванное засорением топливного фильтра).Чем тяжелее работает насос, тем горячее он работает и тем больше тока пропускает через свою силовую цепь.

Когда топливный насос выходит из строя, он часто просто выключается без предупреждения. Вы едете нормально одну минуту, а затем внезапно глохнет двигатель, и вы застреваете у дороги. Или вы выходите утром, чтобы завести машину, и обнаруживаете, что она заводится, но не заводится.

Как узнать, не запускается ли неисправный топливный насос? Один из способов — прислушаться к шуму насоса после включения зажигания.Отсутствие шума насоса говорит о том, что насос не работает. Кроме того, если при запуске двигателя вы не почувствуете запаха несгоревшего топлива из выхлопной трубы, это будет означать, что двигатель не получает топлива. Неисправность может заключаться в неисправном насосе или неисправном реле топливного насоса, предохранителе или проводке.

На большинстве автомобилей отказавший топливный насос не устанавливает никаких диагностических кодов неисправностей и не включает световой индикатор проверки двигателя (контрольная лампа неисправности). Двигатель будет нормально проворачиваться, и у него будет искра, но он не запустится, потому что не получает топлива.

Большинство двигателей последних моделей имеют штуцер для проверки давления топлива на топливной рампе двигателя. Присоединение указателя уровня топлива к штуцеру клапана Шредера быстро покажет, создает ли насос какое-либо давление топлива. На двигателях, у которых нет штуцера для проверки давления топлива, манометр можно вставить в топливопровод, где он соединяется с топливной рампой. Если давление топлива равно нулю, насос не работает. Если давление топлива ниже спецификаций, потребуется дальнейшая диагностика, чтобы определить причину.Проблема может заключаться в неисправном регуляторе давления топлива, засорении топливопровода или фильтра или в электрической неисправности в цепи электропроводки топливного насоса.

Еще один способ определить, не запускается ли двигатель из-за отсутствия топлива, — это распылить немного аэрозольной пусковой жидкости на дроссель. Если двигатель запускается, работает несколько секунд, затем умирает, у него есть искра и компрессия, но топливо не поступает из топливного насоса.

Замена электрического топливного насоса

Замена топливного насоса может быть дорогостоящей.Новый электрический топливный насос может стоить от 100 до 300 долларов и более в зависимости от области применения, а также от того, покупаете ли вы только насос или полную сборку модуля топливного насоса. Стоимость работ по замене насоса, установленного на резервуаре, также может добавить к счету за ремонт 200 долларов и более. Поэтому перед заменой насоса вы хотите убедиться, что причиной является неисправный топливный насос, а не что-то еще.






Другие статьи о топливных насосах и топливных системах:


Диагностика топливного насоса

Проблемы, связанные с гарантией топливного насоса

Как заменить электрический топливный насос в баке

Как работает электронный впрыск топлива

Топливные фильтры

Автомобиль не заводится.Это топливный насос или что-то еще?

Поиск и устранение неисправностей топливных форсунок

Поиск и устранение неисправностей Электронный впрыск топлива и диагностика топливного насоса

Диагностика топливной системы: поиск наилучшего подхода

Диагностика электронных систем впрыска безвозвратного типа

Устранение неисправностей и очистка топливных форсунок

Плохой бензин может вызвать проблемы с производительностью

Обновление о плохих газах, 2006 г.

Механические топливные насосы

Щелкните здесь, чтобы увидеть больше технических статей по автомобилестроению

Топливный насос Техническая информация, связанная с:

Топливный насос University (Airtex)

Информация о продукте Топливный насос Bosch

Топливные насосы Carter

Топливные насосы Delphi Часто задаваемые вопросы (файл PDF).

Топливный насос Denso Информация о продукте

Полезные брошюры, которые вы можете скачать:

Советы по диагностике топливного насоса от Картера (файл PDF).

Нужна информация из руководства по заводскому обслуживанию для вашего автомобиля?

Mitchell 1 DIY eautorepair manuals

4 совета, как сделать ваш электрический топливный насос тише — Motion Raceworks

03 сентября 2020 2 мин чтения

3 совета, как сделать ваш электрический топливный насос тише

Насколько громко громко? Это похоже на то, чтобы сказать, насколько горячая вода вы выносите из раковины? У всех разная толерантность к шуму и звуку.Некоторые из нас, возможно, выросли вокруг Big Blocks с открытым заголовком в гараже, и это просто не проблема (ха!).

Прежде чем мы перейдем к советам о том, как приглушить ситуацию, давайте поговорим о некоторых распространенных причинах, по которым топливный насос ЛЮБОЙ марки может быть громким.

  • Реверберация: Монтаж насоса на листовой металл, на который может быть нанесено всего несколько точечных сварных швов, сильно отличается от монтажа на очень прочной раме. В то же время, если листовой металл попадает в открытую полость, он может создать своего рода звуковую коробку.
  • Звукоизоляция: Гоночный автомобиль, полностью лишенный звукоизоляции, может отличаться от заводского автомобиля.
  • Это новая вещь — громкость? Иногда, когда насос начинает работать интенсивнее из-за засорения фильтров (или постепенно становится все более засоренным), а также из-за маленького или поврежденного провода питания может усиливаться шум. Будьте осторожны и знайте об этом.

Полную линейку наших топливных насосов можно найти по этой ссылке

Fuel Pumps

Итак, вот 4 совета, чтобы успокоиться!

  1. ЗАПРЕЩАЕТСЯ крепить топливный насос ни к чему прочно! Резиновые изоляторы можно найти в большинстве хозяйственных магазинов, они поставляются с различными размерами резьбы.Они поглотят большую часть вибрации и звука, прежде чем они перейдут в металл, на котором они установлены. Это также позволяет установить насос так, чтобы корпус насоса не касался металла полностью. Это позволит корпусу помпы дышать и оставаться более прохладным.
  2. По возможности не монтируйте на листовой металл. Найдите что-нибудь твердое, а не большой кусок листового металла с перемычкой! Обычно компоненты прочной рамы или подрамника обеспечивают меньший резонанс и успокаивают звук (также используйте резиновые изоляторы).
  3. Избегайте использования шлангов с оплеткой из нержавеющей стали или металлической жесткой лески. Эти типы лески создают прочное металлическое соединение с насосом и будут действовать как транслятор всех звуков и вибраций в любое место на всем протяжении автомобиля. Если вы действительно хотите использовать эти типы лески, будьте осторожны, используйте резиновые изолированные зажимы и убедитесь, что леска никогда не соприкасается с телом, но мы просто избегаем их всех вместе.
  4. По возможности вставляйте топливный насос в бак. Насосы в баке уже долгое время являются основным продуктом заводских топливных систем. Компании послепродажного обслуживания в настоящее время модернизируют свои предыдущие внешние насосы для установки внутри топливных элементов и баков. Топливо, окружающее насос, не только снижает уровень шума, но и охлаждает топливный насос.

Следование или применение этих принципов не приведет к тому, что все будет совершенно тихо, как в 99 Honda Civic, но это значительно уменьшит проблемы со звуком в вашем высокомощном приложении!

Посмотрите это видео для полноценного обсуждения!


Оставить комментарий

Комментарии будут одобрены перед появлением.

Как установить электрический топливный насос в классический Chevy

Если вы посмотрите на старый автомобиль с карбюраторным двигателем, вы, скорее всего, найдете механический топливный насос. Механические топливные насосы, управляемые и управляемые вручную, были заменены электрическими топливными насосами. Это связано с тем, что электрические топливные насосы лучше справляются с поставкой точных значений расхода под высоким давлением, которые обеспечивают максимальную мощность двигателя и соответствуют более строгим требованиям к выбросам.

Не только это, но и электрические топливные насосы меньше (что означает меньше беспорядка в моторном отсеке) и с ними легче работать.

Если механический топливный насос в вашем классическом Chevy либо вот-вот откажет, либо не даст достаточной мощности двигателю, переходите на электрический топливный насос.


Фотография предоставлена: Bull-Doser

Варианты обновления

Первый шаг — решить, что вы хотите делать с механическим насосом. У вас есть два варианта:

1.Оставьте механический насос на месте и поставьте электрический рядом с баком: Вы можете сделать это, если хотите оставить механический топливный насос в качестве запасного на случай, если электрический топливный насос откажет. Возможно, в этом нет необходимости, поскольку электрические топливные насосы рассчитаны на длительный срок службы.

2. Снимите механический насос и замените его электронасосом: Если вы ищете более простое решение, то вот оно. Переход по этому пути означает модернизацию всей вашей системы топливного насоса за один раз, и вы можете воспользоваться возможностью отремонтировать или заменить некоторые компоненты по мере продвижения.

Вот общий обзор процесса удаления и замены:

  1. Снять механический топливный насос
  2. Закройте отверстие прокладкой с блокирующей пластиной и герметиком
  3. Установите электрический топливный насос рядом с бензобаком и подсоедините его к топливопроводу
  4. Установить фильтр рядом с ТНВД
  5. Подключить электрический топливный насос к замку зажигания

Вот подробное руководство по установке электрического топливного насоса (со схемой!)

Необходимые детали

  • Электрический топливный насос для вашего года выпуска, марки и модели
  • Все провода, чтобы подключить его к автомобилю (или универсальный комплект проводов, если вы хотите повторно подключить всю машину, пока вы в ней)
  • Прокладка и герметик блокирующей пластины
  • Крепление для электрического топливного насоса

Ошибки, которых следует избегать при установке электрического топливного насоса


Ситуация, которую вы хотите избежать любой ценой, через Руи Фернандес

Электрические топливные насосы надежны.Черт возьми, он есть в каждой новой машине! Хотя они гаснут, но обычно это результат неудачной установки. Избегайте следующих ошибок, убивающих электрические топливные насосы, и все будет в порядке:

  1. Держите электрический насос подальше от бензобака: Электрические топливные насосы не всасывают топливо, а толкают его. Итак, вы хотите установить его рядом с бензобаком для оптимальной производительности.
  2. Монтаж топливопровода рядом с источниками тепла: Топливо и тепло не смешиваются (по крайней мере, вне двигателя).Держите насос и топливопровод подальше от выхлопных газов и других нагретых участков.
  3. Установка электрического насоса в замкнутом пространстве: Вам необходимо не только держать топливопровод вдали от источников тепла, но также не допускать попадания электрического топливного насоса в замкнутые пространства, такие как багажник или внутреннее пространство вашего автомобиля. машина. Это необходимо для снижения давления в топливных магистралях и снижения риска утечки топлива или возгорания. Кроме того, ваша страховая компания не возместит ущерб, причиненный утечкой или пожаром, если топливный насос находится в закрытом помещении.
  4. Установка электронасоса на большой высоте: Чем выше вы установите насос, тем сложнее будет перекачивать топливо в систему. Это сократит срок службы насоса и будет недостаточно подавать топливо в двигатель. Вы хотите держать его в низком месте, например, под резервуаром.
  5. Отсутствие системы автоматического отключения: Вы хотите, чтобы ваш двигатель автоматически останавливался в случае поломки системы электрического топливного насоса или повсюду утечки газа.Последнее, что вам нужно, — это распыление сырого топлива на горячие компоненты вашего автомобиля, особенно во время автомобильной аварии. Рассмотрите возможность установки реле давления масла (которое отключит насос, если давление масла в двигателе станет достаточно низким) или другой системы автоматического отключения.

Вы сделали этот обмен? Расскажите об этом на Facebook!

Выбор между механическим топливным насосом и электрическим топливным насосом

Назначение топливного насоса в автомобиле — подавать топливо из бензобака в топливную форсунку или карбюратор под необходимым давлением.Топливо забирается из топливного бака и подается в двигатель внутреннего сгорания через топливный насос, где сгорание топлива происходит с воздухом. Независимо от внешних условий топливный насос должен обеспечивать подачу нужного количества бензина из бака в двигатель по топливопроводу под определенным давлением. В автомобильных двигателях некоторые топливные насосы имеют механическое управление с распределением топлива под низким давлением, тогда как другие представляют собой электрические насосы, которые нагнетают бензин в двигатели под более высоким давлением.

Механические топливные насосы

Механические топливные насосы — это насосы низкого давления, обычно используемые в старых транспортных средствах, в двигателях которых используются карбюраторы. Их обычно называют съемными насосами, потому что они используют всасывающую способность, чтобы протолкнуть бензин через топливопровод к двигателю. Обычно механические насосы работают с двигателями мощностью до 450 л.с.

  • Механизм работы
  • Обычно механические топливные насосы приводятся в действие коленчатым валом, который содержит распределительный вал, имеющий выступ кулачка, который приводит в действие рычаг на насосе.
  • Другой конец рычага соединен с диафрагмой, которая опускается вниз по мере необходимости для заполнения камеры насоса.
    Когда коленчатый вал вращается, каждое вращение толкает рычаг вверх, который, в свою очередь, тянет за собой диафрагму вниз. Это создает всасывание в насосе, чтобы перетащить топливо из бака в топливную камеру.
  • Пружина, прикрепленная к диафрагме, возвращает диафрагму в ее нормальное положение, тем самым выталкивая топливо из камеры насоса в карбюратор через выпускное отверстие.
  • Когда карбюратор заполнен, топливо не поступает из камеры насоса в него до тех пор, пока топливо не будет израсходовано двигателем и карбюратор не будет готов принять больше бензина.

Давление, при котором топливо выходит из механического насоса, обычно ограничивается от 4 до 10 фунтов на квадратный дюйм.

Общие проблемы

Общие проблемы механического топливного насоса включают утечку топлива в картер из-за разрыва или негерметичной диафрагмы, паровую пробку в насосе, падение давления топлива, неисправную пружину диафрагмы и т. Д.

Электрические топливные насосы

Топливные насосы

с электроприводом разработаны для двигателей с наддувом, например для двигателей с впрыском топлива, для которых требуются более высокие значения расхода и выходного давления. Электрические топливные насосы подают бензин под высоким давлением из бензобака к форсункам, обычно в диапазоне от 30 до 200 фунтов на квадратный дюйм. Электронасосы являются толкающими насосами, потому что они создают положительное электрическое давление, которое подталкивает топливо по топливопроводам к двигателю. Насосы, как правило, устанавливаются внутри резервуара или снаружи и поставляются с различными насосными механизмами, такими как поршневые насосы прямого вытеснения, лопастно-роликовые насосы или топливные системы турбин.

  • Механизм работы
  • Вместо распределительного вала в электрических насосах используется соленоид в качестве электромагнитного переключателя для создания натяжения диафрагмы и подачи топлива в камеру.
  • Когда зажигание включено, модуль управления трансмиссией (PCM) двигателя включает реле и подает напряжение на насос, который заставляет двигатель вращаться и создавать давление в топливе.
  • Это заставляет топливо проходить через впускной и сетчатый фильтр, где оно создает положительное давление и толкается к выпускному клапану через топливопровод.
  • Чтобы избежать засорения клапанов форсунок грязью или другими твердыми загрязнениями, топливо перед тем, как оно появиться, проходит через фильтр и направляется к отдельным топливным форсункам.
  • Для регулирования подачи топлива с надлежащим давлением в соответствии со спецификациями двигателя электронасосы оснащены регуляторами давления на конце топливной рампы, которая закреплена вместе с агрегатом внутри топливного бака.

Топливные форсунки, подключенные к топливной рампе, остаются закрытыми до тех пор, пока блок управления двигателем (ЭБУ) транспортного средства не решит отправить топливо во впускной коллектор многоточечного впрыска топлива или непосредственно в цилиндры прямого впрыска.

Общие проблемы

Электрические топливные насосы выходят из строя из-за загрязнения топлива из-за грязи и ржавчины, перегрева двигателя из-за низкого уровня топлива, проблем с проводкой, неисправного манометра и т. Д. При выходе из строя топливного насоса автомобиль сталкивается с различными проблемами, такими как завывающий шум топлива бак, трудности с запуском автомобиля, потеря мощности при разгоне, снижение топливной экономичности и т.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
