Как проверить датчик лямдазон: Как проверить снятые лямбда-зонды? — 2 ответа

Как проверить кислородный датчик? Что такое лямбда-зонд и какие у него неисправности бывают?

Заехали на диагностику или делали ее самостоятельно и получили ошибку лямбда-зонда? Или может просто услышали разговор автомобилистов и механиков и решили что это за всеми известный кислородный датчик и что за проблемы с ним связанные? При любом из вариантов возникает главный вопрос.

Что такое лямбда-зонд, зачем нужен и какие бывают? — Часть 1

Что такое лямбда-зонд? Для чего он нужен?

Лямбда датчик это, как понятно из его второго названия — датчик кислорода — датчик отвечающий за уровень кислорода в выпускном тракте. Если рассмотреть немного раньше, механизм работы двигателя, то для приготовления наиболее эффективной топливной смеси, важно использовать правильное соотношения воздуха/топлива. Грубо говоря, нужно соотношение 1 к 15. Или еще грубее, на 1кг сожженного топлива, должно приходится около 15кг воздуха.

Зачем нужен датчик кислорода, если достаточно просто делать соответствующую смесь и давать сразу нужные пропорции?

А все дело как-раз в том что в зависимости от температуры воздуха, местности и даже скорости, количество поступающего воздуха в воздуховоды будет разным, постоянно колебаться. По этому вычислять нужно на ходу. Но так как лямбда-зонд находится в конце выпускного тракта, то он не определяющий, а корректирующий. Он отслеживает количество кислорода на выходе, если его много, говорит двигателю увеличить количество топлива, а если мало — уменьшить.

Так разве он не нужен для соответствия уровню выхлопных газов?

Несомненно, но не только. То есть имеем деталь двойного назначения, с одной стороны подает сигналы на корректировку топливной смеси, а с другой стороны наиболее эффективна топливная смесь сгорает уменьшая количество выброса вредных веществ. В целом же основную суть по снижению уровню тяжелых металлов в выхлопных газах уменьшает именно катализатор, за счет нагрева подвергая догоранию не отработанную топливную смесь.

Какие бывают датчики-кислорода?

Сам принцип работы лямбда-зонда такой как описано выше, а разница в них бывает в том что они делятся на виды:

• 1-пиновый;
• 2-пиновый;
• 3-пиновый;
• 4-пиновый.

Пины — это количество контактов, которыми подключается лямбда-зонд к мозгам машины через разъемы.

По другой классификации на универсальные и сделанные под конкретную модель. Разница между универсальными и под конкретную модель в количестве пинов и наличии в универсальном, в комплекте разных разъемов, которые можно установить на проводе лямбда-зонда.

Сколько лямбда-зондов в машине? Где располагаются?

От 0 до 4 обычно, все зависит от модели авто, двигателя и соответствия автомобиля нормам экологии. У моей e38 4.4 литровый V8, имеет выпускной коллектор и две выхлопных трубы. На каждом выпускном тракте (2 выхлопных трубы) 1 датчик располагается перед катализатором, а 1 после. В итоге 4. Но если машина перепрошита на безлямдовую работу, удалены катализаторы, то датчики там если и есть, то просто для того чтобы газы не выходили под днище. По Евро-2 датчиков может не быть совсем.

Внимание! Неправильно подобрав лямбда-зонды, есть вероятность спалить мозги машины и попасть на серьезную поломку.

А есть ли обманки кислородного датчика и какие?

Если вам не хочется понижать прошивку авто до Евро-2, то можете рассмотреть вариант использования обманок. Они есть:

• Механические кислородные датчики;
• Механические с катализатором;
• Электронные кислородные датчики;
• Электронные с контроллером.

Механические и механические с катализатором

Механические и механические с катализатором представляют из себя вкрутку на место катализатора, в который вставляется сам катализатор. При этом в самой вкрутке есть небольшое отверстие благодаря которому количество выхлопных газов будет в минимальной концентрации попадать на работающий лямбда-зонд, он будет считать выхлопные газы достаточно чистыми. Более продвинутые в самой обманке (вкрутке) содержат свой небольшой катализатор и проходя через них выхлопные газы будут догорать выжигая тяжелые металлы, а значит на датчик будет попадать достаточно чистый кислород, в небольшом количестве. Но этот вариант более продвинутый, имеет проблемы присущие обычному катализатору — забивается и выгорает, соты плавятся.

В целом такая обманка работает не для всех авто, для некоторых работает эффективно, а для других же совсем не работает.

Электронные обманки

Электронные представляют из себя простую схему генерирующую, якобы, нужный сигнал. Но если простые электронные схемы не дают реальных показаний кислорода, то с контроллером они становятся хоть и эффективнее, так и дороже. Но в конечном итоге любые подобные эмуляторы не показывают реальных данных, а значит априори двигатель не может работать эффективно на столько, на сколько продумана его работа инженерами с завода.

Зачем обманывают мозг авто, вырезают катализаторы, а так же перепрошивают мозг авто?

Основная проблема — стоимость катализатора. Без него датчик не будет работать правильно, с огромной вероятностью крайне быстро будет выходить из строя. Сама же стоимость катализатора стоит несколько сотен долларов и в паре с стоимостью датчиков сумма выходит еще внушительнее. Более того, при износе двигателя и умершем катализаторе, на лямбда зонды попадает больше не сгоревшего топлива, тяжелых металлов, а так же присадки с топлива, датчики очень активно и быстро начинают умирать. Так как это система, то стоимость ее ремонта начинает увеличиваться начиная с тех. обслуживания или ремонта двигателя и по всему выпускному тракту.

Обманка нагревателя датчика кислорода и ошибка P0036

Какие признаки поломки или засорения датчика-кислорода?

• Машина начинает тупить;
• Нестабильно работает на холостом ходу;
• Горит ошибка двигателя;
• Растет расход.

Диагностика компьютером достаточно просто определяет неисправность датчика. Другой вариант — накинуть клеммы вольтметра на выходы датчика и замерить напряжение. Подробнее об этом методе ниже.

Проверка лямбда зонда, обслуживание и замена — Часть 2

Проверять датчики кислорода необходимо приблизительно каждых 10 тыс. км и обслуживать. Само же обслуживание заключается в визуальном осмотре, выкручивании датчика, его очистке и смазывании, повторной установке или замены отжившего свое датчика. Это можно делать самостоятельно, а можно заменить лямбда-зонда в СТО.

Проверка датчика кислорода — живой или мертвый

Узнав расположение в своем авто, вы должны визуально осмотреть места подключения датчиков и провода подключения с коннекторами (разъемами). Провести диагностику компьютером. Если такого нет под рукой то к каждому датчику проводим диагностику мультиметром. Последовательность следующая:

На холодном двигателе кидаем минусовую клемму мультиметра на корпус авто, а плюсовой ищем нужный контакт (пин) если их несколько. Величина показаний датчика от 0.2 до 1 вольта. Прогрейте двигатель и наблюдайте за показаниями датчика, у работающего они будут колебаться, у мертвого датчика значение постоянно будет одинаковое. Вероятнее всего около 0.45 вольт (+/- 0.05 вольт на сопротивление мультиметра). Если датчик мертв — то его нужно менять. Если живой 0 обслужить.

Видео о проверке кислородного датчика

Обслуживание датчика-кислорода.

После этого датчик снимается и очищается от налета фосфорной или ортофосфорной кислотой, как один из вариантов. Ее можно купить в магазине радио-техники или строительных магазинах. Как другой вариант — бытовая химия для очистки накипи.

Внимание! Работа с химическими компонентами требует внимательности и выполнения требований безопасности. Проводите все работы в перчатках и позаботьтесь чтобы жидкость не попадала в глаза, рот и органы дыхания.

Кислота после использования оставляет небольшую пленку, от которой нужно избавиться. Для этого можете воспользоваться очистителем карбюратора или очистителем тормозов. Датчик создан для работы в тяжелых условиях, по этому такие реагенты ему не повредят. Аналогично стоит пройти очистителем и после химии для очистки накипи.

После того как датчики были очищены от нагара, их смазывая предварительно графитовой смазкой вкручивают на место. Желательно вместе с тем же проводить проверку катализатора на выход из строя, но это тема уже отдельного материала.

Надеюсь, данный материал в большей степени рассказал вам о том что такое лямбда-зонд, он же датчик кислорода, в чем с ним бывают проблемы и как с ними бороться. Теперь имея больше понимания вы сможете объективнее решать о том что вам делать в той или иной ситуации и справляться ли самостоятельно или обратиться на СТО.

Категория: Неисправности

Как проверить лямбда зонд на ВАЗ

Интернет просто пестрит различными обсуждениями на форумах и в соцсетях по поводу проблем с кислородным датчиком или лямбда зондом. На самом деле лямбда зонд является очень важной деталью. Ведь он участвует непосредственно в смесеобразовании, а это значит что он влияет на такие параметры автомобиля как расход, динамика. И при этом его неисправность может ничем себя не выдавать, чек гореть не будет, он горит только если лямбда уже окончательно накрылась, а ведь датчик кислорода может просто давать «неверные показания» блоку управления двигателем. И автовладелец даже не будет догадываться почему у него повышенный расход или «тупит» машина. Так что предлагаю со всей серьезности отнестись к диагностике датчика кислорода, особенно если вы заметили те или иные описанные выше симптомы.

Современный лямбда зонд, устанавливаемый на ВАЗ имеет 4 вывода: масса, выход сигнала и два на подогреватель.

Показания лямбда зонда лучше всего считывать специальным ПО, подключившись к диагностической шине вашего автомобиля. Только так можно узнать форму сигнала, которую он выдает, и скорость изменения этих сигналов. Первым делом при диагностике датчика скиньте с него разъем и проверьте мультиметром наличие напряжения на сигнальном проводе с ЭБУ, оно должно быть 0.45 вольта. Кстати если это напряжение отклоняется от приведенного значения, чаще всего в сторону увеличения. Это можно вылечить установкой дополнительного резистора. Вычислить необходимый номинал резистора можно так:

1) берем регулируемый резистор, такие как на регулировки громкости

2) Включаем его последовательно в цепь питания сигнала лямбды.

3) подключаем тестер и крутим резистор, пока напряжение не станет 0.45-0.46 вольт.

4) заводим машину, проверяем, если ОК все хорошо – замеряем сопротивление на нем и подбираем обычный резистор соответствующего номинала. Кстати  резистор нагреваться не будет там нет высокой нагрузки.

Теперь разберемся как  работает сам  лямбда зонд.

Когда количество кислорода в выхлопе увеличивается, напряжение на сигнальном выходе кислородного датчика понижается до 0,1 вольта. А если кислорода мало, то напряжение наоборот возрастает до 0,9 вольта. Думаю принцип работы лямбды вам теперь понятен. Итак рассмотрим самые частые проблемы с лямбдой. К примеру загорелся чек и бортовой комп или сканер выдал нам ошибку  Р0131 —  «Низкий уровень сигнала датчика кислорода 1». Это не значит что накрылась лямбда и нужно бежать за новой и срочно менять. Это в первую очередь значит что лямбда зонд определил обеднение смеси! Убедиться в том, что смесь действительно бедная несложно – просто пережмите обратку или брызните из шприца чутка бенза прямо во впускной коллектор. Датчик должен показать чересчур богатую смесь. Если показал – все ок, смесь богатая, и датчик кислорода это видит, он исправен. Следует отметить и второй вариант – ошибка сообщает что датчик улицезрел слишком богатую смесь. Созидаем искуственный подсос воздуха. Для этого достаточно скинуть шланг вакуумника и проследить за напругой на лямбде. Должна упасть. Если упала – опять-таки, лямбда исправна. Ну и наконец то последний вариант – вы выполняете предыдущие две попытки повлиять на показания лямбды, а напруга неизменно остается в пределах 0.45 вольт. Вот тут и приехали, лямбда зонд «умер» и его нужно менять, без вариантов.

Ну и дополним статью, поскольку лямбда зонд реагирует именно на количество КИСЛОРОДА, если в системе выпуска будет «подсос» этого самого кислорода извне, он даст сигнал эбу обогатить эту смесь по самое не балуйся. Поэтому отнеситесь к проверке системы и к ее герметичности максимально внимательно! Всем удачи на дорогах и исправных датчиков на авто! 😉

Проверка и устранение неисправностей лямбда-зонда

Лямбда-зонд определяет остаточное содержание кислорода в выхлопных газах и подает на блок управления двигателем электрический сигнал для регулирования соотношения воздух-топливо. Прокрутите эту страницу и узнайте о вариантах, принципах их работы, методах проверки и важной информации о правильной замене лямбда-зондов.

ЧТО ТАКОЕ ФУНКЦИЯ ЛЯМБДА-ДАТЧИКА?: ПРИНЦИП РАБОТЫ

Оптимальное сгорание необходимо для обеспечения идеальной скорости преобразования каталитического нейтрализатора. В случае бензинового двигателя это достигается при соотношении воздух-топливо 14,7 кг воздуха на 1 кг топлива (стехиометрическая смесь). Эта оптимальная смесь обозначается греческой буквой λ (лямбда). Лямбда используется для выражения соотношения воздуха между теоретической потребностью в воздухе и фактическим подаваемым потоком воздуха:



λ = расход подаваемого воздуха : теоретический расход воздуха = 14,7 кг : 14,7 кг = 1

обогрев лямбда-зонда

достичь своей рабочей температуры как можно быстрее. В настоящее время лямбда-зонды оснащены подогревом датчика. Это означает, что датчики также могут быть установлены вдали от двигателя.



Преимущество:
Больше не подвергаются высокой тепловой нагрузке. Нагрев датчика позволяет им достигать своей рабочей температуры за короткий период, сводя к минимуму время, в течение которого лямбда-регулирование неактивно. Чрезмерное охлаждение предотвращается в режиме холостого хода, когда температура выхлопных газов не такая высокая. Лямбда-зонды с подогревом имеют меньшее время отклика, что положительно сказывается на скорости регулирования.

Использование нескольких лямбда-зондов

С появлением EOBD необходимо также контролировать работу каталитического нейтрализатора. Для этого за каталитическим нейтрализатором установлен дополнительный лямбда-зонд. Это используется для определения способности каталитического нейтрализатора накапливать кислород.



Зонд после каталитического нейтрализатора выполняет те же функции, что и датчик перед каталитическим нейтрализатором. Амплитуды лямбда-зондов сравниваются в блоке управления. Амплитуды напряжения нижнего датчика очень малы из-за способности каталитического нейтрализатора накапливать кислород. Чем ниже накопительная емкость каталитического нейтрализатора, тем выше амплитуды напряжения выходного датчика из-за повышенного содержания кислорода.



Высоты амплитуд на выходном датчике зависят от фактической накопительной емкости каталитического нейтрализатора, которая варьируется в зависимости от нагрузки и скорости. Таким образом, при сравнении амплитуд зонда учитываются условия нагрузки и скорость. Если амплитуды напряжения обоих датчиков остаются примерно одинаковыми, достигнута накопительная емкость каталитического нейтрализатора, т.е. через старение.

НЕИСПРАВНОСТЬ ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ПРИЗНАКИ

Неислый датчик Lambda может вызвать следующие симптомы:

• Высокий потребление топлива
• Плохое характеристики двигателя
• Выбросы выхлопных выбросов
• Индикатор индикатора
• Код ошибки. КИСЛОРОДНЫЙ ДАТЧИК: ПРИЧИНА НЕИСПРАВНОСТИ

  Возможны несколько причин неисправности:

  • Внутренние и внешние короткие замыкания
  • Отсутствие заземления / питания
  • Перегрев
  • Отложения/загрязнение
  • Механические повреждения
  • Использование этилированного топлива/присадок

  Существует ряд типичных неисправностей лямбда-зонда, которые происходят часто. В следующем списке показаны причины диагностированных неисправностей:

  Датчики без подогрева

  Диагностированные неисправности	Причина
  0097	Несгоревшее масло попало в выхлопную систему, напр. из-за неисправных поршневых колец или маслосъемных колпачков
  Неправильный впуск воздуха, отсутствие эталонного воздуха	Неправильно установлен зонд, отверстие для эталонного воздуха заблокировано зазор клапана
  Плохой контакт на штекерных контактах	Окисление
  Прерывавшие кабельные соединения	Плотно маршрутизированные кабели, точки истирания, укусы грызунов
  Отсутствие подключения на земле	Окивание, коррозия при выхлопной системе
  Механическая механическая механическая. Химическое старение	Очень часто короткие маршруты
  Отложения свинца	Использование этилированного топлива



  ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ОСНОВНЫЕ ПРИНЦИПЫ

  Автомобили, оборудованные системой самодиагностики, могут обнаруживать неисправности, возникающие в цепи управления, и сохранять их в памяти неисправностей. Обычно это отображается через контрольную лампу двигателя. После этого память неисправностей может быть считана диагностическим прибором для диагностики неисправностей. Однако более старые системы не могут определить, связана ли эта неисправность с неисправным компонентом или, например, с неисправностью. неисправность кабеля. В этом случае механик должен провести дополнительные испытания.



  В рамках EOBD контроль лямбда-зонда расширен за счет включения следующих пунктов:

  • Обрыв цепи,
  • Готовность к работе,
  • Короткое замыкание на массу блока управления,
  • Короткое замыкание на плюс
  • Обрыв кабеля и старение лямбда-зонда.


  Для диагностики сигналов лямбда-зонда блок управления использует форму частоты сигнала.



  Для этого блок управления рассчитывает следующие данные:

  • Максимальное и минимальное обнаруженное значение напряжения датчика,
  • Время между положительным и отрицательным фронтами,
  • Регулятор лямбда-контроля, регулирующий переменную в зависимости от обогащения и обеднения,
  • Управление порог лямбда-регулирования,
  • Напряжение датчика и продолжительность периода.

  ПРОВЕРКА Лямбда-зонда с помощью осциллографа, мультиметра, тестера лямбда-зонда, анализатора выбросов: поиск и устранение неисправностей

  Как правило, перед каждой проверкой необходимо проводить визуальный осмотр, чтобы убедиться в отсутствии повреждений кабеля или разъема. Выхлопная система не должна иметь утечек.



  Для подключения измерительного прибора рекомендуется использовать переходной кабель. Также необходимо следить за тем, чтобы лямбда-регулирование не было активным в некоторых рабочих состояниях, напр. при холодном пуске до достижения рабочей температуры и при полной нагрузке.

  Проверка лямбда-зонда с помощью прибора для проверки выхлопных газов

  Прибор для проверки выхлопных газов

  Одним из самых быстрых и простых способов проверки является измерение с помощью анализатора выбросов четырех газов.



  Испытание проводится так же, как предписанное испытание на выбросы выхлопных газов. Когда двигатель прогрет до рабочей температуры, ложный воздух подключается как переменная возмущения путем снятия шланга. Из-за изменения состава отработавших газов также изменяется значение лямбда, которое рассчитывается и отображается прибором для проверки отработавших газов. Система смесеобразования должна определить это по определенному значению и скорректировать в течение определенного времени (60 секунд, как в тесте на выбросы выхлопных газов). Если возмущающая переменная удаляется, значение лямбда должно быть уменьшено до исходного значения.



  В качестве основного принципа следует соблюдать спецификации для подключения переменных помех и значения лямбда производителя.



  Однако этот тест может только определить, работает ли лямбда-регулирование. Электрический тест невозможен. При этой процедуре существует риск того, что современные системы управления двигателем регулируют смесь за счет точного определения нагрузки, так что λ = 1, несмотря на то, что лямбда-контроль не работает.

  Проверка лямбда-зонда с помощью мультиметра

  Мультиметр

  Для проверки следует использовать только высокоомные мультиметры с цифровым или аналоговым дисплеем.



  Мультиметры с малым внутренним сопротивлением (в основном аналоговые приборы) перегружают сигнал лямбда-зонда и могут привести к его выходу из строя. Из-за быстро меняющегося напряжения сигнал лучше всего изображается аналоговым устройством.



  Мультиметр подключается параллельно сигнальной линии (черный кабель, см. принципиальную схему) лямбда-зонда. Диапазон измерения мультиметра устанавливается на 1 В или 2 В. После запуска двигателя на дисплее появляется значение от 0,4 до 0,6 В (опорное напряжение). При достижении рабочей температуры двигателя или лямбда-зонда фиксированное напряжение начинает чередоваться между 0,1 В и 0,9 В.V.



  Для получения безупречных результатов измерения скорость вращения двигателя должна составлять ок. 2500 об/мин. Это гарантирует достижение рабочей температуры зонда даже в системах с необогреваемым лямбда-зондом. Если в режиме холостого хода температура отработавших газов недостаточна, существует опасность того, что необогреваемый датчик остынет и сигнал перестанет формироваться.

  Проверка лямбда-зонда осциллографом

  Схема сигнала лямбда-зонда

  Сигнал лямбда-зонда лучше всего отображается с помощью осциллографа. Что касается измерения мультиметром, то основным условием является то, что двигатель или лямбда-зонд должны быть прогреты до рабочей температуры.



  Осциллограф подключен к сигнальной линии. Устанавливаемый диапазон измерений зависит от используемого осциллографа. Если устройство имеет автоматическое обнаружение сигнала, его следует использовать. Для ручной настройки установите диапазон напряжения 1–5 В и время 1–2 секунды.



  Частота вращения двигателя снова должна быть прибл. 2500 об/мин.



  Переменное напряжение отображается на дисплее в виде синусоидальной формы. По этому сигналу можно оценить следующие параметры:

  • Высота амплитуды (максимальное и минимальное напряжение 0,1–0,9 В),
  • Время отклика и продолжительность периода (частота примерно 0,5–4 Гц).

  Проверка лямбда-зонда с помощью тестера лямбда-зондов

  Тестер лямбда-зондов

  Различные производители предлагают для тестирования специальные тестеры лямбда-зондов. В этом устройстве функция лямбда-зонда отображается с помощью светодиодов.



  Подобно мультиметру и осциллографу, он подключается к сигнальной линии пробника. Как только зонд достигает рабочей температуры и начинает работать, светодиоды начинают загораться попеременно – в зависимости от соотношения воздух-топливо и кривой напряжения (0,1–0,9 В) зонда.



  Здесь все спецификации по настройкам измерительного прибора для измерения напряжения относятся к датчикам из диоксида циркония (датчикам скачков напряжения). Для диоксида титана диапазон измерения напряжения меняется на 0–10 В, при этом измеряемые напряжения чередуются в пределах 0,1–5 В.

  Проверка состояния защитной трубки

  В качестве основного принципа необходимо соблюдать указания производителя. Наряду с электронной проверкой состояние защитной трубки элемента зонда может свидетельствовать о функциональной способности:

  ПРОВЕРКА ПОДОГРЕВА ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

  Можно проверить внутреннее сопротивление и напряжение питания нагревательного элемента.



  Для этого отсоедините разъем от лямбда-зонда. Со стороны лямбда-зонда с помощью омметра измерьте сопротивление на обоих кабелях нагревательного элемента. Оно должно быть между 2 и 14 Ом. Со стороны автомобиля используйте вольтметр для измерения напряжения питания. Должно быть напряжение > 10,5 В (бортовое напряжение).

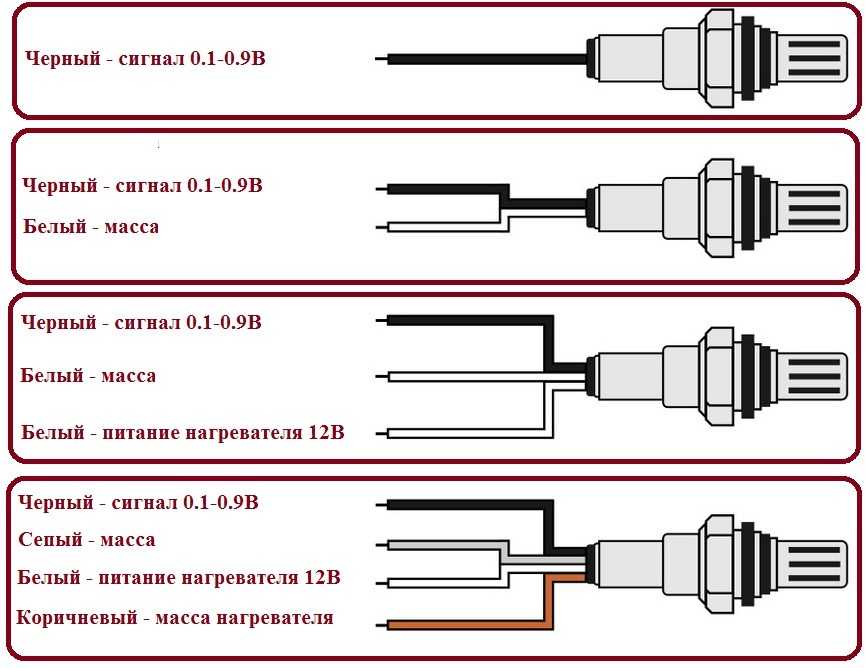

  Different connection options and cable colors

  Unheated probes

  Number of cables	Cable colour	Connection
  1	Black	Signal (ground via housing)
  2	Черный	Сигнал Заземление



  Зонды с подогревом

  Количество кабелей	Цвет кабеля	Соединение
  3	черный 2 x White	. 2 x белый Серый	Сигнал, нагревательный элемент, заземление



  Зонды из диоксида титана

  Количество кабелей	Цвет кабеля	Подключение
  4	Красный Белый Черный Желтый	Элемент отопления (+) Элемент нагревания (-)	Элемент отопления (+) Элемент нагревания (-)	Элемент отопления (+) Элемент нагревания (-)	. )
  4	Черный 2 x белый Серый	Нагревательный элемент (+) Нагревательный элемент (-) Сигнал (-) Сигнал (+)
  9 (Необходимо соблюдать спецификации производителя) ЗАМЕНА ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ВИДЕО Насколько полезна эта статья для вас? Совершенно бесполезно Очень полезно Расскажите, пожалуйста, что вам не понравилось. Для получения бесплатного информационного бюллетеня HELLA TECH WORLD. Ваш отзыв** Капча* Спасибо! Но прежде чем ты уйдешь! Подпишитесь на нашу бесплатную рассылку новостей HELLA TECH WORLD, чтобы получать последние технические видеоролики, советы по ремонту автомобилей, информацию о курсах обучения, сведения о маркетинговых кампаниях и советы по диагностике. Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских! На указанный вами адрес электронной почты будет отправлено уведомление. Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма. Это делается для того, чтобы никто не мог подписаться на вас по ошибке. Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам. Дополнительная информация о конфиденциальности. Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских! На указанный вами адрес электронной почты будет отправлено уведомление. Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма. Это делается для того, чтобы никто не мог подписаться на вас по ошибке. Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам. Дополнительная информация о конфиденциальности. Вы уже подписаны Ваш адрес электронной почты ожидает подтверждения Неверный новый адрес электронной почты. Новый адрес электронной почты недействителен. Подписчик не обновлен Неверный адрес электронной почты. Адрес электронной почты отсутствует или имеет неправильный формат. Проблема со статусом электронной почты Процесс регистрации не запущен. Ошибка: Для получения бесплатного информационного бюллетеня HELLA TECH WORLD. Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских! На указанный вами адрес электронной почты будет отправлено уведомление. Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма. Это делается для того, чтобы никто не мог подписаться на вас по ошибке. Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам. Дополнительная информация о конфиденциальности. Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских! На указанный вами адрес электронной почты будет отправлено уведомление. Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма. Это делается для того, чтобы никто не мог подписаться на вас по ошибке. Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам. Дополнительная информация о конфиденциальности. Вы уже подписаны Ваш адрес электронной почты ожидает подтверждения Неверный новый адрес электронной почты. Новый адрес электронной почты недействителен. Подписчик не обновлен Неверный адрес электронной почты. Адрес электронной почты отсутствует или имеет неправильный формат. Проблема со статусом электронной почты Процесс регистрации не запущен. Ошибка: Проверка лямбда-зонда кислорода в отработавших газах (EGO) Лямбда-зонд, также известный как датчик кислорода в выхлопных газах (EGO), обычно устанавливается в выпускном коллекторе. Можно установить более одного датчика. Его целью является обнаружение присутствия кислорода в выхлопных газах, что указывает на то, что двигатель работает на обедненной смеси. Лямбда-зонд используется в замкнутом контуре в качестве датчика обратной связи, помогающего ЭБУ точно регулировать соотношение воздух-топливо для достижения стехиометрии — идеальное соотношение воздух-топливо примерно 14,7:1 в бензиновых двигателях. Датчик EGO имеет встроенный нагреватель для быстрого прогрева, так как он не работает при низких температурах. Пока датчик прогревается, автомобиль работает в менее эффективном режиме разомкнутой цепи, в котором ЭБУ использует предварительно установленные значения соотношения воздух-топливо. Программное обеспечение: PicoScope 6 — управляемый тест AT022 и AT023 Цель проверки — лямбда-зонд (кислород EGO) Требуемый уровень навыков — очень простой Большинство датчиков выдают высокие и низкие уровни с частотой около 1 Гц, когда смесь определяется как богатая или обедненная. Если вы видите эти импульсы, автомобиль находится в режиме обратной связи и датчик работает правильно. Подключить : Найдите датчик с помощью технических данных вашего автомобиля. Мы рекомендуем использовать для соединения либо щупы с обратным штифтом, либо отводные выводы. Используйте технические данные, чтобы определить провод выходного сигнала от разъема жгута лямбда-зонда. Выполнение : Двигатель должен иметь нормальную рабочую температуру, чтобы выдавать достоверный сигнал. Запустите PicoScope, когда будете готовы захватить сигнал. Чтение : В зависимости от типа лямбда-зонда, будет видно, что сигнал последовательно чередуется с высоким и низким уровнем с изогнутыми краями. Эти датчики обычно переключаются на высокий и низкий уровень один раз в секунду. У Pico есть пошаговые тесты для измерения различных типов лямбда-зондов, поэтому, пожалуйста, ознакомьтесь с ними для получения дополнительной информации — выберите датчики, а затем лямбда. Автор: alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Copyright © 2024 hot-hatch.ru
